Проблемы, связанные с торсионной балкой. Что такое торсионная подвеска и как она устроена, принцип её работы

В конструкциях современных независимых подвесок наряду с пружиной или пневмобаллоном в качестве основного упругого элемента может также применяться и торсион (torsion — кручение, в переводе с французского). Торсионная подвеска обеспечивает автомобилю ряд преимуществ, главными из которых являются высокая плавность хода и компактность подвески. Однако ее существенные недостатки в виде худшей управляемости и валкости автомобиля не позволяют применять торсионы в основной массе современных легковых автомобилей.

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым – состоящим из нескольких слоев, совместно работающих на кручение.

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень — торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

Виды торсионных подвесок

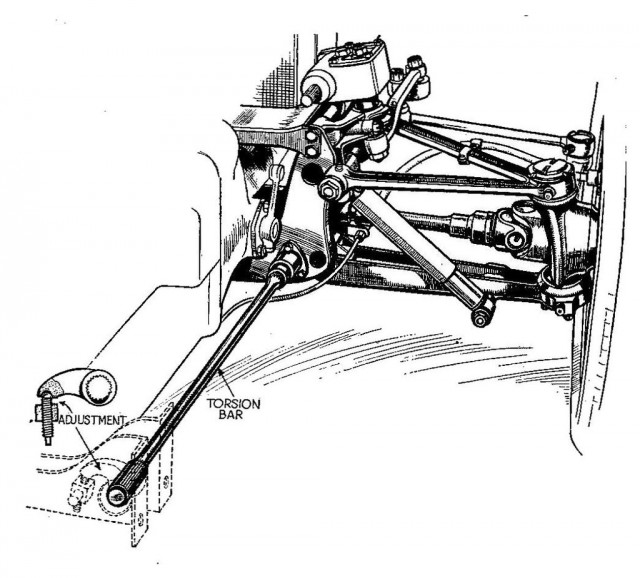

Передняя независимая торсионная подвеска на поперечных рычагах

Устройство и принцип работы торсионной подвески

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

• Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
• Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
• Демпфирующий элемент — , выполняющий функцию гашения колебаний.
• , компенсирующий крены кузова при движении.

Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Задняя полузависимая U-образная торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Для комфортной езды по неровным дорогам необходима упругая связь между колесами и кузовом автомобиля. Одним из способов обеспечения такой связи является применение торсионной подвески. Её активно используют в автомобилестроении благодаря компактности, простоте конструкции и высокой надежности.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской.

Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

• круглые;
• квадратные;
• прямоугольные;
• набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

• несущему рычагу;
• кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Устройство и принцип работы

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом. В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода. По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину — но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия-опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Виды подвесок

Есть 2 варианта расположения торсионов:

• поперечно;
• продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

1. Передняя независимая с использованием поперечных валов.
2. Задняя независимая с поперечными торсионами.
3. Полузависимая задняя.

Передняя независимая

Передняя независимая торсионная подвеска включает в себя следующие элементы:

• Продольно расположенный торсион. Обеспечивает высокую плавность хода.
• Рычаг. Передает усилие и вызывает скручивание торсиона.
• Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.
• Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения. Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках. За счет этого освобождается место для мощного привода колес.

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Плюсы и минусы применения торсионов

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

• плавность хода авто;
• возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
• компактность и простота;
• хорошая ремонтопригодность;
• надежность.

Недостатки торсионной подвески таковы:

• большая зависимость жесткости подвески от качества торсионов;
• сложность изготовления упругих валов;
• управлять автомобилем сложно – повороты осуществлять слишком просто.

Заключение

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента. Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

Торсионная подвеска

Торсион квадратного сечения

В связи с проектом по «большой» модернизации танка Т-34 в СССР вопрос о разработке подвески, был поднят ещё в сентябре 1940 года. 19 ноября 1940 года постановление Комитета обороны № 428 обязало НКСМ и НКО к 1 января 1941 года предоставить предложения о переходе на производство танков Т-34 с новой ходовой частью с торсионной подвеской. Разработанный КБ завода № 183 проект торсионной подвески предусматривал использование существующих катков и балансиров. За счёт её применения объём боевого отделения увеличивался на 20 %, что позволило увеличить запас топлива до 750 литров и разместить его в трансмиссионном отделении.

При этом масса самой подвески снижалась на 300-400 кг .

В Великобритании параллельно с пружинами установили телескопические гидравлические амортизаторы, благодаря чему была устранена склонность подвески Кристи к продольным колебаниям корпуса, значительно повысилась плавность хода.

Торсионы в автомобильных подвесках

Стабилизатор поперечной устойчивости по сути представляет собой работающий на кручение торсион, предназначенный для создания сопротивления крену автомобиля. Закрепляется в ступичном узле левого колеса, далее проходит в направлении движения до шарнирного узла крепления к кузову, далее в латеральном направлении к противоположному борту автомобиля, где крепится зеркально аналогично первому борту. Отрезки торсиона, проходящие в направлении движения, работают как рычаги при работе подвески в вертикальном направлении.

В качестве упругих элементов используются продольно расположенные торсионы — работающие на скручивание стержни.

Торсионы могут располагаться как продольно (в этом случае они служат одновременно и осями поперечных рычагов в параллелограммной подвеске, как правило нижних), так и поперечно (во втором случае каждый из них может быть уподоблен принципу действия стабилизатору поперечной устойчивости в традиционной подвеске, с той разницей что поперечные торсионы имеют с одной стороны неподвижное крепление, а стабилизатор закреплён лишь на рычагах подвески, в точках же крепления к раме или кузову он может свободно проворачиваться, поэтому стабилизатор и не работает при сжатии или отбое подвески одновременно с двух сторон — только при разноимённом ходе противоположных колёс)

Спортивный автомобиль сороковых годов. торсионная балка располагалась поперечно и была жёстко закреплена на раме

Такая передняя подвеска использовалась на многих автомобилях фирм Packard , Chrysler и Fiat начиная с пятидесятых годов, советских легковых ЗИЛ и некоторых моделях французской фирмы Simca, созданных в годы сотрудничества с «Крайслером» (например Simca 1307).

Характеризуется высокой плавностью хода, компактностью (что например позволило на «Симке» разместить между рычагами приводы передних колёс).

Торсионы получили достаточно широкое распространение на малолитражных автомобилях 1950-х — 1960-х годов благодаря компактности и относительной простоте изготовления.

Как правило, на них торсионная балка (или балки) располагалась поперечно и была жёстко закреплена на раме, в этом случае подвеска конструктивно подобна описанной выше танковой. К концам торсиона (торсионов) крепились продольные качающиеся рычаги, соединённые с колесом непосредственно или с поворотным кулаком при помощи шкворневого узла или шаровых опор.

На многих французских автомобилях похожую конструкцию, но с одним торсионом (или двумя по одному на борт) имела и задняя подвеска, примеры — Renault 4 , Renault 16 и другие; последний любопытен тем, что из-за использования двух расположенных по одному на борт торсионов у него была разная колёсная база справа и слева, так как один из торсионов конструктивно был расположен позади второго — рисунок . Этот вариант подвески был распространён во Франции до 1980-х и даже 1990-х годов благодаря возможности сделать совершенно ровный пол между рычагами, что было выгодно для очень популярных там автомобилей с кузовами «хетчбэк » и «универсал».

Поперечные торсионы использовались и на всех моделях автомобиля ЛуАЗ .

Подвеска с продольно расположенными цилиндрическими торсионами применялась, как правило, на сравнительно больших и тяжёлых легковых автомобилях — таких, как Imperial (США, 1957-75), Packard 1955-56 годов или представительские модели ЗИЛ (−114, −117, 4104), — но также и на сравнительно компактных: Fiat 130 , Renault 4 , Simca 1307 , Morris Marina, Alfa Romeo (Giulietta, GTV, 75).

По конструкции она обычно соответствовала обычной подвеске на двойных поперечных рычагах, но вместо пружин в ней использовались торсионы, в большинстве случаев соединённые с нижними рычагами и одновременно с этим играющие роль их осей. По сравнению с пружинной подвеской, торсионная этого типа позволяла добиться более высокой плавности хода и управляемости.

На автомобилях Packard специальные электроприводы изменяли угол закрутки торсионов, что позволяло задолго до появления гидропневматических и пневматических подвесок (вроде устанавливаемых на лоурайдеры или автомобили «Ситроен») «на ходу» регулировать дорожный просвет — для тех лет это была очень смелая идея (к сожалению, в конкретной реализации на «Пэкардах» уровень надёжности этого узла совершенно не соответствовал уровню его новизны).

При длительной эксплуатации подвесок с продольными торсионами был выявлен серьёзный недостаток такой конструкции, связанный с уязвимостью низко расположенных креплений торсионов для коррозии.

Кроме того, на некоторых автомобиля концерна «Крайслер » существовал и тип подвески, в котором в паре с двойными поперечными рычагами использовались поперечные торсионы, что позволяло добиться большей компактности; по своему расположению и действию они были отчасти подобны «половинке» стабилизатора поперечной устойчивости в обычно подвеске, с одним из концов прикреплённым к нижнему рычагу подвески, а вторым — неподвижно закреплённым на раме или подрамнике кузова (схема).

подвеска автомобиля на двойных продольных рычагах

В этой подвеске с каждой стороны имеется по два продольных рычага. Как правило такая подвеска применялась на передней оси сравнительно малоскоростных заднемоторных автомобилей — характерными примерами её использования являются «Фольксваген Жук » и первые поколения «Фольксваген Транспортер», ранние модели спорткаров «Порше », а также мотоколяска С-3Д и «Запорожец ».

Все они имели по сути общую конструкцию (так называемая «система Порше», в честь изобретателя) — в качестве упругих элементов применялись расположенные друг над другом поперечные торсионные валы, соединяющие пару рычагов, причём торсионы были заключены в образовывавшие поперечину подвески трубы (у поздних моделей «Запорожца» помимо торсионов в качестве дополнительных упругих элементов применялись также цилиндрические витые пружины, расположенные вокруг амортизаторов).

Фольксваген Жук

Главным преимуществом такой подвески является большая компактность в продольном и вертикальном направлениях. Кроме того, поперечина подвески расположена далеко впереди оси передних колёс, благодаря чему появляется возможность сильно вынести салон вперёд, разместив ноги водителя и переднего пассажира между арками передних колёс, что позволяло существенно сократить длину заднемоторного автомобиля. При этом, однако, расположенный спереди багажник оказывался весьма скромным по объёму, именно из-за вынесенной далеко вперёд поперечины подвески.

С точки зрения кинематики эта подвеска несовершенна: в ней происходят хотя и меньшие по сравнению с одинарными продольными рычагами, но всё же существенные изменения колёсной базы при ходах отбоя и сжатия, и так же присутствует сильное изменение развала колёс при кренах кузова. К этому следует добавить, что рычаги в ней должны воспринимать большие изгибающие и крутильные нагрузки со стороны как вертикальных, так и боковых сил, что заставляет делать их достаточно массивными.

Торсионно-рычажная подвеска автомобиля (с сопряжёнными рычагами)

Очень распространённый в наше время тип полузависимой подвески задних колёс с двумя продольными рычагами, соединёнными работающей на скручивание торсионной балкой. Основными упругими элементами были витые пружины, а не торсион. Была разработана фирмой Audi в семидесятых годах, после чего очень широко использовалась (и используется сейчас, как правило на бюджетных моделях) в качестве задней на переднеприводных автомобилях

Источники

Примечания

• Торсион в Бронетанковой энциклопедии

См. также

Торсионом называют основной элемент подвески. Это стержень цилиндрической формы из металла. Главная его особенность – высокие показатели по упругости. Для его производства используется только прочная сталь, иначе он не будет пружинить при скручивании. При этом исходный материал обязательно проходит через специальную термическую обработку.

Без остаточной деформации легко допускаются большие углы закручивания, высокие крутящие напряжения механического типа. Сечение у торсионных стержней бывает круглым или квадратным. Кроме того, у них внутри могут располагаться металлические пружины.

Принцип работы торсионной подвески заключается в следующем: торсионный стержень закрепляется на раме автомобиля с одного конца. Другой конец соединяется со ступицей колеса, через специальный рычаг. Пружинящая реакция появляется, когда колесо перемещается в вертикальной плоскости, тогда торсион скручивается. Благодаря этому подвижная ходовая часть автомобиля и кузов образуют прочное, надёжное соединение. Гидравлические амортизаторы и спиральные пружины делают эту часть ещё более надёжной. До недавнего времени во многих машинах использовалась именно такая система подвески.

• На двойных поперечных рычагах .
  Торсион располагается параллельно по отношению к кузову. Благодаря чему в широком диапазоне можно регулировать длину этой детали. Один из концов подвески крепится к раме машины, а второй – к поперечному рычагу. В конструкции внедорожников такие детали часто представляют собой переднюю подвеску.
• На продольных рычагах .
  Торсион находится в поперечной зоне кузова. Такая система, в основном, служит в качестве задней подвески.
• Продольные рычаги связанного типа .
  Два продольных рычага становятся направляющими элементами. Балка обеспечивает их надёжное соединение. В автомобилях с передним приводом так создают заднюю подвеску.

Такие конструкции часто необходимы для того, чтобы выровнять автомобиль, работающий на автоматике. И использующий мотор, который стягивает балки, чтобы увеличить жёсткость.

Преимущества торсионной подвески

• При возникновении крена автомобиль получает лучшую управляемость.
• Простая регулировка, большая периодичность обслуживания
• Высокая ремонтопригодность, надёжность
• Теперь можно без проблем установить нужную величину для дорожного просвета. И нет необходимости менять какие-либо серьёзные детали в конструкции
• Вес всегда остаётся небольшим
• Обслуживание и установка максимально просты
• По сравнению с пружинной системой, эта обладает гораздо более компактными габаритами. Занимает меньше свободного пространства.

Подтяжка крепёжных болтов – основной вид обслуживания, которого требуют торсионные подвески. Для решения этой задачи хватит простого гаечного ключа. Но не стоит затягивать всё слишком сильно, иначе будут увеличиваться показатели жёсткости.

Недостатки торсионов

• Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
• Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
• Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Особенности торсионной системы

Используя торсионы, довольно сложно получить независимую систему подвески, которая полностью бы обеспечила необходимый уровень комфорта. Отчасти, именно по данной причине детали ещё не используются широко. Но, если торсионная конструкция всё-таки присутствует, система становится достаточно свободной. Вращающиеся амортизационные рычаги на конце балки позволят добиться лучшего результата.

Благодаря такому решению пользователь может получить большую плавность хода во время езды, независимостью колёс. Эта подвеска будет особенно эффективным решением на больших машинах, где она будет постоянно испытывать довольно серьёзные нагрузки.

Торсионы, из истории их развития

Volkswagen Beetle – первая машина, на которой использовались детали с похожими функциями, основным назначением. Она появилась ещё в 20-ом веке, в 30-ых годах. Первая модернизация торсиона была проведена чешским учёным Ледвинкой. В тех же 30-ых годах торсионы были поставлены на автомобили Tatra. К концу десятилетия система применялась повсеместно и на технике, выпускаемой Фердинандом Порше и его компанией.

Малый вес подвески в то время стал основным преимуществом для австрийского инженера. Особенно оно было востребовано на автомобилях для спортивных соревнований, армии. Для внедорожников подобная деталь тоже не оказалась лишней. Это преимущество торсионов остаётся актуальным и в современном мире. Торсионы с двойными рычагами тоже стали изобретением Фердинанда Порше. В стальные трубы этих конструкций помещали поперечные стержни. Именно эта деталь и была так называемой торсионной балкой.

Зависимость жёсткости подвески от длины торсионной балки – преимущество конструкции, которое использовал Андре Лефевр, инженер из Франции. Он потом создал автомобиль Citroen TA. Подвеска становилась более мягкой по мере того, как более длинным был торсион. Нагрузка, которая появляется на дорожном полотне, распределяется по всей раме. Это достигается благодаря длинному валу, располагающемуся вдоль продольной оси всей машины.

В автомобильной и бронетанковой технике тоже активно использовали торсионы, особенно, в военное время. И потом они получили большее распространение, пройдя испытание временем. В странах Европы, Америки, эту систему применяли практически все производители автомобилей. Довольно быстро деталь получила признание даже в Советском Союзе. Если торсионная подвеска немного разболталась, в этом нет ничего страшного. Достаточно использовать обычный гаечный ключ для регулировки положения. С пружинными конструкциями работать гораздо сложнее, а здесь всё просто и понятно.

​

Эволюция автомобиля развивается по двум основным направлениям. Улучшение экономических и эксплуатационных характеристик и повышение комфорта водителя и пассажира. Удачное конструктивное решение удовлетворяет обоим критериям. Например торсионная подвеска. Опробована она была на автомобиле Volkswagen Beetle в далеких 30-х годах прошлого века. Система успешно прижилась в автомобилестроении и дожила до наших дней.

Что такое торсион?

В прямом переводе с французского языка слово «торсион» означает скручивание . Именно этот эффект, вернее способность металлической детали с особыми упругими свойствами возвращаться в первоначальное положение, явился причиной применения его в конструкциях многих машин. Деталь представляет собой стальной сегмент круглой или профильной формы. Иногда применяется скомплектованный их отдельных пластин набор, обладающий специфическими характеристиками. Ниже будут рассмотрены виды, принцип работы и характеристики механизма.

Принцип работы

До появления конструкций независимых подвесок торсион был самым эффективным способом обеспечения упругого контакта колеса с дорожным покрытием. Впрочем, конструктора не прекращают и по сегодняшний день совершенствовать этот механизм. Поэтому встретить его можно на весьма престижных и дорогих моделях. Причиной такого долголетия стал принцип работы:

• Изменение положение колеса приводит в действие механизм, частью которого является торсион. Под воздействием усилия он скручивается.
• Напряжение сохраняется во время действия силы поднимающей или опускающей колесо.
• Нагрузка смягчается и передается на силовую часть кузова, уберегая его от жесткого ударного воздействия.
• При прекращении внешнего усилия, раскручиваясь в первоначальное положение, торсион возвращает колесо в базовое состояние.

Фактически выполняется функция пружины, но качественная разница существенна.

Динамика возрастания упругости выше и сравнима скорее с рессорой, у которой последовательно включаются в работу более короткие ламели. Но торсион более прост и надежен. Значительно компактнее и эффективнее.

Устройство торсионной подвески

Уникальные пружинные свойства специального сорта необходимо было использовать в реальном изделии. Абсолютно все торсионные подвески работают по единому алгоритму. А вот практическая реализация их может отличаться конструктивно, не нарушая принципиальную схему:

1. Один конец жестко зафиксирован на корпусе. Автомобили с торсионной подвеской проектируются с учетом мощного воздействия в месте крепления. Силовой каркас рассчитан на эти нагрузки.
2. Торсион подвижен с обоих концов. Обеспечивают это подшипники и шлицевые соединения, которые компенсируют геометрические изменения в процессе эксплуатации.
3. Являясь важнейшей частью конструкции автомобиля, устройство торсионной подвески придает необходимые для контакта с покрытием качества. Механизм вертикального свободного хода колеса, таким образом, приобретает оптимальные значения.

Конструктивные решения отдельных элементов подвески могут значительно отличаться друг от друга в разных моделях. Изначальной задачей было смягчение ударных нагрузок , испытываемых колесами, на кузов. Принято разделять конструкции торсионных подвесок относительно движения машины на два вида:

• Продольные. Торсион расположен параллельно движению автомобиля. Чаще применяется для передних колес.
• Поперечные. Размер ограничен шириной автомобиля. Более сложная конструкция и чаще используется в задней подвеске совместно с другими элементами стабилизации и контроля над колесами.

Какова бы ни была конструкция торсионной подвески, она успешно справляется с поставленными задачами:

1. Обеспечивает плавность хода.
2. При поворотах оптимизирует положение колес и посредством жесткого крепления к корпусу стабилизирует крен;
3. Эффективно гасит колебания кузова при движении по неровностям:
4. Устраняет вибрацию колес при быстром изменении их положения.

Современные марки автомобилей оснащены новым поколением торсионных подвесок, автоматическими устройствами, где электроника задает необходимую упругость балке изменением ее базового положения.

Преимущества и недостатки

Опыт использования торсиона перевалил за 80 лет, но отказываться от его применения производители не торопятся. Причиной служат следующие соображения:

• Компактность. Небольшие размеры позволяют увеличить размеры других функциональных элементов автомобиля, например, багажник.
• Возможность регулировки подвески. Во многом эксплуатационные характеристики зависят от длины, что позволяет при проектировке машины закладывать необходимые качества.
• Недорогое обслуживание и ремонт. При производстве этот фактор также делает автомобиль дешевле конкурентов с другими типами подвесок.
• Малый вес. Благотворно влияет на ресурс машины и ее экономичность в процессе использования.
• Простота в производстве деталей и их установке.

Преимущества налицо, но не всегда можно реализовать поставленные перед конструкторами задачи, исключительно используя торсионную подвеску. Требования рынка чрезвычайно жестки. Покупатель требует нового качества, добиться которого при помощи торсиона сложно. Итак, что, прежде всего, тормозит применение подобных подвесок:

1. Тряска. Особенно она чувствуется на заднем сидении. Жесткое соединение с кузовом передает вибрации и даже совершенные по конструкции торсионные подвески не справляются с ними. Более технологичные и эффективные механизмы работают лучше, но стоимость их существенно выше.
2. Шум. Причина его также кроется в невозможности эффективно изолировать корпус от колебаний, из-за жесткого соединения. Системы шумоизоляции не в состоянии полностью исключить этот недостаток.
3. Торсион не выдерживает экстремальные нагрузки. Сборная конструкция, где для фиксации отдельных частей используется сварка. Она не дает необходимой в некоторых случаях прочности, хотя современные конструкции устанавливаются и на внедорожниках, и на грузовом транспорте, но они сложны и дороги.
4. Ремонт. Торсионы могут лопаться подобно пружинам. Если в простых конструкциях замена детали не ляжет непосильным грузом на владельца, то в некоторых современных автомобилях подвеска стоит не дешево и при высокой цене на запчасти можно приплюсовать и немалые расходы на работу.

Многие покупатели не задумываются при приобретении автомобиля о его конструктивных особенностях. Но сделать это необходимо по той причине, что впоследствии за ним придется ухаживать и ремонтировать.

Машина с торсионной подвеской в большинстве случаев будет стоить дешевле, а ее обслуживание также будет более экономичным.

Ремонт торсионной подвески

Обычно торсионная подвеска в эксплуатации неприхотлива. Уход за ней не сложен и главным образом заключается в визуальном осмотре. Однако при появлении посторонних звуков или необычной реакции на нагрузку следует немедленно обратиться к специалисту. Наиболее распространенные причины выхода из строя:

• Поломка подшипника. Самостоятельно устранить ее могут лишь опытные автовладельцы и то при наличии необходимого инструмента. Использующиеся игольчатые подшипники очень хрупки. Производители рекомендуют делать плановые замены примерно через каждые 60 000 км.
• Подвеска дает излишнюю вибрацию. Чаще всего это происходит из-за ослабления резьбовых соединений. Исправить проблему можно самостоятельно с помощью соответствующего ключа.
• Неполадки в работе торсионных подвесок последнего поколения. Тонкая настройки и сложность механизма не оставляют шансов отремонтировать устройство самостоятельно. Обращаться придется в специализированную мастерскую. Стоит это немало в большинстве случаев.

Окончательный выбор автомобиля и его комплектации остается естественно за покупателем, но информация выше наверняка даст ответы на многие вопросы, касающиеся ходовой части автомобиля и поможет верно сориентироваться при выборе машины.

Торсионная подвеска — принцип работы

Добрый день. Сегодня мы поговорим об одной из разновидностей подвески. Есть несколько видов подвесок: пневматическая, пружинная, рессорная, но речь сегодня пойдет о торсионной подвеске. А знаете ли вы, что разрабатывалась эта модель подвески для танков и используют ее в бронемашинах до сегодняшнего дня? И только со временем ее модифицировали и установили на легковые автомобили и внедорожники. По какому принципу работает данная подвеска, и какими плюсами и минусами она наделена? Давайте попробуем разобраться.

• 1. История создания и развития торсионной конструкции
• 2. Устройство и принцип работы торсионной балки
• 3. Плюсы и минусы торсионной балки
• 4. Эксплуатация торсионной подвески

1. История создания и развития торсионной конструкции

Принято считать, что первыми торсионно-рычажную подвеску на автомобиль установили немцы в 30-х годах прошлого столетия на Volkswagen Beetle. Но это не так, французы их опередили и впервые установили модель подвески подобного типа на автомобиль Citroen Traction Avant, и было это в 1934 году. Наиболее удачно торсионы в подвеске применяла американская компания «Крайслер». А в Советском Союзе торсионные подвески ставили на автомобили ЗиЛ и ЛуАЗ, а также «Запорожец».

Усовершенствованием подвески занимался чешский профессор Ледвинка и уже в 1938 году подобие его торсионной подвески начали массово использовать в KdF-Wagen автомобильной компании Фердинанд Порше. Немецкому изобретателю больше всего приглянулся малый вес подвески. Он понимал, как важен этот момент в строительстве военной техники и спортивных автомобилей. И этот преимущество подвески актуально на сегодняшний деть. Это подтверждается использованием торсионной подвески в таких марках как Феррари и Тойота Лэндкруизер.

Во временна Второй мировой войны торсионная подвеска применялась в бронетехнике, а именно в немецких и советских танках. Из самых знаменитых немецких танков, которые имели торсионную модель подвески, были КВ-1 и Pz. V «Panther». А после окончания войны торсионные подвески использовались большинством европейских производителей авто. Пиком использования торсионных подвесок были 50-60-е года. Внимание привлекала простота изготовления устройства и его компактность. В 1961 году торсионную балку впервые применили на передней подвеске. Автомобиль, на котором решили провести эксперимент, был Jaguar E-Type. Со временем производители отказались от такого вида подвесок, так как это стало не рентабельно. Но некоторые производители, например, Ford, Dodge, General Motors, Mitsubishi Pajero, до сих пор предпочитают устанавливать торсионную подвеску на свои внедорожники и грузовики.

Разработчики во всем мире усердно работают над усовершенствованием торсионной подвески и снижением ее себестоимости. К процессу активно подключается современное оборудование и новейшие компьютерные программы. Некоторые специалисты даже заявляют, что через несколько лет торсионная подвеска догонит по популярности своих конкурентов. Но большинство производители пока массово не используют торсионные подвески в изготовлении автомобилей. В любом случае остается надежда, что тенденция измениться к лучшему. Ведь торсионная подвеска – уникальная разработка достойная особого внимания.

2. Устройство и принцип работы торсионной балки

Торсионная балка — это вид подвески, в которой роль рабочего элемента играют торсионы. Торсион – это металлический рабочий элемент, который работает на закручивание. Обычно он состоит из металлических стержней, а реже пластин, круглого или квадратного сечения, которые совместно работают на скручивание. В автомобиле торсионы могут использоваться как упругий элемент, или в качестве вспомогательного устройства – стабилизатора поперечной устойчивости. Закрепляясь на ступичном узле левого колеса стабилизатор поперечной устойчивости, проходит к шарнирному узлу в виде резинометаллического шарнира.

Далее к параллельному борту автомобиля в поперечном направлении, где крепится к другому борту в зеркальном положении. Роль рычагов при работе подвески в вертикальном направлении выполняют отрезки торсионов. В современных автомобилях торсионная балка может применяться поперечно или продольно. При этом на легковых автомобилях применяется поперечная балка. А продольная больше подходит для грузовиков. В обоих случаях она призвана облегчить плавность хода и скорректировать крен при повороте. На современных моделях торсионная балка используется с электродвигателем при выравнивании в автоматическом режиме. Подвеска, которая может регулировать высоту колес может использоваться при замене колеса. В таком случае три колеса приподнимают автомобиль, а четвертое колесо поднимается без помощи домкрата.

Принцип работы данной подвески довольно прост. Концы торсионной балки жестко закреплены на раме или кузове автомобиле. Метал из которого он сделан имеет особый сплав и это позволяет ему работать как пружинный элемент. Во время движения на него действует сила скручивания и вал стремиться вернуть колесо на место. Если вал установлен в автомобиле вместе с дополнительным электромотором, то у водителя есть возможность в ручном режиме изменять жесткость подвески. Можно сказать, что принцип работы данной подвески аналогичен подрессоренной и пружинной.

3. Плюсы и минусы торсионной балки

Со времен создания торсионная балка прошла множество стадий модификаций. При этом усовершенствовались ее положительные качества и по возможности убирались недостатки. Но убрать все недостатки невозможно. Давайте же рассмотрим все плюсы и минусы современной торсионной подвески. И так начнем с задач, которые должна выполнять подвеска:

1. обеспечить плавный ход автомобиля;

2. стабилизация колес;

3. регулировка угла крена на поворотах;

4. поглощение колебаний колес и рамы.

К преимуществам торсионной подвески мы можем отнести:

1. Подвеска очень проста в эксплуатации. Она очень простая и это позволяет легко провести ремонт подвески. При этом ремонт может провести даже начинающий автолюбитель.

2. Очень проста и понятная регулировка жесткости. Это позволяет автолюбителю самостоятельно увеличить жесткость подвески и нарастить торсионы под свой стиль езды.

3. По сравнению с другими видами подвесок она имеет весьма небольшой вес и компактно размещается под кузовом автомобиля.

4. Возможность автоматически влиять на подвеску есть не у всех автомобилей, но производители стараются добавить данную опцию в новые модели. И это понятно, ведь гораздо удобней регулировать жесткость и высоту подвески нажатием кнопки с салона автомобиля.

5. Самым приятным плюсом данной подвески для автомобилиста является ее долговечность. Вся конструкция и торсионы способны отслужить весь период эксплуатации без видимых проблем. А если подвеска потеряла былую жесткость, то ситуацию поможет исправить гаечный ключ.

Есть у такой подвески и ряд недостатков, а именно:

1. Одной из самых больших проблем торсионной подвески, которую до сих пор не могут решить производители – это излишняя поворачиваемость автомобиля. На резком повороте автомобиль начинает разворачивать и от водителя требуется определенные навыки, чтоб удержать его на дороге. Отечественные автомобилисты могли сталкиваться с этой проблемой управляя «Запорожцем».

2. Еще одним минусом являются дополнительные вибрации, которые с помощью подвески перекладываются с колес на кузов. Это способствует низкому комфорту пассажиров задних сидений. Также невозможно сделать качественную шумоизоляцию.

3. Недостатком торсионного вала есть также наличие игольчатых подшипников. Они имеют ограниченный ресурс пробега около 60-70 тис. км. И это обвязывает водителей чаще заглядывать под днище автомобиля. Подшипники защищены резиновыми сальниками и прокладками, но из-за воздействия агрессивной среды и старения резина дает трещины. Через них просачивается вода с пылью и грязью и выводит подшипник из строя. В свою очередь вышедший из строя подшипник развальцовывает посадочные места торсионной балки и это изменяет вал колес.

4. Одной из причин по которой производители отказываются ставить торсионную подвеску на свои автомобили, это высокая себестоимость изготовления подобного вала. Дело в том, что сложной является технология изготовления и обработки торсионов. Чтоб предотвратить появление трещин на их поверхности, необходимо использовать пластических осадок и других технологий. Все это повышает стоимость торсионной подвески, кроме того, максимальная нагрузка на сам вал не очень велика.

4. Эксплуатация торсионной подвески

Хоть торсионная балка и проста в эксплуатации, она все же требует некоторого ремонта. Ремонт подвески связан со следующими моментами: регулировка высоты подвески, замена игольчатых подшипников, замена торсионов задней балки, замена пальцев задней балки, ремонт рычагов задней балки.

Регулировку высоты торсионной подвески нельзя рассматривать как полноценный ремонт. Чаще всего это делают водители, исповедующие спортивный стиль езды. Им необходимо приподнимать заднюю часть автомобиля. Также изменение высоты подвески имеет смысл при увеличении жесткости подвески и меньшей осадки автомобиля при максимальной нагрузке. Но следует помнить, что тогда торсион работает в более агрессивных условиях и это, скорее всего, скажется на его ресурсе.

Если же производится ремонт самой торсионной балки, то наверняка понадобиться демонтаж торсионов. В этом случае необходимо точно наметить положение торсионна на балке, чтобы при монтаже было ясно, куда его вставлять. Чтобы демонтировать торсион, а именно снять его из шлицевого соединения, вам понадобиться специальный инструмент, инерционный съемщик. Может быть, придется почистить резьбу шлицевого соединения, на которую садиться торсион, для этого запаситесь метчиком. Довольно часто эти самые шлицевые соединения как говориться «закисают», и тогда снять торсион становится проблемой и инерционный съемщик не помогает. В таком случае выручит обычная кувалда.

Самым частым моментом в ремонте торсионной балки является замена изношенных игольчатых подшипников. Чтобы произвести их замену необходимо снять торсион и рычаги задней балки. С каждой стороны есть два подшипника. Самым опасным является то, что определить вышел ли подшипник из строя, самостоятельно невозможно. А эксплуатация неисправного подшипника приводит к изнашиванию оси. Замена самой оси возможна, но очень затруднительна в «домашних» условиях. Поэтому производители призывают водителей следить за работой подшипника и производить его замену вовремя, это сбережет ваши деньги и время. Еще более затруднительным является ремонт рычага задней балки. Он выходит из строя по тем же причинам что и палец задней балки, но ремонт его производиться на токарно-расточном станке. И тут проблемой становится поиск необходимого оборудования и мастера.

Автомобили с торсионной подвеской – Прокачай АВТО

Содержание

1. Что такое торсион?
2. Без проблем из ХХ в ХХI век
3. Торсионная подвеска принцип работы
4. Две стороны медали торсионной подвески
5. Особенности торсионной подвески
6. История
7. Преимущества и недостатки

Приветствую вас, мои уважаемые автолюбители! В этой статье нам предстоит выяснить: что такое торсионная подвеска принцип работы этой конструкции и её особенности.

Если копнуть глубже в историю, то окажется, что торсионная подвеска с успехом использовалась в начале, середине и в конце ХХ века, а также часто встречается и сейчас.

Претерпев за время своего существования массу модернизаций и совершенствований, она стала классикой, причём увидеть её можно не только на легковых авто, но и даже в качестве подвески танка.

Что такое торсион?

На самом деле конструктив торсионной подвески может быть различным, о чём мы поговорим далее. Но как бы то ни было, ключевым элементом системы выступает так называемый торсион (упругий элемент), откуда и название.

Что это? По сути, это металлический стержень, который может иметь как круглое, так и квадратное сечение.

Главным свойством торсиона является высокая упругость при скручивании, то есть если взять такой прут за два конца и крутануть в противоположные направления, то он, естественно, спружинит и попытается вернуться в исходное состояние. Это свойство и положено в основу работы торсионных подвесок .

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике , причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Торсионная подвеска принцип работы

Пришло время поговорить о вариантах исполнения. Торсионная подвеска принцип работы которой основан на скручивании, можно встретить в следующих конструкциях:

• на двойных поперечных рычагах;
• на продольных рычагах;
• со связанными продольными рычагами или так называемой торсионной балке.

Первые два типа относятся к независимым подвескам. В случае с поперечными рычагами торсионы устанавливают параллельно кузову.

Такое позиционирование позволяет регулировать мягкость системы в широких пределах – чем длиннее стержень, тем мягче ход. Крепится он одной стороной к верхнему или нижнему рычагу, а второй к раме авто.

Используется такая конструкция, как правило, на передней оси внедорожников и кроссоверов. К примеру на Мерседесе М-класса 163-й серии.

В подвеске с продольными рычагами торсионы располагаются поперечно кузову и также одним из концов закреплены на рычагах. Стоит отметить, что такой вариант распространён на задней оси различных небольших легковушек.

Торсионная подвеска принцип работы которой, как нам известно, основан на скручивании, относится к так называемым полузависимым подвескам . Колёса на оси имеют жёсткую связь между собой, но в тоже время имеют возможность двигаться вверх и вниз по отдельности.

В основе системы лежит торсионная балка, соединяющая продольные рычаги каждого колеса (всего таких рычагов два). Встретить её можно у легковых автомобилей на задней оси.

Две стороны медали торсионной подвески

Как и любая другая, торсионная подвеска имеет свои плюсы и минусы. К положительным сторонам системы однозначно относят её простоту, низкий вес и компактность, а малое число деталей тянет за собой надёжность и лёгкость в обслуживании.

Но есть и недостатки. Например, худшая управляемость автомобилей по сравнению машинами, имеющими многорычажные конструкции, сложности в производстве надёжных упругих элементов, а также повышенный износ игольчатых подшипников , которые устанавливаются в местах сочленения продольных рычагов и торсионной балки.

Надеюсь, друзья, что этот материал, торсионная подвеска принцип работы, был вам полезен. Советую почитать ещё статьи о подвеске — Многорычажная подвеска, Электроподвеска и Гидроподвеска автомобиля

Не забывайте заглядывать на огонёк, чтобы продолжать изучение внутренностей автомобилей вместе с нами.

Торсион представляет собой металлический упругий элемент, работающий на скручивание. Как правило, это металлический стержень круглого сечения со шлицевым соединением на концах. Торсион может состоять из набора пластин, стержней, балки определенного сечения.

Конструктивно торсион одним концом крепиться к кузову или раме автомобиля, а другим – к направляющему элементу – рычагу. При перемещении колес торсион закручивается, чем достигается упругая связь между колесом и кузовом.

Особенностью торсионов является вращение только в одну сторону – в направлении скручивания. Другой особенностью является то, что торсион может использоваться для регулировки высоты кузова.

Торсионы применяются в различных видах независимых подвесок: на двойных поперечных рычагах, на продольных рычагах, со связанными продольными рычагами (торсионной балке).

В торсионной подвеске на двойных поперечных рычагах торсионы располагаются параллельно кузову, благодаря чему их длину, а соответственно упругие свойства можно регулировать в широком пределе. Один конец торсиона крепиться к нижнему поперечному рычагу (реже к верхнему рычагу), другой конец – к раме автомобиля. Данная конструкция торсионной подвески используется в качестве передней подвески легковых автомобилей повышенной проходимости – некоторых моделей американских и японских внедорожников.

В торсионной подвеске на продольных рычагах торсионы соединены с продольными рычагами и, соответственно, расположены поперек кузова. Данная конструкция торсионной подвески применяется в качестве задней подвески некоторых моделей легковых автомобилей малого класса.

Особое место в конструкциях торсионных подвесок занимает т.н. торсионная балка или подвеска со связанными продольными рычагами. Направляющим устройством данной подвески являются два продольных рычага, жестко соединенных между собой балкой. Продольные рычаги с одной стороны крепятся к кузову, с другой – к ступицам колес. Балка имеет U-образное сечение, поэтому обладает большой жесткостью на изгиб и малой на кручение. Это свойство позволяет колесам двигаться вверх-вниз независимо друг от друга.

Торсионная балка в настоящее время широко применяется в качестве задней подвески переднеприводных автомобилей малого и среднего класса. Благодаря своей конструкции подвеска с торсионной балкой занимает промежуточное положение между зависимым и независимым типом подвесок, поэтому другое ее название полунезависимая подвеска.

Что такое подвеска автомобиля, знают практически все. Она представляет собой крепкую и мощную конструкцию, которая служит для выполнения трех основных функций:

1) Контроль положения кузова автомобиля.
2) Сцепление дорожного покрытия с колесами.
3) Минимизирование нагрузки на автомобильные колеса.

Рынок сегодня постоянно пополняется различными новинками, а развитие технологий все время приятно удивляет автолюбителей своими совершенствованиями.

Особенности торсионной подвески

Сегодня на автомобилях можно встретить много видов подвески – рессорные, пружинные, пневматические и некоторые другие. Среди них все большую популярность набирает торсионная подвеска.

Ее главная особенность состоит в одном основном элементе, который называется торсион. Он представляет собой упругий металлический стержень с круглым или квадратным сечением, имеющий по краям шлицевые соединения.

Торсионы конструктивно включают в себя балки различного сечения, нескольких пластин и стержней. Одна из его особенностей – это способ крепления: одной из сторон торсион прикрепляется к направляющему узлу, а другой к кузову автомобиля. В качестве первого часто выступает рычаг.

В процессе поворота колес торсион, как бы скручивается, и таким своеобразным способом происходит формирование крепкой связи колес автомобиля с его кузовом.

История

Свое начало торсионы берут в 1934 году во Франции. Тогда подвеска очень похожей конструкции была впервые использована компанией «Ситроен» на автомобиле модели Traction Avant. Примерно в одно время данную идею также поддержали немецкие инженеры компании «Фольксваген» и установили торсионную подвеску на свой знаменитый массовый автомобиль «Жук».

Со времени своего первого появления и применения торсионы претерпели много изменений и усовершенствований. Очень большой вклад сделал профессор из Чехии Ледвинк. Он разработал уникальную торсионную конструкцию, которая массово применялась на автомобилях и до сегодняшнего дня почти не изменилась.

Первое свое применение разработанная чешским мастером торсионная подвеска нашла в грузовиках марки «Татра» в 30-х годах прошлого столетия. Вскоре Фердинанд Порше подхватил эту идею в 1938 году.

Очень большой популярностью пользовались торсионы в военной технике во время Второй мировой войны. После ее завершения большинство известных автопроизводителей начали применять торсионную подвеску на своей продукции. Особо выделялись среди них компании «Фольксваген», «Пежо» и «Ситроен». Тем не менее вскоре их перестали устанавливать на автомобилях по причине сложной технологии изготовления. Несмотря на это, американские компании «Ford» и «Dodge» устанавливают торсионную подвеску на своих джипах и грузовиках до сегодняшнего времени.

Типы торсионных подвесок

Среди всего разнообразия торсионных подвесок можно выделить три основных типа:

1) С двойными рычагами поперечного направления.

Торсионы в таком случае расположены поперек кузова автомобиля. Благодаря такой конструкции подвеску можно регулировать в широком диапазоне.

Конструктивная особенность этого типа торсионной подвески состоит в способе ее крепления. Она прикрепляется одной из сторон к поперечному рычагу, который размещается внизу автомобиля, а другой непосредственно к кузову транспортного средства.

Торсионы подобного типа широко используются на различных моделях внедорожников, поэтому они так полюбились американскими и японскими производителями.

2) С двойными рычагами продольного направления.

Главное отличие этого типа торсиона от предыдущего – это соединение его с поперечными рычагами. Поэтому он уже располагается не поперек кузова, а вдоль. Торсионная подвеска подобного типа сегодня используется на легковых автомобилях небольшого размера.

3) С продольными связанными рычагами.

Этот тип подвески с каждым днем становится все более популярным и ему уделяют особое внимание. Главная его особенность заключается в особом направляющем узле, в качестве которого выступает пара рычагов в продольном направлении.

Они одной своей стороной крепятся к кузову автомобиля, а другой к ступицам колесной пары. Сама балка также имеет особую конструкцию с U-образным сечением.

Благодаря такой ее особенности подвеске придается очень высокая жесткость на изгиб. При этом практически не наблюдается жесткости на кручение.

Как считает большинство, это существенная недоработка, но как раз это и была задумка разработчиков. За счет такой особенности колеса автомобиля могут вертикально двигаться сколько угодно и при этом они совсем не зависят друг от друга.

Подобные конструкции включают в себя такие элементы, как витая пружина, ступица колеса, металлический или резиновый шарнир, саму торсионную балку, амортизатор и продольный рычаг.

Преимущества и недостатки

Любые сложные конструкции имеют как преимущества, так и недостатки. Это относится также и к торсионам.

Преимущества торсионной подвески следующие:

– простота в эксплуатации

Согласно практике, эта разновидность подвески ремонтируется очень легко и просто, и при этом все работы может спокойно сделать даже новичок.

– легкая регулировка жесткости

Торсионную подвеску всегда можно настроить именно под свою манеру управления автомобилем. При этом нет необходимости посещать автосервис, поскольку всю работу можно сделать абсолютно самостоятельно в своем гараже с помощью инструментов.

Подвеска торсионного типа намного легче по сравнению с аналогичными устройствами.

Каждый узел подвески размещен очень продумано, поэтому подвеска очень компактна.

– возможность автоматический регулировки

Подобная опция есть в наличие не у каждой модели автомобилей, тем не менее ее стараются добавлять в свою продукцию все большее количество автопроизводителей. Автоматическая регулировка намного удобнее по сравнению с ручным способом.

– длительный срок эксплуатации

Торсионы без проблем и максимально надежно могут прослужить очень долгий период времени.

Вместе с преимуществами есть также ряд недостатков:

– сложная технология производства

Это объясняется стремлением производителей подвесок обеспечить высокую прочность и упругость конструкции. Как результат, их конечная стоимость получается довольно-таки высокой, по причине которой не все производители соглашаются ставить на своих автомобилях торсионные подвески.

– слишком большая чувствительность при поворотах

Это одна из самых важных проблем, решения которой еще до сих пор не найдено. Автомобиль при резком повороте моментально разворачивает, поэтому такие случаи требуют от водителя особого мастерства вождения.

– ограниченность ресурса игольчатых подшипников

Данный вид подшипников широко используется в торсионных подвесках, но они довольно быстро становятся неисправными от незначительного попадания воды, пыли и грязи. Это и является причиной частого выхода подшипников из строя. Средний срок их службы составляет до 70 тысяч километров пробега автомобиля.

История торсиона в бронетехнике

Этот тип подвески широко применяется в бронетехнике еще до сих пор. Торсион выполняется в виде сплошного или полого вала. Все другие его виды в производстве бронетехники не используются.

Торсионы соединяются с другими частями автомобильного кузова за счет применения специальных головок со шлицами разной формы, например, трапеции, прямоугольника или треугольника. Если взять один из наиболее известных во время Второй мировой войны танков «Пантера», то в нем соединение выполнялось при помощи головок с лысками и специального клиновидного болта.

Разработчики бронетехники ставили перед собой одну основную задачу – это добиться как можно большей ее прочности. Это им вскоре удалось благодаря увеличению диаметра торсионной головки. Установка подвески осуществлялась довольно просто за счет резьбы на торце торсиона.

Подвеска для бронированной военной техники изготовляется в основном из хромированной или кремниевой стали. Также в этот сплав часто добавляют никель, молибден, ванадий и некоторые другие металлы.

Хромированная сталь для придания ей необходимой устойчивости подвергается обработке высокой температурой, достигающей 800-850 C.

Кроме прочности, другой важный параметр бронетехники – это скорость ее движения. Данный параметр также удалось значительно повысить за счет так называемого заневоливания. Это закрутка торсиона в раскаленном состоянии до определенного уровня выше предела его упругости и выдержка в таком состоянии на протяжении некоторого времени.

Как результат, подвеска становится очень прочной, которая может выдержать большие рабочие нагрузки. Данный метод обработки торсиона широко используется в выпуске танков Т-72, при котором заневоливание выполняют два раза.

История торсиона для бронированной техники начинается еще в 1940 году. В то время советским инженерам был дан приказ максимально оптимизировать боевой танк Т-34. Примерно через год уже появились первые советские танки с подвеской торсионного типа.

Подобное нововведение позволило увеличить объем топлива на машинах до 750 литров и увеличить количество боевой команды танка. В последующие годы по причине военных действий все работы относительно улучшения торсиона приостановились.

Кроме советских специалистов, отличились также в то время английские мастера, производившие монтаж гидравлических амортизаторов вместе с пружинами. Благодаря такому нововведению удалось повысить плавность движения бронетехники и минимизировать колебания кузова в продольном направлении.

Как упоминалось выше, подвеску можно регулировать под свои потребности.

Главное преимущество торсионных подвесок – это отсутствие необходимости посещать СТО и тратить на это деньги. Все это можно сделать абсолютно самостоятельно при помощи всего лишь нескольких ключей.

Например, поклонники спортивного стиля вождения очень часто занижают подвеску на задних колесах автомобиля. Это позволяет значительно повысить жесткость посадки машины и ее устойчивость на дороге, особенно на поворотах.

Вместе с этим здесь кроется довольно серьезная опасность. Дело в том, что слишком сильное занижение торсионной подвески значительно увеличивает нагрузку на нее, что приводит к быстрому износу и выходу торсиона из строя.

Чтобы изменить высоту посадки подвески, необходимо изменить так называемую «звезду» торсиона. Так называют шлицевой оконцеватель на его корпусе.

Торсионы по краям имеют шлицевые разъемы. Одна сторона подвески при этом закрепляется с основой балки, а другая соединяется со шлицевым разъемом.

Шлицы имеют специальные метки, которые обозначают их стандартные позиции. Поэтому можно относительно нее поднимать или опускать на необходимое расстояние торсион и таким образом усиливать или ослабевать подвеску.

Подвески данного типа с каждым годом становятся все более популярными. Как говорилось выше, их устанавливают на внедорожниках и грузовиках. Но в последнее время наблюдается тенденция к использованию торсионов на легковых автомобилях.

Из всего вышесказанного можно сделать вывод, что мировые производители автомобилей все время стараются довести торсионные подвески до совершенства и уменьшить себестоимость их производства. Активно к этому процессу подключают сегодня различные компьютерные программы и современное технологическое оборудование. Как утверждают некоторые специалисты в области подвесок для транспортных средств, торсионы в скором времени по популярности смогут догнать своих конкурентов.

Тем не менее многие производители пока еще не решаются на массовое применение торсионов в производстве автомобилей. Объясняется это несколькими факторами, о которых речь шла немного выше.

Так или иначе надежда всегда есть, что тенденция скоро изменится в лучшую сторону, так как торсионная подвеска является очень уникальной конструкцией, которая стоит того, чтобы на нее обращали должное внимание.

Механика материалов: кручение » Механика гибких конструкций

---

исследования

человек

курсы

блог

---

Деформация при кручении

Крутящий момент — это момент, который скручивает конструкцию. В отличие от осевых нагрузок, которые создают равномерное или среднее напряжение по поперечному сечению объекта, крутящий момент создает распределение напряжения по поперечному сечению. Для простоты мы сосредоточимся на конструкциях с круглым поперечным сечением, часто называемых стержнями или валами. При приложении к конструкции крутящего момента она будет закручиваться вдоль длинной оси стержня, а ее поперечное сечение остается круглым.

Чтобы наглядно представить, о чем я говорю, представьте, что поперечное сечение стержня представляет собой часы с часовой стрелкой. Когда крутящий момент не применяется, часовая стрелка находится в положении 12 часов. Когда к стержню приложен крутящий момент, он будет вращаться, и часовая стрелка повернется по часовой стрелке в новое положение (скажем, на 2 часа). Угол между 2 и 12 часами называется углом поворота и обычно обозначается греческим символом фи . Этот угол позволяет определить сдвиговую деформацию в любой точке поперечного сечения.

Прежде чем мы углубимся в детали этого уравнения, важно отметить, что, поскольку мы обсуждаем только круглых сечений , мы переключились с декартовых координат на цилиндрические координаты. Отсюда и греческий символ rho — он обозначает расстояние по поперечному сечению, где rho=0 в центре и rho=c на внешнем краю стержня.

Из этого уравнения мы можем сразу же кое-что узнать. Первое может быть очевидным: чем больше угол закручивания, тем больше деформация сдвига (обозначается греческим символом 9).0015 гамма , как и раньше). Во-вторых, и в этом большая разница между конструкциями с осевой нагрузкой и конструкциями с крутящим моментом, деформация сдвига неравномерна по поперечному сечению. Он равен нулю в центре скрученного стержня и имеет максимальное значение на краю стержня. Наконец, чем длиннее стержень, тем меньше деформация сдвига.

До сих пор мы сосредоточили наше внимание на перемещениях и деформациях. Чтобы обсудить напряжение в скрученном стержне, нам нужно знать, как крутящий момент и стресс относятся. Так как скручивание вызывает сдвиговую деформацию, мы ожидаем, что крутящий момент приложит сдвиговое напряжение . Связь между крутящим моментом и напряжением сдвига подробно описана в разделе 5.2 вашего учебника и приводит к следующему соотношению:

В этом уравнении J обозначает секундный полярный момент площади поперечного сечения. Это иногда называют «вторым моментом инерции», но, поскольку это уже имеет устоявшееся значение в отношении динамического движения объектов, давайте не будем путать здесь вещи. Мы обсудим моменты площади более подробно позже, но они принимают очень простую форму для круглых сечений:

(Примечание: это одно и то же уравнение — твердые стержни имеют внутренний радиус c _i = 0).

Теперь у нас есть уравнения для нашей деформации сдвига и напряжения сдвига, все, что осталось сделать, это использовать закон Гука в сдвиге, чтобы увидеть, как они связаны. Закон Гука позволяет нам записать красивое уравнение для угла закручивания – очень удобная вещь для измерения в лаборатории или в полевых условиях.

И точно так же, как мы видели для осевых смещений , мы можем использовать суперпозицию для наших деформации сдвига а также:

Это окончательное уравнение позволяет нам разделить крутящие моменты, приложенные к разным частям одной и той же конструкции. Давайте решим задачу и посмотрим, понимаем ли мы, что происходит с деформациями кручения.

Трансмиссия

Одним из наиболее распространенных примеров кручения в машиностроении является мощность, вырабатываемая валами трансмиссии. Мы можем быстро понять, как крутка генерирует мощность, просто выполнив простой размерный анализ. Мощность измеряется в единицах Вт [Вт] и 1 Вт = 1 Н·м·с ^-1 . В начале этого раздела мы отметили, что крутящий момент представляет собой крутящуюся пару, а это означает, что он имеет единицы измерения силы, умноженной на расстояние, или [Н·м]. Итак, по результатам проверки, чтобы генерировать мощность с крутящим моментом, нам нужно что-то, что происходит с заданной частотой f , поскольку частота имеет единицы Герц [Гц] или [с ^-1 ]. Таким образом, мощность на один оборот (2*pi) круглого стержня равна приложенному крутящему моменту, умноженному на частоту вращения, или:

В правой части уравнения мы использовали соотношение, согласно которому угловая скорость, обозначаемая греческой буквой омега , равна частоте, умноженной на 2pi.

Статически неопределимые задачи

Одно уравнение, два неизвестных… мы уже шли по этому пути, прежде чем нам потребовалось что-то еще. Хотя тип нагрузки и деформации различен, статически неопределимых задач, связанных с кручением стержней, решаются точно так же, как и для конструкций с осевой нагрузкой. Начнем со свободной диаграммы тела скрученного стержня. Возьмем, к примеру, стержень на рисунке ниже, застрявший между двумя стенами.

Сразу же при осмотре вы должны заметить, что стержень приклеен к двум стенам, тогда как для статического равновесия была бы необходима только одна. Поддержек больше, чем необходимо: статически неопределимая . И статически неопределимое среднее, нарисуйте диаграмму свободного тела, просуммируйте силы в направлении x-, и вы получите одно уравнение с двумя неизвестными силами реакции. Итак, нам нужно учитывать наши деформации – для кручения, значит, давайте обратимся к нашему уравнению, описывающему суперпозицию углов закручивания. Для этого уравнения мы должны отметить, что половина стержня сплошная, а другая половина полая, что влияет на то, как мы вычисляем J для каждой половинки. Самое главное, нам нужно спросить себя: «Что мы знаем о деформации?» Ну а так как стержень торцом прилеплен к стене, то закрутка на А и В должна быть равна нулю (как и смещение на последнем участке). Посмотрите, сможете ли вы решить оставшуюся часть этой задачи самостоятельно: каков крутящий момент в каждой половине стержня?

(Ответ: T _a = 51,7 фунта · фут и T _b = 38,3 фунта · фут).

Резюме

В этом уроке мы узнали о крутящем моменте и крутящем моменте . Этот другой тип нагрузки создает неравномерное распределение напряжения по поперечному сечению стержня — от нуля в центре до наибольшего значения на краю. Из этого анализа мы можем установить взаимосвязь между углом закручивания в любой точке стержня и деформацией сдвига внутри всего стержня. Используя закон Гука, мы можем связать этот штамм с напряжение внутри стержня. Мы также использовали метод анализа размеров для определения мощности, генерируемой трансмиссионным валом (то есть стержнем), который вращается с заданной частотой под действием приложенного крутящего момента. Наконец, мы показали, что задачи на кручение также часто статически неопределимы , и хотя нагружение и деформация различны, метод, который мы установили в последнем разделе для решения задач с осевым нагружением, является тем же методом для решения задач с крутящим моментом.

Этот материал основан на работе, поддержанной Национальным научным фондом в рамках гранта № 1454153. Любые мнения, выводы, выводы или рекомендации, выраженные в этом материале, принадлежат авторам и не обязательно отражают точку зрения Национальный научный фонд.

Перекрут яичка (для подростков) — Nemours KidsHealth

Что такое перекрут яичка?

Перекрут яичка – неотложное состояние. Это происходит, когда семенной канатик, обеспечивающий приток крови к яичку, скручивается и перекручивается. Перекручивание перекрывает кровоснабжение яичка и вызывает внезапную боль и отек.

Перекрут яичка требует немедленной операции, чтобы сохранить яичко. Перекрут яичка, продолжающийся более нескольких часов, может необратимо повредить яичко , и поврежденное яичко необходимо удалить.

Что вызывает перекрут яичка?

Мошонка представляет собой кожный мешок под пенисом. Внутри мошонки находятся два яичка , или яички. Каждое яичко соединено с остальной частью тела кровеносным сосудом, называемым семенным канатиком. Перекрут яичка происходит, когда семенной канатик перекручивается, перекрывая приток крови к прикрепленному яичку.

В большинстве случаев перекручивание яичка (также называемое перекрутом яичка ) встречается у мужчин с состоянием, называемым деформацией колокольчика . У большинства мужчин яички прикреплены к мошонке, что затрудняет их скручивание. У мужчин с деформацией колокольчика яички незакреплены и могут двигаться и перекручиваться в мошонке.

Перекрут яичка может возникнуть у мальчиков и мужчин любого возраста, но чаще всего встречается у детей в возрасте от 12 до 18 лет. Это может произойти после напряженных упражнений, во время сна или после травмы мошонки. Однако во многих случаях видимой причины нет.

Каковы признаки и симптомы перекрута яичка?

Если у вас перекрут яичка, скорее всего, вы об этом знаете. Вы почувствуете внезапную, возможно, сильную боль в мошонке и одном из яичек. Боль может увеличиваться и уменьшаться, но, как правило, не исчезает полностью. Другие симптомы включают:

• опухоль, особенно на одной стороне мошонки
• тошнота и рвота
• боль в животе
• одно яичко выше другого

Что мне делать?

Если у вас возникла внезапная боль в мошонке, позвоните врачу и как можно скорее обратитесь в больницу или к врачу. Не ешьте и не пейте ничего, пока вы не встретитесь с врачом и не узнаете, нужна ли вам операция. Перекрут яичка — неотложная помощь: когда это происходит, парню нужна операция — быстро . Чем дольше семенной канатик остается перекрученным, тем труднее спасти яичко.

 Как правило:

• примерно через 4–6 часов после начала перекрута яичко можно сохранить в 90% случаев

• через 12 часов этот показатель падает до 50%
• через 24 часа яичко можно спасти только в 10% случаев

Иногда семенной канатик может перекручиваться, а затем раскручиваться без лечения. Это называется перекрутом и деторсией , и это может повысить вероятность повторения перекрута яичка. Если ваш семенной канатик раскручивается и боль уходит, это может быть легко проигнорировать, но вам все равно следует обратиться к врачу. Они могут проверить вас и принять меры, чтобы сделать повторный перекрут яичка маловероятным.

Получите помощь прямо сейчас

Говорить с кем-то о своих интимных местах может показаться немного неловким. Однако очень важно сообщить родителям или обратиться к врачу, если у вас болит мошонка. Слишком долгое игнорирование боли или просто надежда на то, что она исчезнет, ​​может привести к серьезному повреждению яичка и его удалению.

Даже если боль в мошонке исчезнет сама по себе, вам все равно нужно сообщить об этом родителям или врачу. Исчезновение кручения повышает вероятность того, что позже появится еще одно. Врачи могут значительно снизить риск повторного перекрута, выполнив простую хирургическую процедуру, прикрепив яички к мошонке.

Как диагностируется перекрут яичка?

Когда вы приедете в больницу или к врачу и опишете свое состояние, персонал и врачи решат, что у вас перекрут яичка, даже если боль окажется другой.

Врач осмотрит вашу мошонку, яички, живот и пах и может проверить ваши рефлексы, потирая или пощипывая внутреннюю сторону бедра. Это обычно заставляет яичко сокращаться, чего, вероятно, не произойдет, если у вас перекрут яичка.

Врач также может провести тесты на наличие перекручивания семенного канатика, в том числе:

• УЗИ. Высокочастотные (доплеровские) волны используются для получения изображения яичка и проверки кровотока.
• Анализы мочи или анализы крови. Они могут определить, вызваны ли боль и симптомы инфекцией, а не перекрутом.

Иногда врачам необходимо провести операцию, чтобы убедиться, что проблема связана с перекрутом яичка. Врач также может провести немедленную операцию без каких-либо других анализов, чтобы сохранить яичко. Это более вероятно, если перекрут продолжается какое-то время или если врач после осмотра подозревает у парня перекрут.

Как лечится перекрут яичка?

Перекрут яичка почти всегда требует хирургического вмешательства. В редких случаях врач может раскрутить семенной канатик, надавив на мошонку, но большинству парней все же потребуется хирургическое вмешательство, чтобы прикрепить оба яичка к мошонке, чтобы предотвратить повторение перекрута.

Обычно операция по поводу перекрута яичка не требует пребывания в больнице. Если у вас перекрут, вы пойдете в операционную в больнице или в кабинет врача. Скорее всего, вам дадут обезболивающее и общую анестезию, то есть вы будете спать и не почувствуете боли во время операции.

Хирург или уролог сделает небольшой надрез в мошонке, раскрутит семенной канатик и пришьет яички к внутренней части мошонки, чтобы предотвратить перекручивание в будущем. Затем врач наложит швы на мошонку, и вы отправитесь в палату, чтобы прийти в себя на час или два.

Операция по прикреплению яичек к мошонке занимает около 45 минут. Может быть некоторая боль, но она не должна быть слишком сильной. Это намного лучше, чем торсион.

Иногда, если перекрут продолжается слишком долго, врачи не могут спасти пораженное яичко. Им нужно будет удалить его с помощью операции, называемой орхиэктомия  (произносится: ор-ки-ЭК-тех-ми).

Что происходит после операции?

Парням необходимо воздержаться от физических нагрузок (например, спорта), секса или сексуальной стимуляции (например, мастурбации) в течение нескольких недель после операции по перекруту яичка. Поговорите со своим врачом о том, когда можно будет безопасно вернуться к своей обычной деятельности.

Даже если ваш перекрут привел к потере яичка, вы все равно можете вести нормальный образ жизни, как и все остальные. Большинство парней по-прежнему смогут иметь детей в более позднем возрасте и иметь нормальные сексуальные отношения с одним работающим яичком. Многие также выбирают протез или искусственное яичко через несколько месяцев после операции. Это может помочь некоторым чувствовать себя более комфортно в своей внешности.

определение кручения в The Free Dictionary

Также найдено в: Thesaurus, Medical, Abcronyms, Encyclopedia, Wikipedia.

Связанные с кручением: торсион, кручение яичка

tor·sion

 (tôr′shən)

n.

1.

а. Акт скручивания или поворота.

б. Состояние скручивания или переворачивания.

2. Напряжение или деформация, возникающие, когда один конец объекта скручивается в одном направлении, а другой конец удерживается неподвижным или скручивается в противоположном направлении.

---

[среднеанглийское torcion, скручивающая боль в кишечнике , от старофранцузского torsion, от позднелатинского torsiō, torsiōn-, скручивающая боль , вариант латинского tortiō, от tortus, причастие прошедшего времени torquere, to поворот ; см. torsade .]

---

torsion·al прил.

торсион·ал·лы нар.

Словарь английского языка American Heritage®, пятое издание. Авторские права © 2016, издательство Houghton Mifflin Harcourt Publishing Company. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.

кручение

(ˈtɔːʃən)

n

1. (Машиностроение)

а. скручивание детали путем приложения равных и противоположных крутящих моментов на обоих концах

b. состояние скручивания и напряжения сдвига, вызванное крутящим моментом на детали или компоненте

2. акт скручивания или состояние скручивания

[C15: от старофранцузского, от медицинской латыни torsiō схваткообразные боли , от латинского Torquēre to Twist, пыток]

ˈtorsional Adj

ˈtorsionally Adv

Dolidary English — Complete и Unabridged, 12Ther 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014 edition 2014

. 2006, 2007, 2009, 2011, 2014

тор•сион

(ˈtɔr ʃən)

н.

1. акт скручивания.

2. состояние скрученное.

3.

а. скручивание объекта двумя равными и противоположными моментами.

б. внутренний крутящий момент.

[1375–1425; позднесреднеанглийское torsion выворачивание кишечника < древнефранцузское torsion < позднелатинское torsiō torment, for Latin tortiō, производное от torqu(ēre) to поворот]

3

3 прил.

тор’с•ал•лы, нар.

Рэндом Хаус Словарь колледжа Кернермана Вебстера, © 2010 K Dictionaries Ltd. Авторские права Random House, Inc., 2005, 1997, 1991. Все права защищены.

кручение

(tôr′shən)

Напряжение, которому подвергается объект, когда один из его концов скручивается не на одной линии с другим концом.

Студенческий научный словарь American Heritage®, второе издание. Авторские права © 2014, издательство Houghton Mifflin Harcourt Publishing Company. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.

ThesaurusAntonymsRelated WordsSynonyms Legend:

Switch to new thesaurus

Noun	1.	torsion — a tortuous and twisted shape or position; «построили дом на дереве в извилистости его ветвей»; «акробат исполнил невероятные искривления» кривизна, извилистость, извилистость, искривление искаженная форма, искривление — форма, возникшая в результате искривления
	2.	кручение — крутящая сила               крутящий момент сила — (физика) воздействие, вызывающее изменение физической величины; «сила равна массе, умноженной на ускорение» магнитный момент, момент магнита — крутящий момент, действующий на магнит или диполь, когда они помещены в магнитное поле

На основе WordNet 3. 0, коллекция клипартов Farlex. © 2003-2012 Принстонский университет, Farlex Inc.

Переводы

Torsión

Torsione

Torsion

[ˈTɔːʃ ə ​​ N] N gsiTINS и EDITIANS 8 -й. 1971, 1988 © HarperCollins Publishers 1992, 1993, 1996, 1997, 2000, 2003, 2005

torsion

[ˈtɔː ^r ʃ ^ə n] n → torsion f

Collins English/French Electronic Ресурс. © Издательство HarperCollins, 2005 г.

торсион

n → Drehung f , → торсион f (спец.) ; степень кручение → Drehbeanspruchung f , → Torsionsschwingung f (spec)

Немецкий словарь Коллинза – полное и полное, 7-е издание, 2005 г. © William Collins Sons & Co. Ltd., 19997, 1999 Publishers , 2004, 2005, 2007

кручение

[ˈtɔːʃ /ə n] n → кручение f

Итальянский словарь Коллинза, 1-е издание © HarperCollins Publishers 1995

tor·sion

Англо-испанский медицинский словарь © Farlex 2012 testicular — torsión testicular

Англо-испанский/испано-английский медицинский словарь Copyright © 2006 McGraw-Hill Companies, Inc. Все права защищены.

Упоминается в ?

• Angle of torsion
• Balance of torsion
• car
• contortion
• crookedness
• detorsion
• distort
• distorted
• distorted shape
• distorter
• distortion
• force
• magnetic moment
• moment of a магнит
• Момент кручения
• сдвиг
• крутящий момент
• крутящий момент
• измеритель крутящего момента

Ссылки в архиве периодических изданий ?

Адамс, «Первичный перекрут сальника», Американский журнал хирургии, том.

Перекрут сальника: редкая причина острого заболевания брюшной полости у 14-летнего мальчика искажения типа в неизолированном оптическом волокне [1], гравировка ДПВР с угловым чирпированием [2], геликоидальные длиннопериодные волоконные решетки (ДПВР) [3], твист-конусы и специальные волокна, такие как волокна, сохраняющие поляризацию ( PANDA, Bow Tie) за высокое линейное двулучепреломление [4].

Ультракороткие волоконные решетки с длительным периодом, нанесенные на одномодовое волокно для датчиков скручивания

Все пациенты с острой мошонкой должны пройти сортировку с высоким приоритетом в неотложной помощи, поскольку причины симптомов могут быть серьезными (например, перекрут яичка). или ущемленной грыже) и требуют экстренного хирургического вмешательства.

Точный диагностический путь помогает правильно различать возможные причины острой мошонки

ENPNewswire-14 августа 2019 г.—ADIDAS CONSORTIUM ПРЕДСТАВЛЯЕТ TORSION TRDC

ADIDAS CONSORTIUM ПРЕДСТАВЛЯЕТ TORSION TRDC

Он будет построен фирмой Torsion Group из Ковентри, которая также занимается строительством студенческих общежитий в Шеффилде, готовых к 2019 учебному году.

Новые студенческие дома PS20m, которые должны быть построены в Cov

«Достигнув финансового закрытия предыдущей сделки по размещению студентов с Torsion в начале этого года, мы рады, что уже подписали последующую сделку по еще одному Torsion совместно со своим партнером по совместному предприятию DR2H Limited — на этот раз для студентов Уорикского университета, члена Russell Group и входящего в десятку лучших университетов Великобритании».

Невероятные фотографии новых [фунтов стерлингов]20 миллионов студенческих общежитий, которые будут построены в Ковентри; Он предназначен для студентов Уорикского университета

. Это упражнение, выполняемое вручную, состоит в легком скручивании побегов во всем их разгибании перед их привязкой к проволоке с целью разрушить верхушечное доминирование и стимулировать появление боковых почек ( ДЖОВАНИННИ, 2014).

Кручение стеблей и гидрогенизированный цианамид при распускании почек и производстве виноградной лозы cv. Мускат Италия в долине Сан-Франциско / Торкао-де-Рамос и цианамида гидрогенада на Бротакао и производство да Видейра cv. Италия Маскат-но-Вале-ду-Сан-Франциско

Нью-Дели: Индия Yamaha Motor Pvt Ltd (IYM) во вторник объявила об отзыве 1874 единиц своей модели мотоцикла YZF-R3 для устранения дефектов, связанных со шлангом радиатора и скручиванием пружины.

Yamaha отзывает 1874 единицы модели YZF-R3

Перекрут семенного канатика, широко известный как перекрут яичка (TT), является распространенным неотложным состоянием, требующим точной оценки и принятия неотложного клинического решения.
