Что такое тнвд в автомобиле бензин – принцип работы, устройство, назначение, конструкция

Содержание

что это такое в машине, виды, диагностика и неисправности

Что собой представляет

Как уже многие поняли, данное название – это аббревиатура. Расшифровка ТНВД достаточно простая. Она расшифровывается как топливный насос высокого давления. Главная задача данного агрегата – подать вовремя в камеру сгорания дизель под высоким давлением. Дизельное топливо имеет одну важную особенность – качественное воспламенение возможно только при достаточном давлении. Если оно будет слишком низким, то искра не сможет воспламенить смесь. Применение стандартной поршневой системы считается неэффективным. Для работы дизельного мотора понадобится создать давление от 150 мегапаскаль. Решением этой проблемы и стал специфический для дизеля агрегат ТНВД.

С появлением передовой системы впрыска Common Rail, которая осуществляет электронное управление форсунками, насос стал выполнять только одно действие – создание достаточного уровня давления. При этом Common Rail устанавливается далеко не на всех автомобилях. Топливный насос высокого давления – это важный и незаменимый компонент, обеспечивающий правильную работу двигателя. Любому водителю дизельного авто будет полезно знать принцип работы аппарата и его разновидности.

Конструкция устройства

Конструкция устройства ТНВД

Существует несколько видов ТНВД дизельного двигателя. Далее будет описано общее устройство ТНВД. Насос включает два ключевых компонента: плунжер (или поршень) и цилиндр малого диаметра, по которому ходит поршень. Вместе они образовывают плунжерную систему. Изготавливается она только из высококачественной стали, чтобы выдержать без деформаций высокие давления. Важную роль играет высочайшая точность, с которой производится подобная плунжерная пара.

Многим водителям уже известно, что ТНВД является одним из самых дорогих элементов в конструкции. Использование качественного сырья и необходимость для производства высокоточного оборудования делают эту деталь такой дорогостоящей. На территории бывшего СССР было меньше 3 заводов, которые способны были изготавливать топливные насосы высокого давления.

Работа насоса возможна во многом благодаря очень маленькому расстоянию между плунжерной парой. Его называют прецизионным сопряжением. Также насос осуществляет распределение топлива по форсункам. Это промежуточный элемент в цепи, который объединен непосредственно с насосом. Нижняя часть форсунки находится в камере сгорания. Она отвечает за распыление дизеля. Точное время воспламенения определяется углом опережения.

Как правило, топливный насос высокого давления располагается в подкапотном пространстве недалеко от двигателя. На иномарках трубопроводы к форсункам от насоса будут металлическими, что затруднит демонтаж детали.

Теперь вы знаете устройство ТНВД дизельного двигателя. Это общая информация, так как более специфические детали конструкции необходимо изучать на примере насоса конкретного вида.

Разновидности ТНВД

Развитие технологий привело к появлению нескольких видов ТНВД. Далее будут рассмотрены следующие типы:

  • рядный;
  • распределительный;
  • магистральный.

Каждый тип обладает своими особенностями.

Рядный

Это крайне надежный и долговечный тип насосов. В легковых автомобилях его перестали применять где-то в 2000 годах, но на дизельных грузовиках он используется повсеместно. ТНВД подобного класса смазываются моторным маслом, что позволяет работать даже на низкокачественном дизеле. Рядные модели устанавливаются в моторах с раздельными камерами сгорания.

Как понятно из названия, все плунжерные пары установлены в один ряд. Их количество определяется числом цилиндров в моторе. К коленчатому валу подсоединяется кулачковый вал. Именно он приводит в движение каждую из плунжерных пар. Для постоянного прижатия плунжера к кулачкам имеются специальные пружины.

Принцип действия достаточно прост: при вращении кулачкового вала плунжер сдвигается. Он закрывает собой впускное и выпускное отверстия. Параллельно создается высокое давление, благодаря которому происходит открытие нагнетательного клапана. После дизель через топливопровод поступает к конкретной форсунке.

За регулировку количества топлива отвечает электроника. В старых машинах это делается механическим путем. Последний способ предполагает поворот плунжера на небольшой градус внутри цилиндра. Это достигается за счет использования шестерни, соединенной с зубчатой рейкой. Рейка соединяется с педалью акселерометра. Корректный впрыск топлива при разном нажатии педали осуществляется с помощью специальной муфты. Она имеет пару грузиков, которые расходятся под действием центробежных сил и обеспечивают раннее или позднее впрыскивание, учитывая обороты мотора.

Распределительный

Это следующее поколение, обладающее парой важных преимуществ по сравнению с рядными моделями (меньшие габариты детали, более стабильная и плавная работа). При этом распределительные ТНВД разделяются на несколько подклассов:

  • плунжерные или роторные;
  • с торцевыми, внутренними или внешними кулачками.

В конструкции используется пара плунжеров, которые работают на все камеры сгорания. Из-за невысокой долговечности подобные устройства устанавливаются на легковых автомобилях. Плунжеры делают столько оборотов, сколько цилиндров в моторе, за счет чего и уменьшается существенно срок эксплуатации по сравнению с рядными ТНВД.

Магистральный

Большинство современных дизельных иномарок оснащается системой Common Rail, (прямой впрыск топлива). Неотъемлемым компонентом является магистральный ТНВД. Он характеризуется лучшей управляемостью процесса сгорания. Добиться этого удалось за счет подачи топлива не прямо в цилиндр, а в специальную аккумулирующую емкость (топливная рампа). Этот конструктивный ход позволил разделить процесс впрыска и создания давления.

В различных автомобилях используется топливный насос высокого давления с 1, 2 или 3 плунжерными парами. Дополнительно в конструкции может присутствовать гидравлический привод. Из аккумулирующей емкости топливо попадает в цилиндр через специальные клапаны, способные регулировать дозировку.

Магистральные модели являются верхом эволюции подобных насосов, предоставляя максимальную эффективность. Работа регулируется электронным блоком управления, что с другой стороны является уязвимостью. Также к недостаткам можно отнести прихотливость насоса к дизельному топливу и высокая стоимость. Малейшие деформации в движущихся компонентах могут вывести деталь из строя.

Как это работает

Как работает ТНВД

Давайте рассмотрим в подробностях принцип работы ТНВД. Как уже было описано ранее, конструкция состоит из плунжера и нагнетательного клапана. В ходе вращения кулачкового вала (который получает вращательный момент от коленчатого вала через передачу) он «набегает» на муфту. Последняя смещается в направлении форсунки, создавая в топливе над плунжером все большее давление. Параллельно закрывается впускной канал. При достижении конкретного показателя давления, нагнетательный клапан приоткрывается, а топливо вытесняется в форсунку.

При движении вниз остатки топлива уходят через специальный винтовой канал в корпусе плунжера. Отверстие в плунжере становится на одном уровне в определенный момент с выпускным каналом. Затем процедура повторяется. В современных иномарках управление осуществляется посредством электронного блока управления (ЭБУ).

ЭБУ получает информацию от датчика температуры, вращения вала и других, на основе которых формируются управляющие сигналы. Электронная система также учитывает, насколько педаль газа нажата, каковы температуры топлива и охлаждающей жидкости. В памяти устройства хранятся оптимальные режимы работы. На основе заложенных алгоритмов и поступающей информации электроника управляет цикловой подачей и углом опережения впрыска.

В зависимости от специфики устройства в конструкции могут быть дополнительные элементы, контролирующие работу ТНВД.

Признаки и причины неисправности

Очень многие автомобилисты интересуются тем, как определить, что топливный насос высокого давления дизельного двигателя вышел из строя или работает с проблемами. Существует ряд признаков, на которые следует обращать внимание:

  • проблемный запуск мотора;
  • повышенный расход дизеля;
  • заметные провалы мощности;
  • появление нетипичного шума или сторонних звуков при работе двигателя;
  • высокая дымность выхлопа.

Причины этих явлений могут быть самые разнообразные. Первая и самая распространенная – естественный износ. Расстояние между плунжером и цилиндром увеличивается, начинает образовываться нагар, что, естественно, приводит к перебоям в системе. Возможна неравномерная подача топлива. Происходит она из-за следующих факторов:

  • истирание металла плунжеров;
  • повышенный износ клапанов или зубчиков на рейке;
  • уменьшение пропускной способности форсунки;
  • физические повреждения втулки.

Явным признаком износа плунжерной пары является «плавание» оборотов на холостом ходу.

Диагностика и ремонт

Диагностика и ремонт ТНВД

Определить точную поломку автомобилистам в гаражных условиях практически невозможно. Для диагностики ТНВД необходимы специализированные стенды и опытные механики. Даже если вы сможете демонтировать и разобрать насос, не рекомендуем самостоятельно что-то менять, учитывая высокую стоимость этой детали. Выполняйте ремонт только в специализированных техцентрах. Бывает, что ТНВД полностью исправен, а неполадки в функционирование вносит электронный блок управления. Проблема может быть как в «мозгах» машины, так и в датчиках. Некорректные показания хотя бы с одного из них приведут к неправильному формированию управляющих сигналов.

Чтобы максимально продлить срок службы насоса, рекомендуем использовать только качественное дизтопливо. Обязательно проверяйте состояние топливного фильтра. Если он будет слишком засорен, то даже качественное топливо будет постепенно создавать нагар на стенках втулки. Не пренебрегайте диагностикой, ведь своевременное обнаружение неполадки позволит сэкономить на ремонте. Дешевле заменить некоторые компоненты в ТНВД, чем покупать полностью новую деталь.

Теперь вы знаете, что ТНВД – это важный агрегат в конструкции дизельных автомобилей. Покупая дешевое горючее, задумайтесь, стоит ли ваша экономия поломки топливного насоса.

rulikoleso.ru

Топливный насос высокого давления: что там внутри?

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

  • Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
  • Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
  • Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

  1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
  2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
  3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

avtodvigateli.com

Что такое ТНВД в дизельном двигателе автомобиля

Аббревиатура ТНВД расшифровывается как Топливный Насос Высокого Давления (в английской литературе просто Injection pump). Данный насос используется на автомобилях с дизельным двигателем. Ведь для эффективного сгорания дизельного топлива требуются определенные условия, связанные с обеспечением высокого давления.

Поэтому, каждый автомобилист должен понимать, что такое ТНВД в дизельном двигателе, назначение и принцип его работы. Ведь без этого узла не сможет нормально функционировать система впрыска любого дизельного силового агрегата.

Для чего нужен Топливный Насос Высокого Давления

Основное назначение ТНВД — обеспечить подачу дизельного топлива в камеру сгорания двигателя под определенным давлением в требуемый момент. Но, стоит сказать, что с внедрением системы впрыска Common Rail с электронно-управляемыми форсунками, главной функцией насоса стало исключительно создание высокого давления топлива, при котором происходит наиболее полное его сгорание. Именно благодаря этому обеспечивается высокая мощность двигателя, работающего на обычной солярке.

Учитывая то, что современные модификации ТНВД должны обеспечивать подачу топлива при давлении 150 МПа и более, применение стандартной поршневой схемы неэффективно. На практике решить проблему удалось, применяя традиционную для компрессоров плунжерную пару (стальной высокопрочный стержень и цилиндр небольшого диаметра). Оба этих элемента изготовлены с высокой точностью, что позволило отказаться от традиционных для поршневых групп колец.

Время и объем подачи топлива в камеру сгорания определяется исходя из частоты вращения коленчатого вала силового агрегата. Поэтому, даже при изменении нагрузки (нажатие на педаль акселератора), двигатель получает необходимую для стабильной работы порцию солярки.

Топливный насос высокого давления, это один из основных узлов, обеспечивающих работоспособность двигателя. Поэтому его техобслуживанию и диагностике неисправностей стоит уделять особое внимание.

Видео о ТНВД

Какие бывают ТНВД и чем они отличаются

На дизельных двигателях различных модификаций и разного поколения используют существенно отличающиеся модели топливных насосов высокого давления. Условно все модификации можно разделить на следующие группы.

Рядные топливные насосы высокого давления

рядный ТНВД от Bosch

Рядный Топливный насос высокого давления от Bosch

Основная особенность устройства заключается в наличии отдельной плунжерной пары на каждый цилиндр. Все они размещаются в едином корпусе ТНВД, а подача топлива обеспечивается по специальным каналам. Функционирует агрегат следующим образом:

  • Движение плунжера обеспечивается вращением кулачкового вала, имеющим привод непосредственно от коленвала двигателя.
  • Под воздействием толкателя плунжер начинает передвигаться по втулке, при достижении заданного давления открывается выпускной клапан и топливо поступает в рабочий цилиндр двигателя.
  • Регулировка момента подачи и требуемого объема горючего может осуществляться механическим способом либо при помощи систем электронного управления.

ТНВД такого типа отличаются высокой надежностью. На текущий момент рядные устройства применяются на среднем и тяжелом автотранспорте, на легковых автомобилях с начала столетия подобные ТНВД не устанавливаются.

Читайте также: Что такое ГБЦ и как она устроена.

ТНВД распределительного типа

ТНВД распределительного типа

Топливный насос высокого давления распределительного типа

В этих устройствах производители отказались от выделенной на каждый рабочий цилиндр плунжерной пары. Конструкция содержит всего один или два плунжера, обеспечивающих повышение давления горючей смеси. К форсункам топлива подается через распределительную головку по специальным каналам.

Среди преимуществ такого типа ТНВД можно выделить:

  • Уменьшенные габаритные размеры и масса оборудования. Благодаря этому основной сферой применения агрегата стали именно легковые автомобили.
  • Равномерная подача топлива по цилиндрам независимо от режима работы двигателя. Обеспечить это удалось благодаря автоматической системе регулировки (механическая или электронная).

Следует признать, уменьшение количества плунжерных пар привело к увеличению нагрузки на них. Поэтому рабочий ресурс агрегата уступает другим модификациям ТНВД.

Читайте также: Что такое ДМРВ и какие функции оно выполняет.

Магистральные ТНВД

Магистральный ТНВД

Магистральный Топливный насос высокого давления

Практически на всех современных дизельных автомобилях используется аккумуляторная система впрыска топлива Common Rail, одним из основных узлов которой и стал магистральный насос высокого давления.

Его основное отличие заключается в том, что горючее подается не непосредственно в цилиндры, а в аккумулирующую емкость (топливную рампу). Конструкция позволила разделить процессы повышения давления (нагнетания) топлива и его впрыска, что обеспечило более лучшую управляемость этими процессами.

На практике применяют насосы с 1-3 плунжерными парами, приводимыми в действие пружинами или под воздействием сжатых газов. Существуют модификации и с гидравлическим приводом. Распределение топлива по цилиндрам из рампы осуществляется при помощи открытия соответствующих дозирующих клапанов.

Эффективность работы магистрального ТНВД в комплексе с топливной рампой обеспечивается системой электронного управления и высоким создаваемым давлением (более 1500 бар). На текущий момент подобная система впрыска считается наиболее совершенной. Но стоит учитывать то, что магистральные ТНВД достаточно чувствительны к качеству используемого топлива.

Похожие статьи

avtonov.com

Что такое ТНВД в дизельном двигателе автомобиля

Любой автомобильный двигатель является сложным механизмом, который складывается из ряда важных агрегатов. Если брать дизельные моторы, то в их конструкции важное место занимают топливные насосы.

ТНВД в дизельном двигателе автомобиля

Что такое ТНВД

Понять, что такое ТНВД в машине, легко. Под этой аббревиатурой подразумевается топливный насос высокого давления. Находится ТНВД в дизельном двигателе, хотя, встречается и в некоторых бензиновых моторах. Этот агрегат отвечает за подачу топливной смеси под высоким давлением. Именно в этом заключается основа функционирования любого дизеля.

Дальше нам предстоит рассмотреть принцип работы этой детали, её устройство и существующие разновидности. А также изучим причины установки ТН высокого давления на бензиновые моторы.

Как работает ТНВД дизельного мотора

Работа дизельного двигателя сложная и многоэтапная. Важную, даже основную роль играет насосный механизм высокого давления. Многим будет интересно изучить принцип работы ТНВД, чем мы сейчас и будем заниматься.

Топливная масса под давлением поступает на форсунки. Этот процесс должен происходить не произвольно, а в определённый момент. Он контролируется автоматической системой. Задачей топливной системы высокого давления является создание нужного давления. За счёт полного сгорания топлива в цилиндрах пользователь получает максимальную мощность двигателя.

Устройство и принцип работы ТНВД организованы таким образом, чтобы рабочее давление превышало отметку в 150 Мпа. Это очень высокий показатель. Для его достижения насос должен соответствовать ряду требований. Например, материал для изготовления этой детали должен быть сверхпрочным и надёжным. Производители используют особый сплав алюминия АЛ9.

В конструкции насоса присутствует плунжерная пара. Это цилиндр небольшого диаметра и стержень соответствующего размера. Для этих деталей используется особая марка стали, которая рассчитана на высокие рабочие нагрузки (25Х5МА). К этим деталям предъявляются очень высокие требования.

От частоты вращения коленвала зависит количество дизеля, отправляемого на подачу, и момент, в который это происходит. За счёт выжимания педали газа увеличивается нагрузка и мотор получает нужную порцию горючего. Если насосная система находится в исправном состоянии и работает без перебоев, то мотор будет работать слаженно и равномерно.

Устройство ТНВД дизельного двигателя может отличаться в зависимости от типа механизма. Выделяют 4 основных разновидности насосов, которые устанавливаются на дизельные агрегаты.

Виды насосов высокого давления для подачи дизельного топлива

На разных моторах, которые отличаются модификацией и поколением, могут устанавливаться различные топливные насосы. Всего выделяют четыре разновидности топливного насоса высокого давления, которые используются в дизельных двигателях.

Рядные ТНВД

Такие устройства отличаются наличием у каждого цилиндра индивидуальной плунжерной пары. Они сосредоточены в едином корпусе, при этом, топливо подаётся через отдельные каналы. Принцип работы такого агрегата выглядит следующим образом:

  • плунжер приводится в движение за счёт вращения кулачкового вала, который оснащён приводом, идущим от коленвала мотора;
  • толкатель заставляет плунжер передвигаться по втулке;
  • при заданном давлении выпускной клапан открывается, за счёт чего топливная смесь направляется в рабочий цилиндр;
  • для регулирования времени подачи топлива и его количества может использоваться механическая система или электронная.
Рядный ТНВД бошРядный ТНВД

Насосные системы рядного типа зарекомендовали себя с хорошей стороны. Они надёжные и выносливые. Сейчас такие устройства используются на больших автомобилях. Для легковых авто выбираются другие механизмы.

Распределительный ТНВД двигателя

Здесь присутствует лишь несколько плунжеров, которые отвечают за регулирование давления топлива. Для подачи топливной смеси используется распределительная головка и каналы. Такие механизмы полюбились автомобилистам из-за ряда важных преимуществ:

  • небольшие габариты и уменьшенная масса позволяют без проблем использовать их в конструкции легковых авто;
  • подача топлива всегда происходит равномерно.

Среди недостатков стоит выделить низкий рабочий ресурс, причиной этому служит увеличенная нагрузка на плунжерные пары.

Распределительный ТНВД двигателяРаспределительный ТНВД

Магистральные топливные насосы

Этими механизмами оснащены практически все современные авто с дизельными моторами, на которых стоит аккумуляторная система подачи топливной массы Common Rail. Отличается такой механизм подачей топлива сразу в топливную рампу, которая выступает аккумулирующей ёмкостью.

Конструкция создана таким образом, что процессы нагнетания топлива и его впрыска разделяются. За счёт этого процессы становятся более управляемыми. Чаще всего производители устанавливают модели с 1-3 плунжерными парами, которые приводятся в действие за счёт пружин или сжатой газовой смеси. Не являются редкостью модели с гидравликой.

Самыми современными являются такие механизмы. Но для их работы необходимо использовать топливо высокого качества. В противном случае будет снижаться качество их работы и долговечность.

Подкачивающий насос дизельного двигателя

Подкачивающая насосная система выполняет сразу два процесса:

  1. На подготовительном этапе топливо проходит очистку посредством фильтров, которые убирают твёрдые элементы из его состава.
  2. Рабочий этап заключается в передаче очищенного топлива дальше по системе.
Подкачивающий насосПодкачивающий насос

Во время работы помпы низкого давления дизель подаётся в несколько завышенном объёме. За счёт работы подкачивающего насоса давление приходит в норму в моменты воздействия на мотор высокой нагрузки.

Зачем устанавливается ТНВД на бензиновом двигателе

Раньше подобные механизмы можно было встретить только на дизельных моторах. Когда появились инжекторные бензиновые агрегаты, возникла необходимость в установке подобных деталей и на такие механизмы. В силовых агрегатах инжекторного типа горючее подаётся к форсункам под высоким давлением. Это не единственная функция ТНВД на бензиновом двигателе, хотя и основная. Эти устройства отвечают ещё за некоторые важные функции:

  • регулирование количества топливной массы, которая идёт на подачу;
  • контроль момента, когда должен осуществляться впуск горючего на каждый цилиндр.

На другие типы бензиновых моторов подобные системы не устанавливаются.

Такие системы, хоть и создаются из прочного материала с чётким соблюдением высоких требований относительно безопасности и надёжности, всё равно нуждаются в регулярном обслуживании и контроле. Только слаженная работа этого механизма будет обеспечивать бесперебойную работу авто даже после длительного простоя и в лютые морозы. Поверьте, лучше периодически проверять состояние насоса и силового агрегата в целом, чем тщетно пытаться завести автомобиль.

drivertip.ru

Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Кратко об устройстве

Common Rail: это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

Устройство ТНВД

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».

Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.

Что может поломаться?

Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.

Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.

Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.

Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.

Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.

Начало

В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.

Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.

Уже на данном этапе мастер может понять, в чем проблема и каков приблизительный масштаб предстоящих работ и затрат.

В работу!

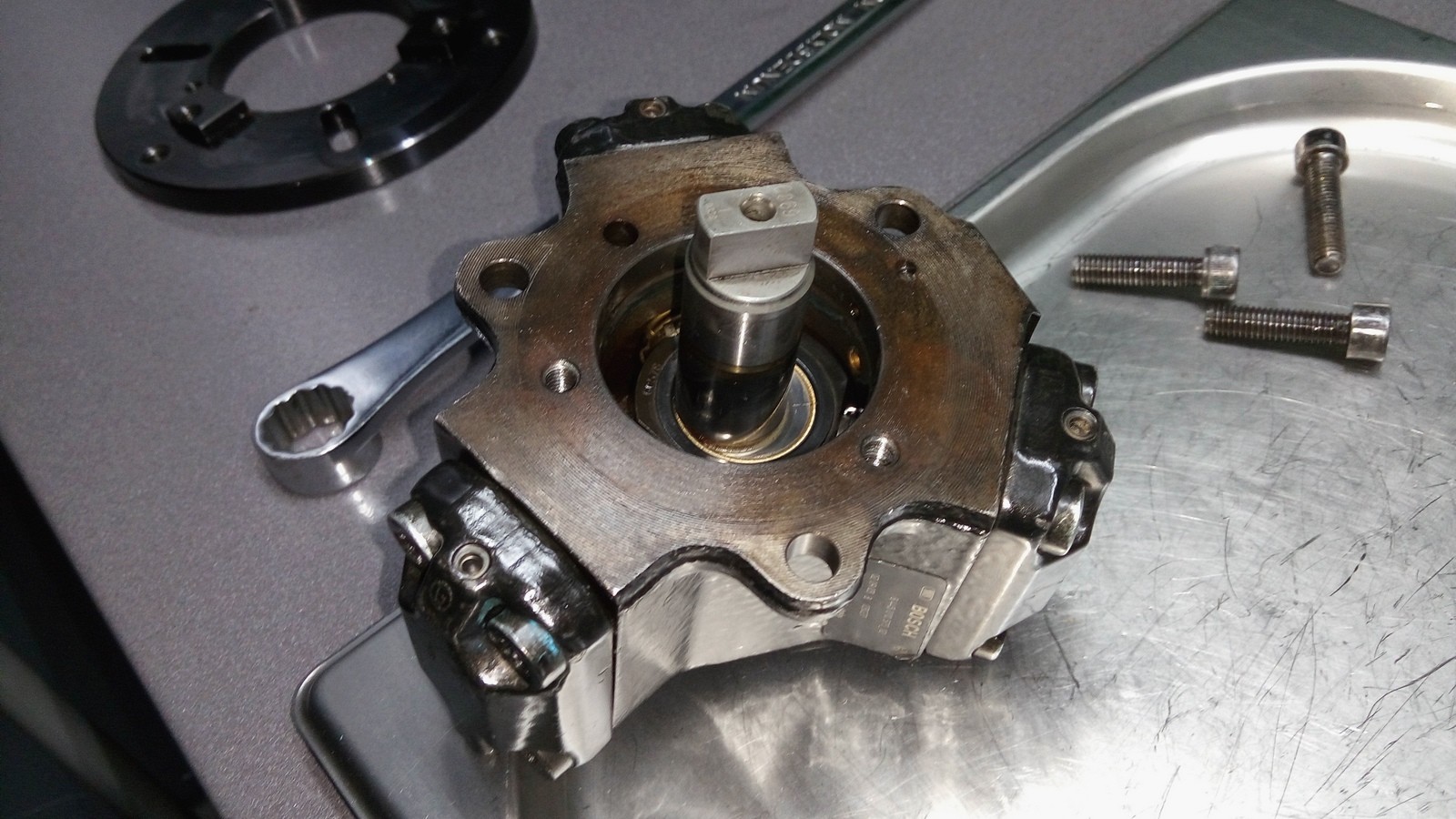

Как уже упоминалось выше, мы для наглядности разбирали ТНВД с возможностью замены пары стакан-плунжер. Это немного устаревшая конструкция, но для понимания устройства – самый оптимальный вариант. Итак, поместив насос в сборе на поворотный стол и закрепив его на нем, мы выкрутили элементы крепления и сняли переднюю крышку.

5

Сальник и втулка отправляются под замену в любом случае.

13 14

После этого шага сразу стало понятно, почему насос не создавал нужного давления: из-за коррозии, которая «победила» почти все внутренности ТНВД, завис один из плунжеров, результат – сниженная производительность. Далее мы сняли крышку подклинившего плунжера вместе с клапанами.

7

Сняв крышку, мы извлекли стакан с плунжером.

8

Мастер, немного поработав плунжером, сделал вывод, что можно попробовать его разработать, но лучше, конечно, заменить. Это зависит от решения клиента – или оставить все как есть, фактически ожидая очередного подклинивания, или заменить пару. Остальная коррозия, что видна в корпусе, будет удалена без особых проблем.

11 12

Кстати клапаны тоже поставляются как детали, потому заменить их не проблема – весь вопрос в цене.

10

Уплотнительные кольца под крышками также подлежат замене.

9

Таким же образом мы извлекли оставшиеся плунжеры – они были в нормальном рабочем состоянии. В итоге было принято решение заменить все плунжерные пары и клапаны. Никакие расточки или шлифовки не предусмотрены: заложили производители возможность замены основных деталей – и на том спасибо. Хотя случись аналогичная беда с более современным насосом, без крышек и без стаканов — пришлось бы заменять весь корпус ТНВД.

Именно такой насос мы использовали как пример на диагностическом стенде. Вот такой неоднозначный жест от производителей – вроде и намерения благие (повышенная прочность и износостойкость, уменьшенная цена производства), но и возможностей для ремонта куда меньше. Именно поэтому нужно помнить: чем автомобиль моложе, тем вероятность агрегатного ремонта – такого, когда заменяют весь агрегат в сборе – выше.

По окончании работ

После замены деталей и сборки насос снова ставят на стенд для диагностики. И если хоть один из параметров выйдет в «красную» зону, то насос вернется на верстак под разборку с последующим, уже повторным, ремонтом. Полностью исправный насос необходимо запечатать в герметичную упаковку, чтобы исключить попадание внутрь влаги. Ну а далее – только установка обратно на двигатель.

В завершение

Да, автомобили с дизельными двигателями совершили необычайный рывок в автоиндустрии, дав возможность экономить на топливе порой без потери в мощности, но с выигрышем в моменте. Однако вместе с этим пришла немалая головная боль для хозяев – необходимость более тщательного выбора поставщика продуктов нефтепереработки и еще более тщательного изучения заводского руководства по обслуживанию и эксплуатации своего четырехколесного спутника. Интересная интерпретация закона механики – в чем-то выигрываешь, в чем-то теряешь. Ну а для апологетов тяжелого топлива можно оставить памятку из двух пунктов: во-первых, чаще меняйте топливные фильтры (невзирая на техрегламент), а во-вторых, следите за индикаторами на приборном щитке – там есть особый значок, отображающий необходимость слива воды из фильтра-отстойника.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), к.т. +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с поломкой ТНВД?

Всего голосов:

www.kolesa.ru

Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы

Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций -  подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.

Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.

Основные конструктивные элементы топливного насоса - плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.

На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.

Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:

Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.

Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.

Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением.  Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.

Типы топливных насосов

В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.

Рядный ТНВД

Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.

Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.

Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.

Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.

Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).

Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.

Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.

Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.

Распределительный ТНВД

В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.

И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.

К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.

Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.

Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.

Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.

Торцевой кулачковый привод

В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.

Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.

Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.

Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.

Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.

Внутренний кулачковый привод

Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.

Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.

Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.

Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.

Магистральный ТНВД

Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива - свыше 180 МПа.

Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.

При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.

Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.

В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.

autodromo.ru

ТНВД что это такое в машине, топливный насос высокого давления

Бензиновые автомобили отличаются от дизельных обустройством системы подачи топлива. Топливный насос высокого давления (сокращённо – ТНВД) является важным компонентом, необходимым для бесперебойной подачи топлива в двигатель машины.

Что такое ТНВД и в чём его основная функция

Это одно из самых сложных устройств, несущих в себе основную функцию: подачу горючего в камеры внутреннего сгорания под высоким давлением в необходимый момент. Количество топлива, одновременно направляемого в камеру внутреннего сгорания, определяется с помощью автомобильной электроники.
Применяются такие устройства в автотранспортных средствах с дизельными двигателями. Для максимального сгорания топлива в их камерах требуется поддержание определённого уровня высокого давления.

ТНВД что это такое в машине

Виды ТНВД

Различают несколько подвидов ТНВД, описанных ниже.

Непосредственного действия

Такая конструкция основана на принципе механического воздействия. Работа основана на взаимодействии плунжера и втулки. Все процессы на таком виде насоса происходят единовременно. В каждую камеру дизельного насоса подаётся оптимальное количество топлива. Необходимый уровень давления создаётся благодаря движению плунжера. Монтируется такое оборудование на многие виды современных дизельных иномарок.

Аккумуляторный ТНВД

Такой насос отличается от предыдущей разновидности насоса тем, что необходимый уровень давления нагнетается при помощи плунжера в самом цилиндре двигателя. Аналогичное действие может оказываться специальными пружинами. Имеются ТНВД, оснащённые гидравлическими аккумуляторами.

Устанавливается такое оборудование на мощные двигатели с малым количеством оборотов. Процессы впрыска и нагнетания в насосах, оборудованных аккумуляторами, раздельны. Такие устройства эффективно распыляют топливо и позволяют выносить большие нагрузки. Они не слишком популярны среди автолюбителей, поскольку слишком сложны в устройстве и ремонте. Современные ТНВД оснащены электронными компонентами управления и электромагнитными клапанами.

Принцип работы топливного насоса высокого давления

Распределительный ТНВД

Эта конструкция оборудована двумя плунжерами, в задачу которых входит обслуживание всех камер сгорания. Такие насосы эффективно распределяют топливо в двигателе. Они имеют намного меньшие размеры и вес, никак не влияющие на качество их работы. Эти конструкции недолговечны в эксплуатации и не выдерживают больших нагрузок. Именно поэтому они устанавливаются в легковые автомобили.

Рядные ТНВД

Такие насосы имеют две плунжерные пары. Их количество равняется числу цилиндров двигателя. Эти детали находятся в корпусе насоса, наряду со специальными каналами для впрыска и отвода горючего. Плунжер приводится в движение с помощью кулачкового вала. В свою очередь, последний, запускается от движения коленчатого вала.Для корректной эксплуатации насоса, плунжеры должны плотно прилегать к кулачковому валу. Это обеспечивается специальными пружинами.

Устройство рядного ТНВД

Во время работы кулачкового вала, кулачок прилегает к толкателю, во время его движения по втулке. Во время работы этих составляющих, отверстия для подачи и выпуска горючего закрываются и открываются. В этот момент нагнетается определенный уровень давления. После этого, происходит открытие нагнетательных клапанов и горюче-смазочные материалы подаются в форсунки. В этом и состоит принцип действия ТНВД в дизельном двигателе.

Для настройки корректной подачи солярки плунжер необходимо повернуть во втулке. Для осуществления данной манипуляции насос оборудован специальной шестерёнкой, находящейся в сцеплении с зубчатой рейкой. Такая конструкция имеет прямую связь с педалью акселератора. Верхняя часть плунжера сделана под наклоном. Поворачивая её, можно изменять уровень подачи солярки в двигатель. Рядные насосы являются самыми надёжными.

Смазывается такая конструкция маслом из смазочной системы. Это позволяет использовать не слишком качественное топливо для заправки автомобиля. Установлено такое оборудование на автомобилях, выпускаемых до 2000 года. На сегодняшний день, такими насосами оборудованы грузовые автомобили.

Причины неисправности ТНВД и способы их диагностики

Цена таких запчастей может быть достаточно высокой. Они требовательны к качеству топлива. Если автомобиль заправляется низкокачественным горючим, то его твёрдые микрочастицы оседают на плунжерных парах. Некачественное топливо может привести и к поломке форсунок. Заправка автомобиля соляркой низкого качества может стать причиной дорогостоящего ремонта ТНВД.

Причины неисправности и регулировка ТНВД

Среди часто возникающих неисправностей ТНВД можно выделить следующие:

  • Сложный запуск двигателя;
  • Повышенный расход топлива;
  • Снижение мощности во время работы двигателя;
  • Нетипичный шум, либо другие странные звуки во время работы двигателя;
  • Повышенная дымность в выхлопных газах.

Для того, чтобы осуществить диагностику и выявить причины появления неисправностей ТНВД, необходимо использовать определённый стенд. Такое оборудование находится только на СТО. Самостоятельно определить причину поломки современных ТНВД практически невозможно, поэтому потребуется консультация специалистов.

ТНВД является важнейшим элементом в топливной системе дизельных автомашин. Лучше не экономить средства, заправляя транспорт низкокачественным горючим. Такая экономия может привести к дополнительным расходам в виде ремонта ТНВД.

Видео: разборка топливного насоса высокого давления

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

turboracing.ru
