Б

ольшинство пользователей, покупая себе автомобиль с колесной формулой 4Х4, часто и не подозревают, что постоянное использование полного привода на большинстве моделей губительно для агрегатов трансмиссии. Иногда, по практике, возникает непонимание сути работы различных вариантов полного привода, причем ниболее распространенный вариант развязки сводится к поиску трактора владельцем полноприводного автомобиля 🙂

Постараемся вкратце рассказать о типах и режимах эксплуатации некоторых, самых распространенных, моделей раздаточных коробок полноприводных автомобилей американского рынка, представленных в России. Отметим, что описание режимов полного привода, как правило подходит и для раздаточных коробок других производителей.

NV242

Начнем с самой легендарной раздатки «всех времен и народов» — NV242. Чем же NV242 заслужила этот титул? Всё просто — это практически единственная в своём роде раздаточная коробка на американском рынке, имеющая целых пять режимов (включая нейтраль):

1. 2Hi (задний привод) используется для повседневных поездок по дорогам с ровным и сухим покрытием, а также для экономии топлива. Включение/выключение режима 2 Hi возможно при любом положении селектора АКПП, в том числе при движении автомобиля.
2. 4Hi full-time – постоянный полный привод с работающим межосевым дифференциалом, используется для передвижения по скользким дорогам, особенно в зимний период. Никаких ограничений в движении использование этого типа привода не подразумевает. Включение/выключение режима 4 Hi full-time возможно при любом положении селектора АКПП, в том числе при движении автомобиля.
3. 4Hi part-time – временный, ограниченный полный привод с заблокированным межосевым дифференциалом, используется исключительно(!) на дорогах со скользким покрытием, допускающим проскальзывание колес — лёд/снег, грязь/песок и т.п.
   Нельзя использовать этот режим раздаточной коробки для передвижения по дорогам с сухим/твердым покрытием — из-за разницы в скорости вращения передних и задних колес и невозможности их проскальзывания относительно друг друга чрезвычайно опасно, поскольку критически возрастают нагрузки на агрегаты трансмиссии и выход их из строя неизбежен! Включение/выключение режима 4 Hi part-time возможно при любом положении селектора АКПП, в том числе при движении автомобиля.
4. N — neutral — нейтраль – отсутствует жесткая связь двигателя с ведущими мостами, используется для отключения трансмиссии и буксировки автомобиля на любые расстояния с любой скоростью без риска повредить АКПП при выключенном двигателе (см. ликбез по повседневной эксплуатации АКПП). Включение/выключение режима neutral желательно производить при выключенном двигателе автомобиля.
5. 4Lo – временный, ограниченный полный привод с использованием пониженного ряда раздаточной коробки и заблокированным межосевым дифференциалом) – этот режим трансмиссии используется в основном на бездорожье, когда есть необходимость увеличения величины крутящего момента, передаваемого на колёса. Движение внатяг исключает возможность пробуксовки и, соответственно, закапывание автомобиля. Также этот режим можно использовать для буксировки/вытягивания, чего-либо тяжелого (в меньшей степени напрягая двигатель и коробку передач), в т.ч. застрявшего автомобиля, но исключительно не на сухом твердом покрытии и на минимальное расстояние, чтобы не перегреть мотор и коробку. Включение/выключение режима возможно исключительно в нейтральном ( не путать с паркингом!) положении селектора АКПП, и только после полной остановки автомобиля.

Технические характеристики РК NV242

• Передаточное число пониженного ряда: 2.72:1
• Передаточное число: 1:1
• Распределение момента (передняя/задняя оси): 48/52

Собственно, легендарность 242-й модели раздаточной заключается исключительно в её многорежимности, рассмотрим теперь другой немаловажный аспект – надежность: тут, внезапно, начинаются проблемы, ведь всем прекрасно известно, что чем сложнее агрегат, тем ниже его надежность и выше стоимость ремонта. Раздаточная коробка NV242 рассчитана на передачу очень скромного момента, именно потому она никогда не ставилась на моторы объёмом больше, чем 4.0 литра: растягивается цепь, «рвёт» дифференциал и т.д.

В качестве итога: сложность раздаточной коробки Jeep NV242, к сожалению, делает ее лишь образцом для описания режимов ее работы, присущих, в различных комбинациях, практически всем американским автомобилям.

В силу ряда технических аспектов, применение именно этой раздатки видится нам несколько необосновынным, поскольку ни реальной экономии топлива, ни серьезных внедорожных преимуществ не возникает.

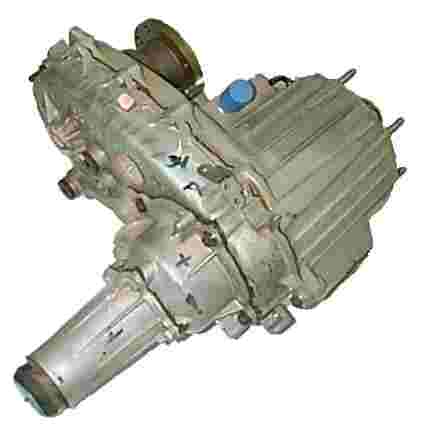

Раздаточная коробка NV231/NP231

Итак, переходим к самой популярной версии раздаточной коробки для американского рынка — NV231. Чем популярна данная модель? Своей распространенностью! Да, именно раздаточная коробка модели NV231 в различных модификациях устанавливается практически на все легкие внедорожники США: Форд, Шевроле, Джип и Додж. Поясним — это не одна и та же раздаточная коробка стоит на всех автомобилях, а лишь используется конструктив модели NV231! При установке на автомобиль концерна Jeep/Dodge, например, она будет иметь буквенный индекс «D» (NV231D), а на GM — NV231C.

Кстати, буквенное обозначение индекса модели в начале это лишь сокращение от названия фирмы-производителя: NV — New Venture (NVG, как вариант, New Venture Gear), NP — New Process (New Process Gear), потому NV231 это точная копия NP231 и разница лишь во времени выпуска, точнее в том, как называлась фирма на момент выпуска партии раздаточных коробок.

231-я раздатка имеет четыре режима включения:

1. 2Hi (задний привод) используется для повседневных поездок по дорогам с ровным и сухим покрытием, а также для экономии топлива. Включение/выключение режима 2 Hi возможно при любом положении селектора АКПП, в том числе при движении автомобиля.
2. 4Hi part-time – временный, ограниченный полный привод с заблокированным межосевым дифференциалом, используется исключительно(!) на дорогах со скользким покрытием, допускающим проскальзывание колес — лёд/снег, грязь/песок и т.п.
   Нельзя использовать этот режим раздаточной коробки для передвижения по дорогам с сухим/твердым покрытием — из-за разницы в скорости вращения передних и задних колес и невозможности их проскальзывания относительно друг друга чрезвычайно опасно, поскольку критически возрастают нагрузки на агрегаты трансмиссии и выход их из строя неизбежен! Включение/выключение режима 4 Hi part-time возможно при любом положении селектора АКПП, в том числе при движении автомобиля.
3. N — neutral — нейтраль – отсутствует жесткая связь двигателя с ведущими мостами, используется для отключения трансмиссии и буксировки автомобиля на любые расстояния с любой скоростью без риска повредить АКПП при выключенном двигателе (см. ликбез по повседневной эксплуатации АКПП). Включение/выключение режима neutral желательно производить при выключенном двигателе автомобиля.
4. 4Lo – временный, ограниченный полный привод с использованием пониженного ряда раздаточной коробки и заблокированным межосевым дифференциалом) – этот режим трансмиссии используется в основном на бездорожье, когда есть необходимость увеличения величины крутящего момента, передаваемого на колёса. Движение внатяг исключает возможность пробуксовки и, соответственно, закапывание автомобиля. Также этот режим можно использовать для буксировки/вытягивания, чего-либо тяжелого (в меньшей степени напрягая двигатель и коробку передач), в т.ч. застрявшего автомобиля, но исключительно не на сухом твердом покрытии и на минимальное расстояние, чтобы не перегреть мотор и коробку. Включение/выключение режима возможно исключительно в нейтральном ( не путать с паркингом!) положении селектора АКПП, и только после полной остановки автомобиля.

Следует помнить, что раздаточная коробка NV231 не имеет дифференциала, а значит эксплуатироваться автомобиль может преимущественно лишь на заднем приводе (2Hi).

Другими словами, классический американский полноприводный автомобиль на поверку оказывается заднеприводным автомобилем с возможностью временного включения полного привода для преодоления плохих дорог.

NV249/NV2490D

Рассмотрим третий, самый правильной, на наш взгляд, вариант раздаточной коробки — NV249. Это полноценная полноприводная раздаточная коробка, не имеющая отключения переднего моста. Но при этом NV249 имеет режим включения пониженного ряда (2.72:1) и виcкомуфту в качестве блокировки межосевого дифференциала.

С середины 90-х годов прошлого века раздаточная коробка NV249 претерпела некоторые конструктивные в сторону «модного» on-demand (изменена конструкция вискомуфты) и именуется с тех пор — NV249OD.

На управляемости и надежности агрегата в целом это практически не сказалось, к тому же вырос передаваемый крутящий момент раздатки, почти на 15%. On-Demand переводится буквально — по требованию, к этой системе мы ещё вернёмся ниже. Режимы работы NV249 выглядят следующим образом:

1. 4Hi full-time (постоянный полный привод с работающим межосевым дифференциалом) используется для передвижения по всем типам дорого вне зависимости от сезона использования автомобиля. Никаких ограничений в движении использование этого типа привода не подразумевает, кроме установки колес одного размера на обеих осях и поддержания одинакового давления в них. В противном случае вы рискуете «сжечь» вискомуфту (не дешевую, к слову!), поскольку разница в диаметрах установленных колес заставляет усиленно работать вискомуфту, а силиконовая жидкость закипает и, как говорится, муфта спекается.
   Именно незнание конструктива привело многих «специалистов» к ремонту/замене 249-й раздатки после «революционного» решения по экономии топлива — снятия переднего карданного вала. Муфта спекалась, её заклинивало, но никто этого не замечал, пока не ставил на зиму передний кардан на место, после чего выяснялось,, что за лето фуллтаймовая раздатка превратилась в парттайм. Заклинившая вискомуфта попросту лишала 249-ю дифференциала.
2. N — neutral — нейтраль (отсутствует жесткая связь двигателя с ведущими мостами), используется для отключения трансмиссии и буксировки автомобиля на любые расстояния с любой скоростью не опасаясь за состояние автоматической коробки передач при выключенном двигателе. Включение/выключение режима neutral желательно производить при выключенном двигателе автомобиля.
3. 4Lo – временный, ограниченный полный привод с использованием пониженного ряда раздаточной коробки и заблокированным межосевым дифференциалом) – этот режим трансмиссии используется в основном на бездорожье, когда есть необходимость увеличения величины крутящего момента, передаваемого на колёса. Движение внатяг исключает возможность пробуксовки и, соответственно, закапывание автомобиля. Также этот режим можно использовать для буксировки/вытягивания, чего-либо тяжелого (в меньшей степени напрягая двигатель и коробку передач), в т.ч. застрявшего автомобиля, но исключительно не на сухом твердом покрытии и на минимальное расстояние, чтобы не перегреть мотор и коробку. Включение/выключение режима возможно исключительно в нейтральном ( не путать с паркингом!) положении селектора АКПП, и только после полной остановки автомобиля.

Раздаточные коробки без понижающего вала

Далее в нашем повествовании модельный ряд простых, или «пустых», как их принято называть, раздаточных коробок не имеющих пониженного ряда передач. Такого типа раздаточные коробки устанавливаются преимущественно на автомобилях General Motors — Chevrolet Express — Borg Warner BW4473, Cadillac Escalade — BW4485 и Cadillac SRX/STS — MX5, ну и Lincoln Aviator от Ford — B4410V.

Так как владельцы этих и подобных автомобилей не используют их для покорения бездорожья, то и ставить более продвинутые трансмисии не имеет смысла. Вполне можно обойтись «примитивными» полноприводными раздаточными коробками со свободным дифференциалом (реже – с вискомуфтой в качестве межосевой блокировки), которые призваны обеспечить автомобилю уверенное поведение на дорогах общего пользования. Серьезно, сложно себе представить владельца автобуса Chevrolet Express в тюнинговом обвесе Starcraft или Explorer, штурмующего весеннюю пашню :)

Раздаточные коробки этого типа абсолютно беспроблемны, чрезвычайно надёжны и до смешного бюджетны в ремонте — список необходимых запчастей для ремонта редко переваливает за отметку в пятьсот долларов США.

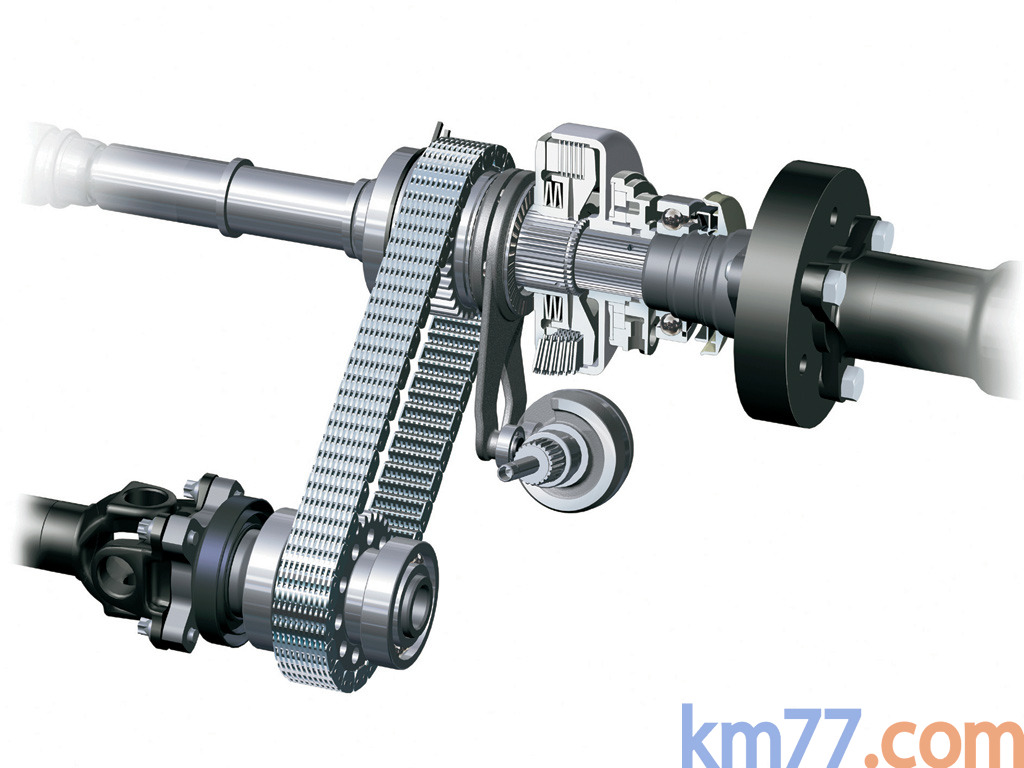

Раздаточные коробки On-Demand

Ещё один тип из распространенных в последнее время раздаточных коробок — раздаточные коробки с функцией On-Demand. Это по умолчанию заднеприводные агрегаты без межосевого дифференциала с муфтой подключения переднего моста (иногда наоборот — переднеприводная машина с подключением задней оси).

Как мы уже знаем, On-Demand дословно переводится как «по требованию». Что это значит? А вот что — вы едете в моноприводном варианте, если это кроссовер типа Jeep Compass/Liberty — привод передний, если Chevrolet Tahoe/Yukon GMC — задний, актуатор (encoder motor), стоящий на раздаточной коробке, находится в режиме ожидания (режим 4wd auto или 4×4 auto), чтобы в момент пробуксовки ведущей оси, отслеживаемый датчиками скорости (sensor abs), временно подключить полный привод.

Когда модуль управления системой стабилизации или трекшн контроля (stability system/traction control), в зависимости от того, чем именно управляется трансмиссия на конкретном автомобиле, «увидит» выравнивание скоростей на всех колесах, то вспомогательная ось сразу отключается (размыкается муфта в приводе РК). Напомним — ни одна раздаточная коробка с функцией On-Demand не имеет дифференциала и потому полностью соответствуют обозначению part-time т.е. полноприводным такой автомобиль назвать можно лишь с огромной натяжкой.

Сейчас трансмиссии с системой On-Demand получают все большее распространение в связи с меньшей себестоимостью производства по сравнению с классическими раздаточными коробками имеющими дифференциал, его блокировку и возможность отключения одного из ведущих мостов для экономии топлива. Эту тенденцию можно сравнить с повсеместной заменой традиционных автоматических коробок передач на МКПП в вариации «робот».

Серьёзным минусом раздаточной коробки с системой включения полного привода On-Demand можно считать управляемость. Да, вы правильно прочитали — управляемость. Что же имеется в виду? Всё просто — если вам довелось управлять автомобилями с разным типом привода (передний, задний, полный), то вы прекрасно понимаете, как именно ведет себя автомобиль в повороте, особенно на скользком покрытии:

1. Задний привод, как его ещё называют — классический, ведет себя в скользком повороте прогнозируемо просто: занос задней оси, вплоть до полного разворота. Очевидна чрезмерная поворачиваемость. Рекомендации по выравниванию траектории — сброс газа (уменьшение тяги).
2. Передний привод тоже без сюрпризов: снос передней оси, недостаточная поворачиваемость. При добавлении тяги — «вытаскивание» из заноса с увеличением траектории поворота, либо сброс газа и ввинчивание в поворот.
3. Полный привод (50/50 по осям), вот тут, как ни странно, требуется больше профессионализма, поскольку снос наружу поворота идёт обеими осями, автомобиль тащит из поворота боком. В таком случаедобавление/уменьшение тяги может лишь усугубить ситуацию! Нейтральная поворачиваемость на скользкой дороге менее прогнозируема и чрезвычайно опасна для неподготовленного водителя. Кстати, полноприводный автомобиль с заблокированным межосевым дифференциалом ведёт себя ещё более непрогнозируемо и управляется на пограничных режимах с величайшим трудом.

Вернемся к автоматическому подключению полного привода на автомобилях с раздаточными коробками в стиле On-Demand — возьмем «классику», например, Линкольн Навигатор/Lincoln Navigator 1-й генерации, оснащенный раздаточной коробкой от компании Borg Warner – BW4406 (кстати, одна из самых надёжных в своем сегменте).

Скользкая прямая дорога, вы добавляете тяги и, после проскальзывания колес ведущей (задней) оси, электроника подключает передний мост: машина выравнивается и бодро устремляется вперёд, что неплохо.

Теперь поворот — начинается снос ведущей оси, пробуксовка и электроника снова заботливо подключает передний мост — машину несёт боком, после чего модуль, основываясь на идентичных показаниях датчиков ABS, «видит» выравнивание скоростей по осям и даёт команду «отбой» муфте пакета фрикционов, отвечающей за подключение передка. Автомобиль в мгновение ока опять на классическом (заднем) приводе со всеми вытекающими прелестями управления.

Верно — «поймать» автомобиль в такой ситуации уже практически невозможно, даже супер-профессионалу. С автомобилем, оснащенным по умолчанию передним приводом, ситуация более предсказуема и решается гораздо проще, но тоже может доставить дискомфорт и добавить седых волос!

На современных автомобилях за вас «подумает и примет решение» система курсовой устойчивости (система стабилизации). Проанализировав данные полученные от датчиков положения руля, скорости автомобиля, оценив коэффициент сцепления колёс с дорогой и положения кузова над дорогой, модуль управления скорректирует степень блокировки колёс и уровень открытия дроссельной заслонки, а если в автомобиле присутствует опция Ride Control, то и выровняет кузов для избежания нежелательных кренов. В общем, вам остается только правильно выбрать траекторию прохождения поворота.

Информация к размышлению — раздаточные коробки с функцией On-Demand чрезвычайно надежны на автомобилях Форд (Expedition, Explorer, Escape), потому производитель и убрал режим 2Hi из модуля управления, оставив лишь 4auto/4Hi/4Lo, а вот на GM — Chevrolet Tahoe, TrailBlazer, как раз очень не советую пользоваться данным режимом не рекомендуется. К сожалению, диаметр фрикционов муфты включения слишком мал, в отличие от фордовских, и при частых включениях, не выдерживая ударных нагрузок с огромным моментом, фрикционы начинают осыпаться, забивая масляный насос раздаточной коробки. Результат — неизбежный дорогостоящий ремонт, очевидно, что в режиме масляного голодания ни один агрегат долго не протянет.

Рекомендации по выбору автомобиля с полным приводом

Итак, вам необходимо просто определиться, для чего чаще всего будет предназначаться автомобиль, другими словами, где и как вы его будете преимущественно эксплуатировать. Ведь не секрет, что одного авто на все случаи жизни, как правило не хватает. Здесь, как и с приобретением покрышек, надо понимать — всесезонность (по сути, универсальность) ущербна!

Если от автомобиля требуется уверенная управляемость и устойчивость, то вполне можно ограничиться полноприводным седаном (Cadillac STS, например), но не стоит забывать, что любой мало мальски большой сугроб или отвал свежеубранного снега для него непреодолим без риска повредить кузов/бампер по причине довольно скромного клиренса.

Если нужен большой городской автомобиль с возможностью постоянного полного привода и без особых хлопот позволяющий въехать на бордюр или сугроб — Cadillac Escalade будет оптимальным выбором, но про покорение серьёзного бездорожья придется забыть. Как альтернативу можно бросить взгляд на Chevrolet Tahoe, но только в версии для американского рынка с опционально установленной полноприводной (режим full time) раздаточной коробкой. Внимание! На калининградских машинах такая раздатка не устанавливалась!

Для более серьёзных вылазок на природу рекомендуем выбрать автомобиль, снабженный раздаточной коробкой, имеющей part time вкупе с пониженным рядом в раздаточной коробке, главное определить для себя размер и функциональность — Jeep Cherokee/Grand Cherokee (если среднеразмерник достаточен), либо Chevrolet Tahoe или Ford Expedition (в случае желания обладать full size). Ford Excursion — слишком тяжел и неповоротлив, Ford Explorer начиная с третьего поколения имеет независимую заднюю подвеску, которая лучше ведет себя на шоссе, для буераков же слишком «нежна».

Пикапы Chevrolet Silverado/GMC Sierra, Dodge Ram, Ford F-series имеют не лучшую развесовку и слишком большую для внедорожных похождений базу — эти авто даже честный part time на 4Lo выручает не всегда, как говорится, лебедка и хайджек вам в руки.

В классе полноприводных кроссоверов можно отметить Cadillac SRX в премиум сегменте, Ford Escape/Maverick/Mariner и Jeep Compass/Liberty, Dodge Caliber ступенью ниже. У GM тоже есть кроссоверы-близнецы: Buick Randezvous/Chevrolet Equinox/Pontiac Aztec, но вот именно эту троицу рекомендовать не очень хочется — слишком частыми будут посещения сервиса и ожидание от двух недель редковостребованных запчастей.

Полноприводные полноразмерные автобусы, такие, как Chevrolet Express или GMC Savana приоритетнее заднеприводных версий, для которых зимние дороги доставляют массу проблем. А вот минивэны класса Chrysler Grand Voyager/Town & Country, с точностью до наоборот, предпочтительнее в моноприводном варианте: они замечательно обходятся приводом на переднюю ось, к тому же ремонт полноприводных трансмиссий Крайслер (не путать с Jeep!) неоправданно дорог.

Если вы ещё в раздумьях, не определились с выбором авто и его технической начинки — звоните или приезжайте, мы с удовольствием проконсультируем вас по любым вопросам связанным с эксплуатацией и ремонтом автомобилей большой тройки американского рынка.

Подведём итог:

1. фулл тайм (full time) — едем всегда и везде без проблем.
2. парт тайм (part time) — только на бездорожье, по снегу/льду/грязи. твердое сухое покрытие — НЕЛЬЗЯ! Помните — по умолчанию у автомобиля задний привод.
3. он деманд (on demand) — едем всегда и везде, но осмотрительно, всё таки это периодически отключаемый part time.

Удачи в правильном выборе автомобиля отвечающего вашим требованиям!

Как правильно пользоваться раздаткой на уаз патриот.

Как включить полный привод на уаз патриот

Использование раздаточной коробки

Общая информация

Раздаточная коробка предназначена для распределения крутящего момента между передним и задним мостами автомобиля.

Рычаг переключения режимов раздаточной коробки помещается в нижней части центральной консоли, позади рычага переключения передач (РКПП)/селектора (АТ). На моделях с РКПП рычаг позволяет выбрать один из четырех режимов коробки: 2Н, 4Н, (N) и 4L, на моделях с АТ — один из трех: 2Н, 4Н, и 4L.

На оборудованных вакуумными муфтами свободного хода моделях переключение между режимами 2Н и 4Н может производиться непосредственно во время движения автомобиля с небольшой скоростью (до 40 км/ч), причем необходимость в выжимании сцепления на моделях с РКПП отсутствует.

Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L (модели с РКПП).

Назначение положений рычага переключения режимов раздаточной коробки

N

— Только на моделях с РКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключен. Встроенный в комбинацию приборов световой индикатор (см. Раздел
Комбинация приборов, измерители, контрольные лампы и световые индикаторы
) также отключается.

2H

— Основной режим раздаточной коробки. Привод осуществляется только на колеса заднего моста. Световой индикатор отключен.

4H

— Привод осуществляется на колеса обоих мостов. Световой индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес с дорогой во время движения в режиме 2Н.

4L

— Все четыре колеса ведущие, редуктор раздаточной коробки переключен на понижающую передачу. Световой индикатор включен. Обеспечиваются максимальное сцепление колес с дорогой и максимальное тяговое усилие. Рекомендуется при необходимости пробраться через участок, покрытый глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелогруженых прицепов. Режим не предназначен для длительного использования.

УАЗ Патриот относится к автомобилям класса внедорожников, а из этого следует, что обязательным его дополнением должен быть полный привод всех четырех колес. Действительно, внедорожник оснащен такой функцией, что дает ему возможность выбираться из любых луж, болот и прочих видов препятствий, встречающихся на бездорожье. Именно об этом дополнении для внедорожника и пойдет речь в данном материале. Рассмотрим, как же работает полный привод и как его правильно включить, чтобы не нанести вреда конструкции автомобиля.

Настоящий внедорожник

Известно, что полный привод на автомобиле — это, то приятное дополнение преимущественно транспортных средств внедорожников, с помощью которого можно выбраться из любого болота. Но минусом такого явления всегда считался больший расход топлива в момент включения данной системы. Основными преимуществами этой системы являются:

• лучшее сцепление транспортного средства с дорогой;
• эффективность работы мотора;
• быстрый старт;
• повышение мощности;
• повышается проходимость;
• лучшие параметры управляемости.

Из недостатков помимо повышенного вдвое расхода топлива можно также отметить непростую конструкцию этой системы, что влечет за собой немалую стоимость устройства.

Рычаг раздаточной коробки

В природе известны три вида систем для автомобилей:

1. Постоянный;
2. С автоматическим подключением;
3. С ручным подключением.

УАЗ Патриот имеет полный привод третьего вида, то есть, который включается вручную. Это имеет свои плюсы:

• экономия топлива;
• включение только при необходимости;
• стоимость такой конструкции ниже, чем автоматической.

Итак, основным ведущим устройством в автомобиле УАЗ Патриот является задний кардан, то есть в движение внедорожник приводится с помощью заднего моста. Передние же колеса являются ведомыми при отключенной системе.

Также данный вид является наилучшим решением для мощных внедорожников, чему способствует распределение крутящего момента в соотношениях 50 на 50.

Работает полный привод следующим образом:

1. От мотора осуществляется передача крутящего момента непосредственно в коробку, а с нее на раздатку.
2. В раздатке имеется такое устройство, как межосевой дифференциал, с помощью которого осуществляется распределение крутящего момента между передней и задней осью.
3. При выключенном рычаге включения переднего привода, крутящий момент распределяется только на задний мост. При включенном- на оба.
4. Крутящий момент поступает на кардан заднего (и, если нужно переднего) моста, затем от него осуществляется передача на шестерни межколесного дифференциала.
5. Непосредственно через полуоси осуществляется передача крутящего момента на задние колеса и при включенном рычаге — и на передние.

Наличие блокировки межосевого дифференциала является обязательным на системах с постоянным типом полного привода. На внедорожнике УАЗ Патриот имеется один недостаток (если его таковым можно считать), который заключается в том, что эту систему нельзя эксплуатировать длительное время. То есть полный привод можно включать только при сильной необходимости: при движении по грунтовой мокрой дороге или по снегу. Если длительное время эксплуатировать полный привод на внедорожнике УАЗ Патриот, то — это приведет к появлению шума в системе, вибрациям и, конечно же, к повышению расхода топлива.

Управление ручным видом полного привода внедорожника УАЗ Патриот осуществляется непосредственно путем предварительного переключения ступичных муфт. В салоне имеется рычаг, которым оказывается воздействие на раздаточную коробку, тем самым осуществляя включение межосевого дифференциала. Как происходит включение, и основные особенности этого процесса рассмотрим подробнее.

Включение полного привода

Итак, разобравшись в важных вопросах о том, какой полный привод имеет УАЗ Патриот и как осуществляется его функционирование, следует уделить внимание ручному управлению этой системой.

Чтобы правильно включить полный привод на внедорожнике УАЗ Патриот, следует знать порядок этих действий, который рассмотрим далее. Для правильного включения системы 4х4 необходимо:

1. Первоначально включить вручную , которые мы уже рассматривали ранее. Эти муфты размещаются на передних колесах и чтобы их включить, нужно на левом колесе перевести указатель вправо, а на правом, наоборот, влево.
2. На данном этапе можно считать включенным передний привод.
3. Теперь включается рычагом раздатки полный привод и осуществляется движение. При необходимости увеличения проходимости, следует переключить рычаг раздаточной коробки, тем самым включив пониженную передачу.
4. Когда препятствие уже позади, а — это очень просто с помощью системы 4х4, то необходимо отключить систему таким же способом. Для этого рычаг разаточной коробки возвращается в исходное положение и хабы отключаются.

Обозначение положений раздатки

В салоне внедорожника УАЗ Патриот имеется дополнительный рычаг, расположенный возле рычага переключения передач. Рассмотрим, что же обозначают положения данного рычага.

Любой внедорожник с полным приводом обязательно оснащается раздаточной коробкой. Не является исключением и «УАЗ Патриот». Раздатка в этом автомобиле до 2014 года — самая обыкновенная механическая, управляемая рычагом. В моделях, выпущенных на рынок после 2014 года, установлена новая раздаточная трансмиссия. Она изготавливается в Корее компанией Hyndai-Daymos. Давайте рассмотрим конструкцию и устройство механической отечественной коробки, а затем новой корейской.

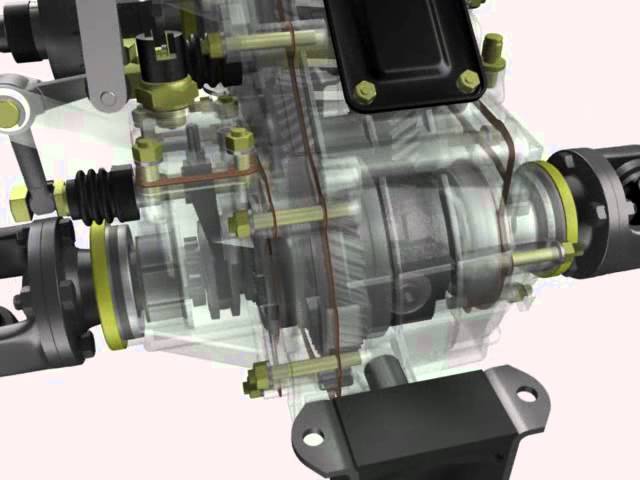

Устройство

Итак, внутри раздаточной коробки имеются ведущий вал, валы приводов для задней и передней оси, зубчатая передача, а также понижающая. Вращательный момент трансмиссия получает непосредственно от ведущего вала КПП. Раздаточная коробка прикрепляется на задней части КПП при помощи специальных соединительных элементов. Центрируется данный узел по наружной части подшипника — он двухрядный и находится на КПП, на вторичном валу. На задней стенке картера раздатки находятся элементы стояночного тормоза.

Внутри агрегата имеется два вала. Это ведущий и промежуточный. Они зафиксированы за счет подшипников. Также конструкция включает в себя приводные валы для переднего и заднего мостов. На них установлены прямозубые шестеренки, благодаря которым осуществляется зацепление.

Из КПП в раздаточную коробку входит ведущий вал со шлицами на конце. В одной плоскости с данным валом установлен приводной элемент для заднего моста. Он также фиксируется при помощи подшипников. Между подшипниками вала заднего моста находится шестеренка спидометра.

Вращение промежуточного механизма обеспечивается двумя подшипниками. Один из них — шарикового типа, второй — роликовый. Вал привода переднего моста вместе с шестерней находится внизу коробки. Он вращается благодаря двум подшипникам шарикового типа.

На “УАЗ Патриот” раздатка также оснащена рычагом, посредством которого водитель может управлять работой трансмиссии. Механизм управления представляет собой два штока и две вилки. Эти элементы находятся вверху узла. При помощи рычага можно включить или выключить задний и передний мосты или задействовать оба моста.

Также механизм включает в себя сальники, уплотнители, штуцеры, фланцы, пробку для слива масла. Устройство нетребовательное к обслуживанию. Однако периодически требуется проводить различные профилактические и ремонтные работы. Чаще всего заливают новое масло в раздатку «УАЗ Патриот», заменяют сальники или изношенные шестерни.

Включение полного привода на Патриоте

Управление системой предполагает предварительное переключение ступичных муфт. Чтобы владелец UAZ Patriot мог обеспечить правильное подключение привода передней оси потребуется выполнить ряд несложных манипуляций. Итак, включение переднего моста происходит следующим образом:

1. Сначала вручную активируем колесные муфты. Для этой цели со стороны левого колеса переводим указатель вправо, а со стороны правого – влево.
2. Теперь ранее указанным рычагом включаем раздаточную коробку. Привод подключен – можно передвигаться. Таким образом происходит включение переднего моста.

Если требуется активировать пониженную передачу, то рычаг раздатки переключаем в соответствующее положение. Данный режим необходим с целью повышения проходимости внедорожника. Как видите, включение переднего моста не вызывает никаких затруднений.

При потребности отключить полноприводный режим поступаем в обратной последовательности, то есть сначала возвращаем в исходную позицию рычаг, а затем отключаем обе муфты (хабы).

Новая раздатка

Как уже было замечено, модели «Патриот» после 2014 модельного года оснащались новыми коробками от корейского бренда Hyundai-Dymos. Но на самом деле механизм производится в Китае по лицензии. Эта раздатка имеет хорошую родословную. Достаточно того, что разрабатывался этот механизм еще в 80-х годах японскими инженерами. Практически такие же раздатки устанавливались на и Это говорит о том, что конструкция довольно удачная. И раз она подходит для японцев и корейцев, то для «Патриота» будет в самый раз, говорят отзывы владельцев.

Механика — это просто и понятно. А что можно сказать о конструкции электрической? Раздаточные коробки прошлого поколения были сугубо механическими. Полный привод подключался за счет силы рук водителя, который устанавливал селектор в нужное положение. Раздатка «УАЗ Патриот» от «Даймос» электрическая. Для переключения на нужный режим достаточно повернуть шайбу или поворотный контроллер. Все остальное проделает электромотор, который управляет штоками и вилками внутри механизма.

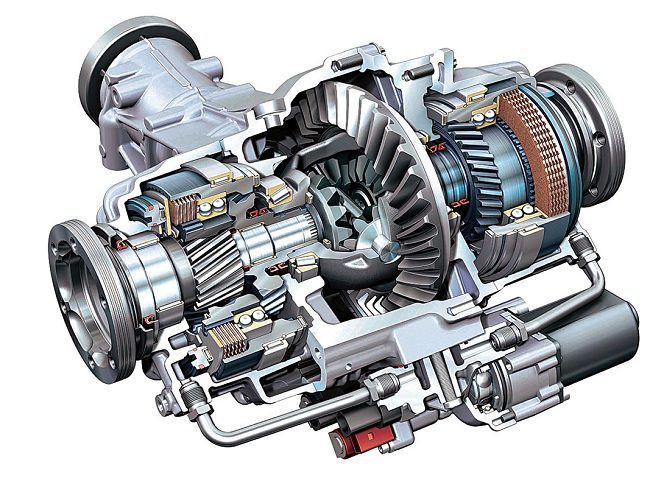

Механический torsen

Еще одно преимущество Torsen состоит в том, что он не пытается выровнять скорости вращения колес при торможении, позволяя им вращаться независимо при отсутствии тяги. Это стало важным с появлением системы ABS. Кстати, Torsen применялся не только в «гражданских» Audi quattro, но и в символе «внедорожности» – военном Hummer.

На этом механика свои возможности исчерпала, и развитие пошло по обычному пути, т.е. к гидравлике.

нужна развернутая критика чтобы убедится в некомпетентности автора?:) может лучше сразу обратится к комунибудь более осведомленному? в москве есть нами, мами, может там поискать, если в собственных силах есть сомнения? или хотя бы попросить специалиста выполнить функции технического редактора, не каждый владеет художественным словом.

а что до кртики, извольте: «Теперь оба моста крутятся синхронно, деля момент 50:50.» не делится момент блокированным приводом 5050. это домыслы журналистов.

«Ну и то, что среди ныне производимых машин такой схемы придерживается разве что УАЗ, тоже имеет значение.» кроме уаза полно машин выполненых по такой схеме, пикапов (большинство), да и вполне современных внедорожников. (ссангйонг, до недавнего времени ниссан патрол, некоторый тойоты). такой пример тендензиозен и скорее говорит об узком кругозоре автора, чем о реальном положении вещей.

«Три свободных дифференциала, момент делится пополам между осями, все четыре колеса тянут всегда.» это несколько искаженное понимание. при трех свободных дифференциалах достаточно вывесить одно колесо, и с поправкой на минимальное трение в свободных дифференциалах ВСЕ колеса будут «тянуть», но с нулевым усилием:). надо искать другие формулировки, или не браться описывать хоть сколько-сложные для понимания вещи.

https://www.youtube. com/watch?v=xBiNl7j23Ss

«Поэтому следующий шаг, последний в череде чисто механических решений – дифференциал повышенного трения типа Torsen. Его придумали американцы из Gleason Corp»

дифференциалы повышенного трения (одним из которых является «торсен») придуманы задолго до того как вернер глезман в 58 году запатентовал собственно торсен. история гораздо обширнее и глубже, и далеко не ограничивается именно торсеном. червячные дифференциалы патентовались и применялись уже в начале прошлого века. да и торсен многолик, и то что нынче выпускается под этой маркой, ни к червячным передачам, ни к тому первому торсену никакого отношения не имеет.

«Блокировка срабатывает за счет трения прочных деталей: сухарей и звездочек.» ну это детский сад какой-то.

«Предел моментного дисбаланса около 20:80, т.е. до 80% тяги передается на ось, которая способна эту тягу реализовать. Очевидно, что для проходимости это даже лучше механической блокировки, которая делит момент поровну» это просто смешно. на чисто на бытовом уровне. принудительная блокировка ХУЖЕ чем нечто самоблокирующееся с непонятными процентами? автор плохо понимает о чем вообще идет речь, а вывод свой делает из неверного представления что жесткое подключение делит момент 50/50:). вообще это конечно самое смешное место в статье, показывающее даже не уровень технической грамотности писавшего, а вообще уровень бытового понимания что есть хорошо, а что не очень:).

А еще интересно: Полный привод Toyota — Авто-потроха: что у машинок внутри?

почитав следущие статьи могу только сказать: деление весьма однобокое, в отдельный ряд вынесен фирматик, хотя применение тормозов в качестве имитации блокировки это повсеместное явление. автоматические блокировки межосевого дифференциала многодисковыми муфтами тоже не упоминаются, хотя это сейчас широко применяемое решение.

упущен наиболее распостраненный тип привода-электромагнитные муфты. халдекс это фв и форд. остальной паркет (да и не только) пользуется многодисковыми муфтами с электромагнитным приводам управления.

вообщето неверно описан принцип функционирования вискомуфты. вязкость жидкости там НЕ повышается, механизм повышения трения иной, хотя это уже требует более-серьезного знакомства с темой и на фоне остального компота несущественно.

ну и рисунки просто ужасны:) как по сути так и по исполнению:) что за отделбная «трансмиссия у оказывается в самых неожиданных местах. судя по схеме дифференциал приводится с одной стороны двигателем, с другой трансмиссией, и при этом имеет еще выходы собственно на мосты:).

резюме: слабенько. в вышеизложенных технических ляпах недопустимо безграмотно, хотя местами смешно, но этож не цель?:)

потому еще раз совет: обратитесь к специалистам хотя бы за техническим редактированием.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников с установкой новой раздатки сразу же заметят более низкий уровень шума. За счет применения в конструкции многорядной цепи Морзе в салоне стало значительно тише. Саму цепь читатель может увидеть на фото ниже.

На автомобиле «УАЗ Патриот» корейская раздатка не уменьшает клиренс — под ней до земли целых 32 сантиметра, что даже больше, чем над главной передачей. Она не станет тем «бутылочным горлышком», которое ограничивает возможности проходимости.

Многочисленные тест-драйвы показывают, что данному механизму не помешала бы дополнительная защита раздатки. «УАЗ Патриот» штатно такой опции не имеет. Электромотор выступает наружу. А при движении по оврагам, болотам и прочим препятствиям его можно легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, возрос крутящий момент за счет других передаточных чисел. Это стало причиной необходимости Так, передний был усилен, а задний — укорочен. Также убрали промежуточную опору. Это большой плюс в пользу корейско-китайского механизма. Конструкция более надежная, а вибрации кардана несильные.

Корпус механизма выполнен из алюминия. А внутри него не привычные шестерни, а цепь. За счет применения другой конструкции выросли передаточные числа пониженного ряда на 31 процент. Теперь передаточное число составляет 2,56. Автомобиль может увереннее двигаться по пересеченной местности за счет увеличенного крутящего момента. На механических версиях этого добивались при помощи тюнинга.

Технические особенности уаз-469

В основе автомобиля лежит лонжеронная рама, которая является очень прочной и устойчивой к скручиванию. В нем предусмотрен силовой агрегат на 2,5 литра, работающий на бензине. Он сравнительно маломощный – выдает 75 л. с., но зато неприхотливый и тягловитый.

УАЗ 469 с брезентовым верхом

В УАЗ-469 могут расположиться 7 человек. Грузоподъемность отечественного внедорожника составляет 675 килограммов. Выпускали «бобики» традиционно с мягким тентом и металлическими надставками.

Изначально дорожный просвет автомобиля составлял 21 см, но со временем его научились повышать до 30 см. С 80-х годов на него начали ставить новую светотехнику, а также в машине появились гидравлические телескопические амортизаторы.

В 1985 году была осуществлена очередная модернизация машины. Она приобрела гидравлический привод выключения сцепления, новую светотехнику, к омывателю лобового стекла подключили электропривод. Еще производитель усовершенствовал отопительную систему и поставил на некоторые версии вакуумный усилитель тормозов.

УАЗ-469	УАЗ-469Б
Тип автомобиля	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4	Повышенной проходимости, двухосный, с колесной фор­мулой 4X4
2 чел. и 600 кг или 7 чел. и 100 кг	2 чел. и 600 кг или 7 чел. и 100 кг
	При установке девятилистовых задних рес­сор.
	2 чел. и 400 кг или 7 чел. при установке семилистовых задних рессор
Полная масса автомобиля, кг	2450	2300
Распределение полной массы по осям, кг:
на переднюю ось	1020	965
на заднюю ось	1430	1335
Масса снаряженного автомо­биля, кг	1650	1540
Распределение снаряженной массы по осям, кг:
на переднюю ось	890	850
на заднюю ось	760	690
Наибольшая скорость при пол­ной массе, км/ч	100	100
Контрольный расход топлива УАЗ-469 при скорости 30 км/ч, л/100 км	10,6	10,6
Запас хода по шоссе при конт­рольном расходе УАЗ-469 10,6 л/100 км, км	730	730
Путь торможения с полной на­грузкой с начальной скоро­сти 70 км/ч, не более, м	44,8	44,8
Наибольшая полная масса бук­сируемого прицепа, кг	760	760
Наименьший радиус поворота по колее переднего внешнего (относительно центра пово­рота) колеса, не более, м	6,5	6,3
Наименьший радиус поворота внешний по точке переднего бампера, наиболее удален­ной от центра поворота, не более, м	7	6,8
Максимальный подъем, преодо­леваемый автомобилем, %:
с наибольшей нагрузкой	62	62
с наибольшей нагрузкой и прицепом с полной массой	36	36
Максимальный косогор, пре­одолеваемый автомобилем с наибольшей нагрузкой без прицепа, %	36	36
Наибольшая глубина преодолеваемого брода, м	0,7	0,7

Механическая раздаточная коробка: тюнинг

На автомобилях УАЗ «Патриот» раздатка может модифицироваться при помощи тюнинга. Так, с заменой шестерен можно корректировать крутящий момент на пониженной и прямой передаче. Конструкцию дорабатывают, чтобы устранить шум.

Возможны модификации, которые решают проблему самовыключения Кроме того, конструкция коробки не отличается высокой надежностью и иногда нужно усиливать ее крепление к кузову. Также можно переделать коробку таким образом, чтобы она позволяла полностью отключить передний мост.

Подведем итоги

В 2015 г. производитель ульяновских внедорожников внес коррективы в систему полного привода. Теперь подключение передних колес, то есть управление раздаточным агрегатом, осуществляется не с помощью рычага, как мы только что рассмотрели, а посредством электроники. В салоне традиционный рычаг был заменен небольшим регулятором, который обладает аналогичным функционалом. В том случае, если в вашем авто нет рычага, то включение переднего моста происходит по схеме описанной

С 2013 года на автомобили Уаз Патриот, а позднее и на Уаз Пикап вместо механической раздаточной коробки УАЗ с ручным управлением, стала устанавливаться более мощная раздаточная коробка DYMOS TF120E2 (F041EM) с электрическим управлением.

Раздаточная коробка DYMOS TF120E2 (F041EM) с электрическим управлением на Уаз Патриот и Уаз Пикап, основные характеристики.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) для автомобилей Уаз Патриот и Уаз Пикап с бензиновым двигателем ЗМЗ-40905 и ведущими мостами с передаточным числом главной передачи 4,111 — 31638-1800021, 48000T00015.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) для автомобилей Уаз Патриот и Уаз Пикап с дизельным двигателем ЗМЗ-51432 CRS и ведущими мостами Спайсер с передаточным числом главной передачи 4,625 — 31638-1800020, 48000T00016.

Блок управления 3163-3765011, 48323T00015, раздаточной коробкой DYMOS TF120E2 (F041EM) находится в салоне автомобиля. Двухсторонняя связь для управления и диагностики осуществляется по K-line. Соединительная колодка — KET MG641791 (26 pin).

Основные технические характеристики раздаточной коробки DYMOS TF120E2 (F041EM) для Уаз Патриот и Уаз Пикап.

— Передаточные числа раздаточной коробки: Повышающая передача (2H, 4H) — 1: 1 Понижающая передача (4L) — 2. 542: 1 — Максимально допустимый крутящий момент на входе в раздаточную коробку — 120 кгм — Межосевое расстояние между валами: 241.29 мм — Тип переключения режимов: 2H — 4H — поворотный переключатель, двойной синхронизатор 4H — 4L — поворотный переключатель, без синхронизатора — Тип передачи крутящего момента: цепь — Срок службы: около 200 000 км — Уровень шума при температуре масла плюс 80 градусов: 4H при 3000 об/мин — 82 ДБа 4L при 2100 об/мин — 82 ДБа — Размеры: 416x432x347 мм — Масса: 32,4 кг (без масла)

Режимы работы раздаточной коробки DYMOS TF120E2 (F041EM) на Уаз Патриот и Уаз Пикап.

Режим 2H

— повышенная передача 1:1, привод только на задние колеса, используется при движении по дорогам с сухим и твердым покрытием.

Режим 4H

— повышенная передача 1:1, подключает передний мост, привод на все колеса, используется при движении по бездорожью, мокрым и скользким дорогам. О включении режима 4H сигнализирует горящий индикатор 4H в приборов.

Режим 4L

— пониженная передача 2. 542:1, привод на все колеса, используется при преодоления труднопроходимых участков, подъемов или спусков большой крутизны, по бездорожью, при буксировке в сложных дорожных условиях, особенно если требуется повышенное тяговое усилие на колесах. О включении режима 4L сигнализирует горящий индикатор 4L в комбинации приборов.

Особенности эксплуатации раздаточной коробки DYMOS TF120E2 (F041EM) на Уаз Патриот и Уаз Пикап.

С помощью раздаточной коробки DYMOS TF120E2 (F041EM) можно осуществлять движение как в режиме полного привода, так и только заднего. Режим полного привода рекомендуется использовать при движении по снегу, грязи, льду, и в том случае когда необходима большая тяга, а также, когда сцепление колес одного заднего моста недостаточно для уверенного движения автомобиля. Выбирать нужный режим работы позволяет переключатель режимов раздаточной коробки.

При переходе в режим полного привода, в раздаточной коробке возможны легкие механические звуки и вибрации, это не является неисправностью. Движение с включенным передним мостом по ровным и сухим дорогам приводит к ограничению поворота управляемых колес и появлению вибрации при повороте рулевого колеса. Движение автомобиля с включенным передним мостом по ровным дорогам вызывает повышенный расход топлива, шум, а также является причиной повышенного износа шин и узлов трансмиссии.

Любые переключения режимов раздаточной коробки надо выполнять только при работающем двигателе. Включение и выключение режима полного привода 4H можно выполнять как на неподвижном автомобиле, так и во время движения по прямой, при отсутствии пробуксовки колес. Включение и выключение режима полного привода с понижающей передачей 4L, выполняется только на неподвижном автомобиле.

Поворотом переключателя раздаточной коробки DYMOS TF120E2 (F041EM) выбирается режим движения: с приводом на заднюю ось, с приводом на все колеса на повышенной передаче, с приводом на все колеса на пониженной передаче. В исходном положении 2H индикация режимов раздаточной коробки в комбинации приборов отсутствует, привод осуществляется только на заднюю ось.

Изменение режима движения с 2H на 4H, подключение переднего моста в раздаточной коробке.

Отпустить педаль акселератора, нажать и удерживать педаль сцепления. Перевести рукоятку переключателя из положения 2H в положение 4H. При успешном выполнении переключения, в комбинации приборов включается символ 4H. Отпустить педаль сцепления. При этом в случаях, если:

— предпринимаются попытки включить режим полного привода в момент значительной пробуксовки задних колес относительно передних, — движение производится при наличии разницы давления в передних и задних колесах, большей, чем предписано руководством по эксплуатации, — непосредственно перед включением выполнялся поворот с минимально возможным радиусом или попытка включения осуществляется непосредственно в процессе поворота, — в других исключительных ситуациях, при возникновении которых приводы передних и задних колес будут иметь в момент включения полного привода различные частоты вращения.

Возможен переход системы в аварийный режим, признаком наличия которого является одновременное включение сигнализаторов 4WD CHECK, 4H и 4L в комбинации приборов. При этом активным остается только привод задних колес. Для включения режима 4H в этом случае, необходимо перевести переключатель в положение 2H и повторно включить режим 4H.

Изменение режима движения с 4H на 2H, отключение переднего моста в раздаточной коробке.

Для выключения режима полного привода 4H и включения привода на одну заднюю ось 2H, необходимо отпустить педаль акселератора, нажать и удерживать педаль , перевести рукоятку переключателя из положения 4H в положение 2H. При успешном выполнении переключения символ 4H в комбинации приборов гаснет. Отпустить педаль сцепления.

Изменение режима движения с 4H на 4L, включение пониженной передачи в раздаточной коробке.

Для включения режима полного привода с понижающей передачей 4L предварительно должен быть включен режим полного привода 4H. Далее необходимо остановить автомобиль, нажать и удерживать педаль сцепления. Перевести рукоятку переключателя из положения 4H, через положение 4L в нефиксированное положение « » и удерживать ее до включения сигнализатора 4L в комбинации приборов.

После включения сигнализатора 4L в комбинации приборов, отпустить рукоятку переключателя, произойдет ее самовозврат в положение 4L. Начать движение, плавно отпустив педаль сцепления. В случае остановки двигателя в режиме 4L, перед началом движения надо убедиться в том, что после запуска двигателя режим движения 4L сохранился включенным.

Изменение режима движения с 4L на 4H , выключение пониженной передачи в раздаточной коробке.

Для выключения режима полного привода с понижающей передачей 4L, необходимо остановить автомобиль, нажать и удерживать педаль сцепления. Затем перевести рукоятку переключателя из положения 4L в положение 4H. После включения сигнализатора 4H в комбинации приборов, можно начать движение, плавно отпустив педаль сцепления.

Основные принципы организации постоянного полного привода

Общие сведения

Развиваемый двигателем крутящий момент передается через АТ к оснащенной межосевым дифференциалом раздаточной коробке и оттуда, посредством карданных валов, к дифференциалам сборок переднего и заднего мостов.

Читайте также:  Ресурс двигателя Ауди А4 1.6, 1.8, 1.9, 2.0, 2.4, 3.0, 3.2

На всех рассматриваемых в настоящем Руководстве моделях полный привод выполнен неотключаемым. В конструкции двухступенчатой раздаточной коробки предусмотрен механизм блокировки межосевого дифференциала. Редуктор раздаточной коробки полностью синхронизирован, благодаря чему переключение ступеней может производится во время движения. Предусмотрены также механизмы принудительной блокировки обоих межколесных дифференциалов.

Порядок блокировки дифференциалов

Управление блокировкой дифференциалов производится посредством вмонтированных в центральную часть панели приборов автомобиля выключателей (см. Раздел Органы управления и оборудование салона

). Блокировка должна производиться строго в определенной последовательности: МЕЖОСЕВОЙ ДИФФЕРЕНЦИАЛ —› ЗАДНИЙ МОСТ —› ПЕРЕДНИЙ МОСТ. Блокировку дифференциалов следует включать только в труднопроходимых местностях, при проездах через воду или на дорогах, покрытых снегом, льдом или грязью.

В отличии от автомобилей с подключаемым полным приводом здесь крутящий момент передается на обе оси постоянно. Перераспределение мощности между осями обеспечивает межосевой дифференциал. Режим жесткой связи между осями, необходимый для достижения максимального тягового усилия, обеспечивается блокировкой данного дифференциала.

К преимуществам постоянного полного привода относятся стабильность характеристик управляемости автомобиля, возможность использования нижнего ряда раздаточной коробки без блокировки, а следовательно, на любых дорогах без ограничения по сцеплению. К тому же такой автомобиль всегда находится в состоянии «повышенной боевой готовности». Принудительная блокировка дифференциалов может использоваться, как дополнительное средство повышения проходимости в случае возникновения проблем на бездорожье. Следует отметить, что максимальная тяга при плохом сцеплении с грунтом может быть получена только посредством принудительной блокировки, так как любая автоматика предполагает пробуксовку колес (если пробуксовки нет, то блокировка не работает), непременно приводящую к потерям тягового усилия

Не лишен постоянный полный привод и недостатков. Ведь такому автомобилю приходится проворачивать все карданные валы и полуоси. В итоге на асфальте его трансмиссия также шумна, как и подключаемый полный привод с включенными колесными муфтами, и также обеспечивает «полноприводную» прибавку к расходу топлива.

Тем не менее постоянный полный привод обеспечивает все же больше положительных моментов, чем отрицательных, особенно для настоящих внедорожников.

Элементы управления блокировкой дифференциалов

Функциональная схема гидропривода блокировки дифференциалов

Конструкция гидропневматического напорного блока

Схема расположения механических компонентов управления блокировкой межколесных дифференциалов

Схема расположения механических компонентов управления блокировкой межосевого дифференциала

Схема расположения пневматических компонентов управления блокировкой дифференциалов

Функциональная схема пневмопривода блокировки дифференциалов на ДИЗЕЛЬНЫХ моделях (включены блокировки межосевого дифференциала и межколесного дифференциала заднего моста

а — Элемент активирован b — Давление переключения с — Давление подачи d — Гидравлическое давление 4 — К вакуумному насосу 5 — Контрольный клапан	14 — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала заднего моста 16 — Арка правого колеса

Функциональная схема пневмопривода блокировки дифференциалов на БЕНЗИНОВЫХ моделях (включены блокировки межосевого дифференциала и межколесного дифференциала заднего моста

а — Элемент активирован b — Давление переключения с — Давление подачи d — Гидравлическое давление 1 — Раздаточная коробка (межосевой дифференциал) 2 — Электромагнитный клапан (Y68) переключения блокировки межосевого дифференциала 3 — Сменный фильтр электромагнитного клапана 4 — К впускному трубопроводу 5 — Контрольный клапан 6 — Электромагнитный клапан (Y68/1) переключения блокировки межколесного дифференциала заднего моста 7 — Электромагнитный клапан (Y68/2) переключения блокировки межколесного дифференциала переднего моста 8 — Вакуумный ресивер тормозной системы в поперечной балке рамы: 4. 4 л (вспомогательный вакуумный ресивер: 1.8 л)

9 — К сервоприводу вакуумного усилителя тормозов 10 — Вакуумный ресивер блокировки дифференциала (0.4 л) 11 — Напорный блок переключения блокировки межколесного дифференциала переднего моста 12 — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала переднего моста 13 — К резервуару гидравлической жидкости 14 — — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала заднего моста 15 — Напорный блок переключения блокировки межколесного дифференциала заднего моста 16 — Арка правого колеса 17 — Вспомогательный электрический вакуумный насос (М14/1)

Схема расположения электрических компонентов управления блокировкой дифференциалов (1 из 2)

1 — Выключатель блокировки межосевого дифференциала 1.1 — Контрольная лампа включения блокировки (желтая) 1.2 — Контрольная лампа функционирования блокировки (красная) 2 — Выключатель блокировки межколесного дифференциала заднего моста 2. 1 — Контрольная лампа включения блокировки (желтая) 2.2 — Контрольная лампа функционирования блокировки (красная) 3 — Выключатель блокировки межколесного дифференциала переднего моста 3.1 — Контрольная лампа включения блокировки (желтая)

3.2 — Контрольная лампа функционирования блокировки (красная) N30/2 — Модуль управления блокировкой дифференциалов S76/2 — Управляющий датчик-выключатель блокировки межосевого дифференциала S76/3 — Управляющий датчик-выключатель блокировки межколесного дифференциала заднего моста S76/4 — Управляющий датчик-выключатель блокировки межколесного дифференциала переднего моста

Схема расположения электрических компонентов управления блокировкой дифференциалов (2 из 2)

3 — Реле (К36) активации вспомогательного электрического вакуумного насоса (М14/1) на бензиновых моделях 29, 30 — Предохранители К1/1 = К1/2 (дизельные модели) К1/2 — Защита от электрических перегрузок (бензиновые модели) Y68 — Электромагнитный клапан переключения блокировки межосевого дифференциала	Y68/1 — Электромагнитный клапан переключения блокировки межколесного дифференциала заднего моста Y68/2 — Электромагнитный клапан переключения блокировки межколесного дифференциала переднего моста

Мосты УАЗ Патриот

устройство, фронтальный
мост
UAZ Patriot

Мосты УАЗ Патриот

их устройство и сервис достаточно увлекательная тема в среде УАЗоводов. В особенности многих тревожит
передний мост UAZ Patriot
, ведь конструктивно
передний мост
труднее в ремонте и устройстве. Сейчас поведаем о мостах современного Патриота подробнее.

Современные мосты Патриота типа “Спайсер”

на данный момент идут с увеличенной до 1600 мм колеёй. Ведь старенькые мосты имели всего 1445 мм и не подходили для достаточно широкого Патриота. Так же в конструкции изменили картер
главной передачи
, который закрыт съемной металлической крышкой, а для доступа к главной передаче и дифференциалу сейчас не нужно снимать и разбирать
мост
, можно просто снять крышку .

Устройство переднего и заднего моста “Спайсер” схожи, а об особенностях мы поговорим чуть ниже. Итак, картер моста состоит из неразъёмного литого картера главной передачи

, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение
главной передачи
и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Типичные неисправности

Среди возможных поломок выделяют появление шумов, выход из строя шестерен, протечки через сальники, разрушение подшипников. К этим проблемам приводят долгие поездки с неверно накачанными колесами. Также к неисправностям нередко приводит передний мост, включенный слишком долго. Подключать его следует только при необходимости. Если на “УАЗ Патриот” раздатка (коробка раздаточная) плохо прикручена к кузову, то это может стать причиной шума.

Низкое качество подшипников — это одна из проблем данного механизма. По причине низкого качества эти детали часто выходят из строя. Нередко поломки связаны с низким уровнем масла или его отсутствием внутри.

На автомобиле «УАЗ Патриот» ремонт раздатки нового образца может понадобиться по тем же причинам. Владельцы заявляют о проблеме с цепью и подшипниками. Однако, несмотря на эти цифры, продажи таких автомобилей свидетельствуют о хорошем спросе на раздаточные коробки с электроприводом. Эти машины продаются гораздо лучше, чем базовые версии, оснащенные механической отечественной раздаткой.

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Источник и симптомы	Что делать
Превышение уровня допустимого гула работающего устройства
Стирание зубцов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников.	Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
Износились подшипники.	Поменяйте стертые элементы.
Насыщение рабочей жидкости продуктами износа коробки.	Демонтируйте поддон, помойте, смените масло.
Несоответствие используемого масла, низкая степень заполнения жидкостью.	Смените рабочую жидкость, установите нужный уровень.
Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума.	Проверьте шестерёнки на шум, поменяйте на требуемые.
Переключение ступеней затруднительно
Разный износ колёс.	Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
Сочленения продольных выступов главного и вала посредника заедают.	Отшлифуйте места с заусеницами, если не помогло, смените элементы.
Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки.	Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
Переключающие штоки заедают на оси.	Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
Самопроизвольное выключение скорости
Стирание зубов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Износились подшипники коробки.	Поменяйте изношенные элементы коробки.
Большой промежуток в сочленении вала и шестерёнки.	Выберете шестерёнку по размеру продольных выступов.
Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах.	Исправьте погнутость, зашлифуйте повреждения или смените элементы.
Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость.	Смените стёртые элементы.
Утечка рабочей жидкости
Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач.	Смените уплотняющие элементы.
Слабый крепёж крышки, подшипника, поддона, сочленений.	Затяните соединения.
Нарушение целостности манжет валов.	Смените повреждённый элемент.
Нарушение целостности поддона, крышки.	Смените повреждённый элемент.
Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала.	Поменяйте заглушки.
Повреждены подшипники
Нет, или маленькое количество смазки.	Поменяйте или долейте жидкость.
Снос сепараторов и колец подшипника из-за абразива.	Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
Чрезмерное трение подшипника валов.	Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

А еще интересно: Тест-драйв Fiat 500X: Jeep с привкусом спагетти — КОЛЕСА.ру – автомобильный журнал

Раздатка нуждается в аккуратном обращении и периодическом осмотре. Часто, поводом поломки становится банальная езда на колёсах с нарушением режима давления. Не допускается постоянное использование передней пары колёс, изделие эксплуатируется по мере нужды. На работу влияет применение запасных частей не соответствующих требуемому качеству.

Конструктивные особенности, устройство

Авто на подъемнике

Больших отличий в устройстве ведущих мостов нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию.

Это выражается в передаче крутящего момента через главную передачу и дифференциал.

В передней пустотелой балке размещаются две полуоси, которые воспринимают вращение от ведомой шестерни главной передачи и передают его к ступице. Полуоси передают вращение через ШРУСы.

Задействовать колеса при использовании переднего моста можно, включив специальные муфты, называемые еще хабами.

Передний мост УАЗ Патриот

Схематично передний
мост
Patriot изображен на первой картинке в самом верху статьи. Основной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса кроме вращения, должные еще и поворачиваться. Изначально использовались ШРУСы типа “Вейс”, но от них отказались. Из-за особенностей конструкции, угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа “Бирфильд”, которые обеспечивают поворот на 32 градуса и более долговечные, из-за более равномерной нагрузки на элементы поворотного шарнира.

Похожие новости

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   нарушением регулировки и выработкой подшипников дифференциала;
2. неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
3. низким уровнем масла в картере моста.
4. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   нарушением зацепления или зазора шестерен главной передачи;
5. увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
6. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
7. Понижение уровня масла:
   потеря сальником переднего моста упругости;
8. износ сальников внутреннего шарнира;
9. плохое закрепление крышки моста.
10. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Инструкция

1. Для того что бы это сделать, вначале остановите автомобиль. Позже проверьте, работают ли муфты стремительного включения передних колес. Если они не включены, то поверните их до конца по часовой стрелке. Позже двиньте крайним правым рычагом вперед.

2. Вы едете дальше и наслаждаетесь проходимостью УАЗа , но проселочная дорога становится все дрянней и дрянней. Мотор начинает трудно трудиться и затягиваться даже на первой передаче. Автомобиль не может совладать с нагрузкой и глохнет. Дабы машина работала ровно и легко, вам вновь нужно остановиться.

Позже этого потяните средний рычаг назад. Этим действием вы включили пониженную передачу в раздаточной коробке. Помимо этого на пониженном режиме вы будете иметь все те же четыре передачи. Это значит, что при включенной пониженной передаче по той самой дороге, где вы ехали на первой и мотор затягивался, вольно дозволено ехать и на 2-й, и на третьей, и даже на четвертой передачах.

3. Вот вы и проехали сложный участок дороги и выехали на шоссе, а автомобиль начинает рычать при малой скорости даже на четвертой ступени передачи. Это происходит из-за того, что в раздаточной коробке передач стоит пониженная ступень. Дабы этого не было, переключите раздаточную коробку передач на повышенную ступень. Для этого двиньте средний рычаг вперед до упора.

4. Помимо того, вам отменнее будет отключить и передний мост, потому что при включенных обоих мостах автомобиль расходует на 1 – 1,5 литра бензина огромнее. Для этого переведите правый рычаг в заднее расположение. Для больше удобной езды так же дозволено отключить муфты стремительного включения. Это также содействует уменьшению расхода топлива и снижению яруса шума при движении автомобиля.

Передние сайлентблоки передних рычагов автомобильной подвески представляют собой две соосные втулки, пространство между которыми заполнено резиновой вставкой. Сайлентблоки соединяют рычаг со ступицей колеса и служат для гашения ударов и вибраций.

Передние сайлентблоки являются одними из основных конструктивных элементов многорычажной передней подвески. Сайлентблок служит для соединения рычага к ступице переднего колеса автомобиля. Конструктивно передний сайлентблок переднего рычага равен иным сайлентблокам, используемым в составе подвески мотора. По тезису действия сайлентблок представляет собой упругий шарнир, допускающий небольшие перемещения во всех направлениях.

Регулировка подшипников

Чтобы мост УАЗ Патриот мог надежно работать продолжительное время, после выполнения необходимых этапов ремонта нужно грамотно провести регулировку зазоров подшипников. Операции выполняются в определенном порядке.

1. Подбирается регулировочное кольцо для подшипника ведущего вала главной передачи. Толщина кольца определяется разностью длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверяют момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По схожему алгоритму подбирают регулировочное кольцо для ведомой шестерни.
4. При установке дифференциала выставляют зазоры подшипников полуосей регулировочными гайками.
5. После монтажа механизма момент вращения на выходе должен составлять не более 0,42 Нм при вращении за ведущую шестерню.
6. Необходимой операцией контроля правильности проведенных регулировок является проверка отсутствия люфтов, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя место контакта зубьев.

Тюнинг моста

Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливают регулировочные кольца нужной толщины.

Смотрим обновлённому внедорожнику UAZ Patriot ниже пояса — ДРАЙВ

Осень — урожайная пора на новинки из Ульяновска. В прошлом октябре на Патриотах появилась новая передняя панель, а в нынешнем — раздаточная коробка. В следующем ждём обновления внешности!

Пикник на берегу горной реки — романтика! Правда, чтобы поесть шашлычка, мне сначала пришлось лететь самолётом до Сочи, а потом, пересев в обновлённый UAZ Patriot, пересекать границу с Абхазией. В качестве аперитива — почти 300 вёрст по асфальту, а затем ещё 60 по горной дороге, ведущей в село Псху.

Впрочем, эту каменистую тропу и дорогой-то назвать трудно: хорошо, если удавалось разогнать на ней Patriot до 20 км/ч. А уж трясло-то как… Однако до «накрытой поляны» доехали все 15 экипажей. И мясо, приготовленное по кавказским рецептам, отведали.

А формальной виновницей столь оригинального сабантуя стала раздаточная коробка корейской фирмы Dymos, которая отныне устанавливается на ульяновский внедорожник.

Карданный вал без промежуточной опоры почти полностью избавил Patriot от вибраций, которые раньше особенно досаждали при езде по асфальту. А попутно снизил и уровень шума в салоне.

Появление импортного агрегата принесло Патриоту сплошные плюсы. Карданный вал теперь не составной, а цельный — без подвесной опоры. В результате чего значительно уменьшились вибрации при движении. Стояночный тормоз не трансмиссионный, а как у всех нормальных автомобилей — тросовый. Увеличение передаточного отношения понижающей передачи с 1,94 до 2,56 повысило проходимость ульяновского внедорожника. Но самое главное — с трансмиссионного тоннеля исчезли привычные рычаги включения полного привода и демультипликатора. Теперь здесь красуется поворотный контроллер. Ну прямо иномарка!

Вместо частокола рычагов на трансмиссионном кожухе — аккуратная поворотная шайба и удобные клавиши переключения «с бака на бак». Кнопки стеклоподъёмников переехали на более привычное место — обшивки дверей. Из других нововведений — цельная обшивка потолка и внутрисалонное зеркало, приклеенное к лобовому стеклу. Кстати, оно теперь не дрожит при движении.

Шайба управления полноприводной трансмиссией немного люфтит в руках, но к чёткости её работы претензий нет. Новый кожух трансмиссионного тоннеля выглядит опрятно. В передней части салона появились подстаканники и двухуровневый бокс-подлокотник. В задней — управление интенсивностью отопителя и клавиши обогрева сидений.

Ох, и намучался я с этими рычагами в своё время. У моего отца было два автомобиля: экспортная «двадцать первая» Волга в качестве парадно-выходной и ульяновская «буханка» на все остальные случаи жизни. Они-то и учили меня водительскому ремеслу. Так вот подружиться с волговской трёхступкой с переключателем на руле, где переход с первой на вторую передачу сравним с искусством владения нунчаками, а понижающее переключение в обратном порядке, да ещё с перегазовкой вообще тянуло на высший водительский пилотаж, мне удалось довольно быстро.

А вот упрямая ульяновская раздатка так и осталась непобеждённой. Иногда, подгадав синхронность между парой прямозубых шестерён, всё же удавалось включить понижающую передачу по инструкции. Но проще было, немного приотпустив педаль сцепления, врубить «понижайку» с хрустом. Под нагрузкой рычаг самопроизвольно выбивало в «нейтраль», но при этом, когда необходимость в раздатке отпадала, развязать этот узел было крайне сложно. Да что там, я, может, и матом-то начал ругаться, потому что «…не выключается… ядрён-батон».

А теперь, с появлением корейской раздатки, рычаги канули в Лету. Даже как-то скучно стало.

Новая раздаточная коробка крупнее прежней. Для её установки потребовалось изменить панель пола, увеличив трансмиссионный тоннель. Но геометрическую проходимость корейская раздатка не ухудшает. Нижняя точка агрегата находится выше кузовных поперечин. Опасения внушает лишь жгут проводов. Однако, по мнению заводчан, этот узел вполне герметичен.

Подключить переднюю ось Патриота можно на ходу — достаточно перевести поворотную шайбу в положение 4Н. Единственное условие: скорость автомобиля не должна превышать 100 км/ч. Но для включения понижающей передачи всё же придётся совершить некий ритуал: коробку передач в «нейтраль», педаль сцепления отпущена.

Проворачиваем контроллер в позицию 4L и далее, преодолевая сопротивление, пружины досылаем его до упора вправо, удерживая три, а лучше пять секунд. После чего, отпустив контроллер, выжимаем педаль сцепления и удерживаем нажатой до появления индикации 4L на панели приборов.

Все про уаз Буханку. | Автор темы: М

Уазоводы подскажите пожалуйста, на хантере еду без передка начинается вибрация при 70 км/ч а с передком вибраций нету. Кардан новый.

Сергей (Nicholas) Проверить рулевые наконечники, ступичные подшипники, балансировку.перед смотреть весь

Алексей (Selma) Таже фигня, но на буханке.

М (Armagan) Все проверил наконечники колеса все в норме.вибрация пропадает тогда когда откл хабы муфты на ступицах. Может проблема в шрузах

Сергей (Nicholas) Когда хабы отключил Мост передний тож надо отключать.

М (Armagan) Я отключил и то и другое

М (Armagan) Вибраций нету.Хабы включаю и вибрация!

Сергей (Nicholas) До установки кадана нового была вибрация?

М (Armagan) Когда хабы были отключены я на раздатки включал передок кардан крутился вибраций не было

Владимир (Gadiela) передний кардан даёт вибрацию

Владимир (Gadiela) нарушена балансировка кардана, разбиты крестовины кардана, разбита шлицевая кардана или фланцы кардана всё из практики.

М (Armagan) Кардан новый, при отключении хабов, на раздатки включаю передок и ни какой вибрации

М (Armagan) У меня подозрение на шруз, раньше он цакал временами

М (Armagan) Да была там на старом шлицевая болталась вот и заменил на новый

Как включить передний мост на УАЗ: технология — proUAZik.ru

Информация о том, как включить передний мост на УАЗ. Определение и назначение моста. Основные проблемы моста, симптомы поломок. Разборка .

Вкл/откл переднего моста — uazbuka.ru

google.com/отключать передний мост (буханка, мосты . из уаза и вручную поворачиваем рычажок муфты в положение вкл.

Тюнинг ВАЗ 2101 своими руками в домашних условиях

Мерседес w168 какая длина ремня без кондиционера

Ваз 2107 конденсатор генератора для чего нужен

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

Мост — сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

1. Дефект зубьев главной пары.
2. Дефект полуосей.
3. Протечка масла.
4. Дефект подшипников.
5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей. Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей — еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

УАЗ: Покупаем «буханку»

Легкие ульяновские грузовики в народе прозвали «буханками» – за их характерную, округлую форму кабины и за то, что они часто использовались для перевозки хлебо-булочных изделий. Что же можно сказать тем, кто собирается покупать такую подержанную машину?

История этих автомобилей восходит к 1956-57 гг., когда проводились испытания опытных образцов. А осенью 1958 г. на Ульяновском автозаводе начали серийный выпуск легкого грузовика УАЗ-450. Машина была примечательна во многих отношениях. Во-первых, она стала первым советским грузовиком с кабиной, установленной над двигателем. Во-вторых, это был первый в стране серийный развозной автомобиль малой грузоподъемности (0,8 т). И, наконец, УАЗ-450 разработали специально для эксплуатации на плохих дорогах: машина была полноприводной и предназначалась в первую очередь для использования в сельской местности.

В конструкции грузовичка широко использовались компоненты джипа ГАЗ-69: двигатель и 3-ступенчатая КПП (ведущие родословную еще от «Победы»), раздаточная коробка, мосты, подвеска и рама. В декабре 1961 г. параллельно с полноприводной версией начался выпуск автомобилей семейства 451 – с колесной формулой 4х2.

В 1965-1966 гг. автомобили претерпели модернизацию. Они получили новый верхнеклапанный двигатель УАЗ-469 (вариант мотора «Волги» М-21В). Рабочий объем его составлял 2,5 л, а мощность 70 л.с., впоследствии – 80 л.с. Коробка передач стала 4-ступенчатой, шасси было усилено. Внешне машина отличалась решеткой радиатора. Полноприводные автомобили получили индекс УАЗ-462, а неполноприводные – УАЗ-461 М.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной. Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

• рессоры;
• полуось;
• дифференциал;
• главную пару.

Вернуться к оглавлению

Типы полного привода. Full-time, Part-time и Super Select

Сегодня немножко порассуждаем о типах полного привода.

Асфальтовые варианты типа муфт мы рассматривать не будем, поговорим о внедорожных типах полного привода, которые используются на большинстве полноприводных легковых автомобилях. Это постоянный полный привод, full-time, и подключаемый полный привод, part-time. Не то чтобы один из них превосходил другой, просто они немного отличаются. Каждый имеет свои плюсы и минусы.

Сначала немного о конструкции. Дело в том, что вроде бы все всё знают, но, когда люди начинают задавать вопросы, начинаешь с ними общаться и выясняется, что они имеют свое представление о том, что такое full-time и part-time, и очень часто оно не совпадает с действительностью.

Что такое раздаточная коробка, все знают, из неё выходит два карданных вала, которые идут к мостам. В случае с подключаемым полным приводом в раздаточной коробке есть возможность отключения переднего моста. Мы сейчас не рассматриваем повышенную и пониженную, понятно, что она тоже есть, мы сейчас говорим о типах полного привода. То есть у вас есть два варианта – либо у вас весь крутящий момент уходит на задний кардан, передний не задействован, либо вы включаете передний мост и карданы у вас закреплены между собой, они оба вращаются с одной скоростью и, соответственно, крутят оба моста.

В случае с постоянным полным приводом передний мост включен постоянно. Для того, чтобы избежать проблем с трансмиссией на твёрдых покрытиях, в раздаточной коробке установлен дифференциал, точно такой же, как и в каждом мосту для того, чтобы колёса имели возможность свободного хода относительно друг друга. Здесь то же самое, только с карданами. Когда у вас между собой карданы разблокированы и всё находится в обычном состоянии, на бездорожье достаточно, чтобы забуксовало одно колесо на одном мосту, чтобы машина остановилась. Поэтому, когда у вас постоянный полный привод, и вы съехали на бездорожье, первое, что вы делаете, это блокируете межосевой дифференциал, закрепощая карданы между собой. Получается то же самое, что и на подключаемом полном приводе. Для того, чтобы машина застряла нужно чтобы на каждом из мостов буксовало одно колесо.

Какой из этих приводов хорош, какой плох. Давайте начнём с плюсов того и другого.

Плюсы постоянного полного привода как раз в наличии этого самого межосевого дифференциала. Вы совершенно спокойно постоянно ездите на полном приводе. Зимой, в дождливую погоду, вам не нужно в какой-то ситуации подключать этот передний мост. Начинаете застревать, ну да, заблокировали межосевой дифференциал. Да, конечно, зимой удобней ездить на полном приводе до того момента, пока вашу машину не сорвало и не начало вращать. Тут на полном приводе начинаются проблемы, но мы сейчас в эти дебри не полезем, потому что это совершенно отдельная тема, требующая отдельного разговора.

В случае с подключаемым полным приводом, так же имеются свои плюсы. Когда вы отключаете мост в раздаточной коробке, если у вас ещё установлены хабы на мостах, и вы отключаете колёса от редуктора, у вас получается обычный заднеприводный автомобиль. С экономией по расходу, увеличенным накатом и прочими вещами. При этом раздаточная коробка у вас совершенно простая, там нет дифференциала, и соответственно, чем проще узел, тем он лучше. Опять же, не то, чтобы в случае с постоянным полным приводом межосевой дифференциал как-то часто ломался, но всё же чем проще, тем надёжнее.

Теперь переходим к минусам.

Минус постоянного полного привода в том, что вы не можете отключить передний мост, и вы постоянно крутите оба моста. Это повышенный расход топлива. Из-за того, что оба моста надо крутить, у вас меньше накат и по самой летней сухой дороге, по самому сухому асфальту вы всё равно едете на полном приводе.

В случае с подключаемым полным приводом, его минус как раз в отсутствии межосевого дифференциала. Из-за него вы не можете эксплуатировать полный привод на твёрдом сухом покрытии. Если у колёс нет возможности пробуксовки, на трансмиссию будет повышенная нагрузка. Когда машина поворачивает, все колёса проходят разное расстояние, поэтому они должны относительно друг друга двигаться. В случае с подключаемым полным приводом у вас мосты закрепощены между собой и по одному колесу на каждом мосту должно вращаться с одной скоростью. Соответственно, это нагружает трансмиссию, повышает износ резины, поэтому пользоваться подключаемым полным приводом можно только на скользких поверхностях. Поэтому, когда вы едете по бездорожью, с подключаемым полным приводом вы дёргаете ручку постоянно, подстраиваясь под дорогу. При постоянном полном приводе так заморачиваться не надо. Это что касается плюсов и минусов с точки зрения привода в целом.

Теперь о вопросе, который рано или поздно возникает у всех, почему нельзя совместить это и использовать плюсы и постоянного, и подключаемого полного привода? Ничего этому не мешает, раздаточная коробка, совмещающая в себе и тот, и другой тип существует и называется — Super Select. Она есть у многих автомобильных производителей. Встречается она не очень часто, но присутствует. В этой коробке есть и отключение переднего моста, и межосевой дифференциал. Какой тип лучше выбрать? К сожалению, возможности выбирать полный привод у нас нет, есть только возможность выбрать модель автомобиля, потому что есть очень небольшое количество машин с обоими типами приводов, но чаще всего есть автомобиль, и у него есть тип привода.
На бездорожье разницы между подключаемым и постоянным полным приводом нет. На асфальте есть нюансы, но подстроиться под них довольно несложно.

чем различаются и какой лучше? — OffRoadRest.ru

Наверное все знают, что такое полный привод. Говоря простым языком, этот термин означает, что все колеса, имеющиеся на внедорожнике, квадроцикле или другом транспортном средстве являются ведущими. Казалось бы все просто, мощность от двигателя просто передается на все колеса. В целом да, но вот реализована схема передачи крутящего момента может быть по-разному. Наиболее распространены два варианта: постоянный полный привод (Full-time) и жестко подключаемый полный привод (Part-time). Существуют и другие варианты реализации: через вискомуфту на базе переднего привода, многорежимные системы, технологии отдельных производителей, например quattro от Audi, и даже варианты с использованием электродвигателя на одной из осей. Но все эти системы часто сложны и напичканы электроникой, либо не предназначены для использования в условиях бездорожья. Поэтому остановимся на наиболее простых и распространенных системах постоянного (full-time) и подключаемого (part-time) полного привода. Начнем с последнего.

Жестко подключаемый полный привод (part-time)

Эта разновидность полного привода появилась раньше остальных. Если брать отечественную технику, то подключаемый полный привод используется на УАЗе, ГАЗ-66 и других полноприводных автомобилях. Конструкция довольно проста: крутящий момент от двигателя передается в коробку передач, далее в раздаточную коробку, и от нее уже к мостам и колесам. Раздаточная коробка позволяет подключать и отключать один из мостов, обычно передний. Т.е. при движении по нормальной дороге передний мост за ненадобностью отключается и крутящий момент передается только задним колесам. А при движении по бездорожью передняя ось жестко подключается и крутящий момент равномерно распределяется между осями.

Схема жестко подключаемого полного привода на примере УАЗа

Помимо включения и отключения полного привода раздаточная коробка позволяет выбрать повышенную или пониженную передачу, что весьма удобно в тяжелых дорожных условиях.

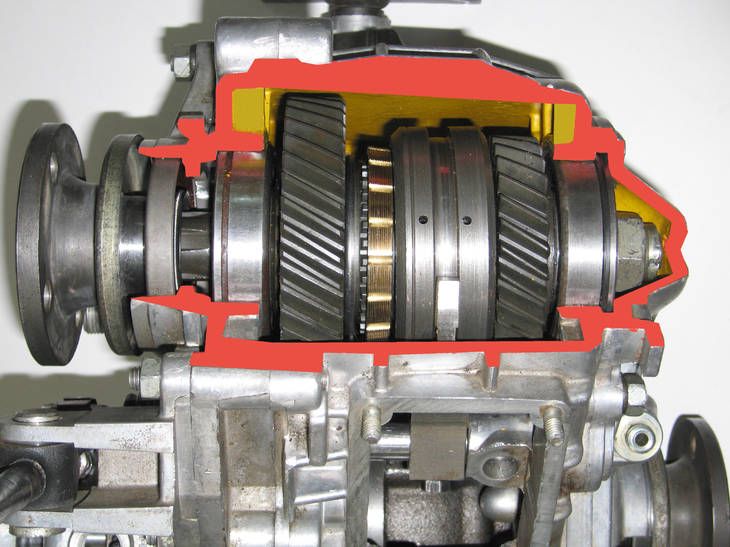

Постоянный полный привод (full-time)

Среди отечественных автомобилей ярким представителем с данным типом полного привода является Нива. Принципиально конструкция ничем не отличается от системы жестко подключаемого полного привода: крутящий момент также передается в КПП, оттуда в раздатку, и с нее уже к мостам и колесам. Но вот конструкция и принцип работы раздаточной коробки в данном случае несколько иной. Если при подключаемом полном приводе передний мост жестко подключается и отключается с помощью рычага на раздатке, то в случая постоянного полного привода оба моста подключены постоянно. Т.е. крутящий момент от двигателя постоянно передается на все колеса автомобиля.

Схема постоянного полного привода на примере Нивы

При этом выходы раздаточной коробки на передний и задний мосты соединены не жестко, как например при включенном полном приводе на УАЗе, а с помощью межосевого дифференциала. Это дает возможность использовать полный привод на любой поверхности в отличие от автомобиля с part-time, где движение с включенным полным приводом по ровной сухой поверхности нежелательно.

При всем этом раздаточная коробка на Ниве имеет возможность блокировки межосевого дифференциала, что позволяет жестко соединить между собой выходы на переднюю и заднюю ось. В этом режиме постоянный полный привод аналогичен жестко подключенному полному приводу. Также есть возможность выбора повышенной и пониженной передачи. Еще можно добавить, что на Ниве раздаточная коробка соединена с КПП не напрямую, а с помощью промежуточного вала, но это не так важно.

Какой полный привод лучше: постоянный (full-time) или жестко подключаемый (part-time)?

Каждый из этих видов полного привода имеет свои преимущества и недостатки. Выделим очевидные плюсы подключаемого полного привода по сравнению с постоянным:

• простота и надежность конструкции;
• экономия топлива при отключении переднего моста. А в случае с УАЗом можно еще и отключить передние ступицы.

Существенный недостаток всего один — не рекомендуется ездить на полном приводе по асфальту.

Теперь выделим плюсы и минусы постоянного полного привода по сравнению с подключаемым. Итак, достоинства:

• собственно использование полного привода на любой поверхности и в любых условиях;
• возможность блокировки межосевого дифференциала, хотя у part-time это по умолчанию.

Из недостатков можно выделить разве что чуть большую сложность конструкции и теоретически больший расход топлива при прочих равных условиях.

Вывод

Эти две системы полного привода по своей конструкции и принципу действия отличаются незначительно, а в т.н. «боевом» режиме, т.е. с включенной блокировкой и на пониженной передаче их работа в целом идентична. Поэтому говорить о том, какой вид лучше сложно: обе системы надежны и эффективны. Но если уж делать выбор, то чисто для бездорожья жестко подключаемый полный привод будет предпочтительнее, а если сложные участки часто сменяются дорогой, то тут лучше подойдет постоянный полный привод. Хотя могу ошибаться. Пишите в комментариях, какой тип полного привода считаете лучшим.

---

Читайте также:

Нива или УАЗ: что лучше?
Военные мосты на УАЗ
Пневмобаллоны в пружины
Шины низкого давления
Зачем нужен силовой бампер

Опубликовано 16. 02.201824.12.2018Автор Алексей (OffRoadRest)Рубрики ТранспортМетки Бездорожье, Вездеход, Квадроцикл, Нива, УАЗ

Трансмиссия полноприводного автомобиля

27.01.2014 #Трансмиссия

Трансмиссия полноприводного автомобиля

На сегодняшний день наибольшим спросом пользуются такие системы полного привода, как постоянный полный привод и полный привод, подключаемый автоматически. Каждая из этих систем имеет такие общие преимущества, как эффективное использование мощности двигателя и улучшение управляемости и проходимости автомобиля.

Трансмиссии полноприводных автомобилей, в совокупности образующие систему полного привода, могут иметь разные конструкции. Существуют следующие системы полного привода:

— постоянный полный привод;
— полный привод, который подключается вручную;
— полный привод, который подключается в автоматическом режиме.

Каждая система полного привода имеет свои определенные преимущества, но в общем можно сказать, что все системы обладают следующими достоинствами:

— мощность двигателя используется более эффективно;
— при движении по скользкому дорожному покрытию прослеживается отличная курсовая устойчивость и управляемость;
— улучшается проходимость автомобиля.

Постоянный полный привод

Если автомобиль оснащен системой постоянного полного привода или так называемой системой Full Timе, это значит, что крутящий момент постоянно передается на все колеса. В состав этой системы входят такие механизмы, как коробка передач и раздаточная коробка, сцепление, карданные и главные передачи передней и задней оси, межколесные дифференциалы передней и задней оси, а также полуоси колес.

Постоянный полный привод может применяться на автомобилях, которые имеют заднеприводную и переднеприводную компоновку. Такие системы, самыми известными среди которых выступают 4Matic от Mercedes, xDrive от BMW, Quattro от Audi, отличаются, как правило, по конструкции карданной передачи и раздаточной коробки.

Сцепление дает возможность двигателю кратковременно отсоединиться от трансмиссии во время переключения передач, защищая трансмиссию от перегрузок. Коробка передач отвечает за изменение крутящего момента, тем самым влияя на скорость движения автомобиля. Если речь идет об автоматической коробке, то в роли сцепления выступает гидротрансформатор.

Раздаточная коробка распределяет крутящий момент по ведущим осям автомобиля. Раздаточные коробки полноприводных авто обязательно оснащены межосевым дифференциалом, который предусматривает возможность ручной или автоматической блокировки. Среди современных конструкций автоматической блокировки дифференциала можно выделить вискомуфту, многодисковую фрикционную муфту, самоблокирующийся дифференциал Torsen.

Карданная передача передает крутящий момент от вторичных валов «раздатки» на валы главной передачи, которая выполняет функцию увеличения крутящего момента.

Межколесный дифференциал распределяет крутящий момент между колесами, в результате чего полуоси могут вращаться с разными угловыми скоростями. В полноприводных системах дифференциал используют как на передней, так и на задней осях.

Для максимальной реализации возможностей полного привода дифференциалы могут блокироваться как вручную, так и в автоматическом режиме. На большинстве современных автомобилей используется электронная блокировка дифференциала.

Как работает система постоянного привода?

Двигатель передает крутящий момент на коробку передач, а затем на раздаточную коробку, где происходит его распределение по осям. Если появляется необходимость, водитель может включить понижающую передачу. В итоге крутящий момент идет на межосевой дифференциал каждой оси, а оттуда по полуосям отправляется на ведущие колеса. Если колеса одной из осей начинают проскальзывать, межосевой и межколесный дифференциалы блокируются принудительно или автоматически.

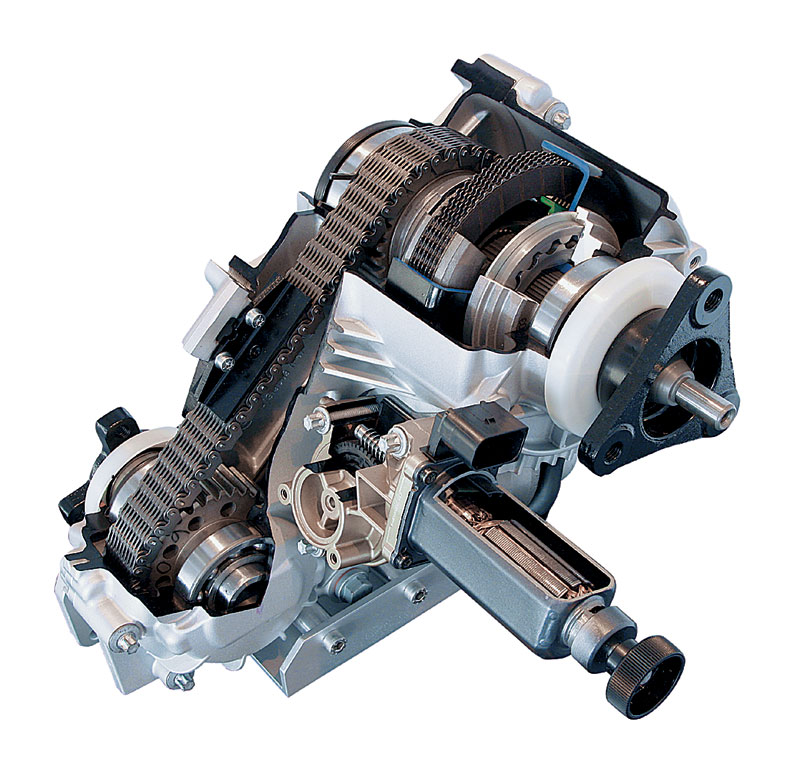

Система полного привода, которая подключается автоматически

Система On demand, то есть система полного привода, которая включается автоматически, является перспективным вариантом для легкового автомобиля. Эта система в случае необходимости подключает колеса одной оси, если проскальзывают колеса другой оси. Если же автомобиль находится в стандартных условиях, система отключена, поэтому он является передне- или заднеприводным.

На сегодняшний день самой известной системой автоматически подключаемого полного привода считается система 4Motion, которая является изобретением концерна Volkswagen.

Устройство автоматически подключаемой системы полного привода включает такие узлы, как коробка передач, сцепление, главная передача передней и задней оси, межколесный дифференциал передней и задней оси, карданная передача, раздаточная коробка, муфта подключения задней оси, полуоси.

Раздаточная коробка в системе, где полный привод подключается автоматически, как правило, имеет вид конического редуктора. Межосевой дифференциал и пониженная передача в данной системе отсутствуют. В роли муфты подключения задней оси могут выступать вискомуфта или электронная фрикционная муфта. Так, в полноприводной системе 4Motion используется муфта Haldex.

Работа подключаемой автоматически полноприводной системы, оборудованной фрикционной муфтой, заключается в том, что от двигателя крутящий момент идет на переднюю ось авто. Кроме этого, через раздаточную коробку и карданный вал крутящий момент поступает на фрикционную муфту, которая отличается минимальным сжатием в нормальных условиях, передавая около 10 процентов крутящего момента на заднюю ось. Если колеса передней оси начинают проскальзывать, фрикционная муфта срабатывает, обеспечивая передачу крутящего момента, варьирующегося в определенных пределах, на заднюю ось.

Система полного привода, которая подключается вручную

Система полного привода Part Time, то есть система, подключаемая вручную, на сегодняшний практически не используется в силу своей неэффективности. Но стоит заметить, что данная система отлично подходит для внедорожников, так как надежно связывает переднюю и заднюю оси, распределяя крутящий момент в соотношении 50:50.

Устройство подключаемой вручную системы полного привода напоминает систему постоянного полного привода, отличаясь отсутствием межосевого дифференциала, а также возможностью подключения в раздаточной коробке переднего моста.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02.02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Part time полный привод.

Системы авто

Автомобили повышенной проходимости имеют различные конструкции систем полного привода. Каждая из них имеет свои преимущества и недочеты. Мы поговорим о системе подключаемого полного привода, или как ее еще называют part-time. В чем ее «козыри» и основные «минусы»?

Система полного привода Part-Time

Главная особенность привода part — time заключается в том, что при движении по обычным дорогам с твердым покрытием задействована лишь одна ось. По-сути в таком режиме машина остается моноприводной. Вторая же ось может быть подключена при необходимости, в случае потребности в преодолении бездорожья.

Для подключения второй оси служит раздаточная коробка. В итоге, когда такая трансмиссия работает в полноприводном режиме, осуществляется жесткая связь между передними и задними колесами, а также распределение момента между ними в соотношении 50:50. Это схема классических внедорожников. И надо отметить, такой тип трансмиссии при необходимости преодоления тяжелого бездорожья оказывается очень эффективным.

Но есть у привода part — time и существенный «минус». Жесткую связь между осямиможно применять лишь на покрытиях, которые дают возможность одной из них проскальзывать. Это гравий, лед, песок, грязь и т.п.

Дело в том, что при жесткой связи мостов между собой возникает такое явление как циркуляция мощности. Причем, если машина движется по твердому асфальтовому покрытию, она может иметь очень большие значения. Эта циркулирующая мощность не принимает участие в преодолении сил, препятствующих движению машины, тем самым еще больше нагружая узлы трансмиссии и покрышки.

{typography pre_red}И ЧТО ЖЕ В ИТОГЕ?{/typography}
В итоге, система полного привода part-time пригодна либо для езды по асфальтовым дорогам, либо для откровенного бездорожья. Она совершенно не приспособлена для передвижения по дорогам с меняющимися свойствами покрытия (асфальт с пятнами льда, твердая грунтовка с лужами грязи и пр.).

Потому сегодня привод part-time практически изжил себя и не применяется в автомобилестроении. Его можно встретить лишь на старых грузовых полноприводных авто или классических вездеходах.

Привод Part-Time

Полноприводный автомобиль всегда считался более мощным, достаточно вспомнить внедорожники компаний BMW, Mercedes и Toyota. Но со временем полный привод появился и на обычных машинах. На автомобили Volkswagen устанавливают систему 4Motion.

Что такое 4Motion

В приводе 4Motion крутящий момент, как правило, распределяется от агрегата автомобиля на оси колес зависимо от ситуации на дороге. Часто бывает такое, что дорога идет проходимая, а попадается участок с болотом или иным препятствием, чтоб проехать, тогда и нужен полный привод. Свою историю первой установки на автомобили Volkswagen системы 4Motion начинается с 1998 года. Такая система устанавливается как на автомобили класса седан, хэтчбек, так и на внедорожники и кроссоверы.

Среди таких автомобилей компании Volkswagen стоит вспомнить Golf IV, V поколений, микроавтобусы Volkswagen Transporter и кроссовер Volkswagen Tiguan. Теперь же рассмотрим подробнее о системе полного привода 4Motion.

С чего состоит полный привод 4Motion

Само название полный привод 4Motion, говорит о том, что система будет не простой. Каждая часть выполняет отведенную ей работу. Наглядная схема системы 4Motion показывает, что полный привод автомобилей Volkswagen состоит из: агрегат автомобиля (1), раздатка (2), карданная передача (3), кардан (4), межколесный дифференциал для задней оси (5), муфта включения задней оси (6), межколесный дифференциал для передней оси (7) и коробка передач автомобиля (8).

Рассмотрим принцип устройства отдельных компонентов и предназначение в системе 4Motion. Первый по списку работы пойдет дифференциал передней оси. Его назначением является передача крутящего момента на ведущие передние колеса от коробки передач. Сам же корпус соединен с раздаточной коробкой.

Далее по списку идет раздаточная коробка, из-за себя представляет коническую передачу. Благодаря ей крутящий момент передается под углом 90°. Фрикционная муфта и раздатка соединяются между собой карданной передачей от привода задней оси.

Карданная передача из себя представляет два вала, соединенных между шарнирами равных углов скоростей. Сами ж валы присоединены к фрикционной муфте и раздатке с помощью упругих муфт. Как видно на схеме выше, задний карданный вал имеет промежуточную опору.

В полном приводе компании Volkswagen системе 4Motion используется многодисковая фрикционная муфта под названием Haldex. За счет нее передается крутящий момент от передней оси машины. Степень и величина передачи крутящего момента зависит от степени замыкания муфты. Как правило, в системе 4Motion муфта встроена в картер дифференциала задней оси.

В системе 4Motion используется муфта четвертого поколения, чаще всего её можно встретить на кроссовере Volkswagen Tiguan. В сравнении с предыдущим поколением муфт, она имеет более простую конструкцию. Муфты первого и второго поколения можно встретить на автомобилях Volkswagen IV и V, а так же на Volkswagen Transporter.

Сама конструкция муфты Haldex состоит из нескольких фрикционных дисков, аккумулятора давления, насоса и системы управления. Пакет фрикционных дисков состоит из набора стальных и фрикционных дисков. Внутреннее зацепление со ступицей имеют только фрикционные диски, стальные ж диски имеют зацепление с барабаном. От количества дисков в системе 4Motion будет зависеть величина крутящего момента, который передается. Как говорится, чем больше дисков, тем больше будет крутящий момент. В свою очередь диски сжимаются поршнями.

Управление муфтой Haldex системы 4Motion происходит электронным путем, так же сюда включены входные датчики, блок управления электроникой и сами исполнительные устройства. В качестве входного датчика используется датчик температуры масла.

Задачей блока управления полного привода 4Motion, как и в других системах автомобиля, является преобразование входящей информации и передача сигналов на исполнительные устройства. Кроме информации, полученной от датчика температуры масла, блок управления тянет информацию от блока управления агрегатом автомобиля и системы ABS.

К исполнительным устройствам системы 4Motion относят клапан управления, он способен регулировать давление сжатие фрикционных дисков начиная от 0 и до 100% от возможной величины. За счет положения клапана определяется величина давления. Что касается аккумулятора давления и насоса, то они обеспечивают поддержку давления масла во всей системе 4Motion на уровне 3 МПа.

Как видим система полного привода 4Motion от компании Volkswagen достаточно не сложная в сравнении с другими производителями. Производитель Volkswagen стал чаще устанавливать на различные модели своих автомобилей, тем самым повышая комфорт, управляемость и надежность.

Как работает механизм системы 4Motion

Работы системы полного привода 4Motion зависит от построенного алгоритма блоком управления и муфты Haldex. Как правило, выделяют следующие алгоритмы работы:

1. старт движения;
2. пробуксовка при начале движения;
3. движение на постоянной скорости;
4. движение с частыми пробуксовками;
5. резкое торможение.

Именно такие алгоритмы стандартом зашиты в блок управления системы 4Motion. При старте с места или разгоне, клапан, как правило, будет закрыт, а диски муфты сжимаются максимально. В результате на задние колеса будет подан крутящий момент максимальной силы.

Если же берется алгоритм 4Motion, когда при старте начинается пробуксовка передних колес, то клапан управления сразу закроется, а фрикционные диски муфты сожмутся. В таком случае крутящий момент полностью будет передаваться на заднюю ось. Относительно передних колес, то одно из колес в процессе будет подключаться или отключатся с помощью электронного блока дифференциалов системы 4Motion.

Взяв за основу ситуацию работы 4Motion, когда автомобиль движется с постоянной скоростью, то клапан будет открыт, а диски будут сжиматься в зависимости от условий движения и дорожного покрытия. Крутящий момент на заднюю ось будет передаваться только в самые необходимые моменты, а в основном вся нагрузка будет идти на переднюю ось.

Следующий алгоритм пробуксовки 4Motion, во время движения автомобиля высчитывается на основе сигналов полученных от блоков управления системы ABS. Клапан будет открываться зависимо от условий движения автомобиля. Блок управления будет смотреть, какая ось и какие колеса буксую, на те и передавать крутящий момент.

Последний вариант работы 4Motion, это когда автомобиль тормозит. В таком случае клапан управления будет открыт, а фрикционные муфты полностью разжаты. Не зависимо от ситуации, крутящий момент при торможении на заднюю ось передаваться не будет.

Видео принцип работы муфты Haldex на системе 4Motion:

Конструкция трансмиссии полноприводного автомобиля предусматривает возможность передачи крутящего момента на все четыре колеса. Различные схемы позволяют реализовать весь заложенный потенциал мощности, управляемости и активной безопасности автомобиля в зависимости от его назначения. Полноприводная трансмиссия может обозначаться аббревиатурой 4х4, 4wd или AWD.

Преимущества полного привода

Преимущества автомобиля, оснащенного полноприводной трансмиссией, легко понять исходя из недостатков моноприводного автомобиля, у которого привод осуществляется лишь на одну ось (переднюю или заднюю), т.е ведущие колеса либо передние, либо задние.

Полноприводный автомобиль на бездорожье

Применение свободных на основной массе бюджетных авто в сложных дорожных условиях делает ведущим фактически одно колесо, обладающее худшим сцеплением с поверхностью дороги. Это особенность работы дифференциала. И даже если у обоих колес достаточное сцепление с дорогой, чрезмерная подача мощности часто приводит к их пробуксовке, потере управления или застреванию автомобиля. Это минусы монопривода, которые особенно видны на скользком дорожном покрытии и бездорожье. В целях устранения указанных недостатков производители используют самоблокирующиеся межколесные дифференциалы.

Однако оптимальное решение — сделать ведущими все колеса, усовершенствовав и дополнив конструкцию трансмиссии необходимыми компонентами. Полный привод обеспечивает автомобилю следующие преимущества:

1. повышенная проходимость;
2. улучшенное сцепление с дорогой при старте на скользком покрытии;
3. курсовая устойчивость и предсказуемое поведение на скользкой дороге.

Элементы полноприводной трансмиссии

Полноприводная трансмиссия

Полноприводная трансмиссия автомобиля состоит из следующих основных элементов:

• механическая или автоматическая коробка передач;
• раздаточная коробка или многодисковая муфта;
• межосевой дифференциал;
• карданная передача;
• задний и передний дифференциалы;
• элементы управления.

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.

Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (), BMW (), Mercedes () и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось — задняя, подключаемая — передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.

Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый

Схема автоматически подключаемого полного привода

Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод — задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Применение различных систем полного привода

В зависимости от класса и назначения автомобилей применяются различные виды полного привода, наиболее подходящие по своим рабочим и эксплуатационным характеристикам.

Для автомобилей премиум-класса, где, в первую очередь, имеют значение комфорт, управляемость и безопасность, оптимальный вариант — постоянный полный привод под контролем управляющей электроники. Внедорожники класса «люкс» комбинируют постоянный полный привод и принудительно подключаемый полный привод с возможностью жесткой блокировки дифференциалов. Работу системы полного привода контролирует и регулирует электроника. В случае необходимости водитель включает жесткую блокировку, если, например, нужно выехать из грязи.

Многие любители активного отдыха и частых поездок за город выбирают в качестве транспортного средства кроссоверы и внедорожники, в конструкции которых используется полный привод. Такие авто отличаются повышенным клиренсом и всеми ведущими колесами, что обеспечивает хорошую проходимость.

Но далеко не всегда такие авто способны преодолеть даже среднее бездорожье, не говоря уже о серьезной грязи. И виной этому может оказаться все тот же полный привод, точнее его конструктивные особенности. Поэтому наличие всех ведущих колес еще не означает, что машина способна на покорение сильной грязи.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

• сцепления;
• коробки переключения передач;
• раздаточной коробки;
• приводных валов;
• главной передачи обоих мостов;
• дифференциалов.

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Конструктивные и эксплуатационные особенности

Стоит отметить, что на многих авто привод на все колеса осуществляется не всегда. То есть, ведущей постоянно является только одна ось, вторая же подключается только при надобности, причем делаться это может как в автоматическом режиме, так и вручную. Но есть и вариации трансмиссии, у которой отключение оси не осуществляется.

Трансмиссии с конструкцией, обеспечивающей передачу вращения на все колеса, используются на авто как с поперечной установкой силового агрегата, так и с продольной. При этом компоновка предопределяет, какая из ведущих осей функционирует постоянно (исключение – постоянный полный привод).

Система, обеспечивающая привод на все колеса может работать как с МКПП, так и с любой автоматической коробкой передач.

Принцип работы системы достаточно прост: от мотора вращение передается на КПП, которая обеспечивает изменение передаточных чисел. От коробки передач вращение поступает на раздатку, которая перераспределяет его на две оси. А далее уже по карданным валам вращение передается на главные передачи.

Но выше описана общая концепция системы полного привода. Конструктивно же трансмиссия может отличаться. Так, как правило, на авто с поперечным расположением в конструкцию КПП одновременно входят и главная передача переднего моста, и раздатка.

А вот в авто с двигателем, установленным продольно, раздатка и главная передача передней оси – отдельные элементы, и вращение на них поступает за счет приводных валов.

Существует еще ряд конструктивных особенностей, которые напрямую влияют на проходимость авто. В первую очередь это касается раздаточной коробки. В полноценных внедорожниках у этого узла обязательно имеется понижающая передача, которая в кроссоверах есть далеко не всегда.

Также на внедорожные качества влияют дифференциалы. Количество их может быть разным. У одних авто присутствует межосевой дифференциал, входящий в устройство раздатки. Благодаря этому элементу осуществляется возможность изменения соотношение распределения момента вращения между осями в зависимости от условий движения. В некоторых авто для увеличения проходимости также предусматривается блокировка этого дифференциала, после задействования которого распределение вращения по мостам делается в строго заданных пропорциях (60/40 или 50/50).

Но межосевого дифференциала в конструкции системы может и не быть. А вот межколесные дифференциалы, устанавливаемые на главных передачах, присутствуют на всех авто, но не на всех имеются их блокировки. Это тоже сказывается на ходовых качествах.

Различаются также и механизмы управления приводом. В одних авто все делается в автоматическом режиме, у других для этого водителем задействуются электронные системы, у третьих – подключение полностью ручное, механическое.

В общем, полный привод, используемый на авто, система не такая уж и простая, как изначально кажется, хотя принцип его функционирования на всех авто одинаков.

Самыми известными являются системы:

• 4Matic от Mercedes;
• Quattro от Audi;
• xDrive от BMW;
• 4motion концерна Volkswagen;
• ATTESA у Nissan;
• VTM-4 компании Honda;
• All wheel control разработка Mitsubishi.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

1. Постоянный полный привод
2. С автоматически подключаемым мостом
3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time »), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand »), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time ») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Иные варианты

Стоит указать, что существуют комбинированные трансмиссии, которым присущи конструктивные и эксплуатационные особенности одновременно нескольких видов систем. Они получили обозначение «Selectable 4WD » или многорежимный привод.

В таких трансмиссиях существует возможность установки режима работы привода. Так, подключение полного привода может осуществляться как в ручном, так и в автоматическом режиме (причем существует возможность отключения любого из мостов). То же касается и блокировок дифференциалов – межосевого и межколесных. В общем, вариаций работы трансмиссии – множество.

Есть и более интересные варианты, к примеру электромеханический полный привод. В этом случае весь крутящий момент поступает только на одну ось. Второй же мост оснащается электромоторами, которые задействуются в автоматическом режиме. Последнее время такая трансмиссия становиться все более популярной, хотя полноценной системой, в классическом понимании, ее назвать нельзя. Такие автомобили являются гибридными системами.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

• Эффективное использование мощности силовой установки;
• Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
• Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

• Повышенное потребление топлива;
• Сложность конструкции привода;
• Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

Autoleek

«Честный полный привод» — не вполне четкий, но убедительный термин, священная мантра интернет-гуру. Однако сегодня подавляющее большинство производителей делает ставку на электронику и многодисковые муфты, автоматически подключающие задний мост…

Хорошо иметь на случай штурма снежного заноса машину с колесной формулой 4х4, а в остальное время — экономичный монопривод. И при трогании с места на мокром асфальте полезно быть во всеоружии. Но уже через мгновение, когда скорость набрана, лишняя ведущая ось — только перерасход горючего.

Это стопроцентный формат кроссовера, и для того чтобы стали возможными быстрые или кратковременные включения второй пары ведущих колес, появились разнообразные многодисковые муфты их подключения.

ЭКОНОМИЯ МЕТАЛЛА И ТОПЛИВА
Недорогая и компактная многодисковая муфта, не вызывающая дополнительных вибраций и крайне отзывчивая, вытеснила сегодня на 90% полноприводных машин все другие виды трансмиссии, сведя формулу нынешней постройки массового кроссовера к единому принципу: поперечно расположенный впереди мотор постоянно приводит передние колеса, а задние подключаются муфтой по потребности.

Полный привод, реализованный таким образом, намного проще настоящих внедорожных конструкций. Раздаточной коробки нет, возле переднего дифференциала остаются лишь дополнительная пара шестерен отбора мощности да выходной вал. Еще один плюс: благодаря малому весу и размерам стало возможным разгрузить от тяжести муфты и без того тяжелую переднюю часть автомобиля. Многодисковая муфта поселилась прямо на заднем редукторе.

РАЗНЫЕ
Но муфта муфте рознь. При одинаковом принципе подключения второго моста конструкции могут иметь значительные различия.

Изначально решено было каким-то образом заставить срабатывать муфту от проскальзывания передней половинки, связанной с мотором и передними колесами, относительно задней, соединенной с задними колесами. Забуксовал перед, пошла разница оборотов половинок, муфта заблокировалась, подключился зад. Логично?

Самые первые муфты применял Volkswagen Golf в своей трансмиссии Syncro. Пакет фрикционов в них не сжимался, а был залит силиконовой жидкостью, которая густела при больших нагрузках и сама передавала вращение. Управлять такой виско-муфтой было невозможно, характеристика ее работы оставляла желать лучшего, и 100% крутящего момента на задние колеса она передать не могла. К тому же при буксовании в грязи силикон вскипал, муфта быстро перегревалась и… сгорала.

Другая конструкция попала на ранние Ford Escape. Там диски муфты уже сжимались, но происходило это чисто механически, при помощи шариков и клиновидных прорезей, в момент проворачивания передней части относительно задней. Муфта работала четче, но резче, вызывая неожиданные удары в самой ответственной фазе скользкого поворота.

Представьте себе, что в вираже ваш автомобиль внезапно из переднеприводного превратится в «классику», а под сброс газа муфта также внезапно отключится. Последствия могут быть фатальными.

Эта проблема и дальше довольно долго преследовала производителей муфт. Чтобы адекватнее регулировать поток мощности к задним колесам, а заодно и оберегать диски муфты от перегрева, предприняли попытку использовать гидравлику.

ПРИШЕСТВИЕ HALDEX
Последней версией неуправляемой муфты стала первая генерация Haldex 1998 года. Здесь диски сжимал гидроцилиндр, давление масла для которого вырабатывал насос. Насос смонтировали на одной половинке муфты, а привод на него шел от другой. То есть теперь при разнице оборотов передних и задних колес нарастало давление сжатия и муфта блокировалась. Haldex работал мягко и оказался успешным.

Выигрышей получили сразу два: масло, теперь циркулирующее и через гидронасос, лучше охлаждалось, а гидропривод четче и, главное, быстрее срабатывал. Но все же оставалась неиспользуемой часть функционала привода — упреждение подключения заднего моста в самом начале развития опасной ситуации, частичное блокирование муфты для прохождения поворотов. С этим могла и должна была справиться электроника.

Так в 2004 году появилось второе поколение Haldex все с теми же дисками и насосом, но с электронным клапаном, а в «мозги» системы стабилизации машины внедрили отдел, заведующий полным приводом.

Компактный. Весь набор элементов муфты Haldex собран в плотный блок и по габаритам лишь немного больше стандартного дифференциала

Система стала управляемой, и передаваемый назад крутящий момент перестал напрямую зависеть от разницы скоростей передних и задних колес.

ПРЕДУПРЕЖДЕН — ЗНАЧИТ ВООРУЖЕН
Все бы хорошо, но оставались «незатронутыми» ситуации, при которых хорошо бы получить состоявшийся полный привод еще до пробуксовки передних колес. Иными словами, насос, работающий от разницы оборотов половинок муфты, больше не устраивал инженеров-трансмиссионщиков. Ведь его спасительное давление в некоторых режимах движения просто отсутствовало.

Решение оказалось простым и в общих чертах применяется до сего дня в большинстве реализованных посредством муфты приводов.

Очередное — четвертое — поколение Haldex получило прикрепленный снаружи электронасос и уже знакомые нам клапаны регулировки перед гидроцилиндрами. Теперь в любое время муфта могла быть полностью или частично замкнута лишь по сигналу электроники.

Такой принцип дал массу положительных эффектов. Появились режимы старта с места, при которых муфта на короткий период разгона полностью блокируется. Добавились режимы существенной блокировки в поворотах, когда хорошее сцепление на сухом асфальте позволяет на всю катушку использовать полный привод.

Как ни удивительно, возросли вездеходные качества. Ведь теперь стало возможно простым нажатием кнопки переключать алгоритм работы муфты с «асфальтового» на «внедорожный» или доверить это дело автоматике.

Узнаете три основных режима работы трансмиссии вашего кроссовера? Безусловно, у вас именно такая муфта в приводе задних колес!

Только миг. Две составляющие быстродействия системы — электронный мозг и сверхбыстрый электроклапан, время открытия которого менее 0.1 с

ДАЛЬШЕ — БОЛЬШЕ
Электронное управление муфты стало удобно совместить и с системой стабилизации, и с программой собственной безопасности фрикционов. Небольшой термодатчик внутри муфты отныне следил за рабочей температурой и отключал привод, если перегрев фрикционов был близок. Конечно, ставший минут на десять недоприводным автомобиль может вывести из равновесия, но это несравнимо лучше дыма из-под днища и поломки трансмиссии.

Кроме того, чем больше кроссоверов с электронно-управляемыми муфтами оказывалось в руках владельцев, тем шире и точнее становились программы систем полного привода. Сегодня лучшие из них уже не боятся перегрева не только в рыхлом снегу, но и при откровенном грязевом буксовании. А еще и химики с материаловедами не сидели сложа руки. Новые материалы дисков и накладок позволили вдвое поднять температуру аварийного отключения, а также повысить передаваемый фрикционами момент до величин заведомо больших, чем может выдать мотор.

Современные материалы фрикционов, высококачественные масла и продвинутые программы управления замыканием дисков дают возможность даже держать муфту частично подключенной, не боясь ее перегрева. Автомобиль при этом получает распределение крутящего момента по осям в пропорции 10:90, а то и 40:60, что для брендов, тяготеющих к заднеприводной компоновке, позволяет сочетать классические повадки на дороге с легкой полноприводностью, порой почти незаметной. И даже непрерывно варьировать степень подключения, улучшая управляемость машины и помогая системе стабилизации делать свое дело.

Учитывая гибкость алгоритмов работы и высокую степень доведенности конструкции многодисковых муфт, на сегодняшний день это самый массовый вариант организации полного привода и вряд ли в обозримом будущем нас здесь ждет что-то принципиально новое.

да или нет? Как работает полноприводный УАЗ Патриот?

Поскольку УАЗ Патриот имеет прямое отношение к когорте внедорожников, это должно предполагать обязательное наличие системы полного привода в конструкции данного автомобиля. Наличие 4-х ведущих колес позволяет УАЗ Патриот уверенно преодолевать препятствия различной сложности, усеянные бездорожьем.

В нашей статье будут затронуты особенности конструкции полного привода ульяновского внедорожника. Также мы рассмотрим, как работает система и как включить полный привод.

Принцип работы системы полного привода

Бесспорно, полный привод – это очень приятный бонус для владельца любого автомобиля. Здесь налицо преимущества в проходимости и устойчивости на скользком покрытии. Однако такая езда может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Во-первых, это увеличение расхода топлива.

Поговорим о преимуществах, так как их гораздо больше по сравнению с отрицательными сторонами.

Итак, преимущества:

• значительно повышено сцепление с дорожным покрытием;
• уверенный старт, особенно на скользком покрытии;
значительно улучшена проходимость
• ;
• более предсказуемая управляемость и устойчивость.

К недостаткам можно отнести сложность конструкции, хотя это чисто субъективный аспект, ведь большинству технически «подкованных» владельцев полноприводный УАЗ Патриот не кажется чем-то особенным в конструктивном плане.

Рассмотрим, какие типы систем полного привода здесь наиболее распространены.

1. При постоянном полном приводе.
2. С возможностью ручного подключения.
3. Автоматически подключаемый.

В УАЗ Патриот разработчики применили второй тип системы, то есть режим полного привода можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономии топлива;
• включение при возникновении необходимости;
• стоимость узлов значительно ниже по сравнению с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось посмотреть как включить полный привод.

Как работает устройство? Основная роль в системе полного привода УАЗ Патриот отведена карданному валу, с помощью которого вращение передается на задние колеса непосредственно через кормовой мост. Это режим монопривода, потому что передние колеса еще не подключены и имеют «ведомый статус». Ниже мы рассмотрим, как включить полный привод.

Отметим, что для мощных внедорожников такой конструктивный подход является оптимальным решением. Здесь уровень распределения крутящего момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по приведенной ниже кинематической схеме.

1. Крутящий момент от маховика двигателя направляется на коробку передач, а от нее — на раздаточную коробку.
2. В раздаточной коробке есть специальный механизм — межосевой дифференциал. Необходимо перераспределить вращающую силу между осями.
3. При отключении рычага включения переднего привода крутящий момент передается только на заднюю ось.
4. Если рычаг включить, раздаточная коробка начнет распределять момент уже между двумя осями.
5. Как уже отмечалось, вращательное усилие передается на карданные валы, причем не только заднего, но и переднего привода.
6. Для привода задних колес конструкторы установили мост, который состоит из коробки передач с дифференциалом и полуосей со ступицами. Примерно аналогичные агрегаты используются для передачи крутящего момента на передние колеса.
7. Полезной функцией системы является наличие блокировки дифференциала. Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком данного варианта является то, что не рекомендуется использовать систему длительное время, иначе возможно быстрое появление шумов, вибраций и других признаков неисправности в приводных узлах.

Теперь поговорим о том, как включить полный привод в автомобиле УАЗ Патриот.

Включение полного привода на Патриоте

Управление системой предполагает предварительное включение ступичных фрикционов. Чтобы владелец УАЗ Патриот обеспечил правильное подключение привода переднего моста, потребуется ряд несложных манипуляций. Итак, передний мост включается следующим образом:

1. Сначала вручную активируем колесные муфты. Для этого переместите указатель вправо со стороны левого колеса и влево со стороны правого.
2. Теперь указанным ранее рычагом включите раздаточную коробку. Диск подключен — можно двигаться.
   Таким образом, передний мост включен.

Если требуется активировать пониженную передачу, то рычаг раздаточной коробки переводится в соответствующее положение. Этот режим необходим для того, чтобы повысить проходимость внедорожника. Как видите, подключить переднюю ось несложно.

При необходимости выключите режим полного привода в обратном порядке, то есть сначала верните рычаг в исходное положение, а затем выключите обе муфты (ступицы).

Положения рычагов раздаточной коробки и их значения

Рычаг находится, естественно, в салоне в непосредственной близости от рычага выбора передач главной коробки передач.
Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг расположен сзади слева. Это положение является основным и указывает на отключенный передний привод. Здесь раздаточная коробка не функционирует, а передача полного крутящего момента адресована задней оси.
2. Рычаг сдвинулся вперед и вправо. Это положение указывает на подключенный передний привод. Обратите внимание, что понижение передачи в любом случае остается неактивным. Этот режим очень эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, при котором рычаг перемещается вправо, а затем назад на половину первоначального хода. Это положение характеризуется нейтральным положением раздаточной колонки, что указывает на то, что транспортное средство в данный момент неподвижно.
4. Рычаг находится в положении, почти аналогичном предыдущему, но отодвинутом назад до упора. При таком положении «наблюдатель» понимает, что внедорожник работает по полноприводной схеме, причем с активированной пониженной передачей. К таким действиям следует прибегать при преодолении значительных препятствий на бездорожье, или если УАЗ Патриот «застрял» в болоте и необходимо выбраться оттуда. То есть режим эффективен в критических ситуациях и не подлежит постоянному использованию, иначе есть риск причинения вреда узлам системы.

Подведем итоги

В 2015 году производитель ульяновских внедорожников внес коррективы в систему полного привода. Теперь подключение передних колес, то есть управление передаточным узлом, осуществляется не с помощью рычага, как мы только что рассмотрели, а через электронику. В салоне традиционный рычаг заменен небольшим регулятором с аналогичной функциональностью. В том случае, если на вашем автомобиле нет рычага, то передний мост включается по схеме описанной

С 2013 года на автомобили УАЗ Патриот, а позже и на УАЗ Пикап вместо ручной раздаточной коробки УАЗ с ручным управлением стали устанавливать более мощную раздаточную коробку DYMOS TF120E2 (F041EM) с электроуправлением.

Раздаточная коробка DYMOS TF120E2 (F041EM) с электроуправлением автомобилей УАЗ Патриот и УАЗ Пикап, основные характеристики.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап с бензиновым двигателем ЗМЗ-40905 и ведущие мосты с передаточным числом главной передачи 4,111 — 31638-1800021, 48000Т00015.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап с дизелем ЗМЗ-51432 CRS и ведущими мостами Spicer с передаточным числом главной передачи 4,625 — 31638-1800020, 48000T00016.

Блок управления 3163-3765011, 48323T00015 раздаточной коробки DYMOS TF120E2 (F041EM) расположен в салоне автомобиля. Двусторонняя связь для управления и диагностики осуществляется по К-линии. Соединительный блок — КЕТ MG641791 (26 контактов).

Основные технические характеристики раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап.

— Передаточные числа раздаточной коробки:
Повышающая передача (2H, 4H) — 1:1
Понижающая передача (4L) — 2,542:1
— Максимально допустимый крутящий момент на входе в раздаточную коробку — 120 кгм
— Центр расстояние между осями: 241,29 мм
— Тип переключения режимов:
2H — 4H — поворотный переключатель, двойной синхронизатор
4H — 4L — поворотный переключатель, без синхронизатора
— Тип передачи крутящего момента: цепь
— Срок службы: около 200 000 км
— Уровень шума при температуре масла плюс 80 градусов:
4H при 3000 об/мин — 82 дБа
4L при 2100 об/мин — 82 дБа
— Размеры: 416x432x347 мм
— Масса: 32,4 кг (без масла)

Режимы работы раздаточной коробки DYMOS TF120E2 (F041EM) на автомобилях УАЗ Патриот и УАЗ Пикап.

Режим 2Н — повышающая передача 1:1, привод только на задние колеса, используется при движении по дорогам с сухим и твердым покрытием.

Режим 4H — повышающая передача 1:1, подключает передний мост, полный привод, используется при движении по бездорожью, мокрым и скользким дорогам. Активация режима 4H сигнализируется горящим индикатором 4H на приборах.

4L режим — пониженная передача 2,542:1, полный привод, применяется при преодолении труднопроходимой местности, подъемах или спусках большой крутизны, бездорожье, при буксировке в сложных дорожных условиях, особенно если требуется повышенное тяговое усилие на колесах. Активация режима 4L сигнализируется горящим индикатором 4L на комбинации приборов.

Особенности работы раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап.

С помощью раздаточной коробки DYMOS TF120E2 (F041EM) можно управлять как в полноприводном режиме, так и только в заднем. Режим полного привода рекомендуется использовать при движении по снегу, грязи, льду, а также в том случае, когда требуется большое сцепление с дорогой, а также когда тяги колес одной задней оси недостаточно для уверенного движения. движения автомобиля. Переключатель режимов раздаточной коробки позволяет выбрать нужный режим работы.

При переходе в режим полного привода возможны легкие механические звуки и вибрации в раздаточной коробке, это не является неисправностью. Движение с включенным передним мостом по ровным и сухим дорогам приводит к ограничению управляемости и вибрации при повороте рулевого колеса. Движение автомобиля с включенным передним мостом по ровным дорогам вызывает повышенный расход топлива, шумность, а также вызывает повышенный износ шин и агрегатов трансмиссии.

Любое переключение режимов раздаточной коробки производить только при работающем двигателе. Включение и выключение режима полного привода 4H можно производить как на стоящем автомобиле, так и при движении по прямой, при отсутствии пробуксовки колес. Включение и выключение режима полного привода с пониженной передачей 4L производится только на стоящем автомобиле.

Поворотом переключателя раздаточной коробки DYMOS TF120E2 (F041EM) выбирается режим движения: с приводом на задний мост, с полным приводом на высшей передаче, с полным приводом на пониженной передаче. В исходном положении 2Н индикация режимов раздаточной коробки в комбинации приборов отсутствует, привод осуществляется только на задний мост.

Изменение режима движения с 2H на 4H, подключение переднего моста в раздаточной коробке.

Отпустите педаль акселератора, нажмите и удерживайте педаль сцепления. Переместите ручку селектора из положения 2H в положение 4H. Если переключение прошло успешно, на комбинации приборов загорается символ 4H. Отпустите педаль сцепления. При этом в случаях, когда:

— предпринимаются попытки включения режима полного привода в момент значительной пробуксовки задних колес относительно передних,
— движение осуществляется при наличии разницы давлений в передних и задних колесах больше предписанного руководством по эксплуатации,
— непосредственно перед включением был выполнен поворот с минимально возможным радиусом или попытка включения осуществляется непосредственно во время поворота,
— в других исключительных ситуациях, при возникновении из которых приводы передних и задних колес будут иметь разные скорости в момент включения полного привода.

Возможен переход системы в аварийный режим, о наличии которого свидетельствует одновременное включение индикаторов 4WD CHECK, 4H и 4L в комбинации приборов. При этом активным остается только задний привод. Для включения режима 4H в этом случае необходимо перевести переключатель в положение 2H и повторно включить режим 4H.

Изменение режима движения с 4H на 2H, отключение переднего моста в раздаточной коробке.

Для выключения режима полного привода 4Н и включения привода на одну заднюю ось 2Н необходимо отпустить педаль акселератора, нажать и удерживать педаль, перевести рукоятку переключателя из положения 4Н в положение 2Н. Если переключение прошло успешно, символ 4H на комбинации приборов гаснет. Отпустите педаль сцепления.

Изменение режима движения с 4H на 4L, включение пониженной передачи в раздаточной коробке.

Чтобы включить режим 4L 4L 4WD, сначала необходимо активировать режим 4H 4H 4WD. Далее нужно остановить машину, нажать и удерживать педаль сцепления. Переместите рукоятку переключателя из положения 4H, через положение 4L в нефиксированное положение «» и удерживайте ее до тех пор, пока не загорится индикатор 4L на комбинации приборов.

После включения индикатора 4L в комбинации приборов отпустите рукоятку переключателя, он сам вернется в положение 4L. Начните движение, плавно отпустив педаль сцепления. Если двигатель останавливается в режиме 4L, перед началом движения убедитесь, что после запуска двигателя режим движения 4L остается включенным.

Изменение режима движения с 4L на 4H, отключение пониженной передачи в раздаточной коробке.

Для деактивации режима полного привода 4L необходимо остановить автомобиль, нажать и удерживать педаль сцепления. Затем переместите ручку селектора из положения 4L в положение 4H. После включения контрольной лампы 4H в комбинации приборов можно начать движение, плавно отпустив педаль сцепления.

Использование раздаточной коробки

Общая информация

Раздаточная коробка предназначена для распределения крутящего момента между передней и задней осями автомобиля.

Рычаг переключения раздаточной коробки расположен в нижней части центральной консоли, за рычагом переключения передач (МКПП)/рычагом селектора (АТ). На моделях с МКПП рычаг позволяет выбрать один из четырех режимов трансмиссии: 2H, 4H, (N) и 4L, на моделях с АТ — один из трех: 2H, 4H и 4L.

На моделях, оснащенных вакуумной муфтой свободного хода, переключение между режимами 2Н и 4Н можно производить непосредственно во время движения автомобиля с малой скоростью (до 40 км/ч), а на моделях с ручным сцеплением выжимать сцепление не нужно. коробка передач.

Для включения режима 4L полностью прекратите движение, выжмите ножной/стояночный тормоз, выжмите сцепление (модели с МКПП)/переведите рычаг селектора в положение «N» (модели с АТ), затем осторожно переключите рычаг раздаточной коробки в положение 4L (модели с АТ) / сначала в положение N, затем в положение 4L (модели с МКПП).

Назначение положений рычага переключения режимов раздаточной коробки

N — Только на моделях с МКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключается. Световой индикатор, встроенный в комбинацию приборов (см. раздел Комбинация приборов, счетчики, контрольные лампы и контрольные лампы ) также отключены.

2Н — Основной режим раздаточной коробки. Привод осуществляется только на колеса задней оси. Индикатор не горит.

4H — Привод осуществляется на колеса обеих осей. Индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также в случае потери сцепления колес при движении в режиме 2H.

4L — Все четыре колеса ведущие, коробка передач раздаточной коробки понижена. Индикатор горит. Обеспечивает максимальную тягу и тягу. Рекомендуется при необходимости проехать по местности, покрытой глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелых прицепов. Режим не предназначен для длительного использования.

УАЗ Патриот относится к автомобилям внедорожного класса, а отсюда следует, что обязательным его дополнением должен быть полный привод всех четырех колес. Действительно, внедорожник оснащен такой функцией, которая позволяет ему выбираться из любых луж, болот и других видов препятствий, встречающихся на дороге. Именно об этой надстройке для внедорожника и пойдет речь в этом материале. Рассмотрим, как работает полный привод и как его правильно включить, чтобы не навредить конструкции автомобиля.

Настоящий внедорожник

Как известно, полный привод в автомобиле — это приятное дополнение к преимущественно внедорожникам, с которым можно выбраться из любого болота. Но недостатком этого явления всегда считался больший расход топлива в момент включения системы. Основными преимуществами данной системы являются:

• лучшее сцепление автомобиля с дорогой;
• КПД двигателя;
• быстрый старт;
• повышенной мощности;
• увеличивает проницаемость;
• улучшенные параметры обработки.

Из недостатков, помимо удвоенного расхода топлива, можно отметить и сложную конструкцию данной системы, что влечет за собой немалую стоимость устройства.

Рычаг раздаточной коробки

В природе существует три типа систем для автомобилей:

1. Постоянная;
2. С автоматическим соединением;
3. С ручным подключением.

УАЗ Патриот имеет полный привод третьего типа, то есть который включается вручную. В этом есть свои преимущества:

• экономия топлива;
• включение только при необходимости;
• стоимость такой конструкции ниже, чем у автоматической.

Итак, основным приводным устройством в автомобиле УАЗ Патриот является задний кардан, то есть внедорожник приводится в движение задним мостом. Передние колеса приводятся в движение, когда система выключена.

Также этот тип является оптимальным решением для мощных внедорожников, чему способствует распределение крутящего момента в соотношении 50 на 50.

Полный привод работает следующим образом:

1. От мотора крутящий момент передается непосредственно на коробку, а от нее на трамблер.
2. В раздаточной коробке находится такое устройство, как межосевой дифференциал, с помощью которого крутящий момент распределяется между передней и задней осями.
3. При выключенном рычаге включения переднего привода крутящий момент распределяется только на заднюю ось. При включении оба.
4. Крутящий момент подается на карданный вал заднего (а при необходимости и переднего) моста, затем от него передается на шестерни межколесного дифференциала.
5. Непосредственно через полуоси крутящий момент передается на задние колеса и при включенном рычаге на передние колеса.

Наличие блокировки межосевого дифференциала обязательно на системах с постоянным полным приводом. На внедорожнике УАЗ Патриот есть один недостаток (если его можно таковым считать), который заключается в том, что эту систему нельзя эксплуатировать длительное время. То есть полный привод можно включать только в случае крайней необходимости: при движении по грунтовой мокрой дороге или по снегу. Если эксплуатировать полный привод на внедорожнике УАЗ Патриот длительное время, то это приведет к появлению шумов в системе, вибраций и, конечно же, к увеличению расхода топлива.

Ручной вид полного привода внедорожника УАЗ Патриот управляется напрямую предварительным переключением ступичных муфт. В салоне есть рычаг, воздействующий на раздаточную коробку, задействуя тем самым межосевой дифференциал. Рассмотрим подробнее, как происходит включение и основные особенности этого процесса.

Включение полного привода

Итак, разобравшись в важных вопросах о том, какой у УАЗ Патриот полный привод и как он функционирует, следует обратить внимание на ручное управление этой системой.

Чтобы правильно включить полный привод на внедорожнике УАЗ Патриот, следует знать порядок этих действий, который мы рассмотрим далее. Для корректного включения системы 4х4 необходимо:

1. Первоначально включить вручную, о чем мы рассказывали ранее. Эти муфты расположены на передних колесах и для их включения нужно двигать стрелку вправо на левом колесе, а на правом, наоборот, влево.
2. На данном этапе передний привод можно считать включенным.
3. Теперь рычагом раздаточной коробки включается полный привод и осуществляется движение. При необходимости повысить проходимость следует переключить рычаг раздаточной коробки, тем самым включив пониженную передачу.
4. Когда препятствие уже позади, а с помощью системы 4х4 это очень легко, то необходимо таким же образом отключить систему. Для этого рычаг раздаточной коробки возвращают в исходное положение и выключают ступицы.

Обозначение позиций раздатки

В салоне внедорожника УАЗ Патриот имеется дополнительный рычаг, расположенный возле рычага переключения передач. Рассмотрим, что означают положения этого рычага.

Уровень масла в поле раздатки. Замена масла в раздаточной коробке процедура простая, но важная.

Полноприводные автомобили постепенно завоевывают все большую любовь автовладельцев. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными машинами. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или в гололед, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных — карданным валом и редуктором. Для полного привода приходится использовать дополнительный агрегат — раздаточную коробку. Он предназначен не только для принудительного вращения переднего и заднего мостов, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого устройства являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной коробке используется трансмиссионная жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если его часто подвергать повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше времени.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальны для автомобилей жидкости двух последних классов. Смазки API GL4 предназначены для тяжелых условий эксплуатации, а смазки API GL5 предназначены для тяжелых ударных и переменных нагрузок.

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами. Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в дозаторе необходимо подготовить:

• трансмиссионная жидкость в том объеме, который заливается в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно открутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость стекает, можно заняться чисткой пробки. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливная пробка должна быть завинчена на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Для любого автомобиля невозможно переоценить важность своевременной замены смазочных материалов. Масла, используемые в узлах и агрегатах, подвергающихся трению на высоких скоростях, значительно снижают их перегрев и износ, способствуя увеличению срока их службы. Среди таких узлов нельзя не отметить раздаточную коробку, которой оснащаются полноприводные автомобили. И старые автомобили «Нива», и модели «Шевроле», выпускаемые с 2002 года, не нуждаются в представлении – это одни из самых массовых полноприводных автомобилей в нашей стране, заслужившие любовь автомобилистов своей неприхотливостью, простотой обслуживания и невысокой стоимостью. Особенно радует, что подавляющее большинство операций по обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в раздаточной колонке Нива – процедуры, не требующей особых профессиональных навыков или специального инструмента.

Проверка масла в раздаточной коробке Нивы должна производиться каждые 10 тыс. км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, первую замену масла в раздаточной коробке автомобиля Нива следует производить во время четвертого ТО, то есть после пробега 45 тысяч километров. Затем процедуру следует повторить с той же периодичностью. Следует особо отметить, что на новой Ниве замена трансмиссионного масла производится после обкатки (2000 км. пробега). Проверять уровень смазочной жидкости в раздаточной коробке рекомендуется каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного узла, а также на факторы, связанные с условиями эксплуатации автомобиля.

Одно дело, когда автомобиль ездит в основном по хорошим дорогам(городским, проселочным), и совсем другое — когда его владелец живет в сельской местности или является заядлым охотником, рыбаком или просто большим любителем активного отдыха. В таких случаях следует чаще проверять уровень и качество масла в ТРК, а при появлении признаков загрязнения жидкости производить замену, не дожидаясь намеченных сроков. Вот и решайте, когда менять масло в раздатке Нива, с учетом всех вышеперечисленных факторов.

Проверка уровня масла

Процедура проверки уровня масла в раздаточной колонке Нива достаточно проста, в любом случае не требует особых навыков. Единственный сложный момент – необходимо обеспечить доступ к днищу автомобиля, для чего потребуется загнать его на яму, эстакаду или надежно установить на блоки. Второй момент заключается в том, что проверку следует проводить на холодном автомобиле, поэтому, если вы куда-то ездили раньше, подождите, пока машина остынет.

Сама процедура проста — достаточно отвернуть заливную пробку шестигранником на 12, предварительно тщательно очистив посадочное место от грязи, и подходящим предметом (деревянной палочкой или отрезком проволоки) измерить, насколько ниже уровень жидкости в нижний край отверстия. Если это расстояние превышает 10 мм, следует произвести доливку, которая осуществляется с помощью специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем протереть коробку насухо и закрутить пробку.

Выбор подходящего масла

К вопросу выбора смазки для раздаточной коробки и мостов Нивы следует отнестись ответственно, ведь надежное функционирование этих элементов трансмиссии гарантирует, что вы никогда не окажетесь в ситуации, требующей посторонней помощи. Рекомендуемые обладают характеристиками, обеспечивающими оптимальный режим работы агрегата автомобиля, для которого они предназначены. Если точно знать, какое масло заливается в раздаточную коробку, выбор упрощается: достаточно приобрести смазку такой же вязкости. Если этой информации нет, тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка еще не сильно загрязнены.

Следует отметить, что если вы не знаете, какое масло заливать в раздаточную коробку Нивы, какое в коробку, какое в мосты, то производитель утверждает, что во всех можно использовать одну и ту же трансмиссионную жидкость. этих единиц. Если говорить о , то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель заливает в дозатор минеральную воду, но при замене жидкости предпочтительнее смазка будет полусинтетика с лучшими эксплуатационными характеристиками более подходящая для климата нашей страны.

Сколько лить

Согласно данным, приведенным в инструкции по эксплуатации, объем заливаемого масла в раздаточную колонку Нивы-2121 и более современных модификаций (21213, 21214, 21310) составляет 0,75 литра. В некоторых справочниках приводится цифра 0,79 л, что не принципиально – все равно нужно приобретать жидкость, расфасованную в 1-литровую тару.

Порядок самостоятельной замены масла в раздаточной колонке Нива

Если в результате очередной проверки уровня или в раздаточной коробке выяснилось, что ее пора заменить (симптомы, указывающие на необходимость выполнения такой процедуры может быть не только очень темный цвет масла с включением твердых частиц, но и появление шума при включении раздаточной коробки или при ее работе), такую ​​замену можно выполнить своими силами.

Для этого потребуются шестигранные ключи на 19 и 12, литровая емкость для использованной смазки и немного ветоши. Также необходимо будет обеспечить доступ к машине снизу, для чего можно использовать как подъемник, так и эстакаду или смотровую яму.

Непосредственно перед заменой следует прогреть автомобиль (проехать на нем около 10 км). Порядок выполнения Нивы:

Обратите внимание, что слив и залив свежего масла технически одинаковая процедура для всех модификаций Нивы.

Здравствуйте. Тема сегодняшней записи как проверить уровень масла в заднем мосту. Ни для кого не секрет, что поддержание правильного уровня масла и его своевременная регламентная замена способствует продлению срока службы моста и положительно сказывается на расходе топлива.

Очень важно следить за уровнем масла в мостах, так как при более низком уровне значительно возрастает их износ, а при повышенном — масло вытекает через сальники.

Итак — как проверить уровень масла в мосту или редукторе?

Все очень просто. 99 процентов мостов (и коробок передач) имеют две масляные пробки — внизу и посередине.

Пример заднего моста автомобиля УАЗ и расположение пробок:

Пробка нижняя служит для слива масла при его плановой замене.

Верхняя пробка используется для заливки масла и определения его уровня.

Для проверки уровня масла в заднем мосту поставьте автомобиль на яму или подъемник так, чтобы мост был горизонтальным (проверьте, чтобы под колеса ничего не попало и чтобы колеса были равномерно накачаны). Установите автомобиль на стояночный тормоз или режим «скорость» или P, если проверяете уровень масла на автомобиле с автоматической коробкой передач.

Отключить наполнитель, т.е. верхнюю пробку. Если масло горячее, допускается небольшая течь масла из заливной пробки.

Если масло не течет, то можно ткнуть пальцем в заливную пробку и пощупать уровень масла (если получится). Если вы не можете достать масло пальцем, уровень слишком низкий . При отсутствии признаков течи на мосту — допустимо долить масло, аналогичное залитому в мост.

При наличии следов течи масла необходимо сначала их устранить (заменить уплотнения и прочистить сапун), а затем долить масло.

Что делать, если при проверке уровня оказалось, что в мосту много масла?

Бывает, что при откручивании заливной пробки начинает течь масло из моста. Не спешите радоваться, машина масло не выпускает, а конструкция самого моста сделана таким образом, что заливать масло физически не выйдет, гораздо больше, чем необходимо. Если машина преодолевала брод и/или глубокие лужи, вода могла попасть в мост.

Дело в том, что в верхней части моста (рисунок выше) есть сапун, а уплотнители не всегда обеспечивают герметичность и при преодолении брода, или глубоких луж в масло попадает вода.

Естественно, работа моста на смеси воды и масла значительно снижает срок службы последнего.

Если при проверке уровня масла вы видите, что масло в мосту намного выше уровня, следует слить все масло из моста и заменить его новым, рекомендованным производителем.

Расположение заливных и сливных пробок на наиболее распространенных отечественных автомобилях:

ВАЗ 2101-07, 2121

Волга ГАЗ 24

Волга ГАЗ 3110

Все больше любви среди автовладельцев и полноприводных автомобилей завоевывают все больше и больше. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными автомобилями. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или в гололед, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

Способ узнать, почему включен CHECK!

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных автомобилях добавлен карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат – раздаточную коробку. Он предназначен не только для того, чтобы вращать переднюю и заднюю оси, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого узла являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной коробке используется трансмиссионная жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если его часто подвергать повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше времени.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальными для автомобилей являются жидкости двух последних классов. Смазки API GL4 предназначены для тяжелых условий эксплуатации, а смазки API GL5 предназначены для тяжелых ударных и переменных нагрузок.

ЭТО ВАЖНО ЗНАТЬ!

Такой универсальный прибор для диагностики своего автомобиля должен быть у каждого автолюбителя. Теперь без автосканера просто никуда!

Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля вы можете самостоятельно с помощью специального сканера…

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами . Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в раздаточной колонке необходимо подготовить:

• трансмиссионная жидкость в том объеме, который залит в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно открутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость стекает, можно заняться чисткой пробки. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливную пробку необходимо закрутить на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Так как раздатка содержит трущиеся элементы, в ней со временем неизбежно появляются продукты износа. Если своевременно не менять масло в раздаточной коробке, ее ресурс снижается. Масло теряет эффективность, а мелкие частицы увеличивают износ шестерен.

Как часто менять

Существует несколько различных типов раздаточных коробок, и в зависимости от типа механизма частота замены в них может существенно различаться. Эта информация обычно содержится в технической документации к автомобилю и варьируется в пределах от 50 до 100 тысяч километров пробега.

Кроме того, на период влияют условия эксплуатации. Раздатка автомобиля, который ездит по дорогам общего пользования, испытывает гораздо меньшие нагрузки, чем установленная на машине, постоянно передвигающейся по бездорожью.

Как выбрать

В раздаточную коробку заливается жидкость двух типов: трансмиссионное масло или жидкость ATF. На автомобилях с АКПП обычно заливают ATF в раздаточную коробку, с МКПП — в коробку передач. При этом часто жидкости должны совпадать или быть полностью совместимыми.

Это связано с тем, что обычно соединение раздаточной коробки и коробки производится одним валом, либо один крепится к корпусу другого. При смешивании жидкостей это позволит избежать образования эмульсии, пенообразования и других побочных эффектов.

Для большинства современных автомобилей, имеющих раздаточную колонку, производитель рекомендует использовать трансмиссионные масла класса GL-5. Они хорошо защищают гипоидные передачи, предназначены для работы в наиболее нагруженных механизмах и содержат противозадирные присадки.

Не последнюю роль играют вязкостные характеристики масел. Разберем значение цифр на примере масла 80W90:

• 80 — вязкость при низких температурах
• Вт — всесезонный
• 90 — вязкость при высоких температурах

При использовании ATF лучше заливать оригинальную жидкость, рекомендованную производителем, или аналог, имеющий соответствующие допуски.

Чем и сколько заливать

Приведенная ниже таблица позволит подобрать масло по марке автомобиля и узнать, сколько его требуется.

10, Motul Multi ATF

Автомобиль	Сливочное масло	Объем (л)
Ауди
ауди к7 (ауди к7)	G052162A2, 4014835712317 Ravenol ATF 5/4 HP	0,85
БМВ
БМВ х5 е53 (бмв х5 е53)	BMW 83 22 9 407 858 «ATF D-III, ATS-500 83220397244	1
БМВ х5 е70 (БМВ х5 е70)	83 22 0 397 244, Multi DCTF, Motylgear 75W80	1
БМВ х3 е83 (бмв х3 е83)	83229407858	1
бмв х3 ф25 (бмв х3 ф25)	BMW Verteilergetriebe 4WD TF 0870 (83 22 0 397 244)	0,6
ГАЗ
газ 66	ТАп-15В, ТСп-15К, ТСп-Мгип, 80W90 Гл-4	1,5
ГРЕЙТ ВОЛЛ
Great Wall Hover (Great Wall Hover)	Дексрон III	1,6
ДЖИП
Джип Гранд Чероки Джип Гранд Чероки	Мопар 05016796AC	2
ИНФИНИТИ
Инфинити FX35 (Инфинити FX35)	Ниссан Матик Д — KE908-99931	2
КАМАЗ
Камаз 43118	ТСп-15К	5,4
КИА
киа соренто (киа соренто)	Dexron II, III (IDEMITSU Multi ATF, GT ATF TYPE Multi Vehicle IV)	2
киа соренто 2 (киа соренто 2)	Castrol Syntrax Universal Plus 75W90, RAVENOL TGO 75W90	0,6
Киа Спортейдж 1 ( Киа Спортейдж 1)	API GL-5 SAE 75W-90	1
киа спортейдж 2 (киа спортейдж 2)	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «Syntrax Longlife 75W-90)	0,8
киа спортейдж 3 (киа спортейдж 3)	ГИПОИДНОЕ ТРАНСМИССИОННОЕ МАСЛО API GL-5, SAE 75W/90	0,6
киа соренто ТОД	Shell Spirax S4 ATF HDX, MOBIL ATF LT 71141 906:40	2
Киа Соренто неполный рабочий день	АТФ Dexron III	2
РЕНДЖ РОВЕР
Ленд Ровер Дискавери 3 ( Рендж Ровер Дискавери 3)	SAF-XO 75W-90, Syntrax Longlife 75W-90	1,5
Ленд Ровер Дискавери 4 (Range Rover Дискавери 4)	Tl7300-Shell Tf0753
Ленд Ровер Фрилендер 2 (рендж ровер фрилендер 2) 906:40	API GL5, SAE 90
Land Rover Defender (Защитник Land Rover)	75W-140GL-5	2,3
ЛЕКСУС
Лексус ркс300/330 (Лексус ркс300/330)	85W-90, КАСТРОЛ ТАФ-Х 75W-90	1
Мерседес
Мерседес ГЛК (Мерседес-Бенц ГЛК-класс)	раздаточный материал в коробке
Мерседес мл 163 (mercedes мл 163)	236. 13 #A00198
2
Мерседес w163 (Мерседес-Бенц w163)	А 001 989 21 03 10	1,5
Мерседес w164 (Мерседес-Бенц w164)	А0019894503	0,5
МАЗДА
Мазда сх 5 (мазда сх 5)	GL-5 80W-90, MOBIL Mobilube HD 80w-90 GL-5 906:40	0,5
Мазда сх 7 (мазда сх 7)	80W90 API GL-4/GL-5	2
МИЦУБИСИ
митсубиси паджеро спорт митсубиси паджеро спорт)	Кастрол ТАФ-Х 75W-90	3
Мицубиси Аутлендер 3, XL (Мицубиси Аутлендер 3, XL)	80W90 GL-5, 75W90 GL-5	0,5
Мицубиси л200 (мицубиси л200) 906:40	GL-3 75W-85, GL-4 75W-85	2,5
Мицубиси паджеро 2 (мицубиси паджеро 2)	75W85GL4	2,8
Мицубиси Паджеро 3 (мицубиси паджеро 3)	GL-5 80W-90, Трансмиссия Castrol Syntrans 75W-90	3
Мицубиси паджеро 4 (мицубиси паджеро 4)	ENEOS GEAR GL-5 75W-90	2,8
Мицубиси Монтеро Спорт (Mitsubishi Montero Sport) 906:40	Кастрол ТАФ-Х 75W-90	3
Мицубиси Делика (Mitsubishi Delica)	75W90 Гл-4	1,6
НИВА
Нива 2121/21213/21214 (ВАЗ 2121/21213/21214)	Лукойл ТМ-5 (75W-90, 80W-90, 85W-90), ТНК Транс Гипоид (80W-90), Shell Transaxle Oil (75W-90)	0,8
НИССАН
ниссан х трейл т31 (ниссан х трейл т31) 906:40	Жидкость для дифференциала Nissan (KE907-99932), Castrol Syntrax universal plus 75w90 GL-4/GL-5	0,35
Ниссан Кашкай (Ниссан Кашкай)	Жидкость для дифференциала NISSAN SAE 80W-90 API GL-5	0,4
следопыт р51 Ниссан (следопыт р51 Ниссан)	Ниссан Матик-Д, Дексрон III	2,6
Ниссан Террано	SAE75W90 ГЛ-4, ГЛ-5	2
Ниссан Теана	ГЛ-5 80W90	0,38
ниссан мурано з51 (ниссан мурано з51)	Оригинальное масло для дифференциала NISSAN Hypoid SuperGL-5 80W-90	0,3
Опель
опель антара (опель антара)	ГЛ-5 75W90	0,8
Опель Мокка (Опель Мокка)	GM 93165693, MOBILUBE 1 SHC 75W-90, Motul GEAR 300 75W-90	1
ПОРШЕ
porsche cayenne (Porsche Cayenne) Подвеска	Shell TF0870, RAVENOL Transfer Fluid TF-0870	0,9
Порше Кайен Торсен	Castrol BOT 850, Бирма BOT 850	0,9
РЕНО
Рено Дастер 2,0 4×4 (Рено Дастер 2,0 4×4)	Elf TransElf Тип B 80W90	0,75
Рено Колеос	Elf TransElf Type B 80W-90, Total Transmission rs fe 80w-90	1,5
СУЗУКИ
Сузуки Эскудо (Сузуки Эскудо)	SAE 75W-90, 80W-90 API GL-4	1,7
сузуки гранд витара сузуки гранд витара)	75W-90 API GL-4, SAE 80W-90 API GL-5	1,6
Сузуки сх4 (сузуки сх4) 906:40	ТАФ-Х	0,6
ССАНЙОНГ
SsangYong Kyron (СсангЙонг Кайрон) АКПП	Дексрон IID III	1,3
SsangYong Kyron (СсангЙонг Кайрон) МКПП	80W90 API GL-4/GL-5	1,4
СУБАРУ
Субару Форестер	нет раздатки, понижающая передача в коробке 906:40
ТОЙОТА
Тойота Хайлюкс	API GL3 75W-90	1
крейсера земли Тойота Прадо 120/150/200 (прадо крейсера земли Тойота 120/150/200)	GL-5 75W90 Трансмиссионное масло Toyota	1,4
тойота рав 4 ( тойота рав 4)	Синтетическое трансмиссионное масло Toyota API GL4/GL5, SAE 75W-90
Тойота Хайлендер 906:40	ЛТ 75W-85 ГЛ-5 ТОЙОТА	0,5
УАЗ
уаз патриот	SAE 75W/90 по API GL-3, ТСп-15К, ТАП-15В, ТАД-17И	0,7
УАЗ 469	ТАД-17, 80W90 GL-5, 85W90 GL-5	0,7
уаз хантер	SAE 75W/90 по API GL-3	0,7
УРАЛ
Урал 4320 906:40	ТСп-15К	3,5
ФОРД
Форд Эксплорер 2013 (форд исследователь 2013)	Мотюль 75w140	0,4
форд куга (форд куга)	SAE 75W-90	0,5
форд куга 2 (форд куга 2)	САЕ 75W140	0,4
Форд Маверик	САЕ 75W140	2
Форд Эксплорер 5 (Форд Эксплорер 5)	SAE 75W140 (Castrol Syntrax Limited Slip 75w140)	0,4
ФОЛЬКСВАГЕН
Фольксваген амарок (Volkswagen амарок)	G052533A2, Кастрол Трансмакс Z	1,25
Фольксваген Туарег	VAG G052515A2, Кастрол Трансмакс Z	0,85
Фольксваген Тигуан	Г 052 145 С2	1
ХЕНДАЙ
Hyundai ix35 (Хюндай ix35)	75W90	1
Хюндай Санта-Фе 2,7 (Хюндай Санта-Фе 2,7)	Shell Spirax AXME 75W90	1
Хендай Тусон	80W90 GL-4/GL-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Castrol Syntrax Universal 75W-90)	0,8
ХОНДА
Honda CRV (Хонда CR-V)	раздатка совмещенная с коробкой передач
ШЕВРОЛЕ
Шевроле Нива (Шевроле нива)	80W-90 GL-4, 75W-90	0,8
Шевроле Каптива (Шевроле Каптива)	ГЛ-5 75W90	0,8
Шевроле Тахо	Dexron VI (GM Dexron 6, Spirax S3 ATF MD3, Chevron ATF MD3, AC Delco auto trak II) 906:40	2
Шевроле первопроходец (Chevrolet TrailBlazer)	GM Auto-Trak II	2

Проверка уровня

На большинстве автомобилей смотровые окна для проверки уровня масла в раздаточной коробке не предусмотрены. Контроль уровня и замена осуществляется через заливное отверстие.

Для проверки необходимо установить автомобиль на ровную поверхность и открутить заливной болт, либо контрольный, если есть. Обычно их делают под четверку или шестигранник, или под ключ.

Уровень чуть ниже заливного/контрольного отверстия считается нормальным.

Необходимость замены определяется по забору небольшого количества масла. Это можно сделать с помощью шприца с гибкой трубкой на конце. Черный, мутный, со следами проявки, подлежащей замене.

Как поменять

Сама процедура замены проста, но часто усложняется тем, что затруднен доступ к заливному отверстию. Также необходим подъемник, смотровая яма или эстакада.

Некоторые автомобилисты делают в раздаточной колонке собственное сливное отверстие, чтобы максимально упростить процедуру. полная замена масла. Для этого в нижней точке просверливается отверстие для пробки и нарезается резьба.

Вам потребуется:

1. Специальный шприц для откачки технических жидкостей (стоимость 500-800 руб. ). Можно использовать медицинский, но из-за небольшого объема процесс замены значительно затянется. Что дороже — время или деньги, решать вам.
2. Масло для раздаточной коробки (трансмиссионное/ATF), рекомендованное производителем или имеющее соответствующую спецификацию.
3. Герметик для прокладок, обезжиривающая жидкость.

Во избежание попадания грязи внутрь диспенсера очистите поверхности перед откручиванием заглушек.

Имеет сливное отверстие

Если на вашем автомобиле установлена ​​сливная пробка, необходимо открутить болт и дождаться полного слива масла. Магнит на вилке следует очистить от продуктов износа. Обезжирить сливное отверстие и пробку, нанести слой герметика и закрутить пробку на место.

С помощью шприца заполните дозатор маслом до перетекания через край заливного отверстия, затем наверните пробку на герметик.

Без слива

В этом случае все операции выполняются через заливное отверстие. В него вставляется шприц-трубка и максимально откачивается масло. Порядок заливки нового масла ничем не отличается от описанного выше.

Уровень масла в поле раздатки. Как проверить и заменить масло в раздаточной коробке Нивы

Всем привет. Тема сегодняшней записи как проверить уровень масла в заднем мосту. Ни для кого не секрет, что поддержание правильного уровня масла и его своевременная регламентная замена способствует продлению срока службы моста и положительно сказывается на расходе топлива.

Очень важно следить за уровнем масла в мостах, так как при более низком уровне значительно возрастает их износ, а при повышенном — масло вытекает через сальники.

Итак — как проверить уровень масла в мосту или редукторе?

Все очень просто. 99 процентов мостов (и коробок передач) имеют две масляные пробки — внизу и посередине.

Пример заднего моста автомобиля УАЗ и расположение пробок:

Пробка нижняя служит для слива масла при его плановой замене.

Верхняя пробка используется для заливки масла и определения его уровня.

Для проверки уровня масла в заднем мосту поставьте автомобиль на яму или подъемник так, чтобы мост был горизонтальным (проверьте, чтобы под колеса ничего не попало и чтобы колеса были равномерно накачаны). Установите автомобиль на стояночный тормоз, либо на «скорость», либо на режим Р в случае проверки уровня масла на автомобиле с АКПП.

Отключить наполнитель, т.е. верхнюю пробку. Если масло горячее, допускается небольшая течь масла из заливной пробки.

Если масло не течет, то можно ткнуть пальцем в заливную пробку и пощупать уровень масла (если получится). Если вы не можете достать масло пальцем, уровень слишком низкий . При отсутствии признаков течи на мосту — допустимо долить масло, аналогичное залитому в мост.

При наличии следов течи масла необходимо сначала их устранить (заменить уплотнения и прочистить сапун), а затем долить масло.

Что делать, если при проверке уровня оказалось, что в мосту много масла?

Бывает, что при откручивании заливной пробки начинает течь масло из моста. Не спешите радоваться, машина масло не выпускает, а конструкция самого моста сделана таким образом, что заливать масло физически не выйдет, гораздо больше, чем необходимо. Если машина преодолевала брод и/или глубокие лужи, вода могла попасть в мост.

Дело в том, что в верхней части моста (рисунок выше) есть сапун, а уплотнители не всегда обеспечивают герметичность и при преодолении брода, или глубоких луж в масло попадает вода.

Естественно, работа моста на смеси воды и масла значительно снижает срок службы последнего.

Если при проверке уровня масла вы видите, что масло в мосту намного выше уровня, следует слить все масло из моста и заменить его новым, рекомендованным производителем.

Расположение заливных и сливных пробок на наиболее распространенных отечественных автомобилях:

ВАЗ 2101-07, 2121

Волга ГАЗ 24

Волга ГАЗ 3110

Так как раздатка содержит трущиеся элементы, в ней со временем неизбежно появляются продукты износа. Если своевременно не менять масло в раздаточной коробке, ее ресурс снижается. Масло теряет эффективность, а мелкие частицы увеличивают износ шестерен.

Как часто менять

Существует несколько различных типов раздаточных коробок, и в зависимости от типа механизма частота замены в них может существенно различаться. Обычно эта информация содержится в технической документации на автомобиль и варьируется от 50 до 100 тысяч километров пробега.

Кроме того, на период влияют условия эксплуатации. Раздатка автомобиля, который ездит по дорогам общего пользования, испытывает гораздо меньшие нагрузки, чем установленная на машине, постоянно передвигающейся по бездорожью.

Как выбрать

В раздаточную коробку заливается жидкость двух типов: трансмиссионное масло или жидкость ATF. На автомобилях с АКПП обычно заливают ATF в раздаточную коробку, с МКПП — в коробку передач. При этом часто жидкости должны совпадать или быть полностью совместимыми.

Это связано с тем, что обычно соединение раздаточной коробки и коробки производится одним валом, либо один крепится к корпусу другого. При смешивании жидкостей это позволит избежать образования эмульсии, пенообразования и других побочных эффектов.

Для большинства современных автомобилей, имеющих раздаточную коробку, производитель рекомендует использовать трансмиссионные масла класса GL-5. Они хорошо защищают гипоидные передачи, предназначены для работы в наиболее нагруженных механизмах и содержат противозадирные присадки.

Не последнюю роль играют вязкостные характеристики масел. Разберем значение цифр на примере масла 80W90:

• 80 — вязкость при низких температурах
• Вт — всесезонный
• 90 — вязкость при высоких температурах

При использовании ATF лучше заливать оригинальную жидкость, рекомендованную производителем, или аналог, имеющий соответствующие допуски.

Чем и сколько заливать

Приведенная ниже таблица позволит подобрать масло по марке автомобиля и узнать, сколько его требуется.

10, Motul Multi ATF

Автомобиль	Сливочное масло	Объем (л)
Ауди
ауди к7 (ауди к7)	G052162A2, 4014835712317 Ravenol ATF 5/4 HP	0,85
БМВ
БМВ х5 е53 (бмв х5 е53)	BMW 83 22 9 407 858 «ATF D-III, ATS-500 83220397244	1
БМВ х5 е70 (БМВ х5 е70)	83 22 0 397 244, Multi DCTF, Motylgear 75W80	1
БМВ х3 е83 (бмв х3 е83)	83229407858	1
бмв х3 ф25 (бмв х3 ф25)	BMW Verteilergetriebe 4WD TF 0870 (83 22 0 397 244)	0,6
ГАЗ
газ 66	ТАп-15В, ТСп-15К, ТСп-Мгип, 80W90 Гл-4	1,5
ГРЕЙТ ВОЛЛ
Great Wall Hover (Great Wall Hover)	Дексрон III	1,6
ДЖИП
Джип Гранд Чероки Джип Гранд Чероки	Мопар 05016796AC	2
ИНФИНИТИ
Инфинити FX35 (Инфинити FX35)	Ниссан Матик Д — KE908-99931	2
КАМАЗ
Камаз 43118	ТСп-15К	5,4
КИА
киа соренто (киа соренто)	Dexron II, III (IDEMITSU Multi ATF, GT ATF TYPE Multi Vehicle IV)	2
киа соренто 2 (киа соренто 2)	Castrol Syntrax Universal Plus 75W90, RAVENOL TGO 75W90	0,6
Киа Спортейдж 1 ( Киа Спортейдж 1)	API GL-5 SAE 75W-90	1
киа спортейдж 2 (киа спортейдж 2)	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «Syntrax Longlife 75W-90)	0,8
киа спортейдж 3 (киа спортейдж 3)	ГИПОИДНОЕ ТРАНСМИССИОННОЕ МАСЛО API GL-5, SAE 75W/90	0,6
киа соренто ТОД	Shell Spirax S4 ATF HDX, MOBIL ATF LT 71141 906:40	2
Киа Соренто неполный рабочий день	АТФ Dexron III	2
РЕНДЖ РОВЕР
Ленд Ровер Дискавери 3 (Range Rover Дискавери 3)	SAF-XO 75W-90, Syntrax Longlife 75W-90	1,5
Ленд Ровер Дискавери 4 ( Рендж Ровер Дискавери 4)	Tl7300-Shell Tf0753
ленд ровер фрилендер 2 (рендж ровер фрилендер 2) 906:40	API GL5, SAE 90
Land Rover Defender (Защитник Land Rover)	75W-140GL-5	2,3
ЛЕКСУС
Лексус ркс300/330 (Лексус ркс300/330)	85W-90, КАСТРОЛ ТАФ-Х 75W-90	1
Мерседес
Мерседес ГЛК (Мерседес-Бенц ГЛК-класс)	раздаточный материал в коробке
Мерседес мл 163 (mercedes мл 163)	236. 13 #A00198
2
Мерседес w163 (Мерседес-Бенц w163)	А 001 989 21 03 10	1,5
Мерседес w164 (Мерседес-Бенц w164)	А0019894503	0,5
МАЗДА
Мазда сх 5 (мазда сх 5)	GL-5 80W-90, MOBIL Mobilube HD 80w-90 GL-5 906:40	0,5
Мазда сх 7 (мазда сх 7)	80W90 API GL-4/GL-5	2
МИЦУБИСИ
митсубиси паджеро спорт митсубиси паджеро спорт)	Кастрол ТАФ-Х 75W-90	3
Мицубиси Аутлендер 3, XL (Мицубиси Аутлендер 3, XL)	80W90 GL-5, 75W90 GL-5	0,5
Мицубиси л200 (мицубиси л200) 906:40	GL-3 75W-85, GL-4 75W-85	2,5
Мицубиси паджеро 2 (мицубиси паджеро 2)	75W85GL4	2,8
Мицубиси Паджеро 3 (мицубиси паджеро 3)	GL-5 80W-90, Трансмиссия Castrol Syntrans 75W-90	3
Мицубиси паджеро 4 (мицубиси паджеро 4)	ENEOS GEAR GL-5 75W-90	2,8
Мицубиси Монтеро Спорт (Mitsubishi Montero Sport) 906:40	Кастрол ТАФ-Х 75W-90	3
Мицубиси Делика (Mitsubishi Delica)	75W90 Гл-4	1,6
НИВА
Нива 2121/21213/21214 (ВАЗ 2121/21213/21214)	Лукойл ТМ-5 (75W-90, 80W-90, 85W-90), ТНК Транс Гипоид (80W-90), Shell Transaxle Oil (75W-90)	0,8
НИССАН
ниссан х трейл т31 (ниссан х трейл т31) 906:40	Жидкость для дифференциала Nissan (KE907-99932), Castrol Syntrax universal plus 75w90 GL-4/GL-5	0,35
Ниссан Кашкай (Ниссан Кашкай)	Жидкость для дифференциала NISSAN SAE 80W-90 API GL-5	0,4
следопыт р51 Ниссан (следопыт р51 Ниссан)	Ниссан Матик-Д, Дексрон III	2,6
Ниссан Террано	SAE75W90 ГЛ-4, ГЛ-5	2
Ниссан Теана	ГЛ-5 80W90	0,38
ниссан мурано з51 (ниссан мурано з51)	Оригинальное масло для дифференциала NISSAN Hypoid SuperGL-5 80W-90	0,3
Опель
опель антара (опель антара)	ГЛ-5 75W90	0,8
Опель Мокка (Опель Мокка)	GM 93165693, MOBILUBE 1 SHC 75W-90, Motul GEAR 300 75W-90	1
ПОРШЕ
porsche cayenne (Porsche Cayenne) Подвеска	Shell TF0870, RAVENOL Transfer Fluid TF-0870	0,9
Порше Кайен Торсен	Castrol BOT 850, Бирма BOT 850	0,9
РЕНО
Рено Дастер 2,0 4×4 (Рено Дастер 2,0 4×4)	Elf TransElf Тип B 80W90	0,75
Рено Колеос	Elf TransElf Type B 80W-90, Total Transmission rs fe 80w-90	1,5
СУЗУКИ
Сузуки Эскудо (Сузуки Эскудо)	SAE 75W-90, 80W-90 API GL-4	1,7
сузуки гранд витара сузуки гранд витара)	75W-90 API GL-4, SAE 80W-90 API GL-5	1,6
Сузуки сх4 (сузуки сх4) 906:40	ТАФ-Х	0,6
ССАНЙОНГ
SsangYong Kyron (СсангЙонг Кайрон) АКПП	Дексрон IID III	1,3
SsangYong Kyron (СсангЙонг Кайрон) МКПП	80W90 API GL-4/GL-5	1,4
СУБАРУ
Субару Форестер	нет раздатки, понижающая передача в коробке 906:40
ТОЙОТА
Тойота Хайлюкс	API GL3 75W-90	1
крейсера земли Тойота Прадо 120/150/200 (прадо крейсера земли Тойота 120/150/200)	GL-5 75W90 Трансмиссионное масло Toyota	1,4
тойота рав 4 (тойота рав 4)	Синтетическое трансмиссионное масло Toyota API GL4/GL5, SAE 75W-90
Тойота Хайлендер 906:40	ЛТ 75W-85 ГЛ-5 ТОЙОТА	0,5
УАЗ
уаз патриот	SAE 75W/90 по API GL-3, ТСп-15К, ТАП-15В, ТАД-17И	0,7
УАЗ 469	ТАД-17, 80W90 GL-5, 85W90 GL-5	0,7
уаз хантер	SAE 75W/90 по API GL-3	0,7
УРАЛ
Урал 4320 906:40	ТСп-15К	3,5
ФОРД
Форд Эксплорер 2013 (форд исследователь 2013)	Мотюль 75w140	0,4
форд куга (форд куга)	SAE 75W-90	0,5
форд куга 2 (форд куга 2)	САЕ 75W140	0,4
Форд Маверик	САЕ 75W140	2
Форд Эксплорер 5 (Форд Эксплорер 5)	SAE 75W140 (Castrol Syntrax Limited Slip 75w140)	0,4
ФОЛЬКСВАГЕН
Фольксваген амарок (Volkswagen амарок)	G052533A2, Кастрол Трансмакс Z	1,25
Фольксваген Туарег	VAG G052515A2, Кастрол Трансмакс Z	0,85
Фольксваген Тигуан	Г 052 145 С2	1
ХЕНДАЙ
Hyundai ix35 (Хюндай ix35)	75W90	1
Хюндай Санта-Фе 2,7 (Хюндай Санта-Фе 2,7)	Shell Spirax AXME 75W90	1
Хендай Тусон	80W90 GL-4/GL-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Castrol Syntrax Universal 75W-90)	0,8
ХОНДА
Honda CRV (Хонда CR-V)	раздатка совмещенная с коробкой передач
ШЕВРОЛЕ
Шевроле Нива (Шевроле нива)	80W-90 GL-4, 75W-90	0,8
Шевроле Каптива (Шевроле Каптива)	ГЛ-5 75W90	0,8
Шевроле Тахо	Dexron VI (GM Dexron 6, Spirax S3 ATF MD3, Chevron ATF MD3, AC Delco auto trak II) 906:40	2
Шевроле первопроходец (Chevrolet TrailBlazer)	GM Auto-Trak II	2

Проверка уровня

На большинстве автомобилей смотровые окна для проверки уровня масла в раздаточной коробке не предусмотрены. Контроль уровня и замена осуществляется через заливное отверстие.

Для проверки необходимо установить автомобиль на ровную поверхность и открутить заливной болт, либо контрольный, если есть. Обычно их делают под четверку или шестигранник, или под ключ.

Уровень чуть ниже заливного/контрольного отверстия считается нормальным.

Необходимость замены определяется по забору небольшого количества масла. Это можно сделать с помощью шприца с гибкой трубкой на конце. Черный, мутный, со следами проявки, подлежащей замене.

Как поменять

Сама процедура замены проста, но часто усложняется тем, что затруднен доступ к заливному отверстию. Также необходим подъемник, смотровая яма или эстакада.

Некоторые автолюбители самостоятельно делают слив в раздаточной колонке, чтобы максимально облегчить процесс полной замены масла. Для этого в нижней точке просверливается отверстие для пробки и нарезается резьба.

Вам потребуется:

1. Специальный шприц для откачки технических жидкостей (стоимость 500-800 руб. ). Можно использовать медицинский, но из-за небольшого объема процесс замены значительно затянется. Что дороже — время или деньги, решать вам.
2. Масло для раздаточной коробки (трансмиссионное/ATF), рекомендованное производителем или имеющее соответствующую спецификацию.
3. Герметик для прокладок, обезжиривающая жидкость.

Во избежание попадания грязи внутрь диспенсера очистите поверхности перед откручиванием заглушек.

Имеет сливное отверстие

Если ваш автомобиль оснащен сливной пробкой, открутите болт и дождитесь полного слива масла. Магнит на вилке следует очистить от продуктов износа. Обезжирить сливное отверстие и пробку, нанести слой герметика и закрутить пробку на место.

С помощью шприца заполните дозатор маслом до перетекания через край заливного отверстия, затем наверните пробку на герметик.

Без слива

В этом случае все операции выполняются через заливное отверстие. В него вставляется шприц-трубка и максимально откачивается масло. Порядок заливки нового масла ничем не отличается от описанного выше.

Полноприводные автомобили постепенно завоевывают все большую любовь автовладельцев. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными автомобилями. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или по гололеду, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

Способ узнать, почему включен CHECK!

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат — раздаточную коробку. Он предназначен не только для принудительного вращения переднего и заднего мостов, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого узла являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной колонке применяют трансмиссионную жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если его часто подвергать повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше времени.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальны для автомобилей жидкости двух последних классов. Смазки API GL4 предназначены для агрегатов, работающих в тяжелых условиях, а API GL5 — для жестких сред с ударными и переменными нагрузками.

ЭТО ВАЖНО ЗНАТЬ!

Такой универсальный прибор для диагностики своего автомобиля должен быть у каждого автолюбителя. Теперь без автосканера просто никуда!

Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля вы можете самостоятельно с помощью специального сканера…

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами . Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в раздаточной колонке необходимо подготовить:

• трансмиссионная жидкость в том объеме, который залит в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно закрутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость не стечет, можно прочистить пробку. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливную пробку необходимо закрутить на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Полноприводные автомобили постепенно завоевывают все большую любовь автовладельцев. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными автомобилями. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или по гололеду, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных автомобилях добавлен карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат – раздаточную коробку. Он предназначен не только для того, чтобы вращать переднюю и заднюю оси, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого устройства являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной коробке используется трансмиссионная жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если его часто подвергать повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше времени.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальными для автомобилей являются жидкости двух последних классов. Смазки API GL4 предназначены для тяжелых условий эксплуатации, а смазки API GL5 предназначены для тяжелых ударных и переменных нагрузок.

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами. Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в дозаторе необходимо подготовить:

• трансмиссионная жидкость в том объеме, который заливается в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно открутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость стекает, можно заняться чисткой пробки. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливную пробку необходимо закрутить на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Для любого автомобиля невозможно переоценить важность своевременной замены смазочных материалов. Масла, используемые в узлах и агрегатах, подвергающихся трению на высоких скоростях, значительно снижают их перегрев и износ, способствуя увеличению срока их службы. Среди таких узлов нельзя не отметить раздаточную коробку, которой оснащаются полноприводные автомобили. И старые автомобили «Нива», и модели «Шевроле», выпускаемые с 2002 года, в представлении не нуждаются – это одни из самых массовых полноприводных автомобилей в нашей стране, заслужившие любовь автомобилистов своей неприхотливостью, простотой обслуживания и невысокой стоимостью. Особенно радует, что подавляющее большинство операций по обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в раздаточной колонке Нива – процедуры, не требующей особых профессиональных навыков или специального инструмента.

Проверка масла в раздаточной коробке Нивы должна производиться каждые 10 тыс. км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, первый раз масло в раздаточной коробке автомобиля Нива следует менять при четвертом ТО, то есть после пробега 45 тысяч километров. Затем процедуру следует повторить с той же периодичностью. Следует особо отметить, что на новой Ниве замена трансмиссионного масла производится после обкатки (пробег 2000 км). Проверять уровень смазочной жидкости в раздаточной коробке рекомендуется каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного узла, а также на факторы, связанные с условиями эксплуатации автомобиля.

Одно дело, когда автомобиль ездит преимущественно по хорошим дорогам (городским, проселочным), и совсем другое, когда его владелец живет в сельской местности или является заядлым охотником, рыбаком или просто большим любителем активного отдыха. В таких случаях следует чаще проверять уровень и качество масла в ТРК, а при появлении признаков загрязнения жидкости производить замену, не дожидаясь намеченных сроков. Вот и решайте, когда менять масло в раздатке Нива, с учетом всех вышеперечисленных факторов.

Проверка уровня масла

Процедура проверки уровня масла в раздаточной колонке Нива достаточно проста, в любом случае не требует особых навыков. Единственный сложный момент – необходимо обеспечить доступ к днищу автомобиля, для чего потребуется загнать его на яму, эстакаду или надежно установить на блоки. Второй момент заключается в том, что проверку следует проводить на холодном автомобиле, поэтому, если вы уже где-то ездили, подождите, пока машина остынет.

Сама процедура проста — достаточно открутить заливную пробку шестигранником на 12, предварительно тщательно очистив посадочное место от грязи, и подходящим предметом (деревянной палочкой или отрезком проволоки) измерить, насколько ниже уровень жидкости в нижний край отверстия. Если это расстояние превышает 10 мм, следует произвести доливку, которая осуществляется с помощью специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем протереть коробку насухо и закрутить пробку.

Правильный выбор масла

К вопросу выбора смазки для раздаточной коробки и мостов Нивы следует отнестись ответственно, ведь надежная работа этих элементов трансмиссии гарантирует, что вы никогда не окажетесь в ситуации, требующей посторонней помощи. Рекомендуемые обладают характеристиками, обеспечивающими оптимальный режим работы агрегата автомобиля, для которого они предназначены. Если точно знать, какое масло заливается в раздаточную коробку, выбор упрощается: достаточно приобрести смазку такой же вязкости. Если этой информации нет, тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка еще не сильно загрязнены.

Следует отметить, что если вы не знаете, какое масло заливать в раздаточную коробку Нивы, какое в коробку, какое в мосты, то производитель утверждает, что во всех можно использовать одну и ту же трансмиссионную жидкость. этих единиц. Если говорить о , то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель заливает в дозатор минеральную воду, но при замене жидкости предпочтительнее смазка будет полусинтетика с лучшими эксплуатационными характеристиками более подходящая для климата нашей страны.

Сколько лить

Согласно данным, приведенным в инструкции по эксплуатации, объем заливаемого масла в раздаточную колонку Нивы-2121 и более современных модификаций (21213, 21214, 21310) составляет 0,75 литра. В некоторых справочниках приводится цифра 0,79 л, что не принципиально – все равно нужно приобретать жидкость, расфасованную в тару объемом 1 л.

Порядок самостоятельной замены масла в раздаточной колонке Нива

Если в результате очередной проверки уровня или в раздаточной коробке выяснилось, что ее пора заменить (симптомы, указывающие на необходимость выполнения такой процедуры может быть не только очень темный цвет масла с включением твердых частиц, но и появление шума при включении раздаточной коробки или при ее работе), такую ​​замену можно выполнить своими силами.
