Что такое маховик: Что такое маховик?

Содержание

Что такое маховик?

  • 12018 просмотров

Посмотреть маховик в каталоге «АВТОмаркет Интерком»

Итак, маховик – это это колесо, которое вращается, и накапливает кинетическую энергию. Спешим заметить, что маховики используются не только в изготовлении автомобиля, но и во многих других отраслях промышленного производства. К примеру, был использован ранее принцип работы в изготовлении ветряной мельницы и гончарного круга.

 Строение маховика в машине можно найти на той же стороне, где находится коленвал (коленчатого вала) в моторе, укреплен он весьма прочно, несколькими болтами. Внешне это большой металлический круг с «венцом» сверху. «Венец маховика» - это особое зубчатое колесо, которое устанавливается на маховик в спеуиально разогретом для этого состоянии. Затем, маховик должен остыть после и в результате у нас будут 2 детали почти неотделяемые. Своими словами, маховик становится схож на одну большую металлическую шестерню.

 Изготавливают маховик из весьма прочного, но не ломкого металла

, который способен выдержать значительные нагрузки. Существует две цели, которые выполняет маховик:



Первое. После того как вы завели машину, стартер начнет своей малой шестерней раскручивать большую шестерню маховика. Маховик соединен к коленчатому валу, который приводит в движение поршни двигателя. Поршни будут сдавливать топливо, будет подаваться искра и ваша машина заведется. Таким образом, маховик - это важнейшая часть при запуске двигателя. Без него пришлось бы прокручивать двигатель вручную как в далекие былые времена, «кривым стартером», как называли его водители прошлого века, загнутый ключ который вставлялся в двигатель и выполнял функцию маховика. Но существует еще одна функция маховика.

 Второе. Маховик, должен бороться с сторонней энергией двигателя, то есть он гасит колебания двигателя, которые пошли бы в кузов. В результате, наш с вами двигатель функционирует нормально, без излишних детонации (колебаний двигателя). Вообще то колебания двигателя существуют, но они не такие значительные. А если это современный импортный автомобиль, то его может быть вовсе не слышно. О его работе можно судить только по

некоторым приборам, что говорит о сбалансированной работе деталей.

 Маховик можно купить в сети магазинов «АВТОмаркет Интерком» или заказать через интернет-магазин на нашем сайте. Также у нас функционируют в некоторых городах пункты выдачи товара.

Что такое маховик двигателя, для чего он используется в автомобиле?

Маховик представляет собой деталь двигателя, которая служит для регулировки поступления энергии. Он накапливает энергию, когда ее поступает больше, нежели используется машиной, и отдает, когда ее потребление превышает поступление.

Маховик двигателя в автомобиле – что это

Для чего в машине нужен маховик:

• Запускает двигатель;

• Соединяет двигатель с трансмиссией;

• Передает крутящий момент от двигателя к коробке передач;

• Стабилизирует вращение коленвала двигателя.

По внешним признакам маховик представляет собой большой металлический диск с зубчатым венцом по краю. После поворота ключа зажигания стартер входит в зацеп с венцом маховика, поворачивая его, а тот, в свою очередь, вращает коленчатый вал, который приводит в движение сам автомобиль.

Виды маховиков, и где они используются

По своей конструкции маховики бывают трех видов: сплошные, двухмассовые и облегченные.

Сплошной или обычный

Сплошной маховик является самым простым в конструкции и состоит из чугунного диска, покрытого по краю стальным венцом. Его простота говорит о первоначальности использования в автомобилях. Преимущество данного вида маховика – в цене и количестве возможных поломок, что напрямую зависит от простоты конструкции.

Двухмассовый

Двухмассовый или демпферный маховик имеет более сложную конструкцию и используется в современных автомобилях. Он служит не только для борьбы с вибрацией, но и для гашения крутильных колебаний коленвала.

Облегченный

Облегченный маховик – диск с неоднородным распределением массы, что облегчает его на 1,5 кг.

Масса маховика перераспределяется от центра к краям, что дает возможность уменьшить инерцию. Данный маховик используется на дорогих автомобилях с автоматической коробкой переключения передач. Его использование повышает отдачу двигателя примерно на 5%. Облегчение маховика компенсируется весом вращающихся деталей, которые прикреплены к нему.

Устройство и принцип работы маховиков

Устройство обычного маховика очень простое. Это диск диаметром приблизительно 30-40 см с зубчатым краем. С помощью зубьев он входит в зацепление с валом стартера и раскручивает коленвал двигателя при запуске автомобиля. Маховик находится между коленвалом двигателя и корзиной сцепления, к которой он прикреплен болтами.

Что такое маховик и как он работает, рассмотрим на принципе работы игрушечной юлы. Юлу раскручивают рукой, а маховик раскручивается коленчатым валом автомобиля. Раскрутив волчок, мы видим, что без дополнительного вмешательства он вращается еще длительное время – это и есть тот запас энергии. Но если у юлы она растрачивается впустую, то маховик отдает ее обратно и помогает раскручивать коленчатый вал.

Рассмотрим, что такое двухмассовый маховик и каково его назначение. Этот вид маховика состоит из двух дисков, которые соединены с помощью пружинно-демпферной системы. В основу его работы положен ступенчатый принцип. С помощью мягких пружин первой ступени осуществляется запуск и включение двигателя. Благодаря демпфированию крутильных колебаний обеспечивается движение автомобиля. Данный процесс осуществляется с помощью жёстких пружин второй ступени. Дополнительными функциями двухмассового маховика являются поглощение вибраций и шумов, плавное переключение передач, уменьшение износа синхронизаторов, уменьшение нагрузок на трансмиссию, экономия топлива.

Ремонт маховика

Ремонт венца маховика

Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика.

Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место. Через некоторое время шестерни попадают в зацеп, и двигатель запускается.

Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск.

Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева.

Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя. Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках.

Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение.

Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется:

Не перегружать автомобиль;

Не бросать педаль сцепления;

Не начинать движение с повышенной передачи;

Не пробуксовывать;

Не водить автомобиль агрессивно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое маховик в автомобиле и зачем он нужен

Что собой представляет маховик автомобильный

Автомобильный маховик или маховик ДВС – это компонент моторной системы, предназначенный для настройки энергопоступления. Маховик легко накапливает требуемую энергию, когда она поступает в больших, чем нужно количествах, и раздает, когда это необходимо бывает двигателю. Однако назначение маховика на этом не ограничивается, желательно рассмотреть его принцип работы более подробно.

Итак, что такое маховик в автомобиле? В первую очередь благодаря маховику заводится автодвигатель. Это основа основ его функций. Помимо этого, именно он является связующим звеном между ДВС и коробкой передач, раздает КМ (крутящий момент) от мотора к КПП, является элементом, стабилизирующим вращение коленвала.

Внешне автомобильный маховик представляет собой железный диск, колесо с зубчиками по всему своему краю. Как только водитель поворачивает ключ в ЗЗ, начинается работа маховика – одного из главнейших, нужных элементов автомобильной системы.

Специальным дискообразным механприспособлением тоже называют этот элемент, служащий для создания инерции вращения коленвала.

Разновидности маховиков

Существует несколько видов элемента. Различают маховики сплошного типа, облегченные и 2-массовые. Каждый из них отличается собственными характеристиками, интересен для рассмотрения.

Сплошной или классический

Сплошной обычный маховик

Является стандартным маховиком, устанавливаемым на автомобили. Невероятно прост в конструкции, состоит лишь из колеса-чугуна и стального обода. Простота конструкции свидетельствует о первоначальности применения этого вида маховика в автомобильной промышленности.

Преимущество сплошного маховика заключено также в его простоте – минимум возможных поломок, ну и конечно, в стоимости, которая сравнительно ниже.

Облегченный

Эта разновидность представляет собой колесо с неодинаковым распределением массы. Таким образом, уменьшается инерция, ведь масса элемента перераспределяется от середины к краям.

Облегченный маховик часто применяется на дорогих иномарках, оснащенных АКПП. Благодаря использованию облегченного маховика удается повысить отдачу ДВС аж на целых пять процентов.

2-массовый или демпферный

Двухмассовый маховик фирмы Саш

Наверное, лучший из маховиков, однако и самый сложный. Используется он тоже, как и облегченный, в современных авто, предназначен для противодействия не только колебаниям, но и для подавления ККК (коленвальных вибраций).

2-массовый маховик оснащается помимо всего прочего еще и пружинами. Правда, они гораздо усложняют конструкцию, влияют на стоимость конечного изделия, часто становятся причиной для ремонта.

Конструкция и принцип функционирования

Маховик, как и говорилось, выше, не является чем-то слишком сложным. Простой элемент, являющий собой 35-сантиметровый диск и имеющий зубчатый край. Однако, благодаря этим самым зубчикам маховик входит в зацепление с валами.

Принцип работы маховика

Фиксация маховика осуществляется при помощи болтов, располагается элемент между коленвалом и сцеплением (корзиной).

Чтобы полнее понять, что такое маховик, рекомендуется принцип его функционирования сравнить с кручением игрушечной юлы. Если игрушку раскручивают рукой, то маховик – коленвалом, т.е., просто мотором. На примере юлы мы видим, что раскрученная игрушка может совершать обороты без добавочной интерцессии еще некоторое время. Это самое время и называется запасным, накопленным. Если у игрушки эта сила расходуется понапрасну, то у маховика – посылается обратно, помогать раскручивать коленвал.

Более полезен к рассмотрению 2-массовый вариант маховика, так как он усложнен, состоит из 2-х дисков, соединенных между собой с помощью пружин. Такой маховик намного эффективнее, чем аналоги, а в основу его функционирования задействован канон последовательности или ступенчатости.

Например, завод автомотора совершается с помощью эластичных пружин, а за счет демпферной системы обеспечивается эффективное движение автомашины.

Ступенчатость маховика 2-массового объясняется тем, что установлены пружины 1 и 2 ступени. 2-ступенчатые пружины более жестки, они легко гасят ККК, обеспечивая равномерное вращение.

Утрирование флаттерных сил и различных шумов – второстепенная задача маховика. Сюда же относится функция легкого перевода скоростей, уменьшение нагрузки на КПП, минимизация сработки синхронизаторов, утрирование расхода горючего и многое другое.

Схема функционирования маховика

Маховик специально изготовлен тяжелым (не считая облегченного его варианта, хотя и там масса компенсируется другими компонентами), чтобы не давать при вращении поршням автодвигателя оставаться в ВМТ, как бы подталкивая их.

Доработка (переделка) маховика

При доработках мотора любители часто задают вопрос, а насколько эффективно будет облегчать маховик, даст ли это пользу? Ясно, что маховик останется штатный, не будет лишен своих прочностных характеристик.

Модернизация маховика

Мотор, естественно, при облегчении маховика начнет набирать обороты резче, ведь станет меньше инерционных сил для преодоления. Повысится и экономия горючего, хотя и незначительно. Особенно явно виден прогресс по экономии в городских условиях езды, когда нужны частые разгоны.

Итак, главная разница между штатным и облегченным видом маховика заключена в массе (штатный весит 7 кг, облегченный – меньше 4 кг).

Доработка маховика сводится к снятию максимума веса снаружи, то есть, по краям. Сама основа элемента получается значительно тоньше, однако привалочные плоскости с обеих сторон не трогаются. Подвергаются модернизации исключительно внешние части маховика.

Лишняя масса убирается так, чтобы это не сказалось на уменьшении жесткости элемента.

Визуальных отличий между облегченной версией маховика и штатной практически нет. Однако, если приглядеться, то разница в толщине сразу бросается в глаза.

Изменения в толщине никоим образом не сказываются на работе сцепления. Если бы облегчение элемента было проведено неправильно, без соответствия просчитанной схеме, то да, это бы отрицательно сказалось на работе сцепления, а так нет.

Облегченный маховик

Привалочная плоскость усовершенствованного варианта маховика делается без каких-либо рытвин и неровностей. Она полностью гладкая.

Преимуществ у переделанного маховика немало. И самое главное, что не нужно ничего менять в автомобильной системе. Снял штатный вариант, а вместо него поставил новый. Минимум работы, зато много пользы. При этом остаются прежними: прочность, функциональность, эффективность штатного варианта.

Не стоит верить тем, кто утверждает, что якобы облегченный вариант маховика рассыпется на высоких оборотах. Конечно же, это не так. Масса облегченного маховика самодостаточна: другими словами, машина будет хорошо тянуть на низких оборотах, и адекватно вести себя на ВО.

Маховик – важнейшая деталь автомобиля, без которого невозможно представить себе эффективную работу двигателя и трансмиссии. Это конструктивный элемент, который нередко подвергается модернизации в целях повышения отдачи от двигателя. Зная, что такое маховик, опытный автомобилист выделяет его из других компонентов системы, внимательно с ним обращается.

Маховик двигателя внутреннего сгорания: устройство, назначение, принцип действия

Маховик является важной деталью автомобильного двигателя, которая предназначена для выполнения таких сложных задач, как:

  • Осуществления своевременного запуска двигателя автомобиля, путем передачи вращательных движений от стартера на коленчатый вал.
  • Обеспечения крутящего момента от двигателя автомобиля к коробке передач (КПП).
  • Снижение вибрационных шумов двигателя (уменьшение неравномерных движений вала).

Принцип действия маховика двигателя

Маховик закреплен с торцевой части коленвала, непосредственно у заднего подшипника коренного типа. Коренной подшипник не только удерживает маховик в одном положении, но и снижает его рабочие нагрузки.

Принцип действия самого маховика заключается в снижении вибрации при вращательном моменте коленчатого вала. При интенсивной работе двигателя на такте движения идет накопление энергии, которая передается коленвалу. В других рабочих тактах происходит обратный процесс – сброс энергии.

Маховик позволяет аккумулировать энергию, обеспечивая равномерное движение коленчатого вала от одного такта к другому.

Как устроен маховик и основные его виды

Как уже было сказано ранее, маховик – важная деталь автомобильного двигателя, относительно небольшой, но весьма увесистый диск, диаметр которого может составить 30-40 см. Торец маховика имеет зубчатые края, что позволяет ему соединяться со стартерным валом для передачи вращательной энергии коленвалу двигателя.

Виды маховиков

По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными. Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.

Двухмассовый маховик (демпферный)

Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Подобное устройство выполняет ряд важных функций и задач:

  • принимает на себя все избыточные вибрации коленвала;
  • защищает трансмиссию от лишних вращательных движений и перегруза;
  • уменьшает возможный износ синхронизирующих элементов;
  • обеспечивает плавное переключение передач;
  • позволяет экономить расход топлива в двигателе.

Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.

Сплошной маховик

Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.

Облегченный маховик

Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик - диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.

Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.

Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.

Маховик двигателя видео:

Маховик - это... Что такое Маховик?

Маховик со сферическими грузами, построенный по чертежам Леонардо да Винчи. Кадр из видео.

Маховик (Маховое колесо) — массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии.

Также маховиком называют регулировочное колесо, похожее по форме.

Использование

Используется в машинах, имеющих неравномерное поступление или использование энергии, накапливая энергию, когда поступление энергии выше чем расход, и отдавая её, когда потребление превышает поступление энергии. Также используется в гибридном двигателе в качестве накопителя энергии и для рекуперативного торможения.

Часто функцию маховика выполняет массивный вращающийся элемент механизма. Такие как гончарный круг, массивные колеса водяной мельницы или массивные зубчатые колеса.

Помимо энергии, вращающийся маховик (как и любое вращающееся тело) обладает ещё и моментом импульса , с чем связано наблюдение гироскопического эффекта, заключающегося в прецессии оси вращения вокруг своего первоначального направления при появлении внешней силы, не совпадающей с направлением оси вращения.

Первым примером использования гироскопического эффекта можно считать изобретение игрушки «волчок» («йо-йо»).

Одним из первых применений гироскопического эффекта стал переход от стрельбы круглыми ядрами к продолговатым снарядам, вращение которых позволило сохранять их ориентацию в пространстве, а продолговатая форма -значительно увеличить их массу (болванка) или же разрывной заряд.

Маховиком является и ротор гироскопа, используемого в гирокомпасах и вообще в гироскопических устройствах ориентации в пространстве , в частности торпед (прибор Обри), ракет и космических аппаратов. Наиболее привычные примеры маховика- велосипедное колесо или вращающийся диск электро-проигрывателя виниловых пластинок.

Свойство маховика сохранять направление оси вращения используется в успокоителях качки корабля.

Физика

Кинетическая энергия вращения, накопленная во вращающемся теле (маховике), может быть рассчитана по формуле:

Маховик фабричной стационарной паровой машины

где:

Для простых форм маховика, известны конечные выражения момента инерции

Заменив в формуле для полого цилиндра, угловую скорость — на частоту вращения — по формуле

получим

История

Эффект маховика использовался с древнейших времен. Например в гончарном круге, ветряных мельницах. Вероятно, одним из древнейших примеров использования маховика стала археологическая находка из Междуречья (в районе города Ур) — гончарный станок с диском из обожжённой глины, около метра в поперечнике и весом не менее центнера. Подобные изобретения неоднократно появлялись и в Китае.[1]

Маховик со старой фабрики

Согласно американскому медиевисту Линну Уайту немецкий монах Теофил упоминает в своём трактате «О различных искусствах» несколько машин, в которых применяется маховик.[2]

Во время промышленной революции, Джеймс Уатт применил маховик в паровой машине для выравнивания движения и преодоления мертвых положений поршня[3], и его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное[4].

Использование маховика в качестве аккумулятора энергии ограничивается тем, что при превышении допустимой окружной скорости происходит разрыв маховика приводящий к большим разрушениям. Это вынуждает создавать маховики с очень большим запасом прочности, что приводит к снижению их эффективности.

Следствием этого является малая (по сравнению с другими видами аккумуляторов) удельная энергоёмкость.

В мае 1964 года Гулия Нурбей Владимирович подал заявку на изобретение супермаховика — энергоёмкого и разрывобезопасного маховика.

См. также

Ссылки

Примечания

  1. Родионов В. Г. Оптимизация структуры генерирующих мощностей. Аккумуляторы – накопители энергии // Энергетика: проблемы настоящего и возможности будущего. — М.: ЭНАС, 2010. — С. 65. — 352 с. — ISBN 978-5-4248-0002-3
  2. Lynn White, Jr., “Theophilus Redivivus”, Technology and Culture, Vol. 5, No. 2. (Spring, 1964), Review, pp. 224-233 (233)
  3. Элла Цыганкова У истоков дизайна
  4. Encyclopedia of the Industrial Revolution, 1750-2007: Steam Engine (англ.)

Маховик — что это, как устроен, где находится — Словарь автомеханика

Маховик — это часть кривошипно-шатунного механизма, системы сцепления и системы запуска двигателя, в виде диска большой массы с зубчатым венцом. Некоторые модификации маховиков имеют свои аббревиатуры – о них читайте в разделе “виды маховиков”.

Зачем нужен и где находится маховик в современном автомобиле

Маховик в автомобилях с ДВС выполняет следующие функции:

  • придает равномерность вращению коленчатого вала. Его большая масса накапливает кинетическую энергию на протяжении такта рабочего хода. Остальные три такта отведены для отдачи аккумулированной энергии коленвалу. Таким образом выравнивают и поддерживают стабильной угловую скорость коленвала. При большем количестве цилиндров достигается повышение продолжительности рабочего хода поршня, равномерность крутящего момента и возможность снижения массы самого маховика;
  • передает крутящий момент от силового агрегата к механизму сцепления — и потом, к коробке передач и ведущим колесам;
  • передает крутящий момент от стартера на коленвал двигателя при запуске двигателя;
  • выводит поршни из ВМТ, НМТ при помощи возникающих сил инерции;
  • гасит (демпфирует) крутильные колебания, вибрации.

Маховик крепят к торцу коленвала. По отношению к двигателю маховик находится снаружи, между мотором и коробкой передач.


Виды маховиков и особенности конструкции

Есть два основных его вида — одномассовый и двухмассовый. Их главное отличие в том, из скольких компонентов состоит сам маховик. Одномассовый — это цельнолитая деталь (одна масса), которая выполняет свои функции. А в двухмассовом массы две - это два диска в корпусе, которые приходят в зацепление друг с другом с использованием сложной демпфирующей системы между ними.

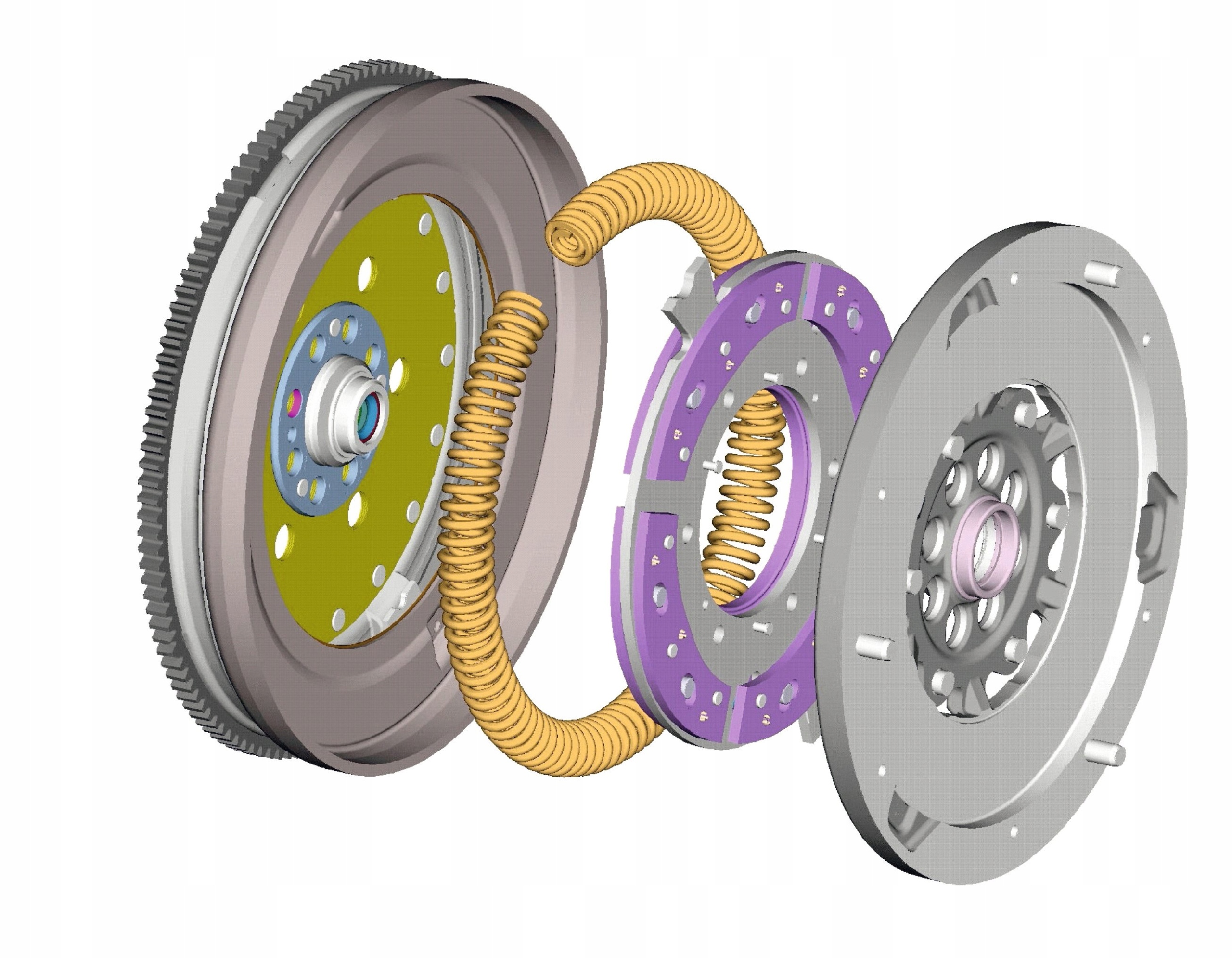

Устройство двухмассового маховика: 1 — ступица; 2 — радиальный подшипник; 3 — первичный диск; 4 — дуговая пружина; 5 — фланец; 6 — зубчатый венец; 7 — вторичный диск; 8 — вентиляционное отверстие; 9 — уплотнительная мембрана; 10 — кольцевая камера, заполненная смазкой.

Одномассовый маховик

Он устроен проще всего, поэтому надежен и наиболее распространен. В центре диска из чугуна или стали, диаметр которого составляет 300-400 мм, находится посадочное место для установки на хвостовик коленвала. Оно представляет собой расширение (ступицу). В центре — большое отверстие, а 4-12 отверстий под болты помещены на окружности для фиксации.

Одномассовый маховик

Противоположной стороне отводится роль ведущего диска сцепления. Наружную поверхность оснастили местом под установку сцепления и кольцевой контактной площадкой — под ведомый диск сцепления. По окружности внешней стороны напрессовали зубчатый венец из стали.

Простота конструкции, относительная дешевизна производства обусловили массовое распространение такого вида маховиков Существенный недочет конструкции — она не способна в достаточной степени погасить крутильные колебания, возникающие в современных более мощных, но при этом менее объемных моторах. Поэтому на таких автомобилях зачастую устанавливают двухмассовые маховики.

Двухмассовый (демпферный) маховик

Между двумя дисками конструкции (ведущим и ведомым), которые соединены подшипником, расположена особая пружинно-демпферная система. Ее применение позволило отказаться от использования в ведомом диске сцепления демпфирующего устройства. Ведущий диск двухмассового маховика непосредственно соединен с фланцем коленвала. Крутящий момент передается на ведомый диск, но благодаря пружинно-демпферной системе внутри это происходит с задержкой и с гашением вибраций и крутильных колебаний.

Двухмассовые маховики имеют ряд преимуществ:

Двухмассовый маховик

  • лучше справляются с колебаниями, вибрациями, толчками;
  • способствуют тому, чтобы удобнее переключались передачи;
  • уменьшают износ синхронизаторов;
  • защищают трансмиссию;
  • помогают сэкономить топливо.

Но есть и недостатки:

  • они дороже в производстве, обслуживании и при замене;
  • более требовательны к условиям эксплуатации — не любят сильных вибраций, езды на низких оборотах, перегрева.

Двухмассовые маховики имеют ряд названий, которые по сути являются аббревиатурами: DMF (Dual-Mass Flywheel на английском) или ZMS (ZweiMassenSchwungrad на немецком).

Двухмассовый маховик с маятниковым гасителем колебаний

Двухмассовый маховик с маятниковым гасителем колебаний

Эта новая разновидность двухмассового маховика. Пружинно-демпферная система получила дополнение – центробежный маятник в виде грузов по окружности махового колеса. Низкие обороты двигателя вызывают раскачивание грузов ввиду незначительной центробежной силы. Вызванные колебания находятся в противофазе с теми, что частично сгладили пружины, что позволяет окончательно их погасить. При возросших оборотах амплитуда центробежного маятника уменьшается, как и значение в демпфировании.

Главное достоинство конструкции — помощь в устранении неравномерности вращения коленвала на низких оборотах. Его распространение связано с доминирующими в автомобилестроении тенденциями:

  • сделать мотор меньшим по объему и легче, сохранив мощность;
  • расширить диапазон крутящего момента, используя низкие обороты.

Неисправности и их признаки

Ввиду немалых нагрузок со временем маховик деформируется и разрушается.

В одномассовом маховике проблемным местом может быть зубчатый венец, который может разрушаться со временем. Его демонтируют механическим способом. При установке нового – приходится прибегать к нагреву и заменять болты. Также возможно появление трещин и поломок диска. Решается только заменой детали целиком.

Повреждение зубьев венца

Замена венца на одномассовом маховике

Чтобы своевременно выявить неисправности одномассового маховика, обращайте внимание на:

  • возросший уровень вибраций, шумов;
  • ухудшение работы сцепления;
  • проблемы при запуске двигателя.

Что касается двухмассового маховика, то его более сложная конструкция подразумевает возникновение неисправностей, которые устранить труднее. В нем могут:

  • поломаться, полностью разрушиться дуговые пружины;
  • износиться подшипники, детали, подвергающиеся трению.

Поломка пружин в двухмассовом маховике

Признаки проблем с двухмассовым маховиком следующие:

  1. Ощущение вибрации при пуске двигателя, возможно с толчками, которые чувствуются даже в рычаге КПП.
  2. Мягкий стук при работе двигателя на холостых оборотах.
  3. Вибрация во время разгона.
  4. Толчки при переключениях передач.
  5. Вибрация, возникающая даже после глушения двигателя.

В теории двухмассовый маховик можно перебрать, но на практике его только меняют.


Подбор и покупка деталей

Маховики подбирают по VIN-коду или модели/марке автомобиля или коду двигателя. Выбирая между оригинальными деталями и аналогами от ведущих мировых производителей, учитывайте тот факт, что такие производители как LUK и Sachs изобрели конструкцию двухмассового маховика и чаще всего с завода в машинах стоят именно их детали. Поэтому при разнице в стоимости между оригиналом и продукцией LUK/Sachs выбирайте то, что будет дешевле - в коробке будет одно и то же.

Одномассовый маховик меняется только на деталь такой же конструкции. Для тюнинга автомобилей применяют облегченные маховики, но его нельзя просто установить — нужно менять или компоненты двигателя, или хотя бы настройки его работы.

Двухмассовый маховик следует менять на аналогичную деталь. Но некоторыми производителями предлагается замена двухмассовых маховиков на более надежную конструкцию одномассового маховика с определенными доработками. Такие conversion kits (комплекты для переоборудования) предлагает компания Valeo - еще один крупнейший мировой производитель автозапчастей и двухмассовых маховиков. Такая замена до сих пор остается спорным вопросом - такие производители как LUK и Sachs утверждают, что так делать нельзя - никакой одномассовый маховик не справится с задачами двухмассового (в первую очередь вибрациями и крутильными колебаниями), поэтому вы снижаете ресурс коробки передач и других смежных деталей. Valeo, который и предлагает подобную замену, утверждает, что его инженеры все продумали и такая замена допускается только для определенных моделей двигателей (VAG 1,9, 1,8 турбо, Passat B5, Caddy, Audi A3, Audi TT, Golf5, Golf6, Skoda Octavia в первом кузове, практически все модели группы VAG с 2000-х по 2009 год с двигателями 1,8).

Связанные термины

Что такое маховик двигателя? Виды маховиков в ДВС

Части современных двигателей внутреннего сгорания состоят из множества различных деталей, каждая из которых играет свою роль. Одной из таких деталей является маховик. Он имеет довольно простую конструкцию, но несет важную функцию.

Маховики устанавливают на торцевые части коленчатых валов рядом с задними коренными подшипниками.

Многие автовладельцы не имеют представления о том, что такое маховик. В статье мы постараемся осведомить вас о том, что он собой представляет и каковы его функции в механизме.

По виду маховик напоминает диск. Он прикрепляется к задней части коленчатого вала.

Маховик имеет довольно внушительный вес, благодаря которому, согласно законам физики, он накапливает и отдает кинетическую энергию. Это свойство позволяет узлам использоваться современными двигателям внутреннего сгорания в качестве конструкций, которые сглаживают неравномерность вращения коленчатого вала. Когда поршень работает, маховики скапливают энергию крутящего момента, а когда поршни «спят», выводят эти детали из них, отдавая при этом энергию.

Важным является тот факт, что, чем больше цилиндров имеет двигатель внутреннего сгорания, тем более его крутящий момент равномерен. По этой причине в подобных ДВС можно применять маховики небольшого веса.

Важнейшей функцией маховика считается трансляция крутящего момента на коленчатый вал от стартера. Она производится следующим образом: на внешнюю окружность узла прикрепляется зубчатый стальной ободок. Он расположен в месте зацепления с валом, который проходит от стартера. При включении водителем зажигания, стартер начинает проворачивать этот вал, а тот, в свою очередь, крутит маховик, приводящий в движение коленчатый вал. Таким образом осуществляется запуск двигателя.

Помимо всего этого, маховик играет важную роль в действии трансмиссии машины. Он выполняет в ней роль ведущих дисков сцепления. Вращательный момент коленчатого вала двигателя внутреннего сгорания передается коробке переключения передач, а от них идет трансляция к ведущим колесам.

Виды маховиков в ДВС

Маховики современных ДВС имеют следующее подразделение:

  • Одномассовые (сплошные). Считаются самым распространенным видом. Одномассовый маховик ДВС представляет собой сплошную конструкцию и диск внушительного размера диаметром от 300 до 400 миллиметров. Изготавливают одномассовые маховики чаще всего из высококачественного чугуна. По всей окружности сплошного маховика проводят венец – стальное зубчатое кольцо. Монтаж производится по технологии напрессовки, благодаря чему кольцо крепится прочно. Для закрепления одномассового маховика на коленчатый вал нужно с одной стороны детали выполнить ступицу. Противоположная же плоскость сплошного маховика выполняет роль ведущего диска сцепления. Выходит, что конструкция одномассового маховика не представляет собой особой сложности. Также, данный маховик имеет сравнительно невысокую стоимость, поэтому он широко применяется в современных ДВС. Минус сплошного маховика заключается в том, что он плохо гасит крутильные колебания. Есть разновидности маховиков, которые справляются с этой задачей лучше;
  • Двухмассовые маховики. Двухмассовый маховик – это конструкция из двух дисков, соединенная между собой пружинно – демпферной системой. Функция этой системы состоит в том, чтобы избавлять трансмиссию машины от непрерывно возникающих крутильных колебаний силового агрегата, уравновешивать ее работу. Применяя двухмассовый маховик вместо одномассового, можно не использовать в ведущем диске сцепления демпфирующее устройство, что повысит надежность и долговечность системы. Также двухмассовые маховики позволяют делать следующее:
  1. Снижать вибрации, которые передаются от двигателя к трансмиссии;
  2. Снижать уровень шума;
  3. Делать коробку передач более «удобной» в использовании;
  4. Защищать трансмиссию от перегруза.


Некоторые исследования показывают, что двухмассовые маховики способны снизить потребление двигателем топлива. К недостаткам можно отнести не столь высокую надёжность, какую имеют, к примеру, одномассовые маховики. Это связано с нагрузкой, которая «ложится» на пружинно – демпферную систему. По этой же причине двухмассовые маховики не так часто эксплуатируются автовладельцами. Однако сейчас активно разрабатывают новые усовершенствованные конструкции этих узлов, ведь появляются новые модели двигателей, которые функционируют на низких оборотах, а также моторы довольно большой мощности при скромном рабочем объеме. Такие двигатели внутреннего сгорания «ждут» от маховиков высокого уровня гашения колебаний, над чем конструкторы и работают;

  • Облегченные маховики. Применяются при тюнинге силовых агрегатов. В таких маховиках масса распределяется от центра к краям, что уменьшает общий вес конструкции и момент инерции. Машины, оснащенные облегченными маховиками, обладают улучшенной разгонной динамикой.

Видео принцип работы маховика в двигателе

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.
Двигатель

- Что делает маховик и с чем он связан? Двигатель

- Что делает маховик и с чем он связан? - Обмен стеков по обслуживанию и ремонту автомобилей
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Motor Vehicle Maintenance & Repair Stack Exchange - это сайт вопросов и ответов для механиков и энтузиастов-любителей автомобилей, грузовиков и мотоциклов. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 113k раз

Я примерно понимаю, как работает двигатель, и что есть коленчатый вал, который может вращать маховик за счет внутреннего сгорания.

Я только что понял, что совершенно не понимаю, как кинетическая энергия (энергия движения) коленчатого вала может заставлять колеса вращаться, а также изменять скорость колес в зависимости от действий водителей. Я знаю, что где-то есть сцепление, коробка передач и «дифференциал», который позволяет колесам вращаться с разной скоростью (например, при повороте).

  • Все это слетает с маховика?

  • Что именно делает маховик и с чем он связан, кроме коленчатого вала?

  • Как это связано с другими вещами?

Создан 11 янв.

Макс Гудридж

7,8471717 золотых знаков4545 серебряных знаков102102 бронзовых знака

0

Маховик служит для четырех основных целей (в большинстве автомобилей):

  • Обеспечивает массу для инерции вращения, чтобы двигатель оставался в движении.
  • Специально утяжелен для обеспечения балансировки коленчатого вала
  • Обеспечивает запуск двигателя (стартерное кольцо)
  • Он обеспечивает соединение для передачи мощности между двигателем и трансмиссией (наряду со сцеплением он также обеспечивает средство для прерывания потока мощности)

Еще один такой элемент, как маховик, - это гибкая пластина.Это тонкая пластина, которая соединяет двигатель с преобразователем крутящего момента в автоматических трансмиссиях. Хотя он обеспечивает запуск, соединение и балансировку маховика, он сам по себе не обладает достаточной массой, чтобы обеспечить инерцию вращения. В этом случае гидротрансформатор обеспечивает это двигателю.
