что это такое и для чего нужна

В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.

В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.

Что такое межосевой дифференциал

В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.

Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

  • Блокировка с вискомуфтой;
  • Блокировка типа Torsen;
  • Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.

Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.

Читайте также: Что такое паркетник и чем он отличается от внедорожника.

Видео на тему

Похожие статьи

avtonov.com

что это такое и принцип работы? + Видео

На автомобилях с передним или задним приводом на ведущей оси устанавливается такой узел, как колесный дифференциал, механизма же его блокировки не предусмотрено по понятным причинам. Основная задача данного узла — распределение крутящего момента на колеса ведущей оси. Например на поворотах или во время езды по грунтовым дорогам колеса крутиться с одинаковой скоростью не могут.

Если же вы являетесь владельцем транспортного средства с полным приводом, то помимо колесного дифференциала на кардан устанавливают и межосевой дифференциал с механизмом блокировки. Естественно, у читателей возникает вопрос: зачем нужна блокировка, какую функцию выполняет, какие существуют виды блокировки межосевого дифференциала?

Зачем нужна блокировка межосевого дифференциала и принцип ее работы

Мы уже частично затрагивали данную тему на сайте vodi.su в статье об вязкостной муфте (вискомуфта). Если говорить простыми словами, то межосевой дифференциал необходим для повышения проходимости транспортного средства и включения полного привода.

Принцип его работы довольно прост:

  • когда машина едет по нормальной дороге, все тяговое усилие приходится лишь на основную тяговую ось;
  • вторая ось посредством отключения механизма блокировки, не входит в сцепление с трансмиссией машины, то есть в данный момент она выступает в качестве ведомой оси;
  • как только авто выезжает на бездорожье, где нужно, чтобы работали две оси для повышения проходимости, водитель либо принудительно включает блокировку межосевого дифференциала, либо происходит ее автоматическое подключение.

Когда блокировка включена, обе оси оказываются в жесткой сцепке и вращаются за счет передачи момента вращения на них посредством трансмиссии от двигателя транспортного средства. Так, если установлена вискомуфта, то на дорожном покрытии, где не требуется мощь обеих осей, тяговое усилие поступает лишь на передние или задние колеса. Ну, а когда выезжаете на грунтовую дорогу и начинаются пробуксовки, колеса разных мостов начинают вращаться с разной скоростью, происходит сильное перемешивание дилатантной жидкости, она затвердевает. Тем самым создается жесткая сцепка между мостами и момент вращения поровну распределяется между всеми колесами машины.

Преимущества механизма блокировки межосевого дифференциала:

  • существенное повышение проходимости транспортного средства в сложных условиях;
  • отключение полного привода автоматически или принудительно, когда в нем нет необходимости;
  • более экономное расходование топлива, ведь с подключенным полным приводом двигатель потребляет больше горючего для создания дополнительной тяги.

Блокировка межосевого дифференциала в зависимости от модели автомобиля включается различными способами. На более старых моделях, например УАЗ, НИВА или грузовые авто, необходимо выбрать соответствующую передачу на раздаточной коробке. Если стоит вискомуфта, блокировка происходит автоматически. Ну, а на самых совершенных на сегодняшний момент внедорожниках с муфтой Haldex блокировка контролируется электронным блоком управления. Сигналом же к ее включению является нажатие на педаль газа. Так, если вы желаете эффектно разогнаться с пробуксовкой, то блокировка сразу включится, а отключение произойдет автоматически, когда машина будет двигаться на стабильной скорости.

Разновидности механизмов блокировки межосевого дифференциала

Если говорить про принцип действия, то выделяют несколько основных групп, которые в свою очередь делятся на подгруппы:

  1. жесткая 100-процентная блокировка;
  2. дифференциалы с ограниченным проскальзыванием — жесткость сцепки зависит от интенсивности вращения колес разных осей;
  3. с симметричным или ассиметричным распределением тягового усилия.

Так, вискомуфту, можно отнести к второй и третьей группам одновременно, так как в разных режимах езды может наблюдаться проскальзывание дисков, например на поворотах. Соответственно, тяговое усилие ассиметрично распределяется между осями. В наиболее же сложных условиях, когда одно из колес сильно буксует, то происходит 100-процентная блокировка за счет полного затвердевания жидкости. Если же вы ездите на УАЗ Патриот с раздаткой, то там предусмотрена жесткая блокировка.

Портал vodi.su отмечает, что при включенном полном приводе, особенно на асфальте, происходит быстрый износ резины.

Выделяют также различные конструкции блокировки межосевого дифференциала:

  • фрикционная муфта;
  • вискомуфта;
  • кулачковая муфта;
  • блокировка Torsen.

Так, фрикционы работают примерно по той же схеме, что и вискомуфта или сухое сцепление. В нормальном состоянии фрикционные диски не взаимодействуют между собой, но как только начинаются пробуксовки, происходит их зацепление. Муфта Haldex Traction является фрикционной, в ней установлено несколько дисков, которые контролируются электронным блоком управления. Минус данной конструкции — износ дисков и необходимость их замены.

Блокировка Torsen является одной из наиболее совершенных, ее устанавливают на такие авто как Audi Quattro и универсалы Allroad Quattro. Схема довольно сложная: правая и левая полуосевая шестерни с сателлитами, выходные валы. Блокировка обеспечивается за счет разных передаточных чисел и червячной передачи. В нормальных режимах стабильной езды все элементы вращаются с определенным передаточным числом. Но в случае пробуксовки сателлит начинает вращаться в обратном направлении и происходит полная блокировка полуосевой шестерни и момент вращения начинает поступать на ведомую ось. Причем распределение происходит в соотношении 72:25.

На отечественных авто — УАЗ, ГАЗ — устанавливают кулачковый дифференциал повышенного трения. Блокировка происходит за счет звездочек и сухарей, которые при пробуксовке начинают вращаться с разными скоростями, в результате чего возникает сила трения и блокируется дифференциал.

Существуют и другие разработки. Так, современные внедорожники оснащают антипробуксовочной системой TRC, в которой весь контроль осуществляется через ЭБУ. А избежать пробуксовки удается за счет автоматического подтормаживания буксующего колеса. Есть также гидравлические системы, например DPS на автомобилях Хонда, где на заднем редукторе установлены насосы, вращающиеся от карданного вала. А блокировка происходит за счет подключения пакета многодискового сцепления.

У каждой из перечисленных систем существуют свои достоинства и недостатки. Нужно понимать, что езда с включенным полным приводом приводит к скорейшему износу шин, трансмиссии и двигателя. Поэтому полный привод используют лишь там, где он действительно нужен.

Загрузка...

Поделиться в социальных сетях

vodi.su

Что такое дифференциал и для чего нужны блокировки. — DRIVE2

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой). При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами. Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить диф

www.drive2.ru

что это такое, принцип работы

Внедорожные авто оснащены дифференциалом. Этот элемент нужен для обеспечения ведущим колесам разной угловой скорости. При повороте колеса расположены на внешнем и внутреннем радиусе. Межосевой дифференциал на внедорожнике имеет блокировку. Далеко не все знают, что это такое – блокировка межосевого дифференциала. Давайте разберемся, что это, для чего и как пользоваться.

Межосевой дифференциал

В любых автомобилях точно имеется один дифференциал. Данный механизм призван делить крутящий момент, который на него подается с входного вала между двумя полуосями. Полноприводные авто оснащены двумя дифференциалами – для каждой колесной пары. Также имеется еще и межосевой. Необходимость в нем вызвана тем, что внедорожники эксплуатируются в очень сложных условиях. Разные оси испытывают разное давление, и нужно распределять крутящий момент между ними.

Блокировка

Любой дифференциал имеет, кроме достоинств, и очень серьезный недостаток. Недостаток этот является следствием преимущества – если одно из колес начинает буксовать, то дифференциал отдает больший крутящий момент именно на это колесо. Это очень сильно снижает характеристики проходимости. Если для гражданских автомобилей это норма, то для внедорожников это совсем недопустимо. По данной причине практически все межосевые дифференциалы оснащаются системами блокировки. Но есть исключения. Например, блокировка межосевого дифференциала на «Ниве» отсутствует, зато можно купить и установить самостоятельно одно из предлагаемых рынком решений.

Когда включена блокировка, то на каждую ось отдается один и тот же крутящий момент. Поэтому колеса не будут буксовать. Это нужно, чтобы машина могла с легкостью пройти скользкие места.

Виды блокировок

Мы узнали, что это такое – блокировка межосевого дифференциала. Теперь стоит познакомиться с видами данных систем. Сейчас можно выделить ручную и автоматическую блокировку. В первом и во втором случае можно частично или полностью отключить дифференциал. На моделях авто с повышенной проходимостью имеются автоматические блокировки. Их три разновидности – это система с вискомуфтой, блокировка Trosen и с фрикционной муфтой. В чем особенности и отличия данных систем? Рассмотрим каждую более детально.

Блокировки с вискомуфтой

Это наиболее распространенная блокировка. Она базируется на симметричной планетарной схеме. Работа основана на взаимодействующих между собой конических шестеренках. Важным элементом данной конструкции является специальная герметичная полость. В ней воздушно-силиконовая смесь. Механизм связан с полуосями за счет пакетов дисков.

Если авто с полным приводом двигается с какой-то постоянной скоростью по достаточно ровной поверхности, то дифференциал с такой блокировкой передает крутящий момент к передней и задней оси в пропорции 50:50. Если же один из пакетов будет вращаться быстрее, то за счет повышенного давления в герметичной емкости вискомуфта начнет тормозить пакет. За счет этого выровняются угловые скорости. Дифференциал заблокируется.

Среди главных достоинств этой системы можно выделить ее простоту и малую стоимость. Именно за счет этих факторов механизм получил такое широкое распространение в современных внедорожниках. Если говорить о недостатках, то автоматическое блокирование осуществляется не полностью и существует риск перегрева системы, если блокировка эксплуатируется достаточно долго.

Система Trosen

Вот еще одна блокировка межосевого дифференциала. Что это такое? Она представляет собой корпус, две полуосевые шестеренки с сателлитами и выходными валами. Считается, что блокировка такого типа наиболее эффективная и совершенная. Нередко данную систему можно увидеть на новых внедорожниках европейского и американского производства.

В основе лежат червячные колеса в количестве двух пар. В каждой паре имеется ведущее и ведомое колесо – полуосевое и сателлит. Принцип действия основан на особенностях червячных шестерен. Если каждое колесо имеет одинаковое сцепление с дорогой, тогда блокировка не будет задействована, а дифференциал будет работать в обыкновенном режиме.

Включение блокировки межосевого дифференциала осуществляется, если одно колесо начнет вращаться быстрее, чем остальные. Сателлит, связанный с колесом, будет пытаться крутиться в обратную сторону. В результате червячная шестерная перегружается и тем самым блокируются выходные валы. Освободившийся крутящий момент передается на другую ось и значения крутящего момента таким образом выравниваются.

В чем плюсы данной системы? Главным преимуществом такой блокировки считается максимальная скорость срабатывания и очень широкий диапазон распределения крутящего момента с одной оси на другую. Среди прочих плюсов можно выделить, что данные блокировки не ведут к перегрузке тормозных систем. Минус один – это сложность данной конструкции. Кстати, схожую блокировку можно увидеть на ГАЗ-66.

Блокировки с фрикционными муфтами

Основная отличительная особенность в том, что предполагается возможность включения блокировки автоматически или вручную. Конструкция и работа блокировки межосевого дифференциала похожа на систему с вискомуфтой. Но здесь работают фрикционные диски.

Когда машина двигается плавно, угловые скорости на осях распределены равномерно. Если на одной из полуосей имеется ускорение, то диски начнут сближаться, между ними будет расти сила трения – полуось притормаживается.

Данные системы практически не используются на серийных моделях авто. Причина в сложности конструкции и невысоком ресурсе. Диски очень быстро изнашиваются, а сама конструкция требует особого ухода и тщательного обслуживания.

Электронные блокировки и имитации блокировок

В большинстве современных авто имеются так называемые электронные блокировки межосевого дифференциала. Что это такое, мы рассмотрим далее. Электронная блокировка в большинстве случаев представляет собой лишь имитацию.

ЭБУ получает информацию от датчиков колес, что одно из колес вращается быстрее и начинает прерывистыми командами притормаживать колесо. Тем самым момент перераспределяется на другую сторону. Обычно узнать о том, что включена данная система, можно узнать по приборной панели – мигает блокировка межосевого дифференциала.

Недостатки и особенности

При долгой работе в таком режиме существует риск перегрева и выхода из строя тормозных систем. Автомобиль имеет автоматическую защиту, если температура поднимается выше допустимой, но это не везде есть и не всегда работает.

Если нагрузка серьезная, то крутящего момента может быть мало, чтобы сдвинуть авто вперед. Вроде бы и моргает лампа, трещит тормозная система, но машина никуда не едет. Поднять обороты невозможно – электроника не дает.

Межосевая блокировка дифференциала “Паджеро”, а она там электронная, в воде теряет эффективность. Мокрые колодки не могут затормозить мокрый диск.

Но даже имитация – это не пустая забава. Естественно, она не подойдет для серьезного бездорожья, но ездят туда далеко не все владельцы. Электронной блокировки вполне хватит для самых обычных случаев. Например, они могут понадобиться зимой. Но сильно рассчитывать на систему нельзя – электроника может подвести в самый неподходящий момент. Поэтому в “Паджеро” дополнительно есть настоящая, железная блокировка.

fb.ru

Обзор блокировок дифференциала

Категория: Статьи об оборудовании
Просмотров: 15193

При преодолении бездорожья крайне важно, чтобы крутящий момент от двигателя передавался на  все колеса. Но этому может препятствовать дифференциал, который есть в каждой машине. Что бы такого не происходило, заводами - производителями или автосервисами устанавливается так называемые блокировка(и) дифференциала.

Больше половины владельцев 4х4 уверены, что при включенном полном приводе на скользкой поверхности у них работают и тащат автомобиль все четыре колеса. Спешим их «обрадовать», ничего подобного. Если на машине не установлены блокировки дифференциала или антипробуксовочные системы, то полный привод у них до тех пор, пока все покрышки уверенно сцеплены с грунтом. Как только забуксует переднее левое, сразу перестанет тащить переднее правое. Хорошо если заблокирован межосевой дифференциал, тогда будут толкать задние колеса. А если нет? Тогда проблема - одно буксующее колесо заберет на себя всю энергию, остановив три остальных. Но одна межосевая блокировка не спасает. Машины без межколесных блоков частенько попадают в ситуацию диагонального вывешивания, когда два колеса на противоположных углах автомобиля висят в воздухе и бешено вращаются, а крепко стоящие на земле… стоят без движения. Почему? Потому, что так функционируют штатные дифференциалы без блокировок.


Как это работает, вернее не работает

На полноприводных автомобилях устанавливают межосевые и осевые дифференциалы. Первые распределяют вращательную энергию от двигателя между передней и задней осью. Вторые между колесами на одной оси. Распределяет неравномерно и несправедливо. Те колеса, которые вращать легче, например, буксующие, получает больше энергии и крутятся быстрее. А те, которые цепляются за землю и нагружены получают меньше вращения. Сделано это для того, чтобы в поворотах колеса, едущие по разным траекториям крутились с разной угловой скоростью и машина сохраняла управляемость. Но на бездорожье возможна ситуация, когда одно колесо повиснет в воздухе и вся энергия уйдет на него. Чтобы этого не происходило устанавливают межколесные и межосевые блокировки.  На многие автомобили производители уже на заводах ставят различные антипробуксовочные системы, которые притормаживают проскальзывающее колесо, заставляя работать противоположное. И как правило, для езды по лужам и снегу этого достаточно. Но если вам этого мало, а для преодоления бездорожье таких систем мало, то можно самостоятельно дооборудовать свой внедорожник блокировками дифференциала. Дифференциалы с блокировками по форме и размеру соответствуют штатным дифференциалам автомобиля и устанавливаются вместо них. Один агрегат меняется на другой и машина приобретает новые возможности.

От простого к сложному

Если быть точным, то термином «Блокировка дифференциала» надо бы обозначать только те устройства, которые жестко блокируют полуоси друг с другом. Сцепляют их намертво, превращая в одну ось. Такие блокировки дифференциала называют «полными». Но так исторически сложилось, что дифференциалы повышенного трения, они же дифференциалы ограниченного проскальзывания, они же «частичные» блокировки в России тоже называют блокировками и самоблокировками (самоблоками). А раз так, то с них и начнем.

Самоблоки

Все дифференциалы повышенного трения работают автоматически, обеспечивая перераспределение крутящего момента от буксующего колеса к рабочему без участия человека. Поскольку срабатывают они сами, то и называются самоблокирующимися дифференциалами или коротко “самоблоками”, что не очень правильно, но так повелось. Как показал опрос джиперов, самоблок -самый популярный способ повысить проходимость своего автомобиля. Видимо, потому, что частичные блокировки – это золотая середина между штатным дифференциалом и полными блокировками. Да, с одной стороны, они не перераспределяют все 100% вращения с буксующего колеса. Но с другой стороны, нагрузки и вероятность сломать полуось меньше, чем у «полных».  Да и стоят «частичные» заметно скромнее. Инженерных решений, позволяющих убрать ненужную энергию с буксующего колеса и отдать его крепко стоящему на земле много: gov-lock, вискомуфта, дисковая и героторно-дисковые блокировки, червячный, косозубый, винтовой самоблок. Но назначение одно – выравнивать скорость вращения полуосей одно оси. Отличаются только скоростью и жесткостью срабатывания, а также величиной перераспределяемого усилия от 30 до 80 процентов. Обратите внимание - выравнивание скорости вращения колес происходит автоматически, а значит, может случиться на ходу, например, при попадании одного из колес на лед в повороте - неприятная ситуация, чреватая ухудшением управляемости автомобиля. Ничего страшного, но надо научиться чувствовать работу таких дифференциалов и наработать навыки управления машиной, с установленными самоблоками.

Полные блокировки дифференциала

Более эффективный на бездорожье способ улучшить проходимость автомобиля – установить «полную» блокировку. Такие механизмы обеспечивают жесткое соединение полуосей и вращение обоих колес в любой ситуации, что бы ни случилось. При блокировках на обоих мостах и межосевом дифференциале гарантирован реальный привод 4х4. Но есть обратная сторона медали. Перераспределение энергии двигателя ведет к перераспределению нагрузок и их увеличению в 2, а то и в 4 раза, что ведет в поломке как минимум полуосей. Поэтому многие производители поставляют не только сами устройства, но и усиленные элементы трансмиссии. Различают более простые в установке, но менее предсказуемые на дороге автоматические блокировки и более сложные ручные блокировки, управляемые водителем из кабины.

Автоматические полные блокировки дифференциала

Принцип действия, заложенный в полные автоблокировки типа Lockright, Lokka, Spartan Locker, Aussie Locker, Yukon Grizzly Locker, Detroit Locker, Powertrax No-Slip, Kaiser Locker, ДАК (Дифференциал Автоматический Красикова),  называют «тракторным». Его суть в том, что полуоси постоянно находятся в соединенном состоянии (заблокированы) и разъединяются только в поворотах, когда одно колесо начинает “обгонять” другое. Устройства надежные, неприхотливые, выдерживающие большие нагрузки, но требующие  навыка управления автомобилем. Дело в том, что, если в повороте, когда оси расцеплены и колеса едут по разным траекториям с разной скоростью, газануть, то дифференциал мгновенно сцепится, колеса попытаются поехать синхронно. А в дуге такая синхронность невозможна и машина потеряет управление.  При срабатывании в скользкой дуге машину однозначно понесет на внешний радиус поворота. И хорошо если на обочину, а не в другую сторону

Фото сайта dak4x4.com

Ручные (принудительные) блокировки дифференциала

Как понятно из названия этого класса блокировок, жесткое сцепление полуосей друг с другом выполняет водитель. Все просто, предсказуемо и управляемо. Только надо не забывать включать блокировку на бездорожье и выключать ее при выезде на хорошую дорогу. Иначе как минимум повышенный износ покрышек и деталей, как максимум сюрпризы и проблемы в поворотах.
По способу включения выделяют четыре вида: пневматические, электрические, механические и гидравлические. Задача и принцип действия у всех схожий – дистанционно привести в действие кулачковую муфту, которая либо, жестко сцепит корпус дифференциала с одной из полуосей, либо заблокирует вращение сателлитов. Получится одна сплошная ось, что и требуется. Отличаются типы ручных блокировок только способом управления муфтой и ее устройством.

Механическая блокировка управляется тросиком, прикрепленным к рычагу. Похоже на управление ручным тормозом. Потянул – полуоси заблокировались, отпустил – разблокировались.

Пневматическая блокировка дифференциала включается электрической кнопкой (клавишей, тумблером). Сигнал поступает на пневматический клапан, который открывает доступ сжатого воздуха из баллона по специальной трубке в пневмоцилидр, установленный внутри блокировки. Он и производит сцепку корпуса дифференциала с одной из полуосей. Пневмоблокировки самые распространенные и самые бюджетные варианты, но для их работы требуется компрессор и ресивер, который приобретаются и устанавливаются отдельно.

Гидравлическая блокировка работает так же как и пневматическая, только давление создается не сжатым воздухом, а тормозной жидкостью. Гидросистема, состоящая из двух цилиндров (главного и рабочего), трубок и рычага, устанавливаемого в салоне получается довольно громоздкой. Из-за этого гидравлические блокировки у джиперов непопулярны и встречаются на внедорожниках редко.

В электрических блокировках дифференциала сцепление полуосей производится электромагнитом. Ток потребления 3 Ампера. Система, появившаяся в России совсем недавно, но уже набравшая немало сторонников. И все из-за простоты. Для работы нужна только собственно блокировка, провод и кнопка. Устанавливать просто, все необходимое уже в комплекте, поставить неправильно сложно.

К недостаткам ручных блокировок относят то, что включать их можно только на стоящем автомобиле, действовать они начинают не сразу (надо несколько метров проехать) и необходимо помимо собственно блокировки устанавливать механизм управления. Неудобства небольшие и с лихвой компенсирующиеся безопасностью и удобством использования.

Подытожим

Ставить или нет блокировки дело очень индивидуальное и в этом вопросе много от сиюминутной моды и желания казаться крутым. Если в машине производителем штатно блокировка дифференциала не предусмотрена, то может и устанавливать ее не надо. Известно большое количество примеров, когда машины без блокировок выигрывают соревнования у таких же, но с заблокированными мостами. Все зависит от умения водителя и штурмана. А с другой стороны, автопроизводители делают машины для массового потребителя, многие из которых никогда на бездорожье не поедут. Так, что теперь и джиперам с асфальта не съезжать?  Конечно, съезжать. Только включив голову и дооборудовав свой автомобиль.

Текст: Алексей Игнаткович
Иллюстрации А.Игнатковича и с сайтов производителей

www.ex-roadmedia.ru

Виды блокировок дифференциала. Классификация. — blokirovka.ru на DRIVE2

Блокировок дифференциала для внедорожников существует и выпускается огромное множество, далее будут рассмотрены только межколесные блокировки, т.е. которые используются для распределения момента между колесами на одной оси и устанавливаются в редуктор вместо штатного дифференциала, либо внутрь этого дифференциала.
Статья постепенно будет обновляться, ваши комментарии и замечания крайне приветствуются, чуть позже добавлю поясняющих картинок для каждого типа блокировок.

Разделить их можно на 2 существенных вида:
1. Принудительные (или отключаемые) — водитель из салона с помощью кнопки или рычага может их включить/выключить при необходимости, все принудительные блокировки 100%, т.е. при включении блокировки колеса на одной оси всегда будут крутиться с одной скоростью.
  Они в свою очередь разделяются по способу включения:
  1a. Пневматические (воздушные или с пневматическим механизмом включения) — для включения необходимо наличие компрессора в системе, к мосту идет силиконовая трубка для подачи воздуха.

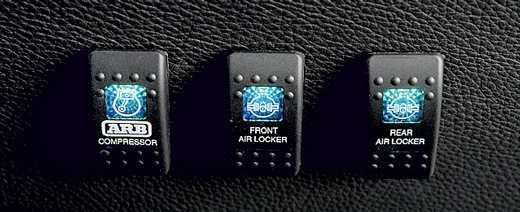

Включение компрессора и пневматических блокировок из салона

Различные производители пневмоблокировок

Полный размер

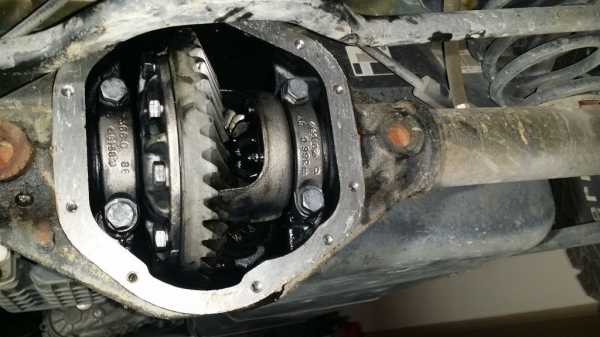

Пример установки пневмоблокировки TJM в редуктор

    Самые распространенные, так как считаются самыми надежными и ремонтопригодными на сегодняшний момент. Включение происходит внутри дифференциала воздухом под давлением,

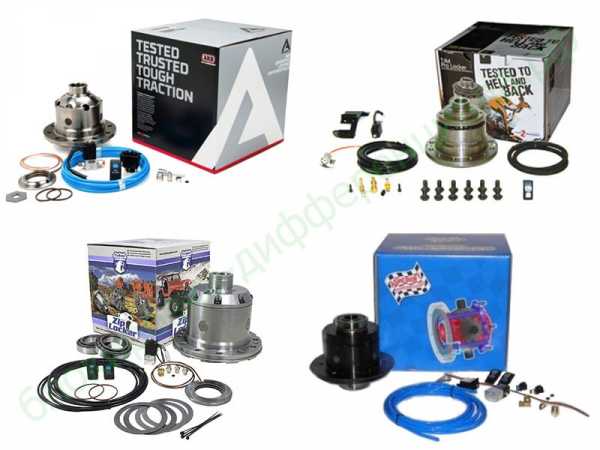

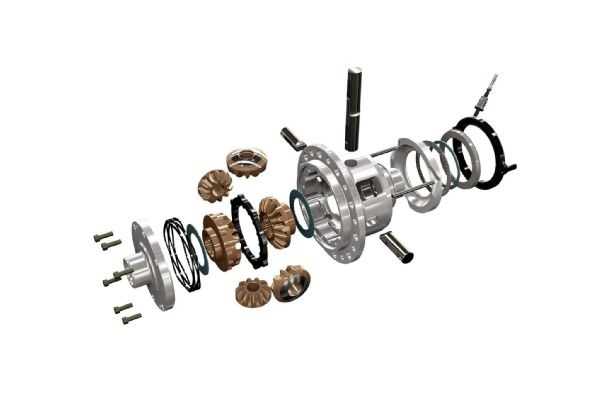

    Пневматические блокировки TJM Pro Locker, ARB Air Locker, HF Air Locker, Yukon ZIP Locker, Ashcroft выпускаются для большинства внедорожников Toyota, Nissan, Suzuki, Isuzu, Mitsubishi, Land Rover, Jeep, Ford, GMC, Dodge, Chevrolet, Chrysler и других.

  1б. Механические (тросиковые или с механическим приводом включения) — для включения необходимо установить в салоне рычаг, который тросиком двигает вилку внутри редуктора, замыкающую блокировку.
    Механические блокировки OX USA Locker выпускаются только для редукторов Dana и GM. Штатные механические блокировки были на Toyota Land Cruiser 60.

Блокировка OX Locker с механическим включением

  1в. Электро-магнитные (с электро-магнитным механизмом включения) — для включения достаточно подачи 12 В на электро-магнитную муфту установленную на дифференциале.
    Электро-магнитные блокировки Eaton E-Locker и Auburn gear ECTED Max выпускаются только для редукторов Dana, GM, Ford, а HF E-Locker и Harrop ELocker также для Toyota, Nissan, Mitsubishi и др.

Схема блокировки с электро-магнитным включением Eaton E-Locker

  1г. Электрические (штатные или включение с помощью электро-моторчика) — для включения необходим контроллер управления блокировкой
    Электрические блокировки с мотором-актуатором ставились на некоторые модели внедорожников Toyota Land Cruiser 70/80/100/105, Prado 78/95/120, Hilux, Tacoma, FJ Cruiser и др.

Штатный ди
