Что такое ABS на автомобиле

Это система, препятствующая блокированию колес во время экстренного торможения или на скользкой поверхности. Опасность блокировки колес состоит в том, что в случае резкого нажатия на тормоз, водитель может потерять управление автомобилем. Известно, что при заблокированных колесах управлять машиной проблематично, она не слушается руля, а двигается по своей траектории за счет инерции и скольжения блокированных колес. В лучшем случае увеличится тормозной путь, в худшем – сорвется в неконтролируемый занос. Если они будут хоть немного вращаться, то можно свернуть в сторону, изменить направление движения и избежать столкновения.

Именно для предотвращения таких опасных ситуаций была создана антиблокировочная система (АБС). Она понимает, что если колесо резко прекратило вращение, а автомобиль сохраняет при этом скорость, то произошло экстренное торможение и нужно водителю помочь не потерять контроль над авто. Она ослабляет давление на тормозные механизмы этого колеса, разрешая ему вращаться, а не скользить по поверхности. Вы подумаете, что при этом увеличивается тормозной путь и столкновения не избежать, ведь колодки отошли от диска. Это не так, за считанные доли секунды она вновь сомкнет колодки, и механизм заблокируется. Если скорость транспортного средства остается выше определенного уровня, она вновь вступит в работу и «отпустит» тормоза, освободив колесо. Это процесс будет происходить до тех пор, пока авто не остановится или водитель не ослабит педаль тормоза.

В случае необходимости АБС «сковывает» и отпускает колеса, на этом основан принцип ее работы.

По поводу тормозного пути на дорогах с разным покрытием, стоит поговорить отдельно. Да, она уменьшает его на асфальтированных дорогах, колеса не скользят, а планомерно замедляются. На грунтовых дорогах или покрытых рыхлым снегом, длина торможения будет выше, чем у автомобиля без «помощника». Это обусловлено тем, что при резком нажатии на тормоз, у авто, не оборудованном АБС, колеса блокируются, и перед ними образуется препятствие в виде снега или песка (щебня, грунта и т.д.). Эта своеобразная стена под покрышкой быстрее останавливает машину. Антиблокировочная система не дает колесам блокироваться, они не «собирают» перед собой насыпь из дорожного покрытия, которое помогало бы остановиться, они продолжают свободно вращаться. В этом случае тормозной путь увеличивается. Это наглядно продемонстрировано на видео ниже.

Как работает ABS на автомобиле

Прежде чем разобрать, как она функционирует, предлагаю познакомиться с ее устройством и назначением компонентов.

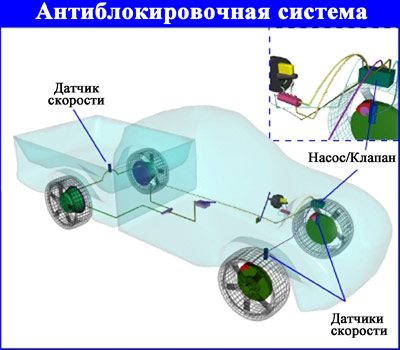

Устройство антиблокировочной системы

1. Датчики ускорения, установленные на ступицах колес
2. Управляющие клапаны, встроенные в тормозную магистраль. Они находятся в гидроблоке. Есть впускные, которые контролируют подачу тормозной жидкости к механизму тормоза определенного колеса и выпускные – травят давление обратно в систему
3. Электронный блок управления (ЭБУ), который получает сигналы от датчиков и управляет клапанами. Он принимает решение, разблокировать колесо или нет. Он диагностирует всю систему и сигнализирует о поломках, сообщая коды неисправности ABS.
4. Электронасос. Перекачивает тормозную жидкость обратно в главный тормозной цилиндр. Поэтому водитель чувствует небольшие удары в педаль при работе системы.

Рассмотрим основные компоненты подробно.

Как работает датчик антиблокировочной системы

Как говорилось выше, системы, для своей корректной работы, должна знать частоту вращения каждого колеса. Для ее контроля используют датчики, закрепленные на ступицах. Но одного его не достаточно. Там же закреплено импульсное кольцо, вращающееся вместе с колесом. Оно выглядит как шестеренка.

Датчик состоит из постоянного магнита и катушки в его корпусе – пассивный. Он закреплен и не подвержен вращению колеса. Его конец направлен в сторону зубьев кольца и при вращении его меняется магнитное поле постоянного магнита. Это изменение создает ток на катушке, который передается в блок управления. Недостатком такой конструкции является то, что фиксировать изменение частоты вращения начинает только при скорости выше 5-7 км/ч.

Преимуществом такого вида является высокая износостойкость, прочность. На работоспособность не влияет грязь, которая может облепить его. Неисправность может проявиться только в физической поломке. Были редкие случаи, что обламывалось кольцо, оно свободно вращалось на оси ступицы в независимости от колеса. Физическое повреждение сенсора, но это в исключительных случаях. О поломках АБС подробнее поговорим ниже.

Для контроля всего диапазона скоростей были изобретены активные датчики ABS. Они разделяются на два вида по принципу работы:

1. Основанные на эффекте Холла
2. Магниторезистивные – реагирующие на изменение магнитного сопротивления, направления магнитного поля относительно постоянных магнитов

Датчики Холла

Принцип работы основан на возникновении разности потенциала на поперечных краях электропроводной пластины, при помещении ее в магнитное поле. При этом на пластину в продольном направлении нужно подать постоянный ток. Все это помещается в корпус с электронной схемой, которая создает цифровой сигнал, передающий на блок управления. Кроме этого, в конструкцию включено, как и в случаях пассивных датчиков, импульсное кольцо. Оно может иметь форму шестерни или кольца с намагниченными участками.

На токопроводящую пластину датчика подается постоянное напряжение, схема преобразует полученное напряжение при нахождении ее в магнитном поле. Если колесо не вращается, то этого сигнала не будет вообще, или его амплитуда меняться не будет. ЭБУ понимает, что колесо не крутится, а так как скорость авто равна нулю, то ничего делать с тормозами не будет. Импульсное кольцо вместе с колесом начинает вращаться, амплитуда сигнала увеличивается, чем выше частота вращения, тем больше она будет. Блок управления видит, что машина ускоряется и пропорционально ускорению увеличивается скорость вращения колес.

При резком нажатии на тормоз, импульсное кольцо остановится, амплитуда сигнала, формирующего датчиком, упадет, а скорость авто высокая, значит, предпринята попытка экстренного. В этом случае электронный блок начнет работу по разблокированию остановленного колеса.

Недостатки – подача постоянного напряжения на сенсор, вероятность выхода из строя микросхемы, влияние электромагнитных помех.
Плюсы – замеряют частоту вращения диска при скорости авто от 0 км/ч

Магниторезистивные датчики

Их принцип работы схож на предыдущие. Только в этом случае, микросхема снимает с пластины не напряжение, возникающее в результате поперечного возникновения разности потенциалов токопроводящего элемента, проходящего через постоянное магнитное поле, а изменение сопротивления на проводнике. Формируется сигнал, передающийся на блок управления.

В этой конструкции также есть импульсное кольцо, закрепленное на ступице. Оно имеет намагниченные участки. За счет прохождения их через датчик и происходит изменение сопротивления. Преимущества и недостатки подобных систем такие же, как и у ранее рассмотренных.

Гидравлический блок АБС

Его задача – перекрывать давление на тормозные механизмы от главного цилиндра и перекачивать жидкость обратно в ГТЦ. За это отвечают впускные и выпускные клапаны. Они расположены в корпусе гидропривода. Управляются соленоидами. Есть напряжение на нем – он открылся, нет – закрылся.

Он состоит из трех частей, собранный в одном корпусе:

1. Система управления клапанами
2. Клапанный блок
3. Электронасос

Как он работает

При получении команды от блока управления, что колесо заблокировано, закрывается впускной клапан. Он перекрывает подачу жидкости на рабочий цилиндр того колеса. Даже, если продолжаете жать на педаль тормоза, давление в этом контуре расти уже не будет. Чтобы снизить его и «отпустить» колодки включается электродвигатель, открывается выпускной клапан и жидкость перекачивается в главный цилиндр. Если и дальше давите на тормоз, то в этот момент на педали почувствуете легкие удары – это насос пытается вернуть тормозную жидкость в главный тормозной цилиндр.

Разблокировав колесо, закрывается выпускной клапан и останавливается насос. Открывается впускной и давление тормозной жидкости вновь начинает сжимать колодки до полной блокировки колеса. Если держите педаль тормоза нажатой, то система вновь вступает в работу, освобождая диск от колодок. Цикл работы ABS происходить до 10 раз в секунду, пока не отпустите тормоза или машина не остановится.

Как работает система в целом

Теперь соберем полученные знания в кучу и рассмотрим, как работает АБС на автомобиле. Во время движения автомобиля датчики считывают частоту вращения колес. При экстренном торможении или замедлении на скользкой поверхности, колесо может заблокироваться. В это момент, сенсор сигнализирует электронному блоку, что скорость вращения равна нулю.

ЭБУ принимает сигнал, смотрит на общую скорость автомобиля и если она выше определенного уровня, обычно это 7 км/ч, дает сигнал на гидроблок. Включается соленоид клапана, перекрывая подачу жидкости в тот контур, колесо которого заблокировано. Открывается выпускной клапан и включается электромотор. Перекачивается тормозуха обратно в главный тормозной цилиндр, снижается давление в этом контуре и разблокируется тормозной механизм.

Частота вращения колеса возрастает. Блок это видит и отключает мотор гидравлического блока, закрывает выпускной клапан и открывает впускной. Давление в контуре возрастает, колодки опять смыкают диск, колесо вновь блокируется. «Мозги» системы видят, что скорость авто высокая, вы давите на педаль, и повторяет цикл с электродвигателем и клапанами заново.

Таких повторений может быть много. До полной остановки машины или пока человек не уменьшит степень нажатия на педаль тормоза.

Но, вследствие того, что система снабжена электрическими датчиками и микросхемами контроля, она может выйти из строя, вся или отдельные компоненты. Сейчас поговорим о неполадках.

Неисправности ABS

Вы уже знаете, что в системе есть сенсоры слежения, чем они технологичнее, тем чаше они могут ломаться. Но это одна из возможных причин отказа антиблокировочной системы. Чтобы прийти к выводу, что АБС «накрылась» медным тазом, нужно обратить внимание на индикатор на панели приборов. Если он более 10 секунд или моргает во время торможения, тогда стоит напрячься – где-то пошел сбой. Бывает такое, что некоторые автолюбители, пренебрегая правила безопасности, устанавливают на разные оси зимнюю резину с шипами и без. В этом случае, система видит разную частоту вращения колес передней и задней осей и начинает «ругаться». Если вы не такие и лампочка аварии ABS горит постоянно, то разберем основные причины поломки системы.

1. Обрывы проводов от датчиков к электронному блоку или его неисправность. Диагностируется визуальным осмотром линий и тестирование спецоборудование ЭБУ.
2. Окисление контактов, выход из строя сенсоров движения, о которых говорилось выше. Возможно «пробит» провод или сам датчик на «массу». В этом случае будет гореть ошибка, но АБС работать будет. Проверяем все разъемы, а их достаточно, чистим от окислов и грязи. Визуально проверяем провода и корпуса считывающих элементов, может они перетерлись.
3. Ошибка может выскочить из-за разного давления в шинах или рисунке протектора покрышки. Из-за этого, одно из колес притормаживает, человеческий глаз этого не видит, а система – да. Неравномерный износ шин также является причиной «ругательства» ABS.
4. Поломки в гидроблоке или электронасосе. Разрушение импульсного диска, появление люфтов в ступичных подшипниках или повреждение сепараторов. Механическое повреждение любого элемента.
5. Перегорел предохранитель.

Важно! При выходе из строя антиблокировочной системы тормоза автомобиля остаются в работе

Как бы не была сложна АБС, большинство неисправностей можно самостоятельно диагностировать и решить в гаражных условиях. Зачастую выходят из строя датчика. Виной этому их расположение. Если визуальный осмотр не принес результатов, и проблемы остались, то придется обратиться к специалистам, которые смогут провести диагностику и по ошибкам в электронном блоке управления определиться с поломками.

Заключение

Теперь знаете, что такое ABS на автомобили, но хочется отметить, что этому электронному помощнику, предназначенному не терять управление автомобилем при экстренном торможении, не стоит слепо доверять. На дорогах с разным покрытием он может увеличить тормозной путь, повести себя совершенно неожиданно. Поэтому главным все равно остается водитель.

На его основе были созданы другие электронные системы: стабилизации, антипробуксовочная система и т.д. Она заложила основу для создания целого комплекса активной безопасности, о компонентах которого поговорим в других статьях. Подписывайтесь, чтобы не пропустить их. Всем удачи на дорогах!!!

Видео по теме:

Чем может быть опасна система ABS в автомобиле?

Практически все автомобили имеют антиблокировочную систему. Она позволяет предотвратить блокировку колес во время заноса или резких поворотов рулевого колеса. Без сомнения, такая система повышает безопасность водителя, однако, существуют ситуации, когда ABS может стать причиной ДТП.

Большинство автолюбителей знают, что система ABS значительно сокращает тормозной путь. Технология антиблокировочного механизма при ее включении устроена следующим образом. Первым делом загорается соответствующий индикатор на панели приборов. После этого начинает действовать автоматика, которая управляет интенсивностью торможения.

За счет изменения интенсивности торможений автомобиль плавно снижает скорость, не давая колесам заблокироваться. Естественно, основное воздействие ABS оказывает на тормозной суппорт. При этом тормозной путь может увеличиваться исходя из значения сцепления с дорогой.

Читайте также: Опасность езды на запасном колесе

Главная задача и соответственно преимущество ABS — это предотвращение скольжения транспортного средства. Таким образом, передняя или задняя оси автомобиля не будут уходить в сторону при скольжении за счет предотвращения блокировки колес.

Включение системы ABS зависит также от степени нажатия педали тормоза. Технология распределяет давление равномерно — так, чтобы предотвратить неконтролируемый занос. Если педаль тормоза нажимается чрезмерно сильно, то датчики быстро считывают показатели автомобиля и уменьшают давление на тормозной суппорт, чтобы избежать блокировки колес.

Однако, технология антиблокировочной системы имеет свои недостатки. Для начала стоит сразу сказать, что ABS не позволяет двигаться автомобилю быстрее. Например, если посмотреть профессиональные спортивные авто для гонок, то у них отсутствует система ABS, поскольку там важно соблюдение баланса между скоростью и управляемостью.

Следующий недостаток ABS — это увеличение тормозного пути. В специфических ситуациях несколько метров могут быть значительной цифрой, чтобы избежать столкновения.

Читайте также: Почему скрипят тормоза и когда начинать принимать меры

Еще один большой недостаток, связанный с неэффективностью ABS — это использование шипованной резины, которая повышает сцепление. Если автомобиль движется на такой резине по льду или снегу, то система ABS может срабатывать некорректно и тогда вероятность неуправляемого заноса становится выше. Обычно такое случается из-за неправильного распределения тормозного ресурса на суппорт.

Также проблемы с функционированием антиблокировочной системы часто возникают во время движения по заснеженной проселочной дороге. Колеса автомобиля набирают большие массы снега, что не позволяет корректно распределять тормозную силу. Тогда система ABS посчитает, что колеса не заблокированы, но при этом авто будет медленно скользить по дороге.

Последний наиболее существенный минус ABS — это ее техническая неисправность. Больше всего этого связано с износом датчиков и встречается такое только у старых машин. Если водитель обнаружил трудности управления и низкую эффективность торможения при исправной тормозной системе, то проблема может заключаться в поломке ABS. В таком случае придется обратиться в автосервис.

Читайте также: Опасность езды на запасном колесе

Фото: gefest-auto.ru

принцип работы, устройство, плюсы и минусы

Что такое ABS?

ABS представляет собой систему, что предотвращает блокировку колес при торможении транспортного средства. В автомобилях без этой системы при нажатии тормоза происходит блокировка колес, которая приводит к скольжению транспортного средства по поверхности. А АБС система направлена на решение этой проблемы, она ослабляет давление, благодаря этому колеса начинают вращаться. Таким образом, даже в ситуации, когда педаль тормоза будет постоянно нажата, процесс блокировки и разблокировки колес будет непрерывно осуществляться, и может происходить несколько раз в секунду.

На сегодняшний день в ABS системах используется такой же принцип, как и в первых разработках. Передовой автомобильной компанией в этой области была Mersedes. Их разработки с механическими датчиками были изменены, после многочисленных опытов и испытаний на замену к ним пришли бесконтактные датчики. Эта разработка позволила быстрее передавать информацию в блок управления автомобиля, именно ее принцип и используют современные компании.

Зачем нужна ABS?

Даже автомобилисты с большим стажем вождения и знаниями об автомобилях иногда ошибаются в том, для чего предназначена данная система. Обычно говоря об ABS, водители уверены в том, что она необходима для уменьшения тормозного пути, хотя на самом деле эта система нужна для того, чтобы водитель имел возможность управлять средством передвижения во время торможения и в экстренных ситуациях. Система АБС необходима для:

• Обеспечения вращения колес таким образом, что водитель имеет возможность тормозить и совершать маневры. Ведь сохраняется необходимое сцепление с покрытием дороги. В случае с машиной без этой системы поворот руля в любую сторону не даст никакого результата, а машина будет двигаться по прямой траектории, пока передние колеса не восстановят сцепление с покрытием;
• Безопасного прямолинейного тормозного пути, когда автомобиль попадает на неоднородную поверхность сцепления. Например, если одно колесо автомобиля попадает на мокрую часть дороги, а второе на чистый асфальт. Машина без этой системы при экстренном торможении может развернуться, ведь одна часть будет тормозить эффективней другой. А с системой АБС регулируется торможение колес даже при повороте;
• Уменьшение тормозного пути на ровных поверхностях, когда есть достаточное сцепление колес с покрытием;
• Предотвращения зарывания колес при рыхлых поверхностях таких как, снег, грязь, песок. АБС заставляет колеса вращаться, что предотвращает такие ситуации;
• Улучшает торможение автомобиля на льду на шипованных шинах. Благодаря блокировке и разблокировки, машина тормозит с коротким проскальзыванием, что обеспечивает своевременную остановку.

АБС система обеспечивает надежную безопасность при любой погоде и на разных покрытиях. Эта система дает возможность водителю чувствовать контроль при любом торможении, что очень важно в экстренных ситуациях.

Принцип работы ABS

Система АБС за все свои годы существования заметно эволюционировала, однако основной принцип работы остался неизменным. Самая обычная система имеет датчики, которые следят за скоростью вращения колес. Электронный блок, который выполняет функцию управления работой клапанов, исходя из полученной информации от датчиков. Также АБС включает в себя клапаны, что управляют в гидравлической тормозной магистрали. Таким образом, при торможении происходит следующее:

• Датчик, который находится на ступице колеса, подает сигнал о замедлении или остановке в блок управления;
• Блок управления, чтобы уменьшить давление и заставить колеса вращаться провоцирует открытие клапана на короткое время;
• Насос, входящий в состав АБС, обеспечивает восстановление давления, после его снижения из-за работы клапана.

Такой процесс блокировки и разблокировки может производиться несколько раз за секунду, при этом водитель может почувствовать вибрацию педали тормоза.

Стоит также отметить, что эта система может быть одноканальной, двухканальной, трехканальной и четырехканальной. Это зависит от количества управляющих клапанов и датчиков. Сейчас на автомобили устанавливают четырехканальную систему, так как она является более эффективной и учитывает скорость вращения каждого колеса. К сравнению одноканальная система оказывает одинаковое действие на все 4 колеса и не учитывает, какие из колес оказались заблокированные. Принцип заключается в том что, каждый из датчиков реагирует на резкое снижение вращения колес. А также передают информацию о большой разнице между скоростями обеих осей колес. Но система АБС учитывает и этот факт, поэтому при повороте автомобиля, при расхождении в скоростях система не блокирует колеса.

В среднем данная система может активироваться в течение одной секунды около 20 раз. А это хороший результат, учитывая, что человек никак не сможет столько раз нажать на педаль тормоза.

Плюсы и Минусы АБС

Несмотря на то, что сейчас эту систему применяют в автомобилях всех классов, она имеет свои преимущества и недостатки. Выделяют такие плюсы АБС:

• Повышение безопасности водителя и его пассажиров;
• Влияет на срок эксплуатации покрышек, увеличивая его благодаря тому, что при таком торможении колеса проворачиваются, уменьшая давление на шины;
• уменьшение тормозного пути на ровной поверхности;
• дает возможность водителю осуществлять маневры при торможении.

Как любая другая система, АБС имеет свои недостатки:

• Трескающийся звук, который слышен при срабатывании системы;
• Неэффективность срабатывания системы на неровных поверхностях
• Отсутствие возможности затормозить на обледеневшей дороге.

В случае необходимости торможения на льду, когда система не срабатывает, необходимо воспользоваться ручным тормозом. Таким образом, заблокируются задние колеса и система самостоятельно отключиться на время.

Не смотря на наличие недостатков, данная система уже давно применяется для серийных автомобилей. Она обеспечивает безопасность, которая очень важная в нынешнее время, ведь сейчас водители не являются такими опытными, как раньше. Вложение автомобиля стало привычным делом для каждого, при этом мало кто знает, как поступать в экстренных ситуациях, а благодаря АБС таких ситуации стало намного меньше.

Какие проблемы могут быть с АБС?

Обычно с устройством АБС не возникает никаких проблем, при отсутствии механических воздействий, ведь система очень проста и надежна в работе. Однако даже тот факт, что электронные составляющие имеют защиту в виде предохранителя, не спасает устройство от поломок. Причинами неколоритной работы устройства могут послужить:

• Постоянные воздействие непростых условий окружающие среды;
• Состояние заряда аккумулятора автомобиля;
• Проблемы с проводкой в машине.

При понижении напряжения до 10,5 В устройство выключается самостоятельно и остается неактивным.

Для того чтобы не произошло самопроизвольное отключение необходимо выполнять такие рекомендации:

• Не следует прикуривать аккумулятор от другого автомобиля, а также использовать свой для таких же целей;
• При работающем зажигании нельзя разъединять электро-разъемы.

Исходя из этого для сохранения работы устройство, следует следить за состоянием автомобиля. И при подозрениях отвлечения АБС следует обратиться к специалистам, которые помогут выявить причину

Как проверить Датчик АБС?

В строении АБС присутствуют датчики скорости, они работают исходя из принципа электромагнитной индукции. Катушка со специальным магнитным сердечником фиксируется в редукторе, что находится в ведущем мосте. Зубчатый венец, закрепленный на ступице, имеет свойство вращаться параллельно с колесом. Данное вращение приводит к изменению параметров магнитного поля, ответной реакцией которого становится появление тока. Сила этого тока возрастает в соотношении со скоростью вращения колес. Таким образом, создается сигнал, который передается в систему управления. Одной из причин не исправности может стать обрыв провода. Это можно проверить с помощью специального тестера, пинов и паяльника:

• Пины, что используют для ремонта, необходимо присоединить на разъемы;
• Затем с помощью тестера измерить сопротивления датчика скорости. Предел нормы значения указаны в руководстве, их стремление сопротивление к нулю или бесконечности говорит о наличие замыкания или обрыва цепи;
• После это следует проверить колесо и сопротивление, в исправном датчике эти показатели меняются.

При поломке датчика, следует выяснить, как его снять, а потом отвести специалисту на диагностику, после чего будет понятно можно ли его починить или требуется приобрести новый.

Без системы АБС сегодня не обходится ни одно современное транспортное средство. Особенностью этого устройства является простой принцип его работы и эффективность. Благодаря этому множество водителей могут контролировать торможение автомобиля при возникновении экстренных ситуаций. Поэтому так важно следить за состоянием системы и периодически проверять ее у специалистов.
