Что дает облегченный маховик и как сделать это своими руками — Auto-Self.ru

Если уж начался процесс улучшения характеристик авто, то его невозможно закончить, можно лишь прекратить. Постоянно находятся все новые и новые устройства, нуждающиеся в усовершенствовании. Обычно при этом стараются выжать от машины все возможное и немного больше. Одним из способов получения «больше» будет вариант, когда выполняется замена штатного на облегченный маховик.

Общие рассуждения про маховик

Если просто вспомнить, для чего нужен маховик, то сразу приходит на память четырехтактный цикл работы ДВС, поршни в мертвых точках и вывод их из этого положения. Ну и обеспечение выполнения вспомогательных тактов при работе мотора. Есть и другие задачи, в которых задействован маховик, но на улучшение динамики движения они не влияют, поэтому касаться их сейчас не будем. Стоит только иметь в виду, что они должны быть сохранены. Масса диска, повешенного на коленчатый вал, составляет шесть-семь килограммов в зависимости от модели машины. За счет этого, используя накопленную кинетическую энергию, маховик демпфирует неравномерности вращения коленвала, но и сам отбирает некоторую часть мощности мотора на свое вращение. Вот уменьшение энергии, затрачиваемой на его раскручивание, и имеется в виду, когда говорят про облегчение маховика.

Что дает облегченный маховик?

Чем же так интересен облегченный маховик, что вызывает множество споров и разговоров о вреде и пользе подобного тюнинга? Слово облегченный само по себе определяет те достоинства, которые приобретает маховик – он легче штатного, а значит, его проще раскрутить, на это потребуется меньшая мощность, забираемая от двигателя. Таким образом, появляется дополнительная энергия, которая может быть использована для улучшения динамики машины.

Однако рассматривая облегчение маховика, следует иметь в виду:

1. Автомобиль не станет быстрее ехать по дороге или спокойно преодолевать тягуны на пятой передаче. Он будет быстрее разгоняться и быстрее набирать максимальную скорость.
2. Облегченный маховик действительно дает прирост мощности, но только в том случае, если облегчить стандартный маховик не менее чем на четыре килограмма.
3. Устанавливать облегченный маховик надо на высокооборотистых двигателях, например таких, как ВАЗ 2110. Именно для них актуальна проблема выхода на максимальные обороты, т.к. в этом случае они демонстрируют максимальную мощность.
4. Для получения дополнительной мощности недостаточно только поставить на автомобиль облегченный маховик. Значительная отдача от всей подобной процедуры будет обеспечена, когда она выполняется комплексно – облегчить надо коленвал, шатуны, поршни, кольца и т.д.

Однако надо учитывать, что облегченный маховик дает не только положительный эффект от своего использования, но с ним связаны и определенные отрицательные явления:

• Обороты двигателя уменьшаются быстрее, чем на обычном моторе.
• Облегченный маховик вызывает ухудшение работы двигателя на холостых оборотах, при его использовании на автомобиле необходимо будет провести дополнительно регулировку холостого хода, иначе он может на нем глохнуть.
• Более легкий, доработанный диск обладает меньшей прочностью.

Как облегчить маховик своими руками

Чтобы лучше понимать, о чем идет речь, достаточно взглянуть на фото, приведенное ниже, на котором изображён облегченный диск.

Надо сразу уточнить, что процедура облегчения заключается в удалении лишнего металла при сохранении прочности самого изделия. Существует несколько различных вариантов, как это можно сделать, и на приведенном фото только один из них. Как правило, объектом доработок выступают автомобили семейства ВАЗ, такие как 2110, 2108, 2107 и прочие. Ещё с одним видом такого изделия можно ознакомиться на видео

Сделать облегчение можно своими силами, причем выполнить эту работу можно разными способами. Самое простое – купить уже готовый облегченный маховик, их продается достаточно много, и можно найти необходимое изделие для ВАЗ любой модели – 2110 либо 2108, 2107 и других. После этого остается своими руками снять коробку и поменять штатный маховик на облегченный.

Другим подходом является выполнение всех работ самостоятельно, своими руками, включая и механическую обработку маховика. Доработка заключается в удалении лишнего металла, причем имеет решающее значение, откуда это удаление производится. Подобная процедура приведена на видео

Делать это необходимо как можно дальше от центра маховика, удаление же металла на малом радиусе только снижает прочность изделия.

Как это сделать? Надо использовать соответствующее оборудование, с его помощью достаточно просто можно изготовить облегченный маховик хоть на ВАЗ 2110, хоть на 2108, 2107 и другие модели. Часто при внесении таких изменений пользуются имеющимися чертежами, как пример можно привести хорошо известные варианты доработки (заштрихованы участки, где снимается металл).

После того, как облегчённый маховик для автомобилей ВАЗ 2110 или 2108, 2107 будет готов, необходимо его отбалансировать. Процесс этот обычно проводится на специальном оборудовании, но его можно выполнить и в условиях гаража подручными средствами. Касаться того, как сделать балансировку сейчас не будем, это тема отдельного разговора.

Дополнительную информацию про облегченный маховик для машин ВАЗ 2108, 2107, да и любого другого автомобиля, можно получить с помощью видео

Одним из способов, используемых в тюнинге для улучшения динамики разгона машины, является облегчение маховика. Однако для достижения максимального эффекта от этой операции необходимо выполнять ее комплексно, проводя облегчение и других элементов ДВС. Тогда будет заметен эффект от подобной процедуры.

Поделитесь с друзьями в соц.сетях:

Что дает облегченный маховик на ваз

Что дает облегченный маховик и как сделать это своими руками

Если уж начался процесс улучшения характеристик авто, то его невозможно закончить, можно лишь прекратить. Постоянно находятся все новые и новые устройства, нуждающиеся в усовершенствовании. Обычно при этом стараются выжать от машины все возможное и немного больше. Одним из способов получения «больше» будет вариант, когда выполняется замена штатного на облегченный маховик.

Общие рассуждения про маховик

Если просто вспомнить, для чего нужен маховик, то сразу приходит на память четырехтактный цикл работы ДВС, поршни в мертвых точках и вывод их из этого положения. Ну и обеспечение выполнения вспомогательных тактов при работе мотора. Есть и другие задачи, в которых задействован маховик, но на улучшение динамики движения они не влияют, поэтому касаться их сейчас не будем. Стоит только иметь в виду, что они должны быть сохранены.

Масса диска, повешенного на коленчатый вал, составляет шесть-семь килограммов в зависимости от модели машины. За счет этого, используя накопленную кинетическую энергию, маховик демпфирует неравномерности вращения коленвала, но и сам отбирает некоторую часть мощности мотора на свое вращение. Вот уменьшение энергии, затрачиваемой на его раскручивание, и имеется в виду, когда говорят про облегчение маховика.

Что дает облегченный маховик?

Чем же так интересен облегченный маховик, что вызывает множество споров и разговоров о вреде и пользе подобного тюнинга? Слово облегченный само по себе определяет те достоинства, которые приобретает маховик – он легче штатного, а значит, его проще раскрутить, на это потребуется меньшая мощность, забираемая от двигателя. Таким образом, появляется дополнительная энергия, которая может быть использована для улучшения динамики машины.

Однако рассматривая облегчение маховика, следует иметь в виду:

1. Автомобиль не станет быстрее ехать по дороге или спокойно преодолевать тягуны на пятой передаче. Он будет быстрее разгоняться и быстрее набирать максимальную скорость.
2. Облегченный маховик действительно дает прирост мощности, но только в том случае, если облегчить стандартный маховик не менее чем на четыре килограмма.
3. Устанавливать облегченный маховик надо на высокооборотистых двигателях, например таких, как ВАЗ 2110. Именно для них актуальна проблема выхода на максимальные обороты, т.к. в этом случае они демонстрируют максимальную мощность.
4. Для получения дополнительной мощности недостаточно только поставить на автомобиль облегченный маховик. Значительная отдача от всей подобной процедуры будет обеспечена, когда она выполняется комплексно – облегчить надо коленвал, шатуны, поршни, кольца и т.д.

• Обороты двигателя уменьшаются быстрее, чем на обычном моторе.
• Облегченный маховик вызывает ухудшение работы двигателя на холостых оборотах, при его использовании на автомобиле необходимо будет провести дополнительно регулировку холостого хода, иначе он может на нем глохнуть.
• Более легкий, доработанный диск обладает меньшей прочностью.

Как облегчить маховик своими руками

Чтобы лучше понимать, о чем идет речь, достаточно взглянуть на фото, приведенное ниже, на котором изображён облегченный диск.
Надо сразу уточнить, что процедура облегчения заключается в удалении лишнего металла при сохранении прочности самого изделия. Существует несколько различных вариантов, как это можно сделать, и на приведенном фото только один из них. Как правило, объектом доработок выступают автомобили семейства ВАЗ, такие как 2110, 2108, 2107 и прочие. Ещё с одним видом такого изделия можно ознакомиться на видео

Сделать облегчение можно своими силами, причем выполнить эту работу можно разными способами. Самое простое – купить уже готовый облегченный маховик, их продается достаточно много, и можно найти необходимое изделие для ВАЗ любой модели – 2110 либо 2108, 2107 и других. После этого остается своими руками снять коробку и поменять штатный маховик на облегченный.

Другим подходом является выполнение всех работ самостоятельно, своими руками, включая и механическую обработку маховика. Доработка заключается в удалении лишнего металла, причем имеет решающее значение, откуда это удаление производится. Подобная процедура приведена на видео

Делать это необходимо как можно дальше от центра маховика, удаление же металла на малом радиусе только снижает прочность изделия.

Как это сделать? Надо использовать соответствующее оборудование, с его помощью достаточно просто можно изготовить облегченный маховик хоть на ВАЗ 2110, хоть на 2108, 2107 и другие модели. Часто при внесении таких изменений пользуются имеющимися чертежами, как пример можно привести хорошо известные варианты доработки (заштрихованы участки, где снимается металл).
После того, как облегчённый маховик для автомобилей ВАЗ 2110 или 2108, 2107 будет готов, необходимо его отбалансировать. Процесс этот обычно проводится на специальном оборудовании, но его можно выполнить и в условиях гаража подручными средствами. Касаться того, как сделать балансировку сейчас не будем, это тема отдельного разговора.
Дополнительную информацию про облегченный маховик для машин ВАЗ 2108, 2107, да и любого другого автомобиля, можно получить с помощью видео

Одним из способов, используемых в тюнинге для улучшения динамики разгона машины, является облегчение маховика. Однако для достижения максимального эффекта от этой операции необходимо выполнять ее комплексно, проводя облегчение и других элементов ДВС. Тогда будет заметен эффект от подобной процедуры.

Что дает облегченный маховик ВАЗ, плюсы и минусы, советы по установки

1. Для легковых и внедорожных автомобилей BMW – гарантию на два года на весь автомобиль без ограничения по пробегу, согласно стандартам производителя Автомобиля BMW AG с момента первой регистрации Автомобиля;
Срок гарантии на дополнительное оборудование, которое не было произведено и/или установлено BMW AG, определяется согласно гарантийными условиями производителя и/или фирмы, выполняющей установку соответствующего оборудования;
· Смена владельца автомобиля не влияет на гарантийные обязательства Продавца в отношении Автомобиля, перейдите ремонт бмв.

2. Гарантия недействительна, если:
· Продавец своевременно не сообщает о дефекте или не предоставляет возможность незамедлительно устранить дефект, о котором сообщил;
· Автомобиль был перегружен, неправильно эксплуатировался или использовался для участия в соревнованиях или ралли;
· Автомобиль видоизменен таким образом, который не принимается BMW AG;
· Продавцом не были приняты во внимание инструкции и правила по эксплуатации и обслуживанию Автомобиля.

3. Гарантия недействительна и расходы не покрываются в случае естественного износа Автомобиля, а также при замене комплектующих в случае их естественного износа (шины, свечи, стеклоочистители, тормозные колодки, диски, и т. д. ). Гарантией не покрываются расходы, связанные с периодическим обслуживанием Автомобиля, регулировкой и проверками, а также с затратами или ущербом, возникшим в результате простоя Автомобиля.

4. Гарантия становится недействительной по истечении срока, указанного в 1-м пункте.

*BMW AG сохраняет за собой право вносить изменения в некоторые пункты гарантийных условий. Более подробную информацию Вы можете получить у наших специалистов по вопросам гарантии.

Продавцом предоставляются следующие гарантии:

1. Для легковых и внедорожных автомобилей BMW – гарантию на два года на весь автомобиль без ограничения по пробегу, согласно стандартам производителя Автомобиля BMW AG с момента первой регистрации Автомобиля;
Срок гарантии на дополнительное оборудование, которое не было произведено и/или установлено BMW AG, определяется согласно гарантийными условиями производителя и/или фирмы, выполняющей установку соответствующего оборудования;
· Смена владельца автомобиля не влияет на гарантийные обязательства Продавца в отношении Автомобиля, на сайте ремонт бмв.

2. Гарантия недействительна, если:
· Продавец своевременно не сообщает о дефекте или не предоставляет возможность незамедлительно устранить дефект, о котором сообщил;
· Автомобиль был перегружен, неправильно эксплуатировался или использовался для участия в соревнованиях или ралли;
· Автомобиль видоизменен таким образом, который не принимается BMW AG;
· Продавцом не были приняты во внимание инструкции и правила по эксплуатации и обслуживанию Автомобиля.

3. Гарантия недействительна и расходы не покрываются в случае естественного износа Автомобиля, а также при замене комплектующих в случае их естественного износа (шины, свечи, стеклоочистители, тормозные колодки, диски, и т. д. ). Гарантией не покрываются расходы, связанные с периодическим обслуживанием Автомобиля, регулировкой и проверками, а также с затратами или ущербом, возникшим в результате простоя Автомобиля.

4. Гарантия становится недействительной по истечении срока, указанного в 1-м пункте.

*BMW AG сохраняет за собой право вносить изменения в некоторые пункты гарантийных условий. Более подробную информацию Вы можете получить у наших специалистов по вопросам гарантии.

Существует много мнений о целесообразности установки облегченного маховика на автомобиль, одни видят в этом много плюсов, другие же наоборот, приводят много контраргументов, которые трудно оспорить.

Облегченные маховики устанавливают не только на спортивные или тюнингованные автомобили, но и на отечественные ВАЗы или другие авто, а вот в чем здесь суть и почему это делают поговорим дальше.

Чем характерен облегченный маховик

Облегченный маховик, это изделие из которого было извлечено определенное количество металла.

К примеру, многие автовладельцы ВАЗ из серии классика, облегчают свой маховик на полтора, два, а то и 3,5 килограмма. При этом заводской вес устройства около 7,5 кг.

При последнем варианте изделие будет весить около 4 кг и считается, что это предел для вазовских автомобилей, так как выход за него в меньшую сторону может повлиять на прочностные характеристики самого маховика. Рисковать не стоит. Хотя при правильном подходе вес изделия на ВАЗе можно уменьшить до 3 кг, но про это дальше.

Но обычно на вазовских моделях вес маховика уменьшают на 1,5 кг, что не может негативно сказаться на его прочностных характеристиках.

Но не так все просто, как кажется, тут есть много подводных камней, про которые важно знать.

Сколько мощности забирает на себя обычный маховик

На любом автомобиле, неважно грузовом или легковом, маховик является неотъемлемой составляющей системы запуска мотора.

Именно благодаря этому устройству вращательный момент от бендикса стартера передается на коленвал.

Но после того, как автомобиль завелся маховик не останавливается, а продолжает вращаться, так как постоянно соединен с коленвалом.

Имея определенный вес, при наборе скорости, он забирает часть мощности от двигателя. И чем больше изделие весит, тем больше мощности уходит. Как правило, это 2 – 3%.

Особенно такая картина наблюдается на высоких оборотах работы мотора, уходящих за отметку 4 тыс. в минуту.

Казалось бы, это конструкторская недоработка, которая требует технического решения, но не так все просто. Оказывается, в этом есть и свои плюсы.

Дело в том, что маховик во время вращения, забирает на себя много опасных колебаний от побочных процессов, происходящих в моторе, которые трудно учесть при конструировании последнего.

По сути, колебания не уходят в кузов автомобиля, а гасятся, что немаловажно.

Во время запуска агрегата и на высоких оборотах маховик переносит большие нагрузки, поэтому при изготовлении в него закладываются такие показатели, как стойкость к слому, кручению и большим нагрузкам.

Поэтому весить изделие может в пределах от 6 до 9 кг, в зависимости от того на какой модели авто установлено и какой у нее мощности агрегат.

Маховик в роли энергетического аккумулятора

Устанавливают тяжелые маховики на обычные, пользовательские автомобили с серийными моторами еще по одной причине – они выполняют функцию энергетического аккумулятора.

Дело в том, что на низах передача мощности у таких автомобилей от поршня на коленвал происходит в очень узком диапазоне – 500.

При этом четыре такта в двигателе происходит за 7200 (2 оборота), из них теоретический рабочий ход только 1800.

По причине того, что у стандартного мотора обороты небольшие, а передача мощности происходит в очень узком диапазоне, даже вращение его на холостом ходу затруднено.

Эту ситуацию исправляет тяжелый маховик, который за 500 поворота колен вала вбирает в себя достаточно энергии чтобы потом по инерции дальше раскручиваться и помогать двигателю.

Это же свойственно и для работы агрегата на низах. Т.е. тяжелое устройство на моторах, у которых рабочие обороты в пределах 2,5 – 4 тыс., а холостые – от 0,8 до 1 тыс. играет положительную роль и облегчать его не стоит если параллельно не вносить конструкторские изменения в другие элементы мотора.

Взаимосвязь с ГРМ

Следующая особенность заключается в том, что маховик напрямую завязан с газораспределительным механизмом.

Если на серийном моторе стоит обычное тяжелое изделие, как в нашем случае, и серийный, не тюнинговый, ГРМ, который обеспечивает хорошее наполнение цилиндра и крутящий момент на низких оборотах – двигатель работает в обычном режиме.

Но если на обычном моторе заменить тяжелый маховик на легкий аналог, то получиться что для низов инерционной энергии изделия не хватит чтобы машина плавно двигалась в обычном режиме, так как цилиндры топливной смесью будут наполняться плохо.

Но в то же время высокие обороты у стандартного мотора не появятся потому что механизм газораспределения будет сразу же задавлен и как в первом случае тоже не будет успевать качественно наполнять цилиндры топливной смесью.

Поэтому выбор маховика и степень его облегчения будет напрямую зависеть от ГРМ, т.е. от того, в каком скоростном режиме будет работать двигатель.

Если же наоборот, установить тюнингованный широкий распредвал и в это же время поставить тяжелый маховик, то качественных низов у мотора не будет потому, что не позволит широкий распредвал.

А высокие обороты у двигателя будет плохие потому. что ему придется вращать большую массу моховика и это создаст препятствие для качественного наполнения цилиндров.

Поэтому скоростной режим моторов прежде всего зависит от механизма газораспределения и уже под этот ГРМ подгоняются все остальные детали, включая и вес маховика.

Тут все зависит от конкретной компоновки впускного и выпускного трактов, ширины фаз газораспределения, количество и диаметр клапанов и так далее.

Нужен ли облегченный маховик на форсированном двигателе

У форсированного двигателя рабочий режим работы варьирует в пределах 6 – 7 тыс. оборотов. На таких частотах тяжелое изделие является большим препятствием, ведь такую массу нужно быстро проворачивать.

Облегченное же изделие плюс вращение тяжелого коленчатого вала на больших оборотах будет достаточным чтобы на инерции поддерживать стабильное вращение мотора.

Поэтому в данном случае тяжелый маховик будет лишним, его можно облегчать.

При этом на форсированном моторе уже был проведен комплекс мероприятий по его тюнингу.

Особенности установки облегченного устройства на автомобили ВАЗ

Установка только облегченного маховика на любую вазовскую модель не даст заметного прироста мощности, хотя динамика набора скорости безусловно увеличится.

Перед самой установкой желательно сделать тюнинг газораспределительного механизма, только тогда он позволит хорошо наполнять цилиндры на частотах в пределах 7 – 8 тыс. об/мин.

По сути, при таком тюнингованном ГРМ маховик уже будет не нужен, но так как его полностью выбросить нельзя, его можно спокойно облегчить до 3 кг, и он будет хорошо себя показывать. Но холостой ход на таком агрегате будет уже в пределах 2 – 2,5 тыс. об/мин.

Можно сделать и меньше, но мотор в данном случае будет работать неустойчиво и не в своем режиме, может перегреться поршень и прогореть.

Плюсы и минусы облегченного маховика

Итак, давайте подведем небольшой итог, так в чем же плюсы облегченного маховика по сравнению с обычным, и каковы его минусы.

У облегченной версии изделия центробежная и инерционная силы меньше, чем у стандартного, а это значит, что отбор мощности от двигателя при ускорении будет меньшим, этот показатель приблизительно равен 2%;
На больших оборотах растет КПД работы мотора, так как уменьшаются инерционные и центробежные силы;
Запуск агрегата и набор оборотов до максимальных проходят с меньшими затратами, а значит экономиться топливо.

Если поставить на обычный мотор только облегченный аналог, то на автомобиле пропадут низы, а верхов не добавится, в итоге двигатель будет работать не в своем режиме и быстро умрет от повышенных нагрузок. Поэтому тут необходим комплексный подход где нужно правильно подогнать друг к другу все компоненты двигателя, а не только устанавливать тюнингованное изделие.
После облегчения устройства невозможно получить явно видимый результат. Увеличение мощности на 2% и незначительная экономия топлива , это не те показатели, ради которых стоит замораживаться. Как правило, сразу же облегчают и коленчатый вал, проводят другие работы по тюнингу двигателя , коробки передач, сцепления, распределительных валов, выпускной системы, которые в комплексе дают значительный прирост мощности и экономию. К примеру, устанавливают прямоточный глушитель .
Способ мало эффективен при не скоростной манере езды, к примеру, при езде за 4 – 4,5 тыс. об/мин, а особенно на 9, результат будет ощутим так как увеличиться момент на раскручивание от 4000 до 8000 – 9000, а при езде до 3 тыс. об/мин результат будет практически незаметен. Если автомобиль будет постоянно ездить груженный, по бездорожью, то с легким маховиком машина будет дергаться, быстро терять обороты, глохнуть, причина – отсутствие достаточной инерции. Поэтому целесообразно устанавливать облегченный маховик только на спортивные автомобили или, как уже отмечалось выше, на обычные, но с доработкой других систем.
Необходимость в точной балансировке тюнингованного изделия вместе с шкивом ремня генератора и коленчатым валом.
Прочностные характеристики облегченного устройства значительно ниже, заложенных на заводе, поэтому гарантировать стабильную и продолжительную его работу невозможно.
Сложность изготовления своими руками, так как изделие должно быть идеально отбалансировано. Для гарантированно качества маховик облегчают на цифровом координатном станке;
Высокая стоимость, если покупать на авторынке.

Какие изделия опасно покупать

На авторынке представлен широкий выбор облегченных маховиков. Если вы занимаетесь спортивной ездой или дрифтингом, то не стоит покупать изделия весом до 3 кг. Почему?

Обычно для облегчения маховика:

Обтачивают его заднюю часть с противоположной стороны от сцепления;
Удаляют метал путем прорезания отверстий на максимальном радиусе;
Уменьшают толщину заднего внешнего буртика, к примеру, с 15 мм до 3,5 мм;
Просверливают отверстия;
Применяют другие способы.

Как правило, основный способ первый, но в любом случае важно не переборщить с количеством снятого металла.

На гонках или дрифтинге постоянно работает сцепление и в результате трения в зоне маховика возникают сумасшедшие температуры. По этой причине тонкий металл устройства может не выдержать и его попросту поведет или оно разлетится.

Разлетевшийся маховик может оторвать корзину сцепления, разорвать колокол, может отлететь стартер. Поэтому тут нужно находить компромисс между сильно облегченным устройство и его надежностью, и безопасностью.

Итак, максимум что даст облегченный маховик, установленный на обычный автомобиль, к примеру, ВАЗ классика, со стандартным мотором, это прирост мощности не более чем на 2%.

Но при этом возможна нестабильная работа двигателя на холостом ходу и низах, так как инерции изделия уже будет не хватать для полноценной работы газораспределительного механизма. Да и с высокими оборотами тут тоже не все гладко (читайте выше).

Вносить изменения в двигатель целесообразно при условии, что его мощность возрастет хотя бы на 20%, а для этого нужно проводить комплекс мероприятий по тюнингу, одно из которых и будет — облегчение маховика.

В статье изложено лично наше мнение, оно может отличаться от вашего, поэтому ждем ваших комментариев.

Что даёт облегчённый маховик

В наш технический век каждое изобретение непрерывно совершенствуется, в целях сделать удобной нашу жизнь. Выпускаются автомобили с улучшенными характеристиками, которые благодаря усовершенствованным деталям, обладают лучшими параметрами. Например, владельцы авто установив облегчённый маховик, придают своим «железным коням» быстрый оборот двигателя, что влечёт повышение других характеристик. Для тех автолюбителей, кто имеет автомобиль, но не совсем разбирается в его деталях, следует пояснить, что это за устройство.

Общий принцип работы

Маховик – это большой дискообразный шестерёнчатый круг, который крепится на коленчатом валу двигателя и предназначен для подачи разгона. Без него пришлось бы заводить движок вручную.

После поворота ключа в зажигании — включается стартер. Он раскручивает маховик, который заставляет работать поршни, а те, в свою очередь, воздействуют на сам движок. В результате машина заводится.

Также он выполняет следующую функцию: во время своего функционирования двигатель создаёт мощные колебания, которые подаются на кузов, а маховик гасит лишний шум. Он с помощью болтов прочно крепится на одной стороне коленчатого вала. Изделие изготавливается из очень крепкого металла и не подвержено поломкам, а также, способно выдерживать колоссальные нагрузки. Общий принцип работы приведён на рисунке:

Хотя без него нельзя обойтись, он при работе забирает часть энергии, поступающую от стартера. То есть, получается, чтобы завести и раскрутить ротор двигателя потребуется больше энергии. Чем сильнее нажимаем на педаль, тем больше энергии потребляется маховиком на раскрутку. Начиная от 4500 оборотов в минуту, потребление энергии этим устройством увеличивается в геометрической прогрессии.

Поэтому разработчиками был придуман облегчённый вариант маховика. Он обладает некоторыми преимуществами, которые упрощают управление автомобилем. Итак, зачем нужен облегчённый маховик?

Что даёт

Лёгкий вариант выглядит примерно так же, как и обычный, но имеет почти в два раза меньший вес. Четыре килограмма против 7,5. Различные компании выпускают различные виды лёгких маховиков, вес которых отличается от стандартного на 1,5–3,5 кг. Перечислим, что даёт облегчённый маховик при управлении авто:

• Его малый вес позволяет тратить меньше энергии на раскрутку. Благодаря этому происходит экономия топлива до пяти процентов;
• Двигатель быстрее раскручивается, соответственно, набор скорости происходит быстрее;
• Переходы на низкие передачи не сопровождаются рывками;
• Автомобиль легко управляется на высоких оборотах.

Помимо того, что облегчённый маховик имеет плюсы, он имеет и минусы, как любое другое устройство:

• Чем меньше вес, тем меньше прочность изделия;
• Если быть честным, то на малых скоростях нереально почувствовать эффект воздействия на управление автомобилем;
• По сравнению со стандартным изделием, имеет более низкую теплопроводность. В зимнее время приходится подольше прогревать трансмиссию на холостом ходу;
• Стоит дороже, чем стандартный маховик;
• Чтобы был максимальный эффект, потребуется подобрать облегчённый коленчатый вал и поменять другие запчасти.

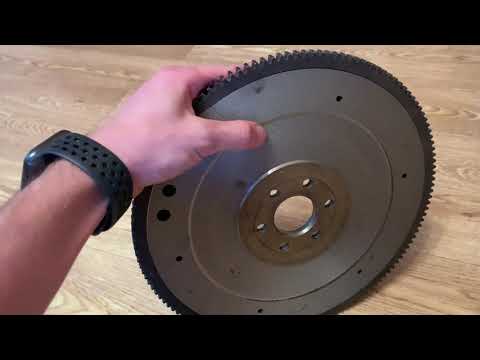

В качестве образца, можете посмотреть, как выглядит это чудо техники:

Для чего нужен облегчённый маховик, вы уже знаете. Поэтому выбирать вам, стоит ли ставить облегчённый маховик или нет.

Если не желаете тратиться на покупку облегчённого маховика и обладаете золотыми руками, то его можно сделать самому. Об этом далее.

О том, как можно облегчить маховик своими руками сохранив прочность, можете посмотреть на этом видео и убедиться в его преимуществах:

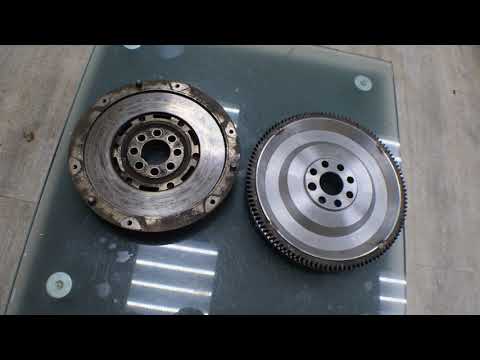

Наверно вы обратили внимание на изображение, что лёгкий вариант визуально отличается от стандартного. Из видео стало известно, что при «обработке», изделие теряет 1,5–2 килограмма своего веса. Но став немного легче, деталь сохраняет свою прочность. Возникает вполне логичный вопрос: «Если так, то нельзя ли заводам-изготовителям производить лёгкие маховики весом 2–3 килограмма?». Ответ будет такой: «Чересчур лёгкий маховик может не выдержать нагрузку и просто сломаться».

Полезные советы и техническое обслуживание

Если быть откровеннее, большинство ответов пользователей положительные, но указываются некоторые недостатки данного устройства. По сравнению с достоинствами, они не будут создавать трудности и неудобства во время езды. Ваш «железный конь» просто обретёт улучшенные параметры.

Как и любое другое устройство автомобиля, маховик нуждается в техническом обслуживании. К облегчённому варианту необходимо быть внимательным. После отработки своего ресурса и при поломке зубьев шестерней, следует произвести замену. Если обнаружите шероховатость на поверхности изделия, то нужно измерить его глубину. Глубина не должна превышать 0,1 миллиметра. В противном случае придётся произвести проточку поверхности:

Что даёт облегчение маховика двигателя

При тюнинге двигателя автолюбители прибегают к замене стандартного маховика на облегченный. Его главное преимущество — меньший вес по сравнению со стандартной деталью. Уменьшения веса составляет около полутора килограмм.

Почему не могут устанавливать с завода? Штатный нужен для улучшения плавности хода, когда при резком нажатии или отпускании педали газа — машина не начнёт резко поднимать/опускать обороты мотора. Поэтому доработанный маховик нужен при модернизации трансмиссии и двигателя автомобиля. Иначе от него не будет толка.

Какая польза

Он быстрее раскручивается и у него меньшая сила инерции. Если простыми словами, то это положительно скажется на динамических характеристиках автомобиля. Мотор будет быстрее достигать максимальных оборотов, прибавка мощности составит примерно 3-4 процента. Не следует полагать, что если поставим облегченный маховик, то машина быстрее поедет и время разгона сократиться.

Что дает облегченный маховик ВАЗ, плюсы и минусы, советы по установки

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.

Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2112-1005115 Ваз 2110-2170 Масса — 0,672 кг Диаметр наружный — 278,5 мм диаметр посадочный — 256,795 -0,07 мм Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166 Вес маховика — 6,5 кг

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

НЕ ПЕРЕПУТАЙ ДЕТАЛИ

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

Чем отличаются двигатели семейства VAZ 2110 от старого знакомого VAZ 21083? Оказывается, многим. Подробнее о различиях моторов — в статье начальника КБ управления проектирования двигателей ВАЗа.

Как уже известно читателям, для автомобиля VAZ 2110 и его модификаций было разработано новое семейство двигателей. Оно включает три базовые конструкции: карбюраторный восьмиклапанный с индексом 2110, восьмиклапанный с распределенным впрыском (обозначается 2111) и 16-клапанный с впрыском (имеет маркировку 2112). Все три двигателя собирают на одной автоматической линии, поэтому они унифицированы по таким базовым деталям, как коленчатый вал, шатун, поршневой палец, маховик. Необходимость разработки новых базовых деталей продиктована особенностями 16-клапанного двигателя 2112, у которого по сравнению с мотором 21083 значительно более высокие показатели мощности и крутящего момента. У него оригинальные, не унифицированные с деталями восьмиклапанных двигателей поршни, головка цилиндров и распределительные валы. Кроме того, предъявлены повышенные требования к надежности двигателей. Техническим заданием на автомобили семейства 2110 был установлен 90-процентный ресурс базовых деталей двигателя при пробеге не менее 150 000 км, вместо 125 000 км для остальных двигателей ВАЗа.

Ниже речь пойдет в основном о восьмиклапанных моторах 2110, 2111 и отличиях их базовых деталей от деталей двигателя 21083.

Коленчатый вал 2112–1005015 (фото 2). С целью повышения уравновешенности по сравнению с валом 2108 (фото 1) увеличены противовесы. Они механически обработаны как по боковым поверхностям, так и по диаметру. Это позволяет валу выдерживать возросшие нагрузки. По посадочным местам валы унифицированы, так что возможна замена вала 2112 на вал 2108.

Шатун 2110–1004045 (фото 3) отличается от шатуна 2108 более жесткой нижней головкой. Поковка оригинальная, из материала с улучшенными механическими свойствами. В верхней головке — сталебронзовая втулка (фото 4), так как применен плавающий палец — он может перемещаться и в шатуне, и в бобышках поршня. (Напомним, что в шатуне 2108 поршневой палец запрессован в верхнюю головку.)

Поршень 2110–1004015. Отличается от поршня 21083 только наличием канавок под стопорные кольца в бобышках для поршневого пальца. Стопорные кольца применены от двигателя 21213.

Поршневой палец отличается от детали мотора 2108 уменьшенной с 61 до 60,5 мм длиной и уменьшенным с 15 до 13,5 мм внутренним диаметром.

На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.

Чем характерен облегченный маховик

Облегченный маховик, это изделие из которого было извлечено определенное количество металла.

К примеру, многие автовладельцы ВАЗ из серии классика, облегчают свой маховик на полтора, два, а то и 3,5 килограмма. При этом заводской вес устройства около 7,5 кг.

При последнем варианте изделие будет весить около 4 кг и считается, что это предел для вазовских автомобилей, так как выход за него в меньшую сторону может повлиять на прочностные характеристики самого маховика. Рисковать не стоит. Хотя при правильном подходе вес изделия на ВАЗе можно уменьшить до 3 кг, но про это дальше.

Но обычно на вазовских моделях вес маховика уменьшают на 1,5 кг, что не может негативно сказаться на его прочностных характеристиках.

Но не так все просто, как кажется, тут есть много подводных камней, про которые важно знать.

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

• сплошной или обычный;
• двухмассовый или демпферный;
• облегченный.

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Сколько мощности забирает на себя обычный маховик

На любом автомобиле, неважно грузовом или легковом, маховик является неотъемлемой составляющей системы запуска мотора.

Именно благодаря этому устройству вращательный момент от бендикса стартера передается на коленвал.

Но после того, как автомобиль завелся маховик не останавливается, а продолжает вращаться, так как постоянно соединен с коленвалом.

Имея определенный вес, при наборе скорости, он забирает часть мощности от двигателя. И чем больше изделие весит, тем больше мощности уходит. Как правило, это 2 – 3%.

Особенно такая картина наблюдается на высоких оборотах работы мотора, уходящих за отметку 4 тыс. в минуту.

Казалось бы, это конструкторская недоработка, которая требует технического решения, но не так все просто. Оказывается, в этом есть и свои плюсы.

Дело в том, что маховик во время вращения, забирает на себя много опасных колебаний от побочных процессов, происходящих в моторе, которые трудно учесть при конструировании последнего.

По сути, колебания не уходят в кузов автомобиля, а гасятся, что немаловажно.

Во время запуска агрегата и на высоких оборотах маховик переносит большие нагрузки, поэтому при изготовлении в него закладываются такие показатели, как стойкость к слому, кручению и большим нагрузкам.

Поэтому весить изделие может в пределах от 6 до 9 кг, в зависимости от того на какой модели авто установлено и какой у нее мощности агрегат.

Неисправности и их признаки

Ввиду немалых нагрузок со временем маховик деформируется и разрушается.

В одномассовом маховике проблемным местом может быть зубчатый венец, который может разрушаться со временем. Его демонтируют механическим способом. При установке нового – приходится прибегать к нагреву и заменять болты. Также возможно появление трещин и поломок диска. Решается только заменой детали целиком.

Повреждение зубьев венца

Замена венца на одномассовом маховике

Чтобы своевременно выявить неисправности одномассового маховика, обращайте внимание на:

• возросший уровень вибраций, шумов;
• ухудшение работы сцепления;
• проблемы при запуске двигателя.

Что касается двухмассового маховика, то его более сложная конструкция подразумевает возникновение неисправностей, которые устранить труднее. В нем могут:

• поломаться, полностью разрушиться дуговые пружины;
• износиться подшипники, детали, подвергающиеся трению.

Поломка пружин в двухмассовом маховике

Признаки проблем с двухмассовым маховиком следующие:

1. Ощущение вибрации при пуске двигателя, возможно с толчками, которые чувствуются даже в рычаге КПП.
2. Мягкий стук при работе двигателя на холостых оборотах.
3. Вибрация во время разгона.
4. Толчки при переключениях передач.
5. Вибрация, возникающая даже после глушения двигателя.

В теории двухмассовый маховик можно перебрать, но на практике его только меняют.

Маховик в роли энергетического аккумулятора

Устанавливают тяжелые маховики на обычные, пользовательские автомобили с серийными моторами еще по одной причине – они выполняют функцию энергетического аккумулятора.

Дело в том, что на низах передача мощности у таких автомобилей от поршня на коленвал происходит в очень узком диапазоне – 500.

При этом четыре такта в двигателе происходит за 7200 (2 оборота), из них теоретический рабочий ход только 1800.

По причине того, что у стандартного мотора обороты небольшие, а передача мощности происходит в очень узком диапазоне, даже вращение его на холостом ходу затруднено.

Эту ситуацию исправляет тяжелый маховик, который за 500 поворота колен вала вбирает в себя достаточно энергии чтобы потом по инерции дальше раскручиваться и помогать двигателю.

Это же свойственно и для работы агрегата на низах. Т.е. тяжелое устройство на моторах, у которых рабочие обороты в пределах 2,5 – 4 тыс., а холостые – от 0,8 до 1 тыс. играет положительную роль и облегчать его не стоит если параллельно не вносить конструкторские изменения в другие элементы мотора.

Для чего нужен маховик

1. Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото

   Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
2. Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:

   1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
3. Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:

   Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Взаимосвязь с ГРМ

Следующая особенность заключается в том, что маховик напрямую завязан с газораспределительным механизмом.

Если на серийном моторе стоит обычное тяжелое изделие, как в нашем случае, и серийный, не тюнинговый, ГРМ, который обеспечивает хорошее наполнение цилиндра и крутящий момент на низких оборотах – двигатель работает в обычном режиме.

Но если на обычном моторе заменить тяжелый маховик на легкий аналог, то получится что для низов инерционной энергии изделия не хватит чтобы машина плавно двигалась в обычном режиме, так как цилиндры топливной смесью будут наполняться плохо.

Но в то же время высокие обороты у стандартного мотора не появятся потому что механизм газораспределения будет сразу же задавлен и как в первом случае тоже не будет успевать качественно наполнять цилиндры топливной смесью.

Поэтому выбор маховика и степень его облегчения будет напрямую зависеть от ГРМ, т.е. от того, в каком скоростном режиме будет работать двигатель.

Если же наоборот, установить тяжелый маховик и тюнингованный широкий распредвал, то о качественных низов у мотора можно забыть. Высокие обороты, при этом, тоже будут плохие так как мотору придется вращать большую массу моховика и это создаст препятствие для качественного наполнения цилиндров.

Поэтому скоростной режим моторов прежде всего зависит от механизма газораспределения и уже под этот ГРМ подгоняются все остальные детали, включая и вес маховика.

Тут все зависит от конкретной компоновки впускного и выпускного трактов, ширины фаз газораспределения, количество и диаметр клапанов и так далее.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом. » alt=»»> Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Нужен ли облегченный маховик на форсированном двигателе

У форсированного двигателя рабочий режим работы варьирует в пределах 6 – 7 тыс. оборотов. На таких частотах тяжелое изделие является большим препятствием, ведь такую массу нужно быстро проворачивать.

Облегченное же изделие плюс вращение тяжелого коленчатого вала на больших оборотах будет достаточным чтобы на инерции поддерживать стабильное вращение мотора.

Поэтому в данном случае тяжелый маховик будет лишним, его можно облегчать.

При этом на форсированном моторе уже был проведен комплекс мероприятий по его тюнингу.

Особенности установки облегченного устройства на автомобили ВАЗ

Установка только облегченного маховика на любую вазовскую модель не даст заметного прироста мощности, хотя динамика набора скорости безусловно увеличится.

Перед самой установкой желательно сделать тюнинг газораспределительного механизма, только тогда он позволит хорошо наполнять цилиндры на частотах в пределах 7 – 8 тыс. об/мин.

По сути, при таком тюнингованном ГРМ маховик уже будет не нужен, но так как его полностью выбросить нельзя, его можно спокойно облегчить до 3 кг, и он будет хорошо себя показывать. Но холостой ход на таком агрегате будет уже в пределах 2 – 2,5 тыс. об/мин.

Можно сделать и меньше, но мотор в данном случае будет работать неустойчиво и не в своем режиме, может перегреться поршень и прогореть.

Плюсы и минусы облегченного маховика

Итак, давайте подведем небольшой итог, так в чем же плюсы облегченного маховика по сравнению с обычным, и каковы его минусы.

Плюсы:

1. У облегченной версии изделия центробежная и инерционная силы меньше, чем у стандартного, а это значит, что отбор мощности от двигателя при ускорении будет меньшим, этот показатель приблизительно равен 2%;
2. На больших оборотах растет КПД работы мотора, так как уменьшаются инерционные и центробежные силы;
3. Запуск агрегата и набор оборотов до максимальных проходят с меньшим расходом топлива.

Минусы:

1. Если поставить на обычный мотор только облегченный аналог, то на автомобиле пропадут низы, а верхов не добавится, в итоге двигатель будет работать не в своем режиме и быстро умрет от повышенных нагрузок. Поэтому тут необходим комплексный подход где нужно правильно подогнать друг к другу все компоненты двигателя, а не только устанавливать тюнингованное изделие.
2. После облегчения устройства невозможно получить явно видимый результат. Увеличение мощности на 2% и незначительная экономия топлива, это не те показатели, ради которых стоит заморачиваться. Как правило, сразу же облегчают и коленчатый вал, проводят другие работы по тюнингу двигателя, коробки передач, сцепления, распределительных валов, выпускной системы, которые в комплексе дают значительный прирост мощности и экономию. К примеру, устанавливают прямоточный глушитель.
3. Способ мало эффективен при не скоростной манере езды, к примеру, при езде за 4 – 4,5 тыс. об/мин, а особенно на 9, результат будет ощутим так как увеличится момент на раскручивание от 4000 до 8000 – 9000, а при езде до 3 тыс. об/мин результат будет практически незаметен. Если автомобиль будет постоянно ездить груженный, по бездорожью, то с легким маховиком машина будет дергаться, быстро терять обороты, глохнуть, причина – отсутствие достаточной инерции. Поэтому целесообразно устанавливать облегченный маховик только на спортивные автомобили или, как уже отмечалось выше, на обычные, но с доработкой других систем.
4. Необходимость в точной балансировке тюнингованного изделия вместе с шкивом ремня генератора и коленчатым валом.
5. Прочностные характеристики облегченного устройства значительно ниже, заложенных на заводе, поэтому гарантировать стабильную и продолжительную его работу невозможно.
6. Сложность изготовления своими руками, так как изделие должно быть идеально отбалансировано. Для гарантированно качества маховик облегчают на цифровом координатном станке;
7. Высокая стоимость, если покупать на авторынке.

Размеры маховика ваз 2110

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.
Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2112-1005115 Ваз 2110-2170 Масса — 0,672 кг Диаметр наружный — 278,5 мм диаметр посадочный — 256,795 -0,07 мм Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166 Вес маховика — 6,5 кг

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

Чем отличаются двигатели семейства VAZ 2110 от старого знакомого VAZ 21083? Оказывается, многим. Подробнее о различиях моторов — в статье начальника КБ управления проектирования двигателей ВАЗа.

Как уже известно читателям, для автомобиля VAZ 2110 и его модификаций было разработано новое семейство двигателей. Оно включает три базовые конструкции: карбюраторный восьмиклапанный с индексом 2110, восьмиклапанный с распределенным впрыском (обозначается 2111) и 16-клапанный с впрыском (имеет маркировку 2112). Все три двигателя собирают на одной автоматической линии, поэтому они унифицированы по таким базовым деталям, как коленчатый вал, шатун, поршневой палец, маховик. Необходимость разработки новых базовых деталей продиктована особенностями 16-клапанного двигателя 2112, у которого по сравнению с мотором 21083 значительно более высокие показатели мощности и крутящего момента. У него оригинальные, не унифицированные с деталями восьмиклапанных двигателей поршни, головка цилиндров и распределительные валы. Кроме того, предъявлены повышенные требования к надежности двигателей. Техническим заданием на автомобили семейства 2110 был установлен 90-процентный ресурс базовых деталей двигателя при пробеге не менее 150 000 км, вместо 125 000 км для остальных двигателей ВАЗа.

Ниже речь пойдет в основном о восьмиклапанных моторах 2110, 2111 и отличиях их базовых деталей от деталей двигателя 21083.

Коленчатый вал 2112–1005015 (фото 2). С целью повышения уравновешенности по сравнению с валом 2108 (фото 1) увеличены противовесы. Они механически обработаны как по боковым поверхностям, так и по диаметру. Это позволяет валу выдерживать возросшие нагрузки. По посадочным местам валы унифицированы, так что возможна замена вала 2112 на вал 2108.

Шатун 2110–1004045 (фото 3) отличается от шатуна 2108 более жесткой нижней головкой. Поковка оригинальная, из материала с улучшенными механическими свойствами. В верхней головке — сталебронзовая втулка (фото 4), так как применен плавающий палец — он может перемещаться и в шатуне, и в бобышках поршня. (Напомним, что в шатуне 2108 поршневой палец запрессован в верхнюю головку.)

Поршень 2110–1004015. Отличается от поршня 21083 только наличием канавок под стопорные кольца в бобышках для поршневого пальца. Стопорные кольца применены от двигателя 21213.

Поршневой палец отличается от детали мотора 2108 уменьшенной с 61 до 60,5 мм длиной и уменьшенным с 15 до 13,5 мм внутренним диаметром.

На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.

Маховик 2110–1005115 (фото 5). Для передачи повышенного крутящего момента увеличен со 196 до 208 мм диаметр поверхности под сцепление. Изменена форма зубьев на венце маховика. Для снижения неравномерности вращения коленчатого вала увеличен момент инерции маховика путем увеличения ширины обода с 20,9 до 27,5 мм. Замена маховика 2110 на 2108 в принципе возможна, но одновременно потребуется установить коробку передач со стартером 2108.

Блок цилиндров 2110–1002011. Отливка унифицирована с блоком 21083; различия — в обработке крепежных отверстий. В блоке 2110 сделаны дополнительные резьбовые отверстия для кронштейна генератора, датчика детонации и модуля зажигания (последнее относится к восьмиклапанному двигателю с впрыском). Блок цилиндров для 16-клапанного двигателя дополнительно отличается резьбовыми отверстиями для крепления головки блока цилиндров: диаметр резьбы изменен с М12 на М10.

Преимущества и недостатки облегченных маховиков

«Включение маховиков в штопор»

В этой статье мы рассмотрим маховики с высокими эксплуатационными характеристиками. Мы обсудим, что делает маховик, каковы преимущества и недостатки более легких маховиков. Мы также рассмотрим преобразование двухмассового маховика в одномассовый.

Кому больше всего выгоден легкий маховик? Давайте начнем это обсуждение с обзора маховиков.

Что делает маховик?

Что такое маховик? По сути, он накапливает кинетическую энергию двигателя, как колесо в игрушечной машинке, которое вы привыкли раскручивать, отпускать и позволять ему улетать.

Это тяжелое колесо, установленное между двигателем и коробкой передач, создает вращательное усилие со скоростью и импульсом, сглаживая двигатель.

Маховик эффективно помогает автомобилю сопротивляться изменениям оборотов двигателя, что хорошо для движения с постоянной скоростью, но плохо, когда вам нужна быстрая реакция на изменение оборотов двигателя.

Поршневой двигатель естественным образом подвержен вибрации, а маховик помогает ему вращаться. Кроме того, он предотвращает падение оборотов двигателя при приближении к склону или при отпускании дроссельной заслонки, что значительно упрощает управление автомобилем.

Что произойдет, если вы снимете маховик?

Без маховика маловероятно, что ваш автомобиль заглохнет и просто заглохнет; кроме того, вы бы теряли скорость на каждом встреченном холме и уклоне.

Модернизация вашего маховика до более легкой версии

Итак, давайте рассмотрим преимущества и недостатки маховиков, а также доступные варианты модернизации и связанные с ними недостатки и преимущества.

Если ваш маховик очень тяжелый и автомобиль сохраняет свои обороты в течение длительного периода времени, например, делая переключение передач намного медленнее, пока вы ждете, пока обороты не будут соответствовать оборотам коробки передач, вам подойдет более легкий маховик.

Их не рекомендуется использовать, если у вас установлен агрессивный профиль распредвала, так как двигатель будет более неуклюжим и быстрее заглохнет с более легким маховиком.

Используются двухмассовые маховики. Они состоят из двух поверхностей, соединенных пружиной.

Пружина гасит вращательные изменения при ускорении и замедлении; он смягчает импульсы двигателя. Это особенно полезно в двигателях V5, которые несколько разбалансированы, а также в большинстве дизельных двигателей с турбонаддувом.

Недостатки тяжелого маховика

Это еще не все хорошие новости. Требуется усилие, чтобы заставить колесо вращаться, и останавливает быстрые изменения оборотов двигателя.

Более легкое колесо снимает нагрузку с двигателя и позволяет двигателю вращаться более свободно, в качестве бонуса, так как меньший вес позволяет двигателю высвобождать больше мощности при увеличении скорости. Но власть также хвосты быстрее.

Смотрите наше видео на эту тему для обсуждения маховиков и способов их улучшения.

Вы заметите, что обороты гоночного двигателя с легким маховиком увеличиваются и падают намного быстрее, чем у стандартного двигателя.

Большим недостатком более легкого маховика является то, что уменьшается импульс двигателя или инерционное вращение — особенно заметно на подъеме.

Преимущества и недостатки более легких маховиков

Чем легче маховик, тем быстрее будут расти и падать обороты двигателя, но вы быстрее потеряете скорость на подъеме.

Импульс в двигателе сохраняется с помощью тяжелого маховика, но когда он облегчен, сохраненный импульс уменьшается, и холм оказывает гораздо более непосредственное влияние на мощность двигателя.

Преимущества более легкого маховика

Более легкие маховики приносят пользу в гоночной ситуации, когда трасса ровная и требуется быстрое изменение частоты вращения двигателя, а двигатель настроен с учетом характеристик высоких оборотов.

При переключении передач пяткой и носком и торможении двигателем используется более высокая отзывчивость двигателя с более легким маховиком.

Более легкие недостатки маховика

Скорость будет падать быстрее на холмах и склонах, и автомобиль с большей вероятностью заглохнет, особенно если у автомобиля неровный холостой ход. Так обстоит дело во многих двигателях V5, многих дизельных двигателях и современных двигателях с конструкцией цилиндров по требованию.

Выбор маховика для вашего автомобиля

Существует множество различных вариантов и весов маховика, поэтому вы сможете найти наилучший компромисс для вашего автомобиля и ходовых качеств.

Различные марки маховиков доступны для различных применений. Для уличных автомобилей вы не хотите ехать слишком легко, иначе ваш тик может пострадать, и автомобилем будет трудно управлять в плотном потоке.

Вообще говоря, дорожный автомобиль выиграет от снижения веса маховика на 1-2 кг и не должен испытывать вредных последствий, очевидно, что это зависит от вашего двигателя, поэтому мы призываем вас тщательно изучить вопрос.

Когда менять маховик?

Если вы меняете сцепление, вы также можете разобрать маховик, поскольку в большинстве автомобилей требуется снять маховик, чтобы получить доступ к корпусу сцепления и узлу.

Если ваш маховик очень тяжелый и автомобиль сохраняет свои обороты в течение длительного периода времени, например, делая переключение передач намного медленнее, пока вы ждете, пока обороты не будут соответствовать оборотам коробки передач, вам подойдет более легкий маховик.

Их не рекомендуется использовать, если у вас установлен агрессивный профиль распредвала, так как двигатель будет более неуклюжим и быстрее заглохнет с более легким маховиком.

Можете ли вы облегчить существующий маховик?

Если вы чувствуете искушение сделать свой собственный легкий маховик, просверлив в нем отверстия. НЕ! TorqueCars напоминает вам, что малейший дисбаланс может вызвать серьезные проблемы.

Даже стандартные маховики, которые ставятся на автомобили, балансируются. Любое колебание или вибрация маховика могут иметь катастрофические последствия для двигателя.

Фактически это снизит красную линию и ограничит диапазон мощности. Сломанный маховик может привести к серьезным повреждениям. Он эффективно посылает циркулярную пилу по металлу через автомобиль, что может нанести травму водителю или пассажиру в зависимости от ориентации и местоположения двигателя.

Стандартные облегченные маховики тщательно сбалансированы и имеют отверстия и зазоры, как легкосплавные диски.

Они могут быть изготовлены из различных сплавов, смешанных для обеспечения прочности и легкости.

Если вы заменяете сцепление, вы также можете отсортировать маховик и, по крайней мере, посмотреть, есть ли у вас выбор производительности.

Как насчет преобразования DMF в SMF?

Двухмассовые маховики имеют две отдельные поверхности, соединенные пружиной.

Двухмассовые маховики используются во многих двигателях, от дизелей до больших бензиновых двигателей V8. Они состоят из двух поверхностей, соединенных пружиной.

Пружина гасит вращательные изменения при ускорении и замедлении; он смягчает импульсы двигателя.

Это особенно полезно для двигателей V5, которые несколько разбалансированы, а также для большинства дизельных двигателей с турбонаддувом.

Двойной маховик может быть проблемой, когда он начинает выходить из строя, и некоторые из наших членов заменяют его прочными и более легкими маховиками, но мы предлагаем вам прочитать наше руководство на Преобразование DMF в SMF в первую очередь.

Если вы серьезно относитесь к облегчению деталей, чтобы получить свободно вращающийся двигатель, попробуйте приводной вал из углеродного волокна.

Их преимущество заключается в том, что они изгибаются при вращении больше, чем их металлические аналоги, что снижает нагрузку на двигатель, поглощая часть ударов от изменения скорости двигателя.

Карданный вал из углеродного волокна прочнее металлического, если он спроектирован правильно, но если он сломается, он «разметется» на «безвредные» волокна, и автомобиль не пострадает.

Почему бы не пообщаться с нашими участниками на автомобильных форумах TorqueCars, чтобы обсудить необходимое приложение.

Чтобы получить дополнительные советы и рекомендации по тюнингу и модификации автомобилей, мы предлагаем вам присоединиться к нашему очень дружелюбному форуму по модифицированным автомобилям

и получить конкретные советы и рекомендации для вашего автомобиля и обменяться идеями с нашими энтузиастами.

Посетите мой канал на YouTube, мы регулярно добавляем новый контент…

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАТЬ ЕГО РАБОТУ. я не взимайте плату с вас за доступ к этому веб-сайту, и это экономит большинству читателей TorqueCars 100 долларов в год — но мы НЕКОММЕРЧЕСКИЕ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья была написана мной, основателем Waynne Smith TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была подал в разделе Трансмиссия, Тюнинг. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, оставьте ссылку на нее на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальных сетях.

Обратная связь — Что вы думаете?

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам стать лучше, оставьте предложение или совет

Пожалуйста, посмотрите это видео и подпишитесь на мой канал YouTube.

Разработка облегченного маховика

Когда дело доходит до высокопроизводительных приложений любого типа, наступает время, когда необходимо оценивать возможности узла сцепления OEM. А когда дело доходит до сцепления, часто упускается из виду один важный компонент этого ассортимента. Этот компонент — маховик.

Если вы когда-либо покупали новое сцепление в сборе, вы, вероятно, замечали, что многие узлы послепродажного обслуживания не включают маховик, и на это есть причина. Как и многие другие быстроходные детали, маховик не является универсальным компонентом. Каждая компания производит свой маховик для различных применений, выходной мощности и общих ходовых качеств.

Сегодня на рынке так много вариантов, что может быть сложно выбрать правильный для конкретного применения. Мы избавились от догадок, пригласив трех ведущих производителей сцеплений и маховиков, Quarter Master, SPEC Clutch и Fidanza Performance на сеанс вопросов и ответов, чтобы исключить догадки.

Fidanza Performance наносит уникальное защитное покрытие для выявления любого остаточного масла или остатков от процесса обработки на каждом маховике и сцеплении в сборе. Комбинация более известна как «Атомно-зеленый» из-за своего цвета.

Какова наша цель?

Хотя маховик не является неясным компонентом для понимания, выбор подходящего маховика для конкретного применения часто окутан тайной для многих энтузиастов. При выборе маховика правильный выбор в конечном итоге зависит от целей и назначения автомобиля, а также от мощности, которую вырабатывает двигатель.

Как мы упоминали ранее, маховик является особым компонентом, который также должен быть согласован с подходящим узлом сцепления для данного применения. У каждого производителя свой уникальный процесс создания маховиков. Примером этого является то, что некоторые компании используют разные материалы для изготовления вариантов маховика или даже разные стили конструкции облегченного маховика.

Наша цель на этом сеансе вопросов и ответов — обсудить многие часто задаваемые вопросы о маховике и помочь энтузиастам лучше понять стоящую за ними науку. Независимо от того, ищете ли вы маховик для дрэг-рейсинга, автокросса, шоссейных гонок или ежедневного вождения, мы поможем сделать ваш выбор проще, обсудив различные материалы и производственные процессы.

Материалы маховика и их воздействие

Маховики могут быть изготовлены из любых материалов, включая различные сорта стали и алюминиевые заготовки. Имея так много различных доступных вариантов, мы хотели знать, как различные материалы могут повлиять на общую целостность маховика и его ходовые характеристики. Этот вопрос важен, потому что многие энтузиасты утверждают, что в зависимости от материала, из которого изготовлен маховик, он может непреднамеренно повлиять на управляемость автомобиля. При таком большом количестве несоответствий в отчетах энтузиастов о характеристиках маховика мы решили, что эта тема заслуживает обсуждения.

Мы связались с Дэном Дженкинсом из Fidanza Performance, Дэвидом Нортоном из SPEC Clutch и Джорджем Ховсепяном из Quarter Master.

Jenkins/Fidanza: Наиболее распространенные типы материалов – сталь, алюминий и железо с шаровидным графитом. Среди этих материалов маховик может иметь определенный сорт металла, например, хромомолибденовую сталь, сталь 1040, алюминий 6061 или даже алюминий 2024. Эти различные типы маховиков не обязательно влияют на сборку или работу сцепления, поскольку большинство из них на самом деле предназначены для работы со сцеплениями определенного типа, чтобы избежать каких-либо неблагоприятных воздействий.

Например, маховик, изготовленный из алюминия 2024 года, будет отлично работать в паре с кнопочным гоночным сцеплением. Однако тот же самый маховик будет деформироваться или даже прогибаться под нагрузкой диафрагменной муфты большего размера. Стиль вождения или гонок обычно определяет потребность в сцеплении определенного стиля, что также строго соответствует типу необходимого маховика.

Norton/SPEC: Сталь, алюминий и титан чаще всего используются для изготовления маховика. Сталь является наилучшей фрикционной поверхностью для большинства материалов, поскольку она обеспечивает хорошую посадку и характер износа. Алюминий слишком мягок, а титан слишком тверд для большинства фрикционных материалов. SPEC использует высокоуглеродистую сталь и кованый алюминий с формованным зерном для изготовления маховиков, что, по нашему мнению, является максимальным преимуществом в целостности алюминиевого сплава.

Инерционные свойства маховика могут усиливать свойства сцепления. Например, очень легкий маховик может сделать сцепление более агрессивным. Способность маховика контролировать нагрев и сохранять устойчивость также может увеличить срок службы сцепления и его износ в экстремальных условиях. Материал поверхности трения и инерция самым непосредственным образом влияют на то, как сцепление ощущается конечным пользователем, и в конечном итоге будут определять другие факторы, такие как производительность и срок службы».

Наши маховики предназначены для прямой замены OEM, что означает, что они будут соответствовать или превосходить все заводские допуски. — Дэн Дженкинс, Fidanza Performance

Ховсепян/Квартирмейстер: Кованая сталь или кованая сталь, кованый алюминий или чугун — это материалы, которые мы чаще всего используем для изготовления наших маховиков. На уличном автомобиле маховик обеспечивает вращающуюся массу, помогающую сдвинуть автомобиль с места, а также включает узел сцепления.

На гоночных автомобилях маховик часто делают как можно меньше и легче. Чем он легче и меньше и чем ближе вес к оси вращения, тем быстрее двигатель сможет достичь своих максимальных оборотов. Это приводит к более высокой скорости на выходе из кореров и более высокой максимальной скорости в конце прямых участков гоночной трассы.

Взгляните на этот разрез сцепления Optimum-SR от Quarter Master, который оснащен облегченным маховиком из цельного алюминия.

Допуск маховика — что это такое? Почему это важно?

Чем легче маховик, тем быстрее он набирает обороты; но также означает, что труднее начать с места. — Джордж Ховсепян, интендант

Независимо от того, из какого материала изготовлен маховик, каждый маховик должен иметь определенный допуск, чтобы функционировать с оптимальным уровнем производительности. Не все допуски одинаковы, а это означает, что у каждого производителя есть свои допуски для своего маховика. Но почему маховик нужно обрабатывать с определенным допуском и безопасно ли превышать этот уровень?

Jenkins/Fidanza:  Предотвращение преждевременного износа, обеспечение правильной работы и установки, а также зацепления сцепления – это лишь некоторые из причин, по которым маховик должен быть обработан с определенным допуском. Правильные допуски будут соответствовать допуску OEM, хотя это зависит от приложения. Примером этого может быть настройка трансмиссии автомобиля или тип используемого сцепления (тянущее или толкающее).

Quick Tech с SPEC

SPEC снижает нежелательную нагрузку на трансмиссию автомобиля за счет уменьшения массы всего узла сцепления, начиная с маховика. Каждый вариант маховика, который предлагает компания, изготавливается для конкретного автомобиля и различных стилей вождения.

Варианты алюминиевых маховиков из заготовок компании изготавливаются с особым допуском, чтобы обеспечить бесшумную и функциональную работу всего узла сцепления при одновременном снижении вращающейся массы на компонентах трансмиссии.

«Наши варианты маховиков разработаны как прямая замена OEM, что означает, что они будут соответствовать или превосходить все заводские допуски. Наш производственный процесс позволяет маховикам поддерживать гораздо более жесткие допуски во многих областях, чего не может оригинальное оборудование. При механической обработке компонента по сравнению с литьем в конечный продукт вносятся очень минимальные изменения. Когда наши обработанные компоненты отделяются от станков с ЧПУ, они в основном представляют собой готовый продукт, не требующий дополнительной обработки.

Norton/SPEC:  Маховик – это компонент, который в наибольшей степени влияет на производительность и управляемость системы сцепления. Что касается допусков на обработку и изготовление, параллелизм и концентричность являются важными стандартами измерения. Чем жестче или ближе к нулю допуск, тем более сбалансированным будет устройство. Это означает, что маховик не потребует дополнительной балансировки после обработки. Максимальная целостность вращения, а также возможность обеспечить идеально плоскую поверхность диска сцепления для оптимизации износа и производительности. Правильные размеры шага и выемки обеспечивают чистое и последовательное срабатывание сцепления и способствуют максимальной нагрузке на зажим. SPEC поддерживает допуск в одну тысячную для машины, чтобы обеспечить идеальную целостность вращения, быструю посадку сцепления и максимальную управляемость.

Hovsepian/Quarter Master:  Поскольку маховик является постоянно движущимся механическим компонентом и частью трансмиссии, для поддержания баланса и выравнивания с дополнительными движущимися частями трансмиссии требуются определенные допуски.

Обсуждение вариантов утяжеленных и облегченных маховиков

Сегодня на рынке представлено так много вариантов высокопроизводительных маховиков, что может быть трудно разобраться во всех доступных элементах. Многие энтузиасты могут согласиться с тем, что легкий маховик идеален просто потому, что у него более низкий MOI. Однако легкий маховик не всегда идеален в зависимости от области применения. Именно поэтому компании производят более тяжелые маховики. Чтобы прояснить путаницу, давайте обсудим различия между ними.

Jenkins/Fidanza:  Хотя в некоторых случаях достаточно легкого алюминиевого маховика, энтузиастам может понадобиться маховик большей массы или даже такой, который имеет меньшую массу, чем стандартный облегченный алюминиевый маховик. Большинство легких маховиков можно использовать как в уличных автомобилях, так и в гоночных автомобилях. Их можно найти в приложениях для дрэг-рейсинга и даже для использования на море.

Сверхлегкие маховики, разработанные специально для гоночных автомобилей, таких как гонки SCCA или SOLO и шоссейные трассы, они, как правило, слишком легкие для уличного использования и могут вызывать неблагоприятные последствия при регулярном вождении с частыми остановками и движением или в движении, например, при остановке или движении на высоких оборотах. начинается.

Из-за потери массы они, как правило, требуют изменения ваших привычек вождения, что может немного раздражать при повседневном использовании. Более тяжелый маховик, например, из стальной заготовки, поможет передать импульс транспортного средства в более крупных транспортных средствах. Эти типы транспортных средств требуют немного большего веса, чтобы поддерживать надлежащий холостой ход и получить импульс, чтобы съехать с линии. Некоторые дрэг-рейсеры предпочитают дополнительный вес, чтобы помочь стартовать с траектории. Это очень специфическое применение маховика, и оно не предназначено для использования на дороге или в гусеничных транспортных средствах, поскольку дополнительный вес не обязательно требуется в приложениях с более высокими оборотами.

Norton/SPEC:  То, как конкретное приложение реагирует на инерцию трансмиссии, зависит от веса автомобиля, коробки передач и кривой мощности двигателя. Кроме того, энтузиасты должны отдавать приоритет производительности и управляемости. Некоторые энтузиасты могут захотеть максимального прироста мощности и выбрать самый легкий агрегат, в то время как другие могут захотеть максимально приближенную к серийной управляемость и выбрать стандартный вес или немного более легкий маховик. Многие приложения практически не имеют недостатков в управляемости при использовании легкого маховика.

Дисбаланс маховика может разрушить подшипники двигателя и другие компоненты трансмиссии, если маховик не сбалансирован, а также не соответствует допустимому допуску. — Дэвид Нортон, SPEC Clutch

Испытания и опыт показывают нам, как добиться максимального прироста производительности при сохранении требований к управляемости. Потеря импульса из-за легкого маховика может сделать включение сцепления более агрессивным. Другим возможным недостатком управляемости является шум, особенно при использовании двухмассового маховика (DMF), в котором DMF используется для демпфирования трансмиссии. Одномассовый маховик с производительностью заготовки также не может демпфировать, что допускает слышимый шум и резонанс.

Овсепян/Квартирмейстер: Тяжелый маховик (в определенной степени) позволяет легче переходить из состояния покоя в рабочее состояние. Это обеспечивает более безопасное и плавное вождение на улице. Уменьшение веса (или MOI) сократит время, необходимое для достижения максимальных оборотов в минуту, что оптимально для большинства шоссейных гонок и автокросса. Как и в большинстве случаев, будут компромиссы. Чем легче маховик, тем быстрее он набирает обороты; но также означает, что труднее начать с места. Отлично подходит для шоссейных гонок, но не так хорош для улицы или дрэг-стрипа. В дрэг-рейсинге слишком легкий маховик не замедлит двигатель настолько, чтобы можно было переключаться на более высокую передачу.

Ознакомьтесь с полной установкой этого сцепления SPEC на наш автокроссовый C5 Corvette здесь.

Техническое обслуживание: ремонт или замена?

В то или иное время большинству из нас приходилось заменять узел сцепления в наших автомобилях; и все мы знаем, какой огромной болью это может быть. В некоторых заводских условиях OEM-маховик можно использовать повторно, изменив его поверхность, создав новый слой фрикционного материала для узла сцепления и, в конечном итоге, избежав затрат на замену. Однако в мире вариантов маховиков на вторичном рынке это не всегда так, поскольку это зависит от приложения к приложению. Так какой же лучший вариант для надежности?

Jenkins/Fidanza:  На рынке можно найти маховик обоих типов. Два основных типа — это те, у которых сменная поверхность трения позволяет легко заменять и восстанавливать, и те, которые являются более традиционными, имеют поверхность трения, поверхность которой можно восстановить в соответствии с заводскими спецификациями. Все наши алюминиевые маховики имеют фрикционную поверхность из закаленной стали, которая предназначена для замены вместо восстановления поверхности. Этот маршрут дает вам почти бесконечный срок службы маховика, позволяя многократно его перестраивать без изменения размерных характеристик, необходимых для правильной работы сцепления. Мы предлагаем линейку стальных маховиков без сменной фрикционной поверхности. Их поверхность будет восстановлена, как и у обычного маховика, и потребуется замена, как только поверхность достигнет минимального допуска.

Norton/SPEC: Все маховики SPEC могут быть обработаны или восстановлены путем замены съемной фрикционной поверхности. Многие варианты алюминиевых маховиков SPEC, а также некоторые стальные маховики имеют сменную фрикционную поверхность. Кроме того, на производстве мы подвергаем горячему прессованию, креплению, а в некоторых случаях даже привариваем зубчатые венцы к нашим маховикам. В большинстве случаев зубчатый венец можно заменить после повреждения или выхода из строя стартера, при этом конечному пользователю не нужно покупать совершенно новый узел.

Овсепян/Квартирмейстер:  В большинстве случаев можно восстановить поверхность маховика. Однако, если маховик изготовлен для сверхлегкого применения, мы не рекомендуем его шлифовать. Когда узел сцепления начинает изнашиваться и нуждается в замене, фрикционная поверхность этого маховика в этом узле сцепления часто обновляется, а не заменяется.

Быстрое сравнение веса OEM-сцепления C5 и нового сцепления SPEC показывает значительное снижение веса на 15 фунтов.

В поисках идеального баланса

Когда дело доходит до вариантов маховика, в частности, облегченного маховика, многие энтузиасты беспокоятся о «проблемах», связанных с ними. Мы все слышали истории о дребезге сцепления, проблемах с балансировкой и возможном повреждении компонентов трансмиссии. Балансировка узла сцепления имеет решающее значение для его правильной работы, и все начинается со сбалансированного маховика. Вопрос в том, должны ли энтузиасты сами балансировать детали?

Jenkins/Fidanza:  Настоятельно рекомендуется отбалансировать маховик и сцепление в сборе перед их установкой на автомобиль. Большинство производимых нами маховиков имеют нейтральную или максимально близкую к нулю балансировку и проходят независимую балансировку, чтобы гарантировать, что они соответствуют критериям, установленным для надлежащего балансировочного веса, и находятся в пределах допустимых допусков. Проблемы все еще могут возникнуть, если две части не сбалансированы вместе, создавая небольшие проблемы, такие как вибрации или дребезжание, или даже более серьезные проблемы, такие как износ подшипников кривошипа, износ уплотнений или что-то еще похуже. В зависимости от серьезности дисбаланса это может привести к серьезному повреждению всей трансмиссии, если проблема не будет устранена.

Norton/SPEC:  Маховики SPEC проходят точную балансировку перед отправкой, а также проверяют балансировку после соединения со сцеплением в сборе, которое также балансируется после производства. Балансировка маховика очень важна для целостности вращения, безопасности и управляемости. Дисбаланс маховика может разрушить подшипники двигателя и другие компоненты трансмиссии, если маховик не отбалансирован, а также не соответствует допустимому допуску.

Овсепян/Квартирмейстер:  Облегченный маховик или маховик с нейтральным весом, он должен быть отбалансирован – без вопросов. Если маховик и узел сцепления разбалансированы, резко возрастут уровни шума, вибрации и жесткости, что неизбежно приведет к серьезному повреждению двигателя, трансмиссии или трансмиссии. Рекомендуется отбалансировать весь узел в целом после проверки уровня допуска самого маховика. Это, конечно, после балансировки маховика.

Быстрое изображение изготовления комбинации сцепления и маховика SPEC.

Подведение итогов

Производители, которых мы привлекли к этой статье, посвятили огромное количество исследований и разработок, чтобы разработать высокоэффективный маховик с широкими возможностями практически для любого мыслимого применения. Имея это в виду, мы попросили каждого дать несколько важных советов, приемов и общих слов мудрости и информации для энтузиастов относительно выбора маховика.

Jenkins/Fidanza:  Одна из самых больших проблем, которую энтузиасты могут упустить из виду, – это очистить зону трения от мусора, смазки или масла перед установкой маховика. Очистка этой поверхности перед установкой имеет первостепенное значение для правильного включения сцепления и его срока службы.

Norton/Spec:  Настройка шасси, кривая мощности, передача и шины — это переменные, которые следует учитывать при выборе характеристик инерции. Цель состоит в том, чтобы сделать приложение питания максимально эффективным, поскольку не всегда важно, куда движется автомобиль.

Hovsepian/Quarter Master:  Если энтузиаст планирует повторно использовать существующий маховик для нового узла сцепления, мы рекомендуем обработать маховик с новым допуском. Это устраняет любые дефекты на поверхности и обеспечивает правильное положение посадки в узле сцепления, в конечном итоге защищая узел и обеспечивая безопасность.

UUC * Как работает облегченный маховик

Как облегченный маховик работает

Как работает облегченный маховик? Среди большинство, есть есть две точки зрения на легкие маховики. Первый что они не влияют на выходную мощность. Во-вторых, они делать. Какая мысль правильная? На самом деле и то, и другое в каком-то смысле верно.

Если бы мы сначала измерили выходную мощность двигателя с помощью света маховик, а затем снова со стандартной частью на динамометрическом стенде двигателя, нет произойдет смена власти. Сначала кажется, что легкий маховик ничего не сделал и был пустой тратой денег. Это не тот случай. Диностенд, который показывает максимальную мощность при постоянных оборотах, не продемонстрировать, что происходит с выходной мощностью двигателя в реальной жизни ситуации — как ускорение. Если двигатель разгоняется на диностенде (мы говорим о скорости около 2000 об/мин в секунду) это покажет выходная мощность примерно на 20-25% меньше, чем при постоянном числе оборотов.

Причина этого в том, что при разгоне автомобиля двигатель толкать должна не только общая масса автомобиля, но и внутренние Компоненты двигателя также нуждаются в ускорении. Это имеет тенденцию к поглощать больше энергии, так как дополнительная мощность используется для ускорения внутреннего масса компонентов двигателя и почему двигатель разгоняется на динамометрическом стенде будет производить меньше мощности, чем при постоянных оборотах. Также должно быть вспомнил, что скорость ускорения на внутренностях двигателя равна гораздо больше, чем остальная часть автомобиля. Тогда это предполагает, что облегчив маховик, потребуется меньшая мощность для его разгона и, следовательно, будет больше энергии, чтобы толкать машину вперед.

Может показаться невероятным, что, сняв несколько фунтов с маховик заметная разница с ускорением автомобиля весом более 3000 фунтов будет быть сделано. На самом деле разница довольно заметна и секрет за этим скрывается коробка передач. Всем известно, что автомобили ускорение с большей скоростью на низких передачах, потому что передача автомобиля коробка в основном механический рычаг и точно так же, как при использовании поднять тяжелый предмет, коробка передач уменьшает массу автомобиля, двигатель видит. Например, на первой передаче двигатель увидит масса всего около 250 фунтов, но внутренняя масса двигателя все равно оставаться около 45lbs.

Что касается «виртуальной» потери веса типичного облегченного маховика в 3-й серии или М3 мы подготовили полный математический анализ:

Расчеты для маховиков UUC с точной «виртуальной» потерей веса на каждой передаче

M3 / 3-й серии (E36 и E46, 1992-2004 гг. ) нажмите здесь, чтобы скачать Acrobat .pdf файл

M5/Z8/ 540i (1996–2003 гг.) щелкните здесь, чтобы загрузить файл Acrobat в формате .pdf

Теперь легче понять, откуда облегчить маховик. Вы эффективно «облегчаете» автомобиль более чем на 10% в первую передачу, просто сняв массу с маховика. В качестве снасти используется увеличивается, этот «осветляющий» эффект уменьшается. Вот почему автомобиль улучшение ускорения уменьшается на более высоких передачах, что очень эффективно на верхних передачах механизм. Отлично подходит для перетаскивания и узких гоночных трасс, но не увеличивает максимальная скорость автомобиля.

Вы увидите, что расчеты включают диаметр маховика, потерянный вес (такая же общая разница вращающейся массы в UUC Stage1 или Ступень 2 из-за разницы в весе нажимного диска), передаточные числа, включая 6-скоростное приложение и типичный коэффициент дифференциала.

Эффективные «виртуальные» потери веса:

ШЕСТЕРНЯ	M3 и 3-я серия «виртуальный» Потеря веса:	M5/Z8/540i «виртуальный» Потеря веса:
1-я передача	346,5 фунтов.	394,4 фунта.
2-я передача	133,15 фунта.	151,7 фунта.
3-я передача	68,9 фунта.	75,4 фунта.
4-я передача	46,18 фунта.	48,5 фунтов.
5-я передача	36,15 фунта.	37,6 фунта.
Шестая передача	30,04 фунта.	31,0 фунта.

Общее правило для веса эквивалентность потери «приобретенной» мощности составляет примерно 10 фунтов на л.с. То есть на каждые потерянные 10 фунтов автомобиль получает эффективное увеличение производительности от 1л.с.

Учитывая это, эффективное увеличение производительности, выраженное в можно ожидать, что полученная мощность будет такой же, как «виртуальный» вес теряется из-за маховика в каждой передаче, деленной на 10:

ШЕСТЕРНЯ	M3 и 3-я серия «виртуальный» прирост производительности:	M5/Z8/540i «виртуальный» прирост производительности:
1-я передача	34,6 л. с.	39,4 л.с.
2-я передача	13,3 л.с.	15,2 л.с.
3-я передача	6,9 л.с.	7,5 л.с.
4-я передача	4,6 л.с.	4,9 л.с.
5-я передача	3,6 л.с.	3,8 л.с.
Шестая передача	3 л.с.	3,1 л.с.

Это усиление, зависящее от передачи, также является типичная 4-я передача dyno pull может не показать существенной разницы — расчеты показывают что будет обнаружено немногим более 4 л.с., но работа динамометра на 4-й передаче ничего не показывает реального ускорения через передачи.
