Фильтр нулевого сопротивления — есть ли смысл в установке?
«Фильтр нулевого сопротивления» (хотя корректно говорить о «сниженном» сопротивлении, нулевым он быть не может) – один из тех атрибутов тюнинга двигателей внутреннего сгорания, что утвердился в массовом сознании как вещь категории must have. Увидеть фильтр-нулевик можно и на серьезном тюнинговом проекте, и на китайском скутере. Причем владельцы подобных фильтров вовсе не представляют ни их принцип работы, ни правила ухода за фильтрами пониженного сопротивления.
Что дает фильтр нулевого сопротивления?
В двигателе внутреннего сгорания рабочим телом является атмосферный воздух. Чем больше его попадает в цилиндр, тем больше в нем сгорает топлива, выше температура и давление во время рабочего хода поршня. Отсюда – рост крутящего момента и мощности.
Но, чем выше обороты двигателя, тем сильнее влияние сопротивления впускного тракта на наполнение цилиндров. Если на низких оборотах для бензинового двигателя наполнение все равно урезается дросселем, то в режиме «тапка в пол» мощность уже зависит от конфигурации впуска, настройки ресивера и сопротивления воздушного фильтра.
Для чего нужен фильтр «нулевого» сопротивления? Воздушный фильтр по определению оказывает сопротивление потоку воздуха. Даже если снять фильтр, турбулентность у среза патрубка воздухозаборника создаст некоторые потери в наполнении – не зря в спортивных ресиверах используют раструбообразные формы.
Причем качественный фильтр, имеющий высокую степень очистки, при равной площади поверхности «душит» мотор больше, чем пропускающий всю пыль в цилиндры. Поэтому раньше на спортивных двигателях воздушные фильтры не устанавливались вовсе – максимум в воздухозаборниках крепились сеточки для защиты от случайных камней. Ресурс у моторов все равно рассчитывался на несколько гонок, и увеличенный абразивный износ цилиндропоршневой группы не был критичен.
Но у техники, которая использовалась не в столь экстремальных режимах, да и просто без богатых спонсоров, проблема снижения ресурса из-за отсутствия фильтрации воздуха стояла остро. Поэтому «нулевой фильтр» стал своеобразным компромиссом между пропускной способностью и степенью очистки воздуха.

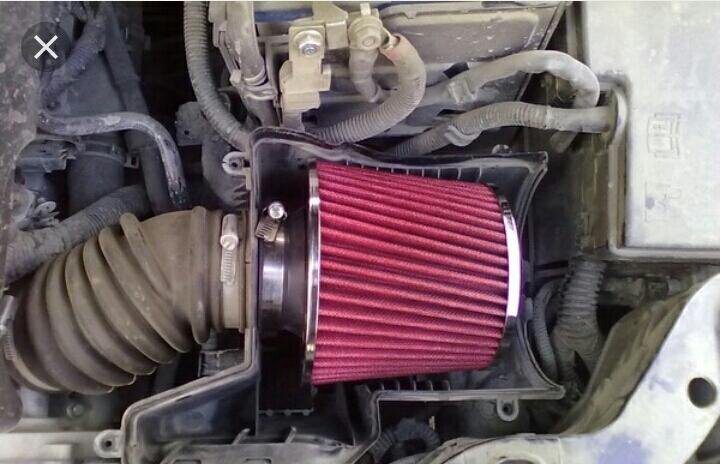

Конструктивно «нулевики» выполняются из двух типов материалов: хлопка или крупнопористого поролона, но суть работы остается одинаковой. Сама шторка фильтра не осуществляет фильтрации в достаточной степени, размер пор в ней эффективен только против сравнительно крупных частиц. Это обеспечивает малое сопротивление потоку воздуха.
С мелкой пылью же борется пропитка для фильтра нулевого сопротивления – специальное липкое масло, обволакивающее микроячейки в шторке фильтра. Пока поток воздуха проходит сквозь «лабиринт» шторки, микрочастицы налипают на масляную пленку.
По этой причине фильтрам такого типа требуется регулярная промывка, удаляющая загрязнения и старое масло, и новая пропитка.
Наиболее эффективными в плане очистки воздуха являются поролоновые фильтры: недаром они уже с завода используются на многих мотоциклах, рабочие обороты которых способны перевалить за пятизначную отметку. Поролон легко моется, имеет достаточную толщину, чтобы пыль успевала налипать на стенки ячеек.
Хлопковые «конусы» и шторки же гораздо менее удобны в очистке из-за жесткой армирующей сетки внутри, а их эффективность (особенно у дешевых моделей) меньше.
Вас также заинтересует:
- Где находится топливный фильтр а как его менять
- Как выбрать хороший масляный фильтр
- Салонный фильтр: где он находится и как его поменять?
Плюсы и минусы: есть ли толк «нулевика»?
В реальности разницу с фильтром и без замечают разве что на динамометрическом стенде. Польза от снижения сопротивления только одного элемента системы впуска появляется исключительно в режиме «полного дросселя» на высоких оборотах, в стандартном цикле городской езды эффект от «нулевого фильтра» ровно нулевой.
Даже форсированным двигателям уменьшение сопротивления на впуске дает копейки выгоды. Возьмем для примера график, снятый на динамометрическом стенде с Nissan Skyline ECR33, чей двигатель RB25DET уже успел отойти от стандартной конфигурации:
Итог неплох – 250 лошадиных сил на колесах.
Падение мощности после пика 5000 об/мин стало более плавным, но разница в цифрах ничтожна: ее прирост без фильтра составляет только 8 лошадиных сил. При 250 л.с., которые уже есть, это невозможно заметить где-то, кроме трека, когда счет идёт на сотые доли секунды.
И за эти копейки приходится платить усложнением обслуживания и ухудшением очистки воздуха.
«Право на жизнь» фильтры «нулевого» сопротивления имеют только на высокофорсированных двигателях (причем в первую очередь на форсированных по оборотам, а не наддувом). Но и там установка «нулевика» – это один из множества этапов доводки: установки широкофазных распредвалов, подгонки и шлифовки впускных каналов, настройки ресивера. В другом случае нулевой воздушный фильтр– не более чем вредный, хотя и красивый, аксессуар.
К тому же масляная пропитка «нулевиков» сама способна доставить проблемы на двигателях, оснащенных датчиками массового расхода топлива.
Воздушный поток, проходя сквозь фильтр, увлекает за собой микрочастицы масла, которые затем оседают на стенках впускных патрубков и непосредственно на поверхности чувствительного элемента ДМРВ. Из-за этого слоя, работающего как теплоизолятор, ДМРВ начинает «врать», давая некорректный сигнал на ЭБУ впрыска. И тут уже на «ушедшем» составе топливовоздушной смеси разговор пойдет не о микроскопическом приросте пиковой мощности, а об ощутимом падении.
В ряде случаев установка ФНС сама по себе способна даже снизить максимальную мощность двигателя. Устанавливая модный хлопковый «конус» или поролоновый «гриб», приходится демонтировать штатный короб воздушного фильтра и воздухозаборник. При неудачной компоновке моторного отсека после этого «антитюнинга» двигатель получает не воздух, близкий по температуре к атмосферной, а уже нагревшийся, проходя через радиатор. Увеличение температуры воздуха на каждые 10 градусов Цельсия дает потерю в плотности 0,04 кг/м3 – а средний атмосферный двухлитровый мотор, раскрученный до 5000 об/мин, в минуту прогоняет через себя 35 — 40 кубометров! В результате двигатель с воздушным фильтром нулевого сопротивления получает меньше по массе воздуха, чем со штатным, якобы «задушенным», впуском.
Неизбежный вред от использования нулевых воздушных фильтров – ускорение износа цилиндропоршневой группы. Даже заявленные ведущими мировыми производителями (например, K&N) результаты очистки воздуха у этих фильтров не превышают 99% при идеальных условиях и с применением недешевого фирменного масла для пропитки. Воздушный фильтр с бумажной шторкой способен обеспечить фильтрацию от 99,5 до 99,9 процентов пыли. Казалось бы, разница невелика – но за несколько десятков тысяч километров речь уже пойдет о разнице в целых граммах пыли, попавшей в цилиндры двигателя. Причем по мере загрязнения бумажный фильтр только увеличивает степень фильтрации: пыль, забивая поры, уменьшает пропускное сечение, и они становятся способными задерживать более мелкие частицы, хотя и ценой роста сопротивления.
У «нулевиков» же загрязнения на поверхности пор уменьшают вероятность прилипания новых частиц, а сечение пор остается все равно больше, чем размер фильтруемых частиц, по мере загрязнения степень очистки снижается при мало меняющемся сопротивлении.
Тем же страдали ранее применявшиеся контактно-масляные воздушные фильтры, где масло пропитывало набитую внутрь леску (конструкции, знакомые, например, по старым советским грузовикам и мотоциклам). «Нулевики» стали более компактной и легкой версией этих фильтров, давно вытесненных бумажными.
И ошибки при обслуживании фильтра темпы износа делают только выше. Кто-то умудряется не пропитывать фильтры, кто-то использует дешевые аэрозоли или вовсе неподходящие для пропитки масла. Попробуйте потереть между пальцами каплю фирменного масла для пропитки: оно настолько липкое, что даже стереть его с пальцев непросто. Другое масло не даст сколь бы то ни было заметного улучшения очистки в сравнении с фильтром, не пропитанным вообще.
Единственным плюсом для двигателей, не подвергнутым серьезному тюнингу, от установки «нулевиков» можно считать отсутствие необходимости в регулярной замене: надо вовремя мыть и заново пропитывать один и тот же фильтр.
Видео: Воздухофильтры «нулевики» — зло или тюнинг?
Фильтры нулевого сопротивления K&N
Фильтры нулевого сопротивления K&N
Главная функция фильтра нулевого сопротивления, как и любого другого воздушного фильтра, заключается в очистке воздуха и защите двигателя от попадания в него грязи. Но многие фильтры, особенно бумажные, обеспечивая хорошую очистку, заставляют мотор терять мощность, ведь плотные бумажные элементы оказывают большое сопротивление потокам воздуха.
Специальные средства для его очистки позволяют чистить фильтр и восстанавливать его очистительные свойства.На мировом рынке среди основных производителей фильтров-нулевиков выделяется американская компания K&N.
О компании
K&N была основана в Калифорнии в 1969 году и представила на рынке свое новое изобретение – многоразовые фильтры. С тех пор, благодаря совершенствованию технологий, фирма является ведущим в мире производителем очищаемых воздушных фильтров и систем воздухозаборников (короб воздушного фильтра). В ассортимент компании входят различные расходники, которые предназначены для двигателей автомобилей, мотоциклов и других промышленных двигателей. Базовый принцип философии инженеров K&N Filters заключается в создании фильтра, который принесет выгоду от увеличения производительности мотора, экономию средств от уменьшении потребления бензина, финансовую выгоду от длительного срока эксплуатации и преимущества по экологичности.
Продукция насчитывает более 3700 позиций, при этом она постоянно увеличивается, благодаря новым товарам. А в связи с увеличением мирового спроса на автомобили и мотоциклы в будущем K/N планирует стать одним из основных поставщиков расходников на заводы производителей автомобильной техники.
Модельный ряд фильтров KN
Фирма производит стандартные масляные и воздушные фильтры высокого качества «Made in USA», нулевики и их особые серии (Harley-Davidson, Off-Road и др.), воздухозаборники и средства по уходу.
Стандартные воздушные фильтры КН предназначены для очищения потоков от мелкой дорожной пыли и грязи, производятся из плиссированного хлопкового материала, который продлевает срок службы расходника, а его многослойность позволяет еще лучше очищать поток воздуха. Они идеально походят к штатному коробу воздушного фильтра, а при необходимости комплектуются прокладками для точной фиксации. Такие расходники одноразовые и по мере загрязнения требуют замену.
Также компания предлагает свои фирменные воздухозаборники для мотоциклов с V-Twin двигателями и спортивных квадроциклов.
Воздушная система AirCharger для мотоциклов Harley-Davidson улучшает внешний вид байка, делая его более агрессивным, и увеличивает производительность мотора. Система состоит из небольшого воздушного фильтра, высокопрочной алюминиевой трубки и вентиляционной системы.
Серия Street Metal для Harley-Davidson, состоящая из алюминиевой опорной пластины, негабаритного воздушного фильтра и крышки с зеркальным покрытием, обеспечивают прекрасный внешний вид и плавную работу мотора.
Линейка RK для Harley-Davidson с небольшим фильтром и алюминиевой опорной пластиной предназначена для увеличения мощности и длительных интервалов обслуживания.
Хромированная серия RK отлично подойдет круизерам, она сделает ваш байк заметным, а работу двигателя четкой и производительной.
Воздухозаборники AirCharger UTV разработаны специально для мотоциклов, использующихся на бездорожье и в экстремальных условиях.
AirCharger ATV разработана непосредственно для гонок и спорта. Используя технологию высокоточных потоков, компания разработала высоконапорную втулку с алюминиевым теплозащитным покрытием, которая обеспечивает защиту и высокую пропускную способность в гоночных условиях.
Фильты-нулевики K&N
Среди воздушных фильтров выделяется особая серия – фильтров нулевого сопротивления. Они обладают пониженным сопротивлением прохождению воздуха. Такой воздушник внешне очень похож на бумажный, но имеет ряд отличий. Его внешняя поверхность армирована стальной сеткой, которая прекрасно защищает фильтрующий элемент от механических повреждений. Под сеткой находится внутренний слой, состоящий из высокопрочного хлопчатобумажного волокна, имеющего уникальную структуру. Волокно состоит из нескольких слоев (от 4 до 6 в зависимости от конструкции), и несёт основную функцию по фильтрации воздуха. Такое устройство помогает нулевику отлично задерживать мелкие частицы находящиеся в окружающей среде.
В ассортименте компании есть линейка воздушных фильтров для мотоциклов марки Harley-Davidson (напр. K&N HD-1208 для Harley-Davidson XR1200X -08-12), которые позволяют улучшать работу мотомотора.
Серия Sport bike high-flow air filters – это многоразовые воздушные фильтры с широкой поверхностью из плиссированного материала, идеально подходят для гоночных условий, обеспечивают фильтрацию больших потоков воздуха и увеличивают мощность. (напр. K&N HA-1008 для Honda CBR1000RR 08-16).
Off-Road предлагает фильтры для кроссовых мотоциклов, эндуро и квадроциклов. Такой моющийся фильтр прекрасно защищает от загрязнений на бездорожья, позволяя увеличить мощность техники ( напр. K&N KA-1203 для Kawasaki KLX125, Suzuki DRZ125). Все воздушные фильтры-нулевики легко устанавливаются и поставляются предварительно смазанными специальным составом.
Как правильно чистить фильтр нулевого сопротивления?
Как и поролоновый фильтр, нулевик нужно промывать и обрабатывать специальным раствором.
Для ухода за многоразовыми воздушными фильтрами компания предлагает комплект профессионального ухода K&N Recharger (Очиститель объемом 355 мл и аэрозольное масло для пропитки 204 мл.). Это набор для очистки и смазки нулевиков эффективно удаляет грязь и засохшее масло с поверхности воздушного фильтра, не повреждая хлопковый материал. Особый состав пропитывающей смазки позволяет улавливать мелкие частицы дорожной пыли, надежно защищая двигатель. Настоятельно не рекомендуется использовать другие комплекты для очистки фильтров нулевого сопротивления, так как это может привести к повреждению хлопкового материала. Чтобы очистить загрязненный нулевик, распылите на его обе стороны фильтра очиститель KN Air Filter Cleaner and Degreaser и дайте впитаться в течение 10 минут, не допускайте полного высыхания средства. Далее промойте воздушный фильтр прохладной водой, тщательно смойте всю грязь. Если вся грязь не удалилась полностью – повторите процедуру. После промывки дайте фильтру высохнуть. Не начинайте пропитку маслом до тех пор, пока фильтр полностью не просохнет, иначе образуются комки.
Уникальная формула масла для пропитки позволяет значительно повышать качество фильтрации микрочастиц, а также способствует образованию внешнего слоя крупных частиц грязи, которые в дальнейшем помогают фильтрации воздуха, задерживая более мелкие фракции пыли. Для пропитки равномерно распылите аэрозоль по фильтру с каждой стороны. После того, как смазка высохнет, еще раз промажьте светлые места. Дайте фильтру высохнуть в течении 20 минут, после чего он будет готов к установке. Не забывайте регулярно проверять его на предмет загрязнений, которые могут заметно ухудшать работу вашего мотора. Обычно срок службы нулевиков при должном уходе составляет до 16000км.
Где купить оригинальный фильтр K&N для мотоцикла?
Американская компания KN предлагает своим покупателям различные виды масляных фильтров и многоразовых фильтров нулевого сопротивления, а также воздухозаборников. Вся продукция имеет множество наград и зарекомендовала себя в различных гоночных соревнованиях.
Оригинальные воздушные фильтры-нулевики КН производятся в США. В России фильтры продаются через официальных дилеров, в число которых входит магазин «Мото-сток». В нашем каталоге представлены нулевики для большинства мотоциклов двух серий: для городской эксплуатации и для участия в соревнованиях.
Стандартные воздушные фильтры KN для ежедневной городской эксплуатации прекрасно подойдут для любого мотоцикла, надежно защищают двигатель от частиц грязи и пыли, снижая расход топлива и увеличивая мощность мотора.
Подобрать и купить фильтр K&N для мотоцикла можно в каталоге мотозапчастей на сайте moto-stock.ru. Чтобы заказать доставку по России, добавьте товар в корзину и оформите заказ.
Ноль — воздушный фильтр нулевого сопротивления
Содержание
- Устройство и отличия нуля
- Что дает ноль
- Как установить ноль
- Вопросы-ответы: сопротивление воздуха 18012 900 фильтр, позволяющий подавать воздух в двигатель быстрее и в большем объеме.
Чаще всего воздушный фильтр нулевого сопротивления для простоты называют ноль .Для большинства автолюбителей важен вопрос, какой эффект даст нулевой привод и стоит ли его устанавливать? Каковы последствия этого? Давайте разберемся.
Устройство и отличия нуля
Основное отличие фильтра нулевого сопротивления от стандартного бумажного воздушного фильтра в том, что он, благодаря своей конструкции, позволяет легче проходить воздуху, тем самым делая смесь богаче, что способствует лучшему сгорания, и, соответственно, лучшей работы двигателя.
Обычный фильтр отличный от нулевого фильтра Обычный воздушный фильтр
Так же если вы все же собираетесь покупать ноль , то теперь вам не придется менять фильтр каждые 10-15 тыс.км, так как его достаточно для обслуживания( чисто) ноль-колесо каждые 3-5 тыс.км. и вам не нужно его менять. Для очистки фильтров нулевого сопротивления в продаже имеются специальные наборы шампуней и масел для обработки фильтрующей части.
Зеро — воздушный фильтр нулевого сопротивления
Что дает ноль
По этому поводу часто разгораются споры, одни говорят что ноль делает свое дело, машина начала «валить», другие говорят что ничего вроде изменился. Опытным путем при измерении на динамометре доказано, что прирост лошадиных сил минимальный, обычно менее 3-5%. Допустим, у вас есть обычная гражданская машина мощностью 87 л.с. После установки этого фильтра вы получите где-то между 89-90 л.с. Физически вы никогда не почувствуете этого прироста, пока не измерите мощность двигателя на стенде.
Как установить ноль
С установкой нуля все просто. Для начала нужно демонтировать старый штатный фильтр вместе с коробкой, где он содержится, и закрепить с помощью хомута нулевую катушку на воздушном патрубке, идущем непосредственно к двигателю.
Вывод: Многие автовладельцы часто считают, что удаление воздушных фильтров в принципе сделает двигатель еще мощнее, но это не так, так как при разработке двигателя его мощность рассчитывается с учетом потерь сопротивления фильтра. Кроме того, езда на автомобиле без воздушного фильтра очень вредна для двигателя, так как вся пыль и грязь попадает в двигатель, разрушая стенки цилиндров, поршней и т. д. Попадание в двигатель посторонних предметов значительно снижает его ресурс.
Нулевое колесо для спортивных автомобилей с тюнингованными двигателями
Так как мы уже решили, что нулевое колесо гражданскому автомобилю мало поможет, то делаем вывод, что воздушный фильтр нулевого сопротивления присутствует при прохождении тюнинга двигателя автомобиля готовится к соревнованиям, вот где для победы важны секунды и даже доли секунд, а так как спортивные двигатели имеют большую мощность, то прибавка в 10-20 л.с. может дать эти заветные секунды для победы.
Вопросы и ответы:
Что дает ноль? Фильтр нулевого сопротивления называют фильтром нулевого сопротивления. Это нестандартный воздушный фильтр. Обладает такими же фильтрующими свойствами, как и стандартная версия, только создает гораздо меньшее входное сопротивление.
Что такое ноль и зачем он нужен? Фильтр нулевого сопротивления снижает сопротивление во впускной системе. Хотя водитель не сможет почувствовать изменений в работе мотора, мощность агрегата увеличивается примерно до 5%.
Чем заменяется воздушный фильтр? Вместо штатного воздушного фильтра тюнеры ставят нулевой фильтр — фильтр без корпуса, часто имеющий цилиндрическую форму, и устанавливается он на впускной патрубок.
Главная » Тюнинг » Zero — воздушный фильтр нулевого сопротивления
2022-05-26
Преимущества нулевого резистора в схемотехнике | Блог Advanced PCB Design
Недавно я увлекся популярной стратегической игрой Rise Of Kingdoms. Я не могу поверить, насколько это затягивает, ведь я часами строил замок и отправлял войска на войну. Помимо жарких баталий, мне удалось подцепить внутриигровой жаргон, один из которых — «обнуленный».
В игре «обнуление» означает полное разрушение стены, защищающей замок.
Из-за дыма и пламени, вырывающихся из замка, обнулиться в игре — довольно плохая новость. К счастью, вы не обнуляете конструкцию печатной платы, но наличие резистора с нулевым сопротивлением может сбивать с толку.
Что такое резистор с нулевым сопротивлением?
Резистор с нулевым сопротивлением — это именно то, что описывается термином. Это одиночный резистор, сопротивление которого при измерении равно нулю. Проходной резистор с нулевым сопротивлением часто маркируется одной черной полосой, которая указывает значение сопротивления.
В то же время, керамический резистор для поверхностного монтажа будет иметь один или несколько нулей для представления этого нулевого сопротивления. Вы также можете представить резисторы с нулевым сопротивлением в виде перемычек, которые имеют форму обычных резисторов. Измерение резистора с нулевым сопротивлением с помощью мультиметра даст показания, близкие к нулю.
Зачем нужны резисторы с нулевым сопротивлением?
Разработчики печатных плат, которые никогда не сталкивались с резисторами с нулевым сопротивлением, часто задаются вопросами о применении и практичности компонента.
В конце концов, зачем создавать резисторы с нулевым сопротивлением, если в конструкции можно легко использовать перемычки?
Автоматическое размещение
Обычно схемы строятся с перемычками, позволяющими гибко подключать определенные подсхемы. Часто схема повторяется в нескольких вариантах продукта, где используются только отдельные подсхемы. Резисторы с нулевым сопротивлением обычно используются для замены перемычек при определенных соединениях на печатной плате.
Если вы собираете печатную плату с ручным размещением и пайкой, использование перемычки, вероятно, является лучшим способом установить соединения между контактными площадками. Однако массовое производство включает в себя сборочно-разборную машину, которая не имеет возможности разматывать и резать провода-перемычки. В таких случаях для соединительных проводов требуется отдельная машина.
Использование резисторов с нулевым сопротивлением снижает затраты на установку перемычек.
Для массового производства важно снизить стоимость. Использование дополнительной машины для проволочных перемычек приводит к отдельной стоимости установки и процесса. Таким образом, резистор с нулевым сопротивлением является идеальной альтернативой, которая экономит затраты и время при сборке.
Однослойная конструкция
Разработчики печатных плат часто вынуждены минимизировать затраты. Нет ничего дешевле, чем ограничить дизайн однослойной печатной платой. Однако доставить дорожки к месту назначения без перекрытия сложно, когда у вас на плате довольно много компонентов.
Резисторы с нулевым сопротивлением — идеальное средство для «волшебной» трассировки однослойной платы. Вместо того, чтобы делать отверстия и превращать печатную плату в двухслойную структуру, вы можете проложить дорожку между контактными площадками резистора с нулевым сопротивлением. Затем эти резисторы собираются вместе с другими компонентами в процессе производства.
Предотвращение реинжиниринга
Это горькая правда, но на рынке есть подражатели, которые, не колеблясь, реконструируют печатную плату, доказавшую свою эффективность. Если не считать покрытия всей печатной платы эпоксидной смолой, резисторы с нулевым сопротивлением — отличный вариант, чтобы запутать неэтичных подражателей.
Преднамеренное размещение резисторов с нулевым сопротивлением на определенных дорожках является хорошей стратегией, чтобы ввести в заблуждение злоумышленников, копирующих дизайн. Если возможно, закажите резисторы с нулевым сопротивлением без маркировки, чтобы еще больше помешать их усилиям.
Размещение резисторов с нулевым сопротивлением может предотвратить незаконное обратное проектирование.
Особенности конструкции при использовании резисторов с нулевым сопротивлением
Использование резистора с нулевым сопротивлением — несложный процесс, но вы должны помнить, что резисторы с нулевым сопротивлением не являются идеальными компонентами.
Другими словами, он имеет определенное сопротивление, как и другие токопроводящие провода и дорожки.
Поскольку резистор с нулевым сопротивлением имеет незначительное сопротивление, он может рассеивать тепло при прохождении тока. Максимальная номинальная мощность резистора с нулевым сопротивлением определяется тепловыми характеристиками материала и размером. Вы должны убедиться, что выбрали резистор с нулевым сопротивлением, который может выдерживать проходящий ток без перегорания.
Будь то защита вашей конструкции или полная автоматизация процесса сборки, добавить резисторы с нулевым сопротивлением довольно просто, если у вас есть хорошее программное обеспечение для проектирования печатных плат, такое как OrCAD PCB Designer. Вы будете удивлены, как эти крошечные компоненты, которые многих смущают, могут привести к существенной экономии средств. Более того, весь набор инструментов для проектирования и анализа печатных плат от Cadence может дополнить ваш процесс проектирования превосходством в любом сценарии.
