По шаблону из 4-мм металла вырезается заготовка развернутого бампера. Сгибаем заготовку: по внутренней части изгиба можно надрезать металл на 1.5 мм -2 мм, тогда гнуть будет намного легче. Отбортовки гнутся в тисках в 4 прохода.

Чтобы придать изделию полукруглую форму, на отбортовках после загиба делаются продольные надрезы. Выгибаем желоб, размечаем и вырезаем обе боковины. Сгибаем их, привариваем, примеряем поверх штатного бампера.

Затем после сварки обрабатываем все швы и зачищаем. Если трубы тронула ржавчина, обрабатываем конструкцию преобразователем ржавчины и грунтуем. Кенгурин вырезаем из 40 мм оцинкованной трубы, свариваем. Осталось только вымерить крепления бампера и установить изделие.

buhanka-uaz.ru

Силовой бампер на УАЗ буханка чертежи, бампер на буханку своими руками

Прежде чем начать смотреть чертежи силовой бампер на УАЗ буханка хотелось бы написать небольшое отступление…

Перед написание данного материала меня посетила мысль, что чертежи в любом случае у каждого будут разными и не думаю, что есть идеальный вариант для создания так называемого «кенгурятника» на УАЗ буханку своими руками. Так сказать каждый будет что то подделывать под себя и свой автомобиль.

Вот вам несколько вариантов чертежей в фото.

А теперь небольшой рассказ одного «самоделкина», который по данным чертежам сделал свой силовой бампер на буханку…

Изначально он выражает слова благодарности за данные варианты бампера… Изучив материал начинается работа над созданиеим. Для начала делался макет из оцинковки, который в дальнейшем примеряется на УАЗ, это можно видеть на фото ниже. фото чертежей кликабельны

Особо не понравившиеся «клыки» были доработаны под себя, возникала проблема с дугами, но которая у мастера с «прямыми» руками легко решается. В общем дальнейшее развитие событий по созданию силового бампера на «буханку» мне не стоит описывать, т.к. фотографии лучше передадут ход ручной работы по созданию так сказать силового тюнинга.

Передний бампер на УАЗ-буханку из швеллера с лебедкой

Еще чертежи силовых бамперов на УАЗ своими руками

pol-z.ru

Силовой бампер на уаз 469 своими руками (фото, чертежи)

Автомобиль УАЗ 469 отличается высокой проходимостью по бездорожью. Некоторые автовладельцы используют модель для охоты, рыбалки, соревнований и т.д. Использование автомобиля для перемещения по пересеченной местности требует внесения изменений в конструкцию. Для улучшения показателей автомобилисты устанавливают лебедку, что приводит к необходимости замены стандартного бампера на усиленный аналог.

Силовой бампер на УАЗ 469

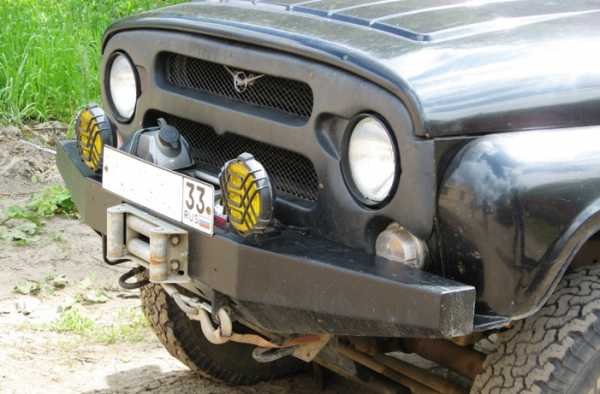

Фото 1: Силовой бампер на УАЗ 469 (Источник: Яндекс.Картинки)

Для чего нужен силовой бампер

Автомобиль, перемещаясь по пересеченной местности, может быть подвергнут различного рода повреждениям. Стандартный бампер не рассчитан на высокую нагрузку и быстро деформируется. Для защиты кузова применяется силовой бампер. При установке лебедки необходим монтаж силового бампера. Стандартное изделие не имеет посадочного места для лебедки.

Существует большой выбор моделей силовых бамперов. Можно приобрести изделие, предназначенное как для УАЗ 469, так и для автомобилей других марок. Некоторые автомобилисты изготавливают силовой бампер самостоятельно. Бампер, изготовленный своими руками, имеет ряд преимуществ:

• Функциональность. В процессе разработки чертежа владелец учитывает возможность установки дополнительного навесного оборудования. Благодаря этому, удается заранее отметить места крепления лебедки, противотуманных фар, фонарей световой сигнализации и т.п.
• Качество. Автомобилист самостоятельно подбирает материал для изготовления и контролирует сборку на всех этапах.
• Экономия денежных средств. Готовые изделия имеют высокую стоимость. При самостоятельном изготовлении потребуется трата денежных средств только на материалы и расходники.
• Уникальность. Самостоятельное изготовление чертежей дает возможность создать силовой бампер, дизайн которого не повторяется на других автомобилях.

Передний силовой бампер УАЗ 469 своими руками

Самостоятельное изготовление силового бампера предусматривает наличие подробного чертежа. Его можно изготовить самостоятельно или найти готовый вариант. Некоторые автомобилисты для создания чертежа используют специализированные компьютерные программы. При изготовлении чертежа необходимо учитывать:

• Ширину изделия. Перед созданием чертежа замеряют кузов автомобиля.
• Места крепления силового бампера к автомобилю. Изделие крепится к раме УАЗ 469 болтами. Для этого на чертеже необходимо отметить расположение отверстий.
• Наличие дополнительного навесного оборудования. На чертеже отмечают расположение противотуманных фар, буксировочных крюков, лебедки и т.п.

Для изготовления силового бампера потребуется применение сварки. Можно использовать аппараты любого типа, предназначенные для соединения заготовок из определенного металла. При отсутствии опыта в сваривании металлических деталей лучше обратиться в специализированную мастерскую. Специалисты изготовят силовой бампер по заранее подготовленному чертежу.

Фото 2: Передний силовой бампер УАЗ 469 (Источник: Яндекс.Картинки)

Перед началом работ по созданному чертежу вырезают детали из плотного картона. После этого склеивают макет и примеряют его на автомобиль. Такая процедура позволяет выявить недочеты и устранить их в кратчайший срок, и предотвращает порчу материала при наличии ошибок в чертеже. Автовладелец может оценить внешний вид автомобиля с силовым бампером и при необходимости внести изменения в конструкцию изделия.

После подготовки приступают к изготовлению силового бампера. Для этого подготавливают необходимые материалы. Силовой бампер можно изготовить из металлического швеллера, профильной трубы, или уголка. Количество материала подбирается согласно изготовленному чертежу. Сборка переднего силового бампера автомобиля УАЗ 469 осуществляется в следующей последовательности:

• Разметка. На материал наносят разметку, в точности соответствующую составленному чертежу. Для правильного нанесения разметки можно использовать измерительные инструменты или перенести необходимые линии с уже изготовленного шаблона.
• Подготовка деталей. Силовой бампер делят на три части. Каждую из них изготавливают отдельно. В центральной части оборудуют кронштейны, предназначенные для крепления к раме автомобиля. Стандартные крепежи не выдержат высокой нагрузки. В связи с этим, необходимо усилить их отрезками металлической пластины, или изготовить новые. Резку металла осуществляют углошлифовальной машиной или с применением газового резака.
• Монтаж центральной части. Кронштейны крепления фиксируют к силовому бамперу болтами или с помощью сварки. После этого центральную часть бампера устанавливают на посадочное место. Если автовладелец планирует использовать лебедку, на данном этапе необходимо предусмотреть место для ее установки и изготовить кронштейны крепления. В центральной части силового бампера потребуется вырезать отверстие для прохождения троса лебедки.
• Установка боковых частей. Детали устанавливают на автомобиль согласно чертежу и фиксируют к центральной части сваркой. Если бампер изготавливается из профильной трубы, то необходимо согнуть отрезки под нужным углом. Для этого можно использовать специализированный трубогиб или согнуть отрезки любым другим способом.
• Зачистка сварных швов. После соединения всех частей силового бампера автомобиля УАЗ 469 необходимо устранить сварочные швы на лицевой поверхности изделия. Для этого используют углошлифовальную машину.
• Подготовка к покраске. На поверхность изделия наносят слой грунта. Лучше подобрать антикоррозийный состав. Это убережет металлические части бампера от коррозии и увеличит срок службы изделия. Бампер окрашивают в несколько слоев. Цвет изделия может быть аналогичен автомобилю или отличаться. Подбор цвета осуществляется исходя из личных предпочтений владельца автомобиля.
• Установка. Силовой бампер автомобиля УАЗ 469 крепят к раме автомобиля. Это позволяет добиться высокой устойчивости к механическим повреждениям различной степени.

Инструкция по изготовлению силового бампера на УАЗ 469 может отличаться. В зависимости от личных предпочтений автовладельца, дополнительно изготавливаются крепления для навесного оборудования.

Задний силовой бампер УАЗ 469 своими руками

Подготовительные работы при изготовлении заднего силового бампера на УАЗ 469 включают в себя изготовление и подготовку материала. Силовой задний бампер может быть изготовлен из металлического швеллера или профильной трубы. Исходя из личных предпочтений автовладельца, задний бампер может быть выполнен в виде цельной детали или двух отдельно стоящих частей.

Фото 3: Задний силовой бампер УАЗ 469 (Источник: Яндекс.Картинки)

Задний силовой бампер автомобиля УАЗ 469 изготавливается аналогично переднему. При создании чертежа необходимо учитывать место расположения фаркопа. Прицепное устройство должно быть надежно прикреплено к раме автомобиля. Это необходимо для безопасного перемещения транспортного средства с прицепом по дорогам общего пользования.

Некоторые автовладельцы в центральной части заднего силового бампера устанавливают лебёдку. Это необходимо учитывать при создании чертежа. Лебёдка должна крепиться к раме автомобиля. Это исключит отрыв изделия при высокой нагрузке.

Задний силовой бампер автомобиля УАЗ-469 можно оборудовать кронштейном для крепления запасного колеса, дополнительными фонарями световой сигнализации, крюками да буксировки транспортного средства и другим навесным оборудованием.

Инструменты и материалы

Изготовление силового бампера на автомобиль УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания и опыт в сваривании металлических частей. В процессе изготовления могут потребоваться следующие инструменты и материалы:

• Набор чертежных инструментов или специализированная компьютерная программа для создания чертежа. Для нанесения линий на поверхность металла хорошо подойдёт тонкий стержень из высокопрочной стали. Край стержня необходимо заточить.
• Углошлифовальная машина или газокислородная горелка. Необходима для резки металлических частей. Горелка может понадобиться при необходимости выгнуть металл под нужным углом. В некоторых случаях можно вырезать детали ручным инструментом.
• Сварочный аппарат. Можно использовать как газовую, так и электросварку. При сваривании электрической сваркой деталь необходимо демонтировать с автомобиля или снять клеммы с аккумуляторной батареи. Несоблюдение этого правила может привести к выходу из строя аккумулятора.
• Металлический швеллер, профиль или уголок. Материалы выбирается исходя из личных предпочтений владельцев автомобиля.
• Дрель. Подойдёт изделие, как с ручным, так и с электрическим приводом.
• Трубогиб. Необходим при изготовлении силового бампера из профильной трубы. Можно использовать как заводское, так и самодельное приспособление.
• Крепёжные элементы. Для фиксации силового бампера используются болты, диаметр которых не менее 10 мм. Это необходимо для надежного крепления бампера к раме автомобиля и устойчивости соединения к механическим повреждениям различной степени.
• Лакокрасочные изделия. Для защиты силового бампера автомобиля УАЗ 469, изготовленного своими руками, от негативного влияния окружающей среды необходимо нанести на него краску.
• Расходные материалы. Потребуются сверла, отрезной круг, наждачная бумага и т.д. Диаметр сверл подбирается исходя из толщины используемых болтов.
• Элементы индивидуальной защиты. Во избежание травмирования при выполнении работ по изготовлению силового бампера на автомобиль УАЗ 469 необходимо использовать индивидуальные средства защиты.

Фото 4: Чертеж силового бампера УАЗ 469 (Источник: Яндекс.Картинки)

Изготовить силовой бампер на автомобиле УАЗ 469 можно самостоятельно. Для этого потребуются технические навыки и наличие инструментов и материалов. После проведения работ удастся получить уникальное изделие, по функциональности отвечающее требованиям автовладельца.

Видео: Для чего нужен передний силовой бампер УАЗ 469
