Шерхан магикар А инструкция и советы по эксплуатации охранной системы
Содержание статьи:
- Руководство по эксплуатации
- Программирование функций
- Брелок коммуникатор
- Функционал коммутатора
- Функции процессорного блока
- Разновидности тревожных сигналов: таблица
- Способы управления
- Защита электрических цепей
- Сферы защиты: таблица
- Прочие параметры: таблица
- Элементы питания: таблица
Автосигнализация magicar – устройство по обеспечению безопасности от несанкционированного доступа в автомобиль.
Система общего управления и сигнализация scher khan – увеличит комфорт автовладельца. Это устройство имеет несколько полезных функций, которые упрощают работу и позволяют настраивать автомобиль под себя.
Кстати, если хотите купить морепродукты, заходите и смотрите здесь.
Руководство по эксплуатации
Сигнализация шерхан магикар а имеет степень защиты IP40, что позволяет не беспокоиться за сохранность машины. Блок системы тревоги осуществлен по технологии IP65.
- Кнопка 1 занимается включением и отключением устройства. Кроме этого, ее задача заключается в управлении стартером. Для того, чтобы отключить сирену, достаточно быстрого клика по ней.
- Вторая кнопка позволит настроить первый канал. Зажав ее на две секунды, вы сможете включить и отключить двигатель.
- Быстрый клик по третьей кнопке настраивает дополнительный второй канал. Зажав ее вы сможете открыть или закрыть багажник.
- Чтобы произвести диагностику охранного комплекса, нужно нажать кратко на четвертую клавишу. Зажав кнопку 3 и 4 активируется режим «Паника». Его задача в испуге грабителя. Резко начинают мигать все огни, что позволяет произвести устрашающий эффект на взломщиков. Чтобы его деактивировать – нажмите на первую кнопку.
- Если быстро нажать на эти кнопки, вы сможете войти в режим турбо. При их длительном зажиме вы попадете в меню настройки голосового модуля, что позволит записывать обращения.
- Долгий нажим на первую и вторую кнопку включает режим программирования функций.
- Клик по 1 и 3 кнопке осуществляет вход в режим «Валет». Длительное нажатие позволяет отключить или включить режим контроллера чувствительности.
- Клик по 1 и 4 кнопке позволит осуществить настройку центрального замка. Зажав их вы сможете включить или отключить эту функцию.
- Клик по 2 и 4 клавише входит в настойки охранного комплекса.
Программирование функций
Сигнализация шерхан магикар 6 позволяет настраивать функций. Для этого требуется следовать инструкции.
- В начале нужно войти в специальное меню для настройки. Для 1 нужно нажать клавиши 1 и 2. Для второго меню 1 и 4. Вы услышите краткий звук сирены и блик аварийной сигналки.
- Четвертая клавиша позволит выбирать функции в меню. Выбранный пункт зависит от того, сколько раз вы нажмете на кнопку, зависит и пункт, в который вы попадете. То есть, для выбора 7 функции, нужно нажать соответствующее количество раз.
- Несколько секунд требуется подождать. Система должна подтвердить доступ в меню изменения функции. После издастся звуки несколько раз мигнет аварийка.
- Если вы нажмете первую кнопку, настройки конкретной функции будут сброшены до заводских. Другими клавишами вы можете выбирать пресеты, которые уже есть в наборе. После выбора, будут изданы аудиосигнал сиреной и аварийная сигналки издаст ряд гудков.
Таким образом вы сможете под себя программировать любые функции системы. Гибкая программа позволяет плавно подстроить под себя устройство, установить удобные комбинации и команды, требуемые именно вам.
Производить программирование можно в любой точке, на расстоянии 0,8 километров. Для этого лучше использовать инструкцию из упаковки.
Важным элементом программирования является инструкция, идущая в комплекте. За дополнительной информацией вы можете посетить официальный сайт компании, где представлены все технологии и возможности коммутатора.

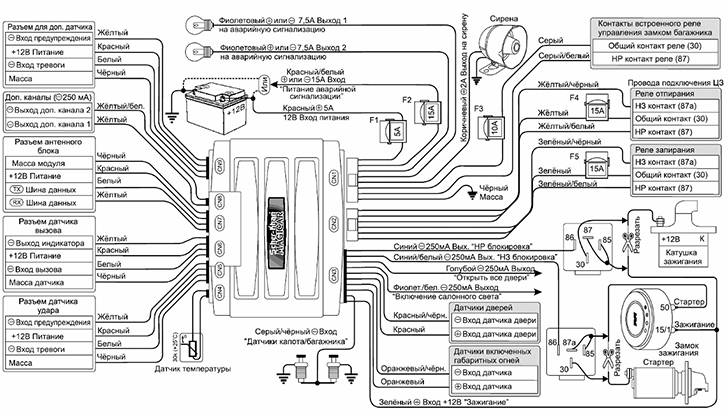

Также на представительном ресурсе есть карта монтажа, позволяющая самостоятельно подключить устройство к автомобилю.
Брелок коммуникатор
Сигнализация с автозапуском шерхан требует предварительной подготовки перед первым запуском. Во время хранении и транспортировки, желательно обезопасить батарею от разряда. Чтобы она не разряжалась при дежурном использовании, между контактами аккумулятора и коммутатора устанавливается изолирующая прокладка. Она может быть изготовлена из бумаги.
Шерхан магикар 7 с завода оборудован прокладочным слоем в батарейном отсеке, который отрезает питание и сохраняет заряд. Для этого нужно открыть крышку отсека и отодвинуть ее. Извлеките батарею и удалите прослойку.
После этого установите батарею (соблюдайте полярность) и закройте крышку. После этого устройство полностью готово к работе.
Также потребуется настройка автозапуска. Для этого требуется лишь установить правильное время и на этом регулировка закончена. Теперь можно установить таймер для включения систем.
Размеры брелка удобны для ношения в кармане, его можно носить с собой в рюкзаке. Небольшой экран предоставляет информацию о состоянии автомобиля на данный момент, его вольтаж, терморежим и заряд аккумулятора.
В случае утери или порчи, водитель может получить доступ к автомобилю. Для этого создается индивидуальный пароль, который позволяющий открыть дверь без использования коммутатора.
Функционал коммутатора
- Управление головным блоком. Для управления на брелоке находятся четыре клавиши, нажатие на которые или их комбинация обеспечивает полный функционал.
- Система защиты и перехвата Magic Code, обеспечивающая безопасность автовладельца и полную сохранность автомобиля от возможного взлома.
- Графическое и звуковое подтверждение прошедшей команды.
- Сигнализация вибрационная.
- Регуляция громкости звукового подтверждения.
- Дальность радиосвязи на продолжительности более восьмисот метро.
- Подсветка жидкокристаллического экрана.
- Данные о фактическом бортов напряжении внутри автомобиля.
- Индикатор температурного режима внутри салона и на отдельных участках.
- Текущее время.
- Информация о непрерывной работе силового режима.
- Пуск мотора удаленно, без включения вручную. Наиболее часто эта функция используется зимой, когда требуется предварительный прогрев двигателя.
- Программируемый способ установки тайминг силового режима. Важным отличием этой технологии является удобная подстройка времени, с шагом в одну минуту.
- Уведомление о тревоге.
- Возможность полного программирования функций устройства с одного брелока. Не потребуется подключение компьютера или непосредственное пребывание в машине. Достаточно войти в головное меню, воспользовавшись комбинацией клавиш.
- Батарейки стандартного типа трипл Эй (ААА).
Фактически, с одного брелока возможно полностью управлять большинством функций автомобиля, даже не вставая с кресла.
Для управления используются всего четыре кнопки, не требуются мобильные клиенты.
Само программирование функций под силу каждому. Не требуется знание языков, так как управление заключается в комбинации клавиш и времени удержании.
Функции процессорного блока
- Автозапуск автомобиля в комбинации с автоматической, роботизированной и механической коробкой передач.
- Сопряжение с двигателями любого типа, кроме газово-баллонного оборудования.
- Поддерживаются моторы типа «турбина».
- Удаленное включение мотора с помощью коммутатора.
- Автоматическое включение силового режима каждые два часа.
- Запрограммированная технология каждодневного включения мотора.
- Контроль включения силового режима, с учетом электрогенератора и электричества на борту.
- Индивидуальный ключ-пароль, в случае потери или порчи коммутатора.
- Силовые замки для дверей и багажного отсека.
- Специальная электрическая цепь, контролирующая аварийную систему.
- Уведомления, в случае включения охранной системы.
- Если отсутствуют не заблокированные двери, автоматически включается охранная система.
- Вспомогательные каналы, позволяющие добавлять коммутаторы.
- Поддержка дверного сенсора разных полюсов.
- Автоматическое блокирование дверей, если мотор отключен.
- Уведомления, в случае оставленной открытой двери.
- Специальный режим паники, для отпугивания взломщиков.
- Сигнал, если габариты
Перед использованием автосигнализации Шерхан, водителю требуется выучить виды и типы тревожных сигналов, которые помогут обеспечить безопасность автомобиля.
Всего существует несколько способов управления устройством:
Способы управления
- С помощью индивидуального брелока с повторяемостью 433,92 мегагерца;
- Ключом зажигания;
- Датчиком вызова;
- Сигналом с датчика.
Специфика устройства в том, что вы можете обратиться к автомобилю несколькими способами. Поэтому, даже при утрате ключа, водитель может управлять машиной без сложностей.
Не имея информации о пароле, невозможно проникнуть в автомобиль.
Защита электрических цепей
Предусмотрено несколько разновидностей защиты электрических цепей.
- Предохранители замедленного действия;
- Резисторами, ограничивающими стартерный ток;
- Транзисторами внутренней защиты;
- Варисторами, защищающими от импульсов и помех;
- Диодами от смены положения плюса и минуса.
Сферы защиты: таблица
Прочие параметры: таблица
Инструкция по эксплуатации понятна. Вы сможете правильно распознать сигнал, изучив таблицы.
Устройство имеет следующие параметры.
Элементы питания: таблица
Сигнализация шерхан магикар 9 работает благодаря брелку-коммутатору. Это средство коммуникации позволяет связываться с головным устройством при помощи радиосигнала.
Шерхан магикар 7 инструкция по эксплуатации кнопок
LiteZona.ru Автоваз 0 комментариев
Содержание
Инструкция по эксплуатации автомобильной сигнализации Scher-Khan MAGICAR 7.
Руководство пользователя
Содержание
1 НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7
2 КОМПЛЕКТ ПОСТАВКИ
- Дополнительные компоненты SCHER-KHAN MAGICAR 7
3 ПЕРЕЧЕНЬ ФУНКЦИЙ
- Функции брелока-коммуникатора
- Функции процессорного блока
4 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
- Виды тревожного сигнала
- Способы управления
- Защита электрических цепей
- Сферы защиты
- Прочие параметры
- Элементы питания
5 ОПИСАНИЕ БРЕЛОКОВ
- Подготовка брелока-коммуникатора к работе
- Символы на дисплее брелока-коммуникатора
- Соответствие кнопок основного и дополнительного брелоков
- Назначение кнопок брелока-коммуникатора
- Настройка брелока-коммуникатора
- Включение подсветки дисплея
- Функция парковочного таймера
- Блокировка клавиатуры
- Режим энергосбережения «Battery Save Mode»
- Управление вторым автомобилем
6 ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ
- Постановка на охрану
- Постановка на охрану с работающим двигателем
- Постановка на охрану в режиме «Pit-Stop»
- Автоматическая постановка в режим охраны
- Режим тревоги
- Режим напоминания
- Снятие с охраны
- Автоматический возврат в режим охраны
- Поиск автомобиля
- Открытие багажника
- Проверка состояния
- Вызов владельца автомобиля
- Режим «Паника» или JackStopTM
- Отключение сигналов сирены
- Режим VALET
- Включение и выключение датчика удара
- Управление центральным замком по включению и выключению зажигания
- Режим «Турбо»
- Управление дополнительным каналом 1
- Управление дополнительным каналом 2
- Дистанционный запуск двигателя
- Режим резервирования автоматического запуска двигателя
- Диагностика причин неудачного автоматического запуска двигателя
- Установка таймера для автоматического запуска двигателя
- Запуск двигателя по сигналу внешнего устройства
- Ограничение числа автоматических запусков
- Ограничение числа таймерных запусков по температуре и напряжению аккумуляторной батареи
- Снятие системы с охраны без брелока и применения персонального кода
- Снятие системы с охраны без брелока с использованием PIN 1
- Доступ в автомобиль без брелока с использованием PIN 2
- Предупреждение о невыключенных габаритах
- Блокировка стартера или зажигания
- Предупреждение об открытой двери
- Дополнительное освещение при постановке и снятии с охраны
- Защита радиоканала от перехвата кода
- Регулировка чувствительности датчика удара
- Регулировка чувствительности датчика вызова владельца
- Программирование тахометрического сигнала
7 ПРОГРАММИРОВАНИЕ БРЕЛОКОВ
8 ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА
- Меню программируемых функций No 1
- Подробное описание программируемых функций меню No 1
- Установка всех программируемых функций меню No 1 на заводские значения
- Меню программируемых функций No 2
- Установка всех программируемых функций меню No 2 на заводские значения
В «аналоговой» линейке сигнализаций Scher-Khan модель Magicar 7 стоит признать наиболее удачной – в ней автозапуск был реализован грамотно, без откровенных недоделок, как в предыдущих системах этой линейки. Поэтому она и стала наиболее популярной, однозначно превосходя ранние модели по удобству и функциональности и в то же время оставаясь дешевле, чем более новые.
Когда в процессе эксплуатации охранной системы возникают вопросы, часто оказывается, что инструкция уже давно или потеряна, или убрана в забытое место. Поэтому рассмотрим наиболее типичные из этих вопросов.
Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?
В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.
Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.
Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).
Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).
Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.
При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:
- Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
- Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
- Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.
Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:
- Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
- Подождать вспышку световой сигнализации.
- Аналогично ввести вторую, третью, четвертую цифры.
Видео: Управление и настройка Scher-khan magicar
Аварийное снятие с охраны
Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).
Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.
Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.
Активация защиты пин-кодом выполняется следующим образом:
- Машину нужно снять с охраны, не включая зажигание.
- Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
- Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
- Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
- Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
- Подождать 4 секунды, пока система не выйдет из режима программирования.
Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:
- Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
- Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
- Вводим первую цифру кода, нажав одну из кнопок брелока. Введенная цифра будет соответствовать номеру нажатой кнопки.
- После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
- После ввода последней цифры кода система автоматически вернется в обычный режим.
Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.
Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):
- Сняв машину с охраны, оставляем открытой водительскую дверь.
- Включаем зажигание.
- 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
- После десятого удара светодиод должен начать быстро моргать синим цветом.
- Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
- Таким же образом вводим еще три цифры.
- Выход из режима записи произойдет автоматически после ввода последней цифры.
Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.
Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.
Настройки автозапуска Магикар 7
Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:
- 9: включает режим «прогрева АКБ» перед автозапуском в значении 2, включая световую сигнализацию до попытки запуска на 15 секунд. Реального смысла не имеет, лучше оставить ее в заводском значении (1 – отключено).
- 15: время работы двигателя на автозапуске – 5, 15, 25 и 45 минут.
- 13: интервал автозапуска по таймеру. В значении 1 автозапуск будет происходить каждые сутки во время, установленное на брелоке, в значениях от 2 до 4 – каждые 8, 4 или 2 часа после активирования режима автозапуска по таймеру независимо от установки времени.
- 14: ограничение числа таймерных запусков мотора. Как только это число будет превышено, система автоматически отключит таймерный запуск, надпись TIMER на экране основного брелока погаснет. В вариантах 1-3 устанавливается ограничение на 5, 7 и 16 запусков соответственно, в варианте 4 их число не ограничивается.
- 15: работа световой сигнализации во время автозапуска. По умолчанию стоит значение 1 (световая сигнализация моргает), можно включить ее в постоянном режиме, выбрав значение 2. Учтите, что сработает это только при силовом управлении светом: если сигнализация дублирует нажатие кнопки аварийной сигнализации, а не подключена напрямую к проводке ламп, то свет в любом случае будет мигать.
- 16: механизм резервирования автозапуска для автомобилей с механической коробкой. В варианте 1 необходимо для перехвата зажигания вытянуть ручной тормоз, когда мотор работает, а двери и капот закрыты. Это вариант по умолчанию, и он же – наиболее удобный. Если Вам не нужен автозапуск в конкретный момент, достаточно затянуть ручник уже после выключения зажигания. В варианте 2 зажигание перехватывается автоматически при повороте ключа, если вытянут ручник: в этом случае есть небольшой «провал» между выключением зажигания и его повторным включением цепями автозапуска. За это время мотор может заглохнуть, не стоит использовать этот вариант. В значении 3 эта функция задает резервирование по нажатию кнопки 2 на брелоке, если мотор работает, двери и капот закрыты, а ручной тормоз затянут. То есть каждый раз, намереваясь в дальнейшем воспользоваться автозапуском, придется вручную включать резервирование, иначе автозапуск будет невозможен.
- 17: способ завершения резервирования. В варианте 1 мотор заглохнет после того, как будет открыта и закрыта дверь, при этом постановка на охрану автоматически не произойдет. В варианте 2 также мотор заглохнет после закрытия двери, но при этом машина встанет на охрану. Удобнее всего режим 3, когда машина заглохнет только после принудительной постановки на охрану – это исключает вероятность забыть ключи в машине.
- 20: ограничение числа запусков по таймеру с учетом напряжения аккумулятора. По умолчанию отключено (вариант 1), в варианте 2 автозапуск по таймеру будет происходить только при снижении напряжения менее 11,5 В. Если одновременно активирован запуск по температуре, то его работе эта функция мешать не будет.
- 21: порог температуры для таймерных запусков. Если настроить сигнализацию по температуре, то автозапуск «Магикар 7» будет возможен, только если к моменту очередного срабатывания таймера температура опустилась ниже -15 или -25 градусов (функции 2 и 3) или не поднимется выше 60 градусов (значение 4). В варианте 1 ограничений по температуре нет.
В меню 2 для автозапуска актуальны функции:
- 12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Лучше устанавливать значение минимальным, обеспечивающим уверенный запуск мотора.
- 13: ограничение времени включения стартера, если не используется контроль работы по тахометру. Значения – 2, 4, 8 или 10 секунд. Также нужно устанавливать минимальным по возможности, чтобы исключить длительную «передержку» стартера, значительно снижающую его ресурс.
- 14: приращение времени прокрутки после неудачной попытки запуска. В вариантах 1 и 2 каждая следующая попытка длится дольше предыдущей на 0,2 и 0,4 секунды соответственно, в варианте 3 время фиксировано.
- 15: пауза между включением зажигания и прокруткой стартера. Для бензиновых моторов достаточно значения 1 (4 секунды), для дизелей выберите варианты 2-4 (8, 10 или 15 секунд).
- 21: тип контроля работы двигателя. Учтите, что для каждого из них подключение сигнализации отличается, то есть работоспособна только настройка, определенная установщиком, или вариант 3 (по напряжению в бортовой сети). Для использования варианта 1 сигнальный вход подключается к контрольной лампе генератора, в варианте 2 – к источнику тахосигнала (аналоговый вход штатного тахометра на приборной панели, сигнал управления форсунками и так далее). По возможности нужно использовать именно тахометрический контроль.
Данная инструкция на русском языке предназначена для автосигнализации Scher-Khan Magicar 7, описывает принцип работы и основные моменты эксплуатации устройства.
Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.
Инструкция и руководство на русском
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т…
Руководство по эксплуатации
- Изображение
- Текст
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)
SK-9 USER.indd 1
SK-9 USER.indd 1
11.01.2009 17:15:58
11.01.2009 17:15:58
Назначение scher-khan magicar 9
Страница 2
- Изображение
- Текст
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2
SCHER-KHAN MAGICAR 9
3
Система тревожной сигнализации транспортного средства СТСТС SCHER-KHAN MAGICAR 9
(далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемым к приборам охраны для автомобиля:
ГОСТ Р 41. 97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))
ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)
Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 9
.
Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.
Система SCHER-KHAN MAGICAR 9
является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.
ВНИМАНИЕ!
При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.
Если возникли проблемы связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.
Производитель оставляет за собой право вносить изменения в конструкцию системы в целях
улучшения потребительских свойств
НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9
Система SCHER-KHAN MAGICAR 9
является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 2 000 м. Система имеет функции автоматического запуска двигателя. Система предназначена для работы на автомобилях с напряжением бортовой сети 12 В и предусматривает возможность подключения к штатной шине данных CAN автомобиля. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.
СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9 ………………………………………………….. 3 КОМПЛЕКТ ПОСТАВКИ ………………………………………………………………………….. 5 Дополнительные компоненты SCHER-KHAN MAGICAR 9………………………….. 6 ПЕРЕЧЕНЬ ФУНКЦИЙ …………………………………………………………………………….. 6 Функции брелока-коммуникатора……………………………………………………………. 6 Функции процессорного блока ……………………………………………………………….. 7 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ …………………………………………………………………… 9 Виды тревожного сигнала………………………………………………………………………… 9 Способы управления ……………………………………………………………………………….. 9 Защита электрических цепей …………………………………………………………………… 9 Сферы защиты ………………………………………………………………………………………. . 10 Прочие параметры …………………………………………………………………………………. 10 Элементы питания …………………………………………………………………………………. 10 ОПИСАНИЕ БРЕЛОКОВ …………………………………………………………………………. 11 Подготовка брелока-коммуникатора к работе ……………………………………….. 11 Символы на дисплее брелока-коммуникатора ………………………………………… 11 Соответствие кнопок основного и дополнительного брелоков …………….. 13 Назначение кнопок брелока-коммуникатора …………………………………………. 13 Настройка брелока-коммуникатора. ………………………………………………………. 15 Включение подсветки дисплея ……………………………………………………………….. 17
SK-9 USER.indd 2-3
SK-9 USER.indd 2-3
11.01.2009 17:15:58
11.01.2009 17:15:58
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …
Страница 3
- Изображение
- Текст
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4
SCHER-KHAN MAGICAR 9
5
Функция парковочного таймера …………………………………………………………….. 18 Блокировка клавиатуры …………………………………………………………………………. 18 Режим энергосбережения «Battery Save Mode» …………………………………………. 18 Управление вторым автомобилем …………………………………………………………. . 19 Индикация уровня сигнала обратной связи ……………………………………………. 19 ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ ……………………………………………………….. 20 Постановка на охрану ……………………………………………………………………………. 20 Постановка на охрану с работающим двигателем…………………………………… 21 Постановка на охрану в режиме «Pit-Stop» ………………………………………………. 23 Автоматическая постановка в режим охраны …………………………………………. 27 SLAVE-режим ………………………………………………………………………………………….. 27 Режим тревоги ……………………………………………………………………………………….. 28 Режим напоминания ……………………………………………………………………………….. 28 Снятие с охраны …………………………………………………………………………………….. 29 Автоматический возврат в режим охраны ………………………………………………. 31 Функция «Свободные руки» …………………………………………………………………….. 32 Поиск автомобиля ………………………………………………………………………………….. 34 Открытие багажника ……………………………………………………………………………… 34 Проверка состояния ………………………………………………………………………………. 35 Вызов владельца автомобиля………………………………………………………………….. 36 Режим «Паника» или JackStop™ ……………………………………………………………….. 37 Отключение сигналов сирены ………………………………………………………………. . 39 Режим «Valet» ………………………………………………………………………………………….. 40 Включение и выключение датчика удара ……………………………………………….. 42 Управление центральным замком по включению и выключению зажигания ………………………………………………………………………. 44 Режим «Турбо» ………………………………………………………………………………………… 45 Управление дополнительным каналом 1 ………………………………………………… 49 Управление дополнительным каналом 2 ………………………………………………… 50 Дистанционный запуск двигателя ………………………………………………………….. 52 Режим резервирования автоматического запуска двигателя …………………… 54 Диагностика причин неудачного автоматического запуска двигателя ……. 56 Установка таймера для автоматического запуска двигателя …………………… 58 Запуск двигателя по сигналу внешнего устройства ………………………………… 60 Ограничение числа автоматических запусков………………………………………… 61
Ограничение числа таймерных запусков по температуре и напряжению аккумуляторной батареи ……………………………………………………………………….. 61 Снятие системы с охраны без брелока и применения персонального кода ……….61 Снятие системы с охраны без брелока с использованием PIN 1 ……………… 62 Доступ в автомобиль без брелока с использованием PIN 2 ……………………. . 65 Предупреждение о невыключенных габаритах ………………………………………. 67 Блокировка стартера или зажигания ………………………………………………………. 67 Предупреждение об открытой двери……………………………………………………… 68 Дополнительное освещение при постановке и снятии с охраны ……………. 68 Защита радиоканала от перехвата кода ………………………………………………….. 68 Регулировка чувствительности датчика удара ……………………………………….. 69 Регулировка чувствительности датчика вызова владельца ……………………… 69 Программирование тахометрического сигнала ……………………………………… 69 ПРОГРАММИРОВАНИЕ БРЕЛОКОВ ………………………………………………………. 70 ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА ………………… 71 Меню программируемых функций № 1 ………………………………………………….. 72 Подробное описание программируемых функций меню № 1 …………………. 76 Установка всех программируемых функций меню № 1 на заводские значения ………………………………………………………………………………………………… 87 Меню программируемых функций № 2 ………………………………………………….. 88 Подробное описание программируемых функций меню № 2 …………………. 91 Установка всех программируемых функций меню № 2 на заводские значения ………………………………………………………………………………………………. 107
КОМПЛЕКТ ПОСТАВКИ
При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.
Наименование
Количество
Руководство по эксплуатации ………………………………………………………………….. 1 Руководство по установке ……………………………………………………………………….. 1 Процессорный блок SCHER-KHAN MAGICAR 9…………………………………………. 1 Брелок-коммуникатор ……………………………………………………………………………… 1 Дополнительный брелок …………………………………………………………………………. 1 Датчик удара с кабелем CN 6 ……………………………………………………………………. 1
SK-9 USER.indd 4-5
SK-9 USER.indd 4-5
11.01.2009 17:15:58
11.01.2009 17:15:58
Прошивка и перепрограммирование
Прошить брелок без использования секретного кода нужно по следующей схеме.
- Поверните ключ в замке зажигание в положение «Вкл». Зажмите на две секунды клавишу на датчике вызова владельца. Последует одиночная вспышка аварийной сигнализации.
- Повторно нажмите клавишу вызова. Это надо сделать за 5 с. Аварийные огни мигнут два раза.
- За пять секунд совершите следующее действие: нажмите кнопку 1 первого пульта. Дождитесь вспышки аварийных огней.
- С интервалом в пять секунд перепрограммируйте остальные брелоки. После ввода третьего пульта световые приборы моргнут дважды. Система самостоятельно покинет режим настройки. Запись брелоков закончена.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …
Страница 4
- Изображение
- Текст
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
SCHER-KHAN MAGICAR 9
7
Датчик вызова из автомобиля с кабелем CN 7 ………………………………………….. 1 Антенный блок ………………………………………………………………………………………… 1 Датчик температуры………………………………………………………………………………… 1 Реле блокировки с колодкой ……………………………………………………………………. 1 Сирена …………………………………………………………………………………………………….. 1 Концевой датчик капота/багажника с проводом ……………………………………… 1 6-контактный силовой разъем с кабелем и предохранителем CN 1 …………. 1 6-контактный силовой разъем с кабелем и предохранителями CN 2 ………… 1 6-контактный силовой разъем с кабелем и предохранителями CN 3 ………… 1 11-контактный разъем управления CN 4 …………………………………………………… 1 6-проводной кабель подключения антенного блока CN 8 ………………………… 1 2-проводной кабель подключения дополнительных каналов CN 9 ……………. 1 4-проводной кабель подключения к шине данных CAN CN 11 ………………….. 1 Наклейка датчика вызова …………………………………………………………………………. 2 Наклейка под антенный блок …………………………………………………………………… 1 Наклейка на стекло ………………………………………………………………………………….. 2
Дополнительные компоненты SCHER-KHAN MAGICAR 9
Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
• Брелок-коммуникатор SCHER-KHAN MAGICAR 9 (с дисплеем)* • Брелок SCHER-KHAN MAGICAR 9 (без дисплея)* • Программатор SCHER-KHAN CM4 • Модуль обхода иммобилайзера SCHER-KHAN BP-2 • Модуль обхода иммобилайзера SCHER-KHAN BP-3
*Процессорный блок может помнить коды только трех брелоков.
ПЕРЕЧЕНЬ ФУНКЦИЙ
Функции брелока-коммуникатора
• Многофункциональный, 4-х кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем • Защита от перехвата кодовых посылок MAGIC CODE™ PRO • Включение и выключение режима охраны разными кнопками • Аудиовизуальное подтверждение выполняемых команд • Вибрационный вызов • Сверхдальняя связь с процессорным блоком (до 2 000 м)
• Синхронизация показаний всех брелоков, записанных в память системы • Индикация уровня сигнала обратной связи • Возможность управления вторым автомобилем • Автоматическая подсветка дисплея • Индикация разряда батареи брелока • Индикация температуры в салоне автомобиля • Индикация напряжения аккумуляторной батареи автомобиля • Индикация напряжения батареи брелока • Режим энергосбережения «Battery Save Mode» • Индикация текущего времени • Функция будильника • Функция парковочного таймера • Индикация времени работы двигателя в автоматическом режиме • Программирование времени автоматического запуска двигателя (с точностью до минуты) • Звуковой и визуальный режим напоминания о получении тревожного
сообщения
• Блокировка клавиатуры брелока • Оперативное, с брелока, программирование всех функций системы • Экономичное питание (один элемент ААА)
Функции процессорного блока
• Возможность подключения к шине CAN автомобиля для чтения и передачи данных • Возможность работы в режиме «Slave» (управление штатным брелоком автомобиля) при подключении к шине данных CAN • Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач • Работа системы запуска, как с бензиновыми, так и с дизельными двигателями • Запуск двигателя по команде с брелока • Автоматический запуск двигателя каждые 2, 4 или 8 часов • Автоматический запуск двигателя в заранее заданное время каждые 24 часа • Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства • Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
SK-9 USER. indd 6-7
SK-9 USER.indd 6-7
11.01.2009 17:15:58
11.01.2009 17:15:58
Инструкция как запрограммировать пульт Шерхан 9 Про 2
Чтобы привязать брелок Pro 2 проделайте следующие действия.
- Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
- За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
- Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
- По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
- По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
- За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
- При вводе в память новых коммутаторов, старые автоматически удаляются из неё.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …
Страница 10
- Изображение
- Текст
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
18
SCHER-KHAN MAGICAR 9
19
ФУНКЦИЯ ПАРКОВОЧНОГО ТАЙМЕРА
Для включения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите один короткий сигнал брелока, парковочный таймер начнет отсчет времени, на дисплее показания текущего времени будут сменяться показаниями парковочного таймера с частотой 1 раз в 3 сек. Для выключения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите два коротких сигнала брелока, показания парковочного таймера исчезнут с дисплея.
БЛОКИРОВКА КЛАВИАТУРЫ [КНОПКИ (III+IV)]
Вы можете заблокировать клавиатуру брелока-коммуникатора, если хотите избежать случайного нажатия кнопок. Для этого кратковременно нажмите кнопки (III+IV) брелока. Вы услышите один короткий сигнал брелока, на дисплее брелока на 3 сек. появится надпись «Hold», кнопки брелока будут заблокированы. Для выключения блокировки клавиатуры кратковременно нажмите кнопки (III+IV) брелока. Вы услышите два коротких сигнала брелока, клавиатура брелока разблокируется.
РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ «BATTERY SAVE MODE»
Режим «Battery Save Mode» служит для снижения энергопотребления брелока- коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает. Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Принудительное включение и выключение режима «Battery Save Mode» возможно в режиме программирования функций брелока-коммуникатора (см. «Настройки брелока-коммуникатора» на стр. 15). Индикацией включения режима служит мигание символа
на дисплее брелока.
УПРАВЛЕНИЕ ВТОРЫМ АВТОМОБИЛЕМ
Брелок-коммуникатор может быть использован для независимого управления вторым автомобилем, если на нем так же установлена система SCHER-KHAN MAGICAR 9. Для того чтобы перевести брелок в режим управления вторым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите один короткий сигнал брелока, на дисплее брелока появится символ
. После этого, необходимо запрограммировать код брелока в
память второй системы (см. «ПРОГРАММИРОВАНИЕ БРЕЛОКОВ» на стр. 70). Теперь Вы можете полноценно управлять вторым автомобилем.
Для возврата в режим управления первым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите два коротких сигнала брелока, символ
исчезнет с дисплея, брелок перейдет в режим управления первым автомобилем.
ИНДИКАЦИЯ УРОВНЯ СИГНАЛА ОБРАТНОЙ СВЯЗИ
Уровень сигнала обратной связи от процессорного блока к брелоку отображается на дисплее брелока символом
. При снижении уровня
сигнала обратной связи число элементов этого символа уменьшается
. При отсутствии сигнала обратной связи символы и
исчезают с дисплея.
Показания индикатора
изменяются только при получении сигнала
обратной связи. Проверить наличие и качество связи между процессорным блоком и брелоком можно нажатием кнопки IV брелока-коммуникатора.
SK-9 USER.indd 18-19
SK-9 USER.indd 18-19
11.01.2009 17:16:00
11.01.2009 17:16:00
Комментарии
Выделить → Я нашла инструкцию для своей автосигнализации здесь! #manualza
- Кликнуть →
Владелец «Икеи» продал дьяволу душу, но тот не смог собрать её по инструкции.
Мануалза!manualza.ru
Всё ещё не с нами?
Настройка и привязка нового брелка к сигнализации
Подключение дополнительного пульта осуществляется по следующей схеме.
- Снимите машину с охраны.
- Установите ключ зажигания в положение «Вкл», но не заводите автомобиль. Зажмите клавишу «Вызов водителя» на две секунды. «Аварийка» мигнёт однократно.
- За пять сек.кликните кнопку «Вызов шофёра». Осветительные приборы вспыхнут один раз – применён ПИН-код. Аварийная сигнализация мигнёт два раза – не используется секретный пароль.
- Если ввод ПИН-кода не требуется, то чрез пять секунд светодиодный индикатор станет гореть синим цветом, сигнализируя о возможности записи брелоков.
- За пять секунд однократно нажмите кнопку 1 на первом пульте. Последует вспышка аварийной сигнализации. Основной брелок записан.
- Если нужно, то аналогичным способом пропишите следующие пейджеры.
- После введения данных третьего пульта аварийная сигнализация загорится два раза, система автоматически покинет режим программирования.
Сигнализация «Шерхан Магикар 5» — инструкция по эксплуатации, настройка и отзывы
Отличными эксплуатационными характеристиками и высокой надежностью обладает сигнализация «Шерхан Магикар 5». Инструкция по эксплуатации дает развернутое объяснение, рассказывающее о принципах применения данного устройства и его основных функциях.
Предназначение
Инструкция «Шерхан Магикар 5» указывает на то, что данная сигнализация может управляться пользователем дистанционно, в чем помогает эксклюзивный брелок-коммуникатор. Дисплей выполнен из жидкокристаллического материала, поэтому считается особенно надежным.
Специально встроенная система регулирует единый механизм взаимодействия процессорного блока с брелоком-коммуникатором. Можно управлять сигнализацией с расстояния 1500 м.
Двигатель запускается после подачи специальной команды. Она обычно направляется по брелоку, внешней части устройства, внутреннему таймеру. При этом не берется в расчет температура в салоне автомобиля, также неважен уровень напряжения аккумулятора.
Преимущества
Автосигнализация «Шерхан Магикар 5» предназначена для автомобилей, которые работают как на бензиновом, так и на дизельном топливе. Единственное ограничение касается напряжения бортовой сети, которое должно равняться 12 В. Трансмиссия также может быть любой — механической или усовершенствованной автоматической.
Пользователи отмечают, что сигнализация «Шерхан Магикар 5» обладает многими преимуществами и функциональными особенностями. Это делает устройство очень востребованным среди автовладельцев. Зашита процессорного блока, датчиков вызова и антенны выполнена на высшем уровне у «Шерхан Магикар 5». Отзывы рассказывают о том, что все эти функции сделаны по оптимальному стандарту IP-40. Данные установки располагаются непосредственно в автомобиле, а их монтаж не отнимает значительного количества времени.
Кроме этого, автовладельцы отмечают наличие отличной сирены, мощность и своевременность сигнала которой не вызывают сомнений. Она создана в соответствии с официальным стандартом качества IP-65. Для активной работы сирена предварительно устанавливается в моторный отсек. Ее не следует располагать рядом с различными высоковольтными системами или выпускным коллектором.
Подготовка брелока к работе
Перед применением брелока нужно произвести несколько манипуляций, так как при транспортировке в нем нет батареи. Она находится отдельно, а не в положенном отсеке. Это необходимо для сбережения заряда в полном объеме. При вытаскивании батареи питание не расходуется, поэтому нет необходимости в дополнительной подзарядке устройства.
Для помещения батареи в нужное место следует аккуратно отвести фиксатор, который удерживает в исходном положении крышку батарейного отсека «Шерхан Магикар 5». Неисправности при этом исключены, так как все элементы конструкции выполнены с максимальным качеством. Это касается как вырезки деталей, так и материала, из которого они создаются.
После выполнения этого действия необходимо отодвинуть саму крышку в сторону, которая идет противоположно выступающей антенне. Батарею для питания следует аккуратно устанавливать в отсек. Как и для любого элемента питания, здесь предусмотрена полярность, поэтому определение положения ее сторон может происходить только после ознакомления с графическим рисунком возле этого отсека.
Если любые указатели отсутствуют, тогда сигнализация «Шерхан Магикар 5» помещается знаком «минус» в сторону, где расположена антенна. После правильной установки раздается характерная мелодия, которая указывает на завершение необходимых действий для исправной работы системы. Нужно только закрыть крышку отсека для хранения батареи, а затем установить на нее соответствующий фиксатор.
Постановка на охрану
Для активации режима охраны необходимо предварительно выключить зажигание, а также закрыть все отсеки автомобиля для обеспечения свободной работы «Шерхан Магикар 5». Инструкция по эксплуатации определяет, что далее только одним касанием нажимается кнопка под номером 1 на брелоке. Долго удерживать ее не надо, достаточно точечного и умеренного по силе прикосновения. Система самостоятельно переведет все необходимые элементы машины в режим охраны. Действующие замки на дверцах заблокируется, не будет работать стартер до тех пор, пока сам хозяин не снимет данный режим.
Когда автомобильная сигнализация «Шерхан Магикар 5» ставится на охрану успешно, человек может проследить некоторые сигналы:
- Сирена однократно прозвучит умеренным свистом.
- Аварийный световой сигнал даст о себе знать также однократно.
- Подключится светодиодный индикатор, который будет показывать, что автомобиль находится под защитой посредством мерного мигания с частотой 1 раз в секунду.
- Фары синхронно пятикратно мигнут. Далее изображение закрытого замка останется гореть до разблокировки машины, а фары погаснут.
- Брелок подаст только один кратковременный сигнал.
Включение датчиков
Когда СИД начинает мерно мигать, это означает активизацию системного контроля над состоянием всех возможных входов и методов проникновения в автомобиль, что не может допустить «Шерхан Магикар 5». Инструкция по эксплуатации сообщает, что даже датчики вызова владельца и контроля зажигания дополнительно проверяются и постоянно контролируются, что позволяет в это время хозяину спокойно делать любые свои дела.
Если подключается дополнительная функция, которая отвечает за регулирование задержки салонного света, будет предусмотрен еще и контроль триггеров, которые обычно начинают охраняться не сразу, а только при истечении определенного количества времени. Датчик удара активизирует работу через 30 секунд после того, как машину поставили под охрану.
Предупреждение
Инструкция «Шерхан Магикар 5» предостерегает пользователей от невнимательного отношения к автомобилю. Не следует оставлять открытыми двери, капот и багажный отсек. Если это произошло, то человек неожиданно вместо привычного поведения машины при постановке на охрану слышит трехкратный сигнал брелока вместе с сиреной. В этом случае аварийная сигнализация также вспыхивает сразу три раза.
На дисплее можно заметить изображение того предмета, который владелец машины забыл закрыть. Это происходит только на протяжении пяти секунд, поэтому пользователь может не успеть увидеть необходимый предмет. Одновременно появляется текст FALL на дисплее. Это прямое указание на то, что следует отыскать незакрытый элемент и плотно прикрыть его.
«Шерхан Магикар 5» инструкция по эксплуатации определяет как устройство высшего класса, так как оно ставит на охрану все коммуникации автомобиля, но обходит именно активированный датчик. Он автоматически будет дополнительно охраняться после того как хозяин его закроет. Зона капота не отражается на общей панели, так как относится к участку багажника.
Автоматический переход в режим охраны
Пассивная постановка является отдельной функцией, которую можно активировать или отключить у «Шерхан Магикар 5». Инструкция автозапуск предусматривает – нужно просто изменить состояние выбранной функции. Если хозяин решил активизировать именно такой режим, то сразу после закрытия последней двери активируется таймер, и охрана включается через 30 секунд.
Когда отсчет времени начат, система постоянно посылает предупреждения о том, что этот режим включится. Происходит это каждые 10 секунд. Если в указанное время какая-либо дверь будет открыта, то система активизирует режим охраны при отсчете 30 секунд уже после закрытия последней двери. Проследить, работает ли данная функция, можно по слову PASSIVE, которое всегда в этом случае отображается на дисплее.
Режим тревоги
Когда работает «Шерхан Магикар 5», неисправности недопустимы. При открытии любой двери система автоматически будет находиться в режиме тревоги ровно 30 секунд. Когда это время закончится, она снова вернется в стандартное состояние.
Если причина, вызвавшая тревогу, к этому времени не устранится, то сигнал будет звучать каждые 30 секунд и продолжаться полминуты. Этот цикл повторяется восьмикратно. Если и тогда причина нарушения привычного режима не отменится, система возвращается в режим охраны, но при условии обхода активного датчика.
Особенности работы
Если срабатывает датчик удара, то есть происходит сильное воздействие на любую часть автомобиля, сигнализация «Шерхан Магикар 5» будет находиться в режиме тревоги 5 секунд, во время которых подается сильный звуковой сигнал от сирены и аварийной сигнализации.
При слабом воздействии, то есть активизации зоны предупреждения, также регулируемой датчиком удара, прозвучат 4 коротких звуковых сигнала, которые генерирует автосигнализация «Шерхан Магикар 5». Неисправности в этом процессе не встречались, поэтому хозяин устройства может быть уверен в собственной технике.
Многие пользователи ценят удобство управления «Шерхан Магикар 5». Как отключить режим охраны? Коротким единоразовым нажатием на кнопку брелока под номером 2. Если правильно программировать все функции устройства, сигнализация станет надежным помощником в обеспечении безопасности автомобиля.
инструкция по эксплуатации :: SYL.ru
Одной из самых популярных противоугонных систем является «Шерхан Магикар 5». Это универсальное оборудование. Оно совместимо со всеми типами коробок передач. Одним из преимуществ системы «Шерхан Магикар 5» является ее надежность и высокая эффективность. Она использует двустороннюю связь с автомобилем и выводит информацию о его состоянии на брелок с дисплеем.
«Шерхан Магикар 5», инструкция по эксплуатации которого прилагается в комплекте при покупке, признана одним из лучших вариантов противоугонных устройств. На какие основные моменты обратить внимание? В этом помогут советы опытных водителей.
Главные особенности
Автосигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна хорошо изучаться водителем перед началом ее работы, устанавливается в моторный отсек машины. Эта система совместима с дизельными и бензиновыми двигателями. Она считается универсальной.
Ограничение, которое установил производитель, касается напряжения сети. Проводка должна подавать для питания ток номиналом 12 В.
Сообщение между системами автомобиля и брелоком пользователя передается по двустороннему каналу радиосвязи. Причем запуск двигателя происходит при передаче особого сигнала с пульта. Можно запрограммировать таймер.
Дальность передачи сигнала составляет 1,5 км. Однако парковать автомобиль следует на открытой местности, где он будет хорошо просматриваться. При наличии препятствий дальность сигнала снижается.
Преимущества
Сигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна подробно изучаться водителем, имеет ряд преимуществ. Этим объясняется ее высокая популярность.
Надежность системы обеспечит защита высокого уровня для всех датчиков, процессора и антенны. Ее монтаж выполняется достаточно быстро. С этим справится при желании каждый владелец транспортного средства.
Мощная сирена устанавливается в отдел двигателя. Она достаточно громкая и практически не имеет сбоев в работе. Преимуществом представленной системы также является применение высоких стандартов при разработке. Создатели этой сигнализации тестировали оборудование, что позволило довести ее надежность до высокого уровня.
Пульт управления с дисплеем позволяет владельцу машины полноценно управлять всеми функциями, а также легко ориентироваться в показаниях системы. Чтобы воспользоваться всеми возможностями сигнализации, необходимо тщательно изучать все рекомендации производителя.
С чего начать?
«Шерхан Магикар 5», инструкция которого подробно описывает процесс эксплуатации, требует выполнения всех рекомендаций производителя. Установку должен выполнять квалифицированный автомеханик. Иначе, при неправильном монтаже, защитные функции сигнализации могут быть нарушены.
Для начала работы с установленной системой нужно вставить батарейку в брелок. Она входит в комплект поставки, однако в пульт не установлена. Это позволяет сохранить ее заряд на высоком уровне.
После включения брелока можно приступать к работе. Для этого информация о состоянии автомобиля выводится на дисплей. Управлять командами, программировать брелок можно при помощи 4 кнопок. Сигналы передаются в определенной кодировке. Она уникальна, поэтому никакой другой пульт не сможет управлять системой. В процессе эксплуатации брелока можно привязать его заново к блоку управления, если по какой-то причине сигнализация перестала реагировать на его команды.
Режим охраны
Соблюдение правил работы и ответственного отношения водителя требует «Шерхан Магикар 5». Инструкция по эксплуатации (автозапуск и прочие важные режимы в которой описаны подробно) позволяет повысить комфорт пользования машиной.
Для начала водитель должен поставить машину в режим охраны. Для этого необходимо плотно закрыть все двери автомобиля, поднять стекла. Также проверяется багажник. После этого водитель нажимает первую кнопку на брелоке. Замки блокируются, стартер не будет работать.
Если команда выполнена, брелок издаст характерный звук. Сигнализация также подаст звуковой сигнал, фары мелькнут 5 раз. Индикатор будет мерцать. Это свидетельствует о том, что система работает. Мерцание будет происходить с периодичностью один раз в минуту. Двери закрыты негерметично, брелок издаст 3 сигнала, как и сама сигнализация. За включением режима охраны нужно следить.
Создание кода PIN 1
Если по какой-то причине воспользоваться брелоком водитель не сможет, снять систему с охранного режима можно при помощи PIN 1. Его задает владелец транспортного средства самостоятельно из 2 или 4 цифр. Каждый элемент кода может быть установлен в диапазоне от 1 до 4.
«Шерхан Магикар 5», инструкция по эксплуатации которого изучается водителем, имеет определенную последовательность задания PIN 1. Оборудование снимают с режима блокировки и открывают машину. Ключ в зажигании нужно повернуть в положение «ON», но мотор при этом не надо заводить. На брелоке зажимают кнопки II и IV. Единожды прозвучит сирена, и мелькнут фары.
В течение 4 секунд нужно нажать любую из кнопок. Ее номер будет прописан к первой цифре кода. Прозвучит аналогичное число сигналов. Таким же образом программируются остальные цифры кода. После завершения процедуры система выйдет из этого режима. Прозвучат 2 сигнала сирены, последует 2 вспышки фар.
Выключение охранного режима
Если выключить режим охраны стандартным способом не получается (брелок утерян, не воспринимается системой и т. д.), его можно снять при помощи кода PIN 1. Это несложная процедура, которую предусмотрели разработчики системы «Шерхан Магикар 5». Инструкция по эксплуатации подробно описывает этот процесс.
Водитель открывает автомобиль. При этом раздается тревожный сигнал сирены. Нужно трижды повернуть ключ зажигания из позиции «Выкл.» в положение «Вкл.». Звук прекратится.
В течение 4 секунд нужно поворачивать ключ столько раз, какую цифру кода PIN 1 водитель запрограммировал ранее. После ввода первого номера кода фары вспыхнут единожды. Далее вводится вторая цифра. Когда весь код будет введен в систему, блокировка будет снята. В противном случае снова включится сирена.
Автозапуск
Водитель при желании настраивает функцию автозапуска, которая заложена в системе «Шерхан Магикар 5». Инструкция по эксплуатации брелка позволяет настроить этот режим. Для этого нужно находиться рядом с машиной, закрыть все двери, выключить охранную функцию.
Водитель активирует автозапуск. Эта функция поставит машину в охранный режим самостоятельно. Если водитель забудет сделать это в ручном режиме, через 30 секунд при включенном автозапуске сигнализация заблокирует все системы.
Информация о переходе в этот режим поступит на брелок водителя. Для этого на экране должно быть слово Passive.
Каждые 10 секунд устройство передает сигнал о включении охраны. Это очень удобно, если водитель иногда забывает блокировать машину.
Другие полезные функции
Множество полезных функций имеет сигнализация «Шерхан Магикар 5». Инструкция по эксплуатации позволит водителю выбрать полезные для себя режимы.
Бесшумный охранный режим передает сигнал тревоги только на брелок владельца машины. Взломщик думает, что в авто нет сигнализации. Это позволяет взять его с поличным.
Если у водителя есть маленькие дети, можно включить режим безопасной поездки. Когда машина начинает движение, все двери блокируются.
Есть функция турботаймера. Этот режим позволяет двигателю работать еще некоторое время даже при выключенном ключе зажигания и постановке машины в охранный режим. Это нужно для автомобилей с турбиной. Такой режим увеличивает продолжительность работы оборудования.
Возможные неисправности
Представленная сигнализация признана одной из самых надежных. Популярность ее объясняется массой полезных функций, которые подробно раскрывает документация к системе «Шерхан Магикар 5» — инструкция по эксплуатации. Неисправности в этом оборудовании не исключены.
Отзывы пользователей позволяют выделить самые частые из них. Большинство обращений в автосервис связаны с невозможностью водителя снять охранный режим или с самопроизвольным включением сигнализации. Такая картина наблюдается при выходе из строя центрального системного блока. Ремонту он практически не подлежит. Если сигнализация находится на гарантийном обслуживании, это оборудование меняют бесплатно.
Водитель не должен самостоятельно вмешиваться в системы сигнализации. Иначе гарантийное обслуживание выполняться не будет. При соблюдении всех требований инструкции «Шерхан Магикар 5» демонстрирует высокую надежность при работе. Поэтому ее востребованность не снижается множество лет.
схема подключения, настройка автозапуска, отзывы и видео как включить и отключить
Технические характеристики
|
|
| |
|
|
|
|
|
|
Примененный в системе алгоритм блочного шифрования AES-128 надежно защищает передаваемые данные даже от профессиональных угонщиков. Даже если проникнуть в машину с работающим двигателем через разбитое стекло и начать движение, двигатель заблокируется автоматически через 20 секунд. Эта система защиты позволяет некоторым страховым компаниям предоставлять существенные скидки на автострахование владельцам машин, на которые установлен данный комплекс. | |
|
|
|
Настройки сигнализации в машине через телефон
Теперь мы получим полный контроль с телефона над всеми скрытыми настройками сигнализации. С главной страницы открывается быстрый доступ к управлению центральным замком, запуском двигателя и открытию багажника.
Причем изображение автомобиля динамически отображает его состояние. Например, при работе аварийки или поворотников они также мигают на картинке. А при заведенном двигателе контур обведен голубым свечением
В слайдере выше отображаются текущая скорость, напряжение в электросистеме, температура, и т.д. Для перехода в основное меню нужно нажать на иконку в левом верхнем углу.
Доступны следующие настройки сигнализации:
- Звуковые сигналы — можно отключить работу сирены для оповещения о постановке или снятии машины с охраны
Световая индикация — тоже самое, касательно включения поворотных сигналов при открытии центрального замка, срабатывании датчиков удара и прочих событиях. Здесь же можно активировать «вежливую подсветку», когда фары горят в течение некоторого времени после перехода в режим охраны для того, чтобы подсветить водителю дорогу к дому. Чувствительность датчиков — настройка уровня беспокойства для срабатывания сигнализации Управление охраной — детальные параметры конфигурации сигнализацией автомобиля.
Самое интересное в данном разделе то, что можно активировать подключенный смартфон в качестве иммобилайзера и охранной метки. При включении данной функции двигатель будет заводиться только при наличии в салоне привязанного телефона с включенным Bluetooth. Также можно выставить дальность приема сигнала. При появлении смартфона в его зоне автоматически будет срабатывать постановка на охрану или открываться центральный замок автомобиля
Команды — меню настройки дополнительных команд сигнализации для быстрого к ним доступа с кнопко пульта
Характеристики автосигнализации Scher-Khan Magicar 10
Наименование | Опция |
Защита радиосигналов | MAGIC CODE PRO 2 |
Раздельные кнопки активации и деактивации охраны | Да |
Основной и дополнительный брелоки синхронизированы между собой | Да |
Двухэтапное снятие с охраны | Да |
Передача данных на брелок | Да |
Предотвращение подключения сторонних устройств | Да |
Режим Паника | Да |
Индивидуальная настройка кнопок | Да |
Запуск силового агрегата происходит автоматически по таймеру | Да |
Монтаж на АКПП, МКПП | Да |
Запуск в заданном температурном диапазоне | Да |
Режим дистанционного открытия крышки багажника | Да |
SLAVE | Да |
Защита при запущенном двигателе | Да |
Контроля напряжения в сети | Да |
Гарантия от производителя | 60 месяцев |
Температурный диапазон | -85ºС до +50ºС |
Турботаймер | Работа мотора до 4 мин. |
Запуск при резком спаде напряжения в цепи | Да |
Отложенный запуск силового агрегата | Да |
Проекция данных на жидкокристаллический дисплей | Да |
Состояние батареи | Да |
Брелок-коммуникатор | 4-кнопочный с жидкокристаллическим дисплеем |
Звуковое сопровождение механических нажатий | Да |
Режим энергосбережения | Да |
Детальный перечень общих характеристик указан в предыдущей статье: «Автосигнализация Scher Khan Magicar 9».
Возможности охранной системы
Автосигнализации «Шерхан» управляются по защищенному радиоканалу 868 МГц, что обеспечивает связь главного модуля с брелоками на расстоянии до 2 километров. Управление моделями с GSM модулями осуществляется через радиоканал и интернет. В последнем случае удаленность автомобиля от владельца не имеет значения.
Сигнализации совместимы с современными шинами K-Line и CAN, что позволяет устанавливать их на самые последние модели автомобилей. Управляющий модуль, размещенный в салоне, контролирует дверные замки, систему зажигания и подачи топлива.
Брелок сигнализации представляет собой многофункциональный блок с 4 кнопками и дисплеем. Независимо от модели устройства, брелоки имеют следующие базовые функции:
- защита от перехвата радиокодов;
- синхронизация показаний между устройствами;
- двухканальное управление;
- индикатор уровня заряда батареи;
- пиктограмма заряда АКБ;
- индикатор мощности сигнала двусторонней связи;
- программирование функций сигнализации путем нажатия кнопок.
Технические характеристики
Кроме описанного выше, модель Магикар 3 обладает следующим перечнем опций:
Основное преимущество модельного ряда заключается в специальной системе кодировки MAGIC CODE, которая меняет шифр при каждом нажатии клавиши брелока. Брелок питается одним элементом ААА. Все действия сопровождаются подсветкой и звуковыми сигналами. Настройки осуществляются 4-мя кнопками.
- процессорный модуль Scher-Khan Magicar;
- основной пейджер с ЖК-дисплеем;
- запасной брелок без дисплея;
- монтажный комплект;
- датчик удара;
- сигнализация;
- модуль вызова из машины;
- антенный модуль;
- реле;
- светодиод.
Рекомендации пользователю «третьего Магикара»
Несмотря на то, что в продаже присутствуют системы Шерхан Логикар 3, которые можно подключать к шине CAN, на практике отдают предпочтение менее дорогостоящему оборудованию. Диалоговый код, о котором много говорят в последнее время, по-настоящему реализован только в системах класса premium. В сигналке Scher Khan Magicar 3 он отсутствовал изначально, а для систем класса «Логикар», если говорить о версиях от «1» до «4», уже изобретен мануфактурный граббер. То есть, по уровню защиты комплекс «Логикар 3» недалеко ушел от своих «предшественников», предлагаемых под брендами «Магикар 1» – «Магикар 6». В тексте рассмотрено, как правильно пользоваться системой Scher Khan Magicar 3. Также, делаются сравнения с «третьим Логикаром».
Сигнализация Шерхан принцип работы
Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.
К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).
Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.
Мотор запустился, но на брелке не показывает
Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.
Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.
Автор материала: Думченков Михаил
Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.
автомеханику
- Новинки авто 2020
- Новые автомобили 2021
- Тест-драйвы
- Джипы
- Кроссоверы
- Ремонт и обслуживание
Двигатель
- Ходовая часть
- Электрооборудование
- Сигнализации
- Прикуриватели
- Обзоры автомобилей
- Фото и видеогалереи
- Новости
- Шины
- Машины знаменитостей
2020 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.
Инструкция по эксплуатации
Документ, который необходимо изучить пользователям перед применением автосигнализации Scher-Khan Logicar A, — инструкция по эксплуатации.
Обозначения кнопок и символов на брелоке
Для приведения коммуникатора в рабочее состояние следует установить батарею. Правильная полярность установки элемента питания указана внутри отсека для батареи.
Брелок оснащен 4 кнопками. Для запуска функций сигнализации используются:
- одинарное, кратковременное нажатие — 0,5 секунд, длительное нажатие — 2 секунды;
- нажатие комбинации клавиш кратковременное и длительное.
Включение режима охраны производится кратковременным нажатием клавиши 1. Система закроет замки, заблокирует стартер и систему зажигания. Отмена охранного режима осуществляется кратковременным нажатием кнопки 2.
Непродолжительное нажатие клавиши 3 включает на 10 секунд подсветку экрана брелока. Кнопка 4 обеспечивает включение проверки состояния системы. Одновременное активирование клавиш 3 и 4 на 2 секунды включит или выключит режим блокировки кнопок управления коммуникатора.
На жидкокристаллическом дисплее в виде значков и символов отображается информация о состоянии системы. Знак антенны появляется на дисплее, если автомобиль расположен в радиусе действия передатчика коммуникатора. Изображение батарей показывает уровень заряда источника питания, 4 буквы Z — включение режима VALET. Цифровой индикатор информирует о времени, температуре и напряжении в бортовой сети машины.
Символ рупора информирует о запуске сирены, перечеркнутый молоток — деактивации датчика удара, изображение сотового телефона — активации вибровызова.
Значки на дисплеи брелока интуитивно понятны. Изображение горящих фар говорит о включении световой сигнализации, а облачка выхлопных газов — запущенном двигателе машины.
Программирование пейджера
Программирование брелока автосигнализации Шерхан Логикар А позволяет сохранить в памяти системы коды 3 коммуникаторов. Для этого:
- Следует отключить режим охраны и включить зажигание автомобиля.
- Нажать и удерживать в течение 2 секунд клавишу датчика вызова. Аварийные огни мигнут 1 раз.
- В 5-секундный период 1 раз нажать кнопку датчика. Если не активирован режим ввода PIN-кода, огни мигнут дважды. При включенном режиме 1 раз, тогда необходимо ввести PIN, система 2 раза включит и выключит аварийные огни.
- Загорится светодиод, который подтверждает готовность системы к записи кода коммуникатора.
- Необходимо 1 раз нажать клавишу 1 на брелоке, на эту процедуру система выделяет 5 секунд. Затем повторить эту операцию на 2 и 3 брелоках. При записи кода огни будут мигать 1 раз.
- После записи кода 3 коммуникатора огни мигнут 2 раза, и система перейдет в штатный режим.
Режимы работы
- При открытии дверей или багажника машины, которая находится с включенной функцией охраны, сработает режим тревоги.
- При получении коммуникатором сигнала опасности, который не был деактивирован нажатием клавиш 1 или 2, он переходит в режим напоминания, издавая звуковые сигналы тревоги.
- При удерживании нажатой клавиши 1 брелока 2 секунды включится режим «паники» при заглушенном моторе или режим JackStop в обратном случае. Включится сирена, и заблокируются двери автомобиля.
https://youtube.com/watch?v=0BemL-gbeX0
Как включить автозапуск
Для включения режима автозапуск по таймеру автомобиль должен быть под охраной, на коммуникаторе выставлено время, произведена настройка автозапуска. Действия, включающие автоматический режим запуска на коммуникаторе, — одновременно кратковременно нажать клавиши 2 и 4. На дисплее отобразится надпись Timer.
Сергей 10.04.2015
Подскажите как можно зделать сигнал сирены потише. Шерхан Магикар 3.
Громкость сигнала в данной сигнализации не настраивается. Можно попробовать сирену сигнализации поставить в другое место.
АЛЕКСАНДР 09.04.2015
Индикатор датчика вызова постоянно горит красным светом, вместо мигающего синиго.
В этом случае необходимо обращаться в поддержку Scher-Khan: 8 (800) 555-3-911 (звонок по России бесплатный)
Владимир 10.10.2014
Подскажите пожалуйста возможно ли на Шерхан магикар 3 возможно сделать автозапуск автомобиля?,(сразу или с дополнительным оборудованием)
Можно по средствам подключения универсального блока запуска. Но! Универсальные блоки запуска производители сняли с производства, так их работа накладывает определенные ограничения, которые значительно снижают охранные свойства автомобиля. В Вашем случае, единственный надежный выход из ситуации, покупка полноценной сигнализации с автозапуском.
Владимир 31.08.2014
Сигнализация магикар 3 вообще не реагирует на сигнал брелка
Замените батарею в брелке и попробуйте его заново прописать в память сигнализации, стр.33: https://avtogsm.ru/doc/SK-3-manual-user.pdf
Юрий 09.05.2014
Здраствуйте! Подскажите: на экране брелка не отображаютса действие! показует только зарят батарейки и при нажатие на кнопки моргает антенка! при замене батарейки сканирует брелок показывает что все работает!
Скорее всего проблема в приемнике брелка, где в результате механического повреждения сбился кварц. Также, неисправность может быть связана с антенным модулем, но проверить это можно только практически, подключив к сигнализации совместимый рабочий антенный модуль.
Сергей 21.04.2014
Здравствуйте! У меня на шерхане магикар3,установленном на Мазда 3,постоянно горит синий огонек и не ставится на сигнализацию.Только закрывает и открывает двери. Мне сказали что после смены аккумулятора такое может быть. Что он сейчас не в том режиме. Что надо где-то нажать кнопку Valet и все будет впорядке. Подскажите пожалуйста конкретно что надо сделать?
Судя по всему включен служебный режим. Информация о том как его отключить есть в инструкции на стр. 23.
Олег 31.03.2014
Шерхан Магикар 3 стоит на форд фокусе 1 USA уже пару лет и периодически ложно срабатывает,сейчас часто-показывая при этом открытую дверь ,при этом если тумблер плафона на потолке оставить не в среднем положении сигн. срабатывает через 10 сек после постановки. закрывшись изнутри ,эксперементировал—-сигн. срабатывает уже от разблокировки дверей ,а не по факту их открытия. датчик удара отключал дистанционно-все равно орет когда захочет и показывает открытую дверь…. других глюков нет, электрика авто по штату. прошу предположить краткую методику поиска неисправности. Спасибо
Если периоды сработки сигнализации всегда разные, то сложно сказать дистанционно, на месте смотреть нужно. Если же срабатывания всегда после поставки сигнализации в охрану, попробуйте перепрограммировать функцию 2.2, стр.40 инструкции по установке.
Василий 11.03.2014
Здравствуйте! Вопрос по «Шерхан Магикар /// » Постоянно горит красным светодиодный индикатор, сигнализация не реагирует на нажатие кнопок с брелоков, двигатель авто не заводится. Что можно сделать?
С данной проблемой необходимо обратиться непосредственно в поддержку Шер-Хан: https://mega-f.ru/ru/tech_support/hot_line/
Адылхан 17.02.2014
У меня маджикар 3. Сверху на пульте горит чернае деление и сигнализация то открывает машину, то закрывает ее само по себе. Что можн сделать ?
Для начала попробуйте отключить функцию Свободные руки, стр.18 пользовательской документации. Если не поможет, тогда обратитесь непосредственно в поддержку Scher-Khan: https://mega-f. ru/ru/tech_support/hot_line/
Михаил 09.10.2013
Здравствуйте, подскажите на шерхан 3 , можно поставить наохрану при работающем двигателе?
В инструкции пользователя на стр.16 есть данная информация.
Николай 05.09.2013
Здравствуйте, спрашивал у вас „Здравствуйте, разбил брелок от сигнализации SCHER-KHAN MAGICAR 3!!! Могу ли поменять старый брелок на новый такой же модели?спасибо за ответ.” вы ответили „Можете, если у Вас арабская 3, то подойдет именно брелок от 3. Но сейчас у нас совместимого брелка нет на складе, заказать нельзя.” а если цыфра 3 римская что делать??? Вновь спасибо за ответ
Если цифра римская, то у нас даже в ассортименте нет подходящего брелка. Вам нужно будет также выбирать запасной брелок с римской цифрой.
Дима 01.09.2013
Добрый день! Не работает обратная связь с брелком. Поменял батарейку в брелке — с ним все нормально: подсветка загорается, вибрирует, есть звук. А при использовании — охрана включается и снимается, но брелок не подает никаких признаков жизни. В чем может быть проблема?
Скорее всего проблема в приемнике брелка, где в результате механического повреждения сбился кварц. В этом случае только замена брелка. Также, неисправность может быть связана с антенным модулем, но проверить это можно только на месте.
Николай 28.08.2013
Здравствуйте, разбил брелок от сигнализации SCHER-KHAN MAGICAR 3!!! Могу ли поменять старый брелок на новый такой же модели?спасибо за ответ.
Можете, если у Вас арабская 3, то подойдет именно брелок от 3.
Виктор 08.07.2013
Здравствуйте, у меня модель сигнализации Scher-Khan Magicar 3, при постановке и снятии сигнализации не работает центральный замок. Всё остальное работает. Заранее спасибо.
Проверьте подключение сигнализации к центральному замку, также проблема может быть в самом центральном замке, точнее в модуле его управления. С такой ситуацией лучше обращаться к установщикам для разбора проблемы на месте.
Дмитрий 07.07.2013
Подскажите пожалуйста, данная сигнализация работает нормально, но синий световой сигнал на лапке перестал мигать, только иногда проявляется, при постукивании по лапке как и положено мигает красный. Как уже писал ранее, работает нормально, ставит на охрану и снимает без проблем, все датчики работают, но лапка не мигает .
Если синий диод работать переслал, то или в датчике самом проблема, или в подключении шлейфа датчика водителя к блоку сигнализации, возможно где-то перебился контакт.
Владимир 21.06.2013
При включении и выключении режима охраны нет звукового сигнала сигнализации и не моргает аварийная сигнализация .что нужно сделать?
Потребуется проверить подключения и исправность реле управлением указателями поворота сигнализации в центральном блоке, для этого можно обратиться к установщику.
Артур 05.01.2013
Здравствуйте. Подскажите, стоит Scher-Khan Magicar 3, пропап звук сирены, хотя все остальное хорошо работает, режим VALVET не включен? Есть ли на сирену предохранитель и если есть то на сколько он?
На сирену обычно предохранитель не ставят. Для начала проверьте программные настройки сирены, стр.19-20 инструкции пользователя. Далее, если не в этом проблема, то можно подключить сирену напрямую к АКБ и проверить ее исправность. Если она работает, то тогда скорее всего проблема в выходе на сирену в блоке сигнализации.
Владимир 02.12.2012
Взял машину, там шер хан 3 есть авто запуск, но куда нажать не знаю. Подскажите.
Сигнализация Scher-Khan Magicar 3 не имеет функции автоматического запуска двигателя. Возможно у Вас подключен внешний модуль запуска. Неизвестно каким образом и на какой канал он делал подключение. Для решения данной проблемы Вам потребуется обратиться к установщику.
Аркадий 24.06.2012
Желаю купить брелок sherkhan magicar 3, если есть — возьму у вас.
Подойдет следующий брелок: Запасной ЖК-брелок для автосигнализации Scher-Khan Magicar 4 (совместим с Scher-Khan Magicar 3)
Антон 15.06.2012
У брелка Scher-Khan Magikar III отломилась антенна. За ремонт ни кто не взялся. Предложили заменить всю сигналку на Scher-Khan Magikar 3, сказав, что установка сведется просто смене блоков. Якобы провода и штекеры у них совпадают. Это действительно так?
Нет точной информации по совместимости разъемов. По данному вопросу можно получить консультацию непосредственно в технической поддержке фирмы производителя Вашей сигнализации по бесплатному номеру: 8(800)555-3-911.
Евгений 25.04.2012
Здравствуйте! У меня такая проблема .старый человек не знал, как открыть машину и жал на все кнопки подряд! Теперь машина не заводится, вроде все норм работает, на брилке ничего не светится, но У меня установлен Scher-Khan Magicar 3. Заранее благодарен
Возможно включилась система анти ограбления, если у Вас не установлен PIN код, то можно попробовать снятие системы с охраны с помощью кнопки Valet, инструкции стр.28 руководства пользователя.
Михаил 30.03.2012
Здравствуйте купил бмв 528 1999г с сигналкой меджикар авто секюрити ,инструкции нет ,проблема в том что при открывании закрывании и вообще никогда не мигают поворотники , в общем открывает закрывает пиликает но не мигает ! в чём дело ? Может предохранитель где посмотреть ? Зарание благодарен!
Посоветуем обратиться к установщику, чтоб он проверил подключение сигнализации к поворотникам, а также программные настройки сигнализации.
Михаил 30.11.2011
Доброй ночи! скажите пожалуйста поддерживает ли Scher-Khan Magicar 3 функцию автозапуск заранее спасибо!
Scher-Khan Magicar 3 не имеет функции автозапуска. Запуск можно реализовать с помощью следующего оборудования: Модуль запуска двигателя SOBR ABSOLUTE ARS-202m — совместим с большинством автосигнализаций.
Дмитрий 20.11.2011
Здравствуйте, на автомобиле стоит Magicar 3, на брелоке не работает обратная связь — только кнопки. На экране разомкнутый замок и более ничего. В чём может быть проблема?
Или включен сервисный режим Valet , или проблема в приемнике брелка, где в результате механического повреждения сбился кварц. В этом случае только замена брелка. Также, неисправность может быть связана с антенным модулем, но проверить это можно только практически, подключив к сигнализации совместимый рабочий антенный модуль.
Илья 10.07.2011
Здравствуйте. Скажите программируется ли брелок Scher-Khan 3 new, к обычной старой Scher-Khan 3?
Если Scher-Khan Magicar 3 с арабской цифрой «3», то подойдет (но нужно проверить). Или подойдет от версии 4.
Владимир 24.05.2011
Здравствуйте, у меня модель сигнализации Scher-Khan Magicar 3. При нажатии кнопки 2 разблокируется только дверь водителя. Все настройки вернул к заводским, не помогло. Подскажите что делать чтобы разблокировались все двери. Раньше работало!
Проблема, видимо, не в сигнализации, а в модуле управления центральным замком. Обратитесь к установщикам для выявления причины неисправности на месте.
Юрий 13.04.2011
Добрый день! Сигнализация Scher-Khan Magicar 3. 4 года. Срабатывает сигнализация от якобы открытой крышки багажника. На самом деле багажник закрыт и концевик в норме. Срабатывание носит случайный характер — может стоять сутки, а может постоянно «орать». Сброс аккумулятора результатов не дал. Что посоветуете?
Посоветую отключить провод датчика багажника от блока самой сигнализации, тогда точно будет понятно кто виноват, блок, провод или концевик.
Василий 18.12.2010
Добрый день! Сейчас у меня установлен шер хан III, возможно ли его заменить без перекоммутации проводки на шер шан 3?
Схема подключения у III и 3 одинаковая поэтому перекомутация не потребуется.
Иван 26.04.2010
Добрый день! Был ранее вопрос о постановки автомобиля на сигнализацию Magicar 3 при включенном двигателе. В инструкции действительно написано что можно, но как?? т.к в таблицах программ этого параметра нет!! Ключ в зажигании, двигатель работает, выхожу, ставлю на сигнализиацию брелком, машина глохнет!
К сожалению нет информации по Вашему вопросу. Попробуйте обратиться в тех. поддержку производителя: https://www.scher-khan.ru/support
Эдуард 08.11.2009
День добрый! В рукаводстве по Magicar 3 имеется функция постановка на охрану с работающим двигателем (при ее вкл. машина глохнет) так и должно быть? И вообще взможно-ли на этой сигнализации машину оставлять работающей а центральный замок заперт.
Ставить на охрану с заведенным двигателем и закрытым центральным замком можно, но придется оставлять ключи в замке так как в этой системе нет поддержки зажигания.
Михаил 31.03.2009
Здравствуйте! Scher-Khan Magicar 3. Нет связи между брелком и сигнализацией. По всей видимости вышел из строя антенный блок. Где я могу его найти? Спасибо.
Антенн у нас нет, а уверену что именно антенна? в 90% случаев выходит из строя брелок, т.е. управлять может а приема нет.
Анатолий 22.03.2009
Здравствуйте, У меня модель сигнализации Scher-Khan Magicar 3, иногда сигнализация срабатывает на ходу, моргают поворотники, звуковой сигнал (если включен). После нескольких срабатываний все прекращается. Это происходит редко и безсистемно. Не могу понять в чем дело. Случайное касание брелка исключил. Может подскажете в чем причина?
Тут или проблема в некачественном монтаже (что-то отходит) или проблема в самом блоке.
Как установить?
Пошаговый алгоритм установки:
Смонтировать основной блок внутри панели приборов. Блок крепится к пластиковому корпусу панели или металлическому силовому каркасу. Для фиксации применяется двусторонний скотч или пластиковые стяжки. Штатных точек крепления саморезами на блоке нет. Блок рекомендуется располагать на расстоянии от штатных электронных блоков автомобиля, которые могут излучать радиопомехи. Установить антенну. Местом расположения обычно является ветровое стекло автомобиля. Элементы антенны должны проходить на расстоянии не менее 5 см от металлических частей кузова. Блок антенны располагается вертикально, тем самым обеспечивая максимальную дальность связи
Прокладка провода выполняется под обшивкой потолка и по передним стойкам с условием соблюдения мер предосторожности. Производитель допускает размещение антенны скрытно, под пластиковыми панелями
В этом случае возможно снижение уровня сигнала и сокращение радиуса действия. Не допускается установка узла под металлическими панелями, которые будут экранировать сигнал. Наклеить на лобовое стекло диод индикации состояния и проложить сигнальный провод. Диод может располагаться в отверстии, выполненном на пластиковых элементах панели приборов или обшивках передних стоек. Допускается фиксация диода в отверстии клеем или герметиком. Установить на моторном щите со стороны двигателя сирену. Проложить сигнальные провода от разъема сирены до основного блока. При установке не штатной сирены следует руководствоваться инструкцией по подключению. Современные автомобили могут комплектоваться сигнальными концевиками в замках багажника и капота. При отсутствии таких устройств применяются отдельно стоящие концевые переключатели механического типа. Монтаж выполняется в отверстие, выполненное на кузове или на отдельный кронштейн, прикрепленный к кузову. Шток концевика не должен препятствовать погрузке грузов в багажник или техническому обслуживанию узлов и агрегатов. Разместить в салоне сенсор удара. Для монтажа могут применяться штатные саморезы, пластиковые стяжки или двухсторонний скотч. Установить дополнительный сенсор, который используется для контроля объема салона. Проверить прокладку проводов к основному блоку и подключить их в соответствии с монтажной схемой.
Как установить сигнализацию?
Монтаж сигнализации можно выполнить в условиях гаража. Предварительно необходимо подготовить набор инструментов для установки, а также отключить аккумулятор.
Для монтажа противоугонной системы нужно иметь:
- мультиметр для замера напряжения и определения разрывов (замыканий) в электрических цепях;
- набор отверток;
- комплект торцевых ключей;
- паяльник;
- инструмент для зачистки проводов;
- монтажные лопатки для разборки салона;
- черную изоленту;
- поролон;
- двусторонний скотч;
- пластиковые хомуты для крепления проводки.
Пошаговая инструкция
Процедура монтажа производится так:
Устанавливается микропроцессорный модуль скрытым образом в салоне автомобиля. Его можно расположить за комбинацией приборов, вещевым ящиком или под панелью. Желательно, чтобы для получения доступа к устройству пришлось разбирать обшивку в салоне, это предотвратит быстрый угон авто. Для его фиксации используются двусторонний скотч или пластмассовые стяжки. Модуль приемопередатчика монтируется в верхнем углу ветрового или заднего стекла
Важно, чтобы расстояние от антенны до металлических предметов составило не менее 5 см, это позволит избежать помех. Перед монтажом поверхность стекла должна быть очищена
Если установка производится зимой, то его температура может составлять не менее 10 градусов тепла. Прокладка провода от антенны до микропроцессорного модуля выполняется под декоративной облицовкой салона, при монтаже надо следить, чтобы кабель не пережимался. Светодиодный индикатор монтируется в углу переднего стекла. Предварительно его поверхность надо очистить и обезжирить. Можно врезать диодный индикатор в приборную панель, тогда предварительно в ней надо сделать отверстие для установки лампочки. Сирена располагается под капотом автомобиля, в максимально защищенном от внешнего воздействия из-под днища машины месте. Нельзя устанавливать сирену рядом с нагревающимися агрегатами и подвижными узлами. Рупор устройства рекомендуется разместить вниз, чтобы предотвратить образования влаги внутри. Концевой переключатель капота устанавливается на металлической поверхности, которая максимально прилегает к кузову. В месте монтажа не должно быть скоплений влаги. При запертом капоте датчик защищается резиновым уплотнителем. Датчик удара фиксируется в салоне автомобиля с использованием двух болтов. При установке надо учесть, что у потребителя должен быть доступ к контроллеру для изменения параметра чувствительности. Датчик оснащается двумя регуляторами. Первый определяет величину чувствительности предупредительной зоны, а второй — тревожной. Для фиксации лучше выбрать центральную часть кузова, чтобы устройство определяло физические воздействия со всех сторон корпуса. Если используются дополнительные контроллеры, то их монтаж осуществляется с учетом рекомендаций производителя. Например, датчик температуры двигателя нужно устанавливать в магистрали охладительной системы. После установки всех элементов выполняется их подключение к блоку управления. Провода укладываются под декоративной облицовкой салона авто.
Настраиваем сигнализации семейства Logicar
Если семейство Magicar выщло зачастую переусложненным и неоднородным конструктивно, то у «Лоджикаров» все было проще – Logicar 2 и Logicar 4 имели общую базу и максимально унифицированные настройки, отличаясь только наличием CAN-модуля.
Способ входа в меню программирования здесь тот же, что и у Magicar 7, доступные настройки:
- 1-7: время работы двигателя, от 5 до 45 минут
- 1-10: интервал периодического запуска, аналогично вышеописанным моделям
- 1-11: ограничение числа запусков, аналогично Magicar 11
- 1-12: резервирование автозапуска, по зажиганию при закрытых дверях (1), кнопкой 2 вручную (2), по зажиганию всегда (3), по ручному тормозу (4). Использовать настройку, отличную от 4, не рекомендуется.
- 1-13: завершение резервирования по постановке на охрану (1) или по закрытию двери (2).
- 1-14, 1-15: ограничение периодического запуска по напряжению и температуре, см. выше.
- 2-22 и 2-23: минимальное и максимальное время прокрутки стартера.
- 2-24: приращение времени прокрутки стартера при неудачных попытках запуска (см. выше).
- 2-25: задержка включения стартера после включения зажигания
- 2-29: дополнительный импульс для автомобилей с кнопкой «Старт-Стоп» (2)
- 2-30: контроль работы двигателя по тахометру (1) или по генератору (2).
Инструкция по эксплуатации
Инструкция по эксплуатации 3 поколения охранных систем Магикар содержит полную информацию по настройке системы, по привязке брелока, по программированию опций, по избежанию поломок и по их возможным причинам. Программирование функций происходит путем комбинации 4-х клавиш. Описан процесс возвращения к заводским настройкам.
Следует помнить, что программирование выполняется исключительно с главного пейджера с экраном. Полная инструкция пользователя Khan Magicar 3 на русском идет в комплекте с устройством. Произвести настройку системы можно самостоятельно, руководствуясь инструкцией, или в сервисном центре за отдельную плату.
С этим читают
- Как настроить брелок сигнализации starline e90
- Все об автосигнализации шерхан магикар 9 с руководством по установке и эксплуатации для скачивания
- Инструкция по применению автосигнализации томагавк tw-9030
- Характеристика автосигнализации старлайн а4 и руководство по ее установке и использованию
- Как привязать новый брелок pandora
- Автосигнализация шерхан магикар 5
- Программирование и настройка брелка tomahawk 9010 своими руками
- Что делать если потерялся или сломался брелок от сигнализации автомобиля
- Как отключить сигнализацию на машине полностью ваз
- Базовые сведения о монтаже сигнализаций
Программирование брелков
Хотя «отваливающиеся» брелки – это в основном прерогатива линейки Logicar, где необходимость в регулярной перепрописке успела давно стать притчей во языцех, вероятность потери распознавания есть и здесь. Прописать брелок Шерхан 5 нетрудно, достаточно запомнить простой порядок действий.
В первую очередь нужно запомнить, что перепрописываться должен весь комплект: в начале процедуры память о всех ранее записанных в память брелоках стирается. Если проблема возникла в дороге, когда с собой только один брелок, по возвращении домой стоит повторить процедуру, но уже с полным комплектом – иначе при поломке основного брелка придется открывать машину с аварийным снятием системы с охраны. На всех прописываемых брелках с LCD-экраном нужно выключить функцию «Свободные руки» (удерживая две секунды кнопку 1), а система снимается с охраны.
Сигнализация «Шерхан Магикар 5» — инструкция по эксплуатации, настройка и отзывы
Отличные характеристики сигнала «Шерхан Магикар 5» имеет отличные эксплуатационные характеристики и высокую надежность. Инструкция по эксплуатации дает подробное пояснение, в котором рассказывается о принципах применения данного устройства и его основных функциях.
Назначение
В инструкции «Шерхан Магикар 5» указано, что данная сигнализация может управляться пользователем дистанционно, в чем помогает эксклюзивный брелок-коммуникатор. Дисплей выполнен из жидкокристаллического материала, поэтому считается особо надежным.
Специально встроенная система регулирует единый механизм взаимодействия процессорного блока и брелока-коммуникатора. Управлять сигнализацией можно с расстояния 1500 м.
Двигатель запускается после подачи специальной команды. Обычно посылается брелоком, внешним устройством, внутренним таймером. При этом не учитывается температура внутри автомобиля, не важен и уровень напряжения аккумулятора.
Преимущества
Автосигнализация «Шерхан Магикар 5» предназначена для автомобилей, работающих как на бензине, так и на дизельном топливе. Единственное ограничение касается напряжения бортовой сети, которое должно равняться 12 В. Коробка передач также может быть любой – механической или продвинутой автоматической.
Пользователи отмечают, что сигнальная система «Шерхан Магикар 5» имеет множество преимуществ и функциональных особенностей. Это делает устройство очень популярным среди автовладельцев. Защита процессорного блока, датчиков вызова и антенны выполнена в Sherkhan Magikar 5 на высшем уровне. Отзывы говорят о том, что все эти функции выполнены по оптимальному стандарту IP-40. Эти агрегаты располагаются непосредственно в автомобиле, и их установка не занимает значительного количества времени.
Кроме того, автовладельцы отмечают наличие отличной сирены, мощность и своевременность сигнала которой не вызывает сомнений. Он создан в соответствии с официальным стандартом качества IP-65. Для активной работы сирена предварительно установлена в моторном отсеке. Его нельзя размещать рядом с различными высоковольтными системами или выпускным коллектором.
Подготовка брелока к работе
Перед использованием брелока необходимо провести несколько манипуляций, так как при транспортировке отсутствует батарейка. Он находится отдельно, но не в соответствующем отсеке. Это необходимо для сохранения заряда в полном объеме. Когда батарея вытащена, мощность не расходуется, поэтому нет необходимости подзаряжать устройство.
Чтобы поставить аккумулятор на нужное место, следует аккуратно снять защелку, удерживающую крышку аккумуляторного отсека «Шерхан Магикар 5» в исходном положении. Неисправности при этом исключены, так как все элементы конструкции выполнены максимально качественно. Это относится как к резке деталей, так и к материалу, из которого они созданы.
После выполнения этого действия необходимо отодвинуть саму крышку в сторону, которая проходит напротив торчащей антенны. Аккумулятор для питания следует аккуратно установить в отсек. Как и у любого аккумулятора, есть полярность, поэтому положение его сторон можно определить только после того, как вы прочтете графический рисунок возле этого отсека.
Если отсутствуют какие-либо указатели, то сигнализация «Шерхан Магикар 5» ставится со знаком минус в сторону, где расположена антенна. После правильной установки раздается характерная мелодия, которая свидетельствует о завершении необходимых действий для правильной работы системы. Нужно просто закрыть крышку батарейного отсека, а затем установить на нее соответствующую клипсу.
Постановка на охрану
Для включения режима охраны необходимо предварительно выключить зажигание, а также закрыть все отсеки автомобиля для обеспечения свободной работы «Шерхан Магикар 5». Руководство по эксплуатации определяет, что дальше нажимается только одно касание кнопки под номером 1 на брелоке. Долго удерживать не нужно, достаточно точечных и умеренных по силе касаний. Система автоматически переведет все необходимые элементы машины в режим охраны. Блокируются активные замки на дверях, стартер не будет работать, пока сам владелец не снимет этот режим.
При успешной постановке на охрану автосигнализации «Шерхан Магикар 5» человек может проследить некоторые сигналы:
- Сирена прозвучит один раз в умеренном свистке.
- Сигнал аварийного освещения также будет ощущаться один раз.
- Будет подключен светодиодный индикатор, который будет показывать, что автомобиль находится под защитой, устойчивым миганием с частотой 1 раз в секунду.
- Фары синхронно мигают пять раз. Далее изображение закрытого замка останется гореть до отпирания автомобиля, и фары погаснут.
- Брелок подаст только один кратковременный сигнал.
Включение датчиков
Когда светодиод начинает мигать, это означает активацию системного контроля за состоянием всех возможных входов и способов проникновения в автомобиль, чего Шерхан Магикар 5 терпеть не может. В инструкции по эксплуатации сказано, что даже датчики вызова владельца и управления зажиганием дополнительно проверяются и постоянно контролируются, что позволяет владельцу в это время спокойно заниматься любыми своими делами.
Если подключить дополнительную функцию, отвечающую за регулировку задержки салонного света, то будет и управление триггерами, которые обычно начинают защищаться не сразу, а только по прошествии определенного количества времени. Датчик удара активирует операцию через 30 секунд после постановки машины на охрану.
Предупреждение
Инструкция «Шерхан Магикар 5» предостерегает пользователей от невнимательного отношения к автомобилю. Не оставляйте двери, капот и багажник открытыми. Если это происходит, то человек вдруг вместо обычного поведения машины при постановке на охрану слышит троекратный сигнал с брелока вместе с сиреной. При этом будильник тоже мигает сразу три раза.
На дисплее можно увидеть изображение предмета, который автовладелец забыл закрыть. Это происходит только в течение пяти секунд, поэтому пользователь может не увидеть нужный элемент. В то же время на дисплее появляется FALL. Это прямое указание на то, что следует найти незамкнутый элемент и плотно его прикрыть.
«Шерхан Магикар 5» инструкция по эксплуатации определяет как устройство высшего класса, так как ставит на охрану все коммуникации автомобиля, но обходит сработавший датчик. Он будет автоматически дополнительно защищен после того, как владелец закроет его. Зона капота не затрагивает общую панель, так как относится к зоне багажника.
Автоматический переход в режим охраны
Пассивная настройка — это отдельная функция, которую можно активировать или деактивировать из Sherhan Magikar 5. Инструкция автозапуска предусматривает — нужно просто изменить состояние выбранной функции. Если хозяин решил активировать этот режим, то сразу после закрытия последней двери срабатывает таймер и через 30 секунд включается охрана.
При запуске обратного отсчета система постоянно присылает предупреждение о том, что этот режим включится. Это происходит каждые 10 секунд. Если в указанное время открывается какая-либо дверь, система активирует режим охраны с отсчетом 30 секунд после закрытия последней двери. Чтобы проверить, работает ли эта функция, вы можете использовать слово PASSIVE, которое всегда отображается на дисплее.
Режим тревоги
При работе Шерхан Магикар 5 сбои недопустимы. Когда вы открываете любую дверь, система автоматически переходит в режим тревоги ровно на 30 секунд. Когда это время закончится, он снова вернется в стандартное состояние.
Если к этому времени причина тревоги не будет устранена, то тревога будет звучать каждые 30 секунд и длиться полминуты. Этот цикл повторяется восемь раз. Если причина нарушения обычного режима не устранена, система возвращается в режим охраны, но если активный датчик обойден.
Особенности работы
При срабатывании датчика удара, то есть сильном воздействии на какую-либо часть автомобиля, сигнализация Шерхан Магикар 5 будет находиться в режиме тревоги в течение 5 секунд, в течение которых срабатывает сильная сирена и звучит сигнал тревоги.
При слабом воздействии, то есть срабатывании зоны предупреждения, также контролируемой датчиком удара, прозвучат 4 коротких сигнала, которые генерирует автосигнализация «Шерхан Магикар 5». Нарушений в этом процессе не встречается, поэтому владелец устройства может быть уверен в собственной технике.
Многие пользователи высоко оценивают удобство управления «Шерхан Магикар 5». Как отключить режим охраны? Короткое разовое нажатие кнопки брелока №2. При правильном программировании всех функций устройства сигнализация станет надежным помощником в обеспечении безопасности автомобиля.
MAGICAR M871A РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Скачать PDF
Содержание
2-
страница из 20
- Содержание
- Оглавление
- Закладки
Реклама
Содержание
-
-
4
1 Важное замечание -
4
2 Введение -
4
3 Дистанционное управление -
7
4 Управление -
14
5 Активация тревоги -
15
6 Режим Valet (без пульта дистанционного управления) -
16
7 Программирование -
19
8 Настройка чувствительности датчика удара и сирены
MAGICAR M871A
Автомобильная сигнализация с двусторонней связью ● Руководство пользователя
EN
Содержание
Предыдущая страница
Следующая страница
Содержание
-
-
4
1 Важное замечание -
4
2 Введение -
4
3 Дистанционное управление -
7
4 Управление -
14
5 Активация тревоги -
15
6 Режим Valet (без пульта дистанционного управления) -
16
7 Программирование -
19
8 Настройка чувствительности датчика удара и сирены
См.
также Magicar M871AMagicar M871A Руководство по установке 44 страницы
Magicar M871A Руководство по установке 16 страниц
Дополнительные руководства для Magicar M871A
-
Автосигнализация Magicar m110as bruger Инструкция по эксплуатации
Двусторонний пульт (24 страницы)
-
Автосигнализация Magicar M100AS Инструкция по эксплуатации
Двусторонний FM-пульт (23 страницы)
-
Автосигнализация Magicar M1090 Инструкция по эксплуатации
Автосигнализация с кнопкой запуска, двухсторонним дистанционным управлением и системой дистанционного запуска (61 стр. )
-
Автосигнализация Magicar M9000 Руководство по установке
(14 страниц)
-
Автосигнализация Magicar M870AS Инструкция по установке
(18 страниц)
-
Автосигнализация Magicar M902F Инструкция по эксплуатации
Двусторонний FM-пульт (15 страниц)
-
Автосигнализация Magicar M881A Инструкция по эксплуатации
(76 страниц)
-
Автосигнализация Magicar M881A Инструкция по установке
Автосигнализация с двухсторонним брелком (60 стр. )
-
Автосигнализация Magicar M880AS Инструкция по установке
Автосигнализация с двухсторонним брелком и системой дистанционного запуска (69 стр.)
-
Автосигнализация Magicar FAI-440 инструкция
(9 страниц)
Краткое содержание для Magicar M871A
Сигнализация «Шерхан Магикар 5»: как настроить автозапуск? Scher-Khan Magicar 5: отзывы специалистов
Сегодня противоугонные системы пользуются большой популярностью среди владельцев различных транспортных средств. Благодаря последним разработкам высокоинтеллектуальные автосигнализации доказывают свою эффективность. Их установка делает пользование автомобилем не только безопасным, но и комфортным.
Сигнализация Шерхан Магикар 5 сегодня очень популярна. Как настроить автозапуск, каковы основные возможности представленной системы, помогут разобраться отзывы специалистов. Изучив инструкцию от производителя, а также рекомендации специалистов, вы можете не сомневаться в безопасности своего автомобиля.
Основные характеристики
Автосигнализация «Шеркан Магикар 5», инструкция к которой в обязательном порядке изучается пользователем перед началом работы, является популярной противоугонной системой. Он известен своей универсальностью и надежностью. Программное обеспечение сигнализации совместимо практически со всеми коробками передач, которые устанавливаются на современные автомобили.
Специалисты утверждают, что это одна из самых надежных и эффективных систем, которые сегодня представлены на автомобильном рынке. «Шерхан Магикар 5» создан на основе двусторонней связи с транспортным средством. Информация о его состоянии отображается на ЖК-брелоке. Понятный интерфейс, простота настройки позволяют пользователю полностью контролировать состояние систем своего автомобиля.
Сигнализация «Шерхан Магикар 5», инструкция к которой позволит использовать имеющиеся функции в полной мере, имеет целый перечень встроенных программ. Они могут повысить безопасность автомобиля, водителя и всех участников дорожного движения. Некоторые программы повышают комфорт автомобиля. К ним в первую очередь относится функция автозапуска. Однако это далеко не единственная программа, повышающая комфорт водителя.
Каждый владелец автомобиля может выбрать для себя определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов. Это позволит выделить наиболее подходящий список системных функций.
Характеристики
Схема подключения «Шерхан Магикар 5» представлена в инструкции производителя, которая прилагается к устройству. Это довольно сложно. Сигнализация требует установки в подкапотном пространстве автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программное обеспечение будет работать без сбоев. Специальные компании гарантируют установку компонентов автосигнализации.
Шерхан Магикар 5 совместим с бензиновыми и дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные машины. Ограничение, установленное производителем, распространяется исключительно на напряжение в проводке. Оно должно быть 12 В. Это обеспечивает стабильную работу всех компонентов системы.
Установленный в машине компьютер собирает сигналы с датчиков. Они монтируются в основные системы автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Пульт дистанционного управления имеет жидкокристаллический дисплей.
Это позволяет водителю понять текущее состояние систем его автомобиля. При необходимости он управляет программным обеспечением на расстоянии. Дальность сигнала на открытой местности составляет около 1,5 км. Автомобиль должен быть припаркован на открытой площадке. Дома, ветки деревьев и другие препятствия могут задерживать сигнал, уменьшать его радиус действия. Водитель должен видеть свою машину.
Отзывы экспертов
Сигнализация «Шерхан Магикар 5» имеет массу преимуществ. Высокая технологичность, простота в эксплуатации делают его популярным. Специалисты утверждают, что при правильном монтаже эта система отличается высоким уровнем надежности. Все ее датчики имеют особый класс защиты. Антенна и процессор также полностью защищены от несанкционированного доступа к ПО. При желании установку системы можно произвести самостоятельно. Однако эксперты утверждают, что это увеличивает вероятность ошибки пользователя. Это нарушает надежность оборудования.
В моторном отделении установлена громкая сирена. Практически не имеет неисправностей. Все компоненты системы были изготовлены с использованием последних научных разработок. Благодаря уникальным стандартам, которые использовались при разработке и создании сигнализаций, Шерхан Магикар 5 считается одной из самых высокотехнологичных, интеллектуальных охранных систем. В процессе изготовления всех комплектующих проводятся испытания на всех этапах производства. Это обеспечивает высокую надежность системы.
«Шерхан Магикар 5», цена которого составляет около 5-6 тысяч рублей, относится к среднему сегменту охранной продукции. Этот продукт доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2-1,4 тысячи рублей. Также съемные чехлы продаются отдельно. Их стоимость около 300 рублей. Они позволяют защитить пульт от царапин. Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою охранную систему.
Начало работы
Сигнализация Sherkan Magikar 5, монтаж и эксплуатация которой должны осуществляться в точном соответствии с рекомендациями производителя, считается простой, понятной системой. Перед началом работы необходимо внимательно изучить все положения инструкции. Специалисты рекомендуют сразу обозначить те функции, которыми будет пользоваться водитель. Это упростит процесс запоминания и управления устройством. Выполнив это задание, можно приступать к работе с системой безопасности.
Прежде всего, вставьте аккумулятор в панель управления. Он идет в комплекте с брелоком. После установки можно включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит виброзвонок, автоматическая подсветка. На экран выводится информация о состоянии заряда аккумулятора и температуре в салоне.
Нажатием определенных комбинаций 4-х кнопок можно задать различные команды для блока управления. Кодирование передачи сигнала отличается высокой надежностью. Она уникальна. Любой другой пульт, даже от аналогичной системы, не сможет управлять автосигнализацией.
Брелок должен быть прикреплен к системе. В комплект также могут входить дополнительные безделушки. Их также необходимо прописать в памяти программы. Причем эта процедура выполняется одновременно для всех пультов. При необходимости можно перезаписать.
Постановка на охрану
Настройка сигнализации «Шерхан Магикар 5» осуществляется в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить режим безопасности. Для этого включите будильник. Все двери автомобиля должны быть хорошо заперты. Стекло должно быть поднято до упора. Водитель должен проверить, закрыты ли багажник и капот.
Если все двери, окна в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном брелоке. Замки в этот момент должны быть заперты. Это также исключает возможность стартера. Брелок «Шеркан Магикар 5» издаст специальный сигнал. Сирена также будет издавать запрограммированный звук. Машина должна включать и выключать фары 5 раз.
Включится внутреннее освещение. Если он мерцает с определенной частотой, это свидетельствует об успешном включении охранного режима. Частота светового сигнала светодиода должна быть один раз в минуту.
Если водитель неплотно закрыл дверь, не до конца поднял стекло или багажник был открыт, брелок подаст звуковой сигнал 3 раза. Сирена также издаст 3 гудка. За этим нужно внимательно следить. Если индикатор не загорается, то необходимо проверить работу системы. Это позволит избежать неприятностей в будущем.
Программирование PIN-кода
Разобравшись, как настроить «Шерхан Магикар 5», необходимо также рассмотреть процедуру установки специального пароля для системы. Может потребоваться, если в силу определенных обстоятельств водитель не может снять сигнализацию с режима охраны. Бортовой компьютер может в некоторых случаях не реагировать на сигналы брелока.
Водитель устанавливает пароль самостоятельно. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.
Во-первых, отключается режим охраны. Далее водитель должен открыть автомобиль и установить ключ в гнездо зажигания. Он повернут в положение ON. Двигатель остается выключенным. На пульте необходимо одновременно зажать вторую и четвертую кнопки. Прозвучит одна сирена, загорятся и погаснут фары.
Нажмите любую кнопку на брелоке. Эта процедура должна быть выполнена в течение 4 секунд. Номер кнопки устанавливает первую цифру кода. После этого прозвучит одинаковое количество сигналов. Аналогично устанавливаются остальные цифры пароля. После завершения процедуры система выйдет из режима настройки. Сирена издаст два сигнала, фары дважды мигнут.
Снятие с охраны Постановка на охрану
Сигнализация «Шеркан Магикар 5», инструкция которой подробно рассматривает все случаи снятия с охраны, в редких случаях не выключается штатным способом (например, утерян брелок). В этом случае необходимо ввести установленный ранее пароль.
Нужно открыть машину. Сирена подаст сигнал тревоги. Трижды поворачивается ключ в зажигании из положения OFF в положение ON. Сирена умолкнет. В течение 4 секунд ключ необходимо повернуть количество раз, соответствующее первой цифре кода. Фары один раз загораются и гаснут. Затем вводятся остальные цифры пароля.
Блокировка будет разблокирована. Если пароль введен неправильно, будильник снова включится. Поэтому пароль от системы следует помнить точно.
Автозапуск охранной системы
Вам следует освоить еще несколько настроек сигнализации «Шерхан Магикар 5». Как настроить автозапуск? Рекомендации производителя помогут. Это удобная программа, позволяющая повысить комфортность вождения.
Для включения водитель должен закрыть все двери автомобиля и включить режим охраны. Далее на пульте нужно активировать функцию автозапуска. Она включит собственный режим безопасности. Эта функция повышает надежность системы. Если водитель забудет включить режим охраны, при включенном автозапуске сигнализация заблокирует автомобиль через 30 секунд.
Отображается информация о включении автозапуска. На экране должно быть указано слово PASSIVE. Каждые 10 секунд система передает данные о состоянии режима охраны на дисплей.
Запуск двигателя
Автозапуск «Шерхан Магикар 5» произведен вовремя. Можно установить период запуска двигателя в зависимости от температуры или напряжения батареи. Однако эти функции вторичны. Они не могут быть запущены без программирования времени запуска.
Для включения режима необходимо выключить режим охраны, зажигание, открыть дверь. Двигатель может запускаться каждые два, четыре или восемь часов. Одновременно зажимаем первую и вторую кнопку брелока. Далее нужно нажать четвертую кнопку 13 раз. Сирена пищит каждый раз. Если нажать вторую кнопку, двигатель будет автоматически включаться каждые 8 часов. Третья кнопка задает периодичность каждые четыре часа, а четвертая – раз в два часа.
Далее запускается таймер на брелоке. Для этого кратковременно нажмите вторую и четвертую кнопки.
Автозапуск по температуре и напряжению аккумулятора
Сигнализация «Шерхан Магикар 5» имеет дополнительные возможности. Как настроить автозапуск мотора по температуре и бортовому напряжению, мы вам сейчас и расскажем. Для этого выполните последовательную процедуру.
Вам необходимо войти в программный режим, нажав первую и вторую кнопки. Для установки функции автозапуска по температуре нужно нажать четвертую кнопку 21 раз. Сирена каждый раз будет издавать соответствующий звук. Если нажать вторую кнопку на пульте, мотор запустится при температуре в салоне -15 º. Третья кнопка соответствует уровню -25 º, а четвертая +60 º. Далее запускается таймер (две и четыре кнопки зажать).
В некоторых случаях водитель хочет включить автозапуск, чтобы ограничить запуск мотора при снижении напряжения в бортовой сети. Для этого, как и раньше, войдите в режим программирования и нажмите четвертую кнопку 20 раз. Для включения режима ограничения таймера запуска двигателя нажмите вторую кнопку на брелоке.
В охранной системе «Шерхан Магикар 5» различаются некоторые функции управления. Теперь вы знаете, как настроить автозапуск, включить режим охраны и другие функции.
