Дизельные системы впрыска — принцип работы, типы

Cистемы впрыска дизтоплива Сommon Rail, решения с  насос-форсунками, рядным и распределительным ТНВД.  Особенности, принцип работы.

Системы впрыска дизельного топлива – далее по тексту также СВДТ – это системы питания ДВС. Функционируют на дизельном топливе – смеси газойлевых соляровых и керосиновых фракций, которые предварительно прошли специальную обработку. Но речь идёт именно о наличии соляровых фракций которые прошли щелостную очистку, а не о классической солярке с недостающим уровнем вязкости и выкипающей при температуре 240-400 °C

Также в дизельных двигателях в качестве альтернативной топливной смеси может использоваться «Bio-Diesel» – смесь моноалкильных эфиров жирных кислот. Как правило, Bio-Diesel делают из рапсового масла.

Принцип работы

Воспламенение – результат сжатия и нагрева дизельного топлива под высоким давлением в цилиндрах. То есть на деле мы имеем дело с самовоспламенением впрыскиваемого топлива при его контакте с горячим воздухом. Все процессы происходят внутри. Этот принцип диаметрально противоположен бензиновым системам, у которых топливо воспламеняется от искры зажигания – внешнего источника.

Чтобы понимать, как функционируют системы впрыска топлива дизельного двигателя, важно чётко разбираться, за что ответственен каждый её элемент.

СВДТ включает в себя:

1. Топливный бак. В нём непосредственно и хранится топливо.
2. Насосное оборудование для подкачки топлива из бака.
3. Фильтры грубой и тонкой очистки топлива. Главная функция – защита от загрязнений форсунок.
4. ТНВД (топливный насос высокого давления). Самый сложный узел дизельного ДВС. Прямая задача ТНВД – не просто создавать давление, а распределять топливо по цилиндрам, то есть регулировать его объем. Исключение – СВДТ Common Rail. У них сразу создаётся оптимальный уровень давления. А остальные задачи решаются посредством инжектора.
   Установку ТНВД считают одну из наиболее сложных, но важных задач мастера. Точность взаимного позиционирования кулачкового вала ТНВД по отношению к коленчатому валу двигателя напрямую влияет на мощность ДВС и его топливную эффективность (экономичность).
5. Форсунку. Корпус с клапаном.
6. Сливную магистраль. Топливо из камеры управления вытекает через дроссель в сливную магистраль.

Высокое давление создаёт идеальные условия для того, чтобы свежий заряд во время такта сжатия нагревался до температуры, которая превышает температуру воспламенения.

Работа осуществляется по следующей схеме:

• Давление действует на поршень.
• Поршень через шатун и кривошип коленчатого вала побуждают двигатель совершать полезную работу.
• СВДТ дозирует само топливо, ориентируясь на текущую нагрузку ДВС.
• Впрыск осуществляется на протяжении определенного промежутка времени с заданной интенсивностью.
• Топливо распределяется по всему объему камеры.
• Проводится фильтрация топливной смеси.
• Топливо поступает в насосы, форсунки.

Типы дизельных систем питания

Решающее влияние на конструкцию системы впрыска дизельного двигателя оказывает способ подачи и распыливания.

Существует 4 основных типа СВДТ:

• С рядным насосом. Системы с рядным ТНВД, работающие за счёт плунжерных пар, количество которых равно количеству цилиндров в системе. “Прародитель” СВДТ.
• С насосом распределительного типа. Каждая секция взаимодействует с одним цилиндром.
• Системы с насос-форсунками. ТНВД и форсунки консолидированы в единый узел. Плюс такого решения очевиден: нет препятствий для создания и поддержания высокого давления (включая давление более 2000 кг/см2).
• Сommon Rail. Системы с электромагнитным клапаном. Обеспечивают электронное управление цикловой подачей.  СВДТ знакома потребителю в двух модификациях: селективного и накопительного типа. Разница — в используемых каталитических конвертерах.

СВДТ с рядным насосом и насосом распределительного типа установлены, преимущественно, на старых авто: с рядным насосом –  на грузовиках, спецтехнике, с насосом распределительного типа — на легковых авто, на старых легковых авто и грузовом транспорте с небольшими габаритами.

На рисунке — решения с рядным и распределительным ТНВД.

Если сравнивать рядные насосы и распределительные ТНВД, то важно понимать насосы распределительного типа полезны, когда нужны очень компактные и лёгкие решения. Рядные топливные насосы – при поиске оптимального варианта для ДВС тяжёлой техники.

Но будущее — за Сommon Rail и насос-форсунками. При этом особенно на практике хорошо себя зарекомендовали решения с индивидуальными — PLD-секциями. Плунжерная пара и управляющий элемент у них отделены от впрыскивающего элемента – форсунки, и соединены трубкой высокого давления.

Мастера СТО, принимая на диагностику автомобили с  PDL-секций, могут гарантировать клиентам быстрое обнаружение неисправностей и ремонт  СВДТ. Это обусловлено тем, что при диагностике и дальнейшем ремонте не нужно “вклиниваться” в головку блока цилиндров. Доступ к узлу – незатруднённый, поэтому сервис – максимально  быстрый.

С рядным насосом

Конструкция с рядным насосным оборудованием появилась самой первой. Работает она по такому принципу:

• Цилиндр движется в гильзе, создаёт давление и сжимает топливо.
• При достижении нужного давления открывается клапан.
• Дизтопливо поступает к форсункам (количество форсунок в таких конструкциях всегда соответствует количеству плунжерных пар).
• Первые конструкции с рядным насосом были полностью механические, затем появились устройства с электромеханикой. Это облегчило регулировку цикловой подачи топлива.

Решения сумели зарекомендовать себя как достаточно надёжные и с большим ресурсом, но есть у них и заметные недостатки:

• большой вес насосного оборудования,
• проблемы при создании больших показателей давления (особенно, если речь — о полностью механических конструкциях),
• низкое быстродействие,
• сомнительная точность дозирования топливной смеси.

Требования к качеству дизельного топлива значительно выше, нежели к бензину. Это можно связать с конструктивными особенностями СВДТ.

Качество процесса сгорания топливной смеси в цилиндре зависит от самого начала подачи дизельной смеси. Управление началом процесса осуществляется посредством регулятора начала подачи.

Непосредственно за регулировку объема топлива, подаваемого в цилиндр за один цикл, как понятно из текста выше, отвечает плунжерная пара. Расстояние между втулкой и плунжером очень маленькое (речь идёт о десятых микрона). Такие же цифры характеризуют и точность изготовления распылителей форсунок. Вот почему и требования к качеству дизтоплива очень высокие. Если в нём много примесей, топливная аппаратура быстро выходит из строя.

С  насосным оборудованием распределительного типа

Существенно улучшить ситуацию, найти оптимизированное решение, которое позволяет достигать большего давления, позволяют системы впрыска дизельного топлива распределительного типа.

Да, существует зависимость давления от оборотов ДВС. Но, главное, в этом случае все под полным контролем.

Устройства с рядным насосом бывают механическими и с электрорегулировкой.

Плунжерная пара у первых ТНВД была всего одна, у более поздних моделей — с ротором — плунжерных пар несколько. Такие решения — более производительные.  При этом плунжерная пара (или несколько пар) связаны сразу с несколькими форсунками: двумя, четырьмя, шести.

Плунжер совершает сразу два типа движений — вращательное и поступательное. Таким образом, в зоне его ответственности — как подача, так и распределение топливной смеси.

В противовес устройствам с рядным насосом габариты — существенно меньше, топливная экономичность — больше, но надежными такие системы назвать нельзя.  Если случается неисправность насоса, то вся СВДТ может выйти из строя.

Ещё один значительный недостаток — чувствительность к завоздушиванию. В свое время это стало серьёзным поводом для “переключения” производителей на СВДТ другого типа (с насос-форсунками и и Сommon Rail).

Насос-форсунки

В СВДТ с насос-форсунками  форсунки и плунжеры  составляют единую конструкцию. Запуск узла осуществляется от распредвала (за счёт механической рейки + регуляторов или чаще электромагнитных клапанов — последние обеспечивают лучшую производительность и точность дозирования топливной смеси).

Давление можно увеличивать максимально быстро и  при этом — на существенные значения. Это возможно благодаря тому, что магистрали высокого давления у СВДТ с насос-форсунками — очень короткие, а усилие от кулачков через коромысло направлено непосредственно к насос-форсунке.

Впрыск — многофазный:

• Предварительный. Обеспечивает смеси дальнейшую плавность сгорания.
• Основной. Осуществляется при целенаправленном движении плунжера вниз, направлен на качественное смесеобразование во всех режимах работы ДВС. чем больше давление, тем больше дизеля впрыскивается в камеру ДВС.
• Дополнительный — очищающий. Плунжер продолжает двигаться вниз. Из фильтра интенсивно уходит сажа.
• Кстати, у ряда автомобилистов часто возникает вопрос. “Сажа? Но откуда?” Ведь многие годы дизельные ДВС называли более чистыми, нежели бензиновые. Однако во внимание не бралось одно существенное «но». При сильном разгоне образуется достаточно много сажи.

Особенно эта проблема актуальна для решений с механическим управлением дозирования топливной смеси. Если же речь идёт о решениях, управляемых электроникой, всё существенно лучше, выхлопы — чище.

А вот весомый плюс всех решений с насос-форсунками, так это то, что  производитель  может позволить более высокую мощность ДВС, нежели в случае с рядным и распределительным насосом, дизтоплива водителю требуется меньше, уровень шума существенно уменьшается.

Система впрыска дизельного двигателя Сommon Rail

Решение Сommon rail  (“общая магистраль”, аккумуляторная СВДТ позволяет организовать двойной впрыск.

1. На первом этапе осуществляется предварительный впрыск небольшой порции топливной смеси.
2. На втором этапе проводится основной впрыск под высоким давлением. С Common Rail  нет проблем достигнуть давления 220 -300 МПа.

Шумность работы и образование сажи в этом случае ниже, а топливная эффективность выше.

Благодаря организации электронного управления цикловой подачей в случае использования с электромагнитным клапаном можно существенно повлиять на показатель скорости, с которой топливоподающей система реагирует на изменение нагрузки и давления наддува.

Сначала в процессе задействован клапан цикловой подачи, а далее в работу вступает тактовый клапан управления моментом подачи.

Common Rail обеспечивает возможность осуществить впрыск предварительной небольшой порции топлива, а только потом переходить к работе к основной порции дизтоплива, легко достичь ровной характеристики горения топливной смеси. Ведь в таких случаях давление получается удерживать практически стабильным.

Как и в случае с насос-форсунками работа ступенчата. Выделяется предварительный (на холостом ходу), основной (при увеличении нагрузки) и дополнительный впрыск (при нагрузке, достигающей плато).

Дизельные системы впрыска Common Rail создают идеальные условия для того, чтобы СВДТ соответствовали строгим экологическим нормам, ДВС были маломощными, производство компонентов было более дешевым, а диагностика — оперативной. Активным выпуском Common Rail заняты такие мировые гиганты, как BOSCH, DENSO, SIEMENS. СВДТ Common Rail активно устанавливается на Volvo, Volkswagen, Fiat,  Toyota, Alfa Romeo, Mazda, Ford, Nissan,Honda, Hyundai, Kia и др.

Комплексно изучить дизельные двигатели автомобилей, включая плунжерное насосное оборудование,систему непосредственного впрыска Common Rail поможет интерактивная электронная программа “Дизельные двигатели автомобилей”

Видеообзор интерактивной программы

Обзор систем впрыска дизельных двигателей

12.10.2015 / 25.04.2018   •   7299 / 2673

Можно долго и нудно объяснять принцип действия различных систем впрыска применяемых в моторостроении, принцип работы самого двигателя и системы его управления. Из той информации – реально для владельца важна лишь 1/10 часть: количество потребляемого топлива на 100 км пути, вид установленной на моторе системы впрыска топлива,  мощность мотора, «живучесть» системы и, если всё же потребуется,  стоимость ремонта/новой детали.

На сегодняшний день в моторостроении применяется несколько систем впрыска топлива от 5 основных производителей,  представленных в нашей стране. Это компании BOSCH, ZEXEL(Diesel-Kiki), DENSO(NIPPON-DENSO), DELPHI(Lucas), Continental/VDO(Siemens).

Львиную долю рынка занимает концерн BOSCH (Германия) — «пионеры» в серийном производстве топливной аппаратуры (с 1925 г.)

1927 г. Топливный насос для легкового автомобиля Stoewer. При объеме 2.6 литра этот мотор развивал 27 л.с. примерно 20 кВт.

Данная конструкция ТНВД (PE –type) дожила до наших дней, претерпев множество изменений.

Топливный насос для автомобиля MAN TG-A. Мощность  460 л.с. (345 кВт). На данный момент является конечным этапом развития ТНВД с рядной компоновкой. В отличие от предыдущих поколений механизм опережения встроен в корпус. Имеет электромеханическое управление количеством впрыска и углом начала впрыска.

Но в связи с невозможностью обеспечить всё более ужесточающиеся экологические требования, дальнейшая модернизация не проводится. Концерн разработал за прошедший век топливные насосы различных конструкций.

Примерно в те же годы развивается и основной конкурент BOSCH — LUCAS CAV (Великобритания). Создаются и разрабатываются конструкции, принципиально отличающиеся, но выполняющие  функции такие же как и немецкие аналоги. Для грузовиков создается ТНВД со съемной головкой высокого давления (аналогичная схема использована в ТНВД Алтайского Завода Прецизионных Изделий и TGL(ГДР) – для IFA). Позднее для тяжелых двигателей была разработана собственная система насос-форсунок и индивидуальных насосов с электроуправляемыми клапанами, построенная по собственной технологии (несмотря на схожесть с немецкими аналогами).  Для быстроходных двигателей создается семейство распределительных насосов DPA(лицензионным производством которых занялся венгерский завод  «MEFIN»). На смену DPA пришел DPC, а позднее DP 200(210), EPIC (ТНВД с управлением электроклапанами, в России наиболее часто встречается на автомобилях FORD Transit и Mercedes-Benz). Схема оказалась настолько «живучей», что была применена при разработке ТНВД для Common Rail, по такому же принципу создан насос VP44 (BOSCH).  В начале 2000 года фирма LUCAS CAV была приобретена американским концерном DELPHI. Продукция концерна поставляется многим автопроизводителям.

Бренд ZEXEL появился в 1939 году, когда японская фирма DIESEL KIKI купила лицензию у BOSCH на производство дизельных топливных насосов высокого давления, и с помощью немецких специалистов организовала их выпуск. В 1990-м году, компания производящая продукцию под маркой Zexel, стала называться Zexel Corporation. В 2000-м году была реорганизована под названием Bosch Automotive Systems Corporation (RBAJ), то есть стала японским отделением корпорации BOSCH. Топливная аппаратура данного производителя хотя и повторяет модельный ряд BOCSH, но имеет ряд конструктивных особенностей. Таких, как система электромеханических регуляторов.

Свою историю компания DENSO начала в 1949 году под названием Nippon Denso. В 1996 она была преобразована в корпорацию DENSO, так как предыдущее название переводилось с японского языка, как «Японские электронные запчасти», что не соответствовало достигнутому уровню развития компании, которая расширила рынок продаж своих комплектующих, кроме Японии, на рынки Европы, Америки и Азии.  Долгое время компания производила распределительные насосы по лицензии BOSCH. Но DENSO в 1995 году впервые в мире применила систему Common Rail на серийном автомобиле Toyota – Hino, после чего данная система получила признание во всем мире. По похожей схеме разработана система BOSCH CP2.

Компания SIEMENS AG/VDO представлена на российском рынке в основном системами Common Rail. Принципиальным отличием от остальных производителей является использование управляющего элемента  из пьезокристаллического пакета. Это повышает скорость срабатывания управляющего элемента в несколько раз, в сравнении с индуктивными элементами.

Ещё одна компания, активно присутствующая на российском рынке – MOTORPAL(Чехия). Данная фирма выпускает рядные ТНВД для спецтехники и сельхозтехники, а так же Газель (механические насос-форсунки) и УАЗ Hunter(рядный ТНВД).  Компания активно проводит разработки альтернативы системе Common Rail (TIER 3).

Ну, вот с производителями ТНВД мы определились, теперь попробуем определиться «что за зверь такой создает давление?».

Рядные ТНВД (PE – type) классификация Bosch

Из названия класса – расположение насосных секций в ряд, по одной на каждый цилиндр. Имеет собственный корпус, кулачковый вал, систему изменения цикловой подачи в зависимости от изменения режима нагрузки на двигатель (центробежный и/или всережимный регулятор), автомат опережения впрыска, топливоподающий насос.   В более поздних версиях механические регуляторы уступили место электромеханическим (RE – type).

Распределительные ТНВД (VE – type)

Класс ТНВД применяемый  в основном на легковых автомобилях и легком коммерческом транспорте. Имеют один плунжер, могут поддерживать работу от 2 до 6 цилиндров. Плунжер, двигаясь аксиально – создает давление, одновременно вращаясь – распределяет топливо под высоким давлением по цилиндрам. В корпусе конструктивно объединены несколько систем: Приводной вал, топливоподающий насос, центробежный и всережимный регуляторы, автомат опережения впрыска, механизм коррекции цикловой подачи по давлению наддува или в зависимости от положения над уровнем моря, автомат облегчения старта.  Несмотря на весьма обширный список устройств, все они расположены в одном корпусе, довольно малого размера и веса. С 1986 года применяются как механические регуляторы, так и электромеханические.

Распределительные ТНВД DP(A/C) –type(VP44/VRZ)

Данный тип был разработан фирмой Lucas CAV. Принципиальным отличием от Bosch VE является использование 2, 3 или 4 радиально движущихся навстречу друг другу плунжеров. Ротор, в котором находятся плунжера, вращаясь, распределяет топливо по цилиндрам. Остальные функциональные возможности и принципы действия систем похожи на описанные выше насосы VE. С разработкой и внедрением быстродействующих клапанов, появились насосы серий EPIC(Lucas), VP44(Bosch), VRZ(ZEXEL), V4(DENSO). Для корректировки погрешностей механической обработки применяется метод программного корректирования.

Насос-форсунки (PDE/UIS)

Данная система объединяет в одном корпусе насосную секцию и форсунку. Привод насосной секции осуществляется от распределительного вала двигателя. Регулировка подачи топлива осуществляется как с помощью зубчатой рейки (регулятор установлен на двигателе), так и с помощью электромагнитного клапана. В насос-форсунках американских двигателей применены гидравлические привода. Система находит применение не только на грузовых автомобилях, но и на легковых (Land Rover, VW) Система выпускается четырьмя производителями — Bosch, Delphi, Continental/VDO, Motorpal.

Индивидуальные насосы (PLD/UPS)

Насосная секция в данной системе, как и в предыдущей, приводится в действие от распределительного вала двигателя (при установке непосредственно в ГБЦ), так и от отдельного кулачкового вала (при установке в отдельный корпус). Для впрыска топлива в цилиндры применяется обычная форсунка. Различие с традиционными системами впрыска состоит в том, что применяется короткая трубка высокого давления с минимальными изгибами, в свою очередь это позволяет добиться более стабильных результатов. Для регулирования количества подачи применяется как зубчатая рейка, так и электроклапан. Наиболее широко эта система применяется на строительной технике и грузовых автомобилях. Таких как DAF XF95, MERSEDES Atego/Actros, RENAULT Magnum.

Common Rail (общая дорога (англ.)). Аккумуляторная система впрыска

На данный момент система является вершиной эволюции ТПА. За счет увеличения давления впрыска (до 2000 бар.) удалось добиться снижения расхода топлива, снижения токсичности выхлопа (за счет выполнения до 9 впрысков за один рабочий такт в цилиндре). Топливные насосы производства BOSCH, DENSO и SIEMENS построены по схожим схемам. DELPHI использует собственную схему, пришедшую от серии DPA/DPC. Впрыск топлива в цилиндры осуществляется через электроуправляемые форсунки SIEMENS и BOSCH используют в своих инжекторах пьезокерамические пакеты, в качестве управляющих элементов. Система применяется практически всеми производителями дизельных моторов, как легковых, так и грузовых автомобилей.

Источник: http://dizel-ryazan.ru

Рекомендуем посетить раздел:

Функция впрыска дизельного топлива

Перейти к основному содержанию

Всем привет. Сегодня я нашел отличную статью в Diesel-AM, которую, я знаю, многим из вас будет интересно прочитать или, возможно, заинтересовать. Оригинал статьи можно найти здесь — http://www.denso-am.com/products/automotive-aftermarket/diesel-components/common-rail-components/function-of-diesel-fuel-injection/ — если вы хотел бы прочитать статью там, или я вставил ее части здесь, чтобы поделиться ею. Это стоит прочитать.

Система впрыска топлива лежит в основе дизельного двигателя. Под давлением и впрыскивая топливо, система нагнетает его в воздух, сжатый до высокого давления в камере сгорания.

Система впрыска дизельного топлива состоит из:

• ТНВД — нагнетает топливо до высокого давления
• Трубка высокого давления — подает топливо к форсунке
• форсунка — впрыскивает топливо в цилиндр
• питательный насос – всасывает топливо из топливного бака
• топливный фильтр — фильтрует топливо

Некоторые типы топливных баков также имеют отстойник топлива в нижней части фильтра для отделения воды от топлива.

Функции системы. Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива. Элементы насоса, такие как цилиндр и поршень, встроены в корпус ТНВД. Топливо сжимается до высокого давления, когда кулачок поднимает поршень, и затем направляется в форсунку.

Регулировка количества топлива. В дизельных двигателях забор воздуха происходит почти постоянно, независимо от частоты вращения и нагрузки. Если количество впрыскиваемого топлива изменяется в зависимости от частоты вращения двигателя, а момент впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска. Задержка воспламенения — это период времени между моментом, когда топливо впрыскивается, воспламеняется и сгорает, и моментом, когда достигается максимальное давление сгорания. Поскольку этот период времени практически не зависит от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, что позволяет достичь оптимального сгорания.

Распыление топлива. Когда топливо сжимается ТНВД, а затем распыляется из форсунки, оно тщательно смешивается с воздухом, что улучшает воспламенение. Результат — полное сгорание.

Надеюсь, вам понравилась статья. Пожалуйста, не стесняйтесь обращаться ко мне по телефону (0403) 243-786 или по электронной почте [email protected].

Спасибо,

Мэтью

• Палео лидерство?

  10 сент. 2019 г.

• 3-сторонний прогноз — центральное место в планировании!

  12 апр.

  2019 г.

• Как работает система впрыска Common Rail

  16 сентября 2016 г.

• Зачем использовать дизель? Преимущества и преимущества

  14 сентября 2016 г.

• Цвет дыма дизельного двигателя — что это значит

  12 сентября 2016 г.

• 6 советов по повышению эффективности дизельного двигателя вашего автомобиля

  9 сентября, 2016 г.



• Как избежать проблем с системой Common Rail

  8 сентября 2016 г.

• Почему я должен выбрать дизельный двигатель или генератор

  7 сентября 2016 г.

• Причины и признаки неисправного дизельного топливного насоса

  6 сентября 2016 г.

• Что такое Коммон Рейл

  5 сентября 2016 г.



Другие также смотрели

Исследуйте темы

Система впрыска дизельного топлива — журнал Diesel Power

| Консультации по покупке

Внутри дизельных насосов и форсунок

Ключевым фактором для достижения максимальной производительности дизельного двигателя является увеличение количества сжигаемого дизельного топлива. На старых двигателях с механическим впрыском единственным способом сделать это была модификация форсунок и/или ТНВД. В новых электронных системах впрыска есть несколько способов увеличить подачу топлива в цилиндры, но в конечном итоге пиковая выработка мощности по-прежнему сводится к механическим ограничениям компонентов впрыска, которые создают давление топлива и впрыскивают дизельное топливо в камеры сгорания.

Топливная система большинства дизельных двигателей состоит из трех основных частей: форсунки, ТНВД и, в некоторых случаях, блока управления двигателем (ЭБУ). В большинстве дизельных двигателей топливные форсунки установлены в головке (головках) цилиндров двигателя, и наконечник или сопло форсунки распыляет топливо непосредственно в камеру сгорания. Во многих случаях инжектор устанавливается так же, как свеча зажигания в газовом двигателе. Но в отличие от газовых двигателей с впрыском топлива, которые впрыскивают топливо под давлением 10–60 фунтов на квадратный дюйм, системы впрыска дизельного топлива работают в диапазоне 10 000–30 000 фунтов на квадратный дюйм.

Насос VE представляет собой аксиально-поршневой насос распределительного типа с механическим управлением. Его входной вал приводится в движение двигателем, а давление топлива подается аксиальными поршнями. Топливо подается к форсункам через распределитель с портовым управлением; это механическое устройство контролирует время и количество топлива, поступающего на каждую форсунку.

CP3 — это радиально-поршневой насос для систем впрыска Common Rail высокого давления. Производители, кажется, переводят все дизели в сторону системы впрыска Common-Rail. С переходом нового 6,4-литрового двигателя Ford Power Stroke на систему Common-Rail от Siemens все отечественные дизельные грузовики грузоподъемностью 3/4 и 1 тонна теперь будут использовать технологию Common-Rail. В системе Common-Rail используются аккумуляторные рейки для поддержания высокого давления топлива; эта рейка(и) подает топливо к форсункам. Насос CP3 работает аналогично VP44, но главное отличие состоит в том, что CP3 не имеет соленоида для подачи топлива к форсункам. В системе Common-Rail используются либо электромагнитные клапаны, либо пьезоэлектрические форсунки для управления количеством топлива и синхронизацией. CP3, используемые в двигателях Cummins и Duramax, очень похожи. Единственное отличие состоит в том, что Duramax CP3 использует разные фитинги для двух направляющих (по одной на каждый ряд цилиндров), тогда как Cummins CP3 питает только одну направляющую для всех шести цилиндров.

Доступны модифицированные насосы CP3 для увеличения расхода топлива на 30 процентов, и в зависимости от других модификаций двигателя это добавит 60-100 л.с. Существуют также комплекты для работы с двумя CP3 на Duramax или Cummins. В этот комплект добавляется второй CP3, приводимый в движение ременным шкивом. Удвоенная производительность насоса позволяет поддерживать хорошее давление топлива при использовании агрессивных форсунок и электроники.

P7100, или P-насос, представляет собой встроенный впрыскивающий насос, в котором используется кулачок для приведения в действие плунжеров для повышения давления топлива. По мнению некоторых фанатиков дизельного топлива, это мать всех ТНВД из-за его исключительных возможностей. Хотя он был заменен электронным насосом VP44 на 24-клапанном Cummins, некоторые сильно модифицированные грузовики сделали шаг назад и заменили VP44 на насос P из-за его способности прокачивать большое количество топлива.

На вторичном рынке предлагаются десятки вариантов повышения производительности насоса P, что делает его дизельным двигателем Holley на 4 барреля. Только Industrial Injection имеет три уровня модифицированных P7100: Dragon Fly имеет легкие модификации и использует стандартные 12-миллиметровые насосы, способные подавать 550 кубических сантиметров топлива, Dragon Flow использует 13-миллиметровые насосы для подачи 800 кубических сантиметров топлива, а Super Dragon Flow использует 14-миллиметровые насосы. для подачи топлива объемом 1400 куб.см. У всех этих насосов может быть изменена синхронизация.

Эта деталь от Industrial Injection увеличивает объем топлива в топливной системе Common Rail за счет добавления дополнительной линии подачи топлива между насосом и Common Rail. Недостатком системы Common-Rail является то, что после полного открытия дроссельной заслонки рейке требуется время, чтобы восстановиться до максимального давления топлива. Линии с двойной подачей предназначены для сокращения времени восстановления рельсов вдвое. Менее ограничительные фитинги также используются для увеличения расхода топлива. Industrial Injection утверждает, что эта простая модификация может добавить до 50-70 л.с.

Эта форсунка Bosch использовалась как в 12-клапанных двигателях Cummins первого, так и во втором поколении. Единственное отличие состоит в том, что в двух моделях Cummins размер впускного отверстия был немного изменен. Эти гидравлические форсунки срабатывают или выскакивают, когда они получают правильное количество и давление топлива от насоса. Самая распространенная и простая модификация любой форсунки — это удаление сопла и либо увеличение размера отверстий, либо добавление большего количества отверстий, либо и то, и другое (в некоторых случаях). На вторичном рынке имеется ряд форсунок, доступных для удовлетворения потребностей клиентов. Как правило, форсунки высокой мощности модифицируются внутри, поэтому на форсунку и штифт подается второй впускной патрубок. Модификации также могут быть внесены в большинство внутренних компонентов инжектора.

VP44 — это радиально-поршневой насос распределительного типа, управляемый электромагнитным клапаном, с электронной регулировкой. Bosch VP44 приводится в движение двигателем, а давление топлива подается несколькими радиальными поршнями. Внутренний радиальный поршень нагнетает топливо, а электромагнитный клапан высокого давления открывает и закрывает выпускное отверстие камеры, которое распределяет определенное количество топлива на каждую из шести форсунок. VP44 имеет встроенный ECU, который связывается через систему шины CAN с главным ECU и требует электрического подъемного насоса для подачи дизельного топлива из топливного бака. Насосы VP44 с горячим стержнем могут добавлять до 100 л.с. благодаря другому программному обеспечению. на ЭБУ насоса, а также внутренние механические модификации для регулировки времени и производительности.

24-клапанная форсунка очень похожа на форсунку, используемую в более старых 12-клапанных двигателях. Он выглядит иначе, потому что в нем используется ступенчатый держатель сопла, но внутри он работает аналогичным образом. Форсунки инжектора модифицируются с использованием либо электроэрозионной машины (EDM), либо процесса экструдирования-хонингования, а иногда и того и другого. В процессе электроэрозионной обработки используется раствор электрода и электролита, тогда как в процессе экструдирования-хонингования используется абразивная жидкость для увеличения размера отверстия.

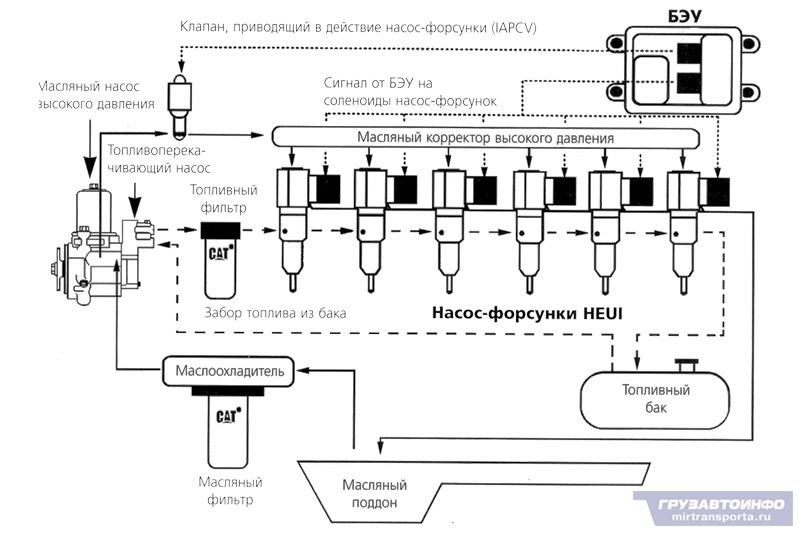

HEUI был разработан Caterpillar и используется в 7,3-литровом двигателе Power Stroke V-8. Эта форсунка существенно отличается от форсунок Bosch, поскольку в ней используется масляный насос с приводом от двигателя для подачи масла под высоким давлением в форсунку для повышения давления топлива. Поскольку давление масла используется для повышения давления топлива внутри форсунки, топливный насос высокого давления не требуется. Топливо подается в форсунку под относительно низким давлением (50-70 фунтов на квадратный дюйм), а соленоид регулирует подачу масла под высоким давлением в плунжерный механизм, увеличивая давление впрыска до 21 000 фунтов на квадратный дюйм. Чтобы увеличить поток форсунки, на вторичном рынке форсунки форсунок либо экструдируют, либо подвергают электроэрозионной обработке, в зависимости от требований заказчика. Модификации также внесены во внутренний насосный механизм инжектора; используются плунжеры большего размера, а внутренние детали обрабатываются по-другому. Когда используются агрессивно модифицированные форсунки, Industrial Injection рекомендует использовать двойные масляные насосы высокого давления, чтобы форсунка не испытывала нехватку масла.

В двигателях Duramax и Cummins используется один и тот же насос Bosch CP3, поэтому понятно, что форсунки также очень похожи.

Хотя внешний вид форсунок отличается, внутреннее устройство и функциональность этих форсунок очень похожи. Электромагнитный клапан в верхней части форсунки управляет подачей топлива в форсунку из общей топливной рампы. Большинство доступных чипов и загрузчиков изменяют продолжительность, в течение которой этот соленоид остается открытым, чтобы добавить топлива и, таким образом, лошадиных сил.
