Abs система торможения – Антиблокировочная система тормозов

Содержание

Как работает антиблокировочная система торможения?

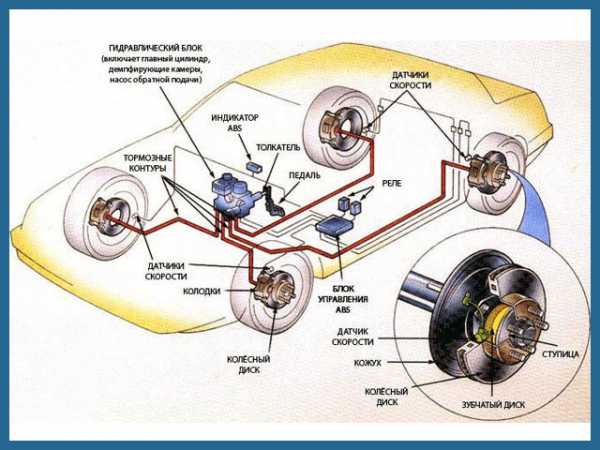

Расположение компонентов антиблокировочной системы. При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы. На самом деле, на скользкой дороге даже профессиональный водитель не может затормозить без ABS также быстро, как среднестатистический водитель с ней.

В этой статье мы рассмотрим антиблокировочные системы - зачем они нам нужны, как они устроены, как они работают, какие они бывают, и какие проблемы могут возникнуть при их использовании?

Система ABS

В теории, антиблокировочная система устроена достаточно просто. Если Вы буксуете на льду, то видите, как колеса вращаются, но сцепление с дорогой отсутствует. Это происходит из-за проскальзывания опорной площади колеса на льду. Антиблокировочная система предотвращает блокировку и проскальзывание колес, что дает Вам два преимущества: остановка происходит быстрее, и Вы сохраняете управление автомобилем во время остановки.

ABS включает в себя следующие компоненты:

  • Датчики скорости
  • Насос
  • Клапаны
  • Блок управления

Датчики скорости

Антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес. Датчики скорости, установленные на каждом колесе, или в некоторых случаях, на дифференциале, считывают эту информацию.

Клапаны

В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:
  • В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
  • В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
  • В положении 3 клапан немного снижает давление в тормозе.

Насос

Т.к. клапан может ослаблять давление тормозов, необходимо как-то его нагнетать в исходное положение. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.

Блок управления

Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны. Насос и клапаны ABS

Работа ABS

Существуют различные варианты алгоритмов и их комбинаций для управления ABS. Мы рассмотрим принцип работы наиболее простой системы.

Блок управления непрерывно считывает показания датчиков скорости. Он отслеживает любые уменьшения скорости, которые не являются нормальными. Например, перед блокировкой колеса, скорость его вращения резко падает. При игнорировании этого, колесо останавливается намного быстрее, чем автомобиль. В идеальных условиях для остановки при скорости движения 100 км/ч, автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду.

Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Это происходит настолько быстро, что колесо не успевает резко изменить скорость. В результате колеса тормозят с той же скоростью, что и автомобиль, при этом колеса тормозят в положении, пограничным с блокировкой. При этом система достигает максимального тормозного усилия.

При срабатывании ABS вы почувствуете пульсацию педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. В некоторых ABS происходит до 15 циклов открытия/закрытия клапанов в секунду.

Типы антиблокировочных систем

В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов - т.е. количеству клапанов, которые контролируются по отдельности - и количеству датчиков скорости.

Четырехканальная ABS с четырьмя датчиками
Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения.

Трехканальная ABS с тремя датчиками
Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту.

Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

Одноканальная ABS с одним датчиком
Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту.

Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.

Часто задаваемые вопросы по ABS

Нужно ли мне тормозить прерывистым нажатием на педаль тормоза на скользкой дороге?
При езде на автомобиле, оборудованном ABS, не нужно тормозить прерывистым нажатием на педаль. Прерывистое нажатие на педаль тормоза используется при торможении автомобиля без ABS для предотвращения блокировки колес и сохранения управления машиной. В автомобилях с ABS блокировка колес не происходит никогда, поэтому прерывистое нажатие на педаль лишь продлит время остановки.

При экстренном торможении на автомобиле с ABS необходимо уверенно нажимать на педаль тормоза и удерживать ее нажатой, пока ABS осуществляет торможение. Вы можете почувствовать сильную пульсацию педали, но так и должно быть, не отпускайте педаль.

Правда ли работает антиблокировочная система?
ABS делает торможение более эффективным. Она предотвращает блокировку колес и обеспечивает наименьший тормозной путь на скользкой дороге. Но способствует ли ABS предотвращению ДТП?

Американский институт дорожной безопасности провел ряд исследований для определения, насколько часто автомобили ABS участвуют в ДТП со смертельным исходом. Результаты исследования 1996 г. показали, что ABS не предотвращает возникновение ДТП со смертельным исходом. Также было отмечено, что автомобили с ABS реже участвуют в ДТП со смертельным исходом для водителя и пассажиров автомобиля, с которым произошло столкновение, но чаще со смертельным исходом для водителя и пассажиров машины с ABS, особенно при ДТП с участием одного автомобиля.

По этой причине до сих пор ведутся споры по поводу эффективности ABS. Некоторые считают, что водители автомобилей с ABS неправильно осуществляют торможение и отпускают педаль, когда чувствуют ее пульсацию. Некоторые считают, что если ABS позволяет управлять автомобилем при экстренном торможении, то многие в приступе паники съезжают с дороги и разбиваются.

Последние исследования показывают, что автомобили, оборудованные ABS, реже участвуют в ДТП, однако это еще не является основанием полагать, что ABS повышает безопасность движения.

Схема расположения компонентов ABS

Давайте соединим все части ABS вместе и посмотрим, как она работает. На рисунке представлен как пример, так и крупный план расположения компонентов ABS в автомобиле.
Компоненты антиблокировочной системы.

www.exist.ru

Антиблокировочная тормозная система ABS: устройство и принцип работы

Аббревиатура ABS знакома всем автовладельцам, и даже малоопытные водители знают, что их машина оборудована такой системой. Однако зачастую у них ошибочное представление о принципе ее работы до той поры, пока тормозная педаль при нажатии не начинает давать отдачу. Так почему же АБС во многих странах признана штатным элементом автомобиля, и в чем ее достоинства и недостатки?



Принцип работы и зачем нужна ABS

Антиблокировочная тормозная система не дает колесам заблокироваться при езде. И если в момент торможения это происходит, то лишь кратковременно, поскольку ABS сразу же снижает давление в тормозном канале, восстанавливая работоспособность колес. А если манипулировать с тормозом сильно и постоянно, то цикл блокировка/разблокировка будет осуществляться с регулярностью несколько раз в секунду.

Большинство водителей почему-то ошибочно считает, что АБС необходима исключительно для сокращения тормозной дистанции, в то время как ее предназначение заключается в том, чтобы машина управлялась во время даже экстренного торможения. Ведь у малоопытных автомобилистов есть привычка сильно нажимать педаль тормоза, что приводит к блокировке колес. Соответственно, автомобиль перестает слушаться руля, и транспортное средство продолжает двигаться прямолинейно. То есть до тех пор, пока не будет восстановлено сцепление с дорожным покрытием, совершить любой маневр невозможно. Именно эту проблему и помогает решать антиблокировочная система торможения, повышающая активную безопасность.

Однако это не все, ибо еще одной функцией АБС является обеспечение безопасного движения на поверхностях с неоднородным покрытием. Допустим, если одна сторона автомобиля попадает на лед или в лужу, а другая остается на сухом асфальте, то есть большой риск, что машина пойдет юзом и даже развернется. Причина этого эффекта в том, что одна сторона будет тормозить эффективнее другой. Чтобы такого дисбаланса не происходило, и нужна антиблокировочная система.



Устройство

Как работает ABS, мы вкратце уже описали, однако поскольку эта система претерпела серьезную эволюцию, есть смысл рассказать о ее компонентах. Стандартная АБС состоит из электронного блока, получающего информацию от датчика вращения колес, и управляющих клапанов тормозной магистрали. Также в систему может включаться насос, позволяющий моментально восстанавливать давление после его снижения из-за открытого клапана. Причем «опрос» датчиков электронный блок способен производить несколько раз в секунду, блокируя и разблокируя колеса. Именно по этой причине при срабатывании ABS педаль тормоза вибрирует.

На современные автомобили ставится по 4 клапана управления давлением, более старые модели могут иметь 1-3 клапана. Как работает датчик ABS – другой вопрос, ибо он реагирует только на резкое снижение скорости вращения колес. И нужно учитывать, что они на одной оси могут вращаться неравномерно даже в штатных ситуациях. Например, при вхождении в поворот «внешние» колеса вращаются быстрее «внутренних». Это дает основание утверждать, что 4-клапанная антиблокировочная система считается самой совершенной: электронный блок получает информацию с каждого колеса, быстро регулируя их вращение.



Недостатки

 Основным недостатком антиблокировочной тормозной системы является зависимость ее эффективности от состояния поверхности, по которой едет автомобиль. Если он движется по бугристой дороге, то тормозной путь становится более длинным, чем в машине без АБС. Дело в том, что на такой поверхности колеса периодически подпрыгивают в момент торможения, и сцепление с дорогой теряется, ибо колеса перестают вращаться. В такие моменты ABS оценивает это как блокировку и прекращает торможение. А как только сцепление с дорогой восстанавливается, системе нужно некоторое время, чтобы «подумать» и подстроиться под изменившиеся условия езды. А это несколько увеличивает тормозной путь.

 Не очень дружит «антиблок» и с неоднородными участками дороги. Например, если лед сменяется сухим асфальтом, а затем сразу же снегом, это тоже приводит к удлинению тормозного пути. Ведь усилие торможения на каждом участке разное, и системе приходится постоянно перестраиваться, что делает торможение менее эффективным.

 Далеко не всесильна АБС и на рыхлых грунтах. В данном случае автомобиль, не оснащенный ею, остановится быстрее. Ничего сложного в этом нет: заблокированное колесо в момент торможения зарывается в землю или гравий, тем самым формируя горку, которая препятствует дальнейшему движению.

 Наконец, на низкой скорости «антиблок» попросту отключается. И это самое неприятное, особенно часто такое происходит при езде по скользкой дороге под уклон. Поэтому водителю нужно быть начеку и не забывать, что в таких ситуациях спасает исключительно ручной тормоз.

 Вдобавок, если автомобиль укомплектован шипованными шинами, то при езде по льду АБС тоже ухудшает торможение: шипы вгрызаются в лед и оставляют борозды. В таких случаях система работает на пределах своих возможностей, а контролируемые ею колеса вращаются пусть и с небольшим, но проскальзыванием.



Этот факт позволяет многим водителям, считающими себя профессионалами, утверждать, что АБС – не что иное, как технологическое излишество, не позволяющее человеку стопроцентно контролировать автомобиль и увеличивающее тормозной путь. Однако они забывают, что все-таки у электроники при этом есть «железное» преимущество: она предоставляет возможность маневрирования, а не ожидать порой рокового исхода, зажав педаль тормоза…

Кроме того, невзирая на все перечисленные недостатки антиблокировочной тормозной системы, пользы от нее много и в другом плане. Ведь именно ее существование позволило конструкторам включить в техническое оснащение автомобиля антипробуксовочную функцию, а также системы помощи при подъеме и спуске.



Почему АБС является обязательной

В странах Евросоюза оборудование «антиблоком» стало стандартным требованием еще 15 лет назад, поскольку она реально улучшает активную безопасность транспортных средств. Ведь теперь автомобиль является просто средством передвижения, а не предметом роскоши, и управление им доступно едва ли не каждому. Вдобавок профессиональные навыки у современных водителей гораздо ниже, чем еще в начале 2000-х годах, когда к людям за рулем предъявлялись куда более серьезные требования.

Главная проблема, которую успешно решает АБС – потеря управления машиной в ситуации экстренного торможения. Ведь практически любое внезапно возникшее на дороге препятствие провоцирует неопытного водителя резко нажать на педаль тормоза. Также система серьезно повышает безопасность при вхождении в поворот на слишком высокой скорости или наезда на обочину. Одним словом, практически в любой нештатной ситуации спасает «антиблок», снижая вероятность ошибки автовладельца.



Что делать, если АБС отсутствует?

Способ повышения безопасности при управлении машиной без АБС известен давным-давно – этот «дедовский» прием называется прерывистым торможением. Причем он очень характерен для опытных водителей, которые успешно борются с желанием все сильнее и сильнее давить на педаль тормоза. Вместо этого они нажимают толчками, и поэтому колеса блокируются лишь на доли секунды.

В данном случае срабатывает тот же принцип, что и при использовании АБС. И все было бы хорошо, если бы не одно серьезное «но»: даже настоящий профессионал с солидным стажем управления машиной не способен регулировать давление в тормозных магистралях настолько часто, как самая элементарная ABS с одним клапаном. Правда, если ее нет, прерывистое торможение тоже способно выручить в экстренной ситуации.

avtoinstruktor199.ru

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА - ABS — e-fee.ru

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА - ABS
Нажимая на педаль тормоза, мы замедляем движение автомобиля. Однако, если нужно остановиться мгновенно, мы резко жмем на педаль - возникает опасность "юза", т.е. скольжения заблокированных колес, при котором авто не слушается руля. В этой ситуации на помощь водителю придет система ABS.
Что такое АБС (Анти Блокировочная Система)?

Это ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS в экстренной остановке не только не "проскочит" с невращающимися колесами вперед, не только не потеряет управление, но и не вылетит с проезжей части.
КАК РАБОТАЕТ СИСТЕМА ABS?
Почему все-таки нужно стремиться приобрести автомобиль с ABS? В экстренной ситуации, когда инстинктивно вы с силой жмете на педаль тормоза, при любых, даже самых неблагоприятных дорожных условиях, автомобиль не развернет, не уведет с заданного курса. Напротив, управляемость машины сохранится, это значит, что вы сможете объехать препятствие, а при торможении на скользком повороте избежать заноса.
Работа ABS сопровождается импульсными толчками на педали тормоза и звуком "трещётки". Об исправности системы сигнализирует световой индикатор (с надписью "ABS") на приборном щитке. Индикатор загорается при включенном зажигании и гаснет через 2-3 секунды после пуска двигателя.
Следует помнить, что торможение автомобиля с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время процесса торможения - система сама обеспечит наименьший тормозной путь.
На сухой дороге ABS может уменьшить тормозной путь автомобиля примерно на 20% по сравнению с тормозным путем машин с заблокированными колесами. На снегу, льду, мокром асфальте разница будет намного больше. Замечено: применение ABS способствует увеличению срока службы шин.

Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности. АБС предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель.
ПРОБЛЕМЫ ЭКСПЛУАТАЦИИ И НЕИСПРАВНОСТИ ABS
Современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций.
Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками
неполадок в работе ABS.
Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора.При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключитьсячерез предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля.
Чтобы этого не случилось, вот рекомендации: нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом "прикуривания" от постороннего аккумулятора либо предоставлять для этой цели в качестве "донора" собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на генераторе.
О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует.
Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.
Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.

e-fee.ru

Антиблокировочная система — Википедия

ABS на мотоцикле BMW

Антиблокировочная система (АБС, ABS; нем. Antiblockiersystem, англ. Anti-lock braking system) — система, предотвращающая блокировку колёс транспортного средства при торможении. Основное предназначение системы — сохранение устойчивости и управляемости автомобиля (тормозной путь в некоторых случаях может быть больше, чем без системы ABS)

В настоящее время АБС, как правило, является более сложной электронной системой торможения, которая может включать в себя противобуксовочную систему, систему электронного контроля устойчивости, а также систему помощи при экстренном торможении.

АБС устанавливается на легковых и грузовых автомобилях, мотоциклах, прицепах, а также на колёсном шасси самолётов. Авторы журнала «За рулём» считают, что по состоянию на 2008 год антиблокировочная система ставится на 75 % выпускаемых автомобилей[1].

История

Впервые проблема блокировки колес при торможении выявилась на железнодорожной машине, так как заблокированные колеса оказывают существенно меньшее тормозное действие, а на ободе колеса появляется выработка, снижающая ходовые качества вагона или локомотива. Кроме того, при заблокированных колесных парах существенно увеличивается вероятность схода с рельсов. Проблема была решена применением автоматических регуляторов тормозных сил, известных сегодня как грузовой авторежим. На электропоездах и трамваях, где служебное торможение электрическое, блокировку колес предотвращают электрические и электронные системы, автоматически регулирующие ток возбуждения тяговых электродвигателей, работающих при торможении в режиме генератора. Такие системы известны с 1920-х годов. Также в 1920-е годы появились первые АБС для установки на шасси самолётов. Здесь нужно было решать проблему управляемости самолета при пробеге по взлетно-посадочной полосе. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники[1].

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами, приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что, в свою очередь, негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors, оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую, по-настоящему работоспособную АБС изобрели немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 1» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе, и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала возможность увеличить тормозное усилие[1].

Комплексные испытания этой системы выявили один существенный недостаток — ненадёжность электронных компонентов. По предложению Daimler-Benz к проекту были привлечены инженеры Bosch, которые работали независимо от Либера и приобрели огромный опыт в области автомобильной электроники.

Таким образом для работы по созданию серийной антиблокировочной системы объединились удачные идеи Либера и огромный опыт инженеров Bosch в сфере разработки и производства цифровых электронных компонентов. В середине 1970-х годов АБС начали устанавливать опционально (по желанию клиента и за дополнительную плату) на автомобили представительского класса, а с 1978 года штатно на двух немецких автомобилях — Mercedes Benz W116 (S-класс)[1] и BMW 7-й серии, причём стоимость системы в то время составляла примерно 10 % от стоимости всего автомобиля[2]. С июля 2004 года каждый новый автомобиль, продаваемый в странах Евросоюза, должен быть оборудован системой АБС в стандартной комплектации.

Принцип действия АБС

Коэффициент трения скольжения значительно ниже коэффициента трения покоя. Поэтому длина тормозного пути с заблокированными колесами (трение скольжения: колёса скользят по поверхности) будет больше, чем длина тормозного пути с ещё вращающимися колесами (трение покоя: шина в точке контакта с дорогой находится в покое относительно неё). При этом тормоза обеспечивают усилие чуть меньше того, что требуется для полной блокировки колеса. При достаточном опыте водитель способен чувствовать это усилие сам, и если колеса заблокировались он немного ослабляет нажатие на педаль тормоза, однако при этом он не способен уменьшить давление и тормозное усилие на одном, заблокированном колесе. Система ABS следит за вращением колес и в случае их блокировки слегка уменьшает давление в тормозной системе, чтобы дать колесу провернуться, а затем вновь увеличивает силу сжатия. Таким образом достигается прерывистое торможение, дающее возможность корректировки курса автомобиля в условиях экстремального торможения.

Устройство системы

АБС состоит из следующих основных компонентов:

  • датчики скорости либо ускорения (замедления), установленные на ступицах колёс транспортного средства;
  • управляющие клапаны, которые являются элементами модулятора давления, установленные в магистрали основной тормозной системы;
  • блок управления, получающий сигналы от датчиков и управляющий работой клапанов.

Этот процесс повторяется несколько раз (или несколько десятков раз) в секунду, в 2008 году, по мнению экспертов «За рулём», средняя АБС срабатывала 20 раз в секунду[1].

Эффективность работы АБС

Главная задача АБС — позволить водителю сохранить контроль над транспортным средством во время экстренного торможения, то есть сохраняется возможность совершения достаточно резких манёвров непосредственно в процессе торможения. Сочетание двух этих факторов делает АБС очень существенным плюсом в обеспечении активной безопасности транспортных средств.

Опытный водитель может эффективно тормозить и без использования АБС, контролируя момент срыва колёс самостоятельно (наиболее часто такой приём торможения используется мотоциклистами[3]) и ослабляя усилие торможения на грани блокировки (торможение при этом получается прерывистым). Эффективность такого торможения может быть сравнима с торможением при использовании одноканальной АБС. Многоканальные системы в любом случае имеют преимущество в том, что они могут контролировать тормозное усилие на каждом отдельном колесе, что даёт не только эффективное замедление, но и стабильность поведения транспортного средства в сложных условиях неравномерного сцепления колёс с поверхностью дороги.

Для неопытного водителя наличие АБС лучше в любом случае, поскольку позволяет экстренно тормозить интуитивно понятным способом, просто прикладывая максимальное усилие к тормозной педали или рукоятке и сохраняя при этом возможность манёвра.

В некоторых условиях работа АБС может привести к увеличению тормозного пути. Например, при использовании автомобильных шин с недостаточным сцеплением с дорогой (например, при езде зимой на летних шинах). Также на рыхлых поверхностях, таких, как глубокий снег, песок или гравий, заблокированные при торможении колёса начинают зарываться в поверхность, что даёт дополнительное замедление. Незаблокированные колёса тормозят в этих условиях существенно медленнее. Для того, чтобы можно было эффективно тормозить в таких условиях, АБС на некоторых моделях автомобилей делают отключаемой. Кроме того, некоторые типы АБС имеют специальный алгоритм торможения для рыхлой поверхности, который приводит к многочисленным кратковременным блокировкам колёс. Такая техника торможения позволяет достичь эффективного замедления без потери управляемости, как при полной блокировке. Тип поверхности может быть установлен водителем вручную или может определяться системой автоматически, путём анализа поведения автомобиля или при помощи специальных датчиков определения дорожного покрытия.

Система помощи при экстренном торможении

Система помощи при экстренном торможении (СПЭТ) выявляет экстренное торможение, доводит давление в тормозной системе до максимума и удерживает его таким до полной остановки автомобиля. СПЭТ может быть реализована с помощью электронных компонентов или гидравлики. При выявлении экстренного торможения учитываются:

  • текущая скорость автомобиля;
  • скорость нажатия педали тормоза;
  • сила (глубина) выжима педали тормоза;
  • расстояние до впереди идущего автомобиля;
  • и другие параметры (например, близость светофора).

Исследования показали, что заметная часть водителей в экстренной ситуации либо не нажимают на педаль тормоза полностью, либо в какой-то момент отпускают её. Из-за этого тормозной путь получается больше, чем мог быть при полностью нажатой педали. СПЭТ была разработана для решения этой проблемы.

СПЭТ впервые появилась на потребительском рынке в 1994 году на Audi A6 C4 под названием «Brake assist». Вслед за Audi собственные разработки предложили такие компании, как Volkswagen, Mercedes, Acura, Infiniti, BMW, Citroen, Rolls-Royce, Land Rover и Volvo.

Появление СПЭТ стало возможным только после появления АБС. Поскольку СПЭТ всегда увеличивает тормозную силу до максимальной, в условиях недостаточного сцепления с дорогой возможна блокировка колес и скольжение автомобиля; АБС предотвращает это.

Примечания

  1. 1 2 3 4 5 ABS - 30 лет на страже жизни // За рулём : журнал. — М., 2008. — Вып. 30 апреля.
  2. ↑ стр. 24. За рулём (№8, 1984). Проверено 19 марта 2015.
  3. ↑ Мотоциклы намного более подвержены блокировке колёс при торможении, кроме того, для мотоцикла блокировка колёс означает почти неизбежное падение.

См. также

Ссылки

wikipedia.green

Антиблокировочная система тормозов (ABS). Системы безопасности автомобиля.

Добрый день, уважаемый читатель.

В четвертой статье серии "Системы безопасности автомобиля" рассмотрим очередной механизм обеспечения безопасности - антиблокировочную систему тормозов.

В отличие от рассмотренных ранее систем пассивной безопасности (ремни безопасности и подушки безопасности), которые помогают в случае ДТП, антиблокировочная система относится к системам активной безопасности, т.е. главным образом она помогает предотвратить столкновение автомобилей.

Простейший способ торможения автомобиля

Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.

При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: "Сила трения покоя всегда больше, чем сила трения скольжения". Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.

Существует также второй недостаток простейшего способа торможения - автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.

Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).

Антиблокировочная система тормозов

Как можно догадаться из названия, антиблокировочная система не позволяет блокироваться колесам автомобиля при торможении.

В простейшем случае система состоит из датчиков, снимающих скорость вращения каждого из колес и блока управления. При этом скорости вращения колес сравниваются, и если одно из колес вращается медленнее других (признак блокировки), то тормозное усилие на это колесо уменьшается. Колесо не блокируется. Система АБС проверяет колеса по несколько десятков раз в секунду, что позволяет сохранять для всех колес одинаковую скорость вращения.

Очевидно, что при использовании АБС в случае торможения в пол тормозной путь автомобиля уменьшается, и, что не менее важно, автомобиль сохраняет управляемость.

Торможение прерывистыми нажатиями на педаль тормоза

Существует еще один способ торможения, который может применяться как с АБС, так и без нее - торможение прерывистыми нажатиями на педаль тормоза. Заключается он в том, что водитель давит на педаль тормоза резко, сильно, но в течение коротких промежутков времени. Т.е. он то нажимает педаль, то отпускает ее.

При таком торможении колеса автомобиля блокируются-разблокируются. Такой способ позволяет уменьшить тормозной путь автомобиля. Это происходит за счет того, что при кратковременных нажатиях на педаль тормоза вес автомобиля переносится на его переднюю ось. Также в моменты отпускания педали тормоза автомобиль сохраняет управляемость.

Существует спорное мнение, что если человек умеет тормозить прерывисто, то ему не нужна система АБС. Хотя прерывистое торможение и позволяет снизить тормозной путь, у него есть недостаток. Для того, чтобы в критической ситуации затормозить таким способом, необходимо прерывисто тормозить постоянно. Это позволит выработать соответствующий навык. Но при прерывистом торможении автомобиль сильно раскачивается и, поэтому, постоянно тормозить таким способом некомфортно для водителя. И уж тем более постоянная раскачка не понравится Вашим пассажирам!

Ну а поскольку система АБС сама срабатывает в момент резкого торможения, она является незаменимым помощником в любом автомобиле.

Автомобили с АБС

Начиная с 2016 года все выпускаемые в обращение автомобили, включая отечественные, в обязательном порядке оборудуются антиблокировочной системой тормозов.

До 2016 года на многих недорогих моделях автомобилей АБС поставлялась в качестве дополнительной опции, поэтому при покупке подержанного автомобиля, выпущенного до 2016 года, обращайте внимание на наличие данной системы.

Торможение с АБС на видео

Напоследок привожу ролик, в котором тормозят автомобили с АБС и без нее, используя прерывистое и простое торможение:

Кстати отмечу, что в ролике прерывистое торможение выполняет опытный инструктор, который заранее знает, что ему придется тормозить. Уверен, в критической ситуации и он не сразу начнет тормозить прерывисто. И уж тем более в критической ситуации растеряется простой водитель, а выручить его сможет только АБС.

Задача каждого водителя - избежать ДТП, и антиблокировочная система оказывает в этом неоценимую помощь.

Удачи на дорогах!

pddmaster.ru

Антиблокировочная система (ABS) | ABS

При экстренном торможении с обычной тормозной системой существует опасность блокировки колес и заноса автомобиля. Система ABS решает эту проблему, регулируя давление в системе тормозного привода таким образом, что блокировка колес предотвращается на любом дорожном покрытии, а автомобиль остается управляемым. Устойчивость автомобиля при движении должна сохраняться как на сухом асфальтовом покрытии, так и на скользкой дороге и при любом качестве дорожного полотна, а автомобиль должен оставаться легко управляемым для «обычного» водителя.

Основные функции системы ABS и ее устройство

На рисунке представлен автомобиль с системой ABS. Для регулирования процессом торможения блок управления получает входную информацию от датчиков вращения колес, которые сообщают блоку управления угловую скорость вращения колес. В результате обработки этой информации в блоке управления определяется контрольная скорость автомобиля, которая учитывается при процессах регулирования.

Рисунок. Легковой автомобиль с системой ABS

  1. Датчик угловой скорости вращения
  2. Колесный тормозной цилиндр
  3. Гидроагрегат с главным тормозным цилиндром
  4. Блок управления
  5. Сигнальная лампа

Любое изменение угловой скорости вращения одного или нескольких колес фиксируется и при сильном снижении скорости вращения в пределах одного промежутка времени или относительно контрольной скорости воспринимается как опасность блокировки.

Для предотвращения блокировки тормозное усилие сначало поддерживается на уровне достигнутого значения и не понижается (удержание тормозного усилия).

Если вращение колеса продолжает замедляться, то тормозное усилие снижается, в результате чего колесо притормаживается меньше. При этом обеспечивается возможность возобновления ускорения колеса, вследствие чего автомобиль остается управляемым.

При достижении некоторого предельного значения блок управления определяет необходимость повышения тормозного усилия для предотвращения прокручивания колес (повышение тормозного усилия).

После этого процесс регулирования начинается заново. В зависимости от качества дорожного полотна могут выполняться от 4 до 10 циклов регулирования в секунду до нижнего порога регулирования, составляющего прибл. 4 км/ч.

При выполнении всех процессов — удержание, снижение, повышение тормозного усилия — блок управления управление одним или несколькими электромагнитными клапанами, которые в гидроагрегате объединены в один узел. В зависимости отпроизводителя существуют три варианта регулирования:

  • а) одновременное регулирование одного из передних колес и одного заднего колеса по диагонали.
  • б) передние колеса регулируются по отдельности, а задние колеса регулируются вместе. В данном случае говорят о регулировании по колесу с большей склонностью к блокировке, то есть регулировка выполняется всегда по тому колесу, которое ближе всего к границе блокировки. Эта система использьзуется чаще всего.
  • в) регулирование тормозного усилия для каждого отдельного колеса является оптимальным, но и самым дорогим решением.

Все современные системы ABS имеют функцию самодиагностики и энергонезависимую память ошибок. Блок управления постоянно выполняет самодиагностику и диагностику подключенных компонентов, начиная с зажигания. При обнаружении неисправности в системе ABS, блок управления отключается, на панели приборов загорается сигнальная лампочка, оповещающая водителя о том, что тормозная система работает в обычном режиме без ABS-регулирования.

Датчик угловой скорости вращения колес

Во всех системах ABS принцип действия датчика одинаковый. Существуют, однако, разные виды датчиков угловой скорости вращения. Но все они в результате вращения ипульсного колеса, соединенного со ступицей колеса (иногда с дифференциалом), создают синусоидальное переменное напряпряжение. Частота переменного напряжения прямопропорциональна угловой скорости вращения колеса. Работа и сигналы датчика скорости вращения постоянно контролируются и анализируются блоком управления, начиная со скорости движения 4-6 км/ч.

Рисунок. Датчик угловой скорости вращения (в разрезе)

  • а) Датчик угловой скорости вращения DF2 с плоским полюсным контактным штифтом
  • б) Датчик угловой скорости вращения DF3 с круглым полюсным контактным штифтом
  1. Электрический кабель
  2. Постоянный магнит
  3. Корпус
  4. Обмотка
  5. Полюсный контактный штифт
  6. Импульсное колесо

Зубья импульсного колеса в результате вращательного движения изменяют магнитное поле, генерируя переменное напряжение, которое может быть проверено осциллографом. Измерение частоты импульсов достаточно точное. На предмет обрыва кабеля датчик может быть статически проверен измерением сопротивления.

В сфере мотоциклов датчики скорости вращения из-за открытого, незащищенного положения используются без постоянного магнита. Ток на них подается только при готовности системы к работе, в результате чего создается магнитное поле, которое вследствие вращательного движения импульсного колеса создает синусоидальное переменное напряжение. В данном случае при поиске неисправностей блоком управления должно дополнительно контролироваться питание датчиков скорости вращения.

Для всех систем и видов систем ABS, а также датчиков угловой скорости вращения важно точное соблюдение расстояния (зазора) между импульсным колесом и датчиком, указанного производителем. Как правило, зазор должен составлять прибл. 1 мм. Кроме того, необходимо следить за тем, чтобы импульсное колесо и датчики были правильно закреплены и не создавали паразитных колебаний.

На работоспособности могут отрицательно сказаться также сильные загрязнения, ржавчина и влага. Это касается всех датчиков, независимо от вариантов их возможного монтажа.

Рисунок. Варианты монтажа и формы полюсных контактных штифтов датчиков угловой скорости вращения

  • а) радиальный монтаж, радиальный отвод с плоским контактным штифтом
  • б) осевой монтаж, радиальный отвод с ромбовидным контактным штифтом
  • в) радиальный монтаж, осевой отвод с круглым контактным штифтом

Закрытая система с 3/3-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

Рисунок. Модуляция тормозного усилия

  • а) создание тормозного усилия
  • б) удержание тормозного усилия
  • в) снижение тормозного усилия

1 — Датчик угловой скорости вращения
2 — Колесный тормозной цилиндр
3 — Гидроагрегат
За — Электромагнитный клапан
Зb — Накопитель
Зс— Насос обратной подачи
4 — Главный тормозной цилиндр
5 — Блок управления

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

Рисунок. Принципиальная электрическая схема 4-канальной системы ABS 2

  • В1 — Датчик угловой скорости вращения
  • G1 — Генератор
  • HI — Сигнальная лампочка
  • К1 — Клапанное реле
  • К2— Реле двигателя
  • КЗ — Электронное реле защиты
  • М1 — Насос обратной подачи
  • S1— Выключатель стоп-сигнала
  • Y1 — Гидроагрегат
  • Y2 — Электромагнитные клапаны
  • X1 — Штекерный разъем для блока управления
  • Х2-Х5 — Штекерные разъемы для датчиков

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

Открытая система с 2/2-ходовыми электромагнитными клапанами

Существенное отличие антиблокировочной системы, разработанной впервые компанией Teves, заключается в том, что она является так называемой открытой системой и для модуляции тормозного усилия используются два 2/2-ходовых электромагнитных клапана: впускной клапан и выпускной клапан.

Рисунок. Тормозная система, в состоянии покоя

  1. Вакуумный усилитель тормозного привода с главным тормозным цилиндром тандемного типа
  2. Насосная установка системы ABS
  3. Датчик двигателя насоса
  4. Датчик-переключатель положения педали тормоза
  5. Гидроблок Mark IV
  6. Впускной клапан
  7. Выпускной клапан
  8. Передние тормоза слева
  9. Передние тормоза справа
  10. Задние тормоза слева/справа

Впускные клапаны в обесточенном состоянии открыты обеспечивают обычную работу тормозной системы. Выпускные клапаны в обесточенном состоянии закрыты и перекрывают таким образом, обратную магистраль.

При необходимости вмешательства системы ABS в результате сильного замедления вращения колеса при торможении в соответствующий впускной клапан сначала подается ток, впоследствие чего клапан закрывается. Это препятствует дальнейшему повышению тормозного усилия в колесном тормозном цилиндре.

Если поддерживаемое таким образом давление слишком высокое (скорость вращения колес не повышается), то активизируется и открывается выпускной клапан. Тормозное усилие сбрасывается через обратную магистраль к компенсационному бачку главного тормозного цилиндра.

Если скорость вращения колес снова повышается, то оба клапана обесточиваются (впуск открыт, выпуск закрыт) и тормозное усилие снова может повышаться. Благодаря точной синхронной нагрузке клапанов током достигается практически плавная модуляция тормозного усилия.

Поскольку при снижении тормозного усилия тормозная жидкость уходит в компенсационный бачок, говорят об открытой системе.

Для предотвращения сильного «западания» педали тормоза при продолжительном торможении с ABS-регулировании и многократном снижении тормозного усилия блок управления активизирует гидравлический насос, который отводит назад тормозную жидкость из компенсационного бачка в главны тормозной цилиндр. Сигнал для управления насососом и блок управления передает датчик-переключатель положения педали тормоза.

Рисунок. Многоступенчатый датчик — переключатель положения педали

В зависимости от положения педали датчик-переключатель положения педали ступенчато изменяет сопротивление. По соответствующему падению напряжения блок управления определяет положение и степень опускания педали тормоза.

Гидравлический насос работает теперь до тех пор, пока не будет жостигнуто первоначальное значение.

Работоспособность насоса в этой системе очень важна, поэтому контролируется датчиком скорости вращения. Кроме того, насос кратковременно включается при выполнении самодиагностики системы ABS после включения зажигания при пуске двигателя.

Закрытая система с 2/2-ходовыми электромагнитными клапанами

После выхода разных законодательных положений по защите патентных прав многие производители все чаще стали использовать антиблокировочную закрытую систему с 2/2-ходовыми электромагнитными клапанами, которая сочетает преимущества обеих описанных выше систем: быстрая точная модуляция тормозного усилия 2/2-ходовыми электромагнитными клапанами, отвечающими за впуск и выпуск на каждом колесном тормозном цилиндре, и отсутствие потери тормозной жидкости из участка гидравлического контура, нагруженного тормозным усилием, в результате ABS-регулирования.

На рисунке представлен гидравлический контур закрытой 4-канальной антиблокировочной системы с разделением контуров тормозного привода по диагонали при помощи 2/2-ходовых электромагнитных клапанов.

Рисунок. Гидравлический контур

Принцип включения электромагнитных клапанов для увеличения, удержания и уменьшения тормозного усилия при ABS-регулировании такой же, как и в описанной выше системе.

Стандартное положение или повышение тормозного усилия: в обесточенном состоянии все впускные клапаны открыты, все выпускные клапаны закрыты. Тормозное усилие главного тормозного цилиндра при нажатии на педаль тормоза может беспрепятственно воздействовать на колесный и тормозной цилиндр.

Удержание тормозного усилия: впускной клапан закрывается (подается питание), выпускной клапан в обесточенном положении остается закрытым. Давление тормозной жидкости в соответствующем цилиндре остается постоянным.

Уменьшение тормозного усилия: впускной клапан остается закрытым (подается питание), выпускной клапан открывается (подается питание). Тормозное усилие может быть уменьшено путем сброса давления через выпускной клапан в компенсационный бачок.

Насос обратной подачи включается, когда на одном из колесных тормозных цилиндрах должно быть уменьшено тормозное усилие. В результате тормозная жидкость из компенсационного бачка через компенсационную камеру возвращается в главный тормозной цилиндр. Насос отключается только в том случае, когда регулирования больше не требуется.

При ABS-регулировании выполняется точная модуляция тормозного усилия путем кратковременного включения и отключения электромагнитных клапанов, вследствие чего тормозное усилие увеличивается или уменьшается постепенно. Процесс регулирования колесного тормозного цилиндра так как он происходит в действительности, представлен на рисунке.

Рисунок. Скорость вращения колеса и управление модулятором

Впускной клапан закрывается (подача питания) для удержания тормозного усилия и предотвращения его дальнейшего увеличения, поскольку скорость вращения колеса становится гораздо меньше скорости движения. Поскольку скорость вращения колеса продолжает падать, кратковременно открывается выпускной клапан (подача питания) для незначительного снижения тормозного усилия. Включается двигатель насоса. В результате незначительного тормозного усилия и снижения тормозного действия скорость вращения колеса снова приближается к скорости движения автомобиля. Тормозное усилие снова может быть увеличено. Для этого впускной клапан кратковременно открывается (обесточенное состояние). На представленном примере сразу же после этого впускной клапан еще раз кратковременно открывается, так как тормозное усилие может увеличиваться дальше. Затем снова кратковременно открывается выпускной клапан и т.д.

Возможность точной модуляции тормозного усилия часто используется и для работы электронного распределителя тормозных сил (EBV). Он включается перед системой ABS, когда при легком торможении появляется слишком сильное замедление задних колес. На рисунке представлен рабочий диапазон электронного распределителя тормозных сил.

Рисунок. Рабочий диапазон EBV-регулирования

При помощи электроники системы ABS распределение тормозных сил может точно подстраиваться под разную нагрузку автомобиля для обеспечения максимальной степени его устойчивости в любых условиях. Механический распределитель тормозных сил и редукционный клапан для задних тормозов в данном случае излишни и могут не устанавливаться.

Система ABS в мотоцикле

Антиблокировочная система была впервые использована в мотоцикле в конце 80-х г.г. прошлого столетия. При этом были учтены некоторые особенности, характерные для двухколесного транспортного средства. С точки зрения конструкции место для установки дополнительных компонентов очень ограничено. Особое внимание должно быть уделено общему весу и распределению центра тяжести. Кроме того, ручной тормоз для передних колес и ножной тормоз для задних колес работают автономно. Блокировка одного колеса двухколесного транспортного средства для водителя-непрофессионала быстро закончится падением. Поэтому к регулированию и надежности предъявляются максимальные требования. В целом регулирование выполняется до нижней контрольной скорости мотоцикла 2,5 км/ч.

На рисунке представлена схема работы такой системы.

Рисунок. Схема работы системы ABS

При ABS-регулировании на обмотку электромагнита в модуляторе тормозного усилия подается ток (до 25 А), магнитное поле оттягивает регулирующий поршня преодолевая усилия возвратной пружины. Связанный с направляющим роликом распределительный поршень опускается. Металлический шарик перекрывает подающую магистраль главного тормозного цилиндра. При повышении скорости вращения обмотка обесточивается, регулирующий поршень выталкивается пружиной вперед, тормозное усилие колесного тормозного цилиндра снова увеличивается.

На тормозных рычагах пульсации не ощущается, поскольку металлический шарик во время регулирования перекрывает подающую магистраль главного тормозного цилиндра. Работа модулятора тормозного усилия контролируется пьезокерамикой. Регулирующий поршень усилием внутренней пружины при присутствии тока на обмотке оказывает давление на пьезокерамику, которая передает сигнал напряжения на блок управления. Таким образом работоспособность контролируется и при проведении самодиагностики системы. Выход из строя системы индицируется миганием двух контрольных ламп. Система имеет функцию самодиагностики, а сохраненные неисправности могут быть считаны тестером.

Рисунок. Модулятор тормозного усилия

  1. от главного тормозного цилиндра
  2. к колесному тормозному цилиндру
  3. Распределительный поршень
  4. Направляющий ролик
  5. Регулирующий поршень
  6. Обмотки электромагнитов
  7. Разъем для кабеля
  8. Пьезокерамика

В отношении модуляции тормозного усилия 2/2-ходовыми электромагнитными клапанами и гидравлическим блоком современные системы похожи на системы, устанавливаемые в автомобилях. На рисунке представлен гидравлический контур с впускным и выпускным клапанами для каждого контура торможения.

Рисунок. Гидравлический контур

Регулирование осуществляется путем открывания и закрывания клапанов, как и в системах легковых автомобилей.

Одинаковым является также определение и обработка скорости вращения колес и других входов. Характерными только для мотоциклов являются отдельные контуры торможения переднего и заднего колес, а также выключатель ABS для активного отключения системы.

ustroistvo-avtomobilya.ru

Что такое ABS, BAS, ESP, EBD, IVD и т.д? — DRIVE2

Что такое ABS, BAS, ESP, EBD, IVD и т.д?

Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и "переиграть" ABS. Но развитие электроники привело к тому, что в схватке "опытный водитель — антиблокировочная система" убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.

ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)

Первым логическим развитием ABS стала АНТИПРОБУКСОВОЧНАЯ система. Принцип действия несложен: в момент трогания автомобиля датчики (ABS) фиксируют проскальзывание одного из ведущих колес, и компьютер притормаживает его с помощью тормозных механизмов. При необходимости та же электроника может сбросить обороты двигателя, поскольку на современных машинах между педалью "газа" и дроссельной заслонкой нет механической связи. То есть, если "утопить" педаль в пол, компьютер не даст ведущим колесам впустую жечь резину и шлифовать асфальт или лед, а максимально быстро, без пробуксовки, разгонит автомобиль.
Антипробуксовочная система не помешает любой машине, независимо от типа привода. Настоящим кладом стала ASR для внедорожников. Вместо сложных трансмиссий они используют полный привод со свободными дифференциалами, а роль блокировок возложена на электронику. Для непролазного бездорожья эта схема не годится, но "паркетникам" будет в самый раз.
Конечно, и в ASR есть свои недостатки. Например, такая система будет мешать опытному водителю при попытке вытащить застрявший автомобиль "в раскачку", не к месту притормаживая и сбрасывая "газ". Причем может настолько задушить мотор и колеса, что автомобиль вообще не сможет двигаться. Активным драйверам ASR мешает управлять автомобилем в заносе, контролируя его тягой. С другой стороны, антипробуксовочная система с успехом выполняет функцию блокировки дифференциала, притормаживая разгруженное в повороте колесо и уравнивая таким образом скорости вращения колес, и позволяет максимально эффективно использовать крутящий момент двигателя.
Не все автоконцерны потакают прихотям покупателей, а потому делают систему неотключаемой. Но это "у них" она неотключаемая. А наши Кулибины, даже не изучая электросхему, решают проблему простым изъятием предохранителя. Впрочем, делать это мы не советуем. А если вы упорно считаете, что ASR мешает реализовать талант гонщика, напоминаем, что эта система используется в Formula 1.

EBD (EBV)

Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали "высокий" уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного "умника", вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.

Brake assistant (brake assist, BAS)

Еще один помощник, появившийся в результате "борьбы" за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торм

www.drive2.com
