А с на панели авто – Полезная шпаргалка, чтобы раз и навсегда разобраться в значках приборной панели автомобиля

Содержание

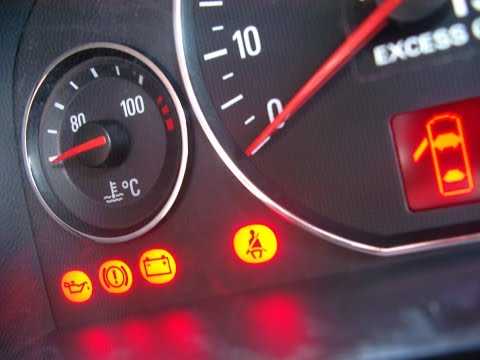

что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

значок машины с гаечным ключом

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Горит значок красной машины с замком

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Горит значок машины с восклицательным знаком

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Горит значок открытой двери

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Горит значок скользкая дорога

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Горит значок гаечного ключа

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Горит значок руль

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

горит значок иммобилайзера

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

горит значок ручника

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

горит значок охлаждающей жидкостилампочка охлаждающей жидкости

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

горит значок омывателя

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

лампочка Anti-Spin Regulationгорит значок asr

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

горит значок катализатора

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

горит значок выхлопные газы

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

горит значок аккумулятора

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

горит значок масла

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

горит значок подушкигорит значок srsгорит значок подушки безопасности

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

горит значок восклицательный знакгорит значок внимание

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

горит значок абс

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

горит значок esp

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

горит значок двигателя

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

горит значок свечей

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Расшифровка индикаторов безопасности га приборной панелиРасшифровка значков на приборной панелиИндикаторы дополнительных систем автомобиляПредупреждающие значки на панели приборов

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Каталог значков на приборной панели автомобиля

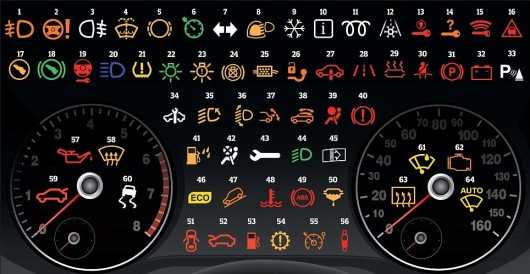

Расшифровка символов на приборной панели.

Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер автомашины. В случае какой-либо ошибки, поломки или другой необходимости сообщить водителю важную информацию, автопроизводители предусмотрели на приборной панели большое количество сигнальных символов и надписей, которые при определенных условиях тут-же загораются. К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает. Мы собрали для вас дорогие читатели более 150 сигнальных значков-символов, которые встречаются сегодня в более-чем в 2000 автомобилях. В данный обзор включены 30 автомобильных марок машин.



Почему значки-символы на приборной панели разного цвета?



Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.



Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.



Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.



И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.





Предупреждающие символы — Серьезные предупреждения.



Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.





Обычные и общие значки-символы на приборной панели.



Следующие символы на приборной панели автомобилей предназначены для того, чтобы предупреждать водителя о плановых потребностях их автомашины и напоминать им о том, что необходимо в этом случае сделать. Например, данный вид значков-символов предупреждает Вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли за собой плотно дверь. Этот вид значков-символов может загораться как на самой приборной панели, так и на информационно-развлекательной системе автомобиля (на экране по центру консоли).





Осветительные значки и символы в автомобилях.



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки-символы многие из нас наверняка видели в своей автомашине. Большинство из них загораются зеленым или синим цветом.





Информационные дисплеи на приборной панели для технических сообщений и предупреждений.



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.





Символы неисправности систем автомобиля и предупреждения о безопасности.



Если Вы увидите на приборной панели указанные значки-символы, то обратитесь друзья напрямую к дилеру или в автосервис как можно быстрее. Внимание! Символы (значки) указаны в порядке их важности, от серьезных к менее серьезным предупреждениям.





Значки-символы на приборной панели систем помощи и безопасности.



Новые автомобили кроме стандартных пиктограмм на приборной панели имеют множество новых неизвестных многим символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.





Специальные и дополнительные значки-символы на приборной панели автомобилей.



Все символы и индикаторы которые мы внесли в эту группу, напрямую связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают следующее, что в данный момент времени они активны. Другие же символы при появлении их на приборной панели сообщают водителю о том, что появилась проблема с работой той или иной функции. Как правило при таких проблемах высвечиваются либо желтые, либо красные значки-символы.







Символы и значки на приборной панели гибридных автомобилей.



За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.





Символы (значки), используемые в дизельных автомобилях.



Ниже нами представлены значки-символы приборной панели, которые используются в дизельных автомобилях.





www.1gai.ru

Значки на панели приборов: разъяснение обозначений

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Содержание статьи:

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

  •  Зелёный сигнал  оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
  •  Жёлтый или оранжевый индикатор  сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
  •  Красный сигнал – опасность!  Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

  • Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
  • Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
  • Топливо на исходе, автомобиль следует дозаправить.
  • Жидкость для омывания лобового стекла заканчивается, необходимо долить.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

  • Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
  • Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
  • Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
  • Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
  • Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

  • Появление значка сопровождает сигнал или голосовое оповещение. Он сообщает, что необходимо закрыть одну или несколько дверей салона или багажник.
  • Этот индикатор сообщает о неисправностях системы стабилизации.
  • Проблема вызвана системой пассивной (подушки) безопасности.
  • Значок оповещает о проблемах аналогичных предыдущему, но более точно. В данном случае неисправность в подушке безопасности переднего пассажира.
  • На переднем пассажирском сиденье находится ребёнок или вес пассажира слишком мал. Это может спровоцировать ошибку в работе подушки безопасности в аварийной ситуации.
  • Индикатор часто ошибочно срабатывает в момент езды по бездорожью. Сообщает, что система предаварийной безопасности не работает.
  • Активирован иммобилайзер или штатная противоугонная система.
  • Ошибка активации противоугонной системы.
  • Ошибка АКПП, перегрев масла.
  • Превышение предельно допустимой температуры в автоматической трансмиссии. Лучше подождать, когда коробка передач остынет.
  • Режим АКПП «Парковка». Актуально для полноприводных автомобилей с рядом пониженных скоростей. Автомат блокируется.
  • Если у автомобиля автоматическая трансмиссия, то этот значок сигнализирует о низком уровне или слабом давлении масла, перегреве или другой проблеме. В этом случае автомобиль самостоятельно переходит в аварийный режим и движется на минимальной скорости, чтобы дать возможность добраться до сервиса.
  • Если вы видите такой значок, значит, нужно переключиться на следующую передачу, чтобы сократить расход топлива.
  • Неисправен гидроусилитель руля.
  • Включён ручной тормоз.
  • Понижен уровень жидкости в тормозной системе.
  • Высокий износ тормозных колодок.
  • Ошибка системы распределения тормозного усилия.
  • Неисправность электрического стояночного тормоза.
  • Более чем на 25 % понижено давление в одном или нескольких колёсах.
  • Возникает уже во время работы и сообщает, что двигательные системы имеют неисправности. Может сопровождаться отключением ряда систем до устранения неполадок. При этом система ограничивает подачу топлива для уменьшения нагрузки.
  • Система Старт-Стоп включена (зелёный) или работает неисправно (жёлтый).
  • Двигатель потерял мощность. Опытные водители советуют ненадолго остановить мотор и запустить снова.
  • Проблема с лямбда-зондом. Чтобы не нарушить функцию впрыска топлива лучше заглушить мотор и устранить неисправность.
  • Не закрыта крышка топливного бака.
  • Значок для привлечения дополнительного внимания к уже возникшей проблеме.
  • Проблемы в системе охлаждения. Уровень жидкости понижен, температура повышена и так далее.
  • Неисправна дроссельная заслонка.
  • Система слежения за слепыми зонами неисправна.
  • Необходимо заменить масло и топливные фильтры, а заодно пройти плановое ТО. В редких случаях при появлении таких значков требуется компьютерная диагностика транспортного средства.
  • Воздушный фильтр двигателя требует замены.
  • Неисправна система ночного видения, инфракрасные датчики.
  • Выключена повышенная передача АКПП.

Индикаторы контроля специальных систем

Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.

Мы привели примеры самых распространённых индикаторов и подробно расписали обозначения значков на панели приборов. В действительности их гораздо больше. Если цветовое исполнение везде идентично, то пиктограммы могут отличаться в зависимости от производителя, типа двигателя и так далее. Охватить в одной статье все возможные изображения просто невозможно. Поэтому если вас интересует значок, которого не нашлось в списке напишите нам в комментариях, и мы дадим подробный ответ на запрос. Но помните, что безопасность превыше всего, и если система мигает красным лучше сразу обратитесь к специалисту.

Делитесь статьёй в социальных сетях и оставайтесь с нами. У нас много важного и полезного как для начинающих, так и для опытных автовладельцев.

proautoprom.ru

Обозначение значков и символов на панели приборов автомобиля

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Современные автомобили имеют электронные системы контроля и автоматики, причем все текущие параметры выводятся на приборную панель. К сожалению, не все автовладельцы знают суть обозначений значков на панели приборов, что крайне важно для успешной и безопасной эксплуатации транспортного средства. Для упрощения понимания технического состояния авто символы группируются по назначению, важности и цвету засветки.

Общепринятые значки на приборной панели

Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.

Оригинальная панель приборов

Оригинальная панель приборов

Уровень бензина

Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.

Сам индикатор представляет собой шкалу с условной разбивкой от пустого «E» до полного «F» бака. В старых авто на показания датчика мог влиять угол уклона авто. Топливо в баке отливало к одному краю, в следствии чего поплавок менял свое положение. На современных авто данная проблема решена установкой двух датчиков.

Индикация топлива

Индикация топлива

Лампочка включенного ручника

Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.

Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.

Индикация стояночного тормоза

Индикация стояночного тормоза

Подушки безопасности Airbag

Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.

Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.

Ошибка может подсвечиваться при банальном размещении тяжелого предмета на сидении пассажира. Датчик фиксирует присутствие не пристегнутого «пассажира». Достаточно переместить предмет или защелкнуть замок ремня безопасности – сигнализатор потухнет.

Подушка безопасности

Сигнализация ошибки подушки безопасности

Значок уровня заряда аккумулятора

Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.

Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.

Заряд аккумулятора

Сигнализация уровня заряда аккумулятора

Расшифровка цветов лампочек

Графические обозначения у разных автопроизводителей несколько отличаются, но все же имеют единую группировку по цвету подсветки, на что можно опираться в понимании, что происходит с транспортом:

  • Красные иконки загораются, предупреждая об опасном рабочем режиме. Устранение поломки требует немедленного вмешательства, а продолжение движения крайне нежелательно, т.к. может быть опасно отказом систем или даже выходом из строя силового агрегата. Красный сигнал – аварийный;
  • Индикаторы желтого или оранжевого цвета предупреждают о сбоях в работе, неисправностях или необходимости выполнения действий по управлению. Достаточно запомнить, что загорается «желтый» — значит уделите повышенное внимание управлению;
  • Лампочки с зеленой или синей подсветкой информируют об активности сервисных функциях транспортного средства. Их главное назначение напоминать о включенном функционале.

Вариации информационных значков

Вариации информационных значков на панели приборов

Значки неисправностей на панели приборов

Значки на панели автомобиля, обозначение которых несколько отличается у автопроизводителей, разделены на группы, причем самыми важными являются с красной подсветкой, что обозначает необходимость остановки транспортного средства и проверки рабочего состояния. Игнорирование сигналов неисправности может привести к катастрофической ситуации на дороге и полному выходу из строя авто.

Отдельно стоит отметить, что щиток приборов может иметь несколько вариантов подсветки с дополнительными элементами, уточняющих состояние автомобиля.

Значки неисправностей

Информационные значки неисправностей

Восклицательный знак в треугольнике на панели приборов

Тормозная система – важнейший функционал для безопасности движения, поэтому ей уделено особое внимание. На современных авто устанавливается несколько вспомогательных систем, причем они завязаны в единую систему контроля торможения и курсовой устойчивости, поэтому любое отклонение рабочего режима от нормы сигнализируется на приборной панели как восклицательный знак в треугольнике оранжевого или красного цвета.

Автомобильный транспорт может не обнаруживать серьезных изменений в торможении, но даже периодическое загорание восклицательного знака требует немедленного обращения на СТО или проведения ремонта. Сигнализация может гореть по массе причин, главными из которых являются:

  • Индикация низкого уровня тормозной жидкости в бачке, что свидетельствует о выработке деталей или разгерметизации гидравлики. Временным решением является доливка;
  • Образования пузырьков газа в тормозной жидкости вследствие перегрева и снижения технических характеристик состава. Необходима замена с качественной прокачкой гидравлической системы, чтобы ее промыть и выгнать пузырьки газа. Для продолжения движения, резко охлаждать горячие колодки не допустимо, т.к. это приводит к деформационным проявлениям;
  • Критический или неравномерный износ тормозных колодок, а также заедание механизма, что снижает эффективность и правильность тормозного пути, т.е. включение тормоза происходит с отклонениями. Требуется замена колодок и проверка механики;
  • Нештатная ситуация, которая может обозначать, что двигатель запущен, но открыта дверь, капот, багажник.

Восклицательный знак в треугольнике

Восклицательный знак в треугольнике на панели приборов

Значок двигателя — Check Engine

Подсветка индикатора на приборной доске в виде двигателя или с надписью «Check Engine» свидетельствует о необходимости проверки всех систем и датчиков, т.е. с транспортом произошло нечто, что не соответствует нормативам рабочего режима. Это признак необходимости посещения СТО или проведения диагностики, поиска причин, т.к. время не терпит, дальнейшая эксплуатация транспорта может привести к его поломке.

Если загорается чек «Check Engine», то рекомендуется проверить ряд возможных причин:

  • Открыта крышка топливного бака или потеряна герметичность топливной системы, т.е. треснула крышка на горловине бака, уплотнители потеряли свои технические характеристики. Проверить топливную систему на герметичность;
  • Используется некачественное топливо или стал барахлить лямбда-зонд (датчик кислорода в выхлопной системе). Необходима замена топлива или замена зонда, причем если игнорировать предупреждение, то из строя может выйти дорогостоящий катализатор;
  • Может означать, что вышел из строя катализатор, при этом дополнительным подтверждающим фактором является снижение мощности двигателя почти вдвое. Необходим срочный ремонт с заменой деталей;
  • Неисправность датчика массового расхода топлива или зависящих от его работы других элементов. К примеру, пропадание искры зажигания, нарушение состава топливной смеси и прочее. Дополнительным признаком является неустойчивая работа двигателя с падением мощности, приемистости и повышением расхода топлива. Игнорирование индикации чека «Проверьте двигатель» на панели приборов приводит к ухудшению общего состояния двигателя;
  • Проблемы с бензонасосом или засорена топливопроводная система и форсунки. Обычно это следствие низкого качества топлива или масла, но может обнаруживаться при интенсивной эксплуатации авто в жестких условиях;
  • Проблемы с уровнем масла или снижение его качества, что отразилось на снижении его уровня в картере, снижении давления, подтекании смазки через уплотнители или трещины. Это опасный «диагноз для здоровья», требуется тщательная проверка системы смазки с выявлением причин, а не только устранением признаков неисправности;
  • Не исключается вероятность проблем с КПП.

Значок двигателя

Значок двигателя — Check Engine

Уровень масла

Без качественной и стабильной смазки двигатель долго не просуществует, поэтому современные авто обязательно снабжаются датчиками уровня и давления масла, значок которого на панели высвечивается в виде масленки. Также можно встретить стрелочный индикатор давления масла, причем стрелка условно указывает на создаваемое давление в системе. Дополнительные значки или надписи рядом с масленкой уточняют причину аварийной сигнализации.

Мигание сигнализатора не столь критично, но требует обязательного выяснения причин. Частыми причинами для включения сигнализации являются:

  • Снижение уровня масла в картере по причине естественной выработки (сгорания) или подтекания через уплотнители, трещины. Требуется осмотр агрегата и доливка уровня;
  • Снижение давления масла из-за выработки деталей или потери маслом технических характеристик. Требуется полная диагностика системы смазки, а также замена масла или проведение капитального ремонта. Лампа должна гаснуть на повышенных оборотах;
  • Восклицательный знак масленки на панели приборов загорается также при засорении масляного фильтра с падением давления в магистрали. Смена масла обязательно должна проводиться со сменой фильтра, т.к. его ресурс ограничен, и он физически не способен пропускать очищенную смазку, сбрасывая давление через клапан. Газовать, чтобы потухла лампочка, нет смысла, требуется ремонт.

В любом случае сигнализация «масленки» требует внимания к двигателю, причем не выяснение причин, а только устранение признаков сигнализации может привести к ускоренной выработке двигателя со снижением технических характеристик и в дальнейшем необходимостью проведения внепланового капитального ремонта.

Сигнализация системы смазки

Сигнализация системы смазки

Ошибка КПП (АКПП или МКПП)

Подсвечивание сигнализации ошибки КПП свидетельствует о невозможности дальнейшего движения или что не рекомендуется продолжать движение. В виду большого ассортимента видов КПП и их конструкционных особенностей единой знаковой сигнализации не существует, и иконки могут выглядеть по-разному. Могут высвечиваться как значки в виде шеврона, так и прямая надпись об ошибке КПП.

Несмотря на то, что АКПП и МКПП имеют большие отличия в структуре и в первую очередь количеством электроники, причины возникновения ошибок схожие:

  • Низкий уровень масла в коробке, что может быть связано с его выгоранием из-за низкого качества и протеканием через уплотнители, трещины. Частым случаем сигнализации об этих проблемах происходит при низких температурах окружающей среды или при парковке под большим уклоном. Прогрев масла за счет работы двигателя обеспечивает более высокий уровень – временное решение проблемы;
  • Большая механическая выработка, которая влияет на уровень масла, рабочую температуру, что и регистрируется датчиками;
  • Программный сбой (для АКПП) или выход из строя электрики (датчики, проводка). Автомат срабатывает при любой причине, а двигатель может не заводиться или глохнуть.

Не рекомендуется продолжать длительное движение без установки причин сигнализации об ошибке, а также до устранения неисправности.

Значок неисправности АКПП

Информационный значок неисправности АКПП

Индикаторы системы стабилизации

Важные для управления автомобилем системы имеют дополнительные обозначения символов на приборной панели, это связано с необходимостью информирования для безопасного управления транспортным средством.

ABS (Antiblockier System)

Если загорелась приборная доска с сигнализацией ABS, то произошел сбой или отказ в системе регулирования усилий торможения, что негативно отражается на курсовой устойчивости при резком торможении. Если на табло лампочка зажглась и потухла, то страшного ничего нет (это сигнализирует о срабатывании данной системы, это нормально), а вот при постоянном моргании или свечении рекомендуется немедленно обратиться в сервисный центр для диагностики и исправления сбоя.

Движение без ABS-системы по скользким и сыпучим дорожным покрытиям крайне опасно, т.к. транспорт будет при резком торможении совершенно непредсказуемо двигаться. Причиной сбоя АВС может быть неравномерная или критичная выработка тормозных колодок, механическое заедание деталей, программный сбой, подтекание тормозной жидкости.

ESP (Electronic Stability Programm)

Сигнализация на приборной панели надписи ESP свидетельствует об отказе дополнительной системы курсовой устойчивости. С одной стороны это несущественно влияет на управление транспортом и можно продолжать движение, но отказ системы особенно ощущается в поворотах в условиях скользкой или сыпучей дорожной поверхности.

ЕСП работает совместно с ABS, поэтому диагностику рекомендуется проводить комплексно, причем причины отказа аналогичны и относятся к механической выработке узла и программным сбоям. Периодическое зажигание сигнализатора свидетельствует об активности данной системы и не несет угрозы машине.

Значки систем курсовой устойчивости

Информационные значки систем курсовой устойчивости

Индикаторы внешних световых приборов автомобиля

Для безопасного движения транспорта в условиях недостаточной видимости предусмотрены осветительные приборы, причем их функционирование или отказ сигнализируется на панели приборов своими значками с «информационным» зеленым или синим цветом:

  • Переключение фар на дальний свет отмечается подсветкой лампочки синего цвета со значком фары с «поднятым» потоком лучей;
  • Сигнализаторы поворотов имеют свои лампочки на приборной панели, которые загораются желтым, оранжевым или зеленым цветом в такт с морганием внешних приборов. Если на панели приборов не обнаруживается «моргание поворота», то, скорее всего, лампочка во внешних сигнализаторах сгорела;
  • Обязательным для авто является подсветка максимальных габаритов, которая также имеет сигнализацию зеленой или голубой лампочкой на панели приборов. При этом с «габаритами» одновременно включается подсветка приборной панели, которая имеет большое значение не только для улучшения информационного восприятия, а для снижения усталости глаз и видимости органов управления.

Значки световых приборов

Примеры значков световых приборов

Индикаторы внешних световых приборов автомобиля имеют особое значение не только в условиях темноты, а также при большой освещенности, когда судить о включении поворота возможно только по лампочке на приборной панели.

Электронные дисплеи для сообщений

Электронные дисплеи для сообщений не только уточняют обозначение символов на приборной панели, но и выводят дополнительную информацию, связанную с рабочими режимами транспортного средства, которые контролируются бортовым компьютером. Так часто в ПО вшиты функции измерения температур для контроля и регулирования микроклимата в салоне авто, а также считывание информации по пройденному пути с ведением расчета расхода топлива, в том числе подключение иммобилайзера.

Несмотря на то, что многие функции и информацио

swapmotor.ru

Панель приборов и что на ней находится. Комбинации на приборной панели автомобиля

Панель приборов, в сокращении звучит как приборка – это обобщенное название зоны,
в которой располагаются все основные контрольно-измерительные приборы автомобиля.
Они предназначаются для оперативного оповещения водителя о текущем состоянии всех значимых систем,
узлов и агрегатов транспортного средства, актуальной скорости передвижения, доступном количестве топлива,
пройденного пути и прочем.


Расположение и состав автомобильной приборной панели

В подавляющем большинстве машин все приборы панели управления расположены слева прямо перед водителем.
В некоторых серийных легковых машинах панель приборов размещается по центру передней консоли,
но все равно немного разворачивается в сторону водителя для удобства считывания информации с нее.

Как правило, панель приборов автомобиля включает следующие индикаторы:

  • спидометр – указатель скорости;
  • контрольные лампы работоспособности узлов;
  • общий и посуточный счетчики пробега;
  • индикатор температуры в системе охлаждения;
  • индикатор уровня топлива;
  • тахометр – указатель оборотов двигателя.

Это основной, стандартный набор показателей приборной панели,
который может изменяться и дополняться в зависимости от конкретной модели автомобиля.
Например, в некоторых современных машинах устанавливаются контроллеры износа тормозных дисков,
от которых на приборную панель выводятся сигнальные лампы.

Обозначения на панели приборов.

Контрольно-измерительные приборы подавляющего большинства моделей автомобилей работают
по единому принципу – красный свет, это проблемы. То есть, свечение любой красной лампочки или пребывание
стрелки прибора в красной зоне говорит о проблемах с автомобилем. В таком случае лучше всего остановиться
и изучить проблему, и только в случае ее классификации как неопасной, двигаться дальше.


Тестирование состояния узлов автомобиля по показателям приборной панели

Не всем известно, что еще до начала движения панель приборов может показать наличие проблем с автомобилем.
Увидеть их просто – необходимо провести краткое тестирование систем в начале дневной эксплуатации машины.

Сначала включается зажигание, но двигатель не запускается. При этом на панели загорается большое количество
разноцветных лампочек, точный состав и расцветки которых зависят от модели машины. Но в любом случае
должны загореться следующие сигнализаторы:

  1. лампа давления в смазочной системе;
  2. лампа исправности аккумулятора;
  3. лампочка включения ручного тормоза.


В автомобилях с дизельными двигателями также обязательно должен кратковременно включиться
индикатор состояния свечей накала, отключающийся после срабатывания соответствующего реле.

Далее следует запустить двигатель. Сразу после этого «тревожные» индикаторы красного цвета
за исключением датчика ручного тормоза должны погаснуть. Чтобы проверить исправность ручника и его контролера,
нужно просто затянуть его и опустить обратно, попутно проверяя реакцию соответствующего индикатора.

Спустя 10-20 секунд следует выключить двигатель, снова включив только зажигание.
Если мотор полностью исправен, датчик масляного давления не должен загореться,
поскольку оно уже повысилось до нормы. У двигателя в хорошем состоянии
лампа должна загораться не ранее, чем через 5 секунд после выключения.
Другой результат свидетельствует об износе мотора и необходимости посещения СТО.

Такой экспресс-осмотр состояния автомобиля не позволит определить все его существующие
и вероятные неисправности, но даст довольно достоверную информацию о возможности
его эксплуатации в ближайшие часы, что тоже полезно.

Самая простая процедура в ремонте панели — замена лампочек подсветки, остальные процедуры требуют определенных навыков.


Неисправности приборной панели

Панель приборов чаще всего содержит электронные, световые и механические приборы,
причем доля последних постоянно уменьшается. Поломки в основном связаны с износом механических частей,
сбоями бортового компьютера и неполадками в бортовой электросети автомобиля.
При любой неисправности в приборной панели нужно сразу же обратиться к специалистам,
поскольку ездить, не будучи уверенным в достоверности показателей панели, крайне опасно.

etlib.ru

ОБОЗНАЧЕНИЕ ЗНАЧКОВ | сигналов 🛑 на панели приборов:❗️самый полный список индикаторов автомобиля с обозначениями

Лампа Что значит
Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
В бензобаке заканчивается горючее, требуется заправка.
Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
  Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
  Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый — ключ есть, красный — ключа нет.
Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
  Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
Парктроник. Если значок загорелся зеленым — то все в порядке.

При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.

Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения.

Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении
этой системы.

Неисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
Включен режим экономии топлива.
Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
Активация режима производится только при движении автомобиля на
скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
Такой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
Индикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
Символ включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
  Включено устройство обогрева заднего стекла.
Произошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
Индикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
Индикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
  Бортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
Значок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
Значок активации режима передвижения с подключенным прицепом.
Индикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
Включен полный привод.
Активирован полный привод при движении на пониженной скорости.
Индикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
Индикатор, сообщающий о блокировке межколесного дифференциала задних колес.
Значок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
Появление этих индикаторов может сообщить о неполадках в
функционировании системы полного привода на автомобиле с запущенным мотором.
Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
Неисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
  Температура расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
Значок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
Значок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
Индикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
  Такие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
  Некорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
Значок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
Включение режима «Power» на авто с автоматической коробкой передач,
предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

avtozam.com

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в пере с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобиля, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, рад значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того как был вынут ключ из замка зажигания.

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Незакрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
