проверка и измерение геометрии кузова

Контрольные размеры геометрии кузова Lada Largus / Лада Ларгус

См. также Габаритные размеры, Внутренние размеры салона и багажника, Зазоры и сечения деталей

Размеры проемов и зазоры сопрягаемых деталей кузова LARGUS

А	Б	В	Г	Д	Е	Ж	3
1380 ± 5	930 ± 4	1280 ± 5	1155 ± 15	925 ± 5	975 ± 5	1110 ± 5	610 ± 3
И	К	Л	М	Н	О	П
795 ± 3	735 ± 3	1530 ± 5	800 ± 5	1380 ± 4	1030 ± 3	1140 ± 3

Точки крепления подвесок на кузове

1 — точки переднего крепления подрамника; 2 — точки крепления амортизаторной стойки; 3 — точки заднего крепления подрамника; 4 — направляющие отверстия переднего лонжерона; 5 — передние направляющие заднего лонжерона; 6 — направляющие отверстия крепления задней подвески; 7 — отверстия крепления задней подвески; 8 -отверстия крепления заднего амортизатора; 9 — задние направляющие отверстия заднего лонжерона.

Схема замера межосевых размеров

Перед: -1: (В1) — (G2) = (В2) — (G1) -2: (G1) — (С2) = (G2) — (С1)

Зад: -1: (G2) — (В1) = (G1) — (В2) -2 :(B1) — (J2) = (B2) — (J1)

Контрольные точки

Точка B1, B2

Точка G1, G2

Точка С1, С2

Точка J1, J2

largus-mcv.ru

Признаки нарушения заводской геометрии

• Появляются вибрации, сопровождающиеся нетипичными посторонними шумами.
• Снижается общая управляемость авто: при движении его «тянет» в сторону, выполнение маневров затруднено.
• Автомобиль теряет устойчивость при движении, особенно на больших скоростях.
• Подвеска, а также вся ходовая часть машины начинают часто выходить из строя.
• Шины изнашиваются быстро и неравномерно.
• Увеличивается расход топлива.
• Невозможно правильно отрегулировать развал-схождение.

Наличие таких симптомов свидетельствует о том, что необходимо срочное восстановление геометрии кузова автомобиля.

Размеры салона и багажника (вместимость) Lada Largus / Лада Ларгус

См. также Габаритные размеры и Контрольные размеры кузова

Объём багажника Ларгус Универсал напрямую зависит от количества установленных рядов сидений. В литрах это будет соответственно: 135/560/2350

Грузоподъёмность может немного отличаться в зависимости от модификации. Средняя — около 550 кг. (точнее в характеристиках)

Размеры салона и багажного отделения (для перевозки длинномерных грузов)

Размер длины салона от двери багажника до лобового стекла в районе приборной панели — 3 м. 14 см. Расстояние от двери багажника до приборной панели ~ 2 м. 70 см. Размер салона по диагонали (от угла до угла) — 3 м. 24 см. Ширина салона за передними седениями — 1 м. 43 см.Ширина салона на уровне плеч пассажиров третьего ряда — около 1 м. 29 см

. Расстояние от порога багажной двери до сложенного заднего сидения второго ряда (оно встаёт вертикально) ~
1,5 м. (max 1,66 м.) При полностью снятом заднем сидении растояние увеличится ещё на 20 см.
Чтобы перевезти длинномеры, сложите спинку второго ряда и откиньте на нее спинку переднего пассажирского сиденья. Сверхдлинный груз можно опереть одним концом на панель приборов, только обязательно подложите что-нибудь мягкое, чтобы не поцарапать пластик. И зафиксируйте длинномер ремнем безопасности.

L1 — 910-1120мм, L2 — 590-790мм, H — 1310мм, h3 — 1080мм, h4 — 1020мм, B1 — 1380мм, B2 — 1405мм, L3 min/max — 1250/1700мм, B3 min — 1000мм, h5 — 475/1050мм, h5 — 920мм, Vбаг. — 488 л.
Примерные внутренние размеры багажного отделения Largus Универсал

Внутренние размеры Largus Фургон

Внутренний объём серийного Ларгуса-фургона составляет 2,54 м³.

Размеры проёма дверей багажного отделения: высота 92 см., ширина 96 см. Диагональ от верхнего угла до колёсной арки: 128 см. Внутреннее расстояние между колёсными арками 96 см. Расстояние от кромки багажника до перегородки: 194 см.

Размеры дверных проёмов, багажника, капота и пр.

Видео

largus-mcv.ru

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым изме­ри­тель­ным устрой­ством для изме­ре­ния гео­мет­рии кузо­ва.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но быть пере­про­ве­ре­но дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точ­ка­ми.

p, blockquote 16,0,0,0,0 —>

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским изме­ри­тель­ным устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти в изме­ре­нии. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ное изме­ре­ние меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам линей­ки отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в кон­троль­ных отвер­сти­ях.

p, blockquote 17,0,0,0,0 —>

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми.

p, blockquote 18,0,0,0,0 —>

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто­мо­би­лях, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и про­дать.

p, blockquote 19,0,0,0,0 —>

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в кон­троль­ные отвер­стия.

p, blockquote 20,0,0,0,0 —>

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулет­кой.

p, blockquote 21,0,0,0,0 —>

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люф­та.

p, blockquote 22,1,0,0,0 —>

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом рас­сто­я­нии.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния при изме­ре­нии, а про­из­во­дит­ся срав­ни­ва­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на быть парал­лель­на плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной сто­ро­ной, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто­мо­би­ля (срав­ни­тель­ное изме­ре­ние).

Кузовной ремонт Лада Ларгус. Геометрические размеры кузова лада ларгус

Проемы		передних боковых дверей
Символ	Наименование			0 отвер­стия, мм
,А, а	Стык передней стойки и панели крыши
в,ь	Стык передней стойки и панели ка­пота
С, с	Гайка крепления петли передней боковой двери			8
D, d	Гайка крепления петли передней боковой двери			8
Е, е	Сборочная метка передней стой­ки кузова ,
F, f	Сборочная метка передней стой­ки кузова
G, g	Сборочная метка порога двери
Н, h	Сборочная метка порога двери
Л i	Сборочная метка панели крыши
■J. nf-J	1,740
1-i		1,062;	F-килиг-К	1,648
J-J		1,266	Н-i или h -1	1,594
K-k		1,426	— J-knnnj-K »	1,442

xn--44-6kchdmw3bgiawoo4b.xn--p1ai

Контрольные точки геометрии кузова автомобиля

Боль­шин­ство кон­троль­ных точек кузо­ва пред­став­ля­ют собой отвер­стия в струк­тур­ных эле­мен­тах кузо­ва авто­мо­би­ля. Вооб­ще, в каче­стве кон­троль­ных точек могут высту­пать любые ста­ци­о­нар­ные точ­ки на струк­тур­ных эле­мен­тах кузо­ва. Мож­но мерить , к при­ме­ру, меж­ду сим­мет­рич­ны­ми угла­ми.

p, blockquote 6,0,0,0,0 —>

Кон­троль­ные точ­ки могут рас­по­ла­гать­ся в вер­ти­каль­ной или гори­зон­таль­ной плос­ко­стях. Их места могут варьи­ро­вать­ся в зави­си­мо­сти от моде­ли авто­мо­би­ля. В руко­вод­ствах по ремон­ту ука­зы­ва­ет­ся место­по­ло­же­ние кон­крет­ных точек и рас­сто­я­ния меж­ду ними.

p, blockquote 7,0,0,0,0 —> Изме­ре­ния про­из­во­дят­ся меж­ду цен­тра­ми кон­троль­ных отвер­стий или меж­ду их кра­я­ми.

Обыч­но изме­ря­ют­ся рас­сто­я­ния от цен­тра до цен­тра этих отвер­стий, рас­по­ло­жен­ных в про­ти­во­по­лож­ных сто­ро­нах авто­мо­би­ля. Отвер­стия кон­троль­ных точек обыч­но име­ют боль­ший диа­метр, чем кон­чи­ки изме­ри­тель­ной линей­ки. В этом слу­чае нуж­но делать изме­ре­ние от края до края отвер­стий.

p, blockquote 8,0,0,0,0 —>

При необ­хо­ди­мо­сти могут изме­рять­ся места креп­ле­ния эле­мен­тов под­вес­ки, так как они вли­я­ют на раз­вал-схож­де­ние. Могут так­же изме­рять­ся поло­же­ние колёс.

p, blockquote 9,0,0,0,0 —>

В слу­чае ава­рий­ной дефор­ма­ции, кон­троль­ные точ­ки могут быть исполь­зо­ва­ны для опре­де­ле­ния цен­траль­ной плос­ко­сти авто­мо­би­ля, исполь­зуя его непо­вре­ждён­ную часть. Далее цен­траль­ная плос­кость помо­жет узнать сте­пень откло­не­ния повре­ждён­ной сто­ро­ны или пра­виль­ность ремон­та.

p, blockquote 10,0,0,0,0 —>

При исполь­зо­ва­нии изме­ри­тель­ной линей­ки, жела­тель­но иметь в нали­чии инфор­ма­цию о завод­ских пара­мет­рах рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. Све­ря­ясь с эти­ми пара­мет­ра­ми, нуж­но учи­ты­вать, какие рас­сто­я­ния ука­за­ны (от цен­тра к цен­тру или от края к краю). Если нет инфор­ма­ции о завод­ских гео­мет­ри­че­ских пара­мет­рах кузо­ва, то мож­но исполь­зо­вать непо­вре­ждён­ный авто­мо­биль той же моде­ли для срав­не­ния рас­сто­я­ний. Так­же исполь­зу­ет­ся срав­ни­тель­ное изме­ре­ние про­ти­во­по­лож­ной, непо­вре­ждён­ной части кузо­ва.

p, blockquote 11,0,1,0,0 —>

Линейные размеры кузова Лада Гранта

Контрольные точки кузова нужны при дефектации и подгонке деталей кузова автомобиля.

Чтобы исправить геометрию кузова используют специальные линейки и рулетки, с помощью геометрических размеров, специальных инструментов и стендов.

Осматривая автомобиль после аварии, наличие «скрытых» деформаций в силовых элементах кузова можно установить:

— по наличию перекосов в лицевых деталях; величинам выступаний одной детали относительно другой;

— по нарушениям зазоров в сопряжениях проемов с дверями, капотом, крышкой багажника.

Повреждения кузова легкового автомобиля приводят, как правило, к появлению различных перекосов его, которые проявляются в нарушении геометрических параметров проемов (дверей, капота, крышки багажника), лонжеронов, каркаса салона сверх допустимого предела.

В зависимости от сложности повреждений перекосы кузова классифицируют на 5 видов.

Перекос проема включает нарушения геометрических параметров различных проемов кузова сверх допустимого размера.

Различные комбинации перекосов боковой двери, ветрового или заднего окон каркаса относят к данному виду повреждений.

Перекос кузова малой сложности предусматривает повреждения с нарушением геометрических параметров проемов капота или крышки багажника (двери задка) сверх допустимого размера без нарушения геометрии основания кузова, дверных и оконных проемов, за исключением зазоров дверей с передними или задними крыльями.

Перекос кузова средней сложности включает одновременное нарушение геометрических параметров проемов капота и крышки багажника (двери задка) или повреждение кузова с нарушением геометрических параметрон передних или задних лонжеронов сверх допустимых размеров без нарушения геометрии каркаса салона.

Для переднеприводных автомобилей учитываются перекосы только задних лонжеронов.

Перекос кузова повышенной сложности предусматривает одновременное нарушение геометрических параметров передних и задних лонжеронов или повреждения кузова с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона или только передних лонжеронов для переднеприводных автомобилей — сверх допустимого размера.

Перекос кузова особой сложности включает повреждения с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона сверх допустимых размеров.

Устранение перекосов кузова осуществляют путем восстановления поврежденных элементов проемов, лонжеронов, каркаса при помощи правки, — вытяжки, усадки и рихтовки до придания им первоначальных геометрических параметров.

Ниже представлены геометрические размеры, относительно контрольных точек, автомобиля Лада Гранта.

На рисунке 2 геометрические размеры моторного отсека автомобиля Лада Гранта.

На рисунке 3 размеры ветрового стекла автомобиля.

На рисунке 4 размеры заднего стекла автомобиля Лада Гранта

На рисунке 5 размеры между точками замера багажного отделения кузова автомобиля Лада Гранта

На рисунке 6 геометрические размеры между точками нижних деталей автомобиля Лада Гранта

autoruk.ru

Самостоятельная проверка

Даже в домашних условиях, имея рулетку и интернет, можно измерить многие расстояния между контрольными точками кузова. В большинстве случаев эти самые размеры производитель приводит в виде понятных чертежей в руководстве по эксплуатации, прилагаемом к автомобилю при продаже.

Если этих данных под рукой нет – в интернете довольно просто найти соответствующие цифры к самым распространенным моделям автомобилей. Здесь очень важным является поиск значений под конкретную модель автомобиля. Даже на очень схожих авто эти параметры могут отличаться.

Уже вручную, без использования сложного и дорогостоящего оборудования, можно легко замерить расстояние между стаканами, диагонали дверных проемов, ширину колеи и прочее. Для осуществления некоторых замеров может понадобиться демонтаж обшивки, бамперов и других деталей, закрывающих доступ к измерительным точкам, указанным в инструкции.

Лада Ларгус

В статье рассмотрим, как снять и установить трапеции и моторедукторы стеклоочистителей ветрового и заднего стекла

Подушка безопасности переднего пассажира находится в панели приборов со стороны пассажира и состоит из сложенной оболочки подушки и газогенератора

Интерпретация состояний

ET018 — Запрос на включение кондиционера

Диагностические указания

В данной статье описана процедура диагностики, применяемая для электронного блока управления (ЭБУ) EMS 31.32 электронной системы управления двигателями (ЭСУД) К7М и К4М

Таблица кодов неисправностей

Код — Описание

DF001 Цепь датчика температуры охлаждающей жидкости

В данной статье описана процедура диагностики, применяемая для системы кондиционирования воздуха автомобиля LADA LARGUS

Обычно отопитель снимается для замены испарителя или для ремонта отопителя

Шкив компрессора установлен на двухрядном шариковом подшипнике.

При выпрессовке подшипник разрушается, поэтому выпрессовываем его только для замены

Элементы отопителя снимаем для проверки или для замены.

В предыдущей статье, мы рассмотрели снятие блока управления отопителем

Блок управления снимаем для замены лампы подсветки или для замены самого блока

autoruk.ru

Проверка контрольных точек

Этот вид диагностики выполняется на стапеле или подъемнике с помощью компьютера и соответствующего ПО, а также с использованием специальных линеек-калибров. Замер контрольных точек кузова выполняется в соответствии со стандартами, установленными производителем конкретной марки автомобиля. Полученные данные сравниваются с заводскими показателями. Эта диагностическая операция выполняется в определенном порядке, и начинается она от центра днища. По расположению контрольных точек относительно центральной точки днища определяется правильность общей геометрии кузова.

Для контроля соответствия некоторых точек требуется частичный демонтаж определенных узлов подвески.

При выявлении расхождений контрольных точек со стандартными показателями проводится восстановление геометрии кузова авто. Если эту процедуру не провести вовремя, то деформационные процессы будут прогрессировать, негативно сказываясь на всех системах транспортного средства.

Кузов Lada Largus / Лада Ларгус

Детали кузова: 1 – дверь багажного отсека левая; 2 – дверь багажного отсека правая; 3 – задний бампер; 4 – правое боковое стекло заднего отсека; 5 – задняя дверь правая; 6 – передняя дверь правая; 7 – капот; 8 – наружное зеркало заднего вида; 9 – правое переднее крыло; 10 – передний бампер

Кузов Lada Largus представляет из себя цельную сварную конструкцию.Сваривается он на роботизированной линии. Все детали кузова, которые предрасположены к коррозии — оцинкованы. Основной метод соединения кузовных деталей между собой — контактная сварка, а труднодоступных местах использована электросварка. Все сварные швы и стыки деталей промазаны мастикой. При изготовлении кузова, после соединения его основных деталей, его погружают в специальную ванну с антикоррозийным составом. После чего наносится грунтовка и лакокрасочное покрытие. Скрытые полости обрабатываются восковым автоконсервантом, а днище покрывается антикоррозийной мастикой.

Объем наносимой на днище антикоррозионной мастики по сравнению с Рено Логан увеличен в полтора раза

Кузов спроектирован с учётом самых передовых требований по пассивной безопасности автомобиля. Одним из важнейших элементов пассивной безопасности является передний подрамник, который обладает свойством перераспределения энергии удара. Бамперы автомобиля сделаны из ударостойкого материала, который поглощает энергию удара. В дверях автомобиля имеются металлические штампованные усилители на случай бокового удара.

Благодаря тому что кузов имеет очень жёсткую конструкцию, а пластиковые детали интерьера имеют между собой зазор и крепятся специальными крепежами, в салоне практически отсутствуют вибрационные шумы (т. н. «сверчки»).

Лобовое стекло LADA Largus трёхслойное, оно вклеено в раму кузова и является частью его силовой конструкции. Все остальные стёкла автомобиля — закалённые. Боковые дверные стёкла опускные и в зависимости от комплектации имеют либо ручной, либо электрический привод.

Боковые стекла заднего отсека можно приоткрывать (7-ми местная версия).

Двери багажного отделения можно распахнуть полностью, или до двух предусмотренных для этого фиксированных положений, что очень удобно в случае нахождения автомобиля в стеснённом пространстве погрузки\разгрузки.

Модификация автомобиля под названием LADA Largus Cross имеет некрашенный передний и задний бампера чёрного цвета, а также защитные накладки на колёсные арки и на пороги из чёрного пластика.

О подборе краски в цвет кузова

Теоретически краску можно подобрать по коду, который указан на заводской табличке на автомобиле или пробивается по VIN-коду. Однако очень часто полученный цвет значительно отличается от цвета кузова. Это связано с двумя факторами: производственные особенности и обилие систем (программ) цветоподбора. Проблема в том, что не существует единого производства краски определенных оттенков. На автомобильных заводах нужный тон получают по определенной рецептуре: в бочку с основным цветом добавляют пакет пигментов. Под каждую партию машин делают новый замес. И как детали могут отличаться друг от друга на величину допуска, так и краски немного разнятся по оттенку.

На автозаводе не найти двух бочек со стопроцентным совпадением цвета — разнотон встречается даже у машин из соседних партий. Приготовленная на заводе краска не поставляется на вторичный рынок, и при кузовном ремонте в любом сервисе приходится подбирать тон. Для этого существуют системы цветоподбора.

largus-mcv.ru

Геометрия кузова ваз 2112 стапельные размеры

Для самостоятельного решения проблемы восстановления деталей автомобиля ВАЗ 2112 требуется наличие геометрических размеров его кузова. В профессиональных мастерских обязательно учитываются эти параметры, и для каждой модели машины они индивидуальны. Нарушение кузовной геометрии подлежит устранению, поскольку оно значительно снижает безопасность езды на таком авто. Из этой статьи можно узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Влияние геометрии кузова на управление

В процессе эксплуатации автомобиля ВАЗ 2112 рано или поздно происходит деформация кузовных деталей. От уровня их изношенности зависитбезопасность в дороге и легкость в управлении.

ВАЗ 2112 производится с 1999 года. Автокузов данной модели схож с модификацией 2110, разница в том, что первый немного короче второго.

Длина кузова 2112 составляет 4170 мм, объем багажного отсека составляет 400 литров. Благодаря данным изменениям агрегат проще поддается управлению в сравнении с десятой моделью.

Рулевое колесо позволяет легче и быстрее выполнять повороты.

Модель 2112 характеризуется спортивным характером. В ней сочетаются выигрышные части, характерные для «десятки», а также заднее сиденье универсала от модели 2111, что сделало автомобиль намного вместительнее и маневреннее. Возможность трансформировать заднее сиденье позволяет при необходимости значительно увеличить объем салона. Усовершенствованные показатели управляемости упростили процесс входа в поворот, что существенно увеличило уровень безопасности участников движения на автодорогах.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 характеризуется оригинальным выполнением капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей. Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки, а капот принял стандартный вид.

Геометрические габариты «двенашки»

ВАЗ 2112 является одной из самых популярных моделей среди машин, которые выпускает отечественная автомобильная промышленность. Она сравнительно недорогая, обладает хорошим дизайном и разными исполнениями кузова.

Основные геометрические размеры кузова этого авто таковы (в мм):

• длина – 4170;
• ширина без зеркал – 1680;
• высота – 1435;
• ширина с зеркалами – 1875;
• диагональ проема задней двери – 1320;
• короткая диагональ рамы бокового заднего окна – 230;
• расстояние между центром верхней балки проема задней двери до середины его нижней балки – 1050;
• длинная диагональ рамы бокового заднего окна – 710.

Самым редким типом кузова 2112 является купе, или трехдверный хэтчбек. Это спортивная модель, она выделяется на фоне других, которые однообразны в плане геометрических размеров кузова. Именно конструктивные особенности ВАЗ 2112 купе позволили модели стать в свое время востребованной. Однако после выпуска десяти тысяч экземпляров 2112 купе производство прекратилось, поэтому она считается редкой моделью.

Несколько модификаций ВАЗ 2112 оборудовались люками, что на порядок увеличило комфорт водителя и пассажиров в дороге. Показатели геометрических размеров 2112 позволили оборудовать автомобиль множеством дополнительных функциональных способностей.

Части кузова, наиболее подверженные деформации

Резкое торможение или несвоевременный старт провоцируют, прежде всего, повреждение бампера. Если оно незначительное, то при ремонте можно достигнуть показателей стандартной геометрии. При наличии сложных деформаций сделать это невозможно, поэтому проще заменить поврежденную деталь кузова новой.

Если хозяин автомобиля недостаточным образом заботится о состоянии кузова, то те части, которые имеют близкий контакт с дорожным покрытием, быстро съедает коррозия. А произвести ремонт капота, дверей и скрытых деталей кузова вместо своевременной профилактики уже сложнее и дороже.

Встал вопрос по замене телевизора (с/о) на ВАЗ-2110, так как была большая печаль. Как и всем, с целью экономии денежных средств, а также получения опыта, было решено делать своими руками. Встал вопрос в геометрических размерах моторного отсека. В интернете нашел пару схемок

Комментарии 18

мне тоже нужны размеры для проверки, так какие использовать!

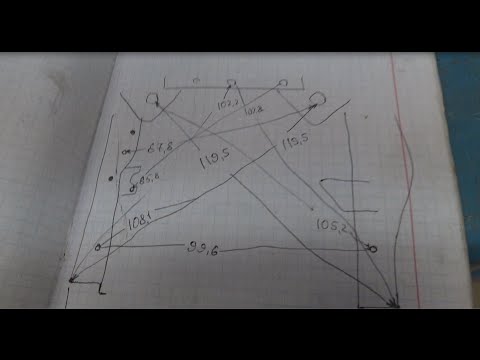

Я делал примерно по своим замерам

долго тебя наверно тут не было) я уже сделал и продал машину! все ни как блог не отредактирую!

Да тоже уже свою сделал. А запись эта все равно кому-то пригодиться

Ух ты, надо попробовать замерить)

Не производил замеры? А то как раз через недельку пойду в отпуск, да начну понемногу шаманить

Пока нет, никак руки не дойдут, но как намерию обязательно отпишусь)

Буду очень признателен

Конструкция и ремонт автомобилей для чайников

↑ Детали каркаса кузова

1. решетка радиатора,
2. рамка радиатора,
3. верхняя поперечина рамки радиатора,
4. правое переднее крыло,
5. щиток передка,
6. петля капота,
7. капот,
8. правая передняя дверь,
9. стойка ветрового окна,
10. внутренняя панель передней двери,
11. внутренняя панель задней двери,
12. правая задняя дверь,
13. усилитель крыши,
14. левая боковина,
15. панель крыши,
16. опора пружины задней подвески,
17. крышка багажника,
18. внутренняя панель крышки багажника,
19. рамка окна боковины,
20. задний бампер,
21. задняя стойка,
22. левая задняя дверь,
23. арка заднего колеса,
24. средний пол,
25. ниша запасного колеса,
26. центральная стойка,
27. левая передняя дверь,
28. передняя стойка,
29. передний пол,
30. левое переднее крыло,
31. опора пружины передней подвески,
32. кронштейн,
33. передний лонжерон,
34. кронштейн проушины для буксировки,
35. панель передка,
36. передний бампер

Инструменты и материалы для ремонта днища автомобиля

Прежде чем приступать к восстановлению кузова традиционным способом (с использованием сварки), необходимо приготовить все самое необходимое, из инструментов вам понадобится:

• сварочный аппарат;
• болгарка;
• электродрель со сверлами;
• отвертки;
• молоток.

Для удаления старой шумоизоляции может потребоваться зубило, быстрее и эффективнее удалить «шумку» можно с помощью перфоратора. Для зачистки металла нужна наждачная бумага различной зернистости, для повышения производительности работ рекомендуется использовать зачистную машинку. Без материалов при ремонте днища также не обойтись, здесь многое зависит от объема восстановительных работ. Чаще всего приходится использовать:

• заплатки (куски нового железа) или готовые запасные части, например, лонжероны пола, панели, усилители порогов и т. д.;
• грунт;
• преобразователь ржавчины;
• антикоррозийные и шумоизоляционные материалы (можно использовать Мовиль, Тектил, битумную мастику, Dinitrol, Прим Антишум и проч.).

Так как тормозные, топливные трубки под днищем нередко основательно ржавеют, прикипают и не отворачиваются, во многих случаях они также требуют замены.

↑ Как и из чего сделан кузов

Кузов — цельнометаллический, сварной, несущей конструкции. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинк с внутренней стороны нанесен на переднюю и среднюю панели пола, боковину кузова, усилитель ветровой стойки, внешние панели крышки багажника и дверей, передние и задние крылья и ряд других деталей (всего более 30 позиций).
Арки задних колес оцинкованы снаружи. С двух сторон электроцинком покрыты задняя панель, поперечины и соединители пола, внутренняя панель крышки багажника и капота, усилитель крышки багажника и ряд других деталей.

Горячим цинкованием (с двух сторон) обработаны брызговик двигателя, рамка радиатора, площадка АБ, крышка лючка бензобака, надставки и соединители арок задних колес и ряд других деталей (около 10 позиций). Толщина основных панелей кузова – 0,8 мм.

Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах — электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом «Оремин».

Все стекла — гнутые, полированные, безопасного типа. Ветровое стекло — трехслойное, стекла дверей и заднее стекло — закаленные. Заднее стекло — с элементом обогрева. Ветровое, заднее и боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей — опускные.

Спереди и сзади установлены энергопоглощающие бамперы. Съемные детали кузова: двери 8, 12, 22, 27, крышка багажника 17, капот 7, передние крылья 4 и 30, бамперы 20 и 36.

Инструментальная проверка по контрольным точкам

И все же, далеко не всегда все так просто. И даже опытный глаз не всегда заметит маленькие «несоответствия». При грамотном ремонте кузова геометрические размеры можно проверить, только произведя замеры. Профессионалы для этого используют специальные измерители.

Но для проведения данной процедуры в домашних условиях достаточно обычной рулетки. Нужно найти специальные контрольные отметки, которые находятся на днище ВАЗовского кузова. Именно от них следует производить замеры. Как и в какой последовательности – можно узнать из эксплуатационной инструкции к ВАЗ 2110.

Контрольные точки на кузове и днище

Снимать размеры необходимо по следующим точкам:

1. Диагональ. Прежде, чем, используя контрольные точки, измерять кузовные размеры, можно сделать всего два замера, которые помогут прояснить картину. Загоните машину на эстакаду или яму и рулеткой снизу промерьте размеры по диагонали. Они должны совпадать, что называется, тютелька в тютельку. Совпадают? Отлично, но на этом останавливаться не стоит;
2. Стойки. Обязательно нужно проверить стойки. Вначале – с не битой стороны (если такая известна), затем – с битой. В принципе, кузовные точки в данном случае можно выбрать любые (главное – одни и те же с обеих сторон). К примеру, от стойки до края загиба на задних дверях. Также – на передних. Размеры совпадают – великолепно. Перемещаемся дальше;
3. Крыша. Чтобы убедиться, что у ВАЗ 2110 не «повело» крышу, необходимо замерить размеры дверных диагоналей – от нижнего заднего угла по диагонали до верхнего переднего угла. Естественно, размеры с обеих сторон должны быть одинаковыми. Дополнительно к этому желательно померить и диагонали самой крыши;
4. Переднее стекло. Почему-то многие считают, что если лобовое стекло «сидит» нормально, то контрольные замеры не нужны, мол, геометрические размеры кузова в порядке. Это ошибка. Замерять нужно – причем, по диагонали, и выбрав точки на одинаковом расстоянии с обеих сторон.

↑ Салон ВАЗ-2110

↑ Особенности седений и возможное оборудование

Передние сиденья — раздельные, с регулировкой перемещения в продольном направлении и наклона спинок. Подголовники — съемные, регулируемые по высоте. Заднее сиденье — с цельной складывающейся подушкой. Спинка разделена откидным подлокотником на две части. За подлокотником расположен люк с крышкой. Откинув подлокотник и крышку, можно перевозить в багажнике длинномерные предметы, частично разместив их в салоне. Передние и задние боковые места оборудованы ремнями безопасности с инерционными катушками, среднее — только поясным ремнем.

Тонкости кузовного ремонта

Ремонт кузова чаще всего проводится именно после ДТП, но также и в том случае, если какие-то детали проржавели. Но все же нужно стараться избегать сварочных и других работ, подразумевающих термическое нагревание металла.

Мелкие царапины и сколы в будущем могут стать очагом коррозии. Для того чтобы этого избежать, небольшие дефекты лучше всего подкрашивать. Подробности: https://vazweb.ru/desyatka/obschee/kak-podkrasit-skolyi-na-mashine-samomu.html

По возможности старайтесь не снимать лицевых панелей. Это также может привести к изменению кузовной геометрии. И после любых ремонтных работ, связанных с кузовом, обязательно проверяйте его линейные размеры.

Автомобили, которые только что сошли с конвейера, имеют строго выверенные кузовные размеры. Имея под рукой эти размеры можно определить, попадал ли автомобиль в ДТП. Также контрольные размеры кузова пригодятся в случае ремонта и восстановительных работ после такой аварии.

Значительная часть ремонтных работ по автомобилям, особенно поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте кузова требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля. Геометрия кузова и моторного отсека ВАЗ 2110-12 на схемах: Если кузов сильно поврежден, рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова. Выступание лицевых поверхностей и съемных деталей относительно соседних панелей, устраняется их подгонкой и регулировкой.

Замена элементов днища автомобиля

Чаще всего при замене отдельных деталей днища или установке заплаток используют сварку, лучше всего для подобного ремонта подходит сварочный полуавтомат. Если меняется целиком отдельная деталь, например, поперечина, здесь можно высверлить заклепки и демонтировать элемент без применения сварки.

Когда одновременно меняется днище и пороги, последние снимаются с машины в первую очередь, и при замене порогов важно контролировать геометрию кузова. При замене напольных панелей части днища всегда монтируются снизу, затем прихватываются сваркой или устанавливаются на заклепках. Когда в полу кузова имеется множество дыр и очагов коррозии, лучше заменить днище полностью, тем более, в сборе оно на «Десятку» стоит относительно недорого.

Статус народного автомобиля

Начиная с 1996 года, когда началось серийное производство автомобилей ВАЗ 2110, они получили немало критики от автовладельцев. Немало негативных прозвищ получил и кузов машины, тут и беременная антилопа, полученное за свою необычную форму составляющих элементов, пухлую посредине и угловатую спереди и сзади, а также матрешка, происходящее из-за достаточно заметных не состыковок некоторых элементов кузова.

Однако, ни критика, ни обидные прозвища не помешали завоевать большую популярность автомобилю ВАЗ 2110, он стал поистине народным автомобилем. Даже новые модели не смогли затмить эту популярность.

С 2007 года автомобиль ВАЗ 2110 снят с производства, но на Украине в городе Черкассах выпускают автомобиль Богдан, кузов которого хоть и имеет другую эмблему, но все видят, что эта та самая десятка, любимая многими автолюбителями.

Схема кузова Ваз 2110 имеет большое значение для грамотного ремонта. В автомастерских, где проводятся различные кузовные работы, размерам и другим техническим параметрам кузова уделяется наиважнейшее значение. Что же касается изначальной схемы, формы кузова, то она определяется еще на стадии производства целым рядом фактором, включающим привлекательность и соответствие с аэродинамикой.

Подготовительные работы

Прежде чем установить новые зарплаты на днище или вварить элементы кузова, нужно произвести подготовку, частично разобрать автомобиль:

• снять сиденья;
• удалить ковролин;
• демонтировать старую шумоизоляцию;
• убрать в сторону электропроводку в тех местах, где будет проводиться ремонт.

Перед заменой отдельных элементов, установкой заплаток вся металлическая поверхность освобождается от старой шумоизоляции, тщательно вымывается и вытирается, зачищается с помощью болгарки, зачистной машинки или наждачной бумаги. Затем металл следует обезжирить и обработать преобразователем ржавчины, только после этого можно приступать к непосредственной работе с железом.

Замена днища целиком

При значительных повреждениях днище часто меняется целиком, замена в данном случае более выгодна, чем проведение ремонта:

• покупка одной большой целиковой детали в результате обходится дешевле, чем приобретение всех запчастей по отдельности;
• объем работы в целом по замене днища получается меньше, чем его ремонт;
• не нужно тратить время на тщательную зачистку металла от ржавчины, удаление старой шумоизоляции;
• заменить полностью днище можно достаточно просто, без сварки, высверлив заклепки, а затем установив новый крепеж.

Если вы собираетесь пользоваться сварочным автоматом, при замене пола кузова обязательно необходимо демонтировать топливный бак, несоблюдение техники безопасности может привести к возгоранию или даже взрыву. И хотя работа по замене цельного кузовного элемента с первого взгляда кажется достаточно простой, здесь есть некоторые нюансы – на новом фабричном днище нет шпилек, кронштейна под трос ручника, других крепежных элементов, которые необходимо будет переставлять со старого пола.

Как найти диагональ куба

Все ресурсы по промежуточной геометрии

8 Диагностические тесты 250 практических тестов Вопрос дня Карточки Learn by Concept

Intermediate Geometry Help » Твердая геометрия » Кубики » Как найти диагональ куба

Найдите диагональ куба со стороной  .

Возможные ответы:

Правильный ответ:



Объяснение:

Диагональ куба просто определяется как:

Где  это длина стороны куба.

Итак, поскольку наш

Сообщить об ошибке

Если объем куба равен одной восьмой, какова диагональ куба?

Возможные ответы:

Правильный ответ:

Объяснение:

Запишите объем куба и подставьте данный объем, чтобы найти длину стороны.

Напишите формулу диагонали куба и подставьте длину стороны.

Сообщить об ошибке Пояснение:

Существует формула для длины диагонали куба через длину стороны. Однако мы можем не помнить эту формулу, поскольку она менее распространена. Однако мы также можем найти длину, используя теорему Пифагора.

Но сначала нам нужно найти длину стороны. Мы знаем, что объем равен 64. Наша формула для объема:

Подстановка дает

Извлекая кубический корень, мы получаем длину стороны 4. Теперь давайте посмотрим на наш куб.

Начнем с того, что найдем длину диагонали нижней грани нашего куба (зеленый отрезок). Это можно сделать либо с помощью теоремы Пифагора, либо с учетом того, что прямоугольный треугольник на самом деле представляет собой треугольник 45-45-9.0 треугольник. В любом случае, мы понимаем, что наша диагональ (гипотенуза) равна .

Теперь попробуем найти диагональ куба (синий сегмент). Мы делаем это, глядя на образованный им прямоугольный треугольник, левое вертикальное ребро и только что найденную диагональ грани. На этот раз нам остается только воспользоваться теоремой Пифагора.

В общем случае формула для диагонали куба с длиной стороны

Длина нашей диагонали

Сообщить об ошибке

Предположим, что объем куба равен . Какова длина диагонали?

Возможные ответы:

Правильный ответ:

Пояснение:

Напишите уравнение объема куба. Подставьте объем, чтобы найти длину стороны, .

Напишите уравнение для нахождения диагоналей куба по длине ребра.

Подставьте длину стороны, чтобы найти длину диагонали.

Ответ .



Сообщить об ошибке

Если объем куба , то какова длина диагонали?

Возможные ответы:

Правильный ответ:

Пояснение:

Напишите уравнение для нахождения объема куба и подставьте в него объем.

Напишите диагональное уравнение для кубов и подставьте в него заданную длину.

Сообщить об ошибке

Если площадь поверхности куба равна , какова длина диагонали?

Возможные ответы:

Правильный ответ:

Пояснение:

Напишите формулу площади поверхности куба и подставьте заданную площадь.

Напишите формулу диагонали куба и подставьте длину стороны.

Отчет о ошибке

Найдите расстояние от точки A до точки B в кубе ниже (оставьте ответ в простейшей радикальной форме):

Возможные ответы:

Правильный ответ:

5

Объяснение:

При расчете диагонали куба точка A переходит в точку B.

Сначала нужно найти диагональ основания куба.

Основание куба представляет собой квадрат, все стороны которого равны 8.

Диагональ этого квадрата находится либо по теореме Пифагора, либо по тому, что мы знаем о 45-45-90 треугольниках, чтобы получить диагональ основания ниже :

Диагональ основания будет проходить от точки A до точки C на чертеже.

Мы видим, что диагональ основания и сторона BC куба образуют две стороны прямоугольного треугольника, что позволит нам найти трехмерную диагональ всего куба.
