Вакуумный двигатель. Пожиратель пламени.

Очередная интересная и познавательная игрушка из Китая. Двигатель, но не паровой, не внутреннего сгорания, не Стирлинга, хотя придуман именно Стирлингом.

Оговорка по Фрейду и п. 18

Как и, наверное, большинство читателей, я интересуюсь разными вещами. Всегда есть соблазн и желание приобрести что-то для своего увлечения, либо просто хочется поиграть с приглянувшимся гаджетом, как известно с возрастом лишь меняется цена игрушек.

Обзоры — это совмещение приятного с полезным. Мне нравится делиться своим опытом взаимодействия с различными вещами, спонсорам нравится видимо, как я это делаю, и получается взаимовыгодное сотрудничество. Я никогда не беру на обзор вещи, которые мне не интересны, и с которыми я не хочу провести какое-то время. Как правило я беру вещи, предназначение и характеристики которых я себе неплохо представляю, так я избегаю своего и вашего, мои уважаемые читатели, разочарования в большинстве случаев.

Обзоры я делаю объективно, товары не рекламирую, и моя цель дать вам пищу для размышления, и поделиться своим опытом пользования данной вещи. Читайте, думайте, пишите свое мнение в комментариях — в общении и обмене мыслями рождается истина!

Пара слов о том, что такое вакуумный двигатель (пожиратель пламени) – это двигатель использующий разницу между давлением окружающего воздуха и частичным разрежением (вакуумом) по разные стороны от поршня.

Устройство вакуумного двигателя.

В основе лежит открытое пламя рядом с заслонкой цилиндра, и поршень, находящийся в цилиндре.

Во время фазы 1 (забор продуктов горения), раскаленное пламя попадает в цилиндр, во время движения поршня от заслонки.

Затем (фаза 2) заслонка закрывается и продукты сгорания охлаждаются о стенки цилиндра. Во время охлаждения их объем существенно уменьшается, создается разряжение. Поршень начинает обратное движение к заслонке.

Во время фазы 3, заслонка поднимается и поршень выталкивает остатки продуктов горения наружу.

Так цикл замыкается и дальше по кругу. Работа данного двигателя описывается термодинамическим циклом Отто, также описывающим работу двигателя внутреннего сгорания.

Работа и производительность двигателя зависит от быстрого и эффективного охлаждения стенок цилиндра. Если охлаждение будет медленным или неэффективным, то двигатель работать не будет.

В любом случае КПД такого двигателя мизерный, т.к. свеча горит рядом и греет воздух, и лишь малая часть пламени засасывается внутрь. Такие двигатели не имеют практического применения, и могут лишь поддерживать собственное вращение.

Перейдем к герою сегодняшнего обзора.

Приехал он в коробке из простого картона. Коробка была обернута кучей «пупырок» и сохранила свою форму, несмотря на все тяготы почтового пересыла.

Качество упаковки меня приятно удивило. Все плотно лежало на своих местах в толстом слое формованного вспененного полиэтилена.

В комплект входил сам двигатель, 3 ключа под шестигранник, спиртовая горелка, маленькая бутылочка со смазкой, бутылочка под спирт, и загадочная трубочка, применение которой я так и не нашел.

Порадовала спиртовка с «вечным» фитилем из стальной сеточки

Двигатель стоит на основании из лакированной древесины, снизу 4 резиновые ножки

Двигатель выглядит очень качественно сделанным, производит приятное впечатление.

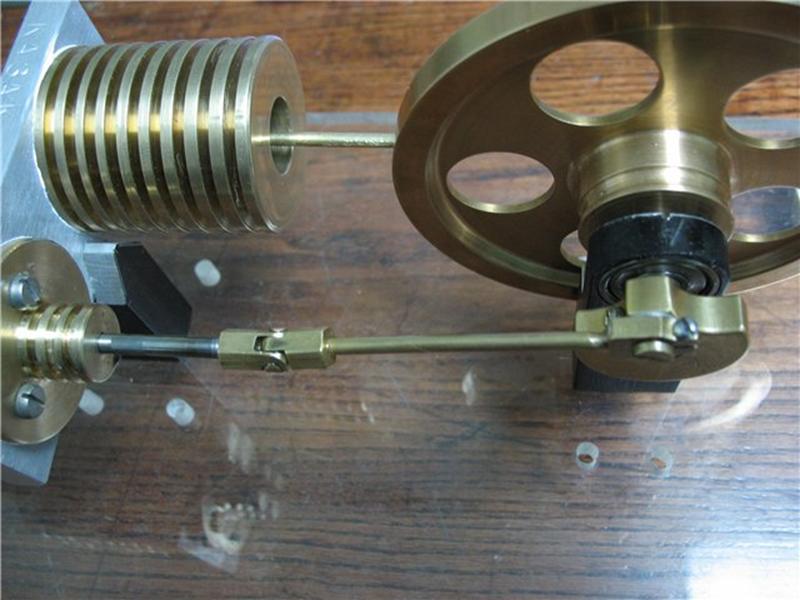

Оси вращения крепятся через миниатюрные подшипники. Вращение всех узлов двигателя плавное и тихое. Сборка отличная, все чистое, никаких отпечатков пальцев, потеков масла, грязи и т.д. Просто идеально. Основные материалы – сталь, маховики дюраль, противовесы – латунь.

Что меня смутило – отсутствие рубашки охлаждения цилиндра двигателя. Материал цилиндра – сталь, т.е. нагрев будет быстрый, охлаждение посредственное. КПД упадет и двигатель проработает недолго. Ну, это мысли, давайте их проверим на практике.

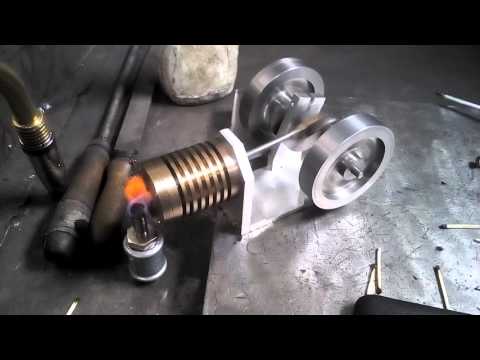

Наливаем в горелку спирт, поджигаем, крутим колесо – двигатель бодро начинает постукивать. Есть контакт – работает! ☺

Проработал двигатель пару минут, затем ожидаемо цилиндр нагрелся, охлаждение разогретых продуктов горения спирта замедлилось, двигатель плавно остановился. Перерыв на 20 минут на остывание.

Т.к. двигатель образовательный, то возможно это как говорят программисты «не баг, а фича». В конце концов, может это является частью учебного процесса. Можно объяснить устройство двигателя, почему он работает, как проходит изменение сил при изменении температуры стенок цилиндра. И почему двигатель останавливается при нагреве.

Понять, что хотели достичь создатели, не делая охлаждение стенок цилиндра — сложно, к двигателю шла инструкция на чистом китайском языке. Но судя по качеству и продуманности конструкции отсутствие радиатора охлаждения – не ошибка, а специальный расчет.

Как резюме. Двигатель полностью выполняет свою учебно- познавательную функцию. Качество изготовления на высоте, внешний вид очень, как по мне, приятный. Из недостатков можно и нужно отметить краткость его работы. Все же 2 минуты до перегрева это очень мало.

И как с мотором Мендосино из моего предыдущего обзора, напрашивается его ниша. Сам себе не купишь, но в подарок получить будешь рад. Можно дарить такое коллегам по работе или школьникам/студентам.

Всем удачи и больше хороших игрушек в жизни!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Универсальный вакуумный стол из МДФ своими руками

В этой статье вы узнаете как сделать вакуумный стол из МДФ для фрезерного ЧПУ станка своими руками. А так же о том какие необходимы для этого материалы и инструменты, какой выбрать насос, и зачем делить рабочую область на зоны.

Вакуумный стол из МДФ

Необходимые материалы

• МДФ, обычный, 3/4 «
• Ultralite Trupan МДФ, 3/4 «
• Болты, длина 1 дюйм 3 / 8-16 (4)
• Дюбель 1/4 «# 6
• Шурупы по дереву
• Клей для дерева
• Труба и фитинги из ПВХ, 2 «
• деревянные обрезки

Те из вас, у кого есть фрезерные станки с ЧПУ, знакомы с разочарованием при работе с зажимами или винтами для фиксации заготовки, а также с последующей обработкой, необходимой для вырезания и шлифования выступов.  Универсальная вакуумная прижимная система может устранить многие из этих проблем. Вы просто кладете заготовку на рабочий стол, включаете вакуумный двигатель — и готово! Теперь у вас есть прижимная сила в несколько килограммов на квадратный сантиметр, удерживающая вашу заготовку.

Обычные вакуумные прижимные системы требуют, чтобы вы вырезали специальный вакуумный шаблон, чтобы надежно удерживать заготовку. Универсальные вакуумные столы позволяют захватывать заготовку в любом месте. Им нужен больший поток воздуха, так как они сравнительно негерметичны, но их намного проще использовать.

Однако есть некоторые ограничения для универсальных настроек. Небольшие детали и компоновки с множеством разрезов могут не иметь достаточной площади поверхности для поддержания сильного вакуума, что делает универсальный вакуумный стол идеальным вариантом для большинства применений, но не для всех.

Поверхность стола: основание, камера статического давления и выпускной патрубок

Устройство вакуумного стола

Поверхность универсального вакуумного стола состоит из трех склеенных между собой слоев.  Во-первых, это основная плита , которая прикручивается к раме вашего ЧПУ и прикрепляется к трубопроводу вакуумной системы. Далее идет пленум . Он содержит решетку каналов воздушного потока, которые распределяют вакуум по всему столу. Последний слой — это прокачиваемая доска , пористая спойлерная доска, которая позволяет воздуху проходить через нее.

Нанесение дополнительных слоев герметика на обрезанные кромки МДФ.Герметизация МДФ шпателем для дерева

Плинтус и камера статического давления обычно изготавливаются из древесноволокнистой плиты средней плотности (МДФ), так как это дешево и доступно в большом количестве. (Вы также можете сделать их из пластика высокой плотности, такого как АБС или ПВХ. ) Эти слои МДФ пористые, и их необходимо герметизировать, чтобы обеспечить сильный вакуум. Вы можете использовать любой готовый герметик для дерева, такой как полиуретан на водной или масляной основе, герметики на основе эпоксидной смолы или даже клей для дерева, разбавленный водой. На обрезанные кромки МДФ следует нанести дополнительные слои герметика, так как они подвержены протеканию больше, чем верхняя и нижняя поверхности.

Добавление плиты прокачки

Доска для прокачки другая. Она должна быть достаточно твердой, чтобы поддерживать вашу заготовку, но достаточно пористой, чтобы воздух мог проходить через нее относительно легко. Рекомендуемый материал — МДФ Ultralite; он на 40% легче и пористее, чем обычный МДФ, за счет меньшего количества эпоксидных связующих. Перед тем, как приклеить прокладочную пластину к камере статического давления, вам необходимо снять более плотные верхний и нижний слои, поскольку они могут ограничивать поток воздуха, уменьшая вакуум.

Вакуум

Вакуумные системы варьируются от простых домашних установок с использованием Shop-Vacs(строительный пылесос) до коммерческих устройств, которые могут стоить больше, чем сам ЧПУ. Для большинства любителей и небольших производственных цехов Shop-Vac или базовый вакуумный двигатель более чем достаточно для систем вакуумных столов.

Вакуумный мотор

Цель состоит в том, чтобы создать как высокий вакуум, так и большой объем воздуха, поскольку это позволяет вашему столу поддерживать необходимый вакуум, несмотря на значительные утечки в системе. С небольшой площадью стола, приблизительно 50х50 сантиметров, типичный полноразмерный Shop-Vac отлично работает. Если вам нужна специальная система, вы можете купить вакуумные двигатели у промышленных поставщиков. Например http://www.shtray.ru/

Вакуумный стол из МДФ. Использование зон.

Если у вас есть стол большего размера, и вы разделяете камеру статического давления на отдельные зоны, вам понадобится способ их деления и включать и выключать разные зоны. Лучшее решение — это простая 2-дюймовая ПВХ труба из любого строительного магазина. Используйте шаровые краны, чтобы контролировать различные зоны, и добавьте в систему манометр, чтобы вы могли оптимизировать воздушный поток и давление вакуума.

Вакуумная сантехника

При прокладке водопровода избегайте множества крутых поворотов, так как это может привести к ограничению доступа воздуха и снижению производительности. Используйте Y-образные соединители вместо тройников и совместите все расположенные под углом порты, чтобы поток проходил в том же направлении, что и воздух.

Если вы обнаружите, что не получаете достаточной отдачи от двигателя, вы можете добавить второй, удвоив мощность.

Перемещение частей

Если вы беспокоитесь о смещении деталей при прорезании всего материала, вот небольшая хитрость. На первом проходе оставьте тонкий кусок материала (он же «луковая кожура») внизу разреза, чтобы удерживать разрезы на месте, пока режется остальная часть. Это будет поддерживать сильный вакуум, чтобы ваши ранее обработанные детали не сдвигались.

Как только большая часть материала будет удалена, вернитесь и выполните последний проход, чтобы прорезать полностью. Ваши первые резы значительно снизили силу резания и трение (которые уменьшаются с глубиной резания из-за небольшого количества оставшегося материала), поэтому вероятность смещения ваших деталей гораздо меньше

Вакуумный насос своими руками — как и из чего можно сделать

Для откачки парообразных и газообразных смесей применяются вакуумные насосы. Аппараты дорогостоящие, поэтому не все потребители имеют возможность приобрести данный вид товара. Изучив информацию о конструкции, можно сделать вакуумный насос своими руками.

Принцип действия

Содержание

• 1 Принцип действия
• 2 Как сделать вакуумный насос?
  • 2.1 Вакуумный насос своими руками из компрессора холодильного
  • 2.2 Как сделать вакуумный насос водокольцевого типа?
  • 2.3 Вакуумный насос своими руками из аквариумной помпы
  • 2.4 Аппарат из шприца
  • 2.5 Как насос изготавливается из автомобильного компрессора

Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:

• понижение давления в закрытом пространстве;
• лимит времени, за который должно выполниться понижение давления.

Применение! Назначение вакуумных насосов заключается в откачивании воздуха, то есть создании вакуума внутри определенной емкости.

Вакуумные помпы используются в таких сферах:

1. Упаковочные агрегаты. Для упаковочных лент, производства мешков.
2. Химия. Для постоянной перегонки химических веществ, сжатие газов и сушка химических препаратов.
3. Продукты питания. Для очистки рыбы и овощей, переработки молока, птицы, фруктов.
4. Полиграфия. В печатных и обрабатывающих устройствах применяются компрессоры.
5. Окружающая среда. В этой сфере аппараты применяются для аэрации сооружений, очистных конструкций, фильтрации.
6. Медицина. Дыхательные аппараты и стоматологическое оборудование.

Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид.

Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

• холодильный компрессор;
• водокольцевой аппарат;
• помпа для аквариума;
• шприц;
• ручной автокомпрессор.

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

Вакуумный насос своими руками из компрессора холодильного

Насос для откачки воздуха сделать из компрессора холодильника достаточно просто. Процедура состоит из таких действий:

• ножовкой спиливается верхняя часть аппарата;
• двигатель достается из устройства. Нагнетательный и всасывающий шланги соединяются с трубками из меди;
• поскольку верхняя часть насоса спилена, ее необходимо заменить новой. Новую крышку изготавливают из латуни. С внутренней стороны обшивается линолеумом, который служит звукоизолирующим материалом. Диаметр крышки должен быть меньше диаметра корпуса для предотвращения вытекания масла из корпуса;
• аппарат оснащается уровнеизмерителем для контроля расхода масла (изготавливается из оболочки шариковой ручки, установленной колпачком вверх и зафиксированной трубкой, устойчивой к маслу). Колпачок ручки закрывается не плотно, что обеспечивает поступление воздуха.
• аппарат размещается в емкость;
• перед патрубком всасывания размещается фильтр-маслоулавливатель;
• между нагнетательным патрубком и фильтром устанавливается механизм сброса избыточного давления. Такое мероприятие предотвратит обмотку от сгорания;

Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Принцип сооружения:

• внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
• Поступление жидкости происходит с бака или нагнетательного патрубка;
• Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал. Отличаются прочностью. Эксплуатируются в условиях высоких температур.

Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Схема изготовления:

• нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
• отверстие делается в центре трубки. В отверстие размещается шприц;
• два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
• всасывающий клапан крепится к жесткой трубке;
• производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

Как насос изготавливается из автомобильного компрессора

Последовательность изготовления:

• сток с манжетой снимается из открытой на гильзе крышке;
• после откручивания шурупа извлекается манжета;
• перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место;
• к образовавшейся всасывающейся трубке подключается готовый обратный клапан. При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют;
• к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса.  Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

Самодельная вакуумная камера (ракетный двигатель)

Важное примечание. Вам не нужна вакуумная камера, чтобы сделать эти ракетные двигатели. Большинство из них работают на топливе, содержащем клей, называемый «связующим». В процессе загрузки вы размягчаете связующее небольшим количеством растворителя. Перед запуском двигателя растворитель должен испариться, и эти двигатели быстро сохнут на открытом воздухе. При использовании ацетона самые маленькие сохнут за 12 часов, а самые большие берут 72. Если. однако если вы хотите еще больше ускорить процесс, вы можете сделать это с помощью вакуумного насоса и самодельной вакуумной камеры.
ПЕРЕЧЕНЬ МАТЕРИАЛОВ

На рис. 4-71 показана вакуумная камера, которую я построил с помощью обычных деревообрабатывающих инструментов. Он сделан из куска пластиковой трубы диаметром 4″ сортамента 40 и соответствующего колпачка. Вы можете использовать АБС или ПВХ. но АБС дешевле. Крышка изготовлена ​​из алюминия. Прокладка крышки вырезается из куска стандартного резинового прокладочного материала, а соединение шланга выполнено из латунного патрубка диаметром 3/8″. Шаровой клапан 1/4″ пропускает воздух обратно в камеру. На рис. 4-72 показано изображение компонентов камеры в разобранном виде.

Рисунок 4-73. Цеховой чертеж крышки вакуумной камеры.
Вы можете купить алюминий у торговца металлом, но обязательно попросите сплав, который поддается механической обработке. 6061-T6 идеально подходит. Как и в случае со сталью, проверьте мусорное ведро дилера, прежде чем платить полную цену за новую деталь. Магазины скобяных изделий продают 4-дюймовый ABS. и магазины ирригации продают 4-дюймовый ПВХ. Что бы вы ни выбрали, обязательно используйте правильный клей. Некоторые клеи предназначены для ABS. некоторые из них сделаны для ПВХ. а некоторые будут работать с обоими. Если вы не уверены, спросите продавца. Все остальное вы найдете в строительном магазине. Чтобы сделать самодельную вакуумную камеру, поступают следующим образом.
1. Изготовьте алюминиевую крышку в соответствии с рисунком на рис. 4-73. Вкрутите один конец латунного патрубка 1/4″ x 1″ в шаровой кран, а другой конец вверните в соответствующее отверстие в крышке. Отпилите резьбу с одного конца ниппеля 3/8″ x 4″ и зачистите обрезанный конец напильником. С помощью пары «тисков» (также известных как «плоскогубцы») ввинтите резьбовой конец в соответствующее отверстие в крышке. и используйте тефлоновую сантехнику на всех резьбах, чтобы обеспечить герметичность. Рисунок 4-74 показывает готовую сборку.
2. Разрежьте резиновую прокладку на 3-1/2″ в.д. х 5″ в.д.
3. Отрежьте пластиковую трубу по длине, выровняйте и загладьте концы. Вы можете сделать это на токарном станке по металлу, если он достаточно большой. В противном случае вы можете сделать это с помощью плоского бруска из металла или дерева и наждачной бумаги #120. Крепко удерживайте трубу в вертикальном положении, оберните наждачной бумагой блок и отшлифуйте оба конца трубы, пока они не станут гладкими и плоскими, а все следы от пилы не будут удалены (Рисунок 4-75).
4. Приклейте заглушку к одному концу трубы и используйте большое количество клея. Нанесите его густым слоем на внутреннюю стенку крышки. Затем немедленно наденьте колпачок на трубу и плотно забейте его резиновым молотком (Рисунок 4-76). Важная заметка. Дайте клею высохнуть в течение полных 24 часов, прежде чем поместить камеру в вакуум.
Важное примечание. Некоторые трубы из АБС-пластика изготавливаются из трехслойного ламината с твердыми внутренними и внешними стенками и вспененным «ячеистым» сердечником. Если это то, что вы используете, заклейте открытую пену эпоксидным клеем. Плотно вотрите клей в концы трубы и дайте ему затвердеть. Затем зачистите запаянные концы мелкой наждачной бумагой.

Рисунок 4-74. Латунный ниппель и шаровой кран ввернуты в крышку. Тефлоновая сантехническая лента обеспечивает герметичность.

Рисунок 4-75. Наждачная бумага и деревянный брусок используются для сглаживания концов пластиковой трубы.

Рисунок 4-76. Крышка забивается резиновым молотком.

Рисунок 4-77. Резиновая прокладка приклеивается к крышке камеры вазелином или силиконовой вакуумной смазкой.
Чтобы использовать камеру, смажьте обе стороны резиновой прокладки и латунного ниппеля на крышке камеры вазелином. Вазелин работает временно, но быстро высыхает в вакууме. Как только ты сможешь. купите тюбик силиконовой вакуумной смазки. Вы найдете его у дилеров лабораторных химикатов, а также в местах, где продается и обслуживается вакуумное оборудование. Это немного дорого, но в вакууме не испарится, и вы будете использовать его в таких малых количествах, что одного тюбика хватит на много лет.
Подсоедините шланг вакуумного насоса к ниппелю и закройте шаровой кран. Поместите двигатели, подлежащие сушке, внутрь камеры. Наклейте резиновую прокладку на крышку (Рисунок 4-77). и удерживайте крышку на конце камеры при включении вакуумного насоса. Только сила вакуума удержит крышку на месте. Никаких хомутов не нужно. Когда моторы сухие. выключите насос и откройте вентиль. Когда камера достигнет атмосферного давления, крышка автоматически откроется. Показанная здесь вакуумная камера имеет длину 12 дюймов, но вы можете сделать ее любой длины по своему желанию. У меня есть еще один длиной около 3 футов, который я использую для сушки двигателей H и I. Купите насос и шланг, прежде чем делать крышку. В зависимости от размера шланга, подходящего к насосу, вам может понадобиться патрубок большего или меньшего размера, чем показанный в этом примере.

Рисунок 4-78. Самодельные сита.

Рисунок 4-79. Самодельное сито в разобранном виде.

Как сделать пылесос: пошаговое руководство

Как сделать пылесос — подробные пояснения своими руками

18 ноября 2021 г.

2850

При уборке грязи и мелкого мусора с неудобных поверхностей, даже там, где вы можете добраться до них метлой или щетками, всегда лучше использовать пылесос, особенно ручную модель. Пылесос может легко всасывать грязь, не разбрасывая пыль и мусор, как при использовании веника, и, безусловно, гораздо удобнее в использовании.

• Как утилизировать пылесос: лучше повторно использовать, перерабатывать или ремонтировать?
• Пылесос Dyson не всасывает: исчерпывающий контрольный список
• Можете ли вы использовать Bissell Crosswave на ковре: ответы на все ваши вопросы

Однако по разным причинам у вас может не быть пылесоса или ваша текущая модель недостаточно велика для этой работы. Если это так, наше руководство по , как сделать пылесос , безусловно, пригодится, так как оно позволяет вам работать самостоятельно Пылесос своими руками без особых проблем.

Вы будете удивлены тем, как легко создать простой ручной пылесос из всех доступных материалов, не выходя из дома. И, конечно же, при правильной настройке ваш пылесос может работать относительно хорошо.

Пожалуйста, обратите внимание, что наше руководство только углубится в объяснение того, как работает пылесос, и предоставит вам общие инструкции по , как сделать пылесос из любых доступных вам материалов. Таким образом, вы можете свободно творить со своими проектами. Просто убедитесь, что вы прочитали нашу статью и запомнили общие шаги, чтобы иметь хорошее представление о процедуре.

Объяснение принципа действия пылесоса

Пылесос представляет собой полную систему воздушного потока

Для начала мастерам необходимо знать, как на самом деле работает пылесос, чтобы они могли применять ту же механику в своих конструкциях и убедиться, что машина может выполнять свою работу.

В стандартном пылесосе есть три основных блока, каждый из которых выполняет свою особую работу, внося свой вклад в общую настройку. Первая и самая важная часть — это двигатель и прикрепленный к нему вентилятор, которые получают питание от аккумулятора или от электрической розетки для создания всасывания изнутри пылесоса.

Второй блок — это подключенная батарея или модули питания, если вы используете прямое проводное подключение к розетке. В зависимости от двигателя и конструкции вашего самодельного пылесоса, подключенные источники питания должны соответственно различаться. Вам также потребуется установить выключатели питания, если вы хотите включать и выключать машину по своему желанию.

И последнее, но не менее важное: вашему пылесосу потребуется место для хранения всей собранной грязи и мусора, не затрагивающее внутренние части. Таким образом, всегда требуется пылесборник с дизайном, соответствующим всей машине. Не забудьте также установить фильтры, чтобы предотвратить попадание пыли в двигатели и другие детали. Пылесборник и фильтры также должны быть съемными, чтобы их можно было легко снять.

Помимо этого, вы можете добавить различные типы чистящих головок и насадок к вашему самодельному пылесосу, чтобы улучшить его производительность и удобство использования. Щелевая насадка поможет вам убраться в тесных узких углах. Прикрепленная пластиковая трубка поможет вам подняться выше и дальше. Наличие прикрепленной ручки также облегчит вам управление пылесосом. Список можно продолжить.

Когда ваш пылесос работает, он создает мощный поток воздуха, который проходит через всю систему, от отверстия до вентиляционного отверстия. Это создаст всасывание в чистящей головке, чтобы пылесос мог начать собирать грязь и мусор. Вся собранная пыль будет проходить через систему труб и труб, прежде чем попадет в контейнер. Здесь фильтры предотвратят дальнейшее перемещение мусора к двигателю и удержат всю грязь внутри пылесоса. Остальной воздух будет продолжать поступать и выходить через вентиляционное отверстие, а также охлаждать двигатель во время процесса.

   ➜ СВЯЗАННЫЕ: Shark Ionflex Duoclean 2X Duoclean Ultra Light IF251 — Достаточно гибкий для вас?

Что вам понадобится для пылесоса «Сделай сам»

Изучив детали пылесоса, вы должны иметь несколько идей о том, какие материалы вы можете использовать для своего проекта «Сделай сам». В следующем списке я покажу свое мнение о доступных материалах для самодельного пылесоса после того, как попробовал некоторые из них. И поскольку мы делаем руководство по самодельным пылесосам, лучше всего, чтобы эти предметы были доступны для всех домашних хозяйств и ежедневно.

Откройте для себя все необходимые инструменты и многое другое

Корпус

В качестве корпуса пылесоса можно использовать обычную пластиковую бутылку для воды объемом 1,5 л или использованную бутылку из-под шампуня. Имейте в виду, что вы должны использовать только контейнер цилиндрической формы, так как внутри него вы будете устанавливать вентилятор. В качестве альтернативы, большой кусок трубы из ПВХ также отлично подходит для этой работы. Пластмассовые материалы чрезвычайно легко разрезаются и могут быть достаточно гибкими, поэтому вы можете спроектировать корпус так, чтобы он лучше соответствовал вашему предпочтительному дизайну.

Трубки

Для установки стандартной чистящей насадки на самодельный ручной пылесос можно использовать твердые трубы и колена из ПВХ. Просто обрежьте трубку из ПВХ, чтобы получилась стандартная головка для вашей портативной модели. Также можно использовать гибкие трубы для изготовления трубок, которые напоминают обычный канистровый пылесос. Кроме того, вы можете комбинировать эти материалы для создания различных типов трубок и насадок для вашего пылесоса. Просто убедитесь, что они соответствуют мощности всасывания вашей машины.

Двигатель и вентилятор

Для включения пылесоса вам необходимо установить на машину определенные модели двигателей. Для изготовления ручного пылесоса своими руками стандартного двигателя на 30 В должно быть достаточно. Все, что менее мощное, чем это, потерпит неудачу, когда дело доходит до очищающей способности. Конечно, вы можете выбрать большую мощность, но это также будет генерировать больше шума и требовать больше от ваших источников питания.

Для вентилятора вам потребуется подготовить металлический лист для изготовления фирменного вентилятора для конкретного двигателя и вашего вакуумного корпуса. Не забудьте также приобрести подходящую оправку, соответствующую конструкции вашего двигателя и вентилятора.

Фильтры

Для вашей машины потребуются фильтры, чтобы мусор и пыль не попадали вместе с потоком воздуха в двигатель и из пылесоса, что в конечном итоге сведет на нет саму цель пылесоса. Здесь вам, как правило, понадобятся два типа фильтров: один для контроля большей части грязи, а другой для уменьшения количества мелкой пыли в воздухе.

Первый слой фильтра можно изготовить из простого куска пенопласта, вырезанного до нужного размера. Просто помните, что он должен быть относительно толстым, обычно более 5 сантиметров. Для второго слоя было бы здорово, если бы вы могли достать HEPA-фильтр. Если это невозможно, подойдет простой тканевый фильтр с соответствующими размерами и дизайном для ваших машин. Помните, что фильтры чрезвычайно важны, если вы хотите сделать лучший пылесос для шерсти домашних животных.

Источники питания

У домашних мастеров есть два варианта выбора источника питания для самодельного пылесоса. Здесь вы можете подключить двигатель непосредственно к соответствующему аккумуляторному блоку, чтобы включить пылесос на ходу. Если вы можете справиться с использованием провода, мы рекомендуем вам выбрать прямой источник питания, поскольку он более стабилен и мощен, хотя вам потребуется больше времени для работы над настройкой соответствующих модулей и регуляторов. И не забудьте подготовить электрическую проводку для вашего самодельного пылесоса.

Необходимые инструменты и другие предметы

На протяжении всего процесса вы будете использовать множество инструментов для создания деталей своими руками, поэтому важно подготовить их все:

• Ручная пила потребуется для резки и моделирования тело и другие части вакуума.
• Нож пригодится при проектировании и обработке металлического листа.
• При сборке и сборке машины требуются определенные типы клея.
• Дрель очень полезна при проектировании вакуума и создании вентиляции.
Маркеры
• помогут вам спроектировать и правильно отрегулировать детали.
• Электросварщик хоть и доступен не всем, но уж точно отлично подходит для соединения агрегатов и проводов. Но вы также можете использовать гелевый клей, чтобы соединить их, если это необходимо.

Наши пошаговые инструкции

Подготовив все инструменты и материалы, а также хорошо составленный план, пришло время приступить к работе над своим мощным пылесосом. Здесь наши общие пошаговые инструкции проведут вас через все важные этапы изготовления пылесоса. Обязательно прочитайте их все и добавьте свои собственные варианты различных шагов, чтобы создать свою настоящую машину своими руками из любых доступных вам материалов.

Проектирование и изготовление деталей

Подойдет любая обычная пластиковая бутылка объемом 1,5 л.

Вы должны начать работу над корпусом пылесоса, чтобы спроектировать гибкий блок, который можно надежно собрать и легко разобрать.

Для пользователей пластиковых бутылок из-под воды или шампуня: просто прорежьте середину бутылки, диаметр которой наименьший. Затем продолжайте резать верхнюю половину получившихся кусочков, диаметр которых немного больше и может идеально подойти для наименьшего диаметра.

Удалите все лишние детали и соедините верхнюю и нижнюю половинки бутылок вместе. Они должны идеально совпадать, если вы правильно вырезаете. Теперь вы можете легко разобрать корпус, когда это необходимо, чтобы очистить его от грязи и без особых проблем собрать обратно.

Головка бутылки может служить отверстием для вакуума. Просто просверлив несколько отверстий в нижней части, вы можете создать выпускной клапан для машины.

Если вместо этого вы используете трубы из ПВХ для изготовления корпуса пылесоса, важно получить две детали с немного разными диаметрами, чтобы их можно было легко соединить друг с другом. Убедитесь, что вы приобрели правильные трубы, чтобы их можно было легко собирать и разбирать, но при этом они не были слишком свободными или слишком тугими.

В качестве альтернативы вы можете приобрести соединители из ПВХ для соединения двух одинаковых труб вместе, хотя это будет стоить вам немного дороже. Выкопайте небольшие отверстия на торцевой заглушке из ПВХ, прежде чем прикреплять ее к нижней части труб, чтобы создать вентиляционное отверстие. Используйте переходник из ПВХ, чтобы создать правильное отверстие для пылесоса.

Вы также можете использовать трубы из ПВХ для корпуса и трубок

В качестве вакуумных трубок вы можете использовать твердые пластиковые трубы для изготовления вакуумной установки. Или используйте гибкие трубы, чтобы сделать стандартный шланг, который часто используется на канистровых или вертикальных машинах.

Работа над вентилятором и мотором

Далее вам нужно приступить к проектированию вентилятора и мотора для вашего пылесоса. Начните с использования металлического листа, который вы подготовили, и отметьте правильный размер вентилятора. Убедитесь, что вентилятор достаточно мал, чтобы комфортно вращаться внутри машины, не касаясь внутренних стенок.

После того, как вы нарисуете его, просто используйте инструмент «Ножницы», чтобы прорезать металл и создать лезвия. Возьмитесь за каждую лопасть и слегка согните ее, чтобы имитировать форму обычного вентилятора. Вместо того, чтобы следовать обычной установке, вы поместите лезвие в перевернутое положение на двигателе, чтобы создать всасывание. Используйте выбранную оправку, чтобы надежно прикрепить двигатель к лезвию. На мотор можно добавить провод с помощью электросварщика или просто соединить провода клеем.

Всю конструкцию нужно будет прикрепить к дну пластиковой бутылки или крышке из ПВХ, в зависимости от выбранного вами материала. Обязательно используйте много клея, чтобы все было надежно закреплено. По моему опыту, силиконовый клей лучше всего подходит для этой работы, поскольку он мощный, эластичный и практически неразрушимый. Если вы используете его много, клей также образует прочную основу после высыхания, поэтому двигатель может быть более безопасным.

Использовать для работы небольшой двигатель

На этом этапе, если вы используете пластиковую бутылку, я настоятельно рекомендую вам разрезать ближний конец, чтобы отделить нижнюю часть от корпуса. Сделайте то же самое с верхней частью пылесоса, чтобы снять нижнюю часть и двигатель, прикрепленный к ней. Это очень удобно при первой установке двигателя и всякий раз, когда вам нужно очистить пылесборник и фильтры.

   ➜ СВЯЗАННЫЕ С: Как пользоваться пылесосом — советы и приемы правильной уборки пола

Установка источников питания

Что касается источников питания, вы можете просто подготовить установку аккумуляторных батарей с надлежащим напряжением и мощностью для пылесоса, а затем подключить устройство к проводам, чтобы запустить пылесос.

С другой стороны, если вы заинтересованы в работе с прямым питанием от розетки, вам придется сделать еще больше. Здесь вам нужно будет создать блок регулятора мощности, используя модули и регуляторы напряжения. Подсоедините провода к устройству, затем подключите устройство к любому доступному источнику питания. Это позволит машине работать при правильном электрическом токе и напряжении для конкретного двигателя.

Кроме того, вы можете добавить переключатель к проводам, чтобы машина работала, когда вы этого хотите. Просто выберите любую часть проводов и разрежьте один из них пополам. Присоедините два конца провода к соответствующему отверстию выключателя питания. Теперь вы можете просто включать и выключать пылесос с помощью переключателя.

Разработка и добавление фильтров

Когда большая часть работы завершена, вам нужно будет настроить фильтры так, чтобы они соответствовали внутренней части машины. Для поролонового фильтра просто используйте любой кусок пенопласта подходящей толщины и ножницами или лезвием бритвы, чтобы придать ему цилиндрическую форму. Следите за тем, чтобы профиль был относительно большим, чтобы фильтр лучше помещался внутри вакуумного контейнера.

Вырежьте пенопласт нужного размера, чтобы создать соответствующий фильтр

Когда все будет готово, вы начнете с вставки и приклеивания тканевого фильтра внутрь пылесоса. Поместите его перед вентилятором и не касайтесь его, прежде чем добавлять клей, чтобы закрепить устройство. Терпеливо подождите, пока клей высохнет, и продолжайте проверять места, где требуется больше клея. Продолжайте работать над регулировкой тканевого фильтра, пока не будете удовлетворены. Затем продолжайте добавлять поролоновый фильтр поверх тканевого фильтра. Закрепите его каким-нибудь клеем или оставьте поролоновый фильтр как есть, если он уже закреплен.

Сборка вакуумной машины

Когда все готово, вы можете приступить к доработке деталей и начать сборку вашей вакуумной машины. Отшлифуйте острые края лопастей вентилятора, чтобы они не повредили внутренние стенки. Проверьте клеевые соединения, особенно прикрепленный двигатель, чтобы убедиться, что все они закреплены и устойчивы. Соберите части вместе и начните тестировать свой пылесос, чтобы увидеть, как он работает.

После того, как вы закончите сборку пылесоса своими руками, не стесняйтесь еще раз просмотреть наши инструкции по изготовлению пылесоса, чтобы просмотреть машину и проверить возможные улучшения.

Несколько полезных часто задаваемых вопросов

И если у вас все еще есть вопросы о том, как сделать пылесос и как вы можете использовать свой ручной пылесос в целом, то следующие часто задаваемые вопросы, безусловно, вам пригодятся.

Как чистить ковры

Пылесос должен отлично собирать грязь с нескольких поверхностей. Однако без подходящей чистящей насадки вам будет довольно сложно проникнуть в более толстый слой ваших ковров. Итак, если вы пытаетесь использовать самодельный пылесос для чистки ковров, рекомендуется немного почистить поверхности, чтобы ослабить грязь. Кроме того, если ваши домашние животные недавно помочились на ковер, вы не хотите использовать для этого пылесос, если только вы не хотите, чтобы вся машина стала вонючей, и вам приходится иметь дело с запахами. Вместо этого прочитайте статью о том, как вывести запах мочи с ковра на нашем веб-сайте, чтобы узнать, как правильно бороться с запахами.

Как часто нужно пылесосить?

Благодаря простому дизайну, достойной производительности и простоте обслуживания вы можете использовать самодельный пылесос для большинства задач уборки. Однако разные задачи потребуют от вас выполнения очистки с разной частотой. Не стесняйтесь проверять наши сообщения о том, как часто вы должны пылесосить, чтобы узнать больше об этом.

Заключение

Если у вас нет пылесоса или ваша текущая машина слишком велика для специальных задач по уборке, воспользуйтесь нашим полезным руководством по как сделать пылесос обязательно пригодится. Здесь вы можете узнать , как собрать пылесос , используя доступные материалы, и выполнить подробные шаги, чтобы придумать свой собственный дизайн. Приложив немного усилий и творческого мышления, вы тоже сможете создать классный пылесос своими руками, который действительно будет работать.

13 вещей, которые вы никогда не должны пылесосить

Удаление пылесоса может показаться быстрым решением для любой утечки, но некоторые вещи просто не предназначены для этой машины. Это беспорядок, который вместо этого следует убирать метлой.

1 / 13

NOR GAL/SHUTTERSTOCK

Использованная кофейная гуща

Все любители кофе знают, как тяжело чистить старую кофеварку, если только вы не поддались помешательству на кофейных капсулах. Влажную кофейную гущу сложно чистить, но не делайте это работой для вашего пылесоса. Они могут засорить трубы, вывести из строя двигатель и вызвать рост плесени внутри машины.

2 / 13

ARTKOLO/SHUTTERSTOCK

Влажные продукты

Некоторые кухонные загрязнения можно убрать с помощью пылесоса, например, сахар и соль. Другие, такие как свежие продукты, печеные бобы и картофельный салат, не могут. Они могут засорить пылесос только из-за своего размера и повредить двигатель из-за своей влаги. Что еще хуже, продукты могут испортиться внутри вашего пылесоса и начать пахнуть. Вы же не хотите застрять, убирая этот беспорядок.

3 / 13

NMSSHUTTERSPEED/SHUTTERSTOCK

Обломки растений

Мертвые листья и цветы, падающие с комнатных растений, могут легко засорить машину. Вместо этого возьмите их вручную. Ознакомьтесь с этими полными планами проекта по строительству собственной бочки для компоста на заднем дворе.

4 / 13

PALOKHA TETIANA/SHUTTERSTOCK

Зола для камина

Всасывание золы из камина с помощью пылесоса в основном противоположно очистке. Частицы настолько мелкие, что могут быть выброшены из задней части машины прямо в воздух. Good Housekeeping предлагает покрыть их влажной кофейной гущей, прежде чем подметать их, чтобы вы не вдыхали потенциально опасную пыль.

5 / 13

SAFAKCAKIR/SHUTTERSTOCK

Строительная пыль

Ремонт дома — это серьезное мероприятие, но не пытайтесь быстро убрать его с помощью пылесоса. Как и пепел от камина, строительный мусор состоит из мелких частиц, которые могут сжечь двигатель или попасть обратно в воздух. Подметите все это, чтобы сохранить свой пылесос и себя в безопасности. Мы покажем вам, как использовать ваш магазинный пылесос для сбора пыли.

6 / 13

SHEILA FITZGERALD/SHUTTERSTOCK

Монеты и маленькие игрушки

Это вещи, которые вы вряд ли стали бы убирать специально. Вот почему для вас особенно важно проверить свои полы, прежде чем нажимать кнопку питания, особенно если у вас есть маленькие дети. Маленькие предметы, которые всасываются, могут разбиться на куски, разрезать мешок или вывести из строя двигатель пылесоса — или сделать все вместе.

7 / 13

CARLOS ANDRE SANTOS/SHUTTERSTOCK

Жидкости

Собирать жидкости пылесосом опасно, это просто и понятно. Вас может ударить током. По крайней мере, машина получит определенные повреждения. Инвестиции в пылесос для влажной/сухой уборки, предназначенный для решения этих проблем, являются одним из решений, но есть множество других способов убрать пролитую жидкость: швабра, практически любой продукт Swiffer, бумажные полотенца, обычные полотенца, тряпки для мытья посуды — вы поняли идею. Если вы сломаете свой пылесос, мы покажем вам, как отремонтировать его самостоятельно.

8 / 13

GLENN R. SPECHT-GRS PHOTO/SHUTTERSTOCK

Электрические шнуры

Может показаться, что быстро пропылесосить шнур, чтобы добраться до труднодоступного угла, не так уж и сложно, но это так. Вакуум может разрушить внешнюю часть шнура и в конечном итоге обнажить опасные провода внутри. Сами шнуры для пылесосов обычно более тяжелые, но они могут пострадать от таких же повреждений.

9 / 13

PR IMAGE FACTORY/SHUTTERSTOCK

Макияж

Тени для век, бронзер, тональный крем, румяна, даже кусочки губной помады — ничего из этого не должно быть в вашем пылесосе. Они могут расплавиться внутри машины и нанести серьезный ущерб. Вот еще кое-что, о чем должны помнить домовладельцы: никогда не выбрасывайте эти вещи в мусоропровод.

10 / 13

КУЛИКОВ АЛЕКСАНДР/SHUTTERSTOCK

Почва

Когда обувь вашей семьи приносит грязь и грязь внутрь вашего чистого дома, у вас может возникнуть соблазн выбраться из пылесоса. Плохая идея. Вы можете испачкать ковер и заставить частицы проникнуть еще глубже в материал. Влажная почва также может вызвать проблемы с двигателем. Убедитесь, что вы избегаете этих ошибок при уборке, которые на самом деле делают ваш дом грязнее.

11 / 13

PAKAWAT SUWANNAKET/SHUTTERSTOCK

Пучки волос

Как человек с длинными густыми прядями, которые постоянно выпадают, я могу честно сказать, что пылесосить большое количество волос просто не стоит. Он засоряет машину, и вам нужно будет выловить все это, чтобы пылесос снова работал правильно. Валовой. Сэкономьте время и дополнительные усилия, подметая его или, если он на ковре или коврике, просто используйте руки. Ознакомьтесь с этими 11 неожиданными способами использования пылесоса, о которых вы даже не догадывались. Еще одно место, где не место волосам: в унитаз!

12 / 13

FREEDOM_STUDIO/SHUTTERSTOCK

Измельченная бумага

Уборка кучи измельченной бумаги так же вредна, как и куча волос, что приводит к засорению машины и поломке двигателя. Метла — лучшее решение этого беспорядка, если только измельченная бумага не лежит на ковре, и в этом случае вам, возможно, придется просто использовать руки.
