Двухтактный двигатель принцип работы: Двухтактный двигатель, принцип работы

Содержание

Устройство и принцип работы четырёхтактного двигателя и двухтактного двигателя с

Преимущества
четырёхтактных двигателей
  • Б́ольшая экономичность
  • Более чистый выхлоп (экологически чище)
  • Не требуется сложная выхлопная система
  • Меньший шум, вибрация
  • Отсутствие необходимости постоянного контроля уровня масла



Преимущества
двухтактных двигателей
  • Отсутствие громоздких систем смазки и газораспределения
  • Б́ольшая мощность в пересчёте на 1 литр рабочего объёма
  • Проще и дешевле в изготовлении
  • Меньший вес

Устройство и принцип работы четырёхтактного двигателя и двухтактного двигателя

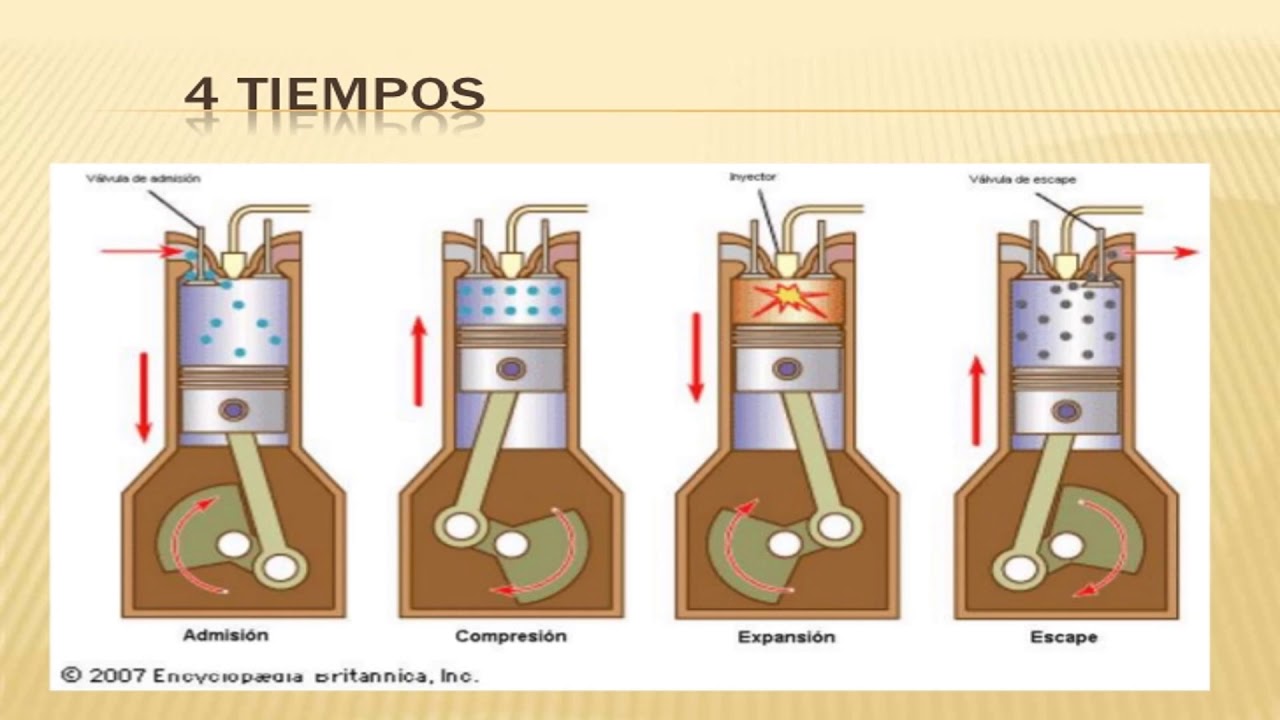

Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов.
Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Пoршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

1. Впуск — четырёхтактный двигатель

В процессе впуска поршень четырёхтактного двигателя идёт из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). Одновременно кулачком распредвала открывается впускной клапан, — в цилиндр четырёхтактного двигателя затягивается свежая топливно-воздушная смесь.

2. Сжатие — четырёхтактный двигатель

Пoршень четырёхтактного двигателя поднимается из НМТ в ВМТ, сжимая рабочую топливную смесь. Одновременно и значительно поднимается температура горючей смеси.

Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия (не путать с компрессией). Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Но, для четырёхтактного двигателя с б́ольшей степенью сжатия требуется топливо с б́ольшим октановым числом, которое дороже.

3. Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель

Незадолго до окончания такта сжатия горючая смесь воспламеняется искрой от свечи зажигания. Во время следования поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси именуется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда пoршень будет находиться в ВМТ. Тогда использование энергии сгоревшего топлива будет максимальным.

Скороть горения топлива практически не меняется, то есть занимает фиксированное время, следовательно чтобы достичь максимальной производительности двигателя нужно увеличивать угол опережения зажигания пропорционально уровню оборотов коленвала. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла используется электронное опережение зажигания.

4. Выпуск — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется

перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.



Четырехтактный двигатель скутера:

1 — цилиндр с головкой
2 — крышка головки цилиндра
3 — карбюратор
4 — впускной патрубок
5 — электростартер.

Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.













В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.

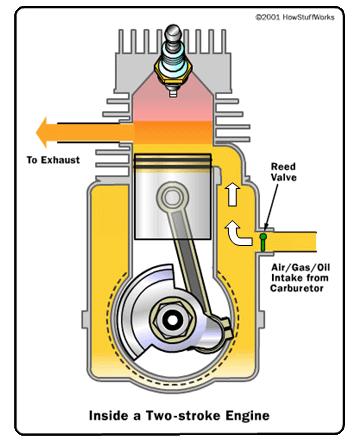

Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.



1. Такт сжатия — двухтактный двигатель

Пoршень двухтактного двигателя поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси.

Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.



2. Такт рабочего хода — двухтактный двигатель

При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, пoршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.

Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении пoршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов.

Далее цикл повторяется.

Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем пoршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что пoршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda Dio ZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.















Преимущества и недостатки двух- и четырехтактных двигателей.

Двухтактные преимущества

1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг.

2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников.

3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?

Двухтактные недостатки

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадинную силу, для четырёхтактного 200 грамм.

2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.

3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.

4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит из значительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.

Какой же двигатель выбрать?

Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше ты не найдешь ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.



Просмотров: 5047

Работа двухтактного двигателя

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

  1. Устройство двухтактного двигателя.
  2. Принцип работы 2-х тактного ДВС.
  3. Как увеличить мощность двигателя своими руками?
  4. Как увеличить тягу?
  5. Проблема с продувкой после увеличения мощности.
  6. Видео.

Устройство двухтактного двигателя

Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.

Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.

Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.

На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.

Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.

Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.

В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.

Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.

Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:
  • Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
  • Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
  • Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
  • На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.

Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.

Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.

Видео

На скутеры устанавливаются двухтактные двигатели 2Т или 4 Т. Какой лучше?

Анимация работы двухтактного двигателя.

Двухтактный двигатель Stihl (Штиль) в разрезе.

В этом видео — работа двухтакного двигателя.

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.

Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.

1. Такт сжатия — двухтактный двигатель

Пoршень двухтактного двигателя поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси. Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.

2. Такт рабочего хода — двухтактный двигатель

При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, пoршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.

Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении пoршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов.

Далее цикл повторяется.

Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем пoршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что пoршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda DioZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.

Преимущества и недостатки двух- и четырехтактных двигателей.

1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг.

2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников.

3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л. с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадинную силу, для четырёхтактного 200 грамм.

2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.

3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.

4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит иззначительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.

Какой же двигатель выбрать?

Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше ты не найдешь ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.

Двигатели внутреннего сгорания построены по одному принципу – энергия сгорания топлива превращается в кинетическую энергия вращения коленвала. Существуют два типа моторов – двухтактные и четырехтактные. Оба обладают своими преимуществами и недостатками, попробуем разобраться в чем отличия.

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота маховика. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

  1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.
  2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.

Особенности мотора с двумя тактами

Двухтактный двигатель совершает полный цикл за один оборот коленвала, это позволяет получить большую удельную литровую мощность чем у 4-х тактного движка при тех же оборотах двигателя. Однако, кпд двухтактника будет ниже из-за несовершенства механизма фаз газораспределения, неизбежных потерь топливной смеси в процессе продувки и неполного рабочего хода поршня.

Двухтактный двигатель сильно греется, потому что во время работы высвобождается большая тепловая энергия. Иногда может потребоваться дополнительное охлаждение. В мотоциклах редко используются двухтактные моторы с большим количеством цилиндров, чаще всего применяется одноцилиндровый мотор с воздушным охлаждением.

При работе по двухтактному циклу поршень совершает меньше движений за один такт, а нагрузка вспомогательных газораспределительных, смазочных и охлаждающих систем на коленвал ниже или отсутствует совсем. Поэтому износ поршневой группы у них будет ниже. Если для легкой техники это не является решающим фактором, то тихоходный двухтактный дизельный двигатель может иметь в несколько раз больший ресурс, чем все остальные двс. Поэтому они нашли широкое распространение в тепловозах, генераторах, судовых двигателях.

Двухтактный бензиновый двигатель быстрее набирает обороты максимальной мощности. Этим активно пользуются мотоспортсмены, особенно в кроссовых дисциплинах, когда необходим мгновенный отклик на рукоятку газа. Кроме того, он проще в обслуживании, дешевле и легче четырехтактного.

Расход топлива у двухтактника будет выше на 25-30 %, шумность и вибрации тоже. Двигатель невозможно вписать в жесткие экологические нормы, даже если использовать инжекторные системы впуска и наддув. Большой расход воздуха требует применения специальных воздушных фильтров.

Система смазки и приготовление топлива

Работа двухтактного двигателя требует эффективной смазки движущихся узлов. Централизованная раздельная система смазки с масляным насосом, как у четырехтактных двигателей, здесь отсутствует, поэтому масло добавляется в бензин в соотношении 1:25 – 1:50. Полученный состав, находясь в поршневой и кривошипно-шатунной камере, смазывает подшипники шатуна, стенки цилиндра и поршневые кольца. При воспламенении воздушной смеси масло сгорает и удаляется вместе с выхлопными газами.

Моторное масло должно быть специальное — для двухтактного двигателя, обычно оно имеет маркировку 2Т на канистре. Использование обычного автомобильного масла недопустимо по ряду причин:

  • Масло для двухтактных двигателей обязано обладать хорошей растворимостью в бензине;
  • Обладает прекрасными смазывающими свойствами, улучшая работу двигателя и уменьшая трение;
  • Защита от коррозии трущихся деталей поршневой группы;
  • Двухтактное масло должно сгорать без остатка, не образовывая нагар и сажу. Высокая зольность обычного масла приводит к закоксовыванию поршневых колец.

Подачу смазки в двухтактный двигатель можно осуществить двумя способами. Первый и самый простой – смешивать с топливом в нужной пропорции. Второй – это раздельная система смазки двухтактного двигателя, когда состав из топлива и масла готовится непосредственно перед попаданием внутрь в специальном патрубке. В этом случае устанавливается отдельный бачок для масла, а его подача осуществляется с помощью специального плунжерного насоса.

Эта система получила широкое распространение на современных мотоциклах и скутерах. Кроме удобства использования (теперь не нужно доливать масло в бак на глаз каждую заправку), происходит серьезная экономия масла, потому что впрыск его зависит от оборотов двигателя. На холостых оборотах пропорция масла может составлять всего 1:200.

Тюнинг двухтактного двигателя

Любой двухтактный мотор имеет возможности для форсировки. Увеличение мощности при таком же объеме оправдано в спорте, а в повседневной эксплуатации двигатель становится эластичнее и экономичнее. Основные способы доработки:

  1. Увеличить диаметр выпускного отверстия и обеспечить его максимально продолжительное время открытия. Это позволяет выпустить максимальное количество газов. Таким образом повышаются тяговые возможности двигателя и его крутящий момент.
  2. Обеспечить эффективную продувку. Для этого можно увеличить диаметр впускного окна, тогда горючая смесь не будет задерживаться в картере и обеспечится своевременный впрыск в камеру сгорания.
  3. Применение на карбюраторе вихревого диффузора, который за то же время подает большее количество топливной смеси. Вместе с ним целесообразно применение воздушного фильтра нулевого сопротивления.
  4. Установка резонатора выпуска, расчет которого произведен под конкретный объем двигателя. Такое устройство возвращает часть топливной смеси назад в цилиндр через выпускное отверстие.
  5. Доработка шатунно-поршневой группы, ее облегчение и тщательная балансировка. Клапана и каналы должны быть притерты и не иметь заусенец (задиров), тормозящие и завихряющие потоки. Это уменьшает наполняемость цилиндра и снижает мощность.
  6. Применение инжекторных систем впрыска и регулирование фазами газораспределения. Это позволяет точнее дозировать количество подаваемого топлива и уменьшить потери горючей смеси во время продувки цилиндра.
  7. Установка систем наддува. Обычно это компрессорные нагнетатели, а на двухтактный дизельный двигатель может быть установлен традиционный турбокомпрессор. С его помощью увеличивается количество поступаемого в цилиндры воздуха, соответственно и количество горючего может быть увеличено.

Эксплуатация и причины поломки двигателей

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

  • Низкое качество бензина. Плохое топливо часто приводит к появлению детонации. Чаще всего это заметно на невысоких оборотах при подгазовках. Возникающие ударные нагрузки приводят к поломке перегородок поршней, чрезмерным нагрузкам на подшипники коленвала. Детонация может возникать из-за перегрева двигателя, нагара на поршне и бедной смеси.
  • Низкое качество деталей, из которых собран мотор. Особенно это актуально для китайских производителей, часто допускающих брак в производстве комплектующих. Это приводит к раннему выходу из строя поршня, коленчатого вала, цилиндра и прочих деталей, а затем и капитальному ремонту. Обычно помогает оценить состояние поршневой простой замер компрессии.
  • Низкокачественное моторное масло. Топливомасляная смесь для двухтактных двигателей имеет очень важное значение. Именно от его качества будет зависеть как мягко работает мотор, чистота выхлопа, отсутствие перегрева и лишних шумов. Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара. Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно.
  • Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ.
  • Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя.

Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.

Всем доброго времени суток, уважаемые читатели! Несмотря на то, что большинство из Вас являются владельцами четырехколесных транспортных средств, есть среди подписчиков и ценители мотоциклов, мопедов, скутеров. Если Вы еще не знаете принцип работы двухтактного двигателя, то самое время ознакомиться с этой интересной темой.

Особенности и устройство

Подобный тип силового агрегата стал базовым для различных типов устройств и техники благодаря своей простоте и надежности. В рабочем цикле такого мотора всего два такта, в отличие от 4‑х тактных, которые устанавливаются на большинстве автомобилей. Эта пара тактов — сжатие и расширение. Читатель может вполне справедливо поинтересоваться: а куда деваются впуск и выпуск рабочей смеси. Дело в том, что они объединены с указанными выше сжатием и расширением.

В отличие от мотора на 4 такта, в 2‑хтактном всего за один оборот коленчатого вала происходит весь рабочий цикл. Это позволяет повысить мощностные качества двигателя в 1,5 и более раза при равносильном рабочем объеме. Однако это приводит к снижению коэффициента полезного действия, иначе такими силовыми агрегатами оснащались бы все без исключения самоходные механизмы. Зато в судостроении они нашли самое широкое применение. Одноцилиндровый двухтактный мотор — также неотъемлемая составляющая каждого скутера с малым объемом двигателя, которые вовсю колесят по нашим дорогам.

Еще одной важной особенностью таких механизмов является их склонность к перегреву. Это связано с выделением больших объемов тепла во время работы. Для решения данной проблемы может потребоваться подведение принудительного охлаждения. Зато есть и преимущества у такого моторчика: работа поршня ограничивается 2‑мя тактами, а это значит, что он совершает вдвое меньше перемещений. За счет этого, сокращается износ ключевых деталей силового агрегата.

Принцип функционирования

Рассмотрим, как на практике происходит работа такого движка (см. видео):

  1. Поршень начинает двигаться от нижней точки, которая еще называется «мертвой», вверх. Одновременно с этим процессом происходит доставка топлива вместе с воздухом. Приоткрывается выпускное окно, и через него наружу беспрепятственно уходят выхлопные газы. При этом, происходит момент сжатия рабочей смеси.
  2. Как только начинает осуществляться сжатие, в кривошипной камере формируется пространство на основе разреженного воздуха. Высвобождается место для поступления свежей порции топлива. При достижении верхней точки движения поршнем свечи зажигания выдают искру, которая воспламеняет рабочую смесь.
  3. Вследствие возгорания рабочей смеси возникает энергия, которая вынуждает поршень двигаться уже вниз. Избыточное давление, создаваемое в кривошипной камере, заставляет сжиматься горючее. В верхней точке движения поршня выпускное окно открывается, освобождая выход отработанных газов, откуда они направляются прямиком в глушитель.
  4. Дальнейшее движение поршня приводит к открытию продувочного окна. Топливо из кривошипной камеры перемещается в рабочий цилиндр. Как только поршень опустится в нижнюю точку, это означает, что полный цикл работы двигателя состоялся. И все начинается снова, но это будет уже начало нового цикла.

Сравнение двигателей на 2 и 4 такта

Поскольку мощность равноценного мотора на два такта больше, чем у 4‑тактного собрата, он, по идее, должен быть более экономичным. На практике этого не происходит из-за возникающих дополнительных потерь. Происходит частичное смешивание отработанных газов с вновь поступающим топливом, и вся эта смесь благополучно уходит через выхлопную трубу. Поэтом на то же самое количество циклов карбюратор двухтактника требует больше горючего.

Существуют различия и в системе смазки. В случае с мотором на 2 такта она осуществляется за счет смешивания моторного масла и бензина. В 4‑тактном предусмотрена система смазки с шестеренным насосом. Смазка попадает во впускной патрубок системы, и ее поставляется именно столько, сколько необходимо.

В таких движках нет клапанов, которые присущи четырехтактным моторам внутреннего сгорания. За них ту же самую работу делает поршень, который при последовательном движении вверх и вниз открывает и закрывает продувочные, впускные и выпускные окна. Благодаря этому они считаются более конструктивно простыми и легкими в обслуживании. Считается, что показатель мощности у них примерно в 2 раза выше, чем у тех, что рассчитаны на 4 такта, за счет большего количества прошедших циклов.

Но из-за недостаточно полного использования хода поршня, остатков в цилиндре скопившихся газов и частичной потери производимой мощности для продувки, фактическое увеличение полезной мощности будет не более, чем на 60–70 процентов. Искра на таких движках появляется на доли секунды раньше, чем поршень достигает верхней мертвой точки, а для изменения угла зажигания предусмотрены различные устройства механического и электронного типа действия. На прежних моделях момент воспламенения устанавливался, исходя из оптимального числа оборотов.

Итак, подытожим основные достоинства рассматриваемого силового агрегата:

  • отличается малыми габаритами;
  • обладает простым устройством;
  • выдает большую мощность при том же рабочем объеме.

При этом, его применение ограничивается из-за особенностей конструкции и значительных потерь. Однако на сегодняшний день именно таким типом двигателя по-прежнему оснащается большое число разнообразных механизмов, которые могут использовать как одно‑, так и двухцилиндровый двигатель внутреннего сгорания на 2 такта. Зная особенности и принцип функционирования такого движка, можно самостоятельно находить возникающие в нем неполадки. В ряде случаев такие знания позволяют определиться с выбором между 2‑х и 4‑х тактным силовым агрегатом.

В сегодняшнем обзоре мы постарались рассмотреть устройство 2‑х тактного силового агрегата, которым оснащается практически любой современный мотоцикл или мопед, а также другая техника. Друзья, буду благодарен за Ваши рекомендации моего блога в кругу своих друзей. В ближайших выпусках блога мы обязательно рассмотрим новые интересные темы из области автомобилей, двигателей и ухода за ними. А пока несколько слов о присадках для ДВС и какой смысл в их использовании. Оставайтесь с нами и до новых встреч!

Принцип работы двухтактного двигателя. | Автомания

Двигатель внутреннего сгорания его особенности

Первый двигатель работающий на топливе появился в 19 веке. Для того, чтобы двигатель работал без отказа, изобретатель перестраивал свое изобретение не один раз. Выход из ситуации нашли с помощью добавления системы жидкостного охлаждения и смазки.

В настоящее время среди мотоциклистов двухтактный двигатель набрал популярности.

Чтобы подробно разобраться в работе двухтактного двигателя, для начала нужно изучить его строение, как он собран и какие детали важны при работе. На самом деле его устройство не такое сложное, как все думают.

Сам двигатель имеет форму картера. Внутри находится коленчатый вал и подшипники, а также цилиндр. Свеча зажигания вырабатывает искру, а поршень своими вращениями подает топливо до свечи.

Для нормальной работы двигателя, важную роль играют зазоры между деталей и смазка внутри. Для этого бензин размешивают маслом хорошего качества в нужных пропорциях. При сгорании остается минимальный осадок.

Строение корпуса и цилиндра собраны качественно. Водного охлаждения не имеют, при этом обладают самым лучшим воздушным охлаждением. Подобное устройство способно обеспечить самую лучшую производительность в рабочем состоянии.

Как работает двухтактный двигатель

Чтобы разобраться в рабочей системе мотора, необязательно быть автомехаником. Работа устройства создана на уровне физического закона.

Движение двухтактного агрегата осуществляется двумя тактами. Первый такт-это сжатие. В этот период поршень находясь в нижней точке ожидает поступление топлива.

При поступлении топлива в камеру сгорания, поршень сразу поднимается и доводит топливо в верхнюю мертвую точку. При движении поршня образуются выхлопные газы, которые исчезают через специальное окно.

На втором этапе поршень подгоняет топливо в верхнюю точку, и осуществляется воспламенение. Таким образом запускается двигатель и начинает свою работу. Такой этап называется расширение.

Особенности двигателя

Коленвал проходит один круг, таким образом происходит полный круг работы двигателя. Эта особенность позволяет достигать мощности в 1,5 раза больше, чем у подобных моторов с таким же объемом. Соответственно КПД двигатель имеет ниже чем четырех тактные модели.

Эта особенность применяется для создания двигателей с низкими оборотами для судов. Здесь используется прямое соединение с гребным валом. Устанавливают двигатель быстрого сгорания на мотоцикл.

При двухтактной работе двигатель имеет свойство нагреваться. Происходит выделение тепловой энергии. Чтобы агрегат был все время рабочий, иногда применяется дополнительное охлаждение. При работе в два такта двигатель совершает минимальное количество движений. Из-за минимального трения износ рабочих деталей сокращается.

Еще одной проблемой в работе двигателя, является выброс выхлопных газов. В отличие от четырех тактного двигателя, в двух тактном происходит выброс при свободном цилиндре. При захватывании полного объема качество обдува теряется.

Несмотря на не большие особенности двигатель внутреннего сгорания используется на разном оборудовании, и на мотоциклах. А также создают еще больше устройств с применением двухтактного двигателя.

После подробного изучения двигателя и принципа его работы, становится понятно, чем удобен этот агрегат и какие у него особенности. Мотоцикл с двухтактным двигателем поможет набрать опыта и навыков.

Двухтактный двигатель принцип работы


Принцип Работы, Описание Рабочего Цикла, Пропорции Смеси Масла и Бензина Для Смазки Бензинового Или Дизельного ДВС

Двигатели внутреннего сгорания построены по одному принципу – энергия сгорания топлива превращается в кинетическую энергия вращения коленвала. Существуют два типа моторов – двухтактные и четырехтактные. Оба обладают своими преимуществами и недостатками, попробуем разобраться в чем отличия.

Схема устройства двухтактного двигателя

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота маховика. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

  1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.
  2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.

Особенности мотора с двумя тактами

Двухтактный двигатель совершает полный цикл за один оборот коленвала, это позволяет получить большую удельную литровую мощность чем у 4-х тактного движка при тех же оборотах двигателя. Однако, кпд двухтактника будет ниже из-за несовершенства механизма фаз газораспределения, неизбежных потерь топливной смеси в процессе продувки и неполного рабочего хода поршня.

Двухтактный двигатель сильно греется, потому что во время работы высвобождается большая тепловая энергия. Иногда может потребоваться дополнительное охлаждение. В мотоциклах редко используются двухтактные моторы с большим количеством цилиндров, чаще всего применяется одноцилиндровый мотор с воздушным охлаждением.

При работе по двухтактному циклу поршень совершает меньше движений за один такт, а нагрузка вспомогательных газораспределительных, смазочных и охлаждающих систем на коленвал ниже или отсутствует совсем. Поэтому износ поршневой группы у них будет ниже. Если для легкой техники это не является решающим фактором, то тихоходный двухтактный дизельный двигатель может иметь в несколько раз больший ресурс, чем все остальные двс. Поэтому они нашли широкое распространение в тепловозах, генераторах, судовых двигателях.

Двухтактный бензиновый двигатель быстрее набирает обороты максимальной мощности. Этим активно пользуются мотоспортсмены, особенно в кроссовых дисциплинах, когда необходим мгновенный отклик на рукоятку газа. Кроме того, он проще в обслуживании, дешевле и легче четырехтактного.

Расход топлива у двухтактника будет выше на 25-30 %, шумность и вибрации тоже. Двигатель невозможно вписать в жесткие экологические нормы, даже если использовать инжекторные системы впуска и наддув. Большой расход воздуха требует применения специальных воздушных фильтров.

Система смазки и приготовление топлива

Работа двухтактного двигателя требует эффективной смазки движущихся узлов. Централизованная раздельная система смазки с масляным насосом, как у четырехтактных двигателей, здесь отсутствует, поэтому масло добавляется в бензин в соотношении 1:25 – 1:50. Полученный состав, находясь в поршневой и кривошипно-шатунной камере, смазывает подшипники шатуна, стенки цилиндра и поршневые кольца. При воспламенении воздушной смеси масло сгорает и удаляется вместе с выхлопными газами.

Моторное масло должно быть специальное — для двухтактного двигателя, обычно оно имеет маркировку 2Т на канистре. Использование обычного автомобильного масла недопустимо по ряду причин:

  • Масло для двухтактных двигателей обязано обладать хорошей растворимостью в бензине;
  • Обладает прекрасными смазывающими свойствами, улучшая работу двигателя и уменьшая трение;
  • Защита от коррозии трущихся деталей поршневой группы;
  • Двухтактное масло должно сгорать без остатка, не образовывая нагар и сажу. Высокая зольность обычного масла приводит к закоксовыванию поршневых колец.

Подачу смазки в двухтактный двигатель можно осуществить двумя способами. Первый и самый простой – смешивать с топливом в нужной пропорции. Второй – это раздельная система смазки двухтактного двигателя, когда состав из топлива и масла готовится непосредственно перед попаданием внутрь в специальном патрубке. В этом случае устанавливается отдельный бачок для масла, а его подача осуществляется с помощью специального плунжерного насоса.

Эта система получила широкое распространение на современных мотоциклах и скутерах. Кроме удобства использования (теперь не нужно доливать масло в бак на глаз каждую заправку), происходит серьезная экономия масла, потому что впрыск его зависит от оборотов двигателя. На холостых оборотах пропорция масла может составлять всего 1:200.

Тюнинг двухтактного двигателя

Любой двухтактный мотор имеет возможности для форсировки. Увеличение мощности при таком же объеме оправдано в спорте, а в повседневной эксплуатации двигатель становится эластичнее и экономичнее. Основные способы доработки:

  1. Увеличить диаметр выпускного отверстия и обеспечить его максимально продолжительное время открытия. Это позволяет выпустить максимальное количество газов. Таким образом повышаются тяговые возможности двигателя и его крутящий момент.
  2. Обеспечить эффективную продувку. Для этого можно увеличить диаметр впускного окна, тогда горючая смесь не будет задерживаться в картере и обеспечится своевременный впрыск в камеру сгорания.
  3. Применение на карбюраторе вихревого диффузора, который за то же время подает большее количество топливной смеси. Вместе с ним целесообразно применение воздушного фильтра нулевого сопротивления.
  4. Установка резонатора выпуска, расчет которого произведен под конкретный объем двигателя. Такое устройство возвращает часть топливной смеси назад в цилиндр через выпускное отверстие.
  5. Доработка шатунно-поршневой группы, ее облегчение и тщательная балансировка. Клапана и каналы должны быть притерты и не иметь заусенец (задиров), тормозящие и завихряющие потоки. Это уменьшает наполняемость цилиндра и снижает мощность.
  6. Применение инжекторных систем впрыска и регулирование фазами газораспределения. Это позволяет точнее дозировать количество подаваемого топлива и уменьшить потери горючей смеси во время продувки цилиндра.
  7. Установка систем наддува. Обычно это компрессорные нагнетатели, а на двухтактный дизельный двигатель может быть установлен традиционный турбокомпрессор. С его помощью увеличивается количество поступаемого в цилиндры воздуха, соответственно и количество горючего может быть увеличено.

Эксплуатация и причины поломки двигателей

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

  • Низкое качество бензина. Плохое топливо часто приводит к появлению детонации. Чаще всего это заметно на невысоких оборотах при подгазовках. Возникающие ударные нагрузки приводят к поломке перегородок поршней, чрезмерным нагрузкам на подшипники коленвала. Детонация может возникать из-за перегрева двигателя, нагара на поршне и бедной смеси.
  • Низкое качество деталей, из которых собран мотор. Особенно это актуально для китайских производителей, часто допускающих брак в производстве комплектующих. Это приводит к раннему выходу из строя поршня, коленчатого вала, цилиндра и прочих деталей, а затем и капитальному ремонту. Обычно помогает оценить состояние поршневой простой замер компрессии.
  • Низкокачественное моторное масло. Топливомасляная смесь для двухтактных двигателей имеет очень важное значение. Именно от его качества будет зависеть как мягко работает мотор, чистота выхлопа, отсутствие перегрева и лишних шумов. Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара. Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно.
  • Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ.
  • Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя.

Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor. ru

Как работает двухтактный двигатель | АВТОСТУК.РУ

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

Содержание статьи:

  1. Устройство двухтактного двигателя.
  2. Принцип работы 2-х тактного ДВС.
  3. Как увеличить мощность двигателя своими руками?
  4. Как увеличить тягу?
  5. Проблема с продувкой после увеличения мощности.
  6. Видео.



Устройство двухтактного двигателя

Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.

Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.

Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.

На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.

Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.

Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.

В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.



Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

Когда поршень движется вниз, открывается выпускное окно и немного позже открывается переходное окно, через которое впрыскивается новая порция горючего.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.



Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:
  • Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
  • Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
  • Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
  • На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.



Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.





Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.



Видео

На скутеры устанавливаются двухтактные двигатели 2Т или 4 Т. Какой лучше?

Анимация работы двухтактного двигателя.

Двухтактный двигатель Stihl (Штиль) в разрезе.

В этом видео — работа двухтакного двигателя.





Автор публикации
15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

autostuk.ru

Двухтактный двигатель внутреннего сгорания — DRIVE2

Двухтактным называется двигатель внутреннего сгорания, завершающий полный рабочий цикл за один оборот коленвала.

История создания двухтактного двигателя

Во многих источниках создание первого двигателя внутреннего сгорания приписывают Готтлибу Даймлеру, другие считают изобретателем Николаса Отто. Однако существует версия, что и те, и другие ошибаются. Еще в 1858 году бельгиец Жан Жозеф Этьен Ленуар создал двухтактный двигатель внутреннего сгорания на газовом топливе.

В отличии от паровой машины он был проще и экономичнее. Однако двигатель бельгийского инженера был далек от совершенства. Это доказал Николас Отто, представив свой четырехтактный мотор. Его КПД был гораздо выше, чем у мотора Ленуара, а сам двигатель имел меньшие габариты. Двухтактный двигатель резко потерял популярность, и до начала ХХ века почти полностью исчез.

В России хорошо известны мотоциклы ИЖ «Планета» и «Юпитер» с двухтактными двигателями. В Германии в период Второй мировой двухтактные двигатели активно применялись в самолетостроении. В наше время, к примеру, моторы марки Rotax, широко используются в малой авиации.

С ужесточением норм токсичности двухтактные двигатели перестали рассматриваться в качестве силовых установок для гражданского транспорта, но на скутерах, снегоходах, катерах и в авиамодельном спорте, то есть там, где требуются моторы малого объема и веса, конкурентов им по-прежнему нет.

Устройство двухтактного двигателя

Конструктивно двухтактный и четырехтактный двигатели схожи. Основное различие между ними заключено в принципе газораспределения и в том, что рабочий цикл в двухтактном двигателе совершается за один оборот коленчатого вала.

Отдельного газораспределительного механизма в двухтактном двигателе нет. Роль впускных и выпускных клапанов выполняют отверстия в стенках цилиндра, а выталкивает выхлопные газы наружу и втягивает внутрь очередную порцию рабочей смеси сам поршень. В процессе газообмена участвует и кривошипная камера.

Для наполнения цилиндра топливовоздушной смесью используется впускное окно, которое также называют продувочным. Второе, выпускное окно, служит для удаления отработавших газов из цилиндра. Оно расположено выше впускного.

В течение первого такта поршень движется вверх, перекрывая продувочное окно, а затем и выпускное. Происходит сжатие топливовоздушной смеси. В это время в кривошипной камере создается разрежение, которое используется для всасывания топливо-воздушной смеси из карбюратора в полость картера.

Далее начинается второй такт. Свеча зажигания воспламеняет сжатую топливовоздушную смесь. Расширяясь, газы толкают поршень вниз. По мере движения поршня вниз открывается выпускное окно, и часть газов удаляется из цилиндра. При движении поршня вниз в кривошипной камере создается избыточное давление. Поршень продолжает двигаться вниз, к нижней мертвой точке, и открывает продувочное отверстие. Начинается наполнение цилиндра топливовоздушной смесью из кривошипной камеры. Свежая смесь выталкивает из цилиндра остатки отработавших газов.

Описанная схема работы характерна для карбюраторных моторов. Схема работы дизельных и инжекторных бензиновых двухтактных моторов отличается тем, что топливо впрыскивается в камеру сгорания через форсунку, а в полость кривошипной камеры засасывается чистый воздух.

Преимущества и недостатки двухтактных двигателей

Самое главное преимущество двухтактных двигателей – более высокая, по сравнению с четырехтактными, литровая мощность. Дело здесь в том, что при равном количестве цилиндров и количестве оборотов коленчатого вала в минуту, каждый цилиндр совершает рабочий ход вдвое чаще. При этом, за счет того, что фактический рабочий ход двухтактного двигателя короче (он укорочен за счет процессов газообмена), реально объем двигателя увеличивается на 50-60%.

Не менее важное преимущество — компактность. Благодаря этому качеству двухтактные двигатели нашли широкое применение не только в небольших транспортных средствах наподобие снегоходов, но и в садовой технике, а также инструментах (к примеру, в бензопилах). Кроме того, отсутствие газораспределительного механизма заметно делает конструкцию проще и дешевле в производстве.

Есть у двухтактных ДВС и существенные недостатки. Они расходуют больше топлива впустую, так как при открытии выпускного окна в систему выхлопа попадает часть несгоревшей смеси. Система смазки классического двухтактного мотора крайне примитивна – бензин смешивается с маслом заранее, и оба эти вещества попадают в камеру сгорания одновременно. Обусловлено это тем, что организовать масляную ванну в картере невозможно – картер участвует в процессе газообмена. В результате масло, не пошедшее на смазывания стенок цилиндра, сгорает вместе с топливом. Ресурс двухтактного двигателя также значительно меньше, главным образом, за счет высоких оборотов коленвала. По этой причине в двигателях этого типа применяется только специальное высококачественное масло, разработанное для применения в двухтактных двигателях. Экологические параметры также оставляют желать лучшего: в выхлопе, из-за особенностей газораспределения, содержится большое количество СО и СН.

Эксплуатация двухтактного двигателя

Для смазывания поршневой группы двухтактного двигателя необходимо добавлять масло непосредственно в топливо. Причем, бензин и масло, перед тем как залить в бак, нужно предварительно смешать. Правда, некоторые производители избавляют владельцев от этой проблемы установкой отдельного бачка для масла. В этом случае оно добавляется в топливо автоматически в нужной пропорции.

Не следует забывать, что картер мотора также участвует в газораспределении и должен быть герметичен. Поэтому необходимо тщательно следить за состоянием прокладок.

Текст принадлежит : Blamper.ru

www.drive2.ru

Принцип работы двухтактного двигателя — подробное описание

Двигатель внутреннего сгорания (ДВС) в свое время сделал большой переворот в истории промышленных технологий. Двигатель, работающий на солярке или бензине впервые был изобретен в 19 веке французским изобретателем по имени Жан Этьен Ленуар. Прежде чем двигатель внутреннего сгорания начал работать, изобретателю потребовалось несколько попыток запуска и переустройства двигателя. Поняв, почему двигатель перестает работать, Жан добавил систему жидкостного охлаждения и смазки. Сегодня же двигатели заметно скакнули вперед по ступеням эволюции. Однако не каждый из мотоциклистов знает, устройство и принцип работы двухтактного двигателя. Прочитав статью, вы узнаете, как же работает двухтактный двигатель.

Устройство двухтактного двигателя

Прежде чем разбирать принцип работы двухтактного двигателя мотоцикла, необходимо разобраться в его устройстве: из чего он состоит, как сделан и какие детали наиболее важные. Вообще, устройство двухтактного двигателя не так сложно, как кажется на первый взгляд. Обратите внимание на картинку. Из рисунка мы можем видеть, что двигатель представляет собой картер, в котором установлены такие важные детали как коленчатый вал с подшипниками и цилиндр. Поршень вращается и доводит горючую жидкость до свечи зажигания, которая дает искру.

Во всем устройстве двигателя очень важны зазоры между трущимися деталями. Из первых опытов Жана, о котором мы говорили ранее, можно понять, что двигатель не будет работать без смазки. Именно для этого, в двухтактный двигатель требуется заливать бензин, разбавленный с маслом. Пропорции у всех мотоциклов и масел разные, но главное качество хорошего масла, — сгорание его в двигателе с минимальным остатком нагара или зольных отложений.

Цилиндр и сам корпус двигателя внутреннего сгорания сделаны так, чтобы получать наилучшее воздушное охлаждение. Несмотря на то, что большинство двигателей имеют водяное охлаждение, дополнительное охлаждение встречными потоками ветра никто не отменял. Такое устройство двухтактного двигателя обеспечивают наилучшую производительность на всех этапах работы.

Принцип работы двухтактного двигателя

Работа двухтактного двигателя достаточно проста, хоть на первый взгляд и кажется, что для того чтобы разбираться в ДВС, нужно освоить профессию автомеханика. На самом деле все гораздо проще, ведь его работа основана на основных физических законах. Итак, как работает двухтактный двигатель?

Как вам уже известно, работа двигателя внутреннего сгорания происходит за два этапа (такта). Во время первого такта происходит сжатие. В этот момент поршень находится в самой низкой или как ее еще называют мертвой точке, вверх. Пока поршень находится в нижнем положении, в камеру поступает бензин и воздух. В это же время через выпускное окно выходят все выхлопные газы, образовавшиеся за один полный ход поршня. Как только горючее поступило в камеру сгорания, поршень посредством инерции поднимается вверх и доставляет туда попавшую в камеру жидкость.

Дальше наступает второй этап, называемый расширением. Теперь мы имеем поршень, находящийся в верхней мертвой точке. Так как поршень доставляет вместе с собой горючее, доходя до верхней мертвой точки оно воспламеняется. Из-за чего и происходит работа двигателя. Так и происходит работа двухтактного двигателя.

Что лучше двухтактный или четырехтактный двигатель?

Как показывает принцип работы двухтактного двигателя, такой ДВС довольно эффективен. Но многие мотоциклисты при выборе новой модели задаются вопросом, что же эффективнее – двухтактный или четырехтактный мотор? Попробуем ответить на этот вопрос.

Итак, как показывают многочисленные эксперименты и практика мотопроизводителей в целом, четырехтактные двигатели все-таки менее эффективны. На первый взгляд это непонятно, но двигатели одного и того же объема, но при разных тактах работы выдают разные мощности. Посредством нехитрых расчетов удалось понять, что работа двухтактных двигателей внутреннего сгорания эффективнее четырехтактных двигателей в среднем в 1,5 раза.

Если вновь рассматривать принцип их работы, то можно понять почему так происходит. Все дело в том, что четырехтактные двигатели имеют немного другое устройство, в связи с чем процессы подачи топлива и выброса газов происходят дольше, нежели у двухтактников. Главная особенность двухтактных моторов и заключается в том, что у них эти процессы происходят во время сжатия, то есть они совмещены с основными этапами работы двигателя. Так и получается, что КПД четырехтактного двигателя меньше, чем у двигателя, работающего на двух тактах.

Заключение

Разобрав и поняв, как работает двухтактный двигатель, можно сделать определенные выводы. Теперь, вы знаете устройство двухтактного двигателя и можете решить, какой ДВС подходит вам больше.

avtomoto-best.ru

Двухтактный двигатель, устройство, принцип работы, секреты мощности

Спектр применения распространяется на моторизованные агрегаты, бензопилы, небольшие моторные лодки, мотоциклы. Двухтактный двигатель обладает небольшими габаритами, большой мощностью и малым коэффициентом полезного действия. Для данного типа агрегатов топливная экономичность принципиально не имеет значения. Ныне таковые используются как пусковые моторы для приведения во вращение крупных дизельных ДВС, например, тракторов.

Устройство

Двухтактный двигатель отличается простотой конструкции, отсутствием газораспределительного механизма, малыми габаритами. Конструктивно схема представляет собой блок цилиндра, внутри которого на подшипниках размещен коленчатый вал. На шейку вала ложится головка шатуна с вкладышами и фиксируется корончатыми гайками. Верхняя же головка шатуна соединяется с поршнем посредством металлической полой втулки (пальца). Поршень с расположенными на нем компрессионными кольцами исключает проникновение сгоревших газов в камеру сгорания.

За счет перемещения поршня вверх-вниз происходит вращение вала. Далее вращение передается к главной передаче того или иного агрегата.

Двухтактный двигатель охлаждается через наружные ребра блока.

Охлаждение происходит и за счет топлива, содержащего определенное количество масла. То есть смазка сочленений поршень–цилиндр и коленвал – шатун осуществляется смесью, которая заранее разбавлена специальным маслом. Оно, сгорая с топливом не должно оставлять выхлопных отложений под поршнем.

Принцип работы

Процесс зиждется на рабочем цикле, который происходит за оборот коленчатого вала. Принцип работы двухтактного двигателя заключается в том, что при перемещении вверх, поршень сжимает имеющуюся под поршнем смесь, попавшую туда через впускное окно. Искра от свечи зажигания как бы взрывает горючее, резко повышая температуру и давление газов. В результате такого теплового давления поршень принудительно перемещается вниз.

При этом открываются выпускное и чуть позже переходное окно, впрыскивая свежую порцию топлива. Кстати, горючее в двухтактный двигатель обязательно дополняют маслом, составляя смесь бензина и масла определенной пропорции. Делается это для смазки поршня, стенки цилиндра и кривошипно–шатуного узла. Топливная смесь попадает в картер через окно, которое открывается за счет вакуума, создаваемого движением поршня от НМТ к ВМТ. Одновременно поршень открывает отверстие, выбрасывая отработанные выхлопные газы. В определенный период посредством поршня открывается продувочное окно для заполнения цилиндра свежей порцией топливной смеси.
Повышение мощности

Чтобы повысить мощность двигателя нужно:

  • Повысить площадь выпускного отверстия с условием продолжительного пребывания его в открытом положении, чтобы выпустить максимальное количество газов.
  • Повысить эффективность продувки. Это нужно для того, чтобы через впускные отверстия горючее успевало впрыскиваться в камеру сгорания. Иначе в картере будет наблюдаться скопление топливной смеси. Во избежание оного, рекомендуется выпускные окна увеличить, что приведет к качественной наполняемости цилиндра.
  • Использовать на карбюраторе вихревой (нулевой) диффузор, который за меньший период времени подаст больше смеси.
  • Установить на глушителе, так называемый резонатор, соответствующий оборотам мотора. Этот узел способствует возврату доли смеси назад в цилиндр. Подобные нюансы возникают, когда двухтактный двигатель выбрасывает часть горючего из камеры через выпускное отверстие (окно).

Для полного заполнения подпоршневого объема следует просмотреть и состояние каналов впускных, выпускных на предмет уменьшения всевозможных заусенец, рисок, шероховатостей. Эти изъяны литья способствуют торможению потока, уменьшению наполнения камеры, снижению мощности.

Эффективным увеличением мощности двигателя считается фрезерование с последующим тонким шлифованием головки блока. Трудоемкость процедуры сводится к измерению объема литража, подбору октанового числа топлива.

Ради повышения мощности мотора можно было бы уменьшить вес вращающихся деталей, например, маховика, коленвала, срезав элементы противовеса. Но горький опыт подсказывает не идти на авось, поскольку самодеятельность приведет к биению маховика, его вибрации, особенно во время низких оборотов мотора. Но если очень хочется, можно снять тонкую стружку с последующей обязательной балансировкой махового колеса. Что касается коленчатого вала, то есть риск потерять центр тяжести вала со всеми вытекающими последствиями.

Тяговые возможности

Итак, двухтактные двигатели и их тяговые возможности соотносятся с открытием заслонки дросселя. То есть с ускорением оборотов возрастает его тяговая способность, что существенно действует на разгон. Значит, чтобы нарастить разгон нужно увеличить рабочий объем цилиндра. Конечно, тяга может привести к максимальной скорости. Работая на низких скоростях, хорошая тяга обеспечивает приемистость, быстрый разгон с легким преодолением дорожных препятствий, поворотов. Все это относится к повышению тяги на низких оборотах. Одним из предпосылок увеличения тяги следует отнести установку специальных клапанов и увеличение продолжительности пребывания их в открытом состоянии.

Проблема с продувкой камеры сгорания

Однако известно, что повышенные обороты свидетельствуют о большей мощности. В двухтактных моторах из-за больших скоростей вращения, камера сгорания не может качественно и быстро продуваться, поскольку окна остаются открытыми непродолжительное время.

Использование камерной продувки предусматривает впрыскивание топлива в цилиндр из картера. Топливо всасывается и находится в картере при перемещении поршня вверх. При движении же вниз вырабатываемое избыточное давление производит продувку камеры сгорания. Такая схема целесообразна с точки зрения малого количества используемых деталей, например, отсутствие: газораспределительного вала, клапанов, продувочного насоса, узлов смазки.

Другая особенность продувки камеры связана с режимом холостого хода мотора, при котором имеет место небольшой угол открытой заслонки. Эта ситуация не обеспечивает полную очистку от выхлопных газов за оборот вала. Поэтому на холостом ходу двигатель демонстрирует неустойчивую работу. Дело в том, что вспышка смеси приводит к дополнительным холостым оборотам. Но смесь под цилиндром от искры не воспламеняется из-за бедности топлива.

В двигателях с одним поршнем нашло широкое применение контурная продувка (щелевая). Схема предусматривает газораспределение через щели в стенке внизу цилиндра. То есть впускные и продувочные отверстия при такте сжатия и рабочего хода поршня должны находиться в закрытом положении. Контурная продувка камеры сгорания (подпоршневое пространство) представляет собой своеобразный продувочный насос. Этот фактор приводит к сокращению узлов двигателя, создавая предпосылки использования их на газонокосилках, мотоблоках, лодках, прочих легких мобильных устройствах.

autolirika.ru

Устройство и принцип работы двухтактного двигателя — МОПЕДИСТ.ру





В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.



Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр.  Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.





1. Такт сжатия — двухтактный двигатель

Пoршень двухтактного двигателя поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси. Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.





2. Такт рабочего хода — двухтактный двигатель

При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, пoршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.



Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении пoршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов.




Далее цикл повторяется.

Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем пoршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что пoршень от момента искры быстрее доходит до ВМТ.  Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda DioZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.

Преимущества и недостатки двух- и четырехтактных двигателей.

Двухтактные преимущества

1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг.

2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников.

3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?

Двухтактные недостатки

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадинную силу, для четырёхтактного 200 грамм.

2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.

3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.

4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от  четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит иззначительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.

Какой же двигатель выбрать?

Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше ты не найдешь ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.



www.mopedist.ru

Принцип работы 2х тактного и 4х тактного двигателей

При выборе силового оборудования необходимо уделить особое внимание типу двигателя. Существует два типа двигателей внутреннего сгорания: 2-х тактный и 4-х тактный.

Принцип действия двигателя внутреннего сгорания основан на использовании такого свойства газов, как расширение при нагревании, которое осуществляется за счет принудительного воспламенения горючей смеси, впрыскиваемой в воздушное пространство цилиндра.

Зачастую можно услышать, что 4-х тактный двигатель лучше, но чтобы понять, почему, необходимо более подробно разобрать принципы работы каждого.

Основными частями двигателя внутреннего сгорания, независимо от его типа, являются кривошипно-шатунный и газораспределительный механизмы, а также системы, отвечающие за охлаждение, питание, зажигание и смазку деталей.

Передача полезной работы расширяющегося газа осуществляется через кривошипно-шатунный механизм, а за своевременный впрыск топливной смеси в цилиндр отвечает механизм газораспре6деления.

Четырехтактные двигатели — выбор компании Honda

Четырехтактные двигатели экономичные, при этом их работа сопровождается более низким уровнем шума, а выхлоп не содержит горючей смеси и значительно экологичней чем у двухтактного двигателя.  Именно поэтому компания Honda при изготовлении силовой техники использует только четырехтактные двигатели. Компания Honda уже многие годы представляет свои четырехтактные двигатели на рынке силовой техники и добилась высочайших результатов, при этом их качество и надежность ни разу не подвергались сомнению. Но всё же, давайте рассмотрим принцип работы 2х и 4х тактных двигателей.

Принцип работы двухтактного двигателя

Рабочий цикл 2-х тактного двигателя состоит из двух этапов: сжатие и рабочий ход.

Сжатие. Основными положениями поршня являются верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ). Двигаясь от НМТ к ВМТ, поршень поочередно перекрывает сначала продувочное, а затем выпускное окно, после чего газ, находящийся в цилиндре, начинает сжиматься. При этом через впускное окно в кривошипную камеру поступает свежая горючая смесь, которая будет использована в последующем сжатии.

Рабочий ход. После того, как горючая смесь максимально сжата, она воспламеняется при помощи электрической искры, образуемой свечой. При этом температура газовой смеси резко возрастает и объем газа стремительно растет, осуществляя давление, при котором поршень начинает движение к НМТ. Опускаясь, поршень открывает выпускное окно, при этом продукты горения горючей смеси выбрасываются в атмосферу. Дальнейшее движение поршня приводит к сжатию свежей горючей смеси и открытию продувочного отверстия, через которое горючая смесь поступает в камеру сгорания.

Основным недостатком двухтактного двигателя является большой расход топлива, причем часть топлива не успевает принести пользу. Это связано с наличием момента, при котором продувочное и выпускное отверстие одновременно открыты, что приводит к частичному выбросу горючей смеси в атмосферу. Еще идёт постоянный расход масла, так как 2х тактные двигатели работают на смеси бензина и масла. Очередное неудобство — в необходимости постоянно готовить топливную смесь. Главными преимуществами двухтактного двигателя остаются его меньшие размеры и вес по сравнению с 4х тактным аналогом, но размеры силовой техники позволяют использовать на них 4х тактные двигатели и испытывать намного меньше хлопот в ходе эксплуатации. Так что уделом 2х тактных моторов осталось различное моделирование, в частности, авиамоделирование, где даже лишних 100г имеют значение.

Принцип работы четырехтактного двигателя

Работа четырехтактного двигателя значительно отличается от работы двухтактного. Рабочий цикл четырехтактного двигателя состоит из четырех этапов: впуск, сжатие, рабочий ход и выпуск, что стало возможным за счет применения системы клапанов.

Во время впускного этапа поршень двигается вниз, открывается впускной клапан, и в полость цилиндра поступает горючая смесь, которая при смешении с остатками отработанной смеси образует рабочую смесь.

При сжатии поршень движется от НМТ к ВМТ, оба клапана закрыты. Чем выше поднимается поршень, тем выше давление и температура рабочей смеси.

Рабочий ход четырехтактного двигателя представляет собой принудительное движение поршня от ВМТ к НМТ за счет воздействия резко расширяющейся рабочей смеси, воспламененной искрой от свечи. Как только поршень достигает НМТ, открывается выпускной клапан.

Во время выпускного этапа продукты сгорания, вытесняемые поршнем, движущимся от НМТ к ВМТ, выбрасываются в атмосферу через выпускной клапан.

За счет применения системы клапанов четырехтактные двигатели внутреннего сгорания более экономичны и экологичны — ведь выброс неиспользованной топливной смеси исключен. В работе они значительно тише, чем 2х тактные аналоги, и в эксплуатации намного проще, ведь работают на обычном АИ-92, которым вы заправляете свою машину. Нет необходимости в постоянном приготовлении смеси масла и бензина, ведь масло в данных двигателях заливается отдельно в масляный картер, что значительно уменьшает его потребление. Вот именно поэтому компания Honda производит только 4х тактные двигатели и достигла в их производстве колоссальных успехов.

honda-electric.ru

его принцип работы и отличия от четырехтактного

Поршневые двигатели внутреннего сгорания (ДВС) широко используются в разных сферах человеческой жизни. Однако не все они работают одинаково. Между ними есть одно принципиальное отличие. В зависимости от конструкции рабочий цикл двигателя может состоять из двух или четырёх тактов. Поэтому и называется он соответственно двухтактным двигателем или четырехтактным. Это справедливо как для бензинового мотора, так и для дизеля.

Основные термины и определения

Принцип работы всех поршневых двигателей заключается в превращении энергии сгорания топлива в механическую энергию. Передаточным звеном является кривошипно-шатунный механизм. Для описания их работы используются следующие понятия:

  • Рабочий цикл — это определённая последовательность взаимосвязанных событий, вследствие которых происходит преобразование энергии теплового расширения сгорающего топлива в механическую энергию перемещения поршня и поворота коленчатого вала.
  • Такт — последовательность изменения состояния узлов и механизмов, происходящая в течение одного хода поршня.
  • Ход поршня — это расстояние, которое проходит поршень внутри цилиндра между его крайними точками.
  • Верхняя мёртвая точка (ВМТ) — это наивысшее положение поршня в цилиндре, при этом объем камера сгорания имеет минимальный объем.
  • Нижняя мёртвая точка (НМТ) — максимально удалённое от ВМТ положение поршня.
  • Впуск — заполнение цилиндра топливовоздушной смесью.
  • Сжатие — уменьшение объёма смеси и сжатие её под давлением поршня.
  • Рабочий ход — перемещение поршня под давлением газов сгорающего топлива.
  • Выпуск — выталкивание из цилиндра продуктов горения топлива.

Принцип работы четырехтактного двигателя

Четырехтактным называется такой поршневой двигатель, в котором один рабочий цикл состоит из четырёх тактов. Они имеют следующие названия:

  • впуск;
  • сжатие;
  • рабочий ход;
  • выпуск.

За один цикл поршень два раза двигается от ВМТ к НМТ и обратно, а коленчатый вал проворачивается на два полных оборота. События, которые происходят за это время в двигателе, имеют чётко определённую последовательность.

Впуск. Поршень перемещается вниз, к НМТ. Под ним образуется разрежение, благодаря которому через открытую тарелку впускного клапана из впускного коллектора в цилиндр затягивается топливо, смешанное с воздухом. Поршень проходит нижнюю мёртвую точку, после чего впускной клапан закрывает впускной коллектор.

Такт сжатия. Продолжающий двигаться вверх поршень сжимает воздушную смесь.

В верхней мёртвой точке над поршнем происходит поджог горючей смеси. Сгорая, оно вызывает значительное увеличение давления на поршень. Начинается такт рабочего хода. Под действием давления сгорающих газов поршень снова движется к НМТ, выполняя при этом полезную работу.

После прохождения поршнем НМТ открывается тарелка выпускной клапан. Поршень, двигаясь к ВМТ, выталкивает выхлопные газы в выпускной коллектор. Это такт выпуска.

Затем снова начинается такт впуска и так бесконечно.

Рабочий цикл из двух тактов

Одноцилиндровый двухтактный двигатель работает по-другому. Здесь все четыре действия происходят за один полный оборот коленвала. При этом поршень делает только два такта (расширения и сжатия), двигаясь от ВМТ к НМТ и обратно. А впуск и выпуск являются частью этих двух тактов. Подробней принцип работы двухтактного двигателя внутреннего сгорания можно описать следующим образом.

Газы от сгорания топливной смеси толкают поршень вниз от ВМТ. Примерно на середине хода поршня в гильзе цилиндра открывается выпускное отверстие, через которое часть газов выбрасывается в патрубок глушителя. Продолжая двигаться вниз, поршень создаёт давление, благодаря которому в цилиндр поступает новая порция топлива, одновременно продувая его от остатков сгоревших газов. Подходя к ВМТ, поршень сжимает смесь и система зажигания воспламеняет её. Снова начинается такт расширения.

В авиамоделестроении широко используется двухтактный дизельный двигатель, его принцип работы тот же, что и у бензинового. Разница в том, что смесь топлива с воздухом самостоятельно воспламеняется в конце цикла сжатия. Горючим для таких моторов служит смесь эфира с авиационным керосином. Воспламенение этого горючего происходит при гораздо меньшей степени сжатия, чем у двигателей на традиционном дизельном топливе.

Конструктивные особенности и различия

Двухтактный двигатель отличается от четырехтактного не только тем, за сколько тактов работы происходит газообмен.

Четырехтактный требует наличия системы газораспределения (впускные и выпускные клапаны, распределительный вал с кулачковым механизмом и т. д. ). В двухтактном такой системы нет, благодаря этому он гораздо проще.

Двигатель с четырьмя тактами работы требует полноценной системы смазки из-за большого количества движущихся и трущихся частей. Для смазки двигателя с двумя тактами работы можно использовать масло просто разводя его вместе с топливом.

Эксплуатационные показатели в сравнении

Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:

  • литровая мощность;
  • удельная мощность;
  • экономичность;
  • экологичность;
  • шумность;
  • ресурс работы;
  • простота обслуживания;
  • вес;
  • цена.

Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.

Удельная мощность представляет собой величину отношения мощности мотора к его весу. Она также выше у двухтактных. Для них нужен менее тяжёлый маховик и не нужны дополнительные системы (газораспределения и смазки), утяжеляющие конструкцию. КПД у них также выше.

Экономичность (расход топлива на единицу мощности) выше у четырехтактных. Двигатели с двумя тактами часть топлива теряют впустую при продувке цилиндра.

Экологичность двухтактных ниже, опять-таки из-за потери несгоревшего топлива и масла. Убедиться в этом можно на примере двухтактного лодочного мотора. Он всегда оставляет на воде тонкую плёнку из несгоревшего топлива.

Шумность выше у двухтактных. Это связано с тем, что выхлопные газы из цилиндра вырываются с большой скоростью.

Ресурс работы выше у четырехтактных. Отдельная система смазки и меньшая оборотистость двигателя положительно сказываются на сроке его службы.

Проще обслуживать, безусловно, двухтактные моторы из-за меньшего количества вспомогательных систем. Масса больше у четырехтактных. Двухтактные дешевле.

В некоторых механизмах применение двухтактных двигателей является однозначным. Это, например, бензопилы. Высокая удельная мощность, маленький вес и простота делают его здесь безусловным фаворитом.

Двухтактные двигатели используются также в мототехнике, лодочных моторах, газонокосилках, скутерах, авиамоделировании. В большинстве самодельных машин и механизмов умельцы также используют двухтактный мотор.

Однотактные и трехтактные силовые агрегаты

Существуют также одно- и трехтактные двигатели. Однотактные двигатели делают с внешней камерой сгорания. Такая схема реализует все четыре такта за один ход поршня. Трехтактный двигатель Ванкеля является роторно-поршневым. Из-за сложности конструкции и чрезвычайной требовательности к качеству обработки поверхностей такие моторы не получили широкого распространения.

pochini.guru

Двухтактный двигатель внутреннего сгорания — принцип работы и устройство + Видео

Современное машиностроение готово представить различные виды двигателей и механизмов, которые, так или иначе, облегчают жизнь человека. Одним из таких силовых агрегатов считается двухтактный двигатель внутреннего сгорания. В этой статье мы рассмотрим его подробный принцип действия, устройство, достоинства и недостатки, а также применение.

Устройство и принцип работы двухтактного двигателя

Двухтактный ДВС – это поршневой мотор, в котором сгорание топливовоздушной происходит не в камере сгорания, как в четырехтактных, а непосредственно в самом рабочем цилиндре. Устройство такого двигателя мало чем отличается от конструкции четырехтактного. В своем составе он имеет все те же детали, что и обычный, поршневой ДВС – это поршень, цилиндр и кривошипно-шатунный механизм.

В блоке цилиндров устанавливается поршень, внутрь которого посредством специальной втулки вмонтирован шатун. в нижней части шатуна также располагается коленчатый вал. Коленвал подвешивается посредством двух подшипников и погружается в специальный картер. Главное особенностью такого двигателя можно называть то, что смазывающий компонент и топливо смешиваются в одну смесь и подаются наравне с воздухом в камеру сгорания.

Принято считать, что мощность двухтактного двигателя значительно выше, чем у четырехтактного, однако если учесть, какую работу двигатель совершает на такой короткий ход поршня, то можно сделать вывод о его слишком низком коэффициенте полезного действия.

Работа двухтактного двигателя внутреннего сагорания

Как уже понятно из названия, такой двигатель имеет всего два рабочих такта, которые будут описаны ниже.

  • Первый такт (сжатие). Поршень находится в нижней мертвой точке двигателя и начинает движение вверх. В процессе подъема через продувное отверстие в цилиндр попадает определенное количество топлива, которое смешано с маслом и воздухом. Как только поршень достигает отверстия, оно перекрывается и подача смеси прекращается. На этом же этапе перекрывается и выпускное отверстие. Поршень движется в верхнюю мертвую точку и сжимает смесь.
  • Второй такт (рабочего хода поршня). В верхней мертвой точке происходит сжатие и воспламенение смеси. В результате небольшого взрыва, поршень под действием высокого давления начинает движение вниз, тем самым, открывает выпускное отверстие и дает возможность освободить цилиндр от отработавших газов. Часть масла, находящаяся в смеси остается на стенках цилиндра, а другая часть попросту выходит вместе с отработавшими газами. Поршень достигается самой нижней мертвой точки, и цикл начинается сначала.

Стоит отметить, что для более удачного искрообразования искра должна возникать чуть раньше, чем поршень достигнет верхней мертвой точки. Идеальным зажиганием можно назвать то, которое с увеличением числа оборотов двигателя дает искру еще раньше. Такая система напрочь отсутствовала до 2000-х годов. В те времена искрообразование было настроено под оптимальные обороты, а потому двигатель работал малоэффективно. В настоящее же время применяются специальные электронные коммутаторы, в которых имеется динамическое опережение в момент зажигания. Оно изменяется с увеличением или уменьшением числа оборотов двигателя.

Преимущества двухтактного двигателя от четырехтактного

  • Небольшие габариты силовой установки. Для такого двигателя нужно совсем мало место, что легко объясняет их применение на мотоциклах.
  • Меньшая масса, по сравнению с обычным четырехтактным двигателем.
  • Экономичный расход топлива. Это относится только к дизельному двигателю, когда расход топлива составляет всего 50% от среднего.
  • Простота и эргономичность установки. Конструкция двухтактного двигателя не представляет собой ничего сложного, а потому поддается легкому обслуживанию и ремонту.

Недостатки двухтактных моторов

  • С уменьшением расхода топлива существенно увеличивается расход масла, так как заливается он наравне с топливом в бензобак двигателя. Дело в том, что конструкция подобной силовой установки не позволяет иметь специальный резервуар для хранения смазывающего вещества. В связи с чем, возникает необходимость добавления масло в  топливовоздушную смесь.
  • Так как потребление воздуха в таких двигателях серьезно возрастает, то возникает необходимость применение воздушных фильтров особой конструкции.
  • Из-за особенностей впускной и выпускной системы есть огромная вероятность непреднамеренной смеси отработанных газов со свежей смесью.
  • Выбор двухтактных двигателей на рынке серьезно ограничен. Это делает их стоимость достаточно высокую.
  • Неэффективная работа двигателя. Данная конструкция не позволяет создавать высокий коэффициент полезного действия.

Применение двухтактных двигателей

Наибольшее применение двухтактные двигатели нашли в мототранспорте. Имея весьма небольшие размеры, такой мотор можно применять на мопедах, мотоциклах и мотороллерах. Кроме того, двигатели таких габаритов нашли широкое применение в бензиновых пилах. Дело в том, что для приведения цепи в действия совсем не нужны высокие характеристики, главное создать определенную частоту вращения, при которой бензопила будет способна справиться со своими основными обязанностями.

Помимо мотоциклетной техники, двухтактными двигателями малоактивно оснащали и автомобили. Как правило, это были небольшие малолитражки, предназначенные для поездок на небольшие расстояния по городу. Двухтактные двигатели применяются и по сей день на многих моторных лодках.

Это все, что необходимо знать о двухтактных двигателях внутреннего сгорания. При всех преимуществах и недостатках данного мотора, многие конструкторы отдают предпочтение именно четырехтактным двигателям, поэтому малообъемный мотор не нашел широкого распространения.

vipwash.ru

Принцип работы двухтактного двигателя: его плюсы и минусы

Всем доброго времени суток, уважаемые читатели! Несмотря на то, что большинство из Вас являются владельцами четырехколесных транспортных средств, есть среди подписчиков и ценители мотоциклов, мопедов, скутеров. Если Вы еще не знаете принцип работы двухтактного двигателя, то самое время ознакомиться с этой интересной темой.

   Особенности и устройство

Подобный тип силового агрегата стал базовым для различных типов устройств и техники благодаря своей простоте и надежности. В рабочем цикле такого мотора всего два такта, в отличие от 4‑х тактных, которые устанавливаются на большинстве автомобилей. Эта пара тактов — сжатие и расширение. Читатель может вполне справедливо поинтересоваться: а куда деваются впуск и выпуск рабочей смеси. Дело в том, что они объединены с указанными выше сжатием и расширением.

В отличие от мотора на 4 такта, в 2‑хтактном всего за один оборот коленчатого вала происходит весь рабочий цикл. Это позволяет повысить мощностные качества двигателя в 1,5 и более раза при равносильном рабочем объеме. Однако это приводит к снижению коэффициента полезного действия, иначе такими силовыми агрегатами оснащались бы все без исключения самоходные механизмы. Зато в судостроении они нашли самое широкое применение. Одноцилиндровый двухтактный мотор — также неотъемлемая составляющая каждого скутера с малым объемом двигателя, которые вовсю колесят по нашим дорогам.

Еще одной важной особенностью таких механизмов является их склонность к перегреву. Это связано с выделением больших объемов тепла во время работы. Для решения данной проблемы может потребоваться подведение принудительного охлаждения. Зато есть и преимущества у такого моторчика: работа поршня ограничивается 2‑мя тактами, а это значит, что он совершает вдвое меньше перемещений. За счет этого, сокращается износ ключевых деталей силового агрегата.

   Принцип функционирования

Рассмотрим, как на практике происходит работа такого движка (см. видео):

  1. Поршень начинает двигаться от нижней точки, которая еще называется «мертвой», вверх. Одновременно с этим процессом происходит доставка топлива вместе с воздухом. Приоткрывается выпускное окно, и через него наружу беспрепятственно уходят выхлопные газы. При этом, происходит момент сжатия рабочей смеси.
  2. Как только начинает осуществляться сжатие, в кривошипной камере формируется пространство на основе разреженного воздуха. Высвобождается место для поступления свежей порции топлива. При достижении верхней точки движения поршнем свечи зажигания выдают искру, которая воспламеняет рабочую смесь.
  3. Вследствие возгорания рабочей смеси возникает энергия, которая вынуждает поршень двигаться уже вниз. Избыточное давление, создаваемое в кривошипной камере, заставляет сжиматься горючее. В верхней точке движения поршня выпускное окно открывается, освобождая выход отработанных газов, откуда они направляются прямиком в глушитель.
  4. Дальнейшее движение поршня приводит к открытию продувочного окна. Топливо из кривошипной камеры перемещается в рабочий цилиндр. Как только поршень опустится в нижнюю точку, это означает, что полный цикл работы двигателя состоялся. И все начинается снова, но это будет уже начало нового цикла.

   Сравнение двигателей на 2 и 4 такта

Поскольку мощность равноценного мотора на два такта больше, чем у 4‑тактного собрата, он, по идее, должен быть более экономичным. На практике этого не происходит из-за возникающих дополнительных потерь. Происходит частичное смешивание отработанных газов с вновь поступающим топливом, и вся эта смесь благополучно уходит через выхлопную трубу. Поэтом на то же самое количество циклов карбюратор двухтактника требует больше горючего.

Существуют различия и в системе смазки. В случае с мотором на 2 такта она осуществляется за счет смешивания моторного масла и бензина. В 4‑тактном предусмотрена система смазки с шестеренным насосом. Смазка попадает во впускной патрубок системы, и ее поставляется именно столько, сколько необходимо.

В таких движках нет клапанов, которые присущи четырехтактным моторам внутреннего сгорания. За них ту же самую работу делает поршень, который при последовательном движении вверх и вниз открывает и закрывает продувочные, впускные и выпускные окна. Благодаря этому они считаются более конструктивно простыми и легкими в обслуживании. Считается, что показатель мощности у них примерно в 2 раза выше, чем у тех, что рассчитаны на 4 такта, за счет большего количества прошедших циклов.

Но из-за недостаточно полного использования хода поршня, остатков в цилиндре скопившихся газов и частичной потери производимой мощности для продувки, фактическое увеличение полезной мощности будет не более, чем на 60–70 процентов. Искра на таких движках появляется на доли секунды раньше, чем поршень достигает верхней мертвой точки, а для изменения угла зажигания предусмотрены различные устройства механического и электронного типа действия. На прежних моделях момент воспламенения устанавливался, исходя из оптимального числа оборотов.

Итак, подытожим основные достоинства рассматриваемого силового агрегата:

  • отличается малыми габаритами;
  • обладает простым устройством;
  • выдает большую мощность при том же рабочем объеме.

При этом, его применение ограничивается из-за особенностей конструкции и значительных потерь. Однако на сегодняшний день именно таким типом двигателя по-прежнему оснащается большое число разнообразных механизмов, которые могут использовать как одно‑, так и двухцилиндровый двигатель внутреннего сгорания на 2 такта. Зная особенности и принцип функционирования такого движка, можно самостоятельно находить возникающие в нем неполадки. В ряде случаев такие знания позволяют определиться с выбором между 2‑х и 4‑х тактным силовым агрегатом.

В сегодняшнем обзоре мы постарались рассмотреть устройство 2‑х тактного силового агрегата, которым оснащается практически любой современный мотоцикл или мопед, а также другая техника. Друзья, буду благодарен за Ваши рекомендации моего блога в кругу своих друзей. В ближайших выпусках блога мы обязательно рассмотрим новые интересные темы из области автомобилей, двигателей и ухода за ними. А пока несколько слов о присадках для ДВС и какой смысл в их использовании. Оставайтесь с нами и до новых встреч!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Андрей

avto-kul.ru

Двухтактный двигатель | Мото вики

Простейший двухтактный двигатель

Двухтактный двигатель наиболее прост с технической точки зрения: в нем поршень выполняет работу распределительного органа. На поверхности цилиндра двигателя выполнено несколько отверстий. Их называет окнами, и они принципиальны для двухтактного цикла. Предназначение впускных и выпускных каналов достаточно очевидно — впускное окно позволяет топливовоздушной смеси попасть в двигатель для последующего сгорания, а выпускное окно обеспечивает отвод полученных в результате сгорания газов из двигателя. Продувочный канал служит для обеспечения перетекания из кривошипной камеры, в которую она поступила ранее, в камеру сгорания, где происходит сгорание. Здесь возникает вопрос, почему смесь поступает в пространство картера под поршнем, а не непосредственно в камеру сгорания над поршнем. Чтобы понять это, следует отметить, что в двухтактном двигателе кривошипная камера выполняет важную второстепенную роль, являясь своего рода насосом для смеси.

Цикл работы двухтактного двигателя

Она образует собой герметичную камеру, закрытую сверху поршнем, из чего следует, что объем этой камеры, а, следовательно, и давление внутри нее, изменяется, поскольку поршень перемешается возвратно-поступательно в цилиндре (по мере того как поршень двигается вверх, объем увеличивается, и давление падает ниже атмосферного, создается разрежение; наоборот, при движении поршня вниз объем уменьшается, и давление становится выше атмосферного).

Впускное окно на стенке цилиндра большую часть времени закрыто юбкой поршня, оно открывается, когда поршень приближается к верхней точке своего хода. Созданное разрежение всасывает свежий заряд смеси в кривошипную камеру, затем, по мере того как поршень движется вниз и создает давление в кривошипной камере, эта смесь вытесняется в камеру сгорания через продувочный канал.

Данная конструкция, в которой поршень играет роль распределительного органа по очевидным причинам, является самой простой разно¬видностью двухтактного двигателя, число перемеoающихся частей в ней не значительно. Во многих отношениях это является значительным преимуществом, однако оставляет желать лучшего с точки зрения эффективности (КПД). В свое время почти во всех двухтактных двигателях поршень выполнял роль органа распределения, но в современных конструкциях эта функция отводится более сложным и эффективным устройствам

    Улучшенные конструкции двухтактного двигателяПравить

    Влияние на течение газа Одна из причин неэффективности выше-описанного двухтактного двигателя-неполная очистка от отработавших газов. Оставаясь в цилиндре, они мешают проникновению всего объема свежей смеси, и, следовательно, снижают мощность. Также существует связанная с этим проблема: свежая смесь из окна продувочного канала поступает прямо в выпускной канал, и, как было упомянуто ранее, чтобы это минимизировать, окно продувочного канала направляет смесь вверх.

    Поршни с дефлекторомПравить Эффективность очистки и топливная экономичность могут быть улучшены за счет создания более

    Дефлекторная продувка

    эффективного течения газа внутри цилиндра. На ранней стадии усовершенствование двухтактных двигателей было достигнуто за счет придания днищу поршня особой формы для отклонения смеси от впускного канала к головке цилиндра — данная конструкция получила название поршня с дефлектором». Однако использование поршней с дефлектором на двухтактных двигателях было непродолжительным в связи с проблемами расширения поршня. Тепловыделение в камере сгорания двухтактного двигателя обычно выше, чем у четырехтактного, потому что сгорание происходит вдвое чаше, кроме того, головка, верхняя часть цилиндра и поршня являются наиболее нагретыми частями двигателя. Это приводит к проблемам, связанным с тепловым расширением поршня. Фактически, поршню при изготовлении придается такая форма, чтобы он слегка отличался от окружности и был конусным кверху (овало-бочкообразный профиль), таким образом, когда он расширяется при изменении температуры, он становится круглыми и цилиндрическим. Добавление несимметричного металлического выступа в виде дефлектора на днище поршня, изменяет характеристики его рас¬ширения (если поршень будет чрезмерно расширяться в неправильном направлении, его может заклинить в цилиндре), а также приводит к его утяжелению со смещением массы от оси симметрии. Этот недостаток стал намного более очевидным по мере того, как двигатели усовершенствовались для работы при более высоких скоростях вращения.
    Петлевая продувкаПравить Поскольку у поршня с дефлектором слишком много недостатков, а плоское или слегка скругленное днище

    Типы продувок двухтактного двигателся

    поршня не сильно влияет не движение поступающей смеси или вытекающих отработавших газов, был необходим другой вариант. Он был разработан в ЗО-х годах XX века доктором Е. Шнурле, который его изобрел и запатентовал (хотя, по общему признанию, он первоначально спроектировал его для двухтактного дизельного двигателя). Продувочные окна расположены напротив друг друга на стенке цилиндра и направлены под углом вверх и назад. Таким образом, поступающая смесь наталкивается на заднюю стенку цилиндра и отклоняется вверх, затем, образуя наверху петлю, падает на отработавшие газы и способствует их вытеснению через выпускное окно. Следовательно, хорошая продувка цилиндра может быть получена подбором расположения продувочных окон. Необходимо тщательно прорабатывать форму и размер каналов. Если сделать канал слишком широким,поршневое кольцо, минуя его,может попасть в окно и заклинить, тем самым вызывая поломку. Поэтому размер и форма окон выполняется так, чтобы гарантировать безударный проход колеи мимо окон, а некоторые широкие окна соединены в середине перемычкой, служащей опорой для колец. В качестве еще одного варианта можно предложить использование большего числа окон меньших размеров.

    На данный момент существует множество вариантов расположения, численности и размеров окон, сыгравших большую роль в увеличении мощности двухтактных двигателей. Некоторые двигатели снабжены продувочным и окнами, служащими для единственной цели — улучшения продувки, они открываются незадолго до открытия главных продувочных окон, которые подают большую часть свежей смеси. Но пока это всё. что можно сделать для улучшения газообмена без использования дорогих в производстве деталей. Чтобы продолжать улучшать характеристики, необходимо более точно управлять фазой наполнения.

    Лепестковые клапанаПравить

    В любой конструкции двухтактного двигателя улучшение КПД и топливной экономичности означает, что двигатель должен работать более эффективно, это требует сгорания максимального количества топлива (следовательно, получения максимальной мощности) на каждом рабочем такте двигателя. Остается проблема сложного удаления всего объема отработавшего газа и заполнения цилиндра максимальным объемом свежей смеси. До тех пор, пока процессы газообмена совершенствуются в рамках двигателя с поршнем в роли органа распределения, нельзя гарантировать полную очистку от отработавших газов, остающихся в цилиндре, при этом нельзя увеличить объем поступающей свежей смеси, чтобы способствовать вытеснению отработавших газов. Решением может служить заполнение кривошипной камеры большим количеством смеси за счет увеличения ее объема, но на практике это приводит к менее эффективной продувке. Увеличение эффективности продувки требует уменьшения объема кривошипной камеры и, таким образом, ограничения пространства, предназнеченного для заполнения смесью. Так что компромисс уже найден, и следует искать другие способы улучшения характеристик. В двухтактном двигателе, в котором роль органа газораспределения отведена поршню, часть топливовоздушной смеси, поданной в кривошипную камеру, неизбежно будет потеряна по мере того, как поршень начинает двигаться вниз в процессе сгорания. Эта смесь вытесняется обратно во впускное окно и, таким образом, теряется. Необходим более эффективный способ управления поступающей смесью. Предотвратить потери смеси можно путем использования лепесткового или дискового (золотникового) клапана или их комбинации.

    Лепестковый клапан состоит из металлического корпуса клапанов и закрепленного на его поверхности седла с

    Лепестковый клапан Suzuki Lets TW

    уплотнением из синтетического каучука. Два или более лепестковых клапана закреплены на корпусе клапанов, при нормальных атмосферных условиях эти лепестки закрыты. Кроме того, для ограничения перемещения лепестка установлены ограничительные пластины по одной на каждый лепесток клапана, служащие для предотвращения его поломки. Тонкие лепестки клапана обычно изготавливаются из гибкой (пружинной) стали, хотя все более популярными становятся экзотические материалы на основе фенольной смолы или стеклотекстолита.

    Схема работы лепесткового клапана

    Клапан открывается за счет изгиба лепестков до ограничительных пластин, которые спроектированы таким образом, что открываются, как только появляется положительный перепад давления между атмосферой и кривошипной камерой; это происходит, когда движущийся вверх поршень создает разрежение в картере, Когда смесь подана в кривошипную камеру, и поршень начинает двигаться вниз, давление внутри картера возрастает до уровня атмосферного, и лепестки прижимаются, закрывая клапан. Таким образом, подается максимальное количество смеси, и предотвращаются любые обратные выбросы. Дополнительная масса смеси более полно заполняет цилиндр, и продувка происходит более эффективно. Сначала лепестковые клапана были приспособлены для использования на существующих двигателях с поршнем в роли органа газораспределения, это привело к существенному улучшению эффективности двигателей. В отдельных случаях производители выбирали комбинацию двух конструкций: одной — когда двигатель с поршнем в роли органа газораспределения. дополненный лепестковым клапаном для продолжения процесса наполнения через дополнительные каналы в кривошипной камере после того, как поршень перекроет основной канал, если уровень давления в картере двигателя позволяет это. В другой конструкции на поверхности юбки поршня выполнялись окна, чтобы окончательно избавиться от контроля, который поршень имеет над каналами; в таком случае они открываются и закрываются исключительно под воздействием лепесткового клапана. Развитие этой идеи означало, что клапан и впускной канал могут быть перенесены из цилиндра в кривошипную камеру. Устрашающие предостережения, что на лепестках клапана образуются трещины и лепестки могут попасть внутрь двигателя, оказались в значительной степени необоснованными. Перемещение впускного канала предоставляет ряд преимуществ, главное из которых связано с тем. что течение газа в полость картера становится более свободным.и,следовательно, большее количество см

    motorcycle.fandom.com

Двухтактный двигатель внутреннего сгорания принцип работы

Поршневые двигатели внутреннего сгорания (ДВС) широко используются в разных сферах человеческой жизни. Однако не все они работают одинаково. Между ними есть одно принципиальное отличие. В зависимости от конструкции рабочий цикл двигателя может состоять из двух или четырёх тактов. Поэтому и называется он соответственно двухтактным двигателем или четырехтактным. Это справедливо как для бензинового мотора, так и для дизеля.

Основные термины и определения

Принцип работы всех поршневых двигателей заключается в превращении энергии сгорания топлива в механическую энергию. Передаточным звеном является кривошипно-шатунный механизм. Для описания их работы используются следующие понятия:

  • Рабочий цикл — это определённая последовательность взаимосвязанных событий, вследствие которых происходит преобразование энергии теплового расширения сгорающего топлива в механическую энергию перемещения поршня и поворота коленчатого вала.
  • Такт — последовательность изменения состояния узлов и механизмов, происходящая в течение одного хода поршня.
  • Ход поршня — это расстояние, которое проходит поршень внутри цилиндра между его крайними точками.
  • Верхняя мёртвая точка (ВМТ) — это наивысшее положение поршня в цилиндре, при этом объем камера сгорания имеет минимальный объем.
  • Нижняя мёртвая точка (НМТ) — максимально удалённое от ВМТ положение поршня.
  • Впуск — заполнение цилиндра топливовоздушной смесью.
  • Сжатие — уменьшение объёма смеси и сжатие её под давлением поршня.
  • Рабочий ход — перемещение поршня под давлением газов сгорающего топлива.
  • Выпуск — выталкивание из цилиндра продуктов горения топлива.

Принцип работы четырехтактного двигателя

Четырехтактным называется такой поршневой двигатель, в котором один рабочий цикл состоит из четырёх тактов. Они имеют следующие названия:

За один цикл поршень два раза двигается от ВМТ к НМТ и обратно, а коленчатый вал проворачивается на два полных оборота. События, которые происходят за это время в двигателе, имеют чётко определённую последовательность.

Впуск. Поршень перемещается вниз, к НМТ. Под ним образуется разрежение, благодаря которому через открытую тарелку впускного клапана из впускного коллектора в цилиндр затягивается топливо, смешанное с воздухом. Поршень проходит нижнюю мёртвую точку, после чего впускной клапан закрывает впускной коллектор.

Такт сжатия. Продолжающий двигаться вверх поршень сжимает воздушную смесь.

В верхней мёртвой точке над поршнем происходит поджог горючей смеси. Сгорая, оно вызывает значительное увеличение давления на поршень. Начинается такт рабочего хода. Под действием давления сгорающих газов поршень снова движется к НМТ, выполняя при этом полезную работу.

После прохождения поршнем НМТ открывается тарелка выпускной клапан. Поршень, двигаясь к ВМТ, выталкивает выхлопные газы в выпускной коллектор. Это такт выпуска.

Затем снова начинается такт впуска и так бесконечно.

Рабочий цикл из двух тактов

Одноцилиндровый двухтактный двигатель работает по-другому. Здесь все четыре действия происходят за один полный оборот коленвала. При этом поршень делает только два такта (расширения и сжатия), двигаясь от ВМТ к НМТ и обратно. А впуск и выпуск являются частью этих двух тактов. Подробней принцип работы двухтактного двигателя внутреннего сгорания можно описать следующим образом.

Газы от сгорания топливной смеси толкают поршень вниз от ВМТ. Примерно на середине хода поршня в гильзе цилиндра открывается выпускное отверстие, через которое часть газов выбрасывается в патрубок глушителя. Продолжая двигаться вниз, поршень создаёт давление, благодаря которому в цилиндр поступает новая порция топлива, одновременно продувая его от остатков сгоревших газов. Подходя к ВМТ, поршень сжимает смесь и система зажигания воспламеняет её. Снова начинается такт расширения.

В авиамоделестроении широко используется двухтактный дизельный двигатель, его принцип работы тот же, что и у бензинового. Разница в том, что смесь топлива с воздухом самостоятельно воспламеняется в конце цикла сжатия. Горючим для таких моторов служит смесь эфира с авиационным керосином. Воспламенение этого горючего происходит при гораздо меньшей степени сжатия, чем у двигателей на традиционном дизельном топливе.

Конструктивные особенности и различия

Двухтактный двигатель отличается от четырехтактного не только тем, за сколько тактов работы происходит газообмен.

Четырехтактный требует наличия системы газораспределения (впускные и выпускные клапаны, распределительный вал с кулачковым механизмом и т. д. ). В двухтактном такой системы нет, благодаря этому он гораздо проще.

Двигатель с четырьмя тактами работы требует полноценной системы смазки из-за большого количества движущихся и трущихся частей. Для смазки двигателя с двумя тактами работы можно использовать масло просто разводя его вместе с топливом.

Эксплуатационные показатели в сравнении

Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:

  • литровая мощность;
  • удельная мощность;
  • экономичность;
  • экологичность;
  • шумность;
  • ресурс работы;
  • простота обслуживания;
  • вес;
  • цена.

Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.

Удельная мощность представляет собой величину отношения мощности мотора к его весу. Она также выше у двухтактных. Для них нужен менее тяжёлый маховик и не нужны дополнительные системы (газораспределения и смазки), утяжеляющие конструкцию. КПД у них также выше.

Экономичность (расход топлива на единицу мощности) выше у четырехтактных. Двигатели с двумя тактами часть топлива теряют впустую при продувке цилиндра.

Экологичность двухтактных ниже, опять-таки из-за потери несгоревшего топлива и масла. Убедиться в этом можно на примере двухтактного лодочного мотора. Он всегда оставляет на воде тонкую плёнку из несгоревшего топлива.

Шумность выше у двухтактных. Это связано с тем, что выхлопные газы из цилиндра вырываются с большой скоростью.

Ресурс работы выше у четырехтактных. Отдельная система смазки и меньшая оборотистость двигателя положительно сказываются на сроке его службы.

Проще обслуживать, безусловно, двухтактные моторы из-за меньшего количества вспомогательных систем. Масса больше у четырехтактных. Двухтактные дешевле.

В некоторых механизмах применение двухтактных двигателей является однозначным. Это, например, бензопилы. Высокая удельная мощность, маленький вес и простота делают его здесь безусловным фаворитом.

Двухтактные двигатели используются также в мототехнике, лодочных моторах, газонокосилках, скутерах, авиамоделировании. В большинстве самодельных машин и механизмов умельцы также используют двухтактный мотор.

Однотактные и трехтактные силовые агрегаты

Существуют также одно- и трехтактные двигатели. Однотактные двигатели делают с внешней камерой сгорания. Такая схема реализует все четыре такта за один ход поршня. Трехтактный двигатель Ванкеля является роторно-поршневым. Из-за сложности конструкции и чрезвычайной требовательности к качеству обработки поверхностей такие моторы не получили широкого распространения.

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

  1. Устройство двухтактного двигателя.
  2. Принцип работы 2-х тактного ДВС.
  3. Как увеличить мощность двигателя своими руками?
  4. Как увеличить тягу?
  5. Проблема с продувкой после увеличения мощности.
  6. Видео.

Устройство двухтактного двигателя

Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.

Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.

Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.

На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.

Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.

Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.

В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.

Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.Когда поршень движется вниз, открывается выпускное окно и немного позже открывается переходное окно, через которое впрыскивается новая порция горючего.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.

Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:
  • Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
  • Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
  • Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
  • На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.

Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.

Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.

Видео

На скутеры устанавливаются двухтактные двигатели 2Т или 4 Т. Какой лучше?

Анимация работы двухтактного двигателя.

Двухтактный двигатель Stihl (Штиль) в разрезе.

В этом видео — работа двухтакного двигателя.

Сегодня невозможно представить современную жизнь без двигателя внутреннего сгорания. Передвижение на собственном авто, поездки на общественном транспорте, покупка товаров, полет на самолете и другие действия. Эти процессы, так или иначе, связаны с двигателем.

Несмотря на количество всевозможных конструкций, и разновидностей силовых установок, поршневые моторы, на сегодня, распространены больше остальных. Количество тактов для выполнения рабочего цикла, делит агрегат на двухтактный и четырёхтактный двигатель. Эти типы моторов составляют большинство, среди разнообразия выпускаемой техники.

Разница между моторами возникает с точки зрения применения. Для установки на автомобильную технику, чаще используют четырехтактный агрегат, двухтактный двигатель применяют в том случае, если габариты и вес играют решающую роль.

Мотоцикл Suzuki RM125 с одноцилиндровым двухтактным двигателем

Создание двухтактного двигателя

Много предположений о том, кто первым создал двигатель внутреннего сгорания. Доподлинно известно, что первый двухтактный двигатель, работающий на газу, изобретен и сконструирован бельгийцем Жаном Жозефом Этьеном Ленуаром, произошло это событие в 1858 году.

Двигатель Ленуара (выставлен в музее)

На тот момент уже создана паровая машина, и изобретение бельгийца превосходило её по характеристикам. Мотор намного легче, проще, потреблял меньше топлива. Несмотря на преимущества, силовая установка имела много недоработок и уступала в надёжности. После того как Николас Отто, презентовал четырёхтактный двигатель, который на тот момент продуман детальней, о моторе работающем по принципу двух тактов, забыли, и длительный период времени нигде не использовали.

Во время Великой Отечественной войны силовая установка устанавливалась на самолёты. В нашем регионе моторы известны благодаря использованию на мотто технике. Трёхцилиндровые агрегаты, выполняющие два такта, используются на мотоциклах компаний Suzuki и Kawasaki. Сегодня двигатели эксплуатируются в авиации, здесь лидер австрийская фирма Rotax, выпускающая моторы для использования на небольших самолетах.

Двухтактный двухцилиндровый двигатель Rotax 582 UL

После ужесточения требований к экологическим нормам и выбросам двухтактный двигатель перестал применяться для установки на классический автомобильный транспорт. Однако, на лёгкой технике, как: скутера, снегоходы, катера заменить маленький и лёгкий агрегат не просто. Здесь конкурентов у двухтактной установки попросту нет.

Особенности двухтактного двигателя

Силовой агрегат, использующий два такта, хорош, поскольку прост и надёжен. Отличие двухтактного и четырехтактного двигателя заключается в выполнении рабочего цикла. Этот цикл заключается в двух тактах: сжатие и расширение, тогда как в четырёхтактном моторе присутствует такт впуска нового топлива и такт выпуска отработанного топлива. Интересен тот факт, что два эти такты присутствуют и у двухтактной силовой установки, иначе агрегат не смог бы работать, однако они объединены с процессами сжатия и расширения.

Выполняемый цикл наглядно демонстрирует, чем отличается двухтактный двигатель от четырехтактного мотора. Процесс двухтактного мотора проходит за оборот вала. Такая особенность добивается увеличения мощности установки в сравнении с оппонентом, в полтора раза. Несмотря на увеличение мощности, показатель отдачи занижен, а это отрицательный момент.

Кроме того, особенность приводит к выделению объёма тепла в процессе работы, что сильно перегревает мотор. Двухтактные силовые агрегаты нуждаются в интенсивном охлаждении. Положительный момент, работая, поршень совершает в два раза меньше движений, чем поршень четырехтактного механизма, это сокращает износ деталей и элементов.

Особенность агрегата, не присутствует механизм смазки. Масло подаётся непосредственно с горючим. С этой целью в бензобак добавляют смесь бензина и масла, соотношение один к пятидесяти, либо смешивают смазку с горючим в трубопроводе при впуске. Масло сгорает с бензином и выводится с продуктами отработки.

Отличительный момент и само горение. У четырёхтактного агрегата на это отводится один такт. В двухтактных установках сгорание происходит за доли секунды, поэтому для достижения эффекта механизм нуждается в настройках.

Двухтактные моторы нашли себя еще в одной отрасли, судостроение. Так же цилиндровые силовые установки применяют на скутерах, выпускаемых в больших количествах.

Принцип работы двухтактного двигателя

Что бы понять, почему четырёхтактные моторы вытеснили младших братьев на автомобильной технике, разберемся, как работает двухтактный двигатель.

Последовательность действий рабочего цикла силовой установки:

Такт сжатия.

Процесс сопровождается перемещением поршня снизу вверх. Движение провоцирует поступление горючего через отверстия продувки в агрегат, впоследствии, юбка поршня перегораживает эти отверстия. Дальнейшее движение сопровождается закрытием каналов выпуска, в которые выталкивались отходы горения. Между поршнем и верхней частью цилиндра, образуется пространство сгорания, в котором создаётся избыточное давление. Одновременно, в пространстве под поршнем, возникает разряжение, и пространство используется для перетекания обновлённой дозы горючего. Достигнув верхней точки, заряд загорается.

Схема двухтактного двигателя

Такт расширения.

Воспламенившись, порция создаёт избыточное давление, которое жмёт на дно поршня и заставляет перемещаться. Процесс сопровождается поочерёдным открытием окон, сначала на выпуск, потом на продувку. Спуск создаёт избыточное давление под поршневой камеры, под его воздействием горючее снова поступает в цилиндр, выдавливая оставшуюся отработку и наполняя пространство для повторения предыдущего такта.

Принцип работы двухтактного двигателя позволяет обходиться без системы газораспределения, делая легче и надёжней конструкцию агрегата. Обратная сторона, качество процесса газообмена. Двухтактный режим невозможен без продувки, процесс которой сопровождается выходом не сгоревшего топлива вместе с отработанными газами наружу. Это ведет к перерасходу горючего и повышенной токсичности выхлопа агрегата.

Стоит заметить, что выше описанная схема характерна для карбюраторных моторов. В случае с дизелем или инжектором, в цилиндр через отверстия продувки подаётся чистый воздух. Горючая смесь поступает посредством впрыска, эту работу выполняют форсунки.

Способы продувки цилиндров

Очевидно, что процесс продувки, механизм, квалифицирующийся, как сложный. Правильно выполненная продувка напрямую влияет на показатели мощности и коэффициента полезного действия. Для улучшения характеристик, конструкторы постоянно стараются усовершенствовать и довести процесс до идеала.

Как можно продуть цилиндр:

  • «Контурная» продувка.Вид продувки прост и поэтому распространён. Недостаток то, что применение связано с перерасходом топлива. Разновидности контурной продувки: возвратно-петлевая, дефлекторная, высотная.

  • «П-образная» продувка.Принцип «П-образной» заключается в применении только на моторах с двумя цилиндрами. При проведении, один цилиндр участвует в процессе впуска газов, второй выпускает отработку. Эффект продувки ощущается в топливной экономичности, процесс сопровождается неравномерным нагревом пары, отвечающей за выпуск.

  • «Клапанно-щелевая» продувка.Отличается тем, что требует наличия газораспределительного механизма для управления клапанами. Клапан используется, как для предоставления горючего, так и для вывода отработанных паров. Продувка предусматривает отвод отработки посредством клапана в головке цилиндров и поступление горючего через отверстия. Преимущество, что продувка повышает топливную экономичность и минимизирует показатель токсичности выпускаемых паров. Недостаток, сложность конструкции и нарушения режимов, связанных с повышением температуры работы агрегата.

  • «Прямоточная» продувка.Используется в силовых установках с количеством поршней равным двум. При этом расположение цилиндра находится в горизонтальном положении. Поршни двигаются, друг навстречу другу. В движении каждый поршень освобождает и перекрывает клапан: один поршень впускает порцию горючего, второй удаляет порцию отработки из цилиндра. Камера сгорания образуется в момент сближения поршней друг с другом. Эффект этого варианта продувки максимален: удаляет сгоревшие газы и экономит горючее. Минус, требуется сложный механизм кривошипов и шатунов, показатели температуры двигателя требуют применения охладителей и устойчивых материалов для изготовления деталей.

Двухтактный двигатель 5 ТДФ с прямоточной продувкой

Отличие двухтактного двигателя от четырёхтактного

Авто владельцы задаются вопросом: что лучше двухтактный или четырехтактный двигатель. Однозначного ответа нет, у каждого механизма положительные и отрицательные стороны, зависящие от предъявляемых к мотору требований.

Казалось бы, мощность мотора выполняющего два такта, в сравнении с равнозначным мотором, выполняющим четыре такта, больше, а значит он лучше. Однако, реальность сложней. На практике, возникают дополнительные утраты: частичное попадание и смешивание газовой отработки со свежим горючим, выброс части топлива при продувке. Результат, при выполнении одинакового цикла, агрегат, выполняющий два такта, по показателю экономичности уступает агрегату с четырьмя тактами.

Различен способ смазки силовых установок на четыре и два такта. Установка на два такта смазывается посредством смешивания масла для мотора и бензина. В четырёхтактном агрегате предусмотрен механизм смазки с использованием насоса, который расходует масла столько, сколько требует эксплуатация установки.

Двухтактные моторы не имеют клапанов, роль детали играет поршень, он открывает и закрывает отверстия впуска и выпуска. Отсутствие механизмов газораспределения упрощает силовой агрегат, делая обслуживание простым. Мощность установки, выполняющей два такта, считается выше, так как её цикличность выше. Однако, не полностью используя поршневой ход, потери мощности при продувке и остатках отработанных газов снижают показатель мощности.

Что бы было легче определить, какой двигатель лучше, двухтактный или четырёхтактный, представим краткое описание обоих силовых установок в виде таблицы:

Четырёхтактная силовая установкаДвухтактная силовая установка
Рабочий процесс – оборотов коленчатого вала два.Рабочий процесс – оборотов коленчатого вала один.
Воспламенение рабочей жидкости происходит каждый раз при совершении второго оборота, как следствие, неравномерное распределение импульса и использование противовеса для устранения биений.Воспламенение рабочей жидкости происходит каждый раз при совершении оборота, как следствие, равномерное распределение импульса, работа мотора сбалансирована лучше.
Агрегат тяжёлый.Агрегат лёгкий.
Сложная конструкция силовой установки, присутствует газораспределительный механизм.Простота конструкции, отсутствие клапанов.
Агрегат дорогой.Стоимость ниже четырёхтактного.
Сложные устройства и механизмы приводят к заниженному показателю механического коэффициента полезного действия.Механический коэффициент полезного действия выше, чем у агрегата с четырьмя тактами.
Полное удаление паров отработки, следствие, повышенный показатель производительности.Остатки отработки смешиваются с новым горючим, из-за чего производительность мотора ниже.
Рабочая температура ниже.Рабочая температура мотора выше из-за нарушения смесеобразования.
Охлаждение жидкостное.Охлаждение воздушное.
Расход топлива ниже.Показатель расхода топлива увеличен, обусловлено смесеобразованием и продувкой.
Габариты силовой установки увеличены.Габариты силовой установки ниже.
Требует применения сложных механизмов смазки.Механизм смазки прост.
Работа агрегата менее шумная.Агрегат работает с большим шумом.
Клапанный механизм газораспределения.Функцию механизма газораспределения выполняет поршень и каналы.
Показатель использования тепла эффективен.Показатель использования тепла не эффективен.
Расход масла занижен.Показатель расхода масла завышен, поскольку часть смазки выбрасывается с отработанными газами.

Применять двигатель, выполняющий два такта при работе, целесообразно в моменты, когда речь не идёт об экономии топлива и смазки, а на первом месте стоят габариты и вес установки.

В то же время, в конструкции двухтактного двигателя кроется потенциал, который никак не удается реализовать на практике. Расчетный показатель мощности и экономичности в этом агрегате высок, сложность реализовать возникает из-за тонкости настроек. Возможно, в скором будущем благодаря применению электронных датчиков и механизмов контроля и настроек, двухтактным агрегатам удастся занять лидирующие позиции на автомобильном рынке.

Принцип работы двухтактного двигателя | Тюнинг Автоваз

Наверное, у многих из вас есть скутер, бензопила, бензокоса, культиватор и многое другое. Но мало кто знает, какой тип двигателя там используется, какой принцип его действия. Поэтому большинство владельцев техники, где установлен двухтактный двигатель, хотели бы разобраться с этими вопросами. Давайте разберём действие такого типа двигателя, и с чем его едят. Дабы разобраться, каким образом работает данный двигатель, давайте узнаем, что представляет собой слово такт.

В любом ДВС, такт — это движение поршня в цилиндре от нижней мёртвой точки (НМТ) к верхней (ВМТ) или наоборот. Направление движения от нижней точки к верхней — это первый такт. По достижении верхней точки, происходит, поджёг смеси. После этого, поршень двигается от верхней к нижней точке — это второй такт. Затем, процесс будет завершён, и движение начнётся сначала.

Принцип действия:

В двигателях такого типа, совершается 2 процесса: сжатие и расширение. В первом случае, поршень имеет направление вверх. При втором, происходит закрытие окна подачи смеси и выхлопа. В ВМТ поджигается топливо и, вместе с этим, выполняется процесс разряжения, подавая порцию новой смеси, воспламеняемой при помощи свечи. Когда топливо подаётся в камеру, она даёт разряд искры, поджигая топливо. Взрыв образует большое количество газов. Создавая высокое давление, они приводят поршень в движение.

Смазка:

В ДВС с четырьмя и двумя тактами, смазывание происходит по-разному:

1. В первом, масло заливается в двигатель и распространяется по нему при помощи маслонасоса.

2. Во втором же, этого делать не нужно. В этом случае, в двигателе тоже присутствует маслонасос, однако, принцип его действия немного иной. Он подаёт масло в карбюратор, где и происходит создание смеси. Естественно, можно делать смесь вручную и заливать сразу в бак. Однако, чтобы в камере сгорания не образовывался нагар, нужно покупать масло только высшего качества. В заключение можно сказать, что двухтактные двигатели очень просты в ремонте, стоят намного дешевле своих четырёхтактных собратьев, имеют небольшие габариты и вес. Все эти достоинства и указывают на их большую популярность среди скутеров, мопедов, бензопил и прочей техники. Надеемся, что данная информация была для вас полезна. Будем рады, если оставите в комментариях свой отзыв. Всего наилучшего!

Похожие записи

Рассмотрим основной принцип работы двухтактного двигателя на примерах

Двигатель внутреннего сгорания работает по давно изученным принципам. Мы будем рассматривать поршневые моторы, поскольку роторные, и прочие экзотические агрегаты, преобразующие энергию горения в кинетическую, не так распространены.

Для лучшего понимания процесса, определимся с техническими терминами:

  • Рабочий цикл двигателя – цепочка чередующихся процессов, в результате которых энергия сгорания топлива трансформируется во вращение колес (при использовании в транспортном средстве)
  • Впуск – наполнение цилиндра смесью паров бензина и воздуха (в бензиновых моторах) или воздухом в дизельных моторах
  • Сжатие – спрессовывание топливной смеси в цилиндре
  • Рабочий ход – расширяющиеся газы, после воспламенения горючей смеси, стремительно гонят поршень вниз
  • Выпуск – проветривание полости цилиндра от порции отработанных газов.

В ходе рабочего цикла, процессы следуют в строго определенном порядке. Каждый из них называется тактом. С механической точки зрения, такт – это движение поршня от одной мертвой точки до второй. В зависимости от конструкции мотора, тактов может быть два или четыре.

Что из себя представляет двухтактный двигатель — видео

Чем отличается двухтактный двигатель от четырехтактного?

За каждый поворот коленвала на 180° совершается два такта (разные, в зависимости от типа двигателя). Отработка процесса двухтактного ДВС осуществляется за один оборот, а четырехтактного – за два оборота коленвала. Непонятно? Рассмотрим вопрос подробнее.

Важно! Есть пассивные и активные такты. Точнее активный цикл один – рабочий ход. Остальные движения цилиндра происходят по инерции маховика, закрепленного на оси мотора. Это касается одноцилиндрового мотора, каждый следующий цилиндр работает со сдвигом по фазе, и тяжелый маховик более не нужен. Поэтому его роль выполняет шестерня, за которую цепляется стартер.

Современный мотор достаточно сложен с инженерной точки зрения. Процессы обеспечиваются различными вспомогательными механизмами, их работа должна быть синхронизирована. Кроме того, компоненты двигателя имеют определенную массу, соответственно присутствует инерция.

Трущиеся детали замедляются сопротивлением. Это замедляет процесс и отбирает дополнительную мощность. Все поправки надо учитывать при проектировании мотора.

Запрограммировать алгоритм управления сложно, условия эксплуатации постоянно меняются. Если последовательность смены циклов даст сбой – произойдет потеря мощности или остановка двигателя. Поэтому для бесперебойной работы нужно так много приспособлений вокруг пары: поршень, цилиндр.

Логика подсказывает, что при меньшем количестве тактов, управление можно сделать проще. Именно поэтому инженеры по-прежнему развивают направление двухтактных ДВС.

Чтобы понять разницу между двухтактным и четырехтактным двигателем, рассмотрим организацию работы последнего.

Особенностью конструкции четырехтактных моторов является разделение клапанов на входе и выходе.

Впуск

По инерции, поршень движется вниз, создавая вакуум в камере сгорания. В этот момент через открытый впускной клапан в полость проникает готовая топливовоздушная смесь.

Сжатие

Поршень (опять же по инерции) движется к высшей точке. Оба клапана герметичны, горючая смесь сжимается. Это первое применение хорошей компрессии. Смесь не проникает в картер.

Рабочий ход

Искра свечи, происходит взрыв. Стремительно расширяющиеся газы толкают поршень вниз. Это второе применение компрессии. Чем она выше, тем больше энергии от взрыва будет передано на коленвал.

Важно! После прохождения верхней мертвой точки, шатун поршня занимает опережающее положение на коленвале, поэтому не происходит обратного вращения. Сила давления ускоряет вал мотора, сообщая полезный крутящий момент.

Выпуск

Поршень (снова по инерции) движется к верхней мертвой точке. В открытый выпускной клапан выдавливаются отработанные газы. При достижении максимальной высоты, поршень готов к всасыванию очередной порции воздушной смеси.

Эта схема работы двигателя характерна для одноцилиндрового мотора. При многоцилиндровой компоновке (собственно, другой на автомобилях практически нет), каждый следующий поршень сообщает крутящий момент, замещая инерцию маховика.

Поэтому коленвал вращается более равномерно. А в каждом отдельно взятом цилиндре, рабочий цикл происходит именно так.

Четырехтактный двигатель работает тише, ровнее.
Система смазки отделена от топливной системы – улучшена экология. При этом мотор уступает в мощности двухтактнику аналогичного объема, поскольку на один рабочий цикл приходится два оборота коленвала.

Принцип работы двухтактного двигателя


Конструкция такого мотора проста и сложна одновременно. Простота заключается в отсутствии огромного количества дополнительных элементов: таких, как газораспределительный механизм с приводом от коленвала, система смазки с насосом, дополнительные кольца не поршне.

С другой стороны – двухтактники имеют сложную архитектуру блока цилиндров. Сложную не в плане сборки, а в плане конструирования. Система впуска/выпуска должна быть спроектирована с виртуозной точностью, иначе половина энергии сгоревшего топлива буквально вылетит в трубу.

Принцип действия двухтактного двигателя по циклам

Собственно их всего два, следуя названию конструкции: сжатие и рабочий ход. На самом деле работа двухтактного двигателя намного сложнее, и реально разбивается на четыре процесса. Однако в рамках принятых стандартов, они объединяются.

Сжатие

Такт 1. Процесс 1

Поршень по инерции движется вверх. Поступившая через вентиляционое отверстие (2) топливная смесь (новый заряд) выталкивает остатки выхлопных газов через выпускной коллектор (1).

В надпоршневой камере (I) есть некоторое разделение нового заряда и выхлопа. В это же время, через впускной клапан (3) в кривошипную камеру (II) нагнетается очередная порция бензиновой смеси.

Одновременно пары масла, оседают на механизмах, производя их смазку ( масло в 2-х тактных двигателях добавляется в топливо, о классификации смазки читайте тут).

Как только верхняя часть поршня перекроет выпускное окно (1), смесь начинает сжиматься, вплоть до достижения поршнем верхней мертвой точки.

Такт 1. Процесс 2

На свече зажигания вспыхивает искра, топливовоздушная смесь взрывается, поршень получает толчок и стремительно движется вниз.

Важно! Понятия «вверх», «верхняя мертвая точка», «вниз», «нижняя мертвая точка» — достаточно условны. Цилиндры могут располагаться горизонтально (оппозитники «Порше» и мотоцикла «Днепр») или даже вверх ногами (самолетный двигатель типа «звезда»).

Напор газов сохраняется до момента открытия выпускного отверстия (1).

Рабочий ход

Такт 2. Процесс 4

В открытый выпуск устремляются отработанные газы. Грамотно рассчитанная аэродинамика позволяет даже создать небольшое разрежение. Тем не менее, часть выхлопа остается в цилиндре.

Важно! В этот момент энергия сгорания смеси уже не действует. Все движение происходит по инерции.

В это время, поршень сжимает подготовленный свежий заряд топливной смеси, повышая давление в кривошипной камере (II). Одновременно перекрывается клапан (3).
Такт 2. Процесс 4

Поршень продолжает опускаться. Когда освободится перекрытое продувочное отверстие (2), топливная смесь под давлением устремится в надпоршневую камеру (I). Далее снова зависимость от аэродинамики.

Грамотно спроектированная форма камеры и поршня, не позволяет смешиваться свежему заряду и выхлопным газам. Однако на деле, потери готовой смеси неизбежны. Этот процесс еще называют продувкой.

Как видно из принципа работы двухтактного двигателя внутреннего сгорания, система продувки и поступления свежего заряда топливной смеси играет важную роль. Можно организовать интеллектуальную систему открывающихся клапанов, даже под электронным управлением.

Но тогда теряется смысл двухтактного цикла. Да и конструкция выйдет дороже четырехтактника.

Поэтому инженеры идут по пути аэродинамики, иногда пользуясь небольшими хитростями:

  • Нагнетатель типа «Рутс»
    Два ротора создают подпорное давление в картере, используя этот объем в качестве ресивера. Устройство двухтактного двигателя подразумевает герметичность, так что система отлично работает. Одновременно роторный нагнетатель работает в качестве запорного клапана, не пропуская смесь обратно во впускной тракт при работе механизма.
  • Применение клапана или золотника, перекрывается только впускное отверстие. Привод обычно механический, связанный с коленвалом. При смене оборотов автоматически меняется фаза открывания клапана. Самая распространенная схема – секторный дисковый золотник.
  • Геометрия. Меняя взаимное расположение впускных и выпускных отверстий, можно добиться различной скорости потоков.При хорошо продуманной схеме, выхлопные газы будут выходить раньше, чем до выпускного отверстия дойдет свежий заряд топлива.
  • Особая форма камеры сгорания. Это чистой воды аэродинамика. На верхнем своде камеры сгорания, и (или) на плоскости цилиндра, отформовываются специальные дефлекторы. С их помощью создаются доброкачественные завихрения, разделяющие впускной и выпускной потоки. Система очень эффективна, однако зависит от числа оборотов.

Технология нашла применение в силовых установках большой мощности, работающих на малых постоянных оборотах. Например, корабельные дизеля, в которых коленвал имеет прямую связь (без трансмиссии) с гребным валом. Тяга регулируется лопастями винта с переменным углом атаки.

Да, на судах с большим водоизмещением применяется двухтактный дизельный двигатель. Принцип работы аналогичен бензиновому двухтактнику.

Разве что при использовании турбонаддува, клапанная система имеет особую конструкцию, для регулирования фаз в зависимости от оборотов. Цилиндр, разумеется не один, как в примере.

Принцип работы двухтактного двигателя наглядно продемонстрирован в этом видео

Вывод:
Понимание того, как работает двухтактный двигатель, пригодится при подборе лодочного мотора или газонокосилки. При покупке автомобиля выбираем только вид топлива.

About sposport

View all posts by sposport

Принципы работы 2-тактных и 4-тактных двигателей и их отличия

Работа четырехтактных двигателей

Почти каждая проданная сегодня машина имеет 4 тактный двигатель. Так же много мотоциклов, газонокосилок, снегоуборочных машин и прочего. механическое оборудование. Но есть еще много двухтактных двигателей. небольшие мотоциклы, небольшие газонокосилки, снегоочистители, снегоочистители и т. д.


Разница между типами двухтактных и четырехтактных двигателей заключается в том, сколько раз поршень перемещается вверх и вниз в цилиндре за один цикл сгорания.Возгорание цикл — это весь процесс всасывания, сжатия, удара и удара (всасывание топлива и воздуха в поршень, нагнетание его давления, воспламенение это и выгоняя выхлоп)




Принцип работы четырехтактного двигателя

4-тактные двигатели обычно имеют гораздо большую мощность, чем 2-тактные, и имеют гораздо более сложную структуру. Вместо того, чтобы полагаться на простую механическую концепцию язычковых клапанов, 4-тактные двигатели обычно имеют клапаны в верхней части камеры сгорания.Самый простой тип имеет один впускной и один выпускной клапан. У более сложных двигателей есть два из одного и один из другого, или по два каждого. Таким образом, когда вы видите «16v» на значке на задней части автомобиля, это означает, что это 4-цилиндровый двигатель с 4 клапанами на цилиндр — два впускных и два выпускных — т.е. 16 клапанов, или «16v». Клапаны открываются и закрываются вращающимся распределительным валом в верхней части двигателя. Распределительный вал приводится в движение либо шестернями непосредственно от кривошипа, либо, чаще, ремнем ГРМ.

Следующая анимация показывает 4-тактный цикл сгорания.Когда поршень (красный) отступает на первом такте, впускной клапан (левый зеленый клапан) открывается, и топливно-воздушная смесь всасывается в камеру сгорания. Клапан закрывается, когда поршень опускается до дна. Когда поршень начинает двигаться, он сжимает топливно-воздушную смесь. Когда свеча зажигания достигает верхней точки своего хода, воспламеняет смесь топлива и воздуха, и она горит. Расширяющиеся газы заставляют поршень опускаться на второй ход. В нижней части этого хода выпускной клапан (правый зеленый клапан) открывается, и когда поршень продвигается во второй раз, он вытесняет отработанные газы из выпускного отверстия.Когда поршень снова начинает отступать, цикл начинается заново, всасывая свежий заряд топливно-воздушной смеси в камеру сгорания.

Из-за природы 4-тактных двигателей вы не часто найдете одноцилиндровый 4-тактный двигатель. Они действительно существуют в некоторых мотоциклах для бездорожья, но они обладают такой динамикой, что им требуются большие балансировочные валы или противовесы на кривошипе, чтобы попытаться сделать поездку более плавной. Им также требуется немного больше времени для запуска из холодного состояния, потому что вам нужно провернуть один поршень не менее двух раз, прежде чем можно будет запустить цикл сгорания.Если поршня больше, чем один, двигатель становится намного плавнее, лучше запускается и даже близко не такой тяжелый. Это одно из преимуществ двигателей V-6 и V-8. Помимо увеличенного объема, большее количество цилиндров обычно означает более плавный двигатель, потому что он будет более сбалансированным.

Работа двухтактных двигателей
Принцип работы двухтактного двигателя


Двухтактный двигатель отличается от 4-тактный двигатель двумя основными способами.Сначала цикл сгорания завершается в пределах одного хода поршня, в отличие от двух ходов поршня, и, во-вторых, смазочное масло для двигателя смешивается с бензином или топливом. В некоторых В таких случаях, как газонокосилки, вы должны предварительно смешать масло и бензин. себя в емкость, а затем залейте в топливный бак. В остальных случаях такие как и маленькие мотоциклы, велосипед имеет дополнительный масляный бак, который вы заполняете двумя масло для хода, а затем двигатель имеет небольшой насос, который смешивает масло и бензин вместе для вас.


Простота двухтактного двигателя заключается в пластинчатом клапане и конструкции сам поршень. На рисунке справа показан 4-тактный поршень (слева) и 2-тактный поршень (справа). Двухтактный поршень обычно выше, чем четырехтактный. такта, и в нем есть два прорези, вырезанные с одной стороны. Эти слоты, в сочетании с пластинчатым клапаном — вот что заставляет двухтактный двигатель работать так, как он делает. На следующей анимации показан двухтактный цикл сгорания. Как поршень (красный) достигает верхней точки своего хода, свеча зажигания воспламеняет топливо-воздух-масло. смесь.Поршень начинает отступать. При этом прорези врезаются в поршень справа начинает совмещаться с перепускным отверстием в стенке цилиндра (зеленый продолговатый справа). Отступающий поршень нагнетает давление в картере двигателя. что заставляет язычковый или откидной клапан (фиолетовый на этой анимации) закрываться, и одновременно вытесняет топливно-масляную смесь, уже находящуюся в картере через прорези поршня в обходной порт. Это эффективно направляет смешивает сторону цилиндра и впрыскивает его в камеру сгорания над поршнем, заставляя выхлопные газы выходить через зеленый выхлоп порт слева.Как только поршень снова начинает двигаться, он генерирует вакуум в картере. Тростниковый или откидной клапан всасывается и свежий Заряд топливовоздушной смеси засасывается в картер двигателя. Когда поршень достигает максимума своего хода, свеча зажигания воспламеняет смесь и цикл начинается снова.

Для того же объема цилиндра 2 Тактные двигатели обычно более мощные, чем 4-тактные версии. Обратная сторона загрязняющие вещества в выхлопных газах; поскольку масло смешивается с бензином, каждые 2 тактный двигатель выталкивает сгоревшее масло вместе с выхлопом.2-тактные масла обычно предназначены для сжигания чище, чем их 4-тактные аналоги, но, тем не менее, двухтактный двигатель может быть дымным зверем. Если, как и я, вы выросли где-нибудь в Европа, где скутеры были в моде для подростков, тогда просто запах 2 ход выхлопа может вызвать теплые воспоминания. Другой недостаток 2-х тактного двигателей в том, что они более шумные по сравнению с 4-х тактными двигателями. Обычно шум описывается как «гудящий».



2-тактный Vs.4-тактные двигатели: в чем разница?

Автомобильные двигатели трансформировались с годами, но остались две основные конструкции бензиновых двигателей внутреннего сгорания: 2-тактный и 4-тактный. Хотя мы уверены, что вы хотя бы слышали эти термины раньше, знаете ли вы разницу между ними? Как они работают и что лучше? Читайте дальше, чтобы узнать ответы!

Как работают двигатели внутреннего сгорания и что вообще такое «инсульт»?

Чтобы понять, чем отличаются эти два двигателя, сначала необходимо ознакомиться с основами.

Во время цикла сгорания двигателя поршень перемещается вверх и вниз внутри цилиндра. Термины «верхняя мертвая точка» (ВМТ) и «нижняя мертвая точка» (НМТ) относятся к положению поршня в цилиндре. ВМТ — это его положение, ближайшее к клапанам, а НМТ — это его положение, наиболее удаленное от них. Ход — это когда поршень перемещается из ВМТ в НМТ или наоборот. A c сгорания r Evolution или c сгорания c ycle — это полный процесс всасывания газа и воздуха в поршень, его воспламенения и удаления выхлопных газов:

  1. Впуск: Поршень движется вниз по цилиндру, позволяя смеси закипания и воздуха попасть в камеру сгорания
  2. Компрессия: Поршень движется обратно вверх по цилиндру; впускной клапан закрыт для сжатия газов в пределах
  3. Горение: Искра от свечи зажигания воспламеняет газ
  4. Выхлоп: Поршень поднимается вверх по цилиндру, и выпускной клапан открывается

Разница между двухтактным и четырехтактным двигателем

Разница между 2-тактным и 4-тактным двигателями заключается в том, насколько быстро происходит этот процесс цикла сгорания, в зависимости от того, сколько раз поршень перемещается вверх и вниз в течение каждого цикла.

, 4-тактный:

В 4-тактном двигателе поршень совершает 2-тактный ход за каждый оборот: один такт сжатия и один такт выпуска, за каждым из которых следует обратный ход. Свечи зажигания срабатывают только один раз за каждый второй оборот, а мощность вырабатывается за каждые 4 такта поршня. Эти двигатели также не требуют предварительного смешивания топлива и масла, поскольку имеют отдельный отсек для масла.

Посмотрите это короткое видео, чтобы подробнее узнать, как работает четырехтактный двигатель:

2-тактный:

В 2-тактном двигателе весь цикл сгорания завершается одним ходом поршня: тактом сжатия, за которым следует взрыв сжатого топлива.Во время обратного хода выхлоп выпускается, и в цилиндр поступает свежая топливная смесь. Свечи зажигания срабатывают один раз за каждый оборот, а мощность вырабатывается за каждые 2 такта поршня. Двухтактные двигатели также требуют предварительного смешивания масла с топливом.

Посмотрите это короткое видео, чтобы подробнее узнать, как работает двухтактный двигатель:

За и против:

Итак, что «лучше»? Вот несколько плюсов и минусов обеих конструкций двигателей:

  • Что касается эффективности, 4-тактный двигатель, безусловно, выигрывает.Это связано с тем, что топливо расходуется раз в 4 такта.
  • Четырехтактные двигатели тяжелее; они весят на 50% больше, чем сопоставимый двухтактный двигатель.
  • Обычно 2-тактный двигатель создает больший крутящий момент при более высоких оборотах, в то время как 4-тактный двигатель создает более высокий крутящий момент при более низких оборотах.
  • Четырехтактный двигатель также намного тише, двухтактный двигатель значительно громче и издает характерный пронзительный «жужжащий» звук.
  • Поскольку 2-тактные двигатели предназначены для работы на более высоких оборотах, они также имеют тенденцию изнашиваться быстрее; 4-тактный двигатель обычно более долговечен.При этом двухтактные двигатели более мощные.
  • Двухтактные двигатели имеют гораздо более простую конструкцию, что упрощает их ремонт. У них нет клапанов, а скорее порты. У четырехтактных двигателей больше деталей, поэтому они дороже и ремонт стоит дороже.
  • Двухтактные двигатели требуют предварительного смешивания масла и топлива, а четырехтактные — нет.
  • Четырехтактные более экологичны; в двухтактном двигателе сгоревшее масло также выбрасывается в воздух вместе с выхлопными газами.

Двухтактные двигатели обычно используются в небольших приложениях, таких как автомобили с дистанционным управлением, инструменты для газонов, бензопилы, лодочные моторы и внедорожники. Четырехтактные двигатели используются во всем: от картингов, газонокосилок и мотоциклов, вплоть до типичного двигателя внутреннего сгорания в вашем автомобиле. Вам решать, какой движок вы предпочитаете и для чего.

В Berryman Products мы стремимся предоставлять быстрое индивидуальное обслуживание и производить продукцию, отвечающую самым высоким стандартам качества, надежности и экологической ответственности.Посетите наш веб-сайт и страницу в Facebook, чтобы получить точную информацию и качественные продукты, необходимые для решения наиболее распространенных проблем с автомобилем.

В чем разница между двухтактным и четырехтактным мотоциклетным двигателем?

Чтобы упростить ситуацию, обычно мотоциклы с двухтактными двигателями больше не производятся, поскольку они не соответствуют экологическим законам многих стран и не имеют права ездить в городах, а споры между двумя типами двигателей ведутся. больше подходит для внедорожников, таких как мотоциклы для бездорожья.

Четырехтактный двигатель, как следует из названия, имеет поршень, который совершает четыре хода (или два оборота коленчатого вала) для завершения одного полного цикла; впуск, сжатие, мощность и ход выпуска. Это означает, что когда поршень движется вниз от верха цилиндра к низу, он снижает давление внутри цилиндра. Это пониженное давление втягивает смесь топлива и воздуха в цилиндр через впускной канал. Затем поршень снова поднимается вверх, сжимая топливно-воздушную смесь, после чего искра воспламеняет топливо и воздух.Получающееся сгорание — это то, что толкает поршень обратно вниз в так называемом «рабочем ходе». Наконец, поршень снова поднимается и выталкивает дымовые газы. Двухтактные двигатели работают за счет объединения большего количества функций в одном поршневом движении; во время движения поршня вверх (сжатие смеси воздух / топливо / масло) в камере сгорания под поршнем в герметично закрытый картер всасывается свежая смесь воздуха / топлива / масла. Во время движения поршня вниз (рабочий ход) смесь свежего воздуха / топлива / масла сжимается и течет через одно или несколько промывочных отверстий в камеру сгорания, вымывая сгоревшие газы через нее за счет движения вниз открывшегося поршня, выхлопное отверстие.После этого следует новый ход сжатия. По сути, один полный цикл в двухтактном двигателе требует одного полного оборота коленчатого вала или двух тактов поршня, тогда как в четырехтактном двигателе поршень должен совершить четыре такта или два полных оборота коленчатого вала.

Так что лучше? Это полностью зависит от предпочтений гонщика. Двухтактные двигатели обычно более шумные и производят больше выхлопных газов, но также производят большую мощность по сравнению с их весом, чем четырехтактные двигатели, что делает их популярными для гонок.Четырехтактные двигатели, будучи более тяжелыми и производящими меньшую мощность на единицу веса, как правило, работают более плавно, выделяют меньше выхлопных газов и обычно служат дольше.

Поскольку для этих двух двигателей требуются совершенно разные режимы смазки, когда в двухтактном двигателе масло смешивается с топливом, а затем воспламеняется (полная потеря смазки), тогда как в четырехтактном двигателе масло используется для смазки другого двигателя. детали течет обратно в картер и уже не расходуется .Это означает, что два моторных масла имеют совершенно разный состав в зависимости от их предназначения. Масло для двухтактных двигателей должно хорошо смешиваться с топливом и хорошо гореть в камере сгорания двигателя, в то время как масло для четырехтактных двигателей должно защищать клапанный механизм от износа и поддерживать двигатель в максимальной чистоте. В конечном счете, независимо от типа двигателя, качественное моторное масло может значительно продлить срок службы вашего двигателя.

Двухтактный двигатель — обзор

Первое плавучее судно с дизельным двигателем, 370-футовое судно Selandia, было доставлено Восточно-Азиатской компании в 1912 году верфью Burmeister & Wain (B&W), Копенгаген, Дания.За 20 лет, прошедших с момента испытания первого серийного дизельного двигателя в результате сотрудничества Рудольфа Дизеля и Maschinenfabrik Augsburg-Nürnberg (MAN), двигатель нового типа стал предметом интенсивных разработок и спекуляций. Он обещал промышленности революционно новый источник энергии и тем самым угрожал мировым производителям угля. Так что плавание Селандии было одной из главных новостей того времени. Уинстон Черчилль, первый лорд британского Адмиралтейства, посетил судно и назвал его достижением мирового масштаба.

Selandia оснащалась двухцилиндровыми восьмицилиндровыми четырехтактными дизелями B&W, каждый мощностью 1250 л.с. В течение года такие конкуренты, как MAN, Sulzer, Vickers и Krupp, работали над разработкой двухтактных двигателей мощностью около 2 000 л.с. на цилиндр, начав соревнование по мощности, которое с тех пор не прекращалось. Наблюдая за этими ранними попытками, Рудольф Дизель прокомментировал: «Если, что кажется вероятным, эти испытания дадут удовлетворительные результаты, наступила эра очень больших дизельных двигателей».

Главным двигателем для крупнейших торговых судов — танкеров, балкеров и контейнеровозов — является большой тихоходный двухтактный дизельный двигатель.Он стал рыночной силой в конце 1920-х годов, когда растущие требования к размерам судов и мощности стали выходить за рамки возможностей четырехтактных двигателей. Благодаря тому, что фазы впуска и выпуска занимают долю хода, а не полный ход каждая, двухтактный двигатель имеет несколько преимуществ. Он удвоил выходную мощность на единицу размера по сравнению с четырехтактным двигателем и сделал более высокую выходную мощность доступной за счет больших размеров поршней и более длинных ходов. Кроме того, двухтактный двигатель с низкой скоростью позволял прямое соединение с гребным винтом.Со временем производители двухтактных двигателей также будут заявлять — как и сегодня — о более высокой эффективности и большей общей надежности этих двигателей.

50-летняя битва двухтактных дизельных двигателей с паром за господство на море была завершена на фоне стремительного роста цен на топливо 1970-х годов. Например, в 1975 году из 614 двигателей, поставленных для крупнейших торговых судов, 78 процентов (482) составляли тихоходные дизели, а остальные 123 — паровые турбины. В 2000 году из 1059 главных двигателей, поставленных судам дедвейтом более 2000 тонн, 60 процентов были тихоходными двухтактными.Большая часть оставшейся части была четырехтактной средней скоростью.

Четырехтактные судовые дизели используются повсюду, от гоночных катеров и моторных яхт до круизных судов, {грузовых и пассажирских} судов и танкеров-челноков (и на большом количестве стационарных электростанций). Их более высокая скорость требует некоторого промежуточного звена между двигателем и гребным винтом (редуктор или дизель-электрический привод), установка, обеспечивающая преимущества более тихой работы, более низкой вибрации и очень гибкой компоновки и расположения машинного отделения.Конкуренция в этой сфере бизнеса делится между большим количеством производителей, во главе с Wärtsilä (51% рынка в 2000 году) и MAN B&W Diesel.

В своем соревновании за более высокую производительность [и экономию топлива] конструкторы дизелей сосредоточили большую часть своих усилий на увеличении мощности при одновременном контроле веса двигателя. Чтобы оценить их успех, рассмотрите только увеличение мощности между двумя 12-цилиндровыми двухтактными двигателями диаметром 420 мм, разделенными промежутком в 30 лет. В 1968 году B&W 1242-VTBF-90 выдавал общую мощность 6600 л.с. при ходу 900 мм и скорости 220 об / мин.В 2001 году двигатель MAN B&W 12S42-MC выдал 17 640 л.с. при ходу 1764 мм и частоте вращения 136 об / мин — увеличение мощности примерно в 2,5 раза при почти том же двигателе. Такое увеличение мощности было реализовано по всему спектру дизельных двигателей. Мощность двигателя Top подскочила за это время с 40 000 до 100 000 л.с. Средняя скорость поршня увеличилась с примерно 6,6 м / с до примерно 8,5 м / с.

Колоссальное увеличение внутренних сил и давлений, сопровождавшее это повышение мощности, было устранено не за счет увеличения физических размеров двигателя вдвое, а за счет использования современных материалов, ковки и конструкционных технологий.Также был достигнут значительный выигрыш в тепловом КПД, показателе способности двигателя выполнять механическую работу за счет энергетического потенциала топлива. Эффективность выросла примерно с 40 процентов в 1975 году до 50 процентов сегодня, а гибридные системы — до 55 процентов. В упорядоченных высокотехнологичных мастерских современных дизельных конструкторов массивные компоненты даже самых больших двигателей — например, головки поршней диаметром почти метр и топливные форсунки длиной 600 мм — обрабатываются вручную с точностью часового механизма, чтобы уговорить каждую деталь мощности от процесса сгорания.Новые методы обработки топлива, компьютеризированные системы впрыска и управления цилиндрами, а также новые технологии обработки выхлопных газов оптимизируют мощность, снижая при этом содержание вредных веществ в выбросах двигателя. И теперь последний бастион паровых двигателей, танкер для перевозки СПГ, подвергается атаке компактных дизелей по привлекательной цене, которые сжигают смесь нефти и природного газа.

— Джо Евангелиста, в отчете Surveyor Американского бюро судоходства (весна 2002 г.), стр. 14–20.

Понимание цикла — двухтактный цикл дизельного двигателя

Если вы читали «Как работают двухтактные двигатели», вы узнали, что одно большое различие между двухтактными и четырехтактными двигателями — это количество мощности, которое двигатель может производить.Свеча зажигания срабатывает в два раза чаще в двухтактном двигателе — один раз на каждый оборот коленчатого вала, по сравнению с одним разом на каждые два оборота в четырехтактном двигателе. Это означает, что двухтактный двигатель может производить в два раза больше мощности , чем четырехтактный двигатель того же размера.

В статье о двухтактном двигателе также объясняется, что цикл бензинового двигателя, где газ и воздух смешиваются и сжимаются вместе, на самом деле не идеально подходит для двухтактного подхода.Проблема в том, что часть несгоревшего топлива вытекает каждый раз, когда цилиндр заправляется топливовоздушной смесью. (Подробности см. В разделе «Как работают двухтактные двигатели».)

Оказывается, дизельный подход, который сжимает только воздух, а затем впрыскивает топливо непосредственно в сжатый воздух, намного лучше подходит для двухтактного цикла. Поэтому многие производители больших дизельных двигателей используют этот подход для создания двигателей большой мощности.

На рисунке показана компоновка типичного двухтактного дизельного двигателя:

В верхней части цилиндра обычно находятся два или четыре выпускных клапана, которые открываются одновременно.Также имеется инжектор дизельного топлива (показан желтым наверху). Поршень удлиненный, как в бензиновом двухтактном двигателе, поэтому он может действовать как впускной клапан. В нижней части хода поршня поршень открывает отверстия для забора воздуха. Всасываемый воздух сжимается турбонагнетателем или нагнетателем (голубой). Картер герметичен и содержит масло, как в четырехтактном двигателе.

Двухтактный дизельный цикл выглядит так:

  1. Когда поршень находится на пределе своего хода, цилиндр содержит заряд сильно сжатого воздуха.Дизельное топливо впрыскивается форсункой в ​​цилиндр и немедленно воспламеняется из-за тепла и давления внутри цилиндра. Это тот же процесс, который описан в «Как работают дизельные двигатели».
  2. Давление, создаваемое сгоранием топлива, толкает поршень вниз. Это рабочий ход .
  3. Когда поршень приближается к нижней части своего хода, все выпускные клапаны открываются. Выхлопные газы устремляются из цилиндра, сбрасывая давление.
  4. Когда поршень опускается до дна, он открывает отверстия для впуска воздуха.Сжатый воздух заполняет цилиндр, вытесняя остатки выхлопных газов.
  5. Выхлопные клапаны закрываются, и поршень начинает двигаться назад вверх, снова закрывая впускные отверстия и сжимая свежий заряд воздуха. Это такт сжатия .
  6. Когда поршень приближается к верхней части цилиндра, цикл повторяется с шагом 1.

Из этого описания вы можете увидеть большую разницу между дизельным двухтактным двигателем и бензиновым двухтактным двигателем: в дизельной версии цилиндр заполняет только воздух, а не смешанные вместе газ и воздух.Это означает, что двухтактный дизельный двигатель не страдает ни одной из экологических проблем, характерных для бензинового двухтактного двигателя. С другой стороны, двухтактный дизельный двигатель должен иметь турбонагнетатель или нагнетатель, а это значит, что на бензопиле вы никогда не встретите двухтактный дизель — это было бы слишком дорого.

Как работает судовой двигатель?

Судовые двигатели на судах отвечают за движение судна из одного порта в другой.Независимо от того, идет ли речь о небольшом корабле, курсирующем в прибрежных районах, или о большом корабле, путешествующем по международным водам, на борту судна для обеспечения тяги установлен четырехтактный или двухтактный морской двигатель.

Судовые двигатели — это тепловые двигатели, используемые для преобразования тепла, выделяемого при сжигании топлива, в полезную работу, т. Е. Выработку тепловой энергии и преобразование ее в механическую энергию. Двигатели, используемые на борту судов, представляют собой двигатели внутреннего сгорания (тип), в которых сгорание топлива происходит внутри цилиндра двигателя, а тепло выделяется после процесса сгорания.

Принцип работы судового двигателя

Как упоминалось ранее, двигатели внутреннего сгорания (внутреннего сгорания) в основном используются для морских силовых установок и выработки электроэнергии. Работу судового двигателя можно объяснить следующей процедурой:

— Топливо впрыскивается в контролируемом количестве под высоким давлением

— Смесь топлива и воздуха сжимается внутри цилиндра двигателя с помощью поршня, что приводит к взрыву смеси при повышении давления за счет сжатия.В результате выделяется тепло, которое увеличивает давление горящего газа

2-тактные и 4-тактные двигатели

— Внезапное увеличение давления толкает поршень вниз и передает поперечное движение во вращательное движение коленчатого вала с помощью шатуна. Взрыв повторяется непрерывно для поддержания выходной мощности в зависимости от типа морского двигателя и его использования.

Прочтите по теме: 14 терминов, используемых для определения мощности судового двигательного двигателя

Коленчатый вал через маховик соединен либо с генератором переменного тока, либо с гребным винтом для выполнения механической работы.Чтобы коленчатый вал постоянно вращался, взрыв необходимо повторять непрерывно.

Перед следующим взрывом отработанные газы вытягиваются из цилиндра через выпускной клапан и подается свежий воздух, который помогает вытолкнуть отработанный газ, а также обеспечивает свежий воздух для следующего процесса сгорания.

Прочтите по теме: Компоненты и конструкция системы выпуска отработавших газов

Типы судовых дизелей:

Два основных типа судовых дизельных двигателей: —

  • 4-тактный двигатель
  • Двухтактный двигатель

Четырехтактный двигатель может быть установлен на судне для выработки электроэнергии, а также для приведения в движение корабля (обычно на небольших судах).Этому двигателю требуется 4 цикла для завершения передачи мощности от камеры сгорания к коленчатому валу.

Связанное чтение: Почему 2-тактные двигатели чаще используются для движения на кораблях, чем 4-тактные?

События, происходящие в I.C. двигатель следующие:

  1. Ход всасывания для забора свежего воздуха внутрь камеры — это движение поршня вниз
  2. Такт сжатия для сжатия топливовоздушной смеси — движение поршня вверх
  3. Рабочий ход — при котором происходит взрыв, и поршень толкается вниз
  4. Такт выпуска — движение поршня вверх для откачивания отработанных газов

Четыре события завершаются за четыре хода поршня (два оборота коленчатого вала).Впускной и выпускной клапаны установлены в верхней части головки цилиндров для всасывания свежего воздуха и удаления отработанных выхлопных газов.

И клапаны, и топливный насос (который подает топливо в форсунку) работают с помощью распределительного вала, который приводится в движение коленчатым валом с помощью зубчатой ​​передачи. В четырехтактном двигателе распределительный вал вращается на половине скорости коленчатого вала. Картер открыт для гильзы поршня, что способствует смазке гильзы.

2-тактные двигатели используются для движения судов и имеют больший размер по сравнению с 4-тактными двигателями.В этом двигателе полная последовательность выполняется за два цикла, т.е.

  1. Такт всасывания и сжатия — это движение поршня вверх для втягивания внутрь свежего воздуха и сжатия топливовоздушной смеси
  2. Мощность и выхлоп — движение поршня вниз из-за взрыва внутри камеры с последующим удалением выхлопных газов через выпускной клапан, установленный в верхней части цилиндра. Используется сальник, который отделяет и уплотняет картер от камеры сгорания.

Основное видео работы двигателя корабля показано ниже:

На этом видео показано, как работает двухтактный судовой двигатель на судне —

Как и где производится судовой двигатель?

Если вы видели двигатели на кораблях, в том числе небольшие 4-тактные двигатели-генераторы, а также массивные 2-тактные двигатели, одна мысль, которая должна была прийти вам в голову, — как и где были сделаны эти двигатели?

Наиболее известные производители двигателей, двигатели которых используются на судах:

  1. MAN Diesel & Turbo (ранее двигатели B&W) — известные судовые двигатели с высокой, средней и малой скоростью.
  2. Wartsila (ранее Sulzer Engines) — известна производством судовых двигателей с высокой, средней и малой скоростью.
  3. Mitsubishi — производство двигателей для легких, средних и тяжелых условий эксплуатации
  4. Rolls Royce — известный своими двигателями для круизных лайнеров и кораблей
  5. Caterpillar производит — для среднеоборотных и высокоскоростных судовых дизельных двигателей

Читать по теме: Самые популярные судовые двигатели в судоходной отрасли

Wartsila по-прежнему является держателем рекордов Гиннеса по самому большому судному двигателю из когда-либо построенных.

Двухтактный двигатель Wärtsilä RT-flex96C с турбонагнетателем удерживает этот рекорд. Изготовлен для крупных контейнеровозов, его размеры следующие:

Длина — 27 метров (88 футов 7 дюймов),

Высота — 13,5 м (44 фута 4 дюйма)

вес> 2300 тонн.

Выходная мощность ~ 84,42 МВт (114800 л.с.).

Размер судового двигателя варьируется от корабля к кораблю, типа хода и выходной мощности. Судовой двигатель может достигать высоты пятиэтажного здания, и для его размещения необходимо соответствующим образом спроектировать судовое машинное отделение.

Где производятся судовые двигатели?

Эти судовые двигатели построены на мощностях производителей. Например, MAN Diesel имеет производственные мощности в Аугсбурге, Копенгагене, Фредериксхавне, Сен-Назере, Шанхае и др.

Аналогичным образом, Wartsila имеет производственные мощности в Финляндии, Германии, Китае и т. Д.

Судовой двигатель также может быть изготовлен на известной верфи при наличии контракта между двумя компаниями.

Двигатель обычно состоит из трех различных секций (поясняется ниже) и, в зависимости от размера машинного отделения и доступа для установки, он может быть установлен на верфи либо по частям, либо в сборе.

Связанное чтение: Как крупные главные двигатели устанавливаются в машинном отделении корабля?

Материал, используемый для изготовления судового двигателя

Материал, из которого изготовлен судовой двигатель и различные детали судового двигателя:

Опорная плита: Опорная плита — это самая нижняя часть двигателя, которая является его основой и вмещает подшипники коленчатого вала и А-образную раму. Для небольшого двигателя используется одинарная отливка из чугуна, а для больших двухтактных двигателей используются сборные литые стальные поперечные секции с продольными балками.

Связанные чтения: Важные вещи, чтобы проверить в Судовой двигатель донышко

A рама: A-образная рама, как следует из названия, имеет форму буквы «A» и установлена ​​над фундаментной плитой двигателя. Он построен отдельно, чтобы нести направляющую крейцкопфа, а сверху он поддерживает основание антаблемента. Нижняя поверхность А-образной рамы подвергается механической обработке для изготовления сопряженную поверхность для установки на верхней части станины.

Антаблемент: Антаблемент, также известный как блок цилиндров, сделан из чугуна и используется для размещения охлаждающей воды и продувки воздушного пространства.В зависимости от размера двигателя отливка может быть индивидуальной или многоцилиндровой (скрепленной болтами). Нижняя часть блока цилиндров обработана на станке, образуя сопрягаемую поверхность, и прикреплена к А-образной раме с помощью установленных болтов.

Другие детали судового двигателя, которые устанавливаются внутри двигателя:

Детали двигателя Wartsila RTFlex Electronic

Поршень, гильза, цилиндр, шатун, коленчатый вал, распределительный вал, топливный насос, выпускной клапан и т. Д., И эти важные детали можно подробно изучить в нашей электронной книге —

Техническое обслуживание судовых двигателей

Базовое техническое обслуживание судового двигателя включает плановое техническое обслуживание, которое включает в себя капитальный ремонт важных подвижных и неподвижных частей камеры сгорания.

Ниже приведены некоторые из наиболее распространенных видов технического обслуживания судового двигателя:

  1. Ремонт и измерение поршня, колец и штока
  2. Ремонт и обмер гильзы цилиндра
  3. Капитальный ремонт и обмер выпускного клапана
  4. Ремонт и обмер сальника
  5. Ремонт и измерение подшипников шатунов и крейцкопфов
  6. Ремонт и измерение коренных подшипников

Прочтите по теме: Типы коренных подшипников судовых двигателей и их свойства

7.Измерение прогиба коленчатого вала

8. Контроль и измерение фаз газораспределения топливного насоса

9. Проверки и капитальный ремонт пусковой воздушной системы

Промежуток времени между капитальным ремонтом различных частей двигателя указан производителем в руководстве по эксплуатации двигателя. Техническое обслуживание необходимо выполнять в соответствии со временем, указанным между двумя периодами капитального ремонта, независимо от проблем, обнаруженных двигателем.

Помимо своевременного ремонта, необходимо проверить параметры двигателя и мощность с помощью цифрового индикатора мощности.Осмотр продувочного пространства также проводится для проверки состояния поршневого кольца, которое, в свою очередь, определяет эффективность системы смазки гильзы цилиндра.

Судовые двигатели, используемые на судах, являются одними из самых сложных инженерных сооружений. Поэтому морские инженеры проходят специальную подготовку по эксплуатации, техническому обслуживанию и устранению неисправностей судовых двигателей на борту судов.

Возможно, вы прочитаете:

На что следует обратить внимание при ремонте топливного клапана

Отказ от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight.Данные и диаграммы, если они используются, в статье были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и компании Marine Insight.

Теги: Судовые двигатели Судовой двигатель

marinediesels.co.uk История и введение в двухтактный дизельный двигатель

Меню 4-тактный двигатель 2-тактный двигатель 2-тактный двигатель крейцкопфа продувка Охлаждение Смазка Система топливного масла Система запуска воздуха

Основы

2-тактный Дизельный цикл

**** Выпадающее меню DHTML на основе JavaScript, созданное NavStudio.(OpenCube Inc. — http://www.opencube.com) ****

Вы можете удивиться, узнав, что самый большой дизель используемые двигатели работают по двухтактному принципу.Если у вас есть опыт работы с двухтактным бензиновым двигателем вы узнаете, что это вызывает больше загрязнения, чем четырехтактный бензиновый двигатель. Это потому, что масло смешивается с бензином для смазки. подшипники коленчатого вала, и большое количество несгоревшей смеси бензин / масло / воздух выбрасывается в атмосферу. Чтобы узнать больше о 2-тактном двигателе цикл бензинового двигателя нажмите здесь .

Двухтактный дизельный двигатель не смешивает топливо или масло с Воздух для горения.Подшипники коленчатого вала смазываются под давлением. масло так же, как в четырехтактном двигателе.

Двухтактный цикл называется так потому, что он занимает два хода поршень для завершения процессов, необходимых для преобразования энергии топлива в работу. Поскольку двигатель совершает возвратно-поступательное движение, это означает, что поршень должен двигаться вверх и вниз по цилиндру, и поэтому коленчатый вал должен вращаются один раз.

1. Коленчатый вал вращается по часовой стрелке, а поршень двигаясь вверх по цилиндру, сжимая заряд воздуха. Поскольку энергия передается в воздух, его повышение давления и температуры. К тому времени, как поршень приближение к верхней части цилиндра (известное как верхняя мертвая точка или ВМТ) давление более 100 бар и температура более 500 ° C

2. Непосредственно перед ВМТ впрыск топлива в цилиндр топливная форсунка. Топливо «распыляется» на крошечные капли. Поскольку они очень маленькие, эти капли очень сильно нагреваются. быстро и начинает гореть, когда поршень проходит через ВМТ. В расширяющийся газ из топлива, горящего в кислороде, заставляет поршень вниз по цилиндру, проворачивая коленчатый вал. Именно во время этого инсульта эта рабочая энергия вкладывается в двигатель; во время восходящего ход поршня, двигатель должен делать работу.

3. Когда поршень движется вниз по цилиндру, полезная расходуется энергия от горящего топлива. Примерно через 110 после ВМТ выпускной клапан открывается и горячий выхлопной газ (состоящий в основном из азота, двуокиси углерода, водяного пара) и неиспользованный кислород) начинают выходить из баллона.

4. Примерно через 140 после ВМТ поршень обнаруживает набор порты, известные как порты мусора. В цилиндр поступает сжатый воздух. через эти порты и выталкивает оставшийся выхлопной газ из цилиндр в процессе, известном как «продувка».

The поршень проходит мимо нижней мертвой точки и начинает движение вверх по цилиндр, закрывающий продувочные отверстия. Затем выпускной клапан закрывается и начинается сжатие

Двухтактный цикл также можно проиллюстрировать на диаграмма.

1-2 сжатие

2-3 впрыска топлива

3-4 Мощность

4-5 Продувка выхлопных газов

5-6 Очистка

6 — Очистка после 1 поста

1.примерно 110 BTDC

2. около 10 BTDC

3. около 12 ATDC

4. около 110 ATDC

5. около 140 ATDC

6. около 140 BTDC

В 2-тактном створно-поршневом двигателе боковая тяга, вызванная угловатостью шатун передается на гильзу юбкой поршня или стволом.Поэтому он известен как двухтактный поршневой двигатель со стволом. Юбка Поршень также служит для герметизации отверстий для продувочного воздуха, когда двигатель находится в ВМТ. Это предотвращает повышение давления продувочного воздуха в картере.

В этом заключается недостаток двигателя этого типа: хотя он имеет малая габаритная высота, смазочное масло разбрызгивается из картера в Смазка вкладыша может попасть в пространство для продувки, вызывая обрастание и риск пожара из мусора.Также существует вероятность появления лайнера и износ юбки поршня, позволяющий воздуху попадать в картер. Это может обеспечить кислород, необходимый для взрыва картера в случае возникновения горячей точки. Картер масло должно иметь присадки, которые могут справиться с загрязнениями от продуктов горение, и кислоты, образующиеся при горении из-за серы в топливо.

Эта двухтактная конструкция обычно используется только для меньших нижних приводимые в действие двухтактные двигатели — примерно до 5000 кВт для двигателя V16 с Диаметр цилиндра 280 мм и ход 320 мм.
