Двигатель вариатор что это такое: его устройство, принципы работы и эксплуатации — Eurorepar Авто Премиум

Содержание

Двигатель с вариатором что это такое

  • Главная
  • трансмиссия автомобиля

У меня много статей про автоматические коробки передач (особенно сильно я люблю обычную АКПП). Однако второй по распространению я считаю вариатор или CVT, достаточно много автомобилей выпускается именно с такой трансмиссией. Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть). То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет …

Проблемы этой автоматической трансмиссии очень схожи с обычной «гидротрасформаторной» не смотря на различность конструкций (мы уже их сравнивали в этой статье). В конце я постараюсь вам рассказать в видео версии как продлить ей срок службы, чтобы она ходила долго и без проблем. Однако для начала определение

Вариатор – что это такое, принцип работы, плюсы и минусы

В одной из прошлых статей мы подробно поговорили про роботизированные коробки передач с двойным сцеплением , сегодня предлагаем поближе познакомиться с таким типом трансмиссий, как вариатор. Т.к. все чаще можно встретить автомобили оснащенные бесступенчатой коробкой и понятное дело, что автолюбителей, перед покупкой автомобиля интересует вопрос надежности, ремонтопригодности и принцип работы данного вида трансмиссии. Мы постараемся подробно ответить на все интересующие вопросы исходя из нашего многолетнего опыта и информации полученной с форумов на которых владельцы обсуждали самые распространенные проблемы и делились опытом их решения.

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса. Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел. Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже. Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок. Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

  • Nissan
    – Xtronic и Hyper;
  • Audi
    – Multitronic;
  • Subaru
    – Lineartronic ;
  • Mercedes-Benz
    – Autotronic;
  • Honda
    – Multimatic;
  • Ford
    – Ecotronic и Durashift CVT;
  • Toyota
    – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа

:

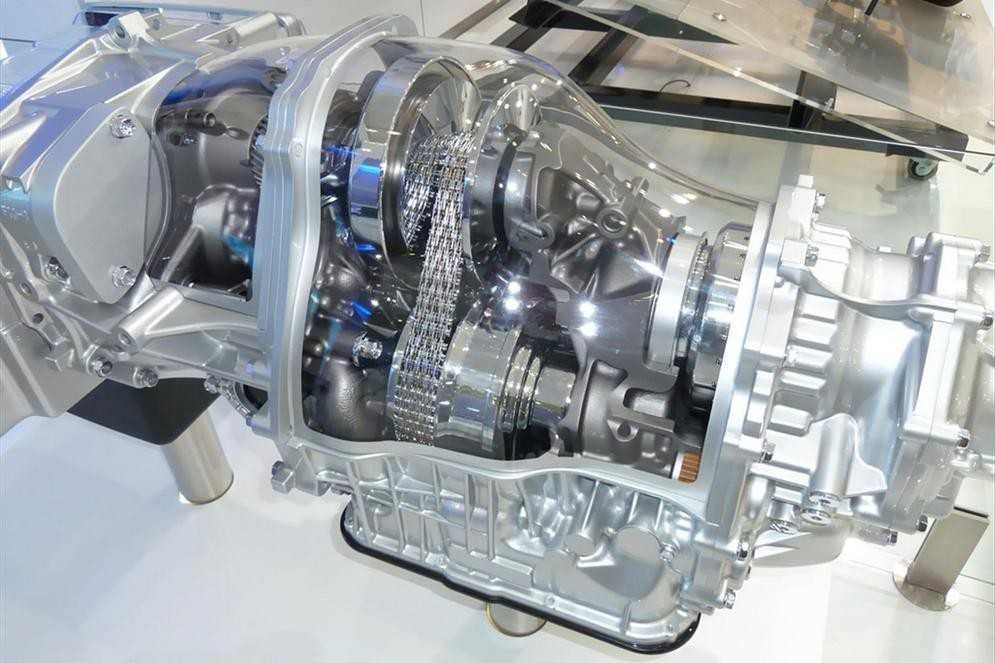

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент. Еще один вариант замены ремня, это использование цепи ( клиноцепные

), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии.. В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень. Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший. Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне. Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Основные проблемы с которыми могут столкнуться владельцы автомобилей с вариатором

При всем обилие достоинств, у CVT трансмиссий есть свои существенные минусы и особенности. При должной эксплуатации и своевременном обслуживании, коробки ходят по 150 000 – 200 000 км, не доставляя особых проблем своим владельцам. Если Вы являетесь первым собственником, то боятся вам нечего т.к. гарантия позволяет быть полностью уверенным, что в случае неисправности КПП будет починена. А вот покупая автомобиль на вторичном рынке нужно быть внимательным и лучше всего перед покупкой пройти диагностику.

Недостатками можно считать:

  • дорогостоящий ремонт
    , как и в случае с DSG мало кто может перебрать или отремонтировать изношенные детали на профессиональном уровне. Отсюда и получается, что мастера своего дела за работу берут ощутимые денежные средства.
  • замена масла
    каждые 30 000 – 40 000 км. Хоть производители и рекомендуют производить замену масла раз в 80 000 км, на самом деле столь большой интервал может сказаться с негативной стороны, особенно если автомобиль покупался с пробегом свыше 120 000 км.
  • данный тип кпп не любит рваный стиль езды и резких ускорений с места
    , поэтому если вы любитель активного передвижения, то лучше присмотреться к покупки автомобиля с иной коробкой;
  • многих пересевших с классической автоматической трансмиссии, где чувствуется переключение передач, по началу раздражает сама работа и исходящий шум
    , что обусловлено спецификой работы данной трансмиссии. Хотя современные вариаторы обучены имитировать переключение передач;
  • перегрев
    , обо этом стоит помнить при движении на высоких скоростях продолжительное время. При частом возникновении ошибки Slow Down стоит промыть радиатор, в случае если это не помогло то прибегнуть к радикальным мерам и установить дополнительный радиатор вариатора.

Какой можно сделать вывод? Вариаторы плотно вошли в нашу жизнь, некоторые японские производители автомобилей отказались от использования классических автоматических коробок переключения передач и полностью перешли на бесступенчатые трансмиссии CVT. Прогресс не стоит на месте и ежегодно ведутся работы по усовершенствованию, в результате чего, мы можем наблюдать более быстрый разгон, чем авто с АКПП, меньший расход топлива и более плавный ход. В пример можно привести автомобиль Tesla – автомобиль будущего на котором установлен электродвигатель и вариатор. Автомобильные эксперты предполагают, что через несколько лет эра классических автоматов с гидротрансформатором, канет в лету и останется два вектора развития – бесступенчатые и роботизированные трансмиссии.

Уважаемые друзья, одно из направлений моей деятельности это инвестирование с международной компанией TRUST INVESTING,
минимальный сумма для участия составляет 15$,ориентировочная доходность 20% в месяц, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику), плюс моё сопровождение на всём пути.
После регистрации добавляем в закрытый чат вTelegram: TRUST INVESTING RUSSIA

Источник

Как это работает

Вполне закономерный вопрос. Прежде чем покупать себе автомобиль вроде Хонда Фит или Митсубиси Аутлендер, где предлагается вариатор, хочется узнать, как пользоваться такой трансмиссией. Для этого следует знать принцип работы.

Коробка считается бесступенчатой. Но по факту передаточные числа между шкивами меняются, просто это происходит чрезвычайно плавно. Отсюда и отсутствует возможность отчетливо уловить границу при переходе.

Чтобы включить передачу для движения вперед, диаметры 2 шкивов нужно выровнять, сделать их одинаковыми. Увеличив при этом диаметр ведомого элемента, оставив ведущий в прежнем положении, включается так называемая понижающая передача. На ней машина с CVT трогается с места. Для повышения скорости шкивы, а точнее их диаметры, меняются в обратном направлении, то есть ведомый начинает вращаться быстрее ведущего.

По сути, именно на этом основана работа такого типа трансмиссии. А если вас интересует секвентальная КПП, вот вам ссылка на интересный материал о ней.

Сцепление

Поскольку это не АКПП, на CVT имеется функция сцепления. По мере модернизации вариатора, производители применяли различные механизмы и системы.

Можно выделить несколько основных:

Смотрите также

Спойлер это что, где купить и как установить своими руками

  • Центробежные автоматические. Такие типы сцепления актуальны для мотоциклов и скутеров;
  • Электромагнитные решения с электронным управлением;
  • Многодисковые муфты. Подобный принцип имеет гидротрансформатор автоматической коробки;
  • Многодисковое мокрое сцепление. Блокирует дифференциалы, и интеллектуально подключает режим полного привода. Аналог мокрого сцепления, используемого на DSG;
  • Гидротрансформаторы.

За счет гидротрансформатора снижается нагрузка на вариаторную трансмиссию при старте машины с места. Переход на такие механизмы позволили автомобилям с CVT относительно нормально эксплуатироваться в режиме бездорожья.

Но все же если у вас авто с вариаторной коробкой, покорять на ней бездорожье все же не стоит. Такие машины созданы для города, а не для сафари. Хотя использование CVT на снегоходе себя оправдывает. Там цепной механизм проявляет себя с лучшей стороны. А если в вашем распоряжении

Задний ход

Оба вала, то есть ведомый и ведущий, вращаются в том же направлении, что и коленвал мотора автомобиля.

Тут возникла необходимость найти решение для обеспечения включения заднего хода. Оптимальным выходом из сложившейся ситуации стал планетарный редуктор. При блокировании солнечной и коренной рабочей шестерни, входной вал начинает вращаться в одинаковом направлении вместе с входными шкивом. Он, в свою очередь, соединяется с водилом.

Заблокировав лишь коренные коробочные шестерни, водило совместно с входным шкивом начнут двигаться в обратном направлении. В сети можно найти полезные видео, на которых отображается вся суть планетарных редукторов.

Что такое вариатор: его устройство и принцип работы

Как и все прочие трансмиссии, механизм cvt в машине преобразует поступающий от мотора к колесам крутящий момент, но отличие вариатора от «автомата» заключается в бесступенчатой передаче момента. Расположенные друг напротив друга конусные шкивы, один из которых ведущий, а другой – ведомый, объединены выполненным из металла ремнем или цепью и имеют подвижную конструкцию.

Определив, что такое вариатор на автомобиле, легко понять технологию его функционирования. Принцип работы состоит в положении ведущего шкива: в предельно раздвинутом состоянии ремень движется по малому диаметру, соответствующему низшей скорости. И наоборот, сдвинутый шкив дает ремню совершать наибольший диаметр, обеспечивая высокую передачу, аналогичную пятой и выше. Таким образом, перемена толщины обоих валов избавляет от необходимости переключения передач.

Конструкция устройства выглядит следующим образом

:

  • «нейтралка» или технология мгновенного направления крутящего момента и разъединения силового двигателя с трансмиссией. Она выполняется в виде электромагнитного сцепления, автоматического центробежного, многодискового, а также в форме гидротрансформатора. Сейчас производители предпочитают последний из перечисленных вариантов для своих моделей с коробкой передач cvt;
  • сам вариатор;
  • реверсный механизм;
  • внешняя исполнительная.

Такую схему вариаторной коробки используют все автомобильные производители, делая различия лишь по дизайну оформления и обозначению.

Устройство

Конструкция коробки вариаторного типа довольно сложная. Вариатор является ее составной частью.

Потому можно сказать, что эти КПП состоят из:

Смотрите также

Нужен ли техосмотр на прицеп: разбираемся в вопросе подробнее

  • маховика;
  • демпфера крутильных колебаний;
  • фрикциона заднего хода;
  • промежуточной передачи;
  • вариатора;
  • электронного блока управления;
  • гидравлического блока;
  • фрикциона для переднего хода;
  • планетарного механизма.

В настоящее время можно встретить разные виды вариаторов. Но все же статистика наглядно показывает, что впереди планеты всей тороидный и клиноременной тип.

У клиноременного преимуществ больше, а потому он заметно популярнее. Но про тороидный тип все равно сказать стоит. Вообще вариаторы являются бесступенчатыми КПП. Суть заключается в том, что коэффициенты передачи на ведомые и ведущие диски изменяются очень плавно с помощью силы трения промежуточных тел. Ими выступают ролики или ремни, к примеру.

Особенности тороидного вариатора в том, что здесь ролик сжимается парой колес, имеющих тороидную, то есть сферическую поверхность. Одно колесо ведущее, а второе выступает ведомым. Главными специалистами по таким КПП выступает компания Ниссан. Потому если и брать машину с таким CVT, то именно от этого японского автопроизводителя.

У клиноременного типа все несколько иначе. Здесь механизм включает в себя ремень, входные и выходные специальные шкивы, рабочие механизмы для изменения диаметра коробочного шкива в рабочей области ремня. Изначально использовали резиновые не особо прочные ремни. Но опыт показал, что они крайне ненадежные. Потому автопроизводители перешли на металлические элементы и цепи. Крутящий момент в клиномеренных устройствах передается с помощью пары трения боковой части рабочего ремня. Это и есть рабочая поверхность коробочного шкива.

Цепь же специально контактирует с конусными рабочими внутренними поверхностями шкивов через свою торцевую часть.

Цепные CVT более гибкие и характеризуются меньшими механическими потерями при трении. Чтобы сами конусы не изнашивались, при их изготовлении обязательно используются высокопрочные сплавы.

Стоит обсудить еще некоторые важные моменты относительно вариаторных коробок передач.

Виды вариаторов

Разработчики предоставляют несколько разновидностей коробки cvt:

1. Цепной и клиноременный

Клиноременное исполнение более востребовано за счет простой конструкции – двух раздвижных шкивов из металлических дисков и помещенного между ними ремня клинообразной формы. Радиусы шкивов меняются синхронно, мягко регулируя передаточное отношение.

Когда ремень заменяется наборной конструкцией из работающих на сжатие металлических пластин или цепью из того же материала, действующей на растяжение, такой тип называется цепным. На основании тестов и отзывов эксперты отмечают, что самые надежные цепные механизмы принадлежат Audi, тогда как у конкурентов они не выдерживают испытания значительными нагрузками, приводящими ремень в негодность.

В силу такой специфики данный вид устанавливают на легковые машины, не использующие прицеп, мотороллеры, снегоходы и прочую легкую технику, не испытывающую перегрузок.

В таких конструкциях шкивы заменены дисками конусообразной формы, а вместо ремня установлены ролики, способные передавать больший крутящий момент. Все элементы выполняются из высокопрочной стали, улучшающей надежность изделия, но и удораживающей его.

Достоинства и недостатки вариаторной трансмиссии

Коробка вариатор имеет плюсы и минусы, с которыми следует ознакомиться владельцу перед выбором себе автомобиля. Главное преимущество состоит в возможности предоставить непрерывное изменение крутящего момента, улучшающее динамику и экономящее топливо.

Среди прочих достоинств эксперты и водители отмечают:

  • избавление от рывков при запуске двигателя, более плавный ход;
  • избавление от необходимости в переключении скоростей;
  • экономия времени на разгон;
  • функция блокировки расхода топлива свыше установленной нормы;
  • легкий вес, снижающий расход топлива;
  • облегчение управления машиной за счет двух педалей;
  • снижение шума при движении;
  • экологичность;
  • легкое преодоление подъемов без прекращения работы двигателя.

Среди наиболее часто встречающихся нареканий:

  • несовместимость с мощными моторами;
  • быстрый износ ремня при больших нагрузках и регулярном движении на высоких оборотах;
  • дорогостоящее техобслуживание и ремонт;
  • требовательность к качеству масла и периоду замены фильтров.

Хотя вариатор сейчас является единственной КПП, способной бесступенчато менять передаточное отношение, ряд ограничений и нюансов не позволяет считать его наилучшим решением для любого автомобиля.

Разница между КПП вариатором и АКПП

Какая трансмиссия лучше и надежнее, каковы отличительные черты вариатора от АКПП, ключевые характеристики двух популярных механизмов?

В первую очередь, следует обратить внимание на экономическую составляющую конкурентов:

  • КПП вариатор требует более частой замены масла, которое должно быть высокого качества;
  • Расход топлива выше у автоматического «собрата»;
  • Сервисные и ремонтные работы на cvt оцениваются в разы дороже, чем у АКПП;
  • Общая эксплуатация и устройство mcvt является более сложным и требующим внимания механизмом;
  • Несмотря на дорогостоящее обслуживание, сам по себе вариатор в машине стоит дешевле.

Для оценки надежности обе коробки прошли испытания бездорожьем, необходимостью буксировки, повышенными скоростями и даже спортивным стилем езды. В данных условиях вариатор сильно проигрывает сопернику, не выдерживая больших нагрузок. Он идеален для спокойного вождения, без резких маневров и ускорений, без которых устройство прослужит долго и бесперебойно.

Зато вариатор лидирует с точки зрения комфорта, обеспечивая плавный, избавленный от провалов разгон, едва слышный по нарастающему гулу силового агрегата. Кроме того, он быстрее набирает обороты и за счет облегченного управления подойдет для начинающих водителей, обладая способностью не реагировать на манеру вождения и не глохнуть.

Если водитель не знает, как определить, вариатор или «автомат» установлен в его машине, на помощь придет техническая документация, где для первой трансмиссии будет стоять обозначение CVT, а для второй – АТ.

Также в процессе езды при установке вариаторной технологии автомобилист не ощутит разгона и переключения передач, тогда как работа «автомата» слышна, чувствительна и наглядно отражается на показаниях тахометра.

Срок службы вариатора

Каждое устройство имеет индивидуальный срок службы, зависящий от конкретной автомобильной модели и специфики эксплуатации. Так, для кроссверов Nissan производителем регламентирована замена ремня через 100 000 км побега, тогда как Mitsubishi Outlander способен преодолеть до 200 000 км.

Чтобы продлить эксплуатационный период вариатора, владельцу надо соблюдать лишь два правила: в указанные производителем сроки менять масло как минимум каждые 60 000 км и избегать перегрузок и бездорожья.

Стоит ли бояться вариатора при покупке машины с пробегом?

Отвечает

Сергей Федоров

эксперт

Многие автолюбители опасаются покупать подержанную машину с вариатором, наслушавшись отзывов некоторых владельцев о ее надежности и дороговизне в ремонте. На самом же деле не все так просто и однозначно. Для начала давайте обратимся к принципу устройства подобной трансмиссии.

Вариатор или CVT (Continuously Variable Transmission, дословно – бесступенчатая трансмиссия) представляет собой сравнительно простое по принципу работы устройство. В основе его конструкции два шкива, способные изменять свой диаметр, соединенные между собой прочным металлическим ремнем. В зависимости от того, какие обороты надо получить на выходном валу, варьируется и диаметр обоих шкивов – с возрастанием скорости соединенный с двигателем маховик в поперечнике увеличивается, а ведомый – уменьшается. При торможении или сбрасывании темпа движения происходят обратные действия.

У таких коробок много преимуществ перед традиционными автоматическими коробками передач. Они компактнее и легче благодаря своей конструкции, обеспечивают автомобилю более плавный разгон, а также заметно дешевле «автоматов». Однако есть и довольно серьезные минусы. Вариаторы способны передавать ограниченный крутящий момент, что существенно сужает сферу их применения в автомобилестроении. Они отличаются не самым высоким ресурсом основных узлов – шкивов и толкающего ремня, а также довольно дороги в обслуживании и ремонте. К тому же они боятся резких стартов «на холодную» и даже непродолжительного буксования в грязи или в снегу. Именно поэтому их опасается большинство автолюбителей.

Однако при этом подобные коробки передач уже давно нашли широкое применение в мототехнике – практически все скутеры, квадроциклы и снегоходы выпускаются сегодня исключительно с вариаторами. Они прижились здесь и чувствуют себя очень комфортно. Все логично. Момент у мотоциклетных двигателей довольно скромный, поэтому и вариатор работает с определенным запасом. По крайней мере, его ресурса вполне достаточно для надежной работы в дуэте с их силовыми агрегатами.

Другое дело – автомобильные многоцилиндровые моторы, с которыми бесступенчатая трансмиссия уживается не так мирно, как с мотоциклетными. На данный момент еще не решена основная проблема – пока нет таких материалов, которые обеспечили бы достойный срок службы толкающему ремню и шкивам-маховикам. Хотя автопроизводители очень активно работают в этом направлении. Из этого списка можно выделить основных игроков на мировом рынке: это компании Audi, Nissan и Mitsubishi, а также Subaru и Honda. Хотя немецкая фирма с 2016 года уже не применяет подобную трансмиссию для своих моделей. А жаль. Ведь на легковушки «Ауди» эти коробки ставились с середины 90-х.

На сегодняшний день активно используют вариаторы в основном японские компании. Причем наибольшего успеха добились Mitsubishi и Honda. Подводя итог, можно сказать, что вариатора на подержанных машинах можно не бояться только в том случае, если автомобиль с небольшим пробегом, а диагностика выявила полную работоспособность бесступенчатой трансмиссии.

Причем приоритет здесь можно отдать легковым моделям и кроссоверам от Honda. Компания сегодня довела конструкцию своего вариатора «до ума», увеличив его ресурс до 250 000 км. Неплохие бесступенчатые трансмиссии устанавливаются также на Mitsubishi и Subaru.

Но если авто из вторых рук с CVT будет технически изношенным, да еще и с солидным пробегом, от такого предложения лучше отказаться. В данном случае вариатор будет тем котом в мешке, от которого надо вовремя откреститься.

Была ли статья полезной?

  • 10
  • 1

Мопед Wiki — Армейский мопед

Содержимое

  • 1 Управление вариатором
  • 2 Марки вариаторов
    • 2.1 Motobecane Mobymatic
    • 2.2 Вариатор Vespa
    • 2.3 Хонда Вариатор
    • 2.4 Вариатор Дерби
    • 2,5 Вариатор Пежо
  • 3 Тюнинг вариатора
Этот артикул относится к трансмиссии с вариатором. Чтобы узнать о ветке мопедной армии, см. Вариаторы .

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с небольшим двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали как минимум одну модель с вариоматической трансмиссией.

Работа вариатора

В вариоматических трансмиссиях используются центробежные массы для уменьшения передаточного числа двигателя при увеличении частоты вращения двигателя. Это позволяет вариатору поддерживать оптимальную эффективность двигателя, набирая скорость относительно земли или меняя скорость на подъем в гору. Эффективность в этом случае может быть топливной экономичностью, снижающей расход топлива и выбросы вредных веществ, или энергоэффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает вращение двигателя с постоянными оборотами в широком диапазоне скоростей автомобиля, вращение рукоятки дроссельной заслонки заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, так сильно, как обычные двухступенчатые или одноступенчатые скорость. Это сбивает с толку некоторых райдеров и создает ошибочное впечатление о недостатке мощности.


Бренды вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на базе вариатора Mobymatic в 1957, через год после изобретения вариатора голландцем Хуубом Ван Доорном, еще до появления первого автомобиля с вариатором.

Mobymatic состоит из шкива переменного размера, приводимого в движение двумя-четырьмя утяжеленными шарикоподшипниками, связанными с двухфункциональным автоматическим сцеплением. Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего серийного производства в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от деревянного ключа.

Хотя это и не лучшая конструкция с точки зрения настраиваемости или работы сцепления, это была недорогая рабочая лошадка, не требующая обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Motobecane Руководство по разборке вариатора.

Вариатор Vespa

Вариатор Vespa устанавливался на все модели мопедов класса «люкс»: Bravo, Grande, Vespa Si и даже на топовую версию экономичной модели Vespa Ciao Deluxe. Этот привод отличается от Mobymatic разделением механизмов сцепления и вариатора, использованием двойных регулируемых шкивов и полным отказом от конечной цепной передачи. Вариатор приводится в движение кривошипом двигателя с помощью регулируемого шкива, приводимого в действие роликовым грузом. Ремень натягивается между двигателем и задним колесом, где находится сцепление и пружинный шкив. Пружинный шкив удерживает ремень в натянутом состоянии, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. Vespa также имеет коробку передач внутри ступицы заднего колеса, где мощность вариатора понижается передаточным числом главной передачи, а затем подается на колесо.

В вариаторе Vespa используется пять роликовых грузов. Отсутствие симметрии в этой конструкции означает, что производительность вариатора нельзя изменить, убрав вес. однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Вариатор Honda

Honda скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют одинаковую функциональность с некоторыми техническими различиями.

Съемник сцепления для Honda TRX 500 Rubicon отделит задний кулачковый ролик вариатора Hobbit от неподвижной ведущей поверхности — Не требуется разбивания или других оскорбительных методов — Спасибо «smallbikewithmotor» за понимание этого

Вариатор Derbi

Есть 6 весовых вариаторов и 3 весовых вариатора для Derbi (6 весов совместимы с Honda Hobbit). Существуют также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочитайте следующую ссылку. http://www.apriliaforum.com/forums/showthread.php?t=8960

Вариатор Peugeot

Вариаторная система Peugeot, используемая на большинстве моделей мопедов Peugeot (особенно не 102SP) очень похож на тот, что используется Motobecane, хотя системы не являются взаимозаменяемыми. Центробежный вариатор со встроенным сцеплением соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи. Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах по мере увеличения скорости, а пружина возвращает его в исходное положение при уменьшении.

базовая функция вариатора прочтите это или кто-нибудь прикрепите его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройка вариатора
