Как снять задний бампер на ваз 2114: инструменты и инструкция

В процессе использования автомобиля возникает необходимость замены поврежденных деталей кузова. Не является исключением и бампер. У этого элемента не только декоративное назначение. Усилитель бампера, надежно связанный кронштейнами крепления, способен обеспечить защиту деталей кузова при аварии. Планируя самостоятельно выполнять ремонт и обслуживание машины, необходимо изучить, как снять бампер на ВАЗ 2114. Знание особенностей конструкции позволит самостоятельно снимать и менять треснувшие или поврежденные детали защиты спереди и с задней стороны машины.

Необходимые инструменты для демонтажа и установки бампера

Собираясь своими силами выполнить снятие бампера ВАЗ 2114 для восстановления или замены, а затем поставить его на прежнее место, следует подготовить все необходимое для выполнения демонтажных и монтажных операций. Как правило, у автовладельцев все необходимое имеется в гараже.

Отвертку с крестообразной рабочей частью включает перечень инструментов для снятия бампера

Перечень инструментов включает:

• отвертку с крестообразной рабочей частью или электрический шуруповерт с аналогичной насадкой;
• рожковые гаечные ключи или накидные головки для отвинчивания гаек шириной 8, 10 и 15 мм;
• упоры под скаты машины для обеспечения неподвижности транспортного средства во время работ;
• универсальный аэрозольный препарат WD-40 для облегчения отвинчивания заржавевшего крепежа.

Удобнее, конечно, заниматься снятием и установкой бамперов на автомобильном подъемнике. Однако в домашних условиях для упрощения и ускорения работ можно использовать пару автомобильных домкратов. Подготовьте также солидол или литол для нанесения на резьбовую поверхность крепежных элементов во время привинчивания бампера.

Передний бампер ВАЗ 2114

Простая конструкция позволяет легко демонтировать передний бампер своими руками, а затем закрепить отремонтированный или купленный на прежнем месте. Однако, с экономической точки зрения, дешевле восстановить прежний треснувший бампер, чем приобрести новый. Конструктивно передний бампер устроен довольно просто. Он представляет собой пластиковую защитно-декоративную конструкцию, которая крепится гайками к усилительной балке, а затем к передней части кузова автомобиля.

Передний бампер легко демонтировать своими руками

Замена переднего бампера ВАЗ 2114 не доставит проблем, если детально изучить технологическую инструкцию по демонтажу и креплению бампера. Рассмотрим технологию снятия передней защиты и особенности установки бампера.

Как снять бампер 2114 с передней части кузова

До того, как снять передний бампер на ВАЗ 2114, целесообразно детально ознакомиться с пошаговой инструкцией выполнения работ. Согласитесь, нет необходимости ехать в автомастерскую и привлекать к выполнению работ других специалистов, если снятие переднего бампера ВАЗ 2114 можно самостоятельно осуществить в личном гараже за достаточно небольшое время. Ведь на всю работу уйдет не более одного часа.

Производите снятие переднего защитно-декоративного элемента машины по следующему алгоритму:

• вначале самостоятельно снимаем защиту колес, которая закреплена саморезами. Для этого при помощи отвертки откручиваем 3-4 самореза, фиксирующие передние подкрылки;
• затем извлекаем подкрылки и освобождаем доступ к внутренней поверхности бампера. Далее потребуется отвинтить по две фиксирующие гайки под ключ 10 с каждой стороны бампера. Необходимо оттянуть каждую сторону бампера для того, чтобы крепежные шпильки вышли из отверстий в кронштейнах;
• потребуется также снять автомобильный номер. Ведь под ним находятся два фиксирующих болта на 10. Их нужно будет отвинтить, а также открутить пару винтов, находящихся в полостях под номерным знаком.

Не забудьте отсоединить провода противотуманок, снять накладки и открутить саморезы крепления фар, если они закреплены в бампере автомобиля. После выполнения указанных операций остается только аккуратно снять передок без приложения особых усилий.

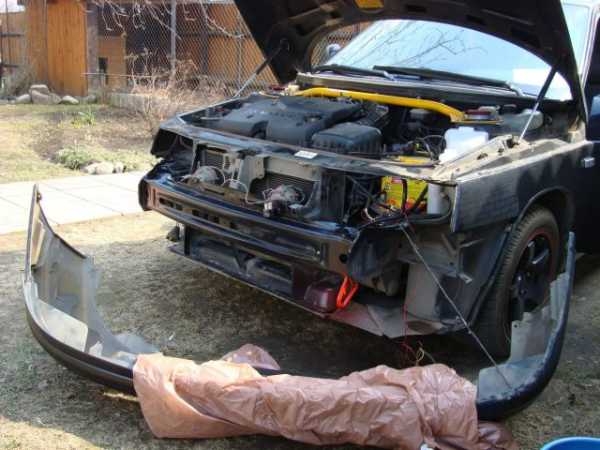

Без приложения особых усилий снимается бампер на Ваз

После демонтажа бампера проконтролируйте отсутствие деформации на металлическом усилителе. При наличии трещин или вмятин потребуется восстановить прежнее состояние усилителя путем сварки, рихтовки или замены.

Для замены усилителя потребуется головкой на 13 отвинтить крепежные гайки. После восстановления силового кронштейна следует отрегулировать его положение на требуемой высоте, обеспечить равные зазоры между крылом и кронштейном усиления. Пазы позволяют легко справиться с поставленной задачей.

Крепление бампера ВАЗ 2114 – устанавливаем защиту спереди машины

Установка переднего бампера ВАЗ 2114 выполняется по приведенному выше алгоритму, но в обратной последовательности.

Соблюдайте указанный порядок действий, производя крепление переднего бампера ВАЗ 2114 после ремонта:

• привинтите к бамперу противотуманные фары с накладками с помощью саморезов;
• совместите отверстия в передней детали с посадочными местами в кузове авто;
• затяните гайки фиксации бампера, обеспечив одинаковый зазор с двух сторон;
• прикрутите номерной знак и закрепите в арках саморезами левый и правый подкрылки.

Даже при отсутствии навыков справиться с установкой бампера на четырнадцатую модель ВАЗ несложно.

С установкой бампера справиться даже неопытный человек

Задний бампер ВАЗ 2114

Снятие и крепление заднего бампера ВАЗ 2114 немного отличается от выполнения аналогичных операций с передним бампером машины. Для самостоятельной замены этой детали автомобиля нет необходимости привлекать профессиональных автомехаников, если тщательно изучить последовательность действий.

Как снять бампер на ВАЗ 2114 с задней стороны автомобиля

Итак, снятие заднего бампера ВАЗ 2114 выполняйте, придерживаясь следующего порядка:

• установите автомобиль на ровной поверхности;
• разместите под передними колесами упоры;
• поставьте два домкрата под задней частью кузова;
• выдвиньте штоки домкратов на равную высоту;
• демонтируйте задние колеса машины;
• отсоедините электропроводку подсветки автомобильного номера;
• отвинтите саморезы или винты, фиксирующие номерной знак;
• открутите саморезы крепления подкрылков задних колес;
• извлеките подкрылки из арочных проемов;
• ослабьте два болта крепления бампера с правой стороны крыла;
• выполните аналогичную операцию с левой стороны кузова ключом на 10;
• отвинтите головкой на 13 три гайки кронштейна фиксации усилительной балки;
• произведите демонтаж бампера в сборе с несущей балкой.

Теперь остается только отвинтить саморезы, соединяющие балку с бампером, и извлечь балку. Если при выполнении работ возникнет проблема с отвинчивания крепежа, используйте жидкость WD-40.

Установка заднего бампера

Замена бампера ВАЗ 2114 представляет собой достаточно простую операцию, справиться с которой по силам домашним умельцам. После реставрации и покраски задней силовой детали, ее следует установить на прежнее место, выполняя работы по ее установке в обратной последовательности.

После демонтажа поврежденного бампера следует оценить уровень повреждений и принять решение о возможности его восстановления или целесообразности замены новой деталью. На этом не стоит экономить, так как бампер не только обеспечивает автомобилю привлекательность и аэродинамику, но и, в первую очередь, отвечает за безопасность.

mensdrive.ru

Разбираемся как снять задний бампер на ваз 2114

В автомобиле марки ВАЗ-2114 задний бампер является декоративной частью, облагораживающей кузов. Его основная составляющая – легко разрушаемый от малейшего столкновения пластик. Небольшая авария и владелец марки вынужден задуматься над тем, как снять задний бампер на ВАЗ-2114, что для этого потребуется, и как быть с поврежденной запчастью. Рассмотрим возможные нюансы, касающиеся демонтажа и последующей установки конструкции.

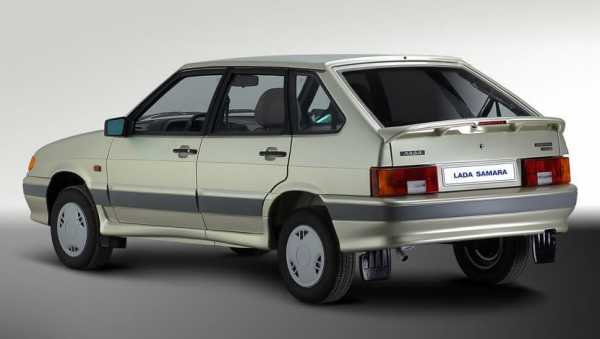

Задний бампер ваз 2114

Когда требуется замена

[flat_ab]

Чаще всего проблема с бампером у владельцев ВАЗ-2114 возникает по следующим причинам:

• паутинки;
• деформация кузова;
• утеря общей эстетики из-за наличия сколов, трещин;
• серьезное повреждение по причине механического воздействия.

Любой из этих факторов – повод узнать, как снять задний бампер ВАЗ-2114 для скорейшего решения проблемы.

Можно ли провести замену своими руками?

Бывалые автомобилисты знают, что замена заднего бампера ВАЗ-2114 порой более выгодное вложение, нежели затраты на ремонт. Особенно, если починку детали планируется поручить специалистам. Цену на запчасть можно назвать доступной, осложнений с приобретением тоже нет. Вопрос здесь в одном – можно ли провести замену своими руками?

При необходимости поменять изношенное либо поврежденное изделие, обращаться за специализированной помощью не обязательно. Демонтировать, а затем установить элементы своими руками достаточно просто. Единственный пункт, в котором придется разобраться – пошаговая инструкция по снятию и установке детали.

Важно! Если вы не обладаете минимальными знаниями касательно ремонта автомобилей, будет лучше, если заменой бампера займутся в специализированной автомастерской.

Какие нужны инструменты

Для осуществления процедур по снятию и последующему креплению автозапчасти вам не понадобятся какие-либо особые инструменты.

В перечень необходимого оборудования входит:

• домкрат – 2 штуки;
• крестовая отвертка;
• упоры под колеса – 2 штуки;
• два гаечных ключа 10 и 15 мм;
• солидол либо другая схожая смазка.

Этапы снятия

Для осуществления демонтажа не нужно прибегать к услугам специализированных подъемников. С возложенной задачей легко справятся обычные домкраты. Начинается снятие заднего бампера ВАЗ-2114 с установки автомобиля на ровную поверхность. Затем следует подпереть упорами передние колеса, а заднюю часть кузова приподнять домкратами.

Следующий пункт – демонтаж колес. Это открывает доступ к подкрылкам, которые тоже понадобится снять. Еще это неплохая возможность очистить накопившуюся там грязь. Поэтому будет не лишним в дополнение запастись щеткой.

Снимаем колеса ваз 2114

Далее очередь осветительной системы номерного знака. Отсоединяется вся электропроводка, снимается сам фонарь. После этого можно откреплять сам номерной знак.

После этого можно приступать к непосредственному демонтажу самой запчасти.

Крепление заднего бампера

Нюанс здесь в том, что крепление заднего бампера ВАЗ-2114 к корпусу авто выполнено в несколько этапов и, чтобы снять деталь, необходима определенная последовательность:

1. Снятие 2-х накладок, фиксирующих запчасть (необходим ключ на 10 мм).


Гайки крепления накладки

2. Выкручивание 3-х гаек кронштейна, держащих усилительную балку.


Крепление кронштейна

3. Снятие освобожденного от креплений бампера.

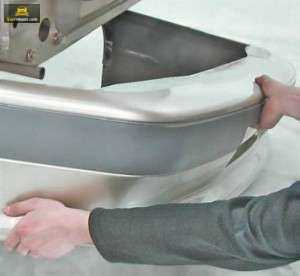

Снимаем бампер

По поводу первого пункта становится понятно, зачем понадобилось снимать подкрылки – гайки крепления накладок расположены в колесной арке, и добраться до них без снятия не получится. Не забывайте промазывать смазкой все фиксирующие элементы.

По завершению демонтажных работ в ваших руках окажется бампер, с прикрученным к нему усилителем. При желании, эти два элемента тоже можно разъединить, так как они держатся на обычных саморезах.

Важно! Не торопитесь выбрасывать усилительную балку, если на ней нет следов повреждения, возможно в вашей ситуации ремонт устройства будет предпочтительнее замены.

Бампер ваз 2114

Анализ повреждений

Любая аварийная ситуация, повлекшая за собой соприкосновение заднего бампера с препятствием – повод снять конструкцию для анализа повреждений. Может показаться, что небольшая вмятина на пластике – не повод беспокоиться, но это не так. Такие мелочи зачастую становятся первоисточником развития коррозии, распространяющейся на кузовную часть.

Поэтому лучше снять задний бампер на автомобиле ВАЗ-2114 для оценки состояния элементов запчасти. Большую часть незначительных повреждений легко устранить с помощью шпаклевки и покраски. В более серьезных случаях проведение ремонтных работ становится менее рентабельным, нежели замена. По завершению анализа приступайте к ремонту или отправляйтесь в магазин за новым изделием. Впереди вас ждет последний этап – обратный монтаж бампера.

Этапы установки

Снятие и установка бампера

Установка заднего бампера на ВАЗ-2114 – это процедура, обратная снятию автозапчасти:

• крепите усилитель к бамперу;
• прикручиваете усилитель к основе;
• крепите пластиковую часть;
• монтируете освещение;
• ставите на место подкрылки и колеса;
• опускаете машину на землю.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Несложно заметить, что в снятии и последующей установке конструкции нет сложных моментов. Все под силу даже начинающим автолюбителям. Напоследок стоит упомянуть о последнем нюансе – работу по замене заднего бампера на ВАЗ-2114 лучше выполнять с напарником, это намного упрощает задачу. Но и без поддержки все можно сделать самостоятельно.

vazremont.com

Как снять задний бампер на ВАЗ 2114

Бампер — это часть автомобиля, предназначенная для принятия на себя и погашения части энергии при столкновении с какой-либо преградой. Если говорить об автомобиле ВАЗ 2114, то и передний, и задний здесь выполняют сугубо декоративную функцию — их конструкция не предусматривает гашения энергии удара. Поэтому при любом столкновении даже самого лёгкого характера требуется ремонт или замена переднего или заднего бампера.

Владельцы ВАЗ 2114 чаще всего сталкиваются со следующими проблемами:

• нарушением целостности вследствие столкновения;
• сколом или трещиной — очень сильно портят внешний вид транспортного средства;
• деформацией кузова, приводящей к разрушению бампера.

Вследствие всех вышеперечисленных факторов довольно часто бывает необходима замена переднего или заднего бампера.

Задний бампер автомобиля ВАЗ 2114 изготавливают из пластика, поэтому говорить о его защитных качествах попросту не приходится. Крепление осуществляется на усилительную балку и кузов машины при помощи гаек. Его отличие у модели ВАЗ 2114 ещё и в том, что в нём отсутствуют отверстия для регистрационного номера.

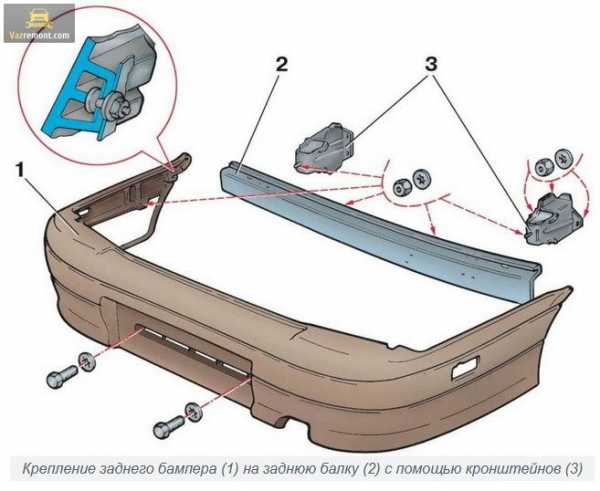

Крепление заднего бампера (1) на заднюю балку (2) с помощью кронштейнов (3)

Замена заднего бампера в автомобиле ВАЗ 2114

Как показывает практика, чаще бывает выгоднее и дешевле заменить задний бампер, чем ремонтировать его. Цена его достаточно низкая, и проблем с покупкой просто не существует. Это позволяет сэкономить большое количество времени и нервов.

Если необходима замена, вам необязательно обращаться за помощью на станцию техобслуживания — снятие и установка этого элемента машины вполне по силам любому человеку, даже не имеющему навыков автомеханика.

Давайте рассмотрим пошагово, как осуществляется самостоятельная замена этой детали у автомобиля ВАЗ 2114:

1. Перед тем как его снять, отключаем провода коммутации лампочки, которая освещает номерной знак.
2. Приподнимаем машину при помощи домкрата.
3. Используя отвёртку с крестообразным наконечником, отвинчиваем саморезы, которые крепят подкрылки, после этого их можно снять.
4. На арке крыла справа свинчиваем пару болтов, удерживающих бампер. Для этого используем гаечный ключ «десятку».

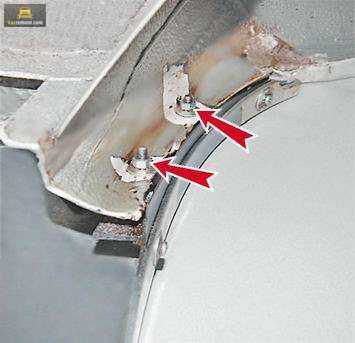

   Крепление бампера под крылом

5. Ту же операцию выполняем слева.
6. Отвинчиваем три гайки кронштейна — они служат для крепления балки усиления. Эту операцию выполняем при помощи ключа «тринадцатки».

   Крепление бампера к задней балке

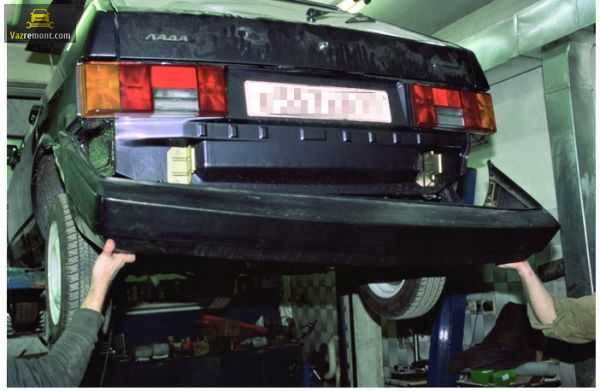

7. Теперь можем снять бампер в конструкции с балкой.
8. Отвинчиваем самонарезы, которые их соединяют.
9. Снимаем балку.
10. Выполняем необходимый ремонт или замену.

Установка выполняется в обратной последовательности. Все резьбовые соединения необходимо обработать солидолом. При сборке нужно обратить внимание, чтобы все расстояния до кузова были одинаковой величины.

ВАЗ 2114 со снятым задним бампером

Желательно периодически осматривать эту часть машины на присутствие сколов, трещин и повреждений иного характера. Небольшое повреждение, которое не удалось вовремя ликвидировать, может стать причиной возникновения серьёзных коррозионных процессов. Вследствие этого весь бампер может прийти в негодность.

Заключение

Из-за особенностей конструкции бампер у автомобиля ВАЗ 2114 ломается от самых лёгких ударов. Поэтому довольно часто возникает необходимость в его ремонте или замене. Снятие и установка этой детали не требуют специальных знаний и навыков — с ними способен справиться любой человек, умеющий держать в руках отвёртку и гаечный ключ.

Старательно придерживайтесь инструкции, будьте внимательны, и вы успешно сможете выполнить несложную операцию по замене заднего бампера у автомобиля ВАЗ 2114.

[democracy]

[democracy]

Автор: Лагода Владислав Федорович

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

okuzove.ru

Снятие и установка заднего бампера

Снятие и установка заднего бампера

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 8», «на 10», «на 12».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задние фонари (см. Замена заднего фонаря).

3. Снимите брызговики задних колес (см. Снятие и установка брызговиков колес и подкрылков)…

4. …и выверните с каждой стороны по одному винту крепления заднего бампера к крылу.

5. Выверните по одному винту и по одному фиксатору пистонов крепления бампера под задним фонарем слева и справа и снимите пистоны.

6. Выверните два фиксатора пистонов нижнего крепления бампера…

7. …и снимите пистоны.

8. Извлеките бампер из пластмассовых держателей по бокам и немного отведите задний бампер от кузова.

9. С внутренней стороны выверните винты двух кронштейнов крепления заднего бампера к усилителю.

10. С помощью отвертки отожмите фиксаторы нижнего крепления заднего бампера…

11. …и снимите бампер.

12. Выверните четыре болта (по два с каждой стороны) крепления заднего бампера к кузову и извлеките болты.

13. Снимите усилитель.

ПРИМЕЧАНИЕ

Так выглядит снятый с автомобиля усилитель заднего бампера.

14. Для снятия световозвращателя выверните с внутренней стороны заднего бампера винт крепления…

15. …и снимите световозвращатель.

16. Установите задний бампер и все ранее снятые детали в обратном порядке.

www.hyundaisolaris.org

Как снять задний бампер ваз

Замена бамперов автомобилей серии ВАЗ 2109, 99, 08: пошаговая инструкция

Бампер – деталь защищающая авто при наезде на препятствия и небольших ДТП. После происшествия, ей нужен ремонт. Или автомобилист решит ее проапгрейдить. Для удобства выполнения этих действий, выполняют демонтаж. Поэтому, важно знать, как снять передний и задний бампер ВАЗ 2109 своими руками.

Инструменты

Особенности крепления буфера ВАЗ 2109 заключаются в том, что он держится на саморезах и болтах. Это позволяет использовать минимальный набор инструментов для съема. При выполнении работы потребуется запастись:

• Ключами на 17, 13 и 10.
• Головками на 10, 13 и 17.
• Трещоткой.
• Крестообразной отверткой.

Как убрать передний обвес

При самостоятельном выполнении работ, нужно четко знать, как снять передний обвес:

• Головкой 17, отворачивают снизу два крепежных элемента. Они соединены с передними подкрылками.
• При помощи головки 10, откручивают гайки бокового крепления бампера, с каждой стороны по две.
• Из отверстий кронштейнов, извлекают шпильки.
• Спереди демонтируют объект.

В некоторых случаях, может понадобиться снятие кузовной детали вместе с крепежом. Процесс выглядит следующим образом:

• Используя ключ 13, скручивают две гайки, прикрепляющие передний кронштейн и снимают его.
• Отверткой скручивают три самореза, демонтируют боковой кронштейн.

На автомобиле ВАЗ 21099 выпущенного до 1985 года и моделях, вышедших позднее, несколько различается процесс снятия.

С более поздних версий авто, деталь снимают следующим образом:

1. Скручиваются крепежных элементы с лонжеронов и передних крыльев.
2. Под капотом, понадобится открутить две гайки, при помощи которых закреплена деталь.
3. При снятии обвеса, его аккуратно оттягивают от кузова.

Установка

Установка осуществляется в обратном порядке выполнения работ. Чтобы поставить объект, понадобится:

• Плотно поставить обвес.
• Под капотом закрутить две гайки.
• Закрепить болты на лонжероны, передние крылья.

В версии, выпущенной до 1985 года:

• Устанавливается кузовной элемент, а в отверстия вставляются шпильки.
• В боковой части закручиваются гайки.
• В подкрылки вкручиваются болты.

Как заменить задний обвес

Последовательность действий для снятия, выглядит следующим образом:

1. Снять крепеж, воспользовавшись ключом 17.
2. Сбоку, ключом 10, откручивают болты крепления.
3. Изъять крепежные шпильки. Благодаря этому, боковые части объекта слегка провисают.
4. Слегка ухватившись за заднюю часть буфера, оттягивают от кузова, объект снимают.
5. Демонтаж задних кронштейнов, крепящихся к кузову. Выполняется ключом 13. Чтобы их убрать, нужно отверткой открутить по два самореза.
6. Нужно убрать с буфера балку, которая усиливает жесткость конструкции.
7. Демонтаж балочных планок.

Процесс установки выполняется в обратном порядке демонтажа заднего бампера.

Нюансы

Прежде чем начать снятие, потребуется выполнить ряд подготовительных мероприятий:

• Объект тщательно вымывается от грязи, пыли.
• Крепежные элементы простукиваются молотком. Далее, железной щеткой удаляют следы коррозии.
• Раствором WD-40, обрабатывают крепежные элементы. После нанесения вещества, нужно подождать 15-20 минут. За это время, средство уничтожит грязь, коррозию.
• Отогнать автомобиль на смотровую яму, эстакаду или воспользоваться домкратом. Процесс работы будет более удобным.

Во время замены буфера, нельзя прилагать большие усилия. Это приведет к повреждению гаечной резьбы. Впоследствии, чтобы удалить болт, его потребуется срезать (с использованием болгарки), а это существенно замедлит, усложнит рабочий процесс.

Заменить буфер ВАЗ 2109, может практически любой автомобилист. При этом важно знать последовательность выполнения операции, проявлять особую аккуратность.

infokuzov.ru

Разбираемся как снять задний бампер на ваз 2114

В автомобиле марки ВАЗ-2114 задний бампер является декоративной частью, облагораживающей кузов. Его основная составляющая – легко разрушаемый от малейшего столкновения пластик. Небольшая авария и владелец марки вынужден задуматься над тем, как снять задний бампер на ВАЗ-2114, что для этого потребуется, и как быть с поврежденной запчастью. Рассмотрим возможные нюансы, касающиеся демонтажа и последующей установки конструкции.

Задний бампер ваз 2114

Когда требуется замена

Чаще всего проблема с бампером у владельцев ВАЗ-2114 возникает по следующим причинам:

• паутинки;
• деформация кузова;
• утеря общей эстетики из-за наличия сколов, трещин;
• серьезное повреждение по причине механического воздействия.

Любой из этих факторов – повод узнать, как снять задний бампер ВАЗ-2114 для скорейшего решения проблемы.

Можно ли провести замену своими руками?

Бывалые автомобилисты знают, что замена заднего бампера ВАЗ-2114 порой более выгодное вложение, нежели затраты на ремонт. Особенно, если починку детали планируется поручить специалистам. Цену на запчасть можно назвать доступной, осложнений с приобретением тоже нет. Вопрос здесь в одном – можно ли провести замену своими руками?

При необходимости поменять изношенное либо поврежденное изделие, обращаться за специализированной помощью не обязательно. Демонтировать, а затем установить элементы своими руками достаточно просто. Единственный пункт, в котором придется разобраться – пошаговая инструкция по снятию и установке детали.

Важно! Если вы не обладаете минимальными знаниями касательно ремонта автомобилей, будет лучше, если заменой бампера займутся в специализированной автомастерской.

Какие нужны инструменты

Для осуществления процедур по снятию и последующему креплению автозапчасти вам не понадобятся какие-либо особые инструменты.

В перечень необходимого оборудования входит:

• домкрат – 2 штуки;
• крестовая отвертка;
• упоры под колеса – 2 штуки;
• два гаечных ключа 10 и 15 мм;
• солидол либо другая схожая смазка.

Этапы снятия

Для осуществления демонтажа не нужно прибегать к услугам специализированных подъемников. С возложенной задачей легко справятся обычные домкраты. Начинается снятие заднего бампера ВАЗ-2114 с установки автомобиля на ровную поверхность. Затем следует подпереть упорами передние колеса, а заднюю часть кузова приподнять домкратами.

Следующий пункт – демонтаж колес. Это открывает доступ к подкрылкам, которые тоже понадобится снять. Еще это неплохая возможность очистить накопившуюся там грязь. Поэтому будет не лишним в дополнение запастись щеткой.

Снимаем колеса ваз 2114 Далее очередь осветительной системы номерного знака. Отсоединяется вся электропроводка, снимается сам фонарь. После этого можно откреплять сам номерной знак.

После этого можно приступать к непосредственному демонтажу самой запчасти.

Крепление заднего бампера Нюанс здесь в том, что крепление заднего бампера ВАЗ-2114 к корпусу авто выполнено в несколько этапов и, чтобы снять деталь, необходима определенная последовательность:

1. Снятие 2-х накладок, фиксирующих запчасть (необходим ключ на 10 мм).
Гайки крепления накладки
2. Выкручивание 3-х гаек кронштейна, держащих усилительную балку.
Крепление кронштейна
3. Снятие освобожденного от креплений бампера.

Снимаем бампер

По поводу первого пункта становится понятно, зачем понадобилось снимать подкрылки – гайки крепления накладок расположены в колесной арке, и добраться до них без снятия не получится. Не забывайте промазывать смазкой все фиксирующие элементы.

По завершению демонтажных работ в ваши

motorsmarine.ru

Снятие и установка заднего бампера

Снятие и установка заднего бампера

Вам потребуются: торцовая головка «на 15», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подкрылки задних колес (см. Снятие и установка подкрылков).

3. Откройте дверь задка.

4. Снимите секции задних фонарей, установленные на кузове (см. Замена заднего фонаря, расположенного на крыле).

5. Снизу автомобиля подденьте отверткой фиксаторы двух пистонов крепления бампера к усилителю…

ПРИМЕЧАНИЕ

Так расположены пистоны крепления бампера к усилителю.

6. …выдвиньте фиксаторы вниз…

7. …и извлеките пистоны.

8. Взявшись за боковину бампера с левой стороны автомобиля, аккуратно, по одному, выводите фиксаторы крепления бампера на кузове из отверстий бампера, затем отсоедините бампер от боковины кузова.

9. Отожмите отверткой фиксаторы верхнего крепления угла бампера к панели задка кузова…

10. …и отсоедините угол бампера от кронштейна на панели задка.

11. Аналогично отсоедините от кузова правый угол бампера.

12. Снимите две проушины на верхнем краю заднего бампера с держателей на задней облицовке багажника бампера…

13. …и снимите бампер.

14. С обеих сторон автомобиля отверните по три гайки крепления усилителя бампера…

15. …и снимите его.

16. Установите задний бампер и все снятые детали в порядке, обратном снятию.

opelastraj.ru

Снятие, разборка и установка заднего бампера

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.	3. Сжав фиксаторы колодки…

4. …разъедините ее.	5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…

6. …отсоедините держатель от лонжерона кузова.	7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…

8. …и, поддев отверткой…	9. …извлеките пистоны.

10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.	11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.

12. Потянув наружу, отсоедините держатели концов бампера от кузова…	13. …и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…	15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Примечание Так расположены держатели жгута проводов на заднем бампере.

17. Отожмите фиксаторы…	18. …и снимите фонари.

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.

carmanz.com

описание прибора, правильное использование тестера

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

• постоянное и переменное напряжение;
• сопротивление;
• p-n переходы;
• постоянный ток;
• целостность проводки;
• коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

• присутствие защиты от перегрузки для всех измерительных диапазонов;
• автоматическое определение полярности постоянного сигнала;
• автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

• постоянного напряжения — 1000 В;
• переменного напряжения — 750 В;
• постоянного тока — 5 А;
• сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

• OFF — выключение тестера;
• ACV — режим измерения переменного напряжения;
• DCV — позволяет провести замеры постоянного напряжения;
• DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
• Ω — служит для получения результатов о сопротивлении;
• hFE — предназначен для измерения коэффициента усиления транзисторов;
• -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
2. Переключатель устанавливается на предел -|>| —)))
3. Щупы мультиметра параллельно подсоединяются к диоду.

Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

rusenergetics.ru

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

• электрического тока;
• напряжения между двумя точками электроцепи;
• электросопротивления.

Прибор также выполняет еще ряд операций:

• прозвонка цепей с цифровой индикацией и сигнализацией звуком;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• замеры температуры термопарой.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

1. Жидкокристаллический дисплей показывает числовые значения параметров.
2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
3. Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
4. Панелька для измерения коэффициента усиления транзисторов.
5. Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм², а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр «Ермак»

Рядовому пользователю подходит простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена — небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

fb.ru

Автомобильный мультиметр DT-832. Как пользоваться? — DRIVE2

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры. Так, что такое мультиметр?

Мультиметр — это многофункциональный (от слова «мульти»), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. Тоесть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.
Наряду с этими основными функциями мультиметр также имеет множество дополнительных, в зависимости от модели и цены устройства. Например, такие функции, как термощуп, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.
Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

Для примера, рассмотрим наиболее распространенный и доступный мультиметр, и используемый мною, DT-832 под брендом ТЕК.

Данный прибор позволяет нам измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Так, что мы видим на панели прибора?

Полный размер

Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.
В самое нижнее гнездо под обозначением «СОМ» вставляется черный «отрицательный» щуп, два верхних предназначены для красного «положительного».
«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, тоесть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.
«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.

Теперь перейдем к измерениям. Но сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то ставим переключатель на наивысший предел (не касается измерения сопротивления).

Полный размер

1. Измерение переменного напряжения
В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем,

www.drive2.ru

инструкция по применению, основные функции и преимущества устройства

Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства. Одна из популярных моделей цифровых мультиметров — DT 832. Инструкция по применению прилагается в комплекте, ее следует обязательно изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.

Назначение устройства

Все мультиметры можно разделить на цифровые и аналоговые. Последние являются более устаревшим вариантом, показания нужно снимать, опираясь на значение стрелочного индикатора.

С цифровыми устройствами дело обстоит гораздо легче: показания представлены в цифровом формате на экране прибора. Такие мультиметры более удобны в эксплуатации, обладают высокой точностью измерения.

Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF). На циферблате отмечены максимальные значения, которые может измерить устройство в конкретной величине. Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.

Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:

• переменное и постоянное напряжение;
• силу тока;
• сопротивление резисторов.

Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их — при попадании на нерабочий участок цепи система выдает звуковой сигнал. Устройство можно использовать в качестве генератора прямоугольных импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели платы прибора расположен предохранитель, предотвращающий перегрузы.

Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM — это гнездо минуса. Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.

Каждый тип измерения различных параметров (напряжение, сопротивление и т. д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.

Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20. Если заранее неизвестны приблизительные значения конкретной величины, чтобы обезопасить прибор от выхода из строя, следует установить максимальное значение, а затем уменьшать его.

Постоянное и переменное напряжение

С помощью прибора можно узнать значение напряжения сети, например, путем проведения измерений в электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).

Подключение должно проводиться параллельно к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом измерения нужно убедиться в целостности изоляции.

Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы узнать, насколько падают значения под действием нагрузки, в соседнюю розетку нужно подключить утюг, чайник или любой другой бытовой прибор.

Всем известно, что постоянное напряжение есть в различных устройствах. Некоторые из них:

• блоки питания;
• аккумуляторы;
• батарейки.

В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные значения. Таким же образом можно находить в системе провода с плюсом или минусом.

Если требуется провести узнать параметры в автомобиле, достаточно установить верхний предел в значение 20 В. Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.

Сила тока

Узнать параметры силы тока можно при условии подключенного потребителя — под нагрузкой. Щупы прибора необходимо последовательно подсоединить в место разрыва цепи ДО потребителя. Нельзя подключать прибор напрямую к аккумулятору или розетке — это чревато выходом устройства из строя.

В качестве примера можно узнать значение силы тока в цепи, которая состоит из батарейки в 1,5 В и индикатора с лампочкой. Для этого на приборе необходимо установить максимальный предел в 10 Ампер. Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй — к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для получения более точных показателей нужно снизить предел.

Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность проведения измерений позволяет автомобилисту рассчитать нужное сечение проводов для дополнительного оборудования.

Прозвон диодов и другие функции

Для проведения таких манипуляций нужно выставить прибор в соответствующее положение, которое обозначается значком в виде стрелочки с плюсиком на конце. В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.

Все замеры следует проводить с отключенным источником питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй — к другому. Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображена цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.

Кроме того, на этом режиме можно узнать, пробит ли диод, а также значение падения напряжения — этот показатель является ключевым параметром исправности детали. Измерения проводятся вышеописанным способом.

С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, в которых расположены пазы с обозначениями Е, В, С, а также обозначена структура PNР или NPN.

Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов, зачастую используются 2000 Ом и 2000 кОм.

Советы по выбору мультиметра

Если человек никогда не сталкивался с подобным прибором, специалисты рекомендуют для первого раза приобрести самое простое и дешевое устройство, в этом случае его будет не жалко выкинуть в случае поломки. Если автолюбитель уже знает, как пользоваться мультиметром ДТ 832, можно купить более удобное устройство со вспомогательными функциями.:

• Встроенная звуковая индикация является дополнительным помощником владельца при проведении измерений.
• Желательно, чтобы прибор был оснащен плавким предохранителем, который при выходе из строя можно заменить. В противном случае прибор можно считать одноразовым, ведь ошибки нередко случаются и непременно приведут к поломке прибора.
• Оптимально, если корпус мультиметра будет прорезиненным.

Пользоваться мультиметром DT 832 не так сложно, как кажется на первый взгляд. Необходимо владеть минимальными знаниями о работе с устройством, а также быть максимально аккуратным. При соблюдении всех пунктов инструкции по использованию прибор прослужит без сбоев и повреждений много лет.

220v.guru

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

Технологии 15 ноября 2016

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

• электрического тока;
• напряжения между двумя точками электроцепи;
• электросопротивления.

Прибор также выполняет еще ряд операций:

• прозвонка цепей с цифровой индикацией и сигнализацией звуком;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• замеры температуры термопарой.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

1. Жидкокристаллический дисплей показывает числовые значения параметров.
2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
3. Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
4. Панелька для измерения коэффициента усиления транзисторов.
5. Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм², а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр «Ермак»

Рядовому пользователю подходит простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена — небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

Источник: fb.ru

monateka.com

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

Панелька для измерения коэффициента усиления транзисторов.

Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм², а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр «Ермак»

Рядовому пользователю подходит простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена — небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

autogear.ru

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

samelectrik.ru

Как определить тип перекрестка?

Добрый день, уважаемый читатель.

В предшествующей статье серии «Правила проезда перекрестков» речь шла о выборе правильной полосы движения перед перекрестком.

Вторая задача, которую необходимо решить до въезда на перекресток, — это правильно определить разновидность перекрестка, т.к. именно от этого зависят правила проезда.

Для разных видов перекрестков применяются разные пункты правил дорожного движения.

Виды перекрестков

Регулируемые перекрестки

Первым делом на любом перекрестке нужно проверить, является он регулируемым или нет. Поэтому при подъезде к перекрестку нужно попытаться найти взглядом регулировщика. Встретить регулировщика на перекрестке можно не очень часто, однако именно он является самым приоритетным признаком регулируемого перекрестка.

Регулировщик делает регулируемым абсолютно любой перекресток, даже любое пересечение полевых или лесных дорог.

Только в том случае, если Вам не удалось найти регулировщика, следует обратить внимание на светофоры. С их поиском проблем обычно не возникает, т.к. светофор можно заметить издалека.

Если на перекрестке есть светофор, то это еще не означает, что перекресток является регулируемым. Для начала нужно разобраться с режимом работы светофора. Если светофор работает в нормальном режиме (красный-желтый-зеленый), то перекресток регулируемый и можно вздохнуть спокойно.

Если же светофор работает в мигающем желтом режиме или выключен, то перекресток является нерегулируемым и придется приложить еще немного усилий, чтобы разобраться с его типом.

Нерегулируемые перекрестки

На нерегулируемом перекрестке водитель должен определить, является ли пересечение равнозначным или нет. А в случае неравнозначного перекрестка нужно дополнительно понять, на главной или второстепенной дороге Вы находитесь.

1. Главная дорога

Если перед перекресток установлен один из перечисленных выше знаков (2.1, 2.3.1-2.3.7, 5.1), то можно утверждать что Ваш автомобиль въезжает по главной дороге.

2. Второстепенная дорога

Дорожные знаки 2.4 и 2.5 подсказывают водителю, что он въезжает на перекресток по второстепенной дороге.

3. Равнозначный перекресток

Знак 1.6 перед перекрестком означает, что Вы въезжаете на перекресток равнозначных дорог.

Отдельного внимания заслуживает дорожный знак 2.2 «Конец главной дороги»:

Внимание! Многие водители допускают распространенную ошибку и считают, что знак 2.2 говорит о том, что автомобиль находится на второстепенной дороге. Это не так.

Если перед перекрестком не оказалось представленных выше знаков, определяющих приоритет проезда, либо оказался только знак 2.2, то придется приложить еще немного усилий, чтобы разобраться с типом перекрестка.

Перекрестки без знаков

Перекрестки без знаков встречаются на дорогах не очень часто. Тем не менее водитель должен уметь ориентироваться и на них.

Обратимся к пункту 1.2 правил дорожного движения:

«Главная дорога» – дорога, обозначенная знаками 2.1, 2.3.1 – 2.3.7 или 5.1, по отношению к пересекаемой (примыкающей), или дорога с твердым покрытием (асфальто- и цементобетон, каменные материалы и тому подобное) по отношению к грунтовой, либо любая дорога по отношению к выездам с прилегающих территорий. Наличие на второстепенной дороге непосредственно перед перекрестком участка с покрытием не делает ее равной по значению с пересекаемой.

Чтобы определить вид перекрестка без знаков, следует разобраться с тем, какой тип покрытия имеет каждая из дорог.

1. Если покрытие одинаковое, то перекресток равнозначный.

2. Если Вы отчетливо видите, что на одной из дорог покрытие грунтовое (земля, песок, глина и т.п.), а на другой дороге — твердое (асфальт, цементобетон, щебень и т.п.), то перекресток неравнозначный. В этом случае главной дорогой является та, которая имеет твердое покрытие.

Отдельного внимания заслуживает ситуация, когда водитель не может определить тип покрытия. Например, на улице темно, идет дождь или на дорогах лежит снег. В этом случае нужно руководствоваться пунктом 13.13 правил дорожного движения:

13.13. Если водитель не может определить наличие покрытия на дороге (темное время суток, грязь, снег и тому подобное), а знаков приоритета нет, он должен считать, что находится на второстепенной дороге.

В этой статье рассмотрены правила, связанные с определением типа перекрестка. Ну а в следующей речь пойдет о правилах на перекрестке с регулировщиком.

Удачи на дорогах!

pddmaster.ru

что это такое, правила проезда

Как совершать проезд т образных перекрестков равнозначных дорог? Отправляясь в поездку на собственном автомобиле человек должен знать, что такое мероприятие требует от него определённых навыков и знаний, в первую очередь, касающихся Правил дорожного движения. Но не всегда даже доскональное штудирование книги достаточно для того, чтобы сориентироваться в дорожной обстановке, особенно, когда речь идёт про перекресток равнозначных дорог.

Понятие равнозначности

Такие пересечения требуют от автолюбителей не только знаний в области того, кто имеет преимущественное право передвижения, но и того, как правильно предоставить преимущество другому автотранспорту, чтобы не допустить дорожно-транспортного происшествия и травматизма.

На первый взгляд, дать точное определение данному понятию не составит большого труда даже для автолюбителя, находящегося за рулём всего несколько дней. Однако просто вызубрить определение не будет достаточным, потому что от водителя требуется ещё и понимание того, как осуществляется передвижение на пересечении равнозначных дорог.

Когда у лица, находящегося за рулём, отсутствуют практические навыки, это может привести к повышению риска дорожной аварийности либо и вовсе, стать причиной ДТП.

Участки, которые относятся к понятию перекрёсток равнозначных дорог, можно классифицировать следующим образом:

• регулируемые,
• нерегулируемые.

Когда автолюбитель подъезжает к первому варианту пересечения дорог преодолеть его будет гораздо проще, потому что его действия будут регулироваться или светофором, или регулировщиков движения.

Есть несколько простых, но очень важных обстоятельств, которые необходимо знать и использовать при проезде регулируемого перекрёстка равнозначных дорог.

Данный список включает в себя такие пункты:

1. Когда светофор функционирует без сбоев, проезд транспортных средств через перекрёсток осуществляется согласно его указаниям.
2. Когда за регулировку движения несёт ответственность регулировщик, все водители автомобилей должны подчиняться его командам. Стоит отметить, что указания регулировщика находятся в приоритетном положении даже при работающем светофоре.

Важно помнить, что на перекрёстке равнозначных дорог отсутствуют какие-либо дорожные указатели, потому что они выставляют приоритеты для проезда таких участков. Другими словами, перекрёсток станет неравнозначным.

Что прописано в ПДД

Свод Правил дорожного движения чётко обозначает ряд важных моментов, необходимых для выполнения во время проезда равнозначного пересечения. Но на практике для водителей становится самым сложным неиспользование своих знаний, а момент определения того, что именно приближающееся пересечение дорог является равнозначным.

Основной функцией Правил становится помощь водителю в определении того, чем равнозначные дороги отличаются от остальных перекрёстков, а также помогают понять, как вести себя в каждой конкретной ситуации.

Итак, согласно ПДД, пересечение нескольких дорог является равнозначным в том случае, когда оно обозначается специальным знаком под номером 1.6 «Пересечение равнозначных дорог». Наличие такого указателя свидетельствует о том, что все пересекающиеся дороги не наделены статусом главных. То есть, у транспортных средств, которые движутся по таким дорогам, нет приоритета в проезде.

Правила проезда перекрёстков нерегулируемых равнозначных дорог

Самым важным правилом при проезде нерегулируемого перекрёстка является повышенная осторожность действий, так как всегда есть вариант, при котором менее опытный водитель может нарушить ПДД и спровоцировать аварийную ситуацию.

Вторым по значимости правилом проезда равнозначного перекрёстка является наличие помехи с правой стороны транспортного средства. Другими словами, когда водитель приближается к пересечению нескольких равнозначных дорог он должен убедиться, что своими действиями не создаст помеху транспортным средствам, передвигающимся справа.

Для второго правила есть одно важное исключение:

При проезде участка с равнозначными дорогами приоритет предоставляется трамваю, так как это транспортное средство имеет преимущество перед остальными участниками движения практически на всех участках дороги.

Случаются ситуации, когда пересечение равнозначных дорог может быть не обозначено соответствующим дорожным знаком. По этой причине водители должны быть готовы абсолютно к любой ситуации на этом участке.

Малоопытные водители, опираясь исключительно на теоретические навыки, не всегда способны определить то, что впереди будет именно пересечения равнозначных дорог.

Но даже для автолюбителей с большим стажем осложнить ситуацию могут следующие факторы:

1. Плохие погодные условия (снег, дождь, гололёд).
2. Низкий уровень видимости.

При наличии указанных обстоятельств большинство экспертов дают совет вести себя таким образом, будто транспортное средство находится на дороге, которая не имеет преимуществ. Именно подобное поведение позволит проехать опасный участок с наименьшим риском.

Поворот направо

При повороте направо есть несколько важных правил, соблюдение которых позволит избежать неприятных ситуаций.

В список таких правил входят:

• перед началом манёвра необходимо занять крайнюю правую полосу;
• удостовериться в том, что поблизости отсутствуют пешеходы;
• придерживаться траектории движения, проходящей вдоль крайней правой стороны.

При этом манёвр транспортного средства не должен создавать помехи для остальных участников дорожного движения.

Если поблизости находятся пешеходы, тогда в обязанности автомобилиста входит сперва, уступить дорогу им. Идентичное действие распространяется и на велосипедистов, передвигающихся по велодорожке либо по выделенной полосе.

Такой небольшой список позволит водителю не нарушить ПДД и минимизировать риск создания аварийной ситуации.

Поворот налево и разворот

Нередко случается так, что водитель, управляющий автомобилем, желает развернуться на пересечении равнозначных дорог, либо выполнить поворот налево. Для того чтобы совершить указанные манёвры он должен знать, какие транспортные средства ему придётся пропустить, а над какими он сам имеет преимущество.

Согласно ПДД, водитель должен предоставить право первоочередного проезда всем транспортным средствам, движущимся по этой же траектории, что и владелец автомобиля, поворачивающего налево или разворачивающегося.

Кроме того, приоритет в движении имеют и машины, которые проезжают перекрёсток по встречной полосе. Особенно внимательно необходимо отнестись к данному требованию при развороте.

Неспроста поворот налево или разворот на рассматриваемом участке дороги считается манёвром, представляющим наибольшую опасность. По этой причине, в процессе выполнения данных манёвров стоит быть максимально осторожным и внимательным.

Движение прямо

Самым частым манёвром при проезде перекрёстка равнозначных дорог является движение прямо. Водитель, который желает выполнить указанное действие, обязательно должен осознавать, что при проезде его траектория будет пересекаться с траекторией остальных участников дорожного движения.

Это является главной причиной того, что к выполнению манёвра необходимо подойти с максимальной ответственностью и осторожностью.

Следует знать несколько случаев, в которых приоритет предоставляется другим автомобилям:

1. Когда транспортное средство выполняет поворот с правой стороны в этот же ряд. В данном случае приоритет в движении предоставляется только тогда, когда траектории движения обоих автомобилей совпадают.
2. Когда транспортное средство выполняет разворот или поворот налево с правой стороны по ходу движения.
3. Когда транспортное средство проезжает участок дороги по прямой, но при этом выезжает на перекрёсток с правой стороны.

Также следует помнить и о приоритете пешеходов. Если такие участники дорожного движения есть в зоне видимости водителя, то он обязан подождать пока они перейдут дорогу.

Эксперты не рекомендуют пренебрегать указаниями ограничения скорости во время проезда перекрёстка. Это окажет значительную помощь при недопущении возникновения аварийных ситуаций.

Общие правила на равнозначном перекрёстке

Существуют общие правила проезда перекрёстков равнозначных дорог, которые действуют при совершении любого вида манёвра на таком участке.

К ним следует отнести:

• запрет выезда на пересечение, когда на нём виден затор, затрудняющий завершение манёвра;
• соблюдение правила «наличие помехи справа» при проезде рассматриваемого варианта перекрёстка с круговым движением;
• рельсовый транспорт всегда имеет приоритет проезда перекрёстков, при этом абсолютно неважно, какой манёвр будет совершён.

Следует обязательно дождаться того момента, когда остальные автомобили освободят проезд, а движение нормализуется. Если пренебречь данным правилом, то ситуация может только ухудшиться;

К сожалению, из-за отсутствия во многих городах трамваев, водители игнорируют последний из указанных пунктов. Это приводит к созданию повышенной аварийности при проезде равнозначного перекрёстка.

Т-образный перекрёсток

Главное отличие Т-образного перекрёстка от других типов подобных участков заключается в меньшем количестве дорог. Правила проезда таких пересечений зависит от того, какой манёвр и в каком направлении планирует совершить водитель.

При проезде Т-образных перекрёстков равнозначных дорог нужно руководствоваться правилами:

1. Соблюдение правила пропуска помехи справа.
2. Аккуратность в вождении и внимательность к обстановке.
3. Выполнение манёвра на небольшой скорости, позволяющей избежать неприятных ситуаций.

Важно помнить о том, что равнозначный перекрёсток — это место с высоким уровнем опасности и именно на таких участках дороги происходит наибольшее количество ДТП. Когда водитель действует не по ПДД, а исходя из собственных желаний, риск возникновения неприятных ситуаций возрастает в несколько раз.

Проезд перекрёстков такими автолюбителями чреват для остальных участников дорожного движения последствиями, которые предвидеть не в силах ни один из них.

Придерживаясь простых правил можно минимизировать риски. Главное при проезде равнозначного перекрёстка — не просто опираться на собственную уверенность в правоте собственных навыков и знаний, а максимально соблюдать аккуратность в своих действиях. Только так можно не допустить возникновения неприятных ситуаций.

avtoved.com

Перекресток равнозначных дорог: правила проезда

Как гласят правила дорожного движения, на сегодняшний день существует несколько способов регулирования перекрестков, это:

1. Светофор;
2. Знаки дорожного движения;
3. Сотрудник ГАИ и ДПС, то есть регулировщик;

Помимо регулирования перекрестов с вмешательством третьих лиц или специального оборудования (знаки или светофор) существует дополнительные правила, которые при отсутствии всех составляющих, способны разрешить спор.

На сегодняшний день — это:

1. Неравное покрытие дорог. Покрытие дороги определяет  роль движения на перекрестке по ней. То есть, если перекресток представляет собой пересечение гравийной и асфальтной поверхности.   Дорога с асфальтной поверхностью считается главной.
2. Правилом правой руки. Если движение перекрестка ничем не регулируется и покрытие дороги равное, то руководствуемся «помехой справа». То есть, все те транспортные средства, которые находятся справа, имеют первостепенную роль, а, значит, водитель слева уступает дорогу.

Согласно правилам дорожного движения, перекресток, где очередность движения не регулируется светофором, сотрудников ГАИ, то есть регулировщиком, знаками, а также перекресток, где дороги имеют одинаковое покрытие, является нерегулируемым перекрестком равнозначных дорог.

Отсюда получаем, что равнозначная дорога – это  участок дороги, который не регулируется, ни знаками, ни  устройствами, где нет регулировщика. При этом покрытие дорог равное. А перекресток равнозначных дорог – это пересечение улиц,  где направления являются равными по значению.

Тогда, как гласят ПДД, водитель должен ориентироваться на правило правой руки. То, есть пропускать всех, кто находится с правой стороны перекрестка. В свою очередь, водитель, который двигается по перекрестку с правой стороны, имеет главную дорогу и не должен пропускать транспортные средства, находящиеся от него слева.

Кто имеет преимущество при развороте на равнозначном перекрестке?

Для начала обозначим понятие перекрестка. Перекрёсток — это место пересечения более двух дорог.

Причем, как известно с правил ПДД, перекресток бывает нескольких видов:

1. Т-образный;
2. С круговым движением.

Прилегающая территория в виде, двора, переулка и прочего не является перекрестком.

Выше мы выяснили, что перекресток равнозначных дорог, это нерегулируемое пересечение, прилегание и разветвление дорог равных по значению, где в качестве определения главной дороги пользуются правилом помехи справа. То есть, те  транспортные средства, которые двигаются справа, являются первоочередными по проезду.

Что делать в случае разворота? Ведь после выезда на перекрёсток и совершения маневра, все те транспортные средства, которые были, справа автоматически станут слева.

Если заглянуть в справочник правил дорожного движения, в пункте 13.11 прописано, что водитель транспортного средства на перекрестке равнозначных дорог, должен уступить дорогу тем транспортным средствам, которые приближаются справа.

Таким образом, водитель, который готовится к развороту на перекрестке, изначально пропускает все ТС, которые приближаются от него справа. Затем после разворота, пропускать все ТС, которые оказались справа, после того как траектория движения поменялась.

Получаем, что правило правой руки на перекрестке равнозначных дорог применяется дважды.

Перекресток равнозначных дорог

Теперь поговорим о том, как распознать перекресток равнозначных дорог. Прежде всего, следует отметить, что перед перекрестком должен стоять соответствующий знак, который предупреждает о том, что в пределах 50-100 метров находится перекресток.

 Первое на что следует обратить внимание — это наличие светофора, если он есть, то  ориентируемся на свет светофора.

Твердая дорога будет всегда считаться главной по отношению к грунтовой. Еще один момент, прилегающая территория не является прилегающей дорогой. То есть, выезд из двора это не перекресток.

[box type=»download»] Важный момент! Если, вы двигаетесь в темное время суток, и не можете определить дорожное покрытие, то следует посчитать, что Вы находитесь на второстепенной дороге.[/box]

Если покрытие на перекрестке одинаковое, то это означает, что Вы попали на перекресток равнозначных дорог. Теперь следующие манёвры, необходимо совершать только по правилу правой руки.

Неравнозначные дороги

Перекресток, где одна дорога является главной, причем на то есть подтверждение в виде дорожных знаков, а другая является второстепенной, именуется перекрестком неравнозначных дорог.

Главная дорога определяется в соответствии со знаками «Главная дорога» или «Уступи дорогу».

Таким образом, получаем, что существуют и перекрестки неравнозначных дорог. Здесь уже движение осуществляется по принципу главной и второстепенной дороги в соответствии со знаками.

Все транспортные средства, находящиеся на главной дороге в независимости от их направления после въезда на перекресток имеют преимущества.

Однако, если знак «Главная дорога» имеет направление, то отношение водителей двигающихся по главной и по второстепенной дороге сохраняются.

В случае если движение ТС и знака расходятся, ТС, которое при въезде на перекресток считалось главным изначально пропускает тех, кто двигается  по движению знака, а затем продолжают движение.

autojurist911.ru

В помощь начинающему водителю. Проезд нерегулируемых перекрестков

Комментарии профессионала

В помощь начинающему водителю. Проезд нерегулируемых перекрестков.

В предыдущих статьях мы разбирали движение через регулируемые (светофором или регулировщиком) перекрестки. В этой — опишем порядок движения через нерегулируемые перекрестки.

Для начала необходимо понять, что подъезжая к любому перекрестку, сперва необходимо определить его тип. Для этого смотрим, управляет ли порядком движения светофор или регулировщик, т.е. светофор работает в режиме «красный-желтый-зеленый» или порядком движения управляет регулировщик.

1. Если это так, то перекресток является регулируемым и на знаки приоритета водитель не обращает ни какого внимания. На регулируемых перекрестках нет дороги главной, нет – второстепенной.

2. Если светофор/регулировщик отсутствуют, или не занимаются регулированием дорожного движения – светофор работает в режиме желтого мигающего огня или выключен, сотрудник ДПС контролирует соблюдение водителями Правил Дорожного Движения, то такой перекресток будет НЕРЕГУЛИРУЕМЫМ. И первое на что водитель должен обращать внимание, что должен искать своими глазами – знаки приоритета.

2.1 Если знаки приоритета имеют место быть, то такой перекресток является НЕРАВНОЗНАЧНЫМ, или как его правильно называть НЕРЕГУЛИРУЕМЫЙ ПЕРЕКРЕСТОК НЕРАВНОЗНАЧНЫХ ДОРОГ. Неравнозначных дорого означает, что одна дорога является главной и приближающийся по не транспорт пользуется преимущественным правом на проезд перекрестка.

Если знаки приоритета отсутствуют, то водитель должен обратить внимание, на то какими дорогами организован перекресток. Если он образуется дорогой с твердым покрытием по отношению к грунтовой дороге, то это так же будет нерегулируемый перекресток неравнозначных дорог. Дорога с твердым покрытием будет являться главной по отношению к грунтовой дороге.

Тут необходимо уточнить тот факт, что любое твердое покрытие – класс твердого покрытия роли не играет. В тоже время дороги с разными твердыми покрытиями между собой равны. Например: дорога с асфальтом и гравийная дорога – образуют РАВНОЗНАЧНЫЙ ПЕРЕКРЕСТОК. Булыжная мостовая и грунтовая дорога – НЕРАВНОЗНАЧНЫЙ ПЕРЕКРЕСТОК.

2.2 Ну и как уже сказано если условия «разности» дорожного покрытия не выполняется – то это РАВНОЗНАЧНЫЙ ПЕРЕКРЕСТОК. Или как правильно назвать – НЕРЕГУЛИРУЕМЫЙ ПЕРЕКРЕСТОК РАВНОЗНАЧНЫХ ДОРОГ, т.е. приближающийся к такому перекрестку транспорт находится в равных дорожных условиях.
Таким образом, если изобразить все вышеописанное графически, то получим следующее:

Из приведенной схемы следует, что существует всего три типа перекрестков которые могут встретиться на просторах нашей Родины:

1. Регулируемые

2. Нерегулируемые неравнозначных дорог

3. Нерегулируемые равнозначных дорог

Еще раз хотелось бы подчеркнуть, что форма перекрестка и место его расположения роли не играют. Для каждого типа существуют свои правила проезда.

В одной автошколе на экзамене группа более чем 30 человек экзамен по вождению в городе не сдала, только потому, что «инспектор принимал экзамен не на том маршруте, по которому они с инструктором ездили». Ученик не знал, как проезжать конкретный перекресток, на котором проходил экзаменационный маршрут.

Еще раз – правила проезда всех форм перекрестков едины. Надо только определить его тип и двигаться исходя из этого.

Итак, в этой статье мы разберем движение через нерегулируемые перекрестки.

НЕРЕГУЛИРУЕМЫЕ ПЕРЕКРЕСТКИ РАВНОЗНАЧНЫХ ДОРОГ

Прежде чем начнем разбирать движение по таким перекресткам, необходимо понять — по каким признакам мы можем сделать вывод о том, что перекресток перед нами равнозначный. А именно:

1. Знак 1.6 (рис.1)

2. Равное дорожное покрытие и отсутствие знаков приоритета. Еще раз подчеркну – не одинаковое, а равное – либо твердое, либо грунтовое.



В той или иной степени правило проезда равнозначных перекрестков слышали многие. Правило которое звучит, как «Правило правой руки» — п.13.11 ПДД на перекрестке равнозначных дорог водитель безрельсового транспортного средства обязан уступить дорогу транспортным средствам приближающимся справа (рис.2)



Необходимо уточнить, что требование «уступить дорогу» будет возникать если траектории транспортных средств пересекаются или сливаются. Если пересечений или слияний нет, то требование не возникает (рис.3,4).



Также необходимо прописать порядок движения трамваев. В случаях равного права на проезд трамвай пользуется преимуществом в движении в независимости от траектории его дальнейшего движения (рис.5).

Тут необходимо понять, что следует избегать так называемого движения «под прикрытием» трамвая. Казалось бы почему (авт.3 из рис.5) не поехать одновременно с трамваем, (авт.2 из рис.5) будет все равно трамвай пропускать. Делать этого не стоит.

Согласно требований Правил (авт.2) обязан выполнить требование «уступить дорогу» применительно к трамваю. Требование «уступить дорогу» в данной ситуации означает, что трамвай не должен изменять скорость или траекторию движения. Учитывая специфику движения трамвая – он едет по строго выделенной колее (рельсы), то даже выехав за границу пересечения проезжих частей (но не выезжая на трамвайные пути) (авт.2) дорогу трамваю уступит, а вот (авт.3) скорее всего, совершит с ним столкновение (рис.6).



Так же не лишним, считаю проговорить ситуацию, изображенную в одном из экзаменационных билетов. К четырехстороннему перекрестку приближается четыре транспортных средства и все хотят проехать прямо (рис.7).

Кому такой вопрос попадался сразу отвечают, что «правила такую ситуацию не оговаривают и водители разъезжаются по договоренности». Однако если спросить почему не оговаривают и что значит по договоренности? Ответ уже не находится.

По договоренности это как?

Все просто, кто-то кого-то должен пропустить. Один уезжает и конфликтной ситуации уже нет. Для этого мы можем махнуть рукой, мигнуть фарами или еще как-нибудь показать что мы пропускаем.

Почему Правила не регламентируют эту ситуацию?

Все очень просто. Вспомните много ли у нас регулируемых перекрестков скажем в дачных поселках? Их нет вообще! Происходит это потому, что там нет интенсивности в движении. Равнозначными оставляют те перекрестки, где указанная ситуация – подъехало четверо и всем необходимо прямо (стоит только одному повернуть направо и трудностей нет) – редкое явление. И смысла расписывать, то с чем водитель может ни разу не столкнуться просто напросто нет.

Таким образом, правила проезда нерегулируемых перекрестков равнозначных дорог можно сформировать в следующих тезисах:

1. Первыми проезжают перекресток трамваи. Если их несколько, а траектории движения пересекаются, то уступает дорогу тот, у кого имеется помеха справа.

2. Во вторую очередь такой перекресток проезжают безрельсовые транспортные средства между собой по помехам (рис.8)

3. Если приближается спецтранспорт с включенными синими проблесковыми маячками и специальным звуковым сигналом, то вне зависимости от траектории его движения он покидает перекресток в первую очередь.

4. Если безрельсовый транспорт совершает левый поворот – пропускает (уступает дорогу) встречным транспортным средствам двигающимся прямо или направо.

НЕРЕГУЛИРУЕМЫЕ ПЕРЕКРЕСТКИ НЕРАВНОЗНАЧНЫХ ДОРОГ

Начнем с признаков главной дороги:

1. Главной является дорога обозначенная знаками 2.1, 2.3.1, 2.3.2, 2.3.3, 2.3.4, 2.3.5, 2.3.6, 2.3.7 а также 5.1 (рис.9), т.е. если водитель видит один из указанных знаков, значит он находится на главной дороге. При движении по второстепенной дороге этих знаков водитель не увидит.

2. Дорога с твердым покрытием по отношению к грунтовой дороге.

3. Любая дорога по отношению к выезду с прилегающей территории.

Дополнительно хотелось бы акцентировать внимание на двух дорожных знаках 2.4, 2.5 (рис. 10).

Оба этих знака обязывают водителя УСТУПАТЬ (не создавать помех) дорогу.

Знак 2.5 помимо прочего обязывает ОБЯЗАТЕЛЬНО зафиксировать остановку. Устанавливают в тех местах где не зафиксировав остановку водитель не сможет принять однозначно верного решения о возможности проезда перекрестка. Какое-то решение принято будет, но оно не будет однозначно верным. Пример: перекресток пр-т. Невского – ул. Луначарского. Стоящие в плотную дома очень ограничивают видимость и не зафиксировав остановку водитель может попасть в ДТП.

Еще раз оговорюсь требование «УСТУПИ ДОРОГУ» не говорит, откуда и как приближается транспорт, находящийся на главной дороге. Водители, находящиеся на второстепенной дороге не должны вынуждать его изменять скорость или направление движения. При движении по главной дороге даже разрешен обгон – т.е. транспорт может ехать по встречной полосе.

Знак 2.4 – устанавливают в тех местах, где водитель еще только приближаясь к перекрестку уже может определить будет он создавать помехи или нет. Если своим движением не создается помех транспортным средствам, приближающимся по главной дороге – можно проследовать безостановочно.

Если главная дорога не меняет своего направления на перекрестке, то трудностей возникать не должно. Транспорт, приближающийся по главной дороге, пользуется преимущественным правом движения через перекресток. Транспорт, двигающийся по второстепенной дороге, обязан уступать дорогу. Трамваи, находящиеся в равных дорожных условиях с безрельсовыми транспортными средствами – проезжают в первую очередь. (рис.11)

Трудности могут возникать в случаях, когда главная дорога меняет на перекрестке свое направление (рис.12)

Сложность проезда такого перекрестка заключается в том, что траектории движения транспортных средств, находящихся в равных дорожных условиях могут пересекаться (рис.13)

В таких ситуациях необходимо вспомнить уже известное нам правило «правой руки» — уступи тому кто приближается справа. Это относится ко всем водителям, приближающимся к такому перекрестку и находящимся в равных дорожных условиях.

Таким образом, получаем следующий порядок в движении:

1. Первыми покидают перекресток трамваи находящиеся на главной дороге.

2. Вторыми безрельсовые транспортные средства находящиеся на главной дороге, если их траектории пересекаются, то разъезжаются согласно правил проезда равнозначных перекрестков (уступи тому кто справа).

3. В третью очередь трамваи на второстепенной дороге

4. И последними покидают такой перекресток безрельсовые транспортные средства, находящиеся на второстепенной дороге – между собой по помехам. (рис.14)



Отдельно хотелось бы напомнить водителям пункт 13.1 Правил: При поворотах направо-налево водитель ОБЯЗАН уступить дорогу пешеходам переходящим проезжую часть на которую он поворачивает. Зачастую водители высказывают мнение, что если пешеходный переход отсутствует, то дорогу уступать не надо. Это не верно. Согласно п.4.3 Правил продолжение линий тротуаров или обочин проходящих через перекресток служат для движения пешеходов (рис.15).



Соблюдая вышеприведенные рекомендации Вы, скорее всего, не станете виновником ДТП.



PS статья является личным мнением автора

Александр Медников



См. также: Лекция: Помощь начинающему водителю. Перекрёсток

Лекция: Помощь начинающему водителю. Светофоры с дополнительными секциями

Лекция: Ручное регулирование перекрёстка

Внимание, организационное собрание состоится 4 ноября в 19 часов.

dtpptz.ru

Тема 13.2. Нерегулируемые перекрёстки неравнозначных дорог. — Автошколадома | Автошкола онлайн | Водительские курсы ПДД | ПДД учебник онлайн



Чем характерен перекрёсток неравнозначных дорог. Во-первых, это обязательно нерегулируемый перекрёсток. Здесь нет ни регулировщика, ни светофоров. Или светофоры есть, но они не работают или переведены в режим жёлтого мигающего сигнала. А, во-вторых, одна дорога – главная, а другие (сколько бы их не было) – второстепенные.

Понятно, что те, кто на главной, имеют преимущественное право проезда. Вот как об этом сказано в Правилах:



Правила. Раздел 13. Пункт 13.9. На перекрестке неравнозначных дорог водитель транспортного средства, движущегося по второстепенной дороге, должен уступить дорогу транспортным средствам, приближающимся по главной, независимо от направления их дальнейшего движения.





Обратите внимание – здесь сказано: «независимо от направления дальнейшего движения»!









То есть совершенно неважно, поедете ли вы по главной дороге через перекрёсток или свернёте с неё.



Во всех случаях те, кто на второстепенной, обязаны уступать вам дорогу!















Другое дело, если вы не один на главной дороге.







Сейчас у вас с автобусом – равное право на проезд! Вы оба на главной дороге.

А при равном праве на проезд всегда вступает в действие общий принцип «помехи справа».



То есть всё как обычно. Если поворачиваем налево или разворачиваемся, то на перекрёстке надо остановиться и пропустить встречного.



















Обратите внимание на расстановку знаков приоритета! Все участники движения оповещены: мы и встречный автобус – на главной дороге, два легковых автомобиля – на второстепенной.















И в жизни так оно и будет – на всех подъездах к перекрёстку неравнозначных дорог обязательно должны быть установлены соответствующие знаки приоритета.



Но это в жизни. А в Билетах может быть изображён только один знак – с вашей стороны. Условия, приближённые к «боевым» – ведь и в жизни вы будете смотреть только на свой знак, и этого вполне достаточно.





Вот как это будет выглядеть на экзамене:



Как Вам следует поступить при движении прямо?   1. Уступить дорогу обоим транспортным средствам.   2. Уступить дорогу только грузовому автомобилю.   3. Проехать перекрёсток первым.                     Светофор не работает, значит, «ожили» знаки приоритета. Можете не сомневаться – на противоположной стороне перекрёстка тоже стоит знак «Главная дорога» (просто на рисунке его не показали).   То есть у вас с грузовиком равное право на проезд!   А раз так, тогда водитель грузовика, поворачивая налево, обязан уступить вам дорогу. А водитель легкового автомобиля пока подождёт, он на второстепенной дороге.   Одновременно напоминаю – проблесковый маячок жёлтого цвета не даёт преимущества в движении.





И в жизни, и на экзамене знаков может вообще не быть. Тогда статус дороги зависит от покрытия. Грунтовая дорога всегда второстепенная по отношению к дороге с любым твёрдым покрытием.



Как Вам следует поступить при движении в прямом направлении?   1. Уступить дорогу грузовому автомобилю, выезжающему с грунтовой дороги.   2. Проехать перекрёсток первым.                   Сейчас грузовик для вас «помеха справа», и если бы это был перекрёсток равнозначных дорог, вы должны были бы уступить ему дорогу.   Но это перекрёсток неравнозначных дорог!   Знаков, правда, никаких нет. Но в первом ответе сказано, что грузовик выезжает с грунтовой дороги! А в этом случае дорога с любым твёрдым покрытием всегда главная по отношению к грунтовой. Так что уступать дорогу должен водитель грузовика.







Однако вернёмся к предыдущей ситуации.









Те, кто были на главной дороге, уехали. Что дальше?

А дальше наступила очередь тех, кто на второстепенной. У них тоже между собой равное право на проезд.



А, значит, ничего  нового. Всё тот же принцип «помехи справа».













Я говорил вам, что перекрёстки, не самое сложное, что есть в Правилах. И постепенно подвожу вас к тому, что очерёдность проезда любого перекрёстка подчиняется одному простому универсальному правилу:



При равном праве на проезд водители безрельсовых транспортных средств



разбираются между собой по принципу «помехи справа».



Единственное, чему надо научиться, это в любой ситуации безошибочно определять равное и неравное право на проезд.

А ситуации могут быть различные. Мало того, что сами перекрёстки отличаются большим разнообразием, так ещё и главная дорога может менять направление.

Но и в этом случае ровным счётом ничего не меняется. Вот как об этом сказано в Правилах:



Правила. Раздел 13. Пункт 13.10. В случае, когда главная дорога на перекрестке меняет направление, водители, движущиеся по главной дороге, должны руководствоваться между собой правилами проезда перекрестков равнозначных дорог. Этими же правилами должны руководствоваться водители, движущиеся по второстепенным дорогам.



Ну, то есть опять «помеха справа» и ничего другого. А направление главной дороги вам покажут знаками:









Под знаком появилась дополнительная табличка 8.13 «Направление главной дороги».

На главной дороге мы и легковой автомобиль. Значит,  у нас с ним равное право на проезд!

Вот с ним и разбираемся (руководствуясь принципом «помехи справа»).













Вы намерены повернуть налево. Кому Вы обязаны уступить дорогу?   1. Никому.   2. Только легковому автомобилю.   3. Легковому автомобилю и автобусу.   4. Всем транспортным средствам.           Кто на главной?   На главной дороге мы и легковой автомобиль, и он для нас помеха справа. Вот ему и уступаем. А мотоцикл и автобус подождут, они на второстепенной дороге.







Вы намерены повернуть налево. Кому Вы обязаны уступить дорогу?   1. Легковому автомобилю и автобусу.   2. Только автобусу.   3. Только мотоциклу.   4. Никому.           Кто на главной?   На главной дороге мы и мотоцикл. Значит, разбираемся только с мотоциклом.   Для мотоцикла мы – помеха справа, и он обязан уступить нам дорогу. А автобус и легковой на второстепенной дороге. Им ещё стоять и стоять, дожидаться, пока наступит их очередь.





Если уж главная дорога меняет направление, тогда об этом надо проинформировать всех водителей.



И если вы подъезжаете к перекрёстку по второстепенной дороге, тогда картинка будет такая:



Кому Вы обязаны уступить дорогу при повороте налево?   1. Только легковому автомобилю.   2. Легковому автомобилю и автобусу.   3. Всем транспортным средствам.               Кто на главной?   На главной дороге автобус и легковой автомобиль. Им точно уступаем. У нас с ними – неравное право на проезд.   А как разберёмся с мотоциклом? Он, как и мы – на второстепенной. То есть с мотоциклом у нас  – равное право на проезд. И мы для него – помеха справа. Он обязан уступить нам дорогу.







Кому Вы обязаны уступить дорогу при повороте налево?   1. Автобусу и мотоциклу.   2. Легковому автомобилю и автобусу.   3. Всем транспортным средствам.                 Мотоциклу и автобусу точно уступаем – они на главной. А с легковым автомобилем у нас равное право на проезд – он, как мы, на второстепенной дороге. И ему тоже надо уступить дорогу (по принципу “помехи справа”).











Перекресток с круговым движением – это отдельная песня. При въезде на такой перекресток принцип «помехи справа» не работает.





Вот как об этом сказано в Правилах:

При въезде на перекресток, на котором организовано круговое движение и который обозначен знаком 4.3, водитель транспортного средства





Как Вам следует поступить, двигаясь по перекрёстку с круговым движением?   1. Уступить дорогу грузовому автомобилю.Проехать перекрёсток первым.   2. Проехать перекрёсток первым.   3. Действовать по взаимной договорённости с водителем грузового автомобиля.             Повторим ещё раз: Если нет никаких знаков приоритета, круг по умолчанию – главная дорога!







При въезде на перекрёсток Вы:                              1. Должны уступить дорогу обоим транспортным средствам.   2. Должны уступить дорогу только автомобилю.   3. Имеете преимущество перед обоими транспортными средствами.               Повторим ещё раз:   В показанной ситуации, въезжая на круг, вы обязаны уступать дорогу всем, кто уже на круге.







После въезда на этот перекресток:                                              1. Вы должны уступить дорогу легковому автомобилю, въезжающему на него.   2. Вы будете иметь преимуществом перед легковым автомобилем, въезжающим на него.   3. Вам следует действовать по взаимной договоренности с водителем легкового автомобиля.             Повторим ещё раз:   Эта задача, как и предыдущие, взята из официальных билетов ГИБДД, но она уже стала “притчей во языцех” –  многие из вас ее просто не понимают. Глядя на рисунок, вы начинаете “прокручивать” показанную ситуацию примерно так: “Я еще не въехал на круг, и значит, должен уступать дорогу”.    Но посмотрите, как сформулирован вопрос в этой задаче: “ на этот перекресток: …”  То есть на рисунке-то вы еще не въехали на круг, но в тексте вопроса вы уже на него въехали – вас спрашивают: “Как будете себя вести “. И по мысли авторов этой задачки, правильный ответ – второй. Опять задача из разряда провокационных. Но вот такие у нас Экзаменационные Билеты.









И, наконец, надо же еще разобраться с трамваем.



В 13-том разделе Правил про разъезд с трамваем сказано много, и сказано до такой степени мудрёно и путано, что не каждый читатель в состоянии добраться до истины.



Правила. Раздел 13. Пункт 13.9. На перекрестке неравнозначных дорог трамвай имеет преимущество перед безрельсовыми транспортными средствами, движущимися в попутном или встречном направлении по равнозначной дороге, независимо от направления его движения.



Как это понимать – равнозначная дорога на перекрёстке неравнозначных дорог?!  Правила имеют в виду следующее: оба, вы и трамвай – на главной дороге. Или оба, вы и трамвай – на второстепенной дороге. При этом трамвай двигается либо во встречном направлении, либо в попутном.

Такое может быть только на перекрёстках, на которых главная дорога не меняет направление. Соответственно, и второстепенная дорога тоже не меняет направление.









Вот она, эта ситуация – оба на  главной дороге.

Я это называю – у обоих равное право на проезд.

А Правила это называют иначе – у обоих равнозначные дороги.

Но суть от этого не меняется, надо уступать дорогу трамваю.



























То же самое и здесь – оба на главной дороге, только теперь трамвай двигается в попутном с вами направлении.



























И опять вы с трамваем на равнозначной дороге (оба на второстепенной).

И опять у вас с трамваем равное право на проезд.























И здесь то же самое, только теперь трамвай двигается в попутном с вами направлении.

















Вот об этих четырёх ситуациях и сказано в показанном выше пункте 13.9. И во всех этих случаях водители обязаны уступать дорогу трамваю.





А дальше идёт пункт 13.10:



Правила. Раздел13. Пункт 13.10. В случае, когда главная дорога на перекрестке меняет направление, водители, движущиеся по главной дороге, должны руководствоваться между собой правилами проезда перекрестков равнозначных дорог. Этими же правилами должны руководствоваться водители, движущиеся по второстепенным дорогам.



Это что же получается, мы едем по перекрёстку неравнозначных дорог, а руководствоваться должны правилами проезда перекрестков равнозначных дорог (если главная дорога меняет направление). Как прикажете это понимать?  Посмотрим, что в Правилах сказано про перекрёстки равнозначных дорог:





Правила. Раздел13. Пункт 13.11. На перекрестке равнозначных дорог трамвай имеет преимущество перед безрельсовыми транспортными средствами независимо от направления его движения.



Ага, вот где истина зарыта. Неважно, меняет главная дорога направление или не меняет. Важно другое – трамвай всегда имеет преимущество, если у вас с трамваем равнозначные дороги. То есть уступать дорогу трамваю нужно, если вы на главной и трамвай на главной или вы на второстепенной и трамвай на второстепенной.

Но если трамвай на второстепенной, а вы на главной, тогда уступать дорогу трамваю не нужно.



Это же надо было так глубоко запрятать, прямо-таки замуровать простое и ясное требование:



При равном праве на проезд трамвай имеет преимущество независимо от направления движения.





Кому Вы обязаны уступить дорогу при повороте налево?   1. Трамваям А и Б.   2. Трамваю А и легковому автомобилю.   3. Только трамваю А.   4. Никому.           Кто на главной?   На главной дороге мы, легковой автомобиль и трамвай «А» (то есть у всех троих равное право на проезд). Трамваю «А» точно уступаем. И всё, больше никому.   Для водителя легкового автомобиля мы – помеха справа, а  трамвая «Б» вообще на второстепенной дороге.







Кому Вы должны уступить дорогу при повороте налево?   1. Только трамваям.   2. Трамваю Б и легковому автомобилю.   3. Всем транспортным средствам.               Кто на главной?   Кроме нас на главной дороге трамвай «Б» и легковой автомобиль. Трамваю «Б» точно уступаем, но и легковому автомобилю в данной ситуации тоже уступаем  (по принципу «помехи справа»).   Трамвай “А” – на второстепенной дороге! Он проедет перекрёсток последним.





Чтобы надежно подготовиться к экзамену, надо, конечно же, прорешать все 40 задач, посвящённых проезду перекрёстков неравнозначных дорог в билетах ГИБДД. И они все есть на нашем сайте в разделах «Решебник» и «Экзамен».

Но уверяю вас – ничего принципиально нового вы там не обнаружите. Ситуации будут различные, но вопрос всегда один и тот же:



Умеете ли вы применять принцип помехи справа и знаете ли вы, что при равном праве на проезд



трамвай всегда имеет преимущество независимо от направления движения.







А впереди у нас регулируемые перекрёстки.





xn--80aaagl8ahknbd5b5e.xn--p1ai

Нерегулируемый перекресток: правила проезда по ПДД

Неопытность новичка на дороге, особенно если впереди нерегулируемый перекресток, иногда оказывается для него роковой. Отсутствие знаков вызывает панику, а неработающий светофор приводит к растерянности. Вместо того, чтобы смотреть по сторонам и следить за поведением других участников дорожного движения, новичок будет отчаянно искать несуществующие знаки. Убедившись, что их нет, он будет определять, какая дорога является главной. Бывают такие перекрёстки, где каждая сторона будет по очереди считаться главной, в зависимости от дорожного рисунка.

Равнозначные нерегулируемые перекрёстки – неизвестная опасность

Две дороги, пересекаясь, создают довольно опасный участок при наличии на нём знаков приоритета. Из-за того, что неаккуратный или неопытный водитель не обратил внимание на то, что собирается делать автомобиль, выехавший вместе с ним на перекрёсток, может случиться авария. Такие ситуации сложнее предвидеть, когда нет тех знаков, которые предназначены регулировать движение.

Нерегулируемый перекрёсток – участок, где нет светофора (или не работает), регулировщика, знаков, предписывающих уступить дорогу.

Равнозначный перекрёсток практически всегда считается нерегулируемым. Об этом предупреждает светофор, который переведён в режим «мигающего жёлтого цвета». Если его вообще нет – отсутствие знаков приоритета будет свидетельствовать о нерегулируемом участке.

На таких участках дороги тоже действуют правила, однако, чтобы понять их предназначение, надо увидеть логику их расстановки. Так, в различных ситуациях, приоритет движения будет у разных сторон движения и у разных транспортных средств — мотоциклистов, легковых автомобилей, грузовиков, автобусов.

Как проезжать перекрёсток без привычных знаков

Общие правила проезда транспортными средствами нерегулируемых перекрёстков равнозначных дорог сведены к тому, чтобы следить за их безопасностью. Что нужно делать в экстренной ситуации на перекрёстке?

1. Если водитель не собирается останавливаться и продолжает мчаться на большой скорости — уступить дорогу.
2. На изменившемся дорожном рисунке (заторы, знаки, предупреждающие об аварии) следует внимательно следить за поведением других участников движения.
3. На дороге дополнительная помеха (пешеход, собака, мяч и бегущий за ним ребёнок) – притормозить.
4. Если одна из дорог не асфальтированная, то она по умолчанию считается второстепенной. Находящийся на ней ждёт, когда проедут остальные.
5. Если водитель на грунтовой дороге не собирается останавливаться, нужно притормозить тем, кто на главной. Пусть лучше он промчится, жизнь — дороже.

Так, предусмотреть каждый вариант развития событий сложно, особенно, когда сидящие за рулём забывают о том, что следует проинформировать остальных о своих дальнейших действиях световыми сигналами – повороты влево, вправо, развороты. Кроме этого, существуют общие предписания, соблюдая которые, каждый находящийся на опасном участке, сохранит жизнь себе и окружающим.

Требования к водителям, оказавшимся на таких перекрёстках

Большое количество правил и предписаний сводятся к требованиям, нужным для выполнения не только на перекрёстках:

• уступить дорогу ТС, которое находится справа;
• следить за участниками движения — куда они хотят повернуть — об этом будут говорить их поворотники;
• не продолжать движение, пока не будет понятно, что все остальные участники движения уступают вам дорогу или же проехали.

Так, интересно, что уступить дорогу – вовсе не значит каждый раз останавливаться. Достаточно притормозить перед перекрёстком, немного сбавить скорость. Главная цель – это не мешать проезду тем ТС, которые находятся на перекрёстке.

К примеру, мотоциклисту нужно развернуться. Если он ехал навстречу, следует подождать, пока он полностью не окажется впереди и не будет готов продолжать движение. Если он находится справа – уступить по правилу «помеха справа». При случае, когда мотоциклист находится слева, и та сторона не нужна больше никому – траектории не пересекутся и манёвры могут совершать сразу несколько участников движения.

Действия при повороте налево

На примере условной ситуации, разобраться в правилах легче. Например, используя вышеперечисленные правила, грузовик собирается повернуть налево.

Следующие ситуации потребуют от него различной реакции:

1. Наличие трамвая на перекрёстке – его следует пропустить, а уж потом ехать.
2. Машина на встречной. Собирается проезжать прямо – следует пропустить. Если автомобиль тоже сворачивает налево, то он проезжает первым, так как находится ближе к полосе.
3. Машина слева. Опять же: едет прямо – пропускать, а если — направо, то дороги не пересекутся и беспокоиться вообще не стоит.
4. Машина справа – следует пропускать.
5. Появление специальных транспортных средств с сигнальными маячками (полиция, пожарная, скорая помощь).

Последнее правило действует в случае, когда никаких других предписывающих знаков нет и называется «помехой справа». Здесь наблюдаются свои особенности.

Важно не забывать, что здания, деревья, а также определённый угол соединения дорог могут создавать закрытый поворот – место, где обзор ограничивается. Вне зависимости от того, кто должен уступать дорогу, следует остановиться. Можно выехать до момента, когда автомобиль станет заметным для других.

«Помеха справа»

Существует правило, которое заключается в том, что приоритет движения принадлежит транспортному средству, которое находится справа. Так, если грузовик, подъезжая к дороге видит слева от себя автомобиль, а справа – мотоцикл, то первым должен проехать мотоциклист. Следующий – грузовик, так как автомобиль его пропустит. Для него грузовик является «помехой справа».

Это правило имеет логическое обоснование: из-за того, что по ПДД, движение в стране — правостороннее, то находящегося справа траектория для торможения намного короче. Потому при экстренной ситуации автомобилю не хватит расстояния и времени, чтобы осуществить экстренное торможение на безопасном от пешехода или другого участника дорожного движения, расстоянии.

Ещё одним объясняющим данное правило фактором, является плохой обзор у водителя с правой стороны. Это происходит из-за того, что руль находится с левой стороны машины. Правее у водителя обзор хуже. А потому тех, кто находится с этой стороны, он может попросту не увидеть. Делая скидку на эту особенность, следует пропускать находящихся справа.

Правило распространяется на все транспортные средства. При этом неважно, грузовая ли это машина или мопед. Исключением могут послужить машины с включёнными световыми и звуковыми сигналами: карета скорой помощи, полиция, пожарная служба и т. д.

Мотоциклист уступает – когда и кому

Абсолютно несправедливо утверждение о том, что мотоциклист должен уступать дорогу в любой ситуации.

Рассмотрим несколько примеров:

1. Грузовик собирается проехать прямо или направо. Мотоцикл находится на встречной полосе и едет тоже прямо или направо. В этом случае траектории не пересекутся и проезд не будет затруднён.
2. Грузовик собирается совершить поворот налево. Если мотоциклист находится слева от него, то он должен пропустить. Грузовик является для него «помехой справа». Если — справа, то пропустить его должен грузовик, поскольку поворот ещё не был совершён, а мотоцикл считается «помехой справа».
3. Грузовик собирается повернуть направо, а мотоциклист, находясь справа, собирается совершить разворот. Казалось, грузовику нужно пропустить. Однако, если он начнёт поворот, то для мотоциклиста в процессе разворота он станет «помехой справа». Эта ситуация не обернётся конфликтом, если оба участника движения будут уважать друг друга.
4. Три участника: грузовик собирается проехать прямо, мотоциклисту, находящемуся напротив, нужно прямо или направо, а автомобиль справа намерен проехать прямо.

Первым проедет мотоциклист – автомобиль его пропустит, а грузовик пропустит автомобиль. Потом едет автомобиль. Последний – грузовик.

Что такое Т-образный перекрёсток

С неравнозначными дорогами дело обстоит куда проще – следует лишь определиться, на какой дороге находится каждый из участников движения. Наличие знаков, регулировщика, грунта на одной из них – подсказка. Но перекрёстки равнозначных дорог имеют различные конфигурации.

Кроме привычных, пересекающихся под прямым углом и образующих «+», существуют:

• Y-образные,
• T-образные,
• X-образные (от четырёхсторонних отличаются небольшим углом, ощутимым, если ехать по ним прямо),
• многосторонние с круговым движением.

Нерегулируемый светофором и знаками Т-образный перекрёсток получается при окончании одной дороги, которая будто «вливается» в другую. Так, из «основания Т» нет возможности проехать прямо: можно свернуть налево, направо, развернуться назад.

Тоже касается тех машин, которые едут из «шапки» буквы «Т»: они могут проехать прямо либо повернуть направо. Проезд таких перекрёстков немного проще, однако также имеет свои особенности. Здесь действуют положения про проезд этого участка рельсовых транспортных средств, «помеха справа» и другие.

Проезд Т-образных нерегулируемых перекрёстков

Наличие регулировщика, светофоров облегчает задачу сидящему за рулём: можно успеть перестроиться на нужную полосу и совершать манёвр после соответствующего сигнала.

В остальных случаях, когда все части «Т» равны по своей значимости, а сигналов движения нет, такой перекрёсток трансформируется в нерегулируемый.

Вспомним вышеописанных участников движения:

1. «Т» лежит основанием направо — если грузовик собирается проехать прямо, а у мотоциклиста есть вариант свернуть налево или направо, то первым проедет мотоциклист. Действует правило про «помеху справа».
2. Основание «Т» с другой стороны — для грузовика мотоциклист находится по левую сторону, поэтому он спокойно проезжает первым.
3. Наличие трамвая — безрельсовые участники движения всегда уступают дорогу на равнозначном перекрёстке.

В случае, если трамвай находится на грунтовой дороге, он утрачивает преимущество, так как она считается второстепенной. Он пропускает всех, кто находится на главной, а уж потом начинает движение. Трамвай всё ещё вынуждены пропустить все, кто находятся на грунте.

Нерегулируемые перекрёстки с круговым движением

Движение по кругу позволяет выехать на любую дорогу, сколько бы их ни примыкало к нему. Только заезжая на круг, следует пропустить тех, кто уже находится в нём и ждать свободного пространства для въезда. Существуют исключения — когда главная дорога заходит на круг и выходит из него. Те, кто находятся на второстепенной половине круга, будут ждать, пока участники главной полосы совершат манёвр. Заезжая на круг, каждый включает правый «поворотник».

Во время движения, есть возможность перестроиться влево. Оттуда нельзя поворачивать, поэтому ближе к нужной трассе нужно будет снова перестроиться. Заезжая налево, включают левый «поворотник», обозначая другим намерение перестроиться в другой ряд.

Тех, кто выезжает из круга, пропускают все, кроме пешеходов в ситуации, когда сразу за кругом расположен пешеходный переход.

Автомобиль, разворачиваясь на нужную дорогу, пропускает пешеходов, лишь после чего продолжает движение. При наличии знака про главную дорогу, заходящую на круг, будет та часть, которая пропускает их. Так, автомобиль пропускает выезжающих на главную дорогу, выезжает из круга, пропускает пешеходов и потом продолжает движение.

Вариантов развития дорожного рисунка на нерегулируемом перекрёстке становится намного больше, когда прибавляются участники движения. А на реальных полосах, желающих свернуть, перестроиться, развернуться — намного больше, чем два или три. Предугадать их намерения бывает крайне сложно. При этом нужно учесть, что всё происходит в движении, и времени на размышления намного меньше, чем при решении условных задач в спокойной атмосфере.

Самым главным в любой ситуации остаётся спокойствие, так как именно растерянность помешает увидеть знак при слепящем солнце, машину на закрытом повороте или светофор, закрытый густой листвой.

avtoved.com

Как понять равнозначная и неравнозначная дорога. uristtop.ru

Нерегулируемый перекресток: правила проезда

Инспекторы дорожного движения не устают повторять всем водителям, даже у которых опыт вождения уже очень большой, о том, чтобы безопасно проезжать подобный тип перекрестка, нужно проявлять бдительность, а также уважение ко всем участникам движения, пропускать пешеходов и те машины, которые имеют приоритет.

Абсолютно все водители должны соблюдать правила движения и осторожность, особенно когда говорится о пешеходах. Если речь идет об обычных пешеходных переходах, все проще. Тормозить надо заранее, необходимо проявлять бдительность, особенно если на переход вступил ребенок.

Что такое равнозначные дороги

Можно встретить два вида пересечения. Самый распространенный способ – это распутье, когда две дороги размещены перпендикулярно одна к другой. Встречается реже, но не менее важен Т-образный перекресток, когда сходятся вместе 3 дороги и движения прямо нет. Нормы проезда по обоим типам дорожных полотен одинаковы. Главное, соблюдать правило правой стороны. Его суть в следующем: куда бы водитель ни ехал, он должен пропустить транспортные средства, находящиеся справа от него, т. е. помеху справа.

Проезжая главную магистраль, человек за рулем чувствует себя увереннее, ведь по ПДД ему должны уступить место водители с прилегающих дорог. Сложнее автомобилистам на равнозначных транспортных путях — там все в одинаковых условиях. Разбираться, кто пропускает, а кто уступает, нужно моментально. Убережет от необдуманных действий снижение скорости. Перед перекрестком равнозначных дорог устанавливается знак 1.6, он и является главным сигналом к притормаживанию.

Перекресток равнозначных дорог

1. подъехав к равнозначному перекрестку, водитель должен перестроиться в правый крайний ряд;
2. уступить дорогу придется пешеходам, велосипедистам, находящимся на велодорожке, автобусам;
3. траектория движения автомобиля должна придерживаться правой крайней стороны и по сути не мешать другому транспорту совершать маневры.

Проезд такого перекрестка нужно осуществлять с осторожностью, учитывая, что всегда можно встретить водителя, забывшего правила или уверенного, что он двигается по главной. Приблизившись к перекрестку равнозначных дорог, помните, что здесь действует одно общее для всех правило: при равном праве пересечь перекресток первым нужно руководствоваться методом «помеха справа».

Как определить главную дорогу без знаков

Артур одна — главная, вторая — второстепенная. . это неравнозначные ) это может быть дорога с асфальтом по отношению к грунтовой или же дорога со знаком «главная дорога» по отношению к дороге со знаком «уступи дорогу».
равнозначные — это дороги на пересечении которых порядок проезда определяется или регулировщиком или самими водителями по правилу «помеха справа»

Геннадий 1. Равнозначные дороги — дороги с одинаковым покрытием Валерий без знаков приоритета Евгений.
2.Неравнозначные дороги — с различным покрытием Денис всегда будет Главной по отношению к грунтовой дороге) . Неравнозначные дороги также определяются знаками приоритета: «Уступите дорогу» — значит дорога второстепенная. «Главная дорога» — главная дорога, имеете приоритет.

Правила проезда нерегулируемых перекрёстков

1. Перед тем как повернуть направо, следует убедиться, что никто не едет со встречного направления в нашу сторону, а также что чёрный автомобиль (справа) не собирается развернуться на перекрёстке.
2. Двигаясь прямо или налево, тоже будем уступать дорогу зелёному и чёрному автомобилям, т. к. они едут по главной дороге.
3. При развороте на перекрестке придётся уступить и синему автомобилю, потому что, выполняя этот манёвр, мы подвернём ему правый бок.

1. При повороте направо проезжаем перекрёсток первыми.
2. Также при проезде перекрёстка в прямом направлении.
3. Никому не уступаем при повороте налево.
4. И только при развороте придётся уступить дорогу ТС слева (синий автомобиль), потому что они так же едут по главной и будут для нас помехой справа.

Перекресток равнозначных дорог

1. Неравное покрытие дорог. Покрытие дороги определяет роль движения на перекрестке по ней. То есть, если перекресток представляет собой пересечение гравийной и асфальтной поверхности. Дорога с асфальтной поверхностью считается главной.
2. Правилом правой руки. Если движение перекрестка ничем не регулируется и покрытие дороги равное, то руководствуемся «помехой справа». То есть, все те транспортные средства, которые находятся справа, имеют первостепенную роль, а, значит, водитель слева уступает дорогу.

Отсюда получаем, что равнозначная дорога – это участок дороги, который не регулируется, ни знаками, ни устройствами, где нет регулировщика. При этом покрытие дорог равное. А перекресток равнозначных дорог – это пересечение улиц, где направления являются равными по значению.

Автошкола онлайн

Как это понимать – равнозначная дорога на перекрёстке неравнозначных дорог?! Правила имеют в виду следующее: оба, вы и трамвай – на главной дороге. Или оба, вы и трамвай – на второстепенной дороге. При этом трамвай двигается либо во встречном направлении, либо в попутном.

Чем характерен перекрёсток неравнозначных дорог. Во-первых, это обязательно нерегулируемый перекрёсток. Здесь нет ни регулировщика, ни светофоров. Или светофоры есть, но они не работают или переведены в режим жёлтого мигающего сигнала. А, во-вторых, одна дорога – главная, а другие (сколько бы их не было) – второстепенные.

12 Июл 2018      stopurist         4277       Поделитесь записью

uristtop.ru
