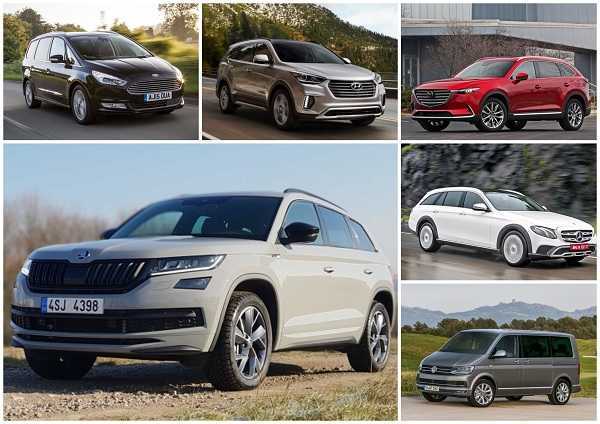

Шестиместный автомобиль для семьи – 15 лучших семейных автомобилей – рейтинг (Топ-15)

7 местные автомобили всех марок

Семиместные автомобили имеют кузов одного из следующих типов

Универсал – легковой автомобиль с двухобъёмным кузовом, в котором отделение для груза находится в салоне — за сиденьями для пассажиров. Отделение для груза и пассажирский салон могут быть отделены сеткой. Задние сидения могут складываться для увеличения объёма перевозимого груза. семиместный универсал имеет 5 дверей и 3 ряда сидений.
Минивэн – легковой автомобиль, с однообъёмным кузовом бескапотной компоновки. Минивэны большой вместимости имеют 5 дверей и 3 ряда сидений и 7 пассажирских мест. Задние сидения могут скаладываться для увеличения багажника. Кузов типа «минивэн» также мжет назваться универсалом повышенной вместимости. Минивэн на базе автомобиля компкт-класса называется компактвэн.
Кроссовер – универсал повышенной проходимости. Кроссоверы часто создаются на платформе легковых автомобилей. От универсала кроссовер отличается большими размерами Также для этого кузова характерны увеличенный дорожный просвет, высокий потолок и высокая посадка. Кроссовер может иметь как передний или задний, так и полный привод.
Внедорожник – легковой или полугрузовой автомобиль повышенной проходимости, оснащённый полным приводом. Для такого кузова характерны большой дорожный просвет, большой салон и высокая посадка. Семиместные внедорожник имеет 5 дверей, а число мест для пассажиров может достигать 8-и.
Микроавтобус – автомобиль, имеющий более 8 мест для пассажиров, за исключением места водителя. Поэтому, для категории «В» максимальное общее число мест микроавтобуса составляет 9.  От автобусов малого класса микроавтобус отличается длиной (менее 5 м), а от минивэнов — количетвом пассажиров (8, против максимум 7 у минивэнов).

Салон 7 местного автомобиля

В семиместных автомобилях применяются следующие схемы расположения сидений

2+3+2
Данная схема применяется во всех семиместных автомобилях
2+3+3
Данная схема применяется в 8 местных внедорожниках


7mestauto.ru

7-местные автомобили, марки 7-местных автомобилей (фото). Как выбрать 7-местный автомобиль?

Современный мировой автопром способен удовлетворить любые вкусы. В зависимости от брендов, моделей и марок сегодня можно найти как автомобиль-малютку, так и объемный вместительный кроссовер, компактвэн, минивэн или даже микроавтобус достойного качества и степени комфорта за доступную цену. Но выбор автомобиля зависит не столько от платежеспособности покупателя, сколько от планируемой цели использования. Например, с целью организации деловой встречи или семейной поездки идеальны в использовании вместительные 7-местные автомобили, представленные на современном российском рынке в широком ассортименте.

Классификация 7-местных автомобилей

Все ныне известные 7-местные автомобили 2014 года делятся на машины с повышенной проходимостью, имиджевые, комфортные и экономичные. При этом по особенностям реализации они представлены в следующих разновидностях: кроссовер и внедорожник, который в отличие от кроссовера обладает большим дорожным просветом (паркетник, 7-местный джип), универсал повышенной степени вместимости или Multi-purpose Vehicle (MPV), компактвэн, полноценный минивэн и микроавтобус.

Ранжирование 7-местных автомобилей по цене

Для того чтобы определиться, какой 7 местный автомобиль выбрать, следует учитывать не только запросы, но и платежеспособность.

7-местные авто стоимостью до 30000 $: Renault Grand Scénic. Opel Zafira и его модернизированный соратник Opel Zafira Tourer, Kia Carnival, Citroen C4 Grand Picasso, Kia Carens, Ford Grand C-MAX.

7-местные автомобили стоимостью до 45 000$: Volkswagen Touran, Toyota Verso, Renault Trafic, Renault Espace IV, Chevrolet Captiva, Ford Galaxy, Mazda 5, Dodge Journey, Nissan Quashqui +2, Hyundai h2.

7-местные авто стоимостью до 60 000$: Honda Pilot, Mitsubishi Pajero IV, Hyundai ix55, Chrysler Grand Voyager, Volvo XC 90, Toyota Highlander, Mercedes-Bens Viano, Nissan Pathfinder.

7-местные авто стоимостью от 60 000 $: чаще всего это полноприводные джипы и кроссоверы типа Mercedes GL-class, Toyota Land Cruiser 200, Chevrolet Tahoe, Nissan Patrol, Mercedes R-class, Land Rover Discovery, Volkswagen Multivan (минивэн), представленный также полдноприводной версией Volkswagen Multivan PanAmericana.

Популярные в России варианты семи-, восьмиместных автомобилей

Особенно распространенными и востребованными на современном российском рынке среди рассматриваемой категории автомобилей являются следующие модели: универсалы Chrysler Grand Voyager, Opel Zafira Tourer, Ford Grand C-MAX, Kia Carens, кроссоверы Chevrolet Captiva, Nissan Qashqai +2, Dodge Journey, 7-местные автомобили-внедорожники Mitsubishi Pajero IV, Honda Pilot, Toyota Land Cruiser 200, компактвэны Ford Galaxy, Mazda 5, минивэны Renault Trafic, Renault Espace IV, микроавтобусы Hyundai h2, Mercedes-Benz Vito и его родственник Mercedes-Benz Viano.

Более подробно о 7-местных автомобилях семейного типа

Opel Zafira Tourer

Компактвэн Opel Zafira Tourer – популярный автомобиль семейного типа в ценовой категории до 20000$. Впервые новая 7-местная машина была представлена в Германии в 2010 году. Агрегат включает панорамную крышу, состоящую из четырех верхних люков с автономным управлением. Третий ряд сидений при желании можно сложить, во втором ряду кресла также подвергаются трансформации и передвижению, но независимо друг от друга. Автомобиль дополнительно оборудован эксклюзивной встроенной системой FlexFix, предназначенной для транспортировки велосипедов.

Ford Galaxy

Совместный проект Volkswagen и Ford Galaxy был начат в 1991 году, и уже в 1995 году в Португалии был осуществлен первый выпуск известного компактвэна Ford Galaxy. Производство современного 7-местного варианта организовано в Бельгии. Сидения агрегата могут передвигаться и складываться, но его высота не позволяет вставать во весь рост. Существует возможность установки панорамной крыши и дополнительных откидных столиков и подлокотников.

Ford Grand C-MAX

В 2002 году список 7-местных автомобилей был пополнен представителем Ford. Характерные черты — наличие во втором ряду узкого среднего сидения, которое при желании можно сложить и спрятать, и сдвижных задних дверей. Авто оборудовано панорамной крышей, но не предполагается наличие люка.

Kia Carens

Прекрасный представитель 7-местных автомобилей экономкласса в ценовой категории до 25000$. Агрегат оборудован 2-литровым двигателем со средним расходом всего лишь в 6 литров.

Chevrolet Captiva

В ценовой категории до 30000$ популярным среди 7-местных автомобилей является Chevrolet Captiva. Отличительной особенностью агрегата являются 4 ведущих колеса. На сегодняшний день его популярность на российском рынке настолько велика, что покупатели порой ожидают своей очереди на приобретение в течении нескольких месяцев.

Chrysler Grand Voyager

В ближайшем будущем американец-универсал отметит свое тридцатилетие. С каждой версией автомобиль становится все более респектабельным, он оборудован DVD-системой для 2 и 3 ряда сидений и люком с электроприводом. Существует также возможность разворота кресел второго ряда вокруг оси и установки/раскладки стола.

Volkswagen Multivan

Автомобиль оборудован трансформируемым салоном с системой рельсовых направляющих. Существует две реализации агрегата: семиместная и восьмиместная. В комплектацию также входит раскладной стол. Это прекрасный вариант для тех, кто любит не только путешествовать, но и отдыхать в дороге.

Популярные 7-местные кроссоверы

Dodge Journey

Мексиканский кроссовер Dodge Journey представляет собой расширенную версию с 2 складными сидениями. Сидения в нем являются стационарными, сдвижные двери в комплектации отсутствуют.

Nissan Qashqai +2

Это замечательный образец того, на что способны англичане. За счет применения инновационного многослойного изоляционного материала он стал гораздо тише своего пятиместного сородича. Сидения второго и последнего рядов способны складываться и сдвигаться на 24 см. Багажный отсек кроссовера объемом в 130-150 литров оборудован специальной шторкой. Особенность конструкции авто не способствует посадке на 3 ряд сидений пассажиров ростом свыше 165 см.

Известные 7-местные внедорожники

Mitsubishi Pajero IV

Этот выдающийся экземпляр автопрома уже 12 раз был победителем ралли «Дакар». Первые версии внедорожника были исключительно 5-местными, но сегодня на рынке можно найти и 7-местные. Это прекрасный автомобиль для семейного использования. Он имеет в наличии 5 дверей, развлекательную систему для пассажиров 2 и 3 рядов (9-дюймовый экран с DVD-плеером), люк на крыше, электрорегулируемые кожаные сидения и многие другие приятные опции.

Honda Pilot

Полноприводный внедорожник замечательно подойдет тем, кого не пугают затраты на топливо. Оборудован комфортными, вместительными сидениями 2 и 3 ряда.

Toyota Land Cruiser 200

Внедорожник скорее относится к затратным и статусным, нежели к экономичным. Данная реализация джипа по габаритам и объему несколько больше и вместительнее предыдущей. Оборудована семью местами, дополнительно может быть добавлен люк с электроприводом. В базовую комплектацию входит холодильник (между задними и передними колесами).

Современные минивены, все марки которых характеризуются наличием исключительно положительных отзывов

Renault Espace IV

Этот новый 7-местный автомобиль-француз является первым серийным минивеном. Его презентация состоялась в семидесятых годах. Современный автомобиль значительно отличается от своего прародителя. Вместо ключа зажигания он оборудован карточкой, вместо приборов – дисплеем. В наличии имеется 5 дверей и 7 мест. Сидения могут передвигаться, а одно из них даже трансформироваться в стол. Развернуть можно все сидения трех рядов, в том числе и водительское. Агрегат с легкостью можно дополнить тремя люками.

Renault Trafic

Первый минивэн Renault Trafic был представлен на российском рынке в 1980 году. Конструируется он французами, а производится на территории Великобритании. В современную модель с успехом помещается до 9 человек. Изначально автомобиль оборудован одной сдвижной дверью, но существуют и варианты с двумя. Сидения в минивэне установлены стационарно и не подлежат передвижению, люк отсутствует и установка его невозможна. Но агрегат оборудован вместительным багажным отсеком (минимум 700 литров).

Варианты 8-местных автомобилей

Во всех вышеперечисленных вариантах максимально возможное количество пассажиров составляло 7. 8-местные автомобили представлены на российском рынке тремя наиболее популярными моделями микроавтобусов: Hyundai h2, Mercedes-Benz Vito и его младший брат Viano.

Hyundai h2

Микроавтобус способен вместить до 9 человек. Оборудован 5 дверями, разворачивающимися сдвигающимися трансформирующимися креслами, откидным столиком и объемным вместительным багажником.

Mercedes-Benz Viano

Это удобный вариант для организации деловых встреч и поездок всей семьей. Оборудован 5 дверями. Для удобства передвижения и вращения сидений в пол вмонтированы специальные рельсы. Возможна трансформация салона в трапезную или комнату переговоров. Дополнительно могут быть установлены крепления для велосипедов, складной стол, холодильник.

Mercedes-Benz Vito

Vito является упрощенной бюджетной версией собрата, цена его значительно ниже, чем у Viano. Он станет отличным вариантом микроавтобуса для тех, чьи финансовые возможности пока не позволяют приобрести великолепный Viano.

Какой 7-местный автомобиль выбрать?

На каком варианте (статусный, экономномный или бюджетный) 7-местного автомобиля (внедорожник, кроссовер, минивэн, комкомпактвэн или микроавтобус) остановить свой выбор, зависит только от предпочтений, вкуса и платежеспособности потенциального покупателя, так как на современном рынке представлены модели различных производителей любых комплектаций, степени комфорта и ценовой политики, способные удовлетворить даже самого взыскательного человека.

fb.ru

Семиместные кроссоверы — автомобили для семей с детьми

Представляем вашему вниманию брутального, немецкого парня по имени Volkswagen Teramont, который 12 марта 2018 года ворвался на российские рынки продаж. Ну что, давайте знакомиться?



Skoda Kodiaq — самый вместительный кроссовер от чешского производителя. Есть семиместные комплектации. Автомобиль подойдет для семейного отдыха, дальних путешествий, а также для городской среды.



Acura MDX – это премиальный японский кроссовер, рассчитанный на 7 мест для пассажиров. У него мощный движок (хоть и всего один), современный «автомат» и уйма опций, обеспечивающих комфортабельное передвижение.



Ниссан Кашкай 2 – это 7-местный кроссовер, созданный на базе 5-местного. У него те же двигатели, привод и трансмиссия, да и оснащение практически не отличается.



Subaru Tribeca – это премиальный кроссовер с возможностью установки салона на 7 мест и фамильным чертами компании – оппозитным мотором и колесной схемой 4х4.



Mazda CX-9 является классическим примером большого кроссовера с салоном на 6 мест. В наличии 3 ряда, по 2 места в каждом. У автомобиля привлекательный дизайн, мощный движок, спортивного стиля интерьер и неплохое оснащение.



Chevrolet Captiva – это кроссовер с салоном на 5 или 7 мест. У него несколько комплектаций на выбор с современными и мощными двигателями и разными типами коробок передач, просторный салон, богатое оснащение. Недаром он является одним из лидеров в своём классе.



7-местный кроссовер Infiniti JX35 продается в России с единственно возможным бензиновым V6, объемом 3,5 л, и безальтернативным вариатором. У него роскошный и просторный салон, богатейшее оснащение, но практически нет багажника.



BMW X5, в том числе и его 7-местная версия, был и остается престижным, мощным и дорогим автомобилем. У него на выбор 4 разных двигателя, новейший «автомат» и роскошный салон. Вот только за многие опции приходится платить отдельно. И это недешево.



Hyundai Grand Santa Fe – это большой семейный кроссовер с 7-местным салоном. Он сочетает в себе мощный двигатель, современный «автомат», комфортную подвеску, а также роскошный и просторный интерьер, дополненный очень богатым оснащением салона.



Кроссовер Honda Pilot — полноразмерный вместительный 8-местный автомобиль, он имеет не только просторный салон с тремя рядами сидений, но и современный дизайн интерьера. Этот комфортный автомобиль создан для путешествий большой дружной семьи.



Audi Q7 оснащён постоянным полным приводом и пневматической подвеской для регулировки дорожного просвета. Третий ряд сидений, увеличивающий количество посадочных мест до семи, является дополнительной опцией.



В России в 2013 году начались продажи семейного автомобиля Fiat Freemont. Это сотрудничество инженеров Chrysler и Fiat родило на свет итальянскую версию машины Dodge Journey. Модель представлена двумя версиями Urban (5- или 7-местный варианты) и Lounge (7-местный салон с отделкой кожей). Freemont является идеальным выбором для больших семей, занимающихся активными видами спорта, туризмом. Автомобиль подойдет […]



Понравилось? Поделитесь в социальных сетях:

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

7seatercar.ru

Лучшие семиместные автомобили. Все марки семиместных автомобилей

Еще совсем недавно приобрести автомобиль для семьи, особенно если она большая, было достаточно проблематично. В наши дни популярность приобретают семиместные автомобили, которые предназначены для всей семьи. Какие же автомобили из этой серии достойны внимания? Какое из транспортных средств подобного типа стоит приобрести? Ответы на эти и другие вопросы будут даны в статье.

Семиместные автомобили – что это?

Что может быть лучше, чем большая и дружная семья? Загородные поездки, пикники на природе, летнее путешествие к морю и просто катание по городу всей семьей – все это оставляет много приятных воспоминаний и огромнейшее количество положительных эмоций. Важно, чтобы все члены большой и дружной семьи не остались, как говорится, за бортом, а вместились в одно транспортное средство. Именно для этих случаев отлично подойдут семиместные полноприводные автомобили.

Подобные транспортные средства имеют семь посадочных мест, расположенных в три ряда. Семиместные машины отличаются достаточно большой вместимостью и могут быть использованы в различных целях. На сегодняшний день разработкой семиместных автомобилей занимаются многие именитые производители, в числе которых Volkswagen, Audi, Toyota, Mercedes и множество других.

Виды семиместных транспортных средств и их вместительность

Как правило, семиместные автомобили выпускаются в кузове кроссоверов, универсалов, внедорожников и, конечно же, минивэнов. Среди покупателей наибольшей популярностью пользуются семиместные кроссоверы и минивэны. Оно и понятно, ведь эти автомобили несколько больше универсалов, но не такие громоздкие, как те же внедорожники.

Дополнительные два места в подобных транспортных средствах располагаются практически в багажнике. Здесь, по сути, все ясно: если необходимо ехать впятером, то третий ряд кресел можно запросто сложить, благодаря чему образовывается довольно вместительный багажник. В случае полной загрузки машины его место занимают дополнительные кресла.

Тем, кто располагается на задних креслах транспортного средства, конечно, будет не так комфортно, как, например, пассажирам, находящимся на втором ряду сидений. Как правило, места в третьем ряду достаются детям, поскольку на них можно также установить специальные детские кресла, а сами малыши не ощутят недостаток пространства.

Преимущества семиместных автомобилей

Как и любое другое транспортное средство, семиместные автомобили имеют собственные преимущества, среди которых:

  • наличие дополнительных кресел, которые при необходимости можно сложить;
  • повышенный уровень комфортности;
  • повышенная вместительность;
  • относительно небольшие габариты;
  • в большинстве случаев – приемлемая стоимость.

Далее речь пойдет о транспортных средствах подобного типа, которые достойны внимания. Конечно, выбрать самые лучшие семиместные автомобили из огромного их многообразия очень и очень сложно, но, тем не менее, о моделях, достойных внимания, рассказать все же можно. Итак, поехали.

Audi Q7

Роскошь, привлекательный внешний вид, повышенная вместительность, надежность – пожалуй, именно так можно охарактеризовать Audi Q7. Это поистине люксовая модель кроссовера: в отделке салоне присутствует гладкая кожа, сам автомобиль достаточно большой, с легкостью может покорить бездорожье и вмещает 7 человек. Что еще надо для превосходного кроссовера?

Автомобиль комплектуется двигателем V6, который обладает вполне неплохой мощностью. Агрегат оснащен 8-ступенчатой коробкой передач «автомат», которая переключается гладко. Помимо этого, шикарный кроссовер имеет отличную управляемость, хоть и не так спортивен, как того хотелось бы.

Toyota Highlander

Семиместные автомобили 2014 года выпуска удивляют превосходным качеством, отличным дизайном и продуманностью интерьера. Одним из таких транспортных средств является Toyota Highlander – новинка японского автопрома. Этот внешне агрессивный и привлекательный кроссовер обладает превосходно продуманным интерьером, благодаря чему абсолютно все пассажиры транспортного средства смогут чувствовать себя удобно. В салоне имеется 8-дюймовый дисплей с HD-разрешением, система развлечения Blu Ray, информационными LCD-экранами, аудиосистемой Entune и прочими мультимедийными «фишками», которые позволяют сделать пребывание в кроссовере японского производства максимально удобным.

На данный момент существует пять модификаций Toyota Highlander, среди которых базовая LE, LE+, XLE, Limited, а также максимальная Hybrid Limited. Базовая комплектация этого авто обладает 2,7-литровым двигателем, имеющим мощность в 185 лошадиных сил, или 3,5-литровым V-образным двигателем, мощность которого достигает отметки в 270 лошадиных сил. Прочие комплектации этого кроссовера обладают V-образным двигателем. Максимальная модификация кроссовера от Тойота комплектуется гибридным двигателем объемом в 3,5 литра, а мощность его составляет 280 лошадиных сил.

Volvo XC90

Если вам необходимы лучшие автомобили семиместные с повышенной безопасностью, обратите свой взор на разработку шведского автопрома – Volvo XC90. Это превосходный семиместный полноприводный кроссовер класса премиум. Отличается он привлекательным и мужественным внешним видом и вполне неплохой внутренней отделкой. Прогрессивные ходовые характеристики подобного транспортного средства вкупе с повышенным уровнем безопасности делают автомобиль Volvo XC90 особенным.

Существуют две модификации данного транспортного средства: с 5-цилиндровым дизельным и бензиновым двигателем. Объем двигателя дизельной версии данного кроссовера достигает отметки в 2,4 литра, в то время как его мощность — 200 лошадиных сил. Бензиновая версия чуть мощнее: она обладает 2,5-литровым двигателем в 210 лошадиных сил. Пожалуй, Volvo XC90 – один из лучших автомобилей в своем классе, доступных по приемлемой стоимости.

Chevrolet Captiva

Еще одной вполне неплохой моделью транспортных средств с семью посадочными местами является внедорожник Chevrolet Captiva. Немаловажными преимуществами этого автомобиля, помимо повышенной вместимости, являются увеличенный дорожный просвет и хорошая проходимость, что позволяет этому семейному внедорожнику преодолевать практически любые препятствия. Автомобиль порадует довольно-таки просторным салоном, а также 4-цилиндровым двигателем, мощность которого достигает отметки в 136 лошадиных сил. Примечательно, что Chevrolet Captiva – относительно дешевое транспортное средство, которое можно приобрести за вполне приемлемые деньги.

Прочие модели семиместных автомобилей

Представленные выше транспортные средства – это далеко не все семиместные автомобили. Все марки подобных авто, оснащенные сразу же семью посадочными местами, сложно перечесть, поскольку их действительно очень много. Среди семиместных кроссоверов стоит выделить Nissan Qashqai+2, Citroen C-Crosser, Peugeot 4007 и Kia Sorento, среди минивэнов — Citroen Grand C4 Picasso, Volkswagen Touran, Hyundai h2 (Starex), Mazda 5. Среди семиместных внедорожников внимания достойны SsangYong Rexton, а также Chevrolet TrailBlazer, в то время как из универсалов можно подумать над приобретением Chery Cross Easter.

В заключение хотелось бы отметить, что автомобили с семью посадочными местами могут быть запросто использованы и теми потребителями, которые пока что не обзавелись большой семьей, но в скором времени планируют сделать это. В любом случае семиместные авто – отличный выбор для большой семьи. Неважно, какое из перечисленных транспортных средств вы выберете и сколько денег заплатите за своего четырехколесного друга. Главное, что вы будете использовать его всей дружной семьей!

fb.ru

19Июл

Шрус схема – Шарнир равных угловых скоростей — Википедия

устройство и принцип работы шарнира равных угловых скоростей

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео — Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

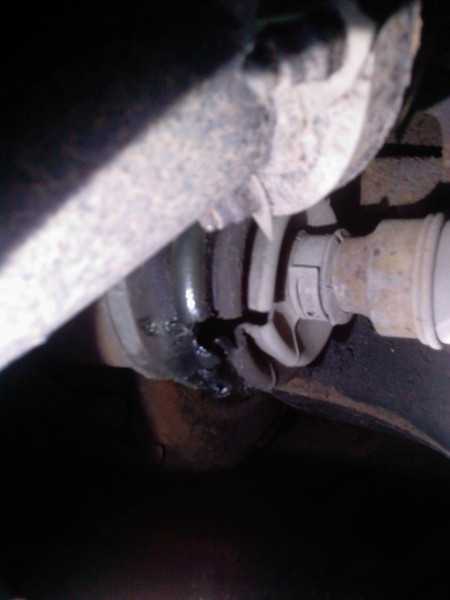

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

vipwash.ru

Шарниры равных угловых скоростей — Энциклопедия журнала «За рулем»

Схема ШРУСа:
ω1, ω2 — угловые скорости валов 1 и 2 соответственно;
α, β — угол шарнира;
О — точка контакта рычагов валов 1 и 2;
r1, r2 — радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO’ — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые
шарнирами равных угловых скоростей (ШРУС).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних
(крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип: точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости).

Cдвоенный карданный шарнир

Это условие можно обеспечить различными способами. Простейшее решение — объединить два обычных карданных шарнира неравных угловых скоростей так, чтобы ведомая вилка одного служила ведущей вилкой другого. Такая конструкция получила название сдвоенного карданного шарнира.
Первые конструкции сдвоенных шарниров в 20-х гг. прошлого века были довольно громоздки, не оставляли в ступице переднего колеса места для тормозного механизма, который приходилось перемещать к картеру главной передачи. Однако со временем сдвоенные карданные шарниры совершенствовались, становились более компактными и продержались на легковых автомобилях до 60-х гг. Для сдвоенных шарниров на игольчатых подшипниках характерен усиленный износ этих подшипников и шипов крестовины, так как благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иглы иногда сплющиваются.

Кулачковые карданные шарниры

Карданный шарнир «Тракта»

Кулачковые карданные шарниры:
а — шарнир «Тракта»,
б — дисковый

В 1925 г. на переднеприводных автомобилях появляется шарнир «Тракта» (позиция «а» на рисунке), состоящий из четырех штампованных деталей: двух втулок и двух фасонных кулаков, трущиеся поверхности которых подвергаются шлифованию. Если разделить по оси симметрии кулачковый карданный шарнир, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же, как у сдвоенного карданного шарнира). В нашей стране был разработан кулачково-дисковый шарнир, который применяется на полноприводных грузовиках КрАЗ, Урал, КамАЗ.
Шарнир (позиция «б» на рисунке) состоит из пяти простых по конфигурации деталей: двух вилок, двух кулаков и диска.
Кулачковые шарниры благодаря наличию развитых поверхностей взаимодействующих деталей способны передавать значительный по величине крутящий момент при обеспечении угла между валами до 45°. Но трение скольжения между контактирующими поверхностями
приводит к тому, что этот шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Следствием этого является значительный нагрев и задиры на деталях шарнира.

карданный шарнир «Вейс»

Шарнир с делительными канавками типа «Вейс»:
1, 5 — валы;
2, 4 — кулаки;
3 — шарики;
6 — центрирующий шарик;
7, 8 — фиксирующие штифты

Недостатки сдвоенных шарниров и шарниров кулачкового типа были толчком к поиску новых решений, и в 1923 г. немецкий изобретатель Карл Вейс запатентовал шариковый карданный шарнир с делительными канавками (типа «Вейс»).
Особенностью этого шарнира является то, что при движении автомобиля вперед движение передается одной парой шариков, а задним ходом — другой парой. Передача усилий только двумя шариками при точечном контакте приводит к большим контактным напряжениям. Поэтому он обычно устанавливается на автомобили с нагрузкой на ось, не превышающей 30 кН. В годы Второй мировой войны подобные шарниры производства фирмы «Бендикс» устанавливались на такие автомобили, как Виллис, Студебекер, Додж. В отечественной практике они применяются на автомобилях УАЗ, ГАЗ-66.
Сочленения типа «Вейс» технологичны и дешевы в производстве, позволяют получать угол между валами до 32°. Но срок службы из-за высоких контактных напряжений обычно не превышает 30 тыс. км.

Карданный шарнир «Рцеппа»

Карданный шарнир «Рцеппа»:
1 — биссекторная плоскость
2 — делительный рычажок

В 1927 г. появился шариковый шарнир с делительным рычажком (шарнир «Рцеппа»). Шарнир технологически сложен, но он более компактен, нежели шарнир с делительными канавками, и может работать при углах между валами до 40°. Так как усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность его достигает 100–200 тыс. км.

Карданный шарнир «Бирфильд»

Шестишариковый шарнир с делительными канавками

Дальнейшей эволюцией этого подхода является шестишариковый шарнир типа «Бирфильд» с делительными канавками. Такой шарнир может работать при угле между валами до 45°. Шарниры этого типа имеют высокую долговечность. Основной причиной преждевременного разрушения шарнира является повреждение эластичного защитного чехла. По этой причине автомобили высокой проходимости часто имеют уплотнение в виде стального колпака. Однако это приводит к увеличению габаритов шарнира и ограничивает угол между валами до 40°. Данный тип шарниров широко применяется в карданной передаче передних управляемых и ведущих колес современных автомобилей. Он устанавливается на наружном конце карданного вала; при этом на внутреннем конце необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески. Такие функции совмещает в себе универсальный шестишариковый карданный шарнир (тип GKN).

Карданный шарнир тип GKN

Универсальный шестишариковый карданный шарнир GKN:
1 — стопорное кольцо корпуса внутреннего шарнира;
2 — защитное кольцо внутреннего шарнира;
3 — корпус внутреннего шарнира;
4 — упор вала;
5 — стопорное кольцо;
6 — обойма;
7 — шарик;
8 — упорное кольцо;
9 — сепаратор;
10 — наружный хомут;
11 — фиксатор внутреннего шарнира;
12 — защитный чехол;
13 — внутренний хомут;
14 — вал привода колеса;
15 — защитное кольцо наружного шарнира;
16 — корпус наружного шарнира

Осевое перемещение обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира. Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°. При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.

Карданный шарнир Loebro

Карданный шарнир Loebro:
1- Канавки с углом проточки 15-16°

Шарнир Loebro отличается от GKN тем, что канавки в чашке и кулаке нарезаны под углом 15-16° к образующей цилиндра, а геометрия сепаратора правильная – без конусов и с параллельными наружной и внутренней сторонами. Он меньших размеров, чем другие шестишариковые шарниры, кроме того, сепаратор его менее нагружен, поскольку не выполняет функции смещения шариков кулаков.

wiki.zr.ru

устройство и принцип работы, признаки неисправности, замена

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

voditelauto.ru

ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

carnovato.ru

устройство и принцип работы гранаты

В разговорах опытных водителей и автослесарей можно услышать много неведомых слов, которые неизвестны начинающим автолюбителям. Например, такое слово как — ШРУС,  расшифровывается как шарнир равных угловых скоростей. В данной статье обширно раскрывается тема устройства данных компонентов, также раскрыта тема долговременного и безпроблемного использования ШРУСов.

ШРУС — система, обеспечивающая передачу крутящего момента от КПП к ведущим колесам, которая позволяет поворачивать колеса под углом до 70 градусов. В народе ШРУС называют “граната”, т.к. очень схожа по форме с оружием. Инженерные умы уже около ста лет назад вплотную приступили к разработке этого элемента. “Граната” бывает разных типов, в зависимости от модели машины, но принцип работы идентичен. Одна область ведущего вала сходится со ступичным валом, а другая область с дифференциалом, от этого происходит делегирование крутящего момента от двигателя на передние колеса.

ШРУСы делятся на 4 типа:

  1. Шариковый — самый часто используемый тип, стоит в автомобилях с передним приводом.
  2. Сухариковый — основное применение в машинах-большевесах, например грузовики, автобусы и пр.
  3. Спаренный — применяется крайне редко, т.к. слишком сложное строение.
  4. Трипоидный — из-за большого осевого перемещения используется во внутренних конструкциях.

Для комфортного передвижения и нормальной работоспособности двигателя на каждой стороне находится по паре шарниров (всего их 4), они систематизируются как внутренние и внешние.

Содержание статьи

Внутренний шрус

Создает вращение касательно внешнего механизма, вследствие чего происходит изменение радиуса полуоси по отношению к оси, если говорить простыми словами внутренний ШРУС — соединительный механизм между полуосью и КПП. Внутренний ШРУС наиболее неподвижен и максимальный угол поворота составляет около 20 градусов. Основная масса сборки, выглядит как трипоид с роликами на подшипниках, они в свою очередь двигаются по углублениям в встречной колбе. Такая деталь служит восполнением шагов подвески и сохранности целостности вала.

Наружный шрус

Представляет собой обойму и оболочку с углублениями, по ним двигаются шарики, совмещая составляющие части друг с другом. Для нормальной деятельности ходовой части внешняя «граната» должна качественно переводить крутящий момент под разными радиусами. ШРУС наружный крепится у основания колеса и оснащается шариковым шарниром на конце ведущего вала.

Пыльник шруса

Пыльник ШРУСа выглядит как чехол, изготовленный из термопласта либо из резины, защищая шарнир от внешних неблагоприятных факторов, также предохраняет потерю автосмазки, которая находится внутри ШРУСа. Количество таких чехлов в автомобиле составляет до 20 штук. Внешне пыльник выглядит как часть гофрированной трубки. Повреждение корпуса защиты может привести к потере смазочного покрытия и вследствие этого возникает усиленная амортизация. Пыльник — единственная эффективная защита от повреждающих сегментов, и гарантия длительной исправной работы. Диагностику чехла следует проводить на регулярной основе (ежемесячно), и при малейшей трещине заменять его. Выбирать пыльник нужно не по составу изготовления, а по качеству и репутации производителя. Слишком жесткий материал пыльника не подойдет для установки, для начала нужно одну из складок провернуть вокруг своей оси и на получившемся изгибе не должно быть заломов и трещин.

Внутренний пыльник подвергается большим нагрузкам со стороны работы двигателя с высокой температурой. Часто изнашивается инородными предметами, попадающими с проезжей части под капот. Повреждения пыльника характеризуются выделением смазки в большом количестве, внешними трещинами и микротрещинами. Внешний ШРУС непосредственно передает движение вала на ступицу колеса и по размеру он меньше, чем внутренний. Также испытывает больший износ из-за трения деталей, взаимосвязи с дорогой и от постоянного сжатия и растяжения, так как ШРУС установлен непосредственно на колесе. Чтобы рассмотреть повреждения внешнего пыльника необходимо вывернуть руль до упора, одна сторона элемента растянется, что дает хорошую возможность определить целостность.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

  1. Недостаточное количество смазочного материала, либо его плохое качество.
  2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
  3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
  4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
  5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

  1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
  2. Недостаток смазки внутри деталей.
  3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
  4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум. Важно определить с какой стороны исходит хруст.

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором. Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность.

Замена шруса

ШРУС – деталь ходовой части, который необходима регулярная диагностика. Даже малое проникновение грязи и влаги может быстро привести в негодность. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы понять какой износ детали, необязательно ехать на СТО, проверка и замена ШРУСа может проводиться автолюбителем самостоятельно, о которой было написано выше. Многие автомобилисты узнав стоимость замены шарнира, продолжают ездить со сломанной деталью, а зря. Замена ШРУСа — это единственный способ комфортно передвигаться на своем автомобиле.

Некоторые водители думают что эти делали долговечные и их не стоит менять, но это большое заблуждение. Произвести замену ШРУСа нужно сразу же как выявили хоть незначительные неисправности, в противном случае машина “станет колом”. Опытному хозяину машины не составит труда заменить шарнир самостоятельно, а новичку придётся “повозиться”. Небольшой совет: слейте немного масла с трансмиссии, перед снятием колеса и возьмите монтировку — она будет рычагом при снятии ведущего вала. Чтобы сменить ШРУС необходимо сначала снять колесо, открутить болты ступицы, убрать тормозной диск, суппорт, шаровую опору и рулевой наконечник. Монтировкой, спокойными ударами, отбиваем ведущий вал. Далее такими же ударами нужно выбить наружную “гранату”, вращая ее по полуоси и поставить новую деталь таким же методом. Ставя колеса на место будьте очень внимательны, так как есть вероятность получить развал колес. Длительность замены шарниров составляет около часа.

Регулярно диагностируйте свой автомобиль и тогда не придется возится с заменой ШРУСа.

elm327.club

Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».


На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.


Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

znanieavto.ru

Что такое ШРУС в автомобиле, устройство, где находиться

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

automorum.ru

19Июл

Масло в раздаточную коробку – полное руководство и таблица совместимости

периодичность, порядок действий и выбор масла

В раздаточной коробке любого автомобиля имеются трущиеся детали – в процессе эксплуатации внутри обязательно будут появляться продуты износа. Если не менять масло, ресурс механизма заметно снижается. Со временем масло теряет свои характеристики, а частицы металла повышают и так интенсивный износ шестерен. Замена масла в раздаточной коробке обязательна, даже если производитель в инструкции к авто указывают, что залитое в механизм масло рассчитано на весь срок службы.

Периодичность замены

На полноприводных автомобилях, которые когда-либо выпускались, применяется несколько типов раздаточных коробок. В зависимости от конкретного механизма периодичность замены может быть различна.

Традиционно производитель указывает периодичность замены в инструкции к авто. По опыту эксплуатации рекомендуется проводить замену смазывающей жидкости через каждые 50-100 тыс. км.

Читайте еще: 6 преимуществ новых и подержанных автомобилей

Интересно!

Кроме пробега на периодичность замены масла в раздаточной коробке оказывает влияние и то, как эксплуатируется автомобиль. Одно дело, если внедорожник используют в городе на незначительных нагрузках и совсем другое, когда машину часто применяют на бездорожье, в грязи, в снегу, в других неблагоприятных условиях.

В этом случае рекомендуется производить замену масла в раздаточной коробке чаще – через каждые 45 тыс. км. Также владельцу придется чаще следить за уровнем масла в механизме.

Выбор масла

Для раздаточных коробок производят два типа смазывающих жидкостей – это традиционные густые трансмиссионные масла, и второй тип – жидкость ATF для автоматических коробок. Если автомобиль оснащен АКПП, тогда и при замене масла используют ATF. Если установлена механическая трансмиссия, тогда необходимо заливать трансмиссионные смазки.

На заметку!

Обуславливается это тем, что связи КПП и раздаточной коробки сделана на едином валу. Также КПП и раздатка могут соединятся друг с другом своими корпусами. Если две разных жидкости смешаются между собой, тогда образуется эмульсия, вспенивание и другие неприятные побочные эффекты.

Для большинства современной техники с раздаточной коробкой производители рекомендуют заливать трансмиссионные масла классом не ниже GL-5. Они имеют высокие защитные свойства и разработаны для гипоидных передач. Масла этого класса способны эксплуатироваться в самых тяжелых условиях – для этого в состав масла вводят модифицирующие противоизносные присадки.

Не последнюю роль при выборе масла играет и вязкостная характеристика. Например, для трансмиссионного масла 80W90 уровень вязкости в условиях низких температур будет 80. Символ «W» означает, что жидкость всесезонная. При высоких пробегах автомобиля вязкость составит 90.

На заметку!

Если автомобиль с АКПП, то здесь выбирать не приходится и для замены масла в раздаточной коробке следует применять только оригинальные жидкости или аналоги с соответствующими допусками.

Читайте еще: Как обманывают в автосалонах при покупке нового автомобиля

Объем масла в раздаточную коробку

Этот показатель зависит от конкретного автомобиля. Для разных машин объем заливаемого масла может быть разным. Например, объем в «Рено Дастер» – 0,75 л, а в «Паджеро 4» – 2,8 л. Цифры объема необходимо уточнить в инструкции к автомобилю – перелив, как и недолив, не приведет ни к чему хорошему. Если перелить объем, то масло будет выдавливаться из всех щелей и прокладок.

На заметку!

Для замены масла в раздаточной коробке «Аутлендер» понадобится 0,5 литра трансмиссионного масла класса GL-5. По характеристикам вязкость это может быть 75W90 или 80W90.

Как проверить уровень масла

Периодически нужно проверять уровень масла в раздатке. На большинстве моделей авто для этого производитель не предусмотрел смотровых окон. Проконтролировать уровень можно через заливное отверстие. Для большинства моделей авто проверка осуществляется следующим образом.

На заметку!

Автомобиль устанавливают на ровный участок и отворачивают заливной болт. В некоторых моделях имеется также и контрольный болт. Болты чаще всего изготовлены под внутренний шестигранник, реже – четырехгранник.

Читайте еще: Проверка “чистоты” авто при его приобретении

Нормальный уровень масла – немного ниже заливного отверстия. Необходимость замены масла в раздаточной коробке определяют по внешнему виду масла. Нужно осуществить забор небольшого количества жидкости шприцем или гибкой трубкой. Если масло мутное, черное, в нем имеют продукты износа, тогда его пора менять.

Как проверить уровень масла на «Митсубиси Оутлендер»

Производитель рекомендует проверять уровень смазки через каждые 15 000 км. пробега. Проверку можно выполнить следующим образом. Ослабляют пробку заливного отверстия. Пробку можно найти на картере раздатки со стороны правого переднего привода. После ослабления пробку снимают.

Пробка имеет уплотнитель в виде алюминиевой шайбы. Рекомендуется после каждой проверки уровня или замены масла в раздаточной коробке “Outlander» менять прокладку. Пробка заливного отверстия на данном автомобиле находится в очень неудобном месте. Поэтому чтобы быстрее найти ее, производитель нанес на шляпку пробки соответствующую надпись – «Oil».

Далее проверяют уровень масла. Нормальный уровень – ниже кромки заливного отверстия. Если уровень занижен, то шприцом в отверстие заливают нужную порцию масла до нижней кромки. Затем пробку заворачивают и ветошью удаляют потеки смазки.

Как заменить масло

Для замены масла в раздаточной коробке «Аутлендер 3» рекомендуются минеральные трансмиссионные масла класса GL-5. Опыт владельцев автомобиля показывает, что в раздатке нормально работают полусинтетические и полностью синтетические смазки.

Интересно!

Владельцы часто льют Motul Gearbox 80W90, Mobilube 1 SHC 75W90, Eneos Gear 80W90. Для замены масла только в раздаточной коробке достаточно 0,5 литра масла.

Схема замены

Шестигранным ключом отворачивают сливную пробку, предварительно подставив под нее подходящую тару – в нее будет сливаться старое масло. Двигатель желательно перед заменой прогреть – тогда теплое масло быстрее стечет. Теплое масло, обладая хорошей текучестью, вымоет и продукты износа коробки. Чтобы исключить попадание грязи внутрь механизма.

Далее ждут, когда полностью сольется весь объем масла. Затем, через заливное отверстие заливают новый объем свежего масла – важно не забыть закрутить сливную пробку. Заливная пробка отворачивается ключом на 24. Заливать трансмиссионное масло удобнее при помощи шприца Жане или другого аналогичного приспособления.

На заметку!

Кроме масла меняют и прокладки заливной и сливной пробки – эти алюминиевые шайбы защищают от утечек масла. Их можно приобрести по артикулу MF66066 и MB001294.

Читайте еще: Проверка “чистоты” авто при его приобретении

Если нет сливного отверстия

На некоторых моделях авто бывает, что сливная пробка отсутствует. Тогда все операции проводят через заливное. В него вводят трубку, соединенную со шприцом и откачивают максимально возможный объем масла. Заливают новое масло таким же образом через шприц.

Вот так выполняется замена масла в раздаточной коробке «Мицубиси Аутлендер XL». На примере этого авто любой автовладелец сможет проделать ту же операцию на своей машине вне зависимости от марки и модели. Порядок работ будет тем же, а различия лишь в незначительных деталях.

moyidorogi.ru

Какое и сколько масла заливать в раздаточную коробку: советы от профессионалов

Каждый механизм транспортного средства, в котором имеются трущиеся детали (в число которых входит раздаточная коробка), нуждаются в качественном масле (и соответственно, его регулярной замене для беспроблемного передвижения).

Отметим, что как устройство, так и способ работы «раздаток» могут между собой значительно отличаться, следовательно, к выбору смазочного материала необходимо подходить очень тщательно, желательно предварительно изучив схему работы раздаточной коробки своего авто.

В данной статье рассмотрим, какие бывают масла и к каким раздаточным коробкам перемены скоростей они подходят.

Как часто менять

Замена трансмиссионного масла должна производиться каждые сто тысяч километров пробега транспортного средства.

Важно! Ресурс во многом зависит от условий эксплуатации. Если вы часто передвигаетесь в пыльной местности и по бездорожью, тогда, замену нужно производить чаще (один раз в 4 месяца). Также возьмите себе на заметку, если вы преодолевали брод, где уровень воды был выше сапунов, тогда заменит масло необходимо максимально быстро.

Электронные «раздатки» нуждаются в замене смазочного материала каждые 70 тысяч километров пробега.

Отметим, что частое передвижение по бездорожью, при скольжении и иных «препятствиях» нормальному движению, негативно влияют на уровень окисление масла, а также приводят к износу фрикционных дисков.

Как выбрать

На сегодняшний день существует два вида смазочных масел для «раздатки»: ATF жидкость и трансмиссионное масло в раздаточную коробку. Как правило, в те транспортные средства, на которых установлена механическая коробка передач, нужно заливать – трансмиссонку, а в те, где есть АКПП – ATF.

Отметим, что для современных транспортных средств, производители рекомендуют заливать трансмиссионные масла класса GL-5. Они замечательно справляются с защитой гипоидных передач, а также хорошо справляются во время передвижения по самым сложным дорожным участкам (ибо, имеют в своем составе противоударные присадки).

Также важную роль в выборе смазки для раздатки отыгрывает её вязкость. Возьмём, к примеру, значение «80W90»:

  • W – это значит, что материал всесезонен;
  • 80 – значения уровня вязкости при низких температурных режимах;
  • 90 – вязкость при высоких температурах.

Если вашей машине подходит ATF жидкость, тогда рекомендовано покупать оригинальные материалы, которые рекомендует производитель. В крайнем случае подойдёт аналог, который имеет в своем составе все необходимые допуски.

Какое масло и сколько заливать

Следует разделить смазочные трансмиссионные материалы на несколько квалификаций, а именно:

  • SAE J306 – классификация, касательно вязкости. Этот показатель говорит о вязкости самой смазки (а именно о том, как она будет реагировать на сильные морозы или жару). Стоит сказать, что смазки под подобным обозначением являются всесезонными.
  • API GL – этот показатель гласит об разделении смазочных материалов для раздаточной коробки по качеству. Показатели различаются между собой уровнем работоспособности, уровнем противопенных, антиокислительных, а также противоизносных присадок. Масла API GL 3 подходят для полноприводных транспортных средств. API GL 4 – отлично совместим с раздаточными коробками, установленными на следующих ТЗ УАЗ, НИВА, Opel Frontera, Mitsubishi Pajero II, Toyota Land Cruiser 90. Лидерами по качеству считаются API GL 5 – именно они наилучшим образом подходят для самых новых ТЗ.

Как подобрать

Трансмиссионное масло для раздаточной коробки своего транспортного средства стоит подбирать, исходя из климатических условий, где эксплуатируется авто. Если в вашем регионе зачастую температура воздуха снижается больше – 30 градусов Цельсия, тогда рекомендовано обратить свое внимание на смазки 70-75W (последний показатель подходит для очень лютых морозов).

Для регионов с умеренным климатом подойдёт смазка с обозначением 80W. Если же вы постоянно находитесь в регионе, где радуют высокие температуры, тогда обратите своё внимание на смазку 75W90.

Ну что же, теперь вам известно, какое именно масло нужно подбирать и что оно собой представляет. Мы сделали всевозможное, а также провели собственные расследования с целью определить лучшие трансмиссионные масла для различных транспортных средств.

На будущее пожелаем вам быть максимально осторожными и, владея определёнными знаниями, доверять исключительно себе, а не продавцам (которые, как правило, отличаются многословием и даром переубеждать людей). Доверяйте только себе!

Очень надеемся, что данная статья была полезной для вас и позволила сделать определённые выводы. Желаем вам удачных покупок и счастливых путешествий!

drivertip.ru

Замена масла в раздаточной коробке: тонкости процесса

Естественный износ механических деталей в раздаточной коробке со временем эксплуатации приводит к загрязнению трансмиссионного масла в коробке и необходимости замены. Однако этот процесс не так прост, как замена моторного масла: понадобится соответствующий опыт и квалификация. Не говоря уже о необходимости установить машину на подъемник или смотровую яму.

Магазин и СТО SPOT специализируется на замене масла в раздаточной коробке. Располагаем командой специалистов с более, чем 5-летним опытом и арсеналом для работы – от ручных инструментов до автоматических подъемников. Ниже описаны советы для автовладельцев и технология, по которой мы проводим замену масла в раздатке.


Факт: для работы необходимо от 1 до 3 литров масла в зависимости от модели авто, шприц, набор ключей и шестигранник, ветошь, емкость для старого масла.




Схема работы

При замене масла в раздатке, редукторах заднего или переднего мостов (дифференциалах), мы:

  1. Подбираем подходящее масло с нужной вязкостью и параметрами.
  2. Прогреваем трансмиссию. Понадобится проехать порядка десяти км на автомобиле.
  3. Выключаем двигатель и устанавливаем машину на автоматический подъемник или смотровую яму.
  4. Проверяем на наличие утечек масла.
  5. Снимаем металлическую или пластиковую защиту.
  6. Откручиваем пробку заливного отверстия.
  7. Откручиваем пробку сливного отверстия специальным ключом.
  8. Сливаем старое масло в емкость.
  9. При наличии частиц металла в старом масле или в случаях, когда оно имеет темный цвет, промываем раздаточную коробку.
  10. Очищаем отверстие и пробку от загрязнений, металлической стружки.
  11. Закручиваем пробку сливного отверстия.
  12. Заливаем масло шприцом до уровня пробки.
  13. Оцениваем состояние пробки заливного отверстия: если шайбы деформированы, то меняем их. После этого закручиваем пробку.
  14. Контрольная обкатка, которая позволяет убедиться в герметичности пробок.

Замену масла в раздаточной коробке можно провести самостоятельно, хотя и для этого понадобится потратить десятки часов на чтение руководств и советов при отсутствии продвинутых знаний об устройстве автомобиля. А при отсутствии смотровой ямы процесс и вовсе станет проблематичным даже для опытных автовладельцев.


Цифра: в-среднем, замена масла в раздатке занимает в SPOT около 10-15 минут.




Интервалы

Замена масла в раздаточной коробке рекомендуется каждые 60-80 тысяч км пробега. Конкретное значение зависит от автомобиля, условий и стиля вождения. С рекомендациями автовладельца по интервалам можно ознакомиться в сопроводительной документации на машину.

Понять необходимость замены можно и по ощущениям и факторам вождения. Например, передачи переключаются тяжелее, чем обычно, повышается расход топлива, при визуальном осмотре масло в коробке имеет темный оттенок или его уровень находится ниже установленной отметки.


Факт: поэтому необходимо периодически осматривать состояние коробки и масла, что позволит определить необходимость замены, выявить течь и своевременно восстановить герметичность.




Возможные проблемы

Несвоевременная замена масла в раздаточной коробке или ее отсутствие грозят:

  • избыточным загрязнением шестерней;
  • заклиниванием шестерней;
  • преждевременным износом рабочих узлов;
  • дискомфортом при вождении: выражается в сложности при переключении передач, сильном шуме и гуле;
  • поломкой раздатки и необходимостью дорогостоящего ремонта, который потребует снятия узла и разборки коробки передач.

Также проблемы могут возникнуть непосредственно при замене. Например, сложности при откручивании пробки вне зависимости от приложенных усилий. Это может привести к риску сорвать резьбу или грани пробки при чрезмерном нажатии, что потребует дополнительных расходов на восстановление. Чтобы избежать этого лучше доверить работу профессионалам.


Факт: качество масла напрямую влияет на работу раздаточной коробки, которая увеличивает крутящий момент на ведущих колесах, обеспечивает устойчивое движение при малых скоростях, но при большом крутящем моменте.




5 причин обратиться к нам

  1. Широкая ассортиментная линейка. Подберем подходящее трансмиссионное масло вне зависимости от марки и года выпуска автомобиля, пробега и стиля вождения. Используем только фирменную продукцию от проверенных производителей.
  2. Располагаем более чем 5-летним опытом работы: подберем решение для любых задач. Замена масла в раздаточной коробке у нас сопряжена с визуальной оценкой авто: заметим мелкие неисправности и устраним их до того, как они приведут к дорогостоящему ремонту.
  3. Предоставляем гарантию на нашу продукцию и сервисное обслуживание.
  4. Располагаем всеми необходимыми сертификатами и лицензиями.
  5. Все для вашего комфорта: располагаем сразу шестью СТО в разных частях города с отличной транспортной доступностью.

Позаботьтесь о надежности работы вашего авто и расходах на топливо, попутно сэкономив свое время – проведите замену масла в раздаточной коробке в СТО SPOT!



Замена масла в роботе или вариаторе позволит избежать преждевременного износа коробки передач, продлить ее срок службы, улучшить комфорт во время вождения и избежать аварийных ситуаций. Главное, это доверять работу профессионалам – СТО SPOT. Убедитесь в этом сами – позвоните по телефону 8 (812) 603-44-80 и запишитесь на замену!

zamena-masla-spot.ru

Замена масла в раздаточной коробке своими руками

Полноприводные автомобили постепенно завоевывают все большую любовь среди автовладельцев. Связана такая тенденция с лучшими ходовыми качествами по сравнению с обычными машинами. Привод на 4 колеса часто выручает в сложных ситуациях на дороге, особенно зимой. Любой знает, что намного легче выбраться из заснеженного участка дороги, ехать по грязи за пределами города или в гололед, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической трансмиссией. Автомобили с 2WD и 4WD имеют одно существенно различие в конструкциях — это раздаточная коробка.

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуоси передается непосредственно коробкой передач, в заднеприводных добавляются карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат — раздаточную коробку. Она предназначена не только для того, чтобы заставить передние и задние оси вращаться, а еще и для распределения крутящего момента между ними в зависимости от текущих условий езды.

Конструкции раздаток в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковы. Основными узлами этого агрегата являются:

  • ведущий вал;
  • межосевой дифференциал и механизм блокировки;
  • валы приводов осей;
  • цепная или зубчатая передача.

Во время работы раздаточной коробки находящиеся в ней детали испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для снижения негативного влияния трения в раздатке применяют трансмиссионную жидкость. Она также имеет свойство стареть и терять свои свойства. Поэтому, чтобы продлить жизнь агрегата на как можно больший срок, замену смазки в нем следует производить регулярно.

2 Когда менять масло в раздатке?

Периодичность замены жидкости в раздатке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует произвести замену трансмиссионки. Но не только на эти рекомендации следует опираться. Нужно учитывать реальные условия эксплуатации автомобиля. Если он часто подвергается повышенным нагрузкам, то смазка испытывает перегревы и воздействие на молекулярном уровне. В результате этого она изнашивается быстрее и подлежит смене раньше установленного срока.

О преждевременной замене стоит сразу задуматься, если есть подозрения в попадании воды в раздатку. Определить это можно, если просто осмотреть смазку. Для этого нужно будет немного слить ее. Если жидкость вспенена или неоднородная, то попадание воды имело место.

3 Выбор трансмиссионной жидкости

Какую же смазку заливать в раздаточную коробку? Ответ на этот вопрос в первую очередь следует искать в инструкции. Но такая информация не всегда там есть. Поэтому автовладельцам приходится обращаться на профильные форумы или слепо доверяться мастерам на СТО. Последнее делать не стоит, нужно всегда знать, что заливается в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их типах. Все трансмиссионки делятся по своим эксплуатационным и вязкостным свойствам на классы.

Классификация по API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальными для легковых автомобилей являются жидкости двух последних классов. Смазки API GL4 предназначены для агрегатов, работающих в тяжелых условиях, а API GL5 — для суровых условий с ударной и переменной нагрузкой.

По вязкостным свойствам смазки классифицируются по SAE и обозначаются соответствующими индексами. Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже приведена информация о заливаемом масле в раздаточные коробки некоторых популярных моделей:

Модель автомобиля Год выпуска Трансмиссионная жидкость
Сузуки Гранд Витара 1997–2005 Suzuki 4cycle Gear Oil GL-4 75W90
Ниссан Икс Трейл 2000–2007 Diff Oil Hypoid Super GL-5 80W-90
Тойота Рав 4 1994–2000 Gear Oil Super GL-5 75W-90
2000–2005 Hypoid Gear Oil SX GL5 85W-90
Митсубиси Аутлендер 2003–2006 Genuine Super Hypoid Gear Oil (GL-5)
Хендай Туксон 2004–2009 Hypoid Gear Oil GL-5 75W-90
Рено Дастер 2010–2015 TRANSELF UNIVERSAL FE 80W-90
Нива Шевроле 2002–настоящее время GL-4 или универсальные GL-4/GL-575W-90; 80W-85; 80W-90

4 Процесс замены масла в раздатке

Когда определена смазка, которую нужно использовать — можно перейти к самой замене. Сделать это несложно своими руками на любом автомобиле, так как процессы принципиально ничем не отличаются. Чтобы поменять смазку в раздатке, нужно подготовить:

  • трансмиссионную жидкость в объеме, который залит в раздатку;
  • набор ключей;
  • емкость для слива жидкости;
  • большой шприц с гибкой трубкой.

Перед началом процесса замены раздатку необходимо прогреть. Обычно в нее залита смазка высокой вязкости, которая при температуре окружающей среды обладает плохой текучестью. Нагревшись, она будет стекать быстрее, что даст возможность избавиться от нее по максимуму. Для этого достаточно проехаться пару километров.

Машину нужно загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке есть две пробки. Одна для слива масла, другая — для заливки. Первой всегда откручивается заливная пробка. Такую очередность следует соблюдать потому, что часто эта пробка прикипает. Если ее не получится выкрутить, а смазка уже будет слита — то залить ее будет очень сложно.

Теперь можно выкрутить сливную пробку, подставив предварительно под нее емкость. Пока старая жидкость стекает, можно заняться очисткой пробки. На ней имеется магнит, который собирает образующуюся стружку. Очистку нужно делать при помощи ветоши, чтобы не повредить руки.

Когда смазка полностью стечет, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и через открытое отверстие заливается в раздатку. Делается это до тех пор, пока жидкость не начнет вытекать назад.

Для окончания процесса замены заливную пробку следует вкрутить на прежнее место.

Замена масла в раздатке делается довольно просто. Эту работу сможет сделать даже новичок. Весь процесс занимает немного времени, поэтому целесообразно за один раз заменить смазки в переднем и заднем мостах.

tuningkod.ru

Замена масла в раздатке — простая, но важная процедура

Полноприводные автомобили постепенно завоевывают все большую любовь среди автовладельцев. Связана такая тенденция с лучшими ходовыми качествами по сравнению с обычными машинами. Привод на 4 колеса часто выручает в сложных ситуациях на дороге, особенно зимой. Любой знает, что намного легче выбраться из заснеженного участка дороги, ехать по грязи за пределами города или в гололед, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической трансмиссией. Автомобили с 2WD и 4WD имеют одно существенно различие в конструкциях — это раздаточная коробка.

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуоси передается непосредственно коробкой передач, в заднеприводных добавляются карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат — раздаточную коробку. Она предназначена не только для того, чтобы заставить передние и задние оси вращаться, а еще и для распределения крутящего момента между ними в зависимости от текущих условий езды.

Конструкции раздаток в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковы. Основными узлами этого агрегата являются:

  • ведущий вал;
  • межосевой дифференциал и механизм блокировки;
  • валы приводов осей;
  • цепная или зубчатая передача.

Во время работы раздаточной коробки находящиеся в ней детали испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для снижения негативного влияния трения в раздатке применяют трансмиссионную жидкость. Она также имеет свойство стареть и терять свои свойства. Поэтому, чтобы продлить жизнь агрегата на как можно больший срок, замену смазки в нем следует производить регулярно.

2 Когда менять масло в раздатке?

Периодичность замены жидкости в раздатке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует произвести замену трансмиссионки. Но не только на эти рекомендации следует опираться. Нужно учитывать реальные условия эксплуатации автомобиля. Если он часто подвергается повышенным нагрузкам, то смазка испытывает перегревы и воздействие на молекулярном уровне. В результате этого она изнашивается быстрее и подлежит смене раньше установленного срока.

О преждевременной замене стоит сразу задуматься, если есть подозрения в попадании воды в раздатку. Определить это можно, если просто осмотреть смазку. Для этого нужно будет немного слить ее. Если жидкость вспенена или неоднородная, то попадание воды имело место.

3 Выбор трансмиссионной жидкости

Какую же смазку заливать в раздаточную коробку? Ответ на этот вопрос в первую очередь следует искать в инструкции. Но такая информация не всегда там есть. Поэтому автовладельцам приходится обращаться на профильные форумы или слепо доверяться мастерам на СТО. Последнее делать не стоит, нужно всегда знать, что заливается в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их типах. Все трансмиссионки делятся по своим эксплуатационным и вязкостным свойствам на классы.

Классификация по API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальными для легковых автомобилей являются жидкости двух последних классов. Смазки API GL4 предназначены для агрегатов, работающих в тяжелых условиях, а API GL5 — для суровых условий с ударной и переменной нагрузкой.

По вязкостным свойствам смазки классифицируются по SAE и обозначаются соответствующими индексами. Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже приведена информация о заливаемом масле в раздаточные коробки некоторых популярных моделей:

Модель автомобиля Год выпуска Трансмиссионная жидкость
Сузуки Гранд Витара 1997–2005 Suzuki 4cycle Gear Oil GL-4 75W90
Ниссан Икс Трейл 2000–2007 Diff Oil Hypoid Super GL-5 80W-90
Тойота Рав 4 1994–2000 Gear Oil Super GL-5 75W-90
2000–2005 Hypoid Gear Oil SX GL5 85W-90
Митсубиси Аутлендер 2003–2006 Genuine Super Hypoid Gear Oil (GL-5)
Хендай Туксон 2004–2009 Hypoid Gear Oil GL-5 75W-90
Рено Дастер 2010–2015 TRANSELF UNIVERSAL FE 80W-90
Нива Шевроле 2002–настоящее время GL-4 или универсальные GL-4/GL-575W-90; 80W-85; 80W-90

4 Процесс замены масла в раздатке

Когда определена смазка, которую нужно использовать — можно перейти к самой замене. Сделать это несложно своими руками на любом автомобиле, так как процессы принципиально ничем не отличаются. Чтобы поменять смазку в раздатке, нужно подготовить:

  • трансмиссионную жидкость в объеме, который залит в раздатку;
  • набор ключей;
  • емкость для слива жидкости;
  • большой шприц с гибкой трубкой.

Перед началом процесса замены раздатку необходимо прогреть. Обычно в нее залита смазка высокой вязкости, которая при температуре окружающей среды обладает плохой текучестью. Нагревшись, она будет стекать быстрее, что даст возможность избавиться от нее по максимуму. Для этого достаточно проехаться пару километров.

Машину нужно загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке есть две пробки. Одна для слива масла, другая — для заливки. Первой всегда откручивается заливная пробка. Такую очередность следует соблюдать потому, что часто эта пробка прикипает. Если ее не получится выкрутить, а смазка уже будет слита — то залить ее будет очень сложно.

Теперь можно выкрутить сливную пробку, подставив предварительно под нее емкость. Пока старая жидкость стекает, можно заняться очисткой пробки. На ней имеется магнит, который собирает образующуюся стружку. Очистку нужно делать при помощи ветоши, чтобы не повредить руки.

Когда смазка полностью стечет, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и через открытое отверстие заливается в раздатку. Делается это до тех пор, пока жидкость не начнет вытекать назад.

Для окончания процесса замены заливную пробку следует вкрутить на прежнее место.

Замена масла в раздатке делается довольно просто. Эту работу сможет сделать даже новичок. Весь процесс занимает немного времени, поэтому целесообразно за один раз заменить смазки в переднем и заднем мостах.

Источник:tuningkod.ru

130km.ru
