7 автомобилей, которые можно собрать самому. Фото | ForbesLife

Lotus Seven: спортивный британский кабриолет для города

Lotus Seven производился конструкторским бюро Колина Чепмена с 1957-го по 1972 год. Эта недорогая и простая в сборке машина считалась идеальной и для повседневной езды, и для набиравших популярность в Англии заездов Британского клуба автогонок. После прекращения официального выпуска реплики Lotus Seven производили более 160 компаний по всему миру, а сейчас эстонские мастера из RaceTech клонируют знаменитую «семерку», используя агрегаты с российской «Лады».

Дизайнер Колин Чепмен

Цена €8000-24 000 в зависимости от модификации

Сайт производителя www.racetech.ee

427 Cobra: гоночный автомобиль из американского кино

В 1962 году американский гонщик-пенсионер Кэролл Шелби выпустил на базе британской машины AC Ace самый киногеничный гоночный автомобиль в мире — легендарный AC Cоbra, также известный как Shelby Cobra. Именно этот автомобиль развил рекордную на тот момент скорость в 315 км/ч, а двухместная модификация Shelby Cobra 427 разгонялась до 100 км/ч менее чем за 5 секунд. Автомобиль стал культовым в Америке и катал героев без малого тридцати голливудских фильмов. Сегодня реплику этой машины делает американская компания Shell Valley Classic Wheels.

Дизайнер Кэролл Шелби

Цена $9995

Сайт производителя www.shellvalley.com

Sterling Nova: гоночный автомобиль почти как Lamborghini

Концерн Sterling Sports Cars был создан в Англии в 1971 году и изначально назывался Nova. Сегодня он находится в США, а основатели компании — скульптор Ричард Оакс и инженер Фил Сайерс — изо всех сил пытаются популяризовать идею кит-кара. Их спортивные автомобили напоминают о лучших образцах футурологических концептов 1980-х годов, а за 40 лет существования Sterling Sports Cars успел разработать полный набор деталей для построения спорткара. Дешевый вариант (если шасси от «Жука» и двигатель у вас есть) обойдется в $6000. Полный набор с усиленными двигателями Mazda Rotary или Ford V6 стоит $24 000.

Дизайнеры Ричард Оакс, Фил Сайерс

Цена €6000-24 000 в зависимости от модификации

Сайт производителя www.sterlingsportscars.com

Smart C7: настоящий городской родстер

Не так давно британский дизайнер Бернд Мичалак придумал, как радикально обновить внешний вид и без того привлекающих внимание сверхкомпактных «Смартов» от Daimler AG. Построенный на базе Smart City Coupe кит-кар C7 выглядит весьма величественным, несмотря на скромные размеры. Собственно, бюро Мичалака Smarts-R-us предлагает принципиально новый комплект кузовных деталей, которые превращают Смарт в нечто совершенно иное: теперь это не просто крошечный автомобиль для двоих, а городской родстер.

Дизайнер Бернд Мичалак

Цена £7000

Сайт производителя www.thec7.co.uk

XR3 Hybrid: машина, которая продается в виде DVD

Американский инженер Роберт Райли создал, кажется, оптимальное средство передвижения. Его XR3 — двухместный трехколесный электрогибрид на базе дизельного двигателя — распространяется в виде инструкции по сборке на DVD, заказать который можно на сайте конструктора. Все детали придется изготовить самостоятельно согласно инструкции. Зато в итоге вы построите оригинальную машину, которой хватит двух литров топлива, чтобы доехать до подмосковной дачи. Трехколесный гибрид Райли весит чуть больше 650 кг, аккумулятор рассчитан на 65 км автономного пробега, а зарядить его можно от обычной розетки.

Дизайнер Роберт Райли

Цена собранной модели $7500-30 000

Сайт производителя www.rqriley.com/xr3.htm

Hibak 4×4: самый большой кит-кар

Самой большой машиной для самостоятельной сборки на сегодня является английский Hibak 4×4, созданный конструкторским бюро Dakar Designs&Conversions на базе обычного Range Rover Discovery еще в начале 1980-х. Сегодня бюро предлагает многофункциональный сборный вездеход на базе Discovery 200 с 5-ступенчатой коробкой передач и усиленными передними тормозами.

Дизайнер Тори Хилл

Цена £9000

Сайт производителя www.dakarowners.co.uk

SeaRoader: кит-кар, который умеет плавать

Сборка сверхпроходимой автоамфибии SeaRoader может потребовать как совсем небольших вложений, так и довольно солидного бюджета. Сборная амфибия с оригинальным шасси и турбодизелем от Land Rover обойдется в £27 595. Отдельный набор кузовных деталей (если вы используете собственное шасси) стоит £9,995 — не так уж и дорого, если учесть, что вы приобретаете нечто среднее между БТР и семейным автомобилем. Однако для настоящих умельцев предлагается самый доступный по цене вариант: набор чертежей стоит всего £495. Руководствуясь им, собрать амфибию можно всего за £3000.

Дизайнер Майк Райан

Цена £495-27 595

Сайт производителя www.searoader.com

www.forbes.ru

Как собрать крутую машину своими руками или Что такое Kit Car?

Согласитесь, быть автовладельцем приятно. Но еще более приятно собрать крутую машину своими руками.

Сегодня мы поделимся информацией о том, что нужно, чтобы собрать крутую тачку у себя в гараже.

Kit Car или «компонентный автомобиль» представляют из себя набор частей, из которых покупатель может самостоятельно собрать машину либо поручить сборку третьему лицу. Наборы могут значительно различаться по комплектации, начиная от таких, в которых полный набор + инструкции и заканчивая теми, в которых набор частей не полный (то есть, к примеру, двигатель и трансмиссию вам придется заказывать отдельно).

При самостоятельной сборке такого авто, вам не помешает:

• просторный гараж;
• полный набор необходимых инструментов;
• хорошие знания в автомеханике;
• команда поддержки в виде друзей, которые всегда помогут.

Важность команды переоценить трудно. К примеру, ребята с видео, расположенного ниже, собрали машину всего за 7 дней!

История Kit Cars

Основное определение Kit Car — это авто, собранное из выставленных на продажу зап. частей от определенного производителя. Большинство производителей, как правило, продают полный набор запасных частей, необходимых для полной сборки автомобиля. Такие наборы обычно сопровождаются подробной инструкцией и модель может быть собрана в гараже своими силами.

По сути Kit Car так же хорош, как и автомобиль, произведенный на заводе, но ни в коем случае нельзя исключать такие факторы, как эффективность и безопасность, которые во многом зависят от человека, производящего сборку.

Первый Kit Car был разработан англичанином Томасом Хайлером Уайтом в 1896 году. Как видите, данному виду потребовалось много времени, чтобы приобрести популярность.

К 1950-м годам, Kit Cars переключились на вторую передачу — их производство значительно возросло.  А в 1970-х в Великобритании началась настоящая Kit Car — революция, связанная с тем, что такие автомобили не считались транспортным средством и не облагались соответствующим налогом. На рынке появились такие модели как Lotus Elan, которые могли быть собраны в «домашних условиях» без уплаты налога на покупку.

Большинство современных «моделей для сборки» являются копиями известных автомобилей середины 20-го века. С корпусами, сделанными в основном из панелей из стекловолокна и полиэстера, такие модели были легче и проще в обращении, чем обычный заводской автомобиль.

Что в коробке?

Если вы думаете: «Это безумие?», — то подумайте еще раз!

Каждый год тысячи комплектов для сборки продаются по всему миру.  это означает, что когда вы читаете эту статью, какие-то парни сидят в своем гараже и делают свой собственный автомобиль после работы. Kit Cars относительно дешевые и стоят, как правило, менее $3000.

Большинство компаний, продающих такие наборы ожидают от вас, что вы придете и купите выбранный набор в специально отведенные для этого дни. В зависимости от компании, у которой вы покупаете набор, этот промежуток может варьироваться от 1 до 10 дней  в году.

Независимо от модели, которую вы себе купите, в базовый набор войдут:  ходовая часть, детали кузова, двигатель, радиатор, трансмиссия, муфта, тормоза и амортизаторы. Набор поставляется с огромным мешком гаек и болтов, а также других частей, которые зависят от типа автомобиля, который вы хотите собрать. Если у вас нет руководства по сборке, то разобраться с этим будет довольно таки трудно.

На следующем этапе самое главное —  всё грамотно собрать, ведь в собранном авто будут ездить люди и важно, чтобы машина не развалилась под ними и была безопасной. Большинство наборов включают в себя также видео-инструкцию, где вы сможете посмотреть как кто-то собирает машину.

Если для вас не достаточно предоставленных производителем инструкций, вы всегда сможете проконсультироваться с другими опытными любителями kit cars на спец. форумах и ресурсах в Интернете, но лучше встретиться с ними лично (если такие ребята есть в вашем городе). Если вы собираете машину впервые в жизни, то воспользуйтесь этим вариантом.

Если данная тема вам интересна, голосуйте лайком и комментариями. В следующих статьях мы расскажем чуть больше о поставщиках, о способах доставки и растаможки, а также о том, как поставить kit car на учет в ГИБДД.

lifehacker.ru

Как сделать автомобиль своими руками

Содер­жа­ние:

Жела­ние сде­лать авто­мо­биль сво­и­ми рука­ми воз­ни­ка­ет от вдох­но­ве­ния и моти­ва­ции. Это может быть доро­гой спор­тив­ный авто­мо­биль, кото­рый Вы не може­те себе поз­во­лить купить, либо жела­ние создать авто­мо­биль с соб­ствен­ным дизай­ном. Есть несколь­ко спо­со­бов реа­ли­зо­вать свою меч­ту. В этой ста­тье я рас­ска­жу о том, как сде­лать авто­мо­биль сво­и­ми рука­ми. Рас­смот­рим как созда­ёт­ся макет-осно­ва для фор­мов­ки кузо­ва, спо­со­бы изго­тов­ле­ния кузо­ва авто­мо­би­ля, а так­же как мож­но собрать авто­мо­биль сво­и­ми рука­ми из гото­во­го набо­ра (kit-car).

Что нужно уметь, чтобы сделать автомобиль своими руками?

Про­цесс созда­ния авто­мо­би­ля сво­и­ми рука­ми нель­зя назвать про­стым. Даже извест­ные авто­про­из­во­ди­те­ли ино­гда допус­ка­ют ошиб­ки в рас­чё­тах и сбор­ке авто­мо­би­лей. Тем не менее, если есть боль­шое жела­ние и уме­ние рабо­тать рука­ми, то, исполь­зуя доступ­ные мате­ри­а­лы и инстру­мен­ты, мож­но сде­лать авто­мо­биль само­сто­я­тель­но. Кро­ме все­го про­че­го, для это­го тре­бу­ет­ся силь­ная воля и упор­ство, тогда мож­но полу­чить впе­чат­ля­ю­щие резуль­та­ты.

Базо­вые зна­ния и навы­ки, кото­рые необ­хо­ди­мы это: пони­ма­ние устрой­ства авто­мо­би­ля, уме­ние рабо­тать с метал­лом, стек­ло­во­лок­ном и шпа­клёв­кой, уме­ние поль­зо­вать­ся сва­роч­ным аппа­ра­том, базо­вые зна­ния элек­три­ки авто­мо­би­ля.

Неко­то­рым вещам, кото­рые Вы не уме­е­те делать, при­дёт­ся научить­ся в про­цес­се созда­ния авто­мо­би­ля. Мно­гое мож­но изу­чить из руко­водств и инфор­ма­ции из Интер­не­та. На этом сай­те есть ста­тьи об авто­мо­би­лях, создан­ных люби­те­ля­ми, не обла­да­ю­щих боль­шим опы­том и обу­чав­ших­ся все­му в про­цес­се построй­ки само­дель­ной маши­ны. Вот два при­ме­ра: ста­тья “о созда­нии драг­сте­ра, сти­ли­зо­ван­но­го под Ferrari Enzo” и вто­рая ста­тья “о созда­нии авто­мо­би­ля Scorpione”. Ино­гда будет разум­но при­бег­нуть к помо­щи спе­ци­а­ли­стов. Поду­май­те, что Вы смо­же­те сде­лать сами, а для како­го эта­па луч­ше при­влечь дру­го­го масте­ра. Мно­гим хочет­ся думать, что они пер­во­класс­ные масте­ра на все руки и всё смо­гут сде­лать само­сто­я­тель­но, без при­вле­че­ния помо­щи. Это, порой, явля­ет­ся при­чи­ной, поче­му про­ект затя­ги­ва­ет­ся на слиш­ком дол­гое вре­мя. Ведь то, что может сде­лать опыт­ный про­фес­си­о­нал за день, люби­тель может про­во­зить­ся неде­лю, а то и доль­ше. К при­ме­ру, если Вы не уме­е­те кра­сить, то мож­но само­му под­го­то­вить кузов к покрас­ке, а на саму покрас­ку отвез­ти маши­ну к маля­ру. Либо обтя­ги­ва­ние сало­на оби­воч­ным мате­ри­а­лом мож­но дове­рить спе­ци­а­ли­стам в этом деле. Таким обра­зом, общий про­цесс созда­ния авто­мо­би­ля не будет казать­ся нере­аль­ным.

Мастерская и инструменты

Нуж­но рас­по­ла­гать тёп­лой мастер­ской с доста­точ­ным сво­бод­ным про­стран­ством.

Изго­тов­ле­ние авто­мо­би­ля сво­и­ми рука­ми тре­бу­ет нали­чия необ­хо­ди­мых инстру­мен­тов. Спе­ци­аль­ные инстру­мен­ты и стан­ки поз­во­ля­ют сде­лать рабо­ту быст­рее и про­ще, но без них мож­но обой­тись.

Вот основ­ные необ­хо­ди­мые инстру­мен­ты, кото­рые нуж­ны при созда­нии авто­мо­би­ля сво­и­ми рука­ми:

• Необ­хо­ди­мо иметь хоро­ший вер­стак с боль­ши­ми тис­ка­ми.

• Пол­ный набор руч­ных инстру­мен­тов
• Дрель, а луч­ше уста­нов­ку для вер­ти­каль­но­го свер­ле­ния
• Бол­гар­ка
• Сва­роч­ный аппа­рат (луч­ше полу­ав­то­мат)
• Ком­прес­сор. Для покрас­ки и для функ­ци­о­ни­ро­ва­ния пнев­мо­ин­стру­мен­тов.
• Крас­ко­пульт
• Зажи­мы раз­ных раз­ме­ров (для креп­ле­ния дета­лей перед свар­кой)
• Киян­ки раз­ных раз­ме­ров и форм, молот­ки и под­держ­ки для фор­мов­ки метал­ла (в слу­чае созда­ния кузо­ва из листо­во­го метал­ла).
• Ста­нок «англий­ское коле­со» и листо­ги­боч­ный ста­нок (для более лёг­кой фор­мов­ки листо­во­го метал­ла). Как уже упо­ми­на­лось ранее, без этих стан­ков, молот­ков и кия­нок мож­но обой­тись, даже если делать кузов из листо­во­го метал­ла. Раз­ные мето­ди­ки созда­ния кузо­ва мы рас­смот­рим в этой ста­тье ниже.

Как самому сделать автомобиль с нуля?

Изго­тов­ле­ние авто­мо­би­ля с нуля пред­по­ла­га­ет созда­ние всех его ком­по­нен­тов и пра­виль­ная их ком­по­нов­ка. Это очень непро­стой про­цесс и может затя­нуть­ся на неопре­де­лён­но дол­гое вре­мя. К при­ме­ру, аме­ри­ка­нец Кен Имхофф делая копию авто­мо­би­ля Lamborghini Countach, мак­си­маль­но при­бли­жен­ную к ори­ги­на­лу, изго­тав­ли­вал прак­ти­че­ски всё с нуля, даже колёс­ные дис­ки. Будучи про­фес­си­о­наль­ным фор­мов­щи­ком метал­ла, он потра­тил 17 лет, что­бы пол­но­стью завер­шить про­ект. В интер­вью он при­знал­ся, что это было не выгод­ное заня­тие и было для него как инте­рес­ная игра. Чаще все­го, при созда­нии авто­мо­би­ля сво­и­ми рука­ми, в каче­стве осно­вы берёт­ся суще­ству­ю­щий серий­ный авто­мо­биль и пере­де­лы­ва­ет­ся. Это самый реаль­ный путь сде­лать авто­мо­биль сво­и­ми рука­ми – сде­лать само­сто­я­тель­но кар­кас, кузов и инте­рьер, а все осталь­ные ком­по­нен­ты взять гото­вы­ми, у дру­го­го авто­мо­би­ля или несколь­ких авто­мо­би­лей. Точ­но так­же дела­ют неболь­шие про­из­во­ди­те­ли авто­мо­би­лей по все­му миру в послед­ние 50 лет или боль­ше.

Нуж­но обза­ве­стись необ­хо­ди­мы­ми руко­вод­ства­ми по авто­мо­би­лю, кото­рый будет исполь­зо­вать­ся в каче­стве доно­ра, что­бы пони­мать устрой­ство всех его узлов (дви­га­те­ля, руле­во­го управ­ле­ния, под­вес­ки, тор­моз­ной систе­мы, элек­три­ки).

Создание собственного дизайна кузова

Мно­гие авто­лю­би­те­ли меч­та­ют об обла­да­нии одно­го един­ствен­но­го авто­мо­би­ля с необыч­ным дизай­ном, авто­мо­би­лем сво­ей меч­ты. Мож­но спро­ек­ти­ро­вать и сде­лать такой авто­мо­биль само­сто­я­тель­но. Нача­ло пла­ни­ро­ва­ния дизай­на и стро­и­тель­ства авто­мо­би­ля начи­на­ет­ся с идеи. Дизайн может быть инди­ви­ду­аль­ным, либо ком­би­ни­ро­вать в себе суще­ству­ю­щие фор­мы, взя­тые с дру­гих авто­мо­би­лей. К при­ме­ру, это может быть перед­няя часть, похо­жая на одну маши­ну, а зад­няя — на дру­гую. Когда образ ваше­го авто­мо­би­ля будет при­ду­ман, то его нуж­но нари­со­вать. Суще­ству­ет мно­же­ство гра­фи­че­ских ком­пью­тер­ных про­грамм, кото­рые помо­гут спла­ни­ро­вать и спро­ек­ти­ро­вать авто­мо­биль. Решив, как будет выгля­деть ваш авто­мо­биль, нуж­но понять, какая колёс­ная база под него подой­дёт. Нуж­но выбрать доно­ра, похо­же­го по пара­мет­рам, что­бы колёс­ная база соот­вет­ство­ва­ла, или же её нуж­но будет изме­нить.

Изготовление полномасштабного макета-основы для создания кузова

Для созда­ния кузо­ва нуж­но сде­лать макет-осно­ву. По этой осно­ве мож­но будет под­го­нять листо­вой металл (фор­му­ет­ся стан­ком “англий­ское коле­со” или молот­ка­ми и киян­ка­ми и на каж­дом эта­пе при­кла­ды­ва­ет­ся к маке­ту), либо сфор­мо­вать стек­ло­во­лок­но, про­пи­тан­ное поли­эфир­ной смо­лой. После фор­мов­ки кузо­ва, макет-осно­ва никак не участ­ву­ет в кон­струк­ции авто­мо­би­ля, а гото­вые пане­ли кре­пят­ся к струк­тур­ным эле­мен­там кон­струк­ции авто­мо­би­ля.

Для про­ек­ти­ро­ва­ния может исполь­зо­вать­ся ком­пью­тер (про­грам­ма CAD или Alias) с даль­ней­шей рас­пе­чат­кой пол­но­мас­штаб­ных чер­те­жей на плот­те­ре. Суще­ству­ют и уже гото­вые шаб­ло­ны попу­ляр­ных авто­мо­би­лей в элек­трон­ном виде, кото­рые мож­но купить или най­ти в сво­бод­ном досту­пе в интер­не­те. Так­же есть аме­ри­кан­ские ком­па­нии, кото­рые могут изго­то­вить шаб­ло­ны для маке­та-осно­вы любо­го авто­мо­би­ля на заказ.

Вир­ту­аль­ная схе­ма макет-осно­вы для созда­ния копии кузо­ва Mercedes-Benz SLR 300.

Мож­но исполь­зо­вать и ста­рый метод созда­ния маке­та-осно­вы, без при­ме­не­ния ком­пью­те­ра. В нём есть свои пре­иму­ще­ства. Ста­рый метод созда­ния маке­та-осно­вы при­ме­нял­ся кузо­востро­и­те­ля­ми мно­го лет. Для это­го дол­жен быть нари­со­ван рису­нок всех сто­рон авто­мо­би­ля (см. иллю­стра­цию) со шка­лой,  кото­рая рас­чер­че­на на квад­ра­ты.

В пере­во­де на реаль­ный раз­мер, рас­сто­я­ние меж­ду лини­я­ми состав­ля­ет 10 дюй­мов (25 см). По квад­ра­там  будет про­ще кон­тро­ли­ро­вать раз­мер и фор­му при изго­тов­ле­нии маке­та. Далее, что­бы полу­чить трёх­мер­ную модель рисун­ков, нуж­но сде­лать малень­кий макет авто­мо­би­ля. Макет мож­но сде­лать из гли­ны для леп­ки или пла­сти­ли­на. Во вре­мя рабо­ты с гли­ной, Вы, при­бли­жа­ясь к финаль­ной фор­ме, ско­рее все­го, мно­гое изме­ни­те в дизайне. Так про­ис­хо­дит, пото­му что модель пред­ста­ёт перед Вами в дру­гой пер­спек­ти­ве. После изме­не­ний в дизайне, нуж­но вне­сти изме­не­ния в чер­тёж.

Далее слеп­лен­ная модель раз­ре­за­ет­ся на попе­реч­ные сег­мен­ты, кото­рые очер­чи­ва­ют­ся по кон­ту­ру (см. фото), и по ним изго­тав­ли­ва­ют­ся шаб­ло­ны из кар­то­на. Так как обе сто­ро­ны авто­мо­би­ля сим­мет­рич­ные, то шаб­ло­ны на вто­рую сто­ро­ну мож­но делать толь­ко по одной сто­роне. Каж­дый шаб­лон дол­жен быть про­ну­ме­ро­ван в соот­вет­ствии с его рас­по­ло­же­ни­ем.

Сле­ду­ю­щим шагом нуж­но уве­ли­чить эти шаб­ло­ны до пол­но­го раз­ме­ра. Для уве­ли­че­ния и пере­но­са на бума­гу исполь­зу­ет­ся про­ек­тор. Если нет про­ек­то­ра, то мож­но уве­ли­чить шаб­ло­ны, копи­руя их на боль­шую бума­гу, соблю­дая про­пор­ции (по квад­ра­там). Потом нуж­но сде­лать пол­но­раз­мер­ные шаб­ло­ны. Для созда­ния окон­ча­тель­ных пол­но­мас­штаб­ных шаб­ло­нов луч­ше все­го под­хо­дит берё­зо­вая фане­ра 12 мм, но мож­но исполь­зо­вать и дру­гой мате­ри­ал (рас­смот­рим ниже). Теперь нуж­но собрать все шаб­ло­ны воеди­но, что­бы полу­чить макет-осно­ву для фор­мов­ки кузо­ва.

Пол­но­мас­штаб­ный дере­вян­ный макет-осно­ва для созда­ния копии кузо­ва Mercedes-Benz SLR 300.При­мер­ка сфор­мо­ван­но­го листо­во­го метал­ла на дере­вян­ном маке­те-осно­ве кон­цеп­та спор­тив­но­го авто­мо­би­ля.

 Для изго­тов­ле­ния маке­та-осно­вы могут исполь­зо­вать­ся раз­ные мате­ри­а­лы:

• Фане­ра
• МДФ (более дешё­вый вари­ант фане­ры)
• Про­во­ло­ка или арма­ту­ра
• Мон­таж­ная пена+ кар­тон (под­хо­дит для созда­ния кузо­ва из стек­ло­во­лок­на)
• Пла­сти­лин или гли­на для леп­ки

Пол­но­мас­штаб­ный макет-осно­ва для фор­мов­ки кузо­ва, сде­лан­ный из про­во­ло­ки.

Раз­ные мате­ри­а­лы для созда­ния маке­та-осно­вы име­ют раз­ные осо­бен­но­сти. Дере­во даёт хоро­шую визу­а­ли­за­цию во вре­мя про­цес­са изго­тов­ле­ния кон­струк­ции, но горит, когда на нём варят­ся пане­ли кузо­ва. Откры­тая кон­струк­ция (кар­кас из про­во­ло­ки) хоро­шо гнёт­ся в раз­ные изги­бы кузо­ва,  и дают лёг­кий доступ с обрат­ной сто­ро­ны, для воз­дей­ствия молот­ком и под­держ­кой на листо­вой металл. Кар­тон и мон­таж­ная пена, созда­ю­щая основ­ной объ­ём, хоро­шо под­хо­дят для созда­ния кузо­ва из стек­ло­во­лок­на (этот про­цесс мы рас­смот­рим ниже). Гли­на для леп­ки в этом про­цес­се удоб­на, но самая доро­гая вещь. Для созда­ния пол­но­мас­штаб­но­го маке­та потре­бу­ет­ся более 200 кг гли­ны. Сто­и­мость пла­сти­ли­на или гли­ны оку­пит­ся, если её исполь­зо­вать повтор­но.

После того, как кон­струк­ция 3D-моде­ли авто­мо­би­ля гото­ва, она будет слу­жить фор­мой для фор­мов­ки листо­во­го метал­ла для кузо­ва авто­мо­би­ля, либо кузо­ва из стек­ло­во­лок­на.

Способы создания кузова автомобиля своими руками

Вот базо­вые спо­со­бы, при помо­щи кото­рых в наши дни мож­но сде­лать авто­мо­биль­ный кузов:

1. Кар­кас + обли­цов­ка из фор­мо­ван­но­го листо­во­го метал­ла.
2. Созда­ние кузо­ва без сило­во­го кар­ка­са, с исполь­зо­ва­ни­ем более тол­сто­го метал­ла для пане­лей.
3. Созда­ние пане­лей из отдель­ных сег­мен­тов, сва­ри­ва­е­мых вме­сте.
4. Фор­мов­ка из стек­ло­во­лок­на.
5. Ком­би­на­ция спо­со­бов

Каркас и облицовка (панели из листового металла)

Исполь­зо­ва­ние киян­ки и дере­вян­но­го штам­па, сде­лан­но­го из мас­си­ва дере­ва, для фор­мов­ки пане­ли кузо­ва.

Это тра­ди­ци­он­ный метод изго­тов­ле­ния кузо­ва, исполь­зо­вав­ший­ся ещё при построй­ке карет. Базо­вый кар­кас кузо­ва дела­ет­ся из дере­ва или метал­ла. Далее листы обли­цов­ки кре­пят­ся на этот кар­кас. Кузов такой кон­струк­ции чаще все­го при­ме­ня­ют част­ные авто­мо­би­ле­стро­и­те­ли, так как его лег­ко спро­ек­ти­ро­вать, постро­ить и ремон­ти­ро­вать при повре­жде­нии (в отли­чие от кузо­ва “моно­кок”, кото­рый счи­та­ет­ся более про­дви­ну­тым, но при­ме­ня­ет­ся реже). Кар­ка­сом явля­ет­ся так назы­ва­е­мая про­стран­ствен­ная рама (space frame). Кузов с такой рамой исполь­зу­ет мно­же­ство сег­мен­тов про­филь­но­го метал­ла (обыч­но сталь­ных), соеди­нён­ных вме­сте, что­бы сфор­ми­ро­вать проч­ную кон­струк­цию. Проч­ность дости­га­ет­ся за счёт попе­ре­чин. Нуж­но опре­де­лить нагруз­ки, кото­рые будут воз­дей­ство­вать на кузов и, в соот­вет­ствии с эти­ми нагруз­ка­ми, нуж­но создать необ­хо­ди­мые уси­ле­ния про­филь­ны­ми тру­ба­ми. С тру­ба­ми, име­ю­щи­ми квад­рат­ное сече­ние про­ще рабо­тать, чем с круг­лы­ми. Их про­ще сты­ко­вать друг с дру­гом.  Круг­лые тру­бы слож­нее соеди­нять, но они более проч­ные. При фор­мов­ке листо­во­го метал­ла исполь­зу­ют­ся киян­ки, молот­ки, под­держ­ки, дере­вян­ные штам­пы, ста­нок “англий­ское коле­со”.

Панели из толстого металла без пространственной рамы

При этом мето­де не исполь­зу­ет­ся сило­вой кар­кас (про­стран­ствен­ная рама), на кото­рую нава­ри­ва­ют­ся листы. Вме­сто это­го при­ме­ня­ют­ся листы боль­шей тол­щи­ны, кото­рые проч­нее обыч­но­го листо­во­го метал­ла. Жёст­кость кон­струк­ции при­да­ёт вза­им­ное креп­ле­ние пане­лей меж­ду собой. Такие кузо­ва кре­пят­ся на шас­си и долж­ны иметь отдель­ные струк­тур­ные эле­мен­ты (не несу­щие боль­шой нагруз­ки), на кото­рые кре­пят­ся листы. Таким спо­со­бом часто дела­ют кузов для хот-рода. Недо­стат­ком тако­го спо­со­ба явля­ет­ся слож­ность фор­мов­ки пане­лей из тол­сто­го метал­ла и боль­шой вес авто­мо­би­ля.

Создание панелей из отдельных сегментов, свариваемых вместе

Пане­ли для созда­ния кузо­ва могут созда­вать­ся из несколь­ких сег­мен­тов, сва­рен­ных вме­сте. Для это­го, в каче­стве осно­вы, исполь­зу­ет­ся про­во­лоч­ный кар­кас (для кон­тро­ля и удер­жа­ния фор­мы), на кото­рый и при­ва­ри­ва­ют все части пане­ли. В зави­си­мо­сти от раз­ме­ра и фор­мы, к обрат­ной сто­роне пане­ли могут быть добав­ле­ны уси­ли­те­ли. Такой спо­соб поз­во­ля­ет обой­тись без фор­мов­ки слож­ных пане­лей при помо­щи спе­ци­аль­ных фор­мо­воч­ных стан­ков.

Формовка кузова из стекловолокна

Спор­тив­ные авто­мо­би­ли с кузо­вом из стек­ло­пла­сти­ка появи­лись ещё в кон­це 1951 года.

Chevrolet Corvette 1953 года выпус­ка был пер­вым серий­ным авто­мо­би­лем с кузо­вом из стек­ло­во­лок­на.

Chevrolet Corvette 1953 года выпус­ка стал пер­вым серий­ным авто­мо­би­лем с кузо­вом из стек­ло­пла­сти­ка. Чело­век демон­стри­ру­ет лёг­кий вес кузо­ва.

Стек­ло­пла­сти­ко­вый кузов может быть сфор­мо­ван цели­ком, одной цель­ной частью.

Пре­иму­ще­ства­ми кузо­ва из стек­ло­во­лок­на явля­ют­ся лёг­кий вес, деше­виз­на при про­из­вод­стве в неболь­ших коли­че­ствах, не под­вер­жен­ность кор­ро­зии. Недо­стат­ка­ми явля­ют­ся низ­кое визу­аль­ное каче­ство полу­ча­е­мой поверх­но­сти, тре­бу­ю­щей даль­ней­ше­го вырав­ни­ва­ния, стек­ло­во­лок­но не может играть роль сило­вой кон­струк­ции, спо­соб­ной выдер­жать зна­чи­тель­ные нагруз­ки, поэто­му долж­но уста­нав­ли­вать­ся на кар­кас.

Для созда­ния маке­та в сего­дняш­ние дни попу­ляр­но при­ме­не­ние кар­то­на (в каче­стве основ­но­го маке­та-осно­вы, созда­ние кото­ро­го опи­са­но выше) со стро­и­тель­ной пеной (для запол­не­ния про­ме­жут­ков меж­ду кар­тон­ны­ми шаб­ло­на­ми) и даль­ней­шая довод­ка неров­но­стей шпа­клёв­кой.

Про­цесс изго­тов­ле­ния маке­та-осно­вы кузо­ва боли­да с при­ме­не­ни­ем мон­таж­ной пены.

Суще­ству­ет два спо­со­ба сфор­мо­вать пане­ли из стек­ло­во­лок­на. Оба спо­со­ба тре­бу­ют созда­ния пол­но­мас­штаб­но­го маке­та (как было опи­са­но выше).

• Кузов фор­му­ет­ся напря­мую, свер­ху маке­та. Такая фор­мов­ка потре­бу­ет даль­ней­ше­го вырав­ни­ва­ния шпа­клёв­кой, так как поверх­ность полу­ча­ет­ся гру­бой.
• Поверх­ность маке­та иде­аль­но вырав­ни­ва­ет­ся и даже окра­ши­ва­ет­ся. С него дела­ет­ся фор­ма из поли­эфир­ной смо­лы и стек­ло­во­лок­на. Далее полу­чен­ная фор­ма уси­ли­ва­ет­ся. Её внут­рен­няя часть полу­ча­ет­ся очень глад­кой и может исполь­зо­вать­ся для созда­ния копий пане­лей из стек­ло­пла­сти­ка с гораз­до более ров­ной поверх­но­стью, чем при пер­вом спо­со­бе. Если тре­бу­ет­ся созда­вать несколь­ко копий оди­на­ко­вых дета­лей, то луч­ше создать такую фор­му. В осталь­ных слу­ча­ях, стек­ло­во­лок­но фор­му­ет­ся поверх пол­но­раз­мер­но­го маке­та напря­мую.

Выбор донора

Авто­мо­биль-донор дол­жен под­хо­дить по гео­мет­ри­че­ским пара­мет­рам к ваше­му про­ек­ту. Луч­ше в каче­стве доно­ра выбрать надёж­ный и про­стой в обслу­жи­ва­нии авто­мо­биль, зап­ча­сти на кото­рый сто­ят не очень доро­го. Что­бы сэко­но­мить, мож­но, в каче­стве доно­ра, купить маши­ну с повре­ждён­ным кузо­вом.

Ино­гда, при созда­нии авто­мо­би­ля сво­и­ми рука­ми, исполь­зу­ют­ся дви­га­те­ли от мощ­ных мото­цик­лов. Они соче­та­ют лёг­кий вес и при­лич­ную мощ­ность при малень­ком объ­ё­ме.

Кит-кар

Это ещё один спо­соб сде­лать авто­мо­биль сво­и­ми рука­ми. Кит-кар (от англ. kit-car) – это авто­мо­биль­ный набор, кото­рый про­да­ёт­ся про­из­во­ди­те­лем, как ком­плект зап­ча­стей и содер­жит подроб­ную инструк­цию по сбор­ке, а поку­па­тель потом его соби­ра­ет само­сто­я­тель­но. Обыч­но основ­ные меха­ни­че­ские систе­мы, такие как дви­га­тель и транс­мис­сия берут­ся от авто­мо­би­ля-доно­ра или же поку­па­ют­ся новы­ми у отдель­ных про­из­во­ди­те­лей.

Кит-кары появи­лись с ран­них лет авто­мо­би­ле­стро­е­ния. В 1896 году англи­ча­нин Томас Хилер-Вайт (Englishman Thomas Hyler-White)  раз­ра­бо­тал дизайн для авто­мо­би­ля, кото­рый мож­но было соби­рать дома.

В тече­ние 1970‑х годов кит-кары име­ли кузо­ва, сти­ли­зо­ван­ные под спор­тив­ные авто­мо­би­ли, кото­рые были спро­ек­ти­ро­ва­ны, что­бы при­креп­лять­ся на раму VW Beetle. Это было попу­ляр­но, так как кузов это­го авто­мо­би­ля мог лег­ко отде­лять­ся от шас­си, после чего оста­ва­лись все меха­ни­че­ские ком­по­нен­ты, при­креп­лён­ные к раме. По этой при­чине, VW Жук стал одним из самых попу­ляр­ных доно­ров всех вре­мён. При­ме­ры такой пере­дел­ки вклю­ча­ют Bradley GT, Sterling и Sebring, кото­рые изго­тав­ли­ва­лись тыся­ча­ми и мно­гие по-преж­не­му сохра­ни­лись.

Совре­мен­ные кит-кары пред­став­ля­ют собой репли­ки извест­ных и доро­гих авто­мо­би­лей. Репли­ки име­ют внеш­ний вид, иден­тич­ный ори­ги­на­лу, но кузов сде­лан из стек­ло­во­лок­на и поли­эфир­ной смо­лы, вме­сто листо­во­го метал­ла, как ори­ги­наль­ный кузов. Места креп­ле­ния капо­та, две­рей и крыш­ки багаж­ни­ка, уси­ли­ва­ют­ся метал­ли­че­ски­ми встав­ка­ми, зала­ми­ни­ро­ван­ны­ми в стек­ло­во­лок­но и смо­лу.

Infinity G35 coupe, под­го­тов­лен­ный к уста­нов­ке ново­го кузо­ва из стек­ло­пла­сти­ка. Часть кузо­ва сре­за­на, добав­лен сило­вой кар­кас нуж­ной фор­мы.

Кит-кары могут быть раз­ной ком­плек­та­ции. Боль­ше рас­про­стра­не­ны кит-кары, кото­рые пред­на­зна­че­ны толь­ко для заме­ны кузо­ва кон­крет­но­го доно­ра (Re-body Fiberglass Kit). К при­ме­ру, Vaydor Body Kit, про­из­во­дит кузо­ва из стек­ло­во­лок­на для Infinity G35 coupe 2003–2007 года. Часть кузо­ва сре­за­ет­ся и уста­нав­ли­ва­ет­ся кар­кас, под­хо­дя­щий по фор­ме к кузо­ву из стек­ло­во­лок­на. Такая пере­дел­ка тре­бу­ет мень­ше тех­ни­че­ских зна­ний, так как вся тех­ни­че­ская часть оста­ёт­ся от рабо­та­ю­ще­го серий­но­го авто­мо­би­ля.

Кузов ком­па­нии Veydor на базе Infinity G35 coupe.

Пре­иму­ще­ство изго­тов­ле­ние авто­мо­би­ля из набо­ра kit-кара в том, что до вас это уже мно­го раз дела­ли и могут помочь сове­том. К тому же, сам про­из­во­ди­тель все­гда может ока­зать под­держ­ку в созда­нии авто­мо­би­ля. Если же изго­тав­ли­ва­е­те экс­клю­зив­ный авто­мо­биль с нуля само­сто­я­тель­но, то вам оста­ёт­ся наде­ять­ся толь­ко на себя.

Подготовка автомобиля к покраске и покраска

По под­го­тов­ке к покрас­ке есть мно­же­ство видео и тек­сто­во­го мате­ри­а­ла. Покрас­ку мож­но пере­по­ру­чить дру­гим масте­рам, либо сде­лать само­му. Каче­ство покрас­ки на 95% зави­сит от пра­виль­ной, каче­ствен­ной под­го­тов­ки. Крас­ка не скро­ет неров­но­сти и несо­вер­шен­ства поверх­но­сти, а лишь под­черк­нёт их.

Регистрация самодельного автомобиля

Мно­гое зави­сит от стра­ны, где вы живё­те и тре­бо­ва­ний к авто­мо­би­лям при реги­стра­ции. Если же Вы не соби­ра­е­тесь ездить на авто­мо­би­ле по доро­гам обще­го поль­зо­ва­ния, то с этим про­блем не воз­ник­нет.

В Рос­сии реги­стра­ция само­дель­но­го авто­мо­би­ля реаль­на. Для это­го необ­хо­ди­мо прой­ти целый ряд про­це­дур. Маши­ну нуж­но будет сер­ти­фи­ци­ро­вать в лабо­ра­то­рии «Росте­х­ре­гу­ли­ро­ва­ния».  Нуж­но будет предо­ста­вить тех­ни­че­скую доку­мен­та­цию и чер­те­жи само­дель­но­го авто­мо­би­ля. Кон­струк­ция маши­ны долж­на соот­вет­ство­вать уста­нов­лен­ным тех­ни­че­ским тре­бо­ва­ни­ям. Экс­пер­ты обра­тят вни­ма­ние на габа­ри­ты авто­мо­би­ля, руле­вое управ­ле­ние, эффек­тив­ность тор­моз­ной систе­мы, рабо­ту све­то­тех­ни­ки. Так­же будет про­ве­ре­но содер­жа­ние вред­ных веществ в выхло­пе. После про­хож­де­ния всех про­це­дур экс­пер­ти­зы вла­де­лец само­дель­ной маши­ны полу­чит одоб­ре­ние (доку­мент). Это даёт воз­мож­ность полу­че­ния тех­пас­пор­та. Далее сле­ду­ет ещё ряд фор­маль­но­стей до окон­ча­тель­ной реги­стра­ции авто­мо­би­ля. При удач­ном завер­ше­нии реги­стра­ции, вла­де­лец авто­мо­би­ля полу­ча­ет сви­де­тель­ство о реги­стра­ции транс­порт­но­го сред­ства, где в гра­фе мар­ка авто чис­лит­ся «Само­дель­ный».

Поде­лить­ся “Как сде­лать авто­мо­биль сво­и­ми рука­ми”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

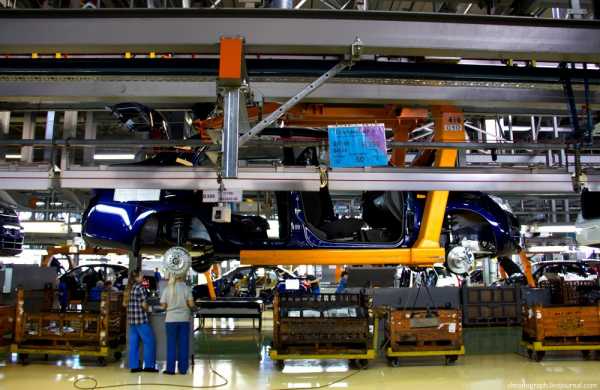

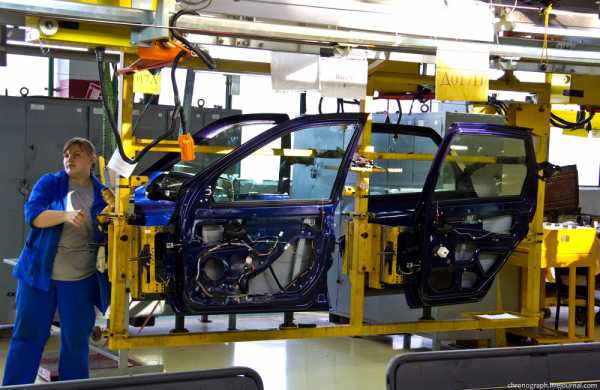

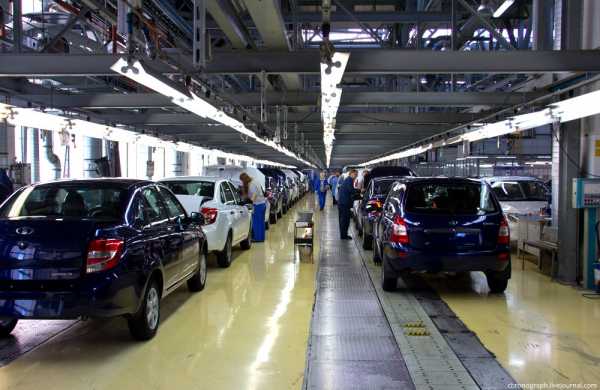

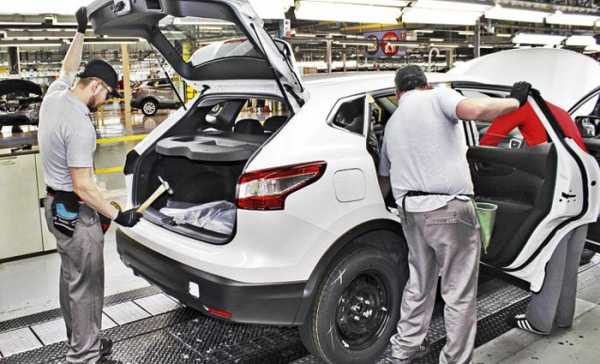

Как собирают автомобили?

Как собирают автомобили?

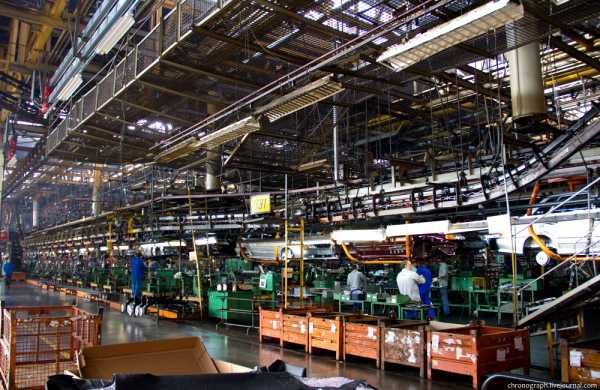

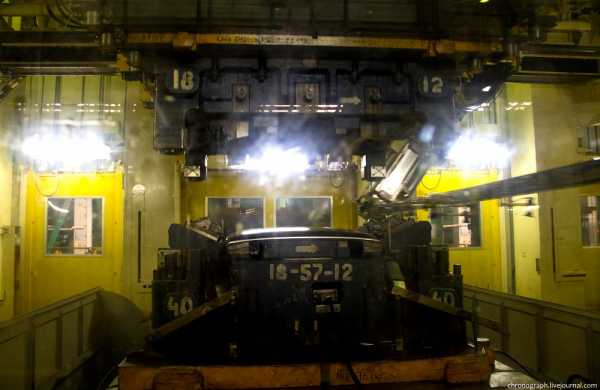

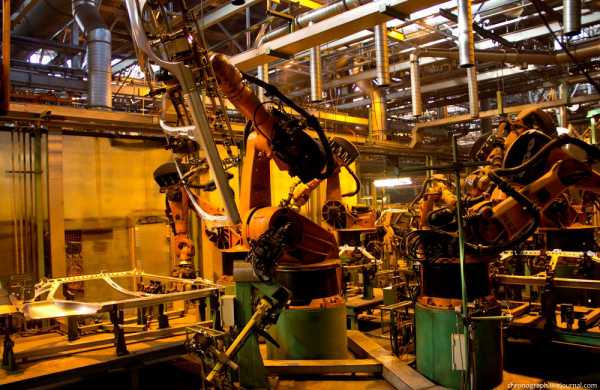

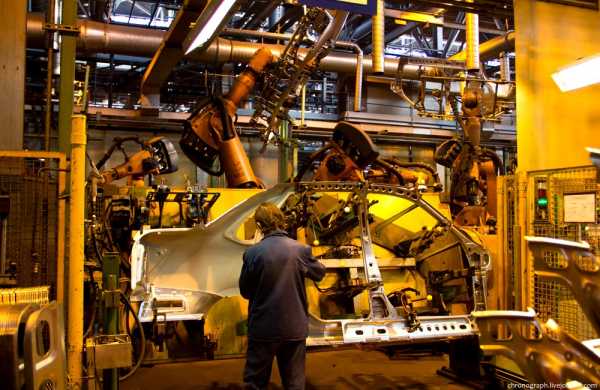

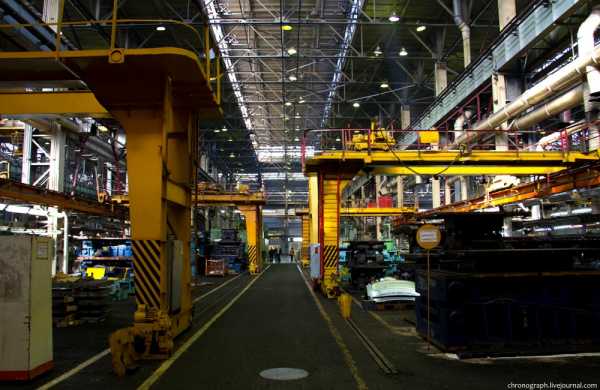

Не очень многим предоставляется возможность увидеть, как происходит процесс сборки автомобилей на заводе. На самом деле, это довольно интересно.

В России очень много автозаводов, которые этим занимаются. Причем, в России собираются как отечественные автомобили марок УАЗ, КамАЗ, ЗИЛ, ГАЗ, так и различные иномарки General Motors, Iveco, Toyota, Volvo, Mercedes-Benz

elhow.ru

Как собирают автомобиль Porsche — Как это сделано, как это работает, как это устроено

Завод в Лейпциге открылся еще в 2002 г., но для того, чтобы запустить в производство кроссовер Macan, компания за два года построила новые цеха по изготовлению кузовов, окраске и сборке автомобилей. Раньше в Лейпциге собирали Cayenne и Panamera из готовых кузовов, которые приезжали по железной дороге из Словакии, а теперь делают еще и Macan, только уже вместе со сборкой кузовов на месте.

Некоторое время назад я попросил своих старых знакомых в Porsche Russland помочь сделать мне фоторепортаж о работе нового завода. Лейпциг от Праги недалеко, чешский офис компании выдал мне автомобиль для поездки и я отправился в путь — дорога заняла всего около трех часов.

01. Так устроен завод в Лейпциге. Здесь в сутки производят 650 автомобилей моделей Macan, Cayenne и Panamera.

02. Это Macan Body Shop — здесь 387 роботов немецкой компании KUKA с помощью точечной сварки собирают кузова кроccоверов. Рядом достраивается такой же цех по производству кузовов Panamera.

03.

04. На участках, где работают роботы, людей практически нет. Только несколько человек контролируют работу линии и подготавливают крупные детали для подачи на сварку.

05.

06.

07.

08.

09.

10. Рабочие появляются уже на этапе сборки кузовных деталей перед покраской.

11. Paint Shop — цех, где красят кузова. Здесь тоже все роботизировано.

12.

13.

14. Здесь какие-то совершенно безумные стандарты контроля качества. Вот этот кузов везут на дополнительную проверку, что-то там обнаружено в процессе покраски. Я не смог даже понять, что там не так.

15. Окончательная доводка покраски кузова. Несколько десятков человек внимательно вглядываются в каждый изгиб кузова автомобиля, что-то полируют ручными машинами.

16.

17.

18. Assembly Line — здесь собирают все три модели: Macan, Cayenne, Panamera.

19. На этом участке внутрь кузова помещают блок управления. Это такая совершенно восхитительная операция, наблюдать за которой одно удовольствие.

20.

21. Блок в сборе находится на монтажной тележке, отсюда его забирает рабочий с помощью робота.

22.

23. Блок управления входит в кузов, робот аккуратно ставит его на место.

24. Окончательный монтаж блока.

25. Монтаж элементов салона

26.

27. Монтаж дверей с помощью робота-манипулятора.

28. Подготовка двигателей к установке вместе с трансмиссией и коробкой передач.

29. Шасси целиком устанавливается на роботизированной платформе, которая сама движется к линии с кузовами.

30.

31.

32. Вот этом место, где происходит важнейший процесс т.н. «свадьбы» — соединения кузова с шасси, трансмиссией, коробкой передач и силовой установкой. Здесь появляется автомобиль.

33. Завод в Лейпциге «безбумажный» — во время сборки автомобилей не используются бумажные носители для определения комплектации. На стекло задней двери вешается датчик, который сообщает сборщику всю необходимую информацию.

34. Установка колес.

35.

36.

37. Участок заключительного тестирования собранных автомобилей.

38.

39. И вот он, первый вздох только что родившегося автомобиля великой марки. Место для ключа зажигания по традиции слева от рулевой колонки. Так было у всех спортивных автомобилей, участвующих в гонке «24 часа Ле-Мана» — ключ слева, чтобы гонщик, экономя время, успевал завести машину еще до того, как сел в нее.

40. Административные помещения завода выглядят вот так.

41. Столовая для сотрудников.

42. Чтобы хорошо работать, нужно хорошо питаться. Столовая на заводе отменная по качеству и дешевая (половину оплачивает администрация).

43.

44.

45.

46.

47.

48. Когда я уезжал, к проходной шла первая смена рабочих. Эти люди делают лучшие в мире автомобили.

49. Ехал домой и думал какое невероятное уважение вызывает этот немецкий подход к техническому творчеству, труду, порядку, дисциплине. Поэтому у немцев и получаются настоящие автомобили, а не ведра с гайками.

Взят у adagamov.info в Завод Porsche в Лейпциге: идеальное производство идеальных автомобилей

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

Наши каналы на ютюбе
Как это сделано — https://goo.gl/fy5MFe
Kak eto sdelano — https://goo.gl/8YGIvl
Жан Пежо — https://goo.gl/L88mip

Сообщество в Живом Журнале — http://kak_eto_sdelano.livejournal.com/
Facebook — https://www.facebook.com/kaketosdelano/
Вконтакте — https://vk.com/kaketosdelano
Одноклассники — https://ok.ru/kaketosdelano
Твиттер — https://twitter.com/kaketosdelano
Инстаграм — https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

kak-eto-sdelano.livejournal.com

Как делают автомобили на АвтоВАЗе (фото и видео)

АвтоВАЗ – один из крупнейших автомобильных заводов Европы, чьи производственные мощности позволяют выпускать до 800 тысяч автомобилей и автокомплектов в год. Днём рождения АвтоВАЗа считается 20 июля 1966 года, когда было подписано Постановление правительства СССР о строительстве в Тольятти завода по выпуску легковых автомобилей. Завод был построен в рекордно короткие сроки: через 3 года после начала земляных работ с конвейера сошла первая «копейка» – легендарный ВАЗ-2101, с которого и началась история бренда LADA, известного сегодня каждому. Сегодня АвтоВАЗ выпускает шесть основных семейств автомобилей LADA: LADA 4х4, LADA SAMARA, LADA PRIORA, LADA GRANTA, LADA KALINA и LADA LARGUS.

Все автомобили АВТОВАЗа соответствуют международным нормам «Евро-4», а экспортируемые в страны ЕЭС – и «Евро-5». На заводе работает около 67 тысяч человек, средний возраст которых 40 лет;примерно 21 тысяча человек – молодежь до 30 лет. В конце 2012 года АвтоВАЗ станет мультибрендовым- здесь начнут выпускать Ниссан Алмеру и две модели Рено. На днях пресс-служба АвтоВАЗа организовала экскурсию для блогеров Тольятти на завод, благодаря чему вы можете увидеть этот фотообзор.

01. В начале мы поднялись на 24-й этаж здания заводоуправления и полюбовались видами завода и окрестностей с высоты. Снимать правда пришлось через стекло, поэтому качество фото не очень.

02. Завод огромен- он расположен на площади более 600 гектаров, площадь зданий предприятия – более 4 млн кв.м. Цеха АВТОВАЗа содержат десятки тысяч единиц оборудования; протяженность конвейерных линий – 300 км; длина главного конвейера – 1,5 км

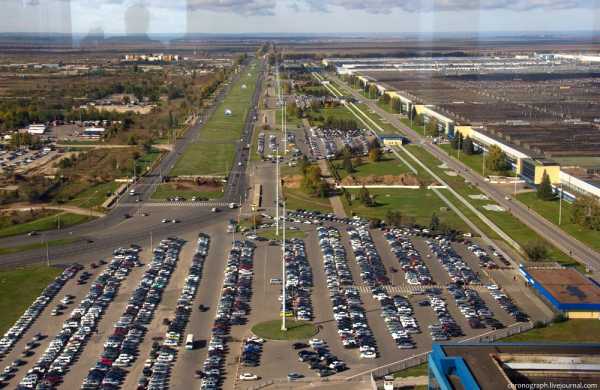

03. Машины работников, приехавших на завод.

04. Подробнее о том, как строился завод, можно посмотреть в моем историческом обзоре тут (КРАТКАЯ ИСТОРИЯ АВТОВАЗа)

05. ТЭЦ ВАЗа- подробнее о ней в моем фотообзоре тут (ТЭЦ ВАЗа)

06. Площадки для товарных автомобилей заполнены наполовину.

07. Автомобили продаются быстро, что говорит о растущей популярности продукции автозавода.

08. Трек для испытания автомобилей.

09. Вдали виден Автозаводский район Тольятти.

10. Южное шоссе.

11. Часовня и фрагмент научно-технического центра (НТЦ)

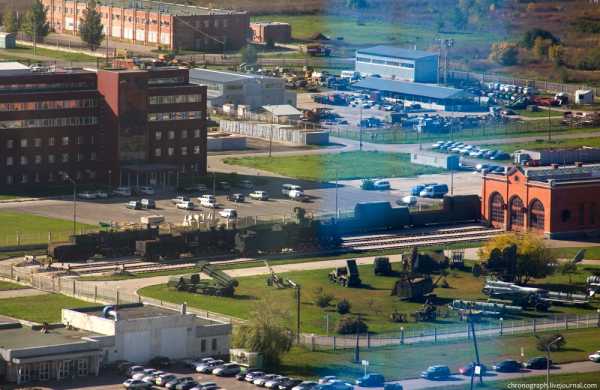

12. Фрагмент технического музея.

13. Игорь Юрьевич Буренков- директор по внешним связям АвтоВАЗа (слева), вкратце рассказал о развитии завода за последние три года и ответил на вопросы блогеров.

14. Далее мы отправились на производство и бегло понаблюдали за рождением автомобиля. Первое, что мы увидели, стало прессовое производство.

15. Здесь, из ровных листов стали штампуют детали кузова автомобилей. Без проводника можно заблудиться, цеха огромные.

16. 14 июля 2010 года на АВТОВАЗе запущена самая современная автоматическая прессовая линия японского производствалиния «KOMATSU». Суточная производительность линии – 11300 деталей, причем парные детали могут штамповаться одновременно. При необходимости перенастройки пресса замена штампов может быть произведена в рекордно короткие сроки – 10-12 минут (вместо 4-5 часов на старом оборудовании). Агрегаты линии полностью закрыты специальными звукопоглощающими экранами, что обеспечивает снижение шума до 85 децибел.

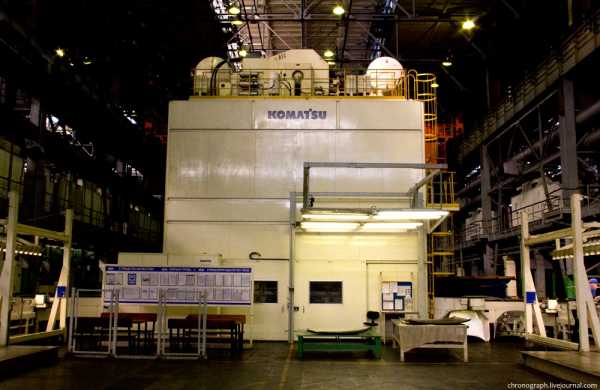

17. Высокоскоростная автоматическая линия «KOMATSU» состоит из 5 прессов и предназначена для изготовления крупных лицевых и видовых панелей: крыша, двери, капот, багажник, крылья, боковины. Чезер пластиковое окно можно посмотреть за процессом. Махина действительно впечатляюще шустрая.

18. На данный момент штампуются крыши, работник на выходе проверяет их качество.

19. Готовые детали отправляются на склад.

20.

21. Далее мы переехали на СКП- сборочно-кузовное производство (расстояния на заводе большие, так что лучше передвигаться на машине)

22. Сад роботов – так поэтично называют цех сварки LADA KALINA работники.

23. Здесь из нескольких десятков кузовных деталей формируется самая важная и дорогостоящая часть автомобиля – кузов.

24.

25. Детали для будущего кузова «Калины» ждут своей очереди.

26.

27. В цехе сконцентрировано около 350 сварочных роботов.

28. Вот уже кузов обретает черты.

29. Роботы приваривают всё новые и новые детали.

30. Сварочные линии настроены согласно математическим моделям, которые в свою очередь были созданы при проектировании LADA KALINA. Применение таких технологий позволило достичь качественно новых показателей по геометрии кузова.

31. Весь этот «сад» создан по лицензии известной немецкой фирмы «KUKA». На ограниченной площадке работают роботы двух типов: транспортировщики и сварщики.

32. Чтобы гарантировать точность геометрии каждую смену случайным образом выбираются готовые кузова и тестируются в камере с КИМ (координатно-измерительная машина). Высокоточное устройство, способное определить несоответствие в несколько микрон с заложенной программой, сможет своевременно идентифицировать проблему и выдать рекомендации по перенастройке сварочного оборудования.

33. Ручная сварка в цехе тоже есть.

34. Далее мы отправились на линию В0 (читается «бэ ноль»). Производство В0 – первый крупномасштабный совместный проект АВТОВАЗа и Альянса Renault-Nissan с мощностью производства до 350 тысяч автомобилей в год (при трехсменном режиме работы).

35. Сейчас здесь выпускают автомобиль «Лада-Ларгус» (пяти и семиместный). Стоимость- от 350 до 450 тыс. в зависимости от комплектации.

36. Пока линия работает на неполную мощность, здесь собирают около 100 «Ларгусов» в сутки.

37. В скором времени здесь будут выпускать также автомобили под марками «Ниссан» и «Рено».

38.

39. Глушители для «Ларгуса».

40. Шасси.

41. Салон у «Ларгуса» большой, на мой взгляд неплохой автомобиль для большой семьи.

42. Рассматриваем новинку.

43. Параллельно проходит конвейер, где собирают «Самару»- 14 и 15-е модели.

44. Тут конечно всё попроще, ещё старое оборудование стоит, но со временем и здесь всё заменится.

45. Тут устанавливаются стёкла на «Ларгус».

46. У простых моделей задние боковые стёкла приклеиваются, у люкса- окна открывающиеся, по типу форточки.

47. Устанавливают бамперы.

48. Здесь устанавливают фары.

49. Прикручивают колеса.

50. И практически готовый автомобиль продвигается к пункту контроля.

51. Вид «Ларгуса» спереди.

52. Вид «Ларгуса» сзади.

53. Вид «Ларгуса» сбоку.

54. Контрольный пункт.

55.

56. Проходим ещё вперед до цеха сборки «Калины» и «Приоры».

57. Попутные виды.

58. Заводская газета «Волжский автостроитель» на столе.

59. Пройдем немного по цеху сборки «Калин».

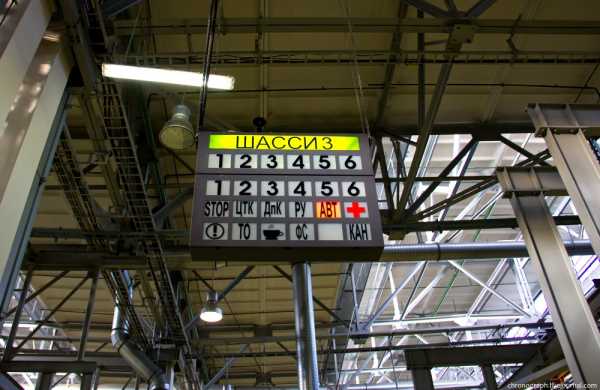

60. Информационные табло для работников.

61. В цехе работает много молодежи.

62.

63. У меня у самого «Калина», я доволен машиной. Кое-какая мелочевка сломалась, но ничего серьезного не было.

64. В следующем году «Калины» обновятся, как внутри, так и снаружи.

65.

66.

67.

68.

69. Здесь машины заправляют бензином, заливают масло и прочее.

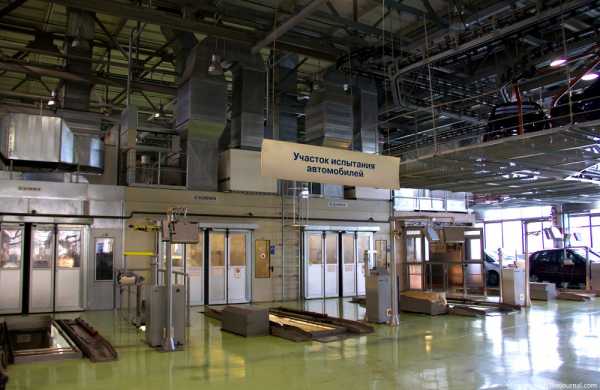

70. Водители загоняют машины на проверочные пункты.

71.

72. Последний этап- линия окончательной сдачи.

73. Здесь машина проходит последний контроль перед выпуском.

74.

75. Автомобиль готов!

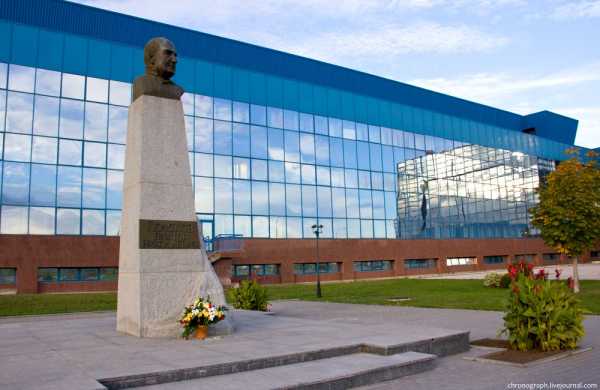

76. И в заключении несколько кадров рядом с заводоуправлением. Памятник Полякову- первому директору АвтоВАЗа.

77. Здания заводоуправления.

78. И конечно же общее фото на память: слева направо- Равиль, Валера, Дмитрий и я

Спасибо пресс-службе АвтоВАЗа и отдельно Михаилу за хорошую экскурсию!

Один день на АвтоВАЗе

Рекомендуется к просмотру:

www.stena.ee

Как собирают качественные автомобили? Качество сборки машин

Расскажем, как происходит сборка автомобилей на примере японского завода, где собирают самые качественные машины. Также сравним качество сборки, почему автомобили, собранные за границей качественней машин нашей сборки.

Как собирают автомобили за границей

На заводе, где собирают Lexus, работают чуть более 1000 человек, причём 10 процентов из них вовлечены в работу над увеличением качества сборки. Т.е. каждый десятый работник следит за качеством собираемых машин, чтобы оно было на максимальном уровне.

Перед началом рабочего дня на японском заводе, мастера, которые проверяют качество, должны пройти мини тест. Он заключается в контроле качества, таких как определение допустимого размера щелей кузовных деталей или минимального размера царапин на кузове. Этот тест работники проходят каждый день, и каждый раз задачи меняются. Если прошёл тест на отлично, то работник завода отправляется на ответственный участок, если просто хорошо — к менее ответственным работам. А те, кто «провалил» данный тест — и вовсе могут отстранить от работы.

Эта методика очень показательна, т.к. не каждый день человек находится в отличном здравии, могут быть физические или психологические причины, по которым он не может в данный день работать. Здесь полностью отсекается человеческий фактор, что позволяет повысить качество собираемых машин и не допускать ошибок.

Кстати, об ошибках на производстве автомобилей. На каждом участке сборки существует так называемый шнур-андон. Если работник заметил неисправность при сборке или дефект, то нужно дёрнуть за этот шнур и производство остановиться до исправления ошибки.

Если говорить о японцах, то они за день применяют шнур-андон для остановки производства более ста раз. И они говорят об этом с гордостью (!). Ведь, чем больше раз будет остановлено производство, тем меньше брака в конечной стадии. А теперь, мысленно, сравните данную методику с производством на наших заводах, где бояться показать число ошибок и дефектов при сборке, и зачастую их скрывают.

Для примера на автосборочном заводе Haval в Китае переняли методику с применением шнура-андона. В отличие от японцев, там разрешено дергать за шнур только мастерам и в случае крайней необходимости. Поэтому теряется смысл в применении шнура-андона и как следствие, количество брака больше.

Ещё есть одна замечательная методика повышения качества сборки авто от японцев — это методика кайзен. Суть её заключается в том, что абсолютно любой работник завода может улучшить качество производства. Ведь, кому как не простым работникам, известно, что им удобно или нет. И если они замечают, что можно улучшить производство, например, сделав удобное крепление для инструмента и сократив на этом время сборки, то это будет внедрено в рабочий процесс. Наверное, за это сотрудники получают премию.

И самое главное, что обеспечивает качество сборки на японских заводах — это такуми — профессиональные работники завода с большим опытом работы. Они проходят серьёзный отбор и в год в «такуми» посвящают не более 2-3 человек. Именно профессионалы отвечают за самые сложные моменты сборки автомобилей и повышения качества собираемых машин.

Если сравнить методику сборки автомобилей за границей и как собирают наши машины — две большие разницы. Качество сборки зависит не от передовых решений на заводе и высокотехнологичного оборудования, а от простых людей. Это относится и к отвёрточной сборке SKD.

Статьи по теме

amastercar.ru

Выбираем материалы для шумоизоляции автомобиля

Звукоизоляционные материалы для автомобиля и области расположения

Какие материалы нужны для шумоизоляции автомобиля вопрос, с которым сталкивается каждый желающий шумоизолировать свою машину, тем более только комплексное решение с целью улучшения комфорта (акустики) в салоне, заключается в правильной подборке и установления комплекса материалов с разными свойствами в разных частях кузова. Для снижения шумов из внешней среды при помощи правильной (грамотно наклеенной) шумоизоляции приведет к снижению утомляемости, плюс к заметному приросту чистоты звучания любой аудиосистемы, кроме того шумоизоляция авто и материалы повышают защиту корпуса от коррозии, а так же позволяет сохранить в салоне машины в холодный сезон тепло, в жаркий сезон прохладу.

Зачем она нужна

Любые современные автомобили в процессе эксплуатации издают различные вибрации а так же шумы:

• Иномарки как правило подвержены такому в наименьшей степени, зато отечественные автомобили – в гораздо большей
• Максимально снизить уровень шума внутри салона – вот о чем мечтает большинство владельцев машин
• Очень многие владельцы заблуждаются, наивно думая, что шумоизоляция автомобиля и материалы для неё нужны исключительно любителям громкой качественной музыки
• На самом деле необходима она тем, кто хочет сидя в салоне нормально общаться либо просто любит наслаждаться тишиной в своем любимом автомобиле
• Кроме того длительная поездка с повышенным шумом в машине, быстро утомляет водителя, он становится рассеянным либо раздражительным, это повлияет на безопасность его движения
• Вдобавок, большинство деталей машин сами становятся источниками шума по причине вибрации, которую сами же издают
• В таком случае шумоизоляция автомобиля значительно уменьшает посторонние шумы и сделает передвижение в машине более комфортным
• Шумоизоляция авто подручными материалами не рекомендуется, времени истратите много, а толку будет мало, не все материалы годятся и дают нужный эффект
• Шумоизолирующие материалы наклеивают на элементы корпуса автомобиля по разработанной технологии, что дает появление структуры типа «сэндвич», в нижней части которого находится виброизоляция, а последующие кладутся шумоизоляцией либо поглотителем шума

Рассмотрим виды существующих материалов

Все применяемые материалы подразделяют в зависимости от свойств на подгруппы, перед применением понадобится инструкция:

Виброизоляционные

Вибропласт сильвер

Виброизоляция – это первый и основной материал для шумоизоляции авто в комплексной шумоизоляции машины:

• Он выпускается листами определённых размеров
• Виброизоляторы в свою очередь бывают чисто битумные, мастичные, и комбинированные мастично — битумные, с фольгой в основе либо без неё
• Материалы битумные и комбинированные требуют нагрева при их нанесении, зато эффективность такой изоляции заметно выше
• Материал с такими свойствами наносится на наиболее вибронагруженные места — колесные арки передние и задние, днище(см.Шумоизоляция днища автомобиля: что нужно учитывать при выполнении), и моторный отсек
• Материалы на базе мастики не требует при нанесении нагрева, и применяется на дне багажника, а так же под задними сидениями, крыше, дверях и капоте
• При этом материалы с фольгой в основе более удобные при нанесении

Теплошумоизоляционные

Сплен

Теплошумоизоляция (фото вверху)– является самоклеящимся вспененным полимерным материалом с закрытой ячеистой структурой, кроме того они имеют  отличные теплоизолирующие свойства:

• Являются отличным решением в борьбе с посторонним шумом в средних и высокочастотных диапазонах
• Как правило, такие материалы клеятся поверх виброизоляторов
• Теплошумоизоляция не требует предварительного нагрева
• К подобным материалам относят: Сплэн 3002- 3008, Барьер 4 и 8КС, Флекс 6-10
• Они влагу не впитывают, но имеют не устойчивый к воде слой клея, это ограничивает места их применения

Шумоизоляционные

Являются тяжёлыми, но самыми эффективными материалами:

• К таким относятся NoiseBlock 2 и 3милиметра, которые наносят исключительно третьим слоем, после шумоизоляции либо шумопоглотителя

Поглотитель NoiseBlock

• Такие материалы имеют структуру с открытыми ячейками
• Типичные представители такой авто шумоизоляция материалы- Бипласт 5,10 и20К, БипластПремиум, Акцент 8 и 10КС и Акцент 10ЛМКС (материал с фольгированной основой и обладающий теплоизоляционными свойствами), Битопласт 5 и 10К
• Для ощутимого эффекта от этих материалов эффективнее использовать NoiseBlock — та небольшая часть шумов, которая прорывается сквозь Акцент, затем отражается от NoiseBlock, снова направляется в Акцент, и там глушится окончательно

Противоскрипные

Называются антискрип – это тканые самоклеящиеся материалы, которые наносятся в местах соприкосновения деталей одинаковых либо разных материалов, чтобы в процессе работы они не создавали взаимного трения – скрипы, «сверчки» и шумы:

• Материалам не требуется разогрев при нанесении
• Наиболее популярным и поэтому распространённым сегодня является Маделин
• Кроме него антискрипными свойствами еще обладает Бипласт

Жидкая шумоизоляция

Самый современный вариант для изоляции днища автомобиля, так как снаружи, применять битумные маты невозможно и отсутствие ровной поверхности при наклеивании – это полбеды:

• Главным недостатком других материалов является то, что практически все твердые изоляторы звука постепенно напитываются (вбирают) влагу и теряют после этого свои свойства
• А жидкая (напыляемая) шумоизоляция по сути является жидкой резиной с комплексом присадок
• Наносится путем распыления, можно воспользоваться кистью либо валиком
• Поверхность предварительно необходимо тщательно очистить (от консервации, грязи и тд.) и обезжирить
• Напыляемая шумоизоляция встречается в таких видах:
• Такая шумоизоляция в арках автомобиля практически сводит на нет стуки отскакивающих камней
• Легче нанести на сложную поверхность
• В отличие от других материалов повышает вес машины незначительно
• Шумопоглощение у неё выше чем у твердого материала
• Легко переносит воздействие окружающей среды, отталкивает влагу
• Является дополнительной защитой от коррозии
• Один вид наносится поверх специальной грунтовки
• Другой грунтовки не требует и наносится прямо на металл
• Хорошо подходит и для обработки арок колес снаружи
• Наносится пульверизатором, быстро и доступно для нанесения своими руками
• Эффективный период эксплуатации 5 лет
• Цена, разумеется, выше, но с лихвой оправдывается качеством

Вспомогательные

Подобные материалы имеют весьма узкую область для применения:

• К вспомогательным относится материал ВИЭК 0,2Кс – просто фольга толщиной 200микрон, которая годится для заделывания крупных технологических отверстий, например в дверях и чтобы создать основу для виброизоляции

Комплексная шумоизоляция и материалы для авто снижает шумность в салоне авто на 50 процентов:

• Достичь подобного внушительного результата не помогут никакие полумеры и частичные обработки
• Шумоизоляция очень ответственный шаг, который позволяет вам достичь снижения шума от трансмиссии и мотора, уменьшения уличного шума внутри салона, устранить скрипы салонных пластиковых деталей
• Еще приятным дополнением будет улучшенная теплоизоляция в салоне машины, что будет выгодно в холодный период и добавит качественного звучания аудиосистеме

Вот все разновидности перед вами, после того как выберете чем обработать свой автомобиль непременно посмотрите видео.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

---

avtozvuk-info.ru

КАК ПРАВИЛЬНО СДЕЛАТЬ ШУМОИЗОЛЯЦИЮ АВТОМОБИЛЯ

Содержание
o Виды шумоизоляции автомобиля
o Какая шумоизоляция лучше
o Цели шумоизоляции салона
o Правильная шумоизоляция автомобиля своими руками: основные этапы работ
o Зоны повышенного внимания при проведении шумоизоляции

В дорогих авто бизнес класса шумоизоляция салона выполнена на высоком уровне, и совсем иначе обстоит дело в более дешевых машинах. Здесь защиты от посторонних шумов может не оказаться совершенно, либо она будет выполнена на крайне низком уровне. Соответственно, комфорт, особенно при длительных поездках, будет невысоким.

Помимо невозможности в полной мере насладиться негромкой музыкой из стереосистемы, постоянно воздействие шумов крайне негативно воздействует на организм водителя, снижая его внимательность, скорость реакции и провоцируя быструю утомляемость. Кроме этого, повышается раздражительность, что «заставляет» водителя выбирать более агрессивный стиль вождения, что чревато различными аварийными ситуациями.

ВИДЫ ШУМОИЗОЛЯЦИИ АВТОМОБИЛЯ

Перед тем, как правильно сделать шумоизоляцию в современном авто, следует знать, в каких местах имеет смысл размещать материалы для шумоизоляции. В соответствии с местом размещения, различают

Виды шумоизоляции:



В зависимости от основной проблемы, сделать шумоизоляцию в автомобиле можно как полной, так и частичной. Кроме того, в зависимости от используемых для работы материалов, дополнительно может быть достигнут эффект термо- и виброизоляции, что еще больше повышает комфорт при длительных автомобильных передвижениях.

Для того определить, какой материал выбрать для шумоизоляции автомобиля, следует знать основные виды материалов, которые уже доказали свою достаточную эффективность, поскольку были разработаны специально для автомобилей.

1. Визомат. Материал на основе смолы, поверх которой расположен слой фольги. Его удобно использовать на больших поверхностях – пол, арки, крыша или багажник. Материал достаточно эффективно гасит звуковые колебания и снижает степень вибрации. Приклеивается на предварительно очищенную и обезжиренную поверхность путем разогрева смолы строительным феном.
2. Вибропласт. Достаточно универсальный фольгированный материал, для приклеивания которого фен не потребуется (хотя не помешает). Наиболее часто используется на крыше, в дверях и для багажника. Выпускается в двух вариантах толщины.
3. Сплен. Пористая изоляция с отличными звукопоглощающими характеристиками, но имеющимся недостатком, проявляющимся в виде скрипа при взаимодействии с пластиковыми деталями.
4. Бипласт. Предназначен для ликвидации скрипов и заполнения щелей между различными деталями в салоне. Представляет собой схожий с поролоном материал, мгновенно принимающий форму щели/зазора, обеспечивая надежную изоляцию между примыкающими деталями. С успехом применяется на пластмассовых деталях, на стойках лобового стекла и во всех местах скрипа.
5. Маделин. Особая ткань, снабженная клеящим слоем, использующаяся для устранения зазоров между различными конструктивными элементами, а также для обмотки жгутов с электропроводами.

КАКАЯ ШУМОИЗОЛЯЦИЯ ЛУЧШЕ

Какую шумоизоляцию выбрать для автомобиля решает сам автолюбитель исходя как из приоритетных задач, которые требуется решить, но и материальных возможностей. Наиболее качественно решает проблему изоляции салона профессиональная шумоизоляция авто, но при наличии желания и определенного количества свободного времени, ее вполне можно провести своими руками, точно соблюдая технологию наклеивания применяемых материалов. Имеет смысл предварительно изучить инструкцию к транспортному средству, чтобы при разборке не возникло каких-либо затруднений.

Однозначно ответить на вопрос, какая шумоизоляция для авто лучше практически невозможно. Можно сказать, что лучше использовать специальные материалы, предназначенные именно для автомобиля – они учитывают все особенности и сложности при эксплуатации, к примеру, постоянная вибрация, перепады температур и высокая влажность. Не стоит фанатично искать отдельно теплоизоляцию, отдельно вибро- и звукоизоляцию, поскольку все эти свойства, как правило, объединяются в одном материале. Единственное, на что стоит обратить внимание, это на термостойкость материала, используемого для изоляции моторного отсека.

Стоимость шумоизоляции автомобиля варьируется в зависимости от технических особенностей и толщины материала, но его приобретение с лихвой окупается высоким акустическим комфортом в салоне, отсутствием скрипа и вибрации. Кроме того, в зимнее время салон будет гораздо теплее, а в летнее время будет нагреваться гораздо медленнее, даже под прямыми солнечными лучами. При этом, чтобы получить идеально изолированный салон, скорее всего потребуется использовать несколько видов изоляции, основная часть из которой будет снабжена фольгированным слоем. Посмотреть, как это делается на практике можно на видео

ЦЕЛИ ШУМОИЗОЛЯЦИИ САЛОНА

Установка шумоизоляция в авто по отзывам владельцев помогает добиться следующих эффектов:

• звукоизоляция моторного отсека;
• понижение шума при работе коробки передач;
• снижение уровня шума от самой дороги;
• устранение посторонних шумов (скрипов) пластиковых элементов отделки салона;
• теплоизоляция салона.

Установка шумоизоляции на автомобиль своими руками – это вынужденная мера, поскольку автопроизводители, стремясь максимально снизить стоимость продукции, уделяют этому моменту минимальное внимание. Кроме того, все более совершенная подвеска становится тише, соответственно, шумоизоляция машины становится для производителя все менее актуальной. При этом, даже при первоначальном отсутствии скрипов и обильных шумов в новом автомобиле, езда по плохим дорогам очень быстро вызовет их появление.

Посторонний шум проникает внутрь салона через двери, пол и потолок, багажник и моторный отсек. Встречая на своем пути многочисленные преграды, он частично ослабевает, а частично переходит в вибрацию, которая также воспринимается человеком как шум. Отсюда выделяется шум первичный и вторичный. Установка шумоизоляции для автомобиля позволяет эффективно бороться с обоими видами. Для достижения такого эффекта ее лучше проводить комплексно, т. е. проклеивать изолирующими материалами весь автомобиль.

ПРАВИЛЬНАЯ ШУМОИЗОЛЯЦИЯ АВТОМОБИЛЯ СВОИМИ РУКАМИ: ОСНОВНЫЕ ЭТАПЫ РАБОТ

Монтаж вибро шумоизоляции автомобилей нельзя назвать простым процессом. Он включает четыре основных этапа.

1. Разборка салона (полная).
2. Укладка (проклейка) выбранных изоляционных материалов.
3. Установка материалов для борьбы со скрипами в салоне.
4. Сборка и оценка качества выполненной работы при движении авто.

Перед тем как проклеить машину шумоизоляцией, ее салон должен быть полностью разобран до металла. Снимать или не снимать торпеду, автовладелец решает самостоятельно, в зависимости от наличия свободного времени и желания. Осуществляя демонтаж, особую аккуратность стоит проявлять по отношению к крепежным элементам, которые могут сломаться или потеряться. По окончании работ по разбору, получается совершенно голый салон, все поверхности которого подлежат очистке от грязи и тщательному обезжириванию. Только после этого можно приступать проклейке автомобиля шумоизоляцией своими руками.

Вначале укладывается виброизоляционный материал, площадь использования которого должна составлять не менее 80% от площади всех металлических поверхностей в салоне. Поверх него закрепляется шумоизоляция. От этого правила можно отступать в том случае, если приобретенный материал сочетает в себе оба этих качества. Стоит понимать, что, сэкономив, и купив слишком тонкий или некачественный материал, вся выполненная работа окажется напрасной, поскольку желаемого результата не принесет.

Внимание!Работать с изоляцией, имеющей фольгированный слой, лучше в перчатках, поскольку весьма велика вероятность достаточно глубоких порезов фольгой.

Если шумоизоляция автомобиля своими руками выполнена правильно, в настоящую проблему может превратится различное поскрипывание в салоне, которое ранее не замечалось. Поэтому работы, направленные на борьбу со скрипом крайне желательно выполнить сразу же после монтажа шумоизоляции. Для этого используются специальные материалы, перечисленные выше, которые укладываются между металлом и пластиковыми деталями салона. Сборка салона проводится в порядке, обратном разборке.

ЗОНЫ ПОВЫШЕННОГО ВНИМАНИЯ ПРИ ПРОВЕДЕНИИ ШУМОИЗОЛЯЦИИ

1. Двери. Шумоизоляция дверей автомобиля должна выполняться однозначно, поскольку именно через них в авто проникает огромное число шумов. Это сопряжено с их большой площадью и малым количеством ребер жесткости. Качественная их обработка дает весьма ощутимый эффект, мгновенно повышая акустический комфорт в салоне.
2. Капот. Правильная шумоизоляция авто, особенно дизельного, невозможна без обработки этой зоны. Большая площадь капота провоцирует серьезные вибрационные нагрузки. Его обработка положительно сказывается на комфорте при движении.
3. Багажник. Его изоляция актуальна для любого автомобиля. Поскольку существенно снижает уровень шум, исходящий от задних арок.
4. Крыша. Она становится серьезным источником вибрации и шума при движении на большой скорости. Его вибро- шумоизоляция снижает характерный гул в салоне.
5. Пол. Установка шумоизоляции на автомобиль своими руками не принесет ощутимого результата, если миновать этот участок. К нему вплотную примыкают такие источники шума и вибрации, как колесные арки и элементы подвески. Поэтому требуется укладка достаточно толстого слоя.
6. Арки колес. Шумоизоляция колесных арок автомобиля своими руками необходима прежде всего потому, что они отлично передают весь шум и вибрацию в салон. Сами при этом, не являясь источником шума.

Заключение

Лучшая шумоизоляция для автомобиля – это комплексная изоляция. Для собственноручного ее устройства потребуется достаточно много времени. Это стоит учитывать перед началом работ. Многие водители до последнего сомневаются, стоит ли делать шумоизоляцию автомобиля, но достаточно провести совсем немного времени за рулем автомобиля с шумоизоляцией салона, как любые сомнения пропадают буквально мгновенно. Видео, на котором показаны основные моменты работ:



dek-auto.ru

Какие материалы можно использовать для шумоизоляции авто

Введение

С необходимостью шумоизоляции своего авто сталкивается практически каждый автовладелец. При этом одна часть водителей считает эту процедуру хоть и необходимой, но дорогой, из-за чего оставляет задуманное в начале пути, а другая часть автомобилистов старается найти из имеющегося на рынке перечня различных материалов наиболее качественное в плане шумоизоляции средство, помогающее решить сложную задачу. Однако, прежде чем искать оптимальный комплект шумоизоляции для авто, очень важно для себя решить вопрос целесообразности задуманного, определиться со своими желаниями (что в результате нужно получить: идеальное звучание музыки, приглушение скрипов или улучшение показателя комфортабельности). Только после того, как автомобилист поймёт, на что именно будут направлены его труды, можно будет приступать к выбору материала.

Виды материалов для шумоизоляции автомобиля

Многих автомобилистов не устраивает высокий уровень шума в их автомобилях, поэтому они решают сделать дополнительную шумоизоляцию

Опытные автолюбители, которые самостоятельно старались решить вопрос шумоизоляции своего транспортного средства, при отсутствии достаточного количества денежных средств, рекомендуют сразу начать с частичной шумоизоляции. Для начала можно утеплить двери, затем — пол или багажник. Кроме опыта делающий всё своими руками владелец авто сможет для себя лично выбрать тот материал, который ему покажется практичнее остальных.

Кроме материалов понадобятся инструменты, среди которых в обязательном порядке придётся воспользоваться строительным феном, прикаточным роликом, ножницами и растворителем.

Невозможно однозначно сказать какая шумоизоляция лучше для авто, так как у каждого материала есть свои преимущества и недостатки. Любое выбранное средство должно сопоставляться с желаниями владельца, чтобы быть направленным на решение определённых целей.

Виброизоляция

Вибродемпферы — класс материалов, максимально снижающих амплитуду колебаний любых деталей и поверхностей транспортного средства, которые взаимодействуют друг с другом во время движения машины. Вибродемпферы связывает принцип, обеспечивающий лучшую вязкоупрогость материала за счёт использованных в составе веществ.

Вибропласт Silver

Вибропластом пользуется практическое большинство автовладельцев, которых интересует бюджетная шумоизоляция своей машины. Этот материал отлично гнётся, обладает высокими показателями эластичности. Он представляет собой специальное самоклеющееся средство, оснащённое алюминиевой фольгой. Вибропласт Silver можно очень легко и точно разрезать, полотно разделено квадратами размером 5х5 см. Эта «ткань» не впитывает воду и не разлагается, кроме того, имеет высокие антикоррозийные характеристики и свойства герметика. Материалом Silver можно «утеплить» даже части авто, которые имеют сложный рельеф. Толщина вибропласта Silver всего 2 мм, за счёт чего им можно обработать как пол внутри салона, двери и крышу, так и боковицы кузова, крышку капота и даже багажника.

Вибропласт Gold

Вибропласт Gold имеет типичные свойства ранее описанного материала. Единственное его преимущество — большая толщина, за счёт неё может быть обеспечена большая виброизоляция.

БиМаст Бомб

БиМаст Бомб — хороший вибропоглощающий материал. По своей структуре он является многослойной конструкцией, в которой кроме внешнего слоя из алюминиевой фольги присутствуют пласты из битума и смеси каучука. Этот материал требует предварительного разогрева, во время монтажа его температура должна быть не ниже 40°С. Из плюсов стоит отметить то, что это он лучше остальных «тканей» поглощает вибрации различного рода и имеет самый высокий КПД. Его предпочтительно приобретать тем, кто ставит перед собой цель сделать идеальную аудиоподготовку динамиков. БиМаст Бомб не впитывает влагу, им можно обработать тоннель, арки колёс, поверхность над глушителем и карданным валом.

БиМастСтандарт

БиМастСтандарт типичен ранее упомянутому материалу БиМаст Бомб. Главное отличие кроется в том, что у БиМастСтандарт лучше показатель эластичности. Эта «ткань» не нуждается в предварительном нагревании, её просто прикрепить даже к фигурным криволинейным участкам салона. Материал лишён фольгированного покрытия.

ВизоМат

ВизоМат относится к качественно поглощающим различные вибрации материалам, которые имеют битумную основу. ВизоМат оснащён внутренней самоклеющейся поверхностью, однако, перед монтажом водоотталкивающее и не разлагающееся со временем вещество нужно нагревать до температуры 50°С.

Звукоизоляция

Звукоизолирующие материалы не имеют практически ничего схожего с шумоизолирующими аналогами, отличие двух «тканей» кроется в закрытой ячеистой структуре первого вещества и наличии в нём непроницаемой лицевой плёнки. Звукоизоляционные средства герметичны, хорошо удерживают тепло. Наиболее эффективны модели, которые имеют фольгированную поверхность.

Сплэн 3004

Сплэн 3004 является одним из самых хороших звукоизолирующих материалов, которые имеют дополнительный клеевой слой. Для него характерны отличные теплоизолирующие функции, простой и быстрый монтаж (можно обрабатывать как вертикальные, так и криволинейные участки), водоотталкивающие свойства. «Ткань» толщиной 4 мм отлично противостоит как слишком низким (-40°С), так и слишком высоким (+70°С) температурам. Стоит отметить, что в продаже можно найти и менее ходовые разновидности сплена, в частности модель 3008 с толщиной 8 мм, и 3002 — 2 мм. Этот материал должен клеится поверх любой вибропоглощающей «ткани», лучше всего им обрабатывать двери, а также передние и задние арки. Важно помнить, что перед тем, как наклеить сплен, автовладельцу придётся обработать склеиваемые материалы, сделав их посредством уайт-спирита или ацетона максимально чистыми и сухими.

Шумопоглотители

К современным звукопоглотителям относятся материалы, для которых характерно превосходное сокрытие различных звуковых волн, легко передающихся по воздушной среде. Рассмотрим наиболее популярные шумопоглотительные материалы.

Акцент 10

Акцент 10 относится к качественным звукопоглощающим материалам, которые изготовлены на основе металлизированной плёнки. Эластичность состава обеспечивает пенополиуретан, а клеевой поверхностью служит специальный монтажный слой. Из плюсов стоит обратить внимание на отличные теплозащитные свойства и поглощение практически 90% шумов различного вида. Автолюбители могут приобрести Акцент 10 толщиной 10 мм, причём материал будет отлично работать как в холод (-40°С), так и в зной (+100°С). Целесообразнее всего приобретать его для того, чтобы обработать крышку капота, багажник и перегородку моторного отсека.

Битопласт 5

Если автолюбитель уверен в том, что ему необходима шумоизоляция авто, материалы для обработки салона и многих других поверхностей он может найти практически в любом строительном магазине. Например, такой материал, как Битопласт 5, лучше остальных поглощает шумы, создавая дополнительный уплотнительный слой, благодаря которому пассажиры и водитель не слышат скрипов и дребезга. ДЭто средство является пенополиуретановой основой со специальной липкой лентой. Вместе с тем «ткань» оснащена антиадгезионной прокладкой с пропиткой. Битопласт 5 имеет множество достоинств, среди которых: водостойкость, долговечность, отсутствие разложения, отличные теплоизоляционные функции. Битопласт 5 отлично справляется со своими функциями при температуре -50°С. В продаже можно встретить материал толщиной 5 и 10 мм (битопласт 10).

Изолон

Изолон практически по всем своим параметрам идентичен Акценту 10. Эта «ткань» относится к категории стандартпласт, так как обеспечивает хорошую (но не самую превосходную) шумоизоляцию.

Прокладочные «ткани»

Прокладочные материалы поглощают скрипы и неприятные звуки, которые издают взаимодействующие металлические и пластиковые элементы машины в процессе её работы. В то время когда не было такого огромного ассортимента всевозможных средств для шумоизоляции, опытные автолюбители использовали паралон, карпет и пластилин.

Маделин

Маделин относится к классу уплотнительных и декоративных «тканей» для качественной шумоизоляции авто, в его составе присутствует натуральная тканевая основа чёрного цвета. В магазинах можно купить Маделин, который имеет толщину 1–1,5 мм и оснащён клеевой поверхностью со специализированной антиадгезионной прокладкой. Таким материалом обрабатывают преимущественно зазоры, которые есть в декоративных элементах салона.

БитоПласт

БитоПласт изготовлен из полиуретана, внешняя часть — липкий слой, общая толщина конструкции составляет 5–10 мм. Благодаря специальной пропитке, Бито Пласт долговечен и водоустойчив, обладает отличными звукопоглощающими функциями.

Жидкая шумоизоляция (наружная обработка машины)

Жидкая шумоизоляция для авто имеет несколько схожих названий, от автовладельцев часто можно услышать о жидких подкрылках или антикоре. Любой из этих материалов может быть использован в качестве наружной шумоизоляционной обработки машины. Как показывает практика, от таких веществ много пользы, в частности, они помогают транспортному средству справиться с агрессивной средой, в которой авто находится в зимний период.

Жидкая шумоизоляция для авто лучше остальных веществ помогает предотвратить преждевременный износ машины. На авторынке можно приобрести различные аэрозольные и «малярные» покрытия. Если нужна внешняя шумоизоляция, спрей для авто может стать оптимальным решением проблемы.

Шумоизоляция посредством строительных материалов

Шумоизоляция авто строительными материалами пользуется у автовладельцев огромным спросом, на что, вероятнее всего, влияет исключительно стоимость готового материала. Конечно, большинство автолюбителей негативно относятся к такого рода «неприспособленным» для изоляции автомобиля средствам, как строительный войлок, полиэтилен или поролон, однако, при правильном и умелом использовании, все эти материалы смогут стать достойной альтернативой более дорогих средств для шумоизоляции.

Главная ошибка автовладельцев, которые использовали строительные материалы и остались недовольны результатом своего труда, — использование только одного конкретного материала. На самом деле, «подарить» автомобилю эффективную шумоизоляцию может только прослойка из нескольких различных средств, которые должны напоминать многослойный торт.

При использовании строительных материалов стоит помнить, что:

• полиэтилен обладает исключительно гидроизоляционными свойствами;
• поролон не сможет обеспечить звукоизоляцию, послужит лишь утеплителем;
• сплен является дорогим вариантом утеплителя без звукоизолирующих свойств;
• пенопластовые прокладки под ламинат имеют слишком низкую влагостойкость.

Если рассматривать все имеющиеся строительные материалы, то шумоизоляция авто войлоком является оптимальным вариантом, так как этот материал обладает звукоизолирующими свойствами. Однако, перед применением его придётся запаять в строительный полиэтилен, в противном случае войлок быстро потеряет свои качества, напитав влагу.

Бюджетная звукоизоляция

Бюджетная шумоизоляция авто может быть проведена посредством строительного гидроизола, который представляет собой битумный лист, имеющий стеклохолстовую прослойку. Этот материал станет хорошим виброизолятором. Им целесообразно обработать определённый участок кузова, предварительно обезжирив металлический элемент и склеить всё обычным клеем.

Следующим слоем должен стать герлен (бутилкаучук, имеющий фольгированный верх). За счёт этого увеличится вибропоглощение, первый слой будет защищён от разрушения.

Результативное третье покрытие — войлок, запаянный в строительный полиэтилен.

Скрыть звук звенящих деталей любой двери можно посредством обматывания элементов ветошью или изолентой. Шумоизоляции капота и крышки багажника можно достичь с помощью линолеума толщиной 5 мм.

Заключение

На самом деле, стоимость приобретаемого шумоизолирующего материала для автомобиля зависит исключительно от предпочтений и финансовых возможностей владельца транспортного средства. При наличии достаточного бюджета можно купить более дорогостоящие современные материалы, которые, по сути, ничем не лучше более дешёвых строительных материалов. Даже дорогостоящее шумоизоляционное средство представляет собой модифицированный гидрозол, в составе которого присутствует множество разнообразных веществ, хорошо разрекламированных изготовителем. Разобравшись с качествами и свойствами более бюджетных материалов, можно самостоятельно сделать практически идеальную шумоизоляцию своей машины.

remam.ru

Материалы для звукоизоляции авто своими руками

Современные автопроизводители, стараясь удешевить продукцию комплектации стандарт и эконом, производят лишь минимальную вибро и шумообработку, чего совершенно недостаточно. Шум в салоне автомобиля существенно снижает комфортность поездки, быстро утомляет, как водителя, так и пассажиров. Для исправления ситуации может производиться шумоизоляция авто своими руками, какие материалы требуются для этого расскажет данная статья.

Достоинства и недостатки шумоизоляции

Кроме значительного снижения уровня шумового загрязнения в салоне автомобиля шумоизоляция автомобиля дает следующие дополнительные преимущества:

• Улучшается качество звучания акустической системы;
• Повышаются теплоизоляционные свойства автомобиля: медленнее остывает на холоде и медленнее нагревается летом;
• Производится дополнительная антикоррозионная обработка.

Наклеенное шумоизоляционное покрытие багажного отделения салона автомобиля

Следует отметить и негативные стороны шумоизоляции:

• Масса автомобиля может увеличиться до 50 кг;
• При неправильной установке или небрежном монтаже могут появиться дополнительные поскрипывания «сверчки»;
• Со временем может наблюдаться провисание двери;
• Расход топлива увеличивается.

Важно!

Откуда в автомобиль поникает шум

Области проникновения посторонних шумов в салон автомобиля

Двери

Поскольку на производствах двери практически не обрабатываются материалами для шумоизоляции авто, через них проникает значительное количество от общей доли звуков. Поэтому шумоизоляция дверей – это минимально необходимый уровень дополнительных отделочных работ. При этом вокруг динамиков желательно устанавливать вибропоглощающие демпферы, что существенно улучшит качество их звучания. Для изоляции рекомендуется использовать: битопласт, герметон, изотон, акцент.

Колесные арки

Вопреки расхожему мнению арки, как таковые, не издают звуки, а являются источником вибраций, которые и транслируют на другие элементы кузова, являющиеся источниками шума. Какой материал выбрать для шумоизоляции арок автомобиля, учитывая их нагрузку? Можно использовать вибродемпфирующие материалы Вибропласт и Визомат.

Пол

Близость к вибрирующим узлам и большая площадь делает эту деталь конструкции источником существенной доли шума. Надежно его изолировать можно только при помощи многослойных материалов гасящих как шум, так и вибрацию. Когда выполняется шумоизоляция авто своими руками какие материалы требуются для обработки источников вибраций – это Шумофф или Бимаст и Вибропласт в качестве первого слоя (основания). Рекомендуется использование материалов на битумной основе дающих дополнительную антикоррозионную защиту: Шумофф и материалы на его основе Mix и Mix F.

Потолок

Является источником звуков преимущественно на высокой скорости, набегающий воздушный поток создает гул и во время дождя. Для изоляции используют вибродемпферы и шумопоглотители: Битмаст, Вибротон и др.

Капот

Звукоизоляция капота материалом Bitmast Bomb

Является источником значительной части шумов в салоне автомобиля. При его изоляции рекомендуется использовать самоклеющиеся материалы комплексного назначения (изолируют и от шума и от вибрации). Главное условие – высокие термоизоляционные показатели, наличие отражающего тепло фольгированного слоя.

Багажник

Так же является важным элементом, обработка которого существенно улучшит звучание динамиков и снизит шумовое загрязнение в салоне, особенно на пассажирских местах. Какие материалы требуются для шумоизоляции авто своими руками, для багажника подойдут те, которые имеют хорошую прочность и стойкость верхнего слоя к механическим повреждениям: Шумофф М4 и Mix6, визомит МП, bitmast suoer.

Обзор и характеристика популярных материалов для шумоизоляции автомобиля

Шумоизоляционные материалы для авто можно условно разделить на несколько категорий:

• Шумоизоляционные;
• Виброизоляционные с шумогасящим эффектом;
• Шумоизоляционные с теплоизоляционным эффектом;
• Шумоизоляционные с антикоррозионным эффектом;
• Комбинированные – совмещающие несколько полезных функций.

Шумоизоляционные материалы

Шумофф Гарметон – представляет собой материал, напоминающий поролон, но его звукоизоляционные свойства сильнее в 10 раз. Не горит и плохо абсорбирует влагу. Отличительной особенностью является медленное восстановление изначального объема, в течение 45 мин., что дает дополнительное время при монтаже и способствует тому, что материал полностью заполняет все отведенное пространство.

Гарметон А15 – кроме перечисленных свойств этот материал обладает рельефной поверхностью, что позволяет дополнительно рассеивать звуки.

Дверь оклеенная Гарметоном А15

Шумофф Микс и МИКС Ф – материалы на битумной основе. Являются аналогом заводских материалов используемых для звукоизоляции пола, капота и багажника в автомобилях премиум класса. Для закрепления на поверхности материал необходимо нагреть до температуры 150°С. Для этого вполне подойдет обычный строительный фен. МИКС Ф имеет самоклеющуюся основу, прикрытую вощеной бумагой, что значительно упрощает процесс монтажа.

Предварительная подготовка поверхности ограничивается только грубой очисткой от грязи и пыли. Хорошо выдерживает отрицательные температуры, имеет армирующий слой, позволяющий материалу держаться на поверхности даже если часть рулона отклеилась. Допускается повторное наклеивание отставших частей методом разогрева.

Оклейка салона автомобиля материалом Шумофф Микс Ф

Шумофф М2, М3 – имеют внешний защитный слой профилированной из толстой алюминиевой фольги, что дает дополнительную механическую защиту обработанной поверхности. Клеящий слой на каучуковой основе стойкий к агрессивным средам. В качестве звукогасящего материала используется высоконаполненная полимерная композиция. Рельефная поверхность металлического слоя сохраняется после монтажа не менее чем в 50% ячеек, что придает всей конструкции дополнительную пространственную жесткость.

Обработка дверцы звукоизолирующим материалом Шумофф М2

Звуковиброизоляционные материалы

Вибропласт М1, М2 – состоит из звукопоглощающего полимерного материала и алюминиевой фольги. М2 имеет дополнительный клеящий слой. Легок в установке, хорошо держит форму, наносится без разогрева на обезжиренную поверхность. Монтаж рекомендуется производить при температуре около 15°С. Инертен к агрессивным химическим и биологическим веществам, сообщает обработанным участкам кузова дополнительную коррозионную устойчивость.

Рекомендованные области применения: кузов, дверки, крыша автомобиля. Гасит шумы и вибрации посредством превращения механической энергии в тепловую. Колебательная энергия вибраций превращается в тепло от трения фольги и вязкоупругого слоя основания.

Битопласт 5, 10 – имеет народное название «антискрип» используется для гашения колебаний в приборной панели, торпеде, рулевой колонке и т.п. Внешне напоминает очень плотный поролон, не впитывает влагу, горит только под воздействием открытого пламени, при этом выделяет довольно едкий дым с черной копотью.

Шумофф М4 – используется для гашения вибраций и снижения уровня шума Области применения: колесные арки, перегородка моторного отсека.

Комбинированные материалы

Шумофф П4 – кроме звукоизоляции обладает хорошими теплоизоляционными возможностями. Состоит из двух слоев, между которыми находится воздушная прослойка. Имеет высокую эластичность и клеевую основу стойкую к воде.

Комфорт 3 – используется в качестве шумо-, звуко-, гидроизоляции. Материал напоминает вспененную резину, не скрипит и не разрушается при отрицательных температурах. При длительном сжатии и трении не теряет свою первоначальную форму.

Видео обзор некоторых материалов для шумоизоляции:

motorplan.ru

Строительная шумоизоляция для авто

Строительная шумоизоляция самоклеющаяся — звукоизолМ

Установка на автомобиль шумоизоляции – это самый популярный и востребованный тюнинг. Разнообразных материалов пруд пруди и найти можно в любом магазине, даже не автомобильном.
Способы тоже на ваш выбор – дорогая салонная шумка либо вы приобретя материалы выполняете работу своими руками.

Спорный вопрос

Существует лишь один спорный вопрос, с которым сталкиваются все владельцы авто можно ли шумоизолировать машину недорогими строительными материалами (фото вверху), или нужна исключительно автомобильная шумка.
Итак:

• Сегодня есть два противоположных мнения по поводу строительной шумоизоляции в машине
• Первое озвучивают производители материалов для шумоизоляции автомобилей и работники сто, занимающихся шумоизоляцией – применение строительной шумоизоляции в авто не допустимо, эффекта не будет
• Второе от самих владельцев авто – цена специализированной шумки неоправданно завышена, на порядок дешевле воспользоваться строительными материалами с похожими свойствами
• Для ответа на этот головоломный вопрос, надо сначала понять, что именно, входит в такое понятие как «шумоизоляция»

Что такое шумоизоляция

Под шумоизоляцией обычно понимают снижение шумов в салоне машины, исходящих от двигателя, трансмиссии и из окружающей среды.
Иногда сюда же добавляют шум покрышек и стук камешков в подкрылках:

• На самом то деле все вышеперечисленное лишь маленькая часть всех возникающих в машине посторонних звуков
• Для начала вспомним, из чего изготовлена любая машина – из листов металла
• А любой лист металла при движении авто начинает колебаться (вибрировать), а вибрации порождают шум(гул)
• Ответ напрашивается сам — чтобы надежно и качественно шумоизолировать ваш любимый автомобиль, нужно «сковать» (зафиксировать) металлические детали, чтобы не давать им повода для появления вибраций
• Как правило это получается сделать при помощи наклеивания на металл различных материалов, инструкция подскажет лучшие

Возможные разновидности

Совсем недавно, огромной популярностью пользовались такие шумоизолирующие комплекты как Dynamat:

• В рекламе преподносилось, что материалы из разряда космических (нано) технологий, которые « чудесным образом преобразуют исходящую вибрацию в тепло, а тепло постепенно рассеивается в воздухе»
• Разумеется это правда (по поводу поглощения и рассеивания вибрации), однако подобное превращение выполняет практически любой похожий материал, который приклеивают к металлу, тут нет ничего космического или «Нано»
• Стоимость комплекта с установкой разумеется была высокой
• Но после известного нам кризиса изменилось многое, и сегодня наиболее популярным становится производство шумоизоляции для авто отечественной комплектации
• Стоимость его много ниже, он предлагается установкой и без, так сказать для самостоятельного монтажа
• Комплект состоит из кусков самоклеящегося материала, которые выкроены на все модели отечественных авто
• Владельцам нестандартных, по советским меркам авто, в частности, иномарок, предлагают «обезличенные» комплекты, представленные листами материала площадью для обработки машины, размерами нашу с «Волгу»
• Практически любой автомобиль попадает под эту категорию
• Если вы приобретаете этот комплект «с установкой» – тогда все понятно, а вот как обработать свою машину самостоятельно?
• Работа в принципе не сложная, но требует много времени и терпения
• Нужно полностью разбирать салон авто, снимать все коврики и сидения, а так же обивку с крыши и дверей
• Затем все пространство в салоне следует тщательно пропылесосить и промыть, по необходимости удалить заводскую шумоизоляцию и зачистить поверхности до металла
• Иначе, ваш самоклеющийся материал не станет липнуть к запыленной либо обработанной «антикором» поверхности
• После этого металл нужно обезжирить и только потом можно наклеивать ваши шумоизоляционные листы
• Трудности могут возникнуть с оклеиванием потолка и дверей
• Крыша вообще требует особого внимания, иначе вся «шумка» просто отклеится и толку будет от неё мало
• Двери сложно из-за узкого пространства, приходится протискиваться сквозь арматуру короба, огибать тяги замка двери и стеклоподъемника
• Рейтинг авто по шумоизоляции будет выше с применением специальных материалов

Варианты подешевле

Хотите узнать  есть ли варианты, подешевле?
Разумеется способы сделать шумоизоляцию много дешевле существуют:

• Расчеты шумоизоляции авто показывают, что нет смысла гнаться за самым дорогим вариантом
• И на авторынках и многих во магазинах вам предложат купить различные варианты шумоизолирующих материалов на основе битума и пенополиэтилена Всегда можно отыскать готовые комплекты на любые отечественные автомобили
• В набор входят: шумоизоляция для пола, потолка, багажника(см.Шумоизоляция багажника в комплексе мер по снижению шума в салоне), дверей, капота и двигательного отсека
• В отличие от уже рассмотренной нами выше шумоизоляции, листы пенополиэтилена просто укладываются, а не наклеиваются
• Эффективность шумоизоляции при этом снижается, это, разумеется, является минусом
• Вдобавок материалы на гудроновой основе содержат в себе войлок либо иные текстильные материалы, являющиеся «аккумуляторами влаги»
• Поэтому чтобы укладывать на голый металл постоянно мокнущие ковры, имеет смысл либо устанавливать шумоизоляцию исключительно на основе пенополиэтилена, либо запаивать такие материалы в полиэтилен

Можно идти другим путем:

• Дешевле будет приобретать цельные листы материала вместо готовых комплектов
• Это доступно сделать в магазине запчастей либо на авторынке, так же и в любом магазине по продаже строительных товаров
• Такие листы могут продаваться в обычном варианте, и фольгированные, имеющие самоклеющуюся основу
• Имеет смысл применять фольгированные листы только для обработки капота
• Прочие материалы годятся для самостоятельного выполнения шумоизоляции любой части автомобиля

Внимание: Главное при любой шумоизоляции соблюдать порядок слоев- первым всегда клеят вибропоглотитель, затем шумопоглотитель, затем антискрип или теплоизолятор (в зависимости от зоны проклейки).

• Во-вторых, многие умельцы успешно применяют другой способ устранения проблемы излишнего шума
• Используется самоклеющаяся строительная шумоизоляция, в частности применяемая для шумоизоляции зданий
• Представляют собой листы на основе гудрона, без добавления в него ткани -практически это лист из чистого гудрона
• Обработка автомобиля с его помощью таким образом — сначала изготавливают выкройку под конкретную модель салона авто
• Затем материал прогревают, пока его состав не размягчается и не приобретает клеящие свойства
• Затем лист наклеивают и после застывания он прочно слипается с поверхностью Плюсом является и то, что такой материал может легко клеиться и на зачищенный металл, и на обработанную иными материалами поверхность
• Кроме того, по звукоизолирующим свойствам гудроновое покрытие практически отличается от более дорогих мастичных специализированных виброматериалов, обладает отличными антикоррозионными свойствами
• Главное, (как и с другими материалами) чтобы не было зазоров между материалом и поверхностью
• Поверх «гудронового» покрытия кладется шумоизоляция строительная самоклеющаяся, например   пенополиэтилен либо другие материалы для шумопоглощения
• Стоимость гудронового покрытия низкая, рулона достаточно для обработки салона любой легковушки
• Не стоит путать строительную шумку, которая годится для авто, главное чтобы свойства материалов совпадали, с «колхозной шумоизоляцией» когда клеят что попало – линолеум, поролон, мажут жидким битумом и уверяют что это круто
• На самом деле специализированные материалы лучше чем что попало, и свойства у них повыше, эффект получше
• Тем более иномарку я бы битумом марать не стал
• Используя войлок, следует помнить, что он вбирает влагу из внешней среды, поэтому либо запаивайте в пакеты, либо применяйте в недоступных для влаги местах

Как выполняется весь процесс и в каких зонах какой материал применить подскажет видео.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

---

avtozvuk-info.ru

Как выбрать материалы для шумоизоляции автомобиля

Поездку в салоне автомобиля с высоким уровнем шума нельзя назвать комфортной. Сильный шум становится причиной быстрой утомляемости водителя, что негативно сказывается на безопасности всех участников дорожного движения. Кроме того, плохая шумоизоляция авто не позволяет наслаждаться качественной музыкой даже при установке самой современной аудиосистемы.

К сожалению, производители автомобилей бюджетного и среднего ценового сегмента обычно шумоизолируют только два-три основных узла или вообще игнорируют защиту от шума. И потому многие автолюбители задумываются над тем, как можно максимально снизить уровень шума в салоне.

Виды материалов для обесшумливания авто

Итак, вы решили, что вам необходима шумоизоляция автомобиля, материалы для которой широко представлены в специализированных автомагазинах. Но какие именно материалы для шумоизоляции нужны для качественного обесшумливания автомобиля? Как правильно их выбрать? Эти вопросы интересуют каждого, кто хочет обесшумить свое транспортное средство.

Источником шумов в автомобиле являются как работающие узлы и агрегаты, так и металлические панели кузова, а также пластиковые детали салона. Кроме того, шум создают и потоки воздуха, которые обтекают автомобиль при движении. Посторонние звуки проникают в салон через неплотности кузова, а также передаются на панели кузова через элементы подвески, трансмиссию и прочие узлы, контактирующие с ними.

Чтобы добиться максимального уровня комфорта в салоне, шумоизоляция автомобиля должна проводиться с помощью материалов с различными свойствами:

• вибропоглотители – для снижения вибрации от силового агрегата, трансмиссии и колес авто;
• шумоизоляторы – для уменьшения звуков работающего двигателя, колесных пар и прочих узлов и агрегатов;
• шумопоглотители – для поглощения шумов, проникающих в салон автомобиля;
• антискрипные материалы – для устранения скрипа салонного пластика.

Экологичность и пожаробезопасность – это те требования, которым должна соответствовать качественная шумоизоляция, материалы для нее необходимо приобретать в специализированных магазинах. И при покупке обязательно проверьте наличие сертификата качества.

Правильно комбинируя шумоизолирующие материалы, можно добиться практически идеального обесшумливания автомобиля. Для получения такого эффекта вначале поверхности оклеивают вибродемпфером, а поверх наносят слой звукопоглощающих или звукоизолирующих материалов. Шумоизоляция авто будет неполной, если в салоне будет слышен скрип трущегося пластика. Поэтому все стыки пластиковых деталей обрабатывают противоскрипными лентами.

Вибропоглотители

Виброизолирующие материалы эффективно снижают вибрацию, которая передается в салон от двигателя, трансмиссии и колесных пар. Они представляют собой самоклеющиеся листы различной толщины на битумной, мастичной или комбинированной основе.

Вибропоглотители утяжеляют поверхность, смещают резонанс вниз частотного диапазона и гасят низкочастотные шумы. Толщину вибродемпфирующего слоя подбирают таким образом, чтобы эффективно гасить вибрации и чтобы шумоизоляция авто не слишком утяжеляла транспортное средство. Очень важно правильно клеить вибродемпфер – стык в стык. Перед оклеиванием поверхность обязательно очищают и обезжиривают, а все наклеенные куски обязательно прикатывают валиком.

Наилучшей эффективностью вибродемпфирования обладают многослойные виброизоляторы – к примеру, Шумoff МиксФ. Этот вибродемпфер состоит из восьми слоев битума, между которыми имеются дополнительные армирующие слои. Армирование позволяет виброизолятору сохранять прочность в условиях постоянных вибраций.

Однако есть у многослойных вибродемпфером и минус, они имеют самый большой вес. Кроме того, тяжелые листы снижают в целом резонанс кузова и есть риск получить в салоне постоянный гул. Поэтому комбинированные вибродемпферы стоит использовать только на участках, подвергающихся самым высоким вибронагрузкам. К примеру, на колесных арках, моторном щите, тоннеле коробки передач.

Для обработки остальных поверхностей лучше применять более легкие материалы. К примеру, для обесшумливания металлической основы дверей, крыши, пола, багажника и прочих элементов отлично подойдут вибропоглотители средней тяжести – Шумoff М2 или Шумoff М3. Эти вибродемпферы устойчивы к воздействию окружающей среды, обладают высокой эластичностью и просты в укладке. А легкие виброизолирующие листы, к примеру Шумoff L2, идеальны для снижения шума пластиковых панелей.

Современная листовая виброизоляция – это еще и эффективная защита металла кузова от коррозии. Качественная прикатка вибродемпфера к металлу кузова закрывает доступ кислорода и влаги, за счет чего исключаются коррозионные процессы.

Шумоизолирующие

Звукоизоляционные материалы для автомобиля отражают звуковые волны и предназначены для защиты салона от внешних шумов. Они имеют закрытоячеистую структуру и непроницаемую лицевую пленку. В основе шумоизоляторов лежит пенополиэтилен или вспененная резина.

Звукоизоляторами оклеивают двери, пол, крышу и другие элементы кузова, которые непосредственно контактируют с внешней средой. А, например, на капот авто клеить шумоизоляционные материалы не имеет особого смысла. Шумоизоляторы наклеивают поверх слоя вибродемпфера, стык в стык и без зазоров. При необходимости допускается монтаж внахлест.

Один из самых популярных звукоизоляционных материалов – звукоизолятор Шумoff Комфорт на основе вспененной резины. Он легко монтируется на поверхностях со сложной геометрией, не боится воздействия влаги и может эксплуатироваться как при низких, так и высоких температурах.

Теплошумоизоляционные

Шумоизоляция авто с использованием теплошумоизоляционных материалов – отличный способ не только обесшумить салон, но и сохранить комфортную температуру. Благодаря гибкой структуре теплошумоизоляторы можно устанавливать на поверхности сложной конфигурации.

Для обесшумливания и теплоизоляции салона удобно использовать Шумoff П4В на основе вспененного полиэтилена, обладающий низкой теплопроводностью. Отличительная особенность этого теплозвукоизолятора – исключительная устойчивость к влаге, что позволяет использовать его в тех зонах, где неизбежен контакт с водой.

Звукопоглощающие

Шумопоглотители отличаются от звукоизоляторов тем, что не отражают, а поглощают звуковые волны. Их наносят поверх звукоизоляционных материалов или вместо них. Они обладают мягкой высокопористой структурой и поглощают до 95% звуковых волн.

Звукопоглотители в обязательном порядке наносят на капот автомобиля. Их клеят поверх вибропоглотителя или штатной звукоизоляционной панели. Кроме того, шумопоглотители наносят на пластиковую обшивку дверей, элементы приборной панели. В этих случаях звукопоглотитель может выполнять и функцию антискрипа.

Один из самых популярных шумопоглощающих материалов – Шумoff Герметон, имеющий рельефную структуру. Он изготавливается на основе специального пенополиуретана и обладает более высоким коэффициентом шумопоглощения по сравнению с традиционным поролоном. Шумoff Герметон обеспечивает эффективное звукопоглощение и рассеивание шумов в широком диапазоне.

Противоскрипные

Шумоизоляция авто подразумевает и устранение скрипа и прочих неприятных звуков, которые возникают при контакте пластиковых или металлических деталей. Для этого используют разнообразные антискрипные материалы. Их наносят в местах соприкосновения элементов салона, чтобы исключить взаимное трение в процессе движения автомобиля. А также оборачивают провода и штекеры, чтобы не было дребезжания.

shumoff77.ru

«Какую шумоизоляцию выбрать для автомобиля?» – Яндекс.Знатоки

Какую шумоизоляцию выбрать для автомобиля?

Владелец автомобиля не готов мириться с шумом, возникающим во время движения. У него есть два варианта ответа на вопрос какую шумоизоляцию выбрать – выполнить частичную или полную шумоизоляцию. И тот, и тот другой вариант имеет свои преимущества и недостатки.

Частичная шумоизоляция автомобиля

Частичная шумоизоляция автомобиля, как можно понять из названия, даст частичное решение проблемы. Что это значит? Вам удастся локально устранить шумы, которые вас беспокоят больше всего. Например, вы слышите стуки и скрипы со стороны пола при набирании скорости – проще всего проклеить несколько слоев изоляторов, устраняющих вибрацию и распространение звуковых волн на передних колесных арках и полу салона. Раздражающий шум исчезнет.

Преимущества частичной шумоизоляции:
• эффективная борьба с конкретным источником шума, на который жалуется автовладелец;
• дополнительная защита от проникновения холода;
• эффективная защита обработанных поверхностей от ржавчины и неблагоприятных внешних факторов;
• сравнительно небольшие денежные затраты на работу.
Недостатки частичной шумоизоляции:
• добиться полной тишины в салоне не удастся, так как звуки будут проникать через те «входные ворота», которые были обделены вниманием;
• мнимая экономия в долгосрочной перспективе приведет к дополнительным тратам, так как придется обновлять или создавать новую шумоизоляционную систему;
• риск повреждения созданной поверхности возрастает, так как нет системной защиты салона;
• штатная аудиосистема не будет удовлетворять запросы автовладельца.

Как видим, частичная шумоизоляция может удовлетворить только тех автомобилистов, которые либо управляют машинами с почти идеальной штатной шумоизоляционной системой, либо согласны на частичное решение проблемы.

Полная шумоизоляция автомобиля

Создание новой усовершенствованной шумоизоляционной системы подразумевает предварительный демонтаж штатной. Конечно, она потребует больших трудовых и финансовых затрат. Чаще всего ее проводят в специализированных СТО, где мастера располагают новейшим оборудованием и материалами. Наши специалисты рекомендуют брать за основу продукцию StP, ее производитель сконцентрирован именно на создании надежных шумоизоляторов, поэтому с их помощью можно добиться максимальной эффективности.

Преимущества полной шумоизоляции:
• она обеспечивает защиту от всех видов шумов и вибрации вне зависимости от локализации «входных ворот»;
• она дополнительно обеспечивает теплоизоляцию салона;
• она обеспечивает идеальные условия для работы штатной аудиосистемы;
• она обеспечивает защиту обработанных поверхностей от неблагоприятных факторов внешней среды;
• она имеет пролонгированную гарантию.
Недостатки полной шумоизоляции:
• сравнительно большее финансирование.

Других недостатков у полной шумоизоляции нет, ведь она на годы защищает машину от всех видов шумов и разрушающих факторов внешней среды и обеспечивает отличную работу всех узлов автомобиля.

В центре шумоизоляции автомобиля «TuningABC», мы предоставляем гарантию на материалы и проведенные работы — от 10 лет! На рынке шумоизоляции мы более 9 лет и ни одного отрицательного отзыва!

Более подробно о шумоизоляции автомобиля, о преимуществах разных материалов, о процессе шумоизоляции можете прочитать на нашем сайте: https://tuning-abc.ru в разделе новости и статьи.

yandex.ru
