Назначение и устройство коробки передач автомобиля

Коробка передач служит для изменения тяговой силы на колесах автомобиля в зависимости от сопротивления движению и дает автомобилю возможность двигаться задним ходом. Коробка передач позволяет, кроме того, при выключении передач отсоединять ведущие колеса автомобиля от двигателя, обеспечивая тем самым возможность запуска двигателя и его работу на холостом ходу.

Коробка передач представляет собой механизм, состоящий из набора шестерен, которые могут вводиться в зацепление в различных сочетаниях.

Каждое сочетание зацепления шестерен коробки называется ступенью или передачей. Число ступеней (передач) в коробке передач зависит от конструкции автомобиля и обычно бывает от трех до пяти (не считая передачи заднего хода). В соответствии с этим коробки передач называются трехступенчатыми, четырехступенчатыми и пятиступенчатыми.

Рис. Коробка передач автомобилей ГАЗ-69 и ГАЗ-69А: 1 — сальник; 2 — задняя крышка картера; 3 — шарикоподшипник вторичного вала; 4 — картер коробки передач; 5 — маслоотражательное кольцо; 6 — вторичный вал; 7 — вилка переключения шестерни (каретки) первой передачи и заднего хода; 8 — шестерня (каретка) первой передачи и заднего хода; 9 — рычаг переключения передач; 10 — верхняя крышка картера; 11 — шестерня второй передачи; 12 — втулка шестерни второй передачи; 13 — зубчатый венец шестерни второй передачи; 14 — каретка второй и третьей передач; 15 — вилка каретки второй и третьей передач; 16 — зубчатая ступица; 17 — регулировочные прокладки; 18 — упорное кольцо; 19 — зубчатый венец шестерни третьей передачи; 20 — шестерня третьей передачи; 21 — роликоподшипник; 22 — шарикоподшипник первичного вала; 23 — первичный вал; 24 — передняя крышка картера; 25 — маслоотражательное кольцо; 26 — роликоподшипник промежуточного вала; 27, 29, 32 и — шестерни промежуточного вала; 28 — пробка сливного отверстия картера; 30 — ось промежуточного вала; 31 — промежуточный вал; 34 — промежуточная шестерня заднего хода

Зацепление различных пар шестерен осуществляется при помощи кареток (шестерен), передвигаемых вдоль валов коробки. В зависимости от числа подвижных кареток коробки разделяются на двухходовые (две каретки) и трехходовые (три каретки).

Принцип работы автомобильных коробок передач независимо от их конструктивного оформления и числа передач одинаков. Рассмотрим их устройство и работу на примере трехступенчатой двухходовой коробки передач автомобилей ГАЗ-69А и ГАЗ-69.

Первичный (ведущий) вал 23 выполнен заодно с шестерней 20 третьей передачи и с зубчатым венцом 19. Первичный вал через сцепление соединяется с коленчатым валом двигателя.

Вторичный (ведомый) вал 6 является как бы продолжением первичного вала и расположен с ним на одной оси. Хвостовик вторичного вала сидит в роликоподшипнике 21, установленном в конце первичного вала. Вторичный вал вследствие этого может вращаться независимо от первичного.

На вторичном валу установлены две шестерни 8 и 11 и зубчатая ступица 16. Шестерня 8 (каретка) сидит на валу на шлицах и может перемещаться вдоль его оси. Шестерня 11 имеет зубчатый венец 13. Она посажена на вторичном валу на бронзовой втулке 12, поэтому свободно вращается на валу. На ступице установлена каретка 14 второй и третьей передач, которая перемещается по ступице.

Промежуточный вал 31 представляет- собой блок шестерен 27, 29, 32 и 33, свободно вращающийся на оси 30.

Промежуточная шестерня 34 заднего хода посажена на ось на бронзовой втулке и свободно вращается на оси.

Первичный и вторичный валы установлены в гнездах картера коробки на шарикоподшипниках 22 и 3. Ось 30 промежуточного вала закрепляется в гнездах картера неподвижно, промежуточный же вал 31 вращается на оси на роликоподшипниках 26. Ось промежуточной шестерни заднего хода неподвижно закреплена в специальных гнездах картера.

Шестерня 20 первичного вала с шестерней 27 промежуточного вала, а также шестерня 33 с промежуточной шестерней 34 заднего хода находятся в постоянном зацеплении. В постоянном зацеплении находятся также шестерня 29 промежуточного вала и шестерня 11 вторичного вала. Каретки 8 и 14 могут перемещаться по вторичному валу и вводиться в зацепление: каретка 14 своими внутренними зубьями с зубчатым венцом 19 шестерни 20 первичного вала или с зубчатым венцом 13 шестерни 11; каретка 8 с шестерней 32 или 34.

При положении кареток, изображенном на рисунке, крутящий момент от двигателя будет передаваться с первичного вала через шестерни 20 и 27 на блок шестерен промежуточного вала.

Однако на вторичный вал крутящий момент передаваться не будет, так как при изображенном положении кареток 8 и 14 вторичный вал разобщен как с первичным, так и с промежуточным валами. Такое положение кареток называется нейтральным. В нейтральное положение каретки ставятся при запуске двигателя и работе двигателя на холостом ходу (на месте или при движении автомобиля накатом).

Рис. Схема включения шестерен и передачи крутящего момента в трехступенчатой коробке передач автомобилей ГАЗ-69 и ГАЗ-69А: а — первая передача; б — вторая передача; в — третья передача; г — задний ход; I — положение рычага при включении первой передачи; II — положение рычага при включении второй передачи; III — положение рычага при включении третьей передачи; IV — положение рычага при включении заднего хода

Чтобы привести автомобиль в движение, надо передать крутящий момент вторичному валу. Для этого каретку 8 или 14 следует ввести в зацепление с одной из шестерен промежуточного вала, при котором обеспечивалось бы получение наибольшего передаточного отношения, а следовательно, и наибольшего крутящего момента на вторичном валу. Передвинем каретку 8 вправо и введем ее в зацепление с шестерней 32 промежуточного вала, как это показано на рис. а. Такое положение кареток соответствует первой передаче.

Чтобы включить вторую передачу, необходимо вывести каретку 8 из зацепления с шестерней 32, а затем, передвинув (по рис. б влево) каретку 14, ввести последнюю в зацепление с зубчатым венцом 13 шестерни 11, постоянно находящейся в зацеплении с шестерней 29 промежуточного вала.

Переходить со второй передачи на третью нужно в той же последовательности, что и с первой передачи на вторую. При этом каретка 14 выводится из зацепления с зубчатым венцом 13 шестерни 11 и вводится в зацепление с зубчатым венцом 19 шестерни 20 первичного вала (рис. в), первичный и вторичный валы начинают вращаться как одно целое.

Для движения задним ходом следует перевести обе каретки в нейтральное положение, а затем каретку 8 передвинуть влево и ввести в зацепление с промежуточной шестерней 34 заднего хода. При этом направление вращения вторичного, вала изменится на обратное.

Для легкого и безударного переключения передач необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковы. Окружная скорость шестерни зависит от числа оборотов вала, на котором она сидит, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для облегчения безударного переключения передач и уменьшения износа зубьев шестерен в коробках передач, в частности в коробке передач автомобилей ГАЗ-69А и ГАЗ-69, предусмотрено специальное устройство — синхронизатор каретки включения второй и третьей передач.

Синхронизатор выравнивает окружные скорости вращения шестерен перед вводом их в зацепление. Устроен он следующим образом. На конце вторичного вала 1 установлена на шлицах и закреплена стопорным кольцом 14 зубчатая ступица 6 синхронизатора. На наружных зубьях ступицы установлена каретка 10 второй и третьей передач, охватываемая вилкой 8. В трех пазах ступицы установлены ползуны 11 блокирующего устройства, соединяемые при помощи шариков 9 фиксаторов с кареткой 10. По обеим сторонам ступицы расположены блокирующие бронзовые кольца 4. Каждое блокирующее кольцо имеет зубчатый венец и пазы 47 для ползунов; внутренняя поверхность кольца выполнена конусообразной.

Синхронизатор расположен между зубчатым венцом 13 шестерни 15 первичного вала и зубчатым венцом 3 шестерни 2 второй передачи. Основания зубчатых венцов шестерен 2 и 15 имеют конусные поверхности.

Рис. Устройство и схема работы синхронизатора коробки передач: а — положение деталей синхронизатора при Выравнивании окружных скоростей; б — положение деталей синхронизатора при включенной передаче; в — детали синхронизатора; 1 — вторичный вал коробки передач; 2 — шестерня второй передачи; 3 — зубчатый венец шестерни второй передачи; 4 — блокирующее кольцо; 5 — упорная шайба; 6 — зубчатая ступица; 7 — пружина; 8 — вилка каретки второй и третьей передач; 9 — шарик фиксатора; 10 — каретка второй и третьей передач; 11 — ползун; 12 — регулировочные прокладки; 13 — зубчатый венец шестерни первичного вала; 14 — стопорное кольцо зубчатой ступицы; 15 — шестерня первичного вала; 16 — первичный вал; 17 — паз для ползуна ступицы

При включении второй или третьей передачи каретка 10 синхронизатора при помощи переключающего устройства перемещается вместе с ползунами 11 по ступице 6. Ползуны, входящие в пазы 17 блокирующих колец 4, прижимают кольцо к конусной поверхности соответствующего зубчатого венца шестерни. Вследствие трения, возникающего между соприкасающимися конусными поверхностями, блокирующее кольцо немного сдвигается в сторону вращения зубчатого венца до упора пазов в боковые поверхности ползунов. При этом скошенная поверхность.торцов зубьев каретки 10, упираясь в скошенную поверхность торцов зубьев кольца 4, не дает зубьям войти в зацепление, вследствие чего обеспечивается сильное прижатие кольца 4 к конусной поверхности зубчатого венца. В результате сильного трения конусов скорости вращения валов уравниваются, каретка 10 сдвигается дальше, выжимая шарики 9 фиксаторов, и своими зубьями входит в промежутки зубьев венца 13, бесшумно включая соответствующую передачу.

Управление коробкой передач осуществляется при помощи рычага 6; качающегося в шаровой опоре крышки картера коробки передач.

В той же крышке в гнездах установлены, два ползуна 3 и 12, которые могут перемещаться вдоль своих осей, скользя при этом в гнездах крышки коробки. Каждый из этих ползунов соединен с вилкой: ползун 12 каретки первой передачи и заднего хода с вилкой 11, ползун 3 каретки второй и третьей передач с вилкой 10.

Концы вилок вмещаются в кольцевых проточках, имеющихся в каретках, и не мешают кареткам свободно вращаться вместе со вторичным валом. При продольном же перемещении вилок, каретки передвигаются вдоль вала и тем самым вводят в зацепление соответствующие шестерни. Посредством перемещения рычага, а следовательно, и вилок с каретками происходит переключение передач в коробке.

Для предотвращения произвольного выключения передач и одновременного включения нескольких передач в механизме переключения передач предусмотрены специальные устройства фиксаторы (стопоры) — для фиксирования рычага в определенном положении и замки, не позволяющие одновременно включать несколько передач.

В трехступенчатых коробках передач с двумя ползунами фиксатор одновременно выполняет и роль замка.

Рис. Механизм переключения передач коробки передач автомобилей ГАЗ-60 и ГАЗ-69А: 1 — пружина фиксатора; 2 — боковая крышка картера коробки передач; 3 — ползун вилки каретки второй и третьей передач; 4 — отжимная скоба; 5 — пружина отжимной скобы; 6 — рычаг переключения передач; 7 — пружина рычага переключения передач; 8 — колпак; 9 — шаровая опора; 10 — вилка каретки второй и третьей передач; 11 — вилка каретки первой передачи и заднего хода; 12 — ползун вилки каретки первой передачи и заднего хода; 13 — сухари фиксатора

Фиксатор состоит из двух полых сухарей 13, скользящих в специальном гнезде, сделанном в крышке коробки передач. Под действием пружины 1 сухари заскакивают в углубления, имеющиеся в соответствующих местах ползунов. Сухари надежно удерживают ползуны от самопроизвольного перемещения, а также предотвращают возможность одновременного перемещения, обоих ползунов.

Передвинуть оба ползуна сразу и включить, таким образом, одновременно две передачи нельзя по следующей причине. Как только один из ползунов передвинется настолько, что сухарь выйдет из углублений, оба сухаря окажутся придвинутыми друг к другу вплотную. Общая длина сдвинутых сухарей подобрана так, что второй сухарь уже не сможет выйти из углубления примыкающего к нему ползуна и тем самым надежно заперт ползун.

Чтобы не произошло случайное включение заднего хода, в крышке коробки передач, несколько ниже шаровой опоры, расположена отжимная скоба 4 с пружиной 5, нажимающей на конец рычага 6. Поэтому для включения заднего хода (и первой передачи) к рычагу нужно приложить повышенное усилие, чтобы отвести скобу в сторону.

В картер коробки передач заливается трансмиссионное масло до уровня отверстия контрольной пробки.

что это, принцип работы, как управлять :: Autonews

Водители называют «автоматом» несколько разных механизмов. Объединяет их одно: водителю во время движения не требуется орудовать рычагом переключения передач и нажимать на педаль сцепления, которая отсутствует.

• Что это
• Устройство
• Принцип работы
• Обозначения
• Плюсы и минусы
• Как управлять
• Как правильно ездить на «автомате»
• Как продлить жизнь АКП
• Как отремонтировать

adv.rbc.ru

Что такое коробка «автомат»

Коробка автомат (автоматическая трансмиссия, АКП) — это тип коробки передач, способный самостоятельно и без вмешательства водителя выбирать нужное передаточное число в соответствии с режимом движения и сопутствующими факторами. К автоматам принято относить несколько видов коробок передач: классическую гидротрансформаторную АКП, «робот» (РКП) и вариатор (CVT). Хотя последние два типа правильнее называть автоматизированные трансмиссии.

Каждая из перечисленных трансмиссий серьезно упрощает процесс управления: водителю не нужно выжимать педаль сцепления и думать над выбором оптимальной передачи — передаточные числа подбираются самостоятельно. Все, что требуется, — жать на газ и рулить.

Устройство коробки «автомат»

Идея отказа от ручного переключения передач возникла почти сразу после появления автомобиля, но впервые полноценно реализовать ее смогли лишь в 30-х годах XX века.

В 1902 году немецкий инженер Герман Феттингер создал судовой автомат. Спустя два года братья Стартевенты из Бостона явили миру свою конструкцию, предназначенную для установки на автомобили. По сути это была усовершенствованная механика с двумя передачами, переключение которых происходило автоматически.

Полноценный же автомат запатентовал Оскар Бэнкер (Асатур Сарафян) в 1935 году — его изобретением воспользовалась компания General Motors. С внесением доработок в 1940 году появился тот самый классический гидротрансформаторный автомат, который применяется в усовершенствованном виде по сегодняшний день.

В его основе лежат не пары шестерен, а планетарный механизм с переменным передаточным отношением: центральная (солнечная) шестерня, коронная шестерня и шестерни-сателлиты. Передаточное отношение у такого набора может меняться в зависимости от того, как именно вращаются его части относительно друг друга. Соединяя разные части планетарного механизма, можно заставить шестерни вращаться с разными скоростями, то есть получить коробку передач.

За переключение передач здесь отвечают многофункциональные гидромуфты, выполняющие функции сцепления. Муфты сжимаются давлением гидравлической жидкости. Крутящий момент от двигателя передается коробке передач так называемым гидротрансформатором, избавляющим от жесткой связи двигателя и коробки передач. Благодаря гидротрансформатору переключение передач происходит плавно, почти незаметно.

Основными элементами классического автомата являются:

• Гидротрансформатор (отвечает за преобразование и передачу оборотов).
• Планетарный редуктор (управляет гидротрансформатором).
• Система гидроуправления (отвечает за работу планетарного редукторного узла).

Фото: Shutterstock

Принцип работы автомата

Принцип работы автомата различается в зависимости от вида автоматической трансмиссии. На каждом из них остановимся отдельно.

Классическая (гидротрансформаторная) АКП

Принцип работы классической АКП основан на давлении трансмиссионной жидкости. За передачу крутящего момента от двигателя к элементам автоматической коробки передач отвечает гидротрансформатор (он же «бублик»). В состав устройства входят три лопастных колеса — насосное, турбинное и реакторное, — заключенные в герметичный корпус. Насосное колесо соединено с коленчатым валом двигателя, а турбинное — с первичным валом КПП.

После запуска двигателя в «бублике» под давлением насоса начинает рециркулировать масло. Проходя через крыльчатки реактора, оно трансформирует механическую силу от маховика в гидравлическую — крутящий момент начинает передаваться на планетарный механизм. Гидротрансформатор выполняет функции как сцепления, так и гидромуфты.

Система гидроуправления позволяет автомату переключать передачи без тяг и муфт с синхронизаторами. Открывая и закрывая в гидроблоке нужные клапаны, коробка передач самостоятельно сжимает нужные пакеты фрикционов давлением масла. Плавная их блокировка, управляемая электроникой, позволяет автомату переключаться почти незаметно.

Вариатор (CVT)

Основа бесступенчатой трансмиссии — два конических шкива, один из которых соединен с валом двигателя, а второй передает крутящий момент на ведущие колеса автомобиля. Мощность передается с ведущего вала на ведомый посредством соединяющего их ремня (или цепи). На каждом из валов имеются два конуса, обращенные вершинами друг к другу. Изменение зазора между ними приводит к смещению ремня и изменению передаточного отношения.

Когда конусы раздвигаются, ремень смещается ближе к оси вращения, и наоборот. Для изменения передаточного отношения достаточно просто сдвигать конусы на одном валу и одновременно раздвигать на другом.

За управление конусами отвечают гидравлическая система и электроника. Гидротрансформатор позволяет автомобилю с вариатором трогаться и останавливаться, а планетарный редуктор — включать задний ход и расширять диапазон передаточных чисел. Все современные вариаторы умеют имитировать фиксированные передачи.

«Робот» (РКП)

Роботизированная коробка передач по своей сути — это механика, дополненная электроникой и сервоприводами. Такая трансмиссия полностью берет на себя процесс переключения передач. Выбор той или иной передачи контролируется электроникой. Вместо педали сцепления и рычага коробки стоят электромоторы, которые по команде электроники «выжимают» сцепление и меняют ступени.

Простейшие роботы уже практически не применяются в современном автопроме. Им на смену пришли коробки следующего поколения — так называемые преселективные роботы с двумя сцеплениями (к примеру, коробки DSG). Каждое из сцеплений отвечает за свой набор передач — четных и нечетных. Процесс переключения с одной передачи на другую происходит практически мгновенно, без разрыва крутящего момента.

Обозначения на коробке автомат

Режимы работы коробки автомат могут поставить в тупик водителя, который прежде ездил только на механике. Для наглядности мы оформили обозначения и описания в виде таблицы.

Обозначение	Расшифровка
N (Neutral)	Нейтральное положение. Положение селектора в позиции N означает, что никакая из передач не включена. Автомобиль может свободно катиться.
D (Drive) или A (Automat)	Режим движения вперед. В зависимости от потребностей водителя автоматически используются те или иные передаточные числа.
R (Revers)	Задняя передача. Выбрать этот режим можно только при полной остановке автомобиля.
Р (Parking)	Режим парковки. Переводя селектор в положение Р, водитель механически блокирует трансмиссию. На многих моделях не получится запустить двигатель, если селектор не находится в этом положении. Блокировка в режиме Р никак не связана с тормозной системой – она лишь помогает стояночному тормозу, но не заменяет его.
M (Manual)	Режим ручного управления. В этой позиции селектора водитель может самостоятельно переключать передачи с помощью подрулевых лепестков, кнопок или самого селектора – толчками вверх и вниз. В зависимости от конкретной модели процесс осуществляется по-разному.
L (Low) или 1, 1L	Режим пониженной передачи. Позволяет зафиксировать коробку на первой передаче. Этот режим помогает при движении по скользкой дороге либо бездорожью на минимальных скоростях. Также может применяться при торможении двигателем, на крутых спусках и подъемах.
L2, 2L, 2	При выборе такого режима коробка передач не перейдет выше второй передачи.
D3 или 3	Ограничение не выше третьей скорости.
OD (Over Drive)	Режим повышенной передачи. Помогает экономить горючее на высоких скоростях.
KD (Kick Down)	Пониженная передача. Включается, если продавить педаль газа «в пол». Используется для максимально быстрого набора скорости.
S	Спортивный, динамичный режим. Позволяет использовать все возможности двигателя и трансмиссии. Его не рекомендуется выбирать при движении на нестабильном покрытии и на бездорожье.
W (Winter) или значок снежинки	Зимний режим. В этой позиции селектора автомобиль трогается с повышенной передачи, более плавно, что помогает избежать пробуксовки. Летом применять такой режим не рекомендуется.
E	Режим экономии. Обеспечивает плавность движения и позволяет сжигать меньшие объемы горючего. Движение автомобиля в таком режиме становится более вялым, отклик на педаль газа ухудшается.

Наиболее часто встречающейся на моделях с «автоматом» является раскладка режимов P-R-N-D-L. Остальные перечисленные обозначения и некоторые другие используются опционально. О них в обязательном порядке рассказывается в инструкции.

Плюсы и минусы коробок автомат

Автоматические трансмиссии обладают множеством плюсов, но не лишены и минусов. Об этом не стоит забывать на этапе выбора автомобиля.

К несомненным плюсам отнесем следующие моменты:

• Легкость эксплуатации: любая автоматическая трансмиссия избавляет водителя от утомительных процедур выжима педали сцепления и ручного выбора передач.
• Высокая плавность движения. Благодаря наличию до 10 передач современные автоматы изменяют передаточные отношения чрезвычайно плавно, практически незаметно.
• Повышенная безопасность. Переключить механику без разрыва потока мощности невозможно.

Фото: Shutterstock

Минусы автоматов:

• Дороговизна. Как правило, автомобили с автоматами стоят дороже, чем с механической коробкой. Обслуживание автомата также дороже.
• Увеличенный расход топлива.
• Автоматы не любят экстремальных нагрузок.
• Машины с автоматом не рекомендуется буксировать на большие расстояния.
• Автоматы не любят буксировки прицепов: возможны ограничения.

Как управлять коробкой автомат

Научиться пользоваться машиной с коробкой автомат намного проще, чем автомобилем с механикой. Именно по этой причине существует разделение в водительских правах: водители, обучавшиеся в автошколе на машине с АКП, не могут ездить на механике — требуется переобучение. Те, кто прежде ездил на машине с МКП, с автоматом легко совладают.

Алгоритм обращения с автоматом максимально прост:

• Чтобы завести машину, нужно сесть за руль, нажать тормоз и повернуть ключ в замке/нажать кнопку запуска двигателя. Селектор коробки должен находиться в парковочном положении P. Запускать ДВС можно и с нейтрального режима, но производители рекомендуют использовать именно режим паркинга. Запустить мотор из любого другого режима не получится.
• Для начала движения селектор выставляется в D или R (вперед и назад соответственно). После того как вы отпустите педаль тормоза, машина сама начнет движение. Нажатием на газ можно увеличить скорость.
• Для остановки машины нужно отпустить педаль газа и нажать на тормоз.
• Перед тем как заглушить двигатель следует перевести селектор коробки в парковочное положение Р.

Как правильно ездить с коробкой автомат

При эксплуатации автомобиля с автоматической трансмиссией нужно придерживаться некоторых важных рекомендаций, которые помогут продлить коробке жизнь.

Все о механической коробки передач: виды, конструкция, принцип работы

Название «механическая коробка передач» было дано агрегату из-за использования данного способа переключения. Новичкам часто достаточно сложно научиться быстро управлять автомобилем с МКПП в отличие от «автомата». Однако трансмиссии этого типа отличаются надежностью. «Механика» имеет довольно простую конструкцию, также можно выделить ее ремонтопригодность. При этом в автомобилестроении механическая коробка передач сегодня утратила лидирующие позиции.

Принцип работы

Используемый в работе МКПП принцип заключается в передаче на первичный вал крутящего момента. Передача осуществляется от двигателя через сцепление. В конструкции механической коробки передач есть пары шестерен, которые между собой взаимодействуют. С помощью этих пар (ступеней) крутящий момент преобразуется для последующей передачи на колеса. Ступени имеют свое передаточное число. Так происходит преобразование скорости вращения и крутящего момента коленчатого вала ДВС. Различают понижающие и повышающие передачи. Первые крутящий момент увеличивают, при этом происходит уменьшение скорости вращения. Включение повышающей передачи, наоборот, уменьшает крутящий момент.

Пары состоят из двух шестерен, входной и выходной. Передаточное число зависит от количества зубьев. Понятно, что у шестерни большего диаметра и количество зубьев будет больше, здесь существует прямая зависимость. В качестве примера можно привести первую передачу с самым большим передаточным числом. У этой пары шестерен минимальный размер имеет входная, расположенная на первичном валу. Максимальный размер имеет выходная шестерня первой передачи. Поток мощности, который передается от мотора, при переключении скоростей МКПП нужно прервать. Для этого водитель нажимает педаль сцепления. Автомобиль с механической коробкой передач начинает движение с включения первой передачи.

Примечание: некоторые модели тяжелых грузовых автомобилей могут начинать движение со второй передачи.

Водитель рукой устанавливает селектор рычага переключения передач в нужное положение. Дальнейшее переключение на повышенные передачи выполняется водителем последовательно. Необходимо учитывать скорость автомобиля и показания тахометра. Это связано с тем, что каждому диапазону оборотов двигатель соответствует определенная передача.

Разновидности МКПП

Механические КПП различают по количеству передач. К числу основных относятся коробки с 4, 5 и 6 ступенями. Большинство автомобилей с механикой в мире выпускается с трансмиссией 5МТ, другими словами, с 5-ступенчатой МКПП.

Выпускаются механические коробки передач с двухвальной и трехвальной конструкцией. Первые предназначены для легковых автомобилей с передним приводом. Вторые устанавливают на грузовики и легковые автомобили с задним приводом.

Особенности конструкции

Конструктивно отличаются друг от друга двухвальная и трехвальная коробки передач. Есть различия и в принципе работы. Двухвальная трансмиссия состоит из первичного и вторичного валов. Эти валы также называют ведущим и ведомым. Отличием конструкции трехвальной МКПП является промежуточный вал. В агрегате также есть шестерни первичного и вторичного валов. Остальные детали конструкции коробки передач: картер, главная передача, синхронизаторы, механизм выбора передач, дифференциал.

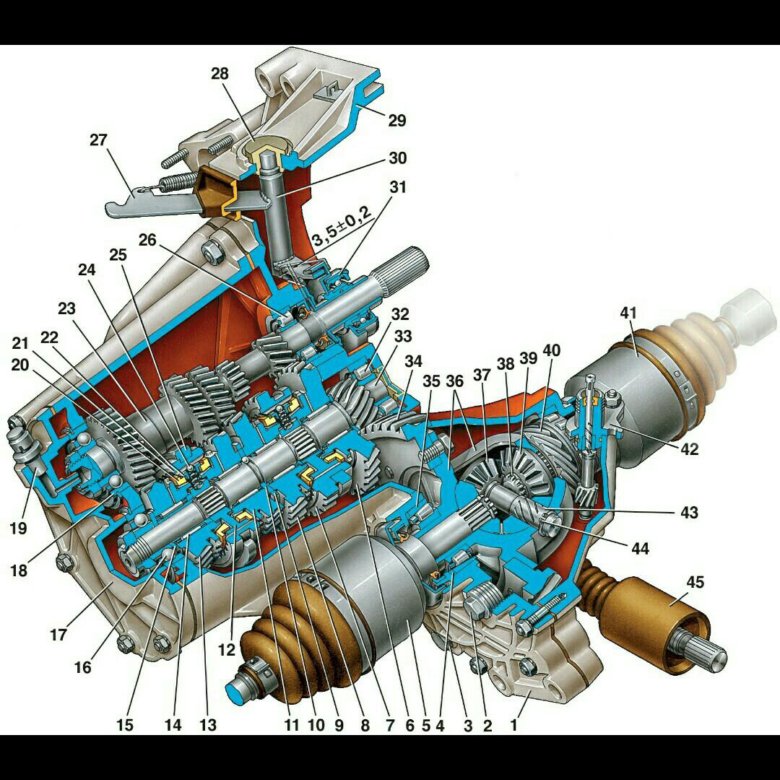

Особенности конструкции двухвальной МКПП

В двухвальных коробках передач, которые относятся к самым распространенным, на первичный вал агрегата крутящий момент поступает от мотора через муфту сцепления. В разных конструкциях механических КПП некоторые из шестерней жестко закрепляются на двух валах. Остальные шестерни свободно вращаются.

Важно: по меньшей мере один синхронизатор устанавливается как на первичном, так и вторичном валах.

Постоянным является зацепление шестерен двух валов. Для понимания, находится ли шестерня в зафиксированном положении, надо просто посмотреть на них ― свободно вращаются шестерни, находящиеся около синхронизаторов.

Особенность конструкции ― жесткое закрепление шестерни главной передачи на вторичном валу. Задача главной передачи и дифференциала состоит в передаче крутящего момента к колесам автомобиля. При этом дифференциал придает колесам разную угловую скорость.

В корпусе МКПП находится механизм выбора передачи. Перемещение синхронизатора выполняется с помощью штоков и вилок. Предусмотрена защита от попытки включения двух передач одновременно.

При рычаге переключения передач в нейтральном положении не происходит передачи крутящего момента на ведущие колеса. Это означает, что шестерни на валах не зафиксированы.

Включая передачу, водитель переводит синхронизатор с помощью нужной вилки. Перемещение осуществляется через систему тяг или тросиков.

Функция муфты заключается в синхронизации угловых скоростей определенной шестерни и вала, на котором муфта установлена.

Передача крутящего момента с ведущего на ведомый вал происходит при зацеплении синхронизатора с шестерней.

Важно: крутящий момент передается от силового агрегата на ведущие колеса с заданным передаточным числом.

Автомобиль может двигаться задним ходом, для этого задействуется дополнительный вал, на котором установлена промежуточная шестерня заднего хода.

Особенности конструкции трехвальной МКПП

Отличительная особенность трехвальной трансмиссии ― наличие в конструкции дополнительного промежуточного вала. Передача крутящего момента происходит с первичного вала, который соединен со сцеплением, на третий вал. Для передачи задействована нужная шестерня.

Важно: зацепление валов не прерывается, оно постоянно. Это обеспечивается жесткой фиксацией шестерен на промежуточном валу, параллельном ведущему валу.

В установленный на первичном валу упорный подшипник входит ведомый вал. Получается, что оба вала, первичный и вторичный, находятся на одной оси. Особенность вторичного вала в том, что его шестерни имеют свободный ход, отсутствует жесткая фиксация с валом. Между шестернями промежуточного и ведомого валов есть постоянное зацепление. При нахождении селектора рычага переключения передач в нейтральном положении происходит передача крутящего момента от ведущего вала на промежуточный. Затем крутящий момент передается на шестерни ведомого вала. Однако свободное вращение этих шестерен не может заставить автомобиль начать движение.

Функция синхронизаторов, жестко закрепленных на валу между шестернями и имеющих возможность зубчатому соединению перемещаться в осевом направлении, состоит в том, чтобы выравнивать угловые скорости шестерен с угловой скоростью ведомого вала. Выравнивание угловых скоростей происходит за счет использования силы трения.

В трехвальной трансмиссии механизм переключения установлен в корпусе КПП. В состав механизма входят штоки с вилками, рычаг управления и устройство, позволяющее блокировать возможность включения сразу двух передач.

Выпускаются механизмы с дистанционным управлением с помощью кулисы или шарнирных тросов.

В двухвальной и трехвальной трансмиссиях используется аналогичный принцип включения передач.

Роль синхронизаторов

Задача синхронизатора заключается в обеспечении безударного включения передач. Это достигается путем выравнивания угловых скоростей вала и шестерни. Элементы синхронизатора: муфта, кольца блокировочные и проволочные (по два), три сухаря.

При включении передачи перемещение муфты к соответствующей шестерне выполняется с помощью вилки. Сначала туда передвигается блокировочное кольцо. Появляется сила трения, благодаря которой происходит поворот блокировочного кольца из-за разности угловых скоростей элементов. Кольцо поворачивается до упора. Затем должны выровняться угловые скорости, после этого муфта двигается дальше и происходит зацепление.

Достоинства и недостатки механической КПП

Среди достоинств МКПП надо назвать:

• меньшую, по сравнению с другими видами трансмиссий, стоимость;
• меньшую массу КПП;
• высокий КПД;
• высокую динамику разгона автомобиля;
• топливную экономичность;
• простоту и ценовую доступность обслуживания.

Важные достоинства механической КПП ― возможность буксировки автомобиля и достаточно эффективное движение в условиях бездорожья.

Однако у МКПП есть и ряд недостатков:

• механические КПП не могут обеспечить такой же уровень комфорта, как другие трансмиссии;
• более сложный и требующий внимания процесс переключения передач;
• плавность хода автомобиля с МКПП хуже, чем у других трансмиссий;
• сцепление требуется периодически менять.

Выводы

Механическая КПП надежна и экономична. Такая трансмиссия отлично подойдет любителям быстрой езды и поездок по бездорожью. Для водителей, готовых «обменять» эти достоинства на меньший в сравнении с другими КПП комфорт, покупка автомобиля с МКПП ― очевидное решение.

Механическая коробка передач – принцип работы и устройство

Содержание:

• МКПП — это?
• Признаки неисправностей
• Как пользоваться МКПП?
• Старт
• Езда
• Снижение скорости, торможение
• Как работает 2-хвальная КП
• Как работает 3-хвальная КП
• Продлеваем срок службы механической коробки
• Плюсы и минусы
• Мнения автомобилистов

Механическая коробка передач сегодня используется во многих автомобилях, в том числе отечественного производства. Она славится долговечностью, простым управлением и отличной способностью к ремонту. В «народе» она получила название «ручного» переключения передач. Рассмотрим устройство коробки передач автомобиля, поскольку эта тема для большинства водителей остается сложной. Кроме этого, приведем рекомендации по ее использованию, а также выделим основные плюсы и минусы данного агрегата.

МКПП — это?

Механическими КП оснащены большинство моделей машин отечественного автопрома. Чтобы правильно управлять машиной, необходимо изучить не только принцип работы МКПП, но и из каких деталей состоит система.

Схема функционирования и узлы кардинально отличаются от автоматической трансмиссии. Ее главная составляющая — передаточный механизм зубчатого вида. Ведущей функцией коробки является изменение передаточного числа для передачи вращающего момента на колеса.

АКПП в свое время была создана на основе механической. Сейчас МКПП по числу ступеней выделяют 4-х, 5-ти и 6-ти ступенчатые. Самыми востребованными остаются пятиступенчатые, в то время как четырехступенчатые встречаются лишь на очень старых автомобилях.

Помимо этого, механическая коробка подразделяется на типы по «количеству валов». Она может быть двухвальной или трехвальной. Первый вид ставят на переднеприводных «легковушках». Второй тип — практически на все виды авто, в том числе заднеприводные и грузовые.

Устройство коробки передач представляет собой конструкцию, состоящую из множества элементов. К ним относят корпусы, несколько видов валов, шестеренки, рычаг переключения и синхронизаторы. Каждая деталь играет определенную роль.

Кроме того, устройство МКПП включает в себя еще несколько важных элементов. Самым главным считается сцепление. При переключении скоростей оно выполняет разъединение коробки с двигателем. Когда педаль нажата, двигатель и колеса работают отдельно.

Сцепление представляет собой два диска. Первый соединяется с мотором, а второй с колесами. Когда водитель отпускает педаль, диски прижимаются, и начинается их одновременное вращение. Что касается шестерни и валов, то здесь все немного проще. Оси валов сами по себе параллельны, на них находятся шестерни. Предназначение шестеренок — изменять частоту оборотов между валами. Переключение на повышенную (пониженную) передачу происходит благодаря замене размеров шестеренок.

Переключать передачи во время езды без сцепления невозможно. Разные МКПП оснащены двумя или тремя валами. Рассмотрим каждый тип отдельно.

Признаки неисправностей

Зная устройство МКПП, водитель сможет диагностировать неполадки самостоятельно. Признаками неисправностей являются посторонние шумы, стуки и звуки. К ним также относят наличие масляных подтеков и трещины кузова.

Во время езды водитель может заметить, что коробка передач переключается трудно, с небольшими «провалами». Все это говорит о том, что водитель пренебрегает техобслуживанием, либо о том, что детали максимально изношены и требуют замены.

Рассмотрим самые популярные виды неисправностей «механики»:

 Возникновение шума в момент, когда авто стоит на «нейтралке». Неприятные скрипы появляются, как правило, из-за низкого уровня жидкости или его отсутствия в КП. Также возможно залито некачественное трансмиссионное масло. Оставшийся скрежет после проверки уровня масла говорит о том, что произошел износ деталей.

 Во время работы двигателя слышится сильный скрежет независимо от того, какая передача стоит. Проблема, скорее всего, заключается в том же — износе деталей. В этой ситуации нужно направить машину на технический осмотр. Иногда водителям «диагностируют» несоосность двигателя со сцеплением.

 Уровень шума усиливается на какой-либо одной передаче. Если это не износ, значит, причина кроется в поломке зубьев синхронизатора.

 При переключении передач чувствуются «торможение». Возможно, дело в поломке синхронизатора. Однако перед тем, как начать разбираться с этим, нужно осмотреть тросик привода, корзину, диск сцепления и рычаг.

 Самой распространенной поломкой «механики» является подтекание масла. Эта проблема кроется в износе уплотнителей, неправильном прилегании поддона или засорении дыхательного клапана.

Минимизировать поломки механической КП можно. Во-первых, стоит почаще проводить техосмотр, и не игнорировать любые звуки и хрусты. Во-вторых, при обнаружении неполадок сразу переходить к устранению. Любые поломки опасны для жизни водителя.

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Езда

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное — пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Как работает 2-хвальная КП

Двухвальная коробка считается одной из самых востребованных типов МКПП. Принцип работы коробки передач заключается в том, что на ведущий вал идет передача крутящего момента через муфту от мотора. Частично шестерни закреплены на валах, а частично свободно вращаются. Их количество зависит от типа конструкции.

Кроме того, валы оснащены синхронизаторами. Шестерни, расположенные около синхронизаторов, всегда вращаются. Остальные — зафиксированы. На ведомом валу зафиксирована шестерня главной передачи. Вместе с дифференциалом она перенаправляет крутящий момент от вторичного вала к колесам. Дифференциал, в свою очередь, осуществляет колесное вращение с разными угловыми скоростями.

Двухвальная коробка имеет механизм выбора передач, который находится в корпусе. Его составляющими являются штоки и вилки. Они выполняют работу по перемещению муфты синхронизатора. Принцип функционирования двухвальной коробки схож с трехвальной. Главной отличительной «чертой» является специфика работы механизма, отвечающего за переключение ступеней.

Как работает 3-хвальная КП

Принцип работы механической коробки передач (трехвальной) состоит в зубчатом взаимодействии шестеренок. Они «окутаны» жидкостью, находящейся в корпусе. Конструкция МКПП включает в себя разные элементы, среди которых, помимо картера, присутствуют валы, синхронизаторы и шестерни. Вращение валов обеспечивается подшипниками. При этом все валы оснащены шестеренками с зубьями.

Корзина сцепления позволяет ведущему валу примкнуть к двигателю. В это время промежуточный вал перенаправляет крутящий момент вторичному. На первичном валу находится шестерня, раскручивающая промежуточный вал с набором шестеренок. Ведомый вал обладает собственным набором, шестерни которого перемещаются по шлицам.

Муфты синхронизатора расположены между шестернями вторичного вала. Синхронизаторы находятся на них, они перемещаются по шлицам. Современные коробки имеют муфты на всех ступенях.

Переключение ступеней происходит с помощью устройства, расположенного на корпусе. Конструкция представляет собой рукоятку с ползунами с вилками. Механизм блокировки помогает предотвратить синхронный выбор. Вращающий момент не отдается на колеса на «нейтральной» ступени.

Как только рукоять управления меняет положение, то вилка смещает муфту синхронизатора. Зубчатая область синхронизатора вступает во взаимодействие с зубчатым ореолом шестерни. На вторичном валу создается блокировка. В этот момент происходит отдача вращающего момента на колеса с передаточным числом.

Автомобиль перемещается назад при задействовании определенной ступени. Промежуточная шестерня заднего хода помогает сменить направление. Несмотря на то, что трехвальные коробки достаточно тяжелые, они имеют одно важное преимущество. Они дают больший КПД по сравнению с двухвальными. Именно поэтому их устанавливают практически на любые грузовые авто и «легковушки».

Продлеваем срок службы механической коробки

Неправильное переключение передач, непонятные звуки при работе, а также самостоятельное выключение — эти симптомы сигнализируют о том, что агрегат постепенно выходит из строя. Мало кто знает, что можно продлить срок работы МКПП, если следовать некоторым советам. Приведем их ниже.

 Работоспособность коробки зависит от качества залитого в нее трансмиссионного масла. Для каждого авто разрешено использовать разные жидкости. Как часто ее нужно менять, а также, какие марки масла подойдут машине написано в руководстве по эксплуатации.

 Во время разгона следует переключаться с передачи на передачу как можно с меньшим диапазоном времени. Это необходимо для того, чтобы шестеренки смогли выровняться друг с другом по скорости. Если водителю нужно «спуститься» с верхней передачи на нижнюю, то на помощь придет перегазовка.

 Автомобиль не должен перемещаться внатяг. Это сильно увеличивает нагрузки на двигатель и трансмиссию, что провоцирует преждевременный износ.

 Если транспорт находится «на спуске», то движение разрешается начать со второй передачи, а потом переключиться на 4-ю и 5-ю.

 Водителю нужно всегда ездить на покрышках, соответствующих сезону. Нельзя пренебрегать этим правилом. Кроме этого, стоит периодически проверять давление в шинах и при возможности регулировать его.

Не стоит забывать, что если автомобиль используется в роли буксирующего, то его срок службы снижается. Также нельзя допускать перегруза и забивать багажник предметами, превышающими допустимый вес.

При обнаружении масляных протечек, следует сразу обратиться в автомастерскую. Мастера проведут диагностику и заменят уплотнители. Правильно отрегулированное сцепление увеличивает срок службы механической коробки.

Плюсы и минусы

Устройство механической коробки передач автомобиля имеет свои плюсы и минусы. По сравнению с автоматической КП, она чем-то лучше, а в чем-то уступает ей. Перечислим главные преимущества:

 Низкая себестоимость по сравнению с «автоматом». Дешевле «механики» обходятся лишь клиноременные коробки с регулятором. Их не ставят в машины, но часто используют для установки в скутерах.

 В сравнении с гидромеханической трансмиссией, коробка обладает небольшой массой. К примеру, АКПП весит минимум 50 кг. Маленький вес снижает общую массу автомобиля. Это снижает расход топлива.

 Механическая КП позволяет использовать ее мощность «на полную». Это гарантирует высокий КПД. Большая энергия передается на ведущие колеса, что улучшает динамику.

 Для «механики» не нужно устанавливать системы охлаждения.

 Простая конструкция, состоящая из валов с шестеренками. В коробке отсутствует какая-либо электроника.

 Надежность. Коробка способна работать долго при условии правильного обслуживания и эксплуатации. Она спокойно «проедет» более 500 тысяч километров.

 По сравнению с коробкой-автомат, механика имеет дешевое обслуживание. Во-первых, агрегат не требует частого ремонта. Во-вторых, если ремонт все-таки потребуется, он обойдется в несколько раз дешевле.

 Автоматика проще для новичков, но электроника часто блокирует неверные действия водителя. Нельзя сказать того же самого о механике.

 Автомобиль с механической коробкой способен проехать и по гололеду, и выбраться из грязи. Опытные водители могут самостоятельно выбирать режим, при котором им удобно ехать.

 Авто с механикой можно легко завести «с толкача» в случае, если возникнут проблемы. Для машин с автоматикой придется вызывать эвакуатор. Это не только дорого, но и долго.

Как видите, преимуществ у механической коробки передач много. Однако существует и несколько минусов, которые не нравятся водителям. Самым большим недостатком является взаимодействие человека с машиной. Во время движения нужно постоянно дергать рычаг, следить за оборотами, вовремя нажимать педали. Это неудобно, особенно при езде в городе.

Мнения автомобилистов

Некоторые автолюбители считают, что менять масло в механической коробке бесполезно. Никакого эффекта это не даст. Но это не так. Если водитель будет проводить замену каждые 70-80 тыс км, то коробка станет работать плавно. Это обуславливается тем, что из коробки удаляются твердые металлические частицы, осевшие после трения деталей.

Многие автомобилисты согласны, что механическая коробка не так дорога в обслуживании. Но другие с этим мнением не согласны, поскольку считают, что дешевым ремонт будет только для стареньких Жигулей. Современные МКПП имеют более сложную конструкцию, а значит, требуют больших затрат на ремонт и обслуживание.

Говорят, что машины с «механикой» меньше потребляют топлива. Это так, но все равно, данный фактор больше зависит от манеры вождения человека. Эксплуатация в жестких условиях, наоборот, повышает потребление горючего.

Любители механических коробок уверены, что их еще можно модернизировать. Конечно, на фоне вариаторов и роботов, механика кажется просто неубиваемой. Автоматические агрегаты уже нельзя совершенствовать. Однако в реальности дело обстоит наоборот. У МКПП не так много путей развития, т.к. многие производители стараются оснащать свою продукцию «автоматикой». Соответственно над автоматическими коробками идет большая работа из года в год.

Выбрать инструктора:

• Автоинструктор Марина
• Автоинструктор Алексей
• Автоинструктор Игорь
• Автоинструктор Оксана
• Автоинструктор Лариса
• Автоинструктор Светлана
• Автоинструктор Виктор
• Автоинструктор Юлия
• Автоинструктор Михаил
• Автоинструктор Анатолий

Отзывы:

Все отзывы

Как устроена коробка передач: многообразие гениальных форм

Сейчас мы рассмотрим как устроена коробка передач и каких типов они бывают.

Мы знаем, что двигатель автомобиля делает основною работу по перемещению нашей машины в пространстве. Но кроме него есть не менее важные узлы и агрегаты, к этому движению причастные. Например коробка передач.

Оглавление

• 1 Как устроена коробка передач, многообразие конструкторских решений
  • 1.1 Механическая коробка передач
  • 1.2 Автоматическая коробка передач
  • 1.3 Вариаторная коробка передач
  • 1.4 Роботизированная коробка передач

В массовом производстве в настоящее время находятся следующие типы коробок:

• Механическая;
• Автоматическая;
• Роботизированная;
• Вариаторная

Надпомню, трансмиссия — это система агрегатов, которая передает крутящий момент от двигателя к колесам, туда обычно входят коробка передач, раздатка (на полноприводных), карданные валы, дифференциал. Если есть непонятные слова, то смотрите другие статьи, описывающие тот или иной механизм.

Механическая коробка передач

Это самая простая и надежная система. Механическая коробка передач начала устанавливаться на автомобили более века назад. В них реализован принцип ручной смены передач с выключением сцепления.

Конструкция системы это объединение двух валов на которых закреплено много-много шестерней разного диаметра где один вал связан с двигателем и крутит свою шестерню, которая связана парой с другой на выходном валу и передает усилие далее на дифференциал и соответственно колеса.

Это кончено упрощенное изложение, но дает представление что не все так страшно в автомобиле. Ах, да еще забыл, что при переключении происходит отключение двигателя от системы с помощью сцепления так как что бы вошла в зацепление новая пара шестеренок, то есть соответственно передача, шестерни должны приостановиться.

Механическая коробка передач на современных автомобилях бывает 5 и 6 ступенчатая, чем больше передач при равных условиях, тем экономичнее машина. Но такие системы отживаю свое, на смену им приходят более удобные – автоматические коробки. Хотя надо признать, механическая коробка никогда не уйдет с автомобильной сцены пока существуют автомобили с двигателем внутреннего сгорания.

Автоматическая коробка передач

Удобно и легко переключать передачи на автомате, но как устроена коробка передач такого типа? Такая коробка передач более дружелюбна для пользователя, а особенно для девушек, коробка передач, которая сама выбирает нужный режим работы.

Хотя, о чем я, такую коробку передач с удовольствием выбирают и матерые профессионалы-мужчины, в больших городах, в пробках, такая коробка просто необходима.

И так про строение этого автомата. Автоматическая трансмиссия состоит из гидротрансформатора и планетарного механизма. Гидротрансформатор является связующим звеном между двигателем и планетарным механизмом который и переключает передачи.

Если вкратце, то гидротрансформатор — это набор из нескольких видов лопастей между которыми переливается масло.

Насосный набор лопастей находится на одном валу с двигателем и передает давление масла на турбину, которая обращает давление в движение валов коробки передач. А между насосным и турбинными лопастями помещен статор — это лопасти, которые при повышении оборотов двигателя притормаживаются и делают работу гидротрансформатора более эффективной.

Но все равно коэффициент полезного действия гидротрансформатора намного меньше нежели в механической коробке передач. Что влечет за собой повышенный расход топлива на автомате в сравнении с механикой.

Зато двигатель находится в более щадящем режиме так как управление коробкой осуществляется с оглядкой на нагрузку двигателя. Само же управление работой коробки сведено к переключению между режимами вперед и назад, ну и некоторым набором специальных режимов:

• вперед — режим D, когда коробка сама переключает передачи от первой до последней;
• назад — режим R, просто движение задним ходом;
• пониженный режим L, когда переключение происходят вверх до определенной ступени, обычно до второй или третьей;
• зимний режим W , дает возможность трогаться с места со второй передачи что уменьшает пробуксовку ведущих колес;
• режим P (паркинг), блокирует ведущие колеса что бы автомобиль не скатывался на уклоне;
• ну и режим N, «нейтраль» — при котором двигатель работает, но машина не едет и колеса не заблокированы.

Это все хорошо, Вы скажете, а как же коробка сама переключает передачи? Ну тут все просто, ранее мы вспоминали планетарный механизм, он то как раз и делает всю работу.

Здесь так же присутствуют шестеренки, но размещаются они как планеты внутри большой шестерни. В зависимости от того какую передачу нужно сейчас включить механизм с помощью масла управляемый электроникой через специальные каналы подтормаживает одни шестеренки и отпускает другие.

На данный момент самое большое количество ступеней, которое встречаться в автоматической коробке передач это 9, но и они не дают такой экономии как механические коробки передач с электронным управлением.

Вариаторная коробка передач

Как устроена коробка передач с вариатором? Принцип работы вариатора можно представить следующим образом. Все видели как устроено переключение передач на велосипеде. Там переключение передач осуществляется путем перескакивания цепи на звездочки разных диаметров, тем самым меняя момент сила на колесо.

Такой же принцип и применен на коробке с вариатором, но только вместо звездочек там применяются раздвижные конусообразные шкивы, которые сдвигаются и раздвигаются на одной оси, то выдавливая специальную наборную цепь, то впуская на меньший диаметр соприкосновения со шкивами. Вместо цепи применяется и клиноременная передача.

Управление коробкой передач вариатор происходит при помощи электроники, которая получает информацию от множества датчиков, которые в свою очередь считывают обороты коленчатого вала, скорость вращения ведущих валов, ABS, и даже давление в шинах.

Управляющий компьютер анализирует всю информацию и дает команду как сдвинуть или раздвинуть шкивы, тем самым определяя оптимальное передаточное число.

Коробка с такой конструкцией по значению КПД и уровню экономии топлива приближена к механической коробке передач. А иногда даже и превышает показатели конкурента. А плавно меняющиеся угловые скорости между шкивами обеспечивают плавность, которая не в одной из перечисленных видов коробок не возможна.

Роботизированная коробка передач

Роботизированная коробка с двумя сцеплениями – верх совершенства. Как устроена коробка передач с такой перспективной системой?

Электроуправляемая механическая коробка передач с двумя сцеплениями являет собой обычную коробку передач только со значительными доработками. В её строении имеются два сцепления и два набора валов с шестернями четных и нечетных передач. То есть одновременно включены в коробке две передачи, но одно сцепление разомкнуто чтобы работала одна передача.

Если же есть необходимость включить следующую передачу размыкается первое сцепление, а второе, с уже давно включённой нужной передачей смыкается. Из-за этого скорость переключений просто поразительная и не ощущается в машине.

Такая коробка хоть и отличается от классической автоматической трансмиссии, но режим роботы селектора передач чисто автоматический.

Нужно отметить, что экономичность роботизированных коробок на высоте, и такая же как у механической коробки. Это и понятно, так как нет потерь на работу классического гидротрансформатора с его сниженным КПД.

В заключении хочется отметить что все выше перечисленные виды трансмиссии имеют место быть в современном автомобилестроении, так как у каждого типа авто свои задачи и особенности.

Если Вам было интересно подписывайтесь на обновление блога и рекомендуйте статью друзьям в соц.сетях, будет еще много интересного.

До встречи!

undefined;if (htc === undefined || htc.indexOf(cl) !== -1){return;}var ua = n.userAgent;if (/(iPad;)|(iPhone;)/i.test(ua)){cl += » bx-ios»;}else if (/Android/i.test(ua)){cl += » bx-android»;}cl += (/(ipad|iphone|android|mobile|touch)/i.test(ua) ? » bx-touch» : » bx-no-touch»);cl += w.devicePixelRatio && w.devicePixelRatio >= 2? » bx-retina»: » bx-no-retina»;var ieVersion = -1;if (/AppleWebKit/.test(ua)){cl += » bx-chrome»;}else if ((ieVersion = getIeVersion()) > 0){cl += » bx-ie bx-ie» + ieVersion;if (ieVersion > 7 && ieVersion = 10){rv = 10;}else if (!!d.

Автоцентр Вольф

Официальный дилер Volkswagen

Обратный звонок

+7 343 378 33 58

Екатеринбург, ул. Куйбышева, 81

Direct Shift Gearbox (DSG)

Что такое DSG

Direct Shift Gearbox (DSG) — коробка передач прямого переключения — объединяет в себе два сцепления и две коробки передач. Благодаря этому одна ступень сменяет другую буквально в одно мгновение.

DSG сочетает в себе комфорт управления традиционной автоматической системы и динамику механического агрегата.

Записаться на тест-драйв

Коробка передач DSG подойдет каждому! Что выберете Вы?

С феноменологической точки зрения, тест интуит

Вы можете выбрать подходящий вам режим работы коробки передач: спортивный или комфорт

Комфортная езда по городу с DSG

Управление коробкой передач осуществляется с помощью специального компактного модуля, называемого Mechatronik.

Блок Mechatronik заставляет механическую часть DSG работать в автоматическом режиме. Mechatronik переключает передачи и выжимает сцепления аккуратнее любого, даже самого опытного водителя. Вам остается наслаждаться дорогой, а о переключении передач позаботится Mechatronik.

Записаться на тест-драйв

Стань пилотом гонок вместе с DSG!

Управляя автомобилем с коробкой DSG в режиме «Sport», вы почувствуете себя настоящим пилотом гоночного болида.

Блок Mechatronik, благодаря которому механическая часть DSG работает в автоматическом режиме, делает это быстрее любого самого опытного водителя!

В режиме «Sport» DSG чуть дольше раскручивает двигатель на включенной передаче и раньше переходит на пониженные.

Записаться на тест-драйв

Управляемость и экономичность

Ни одна коробка передач не может сравниться с DSG по показателям экономичности.

А управляемость DSG не оставит равнодушным ни одного автолюбителя.

Экономичность

Расход топлива у автомобиля Golf, оборудованного коробкой передач DSG и двигателем TSI мощностью 122 л.с., всего 5 л/100 км

Автомобиль, оборудованный DSG, расходует на 8,7% бензина меньше, чем автомобиль с МКПП.

По сравнению с традиционным «автоматом» экономия еще более внушительная — 22%.

DSG выигрывает у обычного «автомата» не только в эксплуатационных показателях, но и в размерах. Чрезмерных потерь, как в обычном гидротрансформаторе, здесь нет, поэтому расход топлива и динамика автомобилей, оснащенных DSG, лучше, чем у их аналогов с традиционной «механикой».

Управляемость

С новой коробкой DSG вы можете контролировать каждое движение своего автомобиля

7-ступенчатая коробка передач DSG с двойным сцеплением обеспечивает непревзойденную управляемость на дорогах.

DSG переключает передачи с меньшей задержкой, чем традиционные гидромеханические АКПП, что позволяет быстро и плавно набирать скорость, когда это необходимо. Также, благодаря большому количеству передач, вы всегда можете выбрать оптимальную для маневра.

Инновационность и надежность

Вам не придется выбирать между надежностью коробки передач и тем, насколько технологически инновационно она сконструирована. Вы можете узнать больше об обоих показателях.

Инновационность

Идея двойного сцепления основывается на технологии гоночных автомобилей. Компания Volkswagen переняла ее в 80-х годах прошлого века и с тех пор продолжает ее разработку.

С 2008 года был начат выпуск 7-ступенчатой DSG для двигателей малого объема, развивающих мощность до 125 кВт и крутящий момент до 250 Н·м.

7-ступенчатая DSG отличается иновационной конструкцией блока сцепления: диски здесь сухие. Их КПД выше, а стоимость ниже.

В DSG-7 нет приемного фильтра, охладителя масла и масляных каналов — они ей не нужны. А количество трансмиссионного масла снижено до 1,7 литров.

Узнать подробнее

Надежность

Механическая часть DSG по надежности сравнима с механической КПП.

7-ступенчатая коробка передач DSG с двойным сцеплением обеспечивает непревзойденную управляемость на дорогах.

DSG переключает передачи с меньшей задержкой, чем традиционные гидромеханические АКПП, что позволяет быстро и плавно набирать скорость, когда это необходимо. Также, благодаря большому количеству передач, вы всегда можете выбрать оптимальную для маневра.

FAQ

Что такое DSG?

Direktschaltgetriebe (нем.), Direct Shift Gearbox (англ.) – в буквальном переводе – «коробка передач с непосредственным переключением». Точнее – это механическая коробка переключения передач, в которой передачи переключаются непосредственным воздействием электрогидравлической системы управления

Что собой представляет DSG?

По сути, это две механические коробки передач в одном корпусе. При переключении передач электрогидравлическая система управления с помощью двойной муфты сцепления перенаправляет крутящий момент от двигателя с одной коробки передач на другую, при этом не происходит разрыва тяговой силы

Как устроена коробка передач DSG?

DSG состоит из 2 частей — механической части, которая, в сущности, не отличается от механизма механической коробки передач (те же валы, шестерни, муфты, синхронизаторы, подшипники, дифференциал), собранные в одном корпусе, электрогидравлического блока управления Mechatronik, и двойного сцепления, представляющего из себя также единый узел

Каковы особенности эксплуатации DSG, по сравнению с традиционными «автоматами»?

Так как при полной остановке и удержании автомобиля педалью тормоза сцепление выключается, и на его включение при начале движения требуется некоторое время, возможно откатывание автомобиля при отпускании тормоза. Мы рекомендуем в таких условиях задействовать систему “Autohold”;
Возможны ощущения несколько «грубого» переключения передач при очень плавном наборе скорости или при движении накатом – в этом случае просто проинформируйте «робота» о ваших дальнейших намерениях -нажатием педали газа или тормоза

Какие бывают коробки DSG и в чем их отличие?

В настоящий момент применяются 6- и 7-ступенчатые DSG. Их различие не только в количестве передач: 6-ступенчатая DSG рассчитана на больший крутящий момент и оснащена сцеплением в масляной ванне. DSG7 имеет «сухое» сцепление

Как обслуживать DSG?

DSG6 нуждается в периодической замене масла. В DSG7 масло залито на весь срок службы. Разумеется, и та, и другая нуждаются в периодическом осмотре на предмет внешних повреждений, герметичности и т. п.

Насколько ремонтопригодна DSG?

В условиях сервиса возможна замена двойного сцепления или блока Mechatronic, ремонт механизма КПП не предусмотрен производителем

Насколько надежна коробка передач DSG?

Механическая часть DSG по надежности сравнима с механической КПП. Так же, как и у механической КПП, узел сцепления DSG подвержен эксплуатационному износу, интенсивность которого зависит от условий эксплуатации. По показателям надежности электрогидравлическая система управления сопоставима с аналогичной системой у традиционных «автоматов». Срок службы DSG производителем не ограничен.

В чем преимущество DSG перед традиционными автоматическими коробками передач?

DSG легче, компактнее, экономичнее, она работает быстрее, эта коробка дешевле автоматических, в том числе и в эксплуатации

Как работает коробка передач автомобиля?

Что такое коробка передач?

Если вы не водите электромобиль , ваш автомобиль будет оснащен коробкой передач, позволяющей переключать передачи во время движения.

Современные автомобили доступны с различными коробками передач, что дает вам широкий выбор при выборе автомобиля, соответствующего вашим потребностям и требованиям.

Хотя мы уже рассмотрели различия между механической и автоматической коробками передач , мы предоставили руководство по коробкам передач и их работе.

Краткий обзор этого руководства

• Как работает механическая коробка передач?
• Что такое полуавтоматическая коробка передач?
• Что такое вариаторная коробка передач?
• Часто задаваемые вопросы

Как работает механическая коробка передач?

Не вдаваясь в подробности, процесс переключения передач включает следующие компоненты:

• Сцепление в сборе и педаль
• Валы и шестерни
• Селекторы и синхронизаторы

Чтобы ваш двигатель передал свою мощность на колеса, он должен пройти через коробку передач (также известную как трансмиссия). Для этого мощность передается через вал, соединяющий двигатель и коробку передач.

Однако при переключении передач вал необходимо отсоединять от двигателя. Здесь в дело вступает сцепление, так как его компоненты работают вместе, чтобы отсоединить вал от двигателя при нажатии на педаль сцепления.

После того, как вы переключили передачу, отпускание педали позволяет узлу сцепления плавно соединить мощность двигателя с коробкой передач через упомянутый выше вал.

Теперь, когда мощность передается на коробку передач, она вращает ряд других валов, на которых установлены шестерни. Когда вы переключаетесь на более высокую или более низкую передачу, вилка селектора в трансмиссии включает передачу, которую вы выбрали с помощью синхронизатора.

После включения передачи коробка передач сможет направить мощность от двигателя на ведущие колеса.

Что такое полуавтоматическая коробка передач?

Полуавтоматическая коробка передач позволяет вам выбирать между управлением автомобилем в ручном или автоматическом режиме, предоставляя вам лучшее из обоих миров.

Вы не найдете педали сцепления в полуавтомате, как в механической коробке передач. Вместо этого у вас будет опыт, аналогичный автомату, где вы просто выбираете, хотите ли вы двигаться вперед или назад, а автомобиль позаботится обо всем остальном.

В отличие от традиционного автоматического режима, у вас будет возможность перейти в ручной режим. Обычно это делается путем перемещения селектора передач в специальное положение, что затем дает автомобилю понять, что вы хотите вручную ввести выбранные передачи.

В зависимости от автомобиля вы сможете переключать передачи, перемещая селектор передач вперед или назад, или в вашем автомобиле за рулевым колесом будут расположены подрулевые лепестки.

Преимущества полуавтоматической коробки передач

• Выбор между автоматическим или ручным режимом вождения
• Позволяет при необходимости максимально эффективно использовать топливо

Недостатки полуавтоматической коробки передач

• Автомобили с такой коробкой передач обычно дороже
• Ремонт может быть дорогим, если что-то пойдет не так

Что такое коробка передач CVT?

Бесступенчатая трансмиссия — это сокращение от «Continuously Variable Transmission», тип автоматической коробки передач. Основное различие между вариатором и традиционной автоматической коробкой передач заключается в том, что вариатор не имеет передаточных чисел.

Внутри коробки передач CVT вы найдете два конусообразных шкива, соединенных приводным ремнем. Один шкив соединен с двигателем, а другой — с ведущими колесами.

Когда вы нажимаете на педаль акселератора, два шкива регулируются в соответствии с желаемой мощностью, которая, в свою очередь, определяет ускорение автомобиля. Поскольку вариатор фактически является односкоростным агрегатом и не имеет передаточных чисел, вы заметите, что автомобиль, оснащенный вариатором, будет иметь высокие обороты, поскольку обороты двигателя не связаны со скоростью вращения колес.

Преимущества бесступенчатой ​​коробки передач

• Плавность хода благодаря отсутствию переключения передач
• Теоретически более надежный из-за меньшего количества движущихся частей

Недостатки вариатора

• Высокооборотистый характер автомобиля подойдет не всем
• Непривлекательный вариант для увлеченных водителей

Часто задаваемые вопросы

Что такое коробка передач DSG?

DSG расшифровывается как «коробка передач с прямым переключением» и широко используется в автомобилях Volkswagen Audi Group (VAG), поэтому их часто можно увидеть на автомобилях таких производителей, как Audi, Volkswagen, Skoda и SEAT.

Коробка передач DSG похожа на традиционную автоматическую коробку передач. Однако в нем используется два сцепления вместо одного, что позволяет быстро переключаться на следующую передачу в зависимости от манеры вождения.

Как проверить уровень масла в коробке передач автомобиля?

Маловероятно, что вам когда-либо понадобится проверять уровень масла в коробке передач вашего автомобиля, как правило, потому, что оно не портится с той же скоростью, что и другие жидкости в автомобиле.

Таким образом, вы не можете проверить уровень масла в коробке передач на подавляющем большинстве автомобилей. У некоторых может быть щуп или наглядный помощник, чтобы помочь техническому специалисту проверить масло, но это редко встречается в вашей повседневной машине.

Как я узнаю, что уровень масла в коробке передач моего автомобиля низкий?

Признаками низкого уровня масла в коробке передач являются затрудненное переключение передач, странные шумы и, возможно, снижение производительности.

Если у вас нет утечки из коробки передач, то, скорее всего, уровень масла не должен упасть настолько, чтобы вызвать какие-либо проблемы.

Имеет ли значение замена масла в коробке передач?

Замена масла в коробке передач вашего автомобиля положительно скажется на работе коробки передач. Вы заметите, что переключения стали более плавными, особенно когда машина холодная. Это также снизит износ компонентов коробки передач, что всегда приветствуется.

Какая коробка передач установлена ​​в моей машине?

Если вам не нужно переключать передачи вручную, то в вашем автомобиле будет автоматическая коробка передач. Если у вас за рулем есть подрулевые лепестки, позволяющие переключать передачи, значит, у вас полуавтоматическая коробка передач.

Если в вашем автомобиле для переключения передач требуется использование педали сцепления и рычага переключения передач, значит, ваш автомобиль оснащен механической коробкой передач.

Сколько стоит замена коробки передач?

Одним словом — дорого. Коробки передач представляют собой сложные элементы оборудования, и их производство не только стоит больших денег, но и требует больших затрат труда для замены.

Точная цифра зависит от коробки передач, установленной на вашем автомобиле, трудозатрат на ее замену и марки вашего автомобиля. Ожидайте заплатить четырехзначную сумму за замену коробки передач.

Что такое коробка передач типтроник?

Коробка передач типтроник — это другое название полуавтоматической коробки передач.

Автомобиль будет иметь возможность переключать передачи автоматически, но у вас будет возможность переключать передачи вручную с помощью подрулевых лепестков или с помощью селектора передач (в зависимости от вашего автомобиля).

Что следует знать о трансмиссии вашего автомобиля

Автомобилестроение>Техническое обслуживание и ремонт

24 января 2021 г.

Функция трансмиссии автомобиля довольно проста: она гарантирует, что необходимая мощность двигателя передается на колеса для движения с любой заданной скоростью. Это похоже на езду на многоскоростном велосипеде — если цепь соскочит, вы никуда не поедете, а если вы на высокой передаче, вам будет трудно трогаться с места. Это жизненно важно для двигателя, и если его не обслуживать должным образом, вы можете увидеть снижение расхода топлива и даже возможный отказ двигателя. И хотя все они служат одной цели, существует несколько разных типов передач.

Вот список распространенных проблем с автомобилем. Убедитесь, что вы знаете, что делать, если ваш автомобиль заглохнет.

Что такое автомобильная трансмиссия?

Коробка передач — одна из самых важных частей автомобиля. Как правило, имеется от пяти до шести наборов передач и ряд зубчатых передач, каждая из которых позволяет водителю контролировать, сколько мощности передается на само транспортное средство. Трансмиссия помогает определить скорость вращения двигателя автомобиля. Отсутствие трансмиссии затруднило бы как управление, так и безопасное маневрирование автомобилем.

Различие между коробкой передач и коробкой передач

В автомобильной трансмиссии коробка передач является второй ступенью всей системы. По сути, это часть основного строительного блока современных автомобилей. В самой шестерне используются блокирующие зубья для соединения небольших быстро движущихся частей с более крупными шестернями с большим количеством зубьев. Это большая шестерня, которая вращается, чтобы регулировать и контролировать скорость автомобиля. Сложность коробки передач — вот почему она является одной из самых важных частей двигателя автомобиля.

Какие существуют типы передач?

Автомобили постоянно развиваются, совершенствуются и становятся более эффективными. Это касается и трансмиссии автомобиля. Используются три типа трансмиссий:

1. Механические коробки передач

2. Автоматические коробки передач

3. Бесступенчатая трансмиссия

Каждый тип трансмиссии ориентирован на определенные потребности и стиль вождения. Более современные автомобили обычно имеют либо механическую, либо автоматическую коробку передач.

1. Механические коробки передач

Механическая коробка передач является оригинальным типом коробки передач. Ее также называют стандартной коробкой передач, но есть большая вероятность, что вы знаете ее как рычаг переключения передач. В этом типе трансмиссии водитель использует педаль сцепления для управления передачей крутящего момента от двигателя к трансмиссии, при необходимости вручную переключая передачи.

С механической точки зрения механическая коробка передач является самым простым типом трансмиссии и часто служит дольше, чем другие типы — проще говоря, меньше вероятность того, что что-то пойдет не так. Единственным существенным недостатком механической коробки передач является кривая обучения: эти типы транспортных средств требуют большей концентрации и маневрирования, чем другие коробки передач.

2. Автоматические коробки передач

Да, механические коробки передач проще механически, но с той оговоркой, что ими сложнее управлять. Если у водителя нет времени на дополнительную работу, связанную с переключением передач, то он лучше всего подходит для управления автомобилем с автоматической коробкой передач. Этот тип трансмиссии автоматически переключает передачи по мере движения автомобиля, позволяя водителю больше сосредоточиться на дороге, а не на переключении сцепления. Как только автомобиль находится в движении, его компьютер берет на себя управление коробкой передач, переключая передачи по мере необходимости, в то время как автомобиль ускоряется и замедляется.

Вы, наверное, слышали, как звук вашего двигателя становится выше, но затем звук стихает, когда вы продолжаете ускоряться — это ваш автомобиль переходит с более низкой на более высокую передачу. Большинство автоматических коробок передач имеют от пяти до десяти передач, и чем больше передач у вашей коробки передач, тем лучше она будет работать на разных скоростях. Коробка передач с большим количеством передач означает, что автомобиль имеет более широкий диапазон скоростей, при которых он будет работать оптимально, и приведет к лучшей общей экономии топлива.

Хотя автоматические коробки передач проще в использовании, они имеют более сложные детали и, следовательно, более подвержены отказам. А ремонт или замена автоматической коробки передач автомобиля может обойтись очень дорого.

3. Трансмиссии CVT (бесступенчатая вариаторная трансмиссия)

Чем больше передач в трансмиссии автомобиля, тем лучше она будет работать в широком диапазоне скоростей. Но каков предел, когда дело доходит до количества передач, которые может иметь трансмиссия? Благодаря бесступенчатой ​​вариаторной трансмиссии (CVT) количество передач постоянно или безгранично. Она также известна как бесступенчатая автомобильная трансмиссия, и, в отличие от других типов, трансмиссия CVT не использует шестерни как средство для создания различных скоростей, а вместо этого полагается на конструкцию с ременным приводом из двух резиновых или металлических шкивов. Два шкива работают синхронно, имитируя эффект, возникающий при включении шестерен разного диаметра. Способность шкивов увеличивать и уменьшать свой эффективный диаметр позволяет трансмиссии CVT плавно перемещаться по неограниченному диапазону эффективных передач.

Бесступенчатая трансмиссия не нова: она существует уже несколько десятилетий, и в середине 2000-х годов ее популярность среди японских и европейских производителей росла. Если вы ищете автомобиль с трансмиссией CVT, вам нужно провести некоторое исследование. Большинство новых автомобилей указывают тип трансмиссии на наклейке на стекле. Если вы покупаете подержанный автомобиль, некоторые онлайн-исследования помогут определить тип трансмиссии, установленной на определенной марке и модели.

Хотя трансмиссии CVT предлагают безграничный диапазон передач и превосходную экономию топлива, у них есть свои ограничения. Этот тип трансмиссии не подходит для бездорожья из-за его ограниченной способности управлять крутящим моментом. Еще одним недостатком является то, что вариаторные трансмиссии не могут обеспечить торможение двигателем. Из-за своей сложности эти трансмиссии обычно требуют большего обслуживания, а ремонт может быть дорогостоящим. Со временем ремни могут выйти из строя из-за чрезмерного износа и растяжения. Когда вы ищете мастерскую для работы с вашей трансмиссией, обязательно проверьте, могут ли они работать с трансмиссиями CVT — обращение к дилеру также является хорошим вариантом, хотя это будет дорого.

Можете ли вы определить разницу между зубчатым ремнем и поликлиновым ремнем? Узнайте больше здесь.

Как работает коробка передач автомобиля?

Независимо от типа трансмиссии автомобиля все коробки передач работают одинаково. Имеется рычаг переключения передач , который выбирает, переключает и позволяет шестерням соединяться друг с другом. В автомобиле с механической коробкой передач водитель физически управляет рычагом управления сцеплением или педалью сцепления. В качестве альтернативы он автоматически переключается в автоматической коробке передач.

При включении шестерня сама перемещает диски сцепления на место, которое, в свою очередь, соединяется с более крупными шестернями. Эти более крупные шестерни связаны с дифференциалом автомобиля. Во время движения рычаг позволяет включать разные передачи в разное время. В свою очередь, есть наборы шестерен, которые регулируют передаточное число или передаточное отношение мощности, передаваемой от двигателя к колесам автомобиля.

Как проверить трансмиссионную жидкость

Независимо от типа трансмиссии вашего автомобиля, трансмиссионная жидкость обеспечивает его правильную работу. Регулярная проверка трансмиссионной жидкости жизненно важна для общего состояния вашей трансмиссии, а также может быть ранним признаком проблем.

Чтобы проверить трансмиссионную жидкость, сначала обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать, должен ли ваш автомобиль работать при проверке жидкости. Это варьируется от автомобиля к автомобилю, и многие производители требуют, чтобы автомобиль работал для точной проверки.

Щуп для измерения уровня трансмиссионной жидкости будет находиться под капотом, как и щуп для измерения уровня масла — не перепутайте их. Если вы не уверены, что есть что, проверьте свое руководство. Выньте щуп, очистите его и повторите процесс. Проверьте уровень, как указано на щупе. Если у вас низкий уровень жидкости, вы можете легко долить ее, но не переполняйте ее: слишком много жидкости может повредить вашу коробку передач. Низкий уровень жидкости является явным признаком утечки — ищите лужицу красной жидкости под передней частью вашего автомобиля.

Когда следует менять трансмиссионную жидкость?

Когда дело доходит до замены трансмиссионной жидкости вашего автомобиля, рекомендации производителя могут варьироваться от 30 000 до 100 000 миль пробега. Такие факторы, как то, как сильно вы толкаете свой автомобиль, часто ли вы находитесь в городском потоке с частыми остановками или тянете прицеп, — все это веские причины для более частой замены трансмиссионной жидкости.

Если вы арендуете новую машину на несколько лет, скорее всего, вам никогда не придется возиться с коробкой передач. С другой стороны, если вы только что купили подержанный автомобиль с пробегом 60 000 миль, возможно, требуется замена трансмиссионной жидкости.

При проверке жидкости обратите внимание на цвет. Он должен быть светло-розовым или красным и достаточно прозрачным, чтобы через него можно было легко видеть. Если жидкость темная или вы видите в ней грязь или мусор, то либо она ухудшилась и нуждается в замене, либо возможны проблемы с трансмиссией. Если вы обнаружите запах гари, ваша трансмиссия может перегреваться, а запах газа, масла или охлаждающей жидкости может указывать на утечку в системе.

Должен ли я самостоятельно менять трансмиссионную жидкость своего автомобиля?

Замена трансмиссионной жидкости — непростая процедура, которую не следует делать дома. Нужно поднять автомобиль, опустить поддон и слить жидкость. Механические коробки передач несколько проще, но все же требуют подъема автомобиля. Большинство трансмиссий CVT требуют регулярной замены жидкости, и многие новые автомобили имеют трансмиссии, которые почти полностью закрыты, или для получения надлежащих диагностических показаний требуется сервисный компьютер дилера.

К счастью, ухоженный автомобиль не требует частой замены трансмиссионной жидкости, но когда это необходимо, вам следует найти мастерскую трансмиссии, где средняя стоимость замены трансмиссионной жидкости составляет от 150 до 250 долларов США. Технический специалист в магазине трансмиссий также сможет определить, нуждается ли ваша трансмиссия в промывке. Это может быть особенно важно для автомобилей с большим пробегом: промывка трансмиссии удалит скопления шлама и других загрязняющих веществ, которые в противном случае могли бы привести к засорению системы. Обычные замены трансмиссионной жидкости не удаляют эти отложения.

Наиболее распространенные проблемы с трансмиссией автомобиля

Поскольку это один из самых дорогих видов ремонта любого транспортного средства, очень важно выявить любые проблемы на ранней стадии. Для трансмиссии естественно изнашиваться с течением времени, и надлежащее техническое обслуживание может помочь продлить срок службы трансмиссии автомобиля.

Вот некоторые распространенные признаки того, что трансмиссия вашего автомобиля может быть неисправна:

• Задержки переключения передач

• Коробка передач проскальзывает, скрежещет или скачет ускорение при переключении передач

• Автомобиль трясется на любой скорости

• Запах гари под капотом автомобиля

• Заметна утечка жидкости из автомобиля

• Стук, визг или свист из автомобиля

• Мутной, густой или неприятный запах трансмиссионной жидкости на щупе

• Рычаг переключения передач механической коробки передач физически трудно маневрировать или не включает передачу

Можно ли отремонтировать коробку передач моего автомобиля?

Самый простой способ продлить срок службы трансмиссии вашего автомобиля — регулярно проводить техническое обслуживание, часто проверять трансмиссионную жидкость и при необходимости менять или промывать ее. При замене масла обязательно попросите механика проверить и трансмиссионную жидкость. Если пренебречь неисправной коробкой передач, ее устранение будет очень дорогостоящим.

Причина неисправности трансмиссии обычно скрыта глубоко внутри компонента, и, хотя ремонт трансмиссии возможен, замена зачастую оказывается более рентабельной. Сам процесс снятия коробки передач невероятно сложен и занимает много времени.

Можно ли отремонтировать коробку передач моего автомобиля?

Ремонт или замена трансмиссии автомобиля может занять от пяти до пятнадцати часов труда. Восстановленная трансмиссия может стоить около 2 000 долларов США, а новая может обойтись вам в 5 000 долларов США или больше, и это без учета устранения неполадок и оплаты труда.

Знаете ли вы, какие вопросы задавать в автомастерской? Узнайте здесь.

Регулярное техническое обслуживание автомобиля и регулярная проверка трансмиссионной жидкости могут избавить вас от невероятных расходов и хлопот, связанных с заменой трансмиссии. К счастью, с кредитной картой Synchrony Car Care ^TM легко управлять и оплачивать техническое обслуживание вашего автомобиля, плановое и внеплановое, для покрытия всех ваших автомобильных расходов. Узнайте больше здесь.

Как работает автомобильная коробка передач

Здесь вы можете получить Коробку передач. Здесь мы приводим принцип работы редуктора, преимущества и недостатки и т. д.

Он приводит в движение отдельные шестерни на главном валу, которые свободно вращаются на подшипниках. Таким образом, коробка передач передает мощность на колеса, опираясь на шестерню, которая входит в зацепление с главным валом. Когда вы нажимаете на рычаг переключения передач в направлении нужной передачи, эта шестерня фиксируется на главном валу и вращает его.

Содержание

Принцип работы редуктора

Коробка передач представляет собой узел, состоящий из различных шестерен, синхронизирующих втулок и механизма переключения передач, установленных внутри металлического корпуса. Металлический корпус, обычно изготовленный из алюминиевого или чугунного литья, вмещает в себя все шестерни. Коробка передач является частью системы «трансмиссии», поскольку шестерни играют важную роль в передаче мощности двигателя на колеса.

Редуктор в рабочем состоянии

Редуктор содержит шестерни разных размеров. Это в основном связано с различными потребностями автомобиля в отношении крутящего момента, необходимого на колесах, в зависимости от дороги, местности и нагрузки. Например, если автомобиль движется по склону, ему требуется больший крутящий момент, чем при движении по прямой дороге.

Первая передача является наиболее важной по длине в области инструментов и обеспечивает максимальный выходной крутящий момент даже при минимальной скорости. Следовательно, это мили, используемые во время пеших прогулок по склонам. Все шестерни между 1-м и закрывающим инструментами имеют разную длину с понижающим передаточным отношением. Таким образом, получается различная смесь фраз тяги и скорости. Таким образом, автомобиль можно легко толкать без потери ускорения. Поле инструментов существенно улучшает управляемость автомобиля в любых условиях.

Что такое редуктор

Редуктор — это механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя. Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

Все компоненты трансмиссии, которые помогают передавать мощность двигателя на колеса, являются частью системы «трансмиссии». Неотъемлемой частью которого является коробка передач. Эти компоненты включают сцепление, коробку передач, муфты, карданный вал, полуоси и дифференциал. В общем, термин «трансмиссия» обычно относится к коробке передач автомобиля. В некоторых конструкциях автомобилей коробка передач и дифференциал в сборе объединены в единый узел, который называется «трансмиссия» или «трансмиссионный мост».

Типы коробок передач

Обычно автомобильные коробки передач бывают двух типов.

1. Механическая коробка передач

По сути, механическая коробка передач — это коробка передач, которая позволяет водителю выбирать одно из определенных передаточных чисел для оказания давления на автомобиль. Меньшие передаточные числа обеспечивают дополнительный крутящий момент, но гораздо меньшую скорость, в то время как лучшие передаточные числа инструментов обеспечивают гораздо меньший крутящий момент, но большую скорость. Различные передаточные числа обычно называют «скоростями», поэтому «шестиступенчатая» механическая коробка передач имеет шесть передаточных чисел.

В простейшем случае механическая коробка передач включает 3 вала с постоянно находящимися в зацеплении шестернями различных размеров. Входной вал соединяется с двигателем через сцепление. Промежуточный вал постоянно находится в зацеплении с входным валом и имеет более одной шестерни. Выходной вал соединяет промежуточный вал с карданным валом, а затем с колесами. В полноприводных и полноприводных автомобилях выходной вал сначала соединяется с корпусом переключателя. Задняя передача обычно находится на четвертом валу, чтобы влиять на альтернативное направление.

Типы механических коробок передач

С момента появления трансмиссии используются 3 типа механических коробок передач:

• Коробка передач со скользящей сеткой

использовал. В редукторе этого типа переключение передач происходит за счет скольжения шестерен по шлицевому главному валу, чтобы войти в зацепление с соответствующей шестерней промежуточного вала, одна шестерня которого находится в постоянном зацеплении с шестерней вала сцепления, чтобы передавать вращательное движение для преобразование (высокий крутящий момент или высокая скорость) в соответствии с требованиями привода, эта коробка передач требует специальной техники для переключения, которая обычно известна как двойное выключение сцепления, а также зацепление было настолько шумным и резким, что это привело к разработке новой системы коробки передач. .

Примечание — Обычно они поставлялись с 3-ступенчатой ​​механической коробкой передач.

• Редуктор с постоянным зацеплением

Редуктор с постоянным зацеплением представляет собой модифицированную версию более поздней версии, которая была введена с учетом ограничений более поздней версии, в этом типе все шестерни на главном валу, промежуточном валу и валы сцепления находятся в постоянном зацеплении друг с другом, и выбор соответствующей передачи осуществляется с помощью специальных зацепляющих устройств, известных как кулачковые муфты, которые скользят по шлицевому главному валу, чтобы выбрать соответствующую передачу по мере необходимости. привод.

Коробка передач с постоянным зацеплением Система устраняет проблему двойного расцепления и делает привод менее шумным, поскольку прямозубые шестерни скользящего зацепления заменяются косозубыми или коническими шестернями, но переключение передач по-прежнему не является плавным и также происходит большой износ кулачковых муфт из-за различной скорости вращения валов при зацеплении, что приводит к высоким затратам на техническое обслуживание.

Примечание – Они поставлялись с 4- или 5-ступенчатой ​​конфигурацией с ручным переключением передач и 1 задним ходом.

• Коробка передач с синхронизатором

Коробка передач с синхронизатором — это новейший тип коробки передач, который использовался десятилетиями, поскольку эта система преодолевает все ограничения, обеспечиваемые коробкой передач с постоянным зацеплением или коробкой передач со скользящим зацеплением, а также улучшает выходные характеристики механической коробки передач. система, в этом типе кулачковые муфты от коробки передач с постоянным зацеплением заменены синхронизаторами, которые сначала приводят главный вал и промежуточный вал в одинаковую скорость за счет фрикционного контакта, затем происходит зацепление соответствующей шестерни, что делает систему плавной. а также снижает техническое обслуживание коробки передач, сегодня эта система обычно поставляется с 5-ступенчатой ​​​​конфигурацией механической коробки передач с 1 задним ходом.

Примечание. Они поставляются с 5-ступенчатой ​​конфигурацией и 1 задней передачей.

2. Автоматическая коробка передач

Автоматическая коробка передач — это многоступенчатая коробка передач, используемая в автомобилях, которая не требует участия водителя для переключения передач в нормальных условиях движения. Наиболее распространенным типом автоматической трансмиссии является гидравлическая автоматическая коробка передач, в которой используется планетарный редуктор, гидравлическое управление и преобразователь крутящего момента.

Традиционная автоматическая коробка передач также называется автоматической коробкой передач с гидротрансформатором, и это наиболее часто используемая технология автоматического переключения передач в большинстве автомобилей. Он использует гидравлическую муфту или преобразователь крутящего момента для преобразования передач вместо сцепления.

Типы автоматической коробки передач

Автоматическая коробка передач состоит из четырех типов, перечисленных ниже пунктов.

• Автоматическая механическая коробка передач (AMT)

Возможно, вам хорошо знакомо это название, так как это одна из наиболее распространенных автоматических коробок передач, доступных в Индии. Самый успешный на индийском рынке, но это не делает его лучшим.

Автоматизированная механическая коробка передач использует множество гидравлических систем, связанных с ECU, который переключает передачи в зависимости от текущих оборотов автомобиля. Это механическая коробка передач, которая работает сама по себе, отсюда и название. Большинство автомобилей предлагают вам возможность игнорировать автоматическое переключение передач и позволяют переключать передачи вручную.

Использование той же системы, что и механическая коробка передач, делает ее более дешевой и менее сложной в эксплуатации. Затем ECU управляет гидравлическими системами, присутствующими внутри двигателя. ЭБУ с установленными на заводе показаниями переключения передач на определенных оборотах заставляет гидравлические системы работать, переключая передачи.

• Бесступенчатая трансмиссия (CVT)

Бесступенчатая трансмиссия — перспективная система автоматической трансмиссии в Индии. Бесконечное передаточное число является его самым большим преимуществом перед другими вариантами трансмиссии.

Бесступенчатая трансмиссия или бесступенчатая трансмиссия использует ремни и шкивы для обеспечения бесконечного передаточного отношения. В случае с бесступенчатой ​​трансмиссией эффективность использования топлива является лучшей в классе, поскольку двигатель всегда работает на таких оборотах, при которых он будет эффективен благодаря бесконечному передаточному числу, изменяющемуся при необходимости.

• Коробка передач с двойным сцеплением

С несколькими сцеплениями, валами и шестернями, Трансмиссия с двойным сцеплением может быть одной из самых сложных систем трансмиссии. Это дает каждому быстрому переключению передач по производительности, равной трансмиссии с двойным сцеплением. Трансмиссия с двойным сцеплением медленно растет на индийском рынке. Коробка передач с двойным сцеплением, получившая разные названия от разных компаний, использует ее, и это основные названия, под которыми она известна. Volkswagen называет это DSG, Porsche PDK.

Коробка передач с двойным сцеплением Простыми словами можно описать две механические коробки передач с автоматическим управлением. Работа намного сложнее, так что давайте приступим к ней.

• Интеллектуальная механическая трансмиссия (iMT)

Другой вариант автоматизированной механической трансмиссии Интеллектуальная механическая трансмиссия (это название уже не опечатка) дополнительно использует ведущую трансмиссию в качестве своей основы и делает ее автоматической. В случае с интеллектуальной механической коробкой передач вы управляете коробкой передач, как и обычная механическая коробка передач, но вы управляете передачами в то же время, когда автомат управляет сцеплением.

Если вы помните, самой большой проблемой AMT было случайное переключение передач. Однако интеллектуальная механическая коробка передач выявляет эту ошибку и предоставляет вам полный контроль над переключением передач. Эта точка соприкосновения между механической коробкой передач и автоматической коробкой передач обязательно понравится любому любителю механической коробки передач.

С помощью датчика намерения на рычаге переключения передач iMT Hyundai знает, когда вы собираетесь переключить передачу. Когда датчик получает показания от TGS, он приводит в действие сцепление, тем самым готовясь к переключению передач. Это позволяет водителю переключать передачи, не заботясь о сцеплении, так как оно автоматически выжимается самой машиной.

Преимущества

• Мгновенное передаточное отношение является постоянным, а рабочая стабильность высокой;
• Принята некруглая передача, и мгновенное передаточное отношение может быть рассчитано в соответствии с требуемым правилом изменения;
• Широкий диапазон изменения передаточного отношения, подходящий для замедления или увеличения скорости передачи;
• Большой диапазон окружных скоростей редуктора.
• Эффективность трансмиссии высока, особенно цилиндрическая зубчатая пара с высокой точностью.
• Простота обслуживания.

Недостатки

• Вибрация, удары и шум при работе, а также создание динамической нагрузки.
• Без защиты от перегрузки.
• Когда требуется высокая точность нарезания зубчатых колес или зубья специальной формы, необходимы высокоточные станки, специальные фрезы и измерительные инструменты, чтобы обеспечить сложность производственного процесса и высокую стоимость.

Все, что вы должны знать о системе трансмиссии автомобиля

  Салман Зафар | 1 марта 2023 г. — 19:39 | 3 марта 2023 г. Автомобили, промышленное оборудование, наука

Автомобильная трансмиссия, также известная как трансмиссионная система, представляет собой механизм, с помощью которого мощность, создаваемая двигателем, передается на ведущие колеса. Эта часть автомобиля является наиболее важной для определения мощности и функциональности систем двигателя. Два типа трансмиссий включают автоматическую коробку передач и механическую коробку передач. Используйте hpi для проверки типа трансмиссии любого автомобиля, фургона или легкого коммерческого транспорта.

Механическая коробка передач требует от водителя дополнительных действий по выбору и включению передаточных чисел. Напротив, в автоматической коробке передач механические усилия сведены к минимуму, и различные скорости достигаются автоматически.

Если вам интересно, как работает трансмиссия автомобиля, все зависит от типа трансмиссии. Однако, независимо от типа, ответ на вопрос о том, что делает трансмиссия, заключается в том, чтобы позволить передаточному числу между двигателем транспортного средства и ведущими колесами регулироваться по мере того, как транспортное средство ускоряется и замедляется. Когда он не движется, трансмиссия отсоединяет ведущие колеса от двигателя. Итак, давайте углубимся в детали того, как работают механическая и автоматическая коробки передач.

Все, что вам нужно знать о механической коробке передач

Механическая коробка передач — это механическая коробка передач или коробка передач с ручным переключением или стандартный класс трансмиссии, в котором водитель буквально использует рычаг переключения передач для переключения передач. Переключение передач включает освобождение диска сцепления с помощью третьей педали, расположенной с левой стороны тормоза. Затем выберите выбранную передачу и снова включите сцепление. Если водитель часто медленно выжимает сцепление, диск изнашивается рано. Если водитель слишком быстро выжмет сцепление, двигатель заглохнет.

Компоненты механической коробки передач

Подробное описание различных частей и компонентов коробки передач поможет вам понять сложный принцип работы механической коробки передач. Некоторые важные особенности механической коробки передач включают

1. Сцепление и педаль сцепления : Сцепление, состоящее из различных мелких деталей, передает крутящий момент двигателя на коробку передач. Педаль сцепления представляет собой механизм, управляемый гидравлически. Когда вы нажимаете, он отключает сцепление.
2. Маховик: Обычно имеет круглую форму и используется для передачи крутящего момента двигателя на диск сцепления, который взаимодействует с гладкой поверхностью маховика.
3. Муфта и вилка переключения: Механизм, похожий на руку, который помогает перемещать муфты через выходной вал. Привязав ошейник к определенной передаче, вы всегда можете выбрать другую передачу. Это приводит к передаче крутящего момента от промежуточного вала к вторичному валу.
4. Синхронизаторы: Помогают ошейнику и снаряжению сцепляться друг с другом и, что важно, согласовывают их скорость, если есть разница.
5. Вторичный вал и промежуточный вал: Шестерни вторичного вала входят в зацепление с шестернями промежуточного вала при первом получении мощности от двигателя.
6. Шестерни: Шестерни часто бывают разных размеров в механической коробке передач. Большие шестерни содержат больше зубьев и обеспечивают больший крутящий момент для снижения скорости автомобиля, в то время как маленькие шестерни обеспечивают меньший крутящий момент для вашего автомобиля, чтобы он мог двигаться на более высокой скорости.

Как работает механическая коробка передач

• Перед включением зажигания автомобиля необходимо выжать педаль сцепления, чтобы выключить сцепление. Это отключает мощность между входным валом двигателя и трансмиссией и гарантирует, что двигатель находится в рабочем состоянии, прежде чем приводить в действие автомобиль.
• Переключите рычаг переключения передач на первую передачу, чтобы рычаг переключения передач мог двигаться в сторону последней. Первая передача связана с промежуточным валом, который связан с входным файлом двигателя через другую передачу.
• Втулка синхронизатора, соединенная с вилкой переключения, помогает ведущей шестерне передавать мощность на выходной вал и согласовывает их скорость, если есть какая-либо разница.
• Теперь вам нужно слегка нажать на педаль газа, а затем убрать ногу со сцепления. Это снова соединяет коробку передач и двигатель, заставляя ваш автомобиль двигаться.
• Теперь вам нужно повторить тот же процесс переключения передач, чтобы вы могли ускорить или замедлить машину.

Как правило, автомобили бедных моделей оснащены 5-ступенчатой ​​механической коробкой передач, в то время как дорогие автомобили оснащены 6-ступенчатой ​​коробкой передач, такой как восстановленная коробка передач nv5600.

Все, что вам нужно знать об автоматической коробке передач

С автоматической коробкой передач все проще, чем с механической коробкой передач. В автомобиле с автоматической коробкой передач нет ни педали сцепления, ни рычага переключения передач. Как только коробка передач включена, все остальное происходит автоматически.

Компоненты автоматической коробки передач

Чтобы лучше понять, что происходит в автоматической коробке передач, давайте рассмотрим конкретные части автоматической коробки передач.

1. Корпус коробки передач : Вмещает все части коробки передач.
2. Гидротрансформатор : Передает на первичный вал трансмиссии от двигателя. Это также помогает увеличить выходной крутящий момент двигателя
.
3. Планетарные передачи : позволяет автоматически увеличивать и уменьшать передаточные числа.

Принцип работы автоматической коробки передач

• Двигатель передает мощность на насос гидротрансформатора
• Насос получает мощность и через трансмиссионную жидкость передает ее на турбину гидротрансформатора
• Через статор трансмиссионная жидкость направляется обратно в насос
• Статор умножает мощность и возвращает ее на турбину
• Турбина обычно соединена с центральным валом, который также соединен с коробкой передач.
• Затем турбина вращает вал, передавая мощность на первую планетарную передачу
• Планетарные передачи определяют мощность, передаваемую на остальную часть привода
• Мощность от преобразователя крутящего момента заставит зубчатый венец, солнечную шестерню или водило планетарной передачи оставаться неподвижными или двигаться.

Ступени автоматической коробки передач

• Park(P): Блокирует коробку передач, ограничивая движение автомобиля
• Reverse(R): включает заднюю передачу, заставляя автомобиль двигаться назад
• Нейтраль(N): отсоединяет коробку передач от колеса
• Привод (D): позволяет транспортному средству двигаться и может ускоряться на различных передачах
• Low(L): позволяет снизить скорость и передвигаться по средним или холмистым участкам

Теперь, когда вы едете по автостраде и чувствуете, как машина переключает передачи, вы поймете, что именно происходит под капотом. Все дело в передаче, но если вам нужно получить новую, все дело в дешевых онлайн-передачах! Однако, если вам нужны деньги, чтобы заплатить за него, вы всегда можете использовать свой автомобиль, чтобы получить дополнительные деньги! Узнайте, сколько денег вы можете получить с кредитом под залог автомобиля.

Нравится:

Нравится Загрузка. ..

О Салмане Зафаре

Салман Зафар является генеральным директором BioEnergy Consult, а также международным консультантом, советником и тренером, обладающим опытом в области управления отходами, получения энергии из биомассы, преобразования отходов в энергию, защиты окружающей среды и сохранения ресурсов. Его географические области включают Азию, Африку и Ближний Восток. Салман успешно реализовал широкий спектр проектов в области технологии биогаза, энергии биомассы, преобразования отходов в энергию, переработки и управления отходами. Салман участвовал во многих национальных и международных конференциях по всему миру. Он является плодовитым экологическим журналистом и является автором более 300 статей в известных журналах, журналах и на веб-сайтах. Кроме того, он активно занимается распространением информации о возобновляемых источниках энергии, утилизации отходов и экологической устойчивости через свои блоги и порталы. С Салманом можно связаться по электронной почте salman@bioenergyconsult. com или salman@cleantechloops.com.

Посмотреть все сообщения Салмана Зафара →

Tagged Как работает автоматическая коробка передач, система автомобильной трансмиссии, компоненты коробки передач, разница между механической и автоматической коробкой передач, как работает автомобильная коробка передач, механическая и автоматическая коробка передач, типы автомобильных трансмиссий. Добавьте постоянную ссылку в закладки.

Различные типы автомобильных трансмиссий

В автомобиле трансмиссия или коробка передач действуют как среда, передающая мощность, вырабатываемую двигателем, на колеса через механическую систему шестерен и зубчатых передач. Трансмиссия позволяет человеку контролируемо подавать мощность на транспортное средство, без чего автомобиль не будет эффективно двигаться. Низкие передачи в коробке передач обеспечивают необходимый крутящий момент для ускорения, в то время как более высокие передачи помогают достичь высокой скорости за счет более эффективного использования мощности двигателя. Хотя функция может быть простой, существуют различные типы трансмиссий, которые помогают передавать мощность в движение.

Содержание

• Различные типы автомобильных трансмиссий
  • Механическая коробка передач
• Автоматическая коробка передач
  • Трансмиссия гидротрансформатора
  • Бесступенчатая трансмиссия
  • Полуавтоматическая коробка передач
  • Коробка передач с двойным сцеплением
• Типтроник Трансмиссия
• Сводка типов автомобильных трансмиссий
• Часто задаваемые вопросы о типах автомобильных трансмиссий

Различные типы автомобильных трансмиссий

Механическая трансмиссия

Если вы хотите быть более привязанным к своему автомобилю, вам подойдет механическая трансмиссия. В автомобиле с механической коробкой передач водитель использует педаль сцепления и рычаг переключения передач, расположенный на полу между передними сиденьями или на центральной консоли, чтобы включить нужную передачу.

Вождение с механической коробкой передач — это навык, который необходимо освоить и практиковать, чтобы понять, как добиться от автомобиля максимальной эффективности, мощности и ускорения. Среди типов трансмиссии механическая коробка передач является наиболее экономичной. Это, однако, зависит от стиля вождения, так как агрессивное использование передач даст вам самый низкий пробег.

Автоматическая коробка передач

Автоматическая коробка передач — это тип коробки передач, который автоматически переключает передачи и поэтому не требует от водителя переключения передач вручную. Автоматическая коробка передач использует датчики для контроля скорости автомобиля, а также оборотов двигателя и переключения передаточного числа с помощью электронного блока управления (ЭБУ). Существуют различные типы автоматических коробок передач, о которых вы узнаете по ходу чтения.

Трансмиссия гидротрансформатора

Трансмиссии с гидротрансформатором также известны как автоматы с гидротрансформатором, поскольку в этом механизме используется усовершенствованная гидромуфта для усиления крутящего момента, создаваемого двигателем, для передачи мощности на колеса. Трансмиссия с гидротрансформатором — это чудо инженерной мысли, а также самая старая автоматическая трансмиссия, которую можно найти в автомобилях.

В автомобиле с трансмиссией с гидротрансформатором вы обнаружите, что педаль сцепления отсутствует, эта система трансмиссии работает через две турбины, одна из которых подключена к двигателю, а другая к трансмиссии. Гидравлическая жидкость между обеими турбинами передает мощность от турбины, расположенной со стороны двигателя, к турбине, расположенной на трансмиссии, и, таким образом, вызывает движение автомобиля. Автомобили с трансмиссией с гидротрансформатором проще в управлении и обеспечивают достаточный крутящий момент для плавного ускорения. Преобразователи крутящего момента экономичны, но из-за своей инженерной сложности они дороже, чем механические коробки передач.

Бесступенчатая трансмиссия

Бесступенчатая трансмиссия работает через систему шкивов, два конуса на каждом шкиве соединены цепным ремнем, и эти конусы могут перемещаться для увеличения или уменьшения диаметра ремня для изменения передаточного отношения. Это свойство вариатора позволяет ему иметь бесконечные передаточные числа, на которые трансмиссия может быстро переключаться в зависимости от требований автомобиля.

Основным преимуществом бесступенчатой ​​трансмиссии является то, что она может поддерживать постоянные обороты двигателя в минуту, даже если автомобиль движется с разными скоростями. Это повышает экономию топлива и обеспечивает плавность вождения. Автоматическая коробка передач CVT является одной из самых доступных автоматических коробок передач. Однако эта стоимость компенсируется более высокими затратами на ремонт в случае выхода из строя коробки передач CVT.

Полуавтоматическая трансмиссия

Полуавтоматическая трансмиссия сочетает в себе удобство и соединительные элементы механической и автоматической трансмиссии. Полуавтоматические трансмиссии включают автоматические механические коробки передач (AMT) и механические коробки передач без сцепления, такие как Hyundai iMT. У полуавтоматической коробки передач нет педали сцепления, но есть рычаг переключения передач. В этих трансмиссиях используется привод для включения сцепления на максимальной частоте вращения двигателя, чтобы вы могли идеально переключать передачи.

Из-за того, что они похожи на механические коробки передач, их топливная экономичность почти такая же, как у механических коробок передач, а благодаря автоматическому элементу они снижают утомляемость при движении с частыми остановками. Хотя они могут быть немного более удобными, чем гидротрансформаторы и вариаторы, эти автомобили с автоматической коробкой передач не так дешевы, как механические коробки передач, из-за сложности системы сцепления.

Коробка передач с двойным сцеплением

Коробка передач с двойным сцеплением — это тип автоматической коробки передач, в которой для переключения передач используются два сцепления. Коробка передач DCT имеет два набора шестерен, которые расположены в нечетной и четной группах, например, 1-3-5 и 2-4-6. Одно сцепление включает нечетную группу передач, а другое — четную. Такая компоновка включает передачи быстро и плавно, так как двойное сцепление уже имеет включенную передачу и готово к включению, как только предыдущая передача достигнет своего диапазона передач. Трансмиссия DCT экономична по той же причине, однако она дороже, чем другие перечисленные трансмиссии. Основная причина его стоимости — очень сложная конструкция и функционирование, что является основной причиной, по которой он используется в автомобилях высокого класса.

Коробка передач Tiptronic

Коробка передач Tiptronic, также известная как «Sportmatic» и «Steptronic», представляет собой тип автоматической коробки передач с ручным режимом переключения передач. Это означает, что водитель может выбрать ручное переключение передач, когда это необходимо. Автомобили с трансмиссией Tiptronic поставляются либо с рычагом переключения передач за рулевым колесом, либо со второй панелью переключения передач справа от оригинальной пластины рычага переключения передач, либо с подрулевыми переключателями. Коробка передач Tiptronic отличается от полуавтоматической коробки передач тем, что для переключения передач в ней используется гидротрансформатор вместо сцепления.

Опция Tiptronic выглядит по-разному в разных автомобилях, однако стандартная форма представляет собой символы «+» и «-» на двух концах колонки рычага Tiptronic, где «+» означает «повышение передачи», а «-» означает «понижение передачи». ‘. Вам нужно нажать рычаг вперед для повышения передачи и потянуть рычаг назад для понижения передачи. То же самое можно сделать с помощью подрулевых лепестков (если они есть). В режиме Tiptronic переключения передач должны выполняться в порядке следования передач, что означает, что водитель не может пропустить ни одну передачу из последовательности, например, водитель не может переключиться с первой передачи на третью. Большинство автомобилей с трансмиссией Tiptronic по-прежнему автоматически переключают передачи для защиты двигателя, даже когда водитель управляет автомобилем в ручном режиме.

Краткое описание типов автомобильных трансмиссий

Автомобильная трансмиссия является жизненно важной частью автомобиля и помогает передавать мощность от двигателя к колесам, что помогает вам управлять автомобилем. Механическая и автоматическая коробки передач — это два типа трансмиссии, но существуют различные виды автоматических трансмиссий, такие как автоматическая трансмиссия, бесступенчатая трансмиссия, полуавтоматическая трансмиссия, трансмиссия Tiptronic и трансмиссия с двойным сцеплением. Автоматическая коробка передач обеспечивает удобство для водителя, а механическая коробка передач помогает водителю быть более связанным с автомобилем. Механическая коробка передач сложна в освоении и требует большой практики из-за большого количества задействованных компонентов. Все АКПП проще в освоении из-за отсутствия педали сцепления.

Часто задаваемые вопросы о типах автомобильных трансмиссий

Сколько существует типов автомобильных трансмиссий?

На рынке доступно множество видов трансмиссий, а именно:

Механическая трансмиссия

Автоматическая трансмиссия

Бесступенчатая трансмиссия

Полуавтоматическая трансмиссия

Коробка передач с двойным сцеплением

Какой тип автомобильной трансмиссии лучше?

Выбор трансмиссии зависит главным образом от бюджета и выбора человека, желающего купить автомобиль. Механическая коробка передач обеспечивает более глубокую связь с автомобилем, а автоматическая коробка передач обеспечивает большее удобство вождения. Если вы не знакомы с механической коробкой передач, мы бы порекомендовали вам выбрать полуавтоматическую или автоматическую коробку передач, но если вы действительно хотите получать удовольствие от вождения, то трансмиссии CVT и DCT, хотя и дорогие, являются теми, из которых вы можете выбирать.

У какого индийского автомобиля есть полуавтоматическая опция?

Hyundai iMT и Maruti Suzuki Auto Gear Shift (в основном AMT) представляют собой полностью полуавтоматические системы трансмиссии. Сцепления нет, но есть ручная рукоятка переключения передач. Эти типы трансмиссий дешевле, чем их полностью автоматические аналоги, но отчасти предлагают удобство, которое они имеют.

Что такое автоматизированная механическая коробка передач?

АМТ — разновидность полуавтоматической трансмиссии, в которой двигатель выполняет ручное переключение передач. Система автоматизированной механической трансмиссии, хотя и является полностью автоматической системой переключения передач, также предлагает «ручной режим», который включает в себя подталкивание рычага переключения передач режима движения для повышения и понижения передач.

Какой тип автоматической коробки передач самый экономичный?

Все перечисленные выше автоматические трансмиссии экономичны, но если ваша главная цель — топливная экономичность, то лучшим выбором будут трансмиссии AMT и iMT. Эти две трансмиссии являются недорогими автоматическими коробками передач и настроены так же, как механические трансмиссии, и являются наиболее экономичными трансмиссиями.

В. Что означает трансмиссия в автомобиле?

В автомобиле трансмиссия или коробка передач действуют как среда, передающая мощность, вырабатываемую двигателем, на колеса через механическую систему зубчатых передач.

В. Что такое гидротрансформатор?

Система трансмиссии с гидротрансформатором работает через две турбины, одна из которых связана с двигателем, а другая с трансмиссией. Гидравлическая жидкость между обеими турбинами передает мощность от турбины, расположенной со стороны двигателя, к турбине, расположенной на трансмиссии, и, таким образом, вызывает движение автомобиля.

Как работают механические коробки передач и почему они лучше

Вот все, что вам нужно знать о механических коробках передач, принципах их работы и их многочисленных преимуществах

Напомнить позже

Возможно, вы не знакомы с этой технологией. Он существует дольше, чем ты живешь. Давайте ответим на четыре основных вопроса:

1. Из каких компонентов состоит механическая коробка передач?
2. Как работает механическая коробка передач?
3. Что делать с короткоходными переключателями?
4. Каковы преимущества ручного управления по сравнению с автоматическим?

1. Компоненты механической коробки передач

Педаль сцепления:

Печально известная третья педаль. Это отключает сцепление, когда вы нажимаете на него. Обычно это управляется гидравлически.

Сцепление:

Это система компонентов, которая используется для передачи крутящего момента двигателя на коробку передач. Он состоит из нажимного диска, диафрагменной пружины, диска сцепления, выжимного подшипника и других более мелких компонентов. Диск сцепления представляет собой фрикционную накладку, зажатую между маховиком и нажимным диском.

Маховик:

Что касается механических коробок передач, то маховик является компонентом, передающим крутящий момент двигателя на диск сцепления. Эта круглая масса имеет гладкую поверхность, с которой взаимодействует диск сцепления.

Понимание того, как работает сцепление, очень важно для понимания трансмиссии в целом. В следующем видеоролике это кратко объясняется и содержит информацию о том, что представляет собой производительное сцепление:
