Не работает тахометр ваз 2106 причины – Тахометр ваз 2106: Схема подключения, Неисправности

Содержание

Тахометр ваз 2106: Схема подключения, Неисправности

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Оглавление

Схема подключения
Не работает, причины
Дергается стрелка
Неисправности

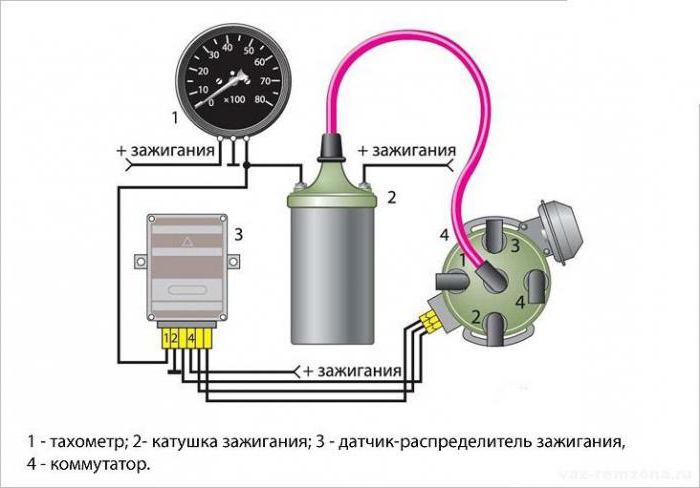

Схема подключения

1 – тахометр;

2 – катушка зажигания;

3 – распределитель зажигания:

Как подключить

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате.
В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду. Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

vz06-up.ru

Тахометр ваз 2106 неисправности

Всех водителей можно поделить на опытных и новичков. И это относится абсолютно ко всем, будь то владелец Bently Contenental или же ВАЗ 2106. Большинство тех, кто за рулем уже не первый год, знает все о своем автомобиле. Новичкам же только предстоит детальное знакомство с его устройством.

Для чего нужен тахометр

Двигатель автомобиля ВАЗ 2106 очень чувствительный, а это значит, что переключение передач должно выполнять в самый подходящий, можно даже сказать, идеальный момент. И если опытный водитель может повысить передачу, прислушиваясь к работе двигателя, то новичку это пока недоступно. И тут ему поможет устройство для измерения количества вращений вала за определенный отрезок времени — тахометр. Этот датчик позволяет узнать подробности о крутящем моменте маховика и состоянии двигателя в целом.

Тахометр ВАЗ 2106 представляет собой большой круглый циферблат. Во время езды стрелка указывает водителю количество оборотов, чтобы он мог выполнить повышение передачи в нужный момент. Идеальный вариант для «шестерки» — 3000-3500 оборотов маховика. Тахометр еще и позволяет экономить бензин, так как передача, переключенная в нужный момент, не требует дополнительных затрат топлива на моментальное повышение мощности.

К сожалению, датчики оборотов коленвала «шестерки» очень быстро выходят из строя, и если стрелка тахометра прыгает и не показывает стабильное количество оборотов, вероятнее всего, оборудование стоит заменить.

Аналоговый или цифровой?

Обычно в ВАЗ 2106 установлен аналоговый прибор, где стрелка показывает число на шкале. Такой тахометр передает физическое вращение маховика, что не может быть точным показателем, поэтому на СТО часто выполняется замена стандартного варианта на цифровой.

Цифровое устройство выполняет формулярный подсчет оборотов с помощью небольшого процессора. В такой подсчет входят самые разные скачки оборотов маховика с учетом всех погрешностей и неточностей. Цифровой вариант прибора дает более полное представление о работе двигателя транспортного средства.

После того как все владельцы «шестерки» стали массово переходить на цифровые тахометры, аналоговые счетчики начали постепенно пропадать с рынка. Однако водители ВАЗ 2106, которые ценят классику, изящность и стиль, отдают предпочтение аналоговым вариантам прибора, так как стрелка на циферблате выглядит более солидно и винтажно. И речь идет не только об интегрированных в панель устройствах, но и об выносных датчиках вращения.

Подключение счетчика оборотов вала

Замена и подключение тахометра на ВАЗ 2106 выполняется легко, с этим справится даже новичок. Купив новенький тахометр к своей «шестерке», вы должны обратить внимание на проводку. Из устройства выходят 3 провода: коричневый, красный и белый с черной полоской. Подобная маркировка одинакова как для аналоговых вариантов, так и для цифровых датчиков.

Схема подключения тахометра такая:

  1. Коричневый провод прибора подключается к катушке зажигания (К+). Импульсы именно этого устройства и будут управлять показаниями устройства.
  2. Через толстый красный провод будет подаваться питание на датчик. Подключение производится через замок зажигания, предварительно обезопасив контакт предохранителем. Теперь ток из аккумулятора будет поступать к устройству.
  3. Белый провод с черной полоской к «минусу», его необходимо соединить с «массой».
  4. Теперь подключаем три вспомогательных провода. Схема такая: белый — к подсветке, черный соединяем с реле зарядки, серый с черным — с датчиком давления масла.

В какое место установить датчик на панели — это уже дело водителя. Жестких критериев здесь нет, главное, чтобы контакты тахометра не соприкасались с металлическими поверхностями. Если вы заметили, что на «предельных» оборотах маховика стрелка еле отрывается от «ноля», тогда, вероятнее всего, либо схема подключения нарушена и все нужно переподключить еще раз, либо же это производственный брак детали, и тогда требуется ее замена.

Схема подключения тахометра

Если в ходе эксплуатации в работе тахометра возникают какие-либо неполадки, необходимо провести диагностику для определения и устранения причин их появления.

Поломка датчика и его диагностика

Замена тахометра на «шестерке» выполняется чаще всего по причине поломки. Что же может служить такой причиной? Стоит отметить, что схема работы такого устройства непроста, а это значит, что ремонту тахометры обычно не подлежат. Если вы стали замечать, что такой счетчик показывает неправдивые данные или же вообще не реагирует на обороты маховика, тогда в первую очередь нужно обратить внимание на проводку и ее подключение.

Схема диагностики выглядит так:

  1. Снимаем проводку и зачищаем контакты. Электрический ток может не проходить из-за окисления проводов, что делает работу тахометра невозможной.
  2. Определяем, правильно ли выполнена схема подключения датчика.
  3. Если тахометр по-прежнему плохо работает, проводится замена оригинальных кабелей на более универсальные, силиконовые. Они лучше проводят электрический ток и способны работать в любых условиях.
  4. Далее проверяется качество подключения питания к замку зажигания с обязательной заменой предохранителя (чаще всего причиной неисправности и становится перегоревший предохранитель).

Если вы разбираетесь в электромеханике, можете проверить сопротивление силы тока или же осмотреть плату прибора, разобрав его.

Хотелось бы обратить внимание на предохранитель. Ни в коем случае не заменяйте его какими-то кусками проволоки или же монетками. Пусть лучше сгорит предохранитель, чем дорогостоящий тахометр.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Схема подключения

2 – катушка зажигания;

3 – распределитель зажигания:

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате.

В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду. Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

Тахометр – прибор, который располагается на передней панели в автомобиле. Нельзя утверждать, что это устройство является важнейшей составляющей любой машины. Однако для водителей с небольшим стажем данный прибор очень полезен. Неопытный водитель не «слышит» двигатель своего автомобиля. Поэтому для вычисления количества оборотов двигателя и коленвала на первых порах рекомендуется использовать тахометр. Помимо измерительной функции, он также играет эстетическую роль. Современные устройства на панели управления подчеркивают солидный статус автовладельца.

У такого автомобиля ВАЗ-2106 4-тактный и 4-цилиндровый двигатель. Контакты прерывателя размыкаются и замыкаются по 4 раза за один оборот ротора распределителя зажигания. За 1 оборот возникает 4 импульса напряжения.

Перед установкой изучите схему подключения устройства, измеряющего количество оборотов. Необходимо выделить три важнейших составляющих:

Процедура подключения состоит из нескольких этапов.

  1. Подсоедините кабель коричневого цвета к выводу катушки зажигания «К+».
  2. К замку зажигания подключите кабель красного цвета.
  3. К минусу подключите провод белого цвета (с черной полосой).

Через коричневый провод за счет импульсов, поступающих с катушки, будут меняться показания прибора. Через красный провод поступает питание от аккумуляторной батареи.

Белый кабель применяется для соединения с «массой».

В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Кабель белого цвета необходим для подключения подсветки, чтобы вы могли видеть данные прибора при разном освещении в любое время суток. Провод черного цвета выполняет роль соединителя с реле зарядки. Это реле находится справа под капотом машины. Провод серо-черного цвета обеспечивает контакт с датчиком давления масла, который расположен слева от двигателя.

Схема подключения тахометра на автомобиль ВАЗ-2106 достаточно проста. Однако после установки, если ее осуществлял автовладелец самостоятельно, прибор не всегда работает корректно. Часто проблемы в работе прибора возникают, если автовладельцы устанавливают б/у тахометры ВАЗ-2106 на Москвич или Оку. В таком случае устройство может показывать более низкие обороты. Причин тому несколько. В любом случае при обнаружении неисправности следует выполнить ряд действий, которые помогут определить причину неполадки и устранить ее.

Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Затем убедитесь, что вы случайно не перепутали «+» и «–» в аккумуляторе. Нарушения в работе прибора могут возникнуть из-за проводов зажигания, если они силиконовые. В таком случае поменяйте сопротивление номинала резистора. Если ваш автомобиль инжекторный, скорее всего, неполадка возникла из-за каких-либо нарушений в цепи от модуля зажигания к 5-му контакту КП.

Одной из наиболее частых неполадок таких приборов является дергание стрелки. Поиск причины такой неисправности нужно осуществлять, начиная с проверки проводки. Надо проверять не только уровень напряжения, но и качество контактов. В обязательном порядке проверяйте «массу». Стрелка может дергаться из-за плохих контактов трамблера. Еще одна причина – выход из строя конденсатора, который расположен на трамблере. Конденсатор часто пробивает. И это является самой распространенной причиной поломки приборов, измеряющих количество оборотов двигателя.

Подобные неполадки с прибором могут возникнуть в машинах с электронным зажиганием. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания. Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Некорректная работа прибора часто вызвана неправильной настройкой. Проверьте, правильно ли он стоит. Затем проверьте положение нуля. Для его корректировки используйте тумблер задней панели.

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами "АвтоВАЗ" не выпускал, только в последние годы производства небольшая партия сошла с конвейера "ИЖ-Авто". Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

  1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
  2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
  3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
  2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
  3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

  1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
  2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
  3. Белый с черной полоской – соединение с массой автомобиля.
  4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
  5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
  6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

  1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
  2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

  1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
  2. Удостоверьтесь в том, что соединение с «массой» качественное.
  3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
  4. Продиагностируйте систему зажигания, устраните дефекты.
  5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

Тахометр в любом транспортном средстве, в том числе ВАЗ 2106, представляет собой устройство, необходимое для считывания оборотов коленвала. С его помощью водитель сможет определять не только скорость движения, но и различные неисправности в работе мотора, симптомы которых связаны со скачками оборотов. Подробнее о принципе работы и неисправностях читайте ниже.

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

  1. Отключите проводку, питающую прибор.
  2. Поверните ключ в замке зажигания.
  3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  1. Кабель белого цвета необходимо для соединения подсветки.
  2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  4. Коричневый проводок подключается к выводу К+ на катушке.
  5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Извините, в настоящее время нет доступных опросов.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

automotocity.com

причины, неисправности, ремонт своими руками. Почему перестал работать тахометр, дергается стрелка ВАЗ, ГАЗ, дизель

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  • целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  • качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  • целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.интсрукция к мультиметру

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» – постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

генератор автомобиляПроблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

autolirika.ru

схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами "АвтоВАЗ" не выпускал, только в последние годы производства небольшая партия сошла с конвейера "ИЖ-Авто". Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

тахометр ВАЗ 2106

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

  1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
  2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
  3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
  2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
  3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

подключение тахометра ВАЗ 2106

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

схема тахометра ВАЗ 2106

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

  1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
  2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
  3. Белый с черной полоской – соединение с массой автомобиля.
  4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
  5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
  6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

как подключить тахометр ВАЗ 2106

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

  1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
  2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

ВАЗ 2106 не работает тахометр

В других же случаях потребуется выполнить такие манипуляции:

  1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
  2. Удостоверьтесь в том, что соединение с «массой» качественное.
  3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
  4. Продиагностируйте систему зажигания, устраните дефекты.
  5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

fb.ru

Схема подключения тахометра ВАЗ | 2 Схемы

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  • Кабель белого цвета необходимо для соединения подсветки.
  • Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  • Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  • Коричневый проводок подключается к выводу К+ на катушке.
  • Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  • Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

  1. тахометр ВАЗ;
  2. маршрутный компьютер;
  3. контроллер ЭСУД;
  4. датчик положения коленвала;
  5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
  2. окисление или подгорание коричневого провода на катушке зажигания;
  3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  4. износ подшипника вала трамблёра;
  5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
  6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  • Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  • Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  • При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  • Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

2shemi.ru

Тахометр ВАЗ 2106: виды, подключение, возможные неисправности

От стиля вождения зависит долговечность элементов двигателя. Навыки водителя влияют на износ не в меньшей мере. Взять самое банальное переключение передач. Своевременные действия позволяют снять нагрузку с двигателя и улучшить саму езду. Правильное переключение позволяет экономить топливо, ведь автомобилю не приходится выжимать необходимые мощности.

Не последнюю роль в этом играет наличие исправного тахометра.

ВАЗ 2106

ВАЗ 2106

Изначально ВАЗ 2106 имел аналоговый тахометр. Времена механики медленно, но уверенно подходят к концу. А ее место заменяет электроника. Что вполне объяснимо. Практически все механические системы обладают меньшей точностью показаний. Не последнюю роль в этом играет износ компонентов. Служат они, разумеется, дольше электронных и более надежны, но со временем исчезает точность. А что главное для измерительного прибора? Точность.

Итак, мы определили две основные группы тахометра:

  • механическая;
  • электронная.

Принцип работы

Начнем с более старого образца.

Механический привод

Как и следует из названия – механический тахометр не использует электронные системы. Измерения осуществляются благодаря тросику. Как это выглядит в действии.

  1. Трос закрепляется на вале.
  2. Во время работы он (трос) передает крутящий момент на специальную катушку.
  3. Катушка прикреплена к шкале-циферблату. Приводит стрелку в движение, передавая текущий крутящий момент.

Как видите, все предельно просто.

Приборы на ВАЗ 2106

Приборы на ВАЗ 2106

Электронный прибор

По принципу действия электронный тахометр разделяется на аналоговый и цифровой. Принцип работы аналогового не так сильно далек от механического. Да и выглядит он весьма схоже.

Аналоговый

Весь принцип работы такого тахометра для ВАЗ 2106 заключается в отклонении стрелки от отметки холостых, путем преобразования количества оборотов. Выглядит это так.

  1. Передается сигнал от датчиков в микросхему.
  2. Микросхема передает заряд в магнитную катушку.
  3. Магнитная катушка накапливает энергию.
  4. Энергия катушки преобразуется в движение стрелки тахометра.
Цифровой

Это самый современный тахометр, способный давать самые точные показания. Такой прибор – настоящая вычислительная машина высокой точности. Принцип ее работы имеет следующий вид.

  1. Датчики считывают время между оборотами или их количество за определенное время.
  2. Эти значения передаются в процессор.
  3. Происходит вычисление по одной из двух формул.
  4. Импульсы преобразуются в световой сигнал и подаются на дисплей.

Цифровой тахометр для ВАЗ 2106 не используется на заводских моделях, но ничего не мешает провести его подключение самостоятельно. Или обратиться в мастерскую.

Размещение

Вариантов размещения тахометра множество. Главный принцип – удобство. Базовое расположение имеет 2 варианта. Первый – на панели приборов, второй – на торпеде. Но никто не запрещает установить тахометр там, где будет удобно.

Что нужно учитывать? Чтобы показания всегда были в поле зрения, и не пришлось отвлекаться от движения для проверки текущих оборотов. ВАЗ 2106 чаще всего обладает аналоговым тахометром. Заменять его на цифровой? Кому как больше нравится.

Примечание

Во время выбора или замены следует учитывать тот факт, что тахометр для карбюратора ВАЗ и для инжектора имеют отличия в своем внутреннем устройстве. Переоборудование автомобиля означает и замену тахометра. Он просто не сможет адекватно передавать показания. Необходимые преобразования можно проводить только при достаточных знаниях электрических схем и их работы. Если их нет, то нужно обратиться к специалисту-электрику или просто заменить тахометр на соответствующий.

Возможные неисправности

Характерной неисправностью для механического тахометра ВАЗ 2106 – износ тросика. Немного реже встречается поломки катушки.

Аналоговый тахометр чаще всего приходит в негодность из-за различных неисправностей микросхемы. И на втором месте все та же катушка.

Цифровые измерительные приборы, ввиду своей новизны, еще не позволяют говорить о слабых местах. Однако можно предположить, что счетчик импульсов и микросхема с процессором будут подвергаться наибольшей нагрузке.

Одной из главных ошибок, которая приводит тахометр в неисправность, считается необдуманное расположение дисплея владельцем автомобиля. С одной стороны, закрепление на торпеде, над панелью приборов, очень удобно и имеет множество преимуществ при движении. Но эта область часто подвержена влиянию окружающей среды, а точнее – нагреванию от солнца. Разогретый пластиковый корпус тахометра плавится, затрудняя дальнейшую работу.

Подключение

Подробное подключение прибора к сети автомобиля ВАЗ, и других производителей, можно изучить, прочитав инструкцию. Иногда производители используют свои обозначения. Поэтому любые работы без ознакомления с ней проводятся на свой страх и риск.

Примечание

Электронный прибор намного точнее измеряет показания, но при вождении автомобиля намного удобнее пользоваться шкалой-циферблатом.

Цифровой тахометр может использоваться для проверки аналогового или механического. Существуют портативные варианты, не требующие никаких подключений. Они способны вычислять показания на малых расстояниях.

Эта возможность может быть полезной для проверки показаний.

autodont.ru

Схема подключения тахометра ВАЗ-2106 с описанием

Тахометр ВАЗ-2106Тахометр – прибор, который располагается на передней панели в автомобиле. Нельзя утверждать, что это устройство является важнейшей составляющей любой машины. Однако для водителей с небольшим стажем данный прибор очень полезен. Неопытный водитель не «слышит» двигатель своего автомобиля. Поэтому для вычисления количества оборотов двигателя и коленвала на первых порах рекомендуется использовать тахометр. Помимо измерительной функции, он также играет эстетическую роль. Современные устройства на панели управления подчеркивают солидный статус автовладельца.

У такого автомобиля ВАЗ-2106 4-тактный и 4-цилиндровый двигатель. Контакты прерывателя размыкаются и замыкаются по 4 раза за один оборот ротора распределителя зажигания. За 1 оборот возникает 4 импульса напряжения.

Перед установкой изучите схему подключения устройства, измеряющего количество оборотов. Необходимо выделить три важнейших составляющих:

  • тахометр;
  • катушка зажигания;
  • распределитель зажигания.

Читайте также: Почему стреляет в карбюратор ВАЗ-2106 карбюратор

Тахометр ВАЗ-2106Процедура подключения состоит из нескольких этапов.

  1. Подсоедините кабель коричневого цвета к выводу катушки зажигания «К+».
  2. К замку зажигания подключите кабель красного цвета.
  3. К минусу подключите провод белого цвета (с черной полосой).

Через коричневый провод за счет импульсов, поступающих с катушки, будут меняться показания прибора. Через красный провод поступает питание от аккумуляторной батареи.

Белый кабель применяется для соединения с «массой».

В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Кабель белого цвета необходим для подключения подсветки, чтобы вы могли видеть данные прибора при разном освещении в любое время суток. Провод черного цвета выполняет роль соединителя с реле зарядки. Это реле находится справа под капотом машины. Провод серо-черного цвета обеспечивает контакт с датчиком давления масла, который расположен слева от двигателя.

Если прибор не работает или работает некорректно

Тахометр ВАЗ-2106Схема подключения тахометра на автомобиль ВАЗ-2106 достаточно проста. Однако после установки, если ее осуществлял автовладелец самостоятельно, прибор не всегда работает корректно. Часто проблемы в работе прибора возникают, если автовладельцы устанавливают б/у тахометры ВАЗ-2106 на Москвич или Оку. В таком случае устройство может показывать более низкие обороты. Причин тому несколько. В любом случае при обнаружении неисправности следует выполнить ряд действий, которые помогут определить причину неполадки и устранить ее.

Читайте также: Стартер не щелкает и не крутит на ВАЗ-2106

Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Затем убедитесь, что вы случайно не перепутали «+» и «–» в аккумуляторе. Нарушения в работе прибора могут возникнуть из-за проводов зажигания, если они силиконовые. В таком случае поменяйте сопротивление номинала резистора. Если ваш автомобиль инжекторный, скорее всего, неполадка возникла из-за каких-либо нарушений в цепи от модуля зажигания к 5-му контакту КП.

Одной из наиболее частых неполадок таких приборов является дергание стрелки. Поиск причины такой неисправности нужно осуществлять, начиная с проверки проводки. Надо проверять не только уровень напряжения, но и качество контактов. В обязательном порядке проверяйте «массу». Стрелка может дергаться из-за плохих контактов трамблера. Еще одна причина – выход из строя конденсатора, который расположен на трамблере. Конденсатор часто пробивает. И это является самой распространенной причиной поломки приборов, измеряющих количество оборотов двигателя.

Читайте также: Признаки неисправности бензонасоса ВАЗ-2106

Подобные неполадки с прибором могут возникнуть в машинах с электронным зажиганием. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания. Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Некорректная работа прибора часто вызвана неправильной настройкой. Проверьте, правильно ли он стоит. Затем проверьте положение нуля. Для его корректировки используйте тумблер задней панели.

ladaautos.ru
