Как работает тормозной цилиндр: основа тормозной системы вашего автомобиля

Содержание

Рабочий тормозной цилиндр — как он работает?

Тормозная система — один из основных механизмов функционирования автомобиля. Она предназначена для остановки транспортного средства и снижения его скорости. Также, она позволяет оставлять транспортное средство в безопасном состоянии покоя, не позволять ему самопроизвольное движение в не рабочее время.

Тормозная система состоит из множества механических элементов, которые выполняют свою особую функцию и роль в успешной работе всей системы. Рабочий тормозной цилиндр — один из важнейших элементов работы всей тормозной системы.

  • 1. Рабочий тормозной цилиндр – роль в тормозной системе.
  • 2. Конструкция рабочего тормозного цилиндра.
  • 3. Виды рабочих тормозных цилиндров.

Таким образом, рабочий тормозной цилиндр — это самобытный механизм тормозной системы, который преобразует давление жидкости в определенную механическую силу, которая, в свою очередь, воздействует на тормозные колодки. Отличается от главного тормозного цилиндра тем, что воздействует непосредственно на тормозные колодки барабанного типа. Помимо вышесказанного определения, рабочий тормозной цилиндр — это тормозной поршень, который оказывает свое воздействие на тормозные колодки дискового типа.

Рабочая тормозная система, непосредственной частью которой является рабочий цилиндр, используется всегда и при любой скорости автомобиля для снижения скорости или остановки автомобиля. Задействуется в эксплуатацию рабочая тормозная система с нажатием водителя на педаль тормоза. Является самой эффективной из всех видов тормозных систем.

1. Рабочий тормозной цилиндр – роль в тормозной системе.

В момент торможения водитель непосредственно воздействует на тормозную педаль. Это нажатие, в свою очередь, с помощью специального штока передается на поршень главного цилиндра. Сам этот поршень воздействует уже на тормозную жидкость, вследствие чего, она задействует рабочие цилиндры.

Из рабочих цилиндров, при этом, выдвигаются специальные поршни, которые прижимают тормозные колодки уже к дискам или барабанам. Дисковые колодки или барабанные у тормозной системы — это зависит непосредственно от вида этой тормозной системы.

Любой недостаток в тормозной системе может значительно снизить эффективность процесса торможения. Это, в свою очередь, приводит к нежелательным последствиям для всех автомобилей и водителей, принимающих участие в движении. Существует один элемент, который в большинстве случаев стает причиной неисправности рабочего цилиндра и, вследствие, полного или частичного прекращения всей тормозной системы. Таким элементом является тормозная жидкость. Помимо этого, множество различных неполадок могут вызывать низкокачественные и дешевые детали. Узнать, что автомобилю необходим ремонт рабочего тормозного цилиндра, вплоть до его тотальной замены, могут указать такие признаки:

1. Когда автомобиль тормозит, его последующее движение будет не прямолинейным;

2. Снижение уровня тормозной жидкости в бачка. Узнать об этом изъяне может помочь специальный индикатор, который расположен на панели приборов в автомобиле;

3. Если нужно увеличивать свое усилие для нажатия на педаль тормоза при необходимости остановиться.

Существуют проблемы, которые связаны с деталями, которые непосредственно работают вместе с рабочим цилиндром. Если автомобиль при торможении «заносит», а его движение не прямолинейно, то проблема заключается в заедании поршня. Эта поломка возникает по несколькими причинами: некачественной жидкости, изношенной детали или ее поломкой.

2. Конструкция рабочего тормозного цилиндра.

Рабочий тормозной цилиндр являет собою поршень, уходящий в просверленном отверстии в суппорте. Сам поршень задействует свое давление на тормозную колодку, за счет тормозной жидкости. Также, для более качественного уплотнения используется кольцо из резины, которое вставлено в углубление, располагающееся в стенке суппорта (поршня).

Поршень чаще всего в виде стакана и полый. Довольно распространенным явлением есть хромовое покрытие поршня для защиты его от коррозии. Чтобы обезопасить от попадания пыли и грязи в рабочий тормозной цилиндр используется пыльник, который, одной стороной фиксируется на поршне, а другой – на суппорте. Пыльник изготовлен из жаропрочной резины.

Рабочие цилиндры разного диаметра принято использовать в многопоршневых суппортах – от 6 и больше. Такого типа рабочие тормозные цилиндры увеличиваются к задней части суппорта/поршня. Таким образом, задняя часть колодки значительно сильнее прижимается. Это, в свою очередь, позволяет добиться более равномерного и одинакового износа колодки, так как намного эффективнее распределяет тепло. Помимо этого при торможении автомобиля тормозная колодка стачивается, вследствие чего образуется пыль. Эта пыль накапливается к задней части колодки.

3. Виды рабочих тормозных цилиндров.

Рабочий тормозной цилиндр делится на два вида, которые, в свою очередь непосредственно зависят от типа всей тормозной системы. Так, в автомобильной природе выделяют такие виды рабочих тормозных цилиндров: первый тип рабочего цилиндра – это устройство, воздействующее на тормозные колодки барабанного типа, то есть – барабанный цилиндр; вторым типом рабочего тормозного цилиндра является тормозной поршень, который оказывает свое воздействие на тормозные дисковые колодки, соответственно, этот тип рабочего тормозного цилиндра носит название дискового типа.

Сам тип такого рода цилиндров определяется целиком и полностью тормозной системой, дисковой ил барабанной. В зависимости от производителя, марки и модели рабочего тормозного цилиндра существует множество его разновидностей, которые отличаются как по своей сути, так и по сроку действия, типу и марке автомобиля и тормозной системы. Это объясняется тем, что не все рабочие тормозные цилиндры подходят под все тормозные системы барабанного типа и дискового, так как развитие автомобильных технология принесло много новшеств и изменений в конструкции и способности тормозной системы, как неотъемлемой части всей работы единого автомобильного механизма.

Помимо данной классификации существует и другая, иная классификация, которая в большей степени относится к автомобилям отечественного производителя. Чтобы идентифицировать и определить какой именно тип рабочего тормозного цилиндра используется, в большинстве случаев достаточно будет посмотреть в инструкцию по эксплуатации автомобиля, где должно быть подробно описана и указана каждая деталь автомобиля.

Если же таковой инструкции нет, или же она есть, но в ней не указана модель и тип тормозного цилиндра, необходимо собственноручно осмотреть рабочий тормозной цилиндр. Таким образом, существуют такие типы рабочих тормозных цилиндров, основное отличие которых заключается в разном внутреннем диаметре: одноконтурный тип рабочего тормозного цилиндра, двухконтурный и трехконтурный. Так, диаметр одноконтурного составляет – 25 мм, двухконтурного – 22 мм, а трехконтурного – 19 мм. Как видно, диаметр уменьшается с добавлением одного контура на 3 мм.

Таким образом, рабочий тормозной цилиндр – один из основных механизмов функционирования всей тормозной системы автомобиля. Исполняя свою главную задачу, которая состоит в преобразовании давления жидкости в силу воздействия на тормозные колодки, он является полностью самобытным и необходимым элементом единого звена функционирования всей тормозной системы автомобиля.

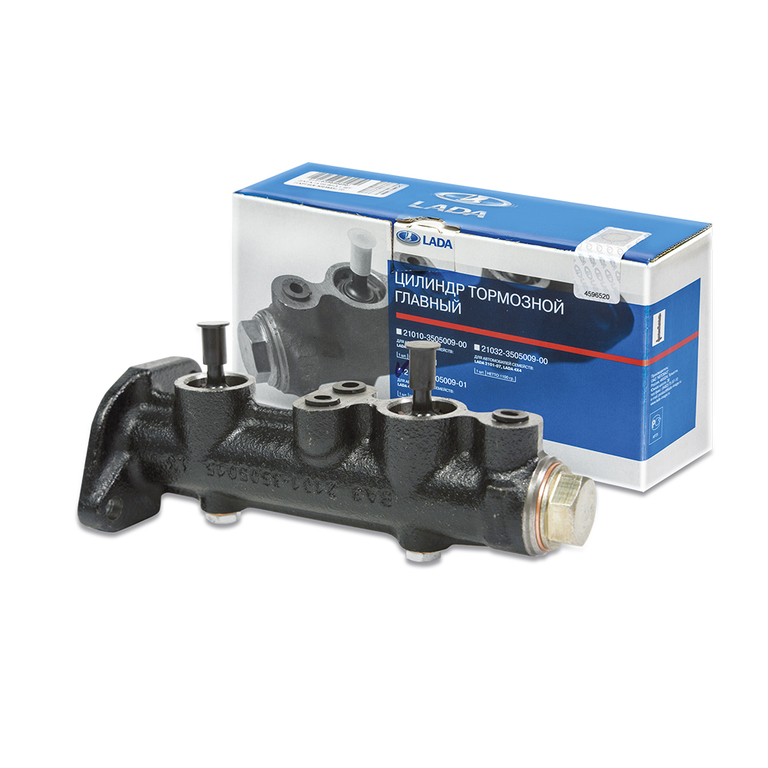

Главный тормозной цилиндр (ГТЦ): устройство и неисправности

ГТЦ — составная часть тормозной системы, выполняющая одну из ключевых задач — преобразовывать усилие, прилагаемое к педали тормоза для образования давление в системе. Взаимодействует ГТЦ через шток «вакумника» с непосредственно педалью тормозов. Задача ГТЦ равномерно распределить давление по всем контурам.

На фото: главный тормозной цилиндр ВАЗ 2110

Тормозной цилиндр размещается на крышке «вакумника» тормозов. Над ним крепят бачок для тормозной жидкости. Секции бачка и ГТЦ связаны между собой перепускными отверстиями, и отвечают за определенную секцию в системе. Сам же резервуар предназначен для восполнения потери «тормозухи». Визуально бачок имеет прозрачный корпус, со шкалой для контроля уровня жидкости.  Помимо шкалы, сигнализировать об уровне жидкости назначены установленные в резервуаре датчики, выводящие информацию на «приборку».

Расположение ГТЦ

Виды и устройство ГТЦ

Конструктивно ГТЦ подразделяют на такие разновидности:

• Одноконтурные.

• Двухконтурные.

Для наглядности будем рассматривать устройство и принцип работы на примере двухконтурных ГТЦ. Они наиболее популярны в отличие от их предшественников. Последние устанавливались в большей части на автомобили прошлого века (разные модели «Москвичей», «Жигулей», ГАЗ, грузовых авто ГАЗ-53, 33 (первой модификации) и т.д. Двухконтурная система считается более эффективной в плане торможения. Сейчас ею оснащается большая часть современных автомобилей как отечественного производства (Lada Kalina, Priora, семейство «Десяток», «Samar», Granta, Vesta, Xray), так и иностранного (Renault Logan, Volkswagen Polo, KIA RIO, Hyundai Solaris, Opel Astra, Vectra, Chevrolet Lanos, Aveo, Cobalt и т.д.).
Преимущества двухконтурной системы тормозного цилиндра в том, что если, к примеру, вышел из строя один контур, пропали тормоза на одной паре колес, но в «бою» остался еще один контур к другой паре колес, а значит и тормоза, какие никакие есть.

Каждый из контуров, отвечает за определенную пару колес. Итак, если автомобиль заднеприводный, то есть разделение, первый контур ответственен за передние пары колес, второй за задние.

Однако, если речь о переднеприводном ТС, то, распределение ответственности происходит по диагонали: Л. П./П. З. и П. П./Л.З.

Главный тормозной цилиндр имеет две основные разновидности:

• С перепускным отверстием непосредственно в корпусе цилиндра.

• С перепускным клапаном в поршне.

Устройство ГТЦ

ГТЦ, где устанавливаются перепускные клапаны на поршне, используются для установки на автомобили с системами АБС. Дело в том, что помимо перепускных клапанов, в таких устройствах предусмотрели клапаны для поддержки избыточного давления в разных контурах, что особенно важно при работе АБС.

Чтобы было понятно, в корпусе тормозного цилиндра друг за другом размещаются поршни. На первый поршень воздействует шток от усилителя тормозов, когда второй поршень закреплен, по сути «свободно» и перемещается за счет возрастающего давления или «прямого» воздействия от другого поршня. Для того чтобы поршни плотно «ходили» по цилиндру, на краях установлены манжеты. Имеется дополнительный уплотнитель в пространстве между поршнями. Помимо этого устройство включает две пружины, ограничитель хода, стопорные кольца и заглушку.

Принцип работы

От педали на первый поршень ГТЦ через «вакумник» поступает усилие, от чего тот начинает двигаться. При передвижении в цилиндре перекрываются отверстия, тем самым повышается давление в текущей секции. Далее уже за счет давления первой секции, начинает передвигаться второй поршень, аналогично перекрывая отверстие своего «блока», повышая давления в нем. При достижении нужного давления, машина замедляется. Далее, пружины «тянут» поршни обратно. Проходя снова через те же отверстия, давление уменьшается до исходного. Лишняя тормозная жидкость, задействованная в работе, возвращается в бачок.

Принцип действия главного тормозного цилиндра

В случаях, когда в системе одного из контуров есть утечка, работа узла продолжается, но с некоторым изменением, в том числе эффективности работы. Если утечка произошла в первом «отделении», то первый поршень будет двигаться, пока не упрется во второй. Далее уже двигаясь вместе до заглушки, будут создавать давление во втором «отсеке». Но, если утечка во втором «блоке», то давление в первой не поднимется, пока оба поршня не встретятся и не упрутся в заглушку. Только тогда произойдет повышение давления в первом контуре, и сработают тормоза.

Признаки, неисправности и ресурс

Поговорим о признаках и неисправностях с ГТЦ. Итак:

1. Провалы педали. Серьезная поломка, зачастую связана с тем, что не работают поршни и соответственно не вырабатывают необходимое давление. В результате чего, колодки (в особенности, если это барабанные тормоза), не могут достаточно сжаться. Требуется разбор детали и покупка необходимых запчастей или узла в целом.

Тормозной цилиндр в разобранном виде

2. Мягкая педаль. Зачастую свидетельствует о том, что в системе скопилось некое количество воздуха. Решение банально простое — необходимо прокачать систему. Для этого выкручиваем клапана сброса и жмем на педаль, пока из отверстий не польется «чистая» жидкость, без пузырьков.

Прокачка ГТЦ

3. Разгерметизация цилиндра. Если замечаете, что жидкость пропадает, эффективность тормозов снизилась, осмотрите выходы с контуров, штуцеры, соединения. Не должно быть никаких потеков, в противном случае, определяем, что послужило к утечке: манжеты, резинки или сам корпус дал трещину. Если последнее то, лучше купить новую деталь. Протечка через прокладки, то достаточно обойтись «ремкомлектом».

подтеки тормозной жидкости

4. Заклинивание поршней. Иногда встречается, что шток «вакумника» обламывается во время торможения, «клинит» при этом поршни, соответственно, сдвинуть автомобиль проблематично. Для решения проблемы понадобится полный разбор узла, со сливом тормозной жидкости.

5. Закипание «тормозухи». Про регламентные замены жидкости слышали наверняка все (в зависимости от класса авто и модели, срок замены где-то 40 000 км. или два-три года). Происходит закипание за счет того, что в жидкости скапливается определенный процент воды (за год, как правило, 3-5%), виду чего понижается порог температурных нагрузок (со средних 200, до 140-150 градусов). Во время закипания, часть жидкости за счет насыщения воздухом, возвращается в емкость, в итоге в ГТЦ остается её крайне мало. Вследствие чего, «провалы педали».

6. Износились манжеты, обломалась возвратная пружина. Многие автолюбители долго не могут найти причину, почему «клинят» тормоза, причем даже во время движения. Как правило, причина кроется в вышедших из строя уплотнителях или пружинах. Они начинают пропускать жидкость, не возвращают поршни в исходное положение, снижается эффективность тормозов. Иногда даже оторвавшиеся ошметки от резинок, попадают в каналы и под поршни, блокируя их перемещение.

пружина ГТЦ

7. Выработка поршней и цилиндра. Не редко, что после длительной эксплуатации, не своевременной замене манжет, на поршнях, а также в самом цилиндре образовывается выработка. Выход приобрести ремкомплект и заменить поршни с резинками целиком. Однако предварительно проверьте состояние цилиндра, если он изношен, то лучше купить новую деталь, заниматься полировкой и расточкой не лучшая затея. Допустимой выработкой считается 0,15 мм.

Ремкомплект тормозного цилиндра

Ресурс у ГТЦ в зависимости от модели и марки автомобиля может отличаться. Как правило, «родные» детали служат не менее 100 000 км., даже на отечественных машинах. На некоторых иностранных автомобилях ГТЦ «выживали» до 250 000 км. Ресурсностью зачастую отличаются старые модели «японцев» — Corolla, Land Cruiser.

Заключение

Как видим, технологически устройство довольно сложное, да и принцип работы многим кажется непонятным. Но, на самом деле все просто, да и от водителя внимания к этому узлу требуется по минимуму, но все-таки не нужно забывать о профилактике. Во время меняйте различные уплотнители, пружины, по-сути это расходники. В зависимости от характера езды, они могут не «дожить» до 100 000 км. Также не забывайте о регламенте замены тормозной жидкости.

Тормозной цилиндр описание,устройство,принцип работы,неисправности,фото.

Nevada 1976Тормозной цилиндр описание,устройство,принцип работы,неисправности,фото. 0 Comment

Содержание статьи

Механические устройства для остановки транспортного средства содержат большое количество составляющих, но наиболее значимые из них — тормозные цилиндры, являющиеся основой всей этой конструкции.

Предназначен главный тормозной цилиндр (ГТЦ) для того, чтобы видоизменять сжатие воздуха в усилителе при нажатии на рычаг тормоза в мощные давления жидкости, запуская весь механизм.



Принцип работы главного тормозного цилиндра

При торможении шток вакуумного усилителя тормозов толкает первый поршень. При движении по цилиндру поршень перекрывает компенсационное отверстие. Давление в первом контуре начинает расти. Под действием этого давления перемещается второй контур, давление во втором контуре также начинает расти. В образовавшиеся при движении поршней пустоты заполняются через перепускное отверстие тормозной жидкостью. Перемещение каждого из поршней происходит до тех пор, пока позволяет возвратная пружина. При этом в контурах создается максимальное давление, обеспечивающее срабатывание тормозных механизмов.

При окончании торможения поршни под действием возвратных пружин возвращаются в исходное положение. Когда поршень проходит через компенсационное отверстие, давление в контуре выравнивается с атмосферным давлением. Даже если тормозная педаль отпускается резко, разряжения в рабочих контурах не создается. Этому препятствует тормозная жидкость, заполнившая полости за поршнями. При движении поршня эта жидкость плавно возвращается (перепускается) в бачек через перепускное отверстие.

Если в одном из контуров произойдет утечка тормозной жидкости, другой контур будет продолжать работать. Например, при утечке в первом контуре первый поршень беспрепятственно переместиться по цилиндру до соприкосновения со вторым поршнем. Второй поршень начинает перемещаться, обеспечивая срабатывание тормозных механизмов во втором контуре.

При утечке во втором контуре, работа главного тормозного цилиндра происходит несколько иначе. Движение первого поршня вовлекает в движение второй поршень, который не встречает препятствий на своем пути. Он двигается до достижения упором торца корпуса цилиндра. После чего давление в первом контуре начинает расти, обеспечивая торможение автомобиля.

Несмотря на то, что ход педали тормоза при утечке жидкости несколько увеличивается, торможение будет достаточно эффективным.

Устройство главного тормозного цилиндра

А1,А2 — компенсационные отверстия; Б1,Б2 — перепускные отверстия; В,Г,Д,Е — полости; 1- корпус; 2- трубка; 3- соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18 — упорные шайбы; 19 — пружина; 20 — пробка; 21 — болт держателя пружины; 22 — держатель пружины; 23 — пружина.

Главный цилиндр располагается на крышке вакуумного усилителя тормозов. Конструктивная схема главного тормозного цилиндра следующая:

  • корпус
  • бачок (резервуар) ГТЦ
  • поршень (2 шт.)
  • возвратные пружины
  • уплотнительные манжеты

Бачок с жидкостью главного тормозного цилиндра расположен непосредственно над цилиндром и соединен с его секциями через перепускные и компенсационные отверстия. Бачок необходим для восполнения жидкости в системе тормозов в случае ее утечки или испарения. Уровень жидкости можно отслеживать визуально за счет прозрачных стенок бачка, где находятся контрольные метки.

Кроме того, за уровнем жидкости следит специальный датчик, расположенный в бачке. В том случае, когда жидкость опускается ниже установленной нормы, загорается сигнальная лампа, расположенная на панели приборов.

В корпусе ГТЦ расположены два поршня с возвратными пружинами и резиновыми уплотнительными манжетами. Манжеты нужны для уплотнения поршней в корпусе, а пружина обеспечивает возврат и удержание поршней в исходном положении.

Поршни обеспечивают нужное давление тормозной жидкости.

Возможные неисправности

В процессе эксплуатации главный тормозной цилиндр, как и все механизмы автомобиля, приходит в негодность, что влечет за собой ремонт либо замену деталей. В основном причиной может стать неравномерное распределение тормозной жидкости внутри конструкции. Диагностику неисправностей проводят сначала, используя внешний осмотр: проверяют наличие дефектов и протечки тормозной жидкости. Затем проверяют работоспособность узла: при обычном надавливании штока заеданий и проваливания не должно быть.

Рабочий тормозной цилиндр, как правило, при долгом использовании подвергается износу, а также поражается ржавчиной с внутренней стороны. Это – следствие попадания посторонних веществ (воды, кислорода) в тормозную жидкость. Существуют и такие нюансы, как: изнашивание уплотнительной манжеты и пружин возврата, их задирания, также ветхость зеркала устройства. Такие нарушения требуют обязательного ремонта либо замены.

Среди других факторов, по которым колесный тормозной цилиндр ломается, выделяют разгерметизацию его. Выявляется это при внешнем осмотре: остается характерный след и присутствует сильный запах, уровень жидкости будет быстро понижаться. Колесный тормозной цилиндр, в котором набухли уплотнительные чехлы снаружи, свидетельствует о негодности и внутренних уплотнителей.

Аварийный режим

Стоит отметить высокую надежность системы. И даже если будут неисправности главного тормозного цилиндра (ВАЗ — не исключение), автомобиль исправно затормозит. Это обеспечивает второй аварийный контур. Если произошла утечка в первом, поршень переместится в цилиндре до соприкосновения со вторым. А далее он начнет перемещаться, обеспечивая исправную работу тормозных механизмов. Но если наблюдаются утечки во втором контуре, работа механизма будет немного отличаться. Первый поршень будет толкать собой второй, пока он не упрется в верхнюю часть металлического корпуса. Далее уровень давления в первом контуре возрастает и автомобиль начинает тормозить. И несмотря на то что система работает в аварийном режиме, машина успеет затормозить в случае необходимости.

При утечке во втором контуре работа главного тормозного цилиндра происходит иначе. Первый поршень выталкивает второй, после чего он двигается до верхней части металлического корпуса. Уровень давления в первом контуре растет. Автомобиль начинает тормозить. Разумеется, имея такие неисправности главного тормозного цилиндра, эксплуатировать автомобиль без ремонта просто опасно. Но доехать до ближайшего гаража или СТО – возможно.

А что будет — если один из контуров потеряет герметичность

Даже несмотря на потерю герметичности одного из контуров, второй контур останется в рабочем состоянии. Вот допустим, утечка произошла в первом контуре, тогда первый поршень переместиться без сопротивления по цилиндру до второго поршня. А второй поршень перемещаясь создаст давление, необходимое для работы тормозных механизмов в своем контуре. Только следует учитывать, что свободный ход педали добавится из-за неисправности первого контура.

Если утечка произошла во втором контуре, то работа первого контура будет происходить вот так: оба поршня будут перемещаться, пока второй поршень не дойдет до конца и только потом в первом контуре создастся давление способное привести контур в рабочее состояние. Тут тоже ход педали тормоза будет увеличен, но тормозная система будет работать.

Проверка главного тормозного цилиндра

Устройство главного тормозного цилиндра подразумевает использование уплотнительных резиновых деталей, которые периодически выходят из строя и стают основной проблемой при проведении проверки. Поэтому, в случае, если в работе тормозной системы возникли неполадки, описанные выше, необходимо проверить ее работу. И начать необходимо именно с ГТЦ. Проверка выполняется в такой последовательности:

  • Необходимо проверить наличие потеков на корпусе, а также наличие трещин на нем.
  • Далее нужно проверить герметичность и состояние уплотнительных элементов цилиндра. При любом объеме проводимых ремонтных работ необходимо обязательно заменить все резиновые уплотнители, которые имеются в составе ремкомплекта главного тормозного цилиндра.

    Проверка герметичности цилиндра выполняется на специальном стенде. Поэтому в условиях обычного гаража эта процедура вряд ли возможна.

  • Также обязательно нужно проверить зеркало цилиндра. Оно не должно иметь раковин и повреждений. Кроме этого, не допускается изменение его геометрической формы (превращение в овал).
  • Нужно проверить зазор между поршнями и цилиндром. Не допускается его увеличение сверх нормы, указанной в мануале к вашему автомобилю.

Если проверка показала появление изменений в работе ГТЦ, то не дожидаясь полного выхода его из строя, рекомендуем отремонтировать его, заменив некоторые элементы из ремкомплекта. Учтите, что с его помощью можно устранить лишь мелкие неисправности (например, течь тормозной жидкости).

Рабочий тормозной цилиндр — замена или ремонт?

Если выражение – «главное вовремя остановиться» в повседневном общении касается моральных принципов, то в контексте автотранспорта это выражение может затронуть материальный аспект жизни и здоровье автомобилиста.

В устройстве автомобиля нет второстепенных агрегатов, но тормозная система должна стать приоритетом в обслуживании и ремонте машины. В схеме работы гидравлических тормозов основными являются как главный, так и рабочий тормозной цилиндр. Давайте рассмотрим принцип работы, устройство, диагностику, ремонт и замену этого узла на примере распространенного автомобиля марки ВАЗ.

Содержание

  • 1 Принцип работы
  • 2 Устройство
  • 3 Диагностика
  • 4 Ремонтные работы
  • 5 Замена неисправного цилиндра тормозов
  • 6 Прокачка системы тормозов.

Принцип работы

Поступающая из главного, под давлением, тормозная жидкость воздействует на оба поршня в рабочем цилиндре, те, в свою очередь, сдавливают или разжимают тормозные колодки, что приводит к торможению. Передний контур тормозов дисковый, задний у многих авто — барабанного типа.

  1. Передние суппорта.
  2. Трубопровод, подводящий гидравлическую жидкость к передним колесам.
  3. Задний трубопровод.
  4. Вальцы задних колес.
  5. Бачок.
  6. Главный вальц.
  7. Один из поршней.
  8. Шток.
  9. Педаль.

Устройство

Устройством передний суппорт и задний тормозной цилиндр автомобиля ВАЗ разнятся во внешнем виде корпуса и основных частей.
Устройство дискового тормоза состоит из таких основных деталей:

1 — Поршень.
2 — Пыльник.
3 — Уплотнительная манжета.
4 — Корпус суппорта.
6 — Воздушный штуцер.
7 — Пружины, прижимающие колодки.
12 — Колодки.

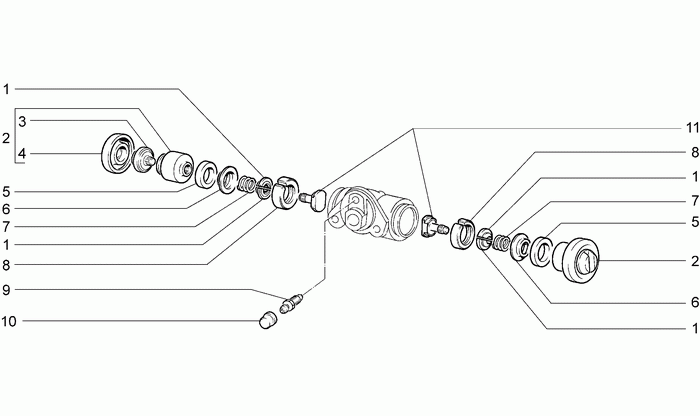

В устройстве тормоза барабанного типа применяются такие детали:

2 — Штуцер прокачки.
3, 11 — Пыльник.
4, 10 — Поршень.
6, 9 — Уплотнительная манжета поршня.
7 — Корпус.

Диагностика

О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:

  • Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
  • Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
  • Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Заедающий поршень и тугая педаль еще не показатель для ремонта и замены рабочих цилиндров. Следует обратить внимание на толщину колодок, если их износ достиг максимума, это может спровоцировать заклинивание поршней, так как они практически не работают.

Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.

Ремонтные работы

Разборка, ремонт и замена тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже).

Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Прокачка системы тормозов.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

  • правое заднее колесо;
  • левое переднее колесо;
  • левое заднее колесо;
  • правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

Рабочий тормозной механизм. Как устроен и как работает

Больше интересных новостей на наших страницах в социальных сетях



В статье:

  • Немного о тормозах в целом и роли рабочего цилиндра в осуществлении торможения
  • Варианты схем гидравлического привода
  • Конструктивные особенности тормозных механизмов
  • Диагностика

Мы уже писали о тормозной системе автомобиля в целом, о том, какие могут возникнуть проблемы с ней, и о том, как выявить возможные неполадки с тормозами. Теперь поговорим немного подробнее о таком важном элементе системы, как исполнительный механизм и его ключевой детали — рабочем цилиндре.

Немного о тормозах в целом и роли рабочего цилиндра в осуществлении торможения

Практически у любого легкового транспортного средства исполнительный тормозной механизм задействуется посредством гидравлики. В упрощенном виде процесс торможения выглядит следующим образом.

Нога давит на педаль тормоза (3). Соединенный с педалью толкатель (4) приводит в действие главный тормозной цилиндр (ГТЦ) (6). Его поршень выдвигается и продавливает тормозную жидкость в магистрали (9, 10) гидравлической системы. Вследствие того, что жидкость абсолютно не сжимается, давление немедленно передается колесным (рабочим) цилиндрам (2, 8), а их поршни приходят в движение.

Именно рабочий цилиндр своим поршнем воздействует непосредственно на исполнительный механизм. В результате колодки (1, 7) оказываются прижатыми к диску или барабану, вызывая торможение колеса.

Отпускание педали приводит к падению давления в системе, поршни вдвигаются внутрь цилиндров, а колодки отходят от диска (барабана) благодаря возвратным пружинам.

Значительно снизить необходимую силу нажатия на педаль и повысить эффективность работы системы в целом позволяет применение вакуумного усилителя. Нередко он составляет единый модуль с ГТЦ. Тем не менее в некоторых гидравлических приводах усилитель может отсутствовать.

Гидравлическая система обеспечивает высокий КПД, быстрое срабатывание тормозов и в то же время имеет простую и удобную конструкцию.

На грузовом транспорте вместо гидравлики часто применяют пневматическую или комбинированную систему, хотя основные принципы ее функционирования те же.

Варианты схем гидравлического привода

На легковых автомобилях тормозная система, как правило, разделена на два гидравлических контура, функционирующих независимо друг от друга. В большинстве случаев используется двухсекционный ГТЦ — фактически это два отдельных цилиндра, объединенных в единый модуль и имеющих общий толкатель. Хотя встречаются модели машин, где установлены два одинарных ГТЦ с общим приводом от педали.

Оптимальной схемой считается диагональная. В ней один из контуров отвечает за торможение левого переднего и правого заднего колеса, а второй работает с двумя другими колесами — по диагонали. Именно такую схему работы тормозов чаще всего можно встретить на легковых автомобилях. Иногда на заднеприводных машинах используется иное построение системы: один контур для задних колес, второй — для передних. Возможен также вариант включения всех четырех колес в основной контур и отдельно двух передних — в дублирующий.

Бывают системы, где каждое колесо имеет два или даже три рабочих цилиндра.

Как бы то ни было, наличие двух отдельных независимо работающих гидравлических контуров повышает отказоустойчивость тормозов и делает вождение безопаснее, так как при выходе из строя одного из контуров (например, из-за утечки тормозной жидкости) второй даст возможность остановить автомобиль. Тем не менее эффективность торможения при этом несколько снижается, поэтому затягивать с исправлением такой ситуации ни в коем случае не следует.

Конструктивные особенности тормозных механизмов

На легковых транспортных средствах применяют фрикционные исполнительные механизмы, а торможение осуществляется благодаря трению колодок о диск или внутреннюю сторону тормозного барабана.

Для передних колес используют механизмы дискового типа. В суппорте, который устанавливается на поворотном кулаке, размещаются один или два цилиндра, а также тормозные колодки.

Так выглядит рабочий цилиндр для дискового тормозного механизма.

В процессе торможения давление жидкости выталкивает поршни из цилиндров. Обычно поршни воздействуют на колодки напрямую, хотя бывают конструкции, имеющие специальный передаточный механизм.

Суппорт, напоминающий по форме скобу, изготавливается из чугуна или алюминия. В одних конструкциях он зафиксирован, в других обладает подвижностью. В первом варианте в него помещают два цилиндра, а колодки прижимаются поршнями к тормозному диску с обеих сторон. Подвижный суппорт может сдвигаться по направляющим и имеет один рабочий цилиндр. В такой конструкции гидравлика фактически управляет не только поршнем, но и суппортом.

Подвижный вариант обеспечивает более равномерное стирание фрикционных накладок и постоянство зазора между диском и колодкой, но конструкция со статичным суппортом дает лучшее торможение.

Несколько иначе устроен исполнительный механизм барабанного типа, который часто используется для задних колес.

Рабочие цилиндры здесь также иные. Они имеют по два поршня со стальными толкателями. Уплотнительные манжеты и пыльники препятствуют проникновению воздуха и посторонних частиц внутрь цилиндра и предотвращают его преждевременный износ. Специальный штуцер используется для стравливания воздуха при прокачке гидравлики.

В средней части детали имеется полость, в процессе торможения она заполняется жидкостью. В итоге поршни выталкиваются из противоположных концов цилиндра и давят на тормозные колодки. Те прижимаются к вращающемуся барабану изнутри, замедляя вращение колеса.

В некоторых моделях машин для повышения эффективности барабанных тормозов в их конструкцию включены два рабочих цилиндра.

Диагностика

Чересчур мягкое надавливание или проваливание педали тормоза возможно вследствие разгерметизации гидравлической системы или наличия в ней воздушных пузырей. Нельзя исключить в этой ситуации и дефект ГТЦ.

Повышенная жесткость педали указывает на отказ вакуумного усилителя.

Некоторые косвенные признаки позволяют сделать вывод о том, что неправильно работают колесные исполнительные механизмы.

Если машину заносит в процессе торможения, значит, вполне вероятно, что заклинил поршень рабочего цилиндра одного из колес. Если он застрял в выдвинутом состоянии, то может придавить колодку к диску, вызывая постоянное подтормаживание колеса. Тогда машину в движении может вести в сторону, покрышки будут изнашиваться неравномерно, а на рулевом колесе могут ощущаться вибрации. Следует иметь в виду, что заклинивание поршня иногда может быть спровоцировано чрезмерно изношенной колодкой.

Неисправный рабочий цилиндр можно попытаться восстановить, например, с помощью подходящего ремкомплекта. Если же это невозможно, тогда нужно приобрести новую деталь, соответствующую модели вашего автомобиля. В интернет-магазине Китаец имеется большой выбор запчастей для тормозной системы китайских машин, а также детали для автомобилей европейского производства.

Принцип работы главного тормозного цилиндра: описание, характеристики

Содержание

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.

Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.

На современных автомобилях устанавливается двухсекционный главный тормозной цилиндр. Каждая из секций обслуживает свой гидравлический контур. Для переднеприводных автомобилей один из контуров объединяет, как правило, тормозные механизмы правого переднего и левого заднего колес, второй – левого переднего и правого заднего колес. В заднеприводных автомобилях рабочая тормозная система построена несколько иначе. Первый контур обслуживает тормоза передних колес, второй – задних колес.

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.

Принцип работы главного тормозного цилиндра

При окончании торможения поршни под действием возвратных пружин возвращаются в исходное положение. Когда поршень проходит через компенсационное отверстие, давление в контуре выравнивается с атмосферным давлением. Даже если тормозная педаль отпускается резко, разряжения в рабочих контурах не создается. Этому препятствует тормозная жидкость, заполнившая полости за поршнями. При движении поршня эта жидкость плавно возвращается (перепускается) в бачек через перепускное отверстие.

Если в одном из контуров произойдет утечка тормозной жидкости, другой контур будет продолжать работать. Например, при утечке в первом контуре первый поршень беспрепятственно переместиться по цилиндру до соприкосновения со вторым поршнем. Второй поршень начинает перемещаться, обеспечивая срабатывание тормозных механизмов во втором контуре.

При утечке во втором контуре, работа главного тормозного цилиндра происходит несколько иначе. Движение первого поршня вовлекает в движение второй поршень, который не встречает препятствий на своем пути. Он двигается до достижения упором торца корпуса цилиндра. После чего давление в первом контуре начинает расти, обеспечивая торможение автомобиля.

Несмотря на то, что ход педали тормоза при утечке жидкости несколько увеличивается, торможение будет достаточно эффективным.

В момент нажатия педали тормоза шток вакуумного усилителя начинает толкать поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Главный цилиндр: его назначение и функции

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

  • передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам;
  • обеспечение эффективного торможения автомобиля.

При перемещении вперед , поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

Принцип работы главного тормозного цилиндра

Для замедления автомобиля , водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.

При перемещении вперед , поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.

Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Жидкость из резервуара в цилиндр подается по специальным каналам, причем для каждой секции предусмотрено по два таких канала, один из них – компенсационный, второй — перепускной.

Основные проблемы с узлом

Простота конструкции обеспечивает высокую надежность ГТЦ, но и в нем есть «слабые места». Самая распространенная проблема в этом узле – износ резинотехнических элементов. Уплотнительные манжеты от постоянного воздействия жидкости со временем теряют эластичность, растрескиваются. Из-за этого герметичность секций уже не соблюдается, поэтому в случае пробоя магистрали автомобиль лишается тормозов полностью. Если же повреждена манжета корпуса, то жидкость начинает выходить наружу.

Течь тормозной жидкости с ГТЦ

Тормозная жидкость очень гигроскопична, что также может оказать негативное воздействия. Из-за контакта с водой, накопившейся в жидкости, металлические поверхностей внутри корпуса могут покрыться коррозией, что становиться причиной подклинивания поршней при работе ГТЦ.

Но ГТЦ хорошо поддается ремонту и большинство проблем с ним удается устранить путем восстановления узла с помощью ремкомплектов.

Если в этот момент вы отпустите тормозную педаль, она вернется в свое обычное положение при помощи возвратных пружин, находящихся внутри главного тормозного цилиндра.

Главный тормозной цилиндр (ГТЦ). Что мы о нем знаем? Да, в принципе не та много. Он редко получает должного внимания от автомобилистов. Многие теперь о нем вряд ли слышали, а если и слышали, то точно не смогут назвать где он находится. А ведь без него единственный путь для летящего вперед автомобиля проложен в кювет (в лучшем случае) или в стену (если не повезет).

Вероятно, мы должны начать с того, что главный тормозной цилиндр являясь центральным элементом тормозной системы, на самом деле, как звено этой самой системы мог бы и не появиться на свет. Если бы не были соблюдены два условия: автомобили не перешагнули бы массу в 600 – 800 кг и их скорости остались в районе 30- 40 км/ч, не более того.

Поэтому быстро появились и более практичные решения для работы тормозной системы, главной из которых стала гидравлика. Тот факт, что жидкость не сжимается, делает ее идеальной для передачи силы от одной части системы к другой. Вот здесь-то во главу угла встает тот самый ГТЦ, ведь именно он обеспечивает преобразование усилия с педали тормоза в гидравлическое давление в системе, становясь ее ключевым компонентом.

Представь себе педаль тормоза. Погрузитесь в относительную темноту этого воображаемого пространства для ног и нажмите педаль. Что произойдет?

В большинстве автомобилей движение педали будет переведено непосредственно на шток вакуумного усилителя, который передаст давление на поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Если в этот момент вы отпустите тормозную педаль, она вернется в свое обычное положение при помощи возвратных пружин, находящихся внутри главного тормозного цилиндра.

После отпуска тормозной педали, поршни возвращаются в исходное положение. Давление в контурах снижается до атмосферного. Тормозная жидкость через перепускное отверстие возвращается в бачок.

Так что все достаточно просто, главный тормозной цилиндр работает как насос: педаль тормоза двигает два поршня внутри мастер цилиндра (ГТЦ), которые в свою очередь передают усилие тормозной жидкости в двух магистралях для отправки равного давления на все четыре колеса. Две пружины, находящиеся за поршнями ГТЦ, возвращают систему в исходное положение при отпуске педали тормоза, тем самым отводя тормозные колодки от тормозных дисков.

Теперь, в общих чертах, вы знаете, как работает главный цилиндр тормозов.

Наглядное видео с объяснением работы главного цилиндра:

Видео взято с YouTube-канала Устройство Автомобилей

3. Разгерметизация цилиндра. Если замечаете, что жидкость пропадает, эффективность тормозов снизилась, осмотрите выходы с контуров, штуцеры, соединения. Не должно быть никаких потеков, в противном случае, определяем, что послужило к утечке: манжеты, резинки или сам корпус дал трещину. Если последнее то, лучше купить новую деталь. Протечка через прокладки, то достаточно обойтись «ремкомлектом».

ГТЦ — составная часть тормозной системы, выполняющая одну из ключевых задач — преобразовывать усилие, прилагаемое к педали тормоза для образования давление в системе. Взаимодействует ГТЦ через шток «вакумника» с непосредственно педалью тормозов. Задача ГТЦ равномерно распределить давление по всем контурам.

Тормозной цилиндр размещается на крышке «вакумника» тормозов. Над ним крепят бачок для тормозной жидкости. Секции бачка и ГТЦ связаны между собой перепускными отверстиями, и отвечают за определенную секцию в системе. Сам же резервуар предназначен для восполнения потери «тормозухи». Визуально бачок имеет прозрачный корпус, со шкалой для контроля уровня жидкости. Помимо шкалы, сигнализировать об уровне жидкости назначены установленные в резервуаре датчики, выводящие информацию на «приборку».

Виды и устройство ГТЦ

Конструктивно ГТЦ подразделяют на такие разновидности:

Каждый из контуров, отвечает за определенную пару колес. Итак, если автомобиль заднеприводный, то есть разделение, первый контур ответственен за передние пары колес, второй за задние.

Однако, если речь о переднеприводном ТС, то, распределение ответственности происходит по диагонали: Л. П./П. З. и П. П./Л.З.

Главный тормозной цилиндр имеет две основные разновидности:

• С перепускным отверстием непосредственно в корпусе цилиндра.

• С перепускным клапаном в поршне.

ГТЦ, где устанавливаются перепускные клапаны на поршне, используются для установки на автомобили с системами АБС. Дело в том, что помимо перепускных клапанов, в таких устройствах предусмотрели клапаны для поддержки избыточного давления в разных контурах, что особенно важно при работе АБС.

Принцип работы

Признаки, неисправности и ресурс

Поговорим о признаках и неисправностях с ГТЦ. Итак:

1. Провалы педали. Серьезная поломка, зачастую связана с тем, что не работают поршни и соответственно не вырабатывают необходимое давление. В результате чего, колодки (в особенности, если это барабанные тормоза), не могут достаточно сжаться. Требуется разбор детали и покупка необходимых запчастей или узла в целом.

2. Мягкая педаль. Зачастую свидетельствует о том, что в системе скопилось некое количество воздуха. Решение банально простое — необходимо прокачать систему. Для этого выкручиваем клапана сброса и жмем на педаль, пока из отверстий не польется «чистая» жидкость, без пузырьков.

3. Разгерметизация цилиндра. Если замечаете, что жидкость пропадает, эффективность тормозов снизилась, осмотрите выходы с контуров, штуцеры, соединения. Не должно быть никаких потеков, в противном случае, определяем, что послужило к утечке: манжеты, резинки или сам корпус дал трещину. Если последнее то, лучше купить новую деталь. Протечка через прокладки, то достаточно обойтись «ремкомлектом».

4. Заклинивание поршней. Иногда встречается, что шток «вакумника» обламывается во время торможения, «клинит» при этом поршни, соответственно, сдвинуть автомобиль проблематично. Для решения проблемы понадобится полный разбор узла, со сливом тормозной жидкости.

6. Износились манжеты, обломалась возвратная пружина. Многие автолюбители долго не могут найти причину, почему «клинят» тормоза, причем даже во время движения. Как правило, причина кроется в вышедших из строя уплотнителях или пружинах. Они начинают пропускать жидкость, не возвращают поршни в исходное положение, снижается эффективность тормозов. Иногда даже оторвавшиеся ошметки от резинок, попадают в каналы и под поршни, блокируя их перемещение.

7. Выработка поршней и цилиндра. Не редко, что после длительной эксплуатации, не своевременной замене манжет, на поршнях, а также в самом цилиндре образовывается выработка. Выход приобрести ремкомплект и заменить поршни с резинками целиком. Однако предварительно проверьте состояние цилиндра, если он изношен, то лучше купить новую деталь, заниматься полировкой и расточкой не лучшая затея. Допустимой выработкой считается 0,15 мм.

Ресурс у ГТЦ в зависимости от модели и марки автомобиля может отличаться. Как правило, «родные» детали служат не менее 100 000 км., даже на отечественных машинах. На некоторых иностранных автомобилях ГТЦ «выживали» до 250 000 км. Ресурсностью зачастую отличаются старые модели «японцев» — Corolla, Land Cruiser.

Заключение

Как видим, технологически устройство довольно сложное, да и принцип работы многим кажется непонятным. Но, на самом деле все просто, да и от водителя внимания к этому узлу требуется по минимуму, но все-таки не нужно забывать о профилактике. Во время меняйте различные уплотнители, пружины, по-сути это расходники. В зависимости от характера езды, они могут не «дожить» до 100 000 км. Также не забывайте о регламенте замены тормозной жидкости.

Рабочий тормозной цилиндр — это исполнительный механизм, прижимающий тормозные колодки заднего барабанного тормоза к барабанам. Таких цилиндров в автомобиле два — в каждом заднем колесе. Конструкция узла состоит из самого цилиндра, внутри которого есть два поршня. Посередине между поршнями поступает гидравлическая жидкость, которая разжимает поршни друг от друга.

Рабочий тормозной цилиндр — это исполнительный механизм, прижимающий тормозные колодки заднего барабанного тормоза к барабанам. Таких цилиндров в автомобиле два — в каждом заднем колесе. Конструкция узла состоит из самого цилиндра, внутри которого есть два поршня. Посередине между поршнями поступает гидравлическая жидкость, которая разжимает поршни друг от друга.

Принцип работы достаточно простой. Тормозная жидкость под высоким давлением поступает от главного тормозного цилиндра по тормозным трубкам и шлангам к рабочему. Жидкость давит на поршни, и они через нажимные планки сводят или разводят барабанные тормозные колодки.

Рабочий тормозной цилиндр — элемент гидравлической системы. Для его правильной работы требуется качественная тормозная жидкость без попавшего в нее воздуха. Самое главное — это герметичность всех соединений и уплотнений.

Неисправности рабочего тормозного цилиндра.

Неисправности связаны с попаданием воздуха в тормозную жидкость, со старением резины защитных пыльников и уплотнительных колец. Определить течь достаточно просто визуально. Заедание поршня можно определить только после разбора механизма.

Признаками неисправности может быть неравномерное торможение задних колес, срабатывание аварийного датчика уровня тормозной жидкости, повышенное усилие на педали тормоза.

Замена рабочего тормозного цилиндра может потребоваться в случае задира внутренней поверхности. Обычно проводят ремонт с помощью ремкомплекта. В него входит поршень, манжета, уплотнительные кольца, пыльник. Работы несложные и их можно провести самостоятельно. Порядок ремонта рабочего тормозного цилиндра описан в каждом руководстве по ремонту автомобиля. После ремонта рекомендуется заменить тормозную жидкость.

Тормозные цилиндры относительно несложные узлы. Неоригинальных заменителей большое количество. При выборе нужно помнить, что комплексные производители тормозной системы предпочтительнее малоизвестных марок. К ним относятся, например, BOSCH, ATE, TRW. Цилиндры именно этих производителей ставятся на европейские автомобили. Покупать оригинальные цилиндры дорого. Тем более что автозаводы не производят эти узлы, а закупают в составе всех деталей тормозной системы у поставщиков.

Этот узел преобразует усилие, которое прикладывается к педали тормоза, в давление в гидравлической тормозной системе для замедления и остановки автомобиля.

Устройство главного тормозного цилиндра

Для надежности тормозной системы и повышения безопасности, сейчас на всех автомобилях монтируются двухсекционные главные цилиндры, которые разделяют систему на два контура.

Тормозной двухсекционный цилиндр способен обеспечить работоспособность тормозной системы, даже в случае раз герметичности одного из контуров.

Если в автомобиле есть вакуумный усилитель, то главный тормозной цилиндр крепится на его стенке. Над самим цилиндром или бывает в другом месте находится бачок с тормозной жидкостью, который соединен с секциями главного тормозного цилиндра через гибкие трубки.

Резервуар служит для контроля и восполнения тормозной жидкости в системе, в случае надобности. На стенках бачка есть метки для лучшего просмотра уровня жидкости. Вдобавок, в бачок вмонтирован датчик, следящий за уровнем тормозной жидкости.

В главном тормозном цилиндре, в корпусе находятся два поршня с уплотнительными резиновыми манжетами и две возвратные пружины.

  1. Поршни призваны создавать давление в рабочих контурах системы с помощью тормозной жидкости.
  2. Возвратные пружины служат для возврата поршней в исходное положение.

На некоторых автомобилях главные цилиндры оборудуются датчиком, который следит за перепадом давления в контурах. Он своевременно предупредит водителя о не герметичности одного из контуров.

Принцип работы

1. При нажатии тормозной педали шток вакуумного усилителя приводит в движение первый поршень.

2. Двигаясь по цилиндру поршень закрывает компенсационное отверстие и создает давление, которое действует на первый контур и двигает второй поршень следующего контура. Также продвигаясь вперед второй поршень в своем контуре закрывает компенсационное отверстие и тоже создает давление в системе второго контура.

3. Давление созданное в контурах обеспечивает срабатывание рабочих тормозных цилиндров. А пустоты, что образовались при движении поршней тут же заполняются жидкостью тормозной через специальные перепускные отверстия, что позволяет уберечь систему от попадания не нужного воздуха.

4. После окончания торможения поршни от действия возвратных пружин передвигаются обратно. При этом компенсационные отверстия получают сообщение с резервуаром и благодаря этому давление выравнивается с атмосферным. А колеса автомобиля в это время растормаживаются.

Посмотрите полезное видео, как устроен главный тормозной цилиндр автомобиля и принцип работы:

Если один из контуров потеряет герметичность

Даже несмотря на потерю герметичности одного из контуров, второй контур останется в рабочем состоянии.

Вот допустим, утечка произошла в первом контуре, тогда первый поршень переместиться без сопротивления по цилиндру до второго поршня. А второй поршень перемещаясь создаст давление, необходимое для работы тормозных механизмов в своем контуре.

На заметку. Свободный ход педали добавится из-за неисправности первого контура.

Если утечка произошла во втором контуре, то работа первого контура будет происходить так: оба поршня будут перемещаться, пока второй поршень не дойдет до конца и только потом в первом контуре создастся давление способное привести контур в рабочее состояние.

Тут тоже ход педали тормоза будет увеличен, но тормозная система будет работать.

Посмотрите интересное видео, как устроен двухконтурный ГТЦ, принцип работы и обслуживание:

Признаки неисправностей во время работы ГТЦ

Применение ремкомплекта главного тормозного цилиндра

Прежде всего, ремкомплект ГТЦ — основная часть для проведения профилактических и ремонтных процедур с ГТЦ. Что же представляет собой главный тормозной цилиндр? Это основная часть всей тормозной системы авто, при этом он всегда должен быть в рабочем состоянии.

От этого напрямую зависит исправность автомобиля и безопасность пассажиров, а еще это попособствует избежать аварий на дороге во время движения.

Ремкомплект необходим на ГТЦ, чтобы исправлять возникающие неполадки, чтобы потом исключить покупку нового комплекта.

Состоит он из разнообразных резинок и манжетов, для того, чтобы обеспечить герметичность всей системы, ведь разгерметизация является частой причиной поломок тормозов на автомобиле.

Из чего состоит ремонтный комплект?

Состав ремкомплекта бывает разнообразным и зависит от некоторых особенностей, прежде всего:

  • марка автомобиля;
  • производитель автомобиля;
  • оснащённость комплекта (полный или неполный состав).

Так как по составу комплекты различны, то расходные материалы в нем, также, будут отличаться. Если комплект полный, то в его состав будут входить все нижеприведенные материалы, а в неполный комплект будут входить только манжеты. Рассмотрим полный состав ремонтного комплекта на авто марки ВАЗ 2109:

  • манжета для разделения камер;
  • манжета для поршня цилиндра;
  • манжета для размещения снаружи;
  • манжета для уплотнения ГТЦ;
  • колпачок для защиты ГТЦ;
  • уплотнитель, необходимый для головки поршня;
  • колпачок, применяемый для штуцера;
  • поршни для первичного и вторичного использования;
  • возвратные пружины;
  • кольцо для уплотнения поршня;
  • седло, применяемое для поршня;
  • держатель для пружины.

Применять ремкомплект необходимо во время появления первых признаков сбоя в работе, рассмотрим их ниже в статье.

Признаки неисправностей во время работы ГТЦ

Выявить, что существуют неисправности в работе, можно по следующем признакам:

Что собой представляет главный тормозной цилиндр?

Схема главного тормозного цилиндра

Главная часть тормозного цилиндра состоит из следующих элементов:

Главное — необходимо разбираться в принципе его работы. Потому попробуем подробно разобрать принцип работы ГТЦ.

Принцип работы главного тормозного цилиндра

Главный тормозной цилиндр предназначен для изменения уровня давления, существующего на педали тормоза, в гидравлическое давление, благодаря работе цилиндров. Благодаря ему, рабочая жидкость проникает ко всем рабочим механизмам.

После нажатия педали тормоза создаётся давление, после чего первый поршень начинает движение, после чего компенсационное отверстие закрывается. Далее повышается давление и в первом и во втором контуре, а пустые пространства, возникающие во время движения, заполняются жидкостью. Двигаться поршни будут до того времени, пока пружина возврата позволяет это.

Если давление достигает максимального уровня, тогда в работу вступает тормозной механизм. После того, как педаль тормоза больше не активна, поршни возвращаются в свое первоначальное положение, а давление достигает нормального уровня. После чего жидкость проникает в расширительный бачок, чтобы не произошло разрежение системы.

Если произойдет поломка одного контура в цилиндре, тогда обеспечивать работу будет другой контур, который будет способствовать торможению, но уже с меньшей силой.

Обеспечивать работу системы будет определенная тормозная жидкость, рекомендованная производителями. Такая жидкость будет устойчива к высоким температурам, а также будет обладать высокой стойкостью. Потому приобретайте проверенное масло.

Каким образом проверить работу ГТЦ?

Весь главный тормозной цилиндр представляет собой различные детали из резины, которые постоянно выходят из строя и приводят к проблемам при осуществлении проверок.

Если происходят сбои в работе, которые мы рассмотрели выше, тогда осуществляется проверка ее работы. Осуществлять проверку работы, стоит именного с главного цилиндра, работу осуществляем в следующем порядке:

Если вы обнаружили какие-нибудь проблемы при работе ГТЦ, то лучше всего сразу провести ремонтные работы. Можно даже заменить отдельные элементы, но это приведет лишь к исключению мелких недочетов.

При поломке зеркала цилиндра, а именно, при появлении трещин и сколов, сразу необходимо провести его замену.

Каким образом необходимо проводить ремонт ремкомплекта ГТЦ?

При обнаружении поломки, стоит сразу приобрести новый ремкомплект, они бывают полные и неполные. Для определенных марок авто, стоит приобрести специальные ключи, это относится и к авто марки ВАЗ 2110. В его полный набор входит: конуса из пластика для установки новых манжет, различного вида пружины и шайбы. Если состав набора будет неполный, тогда в наборе будут находится лишь манжеты ГТЦ.

Процесс замены ремонтного комплекта ГТЦ. В него включаются следующие этапы работ на примере авто ВАЗ 2108-2109:

Ремонтный комплект ГТЦ к ВАЗ 2108-2109

Производить все ремонтные работы лучше на верстаке — специальном столе. Ремонт ГТЦ в гаражах, самостоятельно, не принесет положительных результатов. Самостоятельно можно совершить операции по смене уплотнителей из резины, входящих в состав ремкомплекта тормозного цилиндра.

Во время проведения ремонтных работ возможно подтекание тормозной жидкости, она в свою очередь может испачкать стол, на котором вы будете производить ремонт. Потому лучше всего сразу подстраховать себя присутствием ветоши, чтобы масло стекало на нее.

Ни в коем случае нельзя приступать к ремонту регулятора давления в главном тормозном цилиндре. Лучше всего производить полностью замену регулятора, ведь все настройки устанавливаются во время производства.

Как произвести смену ремкомплекта ГТЦ?

Как используется ремонтный комплект для тормозного цилиндра на авто марки ВАЗ?

Далее, после проведения ремонтных работ, стоит произвести сборку в обратной последовательности. После чего вернуть клемму на аккумуляторную батарею. Далее в систему заливается рабочая жидкость, ею же обрабатываются все уплотнители. Затем необходимо выполнить прокачку всей системы тормозов для вывода воздуха.

Наиболее популярные производители ремкомплектов

Среди них можно выделить основных производителей, которые пользуются популярностью среди автовладельцев на территории нашей страны.

Хотелось бы уделить внимание ещё некоторым важным моментам:

Следы износа на одном из резиновых уплотнителей ГТЦ

Самая часто возникающая неисправность — это износ резиновых компонентов ГТЦ. Прокладки, уплотнители и манжеты просто изнашиваются со временем. В этом им помогают различные загрязнения, которые рано или поздно накапливаются в тормозной жидкости.

Шток ГТЦ с изношенными резиновыми компонентами

Следы износа на одном из резиновых уплотнителей ГТЦ

Также износу и деформации может подвергаться зеркало тормозного цилиндра. Это происходит в результате кавитации тормозной жидкости и наличия в ней загрязнений.

Еще неисправность может вызвать потеря давления в системе в результате утечек. Тормозная жидкость может подтекать через любые другие детали гидравлической системы тормозов. Это результат физических повреждений компонентов. И хотя потеря давления не является непосредственно неисправностью ГТЦ, она приводит к тому, что главный тормозной цилиндр не может выполнять свои функции.

На легковых автомобилях для срабатывания механизмов тормозной системы чаще всего используется гидравлический привод. Широкое распространение этот тип привода получил за счет небольшой металлоемкости конструкции, сравнительной простоте и надежности.

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Основными неисправностями главного тормозного цилиндра являются:

  1. Разгерметизация.
  2. Подсос воздуха.
  3. Заклинивание одного из поршней.

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Источники

Источник — http://systemsauto.ru/brake/brake_master_cylinder.html
Источник — http://techautoport.ru/hodovaya-chast/tormoznaya-sistema/glavnyi-tormoznoy-cilindr.html
Источник — http://autoustroistvo.ru/sistemi-upravleniya/glavnyy-tormoznoy-cilindr/
Источник — http://autoleek.ru/hodovaja-chast/tormoznaja-sistema/glavnyj-tormoznoj-cilindr.html
Источник — http://1gai.ru/publ/521171-obyasnyaem-princip-raboty-glavnogo-tormoznogo-cilindra-prosto-dlya-novichkov.html
Источник — http://avtoexperts.ru/article/glavny-j-tormoznoj-tsilindr-gtts-ustrojstvo-i-neispravnosti/
Источник — http://www. avtozapchasty.ru/article/tgr_article.php?str_id=10128
Источник — http://avto-i-avto.ru/ustrojstvo-avto/naznachenie-ustrojstvo-rabota-glavnogo-tormoznogo-cilindra-avtomobilya.html
Источник — http://car.ru/remont-auto-svoimi-rukami/tormoznaya-sistema/33691-remkomplekt-glavnogo-tormoznogo-tsilindra/
Источник — http://etlib.ru/wiki/glavnyj-tormoznoj-tsilindr-60
Источник — http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/printsip-raboty-i-neispravnosti-glavnogo-tormoznogo-tsilindra/

Как работает главный тормозной цилиндр?

Главный цилиндр является важным компонентом тормозной системы вашего автомобиля. Понимание роли главного цилиндра может помочь вам определить, хотите ли вы его заменить и на что обращать внимание при замене.

Давайте кратко рассмотрим тормозную систему, а затем подробно рассмотрим роль главного тормозного цилиндра. Мы рассмотрим цилиндры с одним и двумя резервуарами, размер отверстия и все компоненты главного цилиндра, чтобы помочь вам сделать лучший выбор для вашего автомобиля.

Обзор тормозной системы

Независимо от того, используете ли вы полностью дисковую систему, комбинацию дисков и барабанов или полностью барабанную систему, роль главного тормозного цилиндра остается неизменной.

Торможение начинается при нажатии на педаль тормоза. Главный цилиндр использует это давление, чтобы толкать поршень и направлять гидравлическую жидкость по тормозным магистралям к каждому отдельному тормозу. Поршни внутри отверстия, расположенного на каждом из четырех тормозов, наполняются тормозной жидкостью и зацепляют колодки или колодки, прижимаются к ротору или тормозному барабану и останавливают автомобиль.

Главный цилиндр использует давление педали тормоза для толкания поршня, направляя гидравлическую жидкость по тормозным магистралям.

Проще говоря, механическое давление, оказываемое ногой на педаль тормоза, преобразуется главным цилиндром в гидравлическое давление. Это давление направляет жидкость через ваши тормозные магистрали и задействует поршни на каждом из четырех колес, тем самым активируя тормозные суппорты и замедляя или останавливая ваш автомобиль.

Главные цилиндры с одним или двумя резервуарами

Главные цилиндры бывают двух типов: с одним резервуаром и с двойным резервуаром. Системы с одним резервуаром питают как передние, так и задние тормоза из одного резервуара и тормозной магистрали, в то время как системы с двумя резервуарами имеют один резервуар, питающий передние тормоза, а второй резервуар питает задние тормоза через две совершенно отдельные тормозные магистрали.

Отказоустойчивость главного цилиндра с двумя бачками гарантирует, что в случае неисправности ваши шансы на то, что некоторые тормоза будут работать, выше, чем с главным цилиндром с одним бачком.

Размер отверстия

В дополнение к резервуарам на работу влияет размер отверстия. Размер отверстия может варьироваться от 7/8” до 1-1/4” и будет влиять на ход педали и усилие. Другими словами, меньший размер отверстия увеличит давление и уменьшит усилие, необходимое для остановки автомобиля.

«Уменьшение диаметра отверстия главного цилиндра уменьшит усилие на педали и увеличит ход педали. И наоборот, большее отверстие в главном цилиндре вашего автомобиля, при неизменности всех других компонентов, увеличит усилие на педали и уменьшит ход педали. Как и в случае с некоторыми другими покупками тормозных деталей, это зависит от ваших предпочтений в отношении того, как тормоза «чувствуют» себя под ногами во время вождения».

– Техническая группа Master Power Brakes

Компоненты главного тормозного цилиндра

Теперь, когда мы знаем два основных типа, давайте углубимся в основные части главного цилиндра и то, как он работает для регулирования вашей тормозной системы.

1. Резервуары

Резервуар или резервуары используются для хранения тормозной жидкости. В системе с двумя резервуарами резервуары могут быть одинакового размера, но в других главных цилиндрах один из резервуаров может быть меньше. Независимо от размера, один из резервуаров питает передние тормоза, а другой резервуар питает задние тормоза. имеет значение, какой из резервуаров используется для подачи на передний или задний, и это зависит от фактического главного цилиндра, поскольку стандарта нет.

2. Поршень

В центре корпуса главного цилиндра выточено отверстие главного цилиндра, в котором находятся поршни. Толкатель педали тормоза или усилителя давит на поршень, находящийся внутри этого отверстия. Когда педаль нажата, поршень перемещается внутри отверстия и вытягивает жидкость из резервуара и сжимает эту жидкость, создавая гидравлическое давление на остальную часть системы. Чем сильнее нажата педаль и чем дальше перемещается поршень, тем больше давление в трубопроводе.

3. Пружина

Пружина представляет собой компонент внутри отверстия главного цилиндра, который обеспечивает сопротивление при нажатии на педаль тормоза, а также позволяет поршню и педали тормоза вернуться в исходное положение после того, как тормоза больше не задействованы.

Как узнать, что главный цилиндр вышел из строя?

Внутри главного цилиндра имеются внутреннее и внешнее уплотнения. Выход из строя этих уплотнений со временем приводит к утечке тормозной жидкости за пределы блока или тормозных магистралей. Как правило, если ваш главный цилиндр необходимо заменить, ваша педаль тормоза будет мягкой или губчатой. В некоторых случаях педаль тормоза даже опускается или падает на пол, когда автомобиль полностью останавливается.

Особенности, которые следует учитывать

В дополнение к размеру отверстия, который обычно выбирается в зависимости от типа тормоза, подумайте, какая сторона главного цилиндра будет идеальной для размещения порта при размещении и установке главного цилиндра. Регулируемое крепление толкателя также может подойти для вашего автомобиля.

Пример клиента: Ford Mustang 1969 года с четырехколесными дисковыми тормозами

Недавно мы получили запрос о помощи от владельца Ford Mustang 1969 года выпуска, который искал главный цилиндр Ford для своего четырехколесного привода. установлены дисковые тормоза.

В этом случае с дисковыми тормозами с ручным управлением как спереди, так и сзади на Мустанге 69-го года мы рекомендуем номер детали MPB MC11378M. Этот главный цилиндр имеет отверстие диаметром 1 дюйм и порты на левой стороне главного цилиндра, что должно хорошо подойти для его автомобиля. автомобили с дисковыми колесами, измеренные владельцами транспортных средств, сообщившими о комфортном ходе педали тормоза и требуемом усилии на педали, а также о наших собственных испытаниях компонентов автомобиля.0003

Главный цилиндр тормозной системы является важнейшим компонентом, который преобразует физическую силу в гидравлическую, направляя тормозную жидкость по тормозным магистралям для включения суппортов и остановки автомобиля. При выборе цилиндра, который лучше всего подойдет для вашего автомобиля, важно учитывать размер главного цилиндра, расположение портов и размер отверстия.

Как видите, при выборе нового главного тормозного цилиндра необходимо учитывать и другие факторы, характерные для конкретного автомобиля. Если вы запутались или разрываетесь между несколькими вариантами, напишите нам. Мы будем рады помочь вам определить, какая часть будет лучше для вас.



Обратитесь к техническому эксперту Master Power Brakes



Что такое главный тормозной цилиндр и как работает центральный тормозной насос?

Что такое главный тормозной цилиндр и для чего он нужен? (Обязанность центрального тормозного насоса)

Главный тормозной цилиндр (тормозной центральный насос) — это деталь, которая преобразует усилие, прилагаемое водителем к педали тормоза, в гидравлическое давление и передает его на колесные тормозные механизмы. Гидравлическое давление, создаваемое в главном тормозном цилиндре, подается на суппорты в дисковых тормозах; в барабанных тормозах он направляется в колесный тормозной цилиндр. Центральный тормозной насос (цилиндр) расположен прямо перед усилителем тормозов, а бачок тормозной жидкости расположен над ним. Главный тормозной цилиндр забирает отсюда необходимую ему тормозную жидкость, а гидравлическая жидкость, возвращающаяся из тормозной магистрали, возвращается в этот резервуар.



Каковы функции главного тормозного цилиндра?

*Для обеспечения быстрого нарастания гидравлического давления в тормозной магистрали,
*Уравновешивание изменений объема тормозной гидравлической жидкости (благодаря бачку тормозной жидкости) из-за разницы температур,
*Дополнить тормозную жидкость в тормозной магистрали (причина в бачке тормозной жидкости), чтобы не было зазора в тормозах из-за износа тормозных колодок.
Детали и конструкция главного тормозного цилиндра
Внутри главного тормозного цилиндра (тормозной центральный насос) находятся два поршня (тандемный цилиндр), благодаря этим двум поршням получается два отдельных выхода тормозной магистрали из тормозного центра. Бачок гидравлического масла тормозов установлен на главном тормозном цилиндре, бак гидравлического масла тормозов удовлетворяет потребность в гидравлическом масле в системе, и тормозное масло возвращается в этот бак после завершения торможения. Резервуар тормозной жидкости также разделен внутри на два отдельных отсека, так что в случае утечки в одной из тормозных магистралей он может продолжать подавать масло для другой тормозной магистрали. В бачке с тормозной жидкостью также есть датчик уровня масла.





Детали главного тормозного цилиндра:
*Первичный поршень и возвратная пружина поршня
*Второй поршень и возвратная пружина поршня
*Уплотнения поршня – уплотнения (уплотнительные элементы)
*Бачок тормозного гидравлического масла
*Датчик уровня масла в гидросистеме тормозов



Принцип работы главного тормозного центра (как работает главный тормоз?)

Нормальное положение (без педали тормоза)
При этом проходные каналы от бачка тормозной жидкости к главному тормозному цилиндру открыты.
Две возвратные пружины внутри цилиндра отодвинули поршни назад. Два проходных канала соединяют бачок с тормозной жидкостью с обеими камерами в цилиндре. Канал большего размера называется «впускной канал — впускное отверстие», он обеспечивает подачу масла из гидробака в цилиндр. Второй и более узкий канал называется «балансировочный канал — балансировочное отверстие». В соответствии с изменением давления в тормозной магистрали тормозное масло направляется или возвращается из расширительного бачка.



Рабочее положение (педаль тормоза нажата):

Когда жидкость в закрытом резервуаре сжимается поршнем (жидкости несжимаемы), в жидкости создается давление, которое одинаково прикладывается ко всем поверхностям резервуара . В главном тормозном цилиндре водитель нажимает на педаль тормоза, толкатель педали передается на усилитель тормозов, и эта сила тяги увеличивается в усилителе тормозов. Толкатель на выходе усилителя тормозов толкает первый поршень в главном тормозном цилиндре вперед, при этом поршень движется вперед, он создает давление в тормозном масле в камере перед ним, это давление одновременно толкает второй поршень в перед ним вперед и создает гидравлическое давление, направляемое на 1-ю тормозную магистраль. Второй поршень, толкаемый вперед первым поршнем, также движется вперед, создавая давление в тормозной жидкости в камере перед ним. Это давление направляется во 2-ю тормозную магистраль. Таким образом, давление гидравлического масла направляется на поршень суппорта в колесах или тормозной цилиндр в барабане, и происходит торможение.




(Главный тормозной цилиндр Рабочее положение — педаль тормоза нажата)



Клапаны управления расположены на выходных линиях центрального тормозного насоса (главный цилиндр). Эти регулирующие клапаны обеспечивают проход от насоса тормозного центра к колесам, но на обратном, то есть на возврате от колес к тормозному центру при отпускании педали тормоза, они закрываются при падении давления ниже определенного значения. , так что, когда педаль тормоза не нажата, гидравлическое масло будет готово к удержанию при определенном давлении в тормозной магистрали. В тормозной системе АБС гидравлическое давление, создаваемое главным тормозным цилиндром, направляется в гидравлический модуль АБС и от этого гидромодуля распределяется на колеса.

При отпускании педали тормоза:
Водитель убирает ногу с педали тормоза, и усилие, прилагаемое к поршню главного тормозного цилиндра, устраняется. Гидравлическое тормозное масло под давлением больше не подается в тормозную систему. Возвратные пружины в главном тормозном цилиндре толкают поршни назад (в прежнее положение). Тормозное масло под давлением в тормозной магистрали возвращается в расширительный бачок.



(возврат гидравлического масла при отпускании педали тормоза)



При отпускании педали тормоза балансировочный канал выполняет важную функцию. Когда педаль тормоза отпускается, поршни быстро втягиваются, но тормозное масло под давлением в системе не может вернуться так же быстро. При этом в главном цилиндре образуется разрежение (низкое давление) в результате быстрого увеличения объема камер перед поршнями. Этот канал уравновешивает разрежение, создаваемое в камере в результате отталкивания возвратными пружинами поршня назад при отпускании педали тормоза, направляя туда гидравлическое масло. Когда поршень возвращается в свое нормальное положение, гидравлическое масло под давлением, все еще присутствующее в тормозной магистрали, возвращается в расширительный бачок через этот канал.

Кроме того, когда тормозное гидравлическое масло, объем которого изменяется в зависимости от температуры, расширяется, оно стекает обратно в коробку резервуара из балансировочного канала и предотвращается самопроизвольное повышение давления в цилиндре из-за воздействия температуры.



Типы гидравлических контуров тормозов

Что произойдет, если тормоз перегорит? Что произойдет, если из тормозного шланга вытечет жидкость? Продолжится ли торможение? Тормозные гидравлические магистрали разделены, чтобы тормозная система могла продолжать работать, если в тормозной системе есть утечка. Две отдельные линии гидравлического давления выходят из главного тормозного цилиндра;

a) Параллельная тормозная магистраль: Одна магистраль соединяется с передними колесами, а другая соединяется с задними колесами, это называется параллельной тормозной магистралью. Когда тормозные шланги передних колес негерметичны, задний тормоз продолжает работать, потому что тормоза задних колес питаются от отдельной магистрали. Или наоборот, когда задние тормоза срабатывают, передние продолжают держать. Торможение только задних колес создает очень слабое и неуравновешенное торможение, либо торможение только передних колес ухудшает курсовую устойчивость автомобиля; этот тип системы тормозной муфты сегодня не используется.

b) Поперечная тормозная магистраль: В этой системе две гидравлические магистрали выходят из тормозного центра по диагонали; разделены и соединены как левое переднее колесо + правое заднее колесо и правое переднее колесо + левое заднее колесо. То есть при поломке или гидравлической протечке в одной тормозной магистрали диагональные передние и задние колеса на другой тормозной магистрали продолжают тормозиться.


Работа центрального тормозного насоса в случае утечки в тормозной системе:
Коробка резервуара тормозного гидравлического масла над центральным тормозным насосом также состоит из двух частей, поэтому в случае утечки в одной линии можно подавать гидравлическое масло для другой линии. В центральном тормозном насосе также есть два поршня, и когда одна линия протекает, другой поршень может создавать давление, и сплошная тормозная магистраль продолжает работать.


(Работа главного тормозного цилиндра в случае утечки гидравлического масла)

Главный тормозной цилиндр 🏎️ Все, что вам нужно знать в 2022 году

Главный тормозной цилиндр, также известный как главный тормозной цилиндр, является важным компонентом тормозной системы любого автомобиля. Многие владельцы транспортных средств воспринимают его важность как должное и не заботятся о том, чтобы поддерживать его в хорошем состоянии. Тормозная система играет жизненно важную роль в обеспечении безопасности движения. А новые автомобили с системой ABS работают еще лучше. Тормоза нажимаются и отпускаются сотни, если не тысячи раз в день во время вождения.

Хотя автомобильным авариям способствуют многие факторы, отказ тормозов является причиной значительной части автомобильных аварий в Соединенных Штатах. Отчеты NHTSA показывают, что проблемы с тормозами стали причиной 22% аварий в США. Тормоза позволяют снизить скорость или остановиться, что может помочь избежать серьезной аварии. Вот тут-то и появляется главный цилиндр. Он определяет производительность вашей тормозной системы. Эта статья показывает важность главного тормозного цилиндра и то, как лучше всего использовать его функцию в вашем автомобиле.

  • Тормозная система
  • Как работает мастер -цилиндр
  • .
  • Как их заменить
  • Заключительные мысли
  • Часто задаваемые вопросы

Тормозная система

Компоненты тормозной системы включают главный цилиндр, тормозные колодки, суппорт и ротор. Как только вы нажимаете на педаль тормоза, главный цилиндр посылает тормозную жидкость под давлением к суппорту.

Тормозной суппорт прижимает тормозные колодки к тормозному диску, чтобы замедлить или остановить движущееся транспортное средство. Тормозной суппорт получает тормозную жидкость, поступающую из тормозного цилиндра. Вся тормозная система определенно выйдет из строя, если главный цилиндр выйдет из строя.

Главный тормозной цилиндр

Нажимной поршень воспринимает силу давления вашей ноги всякий раз, когда вы нажимаете на педаль тормоза. В результате поршень приближается к тормозной магистрали.

  • Толкатель приводит в движение первичный поршень, который сжимает тормозную жидкость в своем контуре.
  • По мере движения первичного поршня гидравлическое давление внутри цилиндра и тормозных магистралей повышается.
  • Это давление приводит в действие вторичный поршень, который сжимает тормозную жидкость в своем контуре.

Тормозное усилие создается, когда напорная камера закрывается из-за поршневого кольца, идущего поверх канала ствола. Напорный поршень в современных автомобилях поддерживается пружиной. В результате, если отпустить педаль тормоза, она возвращается в исходное положение. После этого тормозная жидкость возвращается в главный цилиндр, отключая тормоза.

Главный тормозной цилиндр в автомобилях

Ваш автомобиль оборудован двумя тормозами, одним передним и одним задним. Они работают с педалью тормоза вашего автомобиля. Когда водитель нажимает на педаль тормоза, обе нажимаются одновременно; главный цилиндр подает тормозную жидкость в тормозной контур. Он преобразует давление, которое вы прикладываете к педали, в гидравлическое давление.

Тормозной цилиндр передает давление от педали тормоза на тормозной механизм на колесах. Он контролирует все действия торможения в вашем автомобиле. Без него торможение невозможно. Он также способен передавать движение, потому что тормозная жидкость несжимаема. И дисковые, и барабанные тормоза используют свои услуги для работы.

В ручной тормозной системе тормозной цилиндр соединяется непосредственно с брандмауэром и соединен с педалью тормоза. Он подключен к усилителю тормозов для усилителя тормозов, который обеспечивает большую мощность тормозной системы. Педаль тормоза связана с усилителем и противопожарной перегородкой моторного отсека.

Типы главного тормозного цилиндра

Главные тормозные цилиндры делятся на две категории в зависимости от их конструкции и области применения.

Типы главного тормозного цилиндра №1 — главный цилиндр с одним контуром

Главный цилиндр с одним контуром передает равную силу на все колеса благодаря использованию одноцилиндрового одинарного поршня или контура. В гидравлических тормозных системах в накопительном баке хранится тормозная жидкость. Эти цилиндры можно найти в двухколесных транспортных средствах, таких как Bajaj Pulsar и TVS Apache, а также в нескольких легких четырехколесных транспортных средствах, таких как электронные рикши.

Типы главного тормозного цилиндра №2 — тандемный главный цилиндр

Это модифицированный главный цилиндр с несколькими цилиндрами, двойными поршнями, двойными поршнями в одном цилиндре и двойным контуром. Другая цепь остановит машину (которая управляет другой парой). Он более эффективен, чем одноконтурный вариант. Они есть в каждом автомобиле с гидравлической тормозной системой.

Тандемный главный цилиндр обеспечивает независимое или диагональное торможение между передними и задними колесами, что является важной характеристикой безопасности транспортных средств.

Детали главного тормозного цилиндра

Детали главного тормозного цилиндра включают:

1. Пропорциональный клапан

Этот клапан приводит в действие сначала барабанные тормоза, а затем дисковые. Это относится к автомобилям с дисковыми тормозами на передних колесах и барабанными тормозами на задних колесах.

2. Первичный и вторичный поршни

Первичный поршень срабатывает при нажатии на педаль тормоза; он также давит вниз, когда вы сильнее нажимаете на педаль тормоза, и давление в тормозном цилиндре увеличивается. Обязанностью вторичного поршня является сжатие тормозной жидкости в соответствии с увеличением и уменьшением давления между первичным и вторичным поршнями.

3. Крышка заливной горловины

Крышка заливной горловины бачка для тормозной жидкости позволяет жидкости колебаться, не создавая давления. Держите верхнюю часть закрытой, чтобы пыль или влага не попали внутрь и не загрязнили жидкость.

4. Датчик уровня жидкости

Помогает отслеживать количество жидкости в тормозном бачке. При возникновении дисбаланса давления загорается стоп-сигнал, предупреждая о необходимости проверки резервуара.

5. Толкатель

Рычаг и поршень соединены с толкателем. При нажатии на рычаг тормоза поршень вдавливается в отверстие и скользит.

6. Шланги

Тормозная жидкость подается от главного тормозного цилиндра к тормозному суппорту по трубке.

7. Возвратная пружина

Винтовая пружина в цилиндре удерживает поршень и педаль тормоза на месте после отпускания педали тормоза.

8. Резервуар главного цилиндра

В гидравлической тормозной системе накопительный бак содержит тормозную жидкость. Резервуар расположен на его вершине. Вы должны достаточно заполнить тормозную систему тормозной жидкостью, чтобы предотвратить попадание воздуха в систему.

Как главный тормозной цилиндр влияет на эффективность торможения

Диаметр отверстия главного цилиндра оказывает существенное влияние на эффективность торможения. Общее ощущение от педали тормоза и величина тормозного усилия зависят от диаметра цилиндра. В результате получается что-то вроде:

  • Жесткая педаль тормоза : вам придется больше работать, чтобы нажать на педаль тормоза.
  • Короткий ход педали тормоза : Ход педали тормоза недостаточен для создания тормозного давления. Из-за чрезмерного сопротивления вам придется сильно нажимать на тормоза, что приводит к быстрому срабатыванию тормозов, в результате чего машина начинает прыгать.
  • Мягкая педаль тормоза : Для нажатия на педаль тормоза требуется меньше усилий.
  • Длинноходный : Нажмите на педаль тормоза, чтобы создать тормозное давление. Педаль тормоза почувствует меньшее сопротивление, но вам придется нажимать сильнее, чтобы тормоза сработали. Это не очень хорошая настройка, если вы застряли в пробке или вам нужно быстро остановиться.

Признаки неисправности главного цилиндра

Знание функций тормозного цилиндра вашего автомобиля облегчает обнаружение проблем с главным цилиндром. Некоторые из проблем включают внешние утечки, внутренние утечки и проблемы с клапанами. Симптомы неисправного главного цилиндра или усилителя тормозов станут очевидными, когда вся тормозная система начнет выходить из строя. Тем не менее, лучше обнаружить его первые предупреждающие признаки, чтобы избежать дорожно-транспортных происшествий. Ниже приведены очевидные признаки того, что у вас неисправен главный цилиндр.

1. Утечка тормозной жидкости

Главному тормозному цилиндру требуется определенное количество гидравлического давления жидкости для замедления автомобиля. Уровень тормозной жидкости почти всегда низкий, если из цилиндра протекает тормозная жидкость или если на цилиндре есть незакрепленные резервуары. Осмотрите входное уплотнение вакуумного усилителя или смещение штока толкателя, чтобы определить источник утечки жидкости.

Ваша безопасность на дороге под вопросом, если уровень тормозной жидкости падает до опасно низкого уровня. Если проблема связана с неисправностью главного цилиндра, замените его.

2. Индикатор двигателя и сигнальная лампа

Датчики уровня тормозной жидкости и давления устанавливаются в главном цилиндре новых автомобилей. В случае внезапной потери гидравлического давления эти датчики оповестят водителя на приборной панели. Это указывает на проблему с тормозной системой, но сам главный цилиндр может быть не виноват.

Однако, если датчики в тормозной системе обнаруживают снижение давления тормозной жидкости, это, скорее всего, связано с неисправностью главного цилиндра. В этом случае сработает сигнализация. Негерметичный главный цилиндр заставит мигать индикатор ABS на приборной панели, если главный цилиндр работает.

3. Мягкая педаль тормоза

Если педаль тормоза становится мягкой при нажатии на педаль, это указывает на неисправность главного цилиндра. Резиновые уплотнения в цилиндре удерживают тормозную жидкость. Поддерживайте резиновые уплотнения во избежание внутренней утечки тормозной жидкости в главный цилиндр.

4. Загрязненная тормозная жидкость

Другой проблемой, которая может возникнуть из-за старых резиновых уплотнений, является загрязнение тормозной жидкости. Уплотнения предотвращают попадание грязи и мусора в жидкость, предотвращая утечку тормозной жидкости.

Когда вы нажимаете на педаль тормоза, вы не почувствуете такого сильного давления, как если бы это произошло. Тормозная жидкость должна быть прозрачной, от золотисто-желтого до коричневого цвета и не должна быть мутной. Что-то не так, если ваша тормозная жидкость становится темно-коричневой или черной.

5. Проседающая педаль тормоза

Следуя предыдущим симптомам, вы можете заметить, что педаль тормоза не возвращается в верхнее положение после снятия с нее ноги. Если главный цилиндр не сбрасывает давление, вы почувствуете аномалии с педалью тормоза. Почините тормозной цилиндр быстро, так как это может быть рискованно, когда это происходит на шоссе.

6. Плохое смещение тормозной системы

В главных цилиндрах обычно находятся две отдельные цепи, позволяющие тормозной жидкости попарно поступать к колесам. Если одна часть системы протечет, тормоза перестанут работать. Схема управляет одним передним колесом и противоположным задним колесом.

Автомобиль может увести в сторону при торможении, если один из контуров вышел из строя. При резком торможении передние тормоза создают большее давление, чем задние тормоза, чтобы остановить автомобиль.

7. Неравномерный износ тормозных колодок

Вы заметите неравномерный износ колодок, если только два из четырех колес могут задействовать тормоза из-за неисправной цепи. Передний правый и задний левый будут изнашиваться больше, чем их передний и задний правый аналоги. Выход из строя уплотнения поршня или утечка в тормозных магистралях может привести к отказу цепи. Главный цилиндр может быть причиной неравномерного торможения, неравномерного износа колодок или автомобиля, который уводит в сторону при торможении.

Стоимость замены главного тормозного цилиндра

Тормозной цилиндр имеет внутренние и внешние уплотнения, которые со временем могут изнашиваться. Промывка, замена и прокачка тормозной жидкости необходимы для поддержания работоспособности тормозной системы.

Замена главного цилиндра будет стоить от 250 до 600 долларов. Стоимость зависит от типа и модели вашего автомобиля, так как от этого зависит стоимость необходимых запчастей. Тормозная жидкость включена в стоимость сменного главного цилиндра, которая колеблется от 100 до 300 долларов. Стоимость рабочей силы может варьироваться от 100 до 300 долларов в зависимости от модели вашего автомобиля.

Замена главного тормозного цилиндра

При замене главного тормозного цилиндра рекомендуется прокачать новый блок на стенде перед его установкой в ​​автомобиль. Это хорошо для угловых главных цилиндров, которые задерживают воздух в передней камере. Чтобы прокачать главный цилиндр на стенде, вам необходимо настроить обратный канал, который позволяет жидкости из выпускных отверстий течь обратно в резервуар для жидкости.

Вы можете купить и использовать комплект для прокачки главного цилиндра с пластиковыми фитингами и шлангом. Другой вариант — сделать обратные трубы из гибких трубок и фитингов, подходящих к выпускным отверстиям. Выполните следующие шаги, чтобы выполнить работу.

  1. Отсоедините усилитель тормозов и тормозные магистрали.
  2. Демонтируйте старый главный тормозной цилиндр
  3. Подсоедините тормозные магистрали к усилителю и установите блок главного тормозного цилиндра.
  4. Избавьтесь от старой жидкости и воздуха в тормозной системе.

Заключительные мысли о главном тормозном цилиндре

Какими бы сложными ни казались главные тормозные цилиндры, они просты в установке и обслуживании. Вся ваша тормозная система может оказаться под угрозой, если тормозной цилиндр неисправен, так как все ваши внутренние тормозные компоненты зависят от него. Гидравлическая система вашего автомобиля в значительной степени зависит от главного цилиндра.

Гидравлическое давление подается на тормоза путем преобразования силы, прилагаемой к педали тормоза. Свяжитесь со своим механиком, если вы обнаружите какую-либо неисправность в вашей тормозной системе; в тот момент, когда вы видите признаки того, что он выходит из строя, почините его как можно скорее. Аварии хуже, чем несколько сотен баксов.

Часто задаваемые вопросы о главном тормозном цилиндре

Что такое главный тормозной цилиндр

Главный тормозной цилиндр — это часть тормозной системы вашего автомобиля, которая передает давление от педали тормоза к тормозному механизму на колесах. Это мозг тормозной системы вашего автомобиля. Без главного тормозного цилиндра тормозная система была бы невозможна.

Как проверить главный тормозной цилиндр

Вы можете проверить главный тормозной цилиндр в автомобиле или на стенде. Для проверки в автомобиле несколько раз прокачайте тормозную систему и удерживайте ее. Если педаль тормоза мягкая, это может указывать на наличие воздуха в магистралях или механическую проблему, например, ползун тормозного суппорта. Снова прокачайте тормозную систему и убедитесь, что суппорты свободно двигаются. Для проверки на стенде используйте отвертку, чтобы нажать и удерживать поршень в задней части главного цилиндра. Поршень должен быть очень твердым. Если поршень продолжает двигаться, значит, есть неисправность. Вероятно, повреждено одно из внутренних уплотнений.

Как заменить главный тормозной цилиндр

Вы заменяете главный тормозной цилиндр, находя различные компоненты тормозной системы автомобиля. Удалите тормозную жидкость из бачка тормозной жидкости и разъема датчика тормозной жидкости. Снимите трубопроводы тормозной жидкости и отсоедините главный тормозной цилиндр. Наконец, установите новый главный тормозной цилиндр и убедитесь, что он правильно установлен.

Как работает главный тормозной цилиндр

Главный цилиндр содержит тормозную жидкость. Он оказывает гидравлическое давление на все четыре колеса. Гидравлическая жидкость передает давление от главного цилиндра к четырехколесным цилиндрам через трубки и шланги. Движение педали ножного тормоза оказывает гидравлическое давление на все компоненты гидравлической системы. Это перемещает тормозные колодки против вращающихся дисков или барабанов и создает трение. Это замедляет и останавливает транспортное средство, оказывая давление на роторы.

Как прокачать главный тормозной цилиндр

Для прокачки снимите главный тормозной цилиндр с автомобиля. С помощью отвертки вдавите первичный поршень в главный цилиндр настолько глубоко, насколько это возможно, используя большой крутящий момент. Удалите воздух из резервуара. Позвольте поршню вернуться, сбросив давление на первичный поршень. Продолжайте нажимать на первичный поршень. Вы хотите быть не в состоянии протолкнуть поршень только после одного или двух тактов двигателя. Вы можете определить, вышел ли весь воздух из главного цилиндра, когда первичный поршень не движется внутрь. Мы также рекомендуем прокачать новые цилиндры перед установкой.

Сколько стоит главный тормозной цилиндр

Новый главный тормозной цилиндр может стоить от 100 до 400 долларов в зависимости от типа и модели вашего автомобиля. Стоимость замены будет варьироваться от 250 до 700 долларов.

Как определить неисправность усилителя тормозов или главного цилиндра

Усилитель тормозов, скорее всего, неисправен, если сигнальная лампа тормозной системы на приборной панели продолжает гореть. Другие видимые симптомы включают в себя: утечку тормозной жидкости, неравномерный износ колодок, губчатые тормоза и проваливающуюся педаль тормоза: если главный тормозной цилиндр не сбрасывает давление, как обычно, вы почувствуете аномалии с педалью тормоза. Вы заметите неравномерный износ колодок, если только два из четырех колес могут задействовать тормоза из-за неисправной цепи. Когда вы нажимаете на тормоз, это может проявляться как пропуски зажигания или остановка двигателя.

Как восстановить главный тормозной цилиндр

Чтобы восстановить главный тормозной цилиндр, снимите устройство с автомобиля, затем разберите его, чтобы добраться до деталей. Очистите металлические детали до первозданного состояния. Очистите и высушите поршни и внутренние поверхности. Убедитесь, что корпус устройства не имеет дефектов, чтобы знать, есть ли необходимость в замене. Затем установите новые уплотнения. Перед переустановкой убедитесь, что все работает правильно; прокрутите блок и еще раз проверьте систему.

Как проверить главный тормозной цилиндр

Нажмите на педаль тормоза до полной остановки, а затем удерживайте ее, позволяя автомобилю остановиться. Вы должны заменить тормозной цилиндр, если педаль тормоза начинает проскальзывать обратно после остановки.

Какой порт на главном цилиндре идет вперед

Это зависит от конструкции тормозной системы. Передние тормоза обычно управляются первой частью, ближайшей к педали тормоза в старых автомобилях. Второй сеанс обрабатывает задние тормоза. Многие современные автомобили имеют двухдиагональную настройку. Тормоз правого переднего колеса находится в той же цепи, что и левое заднее колесо, а левое переднее колесо согласовано с правым задним, оба с пропорциональным клапаном для снижения давления, поступающего на задние тормоза. Антиблокировочная тормозная система (ABS) дополняет уравнение.

Как определить неисправность главного тормозного цилиндра

Чтобы диагностировать неисправность главного тормозного цилиндра, проверьте утечку тормозной жидкости, чтобы узнать, не загрязнена ли она. На большинстве автомобилей на приборной панели имеется предупреждающий стоп-сигнал. Главный цилиндр может быть неисправен, если индикатор продолжает гореть. Другие признаки включают губчатые педали тормоза, неравномерный износ тормозных колодок и проседающие педали тормоза.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

  • OBD Diagnostic – Read/Reset
  • OBD Diagnostic – Pro
  • Socket Set
  • Torch
  • Multimeter
  • Battery Charger
  • Fuel System Cleaner
  • Impact Wheel Gun
  • Starter Tool Kit
  • Pro Car Домкрат
  • Ограничитель утечки масла
  • Тросы

Теги: Тормоза с АБС/Ad/антиблокировочная система тормозов/плохие тормоза/Тормоз/усилитель тормозов/тормозные диски/Тормозная жидкость/Тормоза/Тормозная система/тормозная система/автомобильные тормоза/ пропуск зажигания в цилиндре/диагностика/диагностика/техническое обслуживание/главный цилиндр/проблемы/ремонт/замена/обслуживание/мягкие тормоза/мягкие тормоза/симптомы/устранение неисправностей

Все, что вам нужно знать о главных тормозных цилиндрах


Главная, Авто ремонт Библиотека, Авто Запчасти, аксессуары, инструменты, руководства и Книги, Автомобиль БЛОГ, ссылки, указатель


Ларри Карли, авторское право AA1Car. com, 2019 г.

Главный цилиндр — это сердце гидравлической системы тормоза. Он преобразует усилие, действующее на педаль тормоза, в гидравлическое давление для срабатывания тормозов. При нажатии на педаль тормоза толкатель в главном цилиндре перемещается. На толкателе установлены пара поршней (первичный и вторичный) в тандеме (один за другим), которые воздействуют на жидкость в отверстии главного цилиндра. Создаваемое давление вытесняет жидкость через различные тормозные контуры и магистрали к каждому из колес и приводит в действие тормоза.

Главный цилиндр может выполнять свою работу, поскольку тормозная жидкость несжимаема. Жидкость внутри действует как жидкостная связь между поршнями главного цилиндра и суппортами и колесными цилиндрами. Любое движение поршней в главном цилиндре передается на каждый из тормозов. Однако для правильной работы в жидкости не должно быть воздуха, потому что воздух сжимаем. Это означает отсутствие пузырьков или воздушных карманов в тормозных магистралях, главном цилиндре, суппортах или колесных цилиндрах. И если на автомобиле есть антиблокировочная система тормозов, воздух в блоке гидромодулятора или соленоидах АБС отсутствует.

При отпускании педали тормоза узел подпружиненного поршня в главном цилиндре возвращается в исходное положение. Жидкость, вытесненная поршнями, выталкивается обратно в главный цилиндр по мере того, как колодки дискового тормоза и колодки барабанного тормоза втягиваются, и жидкость возвращается в резервуар для жидкости через компенсационные отверстия.

На многих автомобилях последних моделей используется специальный главный цилиндр быстрого натяжения для уменьшения тормозного сопротивления и экономии топлива. Уплотнения поршня суппорта втягивают поршни, когда тормоза отпущены, поэтому колодки не тянутся к роторам. Поскольку поршни суппорта должны двигаться дальше при нажатии, главный цилиндр имеет ступенчатое отверстие, которое подает больший объем жидкости при первоначальном нажатии на педаль тормоза. Главные цилиндры этого типа имеют внутри специальный «быстросъемный» клапан для управления движением этой дополнительной жидкости.

ИЗНОС ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Как и любой другой компонент, который часто используется, главный тормозной цилиндр со временем изнашивается. Очевидно, что езда по городу с остановками намного сложнее для главного цилиндра, чем для движения по шоссе, поэтому главный цилиндр, который проходит 150 000 или более миль в одном приложении, может прослужить только 70 000 миль в другом.


Резервуар главного тормозного цилиндра.

ПРОБЛЕМЫ С ГЛАВНЫМ ТОРМОЗНЫМ ЦИЛИНДРОМ

Проблемы с главным цилиндром включают внешние утечки, внутренние утечки и проблемы с клапанами. Утечка тормозной жидкости из задней части отверстия главного цилиндра обычно является плохой новостью, потому что это означает, что протекают уплотнения. Но иногда утечка во входном уплотнении вакуумного усилителя и/или несоосность толкателя могут вызвать утечку жидкости, поэтому для определения причины необходим более тщательный осмотр.

Когда поршни и/или канал главного цилиндра изнашиваются, поршни перестают удерживать давление, и педаль тормоза постепенно проседает при торможении. Будьте осторожны, чтобы не спутать это состояние с воздухом в магистралях, который может вызвать мягкую или губчатую педаль. Низкая педаль обычно бывает из-за изношенных накладок. Однако, если главный цилиндр изношен, рекомендуется его замена.

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР: ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ?

Сегодня большинство специалистов по тормозам не станут тратить время на капитальный ремонт протекающего главного цилиндра с помощью комплекта, потому что во многих случаях канал слишком сильно изношен. А если главный цилиндр алюминиевый, то его нельзя хонинговать, потому что при этом удаляется анодированное покрытие (или то, что от него осталось), защищающее металл от коррозии. Таким образом, чтобы избежать рисков, связанных с восстановлением главного тормозного цилиндра, большинство ремонтных мастерских просто заменят ваш старый главный тормозной цилиндр восстановленным или новым блоком. Восстановленные алюминиевые главные цилиндры обычно имеют гильзы и так же хороши, как и новые, но стоят дешевле.

Главный цилиндр также может испытывать проблемы, если ржавчина или грязь закупоривают компенсационные или дозирующие каналы. Иногда это может создавать остаточное давление в системе, что приводит к пробуксовке одного или нескольких тормозов. Если суппорт или колесный цилиндр в хорошем рабочем состоянии тянут, проверьте эту возможность. Иногда остаточное давление может также создаваться неправильно отрегулированным выключателем стоп-сигналов на педали тормоза.

Нет необходимости заменять главный цилиндр, если все, что не так, связано с плохим дозирующим или дозирующим клапаном. Пропорциональный клапан разделяет гидравлическое давление таким образом, что передние и задние колеса получают ровно столько давления, сколько требуется при торможении, чтобы компенсировать разницу в тормозном усилии и распределении веса между передними и задними колесами. Неисправный дозирующий клапан может нарушить балансировку тормозов, что приведет к тому, что на один комплект колес будет поступать слишком большое давление.

Если проблема дисбаланса тормозов, например, занос заднего колеса, заставляет вас подозревать, что что-то не так с пропорциональным клапаном, клапан следует проверить или заменить. Для тестирования требуются два гидравлических манометра с показаниями до 2000 фунтов на квадратный дюйм. Установите один манометр сразу за клапаном, а другой перед клапаном. При нажатии на педаль первый манометр будет показывать выходное давление главного цилиндра, а второй — пониженное давление. Если клапан не снижает давление в соответствии со спецификациями для вашего автомобиля, замените клапан.

Некоторые новые автомобили не имеют механического тормозного клапана. Вместо этого они используют систему ABS, чтобы уменьшить давление на задние тормоза, если задние колеса теряют сцепление с дорогой. Преимущество такого подхода заключается в том, что задние тормоза справляются с большей долей тормозной нагрузки и помогают остановить автомобиль на более коротком расстоянии. Недостатком является то, что задние тормозные колодки изнашиваются намного быстрее, а иногда даже быстрее, чем передние тормозные колодки.


Новые главные цилиндры могут не поставляться с новым бачком для тормозной жидкости.
Если резервуар отсутствует, вам придется заменить старый резервуар
на новый главный цилиндр. Очистите его перед повторным использованием!

КАК ЗАМЕНИТЬ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

При замене главного тормозного цилиндра рекомендуется прокачать новый блок перед его установкой на автомобиль. Это особенно важно для главных цилиндров, установленных под углом, так как они могут задерживать воздух в передней камере.
Чтобы прокачать главный цилиндр на стенде, вы должны соорудить обратный путь, чтобы жидкость, выходящая из выпускных отверстий, могла быть направлена ​​​​обратно в резервуар для жидкости. Вы можете использовать недорогой комплект для прокачки, который включает в себя пластиковые фитинги и шланг, или вы можете соорудить пару обратных труб, используя гибкие трубки и фитинги, которые подходят к выпускным отверстиям. Если вы выполняете много работы с тормозами, есть также специальные инструменты, такие как Phoenix Brake Bleeder, которые могут «обратить» стендовую прокачку главного цилиндра путем впрыскивания жидкости в главный цилиндр через выпускные отверстия.
Если вы забыли прокачать его перед установкой, вы можете поднять заднюю часть автомобиля с помощью домкрата. Это наклонит главный цилиндр вперед, позволяя воздуху двигаться назад и, возможно, выходить наружу.

Для замены главного цилиндра:

1. Включите стояночный тормоз, включите передачу и/или заблокируйте колеса, чтобы автомобиль не покатился, пока вы работаете с ним.

2. Поместите поддон или тряпку под главный цилиндр, затем ослабьте и снимите передний и задний тормозные шланги, прикрепленные к корпусу. Удалите любые другие гидравлические соединения, которые могут соединить главный цилиндр с системой ABS. Используйте разводной ключ, чтобы не повредить фитинги. Закройте концы открытых тормозных магистралей изолентой, чтобы не допустить проникновения грязи и воздуха.

3. Открутите главный цилиндр от вакуумного усилителя (обычно два болта) и потяните его вперед, чтобы снять с автомобиля.

Если к бачку для жидкости подсоединяется электрический разъем, отсоедините его. Разъем для датчика уровня жидкости внутри бачка.

4. После того, как устройство было снято, вам, возможно, придется заменить пластиковый резервуар для жидкости со старого устройства на новое (если новое устройство не поставляется с резервуаром). Резервуар просто снимается с корпуса. Снимите крышку заливной горловины, слейте старую тормозную жидкость, затем отделите бачок от главного цилиндра. Будьте осторожны, чтобы не треснуть пластиковый резервуар. Если внутри бачок грязный, промойте его чистой тормозной жидкостью. ЗАПРЕЩАЕТСЯ использовать какой-либо продукт на нефтяной основе или очиститель в резервуаре, так как это может загрязнить и повредить уплотнения в вашей тормозной системе.

5. Установите бачок на новый главный цилиндр, заполните узел чистой свежей тормозной жидкостью (НИКОГДА не используйте повторно старую жидкость) и прокачайте его на стенде, используя длинный удлинитель ключа с трещоткой 3/8 или аналогичный инструмент, чтобы протолкнуть поршень в сборе. Это будет прокачивать жидкость через поршни и дозирующие отверстия, а также через отверстия тормозной магистрали. Повторяйте до тех пор, пока поршневая камера главного цилиндра не заполнится жидкостью и в жидкости, выходящей из выпускного отверстия, не будет видно пузырьков воздуха.

6. Расположите новый главный цилиндр напротив усилителя тормозов и протолкните его внутрь, стараясь совместить толкатель с узлом поршня. Установите и затяните болты крепления главного цилиндра. Если в бачке есть датчик уровня жидкости, подсоедините электрический разъем.

7. Подсоедините переднюю и заднюю тормозные магистрали к главному цилиндру. Аккуратно затяните разводным ключом. Не затягивайте слишком сильно, так как это может повредить фитинги или сорвать протекторы. Убедитесь, что соединения не имеют утечек. НЕ ИСПОЛЬЗУЙТЕ тефлоновую ленту или какой-либо герметик на резьбовых соединениях, так как это может позволить небольшим клочкам ленты или герметика попасть в тормозные магистрали.

8. Прокачайте тормоза, чтобы удалить воздух из системы. Следуйте процедуре и последовательности прокачки для вашего автомобиля.

9. Нажмите педаль тормоза несколько раз ПЕРЕД запуском двигателя или попыткой начать движение или управлять автомобилем, чтобы убедиться, что у вас твердая педаль, нормальный ход педали и что тормоза остановят ваш автомобиль.

Щелкните здесь, чтобы загрузить или распечатать эту статью.



Другие статьи о тормозах:

Прокачка тормозов

Обслуживание гидравлики тормозов

Балансировка тормозов и электронная регулировка тормозов

Моя педаль тормоза слишком низкая, нужны ли мне новые тормоза?

Исправления для общих проблем тормозов

Тормозная жидкость: горячая тема

Нажмите здесь, чтобы увидеть больше автомобильных технических статей


Обязательно посетите наши другие веб-сайты:

Carley Automotive Software

OBD2Help

Ardersmisfire.

Справка по сканирующему прибору

КОДЫ НЕИСПРАВНОСТЕЙ

Что такое главный цилиндр и как он работает?

Содержание

Введение

« Великие дела делаются из серии маленьких вещей, собранных вместе» очень правильно сказано, поскольку, когда речь идет об автомобилях, даже небольшие компоненты, такие как звездочки, клапаны, поршневые кольца и т. д., оказывают большое влияние на общую работу автомобиля. Мы часто говорим о компонентах и ​​силах, которые помогают транспортному средству ускоряться или работать. Но задумывались ли вы когда-нибудь о величине силы, необходимой для остановки транспортного средства на такой высокой скорости? Теперь этот вопрос порождает множество других вопросов, например, откуда возникает эта высокая сила? , какой компонент отвечает за эту высокую тормозную силу? Итак, давайте просто обсудим компонент, ответственный за создание этой высокой тормозной силы, то есть главный цилиндр.

Главный цилиндр в автомобильной тормозной системе представляет собой гидравлическое устройство, в котором цилиндр и один или два поршня расположены таким образом, что механическое усилие, прилагаемое водителем транспортного средства либо к педали тормоза (в автомобилях), либо к Рычаг тормоза (в велосипедах) преобразуется в гидравлическое давление, которое, в свою очередь, передается на тормозной суппорт для торможения.

В гидравлической тормозной системе главный цилиндр представляет собой устройство, которое обеспечивает требуемую величину давления или тормозного усилия на конечные тормозные компоненты после умножения механического усилия, прилагаемого водителем через педаль тормоза или рычаг тормоза.

Зачем нужен главный цилиндр

Как мы все теперь знаем, главный цилиндр в гидравлической тормозной системе является промежуточным компонентом, который работает как преобразователь энергии, а также множитель силы, т.е. механическая энергия в гидравлическое давление, поэтому мы нужен главный цилиндр в гидравлической тормозной системе, потому что-

  • Когда мы говорим о современных автомобилях из-за их высокой скорости, требуемая тормозная сила (для эффективной остановки или замедления транспортного средства) также высока, что не может быть эффективно выполнено механическим торможения, поэтому гидравлическое торможение с помощью главного цилиндра является новой потребностью современного автомобиля, поскольку оно создает более высокое тормозное усилие.
  • Поскольку все мы знаем, что тормозная сила, необходимая для передних колес, выше, чем для реальных колес, из-за смещения массы сзади вперед во время торможения, такое распределение тормозной силы между задними и передними колесами является функцией главного цилиндра. .
  • При гидравлическом торможении усилие, прилагаемое водителем к педали тормоза (в автомобиле) или рычагу тормоза (в велосипеде) во время торможения (50–70 Н), недостаточно для фактического торможения, поэтому требуется промежуточный компонент, т. е. главный цилиндр, который может умножить эту силу и дополнительно передать это высокое усилие на тормозной суппорт, который, в свою очередь, создает высокое тормозное усилие, и, наконец, происходит фактическое торможение.
  • При гидравлическом торможении усилие на педали тормоза или рычаге, необходимое для торможения, резко снижается благодаря использованию главного цилиндра, поскольку он действует как преобразователь, который может преобразовывать механическое усилие, прилагаемое водителем к педали тормоза или рычагу, в высокое гидравлическое давление.
  • Использование главного тормозного цилиндра снижает вероятность отказа тормоза, поскольку он обеспечивает конструктивную гибкость, благодаря которой торможение переднего и заднего колеса может осуществляться независимо друг от друга.

Читайте также:

История автомобиля – как развивался современный автомобиль?

Как работает дисковый тормоз? – Лучшее объяснение

Антиблокировочная тормозная система (ABS) – принцип работы, основные компоненты с преимуществами и недостатками

Типы главного цилиндра

В зависимости от конструкции и применения главные тормозные цилиндры бывают двух типов: —

1. Главный цилиндр с одним контуром
  • Это простой тип главного цилиндра, аналогичный медицинскому шприцу, в этом типе главного цилиндра для торможения используется один поршень внутри цилиндра.
  • Одноконтурный мц (главный цилиндр) распределяет одинаковое усилие на все колеса за счет использования одноцилиндрового однопоршневого или одноконтурного контура.
  • Этот тип главного цилиндра обычно используется во многих двухколесных и некоторых легких четырехколесных транспортных средствах. или одноцилиндровый двойной поршень вместе с двойным контуром используется для независимого торможения между передними и задними колесами.
  • Этот тип главного цилиндра используется почти во всех автомобилях, так как он более эффективен, чем одноконтурный m c.
  • Обеспечивает независимость торможения передних и задних колес или диагонального типа торможения, что является важной характеристикой безопасности транспортного средства.

Конструкция

Главный цилиндр с одним контуром

Он состоит из 5 частей:

1. Резервуар вверх из пластика.

2. Цилиндр

Представляет собой герметичный корпус, внутри которого поршень движется с моментом педали тормоза, что в свою очередь вызывает преобразование и умножение силы. Цилиндр обычно изготавливается из чугуна или алюминия.

  • Соединен с бачком через впускной клапан, а также с тормозными магистралями через выпускной клапан.
  • В одноконтурных мс имеется только 1 камера сжатия.
3. Поршень

Это возвратно-поступательная часть главного цилиндра, совершающая возвратно-поступательные движения внутри цилиндра благодаря движению педали тормоза, поршень вызывает сжатие тормозной жидкости внутри цилиндра, что, в свою очередь, создает высокое гидравлическое давление.

  • В одиночном контуре используется только 1 поршень.
4. Возвратная пружина

Пружина простого типа, используемая внутри цилиндра, помогает поршню и педали тормоза сохранять исходное положение после отпускания педали тормоза.

5. Клапан

В одноконтурных мс это выпускной клапан, через который подсоединяется тормозная магистраль. Через этот клапан сжатая тормозная жидкость далее подается к суппорту.

Читайте также:

Барабанные и дисковые тормоза — что лучше?

Как работает система подвески в автомобиле?

Как работает пневматическая тормозная система в автомобиле?

Тандемный главный цилиндр

Применение

Главный цилиндр с одним контуром

  • Он в основном используется в двухколесных транспортных средствах, таких как TVSar и т.д.0208
  • Многие легковые автомобили, такие как электронные рикши, также используют этот тип главного цилиндра.

Тандемный главный цилиндр

  • Широко используется практически во всех автомобилях, оснащенных гидравлической тормозной системой.
  • Использование тандемного мастера с в автомобиле, оборудованном гидравлической тормозной системой, является обязательным правительствами многих стран из-за его безопасности при отказе тормозов.

Главный цилиндр и принцип работы тормозной системы вашего автомобиля

Краткая история автомобильных тормозов

Когда я думаю о самых важных компонентах автомобиля, я всегда думаю о тормозах. На протяжении многих лет автомобили оснащались множеством различных тормозных систем. В этой статье мы рассмотрим историю тормозов и то, как они появились. Оставайтесь с нами, если вы в настроении узнать что-то новое.

Тормоза с деревянными блоками

Первой формой автомобильных тормозов были тормоза с деревянными блоками. Как следует из названия, система состояла из деревянных блоков и рычага. Рычаг толкнул деревянный брусок к колесам со стальными ободами. Это вызвало трение, из-за которого машина остановилась.

Тормоза из деревянных блоков изначально использовались в конных повозках и паровых машинах. Они работали до тех пор, пока автомобиль двигался со скоростью от 10 до 20 миль в час. К 1890-м годам деревянные колодочные тормоза вышли из употребления. Именно тогда появились резиновые шины. Поскольку тормоза с деревянными блоками работали только с колесами со стальными ободами, они устарели.

Механические барабанные тормоза

Инженер по имени Готлиб Даймлер разработал новую тормозную систему в 1899 году. Он думал, что если он прикрепит барабан, обмотанный кабелем, к базовой раме автомобиля, он сможет остановить движущееся транспортное средство. В 1902, Луи Рено развил эту идею, когда построил первый механический барабанный тормоз. Тормоза Renault считаются основой для современных автомобильных тормозов.

Расширяемые внутренние тормозные колодки

Тормозная система Renault была улучшена, но она по-прежнему довольно часто давала сбои. Это было связано с тем, что система была внешней. Это подвергало тормоза воздействию экстремальных температур, пыли и дождя. В результате была разработана внутренняя тормозная система. Эта новая система хранилась внутри металлического барабана, который был соединен с колесом. Внутри барабана тормозные колодки были расширены поршнями, из-за чего тормозные колодки задевали внутреннюю часть барабана. Это трение заставляло колеса замедляться, в конечном итоге автомобиль останавливался.

Гидравлические тормоза

Проблема с расширяющимися внутренними колодочными тормозами заключалась в том, что они требовали значительного усилия для остановки автомобиля. Малкольм Лоххед решил эту проблему, изобретя первую четырехколесную гидравлическую тормозную систему. Гидравлические тормоза используют тормозную жидкость для передачи усилия от

педали тормоза к тормозной колодке. Эта система требовала гораздо меньше усилий, чтобы остановить движущуюся машину. Гидравлика стала популярной и была включена во многие автомобили к концу 19 века. 20 с.

Дисковые тормоза

Со временем, по мере увеличения размеров и скорости автомобиля, гидравлические тормоза стали менее эффективными. Автопроизводителям нужна была новая система. Они начали использовать дисковые тормоза с гидравлическими функциями. Дисковые тормоза существуют с 1902 года, когда их изобрел Уильям Ланчестер. Они не получили широкого распространения до середины 20 века, когда их стали использовать в сочетании с гидравликой.

Антиблокировочная система тормозов

Антиблокировочная система тормозов используется с 1920-х и 30-х годов, но изначально они использовались в самолетах. К 1950-м и 60-м годам автопроизводители начали предлагать их в качестве средства безопасности. Антиблокировочная система тормозов — важное новшество, потому что она дает водителю больше контроля. Они предотвращают блокировку тормозов во время использования. Гидравлические клапаны снимают тормозное давление с одного колеса, что предотвращает выход автомобиля из-под контроля. К 1970-м годам антиблокировочная система тормозов была популярной функцией автомобилей.

Ваш автомобиль нуждается в обслуживании тормозов? Наши опытные технические специалисты Carlson Automotive могут помочь. Вы можете записаться на прием онлайн или по телефону. Позвоните нам по телефону (651) 458-5158, чтобы узнать, где находится Cottage Grove, или по телефону (651) 578-0885, чтобы узнать, где находится Maplewood. Мы с нетерпением ждем встречи с вами в ближайшее время.



Что такое главный цилиндр?

Главный цилиндр является неотъемлемой частью вашей тормозной системы, но его часто не распознают. Сегодня мы поговорим о главных цилиндрах и о том, как они менялись с течением времени. Пристегнитесь и наслаждайтесь поездкой. Главный цилиндр использует гидравлическую силу для передачи мощности от педали тормоза к колесам. Когда вы нажимаете на тормоз, усилие от вашей ноги проходит через этот цилиндр к тормозным суппортам. Затем суппорты зажимают ваши роторы. Это останавливает вращение ваших колес, останавливая ваш автомобиль.

Многие автомобилисты скажут вам, что главный цилиндр — это сердце вашего автомобиля. Это происходит потому, что он перекачивает тормозную жидкость к тормозным магистралям подобно тому, как ваше сердце перекачивает кровь к артериям. И главный цилиндр, и сердце облегчают перемещение жидкости туда, где это необходимо.

Как работает главный цилиндр?

Давайте углубимся в некоторые особенности. Когда вы нажимаете на педаль тормоза, она толкает стержень, который называется толкателем. Толкатель входит в двухкамерный главный цилиндр. Внутри этого цилиндра есть пружина и два поршня. Эти поршни работают как плунжеры, проталкивая тормозную жидкость через камеры главного цилиндра. Когда эти поршни движутся вперед, это вызывает нарастание гидравлического давления. Это давление заставляет суппорты зажимать роторы, останавливая колеса.

Чтобы ваша гидравлическая система работала, она должна быть герметичной. Чтобы воздух не попал в систему, над главным цилиндром есть резервуар. Когда вы убираете ногу с педали тормоза, жидкость возвращается по тормозным магистралям в бачок.

Эволюция главного тормозного цилиндра в автомобилях

В 1918 году человек по имени Малкольм Лугид изобрел гидравлические тормоза. Он был первым человеком, который направил давление жидкости на тормозные колодки, чтобы прижать их к барабанам. Chrysler взял гидравлическую модель Lougheed и внес некоторые улучшения. Они переименовали их в гидравлические тормоза Chrysler-Lockheed. Они использовались с 1924 до 1962 года.

Хотя система Lougheed была усовершенствованием более ранних тормозов, у нее была большая проблема. Поскольку у него был только один цилиндр, единственная утечка или неисправность в системе означала, что все ваши тормоза перестанут работать. Это было не только неудобно, но и крайне опасно.

Компания Wagner Electric усовершенствовала эту модель в 1960 году, изобретя двухцилиндровую тормозную систему. Точно так же в 1962 году Cadillac разработала тормозную систему, которая разделяла заднюю и переднюю гидравлические линии. American Motors также создала двухцилиндровую систему с диагональным разделением гидравлических линий. Таким образом, у вас будет одно переднее и одно заднее колесо с работающими тормозами, даже если одна цепь выйдет из строя. В 1967, федеральное правительство поручило, чтобы все автомобили были построены с двойными тормозными цилиндрами. Сообщается, что это предотвращает около 40 000 автомобильных аварий каждый год.

В следующий раз, когда вы нажмете на тормоз, подумайте о том, что происходит внутри вашей машины, чтобы остановить колеса. Есть много движущихся частей, и главным цилиндром является главный цилиндр. Ваш главный цилиндр нуждается в дополнительном уходе? Наши опытные технические специалисты Carlson Automotive всегда готовы помочь. Вы можете записаться на прием онлайн или по телефону. Вы можете связаться с нами по телефону (651) 458-5158, чтобы узнать, где находится Cottage Grove, или по телефону (651) 578-0885, чтобы узнать, где находится Maplewood.



7 Предупреждающие знаки, что вашему автомобилю требуется ремонт тормозной системы

Откладывать техническое обслуживание автомобиля никогда не бывает хорошей идеей, особенно когда речь идет о ваших тормозах. К счастью, наши автомобили довольно хорошо сообщают нам о проблемах. Ниже приведены 7 распространенных признаков того, что ваши тормоза нуждаются в обслуживании.

1. Скрип от педали тормоза

Если вы слышите что-то похожее на скрежет, это может указывать на несколько разных проблем. В суппорте может застрять незакрепленный камешек, что является незначительным исправлением. Шлифование также может означать, что в вашей тормозной системе есть ржавчина. Это также может быть индикатор износа тормозных колодок, царапающий ротор.

2. Колебание или вибрация

Вы замечаете ощущение биения или вибрации во время вождения? Это может означать, что у вас неравномерный ротор. Со временем поверхность всех роторов немного меняется. Различия в толщине могут вызвать биение при нажатии на педаль тормоза. Вибрации или биение также могут указывать на проблему с суппортом. Если на его поршне есть ржавчина или лишний мусор вокруг него, то суппорт не втянется полностью, когда вы отпускаете ногу с педали.

3. Визг при торможении

Если ваш автомобиль издает ужасный визг, знайте, что у вас проблемы с тормозами. Этот безошибочно узнаваемый звук исходит от индикаторов износа тормозных колодок. Они позволяют узнать, когда суппорты или тормозные колодки изношены. Поскольку они сделаны из металла, они издают пронзительный визг, когда задевают ротор.

4. Увод автомобиля в сторону при торможении

Еще одним признаком неисправности тормозной системы является увод автомобиля в сторону при торможении. Обычно это означает, что у вас проблема с двумя передними тормозами. Это может быть смещенный ротор, изношенный тормозной шланг или проблема с суппортом. Любая из этих проблем приведет к тому, что ваш автомобиль будет тормозить неравномерно. Это связано с тем, что полностью функционирующая сторона пытается компенсировать поврежденную сторону.

5. Запах гари во время вождения

Запах гари во время вождения никогда не является хорошим признаком. Горящий химический запах может означать, что у вас перегрелись тормоза. Если вы подозреваете это, немедленно прекратите движение и дайте тормозам достаточно времени, чтобы остыть. Перегрев тормозов означает, что ваша тормозная жидкость достигла точки кипения, и вся ваша тормозная система может выйти из строя.

6. Подсветка стоп-сигнала на приборной панели

Подсветка стоп-сигнала является наиболее очевидным признаком проблемы с тормозами. Расположенный на приборной панели стоп-сигнал активируется системой диагностики вашего автомобиля по нескольким причинам. Чтобы точно понять, что происходит, вам нужно отвезти машину на техосмотр.

7. Мягкое или губчатое ощущение тормоза или утечка жидкости

Избыток влаги в тормозной системе приведет к тому, что педаль тормоза будет странно мягкой или губчатой. Обычно это указывает на утечку в вашей гидравлической системе. В ваших тормозах используется гидравлическая тормозная жидкость под давлением. Без достаточной гидравлической силы ваши тормозные колодки не смогут прижать роторы. Если тормозная жидкость вытечет, ваши тормоза могут вообще перестать работать.

Чтобы точно понять, что происходит, лучше всего обратиться к профессионалу для проверки тормозов. Наши опытные технические специалисты Carlson Automotive могут помочь. Вы можете записаться на прием онлайн или по телефону. Позвоните нам по телефону (651) 458-5158, чтобы узнать, где находится Cottage Grove, или по телефону (651) 578-0885, чтобы узнать, где находится Maplewood.



Что нужно знать о замене тормозов

Замена тормозов в автомобиле — непростая задача. В отличие от других работ по техническому обслуживанию автомобилей, работа с тормозами может выявить основные проблемы. Эти проблемы потребуют устранения неполадок, поскольку тормозная система взаимосвязана и сложна. Сегодня мы обсудим некоторые общие шаги по замене тормозной системы. Знание этого процесса может помочь вам решить, подходит ли вам эта работа или вам нужна помощь опытного специалиста.

Действия по замене тормозной системы

При замене тормозов всегда возможны осложнения. Тем не менее, автомеханики обычно выполняют следующие действия:

  1. Ослабьте проушины​: при включенном аварийном тормозе используйте ключ для проушин, чтобы ослабить проушины. Следите за тем, чтобы не расстегнуть их полностью.
  2. Поднимите автомобиль​: поместите автомобильный домкрат под лонжерон рамы вашего автомобиля. Убедитесь, что подставки для домкрата находятся под автомобилем. Установите автомобиль на домкраты и убедитесь, что он устойчив. Как только вы поймете, что вес автомобиля не может сместиться, снимите колеса.
  3. Выдвиньте суппорт​: Отсоедините болты и выдвиньте суппорт. Если он застрял, его можно поддеть плоской отверткой. Убедитесь, что тормозная магистраль суппорта не натянута.
  4. Снимите держатель суппорта​: Отсоедините два болта, которые крепят держатель суппорта на месте. Затем отсоедините держатель суппорта.
  5. Снимите ротор: Перед снятием ротора проверьте, есть ли у вас фиксирующий винт. Если это так, сначала удалите этот винт. Снятие ротора может быть затруднено, если на нем скопилась ржавчина или мусор.
  6. Установите новый ротор​: Очистите поверхность втулки от ржавчины с помощью проволочной щетки. Затем установите новый ротор. Удалите излишки масла с нового ротора с помощью обезжиривателя или очистителя тормозов.
  7. Сборка держателя суппорта​: Установите на место держатель суппорта и закрепите его новыми болтами.
  8. Сожмите суппорт​: используйте зажим и старую тормозную колодку, чтобы совместить поршень суппорта с корпусом суппорта. При этом убедитесь, что крышка тормозного бачка снята, иначе вы рискуете взорвать трубку.
  9. Установите суппорт и тормозные колодки​: Вставьте тормозные колодки в держатель суппорта. Закрепите болты суппорта, чтобы удерживать его на месте. Убедитесь, что суппорт может двигаться без заклинивания или заедания. Затем закрепите болты.
  10. Повторно прикрепите колеса​: вручную соедините проушины. Когда ваши колеса окажутся на земле, используйте для них динамометрический ключ.
  11. Повторить, прокачать и обкатать: повторите эти шаги для всех 4 ваших колес. Затем нажмите на тормоз, пока давление не будет достигнуто. Обычно для этого требуется около 3 нажатий педали. Ваш последний шаг — взломать вашу новую систему. Выполните несколько циклов ускорения и постепенного замедления автомобиля. Сначала вы можете слышать странные звуки, но со временем они должны стихнуть.
Должен ли я заменить собственные тормоза?

Тормоза сложные. Если вы действительно не знаете, что делаете, замену тормозов лучше доверить профессионалам. Доверившись эксперту, вы сможете быть спокойны, зная, что ваши тормоза получают надлежащий уход.

Ваши тормоза нуждаются в замене? Позвольте нашим опытным техническим специалистам Carlson Automotive помочь вам.
