Тормозной суппорт. Устройство и неисправности

В статье:

Устройство, типы и принцип работы тормозных суппортов
Неисправности и ремонт

Самый кошмарный сон любого водителя — это машина с отказавшими тормозами. И хотя мы уже не раз писали о тормозной системе в целом и о возможных проблемах, связанных с ее функционированием, не лишним будет снова обратиться к этой теме. Ведь тормоза — основной элемент безопасности автомобиля и тех, кто в нем находится. На этот раз подробнее рассмотрим устройство и работу тормозного суппорта, назначение которого состоит в том, чтобы обеспечить прижимание колодок к диску во время торможения.

Суппорт является основой дискового тормозного механизма. Тормоза такого типа установлены на передних колесах практически всех выпущенных за последние полвека легковых автомобилей. Применение дисковых тормозов на задних колесах долгое время сдерживалось по ряду причин, главной из которых была сложность с организацией стояночного тормоза.

Но похоже, эти проблемы остались в прошлом, и уже лет двадцать большинство машин ведущих автопроизводителей выходят с конвейера с задними тормозами дискового типа.

Менее эффективные, но при этом более дешевые, барабанные тормоза все еще используются в бюджетных моделях, а также в некоторых внедорожниках, для которых имеет значение их грязезащищенность. И, по-видимому, рабочие механизмы барабанного типа останутся актуальными еще довольно долго. Но сейчас речь не о них.

Устройство, типы и принцип работы тормозных суппортов

По сути суппорт представляет собой корпус, по форме напоминающий скобу, в котором располагается один или несколько тормозных цилиндров. Во процессе торможения гидравлика воздействует на находящиеся в цилиндрах поршни, а те давят на колодки, прижимая их к тормозному диску и замедляя таким образом вращение колеса.

Хотя конструкторы не сидят сложа руки, основной принцип работы тормозного суппорта остается неизменным уже многие годы.

Тем не менее можно выделить несколько разновидностей данного устройства со своими конструктивными особенностями.

Суппорт обычно изготовлен из чугуна, реже — из сплава на основе алюминия. Его конструкция может иметь неподвижную или плавающую скобу.

Подвижная скоба способна перемещаться по направляющим, а цилиндр находится с внутренней стороны диска. Нажатая педаль тормоза создает давление в гидравлической системе, которое выталкивает из цилиндра поршень, и тот давит на колодку. Суппорт при этом сдвигается по направляющим в противоположную сторону, прижимая колодку с другой стороны диска.

В устройстве с фиксированной скобой цилиндры расположены симметрично относительно тормозного диска и соединены между собой трубкой. Тормозная жидкость одновременно воздействует на оба поршня.

Суппорт статичной конструкции обеспечивает большее тормозное усилие и, соответственно, более эффективное торможение по сравнению с плавающей скобой.

Но зазор между диском и колодкой при этом может меняться, что приводит к неравномерному износу колодок. Вариант с подвижной скобой проще и дешевле в изготовлении, поэтому его чаще можно встретить на недорогих моделях.

Толкатель поршня, как правило, непосредственно надавливает на колодку, хотя встречаются конструкции с промежуточным передаточным механизмом.

В каждом суппорте может быть от одного до восьми цилиндров. Варианты с шестью или восемью поршнями встречаются в основном на спортивных моделях автомобилей.

Каждый поршень защищен резиновым пыльником, от состояния которого во многом зависит исправная работа тормозов. Именно попадание влаги и грязи через разорванный пыльник является наиболее частой причиной коррозии и заклинивания поршня. Утечке рабочей жидкости из цилиндра препятствует установленная внутри манжета.

Суппорт, устанавливаемый на задней оси, обычно дополнен механизмом стояночного тормоза. Он может иметь винтовую, кулачковую или барабанную конструкцию.

Винтовой вариант используется в суппортах с одним поршнем, который управляется механическим приводом стояночного тормоза либо гидравликой при обычном торможении.

Внутри цилиндра (2) находится шток (1) с резьбой, на который накручивается поршень (4), и возвратная пружина. Шток соединен с механическим приводом ручника. При задействовании стояночного тормоза шток с поршнем выдвигается на пару миллиметров, колодки прижимаются к тормозному диску и блокируют колесо. Когда ручной тормоз отпускается, поршень посредством возвратной пружины сдвигается в исходное положение, освобождая колодки и разблокируя колесо.

Кулачковый механизм действует аналогичным образом, только здесь на поршень с помощью толкателя давит кулачок. Поворот кулачка осуществляется посредством механического привода ручного тормоза.

В суппорте с несколькими цилиндрами исполнительный механизм ручника обычно выполнен в виде отдельного узла. По сути это барабанный тормоз со своими собственными колодками.

В более продвинутых вариантах для управления стояночным тормозом применяется электромеханический привод.

Неисправности и ремонт

О том, что с суппортом не всё в порядке, могут говорить косвенные признаки — утечка тормозной жидкости, необходимость прилагать дополнительное усилие при нажимании на тормоз или увеличенный свободный ход педали. Из-за разбитых отверстий для направляющих может появиться люфт суппорта, который будет сопровождаться характерным стуком. Из-за заклинивания одного или нескольких поршней колеса будут тормозиться неравномерно, что приведет к заносам во время торможения. На проблемы с суппортом укажет и неодинаковый износ колодок.

Для работы по восстановлению суппорта можно приобрести соответствующий ремонтный комплект. В продаже можно найти ремкомплекты разных производителей и разного качества. При покупке обращайте внимание на состав комплекта, он также может отличаться. Кроме того, можно приобрести отдельные детали или суппорт в сборе, если его состояние таково, что ремонтировать не имеет смысла. Обязательной замене при восстановлении суппорта подлежат все резиновые элементы — пыльники, манжеты, уплотнения, сальники.

Если имеются определенные навыки, можно произвести ремонт самостоятельно. Демонтаж и сборка заднего суппорта со встроенным механизмом ручного тормоза могут оказаться достаточно сложными и потребовать специальных инструментов и навыков.

Отдав тормозной шланг перед снятием суппорта, позаботьтесь, чтобы из него не вытекала жидкость. Можно надеть на него какой-нибудь колпачок или заткнуть пробкой.

Если поршень не удается извлечь из цилиндра обычным способом, воспользуйтесь компрессором и продувочным пистолетом, вставив его в отверстие для тормозного шланга. Будьте осторожны — поршень может буквально выстрелить, а заодно брызнет и оставшаяся в цилиндре жидкость. Если компрессор отсутствует, можно попытаться выдавить поршень, нажав педаль тормоза (тормозной шланг, конечно, должен быть подсоединен).

В суппорте с винтовым механизмом ручника поршень не выдавливается, а выкручивается специальным ключом.

Поршень следует очистить от ржавчины, грязи и закоксовавшейся смазки и отшлифовать с помощью наждачной бумаги или мелкого напильника. Иногда может потребоваться пескоструйная обработка. На рабочей поверхности поршня не должно быть задиров, царапин и кратеров, возникших из-за коррозии. То же относится и к внутренней поверхности цилиндра. При наличии значительных дефектов поршень лучше заменить. Если вытачивается самодельный стальной поршень, его необходимо будет хромировать.

Если суппорт с плавающей скобой, особое внимание следует уделить направляющим. Они нередко закисают из-за повреждения пыльника, нерегулярного смазывания или при использовании неправильной смазки. Их необходимо тщательно очистить и отшлифовать, а также убедиться в отсутствии деформации, чтобы ничто не препятствовало свободному ходу скобы. И не забудьте прочистить отверстия для направляющих.

В зависимости от состояния, возможно, потребуется заменить запорную арматуру гидравлики, штуцер прокачки, соединительные трубки (в устройствах с несколькими поршнями), а также крепежные детали.

При сборке восстановленного механизма обязательно смажьте поршень и направляющие, а также внутреннюю поверхность пыльника. Использовать нужно только специальную смазку для суппортов, сохраняющую свои рабочие параметры в широком диапазоне температур.

После сборки не забудьте прокачать гидравлику, удалив из системы воздух. Проверьте отсутствие утечек и уровень тормозной жидкости.

Если в тормозной системе возникли неполадки, не затягивайте с их устранением. И дело не только в безопасности и риске попасть в аварию, но и в том, что одна проблема может потянуть за собой другие. К примеру, заклинивший суппорт способен вызвать перегрев и выход из строя ступичного подшипника. Неодинаковое торможение будет приводить к неравномерному износу покрышек. Закисший поршень может постоянно прижимать колодку к тормозному диску, вызывая его перегрев и преждевременный износ. Возможны и другие неприятности, которых можно избежать, если следить за состоянием тормозных механизмов, а также не забывать регулярно менять рабочую жидкость.

устройство и признаки неисправности тормозной системы

Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

Содержание статьи:

1 Для чего нужен суппорт в автомобиле
- 1.1 Виды суппортов
2 Устройство и принцип работы
3 Признаки неисправностей
4 Ремонт суппорта
5 Как продлить срок службы узлов тормозной системы

При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

Для чего нужен суппорт в автомобиле

Функционально суппорт присутствует как деталь, служащая для связи вращающегося колеса с закрепленным на нём тормозным диском и элементов шасси.

Читайте также: Причины быстрого износа деталей тормозной системы

Во время торможения колодки, установленные в суппорте, прижимаются к диску, и за счёт возникающего при этом трения автомобиль замедляется. Для обеспечения этого в состав суппорта входят исполнительные гидравлические цилиндры с поршнями и направляющий аппарат колодок.

Виды суппортов

Суппорты подразделяются на плавающие и фиксированные, существует также классификация по количеству входящих в их состав тормозных цилиндров.

Плавающий суппорт отличается тем, что давление со стороны поршней оказывается на одну из колодок, а вторая поджимается охватывающей диск скобой, при этом цилиндр или их блок перемещается вдоль оси поршней, обеспечивая равномерное выбирание зазоров обеих колодок.

Схема работы суппорта с плавающей конструкцией:

1 — скоба.
2 — направляющая.
3 — уплотнительное кольцо.
4 — суппорт с цилиндром.
5 — поршень.
6 — манжета.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

Конструкция имеет свои преимущества:

простота и дешевизна, можно обойтись всего одним гидравлическим цилиндром;
конструктивно заданная равномерность прижима, торможение происходит за счет одного силового элемента.

Отсюда и применяемость – механизмы с плавающей скобой используются практически на всех бюджетных автомобилях.

При этом несут с собой и целый ряд врождённых недостатков:

Массивная скоба имеет низкую вибростойкость, возможно спонтанное увеличение зазора между колодкой и диском с увеличением свободного хода педали при первом нажатии.
В условиях износа и коррозии тормоз начинает подклинивать и неравномерно изнашивать накладки.
Наличие направляющих штоков скобы добавляет ещё один источник потенциального закисания и нестабильной работы.
Отказ единственного цилиндра приводит к неработоспособности всего суппорта.

Эти проблемы отсутствуют у суппортов с фиксированными цилиндрами. Здесь поршни работают навстречу друг другу, скоба отсутствует, а синхронный прижим обеспечен равенством давлений в гидросистеме и одинаковой площадью поршней.

Такие тормоза мощнее, надёжней, но при этом массивней и дороже. Количество поршней всегда чётное, их может быть от двух до двенадцати в спортивных автомобилях.

Суппорт с фиксированной конструкцией:

2 — болты крепления.
4 — суппорт с цилиндрами.
5 — поршни.
6 — уплотняющие манжеты.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

За счёт увеличения цены и количества цилиндров фиксированный суппорт обладает качественными преимуществами:

колодки прижимаются равномерно, их жёсткость играет меньшую роль;
все детали жёстко укреплены на поворотном кулаке, отсутствуют вибрации и подклинивания;
нет сложного и ненадёжного направляющего аппарата плавающей скобы;
масса дополнительных цилиндров частично компенсируется отсутствием массивных деталей передачи усилия на пассивную колодку;
легко решается задача увеличения площади колодок и их фиксации;
в многопоршневых конструкциях появляется возможность раздельного подвода усилия к разным частям колодок, что важно для управления мощными тормозами в условиях срыва колёс в скольжение.

Оба типа механизмов дополняют друг друга в применении на разных автомобилях.

Встречаются и экзотические случаи, например, трёхпоршневой плавающий суппорт на утилитарном внедорожнике Нива.

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

Это интересно: Зачем нужен адсорбер в машине, устройство и принцип работы

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

уводом машины в сторону при торможении – неисправен один из суппортов;
ростом усилия на педали при той же интенсивности замедления;
подрагиванием педали в процессе торможения;
увеличением свободного хода педали до момента начала ощутимого замедления;
рывками машины до остановки;
подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
потёками тормозной жидкости;
неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Тебе надо знать: Как работает Вакуумный Усилитель Тормозов

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

как работает, как верно определить неисправность, ремонтопригодность

Максимум полезной информации по тормозным суппортам

Тормозной суппорт – важнейший компонент тормозной системы автомобиля, один из ключевых элементов его безопасности.

Как это работает

Алгоритм простой. Вы давите на педаль тормоза, и машина замедляется или останавливается. Но на деле за простым движением ноги, вызывающим торможение, скрыта работа всей тормозной системы. Одним из ее ключевых элементов является тормозной суппорт.

Тормозные диски расположены за колесами автомобиля. И рядом – как седло на боевом коне – установлены суппорты. Если представить тормозной диск как часы, то, как правило, суппорты на автомобилях ставят в диапазоне между «девятью» и «тремя» часами. Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес. Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Технология

Нажимая на педаль тормоза, водитель выжимает тормозную жидкость в направлении суппорта и приводит поршень в движение. Это закрывает плоскогубцы, прижимая тормозные колодки к диску. При торможении поршень в суппорте перемещается на доли миллиметра, деформируя при этом его уплотнительное кольцо. Если водитель снимает ногу с тормоза, то это уплотнительное кольцо снова вытаскивает поршень, действие тормоза ослабляется. При этом минимальное боковое воздействие тормозного диска гарантирует, что тормозные колодки в своих направляющих отойдут от диска и больше не будут его касаться.

Фиксированные и плавающие суппорты

Различают два типа тормозных суппортов: фиксированные и плавающие. Неподвижные суппорты имеют не менее двух поршней, по одному с каждой стороны тормозного диска. Они действуют непосредственно на тормозные колодки – суппорт не двигается. Поэтому конструкция называется неподвижной. По причине своей дороговизны неподвижные суппорты традиционно ставят на мощные скоростные модели, до 8 поршней на суппорт. Тем не менее на протяжении десятилетий Mercedes обеспечивал отличную работу тормозной системы 2-поршневыми фиксированными суппортами на задней оси, где требования к эффективности торможения более щадящие по сравнению с передней осью.

Смотрите такжеУстановка деревянных поршней на ВАЗовскую «шестерку»

Плавающий суппорт означает наличие плавающей скобы. Во время нажатия на педаль тормоза поршень давит на расположенную перед ней внутреннюю колодку. Когда колодка соприкасается с диском, подвижная скоба двигается навстречу и прижимает наружную колодку. Плавающий однопоршневый суппорт активно используется в автоиндустрии в силу более экономичной цены, компактной конструкции и простоты в установке. Недостаток: боковая поверхность поршня и соответствующая сторона тормозного диска изнашиваются несколько быстрее. Это необходимо учитывать при регулярной проверке тормозных колодок.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Можно ли ездить со сломанным тормозным суппортом?

Можно, по направлению к СТО. Даже если нет таких очевидных симптомов, как запах или дым. Иногда тормозной диск настолько нагревается, что может лопнуть шина. Даже в случае неисправных направляющих автомобиль немедленно необходимо доставить в автомастерскую, поскольку существует опасность ослабления тормозного суппорта.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус. Восстанавливать его не стоит.

Можно ли самостоятельно заменить неисправный тормозной суппорт?

Ответ положительный, только если у вас профильное инженерное образование или опыт авторемонтника. С тормозами шутки плохи. Если другие системы автомобиля могут простить ошибки недостаточно квалифицированного ремонта, то тормозная система – другое дело. Здесь вы доверяете не только свою, но и жизнь ваших спутников или попутчиков случайному и непроверенному опыту, взятому из Интернета или с автофорумов.

Не играйте в рулетку, обратитесь к профессионалам.

устройство, принцип работы, виды, неисправности

Даже тот, кто слабо разбирается в устройстве автомобиля, знает, где находятся суппорта и для чего они нужны. Ну или хотя бы приблизительно представляет. Вот они, виднеются в передних (а зачастую и задних) колесах, так что никаких сомнений в их принадлежности к тормозной системе нет и быть не может.

Суппорт, на самом деле, устройство не сложное, но рационально и толково сделанное. Выходит из строя он достаточно редко, особенно при нормальном техническом обслуживании. Как он устроен, как работает, какие виды и конструкции бывают – читайте дальше.

Содержание

Что такое суппорт и для чего он нужен?
Виды, устройство и принцип работы
Неисправности суппортов и их признаки
Ремонт суппортов
Смазка для суппортов
Советы автомобилистам
Заключение

Что такое суппорт и для чего он нужен?

Суппорт автомобиля – это деталь дискового тормоза, которая отвечает за работу тормозных колодок, предпоследнее звено в передаче усилия от водителя, когда он нажимает на педаль тормоза, до пары диски-колодки. Конструктивно суппорт связан и с гидравлической системой, и с самой тормозной парой.

Задача суппорта – прижимать колодки к тормозному диску, когда необходимо торможение, и удерживать колодки на расстоянии от диска, когда тормоз не задействован. От того, насколько четко он работает, зависит комфорт и безопасность торможения.

Другая функция, о которой часто забывают неспециалисты – фиксировать тормозные колодки строго параллельно друг-другу и тормозному диску. Малейший перекос уменьшает пятно контакта, ухудшает качество торможения и ускоряет износ тормозных поверхностей. Поэтому так важно, чтобы суппорта не только хорошо работали, но и не имели ни малейшего изъяна в своей конструкции.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкциейПринцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкциейПринцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях. Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Неисправности суппортов и их признаки

Само «тело» суппорта – конструкция достаточно надежная. Пострадать могут в основном подвижные части: поршни, направляющие, монтажные пластины колодок. В большинстве случаев причиной поломки становятся поврежденные пыльники и уплотнители. Рассмотрим самые частые неисправности.

Клинит направляющие. В конструкциях плавающего типа нередко страдают направляющие: из-за износа пыльников на них попадает вода и грязь, смешиваются со смазкой и приводят к коррозии и выработке. Когда направляющие не в порядке, суппорт теряет подвижность, начинает подклинивать в одном положении, в результате тормоз тяжелее срабатывает или «прихватывает».
Закисшие направляющие можно попытаться очистить, но чаще их просто меняют на новые.
Клинит поршни. Причиной заклинивания становится, как правило, коррозия на поршне и стенке цилиндра, а также выработка из-за попавшей внутрь воды и грязи. Как она попадает? Через разрыв в пыльнике, который не заметили сразу. При явных признаках коррозии шлифовать поршни нет смысла, приходится менять суппорт в сборе.
Утечка тормозной жидкости. Если штуцеры или резиновые манжеты на поршне изношены, через них просачивается тормозная жидкость. Ситуацию можно спасти покупкой новых уплотнителей (есть готовые ремкомплекты) и заменой жидкости в гидросистеме.
Поломка крепления колодок. Тормозные колодки устанавливаются на монтажные пластины. Поскольку нагрузка на тормоза достаточно большая, специалисты советуют менять пластины вместе с колодками. Это обойдется дешевле, чем покупка нового комплекта из колодок и дисков, если пластина выйдет из строя и колодки перекосит в креплении.

Основные признаки неисправностей связаны в основном с потерей подвижности поршней или направляющих, реже – с проблемами в гидросистеме.

Затрудняется торможение. Для остановки машины приходится прикладывать больше усилий.
Мягкая педаль, которая продавливается почти свободно.
Неравномерное торможение, во время которого автомобиль всё время уходит в сторону из-за подклинивания суппорта.
«Прихватывание» тормозов после окончания торможения.
Биение в педали тормоза.
Блокировка при резком торможении.
Любые звуки от тормозов – скрип, визг и т.д.

При появлении любого из симптомов нужно решать проблему сразу. Тормоза – это не шутка, и нет ничего хорошего в том, что они работают некорректно.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Как устранить заклинивание колодок?

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Как заменить ремкомплект?

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т. д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

Демонтаж суппорта.
Полная разборка, очистка.
Проверка на предмет коррозии и выработки.
Смазка направляющих.
Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
Сборка и установка на место.
Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Чем смазывать?

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Заключение

Часто можно услышать, что суппорта называют основной деталью тормозной системы. Это одновременно и правда, и нет: суппорт действительно играет огромную роль в процессе торможения, но и остальные части этого механизма не менее важны. Так что нет, роль не главная, но действительно важная. От того, насколько хорошо он работает, зависит безопасность на дороге, и не только для самого водителя, но и всех, кто находится рядом.

Что такое тормозной суппорт? — Frendi

Что такое тормозной суппорт?

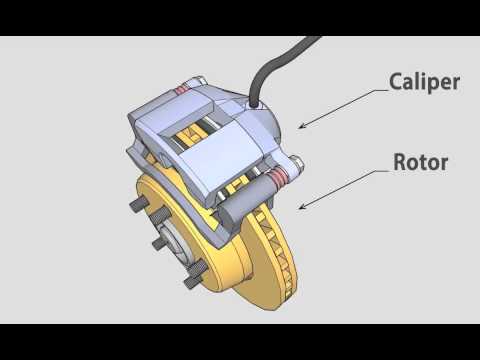

Тормозной суппорт — это гидравлическая часть, которая, если смотреть снаружи, выглядит так, как будто рука держит диск и создает торможение. На некоторых автомобилях можно увидеть, что суппорт окрашен в такие цвета, как красный и синий.

Как работает тормозной суппорт?

Когда педаль тормоза нажата, гидравлическое масло гидравлического тормоза, поступающее из гидравлических трубопроводов и шлангов тормозов, поступает через соединительный штуцер в суппорте тормоза и воздействует на поршень внутри цилиндра суппорта. Оно толкает поршень вперед и таким образом колодки трутся о тормозной диск. Кронштейн тормозного суппорта закреплен на рулевой вилке (балке моста). В корпусе суппорта есть два штуцера: один — штуцер для впуска гидравлического масла, а другой — штуцер для забора воздуха.
Существуют два варианта тормозного суппорта: плавающий суппорт и фиксированный суппорт.

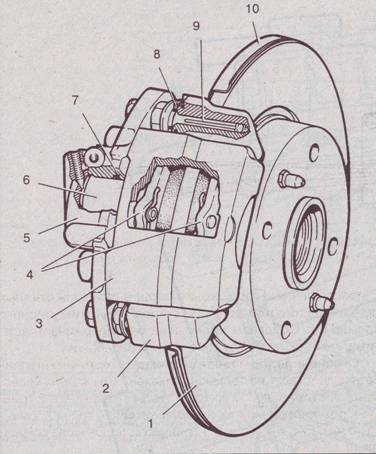

Конструкция и работа дискового тормоза с плавающим суппортом

В дисковых тормозах с плавающим (подвижным) суппортом носитель суппорта закреплен, а суппорт (с его поршнем) подвижен. В тормозной системе с плавающим суппортом суппорт имеет поршень только с одной стороны. Когда педаль тормоза нажата, на диск создается давление по мере того, как поршень движется вперед. Благодаря этому давлению суппорт скользит назад и прижимает колодку с другой стороны к диску. Таким образом, торможение происходит за счет прижатия колодок к обеим поверхностям тормозного диска.

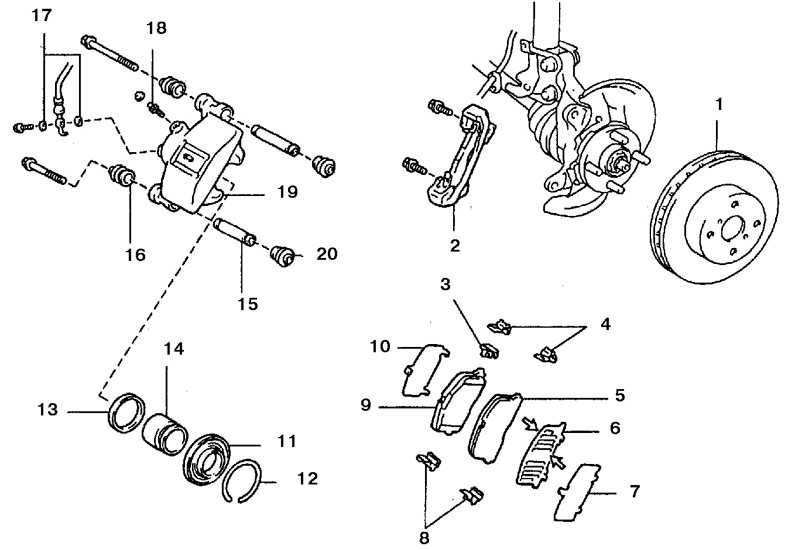

Части дискового тормоза с плавающим суппортом: суппорт и поршень (подвижный), фиксированный кронштейн суппорта, пальцы ползуна суппорта (два), зажимы держателя колодок, прокладка и сильфон, шайбы и т.д.
Характеристики дискового тормоза с плавающим суппортом: очень простая конструкция, легкий вес, защита от грязи, легко разбирается, легко заменяется, наиболее распространенное применение — дисковые тормоза с плавающим суппортом.

Штифт суппорта (палец суппорта)

Тормозной суппорт перемещается вперед и назад благодаря штифтам суппорта, штифты суппорта также называют «палец суппорта». Пальцы суппорта защищены пыльником и скользят смазкой. Смазка, используемая в пальцах суппорта, обычно представляет собой смазку на силиконовой основе, она должна быть устойчивой к высоким температурам и водонепроницаемой. Она продается на рынке (у дилеров запчастей) как «смазка для штифтов суппорта», обычно в трубчатой форме. Некоторые компании используют смазку на основе литиевого мыла для смазки пальца суппорта.

Конструкция и эксплуатация дискового тормоза с фиксированным суппортом

В тормозной системе с фиксированным суппортом, держатель и суппорт закреплены. В этой системе поршни суппорта расположены с обеих сторон тормозного диска. Другими словами, тормоз с плавающим суппортом имеет единственный поршень суппорта, и суппорт работает путем перемещения; В фиксированной системе суппорта есть два поршня суппорта (перед диском и за ним), и суппорт не перемещается и зафиксирован.

(Фиксированный суппорт)

Когда тормоз нажат, поршни суппорта на передней и задней поверхностях диска перемещаются вперед под действием гидравлического давления, прижимают тормозной диск с обеих сторон и тормозят, протирая колодки о диск.
Гидравлическое масло тормоза поступает через впускной патрубок суппорта и воздействует на оба поршня через канал в корпусе.
Особенности дискового тормоза с фиксированным суппортом: конструкция большая, циркуляция воздуха мала, поэтому его нелегко охладить (высокая температура отрицательно сказывается на торможении), широко не используется.

Регулировка зазора колодок на дисковых тормозах

В системе дискового тормоза с суппортом зазор между колодкой-поршнем и диском составляет примерно 0,15 мм. Этот зазор между колодкой и диском регулируется автоматически и не требует дополнительной регулировки. Внутри цилиндра суппорта находится гибкое уплотнение между цилиндром и поршнем. Это уплотнение не только предотвращает утечку гидравлического масла из цилиндра, но также поддерживает стабильный зазор между колодками и дисками благодаря своей гибкой конструкции.

(Поршневые сильфоны и регулировка зазора тормозов)

Уплотнение поршня регулирует зазор следующим образом: педаль тормоза нажата, гидравлическое масло толкает поршень вперед. При поступательном движении поршня часть уплотнения, которая закреплена внутри цилиндра и контактирует с поршнем, вытягивается вперед на величину перемещения поршня. Когда мы вытягиваем эластичный материал, он растягивается, а когда мы отпускаем его, он сразу же возвращается к своей первоначальной форме (как гибкая резина). Здесь также поршневое уплотнение, которое растягивается во время торможения, находится в нагруженном-растянутом состоянии и хочет немедленно вернуться в исходное состояние при отпускании педали тормоза. Когда педаль тормоза отпускается и гидравлическое давление падает, уплотнение поршня оттягивает поршень назад до упора, это расстояние является тормозным зазором.
Со временем колодки изнашиваются, и этот износ требует, чтобы колодка прошла большее расстояние, чтобы достичь диска, то есть зазор между колодкой и диском будет увеличиваться, в этом случае необходимо постоянно регулировать зазор по мере того, как колодки изнашиваются. Но это не обязательно. Поршневое уплотнение не влияет на то, как далеко поршень уходит, оно влияет на то, как далеко он возвращается. Если поршень идет дальше, чем растягивается поршневое уплотнение, поршневое уплотнение будет скользить по поршню. Когда тормоз отпущен, поршень возвращается только на величину растяжения уплотнения. Другими словами, независимо от того, установлена ли новая колодка или изношенная колодка, при однократном нажатии педали тормоза тормозной зазор будет регулироваться благодаря этому эластичному поршневому уплотнению.

Что такое тормозной суппорт автомобиля? Принцип работы и как обслуживать.

22 октября, 2020 0

Тормозная система любого автомобиля должна поддерживаться в технически исправном состоянии. От ее состояния зависит безопасность эксплуатации транспортного средства. Если она правильно работает, тогда затормозить можно даже на обледеневшей дороге, с минимальными рисками столкновения с препятствием. Ее механизм включает в себя несколько частей. Основным и важным элементом автомобиля является тормозной суппорт.

Суппорт – устройство компактных размеров, который надежно фиксирует колодки к поверхности диска, когда происходит торможение и остановка машины. Компонент использовали в 40-е годы, некоторыми моделями суппорта оснащали самолеты. Всего через 10 лет суппорты начали встречаться в спорткарах, сейчас же активно используются в серийных авто и выбор запасных элементов огромен.

От исправности суппорта в автомобиле зависит работоспособность всего устройства. Суппорт автомобиля имеет стандартную конструкцию, все детали разработаны инженерами. Поломки и неисправности встречаются редко, если автовладелец регулярно посещает станцию технического обслуживания, где работают мастера. Они смогут своевременно обнаружить поломку и неисправность. Но помните о том, что каждый болтик в автомобиле выполняет определенную задачу, поэтому если суппорт не функционирует как ранее, может пострадать автомобиль и окружающие. Но в процессе активной эксплуатации может потребоваться внеплановый ремонт тормозного суппорта.

Содержание

Что такое суппорт?
Типы тормозных суппортов и их устройство
Принцип работы
Какие поломки свидетельствуют об износе или повреждении?
Ремонт и замена
- Как производится замена ремкомплекта?
Смазка для суппортов
Как сделать, чтобы с суппортами не было проблем?
Заключение

Что такое суппорт?

Водители, которые выполняют ремонтные работы самостоятельно или интересуются конструктивными особенностями деталей, могут изучить информацию об его функционировании, габаритах. По внешнему виду деталь имеет компактные и небольшие размеры. Она входит в общую конструкцию тормоза дисковой конструкции. Основная задача заключается в своевременном реагировании на педаль тормоза, чтобы автомобиль останавливался. Также от исправного состояния зависит функционирование колодок.

Основная задача суппорта на машине связана с быстрым торможением и полной остановкой автомобиля. Именно поэтому нужно регулярно проводить технический осмотр, чтобы своевременно находить неисправные узлы и детали. Также от функционирования зависит и безопасность на дороге не только самого водителя, но и других участников дорожного движения.

Дополнительная функция этого элемента заключается в надежной и крепкой фиксации колодок. Они находятся параллельно друг к другу. При неисправности или деформации может возникнуть перекос. В таком случае происходит снижение эффективности процесса торможения. Владельцы должны помнить, что если не устранять неисправность, то можно столкнуться с преждевременным и серьезным износом тормозных элементов. Важно регулярно проверять суппорт на техническую исправность. Если обращаться за помощью на станцию технического обслуживания, специалисты будут проверять работоспособность при помощи оборудования и стендов. Они смогут своевременно и точно обнаружить деформированные участки, повреждения, сколы и трещины.

Типы тормозных суппортов и их устройство

Сейчас такие элементы всегда устанавливаются на передние колеса автомобилей. Конструкция предусматривает присутствие суппорта. Основные виды, отличающиеся конструктивными особенностями:

Плавающие. Они использовались на автомобилях советского автопрома. Именно поэтому их считают классическим вариантом. Но многие производители и сегодня используют такие детали для установки на недорогие модели транспортных средств. Когда водитель нажимает на педаль тормоза, то происходит задействование огромного количества процессов. Внутри конструкции расположена жидкость под небольшим давлением. Она способствует тому, что колодки приводятся в движение, плотно прилегают к корпусу диска. Все эти процессы способствуют тому, что выравнивается сила. Важно следить за состоянием направляющих. Они должны обрабатываться смазкой, которая предотвращает загрязнения, появление ржавчины при контакте с влагой, водой.
Фиксированные. В таком суппорте в машине есть поршни. Они находятся с каждой стороны и выполняют одну из главных функций. Эта деталь по своей конструкции сложная, поэтому в случае поломки часто требуется полная замена. Когда водитель нажимает на педаль тормоза, происходит плотное прижимание к поверхности диска. Все детали и узлы работают синхронно. Производители используют такие варианты запчастей, потому что они привлекают внимание высокими техническими параметрами. Они точные, эффективно работают. Фиксированные конструкции можно встретить на внедорожниках, спортивных автомобилях, современных моделях машин.

Эффективность работы также зависит от направляющих суппортов. Их количество зависит от конструктивных особенностей. Производители могут установить один или несколько узлов. Сегодня на рынке запчастей можно встретить усиленные и крепкие модели, которые оснащены 12 поршнями. Тормоз автомобиля в таком случае работает четко, а машина быстро реагирует на нажатие педали. Водители должны понимать, что во время поездки разница ощущается не особо.

Обратите внимание! Увеличенное количество поршней уменьшает надежность этой запчасти. По разным причинам они могут быстрее изнашиваться и приходить в негодность. Нередко владельцы таких запчастей сталкиваются с протечками жидкости и смазочных материалов, которые выполняют одну из главных функций.

Принцип работы

Суппорт тормозной на ВАЗ имеет стандартную конструкцию. Для производства корпуса используют прочный закаленный металл, который защищает внутренние детали от преждевременных повреждений и негативного воздействия воды. Внутри расположены поршни, металлические скобы для фиксации, направляющие.

Резиновые пыльники защищают от попадания и проникновения пыли. Конструкция включает также крепежные элементы, уплотнительные прокладки. Принцип функционирования этого устройства выглядит следующим образом:

Поршень подключается к гидравлической системе тормозной системы. Жидкость влияет на поршни переднего тормозного суппорта, поэтому создается определенный уровень давления.
Когда происходит повышение давления, поршень начинает выталкивать колодку.
Под давлением происходит надежный прижим колодок, которые соединяются с дисками. Сила активности и сжатия зависит от интенсивности давления на педаль транспортного средства. Все узлы в таком случае создают силу трения, поэтому машина начинает останавливаться.
Когда водитель отпускает педаль транспортного средства, все узлы рассоединяются между собой и принимают первоначальное состояние.

Это классический вариант функционирования суппорта. Важно помнить, что существуют конструкции деталей, поэтому принцип работы может отличаться.

Какие поломки свидетельствуют об износе или повреждении?

Тормозной суппорт находится в движении, поэтому часто выходит из строя. Наибольшему износу подвержены подвижные узлы. Распространенные поломки влияют на безопасность и требуют устранения:

Элементы для направления заедают в процессе эксплуатации. Для обнаружения поломки нужно проверить работоспособность подвижных узлов и систем. Часто изнашиваются резиновые пыльники, от которых зависит герметичность. Когда влага или пыль контактирует, попадает в смазочный материал, происходит ухудшение ее первоначального состояния, теряются основные свойства. Она начинает постепенно повреждать внутренние детали, металлические крепления.
Закисание направляющих. Это также распространенная неисправность. Владельцы транспорта могут самостоятельно очистить поверхность от ржавчины. Специалисты и мастера технического сервиса советуют покупать новые детали.
Один или несколько поршней заклинивает в определенном положении. Основной причиной служит появление коррозии и ржавчины. В таком случае нужно проверить целостность пыльников на наличие трещин, повреждений. Их часто не видно при осмотре, поэтому необходимо обращаться за помощью к специалистам.
Тормозная жидкость вытекает из конструкции. Следы масла появляются в том случае, когда внутренние элементы сильно изношены. В таком состоянии начинает просачиваться влага. Для решения проблемы нужно купить качественные уплотнители. Многие производители предлагают уже готовые ремкомплеты для замены.
Крепление колодок разрушилось, появился люфт, расшатывание. Для фиксации используют вставки из металла. Чтобы сэкономить деньги, необходимо менять вставки вместе с колодками. Благодаря этому минимизируются затраты.

Это проблемы, с которыми сталкиваются водители в процессе эксплуатации машины. Также поршневая система часто становится не подвижной при заклинивании, износе или повреждении. Нужно регулярно проверять целостность и работоспособность направляющих элементов, гидравлическую систему.

Симптомы поломки:

Проблемное торможение. Для остановки транспортного средства нужно сильно давить на педаль тормоза. Основной признак – длинный тормозной путь.
В процессе эксплуатации пропала упругость педали, она стала мягкой. Продавливание осуществляется резко.
Торможение происходит неравномерно. Иногда водители отмечают, что автомобиль начинает тянуть в одну сторону.
После того как водитель перестает тормозить, прихватывает систему.
Стук педали тормоза.
Когда водитель резко нажимает на педаль тормоза, происходит заклинивание или полная блокировка конструкции.
В процессе эксплуатации слышен посторонний звук, стук, свист.

Если во время езды на автомобиле были обнаружены такие неисправности, необходимо не тянуть с ремонтом и обращаться за помощью к специалистам. Они смогут точно определить неисправность, устранить его в течение короткого времени.

Ремонт и замена

Если сломался тормозной суппорт, необходимо обращаться к мастерам. Не каждый сможет сам починить деталь, восстановить ее работоспособность. В зависимости от конструктивных особенностей можно заменить несколько деталей. Но водители могут столкнуться с поломками, которые не подлежат ремонту. Нужно покупать новую деталь, которая подойдет под модель транспортного средства.

Внешние металлические элементы изнашиваются чаще всего. На их поверхности возникает влага, которая приводит к коррозии. Не рекомендуется использовать краску для защиты, чтобы продлить рабочий ресурс. Ржавчина приводит к полному повреждению деталей. Также она становится причиной заклинивания.

Когда суппорт исправен, можно снять отдельно колодки. Их очищают при помощи смазки. После обработки их нужно установить на прежнее место. Важно регулярно делать осмотр, чтобы оценить степень износа. Даже при минимальном повреждении очистка не принесет результат. В таком случае нужно заменить эту деталь для восстановления работоспособности конструкции.

Как производится замена ремкомплекта?

Самостоятельный ремонт требует предварительной подготовки свободного места, где можно разобрать конструкцию. Но делать это нужно там, где в суппорт на авто не будет проникать пыль, песок. Затем нужно следовать такому алгоритму действий:

снятие креплений и деталей;
переборка суппорта;
при необходимости проводится тщательная очистка;
осмотр на наличие ржавчины, износа;
смазка элементов;
монтаж ремкомплекта;
последовательная сборка и монтаж на прежнее место;
выполнение прокачки тормозной системы, чтобы она стала герметичной, убрать воздух внутри конструкции.

Замена ремкомплекта выглядит следующим образом:

Обратите внимание! Если вы первый раз занимаетесь ремонтом, фотографируйте каждый элемент до его снятия. Это поможет грамотно собрать систему.
