Маслосистема ЗМЗ-402 ГАЗ-2705

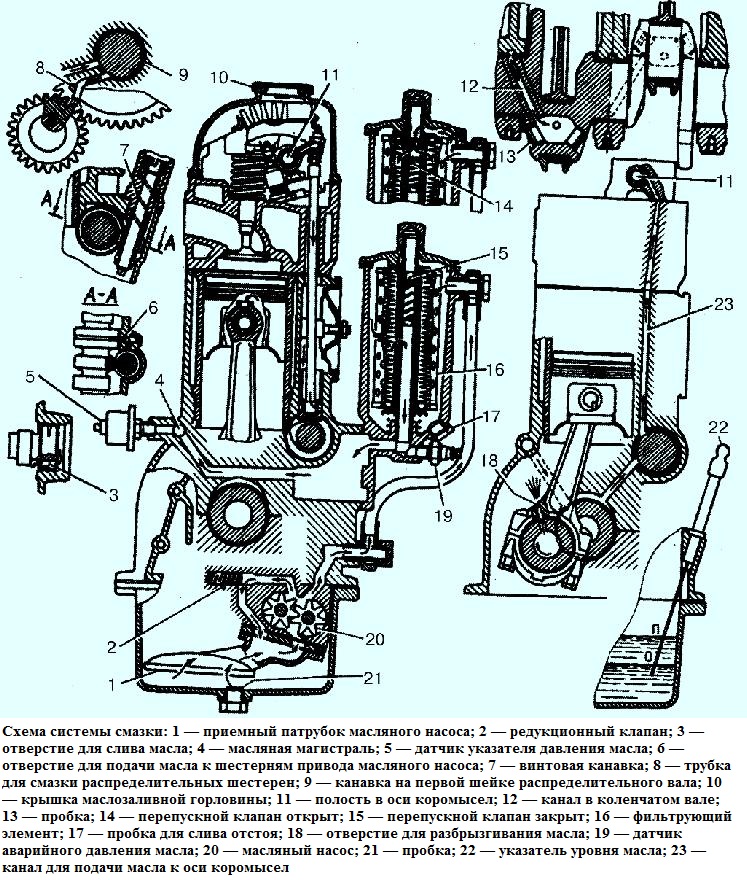

Система смазки двигателя — комбинированная: под давлением и разбрызгиванием
Маслом под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорные подшипники коленчатого и распределительного валов, втулки коромысел и верхние наконечники штанг толкателей
Остальные детали смазываются разбрызганным маслом.
В систему смазки входят масляный насос 20 с приемным патрубком и редукционным клапаном (установлен внутри масляного картера), масляные каналы, масляный фильтр с перепускным клапаном, масляный картер, указатель уровня масла, крышка маслозаливной горловины, датчик указателя давления масла, датчик сигнализатора аварийного давления масла.
Масло, забираемое насосом из масляного картера, поступает через маслоприемник по каналам в корпусе насоса и наружной трубке в корпус масляного фильтра.
Далее, пройдя через фильтрующий элемент 16, масло поступает в полость второй перегородки блока цилиндров, откуда по сверленому каналу в масляную магистраль — продольный масляный канал 4.
Из продольного канала масло по наклонным каналам в перегородках блока подается на коренные подшипники коленчатого вала и подшипники распределительного вала.
Масло, вытекающее из пятой опоры распределительного вала в полость блока между валом и заглушкой, отводится в картер через поперечное отверстие в шейке вала.
На шатунные шейки масло поступает по каналам 12 от коренных шеек коленчатого вала.
В ось коромысел масло подводится от задней опоры распределительного вала, имеющей посередине кольцевую канавку, которая сообщается через каналы 23 в блоке, головке цилиндров и в четвертой основной стойке оси коромысел с полостью 11 в оси коромысел.
Через отверстия в оси коромысел масло поступает на втулки коромысел и далее по каналам в коромыслах и регулировочных винтах на верхние наконечники штанг толкателей.
К шестерням привода распределительного вала масло подводится по трубке 8, запрессованной в отверстие в переднем торце блока, соединенное с кольцевой канавкой 9 на первой шейке распределительного вала.
Из выходного отверстия трубки, имеющего малый диаметр, выбрасывается струя масла, направленная на зубья шестерен.
Через поперечный канал в первой шейке распределительного вала масло из той же канавки шейки поступает и на упорный фланец распределительного вала.
Шестерни привода масляного насоса смазываются струей масла, выбрасываемой из канала 6 в блоке, соединенного с четвертой шейкой распределительного вала, также имеющей кольцевую канавку.
Стенки цилиндров смазываются брызгами масла от струи, выбрасываемой из отверстия 18 в нижней головке шатуна при совпадении этого отверстия с каналом в шейке коленчатого вала, а также маслом, вытекающим из-под подшипников коленчатого вала.
Все остальные детали (клапан — его стержень и торец, валик привода масляного насоса и датчика-распределителя зажигания, кулачки распределительного вала) смазываются маслом, вытекающим из зазоров в подшипниках и разбрызгиваемым движущимися деталями двигателя.
Емкость системы смазки — 6 л.
Масло в двигатель заливается через маслозаливную горловину, расположенную на крышке коромысел и закрываемую крышкой с уплотнительной резиновой прокладкой.
Уровень масла контролируется по меткам «П» и «О»на стержне указателя уровня. Уровень масла следует поддерживать между метками «П» и»О».
Давление в системе смазки при средних скоростях движения автомобиля (примерно 50 км/ч) должно быть 200—400 кПа (2—4 кгс/сМ2).
Оно может повыситься на непрогретом двигателе до 450 кПа (4,5 кгс/сМ2) и упасть в жаркую погоду до 150 кПа (1,5 кгс/сМ2).
Уменьшение давления масла при средней частоте вращения ниже 100 кПа (1 кгс/сМ2) и при малой частоте вращения холостого хода — ниже 50 кПа (0,5 кгс/сМ2) свидетельствует о неисправностях в системе смазки или о чрезмерном износе подшипников коленчатого и распределительного валов.
Дальнейшая эксплуатация двигателя в этих условиях должна быть прекращена.
Давление масла определяется указателем на щитке приборов, датчик которого ввернут в корпус масляного фильтра.
Кроме этого, система снабжена сигнальной лампой аварийного давления масла, датчик которой ввернут в отверстие в нижней части фильтра.
Сигнальная лампа находится на панели приборов и светится красным светом при понижении давления в системе ниже 40—80 кПа (04—0,8 кгс/сМ2).
Эксплуатировать автомобиль со светящейся лампой аварийного давления масла нельзя.
Допустимо лишь кратковременное свечение лампы при малой частоте вращения холостого хода и при торможении.
Если система исправна, то при некотором повышении частоты вращения лампа гаснет.
В случае занижения или завышения давления масла от приведенных выше величин следует в первую очередь проверить исправность датчиков и указателей.
Масляный насос шестеренчатого типа установлен внутри масляного картера. Насос прикреплен двумя шпильками к наклонным площадкам на третьей и четвертой перегородках блока цилиндров.
Точность установки насоса обеспечивается двумя штифтами-втулками, запрессованными в блок цилиндров.
Корпус насоса 4 отлит из алюминиевого сплава, шестерни 3 и 6 имеют прямые зубья и изготовлены из металлокерамики (спеченного металлопорошка).
Ведущая шестерня 3 закреплена на валике 5 штифтом.
На верхнем конце валика сделано шестигранное отверстие, в которое входит вал привода масляного насоса.
Ведомая шестерня 6 свободно вращается на оси, запрессованной в корпус насоса.
Крышка 2 насоса изготовлена из серого чугуна и крепится к насосу четырьмя болтами.
Под крышку поставлена картонная прокладка толщиной 0,3 мм.
Маслоприемник и приемный патрубок 1 масляного насоса выполнены в едином корпусе из алюминиевого сплава. На приемной части патрубка завальцована сетка.
Патрубок крепится к масляному насосу четырьмя болтами вместе с крышкой масляного насоса через паронитовую прокладку 8.
Производительность масляного насоса значительно выше, чем это требуется для двигателя.
Запас производительности необходим для обеспечения соответствующего давления масла в системе на любом режиме работы двигателя.
Лишнее масло при этом поступает из нагнетательной полости насоса через редукционный клапан обратно во всасывающую полость.
При увеличении расхода масла через зазоры в подшипниках (если двигатель изнашивается) в системе также поддерживается необходимое давление, но через редукционный клапан в этом случае обратно в приемную полость насоса проходит меньшее количество масла.
Редукционный клапан плунжерного типа расположен в корпусе масляного насоса. На торец плунжера 1 действует давление масла, под влиянием которого плунжер, преодолевая усилие пружины 2, перемещается.
При достижении определенного давления плунжер открывает отверстие сливного канала, пропуская лишнее масло в приемную полость насоса.
Пружина редукционного клапана опирается на плоскую шайбу 3 и крепится шплинтом 4, пропущенным через отверстия в приливе на корпусе насоса.
Редукционный клапан не регулируется; необходимая характеристика по давлению обеспечивается геометрическими размерами корпуса насоса и характеристикой пружины: для сжатия пружины до длины 40 мм необходимо усилие в пределах 435—48,5 Н (435—485 кгс).
В эксплуатации не допускается изменять каким-либо способом усилие пружины редукционного клапана.
Привод масляного насоса и датчика-распределителя зажигания осуществляется от распределительного вала парой косозубых шестерен.
Ведущая шестерня — стальная, залита в тело чугунного распределительного вала. Ведомая шестерня 8 — стальная, термоупрочненная, закреплена штифтом на валике 5, вращающемся в чугунном корпусе.
Верхний конец валика снабжен втулкой 2, имеющей прорезь (смещена на 1,15 мм от оси валика) для привода датчика-распределителя зажигания.
Втулка на валике закреплена штифтом 3. С нижним концом валика шарнирно соединен шестигранный валик 10, нижний конец которого входит в шестигранное отверстие валика масляного насоса.
При вращении шестерня 8 через упорные шайбы 6 и 7 прижимается к торцу чугунного корпуса привода.
Смазка этого узла, а также валика в корпусе привода производится маслом, разбрызгиваемым шестернями привода и стекающим по стенке блока.
Стекающее по стенкам масло попадает в прорезь (ловушку) на нижнем торце корпуса привода и далее через отверстие — на поверхность валика.
В отверстии для валика в корпусе привода нарезана спиральная канавка, по которой масло при вращении валика поднимается вверх и равномерно распределяется по всей его длине.
Лишнее масло из верхней полости корпуса привода отводится обратно в картер по сливному отверстию в корпусе.
Правильное положение датчика-распределителя зажигания на двигателе обеспечивается такой установкой привода в блоке, при которой в момент нахождения поршня первого цилиндра в ВМТ (такт сжатия) прорезь на втулке привода располагается параллельно оси двигателя на максимальном удалении от нее.
Фильтр очистки масла — полнопоточный, с бумажным или хлопчатобумажным сменными фильтрующими элементами. Через фильтр проходит все масло, нагнетаемое насосом в систему.
Для данных двигателей применяются следующие фильтрующие элементы: НАМИ-ВГ-10, РЕГОТМАС-412-1 -05 и РЕГОТМАС-412-1-06.
Фильтр состоит из корпуса, крышки 1 центрального стержня с перепускным клапаном и фильтрующим элементом 4.
Корпус фильтра изготовлен из алюминиевого сплава и крепится к блоку цилиндров через паронитовую прокладку четырьмя шпильками.
Центральный стержень ввернут на тугой резьбе в корпус. Верхний конец стержня имеет резьбу для гайки крепления крышки фильтра.
Снизу в корпус ввернута пробка 6 для слива отстоявшихся загрязнений.
В бобышку в нижней части корпуса ввернут датчик 7 аварийного давления масла.
Крышка 1 фильтра изготовлена из алюминиевого сплава. Она крепится колпачковой гайкой, навертываемой на выступающий из крышки резьбовой конец центрального стержня.
В проточке крышки заложена резиновая уплотнительная прокладка. Гайка крышки уплотняется медной прокладкой.
Центральный стержень фильтра полый.
В верхней его части расположен перепускной клапан, состоящий из текстолитовой пластины седла клапана, пружины и упора пружины.
В стержне просверлено четыре ряда отверстий для прохода масла; верхний ряд расположен над клапаном и над фильтрующим элементом.
При нормальном состоянии элемента его сопротивление невелико, около 10—20 кПа (0,1— 0,2 кгс/см2), и все масло проходит через него, как показано на схеме условными стрелками.
Из фильтрующего элемента очищенное масло проходит через отверстия внутрь стержня и далее в систему смазки.
При засорении элемента его сопротивление увеличивается, и, когда давление достигает 70— 90 кПа (0,7—0,9 кгс/см2), перепускной клапан открывается и начинает пропускать масло.
При установке в корпус торцы фильтрующего элемента снизу и сверху уплотняются кольцами 2 и 5 из маслостойкой резины, плотно охватывающими центральный стержень.
Уплотнение по торцам обеспечивается пружиной и опорной шайбой, прижимающими элемент к торцу бобышки крышки.
Ремонт и замена масляного насоса ЗМЗ-402
Маслонасос двигателя представляет собой обычный шестеренчатый насос.
Принцип действия насоса: при вращении шестерен на стороне входа создается разряжение, в результате чего жидкость заполняет впадины между зубьями и в них перемещается со стороны входа в сторону выхода.
Маслонасос снимаем, если давление масла не соответствует норме и при капитальном ремонте двигателя.
Чтобы снять маслонасос, нужно снять поддон картера, как описано в статье – «Как разобрать двигатель ЗМЗ-402».
Головкой или ключом на 13 отворачиваем две гайки, крепящие масляный насос
Снимаем маслонасос
Когда сняли маслонасос из-за дефекта – (давление масла не соответствует норме), то сразу надо обратить внимание на сетку заборника маслонасоса.
Бывает что сетка маслоприемника очень сильно забита и поэтому мало давление масла.
Промывать маслонасос можно в сборе окунуть в емкость с бензином, и вращая ведущую шестерню, промываем насос.
Ключом на 12 отворачиваем четыре винта крепления маслоприемника
Снимаем маслоприемник масляного насоса
Снимаем крышку
Вынимаем ведущую шестерню
Вынимаем ведомую шестерню

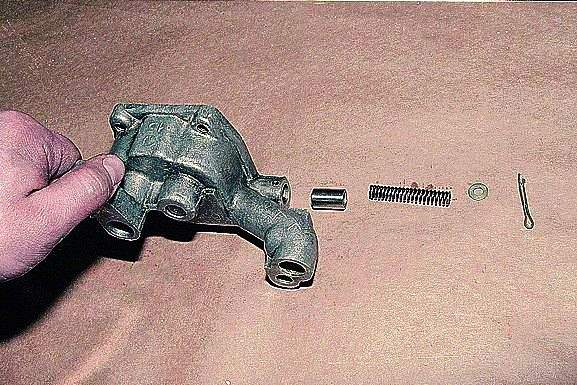

Расшплинтовываем крепление редукционного клапана и извлекаем его детали
Осмотр и дефектация масляного насоса
- 1.
Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки. - 2. Осмотреть корпус. Если он сильно изношен, нужно заменить насос.
- 3. Шестерни в корпусе насоса должны вращаться совершенно свободно.
- 4. Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.
- 5. Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.
Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.
Для двигателя ЗМЗ-402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс).
Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.
Зазор между торцами шестерен и плоскостью корпуса должен быть 0,040-0,140 мм.
При измерении плоским щупом зазор между наружным диаметром шестерен и корпусом должен быть 0,120-0,215 мм
Зазор между зубьями шестерен должен быть не больше 0,15 мм
Если эти величины не соответствуют, то нужно заменить детали насоса или заменить насос
Сборка насоса
Собираем масляный насос в обратной последовательности, смазав трущиеся детали моторным маслом.
При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.
Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.
Устанавливаем насос в обратной последовательности.
Гайки крепления маслонасоса затягиваем моментом 18-25 Нм (1,8-2,5 кгс.м).
