Почему новая турбина гонит масло

Турбина гонит масло — точно ли дело в турбине? — DRIVE2

Одной из типичных неисправностей турбокомпрессора является выброс моторного масла во впускной коллектор (или в интеркулер, если он есть) или в выхлопную систему. Но всегда ли при таких симптомах можно однозначно судить о неисправности турбины? Нет, далеко не всегда. Существует ряд причин, по которым даже полностью исправный турбокомпрессор выбрасывает масло в горячую или в холодную улитку, или в обе сразу.

Рассмотрим конструкцию одного из самых распространенных по применяемости на легковых автомобилях турбокомпрессора производства Garrett GT15. Внутренняя полость корпуса подшипников турбокомпрессора изолирована от системы впуска двигателя уплотнительным кольцом и от системы выпуска уплотнительным кольцом. Но, несмотря на то, что эти кольца помогают избежать утечек масла (особенно на холостом ходу двигателя, когда обороты ротора турбокомпрессора невысокие), они в действительности не являются основными масляными уплотнениями. Их нужно рассматривать как элементы, затрудняющие утечку воздуха и газов между турбиной, компрессором и корпусом подшипников. В обычном режиме работы турбокомпрессора давление в турбине и компрессоре больше давления в корпусе подшипников. Часть газов из турбины и часть воздуха, сжатого в компрессоре, попадают в корпус подшипников и вместе с моторным маслом по сливному маслопроводу проходят в масляный картер двигателя.

Основные масляные уплотнения турбокомпрессора являются уплотнениями динамического типа, работающие на основе использования центробежных сил для предотвращения утечек масла из корпуса подшипников. На валу со стороны турбинного колеса выполняются две канавки. Канавка, расположенная ближе к турбинному колесу, предназначена для установки в нее уплотнительного кольца. Вторая канавка и разница диаметров выполняют роль динамического масляного уплотнения.Отработанное масло под действием центробежных сил разбрызгивается внутри корпуса подшипников и далее стекает через маслосливное отверстие турбокомпрессора.

Аналогично работает динамическое масляное уплотнение со стороны компрессора. Его роль выполняет разница диаметров наружней упорной втулки.

Использование иных масляных уплотнений в турбокомпрессорах (например сальников, манжет и т.д.) не представляется возможным из-за огромных скоростей вращения валов, при которых контактные системы уплотнений во-первых создадут слишком большое сопротивление вращению вала, во-вторых слишком быстро выйдут из строя. Правда существуют так называемые карбоновые масляные уплотнения — аналог сальниковых уплотнений (такие уплотнения применяются в автомобильных водяных насосах), но карбоновые уплотнения применяются только на низкооборотистых турбинах (до 80 тыс. об/мин), и то далеко не на всех.

Итак, основным условием нормальной работы турбокомпрессора (в плане отсутствия утечек масла) является нормальная работа его динамических уплотнений. Динамические уплотнения, в свою очередь, могут нормально работать только в воздушном пространстве, то есть только тогда, когда внутренняя полость корпуса подшипников свободна от моторного масла. Если корпус подшипников по каким-либо причинам заполняется («подпирается») маслом или нарушается баланс давлений внутри корпуса подшипников и извне его, динамические уплотнения практически перестают работать, происходит утечка масла через уплотнительные кольца в корпус комрессора и в корпус турбины.

Рассмотрим причины, по которым возникает такая ситуация.

Первая причина:

Не работает (или плохо работает) по каким-либо причинам система вентиляции картера двигателя.

Система вентиляции картера любого двигателя внутреннего сгорания предназначена для устранения избыточного давления в картере двигателя, возникающего вследствие прорыва газов из камеры сгорания в картер при работе двигателя. Патрубок вентиляции картера любого ДВС подключаестя к зоне пониженного давления (т.е. разряжения). В нетурбированных двигателях это, как правило, впускной коллектор, в двигателях с турбонаддувом это всасывающий патрубок турбокомпрессора. Сливная масляная магистраль турбокомпрессора подключается к масляной системе двигателя, как правило, ниже нормального уровня масла в картере. Таким образом, если в картере возникает избыточное давление картерных газов, масло не может нормально сливаться по сливной магистрали турбокомпрессора, оно «подпирается» в корпусе подшипников со всеми вытекающими отсюда последствиями. Причиной этого может быть сильная закоксованность масляного сепаратора системы вентиляции картера, закоксованность патрубка системы вентиляции картера, перелом или зажатие этого патрубка и т.д.

Вторая причина:

Затруднен нормальный слив отработанного масла по сливной магистрали турбокомпрессора по различным причинам (закоксованность, попадание посторонних предметов, остатков старой прокладки, герметика). Определить и устранить эту причину не составляет большого труда.

Третья причина:

Затруднен забор воздуха на турбокомпрессор. Попросту говоря, «забит» воздушный фильтр или частично заблокирован воздухозаборный патрубок (например сильно перегнут, за счет чего уменьшается его проходное сечение).

При работе турбокомпрессора за счет динамических сил за вращающимся на огромной скорости турбинным колесом создается некоторое разрежение. Если возникает излишнее сопротивление забору воздуха, это разрежение многократно увеличивается, масло просто «высасывается» из среднего корпуса турбокомпрессора.

Четвертая причина:

Затруднен выброс отработанных газов через выхлопную систему.

Излишнее сопротивление в выхлопной системе (засорен или закоксован катализатор, неисправна или замята банка глушителя и т.д.) вызывает увеличение давления в «горячей» улитке турбокомпрессора, что вызовет прорыв выхлопных газов в средний корпус турбокомпрессора и увеличение давления внутри его, что, в свою очередь, вызовет выброс масла со стороны компрессора.

При наличии одной или нескольких вышеприведенных причин даже полностью исправный турбокомпрессор будет выбрасывать масло, а из выхлопной трубы будет валить сизый дым.

В итоге хочу заметить, что появление масла во впускном коллекторе или в интеркулере вообще может не иметь отношения к турбине. В первую очередь при появлении таких симптомов следует проверить всю ту же систему вентиляции картера двигателя, в каком она состоянии и что в ней делается. При неисправности системы вентиляции или, в конце концов, самого двигателя, масло через патрубок вентиляции картера будет попадать в воздухоподающий патрубок турбокомпрессора и далее в интеркулер и впускной коллектор.

Информация взята из поста на форуме ауди-клуб от участника с ником «спортсмен 44».

www.drive2.ru

7 причин почему гонит масло из турбины (все случаи). Их следствие и как решить

Масло из турбины может вылетать по самым разным причинам, в частности, из-за забитого воздушного фильтра или системы воздухозабора, моторное масло начало пригорать или оно изначально не соответствовало температурному режиму, закоксовывание масляных каналов двигателя. Более сложными причинами бывает поломка крыльчатки, значительный износ подшипников турбины, заклинивание ее вала, из-за чего крыльчатка не вращается вовсе. Однако в большинстве случаев течь масла из турбины обусловлена несложными в ремонтном отношении неисправностями, большинство из которых многие автовладельцы вполне способны устранить самостоятельно.

Содержание

Причины возникновения расхода масла в турбине

Перед тем как перейти к рассмотрению непосредственно причин, из-за которых возможно подтекание масла, необходимо определиться с его допустимым объемом. Дело в том, что любая, даже полностью исправная, турбина будет подъедать масло. И этот расход будет тем больше, чем на больших оборотах будет работать как сам двигатель, так и турбина. Не вдаваясь в подробности этого процесса нужно отметить, что приблизительный нормальный расход масла турбированного мотора составляет около 1,5…2,5 литра на 10 тысяч километров пробега. А вот если значение аналогичного расхода перевалило за 3 литра, то это уже повод задуматься о поиске неисправности.

Большой расход масла

Если двигатель жрет масло, то это как минимум указывает на неисправность ЦПГ, износ маслоколпачков или забитую вентиляцию картера. Большой расход масла — признаки, причины и что нужно делать
Подробнее

Начнем с самых простых причин, почему может возникнуть ситуация, когда гонит масло из турбины. Как правило, ситуация связана с тем, что запорные кольца, которые, собственно, и не дают маслу вытекать из турбины, изнашиваются и начинают пропускать. Происходит это из-за того, что давление в агрегате падает, и в свою очередь масло капает из турбины туда, где меньше давление, то есть, наружу. Итак, перейдем к причинам.

Забитый воздушный фильтр. Это самая простая ситуация, которая, однако, может стать причиной указанной проблемы. Нужно проверить фильтр и при необходимости заменить его (в редких случаях получается его прочистить, но все же лучше не искушать судьбу и поставить новый, особенно если вы эксплуатируете машину на бездорожье). Зимой вместо или вместе с засорением в некоторых случаях возможно его замерзание (например, в условиях очень высокой влажности). В любом случае, обязательно нужно проверить состояние фильтра.

Коробка воздушного фильтра и/или его заборный патрубок. Тут ситуация аналогична. Даже если воздушный фильтр в порядке нужно проверить состояние указанных узлов. Если они забиты — нужно исправить ситуацию и прочистить их. Сопротивление поступающего воздуха должно быть не выше 20 мм водного столба при работе двигателя на холостом ходу (приблизительно 2 технические атмосферы, или около 200 кПа). В противном случае нужно выполнить ревизию и чистку систему или ее отдельных элементов.

Нарушение герметичности крышки воздушного фильтра. Если такая ситуация имеет место, то неизбежно попадание в воздушную систему пыли, песка и мелкого мусора. Все эти частички будут работать как абразив в турбине, постепенно «убивать» ее из строя вплоть до полного выхода из строя. Поэтому ни в коем случае нельзя допускать разгерметизации воздушной системы у двигателя с турбиной.

Некачественное или неподходящее масло. Любой двигатель внутреннего сгорания очень чувствителен к качеству моторного масла, а турбированные двигатели — тем более, поскольку скорости вращения и температура у них гораздо выше. Соответственно, во-первых, необходимо пользоваться тем маслом, которое рекомендует завод-изготовитель вашей машины. А во-вторых, нужно выбирать ту смазочную жидкость, которая является наиболее качественной, от более известного бренда, синтетическое или полусинтетическое, и не заливать в силовой агрегат всякий суррогат.

Жаростойкость масла. Масло для турбин обычно более жаростойкое, чем обычное, поэтому нужно пользоваться соответствующей смазывающей жидкостью. Такое масло не пригорает, не прикипает к стенкам элементов турбины, не засоряет масляные каналы и нормально смазывает подшипники. В противном случае турбина будет работать в экстремальных условиях и существует риск ее быстрого выхода из строя.

Интервал замены масла. В каждом двигателе масло нужно менять по регламенту! Для турбированных моторов это особенно актуально. Лучше выполнять соответствующую замену приблизительно на 10% раньше, чем это указано по регламенту изготовителем автомобиля. Это наверняка увеличит ресурс как двигателя, так и турбины.

Через сколько км менять масло в двигателе

Интервал замены моторного масла нужно рассматривать исходя из условий эксплуатации, пробега авто, качества расходников и еще 7-ми факторов. Периодичность 8-12 тыс. км. общий показатель
Подробнее

Состояние подводящих масляных патрубков. Если долго не менять масло или пользоваться некачественной смазывающей жидкостью (или попросту будет забит масляный фильтр), то существует риск того, что со временем масляные патрубки забьются и турбина будет работать в критическом режиме, что значительно снижает ее ресурс.

Попадание масла из турбины в интеркулер (впускной коллектор). Такая ситуация возникает нечасто, однако ее причиной может быть уже упомянутый выше забитый воздушный фильтр, его крышка или патрубки. Другой причиной в данном случае могут стать забитые масляные каналы. В результате этого происходит разность давления, из-за которой, собственно, масло и «выплевывается» в интеркулер.

Попадание масла в глушитель. Тут аналогично предыдущему пункту. В системе возникает разность давления, которая спровоцирована либо забитой воздушной системой (воздушным фильтром, патрубком, крышкой) или масляные каналы. Соответственно, в первую очередь необходимо проверить состояние описанных систем. Если это не помогло — возможно, сама турбина уже имеет значительный износ и нужно выполнять ее ревизию, но перед тем нужно выполнить проверку турбины.

В некоторых случаях такая проблема может следствием использования в процессе монтажа подающего и сливного маслопроводов герметиков. Их остатки могли раствориться в масле и стать причиной того, что масляные каналы закоксовались, в том числе могут частично выйти из строя подшипники компрессора. В данном случае необходимо выполнить чистку соответствующих каналов и отдельных частей турбины.

Теперь переходим к более сложным причинам, соответственно, и дорогостоящим ремонтам. Они возникают в случае, если турбина очень сильно износилась вследствие ее неправильной эксплуатации или просто из-за своей «старости». Износ мог быть вызван чрезмерной нагрузкой на двигатель, использование неподходящего или некачественного масла, замена его не по регламенту, механическое повреждение и так далее.

Выход из строя крыльчатки. Такая ситуация возможна, если имел место значительный люфт на ее валу. Это возможно либо от старости либо от воздействия на вал абразивных материалов. В любом случае ремонту крыльчатка не подлежит, ее нужно только менять. При этом обычно выполняются сопутствующие ремонты. Самостоятельно их вряд ли имеет смысл выполнять, лучше обратиться за помощью в автосервис.

Износ подшипников. При этом наблюдается значительный расход масла. И оно может попадать в полость, в непосредственной близости от них. А поскольку подшипники не ремонтируются, то их нужно менять. Лучше также обратиться за помощью в автосервис. В некоторых случаях проблема состоит не столько в непосредственной замене подшипников, сколько в их подборе (например, на редкие машины нужно заказывать запчасти из-за рубежа и ждать значительное время, пока они будут доставлены).

Заклинивание вала крыльчатки. При этом она вообще не вращается, то есть, турбина не работает. Это одна из самых тяжелых ситуаций. Обычно его заклинивает по причине перекоса. В свою очередь, перекос может возникнуть из-за механического повреждения, значительного износа или выхода из строя подшипников. Тут нужна комплексная диагностика и ремонт, поэтому необходимо обратиться за помощью в автосервис.

Неисправности автомобильной турбины. Как устранить неполадки?

Полезные рекомендации по устранению неисправности турбины двигателя автомобиля. 3 частые причины неисправности турбины и основные признаки выхода из строя турбокомпрессора. А также как их устранить
Подробнее

Методы устранения поломки

Естественно, что выбор того или иного решения устранения неисправностей напрямую зависит от того, что именно стало причиной того, что масло капает или течет из турбины. Однако перечислим наиболее вероятные варианты, от простых к более сложным.

1. Замена (в крайнем, не нежелательном случае, чистка) воздушного фильтра. Запомните, что желательно менять фильтр немного раньше регламента, приблизительно на 10%. В среднем же, его замену нужно проводить не реже, чем через каждые 8-10 тысяч километров пробега.
2. Проверка состояния крышки воздушного фильтра и патрубков, при обнаружении засора нужно обязательно хорошенько прочистить их, удалив мусор.
3. Проверка герметичности крышки воздушного фильтра и патрубков. При обнаружении трещин или других повреждений в зависимости от ситуации можно попробовать отремонтировать их, наложив хомуты или другие приспособления, в крайнем случае нужно купить новые детали вместо поврежденных. При этом обязательным условием будет то, что если разгерметизация была обнаружена, то перед сборкой системы с новыми комплектующими ее обязательно нужно тщательно прочистить от мусора и пыли, которые в ней находятся. Если этого не сделать — мусор будет играть роль абразива и значительно изнашивать турбину.
4. Правильный подбор моторного масла и его своевременная замена. Это актуально для всех двигателей, а особенно для тех, которые снабжены турбонагнетателем. Лучше пользоваться качественными синтетическими или полусинтетическими маслами известных производителей, таких как Shell, Mobil, Liqui Moly, Castrol и других.
5. Периодически необходимо контролировать состояние масляных патрубков с тем, чтобы они обеспечивали нормальное перекачивание масла по масляной системе, в частности, к турбине и от нее. В случае, если вы полностью меняете турбину, то в профилактических целях нужно выполнить их чистку, даже если на первый взгляд они относительно чистые. Лишним это не будет!
6. Регулярно нужно выполнять контроль состояния вала, крыльчатки и подшипников, не допускать их значительного люфта. При малейших подозрениях на неисправность нужно выполнить диагностику. Лучше делать это в автосервисе, где имеется соответствующее оборудование и инструменты.
7. В случае, если имеет место масло на выходе из турбины, то имеет смысл проверить состояние дренажной трубки, наличие в ней критических изгибов. При этом уровень масла в картере обязательно должен быть выше, чем у отверстия той трубочки. Также имеет смысл проверить вентиляцию картерных газов. Обратите внимание, что конденсат, образующийся в выпускном коллекторе из-за разности температур, зачастую принимают за масло, поскольку влага, смешиваясь с грязью, приобретает черный цвет. Нужно быть внимательным, и убедиться, что это действительно масло.
8. Если наблюдается течь во впускную или выпускную систему двигателя, то также имеет смысл проверить состояние прокладок. Со временем и под воздействием высоких температур она может значительно износиться и выйти из строя. Соответственно, ее нужно поменять на новую. Делать это самостоятельно нужно лишь в случае, если вы уверены в своих знаниях и практическом опыте по выполнению подобных работ. В некоторых случаях вместо замены помогает простая подтяжка стягивающих болтов (но реже). Однако сильно перетягивать тоже нельзя, поскольку это может привести к обратным последствиям, когда прокладка вообще не будет держать давление.

Помните, что перегревание турбокомпрессора способствует образованию на его поверхности закоксования от моторного масла. Поэтому перед тем как заглушить турбированный двигатель, необходимо дать ему поработать на холостых оборотах некоторое время с тем, чтобы он немного остыл.

Также необходимо помнить, что работа при высоких нагрузках (на высоких оборотах) способствует не только чрезмерному износу турбокомпрессора, но и может привести к деформации подшипника вала ротора, подгоранию масла, и общему снижению ресурса отдельных его частей. Поэтому по возможности нужно избегать такого режима эксплуатации двигателя.

Редкие случаи

Теперь остановимся на более редких, частных, случаях, которые, однако, иногда беспокоят автолюбителей.

Механическое повреждение турбины. В частности, это может быть вследствие ДТП или другой аварии, попадание на крыльчатку какого-нибудь постороннего тяжелого предмета (например, болта или гайки, оставленного после монтажа), или попросту брак изделия. В этом случае, к сожалению, ремонт турбины вряд ли возможен, и лучше поменять ее, поскольку поврежденный узел все равно будет иметь гораздо более низкий ресурс, поэтому это будет невыгодно с экономической точки зрения.

Например, имеет место течь масла снаружи турбины со стороны компрессора. Если при этом диск диффузора прикрепляется к сердцевине при помощи болтов, например так как это реализовано в турбокомпрессорах Holset h3C или h3E, то, возможно, один из четырех крепежных болтов уменьшил момент натяжения или сломался. Реже возможна его потеря по причине вибрации. Однако если его просто нет — нужно установить новый и подтянуть все болты с необходимым моментом. Но когда болт сломался и внутренняя его часть попала в турбину, то ее нужно демонтировать и попытаться найти отломанную часть. В самом худшем случае — выполнить ее полную замену.

Течь из соединения диска диффузора с улиткой. Тут проблема состоит в том, что нужно убедиться, а масло ли вытекает из упомянутого соединения. Так как в старых моделях турбокомпрессоров использовалась специальная густая смазка, обеспечивающая их герметичность. Однако в процессе эксплуатации турбины, под воздействием высоких температур и повреждении уплотнений эта смазка может вытекать. Поэтому для дополнительной диагностики необходимо демонтировать улитку и выяснить, имеют ли место потеки масла внутри воздушных клапанов. Если их нет, а вместо них имеется лишь влажность, то можно не беспокоиться, вытереть ее ветошью, и собрать весь агрегат в исходное состояние. В противном случае необходимо выполнить дополнительную диагностику и воспользоваться одним из приведенных выше советов.

Высокий уровень масла в картере. Изредка в турбированных двигателях лишнее масло может выливаться из системы вследствие его высокого уровня в картере (выше отметки MAX). В данном случае необходимо слить излишки смазывающей жидкости до максимально допустимого уровня. Делать это можно либо в гаражных условиях, либо в автосервисе.

Конструкционные особенности двигателя. В частности, известны случаи, когда некоторые мотора в силу своей конструкции сами создавали сопротивление самотечному сливу масла из компрессора. В частности, это происходит потому, что противовес коленчатого вала двигателя своей массой как бы забрасывает масло обратно. И тут уже ничего поделать нельзя. Нужно лишь внимательно следить за чистотой мотора и уровнем масла.

Износ элементов цилиндропоршневой группы (ЦПГ). При этом возможна ситуация, когда отработанные газы прорываются в поддон картера и создают там повышенное давление. Особенно это усугубляется, если вентиляция картерных газов работает некорректно или не в полной мере. Соответственно, при этом самотечный слив масла затруднен, и турбина попросту выгоняет его из системы через слабые уплотнения. Особенно если последние уже старые и прохудившиеся.

Забитый сапунный фильтр. Он находится в системе вентиляции картерных газов и может также со временем забиваться. А это, в свою очередь, приводит к ее некорректной работе. Поэтому вместе с проверкой работоспособности вентиляции имеет место проверить и состояние указанного фильтра. При необходимости его нужно заменить.

Неправильная установка турбины. Или другой вариант — установка заведомо некачественной или неисправной турбины. Этот вариант, конечно, редкость, однако если вы выполняли ремонтные работы в автосервисе с сомнительной репутацией, то его также нельзя исключать.

Отключение клапана ЕГР (EGR). Некоторые автолюбители в ситуации, когда турбина «подъедает» масло, советуют отключить клапан EGR, то есть, клапан рециркуляции отработанных газов. На самом деле, действительно, такой шаг можно предпринять, однако необходимо дополнительно ознакомиться с последствиями этого мероприятия, поскольку он влияет на многие процессы в двигателе. Но помните, что даже если вы решитесь на такой шаг, все равно необходимо будет найти причину, из-за которой происходит «подъедание» масла. Ведь при этом его уровень постоянно падает, а работа двигателя в условиях масляного голодания очень вредна для силового агрегата и турбины.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Если турбина гонит масло — Лада 21099, 2.0 л., 1999 года на DRIVE2

Турбина гонит масло

Утечка масла из турбокомпрессора (турбины): причины возникновения и способы ее устранения.

Одним из самых часто задаваемых нам вопросов, является- «почему турбина гонит масло».
В данном разделе мы не будем рассматривать случаи когда турбокомпрессор неисправен, а только те когда он исправен и имеет утечку масла, а о его неисправности можно будет судить исключив все то о чем мы будем говорить.
ПРИЧИНЫ УТЕЧКИ МАСЛА ИЗ ИСПРАВНОГО, НОВОГО ТУРБОКОМПРЕССОРА:

1. Повышенный уровень масла в двигателе.
2. Повышенное картерное давление (износ поршневой группы двигателя, засор вентиляции картера).
3. Засор сливного патрубка турбокомпрессора.
4. Использование герметиков и прокладок между турбокомпрессором и маслосливным патрубком,
уменьшающих диаметр маслосливного патрубка.
5. Забитый (засоренный) воздушный фильтр.
6. Утечка масла из турбокомпрессора при долгой работе двигателя на холостых и низких оборотах.
7. Забитый катализатор (нейтрализатор выхлопных газов).

С 1 по 4. пункты имеют смежные ответы, во всех этих случаях мы имеем дело с препятствием на пути слива масла из турбокомпрессора. Масло под давлением через маслоподающую магистраль подается в корпус турбокомпрессора. Проходя через подшипники с большой скоростью, масло смешивается с воздухом и выхлопными газами. На выходе из подшипников масло, смешанное с воздухом и небольшим количеством выхлопных газаов, представляет собой уже некую масляную пену, которая под действием силы тяжести сначала стекает вниз корпуса турбокомпрессора, а затем по сливной магистрали в поддон двигателя. Если на ее пути окажется какое-либо препятствие, то она начнет собираться в корпусе турбокомпрессора. Когда уровень масляной пены превысит уровень уплотнений, масло начнет поступать в корпусы турбинного и компрессорного колес через промежуток в уплотнительных кольцах. В этом случаи необходимо убедиться в том, что сливная гидролиния находится в вертикальном положении (максимально допускается 35 градусное отклонение от вертикального положения), и что она не имеет загибов, в которых может собираться масло. Также необходимо убедиться в том, что маслосливная гидролиния присоединяется к двигателю в таком месте, которое не создает дополнительного сопротивления течению масла и находится выше уровня масла в картере. Также проверте состояние поршневой группы и вентиляции картера.

Заблуждение про уплотнения турбокомпрессора

Ошибкой в представлениях о турбокомпрессоре (турбине) является представление о назначении уплотнений со сторон турбинного и компрессорного колес. Основным назначением этих уплотнений является предотвращение попадания газов под высоким давлением в корпус турбокомпрессора и далее в картер двигателя. Тот факт, что эти уплотнения не дают маслу попадать в корпуса турбинного и компрессорного колес, вторичен. Турбокомпрессора некоторых моделей производятся даже без уплотнения со стороны турбинного колеса. Почти во всех случаях утечка масла из турбокомпрессора не является следствием нарушения уплотнений, хотя существуют и исключения из этого правила.

5-6. Пункты также имеют схожие причины возникновения утечки масла.

Масло на выходе из компрессорной части турбокомпрессора.
Воздушный фильтр сухого типа после продолжительной работы забивается частицами пыли, его сопротивление увеличивается и следовательно увеличивается падение давления на нем. Появляется небольшой вакуум на входе в компрессорную часть турбокомпрессора. Этот вакуум не влияет на утечку масла, если двигатель работает при средних или больших нагрузках, потому что за компрессорным колесом существует избыточное давление. При работе двигателя на холостых оборотах или при малых нагрузках вакуум образуется не только на входе в компрессор, но и на выходе из него (т. к. турбокомпрессор давление не создает, а двигатель воздух потребляет). Если такое состояния продлится некоторое время, то масло начнет высасываться из корпуса турбокомпрессора и попадать во впускной коллектор двигателя. Решение такой проблемы простое. Чаще заглядывайте под капот и проверяйте воздушный фильтр, либо можно установить датчик между воздушным фильтром и турбокомпрессором, который будет показывать когда необходимо заменить фильтр.
Аналогичная утеска масла из турбокомпрессора (турбины) может быть и при долгой работе двигателя на холостых оборотах, когда турбокомпрессор не создает давления, а двигатель потребляет воздух. В этом случаи также создается разряжение между воздушным фильтром и турбокомпрессором, именно оно и вытягивает масло из турбины.

7. Пункт- Забитый катализатор (нейтрализатор выхлопных газов).

В этом случаи создается избыточное давление выхлопных газов со стороны турбинной части турбокомпрессора. Оно в свою очередь увеличивает аксиальную нагрузку на ротор турбокомпрессора, что приводит к износу аксиального (осевого подшипника) и выходу уплотнений из допусков. Правда в этом случаи без ремонта турбокомпрессора скорее всего не обойтись.

www.drive2.ru

причины возникновения и способы ее устранения — Мастертурбо на DRIVE2

Здравствуйте уважаемые пользователи портала Drive2.ru . В этой статье я постараюсь кратко и понятно изложить суть проблемы «Турбина гонит масло» Почему это происходит?
Все по порядку !

ПРИЧИНЫ УТЕЧКИ МАСЛА ИЗ ИСПРАВНОГО ТУРБОКОМПРЕССОРА:
1) Повышенный уровень масла в двигателе.
2) Повышенное картерное давление (износ поршневой группы двигателя, засор вентиляции картера).
3) Засор сливного патрубка турбокомпрессора.
4) Использование герметиков и прокладок между турбокомпрессором и масло-сливным патрубком, уменьшающих диаметр масло-сливного патрубка.
5) Забитый (засоренный) воздушный фильтр.
6)Утечка масла из турбокомпрессора при долгой работе двигателя на холостых и низких оборотах.
7) Забитый катализатор (нейтрализатор выхлопных газов).

ОТВЕТЫ:
С 1 по 4. пункты имеют смежные ответы, во всех этих случаях мы имеем дело с препятствием на пути слива масла из турбокомпрессора.
Масло под давлением через маслоподающую магистраль подается в корпус турбокомпрессора. Проходя через подшипники с большой скоростью, масло смешивается с воздухом и выхлопными газами. На выходе из подшипников масло, смешанное с воздухом и небольшим количеством выхлопных газов, представляет собой уже некую масляную пену, которая под действием силы тяжести сначала стекает вниз корпуса турбокомпрессора, а затем по сливной магистрали в поддон двигателя. Если на ее пути окажется какое-либо препятствие, то она начнет собираться в корпусе турбокомпрессора. Когда уровень масляной пены превысит уровень уплотнений, масло начнет поступать в корпусы турбинного и компрессорного колес через промежуток в уплотнительных кольцах. В этом случаи необходимо убедиться в том, что сливная гидролиния находится в вертикальном положении (максимально допускается 35 градусное отклонение от вертикального положения), и что она не имеет загибов, в которых может собираться масло. Также необходимо убедиться в том, что маслосливная гидролиния присоединяется к двигателю в таком месте, которое не создает дополнительного сопротивления течению масла и находится выше уровня масла в картере. Также проверьте состояние поршневой группы и вентиляции картера.

Заблуждение про уплотнения турбокомпрессора

Ошибкой в представлениях о турбокомпрессоре (турбине) является представление о назначении уплотнений со сторон турбинного и компрессорного колес. Основным назначением этих уплотнений является предотвращение попадания газов под высоким давлением в корпус турбокомпрессора и далее в картер двигателя. Тот факт, что эти уплотнения не дают маслу попадать в корпуса турбинного и компрессорного колес, вторичен. Турбокомпрессора некоторых моделей производятся даже без уплотнения со стороны турбинного колеса. Почти во всех случаях утечка масла из турбокомпрессора не является следствием нарушения уплотнений, хотя существуют и исключения из этого правила.

5-6. Пункты также имеют схожие причины возникновения утечки масла.

Масло на выходе из компрессорной части турбокомпрессора.
Воздушный фильтр сухого типа после продолжительной работы забивается частицами пыли, его сопротивление увеличивается и следовательно увеличивается падение давления на нем. Появляется небольшой вакуум на входе в компрессорную часть турбокомпрессора. Этот вакуум не влияет на утечку масла, если двигатель работает при средних или больших нагрузках, потому что за компрессорным колесом существует избыточное давление. При работе двигателя на холостых оборотах или при малых нагрузках вакуум образуется не только на входе в компрессор, но и на выходе из него (т.к. турбокомпрессор давление не создает, а двигатель воздух потребляет). Если такое состояния продлится некоторое время, то масло начнет высасываться из корпуса турбокомпрессора и попадать во впускной коллектор двигателя. Решение такой проблемы простое. Чаще заглядывайте под капот и проверяйте воздушный фильтр, либо можно установить датчик между воздушным фильтром и турбокомпрессором, который будет показывать когда необходимо заменить фильтр.
Аналогичная утечка масла из турбокомпрессора (турбины) может быть и при долгой работе двигателя на холостых оборотах, когда турбокомпрессор не создает давления, а двигатель потребляет воздух. В этом случаи также создается разряжение между воздушным фильтром и турбокомпрессором, именно оно и вытягивает масло из турбины.

7. Пункт- Забитый катализатор (нейтрализатор выхлопных газов).

В этом случае создается избыточное давление выхлопных газов со стороны турбинной части турбокомпрессора. Оно в свою очередь увеличивает аксиальную нагрузку на ротор турбокомпрессора, что приводит к износу аксиального (осевого подшипника) и выходу уплотнений из допусков. Правда в этом случаи без ремонта турбокомпрессора скорее всего не обойтись.

www.drive2.ru

Рестарт › Блог › Повышенный расход и наличие масла в интеркулере. Всегда ли причина в турбине?

Всем привет. Решили начать наш блог с разбора наверное самой частой проблемы из нашей практики – повышенного расхода масла, и его наличия в интеркулере, патрубках и турбине.

В основном данная проблема трактуется на ресурсах интернета как следствие неисправной работы турбокомпрессора, мол «устала», пробег-то поди уже больше 100 тыщ, пора «перетряхнуть» турбинку. Зачастую, такое скорое принятие решения отремонтировать турбину, в итоге ни к чему не приводит, — масло как уходило из двигателя, так и уходит. Виноваты конечно же турбинщики – плохо отремонтировали. На самом деле вина ремонтной организации действительно есть, но скорее не в некачественном ремонте, а в том, что полностью не удосужились разобраться в ситуации, «вылечили здорового», а истинная проблема осталась нерешенной.

Из-за чего же помимо сломанной турбины может уходить масло? Суть проблемы заключается в том, что в картере образуется избыточное давление газов. Во-первых, создается эффект, как будто сливной патрубок турбины заткнули пробкой. Соответственно масло, которое подается в турбину под давлением, просто начинает «щемиться» во все щели – как в сторону интеркулера вместе с нагнетаемым воздухом, так и в сторону глушителя. Во-вторых, обильные пары масла из картера поступают через сапун на всасывание турбины, проходят через нее и попадают опять же в интеркулер.

Полный размер

Что же может быть причиной повышенного давления газов в картере?
— прорыв газов из камеры сгорания в картер вследствие залегших поршневых колец или через неплотно прилегающие форсунки (если речь о дизельном двигателе где «тело» форсунки находится под крышкой клапанов)
— некорректная работа клапана вентиляции картера
— забитый катализатор / сажевый фильтр. Сопровождается некоторым падением динамики. Кстати, при чип-тюнинге может не быть ошибок при забитых катализаторе или сажевом.

Удивительно, но более 90% обратившихся к нам заказчиков стабильно проверяют наличие масла в нагнетательном патрубке и в интеркулере, т.е. на выходе из турбины, но практически никто не придает значения состоянию патрубка на входе в турбину от воздушного фильтра. А ведь именно в него врезан сапун, и наличие масла в патрубке на входе в турбину является прямым показателем неисправности двигателя. Также факт прорыва выхлопа в картер можно обнаружить по состоянию компрессорной (воздушной крыльчатки) — наличию копоти на лопатках. Самым ярко выраженным следствием прорыва газов с поршневой является наличие масляного кокса на тыльной стороне крыльчатки. Это прям показатель того, что газы из картера врывались в турбину через сливной патрубок, естественно препятствуя сливу масла.

Полный размер

Замечу, что все вышеописанное не исключает наличия неисправности турбины. По правильному в такой ситуации как минимум сделать проверку состояния деталей турбокомпрессора. Главное – это не ограничиваться чем-то одним, проблему нужно решать комплексно!

www.drive2.ru

Маслопомойка работает!Турбина гонит масло! — Ford Focus Wagon, 1.6 л., 2008 года на DRIVE2

С момента установки маслопомойки пробег составил 700+км.Из них 250км по трассе, а остальное в городе.Масла собралось немного, даже 5 грамм нет. Маслянные подтеки вокруг клапанной крышки, крышки распредвалов начали подсыхать…Теперь во впускном тракте до турбины все сухо, а вот ПОСЛЕ турбины
снова следы масла, значит масло сочится через турбину…

Есть несколько причин, а именно:

1.Засорен канал маслослива с турбины.

2.Высокое давление картерных газов(кап.ремонт мотора).

3.Засорен воздушный фильтр и разрежением во впуске высасывает масло.

4.Износ картриджа турбины.

Первым делом решил проверить износ ШПГ с помощью дифференциального манометра, которым измерил давление картерных газов. Пишут, что разница давлений не должна превышать 50-70мм, у меня же разница составила максимум 10мм. Следовательно ШПГ в норме, подпора газов со стороны слива нет значит мотор будет ходить еще долго и счастливо)

Дифманометр

Воздушный, масляный фильтр, масло в двигателе менялись совсем недавно, поэтому проблема с фильтром ушла в сторону…

Сегодня разобрал турбокомпрессор.Слив масла с картриджа свободный и не засореный все в норме…

Остается износ картриджа.

Растворителем отмыл(пролил) картридж изнутри и крыльчатку турбинного колеса…Все собрал, прокачал масло через картридж, поставил все на место, посмотрим может случится чудо и масло перестанет гнать, но это врятли(
Если не поможет(скорее всего), буду менять картридж всборе.

Полный размер

компрессорная часть турбины

Полный размер

горячая часть турбины осталась на коллекторе

Полный размер

картридж

Всем ровных дорог!

www. drive2.ru

Почему турбина гонит масло? Возможные причины и способы решения проблемы

Статистика сообщает о том, что турбированных двигателей становится все больше и больше. И это вполне нормально. Турбированный силовой агрегат несет массу прямых и косвенных бонусов своему владельцу. Наличие компрессора дает возможность рациональней использовать топливо. С помощью турбины можно увеличить мощностные характеристики двигателя без необходимости увеличения объема мотора. Этого достигают посредством подачи сжатого воздуха, нагнетаемого крыльчаткой. Но здесь есть одна проблема – турбина гонит масло, что доставляет массу неудобств и больших денежных трат. Попробуем разобраться в причинах неисправности и способах решения данной проблемы.

Устройство турбокомпрессора

Если говорить простыми словами о сложном, то компрессор имеет примитивнейшую конструкцию. Турбина представляет собой корпус в виде улитки. Внутри корпуса имеется вал с двумя лопастными шестернями. Одна такая шестеренка раскручивается за счет отработанных газов. Другая также вращается, так как посажена на одном валу. Частота вращения вала может быть запредельная – до 250 тысяч оборотов в минуту. Поэтому вал должен работать на качественных подшипниках. Обычно таких подшипников два.

Практика показывает, что на рабочих оборотах турбины ни один существующий сухой подшипник не может выдержать нагрузки в таких условиях. Подшипник заклинивает, а турбина отправляется в ремонт. Инженеры долго думали, как забрать лишнюю температуру и улучшить скольжение. Со всем этим хорошо справляется масло – к валу турбины подведены смазочные каналы для каждого подшипника от картера двигателя. Таким образом, механизм может работать на высоких оборотах, повышается его производительность и надежность.

Даже полностью исправная турбина будет потреблять определенное количество масло. Чем больше водитель будет давить на газ, тем больше потребление. Нормальный расход составляет до 2,5 литра на 10 тысяч километров. Может ли турбина гнать масло в больших объемах? Это зависит от состояния ДВС.

В турбокомпрессоре есть две части – горячая и холодная. Сверху к подшипникам компрессора подведены масляные каналы. Один нужен для горячей части, другой для холодной. Далее масло, смазав подшипники, возвращается в картер. Но герметичны ли подшипники?

Подшипник никак и ни при каких условиях не должен соприкасаться с лопастями, иначе в этом случае турбина гонит масло с одной стороны в коллектор или интеркулер, а с другой стороны — в глушитель. Между подшипником и крыльчаткой установлены запорные кольца. Давлением эти кольца подпирает и масло не уходит в больших объемах.

Главный недостаток турбины

Существующий опыт эксплуатации двигателей с турбинами показывает, что эти силовые агрегаты имеют ряд проблем. Самая главная проблема связана с утечками масла из компрессора. И если турбина гонит масло на каком-то двигателе, то замена ее не всегда помогает полностью решить данную проблему.

Масло течет из компрессора лишь в случае высокого давления. Для того чтобы турбина могла протолкнуть воздух, нужно приложить очень большое усилие. Это усилие и становится причиной того, что масло течет через подшипники скольжения.

Как нормализовать давление?

Для нормализации давления еще при монтаже турбокомпрессора нужно, чтобы соблюдались определенные условия и выполнялись действия.

Так, нужно выяснить, в каком состоянии воздушный фильтр. Если он грязный и забитый, следует поставить новый. Также проверяют чистоту корпуса воздушного фильтра и патрубок. Далее нужно удостовериться, что корпус фильтра и его крышка герметичны. Если это не так, то внутрь турбокомпрессора очень легко может попасть пыль и мусор, что вскоре приведет к выходу агрегата из строя. Вместе с этим прочищают все патрубки, а при сборке следят, чтобы внутрь не попал мусор и посторонние частицы.

Также лучше заменить масло в моторе. Грязь, которая всегда есть в масле, обязательно осядет на поверхности подшипников и через какое-то количество времени компрессор заклинит.

Далеко не все слесаря и автолюбители знают и полностью выполняют все эти операции, в результате турбина гонит масло. Устанавливая компрессор, нужно четко изучить инструкцию. В основном все проблемы из-за износа и нарушений в процессе установки.

Другие причины течи масла

Утечка масла через компрессор – частая проблема. С этим сталкивался практически каждый владелец. Можно выделить следующие причины этого явления:

• Так, неприятность случается из-за повышенного уровня масла в системе, из-за забитой системы вентиляции картерных газов. С проблемой могут столкнуться владельцы двигателей с сильным износом поршневой группы – внутри мотора высокое давление. Если засорен катализатор, то турбина гонит масло, и это нормально. При забитом маслосливном канале турбины симптомы будут те же.
• Многие причины связаны с проблемой системы слива масла. В корпус оно подается под давлением. Масло проходит через подающую магистраль, затем оно там смешивается с воздухом и продуктами сгорания. В итоге создается пена, которая затем стекает вниз корпуса «улитки». И только потом попадает в магистраль для слива масла и далее в картер. Если канал слива будет иметь недостаточную ширину или масла в двигателе будет больше, оно будет оставаться в корпусе турбины и течь через уплотнительные элементы.

Уплотнители

Многие зря думают, что уплотнительные детали в компрессоре нужны только для того, чтобы масло не попало в корпус турбины. Это так, но главная задача уплотнения – это дать газам возможность под высоким давлением попасть в картер двигателя. Некоторые производители выпускают компрессоры и вовсе без уплотнительных колец с впускного тракта, но в этом случае масло не течет.

Течь из-за засоренного воздушного фильтра

В процессе эксплуатации автомобиля воздушный фильтр постепенно засоряется. В нем скапливается абразив. Увеличивается сопротивление для прохода воздушного потока и на входе турбины образуется вакуум. На высоких и средних оборотах двигатель работает нормально. За колесом турбины избыточное давление, поэтому масло не течет.

А вот на холостых оборотах и переходных режимах вакуум уже на входе и на выходе. На малых нагрузках масло за счет разряжения поднимается снизу корпуса турбины и затем попадает во впускной коллектор. Это тот же случай, когда турбина гонит масло в интеркулер.

А для устранения неисправности нужно очень мало – достаточно замены воздушного фильтра на новый. Иногда достаточно хорошо продуть старый фильтр.

Засоренный катализатор и турбина

Когда забит катализатор, на выходе выпускных газов также появляется сопротивление. Это приводит к повышенной нагрузке на ротор компрессора. Если и дальше эксплуатировать автомобиль, то это скажется повышенным расходом топлива, снижением динамики и мощности. Также это влечет к износу подшипников в турбине. Вот почему турбина гонит масло.

Интеркулер

В процессе работы компрессора выделяется масса тепла. Это ведет к определенным последствиям. Так, понижается эффективность работы, так как турбине трудней сжимать горячий воздух. И еще за счет повышенных нагрузок интенсивно изнашиваются детали и узлы конструкции. Все это служило главной причиной выхода из строя турбокомпрессора. Чтобы решить эту проблему, был создан интеркулер. Он нужен для понижения температуры воздуха до оптимальной величины. В автомобильной отрасли используется воздушный и жидкостный радиатор.

Турбина и масло в интеркулере

Давайте рассмотрим ситуацию, когда турбина гонит масло в интеркулер. Причины данной неприятности – это все те же дефектные маслопроводы, грязь, поврежденные воздуховоды и фильтры.

Дефект маслопровода

Маслопровод следует оценивать визуально. Он находится в большинстве случаев между турбиной и кратером двигателя. Именно через него масло подается в компрессор. Изготавливают данную трубу из стали, она имеет сложную форму. Деформировать ее достаточно трудно, но можно. Если меняется форма маслопровода, то нарушается нормальная работа турбины. Падает пропускная способность и того количества масла для нормальной и эффективной работы компрессора не хватает. Это ведет к росту давления масла, оно течет в интеркулер.

Загрязненный маслопровод

Чем старше авто, тем больше в нем скрытых дефектов и неполадок. К ним можно отнести и ситуацию, когда турбина дизеля гонит масло. Со временем на внутренней полости маслопровода образуются наслоения, снижающие диаметр канала. Это ведет опять же к росту давления в коллекторе или интеркулере.

Засоренный фильтр

Нередко владельцы авто забывают о воздушных фильтрах – не меняют и не чистят их. А ведь он играет важную роль в работе наддува. Грязный воздух ведет к нарушениям в работе турбины. Если фильтр плохо очищает поступающий воздух, он подает его в недостаточном объеме. В результате гонит масло через турбину прямиком в систему охлаждения.

Поврежденный воздуховод

В корпусе воздуховода могут образовываться трещины. Они способствуют образованию зоны с разряжением. Это приведет к тому, что масло из зоны с высоким давлением будет течь в зону с низким давлением. Затем масло спровоцирует порчу уплотнительных элементов и прокладок. Зона разряжения будет расширяться, и в этом случае масло будет течь, как лавина или цунами.

Некритичные повреждения могут быть исправлены. А если исправить невозможно, тогда нужно срочно менять, так как эксплуатация в таком режиме приведет к необходимости чистки компрессора.

Масло

Мы рассмотрели случаи, когда турбина гонит масло. Причины эти основные. Но виновником может быть и само масло, особенно некачественное. Оно для турбокомпрессорных двигателей должно быть стойким к сгоранию. Есть специальное жаростойкое масло для турбокомпрессоров. Оно не должно гореть. Обычное масло приведет к закоксовке всех каналов для смазки подшипников турбины. Поэтому подбирать смазочные материалы нужно правильно.

Какое бы масло ни было, оно изнашивается и теряет свои свойства. Образуется нагар и закоксовка каналов. Это также ведет к тому, что компрессор гонит масло.

Грязный интеркулер и последствия

Если в интеркулере будет масло, то качество охлаждения воздуха для наддува снизится. Это приведет к перегревам турбины.

Заключение

Это еще не приговор, если турбина дизель гонит масло. Причины неполадки устранить можно недорого и сравнительно просто. Главное — сделать это вовремя. И тогда машина будет радовать и дарить эмоции.

fb.ru

Почему турбина гонит масло в интеркулер?

Здравствуйте, уважаемые гости и читатели автомобильного блога Автогид.ру. Мы встречаемся с вами для того, чтобы узнать почему турбина гонит масло в интеркулер и причины явления. Распространённая проблема среди различных марок дизельных автомобилей. В обычном состоянии интеркулер, не должен контактировать с моторным маслом. Надо искать причину неисправности.

Появление моторного масла в интеркулере, симптомом указывающий, что в системе турбонаддува автомобиля произошёл сбой. Нужно обратить внимание, иначе серьёзной поломки не избежать.

Попадание моторного масла в интеркулер сопровождается провалами мощности автомобиля. Использовать машину до проведения диагностики и поиска причины возникшей проблемы не желательно.

В конце статьи ждёт интересное видео, как очистить турбину и интеркуллер от масла без демонтажа. Оно дополнит текстовый материал и позволит лучше разобраться в проблеме. Приятного просмотра.

Что такое интеркулер?

За последние годы количество турбированных моторов повышается. Они выгодны для водителя. Турбированные агрегаты эффективно используют топливо и увеличивают мощность без повышения объёма двигателя.

Силовые установки с использованием турбин получили, второе дыхание. Использования сжатого воздуха турбиной мотор получает неплохое прибавление мощности.

В процессе работы турбина существенно нагревается. Это сказывается на качестве её работы (горячий воздух сложнее сжать) и механизм быстрее изнашивается. Первые турбокомпрессоры быстро выходили из строя по этой причине. Они не выдерживали высоких температур, и материал изнашивался.

Для охлаждения турбины придумали интеркулер. Главная задача задача устройства заключается в понижении температуры турбокомпрессора до приемлемых величин. Интеркулер охлаждает турбину до 50-60 градусов.

По внешнему виду интеркулер напоминает радиатор охлаждения и задачи сходные. При использовании интеркулера пришлось пожертвовать мощностью турбины. Интеркулер сдерживает потоки воздуха, играя роль барьера. Это сказывается на снижении давления наддува.

В турбированных моторах интеркулеры бывают 2 типов:

Воздушники – для охлаждения турбины используют потоки воздуха.

Жидкостники – для снижения температуры турбокомпрессора используют охлаждающую жидкость.

За счёт простой конструкции и надёжности воздушники получили широкое распространение. Они используются в массе автомобилей с турбированными моторами.

Если турбина начинает гнать масло в интеркулер, значит, турбокомпрессор нуждается в диагностике. Требует пристального внимания специалистов по ремонту. Тянуть не стоит, так как промедление увеличивает расходы на выполнение ремонта.

Почему турбина гонит масло в интеркулер?

Моторное масло используется для снижения трения между рабочими элементами турбокомпрессора. Иначе они за незначительный период эксплуатации автомобиля приходят в негодность и требуют замены. Турбина сообщается с мотором для получения масла. Специалисты рекомендуют на турбированных моторах чаще его менять.

При первых признаках появления масла в интеркулере турбокомпрессора нужно автомобиль поднять на подъёмнике или загнать на смотровую яму. Снять защиту двигателя и внимательно осмотреть для определения причины неисправности. Используется переноску для полноценного освещения передней части днища автомобиля.

Причины попадания масла в интеркулер:

Деформация сливного маслопровода

Оценивается внешний вид и состояние сливного маслопровода. Размещается между картером двигателя и турбиной. Обеспечивает доставку моторного масла из картера к турбокомпрессору.

Представлен в форме изогнутой прочной трубки. Для изготовления используют прочный стальной материал исключающий деформацию. Внешние факторы заставляют маслопровод изменить форму и его функции нарушаются.

Не может оперативно доставлять необходимое количество моторного масла турбине. Деформация снижает пропускную способность и повышает давление в системе.

Высокое давление ищет пути выхода. Масло через уплотнительный материал проникает в интеркулер. Внимание обращают на внешнее состояние маслопровода. Если нельзя вернуть первоначальный вид, требуется замена.

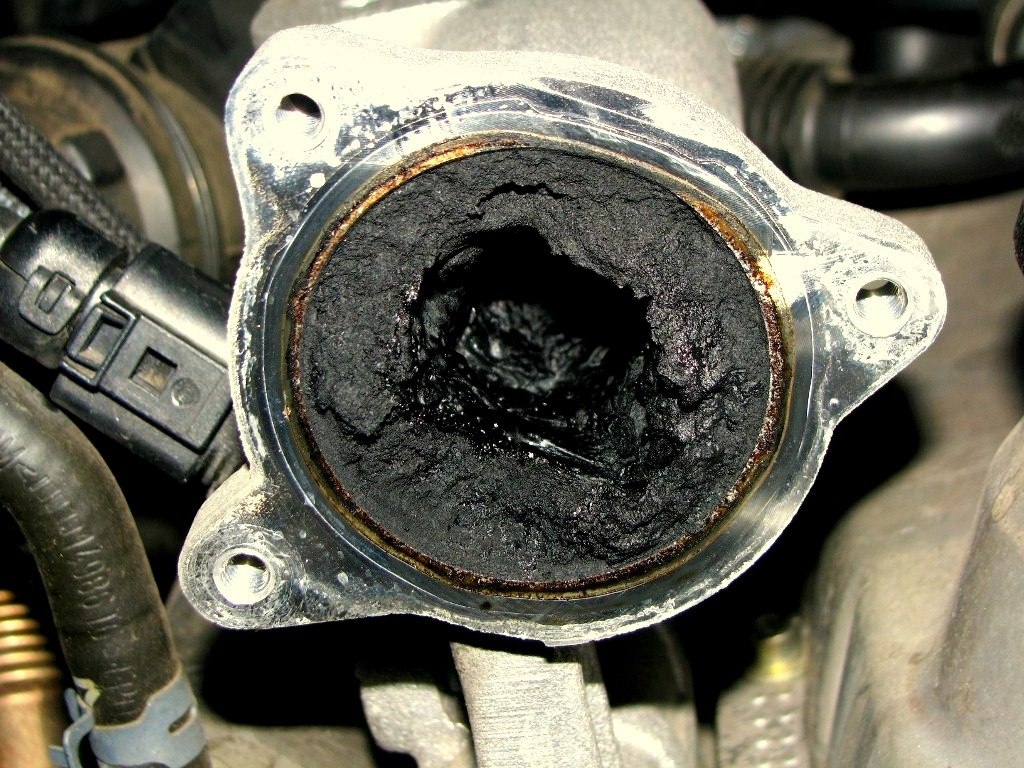

Загрязнение маслопровода

Чем старше автомобиль, тем больше он имеет болячек (неисправностей). В турбированных автомобилях при длительном использовании турбина начинает гнать масло в интеркулер. Причины этого явления могут быть в загрязнённом маслопроводе.

Внутренняя поверхность под влиянием времени и нарушениями интервалов замен масла обрастает отложениями. Нарушается пропускная способность маслопровода. Избыточное давление выталкивает масло в интеркулер.

Для устранения неисправности демонтируется маслопровод и очищается. Действия совмещают с очередной заменой моторного масла. Эффект от процедуры будет максимальным.

Повреждение воздуховода

При использовании машины произошло повреждение воздуховода и турбина начинает гнать масло в интеркулер. В воздуховоде начинают появляться трещины и прочие повреждения. Вызваны внешним механическим воздействием. Образуется зона разрежения.

Зона разряжения притягивает моторное масло и закидывает в интеркулер. Уплотнительный материал начинает разрушаться. Загрязнение интеркулера маслом происходит высокими темпами.

Незначительные повреждения воздуховода ремонтируются. Когда зона повреждения значительная, без замены просто не обойтись.

Загрязнение воздушного фильтра

Владельцы турбированных автомобилей не придают значения загрязнению воздушного фильтра. Он играет решающую роль в обеспечения эффективной работы турбокомпрессора.

Качественная подача очищенного воздуха важна для нормальной работы турбины. Загрязнённый и недостаточно очищенный воздух вызывает нарушения в работе.

Забитый пылью и грязью фильтр не пропускает необходимое количество воздуха. Образуется зона разрежения, втягивающая моторное масло в интеркулер. Процесс незаметен для водителя, но  загрязнении фильтрующего элемента он усиливается.

Если нет возможности приобрести воздушный фильтр его можно очистить. При первой возможности меняют фильтр. Риск попадания масла в интеркуллер снижается.

Как устранить последствия попадания масла в интеркулер?

Большое количество масла, попавшее в интеркулер, ухудшает эффективность работы. Снижается уровень охлаждения турбины и она перегревается.

Когда причина попадания масла в интеркулер устранена, приступают к его очистке. Некоторое количество моторного масла, смешиваясь с воздухом, попадает в камеру сгорания мотора. Увеличивался расход топлива и мощность мотора снижается.

Для удаления моторного масла из интеркулера он демонтируется. Можно очистить не снимая, но качество удаления масла будет низким.

Демонтаж интеркулера требует разбора передней части автомобиля до мотора. Процесс отнимает много времени, если процедуру ранее не приходилось выполнять.

Проблем с демонтажем интеркулера воздушного типа охлаждения не возникает. Если тип охлаждения водяной обращаются к специалистам. Повреждение трубопроводов, подводящих жидкость для охлаждения приводит к дорогостоящему ремонту.

Когда демонтаж интеркулера выполнен приступают к очистке. Использовать агрессивные химические вещества (бензин и различного рода растворители) не рекомендуется. Они могут вызвать повреждение материала интеркулера. Повреждённые места могут стать причиной развития коррозии.

Для очистки интеркулера используются чистящие химические вещества. Можно приобрести в магазине, торгующем автохимией. Эффективно удаляют масленые загрязнения.

Первоначально наноситься на поверхность интеркулера чистящее средство. Надо выждать некоторое время и потом смыть под небольшим напором воды.  Перед установкой интеркулера на место его сушат.

Когда турбина гонит масло в интеркулер, надо искать причину этой неисправности. Игнорирование приводит к серьёзной поломке и дорогостоящему ремонту. Реагировать надо оперативно и если не получается обращаются к специалистам.

Это интересно

www.avtogide.ru

Поиск неисправностей турбины — DRIVE2

Турбина гонит масло (во впускную или выпускную систему)

1. Течет во впускную систему со стороны компрессора.

Исправление:
Проверьте сопротивление впуску воздуха: бывает, что засорился или обледенел воздушный фильтр или патрубок, так же может быть повреждена секция коллектора, это приведет к утечке масла только во впускную систему. Сопротивление впуску никогда не должно превышать 25

Примечания:
1. Патрубки из материалов типа резины могут восстанавливать свою форму после остановки двигателя. После устранения неисправности вылейте все масло из афтеркуллера и впускного коллектора.
2. Проверьте турбокомпрессор на предмет царапин крыльчатки и биение подшипников. Если все в порядке заменять турбину не нужно.

2. Течет во впускную систему двигателя.

Исправление:
Проверьте систему, нет ли утечки подкачанного воздуха из афтеркуллера, патрубков или коллектора двигателя. Затяните хомуты, замените прокладки и т.д.

Примечание:
Утечки накаченного воздуха производят потери давления надува и увеличивают поток воздуха через компрессор, что может привести к утечке масла.

3. Течет во впускную систему двигателя.

Исправление:
Если после отсоединения впускного патрубка вы видите частички масла в путях до турбины, они могли попасть туда по следующим причинам:
— Из тормозной системы компрессора, забирающего фильтрованный воздух из впускной системы.
— Из маслонаполненного воздушного фильтра, который переполнен или поврежден.
— Из системы замкнутой вентиляции картера двигателя.

4.1. Течет во впускную или выпускную системы двигателя.

Исправление:
Проверьте, может отводящая от турбины масло трубка забилась или повреждена, и как затянута прокладка на соединении с турбиной.

Примечание:
Так как масло в турбину подается под давлением, но уходит самотеком, даже частичное засорение путей отвода масла может привести к потекам масла со стороны турбины или компрессора с обеих сторон.

4.2. Течет во впускную или выпускную системы двигателя.

Исправление:
Проверьте, не забилась ли система вентиляции картера двигателя. А может она замерзла? Отремонтируйте сначала систему вентиляции картера. Проверьте, нет ли избыточного потока газов из этой системы — это может быть из-за сильного износа или неисправности двигателя исправьте сначала ее.

Примечание:
Обычно в этом случае потеки масла слабее. Слабые потеки масла зачастую симптомы неисправности не самой турбины, а других систем двигателя.

5. Течет только в выпускную систему двигателя.

Исправление:
Проверьте, может это топливо или масляные пары (посмотрите в выпускном коллекторе).

Примечание:
— Из-за высоких температур выхлопных газов на входе турбины относительная их температура на ее выходе, даже если масло течет из двигателя, поверхности иногда выглядят «мокрее» на выходе турбины, чем на самом коллекторе, посмотрите внимательно нет ли признаков высохшего масла на выхлопном коллекторе и входе турбины.
— Если на двигателе стоит новая турбина и в коллекторе есть частицы масла, это скорее всего из двигателя, не из турбины.

Недостаточная мощность / черный дым

Недостаточная мощность и черный дым могут появляться вследствие различных причин, связанных с работой двигателя, а также его топливной или воздушной систем. Если же причина неисправности в турбине, давление наддува будет ниже необходимого на пике оборотов двигателя.

Долгое время реакции двигателя

Причиной долгого времени реакции двигателя являются проблемы в его воздушной системе. Низкое давление наддува

1. Установлен неправильный турбокомпрессор

Неисправность:
Установлен несоответствующий двигателю турбокомпрессор Устранение: Проверьте номер турбины (данные с таблички). Убедитесь в том, что турбина действительно соответствует данному двигателю, в противном случае, замените турбину на правильную.

Примечание:
Не только несоответствующий, но и вполне подходящий турбокомпрессор не сможет создать необходимое давление в случае, если вся система работает неисправно.

2. Интеркуллер или выхлопная система препятствуют выходу газов.

Устранение:
Следуйте руководству по ремонту для определения, является ли сопротивление проходу газов в системах слишком большим. Если это так, сначала необходимо устранить эту неисправность (необходимо учитывать, что сопротивление выхлопной системы изменяется при установке катализатора).

Примечание:
Турбодизельные двигателя особенно чувствительны к закупорке впускной системы, так как в этом случае турбина не может «втянуть» достаточно воздуха

3. Утечка воздуха во впускных патрубках, коллекторе или интеркуллере

Устранение:
Проверьте затяжку всех соединений, проверьте на наличие поврежденных патрубков.

4. Повреждение вала или подшипников турбины

Устранение:
Проверьте легкость вращения крыльчатки. Вал турбины должен вращаться свободно и плавно, в противном случае, отсоедините масляный патрубок и залейте корпус турбины моторным маслом, плавно вращая ротор кончиками пальцев. В случае, если вал вращается туго, замените турбину.

Примечание: При использовании в низких температурах, а также после продолжительного простоя, тугое вращение вала можно считать нормальным.

5. Износ подшипников турбины

Устранение:
Проверьте свободный ход подшипников, как радиальный, так и осевой. В случае обнаружения излишнего зазора, замените турбину.

Примечание:
Допустимые осевые зазоры турбины очень малы, тогда как радиальные намного больше. При проверке зазоров, руководствуйтесь исключительно спецификацией производителя турбины. При проверке зазора будьте предельно осторожны, излишняя сила приведет к тому, что вал будет пружинить и замеры будут неверны.

6. Турбокомпрессор имеет повреждения крыльчатки компрессора или турбины

Причина:
Повреждена крыльчатка компрессора (1) или турбины (2)

Устранение:
1) Снимите патрубок между воздушным фильтром и турбиной, осмотрите лопасти крыльчатки на признаки повреждений, если есть потери металла, или выщербленности более 1мм глубиной — замените турбокомпрессор.
2) Отсоедините улитку турбины от сердцевины (зачастую это можно сделать не отсоединяя улитку, от выпускного коллектора). Осмотрите, нет ли повреждений лопастей крыльчатки. Если есть потери металла или выщербленности более 1мм — замените турбокомпрессор.

Примечание:
Повреждение лопастей почти всегда сопровождается увеличением шумности турбокомпрессора и обычно приводит к быстрому износу подшипников. Так что если шум турбокомпрессора в порядке и биение подшипников в норме, то вызывает сомнение, что значительное повреждение подшипников имеет место.

7. Перепускной клапан турбокомпрессора не работает.

Причина:
Перепускной механизм турбокомпрессора не работает.

Устранение:
Проверьте работу перепускного датчика и клапана, подавая воздух под давлением 45 psi в датчик. Если клапан открывается и возвращается, после подачи и отключения воздуха, и не выявлено утечек воздуха — перепускная система в порядке. Если же тяга и клапан не двигаются, а утечек воздуха нет, отсоедините тягу от рычага клапана и повторите операцию. Если в этом случае тяга двигается, то клапан заклинило или он сломан. Попытайтесь возвратить клапан, потянув за рычаг, и если он не возвращается, замените турбокомпрессор.

8. Неправильная калибровка перепускного клапана.

Причина:
Сбилась настройка движения момента срабатывания перепускного клапана

Устранение:
После всех остальных проверок, когда не в турбине не в двигателе неисправностей не обнаружено. Возникает подозрение на неисправности калибровки перепускного механизма. На большинстве турбин, изготовленных после 1997г., в датчиках перепускного механизма перекалибровка не предусмотрена, они просто заменяются новыми. Лучший способ сделать это — установить предусмотренный комплект датчика, если это возможно.

Примечания: Очень часто при подозрении на неправильную калибровку датчика позже эти подозрения оказывались, неверны, так как процесс калибровки на заводе очень точный, и, не смотря на слухи, калибровка незначительно меняется за время работы турбины. В 99% случаев, если турбокомпрессор проходит тест давлением воздуха, он работает, как и после сборки.

9. Если турбокомпрессор прошел все предыдущие проверки

Причина:
Если все предыдущие проверки турбина прошла, в 99% случаев причина не в низком давлении надува. Выявите все возможные неисправности в двигателе или его топливной системе, прежде чем решаться на замену турбокомпрессора.

Потеки масла снаружи турбины

1. Любое из соединения улиток.

Причина:
Масло течет из любого из соединений турбинной или компрессорной улиток.
Исправление:
Смотри таблицу о внутренних потеках.

2.1. Течет сердцевина.

Причина:
Масло течет из сердцевины турбокомпрессора.
Исправление:
Затените фланцы масляных трубок на указанное усилие (при необходимости замените прокладки.) Запустите двигатель и проверьте.
Примечание:
Фланцы масляных трубок могут быть с медными кольцами, которые со временем могут ослабевать. Всегда заменяйте кольца новыми перед перезатяжкой. Не затягивайте болты на фланцах слишком сильно, а то фланец прогнется, и будет течь еще сильнее.

2.2. Течет сердцевина.

Причина:
Мало течет из сердцевины турбокомпрессора.
Исправление:
Если соединения закреплены, снимите соединения масленых трубок с сердцевиной, убедитесь, что прокладочное кольцо на месте и установлено правильно. Если кольцо повреждено, заменить его новым.
Примечание:
Когда заменяете или устанавливаете старое кольцо, убедитесь, что оно смазано маслом, чтобы оно не задралось при затяжке. 2.3)

3. Течет сердцевина со стороны компрессора.

Причина:
Масло течет со стороны компрессора, ближе к его центру.
Исправление:
Если диск диффузора прикручивается к сердцевине болтами (например, ХОЛСЕТ Н1С или Н1Е) проверьте на наличие сломанных или отсутствующих болтов (4-х болтовые соед.). Ослабшие болты затяните на 75 lb-in (кг/см). Если болты сломаны или отсутствуют — замените турбокомпрессор.

4. Течет из соединения улитки компрессора с диском диффузора (сердцевиной турбокомпрессора).

Причина:
Потеки масла из соединения улитки компрессора с диском диффузора.

Исправление:
«Потеки масла»- это действительно масло или, может, смазка? В некоторых турбинах (в основном старых моделях) для создания герметичного соединения использовалась густая смазка между диском диффузора и улиткой. Со временем она может медленно вытекать и тогда кажется, что течет масло. Снимите улитку и посмотрите, нет ли больших потеков масла внутри воздушных клапанов. Если нет или лишь легкая влажность, протрите детали и поставьте улитку обратно.

Примечания:
Нет особой необходимости наносить новый слой смазки, даже самого легкого слоя достаточно. Главная цель смазки выполняется при сборке нового двигателя во время проверки давлением.

5. Течет из сердцевины турбины.

Причина:
Масло все еще течет из сердцевины турбины.

Устранение:
Если после проверки всех соединений свежее масло все еще течет из сердцевины после запуска двигателя — замените турбокомпрессор.

Примечание:
Скорее всего, в отливке сердцевины есть повреждение.

Турбо компрессор слишком шумит

1. Звук высокой тональности.

Причина: Высокий звук как будто исходящий из турбокомпрессора.

Исправление: А это точно турбина?

А) Подшипник или ремень часто шумят очень похоже на турбину, но их звук всегда пропорционален оборотам двигателя (звук турбины меняется не только от оборотов, но и от нагрузки двигателя).

Б) Зачастую протеки газа в выпускном/впускном коллекторе шумят на высокой ноте. Проверьте соединения в областях с высоким давлением — патрубках подкачанного воздуха, автеркуллера впускном/выпускном коллекторе и т. д.

В) Легкие детали (такие как кожухи, тепловые щитки и т.д.) могут резонировать и производить высокотональные звуки «типа турбинных», особенно если их крепления ослабли или повреждены. Эти звуки меняют громкость, но всегда одной тональности, независимо от скорости вращения двигателя.

Примечание: Самая распространенная проблема связана с соединениями автеркуллера (обычно в хомутах патрубков). Часто — проблема в самом коллекторе. Осмотрите выхлопную систему на предмет ослабших креплений и т.д.

2. Турбокомпрессор издает пищание, визг или скрежет даже на холостых.

Исправление:
Снимите впускной патрубок и осмотрите лопасти крыльчатки компрессора. Если любая из лопастей погнута или есть, выщерблена более 1мм, замените турбокомпрессор.

Примечание:
Важно осмотреть всю впускную систему (от воздушного фильтра до впускного отверстия турбины), нет ли там потенциальных исто

www.drive2.ru

Почему турбина гонит (кидает) масло в интеркулер? Причины здесь

Назначение интеркулера

С момента появления двигателей внутреннего сгорания конструкторы работали над повышением их мощности. Они шли двумя путями — увеличением подачи горючего и объёма цилиндров. Сначала появились большие моторы с большой мощностью. Но количественный рост возможен до определённых величин, дальше ДВС будет возить сам себя, а не машину. И в легковое авто не установишь мотор грузовика. Поэтому пробовали не изменяя объём двигателя, увеличить подачу топлива. Топливный насос легко справляется с этой задачей. Но для эффективного сгорания необходим дополнительный воздух. В обычный двигатель он самостоятельно всасывается в цилиндр из атмосферы. Поступление воздуха в этом случае ограничено. Такие двигатели называют атмосферными и увеличение подачи топлива ведёт лишь к незначительному повышению мощности. Изобретение турбонаддува решило эту проблему и мотор получил дополнительный объём воздуха.

Турбина на ДВС появилась еще в начале ХХ века. Инженеры заставили выхлопной газ раскручивать лопасти, вращать компрессор и нагнетать дополнительный воздух в цилиндры. С помощью наддува улучшилось качество сгорания топливо – воздушной смеси. Поэтому при повышении мощности двигателя расход топлива не вырос. Первый турбо двигатель получил мощность на 120% больше атмосферного собрата. Сначала их применение ограничивалось судостроением и авиацией. Так было до начала 1960-х годов.

Турбины и интеркулеры, как впрочем очень многие нововведения, появились в автомобилях благодаря автоспорту. Тяга к скорости и победам привели к установке на автомобили турбонагнетателей. При равном объёме, современный спортивный двигатель с турбонаддувом имеет в три раза большую мощность и крутящий момент.

Но, повысив мощность инженеры получили проблему, связанную теперь уже с качеством воздуха. Он нагревается дважды – горячей турбиной и из-за сильного сжатия. Получается, что чем сильнее давление, тем выше температура воздуха. Двигатель просто начинает «задыхаться» и плюсы турбонаддува превращаются в минусы. Двигатель в таком режиме сильнее греется, перерасходует топливо, теряет мощность и может детонировать.

Охладить воздух и уменьшить нагрев подаваемой в цилиндры топливо — воздушной смеси помог интеркулер. Как и всё гениальнее он прост и похож на обычный радиатор охлаждения. Устанавливается между турбиной и впускным коллектором. Проходя через него горячий воздух от турбины охлаждается и поступает в цилиндры с температурой 50 – 60 °C. Прохладным воздухом двигателю легче «дышится», поэтому установка охладителя может прибавить до 20% мощности.

По типу охлаждения интеркулеры различаются на два вида – воздушного и водяного.

Воздушный — это набор трубок через которые проходит воздух. Отводят тепло медные или алюминиевые пластины которые «нанизаны» на трубки. Конструкция проста и надежна. Но не лишена недостатков. Такой интеркулер имеет достаточно большие габариты и ему постоянно необходим обдув. Поэтому чаще всего располагают в бампере или перед радиатором охлаждения двигателя. В бампере делают отверстия для встречного потока воздуха.

В водяном, трубы заключены в теплообменник и охлаждаются жидкостью. Для него требуется ещё установка радиатора, насоса, труб и устройства управления. Сложная конструкция и специфика эксплуатации сделали его не очень популярным. Жидкостный приходит на помощь только, когда невозможно установить громоздкий воздушный.

Почему турбина гонит масло в интеркулер

Механизмы турбины работают на высоких оборотах и требуют хорошей смазки. Масло поступает из системы двигателя, смазывает узлы турбины и потом сбрасывается в картер. Именно это масло при неблагоприятных обстоятельствах, и может попасть в интеркулер.

Никому из автовладельцев не хочется услышать от мастера: Турбина погнала масло. Это значит, что устройство приходит в негодность и скоро потребуется ремонт или замена. Казалось бы, виновата сама турбина. Но это не так. Скорее всего её подвели помощники, по которым поступают масло и воздух. Турбина очень сложный и капризный механизм, работающий на больших оборотах. Что бы она хорошо справлялась с обязанностями нужны чистые масло и воздух, в достаточных количествах и под оптимальным давлением. Поэтому первым делом нужно обратить внимание на маслопровод, воздуховод и воздушный фильтр.

Деформация сливного маслопровода

Выяснить эту причину замасливания проще других. Достаточно осмотреть маслопровод. По нему смазка сбрасывается в картер двигателя. Если трубка пережата, деформирована или неправильно изогнута, то масло по ней плохо отходит из подшипникового узла. Оно просачивается через уплотнители в корпус турбины и нагнетается через интеркулер в цилиндры. В этом случае простая замена недорогой трубки убережёт от дорогостоящего ремонта.

Загрязнение маслопровода

Масло из турбины стекает в картер самотёком. Поэтому даже простое загрязнение трубки приводит к затруднению слива и повышению давления в узлах турбины. Причинами могут быть:

• использование некачественного масла
• несвоевременная замена
• плохой герметик
• неправильно установленные прокладки

Под воздействием температуры грязные и дешёвые масла образуют нагар на внутренней поверхности и забивают маслопровод. Плохо установленные прокладки перекрывают входные отверстия. Герметик под воздействием температуры может попасть в трубку. Поэтому нужно использовать рекомендованное автопроизводителем масло и своевременно его менять. При монтаже маслопроводов применять термо и маслостойкие герметики. Внимательно и аккуратно устанавливать прокладки под фланцы. А загрязненный маслопровод необходимо снять и промыть.

Неисправный воздуховод

Воздуховод это обычная резиновая трубка, которую можно проколоть, порвать, пережать или прожечь. Его неисправность нарушит работу турбины и вызовет появление масла в интеркулере. Обычно воздуховод легко доступен и осмотр не вызывает затруднений. Любые повреждения свидетельствуют в пользу покупки нового. Стоит он недорого и меняется легко.

Критическое загрязнение воздушного фильтра

Воздух поступающий в двигатель загрязнен пылью, абразивом, выхлопными газами и прочими вредными частицами. Вся грязь скапливается на воздушном фильтре и он успешно справляется с обязанностями до определённого времени. Засорение фильтра атмосферного ДВС ведет к потере мощности и перерасходу топлива. В турбо моторах к этим проблемам может добавиться появление масла в интеркулере.

Грязный фильтр затрудняет поступление воздуха и на входе в турбину создаётся разрежение. Разрушаются уплотнители, и масло поступает в камеру нагнетания. Турбина начинает гнать его через охладитель в цилиндры.

Турбированные двигатели потребляют много воздуха, поэтому фильтр забивается чаще обычных и требует повышенного внимания.

Очистка

Грязный интеркулер не пропускает воздух и нивелирует работу турбины. Поэтому после устранения неисправностей его необходимо очистить. Это можно сделать только демонтировав охладитель. При очистке нежелательно применение бензина, керосина, уайт-спирита и подобных веществ.

Для промывки нужно приобрести специальный очиститель масляного нагара. Важно, что бы он не был агрессивен к материалу из которого изготовлен интеркулер. Что бы промыть, нужно следовать инструкции очистителя. Затем необходимо промыть охладитель проточной водой без напора. Скорее всего потребуется пять – шесть промывок, прежде чем из трубок потечёт чистая вода. Остатки воды выгоняют воздухом. Она ни к чему в системе питания двигателя. Давление компрессора должно быть минимальным. После этого чистый и сухой кулер можно ставить на двигатель.

О важности своевременной диагностики

Масло в системе питания двигателя приводит к фатальным последствиям. Это поломка турбины, закоксовывание колец, прогорание поршней и клапанов и прочие неприятности. Даже небольшое появление масла в интеркулере должно насторожить владельца. Необходимо прекратить эксплуатацию авто и провести диагностику. Это убережёт от замены агрегатов и дорогостоящего ремонта двигателя.

Попадание масла в интеркулер — распространенная неисправность турбированных моторов. Она вызвана особенностями конструкции и работы турбины. Неприятный симптом, который сигнализирует, что двигателю нужно уделить пристальное внимание. Просто так эту проблему оставлять нельзя. Если самостоятельная диагностика не прояснила ситуацию, нужно обратиться к профессионалу.

rulikoleso.ru

Турбина гонит масло в интеркулер: причины и последствия

Статистика, которая знает все, говорит о том, что машин с турбированными силовыми установками становится все больше. И это нормально, их использование несет прямые и косвенные выгоды автовладельцу. Применение турбирования позволяет более рационально использовать топливо. Использование турбин позволяет увеличить мощность двигателя без изменения объема камеры сгорания. Это достигается за счет использования сжатого воздуха, нагнетаемого турбиной.

Содержание статьи

Основной недостаток в работе турбины

Опыт использования турбированных двигателей показывает, что эти агрегаты имеют ряд технических проблем. И одна из них — это течь масла из турбины. И тут надо сказать, что замена турбины не всегда помогает ее устранить. Почему турбина гонит масло? В чем первопричина этой неполадки?

Масло вытекает из турбины только по одной причине — высокого давления. Для проталкивания воздуха ей приходится прикладывать большее усилие. Именно это и служит причиной того, что через подшипники скольжения начинается течь масла.

Что необходимо сделать для нормализации давления?

Для этого, при монтаже турбинного агрегата, необходимо выполнить определенные действия, в частности:

1. Выяснить состояние фильтра, в случае если он загрязнен необходимо его или прочистить, или заменить.
2. Необходимо проверить состояние коробки воздушного фильтра и заборного патрубка. В случае необходимости их надо будет прочистить.
3. Выяснить насколько герметична коробка и крышка фильтра. В случае ее нарушения во внутренние части турбины могут попасть посторонние частицы и это рано или поздно приведет ее к выходу из строя.
4. Кроме, вышеперечисленных операций необходимо прочистить все патрубки, установленные в этом агрегате. При сборке необходимо проследить, чтобы внутрь не попали посторонние частицы.

Важно! Если было принято решение о замене турбинного агрегата и не были проведены указанные мероприятия, то вероятность того, что установленная турбина начнет сочиться маслом.

Дополнительные операции, которые необходимо выполнить при обслуживании или замене турбины:

Необходимо заменить моторное масло, залитое в двигатель. Все дело в том, посторонние частицы которые находятся в масле рано или поздно осядут на поверхности подшипников и компрессор через какое-то время будет заклинен.

 Важно! Во избежание попадания в масло посторонних частиц недопустимо применять герметизирующие составы. Со временем они высыхают и начинают разрушаться, образуя при этом мелкие твердые частицы.

К сожалению, не все автомобильные слесаря знают и выполняют указанные выше операции. Поэтому приобретая турбину в специализированном магазине необходимо взять инструкцию по монтажу, изучить ее самому и потребовать от механика, устанавливающего компрессор ее четкого соблюдения. При этом не особо важно, компрессор будут заменять в «поле» или на станции технического обслуживания.

Интеркулер — что это?

Работу турбины сопровождает обильное выделение тепла, это приводит к следующим последствиям:

• снижается эффективность работы, для сжатия разогретого воздуха необходимо приложить большие усилия;
• высокий износ узлов и деталей конструкции.

Высока температура и износ деталей и служил основной причиной выхода из строя компрессора. Инженеры придумали выход из этой ситуации и был разработан интеркулер. Его главная задача — обеспечение снижение температуры компрессора до оптимальных величин, например, до 50 — 60 градусов Цельсия.

По внешнему виду это устройство напоминает радиатор охлаждения, по сути, которым он и является.

Использование этого устройства охлаждения приводит к снижению производительности компрессора, так как его устанавливают на пути движения воздуха — это приводит к снижению параметров давления воздуха.

Виды интеркулеров

В автомобилестроении используют два типа этих охлаждающих устройств:

• воздушный;
• жидкостный.

В первом исполнении охлаждение происходит за счет потока воздуха. Во втором для снижения температуры компрессора используют охлаждающие составы.

Охладители, относящиеся к первому типу, получили самое широкое распространение. Их устанавливают практически на всех серийно выпускаемых двигателях.

Почему турбина часто гонит масло в интеркулер?

Чтобы ответить на этот вопрос и узнать причины из-за которых турбина гонит масло, необходимо провести тщательную диагностику компрессора авто. Это необходимо сделать как можно быстрее. Лучше всего диагностику проводить на станции технического обслуживания.

Масло применяют для уменьшения трения между деталями компрессора. В противном случае произойдет быстрый их износ и как следствие будет необходимо их заменять. Масло поступает в турбину из двигателя. Кстати, его надо менять несколько чаще чем предусмотрено в технической документации.

При обнаружении масла в интеркулере компрессора автомашину необходимо загнать на смотровую яму или на гидравлический подъемник. Затем необходимо демонтировать защиту картера двигателя и внимательно осмотреть открывшиеся внутренности для обнаружения дефектов. Для осмотра необходимо максимально полное освещение.

Основные причины наличия масла в интеркулере

Среди базовых причин можно назвать следующие:

 Дефекты маслопровода

Необходимо оценить вид и состояние маслопровода. Он размещен между картером силовой установки и турбиной. Через него масло поступает из картера в компрессор.Для производства этой трубки, достаточно сложной формы, применяют сталь, которая должна оказывать большое сопротивление деформации. Но воздействие внешних факторов может привести к изменению ее формы и как следствие к нарушению ее нормальной работы. То есть снижается пропускная способность и того количества масла, поступающего через нее не хватает для эффектной работы компрессора. Это приводит к росту давления масла и в результате турбина гонит масло в интеркулер

При осмотре необходимо обратить на внешний вид маслопровода. Если заметны следы деформации, то необходимо его заменить.

Грязь в маслопроводе

Чем старше автомашина, тем больше можно найти явных и скрытых неполадок. К ним относят и попадание моторного масла в охладитель турбины. Еще одной причиной этого может быть наличие грязи в маслопроводе. С течением времени и использования не вовремя замененного масла приводит к образованию на внутренней полости наслоений, которые, в свою очередь, заужают рабочий диаметр маслопровода. Что, разумеется, приводит к скачку давления масла во впускном коллекторе. Устранить этот дефект просто. Необходимо демонтировать маслопровод и тщательно его промыть. Для этого можно использовать различные моющие средства. При этом целесообразно заменить масло в двигателе.

Повреждение воздуховода

При эксплуатации автомобиля может произойти всякое, в том числе и повреждение воздуховода. Таким образом, в его корпусе могут появиться трещины, которые способствуют созданию зоны разряжения, то есть с пониженным давлением. Наличие такой зоны приводит к тому, что масло, из объема с высоким давлением устремляется туда где оно имеет меньший размер.

Под воздействием масла, начинается разрушение прокладок и уплотнений. Таким образом, зона низкого давления расширяется и это приводит к тому, что засорение интеркулера маслом происходит лавинообразно.

Если повреждения носят некритичный характер, то их можно исправить, если нет, то эту деталь необходимо заменить, причем при этом не стоит затягивать время, так как вырастут расходы на очистку турбокомпрессора.

Загрязнение фильтра

Некоторые автовладельцы пренебрегают значение чистоте воздушного фильтра. А между тем ему принадлежит ведущая роль в обеспечении штатной работы турбонаддува. Воздух в котором содержатся механические вкрапления, микрочастицы масла может привести к нарушению в работе компрессора. Если воздушный фильтр не может выполнить качественную очистку поступающего воздуха и подачу его в необходимом объеме, то в результате произойдет образование зоны низкого давления, к чему это приводит, было рассказано в предыдущем разделе, т.е турбина погонит масло в систему охлаждения. Водитель по обыкновению не замечает течения этого процесса, а между тем процесс попадания масла в компрессор набирает обороты.

Последствия загрязнения интеркулера

Наличие масла в приводит к снижению качества охлаждения системы наддува, что в итоге приведет к перегреву компрессора. Этого можно избежать поняв почему турбина компрессора гонит масло в интеркулер.

Как определить, берёт ли турбина масло

avtotehnar.ru

Турбина гонит масло в интеркулер дизельного двигателя, в чем причина и что делать?

Чем сложнее техника, тем чаще она выходит из строя и тем дороже обходится её восстановление — это правило является актуальным для любого механизма, включая и мотор автомобиля. При профилактическом обслуживании дизельного двигателя, оснащённого турбонаддувом и промежуточным охладителем (интеркулером) многие владельцы транспортных средств с удивлением обнаруживают в последнем следы масла. Паниковать и готовиться к огромным затратам при этом не стоит — вполне возможно, что проблему удастся решить «малой кровью». Сначала необходимо определить, почему же турбина гонит масло в интеркулер, а затем уже приступать к устранению обнаруженного дефекта.

Причины присутствия масла в интеркулере могут носить различный характер

Назначение детали

И тут у некоторых автомобилистов, не слишком подробно вникающих в устройство своего автомобиля, может возникнуть вопрос — а что, собственно говоря, такое интеркулер, как он выглядит и зачем нужен? Обратив своё внимание на школьный курс физики, мы можем вспомнить, что при сильном нагревании вещества расширяются, а при охлаждении — наоборот, уплотняются. Если автомобиль оборудован турбонаддувом, воздух в нём проходит сквозь нагнетатель, приводимый в движение выхлопными газами. Последние, как известно, имеют очень высокую температуру, что приводит к нагреванию воздуха, использующегося в топливной смеси до 150–200 градусов. В результате сама смесь сильно расширяется, становится неоднородной и сгорает не полностью.

Чтобы улучшить характеристики приводного узла, смесь нужно охладить — следовательно, после турбины стоит установить радиатор, которым и является интеркулер. Он позволяет достичь множества положительных изменений, среди которых стоит назвать:

• Повышение мощности мотора;
• Снижение содержания токсичных веществ в выхлопе;
• Уменьшение расхода топлива;
• Повышение «эластичности» мотора, то есть быстроты реакции на изменение подачи горючего.

Видео о том, как работает интеркулер:

Изначально интеркулеры предназначались исключительно для установки на дизельные моторы, которые являются очень чувствительными к повышенной температуре смеси — ведь дополнительный радиатор снижает температуру воздуха, выходящего из турбины, до 50–75 градусов. Однако в настоящее время ведущие производители и тюнинговые ателье практикуют монтаж интеркулеров также на бензиновые моторы.

Чаще всего встречаются воздушные интеркулеры, которые представляют собой конструкцию, подобную стандартному радиатору системы охлаждения — отличием является только прохождение через внутренние соты воздуха вместо жидкости. Они дешевле и практичнее, однако, требуют наличия большого объёма свободного пространства под капотом. Жидкостные интеркулеры намного меньше, но они требуют использования собственного насоса и электронного блока управления. Как бы там ни было, масло в интеркулере дизельного двигателя вы можете обнаружить вне зависимости от того, какой конструкцией он обладает.

Основные причины поломки

Простые решения

Если вы нашли масло в интеркулере, не стоит паниковать — вполне возможно, что вам понадобится всего лишь пара часов на устранение этого недостатка. В первую очередь, проверьте состояние сливного маслопровода, который проложен между турбиной и картером мотора — он должен быть прямым и не содержать существенных изгибов. При изогнутой сливной трубе в турбине возникает повышенное давление, которое заставляет масло продавливаться сквозь кольца уплотнения и попадать в интеркулер. Как правило, этот трубопровод изготавливается из плотного жёсткого материала, но при длительной эксплуатации он может деформироваться. Решение предельно простое — выровнять маслопровод и закрепить его в этом положении.

Если турбина кидает масло в интеркулер, осмотрите также воздуховод, ведущий к ней — в нём не должно быть никаких трещин либо отверстий. Причиной может быть и сильно забитый фильтр, не пропускающий достаточное количество воздуха. В обоих случаях внутри нагнетателя образуется зона разрежения, которая вытягивает масло и постепенно разрушает кольца уплотнения, загрязняя интеркулер. Решение — очистить фильтр, а при первой возможности заменить его, а также устранить пробоины воздухопровода.

Серьёзные проблемы

Иногда так просто отделаться от возникших проблем не удаётся — масло в патрубке интеркулера появляется в результате нарушения сообщения с картером мотора. Причиной может быть образование засоров различного типа в сливном маслопроводе — от попадания в него мусора до возникновения нагара. Очень часто автолюбители, самостоятельно проводящие ремонт дизельного мотора, используют для крепления маслопровода не специальные средства, а обычные герметики, которые при нагреве проникают внутрь трубки и образуют пробки. Решение проблемы — снять сливной маслопровод, тщательно прочистить его и промыть, стараясь не повредить стенки трубки.

Однако это ещё не худший вариант развития событий — вполне возможно, что смазочный материал в картере поднимается выше уровня дренажного патрубка, и в результате турбина кидает масло в интеркулер. Хорошо, если вы просто переборщили с объёмом применяемого масла — а вот при нарушении вентиляции картера ситуация будет не столь легко поправимой. Одной из причин возникновения проблемы может быть нарушение целостности уплотнительных колец в цилиндро-поршневой группе, в результате чего отработанные газы будут попадать в картер и выдавливать масло через сливную трубку. Решение — капитальный ремонт двигателя с заменой колец.

Устранение последствий

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения. Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности. Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств. Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000.

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя. Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором. Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер. Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.

Главное — своевременное обнаружение

Помните, что чем дольше масло будет находиться в интеркулере, тем сложнее его будет вымыть обычными средствами, не прибегая к приобретению дорогостоящей профессиональной автохимии. Кроме того, игнорирование проблемы приведёт к её усугублению, что заставит вас потратить немалые средства на восстановление нормальной работоспособности двигателя и связанных с ним систем автомобиля. Поэтому, как только вы обнаружили течь масла в интеркулер, немедленно прекратите эксплуатацию транспортного средства и займитесь его диагностикой. Если самостоятельно причину обнаружить не удаётся, обратитесь к профессионалу, являющемуся сотрудником автомобильного сервисного предприятия. В любом случае оставлять без внимания проблему нельзя — это обойдётся вам чересчур дорого.

Новая турбина гонит масло причина

7 причин почему гонит масло из турбины (все случаи). Их следствие и как решить

Масло из турбины может вылетать по самым разным причинам, в частности, из-за забитого воздушного фильтра или системы воздухозабора, моторное масло начало пригорать или оно изначально не соответствовало температурному режиму, закоксовывание масляных каналов двигателя. Более сложными причинами бывает поломка крыльчатки, значительный износ подшипников турбины, заклинивание ее вала, из-за чего крыльчатка не вращается вовсе. Однако в большинстве случаев течь масла из турбины обусловлена несложными в ремонтном отношении неисправностями, большинство из которых многие автовладельцы вполне способны устранить самостоятельно.

Содержание

Причины возникновения расхода масла в турбине

Перед тем как перейти к рассмотрению непосредственно причин, из-за которых возможно подтекание масла, необходимо определиться с его допустимым объемом. Дело в том, что любая, даже полностью исправная, турбина будет подъедать масло. И этот расход будет тем больше, чем на больших оборотах будет работать как сам двигатель, так и турбина. Не вдаваясь в подробности этого процесса нужно отметить, что приблизительный нормальный расход масла турбированного мотора составляет около 1,5…2,5 литра на 10 тысяч километров пробега. А вот если значение аналогичного расхода перевалило за 3 литра, то это уже повод задуматься о поиске неисправности.

Начнем с самых простых причин, почему может возникнуть ситуация, когда гонит масло из турбины. Как правило, ситуация связана с тем, что запорные кольца, которые, собственно, и не дают маслу вытекать из турбины, изнашиваются и начинают пропускать. Происходит это из-за того, что давление в агрегате падает, и в свою очередь масло капает из турбины туда, где меньше давление, то есть, наружу. Итак, перейдем к причинам.

Забитый воздушный фильтр. Это самая простая ситуация, которая, однако, может стать причиной указанной проблемы. Нужно проверить фильтр и при необходимости заменить его (в редких случаях получается его прочистить, но все же лучше не искушать судьбу и поставить новый, особенно если вы эксплуатируете машину на бездорожье). Зимой вместо или вместе с засорением в некоторых случаях возможно его замерзание (например, в условиях очень высокой влажности). В любом случае, обязательно нужно проверить состояние фильтра.

Коробка воздушного фильтра и/или его заборный патрубок. Тут ситуация аналогична. Даже если воздушный фильтр в порядке нужно проверить состояние указанных узлов. Если они забиты — нужно исправить ситуацию и прочистить их. Сопротивление поступающего воздуха должно быть не выше 20 мм водного столба при работе двигателя на холостом ходу (приблизительно 2 технические атмосферы, или около 200 кПа). В противном случае нужно выполнить ревизию и чистку систему или ее отдельных элементов.

Нарушение герметичности крышки воздушного фильтра. Если такая ситуация имеет место, то неизбежно попадание в воздушную систему пыли, песка и мелкого мусора. Все эти частички будут работать как абразив в турбине, постепенно «убивать» ее из строя вплоть до полного выхода из строя. Поэтому ни в коем случае нельзя допускать разгерметизации воздушной системы у двигателя с турбиной.

Некачественное или неподходящее масло. Любой двигатель внутреннего сгорания очень чувствителен к качеству моторного масла, а турбированные двигатели — тем более, поскольку скорости вращения и температура у них гораздо выше. Соответственно, во-первых, необходимо пользоваться тем маслом, которое рекомендует завод-изготовитель вашей машины. А во-вторых, нужно выбирать ту смазочную жидкость, которая является наиболее качественной, от более известного бренда, синтетическое или полусинтетическое, и не заливать в силовой агрегат всякий суррогат.

Жаростойкость масла. Масло для турбин обычно более жаростойкое, чем обычное, поэтому нужно пользоваться соответствующей смазывающей жидкостью. Такое масло не пригорает, не прикипает к стенкам элементов турбины, не засоряет масляные каналы и нормально смазывает подшипники. В противном случае турбина будет работать в экстремальных условиях и существует риск ее быстрого выхода из строя.

Интервал замены масла. В каждом двигателе масло нужно менять по регламенту! Для турбированных моторов это особенно актуально. Лучше выполнять соответствующую замену приблизительно на 10% раньше, чем это указано по регламенту изготовителем автомобиля. Это наверняка увеличит ресурс как двигателя, так и турбины.

Состояние подводящих масляных патрубков. Если долго не менять масло или пользоваться некачественной смазывающей жидкостью (или попросту будет забит масляный фильтр), то существует риск того, что со временем масляные патрубки забьются и турбина будет работать в критическом режиме, что значительно снижает ее ресурс.

Попадание масла из турбины в интеркулер (впускной коллектор). Такая ситуация возникает нечасто, однако ее причиной может быть уже упомянутый выше забитый воздушный фильтр, его крышка или патрубки. Другой причиной в данном случае могут стать забитые масляные каналы. В результате этого происходит разность давления, из-за которой, собственно, масло и «выплевывается» в интеркулер.

Попадание масла в глушитель. Тут аналогично предыдущему пункту. В системе возникает разность давления, которая спровоцирована либо забитой воздушной системой (воздушным фильтром, патрубком, крышкой) или масляные каналы. Соответственно, в первую очередь необходимо проверить состояние описанных систем. Если это не помогло — возможно, сама турбина уже имеет значительный износ и нужно выполнять ее ревизию, но перед тем нужно выполнить проверку турбины.

В некоторых случаях такая проблема может следствием использования в процессе монтажа подающего и сливного маслопроводов герметиков. Их остатки могли раствориться в масле и стать причиной того, что масляные каналы закоксовались, в том числе могут частично выйти из строя подшипники компрессора. В данном случае необходимо выполнить чистку соответствующих каналов и отдельных частей турбины.

Теперь переходим к более сложным причинам, соответственно, и дорогостоящим ремонтам. Они возникают в случае, если турбина очень сильно износилась вследствие ее неправильной эксплуатации или просто из-за своей «старости». Износ мог быть вызван чрезмерной нагрузкой на двигатель, использование неподходящего или некачественного масла, замена его не по регламенту, механическое повреждение и так далее.

Выход из строя крыльчатки. Такая ситуация возможна, если имел место значительный люфт на ее валу. Это возможно либо от старости либо от воздействия на вал абразивных материалов. В любом случае ремонту крыльчатка не подлежит, ее нужно только менять. При этом обычно выполняются сопутствующие ремонты. Самостоятельно их вряд ли имеет смысл выполнять, лучше обратиться за помощью в автосервис.

Износ подшипников. При этом наблюдается значительный расход масла. И оно может попадать в полость, в непосредственной близости от них. А поскольку подшипники не ремонтируются, то их нужно менять. Лучше также обратиться за помощью в автосервис. В некоторых случаях проблема состоит не столько в непосредственной замене подшипников, сколько в их подборе (например, на редкие машины нужно заказывать запчасти из-за рубежа и ждать значительное время, пока они будут доставлены).

Заклинивание вала крыльчатки. При этом она вообще не вращается, то есть, турбина не работает. Это одна из самых тяжелых ситуаций. Обычно его заклинивает по причине перекоса. В свою очередь, перекос может возникнуть из-за механического повреждения, значительного износа или выхода из строя подшипников. Тут нужна комплексная диагностика и ремонт, поэтому необходимо обратиться за помощью в автосервис.

Методы устранения поломки

Естественно, что выбор того или иного решения устранения неисправностей напрямую зависит от того, что именно стало причиной того, что масло капает или течет из турбины. Однако перечислим наиболее вероятные варианты, от простых к более сложным.

1. Замена (в крайнем, не нежелательном случае, чистка) воздушного фильтра. Запомните, что желательно менять фильтр немного раньше регламента, приблизительно на 10%. В среднем же, его замену нужно проводить не реже, чем через каждые 8-10 тысяч километров пробега.
2. Проверка состояния крышки воздушного фильтра и патрубков, при обнаружении засора нужно обязательно хорошенько прочистить их, удалив мусор.
3. Проверка герметичности крышки воздушного фильтра и патрубков. При обнаружении трещин или других повреждений в зависимости от ситуации можно попробовать отремонтировать их, наложив хомуты или другие приспособления, в крайнем случае нужно купить новые детали вместо поврежденных. При этом обязательным условием будет то, что если разгерметизация была обнаружена, то перед сборкой системы с новыми комплектующими ее обязательно нужно тщательно прочистить от мусора и пыли, которые в ней находятся. Если этого не сделать — мусор будет играть роль абразива и значительно изнашивать турбину.
4. Правильный подбор моторного масла и его своевременная замена. Это актуально для всех двигателей, а особенно для тех, которые снабжены турбонагнетателем. Лучше пользоваться качественными синтетическими или полусинтетическими маслами известных производителей, таких как Shell, Mobil, Liqui Moly, Castrol и других.
5. Периодически необходимо контролировать состояние масляных патрубков с тем, чтобы они обеспечивали нормальное перекачивание масла по масляной системе, в частности, к турбине и от нее. В случае, если вы полностью меняете турбину, то в профилактических целях нужно выполнить их чистку, даже если на первый взгляд они относительно чистые. Лишним это не будет!
6. Регулярно нужно выполнять контроль состояния вала, крыльчатки и подшипников, не допускать их значительного люфта. При малейших подозрениях на неисправность нужно выполнить диагностику. Лучше делать это в автосервисе, где имеется соответствующее оборудование и инструменты.
7. В случае, если имеет место масло на выходе из турбины, то имеет смысл проверить состояние дренажной трубки, наличие в ней критических изгибов. При этом уровень масла в картере обязательно должен быть выше, чем у отверстия той трубочки. Также имеет смысл проверить вентиляцию картерных газов. Обратите внимание, что конденсат, образующийся в выпускном коллекторе из-за разности температур, зачастую принимают за масло, поскольку влага, смешиваясь с грязью, приобретает черный цвет. Нужно быть внимательным, и убедиться, что это действительно масло.
8. Если наблюдается течь во впускную или выпускную систему двигателя, то также имеет смысл проверить состояние прокладок. Со временем и под воздействием высоких температур она может значительно износиться и выйти из строя. Соответственно, ее нужно поменять на новую. Делать это самостоятельно нужно лишь в случае, если вы уверены в своих знаниях и практическом опыте по выполнению подобных работ. В некоторых случаях вместо замены помогает простая подтяжка стягивающих болтов (но реже). Однако сильно перетягивать тоже нельзя, поскольку это может привести к обратным последствиям, когда прокладка вообще не будет держать давление.

Помните, что перегревание турбокомпрессора способствует образованию на его поверхности закоксования от моторного масла. Поэтому перед тем как заглушить турбированный двигатель, необходимо дать ему поработать на холостых оборотах некоторое время с тем, чтобы он немного остыл.

Также необходимо помнить, что работа при высоких нагрузках (на высоких оборотах) способствует не только чрезмерному износу турбокомпрессора, но и может привести к деформации подшипника вала ротора, подгоранию масла, и общему снижению ресурса отдельных его частей. Поэтому по возможности нужно избегать такого режима эксплуатации двигателя.

Редкие случаи

Теперь остановимся на более редких, частных, случаях, которые, однако, иногда беспокоят автолюбителей.

Механическое повреждение турбины. В частности, это может быть вследствие ДТП или другой аварии, попадание на крыльчатку какого-нибудь постороннего тяжелого предмета (например, болта или гайки, оставленного после монтажа), или попросту брак изделия. В этом случае, к сожалению, ремонт турбины вряд ли возможен, и лучше поменять ее, поскольку поврежденный узел все равно будет иметь гораздо более низкий ресурс, поэтому это будет невыгодно с экономической точки зрения.

Например, имеет место течь масла снаружи турбины со стороны компрессора. Если при этом диск диффузора прикрепляется к сердцевине при помощи болтов, например так как это реализовано в турбокомпрессорах Holset h3C или h3E, то, возможно, один из четырех крепежных болтов уменьшил момент натяжения или сломался. Реже возможна его потеря по причине вибрации. Однако если его просто нет — нужно установить новый и подтянуть все болты с необходимым моментом. Но когда болт сломался и внутренняя его часть попала в турбину, то ее нужно демонтировать и попытаться найти отломанную часть. В самом худшем случае — выполнить ее полную замену.

Течь из соединения диска диффузора с улиткой. Тут проблема состоит в том, что нужно убедиться, а масло ли вытекает из упомянутого соединения. Так как в старых моделях турбокомпрессоров использовалась специальная густая смазка, обеспечивающая их герметичность. Однако в процессе эксплуатации турбины, под воздействием высоких температур и повреждении уплотнений эта смазка может вытекать. Поэтому для дополнительной диагностики необходимо демонтировать улитку и выяснить, имеют ли место потеки масла внутри воздушных клапанов. Если их нет, а вместо них имеется лишь влажность, то можно не беспокоиться, вытереть ее ветошью, и собрать весь агрегат в исходное состояние. В противном случае необходимо выполнить дополнительную диагностику и воспользоваться одним из приведенных выше советов.

Высокий уровень масла в картере. Изредка в турбированных двигателях лишнее масло может выливаться из системы вследствие его высокого уровня в картере (выше отметки MAX). В данном случае необходимо слить излишки смазывающей жидкости до максимально допустимого уровня. Делать это можно либо в гаражных условиях, либо в автосервисе.

Конструкционные особенности двигателя. В частности, известны случаи, когда некоторые мотора в силу своей конструкции сами создавали сопротивление самотечному сливу масла из компрессора. В частности, это происходит потому, что противовес коленчатого вала двигателя своей массой как бы забрасывает масло обратно. И тут уже ничего поделать нельзя. Нужно лишь внимательно следить за чистотой мотора и уровнем масла.

Износ элементов цилиндропоршневой группы (ЦПГ). При этом возможна ситуация, когда отработанные газы прорываются в поддон картера и создают там повышенное давление. Особенно это усугубляется, если вентиляция картерных газов работает некорректно или не в полной мере. Соответственно, при этом самотечный слив масла затруднен, и турбина попросту выгоняет его из системы через слабые уплотнения. Особенно если последние уже старые и прохудившиеся.

Забитый сапунный фильтр. Он находится в системе вентиляции картерных газов и может также со временем забиваться. А это, в свою очередь, приводит к ее некорректной работе. Поэтому вместе с проверкой работоспособности вентиляции имеет место проверить и состояние указанного фильтра. При необходимости его нужно заменить.

Неправильная установка турбины. Или другой вариант — установка заведомо некачественной или неисправной турбины. Этот вариант, конечно, редкость, однако если вы выполняли ремонтные работы в автосервисе с сомнительной репутацией, то его также нельзя исключать.

Отключение клапана ЕГР (EGR). Некоторые автолюбители в ситуации, когда турбина «подъедает» масло, советуют отключить клапан EGR, то есть, клапан рециркуляции отработанных газов. На самом деле, действительно, такой шаг можно предпринять, однако необходимо дополнительно ознакомиться с последствиями этого мероприятия, поскольку он влияет на многие процессы в двигателе. Но помните, что даже если вы решитесь на такой шаг, все равно необходимо будет найти причину, из-за которой происходит «подъедание» масла. Ведь при этом его уровень постоянно падает, а работа двигателя в условиях масляного голодания очень вредна для силового агрегата и турбины.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Почему турбина гонит масло. В интеркулер (также во впускной коллектор), либо в глушитель. Разберем все варианты

У меня уже очень много статей про турбины автомобиля, пора делать целую рубрику, однако вопросы все «идут и идут» — что делать, сейчас все больше машин с турбинами. Я стараюсь структурировать эти вопросы и сегодня, пожалуй, самый ожидаемый ответ – будем говорить, почему гонит масло? Сразу скажу это действительно большая тема, потому как гнать может как во впускной коллектор (иногда даже доходит до интеркулера), либо может «выкидывать» уже в сам глушитель. Почему такое происходит и как с этим бороться? Подробная инструкция и видео в конце …

СОДЕРЖАНИЕ СТАТЬИ

• Напомню о строении
• Про герметичность
• Почему гонит масло?

Этот вопрос действительно широкий потому как причин может быть просто масса. Но для начала я вам хочу напомнить конструкцию турбины и причем тут масло. Конечно, я уже писал подробно — как работает турбина, но немного повторюсь.

Напомню о строении

Итак, если утрировать, то конструкция просто примитивная. Это вал, на котором висят два «вентилятора» (гребенки с лопастями). Один такой «вентилятор» раскручивается от отработанных газов, другой соответственно тоже начинает крутиться, потому как сидит на этом же валу и ему передается крутящий момент. Вращения могут достигать просто запредельных оборотов, например 200 – 250 000 в минуту! Соответственно этот вал должен иметь хорошие подшипники, чтобы выдержать такую нагрузку (нужно отметить, что обычно их всего два, и один опорный). НО как показала практика, ни один сухой подшипник не выдерживает такое вращение (идет большой нагрев), он просто рассыпается – его клинит, турбина выходит из строя. Поэтому нужно было — как то забирать лишнюю температуру, а также улучшить скольжение. Все это прекрасно делает моторное масло, поэтому к валу подвели два канала (на каждый подшипник) от поддона двигателя, по которым уже идет масло – СМАЗЫВАЕТ и ОХЛАЖДАЕТ подшипники! Таким образом, добились высоких оборотов турбины, а соответственно увеличили производительность и надежность, сейчас такой принцип применяется до сих пор.

Все вроде хорошо, но такая конструкция породила большое количество побочных проблем, которые не удается решить даже большим гигантам. Самая нерешаемая это то — что турбина гонит масло. Так как же это происходит?

Про герметичность

ЗАМЕЧАНИЕ! Ребята даже вполне исправная турбина будет расходовать масло, это нормально в современных реалиях! К сожалению, такова конструкция такого двигателя, и чем больше вы будете «топить» гашетку, тем больше будет расход, это своего рода зависимые постоянные. Также стоит отметить, что «нормальная» величина расхода масла примерно 1,5 – 2,5 литра на 10000 километров, если у вас больше «3», то нужно проверить агрегат.

Так за счет чего это происходит? Достаточно подумать и все встанет на свои места. Как я писал сверху к подшипникам подходит два масляных канала, один на горячую ее часть, другой на холодную, они смазываются и это смазка опять уходит в двигатель. Но вот как подшипники герметизированы?

Сразу хочу сказать подшипник не должен соприкасаться с крыльчаткой, которая раскручивается, иначе масло будет напрямую вытекать во впускной коллектор – с одной стороны и в глушитель с – другой. Поэтому между подшипником и крыльчаткой есть так называемые «запорные кольца». Давление, которое создается крыльчатками (а оно больше атмосферного), как бы «подпирает» эти кольца, не давая маслу уходить в больших объемах, конечно, оно может немного сочиться, но это опять же в пределах нормы (это расход 1,5 литра на 10000 км).

Надеюсь, понятно объяснил, теперь подходим к неисправностям.

Почему гонит масло?

Если что-то нарушает нормальную работу – подсоса (отдачи воздуха), подачи масла, вращения вала, работу подшипников – турбина начинает гнать масло. И знаете нужно для начала разобраться, почему такое происходит, иначе после замены турбины на новую, масло также будет уходить! НЕ ВСЕГДА ПРИЧИНА В САМОМ АГРЕГАТЕ!

Для начала косвенные причины, которые можно устранить самому. Ведь важно понимать что зачастую «гон» масла происходит из-за нарушения давления, то есть запорные кольца не справляются с задачей, давление от крыльчаток нарушается, и масло идет куда «легче». Это говорит об увеличенном давлении на выходе из турбины, которое нужно убирать.

ИТАК:

1) Проверяем воздушный фильтр, он должен быть чистый, вообще рекомендую менять «воздухан» чаще положенного срока на 10 %. Если он забит, меняем либо прочищаем. ЭТО ВАЖНО!

2) Если сам фильтр в порядке, смотрим на коробку и заборный патрубок, бывает дело в них. Например, набился пух (от тополей).

3) Проверяем герметичность корпуса (крышки) фильтра, ели нет герметичности, то попадания в турбину песка, пыли и т.д., практически на 100% обеспечено, а это в свою очередь работает как «образив» — очень быстро убьет агрегат.

4) Если вы заметили, что герметичность была нарушена. То ВАЖНО, снять все патрубки и прочистить – промыть их до турбины, а также нужно снять и промыть прочистить от турбины до впускного коллектора, сам коллектор также нужно чистить, скорее всего там грязь – 100%.

Воздушный фильтр для турбины очень важная составляющая, ведь в основном гонит масло только из-за того что нарушено давление из-за забитого фильтра или патрубков! Поэтому заведите себе правило, меняем фильтр через 8 000 км, также просматриваем состояние корпуса на трещины, грязь и прочее. Запомните чистый фильтр, это уже прибавляет жизни вашему агрегату.

Масло

Вторая по распространенности причина, это само масло – если оно некачественное, либо вы меняете его редко, поломка «не за горами». Почему такое происходит.

1) Масло должно быть жаростойким, оно специально продается для турбин, оно не должно пригорать, потому как — смазывая подшипники, оно сталкивается с высокими температурами. Если залить обычное, то оно «закоксует» все каналы смазки подшипников, и они просто выйдут из строя. ИТОГ – подбираем правильно!

2) Интервал замены. Даже самое лучшее масло изнашивается, начинает терять свойства – пригорать. Поэтому частая его замена также убережет вас от «закоксовывания» масляных проходов. Если ваш производитель указывает интервал в 10 – 12 000, то меняйте хотя бы на 10% чаще, например в 9 – 10 тысяч, поверьте — ресурс у турбины увеличиться.

3) Патрубки. Зачастую причиной являются подводные масляные патрубки, если вы долго не меняли смазку, то они также забиваются. Даже если вы затем меняете турбину, то патрубки также в обязательном порядке меняем, либо прочищаем, это важно!

Если масло в интеркулере (во впускном коллекторе) – скорее всего, забит воздушный фильтр (его прилегающие конструкции), либо забиты масленые трубки. Возникла разность в давлении.

Если масло в глушителе – по сути такие же проблемы, первым делом «воздухан» и патрубки масла, само масло! Я бы даже снял турбину и прочистил ее и все прилегающие масляные и воздушные подводы.

Конечно верхние причины не панацея, возможно у вас сам агрегат уже износился.

Сложные причины:

Что и говорить, если вы нарушили правила эксплуатации, то ваш турбина выйдет из строя очень быстро.

1) Сломало крыльчатку, говорит о большом люфте на валу.

2) Гонит масло больше нормы, говорит об износе подшипников.

3) Заклинило вал, вообще не вращается крыльчатка.

По всем этим причинам она меняется. Но это уже сложные случаи, некоторые могут возникнуть только тогда – когда она уже действительно износилась, просто пришло время.

В заключении подводим итог, если гонит масло, то это еще не значит вышла из строя, проверяем воздушные фильтра, масло, патрубки. Сейчас небольшое видео, для понимания.

На этом заканчиваю, будут еще полезные статьи.

7 причин почему гонит масло из турбины (все случаи). их следствие и как решить — АвтоСовет

Масло из турбины может вылетать по самым разным причинам, в частности, из-за забитого воздушного фильтра или системы воздухозабора, моторное масло начало пригорать или оно изначально не соответствовало температурному режиму, закоксовывание масляных каналов двигателя.

Более сложными причинами бывает поломка крыльчатки, значительный износ подшипников турбины, заклинивание ее вала, из-за чего крыльчатка не вращается вовсе.

Однако в большинстве случаев течь масла из турбины обусловлена несложными в ремонтном отношении неисправностями, большинство из которых многие автовладельцы вполне способны устранить самостоятельно.

Содержание

Причины возникновения расхода масла в турбине

Перед тем как перейти к рассмотрению непосредственно причин, из-за которых возможно подтекание масла, необходимо определиться с его допустимым объемом. Дело в том, что любая, даже полностью исправная, турбина будет подъедать масло.

И этот расход будет тем больше, чем на больших оборотах будет работать как сам двигатель, так и турбина. Не вдаваясь в подробности этого процесса нужно отметить, что приблизительный нормальный расход масла турбированного мотора составляет около 1,5…2,5 литра на 10 тысяч километров пробега.

А вот если значение аналогичного расхода перевалило за 3 литра, то это уже повод задуматься о поиске неисправности.

Начнем с самых простых причин, почему может возникнуть ситуация, когда гонит масло из турбины.

Как правило, ситуация связана с тем, что запорные кольца, которые, собственно, и не дают маслу вытекать из турбины, изнашиваются и начинают пропускать.

Происходит это из-за того, что давление в агрегате падает, и в свою очередь масло капает из турбины туда, где меньше давление, то есть, наружу. Итак, перейдем к причинам.

Забитый воздушный фильтр. Это самая простая ситуация, которая, однако, может стать причиной указанной проблемы.

Нужно проверить фильтр и при необходимости заменить его (в редких случаях получается его прочистить, но все же лучше не искушать судьбу и поставить новый, особенно если вы эксплуатируете машину на бездорожье).

Зимой вместо или вместе с засорением в некоторых случаях возможно его замерзание (например, в условиях очень высокой влажности). В любом случае, обязательно нужно проверить состояние фильтра.

Коробка воздушного фильтра и/или его заборный патрубок. Тут ситуация аналогична. Даже если воздушный фильтр в порядке нужно проверить состояние указанных узлов. Если они забиты — нужно исправить ситуацию и прочистить их.

Сопротивление поступающего воздуха должно быть не выше 20 мм водного столба при работе двигателя на холостом ходу (приблизительно 2 технические атмосферы, или около 200 кПа).

В противном случае нужно выполнить ревизию и чистку систему или ее отдельных элементов.

Нарушение герметичности крышки воздушного фильтра. Если такая ситуация имеет место, то неизбежно попадание в воздушную систему пыли, песка и мелкого мусора.

Все эти частички будут работать как абразив в турбине, постепенно «убивать» ее из строя вплоть до полного выхода из строя.

Поэтому ни в коем случае нельзя допускать разгерметизации воздушной системы у двигателя с турбиной.

Некачественное или неподходящее масло. Любой двигатель внутреннего сгорания очень чувствителен к качеству моторного масла, а турбированные двигатели — тем более, поскольку скорости вращения и температура у них гораздо выше.

Соответственно, во-первых, необходимо пользоваться тем маслом, которое рекомендует завод-изготовитель вашей машины.

А во-вторых, нужно выбирать ту смазочную жидкость, которая является наиболее качественной, от более известного бренда, синтетическое или полусинтетическое, и не заливать в силовой агрегат всякий суррогат.

Жаростойкость масла. Масло для турбин обычно более жаростойкое, чем обычное, поэтому нужно пользоваться соответствующей смазывающей жидкостью.

Такое масло не пригорает, не прикипает к стенкам элементов турбины, не засоряет масляные каналы и нормально смазывает подшипники.

В противном случае турбина будет работать в экстремальных условиях и существует риск ее быстрого выхода из строя.

Интервал замены масла. В каждом двигателе масло нужно менять по регламенту! Для турбированных моторов это особенно актуально. Лучше выполнять соответствующую замену приблизительно на 10% раньше, чем это указано по регламенту изготовителем автомобиля. Это наверняка увеличит ресурс как двигателя, так и турбины.

Состояние подводящих масляных патрубков. Если долго не менять масло или пользоваться некачественной смазывающей жидкостью (или попросту будет забит масляный фильтр), то существует риск того, что со временем масляные патрубки забьются и турбина будет работать в критическом режиме, что значительно снижает ее ресурс.

Попадание масла из турбины в интеркулер (впускной коллектор).

Такая ситуация возникает нечасто, однако ее причиной может быть уже упомянутый выше забитый воздушный фильтр, его крышка или патрубки.

Другой причиной в данном случае могут стать забитые масляные каналы. В результате этого происходит разность давления, из-за которой, собственно, масло и «выплевывается» в интеркулер.

Попадание масла в глушитель. Тут аналогично предыдущему пункту.

В системе возникает разность давления, которая спровоцирована либо забитой воздушной системой (воздушным фильтром, патрубком, крышкой) или масляные каналы.

Соответственно, в первую очередь необходимо проверить состояние описанных систем. Если это не помогло — возможно, сама турбина уже имеет значительный износ и нужно выполнять ее ревизию.

В некоторых случаях такая проблема может следствием использования в процессе монтажа подающего и сливного маслопроводов герметиков. Их остатки могли раствориться в масле и стать причиной того, что масляные каналы закоксовались, в том числе могут частично выйти из строя подшипники компрессора. В данном случае необходимо выполнить чистку соответствующих каналов и отдельных частей турбины.

Теперь переходим к более сложным причинам, соответственно, и дорогостоящим ремонтам.

Они возникают в случае, если турбина очень сильно износилась вследствие ее неправильной эксплуатации или просто из-за своей «старости».

Износ мог быть вызван чрезмерной нагрузкой на двигатель, использование неподходящего или некачественного масла, замена его не по регламенту, механическое повреждение и так далее.

Выход из строя крыльчатки. Такая ситуация возможна, если имел место значительный люфт на ее валу. Это возможно либо от старости либо от воздействия на вал абразивных материалов.

В любом случае ремонту крыльчатка не подлежит, ее нужно только менять. При этом обычно выполняются сопутствующие ремонты.

Самостоятельно их вряд ли имеет смысл выполнять, лучше обратиться за помощью в автосервис.

Износ подшипников. При этом наблюдается значительный расход масла. И оно может попадать в полость, в непосредственной близости от них. А поскольку подшипники не ремонтируются, то их нужно менять.

Лучше также обратиться за помощью в автосервис.

В некоторых случаях проблема состоит не столько в непосредственной замене подшипников, сколько в их подборе (например, на редкие машины нужно заказывать запчасти из-за рубежа и ждать значительное время, пока они будут доставлены).

Заклинивание вала крыльчатки. При этом она вообще не вращается, то есть, турбина не работает. Это одна из самых тяжелых ситуаций. Обычно его заклинивает по причине перекоса.

В свою очередь, перекос может возникнуть из-за механического повреждения, значительного износа или выхода из строя подшипников.

Тут нужна комплексная диагностика и ремонт, поэтому необходимо обратиться за помощью в автосервис.

Методы устранения поломки

Естественно, что выбор того или иного решения устранения неисправностей напрямую зависит от того, что именно стало причиной того, что масло капает или течет из турбины. Однако перечислим наиболее вероятные варианты, от простых к более сложным.

1. Замена (в крайнем, не нежелательном случае, чистка) воздушного фильтра. Запомните, что желательно менять фильтр немного раньше регламента, приблизительно на 10%. В среднем же, его замену нужно проводить не реже, чем через каждые 8-10 тысяч километров пробега.
2. Проверка состояния крышки воздушного фильтра и патрубков, при обнаружении засора нужно обязательно хорошенько прочистить их, удалив мусор.
3. Проверка герметичности крышки воздушного фильтра и патрубков. При обнаружении трещин или других повреждений в зависимости от ситуации можно попробовать отремонтировать их, наложив хомуты или другие приспособления, в крайнем случае нужно купить новые детали вместо поврежденных. При этом обязательным условием будет то, что если разгерметизация была обнаружена, то перед сборкой системы с новыми комплектующими ее обязательно нужно тщательно прочистить от мусора и пыли, которые в ней находятся. Если этого не сделать — мусор будет играть роль абразива и значительно изнашивать турбину.
4. Правильный подбор моторного масла и его своевременная замена. Это актуально для всех двигателей, а особенно для тех, которые снабжены турбонагнетателем. Лучше пользоваться качественными синтетическими или полусинтетическими маслами известных производителей, таких как Shell, Mobil, Liqui Moly, Castrol и других.
5. Периодически необходимо контролировать состояние масляных патрубков с тем, чтобы они обеспечивали нормальное перекачивание масла по масляной системе, в частности, к турбине и от нее. В случае, если вы полностью меняете турбину, то в профилактических целях нужно выполнить их чистку, даже если на первый взгляд они относительно чистые. Лишним это не будет!
6. Регулярно нужно выполнять контроль состояния вала, крыльчатки и подшипников, не допускать их значительного люфта. При малейших подозрениях на неисправность нужно выполнить диагностику. Лучше делать это в автосервисе, где имеется соответствующее оборудование и инструменты.
7. В случае, если имеет место масло на выходе из турбины, то имеет смысл проверить состояние дренажной трубки, наличие в ней критических изгибов. При этом уровень масла в картере обязательно должен быть выше, чем у отверстия той трубочки. Также имеет смысл проверить вентиляцию картерных газов. Обратите внимание, что конденсат, образующийся в выпускном коллекторе из-за разности температур, зачастую принимают за масло, поскольку влага, смешиваясь с грязью, приобретает черный цвет. Нужно быть внимательным, и убедиться, что это действительно масло.
8. Если наблюдается течь во впускную или выпускную систему двигателя, то также имеет смысл проверить состояние прокладок. Со временем и под воздействием высоких температур она может значительно износиться и выйти из строя. Соответственно, ее нужно поменять на новую. Делать это самостоятельно нужно лишь в случае, если вы уверены в своих знаниях и практическом опыте по выполнению подобных работ. В некоторых случаях вместо замены помогает простая подтяжка стягивающих болтов (но реже). Однако сильно перетягивать тоже нельзя, поскольку это может привести к обратным последствиям, когда прокладка вообще не будет держать давление.

Помните, что перегревание турбокомпрессора способствует образованию на его поверхности закоксования от моторного масла. Поэтому перед тем как заглушить турбированный двигатель, необходимо дать ему поработать на холостых оборотах некоторое время с тем, чтобы он немного остыл.

Также необходимо помнить, что работа при высоких нагрузках (на высоких оборотах) способствует не только чрезмерному износу турбокомпрессора, но и может привести к деформации подшипника вала ротора, подгоранию масла, и общему снижению ресурса отдельных его частей. Поэтому по возможности нужно избегать такого режима эксплуатации двигателя.

Редкие случаи

Теперь остановимся на более редких, частных, случаях, которые, однако, иногда беспокоят автолюбителей.

Механическое повреждение турбины.

В частности, это может быть вследствие ДТП или другой аварии, попадание на крыльчатку какого-нибудь постороннего тяжелого предмета (например, болта или гайки, оставленного после монтажа), или попросту брак изделия.

В этом случае, к сожалению, ремонт турбины вряд ли возможен, и лучше поменять ее, поскольку поврежденный узел все равно будет иметь гораздо более низкий ресурс, поэтому это будет невыгодно с экономической точки зрения.

Например, имеет место течь масла снаружи турбины со стороны компрессора. Если при этом диск диффузора прикрепляется к сердцевине при помощи болтов, например так как это реализовано в турбокомпрессорах Holset h3C или h3E, то, возможно, один из четырех крепежных болтов уменьшил момент натяжения или сломался.

Реже возможна его потеря по причине вибрации. Однако если его просто нет — нужно установить новый и подтянуть все болты с необходимым моментом. Но когда болт сломался и внутренняя его часть попала в турбину, то ее нужно демонтировать и попытаться найти отломанную часть. В самом худшем случае — выполнить ее полную замену.

Течь из соединения диска диффузора с улиткой. Тут проблема состоит в том, что нужно убедиться, а масло ли вытекает из упомянутого соединения.

Так как в старых моделях турбокомпрессоров использовалась специальная густая смазка, обеспечивающая их герметичность. Однако в процессе эксплуатации турбины, под воздействием высоких температур и повреждении уплотнений эта смазка может вытекать.

Поэтому для дополнительной диагностики необходимо демонтировать улитку и выяснить, имеют ли место потеки масла внутри воздушных клапанов.

Если их нет, а вместо них имеется лишь влажность, то можно не беспокоиться, вытереть ее ветошью, и собрать весь агрегат в исходное состояние. В противном случае необходимо выполнить дополнительную диагностику и воспользоваться одним из приведенных выше советов.

Высокий уровень масла в картере. Изредка в турбированных двигателях лишнее масло может выливаться из системы вследствие его высокого уровня в картере (выше отметки MAX). В данном случае необходимо слить излишки смазывающей жидкости до максимально допустимого уровня. Делать это можно либо в гаражных условиях, либо в автосервисе.

Конструкционные особенности двигателя. В частности, известны случаи, когда некоторые мотора в силу своей конструкции сами создавали сопротивление самотечному сливу масла из компрессора.

В частности, это происходит потому, что противовес коленчатого вала двигателя своей массой как бы забрасывает масло обратно. И тут уже ничего поделать нельзя.

Нужно лишь внимательно следить за чистотой мотора и уровнем масла.

Износ элементов цилиндропоршневой группы (ЦПГ). При этом возможна ситуация, когда отработанные газы прорываются в поддон картера и создают там повышенное давление.

Особенно это усугубляется, если вентиляция картерных газов работает некорректно или не в полной мере. Соответственно, при этом самотечный слив масла затруднен, и турбина попросту выгоняет его из системы через слабые уплотнения.

Особенно если последние уже старые и прохудившиеся.

Забитый сапунный фильтр. Он находится в системе вентиляции картерных газов и может также со временем забиваться. А это, в свою очередь, приводит к ее некорректной работе. Поэтому вместе с проверкой работоспособности вентиляции имеет место проверить и состояние указанного фильтра. При необходимости его нужно заменить.

Неправильная установка турбины. Или другой вариант — установка заведомо некачественной или неисправной турбины. Этот вариант, конечно, редкость, однако если вы выполняли ремонтные работы в автосервисе с сомнительной репутацией, то его также нельзя исключать.

Отключение клапана ЕГР (EGR). Некоторые автолюбители в ситуации, когда турбина «подъедает» масло, советуют отключить клапан EGR, то есть, клапан рециркуляции отработанных газов.

На самом деле, действительно, такой шаг можно предпринять, однако необходимо дополнительно ознакомиться с последствиями этого мероприятия, поскольку он влияет на многие процессы в двигателе. Но помните, что даже если вы решитесь на такой шаг, все равно необходимо будет найти причину, из-за которой происходит «подъедание» масла.

Ведь при этом его уровень постоянно падает, а работа двигателя в условиях масляного голодания очень вредна для силового агрегата и турбины.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Источник:

Почему Турбина «ест масло»

10.10.2016

«Турбина ест масло» или «Турбина гонит масло»— такое выражение можно часто услышать от водителей или мастеров, ремонтирующих турбированные моторы автомобилей, и это означает то, что узел приходит в негодность, и его в скором времени придется менять. При изношенности деталей турбины теряется мощность, пропадает динамика авто, приходится проверять уровень и доливать моторное масло через каждую 1 тыс. км, а то и чаще.

Турбина – достаточно «капризная» вещь, выходит из строя по разным причинам. Чтобы она служила как можно дольше, необходимо проводить ряд профилактических мер, иначе замены автомобильного турбокомпрессора не избежать – ремонт здесь обходится не дешевле, чем само устройство в сборе, и во многих случаях нецелесообразен.

Для чего нужна автомобильная турбина

Турбокомпрессор предназначен для нагнетания дополнительной порции кислорода в камеры сгорания ДВС (двигателя внутреннего сгорания), так как при стандартной подаче топливовоздушной смеси в цилиндры воздуха не хватает, из-за этого теряется КПД, соответственно, эффективность работы мотора снижается.

Система сконструирована так, что часть выпускных газов поступает в корпус турбины на «горячую» крыльчатку, которая, вращаясь, начинает нагнетать воздух во впускной тракт ДВС.

Вал крыльчатки вращается в подшипниках, сам механизм от раскаленного выхлопа сильно нагревается.

Чтобы как-то охладить работающий узел, придуман интеркулер, который остужает воздушный поток до температуры 50-60 градусов. ИЗОБРАЖЕНИЕ

Также в турбине имеется и другая крыльчатка, «холодная», которая закачивает воздух со стороны впускного коллектора, но она тоже нагревается от остальных частей механизма, только не настолько сильно.

Одним словом, турбина устанавливается для того, чтобы увеличить мощность двигателя, повысить коэффициент полезного действия автомобильного двигателя, сделать мотор более приемистым и динамичным.

Но турбокомпрессор работает при большой нагрузке и в тяжелом температурном режиме, поэтому требует ухода и соблюдения правил эксплуатации авто.

Наиболее частые поломки в системе турбонаддува

В процессе эксплуатации автомобиля турбированный двигатель подвергается износу, так как все узлы и агрегаты ДВС имеют свой определенный ресурс. Также со временем изнашиваются детали турбины, но турбокомпрессор может выйти из строя и раньше положенного времени, и основные причины неисправностей здесь следующие:

В основном поломки в системе турбонаддува происходят из-за нарушений правила эксплуатации авто, несвоевременного техобслуживания.

1. Механические повреждения турбины

Крыльчатка, подшипники или вал могут пострадать в результате удара во время аварии, в таком случае турбину ремонтировать бесполезно, ее следует менять. Может произойти и другая ситуация, например, на лопасти попал посторонний предмет (гайка, болт и прочее).

Поэтому перед установкой турбокомпрессора необходимо внимательно проверить каналы впускного и выпускного тракта, здесь не должно быть лишних деталей.

Также коллекторы следует очистить от пыли и грязи, из-за загрязнения происходит интенсивный износ трущихся частей турбокомпрессора.

Повреждения лопастей «холодной» крыльчатки свидетельствует о том, что во впускной тракт попал посторонний предмет, это может быть крепеж, ветошь или что-то другое.

Если повреждаются лопасти «горячей» крыльчатки (со стороны выпускного коллектора), большая вероятность того, что имеются серьезные неисправности в самом двигателе. Когда «горячая» крыльчатка имеет повреждения, вероятно, что в двигателе повреждены поршни, поршневые кольца или седла клапанов.

Правда, здесь следует оговориться: если разрушается седло клапана, оно сразу же разлетается по всем цилиндрам, появляется сильный стук, и мотор может заклинить в любой момент.

Если вы занимаетесь снятием и установкой турбины, ее очисткой от грязи, ни в коем случае не сгибайте лопасти – это приведет к поломке турбокомпрессора, и последствия таких действий будут весьма печальными.

2. Последствия работы мотора на грязном масле

О своевременной смене масла в ДВС сказано много, также понятно, что нельзя использовать расходные материалы низкого качества, а тем более фальсификат.

Но грязь, частицы абразива и кокс, присутствующие в смазке, оказывают негативное влияние не только на ДВС, но и на детали турбокомпрессора – изнашиваются подшипники и вал ротора, из-за попадания абразивных частиц в узел происходит перегрев.

Грязным масло бывает не только из-за того, что оно не вовремя меняется, или не соответствует требованиям к качеству, здесь причины еще могут быть следующими:

Чтобы избежать преждевременной поломки турбины, следует использовать только высококачественные моторные масла и маслофильтры, применять лишь те расходные материалы, которые рекомендованы заводом-изготовителем.

3. Низкий уровень масла в ДВС

Для любого дизельного двигателя ямз необходимо поддерживать достаточный уровень масла, если смазки в системе будет меньше, чем нужно, может произойти масляное голодание, и даже застучать коленчатый вал.

Но если для ДВС кратковременная нехватка смазки еще как-то допустима (например, уровень масла по щупу немного ниже отметки MIN), то турбина не терпит масляного голодания.

В этом случае детали турбокомпрессора подвержены интенсивному износу в результате перегрева и работы «на сухую».

Другие причины, из-за которых могло произойти масляное голодание турбины:

Чтобы турбина не пострадала от масляного голодания, водителю необходимо регулярно проверять уровень масла по щупу, следить за давлением в масляной системе по датчикам, периодически осматривать состояние масляных патрубков.

4. Перегрев турбокомпрессора

Под воздействием высоких температур и при недостаточном количестве масла в турбокомпрессоре образуется сажа и копоть, детали турбины закоксовываются — или, другими словами, образуется нагар.

Если двигатель заглушить на больших оборотах, смазка на ротор турбины перестанет подаваться, хотя лопасти еще некоторое время будут продолжать крутиться.

Из-за этого происходит перегрев, и как следствие, быстрый износ трущихся частей системы турбонаддува.

Чтобы турбина лишний раз не перегревалась, а ее детали достаточно смазывались, прежде чем заглушить мотор, необходимо дать ДВС некоторое время поработать на холостых оборотах. В этом случае нагрузка на турбокомпрессор будет минимальной, и он успеет остыть.

Также водителю следует учитывать, что работа двигателя с повышенной нагрузкой приводит к деформации подшипников вал ротора, подгоранию масла, вследствие чего образуется кокс. Из-за перегрева на валу ротора образуются задиры, теряют свою герметичность уплотнения.

Другие причины, по которым может перегреваться турбокомпрессор:

Из-за перегрева разрушаются различные части турбокомпрессора, в том числе и «улитки» (корпуса) впускной и выпускной системы. Также перегрев происходит из-за тяжелых условий эксплуатации – при высокой нагрузке, постоянной работе двигателя в пыльных условиях, в жаркое время года.

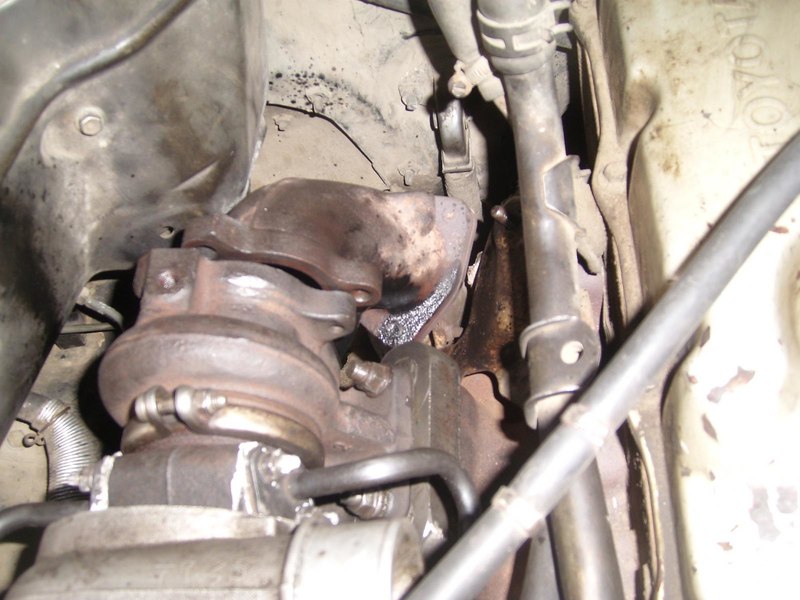

Почему из турбины может вытекать масло

Течь масла через турбокомпрессор – достаточно частое явление, и оно не всегда проявляется из-за дефектов самой турбины.

Причины здесь могут быть разными:

По всем вышеперечисленным причинам можно понять, что многие из них связаны с проблемами слива масла.

В «улитку» турбины смазка подается под давлением через подающую магистраль, затем происходит ее смешивание с воздухом и выпускными газами.

В результате образуется масляная пенка, в дальнейшем она стекает в нижнюю часть корпуса турбины, и только затем попадает в маслосливную магистраль, а по ней уже возвращается в поддон двигателя.

Если сливной канал будет недостаточно широким, или масла окажется больше нормы, оно будет задерживаться в корпусе турбокомпрессора, вытекать через уплотнители.

Здесь нужно удостовериться, что в сливе нет лишних изгибов, где может скапливаться масло. Также следует проверить, что сливная линия расположена выше уровня смазки в поддоне ДВС.

Если все в порядке, можно приступать к проверке состояния вентиляционной системы двигателя, проводить диагностику поршневой.

Уплотнительные кольца в турбине

Многие ошибочно думают, что уплотнения турбокомпрессора предназначены только для того, чтобы не происходило попадание масла в корпус турбины.

Отчасти это так, но основная задача уплотнений – не позволять газам под большим давлением попадать в «улитку» турбины, а затем и в картер ДВС.

Некоторые марки турбокомпрессоров выпускаются промышленностью вообще без уплотнительного кольца со стороны впускного тракта, несмотря на это, течи масла здесь не происходит.

Течь масла в результате засора воздушного фильтра

Во время эксплуатации автомобиля от пыльного и грязного воздуха постепенно начинает засоряться воздушный фильтр ДВС, в фильтрующем элементе скапливаются пылинки, частички абразива.

Сопротивление воздушному потоку увеличивается, и за счет этого на входе турбокомпрессора создается некоторый вакуум.

На средних и больших оборотах при засоренном фильтре двигатель ведет себя нормально, так как за колесом компрессора имеется избыток давления, поэтому течи масла нет.

Но на холостом ходу и малых оборотах вакуум создается на выходе и входе, когда мотор работает на малой нагрузке долго, масло под воздействием разрежения начинает подниматься с нижней части корпуса турбины и появляться во впускном коллекторе.

Решить проблему здесь достаточно просто – нужно из корпуса воздушного фильтра достать фильтрующий элемент и произвести его визуальный осмотр на предмет засорения. Если нет возможности сразу купить новый фильтр, его можно продуть сжатым воздухом.

Вообще замену фильтра следует проводить по регламенту, установленному заводом-изготовителем, но если авто ездит по пыльным дорогам, элемент меняется чаще.

Влияние засоренного катализатора на турбину

Если копотью и сажей забивается катализатор, то в этом случае создается сопротивление выпускным газам, из-за чего возрастает нагрузка на ротор турбокомпрессора.

Эксплуатация автомобиля с забитым каталитическим нейтрализатором приводит не только к повышенному расходу топлива, ухудшению динамики и снижению мощности ДВС, но и к преждевременному износу подшипников ротора турбины.

В результате приходится или ремонтировать турбокомпрессор, или полностью его менять.

Что делать, если течет турбина

Причин течи масла из турбокомпрессора много, но если в этом виновата лишь сама турбина, ее необходимо менять:

Если вы определили, что через турбокомпрессор течет масло, рекомендуется сразу же обращаться к квалифицированным мастерам на станцию техобслуживания.

Продление срока службы турбокомпрессора

Основная причина масляной течи через турбину – избыток давления, создаваемый в картере двигателя, чтобы его не возникало, необходимо регулярно проводить ряд профилактических мер. Также следует не забывать о своевременном ТО, профессионалы автомобильного ремонта советуют выполнять следующее:

Эксплуатируя автомобиль с турбированным двигателем, нельзя экономить на расходных материалах: следует заливать в мотор лишь качественное моторное масло, использовать фильтры оригинального производства. Также нужно помнить, что серийная машина с турбодвигателем не предназначена для гонок, хотя и обладает достаточно мощным силовым агрегатом.

В случае выхода из строя турбины ее замену нужно доверять профессионалам, и на собственные силы не надеяться. Есть немало примеров, когда самостоятельный монтаж и демонтаж турбокомпрессора приводил к плачевным результатам, и владельцу автомобиля приходилось дорого расплачиваться за свою неквалифицированную работу.

Источник:

Когда турбина начинает гнать масло

Статистика, которая знает все, говорит о том, что машин с турбированными силовыми установками становится все больше. И это нормально, их использование несет прямые и косвенные выгоды автовладельцу.

Применение турбирования позволяет более рационально использовать топливо. Использование турбин позволяет увеличить мощность двигателя без изменения объема камеры сгорания.

Это достигается за счет использования сжатого воздуха, нагнетаемого турбиной.

Основной недостаток в работе турбины

Опыт использования турбированных двигателей показывает, что эти агрегаты имеют ряд технических проблем. И одна из них — это течь масла из турбины. И тут надо сказать, что замена турбины не всегда помогает ее устранить. Почему турбина гонит масло? В чем первопричина этой неполадки?

Масло вытекает из турбины только по одной причине — высокого давления. Для проталкивания воздуха ей приходится прикладывать большее усилие. Именно это и служит причиной того, что через подшипники скольжения начинается течь масла.

Что необходимо сделать для нормализации давления?

Для этого, при монтаже турбинного агрегата, необходимо выполнить определенные действия, в частности:

1. Выяснить состояние фильтра, в случае если он загрязнен необходимо его или прочистить, или заменить.
2. Необходимо проверить состояние коробки воздушного фильтра и заборного патрубка. В случае необходимости их надо будет прочистить.
3. Выяснить насколько герметична коробка и крышка фильтра. В случае ее нарушения во внутренние части турбины могут попасть посторонние частицы и это рано или поздно приведет ее к выходу из строя.
4. Кроме, вышеперечисленных операций необходимо прочистить все патрубки, установленные в этом агрегате. При сборке необходимо проследить, чтобы внутрь не попали посторонние частицы.

Дополнительные операции, которые необходимо выполнить при обслуживании или замене турбины:

Необходимо заменить моторное масло, залитое в двигатель. Все дело в том, посторонние частицы которые находятся в масле рано или поздно осядут на поверхности подшипников и компрессор через какое-то время будет заклинен.

К сожалению, не все автомобильные слесаря знают и выполняют указанные выше операции. Поэтому приобретая турбину в специализированном магазине необходимо взять инструкцию по монтажу, изучить ее самому и потребовать от механика, устанавливающего компрессор ее четкого соблюдения. При этом не особо важно, компрессор будут заменять в «поле» или на станции технического обслуживания.

Интеркулер — что это?

Работу турбины сопровождает обильное выделение тепла, это приводит к следующим последствиям:

• снижается эффективность работы, для сжатия разогретого воздуха необходимо приложить большие усилия;
• высокий износ узлов и деталей конструкции.

Высока температура и износ деталей и служил основной причиной выхода из строя компрессора. Инженеры придумали выход из этой ситуации и был разработан интеркулер. Его главная задача — обеспечение снижение температуры компрессора до оптимальных величин, например, до 50 — 60 градусов Цельсия.

По внешнему виду это устройство напоминает радиатор охлаждения, по сути, которым он и является.

Использование этого устройства охлаждения приводит к снижению производительности компрессора, так как его устанавливают на пути движения воздуха — это приводит к снижению параметров давления воздуха.

Виды интеркулеров

В автомобилестроении используют два типа этих охлаждающих устройств:

В первом исполнении охлаждение происходит за счет потока воздуха. Во втором для снижения температуры компрессора используют охлаждающие составы.

Охладители, относящиеся к первому типу, получили самое широкое распространение. Их устанавливают практически на всех серийно выпускаемых двигателях.

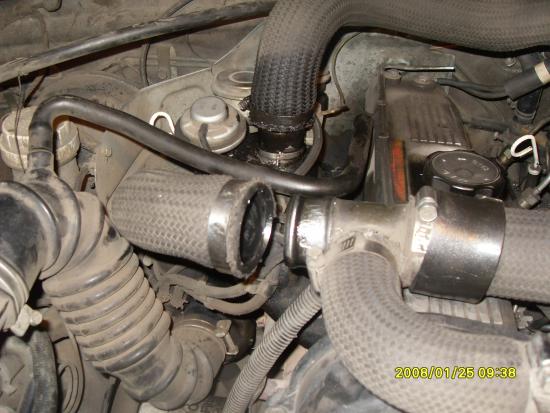

Почему турбина часто гонит масло в интеркулер?

Чтобы ответить на этот вопрос и узнать причины из-за которых турбина гонит масло, необходимо провести тщательную диагностику компрессора авто. Это необходимо сделать как можно быстрее. Лучше всего диагностику проводить на станции технического обслуживания.

Масло применяют для уменьшения трения между деталями компрессора. В противном случае произойдет быстрый их износ и как следствие будет необходимо их заменять. Масло поступает в турбину из двигателя. Кстати, его надо менять несколько чаще чем предусмотрено в технической документации.

При обнаружении масла в интеркулере компрессора автомашину необходимо загнать на смотровую яму или на гидравлический подъемник. Затем необходимо демонтировать защиту картера двигателя и внимательно осмотреть открывшиеся внутренности для обнаружения дефектов. Для осмотра необходимо максимально полное освещение.

Основные причины наличия масла в интеркулере

Среди базовых причин можно назвать следующие:

 Дефекты маслопровода

Необходимо оценить вид и состояние маслопровода. Он размещен между картером силовой установки и турбиной. Через него масло поступает из картера в компрессор.Для производства этой трубки, достаточно сложной формы, применяют сталь, которая должна оказывать большое сопротивление деформации.

Но воздействие внешних факторов может привести к изменению ее формы и как следствие к нарушению ее нормальной работы. То есть снижается пропускная способность и того количества масла, поступающего через нее не хватает для эффектной работы компрессора.

Это приводит к росту давления масла и в результате турбина гонит масло в интеркулер

При осмотре необходимо обратить на внешний вид маслопровода. Если заметны следы деформации, то необходимо его заменить.

Грязь в маслопроводе

Чем старше автомашина, тем больше можно найти явных и скрытых неполадок. К ним относят и попадание моторного масла в охладитель турбины. Еще одной причиной этого может быть наличие грязи в маслопроводе.

С течением времени и использования не вовремя замененного масла приводит к образованию на внутренней полости наслоений, которые, в свою очередь, заужают рабочий диаметр маслопровода. Что, разумеется, приводит к скачку давления масла во впускном коллекторе. Устранить этот дефект просто.

Необходимо демонтировать маслопровод и тщательно его промыть. Для этого можно использовать различные моющие средства. При этом целесообразно заменить масло в двигателе.

Повреждение воздуховода

При эксплуатации автомобиля может произойти всякое, в том числе и повреждение воздуховода. Таким образом, в его корпусе могут появиться трещины, которые способствуют созданию зоны разряжения, то есть с пониженным давлением. Наличие такой зоны приводит к тому, что масло, из объема с высоким давлением устремляется туда где оно имеет меньший размер.

Под воздействием масла, начинается разрушение прокладок и уплотнений. Таким образом, зона низкого давления расширяется и это приводит к тому, что засорение интеркулера маслом происходит лавинообразно.

Если повреждения носят некритичный характер, то их можно исправить, если нет, то эту деталь необходимо заменить, причем при этом не стоит затягивать время, так как вырастут расходы на очистку турбокомпрессора.

Загрязнение фильтра

Некоторые автовладельцы пренебрегают значение чистоте воздушного фильтра. А между тем ему принадлежит ведущая роль в обеспечении штатной работы турбонаддува. Воздух в котором содержатся механические вкрапления, микрочастицы масла может привести к нарушению в работе компрессора.

Если воздушный фильтр не может выполнить качественную очистку поступающего воздуха и подачу его в необходимом объеме, то в результате произойдет образование зоны низкого давления, к чему это приводит, было рассказано в предыдущем разделе, т. е турбина погонит масло в систему охлаждения.

Водитель по обыкновению не замечает течения этого процесса, а между тем процесс попадания масла в компрессор набирает обороты.

Последствия загрязнения интеркулера

Наличие масла в приводит к снижению качества охлаждения системы наддува, что в итоге приведет к перегреву компрессора. Этого можно избежать поняв почему турбина компрессора гонит масло в интеркулер.

Как определить, берёт ли турбина масло

Источник:

Turbo Studio

В нашей практике мы регулярно сталкиваемся со словами автовладельцев, что «турбина гонит масло«. Однако, в подавляющем большинстве обращений с подобными симптомами после диагностики турбокомпрессора выясняется, что проблема не в нем, а в неправильной установке самого агрегата, а также несвоевременное обслуживание двигателя и неправильная его эксплуатация.

Итак, давайте выясним, почему течет турбина и рассмотрим различные варианты, ведь может ремонт турбины не требуется, а проблема совсем в другом:

• Масло во впуске / выпуске турбины
• Масло на выходе из турбины
• Масло внутри турбины
• Масло на выходе из турбины
• Уплотнения
• Утечка масла в турбине карбюраторного двигателя

Масло во впуске / выпуске турбины

Причина — воздушный фильтр мокрого типа. Если в фильтре присутствует уже загрязненное масла, а также при недостаточной емкости воздух, проходящий через фильтр, захватывает масло и несет его корпус турбины. Симптомы — масло на выходе из турбины.

Решение — замена масла в фильтре, либо замена фильтра на новый.

Масло на выходе из турбины

Причина — воздушный фильтр сухого.

При продолжительной работе фильтра до замены он забивается пылью, что ведет к увеличению сопротивления движению воздуха, падения давления в фильтре и далее появлению небольшого вакуума на входе в турбину.

При работе двигателя на холостых оборотах и при небольшой нагрузке вакуум образуется также на выходе из турбины, что влечет уход масла во впускной коллектор двигателя. Симптомы — масло на выходе из турбины.

Решение — проводить замену воздушного фильтра в соответствии с регламентом ТО, установленным автопроизводителем. Можно также установить датчик между воздушным фильтром и турбиной, сигнализирующий о необходимости замены фильтра.

Масло внутри турбины

Причина — забитая сливная магистраль, ведущая в масляный поддон двигателя. Симптомы — масло внутри турбины.

Решение — устранить причину, которая препятствует оттоку масляной пены из подшипников турбины.

Уплотнения

Причина — уплотнения служат для предотвращения попадания газов под высоким давлением в корпус турбины и далее в картер двигателя. Симптомы — не рассматриваются.

Решение — практически всегда утечка масла из турбины не является следствием нарушения уплотнений.

Утечка масла в турбине карбюраторного двигателя

Причина — уплотнение турбины, установленной на карбюраторном двигателе не дает маслу попасть в коллектор даже при резком сбросе газа, когда резко появляется вакуум на впуске в турбину. Симптомы — утечка масла в коллектор.

Решение — необходимо заменить уплотнение.

Масло на выходе из турбины

Причина — проблема в дренажной системе, когда масляная пена поднимается выше уровня уплотнений. Симптомы — масло на выходе из турбины.

Решение — проверить гидролинию на предмет ее вертикального положения (максимальное отклонение 35 градусов), проверить отсутствие загибов, а также место соединения к двигателю (выше уровня масла в картере).

Источник:

В каких случаях турбина гонит масло? что предпринять?

Полезное для автолюбителей – все об автомобилях

Проступившее масло на стыке трубки, соединяющей турбину и интеркулер, может указывать на неисправность турбины. Где находится интеркулер, что он собой представляет и для чего нужен в двигателе автомобиля, читайте здесь.

Однако не всегда следы масла на патрубке – признак неисправности турбокомпрессора. Иногда, в малых количествах, они являются нормальным явлением.

С уверенностью сказать, что проблема есть, можно, лишь когда масло льется, при отсоединении интеркулера от турбины. Если турбина гонит масло, то это приводит к его повышенному расходу – на каждую 1000 км пробега на пол-литра больше.

Кроме того, происходит провал мощности двигателя, и существует опасность полного выхода из строя турбины.

Видео: Как проверить интеркулер

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Однако нельзя однозначно сказать, что масло течет из турбокомпрессора, потому что он не исправен. Бывает так, что турбокомпрессор новый и исправный, а течь обусловлена неполадками в других системах.

Из-за чего турбина гонит масло, если она исправна?

ПЕРВАЯ ПРИЧИНА – на пути слива масла из турбины есть какое-то препятствие.

1. Повышенное давление в картере, вследствие засорения его вентиляции или износа поршневой.
2. Засорилась сливная трубка турбины.
3. Уровень масла превышает норму.
4. Слишком маленький диаметр трубки для слива масла – такое происходит, когда между турбиной и этой трубкой устанавливают прокладку или наносят герметик.

Если, на выходе из турбокомпрессора, масляной пене что-то препятствует, то она начинает накапливаться в корпусе турбины. Когда ее уровень становится выше уровня препятствий, то она начинает просачиваться через уплотнительные кольца, в турбинные и компрессорные колеса.

1. Маслосливной патрубок установить в вертикальное положение (допускается погрешность в 35 градусов), выправить имеющиеся изгибы, чтобы в них не накапливалось масло.
2. Удостовериться, что маслосливной патрубок расположен выше уровня масла в картере.
3. Проверить вентиляцию в картере.
4. Проверить состояние поршневой группы.

Важно знать: если турбина гонит масло, то почти никогда это не происходит по вине ослабших или поврежденных уплотнений. Уплотнения служат для преграды попаданию, в первую очередь, не маслу, а газов, которые могут, под высоким давлением, проникать в корпус турбокомпрессора, а дальше – в картер. Выполняя эту свою главную функцию, они заодно и преграждают путь просачиванию масляной пены.

ВТОРАЯ ПРИЧИНА , если турбина гонит масло – падение давления на выходе из компрессорной части турбины.

Внешне это заметно по маслу, которое появляется на выходе из турбины. Данный процесс происходит, когда двигатель работает на холостых или на низких оборотах. Давление падает из-за засоренного воздушного фильтра.

Часто проверять воздушный фильтр. При необходимости, менять его. Между воздухофильтром и турбокомпрессором, можно установить датчик, чтобы по нему ориентироваться, когда следует произвести замену фильтра.

ТРЕТЬЯ ПРИЧИНА , если турбина гонит масло – чрезмерный рост давления со стороны турбинной части турбокомпрессора. Виноват забитый катализатор.

Источник:

Откуда масло в интеркулере? Разбираемся почему гонит масло в интеркулер. Гонит масло

ГлавнаяРазноеГонит масло

Турбина «гонит» или «кидает» масло. Такое можно порой услышать от автомобилистов, которые озабочены внешними проявлениями моторного масла на выходе компрессора из турбины. И, знаете, не зря.

Своевременное принятие мер, направленных на устранение замеченных неполадок, существенно продлит эксплуатационный срок этому важному агрегату автомобильного двигателя.

Потому что, если турбина уже начала есть масло, тогда стоит ожидать скорой потери мощности и неизбежной замены турбокомпрессора. Долив масла необходимо осуществлять каждую тысячу километров.

Появившееся на выходе из турбокомпрессора масло не стоит сразу связывать с износом его уплотнительных соединений. Даже в исправном турбокомпрессоре в улитках турбины всегда имеется зона с избыточным давлением, которое не даёт подниматься маслу выше уплотнительных уровней. Придётся заняться поиском причин за пределами корпуса оси с узлом подшипников турбокомпрессора.

Назначение автомобильной турбины

Турбина автомобильного силового агрегата представляет собой специальное приспособление, которое разработано для достижения необходимой мощности силового агрегата. Своевременная подача кислорода в камеру сгорания увеличивает приёмистость двигателя и его тягу.

Безусловно, в процессе сжигания топлива наблюдается сильная нехватка воздуха, из-за чего эффективность и коэффициент полезного действия двигателя существенно снижаются.

Именно для того, чтобы увеличить вышеупомянутые параметры, современные транспортные средства оснащаются турбинами.

Основные причины поломки

Если Вы только заметили неисправности в турбокомпрессоре, либо появились некие подозрения на это, тогда двигатель эксплуатировать нельзя, так как это вполне может привести к тому, что он полностью выйдет из строя.

1. Повреждения после удара

Из-за попадания посторонних предметов в воздушно-газовый тракт отчётливо прослеживаются повреждения крыльчаток турбокомпрессора. Когда Вы будете монтировать новый или отремонтированный турбокомпрессор на свой автомобиль, проверьте сначала каналы, что всасывают воздух и каналы, а также те, что отводят выхлопные газы.

Ни при каких обстоятельствах не выравнивайте лопасти, ибо это приведёт к их поломке в процессе дальнейшей их работы. Категорически воспрещается эксплуатировать турбокомпрессор, у которого повреждены лопасти.

Если холодная крыльчатка повреждена, это, без сомнений, свидетельствует о попадании постороннего предмета во входной тракт силового агрегата, будь то болт, тряпка, гайка либо случайный предмет;

Если повреждена горячая крыльчатка, это указывает на разрушение элементов двигателя: поршней, клапанов, сёдел клапанов, выходного коллектора и прочих.

2. Загрязнённое масло

Масло, которое загрязнено, ведёт к повреждению пар трения турбины компрессора в форме абразивного износа продуктами коксования масла либо абразивными частицами. Для того чтобы предотвратить повреждения, необходимо применять масла и фильтры гарантированно высокого качества. А также необходимо их своевременно заменять согласно предписаниям завода-изготовителя.

Повреждения, которые имеют место быть вследствие загрязнённого масла, могут иметь следующие причины:

— масляный фильтр повреждён, засорён либо вовсе бракован;

— попадание загрязнений во время ремонтных работ;

— обходной клапан масляного фильтра неисправен;

— масло низкого качества с коксующимися образованиями.

3. Недостаток моторного масла

Если доступ масла прервался на краткий либо длительный срок, это приведёт к сильному износу, а иногда и к сильному перегреву на поверхностях пар трения турбокомпрессора. Происхождению этого явления способствуют следующие причины:

— турбокомпрессор был заменён без предварительного заполнения системы смазки;

— замена фильтра и масла;

— длительный простой;

— непрофессиональный старт силового агрегата, особенно в холодную пору года;

— из-за неисправностей в системе смазки давление масла сильно понижено;

— попадание антифриза или топлива в масло;

— турбокомпрессор эксплуатируется с изношенным двигателем;

— применение герметика на фланцах масляных каналов;

— оборвался маслопровод;

— недостаточный уровень масла в поддоне.

4. Перегрев турбины

Отказ турбокомпрессора в результате воздействия высоких температур отработанных газов или отключение силового агрегата без достаточного времени для остывания турбокомпрессора приводит к образованию нагара.

Поэтому перед тем как остановить двигатель, необходимо дать ему немного поработать на холостом ходу, чтобы он остыл. Работа турбокомпрессора в условиях экстремальных температур ведёт к закоксовыванию масла и коррозии подшипников.

Серьёзные повреждения при этом возникают на валу, его подшипниках и уплотнениях. Причины этого:

— засорение воздушного фильтра;

— остановка мотора без работы его на холостом ходу перед его отключением;

— некачественное масло;

— большой временной промежуток между заменами масла;

— неплотно соединённые каналы подводов воздуха и отводов отработанных газов;

— топливный насос, который не предусмотрен заводом-производителем;

— некондиционное топливо низкого качества.

Все причины отказа, которые были перечислены выше, могут привести к полному или частичному разрушению турбины компрессора. При этом разрушается ротор, разрушается горячая и холодная улитка кусками того самого ротора среднего корпуса.

В данном случае очень трудно определить истинную причину выхода турбокомпрессора из строя.

Неисправный либо полностью разрушенный турбокомпрессор может стать следствием отказов и неисправностей в системе регулирования степени наддува мотора.

Причины, по которым турбина гонит масло

1. Повышенный уровень масла в двигателе

2. Повышенное давление в картере, что возникает в результате износа поршневой группы двигателя, засора вентиляции картера.

3. Засор сливного патрубка турбокомпрессора

4. Использование герметиков и прокладок между турбокомпрессором и маслосливным патрубком, которые уменьшают диаметр маслосливного патрубка.

5. Забит или засорён воздушный фильтр

6. Вытекает масло из турбокомпрессора при долгой работе двигателя на низких и холостых оборотах.

7. Забитый катализатор (нейтрализатор выхлопных газов)

У вышеперечисленных пунктов имеются смежные ответы. Во всех этих случаях мы имеем дело с препятствием на пути слива масла из турбокомпрессора. Масло под высоким давлением подаётся в корпус турбокомпрессора через маслоподающую магистраль.

Масло, проходя на большой скорости через подшипники, смешивается с выхлопными газами и воздухом.

На выходе масло, смешиваясь с воздухом и выхлопными газами, уже превращается в некую масляную пену, которая под воздействием силы тяжести сначала течёт вниз корпуса турбокомпрессора, а затем в поддон силового агрегата по сливной магистрали.

Если на пути пены окажется какое-либо препятствие, то она соберётся в корпусе турбокомпрессора. Когда масляная пена превзойдёт уровень уплотнений, масло будет поступать в корпуса турбинного и компрессорного колёс через промежутки в уплотнительных кольцах.

В данном случае следует убедиться в том, что сливная гидролиния находится в вертикальном положении, и что у неё нет загибов, в которых может собираться масло.

Также убедитесь в том, что маслосливная гидролиния соединяется с двигателем в таком месте, которое не создаёт дополнительного сопротивления току масла и находится на более высоком уровне, чем масло в картере. Далее проверьте состояние поршневой группы и вентиляции картера.

Заблуждение про уплотнения турбокомпрессора

Ошибочным представлением о турбокомпрессоре является суждение о назначении уплотнений со сторон турбинного и компрессорного колёс. Основное назначение этих уплотнителей заключается в предотвращении попадания газов под высоким давлением в турбокомпрессорный корпус, а затем далее в картер двигателя.

Факт того, что эти уплотнения не пропускают масло в корпуса турбинного и компрессорного колёс, не первичен. Турбокомпрессоры некоторых моделей производятся без уплотнителей со стороны турбинного колеса.

Зачастую случаи утечки масла из турбокомпрессора не являются следствием нарушенных уплотнений, хотя возможны и исключения из этого правила.

Масло на выходе из компрессорной части турбокомпрессора

Воздушный фильтр сухого типа после продолжительной эксплуатации забивается различными абразивными частицами, его сопротивление увеличивается, а в следствии, давление в нём падает ещё стремительнее.

Возникает небольшой вакуум на входе в компрессорную часть турбокомпрессора.

Этот вакуум никоим образом не способствует утечке моторного масла, если двигатель подвержен средним и большим нагрузкам, потому что за компрессорным колесом присутствует избыточное давление.

При малых нагрузках двигателя и холостых оборотах вакуум образовывается как на входе в компрессор, так и на выходе из него.

Если это продлится некоторое время, то масло будет высасываться из корпуса турбокомпрессора и попадать во впускной коллектор силового агрегата. Решение этой проблемы достаточно простое.

Нужно чаще заглядывать под капот и проверять воздушный фильтр, либо можно установить датчик между турбокомпрессором и воздушным фильтром, который будет сигнализировать о том, когда требуется замена фильтра.

Подобная утечка масла из турбокомпрессора может случиться и по причине долгой работы двигателя на холостых оборотах, когда турбокомпрессор не создаёт давления, а двигатель использует воздух. В таком случае создаётся разрежение между фильтром и турбиной, именно оно и высасывает масло из турбины.

Забитый катализатор (нейтрализатор выхлопных газов)

В данном случае возникает избыточное давление выхлопных газов со стороны части турбины турбокомпрессора. В свою очередь, она способствует увеличению аксиальной нагрузки на турбокомпрессорный ротор, что приводит к изнашиванию осевого подшипника и выходу уплотнений из допусков. Правда, в данном случае не обойтись, увы, без ремонта турбокомпрессора.

Что сделать, чтобы турбина не гнала масло?

Если из турбины мотора начинает вытекать масло, это означает, что она требует немедленной замены. В большинстве случаев, выполнение качественного ремонта турбокомпрессора невыполнимо.

Если же подобное и можно сделать, то стоимость такого ремонта сравнима с приобретением новой турбины.

Поэтому, как только Вы заметили первые признаки утечки масла, необходимо незамедлительно обратиться к специалистам на станцию технического обслуживания.

Как предотвратить течь масла через турбину?

Для предотвращения возникновения утечки масла через турбокомпрессор необходимо полностью искоренить возникающее избыточное давление. Специалисты настоятельно советуют выполнять следующие профилактические действия:

1. Проверка воздушного фильтра

Убедитесь в том, что он не засорился. Если он забился мусором и пылью, следует его безотлагательно заменять. Обязательно следует осмотреть и заборный патрубок, и коробку воздушного фильтра на предмет засорения.

2. Проверка герметичности коробки воздушного фильтра

Через неплотно прилегающие соединительные элементы воздухозаборной системы двигателя возможно попадание мелких песчинок, которые могут привести к повышенному износу рабочих элементов турбокомпрессора.

3. Промывка и очистка патрубков

Рекомендуется выполнить очистку патрубков, идущих от воздушного фильтра к турбине и от турбокомпрессора до впускного коллектора. Особое внимание следует уделить удалению песка.

4. Своевременная замена моторного масла

Зачастую экономия на периодичности и сроках замены масла в двигателе играет роковую роль в эксплуатации турбокомпрессора.

Его элементы, испытывающие дефицит качественной смазки, очень быстро придут в негодность, особенно при активной эксплуатации. При необходимости замены турбокомпрессора не нужно экономить на услугах профессионалов.

Как правило, самостоятельные попытки выполнить монтажные работы заканчиваются неудачей, и приходится платить дважды.

Источник:

Почему турбина гонит масло в интеркулер?

Здравствуйте, уважаемые гости и читатели автомобильного блога Автогид.ру. Мы встречаемся с вами для того, чтобы узнать почему турбина гонит масло в интеркулер и причины явления. Распространённая проблема среди различных марок дизельных автомобилей. В обычном состоянии интеркулер, не должен контактировать с моторным маслом. Надо искать причину неисправности.

Появление моторного масла в интеркулере, симптомом указывающий, что в системе турбонаддува автомобиля произошёл сбой. Нужно обратить внимание, иначе серьёзной поломки не избежать.

Попадание моторного масла в интеркулер сопровождается провалами мощности автомобиля. Использовать машину до проведения диагностики и поиска причины возникшей проблемы не желательно.

В конце статьи ждёт интересное видео, как очистить турбину и интеркуллер от масла без демонтажа. Оно дополнит текстовый материал и позволит лучше разобраться в проблеме. Приятного просмотра.

Что такое интеркулер?

За последние годы количество турбированных моторов повышается. Они выгодны для водителя. Турбированные агрегаты эффективно используют топливо и увеличивают мощность без повышения объёма двигателя.

Силовые установки с использованием турбин получили, второе дыхание. Использования сжатого воздуха турбиной мотор получает неплохое прибавление мощности.

В процессе работы турбина существенно нагревается. Это сказывается на качестве её работы (горячий воздух сложнее сжать) и механизм быстрее изнашивается. Первые турбокомпрессоры быстро выходили из строя по этой причине. Они не выдерживали высоких температур, и материал изнашивался.

Для охлаждения турбины придумали интеркулер. Главная задача задача устройства заключается в понижении температуры турбокомпрессора до приемлемых величин. Интеркулер охлаждает турбину до 50-60 градусов.

По внешнему виду интеркулер напоминает радиатор охлаждения и задачи сходные. При использовании интеркулера пришлось пожертвовать мощностью турбины. Интеркулер сдерживает потоки воздуха, играя роль барьера. Это сказывается на снижении давления наддува.

В турбированных моторах интеркулеры бывают 2 типов:

Воздушники – для охлаждения турбины используют потоки воздуха.

Жидкостники – для снижения температуры турбокомпрессора используют охлаждающую жидкость.

За счёт простой конструкции и надёжности воздушники получили широкое распространение. Они используются в массе автомобилей с турбированными моторами.

Если турбина начинает гнать масло в интеркулер, значит, турбокомпрессор нуждается в диагностике. Требует пристального внимания специалистов по ремонту. Тянуть не стоит, так как промедление увеличивает расходы на выполнение ремонта.

Моторное масло используется для снижения трения между рабочими элементами турбокомпрессора. Иначе они за незначительный период эксплуатации автомобиля приходят в негодность и требуют замены. Турбина сообщается с мотором для получения масла. Специалисты рекомендуют на турбированных моторах чаще его менять.

При первых признаках появления масла в интеркулере турбокомпрессора нужно автомобиль поднять на подъёмнике или загнать на смотровую яму. Снять защиту двигателя и внимательно осмотреть для определения причины неисправности. Используется переноску для полноценного освещения передней части днища автомобиля.

Причины попадания масла в интеркулер:

Деформация сливного маслопровода

Оценивается внешний вид и состояние сливного маслопровода. Размещается между картером двигателя и турбиной. Обеспечивает доставку моторного масла из картера к турбокомпрессору.

Представлен в форме изогнутой прочной трубки. Для изготовления используют прочный стальной материал исключающий деформацию. Внешние факторы заставляют маслопровод изменить форму и его функции нарушаются.

Не может оперативно доставлять необходимое количество моторного масла турбине. Деформация снижает пропускную способность и повышает давление в системе.

Высокое давление ищет пути выхода. Масло через уплотнительный материал проникает в интеркулер. Внимание обращают на внешнее состояние маслопровода. Если нельзя вернуть первоначальный вид, требуется замена.

Загрязнение маслопровода

Чем старше автомобиль, тем больше он имеет болячек (неисправностей). В турбированных автомобилях при длительном использовании турбина начинает гнать масло в интеркулер. Причины этого явления могут быть в загрязнённом маслопроводе.

Внутренняя поверхность под влиянием времени и нарушениями интервалов замен масла обрастает отложениями. Нарушается пропускная способность маслопровода. Избыточное давление выталкивает масло в интеркулер.

Для устранения неисправности демонтируется маслопровод и очищается. Действия совмещают с очередной заменой моторного масла. Эффект от процедуры будет максимальным.

Повреждение воздуховода

При использовании машины произошло повреждение воздуховода и турбина начинает гнать масло в интеркулер. В воздуховоде начинают появляться трещины и прочие повреждения. Вызваны внешним механическим воздействием. Образуется зона разрежения.

Зона разряжения притягивает моторное масло и закидывает в интеркулер. Уплотнительный материал начинает разрушаться. Загрязнение интеркулера маслом происходит высокими темпами.

Незначительные повреждения воздуховода ремонтируются. Когда зона повреждения значительная, без замены просто не обойтись.

Загрязнение воздушного фильтра

Владельцы турбированных автомобилей не придают значения загрязнению воздушного фильтра. Он играет решающую роль в обеспечения эффективной работы турбокомпрессора.

Качественная подача очищенного воздуха важна для нормальной работы турбины. Загрязнённый и недостаточно очищенный воздух вызывает нарушения в работе.

Забитый пылью и грязью фильтр не пропускает необходимое количество воздуха. Образуется зона разрежения, втягивающая моторное масло в интеркулер. Процесс незаметен для водителя, но  загрязнении фильтрующего элемента он усиливается.

Если нет возможности приобрести воздушный фильтр его можно очистить. При первой возможности меняют фильтр. Риск попадания масла в интеркуллер снижается.

Как устранить последствия попадания масла в интеркулер?

Большое количество масла, попавшее в интеркулер, ухудшает эффективность работы. Снижается уровень охлаждения турбины и она перегревается.

Когда причина попадания масла в интеркулер устранена, приступают к его очистке. Некоторое количество моторного масла, смешиваясь с воздухом, попадает в камеру сгорания мотора. Увеличивался расход топлива и мощность мотора снижается.

Для удаления моторного масла из интеркулера он демонтируется. Можно очистить не снимая, но качество удаления масла будет низким.

Демонтаж интеркулера требует разбора передней части автомобиля до мотора. Процесс отнимает много времени, если процедуру ранее не приходилось выполнять.

Проблем с демонтажем интеркулера воздушного типа охлаждения не возникает. Если тип охлаждения водяной обращаются к специалистам. Повреждение трубопроводов, подводящих жидкость для охлаждения приводит к дорогостоящему ремонту.

Когда демонтаж интеркулера выполнен приступают к очистке. Использовать агрессивные химические вещества (бензин и различного рода растворители) не рекомендуется. Они могут вызвать повреждение материала интеркулера. Повреждённые места могут стать причиной развития коррозии.

Для очистки интеркулера используются чистящие химические вещества. Можно приобрести в магазине, торгующем автохимией. Эффективно удаляют масленые загрязнения.

Первоначально наноситься на поверхность интеркулера чистящее средство. Надо выждать некоторое время и потом смыть под небольшим напором воды.  Перед установкой интеркулера на место его сушат.

Когда турбина гонит масло в интеркулер, надо искать причину этой неисправности. Игнорирование приводит к серьёзной поломке и дорогостоящему ремонту. Реагировать надо оперативно и если не получается обращаются к специалистам.

Почему турбина гонит масло

Для «знатоков» турботехники это не вопрос: «Износились сальники…» (вариации: «некачественные сальники», «китайские сальники» и т.п.). Ответ неверный хотя бы потому, что сальников в конструкции турбины нет. Центральный корпус подшипников с обеих сторон (со стороны турбины и компрессора) герметизируется, но не сальниками, а бесконтактными динамическими уплотнениями лабиринтного типа. Лабиринт – зазор сложной формы, который образуется между поверхностями канавки, выполненной на валу ротора, и входящего в нее кольца прямоугольного сечения (аналогичного поршневому). Разрезное кольцо за счет упругости фиксируется в корпусе подшипников. Когда вал с канавкой вращается относительно неподвижного кольца, в «лабиринте» между ними создаются локальные зоны повышенного давления. Этим достигается не абсолютная, но приемлемая непроницаемость уплотнения для газов и вязких жидкостей.

Зачем нужно герметизировать центральный корпус турбокомпрессора?

  Уплотнение со стороны турбины изолирует его полость от отработавших газов, вращающих турбинное колесо. Если двигатель исправен, давление внутри центрального корпуса подшипников практически атмосферное — он соединен с вентилируемым картером мотора трубкой для слива масла. В корпусе турбины давление всегда избыточное. Не будь уплотнения, горячие отработавшие газы прорывались бы в центральный корпус, а через него и в картер двигателя, что имело бы многочисленные негативные последствия. Собственно, так и происходит, когда эффективность уплотнения с турбинной стороны снижается. Обычно работоспособность уплотнения нарушается в результате механического износа его элементов (кольца и канавки), который, в свою очередь, является следствием увеличения подвижности ротора (осевой и радиальной) из-за выработки подшипников.

  С противоположной, компрессорной стороны наблюдается другая картина. Пока давление наддува не достигло заметной величины (в режиме холостого хода и пониженных оборотов двигателя), под крыльчаткой компрессора создается разрежение. В этом случае уплотнение препятствует истечению картерных газов с парами масла из центрального корпуса во впускную систему. По мере увеличения давления наддува функция уплотнения меняется – оно предотвращает прорыв наддувочного воздуха в картер двигателя. Поскольку вынос масла наиболее вероятен именно через компрессорную сторону, здесь применяют дополнительные меры защиты: маслоотражающие экраны, шайбы или буртики на валу ротора, а иногда и двойные «лабиринты».

Почему иногда все это оказывается тщетным?

  Прежде всего, нужно смириться с такой крамольной мыслью: уплотнения вала герметичны не «на все сто». При нормальных рабочих условиях их все же преодолевают и отработавшие газы, и картерные газы с масляным туманом, но, подчеркнем: в мизерных, допустимых количествах. Поэтому любая исправная турбина расходует какое-то количество масла. В любом турбодвигателе напорные патрубки (после компрессора) будут замаслены. У разных моторов – в разной степени, зависящей от их конструктивных особенностей и технического состояния. Допустимый расход масла оговаривается производителем мотора, а контролируется не иначе как по убыли уровня масла в картере.

  Проницаемость лабиринтных уплотнений не неизменна — она возрастает с увеличением перепада давления между «внутри» и «извне». Так, вынос паров масла через компрессорную сторону повышается в режиме холостого хода, когда давления наддува нет и разрежение под компрессорным колесом наибольшее. Именно поэтому производители турбокомпрессоров советуют избегать продолжительной (более 20-30 минут) работы турбодвигателя на холостом ходу. За это время значительное количество масла в виде масляного тумана попадает во впускную систему и далее в камеру сгорания. «Потарахтел» на холостых, «газанул» и из выхлопной трубы — сизый дым! Сильно засоренный воздушный фильтр усугубляет ситуацию. С таким даже на номинальных оборотах мотора за колесом компрессора может создаваться ощутимое разрежение, провоцирующее повышенный вынос масляного тумана.

  Эти явления, которые едва ли можно характеризовать как течь турбины, происходят при нормальной циркуляции масла в корпусе подшипников. Норма – это когда масло, продавленное сквозь зазоры в парах трения, а затем взбитое и разбрызганное бешено вращающимся валом, «самотеком» стекает по внутренним стенкам корпуса и беспрепятственно возвращается в картер по сливной трубке. Вот если циркуляция масла нарушена (обычно, из-за снижения пропускной способности слива) полость корпуса подшипников переполняется маслом и тут уж никакие уплотнения не помогут – турбина «потечет» в прямом смысле этого слова.

  Слив масла может быть затруднен по двум причинам: уменьшено сечение сливной магистрали или велико противодавление картерных газов. Трубка может быть пережата или закупорена изнутри, может быть смещена прокладка, посажена на герметик, выдавившийся вовнутрь и частично перекрывший отверстие, и т.д. Повышенное давление картерных газов может быть следствием износа ЦПГ и увеличения прорыва продуктов сгорания или неисправности системы вентиляции картера (засорения фильтра, маслоотделителя, отказа клапана). Иногда противодавление настолько велико, что слив масла полностью прекращается и оно выдавливается «из всех щелей». В общем, неспроста в гарантийных документах на турбину прописаны такие требования к двигателю как допустимое сопротивление воздушного фильтра и давление картерных газов в режиме холостого хода.

Со всеми возможными неисправностями турбин и возможными их причинами можно ознакомиться в разделе — Обязательная диагностика автомобиля .

  Из сказанного следует такая аксиома: турбина с неизношенными до критического уровня уплотнениями (тем более, турбина новая) сама по себе не потечет. Если турбина все же течет, на то есть внешняя причина, которую надо установить и устранить.

Ремонт турбин (турбокомпрессоров) всех видов в Москве | Услуги

Ремонт турбин.
Ремонт актуаторов турбины.
Ремонт клапанов Вестгейт.
Замена картриджа турбины.
Срочный ремонт от 3 часов.
Звоните — сориентируем по цене.
Выполняем ремонт всех марок. В том числе:

ремонт турбины Форд
ремонт турбины Nissan
ремонт турбины Ford
ремонт турбины Сааб
ремонт турбины Audi
ремонт турбины Тойота
ремонт турбины Skoda
ремонт турбины Fiat
ремонт турбины Aуди
ремонт турбины chrysler
ремонт турбины Jeep
ремонт турбины Infiniti
ремонт турбины Land Rover
ремонт турбины Киа
ремонт турбины Suzuki
ремонт турбины Ссанг Ёнг
ремонт турбины Chevrolet
ремонт турбины Сузуки
ремонт турбины Ssang Yong
ремонт турбины Инфинити
ремонт турбины крайслер
ремонт турбины Honda
ремонт турбины Kia
ремонт турбины 1.9 tdi
сколько стоит ремонт турбины на фольксваген
ремонт актуатора тойота королла 2008 робот
звон штока актуатора турбины
ремонт турбины т5 1.9
турбина гонит масло в выхлопную трубу
как проверить актуатор турбины не снимая
dodge ремонт турбины
купить актуатор турбины 1.9 tdi
турбина гонит масло на дизельной машине причина
ремонт актуатора тойота королла своими руками
ремонт турбин дизельных цена
актуатор турбины шкода октавия 1.8 а7
ремонт турбина форд галакси
актуатор турбины боксер евро 5
подложить шайбы под актуатор турбины 4м40
ремонт турбины фольксваген крафтер
аурис ремонт актуатора сцепления
ремонт турбин дискавери 3
родин ремонт паровых турбин
актуатор турбины мерседес ванео 1.7 cdi цена
ремонт актуаторов екатеринбург
актуатор турбины ford transit
citroen ремонт турбины
как правильно регулировать актуатор турбины
ремонт турбин туарег 2.5
ремонт турбин мкад
турбина гонит масло как проверить
что означает g в актуаторе турбины
тойота робот ремонт актуатора
снятие ремонт турбин
за что отвечает актуатор турбины
как понять что турбина гонит масло
ремкомплект турбина
новая турбина гонит масло причина
актуатор турбины 3.0 tdi
ремонт турбин в москве на каширке
ремонт актуатора форд транзит
оборудование для ремонта турбин
актуатор турбины октавия а7 1.8
как настроить актуатор турбины
программатор актуатора турбины
ремонт турбин старекс
ремонт турбин видео
ремонт лопаток турбин
ремонт актуатора пежо 207
ремонт подшипников турбин
ремонт турбины пассат
актуатор турбины d4cb
актуатор турбины bmw n47

Откуда в интеркулер и впускной коллектор попадает

19.03.2019, Просмотров: 3925

Проблема скопления масла в интеркулере встречается на турбированных двигателях. Теплообменник понижает температуру воздушного заряда, повышая тем самым его плотность. Но владельцы авто с атмосферным двигателем могут найти масляный налет в корпусе воздушного фильтра, гофре и впускном коллекторе. Давайте рассмотрим причина попадания моторного масла во впускной тракт, и какими последствиями это чревато для дизельных моторов.

Откуда берется масло?

1. Масло на впуск гонит турбина. В случае износа деталей картриджа турбины масло через компрессорную часть начинает поступать во впуск. Но не стоит сразу ремонтировать или менять турбину, начните с проверки системы вентиляции картера.
2. Неэффективная работа маслоотделителя системы вентилирования картерных газов. Маслоотделитель предназначен для удаления из газов масляной взвеси. Если фильтрующий элемент забит, во впускной коллектор газы попадают нефильтрованными. Поэтому частички масла скапливаются в интеркулере и патрубках.

Смазка и охлаждение турбокомпрессора

Поскольку турбинная часть переносит большие температурные нагрузки, моторное масло не только смазывает подшипники ротора, но и отводит львиную долю тепла. В конструкции картриджа турбины используются упорные (центрующие) и опорные подшипники скольжения (бронзовые втулки). Подшипники работают на масляном клине. С обеих сторон картриджа установлены металлические кольца (по типу поршневых), которые препятствуют проникновению в картер воздуха из компрессорной части и выхлопных газов из турбинной. Вместе с тем они отсекают область с масляным туманом.

Поскольку в турбинной и насосной частях постоянно повышенное давление, масло стремится стечь в поддон, над которым исправная система ВКГ создает разряжение или поддерживает давление близкое к атмосферному. Подобный тип уплотнения смазывающихся элементов называется газодинамическим.

Почему турбина кидает масло?

Основные причины, из-за которых турбина кидает масло в интеркулер:

• износ опорных подшипников, из-за которых появляется люфт и дисбаланс при вращении ротора. Изнашиваются пары трения вследствие попадания абразивных частиц (закоксованное масло, грязь из поддона) и масляного голодания. Вследствие дисбаланса уплотнения системы недостаточно для предотвращения попадания масла в интеркулер;
• износ упорного подшипника компрессорной части. Возникает вследствие продавливания масляного клина, дисбаланса при вращении ротора.
• повышенное давление газов в картере. Моторное масло после прохождения по каналам корпуса турбины должно самотеком сливаться в поддон. Противодействие сливу переведет к его утечке в выпускной или впускной коллектор. Отсутствие циркуляции приведет к коксованию масла и трению пары ротор-подшипники на сухую;
• забитая трубка слива масла с турбины. Некачественная продукция и/или несоблюдение сроков замены ведут к образованию закоксованности каналов масляной системы. Налет уменьшает проходное сечение трубки и, как следствие, ее пропускную способность;
• забитый воздушный фильтр. Загрязненный фильтрующий элемент создает значительное противодействие. Раскручиваемое турбиной компрессорное колесо создает разряжение, из-за которого масло всасывается через компрессорную часть во впускной тракт.

Проверка системы вентиляции картерных газов

Простейший способ проверки ВКГ – вывести патрубок системы в емкость и некоторое время эксплуатировать автомобиль. Для этих целей используйте обычную канистру небольшого объема, которую можно будет разместить в подкапотном пространстве, и шланг подходящего диаметра, длины. Если спустя некоторое время в канистре образовался явный масляный налет, значит, маслоотделитель не справляется с вверенной ему функцией. Решается проблема чисткой маслоотделителя. На некоторых авто фильтрующий элемент сменный.

После снятия патрубка вентиляции картера обязательно заглушите отверстии в гофре впускного тракта.

Следующий шаг – измерение давления в картерном пространстве. В зависимости от режима работы двигателя, в картере должно быть небольшое разряжение либо близкое к атмосферному давление. Для измерения достаточно подключить механический манометр к отверстию щупа, после чего завести двигатель. Проверку нужно проводить на холостых оборотах, в режиме частичной и полной нагрузки. В случае обнаружения повышенного давления остается определить, виновата ВКГ или изношенная цилиндропоршневая группа.

Чем опасно масло в теплообменнике для ДВС цикла Дизеля?

В масле присутствует большое количество углеводородов, которые легко самовоспламеняются при воздействии высоких температурах. Воспламенение топливовоздушной смеси в дизельном двигателе происходит за счет контакта топлива с разогретым от сжатия воздухом. По большому счету, дизелю без разницы, на чем работать. Главное, чтобы температуры воздуха после сжатия хватило для воспламенения. Именно поэтому ДВС цикла дизеля может работать на моторном масле даже после выключения зажигания. В таких случаях говорят, что дизель ушел в разнос. Происходит цепная реакция, при которой сгоревшее в цилиндрах масло приводит к поднятию оборотов, раскручиванию турбины и попадании во впускной коллектор еще большего количества масла. Явление крайне опасное и если вовремя не перекрыть доступ воздуха, разнос чреват дорогостоящим ремонтом двигателя.

Как промыть интеркулер?

Если после устранения неисправности теплообменник не промыть, масляный налет будет препятствовать нормальному охлаждению воздуха. Для промывки лучше всего использовать керосин или бензин. Залейте жидкость внутрь, после чего оставьте интеркулер на 10-15 минут для растворения масляного налета. Однократной промывки будет недостаточно, поэтому запаситесь терпением. Поскольку теплообменник уже снят с автомобиля, нелишним будет вымыть мойкой высокого давления грязь, пух и насекомым из сот с его наружной части.

Какие основные неисправности турбонадува?

Турбина «гонит» или «кидает» масло. Такое можно порой услышать от автомобилистов, которые озабочены внешними проявлениями моторного масла на выходе компрессора из турбины. И, знаете, не зря. Своевременное принятие мер, направленных на устранение замеченных неполадок, существенно продлит эксплуатационный срок этому важному агрегату автомобильного двигателя. Потому что, если турбина уже начала есть масло, тогда стоит ожидать скорой потери мощности и неизбежной замены турбокомпрессора. Долив масла необходимо осуществлять каждую тысячу километров.

Появившееся на выходе из турбокомпрессора масло не стоит сразу связывать с износом его уплотнительных соединений. Даже в исправном турбокомпрессоре в улитках турбины всегда имеется зона с избыточным давлением, которое не даёт подниматься маслу выше уплотнительных уровней. Придётся заняться поиском причин за пределами корпуса оси с узлом подшипников турбокомпрессора.

Назначение автомобильной турбины

Турбина автомобильного силового агрегата представляет собой специальное приспособление, которое разработано для достижения необходимой мощности силового агрегата. Своевременная подача кислорода в камеру сгорания увеличивает приёмистость двигателя и его тягу. Безусловно, в процессе сжигания топлива наблюдается сильная нехватка воздуха, из-за чего эффективность и коэффициент полезного действия двигателя существенно снижаются. Именно для того, чтобы увеличить вышеупомянутые параметры, современные транспортные средства оснащаются турбинами.

Основные причины поломки

Если Вы только заметили неисправности в турбокомпрессоре, либо появились некие подозрения на это, тогда двигатель эксплуатировать нельзя, так как это вполне может привести к тому, что он полностью выйдет из строя.

1. Повреждения после удара

Из-за попадания посторонних предметов в воздушно-газовый тракт отчётливо прослеживаются повреждения крыльчаток турбокомпрессора. Когда Вы будете монтировать новый или отремонтированный турбокомпрессор на свой автомобиль, проверьте сначала каналы, что всасывают воздух и каналы, а также те, что отводят выхлопные газы. Ни при каких обстоятельствах не выравнивайте лопасти, ибо это приведёт к их поломке в процессе дальнейшей их работы. Категорически воспрещается эксплуатировать турбокомпрессор, у которого повреждены лопасти. Если холодная крыльчатка повреждена, это, без сомнений, свидетельствует о попадании постороннего предмета во входной тракт силового агрегата, будь то болт, тряпка, гайка либо случайный предмет;

Если повреждена горячая крыльчатка, это указывает на разрушение элементов двигателя: поршней, клапанов, сёдел клапанов, выходного коллектора и прочих.

2. Загрязнённое масло

Масло, которое загрязнено, ведёт к повреждению пар трения турбины компрессора в форме абразивного износа продуктами коксования масла либо абразивными частицами. Для того чтобы предотвратить повреждения, необходимо применять масла и фильтры гарантированно высокого качества. А также необходимо их своевременно заменять согласно предписаниям завода-изготовителя.

Повреждения, которые имеют место быть вследствие загрязнённого масла, могут иметь следующие причины:

— масляный фильтр повреждён, засорён либо вовсе бракован;

— попадание загрязнений во время ремонтных работ;

— обходной клапан масляного фильтра неисправен;

— масло низкого качества с коксующимися образованиями.

3. Недостаток моторного масла

Если доступ масла прервался на краткий либо длительный срок, это приведёт к сильному износу, а иногда и к сильному перегреву на поверхностях пар трения турбокомпрессора. Происхождению этого явления способствуют следующие причины:

— турбокомпрессор был заменён без предварительного заполнения системы смазки;

— замена фильтра и масла;

— длительный простой;

— непрофессиональный старт силового агрегата, особенно в холодную пору года;

— из-за неисправностей в системе смазки давление масла сильно понижено;

— попадание антифриза или топлива в масло;

— турбокомпрессор эксплуатируется с изношенным двигателем;

— применение герметика на фланцах масляных каналов;

— оборвался маслопровод;

— недостаточный уровень масла в поддоне.

4. Перегрев турбины

Отказ турбокомпрессора в результате воздействия высоких температур отработанных газов или отключение силового агрегата без достаточного времени для остывания турбокомпрессора приводит к образованию нагара. Поэтому перед тем как остановить двигатель, необходимо дать ему немного поработать на холостом ходу, чтобы он остыл. Работа турбокомпрессора в условиях экстремальных температур ведёт к закоксовыванию масла и коррозии подшипников. Серьёзные повреждения при этом возникают на валу, его подшипниках и уплотнениях. Причины этого:

— засорение воздушного фильтра;

— остановка мотора без работы его на холостом ходу перед его отключением;

— некачественное масло;

— большой временной промежуток между заменами масла;

— неплотно соединённые каналы подводов воздуха и отводов отработанных газов;

— топливный насос, который не предусмотрен заводом-производителем;

— некондиционное топливо низкого качества.

Все причины отказа, которые были перечислены выше, могут привести к полному или частичному разрушению турбины компрессора. При этом разрушается ротор, разрушается горячая и холодная улитка кусками того самого ротора среднего корпуса. В данном случае очень трудно определить истинную причину выхода турбокомпрессора из строя. Неисправный либо полностью разрушенный турбокомпрессор может стать следствием отказов и неисправностей в системе регулирования степени наддува мотора.

Причины, по которым турбина гонит масло

1. Повышенный уровень масла в двигателе

2. Повышенное давление в картере, что возникает в результате износа поршневой группы двигателя, засора вентиляции картера.

3. Засор сливного патрубка турбокомпрессора

4. Использование герметиков и прокладок между турбокомпрессором и маслосливным патрубком, которые уменьшают диаметр маслосливного патрубка.

5. Забит или засорён воздушный фильтр

6. Вытекает масло из турбокомпрессора при долгой работе двигателя на низких и холостых оборотах.

7. Забитый катализатор (нейтрализатор выхлопных газов)

У вышеперечисленных пунктов имеются смежные ответы. Во всех этих случаях мы имеем дело с препятствием на пути слива масла из турбокомпрессора. Масло под высоким давлением подаётся в корпус турбокомпрессора через маслоподающую магистраль. Масло, проходя на большой скорости через подшипники, смешивается с выхлопными газами и воздухом. На выходе масло, смешиваясь с воздухом и выхлопными газами, уже превращается в некую масляную пену, которая под воздействием силы тяжести сначала течёт вниз корпуса турбокомпрессора, а затем в поддон силового агрегата по сливной магистрали.

Если на пути пены окажется какое-либо препятствие, то она соберётся в корпусе турбокомпрессора. Когда масляная пена превзойдёт уровень уплотнений, масло будет поступать в корпуса турбинного и компрессорного колёс через промежутки в уплотнительных кольцах. В данном случае следует убедиться в том, что сливная гидролиния находится в вертикальном положении, и что у неё нет загибов, в которых может собираться масло. Также убедитесь в том, что маслосливная гидролиния соединяется с двигателем в таком месте, которое не создаёт дополнительного сопротивления току масла и находится на более высоком уровне, чем масло в картере. Далее проверьте состояние поршневой группы и вентиляции картера.

Заблуждение про уплотнения турбокомпрессора

Ошибочным представлением о турбокомпрессоре является суждение о назначении уплотнений со сторон турбинного и компрессорного колёс. Основное назначение этих уплотнителей заключается в предотвращении попадания газов под высоким давлением в турбокомпрессорный корпус, а затем далее в картер двигателя. Факт того, что эти уплотнения не пропускают масло в корпуса турбинного и компрессорного колёс, не первичен. Турбокомпрессоры некоторых моделей производятся без уплотнителей со стороны турбинного колеса. Зачастую случаи утечки масла из турбокомпрессора не являются следствием нарушенных уплотнений, хотя возможны и исключения из этого правила.

Масло на выходе из компрессорной части турбокомпрессора

Воздушный фильтр сухого типа после продолжительной эксплуатации забивается различными абразивными частицами, его сопротивление увеличивается, а в следствии, давление в нём падает ещё стремительнее. Возникает небольшой вакуум на входе в компрессорную часть турбокомпрессора. Этот вакуум никоим образом не способствует утечке моторного масла, если двигатель подвержен средним и большим нагрузкам, потому что за компрессорным колесом присутствует избыточное давление.

При малых нагрузках двигателя и холостых оборотах вакуум образовывается как на входе в компрессор, так и на выходе из него. Если это продлится некоторое время, то масло будет высасываться из корпуса турбокомпрессора и попадать во впускной коллектор силового агрегата. Решение этой проблемы достаточно простое. Нужно чаще заглядывать под капот и проверять воздушный фильтр, либо можно установить датчик между турбокомпрессором и воздушным фильтром, который будет сигнализировать о том, когда требуется замена фильтра.

Подобная утечка масла из турбокомпрессора может случиться и по причине долгой работы двигателя на холостых оборотах, когда турбокомпрессор не создаёт давления, а двигатель использует воздух. В таком случае создаётся разрежение между фильтром и турбиной, именно оно и высасывает масло из турбины.

Забитый катализатор (нейтрализатор выхлопных газов)

В данном случае возникает избыточное давление выхлопных газов со стороны части турбины турбокомпрессора. В свою очередь, она способствует увеличению аксиальной нагрузки на турбокомпрессорный ротор, что приводит к изнашиванию осевого подшипника и выходу уплотнений из допусков. Правда, в данном случае не обойтись, увы, без ремонта турбокомпрессора.

Что сделать, чтобы турбина не гнала масло?

Если из турбины мотора начинает вытекать масло, это означает, что она требует немедленной замены. В большинстве случаев, выполнение качественного ремонта турбокомпрессора невыполнимо. Если же подобное и можно сделать, то стоимость такого ремонта сравнима с приобретением новой турбины. Поэтому, как только Вы заметили первые признаки утечки масла, необходимо незамедлительно обратиться к специалистам на станцию технического обслуживания.

Как предотвратить течь масла через турбину?

Для предотвращения возникновения утечки масла через турбокомпрессор необходимо полностью искоренить возникающее избыточное давление. Специалисты настоятельно советуют выполнять следующие профилактические действия:

1. Проверка воздушного фильтра

Убедитесь в том, что он не засорился. Если он забился мусором и пылью, следует его безотлагательно заменять. Обязательно следует осмотреть и заборный патрубок, и коробку воздушного фильтра на предмет засорения.

2. Проверка герметичности коробки воздушного фильтра

Через неплотно прилегающие соединительные элементы воздухозаборной системы двигателя возможно попадание мелких песчинок, которые могут привести к повышенному износу рабочих элементов турбокомпрессора.

3. Промывка и очистка патрубков

Рекомендуется выполнить очистку патрубков, идущих от воздушного фильтра к турбине и от турбокомпрессора до впускного коллектора. Особое внимание следует уделить удалению песка.

4. Своевременная замена моторного масла

Зачастую экономия на периодичности и сроках замены масла в двигателе играет роковую роль в эксплуатации турбокомпрессора. Его элементы, испытывающие дефицит качественной смазки, очень быстро придут в негодность, особенно при активной эксплуатации. При необходимости замены турбокомпрессора не нужно экономить на услугах профессионалов. Как правило, самостоятельные попытки выполнить монтажные работы заканчиваются неудачей, и приходится платить дважды.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Основные причины выхода из строя турбокомпрессора

Основные причины выхода из строя турбокомпрессора

Подробности

Причин выхода из строя турбокомпрессора может быть множество. Если вы заботливый автолюбитель и относитесь к своему автомобилю как к себе, то у вас не должно возникать особых проблем с турбокомпрессором. Для этого необходимо соблюдать все технические регламенты по обслуживанию, производить вовремя замену масла, следить за своим автомобилем и посещать СТО. В таких случаях установленные турбокомпрессор прослужит долгие годы и полностью будет соответствовать тем требованиям, для которых он выпускался изначально. Если вы однажды забыли вовремя залить масло, посетить сервисный центр, то в таких ситуациях у вас могут возникнуть достаточно серьезные проблемы с турбокомпрессором.

Причины поломки турбокомпрессора

Существует несколько основных причин поломки и выхода из строя турбокомпрессора. Одной из главных причин является загрязненное масло. Существует химическое загрязнение, загрязнение частицами, металлическое загрязнение и другое. При загрязненном моторном масле происходит сильный износ опорных шеек ротора, появляются глубокие задиры, которые приводят к разрушению турбины в будущем. Загрязнение моторного масла может быть по разным причинам. Это может быть химическое загрязнение при использовании плохого масла, при не аккуратном ремонте может произойти загрязнения масла, а одной из главных причин выделяют — некондиционный масляный фильтр, перепускной клапан которого негерметичен. Из-за этого масло поступает в каналы нефильтрованное и в последствии приводит к разрушению частей турбины. Поэтому, абсолютно каждому автолюбителю необходимо следить за маслом и желательно делать это при помощи квалифицированных специалистов.

Второй причиной поломки турбокомпрессора может стать — забитая трубка подачи масла. Забитее трубки происходит из-за шлаков, а также трубка попросту может надломиться. Понять с первого взгляда неопытному водителю будет достаточно трудно. Для решения этой проблемы желательно обратиться в сервисный центр, где точно скажут причину поломки. Специалисты почистят трубку или проведут ее полную замену. Такая чистка будет недорогой для клиента, чем приобретение новой турбины.

Металлическая стружка также может стать причиной поломки турбокомпрессора. Появляется она в результате примесей в масле, что приводит к закупорке масло-подающих каналов. Происходит трение в подшипнике и приводит к отвинчиванию гайки. После чего выходит из строя масляный насос, который забивается стружкой практически все, что можно.

Любые физические повреждения также могут привести к поломке турбокомпрессора. В первую очередь на это могут повлиять превышение температурных показателей работы или другие механические воздействия на турбину и другие части.

Итог

Если ваш турбокомпрессор вышел из строя или стал плохо работать, в первую очередь необходимо найти причину. Причин может быть много — это картерные газы, проблема с топливной аппаратурой и стружка, загрязнение масла и многое другое. Для полноценной проверки турбины каждому владельцу автомобиля желательно обратиться к профессиональным специалистам, которые решат проблему на 100% и дадут вам гарантию на свою работу!

Звоните в компанию «БР ТУРБО» — мы найдем причину поломки, сделаем ремонт турбины или заменим на новую!

Современные ветряные турбины: проблема смазки

Ветровые турбины использовались в той или иной форме в течение последних 7000 лет. Варианты энергии, генерируемой ветряными турбинами, помогали древним египтянам перемещать грузовые суда по реке Нил. Ветровые турбины использовались в Персии, современном Иране, для измельчения зерна. Эти ранние конструкции с вертикальным валом были предшественниками конструкций, которые в конечном итоге были приняты для использования в Европе и Америке во втором тысячелетии.

Путешествия и торговля принесли эту концепцию в Европу, и к 11 веку голландцы усовершенствовали и адаптировали ветряную турбину в основном для осушения озер и болот, помогая вернуть Голландию из моря.В начале 19 века ветряные турбины использовались по всей Европе для перекачки воды.

Хотя к 1950-м годам центральная энергосистема широко использовалась в Соединенных Штатах для электроснабжения в основном фермерских хозяйств, она была расширена почти до каждого дома в Америке, что фактически приостановило разработку ветряных турбин.

В начале 1900-х годов ветряные турбины были основным экспортным товаром США. Однако с быстрым развитием альтернативных источников энергии на основе угля и нефти интерес к вариантам использования энергии ветра ослаб.

Только после нефтяного эмбарго Организации стран-экспортеров нефти (ОПЕК) 1970-х годов и повышения цен на нефть мир снова серьезно заинтересовался этим природным источником энергии. Рост рынка ветроэнергетики сейчас происходит в Северной Америке, Европе и Азии после 30-процентного роста установок в течение 1980-х и 1990-х годов.

В настоящее время Германия является ведущим рынком в мире и страной с крупнейшей базой ветроэнергетики: Испания и Дания вместе составляют примерно две трети производства Германии, а Соединенные Штаты — примерно половину.Большая часть ветряных турбин в Соединенных Штатах сосредоточена в Калифорнии, где установлено более 17 000 машин мощностью от 30 до 350 киловатт каждая.

Рейтинг ВЭУ

Ветровые турбины имеют номинальную мощность, часто называемую паспортной мощностью. Например, 750 кВт означает, что ветряная турбина будет производить 750 киловатт (кВт) энергии за час работы при работе с максимальной производительностью (см. Таблицу 1 для преобразований).

Ветровые турбины генерируют от 0 до 0.75 МВт и 2,50 МВт в соответствии с их проектными пределами. Корпорация Flender, крупный международный производитель приводных систем и компонентов, стремится разработать усовершенствованную ветряную турбину мощностью от четырех до пяти МВт.

Ветряные турбины обычно работают около 75 процентов в году, но работают на максимальной номинальной мощности только в течение ограниченного количества часов в году. Чтобы узнать, сколько энергии производят ветряные турбины, необходимо знать распределение скоростей ветра для каждой турбины.

В случае Испании средние ветряные турбины будут давать 2300 часов работы при полной нагрузке в год. Чтобы получить общее производство энергии, умножьте 3337 МВт установленной базовой мощности на количество часов работы (3337 x 2300 = 7 675 100 МВтч), чтобы получить общую мощность, которая составляет 7,7 Тераватт (ТВтч) энергии.

Для сравнения: общая установленная мощность ветроэнергетики в мире составляет около 25 000 МВт, что эквивалентно примерно 10 000 больших ветряных турбин.Сто пятьдесят таких больших машин могут сравниться с мощностью атомной электростанции.

В 2001 г. в Европе было произведено 17 000 МВт генерирующей мощности (TW = установленная база x среднее количество часов работы на единицу при полной нагрузке). Этой энергии достаточно для содержания 10 миллионов средних домов. Для выработки эквивалентной мощности от угольных турбин потребуется шестнадцать миллионов тонн угля. Сжигание такого количества угля также приведет к выбросу 24 миллионов тонн CO2.

Основные компоненты

Ключевыми механическими и энергетическими элементами ветряной турбины являются редуктор и генератор, к которому он прикреплен. Различные конструкции ветряных турбин включают в себя оригинальные голландские ветряные мельницы, старые и странные турбины Дарье в форме кольца, «взбивающие яйца». Для этого объяснения мы рассмотрим типичную ветряную турбину пропеллерного типа (рис. 1).

Рисунок 1. Ветряная турбина пропеллерного типа

Проще говоря, пропеллер ветряной турбины улавливает энергию ветра, которая вращает вал, приводящий в действие генератор и производящий электричество.

Следующие структурные компоненты составляют большинство современных ветряных турбин наряду с системами, которые помогают им эксплуатировать наиболее эффективно:

Башня поднимает сборку турбины над турбулентными воздушными потоками у земли. Инновационные конструкции башен позволяют строить башни с меньшими затратами с увеличением высоты до более чем 300 футов.

Лопасти, которые вращаются на ветру и приводят в действие турбогенератор, вместе со ступицей называются ротором.Турбина с электрическим генератором мощностью 600 кВт обычно будет иметь диаметр ротора 44 метра (144 фута), но более новые конструкции имеют размах лопастей 75 метров.

Ротор прикреплен к гондоле, которая находится наверху башни и включает в себя редуктор, генератор, контроллер и тормоз. Крышка защищает компоненты внутри гондолы. Вся гондола поворачивается, чтобы поддерживать точечный контакт с меняющимся ветром.

Привод по рысканию с помощью компьютерного управления удерживает гондолу направленной против ветра.Лопасти поворачиваются или наклоняются от ветра, чтобы ротор не вращался при ветре, слишком сильном или слишком низком для выработки электроэнергии.

Дисковый тормоз, который может приводиться в действие механически, электрически или гидравлически, используется для остановки ротора в аварийных ситуациях или при слишком высокой температуре. Современные турбины имеют системы защиты, предотвращающие повреждение при чрезмерно сильном ветре.

Генератор обычно представляет собой стандартный индукционный генератор, вырабатывающий электричество переменного тока с периодом 50 или 60 циклов.Электроэнергия передается в хранилище, экспортируется в сеть или напрямую подключается к приложению. Используются генераторы с регулируемой частотой вращения, которые могут работать в условиях непостоянного ветра.

Контроллер ветряной турбины оценивает ветровые условия и регулирует работу турбины, чтобы максимизировать количество вырабатываемой энергии, одновременно защищая ее от износа. Эти интеллектуальные контроллеры запускают машины, когда скорость ветра достигает от 8 до 16 миль в час (миль в час), и отключают машину, когда скорость ветра достигает примерно 65 миль в час.

Некоторые турбины сконфигурированы для передачи данных о рабочем и механическом состоянии в центр управления для наблюдения и анализа.

Шестерни соединяют низкоскоростной вал с высокоскоростным валом и увеличивают скорость вращения от примерно 40 до 60 оборотов в минуту (об / мин) до примерно 1500–1800 об / мин — скорости вращения, необходимой большинству генераторов для производства электроэнергии. Для этого нужны массивные шестерни и валы. Например, в ветряной турбине мощностью 3,2 МВт входной крутящий момент равен 2.5 миллионов Н-м.

Надежность

Учитывая экстремальные экологические и механические нагрузки, которые должны выдерживать ветряные турбины, их надежность впечатляет. Это намного выше, чем у большинства традиционных генерирующих технологий, и обширные исследования показывают, что лучшие производители турбин неизменно достигают доступности — обычно используемого эксплуатационного показателя надежности — более 98 процентов.

Структурные и механические отказы (которые могут привести к обрушению башни) в первую очередь связаны с ошибками системы управления и отсутствием эффективного обслуживания.

Многие отказы в полевых условиях являются следствием выхода из строя подшипников коробки передач. Считается, что этот тип неисправности напрямую связан с плохой смазкой и отсутствием текущего обслуживания.

Подшипники в редукторе ветряной турбины должны выдерживать чрезвычайно высокие нагрузки, и критерии рабочих характеристик подшипников в редукторе будут разными. В некоторых условиях эксплуатации требуется выдерживать нагрузки среднего размера на низких скоростях, в то время как в других местах подшипники должны выдерживать гораздо меньшие нагрузки, но при гораздо более высоких скоростях.

Условия высокой нагрузки / низкой скорости, возникающие при слабом ветре, могут привести к разрыву смазочной пленки, которая обычно требуется для длительного срока службы подшипников. Это было выявлено разработчиками и будет исправлено в ходе испытаний подшипников для будущих спецификаций трансмиссионного масла для ветряных турбин.

Текущее обслуживание и повторная смазка

Коробка передач расположена там, где дует самый сильный ветер — на высоте 300 футов. Кроме того, морские установки находятся в неспокойном море.Инженеру придется подняться на башню по внутренней лестнице (или в некоторых случаях на лифте), что является сложной и специализированной работой.

Многие подшипники смазываются автоматической системой смазки. Специальный масляный фильтр коробки передач, отдельный от обычной системы охлаждения масла, обеспечивает высокую чистоту масла. Это ключевой фактор в пустыне или засушливых условиях, когда переносимая по воздуху пыль может попадать в редукторы, действовать как абразив и в конечном итоге приводить к (трехчастным) контактным усталостным повреждениям.

Тем не менее, интервалы между заменами масла составляли от 8 до 12 месяцев, а один крупный производитель только что увеличил интервал до 16 месяцев после шестилетней полевой оценки смазочных материалов. Ожидания от масел нового поколения для морских применений могут заключаться в интервале замены до трех лет.

Тенденции для смазочных материалов для ветряных турбин

Большинство производителей редукторов ветряных турбин составили или находятся в процессе составления новых спецификаций смазочных материалов.Эти спецификации более строгие, чем для промышленных редукторов, и более точно отражают реальные условия эксплуатации, включая условия низких температур.

Ожидаемые рабочие характеристики смазочных материалов, используемых в морских ветряных турбинах, выше из-за требований к увеличению срока службы. Некоторые новые тенденции и меры включают:

1. Все производители редукторов требуют проведения испытания подшипников FAG FE 8, которое является частью стандарта DIN 51517, часть III.Другие испытания подшипников также находятся на стадии оценки для включения в новые спецификации масла.
2. Наблюдается переход к синтетическим составам (на основе PAO / сложных эфиров, сложных эфиров и PAG). Синтетические масла обеспечивают более длительный срок службы и, следовательно, уменьшают необходимость замены масла.
   • ПАО (поли альфа-олефин) обеспечивают превосходный индекс вязкости и низкую температуру застывания. Эти свойства делают их предпочтительными для применений, характеризующихся широким диапазоном рабочих температур.
   • Смесь ПАО / сложного эфира. Были проблемы с гидролизом (разложение в присутствии воды), что делало выбор гидролитически стабильных продуктов критической проблемой.
   • PAG (полиалкаленгликоль) обладают повышенной устойчивостью к микропиттингу, но имеют проблемы совместимости с покрытиями и материалом уплотнения.
3. Новые спецификации совместимости масел для красок, лаков, герметиков и подшипниковых материалов.
4. Новые испытания уплотнений с увеличенным сроком службы для статических и динамических уплотнений.
5. Испытание SKF Emcor на ржавчину оценивается, чтобы включать испытания с соленой водой.

Доктор Хелен Райан, руководитель отдела глобального промышленного развития компании Ethyl Petroleum Additives, сказала: «Тесты, проводимые производителями редукторов, являются известными организациями, и уже существуют технологии, отвечающие этим требованиям. Именно включение новых тестов подшипников, которые оценивают не только износ подшипников и сепараторов подшипников, но также коррозионную питтинг и окрашивание подшипников, приведет к изменению парадигмы в том, как формулируются промышленные смазочные материалы для зубчатых передач.

Для предотвращения этого типа повреждения подшипников потребуется отказаться от очень активных и агрессивных противозадирных присадок. Лучшее трансмиссионное масло для ветряных турбин должно обладать термостабильностью гидравлического масла высшего уровня в сочетании с противозадирными свойствами современных трансмиссионных масел. Кроме того, компоненты, добавленные для предотвращения микропиттинга, должны быть тщательно отобраны, чтобы гарантировать сбалансированную поверхностную активность ».

Последствия для будущего

В связи с последней тенденцией, связанной с парками морских ветряных турбин, доступ к ним даже сложнее, чем на суше, поэтому упреждающее прогнозирование срока службы смазочных материалов становится новой стратегией технического обслуживания, а не реактивной стратегией, основанной на измерении кислотного числа и вязкости.

Операторы турбин, аналитические лаборатории и производители компонентов сотрудничают в разработке методов, характеризующих условия эксплуатации смазочных материалов для решения новых задач. Например, производитель подшипников SKF запросил у компании Fluitec опыт для разработки процедуры испытаний смазочных материалов и пластичных смазок для подшипников в процессе эксплуатации, которые можно было бы рекомендовать клиентам (SKF), чтобы спрогнозировать оставшийся срок службы смазочного материала.

Еще одним совместным усилием была создана система мониторинга действующих смазочных материалов для ветряных турбин, которая обнаруживает и отслеживает остаточную концентрацию антиоксидантов.В качестве быстрой проверки состояния жидкости операторы турбины должны как минимум измерить: чистоту (загрязнение по классу ISO), степень окисления, воду и вязкость.

Анализируя эти четыре основных параметра, можно за короткое время получить доступ к 90% информации о смазочных материалах и компонентах на месте. Также ключевое значение имеет контроль качества поступающих партий масла. При заправке новыми консистентными смазками и смазочными материалами важно контролировать качество и следить за тем, чтобы в резервуар было добавлено правильное масло, чтобы избежать смешивания и образования отложений в коробке передач.

«На сегодняшний день мы наблюдаем очень плохие процедуры обслуживания в полевых условиях. Их придется кардинально изменить, особенно для больших размеров ветряных турбин и коробок передач, где быстро будет происходить повышенное окислительное воздействие и износ », — сказал Джо Амей, менеджер по глобальным продажам и маркетингу Fluitec International.

Ветры перемен

Какие выводы можно сделать в отношении общей смазки оборудования из задачи поддержания эффективных условий смазки в современной ветряной турбине? Смазка для ветряных турбин существует в самых крайних случаях применения в промышленных редукторах с точки зрения температуры, веса нагрузки, износа подшипников, технического обслуживания, доступности и основных характеристик смазочного материала.

Все чаще для морских применений разрабатываются синтетические и биоразлагаемые жидкости. Кроме того, спецификации трансмиссионного масла для турбин начинают отражать потребность в более высоких характеристиках смазочных материалов за счет испытаний на повышенную стойкость к окислению и коррозии, а также на улучшенные подшипники и долговременные эксплуатационные характеристики.

Ветроэнергетика — быстрорастущая отрасль. Развитие смазочных материалов для этого механического применения продвигается аналогичными темпами.Игроки, разрабатывающие смазочные материалы и стратегии технического обслуживания для этого «экстремального» применения, прокладывают путь к новому стандарту смазки зубчатых передач и подшипников.

Фотографии любезно предоставлены Nordex GmbH.

Как поддерживать редуктор ветровой турбины и исправное состояние масла

Фрэнк Мэй, инженер по обслуживанию
GlobeCore GmbH

GlobeCore предлагает установки CMM-G и CMM-GL, которые сливают и заливают трансмиссионное масло, а также очищают коробку передач ветряных турбин.Эти агрегаты обеспечивают быстрое обслуживание и могут использоваться с ветряными турбинами различных производителей.

Последнее десятилетие привело к сильному росту ветроэнергетики. По данным Глобального совета по ветроэнергетике, общая мощность установленных по всему миру ветряных турбин на начало 2018 года составила 539 ГВт. Это означает, что все установленные турбины покрывают более пяти процентов мировой потребности в электроэнергии. Существует явная потребность в экологически чистых возобновляемых источниках энергии и сокращении вредных выбросов.

Такое успешное развитие ветроэнергетики возможно отчасти благодаря постоянному совершенствованию турбинного оборудования и конструкции компонентов. Инженерам приходилось идти в ногу с требованиями к увеличенным размерам ветряных турбин и их выходной мощности, что означало улучшение работы и надежность ключевых компонентов турбины, таких как коробка передач.

Типичные проблемы с коробкой передач
Несмотря на то, что редукторы ветряных турбин находят несколько применений, в том числе редукторы рыскания, которые позиционируют гондолу относительно направления ветра, и приводы тангажа, регулирующие угол атаки лопастей, главный редуктор получил критическое значение. внимание инженеров.Он предназначен для ускорения медленного вращения с высоким крутящим моментом до гораздо более быстрого вращения генератора. И лишь немногие из этих машин выдерживают 10-летний рубеж.

Сегодняшняя турбина с редуктором обычно имеет трехступенчатый редуктор с тихоходной планетарной ступенью и двумя параллельными ступенями. Инженеры используют планетарные редукторы для разработки редукторов, которые достаточно прочные, чтобы выдерживать суровые условия нагрузки, и достаточно маленькие, чтобы поместиться в гондоле.

Суровые условия, типичные для работы ветряной электростанции, могут серьезно сказаться на турбине и ее компонентах.Факторы, которые могут отрицательно повлиять на главный редуктор, включают колебания скорости и направления ветра, температуры, вибрации и попадания влаги. Эти факторы делают коробку передач уязвимым элементом трансмиссии турбины.

Проблемы, возникающие в коробках передач, включают повреждение поверхности, такое как задиры и микропиттинги. Трещины на поверхности шестерен могут также привести к точечной коррозии или поломке корня зуба, а также к выходу из строя подшипников. Микропиттинг — это отправная точка для цепочки разрушительных событий, которые, если их не остановить, могут привести к поломке зубьев и необходимости замены шестерен.Помимо напряжения постоянно меняющейся нагрузки, микропиттинг вызван недостаточной толщиной смазочной пленки, неправильной вязкостью смазки и пенообразованием.

Источник: Global Wind Energy Council

Стоимость технического обслуживания и замены редуктора, включая стоимость простоя турбины при эксплуатации и техническом обслуживании и ремонте, составляет значительную часть операционных потерь ветряной электростанции. Состояние трансмиссионного масла в ветряной турбине является одним из важнейших факторов экономии этих затрат.

Здоровье трансмиссионного масла
Основное назначение трансмиссионного масла — уменьшение трения.Однако он также сохраняет коробку передач в чистоте и защищает металлические поверхности от коррозии. Более качественное масло или смазка обычно означает более надежную коробку передач.

Смазка выбирается исходя из таких факторов как:

• Вязкость: консистенция масла или сопротивление текучести
• Индекс вязкости: используется для характеристики вязкостно-температурного поведения смазочных масел, например
• Температура застывания: самая низкая температура, при которой масло будет течь в данных условиях
• Добавки: защитные свойства, такие как защита от истирания и пенообразования
• Стоимость

Синтетические масла имеют репутацию более эффективных по сравнению с обычными маслами на минеральной основе.Например, синтетические масла имеют более низкую температуру застывания, чем минеральные масла, что позволяет коробке передач более эффективно работать при более низких температурах окружающей среды. Синтетическое масло также имеет более высокий индекс вязкости — его вязкость меньше изменяется с температурой по сравнению с минеральным маслом.

Хорошо смазанная коробка передач имеет решающее значение для надежной работы ветряной турбины. Для идеального здоровья коробки передач выбирайте трансмиссионное масло, которое обладает противопенными свойствами и имеет сбалансированный состав. Это означает, что если в формулу включены добавки, защищающие от воды и износа.(Источник: GlobalCore)

Ухудшение качества трансмиссионного масла связано с окислением из-за нагрева, загрязнения и истощения присадок. Вода — самый неприятный из загрязнителей. Хотя твердые частицы и шлам могут быть отфильтрованы, удалить воду из коробки передач без полной замены масла сложно.

Для большинства масел для редукторов ветряных турбин критическая концентрация воды составляет менее 500 ppm. Когда содержание воды превышает этот предел, смазочный материал разлагается с осаждением присадок.Вода также вызывает разрушение пленки, окисление масла и коррозию. Рекомендуемая чистота масла для редукторов ветряных турбин составляет не менее 16/14/11 в соответствии с ISO 4406.

Когда менять масло
Масляный фильтр в коробке передач следует менять после первых 500 часов работы. Через год эксплуатации следует взять образец масла для определения его вязкости, содержания воды, кислотного числа, загрязнения твердыми частицами и истощения присадок. Через два года некоторые рекомендуют полную замену масла, даже если его качество приближается к стандартам.

Периодический анализ масла идеален, потому что даже качественный продукт не является гарантией исправности коробки передач. Однако замена масла вручную — сложная и трудоемкая задача. Рабочие поднимают и опускают масло в специальных канистрах с помощью подъемных устройств (лифтов или лестниц). Для этого требуется команда из трех или четырех технических специалистов и около восьми часов рабочего времени.

Время и трудозатраты могут быть сокращены за счет использования специального оборудования для замены масла, которое способствует быстрому обслуживанию за счет использования встроенных резервуаров для хранения и транспортировки масла; подогреватель масла для снижения вязкости и скорости перекачки масла, очистки коробки передач специальным промывочным маслом, а также уменьшения разливов масла и контакта масла с окружающей средой.

нефтяных компаний рушатся из-за коронавируса, но энергия ветра и солнца продолжает расти

архивная запись

И с точки зрения того, насколько далеко зайдут эти шаги, я имею в виду, каковы ваши ожидания?

запись в архиве

Нефть сегодня действительно упала, достигнув 18-летнего минимума.

заархивированная запись 1

Это по 14 долларов и сдача —

заархивированная запись 2

Затронуто около 10 долларов. $ 10 —

архивная запись 3

Нефть сегодня падает до пенни за баррель —

архивная запись 4

Я имею в виду, мы только что видели сумасшедшие исторические падения в U.С. сегодня сырой. Что на Земле происходит?

заархивированная запись

Вверху я говорил о безумии нефтяного пятна.Затем мы наблюдали, как цена на нефть West Texas Intermediate с поставкой в ​​мае упала с высоких до менее чем нуля всего за одну сессию.

архивная запись

Нефть впервые упала ниже 0 долларов за баррель.

архивная запись

Неделя начинается с торговли сырой нефтью в США по цене минус 37,63 доллара за баррель.

архивная запись

Вы, наверное, думаете, что этого не могло быть. Как нам понять это?

архивная запись

Невероятное зрелище в порту Лонг-Бич: 24 нефтяных танкера стоят на якоре у берега. Это в четыре раза больше, чем обычно ожидают выгрузки нефти из Мексики или Аляски.

архивная запись

Вот как министр обороны Израиля Моше Дайан описывает вторжение Сирии и Египта на Голанские высоты и восточный берег Суэца.

архивная запись

Сегодня весь день израильские резервисты направлялись в свои части. Улицы были заполнены военным транспортом.

архивная запись (Генри Кисинджер)

Мы будем в этом кризисе, как и во время других кризисов —

архивная запись (Генри Кисинджер)

— не бойтесь занять твердую позицию.

архивная запись

Киссинджер намекнул, что США начали пополнять запасы военных потерь Израиля.

архивная запись

Нефтедобывающие страны арабского мира решили использовать свою нефть в качестве политического оружия.

архивная запись

Они сократят добычу нефти на 5 процентов в месяц, пока израильтяне не уйдут с оккупированных территорий.

архивная запись (Ричард Никсон)

Наше предложение нефти этой зимой будет по крайней мере на 10 процентов ниже нашего ожидаемого спроса.И он может потерпеть неудачу на целых 17 процентов.

архивная запись

Дефицит бензина распространяется по стране. Нечетно-четный сервис, бензиновые линии и закрытые заправочные станции становятся все более распространенными.

архивная запись

Так они ждали три часа, а газа не было.

запись в архиве

У нас закончился бензин! Завтра утром! [СМЕХ] Мы закончили!

архивная запись 1

Теперь, после двух часов ожидания, и мы не уверены, смогу ли я это сделать.

запись в архиве 2

Сделать как?

запись в архиве 3

Ну, если еще есть газ.

архивная запись 1

Бьюсь об заклад, газа нет.

заархивированная запись 2

Я слышал сегодня утром —

заархивированная запись 3

Что ж, вы получите газ здесь.

архивная запись 4

— Комиссар энергетики из Вашингтона. И они заявляют, что есть газ.

архивная запись 5

Мы не можем зарабатывать на жизнь. Как насчет этого?

запись в архиве 6

То есть это смешно.

запись в архиве 7

Мне нужно путешествовать.

архивная запись (Ричард Никсон)

Позвольте мне в заключение повторить нашу общую цель. Это можно описать одним словом, которое лучше всего характеризует эту нацию и ее сущность. Это слово — независимость.

архивная запись (Ричард Никсон)

То, что я назвал Проектом Независимости 1980, представляет собой серию планов и целей, поставленных для того, чтобы к концу этого десятилетия американцам не пришлось полагаться ни на какие источники энергии, кроме наш.

архивная запись (джеральд форд)

с комплексным планом сделать нашу страну независимой от иностранных источников энергии к 1985 году.

архивная запись (Джимми Картер)

Энергетический кризис нас еще не ошеломил. Но будет, если мы не будем действовать быстро.

архивная запись (Джеральд Форд)

Именно в этом духе я решил подписать законопроект об энергии, только что принятый Конгрессом.

архивная запись (Джеральд Форд)

Это позволит нам создать стратегическую систему хранения нефти.

архивная запись

Начиная с 1977 года, нефть начнет поступать по трубопроводу через Аляску, а затем по танкерам в нижние 48 штатов.

архивная запись (Джимми Картер)

— в новом отделе энергетики.

архивная запись (Джимми Картер)

— для наведения порядка из хаоса.

архивная запись

Готов к войне, сэр.Готов к войне.

архивная запись

Что ж, в настоящее время Ирак по-прежнему твердо контролирует крошечную богатую нефтью страну Кувейт.

архивная запись

И вот над Багдадом начинают звучать сирены, сирены воздушной тревоги.

архивная запись (Джордж Буш)

Большая часть мира еще больше зависит от импортируемой нефти и еще более уязвима для иракских угроз.

архивная запись

Считайте это моментом эврики для остального мира, крупнейшей энергетической инновацией десятилетия.

архивная запись

Так называемая сланцевая революция породила бум городов в Дакоте. Это много денег. Деньги меняют жизнь. Это сон.

архивная запись

Благодаря технологии гидроразрыва в США в настоящее время производится около 9 1/2 миллионов баррелей в день, что на 70 процентов больше, чем всего пять лет назад.

архивная запись (Барак Обама)

В прошлом году мы меньше полагались на иностранную нефть, чем в любой из последних 16 лет.

архивная запись

Это изменило весь мир и экономику всего мира. Это изменило нашу зависимость от иностранной нефти. Это изменило наши союзы с точки зрения их ценности для нас.

архивная запись

40 миллионов баррелей саудовской нефти уже направляется в Соединенные Штаты. Доставка —

архивная запись

Президент Трамп сталкивается с давлением, требующим прекратить импорт сырой нефти из Саудовской Аравии, чтобы спасти американскую нефтяную промышленность.

заархивированная запись

Доктор Биркс, помогите мне понять, что случилось с предложением президента о том, чтобы рабочая группа изучила инъекции дезинфицирующего средства. У вас есть дополнительная информация? И вас беспокоит, что люди могут принимать отбеливатель из-за того, что сказал президент?

архивная запись (Дебора Биркс)

Думаю, я очень ясно дал понять, как я это интерпретировал. Я также очень ясно дал понять, как доктор Фаучи и все, кто связан с целевой группой, в их ясности, это не лечение.Что имелось в виду —

Факторы, влияющие на цены на мазут

Почему цены на мазут колеблются?

• Спрос на мазут сезонный. Когда цены на сырую нефть стабильны, цены на мазут для отопления домов имеют тенденцию расти в зимние месяцы с октября по март, когда спрос на мазут наиболее высок. Домовладелец на северо-востоке может использовать от 850 до 1200 галлонов топочного мазута в течение типичной зимы и потреблять очень мало в остальное время года.
• Стоимость сырой нефти изменяется. Стоимость сырой нефти является основным компонентом цены на топочный мазут. Мировой спрос и предложение определяют цены на сырую нефть.Спрос будет варьироваться в зависимости от таких факторов, как экономика и погода. На предложение могут повлиять погодные явления в США и политические события в других странах. Количество нефти, производимой членами Организации стран-экспортеров нефти (ОПЕК), также может повлиять на мировые цены на сырую нефть. Посетите Что движет ценами на сырую нефть? Узнать больше.
• Конкуренция на местных рынках разная. Количество поставщиков топочного мазута в регионе может повлиять на уровень ценовой конкуренции в этом регионе.Цены на мазут и предлагаемые услуги могут существенно различаться в местах с небольшим количеством поставщиков по сравнению с районами, где имеется большое количество конкурирующих поставщиков. Потребители в сельской местности, где меньше конкурентов, могут платить более высокие цены за мазут.
• Операционные расходы по регионам могут отличаться. Стоимость доставки мазута в отдаленные места также может повлиять на цены на мазут. Стоимость ведения бизнеса может существенно различаться в зависимости от региона страны, в которой находится дилер.

Цены на мазут обычно соответствуют ценам на сырую нефть.

Что вызывает большой рост цен на мазут?

Цены на мазут для отопления домов иногда могут резко возрасти, особенно во время холода и зимних штормов. Большая система холодной погоды может повлиять на предложение, спрос и цены. Люди обычно потребляют больше топлива в то время, когда зимние бури прерывают работу систем доставки.

Увеличение потребления может уменьшить количество печного топлива в хранилищах намного быстрее, чем его можно будет пополнить, и нефтеперерабатывающие заводы могут оказаться не в состоянии удовлетворить спрос. Оптовые покупатели могут завышать цены на имеющийся товар, если они считают, что его запасов недостаточно для удовлетворения краткосрочного потребительского спроса.

Например, на северо-востоке дополнительные поставки мазута могут поступать из других частей мира, таких как побережье Мексиканского залива или Европа. Транспортировка мазута из этих источников на северо-восток стоит дорого, и доставка может занять несколько недель.В течение этого времени складские запасы могут еще больше снизиться, беспокойство покупателей по поводу имеющегося краткосрочного предложения может возрасти, а цены могут вырасти — иногда резко — до тех пор, пока не появится новое предложение.

Последнее обновление: 9 октября 2020 г.

Снижение цен на нефть, но больше возобновляемых источников энергии: что происходит?

Не так давно, падение цен на нефть, которое произошло за последний год, было бы для возобновляемых источников энергии тем же, чем криптонит был для Супермена, как пишет Financial Times .Уже нет. Да, это правда, что американским инвесторам было бы лучше вкладывать свои деньги в S&P 500 с апреля 2014 года по апрель 2015 года, чем в фонды чистых технологий. Это был период, когда цены на нефть упали с почти 100 долларов до менее чем 50 долларов за баррель, прежде чем немного восстановились. Но в первом квартале 2015 года многие фонды чистых технологий легко превзошли S&P. Более того, в этом секторе не было волны банкротств и откатов, подобных той, которая поразила его десять лет назад, когда перенасыщение производства в Китае привело к росту десятков тысяч человек. солнечных компаний в небытие.Фактически, глобальные инвестиции в экологически чистую энергетику увеличились на 17 процентов в 2014 году, достигнув 270 миллиардов долларов, преодолев два года спада. Хотя поддержка государственной политики по-прежнему имеет решающее значение, компании, занимающиеся возобновляемыми источниками энергии, также преуспели в привлечении денег на рынках; инвестиции в акционерный капитал выросли на 54 процента в 2014 году.

Есть и другие причины для оптимизма. Во-первых, продолжает расти внедрение возобновляемых технологий. В этом году Соединенные Штаты планируют установить 12 гигаватт возобновляемых источников энергии, что превышает все традиционные источники вместе взятые.В 2014 году ветроэнергетика выросла на 8,1 процента, и на основе анализа разрабатываемых проектов Управление энергетической информации США (EIA) оценивает, что мощность вырастет еще на 13,1 процента в 2015 году и на 10,9 процента в 2016 году. Тем не менее, солнечная энергия растет еще быстрее. с меньшей базы. По прогнозам EIA, с настоящего момента и до 2022 года большая часть новой энергии будет приходиться на возобновляемые источники энергии; к 2040 году его доля на рынке США может составить 18 процентов по сравнению с 13 процентами в 2013 году.

Узнать больше об устойчивости

В глобальном масштабе в 2014 году было произведено рекордное количество энергии ветра и солнца в 95 гигаватт, и Международное энергетическое агентство (МЭА) ожидает, что возобновляемые источники энергии будут составлять 25 процентов производства электроэнергии в 2018 году по сравнению с 20 процентами в 2011 году.В 2014 году на негидро возобновляемые источники энергии приходилась почти половина (48 процентов) чистой новой мощности. Это уже третий год подряд этот показатель превышает 40 процентов. Solar, в частности, набирает обороты и растет в среднем почти на 30 процентов в год. за последнее десятилетие.

Почему гораздо более низкие цены на нефть не использовались криптонитом для возобновляемых источников энергии? И что это значит для будущего?

Тенденции и возможности

Есть четыре основные причины, по которым связь между нефтью и возобновляемыми источниками энергии, кажется, ослабевает.

Работают на разных рынках . Нефть в основном используется на транспорте — легковых, грузовых автомобилях, самолетах. Очень мало его используется для энергии; например, на нефть приходится менее 1 процента выработки электроэнергии в Соединенных Штатах и ​​Канаде, и не намного больше в Европе. В мировом масштабе этот показатель составляет около 5 процентов. Возобновляемые источники энергии, напротив, используются в основном для производства электроэнергии. Таким образом, более важным фактором для возобновляемых источников энергии является не цена на нефть, а цена на электроэнергию, и последняя не полностью зависит от стоимости топлива.Сама электросеть дорогая, поэтому затраты на электроэнергию в США, которые относительно невысоки в мировом масштабе (в среднем 12 центов за киловатт-час), растут. В Европе и Японии затраты на электроэнергию значительно выше, и, соответственно, относительное положение возобновляемых источников энергии лучше.

На некоторых рынках цена на газ привязана к цене на нефть. Поскольку газ является основным игроком в производстве электроэнергии (27 процентов в США и 18,6 процента в Европе), по сути, он становится минимальной ценой на электроэнергию.Это важно, потому что на большинстве рынков большинство возобновляемых источников энергии все еще дороже. Так что вполне возможно, что дешевый газ вытеснит или, по крайней мере, замедлит рост возобновляемых источников энергии. Но это не должно быть вредным. В той мере, в какой газ вытесняет уголь, это хорошо для окружающей среды, потому что газ чище, когда речь идет как о выбросах парниковых газов, так и о загрязнении воздуха. И этот сдвиг уже происходит. В Соединенных Штатах использование угля для производства электроэнергии упало почти вдвое в 2005 году до 39 процентов в 2014 году.Это большая часть причины того, что выбросы парниковых газов в Соединенных Штатах фактически снизились за тот же период.

А поскольку инвестиции в энергию являются долгосрочными, изменения спотовой цены на газ сами по себе не подорвут инвестиции в другие источники. Пока возобновляемые источники энергии продолжают дешеветь, есть место и для того, и для другого. Кроме того, следует помнить, что ветер и солнце по своей природе прерывистые: ветер не дует по требованию, а солнце садится каждый день. Следовательно, резервный источник энергии, который можно включать и выключать по желанию — как уголь, газ или атомную энергию — имеет важное значение для отрасли.В этом смысле дешевый газ действительно может дополнять возобновляемые источники энергии.

Экономика возобновляемых источников энергии улучшается . В 2011 году, когда годовые глобальные инвестиции в возобновляемые источники энергии достигли пика в 279 миллиардов долларов, было установлено 70 гигаватт. В 2014 году было установлено почти на 40 процентов больше (95 гигаватт), хотя инвестиции были немного ниже — 270 миллиардов долларов. В этом сравнении кроется самая важная причина того, что возобновляемые источники энергии сохранились, а затем и некоторые, даже несмотря на то, что цены на нефть так резко упали. Проще говоря, возобновляемые источники энергии все время дешевеют.Более того, большая часть нормативной поддержки, такая как стандарты портфеля, налоговые льготы и льготные тарифы, остается в силе. Они в какой-то степени защищают сектор, но более серьезная проблема заключается в быстром росте конкурентоспособности.

В США Национальная лаборатория возобновляемых источников энергии (NREL) в 2014 году подсчитала, что стоимость солнечных фотоэлектрических (PV) систем для жилых и коммерческих помещений снижалась в среднем на 6-7 процентов в год (в зависимости от размера) с 1998 по 2013 год. и на 12-15 процентов с 2012 по 2013 год.В первой половине 2014 года расходы продолжали снижаться и, как ожидается, продолжат снижаться в обозримом будущем.

На самом деле, когда дело доходит до цены на солнечную энергию, даже самые оптимистичные оценки не были достаточно оптимистичными. Как отмечает NREL, сегодняшние ценовые прогнозы до 2020 года составляют примерно половину того, что прогнозировалось десять лет назад. МЭА, которое имеет репутацию осторожного в отношении возобновляемых источников энергии, теперь оценивает, что «приведенная» стоимость солнечных фотоэлектрических модулей (общие затраты на срок службы, разделенные на общий объем производства) на многих рынках примерно равны или близки к паритету.В Соединенных Штатах, по прогнозам McKinsey, к 2020 году в большинстве штатов солнечная энергия будет конкурентоспособной по сравнению с традиционными видами топлива. Что касается ветра, это обычно самый дешевый негидро возобновляемый источник энергии; с 2009 года его стоимость упала на 58 процентов благодаря более дешевым материалам и большей эффективности. В результате ветроэнергетика либо близка, либо близка к тому, чтобы быть конкурентоспособной по цене за ватт без субсидий на ряде рынков.

Важно отметить, что нет никаких оснований полагать, что экономика возобновляемых источников энергии собирается ухудшиться.Уголь может стать чище, но на самом деле никто не ожидает значительного изменения его эффективности, а более жесткое регулирование ведет к росту затрат. Что касается газа, то лучшие применяемые технологии уже обладают высокой эффективностью. Но для возобновляемых источников энергии, особенно солнечной, существенное повышение стоимости и эффективности не только возможно, но и вероятно.

В производстве, например, можно ожидать, что эффект масштаба продолжит снижать затраты. Более значительная экономия, вероятно, будет достигнута на стороне обслуживания, известной как «мягкие затраты», такой как разрешение, лицензирование и техническое обслуживание.В Соединенных Штатах существует широкий разброс стоимости установки; если и когда передовой опыт распространится, можно ожидать конвергенции в нижней части шкалы. И даже самые дешевые штаты США (Флорида, Техас и Мэн) значительно дороже, чем Германия, что заметно снизило мягкие расходы. В 2013 г. калифорнийцам стоило 4,94 доллара на установку ватт солнечной энергии; цифра для Германии составила 2,05 доллара. Снижение тарифов на иностранные (то есть китайские) модули также снизило бы затраты.Есть много возможностей для улучшения, и это верно для многих глобальных рынков.

Как ни странно, есть даже способ, которым гораздо более низкие цены на нефть и газ действительно могут помочь возобновляемым источникам энергии. Многие страны помогли оплатить стоимость ископаемого топлива посредством потребительских субсидий; По оценкам МЭА, в 2012 году эти субсидии обошлись правительству в 544 миллиарда долларов. Как и все субсидии, эта политика привела к более высокому потреблению, чем если бы люди должны были платить рыночную цену. Когда цены на нефть рухнули, несколько стран Африки, а также Египет, Индия, Индонезия, Украина и другие воспользовались возможностью сократить эти субсидии.Китай повысил налоги на газ, что также привело к снижению спроса. Когда цены на нефть и газ вырастут, а они уже начали расти, относительное положение возобновляемых источников энергии улучшится.

Для правительств и компаний, рассматривающих долгосрочную перспективу, один из способов подумать об этом — это то, что стоимость обычного топлива может снизиться. Или вверх. Скорее всего, будет и то, и другое, как мы видели в 2014–2015 годах. Возобновляемые источники энергии, напротив, движутся только в одном направлении: вниз. Это интригующее предложение относительно создания устойчивого энергетического портфеля.

Мировая динамика энергетики меняется . Поскольку возобновляемые источники энергии были относительно дорогими, исторически большая часть инвестиций поступала из развитых стран; более бедные чувствовали, что они не могут позволить себе эти источники энергии. Вдобавок богатые нефтью страны, многие из которых расположены в местах, хорошо подходящих для использования солнечной энергии, тоже не беспокоились, потому что они могли сжигать дешевую нефть. Оба эти предположения быстро меняются.

По данным ООН, в 2013 году Китай впервые инвестировал в возобновляемые источники энергии больше, чем Европа, и теперь является лидером мирового рынка.В том году новых возобновляемых мощностей было больше, чем каких-либо других. В 2014 году в Китае было установлено 11 гигаватт солнечной энергии, и в этом году планируются работы на столько же. (Китай также вкладывает деньги в более чистый уголь — форму чистых технологий, к которой многие зеленые пренебрегают, но которая может быть чрезвычайно выгодной). В прошлом году Китай был крупнейшим в мире инвестором в возобновляемые источники энергии (83,3 миллиарда долларов), что почти на 40 процентов больше, чем в России. 2013; на втором месте США (38,3 млрд долларов), на третьем — Япония.

Тогда есть Индия.Премьер-министр Нарендра Моди хочет полагаться на солнечную энергию в значительной степени, чтобы обеспечить электроэнергией сотни миллионов индийцев, которым она не хватает. Хотя главный экономический советник страны Арвинд Субраманиан признал, что «в обозримом будущем Индия будет полагаться на уголь», амбициозная цель страны — установить 170 гигаватт чистой энергии к 2022 году. Расходы Индии на чистую энергию выросли на 14 процентов в 2014 г. — до 7,4 млрд долларов. Южная Африка (5,5 миллиарда долларов) также серьезно относится к этому сектору, как и страны Латинской Америки.В 2012 году президент Мексики Фелипе Кальдерон поставил цель к 2024 году получать 35 процентов электроэнергии из низкоуглеродных источников. Согласно анализу McKinsey, даже после финансового кризиса инвестиции региона в солнечную энергетику выросли на 54 процента. год с 2008 г .; по биомассе — на 11 процентов; а по ветру — на 24%. Бразилия, Мексика и Чили лидируют. По оценкам McKinsey, из 40 гигаватт новой энергии, которую Бразилия добавит к 2040 году, по крайней мере 15 гигаватт будут возобновляемыми, в основном ветряными; для Мексики оценка возобновляемых источников энергии к 2020 году составит 16 гигаватт.В целом на развивающиеся страны приходилось всего лишь чуть меньше половины (131,3 миллиарда долларов) глобальных инвестиций в чистую энергию в 2014 году, и эта цифра росла намного быстрее (36 процентов), чем расходы в развитых странах (рост на 3 процента).

Также стоит отметить, что в некоторых странах Ближнего Востока все больше задумываются о возможностях солнечной энергии. Саудовский конгломерат недавно купил крупного испанского разработчика солнечной энергии Fotowatio Renewable Ventures, у которого есть трубопровод мощностью почти 4 гигаватта.Египет хочет увеличить мощность возобновляемых источников энергии до 20 процентов к 2020 году и приближается к одобрению проекта солнечной энергии мощностью 2 гигаватта на 3,5 миллиарда долларов с бахрейнской Terra Sola. А в конце прошлого года государственное коммунальное предприятие Дубая подписало сделку с саудовской компанией по производству солнечной энергии на покупку, возможно, самой дешевой солнечной энергии в мире — менее шести центов за киловатт-час. По оценкам McKinsey, даже при цене от 35 до 45 долларов за баррель нефти солнечная энергия окупается — и это дает Саудовской Аравии возможность продать больше нефти.

Япония также становится крупным игроком.После ядерной аварии на Фукусиме в 2011 году правительство заметно увеличило свои обязательства в отношении возобновляемых источников энергии. Согласно анализу McKinsey, если в 2009 году на долю ядерной энергетики приходилось 20 процентов производства электроэнергии, то в 2013 году она снизилась до 1 процента. В 2011 году страна ввела «зеленый тариф» — по сути, гарантированную цену выше рыночной — для стимулирования производства возобновляемых источников энергии. Взлетели солнечные электростанции. Были проблемы, связанные с этими усилиями, когда коммунальные предприятия заявляли, что они не могут экономически справиться с ростом мощностей, но, похоже, мало сомнений в том, что Япония продолжит этот курс.Страна в настоящее время является третьим по величине инвестором в возобновляемые источники энергии, и McKinsey обнаружила, что этот сектор сейчас достаточно привлекателен, чтобы в него вышли многие неэнергетические игроки.

Наука улучшается . Новые солнечные технологии могут позволить размещать солнечные элементы с помощью трехмерного принтера и применять их практически везде. Японии удается заставить работать топливные элементы. Технологии преобразования навоза в метан становятся все дешевле. Возможно, самое главное, хранение становится лучше и дешевле, а инвестиции в эту область растут.

Самым большим препятствием для широкого распространения негидро возобновляемых источников энергии является то, что их нельзя хранить в дождливый (или облачный, или безветренный) день. Но для оптимизма есть все основания. Плотность энергии аккумуляторов, то есть то, сколько их можно сохранить по весу, неуклонно улучшалась за последние два десятилетия, и темпы, похоже, возрастают, при этом стоимость хранения за последнее десятилетие снизилась на 60 процентов, согласно данным Экономист . По оценкам McKinsey, стоимость производства литий-ионных батарей, которая сейчас составляет около 400 долларов за киловатт-час, может упасть до 150 долларов к 2020 году.IHS, консалтинговая компания в области энергетики, оценивает, что к 2017 году мощность накопительных мощностей достигнет 40 гигаватт; По данным Navigant Consulting, в ближайшее десятилетие объем рынка аккумуляторов энергии может составить до 70 миллиардов долларов.

Имея такой потенциал в игре, многие умные умы усердно над этим работают. Например, крупные компании в США, Европе и Азии вкладывают ресурсы в технологии хранения. В начале мая Tesla Motors запустила две автоматизированные литий-ионные аккумуляторные системы, адаптированные на основе технологий, используемых в ее электромобилях, которые позволят даже малым предприятиям и домам накапливать и выделять энергию по запросу.При базовой цене от 3000 до 3500 долларов эти 220-фунтовые батареи, известные как Powerwall, могут начать работу уже этим летом. При такой цене хранение становится экономически целесообразным в большом количестве зданий, в зависимости от нормативно-правовой среды и стоимости электроэнергии.

Европейский Союз тестирует проект в Ирландии, в котором моторизованный маховик может использовать избыточную энергию из сети, накапливать ее в турбинах, а затем отдавать по запросу. Известная лаборатория инноваций Министерства энергетики США, Агентство перспективных исследовательских проектов — Энергетика, финансирует десяток проектов, связанных с хранением.Нет ничего удивительного в том, что эти усилия позволят найти множество рентабельных решений. Согласно McKinsey, спрос на хранение энергии со сдвигом во времени может вырасти в десять раз к 2050 году; такой потенциал привлекает инновации. Для этого потребуется творческий подход к регулированию; однако аналитики McKinsey отмечают, что на данный момент наблюдаются искажения ценовых сигналов и общее отсутствие ясности о том, как интегрировать накопленную мощность в систему.

Длинная игра

В ближайшее время в мире не закончится ископаемое топливо.Известных запасов нефти достаточно на следующие 53 года, и рост добычи сланцевого газа в Соединенных Штатах является примером того, как инновации и технологии могут изменить правила игры. Угля много.

Таким образом, использование возобновляемых источников энергии не может состоять в том, что они будут держать свет включенным по мере истощения углеводородов; это даже не среднесрочная проблема. Лучшим аргументом является то, что возобновляемые источники энергии, в общем и целом, чище, чем альтернативы, и они обеспечивают долгожданное разнообразие энергоснабжения и, следовательно, повышают национальную энергетическую безопасность.Однако даже этого было бы недостаточно, если бы возобновляемые источники энергии были дорогими и / или ненадежными. Но по обоим этим параметрам сектор делает большие успехи, и можно ожидать большего.

Хотите узнать больше о нашей практике устойчивого развития?

Тем не менее, необходимо чувство меры. Тенденции не обязательно продолжаются, и не следует расширять, экстраполировать и ускорять все хорошие новости, как это часто бывает. Заголовки, провозглашающие смерть автомобиля в том виде, в каком мы его знаем, или конец Большой Нефти, преждевременны.(Проверка реальности: электромобили составили всего 0,5 процента продаж автомобилей в 2014 году; обычные автомобили и гибриды — остальные 99,95 процента.) И стоит помнить, что доля ископаемого топлива в потреблении первичной энергии, в категорию, включающую транспорт, не соответствовала в период с 2005 по 2013 год не изменится ни на малую долю, оставшись на уровне 87 процентов.

Большие и сложные перемены — это непросто, особенно когда речь идет о такой фундаментальной вещи, как энергия. Для развитых стран включение возобновляемых источников энергии в существующие электрические системы действительно оказывается очень сложной задачей.Например, бывший министр энергетики США Стивен Чу отмечает, что большая часть ветроэнергетики Германии находится на севере; Доставить его в промышленность на юге означает наращивать пропускную способность — и это наталкивается на политику «не на моем заднем дворе». Американские коммунальные предприятия борются с политикой, вынуждающей их покупать электроэнергию вне сети по розничным ценам. Развивающиеся рынки без развитой энергетической инфраструктуры смогут обойти эти проблемы, но им придется иметь дело с проблемами доступа, финансирования, стабильности поставок и растущих ожиданий своих граждан.

Короче говоря, мир, основанный на возобновляемых источниках энергии, не за горами. Это будет долгосрочный переходный период — вопрос десятилетий, а не лет. Но устойчивость сектора перед лицом гораздо более низких цен на нефть и газ является признаком того, что он, возможно, только начинает расти.

Откуда у нас электричество?

Электричество необходимо для современной жизни, но почти миллиард человек живет без доступа к нему. Такие проблемы, как изменение климата, загрязнение и разрушение окружающей среды, требуют, чтобы мы изменили способ производства электроэнергии.

За последнее столетие основными источниками энергии, используемыми для выработки электроэнергии, были ископаемое топливо, гидроэлектроэнергия и, с 1950-х годов, ядерная энергия. Несмотря на значительный рост возобновляемых источников энергии за последние несколько десятилетий, ископаемые виды топлива остаются доминирующими во всем мире. Их использование для производства электроэнергии продолжает расти как в абсолютном, так и в относительном выражении: в 2017 году ископаемое топливо произвело 64,5% мировой электроэнергии по сравнению с 61,9% в 1990 году.

Доступ к надежному электроснабжению жизненно важен для благополучия человека. В настоящее время каждый седьмой человек в мире не имеет доступа к электричеству. Таким образом, спрос на электроэнергию будет продолжать расти. В то же время выбросы парниковых газов должны резко сократиться, если мы хотим смягчить последствия изменения климата, и мы должны перейти на более чистые источники энергии, чтобы уменьшить загрязнение воздуха. Это, вероятно, потребует значительного увеличения всех низкоуглеродных источников энергии, важной частью которых является ядерная энергия.

Для достижения устойчивого мира необходимо декарбонизация всех секторов экономики, включая транспорт, тепло и промышленность.Электричество предоставляет средства для использования низкоуглеродных источников энергии, и поэтому повсеместная электрификация рассматривается как ключевой инструмент декарбонизации секторов, традиционно работающих на ископаемом топливе. По мере роста количества конечных потребителей электроэнергии и распространения преимуществ электроэнергии на всех людей спрос будет значительно расти.

Уголь, газ и нефть

Электростанции, работающие на ископаемом топливе, сжигают уголь или нефть для получения тепла, которое, в свою очередь, используется для выработки пара для привода турбин, вырабатывающих электричество.На газовых установках горячие газы приводят в действие турбину для выработки электроэнергии, в то время как газотурбинная установка с комбинированным циклом (ПГУ) также использует парогенератор для увеличения количества производимой электроэнергии. В 2017 году ископаемое топливо произвело 64,5% электроэнергии во всем мире.

Эти электростанции надежно вырабатывают электроэнергию в течение длительных периодов времени и, как правило, дешевы в строительстве. Однако при сжигании топлива на основе углерода образуется большое количество углекислого газа, что приводит к изменению климата. Эти растения также производят другие загрязнители, такие как оксиды серы и азота, которые вызывают кислотные дожди.

Электростанция Коттам в Великобритании, которая использует уголь и газ для производства электроэнергии (Изображение: EDF Energy)

Сжигание ископаемого топлива для получения энергии вызывает значительное число смертей из-за загрязнения воздуха. Например, по оценкам, только в одном Китае 670 000 человек умирают преждевременно — каждый год из-за использования угля.

Для установок, работающих на ископаемом топливе, требуется очень большое количество угля, нефти или газа. Во многих случаях это топливо необходимо транспортировать на большие расстояния, что может привести к потенциальным проблемам с поставками.Цена на топливо исторически была нестабильной и может резко возрасти в периоды нехватки или геополитической нестабильности, что может привести к нестабильным затратам на производство электроэнергии и повышению потребительских цен.

Гидроэлектростанция

Большинство крупных гидроэлектростанций вырабатывают электроэнергию, накапливая воду в обширных резервуарах за плотинами. Вода из резервуаров проходит через турбины для выработки электроэнергии. Плотины гидроэлектростанций могут генерировать большое количество электроэнергии с низким содержанием углерода, но количество площадок, подходящих для новых крупномасштабных плотин, ограничено.Гидроэлектроэнергия также может производиться русловыми электростанциями, но большинство рек, которые подходят для этого, уже освоены.

Плотина «Три ущелья» в Китае — самая большая в мире плотина гидроэлектростанций и самая большая в мире электростанция (Изображение: Le Grand Portage, CC BY-SA 2.0)

В 2017 году на гидроэнергетику приходилось 16% мирового производства электроэнергии.

Затопление водохранилищ за плотинами и замедление потока в речной системе ниже плотины также может иметь серьезные последствия для окружающей среды и местного населения.Например, во время строительства крупнейшей в мире плотины гидроэлектростанции — плотины «Три ущелья» в Китае — около 1,3 миллиона человек были перемещены.
По количеству погибших в результате аварий гидроэнергетика — самый смертоносный источник энергии. Несчастным случаем с наибольшим числом погибших стало обрушение в 1975 году плотины Баньцяо в китайской провинции Хэнань, в результате которого, по официальным оценкам, погибло 171 000 человек, прямо и косвенно.

Атомная энергетика

Ядерные энергетические реакторы используют тепло, выделяемое при расщеплении атомов, для выработки пара для привода турбины.В процессе деления не образуются парниковые газы, и в течение всего жизненного цикла ядерной энергии образуются лишь очень небольшие количества. Ядерная энергия — это экологически безопасная форма производства электроэнергии, которая не способствует загрязнению воздуха. В 2018 году ядерная энергия произвела 10,5% мировой электроэнергии.

Атомная электростанция Палюэль на севере Франции, одна из крупнейших в мире атомных электростанций (Изображение: Areva)

Атомные электростанции, как и электростанции, работающие на ископаемом топливе, очень надежны и могут работать в течение многих месяцев без перебоев, обеспечивая большое количество чистой электроэнергии, независимо от времени суток, погоды или сезона.

Ядерное топливо можно использовать в реакторе в течение нескольких лет благодаря огромному количеству энергии, содержащейся в уране. Мощность одного килограмма урана примерно равна 1 тонне угля.

В результате образуется соответственно небольшое количество отходов. В среднем реактор, обеспечивающий потребности человека в электроэнергии в течение года, создает около 500 граммов отходов — их можно было бы поместить в банку из-под газировки. Всего 5 граммов из этого количества используется ядерное топливо — эквивалент листа бумаги.Существует несколько стратегий управления использованным топливом, таких как прямая утилизация или переработка в реакторах для выработки более низкоуглеродной электроэнергии.

Ветровая и солнечная

Возобновляемые источники энергии, такие как ветровая, солнечная и малая гидроэнергетика, производят электроэнергию с низким уровнем выбросов парниковых газов на протяжении всего их жизненного цикла. В 2017 году ветряная и солнечная энергия производили 4,4% и 1,3% соответственно мировой электроэнергии. Они не производят электричество предсказуемо или постоянно из-за своей естественной зависимости от погоды.Производство электроэнергии от ветряных турбин зависит от скорости ветра, и если ветер слишком слабый или слишком сильный, электричество вообще не производится. Мощность солнечных панелей зависит от силы солнечного света, которая зависит от ряда различных факторов, таких как время суток и количество облачного покрова (а также от количества пыли на панелях).

Другая проблема заключается в том, что может не хватить места или желания общественности разместить огромное количество турбин или панелей, необходимых для производства достаточного количества электроэнергии.Это связано с тем, что энергия ветра или солнца является рассеянной, а это означает, что для выработки значительного количества электроэнергии требуется очень значительное количество земли.

Поскольку электричество нелегко хранить, возобновляемые источники энергии должны поддерживаться другими формами производства электроэнергии. Самые большие батареи не могут работать в течение нескольких дней, не говоря уже о неделях, которые потребовались бы для резервного копирования возобновляемых источников энергии, чтобы обеспечить круглосуточное электроснабжение. Чтобы обеспечить стабильную подачу электроэнергии, газовые заводы все чаще предоставляют услуги по резервированию электроэнергии из возобновляемых источников.Установки, работающие на природном газе, выделяют большое количество углекислого газа во время работы, и значительное количество метана часто выделяется во время добычи и транспортировки газа, и то и другое способствует изменению климата.

Биомасса

Электростанции, работающие на биомассе, работают аналогично газовым и угольным электростанциям. Вместо сжигания газа или угля установка работает на различных формах биомассы (например, специально выращенных деревьях, древесной щепе, бытовых отходах или «биогазе»). В 2017 году биомасса произвела 2.3% мировой электроэнергии.

Электростанция Drax в Великобритании частично заменила уголь импортной биомассой в качестве топлива для производства электроэнергии (Изображение: Andrew Whale, CC BY-SA 2.0)

Для производства биомассы может потребоваться много энергии, как с точки зрения производства самой биомассы, так и с точки зрения транспорта. Вследствие этого требуемая энергия может быть больше, чем энергетическая ценность конечного топлива, а выбросы парниковых газов могут быть такими же или даже большими, чем выбросы от эквивалентного ископаемого топлива.Кроме того, для абсорбции выбрасываемого диоксида углерода может потребоваться более 100 лет, что приводит к краткосрочному увеличению выбросов.

Другие воздействия на окружающую среду, связанные с землепользованием и экологической устойчивостью, могут быть значительными. Кроме того, как и в случае с углем, использование биомассы может способствовать загрязнению воздуха и, таким образом, иметь негативные последствия для здоровья населения, проживающего на заводах по производству биомассы.

Что будет движущей силой нашего электрического будущего?

Электричество приобретает все большее значение.Если мы хотим решить проблему изменения климата и уменьшить загрязнение воздуха, нам нужно будет увеличить использование всех низкоуглеродных источников энергии, важной частью которых является ядерная энергия.

Чтобы удовлетворить растущий спрос на устойчивую энергию, Всемирная ядерная ассоциация представила программу Harmony, которая ставит цель для ядерной энергетики производить не менее 25% электроэнергии до 2050 года. Это будет означать, что к тому времени ядерная генерация должна будет утроиться во всем мире. . Чтобы резко снизить уровень ископаемого топлива, ядерная и возобновляемая энергия должны работать вместе, чтобы обеспечить надежное, доступное и чистое энергоснабжение будущего.

Официальный документ Всемирной ядерной ассоциации «Тихий гигант» содержит дополнительную информацию о необходимости использования ядерной энергии в системе чистой энергии.

Вас также может заинтересовать

Почему так сложно отказаться от ископаемого топлива?

Сегодня мы понимаем, что использование человечеством ископаемых видов топлива наносит серьезный ущерб окружающей среде. Ископаемые виды топлива вызывают локальное загрязнение там, где они производятся и используются, а их постоянное использование наносит непоправимый вред климату всей нашей планеты.Тем не менее, было очень сложно существенно изменить наш образ жизни.

Но внезапно пандемия COVID-19 практически полностью остановила торговлю, путешествия и потребительские расходы. В связи с тем, что миллиарды людей в последнее время вынуждены оставаться дома, а экономическая активность во всем мире резко упала, спрос и цены на нефть падали еще быстрее и быстрее, чем когда-либо прежде. Излишне говорить, что на нефтяных рынках царит хаос, и производители по всему миру страдают.
