Подвеска МакФерсон — что это такое?

Подвеска является одной из самых важных элементов в конструкции современного автомобиля. Именно подвеска, известная также как система подрессоривания, служит связующим звеном между несущей частью кузова и колесами машины. Сложные узлы и механизмы подвески призваны не только надежно соединить, но и передать на кузов силы, возникающие при контакте колес с дорожным покрытием. Благодаря правильному функционированию подвески обеспечиваются оптимальное положение колёс по отношению к раме или кузову, а также требуемая плавность хода автомобиля. В процессе развития автомобилестроения устройство подвески претерпело множество изменений. Значительный рост скоростей и высокие требования к управляемости и устойчивости привели к созданию системы, получившей название McPherson.

История вопроса

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток — ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена. По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема. Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite. В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

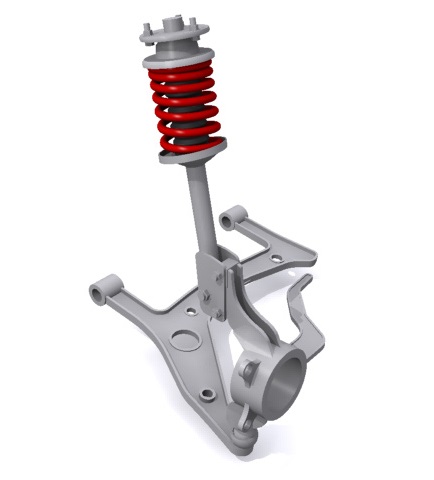

Устройство подвески МакФерсон

Основой конструкции подвески МакФерсона является массивная амортизационная стойка, расположенная на одной оси с подвижной пружиной амортизатора. Именно поэтому такой тип подвески иногда зовется «качающейся свечой». Опорой всей системе служит подрамник, который жестко крепится к кузову, в том числе с помощью так называемых сайлентблоков. Специальные металлические шарниры имеют резиновую втулку, способную смягчать колебания и устранять шум, передающиеся при взаимодействии одной детали подвески с другой.

Необходимую жесткость конструкции придают поперечные рычаги, зафиксированные на подрамнике. Поворотный кулак, в свою очередь, обеспечивает отличную управляемость, ведь именно он шарнирным соединением связан с рулевой тягой автомобиля. Кстати, с другой стороны поворотный кулак имеет специальное крепление в виде шаровой опоры, соединяющее его с поперечным рычагом. Не менее важную задачу в механизме подвески решает стабилизатор поперечной устойчивости, способный регулировать величину бокового крена. «Растяжки» или реактивные тяги стабилизатора крепятся к амортизационной стойке в точке соединения с поворотным кулаком. Благодаря четкому разделению функций каждого из элементов конструкции передняя подвеска обеспечивает мягкую, комфортную и безопасную езду на автомобиле любой марки.

На сегодняшний день крупнейшими производителями автомобилей придумано несколько разновидностей подвески МакФерсона. Например, в системе подрессоривания легендарного Porsche-911 пружину амортизатора заменяет торсион, позволяющий уменьшить высоту всей конструкции. Существуют также подвески, где амортизационная стойка с пружиной представляют собой единый элемент системы, а не две отдельные детали. Несмотря на разнообразие вариантов исполнения, любая подвеска типа МакФерсон является независимой, то есть положение одного колеса в вертикальной плоскости не сказывается на расположении другого.

Преимущества и недостатки системы МакФерсон

Популярность подвески данного типа невозможно переоценить. Конструкция МакФерсон устанавливается на огромном количестве автомобилей по всему миру. Однако, как и любой сложный механизм, подвеска МакФерсон имеет свои плюсы и минусы.

Плюсы:

1. Низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах;
2. Большой эксплуатационный ресурс верхней опоры амортизационной стойки, сконструированной в виде подшипника качения;
3. Компактные размеры и сравнительно небольшой вес обеспечивают отличные динамические характеристики, даже автомобилям с двигателями средней мощности;
4. Легкая диагностика неисправностей: легкое постукивание и неустойчивость автомобиля при движении на высокой скорости говорит об износе деталей подвески.

Минусы:

1. Потеря устойчивости при движении на высокой скорости и при резком торможении. Причиной неустойчивости является существенное изменение положения колеса по вертикальной оси вследствие увеличения, либо уменьшения хода амортизатора;
2. Подвеска МакФерсон не предназначена для эксплуатации в условиях бездорожья. При езде по плохой дороге разрушаются детали крепления стоек, в результате на брызговике крыла образуются так называемые усталостные трещины, начинается процесс коррозии;
3. Постоянное давление вредит амортизационным стойкам, поэтому подвеска МакФерсон не выдерживает больших нагрузок. Таким образом, данный тип подвески не подходит для эксплуатации на спортивных, грузовых машинах, а также внедорожниках и автомобилях с рамной конструкцией;
4. Относительно сложный ремонт. Сложная конструкция подвески не позволяет точечно заменить износившуюся деталь. Сотрудникам СТО приходится полностью разбирать систему, что увеличивает время и стоимость ремонта.

Несмотря на то, что инженеры-конструкторы постоянно дорабатывают и совершенствуют механизмы подвески, при покупке автомобиля с «МакФерсоном» следует учитывать пределы его технических возможностей. Внимательный подход к изучению характеристик позволит избежать дорогостоящего ремонта и преждевременной замены стоек амортизаторов и других деталей конструкции.

Большинство легковых автомобилей среднего ценового сегмента сегодня оснащены подвеской МакФерсон. Например, известные седаны Volkswagen и KIA, а также популярные бюджетные хэтчбеки марок Ford и Renault оборудованы различными вариантами подвески этого типа.

Официальные сервисные центры Группы компаний FAVORIT MOTORS оказывают высококачественные услуги по диагностике, ремонту и техническому обслуживанию автомобилей различных марок. Квалифицированные сотрудники и современное оборудование позволяют нам осуществлять работы любой сложности в короткие сроки и по доступным ценам. Не подвергайте риску себя и своих близких — при любой неисправности автомобиля, обращайтесь только к профессионалам!

Что такое подвеска МакФерсон (McPherson)

просмотров 2 653

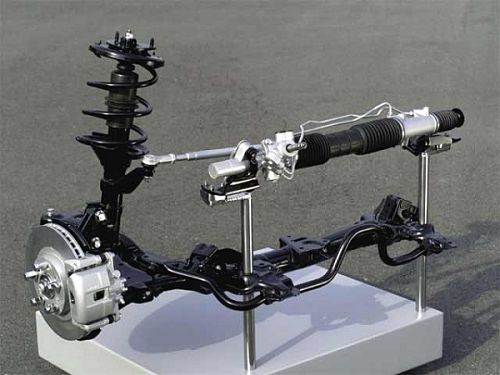

Неотъемлемой частью автомобиля является передняя подвеска МакФерсон (McPherson). Она представляет собой совокупность узлов, с помощь которых возможна упругая связь между колесами автомобиля и его кузовом. Основное назначение подвески макферсон – снимать излишнюю динамическую нагрузку с опорных конструкций, таких, как колеса автомобиля, и перераспределять ее на все ведущие элементы корпуса. В результате езда по неровной дороге становится гораздо комфортнее для водителя и менее опасной для автомобиля.

1. Шаровая опора
2. Ступица
3. Передний тормозной диск
4. Защитный кожух
5. Поворотный рычаг
6. Нижняя опорная чашка пружины
7. Пружина передней подвески
8. Защитный гофрированный чехол стойки
9. Буфер сжатия (отбойник)
10. Верхняя опорная чашка
11. Опорный подшипник стойки макферсон
12. Верхняя опора стойки
13. Гайка штока переднего амортизатора
14. Шток амортизатора
15. Опора буфера сжатия
16. Телескопическая стойка амортизатора подвески макферсон
17. Гайка
18. Эксцентриковый болт (на некоторых моделях установлен обычный болт)
19. Поворотный кулак
20. Вал привода переднего колеса
21. Защитный гофрированный чехол шарнира (трипоидного шруса)
22. Наружний шарнир (трипоидный шрус) вала
23. Нижний рычаг подвески

Большая часть современных легковых автомобилей использует одну из трех разновидностей подвески.

• Первые две – это независимые подвески,
• подвеска макферсон,
• подвеска на двойных рычагах.

Так же существует полузависимая подвеска со скручивающейся балкой. Здесь мы детальнее рассмотрим строении подвески макферсон, ее отличительные характеристики, минусы и плюсы, возникающие в процессе использования.

Названа подвеска была в честь работника компании Ford, которому приписывают ее изобретение в сороковых годах прошлого века. Хотя эта идея очень похожа на ту, которую сотрудник компании Fiat использовал задолго до Макферсона. Но широкое распространение она получила лишь в семидесятых годах, когда ее повсеместно стали устанавливать на такие автомобили, как Mercedes-Benz W124, Audi 100, а также многие модели BMW.

Ранее подвески макферсон

Предшественницей подвески макферсон была подвеска на двух рычагах, которые были поперечными и при этом неравной длины. Но разберемся со строением подвески макферсон. Независимой она называется потому, что на каждое колесо ставится отдельная подвеска. По сравнению с другими подвесками, конструкция этой довольно простая.

Главными ее составляющими частями являются:

• Подрамник, который выполняет роль основного несущего элемента конструкции. Он крепится к кузову и служит основой для крепления других элементов основы;
• Поворотный кулак, как элемент рулевого управления. Шарнирным соединение он прикрепляется к рулевой тяге;
• Амортизационная стойка, благодаря которой данный тип подвесок иногда называют «качающаяся свеча». Она состоит из двух компонентов: амортизатора и пружины. Амортизационная стойка крепится к поворотному кулаку и брызговику крыла, снизу и сверху соответственно. Она никогда не устанавливается ровно, существует продольный и поперечный угол, который влияет на ходовые характеристики автомобиля;
• Стабилизатор поперечной устойчивости и другие компоненты.

Используют такую подвеску, как для передних, так и для задних колес. Это предусматривал еще ее создатель. Но тогда, в сороковые годы, из соображений экономии от этого решения отказались. Сейчас же такую подвеску можно встретить закрепленной и на задних колесах, вот только называют ее теперь именем Чепмена, который и начал так ее использовать.

Подвеска Макферсон сегодня

Чтобы иметь полную картину работы подвески макферсон рассмотрим ее преимущества перед другими моделями. Сюда отнесем:

• Легкость сборки, которая обеспечивает экономическую выгодность ее использования;
• Относительную компактность, что позволяет размещать двигатель и коробку передач под капотом поперечно;
• Уменьшение сил (как боковых, так и продольных), которые возникают в местах крепления подвески к кузову, что достигается благодаря немалому расстоянию по высоте между ее опорными узлами;
• Небольшую массу конструкции, она не отягощает автомобиль, и не требует дополнительных расходов топлива;
• Легкость в диагностике неисправностей, благодаря наличию четких признаков износа той или иной части;
• Малую массу всех неподрессоренных частей, что очень сильно влияет на управляемость, комфорт и др.

Видим, что подвеска имеет очень неплохие характеристики, но не лишена она и своих недостатков, к которым можно отнести:

• Амортизационная стойка довольно часто выходит из строя, так как она берет на себя большие нагрузки во время езды по неровной дороге;
• Возможное ухудшение устойчивости автомобиля, а также его управляемости, что случается из-за изменения развала колес;
• Отсутствие изоляции кузова и салона транспортного средства от дорожных шумов;
• Возможное ухудшение работы подвески из-за трения таких составляющих, как направляющая и шток;
• Слабая компенсация продольного крена автомобиля при его торможении.

Подвеска McPherson – всем хорошо, нам – не очень

Проблемы устройства подвески МакФерсон

Вот об этом чуть подробнее. Сегодня на подавляющем большинстве автомобилей передняя независимая подвеска (а часто и задняя) выполнена по схеме McPherson, названной именем инженера, якобы первым ее предложившего.

Суть схемы проста, изящна и технологична:

• Пружина надевается на амортизатор соосно и образует так называемую стойку.
• Верхний конец амортизатора крепится через вращающуюся опору стойки к кузову, нижний – к поворотному кулаку ступичного узла.
• Сам ступичный узел соединен с корпусом автомобиля с помощью рычага, чаще всего треугольного, вернее, трехточечного.
• За счет того, что в опоре стойки находятся мощный резиновый сайлент-блок и подшипник, сама стойка может вращаться вокруг своей оси под действием рулевого управления, а сайлент-блок позволяет стойке качаться, когда автомобиль преодолевает препятствие. Поэтому второе название подвески типа McPherson – «качающаяся свеча».

Математическая модель подвески МакФерсон, делит ее элементы на три группы:

1. Упругие элементы.
2. Гасители колебаний.
3. Связи (линки).

К упругим элементам относятся:

• Пружины,
• рессоры,
• резина сайлент-блоков,
• опоры стоек и т. д. – то есть все то, что многократно сжимается/разжимается.

К связям относятся:

• Тяги,
• шаровые узлы,
• рычаги,
• крепежные болты с гайками.

Но это в чистой теории. В реальности же каждый элемент может относиться к нескольким группам.

Например, многие сайлент-блоки – это и упругие элементы, и связи; рессора – упругий элемент со свойствами гашения колебаний, а стойка – и гаситель колебаний, и элемент связи

В 1965 году началось победное шествие McPherson, после установки на автомобиль «Пежо-204». Решительный успех этого типа подвески обусловлен ее высокой технологичностью и удобством для сборочных конвейеров автопроизводителей. Но у McPherson, при всех ее преимуществах, есть серьезный недостаток – стойка, кроме того что является гасителем колебаний, служит еще и силовым элементом подвески МакФерсон.

На хороших дорогах Европы, Америки и Японии этот недостаток особо не мешает, но вот на наших «направлениях» все не так гладко. Допустим, колесо попадает в очень большую яму и при выходе «натыкается» на ее край. Стойка отклоняется от привычного положения и сминает резину сайлент-блока своей верхней опоры. В какой-то момент сжатие достигает максимума, и резине сжиматься уже некуда. Изгибающее усилие переходит на корпус амортизатора стойки, пытаясь его сломать.

«Качающаяся свеча», образно говоря, вынужденно превращается в «гнущуюся палку».

Вот откуда появляются стойки МакФерсон с гнутыми штоками, вырванными сальниками и т. д. Для плохих дорог гораздо предпочтительнее не McPherson, а многорычажная подвеска, которая встречается гораздо реже. Кроме того, у McPherson сильно «гуляет» динамический угол развала при ходах сжатия и отбоя.

Итоги о подвески

Подводя итоги, можно отметить, что подвеска макферсон является хорошей и сравнительно недорогой альтернативой другим видам подвесок. Ее часто используют в компактных легковых автомобилях. Но при этом ее использование является целесообразным на дорогах с хорошим покрытием. При отсутствии такового элементы подвески будут выходить из строя, и, как следствие, требовать дорогостоящей замены.

Как показывает практика, чаще всего подвеску макферсон не используют в автомобилях высокого класса, а также в спортивных автомобилях. Там используются более дорогие модели. Но при этом подвеска макферсон заняла свою нишу и имеет огромное распространение в автомобилях разных производителей.

Подвеска МакФерсон McPherson — RacePortal.ru

ИСТОРИЯ

Подвеску Макферсона нередко называют амортизационной стойкой либо качающейся свечой. Главная её отличительная черта — наличие блока, состоящего из амортизатора, пропущенного внутри пружины. Иногда говорят о подвеске Макферсон с эластичным элементом, установленным отдельно от амортизатора, или с торсионом, использующимся вместо пружины, однако такие конструкции, по сути, являются творческими вариациями с иными техническими характеристиками.

Считается, что подвеска Макферсон была разработана в 40-е годы, хотя такое утверждение не полностью соответствует действительности. Ещё в 1912 году появились автомобили Fournier, в которых использовалась похожая схема, хотя направление движения задавалось отдельной стойкой.

В 1925 году компания FIAT создала подвеску с нижним рычагом и индивидуальной направляющей стойкой, которая конструктивно была очень похожа на современную ходовую часть типа Макферсон. Однако оба варианта подвески были достаточно сложны и дороги в производстве и ненадёжны, поэтому широкого распространения не получили.

Однако схема, предложенная итальянскими инженерами, понравилась ведущему конструктору компании Ford, Эрлу Макферсону, чьим именем и была впоследствии названа эта подвеска. Кроме того, он детально изучил широко распространённую ходовую часть с двумя асимметричными рычагами, закреплёнными в верхней и нижней точке ступицы. Такой вариант позволял разнести вертикальные и горизонтальные нагрузки на различные элементы подвески, увеличивая её надёжность. Кроме того, между рычагами оставалось пространство, в которое можно было пропустить приводной вал. С помощью двухрычажной схемы можно было создавать надёжные и долговечные переднеприводные автомобили, однако речь о доступной стоимости даже не шла.

Макферсон пошёл по пути упрощения. Он полностью избавился от верхнего рычага, шаровой опоры и прочих элементов, которые делали схему ненадёжной. Вместо них он установил классическую амортизаторную стойку, которую мы знаем, как подвеску типа Макферсон.

Точкой крепления стойки к кузову стал усилитель переднего крыла, который принял на себя основные нагрузки. Такая схема получилась очень удачной, поскольку она сочетала в себе надёжность, относительно хорошие эластокинематические параметры, простоту конструкции и значительную дешевизну. Для поворота колеса использовался специальный кулак, который перемещал шаровую опору, отвечавшую за положение колеса.

В классической подвеске Эрла Макферсона эта опора была своеобразным продолжением амортизаторной стойки, что делало её очень простой в изготовлении. Однако многие производители престижных автомобилей, которые заинтересовались подвеской Макферсон, монтировали управляемую шаровую опору максимально близко к колесу, что позволяло уменьшить плечо обкатки и достичь превосходного удобства управления автомобилем. Кроме того, подвеска Макферсон с отрицательным плечом обкатки позволила сделать современные автомобили безопасными, предотвратив потерю курсовой устойчивости при наезде на неровности.

Изначально Эрл Макферсон предполагал, что его подвеска в ещё более упрощённом варианте будет устанавливаться на заднюю ось автомобиля, что позволит сделать все четыре колеса абсолютно независимыми и улучшит характеристики управляемости. Однако компания Ford была не слишком заинтересована в использовании такой схемы — она предпочла ей заднюю полузависимую подвеску, соединённую эластичной поперечиной. А первый автомобиль с четырьмя колёсами, оснащёнными подвеской Макферсон — Chevrolet Cadet, не смог пройти ходовые испытания, и этот проект был закрыт.

Chevrolet Cadet 1947

В 1957 году впервые появился модернизированный вариант подвески Макферсон для задней оси автомобиля — его предложил главный конструктор и основатель компании Lotus Колин Чепмэн. Его идея состояла в том, что направление колеса должна была задавать сама приводная полуось, а амортизаторная стойка крепилась к верхней точке ступицы независимо от неё. Это позволило добиться очень высокой надёжности и избавиться от множества проблем классической подвески Макферсона. Кроме того, вариант Чепмэна позволял достаточно просто регулировать угол развала, приспосабливая ходовую часть автомобиля к его текущему весу.

Сейчас подвеска Макферсон активно применяется на массовых автомобилях и в ряде машин престижных брендов. Инженеры продолжают поиск путей её совершенствования, избавляясь от традиционных недостатков и находя новые преимущества. Однако некоторые производители вернулись к традиционной схеме с двумя качающимися рычагами, посчитав её более совершенной, а иные разработали собственную многорычажную конструкцию.

СТРОЕНИЕ

Большинство модификаций МакФерсон включают такие конструкционные элементы: стабилизатор поперечной устойчивости, амортизационную стойку, поворотный кулак, поперечный рычаг и подрамник. Также возможно использование торсиона в качестве упругого элемента.

Подрамник является несущим элементом подвески. Он крепится к кузову автомобиля с помощью резинометаллических опор – сайлентблоков. Применение резинометаллических элементов в конструкции подвески позволяют уменьшить вибрации и снизить шум. На некоторых автомоблиях предусмотрено жесткое крепление подрамника к кузову. К подрамнику крепятся опоры поперечного рычага, стабилизатор поперечной устойчивости, устанавливается рулевой механизм.

На подрамник с двух сторон крепятся поперечные рычаги (рычаг правого и левого колес). Каждый поперечный рычаг соединяется с подрамником в двух местах с помощью резиновых втулок. Двойное крепление рычага обеспечивает необходимую жесткость в продольном направлении. Другим концом поперечный рычаг через шаровую опору соединен с поворотным кулаком.

Поворотный кулак посредством шарнирного соединения крепится к рулевой тяге, обеспечивая поворот колеса. Верхняя часть поворотного кулака закреплена на амортизационной стойке, а нижняя соединена с поперечным рычагом. Также в нем размещены тормозной суппорт и подшипниковый узел.

Амортизационная стойка включает пружину и амортизатор, соосно расположенные с буфером сжатия. Верхняя часть стойки с помощью резиновой втулки крепится к брызговику крыла, нижняя соединяется с поворотным кулаком. Некоторые авто производители разъединяют пружину и амортизатор на два конструктивных элемента.

Стабилизатор поперечной устойчивости обеспечивает снижение боковых кренов автомобиля. Стабилизатор устанавливается в подрамнике посредством двух опор. Концы стабилизатора соединены с амортизаторными стойками с помощью соединительных штанг (стоек) с шарнирными наконечниками.

В некоторых машинах имеется раздельное расположение пружины и амортизатора — это все равно считается подвеской МакФерсон. Ведь её ключевой признак — это жесткая заделка стойки в поворотном кулаке. Такую схему часто называют «modified McPherson»: по сравнению с традиционной (когда амортизатор расположен внутри пружины), она позволяет уменьшить общую высоту конструкции, что играет на руку компоновщикам.

УСОВЕРШЕНСТВОВАНИЕ

Приведенное выше описание конструкции дает общее представление о том, что такое подвеска МакФерсон и как она работает. Одним из недостатков такой схемы является то, что плечо обкатки в ней имеет всегда положительное значение, иными словами, ось поворота находится с внутренней стороны от точки контакта колеса с дорогой. Это снижает курсовую устойчивость и создает значительные усилия на руле.

Проблема была решена известной немецкой компанией ZF Lemförder, которая предложила в классическую подвеску McPherson ввести ряд дополнительных элементов. Конструкция получила наименование Revo-Knuckle и была запатентована в Европе и на Американском континенте.

Введение двух шарниров в схему позволило разделить функции направляющей и поворотного механизма. Стойка McPherson с поворотным кулаком Revo Такая конструкция значительно уменьшает трение и возмущение от люфтов. По своим параметрам данная конструкция приближается к схеме с двумя рычагами.

Конструкторам удалось сделать узел, который устанавливается на машину без переделки ее кузова простой заменой. В итоге поведение в поворотах, особенно при наличии колеи стало заметно более устойчивым и предсказуемым.

Шесть МакФерсонов — на выбор

Святая простота оказалась довольно востребованным товаром. Прошло только 50 лет с момента освоения конструкции самой коммерчески выгодной подвески, но уже сегодня можно говорить о том, что на каких машинах не устанавливалась бы конструкция, по ее вине ни один автомобиль не терпел фиаско на рынке. Даже самые бюджетные.

В этом плане всех перекрыл Фиат, установив на модель Панда потрясающе экономичную конструкцию. На Панде даже нет рычага в полноценном понимании. Пружинная стойка с однотрубным амортизатором упирается сверху в кузов, а снизу ее держит торсионный стабилизатор поперечной устойчивости и малюсенький поворотный рычаг, который крепится к стойке элементарным болтом. Даже проще, чем в восьмерке. В общем, за эти годы можно уже выделить шесть разновидностей подвесок МакФерсон.

После Дженерал Моторз МакФерсон ушел работать в компанию Форд. Макферсон классический Именно тот, который качал Форд Консул в 1949 году, похожий устанавливают на ВАЗ. Конструкцию отличает узкий нижний рычаг, который намертво жестко крепился к стабилизатору поперечной устойчивости. Одновременно и плюсы и минусы такой конструкции то, что стабилизатор слишком много на себя брал. Кроме своих основных функций, он служил еще дополнительным плечом нижнего рычага, не давая уходить машине в сторону при разгоне и торможении.

Макферсон с треугольным рычагом Эта схема появилась в начале 70-х на автомобилях Кадетт Е. Прочный треугольный рычаг крепился не к кузову, а к подрамнику. Подрамник же висел на резиновых сайлент-блоках, поглощая все дорожные вибрации, делая переднюю подвеску максимально комфортной.

Немакферсон Макферсон, но не совсем, поскольку короткая пружина устанавливалась отдельно от амортизатора. Амортизатор все так же упирался в чашку, приваренную к кузову на колесной арке. Такая предательская конструкция показала себя гораздо выносливее, чем настоящий Макферсон. 124-е и 201-е Мерседесы оборудовались именно такой конфигурацией, а Форд Транзит спрыгнул с такой конструкции только в 2001 году. Надежность обеспечивалась именно снижением нагрузки на верхнюю опорную часть, поэтому вы никогда не увидите Транзит с раздолбанной опорной частью в верхней чашке колесной арки.

Беспружинный Как назвать этот МакФерсон, сказать тяжело, поскольку в нем напрочь отсутствуют пружины. Хитрые итальянцы применили вместо нее продольные торсионы на Фиат 130. Торсионы, кстати ждали и Жигули, если бы не главный конструктор МЗМА, который входил в состав комиссии по приемке Фиата. Он серьезно поскандалил с итальянцами по этому поводу и по поводу нижневального двигателя, который итальянцы хотели втюхать советским лопуховатым инженерам-приемщикам. Но дело не в этом, а в том, что и на Мерседесах Спринтер и Фольксвагенах ЛТ в 90-х применялся Макферсон такого типа, только с поперечной рессорой.

Американский Макферсон Такая разновидность применяется только на задней подвеске. Здесь работают аж три рычага — один поперечный и два продольных. Практически на всех переднеприводных американцах 80-90-х годов стоит такая задняя подвеска, а за ними не отстают некоторые корейцы и японцы.

Макферсон Рено Это однозначно правильное название, поскольку такая схема применяется только на этих французских автомобилях. Чтобы избежать всех недостатков макферсона по управляемости, которых предостаточно, французы применили шкворня. Такие, как на Волге. Только не тот резьбовой скрипящий кошмар, конструкция получилась более элегантной. Стойка здесь неповоротная, а колесо с кулаком поворачиваются, удерживаясь шаровыми опорами.

ПРЕИМУЩЕСТВА менее затратная при производстве в сравнении с исполнением подвески на двойных поперечных рычагах относительно компактная меньшая неподрессоренная масса значительный ресурс верхней опоры стойки, представляющей собою упорный подшипник качения легкая диагностика неисправностей вследствие наличия чётких симптомов износа

Еще одним плюсом такой конструкции стала ее смехотворная цена. По сравнению с двухрычажной подвеской, передняя подвеска МакФерсон стоит втрое дешевле и вчетверо дешевле, чем многорычажная. Еще свое существование она оправдала тем, что очень упростила жизнь конструкторам, которые разрабатывают переднеприводные автомобили. Представьте, сколько места экономит МакФерсон в колесной арке.

Передняя подвеска МакФерсон по стоимости выходит в несколько раз дешевле, чем многорычажная Подкапотное пространство увеличилось вполовину, а это позволило устанавливать и поперечные двигатели с коробкой вместе, и все навесное оборудование, а в некоторых еще места на запаску и на ящик с инструментами хватает. Кстати, об инструментах. МакФерсон так просто не разберешь. Имеется в виду классическая стойка с пружиной и амортизатором в одном блоке. Для этого применяется хитрый и дорогой прибор, который предназначен для разборки стоек.

НЕДОСТАТКИ сравнительно с подвеской на двух продольных или поперечных рычагах, параметры кинематики несколько хуже необходимость усиления брызговика крыла работа подвески «на пробой» и езда по плохим дорогам приводит к образованию усталостных трещин в точках крепления стоек на брызговике крыла частый выход из строя амортизационных стоек с необходимостью трудоемкой и дорогостоящей их замены передача дорожных шумов на кузов и в салон относительно меньшая компенсация «клевка» (продольного крена) при торможении Недостатки подвески ограничивают возможность её применения. Так, несмотря на преимущество в стоимости изготовления, из-за некоторого ухудшения кинематики её практически не устанавливают в дорогостоящих и гоночных моделях авто. Большие нагрузки в зоне крепления стойки и связанный с ними быстрый износ конструкции не позволяет использовать МакФерсон в качестве независимой подвески в легких грузовых автомобилях. Из-за этих недостатков часть производителей авто класса «люкс» отказалась от использования МакФерсона, продолжая совершенствовать подвеску на двойных поперечных рычагах. Вместе с тем, конструкционные преимущества и дешевизна сделали МакФерсон распространенным типом подвески для бюджетных машин.

Особенности подвески макферсон — Справочник водителя

Для комфортной безопасной езды в автомобилях применяют подвески различных видов. Основу изделия составляют амортизаторная стойка и поперечный рычаг. Конструктивно она представляет собой дополненный вариант системы двойных поперечных рычагов. Но вместо верхнего рычага здесь стойка.

Рассмотрим подробнее, что представляет собой подвеска МакФерсон, какие она имеет преимущества и недостатки.

Подвеска типа Макферсон названа по фамилии разработчика – Эрла Стили МакФерсона. Инженер американской компании GeneralMotors Эрл Стили спроектировал систему для модели Chevrolet Cadet. Машина не поступила в серийное производство, поэтому впервые изделие установили на Ford Vedette (1948), предназначенный для французского рынка. А позже на моделях Zephyr и Consul в 1950 / 1951 годах.

Предпосылки к созданию автомобильных подвесок со стойками появились раньше. В 20-х гг. инженеры Fiat предложили использовать изделие с продольным рычагом и направляющей стойкой. Системы на направляющих без рычага применялись в конце 19 века.

«Предшественником» подвесок может считаться узел на поперечных рычагах разной длины. За счет замены верхнего рычага шаровой опоры на амортизаторную стойку с поворотным шарниром появился конструктивно простой относительно надежный агрегат для легковых машин.

С 50-х гг. конструкция, предложенная ученым, неоднократно совершенствовалась. Шаровой шарнир, расположенный на амортизаторной стойке (на оси), был перемещен наружу к колесам автомобиля.

Распространение схема получила в 70-90-х гг., когда появилась возможность массового недорогого производства амортизаторных стоек с увеличенным сроком службы. С развитием пневматических элементов стали популярны пружины с пневмоприводом.

Подвеска — это агрегат, который включает компоненты:

• Подрамник – основная несущая деталь, на которую крепятся рычаг, стойка, рулевой механизм, другие элементы.
• Поперечный рычаг – деталь для изменения развала колес и колеи при совершении маневров, наезде на препятствия.
• Поворотный механизм – элемент, обеспечивающий поворот автомобильного колеса благодаря шарнирному соединению с рулевой тягой.
• Амортизаторная стойка – телескопическая деталь для снижения вибраций, ударов при езде по неровным дорогам.
• Стабилизатор поперечной устойчивости – элемент, нужный для уменьшения бокового крена при движении машины.

Изначально подвеска МакФерсон должна была быть применена ко всем колесам автомобиля. Однако из-за высокой цены технологии в задней части машин стали применять зависимую, а McPherson использовались в качестве передней.

Несущим элементом схемы подвески является подрамник. Для снижения негативного воздействия вибраций и шума крепление к кузову подрамника осуществляется через сайлентблоки. Поперечный рычаг с шаровой опорой с одной стороны связан с поворотным механизмом, а с другой – с подрамником. Благодаря креплению с двух сторон обеспечивается необходимая жесткость конструкции.

Подвески этого типа считаются простым, но эффективным вариантом для недорогих легковых автомобилей. В верхней части установлен рычаг, соединенный резиновыми элементами.

Основная нагрузка при работе агрегата приходится на верхнюю часть стойки, что изначально было проблемой для инженеров – весь узел крепился на брызговике моторного отсека.

При езде на «пробой» и по некачественным дорогам быстро возникали деформации тонкого металла. Усиление брызговика полностью исключило повышенные нагрузки на место установки стойки.

Принцип работы подвески основан на вертикальном движении амортизаторной стойки. Сама стойка телескопическая, с большим запасом прочности. Нередко подвеску называют «качающейся свечой».

В числе преимуществ отмечаем:

• Недорогое производство подвесок. Работы по изготовлению деталей просты. Это позволяет снизить стоимость производства.
• Компактность. Агрегат имеет относительно малые размеры, позволяющие реализовать поперечное расположение мотора и трансмиссии в подкапотном пространстве машины.
• Небольшой вес. Общий вес элементов ниже по сравнению с системой на двух рычагах.

К недостаткам подвески относят:

• Худшие параметры кинематики. Ухудшение кинематических параметров движения связано с большим изменением развала колес. Ухудшаются управляемость, устойчивость автомобиля при совершении маневров.
• Передачу вибраций на кузов. Вибрации при езде по некачественному дорожному покрытию сильнее передаются на кузов автомобиля, чем при двойных поперечных рычагах.

Вот значимые достоинства и недостатки:

• Плюсы подвески — простота диагностики повреждений деталей и увеличенный ресурс верхних опор стоек за счет усиленных брызговиков.
• Минусы: частый выход из строя амортизаторных стоек, дорогой ремонт (при ремонте нужно снять всю подвеску, если нужно заменить деформированный компонент).

За счет относительной простоты устройства Макферсон применяют в качестве передней подвески легковых автомобилей бюджетного и среднего класса.

На гоночные, элитные модели автомобилей, машины бизнес-класса подвеску типа McPherson не ставят. Для авто в основном применяется агрегат на поперечных рычагах.

Также невозможно использовать устройство на легких грузовиках и коммерческом транспорте, рамных внедорожниках, пикапах. В остальном никаких ограничений по использованию автомобильная подвеска McPherson не имеет.

Её часто можно встретить в машинах популярных моделей.

Источник: https://ddcar.ru/blog/poleznoe/podveska-mcpherson-dostoinstva-i-nedostatki

Что такое подвеска МакФерсон, её схема, устройство и принцип действия

Современный автомобиль представляет собой сложнейшее высокотехнологичное устройство. В его конструкцию в процессе развития заложено множество оригинальных инженерных решений.

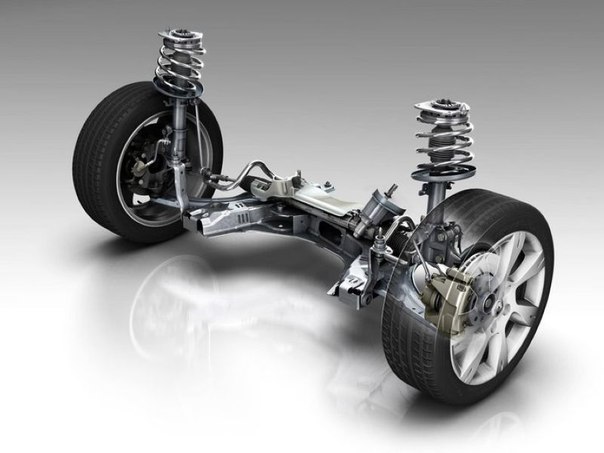

Подвеска McPherson

Одна из таких разработок — подвеска типа МакФерсон. Что это такое и как она работает разберемся вместе. Для того чтобы понять принцип работы конструкции необходимо знать ее устройство и взаимодействие ее основных элементов между собой.

Всякий сложный механизм имеет определенные достоинства и недостатки, а используемые в технике схемы являются предметом компромисса между технологичностью и высокими параметрами.

Не безынтересна также история изобретения подвески МакФерсон и происхождение самого названия. Экскурс в прошлое позволит лучше понять ход мысли инженеров, работавших над конструкциями автомобилей.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы.

Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит».

В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

Подвеска МакФерсон: схема, устройство и принцип работы

В семидесятые годы подвеской такого типа снабжали большинство автомобилей, в том числе и тех, что относятся в бизнес классу. Среди них были довольно крупные модели Ауди -100, Мерседес-124 и Опель Сенатор.

• Впоследствии от такой практики пришлось отказаться, массовая эксплуатация выявила некоторые недостатки компоновки, которые невозможно было устранить без изменения конструктивной схемы.
• Видео — схема подвески МакФерсон:

Подвеска McPherson имеет более простое устройство по сравнению с классической схемой и отличается от нее по принципу действия. Узел состоит из следующих частей:

• нижнего рычага с шаровой опорой;
• ступицы колеса с тормозным диском;
• кулака поворотного со щитом и рулевой тягой;
• стойки телескопической с нижней опорной чашкой;
• буфер сжатия с резиновым или пластиковым защитным чехлом;
• витая пружина;
• опорный подшипник с верхней чашкой;
• тяга поперечной устойчивости с рабочими резинометаллическими элементами и креплениями.

Подвеска МакФерсон, основные детали устройства которой приведены в списке, является одной из самых распространенных схем. Существуют и другие ее разновидности, имеющие некоторые отличия в отдельных деталях.

Так, на культовом автомобиле Porsche-911 вместо витой пружины был использован торсион для уменьшения общей высоты конструкции. Похожая схема была применена в некоторых машинах французского производства.

Схема подвески МакФерсон

На одном из самых удачных автомобилей Mercedes-Benz модели W124 компоновка была изменена и пружина устанавливалась отдельно от телескопической стойки. Похожее по типу устройство подвески McPherson было и на машинах фордовской платформы, которая носит наименование Фокс. Потенциал данной конструктивной схемы полностью еще далеко не использован и у нее имеются перспективы развития.

Узлы такого типа отличаются компактностью и простотой, что и определяет их широкое распространение в автомобилестроении.

Подвеска МакФерсон представляет собой конструктивную схему, в которой амортизирующая стойка крепится в верхней части к брызговику моторного отсека.

Снизу она жестко соединяется с поворотным кулаком, вся конструкция может вращаться в определенных пределах. Ось проходит через подшипник, установленный на кузове и смонтированную на рычаге шаровую опору.

Телескопическая стойка в независимой пружинной подвеске McPherson выполняет целых три функции:

• определяет направление хода механизма в вертикальной плоскости;
• гасит возникающие при этом колебания;
• является своеобразным поворотным шкворнем для колес.

В общем виде работа подвески данного типа выглядит следующим образом: когда колесо проезжает по неровности на дороге, то поднимается вверх или опускается вниз. Возникающая при этом нагрузка воспринимается пружиной, которая сжимается или, напротив, распрямляется. При этом телескопическая стойка удлиняется или сокращается. Часть нагрузки передается на корпус автомобиля.

Пружина при этом начинает распрямляться, восстанавливая свою форму, что ведет к удлинению стойки. Возникают колебания, которые гасятся встроенным амортизатором.

Это позволяет свести к минимуму вертикальные перемещения кузова относительно поверхности земли. При выполнении маневра, стойка в сборе с кулаком и установленным на ступице колесом поворачивается.

Автомобиль при этом изменяет направление движения.

Видео — как работает подвеска МакФерсон:

Подвеска типа МакФерсон преимущественно используется на переднеприводных автомобилях, на которых силовой агрегат размещается поперек хода. Она имеет целый ряд преимуществ перед классической двухрычажной компоновочной схемой, в тоже время по многим параметрам она ей значительно уступает.

В процессе проектирования конструкторам приходится решать сложную задачу по выбору определенной конструкции с учетом всех ее особенностей.

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

Основные достоинства

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

• Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
• Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
• Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
• Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
• Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
• Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

• Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
• Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
• Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
• Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
• Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
• Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

Перспективы развития

Приведенное выше описание конструкции дает общее представление о том, что такое подвеска МакФерсон и как она работает.

Одним из недостатков такой схемы является то, что плечо обкатки в ней имеет всегда положительное значение, иными словами, ось поворота находится с внутренней стороны от точки контакта колеса с дорогой.

Это снижает курсовую устойчивость и создает значительные усилия на руле.

Проблема была решена известной немецкой компанией ZF Lemförder, которая предложила в классическую подвеску McPherson ввести ряд дополнительных элементов. Конструкция получила наименование Revo-Knuckle и была запатентована в Европе и на Американском континенте. Введение двух шарниров в схему позволило разделить функции направляющей и поворотного механизма.

Стойка McPherson с поворотным кулаком Revo

Такая конструкция значительно уменьшает трение и возмущение от люфтов. По своим параметрам данная конструкция приближается к схеме с двумя рычагами. Конструкторам удалось сделать узел, который устанавливается на машину без переделки ее кузова простой заменой. В итоге поведение в поворотах, особенно при наличии колеи стало заметно более устойчивым и предсказуемым.

1. Новые требования к автомобильным шинам — о соответствии авторезины сезону следует знать всем водителям.
2. Подбор дисков по марке автомобиля (подробнее) можно произвести в онлайн режиме.
3. Тем, кто не знает для чего нужна балансировка колес, будет полезно прочитать эту статью.

Как поменять масло в АКПП самому — https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/transmissiya/akpp/kak-zamenit-maslo.html, достаточно тонкая процедура.

Видео — работа подвеска МакФерсон на автомобиле:

Может заинтересовать:

Источник: https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/podveska/mcpherson.html

Подвеска МакФерсон — что это такое? Плюсы и минусы

Подвеска является одной из самых важных элементов в конструкции современного автомобиля. Именно подвеска, известная также как система подрессоривания, служит связующим звеном между несущей частью кузова и колесами машины. Сложные узлы и механизмы подвески призваны не только надежно соединить, но и передать на кузов силы, возникающие при контакте колес с дорожным покрытием.

Благодаря правильному функционированию подвески обеспечиваются оптимальное положение колёс по отношению к раме или кузову, а также требуемая плавность хода автомобиля. В процессе развития автомобилестроения устройство подвески претерпело множество изменений.

Значительный рост скоростей и высокие требования к управляемости и устойчивости привели к созданию системы, получившей название McPherson.

История вопроса

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток — ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена.

По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема.

Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite. В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

Устройство подвески МакФерсон

Основой конструкции подвески МакФерсона является массивная амортизационная стойка, расположенная на одной оси с подвижной пружиной амортизатора. Именно поэтому такой тип подвески иногда зовется «качающейся свечой».

Опорой всей системе служит подрамник, который жестко крепится к кузову, в том числе с помощью так называемых сайлентблоков.

Специальные металлические шарниры имеют резиновую втулку, способную смягчать колебания и устранять шум, передающиеся при взаимодействии одной детали подвески с другой.

Необходимую жесткость конструкции придают поперечные рычаги, зафиксированные на подрамнике. Поворотный кулак, в свою очередь, обеспечивает отличную управляемость, ведь именно он шарнирным соединением связан с рулевой тягой автомобиля. Кстати, с другой стороны поворотный кулак имеет специальное крепление в виде шаровой опоры, соединяющее его с поперечным рычагом.

Не менее важную задачу в механизме подвески решает стабилизатор поперечной устойчивости, способный регулировать величину бокового крена. «Растяжки» или реактивные тяги стабилизатора крепятся к амортизационной стойке в точке соединения с поворотным кулаком.

Благодаря четкому разделению функций каждого из элементов конструкции передняя подвеска обеспечивает мягкую, комфортную и безопасную езду на автомобиле любой марки.

На сегодняшний день крупнейшими производителями автомобилей придумано несколько разновидностей подвески МакФерсона. Например, в системе подрессоривания легендарного Porsche-911 пружину амортизатора заменяет торсион, позволяющий уменьшить высоту всей конструкции.

Существуют также подвески, где амортизационная стойка с пружиной представляют собой единый элемент системы, а не две отдельные детали.

Несмотря на разнообразие вариантов исполнения, любая подвеска типа МакФерсон является независимой, то есть положение одного колеса в вертикальной плоскости не сказывается на расположении другого.

Преимущества и недостатки системы МакФерсон

Популярность подвески данного типа невозможно переоценить. Конструкция МакФерсон устанавливается на огромном количестве автомобилей по всему миру. Однако, как и любой сложный механизм, подвеска МакФерсон имеет свои плюсы и минусы.

Плюсы:

1. Низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах;
2. Большой эксплуатационный ресурс верхней опоры амортизационной стойки, сконструированной в виде подшипника качения;
3. Компактные размеры и сравнительно небольшой вес обеспечивают отличные динамические характеристики, даже автомобилям с двигателями средней мощности;
4. Легкая диагностика неисправностей: легкое постукивание и неустойчивость автомобиля при движении на высокой скорости говорит об износе деталей подвески.

Минусы:

1. Потеря устойчивости при движении на высокой скорости и при резком торможении. Причиной неустойчивости является существенное изменение положения колеса по вертикальной оси вследствие увеличения, либо уменьшения хода амортизатора;
2. Подвеска МакФерсон не предназначена для эксплуатации в условиях бездорожья. При езде по плохой дороге разрушаются детали крепления стоек, в результате на брызговике крыла образуются так называемые усталостные трещины, начинается процесс коррозии;
3. Постоянное давление вредит амортизационным стойкам, поэтому подвеска МакФерсон не выдерживает больших нагрузок. Таким образом, данный тип подвески не подходит для эксплуатации на спортивных, грузовых машинах, а также внедорожниках и автомобилях с рамной конструкцией;
4. Относительно сложный ремонт. Сложная конструкция подвески не позволяет точечно заменить износившуюся деталь. Сотрудникам СТО приходится полностью разбирать систему, что увеличивает время и стоимость ремонта.

Несмотря на то, что инженеры-конструкторы постоянно дорабатывают и совершенствуют механизмы подвески, при покупке автомобиля с «МакФерсоном» следует учитывать пределы его технических возможностей. Внимательный подход к изучению характеристик позволит избежать дорогостоящего ремонта и преждевременной замены стоек амортизаторов и других деталей конструкции.

Большинство легковых автомобилей среднего ценового сегмента сегодня оснащены подвеской МакФерсон. Например, известные седаны Volkswagen и KIA, а также популярные бюджетные хэтчбеки марок Ford и Renault оборудованы различными вариантами подвески этого типа.

Официальные сервисные центры Группы компаний FAVORIT MOTORS оказывают высококачественные услуги по диагностике, ремонту и техническому обслуживанию автомобилей различных марок.

Квалифицированные сотрудники и современное оборудование позволяют нам осуществлять работы любой сложности в короткие сроки и по доступным ценам.

Не подвергайте риску себя и своих близких — при любой неисправности автомобиля, обращайтесь только к профессионалам!

Источник: https://favorit-motors.ru/articles/ekspluataciya-avto/podveska-makferson/

Подвеска МакФерсон (McPherson): устройство,описание,назначение,фото

Подвеска автомобиля одна из главных составных ходовой системы, за счет которой автомобиль передвигается. Одним из таких примеров считается подвеска МакФерсон, которую часть можно встретить на автомобилях с передним приводом.

Это один из самых распространенных видов независимой подвески, к тому же мало прихотливый в плане запчастей и поломок.

Так же можно сказать, что McPherson это развитый вид подвески на двойных поперечных рычагах, в которой инженеры вместо верхнего поперечного рычага установили амортизаторную стойку.

За счет компактной структуры и малого количества деталей подвеска МакФерсон позволяет расположить двигатель и трансмиссию поперечно, а крутящий момент, как правило, передается на переднюю ось автомобиля. Еще один плюс McPherson – большой ход, позволяющий препятствовать пробоям. Рассмотрим более подробно устройство подвески, характеристики и возможности в плюсах и минусах.

История создания

Ford Vedette 1948 года выпуска

Данная подвеска была разработана на базе двухрычажной, применявшейся в 1940-х годах. Разработал и внедрил в серийное производство свое изобретение инженер компании Ford Эрл МакФерсон.

Решением, позволившим упростить конструкцию подвески с двумя поперечными рычагами, стало применение несущей амортизационной стойки. Характерной особенностью являлось наличие пружины в ее верхней части. В собранном виде конструкция представляла собой единое целое.

 Это позволило отказаться от необходимости использования верхнего рычага. Первым серийным автомобилем с данной конструкцией передней подвески стал Ford Vedette 1948 года выпуска. Позже модифицированные  варианты  стали использовать и на других автомобилях концерна.

 В 70-х идею МакФерсона подхватили остальные автопроизводители. Тип подвески назвали именем создателя.

Устройство подвески

Широкое распространение подвеска MacPherson получила благодаря очень простому устройству с небольшим количеством составных частей.

Конструкция ее включает в себя:

• Кронштейны кузова или подрамник;
• Нижний рычаг;
• Амортизационная стойка;
• Верхняя опора;
• Элементы, обеспечивающие подвижные соединения (резинотехнические элементы, шаровые опоры).

Это компоненты только одного колеса. На одной оси для двух ее колес используется два комплекта перечисленных составляющих. Но есть еще один компонент, соединяющий подвески левого и правого колес – стабилизатор поперечной устойчивости, который своими концами прикрепляется к стойкам или рычагам, а в центральной части к подрамнику или кузову.

Элементы подвески МакФерсон

Устройство подвески МакФерсона очень простое. В нижней части ступица колеса прикреплена подвижным соединением к кузову посредством поперечного нижнего рычага.

К ступице также крепиться вертикально расположенная амортизационная стойка (хотя и не строго вертикально, а под определенным углом).

В верхней части эта стойка упирается в кузов и крепиться к нему посредством опоры. Вот и вся конструкция этой независимой подвески.

Поворотный кулак со ступицей

Теперь немного по каждому составному элементу подвески. Для крепления к кузову в нижней части предусмотрены кронштейны, представляющие собой обычные проушины, к которым посредством болтового соединения крепятся поперечные рычаги.

Но чтобы обеспечить уменьшенную передачу вибрации на кузов, крепление рычага делается через резинометаллические проставки – сайлент-блоки.

Кронштейны эти могут быть сделаны как на самом кузове, так и на подрамнике – трубной конструкции, крепящейся к несущей части.

В самой простой версии этой подвески используется всего один нижний поперечный рычаг, крепящийся одним концом через сайлент-блок к кузову, а вторым посредством шаровой опоры – к ступице. Дополнительно к этому рычагу присоединяется стабилизатор, тоже через сайлент-блок. Но такая конструкция не обеспечивает должной жесткости относительно продольного смещения колеса.

Поэтому более современные подвески МакФерсона используют либо два поперечных рычага, установленных под определенным углом относительно друг друга, либо один, но А-образный.

Такое решение несколько увеличивает количество точек крепления, а значит, и мест, в которых может появиться вибрация, но зато обеспечивается должная фиксация колеса от продольного смещения.

В таких конструкциях стабилизатор если и крепиться к рычагу, то не напрямую, а посредством специальной стойки. Но очень многие автопроизводители фиксируют концы стабилизатора к корпусу стойки через тяги.

Амортизационная стойка является главным элементом подвески МакФерсона, поскольку в ее задачу входит гашение колебательных движение и максимально возможное снижение их передачи на кузов.

Состоит она из корпуса, посредством которого она крепиться к ступице, пружины и амортизатора.

Классической является схема стойки, в которой амортизатор с корпусом располагаются внутри пружины, хотя есть и конструкции с вынесенной пружиной.

Устройство газомасляной стойки MacPherson

В верхней части стойка крепиться посредством специальной опоры, в которую упирается пружина. Зачастую в конструкции опоры используется подшипник, который обеспечивает возможность вращения стойки вокруг оси. Чем достигается еще одно положительное свойство этого вида подвески – возможность использования ее в качестве поворотного кулака.

Плюсы и минусы подвески МакФерсон

Как и в каждом устройстве, подвеска МакФерсона имеет свои плюсы и минусы в сравнении с другими подвидами независимых подвесок. Для начала рассмотрим основные плюсы, которые инженеры и специалисты чаще всего выделяют, так как данная подвеска получила широкое распространение на современных автомобилях:

• Надежность, а простота самой конструкции обеспечивает весьма большой ресурс эксплуатации;
• Универсальность, подвеска МакФерсон отлично работает как на передней, так и на задней оси автомобиля;
• Относительно небольшая стоимость производства. Небольшое количество составных деталей делает эту подвеску самой доступной и недорогой;
• Небольшие размеры. За счет небольшого количества деталей, позволяет использовать даже на самых компактных автомобилях;
• Ход подвески с большим запасом. За счет такого запаса снижается вероятность пробоя подвески или передачи энергии удара на кузов автомобиля;
• Снижена нагрузка на подвижные элементы подвески. Основное усилие берет на себя стойка, а вот шаровые опоры и сайлентблоки обеспечивают подвижность механизмов, за счет чего они получили неплохой запас ресурса.

Несмотря на такие плюсы подвески МакФерсон, все же есть и минусы, которые сыграли не самую последнюю роль в массовом использовании на всех автомобилях:

• Сложность в обслуживании амортизационной стойки. Чтоб заменить одну деталь или провести обслуживания других составных, необходимо полностью извлекать всю конструкцию, а вот для разборки потребуется специальный инструмент, так как пружину сжать и разжать не так просто;
• Постоянная нагрузка на стойку. Именно этот фактор влияет на срок эксплуатации подвески, как правило, он пропорциональный. Чем больше нагрузка, тем меньший срок эксплуатации;
• Развал-схождения и кинематика. В случае большого хода амортизационной стойки, углы развала-схождения меняются в широком диапазоне. В результате, снижается устойчивость и управляемость автомобиля, повышается износ шин;
• Усиление места крепления на кузове верхней части амортизационной стойки. Можно сказать, что эта часть кузова больше всего выдерживает перегрузки, если не укрепить, то могут появиться трещины или коррозия;
• Повышенный шум работы. За счет шумных механизмов, подвеску МакФерсон не используют на автомобилях премиум класса, чаще всего предпочтение отдают многорычажному варианту. Такой тип подвески обеспечивает бесшумность и плавность хода кузова автомобиля.

Учитывая плюсы и минусы подвески МакФерсон, её все же решили использовать на множестве серийных автомобилей, как один из вариантов независимой подвески. Дешевая, проста и надежная, что и придает ей популярности. Помимо стандартного набора есть и модифицированные варианты. В таком случае вместо стандартного амортизатора производитель устанавливает гидропневматический амортизатор.

За счет такой доработки можно менять жесткость подвески, устанавливать дополнительный шаровый шарнир сверху. В свою очередь это сказывается на улучшении управляемости, в случае движения по неровностям на дороге.

Как она функционирует

Работает подвеска МакФерсона так: при наезде на неровность, колесо вертикально смещается относительно кузова и это обеспечивает стойка (за счет сжатия пружины) и рычаг, крепящийся подвижными соединениями к ступице и несущей части.

Пружина воспринимает усилие, но она не способна его быстро загасить, и здесь в работу вступает амортизатор, который и поглощает всю энергию.

Во время наезда на неровность также возникает усилие, которое старается сместить само колесо в продольном направлении. С таким негативным действием «борются» два рычага, установленных под углом или же один А-образный, у которого две вершины крепятся к кузову и только одна – к ступице.

После преодоления неровности, пружина принимает исходное положение, из-за чего колесо, относительно кузова, выравнивается.

При преодолении неровностей оба колеса смещаются независимо друг от друга. Но при этом подвеска не способна полностью поглотить все усилия и часть их все же передается на кузов. При этом возникает вероятность раскачивания несущей части, если оба колеса движутся по неровности.

Чтобы этого не произошло и используется стабилизатор поперечной устойчивости, соединяющий две независимые подвески одной оси. Он представляет собой обычный торсион и за счет возникновения сил, противодействующих скручиванию, он способен погасить колебательные движения кузова.

Признаки и неисправности подвески МакФерсон

Первая и весьма заметная неисправность – раскачивание кузова автомобиля. Основной признак того, что стойки амортизатора вычерпывают свой ресурс и приходят в негодность. Как результат потеря комфорта, ухудшение управляемостью автомобиля, а так же ускоренный износ сопутствующих деталей подвески.

Автомобили, на которых установлены ABS и ESP, в случае поломки подвески начинают чаще срабатывать и сигнализировать.

Как только Ваш «железный конь» начинает клевать носом или же раскачиваться, то не стоит откладывать на потом.

Результат таких поломок – пропорциональное увеличение тормозного пути, чем больше поломка, тем медленней будет останавливаться автомобиль. Соответственно и безопасность автомобиля теряется.

Потеря курсовой устойчивости еще одна причина, по которой стоит обратить внимание на подвеску автомобиля. Выход или ослабление одного из амортизаторов приводит к уменьшению упора машины на все 4 колеса. Таким образом, при заходе в поворот, машину попросту заносит, само скольжение любой оси говорит о возможной поломке.

Хотя бы раз в жизни каждый водитель ощущал на себе, как автомобиль клюет носом или подкидает зад. Обычно это приводит к плохому самочувствию, снижению внимания или куда более яркие последствия такой поломки.

Это очередной признак выхода из строя амортизаторов автомобиля, сама ж раскачка и неправильное распределение массы машины ощущается при резком разгоне или торможении.

Комфортно сидеть в таком автомобиле никак нельзя, к тому же все это вредит кузовной конструкции.

Уменьшение дорожного просвета так же признак выхода из строя одной из частей подвески, если вы конечно не сторонник «заниженных» автомобилей, а подвеска автомобиля не проходила доработок.

Причин такой поломки может быть несколько, усталый металл, коррозия одной из деталей.

Чаще всего могут просесть пружины (сокращают ход сжатия), за счет чего вся сила удара передается за кузов и салон автомобиля, расширяются соединения и стыки на кузове и по интерьеру.

Неравномерный износ шин и излишняя жесткость, именно с этих показателей и начинается большинство проблем с подвеской.

Увидеть износ шин можно невооруженным глазом, а жесткость будет ощутима при езде по неровной дороге.

Для подвески МакФерсон это весьма распространенное явление, за счет плавающего угла колес (нарушение развала-схождения колес) или же проседания амортизационной стойки в целом.

Составляющие элементы подвески

Амортизационная стойка

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника.

Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля.

Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.

Нижний поперечный рычаг

Направляющий элемент, обеспечивающий вертикальное перемещение подвески.   Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.

Стабилизатор поперечной устойчивости

Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.

Отличие амортизационной стойки от амортизатора

Амортизатор – демпфирующий элемент подвески, предназначенный для гашения колебаний. Амортизационная стойка, в свою очередь, состоит из амортизатора и пружины. Таким образом, помимо конструктивных особенностей, стойка выполняет намного больше функций, а именно является одновременно несущим, упругим и демпфирующим элементом конструкции.

Амортизационная стойка подвески

Отличие стойки от обычного амортизатора:

1. Представляет собой более сложный механизм.
2. Имеет усиленную конструкцию и больший диаметр штока.
3. Является упругим элементом, воспринимающим нагрузки от дорожной поверхности.
4. Удерживает вес автомобиля.
5. Поворотная опора амортизатора участвует в повороте колес автомобиля.
6. Воспринимает осевые и боковые нагрузки.

Задняя подвеска типа Макферсон

На автомобилях с независимой подвеской сзади также применяется схема МакФерсон. Однако ее разрабатывал уже другой конструктор по фамилии Чапмен. В названии часто используется и его имя. Принцип действия и устройство аналогичны передней.

Задняя независимая подвеска МакФерсон

Преимущества:

1. Отличается легкостью по причине меньшей нагруженности задней части автомобиля.
2. Позволяет улучшить общую управляемость.
3. Имеет конструктивную возможность реализовать поворот колес. Актуальна для ряда автомобилей с подруливающей задней подвеской.

Несмотря на имеющиеся недостатки, подвеска на основе направляющих стоек оптимальна для большинства легковых автомобилей среднего класса. Одними из решающих преимуществ остаются стоимость производства и ремонтопригодность.

Где устанавливают подвеску МакФерсон

Неоднократно выше упоминали, что встретить подвеску МакФерсон зачастую можно на переднеприводных автомобилях среднего и класса, на передней оси (реже устанавливают на заднюю ось).

Но это не строгое правило, данный тип механизма так же можно встретить на бюджетных вариантах машин, как спереди, так и сзади.

Самые популярные автомобили, на которых можно встретить подвеску МакФерсон, представлены ниже.

• Hyundai Creta;
• Mitsubishi Lancer;
• Audi 80;
• ВАЗ 2109;
• Chevrolet Aveo;
• Volkswagen Passat;
• Ford Focus;
• Nissan Maxima;
• Skoda Octavia;
• Toyota Camry;
• Kia Soul.

Это минимальный список того, где, применяется подвеска МакФерсон, поэтому найти и рассмотреть её можно на многих автомобилях. Не поленитесь подойти к любому автомобилю и посмотреть на устройство передней подвески, чтоб вполне понять и увидеть разницу с многорычажной.

Датчик детонации:описание,виды,устройство,принцип работы

Вариатор:описание,фото,принцип работы,устройство,виды

Регулятор давления топлива:описание,фото,назначение,устройство

Двигатели вольво: описание,фото,история,двигатели Volvo V40

Источник: https://seite1.ru/zapchasti/podveska-makferson-mcpherson-ustrojstvoopisanienaznacheniefoto/.html

Подвеска МакФерсон — устройство, принцип работы, плюсы и минусы

Подвеска MacPherson является одной из самых распространенных на автомобилях, хотя она преимущественно используется на моделях бюджетной и средней ценовой категории. У этого вида составляющей ходовой части несколько названий – «качающаяся свеча», на направляющих стойках, подвеска Чепмена. Но наиболее она известна как подвеска МакФерсон.

Она относится к так называемому независимому типу, то есть перемещения колес, установленных на одной оси, не оказывает никакого влияния друг на друга.

Подвеска МакФерсон — универсальная и может применяться как на передней, так и на задней оси.

Примечательно, что за рубежном подвеска, установленная спереди носит название МакФерсон, а сзади – Чепмен, хотя конструктивно они идентичны.

Виды подвесок автомобиля

В основе подвески MacPherson лежит двухрычажная независимая подвеска. Но при этом между ними есть существенные конструктивные различия.

Также стоит отметить, что использовать название «качающаяся свеча» для этого типа тоже не совсем правильно, поскольку «свечка» — это отдельный вид, использовавшийся ранее, но не получивший широкого распространения.

Если в общем, рассмотреть, то МакФерсон – это симбиоз двухрычажной подвески и «свечи».

История изобретения и развития

Первым, кто разработал и внедрил конструкцию такой подвески, являлся Эрла Стил Макферсон, работавший в американских автомобильных компаниях в первой половине прошлого века.

Перейдя из GM в Ford в сороковых годах XX в., талантливый инженер занялся внедрением своего проекта для автомобиля Ford Vedette.

Однако более подготовленными оказались модели Zephyr и Consul, на которых были установлены новые узлы.

Первоначальный вариант подвески типа Макферсон, разработанной автором, предполагал наличие шарового шарнира, располагающегося на продолжении оси стойки амортизатора.

Подобные условия позволяли задействовать стойку в качестве также и поворотной оси колеса. В более поздних вариантах конструкции шаровой шарнир разработчики перемещали наружу к колесу.

Это решение обеспечивало смещение оси поворота колеса наружу от стойки.

Широкое распространение выгодной конструкции произошло в 70-х годах после окончательного устранения всевозможных технических проблем. Под эту систему были разработаны амортизационные стойки, выдерживающие длительную интенсивную эксплуатацию. Хотя мелкие недостатки в полной мере не удалось устранить, но система оказалась востребованной среди автопроизводителей.

Для 80-х годов стало характерным практически повсеместное распространение доработанных идей американского автомобильного инженера. Узел был внедрён на крупных авто и легковушках премиального класса. Баварские автопроизводители почти все свои модели оснастили такими стойками.

Изобретатель изначально предполагал установку своего детища на все колёса машины. Подобный подход на практике оказался не всегда выгодным с точки зрения бизнеса, поэтому узлы монтировали лишь на переднюю ось. Сзади для удешевления и упрощения конструкции в большинстве машин оставался мост зависимый, иногда дополненный продольными рессорами.

Различия

Принципиальное отличие нового изобретения от предыдущей схемы заключалось в переносе шаровой опоры в крайнюю верхнюю точку амортизационной стойки.

Шарнир при этом был изменен, опора превратилась в шариковый подшипник радиальной конструкции. Теперь вся нагрузка приходилась на верхушку амортизационной стойки.

Штампованный брызговик моторного отсека из тонкого металла, на котором крепился узел, уже не отвечал задачам, и его пришлось усилить в несколько раз.

После всех усовершенствований подвеска «МакФерсон», схема которой представлялась упрощенной, по своим параметрам стала полностью соответствовать требованиям безопасности.

Массовое применение изобретения МакФерсона началось в семидесятых годах прошлого столетия, когда удалось создать телескопическую стойку нового образца с достаточным ресурсом. Подвеска МакФерсона стала технологичной и малозатратной в изготовлении, что позволило использовать механизм в производстве легковых автомобилей малого и среднего класса.

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина.

Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

• способность удержания массы машины;
• более сложное устройство механизмов;
• усиленная конструкция и шток с увеличенным диаметром;
• рассчитаны на перепады нагрузок и осевое/радиальное усилие;
• при повороте задействуется поворотная опора.

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости.

Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы.

Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр.

Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении.

Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова.

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга.

Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах.

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам.

Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему.

Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.

Конструктивные особенности

После того как МакФерсон заменил обычные верхние рычаги с шаровыми опорами на амортизационные стойки с шарниром на конце, он получил компактную и сравнительно недорогую конструкцию с упрощенной кинематикой.

Единственным сомнительным моментом в работе нового механизма было колебание колеса в плоскости развала. Однако амплитуда была небольшой и проблемы не составила, кроме того, резина стала изнашиваться более равномерно.

Плюсы и минусы подвески McPherson

Любые устройства имеют свои позитивные и негативные стороны. Не лишена плюсов и минусов конструкция подвески Макферсон. Основные ее достоинства состоят из таких позиций:

• значительный эксплуатационный ресурс обеспечивается простотой конструкции и высокой степенью надёжности;
• благодаря своей универсальности узел справляется с поставленными для него задачами как на передней оси, так и на задней;
• производители выбирают конструкцию из-за невысокой стоимости производства и относительной недороговизне включенных в неё деталей;
• компактность и ограниченный набор деталей позволяет устанавливать узел даже на небольших по габаритам автомобилях;
• у подвески большой запас хода, что способствует снижению шансов на пробой или перераспределению энергии на кузов машины;
• для подвижных частей конструкции снижена нагрузка, потому что основное усилие на себя принимает стойка, а для сайлентблоков и шаровых опор предусмотрена лишь подвижность, что повышает их эксплуатационный ресурс и запас хода.

Выбирая авто с McPherson, необходимо знать и о недостатках. Это позволит правильно эксплуатировать машину и сократить количество посещений автосервиса для ремонта или замены деталей.

К минусам популярного узла относятся такие факты:

• специалисты отмечают определённую сложность в обслуживании, так как для замены или ТО какой-либо части приходится полностью извлекать узел, а для сжатия/разжатия пружины понадобится спецприспособление;
• длительная нагрузка на стойку сказывается на сроке её эксплуатации, чем сильнее и больше усилие, тем ниже будет период нормальной эксплуатации;
• происходит изменение углов развала/схождения в большом диапазоне, что сказывается на управляемости и устойчивости машины на трассе, а также происходит более интенсивный износ шин;
• для того чтобы обеспечить надёжное крепление стойки, инженеры создают усиление в данной области кузова, в противном случае повышается риск возникновения трещин, сколов, очагов коррозии;
• автомобили премиального класса, в которых критичным фактором служит уровень шума, не применяют подвеску McPherson из-за её шумовых характеристик, а вместо неё используют альтернативу в виде более тихого многорычажного варианта.

Отличие амортизационной стойки от амортизатора

Амортизатор – демпфирующий элемент подвески, предназначенный для гашения колебаний. Амортизационная стойка, в свою очередь, состоит из амортизатора и пружины. Таким образом, помимо конструктивных особенностей, стойка выполняет намного больше функций, а именно является одновременно несущим, упругим и демпфирующим элементом конструкции.

Амортизационная стойка подвески

Отличие стойки от обычного амортизатора:

1. Представляет собой более сложный механизм.
2. Имеет усиленную конструкцию и больший диаметр штока.
3. Является упругим элементом, воспринимающим нагрузки от дорожной поверхности.
4. Удерживает вес автомобиля.
5. Поворотная опора амортизатора участвует в повороте колес автомобиля.
6. Воспринимает осевые и боковые нагрузки.

Применение

Не взирая на наличие небольшого числа минусов, на большинстве популярных моделей применяется данный вариант независимой подвески. Этому способствует её простота, надёжность и дешевизна для массового производства.

Кроме стандартного набора элементов, в конструкциях применяются модернизированные вариации. В таких вариантах принято менять стандартный амортизатор на гидропневматический аналог.

На каких машинах же стоит данный тип конструкции? Например, её можно встретить на Mercedes-Benz W124, многих моделях BMW, Skoda (Octavia), Mitsubishi (Lancer), Kia (Soul), Honda (Creta), Audi 80 и в отечественном автопроме ВАЗ 2109.

Источник: https://AutoManya.ru/obzory/podveska-makferson-ustrojstvo.html

Автомобильная подвеска МакФерсон. Преимущества и недостатки

В сегодняшней статье мы расскажем Вам, про самый известный на планете тип автомобильной подвески МакФерсон (McPherson). В материале будет раскрыта тема основных принципов работы такой подвески, а также из каких элементов она состоит

 АВТОМОБИЛЬНАЯ ПОДВЕСКА МАКФЕРСОН. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Добрый день, в сегодняшней статье мы расскажем Вам, про самый известный на планете тип автомобильной подвески МакФерсон (McPherson). В материале будет раскрыта тема основных принципов работы такой подвески, а также из каких элементов она состоит. Кроме того, мы наглядно покажем типовую схему такой системы и установим основные конструкторские, потребительские преимущества и недостатки МакФерсон.

Тип подвески МакФерсон знают практически все, от мала до велика. Она является самой распространенной среди всех существующих на земле типов автомобильных подвесок. Данную подвесочную систему автомобиля изобрел американец шотландского происхождения Джеймс Макферсон в начале 20 века. Конструкция настолько была простой и ремонтопригодной, что до нашего времени она практически и не изменилась.

Итак, приступим к рассмотрению понятия и основных принципов работы автомобильной подвески Макферсон и ее элементов.

1. Понятие и принцип работы автомобильной подвески типа Макферсон
Конструкция подвески Макферсон обладает конструкционным отличием от большинства других. Отличие заключается в наличии амортизационной стойки, которая в народе имеет название “раскачивающаяся свеча“, потому и прозвали Макферсон – “Свечной подвеской“. Такой тип подвески, как правило, используется на передней оси автомобиля. Благодаря не обычной конструкции подвески, коробка передач и двигатель в автомобилях располагается под капотом, как бы поперечно и при этом образуется много свободного пространства для обслуживания узлов. Данным момент и позволил получить общемировое признание подвеске Макферсон, а также из-за этого она получила широчайшее использование у автопроизводителей переднеприводных транспортных средств.
