Строение термостата

Термостат автоматически поддерживает необходимую темпе­ратуру жидкости в системе охлаждения и позволяет быстро прогреть холод­ный двигатель при пуске.

а — жидкостного, б — с твердым наполните­лем,1 — корпус жидкостного насека; 2 – гофрированный баллон; 3 — шток; 4 — прокладка; 5 — клапан термостата, 6 — патрубок для отвода горячей жидкости; 7 — корпус термостата; 8 — кронштейн; 9 — баллон термостата; 10 — твердый наполнитель; 11 — резиновая мембрана; 12 — направляющая втулка; 13 — возвратная пружина, 14 — коромысло клапана: 15 — буфер; 16 — впускной трубопровод.

Термостаты двигателей бывают жидкостные и с твердым наполните­лем, а также одно клапанные, которые ограничивают только поток жидко­сти, и двух клапанные, распределяющие поток жидкости между радиато­ром и малым кругом циркуляции жидкости. Устанавливают термостат либо на пути движения жидкости к радиатору (верхний патрубок), либо перед насосом.

Жидкостной термостат двигателя состоит из корпуса с окнами, гофрированного баллона, заполненного легко испаряющейся жидкостью — смесью дистиллированной воды и 1/3 этилового спирта и клапана. Нижняя часть бал­лона жестко соединена с кронштейном корпуса. К верхней части баллона припаян шток с клапаном. Шток может перемещаться в направляющей корпуса. Если жидкость в системе охлаждения не прогрета, то давление в сильфоне понижено и жидкость находится в сжатом состоянии (клапан закрыт). По мере прогрева системы охлаждения жидкость в сильфоне испа­ряется, давление повышается, сильфон расширяется, открывается клапан. С этого момента жидкость начинает циркулировать через радиатор. Клапан начинает открываться при температуре жидкости 70—80 градусов С не полностью открывается при температуре 85—95 градусов С.

Термостаты двигателя жидкостного типа вследствие образования микроскопиче­ских трещин в стенках сильфона и потери герметичности имеют ограни­ченный срок службы.

В настоящее время применяют термостаты двигателя с твердым наполнителем.

Они состоят из капсулы, заполненной активной массой (кристаллическим воском с медными опилками и церезином). Капсула закрыта резиновым буфером-мембраной, соединенным со штоком. Шток упирается в регули­ровочный винт, расположенный в верхней рамке термостата, кольцо кото­рой образует седло для основного клапана. Клапан и вместе с ним капсула поджимаются пружиной, которая вторым своим концом упирается в ниж­нюю рамку. При расширении активной массы шток, упирающийся в регу­лировочный винт, отжимает всю капсулу вместе с основным клапаном и открывает проход жидкости к радиатору.

Неисправности системы охлаждения

Термостат: устройство, принцип работы, неисправности

Термостат является элементом системы охлаждения автомобиля, отвечающим за распределение теплового баланса охлаждающей жидкости. В статье подробно рассмотрим принцип работы, устройство, а также виды механизмов, использующихся в конструкции современных автомобилей.

Принцип работы термостата

Простейшая система охлаждения двигателя состоит из малого и большого кругов циркуляции охлаждающей жидкости (ОЖ). Циркуляция в малом кругу, именуемом рубашкой охлаждения двигателя, способствует быстрому выходу двигателя в режим рабочей температуры. При повышении температуры термостат соединяет «рубашку» с основным радиатором системы охлаждения, при этом антифриз начинает циркулировать по большому кругу, поступая в бачок ОЖ уже охлажденной.

Термостат отвечает за перераспределение потока охлаждающей жидкости, что позволяет ускорить прогрев двигателя и дальнейшее поддержание оптимального температурного диапазона.

Термостат является термочувствительным клапаном, так как его принцип работы основан на свойстве изменения линейных размеров формы тела при изменении его температуры. В качестве наполнителя, расширяющегося при нагреве, использует смесь гранулированного воска и меди. Именно «твердый» наполнитель используется в конструкции современных механических термостатов.

Устройство

Конструктивно механизм состоит из следующих элементов.

В начале работы двигателя клапан термостата находится в закрытом положении – тарелка основного клапана плотно прижата к корпусу возвратной пружиной. Забор ОЖ через радиатор перекрыт, открытый перепускной клапан позволяет жидкости циркулировать по малому контору. При повышении температуры термоэлемент начинает расплавляться. Увеличение в объеме создает давление на корпус основного клапана, заставляя его преодолевать усилие возвратной пружины и перемещаться в направлении входного патрубка. Перемещения провоцирует закрытие перепускным клапаном магистрали от двигателя и открытия магистрали от радиатора. Таким образом, выходной патрубок (к насосу) сочленяется с входным патрубком №7 (от радиатора).

Температура открытия термостата зависит от состава наполнителя. В среднем термостат начинает открываться при температуре 80-90ºС, полное открытие достигается при температуре 95-105ºС. Точные показатели можно узнать в технической документации к автомобилю; часто температура открытия указывается непосредственно на корпусе изделия. Для наглядного представления принципа работы предлагаем посмотреть видео работы термочувствительного клапана.

Виды

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

Неисправности

Устранения последствий перегрева двигателя часто требуют немалых финансовых вложений. У механического термостата может быть всего 2 поломки:

• движение клапана с подклиниванием. В таком случае замедляется его быстродействие. Причина может быть в механическом износе элементов либо образовании на поверхности штока налета. К образованию налета, продуктов коррозии приводит некачественный антифриз, использование в качестве ОЖ воды, смешивание несовместимых по составу жидкостей;
• заклинивание термостата в одном из положений. Если клапан замирает в открытом положении, ОЖ постоянно циркулирует по большому кругу, что значительно увеличивает время прогрева двигателя и салона автомобиля. Заклинивание в закрытом положении обязательно приведет к перегреву двигателя, так как ОЖ не охлаждается в радиаторе набегающим потоком воздуха.

Кроме неисправностей, характерных для механических термочувствительных клапанов, в электронных термостатах возможны проблемы с питанием нагревательного элемента, подтекание ОЖ в месте прилегания корпуса к блоку двигателя. Учитывая специфику каждого из видов механизмов и условий эксплуатации, предречь ресурс термостата довольно сложно. Можно встретить утверждения о необходимости профилактической замены каждые 100 тыс.км. либо 5 лет эксплуатации, но в то же время практика знает случаи, когда механические термостаты служили более 10 лет.

Устройство и принцип работы термостата

Термостат системы охлаждения двигателя представляет собой устройство в виде клапана, реагирующее на температуру охлаждающей жидкости. Он позволяет автоматически поддерживать заданный тепловой режим работы мотора за счет направления потока жидкости по большому или малому кругу циркуляции. Это необходимо, чтобы двигатель при запуске разогревался быстрее, а при выходе на заданную температуру работы сохранял ее постоянной.

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой – всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Устройство термостата

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) – располагается внутри цилиндра.
• Клапан малого круга – перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Основные виды термостатов

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный – классическая конструкция.
• Двухступенчатый – это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный – в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая – малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) – представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение – более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Как проверить исправность термостата

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

• Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

В любом автомобиле с двигателем внутреннего сгорания конструктивно предусмотрена система охлаждения. Нормальную работу системы в определённом температурном диапазоне обеспечивает термостат. Термостат является очень важным узлом двигателя, и потому требует к себе особого внимания.

Назначение термостата.

Термостат предназначен для распределения потока охлаждающей жидкости в системе охлаждения двигателя внутреннего сгорания. Его работа заключается в разделении системы охлаждения на два контура. Один контур считается малым, и включает в себя рубашку охлаждения двигателя и радиатор отопления салона автомобиля. Большой контур, помимо двигателя и отопления салона, включает в себя основной радиатор, который предназначен для охлаждения жидкости, направленной в него через термостат.

При холодном двигателе термостат полностью закрыт и жидкость циркулирует только по малому контуру. Это обеспечивает более быстрый прогрев холодного двигателя до рабочей температуры, что уменьшает время прогрева и положительно влияет на уровень расхода топлива и износ деталей.

Когда двигатель набирает рабочую температуру, начинает срабатывать термостат. По мере повышения значения температуры охлаждающей жидкости термостат постепенно открывает ей доступ к радиатору для охлаждения. При охлаждении жидкости термостат постепенно прикрывается, уменьшая её доступ к радиатору. Таким образом, термостат поддерживает значение температуры охлаждающей жидкости в определённом диапазоне.

Устройство и принцип работы простого автомобильного термостата.

В зависимости от марки автомобиля и типа двигателя конструкция термостатов может незначительно отличаться. Однако, на примере самого распространённого термостата с восковым наполнителем можно описать его устройство.

Любой термостат этого типа состоит из следующих основных деталей: цилиндр с наполнителем, клапан, толкатель клапана и пружина.

Цилиндр с наполнителем представляет из себя герметичную ёмкость небольшого размера. Ёмкость заполнена специальным гранулированным воском с добавлением меди. Воск при изменении значения температуры имеет свойство изменяться в объёме. При повышении окружающей температуры воск расплавляется и расширяется. При снижении температуры наоборот — уменьшается в объёме. Медь добавляется в воск для увеличения теплообмена, так как этот металл обладает повышенной теплопроводностью.

Клапан термостата физически соединён с восковым цилиндром с помощью толкающего штока. При повышении температуры и расширению наполнителя клапан, толкаемый штоком, открывается и пропускает охлаждающую жидкость в большой контур. Пружина термостата предназначена для возвращения клапана в исходное положение при понижении температуры охлаждающей жидкости и уменьшении в объёме наполнителя.

Термостат работает таким образом, что чем выше температура охлаждающей жидкости, тем сильнее воск увеличивается в объёме и тем сильнее открывается клапан. Таким образом, при более сильном прогреве жидкости, клапан открывается сильнее и пропускает больший её объём к охлаждающему радиатору.

Разновидности термостатов.

Поскольку термостат был изобретён очень давно, то его конструкция постоянно изменялась и усовершенствовалась. На сегодняшний день на автомобилях применяются следующие три типа термостатов: одно-клапанные, двух-клапанные и термостаты с электронным управлением.

Конструкция одно-клапанного термостата описана выше. Двух-клапанный термостат конструктивно схожий с простым одно-клапанным. На двух-клапанном помимо основного перекрывающего клапана дополнительно установлен малый клапан, который физически соединён с основным. Такие термостаты применяются в тех двигателях, в которых система охлаждения работает при повышенном давлении. В этом случае, усилия расширения наполнителя бывает недостаточно, чтобы преодолеть давление в системе и открыть основной клапан. Малый клапан имеет намного меньшую площадь поверхности, и за счёт этого легко преодолевает сопротивление жидкости. Поскольку оба клапана соединены между собой, то малый клапан тянет за собой основной, таким образом открывая для охлаждающей жидкости доступ к основному радиатору.

Термостаты с двумя клапанами применяются в основном на отечественных моделях грузовиков и на некоторых легковых автомобилях. Термостаты с электронным управлением применяются на дорогих автомобилях для повышения эффективности и точности их работы.

Основные неисправности термостата и методы их обнаружения.

В большинстве случаев термостат при поломке не подлежит ремонту и заменяется на новый.

Признаками выхода из строя термостата являются нарушения температурного режима двигателя. При прогревании и работе двигателя температура поднимается очень долго не достигая рабочего значения. Или наоборот, двигатель перегревается в короткие сроки своей работы. В первом случае, если всё остальное в системе охлаждения находится в рабочем состоянии, термостат заклинило в открытом положении, в результате чего охлаждающая жидкость постоянно циркулирует по большому контуру не успевая прогреваться до нормальной температуры. Если двигатель очень быстро перегревается во время работы, то термостат скорее всего заклинило в закрытом положении и потому жидкость постоянно циркулирует по малому контуру, что непременно приводит к перегреву двигателя.

Для проверки термостата его необходимо извлечь из автомобиля и опустить в ёмкость с водой. Далее вода нагревается. Если в закипевшей воде клапан термостата никак не реагирует, то он неисправен и подлежит замене. Если этот тест прошёл успешно и термостат функционирует, то причиной перегрева двигателя скорее всего является засорённая система охлаждения.

Термостат появился в конструкции двигателя почти одновременно с появлением первых автомобилей и до сих пор с успехом используется. Замены ему пока что не придумали, ведь со своим назначением он справляется в полной мере.

Приборы и механизмы жидкостной системы охлаждения

Термостат

Назначение и особенности конструкции термостатов

Термостат автоматически поддерживает необходимую температуру жидкости в системе охлаждения и позволяет быстро прогреть холодный двигатель после запуска.

По конструкции термостаты бывают жидкостные (сильфонные) и с твердым наполнителем, а также одноклапанные, двухклапанные и двухступенчатые.
Кроме того, термостаты бывают с электронным управлением посредством следящего термодатчика и бортового компьютера, при этом конструктивное исполнение механической части таких термостатов может быть различной.

Чаще всего термостат устанавливается на пути движения охлаждающей жидкости — либо перед верхним патрубком рубашки охлаждения двигателя, либо перед жидкостным насосом (помпой).

Одноклапанные термостаты полностью ограничивают поток жидкости, а двухклапанные могут распределять поток жидкости между большим кругом (циркуляция через радиатор) и малым кругом (циркуляция только внутри рубашки охлаждения).

Устройство и работа сильфонного термостата

Жидкостный (сильфонный) термостат ( рис. 1, а ) состоит из корпуса 7 с окнами, гофрированного баллона 2, заполненного легкоиспаряющейся жидкостью, в качестве которой обычно используется смесь 2/3 дистиллированной воды и 1/3 этилового спирта, а также клапана 5.
К верхней части баллона припаян шток 3 с клапаном, нижняя часть баллона жестко соединена с кронштейном 8 корпуса термостата. Шток может перемещаться в направляющей корпуса, открывая и закрывая при этом клапан.

Если жидкость в сильфоне холодная, испарение этилового спирта не происходит, и избыточное давление в баллоне отсутствует. Клапан, пропускающий охлаждающую жидкость к радиатору при этом закрыт.
По мере прогрева охлаждающей жидкости нагревается и баллон со смесью воды и спирта, при этом спирт начинает интенсивно испаряться, поднимая давление в баллоне. Сильфон начинает расширяться в длину, воздействует на шток и открывает клапан, после чего жидкость начинает циркулировать по большому кругу через радиатор.
Клапан начинает открываться при температуре охлаждающей жидкости 70…80 ˚С, и полностью открывается при температуре 85…95 ˚С.

Устройство и работа термостата с твердым наполнителем

Сильфон (баллон) жидкостного термостата является его слабым элементом – на тонкой гофрированной оболочке часто возникают микротрещины, приводящие к его разгерметизации и отказу. По этой причине на современных автомобилях чаще применяются твердотельные термостаты, основным рабочим элементом которых являются цилиндрические капсулы, заполненные твердым наполнителем, в качестве которого обычно используется кристаллический (гранулированный) нефтяной воск (церезин) в смеси с медными, графитовыми, алюминиевыми опилками или пудрой. Это вещество способно значительно расширяться при нагревании, когда переходит из твердого состояния в жидкое. Капсула с термочувствительным веществом закрыта резиновой мембраной-буфером, соединенной со штоком, управляющим клапаном термостата.

Когда воск плавится или подобное термочувствительное вещество начинает плавиться, из капсулы выдавливается шток, открывая клапан термостата, и пропуская охлаждающую жидкость к радиатору. При охлаждении двигателя, например, после его остановки, воск возвращается в твердое агрегатное состояние, уменьшаясь в объеме. При этом шток, управляющий клапаном термостата, возвращается в исходное положение, перекрывая большой круг системы охлаждения.

Работа термостата с твердым наполнителем представлена на рис. 1, б . К корпусу 7 термостата пружиной 13 постоянно прижимается клапан 5, шарнирно соединенный со штоком 3. Шток опирается на резиновую мембрану 11, которая зажата баллоном 9 и направляющей втулкой. Пока двигатель не прогрет, наполнитель (церезин) находится в твердом состоянии и клапан термостата закрыт. При достижении температуры охлаждающей жидкости 70 ˚С церезин плавится и объем его увеличивается. При этом он нажимает на мембрану, она прогибается вверх и давит на буфер 13 на шток, который поворачивает клапан 5, вследствие чего охлаждающая жидкость поступает в радиатор.

При снижении температуры охлаждающей жидкости объем церезина уменьшается и клапан термостата под действием возвратной пружины закрывается.

Общим недостатком термостатов с термочувствительными наполнителями является прерывание циркуляции жидкости через радиатор при низкой температуре окружающей среды (например, зимой), когда двигатель еще не прогрет.
В случае заполнения системы охлаждения водой это может привести к ее замерзанию в нижнем бачке или трубках сердцевины радиатора, и вывести его из строя. Замерзание воды может произойти и в нижнем резиновом патрубке – он становится твердым на ощупь. Двигатель при этом может быстро перегреться, поскольку циркуляция воды по малому кругу не обеспечивает надлежащее охлаждение деталей.
Поэтому в системах охлаждения двигателей с термостатами в зимнее время года желательно использовать низкозамерзающие жидкости или утеплять радиатор. Если же вода, все-таки, замерзла в системе, автомобиль необходимо срочно поместить в теплый гараж или проливать замерзшие участки системы охлаждения кипятком.

Электронный термостат

Наиболее современным видом этого устройства, является термостат с электронным управлением. С помощью электронной системы управления обеспечивается наиболее оптимальный процесс охлаждения двигателя, при этом конструкция может работать как в автоматическом, так и в ручном режиме.
Термостаты с электронным управлением устанавливаются на современных легковых автомобилях оборудованных бортовым компьютером, работающим под управлением программы, следящей, в том числе, и за термостатом.

На некоторых двигателях, могут устанавливаться два термостата. Такая конструкция часто применяется в двигателях, оснащенных двойной системой охлаждения, при этом один из термостатов следит за подогревом термочувствительного элемента, другой осуществляет слежение за температурой охлаждающей жидкости.

Термостат — очень важная деталь системы охлаждения, и его неисправность может привести к отказу двигателя из-за перегрева. В случае если термостат по каким-либо причинам вышел из строя при закрытом положении клапана, охлаждающая жидкость не попадает в радиатор и циркулирует по малому кругу, нагреваясь все сильнее.
Поломка термостата при открытом положении клапана менее опасна – она может привести лишь к недостаточному прогреву двигателя во время работы.
Наиболее частой причиной отказа термостата является коррозия его деталей, приводящая к их заклиниванию.
Электронный термостат чаще всего ломается из-за неправильной работы двигателя и при слишком частых запусках и остановках.

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

виды, устройство и принцип работы

Если вы в последнее время замечаете, что двигатель в вашем автомобиле очень медленно прогревается, стало холодно в салоне или, наоборот, в пробках приходится включать вентилятор печки на максимальную скорость и открывать все окна, так как стрелка температуры на щитке приборов находится в красной зоне или около нее, то причина, скорее всего, кроется в достаточно простом и довольно недорогом изделии системы охлаждения — термостате.

Долго ездить с неработающим термостатом нельзя, так как при длительном прогреве двигателя повышается его износ, а при слишком высокой температуре может произойти перегрев, который чреват капитальным ремонтом.

На заре автомобилестроения охлаждение двигателя осуществлялось при помощи термосифонного метода. Более легкая горячая вода поднималась по водосборной трубе в верхнюю часть радиатора, опускалась в нем книзу и опять поступала в двигатель. Охлаждение воды обеспечивалось постоянно вращающимся на валу двигателя вентилятором, регулирование температуры было невозможно. При возрастании мощностей двигателей такой метод охлаждения перестал справляться с возросшей тепловой нагрузкой, и в системе охлаждения появился водяной насос.

Термостат же появился на автомобиле только в 1922 году.

Место термостата в системе охлаждения находится между двигателем и радиатором.

Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не прогрелся до нужной температуры. Когда вы заводите остывший двигатель, то жидкость циркулирует только по малому кругу системы, в который входят сам двигатель, помпа, термостат и радиатор отопителя. Как только двигатель достигнет рабочей температуры, термостат открывается, и охлаждающая жидкость начинает циркулировать через радиатор охлаждения. Таким образом, термостат позволяет двигателю разогреться быстрее, тем самым уменьшая износ двигателя и вредные выхлопы.

Сам термостат состоит из корпуса с патрубками, в который вставляется термоэлемент в каркасе. К термоэлементу прикрепляются две подпружиненные тарелки-клапана (основной и перепускной), а в сам термоэлемент вставляется шток, который и перемещает тарелки-клапана.

Принцип работы термостата кроется в маленьком медном цилиндре (термоэлементе), который размещается внутри термостата. В этом цилиндре находится смесь нефтяного воска (церезина) и медного порошка, которая начинает плавиться при заданной температуре. Воск используется из-за его способности значительно расширяться, под действием тепла он переходит из твердого состояния в жидкое. Эта смесь герметично отделена изнутри резиновой прокладкой, не позволяющей протекать смеси в систему охлаждения. Воск плавится, значительно расширяется и выдавливает шток из цилиндра, тем самым приоткрывая подпружиненный основной клапан. Через основной открытый клапан термостата охлаждающая жидкость начинает циркулировать через радиатор — это и есть большой круг системы охлаждения.

До достижения температуры полного открытия термостата жидкость циркулирует как по малому, так и по большому кругу.

При достижении температуры полного открытия термостата перепускной клапан перекрывает движение жидкости по малому кругу, таким образом, вся жидкость проходит через большой круг.

Когда температура жидкости понижается, воск в термостате начинает застывать, пружина основного клапана вдавливает шток обратно в цилиндр с воском — снова открывается малый круг системы охлаждения для прохода жидкости.

Методика испытаний

В первую очередь проводился контроль температуры начала открытия. По условиям ВАЗа она должна составлять 85±2 оС.

Далее проверялась герметичность основного клапана под давлением 1 атм. при температуре воды от 10 до 35 оС — в нашем случае температура воды была 21 оС, при этом допускается протечка воды через основной клапан в количестве не более 0,5 литра за минуту. Мы замеряли, за какое время вытечет 0,5 литра воды под давлением.

Следующим этапом проверки стал контроль времени полного открытия основного клапана при опускании термостата в жидкость с температурой 102±2 оС — в нашем случае мы опускали термостаты в кипящую воду, при этом время полного открытия должно было составить не более одной минуты.

Также проводился контроль герметичности корпуса термостата — к патрубкам термостата, погруженного в воду, подается сжатый воздух под давлением 2 атм. и выдерживается в течение минуты. На поверхности воды не должно наблюдаться пузырьков воздуха.

Результаты всех испытаний представлены в таблице:

Водитель, который хочет всегда иметь исправный автомобиль, должен знать и понимать принципы функционирования всех деталей его «железного коня». Для тех, кто только начал вникать в такую сложную механику, подобная задача может показаться недостижимой. Однако, чем больше удается узнать обо всех системах автомобилях, тем лучше запоминается информация и о каждой, даже самой незначительной, его детали. На нашем блоге мы уже успели ознакомить Вас с особенностями функционирования системы охлаждения двигателя, однако сегодня мы посвятим статью одному из самых важных ее элементов – термостате.

• 1. Конструкция, особенности работы и выполняемые функции: все, что нужно знать о термостатах
• 2. Какие бывают термостаты: знакомимся с наиболее распространенными видами и их конструктивными особенностями
• 3. В чем заключается принцип работы термостатов разных моделей
• 4. Неисправности термостата: к чему нужно быть готовым во время эксплуатации двигателя?
• 5. Диагностирование исправности термостата

Это устройство является обязательным элементом каждого автомобиля и без него любой двигатель может закипеть. Чтобы понять, как же происходит охлаждение двигателя и какую роль в этом играет термостат, ознакомимся с главными принципами его функционирования, видами и спецификой разных моделей. Отдельно обратимся к вопросу об неисправностях термостатов и тому, как именно можно определить поломку путем простой диагностики.

1. Конструкция, особенности работы и выполняемые функции: все, что нужно знать о термостатах

Если говорить о системе охлаждения двигателя в целом, то охлаждение не является ее единственной функцией. Первоначально, когда заводится еще полностью холодный двигатель, она совсем даже наоборот стимулирует его более быстрый разогрев до уровня рабочей температуры. Но как только этот уровень будет достигнут, температура двигателя начинает нормализироваться и поддерживаться на одном уровне, удобном для двигателя. И все это происходит благодаря такому устройству, как термостат.

Естественно, Вы хотите задать нам вопрос, как работает термостат? Отвечаем. Когда Вы заводите холодный двигатель, охлаждающая жидкость (антифриз или же тосол) поначалу функционирует лишь по малому кругу системы охлаждения. А все это потому, что термостат находится в закрытом состоянии и через него охлаждающая жидкость начнет проходить только после того, как ее температура достигнет 95°С. Благодаря такой небольшой особенности термостата, является возможным не только быстро разогревать двигатель, но и в разы уменьшать его износ, сокращать количество вредных выхлопов.Таким образом, основная функция термостата – это блокирование подачи жидкости в большой круг охлаждения автомобильного двигателя.

Происходит это благодаря специальному клапану, который и задерживает тосол при попытке попасть в радиатор, ограничивая его движение исключительно свободным пространством двигателя. Но как мы уже отметили, одновременно с тем, как температура жидкости достигнет рабочего уровня, этот клапан автоматически открывается и пропускает жидкость по полному кругу, где она имеет возможность охладиться. Происходит это благодаря специальному наполнителю внутри устройства, который способен реагировать на повышение температуры. Если она высокая, наполнитель расширяется, тем самым открывая клапаны. Если низкая – вся процедура происходит с точностью до наоборот.

Функции термостата довольно просты, однако играют огромную роль в исправности работы всего автомобиля. Ознакомившись с таким простым принципом его работы, Вы сами догадаться, где именно это устройство можно найти под капотом машины. Большинство конструкторов последовали такой простой логике и разместили данное приспособление между автомобильным мотором и его радиатором. Однако стоит учесть, что на некоторых автомобилях можно встретить и исключения, которые вызваны особенностями конструкции главного силового агрегата автомобиля или его системы охлаждения.

Из каких рабочих элементов состоит автомобильный термостат?

Основной рабочей деталью, благодаря которой функционирует термостат, является термоэлемент, внутри которого находится сложное по своему составу твердое вещество. Так, оно включает в себя:

– гранулированный воск;

– медь в порошкообразном состоянии;

– такие же порошкообразные графит и алюминий.

Температурные режимы для открывания и закрывания основного клапана устанавливаются соответственно конкретной модели двигателя. Зачастую они находятся в промежутке между 70 и 95°С или же между 100 и 105°С. Чтобы определить это, достаточно посмотреть на корпус термостата, на котором подобная информация должна быть обязательно обозначена. К двигателю термостат подключается благодаря трем патрубкам, каждый из которых выполняет свою функцию:

– входной патрубок – через него жидкость из двигателя поступает в радиатор для охлаждения;

– патрубок перепускного шланга, благодаря которому происходит попадание жидкости в термостат непосредственно из головки самого цилиндра;

– третий патрубок, который обеспечивает подачу жидкости в насос.

Можем заключить, что термостат по своей сути является ни чем иным, как регулятором температурного уровня охлаждающей жидкости двигателя. На некоторых автомобилях, который предназначены для особенно интенсивной эксплуатации, может устанавливаться даже не один, а несколько термостатов. Не смотря на идентичный принцип функционирования, они могут отличаться друг от друга конструкционными особенностями, типом наполнителя или же температурному уровню, на который они способны реагировать. Но чтобы не путать Вас, посвятим разнообразию термостатов отдельный раздел.

2. Какие бывают термостаты: знакомимся с наиболее распространенными видами и их конструктивными особенностями

В первую очередь все термостаты стоит различать по видам, из которых выделяют:

1. Одноклапанные.

2. Двухступенчатые.

3. Двухклапанные.

4. Термостаты с электронным управлением.

Если говорить о них в целом, то следует сразу отметить, что первая тройка функционируют практически по одному и тому же принципу. Так, самый простой вид термостатов, которыми являются одноклапанные, имеет всего одну клапанную тарелку и терморегулирующий элемент, который способен ее закрывать и открывать. Таким образом, такой клапан может либо пропускать охлаждающую жидкость, либо не пропускать, других функций у него нет. Что же касается двухступенчатого термостата – то тут уже имеется целых два клапана, один из которых основной, а второй – вспомогательный. Что же касается двухклапанного термостата, то он состоит из двух затворов, которые являются абсолютно равноправными. Функционируют они по обратной связи друг с другом.

Самым совершенным на сегодняшний день видом термостатов является тот, который обладает возможностью электронного управления. Его конструкция позволяет регулировать открытием/закрытием клапана, что, в свою очередь, позволяет достигать разных режимов функционирования двигателя. Оказывается, что под влиянием разных температурных режимов, можно добиться того, что двигатель будет использовать в разы меньше горючего, при этом, не теряя мощности и не изнашиваясь от такой «хитрой» эксплуатации. Но и это еще не все. Благодаря электронному регулированию стало возможным двухконтурное охлаждение антифриза, что особенно важно при управлении автомобилем в сложных условиях.Но кроме отличий конструктивного характера, каждый все виды термостатов имеет свои особенные принципы функционирования. Их мы и рассмотрим далее

3. В чем заключается принцип работы термостатов разных моделей

По сути, принцип функционирования любого термостата схож с принципом работы реле. Внутренний рабочий элемент, о котором упоминалось выше, имеет форму небольшого цилиндра. Поскольку в состав смеси, которая помещена внутри него, входит искусственный воск, при температуре в 82°С он начинает потихоньку таять. В следствие этого происходит естественное расширение жидкости, которое и выталкивает из цилиндра специальный штырек. Как Вы догадались, данный штырек и открывает клапан. Описанный принцип работы присущ обычному капиллярному термостату и понять его несложно даже восьмикласснику, который прошел основы термодинамики и механики.

Что же касается двухступенчатых термостатов, которые имеют уже два клапана, то тут стоит обратить внимание на некоторые отличия. Основной клапан приводится в действие тем же способом, что и в вышеописанном варианте. Однако, здесь есть еще и вспомогательный клапан, который позволяет усиливать все действия основного. Зачем это нужно, спросите Вы? Ответ будет довольно простым. Дело в том, что в моторах с большим объемом и повышенным давлением работы охладительная жидкость движется под довольно высоким давлением. Поэтому, без «дружественной подмоги» основной клапан не сможет перекрыть трубку, даже если температуры жидкости сильно опустится.

В двухклапанных системах термостатов все происходит еще проще, хотя конструкция у них и сложнее. Поскольку конструкция таких термостатов состоят из двух заслонов, абсолютно независимых друг от друга, то один из них отвечает за движение охлаждающей жидкости по маленькому кругу, а второй – за ее движение по большому кругу. Но как же это возможно? Просто когда открывается один из клапанов, автоматически закрывается один. Ну и наоборот.

И наконец-то мы переходим к термостатам, управляемых электронно. По сути, они функционирует так же, как и обычные одноклапанные. Только вот у описываемых здесь моделей есть одна своя существенная особенность. Терморегуляция клапанов осуществляется при помощи температурного резистора. Именно нагрев этого элемента и дает сигнал для того, чтобы заслонка открылась. Проходит сигнал непосредственно через электронный блок управления, который и управляет клапаном. Правильно запрограммировав блок, Вы сможете сразу почувствовать все достоинства езды на автомобиле с электронным термостатом. Ведь он будет обеспечивать необходимое охлаждение, опираясь на темп езды, сложность дорог и тип Вашего двигателя.

4. Неисправности термостата: к чему нужно быть готовым во время эксплуатации двигателя?

В том, что термостат является очень важной составляющей системы охлаждения двигателя, Вы должны были убедиться исходя из всего вышеописанного материала. Однако, так же как и любой другой механизм, термостат может сломаться, и причины и последствия этого могут проявляться совершенно по-разному. То, что чаще всего поражает термостат и нарушает его работу, является самой обычной коррозией. Последствия, к которым она может привести, могут быть очень разнообразными. Поэтому, рассмотрим неприятные ситуации, которые могут случиться с термостатом и автомобилем, когда на нем вдруг появилась коррозия (хотя сразу отметим, что нижеописанные происшествия могут возникнуть не только по этой причине).

К примеру, термостат находится в полностью закрытом виде, однако неожиданно заклинивает и отказывается пропускать жидкость по большому кругу системы охлаждения. Последствия подобного могут привести к перегреву двигателя. При чем, произойти подобное может при любых погодных условиях и при любой нагрузке на сам двигатель (ну и естественно на термостат). Также, термостат может открываться только наполовину. Это может уберечь мотор автомобиля от закипания, однако он все равно будет эксплуатироваться «на грани».

Бывают случаи, когда клапан «замирает» в полностью открытом или частично открытом положении. Из-за этого двигатель будет нереально долго прогреваться до уровня рабочей температуры. Бывают случаи, когда зимой двигатель вообще не прогревается. Подобная неисправность систему охлаждения сразу же должна Вам указать на то, в чем действительно кроется настоящая причина поломки. Отметим, что при полностью исправной системе охлаждения и при температуре воздуха в 0°С двигатель можно разогреть всего за 5-10 минут. Если же клапан термостата открыт изначально, двигатель не сможет разогреться до температуры выше, чем 70°С. Понятно, что при таком состоянии двигателя Вы не сможете никуда уехать.

Однако, прежде чем приступать к замене или ремонту термостата, необходимо на все 100%!убедиться в том, что причина неисправности – это действительно он. Для этого можно провести несколько нехитрых манипуляций, который мы описали в отдельном разделе.

5. Диагностирование исправности термостата

Полную диагностику термостата можно проводить самостоятельно, без автомехаников и других помощников. И так, при обнаружении неисправности системы охлаждения двигателя, следует прибегнуть к одному из нижеописанных вариантов диагностики термостата:

1. Запустите двигатель на холостом ходу, чтобы он смог немного прогреться. Проследите, чтобы стрелка, указывающая на температуру внутри двигателя, не успела дойти до красной отметки. После этого необходимо сразу же выключить двигатель и перейти к осмотру «ситуации» под капотом автомобиля. Сразу же отыщите радиатор и его верхний шланг. Он изготовлен из черной резины и имеет в диаметре примерно 5 сантиметров. Также найдите нижний шланг, который выглядит идентично верхнему (будьте очень осторожны, поскольку шланги могут быть очень горячими; чтобы это понять, иногда достаточно поднести к ним руку). Если датчик показал Вам нормальное прогревание двигателя, а один из шлангов остался холодным – то верный признак того, что клапан не пропускает жидкость и она не попадает в радиатор. В этом случае остается одно – полная замена термостата.

2. Второй способ называют «народным», хотя он и дает не менее точные результаты. Проводить его рационально в том случае, когда изначально Вы заподозрили поломку в другой составляющей системы охлаждения и в результате обширной диагностики уже успели снять термостат с двигателя. Для проверки его исправности, просто поместите устройство в сосуд с водой и начинайте понемногу его подогревать. Учтите, что температура воды должна практически достигнуть температуры закипания (помните о рабочей температуре каждого термостата). После этого Вам будет необходимо всего-навсего визуально оценить, открылся ли клапан, или же нет. Если термостат рабочий – он несомненно откроется, если нерабочий – так и останется в прежнем положении, что требует замены данного термостата на новый.

Касательно второго варианта следует отметить, что иногда для оценки работоспособности термостата его даже не приходится опускать в воду. Речь идет о ситуациях, когда клапан заклинивает в открытом состоянии. Отметить подобное Вы сможете сразу же, как только снимете устройство, предварительно успевшее охладится.

Важно обратить Ваше внимание на ситуацию замены термостата. Для того, чтобы он подошел Вашему автомобиля «как родной», необходимо узнать температуру открывания клапана и уже с этой информацией отправляться за покупкой в специализированный магазин. Думаем, Вы понимаете, что если на обычное авто поставить термостат с температурой открывания клапана свыше 100°С, двигатель постоянно будет перегреваться. Так что будьте внимательны не только на дорогах, но и в автомагазинах. Удачных Вам поездок!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой — всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Устройство термостата

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) — располагается внутри цилиндра.
• Клапан малого круга — перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Читайте также:  Устройство и принцип работы насоса системы охлаждения двигателя (помпы)

Ответственная работа, но простая конструкция

Итак, самое время перейти к изучению конструкции. Мы уже упомянули, что само по себе устройство этого элемента системы охлаждения мотора довольно простое. Посудите сами, состоит он из таких деталей:

• корпус;
• входные и выходные патрубки;
• термочувствительный элемент;
• клапан.

Как правило, корпус термостата изготавливают из меди или латуни – материалы хорошо себя чувствующие в окружении разгорячённой охлаждающей жидкости.

Главный секрет нашего сегодняшнего героя статьи заключается в термочувствительном элементе. Это цилиндр, внутри которого находится шарик из специального технического воска.

Температура плавления воска находится на уровне 80 градусов – именно столько нужно для нормальной работы двигателя.

При плавлении, воск расширяется и выталкивает, вставленный в цилиндр штырь, который взаимодействуя с клапаном, открывает его, и антифриз отправляется по большому кругу через радиатор.

Охлаждающая жидкость теперь может остужаться и температура мотора поддерживается на оптимальном уровне… Поддерживается, если конечно термостат исправен, а это, к сожалению, бывает не всегда.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Основные виды термостатов

Автомобильные термостаты

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный — классическая конструкция.
• Двухступенчатый — это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный — в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая — малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) — представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Термостат это автоматический клапан, выполняющий две важные задачи

Как мы уже сказали, термостат отвечает сразу за две важных задачи. Во-первых, он позволяет силовому агрегату максимально быстро достичь оптимальной рабочей температуры (примерно 95 градусов), что необходимо для его стабильной работы, а, во-вторых, не даёт ему затем перегреться.

Чтобы разобраться в секретах этой тонкой деятельности, для начала необходимо выяснить, где термостат находится. А расположен этот элемент в системе охлаждения между рубашкой двигателя и радиатором.

Логика действий термостата следующая: когда вы только сели в машину и завели мотор, он и жидкость (антифриз), остужающая его, ещё холодные, поэтому всегда (особенно в зимнюю пору) нужно выдержать несколько минут перед поездкой, чтобы дать силовому агрегату прогреться.

Это звёздный час героя нашей статьи – он, пока машина ещё холодная, закрывает доступ для антифриза к радиатору, поэтому жидкость, циркулирует только по малому кругу, по сути, только по каналам в моторе. Благодаря этому, силовой агрегат быстро набирает необходимый градус, а вместе с ним также нагревается и антифриз.

Теперь термостат должен открыть доступ к радиатору и большому кругу системы, чтобы антифриз мог охлаждаться, а вместе с ним и двигатель сохранит стабильную температуру.

Как вы видите, друзья, термостат это крайне ответственный элемент, поэтому может создаться впечатление, что его устройство должно быть сложным, но, на самом деле, это не так…

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и  выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Термостат, регулирующий работу системы охлаждения двигателя

Для охлаждения двигателя используется малый и большой круг движения охладителя, которые начинают работать в зависимости от температуры работающего мотора. Управляет этими включениями небольшой прибор – термостат.

Зачем нужен термостат

Двигатель охлаждается при помощи гибридной системы, то есть тепло от двигателя отводиться при помощи охладителя, который в свою очередь отдает его в окружающее пространство. Охладитель проходит через радиатор, который обдувается потоком воздуха, вследствие чего ее температура понижается до допустимых пределов.

Система охлаждения состоит из двух кругов циркуляции охлаждающей жидкости, в малый круг не входит только радиатор. Такая система сделана для того, чтобы двигатель начинал быстрее работать в оптимальных параметрах.

Когда происходит запуск двигателя, охладитель движется по малому кругу охлаждения, что позволяет быстро двигателю прогреться. Но при работе двигателя жидкость все время нагревается и приходит время, когда требуется снизить ее температуру. В этом случае запускается в работу большой круг, охладитель начинает поступать в радиатор, отдавая свое тепло и в охлажденном виде, поступает в двигатель.

За включение большого круга отвечает небольшое устройство – термостат, который состоит из термического элемента и клапана. Термический элемент изменяет свои свойства при различной температуре, что позволяет закрывать или открывать клапан. Термостат может быть разной конструкции и устанавливается тремя способами:

1.Если термостат с одним клапаном установить между насосом на входе в рубашку охлаждения и радиатором, то при включении термостата малый круг не закрывается;

2.Если термостат с двумя клапанами установить между радиатором, выходом рубашки охлаждения и насосом, то малый круг работать не будет и весь охладитель движется через радиатор охлаждения;

3.Если термостат с двумя клапанами установить между выходом рубашки охлаждения, входом насоса и низом радиатора, то будет работать только большой круг охлаждения.

Для двухконтурных систем необходимо использовать два термостата, но схемы их подключения остаются такими же, как описано выше.

Существует разные термостаты, которые работают по-разному и поэтому есть различия в их подключении. Термостаты делятся на четыре типа:

— с одним клапаном;

— с двумя клапанами;

— с двумя ступенями;

— управляемой электроникой.

Все термостаты различаются в первую очередь числом клапанов и порядком их работы.

Термостат с одним клапаном считается самым простым в использовании, при включении он открывает доступ охладителю в большой круг охлаждения, не перекрывая, маленький.

Термостат с двумя ступенями ничем не отличается от  одноклапанного механизма, так как нужен для систем с повышенным давлением. Сам клапан состоит из двух частей, сначала происходят, открытие небольшой части, так как у нее более низкое сопротивление набегающей жидкости, потом большей части, включая большой круг.

Термостат с двумя клапанами чаще всего используется там, где необходимо во время включения большого круга охлаждения отключить малый. Конструкция такого устройства проста, оба клапана имеют общий привод, если один открывается, то другой закрывается.

Электронное устройство в термостате не делает его другим, просто нагрев термоэлемента происходит при помощи нагревательного элемента. При подключении элемента к электронному блоку, происходит автоматическая регуляция температуры охлаждающей жидкости.

Из чего состоит термостат и как он работает

Почти все термостаты одинаковы, так как используется физический закон, когда под воздействием температуры тело увеличивается. Просто в качестве рабочего элемента используется материал, сильно расширяющийся при нагреве. Чаще всего, это воск, смешанный с медным, графитовым или медным порошком. Внутри термостата есть направляющая рамка с закрепленным в ней клапаном и капсулой термоэлемента. Также есть возвратная пружина, которая закрывает клапан, когда жидкость охлаждается до нужной температуры и термоэлемент уменьшается в объеме. Когда термоэлемент нагревается, при помощи штока происходит открытие клапана и открывается большой круг охлаждения.

Чаще всего термостат, это отдельная деталь системы охлаждения, которая устанавливается при помощи резиновых патрубков. Это позволяет быстро поменять его при необходимости.

Так как термостат является важной частью системы охлаждения, его необходимо менять при обнаружении неисправности, так как он отвечает за качественную работу двигателя и сроков его эксплуатации.

Термостат

После выхода на оптимальную температуру необходимо поддерживать ее до момента остановки двигателя. Термостат устанавливается в «ключевой точке» тракта системы охлаждения, и контролирует распределение потока разогретой жидкости, отводящей тепло от двигателя. В системах жидкостного охлаждения используются два вида термостатов: с твердым или жидкостным наполнителем.

Устройство термостата с жидкостным наполнителем

Термостат с жидкостным наполнителем состоит из корпуса, латунного гофрированного цилиндра, штока и двойного клапана. Гофрированный цилиндр заполнен специальной жидкостью с температурой кипения 70-75 градусов Цельсия. Температура открытия главного клапана термостата указывается на его корпусе и может быть разной. К примеру, на двигатели автомобилей, поставляющихся в страны с жарким климатом, устанавливают термостаты с минимальной температурой открытия клапана.

Ртутный термостат для поддержания температуры в инкубаторе для кур изобрел англичанин Корнелий Дреббел в 1620 году

Пока температура охлаждающей жидкости в двигателе ниже точки кипения наполнителя термостата, главный клапан закрыт. Циркуляция охлаждающей жидкости в это время проходит по малому кругу, то есть по самому двигателю, не попадая в радиатор охлаждения.

При нагреве охлаждающей жидкости до 70-75 градусов, жидкость, содержащаяся в цилиндре термостата, начинает закипать и испаряться. Давление в цилиндре возрастает, «разжимая» его. Шток перемещается и открывает клапан. Образуется путь для движения охлаждающей жидкости по большому кругу через радиатор.

Автомобильный гелевый термостат изобрел француз Серж Вернье в 1936 году. Фирма Vernet продолжает производить термостаты для самых разных автомобилей и в наши дни

Когда температура рабочей жидкости в системе охлаждения достигает 90 градусов, происходит полное открытие клапана термостата. При это, его скошенная кромка перекрывает доступ жидкости к малому кругу.

Устройство термостата с твердым наполнителем

В современных системах охлаждения получил наибольшее распространение неразборные двухклапанные термостаты с твердым наполнителем.

Такой термостат состоит из корпуса, двух входных патрубков, выходного патрубка, основного и дополнительного клапанов, чувствительного элемента.

Термостат устанавливается перед входом рабочей жидкости в центробежный насос и соединяется с ним выходным патрубком. При этом одним входным патрубком термостат подсоединяется к головке БЦ, а другим – к нижнему бачку радиатора.

Чувствительный элемент состоит из медного баллона, резиновой диафрагмы и штока. Между диафрагмой и стенкой баллона и расположен твердый наполнитель из материала с высоким коэффициентом объемного расширения — смесь медного порошка с церезином или мелкокристаллический воск.

Воск или парафин, используемый в автомобильных термостатах, отличается от обычного. Специфические свойства появляются у воска в результате дистилляции

Когда температура охлаждающей жидкости превышает 80-ти градусную отметку, твердый наполнитель чувствительного элемента начинает плавиться и увеличиваться в объеме. Он надавливает на шток и тот выходит из баллона. Баллон начинает перемещаться вверх, закрывая дополнительный клапан термостата и перекрывая доступ охлаждающей жидкости к малому кругу.

При достижении жидкостью температуры в 94 градуса, дополнительный клапан закрывается полностью. Основной клапан в этом случае остается открытым и охлаждающая жидкость активно циркулирует по большому кругу через радиатор.

Когда температура охлаждающей жидкости падает ниже 80 градусов, из-за уменьшения объема наполнителя, основной клапан термостата начинает закрываться, и поток жидкости в радиаторе постепенно иссякает. При этом начинает открываться дополнительный клапан, обеспечивая доступ охлаждающей жидкости к малому кругу циркуляции.

Таким образом, термостат с твердым наполнителем контролирует и поддерживает оптимальную рабочую температуру двигателя. Это увеличивает срок службы всех его деталей и узлов.

Характерные неисправности термостата

Основной причиной неисправности термостата является ухудшение подвижности его клапанов.

Причиной этого может стать загрязнение термостата накипью или химическая деградация твердого наполнителя.

Если коэффициент расширения твердого наполнителя снизился, это не значит, что изменился и его объем. Следовательно, расширения не будет, и шток не сдвинется с места, оставив открытым либо один, либо второй клапан. Охлаждающая жидкость при работе двигателя будет либо недостаточно нагреваться, либо сильно перегреваться.

Вследствие загрязнения термостата, его клапаны может заклинить механически — чаще всего это случается в открытом или приоткрытом положении.

Диагностировать такую неисправность термостата несложно. При запуске холодного двигателя, верхний патрубок радиатора должен оставаться холодным в течение некоторого времени. Если же он теплеет сразу, значит, основной клапан термостата открыт и охлаждающая жидкость циркулирует по большому кругу, а  мотор не прогревается до оптимальной рабочей температуры. Это приводит к ускоренному износу его деталей и узлов. Трущиеся детали двигателя не получают достаточной смазки так как масло остается излишне густым, что приводит к увеличению расхода топлива.

Если же клапан термостата заклинило в закрытом положении, то перегрев и закипание охлаждающей жидкости неизбежны, а перегрев грозит поломкой двигателя.

Бывают ситуации, когда неисправность термостата проявляется только время от времени, когда клапан то «залипает», то снова функционирует нормально. Такая поломка термостата опасна тем, что ее тяжело диагностировать.

Если при включении двигатель долго не прогревается, если плохо обогревается салон автомобиля, если стрелка датчика, контролирующего температуру ОЖ, находится в красной зоне – следует срочно проверить исправность термостата. Любой из этих признаков может сигнализировать о его поломке.

Компактный лабораторный жидкостной термостат Т-2

Назначение

• Поверка и калибровка:
  -термометров сопротивления (ТС),
  -термоэлектрических преобразователей (ТП),
  -манометрических термометров.

• Термостатирование габаритных объектов.

Свойства

• Высокая стабильность поддержания температуры.
• Малые температурные градиенты.
• Произвольная форма поверяемых датчиков.
• Высокая производительность.
• Низкая цена.

Жидкостные лабораторные термостаты Т-2 предназначены для воспроизведения температур в диапазоне +35… +230°С. Совместно с образцовым термометром сопротивления ТСПВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термометров сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров.
В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: дистиллированная вода (+35… +80°С) и полиметилсилоксановая жидкость марки ПМС-100 (+80… +230°С).
Термостат состоит из ванны, перемешивающего устройства, электронного блока (регулятора температуры). Перемешивающее устройство и регулятор температуры конструктивно исполнены в одном корпусе. Установка температуры осуществляется при помощи ручки управления. Дискретность задания температуры регулирования – 0,01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.

Комплект поставки:

• ванна — 1 шт;
• устройство для перемешивания и регулирования температуры — 1 шт;
• крышка для установки термопреобразователей — 1 шт;
• компакт-диск с программным обеспечением — 1 шт;
• шнур связи с компьютером — 1 шт;
• сетевой шнур — 1 шт;
• паспорт — 1 экз.

Дополнительное оборудование

• Кремнийорганическая жидкость (масло) ПМС-100.

Технические характеристики.

Термостаты — обзор | Темы ScienceDirect

5.4.5 Создание целевого проекта Eclipse

Несмотря на то, что наш проект термостата включал цель make для целевой версии термостата, мы создадим новый проект, чтобы проиллюстрировать некоторые дополнительные возможности Eclipse. Создайте новый исполняемый проект C и назовите его «target». В проекте термостата выберите следующие файлы с помощью клавиш Shift и Ctrl так же, как вы это делаете при выборе нескольких файлов в Windows или графической среде Linux:

•

AT91RM9200.h

•

driver.h

•

thermostat.h

•

monitor.c

•

thermostat.c

8 tr c

Щелкните правой кнопкой мыши и выберите Копировать . Щелкните новый целевой проект, щелкните правой кнопкой мыши и выберите Вставить . Теперь у нас есть все файлы, необходимые для проекта. Но помните, что мы хотим создавать этот проект не для хоста, а для цели.Это требует настройки проекта для использования другой цепочки инструментов GNU.

Файл trgdrive.c предоставляет набор функций драйвера устройства для платы Intellimetrix ARM9. Это не настоящий «драйвер устройства» Linux, а скорее обращается к вводу-выводу с отображением памяти непосредственно из пользовательского пространства. Если вы используете другую целевую плату, вам необходимо соответствующим образом изменить функции в trgdrive.c.

Если вашей целью является ПК, вы можете перейти к следующему разделу об отладке на целевой машине. Вам не нужно выбирать другой компилятор.

Щелкните правой кнопкой мыши имя проекта и выберите Свойства . Разверните запись C / C ++ Build и выберите Settings . Появится диалоговое окно, показанное на рисунке 5.11. Первая вкладка, Параметры инструмента, позволяет указать, какой компилятор C, компоновщик C и ассемблер использовать. По умолчанию компилятор и компоновщик — это просто gcc. Это стандартное имя для компилятора GNU C.

Рисунок 5.11. Настройки сборки проекта.

По соглашению кросс-компиляторам дается префикс, который определяет архитектуру и операционную систему, в которой будет выполняться скомпилированная программа.В моей системе кросс-компилятор ARM называется arm-linux-gcc, и я добавил путь к нему в свою переменную среды PATH. Поэтому измените имя команды, чтобы оно соответствовало вашему кросс-компилятору. Все элементы в GCC C Compiler представляют категории параметров компилятора. Просмотрите их, чтобы увидеть, что там.

Аналогичным образом измените команду GCC C Linker , чтобы она соответствовала вашему кросс-компилятору. Здесь мы также должны добавить библиотеку в команду компоновщика. Выберите библиотеки , нажмите кнопку Добавить и введите «pthread.Это библиотека функций потоков Posix. Взгляните на категории параметров компоновщика.

Наконец, измените ассемблер GCC Assembler , чтобы он соответствовал вашему кросс-ассемблеру.

Обратите внимание, что мы сделали все это для конфигурации Debug . Щелкните раскрывающееся меню Configuration вверху, выберите Release и внесите те же изменения.

Нажмите ОК , чтобы закрыть диалоговое окно «Свойства». Убедитесь, что активная конфигурация сборки — «Отладка», и соберите проект.Вы найдете две новые записи под целевым проектом в представлении Project Explorer: Binaries и Debug. Отладка выводит список всех построенных объектов, включая исполняемый файл с именем «target». При раскрытии любой из записей построенного объекта создается список всех исходных файлов, используемых для построения этого объекта. Мне не ясно, для какой цели это служит.

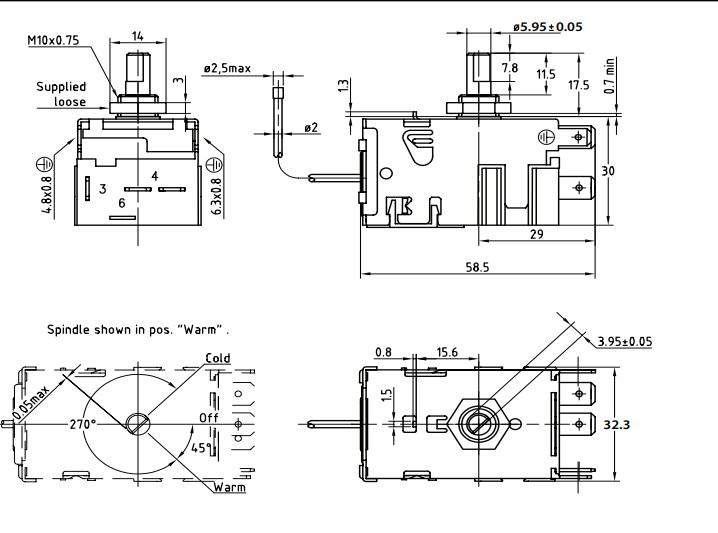

Компоненты термостата | Обслуживание нагревателя и устранение неисправностей

Термостат состоит из двух основных частей: основания и крышки.К термостату также можно добавить дополнительную подставку для обеспечения работы вентилятора и различных переключателей (см. Рисунок 4-11).

Крышка защищает внутреннюю проводку основания термостата от пыли, ворса и других возможных загрязнений. Он также содержит рычаг установки температуры, рычаги переключения системы и индикатор температуры (см. Рисунок 4-12).

Крышка крепится к основанию либо фиксатором с положительным трением, либо винтами. В первом случае крышку можно снять, взявшись за основание одной рукой и потянув за нее другой (см. Рисунок 4-13).Для завинчивания винтов может потребоваться шестигранный ключ (см. Рисунок 4-14), который обычно поставляется производителем термостата и поставляется вместе с устройством.

База содержит внутреннюю проводку термостата. На Рис. 4-15 показаны виды сзади и спереди типичной базовой проводки для низковольтного термостата, показанного на Рис. 4-12. Это не единственный возможный способ подключения базы. Способ подключения базы будет зависеть от конкретного приложения. Некоторые из возможных вариантов проиллюстрированы схемами электрических соединений основания термостата на Рисунке 4-16.Множество вариантов подключения будет зависеть от того, какая комбинация следующих функций требуется для установки:

1. Тип переключателя и переключающего действия (мгновенного действия или ртутная лампа; контакт spst или spdt).
2. Количество полевых проводов (два, три, четыре или пять).
3. Тип упреждения (фиксированный нагрев, регулируемый нагрев, фиксированное охлаждение).
4. Использование вентилятора и переключателей системы.
5. Тип рабочего напряжения (низкое напряжение, линейное напряжение или милливольтная цепь).

Добавление основания к термостату обеспечивает вентилятор и другие функции переключения. Схемы подключения термостатов и вспомогательных блоков ITT General Controls, показанные на рис. 4-17, иллюстрируют множество различных доступных комбинаций переключения.

Защитные кожухи термостата можно приобрести для защиты термостата от повреждений. Это особенно важно на складах, в магазинах и других местах, где существует большая вероятность повреждения термостата.Некоторые примеры использования этих ограждений показаны на Рисунке 4-18. У производителей термостатов также доступны переходные пластины (настенные пластины) для закрытия электрических распределительных коробок или распределительных коробок (см. Рисунок 4-19).

Как работает термостат — Урок

Когда наступает лето, сражаться с жарой может быть ужасно. К счастью, вы можете выключить термостат вашего блока HVAC и создать комфортную и приятную температуру в помещении.Точно так же в зимние месяцы вы можете включить термостат и сохранить тепло и уют. Домовладельцы часто не уделяют слишком много внимания скромному термостату — продуманному устройству, обеспечивающему комфортную температуру окружающей среды независимо от температуры наружного воздуха.

Перед тем, как посмотреть, как работает термостат, также важно понять, что такое термостат. Это гаджет, который является частью вашей системы отопления и / или охлаждения, который бесшумно измеряет температуру внутри вашего дома, а затем на основе показаний решает, нужно ли активировать обогрев или охлаждение.

Термостат был изобретен в 17 веке и состоял из поплавка, присутствующего в ртутном термометре и соединенного с демпфирующей крышкой, установленной на печи. Когда ртуть в градуснике достигает определенного уровня, поплавок перемещается, в результате чего заслонка закрывается. Хотя это простое устройство, оно открыло путь для современных термостатов.

Современные термостаты выполняют ту же работу, только с гораздо большей технологией, чтобы помочь им. Сегодняшний термостат — это активируемый нагреванием переключатель, который поставляется с датчиком температуры.Этот переключатель размыкается или замыкается, в результате чего электрическая цепь, отвечающая за нагрев и охлаждение, замыкается или прерывается.

Термостаты могут быть механическими или электронными. Оба отвечают за тщательный контроль температуры окружающей среды в помещении, но работают по-разному. Кроме того, некоторые термостаты настолько усовершенствованы, что ими можно управлять удаленно с помощью смартфона или подключения к Интернету.

Термостаты работают по принципу теплового расширения.Этот принцип регулирует выключение или включение электрической цепи. В наиболее распространенных типах механических термостатов обычно используются биметаллические ленты или сильфоны, заполненные газом. В то время как цифровые термостаты используют тот же принцип, но все управляется микросхемой и встроенным миникомпьютером.

Биметаллические полосы: Как видно из названия, этот термостат состоит из двух металлических частей, которые имеют разные коэффициенты расширения, но соединены друг с другом с помощью болтов, образуя биметаллическую полосу.Эта полоса работает как мост для подключения или отключения электрической цепи системы отопления или охлаждения. Когда мост выходит из строя, цепь замыкается, вызывая нагрев или охлаждение. Однако со временем полоса нагревается, в результате чего одна из металлических частей становится горячее, чем другая. Более горячая полоса расширяется, вызывая ее искривление и изгиб. Это, в свою очередь, разрывает цепь, отключается нагрев или охлаждение.

При разрыве цепи через биметаллическую полосу не проходит электричество.Итак, он начинает постепенно остывать. Расширенная металлическая деталь начинает сжиматься, заставляя ее вернуться к своему первоначальному размеру. В этот момент контур снова замыкается, и возобновляется нагрев или охлаждение.

Вы можете регулировать температуру с помощью термостата для изменения, когда электрическая цепь нагревательного или охлаждающего агрегата завершается или разрывается. Скорость охлаждения металла в биметаллической полосе зависит от того, насколько хорошо утеплен ваш дом. В типичных случаях для охлаждения биметаллической ленты и включения термостата требуется около часа.

Легенда
1 = Внешняя шкала для регулировки температуры
2 = Цепь, которая соединяет шкалу с датчиком температуры
3 = Биметаллическая полоса, показывающая первый металл — латунь
4 = Биметаллическая полоса, показывающая второй металл — железо
5 = Внутренняя электрическая цепь, которая включается, когда биметаллическая полоса опускается, и прерывается, когда биметаллическая полоса расширяется из-за тепла

Сильфон с газом: Одна из проблем с биметаллической лентой заключается в том, что для ее нагрева и охлаждения требуется время.Следовательно, когда вам нужно, чтобы температура изменилась быстро, этого не произойдет. Именно здесь вступают в силу сильфон с газом и два металлических диска. Металлические диски имеют большую площадь поверхности, что позволяет им быстро нагреваться. Таким образом, когда электрический ток проходит через цепь, газ в сильфоне нагревается, и сильфон расширяется. Это приводит к разделению двух металлических дисков, и диск, расположенный сзади, подталкивается к крошечному переключателю, расположенному в центре термостата. Это немедленно прерывает контур, вызывая отключение нагрева или охлаждения.Затем газ в сильфоне начинает остывать, в результате чего сильфон сжимается. Это заставляет металлические диски снова вместе, в результате чего внутренний диск отодвигается от крошечного переключателя. Итак, цепь замыкается, и блок HVAC снова включается.

Электронные термостаты: Сегодня, благодаря достижениям технологии, существуют электронные термостаты с электронными датчиками тепла и цепями, которые могут определять любое изменение температуры окружающей среды и автоматически включать нагрев или охлаждение.Они похожи на мини-компьютер и могут быть запрограммированы. Электронный термостат содержит устройство, известное как термистор, которое отвечает за измерение температуры окружающей среды. Термистор также является резистором, который способствует изменению электрического сопротивления при изменении температуры. Термистор выделяет тепло, когда через него проходит электрический ток. Это нагревает катушку термометра, которая раскручивается от тепла, вызывая отключение микроконтроллера в электронном термостате.В результате отключается нагрев или охлаждение. Как только термистор и катушка термометра охлаждаются, они возвращаются в исходное положение, в результате чего включается блок HVAC.

Цифровой или электронный термостат предотвращает потери энергии. Он позволяет запрограммировать отопление и охлаждение вашего дома на разные периоды времени, чтобы потреблялось минимальное количество энергии, когда оптимальное охлаждение или обогрев не требуется. Это прекрасный способ сэкономить деньги и энергию.

С появлением смартфонов сегодня вы можете получить термостаты с поддержкой Wi-Fi, которые можно использовать для управления отоплением и охлаждением вашего дома с помощью смартфона.Все, что вам нужно, — это приложение для работы термостата, и эти приложения практически не стоят денег, что делает их одним из самых эффективных технологических достижений нашего времени.

Термостат с электроприводом | ДВИГАТЕЛЬ

Термостаты были важным компонентом автомобильных двигателей внутреннего сгорания почти столетие. Изначально термостаты использовались для ускорения прогрева двигателя и уменьшения износа поршневых колец. Сегодня термостаты играют важную роль в повышении эффективности сгорания двигателя и сокращении выбросов.Для выполнения этой задачи функции термостата контролируются электронным блоком управления двигателем (ЭБУ), обеспечивая точное регулирование температуры в зависимости от нагрузок двигателя.

Процесс сгорания в двигателе легкового автомобиля оптимально протекает при рабочей температуре около 230 ° F. Однако в более старых двигателях температура двигателя поддерживалась ниже этого идеального температурного уровня, чтобы предотвратить повреждение компонентов. Поскольку двигателю требуется определенный запас мощности, особенно при работе с полной нагрузкой, обычные термостаты начинают открываться при температуре двигателя приблизительно 110 ° F путем размыкания контура охлаждающей жидкости.

Самый простой тип термостата — это термостат с байпасным клапаном. У них есть чувствительный элемент, содержащий смесь воска и алюминия, которая расширяется при нагревании. Когда двигатель холодный, воск твердый; при расширении чувствительный элемент скользит, открывая клапан и позволяя охлаждающей жидкости течь к радиатору. Пружина растяжения прижимается к чувствительному элементу и закрывает клапан, когда рабочая температура падает ниже уровня открытия термостата. Этот процесс может происходить несколько раз в день, особенно в более холодном климате.

Эта технология, которая надежно работает и по сей день, используется уже несколько десятилетий, но настройку открытой температуры термостата можно лишь слегка отрегулировать, изменив восковую смесь в чувствительном элементе.

Отображение оптимальной производительности

Новые технологии приближают эффективность двигателя и качество сгорания к оптимальным условиям эксплуатации. Поскольку мы приближаем двигатель к желаемому диапазону 230 °, чтобы улучшить как выбросы, так и экономию топлива, нам нужна более совершенная технология термостатов.

Термостат с электрическим приводом (также называемый управляемым по карте) обеспечивает более широкую и быструю работу, чем традиционные термостаты. Помимо механической функции парафинового чувствительного элемента, электрические термостаты включают в себя электрический нагреватель внутри чувствительного элемента. Этот обогреватель управляется ЭБУ автомобиля, который получает информацию о скорости и условиях нагрузки двигателя. Он использует эту информацию для регулирования температуры охлаждающей жидкости. Набор данных или карта хранится в ЭБУ, чтобы определять, когда и как добавляется тепло для обеспечения оптимальной производительности двигателя.

Следовательно, термостат может значительно быстрее влиять на температуру, позволяя двигателю работать при различных нагрузках и рабочих условиях в соответствующем оптимальном диапазоне.

Этот уровень регулирования температуры дает несколько преимуществ:

• оптимальное сгорание за счет повышенной температуры стенок цилиндра и компонентов;
• снижение расхода топлива за счет снижения вязкости моторного масла и, как следствие, уменьшения потерь на трение;
• более низкие выбросы загрязняющих веществ за счет улучшенного сгорания;
• улучшенная выходная мощность при полной нагрузке за счет пониженной температуры охлаждающей жидкости;
• повышенный комфорт за счет более высоких температур охлаждающей жидкости и, как следствие, улучшенных характеристик обогрева салона.

Как это работает

В стандартном режиме работы термостат с электроприводом работает так же, как и обычный термостат, только при более высокой температуре двигателя. Охлаждающая жидкость обтекает парафин чувствительного элемента теплового расширения. При повышении температуры расширяющийся материал плавится, увеличиваясь в размерах и перемещая поршень, что, в свою очередь, увеличивает объем потока охлаждающей жидкости. Если температура падает, пружина толкает поршень обратно в исходное положение, уменьшая расход охлаждающей жидкости или полностью закрывая контур охлаждающей жидкости.

В условиях частичной нагрузки (вождение по городу) термостат стабилизирует двигатель при более высокой температуре, дольше оставаясь закрытым, чтобы получить такие преимущества, как хороший отклик мощности, снижение выбросов и снижение трения (с соответствующим снижением расхода топлива).

При внезапной большой нагрузке срабатывает дополнительный источник тепла с термостатом, управляемым картой. Как только условия сохраненной рабочей карты выполнены, нагревательный элемент, встроенный в расширительный материал, включается системой управления двигателем.Этот дополнительный источник тепла позволяет воску быстрее расширяться, полностью открывая термостат независимо от фактической температуры охлаждающей жидкости, поэтому поток охлаждающей жидкости увеличивается, что немедленно позволяет двигателю работать в оптимальном температурном диапазоне без опасности перегрева.

Поскольку электрический термостат управляется компьютером двигателя и сопоставляется с условиями движения, при устранении внезапного повышенного спроса ток отключается к электронагревательному блоку, и термостат снова действует как традиционный восковой блок с полностью открытой температурой. примерно 230 ° F.Эти действия могут происходить много раз в день, особенно если транспортное средство движется в горах, где двигатель и система охлаждения будут испытывать высокие требования при подъеме на уклон, а затем могут охладиться на 30–50 ° F при спуске с другой стороны. . Прелесть этой концепции и конструкции заключается в том, что они работают совершенно незаметно для водителя и работают в течение всего срока службы термостата без необходимости обслуживания.

Рекомендации для вторичного рынка

Как и обычные термостаты, термостаты с электроприводом не подвержены износу материалов; они не требуют обслуживания и рассчитаны на весь срок службы двигателя.Однако внешние факторы, такие как использование низкокачественной охлаждающей жидкости и отказ от регулярного обслуживания охлаждающей жидкости, могут привести к повреждению материала. Другие возможные причины отказа включают предыдущие повреждения, вызванные термической перегрузкой или загрязнением из-за работ, проведенных в системе охлаждения, например, при замене охлаждающей жидкости или водяного насоса, радиатора, шланга охлаждающей жидкости, ремня ГРМ или клинового ремня. .

Техническим специалистам важно помнить, что термостат, управляемый MAP, является лишь частью более сложной системы охлаждения, состоящей из каналов охлаждающей жидкости в двигателе, камеры смешивания охлаждающей жидкости вокруг термостата, шлангов охлаждающей жидкости, радиатора, электрических вентиляторов и самой охлаждающей жидкости. .При замене неисправных деталей в системе охлаждения, термостаты и / или встроенные термостатические кожухи также должны всегда заменяться одновременно, потому что любая потеря функциональности или даже полный отказ может иметь серьезные последствия, включая повреждение двигателя.

Билл Макнайт, руководитель группы по обучению в MAHLE Aftermarket, Inc., ранее также занимал должность директора по обучению и директора по маркетингу подшипников Clevite. Он представляет продукцию MAHLE Aftermarket для подшипников и поршневых колец на выставках NASCAR, NHRA, дрэг-рейсинг, дизельных мотоспортов, Formula Drift и на большинстве других спортивных площадок.Он является членом PERA и AERA и провел множество презентаций для обеих организаций.

— saVRee

Введение

Термостаты регулируют температуру охлаждающей воды двигателя ( воды рубашки охлаждения ) во время работы двигателя. Термостат позволяет двигателю быстро нагреваться в холодном состоянии и поддерживать заданную температуру после достижения заданной температуры.Термостаты установлены на многих двигателях внутреннего сгорания с водяным охлаждением , оба четырехтактных и двухтактных .

Термостат двигателя

Главный клапан / Первичный клапан

Главный клапан регулирует поток охлаждающей воды двигателя к радиатору. По мере увеличения температуры охлаждающей воды клапан постепенно открывается и выпускает больше охлаждающей воды в радиатор, где она охлаждается.

Компоненты термостата двигателя

Перепускной клапан / вторичный клапан

Когда перепускной клапан открыт, охлаждающая вода обходит радиатор двигателя и циркулирует в замкнутом контуре. При повышении температуры охлаждающей жидкости двигателя перепускной клапан начинает закрываться, и охлаждающая вода направляется в сторону радиатора. Двигатель быстро перегреется, если охлаждающая вода не будет направлена ​​на радиатор для охлаждения.

Зарядный цилиндр

Зарядный цилиндр заполнен парафином , который начинает таять (переход от твердого состояния к жидкому состоянию ) по мере повышения температуры охлаждающей жидкости двигателя. При плавлении воска перепускной клапан закрывается, а главный клапан открывается; это приводит к тому, что охлаждающая вода направляется к радиатору. Когда температура охлаждающей воды ниже, т. Е. Когда двигатель холодный, воск находится в твердом состоянии и перепускной клапан радиатора открыт.

Уплотнение / прокладка

Уплотнение используется для предотвращения нежелательного потока через главный клапан термостата. Седло, на котором находится уплотнение, должно быть чистым для правильной работы уплотнения.

Пружина

Пружина возвращает главный клапан в закрытое положение, как только температура охлаждающей воды упадет ниже определенного значения.

Вторичная пружина

По мере снижения температуры в системе охлаждающей воды парафин зарядного цилиндра меняет состояние, и шток вжимается в зарядный цилиндр.Вторичная пружина позволяет стержню втягиваться до определенной точки, после чего остаточное напряжение пружины предотвращает дальнейшее втягивание стержня.

Выпуск воздуха

Отвод воздуха используется для удаления воздуха ( отвод воздуха ) из системы охлаждающей воды. При установке термостата необходимо убедиться, что воздухозаборник повернут в максимально возможное положение, так как именно здесь будет собираться воздух. Не все термостаты имеют воздухоотводчик.

Видео ниже представляет собой отрывок из онлайн-видеокурса «Основы двигателя внутреннего сгорания» .

Термостат состоит из первичного клапана , вторичного клапана (перепускной клапан) , уплотнения , пружин и зарядного баллона . Цилиндр загрузки заполнен воском с заданной температурой плавления (точка, при которой воск переходит из твердого состояния в жидкое).Парафин меняет свое состояние с твердого на жидкое примерно при 80 ° C в большинстве систем водяного охлаждения двигателя.

После изменения состояния внутри зарядного цилиндра жидкий воск занимает больше места, чем когда он был в твердом состоянии. Шток , вставленный в зарядный цилиндр, линейно выталкивается наружу, так как теперь больше нет места для штока внутри зарядного цилиндра. Шток закрывает перепускной клапан, одновременно открывая главный клапан. Таким образом, температура двигателя контролирует движение штока и, следовательно, количество охлаждающей воды, направляемой в радиатор или в обход радиатора.

Радиатор автомобиля

Термостат имеет пропорциональную характеристику , конструкцию . Температура охлаждающей воды определяет, насколько термостат открывается или закрывается, и направляется ли охлаждающая вода в радиатор или в обход радиатора; это фактически контур обратной связи .

Температура горячей охлаждающей воды (> 80 ° C) = охлаждающая вода направляется в радиатор.

Температура холодной охлаждающей воды (

Хотите узнать больше? Щелкните здесь, чтобы узнать о системе водяного охлаждения двигателя .

Эта 3D-модель показывает все основные компоненты, связанные с типичным термостатом, в том числе:

• Главный клапан
• Выпуск воздуха
• Уплотнение
• Зарядный цилиндр
• Пружина
• Вторичная пружина
• Перепускной клапан

https://auto.howstuffworks.com/how-does-the-thermostat-in-a-cars-cooling-system-work.htm

https://petrolheadgarage.com/Posts/thermostat-cars-cooling-system-work/

— Designing Buildings Wiki

Термостат — это компонент, который является частью системы управления зданием, помогая поддерживать постоянную заданную температуру. Он делает это, измеряя температуру системы и регулируя входную мощность нагрева или охлаждения для достижения требуемой уставки. Термостаты обычно используются в центральном отоплении, кондиционировании воздуха, системах отопления, вентиляции и кондиционирования воздуха, водонагревателях, а также в таких устройствах, как холодильники и духовки.

Оно образовано от греческих слов «термос» (означающих «горячий» или «жаркий») и «стат» (что означает стояние или неподвижные).

Термостат работает как система управления «замкнутым контуром», в которой выходной сигнал влияет на вход для поддержания желаемого выходного значения. Это достигается за счет обратной связи. Например, котел может иметь термостат температуры , который контролирует уровень теплового комфорта в здании и отправляет сигнал обратной связи, чтобы гарантировать, что контроллер поддерживает заданную температуру.

Обычные типы термостата используют биметаллические ленты или газонаполненные сильфоны.

Биметаллическая полоса состоит из двух кусков металла разных типов, скрепленных вместе в полосу, образующую мост в электрической цепи, подключенной к системе нагрева или охлаждения. Когда полоса изменяет температуру, два металла расширяются или сжимаются по-разному, слегка изгибая или выпрямляя полосу и в конечном итоге разрывая или замыкая цепь и тем самым активируя или деактивируя систему нагрева или охлаждения.Недостатком биметаллических полос является то, что они могут относительно медленно реагировать на изменения температуры.

Газонаполненные сильфоны закрыты парой металлических дисков. Газ в сильфоне расширяется при повышении температуры, раздвигая диски и отключая систему. Этот тип термостата обычно реагирует быстрее, чем термостат из биметаллической ленты.

Термостаты могут работать независимо или как часть более сложной системы.Например, в большинстве бытовых радиаторов есть термостатический радиаторный клапан, который позволяет локально контролировать количество горячей воды, попадающей в радиатор. Кроме того, котел может иметь органы управления, позволяющие регулировать температуру воды на выходе из котла. Затем обычно имеется центральный термостат , который позволяет жильцам регулировать температуру в здании или его части в целом.

Некоторые термостаты могут быть подключены к другим системам управления, таким как таймеры или более сложные системы автоматизации и управления зданиями (BACS).

В последнее время возросла популярность «умных» термостатов , которые позволяют управлять температурой здания удаленно с помощью смартфона, планшета или другого устройства. Пользователи могут запрограммировать термостат на включение или выключение обогрева в определенное время, а некоторые модели могут «разумно» узнать о здании и о том, сколько времени требуется для нагрева или охлаждения, а также о предпочтениях и привычках пассажиры. Это может помочь более эффективно использовать энергию.

Как термостаты контролируют температуру — И услуги

В течение года вы настраиваете свой термостат на обогрев или охлаждение дома, но задумывались ли вы, как именно термостат работает? Чтобы понять внутреннюю работу домашнего термостата, мы начнем с понимания базового механического нецифрового термостата.

Ртутный переключатель

Если вы когда-либо жили в старом доме, возможно, у вас был термостат, который требовал от вас перемещения ползунка в верхней части термостата вдоль указателя температуры.Перемещение ползунка вверх или вниз включает или выключает систему. Внутри термостата находится небольшой стеклянный флакон с ртутью. Возможно, вы знакомы с ртутью, если когда-либо использовали традиционный термометр для измерения температуры. Две характеристики ртути делают ее идеальным вариантом для термостатов. Во-первых, ртуть легко проводит электричество, а во-вторых, жидкое состояние металла позволяет ему легко течь, как вода. Внутри стеклянного пузырька с ртутью есть три очень тонких провода. Одна проволока проходит по дну флакона, поэтому она всегда контактирует со ртутью.Два других провода находятся слева и справа от флакона, и ртуть касается одного из проводов, когда флакон наклонен. Наклоните флакон влево, и ртуть коснется нижнего и левого проводов. Наклоните флакон вправо, и ртуть коснется нижнего и правого проводов.

Спиральные биметаллические полосковые термометры

Старые термостаты имеют две спиральные биметаллические полоски, которые работают как термометры для системы отопления и охлаждения. Первая полоса — это та, которую вы видите в верхней части термостата, которая указывает настройку термостата.Вторая биметаллическая полоса — это то, как термостат отображает текущую температуру в комнате. Биметаллическая полоса состоит из двух разных металлов, соединенных в одну полосу. Каждый металл реагирует на тепло и холод, расширяясь на определенную величину в зависимости от изменения температуры. Когда тепло подается на свернутую в биметаллическую ленту, она расширяется и раскручивается. Полоса сжимается и скручивается более плотно при воздействии низких температур. Катушка прикреплена к ртутному переключателю, так что катушка разматывается и сжимается, пузырек с ртутью наклоняется влево или вправо.

Переключатели термостата

Переключатели внутри термостата работают для управления настройкой нагрева / охлаждения и циркуляционным вентилятором. Когда вы перемещаете переключатель с нагрева / охлаждения или включения / выключения, вы фактически перемещаете маленькие металлические шарики по каналу, чтобы войти в контакт с определенной частью платы управления внутри термостата.

Собираем все вместе

Включение отопления в вашем доме путем увеличения настройки температуры перемещает ртутный переключатель и биметаллическую катушку влево.Электрический ток проходит через ртуть внутри флакона к реле, которое включает циркуляционный вентилятор и нагреватель. По мере повышения температуры в помещении катушки медленно разматываются и начинают поворачивать ртутный переключатель вправо. Как только пузырек с ртутью выровняется, электрический ток перестает проходить через ртуть, тем самым отключая нагреватель и циркуляционный вентилятор.

Тот же процесс используется для вашей системы кондиционирования воздуха, за исключением того, что ртутный переключатель наклонен вправо, таким образом, включаются охлаждающие компоненты вашей системы HVAC.

Энергоэффективность и цифровые термостаты

Цифровые термостаты более эффективны, чем механические термостаты, потому что сложные алгоритмы управляют питанием системы отопления, вентиляции и кондиционирования воздуха.

Предупреждающие знаки Pdd24.com

Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке.

** Нумерация дорожных знаков соответствует ГОСТу Р 52290-2004.

Обозначение необорудованного шлагбаумом переезда через железную дорогу: 1.3.1  — с одним путем, 1.3.2  — с двумя путями и более.

Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов.

Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.

Разводной мост или паромная переправа.

Выезд на набережную или берег.

Закругление дороги малого радиуса или с ограниченной видимостью: 1.11.1  — направо, 1.11.2  — налево.

Участок дороги с опасными поворотами: 1. 12.1  — с первым поворотом направо, 1.12.2  — с первым поворотом налево.

Участок дороги с повышенной скользкостью проезжей части.

Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).

Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.

Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств.

Участок дороги, на котором съезд на обочину опасен.

Сужение с обеих сторон — 1.20.1 , справа — 1.20.2 , слева — 1.20.3 .

Начало участка дороги (проезжей части) с встречным движением.

Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей.

1.28. «Падение камней».

Участок дороги, на котором возможны обвалы, оползни, падение камней.

Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена.

Участок дороги, на котором образовался затор.

Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками.

Направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги.

Направления движения на Т-образном перекрестке или разветвлении дорог. Направления объезда ремонтируемого участка дороги.

Обозначение приближения к перекрестку, участок которого обозначен разметкой 1.26  и на который запрещается выезжать, если впереди по пути следования образовался затор, который вынудит водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении, за исключением поворота направо или налево в случаях, установленных настоящими Правилами.

Предупреждающие знаки 1.1 , 1.2 , 1.5 — 1.33  вне населенных пунктов устанавливаются на расстоянии 150 — 300 м, в населенных пунктах — на расстоянии 50 — 100 м до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии, которое в этом случае указывается на табличке 8.1.1 .

Знаки 1. 13  и 1.14  могут устанавливаться без таблички 8.1.1  непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.

Знак 1.25  при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1  на расстоянии 10 — 15 м до места проведения работ.

Знак 1.32  применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Знак 1.35  устанавливается на границе перекрестка. В случае если на сложных перекрестках невозможно установить дорожный знак на границе перекрестка, его устанавливают на расстоянии не более 30 метров до границы перекрестка.

Вне населенных пунктов знаки 1.1 , 1.2 , 1.9 , 1.10 , 1.23  и 1.25  повторяются. Второй знак устанавливается на расстоянии не менее 50 м до начала опасного участка. Знаки 1.23  и 1.25  повторяются и в населенных пунктах непосредственно в начале опасного участка.

Предупреждающие знаки ПДД | Новые 2020 с пояснениями

Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке.

1.1 «Железнодорожный переезд со шлагбаумом». (комментарий)

1.2 «Железнодорожный переезд без шлагбаума». (комментарий)

1.3.1 «Однопутная железная дорога». Обозначение необорудованного шлагбаумом переезда через железную дорогу с одним путем. (комментарий)

1.3.2 «Многопутная железная дорога». Обозначение необорудованного шлагбаумом переезда через железную дорогу с двумя путями и более. (комментарий)

1.4.1 — 1.4.6 «Приближение к железнодорожному переезду». Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов. (комментарий)

1.5 «Пересечение с трамвайной линией».  (комментарий)

1.6 «Пересечение равнозначных дорог». (комментарий)

1.7 «Пересечение с круговым движением». (комментарий)

1.8 «Светофорное регулирование». Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором. (комментарий)

1.9 «Разводной мост». Разводной мост или паромная переправа. (комментарий)

1.10 «Выезд на набережную». Выезд на набережную или берег. (комментарий)

1.11.1 «Опасный поворот». Закругление дороги малого радиуса или с ограниченной видимостью — направо. (комментарий)

1.11.2 «Опасный поворот». Закругление дороги малого радиуса или с ограниченной видимостью — налево. (комментарий)

1.12.1 «Опасные повороты». Участок дороги с опасными поворотами с первым поворотом направо. (комментарий)

1.12.2 «Опасные повороты». Участок дороги с опасными поворотами с первым поворотом налево. (комментарий)

1.13 «Крутой спуск». (комментарий)

1.14 «Крутой подъем». (комментарий)

1.15 «Скользкая дорога». Участок дороги с повышенной скользкостью проезжей части. (комментарий)

1.16 «Неровная дорога». Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное). (комментарий)

1.17 «Искусственная неровность». Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости. (комментарий)

1.18 «Выброс гравия». Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств. (комментарий)

1.19 «Опасная обочина». Участок дороги, на котором съезд на обочину опасен. (комментарий)

1.20.1 «Сужение дороги». Сужение с обеих сторон. (комментарий)

1.20.2 «Сужение дороги». Сужение справа. (комментарий)

1.20.3 «Сужение дороги». Сужение с слева. (комментарий)

1.21 «Двустороннее движение». Начало участка дороги (проезжей части) с встречным движением. (комментарий)

1.22 «Пешеходный переход». Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1 и 1.14.2. (комментарий)

1.23 «Дети». Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей. (комментарий)

1.24 «Пересечение с велосипедной дорожкой». (комментарий)

1.25 «Дорожные работы». (комментарий)

1.26 «Перегон скота». (комментарий)

1.27 «Дикие животные». (комментарий)

1.28 «Падение камней». Участок дороги, на котором возможны обвалы, оползни, падение камней. (комментарий)

1.29 «Боковой ветер». (комментарий)

1.30 «Низколетящие самолеты». (комментарий)

1.31 «Тоннель». Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена. (комментарий)

1.32 «Затор». Участок дороги, на котором образовался затор. (комментарий)

1.33 «Прочие опасности». Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками. (комментарий)

1.34.1 «Направление поворота». Направление движения на закруглении дороги малого радиуса с ограниченной видимостью — направо. Направление объезда ремонтируемого участка дороги. (комментарий)

1.34.2 «Направление поворота». Направление движения на закруглении дороги малого радиуса с ограниченной видимостью — налево. Направление объезда ремонтируемого участка дороги. (комментарий)

1.35 «Участок перекрестка». Знак 1.35 – знак участка перекрёстка, устанавливаемый на границе перекрёстка. (комментарий)

1.34.3 «Направление поворота». Направления движения на Т-образном перекрестке или разветвлении дорог. Направления объезда ремонтируемого участка дороги. (комментарий)
Предупреждающие знаки 1.1, 1.2, 1.5 — 1.33 вне населенных пунктов устанавливаются на расстоянии 150 — 300 м, в населенных пунктах — на расстоянии 50 — 100 м до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии, которое в этом случае указывается на табличке 8.1.1.

Знаки 1.13 и 1.14 могут устанавливаться без таблички 8.1.1 непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.

Знак 1.25 при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1 на расстоянии 10 — 15 м до места проведения работ.

Знак 1.32 применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25 повторяются. Второй знак устанавливается на расстоянии не менее 50 м до начала опасного участка. Знаки 1.23 и 1.25 повторяются и в населенных пунктах непосредственно в начале опасного участка.

У каждого знака есть более полное описание. Достаточно только перейти по ссылке. Если есть вопросы, то задавайте их в комментариях на autoass.

Содержание статьи:

• предупреждающие знаки
• предупреждающие дорожные знаки
• предупреждающие знаки дорожного движения
• предупреждающие знаки пдд

ПДД РФ 2021 — Приложение 1: Предупреждающие знаки

Дорожные знаки (по ГОСТу Р 52289-2004 и ГОСТу Р 52290-2004)

Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке.

1.1. «Железнодорожный переезд со шлагбаумом»

1.2. «Железнодорожный переезд без шлагбаума»

1.3.1. «Однопутная железная дорога»
Обозначение необорудованного шлагбаумом переезда через железную дорогу с одним путем.

1.3.2. «Многопутная железная дорога»
Обозначение необорудованного шлагбаумом переезда через железную дорогу с двумя путями и более.

1.4.1.-1.4.6. «Приближение к железнодорожному переезду»
Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов

1.5. «Пересечение с трамвайной линией»

1.6. «Пересечение равнозначных дорог»

1.7. «Пересечение с круговым движением»

1.8. «Светофорное регулирование»
Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.

1.9. «Разводной мост»
Разводной мост или паромная переправа.

1.10. «Выезд на набережную»
Выезд на набережную или берег.

1.11.1. «Опасный поворот»
Закругление дороги малого радиуса или с ограниченной видимостью направо.

1.11.2. «Опасный поворот»
Закругление дороги малого радиуса или с ограниченной видимостью налево.

1.12.1. «Опасные повороты»
Участок дороги с опасными поворотами, с первым поворотом направо.

1.12.2. «Опасные повороты»
Участок дороги с опасными поворотами, с первым поворотом налево.

1.13. «Крутой спуск»

1.14. «Крутой подъем»

1.15. «Скользкая дорога»
Участок дороги с повышенной скользкостью проезжей части.

1.16. «Неровная дорога»
Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).

1.17. «Исскуственная неровность»
Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.

1.18. «Выброс гравия»
Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств.

1.19. «Опасная обочина»
Участок дороги, на котором съезд на обочину опасен.

1.20.1. «Сужение дороги»
С обеих сторон.


1.20.2. «Сужение дороги»
Справа.


1.20.3. «Сужение дороги»
Слева.


1.21. «Двустороннее движение»
Начало участка дороги (проезжей части) с встречным движением.


1.22. «Пешеходный переход»
Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1—1.14.2.


1.23. «Дети»
Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей.


1.24. «Пересечение с велосипедной дорожкой или велопешеходной дорожкой»


1.25. «Дорожные работы»


1.26. «Перегон скота»


1.27. «Дикие животные»


1.28. «Падение камней»
Участок дороги, на котором возможны обвалы, оползни, падение камней.


1.29. «Боковой ветер»


1.30. «Низколетящие самолеты»


1.31. «Тоннель»
Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена.


1.32. «Затор»
Участок дороги, на котором образовался затор.


1.33. «Прочие опасности»
Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками.


1.34.1.-1.34.2. «Направление поворота»
Направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги.


1.34.3. «Направление поворота»
Направления движения на Т-образном перекрестке или разветвлении дорог. Направления объезда ремонтируемого участка дороги.


1.35. «Участок перекрестка». Обозначение приближения к перекрестку, участок которого обозначен разметкой 1.26 и на который запрещается выезжать, если впереди по пути следования образовался затор, который вынудит водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении, за исключением поворота направо или налево в случаях, установленных настоящими Правилами.

Предупреждающие знаки 1.1, 1.2, 1.5—1.33 вне населенных пунктов устанавливаются на расстоянии 150—300 м, в населенных пунктах на расстоянии 50—100 м до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии, которое в этом случае указывается на табличке 8.1.1.


Знаки 1.13 и 1.14 могут устанавливаться без таблички 8.1.1 непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.

Знак 1.25 при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1 на расстоянии 10—15 м до места проведения работ.


Знак 1.32 применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25 повторяются. Второй знак устанавливается на расстоянии не менее 50 м до начала опасного участка. Знаки 1.23 и 1.25 повторяются и в населенных пунктах непосредственно в начале опасного участка.

Знак 1.35 устанавливается на границе перекрестка. В случае если на сложных перекрестках невозможно установить дорожный знак на границе перекрестка, его устанавливают на расстоянии не более 30 метров до границы перекрестка

Предупреждающие знаки ПДД РФ 2021 года с Комментариями, пояснениями и иллюстрациями (включая последние изменения и дополнения)

Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке.

1.1 *(1) «Железнодорожный переезд со шлагбаумом».

1.2 «Железнодорожный переезд без шлагбаума».

1.3.1 «Однопутная железная дорога», 1.3.2 «Многопутная железная дорога». Обозначение необорудованного шлагбаумом переезда через железную дорогу: 1.3.1 — с одним путем, 1.3.2 — с двумя путями и более.

Бесплатная юридическая консультация по телефонам:

1.4.1-1.4.6 «Приближение к железнодорожному переезду». Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов.

1.5 «Пересечение с трамвайной линией».

1.6 «Пересечение равнозначных дорог».

1.7 «Пересечение с круговым движением».

1.8 «Светофорное регулирование». Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.

1.9 «Разводной мост». Разводной мост или паромная переправа.

1.10 «Выезд на набережную». Выезд на набережную или берег.

1.11.1, 1.11.2 «Опасный поворот». Закругление дороги малого радиуса или с ограниченной видимостью: 1.11.1 — направо, 1.11.2 — налево.

1.12.1, 1.12.2 «Опасные повороты». Участок дороги с опасными поворотами: 1.12.1 — с первым поворотом направо, 1.12.2 — с первым поворотом налево.

1.13 «Крутой спуск».

1.14 «Крутой подъем».

1.15 «Скользкая дорога». Участок дороги с повышенной скользкостью проезжей части.

1.16 «Неровная дорога». Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).

1.17 «Искусственная неровность». Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.

1.18 «Выброс гравия». Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств.

1.19 «Опасная обочина». Участок дороги, на котором съезд на обочину опасен.

1.20.1-1.20.3 «Сужение дороги». Сужение с обеих сторон — 1.20.1, справа — 1.20.2, слева — 1. 20.3.

1.21 «Двустороннее движение». Начало участка дороги (проезжей части) с встречным движением.

1.22 «Пешеходный переход». Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1 и 1.14.2.

1.23 «Дети». Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей.

1.24 «Пересечение с велосипедной дорожкой или велопешеходной дорожкой».

1.25 «Дорожные работы».

1.26 «Перегон скота».

1.27 «Дикие животные».

1.28 «Падение камней». Участок дороги, на котором возможны обвалы, оползни, падение камней.

1.29 «Боковой ветер».

1.30 «Низколетящие самолеты».

1.31 «Тоннель». Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена.

1.32 «Затор». Участок дороги, на котором образовался затор.

1.33 «Прочие опасности». Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками.

1.34.1, 1.34.2 «Направление поворота». Направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги.

1.34.3 «Направление поворота». Направления движения на Т-образном перекрестке или разветвлении дорог. Направления объезда ремонтируемого участка дороги.

1.35. «Участок перекрестка». Обозначение приближения к перекрестку, участок которого обозначен разметкой 1.26 и на который запрещается выезжать, если впереди по пути следования образовался затор, который вынудит водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении, за исключением поворота направо или налево в случаях, установленных настоящими Правилами.

Предупреждающие знаки 1.1, 1.2, 1.5-1.33 вне населенных пунктов устанавливаются на расстоянии 150-300 м, в населенных пунктах — на расстоянии 50-100 м до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии, которое в этом случае указывается на табличке 8.1.1.

Знаки 1.13 и 1.14 могут устанавливаться без таблички 8.1.1 непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.

Знак 1.25 при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1 на расстоянии 10-15 м до места проведения работ.

Знак 1.32 применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Знак 1.35 устанавливается на границе перекрестка. В случае если на сложных перекрестках невозможно установить дорожный знак на границе перекрестка, его устанавливают на расстоянии не более 30 метров до границы перекрестка.

Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25 повторяются. Второй знак устанавливается на расстоянии не менее 50 м до начала опасного участка. Знаки 1.23 и 1.25 повторяются и в населенных пунктах непосредственно в начале опасного участка.

──────────────────────────────────────
*(1) Нумерация дорожных знаков соответствует ГОСТу Р 52290-2004.

Комментарий к ПДД: Предупреждающие дорожные знаки

Предупреждающие знаки устанавливают в зависимости от разрешенной скорости движения, условий видимости и возможности их размещения на расстоянии 150-300 метров от начала опасного участка вне населенных пунктов и 50-100 метров — в населенных пунктах. При необходимости эти знаки могут быть установлены и на другом расстоянии с дополнительной табличкой 7.1.1.

Если между предупреждающим знаком и началом опасного участка имеется перекресток, за этим перекрестком допускается устанавливать повторный предупреждающий знак с табличкой 7.1.1. Если расстояние между началом опасного участка и перекрестком менее 20 метров, то на пересекающей дороге допускается устанавливать соответствующий знак с табличкой 7. 1.3. или 7.1.4. на расстоянии до 50 метров от перекрестка.

Знаки 1.1, 1.2 (железнодорожный переезд со шлагбаумом и без него), 1.9 (разводной мост), 1.10 (выезд на набережную или берег), 1.21 (дети), 1.23 (дорожные работы) должны повторяться вне населенных пунктов, а знаки 1.21 и 1.23 — и в населенных пунктах. Второй знак должен быть установлен на расстоянии не менее 50 метров от начала опасного участка.

Ниже приводится описание предупреждающих знаков.

1.1. «Железнодорожный переезд со шлагбаумом».

1.2. «Железнодорожный переезд без шлагбаума».

Знаки 1.1 и 1.2 устанавливаются перед всеми железнодорожными переездами, соответственно оборудованными или не оборудованными шлагбаумами. Указанные знаки дублируются на дорогах с тремя и более полосами для движения в обоих направлениях, а также на дорогах с одной или двумя полосами для движения в обоих направлениях, если расстояние видимости переезда вне населенных пунктов менее 300 метров, а в населенных пунктах — менее 100 метров.

Если дорога пересекает переезды, расстояние между которыми менее 50 метров, то знаки 1.1 или 1.2 устанавливаются только перед первым переездом, в остальных случаях — перед каждым переездом.

Если дорога проходит параллельно железной дороге на расстоянии от 20 до 50 метров, то на пересекающей их дороге дополнительно устанавливается знак 1.1 или 1.2 с табличкой 7.1.1.

Если расстояние между дорогами менее 20 метров, то знаки 1.1 или 1.2 с табличкой 7.1.3 или 7.1.4 должны быть установлены перед пересечением с дорогой, ведущей в сторону переезда, на расстоянии 50 метров от пересечения.

Движение через нерегулируемый ж/д переезд разрешается только в том случае, если водитель транспортного средства тщательно оценил обстановку и убедился в отсутствии приближающегося к переезду поезда (локомотива, дрезины).

При наличии дежурного по переезду участники движения должны выполнять его распоряжения, касающиеся порядка движения, даже если они противоречат сигналам светофора и требованиям дорожных знаков.

1.3.1 «Однопутная железная дорога», 1.3.2 «Многопутная железная дорога».

Обозначение необорудованного шлагбаумом переезда через железную дорогу: 1.3.1 — с одним путем, 1.3.2 — с двумя путями и более.

Знаки 1.3.1 и 1.3.2 при наличии на железнодорожном переезде светофорной сигнализации устанавливают на одной опоре со светофором, а при его отсутствии — на расстоянии не менее 20 метров от ближайшего рельса *(144).

1.4.1-1.4.6 «Приближение к железнодорожному переезду». Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов.

Знаки 1.4.1-1.4.3 устанавливают с правой стороны дороги, а знаки 1.4.4-1.4.6 — с левой. Знаки 1.4.1 и 1.4.4 устанавливают под первым по ходу движения знаком 1.1 или 1.2, знаки 1.4.3 и 1.4.6 — под вторым знаком 1.1 или 1.2, а знаки 1.4.2 и 1.4.5 — самостоятельно, на равном расстоянии между первым и вторым знаком 1.1 или 1.2.

В населенных пунктах эти знаки не устанавливают. Если дорога пересекает близко расположенные железнодорожные пути, расстояние между которыми менее 50 м, то знаки 1.1 или 1.2 устанавливают только перед первым переездом, а при больших расстояниях — перед каждым переездом.

1.5 «Пересечение с трамвайной линией».

Предупреждает о пересечении с трамвайными путями вне перекрестка, а также перед перекрестком, если видимость трамвайных путей менее 50 метров.

Если дорога проходит параллельно трамвайным путям на расстоянии 20 метров, то знак 1.5 с табличкой 7.1.3 и 7.1.4 устанавливается перед пересечением с дорогой, ведущей в сторону трамвайных путей, на расстоянии 50 метров от пересечения.

1.6 «Пересечение равнозначных дорог».

При наличии такого знака дороги считаются равнозначными. Знак устанавливают, если расстояние видимости перекрестка при подъезде к нему вне населенных пунктов менее 150 м, а в населенных пунктах менее 50 метров.

1.7 «Пересечение с круговым движением».

Предупреждает о пересечении дорог, на котором движение осуществляется в указанном стрелками направлении. Знак устанавливают вне населенных пунктов перед каждым пересечением, на котором установлен знак 4.3 «Круговое движение», а в населенных пунктах — перед пересечением, расстояние видимости которого менее 50 метров, а также перед каждым пересечением с круговым движением, не имеющим стационарного освещения.

1.8 «Светофорное регулирование». Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.

В населенных пунктах знак предупреждает о приближении к перекрестку, пешеходному переходу или участку дороги, движение на котором регулируется светофором, если расстояние видимости светофора менее 100 метров. Этот знак устанавливают также перед первым после въезда в населенный пункт перекрестком или пешеходным переходом со светофорным регулированием.

1.9 «Разводной мост». Разводной мост или паромная переправа.

Порядок въезда и выезда с парома определяет дежурный по паромной переправе.

1.10 «Выезд на набережную». Выезд на набережную или берег.

Данный знак устанавливается перед участками дорог, выходящими на набережную или берег какого-либо водоема. Указанный знак устанавливается независимо от наличия дорожного ограждения.

1.11.1, 1.11.2 «Опасный поворот».

Закругление дороги малого радиуса или с ограниченной видимостью: 1.11.1 — направо; 1.11.2 — налево.

Знаки 1.11.1 и 1.11.2 устанавливаются перед кривыми в плане, если отношение скорости при проезде по опасному участку к скорости, характерной для предшествующего участка (коэффициент безопасности), менее 0,6, а также перед кривыми в плане, на которых расстояние видимости встречного автомобиля при скорости, характерной для предшествующей кривой участка дороги, меньше минимального расстояния видимости, обеспечивающего безопасность движения.

1.12.1, 1.12.2 «Опасные повороты».

Участок дороги с опасными поворотами: 1.12.1 — с первым поворотом направо, 1.12.2 — с первым поворотом налево.

Данные знаки устанавливаются перед двумя и более следующими друг за другом кривыми в плане, если перед первой из них в соответствии с требованиями должен быть установлен соответственно знак 1. 11.1 и 1.11.2 и расстояние между соседними кривыми менее 300 метров.

1.13 «Крутой спуск».

Предупреждает о наличии спуска с повышенной опасностью для движения. Крутизна уклона указана на знаке. Если участок спуска не просматривается на всем протяжении или его длина превышает 0,5 км, со знаком 1.13 применяется табличка 7.2.1.

1.14 «Крутой подъем».

Предупреждает о наличии подъема, крутизна которого указана на знаке. Если участок подъема не просматривается на всем протяжении или его длина превышает 0,5 км, со знаком 1.14 применяется табличка 7.2.1.

Вышеуказанные знаки 1.13 и 1.14 устанавливаются соответственно перед спуском или подъемом, если длина участка дороги на уклоне при соответствующей величине уклона больше определенной величины. В случае если спуски и подъемы следуют друг за другом, знаки 1.13 и 1.14 (без таблички 7.1.1) допускается устанавливать в непосредственной близости перед началом спуска или подъема *(145).

1.15 «Скользкая дорога».

Участок дороги с повышенной скользкостью проезжей части. Предупреждает водителей о том, что участок дороги имеет повышенную скользкость, а коэффициент сцепления шин с покрытием во влажном состоянии менее 0,3.

В сухом состоянии практически все твердые усовершенствованные покрытия обеспечивают высокий коэффициент сцепления. Однако во влажном состоянии покрытия из каменных материалов и битумоминеральных смесей обладают повышенной скользкостью.

1.16 «Неровная дорога».

Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).

Особенно опасны такие участки для двухколесных транспортных средств и легковых автомобилей. Требования к состоянию покрытия определяются ГОСТ Р 50597-93 «Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения».

1.17. «Искусственная неровность». Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.

1.18 «Выброс гравия». Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств. Как правило, выброс каменных частиц из-под колес автомобилей имеет место на участках дорог, где проводится ремонт покрытия.

1.19 «Опасная обочина». Участок дороги, на котором съезд на обочину опасен.

1.20.1-1.20.3 «Сужение дороги». Сужение с обеих сторон — 1.20.1, справа — 1.20.2, слева — 1.20.3.

Сужение с обеих сторон — 1.18.1, справа — 1.18.2, слева — 1.18.3. В населенных пунктах знаки устанавливают на участках дорог, на которых ширина проезжей части уменьшается на одну полосу или более; вне населенных пунктов эти знаки указывают на уменьшение ширины проезжей части более чем на 0,5 метра. Знак также предупреждает об искусственных сооружениях с узкой проезжей частью.

Вне населенных пунктов знак устанавливается также перед мостами, путепроводами, эстакадами и тоннелями, если ширина проезжей части в пределах искусственного сооружения равна или меньше, чем на подходах к нему, а в населенных пунктах — если ширина проезжей части в пределах искусственного сооружения меньше, чем на подходах к нему.

1.21 «Двустороннее движение». Начало участка дороги (проезжей части) с встречным движением. Начало участка дороги (проезжей части) с встречным движением. Предупреждает об участке дороги с встречным движением, которому предшествовал участок дороги с односторонним движением. Такие участки могут быть, например, в месте, где дорога с разделительной полосой переходит в дорогу с двусторонним движением, или где в связи с ремонтом на одной проезжей части временно организовано двустороннее движение.

1.22 «Пешеходный переход». Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1 и 1.14.2. В населенных пунктах этот знак устанавливают при видимости перехода с расстояния менее 150 метров. Вне населенных пунктов он предупреждает о любых нерегулируемых переходах, обозначенных соответствующими знаками и (или) разметкой.

Знак допускается не устанавливать перед пешеходными переходами, расположенными на перекрестках.

1.23 «Дети». Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей. Этот знак как особо важный должен повторяться, причем первый знак устанавливается на расстоянии 100 метров, а второй — не менее 50 метров от начала опасного участка *(146).

1.24 «Пересечение с велосипедной дорожкой». Знак 1.24 устанавливается перед пересечениями велосипедной дорожки, обозначенной знаком 4.5, с дорогой, если они расположены вне перекрестков.

На нерегулируемом пересечении велосипедной дорожки (обозначается знаком 4.5) велосипедисты, находящиеся на ней, должны уступить дорогу транспортным средствам, движущимся по дороге, которую они пересекают (пункт 24.4 ПДД РФ).

1.25 «Дорожные работы». Предупреждает о том, что впереди ведутся работы на проезжей части, обочинах, разделительной полосе, тротуарах. Особую опасность эти участки представляют в темное время суток, так как в этих местах могут находиться строительные материалы, дорожные машины и механизмы, оставленные без должного их обозначения и освещения.

1.26 «Перегон скота».

Предупреждает об участке дороги вдоль неогороженных пастбищ, скотных дворов, ферм, а также о местах для перегона скота через дорогу.

1.27 «Дикие животные».

Предупреждает о том, что на участке дороги возможно появление диких животных (кабанов, оленей, лосей), столкновение с которыми представляет опасность. Знак 1.25 устанавливается обычно перед проходящими по территории заповедников, охотничьих и иных хозяйств и т.п. участками дорог, где возможно появление диких животных.

1.28 «Падение камней».

Участок дороги, на котором возможны обвалы, оползни, падение камней. Применяется, как правило, на горных дорогах или дорогах, проходящих вдоль крутого склона.

1.29 «Боковой ветер».

Предупреждает о том, что на участке дороги возможен сильный боковой ветер. Эти участки представляют большую опасность для водителей легковых автомобилей, двухколесных транспортных средств, а при сильных порывах ветра — для крупногабаритных автомобилей и автобусов. При обледенелом покрытии такая боковая сила может сдвинуть автомобиль. Однако даже при значительно меньшей силе ветра вследствие эластичности шин автомобиль существенно отклоняется от прямолинейного движения, поэтому такое отклонение водитель должен компенсировать своевременным поворотом рулевого колеса. При движении на большой скорости сильный порывистый ветер может привести к потере управления и повлечь ДТП.

Участками, на которых наиболее вероятен сильный ветер, обычно являются горные ущелья, участки дорог вдоль водоемов, подъезды к большим мостам и т.п.

1.30 «Низколетящие самолеты».

Предупреждает об участке дороги, над которым на небольшой высоте возможен пролет самолетов или вертолетов.

1.31 «Тоннель».

Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена. Знак 1.31 устанавливается перед тоннелями, в которых отсутствует искусственное освещение, а также перед тоннелями, въездные порталы которых из-за рельефа местности видны с расстояния менее 150 метров.

1.32 «Затор». Участок дороги, на котором образовался затор.

1.33 «Прочие опасности».

Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками. Этот знак может быть установлен, например, на участке дороги, где возможно частое появление тумана.

1.34.1, 1.34.2 «Направление поворота».

Направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги. Эти знаки служат для ориентирования водителя в дальнейшем направлении дороги на «закрытых» поворотах. Их устанавливают также на центральных островках перекрестков с круговым движением (напротив соответствующего въезда).

Предупреждающие знаки 1. 1, 1.2, 1.5-1.33 вне населенных пунктов устанавливаются на расстоянии 150-300 метров, в населенных пунктах — на расстоянии 50-100 метров до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии.

Знаки 1.13 и 1.14 могут устанавливаться без таблички 8.1.1 непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.

Знак 1.25 при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1 на расстоянии 10-15 метров до места проведения работ.

Знак 1.32 применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25 повторяются. Второй знак устанавливается на расстоянии не менее 50 метров до начала опасного участка. Знаки 1.23 и 1.25 повторяются и в населенных пунктах непосредственно в начале опасного участка *(147).

Знаки правил дорожного движения: обозначения, пояснения

Согласно Приложению 1 Правил дорожного движения Российской Федерации дорожные знаки классифицируются на 8 групп. Каждая группа несет участникам транспортного трансфера определенную информацию.

Предупреждающие знаки

Основная особенность предупреждающих знаков – это форма указателя. На трассе их можно заметить благодаря треугольной конфигурации в красной окантовке (в ограниченном количестве встречается крестообразная и прямоугольная модель). На белом фоне нанесены символы черным цветом (красные обозначения встречаются только на прямоугольных формах).

Внимание: предупреждающую метку устанавливают заблаговременно до опасного участка. Расстояние составляет не менее 50 метров (в отдельных случаях до 100 метров) на территории населенного пункта и 150-300 метров за его пределами. Если отсутствует возможность установки знака в положенном месте, на полотне указателя отображают метраж до опасной зоны.

Знаки приоритета

Знаки приоритета информируют об очередности пересечения перекрестков, проезжих частей или нестандартно узких участков дорожного полотна. То есть это сегмент трассы со сложным автомобильным движением.

Табличка «Главная дорога» устанавливается непосредственно перед нерегулируемым перекрестком, местоположение которого характеризуется отсутствием светофора; ее сфера влияния распространяется до отметки «Конец главной дороги».

Большая группа знаков приоритета указывает на пересечение и примыкание второстепенной дороги (справа, слева, под углом 45 градусов).

«Движение без остановки запрещено» устанавливают возле шлагбаумов железных дорог.

Знак «Уступите дорогу» сообщает об очередности проезда в месте пересечения.

«Преимущество встречного движения» означает запрет въезда на узкий участок дороги, где имеется встречное движение.

Запрещающие знаки

Данная группа оформляется в виде круга, окантованного красной линией. Основной фон – белый, но встречается красное и синее поле. Информация наносится черной краской (иногда белой, серой, красной).

Внимание: запрет может носить категоричную форму, а может разрешать движение с предельной осторожностью.

В качестве исключения можно рассматривать проезд автомобиля со спецсигналами (скорая помощь, полиция и т.д.) для которого запрещающих знаков не существует.

Предписывающие знаки

Предписывающие технические средства устанавливают возле участка дороги, где действует предписание. Они указывают направление движения, обозначают круговой маршрут, наличие велосипедной и(или) пешеходной дорожки, направление объезда препятствия, ограничения минимальной скорости, направление движения автотранспорта с опасным грузом.

Внимание: таблички выпускаются в виде треугольников с красной окантовкой, где на белом фоне изображены черные пиктограммы. На прямоугольных формах начерчены от одной до трех прямых красных линий или изображение, напоминающее кавычки. Крестообразные конструкции не несут какой-либо информации, просто их форма указывает на наличие железнодорожных путей.

Знаки особых предписаний

Данная группа предназначена для ввода или отмены специального авторежима. Они изготавливаются в виде прямоугольной формы преимущественно синего /голубого цвета, в ряде случаев фон бывает зеленым.

Знаки предупреждают о следующих особенностях дорожного движения:

• наличии скоростной автомагистрали и ее конце;
• наличии дороги только для автомобилей, автобусов, мотоциклов;
• шоссе с односторонним движением и выездах на него;
• реверсном движении и выезде на дорогу с таким ходом;
• существовании автотрассы с полосой для маршрутных автобусов, велосипедистов и возможностью выезда на нее;
• полосе для маршрутных такси или велосипедистов и ее конце;
• направлении движения по полосам и начале/конце такого участка дороги;
• количестве полос;
• месте остановки рейсового транспортного средства;
• наличии пешеходного перехода, искусственной неровности, жилой зоны, населенного пункта, зоны с ограничением стоянки, в том числе регулируемой, пешеходного или велосипедного участка, зоны с ограничением экокласса автомобильного транспорта.

Информационные знаки

Преимущественно белые пиктограммы знаков обрамлены прямоугольником. На синем, зеленом или белом фоне указываются:

• названия населенных пунктов (элементов городской инфраструктуры), географических объектов;
• ограничения скорости;
• места и зоны для разворотов;
• парковочные места;
• полосы аварийной остановки на крутом спуске;
• тупиковые участки;
• надземные и подземные пешеходные переходы;
• схема движения;
• номер маршрута;
• направление движения грузовиков;
• стоп-линия;
• схема и направление объезда; аварийный выход и направление движения к нему.

Знаки сервиса

Данные знаки указывают на наличие пункта медицинской помощи, больницы, автозаправочной станции, станции технического обслуживания, автомойки, телефона-автомата, заведения общественного питания, гостиницы, источника питьевой воды, мест для отдыха, полиции, поста дорожно-патрульной службы и иных элементов дорожного сервиса.

Знаки дополнительной информации (таблички)

Дополнительные информационные таблички служат в качестве уточнения к тем знакам, к которым они были применены. Но могут нести и вспомогательную информацию, детализирующую Правила дорожного движения на том или ином участке дороге. Как правило, такие таблички устанавливают в местах ремонта дорожного полотна или во время иных внештатных ситуаций. Они имеют вид прямоугольника, на белом фоне которого нанесены черные изображения. Больше трех уточнений к одному знаку не полагается.

Читайте также:

Предупреждающие знаки дорожного движения — картинки с комментариями

Дорожные знаки и их обозначения, казалось бы, очень избитая тема. Но мы попробуем снова поднять ее. И вот для чего! Многочисленные статьи и комментарии по этой проблематике грешат парой недостатков: они либо излишне кратки, либо чересчур пространны. Мы же попытаемся сделать их рассмотрение наиболее оптимальным, а значит, — эффективным для рядовых водителей.

Знаки дорожного движения, предупреждающие водителя о возможных опасностях

Итак, наша работа будет направлена на достижение практического, прикладного эффекта от знания ПДД. Пусть каждый знает только крайне необходимое из темы «Дорожные знаки».

Предупреждающие знаки дорожного движения

Предупреждающие знаки служат одной благой цели – известить водителя о том, что он приближается к какому-то опасному участку дороги. В редчайших случаях знаки проинформируют, что водитель уже въезжает на такой участок. Характер опасности изображается в поле самого знака в виде определенного символа.

Предупреждающие дорожные знаки предстают перед нами в основном в треугольной форме. Заметьте, что именно таких (чем-то похожих на них) знаков больше не существует.

И еще один момент. Предупреждающие знаки – это самые благородные средства регулирования дорожного движения. Они ничего не запрещают водителю, но извещают его о некой нестандартной ситуации на дороге.

Предупредительный характер данных дорожных знаков обусловил главное правило их установки. Все предупреждающие знаки треугольной формы должны устанавливаться на некотором расстоянии до соответствующего опасного участка дороги:

• в населенном пункте — за 50-100 метров до его начала;
• вне населенного пункта – за 150-300 метров.

Рассмотрим конкретный пример со знаком «Неровная дорога» (1.16). Предварительность его установки (как и любого предупреждающего знака) обусловлена необходимостью заранее предупредить о том, что скоро на проезжей части появятся неровности (ямы, выбоины и прочие дефекты).

Что должен понимать водитель, видя такой знак? Впереди – опасный участок, и поэтому рекомендуется снизить скорость и проявить максимальную внимательность и собранность, чтобы избежать аварии или поломки машины на ухабах и выбоинах дороги.

Естественно, что информировать о возможных опасностях надо ЗАРАНЕЕ, поэтому-то предупреждающие дорожные знаки треугольной формы устанавливаются предварительно – на указанных ранее расстояниях.

В населенном пункте водителю будет достаточно 50-100 метров для снижения скорости вплоть до остановки (если это необходимо). А вот вне населенного пункта, где скорость движения значительно выше, это расстояние увеличено в 3 раза – до 150-300 метров. Этого будет достаточно для того, чтобы совершить штатное снижение скорости.

Важный момент! Вполне нормальной практикой является повторная установка предупреждающих дорожных знаков для усиления информированности водителей об опасности.

Таким образом, понять треугольные предупреждающие знаки несложно. Их миссия – это заранее проинформировать водителя об опасной ситуации на дороге.

Треугольные предупреждающие дорожные знаки

«Железнодорожный переезд со шлагбаумом» (1.1) и «Железнодорожный переезд без шлагбаума» (1.2)

Назначение этой пары  – предупредить водителя о приближении к весьма проблемному участку дороги, на котором действуют свои специфические правила движения (дополнительно описанные в 15 разделе ПДД).

Отличие этих знаков только в том, что первый переезд будет оснащен шлагбаумом, а второй — нет. Именно во втором случае водителю необходимо проявить максимум внимания.

Оба знака вне населенного пункта должны повторяться на расстоянии не ближе 50 метров до переезда.

Повторная установка данных знаков обусловлена опасностью движения по железнодорожному переезду. Поэтому еще одно предупреждение будет отнюдь не лишним.

«Пересечение с трамвайной линией» (1.5)

Данный знак информирует водителя о приближении к участку дороги с трамвайными путями, которые пересекают проезжую часть вне перекрестка или же на перекрестке с плохой видимостью.

Водитель должен помнить, что при движении по данному знаку вне перекрестка он будет обязан уступить дорогу трамваю.

«Пересечение равнозначных дорог» (1.6)

Знак обозначает приближение к перекрестку, на котором нет ни главной, ни второстепенной дороги.

Очередность проезда такого перекрестка определяется универсальным правилом «правой руки»: водитель, имеющий помеху справа (в лице аналогичного транспортного средства), будет обязан уступить ему – «помехе справа» — дорогу.

«Пересечение с круговым движением» (1.7)

Указанный знак известит водителей о том, что они приближаются к особому перекрестку – перекрестку, на котором организовано круговое движение (против часовой стрелки).

Особая сложность при проезде по нему – это очередность следования транспортных средств. Водитель должен внимательно наблюдать за знаками приоритета, регулирующими преимущество в движении.

«Светофорное регулирование» (1.8)

Знак указывает на приближение к месту установки классического светофора на перекрестке, пешеходном переходе или узком участке дороги.

В населенном пункте, как правило, этот знак устанавливают на первом (после въезда в населенный пункт) перекрестке или пешеходном переходе.

«Разводной мост» (1.9) и «Выезд на набережную» (1.10)

Данные «родственные» знаки устанавливаются в местах приближения к соответствующим объектам. Их цель – обезопасить водителей от необдуманных действий – опасных маневров и превышения скорости.

Вне населенного пункта оба знака должны обязательно повторяться на расстоянии не ближе 50 метров до разводного моста и выезда на набережную. Это делается для того, чтобы усилить информированность водителей.

«Опасный поворот» (1.11.1) и (1.11.2)

Одноименные знаки информируют водителя о том, что он приближается к крутому повороту с ограниченной видимостью, где особо опасны последствия возникновения центробежной силы. Знаки отличаются друг от друга лишь направлением движения – налево или направо.

Действия водителя понятны: ему рекомендуется, прежде всего, снизить скорость при проезде опасного поворота.

«Опасные повороты» (1.12.1) и (1.12.2)

Еще одна пара «родственных знаков» предупредит водителя о том, что через определенное расстояние на его пути будут несколько опасных поворотов подряд. Отличие знаков друг от друга заключается лишь в направлении первого поворота – направо или налево.

Очень часто знаки устанавливают совместно с табличкой «Зона действия» (8.2.1), которая укажет на протяженность серии опасных поворотов.

«Крутой спуск» (1.13) и «Крутой подъем» (1.14)

Знаки обозначают спуски и подъемы, которые будут представлять сложности для водителя при их преодолении. Если такие участки следуют один за другим, то знаки допускается устанавливать не предварительно, а непосредственно перед участком.

Есть еще один (очень важный!) момент, связанный с данными знаками. Если в зоне действия этих знаков на проезжей части возникает препятствие, то водитель, двигающийся на подъем, пользуется преимуществом. А тот, кто двигается на спуск, обязан уступить дорогу.

Это очень «опасное» правило. Пользоваться им следует особо осторожно, ибо мало кто из водителей помнит об именно таком принципе приоритета.

«Скользкая дорога» (1.15)

Очень простой и информативный знак: водителю указывается на то, что он приближается к весьма опасному участку дороги с малым коэффициентом сцепления колес (шин) с дорогой. Знак благородно предупреждает водителя о необходимости снизить скорость, чтобы не сорваться в занос.

Не следует думать, что знак «Скользкая дорога» — исключительно «зимний» знак. Есть и летние дороги, с которых можно «слететь».

Посмотрите тему регулировщик в картинках с комментариями, обновить знания ПДД всегда полезно.

Каждый водитель должен знать о причинах остановки транспортного средства сотрудниками ДПС.

О сроках обучения в автошколе — https://voditeliauto.ru/voditeli-i-gibdd/srok-obucheniya-v-avtoshkole-s-uchetom-novyx-programm-podgotovki-voditelej.html

«Неровная дорога» (1.16)

Весьма простой и информативный знак, который предупреждает водителя о его приближении к участку дороги с поврежденной проезжей частью (выбоинами, буграми, неровностями). Знак как бы предлагает водителю снизить скорость, чтобы не потерять управление на дороге с проблемным покрытием и, как минимум, не разбить подвеску автомобиля.

Участок неровного дорожного покрытия, обозначенный данным знаком, образовался в результате естественного износа или ремонтных работ. Этим он отличается от следующего знака – «Искусственная неровность».

«Искусственная неровность» (1.17)

Рассматриваемый знак обозначает приближение к «лежачему полицейскому» и предупреждает водителя о необходимости снизить скорость, дабы не повредить днище автомобиля.

Важно помнить, что таким препятствием обозначаются участки дорог, по которым осуществляется активное движение пешеходов в местах расположения важных социальных объектов (школ, детсадов, больниц и т.д.).

«Выброс гравия» (1.18)

Указанный знак информирует водителей о приближении к весьма опасному месту, где возможен выброс из-под колес автомобиля щебня или гравия.

Водителю следует проявлять внимательность и постараться не приближаться к впереди двигающимся транспортным средствам из-за опасности повреждения лобового стекла и лакокрасочного покрытия автомобиля. А летящий в стекло камень при движении на высоких скоростях, вообще, может стать причиной ДТП.

«Опасная обочина» (1.19)

Данный предупреждающий знак используется для информирования о нестабильной или разрушенной обочине, выезд на которую опасен для водителя.

В принципе, любая обочина с отсутствием твердого покрытия становится опасной в условиях влажной погоды. Водителю надо помнить об этом, даже если и знак «Опасная обочина» отсутствует.

«Сужение дороги» (1.20.1, 1.20.2, 1.20.3)

Семейство знаков «Сужение дороги» предназначено для предупреждения водителей о том, что через определенное расстояние на пути их следования проезжая часть будет сужаться – справа, слева или с обеих сторон одновременно.

Очень часто данные знаки устанавливаются перед мостами, эстакадами, тоннелями, где практически пропадает реальная возможность маневра из-за фактического отсутствия обочины. Часты случаи применения знаков и в условиях проведения дорожно-ремонтных работ.

«Двустороннее движение» (1.21)

Данный знак устанавливается только на дороге с односторонним движением. Его цель – предупредить водителей о приближении к участку дороги, на котором начнется классическое двустороннее движение.

Водитель должен проявить максимум внимания, чтобы через определенное расстояние не оказаться на полосе, предназначенной для встречного движения.

«Пешеходный переход» (1.22)

Знак обозначает приближение к нерегулируемому пешеходному переходу и рекомендует водителю проявить благоразумие и заранее снизить скорость. Ведь, скорее всего, ему придется это делать, но уже перед переходом и уже экстренно.

Водители совершают одну досадную ошибку: они считают место установки данного знака началом пешеходного перехода. Хотя до него еще 50-100 метров в населенном пункте и 150-300 метров вне такового.

«Дети» (1.23)

Совсем не сложно догадаться, что данный предупреждающий знак выставляется в местах частого появления детей на проезжей части. Причем, независимо от наличия или отсутствия пешеходного перехода.

Правила требуют обязательной повторной установки знака как в населенном пункте (не далее 50 метров от такого места на проезжей части), так и вне населенного пункта (не ближе 50 метров до места возможного появления детей).

«Пересечение с велосипедной дорожкой» (1.24)

Когда велосипедная дорожка пересекает проезжую часть вне перекрестка, тогда и устанавливается данный знак, обозначающий это самое пересечение.

Важно помнить, что на таком пересечении именно велосипедист обязан уступить дорогу механическим транспортным средствам, двигающимся по проезжей части. Однако водителю следует быть особенно осторожным и предупредительным: велосипедист вряд ли знает о своей обязанности предоставить преимущество «механике».

«Дорожные работы» (1.25)

Проведение дорожных (ремонтных и пр.) работ на проезжей части сопровождается обязательной установкой специального знака – «Дорожные работы».

Данный знак обязательно должен выставляться повторно:

• вне населенного пункта не ближе 50 метров до места проведения работ, а при плохой видимости и непосредственно перед таким местом;
• в населенном пункте – непосредственно перед участком, на котором осуществляются работы.

При кратковременных работах допускается установка знака на расстоянии от 10 до 15 метров до места проведения работ.

«Перегон скота» (1.26) и «Дикие животные» (1.27)

«Родственные» знаки извещают водителей о том, что они приближаются к участку дороги, граничащему со скотными фермами, перегонами скота через проезжую часть, заповедниками, охотничьими хозяйствами и пр. На таких участках могут внезапно появиться животные – дикие и домашние.

От водителя требуется проявить внимание и осторожность, чтобы не совершить наезд на переходящих дорогу животных.

«Падение камней» (1.28)

Этот благородный знак предупреждает водителя об опасности схода оползней, селевых потоков, снежных лавин, камнепадов, обвалов и т.п.

Данный знак устанавливают на участках, которые не защищены специальными инженерными сооружениями, способными предотвратить негативные последствия природных катаклизмов.

«Боковой ветер» (1.29)

Внезапно возникший сильный боковой ветер бывает очень опасным для водителя. Автомобиль «получает удар» в корпус и может сменить траекторию движения независимо от воли и желания своего водителя. А это – прямой путь к ДТП.

Знак «Боковой ветер» призван предупредить водителя о выезде на такой участок, чтобы он успел предпринять необходимые меры для предотвращения несчастья – снизить скорость и быть готовым к возможному смещению траектории.

«Низколетящие самолеты» (1.30)

Звук низколетящих самолетов способен напугать даже опытных водителей. Для того чтобы это исключить (или же свести к минимуму), на дороге выставляется специальный знак – «Низколетящие самолеты».

Указанный знак устанавливается перед участками дорог, которые располагаются вблизи аэродромов.

«Тоннель» (1.31)

Резкая смена освещенности для водителя является сильным раздражающим фактором, который несет в себе потенциальную опасность потери ориентации в пространстве. Такая ситуация возможна при въезде в тоннель, в котором отсутствует специальное (искусственное) освещение.

Кроме того, данный знак может обозначать подъезд к освещенным тоннелям с ограниченной видимостью.

 «Затор» (1.32)

Пробки и заторы – бич современных мегаполисов с огромным количеством транспортных средств. Поэтому предупреждение о стоящих в пробке транспортных средствах – это одно из средств не усугубить ситуацию на дороге.

Предупрежденные знаком водители будут иметь возможность на ближайшем перекрестке свернуть и объехать затор по другому маршруту.

Современные знаки «Затор» выполняются в виде специальных мониторов с изменяемым изображением, которое появляется на экране при необходимости.

«Прочие опасности» (1.33)

Иногда водителя на дороге поджидают опасности, которые невозможно описать имеющимися предупреждающими знаками. Или таких опасностей очень много. Например, дорога проходит мимо лесных массивов с дикими животными, но на ней проводятся ремонтные работы в условиях опасного  поворота и крутого спуска. Причем полотно дороги очень скользкое, и присутствует опасная обочина. И все это – в условиях сильного бокового ветра.

В таких случаях целесообразно выставить специальный знак – «Прочие опасности». Он как бы говорит водителю: «Мы Вас предупредили!».

Таким образом, предупреждающие знаки треугольной формы – очень информативны. Правило их установки едино: они выставляются, информируя о соответствующей опасности, за 50-100 метров в населенном пункте и за 150-300 метров вне населенного пункта. Именно в этом случае они будут выполнять свою главную миссию – предупреждение о нештатной ситуации на дороге.

Пусть водитель не смущается, если на некоторых треугольных знаках вместо белого фона будет желтый. Это говорит лишь о временном характере данных знаков (например, на период проведения ремонтных работ).

Предупреждающие дорожные знаки, отличные от треугольной формы

Помимо знаков треугольной формы, существуют и иные предупреждающие дорожные знаки. Правила их установки несколько отличаются от треугольных «собратьев».

«Приближение к железнодорожному переезду» (1.4.1-1.4.6)

Большое «семейство» одноименных знаков служит для достижения еще большей информированности водителя о приближении к ж/д переезду при движении вне населенного пункта. Такое предупреждение не помешает никогда и не будет лишним.

Знаки устанавливают по следующему правилу: каждая красная полоска «отвечает» за 50-100 метров. Это означает, что установленные справа (а при необходимости и слева) от дороги «трехполосные» знаки удалены от переезда на 150-300; «двухполосные» — на 100-200, а «однополосные» — 50-100 метров. «Трехполосные» и «однополосные» устанавливаются на одной опоре с треугольными знаками 1.1 или 1.2 – основными и повторными.

«Однопутная железная дорога» (1.3.1) и «Многопутная железная дорога» (1.3.2)

Еще одна пара знаков, предупреждающих водителя о железнодорожном переезде без шлагбаума. Как видно, в ПДД особое место уделяется проезду именно таких участков дороги.

Своеобразие этой пары знаков заключается в том, что они устанавливаются непосредственно перед ж/д переездом без шлагбаума. Почему? Да потому, что на положенном расстоянии уже выставлялись предупреждающие знаки – «Железнодорожный переезд без шлагбаума» (1.2).

Отличие двух знаков друг от друга состоит лишь в количестве ж/д путей на переезде: в первом случае он только один, а во втором – два и более.

«Направление поворота» (1.34.1) и (1.34.2)

Крутые повороты опасны не только из-за ограниченной видимости или увеличения центробежной силы при их проезде, но и затрудненностью в определении направления дальнейшего движения. Помочь водителю сориентироваться в таких условиях помогут знаки, указывающие на направление поворота.

Огромные знаки устанавливаются не заранее (как большинство предупреждающих знаков), а непосредственно в местах поворота. Их цель – стать путеводной нитью для водителя на крутом повороте.

«Направление поворота» (1.34.3)

Место установки данного предупреждающего знака – это разветвления дорог или Т-образный перекресток. Данный знак обозначает участок дороги, на котором прежнее – прямолинейное – движение прекращается, и водитель вынужденно должен будет менять траекторию.

Указанный знак, как и два предшествующих знака, устанавливается непосредственно на опасном участке. Это возможно благодаря его крупным размерам.

Подведем общий итог. Предупреждающие знаки придуманы для того, чтобы информировать водителя о приближении к опасному участку дороги (реже – о начале движения по такому участку).

В принципе, в «чистом виде» предупреждающие знаки ничего не регламентируют – не запрещают и не разрешают водителю. Их цель благая – известить о грядущей опасности.

Многие водители спрашивают как проверить штрафы ГИБДД онлайн по номеру машины — приводим несколько вариантов.

Кому интересно, могут прочитать рассуждения о стоимости обучения в автошколе.

Советуем для проверки знаний ПДД периодически решать билеты ГИБДД онлайн — https://voditeliauto.ru/voditeli-i-gibdd/projti-onlajn-testirovanie-na-znanie-pdd-bilety-gibdd-onlajn.html

Видео о предупреждающих дорожных знаках и их обозначениях:

Может заинтересовать:

Добавить свою рекламу

Добавить свою рекламу

Добавить свою рекламу

Добавить свою рекламу

виды, особенности и штрафы за нарушение

Одни из самых распространенных дорожных знаков на территории Российской Федерации – предупреждающие. Несмотря на то, что в правилах дорожного движения подробно расписаны все виды указателей и распределены по группам, многие забывают их, а достать и прочитать инструкции или шпаргалку нет времени.

Особенности предупреждающих знаков

Сначала необходимо упомянуть особенности дорожных знаков этой подгруппы. В первую очередь, запомните, что эти знаки абсолютно ничего не запрещают, поэтому их невозможно нарушить. То есть вы можете не бояться, что не выполните какое-либо требование и придется платить штраф. Они призваны напоминать и предупреждать водителя об изменении в дороге, ландшафте и других важных для него объектах. Как пример, можно вспомнить знак «опасный поворот», который весьма полезен на отечественных дорогах и пренебрежительное отношение к нему может вылиться в серьезные последствия.

Виды указателей

Наиболее часто встречаются предупреждающие знаки следующих видов:

• «Скользкая дорога».
• «Железнодорожный переезд».
• «Опасный поворот».
• «Дорожные работы».

Большинство предупреждающих указателей выполнены в форме треугольника. Для привлечения внимания сам знак нарисован на белом фоне, а по периметру проведена красная линия. По правилам дорожного движения их следует располагать на расстоянии в 150 – 300 метров  вне городов и поселков. В населенных же пунктах расстояние уменьшается до 50 – 100 метров. Этого вполне достаточно, чтобы учесть показания знака и предпринять необходимые меры по предотвращению аварийной ситуации.

В исключительных случаях вместе с знаком может быть установлена специальная табличка, которая извещает водителей о расстоянии, на котором расположен опасный или важный объект.

Санкции за нарушения

Несмотря на то, что материального наказания за пренебрежение к этим знакам нет, не стоит относиться к ним легкомысленно. Некоторые из них несут информацию, которая может не только спасти ваш автомобиль, но и жизнь. История может привести массу примеров, когда невнимательный водитель пролетал мимо предупреждающего знака «Опасный поворот» или «Разводной мост» и случались аварии.

Стоит еще заметить, что за некоторые опасные действия, совершенные в зоне предупреждающих знаков, законом предусмотрены определенные санкции. Например, если вы будете выполнять обгон в месте установки знака «Опасный поворот», то за ваши действия у вас могут отобрать права на довольно-таки продолжительное время. Особенно стоит быть внимательным в зоне действия знаков, предупреждающих о железно-дорожном транспорте или переездов.

50 наиболее распространенных предупреждающих знаков

Каждый раз, когда вы едете, вы, вероятно, заметите от нескольких до более десятка различных предупреждающих знаков. Несмотря на изучение наиболее распространенных предупреждающих знаков для вождения, каждый новый водитель в какой-то момент сталкивается с дорожным знаком, о котором он просто не имеет ни малейшего представления. Стоит уделить время тому, чтобы прочитать признаки, в которых вы не уверены.

Предупреждающие знаки очень важно знать водителю

Почему? Потому что предупреждающие знаки используются для предупреждения водителей о неожиданных или опасных дорожных условиях или дорожной ситуации.Это означает, что неправильно понять предупреждающий знак может быть опасно. Предупреждающие знаки обычно желтого или оранжевого цвета с черными символами на ромбовидном или прямоугольном знаке.

Ниже приведены 50 наиболее распространенных предупреждающих знаков в США. Большинство других предупреждающих знаков являются их вариациями.

Повороты и повороты

Поворот (влево / вправо). Этот знак указывает на резкий поворот в направлении стрелки впереди. Сбавьте скорость и действуйте осторожно.

Поворот с рекомендованным ограничением скорости. Этот знак указывает на крутой поворот направо. Рекомендуемое ограничение скорости для этой кривой составляет 25 миль в час в идеальных условиях.

Кривая. Этот знак указывает на то, что дорога впереди будет изгибаться влево.

Кривая с рекомендательным ограничением скорости. Этот знак указывает на поворот дороги вправо. Рекомендуемое ограничение скорости для этой кривой составляет 35 миль в час в идеальных условиях.

Обратный поворот (первый поворот налево). Этот предупреждающий знак указывает на то, что впереди обратный поворот. В этом случае резкий поворот налево, а затем направо.

Стрелка в одном направлении. Этот знак указывает на то, что вам разрешено двигаться только в указанном направлении. В данном случае слева.

Двунаправленная стрелка. Этот знак указывает на то, что вам нельзя идти прямо. Вы должны повернуть налево или направо.

Обратная кривая (первая кривая слева). Этот предупреждающий знак указывает на то, что впереди обратная кривая. В этом случае дорога поворачивает налево, а затем направо.

Извилистая дорога. Этот знак указывает на серию поворотов впереди. В этом случае первая кривая направлена ​​вправо.

Кривая шпильки. Этот знак указывает на крутой поворот впереди. Кривая в виде шпильки — это очень крутая кривая, которая часто полностью меняет направление вашего движения.

270-градусная петля. Этот предупреждающий знак указывает на петлю на 270 градусов впереди.Сбавьте скорость и приготовьтесь к очень крутому повороту.

Выравнивание шеврона (слева). Этот знак указывает на резкое изменение направления дороги. Снизьте скорость до безопасной.

Повороты главной дороги направо впереди. Этот знак указывает на то, что главная дорога поворачивает направо, а второстепенная дорога входит в поворот с левой стороны.

Перекресток

Перекресток. Дорожный знак указывает на перекресток впереди. Снизьте скорость и приготовьтесь к движению со всех сторон.

Боковая дорога под перпендикулярным углом. Этот знак указывает на то, что на Т-образном перекрестке предстоит съехать на боковую дорогу. Будьте готовы к тому, что движение транспорта будет выезжать на проезжую часть с боковой дороги.

Боковая дорога под острым углом. Этот предупреждающий знак указывает на то, что впереди под острым углом будет боковая дорога. Будьте готовы к тому, что движение транспорта будет выезжать на дорогу с обочины.

Т-дороги. Этот знак указывает на то, что дорога, по которой вы едете, скоро закончится, и вам необходимо повернуть налево или направо.

Y-Roads. Этот дорожный знак указывает на то, что дорога скоро разделится на два разных направления. Будьте внимательны, если другие автомобили меняют полосу движения.

Двусторонние дороги. Этот знак указывает на то, что слева будут дороги с двусторонним движением. Будьте готовы к тому, что движение транспорта будет выезжать на дорогу с боковых дорог.

Предупреждение о круговом перекрестке (круговое движение). Эти предупреждающие знаки указывают на круговое движение впереди.

Advanced Traffic Control

STOP Ahead. Этот знак предупреждает о приближении к знаку СТОП. Снизьте скорость и приготовьтесь к полной остановке!

Впереди доходность. Этот знак предупреждает, что вы приближаетесь к знаку уступки. Снизьте скорость до скорости, с которой вы можете уступить, если необходимо.

Впереди ограничение скорости. Этот предупреждающий знак указывает на то, что вы приближаетесь к зоне пониженной скорости. В этом случае ограничение скорости впереди составляет 45 миль в час.

Впереди светофор. Этот знак предупреждает о светофоре впереди.Будьте готовы остановиться, если загорится красный или желтый свет.

Дорожки и слияния

Слияние (справа). Этот знак указывает на то, что движение справа будет сливаться впереди. Будьте готовы к въезду автомобилей на вашу полосу движения!

Объединить (слева). Этот дорожный знак указывает на то, что движение слева будет сливаться вперед. Будьте готовы к въезду автомобилей на вашу полосу движения!

Концы правой полосы. Этот предупреждающий знак указывает на то, что правая полоса движения заканчивается впереди. Транспортные средства, движущиеся по правой полосе, должны сливаться с левой.

Добавленная полоса (через объединение). Этот знак указывает, что объединяющийся трафик может продолжаться на добавленной полосе, и что объединяющее движение не потребуется.

Впереди узкий мост. Этот знак предупреждает об узком мосту впереди. Мост уже, чем дорога, по которой вы едете, поэтому вам, возможно, придется уступить дорогу широким машинам на мосту.

Разделенные шоссе

Разделенные шоссе. Этот предупреждающий знак указывает на разделенное шоссе. Впереди полосы движения разделены разделителем.

Разделенные концы автомагистрали. Этот знак указывает на конец разделенной автомагистрали. Полосы движения впереди больше не будут разделены разделителем.

Двустороннее движение. Этот знак предупреждает о двустороннем движении впереди. Это часто отображается, когда вы съезжаете с отдельной дороги с односторонним движением и выезжаете на дорогу с двусторонним движением.

Холмы и уклоны

Крутой уклон / холм. Этот предупреждающий знак предупреждает о крутом спуске на дороге.

Дип. Этот знак предупреждает, что дорога резко спускается (проваливается) на дороге впереди. Снизьте скорость, чтобы не повредить автомобиль.

Впереди тротуар . Этот знак указывает на то, что впереди заканчивается тротуар. Дорога, скорее всего, превратится в гравийную или грунтовую.

Дорога скользкая во влажном состоянии. Этот предупреждающий знак указывает на то, что дорога впереди скользкая в мокром состоянии. При встрече с этим знаком адаптируйте свою скорость к условиям.

Железнодорожный транспорт и легкорельсовый транспорт

Впереди железнодорожный переезд. Этот знак ставится перед большинством железнодорожных переездов. Снизьте скорость до скорости, при которой вы можете безопасно остановиться, и будьте бдительны для поезда.

Предупреждение о пересечении железных дорог . Этот знак указывает на железнодорожный переезд сразу после / перед перекрестком впереди.

Железнодорожный переезд с малым дорожным просветом. Этот знак указывает на то, что железнодорожный переезд немного приподнят над дорогой. Автомобили с низким дорожным просветом могут застрять при попытке перейти дорогу.

Машины скорой помощи

Пожарное депо. Этот знак указывает на близлежащую пожарную часть.

Велосипеды

Велосипедный переход. Этот знак предупреждает о велосипедном переходе впереди.

Пешеходы, железная дорога и авиация

Пешеходный переход. Знак предупреждает о пешеходном переходе впереди

Животные

Переход оленей / крупного рогатого скота. Эти знаки предупреждают о предстоящем переходе оленей и крупного рогатого скота. Остерегайтесь оленей / крупного рогатого скота, внезапно выходящих на дорогу.

Малый зазор

Малый зазор. Этот знак указывает на то, что вы приближаетесь к эстакаде. Расстояние от дороги до эстакады составляет 12 футов 6 дюймов.

Рекомендации по скорости

Рекомендации по скорости. Этот знак указывает на рекомендательную (рекомендуемую) скорость движения вперед в идеальных условиях.

Информация о скорости на выходе. Этот знак указывает на рекомендательную (рекомендуемую) скорость выхода в идеальных условиях.

Запретная зона. Этот знак указывает на то, что обгон запрещен в пределах зоны впереди.

Маркер опасности. Эти знаки обычно устанавливаются на объектах, расположенных близко к дороге, или рядом с ними. Знак меняется в зависимости от того, на какой стороне дороги расположен объект. В этом случае вам следует ехать по правой стороне знака.

Предупреждающие знаки | Дорожные знаки: США

Предупреждение для скота на дороге

Предупреждение о скрещивании оленей

Предупреждение о неуправляемом перекрестке с дорогой справа

Предупреждение об изгибе вправо

Предупреждение о двойной кривой , сначала справа, затем слева

Предупреждение о крутом повороте вправо

Предупреждение о провале на дороге

Предупреждение об ограниченной высоте

Предупреждение о препятствии, проехать влево или вправо

Предупреждение о проезде сужение

Предупреждение о проезде сужение справа

Предупреждение о боковой дороге , соединяющей с главной дорогой

Предупреждение для дороги с двусторонним движением

Игнорирование дорожных знаков и сигналов

Если водитель ошибается при управлении автомобилем, последствия могут быть трагическими.Трудно смириться с тем, что вы или кто-то, кого вы любите, получили серьезные травмы или были убиты из-за того, что водитель проигнорировал размещенные дорожные знаки или сигналы. Такого типа трагедии можно было бы легко избежать, если бы этот водитель просто соблюдал правила дорожного движения, как и положено.

Если вы или ваш любимый человек пострадали в аварии, вызванной водителем, который игнорировал дорожные знаки или сигналы, вы, вероятно, очень расстроены отсутствием ответственности этого человека.Тем временем, вероятно, быстро накапливаются медицинские счета, а вам остается заниматься своими травмами. Также вероятно, что авария привела к пропуску работы и заработной платы, поскольку финансовые трудности часто являются одним из последствий получения серьезных травм. Вам следует немедленно обратиться к адвокату по личным травмам, поскольку вы можете иметь право на компенсацию для покрытия ваших расходов и другого понесенного ущерба.

Виды дорожных знаков и сигналов

По всей Калифорнии есть тысячи перекрестков, участков автомагистралей, проселочных дорог и улиц, отмеченных дорожными знаками и сигналами.Большинство аварий в штате происходит на перекрестках из-за высокой интенсивности движения и очевидных опасностей, таких как поворот транспортных средств, изменение полосы движения, остановка и трогание с места, а также изменение скорости водителями. Некоторые из этих перекрестков контролируются светофорами, некоторые — знаками остановки, а некоторые — знаками уступки.

Дорожные знаки и сигналы размещены в Калифорнии неспроста. Эти знаки и сигналы помогают поддерживать порядок на дорогах, а также предназначены для уменьшения количества и тяжести дорожно-транспортных происшествий.Когда кто-то пренебрегает дорожными знаками и сигналами, он подвергает риску себя, а также других водителей, своих пассажиров и пешеходов. Если вы получили травму в результате дорожно-транспортного происшествия, вызванного игнорированием водителем вывешенных дорожных знаков или сигналов, вам следует как можно скорее поговорить с адвокатом по травмам из Калифорнии. Неосторожный водитель может быть привлечен к ответственности за ваши травмы, при этом вы можете получить денежную компенсацию за то, что с вами произошло.

Многие водители предпочитают игнорировать предупреждающие знаки зоны строительства в Калифорнии.Ежегодно в строительных зонах происходит много аварий из-за того, что водители игнорируют знаки, которые говорят им остановиться, снизить скорость, перестроиться и т. Д. К сожалению, многие жертвы таких аварий — это сами строители, которые только выполняли свою работу.

Знаки «Школьная зона» возле школ предупреждают водителей о том, что им нужно снизить скорость. Хотя большинство из нас знает, что важно соблюдать ограничения скорости в школьной зоне, не все водители чувствуют то же самое. Когда неосторожный водитель выбирает проехать через школьную зону на обычной или высокой скорости, он или она подвергает опасности жизни детей, учителей и посетителей.

Почему водители игнорируют дорожные знаки и сигналы

Отравление — К сожалению, несмотря на строгие законы о вождении в нетрезвом виде в Калифорнии, многие водители по-прежнему решают управлять своими транспортными средствами в состоянии алкогольного опьянения. Водители в состоянии алкогольного опьянения часто предпочитают игнорировать дорожные знаки / сигналы или просто не замечать их из-за того, что они плохо себя чувствуют.

Водитель считает знаки ненужными. — Некоторые водители считают, что некоторые дорожные знаки просто не нужны.Например, водитель может подумать, что знак уступить дорогу на перекрестке не нужен, и вместо того, чтобы уступить, он просто едет прямо, не проверяя встречные автомобили. Такая халатность водителя может привести к травмам или гибели других водителей и их пассажиров.

Они не верят, что их поймают — Некоторые водители часто думают, что их шансы быть пойманным полицией за игнорирование дорожных знаков и сигналов невелики. Такое отношение опасно в движении, поскольку игнорирование знака «Стоп» может легко привести к аварии, в результате которой могут быть ранены или убиты невинные люди.

Сотрудники правоохранительных органов слышат всевозможные отговорки и истории при остановке водителей, которые явно игнорируют дорожные знаки и сигналы. Каждый, кто ездит по дорогам Калифорнии, обязан по закону соблюдать все законы и правила дорожного движения. Водители, которые этого не делают, часто становятся причиной ужасных дорожно-транспортных происшествий. Даже самый осторожный водитель может быть ранен или убит другим водителем, который очень плохо рассуждает из-за того, что игнорирует дорожные знаки / сигналы.

Типы происшествий, которые могут произойти

Когда водитель предпочитает игнорировать установленные дорожные знаки или сигналы, он / она легко может стать причиной аварии.К наиболее распространенным типам аварий, которые могут произойти, когда водители игнорируют дорожные знаки и сигналы, относятся:

Лобовые столкновения — Лобовое столкновение возникает, когда одно транспортное средство сбивается с пути другого. Этот тип столкновения часто имеет плохой исход, поскольку вовлеченные в него люди часто получают серьезные травмы или гибнут.

Столкновения на перекрестке — ДТП на перекрестке — это распространенный тип происшествий, вызванных халатностью водителей. В аварии такого рода участвуют два автомобиля, которые сталкиваются друг с другом на перекрестке.Аварии, происходящие на перекрестках, могут быть лобовыми, боковыми, задними или скоплениями нескольких транспортных средств. ДТП также может произойти на перекрестках, особенно когда важна скорость.

ДТП с участием транспортного средства и пешехода — Когда водитель не подчиняется дорожным знакам, таким как знак остановки или уступки или красный светофор, он / она может очень легко ударить и травмировать пешеходов, которые законно пересекают перекресток или идут рядом проезжая часть.Если скорость играет важную роль в этом типе аварии, жертвы часто получают очень серьезные травмы или гибнут, поскольку человеческое тело не может сравниться с разгоняющимся автомобилем или мотоциклом.

Виды компенсаций

Если вы или кто-то, кто вам дорог, получили серьезные травмы из-за того, что водитель не повиновался дорожному знаку или сигналу, вы можете получить компенсацию в размере:

• Текущие медицинские счета
• Предполагаемые медицинские расходы
• Потеря заработной платы
• Боль и страдания
• Упущенная выгода

Хотя большинство водителей подчиняются дорожным знакам и сигналам, многие водители предпочитают этого не делать.Быть травмированным без необходимости из-за того, что водитель решил игнорировать правила дорожного движения, уже достаточно огорчает. Но когда вы обнаружите, что не можете оплатить необходимое медицинское обслуживание и лечение и эти счета продолжают поступать, вы можете почувствовать себя еще более расстроенным и даже потерянным. Вот почему вам следует обратиться к юристу, специализирующемуся на законодательстве о телесных повреждениях. Вполне вероятно, что водитель, совершивший аварию, может быть привлечен к ответственности за то, что с вами произошло. Вы можете в конечном итоге получить справедливую и справедливую компенсацию за несчастный случай, которая поможет вам финансово и поможет гарантировать, что то, что случилось с вами, не случится с кем-то другим.

Предупреждающие знаки — Предупреждения и опасности — Безопасность и правила — Дороги

Остерегайтесь этих распространенных предупреждающих знаков во время вождения. Они предупреждают вас о возможных опасностях и изменившихся условиях.

Общие предупреждающие знаки

Предупреждающие знаки предупреждают о возможной опасности или изменении дорожных условий впереди.Знаки обычно имеют форму ромба с изображениями, схемами, символами или словами черного цвета на желтом фоне.

Это одни из наиболее распространенных предупреждающих знаков.

Знаки перекрестка и попутки

Знаки поворотов, поворотов и поворотов

Дорожные знаки «Разделенная»

Знаки «узкая» дорога или мост

Знак уступить дорогу и знак «Стоп» впереди знаки

Пешеходные и велосипедные знаки.

Знаки изменения дорожных условий

Знаки изменения дорожных условий

Погодные и водные знаки

Знаки животных и скота

Предупреждающий знак скорости

Иногда рекомендательный знак скорости используется вместе с предупреждающим знаком. Например, чтобы показать максимальную скорость, безопасную в хороших условиях, или время, в течение которого нужно следить за конкретной опасностью.

Переменный знак сообщения

На некоторых дорогах есть большие электронные знаки (так называемые знаки с переменным сообщением). Эти знаки предупреждают вас об изменениях условий дорожного движения впереди — например, о тумане, аварии, дорожных работах, заторах, перекрытых дорогах или действиях полиции.

дорожных знаков | 2021

Объявление

Сравните

+ =

✔ Сравните тарифы на страхование автомобилей прямо сейчас!

✔ Найдите лучших поставщиков. Переключитесь и сохраните.

Инструкции по практическому тесту:

• Выберите лучший ответ и мгновенно получите обратную связь.
• Нажмите «Далее», чтобы перейти к следующему вопросу.
• Проверьте свои результаты в конце.
• Начните новую версию и продолжайте учиться!
