Обзор блокировок дифференциала

13.11.2014

Категория: Статьи об оборудовании

Просмотров: 22768

При преодолении бездорожья крайне важно, чтобы крутящий момент от двигателя передавался на  все колеса. Но этому может препятствовать дифференциал, который есть в каждой машине. Что бы такого не происходило, заводами — производителями или автосервисами устанавливается так называемые блокировка(и) дифференциала.

Больше половины владельцев 4х4 уверены, что при включенном полном приводе на скользкой поверхности у них работают и тащат автомобиль все четыре колеса. Спешим их «обрадовать», ничего подобного. Если на машине не установлены блокировки дифференциала или антипробуксовочные системы, то полный привод у них до тех пор, пока все покрышки уверенно сцеплены с грунтом. Как только забуксует переднее левое, сразу перестанет тащить переднее правое. Хорошо если заблокирован межосевой дифференциал, тогда будут толкать задние колеса. А если нет? Тогда проблема — одно буксующее колесо заберет на себя всю энергию, остановив три остальных. Но одна межосевая блокировка не спасает. Машины без межколесных блоков частенько попадают в ситуацию диагонального вывешивания, когда два колеса на противоположных углах автомобиля висят в воздухе и бешено вращаются, а крепко стоящие на земле… стоят без движения. Почему? Потому, что так функционируют штатные дифференциалы без блокировок.


Как это работает, вернее не работает

На полноприводных автомобилях устанавливают межосевые и осевые дифференциалы. Первые распределяют вращательную энергию от двигателя между передней и задней осью. Вторые между колесами на одной оси. Распределяет неравномерно и несправедливо. Те колеса, которые вращать легче, например, буксующие, получает больше энергии и крутятся быстрее. А те, которые цепляются за землю и нагружены получают меньше вращения. Сделано это для того, чтобы в поворотах колеса, едущие по разным траекториям крутились с разной угловой скоростью и машина сохраняла управляемость. Но на бездорожье возможна ситуация, когда одно колесо повиснет в воздухе и вся энергия уйдет на него. Чтобы этого не происходило устанавливают межколесные и межосевые блокировки.  На многие автомобили производители уже на заводах ставят различные антипробуксовочные системы, которые притормаживают проскальзывающее колесо, заставляя работать противоположное. И как правило, для езды по лужам и снегу этого достаточно. Но если вам этого мало, а для преодоления бездорожье таких систем мало, то можно самостоятельно дооборудовать свой внедорожник блокировками дифференциала. Дифференциалы с блокировками по форме и размеру соответствуют штатным дифференциалам автомобиля и устанавливаются вместо них. Один агрегат меняется на другой и машина приобретает новые возможности.

От простого к сложному

Если быть точным, то термином «Блокировка дифференциала» надо бы обозначать только те устройства, которые жестко блокируют полуоси друг с другом. Сцепляют их намертво, превращая в одну ось. Такие блокировки дифференциала называют «полными». Но так исторически сложилось, что дифференциалы повышенного трения, они же дифференциалы ограниченного проскальзывания, они же «частичные» блокировки в России тоже называют блокировками и самоблокировками (самоблоками). А раз так, то с них и начнем.

Самоблоки

Все дифференциалы повышенного трения работают автоматически, обеспечивая перераспределение крутящего момента от буксующего колеса к рабочему без участия человека. Поскольку срабатывают они сами, то и называются самоблокирующимися дифференциалами или коротко “самоблоками”, что не очень правильно, но так повелось. Как показал опрос джиперов, самоблок -самый популярный способ повысить проходимость своего автомобиля. Видимо, потому, что частичные блокировки – это золотая середина между штатным дифференциалом и полными блокировками. Да, с одной стороны, они не перераспределяют все 100% вращения с буксующего колеса. Но с другой стороны, нагрузки и вероятность сломать полуось меньше, чем у «полных».  Да и стоят «частичные» заметно скромнее. Инженерных решений, позволяющих убрать ненужную энергию с буксующего колеса и отдать его крепко стоящему на земле много: gov-lock, вискомуфта, дисковая и героторно-дисковые блокировки, червячный, косозубый, винтовой самоблок. Но назначение одно – выравнивать скорость вращения полуосей одно оси. Отличаются только скоростью и жесткостью срабатывания, а также величиной перераспределяемого усилия от 30 до 80 процентов. Обратите внимание — выравнивание скорости вращения колес происходит автоматически, а значит, может случиться на ходу, например, при попадании одного из колес на лед в повороте — неприятная ситуация, чреватая ухудшением управляемости автомобиля. Ничего страшного, но надо научиться чувствовать работу таких дифференциалов и наработать навыки управления машиной, с установленными самоблоками.

Полные блокировки дифференциала

Более эффективный на бездорожье способ улучшить проходимость автомобиля – установить «полную» блокировку. Такие механизмы обеспечивают жесткое соединение полуосей и вращение обоих колес в любой ситуации, что бы ни случилось. При блокировках на обоих мостах и межосевом дифференциале гарантирован реальный привод 4х4. Но есть обратная сторона медали. Перераспределение энергии двигателя ведет к перераспределению нагрузок и их увеличению в 2, а то и в 4 раза, что ведет в поломке как минимум полуосей. Поэтому многие производители поставляют не только сами устройства, но и усиленные элементы трансмиссии. Различают более простые в установке, но менее предсказуемые на дороге автоматические блокировки и более сложные ручные блокировки, управляемые водителем из кабины.

Автоматические полные блокировки дифференциала

Принцип действия, заложенный в полные автоблокировки типа Lockright, Lokka, Spartan Locker, Aussie Locker, Yukon Grizzly Locker, Detroit Locker, Powertrax No-Slip, Kaiser Locker, ДАК (Дифференциал Автоматический Красикова),  называют «тракторным». Его суть в том, что полуоси постоянно находятся в соединенном состоянии (заблокированы) и разъединяются только в поворотах, когда одно колесо начинает “обгонять” другое. Устройства надежные, неприхотливые, выдерживающие большие нагрузки, но требующие  навыка управления автомобилем. Дело в том, что, если в повороте, когда оси расцеплены и колеса едут по разным траекториям с разной скоростью, газануть, то дифференциал мгновенно сцепится, колеса попытаются поехать синхронно. А в дуге такая синхронность невозможна и машина потеряет управление.  При срабатывании в скользкой дуге машину однозначно понесет на внешний радиус поворота. И хорошо если на обочину, а не в другую сторону

Фото сайта dak4x4.com

Ручные (принудительные) блокировки дифференциала

Как понятно из названия этого класса блокировок, жесткое сцепление полуосей друг с другом выполняет водитель. Все просто, предсказуемо и управляемо. Только надо не забывать включать блокировку на бездорожье и выключать ее при выезде на хорошую дорогу. Иначе как минимум повышенный износ покрышек и деталей, как максимум сюрпризы и проблемы в поворотах.
По способу включения выделяют четыре вида: пневматические, электрические, механические и гидравлические. Задача и принцип действия у всех схожий – дистанционно привести в действие кулачковую муфту, которая либо, жестко сцепит корпус дифференциала с одной из полуосей, либо заблокирует вращение сателлитов. Получится одна сплошная ось, что и требуется. Отличаются типы ручных блокировок только способом управления муфтой и ее устройством.

Механическая блокировка управляется тросиком, прикрепленным к рычагу. Похоже на управление ручным тормозом. Потянул – полуоси заблокировались, отпустил – разблокировались.

Пневматическая блокировка дифференциала включается электрической кнопкой (клавишей, тумблером). Сигнал поступает на пневматический клапан, который открывает доступ сжатого воздуха из баллона по специальной трубке в пневмоцилидр, установленный внутри блокировки. Он и производит сцепку корпуса дифференциала с одной из полуосей. Пневмоблокировки самые распространенные и самые бюджетные варианты, но для их работы требуется компрессор и ресивер, который приобретаются и устанавливаются отдельно.

Гидравлическая блокировка работает так же как и пневматическая, только давление создается не сжатым воздухом, а тормозной жидкостью. Гидросистема, состоящая из двух цилиндров (главного и рабочего), трубок и рычага, устанавливаемого в салоне получается довольно громоздкой. Из-за этого гидравлические блокировки у джиперов непопулярны и встречаются на внедорожниках редко.

В электрических блокировках дифференциала сцепление полуосей производится электромагнитом. Ток потребления 3 Ампера. Система, появившаяся в России совсем недавно, но уже набравшая немало сторонников. И все из-за простоты. Для работы нужна только собственно блокировка, провод и кнопка. Устанавливать просто, все необходимое уже в комплекте, поставить неправильно сложно.

К недостаткам ручных блокировок относят то, что включать их можно только на стоящем автомобиле, действовать они начинают не сразу (надо несколько метров проехать) и необходимо помимо собственно блокировки устанавливать механизм управления. Неудобства небольшие и с лихвой компенсирующиеся безопасностью и удобством использования.

Подытожим

Ставить или нет блокировки дело очень индивидуальное и в этом вопросе много от сиюминутной моды и желания казаться крутым. Если в машине производителем штатно блокировка дифференциала не предусмотрена, то может и устанавливать ее не надо. Известно большое количество примеров, когда машины без блокировок выигрывают соревнования у таких же, но с заблокированными мостами. Все зависит от умения водителя и штурмана. А с другой стороны, автопроизводители делают машины для массового потребителя, многие из которых никогда на бездорожье не поедут. Так, что теперь и джиперам с асфальта не съезжать?  Конечно, съезжать. Только включив голову и дооборудовав свой автомобиль.

Текст: Алексей Игнаткович
Иллюстрации А.Игнатковича и с сайтов производителей

Комментарии для сайта Cackle

Блокировки межколёсных дифференциалов машины — основные виды (как работают)

Многие автолюбители слышали о пользе блокировок машины. Расскажем про основные виды блокировок межколёсных дифференциалов автомобиля и как работают.

Принудительная блокировка

ARB Air Locker относится к принудительно включаемым блокировкам и в нормальном состоянии представляет обычный классический дифференциал. При включении (блокировании) такого дифференциала полуоси блокируемого моста замыкаются между собой жестко — поэтому блокировки такого типа обычно называются жесткими, или 100%-ми блокировками. Система ARB имеет главное достоинство: обладая мягкостью работы обычного дифференциала на твердых поверхностях, тем не менее достигается полная блокировка в нужный момент.

Недостатками ARB являются высокая стоимость, сложность монтажа и умение ей пользоваться. Если забыть выключить блокировку на дороге с твердым покрытием, можно поломать трансмиссию или потерять управление. Кроме того, жесткие блокировки предъявляют к автомобилю высокие требования — при установке на лифтованные машины колес увеличенного размера могут рваться полуоси, карданные шарниры и другие детали трансмиссии.

ARB не самая простая по конструкции система. Она включает очень много компонентов, что снижает надежность. Например, компрессор может сгореть, а при выходе из строя генератора аккумулятор долго не протянет, а следовательно, не будет функционировать мотор компрессора, вполне возможен обрыв электропровода.

Без дифференциальный мост

Строго говоря, блокировка такого типа — устанавливаемый вместо коробки дифференциала барабан, на который монтируется ведомая шестерня главной передачи и вставляются полуоси, то есть правая и левая полуоси постоянно сцеплены между собой. Дифференциал, таким образом, отсутствует. Такая система не имеет права на жизнь в переднем мосту — управлять автомобилем невозможно, но на задних ведущих мостах, например, такой механизм применяется чаще, чем обычный межколесный дифференциал. Недостатки — быстрый износ резины на дорогах с твердым покрытием, высокие нагрузки на трансмиссию, плохая управляемость. Достоинства — простота и надежность.

Автоматическая блокировка Detroit Locker

Самый известный тип автоматической блокировки. Он устанавливается вместо заводского корпуса дифференциала, что увеличивает прочность узла в целом. Для включения Detroit Locker не требуется ни проводов, ни пневмомагистралей, не нужно нажимать кнопки или включать рычаги — все происходит само собой. Минимальное количество внутренних деталей обуславливает высокую надежность узла. Все модификации Detroit Locker представляют кулачковую блокировку, напоминающую конструкцию, устанавливаемую на «ГАЗе-66». Отличается простотой, надежностью в применении и посредственными характеристиками на твердых покрытиях, что сказывается на управляемости, особенно при применении на переднем мосту, что ускоряет износ резины. Определенный дискомфорт вызывают щелчки и металлические удары, слышимые при работе данной блокировки.

Блокировка Gov Lock

В нормальном состоянии представляет классический разомкнутый дифференциал. Как только скорость вращения одного колеса оси относительно другого достигает определенной величины — примерно 2 оборота в секунду, — центробежный замыкатель защелкивает кулачковую муфту, которая зажимает пакет фрикционов, причем тем сильнее, чем быстрее крутится буксующее колесо. Таким образом, Gov-Lock обладает прогрессивной характеристикой блокирования — от нуля до стопроцентной. В этом устройстве имеется приспособление, автоматически отключающее блокировку при достижении машиной скорости 40 км/ч. На управляемость она практически не оказывает негативного влияния.

Есть недостатки: большое количество мелких деталей вызывает высокую вероятность поломок, что и происходит на практике — ломается шестеренка замыкателя и блокировка перестает работать. Кроме этого, Gov Lock не всегда эффективно работает.

Если машина застряла в мягком грунте, то данная блокировка может усугубить ситуацию. Ведь для ее включения нужно сильно раскрутить буксующие колеса, что приведет к моментальному закапыванию джипа, а включившийся в конце локер только усугубит ситуацию, окончательно посадив внедорожник.

Дифференциал повышенного трения (LSD)

Наиболее встречающийся тип дифференциала повышенного трения — «дисковый». Такая блокировка применяется на большинстве внедорожников. Она обладает мягкостью срабатывания и практически не наносит вреда трансмиссии.

Следует помнить, что LSD имеют небольшой коэффициент блокирования (около 30%), а вследствие этого недостаточно эффективны в тяжелых условиях. Такие блокировки не срабатывают при вывешивании одного из колес, когда помощь локера и требуется. Существуют пакеты фрикционных дисков, обеспечивающие больший коэффициент блокирования, но он все равно не обеспечивают 100% блокировку. Кроме того, с его увеличением возрастают и нагрузки на трансмиссию при езде по твердому покрытию.

Минусом является ограниченный ресурс. Фрикционные диски имеют тенденцию стираться, причем, чем чаще буксуют колеса, тем сильнее изнашиваются диски. Если такой дифференциал установлен в заднем мосту автомобиля, не предназначенного для постоянного движения с полным приводом (только Part time), то зимой в условиях города ему приходится работать много, так как задняя ось будет достаточно часто пробуксовывать.

В целом, ресурс данной блокировки составляет от 50 до 150 000 км. Он не отказывает сразу, а «умирает» постепенно, снижая коэффициент блокировки. Нужно помнить, что дифференциалы повышенного трения требуют использования специальных присадок к маслу, которое в него заливается.

Блокировки дифференциалов на Шевроле Ниве

На всех автомобилях из семейства внедорожников существует одна особенность, по которой эти машины способны преодолевать любые дорожные покрытия и даже если это покрытие отсутствует. Этой особенностью является наличие полного привода всех четырех колес с дифференциалами.

Что такое дифференциал и для чего он предназначен

Дифференциал имеет вид механической установки с набором планетарных шестерен и валов. Он предназначен для распределения крутящего момента от двигателя автомобиля Шевроле Нива к ведущим колесам, которые установлены на одной оси. Это дает возможность крутиться колесам авто с разной скоростью. Вращение колес с различными скоростями очень важно при поворотах автомобиля, когда одно колесо проходит маленький радиус, а другое большой. В случае отсутствия межколесного дифференциала, это бы привело к прокручиванию (пробуксовке) колеса, которое проходит меньший радиус. Пробуксовка одного колеса привела бы к заносу автомобиля и увеличению износа покрышки.

Когда автомобиль движется по прямой с постоянной скоростью, тогда тяга от двигателя к колесам распределяется равномерно. Это способствует вращению обеих ведущих колес с одинаковой скоростью. Когда происходит пробуксовка одного из ведущих колес, то дифференциал распределяет автоматически тяговое усилие от двигателя. При этом увеличивается усилие на буксующем колесе и уменьшается на стоящем.
Обычно автомобили имеют только один дифференциал, установленный в ведущем мосту. На Шевике их установлено три:

• Два дифференциала установлены в переднем и заднем мостах автомобиля, которые дают возможность вращаться ведущим колесам на одной оси с различной скоростью.
• Третий – является центральным (межосевого действия). Он способствует распределению крутящего момента от двигателя к обоим мостам автомобиля.

Блокировка дифференциала Шевроле Нивы

Автомобили- внедорожники, в том числе и Нива, имеют возможность включения блокировки всех трех(блокировки межколесных- устанавливаются опционально) дифференциалов. Таким образом, увеличивается во много раз проходимость автомобиля в суровых условиях бездорожья.

Во время буксования одного колеса автомобиля, через дифференциалы, тяговое усилие будет передаваться от двигателя к этому колесу. Все остальные колеса будут находиться в состоянии покоя, так как тяговая сила не будет действовать на них. Таким образом, автомобиль будет находиться в обездвиженном состоянии. К примеру, во время буксования в яме одним колесом, остальные колеса будут находиться в состоянии покоя. Это означает, что вся тяговая сила будет передана именно на буксующее колесо и будет способствовать его вращению.

Цель, по которой включается принудительная блокировка дифференциалов, заключается в объединении ведущих колес между собой, при этом обеспечивая их вращение с одной скоростью. Блокировка дает возможность по максимуму использовать тяговое усилие, которое передается от двигателя автомобиля.

Принцип действия блокировки дифференциала на Шевроле Нива. Как известно, дифференциал состоит из шестеренок и валов, которые дают возможность автоматически распределять крутящий момент от двигателя к колесам. Принудительная блокировка дифференциала не дает возможности шестеренкам вращаться, что достигается с помощью специальной муфты-блокиратора. Таким образом, при ручном включении блокировки, ведущие колеса автомобиля жестко связываются друг с другом. Эта связь дает возможность вращения колес с одинаковыми оборотами. При включении блокировки дифференциала межосевого действия, приводные валы передних и задних колес жестко связываются между собой, тем самым обеспечивая равномерный крутящий момент к переднему и заднему мосту. Проходимость автомобиля увеличивается, что дает возможность быть первой в своем роде внедорожников. Когда сцепление колес автомобиля будет лучше, тем большее тяговую мощность получит машина.

Когда необходимо применять блокировку дифференциал

а

Не на всех автомобилях существует возможность блокировки дифференциала, что делает эти машины более уязвимыми на бездорожье. А иногда бывает так, что сейчас бы пригодилось на автомобиле два моста. Шевроле Нива является уникальным автомобилем, который имеет большую проходимость по всем видам бездорожья и даже горным поверхностям.
Принудительную блокировку применяют в случаях:

1. Во время преодоления автомобилем участков дорог с повышенной труднопроходимостью. Блокировка включается преждевременно, перед въездом на такую дорогу.
2. На крутых склонах или горной местности, где есть возможность пробуксовки колес.
3. При движении по дороге с сухим песчаным покрытием.
4. Когда дорога покрыта ледовым слоем или снежной коркой.

Когда необходимо отключать блокировку дифференциала

При штатном движении на автомобиле Шевроле Нива по обычным асфальтированным дорогам, использование блокировки дифференциала не требуется. Колеса по дороге с нормальным покрытием имеют хорошее сцепление с дорогой, и соответственно обладают равномерным крутящим моментом. Поэтому во время движения по дорогам, которые являются для колес материалом хорошего сцепления, использование блокировки не требуется.

Несколько правил по использованию блокировки дифференциала:

• Переключение раздаточной коробки на пониженные передачи необходимо осуществлять только во время остановки автомобиля.
• Включение блокировки дифференциала разрешается во время движения без остановки.
• Переход на пониженную передачу разрешается без остановки автомобиля.
• Чтобы обеспечить нормальную работу блокировки дифференциала, нужно периодически переключать рычаг дифференциала на раздаточной коробке. Рекомендуется проводить такое действие раз в неделю, и особенно в зимнее время.

Где включается принудительная блокировка дифференциала в Шевроле Нива

В салоне между водительским и пассажирским сидениями располагаются два рычага управления. Один из них является рычагом переключения передач (КПП). Другой- рычагом управления раздаткой автомобиля. Основной составляющей блокировки дифференциала является раздаточная коробка, которая представляет собой двухступенчатый редуктор. Из этого редуктора в салон выведен рычаг управления. Его передвижение вперед- назад служит для включения и выключения пониженной передачи от коробки передач к ведущим мостам автомобиля. А передвижение вправо- влево предназначено для включения блокировки дифференциалов. Этот рычаг имеет короткую по длине рукоятку. Если переключить рычаг в левое положение, то это означает, что блокировка включена, если же рычаг перевести в правое положение, тогда блокировка выключена.

схема переключения кпп и раздатки Нива Шевроле

Что дает понижающий ряд передач

Понижающий редуктор, который является одной из составляющих раздаточной коробки, имеет двухступенчатую коробку. Переключение ступеней производится тем же рычагом, который служит для блокировки дифференциала. При переключении этого рычага в заднее положение – передаточное число раздаточной коробки является низким, и равно 1,2. При положении рычага вперед, передаточное число увеличится в два раза (пониженная передача), и будет составлять 2,1. В среднем положении (нейтральное) передаточное число равно нулю. То есть редуктор в раздаточной коробке разомкнут и не передает тяговых усилий.

Блокировка дифференциала является неотъемлемой частью полноприводного механизма автомобиля. Использование блокировки превращает авто в эффективное средство передвижения в суровых условиях бездорожья.

Как работает блокировка дифференциала на Шевроле Нива

Все внедорожники отличаются от обычных автомобилей тем, что такие машины могут преодолевать любое препятствие на дороге, даже в том случае, когда дорога полностью отсутствует. Такую особенность эти автомобили получили из-за наличия в них полного привода, который может быть как постоянным, так и подключаемым.

Полный привод приводится в действие при помощи дифференциалов. Такой есть и у Нивы Шевроле.

Для чего предназначена блокировка?

В этом механизме присутствуют валы и шестерни. Предназначается дифференциал для распределения крутящего момента от двигателя к колёсам. В Ниве основными ведущими колёсами являются задние. При помощи дифференциала колёса могут крутиться с разной скоростью, например, при прохождении поворотов. В таком случае одно колесо проходит малый радиус, а другое – большой. Если бы не было дифференциала, то колёса станут пробуксовывать, что станет причиной повышенного износа резины.

Расположение рычага

При движении по прямой дороге тяга от мотора распределяется между колёсами равномерно. Если одно колесо начинает пробуксовывать, например, на льду, то дифференциал передаёт больше усилия от двигателя именно на него. Такой механизм в основном устанавливают на ведущем мосту. У Нивы же он стоит на:

1. Заднем и переднем мосту.

   Самоблокирующийся дифференциал (передний мост)

   Дифференциал заднего моста

2. Между осями (центральный). Находится между коробкой передач и мостами.

   Межосевой дифференциал

   Валы и шестерни межосевого дифференциала

Видео о том как работает блокировка межколесного дифференциала на Нива Шевроле

Включение блокировки дифференциала

На Ниве Шевроле есть возможность включать одновременно все три дифференциала. Благодаря этому проходимость машины увеличивается в несколько раз при езде по бездорожью.

Принудительная блокировка заключается в том, что ведущие колёса объединяются между собой, в результате чего они могут вращаться с одинаковой скоростью. Благодаря блокировке, максимально будет использоваться тяговое усилие двигателя, и передаваться на колёса.

Как уже говорилось, что узел дифференциала состоит из валов и шестерён. При помощи их в автоматическом режиме распределяется тяговое усилие между ведущими колёсами. Блокировка дифференциала производится при помощи блокиратора (муфты). В таком случае, когда водитель включает принудительную блокировку, то колёса «становятся» связанными между собой. Это способствует тому, что они будут вращаться равномерно.

Узел дифференциала

Если будет принудительно включён межосевой блокиратор, то тогда передние и задние мосты также жёстко связываются разом, что гарантирует равномерное распределение тяги ко всем четырём колёсам. Таким образом, проходимость автомобиля будет увеличена в несколько раз, что делает Ниву Шевроле настоящим внедорожником.

Применение блокировки

Не все автомобили оснащаются блокираторами, а потому на бездорожье они будут уязвимыми. Шевроле в данном плане представляет собой уникальный автомобиль, который может двигаться как с одним приводом, так и с полным, что позволяет ему уверенно себя чувствовать даже на горных дорогах.

Для включения блокировки дифференциала тянем рычаг влево до конца

Принудительную блокировку следует включать в таких случаях:

1. При преодолении сложных участков трассы. В таком случае блокировку следует включить заблаговременно, ещё до выезда на такой участок.
2. На крутых подъёмах или склонах, когда возможна пробуксовка колеса.
3. При движении по песку.
4. При езде по снегу или льду.

Отключение блокировки

Когда Нива будет передвигаться по обычной дороге с ровным покрытием, то ей не потребуется включать блокировку всех колёс. Они будут нормально сцепляться с покрытием и не пробуксовывать, так как тяговое усилие от двигателя на них будет распределяться равномерно. По этой причине, когда машина будет двигаться по хорошей дороге, где колёса не будут пробуксовывать, использование дифференциала не потребуется.

Правила использования дифференциала

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Месторасположения рычага переключения

В салоне Нива Шевроле между передними креслами находится два рычага. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.

Рычаг переключения дифференциала

В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Понижающая передача: что она даёт?

Основной составляющей раздатки является понижающий редуктор. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет 1.2. Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять 2.1. Когда рычаг будет в нейтральном положении, то передаточное число равно 0.

Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.

Видео о работе коробки передач и правилах использования дифференциала Нива Шевроле

как работает, видео, устройство, виды

По своей сути дифференциал представляет собой элемент перераспределения крутящего момента, поступающего от одного источника (двигателя) к двум независимым друг от друга потребителям (ведущим колесам), с возможностью задания им разных угловых скоростей вращения. Это требуется для того, чтобы не возникало проблем с управлением машиной при совершении маневров (поворотов, перестроений). Но зачем нужна блокировка дифференциала, если он выполняет такую важную функцию?

Дело в том, что дифференциал просто необходим для городского режима, но стоит автомобилю попасть в условия бездорожья – ситуация меняется. Его принцип работы приносит больше вреда, чем пользы.

Дифференциал на сложных участках дороги становится серьезной проблемой для водителя, так как он вкладывает все усилие двигателя именно в то колесо, которое имеет меньшее сопротивление при движении. Поэтому, если какое-то из ведущих колес начинает пробуксовывать, то дифференциал вместо того чтобы передать крутящий момент на шину, которая находится на твердом покрытии, вкладывает всю его величину в буксующее колесо. В результате чего автомобиль вовсе оказывается обездвиженным. Поэтому, чтобы заставить дифференциал не мешать движению машины по неровностям дороги, были разработаны различные виды его блокировки. Рассмотрим принцип их работы.

Полная блокировка

Во время полной блокировки дифференциала он прекращает работать, преобразуясь в обычную муфту, которая соединяет между собой полуоси или оси заднего и переднего мостов (зависит от того, где муфта установлена). Следовательно, крутящий момент на обеих полуосях или мостах будет иметь одинаковую величину, а соответственно и скорость вращения колес тоже будет одинаковой при любой дорожной ситуации.

Для блокировки дифференциала классического типа можно жестко соединить одну из полуосей с его корпусом (чашкой) либо не давать вращаться независимым шестерням (сателлитам), через которые чашка дифа передает на полуоси вращательные усилия. Реализуется такая блокировка при помощи привода, который может быть: электрическим, гидравлическим, пневматическим или ручным.

При полной блокировке на ее механизм действует прямое усилие от двигателя, которое при значительном крутящем моменте способно вывести из строя не только сам механизм блокирования, но и сломать в автомобиле полуось. Поэтому пользоваться такого вида блокировкой нужно очень аккуратно: включать только после остановки машины, двигаться на малой скорости и выключать после того, как проблемный участок дороги будет преодолен.

Как правило, полная блокировка межосевого дифференциала применяется в рамных внедорожниках, которые предназначены для особо трудных по проходимости участков местности. Также такие внедорожники оборудуются блокировкой межколесных дифференциалов переднего и заднего мостов.

Наряду с полной блокировкой, в автомобиле широко применяется и частичная (автоматическая). В свою очередь, дифференциалы с автоматической блокировкой делятся на следующие типы:

• жидкостные;
• дисковые;
• червячные;
• электронные.

Автоматическая блокировка с применением вязкостной муфты (жидкостная муфта)

Вязкостная муфта (вискомуфта) – это механическое устройство, обеспечивающее передачу крутящего момента посредством использования вязкостных свойств специальной жидкости. Конструкция устройства представляет собой несколько пластин, насаженных на ведущий и ведомый валы, которые вращаются в корпусе, заполненном жидкостью. Жидкость имеет способность при определенных условиях менять свои вязкостные свойства. До тех пор пока пластины обладают одинаковой скоростью вращения, это вещество имеет жидкую консистенцию. Как только в значениях скоростей вращения валов появляется разница, жидкость быстро густеет, передавая крутящий момент с ведущего на ведомый вал. Благодаря таким свойствам, вискомуфта часто используется как самоблокирующийся межосевой дифференциал в автомобиле, оборудованном полным приводом. Иными словами, при обычном режиме работает один привод, но как только его колеса начинают проскальзывать, вискомуфта подключает второй привод.

Недостатком такой блокировки является то, что на изменение свойств жидкости требуется время, которого при преодолении серьезных препятствий просто нет. Поэтому такой вид самоблока преимущественно устанавливают на автомобилях, не покидающих городские дороги.

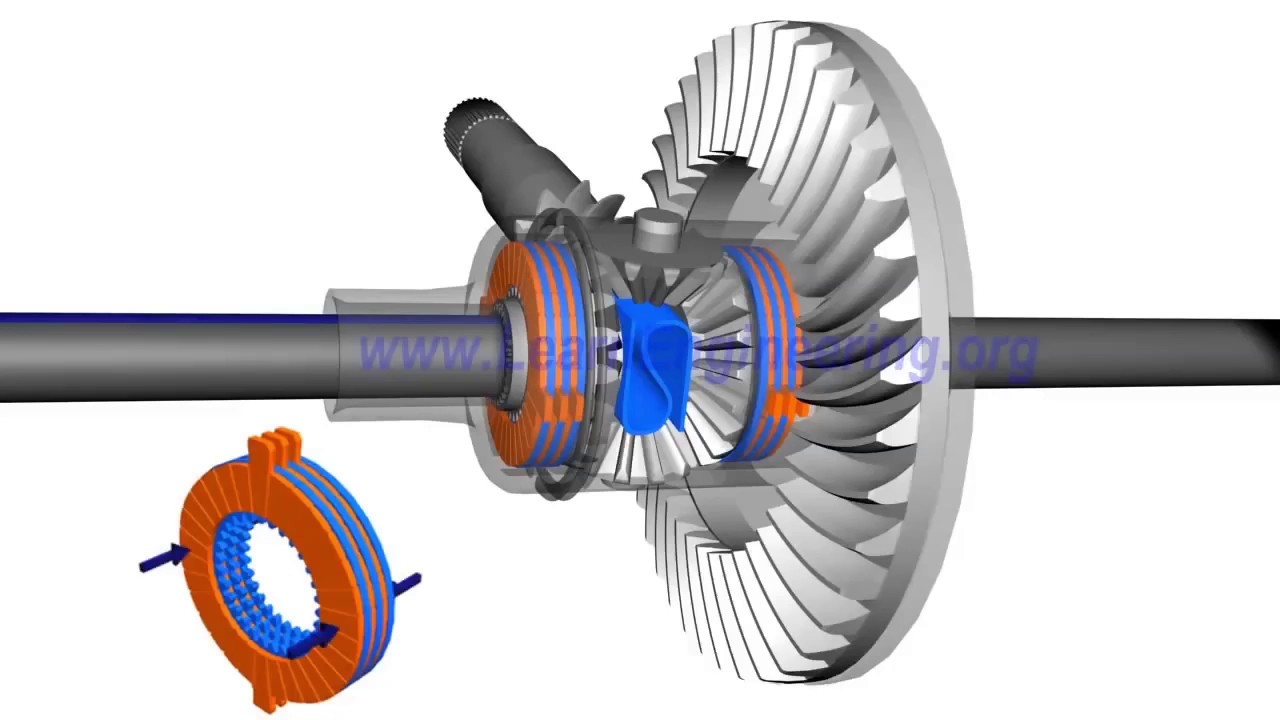

Дисковый фрикционный самоблок

Работа самоблокирующегося дифференциала этого типа основана на использовании сил трения. Своим устройством дисковый дифференциал практически не отличается от классических механизмов. Разница состоит в том, что в его устройство добавлены два пакета с фрикционными дисками и распорной пружиной, обеспечивающей необходимую величину сжатия. Часть дисков из пакета жестко фиксируются на полуось, другая на чашку дифференциала. При синхронном вращении ведущих полуосей все диски вращаются вместе, составляя одно целое. При появлении даже незначительной разницы в скоростях, соотношение вращения дисков тоже меняется. Вызванным между ними трение, фрикционы притормаживаются, разница выравнивается, происходит частичная блокировка дифференциала. Основной недостаток самоблока с фрикционными дисками заключается в их сравнительно быстром износе.

Героторный самоблок

По своей сути это разновидность дисковых самоблокирующихся дифференциалов. В конструкцию дифференциала установлен героторный масляный насос и поршень. Роль ротора насоса выполняет одна из полуосей, корпус – другая полуось. Величина нагнетаемого давления масла зависит от разности скоростей вращения колес. Если таковая появилась, то давление масла начинает возрастать, толкая поршень. Под действием давления он сжимает диски, установленные во фрикционную муфту. Сила трения между дисками возрастает, в результате чего происходит блокировка дифференциала.

Червячный дифференциал

Как уже становится понятным из названия, основу такого дифференциала составляет принцип работы червячной передачи. Торсен и Квайф, пожалуй, являются самыми распространенными представителями данного вида механизмов.

В основе червячной передачи лежат два элемента: червяк и червячное колесо. В дифференциале червяк (он же сателлит) представляет собой ведущий элемент. Колесо, оно же шестерня полуоси, соответственно – ведомое. Червячная передача устроена так, что червяк может легко вращать червячное колесо, а вот при обратном действии происходит блокирование, то есть колесо не может провернуть червяка.

Таким образом, величина усилия блокировки дифференциала Торсен устанавливается подбором величин углов наклона витков сателита. Чем меньше величина, тем выше будет скорость вращения. Кроме того, степень блокирования такого устройства зависит и от изменения величины крутящего момента.

Дифференциалы Торсен делятся на три вида: Тип1, Тип2 и Тип3. Тип1 и Тип2 отличаются друг от друга формой червяков. Их используют в качестве межколесных устройств. Тип3 предназначен для автомобилей оборудованных полным приводом, устанавливается между мостами.

Конструкция дифференциала Квайф довольно оригинальна. В ней сателлиты не имеют осей вращения, а просто свободно располагаются в специальных ложах корпуса. При возникновении разницы в скоростях вращения полуосей, сателлиты блокируются и сдвигаются в сторону корпуса, прижимаясь к нему. Величина силы трения, которая при этом возникает, имеет значение пропорциональное разнице между скоростями вращения колес. Степень блокирования в Квайф, также как и в Торсен, подбирается установкой сателлитов с разным углом наклона их витков.

Дифференциал, имеющий электронное управление

Данный вид представляет собой классическую модель дифференциала, дополненную двумя передачами. Управление ими осуществляется при помощи двух приводов – гидравлического и электрического. Приводы включает и отключает бортовой компьютер, установленный в автомобиле. Конечно, такой механизм считается самым практичным, но он же является и самым дорогим.

И в заключение хотелось бы упомянуть о системе, которая не блокирует дифференциал, а лишь имитирует блокировку. Принцип работы такой системы прост и очень практичен, поэтому хорошо подходит для городских автомобилей. Заключается он в том, что при появлении пробуксовки на каком-то из ведущих колес, штатная тормозная система начинает его подтормаживать. Соответственно, дифференциал увеличивает величину крутящего момента на колесе, имеющем меньшее сопротивление. Создается эффект блокировки. Все просто до гениальности.

Блокка™ – блокировка дифференциала Nissan (Datsun, Pathfinder, Terrano, NP300)

Отличительные особенности Блокки Nissan:

Блокировка дифференциала Блокка^тм относится к типу Lockright (Локрайт, Локка).

Принцип срабатывания блокировки дифференциала Ниссан Блокка^тм основан на передаче крутящего момента от оси сателлитов и крестовины к полуосям посредством пары полуосевых и пары распорных (блокирующих) муфт.

При езде по прямой трассе оси сателлитов расклинивают блокирующие муфты, вследствие чего полуоси скрепляются между собой жестко и неподвижно за счет шлицевых соединений. Как следствие, дифференциал остается заблокированным.

При совершении поворота на твердом грунте колеса вращаются с разными скоростями. Вследствие этого распорная муфта высвобождается от воздействия осей сателлитов, разблокировав дифференциал.

При наезде на препятствия, когда одно из колес имеет меньшее сцепление с грунтом, Блокка^тм передает до 100% крутящего момента на то колесо, которое находится в зацеплении. Это позволяет избежать пробуксовки и успешно преодолевать самые сложные участки.

В условиях гололеда, при дождливой погоде, когда ослабевание сцепления колес с грунтом приводит к пробуксовке — дифференциал остается заблокированным.

Внимание! После установки Блокка диагональные вывешивания не страшны, момент будет распределятся на оба колеса.

Применяемость:

Блокировка Блокка™ для Nissan устанавливается в передний мост R180A.

Устанавливается только в свободный дифференциал (без заводской блокировки LSD).

Блокка™ Nissan (LR-89)

На 27 шлицов, в 4х сателлитный корпус дифференциала (код детали: 38421T)

Для автомобилей:

• Nissan Terrano WD21 1986-1996 (Перед.)
• Nissan Datsun D21 08.1985-01.1997 (Перед.)
• Nissan Datsun D22 01.1997-08.2002 (Перед.)
• Nissan Pathfinder WD21 1986-1996 (Перед.)
• Nissan Terrano II R20 1986-1996 (Перед.)
• Nissan Navara D21, D22 1986-2005 (Перед.)
• Nissan NP300 1998-2005 (Перед.)
• Ford Maverick Код детали: 1954369 (Перед.)

Блокировка дифференциала — что это, как работает, какие бывают виды — TopWay.su

Дифференциал в автомобиле играет роль распределяющего элемента, позволяя вращаться колесам с различной скоростью. Это необходимо для нормальной езды в обыкновенных городских условиях, но на бездорожье становится существенным минусом, ограничивая проходимость автомобиля. Поэтому некоторые авто оснащаются специальной блокировкой дифференциала.

Блокировка дифференциала — что это и как функционирует

Блокировка дифференциала даёт возможность существенно увеличить крутящий момент у того колеса, которое имеет наиболее лучшее сцепление с дорогой. В ситуациях с диагональным вывешиванием автомобиля или прохождения им сложных грязевых участков блокировка необходима, иначе колесо с меньшим сцеплением возьмёт за себя весь крутящий момент и транспортное средство теряет возможность дальнейшего продвижения.
Блокировка дифференциала может выполняться путём соединения самого дифа с любой полуосью, что позволяет уменьшить скорость вращения сателлитов. Блокировать диф можно как полностью, так и частично:

Полная блокировка дифференциала подразумевает под собой полную сцепку, позволяющую почти на 100% передавать крутящий момент на ту ось с колесом, где лучше сцепление. В большинстве ситуаций на бездорожье такая блокировка считается самой оптимальной и предпочтительной;

Частичная блокировка дифференциала функционирует по аналогии с жесткой, но передаёт крутящий момент туда, где есть более высокое сцепление не полностью, а лишь на какой-то определенный процент от 100.

Важным фактом в понимании работы блокировки дифференциала выступает такая штука, как коэффициент блокировки, отображающий соотношение крутящего момента между шинами с лучшим и худшим сцеплением. Так, на свободном дифференциале он равен единице, что означает одинаковый крутящий момент у обеих шин. На заблокированном же дифе этот коэффициент уже существенно выше (как правило, от трёх до пяти. Возможность сделать его выше есть, но таким образом можно быстро сломать трансмиссию или её определенные элементы).

Блокировка дифференциала чаще всего встречается как межколесная, так и межосевая. В основном устанавливают блокировку в задний мост, так как при монтаже её в передний привод управляемость автомобиля существенно снижается. Хотя для прохождения прямых и коротких участков две блокировки будут предпочтительнее одной в заднем мосту. Но чаще всего автомобили оснащаются именно задней блокировкой, которая без труда ставиться в дифференциалы большинства внедорожников.

Принудительная и автоматическая блокировка дифференциала

Также нужно помнить, что блокировки заднего дифференциала (да и остальные) различаются способом включения — это может быть ручное, механическое включение или же автоматическое. Механическое включение также называют принудительным — водитель сам, по желанию, активирует блокировку дифференциала. Автоматика же срабатывает самостоятельно, при потере одним из колес сцепления до определенного момента. Автоматику также называют самоблокирующимися дифами или самоблоками. Подробнее о видах блокировки ниже:

Ручная блокировка дифференциала гарантирует полное, почти стопроцентное сцепление корпуса дифа с любой из полуосей. Сцепление осуществляется посредством кулачковой муфты, замыкающейся и размыкающейся, в свою очередь, посредством привода. Устройство, называемое приводом, можно ставить в разных вариантах. Бывает оно электрическим, механическим или гидравлическим (с пневматикой).
Механика очень проста — в кабине водителя есть рычаг, который тросами соединяется с муфтой. Приводя рычаг в нужное для блока положение блокирует дифференциал и начинает преодолевать препятствие. Но блокировать таким образом диф можно только в стоящем на месте авто. Делать это при движении нельзя.
Гидравлика чуть сложнее — авто оснащается несколькими цилиндрами. А главным рабочим элементом пневмопривода становится пневмокамера.
Электронная блокировка дифференциала устроена чуть более сложно — тут замыкание муфты осуществляется посредством маленького двигателя. Но в работу это приводится просто — нажатием нужной кнопки прямо на панели приборов авто.
Ручное блокирование дифференциала возможно как в межосевом варианте, так и в межколесном и нужно помнить, что по обыкновенной дороге или просто твердой поверхности, когда все колеса имеют нормальное сцепление, ездить можно только в свободном режиме. Блок дифа ставят только для преодоления трудного участка дороги или бездорожья. Либо заранее, за несколько метров до начала участка, либо непосредственно в проблемной ситуации, когда машина уже застряла. Естественно, включать блок желательно заранее;

Самоблокирующийся дифференциал также называют дифференциалом повышенного трения или LSD (Limited Slip Differential). На зарубежных, особенно стареньких внедорожниках, это очень популярный вид блокировки, который считается чем-то средним между полным блоком дифа и его не заблокированным состоянием. Вариативность обеспечивает автомобилю автоматическое реагирование на дорожные или бездорожные условия, передавая часть крутящего момента на то колесо, у которого лучшее сцепление.
Можно разделить самоблокирующийся дифференциал на два типа — тот, который блокирует, обращая внимание на разный крутящий момент колес и смотрящий на их разные угловые скорости.
Так, самоблок, работа которого основывается на разнице между угловыми скоростями, может быть представлен дисковым дифференциалом, вискомуфтой (дифференциалом с вязкостной муфтой) или же быть электронным. Во всех случаях блокировка производится непосредственно руководствуясь разницей между крутящим моментом колёс.

Как работает блокировка центрального дифференциала?

Опубликовано в Безопасное вождение

Блокировка центрального дифференциала применима только к автомобилям с полным приводом (AWD) или постоянным полным приводом, а также к транспортным средствам, которые способны обеспечивать такой привод. С частичным приводом 4WD, таким как Patrol или Landcruiser, передние колеса не двигаются, пока водитель не выберет 4H или 4L, а раздаточная коробка не перейдет в 4H или 4L, привод распределяется через раздаточную коробку на основе 50/50 спереди. к задним колесам.

Ваш Toyota 4WD может выглядеть так.

Вождение неполного полного привода в 4X4 по твердой поверхности, такой как асфальтированная или битумная дорога, будет означать, что разные скорости и расстояния, пройденные передними и задними колесами, будут действовать так же, как и при ручной блокировке дифференциала поперечной оси. заблокирован. Единственный способ повернуть, подняться или спуститься по самому маленькому уклону — это протереть шины и / или толкнуть огромные силы обратно через раздаточную коробку, это известно как раздаточная коробка « Wind Up» , и это может повредить раздаточную коробку. очень быстро, так что не делайте этого.В раздаточной коробке с полным приводом в раздаточную коробку встроен центральный дифференциал, чтобы все время отвлекать часть привода на передний или задний дифференциал и при этом позволять им работать с разной скоростью, чтобы вы могли поворачивать или подниматься на холмы и т. Д., Обычно открытый дифференциал, но всегда (по необходимости) устройство несколько меньшего размера, чем дифференциал вашей поперечной оси на каждом конце. Узнайте больше об обучении 4WD

Когда центральный дифференциал разблокирован, он часто является открытым дифференциалом, поэтому он действительно передает привод только на тот конец транспортного средства, у которого меньше всего тяги, хотя это может измениться, по сути, полный привод Автомобиль с центральным дифференциалом без блокировки на самом деле в любой момент времени управляет только одним колесом (тем, которое имеет наименьшее тяговое усилие).Но он может выбрать любой из 4-х из-за характера трех установленных дифференциалов: переднего, заднего и центрального. Неполный 4WD без других блокировок дифференциала будет управлять только одним из двух колес, когда он находится в 2WD, или любыми двумя из четырех колес, если выбран 4WD. Таким образом, полный привод не находится в режиме 4WD, пока не будет заблокирована блокировка центрального дифференциала, точно так же, как неполный полный привод НЕ находится в режиме 4WD, пока вы не выберете 4WD с помощью селектора.

Джеймс Горри ездит на полноприводных автомобилях в NT более 20 лет См. Профиль Джеймса

Как работает шкафчик? Объяснение блокировки дифференциала:

Блокируемый дифференциал или блокиратор — это разновидность стандартного автомобильного дифференциала. Блокируемый дифференциал обеспечивает повышенное тяговое усилие по сравнению со стандартным или «открытым» дифференциалом, не позволяя при определенных условиях различать скорость вращения двух колес на одной оси.

Блокируемый дифференциал разработан для преодоления главного ограничения стандартного открытого дифференциала, по существу «блокируя» оба колеса на оси вместе, как если бы они были на общем валу, при этом позволяя им вращаться с разными скоростями, когда это необходимо ( например, при ведении поворота).Это заставляет оба колеса вращаться в унисон, независимо от тяги (или ее отсутствия), доступной каждому колесу по отдельности. Открытый дифференциал прекратит передачу крутящего момента на одно колесо, если противоположное колесо имеет слабое сцепление или его отсутствие. Это может произойти, если одно колесо соприкасается с грязью, снегом или льдом, или если колесо каким-либо образом отстраняется от контакта с дорогой после столкновения с препятствием или участком мягкой земли. В такой ситуации открытый дифференциал будет продолжать вращать колесо с наименьшим тяговым усилием, но будет передавать небольшую мощность или совсем не передавать ее колесу с более надежным сцеплением.По сути, он будет передавать на оба колеса ровно столько крутящего момента, сколько может выдержать колесо с наименьшим тяговым усилием. Это может привести к тому, что автомобиль не сможет передать достаточный крутящий момент на ведущие колеса, чтобы автомобиль двигался вперед, и в этот момент он застрянет. Блокируемый дифференциал решает эту проблему благодаря своей способности передавать 100% доступного крутящего момента на колесо с наибольшим тяговым усилием.

Есть два основных типа шкафчиков:

Автоматический и выбираемый.

Автоматические шкафчики запираются и открываются автоматически без прямого участия водителя. Некоторые конструкции дифференциала с автоматической блокировкой гарантируют, что мощность двигателя всегда передается на оба колеса, независимо от условий тяги, и «разблокируется» только тогда, когда одно колесо должно вращаться быстрее, чем другое во время поворота. Они никогда не позволят ни одному колесу вращаться медленнее, чем балка дифференциала или ось в целом. Самым распространенным примером этого типа может быть знаменитый «Детройтский шкафчик», также известный как «Детройтский блокиратор», хотя есть и многие другие.Другие автоматические блокираторы работают как «открытый» или разблокированный дифференциал до тех пор, пока не встретится пробуксовка колес, а затем они заблокируются. Этот стиль обычно использует какой-либо тип внутреннего регулятора, чтобы определять разницу в скорости вращения колес, или они реагируют на крутящий момент, поступающий от карданного вала. Примером этого может быть «Gov-Lok» от GM. Этот тип чаще всего встречается на заводе-изготовителе автомобилей, оборудованных блокировкой дифференциала.

Ниже представлена ​​в разрезе модель Детройтского шкафчика.

Это настоящий Детройтский шкафчик с ручным управлением, демонстрирующий, как работает Детройтский шкафчик.

«Выбираемый» шкафчик позволяет водителю по желанию блокировать и разблокировать дифференциал с сиденья водителя. Это может быть выполнено с помощью сжатого воздуха (пневматики), такого как «Air Locker» от ARB, электронных соленоидов (электромагнетиков), таких как «ELocker» Eaton, или какого-либо механизма с тросовым приводом, который используется в «Ox Locker».Это позволяет дифференциалу работать как «открытый» дифференциал для улучшения управляемости, маневренности и снижения износа шин, а также иметь возможность полной блокировки для максимального сцепления, когда это желательно или необходимо. Это действительно лучшее из обоих миров, но выбираемые шкафчики сложнее и, следовательно, дороже, чем их автоматические аналоги. Некоторые люди также считают, что эта дополнительная сложность снижает их общую прочность и долговечность и требует повышенного обслуживания в долгосрочной перспективе.

Недостатки

Блокировка дифференциалов имеет некоторые недостатки. Поскольку они не работают так плавно, как стандартные дифференциалы, они часто являются причиной повышенного износа шин. Известно, что некоторые дифференциалы блокировки издают щелчки или стук при блокировке и разблокировке, когда автомобиль преодолевает повороты. Это раздражает многих водителей. Кроме того, некоторые блокирующие дифференциалы в некоторых ситуациях могут повлиять на способность транспортного средства управлять автомобилем, особенно когда рулевой механизм расположен на передней оси.Они также способны подвергать полуоси гораздо более высоким крутящим нагрузкам, чем это было бы возможно с открытым дифференциалом, потому что они позволяют передавать 100% доступного крутящего момента на один ось, а не делиться между ними. В экстремальных условиях это может привести к выходу из строя полуоси.

За исключением дополнительной нагрузки на полуоси, эти недостатки в первую очередь относятся к автоматическим шкафчикам и могут быть в некоторой степени смягчены путем надлежащего обслуживания и настройки.Износ шин можно свести к минимуму, если они правильно подобраны по размеру и накачаны. Трудности с рулевым управлением можно в основном устранить, выбрав современные рулевые шкафчики, которые лучше спроектированы, чем более ранние версии, которые были известны сложностями с рулевым управлением. Привычки вождения, вес автомобиля и размер шин также могут влиять на поведение шкафчика.

Дифференциалы повышенного трения считаются компромиссом между стандартным дифференциалом и блокируемым дифференциалом, потому что они работают более плавно, и они действительно направляют некоторое количество крутящего момента на колесо с наибольшим тяговым усилием, но они не способны на 100% блокировку .

Приложения для блокировки дифференциалов

В полноприводных автомобилях, которые ездят по бездорожью, часто используется блокировка дифференциалов, чтобы предотвратить застревание при движении по рыхлой, грязной или каменистой местности. Блокировка дифференциалов считается важным оборудованием для серьезной езды по бездорожью.

Гоночные автомобили часто используют блокировку дифференциалов, чтобы сохранить сцепление с дорогой при маневрах на высокой скорости или при экстремальном ускорении.

Некоторые грузовые автомобили, такие как эвакуаторы, вилочные погрузчики, тракторы и тяжелое оборудование, используют блокировку дифференциалов для сохранения тяги, особенно при движении по мягким, грязным или неровным поверхностям.Шкафчики распространены в сельскохозяйственной технике и военных грузовиках.

Текст доступен в соответствии с GNU

4-х колесный привод и блокируемый дифференциал — 4WheelDriveGuide

Блокируемый дифференциал при правильном использовании — это удивительное произведение инженерной мысли. Этот единственный компонент трансмиссии может означать разницу между хорошим внедорожником 4 × 4 и отличным автомобилем. Если вы когда-либо ездили по бездорожью с полноприводным автомобилем 4 × 4 с блокируемым задним дифференциалом, вы сможете понять, насколько легко он позволяет автомобилю преодолевать большинство препятствий.Но для чего нужен блокирующий дифференциал и когда нужно задействовать рундук? В чем разница между задним шкафчиком и LSD (Limited Slip Diff). Чтобы найти ответы на эти и другие вопросы, прочтите…

Блокираторы дифференциала используются для преодоления ограничения открытого дифференциала в условиях бездорожья путем блокировки центрального, переднего или заднего дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала. Блокировка переднего или заднего дифференциала позволяет оси вращать оба колеса одновременно с одинаковой скоростью независимо от разницы в сцеплении.

Если вы хотите узнать больше о том, как работает блокировка дифференциала и когда ее целесообразно использовать, продолжайте читать…

Как работает электронная блокировка дифференциала?

Блокируемый дифференциал или «шкафчики», как их обычно называют в кругах бездорожья, по существу блокирует открытый дифференциал, будь то центральный, передний или задний дифференциал, и заставляет обе оси работать как одно целое и поворачиваться на одной и той же скорости независимо от тяги или ее отсутствия.В отличие от открытого дифференциала, который позволяет обоим колесам вращаться с разной скоростью, особенно в поворотах, блокиратор дифференциала заставляет оси вращаться с одинаковой скоростью и предназначен для включения только тогда, когда тяга ограничена или почти потеряна.

Блокировка дифференциала похожа на волшебную кнопку, которая дает автомобилю большое преимущество перед открытым дифференциалом, особенно в сложных условиях вождения, таких как ползание по камням или глубокие рыхлые колеи. Густая грязь — также прекрасная возможность задействовать блокираторы заднего или центрального дифференциала.

Очень важно отметить, что блокируемые дифференциалы предназначены для включения только в очень экстремальных условиях. ЗАПРЕЩАЕТСЯ использовать шкафчик на открытой дороге, особенно для битума (асфальтобетон), и при неправильном использовании он может привести к серьезным повреждениям дорогих компонентов трансмиссии.

Крутящий момент всегда передается на колеса с наименьшим сопротивлением .

Не все автомобили с колесной формулой 4 × 4 оснащены фиксатором заднего дифференциала, что означает, что вам придется изменить свой стиль вождения, чтобы компенсировать его отсутствие.Автомобиль без заднего дифференциала с блокировкой, возможно, все еще может преодолеть сложное препятствие, это просто означает, что вам нужно будет использовать больше инерции, чтобы ваши оси преодолели препятствие. Как только какое-либо из колес поднимется в воздух или вы окажетесь в ситуации с перекрестной осью, что часто случается на бездорожье, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением , что приводит к временной неподвижности 4 × 4. . Если не использовать достаточный импульс, вы можете оказаться в затруднительном положении, и ваши колеса будут крутиться в воздухе.

Автомобили с открытым дифференциалом, такие как старые Land Rover Defenders, Suzuki Jimny и многие другие, без каких-либо средств TC (Traction Control), потребуют большей инерции и будут немного бороться в условиях бездорожья с поперечной осью.

Внедорожник Пример:
Если одно колесо находится в грязи / песке / снеге, а другое — на асфальте с хорошим сцеплением, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением, т. Е. На колесо с наименьшим сопротивлением. тяга. Для преодоления этой «слабости» были внедрены системы TC.

Так когда бы вы задействовали блокиратор межосевого дифференциала? Чтобы узнать, читайте дальше…

Когда использовать блокировку центрального дифференциала

Блокировка центрального дифференциала (режим 4H) делает вождение более легким, безопасным и управляемым по песку, грязи, гравию и снегу.Вы уловили идею? Да, всякий раз, когда вы рискуете сойти с асфальта, пора задействовать блокировку центрального дифференциала. Именно тогда вы знаете, что ваше приключение официально началось. Большинство обычных автомобилей 4 × 4 имеют варианты коробки передач 2H, 4H и 4Lo. Это означает, что при движении по асфальту вы почти всегда будете находиться в 2 часах. Режим 2H обеспечивает более низкий расход топлива и более равномерный износ шин. При выполнении поворотов внешнее колесо поворота всегда вращается быстрее, чем внутреннее колесо. Подумайте, легкоатлеты бегают по овальной дорожке, а бегуны стартуют с одной линии.Бегуны на внешней дорожке должны бежать быстрее, чтобы покрыть большую площадь, чтобы не отставать от бегунов на внутренней дорожке. Чтобы компенсировать угол, бегуны размещаются в шахматном порядке, чтобы гонка была честной.

Скользкие поверхности

Заблокируйте центральный дифференциал, когда поверхность, по которой вы едете, становится скользкой, например, гравийной, или когда на асфальте есть лед или снег. Такие условия вождения — идеальное время для включения 4H, распределяя мощность между передним и задним карданными валами.Это дает вам улучшенную управляемость и тягу.

Когда использовать блокировку заднего дифференциала

Затем включаются блокираторы заднего дифференциала, если вы хотите медленно и без повреждений преодолеть бездорожье. Включив блокировку заднего дифференциала, вы улучшите управление транспортным средством и вам потребуется меньший импульс, поскольку оба задних колеса заблокированы, как если бы одна ось вращалась с одинаковой скоростью, независимо от того, есть ли тяга на одном из них или нет.

Вождение по песку

Когда задний рундук включен в глубокий мягкий песок, ваш автомобиль должен выйти из потенциально неподвижной ситуации, прежде чем вы погрузитесь в него.Не ждите, пока вы полностью увязнете в осях, прежде чем задействовать задний блокиратор. Если вы чувствуете, что автомобиль борется с трудностями, остановите его, немедленно поставьте запирающиеся шкафчики и посмотрите, как он вылезает.

Движение в гору по крутой неровной поверхности.

Кроме того, при движении в гору по неровной поверхности вам определенно нужно задействовать блокиратор заднего дифференциала, а не пытаться ехать по трассе с открытым дифференциалом. Движение в гору по неровной трассе с открытыми дифференциалами требует немалого импульса, если вы надеетесь на успех, и риск повреждения вашего автомобиля значительно возрастает.Вы также рискуете повредить бездорожье и ухудшить условия для проезжающего за вами автомобиля.

Движение под уклон по неровной местности

Здесь вам нужно задействовать только блокировку заднего дифференциала, потому что включение передних блокировок резко ограничивает способность вашего автомобиля поворачивать. Задний рундук идеально сочетается с компрессионным торможением двигателем. У вас будет почти идеальный контроль над автомобилем. При включении заднего рулевого механизма при движении под уклон также уменьшаются ваши шансы поскользнуться, поскольку увеличивается тяговое усилие на задних осях.

Пересечение русел рек с мягким песком и скользкими камнями

В этой ситуации вы также хотите избежать увязания, прежде чем вызовете свой шкафчик, чтобы спасти вас. Застряв в глубокой воде, вы рискуете получить дорогостоящие повреждения электрическим током. Так что вы действительно хотите как можно быстрее входить и выходить из глубокой воды.

Ручная и автоматическая блокировка дифференциала

Ручная блокировка дифференциала означает, что дифференциал по умолчанию открыт.Когда вы вручную включаете режим 4H, вы закрываете межосевой дифференциал, и мощность равномерно распределяется между 2 карданными валами. То же самое можно сказать о переднем и заднем дифференциалах. Обычно это открытые дифференциалы, и вам нужно вручную закрыть задний или передний дифференциалы, щелкнув переключатель и задействовав электронный замок дифференциалов, чтобы закрыть его. Это закрывает заднюю или переднюю оси и заставляет их работать как единое целое, а не независимо, как раньше. Автоматическая блокировка дифференциала также известна как LSD или Limited Slip Diff.

Блокировка дифференциала и дифференциал ограниченного трения

LSD никогда не сможет конкурировать или сделать автомобиль таким же способным, как автомобиль с задним шкафчиком Diff. LSD работает, допуская небольшое вращение колеса, а затем автоматически включает LSD (Limited Slip Diff)

.

LSD (дифференциал ограниченного скольжения)

LSD работает, ограничивая независимость между правой и левой осями. Наиболее распространенная технология Limited Slip Diff основана на пакете сцепления или на пружине с предварительным натягом.Он состоит из ряда фрикционных и стальных пластин, установленных между боковой шестерней и корпусом.
Эта технология работает, позволяя колесам нормально функционировать на асфальте и поверхностях с высоким сцеплением без необходимости зацеплять или расцеплять что-либо. Колеса могут вращаться с разной скоростью, например, при прохождении поворотов, но блокируются при движении по прямой, и блок сцепления или металлические пластины обнаруживают, что они находятся в ситуации с высоким крутящим моментом. Крутящий момент, исходящий от приводного вала, затем закрывает дифференциал.В теории это звучит хорошо, однако не так эффективно, как шкафчик дифференциалов или даже современная система TC. Однако это лучше, чем просто открытый дифференциал.

Противобуксовочная система Система контроля тяги

(TC) работает аналогично блокировке дифференциала, она активируется автоматически, как только автомобиль обнаруживает потерю тяги. Большинство транспортных средств позволяют отключить эту функцию, так как это может немного помешать продвижению вперед, особенно на песке.TC работает, обнаруживая потерю сцепления с колесами с помощью датчиков, а затем автоматически применяет тормоза только к колесам, которые потеряли сцепление с дорогой, тем самым передавая большую мощность и крутящий момент на колесо с наибольшим сцеплением. Он функционирует аналогично ручному механическому блокировщику дифференциалов, но не совсем так же, как сначала теряется сцепление с дорогой, и перед автоматическим включением TC необходимо пробуксовывать колеса. Это также снижает возможности автомобиля в определенных условиях бездорожья.

Заключение

Ваши блокирующие дифференциалы предназначены для того, чтобы вы, в первую очередь, не застряли, преодолевая внедорожное ограничение открытого дифференциала в сложных условиях вождения или на пересеченной местности. Это достигается за счет блокировки дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала. Используйте блокираторы дифференциала с умом, чтобы защитить свой автомобиль, внедорожную трассу и окружающую среду.

Happy 4 Wheeling и помните, безопасность прежде всего !!!

Что такое дифференциал и как он работает? — Вождение.около

Если вы когда-либо играли с машиной Hot Wheels, и, конечно же, играли, то знаете, что игрушка отлично справляется с движением по прямой, но не очень хорошо поворачивает.

Это потому, что у него нет дифференциала. А вот ваш автомобиль — передний, задний, четырех- или полноприводный. Какой у вас дифференциал и даже сколько, зависит от того, на чем вы едете.

В чем разница?

На повороте внешнее колесо движется дальше и быстрее внутреннего.Дифференциал — это набор шестерен, который передает мощность двигателя на колеса, позволяя им вращаться с разной скоростью на поворотах.

При переднем приводе (FWD) дифференциал находится рядом с трансмиссией внутри корпуса, и этот блок называется трансмиссией. При заднем приводе (RWD) дифференциал находится между задними колесами, соединенными с трансмиссией карданным валом. Полноприводные (AWD) и полноприводные (4WD) автомобили добавляют межосевой дифференциал или раздаточную коробку для распределения мощности спереди и сзади.

Некоторые гибридные автомобили имеют «электронный» полный привод. Они используют электродвигатели для приведения в действие задних колес и при необходимости поворачивают их быстрее или медленнее на поворотах.

Открытый конец

Самым простым и распространенным элементом является открытый дифференциал, так называемый, потому что колеса всегда могут вращаться независимо друг от друга. Его главный недостаток заключается в том, что если одно колесо не имеет сцепления, например, если оно ударяется о лед, оно все равно получает большую мощность. Он беспомощно крутится, и ты никуда не идешь.

Чтобы избежать потери тяги во время движения, все новые автомобили должны быть оснащены системой контроля тяги и электронной стабилизации. Они используют датчики антиблокировочной системы тормозов, чтобы определить, вращается ли одно колесо быстрее. Затем он снижает мощность двигателя или тормозит прялку, или и то, и другое, чтобы все было под контролем.

Иногда требуется, чтобы колесо вращалось, например, при попытке выбраться из глубокого снега, поэтому контроль тяги можно временно отключить с помощью кнопки на приборной панели.

Ограничение пробуксовки

В некоторых автомобилях, в первую очередь высокопроизводительных моделях, вместо открытого дифференциала используется дифференциал повышенного трения. Если одно колесо теряет сцепление с дорогой, мощность переходит на другое колесо. Это уменьшает пробуксовку колес, а на более мощном автомобиле с передним приводом помогает предотвратить вращение по крутящему моменту — тенденцию переднего водителя тянуть из стороны в сторону, когда вы нажимаете на дроссель.

Ограниченные промахи служат одной и той же цели, но то, как именно они это делают, зависит от их типа.Дифференциал с механическим сцеплением имеет диски сцепления рядом с шестернями, и при необходимости нажимные кольца давят на диски, чтобы обеспечить сопротивление. Система активного дифференциала работает так же, но использует компьютер для отслеживания условий движения и активации сцепления дифференциала.

Вязкостный дифференциал содержит фрикционные диски, погруженные в масло, и когда колесо проскальзывает, движение жидкости заставляет диски вращаться с разными скоростями и передавать больше мощности там, где это необходимо. Дифференциал Torsen — это торговая марка, производная от Torque Sensing — добавляет червячные передачи к набору дифференциала, чтобы активировать необходимое сопротивление.

Вектор крутящего момента передает больше мощности на внешнее колесо, поэтому автомобиль «втыкается» в угол. Порше

Небольшое усиление на повороте

Все дифференциалы помогают вам завернуть за угол, но некоторые делают это лучше, чем другие. Автомобиль с вектором крутящего момента передает немного больше мощности на внешнее колесо. Это «подталкивает» автомобиль к повороту и снижает недостаточную поворачиваемость, поэтому поворот становится более крутым.

Некоторые автопроизводители обеспечивают электронный эффект векторизации крутящего момента, используя датчики для включения тормоза на внутреннем колесе, чтобы автомобиль вращался вокруг этой медленно вращающейся шины.В настоящей системе векторизации крутящего момента дифференциал передает больше мощности на внешнее колесо. Это улучшает управляемость, но при этом обходится дороже, поэтому обычно встречается в основном на более дорогих спортивных моделях.

Блокировка в сложных условиях

Блокируемый дифференциал позволяет колесам большую часть времени вращаться с разной скоростью, но когда его функция блокировки активирована, оба колеса вращаются с одинаковой скоростью. Он в основном используется для езды по бездорожью. В дополнение к блокировке дифференциала заднего колеса, самые прочные полноприводные автомобили также будут иметь блокируемый передний дифференциал.Автомобиль с заблокированным одним или обоими дифференциалами может ползти вперед по камням или твердой поверхности, но его будет очень сложно повернуть.

Менеджмент среднего звена

В дополнение к передним и задним дифференциалам, автомобили с полным приводом имеют центральный дифференциал, который распределяет мощность на ту ось, которая напрямую не приводится в движение двигателем. Этот межосевой дифференциал также может быть открытым, ограниченным скольжением, вязкостным или Torsen.

В нормальных условиях движения многие автомобили с полным приводом направляют всю мощность двигателя только на одну ось, обычно на переднюю.Если эти колеса начинают буксовать, дифференциал передает мощность другому. Некоторые автомобили постоянно передают мощность на обе оси, хотя одна обычно получает больше, чем другая. Некоторые внедорожники имеют функцию «блокировки», которая при активации распределяет мощность 50/50 спереди и сзади, но только на низких скоростях, чтобы выбраться из глубокого снега или грязи, и блокировка автоматически отключается при превышении заданной скорости. .

Системы True 4WD приводят в действие задние колеса, но имеют раздаточную коробку, которая при активации передает мощность на все четыре колеса.Если у вашего грузовика или внедорожника есть только настройки «4LO» и «4HI», обе оси вращаются с одинаковой скоростью, и если только движется по рыхлым дорогам. На асфальте система может заедать. Некоторые системы 4WD также имеют настройку «Авто». Это работает как полноприводная система, передавая мощность на переднюю ось только по мере необходимости, поэтому автомобиль может двигаться на четырех колесах по асфальту. Прежде чем сесть за руль, убедитесь, что вы знаете, что у вас есть и как вы это настроили.

Разъяснение блокировок дифференциала — mrloc

Многие люди считают, что система постоянного полного привода делает именно это — все четыре колеса постоянно вращаются, чтобы вывести вас из строя.На самом деле это справедливо только в областях с хорошим сцеплением с дорогой — например, на сухой дороге, но в грязном поле вы можете барахтаться, когда пробуксовывает только одно колесо. Почему?

Колесо, обеспечивающее наименьшее сопротивление сцеплению, начнет вращаться, что автоматически отключает привод на колесо на противоположной стороне этой оси, и мощность всегда будет передаваться на колесо, оказывающее наименьшее сопротивление. Теперь у вас есть только привод на два колеса, а затем вторая ось делает то же самое, что и первая, и сцепление теряется из-за мощности, приложенной к двум вращающимся колесам, которые оказывают наименьшее сопротивление.

Чтобы решить эти проблемы, компания Land Rover установила центральный блокирующийся дифференциал в раздаточной коробке, чтобы передняя ось могла быть заблокирована с задней. Это означает, что теперь меньше шансов на неравномерное распределение мощности и, следовательно, больше шансов поддерживать поступательный импульс, как если бы одна ось имела сцепление, а другая продолжала бы вращаться с той же скоростью и заставляла вас двигаться. Ниже приводится описание различных систем, устанавливаемых на автомобили Land Rover.

СЕРИЯ LAND ROVER: ЧЕТЫРЕХКОЛЕСНАЯ СИСТЕМА ПРИВОДА ПО ВРЕМЕНИ

Неполный привод на четыре колеса

Он устанавливался на все продукты Land Rover, за исключением 80-дюймовых моделей ранней серии и V8 Stage One. Он был разработан и установлен, потому что в то время это был самый простой и дешевый способ превратить привод на два колеса в систему с полным приводом.

Что он делает и почему он у меня?

Он работает, передавая мощность от коробки передач на передний и задний карданные валы через двухступенчатую раздаточную коробку, прикрепленную болтами к задней части главной коробки передач. Его настройка по умолчанию — отправлять привод только на два задних колеса. С помощью двух дополнительных рычагов переключения передач, расположенных в кабине водителя, вы можете включить полный привод с высоким или низким передаточным числом. Высокое передаточное число дает такое же передаточное число, как и нормальный привод на два колеса, а низкое передаточное число дает пониженную главную передачу, позволяющую более эффективно использовать тяговую мощность двигателя и снижать нагрузку на двигатель и трансмиссию транспортного средства.

В кабине три рычага переключения передач. Во-первых, есть черный, который используется для переключения с первой передачи на четвертую и обратно, как и в любой другой четырехступенчатой ​​машине. Есть также два дополнительных рычага для управления вашей системой полного привода, они работают следующим образом.

Желтый рычаг, который при нажатии дает полный привод за счет включения переднего карданного вала, но с тем же передаточным числом и скоростью движения, что и у двухколесного привода.

Красный рычаг имеет три положения. В переднем положении он обеспечивает привод на задние колеса только при нормальной скорости движения (это известно как настройка по умолчанию). В центральном положении он отключит весь привод на карданный вал, или автомобиль останется неподвижным. В заднем положении он включает в себя передний и задний карданные валы, а также снижает конечное передаточное число для обеспечения полного привода, но в более низком диапазоне, что означает более низкие скорости движения по дороге / бездорожью и повышенную тяговую мощность.

Как пользоваться этой системой?

При нормальном использовании на дороге красный рычаг должен находиться в переднем положении, а желтый рычаг — в верхнем положении. (Настройка по умолчанию). Если желтый рычаг нажат, у вас будет движение всех четырех колес, но с большим передаточным числом, обеспечивающим нормальную скорость движения. ЭТО МОЖНО ЗАНИМАТЬСЯ В ДВИЖЕНИИ, НО МЕДЛЕННО ВПРАВО ПЕРЕД ДЕЙСТВИЕМ. Чтобы отключить полный привод в высоком диапазоне, вы должны потянуть красный рычаг назад, в результате чего желтый рычаг выйдет из туннеля трансмиссии примерно на два дюйма, а затем вернет красный рычаг в его переднее положение и уедет.ЭТО СЛЕДУЕТ СДЕЛАТЬ ТОЛЬКО ПРИ СТАЦИОНАРНОМ АВТОМОБИЛЕ.

Чтобы включить полный привод с низким передаточным числом, сначала необходимо остановить автомобиль, а затем просто переместить красный рычаг в крайнее заднее положение. Вы должны сразу заметить разницу в характеристиках машины, так как она будет иметь большую мощность и меньшую скорость. Чтобы вернуться к полному приводу, просто переведите красный рычаг в переднее положение и уезжайте. НЕ ПЕРЕКЛЮЧАЙТЕСЬ С БОЛЬШОГО НА НИЗКИЙ ДИАПАЗОН, КОГДА АВТОМОБИЛЬ НАХОДИТСЯ В ДВИЖЕНИИ, ЭТО ПРИВЕСТИ К КАТАСТРОФИЧЕСКИМ И ДОРОГОМ ПОВРЕЖДЕНИЯМ ТРАНСМИССИИ.

Когда я использую эту систему?

Если вы используете полный привод в течение длительного времени на обычных жестких поверхностях, вы обнаружите, что разница в скоростях между передней и задней осями вызовет заводку трансмиссии и чрезмерный износ шин. Это не способствует долговечности трансмиссии или шин вашего автомобиля. Короче говоря, используйте любой из режимов полного привода только на поверхностях, которые могут предложить меньшее трение, чем на обычных дорогах.

Примерами этого являются бездорожье, когда земля скользкая, мягкая, песчаная, или есть крутые уклоны и т. Д. На дороге, когда есть лед или снег, но помните, что полный привод не предотвратит занос, если вы не ведете машину соответственно. с дорожными условиями, которые преобладают в данный момент. Это также не гарантирует сцепления с дорогой на льду.

Недостатки

Основным недостатком этой системы является отсутствие метода блокировки двух осей вместе, который позволяет колесам на любой оси вращаться с разной скоростью на рыхлых или скользких поверхностях.

КОНТРОЛЬНЫЕ СТУПИЦЫ

Они были установлены в качестве дополнительного оборудования для вторичного рынка на серийных Land Rover. Если на вашем автомобиле они установлены, полный привод будет неэффективным, если

ступицы включаются заранее. Они работают расцепления передних валов гребного винта от платы провозит механизма ступицы, таким образом, позволяя переднюю ось с муфтой свободного хода, когда на два колеса.Существует теория, что использование ступиц свободного хода позволит сэкономить как на топливе, так и на износе компонентов передней оси. Вы должны задействовать их не реже одного раза в месяц для смазки неподвижных частей, так как они не будут забрызганы маслом в неподвижном состоянии.

Как они работают?

Весь фланец привода переднего моста заменен на ступичный механизм свободного хода. Система кулачковой муфты отсоединяет ступицы колес от концов обоих передних полуосей при активации вручную оператором.Это позволяет переднему дифференциалу и полуосям оставаться неподвижными во время работы с приводом на два колеса и уменьшать сопротивление, трение и износ этих компонентов.

Как ими пользоваться?

Просто встаньте на колени и физически поверните ступицу в направлении, указанном стрелками на ступицах, чтобы они вошли в зацепление. Затем он встанет на место и включит привод на переднюю ось. Чтобы отключить их, выполните описанную выше процедуру в обратном порядке, повернув их обратно в отключенное положение.

Есть недостатки?

Только если вы забудете задействовать их и задаетесь вопросом, почему вы едете только на двух колесах. Некоторые люди кладут ярлык на приборную панель или на красный рычаг, чтобы напомнить им об этом. Их необходимо регулярно эксплуатировать, чтобы избежать заедания и для смазки неподвижных частей. Кроме того, они являются самым слабым местом в системе привода переднего моста и, скорее всего, выйдут из строя раньше, чем любой другой компонент моста.Но до них легко добраться, так что, может быть, это бонус?

LATER LAND ROVERS: ПОСТОЯННЫЕ СИСТЕМЫ ПРИВОДА НА ЧЕТЫРЕ КОЛЕСА

Эта система была установлена ​​на классическом Range Rover, Range Rover P38A и на всех моделях автомобилей 90-х, 101-х, 110-х и Defender, а также на первом этапе V8 и в линейке автомобилей Land Rover Discovery.

Зачем мне это?

Эта система была разработана для обеспечения лучшего всестороннего сцепления и сцепления (без учета шин) по сравнению с предыдущей системой неполного рабочего времени на более ранних автомобилях Land Rover. Также гораздо меньше места для ошибки водителя, поскольку вам не нужно принимать сознательное решение о включении полного привода до того, как это потребуется. Он также удобнее и проще в использовании.

Как это работает?

Обе оси автомобиля постоянно приводятся в движение раздаточной коробкой автомобиля, которая прикреплена болтами к задней части главной коробки передач.С этой системой у вас есть только два рычага в кабине водителя. Обычный рычаг переключения передач используется для переключения передач, как и в любом другом автомобиле, и рычаг меньшего размера, который управляет блокировкой дифференциала (в некоторых случаях) и функциями высокого и низкого диапазона. Когда вы нажимаете меньший рычаг вперед, он включает передачи пониженного диапазона в раздаточной коробке так же, как красный рычаг в серийных автомобилях Land Rover. Вытягивая его обратно в центральное положение, вы включаете нейтральный привод, и когда он находится в крайнем заднем положении, высокое передаточное число снова выбирается для нормального движения.Также с помощью этого рычага (на некоторых моделях) вы можете сдвинуть его в сторону, чтобы задействовать блокировку межосевого дифференциала. Это устройство используется для того, чтобы обе оси вращались с одинаковой скоростью, и его следует использовать только на скользкой дороге.

Как мне им пользоваться?

На этих типах автомобилей полный привод постоянно включен, поэтому никаких операций не требуется. Единственный выбор, который вам нужно сделать, — это выбрать между высоким или низким диапазоном передач, а также необходимость использования блокировки дифференциала (если она не автоматическая, см. Ниже).

Есть недостатки?

Как правило, единственным недостатком является больший расход топлива, поскольку вы постоянно ведете все четыре колеса.

БЛОКИРОВКА ЦЕНТРА ДИФФЕРЕНЦИАЛА

Зачем мне это?

Две оси с постоянным приводом будут вращаться с разной скоростью на скользкой дороге, как два колеса на одной оси. Центральный дифференциал противодействует этому, блокируя скорости привода передней и задней осей вместе, поэтому, если одна ось теряет сцепление с дорогой, другая не обязательно будет делать то же самое.Все Land Rover с постоянным полным приводом оснащены блокировкой межосевых дифференциалов. Их не следует путать с дифференциалами блокировки осей, которые представляют собой совершенно разные вещи, и если вы действительно серьезно не занимаетесь внедорожными событиями, лично я не думаю, что они вам все равно нужны.

Как это работает?

Система работает во многом так же, как межосевой дифференциал любой другой оси.Однако внутри раздаточной коробки находится механический дифференциал, который при активации сводит концы двух приводных валов вместе, соединяя их через этот дифференциал. Это означает равный драйв; мощность и крутящий момент будут распределяться между каждой осью, пока они заблокированы вместе.

Как мне им пользоваться?

На более ранних моделях с 1970 по 1983 год им управляют с помощью тягово-нажимного переключателя, расположенного слева от водителя.Чтобы включить блокировку дифференциала, потяните рычаг вверх, а для выключения нажмите его вниз. На моделях Range Rover с 1983 по 1989 год, а также на всех моделях 90 и 110, а также Discovery блокировка дифференциала расположена на меньшем из двух рычагов переключения передач, расположенных в кабине водителя. Чтобы задействовать центральную блокировку дифференциала, просто нажмите на небольшой рычаг в сторону, и контрольная лампа приборной панели (если она работает) должна указать, что он включен. Вам не нужно останавливать автомобиль, чтобы задействовать центральный блокирующий дифференциал, но будьте благоразумны, не пытайтесь использовать максимальные обороты, когда все крутится.

Есть недостатки?

Он будет управлять только каждой осью, но не каждым отдельным колесом.

ВЯЗКИЕ МУФТЫ

Все модели Range Rover (начиная с 1989 г.) не имеют возможности блокировки межосевого дифференциала. Причина в том, что Land Rover оснастил эти модели устройством, известным как вязкостная муфта, которое работает автоматически, когда датчики автомобиля обнаруживают потерю сцепления с дорогой на одной оси.Это устройство полностью автоматическое и не требует каких-либо действий со стороны водителя. Он работает путем соединения дисков с одного конца каждого карданного вала. Пространство между ними заполняется вязкой жидкостью, которая затем уплотняется и скрепляет две оси вместе. Таким образом, когда это устройство установлено, у вас будут только опции высокого и низкого диапазона на вашей маленькой рукоятке переключения передач.

ЭЛЕКТРОННЫЙ КОНТРОЛЬ ТЯГИ

Зачем мне это?

Противобуксовочная система работает иначе.Современные продукты Land Rover (Freelanders, Range Rovers Discovery 3 и более поздние версии Defenders) не имеют вискомуфты или дифференциалов с центральной блокировкой. Вместо этого они полагаются на компьютерную электронику, чтобы определять пробуксовку колес и противодействовать этому, применяя тормоза к пробуксовывающему колесу.

Как это работает?

Эта система использует антиблокировочную тормозную систему (если она установлена ​​на транспортном средстве), чтобы замедлить вращающееся колесо до той же скорости, что и то, которое обеспечивает некоторое сцепление.Компьютер думает за вас, получая информацию от колесных датчиков о том, какое колесо (а) скользит, и автоматически противодействует скольжению. Таким образом, в большинстве случаев сохраняется импульс. Конечно, есть исключения из каждого правила, и у ETC есть свои ограничения.

Как мне им пользоваться?

Различные модели Land Rover работают по-разному. Обычно, когда вы включаете внедорожный режим, компьютер автоматически включает ETC, хотя для некоторых моделей требуется ввод данных от водителя.Вам также придется использовать больше оборотов двигателя, чем с неэлектронными системами.

Есть недостатки?

Электроника, грязь и вода обычно плохо смешиваются. Эта система полагается на входные данные от датчиков колес, которые могут и часто действительно загрязняются и не могут посылать импульс на компьютер, будучи влажными и грязными. Вам также необходимо управлять автомобилем с высокими оборотами двигателя, чтобы эта система работала эффективно, поскольку для правильной работы она полагается на входные данные от вращающихся колес.

Как работают дифференциалы: гидравлический замок | Артикул

Как работает гидравлическая блокировка дифференциалов?

Другой вариант блокировки дифференциала — это дифференциал с гидравлической блокировкой. Как объясняется в статье о блокируемых дифференциалах с муфтой сцепления, они имеют разные названия в зависимости от производителя. К ним относятся Hydra-Lock и Vari-Lock, но основная функция остается прежней.

Дифференциалы с гидравлической блокировкой содержат масляный насос роторного типа.Он может состоять, например, из внутреннего ротора с шестью точками, который может вращаться внутри корпуса внешнего ротора, содержащего, например, 7 полостей. В этих полостях находится трансмиссионное масло. Движение внутренних зубчатых колес, вращающихся в каждой из полостей последовательно, перемещает масло от впускной стороны ротора к выпускной. Направление потока поддерживается за счет клапанов внутри системы. Это обеспечивает правильное поступление потока на входе и выходе независимо от направления вращения зубчатой ​​передачи.

Гидравлический дифференциал также содержит блок сцепления, аналогичный описанному в статье «Блокировка дифференциалов — тип сцепления».Ознакомьтесь с работой пакетов сцепления в этой статье. Дифференциальный привод применяется к колесу с помощью метода сцепления, однако пакет сцепления включается по-другому.

Как управляет гидравлический дифференциальный масляный насос?

Внутренняя поворотная шестерня к одной боковой оси, а другая боковая ось прикреплена к внешней поворотной шестерне. При нормальном вождении, когда на колесах не требуется смещения привода, обе шестерни вращаются внутри корпуса дифференциала, но не вращаются относительно друг друга.Это означает, что для перекачивания трансмиссионного масла не создается давление.

При потере тяги одна ось вращается быстрее, чем другая. Это заставляет внутреннюю и внешнюю вращающиеся шестерни вращаться с разными скоростями, создавая гидравлическое давление, нагнетающее трансмиссионное масло. Давление передается на кольцевую диафрагму, которая, в свою очередь, оказывает давление на блок сцепления. Блокировка муфты приводит к тому, что оси блокируются и вращаются с одинаковой скоростью. По достижении тяги перекачивание прекращается, и дифференциалы возобновляют стандартное движение без блокировки.Просмотрите, что делает дифференциал и почему.

Понятно, что блокировка дифференциала управляется перекачкой масла, что приводит к включению пакетов сцепления. Легко видеть, что при обычном повороте величина дифференциального вращения осей будет незначительной и, следовательно, не вызовет блокировки дифференциала.

Трансмиссионное масло, которое перекачивается для включения пакета сцепления, представляет собой то же масло, которое используется для стандартной смазки других компонентов оси. Питается от поддона узла заднего моста.

Ограниченное скольжение против дифференциала блокировки (в чем разница?)

(Обновлено 20 апреля 2020 г.)

Все автомобили на дороге содержат устройства между колесами, называемые дифференциалами или зубчатыми передачами. Назначение дифференциалов — позволить колесам автомобиля вращаться с разной скоростью. Это делается путем разделения крутящего момента двигателя на два отдельных выхода. Скорость каждого выхода будет разной, чтобы обеспечить необходимую скорость вращения.Обычно, когда вы идете на поворот, внутреннее ведущее колесо будет вращаться медленнее, чем внешнее ведущее колесо зубчатой ​​передачи. Если бы в вашем транспортном средстве не было дифференциалов, ваши повороты были бы такими же, как в картинге.

Не все дифференциалы сконструированы одинаково. На самом деле, есть разные типы дифференциалов, которые делаются для автомобилей. У каждого есть свои особые качества и атрибуты. Лучшие дифференциалы для вашего автомобиля будут зависеть от того, какой у вас полный привод, привод на 2 колеса, привод на передние колеса и так далее.Двумя основными дифференциалами являются дифференциалы повышенного трения и дифференциалы с блокировкой. У этих дифференциалов есть свои сходства и различия. Сходство заключается в том, что они оба выполняют одну и ту же базовую функцию для колес. Эта функция предназначена для обеспечения более стабильного сцепления колес и шин автомобиля. Для этого на оси вашего автомобиля устанавливаются дифференциалы.

Большинство автомобилей могут поставляться с открытым дифференциалом, но из-за этого колеса могут вращаться в разных направлениях и вызывать всевозможные проблемы.Вам понадобится блокируемый дифференциал или дифференциал повышенного трения для лучшего сцепления с дорогой. Сейчас мы рассмотрим различия между ними.

Дифференциал повышенного трения

Дифференциалы повышенного трения обеспечивают вашему автомобилю наилучшее сцепление с дорогой. Блокировка дифференциалов также может дать вам хорошее сцепление с дорогой, но тяга, которую вы испытаете с дифференциалами повышенного трения, лучше. Во-первых, они упростят поворот на скользкой и мокрой дороге.Если вы живете в районах, где постоянно идет дождь и снег, то вам стоит подумать о том, чтобы установить в своем автомобиле дифференциалы повышенного трения. Кроме того, протекторы ваших шин будут оставаться в хорошем состоянии, если вы регулярно ускоряетесь. От дифференциалов повышенного трения тоже будет полная тишина. Сравните это с шинами на автомобилях с блокируемым дифференциалом, у которых быстро изнашиваются протекторы.

Конечно, дифференциалы повышенного трения не блокируют колеса одновременно на оси.Некоторые версии дифференциалов повышенного трения оказались физически слабее. Это означает, что вам, скорее всего, придется заменить их раньше, чем замену дифференциалов с блокировкой. Если у вас есть передняя ось, некоторые дифференциалы повышенного трения могут тянуть с одной стороны на другую.

Читайте также: 4 симптома неисправного автомобильного компрессора переменного тока и стоимость замены

Блокировка дифференциала

Люди предпочитают блокировку дифференциалов, потому что они не требуют большого обслуживания или ремонта.Они также очень прочные и обеспечивают водителю отличное сцепление с дорогой. Ключевой особенностью блокировки дифференциала является то, как колеса одной оси будут сцепляться вместе. Таким образом, когда вы собираетесь повернуть автомобиль, оба колеса будут вынуждены вращаться одновременно, независимо от силы сцепления каждого колеса.
