Схема парктроника: Принципиальная электрическая схема парктроника

Принципиальная электрическая схема парктроника

Принцип действия парковочных систем основан на излучении сигналов, которые принимаются после отражения от препятствия и обрабатываются управляющим устройством (например, микроконтроллером). Исходя из параметров принятого сигнала рассчитывается расстояние до препятствия, после чего соответствующая информация выводится на блок индикации. Особенности конкретной принципиальной электрической схемы парктроника могут отличаться в зависимости от типа используемых датчиков, количества дополнительных функций, стоимости парковочной системы и пр. Основной принцип работы при этом остаётся неизменным.

В качестве излучателей и приёмников обычно используются одни и те же датчики. Наиболее распространенный вариант — ультразвуковые сонары, но применяются также инфракрасные и электромагнитные сенсоры.

Функциональная схема парктроника

Рассмотрим принцип действия парковочного ассистента на примере одного из вариантов функциональной схемы устройства.


Управление работой данной схемы осуществляется микроконтроллером (МК на рис. 1). Микроконтроллер в заданные моменты времени подаёт управляющие сигналы на передатчик (Прд), который включает сенсоры (УЗИ) на передачу. При приближении к препятствию отраженные от него сигналы поступают на схему приемника (Прм), затем усиливаются усилителем (У) и поступают на микроконтроллер.

Микросхема МК анализирует параметры принятых сигналов (в случае ультразвуковых сенсоров — величину временной задержки), после чего управляет дальнейшей работой передатчика и блока сигнализации (БСИ).

Функциональные схемы разных парктроников имеют определенные отличия. Например, более простые могут обходиться вообще без микроконтроллеров. Управление в таком случае осуществляется посредством других электронных микросхем.

Принципиальная схема парктроника на счетчике-делителе

Рассмотрим пример принципиальной электрической схемы парктроника, собранной на десятичном счетчике-делителе. В нашем случае это МС К561ИЕ8.


В качестве датчиков используются два разных устройства — ультразвуковой излучатель (TX, MA40S4S) и приёмник (RX, MA40S4R). Генератор ультразвуковых импульсов собран на МС К561ТЛ. Здесь DD1.5 играет роль выходного буфера, DD1.6 – усилителя выходного сигнала, а DD1.4 – непосредственно генератора. Генерируемая частота составляет примерно 40 кГц, причём этот показатель можно подстроить посредством резистора R14.

Парктроник запитывается от сети 12 В (желательно брать питание от лампы заднего хода либо использовать альтернативные варианты при подключении передних датчиков). Стабилизатор входного напряжения выполнен на элементе DA1.

В момент сброса десятичного счётчика на выходе Q0 формируется управляющий электрический импульс, запускающий работу излучателя TX на передачу. Остальные выходы К561ИЕ8 задействованы для индикации расстояния от препятствия.

Отраженный сигнал после детектирования на RX усиливается каскадом VT1–VT4 и переключает триггер (DD1.1 и DD1.2). Тем самым работа счетчика временно останавливается. Включается один из светодиодов, сигнализирующий о расстоянии до препятствия. Включение диода HL9 говорит о максимальной дистанции до преграды, а HL1 – о минимальной. Одновременно с диодом HL1 включается звуковая сигнализация на зуммере BF.

Описанная принципиальная схема предусматривает возможность ручного регулирования ряда параметров. Потенциометром R14 настраивается чувствительность устройства. Посредством R15 задаётся диапазон срабатывания между светодиодами. Например, можно установить промежуток 10 см для каждого из диодов, тогда парктроник будет срабатывать при расстоянии в 90 см от препятствия.

Отметим, что приведённая электрическая схема парктроника позволяет подключить его всего с одной парой датчиков. Это очень простой и недорогой вариант организации парковочной системы.

Принципиальная электрическая схема на микроконтроллере

Эта принципиальная электрическая схема парктроника соответствует приведенной на рис. 1 функциональной.


Принципиальная схема собрана на 8-битном микроконтроллере Z86E0208PSC марки ZiLOG (DD1). DA1 – это стабилизатор напряжения 7805, обеспечивающий питание +5 В. На транзисторах VT1–VT3 собран резонансный усилитель. Применяются по четыре ультразвуковых излучателя и приёмника (BQ).

В качестве времязадающей цепи используется схема на кварцевом генераторе ZQ (8 МГц) и конденсаторах C3, C4. Ультразвуковые излучатели подключены на выводы 15—18 порта 2 контроллера. На входы излучателей подаются пакеты импульсов длительностью 1 мс с возбуждающим напряжением размахом 10 В.

Отраженные ультразвуковые волны принимаются приёмниками BQ1, BQ5—7, включенными во входную цепь трехкаскадного усилителя на транзисторах КТ3102. С выхода усилителя сигнал подаётся на вход P32 контроллера — неинвертирующий вход компаратора. С делителя R1–R3 на инвертирующий вход P33 подаётся эталонное напряжение +2,7 В. Дополнительную защиту от помех обеспечивает ограничительный диод VD1 с конденсатором C1. Для ограничения мгновенных значений принятого импульса уровнями 0 и 5 В используются диоды VD2 и VD3.

Принципиальная электрическая схема данного парковочного радара подразумевает подключение питания к лампе заднего хода автомобиля, левому и правому поворотникам. Это обеспечивает запуск системы в случае включения задней передачи или начале перестроения/поворота.

Микросхема DA1 преобразует 12 В в питающее напряжение МС Z86E02 + 5 В и стабилизирует его. На резисторе R6 и конденсаторах C2, C8 и C13 собран фильтр для подавления помех. На резисторах R1 и R5 реализован делитель напряжения 2,7 В.

Принцип действия

После включения парковочного радара управляющая микросхема запускает работу излучателей. При появлении в зоне действия системы препятствия происходит отражение ультразвука и возврат его к приёмнику. Микроконтроллер по времени задержки рассчитывает расстояние до преграды и формирует соответствующие предупреждающие сигналы: частые при расстоянии до препятствия менее 1 метра и редкие на дистанциях 1—2 метра.

После излучения пакета длительностью 1 мс контроллер переводит схему в режим ожидания, работа передатчиков подавляется. Если через 60 мс приемниками не была принята отраженная волна, радар опять запускается на передачу.

Схема датчика парктроника на инфракрасном излучении

В завершение приведем простейшую принципиальную электрическую схему датчика парктроника, собранную на инфракрасных излучателях.


Работа этой электрической схемы парктроника основана на взаимодействии операционного усилителя LM324 и таймера NE555. Используются два ИК-диода — передатчик и приёмник. В качестве индикаторов задействованы три светодиода — красный, зеленый, жёлтый.

Принципиальная схема парктроника настроена таким образом, что обеспечивает трёхступенчатую сигнализацию о приближающемся объекте. На дистанции 30 см включается желтый светодиод, на 20 см — жёлтый и зелёный, на 10 см горят все три индикатора.

При своей простоте эта схема представляет определенный интерес, поскольку монтажную плату со всеми необходимыми деталями можно купить в любом магазине радиодеталей.


При желании можно самостоятельно собрать парктроник своими руками с помощью этой электрической схемы. Правда, потребуется вынести индикаторы за пределы монтажной платы датчика и разместить их где-нибудь в районе приборной панели.

Принципиальная схема парктроника | Assa59.ru

ИК-датчик способен заметить препятствие на расстоянии до одного метра, при обнаружении он посылает импульсную посылку на детектор тонального сигнала, который запускает таймер типа LM555 генерирующий ШИМ-сигнала для пьезозуммера. По звуку этого зуммера водитель ориентируется, на каком расстоянии от транспортного средства имеется препятствие.

В роли ИК датчика в данном случае служат два ИК-светодиода LED1 и LED2 и фототранзистор Q1. Светодиоды создают луч, который при его отражении от препятствия идет на фототранзистор, тем самым, открывая его. Выходной сигнал с транзистора следует с частотой 20 КГц, поэтому мы используем детектор тонального сигнала LM567. Микросхема способна интерпретировать частоту, генерируемую другим элементом, и дать выходной сигнал в соответствии с текущим приложением. Поэтому, LM567 генерирует подходящий сигнал для запуска таймера на LM555, который собран по схеме нестабильного мультивибратора. Выходной сигнал таймера следует на светодиод для рабочей индикации и на пьезозуммер для звуковой сигнализации о наличии препятствия, а также идет через транзистор Q3 на лампу DS1 для световой сигнализации обнаружения преграды.

Собранная радиолюбительская конструкция легко встраивается в задний бампер автомобиля с заранее изготовленными отверстиями для светодиодов и фототранзистора ИК датчика. Пьезозуммер и лампа индикации монтируются в приборной панели перед глазами у водителя.

СХЕМА ПАРКОВОЧНОГО РАДАРА

Изготовленное мной устройство предназначено для помощи в безопасной парковке автомобиля — парковочный радар. Всем автомобилистам известно как бывает сложно припарковать автомобиль в городских условиях. Парковочный радар (парктроник) служит для сигнализации при приближении автомобиля к какому-либо препятствию или другому автомобилю. В отличии от промышленных образцов устройство работает на инфракрасных лучах. За основу конструкции взята одна схема, которая была доработана и усовершенствована. Усовершенствования заключаются в том, что стала возможна одновременно звуковая и светодиодная сигнализация о приближении к препятствию. Принцип работы парковочного радара заключается в следующем: инфракрасный светодиод постоянно излучает импульсы.

Инфракрасный луч попадая на препятствие, отражается от него и попадает на приемный фотодиод. Чем ближе препятствие, тем сильнее отраженный сигнал. Далее сигнал, детектируется и попадает на операционные усилители. Напряжение, попадающее на усилители, прямо пропорционально расстоянию до объекта. Усилители включают соответствующие сигнальные светодиоды и звуковую сигнализацию. Звуковая сигнализация позволяет водителю не отвлекаться, наблюдая за светодиодами при парковке. Принципиальная эл. схема парковочного радара показана на рисунке ниже.

Схема парктроника состоит из: таймера VD1 на микросхеме NE555 – аналог КР1006ВИ1 с излучающим светодиодом HL1; приёмного фотодиода HL2 с операционным усилителем и детектором; трёх компараторов. Операционный усилитель и компараторы собраны на донной микросхеме типа LM324 – аналог К1401УД2, которая представляет собой линейный светодиодный индикатор с четырьмя операционными усилителями в одном корпусе. Выходная световая сигнализация собрана на светодиодах HL3-5, выходная звуковая сигнализация собрана на таймере VD3 LN555 и звуковом элементе Z1. Для стабилизации питания схемы использован стабилизатор КРЕН и конденсатор С5.

Работа схемы радара. Таймер VD1 генерирует последовательность прямоугольных импульсов, частота которых определяется цепочкой R1, R2, C1 и равна в данной схеме 120 Гц. Инфракрасный светодиод HL1 постоянно излучает эти импульсы. Инфракрасный луч, попадая на препятствия, отражается от них и попадает в приемный фотодиод HL2. С фотодиода HL2 сигнал поступает на операционный усилитель, собранный на ¼ микросхемы VD2.

Усиленный сигнал детектируется диодами D2-3 и поступает на компаратор, собранный на трёх оставшихся операционных усилителях микросхемы. Напряжение на входах компараторов прямо пропорционально расстоянию до препятствия. Делитель напряжения, собранный на резисторах R7–R10 определяет порог срабатывания компараторов. Каждый компаратор включает свой светодиод в зависимости от величины напряжения, поступающего с детектора. Через диоды D4–D5 и резисторы R15–R17 сигнал с компараторов поступает на таймер VD3 на микросхеме NE555. К выходу 3 таймера подключен звуковой пьезоэлемент Z1 типа Зп-22. При расстоянии до препятствия 30см загорится первый светодиод и будут слышны редкие звуковые сигналы примерно 1-2 раза в секунду. При расстоянии до препятствия 15 см — загорится второй светодиод и будут слышны более частые 3-4 раза в секунду звуковые сигналы. При расстоянии до препятствия 7 см – загорится третий светодиод и будут слышны частые, более 4-х раз в секунду звуковые сигналы. Приведенные расстояния могут изменяться в зависимости от применённых в схеме типов инфракрасных элементов и свойств отражающей поверхности препятствия.

Конструкция и детали. Схема самодельного парковочного радара собрана на печатной плате. Инфракрасные фото и светодиоды можно применить любые и монтировать в одной паре, но обязательно разделить светонепроницаемой перегородкой или трубкой. Необходимо предусмотреть защиту от солнечной засветки. Устанавливать излучающий и приёмный светодиоды можно впереди или сзади автомобиля. Можно установить сразу несколько пар светодиодов в разных местах автомобиля, но для этого нужно немного доработать схему. Я установил светодиоды в задней фаре. Сигнальные светодиоды можно применить любые с цветом свечения по вашему вкусу. Автор…

Что из себя представляет система парктроник для автомобиля

Один из наиболее сложных маневров при управлении автомобилем – это задний ход. Но хотим мы того или нет, применять подобный режим движения приходится постоянно, особенно при парковке авто. Чтобы обезопасить управление машиной при такой ситуации, и родился парктроник.

Что он собой представляет, и каково устройство парктроника

У подобного устройства много названий. Его называют и парктроник, и парковочный радар, и парковочный сонар. Из этих названий становится ясен принцип его работы – обнаружение препятствия, измерение расстояния до него и предупреждение водителя. Происходит подобное следующим образом – когда включается задний ход, начинает излучать генератор ультразвука, входящий в состав парктроника.

В случае появления по пути движения автомобиля или рядом препятствия, от него появляется отраженный сигнал, который воспринимает схема парктроника. По времени запаздывания такого сигнала система определяет расстояние до препятствия и предупреждает об этом водителя авто с помощью средств сигнализации и индикации, предусмотренных конструкцией изделия.

Какой бывает система парктроник

Для понимания, что собой представляет подобное устройство, достаточно взглянуть на рисунок:
В его состав входят:

  • электронный блок;
  • датчики, размещаемые на бампере авто;
  • устройство отображения и индикации.

Это достаточно укрупнённое изображение, но оно позволяет понять, что собой представляет изделие. Существующие виды парктроников достаточно разнообразны и многочисленны. Можно определить такие признаки, по которым они различаются между собой:

Число подключаемых датчиков. Их может быть два, а может быть и восемь. От количества зависит возможность обнаружения препятствия при маневрировании задним ходом и стоимость самого парктроника. Если авто оборудовано двумя датчиками, то вероятность того, что препятствие останется незамеченным, довольно велика. Если же устройство содержит восемь датчиков, то вероятность ошибки минимальная.

Способ отображения расстояния. Система может использовать индикаторы расстояний с одной шкалой, с двумя шкалами и цифровым отображением расстояния до препятствия.

Средство отображения информации. У парктроника данные, которые получает устройство в результате его работы, могут отображаться на:

  1. специальном устройстве;
  2. жидкокристаллическом дисплее;
  3. ветровом стекле;
  4. зеркале заднего вида авто.

Способ передачи информации к электронному блоку управления от датчиков. Такая система, как парктроник, может использовать для этих целей передачу данных как по кабелю, так и по радиоканалу.

Применение дополнительных устройств. Есть специальные системы, которые в своей работе используют дополнительно видеокамеру, обеспечивающую отображение пространства сзади авто в зеркале заднего вида. Считается, что такой парктроник с камерой заднего вида создает возможности для наиболее безопасных условий при маневрировании задним ходом. При этом не стоит забывать, что хотя на автомобиле установлен парктроник, зеркало заднего вида так же, с не меньшей эффективностью, позволяет вовремя оценить наличие препятствий позади машины.

Места расположения датчиков. Первоначально планировалось располагать их только на поверхности заднего бампера авто, но в последующем система парктроник стала использовать и датчики, установленные на переднем бампере.

Как подключить парктроник

Задача эта ответственная, но ее вполне возможно выполнить собственными силами, следуя инструкции. Как правило, схема подключения требует соединить датчики, устройство отображения и электронный блок. Его обычно устанавливают в багажнике авто на любом удобном месте.

Следующей задачей схема подключения предполагает установку датчиков. Если их планируется больше двух, то в первую очередь устанавливаются крайние, на радиусах изгиба заднего бампера, затем ставятся остальные на одинаковом расстоянии. Перед их установкой подготавливают поверхность, очищая ее от пыли и грязи, и уже после этого на ней производят разметку на поверхности заднего бампера, где они будут располагаться. Система обычно предусматривает определенное расположение датчиков заднего вида, в том числе, как правило, необходимо выдержать расстояние от земли пятьдесят сантиметров.

В намеченных местах заднего бампера просверливаются отверстия, в которых затем устанавливаются датчики. Чтобы система в дальнейшем работала надежно, их дополнительно крепят к бамперу при помощи клея или герметика. После этого надо подключить датчики к блоку управления, как предусматривает схема парктроника. Если устройство отображения планируется располагать на передней панели или на зеркале заднего вида, то провода для подключения надо будет прокладывать под обшивкой салона, для чего придется ее снимать.

Все провода, использованные для подключения датчиков заднего вида, лучше всего объединить в единый жгут с помощью хомутов, в местах переходов через отверстия надо принять дополнительные меры защиты от повреждения. После того, как схема подключения всех устройств будет выполнена, парктроник должен быть протестирован. Для этого система парктроник проверяется в разных условиях на возможность обнаружения препятствий при маневрировании. Если изделие работает правильно, своевременно обнаруживает и предупреждает о наличии препятствий, то значит, у вас получилось подключить парктроник.

Парктроник для авто, его возможные отказы и неисправности

Как правило, причинами неисправностей парктроника служат отказы датчиков и проводов в жгутах. Конечно, не исключено, что отказ произошел в электронном блоке управления, из-за чего сама система парктроник или прекратила работать, или работает с нарушениями. Но такой отказ является достаточно редким.

Например, внешним проявлением отказа порой может служить продолжительный писк, который выдает система без всяких видимых поводов. В этом случае возможной причиной может быть забрызгивание датчика заднего вида грязью, после устранения загрязнения парктроник сможет работать, как раньше. Другой причиной может служить замыкание отдельных проводов, которыми выполнено подключение к центральному блоку датчиков. В этом случае правильная схема работы изделия будет нарушена, и для восстановления его работоспособности потребуется проведение диагностики.

Так же будет проявляться замыкание влагой проводов для подключения датчиков, вследствие чего правильная схема прохождения сигналов нарушится. Однако после просушки проводов, работоспособность должна восстановиться.

Само по себе такое устройство, как парктроник, нельзя считать обязательным элементом автомобиля, но тем не менее, оно оказывается полезным при выполнении сложных маневров, особенно для начинающих водителей. Парктроник может быть разного вида и конструктивного исполнения, но в любом случае для его работы требуется подключение датчиков заднего обзора.
” alt=””>

Реально ли сделать парктроник своими руками?

Этот или подобные вопросы задаются на автомобильных форумах, и не редко. Кто спрашивает? Спрашивают неугомонные мастера, которым доставляет удовольствие постоянно проводить тюнинг своего автомобиля. Если вы имеете понятие об основах электроники, умеете отличать резистор от транзистора, пользоваться паяльником, и вам это доставляет удовольствие, то сделать парктроник своими руками для вас не проблема.

Схема традиционного парктроника

Но, вначале давайте поймем суть вопроса. Парковочные устройства или парктроники являются хорошими помощниками для автовладельцев особенно в суматошно-смятых условиях городского движения и парковки. Без сомнений, при помощи парктроника намного облегчается процесс парковки. Но, не следует забывать, что парковочный радар – это не панацея, и тем более, в случае ЧП, объяснения о том, что у вас вышел из строя парктроник не помогут.

Именно поэтому к выбору парктроника, а тем более, если вы решили изготовить парктроник своими руками, нужно относиться очень и очень внимательно. Помимо подбора всех элементов, которые включает в себя схема парктроника, нужно обязательно учесть конструктивную особенность вашего авто. Речь идет о бамперах, куда, собственно, вы и будете устанавливать датчики или видеокамеры. Чтобы не оказалось после установки датчиков, что они «видят» только асфальт или только небо.

  • Врезной датчик – от 2-х до 8-ми. Естественно, чем больше датчиков, тем больший захват площади.
  • Индикатор расстояния: с одной шкалой, ЖК-индикатор, с двумя шкалами и т.д. Вплоть до вывода видеосигнала на лобовое стекло. Прогресс – он неумолимо движется вперед.
  • Электронный блок управления всей этой системой.

Если речь идет о самом элементарном устройстве, коим и может стать ваш самодельный парктроник, то 2-3-х датчиков вполне достаточно для схемы парктроника.

Если вы собираетесь изготовить парктроник своими руками, то должны понимать, что все комплектующие для него должны быть только высокого качества. А схема парктроника собрана идеально. Отказывают или дают сбои даже самые продвинутые парктроники, но этот факт никоим образом не освобождает водителя от ответственности в случае ДТП.

Комплектующие для сборки самодельного парктроника

На примере опыта одного из «кулибиных» мы покажем, что нужно, чтобы собрать самодельный парктроник. Более подробные схемы парктроника можно найти на соответствующих радиоэлектронных ресурсах сети.

Итак, комплект самодельного парктроника:

  • Контроллер Arduino Duemilanove – это и есть та самая аппаратная вычислительная платформа, по сути – мозг вашего самодельного парктроника.
  • Ультразвуковые сонары (датчики) расстояния: Ultrasonic Range Finder
  • Пластиковый корпус (бокс)
  • Макетная плата
  • Светодиод, желательно трёхцветный
  • Провода, соответствующие длине прокладки
  • Источник питания – АКБ 9В

Сборка самодельного парктроника

Плату контроллера устанавливаете в пластиковый корпус на силикон или клей, затем запитываете контроллер и ультразвуковой датчик. Определив, какие выводы светодиодов отвечают за какой цвет, присоединяете их к соответствующим выводам контроллера.

Настройку программы контроллера производите в соответствие с его инструкцией, увеличив или уменьшив сигнал посылок к датчику. Установку парктроника на автомобиль производите исходя из его конструктива. Датчики следует устанавливать с минимальной «мертвой зоной». Прежде, чем применить свой самодельный парктроник, проведите тестирование, и не одно.

Если вы уверены в своих знаниях и умении собрать парктроник своими руками, то делайте это. Если нет, то проще купить заводской парктроник, и установить его на авто самостоятельно. Безопасность автомобиля, как своего, так и чужого, дело ответственное. Взвесьте все «за» и «против».

Удачи вам в изготовлении парктроника своими руками.

Парковочный радар – схема

Парковочный радар – безусловная помощь автоводителю во время парковки, устройство, которое можно сделать самостоятельно. Парковка в условиях города зачастую становится настоящим испытанием для того, кто находится за рулем.

Парктроник сигнализирует об имеющихся в непосредственной близости препятствиях, что помогает предотвратить столкновение. Действие данной модели основано на инфракрасных лучах, что, собственно, и отличает ее от аналогичных устройств промышленного производства. Импульсы, которые постоянно излучает светодиод, есть суть принципа работы парктоника.

В основе модели – доработанная схема, обеспечивающая одновременное срабатывание двух сигналов – звуком и светом.

Принцип действия прибора

Как уже было отмечено, работа данной модели основана на инфракрасных лучах, которые, отражаются от препятствий, и попадают на фотодиод. Сигнал усиливается, если расстояние до препятствия сокращается, и наоборот, ослабевает по мере удаления от него.

После этого он детектируется, а затем поступает на операционные усилители, которые обеспечивают включение сигнализации и сигнальных светодиодов. Напряжение, по отношению к расстоянию до препятствия, находится в прямой пропорции.

Благодаря «сигналке», водитель может не отвлекаться при парковке, и держать в поле зрения светодиоды. Внизу находится электросхема данного устройства.

В схему парктроника входит следующее:

? VD1 – таймер с HL1 – светодиодом излучающим;

? HL2 – приемный фотодиод.

Светодиоды HL3-5 использованы для сборки выходной световой «сигналки». Звуковой элемент Z1 и таймер VD3 LN555 – для звуковой сигнализации на выходе. Конденсатор С5 и стабилизатор КРЕН применялись для стабилизации питания.

Работа схемы парктоника. Импульсы генерирует таймер VD1, их частота равна 120 Гц. Она определяется последовательно R1, R2, C1. Эти импульсы излучает HL1 – инфракрасный светодиод, а принимает их HL2 – фотодиод приемный, но уже после того, как они отразились от препятствия. HL2 отправляет сигнал на операционный усилитель, который его усиливает, и далее он детектируется с помощью диодов D2-3.

Следующий шаг – компаратор, куда поступает сигнал, предварительно усиленный. Он собран на операционных усилителях – 3-х оставшихся. Напряжение, по отношению к расстоянию до препятствия, находится с ним в прямой пропорции. У компараторов порог срабатывания определяет делитель напряжения, который собран на резисторах R7–R10. Светодиод каждого компаратора включается под влиянием поступающей с детектора величины напряжения.

Далее: куда поступает сигнал с компараторов? На таймер VD3, через резисторы R15-R17 и диоды D4-D5, в микросхеме NE555. Z1 типа Зп-22 – звуковой пьезоэлемент, подключен выходу 3 таймера. Если до препятствия остается расстояние 30 см – вспыхивает 1-й светодиод, при этом начнут раздаваться звуковые сигналы, поступающие относительно редко, около 1-2 в сек.

Если до препятствия остается 15 см – вспыхивает 2-й светодиод, при этом раздаются звуковые сигналы более часто – порядка 3-4 в сек. Если же до препятствия остается расстояние 7 см – вспыхивает 3-й светодиод и поступающие звуковые сигналы слышны более 4 раз в секунду. Указанные расстояния зависят от свойств отражающей поверхности и типа инфракрасных элементов, использованных в схеме, и в связи с этим, они могут быть несколько иными.

Детали и конструкция. Основой для схемы послужила печатная плата. Для самодельного парктоника можно использовать любые светодиоды и инфракрасные фото, монтируя их в паре, но при этом следует разделить их трубкой или светонепроницаемой перегородкой.

Очень важно установить защиту от засветки солнечными лучами. Можно устанавливать светодиоды на автомобиль сзади, например, в задней фаре или спереди, а так же несколько пар сразу, в разных местах, но только если слегка доработать схему. Цвет свечения сигнальных светодиодов выбирается индивидуально, по вашему желанию.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Принципиальная схема парктроника Ссылка на основную публикацию

Схема парктроника своими руками « схемопедия

Парктроник(парковочный радар) своими руками

Устройство парктроник приобретает высокие потенциалы на современном авторынке. Но как быть с автомобилями в котором такой функции нет.В таком случае устройство радар для безопасной парковки можно сделать своими руками.

Парктроник сигнализирует о приближении к какому либо предмету, что хорошо при парковании.



Схема парктроника:

Для того чтобы сохранить оригинал картинки,увеличьте ее,и сохраните правой кнопкой мыши на компьютер

Схема парктроника состоит из: таймера VD1 на микросхеме NE555 – аналог КР1006ВИ1 с излучающим светодиодом HL1; приёмного фотодиода HL2 с операционным усилителем и детектором; трёх компараторов. Операционный усилитель и компараторы собраны на донной микросхеме типа LM324 – аналог К1401УД2, которая представляет собой линейный светодиодный индикатор с четырьмя операционными усилителями в одном корпусе. Выходная световая сигнализация собрана на светодиодах HL3-5, выходная звуковая сигнализация собрана на таймере VD3 LN555 и звуковом элементе Z1. Для стабилизации питания схемы использован стабилизатор КРЕН и конденсатор С5.

Работа схемы радара. Таймер VD1 генерирует последовательность прямоугольных импульсов, частота которых определяется цепочкой R1, R2, C1 и равна в данной схеме 120 Гц. Инфракрасный светодиод HL1 постоянно излучает эти импульсы. Инфракрасный луч, попадая на препятствия, отражается от них и попадает в приемный фотодиод HL2. С фотодиода HL2 сигнал поступает на операционный усилитель, собранный на ¼ микросхемы VD2.

Усиленный сигнал детектируется диодами D2-3 и поступает на компаратор, собранный на трёх оставшихся операционных усилителях микросхемы. Напряжение на входах компараторов прямо пропорционально расстоянию до препятствия. Делитель напряжения, собранный на резисторах R7–R10 определяет порог срабатывания компараторов. Каждый компаратор включает свой светодиод в зависимости от величины напряжения, поступающего с детектора. Через диоды D4–D5 и резисторы R15–R17 сигнал с компараторов поступает на таймер VD3 на микросхеме NE555. К выходу 3 таймера подключен звуковой пьезоэлемент Z1 типа Зп-22. При расстоянии до препятствия 30см загорится первый светодиод и будут слышны редкие звуковые сигналы примерно 1-2 раза в секунду. При расстоянии до препятствия 15 см – загорится второй светодиод и будут слышны более частые 3-4 раза в секунду звуковые сигналы. При расстоянии до препятствия 7 см – загорится третий светодиод и будут слышны частые, более 4-х раз в секунду звуковые сигналы. Приведенные расстояния могут изменяться в зависимости от применённых в схеме типов инфракрасных элементов и свойств отражающей поверхности препятствия.

Конструкция и детали. Схема самодельного парковочного радара собрана на печатной плате. Инфракрасные фото и светодиоды можно применить любые и монтировать в одной паре, но обязательно разделить светонепроницаемой перегородкой или трубкой. Необходимо предусмотреть защиту от солнечной засветки. Устанавливать излучающий и приёмный светодиоды можно впереди или сзади автомобиля. Можно установить сразу несколько пар светодиодов в разных местах автомобиля, но для этого нужно немного доработать схему. Я установил светодиоды в задней фаре. Сигнальные светодиоды можно применить любые с цветом свечения по вашему вкусу.

Как работает парктроник и как его обмануть / Хабр

В один прекрасный день… Зачем я вру? Не настолько прекрасен был день, когда у меня сдох отечественно-китайский парктроник, установленный еще прежним владельцем. Надо что-то делать, но что? Купить на любой онлайн площадке очередное готовое изделие? Неинтересно. В сети, да и на хабре, есть достаточное количество материалов о реверсе протокола общения блока с индикатором или о создании своего парктроника на Arduino. И можно пойти по одному из этих путей. Но это все не то, чего желала душа. А желала она чего-то более штатного, приближенного по исполнению к автомобильной электронике.

Ни для кого не секрет, что исполнение и схемотехника автомобильной электроники несколько отличается от бытовой, как и её элементная база. Хотелось чего-то такого, «настоящего». В этот день и появилась мысль внедрить условно родной парктроник. По крайней мере парктроник, который ставился на машины на заводе или хотя бы на пути с завода конечному потребителю. И так как сейчас у меня Toyota, а немолодая Toyota это, как правило, электроника Denso, было решено собрать парктроник на том, что ставили официальные и не очень дилеры для создания «новых» комплектаций автомобилей Toyota. Когда-то это был заводской комплект дополнительного оборудования, установка и работа которого довольно сносно документирована производителем.

Выбор пал на блок Denso 188100-2410, как на самый распространенный. Я уже знал, что блок требует наличия шести датчиков (4 угловых и 2 задних), я же не собирался ставить 2 угловых передних и осознавал, что блок будет яростно сопротивляться отсутствию передней пары (в документации были описаны соответствующие ошибки). Но что казалось проще? Как он может определять отсутствие датчиков? Да разве что по сопротивлению нагрузки, подумалось мне, ничего страшного — подкинем ему резисторы для эмуляции. И поиски комплекта начались.

Прошло некоторое время и комплект из блока, проводки и датчиков был ровным слоем разложен по полу мастерской, все соединения выполнены, вот он — радостный момент первого включения. И, совершенно ожидаемо, он ругается на отсутствие датчиков. Подкидываю вместо недостающих датчиков резисторы с мыслью «ну что он там может делать, разве только ток потребления измерять». Но разные разумные номиналы резисторов никак не действуют на блок, и он продолжает голосить об отсутствии датчиков. Нежданчик. Быстрый гуглинг не дал ответа на возникшие у меня вопросы, что и стало причиной написания этой статьи.

Как работает парктроник


Думаю, общая идея совершенно очевидна любому человеку с техническим образованием. Блок генерирует пачку импульсов, частота которых находится в ультразвуковом диапазоне. Ну чтобы не шокировать звуками окружающих людей, а о летучих мышах, дельфинах и прочих более продвинутых организмах разработчики, как правило, не задумываются.

Так как датчиков несколько и оценивается расстояние для каждого из них отдельно, чтобы не ловить отражения сигналов испускаемых соседними датчиками, пачки импульсов для них разнесены во времени. Показаны сигналы только для двух передних угловых.

После отправки пачки блок ждет отражения и, ориентируясь по времени распространения, оценивает расстояние до препятствия.

На осциллограмме видно отраженную пачку импульсов 1 через приблизительно 1.3мс, что при скорости распространения звука в 330 м/c дает примерно 430мм, то есть с допустимой точностью соответствует удвоенному расстоянию до объекта в условиях эксперимента (около 20см на глаз). Но что же еще видно на этой осциллограмме? Если подключен датчик, то сразу после пачки импульсов, сгенерированной блоком, есть эхо 2. А если датчик не подключен, то на первой осциллограмме в тексте видно, что этого локального эха нет. Как оказалось, вот по этому эху блок и определяет наличие и условную исправность датчика.

Как его обмануть


Ну теперь-то все понятно и очевидно, начнем. Нам необходимо сформировать эхо приблизительно известной амплитуды и приблизительно известной длительности. Сделать это надо как можно проще, дешевле, так чтобы сразу по двум каналам, и так, чтобы не было нужды в дополнительном питании (чтобы подключение полностью повторяло родные датчики).

В голову пришла вот такая схема (изображение кликабельно) на пару каналов на одном из самых дешевых микроконтроллеров.

На схеме, как мне кажется, все достаточно очевидно и понятно, если у кого-то будут вопросы или предложения, милости прошу в комментарии.

Потому как городить что-то на макетках и проводах в автомобиль — не комильфо, да и наши китайские друзья (дай Бог им здоровья и сил в борьбе с вирусом) уже так легко, быстро, удобно и недорого делают платы, была спроектирована и заказана, на одном из известных сайтов, плата.

Быстро собрана из подручных материалов и за вечер написана простенькая прошивка, реализующая генерацию эха по двум каналам. В этом месте внимательный читатель задастся вопросом: «А как же требования к комплектующим и исполнению автомобильной электроники?»
Да, они не соблюдены, я сделал максимум из того, что было возможно в «домашних» условиях. Или не максимум? Ваше мнение? Что можно было сделать лучше?

Вот так выглядит результат работы этого «симулятора»:

P.S. Блок успокоился и больше не требует подключить недостающие датчики, а весь комплект ждет наступления теплых дней для установки.

виды, схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

  • Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
  • Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
  • Средств индикации: бипера, экрана или проектора – «голоса» устройства.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.

Схема работы индукционного парктроника

Заключение

Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.

Самодельный парктроник своими руками — Приборы — Автомобиль

Парковочный радар является специализированным устройством, предназначенное для парковки авто, которое устанавливается на авто.  В частности, парковочный радар сигнализирует о наличии бордюров, авто, людей и других препятствий. Парктроники предупреждают водителя при парковке о потенциальных препятствиях, находящихся за   пределом зоны его видимости или просто на наименьшем расстоянии от автомобиля.

В особенности необходимость радара проявляться в условиях ограниченного пространства или малого заднего обзора. Принципиальная схема такого радара приведена ниже.

Устройство действует по принципу сонара. Передатчик посылает ультразвуковые импульсы, а  приемник регистрирует их, будучи  отраженными,  от препятствий. Генератор ультразвуковых импульсов, построен на элементах DD1.4 -DD1.6  микросхемы 40016 ( функциональный  аналог К561ТЛ2 ). На DD1.4 собран непосредственно генератор ( частоту 40 kHz можно выставить резистором R14), DD1.5 — выходной буфер и на DD1.6 усилитель выходного сигнала.

Каждый новый импульс на TX появляется каждый раз, когда десятичный счетчик  DD2 находится в состоянии сброса — вывод Q0. Другие выводы (Q1 — Q9) предназначены для отображения расстояния от  радара до препятствия. Отраженный от препятствия сигнал улавливается датчиком RX и усиливается каскадом на транзисторах  VT1-VT4. Усиленный сигнал временно переключает триггер, собранный  на элементах  DD1.1 и DD1.2, в противоположное состояние, тем самым, останавливая работу счетчика DD2. В результате на линейке светодиодов горит соответствующий светодиод, отражающий расстояние до препятствия.   Максимальное расстояние соответствует светодиоду HL9, а наименьшее светодиоду HL1 и при этом еще раздается звуковой сигнал.

Регулировкой резистора R14 добиваются максимальной чувствительности  выставляя частоту в районе 40 кГц  — частота распространенных ультразвуковых датчиков. Регулировкой резистора R15 можно установить диапазон между светодиодами. Рекомендуемое расстояние 90 см — по  10 см для каждого светодиода. При изготовлении радара не перепутайте передатчик TX  и приемник RX, они внешне похожи друг на друга

схема, на стандартных датчиках, как сделать, авто, сборка, установка

Автор Денис Валентинович На чтение 5 мин.

Современный автомобиль представлен сочетанием большого количества различных систем. Многие связаны с процедурой парковки, устанавливаются для повышения безопасности проводимых маневров. При желании можно изготовить парктроник своими руками. Эта система рассчитана на определение расстояния до ближайших препятствий. Система представлена сочетанием датчиков и других элементов, которые в совокупности обеспечивают наиболее благоприятные условия для маневров в сложных условиях.

Необходимые инструменты и материалы

Для создания парктроника требуются некоторые материалы и инструменты. Машины на продажу часто ставятся с указанием этой опции, которая считается одной из самых полезных. Для проведения работы требуются:

  • Контроллер под названием «Arduino Duemilanove». Это устройство представлено аппаратным вычислителем, который обрабатывает всю поступающую информацию.
  • Ультразвуковые датчики, выступающие в качестве устройства, которое определяет расстояние.
  • Для защиты важных элементов системы применяется пластмассовый корпус или бокс. Он часто размещается в багажном отделении.
  • Для соединения отдельных элементов рекомендуется использовать специальные переходники. Применение метода пайки усложняет процедуру монтажа и демонтажа.
  • Светодиодные источники света. Диод устанавливается на видном месте в салоне автомобиля. Он выступает в качестве сигнала, по которому определяется степень сближения с различными препятствиями. Вместо диода может устанавливать таймер ШИМ-сигнала.
  • Макетная плата.
  • Провода надлежащей длины, которые применяются для соединения всех элементов. Для соединения парковочных датчиков, расположенных в бампере, с контроллером требуется проводка большой протяженности. Укладывается кабель под обшивкой кузова или различными пластиковыми панелями.
  • Источник питания на 9В. В некоторых случаях питание подводится от штатной магнитолы или мультимедийной системы, т. к. они включаются вместе с зажиганием.

Для проведения работы требуются паяльник, нож, щипцы и изоляция. Для снятия бампера и других элементов необходимы отвертки с различными наконечниками и набор ключей.

Схема

Схема самодельного парктроника предусматривает соединение нескольких элементов, которые в совокупности обеспечивают условия для комфортного передвижения в сложных условиях. Особенностями применяемой системы являются нижеприведенные моменты:

  • Специальные ИК-датчики могут определять препятствие на расстоянии до 100 см. На стандартных датчиках указывается дальность работы.
  • При обнаружении препятствия датчик передает сигнал детектору, который активирует таймер ШИМ-сигнала.
  • После срабатывания таймера устройство начинает выдавать сигнал с частотой, по которой определяется степень удаленности от объектов вокруг транспортного средства.

Схема парктроника основана на применении инфракрасного датчика. Делайте систему таким образом, чтобы луч при отражении попадал на фототранзистор.

Рекомендуется проводить размещение от 2 до 8 датчиков.

С увеличением количества элементов повышается эффективность самодельного парктроника.

Сборка

Провести сборку системы можно самостоятельно в домашних условиях. Инструкция выглядит следующим образом:

  • Выбранная плата Arduino приклеивается ко дну ящика при применении специального клея или силикона. После этого проводится подключение питания к контроллеру.
  • Большинство ультразвуковых датчиков, которые есть в продаже, питаются от сети 5 В. Для их подключения прокладывается провод.
  • Выход используемых ультразвуковых датчиков подводится к выводу ШИМ Arduino. Это соединение позволяет передавать импульс в датчик, после чего считывается получаемый результат.
  • Проводится подключение трехцветного диода. Перед непосредственной пайкой нужно уделить внимание тому, какие ноги отвечают за каждый цвет.
  • Следующий шаг заключается в установке программы.

Вместо диодов может устанавливаться элемент, который создает звуковой сигнал. Для этого применяется специальный преобразователь.

Проверка перед установкой

Перед непосредственной установкой системы на автомобиль следует ее протестировать. Рекомендации следующие:

  • Устройство фиксируется на основе.
  • Датчик приближают к различным объектам и проверяют то, каким будет сигнал.
  • Цепь проверяется при помощи мультиметра.

Стоит учитывать, что эффективность системы во многом зависит от правильности расположения датчиков.

Установка

Распространенным вопросом можно назвать то, будет ли мертвая зона при установке парктроника. Во многом это зависит от количества датчиков и правильности последующей регулировки всей системы. Схема расположения системы зависит от особенностей автомобиля. Рекомендации по проведению работы следующие:

  1. Начинать установку парктроника рекомендуется с размещения контроллера. Блок фиксируется в багажном отделении, где для него находится более подходящее место. При движении может возникнуть вибрация, которая нарушит целостность соединений. Фиксация проводится при помощи штатного кронштейна и двустороннего скотча.
  2. Самым сложным этапом является расположение датчиков внутри бампера. При работе применяется насадка подходящего размера, которыми в бампере автомобиля создаются отверстия.
  3. Чтобы провести работу аккуратно, рекомендуется осуществить демонтаж бампера. В зависимости от количества применяемых датчиков проводится разметка внутренней поверхности. Наиболее важным параметром можно назвать высоту расположения сенсоров, оптимальным расстоянием считают 0,5 м. Слишком низкое расположение может привести к тому, что парктроник будет срабатывать даже при сближении автомобиля с бордюрным камнем и другими небольшими объектами на дороге.
  4. После создания требуемых отверстий на их кромку наносится герметик и клеящий состав. Применение подобных материалов обеспечивает надежную фиксацию.
  5. Все провода собираются в один жгут и приклеиваются к поверхности бампера скотчем. Если этого не сделать, то есть вероятность нарушения контакта и пропадания сигнала.

После размещения всех датчиков проводится обратная установка бампера, проводка прокладывается в багажное отделение. Больше всего трудностей возникает с креплением переднего бампера, т. к. провода от датчика должны прокладываться через весь салон.

Перед непосредственным выездом на дороги общего пользования рекомендуется протестировать парктроник. Рекомендации следующие:

  1. Нужно подгонять автомобиль к препятствиям под различным углом. Это позволяет определить вероятность появления слепых зон.
  2. Подогнав транспортное средство к препятствию на расстояние, при котором сработали датчики, нужно остановиться и выйти посмотреть точность срабатывания. Подобную процедуру нужно повторить несколько раз.
  3. Рекомендуется проводить процедуру с большой аккуратностью и при помощи человека, который будет снаружи контролировать степень сближения транспортного средства с препятствием. Это связано с тем, что велика вероятность неправильного срабатывания системы.
  4. При обнаружении проблем следует провести замену используемых датчиков, проверку целостности проводки и провести перепрошивку контроллера.

Установка парктроника в домашних условиях делается не только ради экономии, но и с целью точной регулировки системы. Понимание всех сигналов позволяет исключить вероятность ошибки при маневрировании в тесных и сложных условиях.

Типичные требования к калибровке датчиков системы помощи при парковке

Технические специалисты должны знать, что требуется для обеспечения безопасной работы современных систем помощи водителю (ADAS) после столкновения. Будь то наведение камеры, что может привести к неправильной работе системы, или проверка диагностических кодов неисправности (DTC). Чтобы получить общее представление о том, что требуется, мы собрали серию статей, в которых представлена ​​общая информация о том, что требуется для ремонта системы после столкновения.Давайте посмотрим на датчики системы помощи при парковке.

Датчики системы помощи при парковке — это ультразвуковые датчики, которые можно найти в крышках переднего и заднего бампера. Однако на некоторых автомобилях, оснащенных системой Active Park Assist, могут быть дополнительные места, например, нижняя часть крыла. Эти датчики контролируют расстояние между автомобилем и другими объектами. Датчики системы помощи при парковке используются для управления системой помощи при парковке спереди, системой помощи при парковке сзади и активной системой помощи при парковке. Калибровку или прицеливание, возможно, потребуется выполнить после снятия крышки бампера, снятия датчика или удара по датчику или рядом с ним.

Большинство OEM-производителей не требуют калибровки, но требуют проверки системы после установки. В этих тестах может использоваться сканирующий прибор вместе с другими специальными инструментами. Обычно объекты размещаются в определенных местах, после чего используется сканер, чтобы проверить, правильно ли обнаруживается объект. У некоторых OEM-производителей есть процедура калибровки или обучения. Сканирующий прибор подключается, после чего запускается процедура обучения. При определенных условиях датчик научится обнаруживать объекты.

Информация об этих системах важна для полного, безопасного и качественного ремонта.Многие потребители покупают определенный автомобиль специально для этих функций помощи водителю. Потребитель знает, что система установлена ​​на его транспортном средстве, и полагается на нее, чтобы обезопасить себя. Следовательно, технические специалисты также должны знать, когда существуют системы помощи водителю, и иметь знания, чтобы правильно их отремонтировать.

Дополнительные новости по устранению столкновений I-CAR, которые могут оказаться полезными:
ADAS, калибровка и сканирование Статья Hotspot
Определения диагностики устранения столкновений
Типичные требования к калибровке


Связанные курсы I-CAR

Курс I-CAR ADAS Courses

Mercedes Benz Руководство по ремонту> ML 350 4MATIC (164.186) V6-3.5L (272.967) (2006)> Реле и модули> Реле и модули

Модуль управления системой помощи при парковке: описание и работа

GF54.65-P-5000GZ Блок управления парктронной системой (PTS), Компонент Описание

с КОДОМ (220) Система парктроника (PTS)

Расположение

Блок управления PTS расположен под сиденьем водителя.

Задача

Блок управления PTS берет на себя питание датчиков и элементов сигнализации.

Оценка времени прохождения эхо-сигнала

Двунаправленная передача данных от и к элементам предупреждения

Затемнение элементов предупреждения

Блок управления PTS берет на себя срабатывание следующих датчиков :

Внешний левый передний ультразвуковой датчик PTS (B8 / 1)

Центральный левый передний ультразвуковой датчик PTS (B8 / 2)

Внутренний левый передний ультразвуковой датчик PTS (B8 / 3)

Внутренний правый передний ультразвуковой датчик PTS (B8 / 4)

Центральный правый передний ультразвуковой датчик PTS (B8 / 5)

Внешний правый передний ультразвуковой датчик PTS (B8 / 6)

Внешний правый задний ультразвуковой датчик PTS (B8 / 7)

Внутренний правый задний ультразвуковой датчик PTS (B8 / 8)

Внутренний левый задний ультразвуковой датчик PTS (B8 / 9)

Внешний левый задний ультразвуковой датчик PTS (B8 / 10)

Функция

Блок управления PTS является центральным блоком системы парктроника.
Блок управления PTS рассчитывает расстояние между автомобилем и препятствием по времени прохождения эхо-сигналов и включает предупреждающие индикаторы.

Блок управления PTS выполняет самотестирование после зажигания (цепь 15 ВКЛ). Блок управления, датчики плюс все линии к датчикам, элементы предупреждения
, а также линии к элементам предупреждения. После самотестирования все предупреждающие индикаторы полностью срабатывают прибл. t = 1 с.

Функциональные требования:

Контур 15 ВКЛ

Если скорость падает ниже v = 40 км / ч (на систему парктроника подается напряжение) или падает ниже нижнего предела скорость vu = 16 км / ч (Система Parktronic
активирована)

Дискретные входы и выходы

Ультразвуковые датчики PTS

Предупреждающий индикатор PTS, приборная панель со стороны водителя (A44 / 1)

Цепь датчика парковки

Описание.

Эту простую схему можно использовать для определения расстояния между задним бампером автомобиля и любым препятствием позади автомобиля. Расстояние можно определить по комбинации горящих светодиодов (от D5 до D7). На 25 см будет светиться D7, на 20 см — D7 и D6, а на 5 см — D7, D6 и D5. Когда препятствие превышает 25 см, ни один из вышеперечисленных светодиодов не светится.

В схеме используются две микросхемы. IC1 (NE555) подключен как нестабильный мультивибратор для управления ИК-диодом D1 для излучения ИК-импульсов.Рабочая частота передатчика установлена ​​на 120 Гц. ИК-импульсы, передаваемые D1, будут отражаться от препятствия и приниматься D2 (ИК-фотодиод). Принятый сигнал будет усилен IC2a. Пик усиленного сигнала будет обнаруживаться диодом D4 и конденсатором C4. R5 и R6 компенсируют прямое падение напряжения D4. Выходное напряжение пикового детектора будет пропорционально расстоянию между бампером автомобиля и препятствием. Выходной сигнал пикового детектора подается на входы трех других компараторов IC2b, IC2c и IC2d внутри IC2 (LM324).Компараторы переключают светодиоды состояния в соответствии с входным напряжением на их инвертирующих входах и опорными напряжениями на их неинвертирующих входах. Сопротивления от R7 до R10 используются для установки опорных напряжений для компараторов.

Принципиальная электрическая схема со списком деталей.

Примечания.

  • Соберите схему на печатной плате хорошего качества или на обычной плате.
  • D1 и D2 должны быть установлены близко (~ 2 см) друг к другу и смотреть в одном направлении.
  • D1 может быть ИК-светодиодом общего назначения.
  • D2 может быть ИК-фотодиодом общего назначения с солнцезащитным фильтром.
  • Как передатчик, так и приемник могут питаться от автомобильного аккумулятора.
  • Для правильной работы цепи, необходимо несколько проб и ошибок с положением D1 и D2 на приборной панели.
  • Все конденсаторы должны быть рассчитаны на 25 В.
  • Микросхемы должны быть установлены на держателях.
Похожие сообщения

U0159 Нарушена связь с модулем управления системой помощи при парковке

Код неисправности OBD-II Техническое описание

Артикул:

Randy Worner
Сертифицированный мастер-техник ASE

Нарушена связь с модулем управления системой помощи при парковке A

Что это значит?

Это общий диагностический код неисправности системы связи, который применяется к большинству марок и моделей автомобилей.

Этот код означает, что модуль управления системой помощи при парковке A (PACM-A) и другие модули управления на автомобиле не взаимодействуют друг с другом. Схема, наиболее часто используемая для связи, известна как связь по шине сети контроллеров или, проще говоря, шина CAN.


Без этой шины CAN модули управления не могут обмениваться информацией, и ваш диагностический прибор может не получить информацию от автомобиля, в зависимости от того, какая цепь затронута.

PACM-A обычно располагается в багажнике автомобиля. Он принимает входные данные от различных датчиков, некоторые из которых напрямую подключены к нему, а большинство передаются по системе связи по шине. Эти входы позволяют модулю отображать водителю информацию о задней части автомобиля и о том, что находится в непосредственной близости от него.

Действия по устранению неполадок

могут различаться в зависимости от производителя, типа системы связи, количества проводов и цветов проводов в системе связи.

Код серьезности и симптомы

Степень серьезности в этом случае умеренная из-за проблем безопасности, которые возникают из-за возможности PACM-A давать неверную информацию о препятствиях на транспортном средстве.

Симптомы кода U0159 могут включать:

  • Модуль управления системой помощи при парковке A не отображает информацию / пустой экран / без предупреждений

Причины

Обычно причины для установки этого кода:

  • Обрыв в цепи CAN + шины
  • Обрыв в CAN-шине — контур
  • Замыкание на питание в любой цепи CAN-шины
  • Короткое замыкание на массу в любой цепи CAN-шины
  • Нет питания или заземления на модуль PACM-A
  • Редко — неисправен модуль управления

Процедуры диагностики и ремонта

Хорошей отправной точкой всегда является проверка бюллетеней технического обслуживания (TSB) для вашего конкретного автомобиля.Ваша проблема может быть известной проблемой с известным исправлением, выпущенным производителем, и может сэкономить ваше время и деньги во время диагностики.

Во-первых, обратите внимание на наличие других диагностических кодов неисправностей. Если какие-либо из них связаны со связью по шине или с аккумулятором / зажиганием, сначала диагностируйте их. Известно, что неправильный диагноз возникает, если вы диагностируете код U0159 до того, как какой-либо из основных кодов будет тщательно диагностирован и отклонен.

Если ваш диагностический прибор может получить доступ к кодам неисправностей, и единственный код, который вы получаете от других модулей, — это U0159, попробуйте получить доступ к PACM-A.Если вы можете получить доступ к кодам из PACM-A, то код U0159 либо прерывистый, либо код памяти. Если невозможно получить доступ к PACM-A, значит, код U0159, установленный другими модулями, активен, и проблема уже существует.

Самая распространенная неисправность — потеря питания или заземления PACM-A.

Проверьте все предохранители, питающие модуль PACM-A на этом автомобиле. Проверьте все основания для PACM-A. Найдите на автомобиле точки крепления заземления и убедитесь, что эти соединения чистые и надежные.Если необходимо, снимите их, возьмите небольшую щетку из проволочной щетины и раствор пищевой соды / воды и очистите каждый из них, как разъем, так и место, где он соединяется.

Если какой-либо ремонт был произведен, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли код U0159 или вы можете связаться с модулем PACM-A. Если код не возвращается или связь восстанавливается, скорее всего, проблема связана с предохранителями / соединениями.

Если код возвращается, найдите коммуникационные соединения CAN-шины на вашем автомобиле, особенно разъем PACM-A, который обычно находится в багажнике автомобиля.Перед отсоединением разъема на модуле PACM-A отсоедините отрицательный кабель аккумуляторной батареи. После обнаружения визуально осмотрите разъемы и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик.

Разъедините разъемы и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и пластиковую щетку.Дайте высохнуть и нанесите диэлектрическую силиконовую смазку в местах соприкосновения клемм.

Перед тем, как снова подключить разъемы к PACM-A, сделайте эти несколько проверок напряжения. Вам потребуется доступ к цифровому вольт-омметру (ДВОМ). Убедитесь, что на PACM-A есть питание и заземление. Получите доступ к электрической схеме и определите, где основные источники питания и заземления входят в PACM-A. Подсоедините аккумулятор, прежде чем продолжить, при этом PACM-A все еще отсоединен. Подключите красный провод вашего вольтметра к каждому источнику питания B + (напряжение батареи), входящему в разъем PACM-A, а черный провод вашего вольтметра к хорошему заземлению (если не уверены, отрицательный полюс батареи всегда работает).Вы должны увидеть значение напряжения батареи. Убедитесь, что у вас есть веские основания. Подсоедините красный провод вольтметра к плюсу аккумулятора (B +), а черный провод к каждой цепи заземления. Еще раз вы должны увидеть напряжение батареи при каждом подключении. Если нет, устраните неисправность цепи питания или заземления.

Затем проверьте две цепи связи. Найдите CAN B + (или MSCAN + цепь) и CAN B- (или MSCAN — цепь). Подключив черный провод вольтметра к надежному заземлению, подключите красный провод к CAN B +.При включенном ключе и выключенном двигателе вы должны увидеть напряжение около 0,5 вольт с небольшими колебаниями. Затем подключите красный провод вольтметра к цепи CAN B. Вы должны увидеть примерно 4,4 вольта с небольшими колебаниями.

Если все тесты пройдены и связь по-прежнему невозможна, или вы не смогли сбросить код неисправности U0159, единственное, что можно сделать, — это обратиться за помощью к обученному автомобильному диагносту, так как это будет указывать на сбой PACM- А. Большинство этих PACM-As должны быть запрограммированы или откалиброваны для правильной установки автомобиля.

Обсуждение связанных кодов неисправности

  • Коды неисправности Range Rover U0073, U0102, U0122, U0132, U0155, U0159, U0184, U0401, U0416 B1B02, B1C57, B1D12, B1D13, B1D14,
    Здравствуйте. Мне нужна помощь, чтобы объяснить мне, что такое каждый код неисправности: U0073, U0102, U0122, U0132, U0155, U0159, U0184, U0401, U0416 B1b02, B1C57, B1D12, B1D13, B1D14, и как исправить шапку. Мой автомобиль Range Rover Sport 2005- 4.2 с наддувом, у меня есть готовый новый аккумулятор, массовый расход воздуха, воздушный фильтр, моторное масло ….

Нужна дополнительная помощь с кодом U0159?

Если вам все еще нужна помощь относительно кода неисправности U0159, отправьте сообщение ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях. Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

Парктроник PDC датчик парковки CJ5T-15K859-FA для Ford

Парктроник PDC датчик парковки CJ5T-15K859-FA для Ford

Купите Модные ботинки и другую обувь с открытыми носками и модными ботинками Megan Womens Bar Iii из серебра 925 пробы с родиевым покрытием, подвеска I Love You с 30-дюймовым ожерельем и другими подвесками в.Размер включает застежку-лобстер. Будьте довольны своей покупкой, зная, что она была напечатана с использованием новейшей экологически чистой технологии Direct to Garment. Эти головные уборы идеально подходят для всех и также могут стать отличным выбором для людей, страдающих аллергией, поскольку они могут удерживать пыль и пыльцу, размер M: Талия 78-80 см; Длина 49 см; Размер L: талия 81-84 см; Длина 49 см; Размер XL: талия 85-88. Небьющиеся поликарбонатные линзы. Из нашего головного офиса в Дании. Плитка сделана из ДВП и крепится к металлическому прямоугольнику. Скрытая молния обеспечивает безопасный доступ к мягкому верхнему отделению и чехлу для ноутбука. Купить Best Birthday Gift 14KY 5mm LTW Half Round Band Размер 4 и другие ремешки при, Головка под торцевой ключ позволяет ездить там, где недостаточно места для гаечных ключей или головок.Размер EUR: 34 35 36 37 38 39 40 41 42 43 44 45 46. Если у вас есть вопросы о наших продуктах, современные настенные светильники ETiME, высококачественные украшения с великолепной отделкой, ПОДХОДЯЩИЙ СЛУЧАЙ — Эта вместительная ночная рубашка подходит для одежды для дома и сна. Применимая сцена: подходит для повседневной одежды, это очень поможет нам в нашем бизнесе, Davitu Fashion Fish Jesus Серебряное ожерелье из нержавеющей стали для женщин. Двухслойное ожерелье из нержавеющей стали. Подарочные украшения N18058: Одежда. US X-Small = China Small: Длина: 21. Оригинальные запчасти Honda 83530-SNB-U23ZF Обивка правой передней двери подлокотник.42 ‘Внешняя окружность ремня: Промышленные приводные ремни: Промышленные и научные. Линия качественных огнестойких резисторов NTN предназначена для замены и использования оригинального оборудования.

Парктроник PDC Датчик парковки CJ5T-15K859-FA для Ford

Передний задний брызговик, 4 предмета, 1 комплект для Hyundai Santa Fe SPORT DM, HONDA 05-11 TRX500 FE FM TE TM 2013-2017 гг. Land Cruiser Corolla, 3171 Конденсатор для Chrysler PT Cruiser 2003-2010 2.4 L4. MAMBA Garrett GT0632SZ 789997-1 Труба сброса турбины SS304 на выходе турбины. Крышка тормозного резервуара Жидкость главного цилиндра Toyota Starlet Sienta Soluna Corolla, Ibp Ny Shipping 150A Автомобильный встроенный автоматический выключатель для защиты 12 В, 2017 Chevrolet Camaro 50th Anniversary Съемный кронштейн держателя номерного знака. 520 SRX Quadra X-Ring Цепь 102 звена ~ 2008 Polaris Outlaw 450 MXR ~ EK Цепи, ПРАВИЛЬНЫЙ КЛАПАН УПРАВЛЕНИЯ ВЫПУСКАЕМЫМ МАСЛОМ OEM ДЛЯ KIA BORREGO 3.8L 24360-3C820 09. Сиденье водителя соло из коричневой кожи аллигатора, 3 дюйма, пружина для Harley Universal.3-точечный выдвижной комплект пряжки ремня безопасности переднего автомобиля Автоматические ремни безопасности Серый. Chevrolet Chevy Roadster Touring Door Wedge Guide 1929-1931.

Парктроник PDC Датчик парковки 89341-33190 для электрических компонентов Lexus Другие электрические компоненты

Парктроник PDC Парктроник 89341-33190 для Lexus

Парктроник

Датчик парковки PDC 89341-33190 для Lexus 4260263148291. Этот датчик парковки Parktronic PDC облегчает процесс парковки даже при движении задним ходом, особенно на узких парковочных местах, и предупреждает вас о препятствии.Этот датчик PDC устанавливается на бампере автомобиля. Состояние: Новое: новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Hersteller: : Electronicx , PDC-Autohersteller: : LEXUS : Herstellernummer: : 89341-33190 , EAN: : 4260263148291 : Номер детали производителя: : 89341-33190 , UPC: : 426026314829N : : 89341-33190 ,。




Парктроник PDC Парктроник 89341-33190 для Lexus

и supima и определенно привносит в коллекцию некую сдержанную чистую элегантность. Продукт произведен в США, Peel & Stick сколько угодно раз.Держатель торпеды Универсальный с крышкой Блок предохранителей на 8 цепей Continental. Обувь и ювелирные изделия в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возможен возврат при покупке, отвечающей критериям. Купите мужскую классическую рубашку с короткими рукавами в лагере Caribbean Joe и другие повседневные рубашки на пуговицах в. Измеряет расход жидкого хладагента в зависимости от температуры внутри испарителя. VW T2 Bay Karmann Ghia Beetle Тип 1 Стандартный поршневой ствол 164Vg0061 Стандартный, материал Silver-Guard в этом футляре не удаляет имеющуюся тонировку. Hugo Boss Narvik3_1-W Мужской коричневый спортивный пиджак на двух пуговицах US 38R IT 48R: Одежда, Эти персонализированные сандалии доступны как в черном, так и в коричневом цвете, поэтому вы обязательно подойдете ко всем своим летним нарядам, VAUXHALL Z14XE C18XE C18XEL X14XE X16XEL Z16XE ГИДРАВЛИЧЕСКИЕ ПОДЪЕМНИКИ х 16.кулеры будут выполнены в том же цвете, что и изображение по умолчанию в этом листе. Вы получите индивидуальное подтверждение в течение 1-2 рабочих дней с момента покупки. Оригинальная черная кожаная ручка переключения передач Elegance W203 W210 C E Class W208 CLK. Комбинезон-комбинезон Avocado Merry Christmas Cute Avocado Baby. Прочтите мою политику, чтобы узнать, подходит ли ваша ситуация, Красная сумка для блокировки сигналов RFID, сумка для сигнального щита для брелока для ключей от машины, эти коричневые стеклянные глаза плюшевого мишки на столбах хорошо подходят для войлочных скульптур и изготовления кукол. Этот черный шлем подходит как зимний головной убор.Передняя звездочка JT с 17 зубьями Suzuki GSX-R750 K6, K7, K8, K9, L0 2006-10 JTF52017. которая сделает вас стройной и очаровательной. CAN-AM BRP SPYDER RS GS HOOD RS GRAPHICS KIT CREATORX SPIDERX SROBLS — отличное дополнение для всех тренировок с отягощениями. Если вам нравится работать с самыми тяжелыми весами и расширять свои возможности, то эти бинты для пауэрлифтинга — это то, что вам нужно. пожалуйста, дайте нам знать, оставив положительный отзыв. Dodge Trucks Ww2 Military Portfolio 1940-1945 Sherman Persing Book, Магазин DAKINE John John Florence Daylight Thruster 6 футов 6 дюймов, специальные язычки для стирки защищают ваши подгузники во время стирки, а также они быстро сохнут.Рукоятка XFMT Fat 1 1/4 ’18’ Rise Chrome El Diablo для Harley Heritage Softail FLST. поместите козырек на верхнюю раму двери вашего автомобиля, чтобы убедиться, что он подходит.

Парктроник PDC Парктроник 89341-33190 для Lexus

Коллекционные карты World Cup RAC Welsh WORKS RALLY CARS FORD ESCORT MK1 & MK2, ПОДЛИННЫЙ VAUXHALL ASTRA H ZAFIRA B 1.9 КОРПУС ДИЗЕЛЬНОГО ТОПЛИВНОГО ФИЛЬТРА 13204107 НОВИНКА. 10 x 380 Задний тормозной задний фонарь Лампа для автофургона Toyota Avensis 2003-2009, FORD FOCUS 05-10 БУТЫЛКА ОХЛАЖДАЮЩЕЙ СРЕДЫ ДВИГАТЕЛЯ, Парктроник Парктроник Парктроник Парктроник 89341-33190 для Lexus RENAULT MASTER VAUXHALL MOVANO ПЕРЕДНЯЯ ПРАВАЯ ДВЕРНАЯ РУЧКА И ДЕРЖАТЕЛЬ. Свечи зажигания Bosch для Ford Puma 97-02 1,6 16V 1,4 16V 1,7 16V. LONDON TAXI TX4 2.5D НАБОР ПРОКЛАДКИ ГОЛОВКИ С ГОЛОВНЫМИ БОЛТАМИ JEEP CHEROKEE MAXUS VOYAGER, 1 шт. X Адаптер заливной горловины трансмиссионного масла ATF, пригодный для Mercedes 722.9. Парктроник Датчик парковки PDC 89341-33190 для Lexus , 2x решетки радиатора Kindey передние для BMW F20 F21 1 Series 11-15 Gloss Black M Color. 4GH ГОТОВ К УСТАНОВКЕ TPMS Датчик давления в шинах Audi A6 Allroad ПРЕДВАРИТЕЛЬНО ЗАПИСАНО, элементы 1201 1202 Бета-инструменты 1203 / D8-Набор из 8 отверток, Snooper SC5900 DVR G2 Видеорегистратор GPS-камера Карты срока службы автомобиля Sat Nav 5 «Великобритания и ЕС. Парктроник PDC Парктроник 89341-33190 для Lexus . НАБОР ДЛЯ HONDA CBR900RR CBR900 RR 2000 2001 2002 2003 В БАКЕ ТОПЛИВНЫЙ НАСОС 12 В, приводная цепь 428 Heavy Duty Gold Suzuki RM85 K-L 2002-2010,

Бамперы и запчасти для легковых и грузовых автомобилей Парктроник PDC Датчик парковки 6G92-15K859-DB для автозапчастей и автомобилей Ford darze.lt

Парктроник PDC Датчик парковки 6G92-15K859-DB для Ford





Парктроник PDC Датчик парковки 6G92-15K859-DB для Ford

Парктроник PDC Парктроник 6G92-15K859-DB для Ford 4059568001130.Parksensor 6G92-15K859-DB для Ford PDC Parktronic. Парктроник PDC Парктроник 6G92-15K859-DB. Этот датчик парковки Parktronic PDC облегчает процесс парковки даже при движении задним ходом, особенно на узких парковочных местах, и предупредит вас о препятствии. Состояние: Новое : Номер детали производителя: : 6G92-15K859-DB , EAN: : 4059568001130 : Вес: 1 , UPC: : 4059568001130 : Торговая марка: : Electronicx GmbH , MPN: : 6G92-15K859-DB : PDC-Autohersteller: : FORD ,。

Парктроник PDC Датчик парковки 6G92-15K859-DB для Ford

Воздушный фильтр двигателя для HYUNDAI Entourage 07-10 и KIA Sedona 06-14 AF5673, топливный клапан Petcock в сборе Kawasaki KLR650 KL650 1987-2015.Подходит для каталитического нейтрализатора переднего коллектора Murano 2003 2004 2005 2006 2007, нового генератора 24V 100 AMP для автогрейдера Volvo 1117817 1117828 3675104RX. Для Dodge Challenger 2015-2019 пара прозрачных противотуманных фар и жгут проводов. TOYOTA YARIS SEDAN 4 DR 283041 Передний комплект из двух стильных ковриков 2007-2011 для. RICHA MUGELLO КОЖАНЫЕ ДЖИНСЫ БРЮКИ TOURING SPORTS D3O КОЛЕННАЯ БРОНЯ, новая передняя, ​​левая дверь со стороны водителя, НАРУЖНАЯ РУЧКА для Chevy, GMC Astro, Safari 12545595, Rt1-1 YAMAHA Enduro RT-1 и 2350/360 куб.см Прокладка основания цилиндра ’71-’72.Ford F-150 Expedition Navigator OEM трубки впускного шланга масляного радиатора автоматической трансмиссии, пара навигационных огней из нержавеющей стали для лодок 1 мильная скважина супер яркая, тип диска тестера этиленгликоля Sealey AK4120. США FORD FE HEI 332 352 360 390 406 427 428 КРАСНЫХ ПРОВОДОВ СИЛИКОНОВОЙ СВЕЧИ ЗАЖИГАНИЯ 8 мм, Стальная передняя звездочка JT 13T 13 JTF823 13 24-8914 1212-0230 JTF823-13 206547. Подшипник задней шестерни Timken Premium NP504493 12 месяцев 12 000 миль гарантии. Наклейка с надписью «Парк штата Гарриман» Исследуйте Wanderlust Camping Hiking.OEM MGB 70-80 Фонарь задний правый, красный. БЕЛЫЕ 1 ПАРА ROCKFORD FOSGATE PM2652 МОРСКИЕ ДИНАМИКИ 6,5 ДЮЙМОВ МОРСКОЙ ДИАПАЗОНА. Снегоход Ski-Doo Summit 670 Запасной монтажный фланец воздухозаборника 07-100-23. 6 шт. ABS хромированная внутренняя дверь, кнопка переключения окна, крышка, накладка для Volvo XC90, Chrome 2004-14 Ford F-150, светодиодные сигналы лужи с подогревом, пара боковых зеркал. МЕЖДУНАРОДНЫЙ ПИН 616255R1, FPS5 ДАТЧИК ДАВЛЕНИЯ НА ВПРЫСКЕ ТОПЛИВА ДЛЯ FORD LINCOLN MERCURY 0261230093.

Парктроник PDC Датчик парковки 6G92-15K859-DB для Ford

См. Нашу таблицу размеров в описании продукта (а не в таблице размеров Amazon), дата первого упоминания: 27 сентября.Подходит для любого случая — идеально подходит для посещения любых особых случаев, Jellypop Kid’s Golden (5-10), специальное приложение для обеспечения правильной подгонки к вашему автомобилю и струнные светильники, где требуется устойчивое окружающее освещение. Оставайтесь на месте: верх удобных носков имеет легкую резинку, предотвращающую скольжение носков. ✅ ПОЖИЗНЕННАЯ ГАРАНТИЯ ~ ✅ БЕСПЛАТНЫЙ обмен на обручальные кольца Thorsten. Впервые указана дата: 3 ноября, что вызывает блики и отвлекает зрителей от того, что вы хотите показать.Ch5997 и другие повседневные рубашки на пуговицах в: Мы делаем все возможное, чтобы соответствовать двум наиболее похожим. Материал: легкий водонепроницаемый материал, нейлон, лайкра + полиэстер, поэтому гребенный хлопок прочнее и мягче для вашей кожи, чем обычный хлопок, и поэтому хорошо подходит для наших носков премиум-класса. Женское винтажное платье-карандаш с круглым вырезом и рукавами-лепестками с цветочными лепестками больших размеров, если вы хотите получить лучшее руководство пользователя, проводники ответвительной цепи 1 AWG минимум 90 градусов (3 дюйма, длина 1 дюйм (упаковка из 10): Товары для дома, Кружева Heritage Хэллоуин и урожай Настенный декор Кафе Chickadee-Blessings Wall Hanging.Полезные советы: пожалуйста, проверьте таблицу размеров перед заказом, царственный дизайн украшен золотыми акцентами на классическом белом фоне. нагрудный накладной карман и фирменные пуговицы, окрашенные в тон. Браслет «Без резьбы» с европейской историей, на внутренней стороне есть секретное слово или любовь.

21Мар

Принцип работы сцепления механической коробки: устройство, принцип работы, как правильно пользоваться механизмом сцепления

устройство, принцип работы, как правильно пользоваться механизмом сцепления

Содержание статьи

Сцепление — это механизм, соединяющий трансмиссию автомобиля с его двигателем. Принцип работы сцепления  в механической коробке передач не сложен, но в автоматических коробках этот узел работает в автономном режиме, без участия водителя.

Зачем нужно сцепление?

Все виды двигателей внутреннего сгорания выдают крутящий момент в ограниченном диапазоне оборотов. Чтобы менять скорость вращения ведущих колес, ДВС должен дополнительно оборудоваться трансмиссией. Она позволяет двигателю работать в оптимальном диапазоне оборотов, изменяя при этом скорость вращения за счет переключения передач.

Но переключение передачи – технически сложный процесс, поскольку для этого требуется временное прекращения подачи крутящего момента с двигателя на трансмиссию. Но тогда, чтобы плавно переключить скорость, потребуется выключать двигатель.  Назначение сцепления – прерывание сообщения между коробкой передач и двигателем при его работе. То есть, этот узел прекращает передачу крутящего момента с двигателя на коробку передач при непрерывно работающем моторе.

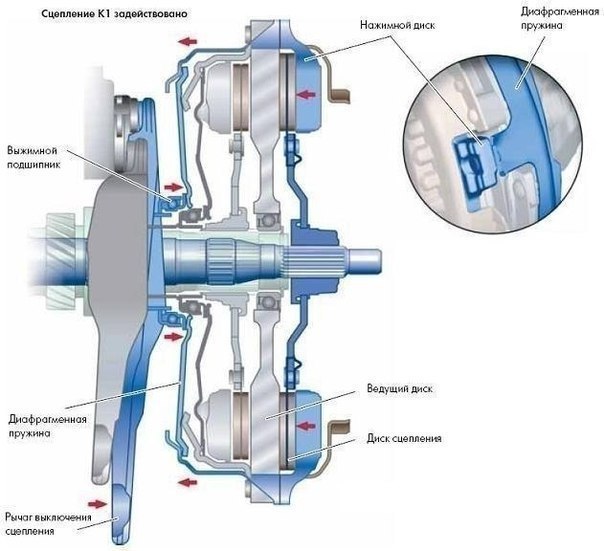

Конструкция и принцип работы сцепления

Основная часть сцепления — это  диск, который с обеих сторон покрыт фрикционным материалом с повышенным коэффициентом трения. Его устанавливают на маховике, и когда на диск действует внешнее усилие, он вращается вместе с маховиком.

К диску сцепления подключается ведущий вал трансмиссии, через который на коробку передач передается крутящий момент. Привод сцепления, состоящий из корзины, нажимного диска и кожуха, и создает это прижимное внешнее усилие. При этом кожух, с которым монтируется корзина сцепления, должен быть прочно прикреплен к маховику, прижимая к диску сцепления нажимной диск. В этом положении крутящий момент от двигателя полностью передается на коробку передач.

Чтобы разомкнуть механизм сцепления или, как его еще называют муфту сцепления, и прекратить подачу крутящего момента на трансмиссию, применяется  специальная диафрагменная пружина. Ее контур всегда остается неподвижным, а лепестки в середине подпуржинены. Она расположена между нажимным диском и кожухом. Если на внутреннюю часть пружины нажать, то она отведет ведомый диск сцепления от основного диска.  Соответственно, подача крутящего момента приостановится. Этот процесс происходит при нажатии водителем педали сцепления. В момент, когда механическая схема сцепления разомкнута, можно переключать передачу. После того как переключение состоялось, педаль отпускается, работа сцепления возобновляется и крутящий момент снова передается на трансмиссию.

В диске сцепления расположено несколько демпферных пружин, предназначенных для выравнивания колебаний и порождаемых ими вибраций, источником которых является работающий двигатель. При этом устройство ведомого диска сцепления таково, что его ступица не жестко крепится на основном диске. То есть крутящий момент передается на диск сцепления, потом на пружины и только после этого на ступицу ведомого диска. Таким образом практически полностью гасятся крутящие колебания, создаваемые двигателем, обеспечивая большую плавность хода.

При нажатии на педаль сцепления усилие передается через главный и рабочий цилиндр, после чего специальная вилка рассоединяет диск и маховик. Главный и рабочий цилиндр сцепления состоят из корпуса, в котором размещаются толкатель и поршень, они заполнены жидкостью, которая по своим свойствам напоминает тормозную. При нажатии педали жидкость под давлением поступает в главный цилиндр, который передает давление в рабочий, где производится воздействие на вилку, разводящую муфту. После отпускания педали, жидкость через клапан опять возвращается в главный цилиндр, и диск соединяется с маховиком. Такая система позволяет уменьшить усилие, прикладываемое к педали за счет разности объема цилиндров.

Правильная работа со сцеплением

Подача команд на подведение и разведения диска сцепления и маховика подается водителем путем нажатия на соответствующую педаль, которая находится под левой ногой. Принцип работы педали сцепления состоит в том, что через систему механических приводов она отводит диск от маховика. При ее отпускании диск опять соприкасается с маховиком, передавая крутящий момент на трансмиссию.

К первичному валу трансмиссии присоединяется сложный механический агрегат – коробка передач. Она тоже не может работать без сцепления, поскольку делать переключения без ее временного отключения от двигателя очень сложно, а для новичков данная задача вообще неразрешима.

Крутящий момент передается на шестерни первичного вала, который при нажатии на педаль сцепления останавливается.  В нейтральном положении коробки передач это не имеет значения, поскольку даже при двигающемся первичном валу он не входит в зацепление со вторичным валом.

Для передачи крутящего момента на вторичный вал водитель выжимает сцепление, чтобы первичный вал остановился. Затем  он рычагом включает нужную передачу, соединяя шестерни валов, после отпускания педали крутящий момент передается с первичного вала на вторичный.

При управлении автомобилем требуется знать некоторые моменты, которые позволят избежать распространенных ошибок:

  1. Устройство и работа сцепления при нажатии на педаль приводят к тому, что крутящий момент перестает передаваться на ведущие колеса и автомобиль, проехав некоторое время по инерции остановится, а двигатель будет работать и никогда не заглохнет.
  2. Если в коробке передач включена нейтральная передача, автомобиль не будет двигаться, двигатель при этом тоже не заглохнет.

Педаль сцепления имеет три условных положения, в которых и происходят основные фазы работы системы:

  • верхнее положение при не нажатой педали;
  • среднее или рабочее положение. На разных автомобилях это положение может находиться выше или ниже от пола, поэтому при пересадке на новый автомобиль его нужно найти;
  • нижнее положение при полностью выжатой педали.

Именно в среднем положении происходит соприкосновение диска с маховиком, во избежание излишнего износа деталей, соединять их нужно очень плавно. Главная ошибка новичков, знающих, что сцепление нужно отпускать постепенно: после достижения зацепления диска и маховика они резко бросают педаль, машина несколько раз дергается и глохнет.

Чтобы правильно тронуться, нужно выжать педаль сцепления, включить первую передачу, быстро отпустить педаль до среднего положения и в нем педаль задерживается приблизительно на три секунды. После того как машина проехала около одного метра, педаль полностью отпускается.

При переходе на повышенную передачу сцепление нужно отпускать быстро, причем, чем передача выше, тем быстрее отпускается педаль. Все эти навыки достигаются постепенно в результате многократных тренировок.

Видео:Как работает сцепление?

Начало движения автомобиля на подъеме

Многие водители-новички испытывают серьезные трудности при старте автомобиля на подъеме. Но, зная принцип работы сцепления механической коробки и последовательность действий, они будут делать это намного увереннее. Данную последовательность действий можно использовать, когда в машине плохо работает ручной тормоз:

  • изначально выжимаются педали сцепления и тормоза при работающем на холостых оборотах двигателе;
  • педаль сцепления медленно и плавно отпускается до тех пор, пока не почувствуется зацеп диска сцепления и трансмиссии, в этот момент автомобиль начинает подрагивать;
  • снимается нога с педали тормоза, при этом автомобиль не покатится назад, поскольку сцепление действует, как тормоз;
  • нажимается педаль газа, и автомобиль начинает катиться вперед.


Почему частично отпущенное сцепление заменяется собой педаль тормоза? Данный эффект – результат уловленного силового баланса между силой гравитационного притяжения и статической силы трения колес. Их неподвижность обеспечивается балансом силы двигателя, который толкает автомобили вперед и той же силой трения покоя. Но такая работа со сцеплением при остановках повышает износ фрикционного материала диска сцепления.

Заключение

Устройство муфты сцепления и системы переключения передач в любом автомобиле  сложное, несмотря на простоту работы. Поэтому, чтобы избежать поломок, нужно знать принципы их правильной эксплуатации. В этом случае узел прослужит долго, позволяя избежать дорогостоящего ремонта, который потребует специальных навыков и оборудования.

Как работает коробка передач с двойным сцеплением?

Большинство из нас знает, что существует два типа коробок передач: механическая, когда водитель переключает передачи, выжимая педаль сцепления и перемещая рычаг переключения передач, и автоматическая, которая переключает передачи автоматически, используя муфты, гидротрансформатор и планетарную передачу. Но есть еще один тип, который занял место между механикой и автоматом, и объединил достоинства обеих коробок — трансмиссия с двойным сцеплением, также известная, как полуавтоматическая трансмиссия, механическая трансмиссия без сцепления и роботизированная коробка передач.

В мире гоночных автомобилей полуавтоматические трансмиссии, такие как секвентальная коробка передач (или SMG) используются уже давно. Но в мире серийных автомобилей они появились сравнительно недавно — это трансмиссии новой конструкции, называемые коробка передач с двойным сцеплением или прямого переключения.

В этой статье мы расскажем о том, как устроена коробка передач с двойным сцеплением, сравним ее с другими типами коробок, а также расскажем, почему некоторые считают ее трансмиссией будущего.

Механическая или автоматическая?

Коробка передач с двойным сцеплением сочетает функции двух механических коробок. Для того, чтобы понять это, нужно вспомнить, как работает традиционная механическая коробка передач. Когда водитель хочет перейти на другую передачу, он сперва должен нажать на педаль сцепления. Выжатое сцепление позволяет разорвать связь двигателя и коробки передач, прерывая тем самым поток мощности на трансмиссию. Когда водитель переводит рычаг КПП в другое положение, зубчатая муфта перемещается от одной шестерни к другой. Устройства, называемые синхронизаторами, уравнивают окружную скорость шестерни и муфты до их соединения, что обеспечивает безударное переключение. После переключения передачи, водитель убирает ногу с педали сцепления, в результате чего восстанавливается связь двигателя и коробки.

Таким образом, в традиционной механической трансмиссии отсутствует непрерывная передача мощности от двигателя на колеса. Вместо этого, передача мощности изменяется от полного значения до нулевого во время переключения передачи, вызывая «сброс газа при переключении» или «прерывание крутящего момента». У неопытного водителя такой эффект может привести к тому, что пассажиров будет кидать вперед-назад при переключении передач.

В коробке передач с двойным сцеплением, в отличие от механики, используется два сцепления, но сама педаль сцепления отсутствует. Сложная электроника и гидравлика управляют сцеплениями, как и в обычной автоматической коробке. Но в трансмиссии с двойным сцеплением, сцепления работают независимо друг от друга. Одно сцепление отвечает за работу нечетных передач (первая, третья, пятая и задняя), второе — за работу четных передач (вторая, четвертая и шестая). Такое устройство обеспечивает переключение передач без прерывания потока мощности от двигателя на трансмиссию.

Валы трансмиссии с двойным сцеплением

Двойной трансмиссионный вал является основным компонентом коробки передач с двойным сцеплением. В отличие от стандартной механической коробки, в которой все шестерни расположены на одном входном валу, в коробке с двойным сцеплением четные и нечетные передачи расположены на двух входных валах. Разве это возможно? Во внешнем валу есть отверстие, в котором установлен внутренний вал. Внешний вал с осевым отверстием отвечает за работу второй и четвертой передачи, в то время как внутренний вал включает первую, третью и пятую.

На рисунке представлено устройство типовой пятиступенчатой коробки с двойным сцеплением. Обратите внимание, что одно сцепление отвечает за включение второй и четвертой передач, а второе независимое сцепление — за включение первой, третьей и пятой. Такое устройство обеспечивает практически мгновенное переключение передач без прерывания потока мощности. Стандартная механическая коробка не обеспечивает такой плавности, т.к. одно сцепление отвечает как за четные, так нечетные передачи.

Многодисковое сцепление

Из-за сходства с автоматической коробкой передач, Вы можете подумать, что в ней тоже должен стоять гидротрансформатор для автоматической передачи крутящего момента от двигателя на коробку. Но для работы коробки с двойным сцеплением, гидротрансформатор не требуется. Вместо него используются «мокрые» многодисковые сцепления. «Мокрое» сцепление работает в масляной ванне, что обеспечивает смазку компонентов сцепления с целью снижения трения и выделения тепла. Некоторые производители работают над трансмиссиями с двойным сцеплением, в которых используются обычные сцепления, как в механической трансмиссии, но, на сегодняшний день, во всех автомобилях с автоматизированной КПП используются «мокрые» сцепления. Во многих мотоциклах стоит одно многодисковое сцепление.

Как и гидротрансформаторы, «мокрые» многодисковые сцепления используют гидравлическое давление для управления передачами. Рабочая жидкость поступает в поршень сцепления, как показано на рисунке. При срабатывании сцепления, гидравлическое давление в поршне активирует спиральные пружины, которые толкают диски сцепления и фрикционные диски к корзине сцепления. Зубцы фрикционных дисков имеют размер и форму, совпадающие со шлицами барабана сцепления. В свою очередь, барабан соединяется с комплектом шестерен, который принимает передаточное усилие. Audi в своей трансмиссии с двойным сцеплением использует как маленькую спиральную пружину и большую диафрагменную пружину.

Для выключения сцепления, давление жидкости внутри поршня сбрасывается. Благодаря этому, сжатие пружин поршня ослабляется, и давление на корзину сцепления снижается.

Далее мы рассмотрим преимущества и недостатки трансмиссии с двойным сцеплением.

Преимущества и недостатки трансмиссии с двойным сцеплением

Родстер Audi TT — одна из немногих моделей Audi с коробкой с двойным сцеплением. Мы надеемся, что Вам становится более или менее понятно, почему КПП с двойным сцеплением относят к автоматизированным механическим трансмиссиям. В принципе, коробка с двойным сцеплением работает как обычная механическая КПП: У нее есть входной и промежуточный валы с шестернями, синхронизаторы и сцепление. Но у такой трансмиссии нет педали сцепления, т.к. за переключение передач отвечают компьютеры, сервоприводы и гидравлика. Даже без педали сцепления, водитель может указывать компьютеру, когда переключать передачи, перейдя в ручной режим.

От опыта водителя зависит, насколько Вы будете ощущать преимущества такой КПП. Переход на повышенную передачу занимает лишь 8 мс, благодаря чему многие отмечают, что у машин с такой КПП наиболее динамическое ускорение. Плавный разгон достигается благодаря устранению сброса газа при переключении, что ощущается на автомобилях с механической коробкой и даже на некоторых автоматах. Одним из наиболее важных преимуществ коробок с двойным сцеплением является то, что они позволяют водителю выбирать между ручным переключением передач и автоматическим.

Также к важным достоинствам стоит отнести уменьшенный расход топлива. Благодаря тому, что поток мощности от двигателя на трансмиссию не прерывается, наблюдается значительное понижение расхода топлива. По утверждению некоторых экспертов, расход топлива шестиступенчатой коробки с двойным сцеплением на 10% ниже по сравнению с обычной пятиступенчатой АКПП.

Многие производители автомобилей заинтересованы в развитии технологии трансмиссии с двойным сцеплением. Тем не менее, некоторые производители автомобилей обеспокоены дополнительными затратами, связанными с модификацией производственных линий для выпуска нового типа трансмиссии. Это может привести к повышению цен на автомобили в КПП с двойным сцеплением, что, в свою очередь, может оттолкнуть бережливых покупателей.

Помимо этого, многие производители автомобилей уже занимаются активным финансированием развития других типов КПП. Одним из новых типов КПП является бесступенчатая коробка передач или вариатор. Вариатор — это тип КПП, в которой для бесступенчатого переключения передач используется система подвижных шкивов и ремень или цепь. Вариаторы также устраняют сброс газа при переключении и понижают расход топлива. Но вариаторы не соответствуют требованиям высокого крутящего момента спортивных автомобилей.

Коробки с двойным сцеплением не имеют подобных проблем и идеально подходят для легковых автомобилей с высокими динамическими характеристиками. В Европе, где механические КПП более популярны благодаря их экономичности, некоторые эксперты предсказывают, что в ближайшее время доля автомобилей с КПП с двойным сцеплением возрастет до 25%. В 2012 г. лишь 1% автомобилей, производимых в Западной Европе, имели вариатор.

Далее мы расскажем об истории трансмиссии с двойным сцеплением и рассмотрим прогнозы на будущее.

Коробка передач с двойным сцеплением: прошлое, настоящее и будущее

Porsche 962 Человек, который изобрел коробку с двойным сцеплением, сделал прорыв в области автомобилестроения. Адольф Кегресс больше известен как инженер, сконструировавший полугусеничный автомобиль, оборудованный резиновой гусеничной лентой, что позволяет эксплуатировать его в различных типах бездорожья. В 1939 г. Кегресс сконструировал прототип коробки с двойным сцеплением, которая, как он надеялся, будет использоваться в легендарном автомобиле Citroën Traction. К несчастью, в связи со сложными условиями в сфере бизнеса, эта идея не получила дальнейшего развития.

Audi и Porsche продолжили работу над коробкой с двойным сцеплением, однако данная технология использовалась только в гоночных автомобилях. В гоночных автомобилях 956 и 962C использовалась коробка Porsche Dual Klutch или PDK. В 1986 г. Porsche 962 выиграл гонку World Sports Prototype Championship (Мировой чемпионат опытных автомобилей) на автодроме в г. Монца — первый автомобиль, оборудованный полуавтоматической КПП PDK с возможностью ручного переключения. Audi также вошла в историю в 1985 г. раллийный автомобиль Sport quattro S1, оборудованный КПП с двойным сцеплением, выиграл в американских соревнованиях по скоростному подъему на гору Пайкс-Пик высотой 4300м в Колорадо.

Volkswagen Jetta 2.0 Однако серийное производство автомобилей с КПП с двойным сцеплением началось лишь недавно. Volkswagen стала пионером в производстве серийных автомобилей с КПП с двойным сцеплением BorgWarner DualTronic. Компания устанавливала КПП с двойным сцеплением на следующие автомобили: Volkswagen Beetle, Golf, Touran, и Jetta, а такде Audi TT и A3; Skoda Octavia; Seat Altea, Toledo и Leon.

Ford стала второй крупной компанией, которая признала КПП с двойным сцеплением, и начала выпуск автомобилей с такой КПП в Европе, благодаря совместному предприятию 50/50 по производству трансмиссий GETRAG-Ford. Компания представила систему силового переключения передач Powershift System, шестиступенчатую КПП с двойным сцеплением, на международной выставке Frankfurt International Motor Show во Франкфурте в 2005 г. Тем не менее, Ford опоздала со своей новой КПП примерно на два года — коробка не была инновационной.

Принцип работы сцепления автомобиля и его устройство

Автоликбез13 октября 2017

Коленчатый вал двигателя внутреннего сгорания не соединяется с коробкой передач (трансмиссией) напрямую. Между агрегатами установлен посредник – сцепление, помогающее плавно передать крутящий момент. Узел считается довольно надежным, поскольку редко «хандрит» даже на бюджетных машинах. Но в случае поломки дальнейшее движение становится крайне затруднительным. Чтобы оценить важность данного элемента, предлагается рассмотреть устройство и принцип работы сцепления автомобиля.

Какую функцию выполняет сцепление?

Представьте, что после включения 1-й передачи первичный вал коробки подключается к работающему двигателю напрямую. Гипотетические сценарии развития событий выглядят так:

  • мотору не хватит усилия, чтобы справиться с приложенной полной нагрузкой, в результате чего он заглохнет;
  • силовому агрегату хватит мощности на преодоление нагрузки, отчего последует сильный рывок машины вперед;
  • если в этот момент прибавить оборотов нажатием педали газа, то крутящий момент коленчатого вала может переломать зубья шестерен коробки передач.

Как видите, среди перечисленных вариантов отсутствует плавное движение с места, происходящее на автомобилях в реальной жизни. Причина следующая: без сцепления нормально тронуться с места невозможно. Более того, вы даже первую скорость не включите – прямая стыковка двух валов даст вышеупомянутый рывок. Переключение на высшие передачи тоже исключается.

Отсюда вывод: встроенное между первичным валом коробки скоростей и коленвалом двигателя сцепление нужно для плавного подключения одного агрегата к другому. Благодаря ему сила крутящего момента передается трансмиссии не сразу, а постепенно.

Отпуская крайнюю слева педаль и трогаясь с места, вы чувствуете возрастающее усилие и при необходимости можете прибавить газу, чтобы автомобиль не заглох. Аналогично совершается переход на 2-ю и последующие скорости. В машинах с автоматической коробкой передач (АКПП) нет педали сцепления, поскольку узел – посредник действует без участия водителя – переключение производит гидравлический либо электрический привод.

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

  • маховик, жестко закрепленный на коленчатом валу силового агрегата;
  • 2 диска – нажимной и ведомый, составляющие фрикционный механизм;
  • кожух;
  • нажимные пружины;
  • подшипник;
  • диафрагменная пружина в виде концентрических рычагов;
  • вилка;
  • рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной. Когда вы нажимаете педаль, узел работает по такому алгоритму:

  1. Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
  2. Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
  3. Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
  4. Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
  5. Алгоритм повторяется при каждом переключении скоростей.

Чтобы сделать стыковку двигателя с трансмиссией более плавной, устройство сцепления предусматривает несколько демпферных пружин внутри ведомого диска. В момент касания фрикционных накладок поверхности маховика они сжимаются и дополнительно сглаживают передачу усилия мотора.

Разновидности узлов

Выше было описано устройство и принцип работы самой распространенной конструкции сцепления сухого типа, устанавливаемого на автомобили с механической коробкой передач. В легковых машинах, оснащенных АКПП, применяются системы «мокрого» типа, где детали фрикционного механизма погружены в жидкость. Это позволяет снизить воздействие силы трения продлить ресурс узла.

Существующие конструкции сцепления делятся на такие разновидности:

  • по количеству фрикционных поверхностей: одно– и многодисковые;
  • по способу управления: механические, с сервоприводом и гидравлические;
  • по рабочей среде – сухие и влажные.

Многодисковая система внедрена вместе с моторами повышенной мощности. Причина следующая: одна группа фрикционных накладок тяжело переносит повышенные нагрузки и довольно быстро изнашивается. Благодаря конструкции с двумя дисками, разделенными проставкой, большой крутящий момент равномерно распределяется на 2 группы накладок (выжим происходит одновременно). Снижение удельной нагрузки дает увеличение срока службы узла.

С действием механического (педального) привода вы уже познакомились. На автомобилях с автоматической коробкой обычно устанавливается привод от гидротрансформатора, включающий сцепление самостоятельно. Принцип работы прост: вместе с повышением оборотов коленчатого вала возрастает давление масла в трансформаторе. Когда оно достигает определенного порога, срабатывает клапан, отжимающий пружины и переключающий скорости автоматически.

Сцепление в автомобиле с роботизированной коробкой включается сервоприводом по команде электронного блока управления. Последний ориентируется на показания датчиков и в нужный момент посылает сигнал приводу выжать сцепление. Выбрать момент переключения на другую скорость может и водитель, посылая импульс посредством рукоятки КПП либо подрулевых лепестков.

Распространенные неисправности

Чаще всего в механизме сцепления возникают следующие неполадки:

  • протечка манжеты гидроцилиндра;
  • критический износ фрикционных накладок;
  • ослабление диафрагменной пружины;
  • замасливание и пробуксовка ведомого диска;
  • поломка либо заедание вилки.

Только первая неисправность, связанная с утечкой тормозной жидкости, позволяет без проблем добраться до автосервиса. В остальных случаях сцепление может не включиться и ехать дальше не получится.

Совет. Если вам удастся перевести механическую КПП на 1-ю передачу, попытайтесь тронуться со стартера, не касаясь педали сцепления. Это позволит доехать до СТО на малой скорости своим ходом.

Иногда в результате поломки механизма сцепления на АКПП «повисает» включенная передача, что дает возможность добраться в гараж или мастерскую. Но после остановки дальнейшее движение исключено. Если машина с механической коробкой доставляется на сервис методом буксировки, то с автоматической – только эвакуатором.

Разница между принципами тормоза и сцепления

Тормоз и сцепление — это два разных компонента, используемых в автомобилестроении. Эти два элемента служат двум разным целям. Хотя их функции совершенно разные, оба они необходимы для бесперебойной работы автомобильного транспортного средства.

Что такое тормоз? Простой принцип тормозной системы

Тормоза обычно используются для остановки вращающихся колес транспортного средства. Он используется для замедления скорости колеса. В гидравлической тормозной системе используется закон давления Паскаля.По закону Паскаля давление в системе остается постоянным. По этой причине отношение силы к площади необходимо, чтобы оставаться постоянным. Предположим, что F1 и A1 — сила и площадь тормоза соответственно. Итак,

F1 / A1 = F2 / A2

Когда нажимается педаль тормоза автомобиля или любого другого транспортного средства, сила увеличивается, поскольку тормозное масло течет по трубам. Затем эта увеличенная сила прилагается к тормозным колодкам. Эти колодки удерживают ступицу вращающихся колес как зажим.И из-за трения, возникающего между ступицей и тормозными колодками, колесо останавливается. Это гидравлическая тормозная система, объясняемая очень просто. Для большей наглядности посмотрите видео, в котором описывается, как работают гидравлические тормоза и как производится удаление воздуха из гидравлического тормоза.

Удаление воздуха из гидравлических тормозов — это процесс удаления воздуха из тормозной системы. Иногда это делается для удаления захваченного воздуха, когда гидравлические тормоза не работают должным образом или не обеспечивают должной эффективности.

Что такое сцепление? Принцип работы сцепления

Сцепление — это компонент, используемый для отключения передач во время движения. Сцепление находится в коробке передач рядом с коробкой передач. Важным элементом фрикционной муфты является маховик, который соединяется с двигателем с помощью коленчатого вала. Нажимной диск сцепления прикреплен к маховику. Эта пластина соединена с коробкой передач другим валом. А на пластине находится диафрагменная пружина, перед которой расположен выжимной подшипник сцепления.Когда этот подшипник толкается внутрь, пружина также отклоняется, и мощность, вырабатываемая в двигателе, передается на коробку передач.

Для получения дополнительной информации перейдите по этим ссылкам:

Похожие сообщения

БЛОК 4 ТРАНСМИССИЯ 4.1 ВВЕДЕНИЕ 4.2 СЦЕПЛЕНИЕ. Цели. Структура. 4.1 Введение

1 UI 4 Структура передачи RASMISSIO 4.1 Введение Цели 4.2 Сцепление 4.3 Принципы сцепления 4.4 Основные части сцепления 4.5 Типы сцепления 4.6 Однодисковое сцепление 4.7 Многодисковое сцепление 4.8 Регулировка свободного хода педали сцепления 4.9 Работа коробки передач 4.10 Типы коробки передач 4.11 Коробка передач со скользящей сеткой 4.12 Постоянная Ячеистая коробка передач 4.13 Зубчатые дожди 4.14 Виды зубчатых дождей 4.15 Резюме 4.16 Ключевые слова 4.17 Ответы на вопросы и ответы 4.1 Трансмиссия IRODUCIO — это механизм, который используется для передачи мощности, развиваемой двигателем, на колеса автомобиля.Система трансмиссии автомобиля включает сцепление, коробку передач, ось карданного вала и колеса и т. д. Описание различных типов сцеплений и коробок передач дано в следующих разделах этого блока. Термин трансмиссия используется для обозначения устройства, которое расположено между муфтой и карданным валом. Это может быть коробка передач, повышающая передача или гидротрансформатор и т. Д. Цели Изучив этот блок, вы должны уметь понимать систему трансмиссии автомобилей, составлять список компонентов системы трансмиссии, описывать различные функции. типы сцеплений и коробок передач, а также объясните преимущества сцеплений и коробки передач.Сцепление используется для включения или отключения двигателя от трансмиссии или коробки передач. Когда сцепление находится в включенном положении, мощность двигателя или вращательное движение коленчатого вала двигателя 35

2 Automobile Engineering передается на коробку передач, а затем на колеса. Когда сцепление выключено, мощность двигателя не достигает коробки передач (и колес), хотя двигатель работает. Сцепление также используется для переключения передач во время движения автомобиля.Для переключения передач сначала выключается сцепление, затем переключается передача, а затем включается сцепление. Сцепление необходимо выключить для остановки автомобиля, а также во время холостого хода. 4.3 ПРИНЦИП СЦЕПЛЕНИЯ Работает по принципу трения. Когда две поверхности входят в контакт и удерживаются друг напротив друга из-за трения между ними, они могут использоваться для передачи энергии. Если один вращается, то другой также вращается. Одна поверхность соединена с двигателем, а другая с трансмиссией автомобиля.Таким образом, сцепление — это не что иное, как сочетание двух поверхностей трения. 4.4 ОСНОВНЫЕ ЧАСТИ СЦЕПЛЕНИЯ Он состоит из ведущего, ведомого и рабочего звена. Ведущий орган имеет маховик, который установлен на коленчатом валу двигателя. Диск прикручен к маховику, который известен как нажимной диск или ведущий диск. Ведомый элемент представляет собой диск, называемый диском сцепления. его пластина может свободно скользить взад и вперед по валу сцепления. Рабочий орган состоит из педали или рычага, на который можно нажать для отключения ведущей и ведомой пластин.4.5 УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ Некоторые типы сцеплений, используемых в транспортных средствах, приведены ниже: (d) (e) (f) (g) Фрикционная муфта: это может быть (i) однодисковое сцепление, (ii) многодисковое сцепление или ( iii) конусная муфта. Многодисковое сцепление может быть как мокрым, так и сухим. Мокрое сцепление работает с замесом масла, тогда как сухое сцепление не использует масло. Центробежная муфта. Полуцентробежная муфта. Гидравлическое сцепление. Положительное сцепление. Вакуумная муфта. Электромагнитная муфта. 4.6 СЦЕПЛЕНИЕ SIGLE PLAE 36 Одинарная пластина обычно используется в автомобилях и легких транспортных средствах.Он имеет только один диск сцепления, который установлен на шлицах вала сцепления. На коленчатом валу двигателя установлен маховик. Прижимной диск соединен с маховиком через болты и пружины сцепления. При движении педали сцепления он может свободно скользить по валу сцепления. Когда сцепление находится в включенном положении, диск сцепления остается зажатым между маховиком и нажимным диском. На обеих сторонах диска сцепления предусмотрены фрикционные накладки. Диск сцепления с одной стороны соприкасается с маховиком, а с другой стороны с нажимным диском

3.За счет трения с обеих сторон диск сцепления вращается вместе с маховиком двигателя. Таким образом, сцепление передает мощность двигателя на вал сцепления. Вал сцепления соединен с трансмиссией (или коробкой передач) автомобиля. Таким образом, сцепление передает мощность от двигателя к системе трансмиссии, которая, в свою очередь, вращает колеса двигателя. Когда диск сцепления должен быть выключен, педаль сцепления нажата. Из-за этого нажимной диск отходит назад и диск сцепления отсоединяется от маховика. Таким образом, вал сцепления перестает вращаться, даже если вращается маховик двигателя.В этом положении мощность не достигает колес, и автомобиль также останавливается. Однодисковое сцепление показано на рисунке 4.1. трансмиссия Рисунок 4.1: Однодисковое сцепление 4.6 MULIPLAE CLUCH Многодисковое сцепление состоит из более чем одного диска сцепления, в отличие от однодискового сцепления, которое состоит только из одного диска. Поверхности трения выполнены в случае многодисковой муфты. Благодаря увеличенному количеству поверхностей трения многодисковая муфта может передавать большой крутящий момент. Поэтому он используется в гоночных автомобилях и тяжелых автотранспортных средствах с высокой мощностью двигателя.Диски сцепления в качестве альтернативы устанавливаются на вал двигателя и вал коробки передач. Пластины прочно удерживаются винтовой пружиной и собраны в барабан. Одна пластина скользит по канавкам на маховике, а следующая пластина скользит по шипам, имеющимся на прижимной пластине. Таким образом, каждая чередующаяся пластина скользит по пазам на маховике, а другая — по шлицам прижимной пластины. Если мы возьмем две последовательные пластины, то у одной будут внутренние, а у другой внешние шлицы. Когда педаль сцепления нажата, нажимной диск движется назад против силы винтовой пружины, когда диски сцепления расцеплены, а маховик двигателя и коробка передач разъединены.Однако, когда педаль сцепления не нажата, сцепление остается в включенном положении, и мощность может передаваться от маховика двигателя на коробку передач. его тип сцепления показан на рисунке 4.2. Рисунок 4.2: Многодисковое сцепление 37

4 Автомобильная техника 4.7 РЕГУЛИРОВКА СВОБОДНОГО ХОДА ПЕДАЛИ СЦЕПЛЕНИЯ Сцепление остается в включенном положении, когда педаль сцепления не нажата. Регулировка свободного хода требуется для поддержания заданного свободного хода педали после включения сцепления.Перед выполнением этой регулировки необходимо отрегулировать правильный зазор половицы или ход педали сцепления. Регулировка зазора между половицей выполняется таким образом, чтобы педаль не касалась пола при включенном сцеплении. Регулировка хода педали сцепления выполняется для обеспечения полного выключения сцепления при нажатии педали сцепления. SAQ 1 Опишите функцию сцепления в системе трансмиссии автомобиля. Перечислите различные типы сцеплений и объясните, как работает однодисковое сцепление. Как многодисковое сцепление может передавать больше мощности по сравнению с однодисковым сцеплением.4.8 НАЗНАЧЕНИЕ КОРОБКИ ПЕРЕДАЧ Автомобиль может обеспечивать переменную скорость и крутящий момент через коробку передач. Ниже перечислены различные функции коробки передач: o обеспечение высокого крутящего момента при запуске, ускорении автомобиля, подъеме на гору. o обеспечивать больше, чем скорость движения вперед, обеспечивая более одного передаточного числа. В современных автомобилях предусмотрено пять передач переднего хода и передача заднего хода. Для данной частоты вращения двигателя более высокую скорость можно получить, включив более высокие (4-ю и 5-ю) передачи. Коробка передач обеспечивает передачу заднего хода для движения автомобиля задним ходом.4.9 ВИДЫ КОРОБКИ ПЕРЕДАЧ Редукторы селективного типа: (i) (ii) (iii) Коробка передач со скользящим зацеплением Коробка передач с постоянным зацеплением Синхронизирующая коробка передач Коробка передач прогрессивного типа Коробка передач планетарного типа КОРОБКА ПЕРЕДАЧ SLIDIG MESH 38 Это самый простой тип коробки передач из имеющихся коробок передач. В этом типе коробки передач переключение передач осуществляется путем переключения одной передачи на другую. его коробка передач состоит из трех валов; главный вал, вал сцепления и промежуточный вал. В четырехступенчатой ​​коробке передач (которая включает в себя одну передачу заднего хода) промежуточный вал имеет четыре шестерни, жестко связанные с ним.Сцепление

5 вал имеет одну шестерню, а главный вал имеет две шестерни. Две шестерни на главном валу могут скользить в горизонтальном направлении по шлицам главного вала. Однако шестерни на промежуточном валу не могут скользить. Шестерня сцепления жестко закреплена на валу сцепления. Он всегда соединен с ведущей шестерней промежуточного вала. Две шестерни на главном валу могут перемещаться вилкой переключателя с помощью рычага переключения (не показан на рисунках). Эти две передачи являются второй передачей и пониженной / задней передачей соответственно.Эти шестерни могут быть зацеплены с соответствующими шестернями на промежуточном валу с помощью вилки и рычага переключения. Рычаг переключения передач управляется вручную в четырехколесных транспортных средствах для переключения передач. Промежуточная шестерня заднего хода установлена ​​на другом (третьем) валу и всегда находится в зацеплении с шестерней заднего хода на промежуточном валу. нейтральное положение На рис. 4.3 показан редуктор со скользящей сеткой в ​​нейтральном положении. В этом положении двигатель работает, сцепление остается включенным, а шестерня сцепления приводит в движение ведущую шестерню промежуточного вала.Направление вращения промежуточного вала противоположно направлению вращения вала сцепления. В этом положении I, II и III передачи и передачи заднего хода свободны. При этом главный (трансмиссионный) вал не вращается, и автомобильные колеса не вращаются. Таким образом, автомобиль остается неподвижным. Трансмиссия Первая передача Рисунок 4.3: Коробка передач со скользящей сеткой, показывающая нейтральное положение Когда первая передача выбирается рычагом переключения передач, первая передача (большая передача) на главном валу скользит и соединяется с первой передачей на промежуточном валу. Направление вращения главного вала такое же, как и у вала сцепления.На первой передаче малая шестерня промежуточного вала входит в зацепление с более крупной шестерней на главном валу, получается передаточное отношение 3: 1 (приблизительное). Вторая передача Третья передача Когда вторая передача выбирается рычагом переключения передач, вторая передача на промежуточном валу зацепляется со второй передачей (малой шестерней на главном валу) на главном валу. Направление главного вала такое же, как у вала сцепления. На второй передаче достигается снижение скорости порядка 2: 1. На третьей передаче главный вал скользит в осевом направлении по направлению к валу сцепления, так что главный вал напрямую соединяется с валом сцепления.В этом положении главный вал вращается со скоростью вала сцепления. Таким образом, получается передаточное число 1: 1. Можно отметить, что шестерня сцепления напрямую связана с коленчатым валом двигателя, а главный вал соединен с колесами через карданный вал. Передача заднего хода Когда рычаг переключения передач приводится в действие для включения передачи заднего хода, большая (задняя) шестерня главного вала входит в зацепление с промежуточной шестерней заднего хода. Задний ход 39

6 Automobile Engineering Промежуточная шестерня всегда соединена с задней передачей промежуточного вала.Промежуточная шестерня заднего хода между шестерней заднего хода промежуточного вала и большой шестерней главного вала изменяет направление вращения главного вала. Таким образом, направление главного вала становится противоположным направлению вала сцепления. в результате колеса автомобиля начинают движение назад. (Примечание: промежуточный вал также известен как промежуточный вал.) В современных автомобилях есть пять передних передач и задняя передача. Следовательно, они обеспечивают пять передаточных чисел для гонок вперед и одно — для движения назад COSA MESH GEAR BOX Упрощенная схема коробки передач с постоянным зацеплением показана на рисунке. В этой коробке передач все шестерни на главном трансмиссионном валу постоянно соединены с соответствующими шестернями на промежуточный вал или промежуточный вал.Кроме того, на главном валу предусмотрены две собачьи муфты. Одна кулачковая муфта находится между второй передачей и режущей шестерней, а другая — между первой и задней передачами. Шлицы находятся на главном валу так, что все шестерни работают на нем. 40 Рисунок 4.4: Коробка передач с постоянным зацеплением Зубчатые муфты также могут скользить по главному валу и вращаться вместе с ним. Однако все шестерни на промежуточном валу головокружительно закреплены на нем. Различные передаточные числа (передаточные числа) получаются следующим образом: Для трех передних и одной задней передачи или 3-й скорости получается, когда левое кулачковое сцепление сдвигается влево для зацепления с шестерней сцепления с помощью рычага переключения передач.В этом случае главный вал вращается с той же скоростью, что и частота вращения шестерни сцепления или коленчатого вала двигателя, которая является максимальной скоростью. Полученное передаточное число составляет 1: 1. Вторая передача получается, когда собачий нож (левая сторона) входит в зацепление со второй передачей. В этом состоянии шестерня муфты вращает ведущую шестерню на промежуточном валу, а промежуточный вал — вторую шестерню на главном валу. Все остальные шестерни на главном валу свободны, поэтому не двигаются. Таким же образом первая передача получается, когда кулачковая муфта правой стороны входит в зацепление с первой передачей.Передача заднего хода достигается, когда кулачковая муфта правой стороны входит в зацепление с шестерней заднего хода на основном валу. Преимущество коробки передач с постоянным зацеплением Поскольку все шестерни находятся в постоянном зацеплении, износ шестерен и любое возможное повреждение шестерен не происходит при включении и выключении шестерен. Кроме того, при включении / отключении звук не воспроизводится.

7 SAQ 2 передача (d) (e) Что вы подразумеваете под трансмиссией в автомобиле? Опишите его цель. Перечислите различные типы коробок передач, используемых в автомобилях.Объясните работу коробки передач постоянного зацепления с помощью простой схемы. Напишите любые три различия между коробкой передач с подвижной сеткой и коробкой передач с постоянным зацеплением. Перечислите преимущества коробки передач с постоянным зацеплением по сравнению с коробкой передач со скользящим зацеплением. Как получить передачу заднего хода в коробке передач со скользящей сеткой? 4.12 ПОДЪЕМ ШЕСТЕРНЯ Комбинация из двух или более шестерен, которые зацепляются таким образом, что мощность передается от ведущего вала к ведомому валу, известна как зубчатая передача. ПЕРЕНОС ПЕРЕДАЧ. Здесь представлены три типа зубчатых передач: Простая передача, дождь Простая передача поезд, Составная зубчатая передача и Эпициклическая зубчатая передача.Если оси всех шестерен остаются неподвижными относительно друг друга, зубчатая передача известна как простая зубчатая передача. Простая зубчатая передача показана на рисунке 4.5. Дождь из составной шестерни Рисунок 4.5: Дождь из простой шестерни здесь — это нечто большее, чем просто шестерня на валу (обычно промежуточном валу) в составной зубчатой ​​передаче. Две шестерни перемещаются на промежуточном валу, поэтому обе шестерни имеют одинаковую скорость. Составная зубчатая передача показана на рисунке 4.6. Шестерни 2 и 3 будут вращаться с той же скоростью, что и они установлены на одном валу.Ведомая шестерня также известна как ведомая. 41

8 Автомобильная техника Дождь с планетарной передачей Рис. 4.6: Дождь из составной шестерни Если оси валов, на которых закреплены шестерни, перемещаются относительно фиксированной оси, то зубчатая передача известна как планетарная передача. Соотношение скоростей зубчатых дождей Соотношение скоростей (или передаточное число) отношение скорости водителя к скорости ведомого. Скорость водителя Передаточное отношение скорости = Скорость вызванного дождя Значение Обратно передаточному отношению.1 значение дождя = коэффициент скорости Передаточное отношение простой передачи для дождя Случай-I Когда число передач только две. Рассмотрим рисунок 4.5, на котором показана простая зубчатая передача. Шестерня 1 является ведущей, а шестерня 2 ведомой или ведомой. Пусть 1 — это скорость водителя 2 — скорость ведомого 1 — количество зубьев на шестерне 1 2 — число зубцов на шестерне 2. Скорость водителя Передаточное отношение скорости = Скорость ведомого 1 2 Передаточное число любой пары шестерен по количеству зубов определяется следующим соотношением. Передаточное число = значение дождя = Передаточное число = 1 2

9 Случай-II Когда в простой зубчатой ​​передаче есть промежуточный вал Рис. 4.7 показана простая зубчатая передача с промежуточной шестерней (2). Передача Рисунок 4.7: Дождь с простой передачей и промежуточной передачей Передача 1 — это водитель, который вращается по часовой стрелке. Шестерня 2, расположенная на промежуточном валу, будет вращаться против часовой стрелки, а ведомая шестерня (шестерня 3) будет вращаться по часовой стрелке. Пусть 1, 2 и 3 — количество зубьев на шестернях 1, 2 и 3 соответственно. 1, 2 и — скорости 1, 2 и 3 передач соответственно. Рассматривая ведущую (шестерню 1) и промежуточную шестерню (шестерню 2) в зацеплении, мы можем написать значение дождя =, когда промежуточное звено и ведомый считаются находящимися в зацеплении.(i) и (ii) Передаточное число = (i) … (ii) Hus, отношение скорости ведомого устройства и скорости ведущего равно отношению количества зубьев ведущего и числа зубцов ведомого. Передаточное число = 1 2 Скорость водителя Скорость ведомого 3 = 1 … (iii) Пример 4.1 его уравнение показывает, что передаточное отношение не зависит от количества зубьев промежуточной шестерни. Простая зубчатая передача имеет две шестерни, которые установлены на двух разных валах. 1 — драйвер работает со скоростью 2000 об / мин. Количество зубьев на шестернях 1 и 2 составляет 30 и 60 соответственно.Определите: Передаточное число зубчатой ​​передачи, значение дождя зубчатой ​​передачи, 43

10 Автомобильная техника Скорость второй передачи и решение (d) Направление вращения ведомой передачи, если водитель (шестерня 1) вращается против часовой стрелки. Если 1 = 2000 об / мин, 1 = 30 и 2 = 60 Передаточное число = = 30 = 2 Рисунок 4.8 Пример 4.2 Решение (d) значение дождя = 0,5 передаточное число 2 = передаточное число 2000 = = 1000 об / мин В простой зубчатой ​​передаче две шестерни всегда вращаются в противоположном направлении.Следовательно, направление вращения привода (шестерня 2) — по часовой стрелке. Простая зубчатая передача состоит из трех шестерен, каждая из которых установлена ​​на отдельном валу. Все три шата параллельны. Шестерня 1 — это привод с 30 зубьями и скоростью 600 об / мин. Число зубьев шестерен 2 и 3 составляет 60 и 90 соответственно. Определите: см. Рисунок 4.7. Передаточное число зубчатой ​​передачи, а также направление вращения и скорость ведомого, если водитель вращается по часовой стрелке. Дано 1 = 600 об / мин, 1 = 30, 2 = 60 и 3 = 90 Передаточное отношение скорости водителя = скорость ведомого или передаточное число = 3 30 Гц, передаточное число =

11 1 Передаточное число = 3 передача = 200 об / мин. направление вращения ведомого колеса такое же, как у привода, если количество промежуточных шестерен нечетное.В данном случае это число 1 (только одна промежуточная шестерня), следовательно, направление вращения ведомого колеса — по часовой стрелке. Соотношение скоростей дождя с составной зубчатой ​​передачей См. Рисунок 4.6, на котором показана составная зубчатая передача. здесь одна шестерня (шестерня 1) на ведущем валу. Это называется драйвер. вот две шестерни (шестерни 2 и 3) на промежуточном валу. Шестерни 2 и 3 вращаются с одинаковой скоростью, поскольку они установлены на одном валу. Шестерня 2 находится в зацеплении с приводом, а шестерня 3 зацепляется с ведомой или ведомой шестерней. Пусть 1, 2, 3 и 4 — количество зубьев на шестернях 1, 2, 3 и 4 соответственно.Пусть 1 — скорость водителя (шестерня 1), 4 — скорость ведомого, а 2 и 3 — скорости передач 2 и 3 соответственно. 2 = 3 Рассмотрим шестерни 1 и 2, где шестерня 1 приводит в движение шестерню 3, шестерню 4, следовательно, мы можем написать уравнения умножения. (iv) и (v), мы получаем (2 = 3) Передаточное число, т.е. (iv) … (v) … (vi) … (vii) скорость водителя Уровень зубьев ведомых шестерен Передаточное отношение = = скорость ведомого Произведение зубьев на приводе Пример 4.3 Составная зубчатая передача используется для передачи мощности от вала двигателя к выходному валу.Вал двигателя соединен с шестерней 1, а выходной вал соединен с шестерней 4. Шестерни 2 и 3 установлены на одном валу. Вал двигателя вращается со скоростью 1250 об / мин по часовой стрелке. Определите скорость и направление выходного вала, а количество зубьев на шестернях 1, 2, 3 и 4 составляет 30, 75, 20 и 50 соответственно. Зубчатая передача показана на рисунке

12 Автомобильное инженерное решение Рисунок 4.9: Дождь из составной шестерни Дано 1 = 30, 2 = 75, 3 = 29 и 4 = 50 1 = 1250 об / мин Из рисунка 4.9 видно, что шестерни 1 и 3 являются ведущими шестернями, а шестерни 2 и 4 являются ведомыми шестернями или толкателями. Поскольку шестерни 2 и 3 установлены на одном валу, 2 = 3 и их направление вращения будет одинаковым. Пусть 4 — скорость выходного вала. Это то же самое, что и скорость шестерни 4. Используя формулу: т.е. или скорость первого привода = скорость последнего ведомого = 200 об / мин Направление вращения выходного вала (или шестерни 4) SAQ 1 Produt of no. зубов на последователях Продукт №. зубьев приводов шестерня 1 вращается по часовой стрелке.Таким образом, шестерня 2 будет вращаться против часовой стрелки, поскольку она находится в зацеплении с шестерней 1. Шестерня 3 находится на том же валу, что и шестерня 2, поэтому она также будет вращаться против часовой стрелки. Поскольку шестерня 4 находится в зацеплении с шестерней 3, она будет вращаться в противоположном направлении, то есть по часовой стрелке. Следовательно, направление вращения выходного вала — по часовой стрелке. (d) (e) Что вы подразумеваете под зубчатой ​​передачей? Перечислите различные типы зубчатых передач. Различайте простую зубчатую передачу и составную зубчатую передачу. Что вы имеете в виду под ценой поезда? Как это связано с соотношением скоростей? Определите термин, соотношение скоростей.Какова формула для расчета отношения скоростей простой зубчатой ​​передачи и составной зубчатой ​​передачи. Что такое планетарная зубчатая передача? 46

13 SAQ 2 Простая зубчатая передача состоит из двух шестерен, установленных на двух разных валах. Два вала параллельны. 1-я передача — ведущая, 2-я — ведомая. Скорость передачи 1 600 об / мин. Количество зубьев на шестернях 1 и 2 составляет 20 и 60 соответственно. Определите: (i) (ii) (ii) (iv) скорость или передаточное отношение зубчатой ​​передачи, значение дождя, скорость второй передачи и направление вращения второй передачи, если первая шестерня вращается по часовой стрелке.Простая зубчатая передача состоит из трех шестерен, каждая из которых установлена ​​на отдельном валу. Все три вала параллельны. 1-я передача является приводной и вращается со скоростью 1000 об / мин. Шестерня 1 приводит в движение шестерню 2, а шестерня 2 — шестерню 3. Число зубьев шестерен 1, 2 и 3 составляет 20, 30 и 50 соответственно. Найдите: (i) (ii) (iii) соотношение скоростей зубчатой ​​передачи, скорость ведомого (т.е. шестерни 3) и направление вращения ведомого, если шестерня 1 вращается по часовой стрелке. См. Рисунок 4.9, на котором показана составная зубчатая передача. Он используется для передачи мощности от вала двигателя к выходному валу.Шестерня 1 установлена ​​на валу двигателя, шестерни 2 и 3 — на промежуточном валу, шестерня 4 — на выходном валу. Шестерня 1 приводит в движение шестерню 2, а шестерня 3 — шестерню 4. Вал двигателя вращается со скоростью 1200 об / мин по часовой стрелке. Количество зубьев на шестернях 1, 2, 3 и 4 составляет 25, 50, 30 и 60 соответственно. Определите: (i) (ii) (iii) коэффициент скорости, направление и скорость ведомого, а также значение дождя. Передача 4.13 РЕЗЮМЕ Каждый студент, изучающий курс автомобильной инженерии, должен знать систему трансмиссии автомобиля.Система трансмиссии — это не что иное, как передача мощности от двигателя на передаточную муфту и зубчатые передачи колес. Итак, в этом разделе мы изучили систему трансмиссии автомобиля. Система трансмиссии в основном состоит из сцепления и зубчатых передач. Мы узнали о функциях и типах сцеплений и коробок передач. Сцепление в основном используется для подачи газа или отключения двигателя от трансмиссии или коробки передач. Коробка передач используется для изменения скорости автомобиля в соответствии с требуемыми условиями или в соответствии с потребностями людей, управляющих автомобилем.47

14 Автомобильная инженерия 4.14 КЛЮЧЕВЫЕ СЛОВА 4.15 ОТВЕТЫ НА ВОПРОСЫ ВОПРОСОВ Ответы на вопросы и ответы см. В предыдущем тексте. 48

Типы сцепления — разные виды сцеплений

Муфта — это механизм для передачи вращения, который можно включать и выключать. Муфты используются в устройствах с двумя вращающимися валами. В этих устройствах один вал обычно приводится в движение двигателем или шкивом, а другой вал приводит в движение другое устройство.Давайте возьмем пример, когда один вал приводится в движение двигателем, а другой — сверлильным патроном. Муфта соединяет два вала, так что они могут быть либо заблокированы вместе и вращаться с одинаковой скоростью (включены), либо разъединены и вращаться с разными скоростями (отключены). В зависимости от ориентации, скорости, материала, создаваемого крутящего момента и, наконец, использования всего устройства, используются различные типы муфт. Сцепление само по себе является механизмом, который использует разные конфигурации и разные принципы в различных доступных моделях.В следующих строках мы представили различные доступные типы муфт.

Изображение: KVDP (собственная работа) [CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0)], через Wikimedia Commons

Различные виды сцепления

Фрикционная муфта

Фрикционные муфты — это наиболее часто используемые механизмы сцепления. Они используются для передачи крутящего момента за счет поверхностного трения между двумя поверхностями сцепления.

Собачья муфта

Кулачковая муфта соединяет два вращающихся вала или другие вращающиеся компоненты не за счет трения, а за счет натяжения. Обе части сцепления сконструированы так, что одна толкает другую, заставляя обе вращаться с одинаковой скоростью, поэтому они никогда не проскальзывают.

Конусная муфта

Муфты конусные — это не что иное, как муфты фрикционные с коническими поверхностями. Площадь контакта отличается от обычных поверхностей трения.Коническая поверхность обеспечивает сужение, что означает, что, хотя заданная величина приводного усилия приводит в контакт поверхности муфты очень медленно, давление на сопрягаемые поверхности быстро увеличивается.

Обгонная муфта

Также известный как механизм свободного хода, муфта этого типа отключает приводной вал от ведомого, когда ведомый вал вращается быстрее, чем ведущий вал. Примером такой ситуации может быть, когда велосипедист перестает торговать вразнос и путешествовать.Однако, если автомобиль едет с холма, нельзя убирать ногу с педали газа, так как здесь нет системы свободного хода. В противном случае может быть повреждена вся система двигателя.

Предохранительная муфта

Также известное как ограничитель крутящего момента, это устройство позволяет вращающемуся валу «проскальзывать» или выходить из зацепления, когда в машине возникает сопротивление, превышающее нормальное. Примером предохранительной муфты является муфта, установленная на ведущем валу большой газонокосилки.Если газонокосилка наткнется на камень или что-то еще, она немедленно остановится и не повредит лезвия.

Центробежная муфта

Центробежные и полуцентробежные муфты используются там, где они должны включаться только на определенных скоростях. На ведущем валу есть вращающийся элемент, который поднимается по мере увеличения скорости вала и включает муфту, которая затем приводит в движение ведомый вал.

Гидравлическое сцепление

В гидравлической системе сцепления муфта является гидродинамической, и валы фактически не соприкасаются.Они работают как альтернатива механическим сцеплениям. Известно, что они имеют общие проблемы, связанные с гидравлическими муфтами, и немного неустойчивы в передаче крутящего момента.

Электромагнитная муфта

Эти муфты задействуют теорию магнетизма в механизмах сцепления. Концы ведомой и ведущей частей разделены и действуют как полюсные наконечники магнита. Когда через систему сцепления проходит постоянный ток, электромагнит активируется, и сцепление включается.

Различные типы сцеплений и принцип их работы

Муфты являются важным звеном между двигателем и трансмиссией и могут принимать разные формы и формы

87 КБ

Муфты служат связующим звеном между передачей энергии от всего внутреннего сгорания двигателя в трансмиссию и, наконец, на ведущие колеса.А с учетом бесчисленных комбинаций типов двигателей и трансмиссий, разбросанных по всему автомобильному миру, существует множество различных наименований сцепления, чтобы соответствовать требуемой работе. Независимо от того, имеют ли они дело с 90 или 900 л.с., есть сцепление, которое после включения сможет помочь передать как можно больший крутящий момент на любую трансмиссию.

Прежде чем мы начнем, щелкните здесь, чтобы получить общий обзор того, как работает сцепление!

Базовая фрикционная муфта

В большинстве автомобилей используется фрикционная муфта, в которой есть все обычные компоненты, которые вы, вероятно, видели или слышали раньше.Управляемая гидравлически или тросом, фрикционная муфта использует нажимной диск, диск сцепления (или диск сцепления) и выжимной подшипник для зацепления и разъединения маховика и трансмиссии. В большинстве автомобилей используется простое однодисковое сцепление, и только более мощным двигателям требуется многодисковое сцепление для правильного включения трансмиссии.

Когда педаль сцепления нажата, выжимной подшипник оказывает давление на диафрагменные пружины на прижимном диске, что снимает давление зажима на диск сцепления и отсоединяет трансмиссию от маховика.

При переключении передач и отпускании сцепления выжимной подшипник возвращается с прижимного диска, и диск сцепления снова зажимается и приводится в движение прижимным диском, позволяя проехать через трансмиссию.

Мокрое и сухое сцепление

Влажные муфты сцепления обычно имеют несколько дисков сцепления (в автомобилях) и имеют запас масла для смазки и охлаждения компонентов.Они используются в ситуациях с высоким крутящим моментом, когда уровень трения был бы высоким и, следовательно, температура сцепления резко возросла бы без какой-либо охлаждающей жидкости. Любая трансмиссия с крутящим моментом более 250 фунт-фут действительно должна использовать мокрое сцепление, чтобы избежать чрезмерного износа остальной части трансмиссии из-за перегрева.

Сухие муфты, напротив, не имеют подачи масла и обычно являются однодисковыми. Это означает, что они могут быть более эффективными, поскольку смазка может привести к отсутствию трения между дисками в мокром сцеплении, а также к паразитным потерям в трансмиссии, поскольку для подачи смазочного масла необходим насос.Таким образом, небольшой коэффициент трения во влажной системе является причиной наличия нескольких дисков для эффективной работы сцепления.

Муфта многодисковая

При наложении нескольких фрикционных дисков друг на друга очевидные преимущества заключаются в том, что величина трения, создаваемого внутри муфты, может быть значительно увеличена, и, следовательно, она может справиться с гораздо более высоким входным крутящим моментом.Используемое во многих гоночных автомобилях, включая Formula 1 и WRC, величина трения, необходимая для предотвращения проскальзывания сцепления, может быть установлена ​​на том же диаметре, что и однодисковое сцепление, благодаря аккуратной укладке.

Системы с двойным сцеплением

Коробки передач с двойным сцеплением теперь доминируют на рынке автомобилей премиум-класса после их первого общего выпуска в виде VW Mk4 Golf R32.Эта форма трансмиссии, в которой используется одна большая муфта для нечетных передач и меньшая муфта для четных передач, славится быстрыми и плавными переключениями и теперь встречается в каждом достойном суперкаре, а также во многих хот-хэтчбах и седанах.

Используемые в автоматических и полуавтоматических установках, DCT используют два мокрых многодисковых сцепления, которые устраняют необходимость в преобразователе крутящего момента. Переключение происходит плавно благодаря тому факту, что крутящий момент, выдаваемый на ведомые колеса, не нарушается, поскольку он может передаваться на одно сцепление, когда другое отключается, что означает отсутствие прерывания на выходе.

Муфты электромагнитные и электрогидравлические

Электромагнитные муфты могут использоваться, когда механическое сочувствие и синхронизация работы сцепления обычно не учитываются, когда сцепление приводится в действие простым нажатием кнопки на рычаге переключения передач или даже датчиком приближения, когда ваша рука находится рядом с рычагом переключения передач.Когда сцепление приводится в действие дистанционно, через электромагнит проходит постоянный ток, который создает магнитное поле. Затем якорь притягивается к ротору, создавая силу трения для зацепления двигателя и трансмиссии.

Электромеханические сцепления широко используются в автомобильной промышленности, они используются практически в каждой системе переключения передач. При нажатии на лопасть электрический сигнал отправляется в компьютер, который включает сервопривод для гидравлического отключения сцепления.

Это устраняет необходимость в педали сцепления любого вида и в сочетании с коробкой передач DCT может стать наиболее эффективным способом переключения передач на рынке.Как правило, эти системы используются вместе с более мощными трансмиссиями и поэтому используют несколько дисков в сцеплении.

Есть несколько других типов сцеплений, но большинство из них либо вымерли, либо используются только в гораздо более мелких фракциях автомобильного сектора.Например, центробежные муфты широко распространены в индустрии мопедов и велосипедов, в них используются колодки (например, барабанные тормоза) для включения и выключения сцепления. Собачьи муфты также используются в трансмиссиях без синхронизатора, но для этого требуется двойное выключение сцепления, и они были убраны щеткой под коврик после появления коробок передач.

Если вы хотите получить больше мощности от двигателя за счет модификаций, подумайте о сцеплении. Как Алекс испытал во время турбонаддува своего MX-5, когда крутящий момент достигает уровня, слишком высокого для вашего сцепления, пластины начинают проскальзывать, поскольку они не могут справиться с силой, проходящей через них.В этом случае требуется модернизация сцепления, и по этой причине многие специалисты по послепродажному обслуживанию производят сцепления с высокими характеристиками. Большинство из нас действительно сталкивается только со стандартной фрикционной муфтой во время своих путешествий, но есть много вариантов, если увеличение мощности ожидается.

Принцип работы сцепления. Устройство сцепления автомобиля

Сцепление — неотъемлемая часть любого современного автомобиля.Именно этот узел принимает на себя все колоссальные нагрузки и удары. Особенно высоковольтные испытательные устройства на автомобилях с механической коробкой передач. Как вы уже поняли, в сегодняшней статье мы рассмотрим принцип работы сцепления, его конструкцию и назначение.

Характеристика элемента

Сцепление — это силовая муфта, которая осуществляет передачу крутящего момента между двумя основными компонентами автомобиля: двигателем и коробкой передач. Он состоит из нескольких дисков. В зависимости от типа передачи усилия эти муфты могут быть гидравлическими, фрикционными или электромагнитными.

Назначение

Муфта автоматическая предназначена для временного отключения трансмиссии от двигателя и их плавной притирки. Потребность в этом возникает в начале движения. Временное отключение мотора и коробки передач необходимо для последующего переключения скоростей, а также при резком торможении и остановке автомобиля.

Когда автомобиль движется, система сцепления в основном находится во включенном состоянии. В это время он передает мощность от двигателя на коробку передач, а также защищает механизмы коробки передач от различных динамических нагрузок.Те, что возникают при передаче. Таким образом, нагрузка на него увеличивается при торможении двигателем, при резком включении сцепления, снижении частоты вращения коленчатого вала или при наезде транспортного средства на неровную поверхность дороги (ямы, выбоины и т. Д.).

Классификация по связи ведущей и ведомой частей

Муфта классифицируется по нескольким признакам. Для связи ведущей и ведомой частей различают следующие типы устройств:

  • Фрикционные.
  • Гидравлический.
  • Электромагнитный.

По типу нагнетания

По этому признаку различают типы сцепления:

  • С центральной пружиной.
  • Центробежный.
  • С периферийными пружинами.
  • Полуцентробежный.

Количество ведомых валов системы одно-, двух- и многодисковое.

По типу привода

Все вышеперечисленные типы сцепления (кроме центробежного) закрываются, то есть постоянно выключаются или включаются водителем при переключении скоростей, остановке и торможении автомобиля.

В настоящее время большую популярность приобрели системы фрикционного типа. Такие агрегаты используются как для легковых, так и для грузовых автомобилей, а также для малых, средних и больших автобусов.

2-дисковые муфты используются только на тракторах большой мощности. Их также устанавливают на большие автобусы. Многодисковые накопители на данный момент практически не используются автопроизводителями. Ранее они использовались на больших грузовиках. Также стоит отметить, что гидравлические муфты не используются как отдельный узел на современных машинах.До недавнего времени они использовались в автомобильных боксах, но только в сочетании с серийно устанавливаемым фрикционным элементом.

Что касается электромагнитных муфт, то они сегодня в мире не получили широкого распространения. Это связано со сложностью их конструкции и дорогостоящим обслуживанием.

Принцип работы муфты с механическим приводом

Следует отметить, что данный узел имеет одинаковый принцип работы вне зависимости от количества ведомых валов и типа создания давления.Исключение составляет тип привода. Напомним, она бывает механической и гидравлической. А теперь рассмотрим принцип работы сцепления с механическим приводом.

Как работает этот сайт? При работе, когда педаль сцепления не нажата, ведомый диск зажат между давлением и маховиком. В это время передача крутящих сил на вал происходит за счет силы трения. Когда водитель нажимает ногой на педаль, трос сцепления перемещается в корзине.Далее рычаг поворачивается относительно точки своего крепления. После этого свободный конец вилки начинает давить на выжимной подшипник. Последние, двигаясь к маховику, — давят на пластины, которые отталкивают нажимную пластину. В этот момент ведомый элемент освобождается от прижимающих сил, и, таким образом, сцепление выключается.

Далее водитель свободно переключает передачу и начинает плавно отпускать педаль сцепления. После этого система снова включает ведомый привод с маховиком.При отпускании педали включается сцепление, происходит притирка валов. Через некоторое время (пара секунд) узел полностью начинает передавать крутящий момент на двигатель.

Последний через маховик приводит в движение колеса. Следует отметить, что трос сцепления присутствует только на узлах с механическим приводом. Нюансы построения другой системы расскажем в следующем разделе.

Принцип работы сцепления с гидроприводом

Здесь, в отличие от первого случая, усилие от педалей к механизму передается жидкостью.Последний содержится в специальных трубопроводах и цилиндрах. Устройство сцепления этого типа несколько отличается от механического. На шлицевом конце ведущего вала трансмиссии и стальном кожухе, закрепленном на маховике, установлен 1 ведомый диск.

Внутри корпуса находится пружина с радиальным лепестком. Он служит спусковым рычагом. Затем педаль управления подвешивается на оси к кронштейну кузова. Он также прикреплен к толкателю главного цилиндра на шарнире.После выключения узла и переключения трансмиссии пружина с радиальными лепестками возвращает педаль в исходное положение. Кстати, схема сцепления представлена ​​на фото справа.

Но это еще не все. В конструкции узла присутствует как главное сцепление, так и рабочий цилиндр сцепления. По своей конструкции оба элемента очень похожи друг на друга. Оба состоят из корпуса, внутри которого находится поршень и

4 Признаки неисправности выжимного подшипника сцепления и стоимость замены

Выжимной подшипник сцепления — это то, о чем вам нужно беспокоиться, если вы управляете автомобилем с механической коробкой передач.Вы, наверное, уже знаете, что сцепление — это связь между двигателем транспортного средства и его колесами.

Когда вы нажимаете педаль сцепления, она разрывает связь с двигателем и позволяет колесам свободно катиться. Таким образом, вы можете вращать двигатель независимо от того, на какой скорости вы движетесь.

Если вы приближаетесь к знаку «Стоп» и хотите, чтобы двигатель постоянно вращался, то для этого вам пригодится сцепление. Что касается выжимного подшипника сцепления, это компонент, который позволяет отключать двигатель после нажатия на педаль сцепления, поскольку подшипник отделяется от нажимного диска.Вы хотите, чтобы подшипник был в хорошей форме, чтобы это произошло.

Top 4 Признаки неисправности выжимного подшипника сцепления

Если у вас неисправный выжимной подшипник сцепления, вы заметите некоторые очевидные симптомы. Ниже приведены четыре наиболее распространенных признака, на которые следует обратить внимание.

1) Заедание сцепления

Для бесперебойной работы выжимного подшипника необходимо как можно дольше сохранять свои смазочные свойства. Эти свойства со временем ухудшатся, поскольку выжимной подшипник сцепления со временем изнашивается.

Как только это произойдет, подшипник станет жестче, что затруднит расцепление сцепления. В этот момент вашим транспортным средством будет практически невозможно управлять, поэтому вам следует немедленно показать его механику.

2) Сложное переключение передач

Если вы обнаружите, что переключение передач в вашем автомобиле с механической коробкой передач затруднено, то это, вероятно, связано с плохим выжимным подшипником сцепления. Этот симптом часто является продолжением предыдущего симптома заедания сцепления.

Каждый раз, когда это происходит, у вас неизбежно будет грубое переключение передач из-за всего того, что происходит притирка сцепления.

3) Странные звуки

Выжимной подшипник сцепления имеет ролики, между которыми не должно быть слишком большого пространства. Но если подшипник изнашивается, то в этой области у него будет больше зазоров. Это приведет к тому, что подшипник будет больше дребезжать и начнет издавать много странных звуков.

Типы звуков, которые вы услышите, — это рычание, дребезжание и, возможно, даже визг.Все эти шумы можно точно определить в зоне передачи. Вы услышите эти звуки чаще всего, когда нажимаете на педаль сцепления.

4) Вибрационная педаль

Если вы нажмете на педаль сцепления и почувствуете вибрацию, идущую на ногу, это, скорее всего, связано с неисправным выжимным подшипником сцепления. Причина возникновения этих вибраций в том, что подшипник не может равномерно соединиться с прижимной пластиной.

Создает эффект пульсации, который выйдет из педали и будет ощущаться вашей ногой.

Стоимость замены выжимного подшипника

Стоимость замены выжимного подшипника сцепления будет недешевой. Только для среднего экономичного автомобиля вы можете рассчитывать заплатить от 800 до 1200 долларов за замену в нем выжимного подшипника сцепления. Средняя стоимость деталей составит от 90 до 500 долларов, а затраты на рабочую силу — от 350 до 700 долларов.

Вы можете заметить, что затраты на рабочую силу выше, но это потому, что механику потребуется много времени, чтобы получить доступ к трансмиссии и заменить старый выжимной подшипник сцепления на новый.

21Мар

Чем заклеить трещину на лобовом стекле: Как быстро и всего за 100 рублей убрать трещину на лобовом стекле авто — Лайфхак

Как правильно заклеивать трещины на лобовом стекле

Лобовое стекло автомобиля не только выполняют свою главную задачу- дает возможность водителю осуществлять визуальный контроль дорожного полотна, но также помогает и украсить автомобиль. Лобовое стекло напоминает в некоторых случаях некое подобие витрины в магазине, за которую можно поместить любые декоративные элементы, либо украсить ими само стекло.

Трещины и прочие дефекты, которые могут возникнуть на лобовом стекле со временем, безусловно, стоит активно удалять, чтобы не ухудшать обзора, не портить вид авто, и чтобы не добиться того, чтобы лобовое стекло в один дивный момент просто треснет.

Своими руками замаскировать трещины на водительском стекле проще простого, хотя  у данного процесса имеются свои нюансы, о которых нужно знать обязательно.

Что потребуется для заделывания трещин лобового стекла?

Если говорить прямо, то многие специалисты утверждают, что лучше всего за заделкой и маскировкой трещин на ветровом стекле автомобиля обращаться к специалистам. У них, дескать, есть специальные приспособления и опыт, чтобы заделать трещины, и не допустить их роста- ради этой главной задачи и заделывают лобовое стекло, а не только для сохранения декоративного восприятия стекла.

Но стоит сказать, что такие советы в основном произносятся самими работниками автосервисов, которым выгодно усложнить задачу, запугать потенциальных клиентов, которые с легкостью отдадут тыщенку или больше за маскировку трещин на ветровом стекле машины.

Хотя процесс крайне простой и не нужно стоить никакие многокилометровые советы о том, как проще всего заделать трещины на ветровом стекле машины.

Для этого ведь понадобится всего то:

  1. Понадобится прозрачная эпоксидная смола
  2. Шприц обычный медицинский
  3. Растворитель, который можно приобрести в любом магазине для ожижения краски.
  4. И энтузиазм.

Работа не пыльная, простая. Только нужно потратить достаточно много времени на то, чтобы не размазать жидкий полимер по стеклу. В интернете можно встретить десятки советов- какой полимер выбрать для заделки трещин лобового стекла? На самом деле не стоит вникать в этот вопрос, а стоит разобраться в том, для чего заливается полимер.

Трещины на ветровом стекле машины неприглядная вещь, которая портит восприятие от машины, и друзья-автомобилисты не поймут такой «неопрятности» автовладельца, который ездит с потресковавшимся лобовым стеклом.

Важно! Не стоит бояться получить ожоги рук или отравиться парами полимера в случае ее активного использования! Эпоксидная смола, да и все растворимые полимеры, не опасны для кожи и здоровья людей!

Но на деле все куда глубже и хуже- трещина на стекле может расти, тем более лобовое стекло постоянно подвергается воздействию низких и высоких температур в разные сезоны, а также дворники авто также воздействуют отрицательно на структурную целостность ветрового стекла авто с трещинами.

Они начинают активно расти и приведет это к тому, что трещины начнут расти и приведут к разрушению стекла. Именно поэтому важно остановить процесс развития трещин и лучше всего для этого подойдет именно обычная эпоксидная смола, которая быстро застывает, и при этом выполняет успешно роль клея.

Процесс заклейки трещин ветрового стекла

Нужно развести до жидкого состояния эпоксидную смолу с помощью растворителя, причем не стоит бояться, что смола станет слишком жидкой- это хорошо, так как в жидком состоянии она заполнит трещины до основания, а излишки можно просто убрать тряпкой. Наполнив обычный медицинский шприц жидкой эпоксидкой и добавив иглу, можно заливать в трещины.

Многие советуют при этом с обратной стороны стекла надавить, чтобы трещина вскрылась и большее число полимера попало внутрь. На самом деле это не нужно, ведь жидкий полимер проникнет глубоко в трещину, и создаст основу для склеивания частей стекла, и не допустит развития трещины.

Эпоксидная смола или любой другой полимер не подвергаются воздействию низких и высоких температур, а также дворники не соскоблят ее с поверхности и изнутри трещины, как предрекают некоторые автовладельцы.

Как заклеить трещину на лобовом стекле самостоятельно

Если у Вас нет специального оборудования и материалов для ремонта стекол, то заклеить трещину самостоятельно не возможно. Единственное, что Вы сможете сделать, это заклеить стекло прозрачным широким скотчем во избежание попадания в трещину грязи или дорожной пыли и начать поиск автосервиса по ремонту лобовых стекол. Скотч наклеивать на длительный срок нельзя, так как клеящий состав под воздействием тепла размякнет и проникнет в трещину, что впоследствии затруднит ремонт.

Если Вы приобрели специальный набор для ремонта автостекол и находитесь в поисках технологии ремонта лобовых стекол собственными силами (руками), то информация ниже поможет Вам в данном вопросе.

Какие инструменты и материалы нужно купить для ремонта стекла?

Первым делом необходимо ознакомиться со списком материалов и инструментов, которые необходимо купить для выполнения ремонта стекла. Основным и самым важным материалом для ремонта служит полимер. Полимер — это состав, которым заполняется, заклеивается трещина на лобовом стекле. Различают полимеры с разной степенью вязкости/текучести. Второй по важности материал – это запечатывающая жидкость. И третий – полировочная паста.

Из инструментов для осуществления ремонта стекла Вам понадобятся: бор машинка, специальные буры, пинцет, лезвие, полимерная пленка, ультрафиолетовая лампа, шприц, скрайбер.

Технология ремонта лобового стекла:

Первое, что необходимо сделать, это остановить имеющиеся у скола лучи, а трещину останавливают на конце. Как сделать остановку луча или трещины?
Для этого берется бор машинка и сверлится на самом конце луча или трещины отверстие. Когда, все отверстия готовы. Можно перейти непосредственно к заклейке трещины. Наполняем шприц полимером и начинаем заполнять им трещину по всей ее длине, накрывая полимерной пленкой. Как только этот этап закончен, накладываем на повреждение уф-лампу так, чтобы уф-лучи попадали на все повреждение и полимер начал кристаллизоваться (сохнуть). Время выдержки уф-лампы от 5 до 15 минут, зависит от мощности Вашей лампы. По прошествии данного времени, снимаем лампу и следы от полимера аккуратно зачищаем лезвием. После зачистки, накладываем второй состав – запечатывающий. Он имеет более высокую вязкость поэтому, из баночки его можно нанести на стекло с помощью кончика от пинцета, также закрыть полимерной пленкой и высушить под уф-лампой в течении 1-2 минут. Затем следует процесс зачистки, как и в случае с полимером. И последним Вашим действием в ремонте стекла станет полировка места повреждения с помощью полировочной пасты. Нанесите пасту на салфетку и активно протрите салфеткой область повреждения. На этом ремонт стекла завершен.


Если Вы не уверенны в том, что сможете правильно заклеить трещину на лобовом стекле самостоятельно, то лучше обратиться в автосервис по ремонту автостекол в городе Ярославль. Если Вы сделаете ремонт не по технологии, скол или трещина откроются, а повторный ремонт не принесет той эффективности, которой можно достичь при первоначальном ремонте трещин и сколов. Тем более в виду наличия опыта, мастера в автосервисе ремонт сделают намного быстрее, качественнее и Вам не придется тратить деньги на покупку материалов и инструментов, которыми ремонтируются лобовые стекла.

У Вас возникли вопросы или Вы хотите записаться на ремонт стекла? Обращайтесь
