Что такое топливная система авто Common Rail

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое

Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов. Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему авто, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя. Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

Принцип работы

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления. Особенность «коммон рейл» — использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство. Из чего состоит

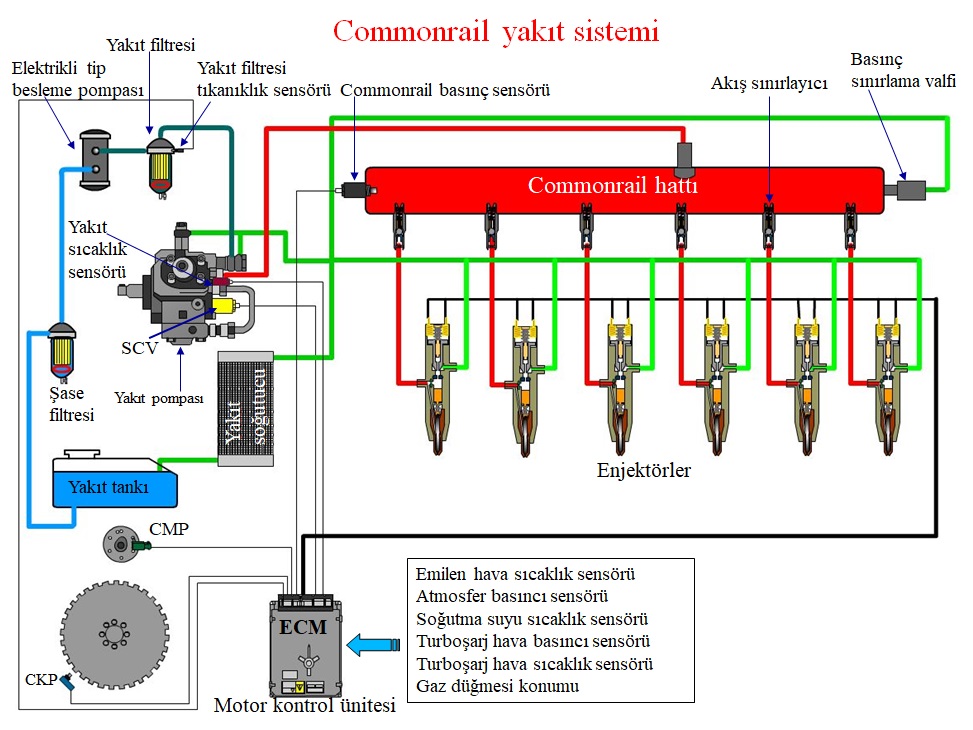

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным. Электронный блок управления авто получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

Common Rail – что это? Особенности, принцип работы и преимущества

Популярность дизельных двигателей объясняется сочетанием экономичности и высокого КПД. Одной из причин впечатляющих эксплуатационных характеристик стала разработка системы впрыска Common Rail, которая совершенно заслуженно входит в число наиболее прогрессивных и передовых технологий подачи топлива в силовую установку. Сегодня ею оборудованы практически все дизельные ДВС, которые используются на транспортных средствах различного вида, начиная с автомобилей и заканчивая мощными сельскохозяйственными или дорожно-строительными машинами.



Определение



Common Rail представляет собой систему впрыска топлива для дизельного двигателя. Главной отличительной особенностью выступает общая магистраль или рампа, расположенная между ТНВД и форсунками. Именно она и дала название устройству, так как common rail переводится в английского как «общий путь» или «общая магистраль». Такая конструкция позволяет подавать дизтопливо под давлением, увеличивая общую эффективность работы двигателя.

Датой появления системы считается 1996 год, когда разработка компании Bosch была впервые установлена на серийный автомобиль. Популярность двигателей, оснащенных Common Rail, объясняется способностью достигать требуемой мощности при низком потреблении дизельного топлива. По стандартным оценкам использование системы уменьшает расход солярки на 15% при одновременном увеличении мощности двигателя на 40%.

Дополнительным и в современных условиях весьма важным достоинством рассматриваемой конструкции подачи топлива выступает соответствие современных экологическим стандартам. Заметное уменьшение токсичности выхлопных газов и низкий уровень издаваемое в процессе эксплуатации шума – вот еще две не менее серьезные причины востребованности и широкого распространения дизельных двигателей с использованием Common Rail.



Конструктивные особенности



Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

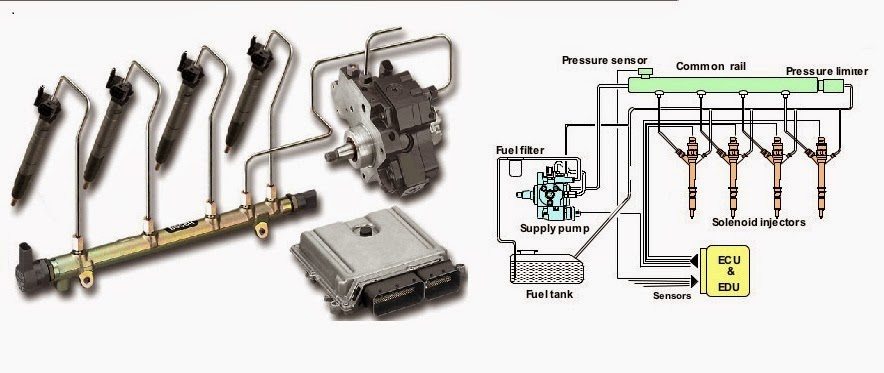

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

• топливный бак;
• топливный фильтр;
• подкачивающий насос;
• комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

• насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
• аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
• форсунки;
• комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

• положения распределительного и коленчатого вала;
• положение педали «газа»;
• уровень давления наддува;
• температура воздуха и охлаждающей жидкости;
• уровень давления топлива;
• массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.



Принцип действия Коммон Рейл



Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.



Вывод



Популярность и широкое распространение Common Rail объясняется очевидными преимуществами системы перед любыми альтернативными вариантами. Большая часть достоинств уже была озвучена выше, однако, для большей наглядности целесообразно еще раз обратить на них внимание. Итак, наиболее важными плюсами рассматриваемой системы выступают:

• высокий КПД двигателя, который достигается за счет более эффективного сжигания топлива;
• существенное (до 15%) сокращение расхода горючего;
• еще более серьезное (до 40%) увеличение мощности двигателя;
• снижение показателей токсичности выхлопных газов, что позволяет двигателю полностью соответствовать современным экологическим стандартам.

Сочетание настолько впечатляющих характеристик выступает лучшим и весьма наглядным объяснением того, что практически все дизельные двигатели оснащаются сегодня Common Rail. Более того, возможности технологии далеко не исчерпаны, что позволяет надеяться на дальнейшее совершенствование системы.

Common rail

Дизельный двигатель, как силовая установка, давно занял лидирующие позиции в сфере коммерческого транспорта. И не мудрено, что такие качества как мощность, экономичность и надежность дизельного двигателя стали востребованы и в легковом транспорте. Современные технологии и конструктивные решения позволили расширить модельный ряд легковых автомобилей, оснащённых дизельными двигателями. Одной из самых распространённых систем является common rail.

Применение технологии common rail позволяет обеспечить низкий расход топлива, снизить шум работы двигателя и повысить экологичность.

COMMON RAIL — что это

Топливная система common rail (дословно – «общая магистраль»). Конструктивно система common rail состоит из трех основных звеньев, каждая из которых включает в себя определенный набор компонентов.

Первое звено — система подачи топлива по магистрали низкого давления. Основными ее элементами являются топливный насос низкого давления и фильтры грубой и тонкой очистки.

Второе звено — линия высокого давления. Включает в себя: топливный насос высокого давления, аккумулятор топлива и форсунки.

Третье звено — электронная система управления, состоит из датчиков, электронного блока управления и исполнительных устройств.

Как работает система common rail

В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр. Давление топлива создается топливным насосом высокого давления. Насос создает давление топлива и подает его по трубопроводу высокого давления к входу в рампу, которая выступает в роли общего резервуара для всех форсунок. Так и появилось название «общая топливная рампа» – Common Rail. Отсюда топливо подается к отдельным форсункам, которые впрыскивают его в камеры сгорания цилиндров.

Разновидности систем common rail.

Система common rail имеет различные модификации.

Общепринятая спецификация различает несколько конфигураций системы common rail. Выбор установленной на автомобиле конфигурации зависит, прежде всего, от транспортного средства (для легковых автомобилей либо грузовых автомобилей). Принципиальная схема работы остается неизменной

Различия касаются, в основном, системы предварительной подачи топлива в контуре низкого давления и организации архитектуры системы.

Кроме того системы common rail могут отличатся схемой реализации используемого типа форсунок.

Тип 1. С  электромагнитным клапаном

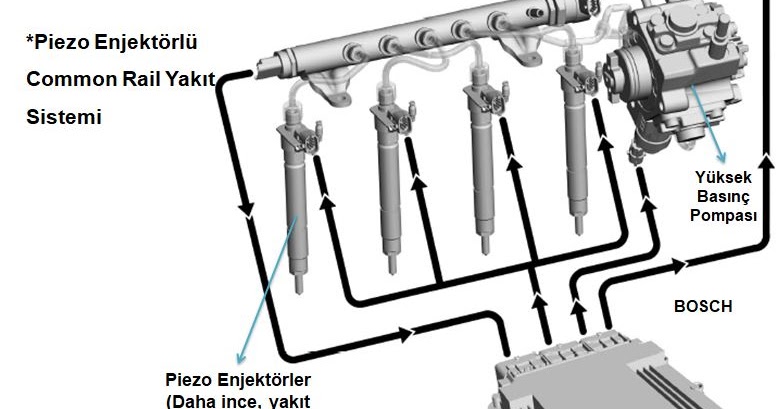

Тип 2. С пьезоэлектрическим приводом

Оба типа могут устанавливаться на дизельные двигатели как легкового, так и грузового транспорта.

Проблемы, возникающие при эксплуатации двигателей с системой common rail

Высокая технологичность данной системы позволяет значительно повысить мощность двигателя, гибкость его работы и надежность. Однако применение такой системы накладывает определенные требования к качеству топлива и качеству обслуживания. Дело в том, что выход из строя какого-либо компонента системы, является причиной полной остановки работы двигателя. Особо следует следить за форсунками и их чистотой, так как выход форсунок из строя грозит серьезными тратами.

Профилактика работы системы common rail

Существенно увеличить надежность и ресурс системы common rail позволяет правильное и своевременное техническое обслуживание и соответствующая профилактика.

Прежде всего, необходимо позаботиться о качестве топлива. К сожалению, не всегда есть возможность убедиться в качественных характеристиках топлива. Избежать проблем в таком случае позволяют топливные присадки. На рынке предлагается огромное количество присадок различных производителей. Мы рекомендуем использовать топливные известных производителей, использующих высококачественное сырье и современные технологии. Присадки таких производителей отличаются высокой эффективностью и безопасностью применения.

Система common rail, в силу своих конструктивных особенностей особенно трепетно относиться к чистоте всей системы и форсунок. К сожалению, качество дизельного топлива во многих регионах приводит к повышенному износу системы.

Поэтому, уход за топливной системой common rail следует разделить на два этапа:

Этап 1. Очистка форсунок от нагара и загрязнений. Крайне важный этап, позволяющий избавиться от повышенного нагара на форсунках. Очистку форсунок следует проводить не реже 1 раза в сервисный интервал! Оптимальная частота очистки форсунок – каждые 3-5 тыс км. пробега. К счастью, сейчас для очистки форсунок и топливной системы не нужно ее разбирать. Команда технологов немецкой компании Liqui Moly создала специальный препарат для очистки форсунок от нагара и загрязнений — Промывка дизельных систем Diesel Spulung. Регулярное применение промывки позволяет содержать форсунки в чистоте, тем самым, значительно увеличивая их ресурс.

 Этап 2. Использование защитной (комплексной) топливной присадки. Также необходимый этап при эксплуатации систем с common rail, так как топливная аппаратура значительно страдает от коррозии. Задача данного типа присадок, в первую очередь, защита от коррозии. Мы рекомендуем использовать присадку Liqui Moly Diesel Systempflege. Она прекрасно защищает топливную аппаратуру от коррозии, а за счет специальных компонентов нивелирует низкие смазывающие свойства низкосернистого топлива (Euro стандарта).

Защита топливного фильтра дизельных автомобилей

Топливный фильтр присутствует на любом дизельном автомобиле. Крайне важным является его правильная замена. Подробнее можно прочитать в этой статье.

Особенности эксплуатации системы common rail в зимний период

Не секрет, что самым тяжелым испытанием для топливной аппаратуры дизельного двигателя является его эксплуатация в зимний период.

Морозы и холодный пуск не прибавляют здоровья топливной аппаратуре. Дизельное топливо зимой должно обладать такими же характеристиками, как и в летний период. Для улучшения низкотемпературных свойств топлива и бесперебойной работы системы common rail рекомендуется использовать только качественные антигели! Дизельный антигель Diesel Fliess-Fit является победителем многих тестов как многих температурных тестов, так и обладает великолепными смазывающими свойствами, чего нет у дешевых аналогов.

Он предназначен для поддержания топлива в жидком состоянии при низких температурах до -31 °C. Используется для самых современных дизельных систем — присадка разработана по высочайшим стандартам в отношении безопасности для  систем автомобиля.

Итог

Современные дизельные топливные системы common rail позволяют качественно улучшить характеристики дизельного двигателя, но также и предъявляют более жесткие требования к обслуживанию. Надежность и большой ресурс системы common rail обеспечивается правильным уходом и применением правильных и высокачественных топливных присадок.

Особенности топливной системы Common Rail и ее ремонта

Common Rail – это топливная система дизельных двигателей, от которой зависят технические характеристики автомобилей. Благодаря ней дизельные машины начали более экономично потреблять топливо, стали более мощными без вреда для окружающей среды.

Обеспечивается это за счет эффективного впрыска топлива в камеру сгорания. Данную функцию обеспечивают форсунки, управляющие впрыском электронным образом. К самим форсункам дизель поступает от топливной рампы – общего аккумулятора высокого давления.

Плюсы Common Rail

Главным преимуществом Common Rail считается обеспечение давления в топливной системе вне зависимости от частоты вращения коленчатого вала мотора и количества впрыскиваемого топлива. Это способствует более экономичному и экологичному потреблению дизеля, топливная смесь сгорает с наименьшим выбросом вредных веществ в атмосферу. Возрастает и мощность двигателя при меньшем расходе дизеля.

Что входит в систему

Система Common Rail состоит из различных датчиков, активаторов и других элементов управления. Среди них датчики:

• потока воздуха,
• температуры двигателя,
• положения коленвала и распредвала,
• входящего воздуха,
• положения педали акселератора,
• системы подогрева.

Также Common Rail включает в себя соленоиды, клапаны турбонаддува, рециркуляции выхлопных газов, регулятор давления в рампе.

Причины ремонта

Система Common Rail особенно требовательна к качеству и чистоте дизтоплива. Ее элементы, изготовленные с высокой точностью, повреждаются и ломаются, когда в топливную систему попадают даже самые мелкие посторонние частицы. Самая большая нагрузка приходится на управляемые электроникой форсунки (коррозия внутренних элементов, отложения).

Использование дизтоплива низкого качества и неподходящих топливных фильтров становится причиной преждевременного ремонта. В отдельных случаях нужна комплексная замена системы.

Также ремонт Common Rail может потребоваться при попадании масла во впускную систему. Если форсунки устанавливались не в соответствии с технологией производителя, то тоже можно со временем ожидать неприятности. Определить появление проблемы несложно: из-за неправильной работы форсунок двигатель плохо запускается, теряется его мощность, сводится на нет экономичность, увеличивается объем выброса вредных веществ.

Сложность ремонта

Самостоятельно ремонтировать систему Common Rail невозможно, так как нужны специальные инструменты и стенд. Из-за электронного управления двигателем настройка, регулировка и ремонт ТНВД становятся более сложными. Только специалисты смогут точно определить, в чем проблема.

В некоторых случаях достаточно диагностики электронных систем вместе с блоком управления. После их грамотной регулировки двигатель может снова начать работать. Поэтому лучше сразу обратиться к квалифицированным сотрудникам автосервиса.

Система впрыска Common Rail. Принцип работы

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ, которые предъявлялись к дизельным двигателям. Топливная система Common Rail характеризуется впрыском топлива в цилиндр под очень высоким атмосферным давлением, благодаря чему автомобили, оснащенные данной системой, получили уменьшенный расход топлива на 15 процентов, в то время как мощность двигателя выросла почти на 40 процентов.

Но это не все достоинства передовой топливной системы Common Rail. Также было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был также увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела очень широкую популярность, и на данное время, каждый второй автомобиль с дизельным двигателем оснащен именно этой системой впрыска.

Принцип работы Common Rail

Если открыть технический англо-русский словарь, то термин Common Rail можно дословно перевести как «общая магистраль». Именно это определение и обусловило принцип работы Common Rail. Для создания новой системы был разработан новый двигатель, с непосредственным впрыском горючего прямиком в цилиндр двигателя. Это сразу же, дало дизельному двигателю улучшенные мощностные и динамические характеристики, которые можно сравнить с характеристиками аналогичных бензиновых двигателей. Следующим шагом стало появление электронного блока управления с заложенными в него программами управления режимами двигателя. И последним шагом к разработке Коммон Рейл послужил принцип подачи топлива под высоким давлением в общую магистраль.

Устройство топливной системы Common Rail — Коммон Рейл
Дизельный двигатель, как и любой другой, всегда работает с переменными нагрузками и разными режимами. И нагрузка на двигатель может быть разной и не зависеть от оборотов коленчатого вала двигателя. Но как же тогда, поддерживать постоянным давление в системе впрыска? Именно для этого, был внедрен блок управления, который за счет изменения производительности топливного насоса, поддерживает высокое давление в системе.

Нужно помнить одну деталь, что при впрыске «соляры» в цилиндр двигателя, самое высокое давление создается при минимальном числе оборота коленвала. Форсунки в системе впрыска Common Rail тоже простые. Они оснащены либо пъезоэлектрическими, либо электромагнитными клапанами и управляются от блока управления, который подает на них разные импульсы в зависимости от режима работы дизеля.

Какие преимущества у топливной системы Common Rail с высоким давлением? Благодаря высокой точности электронного управления и высокому давлению впрыска, сгорание топлива в цилиндре двигателя происходит с максимальной отдачей, что соответствует оптимальной работе двигателя. И на каждом из режимов работы двигателя достигается оптимальные результаты. Из-за этого, уменьшается расход топлива, а также снижается уровень токсичности выхлопных газов.

Топливная система Common Rail повлекла за собой бурное развитие отрасли дизельных двигателей, т.к. обладает значительным потенциалом. Ведь все мы знаем, что экологические нормы по токсичности повышаются постоянно. А это требует дальнейшего развития технологий по уменьшению выбросов вредных веществ в атмосферу. Все эти причины только способствуют дальнейшему развитию топливной системы Common Rail.

Система Common Rail

Добавлено: 09 май 2020 года

Если Вы перешли на данную статью, то это означает, что Вас заинтересовала система common rail. Отвечая на Ваш вопрос, что такое система Common Rail,  конечно же, я отвечу Вам стандартно, это топливная система, используемая в дизельных двигателях нового поколения. Некоторые авторы излагают в своих статьях, что появилась она в основном из-за экологических норм Евро (европейских экологических стандартов), но, мы же с Вами должны понимать, что эти экологические стандарты однозначно с каждым обновлением обходятся для нас не дёшево. И вообще никакой смысловой нагрузки не несут. На самом деле для нас, совершенна система не в сокращении выброса выхлопных газов в атмосферу, которое несет в свою очередь увеличение стоимости каждого из элементов системы. Система Коммон Рейл совершила прорыв, именно увеличив все показатели дизельного двигателя. Это мощность, отклик, динамика разгона и уменьшение при этом расхода топлива. Но и как все новейшие разработки данный узел стал не доступен для ремонта без специального оборудования. Поэтому ни при каких случаях поломки не прибегайте к ремонту своими руками любого из узлов системы common rail. Любая декомпрессия любого элемента системы приведет к нерабочему состоянию Вашего двигателя или агрегата. Если я ответил на Ваш вопрос, что такое система common rail, думаю что дальше читать нет надобности, из чего состоит и как устроена система. Но если Вы решили расширить свои познания в данном направлении, тогда читаем далее…

Common Rail – что это?

Итак, мы с Вами определились, что Common Rail — это система подачи топлива в камеру сгорания дизельного двигателя. У истоков разработки, которой стоит не мало известная компания BOSCH, и самые первые двигатели работающие с данной системой впрыска топлива (коммон рейл) были поставлены на конвейер в самом конце прошлого века именно BOSCH.  На данный момент времени распространенными системами являются BOSCH, DENSO, DELPHI и SIEMENS.

Почему же она так называется и в чем совершенство и особенности ее работы? Дело в том, что название системы, принцип и особенности ее работы сводятся к одной лишь топливной рампе, кто — то ее называет рейка или магистраль. В ней создается давление, которое передается на форсунки, через которые в свою очередь и происходит подача топлива в камеру сгорания. За счет общей магистрали и названа система. Определить на двигателе стоит ли у Вас система Common Rail можно как раз по рампе, она сразу бросается в глаза после того как вы снимите на двигателе пластиковую защиту.

Принцип и особенности работы системы Common Rail

Принцип работы такой же как и во всех дизельных системах. Подача дизельного топлива осуществляется под давлением в камеру сгорания цилиндра и под силой сжатия воспламенения его. А вот главной особенностью и преимуществом системы Common Rail является большой диапазон регулировок впрыска и давления топлива на моменте подачи топлива в камеру сгорания, что осуществляется в топливной рампе при помощи подачи и регулировок подачи топлива датчиком подачи топлива в рампу и контрольным клапаном установленными на самой магистрали.

Конструктивная особенность системы Коммон Рейл

Сложность всей системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска. Так же стоит отметить, что в системе за один цикл работы двигателя производится многократный впрыск топлива. Существует три вида впрыска топлива, один из которых является основным, который обеспечивает работу двигателя. Так же есть предварительный и вспомогательный, из которых, первый отвечает за увеличение температуры и давления в камере сгорания. Второй служит для максимального сгорания топлива и сажи в сажевом фильтре после прохождения цикла работы двигателя.

Для того чтобы Вы представляли себе эту систему целиком, распишу из чего она состоит перечислив все основные элементы системы.

• Основной элемент в системе – ТНВД (Топливный насос высокого давления) который как и на всех дизельных автомобилях устанавливается и в автомобилях с системой Коммон Рейл, данный элемент из низкого давления переводит топливо в контур высокого давления и при помощи дозирующего клапана избытки топлива отправляет его обратно в топливный бак;
• Топливная рампа – она и называется аккумулятором потому что в ней создается и аккумулируется давление, перераспределяя его по форсункам;
• Распределение и регулировка давления происходит при помощи клапана регулятора, который дозирует порции топлива в топливную рампу;
• Форсунка, является неотъемлемым элементом системы. А в данной системе форсунки управляют объемом топлива поступающего в цилиндр. Является форсунка одной из дорогих частей системы. Во первых этих элементов ровно столько, сколько в двигателе цилиндров и сложив все стоимости форсунок, вытекает не маленькая сумма. Используется два вида форсунок в зависимости от производителя:
  • Пьзофорсунка;
  • Электрогидравлическая форсунка.

Достоинства и недостатки системы Коммон Рейл

Достоинства Common Rail

Главным преимуществом, бесспорно, является уменьшение расхода дизельного топлива автомобилем. Для любого владельца дизельного автомобиля в настоящее время, когда бензин стал стоить дешевле, чем дизельное топливо, уменьшение расхода дизельного топлива является ощутимым преимуществом.

Наряду с уменьшением расхода топлива, неоспоримым преимуществом считается динамика автомобиля и увеличение мощности при меньшем потреблении солярки.

Так же стоит отметить уменьшение шума работы двигателя и уровня токсичности выхлопа.



Вроде бы всё хорошо. Кушает наш автомобиль мало, едет лучше, работает тише да и меньше оказывает воздействия на окружающую среду. Но как говорят, если где то прибавилось, то где-то должно убыть. Перейдем к недостаткам.

Недостатки системы Common Rail

А убыло у нас в деньгах. Все элементы системы перешли на более совершенный уровень, соответственно, и ремонтироваться стали дороже. Для ремонта теперь требуется специализированный автосервис. Но для того чтобы все элементы системы Common Rail работали как можно дольше требуется высококачественное топливо с которым у нас в России дела обстоят не очень хорошо. Вот именно в такие автомобили все советуют лить присадки для сажевых фильтров и улучшения качества топлива, что и мы Вам советуем. В ближайшее время мы напишем статью про присадки добавляемые в топливный бак, но пока речь не об этом.

Требования по эксплуатации системы Common Rail

Надеюсь доходчиво и понятно вкратце описана вся система CR Common Rail. То есть вы понимаете, что данная система очень сложная и не стоит не имея опыта с ремонтом данной системы туда вносить какие то свои доработки. Так же имейте ввиду, что нарушив герметичность одного из элементов системы, вся система перестанет работать.

Всегда обращайте внимание на то, что заливается в топливный бак. Не используйте топливо с тракторов и не заливайте корабельную солярку. Используйте рекомендованные присадки для топлива с отечественных заправок. Не стоит надеяться на качественные топливные фильтры при использовании некачественного дизельного топлива.



Если уж Вам не повезло и какой-то из элементов вышел из строя, рекомендую ремонтировать данный элемент только у квалифицированных и профессиональных специалистов. Мы предоставляем своим клиентам данную услугу и ремонтируем элементы топливной системы только на специально предназначенном для этого оборудовании. Ремонт производится в авторизованных центрах по ремонту топливной аппаратуры в странах Евросоюза.

Система Коммон Рейл совершила прорыв, именно увеличив все показатели дизельного двигателя. Это мощность, отклик, динамика разгона и уменьшение при этом расхода топлива.

ремонт топливной системы Common Rail форсунки Bosch

• диагностика и ремонт топливной аппаратуры Common Rail;
• ремонт и регулировка форсунок Коммон Рейл;
• компьютерная диагностика топливной системы
• диагностика топливной системы (на утечки)
• проверка топливной аппаратуры на стенде
• топливный бак промывка, снятие/ установка
• топливная рампа, снятие/установка, промывка
• замена топливного фильтра тонкой и грубой очистки
• промывка топливных магистралей
• форсунки ремонт, снятие/установка

Гарантия на все работы .

      Сегодня дизельная система Common Rail стала одним из лидеров в развитии дизельного автомобилестроения. Первые серийные дизельные автомобили с системой впрыска Коммон Рейл появились уже 1996 году.

    Common Rail — это специальная технология впрыска горючего, используя высокое давление. Сегодня эта система серийно устанавливаются практически на всех выпускаемых автомобилях с дизельными двигателями. Её современное выполнение позволяет получить значительный прирост к мощности и скорости движения, а так же при существенной экономии топлива — сократить токсичность выхлопов.
      В целом Common Rail состоит из трех основных частей: контура низкого давления контура высокого давления и системы датчиков. Коротко описать ее можно так:
• Топливо постоянно находится под высоким давлением в рампе, куда оно нагнетается специальным насосом сразу же после первых оборотов двигателя;
• по топливопроводу топливо под давлением постоянно поступает к форсункам;
• форсунки открываются для впрыска по командам ЭБУ

   Контур низкого давления состоит из: топливного бака, подкачивающего насоса, топливного фильтра и соединительных трубопроводов. Подкачивающий насос засасывает топливо из бака, пропускает его через топливный фильтр и далее под давлением 6–7 бар к контуру высокого давления (ТНВД).
    Контур высокого давления состоит из ТНВД, аккумуляторного узла высокого давления (топливной рампы) с датчиком давления, форсунок и соединительных трубопроводов высокого давления. ТНВД подает топливо в аккумуляторный узел, где оно находится при максимальном давлении. Каждая форсунка соединяется с рампой отдельным трубопроводом высокого давления, а внутри форсунки имеется управляющий соленоид (электромагнитный либо пьезокристаллический клапан).
   Сердце системы — топливный насос высокого давления, компактное устройство с одним, двумя или тремя плунжерами и механическим приводом. Корпус ТНВД — из алюминиевого сплава, гильзы плунжеров стальные.

    Система очень требовательна к качеству топлива , соблюдения регламента технического обслуживания и правил эксплуатации автомобиля.

«Ничего не предвещало беды»

   Диагностика электронных систем начинается со считывания кодов неисправностей, проверки датчиков, исполнительных механизмов. Еще раз повторяем ,что главная причина неисправностей топливной системы Common Rail так или иначе связана с низкокачественным топливом. Как правило, из строя выходят топливные форсунки, ТНВД или подкачивающие насосы.
   Управление количеством и временем впрыска в системе Common rail возложено на форсунки. Это самый уязвимый элемент, многократно повышающий стоимость ремонта топливной аппаратуры.
Обнаружить неисправность форсунок можно, если вы наблюдаете один или несколько из ниже перечисленных симптомов:
• затрудненный холодный запуск и неровная работа мотора;
• дымность, выхлоп черного или белого цвета;
• повышенный расход топлива;
• сильные шумы и вибрация во время работы двигателя;
• резкое снижение динамики автомобиля, автомобиль может заглохнуть даже при наборе скорости
• увеличивается потребления топлива;
• из глушителя выходит чёрный плотный дым;
• в трубах глушителя иногда слышатся хлопки.
• падение мощности дизельного двигателя
     В современных авто с дизельными двигателями используются два типа систем впрыска – электромагнитные и пьезоэлектрические. Их выпускают всемирно известные производители автомобильного оборудования – Bosch,Denso,Delphi и другие.

    Лучше всего за время длительной эксплуатации зарекомендовали себя фильтры марок Bosch и Delphi, а по ремонтопригодности лидируют электромагнитные форсунки немецкой компании Bosch CR.
     Форсунки Bosch легко поддаются ремонту и восстановлению. Если на вашем дизельном двигателе установлены форсунки Bosch, то выгоднее произвести минимальный ремонт, чем вкладываться в покупку новых форсунок. Самыми «слабыми» частями форсунок Bosch считаются мультипликатор и распылитель, именно их приходиться менять чаще всего.
    Форсунки Delphi Common Rail.В форсунках этого вида ремонту поддаются только два элемента — клапанный механизм и сам распылитель. Так же, как и форсунки Bosch, они легко разбираются и чистятся.

    Форсунка Denso имеет ресурс до 150 тысяч километров пробега, однако в плане ремонта форсунки возникают проблемы. Denso не продаёт запчасти и детали к своим форсункам. То есть форсунка Denso вышла из строя, единственный вариант — это купить новую.

 Производители Bosch и Siemens производят и форсунки нового поколения, которые называются пьезоэлектрическими. Ремонт пьезоэлектрических форсунок обойдётся примерно в ту же сумму, что и покупка новых, поэтому проще сразу заказать новые изделия.
Ещё одной распространённой неисправностью форсунок можно считать отсутствие топлива. Однако причина кроется вовсе не в конструкции форсунки, а в других элементах топливной системы:
• забиты шланги подачи дизельного топлива;
• утечка горючего;
• вышел из строя насос;
• забит фильтр.

     Если топливо не поступает на форсунку, то необходимо проверить каждый элемент системы. Вполне возможно, что просто отключились контакты с разъёмов питания и достаточно просто подсоединить провода к форсункам.

   Основная причина выхода ТНВД из строя – это износ его деталей. Причиной повышенного износа часто является некачественное дизельное топливо. Большую опасность имеет содержание в топливе воды и серы, которые взаимодействуя между собой, образуют агрессивные соединения, попросту – кислоту, вызывающую коррозию деталей ТНВД. Признаки поломки ТНВД: посторонние шумы, отсутствие топлива в магистрали или его течь из корпуса насоса.

     ГК Надежный Контакт располагает оборудованием для проверки форсунок по картам производителя, ремонта и регулировки систем Common Rail. Механики нашего автотехцентра прошли специализированное обучение по устранения неисправностей всех элементов дизельной топливной аппаратуры Коммон Рейл.
Диагностика ТНВД и Форсунок в течение 1-2 часов в присутствие заказчика ! Ремонт в течение дня в присутствие заказчика ! На современном оборудование !

   Ремонт Common Rail выполняется с применением только оригинальных запчастей от фирм-производителей дизельного топливного оборудования — Bosch, Denso, Delphi Siemens. Все необходимые запчасти и расходники для ремонта всегда имеются на складе, поэтому ремонт топливной аппаратуры занимает минимальное время.





Что такое Common Rail? | Farinia Group

Common Rail является одним из наиболее важных компонентов в дизельной и системе прямого впрыска бензина. Основное различие между прямым и стандартным впрыском заключается в подаче топлива и в том, как он смешивается с поступающим воздухом. В системе прямого впрыска топливо впрыскивается непосредственно в камеру сгорания, минуя период ожидания во впускном коллекторе. Под управлением электронного блока топливо впрыскивается непосредственно там, где камера сгорания наиболее горячая, что обеспечивает более равномерное и тщательное горение.

Основные преимущества прямого впрыска топлива с общей топливораспределительной рампой можно резюмировать в снижении выбросов выхлопных газов и шума, улучшении топливной экономичности и улучшенных общих характеристиках двигателя. Система состоит из насоса высокого давления, форсунок, рейки и электронного блока управления.

Common Rail представляет собой длинный металлический цилиндр. Он получает топливо от насоса и распределяет его по форсункам под чрезвычайно высоким давлением. Повышение давления топлива — результат новейшей конструкции двигателей.И дизельные, и бензиновые двигатели имеют тенденцию становиться меньше и легче для повышения топливной экономичности и производительности, что увеличивает давление топлива и устанавливает совершенно новые стандарты для производства высококачественной системы Common Rail .

Во-первых, решающее значение имеет геометрическая точность детали. Точная конструкция способствует повышению производительности системы Common Rail. Даже минимальные колебания размера или формы могут привести к поломке. Определение правильных параметров на этапе проектирования важно, но что действительно важно, так это их строгое соблюдение в процессе производства.

Выбор материалов — это тоже момент, который нельзя недооценивать. Хорошие механические свойства обеспечивают прочность и предотвращают коррозию. Используемые материалы — обычно сталь и нержавеющая сталь. Common Rail для дизельного двигателя изготовлен из стали, а Common Rail для бензинового двигателя изготовлен из нержавеющей стали, потому что топливо слишком агрессивно, а нержавеющая сталь обладает большей устойчивостью к коррозии, чем сталь.

Качество Common Rail имеет решающее значение.Повреждения могут привести к поломкам и утечкам, которые могут заблокировать автомобиль или привести к возгоранию. Следовательно,

• опережающий,
• тестирование
• и профилактика

любые возможные проблемы с общей магистралью во время производства очень важны. Ковка вносит наибольший вклад в эффективное предотвращение возможных отказов компонентов. Ковка и, в частности, горячая ковка упрочняет материал, закрывая пустоты в металле, деформируя его и придавая ему форму локализованными сжимающими силами. Кованый Common Rail прочнее и устойчивее к давлению и коррозии.

Setforge, кузнечная дочерняя компания Farinia Group, имеет многолетний опыт в разработке и реализации высококачественного производственного процесса Common Rail. Мы работаем с лучшими поставщиками стали и предлагаем широкий спектр методов ковки, выполненных на современном оборудовании и инструментах.

Что такое дизельная система Common Rail? Откройте для себя компоненты и преимущества

ЧТО ТАКОЕ ОБЩАЯ ЖЕЛЕЗНАЯ ДИЗЕЛЬНАЯ СИСТЕМА ?

Common Rail — это система прямого впрыска топлива, используемая в дизельных двигателях . Дизельные системы Common Rail теперь могут обеспечивать максимальную производительность и надежность автомобильных двигателей, снижая уровень шума и выбросов.

Система состоит из топливного насоса, топливораспределительной рампы, форсунок и датчиков , которые определяют условия работы двигателя для централизованного электронного блока (ЭБУ), который управляет всеми компонентами.

ОБЩИЙ РЕЛЬС

ОБЩИЙ РЕЛЬС

КАК РАБОТАЕТ ОБЩАЯ ЖЕЛЕЗНАЯ СИСТЕМА?

Насос высокого давления нагнетает топливо под давлением и передает его в магистраль, общий трубопровод, служащий аккумулятором давления и резервуаром.Давление регулируется клапаном с электронным управлением, так что рейка поддерживает правильное давление, требуемое ЭБУ.

Топливо попадает в форсунки, заполняя два пространства: одно над и одно под иглой форсунки. Эти две силы уравновешивают друг друга, и игла удерживается закрытой благодаря пружине. Верхнее пространство, называемое камерой управления, может вентилироваться, когда открывается соленоидный или пьезоэлектрический клапан.

Когда электронный блок управления открывает клапан, это верхнее пространство опорожняется. Давление в нижней камере поднимает иглу вверх, открывая форсунку, и топливо впрыскивается в камеру сгорания до тех пор, пока сигнал на клапан не исчезнет, ​​а клапан снова закрывается; в этот момент давление в камере управления заставляет иглу закрыться.

ОБЩИЙ РЕЛЬС

ПРЕИМУЩЕСТВА

• Жидкость и высокая производительность двигателя с низким расходом топлива и выбросами.
• Множественные близкие впрыски увеличивают эффективность .
• Модульная конструкция может быть адаптирована ко всем современным автомобилям.
• Более низкий уровень шума по сравнению с обычными дизельными системами.

ОБЩИЙ РЕЛЬС

ОБЩИЙ РЕЛЬС

Запасные части для дизельного впрыска

Редат С.П.А. работает более 50 лет на международном рынке т с 5 филиалами в мире и широчайшим ассортиментом запчастей для впрыска дизельного топлива. Профессионализм, надежность, компетентность, преимущество по соотношению цена / качество, специализированные операторы и опыт — основы культуры нашей компании.

Наши каталоги , всегда актуальные и отсортированные по категориям и брендам, публикуются на нашем веб-сайте и доступны всем нашим клиентам, а также в нашем запасе запчастей для дизельных двигателей Redat, подходящих для всех основных мировых брендов.Все наши запасные части для дизельных форсунок, насос-форсунок и насосов доступны в нашем электронном магазине.

ОБЩИЙ РЕЛЬС

ПРЕИМУЩЕСТВА REDAT

• Специализированные операторы
• Дизайн, исследования и разработки
• Внимание к деталям
• Качество и инновации
• Конкурентоспособные цены
• Техническая поддержка
• Электронная торговля с обновленными интерактивными каталогами

ОБЩИЙ РЕЛЬС

Для дополнительной информации:

011 969 1111

e-mail: sales @ redat. com

ОБЩИЙ РЕЛЬС

НАШИ ТОВАРЫ

Клапаны нагнетания — Ремкомплекты дизельных форсунок — Электроклапаны и соленоиды — Соединения и гайки — Ультразвуковые баки — Поршневые насосы подачи — Форсунки — Элементы — Запасные части для топливных насосов — Мембранные насосы подачи — Ремкомплекты дизельных форсунок — Опоры фильтров — Форсунки — Держатель форсунок запчасти — Запасные части форсунок Common Rail — Запасные части форсунок — Ремкомплекты топливных насосов — Регулировочные прокладки — Запасные части Common Rail — Запасные части насосов Common Rail — Запасные части VP Pumps — Ручные капсюли — Запасные части насос-форсунок.

Системы Common Rail | Cummins Inc.

Cummins увеличивает время безотказной работы вашего автопарка при низких затратах на техническое обслуживание. Как единственная организация топливных систем, основанная на опыте глобального поставщика двигателей, Cummins предлагает ряд различных систем, соответствующих потребностям вашего автомобиля или парка.

Топливная система XPI среднего класса

Этот пакет топливной системы, воплощающий технологию сверхмощной топливной системы в двигателях среднего класса, гарантирует идеальную работу насоса и форсунок.Предлагаемая как в масляной, так и в топливной смазке, система обеспечивает лучшее в отрасли давление впрыска и, как специализированная система, обеспечивает оптимальные характеристики двигателя и повышенную экономию топлива для двигателей среднего класса.

В системе может быть использован одноцилиндровый насос высокой производительности, способный удовлетворить потребности в лошадиных силах, при этом минимизируя занимаемое пространство и общую стоимость владения. Кроме того, модуль управления Cummins контролирует и регулирует параметры топливной форсунки и насоса, чтобы обеспечить стабильную производительность впрыска топлива в течение всего срока службы двигателя.Лучшая в отрасли конструкция форсунок обеспечивает общее повышение топливной экономичности двигателя автомобиля.

Технология смазывания маслом

Модульная конструкция с масляной смазкой доступна для двигателей 5–12 литров, обеспечивая максимальную устойчивость к топливу.

Оптимальная конструкция обеспечивает низкую передачу масла в топливо, максимизируя срок службы сажевого фильтра для повышения долговечности за счет уменьшения повреждения форсунок из-за высокого давления и утечки горячего топлива.

Технология смазки топливом

Модульная конструкция с топливной смазкой для двигателей 5L-12L позволяет создать компактный насос с высокой топливной экономичностью, который можно адаптировать к широкому спектру двигателей, обеспечивая при этом самые высокие в мире стандарты выбросов топлива.

Помимо уменьшения занимаемой площади, что обеспечивает большую гибкость, есть также минимальная утечка и отсутствие давления переноса масла в топливо, что приводит к уменьшению повреждения форсунок из-за высокого давления и утечки горячего топлива.

Топливная система XPI для тяжелых условий эксплуатации

Cummins HD XPI System — это система Common Rail, которая обеспечивает самое высокое давление впрыска по сравнению с любой другой системой Common Rail. Система XPI, в первую очередь предназначенная для средних и тяжелых условий эксплуатации, является результатом передовых технологий Cummins.XPI обеспечивает лучшее в отрасли давление впрыска и, как специализированную систему, обеспечивает оптимальную производительность двигателя и улучшенную экономию топлива для приложений среднего класса.

Common Rail Преимущества:

• Лучшее в отрасли давление впрыска с большим объемом топлива под давлением в форсунке для улучшения возможности многократного впрыска, оптимального сгорания и экономии топлива
• Конструкция инжектора и насоса с малой утечкой для минимизации обратного потока нагретого топлива — для повышения экономии топлива и максимальной долговечности топливной системы
• Конструкция топливного насоса с масляной смазкой и привода форсунок с повышенным давлением для дополнительной устойчивости к повреждениям от мусора и повышенной устойчивости к свойствам топлива
• Насос доступен в двух- и трехцилиндровых моделях с множеством конфигураций, обеспечивающих гибкость применения и установки
• Максимальное давление 2600 бар

Форсунки Common Rail

Cummins предлагает топливные форсунки мощностью от 1600 до 2600 бар.

Преимущества:

• Конструкция, работающая под давлением, более устойчива к повреждениям от мусора, переносимого топливом, чем система со сбалансированным давлением. Чтобы избежать обратного потока нагретого топлива и необходимости в системе охлаждения топлива, топливные форсунки Cummins имеют полости для пружин под давлением, что обеспечивает минимальную утечку или ее отсутствие, устраняет необходимость в дополнительном охлаждении и улучшает общую экономию топлива.
• Cummins предлагает систему, укомплектованную герметичными форсунками, что позволяет получить прочный и долговечный продукт.
Форсунки
• разработаны для соответствия рабочим циклам и обеспечивают лучшую в отрасли экономию топлива, обеспечивая повышение эффективности до 5% по сравнению с нашими конкурентами.
• Форсунки без утечек способствуют снижению паразитного энергопотребления топливной системы более чем на 25% по сравнению с типичными форсунками среднего класса для общего улучшения экономии топлива двигателем.

CRFI 5	CRFI 5
CRFI 4	CRFI 4

Форсунки Common Rail (CRFI)
Название платформы	CRFI 2	CRFI 3	CRFI 4	CRFI 5	CRFI 8V
Максимальное рабочее давление (бар)	1600	1800	2200	2600	2200
Максимальное количество импульсов впрыска	6	6	6	5	5
Совместимость с адаптивными характеристиками форсунок (AIC)	Есть	Есть	Есть	Есть	Есть

Топливные насосы Common Rail
Название платформы	ФЛП 1	OLP 1	OLP 2	OLP 3
Количество цилиндров	2	1	2	2
Рабочий объем (куб. см / об)	1.2	1,8	3,6	2,4
Макс.давление в рампе (бар)	2000	1800	2200	2600
Макс.скорость (об / мин)	4500	1500	1500	2100
Смазка	Топливо	Масло	Масло	Масло
Тип подшипника	Обычная	Ролик	Ролик	Обычная
Тип подачи топлива	Механическая передача	Механическая передача	Механическая передача	Механическая передача
Применения двигателя	MD / HD	MD / HD	MD / HD	MD / HD

Обзор дизельного двигателя Common Rail

— Информация о детали

Дизельные системы Common Rail теперь могут создавать давление, превышающее 2000 бар (29000 фунтов на кв. Дюйм), что дает ряд преимуществ по сравнению с традиционными дизельными системами.

Такое высокое давление улучшает распыление топлива, тем самым улучшая воспламенение и сгорание в двигателе. Помимо повышенного давления, электронное управление значительно улучшает гибкость системы по сравнению с более старыми системами механического впрыска топлива — например, во время одного такта сгорания форсунка может впрыскивать до семи раз на цилиндр за такт.

Топливные системы с электронным управлением были внедрены в основном для соответствия законодательству по выбросам, а системы Common Rail были внедрены в производство в конце 1990-х годов.

Помимо снижения выбросов, топливные системы более поздних поколений, особенно Common Rail, дали:

1. Повышенная производительность
2. Пониженный расход топлива
3. Более тихие двигатели

Отмечается эволюция популярности дизельных автомобилей в результате внедрения системы Common Rail и ее преимущества. На дорогах Великобритании находится более 12 млн дизелей, и ожидается, что в ближайшие годы эта цифра будет неуклонно расти.

Система Common Rail

Электронное управление форсунками в системах Common Rail обеспечивает более высокое давление и лучшее распыление топлива по запросу — это позволяет более точный и более частый впрыск с 5-7 впрысками на такт цилиндра по сравнению с однократным впрыском за такт механической системы.

Системы Common Rail имеют электронное управление, что дает гораздо больше возможностей для настройки и контроля. Эти современные системы — это мир, отличный от топливных систем с механической синхронизацией, существовавших в прошлом.

Механические топливные системы старого типа имеют ограничения из-за того, что они имеют очень ограниченную регулировку внутри системы — они в основном полагаются на механическую синхронизацию насоса с двигателем — это не относится к Common Rail.

Дизельные двигатели Common Rail имеют в системе значительное количество электронных компонентов, что позволяет осуществлять широкий диапазон мониторинга с помощью датчиков, что позволяет вносить изменения с помощью исполнительных механизмов.

Датчики отправляют в ЭБУ информацию обо всем: от давления топлива и температуры до того, насколько водитель нажал на дроссельную заслонку, и нажимаются ли тормоза или нет — на самом деле, может контролироваться более 20 различных переменных!

ЭБУ использует эту информацию и будет управлять различными компонентами от форсунок до охлаждающих вентиляторов и системы рециркуляции отработавших газов для удовлетворения требований входных сигналов, также принимая во внимание другие системные требования от других блоков управления, которые могут быть в системе транспортного средства, т. Е.АБС, кондиционер, АКПП.

Обзор системы Common Rail

Ключевые компоненты системы Common Rail обозначены на приведенной выше схеме:

1. Электрический питательный насос (присутствует не во всех системах) — подает топливо в насос высокого давления
2. Фильтр — его необходимо заменять в соответствии с рекомендациями производителя, чтобы обеспечить чистоту системы и срок ее службы.
3. Клапан переполнения — позволяет избытку топлива перетекать обратно в топливный бак
4. Возвратный коллектор — контролирует возврат топлива обратно в топливный бак
5. Насос высокого давления — насос высокого давления является сердцем топливной системы.Именно здесь давление в дизельном топливе повышается — оно приводится в действие двигателем, зависит от системы и может генерировать более 2000 бар. Чтобы представить это давление в перспективе, давление в шинах обычного автомобиля будет от 2,5 до 3,5 бар!

Это давление обычно контролируется одним из двух способов:

1. Регулирование количества топлива, всасываемого в насос высокого давления, ограничение создаваемого давления.
2. Регулирование создаваемого давления в насосе путем сброса части давления в возвратные линии обратно в топливный бак.

В любом случае регулирование давления контролируется электронным модулем управления (ECM) после учета различных входных сигналов от датчиков системы и требований водителя. В отличие от механических систем, эти насосы высокого давления не нуждаются в синхронизации с двигателем, так как время впрыска контролируется ECM, запускающим форсунки, а клапан регулирования давления управляется ECU и изменяет давление в рампе в соответствии с нагрузкой.

Допуски, окружающая среда, в которой построены насосы, и качество компонентов, используемых при восстановлении этих насосов, имеют решающее значение для правильной работы автомобиля и срока службы насоса и системы — если внутренние части насоса выйдут из строя или сломаются, это может привести к необходимость полной замены топливной системы. Допуски меньше, чем может увидеть невооруженный глаз!

6. Клапан управления высоким давлением (присутствует не во всех системах) — электронным образом контролирует давление, создаваемое в насосе (контролируется ECM).
7. Датчик давления в рампе — контролирует давление в системе
8. Rail — это «common rail», где топливо хранится и подается в форсунки для впрыска
9. Форсунки — форсунки в системе Common Rail управляются и управляются контроллером ЭСУД с учетом нескольких входных сигналов датчиков и сигналов. Производственные допуски и компоненты остаются такими же, как у насосов высокого давления, и имеют решающее значение для работы и срока службы инжектора.

Общие проблемы:

Отказы могут быть вызваны неправильным топливом, биотопливом, загрязнением системы, отсутствием обслуживания или неправильными процедурами обслуживания в отношении чистоты рабочих зон, что позволяет загрязнению попасть в систему. Это приведет к повреждению как насосов, так и форсунок.

Проблемы с кодированием форсунок, неправильным вводом данных в диагностический сканирующий прибор, порядком зажигания назад вперед и пропуском этапов при кодировании также являются распространенными неисправностями.

Проблемы с форсункой могут привести к тому, что в худшем случае он не запустится, а также к проблемам при работе на холостом ходу или под нагрузкой.

10. Блок управления EDC — модуль управления двигателем (ECM), который получает обратную связь от различных датчиков в системе и соответственно регулирует давление и впрыск топлива
11. Датчик температуры топлива — контролирует температуру топлива в системе
12. Другие датчики — в зависимости от системы и автомобиля

Общие признаки неудач

1. Неправильная заправка / неправильное топливо, вызывающее износ клапана форсунки

2. Загрязнение через загрязненное топливо

3. Ущерб, нанесенный водой из-за отсутствия технического обслуживания (1)

4.Повреждение водой из-за отсутствия обслуживания (2)

5. Общий износ изношенной форсунки

6. Металлическая стружка в системе, вызванная износом или неправильной заправкой бензином, что приводит к плохой смазке металлических компонентов

Краткое описание Common Rail

• Топливные системы с электронным управлением были внедрены в основном для соответствия законодательству по выбросам, а системы Common Rail были внедрены в производство в конце 1990-х годов.
• Системы Common Rail обеспечивают улучшенное распыление топлива, тем самым улучшая воспламенение и сгорание в двигателе
• Системы Common Rail также обеспечивают: улучшенную производительность, пониженный расход топлива, более тихие двигатели
• Спрос на автомобили с дизельным двигателем (и компоненты Common Rail) растет, и эта тенденция сохранится в ближайшие годы, открывая значительные возможности продаж на вторичном рынке, поскольку есть спрос на запасные части.

Дизель Common Rail приходит в свои руки

Если бы Рудольф Дизель был жив сегодня, он бы удивился, как эволюционировало его оригинальное изобретение.С тех пор, как дизельный двигатель был впервые запатентован в 1894 году, его характеристики и эффективность улучшились, но процесс подачи первичного топлива остался относительно неизменным. Топливным форсункам для оптимальной работы требуется топливо под высоким давлением, которое подается с помощью механического насоса, приводимого в действие двигателем.

В течение первых 100 лет электронное взаимодействие ограничивалось свечами накаливания, подачей топлива низкого давления и полезными датчиками предупреждения о наличии воды в топливе. Для многих дизельных инженеров это считалось благом, потому что ранние дизельные системы не требовали использования мультиметров, сканирующих приборов или лабораторных прицелов.

Введение дизельных систем Common Rail с полным электронным управлением (CRD) изменило правила игры. Историческая аналогия — это эволюция конструкции трансмиссии, где для ранней диагностики трансмиссии требовались знания о применении и манометр. Я уверен, что вы можете вспомнить нескольких технических специалистов по трансмиссиям, которые боролись с дополнительным электронным взаимодействием. Главное — получить знания, необходимые для правильной диагностики этих систем.

Почему технология CRD? Производительность и экономия топлива являются основными драйверами.Потребители ищут автомобили с дизельным двигателем, которые обеспечивают более высокую мощность, больший крутящий момент, лучшую экономию топлива и более низкий уровень шума и вибрации. Все эти улучшения должны соответствовать строгим стандартам выбросов EPA и CARB. Дизельные системы с механическим управлением недостаточно точны, чтобы предложить эти улучшения.

Как быстро вам нужно узнать о системах CRD? В 2007 году автомобили с дизельным двигателем составляли примерно 5% от общего автопарка. Количество таких автомобилей неуклонно растет, и многие прогнозируют, что к 2020 году дизели будут составлять 20% автомобильного парка.Для сравнения: многие предсказывают, что к 2020 году гибриды будут составлять лишь 10% автопарка. Первые легковые автомобили CRD были представлены в 1999 году, и большинство производителей автомобилей работают над версиями для Северной Америки. Техники, работающие с автомобилями Ford Powerstroke, Dodge Cummins или GMC Duramax, уже имели дело с этой технологией.

Перед тем, как мы начнем описывать системы CRD, одно важное замечание: топливная система высокого давления может превышать 28 000 фунтов на квадратный дюйм, поэтому все обслуживание и ремонт должны выполняться в соответствии с рекомендациями производителя.

Эта статья предоставит вам базовый обзор систем CRD и предложит несколько советов по ремонту. Компоненты, зависящие от производителей транспортных средств, будут различаться, но общая концепция останется неизменной. На Рис. 1 выше показана система Common Rail второго поколения Bosch для легковых автомобилей. Давайте посмотрим, как работает эта система.

Первым этапом работы системы CRD является подача топлива к насосу высокого давления. В этой системе механический шестеренчатый насос прикреплен к задней части насоса высокого давления и приводится в действие этим насосом.Шестеренчатый насос создает всасывание, которое всасывает топливо из топливного бака через фильтр. Всасывание составляет примерно от 2 до 10 дюймов / рт. Давление топлива на выходе из шестеренчатого насоса составляет примерно от 65 до 90 фунтов на квадратный дюйм.

Некоторые производители автомобилей используют электрический топливный насос, который обычно устанавливается внутри топливного бака. Топливный насос подает топливо в насос высокого давления через топливный фильтр. Среднее давление топливного насоса составляет от 55 до 65 фунтов на квадратный дюйм.

Второй этап — регулировка количества топлива в насос высокого давления.Магнитный пропорциональный клапан (M-PROP) используется для регулирования объема топлива, подаваемого в насос высокого давления. M-PROP управляется модулем управления двигателем (ECM) с использованием переменной ширины импульса. Контроллер ЭСУД увеличивает и уменьшает объем насоса высокого давления в зависимости от условий эксплуатации автомобиля и информации, поступающей от датчика давления в рампе (RPS). Например, если RPS указывает, что давление в топливной рампе низкое, ширина импульса уменьшается, позволяя большему количеству топлива поступать в насос высокого давления, в некотором смысле, работая по стратегии замкнутого контура.

Производители автомобилей будут использовать разные имена, но цель одна — контролировать объем топлива. Некоторые другие названия этого датчика: соленоид количества топлива, исполнительный механизм управления подачей топлива и клапан управления объемом топлива.

В верхней части насоса высокого давления на рис. 1 на стр. 30 вы увидите желтую обратную линию. На этой схеме не показан каскадный перепускной клапан (COV), который регулирует, сколько топлива используется для смазки насоса и сколько топлива возвращается в топливный бак. COV подпружинен и реагирует на повышение давления на стороне низкого давления системы.COV работает вместе с M-PROP для поддержания надлежащего баланса в системе низкого давления.

Затем насос высокого давления создает давление питания для топливных форсунок в общей топливной рампе. На рис. 1 красным цветом показано давление на стороне высокого давления. Еще раз, имейте в виду, что давление топлива может превышать 28000 фунтов на квадратный дюйм в некоторых приложениях. Контроллер ЭСУД использует RPS для поддержания давления в топливной рампе в соответствии с условиями эксплуатации.

Клапан ограничения давления представляет собой двухступенчатый механический клапан.Первая ступень снимает чрезмерное избыточное давление, а вторая ступень помогает поддерживать давление на заданном уровне. Это похоже на регулятор давления топлива в обычной топливной системе.

Наконец, ECM открывает и закрывает топливные форсунки в соответствующее время с помощью датчиков положения коленчатого вала (CKP) и распределительного вала (CMP). Для запуска двигателя ECM требуется как CKP, так и CMP. Автомобиль продолжит движение без CMP, но двигатель остановится, если сигнал CKP будет потерян.

Для большинства применений используются два типа топливных форсунок — форсунки с электромагнитным клапаном и пьезоэлектрические форсунки. Боковая панель на странице 32 («Электромагнитный клапан и пьезоэлектрические форсунки») объясняет, как работают эти форсунки.

Процесс впрыска CRD разделен на три основных этапа: предварительный впрыск, основной впрыск и дополнительный впрыск (рис. 2, стр. 30). Рассмотрим каждый этап.

Пилотный впрыск разработан для снижения шума сгорания и выбросов загрязняющих веществ.Возможно до двух пилотных инъекций. Во время пилотного впрыска давление в цилиндре немного повышается, что приводит к более короткой задержке основного сгорания. Преимущество заключается в снижении пикового давления сгорания, что, в свою очередь, снижает шум сгорания. Пилотный впрыск также используется для уменьшения количества твердых частиц.

Основной впрыск обеспечивает энергию для работы двигателя, позволяя ему развивать максимальный крутящий момент и производительность.

Дополнительный впрыск предназначен для уменьшения количества твердых частиц и регенерации сажевого фильтра (DPF).Дополнительный впрыск 2 происходит ближе к концу сгорания и предназначен для снижения уровня образующихся частиц сажи. Дополнительный впрыск 1 происходит при 40 ° ATDC или позже. Это подводит углеводороды к катализатору окисления для регенерации катализатора. Решение о дополнительном впрыске 1 основано на информации от датчика перепада давления.

Диагностика систем CRD очень похожа на диагностику бензиновых двигателей с впрыском топлива. Использование диагностического прибора и лабораторных исследований будет иметь решающее значение для эффективной и точной диагностики и ремонта.Рис. 3 на странице 34 — запись сканирующего прибора от пикапа GMC 2005 года выпуска. Двигатель работал неровно с пониженной мощностью, диагностические коды неисправностей отсутствовали. Запись диагностического прибора указала технику в правильном направлении, быстро определив, какие цилиндры не участвовали.

По данным диагностического прибора мы также можем подтвердить, что желаемое и фактическое давление в топливной рампе находятся в пределах спецификации, поэтому наша проблема не связана с давлением топлива. Это условие будет характерно для цилиндров 4 и 6.

Рис. 4A и 4B на странице 36 показаны две диаграммы. Первая таблица «Карта форсунок без IQA» (регулировка количества форсунок) показывает, что происходит, когда регулировка не выполняется. Синие линии представляют собой топливные форсунки, которые отстают от красных форсунок. Это уменьшит подачу топлива в цилиндры и ограничит мощность и крутящий момент.

Вторая диаграмма, «Карта форсунок с IQA», показывает форсунки после IQA, которые соответствовали форсункам с ECM. Если вы собираетесь ремонтировать автомобили CRD, это будет обязательная функция диагностического прибора.

Рис. 5 — снимок с дизельного двигателя Dodge Ram 2500 6,7 л 2007 года, показывающий текущие коды топливных форсунок, хранящиеся в ECM. Имейте в виду, что сохраненные числа хороши настолько, насколько хорош человек, который вводит данные. Если этот автомобиль был в других магазинах и проблема с управляемостью все еще существует, вы можете убедиться, что коды форсунок введены правильно. Изменить код просто: введите новый код и нажмите «Пуск», чтобы сохранить код.

Системы

CRD оснащены дополнительными датчиками и исполнительными механизмами, не обсуждаемыми в этой статье.Большинство этих компонентов являются общими для систем впрыска топлива — датчик положения педали акселератора, датчик давления воздуха на впуске, датчики давления наддува и т. Д. Информация датчика может поступать непосредственно в блок управления двигателем или приниматься от другого модуля. Важно понимать, в каком конкретном автомобиле вы работаете, чтобы избежать погони за чем-то, что может быть вызвано другим модулем.

Возможность перепрограммирования сканирующего прибора является обязательной при работе с автомобилями CRD. Каждый вопрос управляемости должен начинаться с проверки калибровки модуля.В некоторых случаях единственный ремонт — это обновление ECM новым программным обеспечением.

Последнее замечание: не забудьте изучить основы. Фотография слева — это автомобиль, которому не хватало мощности и у которого наблюдались проблемы с управляемостью. Единственным «ремонтом», который потребовался, были новый воздушный фильтр и чистка входного патрубка фильтра… и вызов специалистов по борьбе с вредителями.

Дизельные системы Common Rail только начинают работать, поэтому сейчас самое время узнать, что их движет. Если вы это сделаете, вы будете готовы диагностировать и исправить их, когда они начнут появляться в ваших отсеках.

Скачать PDF

Техническое обслуживание дизельной топливной системы Common-Rail

«Common Rail». Это термин, который на данный момент известен во всем дизельном пространстве. Однако для непосвященных или новых энтузиастов этот термин относится к способу заправки дизелей поздних моделей / новых; через систему впрыска, основанную на насосе высокого давления, который подает топливо на независимые рельсы (одиночный рельс для двигателей I-4 и I-6 или пара для двигателей V-8), которые затем питают каждый инжектор индивидуально.

Вопреки распространенному мнению, хотя этот термин, возможно, стал глобальным дескриптором (вроде того, как мы используем «Kleenex», когда говорим о любом бренде ткани), с появлением в конце 1980-х 5,9-литровых двигателей Cummins с электронным питанием, » Common Rail «не является эксклюзивным продуктом Clessie’s Finest.

Двигатели Ford Power Stroke и GM Duramax работают на аналогичном топливе. Тем не менее, мы признаем, что на популярном сегодня жаргоне обращение к дизельному пикапу просто как «common rail» обычно означает, что это Dodge Ram или Ram с 24-клапанным 5. Двигатель Cummins объемом 9 или 6,7 л под его капотом. В этом отчете мы сохраняем широкополосную связь и решаем проблему заправки топливом Common Rail без какого-либо союза с брендами. Мы затронули инжекторные насосы CP3 и CP4 в других редакционных статьях (подчеркивая их роль в улучшении характеристик дизельного двигателя), а также важность защиты этих деталей от повреждений из-за загрязнения, избыточного давления и т. Д. Теперь мы рассмотрим, как — когда манипулирование топливом для увеличения мощности — вы можете обеспечить устойчивость топливной системы, следуя этим пяти замечательным советам, предоставленным нашими друзьями из NW Fuel Injection Service в Суррее, Британская Колумбия.Фото 2/2 | 5 способов продлить срок службы топливных систем Common Rail

Ограничения на возврат

Большинство поклонников Cummins (особенно OG) знают, что первые топливные насосы Bosch (VE и P7100) можно обманом заставить увеличить давление впрыска путем ограничения потока топлива, возвращающегося в бак. Хотя эти насосы поддерживают этот тип модификации, они не будут работать с системами Common Rail.

Ограничение потока насоса CP3 или CP4 создаст избыточное давление в корпусе; Достаточно, чтобы выдуть из насоса уплотнения карданного вала и контрольные заглушки.ТНВД в значительной степени зависит от возвратной топливной магистрали, чтобы сбросить избыточное давление, которое создается внутри насоса, и отправить его обратно в бак.

Когда вы проверяете топливную систему грузовика, опять же, не ограничивайте возвратную линию. Кроме того, в некоторых случаях (с модифицированными насосами CP3) вам действительно потребуется увеличить размер возвратной линии, чтобы поддерживать дополнительный поток.

Давление в линии подачи

При заправке топливом Common Rail большее давление на входе (питании) не всегда лучше, поскольку слишком высокое давление может создать проблемы того же типа, что и ограничение причины возврата в обратном трубопроводе. Имеет место эффект умножения; если топливо поступает в насос под слишком высоким давлением, оно создает огромное давление (до 40 000 фунтов на квадратный дюйм) внутри насоса и приводит к разрыву уплотнений, повреждению насоса изнутри или повреждению форсунок. Для высокопроизводительных приложений служба топливных форсунок NW рекомендует использовать манометр на стороне подачи, чтобы всегда поддерживать правильное давление топлива.

Вот рекомендуемые давления подачи для двигателей, оснащенных CP3 и CP4:

• Cummins 2003-2016 (5.9 л и 6,7 л): не менее 8 фунтов на кв. Дюйм / не более 15 фунтов на кв. Дюйм
• Duramax 2001 2016 (6,6 л): не менее 8 фунтов на кв. Дюйм / не более 10 фунтов на кв. Дюйм
• Power Stroke 2011-2016 (6,7 л): не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм

Конденсация и загрязнение воды

Дизельное топливо абсорбирует воду. И в этом случае неудивительно, что загрязнение воды является причиной номер один для отказов системы дизельного топлива. По этой причине, если дизельный грузовик не будет использоваться более 30 дней, полностью заполните его топливные баки, чтобы обеспечить минимальное количество воздуха для сбора конденсата.Кроме того, чаще меняйте топливные фильтры, если автомобиль много простаивает.

Вода (конденсат) собирается на стенках топливного бака, образуя небольшие капельки влаги, которые образуются при ежедневном нагревании и охлаждении окружающего воздуха. Чем больше перепад температур, тем быстрее собирается вода. Обычно для образования конденсата внутри топливного бака грузовика, двигатель которого не был запущен, требуется от 28 до 30 дней. Эта влага накапливается в топливе и начинает создавать ржавчину и водоросли внутри бака и в конечном итоге загрязняет все компоненты топливной системы.При длительном хранении мы рекомендуем использовать присадку к дизельному топливу, которая содержит стабилизирующий компонент и мягкий биоцид, чтобы продлить срок службы хранимого топлива и предотвратить рост водорослей.

Фильтрация

Никакие добавки не могут удалить воду из дизельного топлива (спиртосодержащие или метилгидратные продукты не предназначены для использования в дизельном топливе). В этом случае первая линия защиты масляной горелки — это водоразделительный топливный фильтр. Заменяйте топливные фильтры через каждые 2 (секунды) интервалов замены масла.

Диагностика со стандартной калибровкой ECM

Перед выполнением диагностики топливной системы Common Rail на грузовике с двигателем, настроенным по индивидуальному заказу, мы предлагаем вернуть калибровку ECM на склад. Почему? Потому что это может повысить точность и скорость анализа. Пользовательские настройки могут замаскировать проблемы и сделать неисправные компоненты менее очевидными, а правильную диагностику проблемы затруднить.

Когда настройки ECM возвращаются на склад, значения OEM-тестов, а также процедуры диагностической проверки и спецификации будут более точно отражать происходящее, чтобы помочь более быстро определить источник проблемы.

Источники

NW Fuel Injection Service
604-882-3835
https://www.nwfuel.ca

Common Rail Дизель — Ford Engineering

Опубликован: 8 декабря 2015 г.

ЧТО ТАКОЕ ОБЫЧНЫЙ ЖЕЛЕЗНОДОРОЖНЫЙ ДИЗЕЛЬ И ГДЕ УСТАНАВЛИВАЮТСЯ ОТЖИМЫ ДЛЯ ПРОИЗВОДСТВА КОМПОНЕНТОВ FORD?

Электронные системы управления топливом были введены в основном для соответствия законодательству по выбросам, а системы Common Rail были внедрены в магистральное производство в конце 1990-х годов.

Дизель Common Rail является электронным и имеет высокое давление.

Прямой впрыск топлива Common Rail — это система прямого впрыска топлива для бензиновых и дизельных двигателей. На дизельных двигателях он оснащен топливной рампой высокого давления (2000 бар — 29000 фунтов на квадратный дюйм), питающей отдельные электромагнитные клапаны, в отличие от топливного насоса низкого давления, питающего форсунки или форсунки насоса.

Дизельное топливо впрыскивается в двигатель в очень небольших количествах через форсунки с электронным управлением. Они контролируются блоком управления двигателем (ЭБУ).

Насос высокого давления

Топливо под высоким давлением подается механическим насосом высокого давления, установленным на двигателе. Это топливо высокого давления хранится в резервуаре, называемом Common Rail, до тех пор, пока оно не понадобится форсункам.

Топливо под высоким давлением означает, что дизельное топливо распыляется на мелкие капли. Это означает лучшее сгорание, большую экономию, меньшие выбросы и более тихую работу. Все это особенности современных дизельных систем Common Rail.

Дизельное топливо в дизельной системе Common Rail всегда доступно для двигателя, независимо от его частоты вращения. Он всегда доступен и доступен при высоком давлении. Это означает, что топливо под высоким давлением доступно даже тогда, когда двигатель только тикает, то есть на низких оборотах. Более ранние традиционные дизельные системы, называемые роторными дизельными двигателями, в основном управляются механически.

Как компания Ford Component Manufacturing связана с этой дизельной системой с одним из своих металлических штампованных компонентов? Что ж, мы должны заглянуть в недра автомобильной сборки, чтобы увидеть медные шайбы, которые мы используем для автомобильной промышленности.Важная простая металлическая штампованная деталь в сложной сборке.

Система Common Rail

Ключевые компоненты системы Common Rail обозначены на приведенной выше схеме:

1. Электрический подкачивающий насос (присутствует не во всех системах) — подает топливо к насосу высокого давления
2. Фильтр — его необходимо заменять в соответствии с рекомендациями производителя, чтобы обеспечить чистоту системы и срок ее службы.
3. Перепускной клапан — позволяет избытку топлива перетекать обратно в топливный бак
4. Возвратный коллектор — контролирует возврат топлива обратно в топливный бак
5. Насос высокого давления — насос высокого давления является сердцем топливной системы. Именно здесь давление в дизельном топливе повышается — оно приводится в действие двигателем, зависит от системы и может генерировать более 2000 бар. Чтобы представить это давление в перспективе, давление в шинах обычного автомобиля будет составлять от 2,5 до 3,5 бар.
6. Регулирующий клапан высокого давления (присутствует не во всех системах) — электронным образом контролирует давление, создаваемое в насосе (контролируется ECM).
7. Датчик давления в рампе — контролирует давление в системе
8. Rail — это «Common Rail», где топливо хранится и подается в форсунки для впрыска
9. Форсунки — форсунки в системе Common Rail управляются и управляются контроллером ЭСУД с учетом нескольких входных сигналов датчиков и сигналов.Производственные допуски и компоненты остаются такими же, как у насосов высокого давления, и имеют решающее значение для работы и срока службы инжектора.
10. Блок управления EDC — Модуль управления двигателем (ЕСМ), который получает обратную связь от различных датчиков в системе и соответственно регулирует давление и впрыск топлива
11. Датчик температуры топлива — контролирует температуру топлива в системе
12. Другие датчики — в зависимости от системы и характеристик автомобиля

Инжектор

Наконец, мы можем увидеть медную шайбу , штамповку металла, изготовленную для автомобильной промышленности компанией Ford Component Manufacturing.

Так почему эта прессовая шайба так важна?

Отсутствие прессованной медной шайбы или неправильно затянутый инжектор могут пропускать горячие продукты сгорания в полость инжектора. Это приведет к выходу из строя нижнего уплотнительного кольца для топлива на форсунке, что приведет к утечке топлива в камеру сгорания при выключенном двигателе и попаданию горячих продуктов сгорания в топливную систему при работающем двигателе.

Утечка топлива в камеру сгорания может привести к гидростатической блокировке двигателя и отказу двигателя.Это произойдет, когда двигатель выключен и топливо сливается через наконечник форсунок в камеру сгорания.

Утечка продуктов сгорания в топливную систему приведет к заклиниванию внутренних компонентов топливной форсунки и множественному отказу форсунок. Поскольку все форсунки имеют общую топливную рампу в головке блока цилиндров, утечка сгорания в топливную систему приведет к загрязнению всех форсунок.
