Из за чего свистит ремень генератора: скрип ремня на холодную

Почему свистит ремень генератора и как устранить свист?

В большинстве случаев у появления свиста, писка, скрипа или визга из-под капота машины причина одна – свистит ремень генератора, либо ремень ГРМ. На современных автомобилях приводной ремень помимо генератора может также вращать шкивы гидроусилителя руля, компрессора кондиционера, помпы системы охлаждения двигателя и другого навесного оборудования.

Причины появления свиста могут быть разными. Например, свист ремня генератора при влажной погоде может быть вызван попаданием влаги на ремень и шкивы. А если ремень генератора свистит на холодную, то это может происходить из-за загустевшей смазки в подшипниках генератора или натяжных роликах.

В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.

Свист может появляться на какое-то время, а затем пропадать (например, свист ремня генератора при холодном двигателе, во время дождя или при включении кондиционера), а может быть постоянным. Что делать и с чего начать поиск причины свиста?

Почему свистит ремень генератора (причины свиста)

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Большинство приводных ремней в автомобиле имеют клиновидную форму, которая обеспечивает большую силу трения в местах контакта со шкивами. Они так и называются – клиновые ремни. Те же ремни, которые имеют несколько клиновидных дорожек (так называемых «ручейков») называются – поликлиновые.

Клиновые ремни бывают с зубьями и без. Считается, что ремни с зубьями лучше работают на излом, не ломаются и проскальзывают реже.

Вот мы и подошли к ответу на главный вопрос – почему свистит ремень генератора? Всё очень просто – в 99% случаев свист появляется из-за трения ремня о шкивы и натяжные ролики в результате проскальзывания! То есть, если ремень не может провернуть шкив генератора или другого оборудования, то он просто проскальзывает, издавая неприятный звук похожий на свист, писк, скрип или визг.

Поэтому искать нужно не причину свиста, а причины, вызывающие проскальзывание ремня. И основных таких причин может быть пять:

1. Слабое или очень сильное натяжение ремня генератора;
2. Плохое качество или износ ремня;
3. Попадание грязи, влаги, масла и других технических жидкостей на ремень и шкивы;
4. Неисправный подшипник генератора или натяжного ролика;
5. Несоосность шкивов.

Кроме того, на появление свиста могут повлиять и такие факторы, как влажность и температура воздуха окружающей среды, техническое состояние генератора, кондиционера, гидроусилителя руля и другого оборудования, приводящегося в движение от ремня генератора.

Как устранить свист ремня генератора

Избавиться от свиста ремня генератора можно, устранив причины, вызывающие его проскальзывание на шкивах.

При появлении признаков проскальзывания ремня, сопровождающегося неприятным свистом, предлагаем устранять его в следующем порядке:

• Заглушите двигатель, откройте и зафиксируйте капот, во избежание его самопроизвольного закрывания;
• Внимательно осмотрите ремень генератора, не снимая с машины. На его поверхности не должно быть надрывов, торчащих нитей и других видимых повреждений. При их обнаружении ремень подлежит замене на новый.
• И внутренняя, и наружная сторона ремня должны быть сухими и чистыми, без следов грязи, масла и других технических жидкостей автомобиля. Это же касается и шкивов.
• Проверьте степень натяжения ремня – в большинстве случаев причиной появления свиста из-под капота является именно слабое натяжение ремня генератора. О том, как правильно проверять степень натяжения ремня генератора .

Информацию об оптимальной степени натяжения ремня генератора Вашего автомобиля ищите в инструкции по эксплуатации к нему.

• При необходимости отрегулируйте натяжение ремня. Хорошая видео-инструкция по регулировке ремня генератора есть внизу этой страницы.
• Если всё вышеперечисленное не помогло и ремень генератора продолжает противно пищать, тогда при заведенном двигателе и хорошем освещении внимательно осмотрите линию шкивов на соосность.

Косвенным признаком несоосности шкивов является перескакивание поликлинового ремня с дорожки на дорожку и его сползание со шкива.

• Обратите внимание на линейность вращения шкивов – если какой-либо шкив вращается «восьмеркой», то он будет рвать и сбрасывать с себя ремень. Чаще всего так ведут себя шкивы с резиновым демпфером, который со временем теряет эластичность и перестает выполнять свои функции.

И так, если ремень генератора свистеть не перестал, но при этом он целый, чистый, хорошо натянут, шкивы вращаются ровно и плавно, то ситуацию можно попытаться исправить ещё одним методом:

1. Снимите ремень генератора и ещё раз тщательно осмотрите его на предмет повреждений и загрязнений. Если ремень целый, тогда нужно почистить его поверхность с внутренней и наружной стороны (можно с помощью бензина или керосина), если обнаружатся повреждения – покупайте новый ремень.
2. При снятом ремне генератора хорошенько почистите шкивы от грязи и пыли. Лучше всего это делать при помощи металлической щетки. Можно также применять бензин или керосин.
3. На чистые шкивы наденьте чистый ремень и отрегулируйте его натяжение. После этого свист ремня генератора должен исчезнуть.

Если всё вышеперечисленное не помогло и свист ремня никуда не делся, значит, проблема кроется либо в качестве самого ремня, либо в оборудовании, которое приводится в движении от него: натяжных роликах, генераторе, насосе гидроусилителя руля, компрессоре кондиционера и т.д. Возможно просто загустела смазка в подшипниках или они вышли из строя, а может причина куда более серьёзная, поэтому в данном случае лучше будет обратиться за помощью к специалистам автосервиса.

Временно свист можно попытаться устранить при помощи специальной автохимии, так называемых кондиционеров-натяжителей для приводных ремней. Проблему это, конечно же, не решит, но свист на какое-то время пропадет.

В процессе эксплуатации автомобиля владелец сталкивается с множеством проблем, в число которых входит и неприятная ситуация с ремнем генератора. Он начинает, казалось бы без причины, «свистеть», и догадаться сразу почему так происходит — не так уж и просто. В нашем случае, речь не идет об изношенном или старом ремне. Здесь все понятно – заменил и все дела. Нет, все гораздо интереснее, и, как в захватывающем английском детективе, будем искать причинно-следственную связь.

Осмотр ремня и поиск причин почему свистит ремень.

Итак, почему же «свистит» новый ремень генератора? Как оказывается, на это есть несколько причин и все они представлены ниже.

Кратко о навесном ремне

Ременная передача – это самый распространенный способ передачи вращения ротору генератора. Используется метод уже давно и отличается от прочих своей простотой: всего два шкива на валах, которые соединяются ремнем.

Сам ремень отвечает за многое. Именно на него ложится ответственность передачи вращения от шкива к шкиву. Следует знать, что одна часть ремня натянута сильнее другой. Именно разность этих натяжений и определяет тяговое усилие и его коэффициент.

Ремень обеспечивает четкую передачу и отличается бесшумностью в работе. Качественные изделия способны выдерживать длительные нагрузки, сглаживать толчки и рывки. Они компактны, занимают мало места, но приводят в действие одновременно несколько важных узлов автомобиля: генератор, помпу, компрессор кондиционера и насос ГУР.

Ротор генератора обязан постоянно вращаться. Этому способствует как раз ременное соединение с коленвалом. Шкивы, которые прикручиваются на валы генератора и коленвала, соединяются ремнем, обязательно гибким.

«Свист» ремня схож с отвратительным лязгом. Вызывается он тем, что ремень проскальзывает. Звук от такого свиста неприятен и услышать его можно на большом расстоянии. Разумеется, ездить в такой ситуации не следует.

Пять основных причин почему свистит генератор

Ниже приводится список самых распространенных причин «свиста» ремня генератора:

1. Чистота деталей автомобиля – важное правило, которое обязан соблюдать владелец транспортного средства. Масло, которое случайно попало на ремень или вал, становится причиной неприятного писка. Происходит это из-за того, что ремень теряет былое сцепление с поверхностью вала и проскальзывает.Если снять ремень, а затем хорошенько удалить все следы масла при помощи тряпки, пропитанной бензином, то проблему удастся решить.
2. Ремень может просто провиснуть и слабое натяжение станет причиной «свиста». Решение достаточно очевидное — надо будет заглянуть под капот, проверить, как затянут ремень и если слабо, то подтянуть.
3. «Свист» может начаться из-за неправильной линии шкивов. Как известно, два шкива должны находиться строго по одной линии и незначительный уклон приводит к неприятному звуку. Надо проверить смещение и выставить шкивы, как нужно.
4. Чересчур тугой ремень тоже может привести к «свисту». Автовладельцы наверняка знают, что очень жесткий ремень не дает шкивам нормально вращаться. Особенно часто такая ситуация наблюдается в холодное время года и свист прекращается, как только двигатель прогревается и ремень вновь обретает свою форму;
5. Вышедший из строя подшипник может стать причиной «свиста» навесного ремня. Меняем подшипник на новый и все дела.

Перечисленные выше положения – основные. Но это не значит, что других причин быть не может. Самое главное – это своевременно реагировать на проблему и принимать неотложные меры по их устранению, тогда вы забудете, как свистит ремень генератора.

Иван Матиешин

Скрипит ремень генератора — что делать?

Привет всем, дорогие наши и уважаемые автоводы! Каждый опытный водитель, посвятивший долгие годы управлению автомобилями и другими транспортными средствами, может диагностировать сотни поломок и при этом даже не выйти из салона. Любая деталь, которая приходит в негодность, нарушает слаженность работы всего целостного автомобильного механизма, а это в свою очередь порождает как внешние проявления, так и звуки, которые указывают на определённые неисправности. Это могут быть звуки, вибрация или выход из строя органов управления, отказывающихся выполнять свою функцию. Но оглашение автомобилем того, что у него что-то неисправно, может быть понятно не только самому водителю, но и пассажирам, а порой даже и случайным прохожим.

Не спутать ни с чем тот пронзительный скрип, издаваемый ремнём генератора. Если он заскрипел или засвистел, то Ваш автомобиль без внимания окружающих не останется, будьте уверены. Бытует ошибочное мнение, что такие звуки, издаваемые ремнём генератора, являются ничем иным, как признаком его полной изношенности, что требует от водителя его скорейшей замены, естественно. Но это утверждение верно не на 100%.

Неприятный звук может иметь и другую природу своего появления. И для того, чтобы определить почему же скрипит ремень генератора, нужно хорошенько разобраться в устройстве этого «музицирующего» узла.

Причины скрипа ремня генератора

Каждому автомобилю, а в частности и большинству его систем, необходима энергия. За стабильное снабжение ею отвечает, предусмотренный в устройстве автомобиля, генератор. Вращение ротора генератора при запущенном двигателе должно быть равномерным и непрерывным, что осуществляется благодаря ремню, соединяющему его и коленчатый вал. К коленчатому и генераторному валам прикручены шкивы, соединённые между собой гибким кольцом – ремнём, передающим вращение генератору. Скрип ремня генератора исходит именно от этого механизма.

По своей конструкции шкивы и ремни различаются, но принцип их взаимосвязи неизменен. Исходя из того, что возникновение свиста или скрипа происходит только при сильном трении друг о друга деталей, можно предположить, что ослабив натяжение ремня генератора, шкив начнёт пробуксовывать. Но причин, способствующих трению, а следовательно и тому, что скрипит ремень генератора, несколько. И вот основные из них:

— ремень совсем износился и натяжение уже попросту невозможно;

— ремень изготовлен из некачественных материалов;

— на ремень генератора либо шкив попали разного рода жидкости: технические, ГСМ или охлаждающие.

Диагностика и устранение проблемы скрипа

Основными причинами появления скрипа считаются проблемы непосредственно с ремнём: износ его дальше некуда, некачественный материал и его загрязнённая поверхность. Но не стоит отодвигать в «долгий ящик» также проверку ещё некоторых деталей, что находятся в непосредственном симбиозе с ремнём генератора: шкив и подшипник, роликовый механизм его натяжения. Давайте разберёмся детальнее в том, что и как Вам необходимо проверить и что в результате будет видно.

Включаем в себе Шерлока Холмса и двигаемся по пути дедуктивного метода, то есть от общего к частному. Открываем капот и находим виновника истошного скрипа. Производим визуальную диагностику на предмет повреждений, трещин и потрёпанностей по краям. Если обнаружены эти признаки, то замену ремня оттягивать уже некуда и лучше приобрести оригинальную деталь, потому что снова можно будет себе нажить головную боль из-за некачественной подделки из славной «поднебесной».

Далее стоит обратить внимание на загрязнения, которые также легко визуально определяются. Если на ремень генератора или шкив попала разного рода техническая жидкость, его следует почистить, если это, конечно, возможно. Такие элементы мешают его необходимому натяжению и равномерному движению. Лучше провести замену в случае существенных загрязнений.

Если визуальная диагностика показала, что с ремнём всё в порядке, следует перейти к механическим нюансам. Первым делом осмотрите ременной натяжитель. В каждом автомобиле у него разное строение. При помощи данного механизма регулируется уровень натяжения ремня генератора. О том, какая норма должна быть, Вы прочтёте в автомобильном паспорте. Её устанавливает непосредственно сам производитель. Если механизм натяжения не справляется со своей задачей до указанного уровня, значит износ очевиден и требуется замена.

Но не спешите пока с выводами, ведь нужно исключить ещё один вариант – износ ролика натяжения. А вдруг виновник именно он, а не ремень генератора? Снимите ремень и проверьте не люфтит ли ролик. Если так и есть, тогда необходимо его заменить. Ещё посмотрите подшипник генератора и шкивы, которые не должны быть искривлены относительно оси, по которой движется ремень, и естественно должны быть чистыми.

Если ремень генератора издаёт скрипящие и свистящие звуки периодически, а за окном низкая температура, например, визуальная диагностика механической части показала, что всё в порядке, ответ может оказаться весьма банальным. Материал ремня генератора не наделён достаточными характеристиками эластичности, будь то из-за погоды или недобросовестного производителя.

Замена ремня генератора

Заменить ремень генератора не сложно и сделать это сможет даже начинающий автомобилист. Износ ремня генератора – это конечно, прискорбное явление, но с другой стороны – замечательная возможность для человека, который только встал на путь автовладельца, изучить устройство его автомобиля и узнать о работе его механизмов на таком достаточно простом примере. Прежде чем проводить замену ремня генератора, убедитесь в том, что он действительно пришёл в состояние непригодности. Кроме основного признака – скрипа, который мы рассмотрели выше, есть ещё один – это сигнал индикатора о том, что с ремнём генератора есть какие-то неполадки. Он может сигнализировать, как об износе, так и о слабом его натяжении.

Как правило, ремень генератора находится под капотом с левой стороны от двигателя, если смотреть на автомобиль. Перед началом осмотра ремня генератора, нужно заглушить двигатель, вынуть ключ из замка зажигания и отключить центральный провод от аккумуляторной батареи. После нужно визуально проверить ремень на наличие износа, разрывов, трещин, потери эластичности и вытянутости. Если визуальных проблем с ремнём не оказалось и ремень выглядит вполне прилично, тогда проверьте его натяжение. Достаточно частая проблема, возникающая с ремнём генератора – это ослабление его натяжения. Прежде чем производить замену старого, вышедшего из строя ремня, приобретите точно такой же новый.

Чтобы сменить ремень генератора, сначала ослабьте его натяжение, что поможет снять старый изношенный ремень. С помощью ключа ослабьте гайку болта натяжителя. Но перед этим разберитесь сначала в устройстве натяжителя и найдите место его расположения. Натяжной механизм может быть двух видов: либо полукруглая рейка, либо натяжной болт. Это зависит от модели машины. Перед снятием старого ремня генератора, изучите его расположение и метод зацепления. Новый ремень устанавливайте в той же последовательности. Можно будет зафиксировать процесс работы любыми удобными для Вас способами.

Если натяжение на Вашем автомобиле регулируется болтом, то необходимо подобрать подходящий ключ и повернуть его. Не выкручивайте полностью этот болт. Регулируйте натяжение ремня как Вам будет удобно, ослабляя болт. Ослабляйте его до тех пор, пока ремень не станет натянут настолько, чтобы его было максимально удобно снять. Сравните оба ремня и убедитесь в их идентичности. Новый ремень установите также во избежание повреждений автомобиля. Чтобы натянуть новый ремень генератора, прокручивайте болт в противоположном направлении. В мануале к Вашему автомобилю прочтите об оптимальном натяжении ремня генератора. Его не следует натягивать сильно. Не забудьте только под капотом гаечный ключ и присоедините провод питания обратно к аккумуляторной батарее. Затем запустите двигатель и максимально нагрузите электрику, включив сразу всё возможное, и погазуйте. Если скрип всё ещё есть, натяните ремень генератора ещё чуть сильнее.

Что нужно делать, чтобы не было скрипа ремня генератора?

В качестве профилактики ремня генератора хорошо использовать присадки, а именно кондиционер-натяжитель в виде специального спрея. Обработав таким средством ремень, Вы сделаете его максимально лабильным. Он своевременно будет входит в свой привычный режим и не раздражать ни свистом, ни скрипом. Он действует по типу крема для кожи. Ремень генератора прослужит дольше, не будет скоро растрескиваться, главное проводить профилактику регулярно и своевременно, ведь эта деталь очень капризна. А это «зелье» не настолько дорого, чтобы мучаться от скрипов ремня.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

autoclub38 ›
Блог ›
Свистит ремень генератора — причины и способы их устранения. Почему при нагрузке появляется свист ремня генератора?

Каждый из вас, наверное, не раз замечал такое явление, когда проезжающий мимо автомобиль помимо привычного автомобильного шума, издавал противный свист, визг или скрип, кто как это называет… Замечали? Или возможно, у вас самих машина свистит как «соловей-разбойник», а вы не знаете в чем дело и, что с этим делать? Причина этого противного свиста чаще всего находится где-то в области генератора, а где конкретно вы сейчас и узнаете.

Свист ремня генератора — возможные причины

Как правило, свистит ремень генератора. Обычно это происходит «на холодную» или в сырую погоду, когда вы только завели мотор и включили одновременно много источников потребления питания (печка, кондиционер, фары, магнитолу, подогрев сидений или заднего стекла).

1.Причина первая — ремень генератора. Свист ремня генератора может возникнуть из-за ремня, который требует замены. Поликлиновый ремень, он же ручейковый ремень, или ремень генератора плотно входит в борозды, имеющиеся на шкивах, однако со временем из-за естественного износа и тяжелых условий эксплуатации, этот ремень приходит в негодность. Также свист ремня генератора может появиться по причине песчинок, которые попали на поверхность этого ремня и въелись в борозды. Во время нагрузки на этих песчинках ремень проскальзывает, в результате чего возникает неприятный громкий свист. Проверьте состояние ремня, если на его поверхности есть трещины, видны застрявшие песчинки или вовсе торчат нитки — немедленно замените ремень генератора.

2. Вторая причина почему свистит ремень генератора — плохое натяжение. Нередко, после замены ремня генератора, его плохо натягивают, в результате чего во время нагрузок, а также в сырую погоду, ремень генератора свистит. Лечится это простым подтягиванием ремня, здесь важно не переусердствовать.

3. Третий «подозреваемый» — шкив или шкивы. Если на шкивах есть выработка или они менялись (установка неоригинальных шкивов чревата свистом и прочими проблемами), появление свиста вполне объяснимо. Неплотное прилегание поликлинового ремня к бороздам на шкиве ухудшает сцепление, в результате ремень генератора начинает проскальзывать и свистеть. Чтобы не допустить подобного, покупайте только оригинальные автозапчасти и следите за состоянием ремня генератора и шкивов.

4. На ремень попала жидкость. Нередко ремень генератора свистит из-за того, что на его рабочую поверхность попала жидкость (антифриз, масло, топливо и т. д.). Моторное и трансмиссионное масло, а также жидкость ГУРа довольно часто становятся причиной проскальзывания ремня на шкивах. Как эти жидкости туда попадают? Все очень просто, это может быть банальная утечка масла через прокладку или сальник, а также неосторожная замена вышеописанных жидкостей. Проверьте, нет ли утечек масла и ОЖ в вашем двигателе, и обратите внимание на ремень и шкивы, они должны быть сухими. Иногда случается, что свист ремня появляется в сырую погоду, например, в дождь. В данном случае причина может быть очень банальной, во время проезда глубокой лужи в моторный отсек (на ремень) попала вода, в результате чего и возник неприятный свист.

5. Нагрузка на генератор может вызвать свист генератора. Как я уже говорил, ремень чаще всего свистит «на холодную», когда вы включаете множество энергопотребителей. Происходит следующее: из-за большого потребления электрического тока, возрастает нагрузка на генератор, следовательно, увеличивается сопротивление магнитного поля вращению статора. В результате генератор как бы «тормозит» ремень, в результате чего возникает трение поверхностей, которое выражается в виде неприятного свиста.

6. Свистит ремень генератора иногда из-за неисправного подшипника генератора, а также натяжного ролика. Проверить есть ли люфт подшипника генератора можно лишь сняв его, или попытаться пошатать шкив генератора, в данном случае большую роль играет место расположения генератора. В случае неисправности натяжного ролика, его придется заменить.

После того как вы услышите свист ремня генератора, не стоит отчаиваться, это, как говорится, не смертельно, однако и затягивать с этим нельзя. Во-первых, это раздражает как вас, так и окружающих, а во-вторых свист ремня — это «звоночек», который нередко может сигнализировать о более серьезных неисправностях.

evrasia-today.ru

Как устранить свист ремня генератора! — DRIVE2

DRIVE2.COM

Car Social Network

Sign Up

or Log In:

Email

Please introduce yourself

Email

Password

Forgot your password?

Remember me

Log InSign Up

Find

RandomCar

• Cars
• Experience
• Communities
• Read most popular
• Cars for sale

Auto-Translated

www.drive2.com

основные причины, почему появляется свист и что предпринять, если после замены устройства появился свистящий звук

В двигателях автомобилей применяется ременной привод, который может начать шуметь даже при использовании новых деталей. Знания, что делать, если свистит ремень генератора, могут оказаться полезными в дороге, когда машина находится вдали от сервисных станций.

Содержание

[ Раскрыть]

[ Скрыть]

Свист ремня генератора и его причины

Для привода генераторов на автомобилях применяется поликлиновый ремень. На машинах старой конструкции встречается узкое клиновое изделие. Ременной привод передает крутящий момент от шкива коленчатого вала на шкив генератора при помощи силы трения. При чрезмерной нагрузке или недостаточном натяжении беговая дорожка начинает проскальзывать по поверхности шкива, что и является причиной звука.

Пять основных причин, почему свистит генератор

При эксплуатации ременного привода наиболее распространены следующие поломки:

• износ деталей в процессе работы;
• загрязнение трущихся поверхностей;
• выход из строя подшипников на шкивах узлов;
• изменение натяжения ременной передачи;
• повреждение шкивов или валов, вызывающее биение деталей.

Менее распространенные причины:

• повреждение обгонной муфты на генераторе, из-за чего ремень скользит по шкиву;
• заклинивание ролика натяжителя на оси;
• разрушение демпфера на шкиве коленчатого вала, из-за чего на ремень попадают продукты износа;
• установка нестандартного генератора с повышенной мощностью.

Причиной свиста ремня ремня генератора может стать комбинация проблем, поэтому требуется комплексная проверка привода.

Естественный износ

При работе происходит истирание поверхностей деталей. Со временем беговые дорожки трескаются, а также расслаиваются и поверхность отполировывается. Все эти явления могут вызвать скольжение привода и свист. Следует учитывать, что приводные ремни на отечественных машинах редко служат больше 30 тыс. км. На иномарках ресурс изделия выше – до 90-120 тыс. км. Состояние ремешка рекомендуется проверять во время ежегодного технического обслуживания.

Следы естественного износа на беговых дорожках ремня

Чистота деталей

Одной из распространенных причин свиста является попадание жидкости на беговую дорожку ремня. Подобное явление наблюдается после проезда по луже или при запуске двигателя в сырую погоду. Свист продолжается 20-30 секунд и исчезает по мере высыхания влаги. Еще одной проблемой может стать пыль и грязь, осевшие на поверхности изделия. Однако загрязнение быстро счищается естественным путем. Никаких промывок и чистки производить не следует.

Гораздо хуже ситуация, когда на ремень попало масло из двигателя или из подшипника генератора и натяжителя. Нефтепродукты разрушают поверхность ремешка и не испаряются в процессе работы. В случае замасливания привода придется заменить изделие и очистить шкивы от следов смазки при помощи бензина. Источник загрязнения необходимо ликвидировать.

Для очистки поверхностей выпускаются специальные жидкости. Средство поставляется в аэрозольном баллоне, который может комплектоваться направляющей трубкой. Жидкость распыляется по внутренней и внешней поверхности ремня. Затем запускается на 1-2 минуты двигатель, что позволяет равномерно распределить чистящее вещество по поверхности ремешка. Применение жидкости дает кратковременный эффект, поэтому ее рекомендуется использовать в случаях когда требуется добраться до места ремонта. По отзывам владельцев, средство создает на шкивах липкий налет, который удаляется с трудом.

Об одной из причин свиста ремня генератора рассказывает ролик канала “СТО Ковш”.

Перед применением чистящей жидкости стоит проверить натяжение и внешнее состояние ремня генератора.

Для исключения попадания смазочных материалов и иных агрессивных жидкостей рекомендуется при ремонте закрывать ременной привод. Это же правило распространяется на мойку моторного отсека водой или специальными растворами.

Подшипник

Причиной свиста при работе генератора могут быть подшипники якоря устройства, а также натяжного ролика. Для проверки ролика снимается ремень, люфт в подшипниках определяется покачиванием узла на оси. Допускается еле заметное смещение деталей. При вращении не должно быть хрустов и заеданий. Конструкция ролика не предусматривает замены комплектующих – узел меняется на новый в сборе. Аналогичным образом проверяются опоры статора генератора.

Дополнительный привод ГУР

На ряде автомобилей, оснащенных гидравлическим усилителем руля, применяется дополнительный привод. Часто источником шума становится именно этот узел. Свист может возникать или усиливаться при повороте рулевого колеса в крайние положения. Это связано с увеличением нагрузки на насос, из-за чего начинается проскальзывание ремня. Для устранения звука используется процедура натяжения, идентичная описанной выше.

Натяжение

Наиболее распространенной причиной, по которой появился свист, является изменение натяга ремня. Причем звук может возникать как при сильном, так и при слабом натяжении. Иногда свист появляется при сильном морозе, а после прогрева двигателя исчезает. Причиной такого поведения является туго натянутый ремень, который на морозе натягивается еще сильнее. По мере прогрева длина детали увеличивается и привод начинает работать в нормальном режиме.

Зачастую натяжение ремня генератора снижается в силу естественного износа. Такие детали лучше заменять новыми, поскольку подтяжка приводит к обрыву ременной передачи при дальнейшем применении.

Правильность линии шкивов

Под понятием правильности линии шкивов в приводе автомобильного генератора подразумевается параллельное расположение боковых поверхностей. При верном расположении не происходит перекоса ремня и нагрузки на боковые части, которые приводят к расслоениям. Причиной перекоса является неправильная установка детали, деформация шкива, вала или кронштейна крепления генератора.

Существует три варианта проблемы:

• параллельное смещение;
• угловое смещение;
• комбинированное смещение.

При любом из дефектов происходит ускоренный износ деталей. Замена или регулировка ремня ситуацию не исправляет. Для проверки параллельности можно использовать строительный уровень. Схема измерения приведена ниже.

Контроль параллельности поверхностей шкивов

Как устранить свист ремня генератора?

Для устранения проблемы свиста необходимо:

• проконтролировать состояние ремня – отсутствие трещин или расслоений;
• проверить отсутствие замасливания на беговой дорожке;
• визуально определить соосность шкивов;
• проконтролировать натяжение привода.

Проверить состояние подшипников генератора, а также натяжного или обводного ролика можно только после снятия узлов с автомобиля для дефектовки.

Как самостоятельно подтянуть ремень генератора?

Обобщенная последовательность натяжки свистящего ремня генератора:

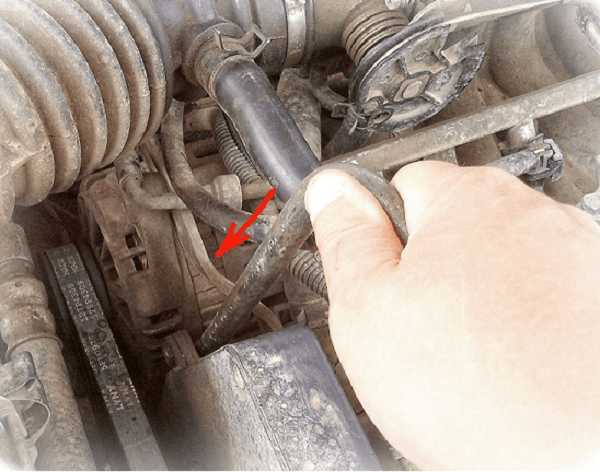

1. Ослабить болт фиксации устройства. Натяжитель и болт могут иметь различную конфигурацию.
2. Немного открутить болты крепления корпуса генератора к картеру. Точки крепления часто забиваются грязью, поэтому приходится сдвигать агрегат ударами молотка. Удары наносятся через деревянную проставку или пластиковым молотком. На некоторых отечественных автомобилях генератор расположен в нижней части картера. Для натяжения используется монтажная лопатка, которой отводят корпус устройства от двигателя.
3. После этого можно подтянуть ремень натяжным болтом.
4. Запустить двигатель и включить как можно большую нагрузку на генератор. Если ремень начал посвистывать, то требуется еще немного затянуть болт.
5. После окончания натяжки нужно затянуть боковые болты крепления устройства.
6. Если проблему устранить регулировкой не удается, то требуется поменять изношенные детали.

При натяжке ремня используется методика прожатия ветви с определенным усилием. Значение прогиба указывается в сервисной литературе, для каждой модели автомобиля допускаются разные параметры. Например, на моторах ВАЗ разрешается прогиб в пределах 10-15 мм или 6-10 мм, при усилии 10 кг перетягивать ремень не рекомендуется, поскольку подшипники якоря начинают работать с повышенной нагрузкой и выходят из строя.

Ряд автомобилей, например, марок Volkswagen или Skoda оснащаются автоматическим натяжителем ремня. В этом случае устранить свист подтяжкой не получится.

Натяжка ремня ГУР выполняется при ослабленном болте 1 смещением узла в направлении 2 Пример натяжного устройства – вращение болта смещает генератор по направляющему пазу

Видео

О том, почему свистит ремень генератора и что делать, рассказывается в видео, снятом каналом Avto-Blogger.ru.

 Загрузка …

avtozam.com

Как убрать свист ремня генератора и причины свиста

Автосервис

Свистит ремень генератора 4.75/5 (95.00%) 4 голос(ов)

Многие неисправности автомобиля можно определить по звуку. Т.к. у каждой есть свой особенный звук. Одна из неисправностей, которую определяет даже малоопытный водитель – свист ремня генератора. Некоторые уверены, свист ремня генератора говорит замене, но это производить необязательно. Есть много причин, по которым свистит ремень генератора.

Не стоит путать свист в громкой работой двигателя. Свист чаще всего наблюдается во время передачи крутящего усилия работающего двигателя на генераторный шкив. «Посвистывание» генераторного привода возникает в результате проскальзывания ремня по шкиву.

Свистит ремень генератора?

Выбирайте ближайший к текущему местоположению автосервис Москвы и записывайтесь на диагностику ремня генератора.

Выбрать автосервис

Почему свистит ремень генератора: 8 основных причин.

1. Попала вода

У многих авто ремень генератора не закрыт. Он находится в открытом пространстве двигателя. И если отсутствует защита картера, получается, что вода попадает на ремень, либо сырая погода. И выходит так, что даже новый исправный может посвистывать некоторое время, затем свист прекращается. Новый ремень генератора свистит даже у новых автомобилей, если открыт, достаточно проехать по луже. Через 20-30 секунд вода высыхает, и проблема устраняется.

2. Попадание жидкостей

carrepair7.ru

Свистит ремень генератора

Эксплуатация автомобилей как отечественного, так и зарубежного производства порой сопровождается неприятным свистящим звуком. Свистит ремень привода генератора. Это явление чаще возникает в холодную или дождливую погоду, при непрогретом двигателе.

Эксплуатировать подобное транспортное средство можно, однако свист означает, что привод проскальзывает на шкивах, не вращая при этом вал генератора. Соответственно, АКБ не получает необходимого заряда.

Проблема может быть вызвана и другими, более серьезными причинами. Почему свистит ремень генератора? Чем чревата неисправность и что необходимо сделать для ее устранения?

Причины свиста

Причина свиста может скрываться как в самом ремне, так и в расположенных рядом агрегатах. При обращении владельца авто за помощью нередко выясняется, что свистит генератор.

Неисправности ремня

Причин того, что свистит ремень генератора ВАЗ-2110, может быть несколько. Однако первое по частоте встречаемости место занимает износ материала, из которого он сделан. Резина растягивается, теряет форму, начинает проскальзывать.

Диагностика осуществляется визуально, по степени натяжения ремня. Если он провисает, легко прокручивается вручную (при этом шкивы остаются неподвижными), то причину неисправности можно считать найденной.

Помимо вышесказанного, ременная передача свистит при замасливании шкивов. Такое обычно происходит на старых моторах, где масло просачивается сквозь сальники и прокладки. Привод генератора на приоре и других моделях ВАЗ не зубчатый. Поэтому он легко проскальзывает по замасленной поверхности. Диагностика осуществляется визуально.

Привод может не свистеть постоянно, а периодически посвистывать некоторое время после холодного запуска зимой. В целом, если после прогрева ситуация приходит в норму, вмешательства не требуется. Дело в том, что резина, из которой сделан элемент, на морозе становится жесткой и прилегает к поверхностям шкивов неплотно. По мере прогрева она принимает рабочую форму и свист прекращается.

Неисправности генератора

Проблема свиста генератора ВАЗ-2107-ВАЗ-2101 и всей переднеприводной линейки автомобилей обычно заключается в развалившемся подшипнике передней крышки. При этом шуметь может как сам подшипник, так и ремень, проскальзывающий по заклинившему шкиву. Неисправность определяется «на глаз».

В некоторых случаях проскальзывание привода генератора может быть вызвано перекосом генераторного шкива или шкива коленвала. Ремень начинает двигаться под углом, касаясь боковых поверхностей. При этом будет свистеть даже новый ремень генератора. Определить поломку можно по сильному износу ременной передачи. Привод «съедает» по бокам.

Возможный ремонт

Что делать в рассматриваемой ситуации? Решение зависит от выявленной неисправности. Ослабленный привод следует подтянуть. Автомобили «Калина» и другие переднеприводные модели ВАЗА имеют натяжной болт, позволяющий регулировать степень натяжения ремня.

Для проведения манипуляции следует ослабить затяжку крепежных болтов, после чего на несколько оборотов закрутить болт регулировки, добиваясь оптимального натяжения. Правильно натянутый привод под давлением руки должен прогибаться не более чем на 1 см. Если добиться этого не получается даже при максимальной затяжке болта, ремень следует заменить.

При замасливании шкивов привод следует снять и протереть его внутреннюю сторону спиртом или бензином. Аналогичным образом очищают шкивы. Если ремень длительное время находился в замасленном состоянии, его рекомендуется заменить, так как горюче-смазочные материалы разрушают резину. Также в обязательном порядке меняются текущие сальники и прокладки.

В случаях, когда ремень генератора свистит «на холодную», ремонт не требуется. Допустимо немного увеличить натяжение ремня. Однако если посвистывание пропадает после прогрева, это не является обязательным.

Если в результате диагностики было выявлено, что свистит передний подшипник генератора, его меняют. Для этого следует снять агрегат с автомобиля, демонтировать переднюю крышку и, предварительно удалив неисправный подшипник, запрессовать новый. Также поступают при перекосе шкива и заклинивании вала генератора.

Профилактика

Предотвратить пробуксовывание привода генератора можно путем своевременной проверки и коррекции уровня его натяжения, замены ремня при наличии повреждений и при сильном износе.

Важно следить за состоянием сальников двигателя и за чистотой моторного отсека. При первых признаках износа подшипника электрогенератора необходимо произвести его замену.

znanieavto.ru

Свистит ремень генератора — что делать?

Диагностика и ремонт9 сентября 2017

Неприятный высокий свист, периодически доносящийся из-под капота автомобиля, указывает на неполадки ременного привода. Как правило, громкий писк слышится во время запуска мотора либо при нажатии на педаль акселератора. Причем на холостых оборотах и в процессе равномерного движения звук не проявляется. В большинстве случаев вы сами сможете определить, почему свистит ремень генератора «на холодную» и в момент «раскручивания» двигателя. Причин существует несколько, и половина из них устраняется силами владельца авто.

Причины неполадок

Если вы столкнулись с подобным явлением, то наверняка заметили, что ремень начинает издавать раздражающий писк в моменты наибольшей нагрузки. Свистящий звук сопровождает трение резины о металл в результате проскальзывания ременной передачи. В 90% случаев это указывает на износ ремня, который является расходным материалом и нуждается в периодической замене (интервал от 20 до 60 тыс. км в зависимости от марки автомобиля).

Теперь подробнее о причинах проскальзывания:

1. Растяжение в процессе эксплуатации, ослабление натяжки. Элемент начинает провисать, а при возрастании нагрузок – пищать.
2. Критический износ ремня: рабочая поверхность покрывается трещинами, по бокам вылезают нитки, добиться нормальной натяжки невозможно.
3. Вы приобрели и установили «расходник», изготовленный из резины низкого качества. Такие изделия быстро растягиваются, а рабочая поверхность «зализывается».

Практика показывает, что некачественные изделия и подделки свистят даже при максимальной натяжке. Как говорят опытные водители, в составе материала больше сажи, чем резины.

Свист нередко проявляется и по другим причинам, не зависящим от качества и технического состояния ремня:

• на рабочую поверхность попала вода либо одна из технологических жидкостей – антифриз, масло;
• износился и начал подклинивать подшипник генератора или натяжного ролика;
• установлены неоригинальные шкивы поликлиновой передачи, чьи канавки плохо соответствуют профилю ремня, из-за чего он неплотно прилегает к поверхности.

В конструкции некоторых автомобилей (например, «Шевроле – Нива») ременная передача дополнительно вращает валы компрессора кондиционера, помпы и насоса гидроусилителя руля. Если выйдет из строя сальник либо подшипник любого из перечисленных агрегатов и смазка попадет на шкивы, ремень начнет проскальзывать и пищать.

Свист при запуске мотора

Когда возникает одна или несколько из вышеперечисленных неполадок, в первую очередь появляется свист ремня генератора при холодном двигателе. Это происходит по следующим причинам:

1. Остывшая смазка густеет и становится вязкой (особенно в зимний период), поэтому для поворота вала генератора необходимо развивать большее усилие. Прослабленный либо изношенный ремень в этот момент будет пробуксовывать и пищать.
2. Если привод вращает насос ГУР, компрессор и помпу, то сопротивление загустевшей смазки увеличивается. Достаточно небольшого провисания или попадания жидкости на шкив, чтобы ремень начал проскальзывать.
3. В момент запуска и первых минут работ двигателя внутреннего сгорания на генератор ложится повышенная нагрузка. Электромагнитное поле статора создает сопротивление вращению вала.

Писк «на холодную» – первый симптом неисправности ременной передачи. Если не диагностировать неполадку и не принимать мер по ее устранению, то привод станет пищать и на прогретом моторе, в моменты нажатия педали газа.

Диагностика неисправностей

Дальше стоит рассмотреть вопрос, что делать владельцу автомобиля со свистящим ремнем привода генератора. Рекомендуется сразу обследовать механизм и выяснить, можно ли продолжать движение или необходимо немедленно приступать к ремонту. Диагностика выполняется так:

1. Откройте капот, снимите с двигателя пластиковый защитный кожух (если мешает) и внимательно осмотрите ременную передачу на предмет попадания воды либо технологической жидкости. Бывает, привод намокает после езды по глубоким лужам.
2. Если обнаружена маслянистая жидкость, причем не только на ремне, но и на блоке цилиндров, постарайтесь найти ее источник. Внимательно осмотрите помпу, насос гидроусилителя и компрессор кондиционера – все агрегаты, расположенные рядом с приводом.
3. При осмотре уделите внимание прокладкам мотора, чтобы из-под них не текло масло.
4. Убедитесь, что ремень не покрылся трещинами, а по бокам не полезли нитки.
5. Проверьте натяжение, руководствуясь инструкцией по эксплуатации авто. Универсальный способ – поворот свободного участка ремня вокруг продольной оси. Натяжка считается удовлетворительной, когда элемент поворачивается не более, чем на 90°.

Если ни один из указанных способов не принес результата, придется искать глубже – ослабить ремень привода и снять его со шкивов. Затем попробуйте вращать каждый шкив вручную, задача – обнаружить заедание вала, заставляющее ременную передачу пробуксовывать. Если и здесь все в порядке, внимательно изучите рабочую сторону ремешка – «зализанная» поверхность даст понять, что вам досталось некачественное изделие.

Важный момент! Протечка антифриза из помпы, смазки из двигателя либо насоса ГУР считается серьезной неисправностью. После обнаружения ехать можно только до гаража или автосервиса, где будет производиться ремонт.

Способы устранения

Напоследок несколько слов о том, как устранить свист ремня генератора. Способ зависит от причины неисправности:

• изношенный элемент, покрытый трещинами и не поддающийся натяжке, однозначно следует заменить;
• при попадании воды либо антифриза достаточно тщательно протереть детали привода;
• следы жидких смазок необходимо удалять ветошью, смоченной обезжиривателем, причем ремень рекомендуется снять, дабы протереть шкивы;
• прослабленную ременную передачу следует подтянуть.

Прежде чем удалять следы эксплуатационных жидкостей с деталей привода, необходимо устранить причину их протечки, иначе такая работа бессмысленна. Протекающая помпа меняется целиком, а в насос ГУР устанавливается новый сальник. Если обнаружено заедание подшипника генератора, то агрегат придется демонтировать и отнести автоэлектрику для реставрации.

Ремню с «облизанной» поверхностью можно ненадолго продлить срок службы старым дедовским методом. Возьмите кусочек паяльной канифоли и хорошенько натрите рабочую поверхность. Процедура выполняется на холостых оборотах двигателя с соблюдением мер безопасности: канифоль прикладывается к внутренней части вращающегося ремня. После операции элемент обретет сцепление со шкивами, позволяющее ездить без свиста.

autochainik.ru

Что делать, если пищит ремень генератора: советы, фото- и видеообзор

Пищит ремень генератора: что делать, если опыта ремонтных работ нет. Данная статья поможет разобраться с этой проблемой, так как в ней разбираются причины возникновения писка и даны рекомендации по устранению проблемы.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные причины неисправности

Если скрипит ремень генератора, то этот звук режет слух не только водителю и пассажирам, но даже прохожим. При возникновении таких звуков возникает мысль, что причина в ремешке и его надо срочно заменить, но это не всегда так. Поэтому прежде чем бросаться выполнять замену, следует разобраться с причиной возникновения писка.

Генератор присутствует в любом автомобиле, его назначение – обеспечение электроэнергией всех систем авто. Непрерывность вращения ротора устройства обеспечивается ременной передачей между коленчатым валом и генератором. Из-за трения со шкивом или проскальзывания резинового изделия возникает свист. Шкивы и ремни могут отличаться для различных устройств автомобиля, но принцип их взаимодействия одинаков. Причиной писка является трение деталей друг от друга. Поэтому часто свист возникает, когда ремень ослаблен и он проскальзывает по шкиву.

Причиной возникновения писка ремешка генератора может быть:

• недостаточное натяжение;
• изделие низкого качества;
• следы от масла, охлаждающей жидкости и различных загрязнений;
• перекос натяжного устройства.

В холодное время года скрип может возникнуть при запуске не разогретой машины. Ремень – резиновое изделие, на морозе он твердеет и теряет эластичность. Как только материал разогревается, свист пропадает. Причиной свиста может быть повышенная влажность. В этом случае делать ничего не нужно, так как свист исчезает по мере высыхания поверхности.

Способы исправления

Что делать, если слышен писк генераторного ремешка? Не стоит его сразу менять. Иногда свист есть, а ресурс расходника еще не исчерпан и его можно дальше эксплуатировать. Поэтому при возникновении посторонних звуков, следует осмотреть ременную передачу и выяснить, откуда появляется писк. Для диагностики следует открыть капот и осмотреть ремешок на предмет:

• целостности детали;
• степени износа;
• наличия следов рабочих жидкостей на поверхности;
• смещения линии расположения шкивов, они должны находиться строго на одной линии;
• степени натяжения изделия.

Замену следует делать, если изношена поверхность, есть трещины, сборки, обтрепанные края. Если обнаружены следы масла, охлаждающей жидкости или других загрязнений, можно попробовать почистить поверхность. Загрязнения мешают натягиваться изделию и равномерно двигаться. Если удалить их не удастся, то расходник нужно заменить.

Замена расходника

Причиной возникновения свиста в ременной передаче генератора может быть износ подшипника в натяжном ролике или генераторе. Для диагностики исправности натяжного ролика, нужно его демонтировать и проверить на наличие дефектов и люфта. При обнаружении неисправностей детали нужно заменить.

Покупать следует только оригинальные изделия, это может гарантировать, что они прослужат положенный срок.

На срок эксплуатации комплектующих влияют следующие факторы:

• условия эксплуатации;
• манера езды водителя;
• степень нагрузки;
• качество изделия;
• правильность установки.

Чаще всего причиной свиста является плохое натяжение ремня. Чтобы его проверить, нужно нажать на изделие между шкивами генератора и коленвала где-то около середины.

Проверка натяжения изделия

Прогиб должен находится в пределах от 6 до 8 мм. Если натяжение не соответствует, его нужно отрегулировать. При плохом натяжении агрегат не вырабатывает полную зарядку. Для натяжения нужно проделать следующие действия:

1. Открыть капот автомобиля.
2. Ослабить гайку крепления генератора.

   Крепежная гайка генератора

3. После этого механизм занимает исходное положение, благодаря чему изделие ослабевает.
4. Для того чтобы отодвинуть генератор в сторону моторного отсека, можно воспользоваться монтировкой в качестве рычага.

   Сдвигаем агрегат в сторону моторного отсека

5. Сдвигая с помощью рычага устройство, регулируем степень натяжения ремня.
6. Натяжение проверяем рукой. Если ремешок натянут как нужно, фиксируем положение генератора путем затягивания гайки крепления. Перетягивать тоже не стоит, так как быстрее будут изнашиваться подшипники из-за большой нагрузки.

После проведения процедуры регулировки натяжения нужно проверить работу агрегата. Перед тем как завести двигатель, нужно включить несколько устройств, питающихся от генератора, например, печку, кондиционер, дальний свет. Если все в порядке, то нет свиста и уровень зарядки находится на должном уровне.

Для улучшения работы ременной передачи можно смазать обе поверхности резинового изделия специальными жидкостями, например, кондиционерами Hi-Gear и VeryLube. С их помощью также можно избавиться от писка, но они дают временный результат. Регулярное применение кондиционеров продлевает срок службы ремней в 1,5-2 раза.

Кондиционер Hi-Gear

Таким образом, услышав свист при запуске генератора, не стоит спешить на автосервис. Можно решить проблему самостоятельно. Важно, правильно определить причину возникновения свиста, а способы устранения описаны в статье.

 Загрузка …

Видео «Устранение свиста ремня генератора»

В этом видео демонтируется, как с помощью специальных жидкостей избавиться от свиста ремешка.

avtozam.com

Неисправности регулятора давления топлива, признаки неисправности, как заменить РДТ. Регулятор давления топлива: диагностика, неисправности, замена, полезные советы. Как заменить регулятор давления топлива своими руками: материалы, инструменты, советы профи

А знаете ли вы что такое регулятор давления топлива и какие функции на него положены?Уверен, многие даже не догадываются, не говоря уже про диагностику и ремонт такого устройства. Ну что ж, трагедии в этом нет, а восполнить пробелы в знаниях на этот счет (если они конечно есть) Вам сможет помочь данная статья.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

Схема расположения регулятора давления топлива в системе

• впускная – канал подачи из топливного бака в систему питания;
• обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

• сложность конструкции и необходимость установки дополнительного трубопровода;
• нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно:  Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как проверить РДТ своими руками. Совет профи

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

В последнее время портал Алиэкспресс пользуется большой популярностью. Это не удивительно — там можно купить все, что душе угодно, причем по очень приятным ценам. Те, кто заказывал товары из Китая еще лет 5-6 назад, несомненно помнят огромные сроки доставки товара (до полугода), проблемы на таможне, и прочие неприятности. Теперь же сроки доставки в страны СНГ сократились до двух-трех недель, стало больше способов оплаты товара, сайт стал более простым и удобным для покупателя.

Огромное количество автолюбителей заказывают на Алиэкспресс детали для своих авто. Купить можно все. Не исключение и регуляторы давления топлива — для любой марки. Чтобы совершить покупку, необходимо выполнить следующие действия:

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

Далее приступаем к поиску нужного объекта. В строке поиска набираем нужное название товара, отмечаем галочкой чекбокс «бесплатная доставка»:

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:

давление бензонасоса, признаки неисправности, почему не качает

Бензонасос является одной из важнейших частей топливной системы автомобиля. В его работе могут возникать проблемы, которые вначале кажутся незначительными, но впоследствии приводят к серьёзным нарушениям. Поэтому лучше всего выявлять и исправлять их на ранней стадии. Проверить исправность устройства можно и своими руками, если знать признаки и причины проблем в его работе. Тогда не придётся тратиться на диагностику и ремонт топливного насоса в сервисах технического обслуживания.

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

1. Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.
2. Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов.
   1. Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Видео: Проблемы с топливным насосом

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Бензиновый насос является одним из ключевых элементов автомобильного топливного комплекса. Он отвечает за передачу горючего под давлением к форсункам (когда автомобиль использует систему, в которой происходит впрыск топлива) или в карбюратор. Как и другие части автомобиля, насос может перестать нормально работать.

Видео: Как работает топливный насос

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Видео: Когда «болеет» бензонасос

Знания о работе всех систем автомобиля и опыт устранения их неисправностей помогут сэкономить деньги и окажут неоценимую помощь при поломке вдали от населённых пунктов.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Встречаются модели, где реле ограничивает обороты двигателя внутреннего сгорания, в том случае, если их количество приближается к максимуму. Топливо перестаёт поступать в двигатель, и обороты снижаются. Затем возобновляется подача питания на насос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления

Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура

Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим

Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства. Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Видео: Разборка и прозвон реле бензонасоса

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Проблемы с давлением в топливном насосе

Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания

Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.

Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».

Другие причины, по которым устройство не держит давление:

• дыра в топливной системе;
• проблемы в работе обратного клапана;
• нарушение в работе регулятора давления;
• пропускают форсунки.

С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.

Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.

Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.

Видео: Проверка давления в топливной рампе ВАЗ

Проблемы в работе устройства вакуумного типа

В работе вакуумного насоса могут возникать сбои. Это может происходить по нескольким причинам:

Проблемы	Причины	Решение
Недостаточное вакуумирование	Недостаточный уровень масла	Долить масло до нужного уровня
Масло стало грязным	Загрязнённый двигатель. Чем выше содержание щёлочи в масле, тем быстрее очищается двигатель и чернеет масло	Заменить масло на чистое. При высоком содержании щёлочи замена требуется после 5 000 километров пробега
Отверстие для заливки масла забилось	Мелкие частички на поверхности крышки	Очистить входное отверстие и промыть фильтр
Нарушена целостность шлангов	Износ, механическое повреждение, нарушение соединения шлангов	Проверить шланги и места их соединения
Недостаточная мощность насоса	Потеря напряжения от генератора до насоса из-за неудачной реализации штатной проводки, недостаточный размер устройства	Заменить проводку или приобрести новую деталь нужной мощности
Масло начало протекать	Нарушена целостность ёмкости для масла	Заменить ёмкость
Крышка отверстия для того, чтобы сливать масла плохо прилегает или пришло в негодность резиновое кольцо	Сорвана резьба крышки, износилось кольцо	Поменять крышку и поменять прокладку
Масло брызгает	Превышен допустимый уровень масла	Слить часть масла до нужного уровня
Превышено давление на штуцере для откачки воздуха	Недостаточная мощность насоса	Установить более мощный насос
Насос тяжело заводится	Температура стала слишком низкой	Устройство нужно включить и выключить несколько раз подряд или подогреть масло
Пробои в электрочасти насоса	Скачки напряжения, короткое замыкание	Проверить и устранить пробои
Внутри скопился мусор	Грязь в бензобаке	Исследовать содержимое и устранить засор, почистить бензобак

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Видео: Замена бензонасоса ВАЗ 2110–12 (ремонт своими руками)

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно. Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса. Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Оцените статью: Поделитесь с друзьями!

устройство элемента, признаки неисправности, самостоятельная диагностика и восстановление

Если автомобиль теряет динамику, а его двигатель с трудом заводится, вероятно, сломался регулятор давления топлива (далее РДТ). Это совсем небольшой узел, представляющий собой клапан с мембраной, существенно влияет на работу автодвигателя. Систематически проводя осмотр машины, можно своевременно диагностировать проблему и избежать неожиданностей в пути.

Как устроен РДТ и где он находится

Различают два варианта РДТ – механического и электрического типа. Первые устроены как клапаны сброса (вакуумного типа), пропускающие назад лишнее топливо при высоком давлении. Второй вариант – это датчик давления, передающий блоку управления информацию.

Сегодня в авто регулятор давления расположен в одной из двух локаций:

• Топливная рампа. Узел подключают к впускной и выпускной магистрали. По первой подается бензин/дизель из бака, по второй сливается лишнее топливо – таким путем получают в топливной рампе низкое давление.
• В баке на насосном модуле. Топливо, имея установленную компрессию, попадает в мотор, без применения дополнительного шланга. Бензин/дизтопливо, при таком расположении, сбрасываемое в бак, не нагревается.

Регулятор состоит из:

1. Корпуса. Он сделан из металла. Прочен и герметичен. Это предотвращает утечку горючего и падение давления.
2. Мембраны. При высоком давлении приоткрывает магистраль для слива топлива.
3. Обратного клапана. Стоит на входе устройства.
4. Пружины. Она давит на диафрагму клапана.
5. Штуцеры. Крепят магистрали впуска-выпуска топлива.
6. Уплотнительные элементы. Отвечают за герметичность.

На заметку!

Механический регулятор работает за счет разницы давлений. В ряде систем вместо РДТ используют электромагнитный клапан, управляемый ЭБУ мотора.

Механический РДТ – это, клапан, на который с разных сторон оказывает давление топливо и пружина. Если обороты низкие, клапан, открывшись, позволяет топливу слиться в бак. Затем включается насос, перекачивающий горючее через фильтр.

Функции

РДТ – элемент топливной системы (далее ТС), отвечающий за уровень давления горючего, определяемое режимом работы автомобильного двигателя. РДТ используют в моторах инжекторного типа, для которых важна точность параметров при впрыске топлива.

Цель узла – поддерживать давление горючего путем регулирования подачи топлива в цилиндры, благодаря которому обеспечивается оптимальная работа форсунок.

При неисправном РДТ возрастает время разгона и даже снижается мощность мотора. Если объем воздуха из коллектора, остается стабильным, а количество топлива растет, то топливо-воздушная смесь либо не воспламеняется, либо сгорает не на 100%.

Причины неисправностей

Существует не так уж много причин, по которым регулятор подачи топлива выходит из строя. Элемент нельзя назвать сверхнадежным, работает он, как говорится на износ, и очень зависим от качества топлива.

Причины поломок:

1. Брак. Нечастая причина, но иногда попадаются бракованные изделия от отечественных автопроизводителей. Рекомендуется проверка запчасти перед покупкой.
2. Износ. Обычно наблюдается после 100-200 тыс. км пробега. В регуляторе мембрана становится менее эластичной, клапан регулировки давления подклинивает, слабее пружина.
3. Плохое топливо. Топливо для бензинового и дизельного автомобильного двигателя часто содержит слишком много влаги, мусор, посторонние токсины. Вода в топливе – причина ржавления металлических частей регулятора. Увеличиваясь со временем, они препятствуют его нормальному функционированию, приводят к ослабеванию пружины.
4. Забился топливный фильтр. Мусорные фракции в топливе засоряют систему, в том числе и РДТ, засоряется. Это приводит к износу пружины и подклиниванию клапана.

На заметку!

РДТ обычно не ремонтируют, а заменяют новым. Но, если причина поломки – засорение, его можно прочистить.

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Симптомы поломок

Зная признаки неисправности регулятора ДТ, можно сразу определить уровень проблемы – полностью узел, механический или электронный, вышел из строя или частично. Но все нижеперечисленные «симптомы» не дифференцируют поломку регулятора от других неисправностей – они могут указывать также на поломку топливного насоса или на засор фильтра.

Признаки поломки РДТ одинаковы для бензиновых и дизельных моторов одинаковы:

1. Двигатель не запускается. Стартер долго крутится при нажатой педали сцепления.
2. Мотор заглох на холостом ходу. Чтобы поддерживать его работу приходится все время давить на педаль газа. Второй вариант – нестабильность оборотов, ведущие к остановке двигателя.
3. Теряется мощность. Автомобиль не может заехать на гору, не справляется с грузом. Попросту говоря «не тянет».
4. Топливо расходуется больше нормы. Потери зависят от нюансов неисправности.
5. Из шлангов подтекает топливо. Причем замена шлангов или хомутов, а также прочих близко расположенных элементов, не помогает.

Если появился хоть один симптом, нужна диагностика.

В новых авто регулятором служит датчик давления топлива в рампе. Если он выйдет из строя, в памяти ЭБУ возникает ошибка, и загорается светодиод, сигнализирующий о поломке мотора.

На заметку!

Ошибки, касающиеся РДТ идут под №№ p2293 и p0089 – «механическая неисправность» и «регулятор неисправен» соответственно.

Диагностика

Есть ряд методов диагностики состояния. Все они несложные, с ними может справиться даже начинающий автолюбитель.

Методы проверки:

1. Визуально. Это вариант для карбюраторных моторов. Пережмите клапан или отсоедините его. От того, насколько интенсивен поток топлива, можно судить о неисправности. Способ прост, но неточен.
2. Манометром. Установите прибор между штуцером и шлангом, временно отсоединив вакуумный шланг. На манометре показатель должен подняться до 0,7 Бар.
3. Пережатием шланга. Проверьте РДТ пережатием обратной магистрали. Манометр должен сразу прореагировать. Если двигатель не набирает обороты, регулятор неисправен. Запустите мотор, пережав обратную магистраль. Следите за оборотами и прислушайтесь к его работе. Если его работа равномерная, неисправен клапан регулировки – его надо заменить.

Порядок проверки работоспособности РДТ зависит от его вида – механические и электрические узлы проверяют по-разному.

Как проверить механический регулятор:

• найдите под капотом шланг возвратной подачи топлива;
• запустите мотор – пусть поработает минуту, чтобы немного нагрелся;
• плоскогубцами – очень аккуратно, пережмите шланг обратного хода;
• если после пережатия двигатель стал хорошо работать, значит, проблема в поломке РДТ.

Шланги пережимать на долгое время запрещается – это создает дополнительную нагрузку на насос, что приводит в будущем к его поломке.

В инжекторных моторах топливные шланги сделаны из металла, а не из резины – для повышения надежности. Электрические датчики в таких системах сделаны на базе тензорезисторов. Для определения неисправности РДТ на инжекторе, проверяют напряжение на выходе датчика.

В дизелях РДТ проверяют, измеряя сопротивление катушки индуктивности датчика. Обычно нормальное значение составляет около 8 Ом. Если сопротивление заметно превышает, или наоборот гораздо ниже заявленного, регулятор поломался. Подробную диагностику проводят только в сервисе – на специальных стендах, где проверяют датчики и всю систему топливного обеспечения.

Как поменять РДТ

РДТ обычно меняют новый, но можно попытаться его отремонтировать. Купить нужный узел можно в любом автомагазине или на одной из интернет-площадок, торгующих запчастями.

Порядок действий:

1. Найдите под капотом пробку штуцера, контролирующую давление. Открутив ее, выкрутите золотник.
2. Подсоедините шланг и манометр. Используйте хомут. Максимальное давление – 3,2 Бар.
3. Открепите шланг от РДТ. При этой процедуре возрастает от 20 до 70 кПа. В противном случае, ремонт оказывается лишним, нужно ставить другой узел.

Если РДТ не ремонтопригоден, поставьте вместо него новую деталь:

1. Открепите вакуумную магистраль. Давление возрастет. Сначала понизьте его, а затем извлеките шланг. Выкрутите гайку на трубке слива, через которую бензин или дизтопливо поступает к регулятору через фильтр.
2. Открутите крепления узла к рампе. Демонтируйте узел с магистрали, через которую сбрасывается горючее. Извлеките кольцо, оставшееся в рампе, чтобы насадить его на РДТ перед монтированием.
3. Поставьте новый РДТ и выполните выше описанные действия в зеркальной последовательности. Проверьте, исправен ли новый узел, и завершите сборку. После установки проконтролируйте качество работы нового устройства.

РДТ – миниатюрная, но крайне важная деталь автомобиля. Регулярно проверяя ее готовность к работе, и вовремя меняя, удается предотвратить многие проблемы, с которыми часто сталкиваются автовладельцы.

Поиск неисправностей топливной системы инжектора авто

Рассмотрим неисправное состояние системы управления инжектора и в качестве примера приведём топливную систему автомобиля.

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками. Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

Как проверить

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

При неправильном давлении топлива возникают проблемы с пуском двигателя, появляются провалы при движении автомобиля, увеличивается расход топлива.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак

Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос

Неисправностей бывает несколько:

• бензонасос авто не развивает нужного давления, как следствие — пониженное давление топлива;
• обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
• загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива

Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки

Характерны следующие виды неисправностей:

• Не открывается, как следствие — обедненная топливовоздушная смесь;
• Постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
• Форсунка работает, но ее характеристика «уплыла», как следствие — некорректная топливовоздушная смесь.

Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

• P0171 — система топливоподачи слишком бедная;
• Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Значение давления топлива может находиться за пределами допустимого диапазона, при этом бортовая диагностика ничего не фиксирует. Вполне реальная ситуация.

Как снять и проверить неисправный регулятор давления топлива (РДТ)? 6 простых шагов

Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.

Содержание статьи

Устройство и принцип работы РДТ

РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.

Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.

Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Ремонт и замена РДТ

Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.

Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.

Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.

Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.

Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.

Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.

Шаг 6. Осторожно достаем РДТ.

Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.

Выводы

Регулятор давления топлива стоит считать основным модулем транспортного средства, что поддерживает работу всей топливной системы. Все, что от вас требуется, – внимательность и оперативное реагирование. Его восстановление и диагностика по большой части являются процедурами, не требующими определенных навыков или усилий. Однако если пренебречь представленными рекомендациями, придется полностью менять модуль, что приводит к стремительному увеличению его стоимости.

ТОПЛИВНЫЙ НАСОС ДИАГНОСТИКИ

Если топливный насос не обеспечивает достаточное давление и объем топлива в двигатель, двигатель может не запускаться или работать должным образом. Низкое давление топлива может вызвать затрудненный запуск, резкий холостой ход, пропуски зажигания, колебания и остановку двигателя. Отсутствие давления топлива не помешает запуску двигателя или остановит его работу, если топливный насос откажет во время движения.

Двигатели с впрыском топлива очень чувствительны к давлению топлива, а также к его объему.Низкое давление вызовет проблемы с запуском и управляемостью. Насос, который может подавать соответствующее давление, но недостаточный объем, может позволить двигателю нормально запускаться и работать на холостом ходу, но он будет лишать двигатель топлива и вызывать потерю мощности, когда двигатель находится под нагрузкой, резко ускоряется или движется на скоростях по шоссе.

Двигатель проворачивается, но не заводится

Неисправный топливный насос может помешать запуску двигателя, но также могут возникнуть проблемы с системой зажигания или самим двигателем (например, обрыв ремня ГРМ).

Первое, что нужно проверить — это искра. Это можно сделать, подключив тестер свечей зажигания к проводу свечи зажигания во время проворачивания двигателя. Тестер должен быть заземлен на блок двигателя для хорошего электрического соединения.

ВНИМАНИЕ: Не прикасайтесь ни к каким из проводов свечи зажигания во время проворачивания двигателя, иначе вы можете получить сильный удар!

Если в двигателе есть система зажигания типа «катушка на свече», и есть возможность снять одну из катушек, сделайте это и поместите свечу зажигания в конец катушки.Затем поместите катушку и вилку так, чтобы вилка касалась металла двигателя.

Если система зажигания работает нормально, вы должны увидеть серию искр при запуске двигателя. Отсутствие искры указывало бы на проблему зажигания, такую ​​как неисправный датчик положения коленчатого вала, модуль зажигания или катушка зажигания.

Затем проверьте ремень ГРМ, если у двигателя есть верхний распределительный вал и резиновый ремень ГРМ. Ремень обычно заключен в пластиковую крышку на конце двигателя.Открутив пару винтов с крышки и потянув ее назад, вы должны увидеть ремень. Если ремень выглядит нормально и проворачивается при проворачивании двигателя, возможно, проблема не в компрессии. Ремни ГРМ могут замедлить ход времени, если они ослабнут или если зубцы на нижней стороне ремня будут повреждены. Также возможно заклинивание или поломка распредвала верхнего расположения, если в двигателе осталось мало масла или он перегрелся. Но если кулачковая шестерня вращается при проворачивании двигателя, вероятно, это не проблема.

ВНИМАНИЕ: Во время проворачивания двигателя держите пальцы подальше от ремня и шестерен!

Если и зажигание, и компрессия в порядке, то наиболее вероятной причиной отсутствия запуска остается нехватка топлива. Но это бензонасос или что-то еще?

Возможные причины непуска, связанные с топливом:

1. Неисправный топливный насос (это может быть насос, предохранитель реле насоса или неисправность в электрической цепи насоса)

2.Забит топливный фильтр

3. Низкое давление топлива (слабый насос, ограниченный топливопровод, низкое напряжение на насосе или неисправный регулятор давления топлива)

Если насос работает и создает нормальное давление в двигателе, но двигатель все равно не запускается, проблема может заключаться в:

1. Отсутствие напряжения на топливных форсунках (перегоревший предохранитель форсунки или неисправное реле)

2. Нет импульсного сигнала к форсункам от PCM (нет входа датчика кривошипа или кулачка в PCM, или неисправная схема драйвера в PCM, или проблема жгута проводов)

3.Короткое замыкание топливной форсунки (отнимает напряжение у других форсунок, поэтому ни одна из них не будет работать)

Проверки топливного насоса

Одна из первых вещей, которые нужно проверить, — это топливный насос. Насос работает при запуске двигателя? Насос должен немного шуметь. Никакой шум не скажет вам, что насос не вращается.

На большинстве автомобилей насос питается от PCM через реле. Когда ключ зажигания включается в первый раз, PCM включает реле топливного насоса на пару секунд, поэтому насос будет работать для повышения давления.Затем PCM отключает реле топливного насоса (которое выключает насос), если он не получает сигнал оборотов от двигателя, указывающий, что двигатель запустился после запуска. Цепь насоса также может быть подключена через реле давления масла и / или инерционный предохранительный выключатель, который выключает насос в случае аварии. Прежде чем делать какие-либо выводы, ознакомьтесь с электрической схемой, чтобы выяснить, что происходит.

Неисправное реле топливного насоса препятствует работе топливного насоса. Найдите реле топливного насоса в моторном отсеке (обычно оно находится в центре питания).Снимаем реле и встряхиваем. Если вы слышите что-то дребезжащее внутри реле, реле сломано и его необходимо заменить.

Чтобы проверить топливный насос, отключите реле, чтобы направить питание непосредственно на топливный насос. Если топливный насос работает при шунтировании реле, проблема заключается в неисправном реле или неисправности в электрической цепи, которая обеспечивает питание реле. Обойти реле может быть сложно, потому что вы должны знать, какие клеммы переключать. Поэтому, прежде чем пытаться выполнить эту процедуру, вы должны найти электрическую схему топливного насоса для вашего автомобиля в руководстве или в Интернете.

Один новый инструмент, который мы недавно нашли (см. Ниже), значительно упрощает обход реле топливного насоса и не требует никаких схем подключения или перемычек. Инструмент представляет собой реле перепуска топливного насоса. Это сменное реле с тумблером ВКЛ-ВЫКЛ сверху. Все, что вам нужно сделать, это заменить реле топливного насоса на тестовое реле, щелкнуть выключателем, чтобы включить топливный насос, и посмотреть, работает ли топливный насос. Если помпа работает, проблема в неисправном реле. Если ничего не происходит, проблема в неисправном топливном насосе или неисправности проводки между реле и насосом.Инструмент сделан IPAtools.com и поставляется в комплекте с 6 различными реле, которые подходят для различных импортных и отечественных автомобилей:

Инструмент перепуска реле топливного насоса позволяет подать питание и проверить топливный насос.

Другие электрические проблемы, которые могут повлиять на насос, включают низкое напряжение в цепи питания насоса или высокое сопротивление в цепи заземления насоса. Либо это может помешать насосу работать или вращаться достаточно быстро, чтобы создать нормальное давление топлива.

Измерение давления в топливном насосе

В зависимости от области применения топливной системе может потребоваться давление топлива от 30 до 80 фунтов на квадратный дюйм для запуска и работы. ПРИМЕЧАНИЕ: Двигатели с впрыском топлива ОЧЕНЬ чувствительны к давлению топлива. Если давление в топливной рампе двигателя даже на пару фунтов меньше, чем указано в спецификации, двигатель может не запускаться или работать надлежащим образом, либо возникать проблемы с остановкой или колебаниями.

Технические характеристики по давлению будут различаться в зависимости от типа системы впрыска топлива в двигателе, а также от требований к рабочим характеристикам, топливной экономичности и выбросам для конкретного автомобиля модельного года.Нет никаких практических правил. Все приложения индивидуальны, поэтому всегда проверяйте характеристики давления при устранении проблем с производительностью, связанных с топливом.

Когда давление топлива слишком велико, двигатель работает на богатой смеси. Это вызывает увеличение расхода топлива и выбросов оксида углерода (CO). Двигатель, который работает на действительно богатой смеси, также может испытывать резкий холостой ход, помпаж и, возможно, даже углеродное загрязнение свечей зажигания.

При недостаточном давлении топлива двигатель может не запуститься.Или, если это так, он может грубо работать на холостом ходу и плохо работать. Низкое давление топлива создает состояние обедненного топлива, которое может вызвать обеднение зажигания, колебания, резкий холостой ход, колебания и пропуски зажигания при ускорении.

Для проверки давления топлива вам понадобится манометр и место для его крепления. Можно выполнить ряд различных проверок, включая статическое давление или давление покоя (ключ включен, двигатель выключен), давление остаточного топлива, рабочее давление, максимальное или «мертвое давление» и объем подаваемого топлива.Регулятор давления топлива также должен быть проверен, и испытание падения давления топлива должно быть выполнено для проверки на грязные топливные форсунки.

Разные производители автомобилей рекомендуют разные процедуры испытаний. Для многих европейских систем EFI производители оригинального оборудования рекомендуют проводить испытание статическим давлением при выключенном двигателе и зажигании. Это делается путем обхода реле топливного насоса и непосредственного включения насоса. С другой стороны, большинство отечественных и азиатских производителей автомобилей предоставляют контрольную арматуру на топливной рампе, чтобы можно было проверить давление при работающем двигателе.

Если вы работаете с автомобилем, у которого нет штуцера для проверки давления, вам придется вставить манометр в топливопровод прямо перед топливной рампой форсунки.

Осторожно: Перед подключением манометра сбросьте все давление в топливной системе.

Проверка статического давления топлива
При включенном ключе, выключенном двигателе (или при включенном топливном насосе) давление топлива должно быстро повышаться и удерживаться на фиксированном уровне.Сравните показания давления со спецификациями. Если вы не получаете показания давления, проверьте напряжение на насосе. Если напряжение есть, но насос не работает, проблема заключается в неисправном топливном насосе.

Если вы получаете показание давления, но оно ниже нормы, причиной может быть слабый насос, закупорка топливопровода, фильтра или впускного патрубка бака или неисправный регулятор давления. Кроме того, низкое напряжение на насосе может помешать ему вращаться достаточно быстро, чтобы создать нормальное давление.Проверить напряжение на насосе. Если все в порядке, проверьте топливный фильтр и трубопроводы на предмет засорения и работу регулятора давления топлива перед тем, как забрать насос.

Проверка давления остаточного топлива
Когда насос выключен или прекращает работу, система должна удерживать остаточное давление в течение нескольких минут (посмотрите спецификации, чтобы узнать, сколько падения давления допускается за определенный период времени). Если давление падает быстро, у автомобиля может быть негерметичная топливная магистраль, негерметичный обратный клапан топливного насоса, негерметичный регулятор давления топлива или одна или несколько негерметичных топливных форсунок.Низкое остаточное давление топлива может вызвать затруднения при запуске и образование паров в жаркую погоду.

Проверка давления топлива в рабочем состоянии
При работе двигателя на холостом ходу сравните показания манометра со спецификациями. Давление топлива должно быть в пределах допустимого диапазона, указанного производителем транспортного средства. Если низкий, проблема может быть в слабом насосе, низком напряжении в насосе, забитом топливном фильтре, трубопроводе или впускном патрубке внутри топливного бака, неисправном регуляторе давления топлива или почти пустом топливном баке.

Давление мертвого напора
Это проверяет максимальное давление на выходе топливного насоса.Если обратная линия перекрыта, насос должен создавать на холостом ходу давление, в два раза превышающее нормальное рабочее давление. Если номинальное давление не повышается при заблокированной обратной линии, насос может не подавать достаточно топлива при более высоких оборотах двигателя. Возможные причины включают изношенный насос, низкое напряжение на насосе, засоренный топливный фильтр или впускной патрубок в баке, закупорку топливопровода или почти пустой топливный бак.

Проверка объема топлива

Топливный насос, который обеспечивает нормальное давление, может по-прежнему вызывать проблемы с управляемостью, если он не может подавать достаточный объем топлива для удовлетворения потребностей двигателя.Следовательно, проверка объема топлива может быть лучшим способом оценки состояния насоса.

При тестировании объема топлива измеряется объем топлива, поданного за указанный интервал. Это испытание может быть выполнено путем подсоединения указателя расхода топлива к линии подачи топлива или путем отсоединения линии возврата топлива от регулятора давления топлива и подсоединения шланга от регулятора к большой емкости. Внимание! Убедитесь, что при проведении этого теста поблизости нет открытых искр или пламени!

При выключенном двигателе включите насос и измерьте объем топлива, подаваемого в течение указанного интервала времени.Как правило, хороший насос должен подавать от 3/4 до одной кварты топлива за 30 секунд.

Причины низкого объема подаваемого топлива включают изношенный топливный насос, забитый топливный фильтр или входной патрубок в баке, закупорку топливопровода или почти пустой бак. Не забывайте, что низкое напряжение на насосе также может помешать ему работать достаточно быстро, чтобы обеспечить достаточный поток топлива. Напряжение питания насоса должно быть в пределах половины вольта от нормального напряжения системы. Если он низкий, проверьте разъемы проводки, реле и массу.

Тесты регулятора давления топлива

Этот тест проверяет работу регулятора давления топлива, чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменения вакуума в двигателе. Это необходимо для поддержания надлежащего рабочего давления за форсунками и компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться с 8 до 10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Кроме того, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на наличие влаги, которая может указывать на всасывание топлива в шланг. Не должно быть. Если внутренняя часть шланга влажная, это означает, что мембрана внутри регулятора протекает. Это вызовет падение давления топлива и позволит всасывать топливо во впускной коллектор, нарушая воздушно-топливную смесь.Если мембрана протекает, замените регулятор.

Испытание на падение давления топлива

В ходе этого теста измеряется падение статического давления топлива в системе при включении каждой форсунки. Затем величина падения давления для каждой форсунки сравнивается, чтобы определить, загрязнены ли форсунки и нуждаются ли они в очистке или замене. Для этого теста требуется инструмент «генератор импульсов форсунок» для подачи питания на форсунки.

Для выполнения этого теста поверните ключ или включите топливный насос на несколько секунд, чтобы создать статическое давление в топливной системе.Затем выключите ключ, подайте импульс на одну форсунку в течение указанного времени и отметьте падение давления для этой форсунки. Снова включите ключ, чтобы восстановить статическое давление, и повторите тест для каждой из оставшихся форсунок.

Инжектор, на который подается 100 импульсов в течение пяти миллисекунд, должен производить минимальное падение давления примерно от 1 до 3 фунтов на квадратный дюйм и не более чем на 5-7 фунтов на квадратный дюйм, в зависимости от области применения.

Разница в падении давления между всеми форсунками должна составлять 2 фунта на квадратный дюйм или меньше.Если разница между максимальным и минимальным показаниями превышает 3 фунта на кв. Дюйм, то форсунки загрязнены и их необходимо очистить или заменить.

Если вы не видите падения давления при подаче питания на форсунку, форсунка засорена или неисправна и требует замены. Если стрелка манометра подпрыгивает, форсунка заедает.

После очистки повторите тест, чтобы убедиться, что очистка помогла. Все форсунки должны показывать примерно одинаковый перепад давления (разница менее 2 фунтов на квадратный дюйм) и не более 7 фунтов на квадратный дюйм при 100 импульсах в течение 5 миллисекунд.Если нет изменений в показаниях или падение превышает эти пределы, инжектор (ы) необходимо заменить.

Сканирующий прибор топливной системы проверяет

Если у вас есть диагностический прибор, который может отображать данные системы OBD, поищите PID давления топлива. Сравните показания давления топлива со спецификациями, чтобы увидеть, находится ли оно в диапазоне или нет. Вы также можете сравнить показания давления диагностического прибора с фактическими показаниями на автомобиле с помощью манометра, чтобы увидеть, совпадают ли они. Если показания манометра выше, возможно, в автомобиле неисправен датчик давления топлива.Низкое давление топлива подтвердит слабый топливный насос, низкое напряжение на топливном насосе или негерметичный регулятор давления топлива, который не позволяет системе развивать и поддерживать нормальное давление топлива.

Вы также можете посмотреть значения долгосрочной корректировки топливоподачи (LTDT) и кратковременной корректировки топливоподачи (STFT), чтобы узнать, работает ли двигатель на обедненной смеси. Нормальный диапазон обычно составляет плюс-минус 8 или меньше. Значение STFT больше 8 или значение LTFT больше 10 говорят о том, что двигатель работает на обедненной смеси, возможно, из-за низкого давления топлива или слабого топливного насоса.Просто помните, что показания обедненной смеси также могут быть вызваны утечкой вакуума в двигателе и другими условиями.

Топливные насосы

также можно проверить с помощью диагностического прибора профессионального уровня, который может работать в двух направлениях. В меню диагностики диагностического прибора может быть опция для запуска самопроверки топливного насоса. Тест позволяет включить насос, чтобы проверить, работает ли он, и проверить работу насоса с регулируемой скоростью и импульсной модуляцией.

Вы также можете использовать любой диагностический прибор или считыватель кодов для получения кодов неисправностей, связанных с топливом, из PCM.

Объем испытаний топливной системы

Подключив зонд низкого тока к проводу подачи напряжения топливного насоса, вы можете просмотреть форму кривой тока насоса на цифровом запоминающем осциллографе (DSO). Рисунок прицела покажет внутренний износ щеток и коллектора, который может не проявиться при традиционном испытании давлением или объемом.

Наблюдение за формой сигнала покажет, является ли потребляемая мощность насоса нормальным для данного приложения или является высоким или низким, и если насос работает с нормальной скоростью или работает медленно.Такие проблемы, как плохое место на коммутаторе, короткое замыкание или разрыв якоря, также будут очевидны по форме сигнала.

«Хорошая» форма сигнала электрического топливного насоса обычно колеблется взад и вперед с относительной стабильностью и минимальными отклонениями между максимумами и минимумами. «Плохая» форма волны будет показывать большие или нерегулярные спады в структуре с большой разницей между максимумами и минимумами.

Замена топливного насоса

Щелкните здесь, чтобы узнать, как заменить топливный насос

Топливный насос исправен, но двигатель не запускается

Если топливный насос работает и подает в двигатель нормальное давление, а двигатель имеет искру и компрессию, но не запускается, вероятно, топливные форсунки не открываются.PCM использует триггерный сигнал от датчика положения коленчатого вала и / или датчика положения распределительного вала для подачи импульсов на форсунки. Форсунки должны получать напряжение аккумулятора при включении ключа, а схема драйвера PCM обеспечивает заземление для подачи питания на форсунки.

Первой проверкой будет проверка напряжения на форсунках при включении ключа. Нет напряжения? Проблема может заключаться в перегоревшем предохранителе цепи форсунки, неисправном реле питания топливной форсунки или неисправности в жгуте проводов форсунок.Предохранитель и реле форсунки обычно расположены в блоке реле или распределительном щите в моторном отсеке.

Если предохранитель в порядке, попробуйте заменить реле другим, чтобы проверить, подает ли он напряжение на форсунки, чтобы двигатель запустился. Без изменений? Тогда PCM может не подавать импульсы на форсунки, или может быть закороченная форсунка, которая отбирает мощность из цепи, предотвращая открытие других форсунок.

СОВЕТ: Попробуйте отключать форсунки по очереди и провернуть двигатель, чтобы проверить, запустится ли он.Если двигатель запускается, когда конкретная форсунка была отключена, это закороченная форсунка, которую необходимо заменить.

СОВЕТ: Вы также можете измерить сопротивление каждой форсунки с помощью омметра. Отключите форсунку и измерьте сопротивление между двумя клеммами. Если сопротивление находится за пределами спецификации (высокое или низкое), замените форсунку.

Профессиональные техники используют инструмент, называемый индикатором NOID, для проверки импульсов инжектора. Инструмент обнаруживает цифровые сигналы в цепи и мигает светодиодом.Отсутствие вспышек в цепи форсунок при запуске двигателя говорит о том, что PCM не подает импульсы на форсунки. Однако в новых системах с непосредственным впрыском бензина (GDI) индикатор NOID не помогает.

Если форсунки работают, но двигатель все еще не запускается, возможно, двигатель залит СЛИШКОМ МНОГО топлива (снимите свечу зажигания, чтобы проверить, не мокрая ли она). Дайте двигателю немного постоять, затем попробуйте еще раз или удерживайте педаль газа до упора при запуске, чтобы перевести PCM в режим «Clear Flood» при запуске двигателя.

ПРИМЕЧАНИЕ. Проблемы с запуском двигателя иногда являются результатом неправильной техники запуска со стороны водителя. На двигателе с впрыском топлива НЕ нажимайте и не качайте педаль газа при попытке запустить двигатель. Это просто переводит двигатель в режим Clear Flood, который временно прекращает подачу топлива, что еще больше затрудняет его запуск. Просто проверните двигатель, не касаясь педали газа.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Другие статьи по впрыску топлива:

Электрические топливные насосы

Замените топливный насос

Устранение неисправностей топливных форсунок

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Плохой бензин может вызвать проблемы с производительностью

Обновление плохого газа

Показатели октанового числа топлива и рекомендации

Устранение неисправностей и очистка топливных форсунок

Топливные фильтры

Нажмите здесь, чтобы увидеть больше автомобильных технических статей

Топливный насос Ссылки по теме:

Топливный насос University (Airtex)

Информация о продукте Топливный насос Bosch

Топливные насосы Carter

Топливные насосы Delphi Часто задаваемые вопросы (файл PDF).

Информация о топливном насосе Denso

Полезная информация о топливном насосе, которую вы можете скачать:

Ошибочная диагностика топливного насоса (Airtex)

Советы по диагностике топливного насоса (топливные системы Carter)

Нужна заводская информация в руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Диагностика безвозвратных систем впрыска топлива

Безвозвратные системы используются на многих легковых и грузовых автомобилях последних моделей. «Безвозвратный» означает, что в этих системах регулятор давления топлива находится внутри топливного бака.Это устраняет необходимость в возвратной топливной магистрали от топливной форсунки на двигателе для перенаправления излишков топлива обратно в топливный бак.

Первые системы безвозвратного впрыска топлива появились еще в 1993 году на некоторых двигателях грузовиков Chrysler V6 и V8. К 1998 году они были у всех автомобилей и легких грузовиков Chrysler. В 1996 году Toyota представила свою первую безвозвратную систему, а затем General Motors и Ford в 1999 году. Honda перешла на «безвозвратную» систему в 2001 году, и сегодня вы найдете безвозвратные системы впрыска топлива почти на всех новых автомобилях.

В более старых системах возвратного типа топливный насос подает в двигатель больше топлива, чем ему действительно нужно. Затем избыток топлива направляется обратно в топливный бак через регулятор давления и возвратную линию. Это может повысить температуру топлива из-за тепла, которое оно накапливает при циркуляции по топливной рампе в моторном отсеке. Отсутствие возвратной линии позволяет поддерживать температуру топлива более низкой и стабильной для лучшей экономии топлива и выбросов.

РАБОТА ТОПЛИВНОЙ СИСТЕМЫ

Система безвозвратного впрыска топлива немного иначе регулирует давление топлива. Вместо использования подпружиненной вакуумной диафрагмы в регуляторе для изменения подачи топлива при открытии дроссельной заслонки и изменении вакуума на впуске, регулятор в безвозвратной системе работает при постоянном давлении. Старые системы обратного типа должны изменять давление топлива, чтобы поддерживать одинаковый перепад давления на форсунках при падении разрежения на впуске.Когда вакуум падает, регулятор увеличивает давление для компенсации. Но в безвозвратной системе в этом нет необходимости, потому что давление в линии всегда одинаково.

Так как же система компенсирует изменения нагрузки двигателя и вакуума? В безвозвратной системе для регулирования подачи топлива используется модуль управления трансмиссией (PCM). Датчик давления топлива, установленный на топливной рампе, позволяет PCM контролировать давление топлива. Когда давление в топливной рампе падает при увеличении нагрузки на двигатель или увеличения скорости, PCM компенсирует это, увеличивая продолжительность работы форсунки (время включения) и / или рабочую скорость топливного насоса.

Некоторые системы (например, Ford) изменяют мощность топливного насоса, изменяя подачу напряжения на модуль топливного насоса. Когда требуется больше топлива, скорость насоса увеличивается за счет увеличения длительности импульса (времени включения) сигнала напряжения насоса (широтно-импульсная модуляция).

ПОЧЕМУ ВПРЫСК ТОПЛИВА БЕЗ ВОЗВРАТА?

Более старые системы впрыска топлива с обратным типом обеспечивают циркуляцию большого количества топлива между двигателем и баком. Это предохраняет топливо от перегрева и кипения, когда оно проходит через топливную рампу двигателя (что может вызвать паровую пробку и затрудненный запуск или остановку в жаркие дни), но также несет много тепла обратно в топливный бак.Тепло увеличивает испарение топлива внутри топливного бака и создает большую нагрузку на систему управления улавливанием паров топлива (EVAP).

Задача системы EVAP — удерживать пары топлива, чтобы они не выходили из топливного бака и не загрязняли атмосферу. Пары топлива проходят через вентиляционный шланг в канистру, заполненную углем, которая временно задерживает и удерживает пары. Позже пары удаляются из канистры через регулирующий клапан и направляются в двигатель во время движения автомобиля.

Проблема в том, что системы EVAP имеют ограниченную мощность и могут хранить только определенное количество паров топлива. Если топливо нагревается и давление паров повышается внутри бака, это может привести к насыщению угольного баллона и перегрузить способность системы EVAP удерживать пары, создавая потенциальную проблему с выбросами.

На новых автомобилях с OBD II требуется бортовая диагностическая система для контроля топливной системы на утечки паров. Если топливо в баке становится слишком горячим и создает чрезмерное давление, это может вызвать утечку, которая включит контрольную лампу неисправности (MIL) и установит диагностический код неисправности (DTC).Более того, Агентство по охране окружающей среды США ужесточило ограничения на выбросы в результате испарения, что сделало еще более важным контроль давления паров топлива внутри бака.

В безвозвратных системах нет обратной линии и циркуляции топлива обратно в топливный бак от двигателя. Следовательно, не происходит нагрева топлива в баке и не происходит увеличения давления паров топлива от движения транспортного средства. Это снижает риск чрезмерного повышения давления внутри топливного бака, утечки паров и срабатывания диагностического кода неисправности системы OBD II EVAP.

ДРУГИЕ РАЗЛИЧИЯ ВПРЫСКА ТОПЛИВА без ВОЗВРАТА

Еще одно отличие состоит в том, что безвозвратные системы обычно работают при более высоком давлении, чем системы с обратным типом. Это необходимо для снижения риска закипания топлива и образования паровой пробки в топливной рампе форсунок в жаркую погоду (поскольку отсутствует рециркуляция топлива из двигателя обратно в бак, чтобы охладить топливную рампу).

Безвозвратные системы очень чувствительны к давлению топлива, и если давление превышает характеристики на несколько фунтов, этого может быть достаточно, чтобы вызвать проблемы с управляемостью или выбросами.

Проверка давления топлива в безвозвратных системах может выполняться обычным способом, прикрепив манометр к штуцеру рабочего клапана на топливной рампе, или вы можете подключить диагностический прибор и считывать значение давления с помощью датчика давления. Использование манометра давления топлива для перекрестной проверки точности электронных показаний — хороший способ проверить, не откалиброван ли датчик давления топлива.

Помните, что безвозвратные системы рассчитаны на работу при постоянном давлении.Простая проверка давления с помощью манометра или диагностического прибора покажет вам, соответствует ли система техническим характеристикам. Давление также следует контролировать с помощью диагностического прибора во время вождения автомобиля, чтобы проверить потерю давления под нагрузкой.

Если рабочее давление выходит за пределы допустимого диапазона, PCM выполняет компенсацию, увеличивая или уменьшая значения краткосрочной коррекции топлива (STFT) и долгосрочной коррекции топлива (LTFT). Как правило, эти числа должны быть в пределах плюс-минус 10 пунктов. Если вы видите более высокое или более низкое значение на вашем диагностическом приборе, это может указывать на проблему с топливной смесью из-за неправильного давления топлива (плохой датчик давления топлива, плохой регулятор давления топлива, слабый насос или низкое напряжение насоса) или утечку воздуха, или грязные топливные форсунки.

ОБЪЕМ ТАК КАК ВАЖНОЕ ДАВЛЕНИЕ

Объем топлива так же важен, как и давление во всех системах впрыска топлива. Насос должен подавать достаточный объем топлива, чтобы удовлетворять потребности двигателя, когда он находится под нагрузкой, сильно ускоряется или работает с полностью открытой дроссельной заслонкой. Слабый насос может по-прежнему производить давление, достаточное для соответствия техническим требованиям, на холостом ходу, но может не подавать достаточно топлива на высоких оборотах и ​​нагрузке, вызывая топливный голод, обедненные пропуски зажигания и потерю мощности.

Как правило, «хороший» насос подает не менее 750 мл (3/4 кварты) топлива за 30 секунд.

Иногда проблема низкого давления или объема возникает не в топливном насосе, а в засорении фильтра, засорении носка входного топливного фильтра, ограничении топливопровода или неисправном регуляторе давления топлива. Низкое напряжение питания топливного насоса из-за проблем с проводкой, низкого напряжения зарядки или неисправного реле также может помешать работе насоса на нормальной скорости.

Узел безвозвратного топливного насоса содержит насос,
фильтр и регулятор, плюс датчик уровня топлива и поплавок.
Многие приложения также имеют модуль управления для регулирования
скорость насоса и следить за исправностью насоса.

ТЕХНИЧЕСКИЕ СОВЕТЫ ПО ВПРЫСКУ ТОПЛИВА ДЛЯ БЕЗ ВОЗВРАТА

* В системах без возврата, которые используют широтно-импульсную модуляцию для изменения рабочей скорости топливного насоса, вы должны иметь возможность считывать значение управляющего сигнала на вашем диагностическом приборе. Обратите внимание на изменение числа при изменении частоты вращения двигателя / нагрузки.

* Форсунка на дальнем конце топливной рампы в безвозвратной системе может быть более подвержена загрязнению и засорению, чем форсунки, расположенные дальше по потоку.Поскольку нет циркуляции топлива обратно в бак, конец топливной рампы может стать канализационной трубой и собирать любой мусор, который проходит мимо фильтра. Мусор может забить впускную сетку форсунки и привести к истощению форсунки, в результате чего цилиндр будет работать обедненной смесью и пропускать зажигание.

Очистка форсунок на двигателе может не помочь, поскольку мусор может оставаться в конце топливной рампы. Может потребоваться снять форсунку (и) и топливную рампу (и) для очистки или заменить рейку, если не удается вымыть мусор.

* Для достижения наилучших рабочих характеристик расход форсунок не должен отличаться более чем на 5% от одной форсунки к другой в безвозвратных системах. Расход форсунок можно измерить и сравнить на испытательном стенде. Если это невозможно, и одна или несколько форсунок забиты или загрязнены (и не реагируют на очистку), вам следует порекомендовать заменить весь комплект форсунок. Почему? Потому что, если вы замените только «проблемные» форсунки, в новую, вероятно, будет поступать больше топлива, чем в старые (если все не были очищены и проверены на поток).Это может создать чрезмерно богатое состояние в цилиндрах с новыми форсунками и вызвать проблемы с управляемостью или выбросами, которых у вас не было раньше.

* Большинство отказов топливного насоса вызвано грязью или ржавчиной в топливном баке. Поэтому очень важно проверять внутреннюю часть бака при замене насоса. Если бак загрязнен, очистите его паром. Если металлический резервуар содержит ржавчину, замените его.

* При замене топливного фильтра налейте немного топлива через впускное отверстие фильтра, чтобы «предварительно смочить» фильтрующий элемент внутри.Это снизит риск того, что фильтрующий элемент разорвет свободные бумажные волокна в топливной системе, когда насос запускается и подает топливо с полной силой через фильтр.

ВОЗВРАТНЫЕ ТОПЛИВНЫЕ ФИЛЬТРЫ ВПРЫСКА

Еще одно различие между некоторыми системами впрыска топлива с обратным и безвозвратным впрыском заключается в расположении топливного фильтра. В большинстве систем обратного типа встроенный фильтр расположен где-то между топливным баком и двигателем. Фильтр может быть расположен под автомобилем в топливной магистрали, по которой топливо подается из бака в двигатель, или в моторном отсеке на брандмауэре или топливной рампе.Фильтр обычно имеет рекомендуемый OEM интервал замены от 30 000 до 50 000 миль.

В некоторых безвозвратных системах также используется встроенный фильтр. Он может располагаться в топливной магистрали или в моторном отсеке. В некоторых гибридных «полувозвратных» системах фильтр расположен снаружи бака и направляет топливо обратно в бак через третье отверстие возврата. Но в некоторых безвозвратных системах топливный фильтр расположен внутри топливного бака и является частью модуля топливного насоса или регулятора.

Более того, в некоторых из этих приложений (например, Dodge Neon) нет рекомендуемых OEM интервалов замены топливного фильтра! Другие говорят заменять фильтр «по мере необходимости».

Одна из причин увеличения срока службы фильтра заключается в том, что безвозвратная система прокачивает через фильтр гораздо меньше топлива. Типичная система возвратного типа может обеспечивать циркуляцию до 30 галлонов топлива в час через фильтр и возвратную линию. В безвозвратной системе единственное топливо, которое проходит через фильтр, — это то, что сжигает двигатель.На автомобиле, который развивает скорость 20 миль на галлон, это будет всего около 3 галлонов топлива в час при скорости 60 миль в час.

Это не означает, что фильтр без рекомендованного производителем интервала замены прослужит вечно. Не будет. В конце концов, фильтр засорится, и его придется заменить — и когда это произойдет, топливный бак придется слить и опустить, чтобы получить доступ к фильтру и насосу (если у автомобиля нет панели доступа под задним сиденьем или в багажник).

Срок службы фильтра будет зависеть от чистоты топлива, поступающего в бак, условий движения и коррозии внутри топливного бака (не проблема с пластиковыми топливными баками, но может быть со стареющими металлическими баками).

Если управляемость двигателя или проблемы с выбросами указывают на засорение топливного фильтра, топливный фильтр необходимо заменить независимо от пробега. Его также можно заменить через любой интервал пробега для профилактического обслуживания, хотя в случае фильтра в баке это может быть дорогостоящей и трудоемкой работой.

Во многих из этих безвозвратных систем с фильтрами в баке топливный фильтр, вероятно, не будет заменен до тех пор, пока насос не выйдет из строя, поэтому очень важно убедиться, что вы также установили новый фильтр при замене насоса.

При замене насоса также необходимо заменить всасывающий патрубок фильтра. И не забудьте проверить внутреннюю часть бака на наличие грязи или ржавчины!

---

Другие статьи о впрыске топлива:

Как работает электронный впрыск топлива

Toyota впрыск топлива

Электрические топливные насосы

Диагностика топливного насоса

Проблемы с гарантией топливного насоса

Как заменить электрический топливный насос в баке

Устранение неисправностей топливных форсунок

Устранение неисправностей Электронный впрыск топлива и топливо Диагностика насоса

Диагностика топливной системы: поиск наилучшего подхода

Устранение проблем с неуверенностью

Скачки холостого хода (причина и способ устранения)

Поиск и устранение неисправностей и очистка топливных форсунок

Плохой бензин может вызвать проблемы с производительностью

Подробнее о проблемах, вызванных плохим газом

Топливные фильтры

Системы управления дроссельной заслонкой (электронное управление дроссельной заслонкой)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

---

P0088 Код неисправности OBD-II: давление в топливной рампе / в системе

P0088 Определение кода неисправности

P0088 — Слишком высокое давление в топливной рампе / в системе, указывающее на проблему в системе подачи топлива.

Этот код аналогичен P0087. P0088 также можно увидеть с кодами, которые указывают на пропуски зажигания, обедненную смесь и богатые условия.

Что означает код P0088

P0088 — это код неисправности OBD2, который сообщает нам о высоком давлении топлива в топливной системе. Это высокое давление топлива определяется датчиком давления топлива, расположенным на топливной рампе. При обнаружении высокого давления топлива контроллер ЭСУД вызывает на приборной панели автомобиля индикатор проверки двигателя. Затем P0088 переводит автомобиль в аварийный режим до тех пор, пока не будет обнаружено нормальное давление топлива.

Что вызывает код P0088?

• Неисправен датчик давления топлива
• Перебит или ограничен трубопровод подачи топлива
• Неисправен регулятор давления топлива

Каковы симптомы кода P0088?

• P0088 Всегда будет сопровождаться контрольной лампой двигателя
• Автомобиль переведен в отказоустойчивый режим, чтобы предотвратить повреждение автомобиля
• Плохая работа автомобиля
• Пропуски зажигания двигателя
• Постные и богатые условия
• Плохой расход топлива
• Двигатель потенциально умирает

Как механик диагностирует ошибку P0088?

• Механики начнут с установки диагностического прибора в порт DLC на транспортном средстве и считывания всех кодов OBD2.

• Коды будут иметь свою собственную информацию о стоп-кадре, связанную с кодом, который сообщает нам, в каких конкретных условиях находилось транспортное средство, когда был установлен код.

После этого коды

• будут очищены и проведено дорожное испытание, это дорожное испытание должно проводиться в тех же условиях, что и данные стоп-кадра, для получения точного результата.

• Если во время тест-драйва загорится индикатор Check Engine, будет проведен визуальный осмотр топливной системы.

• Топливопроводы, топливная рампа, внешний топливный фильтр и регулятор давления топлива будут проверены. Если во время визуального осмотра не будет обнаружено никаких отклонений от нормы, будет использоваться механический измеритель давления топлива для проверки давления топлива в топливной рампе.

• Эта информация будет сравниваться с показаниями датчика давления топлива для определения любых расхождений.

Распространенные ошибки при диагностике кода P0088

• Замена компонентов без их тестирования является наиболее частой ошибкой, совершаемой во время диагностики P0088.

• Пошаговая диагностика — это самый простой способ получить надежные ответы. Невыполнение этого приведет к ремонту, который не устранит неисправности и приведет к потере времени, усилий и денег.

• P0088 обычно возникает из-за перегиба топливопровода, обычно это происходит из-за того, что что-то попадает в трубопровод. Единственный способ увидеть это — провести тщательный визуальный осмотр.

Насколько серьезен код P0088?

P0088 может быть серьезным кодом, но редко встречается.Перечисленные выше симптомы делают транспортное средство небезопасным для вождения, поэтому вам следует как можно скорее проконсультироваться с механиком, прежде чем снова отправиться в путь. Высокое давление топлива может привести к остановке двигателя автомобиля во время работы.

Какой ремонт может исправить ошибку P0088?

При обнаружении кода P0088 следует отнестись серьезно, поскольку он потенциально может сделать транспортное средство небезопасным для вождения.

Комплект для проверки давления топлива — необходимый инструмент для точной диагностики P0088. Хотя сканирующие приборы сообщают нам показания датчика давления топлива, они могут быть неточными, если датчик давления топлива неисправен.Отверстие для проверки давления топлива находится на топливной рампе или рядом с ней и используется для получения точных показаний, основанных на результатах.

Нужна помощь с кодом P0088?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

коды неисправностей

Проверьте свет двигателя

P0088

Проблема с регулятором давления в топливной рампе

Sprinter

Дизельные двигатели Mercedes CDI серии имеют регулятор давления топлива с электронным управлением, установленный на конце топливораспределительной рампы.Это контролирует, как следует из названия, давление в топливной рампе. Он основан на уплотнении, сделанном между одним маленьким уплотнительным кольцом, поддерживаемым разрезным опорным кольцом из волокна. Что происходит со временем, так это то, что уплотнительное кольцо изнашивается и часто выходит из строя, позволяя топливу под давлением обходить клапан и снижать необходимое рабочее давление, необходимое для форсунок. Часто проблема становится более заметной после прогрева двигателя и плохих результатов запуска.

Обычные симптомы для этого могут быть затруднены запуском в горячем состоянии и периодическим отключением двигателя, если топливная рампа не может поддерживать необходимый минимум приблизительно 300 бар на кривошипе, чтобы позволить инжекторам сработать.Если можно контролировать давление в рампе с помощью Live-Data, вы можете увидеть, как давление в рампе колеблется между 266 и 550 бар. Нестабильность давления при устойчивом положении дроссельной заслонки будет ключом к решению проблемы с контролем давления топлива. Если у вас нет доступа к совместимому считывателю кода, к счастью, ремонт прост и не требует больших затрат, поэтому легко и дешево устранить причину плохого горячего / горячего запуска. (Менее 10 фунтов стерлингов)

Снимите верхнюю часть впускного коллектора, чтобы обеспечить доступ к задней части топливной рампы, прямо под переборкой / перегородкой и напротив нее.Найдите электрический разъем и снимите его, выберите торцевой гаечный ключ на 1/4, подходящую малую торцевую головку и короткое удлинение. Снимите два противоположных штифта на фланце регулятора (левый и правый, если установлены). Вытащите регулятор давления топлива из конца топливной рампы.

Поддерживая чистоту устройства, снимите зеленое уплотнительное кольцо и оптоволоконное кольцо с наконечника регулятора и замените его новыми компонентами. Установите узел регулятора на рейку.Это будет проще, если вы вставите левый резьбовой штифт в монтажное отверстие фланца регулятора, прежде чем предлагать его на место. (левая рука в подходящем положении, если стоит перед двигателем). После установки двух штифтов можно подсоединить электрический разъем и восстановить верхнюю половину впускного коллектора.

Задняя часть топливной рампы, где крепится регулятор (обычно скрыта от глаз)

Важно отметить, что неисправная топливная форсунка также может лишить топливную рампу рабочего давления.Если вы подозреваете, что дело обстоит именно так, возможно, после замены уплотнительного кольца регулятора, чтобы убедиться, что неисправность не различается, тогда вы должны провести диагностический тест на герметичность или поручить ему провести диагностический тест на герметичность, чтобы проверить систему инжектора. звук. ПРЕДУПРЕЖДЕНИЕ: неисправная топливная форсунка, пропускающая неизмеренное количество топлива, может вскоре привести к катастрофическому повреждению двигателя из-за перегрева поршня или заклинивания двигателя, поэтому любые предполагаемые проблемы должны быть немедленно расследованы! См.
