Дошиповка ремонтными шипами и подводные камни — Лада 2108, 1.5 л., 1996 года на DRIVE2

Всем привет, т.к. на носу зима начал думать что делать с зимней резиной протектора еще много, а вот шипы все сломались. Именно сломались, а не выпали.

Полный размер

Вот и решил освежить зимнию резину перешиповав ее. Тут есть 2 варианта как поступить просто шипы

и изобретать насадку самому или купить набор для дошиповки

в котором уже идет насадка. Просто шипы продаются от 500шт-2900руб, 5,8руб за шип отличная цена, скинувшись с товарищем купили пачку и стал думать об насадке, идеально подошла трубочка на 8 немного расточив изнутри.

Полный размер

Полный размер

но пока ошиповывал одно колесо трубочка стала завольцовываться и закусывать шип вытягивая его обратно.

Полный размер

Полный размер

Стал думать как поступить и так как по расчетам мне все равно не хватило шипов то был куплен набор для ошиповки там и шипов мне хватало и насадка бы появилась…Набор стоти 1800руб-150шт, 12руб шип. Как же был я наивен)) Для начала насадка в наборе толще шипа и он не цепляется якорем в покрышке. Помучившись немного этой насадкой. Плюнул и пошел 3 путем, как оказалось самым верным. Берем съемник стопорных колец и плоскую отверк

www.drive2.ru

инструкция с фото и видео в 2019 году

Использование специализированных зимних шин – это обязательное требование, актуальное для многих российских регионов. Резина, предназначенная для холодного времени года, более эластична. Приспособлена для работы при экстремально низких температурах, обеспечивает лучшее сцепление с асфальтом и сложными покрытиями, будь то лед или снег.

Летний аналог в таких условиях просто замерзнет, автомобиль начнет скользить, буксовать, сильно вырастет риск ДТП. Помимо обычных зимних покрышек, именуемых в народе “липучками”, на рынке представлены и специальные шипованные модели.

Шипы буквально “вгрызаются” в лед, цепляются за укатанный снег, что обеспечивает точность управления и хорошую проходимость в самых сложных ситуациях. К сожалению, при движении по чистому асфальту шипы подвергаются повышенным механическим нагрузкам, а потому часть из них может попросту “вылететь”.

Покупка нового шинного комплекта – дорогое удовольствие, неудивительно, что у многих водителей возникает вопрос, как восстановить шипы на зимней резине собственными силами? Разберемся в этом.

Выбираем изделия для шиповки

Шипы из металла

Шипы не являются однотипными изделиями. Они разделяются по таким параметрам:

1. Материал. Изделия изготавливаются из сплавов: алюминия, стали либо пластика.
2. Форма. Существуют основные формы: круглая, овальная, четырехгранная. На практике различных форм указанных изделий очень много.
3. Тип сердцевины. Различают изделия с твердой вставкой в виде трубки, стержня и так далее.
4. Одно и двухфланцевые шипы. Вторые нужно устанавливать при агрессивном стиле вождения.

При выборе элементов для шиповки, учитывайте: скорость езды, стиль вождения, характеристики покрышек, высоту протектора. Выполняя повторное ошипование, обратите внимание на величину мест крепления выпавших шипов, как правило, гнезда немного разбиты: имеет смысл применить больший диаметр изделий. «Родные» шипы не будут держаться в разбитых гнездах.

Поставить элементы шиповки в домашних условиях несложно, необходимо придерживаться таких правил:

1. Шип н

scart-avto.ru

Ошиповка зимних шин своими руками — Защита имущества

Бывает обидно когда большая часть высоты протектора зимних покрышек еще сохранилась и отлично выполняет свои функции, а половина шипов уже выпали из своих гнезд. Пора выкидывать покрышки или можно их отреставрировать? Некоторые автомобилисты предпочитают устанавливать новые шипы на зимней резине собственными руками. Самостоятельное шипование покрышек позволяет использовать качественные материалы и уменьшает материальные затраты на покупку новых покрышек.

Выбираем изделия для шиповки

Шипы не являются однотипными изделиями. Они разделяются по таким параметрам:

1. Материал. Изделия изготавливаются из сплавов: алюминия, стали либо пластика.
2. Форма. Существуют основные формы: круглая, овальная, четырехгранная. На практике различных форм указанных изделий очень много.
3. Тип сердцевины. Различают изделия с твердой вставкой в виде трубки, стержня и так далее.
4. Одно и двухфланцевые шипы. Вторые нужно устанавливать при агрессивном стиле вождения.

При выборе элементов для шиповки, учитывайте: скорость езды, стиль вождения, характеристики покрышек, высоту протектора. Выполняя повторное ошипование, обратите внимание на величину мест крепления выпавших шипов, как правило, гнезда немного разбиты: имеет смысл применить больший диаметр изделий. «Родные» шипы не будут держаться в разбитых гнездах.

Поставить элементы шиповки в домашних условиях несложно, необходимо придерживаться таких правил:

1. Шип не должен выступать из резины более 1,3 мм. Этот критерий учитывается при выборе высоты элементов шиповки.
2. Шиповать шины следует за 1-3 месяца до наступления зимнего сезона, вставленные элементы шиповки за этот период плотнее обожмутся резиной и будут служить дольше.
3. Обязательным условием долгого срока службы зашипованной резины есть обкатка шин. Она заключается в езде на автомобиле (300 км. пробега) без превышения скорости (до 80 км/час) и дополнительных нагрузок на колеса.

Рекомендуем посмотреть видео о перешиповке шин с использование ремонтных шипов:

Подготовительные и ремонтные работы

Для установки шипов на зимней резине собственными руками необходимо:

1. Использовать пригодные для ошиповки покрышки:

• фрикционные изделия либо модели, имеющие специальные отверстия для элементов шиповки;
• протектор шин должен отвечать допустимым стандартам, он не может быть сильно изношен;
• возраст шин желательно не должен быть больше четырех лет.

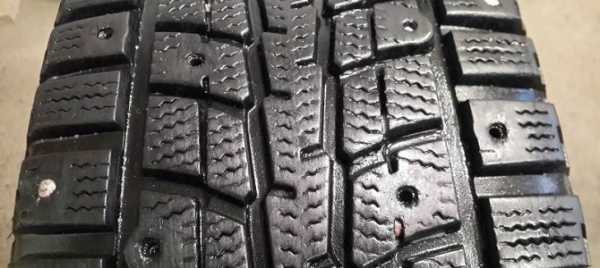

Шипованное и не шипованное изделие соответственно

1. Качественные шипы.

Зашиповать можно шины тремя способами:

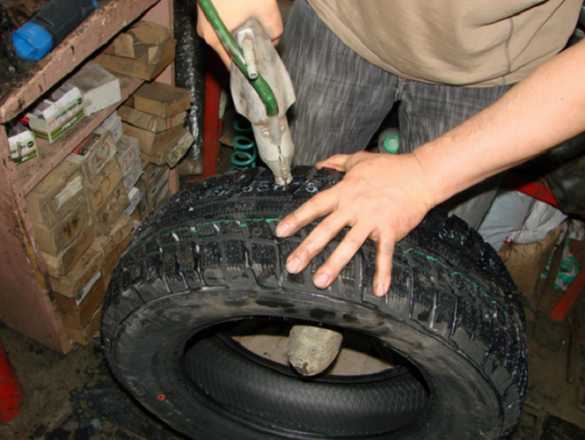

1. Ручной метод. Осуществляется с применением молотка, отвертки и мыльной воды. Преимуществом таких ремонтных работ есть их стоимость, она невысокая из-за отсутствия необходимости покупать дополнительное оборудование.
2. Полуавтоматический способ. Установка элементов шиповки в отверстия выполняется с применением дрели, имеющей низкие обороты или шуруповерта с использованием специальной насадки. Скорость выполнения ошиповки значительно увеличивается. Сложность указанного метода заключается в необходимости правильно удерживать элемент шиповки, чтоб он входил в резину ровно.

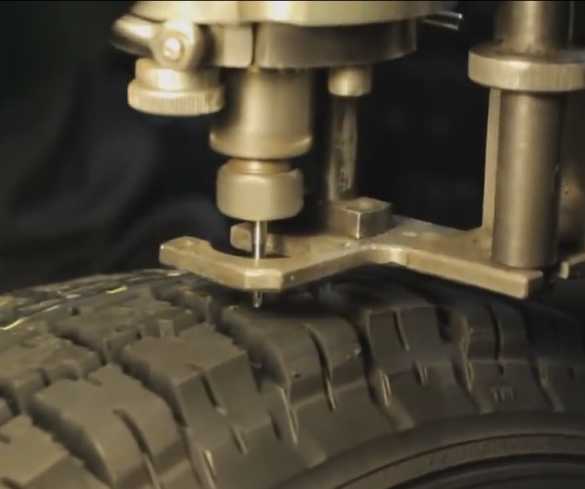

3. Автоматический. Предполагает применение пневмопистолета, с помощью которого элементы шиповки устанавливаются в места крепления. Производительность труда при применении указанного пистолета увеличивается. Минус заключается в высокой стоимости оборудования. Для единично процедуры шипования покупать пневмопистолет конечно будет не выгодно.

Рассмотрим процесс ошиповки покрышек без специальных отверстий для шипов. Он довольно трудоемкий, выполняется следующим образом:

1. Сделайте отверстия для крепления шипов с помощью дрели (используйте специальное сверло) либо воспользуйтесь шилом и молотком.
2. Зафиксируйте покрышку.
3. Разметьте места установки элементов шиповки самостоятельно, для этого воспользуйтесь корректором.
4. Нанесите мыльный раствор на поверхность шины — это облегчит установку элементов шиповки в гнезда крепления.
5. Поставьте шип в место крепления, произведите его монтаж.
6. Проверьте выступ установленного изделия над поверхностью шины с помощью штангенциркуля, если высота более 1,5 мм, посадите элемент шиповки немного глубже.
7. Если шип вошел в резину неровно, его удаляют плоскогубцами.

Установка элементов шиповки в покрышки, имеющие специальные отверстия для шипов, выполняется аналогичным способом, при этом производительность труда возрастает в несколько раз. Отсутствует необходимость проделывать специальные отверстия в шине для крепления шипов.

Восстановление покрышек

Установка шипов на зимней резине собственными руками применяется для дошиповки и для перешиповки покрышек. Процесс ошиповки дает возможность оснастить зимние шины под индивидуальные условия эксплуатации машины. Перешиповка продлевает ресурс покрышек, дает возможность их восстановить.

Для проведения указанных работ подходят шины, имеющие истертые либо отвалившиеся шипы. Для замены отсутствующих либо изношенных элементов шиповки применяют специальные изделия. Они имеют увеличенную шляпку, поэтому могут быть установлены в разбитые гнезда крепления. Последовательность ремонтных работ при перешиповке покрышек не сильно отличается от методов первичного шипования резины. Имеет лишь одно отличие: перед установкой новых шипов нужно очистить гнезда от частиц грязи, пыли, остатков старых элементов шиповки.

Заключение

Ошиповка либо перешиповка зимней резины может выполняться в домашних условиях т.к. не требует специальных навыков. При использовании качественных комплектующих материалов для шиповки можно в разы увеличить срок эксплуатации шин. Выполнение указанных процедур дает такие преимущества:

• возможность выбрать качественные изделия для шиповки;
• уменьшение денежных затрат на новую резину;
• оснащение покрышек под условия эксплуатации машины;
• увеличение ресурса автошин.

Можно все сделать своими руками, но конечно в большинстве случаев проще и быстрее будет обратиться в шиномонтажную мастерскую. Сегодня во многих сервисах оказывают услугу по восстановлению шипов. В любом случае, неважно, будете вы шиповать самостоятельно или в шиномонтажке – это, как правило, значительно дешевле, чем покупать новую зимнюю резину.

В зимнее время для хорошего сцепления с дорогой на автомобиль лучше установить шипованную резину. В продаже есть несколько вариантов шин от разных производителей, резина отличается по качеству и цене. Если по каким-то причинам у вас нет возможности приобрести шипованные изделия, их можно сделать своими руками из обычных всесезонных шин. Итак, как удачно сделать шиповку своими руками?

В каких случаях делают ручную шиповку шин

Технические характеристики резины зависят от расположения шипов, их количества и размеров. Несмотря на большие временные затраты и трудоёмкость, в некоторых ситуациях будет выгоднее заняться собственноручной шиповкой. Чаще всего такую работу делают, когда:

• нет возможности приобрести дорогую продукцию от известного бренда;
• доступные шипованные шины имеют низкое качество;
• нужно сделать шипованную резину под индивидуальные особенности эксплуатации автомобиля.

Много производителей предлагают изделия не очень хорошего качества. В процессе езды шипы могут вылетать, вследствие этого резина портится.

Шиповка шины с использованием пневмопистолета занимает немного времени

Совет: При собственноручной шиповке можно использовать новые и подержанные шины. Главное, чтобы они были хорошего качества и без дефектов.

Выбор материалов и необходимых приспособлений

Если вы решили заняться шиповкой резины без отверстий, то нужно подготовить хорошую дрель со специальным трубчатым сверлом. Во время сверления вся стружка будет уходить внутрь и в дальнейшем не потребуется продувка отверстий. При работе нужно настроить ограничитель глубины, чтобы шипы находились на одном и том же расстоянии от поверхности. Если они будут расположены слишком глубоко, то не смогут выполнять свою функцию.

Чтобы быстро загонять шипы в отверстия, хорошо подойдёт пневматический пистолет. Он подключается к специальному компрессору. Во время работы металлические лапки расширяют отверстие и туда под напором воздуха загоняется шип. Кроме дрели и пистолета, нужно подготовить:

1. Молоток.
2. Плоскогубцы.
3. Распылитель с мыльным раствором.
4. Набор специальных шипов.

Совет: Регулировать положение шипов можно с помощью молотка и металлической пластины.

Подбор шипов

Производители предлагают несколько типов шипов. По материалу изготовления изделия можно разделить на:

• металлические;
• алюминиевые;
• в пластиковом корпусе.

Форма может быть овальная, четырёхгранная, с несколькими фланцами. Наиболее известными брендами, которые представлены сегодня на рынке, считаются Nokian и Gislaved. Чаще всего для ручной шиповки выбирают однофланцевые овальные шипы, так как их проще устанавливать. Если автомобиль эксплуатируется при сложных погодных условиях на некачественном покрытии, то лучше выбирать двухфланцевые изделия.

Как сделать с помощью подручного инструмента

Собственноручную шиповку можно сделать тремя способами:

1. Ручным.
2. Полуавтоматическим.
3. Автоматическим.

Первый способ наиболее трудоёмкий, здесь используется специальный ключ, отвёртка и молоток, каждое действие вы выполняете своими руками. Плюс в том, что не требуется специальный инструмент, но нужно приложить много усилий для такой работы. При полуавтоматическом способе используют шуруповёрт с насадкой. Им шип заталкивают в отверстие. Скорость работы увеличивается, но нужно внимательно следить за положением каждого шипа.

Используя пневматический пистолет, вы обеспечите надёжную фиксацию шипов. С таким инструментом существенно сокращается время работы. Главным недостатком здесь можно назвать высокую стоимость самого приспособления и оборудования. Придётся потратиться на компрессор и систему пневматических магистралей.

Основные этапы работы

1. Если в шинах нет отверстий, делаем их с помощью дрели с трубчатым сверлом.

Для сверления отверстия в резине нужно использовать дрель с трубчатым сверлом и фиксатором глубины

Обрабатываем шину мыльным раствором, чтобы шип мог легко войти в отверстие

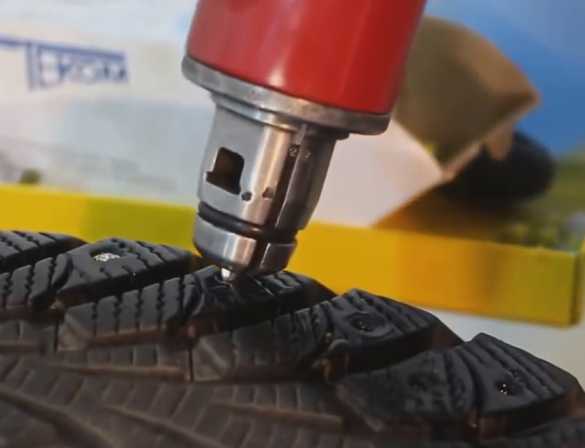

Прижимаем пистолет к отверстию, держим его ровно и без перекосов

После окончания работы резине нужно дать постоять некоторое время. Когда высохнет мыльный раствор, шипы будут надёжно зафиксированы внутри. Специалисты рекомендуют проехать около 300 км без резких ускорений и дрифтов. Уже после обкатки можно эксплуатировать автомобиль в более экстремальных условиях.

Совет: В процессе обкатки некоторые шипы могут вылететь из отверстий. Не стоит их повторно устанавливать, так как отверстие уже растянуто, и металлическое изделие там держаться не будет.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Можно ли изготовить шипы самостоятельно

Специалисты рекомендуют приобретать наборы шипов от известных брендов. Аналоги и подделки очень быстро изнашиваются и часто вылетают, что приводит к разрушению поверхности шины. В домашних условиях довольно сложно сделать подобные изделия, так как потребуется специальный сплав. Даже при небольших отклонениях от стандартных размеров шипы будут плохо держаться в отверстиях и сложно устанавливаться.

Делаем своими руками надёжную резину (подсказки на видео)

Фотогалерея самодельных автошин с шиповкой

Если вы решили вручную сделать шиповку зимней резины, рекомендуем серьёзно отнестись к этой работе. Каждый шип должен быть правильно размещён в отверстии и быть надёжно зафиксирован. Выбирая качественные шипы подходящей формы, вы обеспечите своему автомобилю отличное сцепление с дорогой при любой погоде.

Многие производители зимних автомобильных шин выпускают покрышки с шипами и без. Это делается для удобства автолюбителей, так как многим понравившуюся модель в шипованном варианте, хочется получить без шипов.

Отметим, что в некоторых странах Европейского союза на законодательном уровне запрещены шипованные шины, и для их рынка выпускают такую же модель, только без шиповки резины.

Особенности в процессе эксплуатации

В процессе эксплуатации в зимних условиях, шипованной резины со временем шипы начинают истираться и вылетать, причиной тому ускорение и торможение на льду и на сухом асфальте.

При торможении шипы вгрызаются в дорожное покрытие, сокращая тормозной путь. И при начале движения на скользких покрытиях помогают не проскальзывать автомобильной покрышке.

Количество шипов после первого сезона может уменьшиться уже на 50%, а после второго останется 10% от начального количества, многие автолюбители не обращают на это внимание, хотя в экстремальных режимах это существенно может сказаться на управляемости автомобиля. Поэтому рекомендуется проводить дошиповку автомобильных покрышек.

Где лучше сделать дошиповку?

Можно для выполнения этой операции обратиться к специалистам, занимающимся работами по шипованию зимней резины с помощью пистолета для дошиповки зимних шин, но есть более дешёвый и выгодный вариант сделать эти операции самостоятельно.

Для начала следует выбрать модель применяемого в этом случае шипа, материал из которого он изготавливается:

• Изготавливаются из: алюминия, железа и пластика.
• По форме рабочей поверхности они бывают: овальные, круглые, многогранные и квадратные. Считается что чем больше граней, тем лучше свойства шипа.
• По форме самого шипа утапливаемого в покрышку: одно фланцевый, двух фланцевый и трёх фланцевый. Чем больше поверхностей удерживают шип, тем надёжнее он сидит в покрышке.

Шины для шиповки должны быть только зимние, летние и всесезонные использовать не рекомендуется, так как свойства резины при отрицательных температурах не обеспечат нужные характеристики и могут привести к опасным ситуациям.

Рекомендации

Существуют общие рекомендации при дошиповке зимних шин своими руками, которые желательно соблюдать при проведении данных работ:

• Установку шипов лучше сделать за месяц до установки на автомобиль.
• В течение первых 500 километров желательно не подвергать покрышку экстремальным ситуациям на дороге, это нужно для новой резины при обкатке
• При монтаже шипов соблюдать рекомендованное количество шипов на одну покрышку (R13=95-100 шипов, R14=110-115 шипов, R15=120-125 шипов, R16=145-150 шипов, R17=165-170 шипов).
• Лучше приобретать шипы комплектом, это окажется дешевле, чем покупать их штучно.

Применяются два способа установки шипов: ручной и с применением специальных насадок при помощи пневмоинструмента. Ручной способ трудоёмок, требующий усидчивости и определённого умения, опыта. В специализированных центрах эти работы выполняют только механизированным способам, у этого метода есть преимущество не только в скорости установки, но в том, что устанавливаемый шип с мощным усилием утапливается в покрышку.

Метод установки шипов

Здесь можно выделить два метода: ручная дошиповка шин своими руками без пневмопистолета и с помощью пенвмоинструмента. Существует один нюанс, на который следует обратить внимание, заключающийся в том, что зимние покрышки не всегда имеют технологические отверстия для установки шипов.

В этом случае требуется подготовительная операция с применением ограниченного шила, для создания таких отверстий в баллоне. Лучше и быстрее сделать это с помощью средств механизации, однако и в ручном режиме это можно выполнить. Глубина технологического отверстия под шип должна быть равной длине шипа. Эти операции нужно проводить с осторожностью, чтобы не продырявить баллон на сквозь.

Дальнейший процесс будет выглядеть следующим образом:

• Жёсткая фиксация покрышки в вертикальном состоянии.
• Если требуется удалить старые шипы, их удаляют, если отверстие имеет повреждённый вид, лучше сделать новое рядом со старым, чтобы шип не вывалился на первых километрах поездки.

Затем резина высушивается и консервируется на 1-2 месяца для того чтобы шипы окончательно сели в отверстия.

nadouchest.ru

Насадка для шиповки шин — Renault Laguna, 1.6 л., 2002 года на DRIVE2

Ещё с весны задумался над тем, как же восстановить зимнюю резину. Так как некоторые колёса, за зиму потеряли до 80% шипов. Можно конечно обратится в шиномонтажную мастерскую, но не все оказывают данную услугу, так как оборудование достаточно дорогое, да и сама услуга шиповки не пользуется спросом (в нашем городе), потому трудно окупаема. По этим причинам я начал смотреть, сколько же именно стоит шиповочный пистолет и сами ремонтные шипы. И был несколько удивлён…

Полный размер

Пистолет. А к нему же ещё нужен хороший компрессор, которого у меня тоже нет.

Полный размер

Вот такие шипы, в количестве 50шт. я заказал на пробу. На случай если из затеи ничего не выйдет.

Разрабатывая устройство, для шиповки, я прежде всего исходил из того, что оно должно быть достаточно простое (легкое для повторения) и должно быть собрано из доступных деталей. Не зря же говорят, всё гениальное просто:) По этим причинам, было решено отказаться от пневматической схемы, а использовать силу архимедова винта. А именно, в действие оно приводится обычной дрелью и шуруповёртом.

Полный размер

В итоге получилась вот такая насадка.

Полный размер

Разобрана на составляющие части. Как видно, не сложнее АК-74.

Основа состоит из гайки с резьбой М10 и 3-х болтов на М8. Всё это соответственно сварено вместе.

Полный размер

Для масштаба, рядом лежит линейка в см.

Три направляющие, выгнуты из стальной проволоки, диаметром 1.9мм. Шток обточен болгаркой и напильником из болта М10, с длиной резьбы 80мм. Резьба оставлена только на ход штока. Так проще и быстрее, насадка заряжается новым шипом. Просто включается реверс, затем вставляется шип. Фиксируется между направляющими и поджимается штоком.

www.drive2.ru

Ошиповка зимних шин своими руками без пневмопистолета |

Ошиповка зимних шин своими руками без пневмопистолета

Необходимо следить за тем, чтобы «коготь» не выступал из резины более чем на 1,3 мм. Если данный показатель выше, то можно попытаться вбить его чуть глубже. Также, в отзывах иногда встречались жалобы на то, что при дошиповке зимних шин, они становились криво. От такой установки толку не будет – лучше сразу вынуть такой шип, поскольку он не будет функционировать правильно. Сделать это довольно прости при помощи обыкновенных плоскогубцев. При той оговорке, что мыльная пленка еще не высохла. Устанавливать его повторно необходимо по той же схеме. Есть способ ошиповки зимних шин своими руками, без пневмопистолета. В этом случае придется не вбивать шипы под давлением, а вкручивать их в посадочные отверстия. Роль пистолета в этом случае выполнит шуруповерт. Повторная процедура Помимо этой процедуры, существует еще и повторная ошиповка зимней резины.

Таким требованиям отвечают только фрикционные модели покрышек или шины со специальными отверстиям для шипов. Стоят такие модели на порядок выше, но, при самостоятельной ошиповке вы будете уверены в качестве «когтей» и в том, что технология их установки была соблюдена полностью.

Тем самым, срок эксплуатации восстановленных шин может быть не меньше чем у новых.

Длина саморезов не должна быть слишком большой. Чтоб выбрать нужную, можно просверлить тонким сверлом сквозное отверстие в резине и замерить его глубину штангенциркулем. При покупке саморезов к ней нужно прибавить длину отрезка шипа, который будет выступать из покрышки. К примеру – 1 мм. Прибавляем эти два значения, получаем нужную длину самореза, который будет выполнять роль шипа.

После завершения процедуры, колеса, как и в предыдущем случае, должны немного полежать. Правила безопасности езды на шипованных шинах После ошиповки покрышек и их установки на автомобиль, какое-то время придется поездить на небольшой скорости, чтоб шипы не вылетели. Если некоторые из них будут, все-таки, отлетать даже при 60 км/ч – это нормально.

На такой скорости нужно будет кататься 300-400 км не зависимо от типа установленных шипов.

Восстановление шипов на зимней резине – эффективные методы реанимации шин

Все автолюбители знают, что для безопасной и комфортной езды в холодное время года существуют два вида резины, шипованная и обычная зимняя резина, но не многие знают, что шипы можно установить самостоятельно. Ошиповка зимних шин своими руками позволит сэкономить деньги без снижения безопасности езды зимой. Прежде чем приступать к ошиповке, следует подобрать соответствующие автопокрышки, они должны быть:

• естественно зимними;
• иметь твердый состав резины для обеспечения плотной посадки шипов;
• новыми, для надежного крепления шипов важную роль играет толщина протектора.

После приобретения резины приступаем к подбору шипов. Многие ошибочно предполагают, что они имеют однотипную конфигурацию и изготавливаются из одного материала.

Прежде всего необходимо просверлить отверстия на поверхности колеса, в которые будут устанавливаться шипы, для этого берется сверло, которое по диаметру соответствует посадочному месту последнего. Сверлить необходимо на максимальных оборотах, иначе протектор получит повреждения от сверла, что отрицательно скажется на его свойствах. Для лучшего вкручивания шипа посадочное место следует смочить мыльным раствором.

Лучшую фиксацию обеспечат герметик или клей, нанесенный на поверхность посадочного места. Шип в резину вкручивается, поэтому для облегчения работы следует использовать шуруповерт. И напоследок, их следует устанавливать до наступления холодов, ведь резина должна вылежаться, тем самым увеличив свою крепость.

Если вы решили ошиповать резину без соответствующих отверстий, то их придется делать самостоятельно. Это трудоемкая работа, в процессе которой вы можете случайно повредить резину. В этом случае помимо пневматического пистолета вам понадобится специальное трубчатое сверло.

Повторная ошиповка Вторичная ошиповка (перешиповка) – это ноу-хау, которое позволяет продлить срок эксплуатации покрышки при минимальных финансовых затратах. В этом случае в качестве покрышек используются шины с уже существующими (стертыми или вывалившимися) шипами. Для такого типа работ используются особые шипы – ремонтные.

Они отличаются увеличенной шляпкой, поэтому изделия могут быть установлены даже в деформировавшееся отверстие. Если говорить о материале, из которого изготавливаются такие изделия, то в основном они состоят из металлического корпуса, пластиковой втулки и наконечника из твердых сплавов.

Конструкция оправки для шипования Оправка состоит из двух частей:

1. Толстостенная металлическая трубка с внутренним диаметром чуть большим диаметра фланцев ремонтного шипа. Ее длина должна быть на несколько сантиметров больше ширины вашей ладони.
2. Отрезок стального стержня, плотно входящий в трубку. Нужно, чтобы его длина была равна длине трубки.

Ошиповка вручную Чтобы забивать шипы в протектор, нужно использовать в качестве подставки под него отрезок толстой доски.

Его следует поставить к верстаку и прикрепить к нему гвоздем или саморезом. Верхний торец для удобства работы должен находиться немного выше пояса. Итак, шипуем.

• Вымойте покрышку. Очистите отверстия для шипов от грязи.
• Наденьте покрышку на торец доски.
• Возьмите оправку в левую руку.
• Смочите шип мыльной водой. Ни в коем случае не используйте для смазки машинное масло.

Во-первых, производители покрышек используют некачественные материалы, в целях снижения расходов, в результате чего шипы быстро ломаются или вовсе вылетают. Во-вторых, при самостоятельной ошиповке вы можете оснастить покрышки исходя из сугубо индивидуальных условий эксплуатации автомобиля. В-третьих, повторная ошиповка зимних шин позволяет продлить покрышкам срок жизни.

Тем не менее стоит учитывать, что если вы хотите установить шипы на только что купленные покрышки, оснащенные специальными отверстиями для шипов, то сэкономить на такой операции не удастся, так как потратить придется приблизительно столько же, сколько и на новые покрышки с заводскими шипами. Поэтому в нашей статье мы рассмотрим вариант «реанимации» старых шин, оснащенных или неоснащенных шипами. Для этого в первую очередь вам понадобится провести подготовительные работы.

Последние отличаются повышенной надежностью, но устанавливать их есть смысл, только если вы любите быстро гонять по трассам на высоких скоростях;

• Тип сердечника бывает трубчатым, стержневым или другого типа. Если говорить проще, то однофланцевый шип может быть либо круглым либо овальным, а двухфланцевый имеет форму «рюмки».

Универсальных моделей шипов не существует, поэтому при выборе изделий важно понять для себя три важных параметра: с какой скоростью вы ездите, каков ваш стиль вождения и какими характеристиками обладают выбранные покрышки (протектор, твердость и прочее). Важно! Шип не должен выступать наружу из шины более чем на 1,3 мм. Поэтому необходимо приобретать шипы соответствующей длины. Стоит отметить и количество шипов, которое может быть установлено.При работе нужно настроить ограничитель глубины, чтобы шипы находились на одном и том же расстоянии от поверхности. Если они будут расположены слишком глубоко, то не смогут выполнять свою функцию. Чтобы быстро загонять шипы в отверстия, хорошо подойдёт пневматический пистолет. Он подключается к специальному компрессору. Во время работы металлические лапки расширяют отверстие и туда под напором воздуха загоняется шип. Кроме дрели и пистолета, нужно подготовить:

1. Молоток.
2. Плоскогубцы.
3. Распылитель с мыльным раствором.
4. Набор специальных шипов.

Совет: Регулировать положение шипов можно с помощью молотка и металлической пластины. Подбор шипов Производители предлагают несколько типов шипов. По материалу изготовления изделия можно разделить на:

Мотивируют необходимость обкатки тем, что за ее время шипы встанут на свое место, а с протектора сотрется технологическая смазка. Вы думаете, что покупаете хорошие покрышки, а у них и шипы не на месте и протектор в смазке – как-то сказал, узнав об этом, один мой знакомый. Рекомендации по обкатке обычно содержат крайне полезные советы, начиная с того что в это время нельзя превышать скорость, заканчивая предостережением не наезжать на бордюры. Учтите, что шипы хорошо держат машину, цепляясь за лед, а в чистый асфальт они не впиваются, поэтому, как отмечают многие водители, сильно ухудшают сцепление с дорогой. Рекомендации производителей Чтобы в покрышках к началу следующего сезона осталось большее количество шипов, эксплуатируйте их в тех условиях, для которых они предназначены. Соблюдайте рекомендации производителя. Вот что говорит сайт компании Goodyear о зимних шинах.

Ошиповка зимних шин своими руками без пневмопистолета

Пластина просто накладывается на него и сверху ударяется молотком. Эти операции повторяем до тех пор, пока не будет заполнено каждое отверстие. Когда колеса будут ошипованы полностью, их некоторое время нельзя ставить на автомобиль. Дело в том, что металлические элементы изменили плотность и структуру покрышек. Потому они должны немного «отдохнуть», чтоб материал принял нужное состояние. Для этого потребуется несколько дней. Если поставить колеса на автомобиль и начать ездить на них без присадки резины, шипы могут повылетать в тот же день, а вся работа пойдет насмарку. Шиповка резины саморезами Эксперты и автолюбители не перестают спорить о целесообразности такого вида ошиповки. Тем не менее практика показывает, что в плохих погодных условиях и на скользкой дороге этот метод полностью себя оправдывает.

Важно! При перешиповке зимних шин убедитесь, что протектор не сильно стерся. Его глубина должна составлять не менее 7 мм. Процесс установки новых шипов на место старых не сильно отличается от первичной ошиповки. Единственное на что стоит обратить внимание – это очистка отверстий от грязи, камней, песка и прочих инородных материалов, включая старые шипы.

Во всем остальном система установки такая же. В заключении Ошиповка зимних шин, видео которой представлено ниже, несложна. Для того чтобы выполнить установку самостоятельно не требуется особых навыков и мастерства. В автосервисе специалисты точно также используют пневматический пистолет, только в этом случае вы не сможете проверить качество используемых шипов.

Поэтому в этом деле лучше доверять только себе, особенно учитывая то, что если вы приобретете качественный комплектующий материал шины прослужат вам долгие годы.

Не обязательно наносить его сразу на всю поверхность покрышки, можно это делать точечно при помощи пульверизатора, распыляя только в отверстия, куда будут устанавливаться шипы в данный момент. Раствор нужен для того, чтоб шипы легче входили в резину. И при необходимости их будет легче извлечь. После высыхания раствор обеспечивает лучшее сцепление металла и резины.

Важно! Шиповать удобней собранное колесо, оно имеет большую степень жесткости, чем отдельная покрышка. Пистолет прикладываем лапками к отверстию. Они должны полностью заходить в него. Инструмент нужно расположить строго перпендикулярно относительно поверхности колеса.

В противном случае шип закрепится криво, его придется вытаскивать и вгонять повторно. Алюминиевая пластина и молоток нужны для того, чтобы при необходимости вогнать шип, который не полностью вошел в отверстие.

Восстановление шипов на зимней резине – эффективные методы реанимации шин

Много производителей предлагают изделия не очень хорошего качества. В процессе езды шипы могут вылетать, вследствие этого резина портится. Шиповка шины с использованием пневмопистолета занимает немного времени Совет: При собственноручной шиповке можно использовать новые и подержанные шины.

Главное, чтобы они были хорошего качества и без дефектов. Выбор материалов и необходимых приспособлений Если вы решили заняться шиповкой резины без отверстий, то нужно подготовить хорошую дрель со специальным трубчатым сверлом. Во время сверления вся стружка будет уходить внутрь и в дальнейшем не потребуется продувка отверстий.

Ограничения по допустимой скорости и нагрузке на колесо любой производитель указывает на боковой поверхности шины. Только нужно уметь их прочитать. Речь идет об индексе нагрузки и скорости. Они указываются рядом с типоразмером покрышки. Предельные параметры Индекс нагрузки обозначается двузначным числом. Индекс 50 обозначает допустимую нагрузку на колесо порядка 190 кг. Каждая единица, добавленная к числу индекса, увеличивает допустимую нагрузку на 5 кг. То есть 51–195, 52–200 и так далее. Индекс скорости представлен в виде букв латинского алфавита. J – 100 км/час; K – 110 км/час; L – 120 км/час; M – 130 км/час. Каждая следующая буква увеличивает допустимую скорость на 10 км/час. Обсуждение АвтоЛирика.ру Информационный портал для автолюбителей. Копирование материалов без проставление активной обратной ссылки запрещено.

Но если вы решили сделать на умении шиповать колеса маленький бизнес, станок можно установить и в собственной мастерской или в гараже. Третий метод – самый дешевый. Не требует наличия специального оборудования, ведь портативный шуруповерт не является большой редкостью. К тому же, такие шипы можно установить на бэушные шины, которые не имеют заводских отверстий.

Да и просверливать отдельно эти самые отверстия не придется. Используем пневматический пистолет Многие любители и профессионалы сегодня предлагают данную услугу. Как правило, речь идет об ошиповке резины с заводскими отверстиями. Мало кто берется за самостоятельное высверливание дырочек под шипы. Но это не значит, что сделать их невозможно. Нежелание сверлить отверстия самостоятельно связано с большими трудозатратами и риском повредить резину.

Кроме того, потратиться все же придется, хоть и не так сильно, как при покупке заводской шипованной резины. Для начала, нужно будет приобрести сами шины, затем – оборудование для ошиповки и, соответственно, шипы. Все это можно купить в специализированном магазине. Но затраты себя оправдают, когда вы всю зиму проездите на колесах, обеспечивающих полную безопасность на обледенелых дорогах. Выбираем способ ошиповки Произвести операцию можно тремя способами:

• ошиповка колес при помощи пневматического пистолета;
• ошиповка шин на станке;
• саморезами и шуруповертом.

Первый способ самый популярный, так как такую ошиповку можно выполнить самостоятельно, хотя и многие сервисы на сегодня могут предложить данную услугу. Второй может быть произведен только в мастерской, оборудованной соответствующим образом.

Такой подход применяется на подержанных покрышках, которые уже потеряли часть «боевого арсенала» и необходимо вернуть колесу былую молодость. Система самой установке не меняется, однако для этого покупаются специальные ремонтные шипы. Их особенность в увеличенной шляпке, которая позволяет им сесть в разбитые отверстия, откуда уже вылетели заводские «когти». Затея выглядит весьма рисковой, однако в некоторых отзывах владельцы положительно оценивают этот шаг по повторной ошиповке зимних шин. Если вам кажется, что вы не сможете справиться с этим мероприятием, нет времени, инструмента или желания возиться с резиной, то всегда можно обратиться в специализированные СТО, где эти услуги предоставляются за приемлемую сумму.Цены на дошиповку зимних шин: Город Название СТО Адрес Цена Москва Шиномонтаж «Шина-33» Варшавское шоссе, д.170г От 5 р./шт.

Шипы могут изготавливаться из стали или алюминиевого сплава, а также иметь рубашку из пластика, иметь различную форму, от классического круглого вида до овальных или многогранных форм. Шипы могут быть однофланцевыми, что менее надежно, и двухфланцевыми, что предпочтительнее. Также они могут различаться по типу сердечника, трубке или стержня.

Существуют несколько способов установки шипов на поверхность протектора: ручная, автоматическая и полуавтоматическая. Ошиповка зимних шин своими руками без пневмопистолета довольно долгий и трудоемкий процесс, для автоматической установки шипов необходимо специальное оборудование, которое имеет довольно высокую стоимость, поэтому приобретать его для разовой работы не совсем целесообразно. По этой причине остановимся на промежуточном варианте.

• Главная
• Шины и диски
• Перешиповка зимних шин своими руками

Дата публикации: 16 декабря 2015. СОДЕРЖАНИЕ:

1. Подготовка к ошиповке шин
2. Какие лучше выбрать шипы
3. Установка шипов
4. Повторная ошиповка
5. В заключении
6. Видео

Любой автомобилист знает, что перед началом морозов следует сменить покрышки на своем автотранспортном средстве. Это обусловлено как безопасностью передвижения, так и законодательством РФ, согласно которому до окончания осени автолюбители обязательно должны «переобуться». Сейчас большинство шоферов предпочитает оснащать шипами покрышки самостоятельно, а также ошиповывать резину повторно. У такого самодельного способа есть несколько преимуществ.

Сначала корректором или мелом обозначаем на шине те места, где необходимо вставить колесные шипы. Затем засыпаем шипы в сепаратор пистолета, а в его дуло монтируем саморез. После этого зачищаем отмеченное место на резине наждачной бумагой.

Шилом проделываем отверстие в протекторе, после чего нужно намочить резину. После этого приступаем к основному этапу ошиповки – монтажу шипов. Будьте очень бдительны и старайтесь как можно чаще проверять высоту торчащего над протектором шипа.

Стоит быть предельно внимательным и после дошиповки колес. Категорически не рекомендуется сразу же использовать обработанную резину! Лучше всего подождать несколько суток для того, чтобы шины полностью высохли. Первую неделю эксплуатации не стоит ездить со скоростью более 60 км/ч.

За это время шипы должны окончательно встать в отведенные для них отверстия.

ШИПОВКА РЕЗИНЫ ДЛЯ АВТО СВОИМИ РУКАМИ — Самостоятельное шипование колес — YouTube

Очень часто можно услышать, как водители говорят о шипованной резине в не очень выгодном свете. Но что поделать? Ведь без него в наши суровые зимы просто не обойтись. Соответствуют ли они всем требованиям безопасности?

Перед их покупкой стоит провести тщательную проверку – определить равномерность расположения гнезд (в комплексе они должны формировать определенный рисунок). Иначе высока вероятность покупки поддельных изделий, которые не способны обеспечить должную безопасность и надежность.

Но тогда есть риск повреждения нового изделия вплоть до его окончательной непригодности.

Исключительно ручная фиксация. Для этого понадобится специальный ключ, молоток и отвертка. Достоинство такого варианта – доступность выполнения каждому желающему. Недостаток – большой объем работы.

Это не только обеспечивает прочность фиксации, но и снижает трудоемкость процесса. Недостатком в данном случае выступает дороговизна требуемого оборудования.

Какой из предложенных способов выбрать — дело каждого. Но ясно одно: покупать пневматический пистолет ради шиповки шин одного автомобиля окажется, скорее всего, нерационально. Он окажется кстати только в случае наличия нескольких автомобилей в семье. Лучшим, по мнению экспертов, вариантом для процесса закрепления вставок является полуавтоматический способ.

Совет! Шину для шиповки стоит предварительно обработать мыльным раствором. Это позволит очистить ее от загрязнений и облегчить процесс вхождения шипа в углубление.

В случае ошибочной установки шипа, ее можно извлечь с помощью плоскогубец, раскачивающими движениями.

Для шиповки зимней резины существует огромное множество различных вставок. К их выбору стоит относиться особенно ответственно и со знанием.

Обычные шипы с круглым концом имеют достаточно низкую стоимость, но и их эффективность не может достигнуть должного уровня. Так, для примера, реализуемые во многих северных европейских странах четырех- либо многогранные шипы способны обеспечить устойчивость управления автомобилем даже при гололеде.

Однофланцевые же модели имеют более низкую стоимость и длительный износ, но в случае активной езды потеря шипов неизбежна.

Также не желательно приобретение большого количества вставок из металла.

После окончания процесса шиповки происходит их тщательная проверка на предмет наличия перекошенных вставок и слишком выступающих наконечников. Первая проблема решается путем извлечения их с помощью плоскогубец.

Важно! После окончательного завершения процесса шиповки, резину стоит оставить в состоянии покоя на некоторое время: на 1-2 недели. Благодаря этому обеспечится максимальная плотность обхвата шин, способствующая увеличению прочности их закрепления. После установки шипованных шин их стоит немного обкатать – а именно ездить первые сотни километров лишь со скоростью до 80 км/ч, не совершая резких маневров и активных стартов. Не стоит волноваться, если в процессе обкатки потеряются несколько шипов – особого влияния на устойчивость автомобиля в гололед они не окажут.

Как видно, не обязательно покупать шипованные шины – их можно сделать и собственноручно.

Наиглавнейшим приспособлением для ошиповки шин, без которого самостоятельная работа станет бессмысленной, является пневмопистолет и, естественно, компрессор для его питания.

К выбору дрели тоже надо подойти с умом. Для проделывания дырочек нужно иметь высокоскоростной инструмент с хорошей системой охлаждения. Ведь отверстий надо множество и простая дрель скоро перегреется. Также в хозяйстве пригодится небольшая пластина из алюминия и молоток.

• Как пользоваться EasyCap USB 28. Альтернативное использование устройства, о котором Вы, возможно, не догадывались. Современный мир стремительно меняется, и такая вещь, как видеокассеты уже давно канули в лету. Но что […]
• Стас Михайлов предстал скульптором в своем новом клипеИрина Безрукова участвует в съемках клипа Стаса Михайлова на песню «Жадный на любовь». Интересно, что снимком этой сцены поделилась супруга певца — Инна Михайлова, подписав его так […]
• Гематолог, отзывы и рейтинги, запись на прием в УфеОдну в Москве, а вторую в Уфе. Ей не удалось найти хорошего гематолога (по ее мнению). У меня тоже было 2ЗБ, сдали после первой все, кроме генетики… Сейчас планирую записаться к генетику в […]

Дошиповка зимних шин своими руками без пневмопистолета, видео

Каждый год, как только становится ясно, что осень уже прошла, городские автовладельцы начинают доставать комплекты зимней резины. Ее осмотр обычно показывает, что после прошлого сезона эксплуатации не все шипы остались на месте. Хорошо, если хозяин знает, что возможна дошиповка зимних шин своими руками. В противном случае он будет пользоваться тем, что осталось, или купит новый зимний комплект. Для оценки пригодности баллона к эксплуатации нужно знать – зимняя покрышка должна быть зашипована таким образом, чтобы на пятне контакта с дорожным покрытием находилось не менее восьми шипов.

У легкового автомобиля массой около 1,2 тонны вес, приходящийся на каждое колесо, составляет 300 кг. При давлении в шинах порядка 2 кг на см 2 площадь пятна контакта будет приблизительно 150 кв. см. Значит, протектор новой шипованной шины шириной 155 мм на каждые 10 см длины окружности должно иметь 8 шипов. Для удовлетворительного сцепления допускается потеря не более 20% шипов. То есть в пятне контакта может оставаться 6–7 шипов. Если у вас их остается меньше, покрышку нужно дошиповать. Перед этим измерьте остаточную высоту протектора. Высота протектора меньше 4–6 мм говорит о том, что резину нужно не дошиповывать, а менять на новую.

Все шипы для шин серийных легковых автомобилей состоят из тела и выступающего из него твердосплавного сердечника. Для лучшего удержания резиной протектора тело имеет 2–3 фланца. Материалом для их изготовления может быть как сталь, так и пластмасса. Фланцы ремонтных шипов имеют несколько больший диаметр, чем обычные. Так как фланцы того же диаметра не удержатся разбитым отверстием.

Оправка состоит из двух частей:

1. Толстостенная металлическая трубка с внутренним диаметром чуть большим диаметра фланцев ремонтного шипа. Ее длина должна быть на несколько сантиметров больше ширины вашей ладони.
2. Отрезок стального стержня, плотно входящий в трубку. Нужно, чтобы его длина была равна длине трубки.

Чтобы забивать шипы в протектор, нужно использовать в качестве подставки под него отрезок толстой доски. Его следует поставить к верстаку и прикрепить к нему гвоздем или саморезом. Верхний торец для удобства работы должен находиться немного выше пояса. Итак, шипуем.

• Вымойте покрышку. Очистите отверстия для шипов от грязи.
• Наденьте покрышку на торец доски.
• Возьмите оправку в левую руку.
• Смочите шип мыльной водой. Ни в коем случае не используйте для смазки машинное масло. Оно разрушит резину вокруг шипа, так что последний недолго будет держаться на своем месте. Если же масла окажется достаточно, то возможно и сквозное повреждение протектора.
• Правой рукой, сдвигая стержень вверх, поместите в нижнюю часть трубки шип.
• Поставьте оправку шипом на отверстие перпендикулярно протектору.
• Возьмите свой молоток и одним ударом по торчащему сверху торцу стержня вбейте шип в резину.
• Если отверстие слишком широкое и ремонтный шип в нем не держится, никакой клей не поможет. Найдите рядом подходящее место, наколите отверстие толстым шилом и вбейте шип в него.

Надеемся, шипование шин своими руками уже не кажется вам нереальным.

Многие источники советую обкатывать шипованную резину на сухом и чистом асфальте, не дожидаясь выпадения снега и холодов. Мотивируют необходимость обкатки тем, что за ее время шипы встанут на свое место, а с протектора сотрется технологическая смазка. Вы думаете, что покупаете хорошие покрышки, а у них и шипы не на месте и протектор в смазке – как-то сказал, узнав об этом, один мой знакомый. Рекомендации по обкатке обычно содержат крайне полезные советы, начиная с того что в это время нельзя превышать скорость, заканчивая предостережением не наезжать на бордюры.

Учтите, что шипы хорошо держат машину, цепляясь за лед, а в чистый асфальт они не впиваются, поэтому, как отмечают многие водители, сильно ухудшают сцепление с дорогой.

Чтобы в покрышках к началу следующего сезона осталось большее количество шипов, эксплуатируйте их в тех условиях, для которых они предназначены. Соблюдайте рекомендации производителя. Вот что говорит сайт компании Goodyear о зимних шинах. Они созданы для движения при температурах ниже 7 °C, а также в суровых зимних условиях. В зимних шинах используются технологии, которые улучшают сцепление и торможение на поверхностях, покрытых снегом и льдом. При этом на их сайте нет ни слова о необходимости обкатки. В гарантийных условиях на продукцию Nokian Tyres обкатка тоже не упоминается. Однако онлайн-консультант сайта этой компании сообщил мне следующее: «Оптимальная температура для замены летней резины на зимнюю находится в интервале от +5 до +7 градусов Цельсия. После установки шины рекомендуется сразу ее обкатать. Обкатка происходит первых 500–800 км. В этот период не следует резко тормозить или трогаться с места, скорость движения не должна превышать 80 км/час. Противопоказано также энергично маневрировать, быстро меняя направление движения».

Ограничения по допустимой скорости и нагрузке на колесо любой производитель указывает на боковой поверхности шины. Только нужно уметь их прочитать. Речь идет об индексе нагрузки и скорости. Они указываются рядом с типоразмером покрышки.

Индекс нагрузки обозначается двузначным числом. Индекс 50 обозначает допустимую нагрузку на колесо порядка 190 кг. Каждая единица, добавленная к числу индекса, увеличивает допустимую нагрузку на 5 кг. То есть 51–195, 52–200 и так далее.

Индекс скорости представлен в виде букв латинского алфавита. J – 100 км/час; K – 110 км/час; L – 120 км/час; M – 130 км/час. Каждая следующая буква увеличивает допустимую скорость на 10 км/час.

Определяйте предельно допустимые параметры и не превышайте их. Тогда шипов на протекторе к следующей зиме останется больше.

ymp3.ru

Самостоятельная оШИПовка колес — Opel Antara, 2.2 л., 2012 года на DRIVE2

Когда ставил зимний комплект, был неприятно удивлен отсутствием многих шипов, резина гиславед норд фрост, резине 5 лет. Озадачился я значит ошиповкой ремонтными шипами, посмотрев кучу видеороликов поехал в шино-монтаж, но объехав в районе все шино-монтажки все в один голос НЕ ШИПУЕМ, а только в последней мне ЗА ДАРОМ парень отдал обычные шипы для новых шин 70 шт, они отличаются от ремонтных, т.к шина сношена на 2мм то высота не соответствовала, замерив глубину отверстия куда нужно вставить шип, оказалось мне нужно 8 мм высотой а эти 10 мм да и диаметр шляпки ремонтной должен быть 10 мм а на этих 8 мм. Взял я эти шипы на работу чтоб доработать их. Сделал специальную матрицу и осадил их до нужной высоты плюс ко всему шляпка как раз стала 10 мм, в общем что доктор прописал. Для того что бы их вставлять выточил оправку на шуруповерт, чтоб вставлять методом вращения. Сначала прочистить отверстия от грязи и камешков слегка смазывал WDшкой шип чтоб легче заходил. Все получилось очень хорошо, шипы встали как родные, при попытке вытащить новые и старые, старые легче вытаскиваются чем ремонтные. Чутка покатаю еще посмотрю как поведут себя и поеду на балансировку. Так что вылетевшие шипы лечатся, причем самостоятельно!
Всем удачи и чтоб ваши шипы не вылетали!

Полный размер

Кучка шипов, кажется маленькой а на самом деле их 70

Полный размер

шип с твердосплавной вставкой

Полный размер

матрица для высоты в 8 мм

Полный размер

видно как шип выступает

Полный размер

уже осадил, видна разница в высоте

www.drive2.ru

Как запаять поврежденный бампер своими руками: использование фена и паяльника

Пластиковый бампер – одна из уязвимых кузовных деталей автомобиля. Даже при внимательном вождении, можно случайно наехать на бордюр, высокий сугроб или другое препятствие, и повредить обвес при мелком ДТП. Поврежденная деталь, существенно портит внешний вид транспортного средства. Поэтому, важно знать о том, как правильно запаять автомобильный бампер.

Подготовка к выполнению основных работ

Спаять бампер самому, можно в домашних условиях. Для этого потребуется подготовить рабочее место и соответствующее оборудование для пайки. Для удобства восстановления обвеса в авто, потребуется снять деталь.

Пайку обвеса нужно выполнять только при сильных повреждениях кузовной детали. Мелкие трещины можно заклеить.

Работу нельзя проводить в полностью закрытом помещении и на открытом воздухе. Пайка бампера сопровождается неприятным запахом жженой пластмассы, но если операцию по восстановлению обвеса выполнять на улице, результат может быть испорчен воздействием окружающей среды. Оптимальное место для ремонта – гараж. Он защитит обрабатываемую поверхность от ветра и дождя, и автомобилист, в любой момент может открыть створки ворот и проветрить помещение.

Инструмент и материалы

Чтобы запаять бампер своими руками, потребуется запастись соответствующими инструментами и материалами:

1. Электропаяльник. Прибор должен обладать высокой мощностью (выше 50 Вт). Использование «бытовых» паяльников не принесет желаемого результата.
2. Металлическая латунная сетка.
3. Фен для пайки бамперов.
4. Ножницы.
5. Пластиковый припой (изготавливается самостоятельно из старого бампера), металлические скобы от строительного пистолета.

Рекомендуется использовать паяльник с деревянной ручкой. Пластиковая рукоятка расплавится после первого же ремонта автомобильного обвеса. Также, чтобы прибор прослужил дольше, при восстановлении, необходимо делать небольшие перерывы.

После восстановления целостности пластикового бампера, ему потребуется придать первоначальный внешний вид. Для этого потребуется:

1. Резиновый шпатель.
2. Лезвие.
3. Пульверизатор.
4. Шлифовальная машинка и наждачная бумага.
5. Грунтовка.
6. Краска.

Пошаговая технология пайки бампера

Пайка бамперов своими руками выполняется по следующей технологии:

1. Нужно надежно зафиксировать обвес. Можно использовать струбцину, или же два верстака (в этом случае, важно не передавить крепление, в противном случае, пластик деформируется).
2. Обрабатываемую деталь с обеих сторон нужно тщательно вымыть. Это существенно облегчит процесс восстановления элемента.
3. Отшлифовать или зашкурить края поврежденной области. Обезжирить рабочую поверхность.
4. Раскаленным паяльником. Под углом в 45 градусов, потребуется сделать «зазубрины» на краях соединяемых частей (жало прибора углубляют практически на половину толщины спаиваемых элементов). После края разглаживаются, и запаиваются.
5. Проводится армирование. При помощи фена, прогревается рабочая поверхность с внутренней стороны, далее по всему шву, впаиваются металлические элементы: скобы от строительного пистолета или латунная сеточка. Если пропустить этот шаг, трещина вновь разойдется.
6. Увеличение прочности соединения. Осуществляется благодаря использованию пластмассового припоя, он должен иметь идентичный обвесу тип пластика.

Отремонтированный обвес может треснуть, поэтому, дополнительно шов обрабатывают эпоксидной смолой или клеем.

После завершения восстановительных работ, потребуется придать обвесу приемлемый внешний вид.

Завершающие работы

После восстановления бампера, потребуется выполнить покраску элемента. Для этого нужно:

1. Осторожно удалить лезвием лишний пластик.
2. Шпателем нанести шпаклевку.
3. Тщательно отшлифовать и зашкурить поверхность бампера.
4. Нанести несколько слоев грунтовки. Понадобится время для высыхания каждого слоя (для ускорения процесса, можно использовать строительный фен).
5. С помощью пульверизатора нанести краску. Если окрашивается только восстановленный участок, рекомендуется использовать аэрозольный баллончик с краской.

При локальном окрашивании, следует тщательно подобрать цвет краски. В противном случае, место ремонта будет отличаться по тону от остальной поверхности детали.

В некоторых случаях, кузовной элемент, после обработки грунтовкой, покрывают яркой краской. После ее высыхания, поверхность вновь шлифуют до грунтового слоя. На поверхности могут оставаться следы краски, в тех местах надо нанести шпаклевку, после, вновь загрунтовать в несколько слоев, и покрасить.

Другие способы восстановления бампера

При сильных повреждениях обвеса и наличии отколотых частей детали, используют такой способ ремонта бампера, как «сварка». Данный метод заключается в том, что поврежденный кузовной элемент, восстанавливается с помощью полосок из пластмассы. Процесс сварки автомобильных пластиковых бамперов, выглядит следующим образом:

1. Подготовка обвеса к восстановлению.
2. Трещины запаиваются с внешней стороны обвеса.
3. При помощи ножниц, из старого бампера нарезаются пластиковые полосы (ширина материала идентична ширине паяльника).
4. Нарезанные элементы накладываются поперек пропаянного шва, и плавятся с помощью строительного фена.
5. Проведение завершающего этапа работы.

«Сварка» – один из наиболее эффективных способов восстановления поврежденного бампера. Он применяется в случаях, если в обвесе не хватает ряда элементов или же трещина не подвержена обычной пайке.

Если раскололся обвес, следует собрать все отвалившиеся кусочки. Это существенно облегчит последующее восстановление кузовного элемента.

Итоги

Когда покупка нового обвеса невыгодна, деталь подвергается ремонту. Небольшие трещинки заклеиваются, более крупные повреждения подвергаются пайке. Для усиления восстановленной конструкции используют «сварку». Эти работы можно выполнить в домашних условиях, что дает возможность существенно сэкономить на приобретении нового обвеса.

как и чем выполняется, техника, оборудование и материалы

Бампера новых моделей автомобилей изготавливаются из пластика. Это многоцелевой и дешевый материал, из которого делают бампера разной конструкции. К сожалению, они достаточно хрупкие.

Вы могли заметить, что даже на новых авто пластиковый бампер облеплен мелкими царапинами, будто это предусмотрено производителем.

Что уже говорить о многолетних машинах, на бамперах которых присутствуют вмятины, царапины, а иногда и дыры, которые со временем, без ремонта, становятся все больше.

Кроме таких уронов, регулярно можно встретить сколы, царапины от бордюров и ДТП. Многие владельцы автомобилей не ремонтируют бампер, а те, кто заботятся о внешнем виде автомобиля — отправляются на СТО за ремонтом или стараются отремонтировать сами.

Во многих автомобильных мастерских варят пластиковые бампера при помощи сварочного фена. Это простой способ, который быстро и качественно починит сломанное изделие.

Это можно сделать и самому, купив необходимый комплекс техники. Поговорим немного о том, как варить бампер с повреждениями. Основываясь на схему работы, можно попробовать отремонтировать своими руками.

Содержание статьиПоказать

Методика починки

Рассмотрим основные выражения. Все в основном называют бамперы пластиковыми, потому что при взгляде на них, они так и выглядят. Но в процессе производства используют не обычный пластик, а пропиленовый или полиуретановый.

Такие полимеры относят к термопластам и считаются устойчивыми к удару. Это позволяет им справляться с нагрузками из вне. Конечно, они быстро царапаются, но серьезные повреждения могут нанести только сильные нагрузки в виде столкновения.

Поняв эти тонкости, вы сможете в будущем лучше понимать методику работы со сваркой. Потому что в таком случае, варить надо не обычную пластмассу, а полимер, способный выдержать нагрузку, они все-таки немного другие, по сравнению с обычной пластмассой.

Но, в основном, их называют «бампер из пластика» или «бампер из пластмассы», имея в виду термопластовый бампер. Для удобства, мы будем применять именно такое определение.

Сварка бамперов из пластика заключается в двух стадиях: подготовка и сварка. Дальше поговорим детальнее о них.

Подготовка

Подготавливаем пластиковый бампер для варки. Для начала очищаем бампер от любых загрязнений. Если опустить этот шаг, то качество ремонта будет посредственным и потребуется его переделывать в ближайшее время.

Пластиковый бампер не обязательно демонтировать, можно производить ремонт прямо на автомобиле, но для лучшего эффекта все-таки лучше его снять.

В автомобильных мастерских пластиковый бампер устанавливают на специальный постамент для покраски, но его можно сделать самостоятельно из того, что есть под рукой.

Кроме стандартной очистки от загрязнений, необходимо подвергнуть шлифовке в том месте, где будет ремонт.

С этим неплохо справится наждачка или круг для шлифовки в комплексе с шлифовочной машиной или стандартной болгаркой. Это остановит увеличение трещины.

Дальше, если будете варить трещину, нужно обработать ее края. Лучше сделать V-образную форму. Для заделывания дыр или сколов, края обрабатывать не надо. После всех этих манипуляций бампер необходимо протереть влажной тряпочкой и обезжирить.

Материалы для работы

Для самостоятельного ремонта подготовьтесь купить комплекс приборов и инструментов. Без них невозможно починить качественно.

Для начала, вам пригодится сварочный фен или термопистолет (лучше применять профессиональный или полупрофессиональный инвертор), особые прутья для сварки при ремонте пластиковых бамперов (материал их изготовления должен быть идентичный материалу бампера), армирующая сетка из металла, тренога, стеклоткань, термореактивный полимер и замазка, предназначенная для работ с пластмассой, хомут для раскладки сетки.

Процесс сварки

Возьмем фен для сварки и термопистолет. Настраиваем необходимые градусы нагрева. Это зависит от материала, из которого изготовлен бампер и температура его плавления.

Также важно проверить, чтоб приобретенные прутья были изготовлены из того же материала, что и пластиковый бампер.

Для уверенности, что градусы выставлены правильно и прутья соответствуют материалу бампера, сделайте сварку на маленьком кусочке. Так у вас будет меньше шансов испортить всю деталь машины.

Если все соответствует, то начинайте ремонт. Мы опишем сварку трещин, потому что это основная проблема, которая встречается в работе владельцев автомобилей.

Для начала надо обварить края щели точечно. Дальше помещаем прут в щель и плавим сварочным феном, чтобы заполнить пространство. Эти действия необходимо провести с обеих сторон. Этот же метод применяется для устранения дырок.

Для лучшего соединения рекомендуют применять армирующую сетку из металла. От нее отрезают размер немного больше повреждения и накладывают на него.

Потом нагревают феном и приваривают. При отсутствии сетки, можно использовать стеклоткань, используя вместо инвертора термоактивный полимер.

После варки используют шпаклевку на место повреждения (если они были масштабными) и шлифуют его. После этого надо прогрунтовать, прокрасить изделие и покрыть защитным лаком.

Можно прокрасить только то место, которое ремонтировали, но лучше прокрасить всю деталь. Тогда не будет видна разница между ремонтируемым местом и заводским.

Заключение

Сварка бампера из пластика — не очень сложный процесс, как иногда кажется. Тут главное — обрести небольшой опыт работы с феном для сварки и варить с осторожностью.

Если вы не опытны в работе с феном, то лучше наработать опыт на куске пластика, а потом приступать к самому ремонту.

Для самостоятельного ремонта лучше купить оборудование для ремонта средней цены. Не рекомендуем приобретать дорогой фен для сварки, который не будет часто использоваться и вы не поймете всю его прелесть.

Присмотритесь к повреждениям и проконсультируйтесь с продавцом, какое оборудование лучше приобрести для их ремонта.

Не спешите покупать самый дешевый или самый дорогой аппарат, лучше купить средний. В интернете есть широкий выбор, где вы можете выбрать себе понравившийся агрегат и почитать отзывы пользователей. Обратите внимание на сборку и удобство использования.

Проверяем на практике, как запаять бампер

Бампер — наружная часть автомобиля, постоянно подвергающаяся внешним воздействиям. В связи с этим, данный элемент часто терпит повреждения. Поговорим, о возможных способах их устранения.

При ремонте в сервис центрах и мастерских, обычно используют термический пистолет для сварки пораженных областей. Так же, очень распространен метод использования мелкой сеточки. Ее, так же, крепят используя достаточно дорогое оборудование.

Автолюбитель, редко обладает данным набором инструментов и материалов. Все же, ремонт элемента своими руками возможен, без дорогостоящего оборудования. Для этого мы будем использовать альтернативный способ реконструкции. По продуктивности, он не сильно уступает ремонту в мастерской. При внимательном отношении и грамотном подходе к вопросу, после восстановления, элемент прослужит вам еще долгое время.

Данный метод, актуально использовать при починке пластикового бампера. Если, ваш автомобиль оснащен стекло — пластиковым или хромовым бампером, существую иные способы их восстановления.

Необходимо понимать, что не стоит пытаться отремонтировать поврежденный пластик с помощью клея. На практике, нет достойного клея, который способен схватить толстую пластиковую структуру. Даже, при использовании пластиковой сетки, отремонтированная поверхность, вскоре станет непригодной к использованию. Большинство смол (например эпоксидная), так же, не в силах справиться с данной задачей. По этому, данный метод реконструкции бампера, признаем не действенным.

Предоставленный способ восстановления, является наиболее продуктивным. По крайней мере, надежно восстановить пластик своими силами, возможно с использованием данной техники.

Техника, включает в себя два этапа восстановления. Первый — стягивание промежутков, второй — пайка. Запаять пластик, в случаях серьезного нарушения структуры, своими руками достаточно сложно. В данном случае, лучше использовать стягивание пораженных участков.

Стягивание своими руками.

Применяется в случаях:

• Образования широких трещин.
• Когда, вблизи от пораженного участка имеется крепление (например — крепеж к корпусу автомобиля).

Для успешной реставрации своими руками, нам потребуются следующие материалы:

• Электрическая дрель и сверла
• Винты (диаметром не более 5мм), а так же винты, диаметром около 15мм — все зависит от объемности пластика.
• Набор гаек к винтам
• Паяльник
• Подвес(ы), для крепления направляющих

Берем металлический крепеж, с его помощью мы будем производить стягивание пораженных участков. Найти крепежи, можно в любом строительном магазине. Исходя от характера и масштабов поражения, необходимо отрезать достаточное количество крепежа для стягивания. Как правило, нет необходимости оставлять лишнюю часть крепежа на бампере. Поэтому, можно экономить данный элемент. Резать крепеж, можно используя полотно по металлу или строительными ножницами.

Теперь, следует соответствующим сверлом, проделать отверстие под болты. Диаметр отверстия, должен соответствовать диаметру болта для скрепления. Сверлим, вставляем винт и с обратной стороны бампера закрепляем пластину гайкой. Если ремонт бампера своими руками, вы производите впервые, обязательно устанавливайте крепеж изнутри. Для сохранения эстетики и наружной формы, стоит производить стяжение с обратной стороны. Устанавливаем и закрепляем пластину за пределами разрыва. Важно, чтобы винты были максимально отдалены от разрыва (в крепеже имеется ход болта). Для этого, устанавливаем сверло в дальнюю часть крепежной пластины. При правильно установке болтов, неровность восстановиться, не нарушая геометрию бампера.

Теперь, необходимо утопить верхнюю часть болта в корпус бампера. Для этого, необходимо проделать небольшую лунку вокруг головки болта (используем сверло меньшего диаметра). Важно, просверлить бампер насквозь, это повлечет за собой скорейший вылет болта. Но слишком маленький обод, делать тоже не рекомендуется. Важно соблюдать угол шляпки крепежного болта.

Если, при установке болта — следует приложить небольшие усилия, беспокоиться не о чем. Винт в бампер, должен устанавливать с значительным натяжением. В противном случае, при ходе болта, трещина вновь разойдется. Во избежание этого, надежно закрепляем болт в проделанной лунке.

Устанавливаем крепежные болты с наружной стороны. Изнутри бампера, крепежное полотно и затягиваем его. Винт должен слегка впасть в платик. При затягивании гайки необходимо быть предельно внимательным. При сильном затягивании — бампер может треснуть, при слабом — гайка раскрутиться и крепеж отойдет. Необходимо не допустить деформацию бампера.

Если, пластик разорван в изогнутой его части, необходимо изогнуть пластину под соответствующим углом. Существует достаточно много простых способов, для придания пластинке соответствующей формы. Главное, устанавливайте пластинку изнутри бампера перед ее деформацией. В таком случае, трещина сойдется при затяжке болтов.

Пайка.

Запаять пластик своими силами, не составит особого труда. Для этого понадобиться паяльник и немного терпения. Необходимо строго придерживаться инструкции для получения качественных результатов.

Если, вы впервые столкнулись с пайкой бампера, рекомендует производить процедуру снаружи. Для того, чтобы качественно восстановить пораженную область изнутри, потребуются соответствующие навыки. При плохой пайке бампера изнутри, грунтовка наложенная на поверхность поражения, скоро треснет. За этим, последует нарушение структуры бампера. При получении недостаточного результата, бампер подлежит повторному восстановлению.

Перед тем, как начинать пайку, необходимо избавиться от краски на поверхности бампера. Необходимо тщательно снять краску с бампера, чтобы не паять ее вместе с пластиком.

Паяем бампер.

Нагреваем паяльник до необходимой температуры. Вводим основную часть паяльника в пораженный участок и нагреваем его края. Затем, запаиваем края неровности и делаем шов максимально гладким. В местах стяжения пластинами, необходимо особенно аккуратно проводить пайку. Не перегревайте части бампера, предотвращая информацию.

При небольших поражениях, бампер можно реставрировать с помощью пайки. Если ваш бампер серьезно пострадал, произведите стяжение пораженной области перед тем, как запаять бампер. Если бампер, в результате столкновения или удара изменил свою форму, так же можно его восстановить. Для этого, нагреваем пораженную область строительным феном и выравниваем его геометрию (с использованием перчаток, устойчивым к высоким температурам).

Теперь, подготавливаем деталь к окраске и восстанавливаем цвет бампера. Предварительно, убираем неровности наждачной бумагой и обрабатываем окрашиваемую поверхность.

Большинство бамперов, с небольшими повреждениями, легко восстанавливаются самостоятельно. Ремонт бампера в мастерской требует значительных затрат денежных средств. При добросовестном подходе к реставрации бампера, вы с легкостью добьетесь необходимых результатов. При проведении работ с паяльником, соблюдайте все правила техники безопасности. Используйте только исправные и проверенные инструменты, для предотвращения нежелательных травм. Удачи в восстановлении бампера своими руками!

Как работать с перемычками и дорожками на печатной плате

Введение

Работа с контактными площадками и дорожками на печатных платах является важным навыком. В этом руководстве вы узнаете, как вырезать дорожку на печатной плате и добавить перемычку припоя между контактными площадками для изменения маршрута соединений. Вы также узнаете, как восстановить дорожку методом зеленого провода, если дорожка повреждена.

Рекомендуемая литература

Если вы не знакомы со следующими концепциями, рекомендуем ознакомиться с этими руководствами, прежде чем продолжить.

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Необходимые материалы

Чтобы следовать этому руководству, вам потребуются следующие материалы:

Хобби нож

Это как нож Xacto, только лучше. Мы широко используем их при работе с печатными платами. Эти маленькие ножи хорошо подходят для резки…

Что такое джемпер?

Перемычка — это электрическое соединение, предназначенное для размыкания или замыкания цепи между двумя или более точками.В зависимости от печатной платы в конструкцию могут быть добавлены перемычки, чтобы изменить значение платы по умолчанию:

• Последовательный UART
• I ² C Адрес
• SPI
• Уровень напряжения
• Подтягивающий резистор
• Режим

Перемычки

Ниже приведены несколько примеров перемычек 1×2 и 1×3, которые используются с платами SparkFun. Расстояние между контактными площадками обычно близко друг к другу, что упрощает добавление припоя.

Перемычки с пластинами для сквозных отверстий

Однако это не всегда относится к перемычкам.Стандартные штыри с шагом 0,1 дюйма могут иметь более широкий зазор, или на плате разработки может быть штырь, расположенный в другом положении. Для подключения могут потребоваться дополнительные припой, 2-контактные блоки перемычек и перемычки.

Обрезание следа между перемычками

Найдите след, который вы хотите отключить. Функция перемычки может различаться в зависимости от конструкции платы. Для получения дополнительной информации попробуйте проверить соответствующую документацию для вашей платы.

В этом примере мы рассмотрим 5V FTDI Basic Breakout, чтобы отрегулировать уровень напряжения по умолчанию с 5V до 3.3В. На тыльной стороне платы три площадки. Если вы внимательно посмотрите на обратную сторону разветвителя 5V FTDI, центральная и правая контактные площадки по умолчанию соединены вместе с трассировкой. На 3.3V FTDI трассировка по умолчанию подключена к 3.3V.

Используя нож для хобби, осторожно перемещайте лезвие вперед и назад по небольшому следу, чтобы разорвать соединение под красной паяльной маской.

В качестве альтернативы доступно керамическое лезвие для снижения риска травм.

Добавление паяльной перемычки

Чтобы добавить преднамеренную перемычку для пайки, поместите наконечник паяльника со стороны 3,3 В (левая площадка по отношению к контактам разъема направлена ​​вниз) и к центральной площадке.

Если вы решите восстановить для FTDI значение по умолчанию 5 В, просто нагрейте перемычку для преднамеренной пайки паяльником и переместите припой обратно на правую сторону.При необходимости добавьте еще припоя.

На некоторых печатных платах уже есть контактные площадки с перемычкой для пайки. Возможно, вам просто потребуется отрегулировать соединение, сняв паяльную перемычку.

Тестирование соединения

Перед подачей питания на плату убедитесь, что след между контактными площадками был обрезан, проверив соединение с помощью мультиметра.

После того, как мультиметр будет настроен на измерение целостности цепи, поместите один щуп на центральную площадку, а другой — на правую.Если след не был полностью обрезан, зуммер мультиметра будет издавать шум. Если след полностью вырезан, вы можете включить плату!

Для получения дополнительной информации об использовании мультиметра для проверки целостности цепи ознакомьтесь с нашим руководством по мультиметру.

Изменение маршрута и ремонт зеленого провода

Давайте взглянем на учебник Нейта о беспроводном программировании Arduino с помощью Electric Imp. При изменении последовательного соединения UART с помощью ножа для хобби случайно была вырезана соседняя дорожка!

Не видите проблемы? Вот крупный план разорванной связи.

К сожалению, Нейт ехал слишком быстро, и след TX к Импу был случайно обрезан. После устранения неполадок и проверки соединения с помощью мультиметра он обнаружил, что TX не подключен.

С помощью некоторых проводов, приспособлений для зачистки проводов и пинцета с фиксатором след был быстро восстановлен путем подключения к переходному отверстию для тента. Плата была восстановлена ​​и начала работать должным образом после восстановления соединения.

Совет: Хотя это было очевидно с Electric Imp Shield, следующее доступное открытое медное соединение может оказаться труднее найти на более сложных платах.В зависимости от платы, которую вы ремонтируете, вам может потребоваться открыть файл макета платы, чтобы выделить соединение.

Не забывайте уделять дополнительное время и осторожность при вырезании следов, чтобы не прорезать и не порезать близлежащие следы!

Ресурсы и движение вперед

Теперь, когда вы знаете, как изменять контактные площадки перемычек, вырезать трассы и перенаправлять соединения, пора выйти и поработать над несколькими проектами!

См. Ниже дополнительную информацию о восстановлении печатных плат после производственных ошибок или случайно поврежденных контактных площадок.

Вам нужно вдохновение? Обратите внимание на эти конструкции перемычек, реализованные на этих платах SparkFun:

Если вы решили создать свои собственные перемычки, попробуйте посмотреть пакеты Eagle для перемычек, которые можно найти на GitHub в библиотеке Eagle от SparkFun:

PCB — learn.sparkfun.com

Обзор

Одно из ключевых понятий в электронике — это печатная плата или печатная плата.Это настолько фундаментально, что люди часто забывают объяснить, что такое PCB . В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

На следующих нескольких страницах мы обсудим состав печатной платы, рассмотрим некоторую терминологию, взглянем на методы сборки и кратко обсудим процесс проектирования, лежащий в основе создания новой печатной платы.

Рекомендуемая литература

Перед тем, как начать, вы можете ознакомиться с некоторыми концепциями, которые мы используем в этом руководстве:

Переводы

Минь Туун любезно перевел это руководство на вьетнамский язык.Посмотреть перевод можно здесь.

Что такое печатная плата?

Печатная плата — наиболее распространенное название, но также может называться «печатными монтажными платами» или «печатными монтажными платами». До появления печатных плат схемы создавались посредством трудоемкого процесса двухточечной проводки. Это приводило к частым сбоям в соединениях проводов и коротким замыканиям, когда изоляция проводов начинала стареть и трескаться.

->
предоставлено пользователем Википедии Wikinaut <-

Значительным достижением стала разработка обмотки проводов, при которой провод небольшого калибра буквально наматывается на столб в каждой точке соединения, создавая газонепроницаемое соединение, которое является очень прочным и легко заменяемым.

По мере того, как электроника перешла от электронных ламп и реле к кремниевым и интегральным схемам, размер и стоимость электронных компонентов стали уменьшаться. Электроника стала более распространенной в потребительских товарах, и давление, направленное на уменьшение размеров и затрат на производство электронной продукции, заставило производителей искать лучшие решения. Так родилась печатная плата.

PCB — это аббревиатура от печатной платы . Это доска, на которой есть линии и контактные площадки, соединяющие различные точки вместе.На картинке выше есть следы, которые электрически соединяют различные разъемы и компоненты друг с другом. Печатная плата позволяет передавать сигналы и питание между физическими устройствами. Припой — это металл, который обеспечивает электрические соединения между поверхностью печатной платы и электронными компонентами. Припой, являясь металлом, также служит прочным механическим клеем.

Состав

Печатная плата похожа на слоеный пирог или лазанью — есть чередующиеся слои разных материалов, которые ламинируются вместе с помощью тепла и клея, так что в результате получается один объект.

Давайте начнем с середины и проработаем свой выход.

FR4

Основным материалом или подложкой обычно является стекловолокно. Исторически наиболее распространенным обозначением этого стекловолокна является «FR4». Этот прочный сердечник придает печатной плате жесткость и толщину. Также существуют гибкие печатные платы, построенные на гибком жаропрочном пластике (каптон или аналог).

Вы найдете много печатных плат разной толщины; наиболее распространенная толщина продуктов SparkFun — 1,6 мм (0.063 «). В некоторых наших продуктах — платах LilyPad и Arudino Pro Micro — используется плата толщиной 0,8 мм.

Более дешевые печатные платы и перфорированные платы (показанные выше) будут изготавливаться из других материалов, таких как эпоксидные смолы или фенолы, которые не обладают долговечностью FR4, но намного дешевле. Вы поймете, что работаете с этим типом печатной платы, когда припаяете к ней — они имеют очень неприятный запах. Эти типы подложек также обычно используются в бытовой электронике низкого уровня. Фенолы имеют низкую температуру термического разложения, что приводит к их расслаиванию, дыму и обугливанию, когда паяльник слишком долго удерживается на плате.

Медь

Следующий слой представляет собой тонкую медную фольгу, которую ламинируют на плату с помощью тепла и клея. На обычных двусторонних печатных платах медь наносится на обе стороны подложки. В более дешевых электронных устройствах печатная плата может иметь медь только с одной стороны. Когда мы говорим о двухсторонней плате или двухслойной плате , мы имеем в виду количество слоев меди (2) в нашей лазанье. Это может быть всего 1 слой или до 16 или более слоев.

Печатная плата с открытой медью, без паяльной маски и шелкографии.

Толщина меди может варьироваться и указывается по весу в унциях на квадратный фут. Подавляющее большинство печатных плат содержат 1 унцию меди на квадратный фут, но некоторые печатные платы, которые работают с очень высокой мощностью, могут использовать 2 или 3 унции меди. Каждая унция на квадрат соответствует примерно 35 микрометрам или 1,4 тысячным дюйма толщины меди.

Паяльная маска

Слой поверх медной фольги называется слоем паяльной маски. Этот слой придает печатной плате зеленый (или, в SparkFun, красный) цвет.Он накладывается на медный слой, чтобы изолировать медные следы от случайного контакта с другим металлом, припоем или токопроводящими насадками. Этот слой помогает пользователю паять в нужных местах и ​​предотвращает возникновение перемычек.

В приведенном ниже примере зеленая паяльная маска применяется к большей части печатной платы, закрывая небольшие следы, но оставляя открытыми серебряные кольца и контактные площадки SMD, чтобы их можно было припаять.

Паяльная маска обычно зеленого цвета, но возможен почти любой цвет.Мы используем красный почти для всех плат SparkFun, белый для платы IOIO и фиолетовый для плат LilyPad.

Шелкография

Белый слой шелкографии наносится поверх слоя паяльной маски. Шелкография добавляет к печатной плате буквы, числа и символы, которые упрощают сборку, и индикаторы для лучшего понимания платы людьми. Мы часто используем шелкографические метки, чтобы обозначить функцию каждого вывода или светодиода.

Шелкография чаще всего белая, но можно использовать чернила любого цвета.Широко доступны черный, серый, красный и даже желтый цвета шелкографии; Однако редко можно увидеть более одного цвета на одной доске.

Терминология

Теперь, когда у вас есть представление о структуре печатной платы, давайте определим некоторые термины, которые вы можете услышать при работе с печатными платами:

• Кольцевое кольцо — кольцо из меди вокруг металлического сквозного отверстия в печатной плате.

Примеры кольцевых колец.

• DRC — проверка правил проектирования.Программная проверка вашего дизайна, чтобы убедиться, что он не содержит ошибок, таких как неправильно соприкасающиеся следы, слишком тонкие следы или просверливание слишком маленьких отверстий.
• Drill hit — места на конструкции, в которых следует просверлить отверстия или где они действительно были просверлены на доске. Неточные удары сверла, вызванные затупившимися долотами, являются распространенной производственной проблемой.

Не очень точные, но функциональные попадания сверла.

• Finger — открытые металлические площадки по краю платы, используемые для соединения двух печатных плат.Распространенные примеры — по краям компьютерных плат расширения или памяти и старых видеоигр на картриджах.
• Мышиные укусы — альтернатива v-score для отделения досок от панелей. Несколько ударов сверла сгруппированы близко друг к другу, создавая слабое место, где доску можно легко сломать. См. Хороший пример доски SparkFun Protosnap.

• Контактная площадка — участок обнаженного металла на поверхности платы, к которому припаян компонент.

Контактные площадки PTH (сквозное отверстие) слева, контактные площадки SMD (устройство для поверхностного монтажа) справа.

• Панель — большая печатная плата, состоящая из множества меньших плат, которые перед использованием будут разобраны. У автоматизированного оборудования для работы с печатными платами часто возникают проблемы с меньшими платами, и, если объединить несколько плат одновременно, процесс можно значительно ускорить.
• Трафарет для пасты — тонкий металлический (или иногда пластиковый) трафарет, который накладывается на плату и позволяет наносить паяльную пасту на определенные участки во время сборки.

ReplaceMeOpen

ReplaceMeClose

Abe быстро демонстрирует, как выровнять трафарет с пастой и нанести паяльную пасту.

• Самовывоз — машина или процесс, с помощью которого компоненты размещаются на печатной плате.

ReplaceMeOpen

ReplaceMeClose

Боб показывает нам машину SparkFun MyData Pick and Place. Это довольно круто.

• Плоскость — сплошной медный блок на печатной плате, обозначенный границами, а не дорожкой. Также обычно называют «заливкой».

Различные части печатной платы, на которых нет следов, но вместо них залита грунтом.

• Металлическое сквозное отверстие — отверстие в плате, имеющее кольцевое кольцо и покрытое металлической пластиной на всем протяжении платы.Может быть точкой соединения для компонента со сквозным отверстием, переходным отверстием для передачи сигнала или монтажным отверстием.

• Pogo pin — подпружиненный контакт, используемый для временного подключения в целях тестирования или программирования.

• Reflow — плавление припоя для создания стыков между контактными площадками и выводами компонентов.
• Silkscreen — буквы, цифры, символы и изображения на печатной плате. Обычно доступен только один цвет и разрешение обычно довольно низкое.

Шелкография, идентифицирующая этот светодиод как светодиод питания.

• Паз — любое отверстие в плате некруглого размера.Слоты могут иметь покрытие, а могут и не быть. Слоты иногда увеличивают стоимость платы, поскольку требуют дополнительного времени на вырезку.

• Паяльная паста — маленькие шарики припоя, взвешенные в гелевой среде, которые с помощью пасты наносятся на контактные площадки для поверхностного монтажа на печатной плате перед размещением компонентов.Во время оплавления припой в пасте плавится, создавая электрические и механические соединения между контактными площадками и компонентом.

Паяльная паста на печатной плате незадолго до установки компонентов. Обязательно ознакомьтесь с описанием * пасты трафарета выше. *

• Горшок для припоя — горшок, используемый для быстрой пайки плат со сквозными отверстиями. Обычно содержит небольшое количество расплавленного припоя, в который быстро погружается плата, оставляя паяные соединения на всех открытых площадках.
• Soldermask — слой защитного материала, нанесенный на металл для предотвращения коротких замыканий, коррозии и других проблем. Часто зеленый, хотя возможны и другие цвета (красный SparkFun, синий Arduino или черный Apple). Иногда упоминается как «сопротивляться».

Паяльная маска закрывает сигнальные дорожки, но оставляет контактные площадки для пайки.

• Паяльная перемычка — небольшая капля припоя, соединяющая два соседних контакта на компоненте на печатной плате.В зависимости от конструкции, перемычка из припоя может использоваться для соединения двух контактных площадок или контактов. Это также может стать причиной нежелательных коротких замыканий.
• Поверхностный монтаж — метод конструкции, который позволяет просто устанавливать компоненты на плату, не требуя, чтобы провода проходили через отверстия в плате. Сегодня это преобладающий метод сборки, который позволяет быстро и легко устанавливать платы.
• Thermal — небольшой след, используемый для соединения контактной площадки с плоскостью. Если контактная площадка не подвергается термической разгрузке, становится трудно нагреть контактную площадку до достаточно высокой температуры для создания хорошего паяного соединения.Контактная площадка с неправильной термической разгрузкой будет казаться «липкой», когда вы попытаетесь припаять ее, и для ее оплавления потребуется слишком много времени.

Слева паяльная площадка с двумя небольшими дорожками (термиками), соединяющими контакт с заземляющей пластиной. Справа — переходное отверстие без термиков, полностью соединяющее его с заземляющей пластиной.

• Воровство — штриховка, линии сетки или точки из меди, оставленные в областях платы, где нет плоскости или следов.Снижает сложность травления, поскольку для удаления ненужной меди требуется меньше времени в ванне.
• Trace — непрерывный путь меди на печатной плате.

-> Небольшой след, соединяющий площадку Reset с другим местом на плате. Более крупная и толстая дорожка подключается к выводу питания 5V . <-

• V-образный вырез — частичный разрез доски, позволяющий легко защелкнуть доску вдоль линии.
• Via — отверстие в плате, используемое для передачи сигнала от одного уровня к другому. Шатровые переходные отверстия закрыты паяльной маской для защиты от припаивания. Переходные отверстия, к которым должны быть прикреплены соединители и компоненты, часто не закрыты (открыты), поэтому их можно легко припаять.

Передняя и задняя часть одной и той же печатной платы со сквозным соединением. Это переходное отверстие передает сигнал с передней стороны печатной платы через ее середину на заднюю сторону.

• Волновой припой — метод пайки, используемый на платах с компонентами со сквозными отверстиями, когда плата пропускается через стоячую волну расплавленного припоя, которая прилипает к открытым контактным площадкам и выводам компонентов.

Создай свой собственный!

Как вы подходите к разработке своей собственной печатной платы? Все тонкости проектирования печатных плат слишком подробны, чтобы здесь углубляться, но если вы действительно хотите начать, вот несколько советов:

1. Найдите пакет САПР: на рынке существует множество недорогих или бесплатных вариантов проектирования печатных плат.Что нужно учитывать при выборе пакета:
   • Поддержка сообщества: много ли людей используют пакет? Чем больше людей будет им пользоваться, тем больше у вас шансов найти готовые библиотеки с нужными вам частями.
   • Простота использования: если пользоваться им больно, не откажитесь.
   • Возможности: некоторые программы накладывают ограничения на ваш дизайн — количество слоев, количество компонентов, размер платы и т. Д. Большинство из них позволяют вам платить за лицензию, чтобы обновить их возможности.
   • Переносимость: некоторые бесплатные программы не позволяют экспортировать или преобразовывать ваши проекты, ограничивая вас только одним поставщиком.Может быть, это справедливая цена за удобство и цену, а может, и нет.
2. Посмотрите на макеты других людей, чтобы увидеть, что они сделали. Оборудование с открытым исходным кодом делает это проще, чем когда-либо.
3. Практика, практика, практика.
4. Сохраняйте низкие ожидания. У вашего первого дизайна доски будет много проблем. У вашего 20-го дизайна доски будет меньше, но все равно будет. Вы никогда не избавитесь от них всех.
5. Схемы важны. Пытаться спроектировать плату без хорошей схемы вначале — бесполезное занятие.

Наконец, несколько слов о полезности разработки собственных печатных плат. Если вы планируете выполнить более одного или двух проектов в рамках одного проекта, окупаемость разработки платы будет довольно хорошей — схемы подключения точка-точка на прототипной плате доставляют хлопоты, и они, как правило, менее надежны, чем специально разработанные. доски. Это также позволяет продавать свой дизайн, если он окажется популярным.

Штекерные разъемы — пайка, резка, вилка и розетка

Современные проекты в области электроники часто предполагают использование плат промышленного производства. как Arduinos, Raspberry Pis и вспомогательные платы, такие как звуковые платы, мотор контроллеры и так далее.Ожидается, что все это связано с использованием мужчин или женские штыревые заголовки. На этой странице рассказывается о работе с теми штыревые заголовки.

Штекерные разъемы

Заголовки штыревых контактов чаще всего встречаются, когда вы покупаете плату, которая ожидается, что вы будете где-то подключать / вставлять в схему, часто вставив его в некоторые женские штыревые заголовки. Чтобы снизить затраты, производитель часто присылает вам плату и штыревые заголовки, но ожидает от вас припаять их к плате.

Следует иметь в виду, что у вас есть правильные заголовки контактов для работа. Расстояние между штырями важно. В примере здесь они находятся на расстоянии 0,1 дюйма / 2,54 мм друг от друга.

Вы можете купить заголовки контактов в таких местах, как ebay.com, Adafruit.com и sparkfun.com.

Отрывные заголовки

Показанные здесь штыревые разъемы являются разъединяющими, что означает, что вы можете легко разбейте их, чтобы получить нужное количество контактов. Просто подсчитайте количество штифтов, которое вы хотите, возьмитесь за следующие штифты плотно при помощи чего-то вроде плоскогубцев, а затем используйте другой набор плоскогубцев. чтобы сломать нужные булавки.Таким образом они довольно легко ломаются.

Заглушка с наружной резьбой

Чтобы припаять штекерные разъемы к плате, сначала вставьте разъемы. макет.Это необязательно, но это отличный способ убедиться, что штыревые заголовки будут перпендикулярны плате и параллельны каждому другое, что упрощает установку платы в другом месте. Сядьте на доску поверх заголовков так, чтобы штыри проходили через отверстия в плате.

Используйте паяльник с заостренным наконечником, так как вы будете работать с небольшими части, которые находятся близко друг к другу.

Как показано ниже, цель состоит в том, чтобы припаять круглую металлическую площадку к плате. к булавке. Сначала ненадолго нагрейте площадку и штырь с помощью паяльника, только на секунду или около того.Затем нанесите немного припоя. Если жарко достаточно, тогда припой сразу перейдет к деталям, так что вы только прикоснитесь к нему ненадолго.

В результате должна получиться припоя конической формы, покрывающая как круглая накладка и нижняя часть штифта.Не должно быть любой припой, соединяющий два контакта вместе.

В этот момент вы можете вставить его в макетную плату или разъемы для штырей. которые находятся на другой доске. Оба этих подхода позволяют снимите доску, если хотите заменить ее или использовать для чего-нибудь еще.Вы также можете вставить его в перфокарт и сразу приступить к пайке. к булавкам, если хотите.

Штекерные разъемы с внутренней резьбой

Заголовки женских контактов используются, когда у вас есть доска, и вы либо хотите подключить к нему другую плату или используйте перемычки для подключения на другую доску.

Следует иметь в виду, что у вас есть правильные заголовки контактов для работа. Расстояние между штырями важно. В примере здесь они находятся на расстоянии 0,1 дюйма / 2,54 мм друг от друга. Это важно когда вы будете вставлять в них плату, как показано в примерах Вот.Вам нужно использовать тот же интервал, что и на этих досках.

Вы можете купить заголовки контактов в таких местах, как ebay.com, Adafruit.com и sparkfun.com.

Заглушки для режущих штифтов

Штекерный разъем имеет отверстие для подключения предметов, но на с другой стороны торчит булавка.Чтобы отрезать головку с внутренней резьбой, подсчитайте, сколько отверстий вам нужно, и используйте плоскогубцы, чтобы надежно возьмитесь за булавку, которая совпадает со следующим отверстием после последнего, которое вы нужно. Вытащите булавку. В конечном итоге вы вытащите вилку.

Это оставляет штыревой наконечник с отверстием, для которого нет соответствующего штифта. Сделайте разрез через это отверстие. В этом случае я использую набор Ножницы по металлу. Некоторые режут острым ножом.

Затем очистите отрезанный конец. Используйте нож, наждачную бумагу, файл, или что у вас есть для этого.

На данный момент у вас есть контактный заголовок нужной длины, который вы можно горячим клеем или эпоксидной смолой к короткой перфорированной плите. Это хорошая идея при размещении штыревых заголовков в монтажной плате, чтобы цепь плата, которая будет использоваться с заглушкой, вставленной в контакт заголовки, чтобы убедиться, что они прямые.Если ваша перфокарта это тот, к которому вы можете припаять, затем вы можете припаять контакты к перфокарт, чтобы удерживать его на месте.

Видео — Заголовки контактов — пайка, резка, вилка, розетка и т. Д.

Это видео демонстрирует работу с контактными заголовками и показывает, как паять штыревые заголовки и как вырезать женские штифты и многое другое.

Паяные соединения »Электроника

Обзор паяных соединений и того, какими должны быть паяные соединения в электронном оборудовании, если они выполнены правильно.

Руководство по пайке Включает:
Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой — что это такое и как пользоваться Распайка — секреты, как правильно сделать Паяные соединения Припой для печатных плат

См. Также: Методы пайки SMT для сборки печатных плат

Обеспечение правильности паяных соединений имеет первостепенное значение в любой конструкции электроники.Плохие паяные соединения либо приведут к неработоспособности оборудования после его завершения, либо есть вероятность того, что паяное соединение может периодически выходить из строя или вносить шум в электронную схему. В то время как полный отказ сустава был произведен немедленно, это достаточно плохо, но скрытый отказ или периодический отказ могут быть хуже, поскольку они приведут к отказу оборудования после того, как оно будет в эксплуатации.

Хорошие пайки

К счастью, большинство паяных соединений хороши и не вызывают никаких проблем.Хорошее паяное соединение будет иметь блестящую поверхность и не должно содержать слишком много припоя. Обычно контур припоя вокруг стыка должен быть слегка вогнутым. Слишком большое количество припоя на стыке может привести к плохим соединениям, и всегда есть вероятность, особенно на печатных платах, что при использовании слишком большого количества припоя он может вылиться на другую дорожку, вызывая короткое замыкание.

Сухие стыки

Сухие соединения являются основной формой проблемных паяных соединений. Эти паяные соединения могут быть полностью разомкнутыми или прерывистыми, иметь высокое сопротивление или создавать шум.Поэтому важно, чтобы в каком-либо электронном оборудовании не было сухих паяных соединений.

Сухие стыки легко распознать. В отличие от блестящих хороших паяных соединений, сухие соединения имеют тусклый или матовый оттенок. Кроме того, при их пайке они выглядят более зернистыми по мере плавления припоя.

При обнаружении сухого соединения припой на соединении следует удалить и соблюдать осторожность при повторной пайке, чтобы обеспечить хорошее соединение.

Как сделать хорошие паяные соединения

После небольшой практики сделать хорошие паяные соединения очень легко.Вкупе с последующим тщательным осмотром, практически каждый припой должен быть исправным и не иметь проблем.

Естественно, полезно иметь правильное оборудование (см. Страницу о паяльниках под заголовком соответствующей статьи в главном меню в левой части этой страницы). Однако могут быть полезны несколько советов по созданию хороших паяных соединений:

• Убедитесь, что все паяемые поверхности чистые и обезжирены.
• Убедитесь, что паяемые детали закреплены так, чтобы они не двигались в процессе пайки, так как это может привести к сухому соединению.
• Оловите кончик паяльника, протрите его влажной губкой, а затем снова добавьте небольшое количество припоя — это помогает теплу быстро течь на стык.
• Приложите паяльник к стыку и быстро добавьте припой
• Дайте припою стечь по стыку, ровно настолько, чтобы образовался вогнутый мениск.
• Снимите паяльник как можно скорее. Если железо оставаться на стыке слишком долго, флюс истощится, припой окислится, и в результате получится сухое паяное соединение.Обычно для большинства паяных соединений достаточно пары секунд.
• Дайте припою на стыке остыть и затвердеть, прежде чем допустить какое-либо движение.

Эти простые шаги помогут сделать хорошие паяные соединения. При создании любого электронного оборудования, будь то коммерческое или хобби, пайка является важным навыком. Для правильной работы оборудования и схем необходимо выполнить хорошие паяные соединения.

Другие конструктивные идеи и концепции:
Пайка Пайка компонентов SMT ESD — Электростатический разряд Производство печатных плат Сборка печатной платы
Вернуться в меню «Строительные методы».. .

Электрические символы | Электронные символы

Электрические символы и символы электронных схем используются для построения принципиальной схемы.

Символы обозначают электрические и электронные компоненты.

SKR v1.4 / v1.4 Turbo с TMC2209 Sensorless и TFT35 V3.0 драйверы

В последнее время новые электронные платы компании BigTreeTech (SKR V1.4 и SKR 1.4 Turbo) пользуются большой известностью в мире 3D-печати. И это неудивительно, поскольку они прекрасно поняли движение «Создателя» и адаптировались к потребностям пользователей и потенциальных клиентов.

Наличие разных разъемов для всех типов дисплеев, специальных разъемов BLTouch / 3DTouch, простота использования с драйверами TMC без внешней проводки, специальных разъемов для светодиодных лент, съемных предохранителей и некоторых других вещей — вот лишь некоторые примеры того, как он нацелен на BigTreeTech на рынке довольно успешно.

Фактически, в наш канал Telegram из 3DWork часто входит достаточно людей с таким типом электроники, чтобы задать вопросы. Итак, я имел в виду некоторое время подготовить руководство по настройке Marlin 2.x с SKR v1.4 / SKR v1.4 Turbo electronics + TMC2209 Sensorless drivers . Ну и, конечно же, великолепный гибридный дисплей TFT35 V3.0, который, если честно, мне кажется очень девственным.

Итак, приступим к делу без промедления. И не забудьте добавить нас в наши социальные сети ( Facebook , Twitter , Instagram ), таким образом вы поддержите проект 3DWork .

Введение в электронику SKR

В сегодняшней статье мы сосредоточимся на том, как настроить нашу электронику SKR V1.4 / V1.4 Turbo, вместе с бессенсорными драйверами TMC2209 и новым гибридным дисплеем TFT35 V3.0.

«Бездатчиковое», если вы не знаете, означает отсутствие механических концевых выключателей на осях X и Y. Современные драйверы TMC2209 позволяют нам выполнять эту функцию и экономить время, деньги и ненужную проводку.

Фактически, если у вас уже есть эти концевые выключатели, вы можете использовать их как датчики обрезки нити. По крайней мере, вы можете дать новую утилиту, и она не останется в забытом ящике.

Я знаю, что у вас может быть другой дисплей или разные драйверы. Однако даже если бы это было так, значительная часть статьи будет вам полезна, и вам нужно только пропустить компонент и найти свою собственную конфигурацию.

Кроме того, если вы хотите, вы всегда можете посетить нас на нашем канале Telegram , и если необходимая информация не задокументирована, помогите нам заполнить статью, чтобы облегчить такой же процесс для других пользователей.

Технические характеристики и подключения

SKR v1.4 и v1.4 Turbo имеют точный размер 110 x 85 мм (102 x 76 мм между отверстиями). Их архитектура — ARM Cortex-M3 (ЦП), и они могут получать питание от 12 В до 24 В (5A-15A).

Они имеют разъем для модулей WiFi ESP-01S, могут использовать различные режимы связи для своих драйверов (SPI, UART и STEP / DIR) и поддерживают двигатели X, Y, ZAM, ZBM, E0 и E1.

Затем я оставляю вам несколько официальных изображений производителя, где вы можете увидеть все соединения и розетки электронного v1.4 и v1.4 Turbo.

Сравнение SKR V1.3, V1.4 и V1.4 Turbo

Различия более заметны, когда мы сравниваем электронику SKR v1.3 с ее более высокими версиями v1.4 и v1.4 Turbo. Как вы можете видеть на изображении выше, новейшая электроника добавляет довольно интересные функции. Двойной интерфейс для оси Z, поддержка внешних модулей питания, поддержка светодиодных лент и многое другое.

Если сравнивать только две последние модели, — единственное, что отличает SKR v1.4 от v1.4 Turbo заключается в том, что он имеет улучшенный микроконтроллер . В модели v1.4 мы можем найти микроконтроллер ARM Cortex-M3 с тактовой частотой 100 МГц, а в версии v1.4 Turbo микроконтроллер, который он представляет, может достигать частот до 120 МГц. Это, безусловно, значительное увеличение скорости процесса на 20%, что является немалым подвигом.

В этой другой таблице вы можете увидеть другое сравнение различных аспектов электронного турбо v1.3 и v1.4 / v.14, в основном возможность связи через WiFi.

Это требует специального модуля для этой задачи, и скорости передачи, безусловно, довольно низкие . Отправка GCode в несколько мегабайт может привести вас в отчаяние, поэтому на данном этапе более целесообразно использовать Raspberry Pi с Octoprint для такой задачи.

Если вы не знаете, что такое Octoprint и какие возможности он может вам предложить, я рекомендую вам прочитать статью Octoprint: удаленное управление вашим 3D-принтером с помощью Raspberry Pi и Octopi

Однако, хотя эти таблицы, извлеченные из официальной поддержки SKR, указывают на то, что у него нет поддержки WiFi, это никоим образом не означает, что вы не можете установить его, если хотите.Это просто означает, что версии v1.3 не имеют определенного порта для их подключения, но вы можете подключить модуль WiFi к разъему TFT и переназначить его в Marlin (например).

Необходимые компоненты

Здесь я оставляю вам некоторые компоненты, которые упоминаются в сегодняшней статье. Мой долг сообщить вам, что это партнерские ссылки на различные интернет-магазины интернет-магазинов.

Если вы случайно воспользуетесь ими, цена продукта будет такой же, как при регулярном доступе.А у 3DWork останется небольшая комиссия на поддержку этого сайта.
