Типы кузовов автомобилей с фото и подробными пояснениями

Позвольте задать вам вопрос, друзья. На что мы смотрим в первую очередь, выбирая для себя автомобиль? Кто-то скажет, на характеристики. Не буду спорить, поступают и так. А я вот могу утверждать с большой долей вероятности, на типы кузовов автомобилей с фото.

Подавляющее большинство из вас в первую очередь смотрит на форму и дизайн кузова. В этом есть не только эстетическая сторона, но и чисто практичный расчёт, ведь от типа кузова зависит вместимость авто, способность перевозить грузы и масса других нюансов.

А теперь второй вопрос – знаете ли вы, чем отличается седан от купе или лифтбек от хэтчбека?

Если теряетесь в догадках, тогда эта статья станет отличным наглядным пособием для вас. В ней мы рассмотрим типы кузовов и дадим их краткие описания.

Кузова: о чём нужно знать

За свою долгую историю автомобильная промышленность выдала на гора огромное количество самых разных типов кузовов. Многие из них стали достоянием истории и увидеть их теперь можно разве что на картинках или в музеях.

Наиболее ходовыми на сегодняшний день являются около 10 разновидностей, о которых мы сегодня и поговорим. Но, прежде чем перейдём к описаниям и наглядным фото, немного скучной теории.

Каким бы ни был кузов с точки зрения количества дверей, наличия или отсутствия крыши, а также дизайна, его всегда можно отнести к одной из трёх категорий компоновки, а именно:

• однообъёмные – грубо говоря, в этом случае всё и все в автомобиле (двигатель, пассажиры, багаж) находятся внутри одного условного отсека кузова, без явных разделений;
• двухобъёмные – здесь чётко выделяется капот, под которым находится силовой агрегат, а пассажирский отсек как бы объединён с багажным;
• трёхобъёмные – тут у всех свои отсеки: чётко выраженные капот, салон для пассажиров и багажник.

Для наглядности приведём примеры по каждой категории. Яркими представителями первой являются сити-кары Smart.

К двухобъёмным можно отнести, к примеру, хэтчбек Ford Focus,

ну а представителем третьей категории будет любой седан – «Жигули», как один из многочисленных вариантов.

Когда форма определяет содержание

Разобравшись с общими категориями, самое время перейти к типам кузовов, которые больше всего любят современные автопроизводители. Вначале поговорим о популярных трёхобъёмниках.

Седан

Начнём с классики, с седанов. Для этого типа, который многие-многие годы пользуется огромным спросом у покупателей, характерно наличие двух полноценных рядов сидений и четырёх дверей. Кстати, линия крыши должна быть без крутого спада к корме, иначе это будет уже не совсем седан, а… четырёхдверное купе.

Кузов седан

Купе

Хотя для истинного купе наличие такого количество дверей – отступление от правил. Классические представители этого типа кузовов оснащены лишь двумя, также можно отметить у таких машин не слишком функциональный задний ряд сидений.

Кузов купе

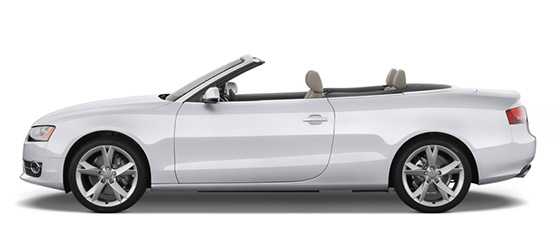

Кабриолет

Если перед Вами автомобиль без крыши, но имеющий четыре или две двери и вполне нормальные два ряда сидений – это кабриолет.

Кузов кабриолет

Родстер

Если же в открытой машине всего два кресла, то тогда такой кузов именуют родстером. Отсутствие крыши лишь условно, на самом деле она есть, но складная, причём складываться может как тряпичный верх, так и жёсткий, изготовленный из привычного металла, но оборудованный сложным механизмом.

Родстер

Лимузин

Признаком роскошной жизни является следующий наш герой. Лимузин. По сути, это седан, но с очень длинной колёсной базой. Помимо этого, для лимузина характерно наличие перегородки между водителем и пассажирским салоном.

Лимузин

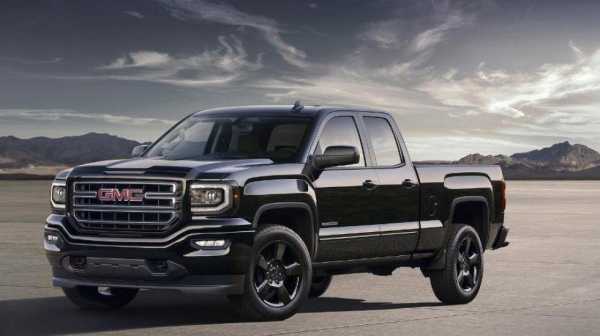

Пикап

Ещё один представитель трёхобъёмных кузовов — пикап. Главной его особенностью выступает открытый грузовой отсек. Благодаря своей практичности он давно стал любимчиком фермеров, строителей и предпринимателей, занимающихся перевозками некрупных грузов.

Пикап

Хетчбек

Переходим к двухобъёмным автомобилям. И одним из самых популярных их представителей является хетчбэк. У него может быть две, три или пять дверей, причём та самая нечётная дверь находится сзади и открывает доступ к багажному отделению.

Хетчбек

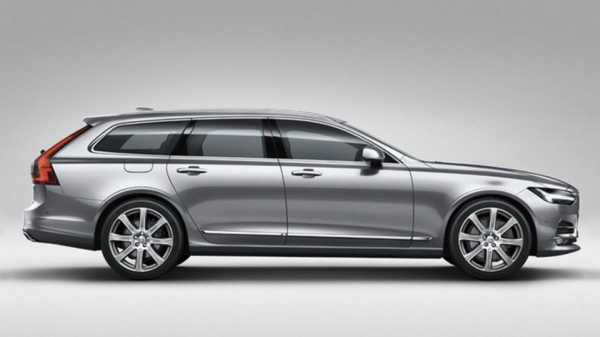

Универсал

Столько же дверей бывает и у универсала, но, правда, по сравнению с хетчбэком кузов у него гораздо длиннее. Помимо этого, он отличается и углом наклона остекления задней двери, так называемым свесом – у универсалов он заметно круче.

Универсал

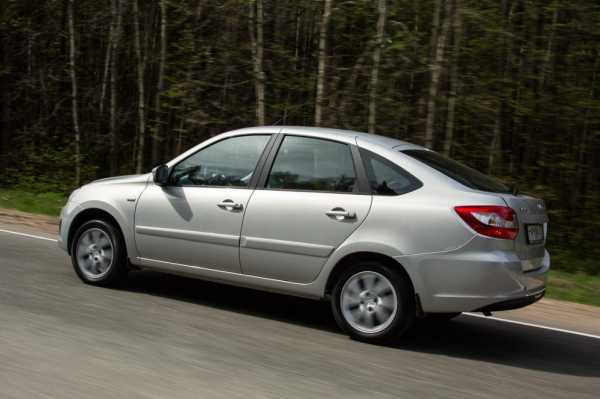

Лифтбек

К двухобъёмникам относятся и лифтбэки. Внешне они очень похожи на седаны, иногда даже отличить их практически невозможно, но это пока мы не откроем крышку багажника. У лифтбэков она открывается вместе с задним стеклом.

Лифтбек

Внедорожник и кроссовер (паркетник)

Наш рассказ был бы неполным без популярных нынче во всём мире внедорожников и кроссоверов. Эти автомобили отличает высокая проходимость, правда, у вторых она менее выражена. У данного типа машин может два и даже три ряда сидений, также в порядке вещей полный привод, брутальный дизайн и высокая масса.

Внедорожник



Кроссовер

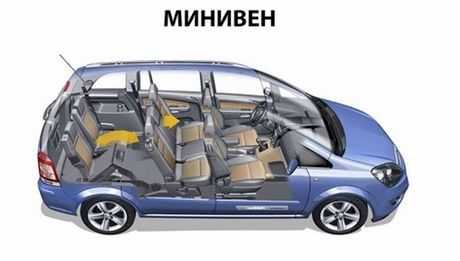

Минивен

В завершение, друзья, несколько слов об однообъёмных кузовах. Кроме упомянутых выше сити-каров, к этому типу относят минивены и компактвэны. Данные авто из-за их вместительности очень любят большие семьи. Как правило, они оборудованы тремя рядами кресел, иногда комплектуются сдвижными дверями.

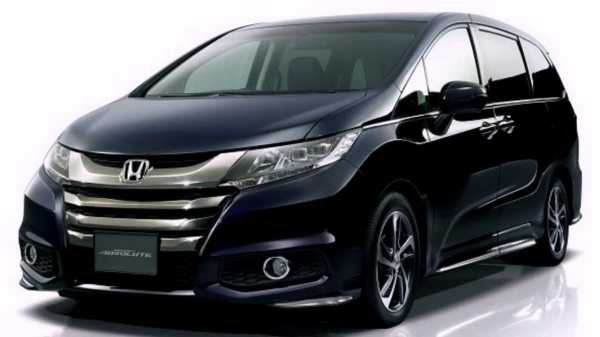

Минивен Honda OdisseyСалон минивена Honda Odyssey

Надеемся, в этой статье, уважаемые читатели, Вы нашли для себя что-нибудь полезное. А пока Вы читали её, мы уже подготовили к публикации новый, интересный материал. Подписывайтесь, чтобы не пропустить!

До встречи на страницах блога!

auto-ru.ru

Какие бывают типы кузовов

 Автомобильные конструкторы знаменитых брендов продолжают конструировать новые автомобили, в том числе, и с новыми разновидностями кузовов. Появляющихся, все больше с каждым годом. Еще в начале 90х годов прошлого столетия, различных видов кузова насчитывалось на порядок меньше. Это говорит о том, что с каждым годом, становится все сложнее отличать различные типы транспортных средств. Тем более, что новые конструкции автомобилей, чаще всего конструируются по типу совмещения предыдущих моделей. Вследствие этого, на свет появляются похожие, но принципиально другие машины.

 Тем более, что тип кузова влияет на цену конечного продукта, и на удобство эксплуатации в повседневной жизни. На сегодняшний день, существует примерно 15 различных типов кузова. Согласитесь, мало кто сможет назвать все варианты поименно, и сразу рассказать про положительные и отрицательные стороны одного из них.

 Классификация автомобильных кузовов

---

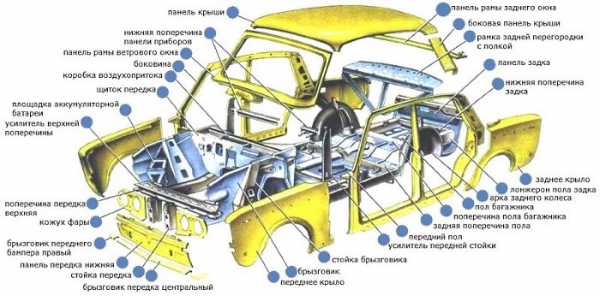

 Для начала, разберемся в понятии «Кузов», для дальнейшего точного понимания темы:

 Кузов — это элемент конструкции автомобиля, определяющая размер, тип и способность автомобиля к перевозке грузов и пассажиров. Распространены два способа изготовления кузова. В первом варианте, кузов машины крепится к несущей раме, на которую также крепятся все основные агрегаты и трансмиссия с ходовой частью. Во втором варианте, используются безрамные несущие кузова, усиленные в определенных местах, и одновременно выполняющие функции рамы.

 В современном мире, автомобильные кузова классифицируются по нескольким параметрам:

 • назначение;

 • конструкция;

 • компоновка;

 • грузовместимость.

 Стоит отметить, что современные легковые автомобили, чаще всего используют бескаркасные и полукаркасные кузова.

 По своей конструкции, кузова легковых автомобилей можно разделить на три класса:

 • Однообъемные — Это автомобили, конструктивно спроектированные таким образом, что в одном пространстве размещаются пассажиры. Груз и силовой агрегат.

 • Двухобъемные — Конструкция автомобиля, в котором силовой агрегат находится под капотом машины со своим отдельным пространством, но пассажиры и груз размещаются в одном салоне.

 • Трехобъемные — Это конструкция автомобиля, которая используется в современных седанах. В которых силовой агрегат, пассажиры и груз размещаются в разных отделениях кузова.

 Также, кузова различаются по степени нагруженности:

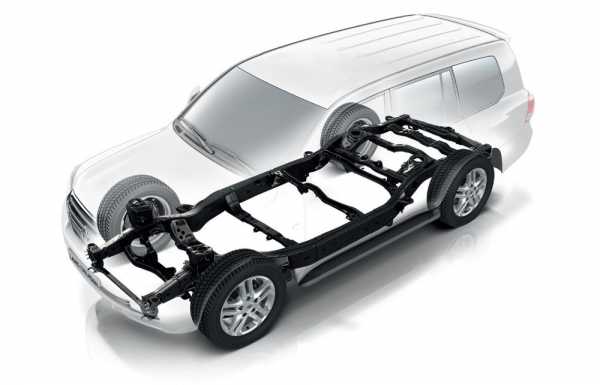

 • несущий — кузов автомобиля, несущий на себе всю массу автомобиля и вес пассажиров с грузом;

 • полунесущий — общая нагрузка полностью снаряженного автомобиля распределяется между рамой и кузовом;

 • разгруженный — тип конструкции кузова, при котором, на него воздействует вес только пассажиров и груза.

 Как уже говорилось, Существует около 15 видов легковых машин. Которые мы рассмотрим далее в статье.

 Трехобъемные кузова

---

 По мнению многих автолюбителей, именно данный тип кузовов является самым классическим видом автомобилей в их понимании. То есть, самым ярким представителем данного класса является обычный седан. Главными признаками которого, становится явно выделяющийся капот и багажник.

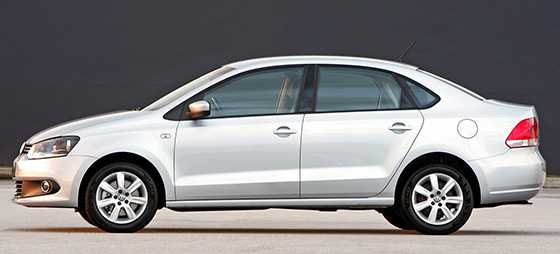

 Седан

---

 Данный вид кузова используется большинством брендов автомобильных производителей. Классический вид автомобиля всегда остается популярным среди покупателей. А также, седаны остаются основным типом кузова для автомобилей повышенного комфорта.
Главные признаки седана — это явно выраженный капот, отдельное багажное отделение, четыре двери и два ряда кресел. Также, среди седанов премиум класса, получила свое распространение удлиненная база, позволяющая увеличить пространство в машине для задних пассажиров.

 Купе

---

 Главным отличием от классического седана, является более приземистый и обтекаемый вид, придающий автомобилю спортивный облик. Чаще всего, выпускаются варианты, имеющие всего две двери. Но могут двухместными или пятиместными.

 Но в данном типе автомобилей есть существенный недостаток — это нехватка места для людей сидящих на заднем сидении, из-за более покатой формы крыши.

 Кабриолет

---

 По своей сути, то же купе, но обладающее тентовой или жесткой крышей, способной складываться за задними сидениями или занимая часть багажного пространства. Данный тип автомобиля относится к открытым, и пользуется большой популярностью в теплых странах.

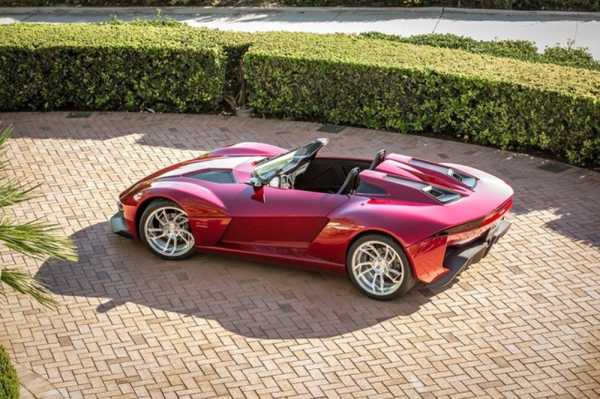

 Родстер

---

 Это один из видов кабриолетов, но обладающий тентованной складывающейся крышей и только двумя местами, для водителя и пассажира.

 Брогам

---

 Также относится к разновидности кабриолетов, но отличается жесткой и не складывающейся крышей над задним рядом кресел, но имеет возможность открываться над передним рядом. На данный момент, такой тип кузовов потерял свою популярность и уже не производится, но ценится отдельной категорией коллекционеров.

 Тарга

---

 Последняя разновидность кабриолетов, существующая скорее как дань традиции. В данном типе автомобилей, складывается только средняя часть крыши. При этом, крыша над задним рядом сидений является панорамной и полностью застеклена.

 Пикап

---

 Это один из типов автомобилей и видов кузова, которые частично относятся к грузовикам и чаще всего, сконструированных на базе внедорожников. Отличается открытой задней площадкой для грузов.

 Стоит отметить, что данный тип автомобилей, особенно популярен среди американских и австралийских потребителей в качестве рабочих машин, в том числе и на фермах. Но в странах СНГ, это скорее автомобиль показывающий статус владельца.

 Лимузин

---

 Это особый вид автомобилей, чаще всего, изготавливающийся по специальному заказу, и может быть сделан из любой модели автомобиля. Лимузины могут быть четырехдверными или с другим количеством дверей, но отличаются тем, что имеют особую перегородку, отделяющую передних пассажиров от всего заднего пассажирского отделения.

 По своей сути, лимузин — это торжественный вид транспорта, использующийся для особых торжественных празднований или некоторой категорией публичных и богатых лиц.

 Двухобъемные

---

 Как уже говорилось выше. Двухобъемные автомобили, отличаются отсутствием отдельного багажного пространства и ярко выраженного багажника. Среди легковых автомобилей такого типа, различают универсалы, хэтчбеки, кроссоверы и внедорожники.

 Универсал

---

 Данный тип автомобиля отличается тем, что имеет практически одинаковую высоту крыши по всей протяженности автомобиля. А доступ в багажное отделение выполнено в виде одной или двух дверей. Может выпускаться в пяти или трехдверном варианте.

 От седана отличается увеличенным объемом багажного отделения, более высокой стоимостью и более усиленной конструкцией с большей грузоподъемностью. Многие универсалы, имеют складывающиеся задние ряды сидений, что позволяет значительно увеличить багажный объем за счет пассажирских мест. А также, могут иметь опциональную возможность с дополнительным рядом сидений, занимающих часть багажного отделения.

 Хэтчбек

---

 По своей сути, это немного измененный универсал, имеющий скошенную заднюю дверь. Но чаще всего, выпускается в более компактной модификации, и особенно популярен в Европе.

 Является одной из самых удобной вариации автомобилей, идеально подходящей для повседневного использования большинством потребителей. Позволяющая перевозить объемные грузы за счет складывания заднего ряда сидений, и имеет компактный размер для городской эксплуатации.

 Лифтбек

---

 Данный тип машин, похож на седан или купе, но имеет конструкцию крышки багажника, позволяющую открывать ее, вместе с задним стеклом.

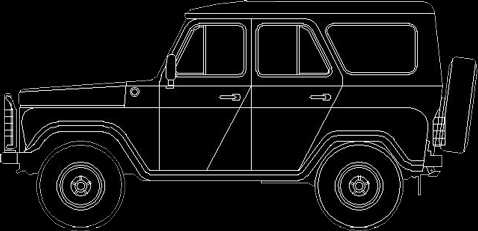

 Внедорожник

---

 Это отдельный тип транспортных средств, имеющие повышенные способности к преодолению пересеченной местности. По своему внешнему виду. Схожи с универсалами, но обладают увеличенным дорожным просветом, полным приводом, возможностью замыкания дифференциалов. А в некоторых случаях, также оборудуются третьим рядом сидений.

 Кроссовер

---

 Данный тип автомобилей, на сегодняшний день становятся все популярнее. Часто, их можно перепутать с внедорожниками, но имеют большую приспособленность к городской эксплуатации, и худшие возможности к преодолению бездорожья. Имеют более компактные размеры и более низкий клиренс.

 SUV

---

 По своей сути, является внедорожником, но рассчитанным на молодые семьи, предпочитающие проводить свободное время на природе, и заниматься активным отдыхом. Отличаются повышенным комфортом и большим багажным отделением. Однако. Могут не иметь полного привода, но обладают высоким дорожным просветом.

 Однообъемные

---

 Данные автомобили имеют главное отличие от других — это почти полное отсутствие капота, и представлены в нескольких разновидностях.

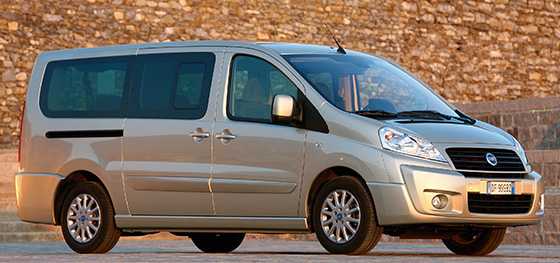

 Минивэн

---

 Среди легковых автомобилей, данный тип кузова, можно считать самым вместительным и удобным для использования в большой семье. Отличается небольшим капотом или его отсутствием, тремя рядами сидений и достаточным объемом багажного отделения. Чаще всего, имеет сдвижные задние двери, и высокую крышу.

 Данные машины начали выпускаться с начала 80х годов прошлого столетия, и получили распространение среди многодетных семей Америки и Европы.

 Микровэн

---

 Одна из разновидностей минивэнов, имеющая скромные размеры, если сравнить со старшим братом, но крупнее хэтчбеков. Отличается небольшой длиной, но высокой крышей.

 Компактвэн

---

 Это промежуточный вариант между компактвэном и минивэном. Более приспособленная к повседневному городскому использованию, и может комплектоваться третьим рядом сидений. При этом, из-за более скромных габаритов, имеет уменьшенный объем багажного отделения.

Элемент 224944 не найден.

carsweek.ru

Типы автомобильных кузовов — терминология, особенности, распространенность

Типы автомобильного кузова – их великое множество, но если некоторые из них на слуху, то многие и вовсе незнакомы большинству автовладельцев. Тем не менее, каждый кузов обладает сильными сторонами и несет определенную нагрузку. А это, наряду с личными предпочтениями, практичностью и другими факторами, зачастую влияет на выбор автомобиля, особенно когда предполагаемых моделей несколько.

Фото: Tatra 12

Критерии

Деление кузовов проходит по нескольким условиям:

1. Компоновка;
2. Конструкция;
3. Назначение;
4. Степень нагруженности.

Компоновка

Имеется 3 типа кузовов в этом отношении:

• Однообъемные – пассажиры, двигатель и груз расположены в единой пространственной конструкции;
• Двухобъемные – в этом случае мотор находится под капотом, а груз и пассажиры – в салоне;
• Трехобъемные – двигатель размещен под капотом, груз складывается в багажный отсек, а сами пассажиры сидят в салоне. Сейчас это наиболее распространенный вариант.

Конструкция

Схема кузова может быть пассажирской либо грузопассажирской. Они выполняются по бескаркасной или полукаркасной конструкции.

Степень нагруженности

Тут также выделяют 3 группы кузовов:

• Несущий кузов – все нагрузки, что воспринимает авто, передаются на кузов;
• Полунесущий – в этом случае рама воспринимает на себя лишь часть нагрузки;
• Разгруженный – такой кузов воспринимает исключительно массу груза и находящихся внутри пассажиров.

Типы кузовов

Большинство из них имеют признанные во всем мире наименования, хотя некоторые типы в разных государствах называются иначе.

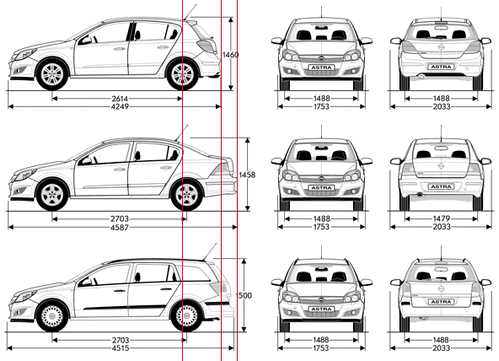

Фото: Opel Astra J в кузове седан

Седан

[подробная статья]

Данный тип является самым распространенным и популярным в автомобильном мире. Он характеризуется наличием 4-х дверей, двух рядов сидений, а также цельнометаллической крыши, причем ее уровень не должен изменяться по всей протяженности. Седан может быть как простым, так и удлиненным. Последний тип относится к представительским моделям. Такие авто характеризуются наличием литеры «L», что означает «длинный» (long). Названия могут варьироваться. К примеру, во Франции седан именуется Berline, в Италии – Berlina, а в Великобритании – Saloon.

Хэтчбек

[подробная статья]

Это кузов 2-объемного типа, располагающий двумя рядами кресел, а также 2-мя или 4-мя дверями. Его главное отличие состоит в задней двери наклонной конфигурации, которая сблокирована с задним стеклом. Такой кузов является чем-то средним между полноценными седанами и универсалами. Благодаря своей практичности хэтчбеки занимают первое место по популярности в Старом Свете. Они есть почти во всех классах – A, B, C, D и Е, но в последних представлены не слишком широко.

Такой тип кузова отличается вместительностью, но только при сложенном заднем диване и убранной полке. С другой стороны, это делает невозможным перевозку более 2-х человек.

Лифтбек

[подробная статья]

Подкласс хэтчбека, характерной чертой которого является наличие покатого заднего свеса, а его длина равняется длине седана.

Фото: Полноприводный универсал Skoda Superb

Универсал

[подробная статья]

Это также 2-объемный, закрытый, пассажирский тип кузова. Его характеризует наличие 3-х или 5-ти дверей, полноценного салона с 2-мя рядами сидений, а также постоянный уровень крыши. От хэтчбека он отличается не только большим наклоном пятой двери, но также и длиной, аналогичной таковой у седана. Такой автомобиль предназначен для частой перевозки груза, нередко и крупногабаритного. Его салон можно сложить и получить просторную погрузочную платформу.

Купе

[подробная статья]

Данный кузов 3-объемный в своей компоновке. Он пассажирского типа, закрытый и располагает 2-мя дверями, хотя иногда и 4-мя. Внутри купе имеется 1 или 2 ряда сидений, но при наличии второго он уменьшен, что позволяет сделать двери большими. Покатая крыша на корме придает купе спортивный вид. Кроме того, некоторые купе обладают слишком маленьким вторым рядом кресел, явно не предназначенным для постоянной езды там.

Родстер

[подробная статья]

Данный тип кузова является укороченным, оснащенный мягкой крышей складной конструкции. Родстеры располагают только 2-местными салоном. Обычно родстерами именуют укороченные кабриолеты спортивного толка с 2-местной компоновкой.

Фото: Кабриолет Mercedes S-Class

Кабриолет

[подробная статья]

Кабриолетом называется 3-объемный, пассажирский кузов открытого типа. Но у него имеется складная крыша, которая может быть как мягкой, выполненной из материи, так и жесткой – сделанной из металла. Это дает возможность водить авто как в открытом, так и в закрытом режимах.

Хардтоп

[подробная статья]

Так называется разновидность кабриолета, обладающая съемной крышей. У него нет центральной стойки и рамок стекол. В этом и причина того, что сейчас кузова хардтоп почти не производятся – их жесткость недостаточна по современным критериям.

Лимузин

[подробная статья]

Это закрытый, 3-объемный тип пассажирского кузова. Лимузины выпускаются либо как самостоятельные модели, либо в качестве созданных на основе седана, внедорожника или хэтчбека. Его особенностью является не только удлиненная база, но также и стеклянная перегородка, что отделяет пассажиров от водителя.

Фото: Минивэн Toyota Alphard

Минивэн

[подробная статья]

В данном случае речь идет об однообъемном типе кузова (закрытом), предназначенном для перевозки пассажиров. В таком автомобиле имеется 3 либо 4 ряда кресел, что дает возможность переводить 6 или больше седоков. Его отличительной особенностью является высокая и равномерная крыша.

Пикап

[подробная статья]

Это трехобъемный кузов грузопассажирской направленности. У него имеется открытая погрузочная платформа для перевозки. Для отделения платформы от кабины используется перегородка (стационарная). Данный тип авто чрезвычайно популярен в США, а создаются они на основе внедорожников и легковых авто.

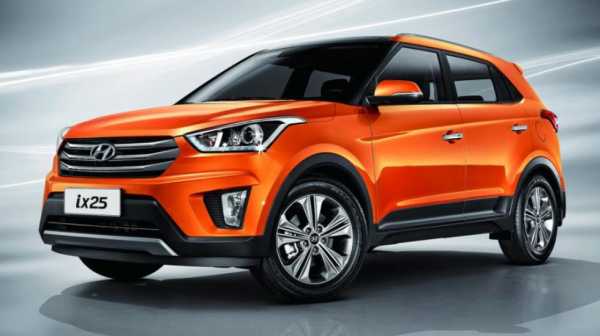

Кроссовер

[подробная статья]

Такой тип еще называется «паркетник». Обычно подобные модели выпускаются на основе авто гольф-класса. Это закрытый, пассажирский, 2-объемный тип кузова. Его основные отличия от внедорожника – меньший клиренс, несущий кузов и небольшие габариты.

Фото: Внедорожник Land Rover Defender

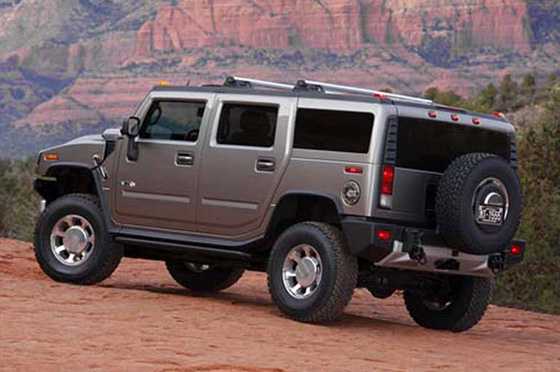

Внедорожник

[подробная статья]

Как и кроссовер, данный тип кузова также является 2-объемным, закрытым и пассажирским. У него имеется 2 или 3 ряда кресел, наряду с 5-ю или 6-ю дверями, из которых одна либо две являются задними.

От кроссовера и легковых авто внедорожник отличается наличием внушительного клиренса, больших габаритов, понижающей передачи и полного привода. Все это дает ему возможность уверенно преодолевать бездорожье. У него может быть рамный кузов разгруженного типа, как у некоторых пикапов или фургонов. По сути, внедорожник представляет собой универсал, характеризующийся повышенной проходимостью.

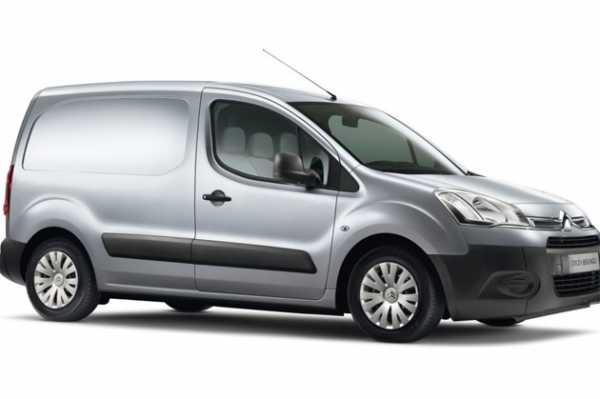

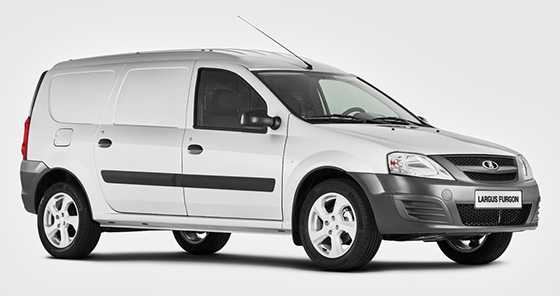

Фургон

[подробная статья]

Грузопассажирский тип, характеризующийся наличием цельнометаллического кузова, что сзади пассажирской кабины. Обычно их производят на основе грузового шасси, пикапа или универсала.

Таун-кар

Это пассажирские модели, выполненные с высокой линией крыши. Чаще всего используются в качестве такси, а классический пример – MetroCab.

Фаэтон

[подробная статья]

Кузов, рассчитанный на 5 или 6 посадочных мест, оснащенный крышей складного типа и не располагающий подъемными боковыми стеклами. Данный тип слабо распространен, а одним из его представителей является 4-дверный парадный кабриолет «ЗИЛ».

Фото: Porsche 911 Targa

Тарга

[подробная статья]

Таргой называется одна из вариаций спортивного родстера. Это 2-местный кузов с трубчатым каркасом и жесткой фиксацией лобового стекла. Каркас располагается позади сидений и значительно повышает характеристики безопасности в случае переворота. У Тарга есть крыша съемного типа, иногда комплектуемая задним стеклом.

Ландо

Данный тип отличается складной мягкой либо съемной жесткой крышей.

Спайдер

Это 2-дверный кузов, полностью открытый. От кабриолета или родстера его отличает полное отсутствие лобового стекла. Или же наличие такового, но расположенного заметно ниже глаз шофера.

Брогам

Такой тип еще называется «купе де виль». У него есть съемная или складная крыша, но располагается она лишь над передними креслами.

Фото: Rolls-Royce Silver Ghost Shooting Brake
(1910 год)

Шутингбрейк

[подробная статья]

Так называются автомобили для сафари, с комфортабельными условиями для охотников. Вдоль бортов такого фургона располагаются скамьи, сиденья и стеллажи для огнестрельного оружия.

Тудор

2-дверный седан. Встречаются такие модели крайне редко. От привычного типа купе они отличаются стандартной базой, а также парой полноценных рядов сидений.

ru.carshistory.org

Типы кузова легковых автомобилей с фото

Тип кузова автомобиля – понятие, встречающееся во всех описаниях легковых транспортных средств. Именно от него зависит ряд особенностей эксплуатации авто, а также утилитарность автомобиля, его грузовместимость и ряд иных параметров.

В этом материале мы попытаемся досконально разобраться, какие типы кузова легковых автомобилей существуют и чем они отличаются друг от друга.

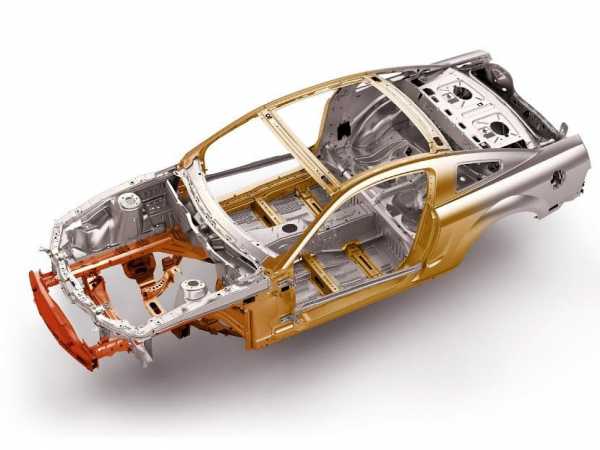

Что такое тип кузова машины?

Тип кузова автомобиля представляет собой определение, характеризующее соотношение внутреннего объема кузова к его грузовместимости и техническим особенностям багажного и капотного отделений, а также компоновку пассажирского салона.

Проще говоря, от типа кузова зависит вместимость внутри, а также размер и конфигурация багажного отделения.

Видео обзор различных видов кузовов легковых автомобилей:

Наличие большого количества видов связано с тем, что конструктивно в автомобиле крайне сложно совместить грузовместимость и особенности дизайна, что вынуждает разработчиков создавать различные вариации, призванные удовлетворить людей с разными требованиями к транспортному средству – от тех, кто регулярно транспортирует большое число грузов до граждан, которым грузовместимость практически не важна, но имеет значение дизайн и ходовые характеристики авто.

Классификация легковых автомобилей по типу кузова

Сегодня имеется большое количество различных типов кузовов автомобилей. При этом автопроизводители не останавливаются на достигнутом, стараясь привлечь внимание к своим новинкам громкими заявлениями о «создании» нового типа кузова.

К такого рода экспериментам можно отнести недавно появившуюся категорию «четырехдверных купе», «внедорожные купе» и прочие.

Однако в нашем обзоре мы постараемся рассмотреть традиционные варианты, поскольку все вышеозначенные версии являются вариациями на их основе. Итак…

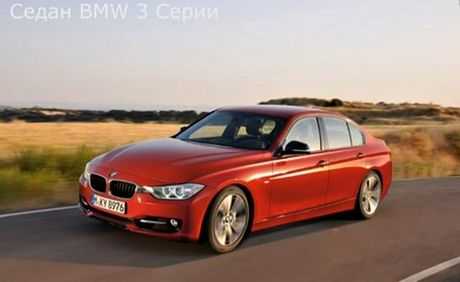

Седан (SEDAN)

Седан или, как его еще называют, автомобиль в трехобъемном кузове – самая хорошо известная в нашей стране версия. По статистике, в России данный тип кузова самый популярный, что связано, вероятно, с многолетней привычкой наших соотечественников к подобным автомобилям. Связана она с тем, что большинство советских автомобилей были именно седанами и этот типоразмер хорошо знаком нашему потребителю.

Условно седан представляет собой автомобиль, в котором моторный отсек, пассажирское отделение и багажник отделены друг от друга и имеют отдельный доступ. Такую компоновку имел всем известный ВАЗ-2101 и ряд последующих отечественных авто.

Сегодня этот тип кузова остается весьма популярным, хотя и подвергся определенной доработке – багажное отделение седанов уже нельзя назвать полностью независимым. От пассажирского салона на большей части моделей оно отделено спинкой заднего сиденья, которое, при необходимости, откидывается, позволяя увеличить вместительность.

Также на всех современных моделях в спинке имеется лючок в районе центрального подлокотника, который позволяет перевозить в багажном отделении грузы большой длины (например, лыжи или сноуборд).

Купе (COUPE)

Классическое купе – тип кузова, появившийся еще в начале ХХ века. Как правило, он «прижился» в сегменте спортивных автомобилей и представлял собой классический «трехобъемник» с парой дверей, имеющих увеличенные размеры, что упрощало посадку пассажиров на заднее сиденье. К слову, последнее нередко отсутствовало, что было характерно для спорткаров.

Впрочем, существовал и особый класс купе класса «премиум», которые создавались на базе представительских седанов и предназначались для обеспеченных граждан, желающих самостоятельно управлять своим автомобилем.

В нынешнее время кузов «купе» подвергся серьезной трансформации, и главной из них стал отказ от независимого «багажника».

Подобных моделей остается довольно мало, а большинство современных «псевдоспортивных» авто являются, по сути, трехдверными хэтчбеками с заниженным контуром крыши в задней части.

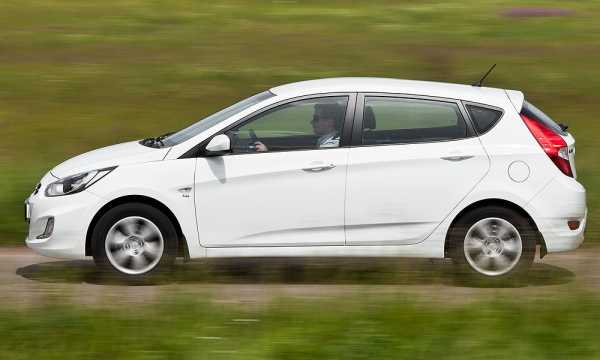

Хэтчбек (HATCHBACK)

Тип кузова под названием «хэтчбек» — самый популярный в Европе ввиду своей утилитарности при общей компактности самого автомобиля.

Фактически, он представляет собой двухобъемный кузов, где часть пассажирского отделения «отдана на откуп» багажнику. При этом конструкция пятой двери (именно так именуют дверь багажного отделения» сделана пологой, что позволяет придать динамичность силуэту такого авто.

Преимуществом хэтчбека выступает не столько вместительность, сколько широкие возможности по трансформации грузового отделения и салона, а также удобство перевозки длинномерных грузов. При этом подобная компоновка позволяет уменьшить размеры авто при сохранении вместимости, что является важным преимуществом для городских машин.

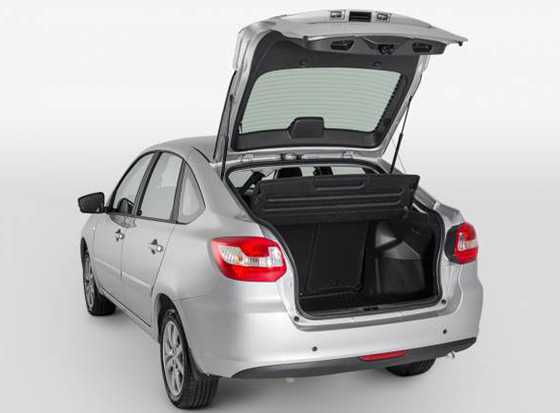

Лифтбек (LIFTBACK)

Лифтбек принято считать своеобразной разновидностью хэтчбека. По сути, отличие кроется в конструктиве пятой двери, которая повторяет своими контурами конфигурацию седана, но при этом открывается вместе с задним стеклом.

Нередки случаи, когда производителя предусматривают двойное открытие – может выполняться открывание крышки багажника или двери целиком, что еще больше приближает автомобиль к седанам.

Преимуществом лифтбека является еще большая, нежели чем у хэтчбека, вместительность при сохранении традиционных пропорций седана. Многие компании используют подобную компоновку для автомобилей бизнес-класса, для которых традиционность форм является важным элементом престижа.

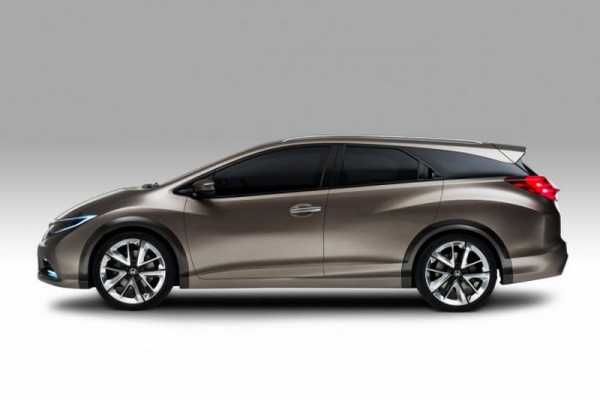

Универсал (WAGON)

Тип кузова универсал, уже исходя из названия, говорит о максимальной функциональности. По принципу построения он схож с хетчбеком с той лишь разницей, что багажное отделение гораздо вместительнее благодаря вертикальному расположению пятой двери и сохранения высокой линии крыши на протяжении всего кузова.

Сегодня автомобили типа универсал чаще ассоциируются с утилитарными авто, однако в середине ХХ века определенную популярность обрели кузова конфигурации shootingbrake, которые представляли собой своеобразное купе с универсальным кузовом, фактически, трехдверный авто, сочетающий динамичность классическ5ого купе с преимуществами универсальной компоновки.

Сегодня подобный тип кузова пытается возродить компания Mercedes Benz в некоторых моделях с указанной приставкой в названии. Впрочем, от классических моделей такие универсалы отличаются наличием пятидверной компоновки и, по сути, представляют собой все же традиционный универсал со спортивным силуэтом.

Минивэн(MINIVAN)

Минивэн или, как его иногда именуют, однообъемник, представляет собой тип кузова, в котором моторный отсек, пассажирское отделение и багажник скомпонованы в одной пропорции. Точнее, двигательный блок все же вынесен в переднюю часть, однако длина капота автомобиля невелика.

Следует отметить, что полноприводные минивэны очень популярны у наших соотечественников, которые предпочитают активные виды отдыха — путешествия, рыбалку и охоту.



Такой кузов значительно выше, нежели чем у универсала, что позволяет использовать широкие возможности трансформации салона. В частности, такие автомобили очень часто имеют семиместную компоновку, что достигается без увеличения общих габаритов, посредством организации вертикальной посадки седоков.

Фактически, этот класс автомобилей представляет собой нечто среднее между универсалом и микроавтобусом, сочетая удобство обоих типов кузова.

Пикап (PICK-UP)

Родиной пикапов традиционно именуют Соединенные Штаты Америки, где подобные автомобили весьма популярны.

Фактически, пикап представляет собой внедорожник с отдельным грузовым отделением, своеобразный мини-грузовик для перевозки груза, не требовательного к температурным перепадам.

По сути, эта машина являлась самой популярной в фермерской среде благодаря вместительности, грузоподъемности и возможности легко очистить багажное отделение с помощью подручных средств.

Сегодня пикапы несколько отошли от функционального имиджа и часто предлагаются в качестве машин для активного отдыха, пользуясь успехом среди последних ввиду не только вместительности, но и «внедорожной» проходимости, а также «неубиваемой» рессорной подвески.

Уровень комфорта пикапов также вышел на новый уровень и практически не уступает таковому для внедорожников.

Внедорожник (OFF-ROAD VEHICLE)

Внедорожник, фактически, представляет собой автомобиль с универсальным кузовом, располагающий полноприводной трансмиссией и рамной конструкцией. Позволяет преодолевать сложные дорожные условия и имеет большой дорожный просвет.

В последние годы рынок внедорожников разделился на классические рамные модели и кроссоверы – универсальные легковые машины с увеличенным дорожным просветом и несущим кузовом.

Часто такие авто в базовой версии не имеют полного привода, не обладают серьезным арсеналом внедорожных возможностей, но универсальны и вместительны.

Фактически, сегодня кроссоверы практически вытеснили традиционные минивэны, которые при смене поколений фактически превратились в кроссоверы и получили сходную компоновку.

Кабриолет (CABRIOLET), родстер (ROADSTER)

Кабриолет представляет собой автомобиль со съемным матерчатым или металлическим верхом, часто двухдверной компоновки. Ранее часто встречались четырехдверные модели, однако ввиду сложностей в организации жесткости открытого кузова распространения они не получили.

Наиболее распространенной версией кабриолета является родстер – спортивный открытый автомобиль, имеющий двухместный салон или посадочную формулу 2 + 2, то есть заднее кресло предусматривается в качестве дополнительного багажного отделения или посадки ребенка.

Как правило, в случае с родстерами производители наделяют такие модели спортивной управляемостью и позиционируют их в качестве альтернативы спорткупе. Подобные модели имеются в гамме практически всех производителей спорткаров на рынке.

Лимузин (LIMOUSINE)

По сути, тип кузова «лимузин» не является самостоятельным, а выступает в качестве вариации классического седана (а нередко и внедорожника).

Лимузины часто производятся сторонними тюнинговыми компаниями посредством внедрения вставки в центральную часть автомобиля, которая увеличивает длину салона в необходимом диапазоне (от 30 см до нескольких метров).

Целью доработки является увеличение вместимости задней части салона для размещения богатого интерьера, дополнительных технических средств и обеспечения большего жизненного пространства.

Как правило, лимузины применяются для перевозки высокопоставленных лиц, часто оснащаются дополнительным бронированием.

Единственным автопроизводителем, конвейерно производящим лимузины, выступает компания Mercedes Benz со своей моделью Pullman. Кроме того, нередко фирмы, создающие седаны представительского класса, выпускают их в двух вариантах колесной базы – стандартной и увеличенной.

Также распространен рынок создания прокатных лимузинов. По внутренней компоновке они существенно отличаются от представительских и, по сути, являются вместительными аттракционами на колесах с мини-баром, аудиосистемой и комфортабельными диванами внутри.

Фургон (FURGON)

Фургон еще в конце ХХ века представлял собой отдельный класс автомобилей, в котором наблюдалось разделение кабины (как правило, двухместной) и закрытого грузового отделения с отдельной дверью без окон.

Подобные автомобили предлагались в качестве удобного развозного городского транспорта, и пользовались большой популярностью.

Сегодня производители отошли от подобного подхода и, чаще всего, предлагают в качестве фургона стандартный универсал или минивэн с удаленным задним рядом кресел, большой грузовой площадкой и отсутствующими стеклами (хорошим примером такого подхода служит соответствующая модификация Лады Ларгус).

Такая компоновка позволила получать доступ к грузу не только через заднюю погрузочную дверь, но и посредством штатных боковых дверей автомобиля. От пассажирского салона грузовое отделение фургона чаще всего отделяется металлической перегородкой.

Выбор того или иного типа кузова автомобиля и общие выводы

Выбирая тип кузова автомобиля, следует учитывать ряд факторов. Из них главными являются габариты желаемого авто, потребности относительно перевозки пассажиров и груза.

Так, идеальным балансом вместимости-комфорта выступают хэтчбеки и универсалы, а наименьшим – спортивные купе и родстеры.

Покупка пикапа либо фургона оправдана в случаях, когда перевозка грузов является приоритетной, а вот наилучшие показатели удобства для пассажиров демонстрируют минивэны, которые идеальны для большой семьи, а также кроссоверы.

Традиционные седаны представляют собой средний баланс с точки зрения вместимости груза и комфорта пассажиров.

Подводя итог, стоит отметить, что сегодня рынок в буквальном смысле слова предлагает типы кузовов на любой случай жизни. Подобрав подходящий вариант, вы получите тот автомобиль, который наилучшим образом подойдет для текущих задач.

Как осуществить подбор АКБ по марке авто в зависимости от заданных параметров.

Компьютерная диагностика автомобиля стала доступной для тех, кто приобрел даже недорогой автосканер.

Что лучше для проблемного б/у двигателя: заменить на контрактный https://voditeliauto.ru/poleznaya-informaciya/dvigateli/chto-znachit-kontraktnyj.html или произвести его капремонт.

Видео — виды кузовов легковых автомобилей и как их изготавливают:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Автосигнализация StarLine A93

Добавить свою рекламу

Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Типы автомобильных кузовов

Многие из нас знают основные типы автомобильных версий кузова, но для тех. Кто не знает остальных типов или вообще никак не знаком с ними мы расскажем вам как классифицируются и как называются все типы кузовов.

Седан

Один из самых популярных типов кузова, который в большинстве случаев имеет 2 ряда сидений. У седана идет изначально капот после чего начинается пассажирская капсула, а затем багажное отделение, которые отделено от пассажирской капсулы. Точная дата появления первого седана неизвестна, но точно известно, что он появился до 1930-го года.

Седан тоже можно разделить на несколько типов, но это все затянется надолго. Lexus IS – автомобиль в кузове седан.

хэтчбек

Также один из самых популярных в наше время типов кузовов автомобиля. Под этим типом кузов понимают укороченный седан, то есть багажное отделение теперь находится не отдельно от пассажирской капсулы, а оно находится в ней. Также считается что хэтчбек это скорее всего универсал, у которого объем багажника немного меньше, а также автомобиль имеющий более короткий задний свес.

Когда появился первый кузов хэтчбек неизвестно. Mazda 2 – автомобиль в кузове хэтчбек.

Универсал

Вид кузова автомобиля, который нам тоже отлично знаком и не редко встречаемся с ним на улице. Этот тип кузова происходит от седана, но внешне больше схож с хэтчбеком. У седана после окончания пассажирской капсулы крыша спускается вниз к багажнику, а у универсала крыша продолжается, а потом начинается резкий спуск крышки багажника и все.

Основная суть универсала – это большое багажное отделение и именно это считается его принципиальным отличием от седана. В большинстве случаев эти автомобили используются как семейные, то есть они нормальные для пассажиров и большое багажное отделение, в общем поехать семьей на дачу на автомобиле с таким кузовом это самое то. Популярность таких автомобилей началась в 50-х годах, для того чтобы вы лучше поняли о чем идет речь, Chery Crosseastar – автомобиль в кузове универсал.

Лимузин

Лимузин – это тоже тип кузова, которые скорее всего известен каждому. В большинстве случаев производитель не выпускает такие автомобили их создают отдельные компании из известных автомобилей. Лимузин представляет собой удлиненный в большинстве случаев седан, но бывают нередкие случае, когда удлиняют и внедорожники.

За счет того, что автомобиль имеет более длинную колесную базу из-за этого модель едет очень плавно поэтому люди, ездят на лимузинах сзади, а не за рулем, чтобы насладиться комфортом.

Лимузины существуют достаточно давно и за все время они стали не только автомобилем, на котором возят влиятельных людей, но и хорошей покупкой для бизнеса, так как его можно сдавать в аренду как свадебный автомобиль.

Не каждый себе может позволить автомобиль с таким типом кузова, так как стоят они не малых денег, но есть б/у версии, которые можно купить за адекватные деньги.

Купе

Кузов автомобиля, который встречается на дорогах общего пользования реже чем седан или хэтчбек, это кузов купе. В большинстве случаев автомобили с таким типом кузова являются спортивными, но бывают и обычные автомобили в кузове купе.

Купе это двухдверный автомобиль, а точнее 2-дверный седан, но небольшие отличия от седана все-таки имеются и это задний свес, он немного отличается. Многие путают и называют хэтчбек с 2-мя дверьми кузовом купе, но он таким не является и это ошибка людей, но иногда такую ошибку осознанно допускает производитель для того чтобы продать автомобиль.

Данный кузов автомобиля имеет либо один, либо два ряда сидений, причем первый автомобиль в этом кузове имел один ряд сидений. В том случае если у кузова купе два ряда сидений, то для того чтобы сесть на задний ряд необходимо откинуть задние сиденья, исключением является Mazda RX-8.

В общем кузов купе действительно выглядит привлекательно и спортивно, и покупатели в курсе этого и поэтому сейчас очень часто это название используется как маркетинговый ход.

Toyota Celica – автомобиль в кузове купе.

Кабриолет

Данный вид кузова у большинства людей ассоциируется с дорогим автомобилем, но самом деле автомобиль в этом кузове может быть в средней ценовой категории.

Кабриолет – это автомобиль у которого есть складывающаяся крыша, имеющий от 2-х посадочных мест. Первое кабриолеты появились еще в начале 19-го века и изначально делала их Франция, но после этот тип кузова стал популярным и во всем мире. Сейчас производятся кабриолеты либо с мягким верхом, который в большинстве случаев имеет черный цвет и создается из винила либо полотна. Но еще бывают модели, у которых жесткий откидывавшийся верх из стали или алюминия их плюсов является то, что с накинутой крышкой авто смотрятся как обычное и не выявляется в потоке.

У кузова кабриолет есть различные разновидности, такие как родстер, фаэтон и тарга, которые имеют некоторые отличия, но по факту являются тем же кабриолетом.

Mercedes-Benz SLK – автомобиль в кузове кабриолет.

Минивэн

Вид кузова автомобиля, который имеет три и более ряда сидений и в большинстве случаев не имеет капота, либо небольшой капот. Раннее этот тип кузова еще называли как универсал повышенной проходимости, но сейчас это разные понятия.

Этот тип кузова не особо популярен в отличие от предыдущих, но часто приобретается какими-либо строителями и так далее. В минивэн влезает 9 человек, а вид кузова с большим количество мест уже относится к микроавтобусу, которые еще более нам известны.

Минивэн тоже белеться на раз личные классификации, но о них мы не будем вести разговор.

Chrysler Town & Country – автомобиль в кузове минивэн.

Внедорожник

По факту не особо относиться к типу кузовов, а больше к самому типу автомобилей, но большинство людей считают, что это вид кузова. Внедорожник по своим габаритам в современном мире больше кроссовера и создан он для того чтобы ездить в тех местах где только плохая дорога. В настоящая время появилось увлечение как покупка внедорожника и его улучшение до того чтобы впоследствии проходиться сложные препятствия.

От обычных автомобилей внедорожник отличается тем что у него достаточно большой клиренс и постоянный или интеллектуальный полный привод, также внедорожник имеет различные блокировки и другие вспомогательные функции для того чтобы преодолеть препятствие. Этот тип кузова в обычном народе очень часто называют джип, но на самом деле это абсолютно разные вещи, но хотя само название джип в адрес автомобиля стало употребляться еще в годы второй мировой войны.

Mercedes-Benz G – автомобиль в кузове внедорожник.

Пикап

Тип кузова, который очень популярен в Америке, но в нашей стране также достаточно часто можно встретить автомобили в этом кузове. Пикап – это автомобиль, который является либо переделанным легковым автомобилем, либо внедорожником. Единственным отличием является то, что у пикапа место сзади для груза открыто, то есть находится на открытом воздухе, но бывают такие типы пикапа, когда место для груза накрыто металлической крышей.

Первый пикап появился еще в начале прошлого века и так как он популярен в Америке, то и создали его там же, в создании принимали участие такие автомобильные фирмы как Ford, Dodge, Chrysler. Сейчас в Америке некоторые тюнинг ателье создают автомобили в кузове пикап на базе различных камазов, которые является просто огромными автомобилями.

Mitsubishi L200 – автомобиль в кузове пикап.

Кроссовер

Вид кузова, который по своим габаритам меньше чем внедорожник, тем не менее имеет хорошие внедорожные качества, также их называют автомобили повышенной проходимости. Эти автомобили разделяются на классификации как полноценный кроссовер и среднеразмерный кроссовер, также есть мини кроссоверы и компактные.

Последнее время автомобили в кузове кроссовер стали осень популярными и приобретают из в большинстве случаев для более комфортной чем на легковом автомобиле городской езды. В большинстве случаев небольшие кроссоверы строился на той же платформе что и легковые модели в кузове седан или хэтчбек.

Первый кроссовер появился давно, но сам термин начал использоваться компаний Chrysler выпустив автомобиль в таком кузове в 1987 году. А первым кроссовером нового поколения к которым мы привыкли, является японский Toyota RAV4 появившийся в 1994 году.

Да здесь перечислены далеко не все типы автомобильных кузовов, но самые основные здесь присутствуют и теперь вы будете знать их названия, и как они выглядят. Остальные типы кузовов – это модификации данных основных типов кузовов и возможно мы как-нибудь о низ расскажем.

Поделитесь с друзьями!

autoiwc.ru

Типы кузовов легковых автомобилей с фото

Итак, поехали! Из каких же узлов состоит современный автомобиль? А это кузов, двигатель, ходовая часть, трансмиссия,
механизм управления и электрооборудование. В этой статье мы разберём многие вопросы, касающиеся кузовной части авто.

Кузов — наибольшая деталь машины, основание всем остальным деталям, обречена выдерживать все основные силовые нагрузки во время движения.

Типы кузовов легковых автомобилей с фото

Основные типы — это седан, хетчбэк и универсал.

Хотя существует еще много других вариантов.

Вообще, если говорить о классификации легковых автомобилей по типу кузова, то все разновидности можно разделить на
закрытые, открытые и грузопассажирские. Вот ниже представлены все варианты, которые мне удалось найти, с картинками для
наглядности, конечно.

Итак, открытые:

Закрытые:

Грузопассажирские:

• Фургон:
• Пикап:

Седаны, кстати, наиболее популярны на сегодняшний день. Бывают двухдверные (так называемые раньше Тудоры), четырехдверные,
и очень редко может встретиться вам пятидверный экземпляр (багажник входит в это число тоже). Помимо дверей есть еще
моторный и багажный отсеки. Отличный вариант, чтоб перевозить пассажиров и немного багажа. Для семейной жизни просто
супер!

Вот вам еще раз тип кузова седан с фото:

Хетчбэки: 3-х или пятидверные родственники универсалов. В городской среде обладают большей маневренностью, если сравнивать
с универсалами, а по сравнению с седанами лучше подходят для грузоперевозок. Из-за того, что салон и багажник объединены,
прогрев салона усложняется.

Универсалы: 2-х или пятидверные автомобили (очень редко можно встретить трёхдверные). С виду тот же седан, но с большим
багажным отсеком. Отлично подходит для грузоперевозок.

А чем же отличается тип кузова седан от хэтчбека или от того же универсала? Вот, смотрите и делайте выводы!

Технология производства кузовов автомобилей

Кузов производится из высокопрочной стали. Кузовные части скрепляют между собой с помощью точечной сварки, что гарантирует
надежное соединение и уменьшает количество различных кромок и острых углов, больше всего подвергающихся коррозии. Хотя скоро, если не уже, будут использовать лазерный способ сваривания.

Общее устройство и конструкция кузова

Итак, из чего же состоит кузов легкового авто?

• Моторная часть. Основные элементы: передняя верхняя и нижняя поперечины, фронтальные лонжероны и нижняя поперечина. Если,
  не дай Бог, вдруг случится какое-нибудь столкновение, то, в первую очередь, основной удар на себя примут лонжероны и
  передняя балка.

• Багажное отделение (состоит из задней панели и крыльев).

• Место для пассажиров. Эта зона устроена так, чтоб создать максимальную защиту, если вдруг, упаси Боже, какие-либо
  столкновения придут сбоку.

А вдруг и это будет интересно:

myfords.ru

Какие бывают типы кузовов легковых автомобилей, фото авто

Любой автомобиль, выпускающийся в мире – это набор механизмов и систем, выполняющих определенную функцию и которые закреплены на остов. Этот остов называется несущей частью.

Поначалу на автомобилях роль несущей части выполняла рама, но со временем при производстве легковых автомобилей от использования рамы отказались, отдав предпочтение несущему кузову. Но рамы используются до сих пор на грузовых автомобилях.

Если брать во внимание легковые автомобили, выпускающиеся на данный момент, то типов их кузовов великое множество.

Какие бывают типы кузова

Каждый тип кузова автомобиля рассчитан на свой сегмент покупателей. В данной статье будет рассмотрено, какие бывают типы кузова авто.

Типы кузовов

Отличаются типы автомобильных кузовов между собой своей конструкцией, и каждый из них имеет свое название.

Выпускаются автомобили в кузовах купе, седан, хэтчбек, универсал, лимузин, пикап, кроссовер, фургон, минивен, внедорожник. Данные типы кузовов применяются как на легковых автомобилях, так и на пассажирских, грузопассажирских, и грузовых автомобилях, а также на авто повышенной проходимости.

Купе

Такой тип кузова как купе в большинстве случаев используется производителями, которые занимаются выпуском спортивных автомобилей. Представляет он собой трехобъемный кузов, то есть конструкцией предусмотрено отведение отдельного объема кузова для двигателя, отдельного объема для пассажиров и объема для багажного отсека.

Все кузова типа купе оборудованы двумя дверьми для пассажиров. Конструктивной особенностью купе является, то, что кузов рассчитан на двух, реже четырех, человек. Причем пространство пассажиров сидящих сзади сильно ограничено. Ярким представителем автомобилей, в которых используется кузов типа купе – Porsche 911 (на фото ниже).

Porsche 911

Седан

Одним из самых популярных типов кузовов легковых автомобилей является седан.

Данный тип кузова также как и купе является трехобъемным. Но отличается он тем, что кузов типа седан конструктивно длиннее и обладает двумя рядами сидений и позволяет размещаться комфортабельно пассажирам и на передних и на задних сиденьях.

В большинстве случаев седан имеет четыре двери, но выпускались модели и с двумя дверьми. В отечественном производстве представителями четырехдверных седанов являются ВАЗ-2101, 2103, 2105, 2106, 2107, «Волга», а представителем двухдверного седана – «Запорожец». В модельных рядах зарубежных производителей, таких как Volkswagen BMW Audi Toyota Ford и других, также имеются как двух, так и четырехдверные седаны.

Хэтчбек

Последнее время наряду с седанами популярными стали кузова типа хэтчбек.

Конструктивной особенностью хэтчбеков является двухобъемный кузов. Конструкцией кузова не предусмотрено отдельное пространство для багажного отсека. Роль багажника в хэтчбеке играет специальная ниша в пассажирском отсеке, доступ к которой осуществляется через установленную сзади дверь.

Chevrolet Cruze

Конструкция хэтчбека предусматривает наличие двух или четырех дверей для пассажиров и дополнительной задней дверью для погрузки груза. К представителям трехдверных хэтчбеков относится ВАЗ-2108, Volkswagen Polo, Hyundai i30 и др. Пятидверными хэтчбеками являются ВАЗ-2109, Volkswagen Golf, Hyundai Getz и др.

Универсал

Для людей, которым требуется легковой автомобиль, но с возможностью перевозки грузов выпускаются автомобили с кузовом типа универсал. Автомобили с таким кузовом являются двухобъемными, как и хэтчбеки, но длина кузова у универсала значительно больше.

Универсал

Рассчитаны они на перевозку как пассажиров, так и грузов, но после небольшой трансформации салона, при которой сиденья для пассажиров складываются, тем самым увеличивая объем для груза. В основном выпускаются пятидверные универсалы ( ВАЗ-2104, Opel Astra, Volkswagen Passat) но встречаются и трехдверные (Opel Record, Ford Sierra).

Лимузин

В наше время производятся также автомобили, кузов которых похож на седан, но носит название этот тип кузова – лимузин. Также как и у седана, конструкция кузова лимузина является трехобъемной. Но рассчитан этот кузов на комфортабельное размещение пассажиров на задних сиденьях, для чего длина кузова значительно увеличена, по сравнению с седанами.

Лимузин

Также у лимузинов возможно отделение впередисидящих пассажиров от тех кто находится сзади при помощи специальной перегородки. К автомобилям с кузовом лимузин относится «Чайка», Imperial Crown, Lincoln Town Car.

Пикап

Для перевозки грузов также используются автомобили с типом кузова пикап. Примечательны пикапы тем, что кузов имеет кабину для размещения пассажиров и открытую платформу для грузов, причем конструктивно данная платформа соединена с кабиной.

Кабины у пикапов могут быть снащены двумя дверьми и одним или двумя рядами сидений для пассажиров или же четырьмя дверьми. К пикапам относится ВАЗ-ВИС, Dacia Logan Pickup, Mitsubishi L200 (фото ниже).

Mitsubishi L200

Кроссовер

С недавнего времени стали популярны автомобили, в конструкции которого используется такой тип кузова как кроссовер.

По сути, данный кузов представляет собой симбиоз кузовов универсал и внедорожник, о котором речь пойдет ниже. Также как и у универсала в кроссоверах используется двухобъемная компоновка с использованием трех или пяти дверей. От внедорожника кроссоверам достался увеличенный клиренс и полный привод.

Паркетник

Но в отличие от полноценных внедорожников, кроссоверы не обладают высокой проходимостью, за что в народе получили прозвище «Паркетник». Представителями кроссоверов являются Toyota RAV 4, Land Rover Freelander, Nissan Juke.

Фургон

Еще одним автомобилем, предназначенным для перевозки грузов, является фургон.

Кузов типа фургон представляет собой однообъемную, полутораобъемную или же двухобъемную цельнометаллическую конструкцию, в которой кабина для пассажиров объединена с грузовым отсеком, единственное, возможно их отделение перегородкой. К фургонам относятся Lada Largus, Volkswagen Caddy, Fiat Doblo (фото ниже).

Fiat Doblo

Минивен

Очень схожи по внешнему виду с фургонами автомобили с типом кузова минивен, поскольку при их производстве используется одна и та же платформа. Отличаются авто с такими кузовами тем, что рассчитаны они на перевозку пассажиров, для чего салон автомобиля оборудован несколькими рядами сидений.

Особенностями минивена является использование однообъемной и полутораобъемной конструкции. Минивенами являются ВАЗ «Надежда», Volkswagen Sharan, Opel Zafira.

Внедорожник

Также, автопроизводители выпускают автомобили высокой проходимости – внедорожники.

Джип

У внедорожников тип кузова можно отнести к универсальному, ещё он увеличен по высоте. Отличительной особенностью внедорожника является высокий клиренс, полный привод и колеса большого диаметра. УАЗ «Патриот», Jeep Wrangler, Ford Maverick.

Видео: типы кузовов легковых автомобилей, безопасность и дорожный просвет (клиренс).

Надеюсь, что видеоролик помог вам лучше разобраться в автомобильных кузовах.

Загрузка…

avto-i-avto.ru

Замок капота ваз 2114 не открывается. Как открыть капот, если порвался тросик: полезные советы.

Всегда неприятно, когда ВАЗ 2114 сломалась. Современные отечественные автомобили почему-то чаще склонны к поломке, нежели иномарки. Обычно случаются такие происшествия, которых сложно предвидеть. Если говорить о модели ВАЗ 2114, то проблема в таких автомобилях может возникнуть в самый неподходящий момент. Машина внезапно сломалась и приходится искать экстренный выход.

Самая частая проблема в отечественных автомобилях — не открывается капот. Распространенной поломкой является то, что он намертво закрывается, но эта проблема встречается часто и на ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114. Поэтому уместно будет рассмотреть такую трудность, чтобы знать, как открыть капот 2114.

Порвался тросик — что делать?

Не все знают, что за открытие капота отвечает тросик, который связан с капотом и кнопкой для его открывания. Если тросик порвался, капот не откроется. Для того, чтобы открыть капот, необходимо в первую очередь снять защиту. Если автомобиль оснащен серьезной ударостойкой защитой, то ее необходимо снять, за это отвечают 2 передних крепления, они затянуты обоими передними болтиками краба. Если машина имеет простую защиту, то она снимается путем откручивания саморезов на «телевизоре». Если защита средняя, она включает 2 части, а также использует другие саморезы, которые окончательно крепят ее, и все они откручиваются простым ключом на 8.

Следующим этапом является управление креплением троса, после чего открывается капот. Для этого необходимо достать рукой до того самого «телевизора» и потянуть ушко крепления этого троса в ту сторону, куда обычно его тянет трос- влево.

Ни в коем случае нельзя прилагать усилия, чтобы разблокировать замок. Если за трос капота ВАЗ потянули, но капот все еще не открывается, не нужно тянуть его сильнее, достаточно прибегнуть к альтернативной помощи. Для этого нужно продолжать вытягивать ушко в левую сторону, а капот ВАЗ при этом подпирать той же рукой вверх. Второй рукой до капота достать, скорее всего, не получится, поэтому если одной рукой не удается произвести обе операции одновременно, нужно прибегнуть к помощи другого человека, который будет подпирать капот с внешней стороны. Только после всех операций водителю удастся открыть капот на ВАЗ.

Если водитель хочет поменять тросик и в дальнейшем не связываться с этой проблемой, необходимо вывести старый трос и протянуть новый. Обязательно надо протянуть трос к переднему ушку и поставить его на место, чтобы не слетел тросик повторно. После всего этого необходимо вспомнить, где ранее находилось горлышко троса, а оно было во втором ушке, поэтому подтянув его в обратную строну, трос окажется на своем месте.

Другие поломки, которые могут привести к серьезному ремонту

Важно знать, что капот ВАЗ 2114 — это не единственное проблемное место в автомобиле. Кроме этого, водитель может встретиться и с другими сложностями, которые могут привести к ремонту ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114.

В ВАЗ 2114 часто встречаются какие-то мелкие повреждения. Каждый водитель такого автомобиля хоть раз столкнулся с тем, что ручка двери ломалась в руках, особенно на двери водителя. Частое использование этой ручки приводило к постоянному ремонту. Раннее такие машины можно было встретить в службе такси, и был дискомфорт у пассажиров, когда им приходилось заходить в салон только через одну дверь, потому что на всех остальных ручки были сломаны.

Еще одна проблема, которая преследует автомобилистов на отечественных автомобилях — поломка печки. В автомобиле ВАЗ 2114 печка всегда греет на отлично, даже в самую холодную зиму. Это благодаря тому, что производители отечественных автомобилей старались подстроить свое изобретение под все регионы страны. Но у таких машин печка может сломаться в любой момент, поэтому к ее поломке нужно быть готовым всегда.

Еще одно мелкое повреждение, которое преследует отечественных ВАЗ — поломка бардачка, порой он попросту не закрывается, и водители уже привыкли оставлять его открытым. В бардачке перестает функционировать замочный механизм, который отвечает за открывание, он может заедать. Для того, чтобы его открыть, необходимо приложить усилия. По статистике, далеко не каждый водитель спешит отремонтировать замок бардачка.

Что такое диагностика ВАЗ 2114

Для решения проблем проводят диагностику автомобиля, особенно если это автомобиль отечественного производства.

Кроме этого, диагностика предназначена еще и для предотвращения различных неисправностей, после такой процедуры машина очередной раз не сломается.

С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить работу владельца по контролю за общим состоянием автомобиля. Для этого, как правило, понадобится ноутбук и немного знаний и навыков по использованию программного обеспечения. Проблемы с пониманием всей диагностической системы возникнут у водителя только в первое время эксплуатации автомобиля. Обычно сложно проводить диагностику пожилым водителям, им проще, когда это сделают на станции технического обслуживания.

electricianprof.ru

Ремонт замка капота вполне по силам любому автолюбителю

Неисправности в автомобилях бывают разные. Некоторые мы замечаем сразу. Например, если троит двигатель, перестал крутить стартер, не работают стеклоподъемники или центральные замки, вылетают предохранители или не горит какая-либо лампочка – мы незамедлительно принимаем меры. Но многие неисправности, которые возникают постепенно, мы просто не замечаем. Как раз к такому случаю и можно отнести ремонт замка капота.

Чаще всего, поломки происходят в дороге

Капотный замок находится на одном из первых мест в списке «постепенных» поломок. В редких случаях он ломается внезапно (работал отлично и вдруг…). Ухудшение его работы проявляется, так сказать, пошагово. Ну хлопнул лишний раз капотом, хлопнул еще раз с большей силой. Закрылся, в конце концов, ну и ладно… Да, капот-то закрылся, но надежно ли? Не доставит ли эта мелочь неприятностей беспечному владельцу автомобиля? Как известно, в большинстве случаев опасность подкрадывается с той стороны, с которой ее не ждут.

С капотом шутки плохи

Проблемы с замком капота

Какие же функции выполняет капотный замок?

Основное предназначение капотного замка – удерживать капот автомобиля в закрытом положении в любых условиях (будь то автомобиль, находящийся на стоянке, или несущийся по трассе с приличной скоростью).

Да, большинство конструкций не вызывают нареканий, но и они (со временем) не обеспечивают должной безопасности. Главное, уловить момент, когда следует заменить или подвергнуть ремонту такую «ерунду», как замок капота.

Что он не должен делать

У вас только начинаются проблемы с капотным замком автомобиля, если:

• Для закрытия замка приходится по несколько раз хлопать капотом, с каждым разом прикладывая все большую силу
• Капот дребезжит и «подпрыгивает» на ямах
• Стало проблематично открыть капот, ручка в салоне плохо реагирует.

Если вам знакомы эти неудобства, то пора подумать про регулировку, замену или ремонт замка капота автомобиля.

Своевременная диагностика, ремонт узлов автомобиля избавит от проблем и лишних затрат времени и средств.

Самостоятельная диагностика автомобиля никому не повредит

Замена, ремонт или регулировка?

Для начала, определимся с возникшей проблемой и масштабностью предстоящих работ.

• Если замок заедает изредка, при работающем двигателе заметно дребезжание капота, то в таком случае поможет простая регулировка
• При постоянном заедании и тщетных попытках регулировки, запорный механизм или тросовый привод требуют ремонта или частичной замены
• При очень серьезных поломках (покорежило, рассыпался и т.д.) поможет лишь полная замена.

Методом поверхностного осмотра можно определить, требует ли данное устройство замены, или можно обойтись ремонтом. Допустим, после осмотра мы определили, что «пациент скорее жив, чем мертв», и его еще можно реанимировать.

Ремонт замка капота

Замки капота имеют примерно столько же модификаций, сколько существует моделей автомобилей. Если возникли проблемы с его работой, в первую очередь следует разобраться в особенностях конструкции этого механизма.

Устройство капотного замка

Практически на всех автомобилях они механические, и состоят из похожих основных частей. Рассмотрим подробнее это устройство на примере ВАЗ-2109, так как капот этого автомобиля имеет вредную привычку – открываться на ходу.

Капот «девятки»

Детали замка:

1. Штырь защелки
2. Нижняя чашка
3. Предохранительный крючок
4. Стопорная шайба
5. Пружина крючка
6. Ось крючка
7. Верхняя чашка
8. Пружина защелки
9. Втулка оболочки тяги
10. Ось рукоятки
11. Рукоятка
12. Уплотнитель тяги
13. Тяга в оболочке
14. Держатели тяги
15. Пружина замка.

Деталей многовато, но принцип работы понятен. При закрытии капота, штырь входит в отверстие рамы и фиксируется пружиной замка. Потянув за рукоятку тяги, мы освобождаем штырь. Образуется зазор между крышкой капота и рамой автомобиля. Капот удерживается только предохранительным крючком, нажав на который мы открываем крышку полностью. Сложно? Да куда уж проще, дернул за «веревочку» – дверь и открылась!

Приступим к ремонту замка. Все что нам нужно из инструментов, это несколько ключей (на «13» и «19»), плоская отвертка и пассатижи (желательно тонкие). Это найдется в любом автомобиле или гараже.

Замена пружины замка

Как мы видим, практически единственный элемент запорного механизма на раме – это металлическая пружина замка. Получается, что именно она главная виновница самопроизвольного открывания капота!

Пружина замка ВАЗ-2109 (2108)

Металл, как известно, со временем «устает». Своевременная замена пружины может избавить автолюбителя от множества неприятностей.

Итак, меняем пружину!

Первым делом отсоединяем тягу привода от пружины.

Снимаем тягу

С помощью отвертки освобождаем…

Освобождаем тягу

И снимаем пружину.

Снимаем пружину

Три движения – и все готово! Установка новой пружины происходит, как вы уже догадались, аналогично, только в обратном порядке.

С этим разобрались, идем дальше. Вы когда-нибудь сталкивались с такой ситуацией? Дергаешь за рукоятку в салоне, ясно слышен щелчок замка капота. Выходишь из машины, а крышка не открывается, даже щели нет куда пальцы вставить. Тут уж без помощника не обойтись, один дергает за ручку, другой пытается приподнять крышку капота. Если регулировка положения защелки не помогает, виновата снова пружина (отвечающая за «подпрыгивание» крышки). Только, на этот раз, находится она уже на штыре защелки.

Штырь-защелка

Замена пружины защелки

Придерживая защелку от проворачивания плоской отверткой, ослабим контргайку. Нужен ключ на «19».

Ослабим гайку

Выкручиваем отверткой штырь защелки

Выкручиваем штырь

Все, защелка в сборе у нас в руках.

Механизм снят

Осталось открутить контргайку и заменить пружину на новую. Сборка с точностью до наоборот.

Раз мы уже поменяли две детали, можно заменить также пружину страховочного крючка. Лишним это не будет, тем более, что сложного ничего тут нет.

Замена пружины крючка

После открытия штатного замка, крышку держит еще страховочный крючок. По идее, он должен предотвращать случаи открывания капота автомобиля на ходу при отказе штатника. И снова, главная героиня – пружина! Именно она удерживает крючок в зацеплении с рамой. Будем менять.

С помощью отвертки или другого подходящего инструмента подденем шайбу-стопор, фиксирующую ось крючка.

Подцепляем шайбу

Тонкими пассатижами (можно пинцетом) аккуратно вынимаем ее из пазов.

Вынимаем шайбу

Рукой вытаскиваем ось крючка.

Вытаскиваем ось

Наконец, снимаем нашу пружину.

Снятая пружина

Меняем ее и собираем крючок. Действуя, как и в предыдущих случаях, в обратном порядке.

Бывает, что и замок, и защелка работают отлично, но при нажатии на рычаг в салоне капот никак не реагирует. В этом случае проблема в механическом приводе. Трос может заклинить (например, из-за сильного перегиба), он может растянуться, порваться в конце концов.

Снимаем привод (замена тяги)

Слегка натягиваем трос и высвобождаем его из крепления (крючок на пружине замка, ее саму снимать не нужно).

Высвобождаем трос

Далее, откручиваем болт, выступающий в роли оси рукоятки (ключ на «13»).

Откручиваем болт

Демонтируем рукоятку.

Снимаем рукоятку

Берем пассатижи и осторожно, чтобы не сломать, выпрямляем загнутый конец тяги.

Выпрямляем кончик тросика

Затем сдвигаем втулку-стопор, освобождая конец тросовой тяги.

Снимаем стопор

Осталось снять петлю тяги с рычага.

Снимаем тросик

И вытащить тягу со стороны моторного отсека.

Вытаскиваем тросик

Осталось лишь высвободить оболочку из держателей и заменить привод на новый. Сборка – как обычно.

На все эти операции потребуется максимум полдня (с перекурами и без спешки). Никаких «спец. инструментов» и больших физических усилий. Главное – внимательность и последовательность действий.

Помните, это важно! Любые действия по ремонту частей замка требуют его последующей регулировки!

Установка крючка с пружиной

autolocked.ru

Не закрывается капот ВАЗ 2114: регулируем сами

Владельцы ВАЗ 2114 часто встречаются с проблемой, когда капот автомобиля начинает плохо закрываться и открываться. Это создает много неудобств. Ведь плохо работающий механизм не только лишает удовольствия от эксплуатации машины, но и может неожиданно привести к аварийной ситуации.

Что мешает правильной работе

Если не закрывается капот ВАЗ 2114 — что делать? В отличие от комнатной двери, чье положение четко определено в пространстве, постановка капота зависит от петель, замка, регулировочных резиновых опор. Все они имеют возможность настройки, и неверное положение одного из них приводит к некорректной работе.

Кроме того, есть еще один фактор, из-за которого плохо закрывается капот ВАЗ 2114 — это сама конструкция кузова. Дело в том, что изначально система запирания была спроектирована для ВАЗ 2108 — 2109. Эти машины имели более короткий свес капота и, как следствие, большую жесткость. Дизайнеры, изменившие форму, сыграли злую шутку, удлинив свес капота. В результате жесткость была потеряна и точная регулировка не дает 100 % результата. В какой-то степени, это можно назвать «болезнью» этой модели.

Измерение капотного проема

Нередко встречается случай, когда не закрывается капот ВАЗ 2114 по причине перекоса капотного проема. Если машина побывала раньше в аварии, то первое, с чего нужно начать, — это установить симметричность капотного проема. Для этого нужно замерить его по двум диагоналям и сравнить полученные данные. Измерить можно обычной рулеткой, взяв за опорные точки головки болтов на крыльях с одной стороны и регулировочные резинки с другой стороны.

Следующее, что нужно сделать, — это установить одинаковую высоту лонжеронов автомобиля. К сожалению, это может сделать лишь опытный кузовной мастер.

Если выявлены расхождения по диагоналям и лонжеронам, то это прямая дорога в кузовной цех. Но если машина не была ранее в ДТП, то эти замеры можно пропустить и сразу начать с регулировочных работ.

Регулируем петли

Эта настройка должна обеспечить правильное положение капота в сравнении с передними крыльями автомобиля.

Чтобы сделать подобную работу нужно:

1. Проверить положение капота относительно верхней части крыльев. Они должны находиться в одной плоскости. Если этот параметр нарушен, то выполняется следующий пункт.
2. Установить капот в открытое положение.
3. Петли регулируются при помощи 2 болтов под ключ на 8. При этом сразу два болта откручивать нельзя. Сильно собьется настройка, и без опыта сложно будет вернуть в исходное положение. Поэтому нужно начинать с отворачивания одного болта, и, покачивая капот вверх-вниз, добиться изменения в вертикальном положении. Затем болт нужно затянуть и опустить капот.

Если плоскостность восстановлена, а капот ВАЗ 2114 не закрывается должным образом, то стоит приступить к следующим работам.

Регулировочные опоры

Эти маленькие, но важные детали, помогают правильно выставить свес капота относительно передних фар, облицовки радиатора и передних кончиков крыльев. Для регулировки установлены 4 резинки, из которых 2 закручиваются по краям внутренней жесткости капота, а две — ближе к центру.

Крайние служат для изменения положения относительно фар, а центральные не столько меняют положение свеса, сколько служат упругими опорами. Именно они играют роль выталкивающего элемента, когда открывается замок.

Если центральные резинки сильно выкручены, то это может быть обстоятельством, из-за которого не закрывается капот ВАЗ 2114. Суть регулировки центральных резинок сводится к тому, чтобы они создавали незначительное сопротивление при закрывании. В идеальном варианте капот должен закрываться под своим весом, если его опустить с высоты 10-15 см.

Настройка замка

Главный виновник, из-за которого не закрывается капот ВАЗ 2114 — это замок. Он состоит из капотного штыря, который стоит по центру внутренней жесткости и ответной пружины, находящейся на верхней планке рамки радиатора. Штырь имеет возможность регулировки в горизонтальном и вертикальном положении. Для изменения высоты предусмотрено резьбовую часть, которая заворачивается в плавающую шайбу. А чтобы сместить и зафиксировать его в горизонтальной плоскости, есть широкая контргайка.

Регулировочные работы выполняются в следующей последовательности:

• Внимательно осмотреть ответную пружину. Нередко она становится причиной, почему не закрывается капот ВАЗ 2114. Если в процессе эксплуатации она деформируется, то меняет свою форму, становится по центру ответного отверстия и создает препятствие на пути штыря. Пружину можно извлечь и разогнуть, придав ей правильную форму, но усталость металла быстро вернет ее в изначальное положение. Поэтому правильнее купить новую деталь.

• Отцентровать капотный штырь замка. Для этого ключом на 27 ослабить контровочную гайку, чтобы замок мог свободно перемещаться. Затем нужно закрыть капот. Ответное отверстие точно центрирует штырь. После этого гайку нужно затянуть снова.

• Вставить на свое место фиксирующую пружину.

Теперь, если после основной настройки капот ВАЗ 2114 не закрывается, то причина может заключаться в неправильной высоте штыря. Если он слишком сильно закручен внутрь жесткости, то это не позволит ему закрываться легко. Придется выкрутить его немного и проверить снова, с каким усилием закрывается капот.

Другие причины плохой работы

Бывает, что все регулировки выполнены, а капот ВАЗ 2114 не закрывается все равно или работает плохо. В этом случае нужно смазать капотный штырь графитной смазкой. Если и это не помогло, то причина кроется в старом тросике, приводящем в действие замок.

Высохшая смазка в рубашке, не дает возможности свободно перемещаться тросу. Можно его реанимировать, попытавшись внутрь залить смазку либо заменить новым.

fb.ru

Простой самодельный усилитель для сабвуфера

Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.

Вся конструкция реализована на одной компактной печатной плате. По своей сути это законченный моноблок, который состоит из трех отдельных частей:

1. Усилитель мощности низкой частоты.
2. Фильтр низких частот.
3. Преобразователь напряжения.

Усилитель мощности является одноканальным. В его основе лежит ультралегендарная микросхема TDA7294.

В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.

Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.

В его основе лежит дешевая и популярная микросхема BA4558, которая представляет собой сдвоенный операционный усилитель. Этот компонент широко применяется в аудиотехнике.
Фильтр запитывается однополярным напряжением порядка 15 В. Для гашения тока установлен резистор мощностью 2 Вт.

Также задействован стабилизатор напряжения, состоящий из 15-вольтового стабилитрона и сглаживающего электролитического конденсатора.

Микросхему можно установить на DIP-8, но следует помнить, что в условиях постоянной тряски и вибраций в автомобиле она может вылететь из посадочного места.
В схеме используется пассивный сумматор, который объединяет сигналы двух каналов перед входом в фильтр.

Преобразователь напряжения нужен обязательно, поскольку напряжение в бортовой сети автомобиля всего 12 В, а усилитель нуждается в двухполярном источнике повышенного напряжения, а точнее, двухполярные 30-35 В. Больше подавать не рекомендуется – это может плохо кончиться для микросхемы, хотя по документации верхний предел питающих напряжений до 40 В.
Мощность усилителя составляет 100 Вт. Для кого-то этого мало, а кому-то в самый раз. Но одно можно сказать точно – такой усилитель способен раскачать такие головки, как 70ГДН. Как правило, именно эту головку используют автолюбители для постройки самодельного сабвуфера.
Подробнее о преобразователе напряжения.
Именно по причине его наличия многие радиолюбители боятся собирать автомобильные усилители высокой мощности.

Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494.
Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.

Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.

Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе.
В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107.
Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие. При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А. Идеальным вариантом станут ключи на 60 В с током на 50-60 А.

Сердечник трансформатора фирмы Epcos (N87), с которого можно выкачивать около 200 Вт мощности. Расчет трансформатора производился по программе ExcellentIT.

Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно.
Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.

Генератор был настроен на частоту около 168 кГц, поскольку сердечник очень хороший, и никаких проблем не возникло. Но в случае использования советских сердечников марки 2000НМ и т. п. не рекомендуется поднимать частоту выше 60 кГц.
Выходные диоды из серии UF5408. Это ультрабыстрые диоды на 3 А. При максимальной мощности греются, но не перегреваются.
Дроссели на входе и на выходе извлечены из БП компьютера, но можно и заменить перемычкой – это не критично.

К сожалению, сглаживающие конденсаторы для выходной части необходимой емкости найти не удалось. Поэтому емкости в плечах отличаются на пару сотен микрофарад.
Моноблочный усилитель такого типа можно встроить в любой пассивный сабвуфер. Только следует помнить о теплоотводе.

Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.

Прикрепленные файлы: СКАЧАТЬ

АВТОР: АКА КАСЬЯН.

---



САМОДЕЛЬНЫЙ САБВУФЕР

   Покупка хорошего усилителя и самого сабвуфера для авто может потянуть на несколько сотен долларов. С другой стороны, если вы имеете хотя бы начальные познания в электронике, можно сделать всё это своими руками. И самый простой вариант автомобильного усилителя для сабвуфера — многократно проверенная схема на УМЗЧ TDA1562.

   Вот технические характеристики микросхемы TDA1562:
 Напряжение питания – 8..18в;
 Пиковое значение выходного тока – 10А;
 Ток в режиме покоя – 0,15А;
 Сопротивление нагрузки – 4 Ом;
 Выходная мощность, при коэффициенте гармоник
 -0,03% — 1 Вт
 -0,06% — 20 Вт
 -0,5% — 55 Вт
 -10% — 70 Вт
 Коэффициент усиления по напряжению – 26 дБ
 Диапазон воспроизводимых частот – 16…20000 Гц
 Входное сопротивление – 10 кОм
 Цена TDA1562 — примерно 6уе.

   Эта микросхема представляет собой УНЧ с вольтдобавкой, суть которой сводится к тому, что при воспроизведении звуковых сигналов, высокая выходная мощность требуется на короткий промежуток времени, а остальное время выходная мощность остается небольшой. Поэтому пока выходная мощность не превышает 18Вт, устройство функционирует как обычный УНЧ с питанием от источника 12В. При превышении выходной мощности 18Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя в состав которого входят конденсаторы вольтодобавки. Подобное решение позволяет получить на нагрузке большую пиковую мощность при стандартном питании бортовой сети авто — 12В.

   Замыканием контактов осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие значительные емкости. Микросхема TDA1562 довольно чувствительна к напряжению питания, поэтому не подавайте на неё больше 18В. Усилитель развивает выходную мощность 70Вт на нагрузке 4Ом при питании от однополярного источника напряжением 15В.

   Для монтажа микросхемы используйте толстые провода, так как имеет место потребление тока до 10 ампер. Это относится и к проводам идущим к динамику сабвуфера, ведь даже небольшое увеличение сопротивления линии приведёт к потерям мощности.

    Микросхему усилителя самодельного сабвуфера необходимо установить на теплоотвод площадью не менее 500 см2. В качестве радиатора можно использовать металлический корпус или шасси авто. Как вариант можно задействовать принудительный обдув микросхемы 12-ти вольтовым кулером от компьютерного БП.

   Корпус сабвуфера делаем из ДВП достаточной толщины — чтоб не было дребезга и призвуков. Снаружи обклеиваем его мягкой тканью для вибропоглощения. В качестве разъёмов используем стандартные тюльпаны и пружинящие педальки.

   Для индикации режимов сабвуфера служат два светодиода. Зелёный показывает подачу питающего напряжения 12В на схему, а красный сигнализирует о перегрузках и срабатывании защиты в TDA1562

   Питание 12В нужно прикрутить винтами — для улучшения контакта и уменьшения потерь. Испытания готового сабвуфера показали, что звук не хуже фирменных сабов среднего ценового диапазона, и вполне возможно собрать своими руками хорошую бас — систему в авто всего за 35уе и два вечера. Материал прислал — in_sane

   Форум по сабвуферам

   Форум по обсуждению материала САМОДЕЛЬНЫЙ САБВУФЕР

Усилители для сабвуфера от Мастер Кит

Звуковоспроизводящие системы являются неотъемлемой частью современной жизни. Их сложность и стоимость изменяются в широчайших пределах – от простейших монофонических усилителей на паре транзисторов до многополосных профессиональных систем воспроизведения для кинотеатров IMAX и концертных площадок.

Поэтому задача оптимизации сложности и стоимости систем воспроизведения звука была всегда достаточно актуальна, в особенности для индивидуального бытового применения.

Как известно, человек с помощью двух своих органов слуха, подключенных к «центральному процессору» – мозгу, может различать направление прихода звуковых колебаний именно из-за того, что человеческие уши разнесены в пространстве на 15-20 сантиметров. Этого оказывается достаточно, чтобы определить направление на источник звука из-за разности фаз приходящих звуковых волн.

Но не все звуки воспринимаются человеческим слухом одинаково. Каждый из нас наверняка замечал, что если положение источника достаточного высокого звука определяется без труда, то положение источника низкого звука, даже при его высокой громкости определить затруднительно. И это связано с размером базы «датчиков измерительной системы», образуемой человеческими ушами. Если длина волны звуковых колебаний существенно больше измерительной базы, то мозг не может «просчитать» разность фаз между звуковыми волнами, воспринимаемыми правым и левым ухом.

Этим эффектом ловко воспользовались инженеры, проектирующие звуковоспроизводящие устройства. При построении многополосной многоканальной звуковой системы (стерео, квадро и т.д.) можно неплохо сэкономить, используя одну звуковую колонку для воспроизведения низких частот всех каналов (примерно от 20 до 160 Гц). Ведь человек все равно не различит направления на источник низкой частоты. Такая колонка имеет сейчас вполне устоявшееся название сабвуфер (англ. subwoofer). Ну, а звуковая панорама более высоких частот будет воспроизводиться несколькими колонками обычным способом. Сабвуфер, как правило, имеющий приличные размеры, можно, кстати, расположить где-нибудь под столом, тумбой, или в багажнике автомобиля, где он не будет занимать дефицитное место.

Рис.1



Сабвуферы бывают пассивными, которые подключаются к общему усилителю звуковой частоты, или активными, имеющими свой индивидуальный усилитель, часто встроенный в низкочастотную колонку.

Любители самостоятельного конструирования звуковых систем используют фильтры низких частот (ФНЧ) и специализированные усилители для построения сабвуферного канала.

Компания Мастер Кит традиционно предлагает широкий ассортимент DIY-модулей для звукоусилительной и звуковоспроизводящей техники. Некоторые устройства специально предназначены для использования при изготовлении низкочастотного канала звуковоспроизведения, другие могут быть с успехом применены в этом канале, хотя могут решать более широкие задачи. В настоящем обзоре мы рассмотрим и те, и другие.

Все рассматриваемые устройства выполнены в бескорпусном исполнении и предполагают размещение либо в самостоятельно изготавливаемом корпусе, либо в корпусе, куда модуль встраивается.

В конце обзора вы найдете таблицу, которая поможет быстро сориентироваться в характеристиках модулей и сделать правильный выбор.

Напомним, что многие устройства Мастер Кит продаются наборами, в которых подобраны подходящие друг другу или дополняющие друг друга модули. Цена набора меньше, чем сумма цен его составляющих, поэтому, покупая набор, вы можете хорошо сэкономить!

1. BM2042 — монофонический усилитель низкой частоты, в основе которого – микросхема TDA



Рис.2

Усилитель при мощности в 140Вт имеет минимальные габариты, определяемые, в основном, двум электролитическими конденсаторами емкостью 1000 мкФ каждый, индуктивностью и самой микросхемой. Эта интегральная микросхема представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток до 10 А в нагрузку, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя, расположенного на плате. Совместно с фильтром BM2115, пропускающим только низкие частоты, усилитель можно рекомендовать для построения низкочастотного сабвуферного канала. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту, для повышения надежности работы ИМС.

2. Модуль MP3116btl — одноканальный усилитель низкой частоты класса D, построенный на популярной микросхеме TPA



Рис.3

MP3116btl отлично подойдет как для сборки нового усилителя своими руками, так и для модернизации старого усилителя до современного уровня. Универсальное питание позволяет использовать MP3116btl в качестве готового усилителя для сабвуфера в машину или дома. Например, можно использовать в качестве усилителя сабвуфера домашнего кинотеатра.

Микросхема TPA3116 включена в так называемом BTL режиме. За счет этого достигается 150Вт выходной мощности на канал с малыми интермодуляционными помехами и низким коэффициентом нелинейных искажений. Благодаря высокому КПД микросхемы (более 90%),  для ее работы не требуются массивные радиаторы и системы активного охлаждения. На плате установлен регулятор громкости, что делает усилитель более удобным в применении. По умолчанию на входе усилителя установлен фильтр для среза высоких частот, что позволяет сразу использовать усилитель для построения сабвуфера (для отключения фильтра необходимо лишь удалить один конденсатор). Частота среза 3кГц. Этого достаточно для динамиков с фильтрами. Если динамики без фильтров, то перед усилителем необходимо использовать дополнительные фильтры низких частот BM2115 или NM0103, или звуковой процессор BM2114dsp.

Более подробно об усилителях на основе TPA3116 можно прочесть в статье Маленький — не обязательно плохой! Усилитель НЧ D-класс 2х50Вт с регулировкой тембра.

3. BM2033 – это готовый к применению модуль моно усилителя на основе микросхемы TPA7294 мощностью 100 Вт.

Рис.4

Микросхема TPA7294 представляет собой усилитель низкой частоты класса АВ.

Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающих напряжений и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

Этот интегральный  усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов. Можно использовать в качестве отдельного усилителя на каждый канал или в качестве усилителя для сабвуфера совместно с фнч. Применения радиатора с использованием теплопроводной пасты является обязательным.

4. Активный фильтр для сабвуфера BM2115 избавит от установки громоздкого пассивного фильтра низкой частоты на выходе усилителя мощности при проектировании низкочастотного усилительного каскада.

Рис.5

Этот неинвертирующий фильтр второго порядка выполнен на сдвоенном операционном усилителе LM358. Частота среза фильтра – 100 Гц. Установленный на плате светодиод индицирует наличие напряжения питания, подстроечным резистором можно регулировать уровень входного сигнала. Фильтр устанавливается между линейным выходом источника сигнала и входом усилителя мощности сабвуфера. Геометрия устройства позволяет монтировать его в разрыв сигнального провода. Для подключения питающего напряжения и сигнальных проводов предусмотрены парные клеммные винтовые зажимы.

5. Набор для самостоятельной сборки фильтра низкой частоты NM0103 позволит не только улучшить навыки самостоятельной пайки начинающему электронщику, но и получить вполне функциональное устройство, необходимое для создания сабвуферного канала звукоусиления.

Рис.6

Частота среза фильтра может быть установлена 60 Гц или 80 Гц с помощью применения различных конденсаторов, входящих в состав набора.

Конструктор предназначен для детей старшего школьного возраста, а так же для радиолюбителей любой квалификации. Работа с набором не требует специальной подготовки и позволяет получить навыки конструирования и сборки простых радиотехнических устройств.

Фильтр низких частот может применяться для построения сабфуверов, в составе домашних кинотеатров любой мощности, а так же для автомобильных и портативных сабвуферов.

6. Набор для самостоятельной пайки NM0106 позволяет собрать оконечный усилитель низкой частоты, работающий в двух режимах: двухканальный стерео режим, и режим моста. В режиме моста усилитель как нельзя более подходит для сабвуфера мощностью до 150 Вт.

Рис.7

Усилитель мощности предназначен для передачи в нагрузку максимальной мощности полезного сигнала при минимально возможном уровней нелинейных и частотных искажений. Он построен на микросхеме TDA7294, которая за годы эксплуатации с момента её выпуска в 1996 году зарекомендовала себя надежным и качественным устройством. Усилитель содержит в себе два одинаковых канала и может использоваться как стереоусилитель с номинальной выходной мощностью 70Вт на канал, либо как мостовой усилитель.

7. Модуль NM0605 несколько выбивается из тематики данного обзора, но имеет к нему непосредственное отношение, поскольку представляет собой автомобильный преобразователь, на выходе которого получается двухполярное напряжение для питания автомобильных усилителей низкой частоты.

Рис.8

Этот набор для самостоятельной пайки представляет собой мощный DC-DC преобразователь, построенный по схеме «PUSH-PULL». Преобразователь позволяет работать с нагрузкой общей мощностью до 200Вт. Он построен на микросхеме ШИМ-контроллера SG3525, которая преобразовывает постоянное входное напряжение в переменное напряжение высокой частоты. В качестве источника питания модуля может выступать напряжение, подаваемое с автомобильного генератора или аккумулятора. Таким образом , можно обеспечить автономное питание звукоусилительной техники там, где нет стационарных источников электроэнергии.

Модуль NM0605 входит в состав нескольких комплектов, предлагаемых на специальных условиях компанией Мастер Кит:

8. Набор для пайки NM2012M предназначен для сборки монофонического усилителя низкой частоты, который обеспечивает до 200 Вт мощности в нагрузке.



Рис.9

Устройство базируется на схемном решении «ROD ELLIOTT P3A AMPLIFIER». В схеме используется автосмещение напряжения на базах транзисторов, благодаря чему не требуется выставлять их токи покоя. Усилитель питается двухполярным напряжением от 12 до 50 вольт и может работать на нагрузку от 2 до 16 ом. Он обладает малым коэффициентом нелинейных искажений, коэффициентом усиления 34 дБ, и расширенным частотным диапазоном от 15 до 25000 Гц.

10. Модуль цифровой обработки сигналов BM2114dsp также может быть использован в том числе и для построения низкочастотного канала усиления. Но возможности этого устройства настолько широки, что низкочастотный канал будет являться только небольшой частью системы, которую можно спроектировать на основе модуля.

Рис.10



Устройство представляет собой встраиваемый модуль с установленным Digital Signal Processor (DSP) ADAU1701. Такой процессор осуществляет цифровую обработку звуковых сигналов, поступающих на его вход, и направляет обработанные сигналы на несколько выходов в соответствии с заложенной программой.

Для подключения доступно 2 RCA входа и 4 RCA выхода. Для настройки процессор подключается через USB-порт к компьютеру. Программирование производится в визуальной среде Analog Devices SigmaDSP, бесплатно распространяемой разработчиком процессора. При программировании, заключающимся в перетаскивании и соединении элементов звукового тракта на экране компьютера, доступны фильтры, эквалайзеры, задержки, компрессоры, лимиттеры, индикаторы и детекторы уровня, детекторы клиппинга, регуляторы уровня, микшеры и многое другое. Логические блоки можно соединять в любом порядке, наращивать, комбинировать. Например, можно использовать внешний регулятор для усиления баса и настроить компрессор для защиты сабвуфера.

Цифровой модуль предназначен для встраивания в усилители, активные колонки, автомобильные или домашние аудиосистемы.

Модуль позволяет также заменить собой кроссоверы, корректировать АЧХ системы эквалайзерами, устройствами Room Correction, вводить задержки в разные каналы для компенсации расстояния между динамиками, защищать динамики от перегрузки введением лимитеров.

Более подробно об использовании модуля BM2114dsp можно ознакомиться в серии статей на нашем сайте:

BM2114dsp — Цифровой процессор звука, обзор. Часть 1

BM2114dsp — Цифровой процессор звука. Часть 2: разрабатываем реальный звуковой тракт

BM2114dsp — цифровой процессор звука. Часть 3: внешние элементы управления, генерация и обработка звуковых сигналов



Модули Мастер Кит для сабвуфера





Артикул	Название	Диапазон частот, Гц	Питание	Число каналов усиления	Коэффициент усиления, дБ	Максимальная мощность на канал, Вт	Сопротивление нагрузки, Ом	Особенности
BM2042	Усилитель НЧ 140 Вт, моно (TDA7293)	20…20000	Постоянное двухполярное напряжение 12…50 В	1	30	140	Не менее 8	— микросхема TDA7293; — малые габариты; — минимальное число элементов обвязки; — широкий диапазон питающего напряжения и сопротивления нагрузки
MP3116btl	Усилитель НЧ D-класса 1х150Вт для сабвуфера (TPA3116)	20…20000	Постоянное однополярное напряжение 5…24 В	1	26	150	4…16	— усилитель класса D; — микросхема TPA3116; — защита от короткого замыкания и превышения температуры; — высокий КПД; — регулятор громкости на плате
BM2033	Усилитель НЧ 100 Вт, моно (TDA7294, готовый блок)	20…20000	Постоянное двухполярное напряжение 10…32 В	1	30	100	4…8	— микросхема TDA7294; — широкий диапазон питающего напряжения; — малые габариты
BM2115	Активный фильтр НЧ для сабвуфера	Частота среза 100 Гц	Постоянное однополярное напряжение 7…5 В	1	6	—	—	— операционный усилитель LM358; — неинвертирующий фильтр второго порядка; — малый уровень собственных шумов; — малые размеры
NM0103	Набор для сборки фильтра низких частот для сабвуфера	Частота среза 60 или 80 Гц	Постоянное однополярное напряжение 12 В	1	10	—	—	— микросхема PT2351; — набор для самостоятельной пайки; — фильтр третьего порядка; — собственный стабилизатор
NM0106	Набор для пайки оконечного усилителя НЧ 70Вт/150Вт (2xTDA7294)	20…20000	Постоянное двухполярное напряжение 27 В	1 (2)	—	70 (150)	4…8	— микросхема 2xTDA7294; — набор для пайки; — коэффициент нелинейных искажений 0,5%-
NM0605	Набор для сборки автомобильного преобразователя 12 — +/-35В, 3А	—	12…14 В	—	—	—	—	— двухполярное выходное напряжение для питания автомобильного усилителя; — максимальный ток нагрузки 3 А; — максимальный потребляемый ток 27 А
NM2012M	Набор радиолюбителя для сборки Hi-Fi усилителя НЧ, 200 Вт (моно)	15…25000	Постоянное двухполярное напряжение 12…50 В	1	34	200	2…16	— набор для пайки; — большой диапазон сопротивлений нагрузки; — коэффициент нелинейных искажений THD 0,009%
BM2114dsp	DSP процессор для цифровой обработки звука на базе ADAU1701	20…20000	Постоянное напряжение 5 В, USB-порт	2 входа 4 выхода		Стандартные линейные входы и выходы		— цифровой процессор обработки звуковых сигналов с использованием sigma-delta модуляции; — может использоваться в помещении и в автомобиле для точной настройки аудиосистем в используемом пространстве; — компьютерная настройка с использованием специализированного бесплатного ПО



Усилители мощности – Схема-авто – поделки для авто своими руками

Аксессуары для представительского транспортаУсилители мощности

12. 12.20208

Сегодня аксессуары и тюнинг для иномарок в современном автомобильном магазине ПЭК: Молл  найти не проблема. Более того, потребитель, который отправляется

Мощный, высококачественный усилитель для авто.Усилители мощности

15.06.201538.1k.

Этот проект был заказан у меня некоторое время назад. Проект из себя представляет стереофонический УМЗЧ высокой мощности и качества. Честно говоря, изначально

Автомобильный усилитель мощности на TDA1562Усилители мощности

19.03.201535.5k.

Этот усилитель собран на микросхеме TDA1562(Philips 1998г.),и из себя представляет умощненная версия усилителя на TDA1560 с мощностью 40 Вт.

Преобразователь из UPS.Усилители мощности

05.02.201525.2k.

В последнее время очень часто ко мне люди обращаются с просьбой предоставить инструкцию с переделкой ИБП (юпс) в автомобильный преобразователь напряжения

Мощный сабвуферный усилитель. Усилители мощности

16.01.201540.7k.

Хотите купить автомобильный усилитель мощности для саба? Спешить не нужно, если руки растут из правильного места и шарите в электронике, то можно своими

Усилитель мощности на микросхеме ТDА2003Усилители мощности

02.11.201416.6k.

Представляю схему усилителя на микросхеме тда2003. Усилитель работает в классе АВ. Это монофонический унч с выходной мощностью до 7 ватт на нагрузку 4

Усилитель на микросхеме TDA2004 в автоУсилители мощности

30.10.201444.1k.

Недавно  нашел у себя в чердаке ящик домашнего усилителя, с низкочастотным динамиком, и решил в нем собрать усилитель для своего автомобиля.

Усилитель для сабвуфераАвтозвук

28.10.201434k.

TDA7294 – одни из самых популярных микросхем усилителя низкой частоты. Микросхема широко применяется радиолюбителями для построения в основном сабвуферов.

Простой УНЧ для автомобиля на TDA2005 своими рукамиУсилители мощности

13.10.201416.5k.

Усилитель на микросхеме TDA2005 – это стереофонический УНЧ с выходной мощностью 10-12 Ватт на канал, есть также вариант моно, в этом случае выходная

Самодельный усилитель для автомобиля, схема.Усилители мощности

07.10.201422.5k.

Очередная конструкция самодельного усилителя для автомобиля. На сей раз речь пойдет про микросхемный усилитель, который уже несколько лет применяется в

Сверхмаленький преобразователь напряженияИнверторы

04.10.201441k.

Этот преобразователь был изготовлен для запитки таких автомобильных усилителей, как тфа 7194/93 из бортовой сети автомобиля 12 Вольт. Компактность инвертора

Мощный усилитель для автоУсилители мощности

16. 09.201418.2k.

Приветствую дорогие радиолюбители! Думаю у каждого из нас в числе первых конструкций был какой-нибудь 2, 5, 10 ваттный звуковой усилитель.

Делаем усилитель на ТДА2005 в автомобильУсилители мощности

31.08.20144.1k.

Недавно один из знакомых попросил собрать небольшой усилитель, если точнее – компьютерные колонки. Причина – не устраивала громкость и качество

Небольшой автомобильный преобразователь для TDA7293Инверторы

23.08.201417.4k.

Преобразователь реализован с применением нестандартной для этих целей микросхемы IR2153, которая чаще всего применяется в импульсных сетевых блоках питания.

Чистый класс усилителя А в машинеУсилители мощности

23.07.201411.7k.

Усилители класса А сегодня редко применяются, это уже давно забытое прошлое, но зря. Как известно, в классе А усилительный элемент –

Усилитель для сабвуфера в авто, полная версия

В свои законные выходные я занимался просмотром фотографий и схем, ранее лично сделанных автомобильных звукоусилителей и усилителей для сабвуферов.

В итоге обратил свой взор на следующий момент, что все они располагают весьма значительными габаритами, но это не новость, если усилитель функционирует в АВ классе, то необходимы теплоотводы значительных размеров, которые способствуют увеличению конструктивов изделия, плюс ко всему платы маленькими тоже не назвать, так как авто усилитель представляет собой не только преобразователь или фильтр частот.

Задался вопросом как сделать так, что необходимо сконструировать усилитель для обычного авто сабвуфера максимально компактных размеров и тут же сел за свой компьютер и выдал в качестве чертежа плату, к слову она имеет весьма компактные размеры при неплохо проработанной конструкции. Отсутствует лишнее пространство, повсюду расположены необходимые компоненты.
Теперь подробнее о конструктиве.

Конечный вид моноблока для сабвуфера помещенного в авто и снабженного низкочастотным фильтром обеспечивающим 100Гц звука. Выполнен на сдвоенном усилителе маркировки BA4558, любители исключительно качественного звука будут и должны критиковать за такой принцип изготовления устройства, мол, микросхема весьма не совершенна, но данный тип микросхемы мной внедрен и в другие проекты и уверяю вас все в порядке.

Низкочастотный фильтрФильтр располагает на точке входа сумматор, для сложения сигнала поступающих одновременно с 2-х каналов, после этого сигнал обрабатывают ОУ, удаляют превышающие 100 Гц частоты.

Полный усилитель

Устройство выполнено на стандартной для этого типа микросхеме TDA7294, способствующей обеспечению мощности на выходе примерно 100 ватт (при номинале равном 70 ватт), тут обращаю ваше внимание на следующий аспект, что прописанная мощность вполне реальна и сопоставима с синусоидальной мощностью. Исходя из этого усилитель на полную способен раскачать такие головки с индексом 75ГДН. Так, как именно они широко распространены в самодельных авто звуковых системах (сабвуферах).
Преобразователь напряжения.

Я в прежних статьях не единожды пояснял почему преобразователь необходим, значительные усиливающие звук устройства не могут обойтись без двухполярного источника подачи тока, напряжение которого превышает в разы напряжение сети авто заявленной производителем. По сути, преобразователь увеличивает напряжение до необходимого предела.

В моем варианте я применил типичную для таких устройств схему преобразователя типа пуш-пул. Это DC-DC работающий по двухтактному принципу преобразования, имеется развязка трансформатора, как и в прочем во всех авто усилителях.

Микросхема генерирующая ток с индексом TL494 выдает примерно 150кГц, это много, даже с учетом стандартных принципов настроек генераторов на частоту ниже заявленной в 3 раза. Плюс ко всему я взял сердечник марки epcos N87, производитель которого настоятельно не рекомендует превышать отметку в 60кГц.
Транзисторы IRFZ44, располагают при холостом режиме функционирования не более 50мА, с подсоединенным усилителем (без сигнала) 250мА — это вполне нормальные показатели, демонстрированные измерительными приборами. Намотки трансформатора зависят, прежде всего, от выбранного вами сердечника, в нашем случае кольцо имеет размерные характеристики 28х14х10, первоначальная обмотка 2х5 витков из 5 0,7мм проводов, вторичная — 11 витков, 6-ти жильный жгут по 0,35мм каждый провод. Напряжение порядка 25-27 вольт, при нагрузке равной порядка 50 ватт просадки практически никакой, при 100-120 вольт наблюдается просадка по минимума.

Не смотря на банальность схематических изысканий, данный принцип построения воплощается в той или иной мере любой авто усилитель.
Микросхемы смонтированы на панели DIP8 и DIP16 это способствует мгновенной смене, учитывая, что усилитель будет вмонтирован в авто, а это означает постоянные вибрации, то советуем предварительно их запаять без использования выше представленных панелей.

В качестве выпрямителей в схему внедрены диоды UF5408 имеющие силу тока равную 3 Ампера, но работают надежно. Дросселя в устройстве из вторичных цепей блока питания ПК.

Архив к статье: скачать…

Автор; Ака Касьян

Усилитель для сабвуфера в машину

Видео:

Все слушают музыку в автомобиле, но далеко не у всех есть возможность слушать ее в хорошем качестве, с хорошими басами и на хорошей громкости. Добиться этого вы можете, если купите в свою машину усилитель. Также вы можете попробовать сделать усилитель для сабвуфера в машину своими руками, но для этого вам потребуются определенные детали. Также вам понадобятся некоторые знания в области физики и электроники.

С чего начать?

Схема

Для начала вам потребуется усилитель высокой мощности и преобразователь напряжения. Сделать их вы можете сами, но это долгая история и тема для отдельной статьи. Также вы можете просто купить эти элементы в специализированном магазине.

После покупки этих деталей вы можете взяться за изготовление усилителя для сабвуфера. Детали нужно соединить вместе и продумать защиту от помех и перегрузок.

Чтобы добиться увеличения стереосигнала, нужно установить модуль обработки и фильтрации звукового сигнала. О нем и поговорим.

к содержанию ↑

Как сделать модуль обработки звука?

Сумматор

Для усилителя сабвуфера автомагнитолы вам потребуется пара каналов, а наш усилитель одноканальный. Исправить это можно, соединив два канала магнитолы при помощи сумматора. Схему блока, который будет обрабатывать звуковой канал, вы можете найти на специализированных форумах и сайтах.

После подключения сумматора звуковой сигнал сможет фильтроваться, поэтому исчезнут частоты, выходящие за пределы диапазона от 16 до 300 Гц. После сумматора сигнал отправляется в фильтр, убирающий частоты от 35 до 150 Гц.

Чтобы добиться лучшего соответствия сабвуфера всей акустике и регулятору громкости на выходе должен быть плавный регулятор фазы.

к содержанию ↑

Важные тонкости

1. При сборке модуля обработки звуковых сигналов лучше использовать схему платы этого модуля.
2. Для питания модуля обработки необходим 2-полярный стабилизатор тока с напряжением +/- 15 вольт.

к содержанию ↑

Создание блока стабилизации и коммуникации силовой цепи

Блок стабилизации

На холостом ходу машины усилителю требуется ток 1-1,5 ампера, вырабатываемый аккумулятором. Чтобы избежать разрядки батареи в машине устанавливают реле, под которое предусматривают отдельную клемму REM с напряжением в 12 вольт в катушке и током более 20 ампер.

REM подключают к отдельному выходу автомагнитолы с напряжением +12 вольт. Так сабвуфер будет включаться вместе с магнитолой.

Также надо установить пару светодиодов для контроля над включением/отключением, а для получения 2-полярного питания блока нужны следующие элементы:

• стабилизаторы;
• транзисторы;
• интегральные стабилизаторы.

к содержанию ↑

Сборка устройства

Самодельный усилитель

Когда все модули будут готовы, нужно будет их собрать воедино, то есть расположить внутри корпуса усилителя и соединить.

Если вы плохо знакомы с радиоэлектроникой, описанная схема работ по созданию усилителя для сабвуфера самостоятельно вам должна подойти. Профессионалам советуем использовать более компактную сборку усилителя на основе одной платы.

в машину, установка в авто, звука, мощный, для колонок

Если сделать усилитель для сабвуфера своими руками, то можно выбирать и контролировать параметры звучания в соответствии с собственными предпочтениями. При правильной сборке он будет работать надежно и качественно.

Предназначение

Автомобильный усилитель предназначен для повышения мощности звука аудиосистемы в машине, а также нормального функционирования сабвуфера. Это устройство будет полезным, если штатные динамики создают недостаточно громкий звук.

Нередко автомагнитолы не имеют специального усилителя, предназначенного для работы с сабвуфером. Если подключить низкочастотный динамик напрямую, то качество аудио оставит желать лучшего.

Основные характеристики

Громкость звучания напрямую зависит от выходной мощности устройства. Чем больше этот показатель, тем более громкий и неискаженный звук могут воспроизводить динамики.

Выходная мощность для сабвуфера должна быть больше, чем для широкополосных колонок. Еще одна важная характеристика — выходное сопротивление. Чем оно меньше, тем выше выходная мощность и ток потребления устройства.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

После этого собранная конструкция устанавливается в корпус и закрепляется элементами, входящими в комплект поставки набора.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Усилитель для сабвуфера

Он отличается большей мощностью, необходимой для раскачки саба, а также наличием фильтра низких частот. Микросхема усилителя устанавливается на теплоотвод повышенной площади для более эффективного охлаждения.

Мощность звучания сабвуфера можно увеличить, если выполнить подключение по мостовой схеме. Если требуется усилок в авто и для колонок, и для сабвуфера, то для каждого канала собирается свой блок. Вся конструкция помещается в 1 корпус.

Как установить и подключить

Перед установкой следует тщательно проверить качество сборки и соответствие схеме в условиях гаража или дома. Если усилитель собирался из дискретных деталей, то проверяется чистота печатной платы, отсутствие капель припоя между выводами компонентов. После этого следует подать питание на устройство от аккумулятора на 12 В для автомобиля или шуруповерта через предохранитель на 5 А. Это необходимо для того, чтобы снизить риск пожара в случае критических ошибок в монтаже.

Если после подключения питания в колонках и сабвуфере раздался щелчок, а затем слабый шум или фон, а предохранитель не перегорел, то усилитель собран правильно. Если коснуться звукового входа отверткой, то раздастся фон переменного тока. Если перегорает предохранитель, раздаются громкие щелчки или проскакивают искры между проводами питания и клеммами аккумулятора, то в 1 или нескольких деталях есть короткое замыкание.

Если же отсутствует звук, щелчки или фон в динамиках, то подозревается обрыв.

Следующий этап — это проверка с магнитолой. Она подключается к аудиовходу усилителя, а питание подается от того же аккумулятора путем ответвления проводов. Вначале следует подать питание только на магнитолу, выставить наименьший уровень громкости, чтобы избежать перегрузки и затем включить усилитель. Звук должен быть качественным и неискаженным. В противном случае нужно проверить монтаж на наличие ошибок.

Колонки и сабвуфер подключаются к выходным клеммам устройства, питание и звук с магнитолы — к входным. Установка усилителя в машину своими руками осуществляется после полной проверки. Устройство ставится там, где обеспечивается надлежащий доступ и охлаждение.

Автомобильные стереосистемы больше не являются хобби для рукоделия

Несколько недель назад мой друг отметил меня в сообщении на Facebook в одной из местных групп бас-гитаристов и попросил предоставить информацию об усилителе, который я помогал разрабатывать на моей предыдущей работе. . Обсуждение было веселым, и несколько энтузиастов и профессионалов поддержали, оценив производительность продукта. По глупости я решил посмотреть и ответить на другой пост в группе. Именно здесь я понял, насколько неопытными любителями и мастерами своего дела можно модернизировать автомобильные стереосистемы в современных автомобилях.

Проблема

В ветке один из участников группы спросил, как подключить купленный им усилитель к его Chevrolet Malibu 2019 года выпуска. Он утверждал, что все подключил, но на задней панели заводского радио не было выходов RCA для подачи сигнала на усилитель. В ответах говорилось, что ему понадобится преобразователь линейного уровня (также известный как преобразователь высокого-низкого уровня или преобразователь линейного выхода). Хотя этот совет теоретически обоснован, никто не спросил, какой у него усилитель. Многие новые усилители имеют встроенные входы высокого уровня.Вставьте сюда смайлик для лица, пожалуйста. Усилители

, такие как Helix V Eight DSP MK2, включают специальную схему, предназначенную для обеспечения их нормальной работы с установленными на заводе источниками и усилителями.

Через день или два, купив предположительно подходящий преобразователь, он объяснил, что не знает, какие провода ему нужно использовать для его подключения в машине. Один из участников предположил, что ему понадобится адаптер жгута проводов для подключения преобразователя линейного уровня. Нет, адаптеры жгута проводов чаще всего используются при замене заводской магнитолы на вторичную.Я не знаю ни одного профессионального специалиста, который использовал бы его для подключения к существующей аудиосистеме, чтобы облегчить интеграцию интерфейса линейного уровня.

Я решил (возможно, вопреки моему здравому смыслу) поделиться некоторыми знаниями. Быстрый поиск в Google показал, что Malibu 2019 года оснащен активным шумоподавлением. Если эта функция не отключена, сабвуферы сойдут с ума, воспроизводя басы, как только закроется последняя дверь или автомобиль начнет движение. Я поделился своим исследованием в ветке.Когда меня спросили, как решить проблему, я посоветовал найти профессионального продавца, у которого есть доступ к инструментам и справочной информации, необходимым для завершения установки. Неудивительно, что ответом стали сверчки.

Link4 от Wavtech — это линейный выходной преобразователь премиум-класса, который включает в себя дистанционное управление уровнем, схему определения нагрузки OEM и способность принимать сигнал до 40 В.

Правильный путь

В случае с этим Малибу, вот как профессионал справится с проектом.

Сначала необходимо протестировать выходы заводского радиоприемника или усилителя, чтобы оценить их частотную характеристику. Для питания сабвуфера на новый усилитель должен подаваться сигнал, содержащий низкочастотную звуковую информацию. Если такой информации нет в сигнале, сабвуфер никогда не будет воспроизводить басы.

Одним из многих измерений, необходимых для определения пригодности сигнала для сабвуфера, является его частотная характеристика. Спасибо Bing Xu из Simplicity in Sound в Милпитасе, Калифорния, за изображение.

После определения подходящего источника сигнала (при наличии) следующим шагом является измерение максимального напряжения, чтобы убедиться, что для приложения выбран правильный адаптер высокого уровня. Некоторые мощные аудиосистемы могут вырабатывать до 40 В на проводах динамиков — намного больше, чем может выдержать большинство преобразователей.

Наконец, с точки зрения оценки звуковой системы, установленной на заводе, ее необходимо протестировать, чтобы выяснить, изменяется ли кривая эквализации при различных настройках громкости и работает ли она должным образом со всеми доступными параметрами источника. О, это также должно быть проверено на управление каналом в присутствии повышающего микшера, который управляет динамиком центрального канала.

Мы еще не закончили.

Техник должен проверить автомобиль на наличие активных систем шумоподавления, а также на наличие схем, которые добавляют звуки двигателя к стереосистеме. Если какая-либо из этих технологий включена, профессионал может обратиться к принципиальным схемам из таких источников, как Mitchell 1 ProDemand, чтобы узнать, есть ли способ обойти это. Иногда это легко, иногда невозможно.

Многие профессиональные розничные продавцы аксессуаров для мобильных устройств подписываются на такие услуги, как ProDemand от Mitchell1, поэтому у них есть доступ к схемам подключения автомобилей, руководствам по обслуживанию и информации по установке компонентов.

На основе результатов этой проверки техник решит, может ли он продолжить, а затем объяснит клиенту любые варианты. В случае обхода системы шумоподавления автомобиль может звучать заметно громче при движении по шоссе. Не все сочтут это приемлемым.Если в аудиосигнале, исходящем от заводского радиоприемника или усилителя, есть ограниченные басы, добавление сабвуфера может быть просто невозможным для этого автомобиля.

Уравновешивание реальности и восприятия

Многие любители рукоделия, прочитавшие это, скажут, что они установили много радиоприемников, усилителей, динамиков и сабвуферов, и что профессионал просто пытается усложнить задачу. Деньги. Если бы эти люди работали над автомобилем до 2000 года выпуска, я бы согласился.Вам, вероятно, удастся сделать это самому. Если это новый автомобиль, даже на удивление простой, обработка и функции, встроенные в заводские аудиосистемы, могут быть довольно сложными.

Можно с уверенностью сказать, что я говорю от имени большинства профессионалов, когда говорю, что мы просто хотим, чтобы ваша автомобильная стереосистема звучала как можно лучше. Если вы хотите купить оборудование и попробовать установить его самостоятельно, вы можете попробовать. Мы знаем, какие проблемы существуют, и вкладываем много времени и денег, чтобы научиться их преодолевать и предлагать наилучшие решения для наших клиентов.Некоторые люди готовы платить за эти знания и ожидаемый результат, а другие — нет.

Если вы хотите получить максимальную отдачу от обновления вашей мобильной аудиосистемы, особенно в новом автомобиле, мы просим вас посетить профессионального продавца аксессуаров для мобильных устройств и попросить их завершить проект. Скорее всего, система будет надежнее, возможно, безопаснее и будет звучать намного лучше.

Связанные

DIY 1000 Вт усилитель для сабвуфера

Как и мой 6-канальный усилитель , это еще один с 2008 по 2009 год.Который, как сейчас кажется, был, вероятно, самым продуктивным периодом для меня в этом проекте. Фактически, у меня это в основном было закончено, и я использовал его задолго до того, как сделал 6-канальный.
Идея этого усилителя сабвуфера заключалась в создании такого усилителя, который был бы способен производить 1000 Вт (среднеквадратичное значение) при нагрузке динамика 2 Ом. Не то чтобы я думал, что мне действительно нужна такая большая мощность, но это похоже на ту гладкую маленькую спортивную машину с огромным двигателем. И на самом деле он не так много производит с трансформатором, который у него есть сейчас, но может, с более мощным блоком питания.Как и сейчас с трансформатором на 850 ВА, усилитель легко выдает мощность свыше 500 Вт при нагрузке 4 Ом.

Я начал с того, что определил, что, по моему мнению, будет подходящим радиатором, и разместил на нем транзисторы выходного каскада, чтобы получить представление о схеме:

Показаны девять пар, но я остановился на восьми. Это дополнительные устройства MJL21193 / 94, высокого напряжения (250 В постоянного тока) и высокой мощности (200 Вт).

К сожалению, я потерял часть оригинальной документации для этого усилителя, но у меня есть то, что, как мне кажется, очень близко к окончательной схеме для этого усилителя:

Это типичный усилитель класса AB с тремя каскадами: входной каскад, каскад усиления напряжения и выходной каскад. Очевидно, что выходной каскад доминирует в этом усилителе и настроен по схеме «тройного Дарлингтона» с парой предварительного драйвера, парой драйверов и 8 выходными парами. Оглядываясь на это, я вижу только одно, что нужно добавить, а именно пару встречных диодов, параллельных R42. R42 поднимает входное заземление над общим заземлением, чтобы предотвратить образование контуров заземления (гудение), и оно может сгореть без диодов. См. Для примера схему для 6-канального усилителя (на этом R25).
Очень похоже на дизайн усилителя для 6-канального усилителя, я сделал и этот усилитель и внес несколько изменений по ходу его сборки и тестирования.

В какой-то момент у меня возникла интересная идея использовать радиатор в качестве силовых шин для усилителя, поэтому я разрезал его пополам:

и склеил его вместе с помощью толстого куска пластика между ними в качестве изолятора. Затем я прикрепил транзисторы без изоляторов (слюдяных шайб) к каждой стороне и припаял провод 12 калибра для соединения выводов базового вывода каждого из них. Задняя часть каждого транзистора изготовлена ​​из чистого металла и подключена к коллектору, поэтому он получает питание непосредственно от радиатора:

Преимуществом этого является лучшая теплопроводность, но это усложняет сборку, так как радиаторы теперь выдерживают в общей сложности 140 В постоянного тока (+70, -70).

Поскольку это довольно маленький радиатор для такой большой мощности, я подумал, что было бы разумно встроить вентиляторы с регулируемой температурой, которые включались бы, если становилось слишком жарко:

Как оказалось, два спереди мне не понадобились, и позже я их удалил.Я оставил один сзади (красный), который работает постоянно, но при пониженном напряжении, чтобы его замедлить.

Основное охлаждение усилителя — это так называемый дымоход. Идея состоит в том, что по мере того, как радиатор нагревается, нагретый воздух прямо над ним поднимается по этим трубам и выходит через верхнюю часть корпуса, втягивая холодный воздух снизу:

Звучит немного надуманно, но поверьте мне, это работает. Трубы, которые я использовал для этого, на самом деле были вырезаны из старого алюминиевого скиммера для бассейна.Я установил их в плотно прилегающие отверстия в алюминиевой пластине внизу и в листе фанеры вверху:

При изготовлении корпуса не делал снимков. Идея заключалась в том, чтобы он выглядел как корпус компьютерной башни (интересно, потому что в то время мой компьютер был в корпусе HTPC, который я сделал, похожим на приемник). Я сделал большую часть этого из ДВП толщиной 1/4 дюйма, и здесь я фрезерую прорези по бокам, используя шаблон и триммер для ламината, для которого я сделал основание для погружения:

Вот посмотрите, как я прорезаю спереди пропилы, чтобы он изгибался:

Покрытие — глянцевый черный, чтобы добиться этого, я нанес несколько слоев обычной черной краски для ржавчины.Вот оно на ведре, где получаются последние покрытия после разрезания щелей:

После высыхания краски я нанесла несколько слоев поли (глянца) на водной основе и дала ему высохнуть в течение нескольких дней, прежде чем стереть лак. Я начал с зернистости 1000 и довел до зернистости 2000 перед полировкой полировальной пастой:

Не самая лучшая фотография, но поверьте мне — она ​​была чертовски блестящей.

Тем временем я тестировал и отлаживал конструкцию усилителя, чтобы убедиться, что он работает стабильно.Как бы впечатляюще ни выглядел внешний корпус, в ходе этого проекта большую часть времени занял именно он:

Я сделал выключатель питания, используя обычный выключатель, установленный в этой коробке, с пластиковым кольцом, которое светится:

Частей:

В собранном и запущенном виде, сидя на сабвуфере, с которым он используется, я проверяю, насколько он нагревается, с помощью температурного датчика на своем мультиметре:

Зонд проходит через одну из труб дымохода и касается внутреннего радиатора.

Вероятно, лучшая фотография, которая у меня есть после того, как она была (в основном) закончена, еще в 2009 году:

А как выглядит сегодня:

Внешний корпус получил некоторые потертости и царапины из-за того, что его не передвигали без защиты, и он немного пыльный. Но насколько мне известно, усилитель все еще работает, и я попробую его на следующей неделе или около того.

Я снял видео, разбирая усилитель, чтобы заглянуть внутрь:

И снова соедините это в другом видео (предупреждение: в этом видео есть «плохие» слова):

Как самостоятельно установить автомобильный сабвуфер — по шагам

0

Когда вы думаете об улучшенной звуковой системе в автомобиле, вы должны получить совершенный сабвуфер, который усилит звуковую систему.Как только у вас появится идеальный сабвуфер для вашего автомобиля, вам не нужно нанимать специалиста для его установки. Это связано с тем, что процесс установки сабвуфера в автомобиле относительно прост и быстр. Выполнив определенные простые шаги, вы легко установите сабвуфер, не тратя больше денег. Вот несколько шагов, которые необходимо выполнить для успешной установки сабвуфера в автомобиле.

Что вам потребуется для установки

Есть несколько элементов, которые вам понадобятся для завершения процесса установки сабвуфера.Оборудование и детали всегда будут зависеть от типа автомобиля, на котором вы устанавливаете сабвуфер. Вот некоторые из ключевых вещей, которые вам нужно будет собрать воедино.

• Провода для сабвуфера
• Провода усилителя, состоящего, среди прочего, из выносного провода и держателя предохранителя
• Качественная изолента
• Аккумуляторная дрель разных типоразмеров
• Ручные инструменты, например отвертки
• Вешалка для одежды из металлической проволоки — предназначена для натягивания проволоки и загибания ее в прямой кусок.
• Провода акустические

Кроме вышеперечисленных вещей, вам также потребуются другие электрические соединения. Например, вам потребуется подключение аккумулятора +12 В с предохранителем и источником аудиосигнала. Это означает подачу сигнала для усиления усилителя. Наконец, вам также необходимо получить надежное соединение для металлического кузова автомобиля.

Подготовка к установке сабвуфера

Это начальная точка, когда вам нужно установить сабвуфер.После того, как устройство будет доставлено, вы должны знать инструменты, которые потребуются для завершения установки. В комплекте не должно быть ничего меньшего, чтобы процесс немного ускорился. После того, как все расставлено по местам, вы также должны просмотреть руководство. К каждому сабвуферу прилагается инструкция по установке. Очень важно прочитать инструкцию, даже если вы понимаете, что нужно делать. Это гарантирует, что вы ничего не пропустите в процессе установки.

Строительство

После того, как все будет на месте, вы должны начать с создания пространства для установки сабвуфера.Это следует начать с измерения лицевой стороны коробки. При этом вы должны оставить несколько дюймов ниже и выше внешних размеров динамика. Затем вы должны разрезать все остальные три стороны коробки. Используя динамик в качестве шаблона, создайте проем для размещения сабвуфера. Не забудьте отметить все отверстия для винтов, которые вы будете использовать при затягивании сабвуфера.

Установите усилитель

Это третий шаг, который вы предпримете для завершения установки сабвуфера в автомобиле.После постройки начнем с монтажа усилка. Чтобы легко сориентировать каждый компонент, вы должны выяснить, где находится нижняя часть усилителя. Это должно произойти после установки ножек с шипами. Всегда проще найти низ с каким-нибудь сабвуфером. Это потому, что в нем есть отверстия для шипов. В случае, если отверстия недоступны, вам нужно найти нижнюю часть, проверив руководство.

Сначала следует установить сабвуфер модулей усилителя. Здесь у вас есть усилитель, все три входа, переключатель фазы, параметрический эквалайзер и кроссовер низких частот.В дополнение к этому, вы также должны проверить светодиодный индикатор питания, который находится рядом с фильтром низких частот. При установке вам не нужно герметизировать, так как нижняя сторона модуля усилителя была окружена резиновым уплотнением. Затем вам нужно будет прикрутить усилитель после того, как модуль будет правильно установлен. Для этого следует использовать винт-звездочку для их затяжки. Затяните как следует, чтобы обеспечить герметичное уплотнение. Вы также должны подключить удаленный провод на стереосистеме к удаленному выводу. Как вариант, его можно подключить к дополнительному проводу +12 В.

Сборка сабвуфера

После того, как усилитель установлен, вы должны собрать сабвуфер. Он должен быть надежно закреплен с помощью винтов из комплекта. Это сделает его плотным, чтобы избежать ненужного шума во время движения. Кроме того, вам также необходимо прикрепить решетку, которая поможет защитить конус. Как только это будет сделано, вам необходимо подключить его к усилителю. Чтобы получить больше мощности, вам следует подключить усилитель в мостовом режиме. Это определенно повысит мощность и звуковую систему.

Подключение к источнику сигнала

Вы используете заводскую стереосистему или стереосистему вторичного рынка? В зависимости от типа используемой стереосистемы вам необходимо правильно подключить провода, чтобы добиться лучшего звука. При использовании заводской стереосистемы крайне важно отсоединить провода от задних динамиков. Здесь можно найти использование уровня адаптера динамика или входов динамика для усилителя. С другой стороны, при использовании стереосистемы вторичного рынка вы должны подключить ее к разъемам RCA сабвуфера или на задней панели.Это обеспечит лучший звук после завершения процесса установки.

Отрегулируйте кроссовер и усиление

На этом вы почти закончили. Все, что вам нужно, это установить кроссовер и усиление. Это достигается воспроизведением стерео на средней громкости. Всегда не забывайте включать какую-нибудь музыку, с которой вы знакомы. На умеренной громкости следует отрегулировать кроссовер низких частот. Это нужно делать до тех пор, пока вы не почувствуете только основу.

Еще раз поверните усилитель, чтобы начать с нуля.Продолжайте регулировать это, пока не получите достаточно басов, которые вам подходят. Сделав это, вы сможете получить лучшие басы, которые будут зажигать вашу музыку.

Также читайте: Лучшие 8-дюймовые сабвуферы для более глубоких, чистых и выраженных басов

Это простые шаги, которые необходимо выполнить, чтобы успешно установить сабвуфер в свой автомобиль. Процесс займет около 30-45 минут, и вы сможете насладиться великолепной звуковой системой, не тратя денег. Руководство всегда следует использовать на каждом этапе, чтобы обеспечить успешный процесс установки.

Лучшее соотношение цены и качества diy усилитель для сабвуфера — отличные предложения на усилитель для сабвуфера своими руками от глобальных продавцов усилителей для сабвуфера своими руками

Отличные новости !!! Вы обратились по адресу, чтобы купить усилитель для сабвуфера своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый сабвуферный усилитель своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой сабвуферный усилитель своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать усилитель для сабвуфера своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель для сабвуфера diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как установить сабвуфер без усилителя

Установка сабвуфера в автомобиле — отличный способ получить от музыки максимум удовольствия.Сабвуферы предназначены для увеличения низких частот, что приводит к глубокому, громкому звуку. В большинстве случаев они работают в паре с усилителем для усиления звука . Если у вас нет средств на оба компонента, вы все равно можете подключить сабвуфер без усилителя; просто требуется немного больше ноу-хау.

Подключение сабвуфера без усилителя

Прежде чем начать, первое, что вам нужно сделать, это полностью отключить аккумулятор. Начните процесс установки, сняв динамик с монтажной док-станции, предоставив доступ к его проводке.Установите сабвуфер в удобном для вас месте. Затем проложите кабель стерео и питания к сабвуферу и подключите их. Если в вашей аудиосистеме есть розетка для сабвуфера, подключите и ее.

После установки вам нужно узнать, как добиться наилучшего звука. Размещение имеет решающее значение, как и определение наилучшего положения переключателя фазы. Вам также необходимо поэкспериментировать с кроссовером, чтобы убедиться, что сабвуфер и остальная часть вашей аудиосистемы хорошо работают вместе. Самостоятельная настройка автомобиля имеет тенденцию поначалу приводить к дисгармонии, поэтому не забудьте дважды проверить настройки перед переустановкой.

Размещение сабвуфера

Возможна установка сабвуфера даже в небольшие автомобили. У вас есть несколько вариантов размещения, в том числе в багажнике или за задним сиденьем. Лучшее место в вашем автомобиле полностью зависит от его дизайна. Форма вашего автомобиля и ткань , использованная в интерьере , влияют на звучание сабвуферов. Прежде чем остановиться на одном месте, поэкспериментируйте, перемещая сабвуфер по машине, чтобы увидеть, как добиться наилучшей акустики.

Типы сабвуферов

Доступно несколько различных типов сабвуферов. Первый — автомобильный сабвуфер с усилителем, который пользуется популярностью среди автолюбителей. Второй — активный сабвуфер, который используется как в домашних кинотеатрах, так и в автомобилях. Активные активные сабвуферы идеально подходят для использования с усилителем или без него.

Установка в Миннеаполисе, Миннесота

Несмотря на то, что вы можете выполнить процесс установки самостоятельно, гораздо безопаснее и проще поручить установку профессионалу. Водители из Миннеаполиса и Сент-Пола могут посетить Automotive Concepts, чтобы узнать больше о сабвуферах , выбрать идеальный для себя и установить его. Они уже много лет занимаются установкой автомобильной аудиосистемы и рады помочь как новым, так и постоянным клиентам. Свяжитесь с компанией Automotive Concepts сегодня, чтобы позвонить по номеру и записаться на прием .

Рекомендуемое изображение: cla78 / Shutterstock

Как установить автомобильный усилитель

Если вы хотите оптимизировать свою нынешнюю автомобильную аудиосистему или даже заменить старую систему на что-то более серьезное, не платите за это кому-то другому.Сэкономить можно с помощью проекта установки автомобильного усилителя своими руками.

Что вам понадобится

Большинство усилителей поставляется с полным комплектом проводки. Но если у вас нет, вам понадобится основной провод питания, встроенный предохранитель (используйте провод и предохранитель того размера, который рекомендует производитель усилителя), провод заземления, кабели RCA, провода динамиков, провод дистанционного включения и соединительные штекеры. для подключения к головному устройству, усилителю и динамикам (для некоторых устройств может потребоваться только неизолированный провод).

Объем места, с которым вы должны работать, поможет определить размер усилителя, который вы покупаете.Обычное место для установки усилителя — это багажник или багажное отделение вашего автомобиля. Однако, если вы ведете, скажем, внедорожник, пространство становится ограниченным, и вам нужно подумать о том, чтобы установить усилитель под сиденьями, сзади или между ними.

Еще одно соображение заключается в том, что усилители выделяют тепло, поэтому необходимы охлаждающие вентиляторы. Их всегда следует размещать так, чтобы обеспечить максимальный поток воздуха. Если вы устанавливаете сабвуферные динамики в коробку, хорошим вариантом будет установка усилителя сбоку.Установите их высоко, чтобы избежать повреждений и увеличить поток воздуха.

Следующее, что нужно рассмотреть, это то, как вы собираетесь проложить проводку от усилителя к головному устройству стереосистемы и провод питания к батарее. Лучше всего провести проводку под обшивкой пола, которая проходит вдоль нижних дверных порогов, по возможности, следуя уже существующим ткацким станкам. Кабели RCA должны быть проложены с противоположной стороны автомобиля от проводов питания, чтобы избежать помех. Всегда помните о расположении аккумулятора в моторном отсеке и направляйте к нему самый прямой путь с помощью основного провода питания.

В большинстве случаев основной провод питания к батарее должен проходить через межсетевой экран. По возможности старайтесь использовать существующие отверстия, следуя существующему жгуту проводов. Если это невозможно, вам придется просверлить новое отверстие в брандмауэре.

Фитинг

1. Убедитесь, что у вас достаточно проводов для работы. Если у вас мало проводки, либо закажите еще, либо найдите усилитель, соответствующий имеющейся проводке.

2. Перед началом любых работ отсоедините положительный полюс аккумуляторной батареи.Убедитесь, что вы знаете, что находится за местом, где вы собираетесь сверлить, чтобы не повредить какие-либо компоненты.

3. Начните с небольшого пилотного отверстия с помощью стального сверла, затем просверлите отверстие до подходящего размера. Вам нужно будет установить резиновую втулку, чтобы не повредить провод острым стальным краем отверстия, поэтому просверлите отверстие, чтобы оно соответствовало размеру втулки.

4. Покрасьте оголенную металлическую поверхность вокруг просверленного отверстия, чтобы избежать попадания ржавчины в отверстие, и установите втулку.

5.Установите усилитель на место и отметьте монтажные отверстия карандашом или маркером. Опять же, перед сверлением проверьте нижнюю сторону всех поверхностей, затем просверлите и закрепите усилитель крепежными винтами.

6. Проведите всю проводку в нужных местах и ​​отрежьте до нужной длины, всегда оставляя себе немного лишнего. Лучше немного провисать кабели, чем затягивать их слишком сильно.

Подключение в

1. Срежьте изоляцию на концах всех проводов и оставьте достаточно места для подключения разъемов. В некоторых системах в качестве соединения требуется использовать только неизолированные провода. В этом случае оголите провода на нужной длине, чтобы соответствовать глубине соединительных разъемов.

2. Подключите провод заземления к металлической точке, подключенной к шасси автомобиля, или к специальной точке заземления. Убедитесь, что заземляющий провод подключен к оголенному металлу. Удалите все окрашенные, ржавые или грязные поверхности напильником или наждачной бумагой, чтобы обеспечить хорошее заземление.

3. Подключите провода RCA, провода динамика и провод дистанционного включения усилителя к задней части головного устройства.Если у вашего головного устройства нет провода дистанционного включения, вам необходимо подключить провод дистанционного включения усилителя либо к проводу питания к головному устройству, либо к другому проводу питания, идущему от ваших аксессуаров, установите зажигание. переключатель. Это необходимо сделать, чтобы усилитель не оставался включенным при выключении зажигания, разряжая аккумулятор вашего автомобиля.

4. Подключите провода передних, задних динамиков и сабвуфера от усилителя к соответствующим динамикам.

5. Протяните шнур питания от усилителя (убедившись, что он находится на противоположной стороне автомобиля от кабелей RCA) через отверстие в межсетевом экране и к аккумулятору.

6. Установите линейный предохранитель в основной провод питания, обжав все соединения и концы проводов. Держатель предохранителя может быть установлен на прочной конструкции в моторном отсеке, в зависимости от его размера. Чтобы защитить электрическую систему автомобиля, установите встроенный предохранитель как можно ближе к аккумулятору.

7. Подключите основной провод питания усилителя к положительному выводу аккумулятора и снова подсоедините положительный вывод аккумулятора к положительному выводу аккумулятора.

8. Закрепите всю проводку кабельными стяжками.

9. Протестируйте все операции, используя настройки баланса, затухания и сабвуфера на головном устройстве, чтобы убедиться, что каждый динамик работает без статического электричества или искажений.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как подключить автомобильный сабвуфер к усилителю

20 мая 2020

Установка автомобильных аудиокомпонентов может быть сложной задачей, следуя этой статье, вы легко сможете самостоятельно подключить сабвуфер к усилителю.

Как и любой любящий музыку владелец автомобиля, вы, вероятно, немного разочарованы своей текущей заводской настройкой звука. Если вы не хотите зацикливаться на некачественной стереосистеме, пора что-то с этим сделать. Вам нужен приличный сабвуфер, чтобы добавить к вашей музыке чуть больше шума. Конечно, вам также понадобятся колонки и, самое главное, мощный усилитель, чтобы обеспечить достаточную мощность для всех этих новых компонентов. Это лучшее, что вы можете делать все сами под правильным руководством.Если вы хотите сэкономить на собственном проекте D-I-Y, вот как подключить автомобильный сабвуфер к усилителю:

Что вам понадобится

• Кабели RCA
• Провод заземления
• Провода для динамиков
• Провод дистанционного включения
• Усилитель
• Сабвуфер
• Разъемы для головного устройства
• Отвертка Phillips / винты
• Инструмент для зачистки проводов
• Электрический кран
• Плоскогубцы для игл
• Среди других

Первым недорогим шагом является покупка всего комплекта усилителя, чтобы установка выглядела чистой и организованной.Если вы знаете точные габариты и габариты вашего автомобиля, вы также можете купить проводку на ногу. Количество доступного места будет иметь решающее значение для размера усилителя и сабвуфера, которые вы покупаете.

Как подключить автомобильный сабвуфер к усилителю

1. Прокладка силовых кабелей

После того, как вы соберете все необходимые компоненты, пришло время собрать все воедино. Во-первых, вам нужно проложить провод питания от батареи через брандмауэр к усилителю. Этот провод обычно самый длинный в комплекте усилителя, обычно от 10 до 0 калибра и часто красного цвета.Но пока не подключайте кабель питания к автомобильному аккумулятору или усилителю.

2. Найдите хорошее металлическое основание

Для обеспечения наилучшего заземления необходимо найти место в пределах 3 футов от усилителя. Один из традиционных методов состоит в том, чтобы натянуть ковровое покрытие и соскрести металл, пока краска не отойдет, а затем можно отшлифовать. Если ваш усилитель находится в багажном отделении (багажнике), можно найти и использовать множество подвесных болтов. После заземления следует взять дистанционный провод и соединить провод, идущий от приборной панели, вдоль панели дверного зазора.

3. Вставьте разъем RCA в выход сабвуфера на приемнике

Независимо от того, есть ли у вас стерео или медиаплеер, следующим шагом должно быть подключение белого и красного разъемов RCA, которые подключают сабвуфер к источнику. После этого вам нужно пропустить все эти провода прямо через усилитель и обратно. Эксперты советуют прокладывать кабели RCA посередине автомобиля вдали от помех от ткацких станков и силовых проводов, так как они могут улавливать определенные звуки.

4. Используйте провода динамиков для подключения сабвуферов к усилителю

На этом этапе толщина или калибр проводки не так важны; при желании вы можете выйти за пределы 8-го калибра.Однако провод должен быть медным с очень низким сопротивлением для уменьшения падений напряжения. Кроме того, вы должны не забыть согласовать импеданс вашего усилителя с характеристиками сабвуфера.

5. Подключите кабель питания к батарее

Перед тем, как завершить этот шаг, вам необходимо вставить предохранитель в провод на 12 В и установить его в моторном отсеке на расстоянии не более полуметра от аккумулятора. Используя кольцевые разъемы и клеммы аккумулятора, подсоедините кабель питания к аккумулятору.Наконец, подключите шнур питания к усилителю. После этого зажать провод питания под капотом. В некоторых случаях это вызывает сильную искру, когда силовые кабели касаются клеммы аккумулятора. Не о чем беспокоиться; это просто усилитель, заряжающий конденсаторы. Теперь вы можете расслабиться и насладиться с трудом заработанным перерывом под превосходную музыку из вашей новой установки!

Похожие сообщения

1. Могу ли я подключить сабвуфер к заводскому радио? В этой статье мы собираемся объяснить некоторые шаги, которые вам нужно будет выполнить, чтобы получить максимальную отдачу от сабвуфера на вторичном рынке в сочетании с заводской автомобильной стереосистемой.
2. Как установить обновление Big 3 Для многих автомобильных аудиосистем обновление большой тройки может значительно улучшить электрическую систему вашего автомобиля. Усилители, сабвуферы, динамики и другие компоненты потребляют энергию и могут вызвать нагрузку на ваши электрические компоненты. Большая тройка обновлений позволит увеличить ток
3. Как правильно заземлить автомобильный усилитель Знаете ли вы, что неправильная проводка заземления является самой большой причиной проблем с усилителем? Провод заземления защищает от электрической перегрузки и повреждений, помогает направлять электричество, стабилизирует уровни напряжения и, что наиболее важно, защищает вас от опасного электричества
4. Пять функций, которые вам следует знать об усилителях серии V

.
