Рулевая рейка: устройство, виды, неисправности
Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.
В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.
Рулевая рейкаУстройство
Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:
• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.
• Шестерня, часть вала «приходящего» с рулевой колонки.
• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.
• Различные сальники и фиксаторы по краям, для ограничения хода.
• Тяги, наконечники.
• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.
Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.
Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.
Виды
Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:
1. «Голая», то есть механическая рейка.
Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.
СхемаПринцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.
Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.
2. Рулевая рейка с гидроусилителем
Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.
К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.
Рейка с ГУР и безПринято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.
Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.
Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».
3. Рейка с электроусилителем
Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:
• Встроенный непосредственно в колонку.
• Установлен на валу.
• Третий вариант подразумевает размещение на зубчатой рейке.
Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.
Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.
Неисправности и признаки
В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.
1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.
2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».
Порванный пыльник3. Поломка зубьев рейки, шестеренок, «планетарки».
Поврежденные зубья вала4. Износ деталей.
5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.
КоррозияПризнаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:
• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.
• Пропало усилие при повороте руля.
• Произвольные вращения руля.
• Рулевое колесо перестало возвращаться в исходное положение, после поворота.
• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.
• Повышенная чувствительность руля.
Ссылки по теме:
ГУР или ЭУР — что лучше?
Какое масло лить в ГУР
Почему гудит ГУР
avtoexperts.ru
устройство и принцип работы, плюсы и минусы
Рулевая рейка – элемент рулевого управления, силовой узел, с помощью которого передние колеса автомобиля синхронно поворачиваются в ту сторону, в которую водитель поворачивает руль. Знать устройство рулевой рейки, а также принцип ее работы полезно каждому автовладельцу, так как от этого устройства зависит безопасность пассажиров и пешеходов.
Принцип работы
Механизм «шестерня-рейка»Рассмотрим принцип работы рулевой рейки. Когда водитель вращает рулевое колесо, усилие с него передается дальше на шестерню, которая заставляет перемещаться рейку. Она передвигается влево или вправо, а вместе с ней перемещаются тяги рулевого привода, которые поворачивают ступицы или поворотные кулаки. Соответственно, на самих ступицах закреплены колеса. В итоге, при повороте водителем руля происходит синхронный поворот передних колес машины.
Реечный рулевой механизм часто оснащается усилителем, который существенно уменьшает усилие при вращении водителем рулевого колеса.
Устройство и основные составляющие

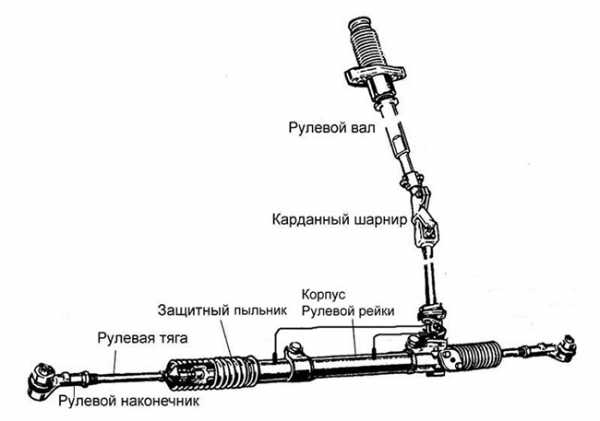

Схема рулевой рейкиРассмотрим, как устроена рулевая рейка. Описываться будет реечное рулевое управление в целом. Итак, его основные составляющие:
- рулевое колесо (или руль) – устройство для управления движением автомобилем в заданном направлении;
- рулевой вал – металлический стержень, который имеет шлицы (пазы) для закрепления руля с одной стороны, а с другой – шлицы для крепления самого рулевого вала к рулевой колонке;
- рулевая рейка – силовой узел, который состоит из зубчатой рейки и шестерни. Именно она приводит в движение рейку. Данный узел собран в корпус из легкого сплава и закреплен к кузову машины;
- рулевые тяги – металлические стержни. Каждая тяга с одной стороны имеет резьбу, а с противоположной – шарнирное шаровое устройство, на котором также имеется резьба;
- рулевой наконечник – деталь для вкручивания тяги. Имеет шаровый шарнир и внутреннюю резьбу.
Отметим, что иногда рулевой механизм имеет еще один компонент – демпфер рулевой рейки. Этот элемент устанавливается между тягами и корпусом рулевой рейки. Демпфер является амортизатором двустороннего действия. Основная задача демпфера – снизить вибрации на рулевом колесе. Демпфер рулевой рейки часто предустановлен на различных внедорожниках, так как именно этот тип машин чаще всего передвигается по плохим дорогам.
Виды рулевых реек
Существует три основных типа рулевых реек:
- Механическая рулевая рейка. Является простейшим вариантом рулевого механизма. Здесь поворот передних колес осуществляется только за счет физических усилий водителя. Часто для облегчения его труда устанавливается рулевая рейка, имеющая переменное передаточное число. В ней шаг зубьев изменяется от центра к краям. Впервые в истории отечественного авто такая рейка была применена на автомобиле ВАЗ-2110.
- Гидравлическая рулевая рейка. Главное отличие от механической – наличие гидроусилителя (сокращенно ГУР), который существенно облегчает вращение руля. При этом водитель не только меньше устает за рулем, но и получает большую безопасность во время езды. Рейка с гидроусилителем широко распространена на современных автомашинах.
- Электрическая рулевая рейка. Здесь усиление рулевого колеса происходит с помощью электромотора. Отдельно стоит отметить размещение электромотора: он может встраиваться в рулевую колонку, располагаться на рулевом валу или быть объединенным с рейкой. Рейка с электроусилителем руля имеет самый высокий КПД, экономична и более надежна. Подробнее про электроусилитель руля можно почитать по ссылке.
Преимущества и недостатки
Сначала о плюсах реечного рулевого механизма:
- простота и малые габариты конструкции;
- небольшой вес;
- не требуется частое обслуживание;
- хорошая точность управления;
- небольшая цена.
Теперь о минусах:
- передает удары от неровностей на дорожном полотне на рулевое колесо;
- частые неисправности в виде люфтов и стуков в рейке;
- данное механическое устройство ограничено применением в большинстве случаев на лёгких автомашинах с независимой подвеской управляемых колёс.
Несмотря на свою надежность, срок эксплуатации данного силового узла зависит от качества сборки автомобиля, условий использования, стиля вождения, условий хранения. Если машина долго находится в сырости, механизм может попросту заржаветь. Экстремальная езда по кочкам и ямам и прочим неровностям также уменьшает срок эксплуатации механической рулевой рейки.
На легковых автомобилях реечный рулевой механизм остается самым распространенным. Этому способствует, прежде всего, простота конструкции, невысокая стоимость механизма, а также его небольшие габариты.
techautoport.ru
Устройство рулевой рейки и признаки неисправности
Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.
Типы и варианты исполнения
В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.
Механическая рулевая рейка
Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.
Гидравлическая рулевая рейка
Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.
ГУР также способствует повышению безопасности вождения, поскольку неровности дороги передаются на руль не так сильно, и в случае, если машина на высокой скорости попадет передним колесом в яму, удар многократно погасится гидроусилителем, и руль не вырвет из рук, как это произойдет на автомобиле с механической рейкой. Однако существует у этой медали и обратная сторона, ведь ухудшение обратной связи ведет к снижению «чувства автомобиля». Компенсировать этот недостаток автопроизводители стараются за счет изменения конструкции подвески, а также путем применения электромотора для привода ГУР (электро-гидроусилитель).
Электрическая рулевая рейка
По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).
Вариант с размещением электромотора в рулевой колонке опасен тем, что в случае выхода его из строя автомобиль становится практически неуправляемым, поскольку повернуть руль невозможно. К сожалению, этим порой грешили автомобили Лада Приора первых лет выпуска – ЭУРы на них не отличались высокой надежностью.
Такое устройство имеет немало достоинств:
- более высокий КПД по сравнению с гидроусилителем;
- экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
- независимость от температуры окружающей среды;
- отсутствие необходимости регулярно обслуживать устройство, т.к. не требуется менять и доливать рабочую жидкость;
- более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.
Строение
Конструкция механической рулевой рейки выглядит следующим образом. Внутри картера, имеющего в разрезе вид полого цилиндра, размещен защитный гофро-чехол. На подшипниках в картере установлено приводное зубчатое колесо, к которому пружиной прижимается рулевая рейка. Пружина требуется для устранения зазора в паре «шестерня-рейка». Ход рейки ограничивается с одной стороны ограничительным кольцом, а с другой – втулкой шарнира рулевой тяги. Данная схема рулевой рейки отличается предельной простотой и надежностью.

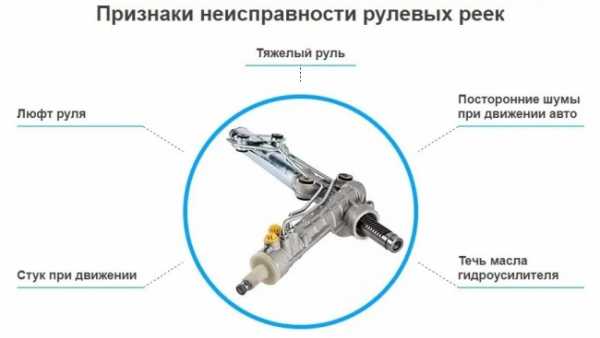

Признаки неисправности
Исправность рулевого управления – это залог безопасного вождения автомобиля, поэтому необходимо следить за его состоянием. Это не значит, что перед каждой поездкой нужно проводить тщательную проверку, ведь поломка происходит не вдруг. Существуют признаки неисправности рулевой рейки, по которым можно судить о необходимости ремонта.
- Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
- Отсутствие усилий при вращении руля.
- Усилие на руле исчезает в центральном положении.
- Самопроизвольное вращение рулевого колеса.
- Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
- Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте руля, угол поворота колес не соответствует углу поворота рулевого колеса).
- Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.
znanieavto.ru
РУЛЕВАЯ РЕЙКА: типы, устройство, принцип работы
Рулевая рейка – важный элемент устройства автомобиля. Он обеспечивает синхронный поворот передних колес вслед за поворотом руля водителем. Другими словами – это элемент, который передает угол поворота руля на колеса в нужную сторону. Знать устройство и принцип работы необходимо каждому водителю, так как в случае неисправности в работе этого элемента под угрозу может быть поставлена безопасность водителя и пассажиров.
Типы, схемы и устройства рулевых реек
Основные детали рулевого управления:
- Руль. При помощи этого устройства водитель задает угол поворота автомобиля.
- Вал руля. Он представляет собой стержень, который с одной стороны крепится к рулю, а с другой – к рулевой рейке.
- Непосредственно рулевая рейка. Она представляет собой своего рода узел, к которому крепится шестерня. С ее помощью передается движение руля.
- Рулевые тяги – стержневидные детали, имеющие резьбу. Они крепятся к рулевым наконечникам и являются одним из последних звеньев, передающих поворот на колеса.
- Ну и, собственно, сами наконечники.
В зависимости от того, каким образом поставлен принцип реализации работы рулевой рейки, различают три основных вида такого механизма. Основное их различие в устройстве и принципе действия. У современных автомобилей встречаются следующие виды.
Механическая
По сути механическая рулевая рейка представляет собой простейший механизм, все вариации в котором происходят только благодаря физической силе водителя. Однако ошибочно думать, что при такой реализации водителю будет необходимо прикладывать слишком много физической силы – эту проблему можно решить благодаря переменному передаточному числу. Его особенность в том, что количество зубьев варьируется при переходе от центра к краям. Эта особенность помогает избавиться от слишком больших поворотов на скорости, в то же время физически облегчает поворот руля при медленном движении, или когда автомобиль стоит.
Гидравлическая (ГУР)
Отличие рулевой рейки с гидроусилителем (ГУР) от предыдущей заключается в том, что ГУР облегчает поворот руля. Достигается это следующим образом: в самом гидроусилителе есть масло. Оно, под давлением насоса ГУР, увеличивает усилие во время поворота и облегчает водителю сам физический процесс.
Основное преимущество такого вида механизма не только в том, что водитель меньше устает физически, но и в повышенной безопасности движения. Последняя достигается тем, что ГУР возьмет на себя нагрузку при попадании колеса в яму и руль среагирует на это более плавно. С другой же стороны, ГУР снижает чувствительность автомобиля водителем, что может привести к непредвиденным маневрам. Тем не менее, именно такой вид механизма чаще всего используется в современных автомобилях.
Электрическая (ЭУР)
Устройство электрической рулевой рейки отличается от ГУРа тем, что усилителем в данной системе является электромотор. Он может быть встроенным в колонку руля, располагаться на рулевом валу либо быть совмещенным с самой рейкой. Первый вариант наиболее опасен, так как может привести к полной блокировке руля. Поэтому на дорогих автомобилях используется третий вариант размещения электрического усилителя.
Данный тип обладает рядом преимуществ, таких как:
- высокий коэффициент полезного действия;
- экономия топлива;
- высокая надежность и безопасность при движении;
- проста обслуживании;
- независимость работы механизма от погодных условий и окружающей среды.
Принцип работы
Рассмотрим принцип работы рулевой рейки с ГУР. При повороте рулевого колеса в какую-либо строноу, усилие, прилагаемое водителем, проходит к шестерне. Сама шестерня состоит из множества зубчиков, которые передают момент поворота непосредственно на рейку руля. Последняя под этим действием перемещается влево или вправо. Также с ней перемещается и тяга, поворачивающая ступицу. На последней и крепится колесо. В результате этого получается синхронный поворот обеих колес автомобиля.
Если рейка дополнительно укомплектована усилителем гидравлическим или электрическим, то естественно сила на рейку будет увеличиваться. Ниже на видео подробно о рулевых рейках с ГУРом.
Преимущества и недостатки
Рейки руля сегодняшних автомобилей чаще всего оснащены усилителями: гидравлическим или электрическим. Но это не лишает их полностью всех «минусов». Но сначала о «плюсах».
Основные преимущества:
- Простая конструкция и малые габариты и вес.
- Простота в обслуживании.
- Хорошая послушность при управлении.
Недостатки:
- Передает удары от неровного дорожного покрытия на руль, хоть устройства с ГУР смягчают эти удары.
- При выработке появляются люфты, создавая стук и шум.
Основные неисправности
После долгой эксплуатации рулевая рейка может работать некорректно. При этом могут возникать следующие признаки неисправности:
- Колесо стучит при поворотном маневре – часто это вызвано износом рулевых наконечников.
- Возникает люфт между рейкой и приводной шестерней.
- Усложняется процесс контроля автомобиля.
- Деформация кожуха (пыльника).
- Поломка зубов.
- Руль вращается произвольно.
Полезные советы
Во избежание полной поломки механизма и сохранении безопасности водителя и пассажиров проводится соответствующая диагностика. В принципе, проверка должна быть пройдена при малейшем изменении в работе, либо после того, как автомобиль преодолеет соответствующий пробег.
Некоторые действия водитель может выполнить самостоятельно. Так, например, можно проверить пыльник и при необходимости очистить или заменить его. Время от времени следует менять сальники, так как он часто подвергается износу в следствие механической нагрузки.
Чаще же всего необходимо подтянуть рейку, чтобы избавиться от неисправностей. Для этого используется регулировочный болт, который подтягивается специальным ключом до необходимого состояния.
Иногда, в случае неисправности лучше обратиться на СТО или в сервисный центр. Ведь знающему человеку лучше известна конструкция автомобиля, а это значит, что он может выполнить свою работу более качественно.
Рулевая рейка – одна из важных частей автомобиля. Несмотря на то, что ее конструкция неизбежно меняется из-за технического прогресса, основной принцип действия пока остается одним и тем же. Автолюбителям настоятельно рекомендуется следить за ее состоянием, так как это не только продлит срок ее службы, но и сделает вождение более безопасным.
vaznetaz.ru
Принцип устройства рулевой рейки и виды реек
Рулевая рейка или реечный рулевой механизм – это устройство, преобразующее вращение вала руля в перемещение тяг вправо или влево в зависимости от команды, поданной водителем. Тяги передают энергию на кулаки передних колес, в результате автомобиль поворачивает в нужную сторону. От исправности рулевого механизма напрямую зависит управляемость автомобиля, поэтому необходимо хорошо разбираться в его устройстве и своевременно устранять любые возникающие неполадки. Устройство рулевой рейки не так сложно изучить, конструкция механизма прошла длинный путь усовершенствования для удобства управления.
Основной принцип устройства рулевой рейки, ее виды
Простейшая конструкция представляет собой шестерню, установленную на рулевой вал, соединенную с ней рулевую рейку и рулевые тяги. Однако конструкция рулевого управления в современных автомобилях различается, она зависит от наличия усилителей. В современных автомобилях устанавливаются следующие варианты.
Устройство механической рулевой рейки
Это наиболее простая конфигурация механизма, в которой руль перемещается только за счет усилий водителя. Основные компоненты такого механизма:
Рулевые тяги и наконечники. Их прикрепляют к выдвижным механизмам, и именно они обеспечивают поворот колеса во время движения.
Зубчатая планка и шестерни. Эти комплектующие отвечают за передачу усилия от руля к рулевым тягам, в результате осуществляется управление колесами.
Картер. Этот элемент представляет собой корпус, в который помещены основные детали, картер на большинстве моделей автомобилей выполнен из алюминия.
Пружины. Они обеспечивают плотное прилегание шестерни к рейке. При нормальном рабочем состоянии пружин нет люфта руля, его появление говорит о неисправности механизма.
Подшипники. Они снижают трение при поворотах и обеспечивают легкие поворотные движения.
Ограничители. Их задача – ограничить ход рейки от правого края до левого.
Устройство рулевой рейки с гидроусилителем
Этот вариант конструкции получил наиболее широкое распространение на современных автомобилях. Воздействие на руль водителем дополняется гидроусилителем, в результате управлять автомобилем намного легче. ГУР также повышает безопасность движения: даже при попадании колесом в глубокую яму и сильном ударе руль не вырывает из рук водителя, поскольку гидравлический механизм частично сглаживает толчки.
Устройство рулевой рейки с гидроусилителем и принцип ее работы имеет следующие особенности. Работа насоса ГУР обеспечивается путем соединения с мотором при помощи ременной передачи или специальных шестерней. Насос подает гидравлическую жидкость в золотниковый распределитель, помещенный в картере рулевой рейки. Он контролирует усилия, которые водитель прикладывает к рулю, и определяет соответствующее количество гидравлической жидкости. В разрез рулевого вала интегрируется торсион, он играет роль дозировочного устройства.
Когда машина стоит на месте или движется по прямой линии, рулевая рейка находится в состоянии покоя, жидкость помещена в резервуар. Как только водитель начинает поворачивать руль, торсион закручивается, открываются каналы распределителя, после чего жидкость передается на рулевую рейку. Она распределяется и обеспечивает удобство поворота под нужным углом.
Устройство рулевой рейки ГУР требует повышенного внимания к состоянию сальников и уплотнительных элементов. Один из ярких признаков неисправности гидроусилителя – появление масляных пятен под автомобилем после стоянки. Если сальники выходят из строя, из-за утечки жидкости ГУР очень скоро перестанет работать, что приведет к резкому ухудшению управляемости автомобиля и опасным ситуациям на дороге.
Устройство рулевой рейки с электроусилителем
Такой механизм работает по принципу, аналогичному рейке с ГУР, однако вместо гидроусилителя здесь используется электродвигатель. Мотор может встраиваться в рулевую колонку, устанавливаться на валу или размещаться непосредственно на рейке – последний вариант считается самым надежным, его устанавливают на автомобилях люкс-класса. Устройство рулевой рейки с электроусилителем имеет несколько преимуществ:
Увеличение КПД в сравнении с ГУР. На усиление поворота руля затрачивается меньшее количество энергии.
Экономичность. Жидкость в ГУР должна циркулировать постоянно, что забирает часть мощности двигателя. Электромотор запускается только в момент поворота, таким образом, механизм является более экономичным решением.
Более простое обслуживание. Не требуется постоянно контролировать уровень гидравлической жидкости, менять и доливать ее.
Более высокая надежность. Такое устройство не требует постоянного контроля исправности сальников и уплотнительных элементов, нет шлангов и прокладок, которые могут привести к появлению течи.
Однако схема с электромотором не получила широкого распространения. Такое устройство обходится достаточно дорого, поэтому дешевле устанавливать на рулевой механизм автомобиля гидроусилитель. Уже долгое время ГУР остается наиболее востребованным и распространенным вариантом для усиления поворота руля и простого управления.
Возможные неисправности рулевой рейки
От исправности рулевого управления напрямую зависит безопасность водителя и пассажиров, а также других участников уличного движения. Уже при первых признаках неполадок необходимо срочно обращаться в автосервис для диагностики рулевой рейки и замены неисправных комплектующих. Во многих случаях ее приходится менять целиком, однако при некоторых неисправностях можно просто провести недорогой ремонт. Распространенные проблемы в работе рулевой рейки:
Повреждение зубчатого механизма или шестерни во внутренней части рейки. Детали, пострадавшие из-за механического износа, обычно можно заменить.
Повреждения корпуса, в результате чего рулевое управление полностью выходит из строя. До его замены эксплуатация автомобиля невозможна.
Нарушение герметичности механизма. В результате внутрь проникает песок и частицы пыли, после этого механизм невозможно использовать.
Повреждения рулевых тяг и наконечников в результате механического износа деталей или сильного удара. Неисправные детали можно заменить, после ремонта машина вновь будет готова к работе.
В нашем автосервисе предлагается квалифицированная диагностика и ремонт рулевой рейки любого типа, мы работаем с автомобилями любых марок и моделей. Воспользуйтесь услугами профессионалов, чтобы в короткие сроки решить проблему и вернуть машину к работе. Вы можете купить новую рулевую рейку или ремкомплекты для самостоятельного ремонта
Услуги нашего автосервиса:
xn——elckbca4bdillxfezt3b3h.xn--p1ai
Проще, но еще дороже: что ломается в рулевых рейках с ЭУР, и как их ремонтируют
Особенности работы
Перед тем, как начать разговор о типах электроусилителей и их характерных проблемах, скажем пару слов об алгоритме их работы. Сразу после пуска двигателя выполняется самодиагностика системы – подтверждается ее работоспособность. В нейтральном положении электромотор не работает: вся система находится в ожидании активных действий.
Как только вы начали вращать руль, сигнал от датчика угла поворота и крутящего момента поступает в ЭБУ, а тот в свою очередь дает команду электромотору, который облегчает вам жизнь. Причем характер работы электроусилителя будет разным в зависимости от скорости автомобиля: таким образом достигается прогрессивность работы ЭУР. Пройдя поворот и понемногу снимая усилие с руля, система вернет колеса в нейтральное положение.
Наверняка владельцы переднеприводных автомобилей с поперечным расположением двигателя замечали, как автомобиль при активном старте немного уводит в сторону. Обусловлено это разной длиной приводных валов с правой и левой сторон. Так вот, модели с электроусилителем могут еще и немного подруливать колеса, компенсируя тем самым увод. В целом усилие на рулевом колесе полностью под контролем ЭУРа – а потому именно на его совести та «пустота руля» и «искусственность усилия», о которой так часто говорят и на которую сетуют многочисленные журналисты.
Какими бывают электроусилители

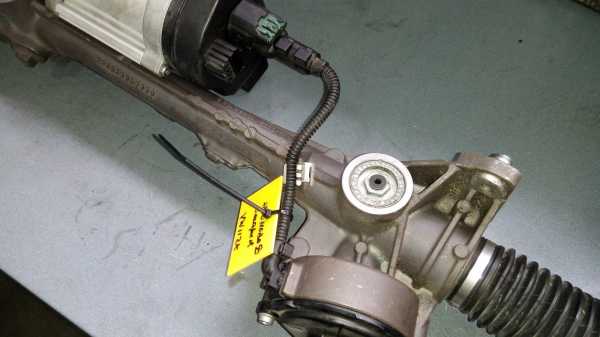

Эти системы разделяют прежде всего по месту установки силового блока (электромотора): на рулевой колонке (почти под рулем) или на рулевой рейке. В первом случае рулевой механизм будет самым обычным, например, как в «восьмерке» или Nissan Micra, а во втором в конструкцию интегрирован электромотор или привод. Сегодня на практике мы рассмотрим более интересный вариант с усилителем на рейке.
На самом рулевом механизме электромотор может быть установлен по-разному – либо отдельно, либо являясь частью корпуса этого рулевого механизма. Различают также и тип привода штока рейки: дополнительной шестерней или подвижным соединением винт-гайка.
В последнем случае электромотор может передавать вращение через ременную передачу, либо привод может быть прямым (как в рейках Lexus GS).
Для понимания, когда же и на сколько нужно «помогать» водителю вращать руль, система использует данные с нескольких датчиков – это датчик крутящего момента на валу шестерни рулевого механизма, датчик положения рулевого колеса, датчик частоты вращения коленчатого вала и датчики скорости вращения колес. Единственным датчиком, который относится непосредственно к системе ЭУР, является датчик крутящего момента.
Подробнее об устройстве
Теперь рассмотрим три различных варианта конструкции: рулевые рейки с дополнительной шестерней, рейки с параллельным приводом и рейки с прямым приводом. Каждая из них имеет свои плюсы и минусы – сейчас мы обозначим, какие.
Рейки с дополнительной шестерней имеют в своем составе электромотор, который через червячную передачу вращает шестерню, очень похожую на ту, что мы вращаем через рулевой вал. На самой рейке же в этом случае имеются две насечки зубьев. В этой конструкции все неплохо – вот только потери на трение высоки: все-таки это червячная передача. При этой конструкции электромотор зачастую имеет свой собственный корпус.
Рейки с параллельным приводом – так называют механизм, в котором вращение от электромотора через ремень передается на гайку, или, если сказать точнее, на пару «винт-гайка».

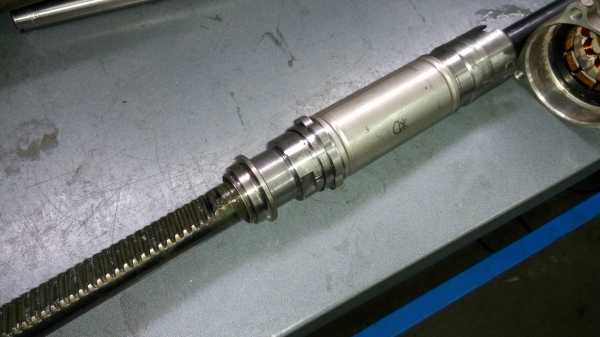

Винтом здесь выступает шток с нарезанной резьбой с одной стороны и насечкой зубьев с другой.
Между гайкой и винтом заложены шарики, через которые передается вращение – они же выступают в роли подшипника. Работает это так: когда вы начинаете вращение рулевого колеса, приходит в действие электромотор, вращающий гайку в ту или иную сторону, помогая вам поворачивать руль.
Рейки с прямым приводом – третий вариант, в котором корпус рулевой рейки частично является корпусом электромотора, а шток рейки проходит внутри него. Вращение от электромотора передается через уже известную нам пару «винт-гайка».
Итак, это основные типы конструкций. Общение с мастером сервиса позволило нам выяснить еще одну немаловажную особенность: есть принципиальная разница между японскими и европейскими рейками. Японцы блок управления электроусилителем «прячут» подальше от самого рулевого механизма – в результате к электромотору тянется длинный шлейф проводов для управления, связи и диагностики. Европейцы же блок управления монтируют рядом с электромотором или прямо на нем.
Какой из подходов верный, сказать тяжело. В случае с «японцами», чтобы снять всю систему, необходимо вытянуть несколько метров проводки и найти сам блок управления – но блок в таком случае находится в безопасности. С европейской же рейкой не будет проблем в плане демонтажа: отсоединил два-три разъема, выкрутил пару болтов крепления – и все. Однако блок управления в такой схеме подвержен различным воздействиям извне.
Первичная диагностика
Первичная диагностика поступившего в сервисную зону автомобиля строится на данных, полученных от хозяина автомобиля: например, стук постоянный или только при вращении, закусывание руля, неравномерное усилие на рулевом колесе или его отсутствие. Основываясь на этом, рейку демонтируют и подключают к специальному стенду (у нас это MSG MS561) и считывают ошибки. С помощью стенда имитируют работу двигателя на различных режимах и более детально изучают работу рулевого механизма. Делается это, чтобы локализовать неисправность и понять, кроется ли проблема в «железе» или в электрике.
По порядку о проблемах
Сначала поговорим о механической части системы. Здесь все так же, как и с другими рейками: практически любая проблема связана с разрывом пыльников рейки и попаданием внутрь нее воды и грязи. Вода – это неизбежная коррозия, а грязь – чрезмерный износ трущихся поверхностей.
Износ боковой втулки – пожалуй, самое безобидное, что может случиться со штоком рейки. Вымывание смазочного материала из пары винт-гайка может привести к закусыванию в паре или даже заклиниванию рулевого механизма в одном положении.
В механизмах с параллельным приводом попадание влаги на ремень приводит к резкому возрастанию его износа и, в конечном итоге, разрыву. Резко возросшее усилие на руле – вот что ощущает водитель в таком случае.
Редко, но бывает так, что из-за влаги подшипник электромотора подвергается коррозии – тогда вы услышите неистовое завывание последнего при работе.
Износ в зубчатом зацеплении вала-шестерни и штока рейки – тоже потенциальная причина разрыва пыльника. Но здесь болезнь можно попытаться вылечить, поджав упор штока.
Справляясь у мастера о влиянии воды на электромотор, если привод прямой, мы узнали, что особых проблем с самим мотором быть не может – добротная изоляция проводов делает свое дело.
Разобравшись с механикой, переходим к «источнику силы» – электрической части. Потенциальных проблем здесь не так много, но почти все они связаны с солидными затратами.
Например, если электронный блок управления системой установлен на рейке, то он зачастую никак не защищен, потому прилетевший откуда-то камешек может разбить крышку блока. И даже если вы заметите это сразу же (что маловероятно), блок все равно придется отправить под замену. При этом, говоря «блок», мы имеем в виду всю рейку, потому как блоки отдельно не поставляют, и на данный момент осуществляются только скромные попытки ремонта этого элемента. Но все попытки разбиваются о неприступную стену отсутствия софта для программирования процессоров ЭБУ.

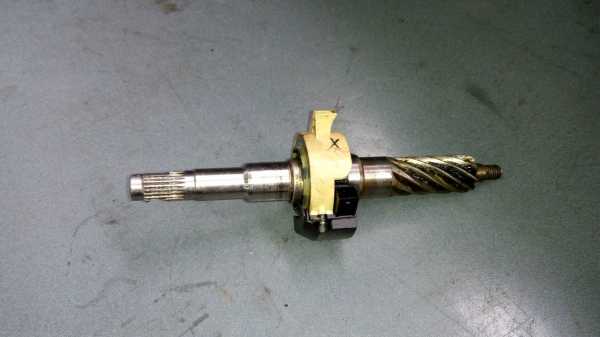

Выход из строя датчика крутящего момента – еще одна малоприятная ситуация на дороге. В этом случае ЭУР «не понимает», с какой частотой и усилием помогать вам вращать руль и в какую сторону.
Полностью усилитель не отключится, так как он «возьмет» данные датчика скорости и угла поворота рулевого колеса, но на щитке начнет светиться индикатор неисправности ЭУР. Более того, может случиться так, что вращать руль вам будет необходимо вправо, а электромотор будет «крутить» его влево.

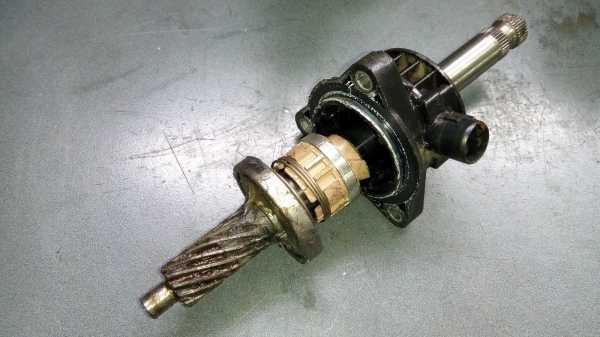

Сами датчики могут быть аналоговыми или цифровыми, потому и проблемы у них соответствующие. Аналоговые «страдают» износом: проявляется это в различном усилии на руле или уводе механизма от центрального положения.
Цифровые, впрочем, также страдают от износа, но только не самого датчика, а шлейфа, который может банально перетереться.
Лечим рейку
Механические проблемы со штоком рейки не лечатся никак. Коррозия, чрезмерный износ резьбы или зубьев отправят вас за покупкой нового штока – ни шлифовка, ни какая-либо иная обработка здесь не предусмотрены. Если же со штоком все в порядке, а причиной стука стал износ боковой втулки или увеличенный зазор в зубчатом зацеплении, то втулку можно без проблем заменить, а зазор отрегулировать, подтянув упор штока (так же, как и в случае с гидравлическими усилителями). Собственно, каких-то других решений проблем по «железу» просто нет.
А вот с электрикой, как уже говорилось выше, куда ни глянь – всюду одни расстройства. Если считываемые ошибки связаны с неправильной эксплуатацией, то их можно попытаться удалить – но если это поломки… Тогда решения нехитры, но дороги. Судите сами: малейшая трещина в крышке блока – это в большинстве случаев замена всей рулевой рейки. Коррозия подшипника электромотора означает два пути решения проблемы: замена электромотора с блоком управления или опять-таки замена всей рейки в сборе. Кстати, замена в сборе – это вердикт любого официального дилера: завод-изготовитель обычно попросту не закладывает возможности ремонта и восстановления рулевого механизма с ЭУР.
А если привод прямой, и внутрь попала вода, то что тогда будет с электродвигателем? К счастью, ничего: его промоют бензином, высушат и снова отправят на службу. Касательно этого элемента ЭУР мастер вообще заметил, что еще ни разу не встречал проблем, связанных с выходом из строя мотора системы.

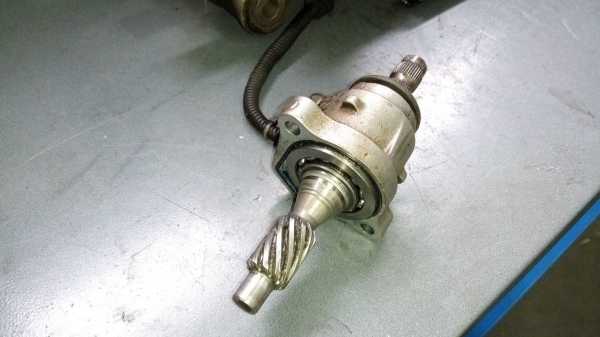

Поломка датчика крутящего момента лечится заменой датчика. Единственным утешением для конструкции с аналоговым датчиком может быть возможность небольшой корректировки (±1°) ЭУРа. Но если гнездо датчика разбито значительно, то корректировка уже не поможет.
Одной из самых распространенных причин выхода из строя датчика является повреждение пыльника, который установлен над ним. Он от постоянной влаги начинает гнить и в конце концов разрушается, отправляя датчик под замену – если такая возможность есть. Если ее нет, то… Вы, наверное, уже догадались: замена рейки в сборе. Но самое обидное, что может случиться, так это банальная поломка разъема на рейке, ведь в этом случае тоже ничего, кроме замены рейки в сборе, уже не поможет.
Если вам повезло, и рейку отремонтировали
По завершении работ рейку собирают и устанавливают на автомобиль.
После установки необходимо произвести инициализацию или адаптацию ЭУР. Действие это крайне важное, поскольку позволяет «научить» рейку видеть все датчики и крайние положения. Если этого не сделать, то электромотор будет крутить «до победного», в результате чего в конце хода шток с немалой силой ударится в упор. После же выполнения адаптации система за 5 градусов до крайнего положения резко снизит усилие, предохранив шток от удара.
Кстати, есть еще один небольшой плюс, связанный с адаптацией и самим принципом работы электрического усилителя. Если помните, в системах с гидроусилителем нельзя длительное время удерживать руль в крайнем положении – это чревато перегрузкой и поломкой насоса. А вот с правильно адаптированным ЭУР в любом положении все будет хорошо.
В завершение
Несмотря на кажущуюся простоту системы электроусилителя рулевого управления и фактическое отсутствие необходимости его обслуживать, стоит помнить, что это по-прежнему одна из самых важных систем автомобиля. Ведь ЭУР помогает контролировать направление движения – иначе говоря, делает передвижение подвластным вашей воле. Используя показания датчиков колес, двигателя, рулевого колеса, ЭУР требует к себе удвоенного внимания – поэтому при появлении малейших странностей в его работе не ждите «восстания машин», а отправляйтесь на диагностику.
Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).
Опрос
А вы сталкивались с проблемами ЭУР?
Всего голосов:
www.kolesa.ru
Рулевая рейка: устройство, принцип работы и основные неисправности
Рулевая рейка считается довольно надежным узлом, который выходит из строя крайне редко, однако бывают и исключения, когда рейка доставляет массу неудобств автовладельцам. Основной причиной неисправности можно считать нагрузки, которым подвергается рулевая рейка во время эксплуатации транспортного средства.Неровная дорога «передается» рейке по рулевым тягам, кроме того рулевая рейка подвержена нагрузкам со стороны самого водителя, который волей-неволей постоянно вращает рулевое колесо, тем самым нагружая рейку. Именно по этим причинам долговечная на первый взгляд деталь, может также легко выйти из строя и доставить массу неприятностей.
Ремонт рулевой рейки в 9 случаях из 10 — бессмыслен, хотя есть умельцы, которые утверждают, что починить можно практически любую деталь в этом устройстве.
Несколько слов об устройстве рулевой рейки…

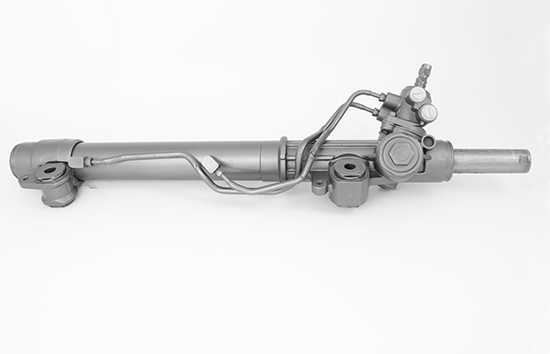

Различают несколько основных видов рулевых реек — механическая и гидравлическая (гидроусилитель руля — ГУР). Первая — свойственна первым отечественным моделям, отпрыски которых выпускаются и по сей день. Механическая рейка со временем была заменена гидравлической по причине более совершенного механизма преемницы и более удобного управления. Чуть позже появился и третий тип рулевой рейки — электрический (ЭУР). Данная модификация работает без гидравлики, ее роль выполняет электромоторчик. Недостатком ЭУР является высокая стоимость и сложность механизма, ремонт которого не каждому под силу. Более детально об отличиях и особенностях ГУР и ЭУР читайте в этой статье.
Рулевая рейка состоит из таких механизмов:
- Рулевые тяги и наконечники. Крепятся они к выдвижным механизмам рулевой рейки, с их помощью осуществляется поворот колес;
- Шестерни и зубчатая планка. Посредством шестерен и планки осуществляется передача усилия от руля на рулевые тяги, а также управление парой колес;
- Картер. Его также называют корпусом, чаще всего выполнен из алюминия, в нем располагаются основные детали рейки;
- Система пружин. Необходимы они для плотного прилегания рейки к шестерне, если пружины исправны, люфт и свободный ход руля практически отсутствует;
- Подшипники. Необходимы для легкости осуществления маневров и поворотных движений рейки;
- Ограничители. Посредством ограничителей определяется максимальное значения поворота (хода рулевой рейки) от правого края к левому.
Конструкция рулевой рейки может отличаться в зависимости от производителя, например рейка BMW, доработка которой запатентована, объединяет рулевую рейку и планетарный механизм, что дало возможность автоматически менять настройки рулевого управления в зависимости скорости движения автомобиля. Есть правда и негативные стороны таких экспериментов, например, во время езды по плохим дорогам, механизм очень быстро приходит в негодность. Причем стоимость ремонта такой рейки именитого бренда может составлять порядка половины стоимости всей детали.

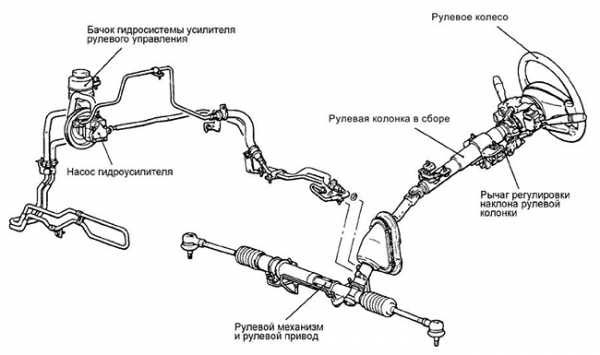

Как работает рулевая рейка с ГУР
Усилитель руля соединен с картером рулевой рейки, поэтому в работу он включается лишь тогда, когда мотор работает и происходит нагнетание жидкости ГУР. В движение шкив гидроусилителя приводит ременная передача, в свою очередь гидравлический насос внутри рейки создает давление и воздействует на колесные тяги по требованию водителя. Важную роль в работе ГУР играет встроенный компьютер, который производит расчет усилий и давления.
- Торсион в связке с электросистемами распределяет давление в зависимости от поворота руля;
- Золотниковый распределитель является источником нагнетания давления, способный повышать давление в рейке в зависимости от необходимости;
- Специальная емкость служит для сбора масла когда мотор заглушен. Как только руль начинает вращение, происходит впрыск масла через золотниковый распределитель, именно туда где необходимо создать давление. После того как руль прекращает вращаться, насос ГУР перестает нагнетать масло, в результате оно возвращается в емкость.
Гидроусилитель руля необходимо постоянно обслуживать, следить за его состоянием, вовремя устранять неисправности и менять жидкость ГУР согласно требованиям автопроизводителя. Качество и своевременность обслуживания системы можно считать основополагающим фактором в вопросе длительной и беспроблемной эксплуатации. Следует обращать внимание на вязкость масла, оно не должно быть слишком вязким, поскольку это может вызвать чрезмерное давление в рейке и привести к неприятным последствиям.
Основные неисправности рулевой рейки и способы их решения
На самом деле перечесть все проблемы и «болячки» рулевой рейки и механизма в целом — довольно сложно, а если учесть тот факт, что конструкционно рейки отличаются между собой — то и вовсе невозможно. Наилучшим вариантом будет изучение неполадок по соответствующим признакам в руководстве по эксплуатации к автомобилю, но если такая возможность отсутствует, то можно воспользоваться общепринятыми понятиями.
- Неисправность внутренней части рейки. Поломка зубчатого механизма или самой шестерни.
- Деформация корпуса рулевой рейки. Это ведет к полному обездвиживанию транспортного средства.
- Нарушение герметичности внутри рулевой рейки. После разгерметизации вовнутрь проникают частицы пыли и песка, после чего следует полный выход из строя рулевой рейки.
- Критический износ внутренних механизмов рулевой рейки. После чего функции рейки, в том числе и езда на авто, становятся невозможными.
- Нарушение целостности рулевых тяг, наконечников (трещина, искривление и т. д.), в результате механического воздействия (удар, повреждение, коррозия и т. д.). В данном случае ремонт вполне возможен и отнимет немного времени и денег.
Ремонт рулевой рейки возможен тогда, когда внутренность механизма не нарушена. Если же при осмотре обнаружился серьезный износ внутренней части рейки и ее деталей, повреждения пыльников, наличие грязи внутри рейки, то выход в данной ситуации лишь один — замена рулевой рейки. Лишь таким образом можно решить проблему с данной деталью. Различные мастерские предлагают свои услуги по ремонту и восстановлению рулевых реек, однако в подавляющем большинстве случаев все восстановительные работы лишь ненадолго решают вопрос неисправной рейки. Поэтому в 9 случаях из 10 при неисправностях рулевой рейки рекомендуется производить полную замену этого узла.
Источник: Авто Пособие
www.autoposobie.ru
