Как правильно прогреть АКПП автомобиля?

Многие водители под влиянием общепринятых заблуждений продолжают убивать двигатели, подолгу грея машины в мороз на холостых оборотах. При этом часто эти же автолюбители забывают о таком важном процессе, как прогрев АКПП. Мы уже рассматривали, почему не стоит прогревать современные бензиновые ДВС на холостом ходу. Настало время поговорить о том, как правильно прогреть коробку автомат гидротрансформаторного вида.

ЗАЧЕМ НУЖНО ПРОГРЕВАТЬ КОРОБКУ АВТОМАТ?

Для нормального переключения передач в мороз необходимо соблюдение как минимум 2-х условий:

• каналы гидроблока заполнены жидкостью ATF;
• в системе создается рабочее давление масла.

Несоблюдение данных факторов ведет к пинкам, ударам при переключении передач, ускоренному износу пакетов фрикционов. Из-за недостаточного давления фрикционные и стальные диски смыкаются с запозданием, поэтому происходит более интенсивное истирание фрикционного слоя. Впоследствии взвесь продуктов износа переносится с маслом в каналы гидроблока.

Выступая в качестве абразива, фрикционная пыль ускоряет износ соленоидов, каналов, а также засоряет магистрали. В итоге, если вовремя не менять жидкость ATF, в скором времени вы почувствуете удары при переключении передач, запаздывание при смене ступеней и другие признаки неисправности. Прогрев АКПП уменьшает вред негативных факторов и продлевает срок службы.
ОСОБЕННОСТИ КОНСТРУКЦИИ

Необходимость прогрева АКПП обуславливается особенностями устройства и принципа работы автоматической коробки передач. Напомним, что в АКПП трансмиссионное масло играет роль рабочей жидкости. ATF используется не только для смазывания и охлаждения элементов трансмиссии, но и для передачи крутящего момента между входным и выходным валами, смыкания пакетов фрикционов.

Управляет всеми процессами блок управления АКПП, который через общение с ЭБУ двигателя (Engine Control Unit) решает, какую именно передачу включить. Но внутри корпуса АКПП блоку управления подвластны только соленоиды. Подавая/отключая в нужные моменты питание соленоидов, блок управления закрывает либо открывает каналы для циркуляции масла через гидравлическую плиту. Именно перенаправление потока жидкости ATF позволяет замыкать пакеты фрикционов, соответствующие необходимому в данном режиме передаточному числу.

ЧТО ПРОИСХОДИТ С МАСЛОМ В МОРОЗ?

Необходимость прогрева коробки автомат в первую очередь обуславливается негативным воздействием отрицательных температур на вязкость жидкости ATF. Скорее всего, зимой после начала движения вы не раз наблюдали, как уже при -15°С тяжелеет руль на авто с гидравлическим усилителем. А ведь внутри АКПП масло, которое крайне близко по базовому составу и пакетам присадок к жидкостям, использующихся в гидроусилителе руля.

За давление в системе отвечает масляный насос, который с наступлением морозов вынужден прокачивать более густую жидкость. Теперь вы понимаете, что главная цель прогрева автоматической коробки передач – стабилизация давления в масляной системе. Также не стоит забывать о планетарном редукторе и других трущихся парах, которые при движении смазываются все той же жидкостью ATF. При таком взгляде прогрев АКПП нужен по той же причине, по которой многие водители прогревают в движении механическую КПП, раздаточную коробку, редуктор заднего моста.

КАК ВСЕ СДЕЛАТЬ ПРАВИЛЬНО?

Прогревать коробку автомат зимой следует в 2 этапа:

• до начала движения. Запустите двигатель. Удерживая педаль тормоза, переведите селектор АКПП сначала в положение D, затем в N, P, R. Для правильного прогрева необходимо сделать паузу в каждом из положений. Длительность задержки зависит от температуры за бортом. К примеру, после 15-20 часового простоя при -25ºС достаточно будет на 50-60 секунд задержаться в каждом из положений селектора, после чего можно начинать движение. Суть такого прогрева лишь в том, чтобы до начала движения сменой режимов полностью заполнить маслом как можно больше каналов в гидроблоке;
• прогревочный режим движения. При эксплуатации автомобиля с коробкой автомат в мороз вам следует учитывать, что АКПП прогревается намного медленней двигателя. Поэтому когда указатель температуры ОЖ на приборной панели приблизится к 80-90°С, автоматическая коробка передач будет еще непрогретой. Именно поэтому специалисты советуют в мороз первые 15-20 минут воздерживаться от резких ускорений и двигаться со скоростью не более 70-80 км/час. По мере прогрева после начала движения возможно превышение рекомендованного лимита, но для сохранности АКПП воздержитесь от преодоления границы в 100 км/час. Разумеется, по мере снижения морозов коробка будет выходить на рабочую температуру быстрее, что допускает уменьшения времени прогрева.

Пробуксовка ведущих колес – один из самых травмоопасных режимов работы автоматической КПП. Особенно, после момента блокировки гидротрансформатора. Поэтому рекомендуем придерживаться техники разгона, описанной в статье «Правила безаварийного вождения зимой».

ЗИМОЙ ГРЕЙТЕ МАШИНУ КОМПЛЕКСНО

В статье «Почему не стоит прогревать машину на холостых» мы рассказали, почему долгие прогревы на холостом ходу ведут к перегреву поршневых колец, задирам в ЦПГ и пустой трате денег. В случае с АКПП, рекомендованные многими владельцами, прогрев в режиме P без движения не причинит вреда коробке передач, но и не сэкономит ваши средства. Масло внутри коробки автомат прогревается за счет циркуляции через гидроаккумулятор, масляный насос и каналы масляной системы. Правильно прогревая коробку автомат в движении, вы сэкономите средства на топливо, продлите ресурс КПП и двигателя.

Наиболее разумное решение зимой  – прогревать АКПП вместе с двигателем, раздаточной коробкой передач, мостами и ГУР.

Поскольку масло в системе гидроусилителя также густеет, после начала движения в мороз воздерживайтесь от резкого маневрирования, вращения рулевого колеса на асфальте, грунте без движения автомобиля.

neauto.ru

Как правильно прогревать «АКПП» зимой. Советы и особенности…

Автоматическая коробка передач состоит из многочисленных подвижных элементов, которые работают в масляной среде. Специальная трансмиссионная жидкость смазывает и отводит тепло от металлических трущихся поверхностей АКПП. При отрицательных значениях температуры окружающей среды технические и эксплуатационные характеристики рабочей жидкости существенно ухудшаются. Во избежание преждевременного износа деталей и узлов трансмиссии, требуется правильно прогревать АКПП зимой.

Особенности эксплуатации коробки автомат в зимний период

Автопроизводители предупреждают о том, что перед началом движения необходимо прогревать машину с АКПП зимой. Существует несколько противоположных мнений о том, нужно ли прогревать АКПП зимой. Среди опытных владельцев авто можно встретить самые разные ответы и рекомендации. Чтобы сделать для себя правильный вывод, и определиться, нужно ли прогревать коробку автомат зимой, рекомендуется:

• ознакомиться с конструкцией своего транспортного средства;
• особенностями устройства установленной автоматической коробки передач;
• изучить технические характеристики используемого трансмиссионного масла;
• вспомнить, когда проводилось очередное техническое обслуживание с заменой рабочей жидкости и масляного фильтра в АКПП.

Когда наступают морозы более –30°С, для машины, оборудованной автоматической коробкой передач, наступает сложный период. При таких сложных условиях рабочая жидкость становится более густой, утрачивает свои полезные смазывающие свойства. В момент пуска на холодную технические характеристики трансмиссионного масла существенно занижены. При этом возможны серьезные поломки рабочих узлов и деталей АКПП. В тщательном прогреве нуждается не только силовой агрегат автомобиля, но и механизмы трансмиссии, в том числе автоматическая коробка передач.

Как ведет себя в морозы жидкость ATF

Сторонники холодного запуска, выступающие против прогревания АКПП, утверждают, что трансмиссионное масло является уникальной технологичной субстанцией, которой не страшны морозы, теоретически она не должна замерзать даже при очень низких температурах, текучесть материала остается постоянной. На практике все выглядит совершенно иначе.

Важно: Смазочный материал АТФ изготовлен на синтетической основе, в его состав входят многочисленные добавочные вещества – присадки. Однако при сильном морозе трансмиссионная жидкость имеет повышенную вязкость, что пагубно сказывается на ее свойствах. Особенно это касается масла, которое используется в автомате без замены в течение длительного периода. Коробку с устаревшим маслом прогревать нужно и даже необходимо.

Особенности конструкции АКПП- влияющие на качество прогрева

Автоматическая коробка передач автомобиля находится в непосредственной близости к двигателю внутреннего сгорания. При увеличении температуры корпуса силового агрегата тепло через металл распространяется на АКПП. Однако в сильные морозы придется очень долго ждать, пока разогреется трансмиссионное масло внутри коробки передач.

Основные системы и механизмы, где особенно необходим прогрев трансмиссионной жидкости:

1. Радиатор АКПП.
2. Гидротрансформатор.
3. Гидроблок.

В радиаторе АКПП застывшая жидкость не способна циркулировать, в итоге излишки тепла работающей коробки не смогут полноценно отводиться от трущихся деталей. Циркуляция трансмиссионного масла в АКПП начинается только после достижения рабочей температуры, равной плюс 60 °С.

Качество работы гидротрансформатора АКПП также находится в прямой зависимости от текучести рабочей жидкости. Непрогретое масло имеет повышенную вязкость, при этом в первую очередь страдают фрикционные диски ГТР. Чтобы не допустить преждевременного выхода из строя рабочих элементов дорогостоящего гидротрансформатора, необходимо греть масло АТФ с целью его разжижения.

Переключение селектором всех режимов лучше осуществлять после прогрева трансмиссионной жидкости, иначе это приведет к дополнительному износу узлов и деталей автоматической коробки передач.

Если в холодное время года водитель не дает возможности прогреться коробке автомат и сразу начинает движение, элементы гидроблока могут быстро выйти из строя. При работе коробки автомат возникают удары, толчки, вибрации, езда в таких условиях совершенно некомфортна. Иногда машина вовсе не приходит в движение, и бортовой компьютер сообщает о выходе из строя всего гидроблока.

Как правильно прогревать машину с АКПП зимой

Многие автовладельцы доверяют обещаниям дилеров о том, что их АКПП является необслуживаемым агрегатом. По их убеждениям, характеристики трансмиссионного масла не меняются даже после больших пробегов, равных более 60 тысяч километров. Такие водители часто сталкиваются с проблемой работы авто в зимние месяцы. Детали и механизмы коробки автомат также начинают вести себя не совсем адекватно:

• появляются вибрации, пинания, толчки при переключении скоростей;
• передачи не переключаются;
• масло чернеет, в его составе появляются инородные фрагменты в виде металлической стружки, частиц фрикционных накладок;
• масляный фильтр перестает выполнять свои функции.

Только при возникновении серьезных проблем, такой владелец начинает интересоваться и узнавать, что предпринять для восстановления стабильности работы транспортного средства, в частности, сколько нужно прогревать машину с автоматом зимой.

Советы опытных автомобилистов

Вот что происходит при движении машины без предварительного прогрева:

1. Густое трансмиссионное масло не в состоянии проходить сквозь фильтрующий элемент.
2. Машина дергается, пробуксовывает.
3. Выходят из строя сальники, соленоиды, фрикционы АКПП.

Совет: Перед началом хода транспортного средства необходимо разогреть коробку автомат. При этом даже устаревшее трансмиссионное масло сможет нормально выполнять свои функции.

На вопрос, сколько греть машину с АКПП зимой, нет однозначного ответа. Правильный режим прогрева зависит от показаний термометра, сколько градусов за окном. Если градусник показывает мороз в районе минус 5 – 8 °С, для прогревания двигателя и коробки автомат достаточно 5 – 10 минут.  Далее первые пять минут движения нужно начинать при оборотах не более 1500 об/мин, скорость машины при этом равна 40 км/час. Во избежание поломок АКПП, в это время газовать строго запрещено.

При сильных морозах ниже минус 30°С, алгоритм прогрева АКПП существенно отличается:

1. Включить мотор.
2. Выждать 10 минут (можно дольше).
3. Прогнать селектор по всем передачам с некоторой задержкой (не менее 10 секунд) в каждой позиции.
4. Начать движение в щадящем режиме.
5. Проехать на скорости 40 км/час в течение пяти минут.
6. Продолжить движение в заданном режиме.

Что происходит внутри коробки при прогреве в мороз? Колеса турбин гидротрансформатора АКПП начинают вращение без нагрузок, т. к. машина не движется. Рабочая жидкость постепенно разогревается, к моменту прогона по передачам масло разогрето до плюс 5–10°С.  В итоге, коробка автомат равномерно разогревается, чтобы быть готовой к дальнейшей эксплуатации.

motoran.ru

Как лучше прогревать машину с акпп. Как правильно прогревать машину с акпп в зимний период и нужно ли это делать? Особенности эксплуатации коробки автомат в зимний период

На авто форумах владельцы, любители и механики спорят, нужен ли прогрев АКПП и по какому алгоритму его делать. Каждая сторона приводит свои доводы, основанные на теории и опыте. Согласны в одном: коробка пройдет все 300 000 км, если заботиться о ее состоянии и не подвергать высоким нагрузкам.

Для чего нужно прогревать автоматическую коробку

Ответ на вопрос «нужно ли греть машину на автомате» кроется в знакомстве с принципами, конструкцией и условиями работы АКПП.

Сцепление в автомате

Задача трансмиссии — получить и передать крутящий момент от мотора к колесам. В «классическом» автомате мощность двигателя принимает гидротрансформатор, напоминающий бублик в масляной среде.

Одна половина «бублика» — насосное колесо — вращается с оборотами двигателя. Центробежная сила отбрасывает масло с лопастей насосного колеса на лопасти другой половины — турбины, заставляя ее вращаться. Между колесами установлен реактор, который увеличивает момент двигателя в 2 — 3 раза.

Гидротрансформатор поглощает и сглаживает вибрации двигателя, приводит в действие масляный насос, который непрерывно наполняет «бублик» жидкостью. Насос создает давление и в гидроблоке, который управляет передачами. Из этого следует, что давление в АКПП отсутствует до запуска двигателя.

Трансмиссионная жидкость в автомате служит рабочим телом, которое передает момент силы и «обслуживает» всю конструкцию. Именно поэтому прогревать нужно масло, а не рычаг.

Переключение передач

Скорости переключаются в планетарном механизме с фрикционами, соединенном с турбиной через вал. При подаче электронного сигнала в гидроблоке открывается определенный канал, по которому проходит масло. Создается давление на поршни, диски фрикционов плотно сжимаются, и планетарная шестерня тормозится.

Чтобы передача сработала в нужное время, для каждого типа АКПП фрикционы и состав ATF подбираются индивидуально. Кроме того, жидкость смазывает и охлаждает трущиеся элементы конструкции.

Условия нормальной работы АКПП

В отличие от езды на механической КПП, комфортное и безопасное движение на автомате зависит от качества и количества ATF:

Получается, что изменение свойств ATF ведет к износу коробки. Производители подбирают жидкость для своей трансмиссии исходя из допуска от нагрузки двигателя, степени вязкости, типу присадок, которые работают в определенных условиях. Поэтому в автоматической трансмиссии масло нужно прогревать, чтобы стабилизировать давление в АКПП и «запустить» рабочие свойства.

Особенности эксплуатации коробки автомат в зимний период

АКПП ломаются зимой по нескольким причинам:

• если не прогревать холодное масло и начать движение «на холодную», коробка испытает высокие нагрузки;
• пробуксовка колес в снегу или на льду повышает износ АКПП;
• появление конденсата внутри конструкции.

Из-за одной застывшей капли конденсата между резинкой поршня, сжимающего фрикционы, и картером, пакет может не сработать. Чтобы избежать ремонта, нужно знать, как прогревать коробку автомат зимой.

Как ведет себя в морозы жидкость ATF

Трансмиссионная жидкость застывает при температуре ниже -40℃. Поэтому прогревать коробку надо не из-за промерзания масла, а его загустения.

Свойства ATF жидкости на холоде отличаются от нормы:

• изменяется вязкость;
• снижается устойчивость к окислению;
• уменьшается прочность защитной пленки и т.д.

Если не прогревать холодное масло, вырастут гидравлические потери и расход топлива, а КПД крутящего момента упадет:

• при температуре жидкости -25℃ вязкость увеличивается, КПД гидротрансформатора падает на 6%;
• разность показателей вязкости при разных температурах на каждые 4 мм 2 /с улучшает динамику автомобиля на 7% и уменьшает расход топлива.

За время эксплуатации, особенно в летнюю жару и в пробках, ATF сильно загрязняется и разносит осадок по всей конструкции. Холодное масло не прочистит каналы и шланги, если его не прогревать до текучей консистенции. Из-за давления густой жидкости грязные сальники и прокладки могут потечь.

Как прогревать машину с АКПП

Сколько времени нужно прогревать машину автомат зимой зависит от состояния «за бортом»:

miroteh-ural.ru

нужно ли и как это сделать правильно?

Прогрев автоматической коробки переключения передач нужен, чтобы разогреть масло в системе и восстановить его свойства в холодное время года. Некоторые автовладельцы думают, что для старта работы машины достаточно прогреть мотор на холостых оборотах, но при этом детали АКПП и масло остаются холодными. Рассмотрим, нужен ли прогрев коробки автомат и как процедура позволяет продлить срок службы деталей автомобиля.

Нужно ли вообще прогревать АКПП?

Существует ошибочное мнение, что масло в автоматической коробке не требует разогрева, так как оно не подвержено влиянию низких температур. Масло хоть и не замерзает, но сильно густеет на морозе, особенно после циркуляции в системе в течение нескольких тысяч километров пробега. Технические свойства ухудшаются, а смазывание деталей системы нарушается.

«За» и «против» прогрева коробки автомат

 Сторонники отказа от предварительного разогрева АКПП руководствуются утверждениями:

• ATF-жидкость (масло) не замерзает и не густеет;
• детали коробки нагреваются от тепла двигателя;
• масло разогревается быстрее во время движения;
• переключение передач вхолостую приводит к дополнительному износу;
• сальники АКПП способны выдержать любое давление.

Эти утверждения спорны. Возьмем, к примеру, жидкость. Конечно, если водитель регулярно меняет масло и фильтр, то коробка будет работать исправно. Практика показывает, что к подобному техобслуживанию водители прибегают в случаях, когда что-то «пинается» под капотом или не переключаются передачи. После 60-70 тыс. км пробега масло густеет и чернеет, а копоть оседает на фильтре, закупоривая его. В сильные морозы эта субстанция замерзает в системе и на фильтре, забивая и радиатор. При резком начале движения загустевший осадок не будет пропускать давление, АКПП может дергаться, а также пробуксовывать на холодную, из-за чего сильно страдают диски, сальники и соленоиды. Разогрев даже изношенного масла заставит его циркулировать и смывать осадок с радиатора и фильтров. Важно знать, как прогревать АКПП зимой правильно. Алгоритм действий разнится в зависимости от температуры и других погодных факторов.

Разоблачение мифов

Мы уже упомянули утверждения, которые часто используются как аргументы против процедуры разогрева. Объясним их ошибочность:

• ATF-жидкость (масло) не замерзает – хоть субстанция и не превращается в лед, процесс кристаллизации происходит и масло густеет, особенно после значительного пробега;
• детали коробки нагреваются от тепла двигателя – теплообмен действительно происходит, но при сильных морозах приходится долго ждать пока тепло дойдет до жидкости;
• масло разогревается быстрее во время движения – да, в процессе работы теплоотдача от деталей авто и вправду происходит быстрее, однако не разогретое масло с трудом проходит через фильтр, что приводит к пробуксовыванию;
• сальники АКПП способны выдержать любое давление – вышеописанная ситуация как раз показывает, что при раннем старте движения будут страдать не только сальники, но также фрикционные диски и соленоиды;
• переключение передач вхолостую приводит к лишнему износу – зная, как правильно прогревать машину с АКПП, вы не станете щелкать режимы по несколько раз. Достаточно по разу переключить каждую передачу с задержкой на 10 секунд, чтобы обеспечить стабильную работу коробки.

Как проводить прогрев?

Время разогрева напрямую зависит от температуры воздуха зимой. Например, при -5…-10°С хватит 5-10-минутного прогрева двигателя, после чего нужно еще минут пять проехать на 1500 оборотах и скорости не выше 40 километров в час.

Если мороз крепчает до -20…-30 градусов Цельсия, то запустить и прогреть мотор нужно на протяжении 10 минут – это поможет слегка оттаять коробке передач. После пробежимся по передачам с задержкой по 10 секунд. Начинаем с передней и нейтралки, потом ручной режим (при наличии), далее включаем R. Вся процедура займет не больше минуты. Достаточно пройтись по разу на каждую передачу. Дальше начинаем движение на все тех же 1500 оборотах и скорости до 40 км/ч (на щадящем режиме), едем так 3-5 минут. За это время коробка достигнет температуры, подходящей для слаженной работы.

Универсальными остаются такие меры предосторожности:

• не стартуйте резко и не переходите быстро на высокую скорость;
• первые 15 минут разгоняйтесь плавно, чтобы не повредить коробку передач.

Профилактический разогрев убережет от раннего выхода из строя внутренние шестеренки.

Возможные Поломки и неисправности если игнорировать прогрев АКПП

Если не знать точно, сколько времени прогревать машину с АКПП зимой, то в мороз вы повышаете риск возникновения таких проблем:

1. Неполадки с гидроблоком, о чем свидетельствуют вибрации и толчки, а в современных моделях об этом сигнализирует бортовой компьютер.
2. Поломка соленоидов из-за проблем со смазкой деталей трансмиссии.
3. Загрязнение гидроплиты и солениодов, при котором переключение передач происходит с толчком.
4. Заедание забитого клапана, в результате чего работают только задняя передача, а также 1 и 2 передние.

Заметили одну или несколько перечисленных неисправностей? Сразу обращайтесь на СТО для диагностики или ремонта. Carbook подберет подходящий для вас по расположению сервис, где можно решить возникшие проблемы с автомобилем. На сайте вы сможете сразу записаться на техническое обслуживание.

Услуги СТО по диагностике и ремонту АКПП

Поиск станций технического обслуживания на CarBook

Хоть многие автолюбители и даже специалисты утверждают, что в прогреве коробки нет смысла, производители (вроде Mercedes и Toyota) советуют выполнять «прогулку по передачам». Таким гигантам автопроизводства можно доверять. Сама процедура простая и даже новички в вождении с ней справятся. Мы выяснили, что наравне с прогревом двигателя, разгон коробки передач занимает меньше минуты. Если вы заметили, что АКПП пинается на холодную, глохнет или стучит, возможно, следует изменить взгляд на предварительный разогрев коробки.

carbook.ua

Прогрев АКПП зимой | Как правильно прогревать коробку? + Видео

Первые модификации автоматических коробок передач появились ещё в шестидесятых годах прошлого века. Первоначально автоматические коробки передач представляли собой достаточно простой механизм, который имел от двух до четырёх скоростей. По мере развития технологии автоматические коробки передач неизменно совершенствовались и обеспечивали максимальный уровень комфорта от эксплуатации автомобиля. Кроме улучшенных динамических показателей существенно снижался расход топлива. По статистике сегодня 70 % автомобилей во всём мире реализуются именно с автоматической коробкой передач. У многих автовладельцев появляются вопросы о правильной эксплуатации АКПП летом и зимой.

Зачем прогревать АКПП зимой?

Необходимо сказать, что от соблюдения всех требований по эксплуатации автоматической коробки передач зависит безпроблемность эксплуатации и долговечность этого узла. Многие автовладельцы неверно полагают, что автоматической коробке передач требует лишь регулярная смена масла, это и позволит обеспечить её долговечность эксплуатации. Однако в действительности правильная эксплуатация коробки автомат подразумевает не только выполнение таких достаточно простых сервисных работ. Требуется правильно эксплуатировать автомобиль, что и защитит коробку передач от преждевременного выхода из строя. При соблюдении таких правил и регулярной замены масла АКПП сможет прослужить без необходимости дорогостоящего капитального ремонта в течение многих сотен тысяч пробега.

Внутри коробки передач имеются многочисленные подвижные элементы, которые смазываются и охлаждаются при помощи специальной трансмиссионной жидкости. В зимнее время года, температура трансмиссионного масла может существенно уменьшаться, что отрицательно сказывается на технических характеристиках жидкости. Такое холодное масло некачественно смазывает подвижные детали, что вызывает их преждевременные износ. Именно поэтому производители автомобилей и работники сервисных центров, которые занимаются ремонтом коробок передач, не рекомендуют в зимнее время года сразу же начинать движение на автомобиле. В данном случае прогревается лишь масло в двигателе, тогда как коробка остается холодной.

Как правильно прогревать АКПП зимой?

Чтобы прогреть АКПП зимой необходимо завести двигатель и удерживая нажатой педаль тормоза переключать селектор режимов работы автоматической коробки. Удерживайте на каждом из режимов селектор в течение 15 – 20 секунд. Буквально спустя минуту – полторы масло в коробке прогреется, что и позволит начинать движение автомобиля.

Меры предосторожности зимой

Эксплуатируя автомобиль с автоматической коробкой передач в зимнее время года, не следует сразу же резко стартовать и начинать активное передвижение. Старайтесь первые 15 минут поездки разгоняться как можно более плавно, что и позволит уберечь АКПП от серьезных поломок. Помните о том, что при неправильном прогреве автоматической коробки передач в зимнее время года первыми страдают внутренние шестерёнки, которые быстро изнашиваются. Подобный ремонт имеет высокую стоимость, поэтому рекомендуют профилактически прогревать коробку, что и поможет избежать проблем с её эксплуатацией.

Как пробуксовка колес влияет на износ АКПП зимой?

В зимнее время года автоматические коробки передач подвергаются ещё одной существенной нагрузке. Колеса автомобиля зачастую проскальзывают и буксуют на скользком, снежном асфальте. Как результат на трансмиссию приходится повышенная нагрузка, что в свою очередь может привести к серьезным поломкам. Именно поэтому не рекомендуется эксплуатировать автомобиль в зимнее время года в режиме активной езды. Старайтесь не допускать заносов и пробуксовок автомобиля на льду, это избавит Вас от поломок подвижных элементов коробки передач.

Помните о необходимости своевременной замены масла в автоматической коробке передач, это не только улучшит переключение передач, но и защитит гидроблок и прочие подвижные элементы от выхода из строя. Большинство автопроизводителей рекомендуют производить замену масла в коробке передач каждые 60.000 километров. Данная работа не представляет особой сложности, и Вы можете выполнить её самостоятельно. На нашем сайте Вы всегда можете найти подробные видео-инструкции по выполнению данной работы применительно к конкретной модели автомобиля. А вот от эксплуатации автомобиля со старым маслом, в особенности в зимнее время года, мы бы вам рекомендовали отказаться.

akpphelp.ru

Как прогревать автомобиль с АКПП зимой: советы по эксплуатации

Автомобилей на автоматической коробке передач (АКПП) на дорогах с каждым годом становится все больше. Это удобная трансмиссия, которая отлично подходит новичкам, но ненадлежащая эксплуатация любого типа автоматических коробок передач (особенно зимой) часто приводит к неисправностям, и, как следствие, к дополнительным финансовым затратам. Рассмотрим в статье моменты, на которые нужно обращать внимание при эксплуатации автомобиля с АКПП в зимнее время года.

Оглавление:
1. Что следует знать об эксплуатации АКПП
2. Преимущества автоматической коробки передач зимой
3. Недостатки автоматической коробки передач зимой
4. Как прогревать АКПП
5. Как правильно начинать движение зимой после ночной стоянки

Что следует знать об эксплуатации АКПП

Основные правила, которым необходимо следовать при вождении автомобиля с АКПП, как в холодное, так в теплое время года:

• если машина перемещается в основном в городских условиях с бесчисленными светофорами, пробками и остановками, не стоит включать нейтральную передачу «N» в моменты остановки. Часто такую ошибку совершают водители, которые переходят на автомат с механики;
• поворот обратного хода «R» неприемлем до того момента, пока не произойдет полная остановка машины. Подождите, пока авто полностью остановится, а затем включите «R» и произведите маневр, если это требуется;
• если вы не планируете в ближайшее время капитальный ремонт коробки передач, забудьте о снижении «по инерции» в положении селектора «N» на крутых склонах – такие маневры способны «убить» коробку;
• если вы едете по скользкой дороге со склоном (например, на горном перевале), просто перейдите на более низкую передачу, понизив скорость или ограничив переход на более высокую передачу, в настоящее время большинство АКПП имеет такую опцию;
• если автомобиль оснащен вариатором, не стоит увлекаться спортивным стилем езды, это чревато неприятными последствиями. Будьте также осторожны с пробуксовкой;
• нежелательно толкать или тянуть авто на тросе, чтобы запустить машину с автоматом.

Преимущества автоматической коробки передач зимой

Одним из главных преимуществ передвижения на автомобиле с АКПП зимой является плавное движение автомобиля, чего трудно достичь с «механикой».

Многие современные модели автоматов имеют специальный зимний режим — «Winter» или «Snow». Использование специального зимнего режима уменьшает риск и облегчает перемещение на скользких поверхностях трассы. При активации этой опции автомобиль переходит на вторую либо третью передачу, а переход к следующей передаче происходит в оптимальном для безопасности режиме.

Недостатки автоматической коробки передач зимой

Несмотря на опцию «зимнего» режима на многих моделях коробок, можно увязнуть в снегу или пробуксовать по льду. Выйти из этой ситуации с помощью троса, как при «механике», вряд ли получится. Самый безопасный и простой способ — попросить кого-то подтолкнуть авто.

Нежелательно управлять транспортным средством с АКПП, если скоростной режим не превышает 50 км/час, потому что существует опасность перегрева коробки.

Как прогревать АКПП

Перед тем, как выезжать куда-либо на машине зимой, рекомендуется запустить двигатель примерно на 5-10 минут, и если он с «автоматом», то без его прогрева тоже не обойтись. Если не прогревать, то автоматическая трансмиссия быстро выработает свой ресурс.

В какой момент начинать движение, зависит от количества оборотов двигателя авто. При «холодном» моторе число оборотов, как правило, не меньше 1500, в процессе разогрева цифра снижается до 1000 и ниже. Такой показатель – сигнал к началу движения. Стартовать нужно плавно, без рывков, на невысокой скорости (35-40 км/ч).

В условиях крайне сильных морозов (ниже -30 градусов по Цельсию), специалисты рекомендуют, если в «автомате» есть режимы D1-D3, начинать движение именно с них, то есть запретив автомату переключаться на более высокие передачи. Стартуйте с положения D1 (при наличии режимов D1, D2, D3). Аккуратно, без наращивания оборотов, желательно проехать хотя бы 100 м. После чего можно поэтапно переходить на следующие скоростные режимы, а далее на стандартный режим D или S, в зависимости от того, какой вы привыкли использовать.

Если в АКП машины есть опции «Winter» или «Snow», то достаточно активировать данные опции при старте.

Обратите внимание: Прежде чем следовать приведенным выше рекомендациям, изучите инструкцию по эксплуатации своего автомобиля – как правило, производитель дает четкие инструкции по движению в том или ином режиме.

Как правильно начинать движение зимой после ночной стоянки

До боли знакомая многим проблема — автомобиль не может двигаться утром из-за безнадежно замерзших тормозов. Этого неприятного эффекта не всегда удается стопроцентно избежать, поскольку тормоза автомобиля разогреваются непосредственно в процессе движения, а в состоянии покоя при низкой температуре на улице, велика угроза замерзания. Далеко не у каждого автолюбителя есть возможность парковать свое транспортное средство в теплом гараже, поэтому проблему нужно, так или иначе, решать.

Самое главное — не делать сразу резких рывкообразных движений, не использовать стояночный тормоз. Действуя таким образом, можно нанести непоправимый урон тормозным дискам.

Для того чтобы минимизировать ущерб, нужно повнимательнее выбирать место парковки. Во избежание попадания влаги и последующего замерзания тормозных колодок следует оставлять машину на расчищенной от снега площадке, а не бросать в первом попавшемся сугробе. Неплохо, если найдется место с навесом, который защитит от ночного снега.

okeydrive.ru

сколько нужно прогревать коробку автомат зимой и как правильно прогреть машину с автоматической КПП в зимнее время года

Многие водители под влиянием общепринятых заблуждений продолжают убивать двигатели, подолгу грея машины в мороз на холостых оборотах. При этом часто эти же автолюбители забывают о таком важном процессе, как прогрев АКПП. Мы уже рассматривали, почему не стоит прогревать современные бензиновые ДВС на холостом ходу. Настало время поговорить о том, как правильно прогреть коробку автомат гидротрансформаторного вида.

Зачем нужно прогревать коробку автомат?

Для нормального переключения передач в мороз необходимо соблюдение как минимум 2-х условий:

• каналы гидроблока заполнены жидкостью ATF;
• в системе создается рабочее давление масла.

Несоблюдение данных факторов ведет к пинкам, ударам при переключении передач, ускоренному износу пакетов фрикционов. Из-за недостаточного давления фрикционные и стальные диски смыкаются с запозданием, поэтому происходит более интенсивное истирание фрикционного слоя. Впоследствии взвесь продуктов износа переносится с маслом в каналы гидроблока.

Выступая в качестве абразива, фрикционная пыль ускоряет износ соленоидов, каналов, а также засоряет магистрали. В итоге, если вовремя не менять жидкость ATF, в скором времени вы почувствуете удары при переключении передач, запаздывание при смене ступеней и другие признаки неисправности. Прогрев АКПП уменьшает вред негативных факторов и продлевает срок службы.

Особенности конструкции

Необходимость прогрева АКПП обуславливается особенностями устройства и принципа работы автоматической коробки передач. Напомним, что в АКПП трансмиссионное масло играет роль рабочей жидкости. ATF используется не только для смазывания и охлаждения элементов трансмиссии, но и для передачи крутящего момента между входным и выходным валами, смыкания пакетов фрикционов.

Управляет всеми процессами блок управления АКПП, который через общение с ЭБУ двигателя (Engine Control Unit) решает, какую именно передачу включить. Но внутри корпуса АКПП блоку управления подвластны только соленоиды. Подавая/отключая в нужные моменты питание соленоидов, блок управления закрывает либо открывает каналы для циркуляции масла через гидравлическую плиту. Именно перенаправление потока жидкости ATF позволяет замыкать пакеты фрикционов, соответствующие необходимому в данном режиме передаточному числу.

Что происходит с маслом в мороз?

Необходимость прогрева коробки автомат в первую очередь обуславливается негативным воздействием отрицательных температур на вязкость жидкости ATF. Скорее всего, зимой после начала движения вы не раз наблюдали, как уже при -15°С тяжелеет руль на авто с гидравлическим усилителем. А ведь внутри АКПП масло, которое крайне близко по базовому составу и пакетам присадок к жидкостям, использующихся в гидроусилителе руля.

За давление в системе отвечает масляный насос, который с наступлением морозов вынужден прокачивать более густую жидкость. Теперь вы понимаете, что главная цель прогрева автоматической коробки передач – стабилизация давления в масляной системе. Также не стоит забывать о планетарном редукторе и других трущихся парах, которые при движении смазываются все той же жидкостью ATF. При таком взгляде прогрев АКПП нужен по той же причине, по которой многие водители прогревают в движении механическую КПП, раздаточную коробку, редуктор заднего моста.

Как все сделать правильно?

Прогревать коробку автомат зимой следует в 2 этапа:

• до начала движения. Запустите двигатель. Удерживая педаль тормоза, переведите селектор АКПП сначала в положение D, затем в N, P, R. Для правильного прогрева необходимо сделать паузу в каждом из положений. Длительность задержки зависит от температуры за бортом. К примеру, после 15-20 часового простоя при -25ºС достаточно будет на 50-60 секунд задержаться в каждом из положений селектора, после чего можно начинать движение. Суть такого прогрева лишь в том, чтобы до начала движения сменой режимов полностью заполнить маслом как можно больше каналов в гидроблоке;
• прогревочный режим движения. При эксплуатации автомобиля с коробкой автомат в мороз вам следует учитывать, что АКПП прогревается намного медленней двигателя. Поэтому когда указатель температуры ОЖ на приборной панели приблизится к 80-90°С, автоматическая коробка передач будет еще непрогретой. Именно поэтому специалисты советуют в мороз первые 15-20 минут воздерживаться от резких ускорений и двигаться со скоростью не более 70-80 км/час. По мере прогрева после начала движения возможно превышение рекомендованного лимита, но для сохранности АКПП воздержитесь от преодоления границы в 100 км/час. Разумеется, по мере снижения морозов коробка будет выходить на рабочую температуру быстрее, что допускает уменьшения времени прогрева.

Пробуксовка ведущих колес – один из самых травмоопасных режимов работы автоматической КПП. Особенно, после момента блокировки гидротрансформатора. Поэтому рекомендуем придерживаться техники разгона, описанной в статье «Правила безаварийного вождения зимой».

Зимой грейте машину комплексно

В статье «Почему не стоит прогревать машину на холостых» мы рассказали, почему долгие прогревы на холостом ходу ведут к перегреву поршневых колец, задирам в ЦПГ и пустой трате денег. В случае с АКПП, рекомендованные многими владельцами, прогрев в режиме P без движения не причинит вреда коробке передач, но и не сэкономит ваши средства. Масло внутри коробки автомат прогревается за счет циркуляции через гидроаккумулятор, масляный насос и каналы масляной системы. Правильно прогревая коробку автомат в движении, вы сэкономите средства на топливо, продлите ресурс КПП и двигателя.

Наиболее разумное решение зимой  – прогревать АКПП вместе с двигателем, раздаточной коробкой передач, мостами и ГУР.

Поскольку масло в системе гидроусилителя также густеет, после начала движения в мороз воздерживайтесь от резкого маневрирования, вращения рулевого колеса на асфальте, грунте без движения автомобиля.

autolirika.ru

Как выбрать аккумулятор для автомобиля?

 На сегодняшний день в продаже в СПб и других городах России большой выбор аккумуляторов не только различных производителей, но и разных типоразмеров. Здесь мы расскажем подобрать то что подойдёт именно на Ваш автомобиль.

Прежде чем купить аккумулятор для автомобиля рекомендуем внимательно прочитать эту статью, это упростит Вам выбор. Либо воспользоваться нашим Онлайн Каталогом Подбора Аккумуляторов по марке авто

От выбора правильного выбора аккумулятора для транспортного средства зависит очень многое, в частности бесперебойная работа основных узлов и агрегатов, требующих подачи электричества. Для того чтобы подобрать АКБ, который будет работать верой и правдой не один месяц, необходимо учитывать несколько его ключевых характеристик.  А именно :

1.Емкость АКБ

Один из основных параметров аккумулятора, на который следует ориентироваться, причем для разных автомобилей он отличается. В автомобильном аккумуляторе, как и в любой батарее, емкость показывает объем накапливаемой и хранимой энергии. Исчисляется он в Ампер-часах, причем этот показатель должен быть нанесен на корпус АКБ. Например, при емкости батареи 60 Ампер-часов, то на корпус или наклейку наносится маркировка 6СТ-60, 60 Ah, 60 Ач. Что бы купить правильный аккумулятор для своего авто первоначально нужно определиться с этой характеристикой, самый простой способ определить – посмотреть что написано на Вашем старом аккумуляторе.

2. Размеры и тип подключения клемм

В современном автопроме габаритные размеры и разъемы клемм стандартизированы, но они могут иметь определенные отличия в зависимости от марки, модификации, комплектации и года выпуска авто.

Немаловажным моментом при выборе аккумулятора являются его габаритные размеры, которые очень просто узнать, используя простую рулетку. Имея размеры старого аккумулятора, можно без проблем подобрать новый, который идеально встанет на место установки.

Не стоит использовать АКБ большего или меньшего размера, так как их проблематично закрепить на месте установки, а в некоторых случаях неправильная установка может привести к выходу его из строя или короткому замыканию.

Все аккумуляторы можно условно разделить по типу корпуса на «Европу» и «Азию». Во втором варианте клеммы несколько выступают над верхней поверхностью корпуса, а в первом они утоплены и размешены в небольших нишах.

Перед выбором аккумуляторной батареи важно обратить расположение клеммных контактов. Этот момент важен тем, что силовые провода в автомобилях имеют минимальную длину, причем удлинять их не рекомендуется, так как слишком велика вероятность короткого замыкания. Различают два вида полярности аккумулятора – прямая («+» расположен слева, а «-» справа, если смотреть на корпус с лицевой стороны) и обратная (соответственно, клемы расположены наоборот).

3.Пусковой ток

 Отдельного внимания заслуживает пусковой ток, измеряемый в амперах, подаваемый при запуске двигателя на стартер. Особенность такого тока в том, что чем выше его значение, тем более длительное время и с большим усилием стартер будет проворачивать двигатель, что особенно важно при проблемном запуске.

Показатели пускового тока зависят от определенных факторов – уровня вязкости масла двигателя, температурного режима работы, особенностей газораспределительной установки, показателей прокручивания стартер/мотор, характеристик двигателя и еще нескольких параметров силовой установки автомобиля. АКБ стандартного исполнения рассчитаны на использование при температурах 25-27 град. Цельсия, так как в таком случае батарея выдает 98-100% своих мощностных характеристик. Если использовать АКБ при -18 град. Цельсия, то пусковой ток падает до 40-45%, чего недостаточно для запуска двигателя. Соответственно, при постоянной эксплуатации аккумулятора в холодном климате необходимо позаботиться об увеличенной емкости.

4.Ценовая политика

Выбор аккумулятора по цене зависит, прежде всего, от того, какой бюджет планируется потратить на покупку. Все АКБ условно делятся на несколько ценовых категорий, в которых подбирается не только цена, но и модификация аккумулятора для конкретного авто. Основные категории:

• Эконом;
• Стандарт;
• Премиум.

Различаются эти категории используемыми при производстве батарей технологиями. Самыми практичными принято считать АКБ класса «Стандарт», в которых соотношение «цена-качество» на оптимальном уровне. Чаще всего с повышением цены повышается качество.

Если сравнивать «Эконом» с другими категориями, то его срок службы не такой большой, не имеет длительной гарантии и не рассчитан на высокие показатели стартового тока. Стоит сказать, что разница в сроках эксплуатации может быть до двух лет, а стартовый ток отличаться на 30-120 Ампер.

Важно обратить внимание на правильность подключения аккумулятора после установки его на свое место, а также целостность и качество цепи, уровень напряжения. Для этого можно использовать стандартный тестер, позволяющий обнаружить повышенное и пониженное напряжение, которые негативно воздействуют на срок эксплуатации АКБ и количество его циклов зарядки.

В нашей компании «АКБ98» можно подобрать оптимальный вариант аккумуляторной батареи для любого автомобиля, воспользовавшись разделом «подбор по авто», благодаря которому процесс поиска существенно упростится и ускорится.

Возможно Вас так же заинтересует:

Онлайн подбор аккумулятора по марке авто

Как выбрать какой аккумулятор купить для грузовика?

Должен ли быть аккумулятор «свежим»?

Сколько прослужит аккумулятор и как продлить ему жизнь?

Какой аккумулятор лучше для автомобиля: критерии выбора

Автомобильный аккумулятор, химический источник электрического тока, применяется для запуска двигателя или в качестве генератора вспомогательной электроэнергии в бортовой сети при отключённом моторе. Среднее время работы АКБ до 5 лет. При владении авто важно знать, какой аккумулятор лучше для автомобиля.

Простой способ выбора правильной батареи

Варианты лёгкого подбора АКБ для своего авто:

• Посмотреть в руководстве по ремонту и эксплуатации своего автомобиля параметры аккумуляторной батареи.
• Обратиться в магазин автозапчастей. Продавец поможет найти нужную батарею для Вашего автомобиля.
• Изучить маркировку на старом аккумуляторе, если есть уверенность, что это оригинальный экземпляр для Вашего автомобиля.

Перед тем как выбрать аккумулятор для автомобиля, надо выяснить все необходимые характеристики, учесть, на каком топливе работает двигатель, какой его объём.

Типы обслуживания

По сложности обслуживания различают три типа:

• Необслуживаемые, выпущенные в герметичном корпусе. Не надо доливать электролит, что облегчает эксплуатацию батареи. Имеют встроенный индикатор-ареометр, определяющий плотность электролита изменяющимся цветом. Зелёный означает нормальную плотность, белый или красный означает необходимость заменить АКБ. Выпускаются под определённые модели автомобилей. На российском рынке встречаются реже, так как применяются для работы в местностях с устойчивым климатом.
• Обслуживаемые аккумуляторные батареи ремонтируются даже после короткого замыкания. Заполняются рассыхающейся от времени и нарушающей изоляцию мастикой. АКБ постепенно разряжается. Низкая прочность батареи обусловлена хрупким эбонитовым корпусом. Такие аккумуляторы исчезают из пользования.
• Малообслуживаемые АКБ лучше подходят для климата России. Более качественная конструкция и улучшенные изолирующие свойства отличают их от классических обслуживаемых батарей.

В аккумуляторах любого типа надо контролировать герметичность заливных пробок, корпуса и чистоту дренажных отверстий.

Электрохимические типы батарей

Привести в движение стартер и запустить двигатель могут определенные виды аккумуляторных батарей. По химическим соединениям электролита и рабочим характеристикам автомобильные АКБ делятся на группы:

• Сурьмянистые, классические АКБ: имеют свыше 5 % сурьмы для увеличения прочности свинцовых пластин и оптимизации химической реакции. Вода в процессе электролиза расщепляется на атомы водорода и кислорода, делая электролит плотным. Пластины оголяются, приходится часто доливать электролит. Требуют меньше внимания при использовании, недорогие, не трудоёмки в уходе. Считаются устаревшими.
• Малосурьмянистые аккумуляторы, чтобы понизить кипение электролита, содержат ниже 5 % сурьмы. Нет потребности часто измерять количество электролита, АКБ меньше разряжается при хранении. Большой плюс малосурьмянистой батареи в нетребовательности к качеству автомобильного электрооборудования. При скачках напряжения в сети автомобиля характеристики данной АКБ не меняются так необратимо, как у более современных аккумуляторов, например кальциевых или гелиевых. Считаются лучшими для отечественных марок авто и стоят недорого.
• Кальциевые АКБ. Для снижения процесса кипения электролита сурьму заменили кальцием. Напряжение начала электролиза воды повысилось с 2 до 3,6 вольт, что исключило обезвоживание электролита. Они дольше сохраняют заряд при хранении. Устанавливаются на машины среднего класса, оснащённые оборудованием для поддержания стабильности сети. Долговечны, легко обслуживаются.
• Гибридные батареи имеют комбинированные пластины: минусовые кальциевые, иногда с добавлением серебра, и плюсовые малосурьмянистые. Соединяют положительные качества малосурьмянистых и кальциевых батарей. Устойчивы к сильной разрядке и перезарядке. Отлично подходят для российских и иностранных автомобилей с пробегом. Хорошее соответствие цены и качества.
• Гелиевые аккумуляторы заполнены электролитом с добавлением соединений кремния, переводящих жидкость в состояние геля. Он не вытекает и не даёт осыпаться активному веществу пластин аккумулятора. Нет потребности добавлять в состав пластин сурьму или кальций. АКБ медленно саморазряжаются, выделяют ток одинаковой мощности до полной разрядки батареи. Уязвимы даже при небольшом коротком замыкании. Если заряжать АКБ минимальным напряжением свыше 14 В, электролит разрушается, приводя батарею в негодность. Гель сильно густеет при минусовой температуре. Перегрев батареи взрывоопасен. Редко используется на автомобилях.
• Absorbent Glass Mat (сокращенно AGM) являются другим видом гелиевых батарей. Переводится как «поглощающий стекломатериал». Между пластинами расположено пористое стекловолокно, фиксирующее гель в батарее и защищающее пластины от осыпания. АКБ мало восприимчивы к минусовой температуре. Не боятся короткого замыкания и зарядки током более высокого напряжения. Восприимчивы к глубокой разрядке батареи. Быстро саморазряжаются, имеют малое количество возможных циклов разряд/заряд.
• Щелочные аккумуляторы для электролиза используют щелочной раствор. В легковых автомашинах ставятся крайне редко, в основном стоят на складской технике. Используются никель-кадмиевые и никель-железные АКБ. Электролитом служит раствор едкого калия.
• Литий-ионные аккумуляторные батареи применяют в электромобилях. Большая восприимчивость к глубокой разрядке, к зарядке большим напряжением, к перепадам температуры не позволяют широко использовать этот вид батарей. Конструкторы и механики разных стран ведут работы по усовершенствованию литий-ионного аккумулятора. При удачном исходе работ этот вид батарей будет самым покупаемым.

Определять, какой аккумулятор лучше для данного автомобиля, надо с учётом разных технических характеристик.

Ёмкость

Производитель машины в технической документации всегда указывает ёмкость аккумулятора в ампер-часах. Ёмкость показывает, какой объём энергии выдаст батарея за 20 часов непрерывной работы. В легковых автомобилях ёмкость от 40 до 70 Ач, в грузовиках до 180–200 Ач. АКБ с более низким показателем Ач не позволит нормально запускать двигатель, особенно в мороз.

Это может привести к проблемам с использованием автомобильных электроприборов. Быстро исчерпается рабочий ресурс батареи. Выбор АКБ большей ёмкости может не подойти по габаритам на место. Если аккумулятор будет иметь большую ёмкость и зарядный ток больший, чем может выделить генератор, батарея не сможет до конца заряжаться.

Основные признаки снижения ёмкости аккумулятора:

• не горит индикаторная лампочка заряда АКБ;
• свет фар стал тусклым;
• раздаются щелчки в момент запуска стартера;
• стартер стал медленней работать.

На машины с дизельным двигателем АКБ ставят большей ёмкости.

Резервная ёмкость

Величина резервной ёмкости показывает, сколько времени сможет двигаться машина, расходуя только энергию аккумулятора при условии полной зарядки, если выйдет из строя генератор.

Измеряется время нужное для разряда током в 25 А при температуре 25 градусов для батареи любой ёмкости. Например, резервная ёмкость аккумулятора номинальной ёмкости 55 Ач составляет 85–90 мин.

Габариты

Выпускаются несколько стандартных размеров аккумуляторных батарей. При покупке стоит убедиться, поместится ли новая батарея на место старой, не будет ли болтаться под креплением.

Маленькая батарея обычно бывает меньшей ёмкости. Лучше ориентироваться на размеры старого аккумулятора. Японские АКБ выше и уже европейских.

Полярность

Имеется 4 стандарта маркировки полярности АКБ: российский, американский, европейский, азиатский. По трём первым стандартам, если смотреть на АКБ со стороны наклейки, плюсовая клемма находится слева, минусовая справа.

На батареях японского, корейского или другого азиатского производства плюсовая клемма находится справа, минусовая, соответственно, слева. При покупке батареи с обратной полярностью стоит убедиться, что длины провода клемм достаточно для подключения.

Пусковой ток

Наибольшая сила тока, отдаваемая аккумулятором за короткий отрезок времени, называется пусковым, или стартерным, током. Чтобы завести двигатель среднестатистической машины, надо около 250–270 А. Ёмкость аккумулятора легкового автомобиля в среднем 60 Ач, отдавать энергию будет за 4–5 раз. Расчёт идёт при температуре воздуха +27 градусов.

При снижении температуры до -18 батарея будет выдавать только 40 % энергии. Пусковой ток нужен выше. Средний пусковой ток для бензиновых агрегатов 255 А, для дизельных 300 А. В последнее время появились батареи с ёмкостью АКБ в 400, 600, 800 А. Не надо бояться сжечь стартер. На любом морозе двигатель быстро заведётся из-за быстрого вращения стартера. Маркировка на АКБ:

• Российского производства – «пусковой» или «стартерный ток».
• Немецкого производства – DIN.
• Американского – SAE.
• Стран Европейского союза, кроме Германии, – EN.

Маркировка АКБ

Перечень необходимой и обязательной информации, написанной на корпусе аккумуляторной батареи:

• Название, адрес завода. Код производителя.
• Минимальное напряжение, выраженное в вольтах.
• Ёмкость батареи.
• Символы, означающие тип аккумулятора по международным стандартам.
• Количество банок.
• Дата изготовления.
• Полярность клемм.

Если какой-либо пункт из списка отсутствует, стоит поискать другой аккумулятор.

Гарантия

Аккумуляторная батарея – сложный и дорогой прибор. Так как за качество изготовления отвечает производитель, а за нарушение использования в ответе покупатель, процесс возврата АКБ по гарантии часто сопровождается экспертизой. Неполадки, дающие гарантию на возврат:

• Некачественное соединение, обрыв цепи. Плохо сваренные соединения увеличивают сопротивление, клеммы и контакты окисляются, АКБ приходит в негодность.
• Короткое замыкание по причине малого зазора между пластинами или нарушение целостности сепаратора. Плотность электролита в испорченной банке падает. Аккумулятор принимает заряд на 2,1 В меньше необходимого. Гарантийный случай – если он произошёл в первые 1–2 месяца. Позднее надо будет представить доказательство того, что машина не использовалась по бездорожью.
• Разрушился корпус АКБ. Отпаялась крышка, протекает электролит, пахнет кислотой. Нужно доказать, что повреждение случилось не по вине водителя.
• Очень сложно доказать, что разрыв цепи в корпусе аккумулятора произошёл из-за ссыпавшегося с пластин активного вещества. Маленькая плотность электролита не даёт работать батарее в морозы зимой. Аккумулятор замёрз. Экспертиза, возможно, сможет доказать производственный брак.

Производитель не примет АКБ по гарантии, если присутствуют следы вскрытия или механических повреждений батареи.

Большинство изготовителей указывают срок гарантийного обслуживания 1–2 года. Гарантия 5 лет от некоторых изготовителей является маркетинговым ходом для привлечения покупателей. Если гарантийный срок не указан, то, согласно ст. 19 закона «О защите прав потребителя», он будет не менее 2 лет со дня продажи.

Бренды

Рейтинг аккумуляторов для автомобиля, по мнению автоводителей:

• Tyumen или «Тюмень», отечественный аккумулятор специально приспособлен к российским условиям работы. При минусовой температуре не замерзает и заводит автомобиль. Выдержал серию испытаний при больших морозах в Арктике. Среди нескольких моделей этого бренда не сложно найти нужный вариант. Отличное сочетание цены и качества прибора.
• АКОМ AVTOFAN, российский недорогой АКБ: клеммы с прямой полярностью и защитными колпачками, рассчитан на 60 Ач, пусковой ток 470 А, прочная добротная ручка для транспортировки. Жёсткий контроль качества производства и постоянные внедрения новых технологий дают возможность создания недорогого аккумулятора хорошего качества. Минусы: быстро разряжается, при очень низком уровне зарядки может дать сбои в работе.
• «Зверь», аккумулятор российского производства с механически устойчивыми электродами и большим сроком эксплуатации. Отлично работает при довольно низких температурах. Вероятность внезапной разрядки аккумулятора равна нулю благодаря низкому расходу электролита и способности выдерживать глубокие разряды. Ёмкость батареи от 55 до 110 Ач, пусковой ток от 530 до 950 А. Полипропиленовый корпус устойчив к перепадам температуры, сопротивляется механическим воздействиям, оснащён пламегасителями. Минус: большие габариты и вес, служит не более 3 лет.
• MUTLU Calcium Silver L3, турецкого производства. Постоянно дорабатывается, не уступает в качестве лучшим брендам АКБ. Батарея может длительное время работать, не заряжаясь. Оснащён глазком для контроля уровня электролита. Полярность европейская, пусковой ток 510 В, диапазон работы при температуре от -40 до +60 градусов Цельсия. Долговечен. Стоимость не выше свинцово-кислотных аналогов. Применяется только в легковых автомобилях, так как имеет недостаточную мощность для грузовых авто.
• BOSCH, широко известный немецкий бренд выпускает качественные аккумуляторы. Годится для долгого применения. Герметичен, можно ставить вертикально и горизонтально. Безопасен для автоводителя и машины. Легко переносит сильные колебания и тряску. Ёмкость батареи некоторых моделей 100 Ач. Устанавливают на авто премиум-класса и внедорожники.
• VARTA Blue Dynamic, одно из самых лучших зарядных устройств по соотношению цена/качество. Способен работать без замены свыше 7 лет. Отлично переносит морозы, быстро восстанавливается после полного разряда. Может функционировать долго без подзарядки. Ёмкость АКБ от 40 до 110 Ач. Нужен регулярный техосмотр. Производитель – Германия.
• TUDOR, АКБ испанского производства отличного качества. Ёмкость батарей до 100 Ач, стартовый ток до 850 А. Долго не требует подзарядки, необслуживаемый, портативный, лёгкий. При полном разряде долго заряжается, быстро разряжается при сильных нагрузках. Дорогой.

Осторожно: подделки

В связи с растущим спросом на автомобильные аккумуляторные батареи, появились низкосортные подделки. Необходимо перед покупкой тщательно осмотреть корпус и пробки прибора на наличие сколов; клеммы и контакты на гладкость поверхности и наличие защитных колпачков. Изготовители фальсификата редко обращают внимание на такие мелочи.

Надо проверить существование даты изготовления, посмотреть, не перебивались ли цифры. Обязательно проверить техпаспорт на АКБ. Покупать батареи надо только известных марок. После покупки сохранять чек и гарантийный талон.

Какой аккумулятор лучше купить, зависит от принятия нескольких решений, базирующихся на требованиях условий эксплуатации автомобиля. Правильно выбранная АКБ прослужит 5–7 лет.

Как выбрать аккумулятор для автомобиля – 10 лучших советов

Совместно с развитием автомобильной техники процесс модернизации прошло множество комплектующих деталей и изделий, и аккумуляторные батареи не стали исключением. К уже имеющимся основным параметрам этих элементов силовой цепи добавилась типовая вариация, в значительной степени меняющая подход к технике выбора. Поэтому, чтобы не попасть в заведомо проигрышную ситуацию и не приобрести плохой продукт, «МаркаКачества» рекомендует обращать внимание на некоторые важные характеристики, которые подробно разобраны в статье.

1.

Тип батареи

На какие типы по степени обслуживания подразделяются аккумуляторы?

По данному признаку аккумуляторы подразделяются на три группы:

• обслуживаемые – АКБ, подлежащие ремонту даже при коротком замыкании, постепенно уходящие с рынка автомобильных запчастей и расходников. К числу их недостатков относят малую прочность, поскольку стенки изготовлены не из ударопрочного и легкого пластика, а из эбонита. Кроме того, заливаются такие батареи преимущественно мастикой, которая имеет свойство рассыхаться, вследствие чего нарушается изоляция и происходит постепенный «выпуск» заряда в среду.
• малообслуживаемые – именно к такому типу принадлежит основная часть аккумуляторных батарей, реализуемых на отечественном рынке. По сути, их основные параметры практически идентичны классике, однако имеет место значительное повышение конструкционного качества и изоляционных свойств. На взгляд большинства экспертов это – самый предпочтительный вид аккумуляторов для эксплуатации в климатических условиях России.
• необслуживаемые – название данных аккумуляторов говорит само за себя. Выполненные в глухом «запечатанном» корпусе, они не требуют доливки электролита, что и ограничивает возможности их обслуживания. На отечественном рынке таких моделей достаточно мало, поскольку их применение оправдано только в стабильных климатических зонах (в Европе, Америке и частично в Азии). Да и подходят они далеко не ко всем автомобилям: ещё одна особенность этих батарей заключена в выпуске под конкретные модельные ряды.

2.

Емкость аккумулятора

Что такое емкость аккумулятора и чем опасен неправильный выбор АКБ по параметру емкости?

Важнейший параметра батареи, показывающий, какое количество энергии будет отдано за 20 часов работы при полной зарядке. Измеряется данная физическая величина в ампер-часах (Ач), и в обязательном порядке указывается в маркировке (которой посвящён целый пункт). В общем случае, для легковых автомобилей емкость аккумулятора может варьироваться в диапазоне от 40 до 70 Ач, а для грузовых и вовсе достигать 180-200 Ач. Очень важно подобрать наиболее оптимальный вариант, что возможно либо при ориентировании на предыдущий аккумулятор, стоявший в авто, либо при изучении документации на ваше транспортное средство.

Важно помнить, что ошибка в подборе аккумулятора по емкости не слишком критична и, в целом, допустима. При выборе АКБ с меньшим показателем запаса энергии произойдет быстрое исчерпание рабочего ресурса, что выльется в необходимость дополнительных финансовых затрат. Выбор аккумулятора большей емкости и вовсе способен сыграть «злую» шутку, не подойдя по габаритам в выделенное посадочное место на несколько сантиметров. Будьте предельно внимательны.

3.

Габаритные размеры

Как избежать проблем с неправильным подбором аккумулятора по габаритам?

Путей решения проблемы, как выбрать аккумулятор по габаритам, несколько: либо подробно изучить свою старую модель (с обмером по ширине, длине и высоте), либо навести справки в сервисе, получив совет конкретно под ваш автомобиль (будь то американский «Шевроле», японская «Тойота» или отечественный «ВАЗ»).

Стоит отметить, что габариты практически всех аккумуляторов, равно как и конфигурации корпусов, выполнены с большой долей идентичности. Чаще всего основное различие между ними заключается в параметре массы, которая, на деле, не играет большой роли при установке в авто. Единственным исключением здесь является японский автопром со своей оригинальной корпоративной «атмосферой». Их аккумуляторы уже и выше европейских, поэтому установить в условный «ВАЗ» батарею от компании «Тойота», увы, не получится.

4.

Тип подключения клемм

Частые ошибки при выборе аккумулятора без учета расположения клемм

Очень простой и вместе с тем важный аспект, который требует большой внимательности от автовладельца. Перед покупкой новой аккумуляторной батареи обязательно изучите расположение клемм под капотом вашего транспортного средства. Стандартов, регулирующих соблюдение стороны размещения катода и анода в самих моделях, нет, равно как и нет единых условностей среди автопроизводителей. В связи с этим нередко возникают случаи, когда «минус» батареи находится на другой стороне от клеммы, длины которой недостаточно для проведения такого соединения.

При наиболее «плохом» исходе, перепутав полярности подключения АКБ, можно вызвать короткое замыкание в силовой цепи, попалив не только приборы-потребители (коих в современных автомобилях большинство), но и выведя из строя сам аккумулятор.

5.

Стартовый ток

При каких условиях достигается максимальный показатель пусковых токов?

Показатель, характеризующий величину тока, поступающего на стартер, для проворота вала двигателя. Все стандартные аккумуляторы рассчитываются из условий эксплуатации при температуре +27 градусов Цельсия, показывая на данной отметке максимум своих рабочих способностей. Однако при падении температуры до условных -18 градусов Цельсия те же самые батареи будут терять до 60% от номинальной рабочей характеристики, выдавая только 40% энергии. При столь малых значениях пускового тока двигатель попросту не сможет завестись.

В общем случае данный параметр связан с классом и объёмом батареи. Однако на рынке имеют место и специальные модели, рассчитанные на более специфичные условия эксплуатации. Так, значения стартового тока могут сильно варьироваться для автомобилей, эксплуатируемых в регионах с низкими температурами, где существует необходимость раскручивать двигатель, заправленный очень вязким, густым маслом.

6.

Ток холодного пуска

Что такое ток холодного пуска и чем выражается его действие?

Поскольку аккумуляторы, используемые в отечественных реалиях, нельзя уместить в единые рамки, были введены дополнительные параметры токов «холодного» и «горячего» пуска. Ток холодного пуска представляет собой количество ампер, вырабатываемых батареей в течение 30 секунд при температуре -18 градусов Цельсия без падения напряжения ниже минимального показателя в 7,2 вольт. Соответственно, чем выше пусковой ток батареи в таких условиях, тем больше её стартовая мощность.

Несмотря на постепенное заполнение рынка специальными моделями, решить проблему холодного пуска можно и путём покупки стандартной батареи, мощность которой в два раза превышает ту, что требуется для запуска двигателя вашего транспортного средства. В конечном итоге вопрос о том, какой аккумулятор наиболее подходит для эксплуатации в столь сложных климатических условиях, решать только вам. Однако большинство опытных пользователей в своих отзывах рекомендуют рассмотреть вариант с приобретением более дорогого и более мощного варианта, исключающего дальнейшие переплаты за покупку еще одной батареи.

7.

Ток горячего пуска

Что такое ток горячего пуска и как избежать проблем с запуском двигателя при превышении нормальных температур?

Вторая крайность запуска двигателя при условиях, отличных от стандартных. Показывает то количество ампер тока, которое способен выдавать аккумулятор в летний сезон при сильном перегреве двигателя. Аналогично холодному пуску, горячий требует в два раза большей мощности АКБ, однако по своей природе является более проблематичным (особенно в том случае, если движок автомобиля имеет большой объём и высокую компрессию, а также вывод кондиционера в салон). Если вы эксплуатируете авто в месте с аномально высокими температурами, в обязательном порядке выбирайте батарею, мощность которой значительно превышает номинально необходимую (прописанную в документации к транспортному средству).

В данном случае небольшая переплата избавит вас от необходимости скорого приобретения ещё одного стандартного аккумулятора, вышедшего из строя из-за форсированного расходования рабочего ресурса.

8.

Кое-что о маркировке

Какие обязательные поля должна содержать маркировка АКБ?

Стандартная маркировка аккумуляторных батарей включает в себя пять основных позиций:

• стартовый ток – маркируется в качестве ГОСТ (на аккумуляторах, производимых в России), SAE (производство США), EN (производство стран, входящих в состав Единой Европы), DIN (отдельный стандарт продукции, произведенной в Германии). В некоторых случаях имеют количественную маркировку тока холодного пуска (после обозначения ICC, CCA) и тока стартерного заряда (IP).
• номинальная емкость батареи – маркируется в цифрово-буквенном формате, указывая на величину и соответствующую размерность. Например, 60 Ah.
• номинальное напряжение – тот же принцип маркировки, что и на номинальной емкости. Единица измерения – вольт, общий вид (например): 12 V.
• дата изготовления.
• страна производства, завод-изготовитель, его адрес – обязательные данные о местоположении предприятия.

В случае отсутствия какого-либо пункта из обозначенных, сообразно отзывам экспертов, смело приступайте к выбору другого аккумулятора из представленного рыночного ассортимента.

9.

Ценовые «рамки»

Сколько ценовых категорий существует в данном сегменте и чем они отличаются друг от друга?

По данному признаку аккумуляторы можно разделить на три основные категории:

• эконом – самые «примитивные» модели, использующие недорогие конструкционные материалы и технологии. Обладают неплохим запасом рабочего ресурса, весьма приспособлены к работе при стандартных эксплуатационных условиях. Значительные перепады ведут к ухудшению пусковых характеристик, из-за чего проблемы нередко возникают даже при незначительном падении (или повышении) температуры.
• стандарт – «золотая середина» между двумя крайностями, имеющая оптимальное соотношение цены и качества. По классическому параметру уровню продаж – это самая популярная категория среди автовладельцев.
• премиум – аккумуляторы высочайшего уровня исполнения, отличающиеся от эконом-вариантов как увеличенным рабочим ресурсом, так и устойчивым уровнем пускового тока. Последний показатель может быть выше на 30-100 ампер. Кроме того, на данные АКБ действует более длительная гарантия, составляющая от 1 до 1,5 лет.

В данном случае выбор всецело зависит от ваших финансовых возможностей и предпочтений. Не пренебрегайте бюджетной категорией сегмента – в последнее время уровень данных аккумуляторов практически вплотную приблизился к показателям стандартных моделей.

10.

Остерегайтесь подделок!

Как отличить оригинал от подделки?

В связи с тем, что аккумуляторы являются одними из главных расходников, а количество автомобилей в эксплуатации продолжает неуклонно возрастать, на рынке появилось множество низкосортных подделок. В связи с тем, что риск наткнуться на фальсификат очень велик, перед покупкой АКБ обязательно выясните несколько важных нюансов:

• проведите осмотр корпуса и пробок (в случае малообслуживаемой батареи) на наличие сколов, повреждений и плотности закручивания. Кроме того, уделите особое внимание клеммам – имеют ли они гладкую поверхность, а также если ли в комплекте к ним специальные защитные колпачки. Если последний элемент отсутствует или же на металле клемм были выявлены потертости и серьезная шероховатость, вполне возможно, что перед вами находится фальсификат. «Паленые» производители очень редко обращают внимание на столь незначительные мелочи.
• обязательно проверьте маркировку на наличие информации о производителе (страна, наименование завода и его месторасположение). Правда, если в случае с механическими и комплектными мелочами изготовители подделок не заморачиваются, то к маркировке они относятся с большой долей ответственности. В настоящее время информация о производителях копируется с оригинальных батарей, поэтому данный пункт осмотра может не дать однозначного ответа на вопрос, подделка ли перед вами.
• обязательно проверьте наличие даты изготовления и то, не перебивалась ли она. Если в случае с сухозаряженными батареями (соли электролита в них находятся в сухом виде и требуют разбавления водой) это не играет большой роли, так как срок хранения данных моделей априори высок, то залитые аккумуляторы не должны быть старше полугода с момента изготовления.
• проверьте наличие в комплекте батареи технического паспорта на продукт.

Как выбрать аккумулятор для автомобиля

Выбрать аккумулятор для автомобиля становится год от года всё сложнее. Рынок развивается очень быстро и в последнее время появляется все больше и больше батарей, выполненных по новым технологиям. Обычному автолюбителя тяжело разобраться в том, какая АКБ лучше подойдет для его авто.

Технологии АКБ и для каких машин они подходят

От применяемой технологии при производстве АКБ зависит конечная цена устройства. Для установки на автомобиль качественного аккумулятора не обязательно покупать дорогой.

Технологии

Сурьмянистые

Являются «динозаврами» среди АКБ и находятся на грани полного исчезновения. Технология производства свинцовых пластин с добавлением сурьмы была внедрена ещё в советские времена. В наши дни, батареи с содержанием сурьмы более 5% практически не используются.

Малосурьмянистые аккумуляторы, в которых количество этого вещества не превышает 2%, применяются в недорогих моделях. Учитывая особенность конструкции, такие АКБ требуют постоянного обслуживания, поэтому не рекомендуются для приобретения начинающим водителям.

Обычно сурьмянистые АКБ устанавливают на отечественные автомобили или машины иностранного производства со значительным пробегом.

Малосурьмянистый

Гибридные

Они пришли на смену малосурьмянистым. При изготовлении гибридных аккумуляторов используется кальциевая и сурьмянистая технология. Из свинца, легированного сурьмой делают положительные электроды. Отрицательные пластины производятся по кальциевой технологии.

Благодаря гибридному использованию металлических сплавов удаётся добиться устойчивости батареи к сильным разрядам, а также существенно увеличить ток холодный прокрутки. Использование этих технологий позволило снизить количество испаряемой жидкости, поэтому обслуживать их приходится реже.

Гибридная

Кислотно-кальциевые

В кислотно-кальциевых АКБ положительные и отрицательные пластины изготавливаются из свинца, легированного кальцием. В аккумуляторах такой конструкции удалось минимизировать интенсивность испарения воды из электролита. У них существенно ниже уровень саморазряда. Эти АКБ бывают как обслуживаемыми, так и необслуживаемыми.

К сожалению, кислотно-кальциевые АКБ не лишены недостатков. Больше всего они боятся глубоких разрядов, поэтому следует тщательно следить за уровнем заряда батареи. Устанавливают аккумуляторы этого типа на современные автомобили отечественного и иностранного производства.

Кислотно-кальциевый

AGM-аккумуляторы

Этот тип аккумулятора относится к премиум классу. Их Особенностью является практически полное отсутствие жидкого электролита внутри корпуса батареи. Химическая реакция протекает между пропитанными раствором кислоты и воды синтетическими матами.

Это полностью необслуживаемые батареи, обладающие более сильным пусковым током и емкость. используется в основном на мощных автомобилях премиум класса с богатым оснащением электрооборудования и системой start-stop.

AGM

GEL аккумуляторы

В данном типе батарей используется не жидкий электролит, а гелий. Отказавшись от использования жидкой смеси, инженерам удалось практически полностью исключить процесс газообразования внутри корпуса источника электроэнергии.

АКБ этого типа полностью необслуживаемые. В них удалось исключить вероятность разрушения пластин от испарения жидкости, так как жидкости нет. Также снижена вероятность осыпания пластин в результате вибраций.

хорошо переносят глубокие разряды, выдают повышенный пусковой ток и могут работать в любом положении. Главные недостаток — это цена. Она достаточно высокая.

GEL

EFB аккумуляторы

представляют собой улучшенные свинцовые батареи с жидким электролитом. Они значительно устойчивее к глубоким разрядам. Долговечность работы аккумулятора достигается за счёт помещения пластин в специальный пакет из микроволокна, а также за счет существенного утолщения свинцовых пластин.

Батареи этого типа хорошо переносят эксплуатацию в холодное время. Устойчивость к глубоким разрядам позволяет использовать такие источники электроэнергии в автомобилях, оснащённых системой start-stop.

EFB

Габариты и размеры

Размер аккумулятора для автомобиля также имеет значение. Если приобрести большего размера, то он не поместится на штатном месте. Особенно следует внимательно отнестись к этому параметру при покупке EFB-аккумуляторов, которые могут иметь значительные габариты.

Как правильно подобрать емкость и пусковой ток

Емкость и пусковой ток являются важнейшими параметрам. Они всегда обозначаются на корпусе. Емкость в А/Ч (ампер час). Пусковой ток в А (амперах). При замене батареи не должно возникнуть каких-либо проблем. Достаточно приобрести батарею с такими же параметрами.

Допускается ставить более мощные батареи. Если поставить с меньшей мощностью, то она может не потянуть все электрооборудование или даже не позволить завести автомобиль.

Если необходимо установить аккумулятор на автомобиль, в котором отсутствует АКБ, то можно воспользоваться следующей таблицей:

Рабочий объем двигателя, с м³	Емкость, Ач
Бензиновые карбюраторные двигатели
менее 1200	44
1200 – 1800	55
1800 – 2500	62 — 66
2500 – 4500	75
4500 – 6200	90
6200 – 8000	132
Бензиновые двигатели с впрыском топлива
менее 1600	44
1600 – 2500	55
2500 – 3000	62
3000 – 3500	75
более 3500	90 и более
Дизельные двигатели
менее 1500	55
1500 – 2000	62
2000 – 2700	75
2700 – 3500	90
3500 – 6500	132
более 6500	190 и более

Типы и расположение клемм

Кроме перечисленных параметров батарея должна быть правильно подобрана по полярности. Этот параметр зависит от расположения клемм на корпусе. Если полярность прямая, то плюс будет находиться слева, при обратной полярности положительный вывод батареи располагается справа.

Клеммы могут быть следующего типа:

1. Европейские. Стандартные клеммы.
2. Asia. Для азиатских автомобилей, клеммы торчат над корпусом и конусы уже, чем у европейских.
3. Американские. Клеммы смотрят не в верх, а расположены параллельно земле.

На какие фирмы стоит обратить внимание

Сейчас достаточно много фирм производят качественные аккумуляторы. В любом случае на любую продукцию будет полагаться гарантия от производителя. Среди самых известных и надежных брендов можно отметить:

• Varta;
• Bosch;
• Exide;
• Mutlu;
• Tyumen Battery.

Этот список можно продолжать довольно долго. Выше упомянутые батареи при правильной и бережной эксплуатации, прослужат не менее 5 лет. Поэтому можно смело устанавливать их как на отечественные машины, так и на дорогие иномарки.

Остались вопросы о  том, как выбрать аккумулятор или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Как правильно выбрать аккумулятор для автомобиля

Популярнейшей составляющей автомобиля является аккумуляторная батарея. О существовании этого источника тока в машине знают даже начинающие автолюбители. И когда в один не очень прекрасный день при повороте ключа в замке зажигания не происходит запуск автомобиля, в первую очередь ревизии подвергается АКБ. Если диагностика доказала вину источника тока, автомобилисту придется узнать, как выбрать аккумулятор для автомобиля.

Причины выхода из строя АКБ

Перед тем как выбрать автомобильный аккумулятор, следует выяснить причину выхода старого прибора из строя. Если источник тока отслужил 5-7 лет, то вины бортовой системы, скорее всего, нет. При более раннем выходе АКБ из строя, возможно, имеются проблемы в электрической цепи авто.

• Основными виновниками неисправности аккумулятора становятся такие электроприборы, как генератор и стартер. Генератор после запуска мотора должен обеспечить машину электроэнергией и одновременно подзарядить батарею. При неисправности стартера требуется повышенный расход электричества при запуске силового агрегата.
• Механические повреждения корпуса аккумуляторной батареи становятся причиной выхода АКБ из строя. При этом часто появляются течи электролита или видны дефекты при внешнем осмотре.
• Иногда аккумулятор после зарядки быстро теряет свою силу. Причина этого явления может быть достаточно тривиальна. Автолюбитель просто не знает, как правильно заряжать аккумулятор автомобиля. При неверно выставленных параметрах тока, а также при недостаточном времени зарядки батарея не успевает полностью восстановиться. Поэтому автолюбителю следует правильно подключить зарядное устройство и рассчитать, время зарядки автомобильного аккумулятора.

Выбор аккумулятора для автомобиля

Аккумуляторная батарея имеет несколько важных для автомобилиста параметров. Зная, как правильно выбирать аккумулятор для автомобиля, в будущем поможет избежать преждевременного выхода АКБ из строя или появления проблем в системе зажигания.

Емкость аккумулятора автомобиля

В первую очередь подбирать батарею следует по показателю емкости. Узнать, какая емкость должна быть в конкретном автомобиле можно из инструкции на автомобиль. Если владелец покупал новый автомобиль, то достаточно взглянуть на этикетку старого аккумулятора, чтобы определить этот параметр. Номинальная емкость указывается в ампер-часах (А·ч). Она показывает емкость при 20-часовом разряде батареи. Этот показатель регламентируется большинством европейских и российских производителей. Для легковушек чаще всего требуются аккумуляторы емкостью 40…80 А·ч.

Емкость аккумулятора не должна быть ни меньше, ни больше рекомендуемой. В первом случае будет недостаточно электроэнергии для запуска мотора (особенно это важно для дизеля) и обеспечения всех электроприборов. Происходит быстрый разряд, что снижает долговечность источника тока. Бытует мнение, что установка АКБ с повышенной емкостью предпочтительнее для эксплуатации авто. Однако необходимо учесть, что батарея будет постоянно недозаряжена, т. к. генератору требуется больше времени на полную зарядку. Это негативно отразится на сроке службы АКБ.

Мощность пускового тока

Не каждый автовладелец знает какой аккумулятор выбрать для дизеля. Этот параметр аккумуляторной батареи особенно важен для автомобилей с дизельным двигателем. Для запуска дизеля требуется источник тока с более высоким значением пускового тока. Данная характеристика показывает выходную мощность устройства в интервале 30 с при температурном режиме -18˚С. Чем выше мощность пускового тока, тем быстрее будет стартер вращать двигатель при запуске.

В разных странах используются свои стандарты и подходы к определению пускового тока.

• Немецкие производители испытывают аккумулятор при -18˚С на протяжении 30 с, пока напряжение не упадет до 10 В.
• В большинстве стран Евросоюза при той же температуре измерение производится в течение 10 с до напряжения 7,5 В.
• Американская методика предусматривает разряд батареи до 7,2 В при той же температуре в течение 30 с.

Наиболее близким стандартом к российскому ГОСТу является методика Германии. В случае приобретения АКБ для автомобиля других стран следует учитывать разницу в подходе к измерениям.

Расположение выводных клемм

Следующим важным моментом при подборе батареи становится местонахождение выводных клемм. Дело в том, что длина силовых проводов в автомобилях делается минимальной. А удлинять проводку достаточно опасно.

Полярность АКБ бывает прямой или обратной. В случае прямой полярности выводная клемма «+» располагается слева, а отрицательный вывод «-» справа. При этом смотреть следует с лицевой стороны. При обратной полярности положительная клемма будет справа.

Легко можно сориентироваться с полярностью батареи по марке автомобиля. Например, американские авто имеют прямую полярность, а у японских авто она обратная.

Габариты батареи

Не следует забывать и о такой простой характеристике, как размер аккумулятора. При помощи рулетки следует измерить высоту, ширину и длину старой модели, и если она идеально находилась в гнезде, то такие же габариты подойдут и для нового источника тока. Использование батареи меньшего или большего размера не позволит надежно закрепить аккумулятор, что чревато поломкой или коротким замыканием.

Гарантийный срок службы

Каждый аккумулятор имеет определенный гарантийный срок эксплуатации. Чтобы получить гарантийный талон, автомагазины действуют двумя способами.

1. Некоторые продавцы самостоятельно определяют исправность электрооборудования автомобиля при помощи специального измерительного прибора (нагрузочная вилка). Если дефектов не обнаруживается, выдается гарантийный талон.
2. Другие продавцы не оказывают услуги по диагностике автомобильной бортовой системы. Получить гарантийный талон можно только после посещения СТО, где автовладельцу выпишут справку, подтверждающую полную исправность электроприборов.

Виды аккумуляторов по возможности обслуживания

Все аккумуляторные батареи можно разделить на три категории.

1. Обслуживаемые АКБ относятся к устаревшим видам источников тока. Это свинцово-сурьмянистые батареи, в верхней крышке которых есть откручивающиеся пробки. Обслуживаемые устройства можно разобрать, заменить блок пластин, устранить течь и т. д. Такие модели отличаются низкой стоимостью.

Устройство для проверки плотности электролита в АКБ

Основным недостатком обслуживаемого аккумулятора будет необходимость регулярного контроля уровня электролита. Так как объем жидкости постоянно уменьшается (испаряется вода), то требуется периодически добавлять дистиллированную воду. Срок службы таких аккумуляторов редко превышает 2 года.

1. Малообслуживаемые аккумуляторы изготавливаются на основе свинцово-малосурьмянистых пластин. Данный тип АКБ также требует заботы со стороны автовладельца, но при этом устройство не такое требовательное к обслуживанию. Батарея достаточно надежна при низкой цене.

Что касается недостатков, то они аналогичны обслуживаемым моделям. Срок службы таких АКБ составляют около 3 лет.

1. Самым актуальным сегодня видом автомобильных аккумуляторов являются необслуживаемые модели. Для изготовления данного источника тока используются свинцово-кальциевые пластины. В необслуживаемых батареях не нужно контролировать уровень электролита. Все банки надежно запаяны, доступ к электролиту для автолюбителя отсутствует.

Понятно, что и стоимость необслуживаемых батарей выше других типов, но и долговечность часто превышает отметку 5 лет.

Способы проверки аккумулятора при покупке

Недостаточно знать, какой аккумулятор вам нужен, важно уметь проверять его работоспособность, чтобы не получить бракованный экземпляр.

Лучше всего с диагностикой новой батареи справится нагрузочная вилка. Сначала прибор подключается к аккумуляторной батарее. После включения устройства под нагрузкой напряжение АКБ не должно опуститься ниже 9 В на протяжении 5 мин. Обычно в каждой торговой точке, которая специализируется на продаже аккумуляторов есть такие измерительные приборы.

Измерительный прибор для АКБ

Некоторые продавцы на рынке демонстрируют работоспособность батареи подключением автомобильной лампочки или же показаниями тестера. Такой способ проверки не является правильным, т. к. измерение происходит без нагрузки.

Где покупать аккумулятор

Сегодня у автомобилиста есть несколько способов приобрести аккумуляторную батарею. Когда старый АКБ еще позволяет запустить мотор автомобиля, то можно отправиться по магазинам или на рынок. А вот когда машина не подает признаков жизни, возникает дополнительная проблема с доставкой.

• Привычным местом для приобретения аккумуляторной батареи становится автомобильный рынок. Здесь можно выбрать источник тока по самым низким ценам. Однако велика вероятность покупки некачественной продукции, которую сложнее потом заменить.
• Постепенно набирает популярность приобретение аккумуляторов через интернет-магазины. Среди преимуществ можно выделить возможность покупки, не выходя из дома. Кроме того, доставка увесистого товара будет произведена в указанное место. Из недостатков можно выделить отсутствие личного осмотра до момента доставки.
• Лучше всего приобретать автомобильный аккумулятор в специализированном магазине. Выгоднее будет немного переплатить за АКБ, зато получить гарантию, проверить исправность товара и бортовой системы авто. При возникновении проблем с источником тока его можно возвратить в эту же торговую точку.

Производители автомобильных аккумуляторов

Сегодня автомобилист имеет возможность выбрать аккумулятор в широком ценовом диапазоне. Производством батарей занимаются многие страны мира, но на российском рынке чаще всего встречаются модели из стран СНГ, Европы и Азии. Самые высокие позиции в рейтинге автомобильных аккумуляторов занимают следующие бренды.

1. Одним из самых известных аккумуляторных брендов является Bosch. Товары этой немецкой фирмы славятся качеством, долговечностью и высокой ценой. АКБ от Bosch отличаются высоким пусковым током, простотой обслуживания и серебряным покрытием внутренних пластин. Сегодня филиалы Bosch имеются в разных странах, но качество всех изделий остается на высоте.

   Особенности аккумулятора BOSCH

2. Продукция концерна Varta не уступает по качеству Bosch, зато привлекает потребителей доступной ценой. Согласно отзывам автовладельцев батареи Varta являются лучшими в соотношении цена и качество. Филиалы немецкой фирмы имеются во многих странах, в том числе и в России. Дешевым аналогом Varta является АКБ из Украины ISTA.
3. Турецкая компания Mutlu достойно конкурирует с мировыми лидерами. Аккумуляторные батареи отличаются хорошим качеством и прекрасной работоспособностью в морозную погоду.
4. Поклонникам обслуживаемых аккумуляторов пришлись по душе модели таких фирм, как Тюмень (Россия) и Titan (Украина). Они занимают на рынке социальный сегмент благодаря низкой стоимости.

Правила обслуживания АКБ

Во многом длительность безотказной работы аккумуляторной батареи зависит от обслуживания. Поэтому от водителя требуется минимальный уход за аккумулятором автомобиля.

Аккумулятор для машины можно обслуживать в домашних условия

• В первую очередь необходим контроль уровня заряда. Даже если автомобиль каждый день находится в дороге, один раз в полгода рекомендуется полностью зарядить его при помощи стационарного устройства.
• Чтобы исключить саморазряд батареи, необходимо периодически очищать клеммы от налета солей.
• В обслуживаемых моделях автовладелец должен регулярно проверять уровень электролита и при необходимости добавлять дистиллированную воду.
• Не следует надолго включать стартер, если мотор не желает запускаться. Сначала необходимо найти причину плохого старта, а не разряжать батарею до минимума.

Эти простые рекомендации помогут автолюбителям решить проблему выбора аккумулятора, проверить его работоспособность и дать ему возможность трудиться много лет.

Как подобрать аккумулятор, подбор автоаккумуляторов, подобрать акб

Первое и, пожалуй, главное: на аккумуляторе обязательно должны быть указаны страна-изготовитель и выпускающий завод, лучше если с адресом. К каждой батарее должен прилагаться технический паспорт, а вот наличие инструкции необязательно. Это связано с тем, что на Западе аккумуляторы почти не продают в розницу, их устанавливают специалисты на сервисных станциях. Третье — качественный аккумулятор немыслим без качественного корпуса, хороших пробок и гладких выводных клемм, нередко смазанных технической защитной смазкой от окисления и накрытых сверху цветными пластмассовыми колпачками.

Напряжение на клеммах приобретаемой батареи должно быть не менее 12,5 вольт. Плотность во всех 6-ти банках не менее 1,25 г/см3 (см. таблицу зависимости плотности электролита от температуры на стр. 25) и одинаковой во всех банках. Если же замер плотности в магазине связан с определенными трудностями, можно ограничиться измерением напряжения вольтметром. Оно должно быть не ниже 12,5 вольт. При имитации стартерного разряда нагрузочной вилкой (ток около 160 А) напряжение батареи на протяжении 5-8 с должно оставаться в пределах 10,5-11 вольт.

Маркировка аккумулятора должна иметь ссылку на стандарт (DIN, SAE, EN , ГОСТ или другие). В маркировке по стандарту SAE не указывается значение емкости в ампер-часах (Ач). Указание емкости в Ач в стандарте SAE — косвенный признак подделки. Большинство фирм-изготовителей кодирует дату выпуска АКБ. Современные необслуживаемые батареи допускают достаточно длительное хранение без существенной потери своих потребительских свойств, поэтому дата изготовления менее актуальна. Тем не менее не стоит покупать АКБ более полугода пролежавшую на складе.

Основными параметрами для выбора АКБ являются:

   электрическая (номинальная) емкость, Ач;

   полярность;

   пусковой ток, А;

   размеры корпуса АКБ.

Для пуска автомобильного двигателя от АКБ требуется как необходимый запас энергии — достаточная электрическая емкость, так и высокая мощность при разряде.

Электрическая емкость характеризует количество электричества, которое способна отдать АКБ при длительном режиме разряда.

Номинальная электрическая емкость — это емкость 20-часового разряда АКБ. Именно она указана на этикетке АКБ. Для определения номинальной емкости батарею непрерывно разряжают при температуре 25°С током, равным 0,05С20 (0,05 от величины номинальной емкости) до того момента, как напряжение на клеммах 12-вольтовой батареи не снизится до 10,5 В. Например, для АКБ емкостью 60 Ач ток разряда составляет 3 А.

Не следует брать новую АКБ с меньшей электрической емкостью, чем рекомендуется для данного типа автомобиля. Дело в том, что при некоторых режимах работы двигателя (холостой ход) и малых дневных пробегах автомобиля, АКБ «помогает» генератору питать включенные потребители. При малой собственной электрической емкости глубина разряда при этом может достигать 40-50%, что приведет к снижению работоспособности АКБ в режиме пуска двигателя. Повторяющиеся глубокие разряды приведут к сокращению ресурса АКБ.

Таким образом, каждому типу автомобиля необходимо подбирать аккумулятор определенной емкости.

Пусковой ток указывается в соответствии с емкостью для каждого типа АКБ и используется для тестирования на соответствие стандарту. Пусковой ток новой батареи должен быть не ниже, чем у старой (заменяемой), при этом для автомобилей с большим энергопотреблением следует применять АКБ с большими значениями пусковых токов, например АКБ «Зверь».
Выбор АКБ по габаритным размерам и полярности определяется отличительными особенностями автомобиля (площадка под АКБ, длина проводов). Полярность прямая, когда клемма «минус» справа, обратная, когда клемма «плюс» справа.

Итак, выбирая аккумулятор, надо учитывать величину пускового тока, значение электрической емкости, расположение полюсных выводов, габаритные размеры (в основном по длине), и способ крепления АКБ и, естественно, репутацию торговой марки и производителя.

Схема подбора по емкости аккумуляторов АкТех™ и Зверь™ рекомендуемых для всех типов автомобилей и тяжелой техники, однако, лучшей рекомендацией является емкость, указанная в документации автомобиля.

ПОДБОР АККУМУЛЯТОРА ПО ПАРАМЕТРАМ: РАЗМЕР, ЕМКОСТЬ И ДР. Любая Аккумуляторы для авто Легковые 60 Ач 75 Ач 35 Ач 40 Ач 45 Ач 50 Ач 55 Ач 65 Ач 68 Ач 70 Ач 80 Ач 85 Ач 90 Ач 95 Ач 100 Ач 105 Ач 110 Ач 77 Ач Недорогие Грузовые 190 Ач 225 Ач 140 Ач 132 Ач 120 Ач 135 Ач 145 Ач 150 Ач 180 Ач 230 Ач Вспомогательные AGM EFB Гелевые Надежные Подменные Акции и скидки Мото АКБ Для мотоциклов Для снегоходов Для скутеров По ёмкости 2 Ач 3 Ач 4 Ач 5 Ач 6 Ач 7 Ач 8 Ач 9 Ач 10 Ач 11 Ач 12 Ач 13 Ач 14 Ач 15 Ач 16 Ач 18 Ач 20 Ач 21 Ач 24 Ач 19 Ач 30 Ач GEL AGM Сухозаряженные Для генераторов АКБ для ИБП Сопутствующие товары Щетки стеклоочистителя Пусковые провода Клеммы аккумулятора Тестеры АКБ Нагрузочные вилки Перемычки Зажимы «Крокодилы» Смазка для клемм Моторные масла Castrol Mobil Cartechnic Idemitsu Лодочные аккумуляторы для катеров и яхт Зарядные и пусковые устройства Пуско-зарядные устройства Пусковые устройства Зарядные устройства

Тип корпуса L1/L1b (207×175 мм) L2/L2b (242×175 мм) L3/L3b (278×175 мм) L4/L4b (315×175 мм) L5/L5b (353×175 мм) L6 (393x175x190) B19 (187x127x227) B24 (232x127x227) D20 (206×175 мм) D23 (232×175 мм) D26 (261×175 мм) D31 (306×175 мм) D33 (330x175x220) D34 (345x175x240) E41 (405x175x225) 130-145 Ач 180-210 Ач 220-235 Ач Вспомогательный Мото D26 ford explorer

Полярность Обратная Прямая Универсальная

Наличие в магазинах м. Сокольники (Москва) м. Ховрино (Химки) м. Бульвар Дмитрия Донского м. Молодёжная (Одинцово) м. Жулебино (Люберцы) м. Домодедовская (23 км МКАД)

Габариты мм

Бренд Varta Bosch Mutlu Exide AFA Akuma Alphaline American Asian Horse ATLAS AutoPart Banner Bars Black Horse BOLK Cene CITROEN/PEUGEOT Deka Delkor Delta Dominator Ecostart EuroPlus Fiamm Flagman FORA Ford Forse Furukawa battery GLADIATOR GM Golden Horse GS GS YUASA Hankook KAINAR LADA Medalist Mercedes Moll Nissan OPTIMA OUTDO R-Drive Red Red Energy Renault Salut Sebang Solite Space Storm Tab Tiger TITAN Topla Tudor Tungstone Tyumen Battery Unikum Uplus VAG Vesna W STAR YUASA Автофан Аком Актех Вожак Зверь Зубр Исток Квант Подменные Скат ТЮМЕНСКИЙ МЕДВЕДЬ Тюмень BatBear

Технология AGM EFB Ca/Ca Sb/Sb (малосурмянистые) Sb/Са или Ca+ (Гибрид) CA/Ca Ca/Ca + Silver GEL LiFePO4 Organic Gel Effect (Гибрид с гелевым полимером) Se+Sn+alloying, h4PO4 Stabilizer Se/Ca (Гибрид) Сухозаряженный (AGM) Сухозаряженный (Ca/Ca)

Тип клемм A — Конус стандартный Ø19,5/17,9 (EURO) B — Конус узкий Ø14,7/13,1 (JIS) B+A — Конус узкий Ø14,7/13,1 + переходник (JIS) E — Винт под гайку + Конус стандартный (Лодочные, 4 клеммы) F — Винт под гайку (Грузовые, USA) G — Отверстие под болт (Боковые, USA) J — Боковые + конус стандартный (4 клеммы, USA) T — Грузовые под болт (RUS) T+A — Грузовые под болт + конус стандартный (4 клеммы, RUS) Винт под гайку (спецтехника)

Тип крепления B00 — Верхнее (борта нет) B01 (Korean) — Нижнее (по длине, 10,5 мм, 3 паза) B01 — Нижнее (по длине, 10,5 мм, 3 паза) B03 — Нижнее (4 борта, 10,5 мм, 3 паза) B04 — Нижнее (по длине, 19мм, 3 паза) B05 — Нижнее (по длине 10,5 мм — 3 паза; с торца 29 мм) B06 — Нижнее (с торца, 29 мм) B07 — Нижнее (по длине, 11 мм) B08 — Нижнее (по длине, 13,5 мм, 3 паза) B09 — Нижнее (с торца 29 мм, по длине 11 мм) B11 — Нижнее (с торца, 10,5 мм, 3 паза) B12 — Нижнее (с торца 29 мм +10,5 мм, 3 паза) B13 — Нижнее (4 борта, 10,5 мм, 5 и 3 паза) B14 — Нижнее (по длине, 19мм, 5 пазов)

Показать больше параметорв Подобрать

Как батареи заводят ваш автомобиль | Как работают батареи

Когда вы вставляете ключ в замок зажигания автомобиля и поворачиваете переключатель или нажимаете кнопку в положение «ON», на аккумулятор автомобиля отправляется сигнал. Получив этот сигнал, автомобильный аккумулятор преобразует химическую энергию в электрическую. Эта электрическая мощность подается на стартер для запуска двигателя. Аккумулятор также обеспечивает питание автомобильных фар и других аксессуаров.

Напряжение аккумулятора

Напряжение означает величину электрического потенциала, который держит ваша батарея. Стандартный автомобильный аккумулятор в современных автомобилях — это аккумулятор на 12 В. Каждая батарея имеет шесть ячеек, каждая на 2,1 В при полной зарядке. Автомобильный аккумулятор считается полностью заряженным при напряжении 12,6 вольт или выше.

Когда напряжение аккумулятора падает, даже небольшое, это сильно влияет на его производительность. В таблице слева показано, сколько энергии остается в аккумуляторе при изменении показаний напряжения аккумулятора.

Несмотря на то, что автомобильный аккумулятор заряжен не полностью, он считается заряженным от 12,4 В или выше. Он считается разряженным при напряжении 12,39 вольт или меньше.

Примечание. Предполагается, что удельный вес полностью заряженного заряда составляет 1,265 с поправкой на 80 ° F.

Химическая реакция

Электрическая энергия в батарее генерируется в результате химической реакции. В случае свинцово-кислотной батареи смесь серной кислоты и воды, известная как электролит, вступает в реакцию с активным материалом внутри батареи.

Напряжение аккумулятора во многом зависит от концентрации серной кислоты. Чтобы получить напряжение 12,6 В или выше, массовая доля серной кислоты должна составлять не менее 35 процентов.

По мере разряда батареи реакция между серной кислотой и активным материалом приводит к образованию другого соединения, и концентрация серной кислоты снижается. Со временем это приводит к падению напряжения аккумулятора.

Мощность запуска

Двигатели транспортных средств требуют мощности для запуска.Необходимая мощность зависит от многих факторов, таких как тип двигателя, объем двигателя и температура. Как правило, при понижении температуры для запуска двигателя требуется больше мощности. Ток холодного пуска (CCA) — это рейтинг, который измеряет мощность пуска аккумулятора. Это относится к количеству ампер, которое 12-вольтовая батарея может выдать при 0 ° F в течение 30 секунд, поддерживая напряжение не менее 7,2 вольт. Например, 12-вольтовая батарея с рейтингом 600 CCA означает, что при 0 ° F батарея будет обеспечивать 600 ампер в течение 30 секунд без падения ниже 7.2 вольта.

,

Как проверить автомобильный аккумулятор

Как проверить автомобильный аккумулятор мультиметром

Проверить аккумулятор мультиметром — несложный процесс. Первое, что нужно сделать, это убедиться, что у вас есть доступ к двум клеммам в верхней части аккумулятора.

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя и часто имеют пластиковую крышку, которая отсоединяется, снимается или иногда требует удаления пары болтов. Также может быть крышка положительного (+) вывода, которая обычно отрывается.

Haynes пошаговые инструкции покажут вам, где найти аккумулятор, и упростят задачу по его замене. Найдите свое руководство здесь

Когда батарея обнажена, будьте осторожны, чтобы никакие металлические предметы не касались клемм, поэтому не кладите на нее гаечные ключи или другие инструменты.

С помощью мультиметра вы хотите измерить напряжение постоянного тока (это обозначено сплошной линией и пунктирной линией над буквой V). Установите циферблат на 20. Это позволит вам точно измерять 0-20 вольт.

Поднесите красный щуп к положительной клемме, а черный щуп к отрицательной клемме. Клеммы будут отмечены «+» и «-». Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись.

В идеале напряжение покоя должно быть не ниже 12,6 В. Имейте в виду, что когда батарея опускается до 12,2 В, она фактически заряжена только на 50%, а ниже 12 В она классифицируется как разряженная.

Если батарея постоянно разряжается, это может быть из-за «паразитной потери».Здесь что-то электрическое — например, свет или двигатель — разряжает аккумулятор, даже если двигатель выключен. Помимо очевидного (настройка телефона на запись видео перед тем, как положить его в багажник или перчаточный ящик, чтобы увидеть, горит ли лампочка), вы можете либо отсоединить провода от аккумулятора, либо полностью вынуть его из автомобиля. Затем полностью зарядите аккумулятор, оставьте его на 12 часов и проверьте его. Если аккумулятор держит заряд, когда он не подключен к автомобилю, он не неисправен.

ПОЛЕЗНЫЙ СОВЕТ: Перед тем, как отсоединить аккумулятор, убедитесь, что вы знаете код стереосистемы — иначе вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Почини СВОЮ машину сегодня с помощью Руководства Haynes, в печатном или электронном виде!

Как проверить автомобильный аккумулятор на мертвые элементы

Многие новые автомобильные аккумуляторы относятся к категории запечатанных, не требующих обслуживания. Но некоторые старые батареи позволяют получить доступ к отдельным элементам. Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, которая закрывает все ячейки, либо некоторые ячейки.

Ячейки содержат смесь воды и серной кислоты, так что вам не захочется слишком много возиться внутри них.

Вы можете купить тестер аккумуляторов в виде ареометра, который измеряет удельную плотность аккумуляторной кислоты и может сказать вам, «мертвые» ли какие-либо элементы.

Однако знание того, что элемент «мертв», не имеет для вас большей пользы, чем знание того, что батарея не держит заряд, поэтому проверка напряжения покоя является столь же эффективной диагностикой.

Что внутри автомобильного аккумулятора? Узнайте в разделе «Анатомия автомобильного аккумулятора»

,

10 основных фактов об автомобильных аккумуляторах — Центр помощи и консультаций

Автомобильный аккумулятор дает начальный импульс, который проворачивает и запускает двигатель вашего автомобиля. Как только двигатель заработает, аккумулятор теоретически можно вынуть, и машина будет нормально работать. Однако мы не рекомендуем проверять эту теорию, так как у вас возникнут проблемы с перезапуском двигателя после выключения зажигания.

Существует множество заблуждений и мифов, касающихся автомобильных аккумуляторов, поэтому ниже мы изложили десять фактов об аккумуляторе под капотом, факты, которые могут дать вам лучшее понимание того, как он работает и как максимально эффективно использовать аккумулятор.

Транспортные средства необходимо передвигать регулярно и на расстояниях, которые позволяют аккумулятору правильно перезаряжаться, иначе он разрядится и разрядится. Фактически, регулярная более продолжительная работа может удвоить срок службы батареи.

Слабый аккумулятор может оказывать влияние на другие части автомобиля, такие как система зарядки и стартер, поскольку они должны потреблять чрезмерное напряжение из-за пониженной мощности аккумулятора.

Если аккумулятор, установленный в вашем автомобиле, разработан с учетом требований вашей конкретной марки и модели, содержится в надлежащем техническом обслуживании, а ваш автомобиль преодолевает расстояния, позволяющие аккумулятору самостоятельно перезарядиться, его хватит на срок до пяти лет.

Мы настоятельно не рекомендуем заменять аккумулятор самостоятельно, поскольку простая ошибка может привести к повреждению всей электрической системы автомобиля.

Не дайте себя обмануть или поспешите купить новую батарею, если на приборной панели загорается предупреждение о разряде батареи; это не всегда означает, что аккумулятор неисправен. Это может быть проблема с системой зарядки автомобиля или другая электрическая неисправность.Но мы рекомендуем вам обратиться в ближайший гараж или связаться с нами как можно скорее, потому что промедление может привести к серьезному повреждению электрической системы и может указывать на неминуемую поломку

Если провода автомобильного аккумулятора подключены неправильно, это может привести к протеканию электрического тока с обратной полярностью, что приведет к серьезному повреждению электронной системы автомобиля. Следовательно, предохранители могут выйти из строя, что может привести к взрыву аккумулятора.

По этой причине многие автомобилисты устанавливают аккумуляторы у профессионалов, и поэтому мы рекомендуем автомобилистам устанавливать аккумуляторы у нас.

Неисправная или выходящая из строя аккумуляторная батарея может повлиять на экономию топлива, поскольку генератор автомобиля должен будет потреблять больше мощности для адекватной зарядки аккумулятора, а это означает, что дополнительная нагрузка оказывает большее давление на аккумулятор и расходует больше топлива.

Чрезвычайно холодная погода может привести к потере заряда аккумулятора.По этой причине современные батареи включают в себя усилители холодного пуска (CCA), которые дают дополнительный импульс для запуска холодным зимним утром. CCA — это количество ампер, выдаваемых автомобильным аккумулятором при 0 в течение 30 секунд без падения напряжения ниже 7,2 В. Чем выше CCA конкретной батареи, тем лучше будет производительность. Но имейте в виду, что высокие температуры окружающей среды также могут разрядить аккумулятор — для получения дополнительной информации нажмите здесь, чтобы просмотреть нашу статью под названием «Сел аккумулятор в моей машине» .

Все вышедшие из строя автомобильные аккумуляторы следует утилизировать, так как они содержат диоксид свинца и серную кислоту, которые могут нанести вред окружающей среде, а также представляют опасность для вашего здоровья.

Если вы заменили батарею самостоятельно, вам следует отнести старую в местный центр утилизации или на предприятие по переработке металлолома, однако в рамках нашей услуги по установке мы можем сделать это за вас совершенно бесплатно!

Размер автомобильного аккумулятора и выбор правильного аккумулятора для вашей марки и модели транспортного средства важны — выберите неправильный, тогда независимо от технических характеристик вашего автомобиля или уровня обслуживания он просто не будет работать так, как должен или мог.

Если вам нужен новый автомобильный аккумулятор, просто посетите RAC Shop и введите регистрацию вашего автомобиля или марку и модель, а затем выберите аккумулятор из списка, который подходит для вашего автомобиля. Затем вы можете решить, хотите ли вы установить его самостоятельно или доверить работу профессионалу, связавшись с нами здесь, в магазине RAC.

Если вам нужен новый автомобильный аккумулятор, просто посетите RAC Shop и введите регистрацию вашего автомобиля или марку и модель, а затем выберите аккумулятор из списка, который подходит для вашего автомобиля.Затем вы можете решить, хотите ли вы установить его самостоятельно или доверить работу профессионалу, связавшись с нами здесь, в магазине RAC.

Какой бы аккумулятор у вас ни был, убедитесь, что вы используете правильное зарядное устройство. Выберите правильное зарядное устройство для своего аккумулятора , щелкнув ссылку, или, если вы предпочитаете поговорить с одним из наших консультантов относительно подходящего аккумулятора или зарядного устройства для вашего автомобиля, позвоните нам по телефону 0800 8620676. Мы здесь, чтобы помочь.

,

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться толчок. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1: Найдите кабели-перемычки (отведения)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях. Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправочных станциях или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором. Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого. Заглушите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены батареи.

ШАГ 3: Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы.Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели. Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

ШАГ 4: Разряженная батарея: Определите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подключите положительный вывод перемычки к положительной клемме

Подсоедините положительный зажим кабеля к положительной (+) клемме разряженной аккумуляторной батареи.

ШАГ 6: Аккумулятор исправен: подсоедините другой положительный вывод перемычки к положительной клемме

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной батареи.

ШАГ 7: Хорошая батарея: подключите отрицательный вывод перемычки к отрицательному выводу

Подключите зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Разряженная батарея: подсоедините другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей. Вы можете использовать блок цилиндров или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженным аккумулятором: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором.Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.

Если автомобиль не заводится:

Подождите несколько секунд и повторите шаг 9.

Мы рекомендуем полностью зарядить аккумулятор при первой возможности после запуска от внешнего источника.

,

Система рулевого управления — механизмы, виды, регулировка, неисправности

Устройство рулевого управления

• Руль (рулевое колесо) — устройство в форме круга, позволяющее задать транспортному средству направление движения автомобиля. Также в руль транспортных средств встраивают передние подушки безопасности, мультимедийные устройства, аудиорегуляторы, регуляторы круиз-контроля, рециркуляции воздуха. Рули на авто устанавливаются с 1984 года (в первых авто вместо них были рычаги). Руль через ступицу присоединен к колонке. Работа руля может осуществляться разными способами — механически (с помощью рейки, от пары “винт-гайка” — на этих аспектах мы ещё остановимся при рассмотрении типов СРУ), гидравлически (на моделях с гидроусилителями), посредством электроники.
• Рулевая колонка – механизм в виде вала, предназначенный, в первую очередь для передачи крутящего момента от руля на рулевой механизм. Также среди функций колонки — предотвращение риска угона транспортного средства.  На колонке же крепятся замок зажигания, указатели поворота, механизмы управления светотехникой и стеклоочистителем, подрулевой переключатель указателей поворота, демпфер для ударов при езде по неровному дорожному полотну.
• Рулевой механизм (редуктор). Выполняет сразу несколько важных  задач: увеличивает усилие, которое водитель прилагает к рулю и возвращает его при снятии нагрузки в нейтральное положение, передает усилие к приводу.
• Рулевой привод. Нужен для того, чтобы передать усилие от рулевого механизма к поворотным кулакам колес. Компоненты узла,  рулевые тяги, рычаги и наконечники. Тяга выполняет роль связующей между рулем, колонкой, колёсами. Благодаря ей воздействие на руль превращается непосредственно в повороты колёс. Наконечник тяги (подшипник + шаровой палец + пыльник) ответственен за правильный угол поворота ведущих колес, маневренность транспортного средства.
• Датчик крутящего момента. Позволяет высокоточно и объективно измерить крутящий момент.
• Усилитель. Позволяет снизить мышечное усилие водителя, прикладываемое к колесу. Относится к факультативным  устройствам рулевого управления легкового автомобиля. А вот в тракторах, грузовиках  – обязательный компонент.

На рисунке вы также видите карданный вал. Схема рулевого управления не может быть рассмотрена в его “отрыве”. Но важно понимать что это уже элемент трансмиссии.

Модернизация СРУ

В частности, производитель смог обеспечить водителю возможность плавно регулировать положение рулевого колеса по наклону и высоте. Среди существенных достоинств современных колонок компании — и нулевой люфт, а также специальный механизм управления деформацией при аварии (это существенно увеличивает ремонтопригодность колонки, восстановить узел можно без серьёзных затрат и потерь времени).

Огромное внимание уделяется электрически регулируемым решениям, ориентированным на серьёзные нагрузки (особенно актуально для коммерческого транспорта). При этом у устройств постоянно появляются доп. функции. Начиная от автокалибровки до памяти положения колонки.
;

Виды рулевого управления

1. Реечный. Популярен у легковых авто с независимой подвеской. Впечатляет владельца транспортного средства высоким КПД, низкой ценой, малыми габаритами, несложной конструкцией (сам руль + рулевая рейка, приводящая рейку в движение, средняя и боковые тяги, наконечник). При этом если езда – по неровной дороге, удары легко «отчеканивать» прямо на рулевом колесе. Среди частых неисправностей – появление стуков в рейке. Частично (но не полностью) проблема решается у реечных моделей с демпферами, монтируемыми между корпусами рулевой рейки и тягами. Таким образом, удаётся погасить вибрации. Усиление рулевого колеса может происходить механическим путём (у старых авто) или с помощью гидравлики и электроники (актуально для современного транспорта).

3. Винтовой. Фактически это более усовершенствованный вариант червячного. Здесь также есть рейка. Но для запуска механизма требуется отлаженная командная работа «винт-гайка». В резьбе находятся шарики. Поэтому физически вместо трения при запуске механизма начинается качение. При изменении направления винт сдвигает гайку, рейка отклоняет сектор, также отклоняются сошка и рулевые тяги.


СРУ с механизмом типа «винт-шариковая гайка» долгое время монтировались, преимущественно, на автомобилях представительского класса, а также автобусах и грузовых автомобилях. Но современные производители существенно расширили спектр применения такого механизма. Он функциональный, удобный и при этом неприхотливый в обслуживании.

В зависимости от решаемых задач рулевое управление легкового автомобиля, грузовика  может быть:

• Активным (AFS или Active Front Steering) и динамическим. Решение позволяет  учитывать текущую скорость, угол поворота на скользкой дороге и корректировать в зависимости от них величину передаточного отношения. У AFS корректировка осуществляется  с помощью  планетарного редуктора, у динамической СРУ  – посредством волновой передачи. Динамическое РУ легко встретить на Audi, активное РУ – на BMW.

• Адаптивным (DAS или Direct Adaptive Steering). Решение позволяет легко маневрировать на низких скоростях (очень ценно, когда водитель паркуется), а на более высоких скоростях – ехать мягко, не ощущая  жесткую связь между рулем автомобиля и его колесами. СРУ фактически подстраивается под индивидуальные запросы и условия движения. Достигнуть результата помогают датчики усилия на колеса и датчик угла поворота рулевого колеса. Система активно ставится на Infiniti.

• Servotwin. Интегрированное электрогидравлическое решение. Направлено на целенаправленное управление задней осью. Ориентировано на улучшение маневрирования тяжёлого транспорта (грузовиков, автобусов с широкой колесной базой). Крутящий момент СРУ подстраивается к скорости движения транспортного средства, при внезапных порывах ветра корректируется положение руля. Разработчиком решения является компания Bosch. При этом оно адаптивно для транспортных средств разных производителей. В том числе, можно модернизировать ранее выпущенные автобусы, грузовики. Servotwin располагает ассистентом движения в выбранной полосе. Этот помощник уберегает от риска отклонения от своей полосы движения, а  при медленном трафике с такой системой РУ легко поддержать безопасное расстояние до впереди идущего транспортного средства.

Виды усилителей руля

• Гидравлические. Состоят из редуктора, силового гидроцилиндра и золотника. Проверенные десятилетиями конструкции. Обеспечивают оперативный отклик. При этом требуют внимания при обслуживании: важно постоянно держать под контролем уровень рабочей жидкости.

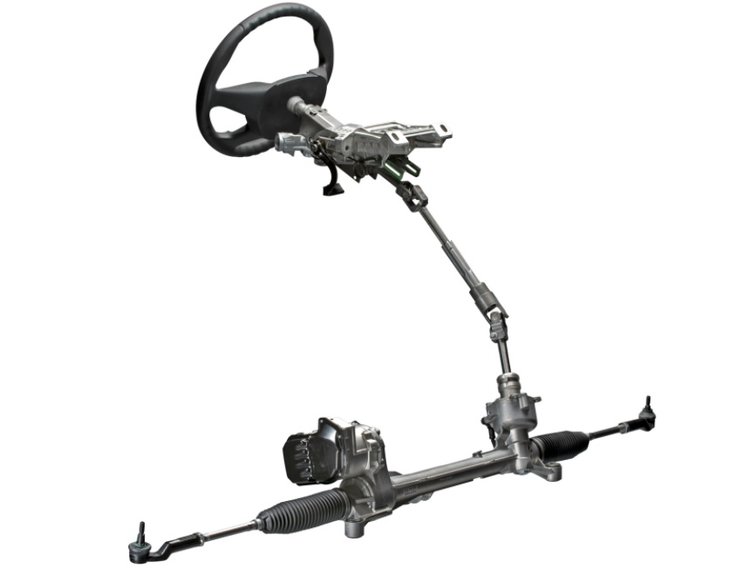

• Электрические. Наиболее прогрессивный вариант и наиболее точная регулировка настроек. Отсутствует необходимость контролировать жидкость, как в случае использования гидравлических конструкций. Особенно на практике хорошо себя зарекомендовали электроусилители с сервоприводом. Такие решения позволяют не просто снизить мышечное усилие, но и снизить потребляемое топливо. Наиболее подходящий вариант для внедорожников, небольших грузовиков.

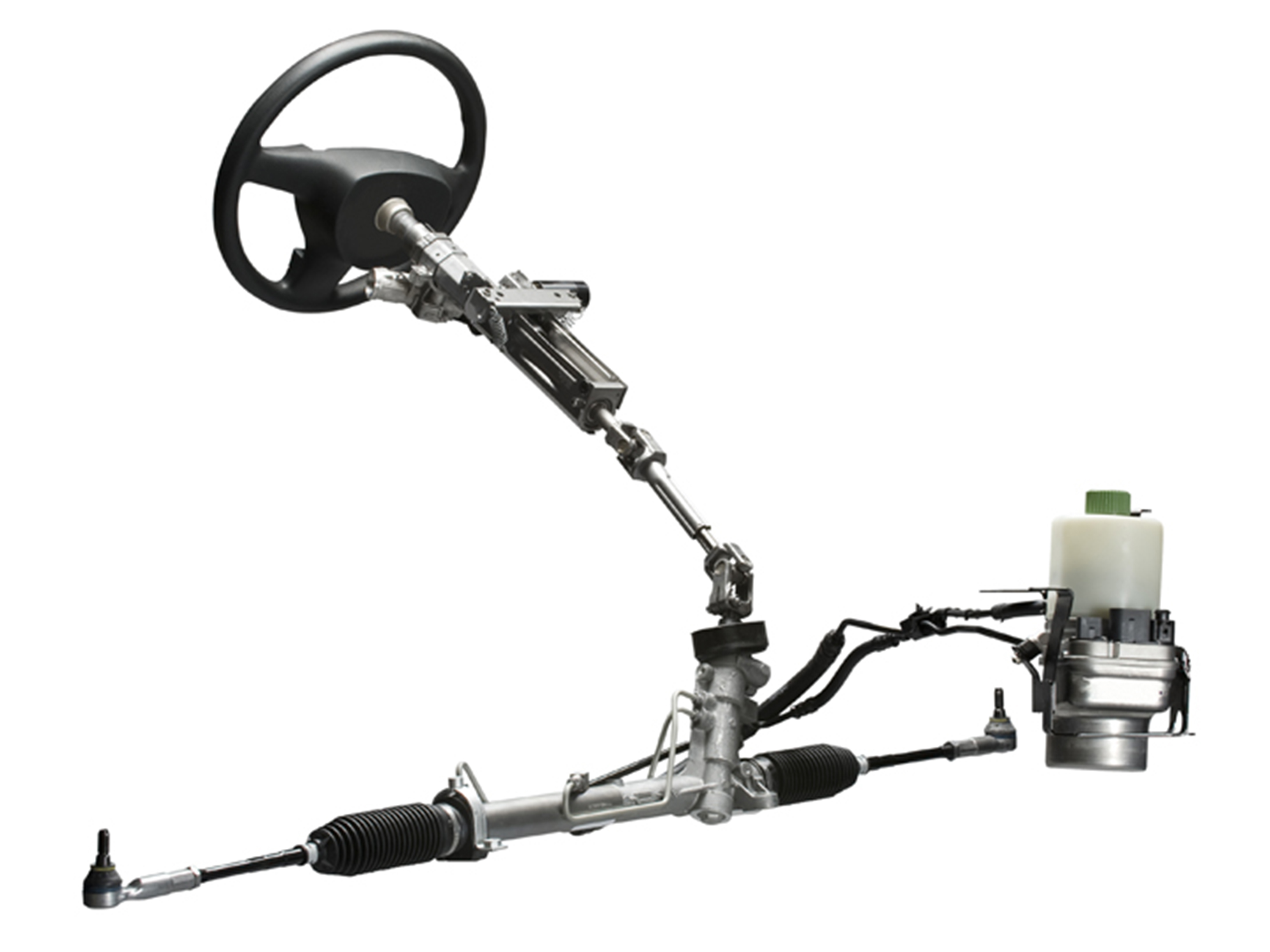

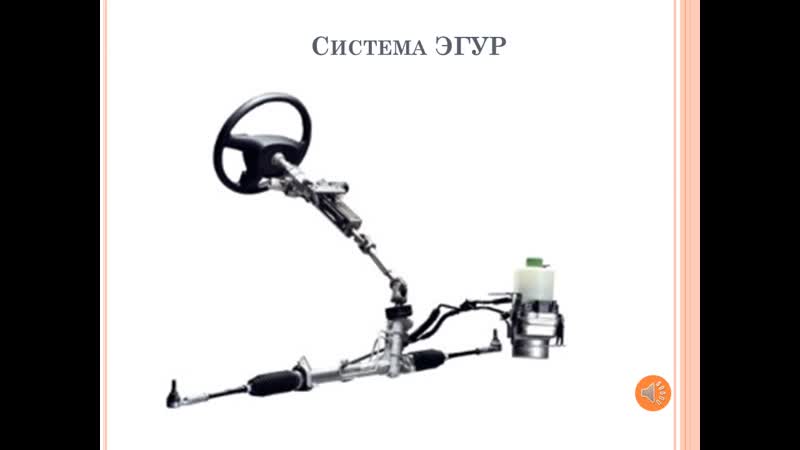

• Электрогидравлические усилители. Это комбинированные системы. Задействована гидравлика, но приводятся действием, а не ДВС. Подходящий вариант для коммерческого транспорта, включая крупногабаритный транспорт.

Левый или правый руль?

При этом есть отдельная категория автовладельцев, которые, несмотря на то, что живут в странах с правосторонним движением, предпочитают только машины с правым рулем (и наоборот).

Плюсы правого руля (при езде в странах с правосторонним движением) и левого руля (при езде с левосторонним движением) такие:

• Комфортнее сделать поворот в плотном потоке.
• Лучше виден бордюр, когда водитель паркуется.
• Специфическая особенность рулевого управления легкового автомобиля в этом случае обеспечивает идеальные условия для выхода водителя на тротуар.

Существенная “загвоздка” —  и фары. Если вы покупаете машину с правым рулем для страны с правосторонним движением, то  фары нужно обязательно заменять, отрегулировать. Иначе то, что вы будете при ночной езде “слепить” других водителей —  это неоспоримый факт. В принципе, и ТО в большинстве стран в этом случае вы не пройдете.

Также переставлять придётся и дворники. Они изначально производителями “заточены” на левое и правое направление, исключение только отдельные транспортные средства со симметричными “дворниками” (например, некоторые модели Mercedes-Benz).

Регулировка

Чаще всего регулируется наклон рулевого колеса. Регулировка позволяет обеспечить водителю наиболее эргономичное и комфортное положение.

Самый популярный вариант — механический регулирующий механизм регулирования угла наклона рулевого колеса с нижним расположением шарнира. Он состоит из стопоров, кронштейна и блокировочного болта.

Стопоры поворачиваются. При положении рычага в заблокированном положении, выступы стопоров оказываются друг напротив друга, возникает осевое усилие, кронштейн колонки фиксируется. При положении рычага в разблокированном положении, выступы одного из стопоров оказываются в положении ровно напротив впадин другого стопора.

Очень популярен и механический механизм регулировки высоты руля. Регулировка осуществляется за счёт совместной работы скользящего вала, блокировочного болта, стопорных клиньев.

Стопорные клинья во время поворота рычага меняют положение. При блокировке рычага стопорные клинья фиксируют скользящий вал в нужном положении. При разблокировке рычага, возникает свободное пространство между скользящим валом и стопорными клиньями, создаются идеальные условия для перемещения вала по оси.

Что же касается электрорегулировки, то самый выигрышный вариант — комбинированные решения для одновременной регулировки угла наклона и высоты посредством сервопривода.

Для водителя регулировка очень проста. Требуется просто нажимать клавиши “Вверх”, “Вниз”.  Поэтому хоть решение и не самое дешёвое, очень востребованное.

Основные неисправности

• износ шарнира наконечника тяги,
• пробуксовка ремня привода насоса гидроусилителя,
• потеря герметичности РМ,
• разрушение подшипника вала,
• ослабление крепежа.

О неполадках свидетельствуют стуки, биение или увеличенный люфт руля, шум в усилителе, течь рабочей жидкости (с РСУ с гидравликой).

Самые распространённые меры, предпринимаемыми мастерами на СТО в случае обнаружения проблем с СРУ, — замена наконечника тяги (либо тяги полностью), пыльника, жидкости гидроусилителя. Также часто может требоваться ремонт насоса гидроусилителя, рейки, редуктора.

Специальная электронная обучающая программа, которая посвящена системе рулевого управления доступна на базе платформы ELECTUDE. Учебные модули ориентированы на базовый уровень подготовки и позволяют усвоить принципы работы системы, ознакомиться с трапецией рулевого управления, гидравлическими и электрическими усилителями, разобраться, чем отличаются системы прямого и непрямого управления.

Как работает рулевая система автомобиля: простой справочник

Как усилитель рулевого управления влияет на механизм реечной передачи?

Скорее всего, когда вы управляли сегодня автомобилем, вы пользовались усилителем рулевого управления. В современных автомобилях, и особенно в грузовых и грузопассажирских автомобилях, есть усилитель рулевого управления. Он дает дополнительное усилие (с помощью гидравлического или электрического привода), помогающее повернуть колеса. Это означает, что на парковку и маневрирование водитель тратит меньше сил, чем в рулевой системе без усилителя. Реечный механизм рулевого управления несколько отличается при наличии усилителя рулевого управления — к нему добавляется работающий от двигателя насос или электродвигатель, помогающий при рулении.

Так что, легкость — это единственное преимущество усилителя рулевого управления? Эта система дает возможность рулевого управления на более высокой передаче, то есть вам нужно поворачивать рулевое колесо меньше, а колеса поворачиваются сильнее (меньше полных оборотов руля от упора до упора). Таким образом, уменьшается время отклика, а рулевое управление становится более точным. В условиях сильной загруженности дорог, плотного трафика и пробок это означает, что водитель может маневрировать более безопасно рядом с другими автомобилями. Четкий контроль на любой скорости, в любых условиях и в сложных ситуациях поможет вам избежать аварий.

Каковы компоненты рулевой системы автомобиля?

Независимо от модели и производителя автомобиля высококачественные компоненты рулевой системы обеспечивают безукоризненную управляемость. Среди деталей реечного механизма рулевого управления MOOG — осевые шарниры, наконечники рулевых тяг, продольные рулевые тяги, центральные рулевые тяги, комплекты пыльников рулевой рейки, рулевые тяги в сборе и ступичные подшипники.

Эти компоненты рулевой системы отличаются надежностью и устойчивостью к износу, что гарантирует их прочность и долговечность. Если вы выбираете детали, которые соответствуют спецификациям оригинальных комплектующих производителя, это означает, что весь узел в сборе будет работать максимально эффективно и прослужит долго.

Принцип работы системы адаптивного рулевого управления: преимущества и недостатки

Система адаптивного управления появились относительно недавно и сегодня благодаря своей функциональности и универсальности использования пользуется большой популярностью у ведущих автопроизводителей. Такая система рулевого управления подразумевает изменение передаточного числа руля в зависимости от скорости движения автомобиля. То есть, на парковке и маневрировании на низкой скорости хватает буквально половины оборота руля, чтобы колеса полностью вывернулись, а на высокой скорости рулевое управление распускается, соответственно необходимо несколько оборотов руля для поворота колес на больший угол.

Первоначально такое электронное адаптивное управление появилось на автомобилях марки Nissan, и в последующем стало с успехом пользоваться всеми мировыми автопроизводителями. Многие водители по достоинству оценили преимущества таких адаптивных систем рулевого управления, которые позволяют одновременно повысить безопасность управления автомобилем, упрощая маневрирование на низкой скорости.

Электронные системы адаптивного управления включают электронный блок, входящие датчики и исполнительные устройства. В такой системе используется два электронных датчика, которые считывают усилия на колесе и углы поворота руля. Информация с этих датчиков используется главным блоком управления для расчёта поворота передних колес.

Различные производители автомобилей при исполнении такой электронной адаптивной системы рулевого управления могут использовать сразу несколько датчиков, которые получают необходимую для работы рулевого управления информацию. Использование мощного основного блока позволяет получать информацию одновременно от нескольких датчиков, причём данные поступают в компьютер в режиме онлайн, и система постоянно контролирует скорость с углом поворота колес, что позволяет в режиме реального времени вносить корректировки в работу рулевого управления.

Особенностью такой адаптивной системы рулевого управления является отсутствие прямой связи между рулевой колонкой и колесами. Отдельные модели автомобилей не имеют даже рулевой рейки, которая раньше считалась слабым звеном и достаточно часто выходила из строя, приводя к увеличению расходов автовладельца.

Все сигналы от рулевой колонки поступают в блок управления, где принимается решение о повороте колеса на нужный водителю угол. Далее соответствующие сигналы отправляются на сервопривод, который имеет каждое переднее колесо. Такой привод поворачивает колеса на необходимый угол. Причём угол поворота может изменяться в зависимости от скорости автомобиля. Чем меньше скорость, тем сильнее поворачиваются колеса при даже минимальном изменении положения рулевой колонки. Тем самым обеспечивается существенное упрощение маневрирования на небольшой скорости.

Первоначально используемые сервоприводы колёс не обеспечивали должную обратную связь с водителем, что существенно усложнило управление автомобилем. Однако сегодня технологии адаптивного рулевого управления существенно улучшились, сервоприводы рулевого колеса могут обеспечить электронную симуляцию сопротивления на рулевой колонке, а водитель может получать нужную ему информацию о состоянии дорожного полотна, что в свою очередь обеспечивает максимально безопасное управление автомобилем.

Современные системы адаптивного управления позволяют водителю с легкостью изменять характер управляемости автомобиля. Во многих моделях предусмотрено три режима работы: лёгкий, стандартный и тяжёлый. То есть, можно выбрать как мягкий отклик на действия водителя, так и максимально острое рулевое управление, которое будет актуально для скоростного управления или спортивного быстрого пилотажа.

Если говорить о преимуществах такого адаптивного рулевого управления в сравнении с классическим механизмом с рулевой рейкой и непосредственной связью с колесами автомобиля, то отметим следующее:

1. Отсутствие вибрации на рулевой колонке.

2. Точность управления.

3. Быстродействие.

4. Возможность настройки пользователем управления автомобилем.

Если говорить о преимуществах использования цифрового канала для передачи данных для сервопривода система рулевого управления, то отметим максимально быструю реакцию и точность движения автомобиля по заданной водителем траектории. Управление автомобилем становится более комфортным, безопасным и информативным. Подобные системы адаптивного рулевого управления позволяют машине двигаться прямолинейно даже при сильном боковом ветре, а на высокой скорости отсутствует необходимость в постоянном подруливании, что также повышает безопасность управления транспортного средства.

Недостаток у подобного электронного адаптивного рулевого управления лишь один. Водителю на психологическом уровне сложно свыкнуться с мыслью, что автоматика сама управляет автомобилем, и при этом отсутствует прямая связь рулевой колонки с передними колёсами. Фактически в таком автомобиле, оснащенном адаптивным рулем, за управление машины отвечает автоматика, а водитель является лишь своеобразным помощником такой интеллектуальной автоматической системы.

Без использования таких систем адаптивного рулевого управления было бы невозможным реализовать функцию автопилота и удержание автомобиля в своей полосе движения. Используемые этой системой датчики были дополнены видеокамерами и соответствующими блоками управления, что позволяет автомобилю удерживаться в своей полосе движения, не пересекая разметку. Также такие адаптивные системы рулевого управления активно используются на автомобилях марки Тесла, где внедрен автопилот, полностью управляющий автомобилем на высокой скорости.

29.12.2017

Как это работает: система активного рулевого управления. Видео.

    Обычно различают три типа систем рулевого управления: система активного рулевого управления, гидроусилитель руля, электроусилитель руля. Сегодня мы расскажем о  системе активного рулевого управления.

•    изменения передаточного отношения рулевого механизма в зависимости от скорости движения
•   корректирования угла поворота передних колес при прохождении поворотов и торможении на скользком покрытии

    Система активного рулевого управления в своей работе взаимодействует с другими системами, с гидроусилителем руля Servotronic, системой динамической стабилизации DSC.

    Система AFS имеет следующее общее устройство:

•     планетарный редуктор
•     система управления

    1. насос гидроусилителя руля
    2. шланги
    3. бачок для рабочей жидкости
    4. электронный блок управления
    5. шина обмена данными
    6. электродвигатель
    7. датчик угла поворота электродвигателя
    8. клапан системы Servotronic
    9. планетарный редуктор
    10. аварийный фиксатор
    11. датчик суммарного угла поворота
    12. рулевой механизм

    Эпициклическая шестерня имеет возможность вращения. При неподвижной шестерне передаточное число планетарного редуктора равно единице и рулевой вал передает вращение напрямую. Вращение эпициклической шестерни в одну или другую сторону позволяет увеличить или уменьшить передаточное число планетарной передачи, чем достигается изменение передаточного отношения рулевого механизма. Вращение шестерни обеспечивает электродвигатель, соединенный с ее внешней стороной посредством червячной передачи.

    Для реализации функций системы активного рулевого управления создана система управления. Электронная система управления включает следующие элементы:

•     входные датчики
•     электронный блок управления
•     исполнительные устройства

•     датчик положения электродвигателя;
•     датчик суммарного угла поворота;
•     датчик угла поворота рулевого колеса;
•    датчики системы динамической стабилизации (скорости вращения автомобиля вокруг вертикальной оси и вертикального ускорения)

    Электронный блок управления принимает сигналы от датчиков, обрабатывает их и в соответствии с заложенным алгоритмом формирует управляющие воздействия на исполнительные устройства. Электронный блок управления имеет соединение и осуществляет взаимодействие с блоками управления других систем автомобиля:

•     системы Servotronic
•     системы динамической стабилизации DSC
•     системы управления двигателем
•     системы доступа в автомобиль

•     электродвигатель
•     сигнальная лампа на панели приборов

    Возникновение неисправностей в системе сопровождается срабатыванием сигнальной лампы на панели приборов. При этом на информационном дисплее появляется сообщение системы самодиагностики.

    Система AFS активируется при запуске двигателя. Работа системы заключается в изменении передаточного отношения рулевого механизма в зависимости от скорости и условий движения.

    При совершении маневров на низкой скорости в соответствии с сигналом датчика угла поворота рулевого колеса включается электродвигатель. Электродвигатель через червячную пару передает вращение на эпициклическую шестерню планетарного редуктора. Вращение шестерни в определенном направлении с максимальной скоростью обеспечивает наименьшее передаточное отношение рулевого механизма, которое достигает значения 1:10. При этом руль становиться острым, уменьшается число оборотов рулевого колеса от упора до упора, чем достигается высокий комфорт в управлении.

    С ростом скорости движения выполнение поворотов сопровождается уменьшением частоты вращения электродвигателя, соответственно увеличивается передаточное отношение рулевого механизма. На скорости 180-200 км/ч передаточное отношение достигает оптимального значения 1:18. Электродвигатель при этом перестает вращаться, а усилие от рулевого колеса передается на рулевой механизм напрямую.

    С дальнейшим ростом скорости электродвигатель снова включается, при этом вращение производится в противоположную сторону. Передаточное отношение рулевого механизма может достигать величины 1:20. При данном передаточном отношении рулевое управление обладает наименьшей остротой, увеличивается число оборотов рулевого колеса от упора до упора, тем самым обеспечивается безопасность маневрирования на высоких скоростях.

    Если при прохождении поворота фиксируется избыточная поворачиваемость автомобиля (потеря сцепления задних колес с дорогой) система AFS на основании сигналов датчиков системы DSC самостоятельно корректирует угол поворота передних колес. В результате чего сохраняется курсовая устойчивость автомобиля. В случае, когда система активного рулевого управления не может полностью обеспечить устойчивость автомобиля, подключается система динамической стабилизации.

   Система активного рулевого управления постоянно включена и не имеет возможности отключения.

Рулевое управление автомобиля. Рулевые механизмы

Знаете, как называется рулевое колесо у гоночного болида? Штурвал! А в наших автомобилях всего то – руль. … Чувствуете разницу? Но оставим Шумахеру шумахерово, и поговорим что же такое рулевое управление, или рулевой механизм.

Система рулевого управления служит для управления автомобилем и обеспечения его движения в заданном направлении по команде водителя. Система включает в себя рулевой механизм и ру­левой привод. Что бы представить себе работу рулевых механизмов разных поколений, мы разделим объяснение на три части, именно столько их насчитывается в автомобилестроении.

Червячный рулевой механизм

Свое название получил из-за системы привода рулевой колонки, а именно червячной шестерни. В состав рулевой системы входят:

• руль (думается объяснять не надо?)
• рулевой вал с крестовиной, представляет собой металлический стержень, у которого с одной стороны расположены шлицы для фиксации руля, а с другой внутренние шлицы для крепления к рулевой колонке. Полная фиксация производится стяжной муфтой, которая обжимает место стыка вала и «червяка» привода колонки. В месте изгиба вала устанавливается кардан, при помощи которого передается боковое усилие вращения.
• рулевая колонка, устройство, собранное в одном литом корпусе, в состав которой входят червячная ведущая шестерня и ведомая. Ведомая шестерня соединена жестко с рулевой сошкой.
• рулевые тяги, наконечники и «маятник», совокупность этих деталей соединённых между собой при помощи шаровых и резьбовых соединений.

Работа рулевого механизма выглядит следующим образом: при вращении рулевого колеса, усилие вращения передается на червячный механизм колонки, «червяк» вращает ведомую шестерню, которая в свою очередь приводит в действие рулевую сошку. Сошка соединена со средней рулевой тягой, второй конец тяги крепится к маятниковому рычагу. Рычаг устанавливается на опоре и жестко крепится к кузову автомобиля. От сошки и «маятника» отходят боковые тяги, которые при помощи обжимных муфт соединены с рулевыми наконечниками. Наконечники соединяются со ступицей. Рулевая сошка, поворачиваясь, передает усилие одновременно на боковую тягу и на средний рычаг. Средний рычаг приводит в действие вторую боковую тягу и ступицы поворачиваются, соответственно колеса тоже.

Такая система была распространена на старых моделях «Жигулей» и «BMW».

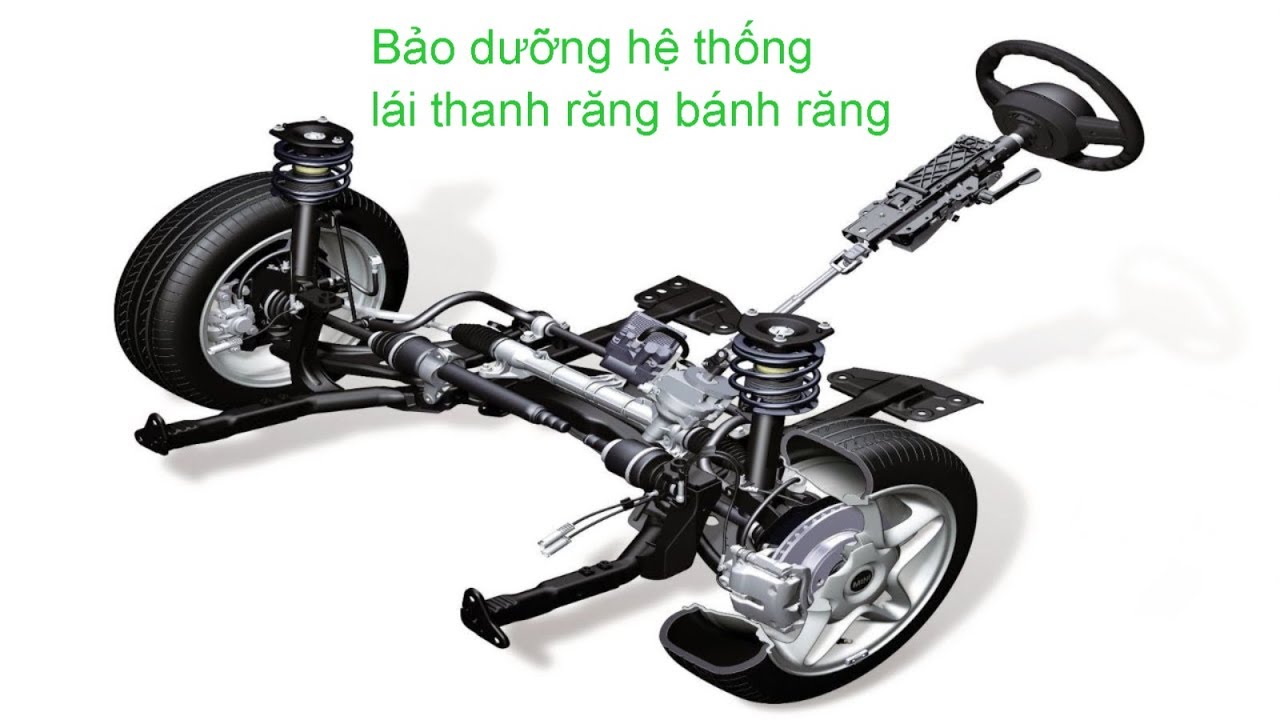

Реечный рулевой механизм

Самая распространенная система в настоящее время. Основные узлы это:

• рулевое колесо (руль)
• рулевой вал (то же что и в червячном механизме)
• рулевая рейка – это узел, состоящий из зубчатой рейки, в движение которую приводит рулевая шестерня. Собранная в одном корпусе, чаще из легкого сплава, крепится непосредственно к кузову авто. На концах зубчатой рейки изготовлены резьбовые отверстия для крепления рулевых тяг.
• рулевые тяги представляют собой металлический стержень, с одного конца у которого резьба, а со второй, шарнирное шаровое устройство с резьбой.
• рулевой наконечник, это корпус с шаровым шарниром и внутренней резьбой, для вкручивания рулевой тяги.

При вращении рулевого колеса, усилие передается на шестерню, которая приводит в действие рулевую рейку. Рейка «выезжает» из корпуса влево или вправо. Усилие передается на рулевой рычаг с наконечником. Наконечник вставлен в ступицу, которую и поворачивает в дальнейшем.

Для уменьшения усилия водителя при вращении рулевого колеса, в реечное рулевое устройство были введены усилители руля, на них остановимся более подробно

Усилитель руля является вспомогательным устройством для вращения рулевого колеса. Различают несколько типов усилителей руля. Это гидроусилитель, гидроэлектроусилитель, электроусилитель и пневмоусилитель.

1. Гидроусилитель состоит из гидравлического насоса, в действие который приводит двигатель, системы шлангов высокого давления, и бачка для жидкости. Корпус рейки выполнен герметически, так как в нем находится жидкость гидроусилителя.  Принцип действия гидроусилителя следующий: насос нагнетает давление в системе, но если руль стоит на месте, то насос просто создает циркуляцию жидкости. Стоит только водителю начать поворачивать руль, как перекрывается циркуляция, и жидкость начинает давить на рейку, «помогая» водителю. Давление направлено в ту сторону, в которую вращается «баранка».
2. В гидроэлектроусилителе система точно такая же, только насос вращает электромотор.
3. В электроусилителе применяется так же электромотор, но соединяется он непосредственно с рейкой или с рулевым валом. Управляется электронным блоком управления. Электроусилитель еще называют адаптивным усилителем из-за возможности прикладывания разного усилия к вращению рулевого колеса, в зависимости от скорости движения. Известная система Servotronic.
4. Пневмоусилитель это близкая «родня» гидроусилителя, только жидкость заменена на сжатый воздух.

Активная рулевая система

Самая «продвинутая» система управления в настоящее время, в состав входит:

• рулевая рейка с планетарным механизмом и электродвигателем
• блок электронного управления
• рулевые тяги, наконечники
• рулевое колесо (ну а как же без него?)

Принцип работы рулевой системы чем-то напоминает работу АКПП. При вращении рулевого колеса, вращается планетарный механизм, который и приводит в действие рейку, но вот только передаточное число всегда разное, в зависимости от скорости движения автомобиля. Дело в том, что солнечную шестерню снаружи вращает электродвигатель, поэтому в зависимости от скорости вращения изменяется передаточное число. На небольшой скорости коэффициент передачи составляет единицу. Но при большем разгоне, когда малейшее движение руля может привести к негативным последствиям, включается электромотор, вращает солнечную шестерню, соответственно необходимо руль довернуть больше при повороте. На маленькой скорости автомобиля электродвигатель вращается в обратную сторону, создавая более комфортное управление.

Весь остальной процесс выглядит, как и у простой реечной системы.

Ничего не забыли? Забыли, конечно! Забыли еще одну систему – винтовую. Правда, эта система больше похожа на червячный механизм. Итак – на валу проточена винтовая резьба, по которой «ползает» своеобразная гайка, представляет собой зубчатую рейку с резьбой внутри. Зубья рейки приводят в действие рулевой сектор, в свою очередь он предает движение сошке, ну а дальше как в червячной системе. Для уменьшения трения, внутри «гайки» расположены шарики, которые «циркулируют» во время вращения.

​Bosch: новые системы рулевого управления для коммерческого транспорта

Электрическое рулевое управление становится все более популярным. Это незаменимый элемент в системах помощи водителю, таких как поддержка движения в полосе или ассистент при парковке, и стандартная функция во все большем количестве современных автомобилей. Bosch использует всесторонний опыт создания электрических систем рулевого управления для легковых автомобилей в разработке систем для коммерческого транспорта и автобусов. Компания постоянно работает над технологическими решениями для новой эры мобильности: без несчастных случаев, стресса и выбросов в атмосферу.

Электронные системы делают управление коммерческим транспортом безопаснее и проще

Система рулевого управления Servotwin от Bosch — первая в мире интегрированная электрогидравлическая система рулевого управления для коммерческих автомобилей, в частности для тяжелых грузовиков и автобусов. Servotwin более эффективна по сравнению с предыдущими системами рулевого управления благодаря активному изменению крутящего момента усилителя в зависимости от условий движения транспортного средства. Она также имеет функции помощи водителю, которые делают управление более безопасным и легким. Одна из таких функций — ассистент движения в выбранной полосе, который предупреждает водителя в случае начала непреднамеренного съезда в сторону со своей полосы движения. Если он не реагирует, система вмешивается и возвращает транспортное средство на свою полосу. Также данная система помогает в заторах и при медленном трафике, пока другие электронные ассистенты автоматически поддерживают оптимальное расстояние до впереди идущего автомобиля. При этом водитель в любой момент может взять контроль в свои руки. Другая ситуация, где Servotwin помогает водителю – это внезапные боковые порывы ветра, которые могут быть опасны для грузовых автомобилей из-за большой площади боковой поверхности. Система определяет, насколько сильно нужно изменить положение руля, чтобы компенсировать порыв ветра, и активирует электрический двигатель для помощи при маневрировании.

Система управления задним мостом делает грузовые автомобили более маневренными

Bosch переработал электрогидравлическое рулевое управление задней осью, чтобы упростить маневрирование тяжелых коммерческих транспортных средств. Это преимущество по достоинству оценят водители автобусов с длинной колесной базой, так как измененная система делает радиус поворота меньше. Увеличение маневренности особенно полезно при движении по городу. Кроме того, управление задней осью транспортного средства улучшает устойчивость автомобиля на высоких скоростях, позволяя менять полосу движения легче и безопаснее.

Вот как это работает: электрогидравлическая система рулевого управления для ведущих или ведомых задних осей тяжелых грузовиков и автобусов действует независимо от передних колес. Ее особенность — инновационная комбинация гидравлических цилиндров и электронного блока управления. Это означает, что рулевое управление контролируется электронным способом, управляется электрически и не требует механического или гидравлического соединения между передней и задней осями. Благодаря функции активации по требованию энергия требуется только тогда, когда рулевое управление приводится в действие. Электродвигатель питает насос, который использует рабочий цилиндр для создания гидравлического давления и передачи его на заднюю ось. По сравнению с обычными системами рулевого управления это решение экономит до 0,6 литра топлива на каждые 100 километров.

Система электрогидравлического рулевого управления задней осью от Bosch подходит как для интеграции в транспортные средства при их производстве, так и для модернизации коммерческого транспорта. Все геометрические параметры транспортного средства, такие как колесная база и угол поворота рулевого колеса, программируются индивидуально в электронном блоке управления.

На полвека опередив Infiniti: французская система рулевого управления DIRAVI

В 2013 году компания Infiniti презентовала модель Q50, которую преподносили как первую легковую машину, лишенную механической связи между рулем и колесами. Современная электроника позволила реализовать «управление по проводам» — drive—by—wire, полностью избавившись от всех ударов и шумов, приходящих на рулевое колесо от дороги. И вроде бы опять «японка» впереди всех. Но погодите! Ведь в 1970 году компания Citroen выпустила рулевое управление DIRAVI — сокращение от Direction à rappel asservi, то есть рулевое управление с контролируемым возвратом. И в нем тоже не было механической связи между рулем и колесами, только гидравлика!

Современные системы гидроусилителя рулевого управления основываются на удачной идее Фрэнсиса Дэвиса, который в 1925 году создал первую систему усилителя. В 1936-м он устроился на работу в компанию Bendix, где и разработал первые коммерческие образцы продукта, которые в 1939 году были проданы концерну GM, а после Второй мировой войны на машинах Chrysler появился первый массовый гидроусилитель для легковых машин.

С тех пор конструкция усилителя по сути изменилась мало. Насос создает постоянный поток гидравлической жидкости, а золотниковая система, использующая в качестве датчика момента торсион, при возникновении момента подает жидкость к исполнительному цилиндру, помогая вращать руль. Попытки реализовать другие принципы работы предпринимались, но не получили распространения в автомобилях.

Системы по образцу корабельных и авиационных сервоприводов с гидроаккумуляторами в массовом производстве не приживались, хотя имели и свои достоинства в виде возможности тонкой настройки усилия и чувствительности по внешним параметрам, отсутствия вибраций, ударов и обратной связи вообще, что для внедорожников и тяжелых машин — благо. Особенно привлекательной казалась идея по увеличению усилия на руле при повышении скорости машины, что с обычным ГУР на тот момент было сложно реализуемо.

Небольшая революция случилась в 1970 году, когда компания Citroen предложила для модели Citroen SM новейшую разработку — рулевое управление DIRAVI. Это была недешевая опция для топ-модели компании. На тот момент Citroen также владел компанией Maserati, и на моделях Maserati Khamsin и Quattroporte II, вышедших чуть позже, тоже применялась система DIRAVI. Разумеется, ее же ставили и на более поздние модели самого Citroen — CX, а затем и XM. Причем на CX этот тип рулевого управления оказался основным.

Это был не усилитель, а настоящий сервопривод. На первый взгляд просто реечный рулевой механизм, но с громоздкой проставкой между валом руля и самой рейкой. Там-то и скрывалось маленькое чудо. Наверное, не секрет, что машины Citroen оснащались и оснащаются гидропневматической подвеской. А такие конструкции обязательно имеют в своем составе гидроаккумуляторы и гидронасос высокого давления. Конструкторская идея пошла по оригинальному пути. Вместо установки объемного гидронасоса использовали систему высокого давления. Золотник, в зависимости от разницы между положением рулевого колеса и управляемых колес, подает необходимое количество жидкости в один из гидроцилиндров рулевой рейки. Механической связи между рулевым колесом и рейкой в нормальном состоянии нет, она появляется только при отсутствии давления в гидросистеме. Ну а реактивное усилие на руле полностью искусственное. Оно формируется отдельным эксцентриком с гидравлическим приводом и зависит от скорости автомобиля, определяемой центробежным гидравлическим регулятором, и угла поворота руля.

Собственно, отсюда и название — «рулевое управление с контролируемым возвратом». Система полностью подавляет все возмущения со стороны дороги, стабилизирует автомобиль на траектории, имеет очень небольшое передаточное число рулевого механизма (всего 2–2,5 оборота руля от упора до упора), и, разумеется, усилие на рулевом колесе зависит от скорости. На малой скорости руль очень легкий, а на высокой он ощутимо стабилизируется гидравликой, что улучшает устойчивость движения и повышает комфорт водителя.

Система просуществовала в производстве до 1993 года, что можно считать отличным результатом для столь неординарной конструкции. Критика в основном сводилась к высокой стоимости, излишней резкости механизма для новичков, полному отсутствию обратной связи, что важно для активного движения, и, наконец, к излишне высокому усилию на руле при отказе гидравлической системы, что могло привести к дополнительной поломке рулевого механизма и даже аварии.

Современная электронная система на Infiniti Q50 по функциональности немногим отличается от «старичка». Да, место гидравлики заняла электроника. А алгоритмы формирования реактивного усилия на рулевом колесе стали многократно сложнее, позволяя даже отслеживать занос и снос, заодно корректируя поведение машины, помогать системе ESP и информировать об этом водителя. Но по сути основные достоинства и основные претензии к системе остались на уровне 1970 года.

Рулевое управление без реальной обратной связи все так же получается более комфортным, но требует привыкания, а в критической ситуации искусственность усилия не позволяет тонко чувствовать машину. Правда, для сверхкомфортных гидропневматических Citroen пятидесятилетней (!) давности с их передним приводом и очень спокойным характером это было меньшим недостатком, чем для заднеприводной, претендующей на спортивность поведения японской машины. И все так же цена подобного решения остается излишне высокой, а в случае поломки электросистем аварийная блокировка работает с излишне высоким усилием на руле. Похоже, на данном уровне развития технологий альтернативы механической связи в рулевом управлении нет, да и электроусилители руля (ЭУР) обеспечивают отличные настраиваемые характеристики усиления, достаточные для большинства применений.

Как работает рулевая система автомобиля: простой справочник

Как усилитель рулевого управления влияет на механизм реечной передачи?

Скорее всего, когда вы управляли сегодня автомобилем, вы пользовались усилителем рулевого управления. В современных автомобилях, особенно грузовых и грузопассажирских автомобилей, есть усилитель рулевого управления. Он дает дополнительный усилие (с помощью гидравлического или электрического привода), помогающее повернуть колеса.Это означает, что на парковку и маневрирование водитель тратит меньше сил, чем в рулевой системе без усилителя. Реечный механизм рулевого управления несколько отличается при наличии усилителя рулевого управления — к нему добавляется работающий от двигателя насос или электродвигатель, помогающий при рулевом управлении.

Так что, легкость — это единственное преимущество усилителя рулевого управления? Эта система дает возможность рулевого управления на более высокой передаче, что вам нужно поворачивать рулевое колесо меньше, а колеса поворачиваются сильнее (меньше полных оборотов руля от упора до упора). Таким образом, уменьшается время отклика, а рулевое управление становится более точным. В сильной загруженности дорог, плотного трафика и пробок это означает, что водитель может маневрировать более безопасно рядом с другими автомобилями. Четкий контроль на любой скорости, в любых условиях и в сложных ситуациях поможет вам избежать аварий.

Каковы компоненты рулевой системы автомобиля?

от модели и производителя автомобиля высококачественные компоненты рулевой системы безукоризненную управляемую систему.Среди реечного механизма рулевого управления MOOG — осевые шарниры, наконечники рулевых тяг, продольные рулевые тяги, центральные рулевые тяги, комплекты пыльников рулевой рейки, рулевые тяги в сборе и ступичные подшипники.

Эти компоненты рулевой системы отличаются надежностью и устойчивостью к износу, что их прочность и долговечность. Если вы выбираете детали, соответствующие спецификациям оригинальных комплектующих производителей, это означает, что весь узел в сборе будет работать максимально эффективно и прослужит долго.

Рулевое управление автомобиля | Автомобильный справочник

Рулевое управление автомобилем, это система управления направлением движения с помощью рулевого колеса. Рулевое управление представляет собой совокупность узлов и механизмов предназначенных для синхронизации положения рулевого колеса и угла поворота управляемых колес. Вот о том, из каких узлов состоит современное рулевое управление автомобиля, мы и поговорим в этой статье.

Классификация системы рулевого управления

Системы рулевого управления можно классифицировать следующим образом:

Мускульная система рулевого управления

Необходимые усилия рулевого управления генерируются исключительно мускульной энергией водителя.Эти системы рулевого управления в настоящее время используются в самых маленьких легковых автомобилях.

Система рулевого управления с усилителем

Усилия рулевого управления генерируются мускульной энергией водителя и вспомогательной силой, реализуемой гидравлически и в последнее время все чаще электрически. Эта система рулевого управления в настоящее время используется в легковых и грузовых автомобилях.

Система автоматизированного рулевого управления

Усилия рулевого управления генерируются исключительно не мускульной (внешней) энергией (например, в машинах).

Фрикционная система рулевого управления

Усилия рулевого управления силами, воздействующими на контактное пятно шины. Примером такой системы могут служить поддерживающие мосты в грузовиках. Передача рулевых и вспомогательных сил происходит механически, гидравлически или электрически либо сочетания этих трех компонентов.

Требования к системе рулевого управления

Система рулевого управления преобразует движения вращающимися вращающимися колесами рулевого колеса в изменение угла поворота управляемых колес автомобиля.Конструкция и схема системы обеспечения удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся система рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать свойствами.

Передача запускруемых водителем рулящих движений на рулевом колесе без люфта особенно важна при движении по прямому. Это гарантирует безопасное управление автомобилем.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспечения управляемой работы и преодоления отклонения от заданного угла поворота рулевого колеса под изменяющихся возвратных сил, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме позволяет водителю получать через реактивные силы тактильную обратную связь, соответствующую коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой.Система рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы водитель мог установить сцепление между шинами и дорогой.

Требования к рулевому управлению

Требования к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем.Сюда, к примеру, относится тенденция рулевого управления автоматически возвращаться в положение прямолинейного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемое от колес автомобиля на рулевое колесо при движении по неровным дорогам. Этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращение их избыточного износа вся рулевая кинематика должна удовлетворять условию Аккермана.Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. « Условие Аккермана »).

Достаточно жесткая схема всех компонентов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение направления управляемых колес, безопасную и точную управляемость автомобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта должен быть как можно меньше при парковке и движении с небольшой скоростью.Однако на средних и высоких скоростях рулевое управление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилями

Требования предъявляемые к системам рулевого управления автомобилей, стандарты в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, максимально допустимые управляющие силы для исправной и неисправной систем рулевого управления.Эти требования регламентируют прежде всего поведение автомобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окружности на скорости 10 км / ч, радиус поворота автомобиля должен увеличиться или как минимум тем же.

Для автомобилей категории М1 (легковые автомобили с посадочными местами до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км / ч, в системе рулевого управления не должно возникать никаких необычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км / ч или, если это значение не достигается, то на максимальной скорости.

Это поведение также предписывается в случае неисправности у гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сервопривода рулевого управления для въезда со скоростью 10 км / ч в течение 4 секунд в круг радиусом 20 м.Управляющее усилие на рулевом колесе не должно быть 30 даН (табл. « Нормы рабочих нагрузок в системе рулевого управления »).

Типы рулевых механизмов автомобиля

Требования к системе рулевого управления предназначены для развития всего двух фундаментальным типом рулевых механизмов. Оба типа можно использовать в системах с чисто мускульной энергией или (в сочетании с сервосистемами) в системах с усилителем рулевого управления.

Реечный рулевой механизм

В принципе, как следует из названия, реечный рулевой механизм из шестерни и зубчатой ​​рейки (рис. « Реечный рулевой механизм »). Передаточное отношение механизма определения числа оборотов шестерни, равного числа оборотов рулевого колеса, к перемещению рейки.

В качестве альтернативы постоянному передаточному механизму рейки на счетчике нарезки зубьев имеется возможность использовать это число в зависимости от длины хода.Таким образом, устойчивость при движении по прямой можно улучшить непрямого передаточного числа вокруг центра рулевого управления. В то же время, это возможно с реализацией передаточного числа в среднем и большом диапазоне поворота (например, при парковке) для уменьшения необходимого угла поворота при повороте рулевого колеса от упора до упора.

Рулевой механизм типа «винт-шариковая гайка-сектор»

Усилия, развивающие между винтом и гайкой рулевой передачи, передаются через ряд рециркулирующих шариков, снижающих трение (рис. « Рулевой механизм с шариковой гайкой »). Гайка воздействует на вал сошки через зубчатый сектор. Этот рулевой механизм также позволяет получать переменное передаточное отношение.

Повышение эффективности рулевого управления с зубчатой ​​рейкой означает, что рулевой механизм с шариковой гайкой практически больше не используется в легковых автомобилях.

Рулевое управление с усилителем для легковых автомобилей

Увеличение размеров и массы автомобилей и повышение требований к комфорту и безопасности в последние годы достигло того, что произошло на всех категориях легковых автомобилей, вплоть до компактных.Эти системы, за редким исключением, устанавливаются в стандартной комплектации. Усилия водителя по рулению поддерживаются гидравлической или электрической сервосистемой. Эта сервосистема должна быть такая, чтобы водитель получал четкую обратную связь о сцеплении шин с дорогими и эффективными воздействиями, вызываемыми неровностями дороги.

Системы рулевого управления с гидравлическим усилителем

Сочетание механической конструкции рулевого механизма с гидравлической сервосистемой к созданию реечного рулевого механизма с усилителем (рис.« Схема системы рулевого управления с усилителем ») и рулевой механизм с шариковой гайкой с усилителем.

Распределительный клапан рулевой системы

Служба нагнетания в силовой цилиндр гидравлической жидкости под таким давлением, углов поворота рулевого колеса (рис. « Принцип действия управляющего клапана рулевого управления с гидроусилителем »).Упругий датчик крутящего момента, обычно торсион (« Схема системы рулевого управления с усилителем ») обеспечивает преобразование момента на рулевом колесе при отсутствии люфта в пропорциональное моменту прецизионное управляющее перемещение золотника. Перемещение золотника вызывается поворотным скольжением относительно управляющей втулки. Каналы золотника, которые выполнены в форме паза, в результате управляющего перемещения образуют отверстия поперечного сечения для пропуска жидкости.

Распределительные клапаны обычно работают в соответствии с так называемым принципом «открытого центра», т.е. когда распределительный клапан не действует, жидкость, подаваемая насосом, перепускается обратно в бачок при нулевом давлении.

Характеристики рулевого управления с усилителем

Растущие требования к удобству и безопасности к появлению управляемых систем рулевого управления с усилителем.Одним из примеров является управляемая электроника реечная система рулевого управления с усилителем (рис. « Схема управления системой рулевого управления с гидроусилителем »). В зависимости от скорости движения автомобиля, замеряемой кривой электронного электронного спидометра, изменяется сила, воздействующая на рулевое управление (рис. « Характеристики системы рулевого управления с усилителем »). ЭБУ анализирует скорость и определяет уровень гидравлической обратной связи и, соответственно, необходимое рабочее давление на рулевом колесе.Этот уровень гидравлической реакции передается на распределительный клапан системы рулевого управления через электрогидравлический конвертер, который модифицирует гидравлическую реакцию относительно скорости автомобиля.

Определенные характеристики усилителя рулевого управления позволяют поворачивать рулевое колесо с минимальным усилием при стоящем автомобиле или вовремя его движения с небольшой скоростью. Степень усиления снижается с повышением скорости движения.Таким образом, возможность управления поворотами автомобиля в оптимальном режиме.

При такой системе важно, что давление и расход гидравлической жидкости никогда не снижаются и поэтому эти параметры должны быть немедленно востребованы в критических ситуациях управления.

Рабочий цилиндр рулевой системы

Силовой цилиндр двойного действия преобразует давление гидравлической жидкости во вспомогательное усилие, воздействующее на рейку и усиливающее воздействие на водителя рулевое колесо.Этот цилиндр обычно размещается внутри картера рулевого механизма и характеризуется низким трением. Цилиндр должен иметь низкое низкое трение, то особо высокие требования предъявляются к поршню и уплотнениям штока.

Подача жидкости гидроусилителя руля

Подача жидкости осуществляется насосом (обычно приводимым от двигателя автомобиля), который соединен с бачком посредством шлангов и трубок. Насос должен быть рассчитан на нагнетание необходимого давления и гидравлической жидкости для выполнения парковки даже на холостых оборотах двигателя.

Для защиты от перегрузок в системе рулевого управления требуется клапан ограничения давления. Этот клапан обычно встраивается в насос. Конструкция насоса должна быть такой режим работы, чтобы рабочая температура гидравлической жидкости не была выше предельного уровня, отсутствовал шум при работе насоса и не образовывалась пена в текущей жидкости.

Насос для усиления рулевого управления может также иметь привод от электродвигателя. Здесь обычно используется шестеренчатый или роторный насос.Из-за ограниченной мощности системы автомобиля эти системы используются в основном в автомобилях классов А и В. Требование в ременном приводе от ДВС отпадает, то есть возможность установки произвольно, что благоприятствует модульной конструкции автомобиля. Управляющая электроника и анализ сигналов, например, скорости автомобиля и скорости руления, позволяют адаптировать частоту вращения вала насоса к текущему энергопотреблению рулевого управления и ситуации на дороге в целях экономии энергии.

Системы рулевого управления с электроусилителем

Системы рулевого управления с электромеханическим усилителем также используются в легковых автомобилях среднего и малого классов. Такие системы имеют электродвигатель, работающий от бортовой сети. Механическое соединение электродвигателя и рулевого механизма может быть реализовано в виде рулевой колонки и привода. Система состоит из следующих компонентов (рис. «Схема рулевого управления с электроусилителем»):

• Рулевая колонка, соединяющая шестеренку рулевого механизма с рулевым колесом автомобиля;
• Шестерня, преобразующая вращательное рулевое движение в линейное перемещение зубчатой ​​рейки;
• Зубчатая рейка, соединенная с колесами через тяги и рычаги;
• Датчики, регистрирующие информацию для вычисления необходимого дополнительного крутящего момента на шестерне;
• Серво-блок, состоящий из ЭБУ и серводвигателя (электродвигателя), генерирующего дополнительный крутящий момент на шестерне.

Когда водитель поворачивает рулевое колесо, датчик регистрирует прилагаемый крутящий момент и отправляет эту информацию в виде электрического сигнала (аналогового или цифрового) на ЭБУ. ЭБУ вычисляет дополнительный крутящий момент и на основании вычисленного значения активирует серводвигатель. В настоящее время в качестве серводвигателей используются коллекторные или бесщеточные электродвигатели постоянного тока или трехфазные асинхронные двигатели. В зависимости от необходимых характеристик рулевого управления создаваемым этим электродвигателями крутящий момент составляет 3-6 Н-м.

Направление вращения двигателя зависит от вращения рулевого колеса. Возвратное движение рулевого колеса также может быть усилено. Это происходит, когда водитель выходит из поворота. В этой ситуации серводвигатель создает крутящий момент, поддерживающий обратное вращение рулевого колеса в положение по движению по.

Серводвигатель передает этот поддерживающий крутящий момент через червячную передачу или механизм типа «винт-шариковая гайка-сектор».В зависимости от варианта рулевого управления он передается на рулевую колонку, шестерню и зубчатую рейку реечного механизма.

Управляющая электроника учитывает различные сигналы и параметры, например, скорость, угол поворота рулевого колеса, крутящий момент на рулевой колонке и скорость руления. С помощью других средств в автомобиле датчиков и благодаря объединению в сеть ЭБУ рулевого управления с другими ЭБУ, эту систему рулевого управления можно использовать для реализации вспомогательных функций, повышающих комфорт и безопасность движения.

Ориентированное на потребление управление электродвигателем позволяет достичь экономии топлива, в среднем на 0,3 л / 100 км по сравнению с гидроусилителем, насос которого работает от ДВС. В городском цикле экономия топлива возрастает до 0,7 л / 100 км.

В случае сбоя энергоснабжения или усиления рулевого управления водитель может продолжить руление чисто механически, но с большими мускульными затратами.

Рулевое управление с наложением угла поворота рулевого колеса

В системе рулевого управления с наложением угла поворота рулевого колеса может увеличиваться или увеличиваться на определенное значение. Эта система обычно комбинирует с управляемой системой рулевого управления с электро- или гидроусилителем. Рулевое управление с наложением угла поворота рулевого колеса не обеспечивает автономной езды, но оптимально адаптирует характеристики рулевого управления к ситуации движения, обеспечивает максимальный комфорт и курсовую устойчивость. При этом повысить безопасность в критических ситуациях дорожного движения посредством не зависящих от водителя регулировок рулевого управления.Такие системы рулевого управления уже производятся серийно под торговыми марками Активное рулевое управление (BMW) и Динамическое рулевое управление (Audi).

Угловое наложение, не зависящее от задаваемого водителем угла поворота рулевого колеса, в настоящее время реализуется двумя техническими решениями.

Планетарный механизм рулевой системы

Двойной планетарный механизм с различными передаточными числами встроенный в общее водило планетарной передачи в рулевом механизме (рис. « Планетарный механизм, рулевое управление с наложением »). Это означает наличие механической связи между рулевым колесом и управляемыми колесами.

Разные передаточные числа означают, что при повороте планетарной передачи задается дополнительный угол поворота. Угол задается электродвигателем, вращающим червячное колесо-водило планетарной передачи.

Волновая зубчатая передача с гибким звеном

Блок наложения угла поворота (рис.« Схема рулевого управления с наложением угла поворота с волновой передачей ») в этом случае включает волновой зубчатой ​​передачи с гибким звеном и электродвигателем с полым валом (рис. « Актуатор рулевого управления с наложением угла поворота с волновой передачей »). Очень компактная конструкция позволяет встроить этот блок в рулевую колонку без ущерба таким параметрам, как монтажное пространство и поведение при столкновении. Вал на конце с рулевым колесом положительно соединен с гибким шлицем.Поворотное движение рулевого колеса через зубчатое зацепление передается на внутреннюю шестерню (круговой шлиц) для выходного вала. Эллиптический внутренний ротор (валогенератор), размещенный в гибком шлице, приводимый электродвигатель, генерирует наложенный угол поворота через разное количество зубьев между гибким и круговым шлицами. Здесь также имеется постоянная механическая связь между рулевым колесом и управляемыми колесами через зубчатое зацепление волновой передачи.

В пассивном состоянии электродвигатель блокируется электромеханическойировкой, прямым механическим блоком сквозной привод для рулящего движения.

Концепция активации рулевого управления автомобилем

ЭБУ рулевого управления с наложением угла поворота проверяет правдоподобность необходимой информации датчика и анализирует. Он вычисляет заданный угол для электродвигателя и через встроенный задающий каскад генерирует сигналы широтно-импульсной модуляции для активации электродвигателя, который представляет собой бесщеточный электродвигатель постоянного тока со встроенным датчиком положения ротора. Максимальный ток электродвигателя составляет 40 А при напряжении бортовой сети 12 В. Датчик ротора позволяет блоку управления регулировать электронную коммутацию и положения, соответственно, направления вращения ротора. Он также вычисляет и проверяет суммарный поворот заданный дополнительный угол с помощью алгоритма суммирования в программном блоке управления.

Эффективный угол поворота, сумма угла поворота рулевого колеса и наложенного угла поворота электродвигателя вычисляются блоком управления и передаются по автомобильной шине связи на соответствующие ЭБУ.

Заданное значение эффективного угла поворота

Заданное значение эффективного угла поворота, формируемое в ЭБУ рулевого управления с наложением угла поворота, основанное на частичном заданном значении для комфортабельности рулевого управления и частичного заданного значения для стабилизации автомобиля. Сигналы, необходимые для вычисления этих чисел, считываются блоком управления по шине CAN.

Частичное заданное значение для комфортабельности рулевого управления представляет собой зависимое от скорости переменное передаточное отношение рулевого управления.Это значение вычисляется из скорости движения автомобиля и угла поворота рулевого колеса. Когда автомобиль неподвижен или движется с небольшой скоростью, к задаваемому водителю угла поворота добавляется определенный угол. Это делает передаточное отношение более чувствительным. Водитель может полностью повернуть колеса менее чем за один полный оборот рулевого колеса. Этот добавочный угол поворота непрерывно уменьшается с ростом скорости движения. Начиная со скорости порядка 80-90 км / ч из задаваемого водителем угла поворота вычитается определенный угол, и рулевое управление становится менее чувствительным.Это обеспечивает устойчивость автомобиля при движении по прямой на высокой скорости и в то же время предотвращает потерю управления автомобилем из-за слишком резкого руления.

Для вычисления заданного значения для стабилизации автомобиля — в дополнении к углу поворота и скорости перемещение автомобиля измеряется с помощью датчиков угловой скорости поворота вокруг вертикальной оси и бокового ускорения. В системе рулевого управления с наложением используются датчики системы курсовой устойчивости.Как же, как и ESP, запускаемая в ЭБУ вычислительная модель рассчитывает эталонное движение автомобиля. В случае отклонения фактического движения автомобиля от эталонного активируется рулевое управление для стабилизации автомобиля. Обе системы непрерывно обмениваются информацией, чтобы эффект взаимодействия контроллеров ESP и системы рулевого управления с наложением угла поворота был оптимальным.

Концепция безопасности рулевого управления

Все контролирует внутренние и внешние сигналы непрерывно блоком управления, проверяется их правдоподобность.Если сигнал датчика больше не кажется правдоподобным, то дополнительная функция рулевого управления, на базе которой работает датчик, деактивируется. Например, при отказе датчика поворота автомобиля вокруг вертикальной оси отключается измерение угла поворота автомобиля вокруг вертикальной оси системы рулевого управления с наложением угла поворота. Переменное передаточное отношение остается активным.

Если безопасная активация электродвигателя больше невозможна из-за сбоя, то система полностью выключается, и обеспечивается непосредственный сквозной привод рулевого колеса от рулевого механизма самоторможения шестеренчатой ​​ступени и электромеханической блокировки.Этот переход на аварийный режим также активируется при остановке ДВС или отключении электропитания, что позволяет, к примеру, отбуксировать автомобиль.

Рулевое управление с усилителем для грузовых автомобилей

Рулевое управление полностью гидравлического типа

Гидростатические системы рулевого управления обеспечивают собой систему рулевого управления с гидроусилителем. Рулящее усилие водителя гидравлически усиливается и исключительно гидравлически передается на управляемые колеса.Предлагаемая механическая связь отсутствует, максимально допустимая скорость ограничивается региональным законодательством. В Германии она составляет 25 км / ч. В зависимости от конфигурации системы и свойств аварийного рулевого управления возможно увеличение скорости до 62 км / ч. Поэтому использование этих систем ограничивается спецтехникой.

Рулевое управление с одноконтурным гидроусилителем для грузовых автомобилей

Грузовые автомобили обычно оснащаются рулевым управлением с шариковой гайкой (рис.« Рулевой механизм с шариковой гайкой с усилителем »). Управляющий клапан встроен в рулевой механизм и вместе с червячной передачей образует единый блок. Вращающее движение рулевого колеса передается по бесконечной цепи рециркулирующих шариков на шариковую гайку. Короткие зубья на шариковой гайке входят в зацепление с зубьями сектора. Создаваемое вращающееся движение сектора через рулевой рычаг передается на рулевой привод управляемых колес.

Сервоусилие прилагается так же, как и в реечном рулевом механизме с усилителем — поворотным золотниковым клапаном. Рабочий цилиндр образует уплотняющую поверхность между корпусом шариковой гайки и рулевым блоком. Установка снаружи корпуса не требуется трубопроводов, прочный и компактный рулевой блок с высокой выходной мощностью.

Двухконтурная система рулевого управления, предназначенная для большегрузных грузовых автомобилей

Двухконтурные системы рулевого управления (рис. « Двухконтурная система рулевого управления с помощью ») требуются тогда, когда необходимые движущие силы на рулевом колесе превышают регламентируемые правила ECE-R79 при отказе усилителя рулевого управления.Эти системы рулевого управления отличаются гидравлической избыточностью. Оба контура рулевого управления в этих системах испытываются с помощью индикаторов расхода, и водителю сигнализируется состояние сбоя. Насосы для запитывания независимых контуров рулевого управления должны иметь разные приводы (например, от двигателя, от устройства, работа которого зависит от скорости движения автомобиля или электропривода). При отказе одного контура, к примеру, из-за сбоя в системе рулевого управления или остановки ДВС, автомобилем можно управлять с помощью рабочего хранилища контура в соответствии с требованиями законодательства.

Двухконтурные системы обычно принимают форму рулевого управления с шариковой гайкой с усилителем со встроенным вторым клапаном рулевого управления. Этот второй клапан управляет дополнительно установленным рабочим цилиндром и обеспечивает дублирование существующей сервосистемы в рулевом управлении с шариковой гайкой.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Конструкция рулевого управления автомобиля

Управляемость автомобиля напрямую зависит от конструкции и состояния узлов рулевого управления.Практически все современные автомобили оснащаются гидроусилителем руля. Но не все автолюбители представьте принцип работы гидроусилителя руля. В связи с этим, когда машину начинает уводить в сторону, основная масса водителей пытается решить проблемы неправильной работы рулевого управления на «сход-развале». Конечно опытный развальщик может выставить углы установки колес таким образом, что бы они «сопротивлялись» уводу автомобиля в сторону из-за неправильной работы гидроусилителя.

Например, если неправильно работает золотниковый механизм, то давление в силовом цилиндре при повороте вправо и влево будет разным, а значит и усилие на руле будет разным.Другой пример, при отсутствии усилий на руле (прямолинейное движение автомобиля) рабочая жидкость все равно попадает в цилиндр под давлением по одной магистрали высокого давления, при этом руль, а самое главное и колеса, будет поворачиваться в сторону, при этой машине начинает тянуть. Бывали случаи, когда на стенде сход-развала (на пятаках) на заведенной машине, при отпущеном руле, колеса поворачивались сами до упора.

В золотниковом механизме (роторный управляющий клапан) совмещены маслопровод подачи и стока.Гидравлическая жидкость перетекает из трубопровода высокого давления в масляный резервуар, не выполняя никакой работы.

Конструкция и принцип функционирования элементов гидроусилителя рулевого управления — схема работы

Принцип действия реечного механизма с гидроусилителем. В корпусе рейки — торсионный стержень, связанный с рулевым валом. При повороте рулевого вала (колеса), стержень, поворачиваясь, перемещает золотник. Золотник приоткрывает каналы, идущие к силовому цилиндру.Цилиндр передвегает рейку, сниженная усилие на руле. При отсутствии усилий на руле ротор возвращается в исходное положение, а жидкость перепускается обратно в бачок.

Функциональная схема системы гидросусилителя руля

1 — Силовой цилиндр
2 — Поршень рулевой рейки
3 — Шток рулевой рейки
4 — Вал ведущей шестерни
5 — Трубка А
6 — Трубка В
7 — Роторный управляющий клапан
8 — Рулевой вал
9 — Рулевое колесо
10 — Чувствительный к изменениям давления клапан
11 — Резервуар гидравлической жидкости
12 — Шиберный насос
13 — Редукционный клапан
14 — Шланг В
15 — Клапан регулировки расхода
16 — Двигатель
17 — Насосная сборка
18 — Шланг А
19 — Камера А
20 — Камера В

Общая информация

Привод рулевого насоса осуществляется непосредственно от двигателя с помощью ремня.

При прямолинейном движении автомобиля чувствительный к изменениям давления клапан-переключатель насосной сборки остается открытым, сброс гидравлической жидкости обратно в резервуар системы гидроусилителя руля ..

За счет клапана регулировки расхода гидравлической жидкости поддерживается постоянным при любых оборотах двигателя. Под регулируемым напором гидравлическая жидкость подается по шлангу А к роторному управляющему клапану.

Приорачивания рулевого колеса соединенный с валом ведущей шестерни роторный клапан открывает гидравлический контур в направлении, соответствующем направлению поворота колес и гидравлическая жидкость по трубке А или В соответствующей (А или В) рабочей камере.
Иерусалим рулевой вал через роторный управляющий клапан механически соединяется с валом ведущей шестерни, потери управления не происходит даже в случае системы гидроусиления.

Конструкция и принцип функционирования рулевого механизма

Основу гидравлической части рулевого механизма составляют объединенные в общую сборку роторный управляющий клапан и силовой цилиндр реечной передачи. Шток рулевой рейки в используемой конструкции играет роль поршня в силовом цилиндре, сквозь роторный клапан проходит вал ведущей шестерни.Рабочие камеры цилиндра и роторного клапана соединены между собой посредством двух гидравлических трубок.

Конструкция роторного управляющего клапана (золотниковый механизм)

1 — Торсионный стержень
2 — Муфта
3 — Ротор
4 — Ведущая шестерня
5 — Аварийное зацепление шестерни с ротором

Схема функционирования роторного клапана при отпущенном рулевом колесе

1 — Камера А
2 — Камера В
3 — V1
4 — V2
5 — V3
6 — V4
7 — От рулевого насоса
8 — К А
9 — К В

Управляющий клапан, вращающийся вместе с рулевым валом ротора, введенной в зацепление с ротором посредством торсионного стержня и вращающейся вместе с шестерней муфты.Конструкция клапана представлена ​​на рисунке. В роторе и муфте клапанной сборки канавки С и D, образующие проходные каналы с V1 по V4 для потока гидравлической жидкости.

Нарушение исправности функционирования системы гидроусиления (например, в результате обрыва ремня) приводит к отказу повышения гидравлического давления, в результате чего прикладываемый к рулевому колесу крутящий момент начинает механически передаваться от ротора управляющего клапана непосредственно на ведущую шестерню рулевого механизма.Но при этом усилие не руле значительно увеличивается.

Принцип работы системы адаптивного рулевого управления: преимущества и недостатки

Система адаптивного управления появились недавно благодаря своей функциональности и универсальности использования пользуется большой популярностью у ведущих автопроизводителей.Такая система рулевого управления подразумевает изменение передаточного числа руля в зависимости от скорости движения автомобиля. То есть, на парковке и маневрировании на низкой скорости хватает половины оборота руля, чтобы колеса полностью вывернулись, а на высокой скорости рулевого управления распускается, соответственно, необходимо несколько оборотов руля для поворота колес на больший угол.

Первоначально такое электронное адаптивное управление появилось на автомобилях марки Nissan, и в последующем стало с успехом пользоваться всеми мировыми автопроизводителями.Многие водители по достоинству оценили преимущества таких адаптивных систем рулевого управления, которые позволяют одновременно повысить безопасность управления автомобилем, упрощенное маневрирование на низкой скорости.

Электронные системы адаптивного управления включают электронный блок, входящие датчики и исполнительные устройства. В такой системе используется два электронных датчика, которые считывают усилия на колесе и углы поворота руля. Информация с этих датчиков используется главным образом блоком управления для расчёта поворота передних колес.

Различные производители автомобилей при использовании такой электронной адаптивной системы рулевого управления могут использовать сразу несколько датчиков, предназначенных для использования для работы рулевого управления информацией. Использование мощного основного блока позволяет получать информацию одновременно от нескольких датчиков, причём данные поступают в компьютер в режиме онлайн, и система постоянно контролирует скорость с углом поворота колес, что позволяет в режиме реального времени вносить корректировки в работу рулевого управления.

Особенности такой адаптивной системы рулевого управления отсутствие прямой связи между рулевой колонкой и колесами. Отдельные модели автомобилей не имеют даже рулевой рейки, которая раньше считалась слабым звеном и достаточно часто выходила из строя, приводя к увеличению расходов автовладельца.

Все сигналы от рулевой колонки поступают в блок управления, где принимается решение о повороте колеса на нужный водителю угол. Далее соответствующие сигналы отправляются на сервопривод, который имеет каждое переднее колесо.Такой привод поворачивает колеса на необходимый угол. Причём угла поворота может изменяться в зависимости от скорости автомобиля. Чем меньше скорость, тем сильнее поворачиваются колеса при даже минимальном изменении положения рулевой колонки. Тем самым обеспечивается упрощенное упрощение маневрирования на небольшую скорость.

Первоначально использованное сервоприводы колёс не предоставли должную обратную обратную связь с водителем. Тем не менее, водитель может получить нужную ему информацию о состоянии дорожного полотна, что в свою очередь обеспечивает максимально безопасное управление автомобилем.

Современные системы адаптивного управления позволяют водителю с легкостью характер управляемости автомобиля. Во многих моделях предусмотрены три режима работы: лёгкий, стандартный и тяжёлый. То есть, можно выбрать как мягкий отклик на действия водителя, так и максимально быстрое рулевое управление, которое будет актуально для скоростного управления или спортивного быстрого пилотажа.

Если говорить о преимуществах такого адаптивного рулевого управления в сравнении с классическим механизмом с рулевой рейкой и непосредственной связью с колесами автомобиля, то отметим следующее:

1. Отсутствие вибрации на рулевой колонке.

2. Точность управления.

3. Быстродействие.

4. Возможность настройки пользователя автомобилем.

Если говорить о преимуществах использования цифрового канала передачи данных для сервопривода система рулевого управления, то отметим максимально быструю реакцию и точность движения автомобиля по заданной водителем траектории. Управление автомобилем становится более комфортным, безопасным и информативным.Подобная система адаптивного рулевого управления позволяет машине двигаться прямолинейно даже при сильном боковом ветре, а на высокой скорости отсутствует необходимость в постоянном подруливании, что также повышает безопасность управления транспортными средствами.

Недостаток у подобного электронного адаптивного рулевого управления лишь один. Водителю на психологическом уровне сложно свыкнуться с мыслью, что автоматика сама управляет автомобилем, и это при этом отсутствует прямая связь рулевой колонки с передними колёсами. Фактически в таком автомобиле, оснащенном адаптивным рулем, за управление машиной отвечает автоматика, а водитель является лишь своеобразным помощником такой автоматической системы.

Без использования таких систем адаптивного рулевого управления было бы невозможным реализовать функцию автопилота и удержание автомобиля в своей полосе движения. Используемые этой системой датчики были дополнены видеокамерами и блоками управления, что позволяет автомобилю удерживаться в своей полосе движения, не пересекая разметку.Также такие адаптивные системы рулевого управления активно используются на автомобилях марки Тесла, где внедрен автопилот, полностью управляющий автомобилем на высокой скорости.

29.12.2017

схема, назначение и принцип работы, типы систем и основные элементы, фото и описание

Рулевое управление — это одна из самых важных систем автомобиля. Она относится к «ходовой» части машины и от её безупречной работы зависит не только удобство вождения, но функционирование многих других техузлов. В статье пойдёт речь о механизме рулевого управления, его описании и показании.

Что такое рулевое управление

Рулевое управление имеет конкретное определение — это конструкция из нескольких узлов, основное требование которого является потенциальным движением транспортных средств в направлении, заданном заранее шофёром. Легковые машины обладают кинематическим способом поворотов, то есть траекторию движения задаёт вращение передних колёс.

В автомобилях присутствует регулирование задних колёс.Это значит, что на большой скорости они автоматически меняют угол поворота на тот, который задают передние колёса. На низкой скорости происходит так, что задние колёса занимают противоположное передним положение. Это помогает сделать машину устойчивой приких поворотах и ​​других манёврах, придать поворотный радиус.

Знаете ли вы? Первый чертёж авто приписывают Леонардо да Винчи.

Механизм управления эффективными функциями:

1. Преобразование усилий, заданным движением (вращением) руля.
2. Передача нового значения упомянутого на рулевой привод.

Система рулевого управления

Целостную конструкцию вышеупомянутого агрегата составляют следующие компоненты:

1. Руль для выбора и удержания траектории движения машины. Рулевое колесо в современных автомобилях оборудовано дополнительными клавишами, каждая из которых используется для определенных технических действий, например, осуществление контроля за функционалом мультимедийного проигрывателя, «дворников», поворотных сигналов и др.Подушка безопасности встроена в переднюю часть руля.
2. Рулевой механизм задаёт направление движения колёсам. Основная составляющая узла — это редуктор.
3. Колонка в виде вала с шарнирами. Она служит для перенаправления действий, исходящих от водителя, непосредственно к механизму. Колонку можно дополнительно оснащать системами защиты от кражи и угона.
4. На корпусе колонки размещаются датчики зажигания, светотехники, и другие приборы.
5. Привод, элементы которого являются тяги, наконечники и рычаги.
6. Усилитель используется с целью приумножить силу, которую водитель прикладывает посредством рулевого колеса.
7. Дополнительные компоненты.

Вал рулевого управления

Вал управления — это элемент рулевой колонки. На нём крепится специальная сошка. Именно её движение действует на рулевые тяги, тем самым поворачивая колёса автомобиля.

Принципы работы различных видов рулевого управления

Рулевое управление, по сути, является механическим редуктором.Существуют реечный, винтовой и червячный виды механизмов. Принцип работы левостороннего и правостороннего механизма аналогичен. Все виды функционирующего по следующим принципам:

1. Направление усилий на привод.
2. Увеличение сил, назначение которых — это движение колёс.
3. Возврат колеса на начальную позицию при сбросе нагрузки.

Знаете ли вы? Марка Mercedes получила свое название в честь имени дочери основателя концерна — Мерседес Бенц.

Реечный

Реечный механизм устанавливается на новых моделях автомобилей и шестерни. Последняя установленная на валу колеса. Она постоянно состыкована с так называемой «шестернёй-рейкой». Принцип работы во вращении руля вправо и влево.

Механизм востребован из-за своих превосходных характеристик: жёсткости и высокому КПД. Но данный вид управления плохо переносит нагрузку, находящие во время передвижения транспортные средства по неровным дорогам, вибрации.Реечный тип оптимально устанавливаемые на переднеприводные машины, у которых независимая подвеска колёсного управления.

Червячный

Червячная конструкция имеет в своей комплектации так называемого червяка, которого можно встретить под наименованием «глобоидный», рулевой вал и ролик. Благодаря вращению руля происходит движение ролика по периметру червяка, происходит колебания сошки и изменение положения тяг.

1 — ролик; 2 — червяк

Червячный вид управления более стойким к ударным силам. Это обеспечивает лучшую приспособленность машин к манёврам. Конструкция механизма — сложная, что определяет ее стоимость. Червячный механизм нуждается в периодических проверках и регулировках. Этот вариант подходит автомобилям с высокой проходимостью и зависимой подвеской, грузовым машинам и автобусам.

Важно! При сборке подавляющего популярного отечественных средств передвижения зачастую в комплект входит такой «классический» механизм.

Винтовой

Винтовой механизм состоит из следующих элементов:

• винта на рулевом колесе;
• гайки, которая двигается по винту;
• зубчатой ​​рейки и такого же сектора;
• сошки.

Функционирование механизма очень похоже на метод действия червячного вида. Сравнивая две технические системы, можно прийти к выводу, что винтовая устойчива, нежели червячная, и обладает меньшим КПД. Его предпочитают устанавливать на легковых машинах класса люкс и на «тяжёлом» транспорте.

Важно! Особенная черта винтового вида — это крепление гайки и винта с помощью шариков, предотвращает избыточное трение и преждевременный износ деталей.

Усилители руля

Выделяют три разновидности усилителей, они имеют огромную отличию между собой и уникальные особенности:

1. ГУР (гидравлический). Конструкция механизма очень простая, что позволяет с лёгкостью его ремонтировать. Существенный недостаток ГУР в том, что водитель должен регулярно проверять уровень масла в бачке.
2. ЭУР (электрический). Более современная система приумножения прилагаемых шофёром усилий.Она позволяет регулировать многие настройки управления и гарантирует длительную продолжительность работы, экономию в расходе горючего.
3. ЭГУР (электро-гидравлический или гибридный). Механизм работает подобно ГУР, но отличается тем, что именно электродвигатель приводит в действие нагнетательный насос, который создает давление рабочей жидкости.

Распространённые неисправности

Поломки рулевого управления являются очень серьёзными и затратными.

Среди неисправностей можно выделить самые распространённые:

• отсутствие герметичности механизма;
• износ подшипника или передающей пары;
• поломка шарниров.

Последняя проблема встречается чаще всего. На механизм управления состояние и режим работы усилителя. Неполадки в ГУР могут быть связаны с насосом, приводным ремнём, уровнем и качеством жидкости.Причины для износа и неисправности деталей могут быть неровности на дорогах, агрессивное вождение и неправильная эксплуатация транспортных средств.

Распознать неисправность можно простым способом:

• стукам и другим характерным звукам;
• биению или сильной вибрации в одном из колёс;
• расширению люфта рулевого колеса;
• утечке масла.

Профилактика поломок

Чтобы уберечь систему управления транспортом, нужно исключить агрессивное вождение и не убрать плановых осмотров авто.

Опытные автомобилисты делятся советами по профилактике поломок системы рулевого управления:

1. Использовать качественную рабочую жидкость, вовремя её менять и доливать.
2. Не перегружать машину.
3. Проводить диагностику узлов на СТО.
4. Производить регулярно ремонтные работы и замену изношенных деталей.
5. Самостоятельно проверять состояние креплений, зазоров и шасси.

Подписывайтесь на наши ленты в социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Яндекс Дзен, Twitter и Телеграмма: все самые интересные автомобильные события собранные в одном месте.

Рулевое управление — система рулевого управления Renault Logan / Рено Логан

Система рулевого управления с гидроусилителем руля: 1 — рулевое колесо; 2 — рулевая колонка; 3 — левый поворотный кулак в сборе со ступицей; 4 — левый наконечник рулевой тяги; 5 — промежуточный вал; 6 — болты крепления картера рулевого механизма к подрамнику; 7 — картер рулевого механизма; 8 — сливная магистраль гидроусилителя; 9 — бачок гидроусилителя; 10 — наполнительная магистраль гидроусилителя; 11 — нагнетательная магистраль гидроусилителя; 12 — датчик давления жидкости гидроусилителя; 13 — насос гидроусилителя; 14 — подрамник; 15 — правый наконечник рулевой тяги; 16 — правый поворотный кулак в сборе со ступицей

Рулевое управление автомобиля — с травмобезопасной рулевой колонкой.Рулевой механизм типа «шестерня-рейка» 1. Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор. Регулировка бокового зазора между шестерней и рейкой выполняет вращение регулировочной пробки. Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

Рулевой механизм автомобиля с гидроусилителем руля: 1 — правый наконечник рулевой тяги; 2 — рулевая тяга; 3 — чехол тяги; 4 — картер рулевого механизма; 5 — соединительные трубки гидроусилителя; 6 — приводная шестерня; 7 — левый наконечник рулевой тяги

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке.Буртик шайбы в двух местах вдавлен в пазы картера

Наконечник рулевой тяги

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагов поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутри него на весь срок службы. Правая и левая рулевые тяги одинаковые, а наконечники — разные. Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.

При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги рейкой законтрено от отворачивания

. .. обжатие конца рейки.

При обжатии конца рейки геометрия резьбового соединения нарушается.

Для замены рулевой тяги необхоходимо вывернуть наконечники шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»). В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена.Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком — в случае повреждения лучше заменить рулевой механизм в сборе. Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал — 2 с двумя карданными шарнирами. На шлицах верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикрелена к кронштейну поперечной балки, расположенной под панелью приборов. На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления — 3.В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.
Концы рулевых тяг привинчены к наконечникам и крепятся посредством контргаек. Ослабляя контргайки и поворачивая рулевые тяги на левой и (или) правой стороне автомобиля, можно регулировать угол положительного схождения колёс. Каждый наконечник крепится к поворотному кулаку ступицы посредством зажимной гайки.Внутренние концы рулевых тяг неразборным соединением.

На Рено Логан реализовано рулевое управление с гидравлическим усилителем . Основными компонентами гидравлического привода являются: регулирующий клапан, гидравлический сервопривод, управляющий гидравлический цилиндр, гидравлический насос и резервуар для гидравлической жидкости.
Гидравлическая жидкость из резервуара нагнетается насосом в система и поступает в регулирующий клапан.В зависимости от того, в каком положении находится руль, гидравлическая жидкость поступает в левую, или в правую часть гидравлического ского сервопривода (цилиндра). Жидкость, нах одящаяся под давлением давит на поршень, расположенный внутри гидравлического цилиндра, тем самым обеспечивает дополнительное усилие на рулевую передачу, облегчая водителю управление автомобилем. Все механические (движущиеся) компоненты рулевой системы Маслами высокой вязкости (смазаны, солидол и т.п.) и защищены резиновыми уплотнителями (пыльниками, гофрами и т.д.).
Рулевая установлена ​​передача на переднюю нижнюю раму и соединена двумя поперечными рулевыми тягами с рулевыми наконечниками. Рулевые наконечники соединяются шарнирно с поворотным кулаком передней ступицы. Рулевые тяги имеют на конце резьбу для регулировки углов установки колёс. Рулевые тяги соединены шаровыми шарнирами с реечной рулевой передачей. Давление, необходимое для управления гидравлической системой, обеспечивается гидравлическим насосом, управляемым ременным приводом.Ременный привод в свою очередь управляется шкивом коленвала. Рулевая колонка имеет на конце универсальный шарнир карданного типа. Через карданный шарнир и промежуточный вал, рулевая колонка соединяется с регулирующим клапаном.
Посадочное место на оси регулирующего клапана является шлицевым соединением. Промежуточный вал крепится к шлицевому соединению зажимным болтом.

Справка

1. Рулевой механизм типа «шестерня-рейка» .В картере рулевого механизма на двух подшипниках установлена приводная шестерня, находящаяся в зацеплении с зубчатой ​​рейкой. При повороте рулевого колеса поворачивается вал рулевой колонки, который через промежуточный вал (на концах которого имеются карданные шарниры) соединен с приводной шестерней. Шестерня перемещает рейку, которая через рулевые тяги с наконечниками и соединенные с ними рычаги поворотных кулаков поворачивает управпяемые колеса автомобиля.

2. Промежуточный вал. Для обеспечения травмобезопасности выполнен составным. При фронтальном ударе автомобиля во время аварии рулевая колонка не должна перемещаться к водителю. Это достигается за счет шлицевого соединения в средней части вала.

3. Гидроусилитель рулевого управления. Устройство, создающее за счет разницы давлений рабочей жидкости дополнительный усилие на рулевой привод. Служит для облегчения управления автомобилем, повышения его маневренности и безопасности движения.

4. Распределительное устройство. Предназначено следить за рассогласованием углов поворота рулевого колеса и вала приводной шестерни рулевого механизм и строго дозированно внимательно давление жидкости в камерех испопнительного механизм.

Возможные неисправности рулевого управления
(без гидроусилителя)

(с гидроусилителем)

Системы рулевого управления

09.06.2010

Система рулевого управления

Расположение системы рулевого управления

Система рулевого управления позволяет водителю задавать направление движения автомобили. Рулевое колесо посредством системы рычагов и тяг соединяется с колесами в сборе с шинами.

Работа системы рулевого управления

Когда водитель поворачивает рулевое колесо, рулевой вал приводит во вращение входной вал рулевого механизма. Рулевой механизм посредством рулевого привода передает движение от рулевого колеса к передним колесам. Когда водитель поворачивает рулевое колесо, направление движения автомобиля изменяется.

Чтобы облегчить водителю процесс изменения направления движения многие новые автомобили оснащены усилителем рулевого управления.В усилителе рулевого управления для эффекта усиления используется давление рабочей жидкости. Эта система особенно полезна при выполнении парковочных маневров или при быстром выполнении поворотов. Усилитель рулевого управления используется в двух наиболее распространенных системах рулевого управления: с рулевым механизмом типа «рейка-шестерня» и рулевым механизмом с циркуляцией шариков.

Рулевое колесо

Когда водитель поворачивает рулевое колесо в системе рулевого управления независимо от их типа (с рулевым механизмом типа «рейка-шестерня», с рулевым механизмом с циркуляцией шариков и т. д.) происходят две вещи:

1. Т.к. рулевое колесо соединено с рулевым валом, когда водитель поворачивает рулевое колесо, поворачивается оба элемента.
2. Это вращение преобразовывается рулевым механизмом в возвратно-поступательное (прямолинейное) движение. Прямолинейное движение, создаваемое рулевым механизмом толкает или тянет тяги рулевого привода (рулевые тяги), имеет поворот колес.

Рулевое колесо — это связующий элемент между водителем и всей системой рулевого управления.Рулевое колесо имеет форму окружности и формуется из достаточно прочного материала. Обод рулевого колеса посредством спиц соединяется с внутренней ступицей, которая надежно закреплена сверху на рулевой колонке.

Рулевая колонка

Рулевая колонка в сборе поддерживает рулевое колесо. В ее состав входят три основных элемента:

• Кожух в сборе
• Подшипники в сборе
• Рулевой вал и электропроводка для электрических устройств, размещенных на рулевой колонке и рулевом колесе

Рулевой механизм

Рулевой механизм преобразователя вращающего движения рулевого колеса в возвратно-поступательное движение, которое позволяет управлять передними колесами. Кроме того, рулевой механизм, используя усилитель рулевого управления, увеличивает усилие, прикладываемое водителем к рулевому колесу для поворота передних колес. Передаточные числа в рулевом механизме определяют, как быстро поворачиваются колеса в зависимости от манипуляций с рулевым колесом со стороны водителя. Два наиболее распространенных типа рулевого механизма — это рулевой механизм с циркуляцией шариков и рулевой механизм типа «рейка-шестерня».

Рулевой механизм с циркуляцией шариков

Рулевой механизм с циркуляцией шариков преобразовывает вращательное движение в прямолинейное движение.Внутри картера рулевого механизма своего рода «червячный» вал, имеющий винтовую резьбу, во многом похожую на резьбу винта, имеющий специальный специальный профиль. В этой резьбе располагаются несколько стальных шариков, заключенных между «червячным» валом и шариковой гайкой. Когда рулевое колесо поворачивается, стальные шарики обкатываются по резьбовой канавке вала, перемещая шариковую гайку в том или ином вдоль вдоль вала. Наружные зубья на шариковой гайке, находящиеся в зацеплении с секторным валом, при перемещении гайки поворачивают этот вал влево или вправо, и таким образом реализуется рулевое управление колесами.

Важным преимуществом рулевого механизма с циркуляцией шариков является низкое усилие на рулевом колесе. Эта система хорошо подходит для тяжелых грузовых автомобилей. Такая конструкция рулевого механизма позволяет водителю воспринимать неровности дорожного полотна через рулевое колесо.

Рулевой механизм «рейка-шестерня»

Рулевой механизм типа «рейка-шестерня» преобразовывает вращательное движение в прямолинейное движение.Шестерня — это зубчатое колесо, которое, когда во вращающемся колесе (посредством рулевого колеса через рулевой вал), толкает или тянет зубчатую рейку, перемещая ее влево — вправо. Когда рейка перемещается в ту или иную сторону, рычажный привод перемещает передние колеса в желаемое положение для задания направления движения. Рулевой механизм типа «рейка-шестерня» компактен, прост по конструкции и очень популярен на современных автомобилях.

Рулевой привод

Рулевой привод обеспечивает соединение между рулевым механизмом и колесами автомобиля.Обычно рычаги и тяги изготавливаются из стали, что гарантирует особую прочность. Рулевой привод транспортный механизм от рулевого механизма к колесам. Рулевой привод скомпонован таким образом, что имеет всякого рода углы и «изгибы», которые позволяют элементам привода работать в условиях ограниченного пространства и не задевая при этом двигателе или других элементах днища моторного отделения.

Маятниковый рычаг помогает стабилизировать рулевой привод и обеспечить необходимую шарнирную точку опоры.Обычно маятниковый рычаг действует с той стороны средней тяги, которая противоположна рулевой сошке. Маятниковые рычаги крепятся в определенном месте к раме автомобиля и среднюю тягу на правильной высоте. Шарнир того или иного типа, встроенный в рычаг, позволяет ему перемещаться в поперечном направлении, но контролирует все перемещение вверх и вниз.

Рулевая сошка имеет шлицевое или шпоночное соединение с секторным валом рулевого механизма. Когда секторный вал вращается, рулевая сошка начинает совершать качательные движения по дуге (подобно маятнику) и перемещает среднюю тягу.Средняя тяга преобразовывает маятниковое движение рулевой сошки в прямолинейное движение.

Рулевой привод при использовании рулевого механизма типа «рейка-шестерня»

Средняя тяга перемещается слева направо рулевой сошкой. Эта тяга используется для передачи прямолинейного движения клевой и правым рулевым тягам. Крайние рулевые тяги — это сборные элементы, являющиеся последним соединительным звеном между рулевым механизмом с циркуляцией шариков и колесами.

В случае рулевого механизма типа «рейка-шестерня» для связи рулевого механизма с колесами также используются рулевые тяги.

Ось поворотного кулака

Ось поворотного кулака (или ось колеса) — это деталь из закаленной стали, которая или крепится к поворотному кулаку или является его неотъемлемой частью. Эта ось позволяет колесу свободно вращаться, при этом контролирует любые перемещения колеса вверх и вниз.
