Раздаточная коробка: устройство, принцип работы

Раздаточная коробка (РК) устанавливается в автомобилях, пригодных для езды по бездорожью. Иными словами, она присутствует в транспортных средствах с полным приводом, а в тех, у кого привод передний или задний — отсутствует.

Назначение раздаточной коробки заключается в регулировке крутящего момента, работающего в ходовой части машины. Она и приходит на помощь автомобилям в прохождении сложных и ландшафтных трасс.

Но давайте поговорим об этом приборе подробнее. Для начала разберёмся, где его искать.

Где искать раздаточную коробку?

Расположение РК может отличаться в зависимости от производителя и модели автомобиля.

Иногда создатели авто ставят её за КПП, разделяя с этим устройством.

Однако часто можно обнаружить коробки передач, в устройство которых входят раздаточные.

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

• Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
• Месторасположения приводных валов.
• Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Из чего состоит раздаточная коробка?

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

• Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
• Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
• В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
• В большинстве полноприводных авто есть также понижающая передача. Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
• Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

Теперь «плюсы»:

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку.

carextra.ru

Устройство раздаточной коробки, принцип работы, назначение, схема управления, работа раздатки, дифференциалов

Раздаточная коробка является неотъемлемой частью любого полноприводного автомобиля. Несмотря на общее предназначение – изменение величины крутящего момента и его распределение между задней и передней осью, устройство раздаточной коробки сильно зависит от типа полного привода. Рассмотрим принцип работы основных видов раздаток.

Шестеренчатая раздатка

Механическая раздаточная коробка является наиболее архаичным и в то же время самым надежным видом конструкции.

Как мы видим на схеме полного привода ВАЗ – 2121, раздаточная коробка является связующим звеном между МКПП и приводными валами, которые передают крутящий момент к дифференциалам задней и передней осей. В случае с Нивой раздатка является отделенным узлом трансмиссии, но на большинстве автомобилей ее корпус привинчивается к КПП, поэтому кардан к переднему мосту отсутствует как таковой. Систему полного привода с такой раздаточной коробкой называют Full-time.

Принцип работы

Схематическое устройство на примере ВАЗ 2121.

При движении по устойчивым поверхностям с высокими сцепными свойствами в постоянном полном приводе нет необходимости, поэтому скользящая муфта (8) через ступицу (7) сочленяет ведущий вал (12), который получает крутящий момент от двигателя, с шестерней высшей передачи (6). Шлицы высшей шестерни находятся в зацеплении с шестерней постоянного зацепления промежуточного вала. От нее крутящий момент передается на ведомую шестерню (29) и дифференциал (23).

Предназначение дифференциала в перераспределении крутящего момента между валами заднего и переднего моста. Понять его принцип работы и устройство без визуального представления крайне сложно, поэтому рекомендуем посмотреть видео.

В таком режиме работы распределение крутящего момента определяется уровнем сопротивления качению колес на передней и задней оси. Равномерное распределение тягового усилия по осям осуществляется механизмом блокировки межосевого дифференциала (23). Воздействуя на рычаг управления раздаткой в салоне, водитель перемещает скользящую муфту (31), сочленяя тем самым приводной вал передней оси (32) с зубцами на корпусе дифференциала. Таким образом, сателлиты больше не участвуют в работе дифференциала, что приводит к равномерному распределению крутящего момента между передним и задним карданами.

Понижающий ряд

Водитель, изменяя положение рычага, передвигает через ступицу (7) муфту (8), провоцируя блокировку ведущего вала (12) с низшей шестерней (9). Разница между шестернями ведущего вала в передаточном числе, что при включении понижающей передачи обеспечивает:

• устойчивую минимальную скорость;
• увеличение крутящегося момента, передающегося на колеса.

Part-Time

Раздаточная коробка передач в системе полного привода Part-Time не имеет межосевого дифференциала. По умолчанию у таких автомобилей ведущая задняя ось. Передний привод подключается принудительно при желании водителя. Отсутствие дифференциала приводит к тому, что включать полный привод можно только на покрытиях со сниженным коэффициентом сцепления. Если пренебречь этим советом, силы, возникающие из-за разной частоты вращения колес при повороте, очень быстро выведут раздаточную коробку из строя. Видео с разборкой раздатки Part-Time.

Если подытожить, то процессы внутри раздаточной коробки можно свести к перемещению скользящих муфт, которые изменяют комбинации вращающихся шестерен. Перемещение вилок скользящих муфт может осуществляться как напрямую через рычаги в салоне, так и нажатием клавиш на приборной панели. В последнем случае перемещение муфты осуществляется сервоприводом, который крепится к раздаточной коробке.

Системой Part-Time оснащаются: Toyota Land Cruiser 70, Opel Frontera, Great Wall Hover, УАЗ и многие другие внедорожники.

Почему Part-time и Full-time больше неактуальны

Механические раздаточные коробки передач обладают одним неоспоримым достоинством – большим ресурсом. Устройство, при котором распределение крутящего момента между ведущими мостами осуществляется за счет зацепления шестеренок, в плане надежности не имеет себе равных. Поэтому именно такой тип раздаток устанавливается на внедорожники, предназначенные для эксплуатации в условиях тяжелого бездорожья, военную технику.

Но поскольку для SUV и паркетников, использующихся по большей мере в городской черте, надежность механических блокировок не столь важна, то мириться с довольно серьезными недостатками архаичной раздаточной коробки становится нецелесообразно. Отрицательные стороны:

• невозможность реализовать динамический полный привод, при котором моноприводный автомобиль, попадая в определенные дорожные условия, без участия водителя становится полноприводным;
• плохая управляемость автомобилей с Full-Time раздатками;
• невозможность постоянно использовать блокировку межосевого дифференциала в системах Full-Time и подключать второй ведущий мост в Part-Time на участках дороги, где чистый асфальт чередуется со скользкими участками.

Преимущества современных систем полного привода

Современные системы полного привода позволяют реализовать блокировку межосевого и межколесных дифференциалов с помощью ЭБУ и датчиковой аппаратуры. Фиксируя с помощью датчиков АБС проскальзывание колес, система подтормаживает колодками свободно вращающиеся колеса. Происходит выравнивание усилия сопротивления качению на обеих сторонах оси. Поэтому крутящий момент всегда может быть передан приводу ведущего моста с большим коэффициентом сцепления.

Именно так работает электронная имитация блокировки дифференциала. Вкратце рассмотрим устройство и принцип работы раздаточных коробок современных систем полного привода.

Вязкостная муфта

Вискомуфта используется как для блокировки межосвего дифференциала, так и для подключения одной из осей. Конструктивно муфта представляет собой набор помещенных в дилатантную жидкость дисков. При резком возникновении разницы угловых скоростей металлических и фрикционных дисков силиконовая жидкость изменяет свою вязкость, провоцируя блокировку муфты и равномерное распределение крутящего момента.

Недостаток вискомуфт в запаздывающем срабатывании, слабом усилии, удерживающем сцепленными фрикционные и стальные диски. Поэтому вискомуфта при активном срабатывании перегревается.

Вязкостная муфта может быть установлена в раздаточной коробке либо у заднего дифференциала.

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

• • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

• • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

• многодисковая фрикционная муфта, блокирующаяся давлением масла. Устройство раздаточной коробкой передач Haldex, устанавливающееся на Audi, VW, Seat, Volvo и т.п., предполагает наличие стальных и фрикционных дисков. Диски сжимаются, подключая передний или задний мост, давлением масла, которое возникает вследствие набегания корпуса муфты на нажимные ролики.

Для лучшего понимания работы раздаточных коробок современных систем полного привода рекомендуем ознакомиться со статьей «Суть работы блокировок дифференциала».

autolirika.ru

Устройство раздаточной коробки | Раздаточная коробка

На автомобилях КамАЗ и «Урал» устанавливается механическая двухступенчатая раздаточная коробка с несимметричным цилиндрическим межосевым дифференциалом планетарного типа.

Рассмотрим устройство раздаточной коробки автомобиля КамАЗ. Поток мощности от ведущего вала 2 к валу 32 привода переднего ведущего моста, к валу 18 привода среднего и заднего ведущих мостов передается через шестерни промежуточного вала 39 на водило 21 планетарного ряда, а от него через сателлиты на солнечную шестерню, связанную с валом 32, и на эпициклическую шестерню, соединенную с валом 18. Все шестерни валов раздаточной коробки постоянного зацепления со спиральными зубьями.

Рис. Устройство раздаточной коробки автомобиля КамАЗ:
1 — фланец первичного вала; 2 — первичный вал; 3, 4, 8, 13, 75, 17, 40 — подшипники; 5 — ведущая шестерня; 6 — крышка верхнего люка; 7 — шестерня отбора мощности; 9 — муфта включения коробки отбора мощности; 10 — коробка отбора мощности; 11 — маслосборник; 12 — шестерня понижающей передачи; 14 — штуцер; 16 — сателлит; 18 — вал привода задних мостов; 19 — задняя обойма дифференциала; 20 — эпициклическая шестерня; 21 — ведущая шестерня межосевого дифференциала; 22 — солнечная шестерня; 23 — передняя обойма; 24 — картер раздаточной коробки; 25 — шестерня повышающей передачи; 26 — крышка картера раздаточной коробки; 27 — пробка; 28, 30, 41 — муфты; 31 — ведущая шестерня привода датчика электрического спидометра; 32 — вал привода переднего моста; 33 — вилка; 34 — пружина; 35 — шток; 36 — диафрагма; 37 — выключатель; 38 — замок; 39 — промежуточный вал; 42 — промежуточная шестерня

Низшую передачу включают перемещением муфты 41 влево, соединяя шестерни промежуточного вала 39, а высшую — перемещением муфты 28 вправо. В обоих случаях мощность передается на водило 21 планетарного ряда. Одну треть мощности дифференциал передает переднему мосту, а две трети — среднему и заднему мостам. С помощью муфты 30, установленной на шлицах вала 32, блокируют дифференциал, перемещая ее вправо. Тем самым водило 21 соединяется с солнечной шестерней 22, которая закреплена на валу 32. Весь дифференциал и валы 32 и 18 вращаются как единое целое.

Переключение передач в раздаточной коробке и включение блокировки межосевого дифференциала осуществляются дистанционно-диафрагменными пневматическими камерами.

На четырехосных автомобилях устанавливается механическая двухступенчатая раздаточная коробка с симметричным, коническим, принудительно блокируемым дифференциалом, поровну распределяющим мощность между ведущими мостами передней и задней тележек.

Рис. Раздаточная коробка четырехосного автомобиля:
1 — поддон; 2 — дифференциал в сборе; 3 — муфта блокировки дифференциала; 4 — нижний вал; 5 — суппорт стояночного тормоза; 6 — картер привода передних мостов; 7, 13 — вилки; 8 — пневмопереключатель; 9 — промежуточный вал; 10 — верхний вал; 11 — картер раздаточной коробки; 12 — муфта переключения передач; 14 — крышка картера; 15 — шестерня привода коробки отбора мощности; 16 — картер коробки отбора мощности; 17 — масляный насос; 18 — ведомая шестерня дифференциала; 19 — крышка привода задних мостов в сборе; 20 — фильтр; 21 — пробка сливного отверстия

Раздаточная коробка имеет прямую и понижающую передачи и выполнена по схеме с промежуточным валом. Ведущим является верхний вал, приводимый во вращение от планетарной коробки передач через карданную передачу. Ведомыми являются два нижних выходных вала, между которыми установлен дифференциал. Валы смонтированы в литом картере со съемной крышкой и установлены на шариковых и роликовых подшипниках. Шестерни раздаточной коробки выполнены косозубыми и находятся в постоянном зацеплении. Передачи включаются дисковым синхронизатором (или зубчатой муфтой), установленным на верхнем валу, а дифференциал блокируется зубчатой муфтой с помощью пневматического привода, От верхнего вала раздаточной коробки осуществляется привод коробки отбора мощности.

ustroistvo-avtomobilya.ru

KIA Sorento 3300CC VIOLENT DRIVING › Бортжурнал › Свап раздатки Kia Sorento 1 поколения, часть 3. Раздаточная коробка Part Time (она же EST).

Всем привет.
Прикупил себе с разборки раздаточную коробку Part Time, разобрал ее и начал исследовать. Для начала немного теории.

С самого начала производства 1 поколения Kia Sorento в 2002 году линейка оснащалась 2 типами раздаточных коробок производства американской компании Borg Warner (или двумя типами полного привода). Сегодня речь пойдет об устройстве и принципе работы раздаточной коробки с электромеханическим переключением режимов, инженерное название которой Electronic Shift Transfer (сокращенно EST). Работает данная РК по принципу Part time (парт тайм – часть времени), т.е. постоянно крутящий момент двигателя передается на задние колеса, а передние подключаются по команде водителя лишь в случае необходимости. РК обоих типов оснащаются пониженным рядом передач с коэффициентом 2,48.

Следует сказать, что раздатки типа ПАРТ ТАЙМ — одни из самых старых типов РК, используемых на внедорожниках. Различаются конструкции по способу передачи момента на переднюю ось — где-то используются шестерни (старый УАЗ патриот, Хантер, Opel Frontera), чаще цепь. Цепь считается гораздо менее шумным движителем, шестерни обычно воют.
Могут отличаться способы переключения режимов РК — где-то используются рычаги, выведенные в салон (УАЗ Хантер, Паджеро 2 и прочие), в более современных авто используются электрические сервоприводы.
Также для экономии топлива система EST Sorento кроме РК включает в себя дополнительную муфту в переднем редукторе (пневмохаб), которая в режиме 2Hi размыкает ведущую шестерню главной пары и фланец переднего кардана. При этом передний кардан НЕ ВРАЩАЕТСЯ при движении. Управляется данная муфта посредством компрессора под капотом.
В более простых внедорожниках вместо пневмохаба в редукторе используются колесные хабы, в более продвинутых — электромагнитные муфты (Паджеро 3,4).
Экономия топлива в режиме 2Hi при отключении переднего кардана составляет до 1 л на 100 км/ч.

Как отличить тип раздатки в Вашей машине: нужно поглядеть на селектор выбранных режимов.

Полный размер

В парт тайм 3 режима — 2Hi (Задний привод), 4Hi (Полный привод), 4Low (Полный привод с пониженной передачей).

Технически РК устроена следующим образом:
Крутящий момент от выходного вала КПП приходит на муфту демультипликатора (планетарного редуктора с прямой и пониженной передачей), которая пристыковывается к главному валу РК. На конце главного вала крепится фланец заднего кардана.
Крутящий момент на передние колеса передается посредством ОТБОРА МОЩНОСТИ ОТ ГЛАВНОГО ВАЛА через цепь и шестерни (одна на главном вале, другая на вале переднего кардана). Зацепление ведущей шестерни и шлицов главного вала производится посредством подвижной металлическо

www.drive2.ru

Раздаточная коробка, ее привод и схема работы

Рис. 15. Раздаточная коробка и ее привод.
1. Ведомая шестерня.
2. Подшипники дифференциала.
3. Пружинная шайба.
4. Стопорное кольцо.
5. Муфта блокировки дифференциала.
6. Зубчатый венец корпуса дифференциала.
7. Зубчатый венец вала привода переднего моста.
8. Подшипники вала привода переднего моста.
9. Маслоотражатель.
10. Грязеотражатель.
11. Вал привода переднего моста.
12. Фланец.
13. Сальник.
14. Пробка отверстия для выпуска масла.
15. Ведомая шестерня привода спидометра.
16. Ведущая шестерня привода спидометра.
17. Пробка отверстия для заливки и контроля уровня масла.
18. Передняя крышка коробки передач.
19. Роликовый подшипник промежуточного вала.
20. Кронштейн подвески раздаточной коробки.
21. Крышка подшипника ведущего вала.
22. Упорное кольцо подшипника.
23. Подшипники ведущего вала.
24. Шестерня вьющей передачи.
25. Ступица муфты переключения передач.
26. Муфта переключения передач.
27. Картер раздаточной коробки.
28. Шестерня низшей передачи.
29. Втулка шестерни низшей передачи.
30. Вал ведущий.
31. Задняя крышка.
32. Шариковый подшипник промежуточного вала.
33. Промежуточный вал.
34. Корпус дифференциала.
35. Упорная шайба шестерни привода заднего моста.
36. Подшипник вала привода заднего моста.
37. Шестерня привода заднего моста.
38. Сателлит.
39. Упорная шайба сателлита.
40. Стопорное кольцо.
41. Ось сателлитов.
42. Пружинная шайба.
43. Шестерня привода переднего моста.
44. Резиновая подушка кронштейна подвески.
45. Ось подвески раздаточной коробки.
46. Вилка муфты блокировки дифференциала.
47. Стопорный болт вилки.
48. Выключатель контрольной лампы блокировки дифференциала.
49. Защитный чехол штока.
50. Пружина рычага.
51. Шток вилки блокировки дифференциала.
52. Крышка картера привода переднего моста.
53. Стопорная шайба.
54. Втулки оси рычага.
55. Ось рычага.
56. Рычаг блокировки дифференциала.
57. Шток вилки переключения передач.
58. Ось рычага переключения передач.
59. Рычаг переключения передач.
60. Головка рычага.
61. Вилка муфты переключения передач.
62. Дистанционная втулка.
63. Шарик фиксатора.
64. Втулка пружины фиксатора.
65. Пружина фиксатора.
I. Привод раздаточной коробки.

Для распределения усилия на ведущие мосты автомобиля и трансмиссию введена раздаточная коробка, которая представляет собой двухступенчатый редуктор.

Валы, передающие крутящий момент на передний и задний мосты, связаны между собой межосевым дифференциалом, что обеспечивает постоянный привод обоих ведущих маетой и улучшает устойчивость автомобиля. Межосевой дифференциал распределяет усилия на ведущие мосты автомобиля пропорционально сцепной массе, т.е. части полной массы автомобиля, которая приходится на каждую ось ведущих колес. Кроме того, дифференциал позволяет колесам ведущих мостов вращаться с различными скоростями, что устраняет их проскальзывание и повышенный износ шин, а также снижает нагрузки в трансмиссии.

Для увеличения проходимости автомобиля дифференциал может быть заблокирован. При блокировке дифференциала загорается контрольная лампа на панели приборов.

Ведущий вал 30 установлен на двух шарикоподшипниках 23, расположенных в гнездах передней крышки 18 и картера 27 раздаточной коробки. Внутреннее кольцо переднего подшипника зажато между буртиком ведущего вала, упорным кольцом 22 подшипника, гайкой и фланцем 12, установленными на шлицах вала 30. Передний подшипник и его упорное кольцо закрыты крышкой 21, в которой расположен сальник 13. В осевом направлении вал зафиксирован установочным кольцом, расположенным в канавке заднего подшипника. Это кольцо зажато между картером 27 раздаточной коробки и задней крышкой 31. На ведущем валу подшипник крепится гайкой с упорной шайбой. Гайка после затягивания стопорится за счет вдавливания ее кромок в пазы вала.

Шестерня 24 высшей передачи вращается на термообработанной шейке ведущего вала. Она имеет два зубчатых венца. Большой венец шестерни находится в постоянном зацеплении с шестерней промежуточного вала 33; с малым венцом шестерни соединяется муфта 26 при включении высшей передачи.

Шестерня 28 низшей передачи также имеет два венца: малый венец зацепляется с муфтой 26 при включении низшей передачи, а большой венец находится в постоянном зацеплении с шестерней промежуточного вала. Шестерня 28 вращается на стальной термообработанной втулке 29, которая имеет тугую посадку на ведущем валу.

Между шестернями 24 и 28 на шлицах вала насажена ступица 25 муфты включения передач. Промежуточный вал 33 изготовлен в виде блока двух косозубых шестерен, которые находятся в постоянном зацеплении с шестернями высшей и низшей передач ведущего вала. Передний конец вала опирается на роликовый цилиндрический подшипник 19, задний — на шариковый подшипник 32. От осевого смещения вал удерживается установочным кольцом, расположенным в канавке заднего подшипника. Установочное кольцо зажато между картером раздаточной коробки и задней крышкой 31. На валу подшипник крепится гайкой с упорной шайбой.

В передний торец промежуточного вала запрессована ведущая шестерня 16 привода спидометра. Ведомая пластмассовая шестерня 15 привода спидометра неразъемно соединена с валиком, который вращается во втулке и на выходе уплотнен сальником.

Вал 11 привода переднего моста имеет зубчатый венец 7, который служит для блокировки дифференциала. Передний конец вала опирается на шариковый подшипник 8, размещенный в картере привода переднего моста. Фиксация подшипника и фланца на валу такая же, как и на ведущем валу. От осевого смещения подшипник удерживается установочным кольцом, расположенным в канавке картера привода переднего моста. Задний конец вала соединяется шлицами с шестерней 43 привода переднего моста.

Вал привода заднего моста по своей конструкции и установке аналогичен валу привода переднего моста, однако не имеет зубчатого венца блокировки дифференциала.

Дифференциал состоит из разъемного корпуса 34, обе части которого соединены болтами. Эти же болты крепят к корпусу дифференциала ведомую шестерню 1, находящуюся в постоянном зацеплении с шестерней промежуточного вала.

Корпус дифференциала вращается в двух шариковых подшипниках 2. Передний подшипник удерживается в корпусе дифференциала пружинной шайбой 3 и стопорным кольцом 4. В канавке наружного кольца подшипника расположено установочное кольцо. Такая фиксация подшипника удерживает дифференциал от осевого перемещения. На передней части корпуса дифференциала имеются шлицы 6. на которых расположена муфта 5 блокировки дифференциала. В отверстие корпуса дифференциала установлена ось 41 сателлитов, которая фиксируется в корпусе пружинной шайбой 42 и стопорным кольцом 40. На оси расположены два сателлита 38, которые находятся в постоянном зацеплении с шестернями привода переднего и заднего мостов.

Картер 27 раздаточной коробки отлит из алюминиевого сплава. Передняя 18 и задняя 31 крышки раздаточной коробки крепятся к картеру шпильками и гайками по всему периметру разъема. Точность центрирования базовых деталей обеспечивают два установочных штифта, на которые устанавливается передняя крышка. Между картером и крышками расположены уплотнительные прокладки. В передней крышке находятся маслоналивное и маслосливное отверстия, закрытые резьбовыми пробками 17 и 14. В верхней части картера имеется люк, закрытый крышкой.

Привод раздаточной коробки механический. Рычаг 59 переключения передач шарнирно установлен в проушинах кронштейна на оси 58. Ось проходит через капроновые втулки 54, которые установлены в отверстия рычага, и удерживается стопорной шайбой 53. Нижний конец рычага входит в паз штока 57 и уплотнен в нем фигурной пружиной 50. Такое уплотнение устраняет вибрацию рычага и уменьшает шум при движении автомобиля.

Вилка 61 включения передач заходит в паз скользящей муфты включения передач; на штоке вилка крепится стопорным болтом. Отверстие, через которое проходит шток, уплотнено сальником и защищено резиновым чехлом. В нейтральном и включенном положениях шток 57 удерживается шариковым фиксатором, состоящим из шарика 63 и пружины 65. Детали фиксатора размещены в стальной втулке 64, запрессованной в отверстие картера раздаточной коробки.

Муфта 5 блокировки дифференциала расположена на шлицевой части корпуса дифференциала. При блокировке дифференциала она соединяет вал привода переднего моста с корпусом дифференциала, что приводит к выключению дифференциала. В паз муфты заходит вилка 46, закрепленная на штоке 51 болтом. Шток вилки блокировки дифференциала фиксируется в нейтральном и включенном положениях так же, как и шток 57 вилки включения передач.

При движении автомобиля по дорогам с твердым покрытием и при хорошем сцеплении колес с полотном дороги следует двигаться на высшей передаче без блокировки дифференциала При этом скользящая муфта 8 через ступицу 7 соединяет ведущий вал 12 с шестерней 6 высшей передачи, и крутящий момент будет передаваться с ведущего вала и ступицу на муфту 8 включения передач, затем через шестерню 6 высшей передачи на шестерню постоянного зацепления промежуточного вала и от нее на ведомую шестерню 29 и корпус 23 дифференциала. Корпус дифференциала через ось 26 и сателлиты 25 передает крутящий момент на шестерни 24 привода переднего и заднего мостов. Через эти шестерни крутящий момент передается на валы 22 и 32 привода переднего и заднего мостов. Величина передаваемого крутящего момента находится в прямой зависимости от нагрузки на мостах.

Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости движения на дорогах с твердым покрытием, необходимо включить низшую передачу. Переключать высшую передачу на низшую можно только после полной остановки автомобиля. При этом скользящая муфта 8 блокирует ведущий вал с шестерней 9 низшей передачи, и крутящий момент от ведущего вала через муфту 8 и шестерню 9 передается на промежуточный вал. От вала 14 крутящий момент передается через шестерню постоянного зацепления на ведомую шестерню 29, корпус дифференциала и через ось 26 и сателлиты 25 на шестерни и валы привода переднего и заднего мостов.

Для преодоления труднопроходимых участков дорог следует блокировать дифференциал, т. е. соединить скользящей муфтой 31 зубчатый венец (шлицы) вала 32 привода переднего моста и корпус дифференциала. При этом дифференциал выключается, т. е. валы привода переднего и заднего мостов будут вращаться как одно целое, и на оба моста будет передаваться крутящий момент одной величины, что улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и блокировать дифференциал можно во время движения автомобиля при любой скорости.

Переключение передач и блокировку дифференциала проводите при выключенном сцеплении.

В процессе эксплуатации автомобиля из-за износа или повреждения деталей карданной передачи, опор двигателя и раздаточной коробки может возникнуть вибрация раздаточной коробки.

Если вибрация раздаточной коробки и пола кузова ощущается в зоне передних сидений при трогании автомобиля с места и разгоне на I, II и III передачах, то следует проверить крепление и состояние болтов эластичной муфты, а также затяжку болтов крепления опор раздаточной коробки и задней опоры коробки передач.

Если вибрация раздаточной коробки появляется при движении автомобиля (наиболее характерно при скорости 80-90 км/час), то следует проверить затяжку болтов крепления не только указанных выше соединений, но также проверить состояние карданных шарниров промежуточного, переднего и заднего карданных валов.

Шумы при повороте автомобиля или пробуксовке колес возникают при повреждении или предельных износах деталей дифференциала раздаточной коробки.

Затрудненное переключение передач или блокировки дифференциала возможно при износе или повреждении муфт переключения и блокировки дифференциала или зубчатых венцов на шестернях и валах. Эта же неисправность возникает при деформации вилок и штоков привода раздаточной коробки. При очень длительной эксплуатации возможно заедание рычагов привода на осях из-за износа втулок и осей рычагов.

Чтобы предупредить указанные неисправности, следует правильно пользоваться раздаточной коробкой и своевременно и в полном объеме проводить техническое обслуживание автомобиля. Оно сведено к минимальному количеству операций и заключается в следующем: после пробега автомобилем первых 2000-3000 км, а также через каждые 30000 км пробега заменяют масло в раздаточной коробке, а через каждые 10000 км пробега проверяют уровень масла. Замену масла следует проводить после поездки, пока масло разогрето. Отработавшее масло сливают через отверстие, закрываемое пробкой 14 . Новое масло заливают через отверстие, закрываемое пробкой 17, до уровня нижней кромки этого отверстия.

Разработана следующая методика определения причин вибрации раздаточной коробки.

Испытание №1. Устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение и заводят двигатель. Устанавливают частоту вращения коленчатого вала двигателя равной скорости автомобиля, при которой наступила вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание №2. Если при первом испытании вибрация не обнаружена, то устанавливают рычаги раздаточной коробки в нейтральное положение, заводят двигатель, включают в коробке передач прямую передачу и устанавливают частоту вращения коленчатого вала двигателя соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки. Если на стоящем автомобиле при такой частоте вращения коленчатого вала вибрация наблюдается, то ее причиной является неисправность промежуточного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание Nо 3 Если при испытаниях №1 и №2 вибрация не обнаружена, то переходят к испытанию Ns 3. Разгоняют автомобиль до скорости, при которой наступает вибрация, и устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

После ремонта автомобиля вибрация может происходить из-за неправильной центрации раздаточной коробки, когда не обеспечена соосность валов раздаточной коробки и коробки передач. Центрация раздаточной коробки обеспечивается подбором регулировочных прокладок 44, которые устанавливаются под кронштейнами раздаточной коробки.

www.niva-faq.msk.ru

Раздаточная коробка

Категория:

   Автомобили и трактора

Публикация:

   Раздаточная коробка

Читать далее:

На некоторых специальных автомобилях, кроме основной, в трансмиссии устанавливается одна или несколько дополнительных коробок передач различного назначения

Раздаточная коробка применяется в трансмиссиях автомобилей с несколькими ведущими осями и служит для передачи крутящего момента к отдельным осям, допуская включение и выключение переднего ведущего моста. В большинстве конструкций раздаточная коробка включает в себя дополнительную коробку, которая позволяет увеличить крутящий момент, подводимый к ведущим колесам автомобиля.

Рекламные предложения на основе ваших интересов:

Рис. 1. Механизмы переключения коробок передач: о ЗИЛ-130; о МАЗ-500А

В результате наличия двух ступеней включения в раздаточной коробке удваивается общее число передач и увеличивается передаточное число трансмиссии, что позволяет наиболее эффективно использовать автомобиль в самых разнообразных дорожных условиях.

В трансмиссиях автомобилей повышенной проходимости коробка передач соединяется промежуточным карданным валом с раздаточной коробкой, которая осуществляет передачу крутящего момента к переднему и заднему ведущим мостам автомобиля. Вместе с тем в раздаточной коробке в необходимых случаях производится увеличение крутящего момента, подводимого к ведущим колесам, поэтому, кроме прямой, раздаточная коробка имеет понижающую передачу.

Раздаточные коробки могут быть с блокированным или дифференциальным приводом. Блокированный привод обеспечивает вращение колес ведущих мостов с одинаковой угловой частотой. При дифференциальном приводе происходит распределение крутящего момента между ведущими мостами. Для повышения проходимости автомобилей межосевые дифференциалы иногда могут быть выполнены с принудительной блокировкой и самоблокирующимися.

При включении прямой передачи в раздаточной коробке включать и выключать передний мост можно при движении автомобиля. Понижающая передача должна включаться только после полной остановки автомобиля.

Переключение передач осуществляется передвижением шестерни по шлицам первичного вала и введением ее в зацепление с внутренними зубьями шестерни, изготовленной вместе с валом привода заднего моста (прямая передача) или с шестерней (понижающая передача). При включении переднего моста шестерня, находящаяся на промежуточном валу, войдет в зацепление с шестерней, которая неподвижно закреплена на шлицах вала привода переднего моста. Для выключения переднего моста шестерню нужно вывести из зацепления с шестерней. Управление раздаточной коробкой осуществляется двумя рычагами, расположенными в кабине водителя.

Рис. 2. Раздаточная коробка автомобиля ГАЗ-66

В механизме переключения передач раздаточной коробки имеется блокирующее устройство — замок, который исключает возможность включения низшей передачи, когда включен передний мост, а также выключения переднего моста при включении низшей передачи.

Рис. 3. Раздаточная коробка автомобиля КамАЗ-4310

На полноприводных автомобилях КамАЗ-4310 установлена двухступенчатая раздаточная коробка с дифференциальным приводом, которая имеет понижающую передачу при движении по труднопроходимым участкам и ускоряющую при движении по дорогам с твердым покрытием.

При понижающей передаче крутящий момент от коробки передач передается на входной вал раздаточной коробки через шестерни и смещенную влево зубчатую муфту, на шестерню и соединенную с ней другую шестерню, нарезанную на корпусе межосевого цилиндрического дифференциала.

При ускоряющей передаче крутящий момент передается через вал, шестерни, смещенную вправо муфту, шестерню, смещенную вправо зубчатую муфту, шлицевую втулку и вал дифференциала, жестко соединенного с его корпусом.

В дифференциале поступающий к его корпусу крутящий момент через цилиндрические сателлиты распределяется поровну между обоймой, имеющей внутренние зубья. и шестерней. Обойма связана с валом привода задних мостов, шестерня – через шлицы с валом привода переднего моста.

Принцип работы конического и цилиндриче-ческого дифференциалов одинаков. Чтобы лучше представить себе действие последнего, надо иметь в виду, что шестерня, нарезанная на корпусе дифференциала, аналогична ведомой конической шестерне в традиционной конструкции. Обойма и шестерня играют роль полуосевых шестерен конического дифференциала.

Если на труднопроходимой местности начинают буксовать передние колеса, дифференциал перестает передавать крутящий момент на задние. В этих условиях его целесообразно временно выключить из работы, т. е. блокировать. Смещение зубчатой муфты вправо жестко соединяет между собой вал привода переднего моста и вал дифференциала. Таким образом, перестают вращаться один относительно другого валы, приводящие соответственно задние и передние колеса.

Раздаточная коробка на тракторах обеспечивает автоматическое и принудительное включение переднего ведущего моста.

На тракторе МТ 3-8 раздаточная коробка представляет собой одноступенчатый редуктор с роликовой муфтой свободного хода. Ведущей частью коробки является шестерня, выполненная как одно целое со ступицей. Ступица снабжена внутренним зубчатым венцом.

— Шестерня установлена на шириковых подшипниках и находится в постоянном зацеплении с промежуточной шестерней коробки передач. Ведомой частью раздаточной коробки является шлицевой вал, установленный на шариковых подшипниках и, расположенных в расточках корпуса. На этом валу установлены также на шлицах и закреплены втулка и фланец, который соединяется карданной передачей с фланцем вала и ведущей шестерни главной передачи переднего моста. В расточке ступицы имеются гнезда, в которых размещены восемь роликов, образующих вместе со ступицей и втулкой муфту свободного хода.

При нейтральном положении зубчатой муфты и при движении трактора без пробуксовки задних колес шестерня со ступицей свободно вращаются на шариковых подшипниках, следовательно, крутящий момент от коробки передач на ведомый вал раздаточной коробки не передается.

Принудительное включение переднего моста достигается передвижением вилкой зубчатой муфты по шлицам вала до ее соединения с внутренним зубчатым венцом ступицы шестерни 2. При этом крутящий момент от коробки передач через ведущую шестерню, зубчатый венец и зубчатую муфту передается на ведомый вал и далее через карданную передачу на главную передачу переднего моста. Передний ведущий мост включается принудительно при скорости не более км/ч.

Автоматическое включение привода переднего ведущего моста происходит при выключенной муфте, когда буксование ведущих колес превышает 4—6% и осуществляется муфтой свободного хода. Это возможно потому, что передаточные числа привода к задним колесам выполняются несколько выше, чем к передним. Поэтому при движении трактора без буксования или с незначительным буксованием передние колеса под действием толкающего усилия, передаваемого остовом трактора, вращаются с большей угловой скоростью, чем от главной передачи при включенном приводе. Вследствие этого шестерня и ступица. соединенные с коробкой передач, и муфта-втулка, соединенная с главной передачей переднего моста, будут независимо вращаться с различной угловой скоростью. Как только буксование задних ведущих колес превысит 4—6%, угловые скорости ведущей части муфты-втулки и ее ведомой части — ступицы уравниваются; находящиеся между нимй ролики заклиниваются. Шестерня, втулка и вал будут вращаться, как одно целое, и привод к ведущему переднему мосту автоматически включается.

Несмотря на общую тенденцию повышения рабочих скоростей движения тракторных агрегатов, целый ряд дорожных работ выполняется на замедленных скоростях.

Для получения замедленных технологических скоростей движения служат ходоуменьшители. Ходоуменьшитель может явиться неотъемлемым элементом трансмиссии трактора или его дополнительным съемным оборудованием. Преимущественное распространение получили механические ходоуменьшители.

Раздаточная коробка на тракторах обеспечивает автоматическое и принудительное включение переднего ведущего моста.

На тракторе МТ 3-8 раздаточная коробка представляет собой одноступенчатый редуктор с роликовой муфтой свободного хода. Ведущей частью коробки является шестерня, выполненная как одно целое со ступицей. Ступица снабжена внутренним зубчатым венцом.

Шестерня установлена на шириковых подшипниках и находится в постоянном зацеплении с промежуточной шестерней коробки передач. Ведомой частью раздаточной коробки является шлицевой вал, установленный на шариковых подшипниках и, расположенных в расточках корпуса. На этом валу установлены также на шлицах и закреплены втулка и фланец, который соединяется карданной передачей с фланцем вала и ведущей шестерни главной передачи переднего моста. В расточке ступицы имеются гнезда, в которых размещены восемь роликов, образующих вместе со ступицей и втулкой муфту свободного хода.

При нейтральном положении зубчатой муфты и при движении трактора без пробуксовки задних колес шестерня со ступицей свободно вращаются на шариковых подшипниках, следовательно, крутящий момент от коробки передач на ведомый вал раздаточной коробки не передается.

Принудительное включение переднего моста достигается передвижением вилкой зубчатой муфты по шлицам вала до ее соединения с внутренним зубчатым венцом ступицы шестерни. При этом крутящий момент от коробки передач через ведущую шестерню, зубчатый венец и зубчатую муфту передается на ведомый вал и далее через карданную передачу на главную передачу переднего моста. Передний ведущий мост включается принудительно при скорости не более км/ч.

Автоматическое включение привода переднего ведущего моста происходит при выключенной муфте, когда буксование ведущих колес превышает 4—6% и осуществляется муфтой свободного хода. Это возможно потому, что передаточные числа привода к задним колесам выполняются несколько выше, чем к передним. Поэтому при движении трактора без буксования или с незначительным буксованием передние колеса под действием толкающего усилия, передаваемого остовом трактора, вращаются с большей угловой скоростью, чем от главной передачи при включенном приводе. Вследствие этого шестерня и ступица. соединенные с коробкой передач, и муфта-втулка, соединенная с главной передачей переднего моста, будут независимо вращаться с различной угловой скоростью. Как только буксование задних ведущих колес превысит 4—6% , угловые скорости ведущей части муфты-втулки и ее ведомой части — ступицы уравниваются; находящиеся между нимй ролики заклиниваются. Шестерня, втулка и вал будут вращаться, как одно целое, и привод к ведущему переднему мосту автоматически включается.

Несмотря на общую тенденцию повышения рабочих скоростей движения тракторных агрегатов, целый ряд дорожных работ выполняется на замедленных скоростях.

Для получения замедленных технологических скоростей движения служат ходоуменьшители. Ходоуменьшитель может явиться неотъемлемым элементом трансмиссии трактора или его дополнительным съемным оборудованием. Преимущественное распространение получили механические ходоуменьшители.

Рис. 5. Раздаточная коробка трактора MT3-82

—

Раздаточная коробка применяется для распределения крутящего момента от коробки передач между ведущими осями автомобиля в тех случаях, когда их больше одной. В раздаточной коробке помещается также устройство для включения и выключения переднего ведущего моста.

На автомобилях, предназначенных для работы в тяжелых дорожных условиях, устанавливают дополнительную коробку передач с двумя понижающими или одной прямой и одной понижающей передачами, позволяющими еще больше увеличивать тяговое усилие на ведущих колесах при любой передаче в коробке передач. Если такие автомобили имеют больше одной ведущей оси, то дополнительная коробка передач, как правило, конструктивно объединяется с раздаточной коробкой.

Обычно понижающая передача раздаточной коробки включается при использовании автомобиля в качестве тягача, буксирующего тяжелые прицепы, на крутых подъемах и в трудных дорожных условиях.

Раздаточная коробка грузового автомобиля повышенной проходимости с двумя ведущими мостами ГАЗ-66 представляет собой один агрегат с дополнительной двухступенчатой коробкой передач.

Вторичный вал коробки передач этого автомобиля соединен карданной передачей с ведущим валом раздаточной коробки. Передний шарикоподшипник вала расположен в стенке картера раздаточной коробки, а задний роликоподшипник — в выточке шестерни, изготовленной как одно целое с валом привода заднего моста. Вал привода заднего моста и вал привода переднего моста, а также промежуточный вал 6 вращаются на шарикоподшипниках.

Шестерня промежуточного вала, перемещаясь по шлицам, может входить в зацепление с шестернями, а шестерня ведущего вала — с шестерней промежуточного вала. У шестерни, кроме наружного, имеется также внутренний зубчатый венец, с которым может сцепляться шестерня.

На выходящих из картера раздаточной коробки концах валов привода переднего и заднего мостов на шлицах установлены втулки с фланцами карданных шарниров, закрепленные болтами с шайбами.

Крутящий момент от ведущего вала раздаточной коробки может передаваться к заднему мосту через внутреннее зацепление шестерен а к переднему мосту — через шестерни. При положении шестерни, показанном на рис. 6, крутящий момент на ведущие мосты не передается. При введении шестерни в зацепление с внутренним зубчатым венцом шестерни включается высшая (прямая) передача заднего моста. Если ввести также шестерню в зацепление с шестернями 3 и 9, то будет включена прямая передача переднего моста.

Рис. 6. Раздаточная коробка автомобиля ГАЗ-66:
1 — сапун; 2 — шестерня ведущего вала; 3 — шестерня вала привода заднего моста; 4 — ведущая шестерня спидометра; 5 — ведомая шестерня спидометра; в — промежуточный вал; 7 и 10 — шестерни промежуточного вала; s — вал привода переднего моста; 9 — шестерня привода переднего моста; 11 — ведущий вал; 12 и 13 — пробки

Если шестерню переместить влево до зацепления с шестерней(шестерня остается включенной), то будет включена понижающая передача, при которой крутящий момент к заднему мосту будет передаваться через шестерни, а к переднему мосту через шестерни и далее через карданные передачи. Передаточное число понижающей передачи равно 1,96.

Для включения переднего моста передвигают шестерню по валу вправо; при этом она входит в зацепление с шестерней, сидящей на валу, и соединяет последнюю с шестерней. При передвижении шестерни влево до вывода ее из зацепления с шестерней передний мост выключается.

Шестерни служат для привода спидометра. Масло в картер заливается через отверстие, закрываемое пробкой. Это отверстие служит также для контроля уровня масла, которое спускается через отверстие, закрытое пробкой. Сапун служит для вентиляции картера раздаточной коробки.

Механизм управления раздаточной коробкой автомобиля ГАЗ-66 состоит из рычага переключения прямой и понижающей передач и рычага включения переднего моста. Оба рычага тягами связаны с ползунами раздаточной коробки. При переднем положении левого рычага передний мост автомобиля включен, а при заднем — выключен. В случае перемещения правого рычага из нейтрального положения вперед включается прямая передача, а при перемещении его назад — понижающая передача.

При движении автомобиля в тяжелых дорожных условиях (грязь, песок, снег) включают передний мост. Не следует включать передний мост без необходимости, так как в этом случае повышается расход топлива и ускоряется износ шин и трансмиссии. Во время движения на прямой передаче в раздаточной коробке передний мост включается без выключения сцепления.

Рис. 7. Блокировочное устройство раздаточной коробки автомобиля ГАЗ-66:
1 — картер раздаточной коробки; гаю — вилки; з — проволока; 4 — сальник; 5 — шайба; 6 — кольцо; 7 — гайка; 8 и 9 — ползуны; 11 — пружина; 12 — сухарь; 13 — колпак; 14 — пробка

Понижающая передача в раздаточной коробке включается при движении автомобиля на подъеме или в тяжелых условиях. Включение ее можно производить лишь после остановки автомобиля и включения переднего моста. Передний мост можно выключать лишь после переключения понижающей передачи раздаточной коробки на прямую.

Блокировочное устройство в системе управления раздаточной коробкой не позволяет включать понижающую передачу при выключенном переднем мосте и выключать передний мост при включенной понижающей передаче.

В картере раздаточной коробки могут перемещаться ползуны, на которых винтами, зашплинтованными проволокой, укреплены вилки. Между ползунами в теле картера помещены два сухаря с пружиной между ними. Выходное отверстие для сухарей закрыто ввернутой на резьбе пробкой Ы. Отверстия со стороны наружных концов ползунов закрыты колпаками. С противоположной стороны в стенке картера установлены уплотнения, состоящие из сальников, шайб, колец.

Работа блокировочного устройства показана на рис. 8, а—г.

Если передний мост и передачи в раздаточной коробке выключены, то механизм блокировочного устройства занимает положение, показанное на рис. 8,а. При этом ползун может быть перемещен с помощью рычагов управления раздаточной коробкой в положение, соответствующее включению высшей передачи. Возможность такого движения ползуна обеспечивается тем, что между углублениями в ползуне имеется лыска, вследствие чего сухари не соприкасаются друг с другом.

Рис. 8. Работа блокировочного устройства:
а — передний мост и передача выключены; б — включена высшая передача; в — включен передний мост; г — включена низшая передача

При включении переднего моста против сухарей устанавливается более глубокая канавка ползуна; в результате этого становится возможным передвижение ползуна для включения низшей передачи в раздаточной коробке, так как сухари уже не будут упираться друг в друга.

—

Раздаточная коробка, применяемая на трехосных автомобилях КрАЗ, служит для передачи крутящего момента к промежуточному и заднему ведущим мостам. Кроме того, при движении автомобиля в тяжелых дорожных условиях она позволяет увеличивать крутящий момент, передаваемый к ведущим колесам. Устанавливают раздаточную коробку непосредственно за коробкой передач, с которой она соединена коротким карданным валом.

Раздаточная коробка автомобилей КрАЗ состоит из двух самостоятельных устройств: дополнительной коробки и собственно раздаточной коробки с межосевым дифференциалом, объединенных в одном агрегате. Дополнительная коробка представляет собой двухступенчатый редуктор, позволяющий увеличивать передаточное число в трансмиссии.

На ведущем валу коробки жестко закреплены шестерни, находящиеся соответственно в зацеплении с шестернями, расположенными на промежуточном валу. Шестерни установлены на стальных втулках и могут свободно вращаться на промежуточном валу. Для включения той или иной передачи служит муфта с синхронизатором инерционного типа, конструкция которого аналогична конструкции синхронизатора, применяемого в коробке передач.

Редуктор раздаточной коробки имеет две передачи: высшую (при зацеплении шестерен) и низшую (при зацеплении шестерен). Крутящий момент через соответствующую пару шестерен от ведущего вала передается к промежуточному и далее к дифференциалу раздаточной коробки.

При наличии межосевого дифференциала колеса промежуточного и заднего ведущих мостов могут вращаться с разными частотами при движении автомобиля по неровной дороге. Схема межосевого дифференциала и собственно раздаточной коробки показана на рис. 80. Вал межосевого дифференциала является продолжением вала раздаточной коробки. На его шлицах установлена крестовина с насаженными на ней шестернями-сателлитами, находящимися в зацеплении с двумя боковыми коническими шестернями. Левая коническая шестерня выполнена как одно целое с цилиндрической шестерней, правая — с шестерней. Шестерня сцеплена с шестерней на валу, а шестерня — с шестерней на валу.

Рис. 9. Раздаточная коробка автомобилей КрАЗ:
1 — шестерня низшей передачи ведущего вала; 2 — шестерня высшей передачи ведущего вала; 3 — ведущий вал; 4 — шестерня ведущего вала привода промежуточного моста; 5 — шестерня промежуточного вала привода заднего моста; 6 — вилка; 7 — валик рычага выключения межосевого дифференциала; 8 — картер раздаточной коробки; 9 — муфта выключения межосевого дифференциала; 10 — межосевой дифференциал; 11 — шестерня вала привода промежуточного моста; 12 — картер дополнительной коробки; 13 — шестерня высшей передачи промежуточного вала; 14 — муфта включения передач с сннхронизаторами; 15 — шестерня низшей передачи промежуточного вала; 16 — промежуточный вал

Когда при движении автомобиля колеса промежуточного и заднего мостов вращаются с одинаковой частотой, крестовина с сателлитами вращается как одно целое с коническими шестернями межосевого дифференциала. При этом крутящий момент

равномерно распределяется между промежуточным и задним ведущими мостами.

Если колеса промежуточного и заднего мостов вращаются с различными частотами, то боковая коническая шестерня, связанная с колесами, имеющими меньшую частоту вращения, вращается медленнее, чем другая. При этом шестерни-сателлиты, вращаясь вместе с крестовиной, перекатываются по боковой шестерне, имеющей меньшую частоту вращения, и начинают вращаться вокруг своих осей. В результате вращения шестерен-сателлитов вокруг своих осей увеличивается частота вращения другой боковой шестерни и колеса оси, связанной с этой шестерней, начинают вращаться быстрее.

Применение межосевого дифференциала уменьшает износ и повышает долговечность механизмов трансмиссии и шин.

Однако при буксовании колес одного из мостов межосевой дифференциал может ухудшить проходимость автомобиля. В связи с этим применяют механизм блокировки межосевого дифференциала. Он состоит из зубчатой муфты, установленной на шлицах вала. При перемещении муфты влево ее зубья входят в зацепление с внутренними зубьями правой стороны шестерни, которая соединяется с валом. В этом случае шестерня и крестовина дифференциала вращаются с одинаковой частотой и, следовательно, шестерни-сателлиты могут поворачиваться вокруг своих осей, дифференциал выключается. Для включения и выключения (блокировки) межосевого дифференциала в кабине водителя на полу установлен специальный рычаг.

Рекламные предложения:

Категория: — Автомобили и трактора

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;
34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Разборка и сборка раздаточной коробки

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

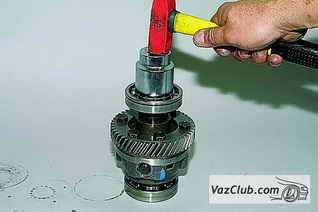

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала ваз 2121, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач нива 2131. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль ваз 2121, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку ваз 2131 вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

pronivu.ru

Багажник на ВАЗ 2110 на крышу

Установка рейлингов на ВАЗ 2110, ВАЗ 2112.

Багажник на крышу Муравей Ваз 2110, 2112.

Открытие багажника на ваз 2112!

Увеличить Багажник на крышу ВАЗ 2110, 2112 Атлант (Россия) — алюминиевые ду…

Автомобильный аэродинамический багажник 1,1м для Lada Priora Sedan.

Уаз патриот 2012 фото.

Re: Куплю багажник на крышу Ваз 2110, 2112.

Продам багажник на крышу для ВАЗ.

Установили вчера дяде на Эсперу багажник на крышу от ВАЗ 2110.

Продажа : Багажники (аэробоксы) Muravey.

Багажники для Lada (ВАЗ) .

1000 X 750 93.2 Kb Багажник лада ГРАНТА и запчасти субару.

Уаз патриот 2012 фото.

Багажник на крышу ВАЗ 2110, 2112 Атлант (Россия) — алюминиевые дуги.

Шумоизоляция багажного отсека ваз-2110.

багажник на крышу Ваз 2110, 2112.

Увеличить Багажник на крышу ВАЗ 2110, 2112 Атлант (Россия) — стальные дуги….

Багажник на крышу универсальный «Муравей» креп. за дверные проемы…

Багажник. крышу. отзывов.

Продам багажник на крышу для ваз 2110.

Багажник на крышу для ВАЗ 2110.2112.

Багажник на 2110-12.

Багажник на крышу на ВАЗ 2110, 2112 (Атлант, Россия), аэродинамические дуги…

Уаз патриот 2012 фото.

Багажник на крышу ВАЗ 2110, 2112 Установка багажника.

Багажники на крышу на ВАЗ 2110, 2112 — фаркоп-центр.

vaz-2110.net

Багажник на крышу ВАЗ 2110, 2112, Атлант, аэродинамические дуги «Эконом»

ufa-bagazhniki.ru

Как Установить Багажник На Крышу Ваз 2112 ~ AVTO-MELVIN.RU

Установка багажника на крышке ВАЗ 2112, 2111, 2110

Разумеется, нет необходимости объяснять, почему автомобиль имеет багажник на крыше. Это устройство дает возможность увеличить объем перевозимого груза. Например, если планируется активный отдых, то в салоне невозможно установить лыжи или сани, и в этом случае багажник будет полезен на крыше. Но, если этот багажник автомобиля сильно исправлен, это может быть не только плохим.

В этом случае вы должны всегда правильно и надежно устанавливать багажник на крыше ВАЗ 2112, 2111, 2110. Сначала вам нужно приобрести желаемый багажник. Когда выбран багажник, вам необходимо тщательно рассчитать вес груза, который будет транспортироваться. Очень важно знать, что сделано из оцинкованной стали. Пластиковое покрытие можно оставить. Не нужно покупать багажник, который сделан из очень мягкого материала.

Такие багажники скоро потеряют свои эксплуатационные возможности, так как они будут выброшены. Ни при каких обстоятельствах вы не можете купить эти багажники при сборке, которые вам нужны, чтобы использовать некоторые специальные инструменты. Когда багаж куплен для ВАЗ 2112, 2111, 2110, вам необходимо принять во внимание, что на крыше нет зазоров для слива воды, и в этом случае необходимо будет установить багажник на кромку крыши. Во-первых, вам нужно исправить две поперечные балки. Во избежание повреждения гостей во время установки. Существует вероятность того, что краска повредит краску автомобиля.

Установка багажника Муравей. Универсальный багажник Д-1.

Установка универсального багажника Д-1 на крышу автомобиля.

Сборка и установка багажника на крышу на водостоки

Интернет-магазин Группа Вконтакте: Инструкция по сборке и установке .

Регулировочную рукоятку нужно слегка сдвинуть, необходимо удерживать опору. Затем вам нужно повторить тот же процесс с другой поддержкой. Установка должна выполняться мягко и плавно, чтобы ручка не была слишком затянута. Необходимо контролировать равномерность поперечного пучка. После окончания этого этапа вам необходимо проверить герметичность крепления. Аналогичный процесс необходимо повторить с другим поперечным лучом. Необходимо провести измерения между лучами, и они должны быть одинаковыми. Когда установка завершена, вам необходимо исправить служебный блок.

Этот блок не требует внимания к погодным условиям. В коробке также много места для пассажиров. Существует большое количество моделей, которые имеют замки и прочную поверхность, и в сочетании с ремнями безопасности этот ящик является идеальным решением для сохранения груза в самых экстремальных ситуациях на дороге.

Перед установкой ботинка вам необходимо тщательно промыть крышу багажника и все детали, которые будут установлены. Вы должны внимательно ознакомиться с инструкциями по установке этого устройства.

Многие проекты очень сложны, но рекомендации и рекомендации производителей дают возможность сохранить целостность товара. Вначале инструкция читает основные моменты установки. Если таких данных нет, расстояние должно составлять 70 см.

avto-melvin.ru

Определяем модель StarLine по брелку с помощью фотографий

Покупая машину с рук, Вы обычно получаете и уже установленную сигнализацию. Однако сопроводительные бумаги при этом теряются, а незнание хозяином точной модели – далеко не редкость. Поэтому, если Вам в дальнейшем придется столкнуться с необходимостью изменения настроек сигнализации, потребуется сначала разобраться, как узнать модель автосигнализации Starline по внешнему виду брелока. Учитывая ширину модельного ряда (со всеми моделями предыдущих поколений), это не так просто.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте.

Модели сигнализации Старлайн, снятые с выпуска

Различные виды сигнализаций StarLine использовали разные типы основных брелков. На снятых с выпуска сигнализациях серии A поколения Twage (А2, А4, A6, А8, А9) применялся основной брелок с характерной тонкой антенной, защищенной отдельным элементом корпуса.

StarLine A8, A9:

StarLine A6:

StarLine A4:

В этом месте брелок трескается при частом ношении в кармане. В отличие от A-серии, выпускавшаяся одновременно с ней и принадлежавшая к тому же поколению серия В использовала более прочный брелок, где корпус состоял только из двух половинок, а антенну закрывал фигурный выступ.

Сигнализация StarLine B9:

StarLine B6:

В серии С этого же поколения брелок сохранил общие черты В-серии, но имел двухцветный корпус с другим принципом разборки. «Болезнь» С-серии – это трещины ушка, к которому крепится карабин.

StarLine C4:

StarLine C6:

StarLine C9:

Поколение Dialog мало отличалось внешне. Характерное отличие – это переход на русифицированные экраны.

StarLine B9 Dialog, StarLine A91 Dialog:

Сигнализации без автозапуска (B6 Dialog, A61 Dialog) при том же оформлении корпуса отличались иконками нижнего ряда:

В последний год выпуска была создана серия сигнализаций А61/А91 в комплектации «4х4» — в них использовался прямоугольный брелок от D-серии. Поскольку D-серия использует четырехкнопочные брелоки, а A91/A61 – трехкнопочные, последняя кнопка на этих автосигнализациях включает подсветку экрана без какого-либо дополнительного функционала.

Слева направо – брелок StarLine A61 4×4, StarLine A91 4×4:

В дальнейшем семейство Dialog было усовершенствовано, превратившись в Dialog Flex – к уже существовавшему функционалу были добавлены гибко программируемые дополнительные каналы, ставшие в дальнейшем обязательной чертой сигнализаций StarLine. Появилась поддержка CAN-шины.

Был пересмотрен дизайн брелоков. Изменился их вид, антенна была убрана внутрь корпуса, брелок приобрел форму «обмылка», гораздо более удобную. Первая кнопка брелока увеличилась в размерах и переехала в выступ, сделав интуитивный поиск нужной кнопки быстрее.

StarLine A62:

StarLine A92:

В серии B «обмыливание» брелоков достигло апогея. Сигнализации В62 и B92 имели одинаковый корпус, различаясь только рядом иконок (у B62 отсутствовали иконки автозапуска по таймеру и по температуре). Сами экраны были аналогичны соответственно А61 и А91.

Те же экраны использовались и в автосигнализациях E60 и E90 (различия также в нижнем ряду иконок), но сами брелоки получили собственные корпуса. В отличие от большинства моделей брелоков, где обозначения кнопок чисто символические, здесь на кнопках постановки и снятия с охраны однозначные изображения.

Современные модели

В наиболее дешевой A-серии в зависимости от поколения используются разные брелоки. В StarLine A93/А63 изначально применялся брелок в форме, близкой к скошенному параллелепипеду, было сохранено выступание первой кнопки.

Однако эта автосигнализация стала завидным долгожителем, и для «освежения» внешнего вида брелок на последних сериях был видоизменен, получив дисплей в стиле современных сигнализаций пятого поколения (сигнализации с автозапуском), но в отличие от них – в традиционной, а не инверсной, расцветке.

На сигнализациях Старлайн A39 и А36 (это те же А93 и А63, но поставляемые исключительно в автосалоны) брелок использовался без изменений от базовой модели. Не менялся брелок и в «экономичной» комплектации A93 ECO, но зато в A63 ECO обновился.

В дальнейшем на рынок вышла «полноценная» А-серия четвертого поколения. Эти сигнализации отличались изначальной интеграцией CAN-модуля во всех комплектациях и формой брелока – дизайнеры вернулись ко временам сигнализаций Dialog Flex.

Одновременно с выходом четвертого поколения сигнализаций StarLine маркетологи компании выделили отдельную линейку сигнализаций для внедорожников, назвав её D-серией. Никаких реальных различий в конструкции, кроме нового прямоугольного брелка, сигнализации «внедорожной» серии с обычными не имели. В продажу брелки сигнализации Старлайн D64 и D94 шли в двух расцветках: синей и красной. При этом, в отличие от А61 4х4 и А91 4х4, четвертая кнопка брелока у них функциональна, сами же брелоки внешне абсолютно идентичны.

В серии B сохранились «обмылочные» брелки, дисплей в них также не менялся.

Серия E после обновления (модели Е60.1, Е90.1, Е61.1, Е91.1, Е63, Е93) не меняла конструкцию брелока. Обновлен брелок был только в пятом поколении ( Старлайн Е95, Е65). Экран поменял ориентацию на вертикальную, графика на нем была унифицирована с интерфейсом мобильного приложения StarLine:

Серия А пятого поколения получила тот же экран.

StarLine серии D легко узнаваемы по прямоугольному красному корпусу. Обновленный инверсный дисплей «переехал» и сюда.

И, наконец, на рынок вышли сигнализации шестого поколения. Серия В и добавившаяся к ней новая серия X узнаваемы по знакомому ранее в B-серии «обмылку», а ориентация дисплея вновь стала горизонтальной, но инверсная расцветка сохранилась от сигнализаций пятого поколения. Вместо жидкокристаллического экрана теперь используется OLED.

Старлайн А66 и А96 вновь получили скошенный корпус брелока, но экран у них теперь новый, к тому же цветной.

В Е-серии отказались от вертикальной ориентации экрана, да и он сам выглядит теперь гораздо проще и дешевле, чем в пятом поколении. Это неудивительно – теперь сама Е-серия позиционируется как более дешевая, в то время как в пятом поколении была одной из самых «навороченных».

Заключение

С течением времени StarLine стали использовать все большую унификацию. Если у сигнализаций Twage можно было различить по брелоку даже сигнализации одной серии, то теперь отличить ту же А94 от А92 по виду брелка не получится – а ведь это не просто разные, а абсолютно разные сигнализации.

Повезет, если на брелке сохранится заводская наклейка – в ее шифре увидите и наименование модели сигнализации, этот код дублирует тот, что наносится на коробку и центральный блок. Например, на брелоке Е90 указан код наподобие:

Если же наклейка затерта, то различить модели с одинаковыми брелоками можно по прочим элементам комплектации. Здесь самый надежный способ – это попытаться войти с основного брелока в меню настройки датчика удара, как мы уже писали ранее. Так как до четвертого поколения использовался внешний датчик, настраиваемый отверткой, то на сигнализации А92 у Вас войти в меню не получится. Если же меню станет доступно – то у Вас в руках брелок от А94.

Ещё кое-что полезное для Вас:

avtocity365.ru

как узнать модель по брелоку 📟 и без него и как определить, какая установлена автосигнализация — с автозапуском, с обратной связью или нет

Опознать конкретный тип охранного комплекса Старлайн можно, визуально сравнив основной пульт с изображениями брелоков этой же марки. Кроме того, существуют другие проверенные способы узнать модель сигнализации Старлайн по брелку, например, по его маркировке либо с помощью интернет-сервисов.

Содержание

Открытьполное содержание

[ Скрыть]

Как идентифицировать модель по маркировке?

Определить марку и модель сигнализации можно по маркировке, которая располагается на задней крышке брелока управления. Для этого необходимо перевернуть устройство и найти на нем наклейку со штрих-кодом. Под ней находится строчка, которая начинается с идентификационного номера экземпляра охранной системы, состоящего из 8 символов (например, ID: NJQ578LO). Затем после пробела прописана модель сигнализации, как правило, состоящая из 1 буквы и 1-2 цифр. Таким же образом можно определить вид охранного комплекса и по запасному брелоку.

Расположение информации о модели сигнализации Старлайн

Не всегда наклейка с маркировкой сохраняется в неизменном виде: если пульт эксплуатировался неаккуратно, она может стереться или потеряться совсем. В такой ситуации существует еще один способ как узнать модель сигнализации Старлайн по брелку: можно разобрать устройство. Нередко название охранной системы дублируется на корпусе пульта изнутри. Также имеет смысл проверять наличие информации о серии брелока под крышкой, закрывающей элемент питания.

Характерные особенности линеек Старлайн

Характерные различия блоков сигнализации Старлайн без обратной связи или с ней:

• уникальная форма брелока;
• цвет корпуса;
• тип ориентации экрана;
• количество и месторасположение кнопок управления;
• пиктограммы на дисплее пульта и их назначение;
• тип антенны (внешняя или встроенная).

Модельный ряд А

Брелоки противоугонной системы Старлайн А-модели (Twage A4, А6, А8, А9) можно описать так:

1. Для этих пультов характерно наличие внешней антенны, располагающейся с левой стороны устройства. Она имеет длину 2 сантиметра и защищена черным пластиковым колпачком, являющимся съемным.
2. StarLine A4 выделяется среди остальных за счет крупного изображения автомобиля, на лобовом стекле которого помещена надпись «BRAKE».
3. А9 и А8 отличаются от А6 зеленоватым оттенком нижних иконок на дисплее и разным набором пиктограмм в левой части экрана.

Подобные модели сняты с производства и встречаются на транспортных средствах двухтысячного и более раннего года выпуска.

Вид брелоков противоугонной системы модельного ряда Twage A4, А6, А8, А9 представлены на фото:

Особенности моделей А61 и А91 (больше не выпускаются):

• имеют сходство с устройствами В-модели, но, в отличие от них, полностью русифицированы;
• антенна, как и в поколении Twage, является внешней, но уже целиком слита с корпусом брелока;
• у серии А61 значки в нижней части дисплея отличаются от А91 и выполнены в более минималистичном стиле.

На фото продемонстрированы брелоки моделей А61 и А91:

Особенности модельной линейки А64, А94:

• устройства имеют форму параллелепипеда и выполнены в сине-черном цвете с повторяющим контуры корпуса обрамлением экрана;
• кнопки управления имеют одинаковую серую окраску;
• у модели А94 иконки на дисплее зеленые, а у А64 — голубые.

Внешний вид брелоков моделей А64 и А94 представлены на фото:

Определить модели А63, А93 можно так:

• брелоки данной сигнализации имеют форму параллелограмма с обтекаемыми краями и выполнены в черно-белой цветовой гамме;
• на верхней части корпуса располагаются 4 кнопки, одна из которых больше остальных и окрашена в красный;
• более старые виды А63 и А93 имеют горизонтальную ориентацию экрана, а выпускаемые позднее — вертикальную;
• визуально А-модели 93 и 63 ничем не отличаются, но их можно сравнить по наличию функции автозапуска: у последней ее нет.

Внешний вид старых и новых моделей брелоков А63/93

А63/93 (старая)

А63/93 (новая)

Модельный ряд В

Пульты охранного комплекса Старлайн В-модели — В6 и В9 имеют такие особенности:

• брелоки похожи на устройства модели А61/91: внешняя антенна таким же образом объединена с пультом в монолитный корпус;
• однако есть различия между А и В серией в нижних иконках — в последней надписи на пиктограммах двухстрочные, а капот и фары изображенного автомобиля имеют черный цвет;
• пульты «сигналок» B6 и B9 можно отличить по наличию у девятой модели значка термометра.

На фото представлены брелоки моделей В6 и В9:

Определить брелоки моделей В62, В92 можно по таким признакам:

• разновидность корпуса этих брелоков отличается округлой формой и оранжевым цветом кнопок;
• у B62, по сравнению с В92, отсутствуют иконки автозапуска двигателя по таймеру и температуре в моторном отсеке;
• последнее поколение серии В сохранило похожий корпус, но дисплей поменялся с жидкокристаллического на OLED.

Внешний вид брелока моделей В62/В92

Определить брелок моделей В64, В94 можно так:

• устройства имеют точно такой же корпус, как и В62/92;
• дисплей отличается более широким набором функций, например, имеет датчик удара/наклона и поддерживает авторизацию по PIN-коду.

На данный момент эти модели сняты с производства и встречаются на авто более раннего года выпуска.

Брелок моделей B92/94

Модельный ряд С

Особенности брелоков автосигнализаций Старлайн С-модели (С4, С6, С9):

• имеют синий пластиковый корпус с тонким и ненадежным ушком для карабина (с правой стороны), который часто ломается;
• внешне они одинаковы, различаются расположением иконок на дисплее.

Блоки управления охранного комплекса Старлайн С-модели:

Модельный ряд D

Пульты охранной системы Старлайн D-модели (D64, D94) производятся специально для автомобилей класса «J» (кроссовер, внедорожник), поэтому на дисплее брелока изображена машина именно этого типа.

Отличительные черты:

• корпус блока управления имеет строгую прямоугольную форму с тонкой черной рамкой вокруг дисплея и выпускается в двух цветах: красном и синем;
• серия 94 производится с автозапуском ДВС (двигателя внутреннего сгорания), в отличие от 64;
• D94 имеет иной набор пиктограмм в нижней части экрана, например, отсутствует иконка беззвучного режима, вместо неё — символ в виде термометра.

На данный момент производитель продолжает поставлять модели серии D, разрабатывая новые модификации внешнего вида.

Изображения пультов противоугонного комплекса Старлайн D-серии:

Модельный ряд Е

Брелоки автомобильной сигнализации Starline Е-модели Е60, Е90:

• пульт данной серии имеет форму прямоугольника и является достаточно узнаваемым за счет наличия белых элементов корпуса;
• на кнопки активации и деактивации режима охраны нанесен выпуклый значок закрытого и открытого замка соответственно;
• обе модели отличаются набором иконок в нижнем ряду экрана: у серии Е60 он идентичен D64, а у Е90 — схож с D94.

На фото продемонстрированы брелоки моделей Е60 и Е90:

Определить модели Е63, Е93 можно по таким признакам:

• брелоки имеют одинаковый с предыдущей серией белый корпус, но у данной модели дисплей вертикально ориентирован;
• кроме того, на экране пульта размещается меньшее количество иконок внизу: 4 вместо 7.

Брелок моделей Е63, Е93

Брелок моделей Е65, Е95 имеет такие особенности:

• корпус данного блока управления не имеет различий с серией Е63/93;
• дисплей устройства выполнен в инверсных цветах, по сравнению с более ранними моделями (вместо белого — черный, и наоборот).

Брелок моделей Е65, Е95

Идентификация модели по встроенным функциям

Определить по брелоку, какая установлена сигнализация марки Старлайн, можно по функциям, отображаемым на дисплее устройства в виде пиктограмм. Например, опция автозапуска ДВС присутствует только у моделей с цифрой «9», а сигнализации А6/А9 и А91 не имеют возможности работать с КАН-модулем.

Автовладелец, знающий все функции пульта управления, без труда способен определить модель охранного комплекса Старлайн по таблице:

Обзор брелока сигнализации Старлайн и управление его кнопками представлен каналом «REALAUT0».

Определение марки по сопроводительной документации на автомобиль

Определить модель охранной системы можно по сопроводительной документации на машину в том случае, если она устанавливалась на новый автомобиль перед покупкой.

Можно обратиться в тот дилерский центр, где заключался договор о купле-продаже. Скорее всего, у специалистов осталась информация о дополнительном оборудовании транспортного средства, в том числе и об охранном комплексе.

С помощью интернет-сервисов

Определить модель автосигнализации Старлайн по брелоку можно с помощью таких интернет-сервисов:

1. На официальном сайте Старлайн размещен интернет-каталог как существующих моделей сигнализации, так и образцов, снятых с производства. У каждого охранного комплекса, представленного на ресурсе, есть изображение брелока управления. Пользователь имеет возможность визуально сравнить свой пульт с картинками, размещенными на сайте, и идентифицировать модельный ряд и номер устройства.
2. Помимо официальных источников, можно воспользоваться ресурсом «Угона. нет«. На нем также размещены изображения брелоков различных марок сигнализации, в том числе и Старлайн. Кроме того, специалистами данного сайта создано сообщество, где автовладелец имеет возможность выложить фото пульта и получить комментарии от других пользователей, которые могут знать ответ.
3. Существует еще один вариант идентификации устройства — с помощью поисковой системы Google по изображениям. Следует сфотографировать брелок, желательно в хорошем качестве, и загрузить картинку в поиск. Гугл найдет все похожие изображения, под которыми хозяин автомобиля сможет посмотреть название модели и установить, к какой серии она принадлежит.

Поиск по фотографии брелока в Google пошагово осуществляется так:

Обращение к специалистам

Определить модель сигнализации по брелоку можно, обратившись в сервисный центр Starline. На сайте производителя указаны адреса представителей данной компании по всей стране. Специалисты сервиса смогут определить принадлежность охранной системы к тому или иному модельному ряду. Сотрудники также предоставят пользователю всю информацию по эксплуатации устройства и настройках совместимости.

Видео

Опознать вид сигнализации Старлайн по брелоку можно, ознакомившись с видеообзором модельного ряда охранных систем Starline. Представлено каналом «Avtokasta. ru».

autodvig.com

Классификация автосигнализаций StarLine — Разновидности автосигнализаций StarLine

Классификация автосигнализаций StarLine

     В данное время, на рынке автосигнализаций представлено очень много видов автосигнализаций различных производителей, а так же дополнительных модулей к ним. Сегодня мы рассмотрим Питерскую компанию производителя автосигнализаций StarLine. Классификацию автосигнализаций можно разделить на несколько видов. В случае компании StarLine, сигнализации начального уровня, среднего (premium) класса и более дорогие с дополнительными блокировки и встроенными модулями. Обо всем по порядку. Производитель автосигнализации выделяет 4 линейки автосигнализаций «А», «В», «D» и «Е», модель для мототранспорта «V» и для грузовых автомобилей серии «T» с напряжением 24В. Абсолютно все модели имеют двухзначное число после буквы серии, и в этой статье идет рассмотрение именно их, а не о ранних моделях StarLine выпускавшихся с однозначным числом.

Особенности каждой из линеек StarLine:

      Сравнительная таблица StarLine по моделям Для выбора модели автосигнализации, советую вам открыть изображение и изучить содержимое. Вы можете сами подобрать автосигнализацию к своему автомобилю, но с небольшими поправками. К примеру автомобиль Kio Rio K2 имеет кан-шину, к которой подключается автосигнализация, т.е. на эту модель вам нужно выбрать автосигнализацию с Can-модулем. Но есть одна поправка, в бюджетной комплектации этого авто, по кан шине используются данные только о концевых выключателях дверей, значит для этой комплектации вы можете не смотреть автосигнализацию с CAN шиной, а рассмотреть более бюджетные линейки, например StarLine A91.

Именно по этому мы просим Вас, после выбора автосигнализации проконсультироваться с нашими специалистами +7(351)751-17-32.

Источник: Компания «StarLine174» www.starline174.ru

www.star-174.ru

какую автосигнализацию лучше выбрать в 2019 году и онлайн подбор модели по автомобилю

Линейка противоугонных комплексов Starline предлагает потребителям огромный ассортимент различных «сигналок», отличающихся между собой по функциям и цене. Ежегодно компанией представляются десятки новых моделей, обладающих расширенным функционалом. Сравнение сигнализаций Starline позволит определиться в выборе лучшей «сигналки» для авто.

Содержание

Открытьполное содержание

[ Скрыть]

Расшифровка названия моделей автосигнализации StarLine

Обозначение названий автомобильных систем защиты Старлайн:

1. Название производителя, сам бренд.
2. Первый символ после изготовителя систем определяет классификацию, серию, к которой относится «сигналка». Ранее производитель Starline использовал классы только А, В и Е для легковых транспортных средств. Сегодня продукты этого бренда могут иметь классификацию Х, М и S.
3. Следом за буквенным обозначением идёт цифровое. Первый символ в нем определяет наличие системы автоматического удаленного пуска мотора. Если сигнализация Старлайн обладает опцией автозапуска, то в названии будет цифра 9, если ее нет, то в маркировке будет 6.
4. Следующий символ в названии определяет поколение противоугонного комплекса. На сегодняшний день в продаже имеются системы пятого и шестого выпуска.
5. Затем идут символы ВТ. Это обозначает наличие функции Блютуз для управления «сигналкой». В зависимости от модели, этой опции может не быть.
6. Если в названии присутствует маркировка 2CAN+2LIN, это свидетельствует о наличии встроенного модуля КАН. Его использование позволяет обеспечить бесключевой пуск силового агрегата.
7. В данном примере маркировка GSM обозначает наличие соответствующего модуля. Его использование позволяет обеспечить управление «сигналкой» посредством мобильного устройства.
8. Определяет наличие GPS антенны. Благодаря ей потребитель может отслеживать положение транспортного средства, на котором установлена «сигналка».

Пример названия противоугонной установки Старлайн

Серии сигнализации StarLine

Таблица «Описание сигнализаций Старлайн».

Канал «АвтоАудиоЦентр» рассказал об особенностях блокиратора двигателя для мотоциклов V66.

Типы сигнализаций StarLine

Все модели противоугонных установок делятся между собой на два типа:

• без функции дистанционного запуска;
• с опцией автозапуска двигателя.

Без функции автозапуска

Список сигналок без этой опции:

1. Е63. В этой модели нет КАН-модуля, радиореле Р2. Данная сигнализация не поддерживает функцию управления с мобильного устройства, а также мониторинга состояния в онлайн режиме. Для защиты используется 128 каналов, поэтому ее нельзя считать максимально защищенной от воздействия помех. В комплектацию входит сирена.
2. А63. Ни радиореле, ни сирена, ни КАН-модуль в комплектацию не входит. Эта модель считается одной из самых дешевых ввиду отсутствия дополнительных функций. Защита от воздействия помех осуществляется по 128 каналам.
3. А64. Отличительной особенностью по сравнению с предшественником является наличие КАН-модуля, что позволяет обеспечить более упрощенную установку системы. При ее монтаже вмешательство в штатную электронику автомобиля будет минимальным. В комплектацию входит сирена.
4. В64. По функциям это практически аналогичная модель, если сравнивать с «сигналкой» А64. Разница заключается в использовании 512-канального трансивера для защиты сигналов. По классу помехозащищенности данная модель значительно выше.
5. Д64. ТАкая же сигнализация, как и В64. Обладает расширенным функционалом, но не поддерживает возможность управления с помощью телефона, а также мониторинга в онлайн режиме. Защита каналов осуществляется благодаря 512-битному трансиверу.

Канал «mos-olimp» показал, как работает сигнализация А63 без автоматического пуска двигателя.

С функцией автозапуска

Наличие данной опции позволяет обеспечить дистанционный пуск силового агрегата на расстоянии. В зависимости от модели, для этого может использоваться либо коммуникатор, либо мобильный гаджет.

Модели с опцией автозапуска:

1. Е90. Нет КАН-модуля и радиореле в комплектации, значит подключить сигнализацию к CAN-шине не получится. Защита системы от воздействия помех и перехвата сигналов осуществляется благодаря 128-канальному трансиверу. Функция дистанционного старта мотора производится посредством коммуникатора.
2. Е90. Имеет аналогичные функции, только поддерживает возможность управления опцией автопуска с телефона. Для этого надо заранее привязать карточку к GSM модулю и выполнить первоначальную настройку. Подробно об этом можно узнать из сервисного мануала.
3. А93. Опция автозапуска настраивается с помощью коммуникатора. Для защиты «сигналки» используется 128-канальный трансивер.
4. А93 КАН+ЛИН. Нет возможности управления «сигналкой» с помощью мобильного девайса, а также опции мониторинга состояния в онлайн режиме. Радиореле Р2 в комплектацию не входит. Но есть возможность подключения системы к КАН шине, что значительно упрощает процедуру монтажа.
5. А94 КАН. Имеет аналогичные опции, что и предыдущий вариант.
6. А94 GSM. Есть возможность подключения к автомобильной КАН-шине, что упрощает процесс монтажа. Благодаря наличию GSM модуля потребитель может управлять системой с помощью мобильного девайса. Для этого потребуется первоначальная настройка «сигналки» и телефона.
7. В94 2КАН. Радиореле в комплектацию не входит, поскольку на этой модели оно не используется. Есть КАН-модуль. Настройка и управления системой с помощью телефона и официального сайта не предусмотрены, но при необходимости данные функции можно получить. Для этого производится монтаж дополнительных модулей. Основная особенность заключается в использовании 512-канального трансивера.
8. В94 GSM. Нет возможности мониторинга состояния машины с помощью официального веб-ресурса. Но управление основными функциями допускается с использованием мобильного гаджета. В комплектацию входит КАН-модуль, обеспечивающий возможность упрощенной установки и подключения модели.
9. В94 GSM/GPS. В комплектацию входит КАН-модуль и 512-канальный трансивер. Есть возможность управления системой с помощью смартфона. Мониторинг состояния может осуществляться как посредством телефона, так и с использованием официального сайта Старлайн.
10. Д94. Имеет аналогичные опции, что и вышеописанная модель, только отсутствует возможность онлайн-мониторинга «сигналки».
11. Д94 GSM/GPS. Имеет все вышеперечисленные функции и оснащается 512-канальным трансивером. Для мониторинга состояния сигнализации используется официальный сайт, предварительно на нем надо зарегистрировать аккаунт.

Канал «Угона Нет» показал, как работает «сигналка» Старлайн Д94 на автомобиле БМВ Х5 2008 года выпуска.

Основные функции сигнализаций StarLine

Перечень основных особенностей и возможностей сигнализаций Старлайн:

1. Диалоговая защита передающихся сигналов. При нажатии на кнопку коммуникатора, на устройство от микропроцессорного модуля подается алгоритм данных, которые он расшифровывает. Если процедура выполнена верно, то осуществляется команда на открытие либо закрытие дверных замков. В качестве алгоритма используется 128- либо 512-битный ключ, который пока еще не удалось взломать. Диалоговой защитой характеризуются все модели сигналок Старлайн.
2. Опция автозапуска. В зависимости от модели, реализация этой функции осуществляется с коммуникатора либо посредством мобильного телефона. Некоторые «сигналки» поддерживают активацию мотора по таймеру либо температуре двигателя. Реализация опции возможна на автомобилях с бензиновым либо дизельным силовым агрегатом, независимо от типа трансмиссии.
3. Наличие 2КАН интерфейса обеспечивает передачу данных в цифровом виде. Для подключения модуля автомобиль должен быть оборудован соответствующим выходом. Определенные модели могут иметь по несколько интерфейсов, к примеру, для диагностики, двигательный, мультимедийный и т. д. Основная особенность большинства продуктов Старлайн заключается в поддержке одновременно двух интегрированных шин. Наличие внешнего интерфейса позволяет произвести установку и подключение дополнительных модулей и приборов.
4. Телематика представляет собой систему беспроводного обмена данными между машиной и внешними устройствами. Реализация этих опций осуществляется через GPS и GSM оборудование. Наличие GSM устройства обеспечивает возможность управления системой с помощью мобильного телефона — активировать и отключать охрану, получать информацию о взломе и т. д. GPS модуль позволяет точно определить координаты нахождения машины в соответствии с запросом и передать их на мобильное устройство автовладельца. Отправка данных осуществляется в виде СМС-сообщений либо посредством звонков на указанный владельцем машины номер.
5. Дополнительный функционал, обеспечивающий более удобное управление системой благодаря использованию вспомогательных каналов связи. К примеру, можно настроить опцию активации предпускового обогревателя мотора, закрытие люка и электрических стеклоподъемников и т. д. При выставлении дистанционного пуска допускается отключение щеток стеклоочистителя, аудиосистемы либо включение устройств обогрева кресел, зеркала и стекол.
6. Супер Слейв. Эта опция позволяет установленной противоугонной системе «подчиняться» импульсам от штатных устройств, что актуально, если на автомобиле используется заводская «сигналка». Отсутствует необходимость носить с собой по несколько коммуникаторов.
7. Смарт Кей. На многих современных моделях есть эта опция, благодаря которой пульт от Старлайн используется как дополнительная метка. Для отключения режима защиты его необязательно использовать и доставать из кармана, достаточно только подойти с ним к машине. В среднем диапазон распознавания метки составляет около 5-20 метров, при необходимости его можно перенастроить.
8. Защищенность от помех обеспечивается благодаря использованию многоканальных трансиверов. Каждая модель имеет собственный канал, который используется для передачи команд.
9. Все современные модели Старлайн оснащаются 3D контроллерами наклона и удара. Это позволяет определить внешние воздействия на кузов машины, к примеру, при буксировке на эвакуатор либо поддомкрачивания. Принцип действия устройств основывается на работе электронного акселерометра, который производит мониторинг ускорения и ориентации в пространстве. В противоугонных комплексах Старлайн применяются трехосевые устройства, которые интегрируются в антенный адаптер. Основное достоинство датчика заключается в том, что автовладелец может отрегулировать его чувствительность удаленно, с помощью коммуникатора.
10. Возможность контроля канала связи имеется на всех моделях. Благодаря этому противоугонный комплекс через определенные временные промежутки выполняет диагностику основного канала. Он используется для связи между коммуникатором и микропроцессорным модулем. Временной интервал может составить три, пять либо семь минут. Если зафиксируется пропажа импульсов, то пульт предупредит об этом автовладельца.

Александр Ткаченко на примере модели А91 рассказал об основных функциях противоугонных комплексов.

В чем различия моделей и какую сигнализацию Старлайн выбрать?

Чтобы выполнить подбор модели под свои потребности, рекомендуется ознакомиться с таблицей основных отличий сигналок Старлайн.

Подробнее об особенностях сигналок Старлайн, из которых состоит модельный ряд, рассказал канал «Autokasta».

Лучшие модели StarLine 2019 года

Для сравнения сигнализаций Старлайн представлены характеристики двух основных моделей, являющихся лучшими в рейтинге по состоянию на май 2019 года. Это системы М96 и А93. Одна из них относится к категории премиум класса, а вторая — более дешевый, но эффективный вариант.

StarLine M96: сигнализация с автозапуском премиум класса

Эта модель относится к категории охранно-телематических комплексов, предназначенных для слежения за машиной. Устройство предупреждает владельца авто о его состоянии с помощью GSM канала. Микропроцессорный модуль поставляется в небольшом по размерам корпусе, что позволяет его скрытно установить в любом месте салона. Наличие беспроводной точки Блютуз Смарт является основной особенностью комплекса. Ее использование обеспечивает возможность запуска двигателя только после идентификации владельца машины по метке либо смартфону.

Диодная лампочка в М96 объединена с сервисной клавишей, что обеспечивает более простой монтаж системы. В качестве кнопки может использоваться трансивер.

Наличие Блютуз технологии обеспечивает следующие возможности:

• блокировка всех узлов и систем;
• возможность управления замком моторного отсека;
• наличие входа для контроллера температуры силового агрегата;
• возможность управления и настройки сирены.

GPS блок оборудован двумя выходами для подключения СИМ-карточки, но постоянно функционирует только одна из них. Вторая включается в случае отключения первой при потере сигнала. Наличие внешнего антенного адаптера GSM позволит снизить вероятность потери связи с удаленным сервером.

Система комплектуется внешним высокочувствительным микрофоном, что позволит разобрать даже самый тихий звук. Микропроцессорный блок монтируется под капотом без необходимости укладки дополнительных электроцепей.

Скачать бесплатно инструкции в формате PDF

Смотреть и читать сервисные руководства для установки и настройки Старлайн M96 в режиме онлайн можно по ссылкам:

Пользователь Кирилл Коломна подробно рассказал о комплектации модели Старлайн М96.

StarLine A93: сигнализация с автозапуском среднего ценового сегмента

Модель Старлайн А93 станет оптимальным вариантом для автомобиля, использующегося в сложной климатической зоне. Имеется возможность настройки противоугонного комплекса в соответствии с температурой либо при других условиях. Система обладает GSM выходом, позволяющим удаленно контролировать состояние машины. Для этого используется приложение, которое устанавливается на смартфон.

Информация о состоянии авто сохраняется в виртуальной памяти микропроцессорного модуля. Наличие GPS устройства позволяет определить месторасположения машины с точностью до 250 метров. Охранный комплекс оборудован трехмерным контроллером чувствительности и удара. Если автомобиль будет ставиться на домкрат либо его попытаются эвакуировать, датчик распознает это и автовладелец будет предупрежден.

«Сигналки» Старлайн А93 представлены на рынке в нескольких модификациях:

• Эко;
• GSM;
• КАН+ЛИН;
• 2КАН+2ЛИН;
• 2КАН+2ЛИН GSM ЭКО СЛЕЙВ.

Скачать инструкцию по установке и эксплуатации сигнализации Старлайн А93 в формате PDF

Сервисное руководство, которое позволит пользоваться и настроить работу сигнализации, можно загрузить по ссылке:

Фотогалерея

Комплектация модели Старлайн А93

Комплектация телематического комплекса Старлайн М96

Подбор сигнализации StarLine по автомобилю

Можно выбрать противоугонную систему с учетом технических и конструктивных особенностей автомобиля. Для этого надо выбрать марку транспортного средства и его модель.

Видео

Пользователь ORJEUNESSE подробно рассказал об установке модели А93, ее технических особенностях и фактическом диапазоне действия.

avtobez.com

Модельный ряд Starline — Мобистар

ПРИ СУММЕ ПОКУПКИ БОЛЕЕ 10000 РУБ

Автомобильные сигнализации Starline — это один самых популярных брендов охранных комплексов. Модельный ряд Starline  начинается с таких качественных бюджетных решений, как Starline А61, и заканчивается полнофункциональными автосигнализациями с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным 2CAN,  встроенным GSM/GPS-интерфейсом и 512-канальным помехозащищенным трансивером с дальностью до 2000 м —StarLine B94 GSM/GPS .

Продажей и установкой автосигнализаций  Starline в Краснодаре мы занимаемся более 12 лет.  В данное время всё более популярными становятся охранные комплексы с программным обеспечением «Телематика», позволяющем с мобильного телефона делать следующее:

• Снятие с охраны и постановка автомобиля в режим охраны;
• Контроль охраны автомобиля с оповещением о тревогах;
• Блокировка двигателя при ограблении;
• Cигнал тревоги для предотвращения действий злоумышленников;
• Поиск автомобиля на парковках;
• Поиск автомобиля по картам «Яндекс»;
• Управление дополнительным оборудованием;
• «Горячие клавиши» службы поддержки и доступа к голосовому меню;
• «Горячая клавиша» службы помощи на дорогах

Спутниковый охранно-мониторинговый сервис «Starline доступная телематика» находится по адресу https://starline-online.ru .

Воспользуйтесь последними достижениями в области охраны автомобилей. Автосигнализации Starline — это и удобно и безопасно.

ТЕКУЩИЙ МОДЕЛЬНЫЙ РЯД STARLINE

12990 руб с установкой!

16900 с установкой!

18750 с установкой!

С установкой 11900 руб!

• класса автомобиля
• модели автосигнализации
• реализации функции автозапуска
• установки дополнительных модулей и сервисных устройств

Продажа и установка автосигнализации в одном месте — это удобно!

Гарантия и на автосигнализацию и на работу!

mobistar.ru

Модели сигнализации Starline

На современном российском рынке охранных систем сигнализации StarLine (санкт-петербургское НПО «УльтраСтар») продолжают оставаться одним из крупнейших игроков: компания, предлагая надежные решения для защиты автомобилей, охватывает все сегменты рынка, в ассортименте систем есть и бюджетные модели, и комплексы топового уровня.

Начиная с третьего поколения, представленного в 2014 году, охранные системы StarLine перешли на модульную архитектуру, позволившую серьезно сократить издержки производства. Теперь на основе одного и того же центрального блока стало возможно буквально «собирать» несколько систем с разным функционалом, даже силовой модуль автозапуска «переехал» в отдельный блок. Одновременно это, увы, вызвало и определенную путаницу, на нюансах которой мы остановимся ниже.

Дальнейшее развитие систем StarLine всего за три года дало великолепные результаты: все глубже становилась интеграция с цифровыми сетями автомобилей, появилась возможность бесключевого обхода иммобилайзера. Причем, в отличие от общепринятой практики, когда новые функции становятся уделом только самых актуальных моделей, в StarLine обеспечили поддержку бесключевого обхода иммобилайзера для всех систем с модульной архитектурой при условии обновления прошивки CAN-модуля до новейшей.

К числу серьезных преимуществ бренда стоит отнести развитую сеть установочных центров – практически в каждом городе есть хотя бы один авторизованный установочный центр. Установка в авторизованной фирме дает пользователю серьезный уровень поддержки (мало кто знает, что в случае отказа сигнализации есть возможность бесплатного вызова специалиста StarLine на место). Кстати, и при выборе охранной системы мы рекомендуем сначала проконсультироваться с авторизованными установщиками – это позволит в дальнейшем избежать проблем с совместимостью, которые часто возникают при следовании принципу «вот эта сигнализация мне понравилась, ее и ставьте». С учетом сложности современных автомобилей такая консультация позволит избавиться от дальнейших вопросов, которые на форуме техподдержки не редкость.

Актуальный модельный ряд StarLine

Перечень систем StarLine, актуальных на лето 2018 года, мы дадим не по моделям, а по сериям – для модульной архитектуры это наиболее удобно, поскольку на основе одного блока фактически выпускается несколько систем, отличающихся только комплектацией модулями.

Системы третьего поколения StarLine: А63/93, Е63/93

Несмотря на то, что уже представлены и продаются сигнализации StarLine шестого поколения, а из четвертого в продаже осталась только «грузовая» T94, третье поколение моделей не уходит с конвейера. Сказывается и небольшая цена (именно к этому поколению принадлежат самые доступные A63 ECO и A93 ECO), и актуальность их для недорогих автомобилей, где все подключения делаются «по аналогу», цифровых сетей либо нет, либо для работы охранной системы связь с ними не является предметом необходимости.

Системы A63 и A93 во всех вариантах комплектации, как видно по маркировке, отличаются только поддержкой автозапуска – традиционно у StarLine сигнализации с шестеркой в маркировке автозапуска не имеют, а с девяткой автозапуск доступен. Однако в предыдущих поколениях системы с автозапуском отличались физически (в центральном блоке были распаяны цепи аналогового контроля запуска двигателя и силовые реле автозапуска), здесь же, по сути, использовался один и тот же блок, даже серийный номер у многих А63 начинался с А93ХХХХ – то есть, по идее, сигнализации отличались только основным брелоком (разные дисплеи и прошивки) и наличием в комплекте А93 силового модуля автозапуска. Казалось бы, если подключить этот же модуль к А63, то и на этой сигнализации появится автозапуск. Однако в реальности аппаратная часть центрального блока и прошивки не раз менялись, а возможность работы с автозапуском появилась только в последних выпусках А63, имеющих серийные номера, начинающиеся с символов AX3W – купив модуль автозапуска и брелок от А93, можно фактически превратить А63 в А93.

Это поколение универсально – может использоваться и с аналоговым подключением, все выводы для этого предусмотрены, и с цифровым при установке в центральный блок модуля CAN, 2CAN, CAN+LIN или 2CAN+2LIN в зависимости от потребностей подключения к конкретному автомобилю. Выбор соответствующей комплектации при покупке прост: перечень входящих в комплект модулей указан в маркировке, например, у A93 2CAN+2LIN GSM установлены интерфейсная плата 2CAN+2LIN и телематическая плата расширения, работающая в сетях GPS/ГЛОНАСС (при подключении внешней антенны) и GSM. Маркировка ECO указывает на предельно бюджетную комплектацию – а нее не входят ни платы расширения, ни даже запасной брелок.

При выборе сигнализации без CAN-модуля (и, соответственно, аналогового подключения к цепям автомобиля), необходимо учитывать, то именно начиная с третьего поколения StarLine отказывается от встроенных в центральный блок реле как таковых. То есть все выводы у сигнализации – слаботочные, и для силового управления центральным замком или запиранием багажника потребуется докупать и устанавливать внешние реле.

Связь с пользователем – через стандартный радиодиапазон 433 МГц, использование которого уже считается своеобразным моветоном: в городских условиях эти частоты уже перегружены, добиться стабильной связи на большом расстоянии очень трудно. Поэтому у третьего поколения в сложных условиях (например, на парковке крупного торгового центра) уже могут наблюдаться проблемы с прохождением команд. Протокол шифрования – AES128, не топовый в плане криптостойкости, но и по сей день защищенный от кодграбберов.

Пятое поколение StarLine: A95

Поскольку в продающемся сейчас четвертом поколении осталась только одна модель, и для легковых автомобилей она не предназначена, перейдем сразу к пятому. Здесь выбор также невелик: предлагается только одна система А95 в двух комплектациях, StarLine A95 BT 2CAN+2LIN и A95 BT 2CAN+2LIN GSM. То есть обе они поставляются с максимальной поддержкой интеграции в цифровые шины, а у второго варианта доступна еще и телематика (включая базовую компьютерную диагностику через мобильное приложение).

По сравнению с предыдущими поколениями усовершенствован радиотракт: узкополосный трансивер позволил расширить радиус уверенной связи в городе за счет увеличения стойкости к помехам. Модернизирован протокол связи: если раньше диалоговый код использовал 128-битное шифрование в 1 проход, то теперь используется шифрование AES+CCM с 256-битными ключами, что с огромным запасом перекрывает существующие возможности взлома.

Аббревиатура BT в маркировке указывает на то, что здесь появилась поддержка Bluetooth – этот способ связи используется для соединения со смартфоном, который теперь может служить в качестве метки подтверждения права запуска двигателя. Уменьшено и энергопотребление систем.

В сравнении с предыдущей реализацией автозапуска появилось новшество: теперь сигнализации StarLine имеют возможность управления штатными предпусковыми подогревателями, и в настройках можно задать сценарий, при котором во время автозапуска сначала происходит прогрев охлаждающей жидкости, и только после этого мотор запускается. Это особенно актуально для дизельных двигателей, которые при работе на холостых оборотах зимой практически не нагреваются.

В варианте с установленным GSM-модулем сигнализация может самостоятельно поддерживать актуальность программного обеспечения, получая обновления «по воздуху» через GPRS.

Шестое поколение сигнализаций StarLine: A66/96, B66/96, E66/96, M66/96, S66/96

Основная на сегодняшний день линейка, охватывающая сегменты от бюджетного (StarLine E66 ECO стоит 7750 р.) до премиального (StarLine B96 BT 2CAN+2LIN GSM GPS, 27500 р.). Ранее предлагавшиеся комплексы X96 Победит, включавшие дополнительно автономный маяк и электромеханический замок капота, сняты с производства.

В этом поколении защита улучшена за счет введения дополнительных носимых меток авторизации (системы с Bluetooth-модулем), надежность телематического канала улучшена как за счет усовершенствованного протокола связи с центральным сервером, так и за счет появившейся поддержки работы с двумя сим-картами – теперь при отсутствии денег на счете одной из них или при проблемах со связью система переключается на резервную карточку, соединение не пропадает.

При соединении с CAN-шиной появилась возможность базовой диагностики – сигнализация может считывать с шины коды ошибок, отображающиеся в мобильном приложении, привязанном к сигнализации.

Именно в этом поколении литера М, ранее использовавшаяся только для маячков, стала присваиваться и сигнализациями. Точнее говоря, в М66/М96 платформа шестого поколения превратила маяки в полноценные сигнализации, но при этом сохранилась возможность их синхронизации с «полноценными» охранными комплексами. Правда, трудно представить себе клиента, который выберет, скажем, S96 и дополнительно подключит к ней М66.

Системы стали более гибкими в настройке и могут лучше адаптироваться к сложной проводке, чем предыдущие поколения. Однако это вылилось в то, что полноценная установка и настройка сигнализаций шестого поколения возможна только у авторизованных специалистов (программа настройки требует иметь учетную запись «установщика 6 поколения» с соответствующими допусками, без них настроить систему полностью не получится).

Автоклуб78 http://autoclub78.ru

autoclub78.ru

Определяем сигнализацию Старлайн по брелку

Брелки Старлайн в отличии от Томагавка делают на каждую модель свой брелок и как правило на другую модель он не пропишется, по этому что бы точно определить модуль, нужно посмотреть на ЖК дисплей, кнопки и антенну сигнализации.

Как определить модель сигнализации Старлайн по брелку

Брелок без запуска Старлайн А6 – корпус серого цвета, узкая антенна – иконки на дисплее с синей окантовкой, антенна черная с надписью «Call»

Брелок а8 или а9 – с запуском двигателя серый корпус, узкая антенна, иконки на ЖК с черной окантовкой, антенна черная с надписью «Call»

Брелок А9 прописывается на сигнализацию Старлайн а6!!!!

Брелок Старлайн Б6 – без запуска двигателя – самая левая иконка «Anti Hijack» на дисплее машинка «порш», английские иконки.

Брелок Б9 с запуском двигателя – Левая иконка на Жк будильник, машинка порш и английские иконки. Существует 2 разновидности Б9 – В тёмно-синем корпусе и черном, модели полностью одинаковые но брелоки друг на друга не пишутся, поэтому если у вас Брелок Б9 в черном корпусе, то и заменить вы можете только на Б9 в черном корпусе.

Антенна на модели А6-А9 – Б6 и Б9 одна и та же – черная с надписью Call.

Диалоговые брелки А61 без запуска – Жк дисплей с русскими иконками, левая иконка «пистолет»

Брелок а91 с запуском двигателя в корпусе тёмно-синего цвета с защитным покрытием, русские иконки, самая левая иконка часы и вентилятор.

Юбилейные серии А61 4х4 и а91 4х4 корпус брелка от Д94, брелоки 4-х кнопочные но последняя кнопка не активна, на эти системы прописываются без потери функционала а61 и а91 соответственно.

Антенна А91 тёмно-синего цвета без надписей красный антенный вход подходит на а61 и А91

Брелок А62 без запуска двигателя – конки с правой стороны «музыка»

Брелок А92 без запуска двигателя – конки с правой стороны «вентилятор»

Брелок Б62 без запуска двигателя левая иконка «пистолет»

Брелок Б92 без запуска двигателя левая иконка «часы»

Антенна А92 -62-Б92-:»тёмно-синяя – черный вход.

Брелки а94 и Б94 такие же как и а92 и Б92 , но имеют настройку датчика удара и наклона, прописываются на А92 и Б92

Антенна А94 черная с красным входом для кабеля – подходит на всю четвертую серию включая Е90 –а93, а63.

Системы Е61 и Е91 и А36, А39 спец серия для СТО в которую был включен обходчик штатного иммобилйзера. Ничем не отличается от Е60- Е90. А63 и А93. Брелок А93 прописывается на А63. Новый брелок Е93 прописывается на все предыдущие системы е60, 61, 63, Е90, 91 и Е93

www.info-myauto.ru

Открываем капот на ВАЗ 2110 снаружи

I. Для случаев, когда просто подклинивает замок капота:

1. Чтобы открыть капот ВАЗ 2110, нужно попросить помощника придавить капот. Можно сесть на переднюю часть капота, которая сразу над замком. Если не поможет, то нужно расшатывать капот прерывистыми движениями (надавил-отпустил).
2. Водитель дергает трос подъема капота.
3. Когда капот открылся, то нужно провести тщательную смазку замка.

Материал по теме: Какой реальный расход топлива у Лада Калина?

II. Инструкция для случаев, когда на капоте есть электроблокиратор и села аккумуляторная батарея:

1. Чтобы открыть капот на ВАЗ 2110, разбираем осветитель, который над водительским или пассажирским сиденьем.
2. Прикуриваем + и – от другого автомобиля.
3. Заводим свою машину и открываем капот, чтобы достать оттуда севший аккумулятор и зарядить его.

Опытные водители, чтобы открыть капот на ВАЗ 2110 снаружи, предусматривают на этот случай скрытый провод, который выходит к АКБ. Если батарея села, то можно подключить проводку к ЗУ и провести зарядку аккумулятора.

Материал по теме: Не включается вентилятор охлаждения Ваз 2109

III. Для случаев, когда оборвался трос открытия капота:

1. Чтобы открыть капот ВАЗ 2110, просовываем руку в воздухозаборник (между бампером и теплообменником).
2. Пытаемся нащупать язычок замка, который должен дергаться тросиком (на фото).
3. Цепляем язычок плоскогубцами и оттягивает его вниз, пока лямка замка не откроется.

Некоторые специалисты утверждают, что встречали скрытый тросик, который помогает открыть капот на ВАЗ 2110. Чтобы его найти, нужно поддомкратить переднюю часть авто со стороны водителя. Он может быть надежно спрятан за защитной крышкой в районе переднего колеса. Тросик нужно резко дернуть вниз и капот откроется.

Надеюсь, советы помогли вам самостоятельно справиться с этой поломкой. Для наглядности, вот видео, как открыть капот десятки в полевых условиях:

( Пока оценок нет )

Как открыть капот на автомобилях ВАЗ 2107

Капот любого автомобиля предназначен для того, чтобы защитить двигатель, систему зажигания, иные узлы и агрегаты, размещённые в моторном отсеке. Кроме того, он также выполняет аэродинамическую функцию, позволяя потокам воздуха свободно обтекать автомобиль во время движения. Открывается он прямо из салона автомобилей ВАЗ при помощи тросика и специального рычага. В том случае, когда они или же замок капота ломаются, у автовладельца возникает вопрос: как открыть капот на ваз 2107 ?

Стоит при этом отметить, что конструкция запорных механизмов капотов автомобилей ВАЗ позволяет выполнить их ремонт самостоятельно. При этом не требуется наличия специальных познаний, а также специального инструмента. Вполне достаточно изучить инструкцию по производству таких ремонтных работ и строго следовать пунктам, изложенным в ней.

Почему не открывается капот

Не открываться капот на автомобиле может по несколько причинам. Так, например, может испортиться его замок. Кроме того из-за механических повреждений, например при ДТП, крышка капота и двигательный отсек деформируются. Это также может привести к тому, что его станет невозможно открыть.

Если же говорить о самой распространённой причине данного явления, она заключается в банальном обрыве металлического тросика, который приводит в движение запирающий механизм капота. Порваться тросик может по разным причинам, среди которых основными можно назвать: его изношенность, наличие на поверхности троса коррозии, излишне приложенное к нему усилие. В том случае, когда тросик оборван, капот владельцу автомобиля ВАЗ можно открыть самостоятельно, так как это относительно лёгкая процедура. Во всех иных случаях вполне возможно, что придётся привлечь к выполнению ремонтных работ профессионалов.

Способы открыть капот

В разных ситуациях используются различные способы справиться описываемой неисправностью. Среди наиболее распространённых случаев можно назвать следующие:

• обрыв тросика непосредственно рядом с рычагом привода дистанционного открывания замка. В том случае вполне достаточно будет захватить его конец, торчащий в салоне, с помощью обычных плоскогубцев, и сильно потянуть. Тянуть при этом необходимо за сам трос, а не за его оплетку.
• обрыв тросика в салоне при невозможности захватить его плоскогубцами. В этом случае вам понадобиться проволока согнутая. С её помощью можно открыть капот, например, для того, чтобы произвести замену масла, даже в том случае, когда не помогают плоскогубцы. Для этого нужно будет из проволоки согнуть крючок, просунуть его в щель воздуховода или же между кузовом и капотом, зацепить им повреждённый тросик и тянуть за него до тех пор, пока замок капота откроется.
• обрыв троса далеко от рычага привода замка. В этом случае можно попробовать выполнить операцию через воздуховод. Здесь также потребуется крючок, согнутый из жёсткой проволоки. Его засовывают в левый воздуховод и с его помощью цепляют тросик.
• обрыв троса непосредственно в том районе, где установлен механизм замка. Обычно такой замок устанавливается спереди капота, и поэтому тянуть за него бесполезно. В результате открыть замок двигательного отсека можно только снизу, загнав автомобиль на яму. Для этого необходимо уделить внимание защите картера, сняв её. С этой целью откручивают её крепления и оттягивают вниз пыльник двигателя. Далее в отверстие, имеющееся рядом с радиатором, вставляют длинную отвёртку и пытаются с её помощью открыть замок. Если же он смонтирован рядом с лобовым стеклом, пробуют петлёй, согнутой из проволоки, зацепить механизм замка в месте крепления тросика и потянуть его.

Модели ВАЗ 2107

В том случае, когда двигательный отсек не открывается на автомобиле ВАЗ 2017, это обстоятельство не должно служить поводом к панике. Дело в том, что сам капот, крышка воздухозаборника и место выхода троса в салон размещены доступным образом. Данное обстоятельство позволяет открыть капот ВАЗ 2107 самостоятельно одним из способов описанных выше.

Сложности могут возникнуть только в том случае, когда, например, воздухозаборники здесь будут оснащены декоративными накладками. В этом случае их придется сначала снять, а потом уже пытаться вскрыть капот. При этом стоит отметить, что из-за особенностей конструкции петель капот ВАЗ 2107 даже в исправном состоянии открывается плохо и поэтому стоит, вначале, приложить физические усилия, а потом уже приступить к вскрытию его.

Модели ВАЗ 2109

Сложнее будет открываться капот ваз 21099, так как для этого придется залазить под машину. Кроме того, нужно будет снять защиту картера, а также жестяной пыльник двигателя. Делается это для того, чтобы руку можно было просунуть к радиатору. После этого нащупываем порванный трос и кольцо, к которому он крепится. Нажимаем на замок и просим помощника, который находиться на верху, надавит на капот сверху, а также в направлении места водителя. Также можно подцепить замок проволочным крючком, но сделать это может далеко не каждый.

Модели ВАЗ 2110

Для того чтобы открыть капот на ваз 2110 в том случае, когда оборвался трос, достаточно использовать один из уже описанных методов его вскрытия. При этом существуют и некоторые тонкости открытия его своими руками. Так, например, в некоторых комплектациях данной модели предусмотрена установка на капоте электроблокиратора замка.

В результате на автомобиле может просто сесть аккумулятор, и капот невозможно будет открыть. Чтобы справиться с данной ситуацией необходимо будет разобрать осветитель, расположенный над местом пассажира или водителя, а также подсоединить к его клеммам «плюс» и «минус» от аккумулятора другого автомобиля. Далее нужно будет завести машину, и, если никаких других неисправностей нет, замок откроется.

Опытные автовладельцы, с целью профилактики возникновения таких ситуаций, выполняют скрытую проводку к АКБ. В этом случае будет достаточно просто подключить к ней зарядное устройство и произвести зарядку севшего аккумулятора ВАЗ 2110.

Модели ВАЗ 2114

Открытие капота ваз 2114 производиться так же, как и аналогичная операция на ВАЗ 2109. При этом, учитывая, что на ваз 2115 установлено оборудованное в подкапотном пространстве аналогичное оборудованию «четырнадцатой» модели, изучив один раз данную процедуру, можно будет, в том случае, когда лопнул трос, самостоятельно вскрывать капот сразу на трёх моделях автомобилей производства компании ВАЗ.

Если же говорить об особенностях выполнения данной операции именно на этой модели, то профессионалы советуют открытие двигательного отсека Лады производить максимально аккуратно, так пытаясь просунуть через неё крючок для того чтобы подцепить лопнувший трос или же достать рычаг открытия капота, можно достаточно легко сломать ей. В результате придётся покупать для замены сразу же два элемента конструкции автомобиля стоящие весьма серьёзные деньги. Кроме того, открывшийся капот необходимо будет внимательно осмотреть и смазать все его движущиеся части. Это петли и механизм замка. Такие несложные действия могут предотвратить возникновение аварийно ситуации в будущем.

Установка тросика

Если порвался тросик, после открытия капота его придется заменить. Для этого:

1. в магазине автозапчастей подбирают новую запасную часть, при этом из имеющихся изделий стоит выбрать многожильные тросы как наиболее прочные.
2. изготовляют из проволоки крючок. Крючок необходимо засунуть в отверстие под ручку открывания капота. Им нужно будет зацепить крепкий шнурок и втащить его внутрь салона.
3. к шнурку привязывают новый тросик и втягивают уже его в салон.
4. далее новую запчасть соединяют с ручкой открывания крышки капота и механизмом открывания её замка.
5. всю систему в сборе проверяют на работоспособность.

Выводы

Конструкция автомобилей ВАЗ имеет некоторые устаревшие элементы, которые давно не используются на современных моделях автомобилей. К ним относится тросик открывания замка капота. Если он порвется, его крышку заклинит и владельцу машины придётся двигательный отсек вскрывать. Процедура эта относительно несложная и её можно выполнить самостоятельно, хотя и придётся потратить достаточно большое количество времени. Для того чтобы не допустить возникновения подобной неприятной ситуации, необходимо производить современную замену троса, а также стараться не прикладывать к нему значительных физических усилий.

Как заменить тросик капота на ваз 2110 своими руками

Когда происходит механическое повреждение механизма для открывания капота, трос обычно рвется и тогда требуется замена. Трос может прийти в негодность из-за длительного периода эксплуатации или при столкновении. В обоих случаях трос может оборваться на две или несколько частей, поэтому чего открыть капот становится невозможным. Без знания нескольких лайфхаков открыть капот не получится, а посетить автосервис не каждому водителю по карману.

В данной статье речь пойдёт о том, как заменить трос капота ВАЗ 2110.

Причины поломок тросика капота на ваз 2110

Замок капота автомобиля ВАЗ 2110 заклинивает по причине обрыва тросика. Проблема узнается при осмотре автомобиля. У владельцев транспорта может возникнуть паника, потому что не могут открыть капот по старинке. Однако, паника здесь не поможет. Первая мысль, которая посещает водителя-отправится в автосервис за помощью, но это очень накладно и занимает много времени. Имеются ли способы устранить неполадки самим? Конечно есть, но перед тем, как начать действовать, следует понять, в каком месте случилась проблема.

Сначала следует посмотреть поискать полоску в салоне. Под приборной панелью есть рычажок, к которому присоединен трос. Владельцу ВАЗ 2110 повезёт, если тросик порвался со стороны внутренней части авто, то можно добраться до обломанной части пассатижами. Нащупав остальную часть троса, надо ухватить его инструментом и вытаскивать, но плавно, не резко. Ухватить рекомендуется середину троса, а не начало, так как может выскользнуть. Далее надо сделать небольшую петельку, чтобы инструментом можно было затянуть кусочек в салон. Главное, все делать плавно, без резких движений, иначе тросик порвется в другом месте. Если все манипуляции сделаны верно, то капот откроется.

Поломка со стороны капота

Наиболее сложная ситуация, когда трос обрывается со стороны замка. Чтобы получилось открыть замок, необходимы инструменты. Также, желательно загнать машину на эстакаду, яму или имитирующие их конструкции.

Детали капота и замка: 1 – петля капота; 2 – буфера; 3 – капот; 4 – крючок; 5 – пружина крючка; 6 – ось крючка; 7 – штырь; 8 – пружина замка; 9 – оболочка с тягой замка; 10 – ось рукоятки; 11 – рукоятка замка; 12 – втулка оболочки тяги; 13 – оболочка с тягой замка; 14 – втулка упора капота

Итак, последовательность действий, чтобы открыть капот:

1. Первым делом стоит дождаться, пока двигатель остынет;
2. Зафиксировать автомобиль домкратом;
3. Залезть под дно автомобиля и снять всю защиту механизма от повреждений и пыли, используя удобные для этого специальные инструменты;
4. Просунуть руку в пространство между радиатором и отделением для мотора, стараясь дотянуться до замочка;
5. Под капотом расположено колечко-фиксатор, к которому прикреплён тросик, поэтому следует потянуть за колечко;
6. Если не получается открыть капот, то придётся позвать помощника и попросить надавить на капот сверху, тогда механизм сработает и капот откроется.

Второй способ. Если трос повредился возле замка, то можно потянуть за него плоскогубцами. Когда капот открылся, следует приступить к замене старого троса на новый.

Как последний вариант можно решить проблему, использовав проволоку с маленьким поперечным сечением. Но это кропотливый и долгий процесс, и нет гарантии, что получится. Поэтому наиболее простыми будут первые два.

Замена троса капота на ваз 2110

Чаще всего механизм заклинивает после удара передней части личного транспорта. В худших случаях, приходится демонтировать полностью передок.

Замена капота происходит следующими действиями:

1. Снимаются две опорные телескопические штативы, расположенные с обеих сторон капота;
2. Откручиваются навесные крепления;
3. Отвести металлической полотно в любую удобную сторону и медленными, легкими движениями снимается капот;
4. После замены нового металлического полотна следует вернуть все детали в обратном порядке.

Для замены троса капота ВАЗ 2110 делается следующее:

1. Извлекаются обломка троса наиболее удобным и доступным методом. Начинать следует с рукоятки в салоне и заканчивать двигательным отделением;
2. Попросив сподручного держать пружину фиксации, находящуюся возле замка, из пружины следует вытащить резиновые заглушки. Важно! Попутно данному шагу ощупывать это место, так как могут ещё находится обломки троса;
3. Натянуть трос со стороны двигателя и закрепить его в салоне. Правильное состояние пружины немного согнутое.

В инструкции по эксплуатации  к ВАЗ 2110 подробно расписано, как правильно закрепляется и проверяется механизм, чтобы не было в дальнейшем неожиданных поломок.

Внимание! Не стоит делать натяжку сильно тугой, так как трос снова может оторваться от сильного напряжения.

Профилактика поломок

1. Опытные механики советует соблюдать следующее, чтобы избежать обрыва троса:
2. Проводить полный осмотр каждые полгода;
3. Лучше использовать многожильный трос, так как срок эксплуатации у него больше.
4. Смазывать выходы и места крепления троса литолом, это уменьшает трение тросик, что продлевает срок его службы;
5. Проверять узлы, детали машины после малейшего столкновения. Часто случаются замыкания, повреждения, приводящие к серьёзным поломка авто. Если не имеется опыта в осмотрах авто, следует обратиться в автосервис.

Производить демонтаж капота и троса нетрудно, если знать, что где находится. Регулярная проверка детали механизма помогает избежать поломок автомобиля.

Меняем капот на автомобилях ЛАДА десятого семейства

Статья с фото и видео инструкцией для тех, кому необходимо поменять капот и отрегулировать зазоры на автомобилях ваз 2110, 2111, 2112.

Рекомендации: Если вы решили менять капот, то нужно делать это вдвоем с помощником.

Для простоты обратной установки капота рекомендуют промаркировать штрихом положение шайб на петлях капота.

Если вы не собираетесь менять капот, а просто снимаете его, то можно не снимать с него предохранительный крючок, резиновые буфера и шумоизоляцию.

---

Приступим к снятию капота



1. Сначала нужно открыть капот и ключом на 10 снять с капота предохранительный крючок. Он держится на 2-х болтах

2. Выворачиваем из капота десятки два резиновых буфера.

3. Теперь нужно сделать самое муторное- нужно подцепить и вытащить отверткой 17 пластмассовых пистонов крепления шумоизоляции и снять ее.

4. После того, как снято все лишнее с капота, можно отвернуть гайки крепления капота на обеих петлях. Под гайками установлены пружинные шайбы. будьте внимательны. Когда будете откручивать гайки, нужно чтобы помощник придерживал капот от перекоса.

5. Теперь можно снять капот со шпилек.

6. Теперь можно  приступить к установке нового капота. Наживите гайки на крепления и закройте капот, чтобы отрегулировать его положение так, чтобы передняя кромка капота десятки была заподлицо с облицовкой радиатора. После этого можно осторожно открыть капот и окончательно затянуть гайки крепления капота. На установленный капот можно установить шумоизоляцию, резиновые буфера и предохранительный крючок.

7. Для того, чтобы отрегулировать капот по высоте нужно подкручивать резиновые буфера. При правильно отрегулированном капоте разъем между капотом и передним крылом равномерен по всей длине.

8. При необходимости отрегулируйте замок капота так, чтобы он легко открывался и надежно запирался.

Видео по регулировке зазоров на капоте:

Как открыть капот ВАЗ 2110

Для просмотра онлайн кликните на видео ⤵

как открыть капот если порвался тросс Подробнее

как открыть капот ВАЗ ,Ульяновск кражи аккумулятора ,способ защиты от кражи))) Подробнее

🚙Вскрытие двери автомобиля(ваз 2110)без ключа!Простой способ! 👍 Подробнее

Как Открыть Капот ВАЗ 2110 Подробнее

Вскрытие ваз 2110 без ключей Подробнее

ВАЗ 2110 КАК ОТКРЫТЬ ДВЕРЬ БЕЗ КЛЮЧЕЙ Подробнее

КАК ОТКРЫТЬ КАПОТ ВАЗ( если слетел или оборвался тросик) Подробнее

Замена тросика капота на ваз 2110-12 с европанелью Подробнее

Как открыть капот ВАЗ 2114/2109 два простых способа Подробнее

Как Открыть Машину без Ключа Подробнее

как открыть ваз 2110 без ключа и завести Подробнее

АНТИВОР !!! Защита замка капота ВАЗ 2110-12 Подробнее

Как открыть ВАЗ 2110 без ключа [Утро начинается не с кофе] Подробнее

Как открыть капот ВАЗ 2108 2109 21099 2113 2114 21 Подробнее

Регулировка положения замка капота ваз 2110-11-12 Подробнее

На СТО Вам этого не скажут, а станут снимать всю торпеду! Приора, Калина, Ларгус, семейство ВАЗ. Подробнее

Регулировка зазора на капоте ВАЗ 2112 (2110, 2111) Подробнее

КАК СНЯТЬ ЗАМОК И ТРОС КАПОТА ВАЗ 2110,2111,2112 Подробнее

Как открыть капот ВАЗ КЛАССИКА (БЕЗ ТРОСА — ОДИН ЗАМОК) Подробнее

Как снять передний и задний бампера от жигулей (ВАЗ) 2110, 2111, 2112 Как снять передний и задний бампера от жигулей (ВАЗ) 2110, 2111, 2112

Винты и гайки сильно кислые, поэтому перед снятием нужно обращаться с скобой «жидким гаечным ключом».

Передний бампер

-открыть капот.

— под капотом, откручиваем два винта и поднимаем решетку.

— под решеткой открутите два винта (вы не можете полностью удалить, просто ослабьте несколько оборотов).

— в зависимости от того, с какой стороны мы будем разбирать, выворачивать колесо.

— Открутите винты в колесных арках и с одной стороны днища, которые крепят подкрылок к бамперу.

-Открутите один винт с каждой стороны, который крепит углы к крыльям (легче открутить снизу).

— Открутите пять гаек, которые обеспечивают защиту двигателя (просто ослабьте на несколько оборотов).

— толкает бампер вперед (не хочу разрывать провода).

— снять разъемы противотуманных фар.

Задний бампер

— открыть крышку багажника.

— в проеме багажника откручиваем винты крепления верха.

— Открутите две гайки (закрученные), которые крепят нижнюю часть.

— снимает углы с замков на крыльях (отодвигается)

— осторожно оттягивает задний бампер (не хочет ломать провода).

— снимите разъемы с подсветки.

,

Как заменить ВАЗ 2110 со сцеплением

На автомобиле ВАЗ 2110 сцепление, как и на большинстве других моделей, однодисковое, безмасляное. Несмотря на то, что срок службы этого механизма довольно велик, время от времени проблемы все же могут начаться. Коленчатый вал двигателя и первичная коробка не могут быть открыты, так как механизм сцепления не работает должным образом или полностью вышел из строя. Особенно такие неисправности неприятны, когда вы находитесь на дороге или едете по пробке в городе.Поэтому всегда необходимо быть готовым попытаться восстановить работу элементов механизма сцепления. Иногда вам нужно провести смену, а иногда просто настройку.

Признаки поломки сцепления

А теперь в чем признаки того, как вырабатывается сцепление. Самое главное это наличие проскальзывания. Чтобы это определить, нужно резко нажать педаль акселератора. Если частота вращения двигателя увеличивается, а скорость при этом остается неизменной или очень медленно набирается, то, скорее всего, муфта ВАЗ 2110 неисправна.Если внезапно педаль сцепления значительно увеличивается, и требуется меньше усилий для ее сжатия, это означает, что имеется дефект. Часто вы можете чувствовать запах горения. Это указывает на то, что фрикционные накладки на диске сильно изношены из-за чрезмерного нагрева.

В этом случае переключение скоростей будет довольно сложно произвести. А во время старта слабые, а затем и сильные рывки будут заметны с места. Это признаки поломки, которые лишь предвещают, что механизм сплоченности «живет» не долго.Конечно, есть неожиданные поломки, которые не выдают себя заранее. Поэтому вам нужно в этом случае определить, как это устранить. Однако, начиная с модели 2108, алгоритм замены сцепления остается прежним. Кроме того, вы даже можете произвести замену всех элементов и без полного снятия коробки передач. Правда, часть масла придется слить из него. Гораздо проще заменить трос сцепления на ВАЗ 2110, вам не нужно снимать коробку передач.

Подготовка к ремонту

Все работы могут выполняться как на эстакаде или инспекционной яме, так и на ровной поверхности. Стоит отметить, что во втором случае будет гораздо сложнее проводить ремонтные работы. Чтобы заменить сцепление ВАЗ 2110, нужно действовать по определенному алгоритму. Выключите всю бортовую сеть от аккумулятора, снимите воздушный фильтр, так как это будет мешать работе. После этого разберите модуль зажигания, а также открутите гайки, которые находятся на стартере.Затем отсоедините трос спидометра, не забудьте про провод массы.

Закручивается ключом на 13. Стоит отметить, что педаль сцепления ВАЗ 2110 подключается к вилке с помощью кабеля. Затем снимите держатель троса сцепления. Сверху есть один болт с головкой на 17, а также две гайки размером 13 на левом краю. Внизу необходимо снять защиту двигателя, если таковая имеется, затем вытащить заглушку, которая подключена к переключателю фонаря заднего хода. После этого необходимо слить масло из коробки передач.На самом деле, вполне возможно, что он оставит около трети от общего количества. Конечно, лучше всего сливать все масло, когда меняется сцепление ВАЗ 2110.

Окончательная разборка узлов

Затем снимите переднее левое колесо. С помощью съемника и ключа на 19 снимите рулевой наконечник с поворотного кулака передней стойки. Используя ключ на 17, открутите два болта, которые крепят корпус шарикового подшипника к ступице колеса. При необходимости снимите подвеску с подвески.После отсоединения ссылки, чтобы не повредить ее при удалении. После этого необходимо смонтировать двигатель под двигателем, чтобы также зафиксировать коробку передач. С последним удаляются две подушки — одна расположена в передней левой части, другая — сзади. Без этого ВАЗ 2110 не сможет заменить сцепление.

Три болта и одна гайка, которые крепят коробки кузова к двигателю внутреннего сгорания, вывернуты ключами на 19. Желательно, конечно, полностью снять коробку.Но вы можете немного обмануть, вставив вместо верхних болтов длинные шпильки. С их помощью вы можете переместить коробку на максимальное расстояние от двигателя. В этом случае, конечно, желательно тянуть правый полный привод. После того, как вы получите доступ к элементам сцепления, вам необходимо заменить их.

Снятие дисков и подготовка к замене

А теперь о том, как снять сцепление ВАЗ 2110. Ключ на 8 или 13 (в зависимости от того, какие болты) должен открутить все болты, которые крепят корзину сцепления к маховику.Подшипник сжатия находится на первичном валу. Для нового нанесите графитовую смазку дополнительно и установите ее заново. Обратите внимание, что все элементы должны быть изменены одновременно, в то время как вы увеличиваете ресурс всего механизма.

Установка нового сцепления

Если вы хотите заменить заводную головку на маховике, необходимо сбить старую зубилом и молотком. Легкими штрихами нужно обвести этот элемент по кругу. Как правило, в комплекте сцепления есть пластиковая направляющая.В нем установлена ​​ведомая диск сцепления ВАЗ 2110, который опирается на маховик.

Затем положите корзину сверху, совместите ее с отверстиями на маховике. Исцелить все болты. Обратите внимание, что повторное использование старых болтов не рекомендуется, так как они не смогут обеспечить надежное крепление. Затяжка всех этих болтов должна выполняться крест-накрест. В противном случае корзина сцепления будет перекошена, чтобы она могла работать неправильно.

Заключение

После всего этого необходимо снять пластиковую крышку и установить коробку передач на место.Соберите в обратном порядке. В конце трос ВАЗ 2110 отрегулирован. Вам необходимо добиться необходимого свободного хода педали.

р >> ,
