Покраска авто своими руками: пошаговая инструкция

Приобретая новый автомобиль, владельцу хочется, чтобы он всегда был в хорошем состоянии. Покраска авто своими руками — вынужденная мера, к которой прибегают в случаях возникновения различных обстоятельств. Среди них могут быть последствия дорожных аварий, чаще всего повреждение кузова. С возрастом автомобиля покрытие подвергается коррозии, механическим дефектам. В этих случаях перекрашивать своего «друга» просто необходимо. Как покрасить автомобиль своими руками? Пошаговое руководство к действиям поможет всё сделать правильно. А несколько дней, которые может занимать работа, и уверенность в собственных силах выдаст достойный результат.

Подготовка авто к покраске

Своими руками вымыть автомобиль не составит никакого труда. Этот процесс станет первой операцией в перечне покрасочных работ. С помощью воды и специального чистящего средства удаляют грязь. Жирные пятна, не поддающиеся водным процедурам, убирают автомобильными растворителями.

Обязательно снимается ржавчина, для этого можно применить обыкновенную наждачную шкурку. Для автомобиля применяется окраска по частям, в связи с этим советом, снимают бамперы, фары, наружную световую технику, декоративные украшения и все остальные части. При необходимости демонтируют дверь, крыло. Все снятые детали подвергаются мытью, очищению от ржавчины, сушке.

Чтобы краска не попала на стёкла и некоторые другие части машины, их необходимо бумагой или плёнкой, зафиксировать клейкой лентой.



Убрать старое покрытие

Перед покраской машины своими руками снимают покрытие. Эта способствует лучшему сцеплению и долговечности нового покрытия. В случае появления царапины на свежевыкрашенном авто, старая краска не привлечёт внимания, если её перед покраской её удалить. После проведения таких действий машину нужно обсушить.

Лакокрасочное покрытие можно снимать с кузова двумя способами:

  1. При ручном варианте используют различные наждачные шкурки, скребки, стамески.
  2. При химическом методе наносят на кузов специальное вещество, способствующее набуханию и отслаиванию покрытия. Снимают отслаивающуюся краску металлическим шпателем.

Дефекты кузова долой

После подготовки к покраске авто своими руками в гараже, нужно переместить его на улицу, под воздействием дневного освещения удобно рассмотреть качество покрытия. Оно может быть повреждено крупными и мелкими дефектами. Трещины, вмятины и сколы помечают акриловой краской, которая сохнет очень быстро.

Мелкие повреждения можно обвести цветным мелком. Это создаст удобство при дальнейшей обработке поверхностей.

Все обозначенные места зачищают до появления чистого металла. Зачищать нужно только повреждённые места, выходить за их границы не надо, это поможет экономно расходовать материалы и время работы. Иногда достаточно подкраски некоторых деталей, порогов и других.

Переход с зачищенного места на нормальную поверхность должен быть плавным, без выступов и неровностей. Проверять выполнение такого условия поможет чувствительный прибор человеческого организма — рука. Проглаживая ею по поверхности кузова, определяют разность высот с высокой точностью.

Если машина нуждается в серьёзном ремонте, применяется очищение всей поверхности кузова от лака и краски. Этот процесс требует более опытного мастерства, хотя при пошаговом обучении и желании владельца, его можно осуществить и новичку.

Каждый из этапов имеет свои особенности, выполняется последовательно, без пропусков. Несоблюдение их очерёдности повлияет на качество результата. Навыки можно приобрести со временем, а после они остаются навсегда.

Основные инструменты и материалы

У специалистов, имеющих личный автосалон, имеется весь комплект необходимых инструментов. Покраска авто своими руками в гараже требует применения самых основных  инструментов, а если у владельца машины их не найдётся, то можно обратиться за помощью к гаражным соседям.

Чтобы подготовить и покрасить машину, понадобится следующее:

  • Прожектор для обеспечения хорошего освещения и обогрева окрашиваемой поверхности.
  • Электрическая дрель с виниловой насадкой пригодится для снятия дефектов поверхности.
  • Строительный фен для снятия старой краски.
  • Шлифовальная машинка и рубанок для зачистки, полировки.
  • Малярная маска нужна для защиты органов дыхания, глаз и лица при работе с приборами.
  • Краскопульт или компрессор для нанесения покрытий любого типа.
  • Шпатлёвка, грунтовка, краска, лак, наждачные листы разной толщины.

Всё готово, работу можно начинать

Процесс покраски машины состоит из нескольких этапов:

  1. шпатлёвка;
  2. грунтовка;
  3. покраска;
  4. полировка.

Когда нужно сгладить неровности поверхности машины, используется шпатлёвка. С помощью шпателей её наносят на очищенное и подготовленное место.

В шпатлёвку можно добавить немного отвердителя, потому что лишнее количество способствует мгновенному её застыванию, и работа с неё усложняется.

Нанесение разведенной шпатлёвки на детали разного размера осуществляют с помощью шпателей, изготовленных из различных материалов, например, резины, металла и пластика.

Очень удобно пользоваться шлифовальной машинкой, утюжком для малярных работ и другими материалами. Процесс шпатлёвки делится на два типа: сухой и мокрый. Для сухого типа обработки используется наждачный ленточный материал, а мокрый выполняют — листовым способом.

Накладывают шпатлёвку небольшим слоем в пять миллиметров, если слой материала будет больше, то существует опасность отвалиться. Необходимо давать просохнуть каждому слою, после чего проводят матование наждачной шкуркой. Результат правильного нанесения данного материала состоит в получении гладкой и ровной поверхности. Бампер у автомобиля шпаклевать надо особенным материалом — шпатлёвкой для пластика. Поскольку обыкновенная автомобильная не будет прочно держаться. После обработки повреждённого места необходимо дать время ей застыть, на это потребуется не менее получаса. Готовность процесса проверяют так: при протирании нужного места наждачной шкуркой зернистостью №80, на ней не остаётся налипших частиц, а сама шпатлёвка выглядит как пудра.

Грунтовка — очередной шаг обработки. Бывают они трёх видов: заполняющие, антикоррозийные и эпоксидные. Первый тип грунтовки применяют как выравнивающий основания поверхности. Антикоррозийные защищают кузова из металлических материалов.

Этот тип грунтовки применяют, если есть проблема повреждения металла ржавчиной. В составе такого типа присутствуют кислоты, которые вступая в реакцию с металлическими веществами, создают на его поверхности защитную плёнку. Это свойство способствует ограничению контакта кузова с водой и воздухом. Грунтовка третьего типа тоже образует прочную плёнку, она служит изолирующим слоем, консервирует металл. Бамперы обрабатываются индивидуальной грунтовкой, используемой для пластика. Продаётся она в аэрозольных баллончиках, очень удобных в применении.

Грунтовка наносится тоже послойно, причём первый слой покрывается очень тонко, на него накладывается второй, и машину оставляют на сутки сушиться. После полного высыхания грунт затирается утюжком либо мелкозернистой наждачной бумагой. Дальше можно приступать к покраске.

Покраска автомобиля своими руками следует за обязательным обдуванием от пыли и сора, укрыванием чехлом, тряпками, бумагой. После обезжиривания поверхности, выполненного мягкой кисточкой, начинают окраску. Машину перед этим процессом нужно убрать с солнца, так как высокая температура нагреет поверхность, и краска на ней просто потечёт, в некоторых случаях может закипеть. По этой причине на поверхности авто появляются дефекты. Большое значение имеет оборудование. Первый раз краску наносят тонким слоем, поскольку именно на нём появляются подтёки. Если краска ложится качественно, то будет достаточно двух или трёх слоёв. После чего используется лак, нанесённый тоже такими же слоями. После высыхания машина подвергается внимательному осмотру, и в случае обнаружения мелких не закрашенных царапин или дефектов, устраняют их полировкой. Материал для покраски выбирают по своему желанию, всё зависит от цвета, присутствия блеска или матовости. Выбрать автоэмаль современного бренда остаётся за владельцем. Можно даже покрасить машину в золотой цвет, было бы желание.

Покраску авто своими руками начинают с пошаговой инструкции, согласно которой первой подкрашивается крыша автомобиля. Красочные работы для машины можно делать путём нанесения акрилового покрытия или металликом. Техника способов практически не отличается, только материалом. Окраска металликом требует полного отсутствия пыли в гараже. Машину нужно красить с расстояния, не меньше 25 см плавными круговыми движениями. Цвет поверхности в точности проявится только после второго нанесения краски. Автомобиль высыхает полностью в течение 36 часов.

Часто на новой окрашенной поверхности заметны оставшиеся пылинки, сор, может прилипнуть муха или комар. Полировка придёт на помощь именно в этих случаях.

Для данной процедуры понадобятся:

  • полироль;
  • машинка полировальная;
  • валик;
  • вода;
  • губка;
  • алюминиевый скребок;
  • наждак.

Поверхность затирают шкуркой вручную до появления матовости детали. Когда удалятся все недочёты, поверхность обрабатывается абразивными пастами и финиш — полиролью. В конце работы желательно применить консервирующий полироль, придающий блеск и защищающий покрытие от внешних воздействий.

При полировке нельзя допустить попадания стороннего абразива на поверхность обработки, так как могут появляться царапины и трещины.

Советы и рекомендации

Как покрасить машину своими руками, не навредив здоровью окружающих и личному.

При покрасочных работах необходимо соблюдать следующие правила:

  • Для работ такого характера необходимо оборудовать специальное проветриваемое помещение, им может служить гараж или сарай, стоящий вдали от жилого места.
  • Обязательно наличие респираторной маски, обеспечивающей защиту органов дыхания и обоняния.
  • Компрессор или краскопульт устанавливают не в покрасочном месте.
  • Курить в помещении, где красят машину, категорически запрещено.

umelieruchki.ru

Технология покраски автомобиля

При­вет­ствую Вас на бло­ге kuzov.info!

Тех­но­ло­гия покрас­ки авто­мо­би­ля вклю­ча­ет в себя несколь­ко эта­пов, пра­вил и дей­ствий, кото­рые нуж­но выпол­нять после­до­ва­тель­но, что­бы полу­чить каче­ствен­ный резуль­тат. В преды­ду­щих ста­тьях я уже писал об основ­ных эта­пах и при­ё­мах под­го­тов­ки и покрас­ки авто­мо­би­ля. В этой ста­тье что-то повто­ря­ет­ся, а так­же есть новые момен­ты, не затро­ну­ты ранее.

Этап под­го­тов­ки очень важен и вли­я­ет на каче­ство окрас­ки.

Необ­хо­ди­мо пред­ва­ри­тель­но убрать пыль в поме­ще­нии (см. ста­тью “под­го­тов­ка гара­жа к покрас­ке авто­мо­би­ля”). Кро­ме того, важ­но очи­стить шланг, соеди­ня­ю­щий крас­ко­пульт с ком­прес­со­ром. Грязь с него может попасть на све­же­окра­шен­ную поверх­ность.

Перед покрас­кой важ­но пра­виль­но настро­ить крас­ко­пульт и раз­ба­вить крас­ку.

На про­цесс рас­пы­ле­ния вли­я­ет мно­же­ство фак­то­ров. Даже если крас­ко­пульт настро­ен как надо, тре­бу­ют­ся опре­де­лён­ные навы­ки, что­бы каче­ствен­но покра­сить кузов. Нуж­но знать, как дер­жать, дви­гать, куда направ­лять покра­соч­ный писто­лет, а так­же когда нажи­мать и когда отпус­кать курок.

Удер­жи­ва­ние крас­ко­пуль­та в пра­виль­ном поло­же­нии и на нуж­ном рас­сто­я­нии, на эта­пе обу­че­ния, тре­бу­ет кон­цен­тра­ции, а с опы­том нара­ба­ты­ва­ет­ся навык делать это авто­ма­ти­че­ски.

Как управлять краскопультом?

Крас­ко­пульт нуж­но дер­жать так, что­бы факел был пер­пен­ди­ку­ля­рен поверх­но­сти всё вре­мя. Рас­сто­я­ние долж­но быть 15–25 см от поверх­но­сти. Про­стой спо­соб опре­де­лить рас­сто­я­ние – кра­сить на рас­сто­я­нии ладо­ни (см. рис).

Про­ход крас­ко­пуль­та дела­ет­ся сво­бод­ным дви­же­ни­ем руки. Нажа­тие на курок долж­но осу­ществ­лять­ся, когда писто­лет нахо­дит­ся вне окра­ши­ва­е­мой поверх­но­сти. На поверх­ность дол­жен попа­дать уже сфор­ми­ро­ван­ный факел. При окра­ши­ва­нии несколь­ких смеж­ных дета­лей мож­но при­ме­нять тех­ни­ку покрас­ки, при кото­рой в кон­це каж­до­го про­хо­да курок нуж­но отпус­кать. Этот момент рас­смот­рим в этой ста­тье ниже.

Во вре­мя рас­пы­ле­ния курок удер­жи­ва­ет­ся пол­но­стью нажа­тым и крас­ко­пульт нуж­но дви­гать одним про­дол­жи­тель­ным дви­же­ни­ем до про­ти­во­по­лож­но­го края кузов­ной пане­ли. Далее курок отпус­ка­ет­ся, пре­кра­щая рас­пы­ле­ние крас­ки, но дви­же­ние крас­ко­пуль­та про­дол­жа­ет­ся при­мер­но на 5 см, после чего начи­на­ет­ся дви­же­ние в про­ти­во­по­лож­ную сто­ро­ну, со сме­ще­ни­ем вниз на поло­ви­ну факе­ла и нажа­тым пол­но­стью кур­ком.

Крас­ко­пульт удер­жи­ва­ет­ся под пра­виль­ным углом к поверх­но­сти, на пра­виль­ном рас­сто­я­нии и дви­га­ет­ся с оди­на­ко­вой ско­ро­стью. Для это­го ком­прес­сор дол­жен быть спо­со­бен выда­вать доста­точ­но воз­ду­ха для оди­на­ко­во­го пото­ка крас­ки при рас­пы­ле­нии. Если дав­ле­ние будет посто­ян­но изме­нять­ся, то это повли­я­ет на рав­но­мер­но­сти слоя крас­ки, что будет  осо­бен­но замет­но при окра­ши­ва­нии крас­ка­ми «метал­лик» и «пер­ла­мутр».

Нико­гда не нуж­но пово­ра­чи­вать покра­соч­ный писто­лет в кон­це про­хо­да. Такой при­ём при­ме­ня­ет­ся толь­ко при покрас­ке «пере­хо­дом». Пово­ра­чи­ва­ние крас­ко­пуль­та явля­ет­ся при­чи­ной излиш­не­го опы­ла.

 Процесс покраски

 Слож­ные обла­сти, такие как углы и края долж­ны окра­ши­вать­ся в первую оче­редь. Эти обла­сти луч­ше про­кра­ши­вать на более близ­ком рас­сто­я­нии (бли­же на 3–5 см), что­бы умень­шить шири­ну факе­ла. При при­бли­же­нии крас­ко­пуль­та к окра­ши­ва­е­мой поверх­но­сти, нуж­но им быст­рее дви­гать, что­бы не воз­ник­ло под­тё­ков.

Когда окра­ши­ва­е­те выпук­лые поверх­но­сти, пытай­тесь удер­жи­вать покра­соч­ный писто­лет все­гда пер­пен­ди­ку­ляр­но к поверх­но­сти. Крас­ко­пульт дол­жен повто­рять все изги­бы. Так лако­кра­соч­ное покры­тие будет полу­чать­ся рав­но­мер­ным по всей пло­ща­ди.

После окра­ши­ва­ния кра­ёв и углов мож­но при­сту­пать к основ­ной поверх­но­сти пане­лей авто­мо­би­ля.

Каж­дый рас­пы­лён­ный про­ход дол­жен пере­кры­вать­ся после­ду­ю­щим про­хо­дом на 50%. Это поз­во­лит крас­ке рав­но­мер­но рас­пре­де­лить­ся по поверх­но­сти. Мень­шее пере­кры­тие может стать при­чи­ной появ­ле­ния види­мых полос.

Рас­смот­рим про­цесс окра­ши­ва­ния вер­ти­каль­ной поверх­но­сти. Нуж­но начи­нать окра­ши­вать с верх­ней части, наце­ли­вая сере­ди­ну факе­ла на край пане­ли. То есть, дюза долж­на быть на одном уровне с верх­ним кра­ем пане­ли. Таким обра­зом, часть крас­ки от поло­ви­ны факе­ла попа­дёт на мас­ки­ро­воч­ную бума­гу.

Вто­рой про­ход дела­ет­ся в про­ти­во­по­лож­ном направ­ле­нии, так, что­бы дюза была направ­ле­на на ниж­ний край рас­пы­лён­ной крас­ки. Таким обра­зом, 50% пер­во­го про­хо­да пере­кры­ва­ет­ся 50% после­ду­ю­ще­го, а вто­рая часть факе­ла уже кра­сит новую, неокра­шен­ную область.

Далее раз за разом про­дол­жа­ют­ся про­хо­ды, с отпус­ка­ние на гра­ни­цах пане­лей кур­ка и поэтап­ным опус­ка­ни­ем крас­ко­пуль­та ниже. Послед­ний про­ход дол­жен будет сде­лан напо­ло­ви­ну вне поверх­но­сти пане­ли.

Зачем нужно отпускать курок в конце каждого прохода?

Под­тё­ки могут обра­зо­вы­вать­ся на кра­ях пане­лей, из-за нало­же­ния несколь­ких сло­ёв крас­ки. Для это­го и нуж­но отпус­кать курок перед гра­ни­цей пане­ли, что­бы крас­ка не попа­ла на сосед­нюю панель. Отпус­кай­те курок, когда дой­дё­те до зазо­ра меж­ду пане­ля­ми.

Отпус­кай­те курок крас­ко­пуль­та в кон­це каж­до­го про­хо­да. Потом нажи­май­те сно­ва на курок, когда начи­на­е­те новый про­ход с дру­го­го края пане­ли. Это тех­ни­ка поз­во­лит избе­жать под­тё­ков на кра­ях пане­лей, мини­ми­зи­ру­ет пере­о­пыл и сбе­ре­жёт мате­ри­а­лы.

Крас­ко­пульт дол­жен быть в дви­же­нии до того, как нажат курок и дол­жен про­дол­жать дви­же­ние во вре­мя отпус­ка­ния кур­ка.

Если рас­смот­реть более подроб­но, то после­до­ва­тель­ность тако­ва:

  1. Нач­ни­те про­ход за гра­ни­ца­ми пане­ли, нажми­те курок крас­ко­пуль­та напо­ло­ви­ну, что­бы шёл толь­ко воз­дух.
  2. Когда крас­ко­пульт дошёл до края пане­ли, нажми­те курок пол­но­стью, что­бы крас­ка нача­ла рас­пы­лять­ся.
  3. Отпу­сти­те курок напо­ло­ви­ну, что­бы крас­ка пере­ста­ла рас­пы­лять­ся, когда крас­ко­пульт дошёл до дру­го­го края пане­ли.
  4. Про­дол­жи­те дви­же­ние ещё на 5 см и повто­ри­те после­до­ва­тель­ность.

Нажа­тие кур­ка напо­ло­ви­ну (когда выхо­дит толь­ко воз­дух) исклю­ча­ет рез­кий «пле­вок» крас­ки при пол­ном нажа­тии кур­ка.

Не заполняйте краской весь бачок краскопульта

Луч­ше не запол­нять крас­кой или лаком бачок крас­ко­пуль­та пол­но­стью. Пол­ный бачок сде­ла­ет покра­соч­ный писто­лет тяжё­лым и менее манёв­рен­ным. Это услож­нит управ­ле­ние им и может отра­зить­ся на каче­стве покрас­ки. К тому же воз­ни­ка­ет опас­ность слу­чай­но про­лить крас­ку или лак с боч­ка. Луч­ше запол­нять бачок крас­ко­пуль­та на поло­ви­ну или 1/3 и, при необ­хо­ди­мо­сти, добав­лять лако­кра­соч­ный мате­ри­ал.

Сколько слоёв наносить?

Коли­че­ство сло­ёв зави­сит от цве­та авто­мо­би­ля и типа крас­ки. Для двух­ком­по­нент­ной крас­ки, нано­си­мой без лака, а так­же для само­го лака обыч­но тре­бу­ет­ся 2–3 слоя с меж­с­лой­ной суш­кой меж­ду ними. Неко­то­рые сла­бо­укры­ви­стые цве­та, а так­же «метал­ли­ки» могут потре­бо­вать боль­ше­го коли­че­ства сло­ёв.

Сна­ча­ла нано­сит­ся свя­зу­ю­щий слой, кото­рый даёт хоро­шее осно­ва­ние для после­ду­ю­щих сло­ёв и сни­жа­ет веро­ят­ность воз­ник­но­ве­ния под­тё­ков. Это тон­кий поверх­ност­ный слой. Луч­ше что­бы он оста­вал­ся немно­го лип­ким. Обыч­но его доста­точ­но про­су­шить в тече­ние 1–2 минут. Далее нано­сят­ся пол­но­цен­ные мок­рые слои.

Межслойная сушка

После нане­се­ния каж­до­го слоя нуж­но выжи­дать нуж­ное коли­че­ство вре­ме­ни для испа­ре­ния рас­тво­ри­те­ля. Если выждать мало вре­ме­ни, то рас­тво­ри­тель оста­нет­ся в ниж­нем слое крас­ки и после высы­ха­ния верх­не­го слоя нач­нёт выхо­дить нару­жу, что при­ве­дёт к появ­ле­нию дефек­тов.

Про­из­во­ди­те­ли лако­кра­соч­ных мате­ри­а­лов ука­зы­ва­ют необ­хо­ди­мое вре­мя суш­ки при опре­де­лён­ной тем­пе­ра­ту­ре. Если окру­жа­ю­щая тем­пе­ра­ту­ра ниже или пло­хая цер­ку­ля­ция воз­ду­ха в поме­ще­нии, то вре­мя меж­с­лой­ной суш­ки нуж­но уве­ли­чить.

Последовательность покраски автомобиля при полном окрашивании

После­до­ва­тель­ность окра­ши­ва­ния долж­на быть все­гда спла­ни­ро­ва­на зара­нее.

Целью опре­де­лён­ной после­до­ва­тель­но­сти явля­ет­ся исклю­че­ние опы­ла на поверх­но­сти  и мини­ми­за­ция лиш­них, неже­ла­тель­ных дви­же­ний во вре­мя покрас­ки.

Как уже упо­ми­на­лось выше, сна­ча­ла нуж­но покра­сить все края и углы.

Суще­ству­ет мно­же­ство раз­лич­ных схем после­до­ва­тель­но­стей авто­мо­би­ля. В этой ста­тье я при­ве­ду две часто при­ме­ня­е­мые схе­мы.

Боль­шие по пло­ща­ди пане­ли (кры­ша, капот, крыш­ка багаж­ни­ка) нуж­но все­гда кра­сить цели­ком. Не остав­ляй­те покра­шен­ную поло­ви­ну на какое-то вре­мя. Ина­че обра­зу­ет­ся опыл на под­сох­шей сто­роне и вто­рая поло­ви­на в месте соеди­не­ния с пер­вой нор­маль­но не сольёт­ся, обра­зуя види­мую поло­су.

Попу­ляр­на после­до­ва­тель­ность покрас­ки все­го кузо­ва, когда в первую оче­редь окра­ши­ва­ет­ся кры­ша со стой­ка­ми, далее идёт перед­няя дверь, а даль­ше по кру­гу (см. рис). Неко­то­рые откры­ва­ют перед­нюю дверь, что­бы закон­чить, обой­дя круг, рядом с ней. Таким обра­зом, сухой опыл на под­сох­шую крас­ку две­ри не попа­да­ет.

Для удоб­ства покрас­ки кры­ши мож­но вос­поль­зо­вать­ся какой-либо под­став­кой (неболь­шой ска­мей­кой или табу­рет­кой).

Ино­гда кра­сят всю сто­ро­ну маши­ны цели­ком, пере­ме­ща­ясь вдоль все­го кузо­ва и делая длин­ные про­хо­ды крас­ко­пуль­том. То есть, весь бок кра­сит­ся как одна панель. В этом слу­чае не при­хо­дит­ся посто­ян­но нажи­мать и отпус­кать курок в кон­це каж­дой пане­ли и плён­ка крас­ки на всех пане­лях полу­ча­ет­ся оди­на­ко­вой тол­щи­ны. Это быст­рый и эффек­тив­ный спо­соб покрас­ки авто­мо­би­ля. Что­бы так кра­сить писто­лет настра­и­ва­ет­ся на мак­си­маль­ную пода­чу крас­ки. Раз­мер поме­ще­ния дол­жен поз­во­лять сво­бод­но пере­ме­щать­ся вдоль маши­ны, не спо­ты­ка­ясь об какие-либо пре­пят­ствия, так как крас­ко­пульт дол­жен дви­гать­ся с одной ско­ро­стью. И, конеч­но же, нужен навык, что­бы так кра­сить, ров­но пере­кры­вая поло­ви­ну одно­го про­хо­да дру­гим. Такой спо­соб подой­дёт не каж­до­му и при­ве­дён, ско­рее, для озна­ком­ле­ния, чем для инструк­ции.

Неправильная техника распыления

  • Слиш­ком узкий факел может при­ве­сти к появ­ле­нию полос при покрас­ке «метал­ли­ком».
  • Такую же про­бле­му может дать рас­по­ло­же­ние покра­соч­но­го писто­ле­та под непра­виль­ным углом к поверх­но­сти.
  • Непра­виль­ное пере­кры­тие про­хо­дов ста­нет при­чи­ной нерав­но­мер­но­сти тол­щи­ны плён­ки крас­ки, види­мые поло­сы и под­тё­ки.
  • Если рас­сто­я­ние от крас­ко­пуль­та до поверх­но­сти слиш­ком малень­кое, то ско­рость выду­ва­е­мо­го воз­ду­ха может вли­ять на све­же­на­не­сён­ную плён­ку крас­ки. Слиш­ком близ­кое рас­сто­я­ние может стать при­чи­ной появ­ле­ния круп­ной шаг­ре­ни (апель­си­но­вой кор­ки), под­тё­ков и полос при окра­ши­ва­нии крас­кой с эффек­том «метал­лик».
  • Если дистан­ция слиш­ком боль­шая, то крас­ка будет доле­тать до поверх­но­сти сухой, что может вли­ять даже на отте­нок цве­та. Боль­шое рас­сто­я­ние, так­же, вли­я­ет на поте­рю лако­кра­соч­но­го мате­ри­а­ла при покрас­ке из-за пере­о­пы­ла.
  • Мед­лен­ный раз­ба­ви­тель поз­во­лит варьи­ро­вать рас­сто­я­ние покра­соч­но­го писто­ле­та от поверх­но­сти, но может стать при­чи­ной под­тё­ков, если кра­сить слиш­ком близ­ко к поверх­но­сти.
  • Если писто­лет пово­ра­чи­вать в кон­це окра­соч­но­го про­хо­да, то это будет при­чи­ной нерав­но­мер­ной лако­кра­соч­ной плён­ки и опы­ла по кра­ям окра­шен­ной пане­ли. Кро­ме того, теря­ет­ся 65% лако­кра­соч­но­го мате­ри­а­ла.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Покраска автомобиля своими руками пошагово с фото и видео

Рубрика: Главная

Всем привет! Для того чтобы произвести качественную окраску автомобиля, требуется иметь определенные навыки и знания. И то и другое приобретается опытным путем. Иными словами, чтобы научиться что-то делать, нужно сделать это своими руками. Покраска автомобиля своими руками пошагово в нашем материале.

Покраска автомобиля своими руками дело сложное! И справиться с этой задачей будет не просто. Лучше обратиться к профессионалам на СТО в автомалярный цех. Посмотрите на сайте «АВТОСОЛО» перечень услуг и варианты красок, ведь только на современном оборудовании с качественными расходниками ваш автомобиль преобразится, как надо!

Покраска автомобиля своими руками пошагово

Немного теории. Для начала необходимо уяснить, насколько важны следующие процессы:

  1. Во-первых, выравнивание поверхности шпаклевкой.
  2. Во-вторых, нанесение грунтовки.
  3. В-третьих, сама окраска поверхности.
  4. Финишная отделка с полировкой.

Перечисленные процессы следует выполнять именно в такой последовательности. Все операции следует выполнять тщательно, не пропуская ни одной. От выполнения этих условий зависит качество окраски. Некачественно покрашенный кузов быстро ржавеет и гниет.

Шпаклевка перед покраской автомобиля

Эта операция выполняется для того, чтобы выровнять поверхность перед окраской. Для получения готового состава следует тщательно смешать небольшое количество шпаклевки с отвердителем в определенной пропорции, указанной на упаковке.

Чем больше отвердителя подмешивается в шпаклевку, тем быстрее она схватывается. При отсутствии достаточного опыта можно не успеть выработать подготовленную смесь. Поэтому на первых порах лучше добавлять меньше отвердителя, но нанести слой равномерно и качественно.

Состав наносится с помощью резиновых шпателей. При обработке детали с большой площадью, можно использовать широкий металлический шпатель. Прежде чем наносить шпаклевку, необходимо обработать старую краску шлифовальной шкуркой крупности 240 и обязательно обработать поверхность обезжиривающим составом.

Затем поверхность лучше обработать шлифовальной машинкой. Используется шлифовальная шкурка, крупности 60 и 240. Работу следует выполнять, в защитных очках и респираторе.

Грунтовка

Прежде чем загрунтовать корпус автомобиля, зашпаклеванные участки обрабатываются шлифовальной шкуркой, крупности 360 для снятия глянца. Грунтовой состав смешивается в пропорции, указанной на упаковке. Наносится грунтовка малярным пистолетом распылителем.

Для того чтобы не допустить потеков, сначала наносят тонкий слой. После этого наносятся еще два слоя. Грунт будет просыхать до следующего дня. Затем загрунтованную поверхность следует обработать шлифовальной шкуркой крупности 500 или 600.

На этом грунтование закончено.

Покраска авто своими руками

Но самым лучшим вариантом является покраска машины в специальной камере. Если ее нет, можно красить на улице. При этом следует знать, что на жарком солнце металл нагреется, и краска станет очень быстро высыхать в ущерб качеству работы. Применение дешевого краскопульта также нежелательно.

Плохое распыление даст массу дефектов, которые тяжело устраняются. При наличии качественной краски, достаточно двух — трех слоев. Далее наносится лак, тоже тремя слоями. Оценить результат своей работы можно через сутки.

Полировка

Окрашенная поверхность может покрыться пылинками и соринками. Чтобы устранить эти дефекты, поверхность полируется.

Для работы потребуются:

  1. Машина полировальная.
  2. Полироль.
  3. Вода.
  4. Шкурка шлифовальная крупности от 1500 до 2500 в листах.

Обнаруженные дефекты устраняются шкуркой. В результате поверхность должна получиться гладкой и матовой. В начале процесса полировки, на детали наносится абразивная паста. Затем производится обработка полирующим составом.

Но после ознакомления с процессом покраски автомобиля становится ясно, что процесс не простой, требующий аккуратности, последовательности и терпения. Но эту работу можно выполнять самому, не прибегая к помощи специалиста.

Покраска автомобиля своими руками пошагово видео

Удачи всем!

sochi-avto-remont.ru

Пошаговая технология покраски автомобиля своими руками в фотографиях.

Покраска автомобиля своими руками, если соблюдать весь технологический процесс в принципе ничем не отличается от покраски на станции техобслуживания. Разве что отсутствие покрасочной камеры, роль которой выполняет гараж.

Необходимым условием для качественной покраски помимо покупки ремонтных материалов является также обладание специальным оборудованием, ну, и хотя бы скромными навыками работы своими руками.

Саму технологию покраски автомобиля условно можно разбить на 5 основных этапов:

  1. Мойка и очистка кузова.
  2. Удаление и зачистка ржавчины.
  3. Матование, шпатлевание и шлифование.
  4. Грунтование и шлифование.
  5. Покраска авто.

В зависимости от качества выполнения пункта №3, возможно понадобится повторное грунтование. И конечно промежуточными этапами будет заклейка (маскирование) элементов кузова не подлежащих окраске.

Ниже пошаговое руководство с фотографиями – итак, поехали.

1 Отмываем кузов сначала моющими средствами, потом, следует смыть все битумные вкрапления и другую гряз, которая не смылась водой уайт-спиритом или не «злым» растворителем, например 650-ым.

2 Далее, следует снять все наклейки, значки и таблички с кузовных элементов которые будут подлежать окрашиванию.
Для снятия наклеек применяйте фен – разогретую снять легче. Остатки клея смываем растворителем или специальной резиноподобной насадкой на дрель.

3 Удаляем коррозию, только не как на фото «болгаркой» зачистным диском, а специальной виниловой насадкой на дрель или применяем технологию, которая описана в этой статье. После чего следует заматовать абразивной шкуркой все места подлежащие шпаклеванию. Удобнее всего это делать орбитально-шлифовальной машинкой, а если нет такой, то руками.

4 Обезжирив все зачищенные и заматованные места можно приступать к шпаклеванию. Как это технологично и правильно делать, можно почитать тут и здесь.

5 Приступаем к шлифовке зашпаклеванных мест. Лучше для этих целей использовать специальный рубанок, в который заправляется абразивная бумага с абразивным зерном нужного размера. Если нет рубанка, купите такую «терку» как на фото ниже или используйте ровный деревянный брусок.

6 Все проблемные места кузова автомобиля зашпатлеваны и зашлифованы, можно приступать к грунтованию ремонтных зон. Но для начала следует заклеить малярным скотчем и бумагой детали автомобиля не подлежащие грунтованию.

На «голый» металл наноситься 2 тонких слоя фосфатного (кислотного) грунта и потом все шпаклеванные зоны перекрываются двухкомпонентным акриловым грунтом в 2-3 слоя. Этим действием заодно заливаем риски от грубого абразива.

7Просушиваем грунт и можно приступать к его первичному шлифованию. Для этих целей, также можно использовать специальный рубанок или ту же «терку». Зерно абразивной шкурки на этом этапе применяется уже мельче. Подробнее, про технологии шлифования и правила читайте в статьях из раздела Покраска автомобиля.

8На этом этапе следует намного «тормознуть», обдуть автомобиль сжатым воздухом и при хорошем освещении ТЩАТЕЛЬНО осмотреть результаты своей работы. Если остались какие-либо риски, ступеньки и прочие неровности в ремонтных зонах, которые может, не видны глазом, но ощущаются ладошкой, то следует в обязательном порядке провести повторное грунтование двухкомпонентным акриловым грунтом.

Если же все ОК, то опять при помощи орбиталки или ручками, как на фото ниже, следует «сбить» риску от предыдущей шлифовки еще более мелким абразивом. Так, например, под покраску металликом этот размер — Р500.

9Риску на загрунтованных местах зарезали, осталось подготовить под нанесение краски остальную поверхность, которую будем красить. А для этого понадобиться скотч-брайт (под металлик серого цвета) и матирующая паста. Технология процесса очень простая.
Наносим пасту на кузовную деталь и, смочив водичкой скотч-брайт, круговыми движениями очень тщательно начинаем матовать поверхность.

10Все готово, готовимся к покраске, конечно же, своими руками.
Снимаем всю оклейку (скотч и бумагу) и при помощи сжатого воздуха от компрессора (слово тщательно в обязательном порядке применимо ко всем технологическим операциям при подготовке и покраске) продуваем все щели и проемы, куда могла попасть пыль и водичка от шлифования и матования.

11Готовим помещение (гараж) к безпылевой покраске, если конечно вы не красите в малярной камере. И снова обклеиваем кузов, но уже под покраску.

12Следующим этапом протираем автомобиль чистыми безворсовыми салфетками и антисиликоновым составом, пока не останется разводов.

13Всё готово, приступаем к покраске автомобиля. Разводим краску, готовим краскопульт, одеваем малярный костюм. Далее на примере покраска металликом (базой и лаком).

Сначала следует нанести базу (пигмент) на места укрытые грунтом, а далее соблюдая технологию работы с краскораспылителем укрыть двумя слоями пигмента все окрашиваемые элементы.

14Моем малярный пистолет, разводим лак.
Соблюдая интервалы межслойной сушки, наносим по пигменту пару слоёв лака – сушим. С покраской авто закончено.

15Последним этапом идет расклейка и сборка навесных деталей (фар, фонарей), а также значков и наклеек.

Вот так просто, за пятнадцать шагов, как в комиксе я показал пошаговую технологию того, как можно покрасить автомобиль своими руками. Конечно, все гораздо сложнее и есть целая куча нюансов с которыми нужно разбираться. Но для общего понимания технологии покраски автомобиля думаю вполне подойдет.

Захотите ли вы после прочтения повторить этот процесс в своем гараже или доверите это достаточно «пыльное и грязное» дело профессионалов решать вам. Если всё-таки решите попробовать, то добро пожаловать! Вам в помощь весь сайт — читайте, пробуйте свои силы. И помните, если не попробуете, то никогда не узнаете, как у вас получилось…

Фото любезно предоставлены www.langstaffclassics.co.uk



sam-avtomaster.com

Подготовка автомобиля к покраске своими руками: секреты профи

Всем привет! Сегодня поговорим с вами о том, как выполняется подготовка автомобиля к покраске и можно ли сделать все это своими руками, в гаражных или в домашних условиях.

Действовать будем пошагово, стараясь затронуть все вопросы от А до Я. Если я упущу какие-то моменты, можете оставить отзывы, дополнить меня в комментариях. Дополнительно рекомендую смотреть наглядные видео, а также учитывать рекомендации автопроизводителя по подбору лакокрасочных материалов.

Красить машину или ее отдельные детали можно разными красками и составами. Но технологии обработки предусматривают поэтапное нанесение средств. Просто красить на сухую обычной эмалью, а затем оставлять авто без дополнительной обработки, ни в коем случае нельзя. Не принципиально важно то, собираетесь вы красить молотковой краской, раптором, эмалью или лаком, перед покрасочными работами обязательно следует выполнить некоторые подготовительные мероприятия.

Если вы знаете какие-то секреты, имеете личный опыт, включая неудачный, пишите в комментариях.

Первичные подготовительные мероприятия

Чаще всего, когда речь идет о самостоятельной покраске машины, все работы проводятся в гараже. Помимо всего прочего, подготовка гаража имеет далеко не последнее значение в достижении положительного результата.

Советую начать с генеральной уборки помещения. Постарайтесь избавиться от пыли и грязи, обеспечить хорошую вентиляцию. Стены, потолок и пол стоит закрыть полиэтиленом, чтобы не накапливалась пыль. Чем чище будет внутри помещения, где планируется проводить подготовку, а затем и непосредственно сами покрасочные работы, тем лучше окажется результат. Всегда будьте готовы к внеочередной уборке, замены полиэтилена и пр. На грязных этапах застилать все защитными пленками не обязательно. Иначе мартышкин труд вам обеспечен. Экономьте свои силы, время и деньги.

Далее следует подготовить набор материалов и инструментов. Здесь ничего сложного и необычного.

Стандартный набор состоит из шпателей для авто, затирочных шлифков, краскопульта, шлифмашинки и защитной пленки. Также потребуются вспомогательные инструменты для демонтажа деталей, зачистки, затирки, грунтования и пр.

Ни в коем случае не берите дешевые инструменты и расходники. Они могут подвести в самый ответственный момент. Экономия на них по факту может спровоцировать дополнительные лишние расходы.

Шлифком называют материал, который прекрасно заменяется обычными брусками для правки и заточки ножей. На рынке представлено большое количество разных абразивов. Обязательно подготовьте наждачную бумагу с разной зернистостью. На вопрос о том, какая наждачка нужна, можно ответить довольно просто. С крупным зерном, средним и мелкозернистая для финишной обработки поверхностей. Краскопультом будет наноситься грунтовка. На выбор предлагаются мобильные и профессиональные краскопульты.

Если вы планируете красить всю машину или основную ее часть, лучше обзавестись профессиональным устройством. Для частичной покраски хватит и мобильного краскопульта. Чтобы защитить все детали, воспользуйтесь пленками и малярным скотчем.

Готовим кузов к покраске

Увы, но максимально подробно и детально описать весь процесс я вряд ли смогу в рамках одного материала. Потому рекомендую посмотреть полезные для начинающих видео уроки.

Процедура подготовки начинается с удаления старой краски. Правильная покраска обязательно предусматривает этот этап. Иначе, если покрасить поверх старого слоя, поверхность получится неровной и некрасивой. Также в скором времени появятся пятна. Чтобы избавиться от краски, вам потребуется шлифовальная машинка. В теории поможет и наждачная бумага, но тереть придется долго и мучительно. Лучше уж электроинструмент. На шлифование уходит много времени и сил. Будьте к этому готовы. По завершению процедуры удалите весь мусор и пыль, помойте кузов.

Прежде чем красить машину, не забудьте еще один раз тщательно помыть автомобиль.

На следующем этапе проводится ревизия кузова. Необходимо осмотреть все двери, крылья, стойки, пороги, днище и места, где соединяются разные детали.

Именно на этих участках чаще всего появляются следы коррозии и ржавчины. От них настоятельно рекомендуется избавиться. Ржавчина удаляется абразивными материалами, болгаркой, сваркой. Разного рода преобразователи ржавчины помогут в этом нелегком деле. Дополнительно советую почитать о том, как избавиться от рыжиков на кузове. Иногда приходится вырезать часть кузова, и закрывать этот участок заплатками. Все зависит от конкретной ситуации. Будем надеяться, у вас ничего серьезного, и кузов не превратился в один сплошной очаг коррозии.

Если на кузове есть вмятины и неровности, придется дополнительно заняться вопросами рихтовки. Полностью очистив металл, воспользуйтесь эффективными обезжиривателями. В гаражных условиях активно пользуются материалами 3М.

Хотя в качестве дешевых, но эффективных растворителей берите Уайт-Спирит, солярку или керосин. Самым лучшим среди представленных вариантов считается Уайт-Спирит, прошедший предварительную гидроочистку. Использовать средство нужно в защитных перчатках и очках.

Грунтовка и шпаклевка

Далее потребуется шпаклевка кузова и последующее грунтование для закрепления результата, повышения адгезии и улучшения качества проводимых лакокрасочных работ.

Выполнив все предыдущие этапы, может понадобиться шпаклевка. Пропустив этот этап, кузов после нанесения свежей краски будет иметь неровности, перепады и прочие проблемы. Шпаклевка наносится несколькими слоями, а в промежутке между ними поверхности шлифуются.

В качестве шпаклевочных материалов могут применяться разные составы. Можно выделить несколько самых популярных. Цена на них несколько отличается, но выбор стоит делать не по ценнику.

  • Софт. Актуален для обработки и покраски небольших деталей кузова. Материал предельно универсальный;
  • Файн. Если у вас есть дефекты на кузове, которые хотите закрасить, эта шпаклевка используется в качестве последнего слоя;
  • Состав на основе алюминиевого наполнителя считаются любимым материалом среди мастеров по кузовному ремонту. Легкий в работе, хорошо выравнивает неровности;
  • Смеси с добавлением стекловолокна. Закрывают неровности любых размеров, но новичку работать с ними сложно.

Не имеет принципиального значения то, красите вы машину металликом или обычной краской. Подготовка всегда проводится примерно по одной технологии.

Советы по шпаклеванию кузова

Есть несколько основных рекомендаций, которые стоит соблюдать при проведении шпаклевочных работ в рамках подготовки автомобильного кузова к последующей покраске.

  • Чтобы добиться равномерного распределения шпаклевки, используйте автомобильные резиновые шпатели;
  • Перед нанесением материала обязательно пройдитесь по кузову наждачкой или шлифмашинкой;
  • Каждый слой обязательно должен высохнуть, после чего он шлифуется;
  • Если есть крупные изъяны и неровности, их лучше закрыть шпаклевкой, в которую входит стекловолокно. В смесь добавляется 4% отвердителя высокого качества.

Завершив шпаклевание, вам еще предстоит загрунтовать кузова. Тут тоже есть свои нюансы.

Рекомендации по грунтованию

Грунтовка выступает в роли основы для последующего нанесения краски и лака. Также грунтовочные составы способствует увеличению срока службы металла, делают его более стойким к внешним воздействия, повреждениям и коррозии.

Грунтовать кузов следует после тщательной уборки гаража и мойки самого кузова. Никакой пыли и грязи быть не должно.

Грунтовочные составы бывают:

  • Пассивирующими. Обладают защитными свойствами, защищают от проникновения влаги;
  • Протекторными. Такие составы защищают от воздействия коррозии даже в ситуациях, когда сам лакокрасочный слой был поврежден;
  • С инертными частицами. Наиболее дешевый состав с самыми слабыми защитными параметрами. Лучше не использовать.

Запомните золотое правило. Добиться хорошего результата с дешевой грунтовкой не получится.

Грунтовать кузов предельно просто. В емкости нужно размещать состав, добавить немного растворителя и отвердителя. Пропорции изготовитель всегда указывает непосредственно на упаковке. Используя деревянную чистую палку или лопатку, перемешайте смесь. Залейте ее в краскопульт и распределите по поверхности.

Дождитесь полного высыхания грунта, проведите еще одну контрольную ревизию. Если все готово, можно смело начинать покраску.

Если вы не уверены в собственных силах, сомневаетесь в правильности действий, лучше обратиться к специалистам. Только профессионалам и действительно квалифицированным мастерам.

Думаю, на этом можно заканчивать. Если у вас остались вопросы, задавайте их в комментариях.

Всем спасибо за внимание! Подписывайтесь, оставляйте отзывы, рассказывайте о нас своим друзьям и приходите снова!

pricep-vlg.ru

шпаклёвка, подготовка, технология покраски с видео

Заоблачные цены на покраску автомобилей в специализированных сервисах заставляют владельцев транспортных средств задумываться о самостоятельном выполнении подобных работ.

Как красить автомобиль своими руками

Процесс этот не сильно прост, но вполне выполнимый в домашних условиях. Покраска машины своими руками требует наличия определенного оборудования и инструментов, ответственного и щепетильного выполнения всех этапов работ, каждый из которых имеет множество своих нюансов и спрятанных «подводных камней».

Что нужно для покраски авто своими руками: условия, оборудование и расходные материалы

Качественно покрасить автомобиль своими руками можно лишь при наличии специальных условий и инструментов.

Существует ряд требований к помещению, в котором будет выполняться весь цикл работ. Оно должно быть хорошо проветриваемым, достаточно просторным, иметь яркое (дневное) освещение.

Видео — инструмент для покраски авто своими руками:

Гараж должен быть чистым, при необходимости требуется произвести в нем уборку, чтобы избежать оседания пыли на свежеокрашенную машину.

Видео — обзор шлифовальных машинок  для подготовки автомобиля перед покраской:

Из оборудования и инструментов понадобятся:

  • компрессор;
  • краскопульт;
  • набор ключей и отверток (для снятия и обратной установки навесного оборудования) ;
  • скребок;
  • шпатель;
  • кисть;
  • стамеска.

Из расходных материалов потребуется:

  • моющее средство;
  • уайт-спирит;
  • шпатлевка;
  • грунтовка;
  • краска ;
  • наждачная бумага;
  • малярная лента;
  • ветошь.

Количество расходных материалов зависит от общего состояния кузова и требований к окончательному результату.

Предварительная подготовка автомобиля к покраске

Первоначально следует тщательно смыть всю грязь с поверхности транспортного средства, очистить кузов от жировых и битумных пятен. Изобилие специальных моющих средств, которые легко найти в любом автомагазине, поможет выполнить эту процедуру качественно и оперативно.

Удалить устаревшие пятна можно с помощью уайт-спирита. Использовать какие-либо растворители или бензин для очистки кузова нельзя.

Далее демонтируются все навесные детали автомобиля, такие как:

  • передний и задний бампер;
  • светооборудование (фары, подфарники, повороты и т.д.) ;
  • зеркала заднего вида;
  • решетка радиатора;
  • дверные ручки и замки;
  • дворники;
  • номерные знаки.

Снятые детали следует вычистить и помыть, после чего сложить в отдельном месте. Стекла обклеиваются пленкой или бумагой, а  их уплотнительные резинки скотчем или специальной контурной (малярной) лентой.

Видео — подготовка к покраске автомобиля своими руками (как оклеить автомобиль перед покраской):

В целях экономии времени на демонтаж, некоторое навесное оборудование  также можно заклеить подобным способом. Важно полностью исключить наличие остатков влаги, которая при дальнейшем обдуве пульверизатора может проявиться из-под уплотнительных резинок в виде маленьких капелек.

Попадая на краску, вода образовывает многочисленные пузырьки, что негативно сказывается на внешнем виде окрашиваемой плоскости. Поэтому, вымыв машину, нужно дать возможность влаге полностью испариться.

Обклеить  места, не подлежащие окрасу, можно и на завершающем этапе подготовки.

Зачистка и шлифовка поверхности

Это довольно трудоемкий процесс, на котором устраняются все геометрические дефекты кузова и коррозии старого лакокрасочного покрытия. Первоначально следует выполнить рихтовку кузова.

Для того чтобы выровнять небольшие вмятины нужно ударить по ним изнутри резиновым молотком (можно и обычным, но с обязательным использованием деревянных наставок).

Старую краску в местах сколок и трещин можно снять с помощью стамески, скребка либо заточенной отвертки, после чего поврежденные места необходимо тщательно зачистить крупнозернистой (80-120) наждачной бумагой.

При этом важно достичь максимально плавных переходов между дефектными участками и общей плоскостью. Любые остатки ржавчины также следует шлифовать до полного блеска.

В процессе зачистки образовывается пыль, которая ложась на поверхность, скрывает требующие обработки места. Поэтому, чтобы своевременно обнаружить и устранить все недостатки, периодически необходимо протирать рабочую плоскость смоченной в уайт-спирите ветошью.

Если машина довольно старая и имеет несколько слоев старой краски, то идеальный вариант  — снять ее полностью (но на это может понадобиться несколько дней).

Выравнивание вмятин с помощью шпатлевки

Перед шпатлеванием повреждений нужно еще раз тщательно протереть всю поверхность, убедиться в отсутствии ржавчин и трещин старой краски, загрунтовать участки предполагаемого ремонта.

Для выравнивания вмятин кузова необходимо использовать финишную полиэфирную синтетическую шпатлевку. Разбавлять компоненты можно на чем угодно (лист фанеры, металла, пластика и т.д.), главное строго соблюдать указанные на упаковке пропорции.

Видео — о нюансах применения шпатлевки:

Всякие коробочки, обрезанное дно пластиковых бутылок для замеса шпатлевки не подходит, так как из них очень неудобно набирать раствор. Готовая смесь застывает очень быстро, практически через пять минут она стает непригодной к использованию, поэтому нужно делать замесы небольших порций, а работать максимально быстро (но без излишней суеты).

Видео — шпаклевка авто своими руками:



На места повреждений и вмятин смесь наносится резиновым или металлическим шпателем. Разравнивая шпатлевку перекрестными движениями, необходимо достичь ровной и гладкой поверхности, слегка выступающей над основной плоскостью.

Подобным образом нужно обработать все дефектные места. Если во время работы образовываются комочки, это значит, что шпатлевка начинает застывать и дальнейшее ее использование недопустимо.

Обработанные места нужно оставить в покое до полного затвердения, что обычно происходит примерно за 40 — 50 минут при температуре 20°С. Далее зашпатлеванные поверхности зачищаются наждачной бумагой в несколько этапов, поступательно меняя зернистость полотна от 120 до 600.

Возможно, после шлифовки в некоторых местах понадобится нанесение вторичного слоя шпатлевки.

Если при зачистке происходит налипание смеси на наждачную бумагу, значит, она еще недостаточно затвердела и нужно отложить этот процесс на некоторое время. Другая возможная причина – нарушены пропорции компонентов при смешивании.

В любом случае, перед тем как приступать к шпатлеванию, желательно предварительно потренироваться на каком-нибудь отдельном жестяном листе. Для обработки больших участков может понадобиться несколько шпателей разных размеров.

Грунтовка – завершающий этап подготовки авто

На этом этапе поверхность в очередной раз протирается от пыли, после чего полностью зачищается мелкозернистой наждачной бумагой (1200) до гладкого матового состояния. Для удобства шлифовки, наждачное полотно можно одеть на небольшой деревянный брусок.

Далее необходимо убедиться в герметичности оклейки мест, не подлежащих окрасу, строго учитывая все их границы и контуры. Колеса машины также обертываются пленкой.

Видео — как правильно подготовить машину к покраске:

После очередного протирания, на всю поверхность автомобиля обычной кистью наносится первичный слой грунтовки. Если на кузове не проявилось никаких дефектов, то через 3-4 часа можно смело наносить вторичный слой. Если же на некоторых участках «всплыли» недоработки, то устранять их нужно вышеописанным методом.

Грунтовка является фундаментом для любого лакокрасочного покрытия,  неким связывающим звеном  между ним и основным металлом кузова, служит дополнительной антикоррозийной защитой. Поэтому, мнения типа  «грунтовать не обязательно» ошибочные и не обоснованы. От качества грунтовки зависит надежность и долговечность лакокрасочного покрытия.

Особенности выбора, приготовления и нанесения, как разбавить краску для покраски авто

Краска выполняет как эстетическую, так и защитную функцию. При ее выборе следует руководствоваться следующими критериями:

  • Уровень блеска должен быть не менее 60%. Окрашенный автомобиль в этом случае будет иметь привлекательный внешний вид.
  • Краска должна иметь устойчивость к перепадам температур, воздействию солнечных лучей и атмосферных осадков.
  • Если для получения определенного оттенка необходимо смешивать два компонента, то ни в коем случае нельзя использовать красящие составы разных производителей (зачастую их химические составы отличаются, что может существенно повлиять на физические и качественные свойства покрытия).
  • Для покраски автомобиля своими руками годится только эмаль, которая высыхает в естественных условиях без термической обработки.

Перед началом работ краску необходимо разбавить специальным растворителем до нужной консистенции, которую легко определить визуально. Для этого на мгновение погружают  металлический стержень диаметром  1-2 мм в раствор. Если после его вынимания жидкость будет стекать со скоростью 3-4 капли в секунду, то можно приступать к окрашиванию. Если же частота падения капель значительно меньше, следует еще добавить растворителя.

Видео — как покрасить авто своими руками,  трехслойка:

Готовый раствор процеживается через капроновый чулок, после чего заливается в бак краскопульта с размером сопла  — 1,4 мм. Оптимальное рабочее давление воздуха должно быть в пределах 2,5-3 Атм.

Красить обычно начинают с крыши, постепенно переходя к нижней части кузова. Все движения должны быть плавными и равномерными, нельзя долго задерживать рассевающий поток на одном месте.  Пистолет необходимо держать на расстоянии 20 -25 см от поверхности.

По истечению 15-20 минут после нанесения первого слоя следует нанести второй. Причем вязкость раствора для вторичного распыления должна быть немного ниже, чем для первичного. Аналогичным способом наносится и следующий слой.

Количество покрасок зависит от требований владельца автомобиля. Одни останавливаются уже после нанесения второго слоя и остаются довольны результатом своих трудов, другим кажется мало и четыре раза.

Самый оптимальный вариант — трехслойное окрашивание.  Такого количества вполне достаточно для обеспечения яркого блеска и надежной антикоррозийной защиты.

После полного высыхания, которое обычно настает по истечению 24 -36 часов при температуре воздуха 20°С, на автомобиль обратно монтируется все навесное оборудование.

Подготовительные процедуры и само окрашивание следует проводить со строгим соблюдением всех мер по безопасности работы с легковоспламеняющимися и вредными веществами. Компрессор должен находится за пределами рабочего помещения.

Иногда датчик положения дроссельной заслонки, признаки неисправности которого должны знать водители, приводит к нестабильной работе авто.

Предлагаем прочитать про свечи зажигания BOSCH и их подбор по марке автомобиля

Классы автомобилей —  https://voditeliauto.ru/poleznaya-informaciya/auto/klassy/avtomobilej-tablica.html, таблица с примерами.

Видео урок (советы практика) как правильно покрасить машину своими руками в обычном гараже:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Автосигнализация StarLine A93

Добавить свою рекламу


Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Как машину подготовить к покраске: пошаговая инструкция. Технология покраски автомобиля: пошаговый порядок

Покраска автомобиля своими руками – это трудоемкий процесс, который требует навыков, подготовки и не менее недели времени. Если вы по каким-либо причинам собираетесь красить автомобиль своими руками, то вам необходимо знать, что технология покраски автомобиля состоит из нескольких этапов.

1 Подготовительные работы перед покраской

В первую очередь автомобиль необходимо тщательно помыть с использованием специального автошампуня и других средств, которые способны удалять любую грязь, которая появляется на кузове машины с течением времени. После успешного выполнения первого шага необходимо демонтировать детали кузова автомобиля. Это делается с помощью заводских инструкций и специальных инструментов. Перед покраской необходимо в обязательном порядке снять такие элементы:

  • передний и задний бамперы, а также ;
  • оптику спереди и сзади, включая указатели поворотов, противотуманные фонари и т.д.;
  • накладки на пороги или крылья, другие детали внешнего тюнинга.

После снятия всех вышеуказанных частей кузов снова необходимо тщательно вымыть моющим средством и растворителем, удалив любые следы загрязнения.

2 Исправление дефектов поверхности

После первого подготовительного этапа необходимо вывести автомобиль на хорошо освещаемую площадку и внимательно пометить все видимые дефекты кузова. Помечать их рекомендуется цветным мелом или специальной акриловой краской с быстрой степенью высыхания. Такую краску можно приобрести в любом автомобильном магазине. Осмотр лучше делать два раза, чтобы не упустить ни один из дефектов.

Далее необходимо приобрести набор наждачной бумаги, параметры 60, 80 или 90, все зависит от толщины лакокрасочного покрытия на вашем автомобиле, а также стамеску или хорошо заточенную отвертку. Зачищать дефектные места наждачной бумагой необходимо смело, но аккуратно. В идеале площадь зачищенной до металла поверхности кузова должна быть идентична площади изначального дефекта. Это позволит избежать лишней траты материала при дальнейшей покраске машины.

Зачищенные поверхности необходимо протереть смоченной в растворителе хлопковой тряпкой. В некоторых случаях, когда кузов машины подвергся сильной коррозии, перед покраской он очищается от старой краски. Однако это очень тяжело сделать самому, в подобных случаях прибегают к услугам специализированных мастерских с покрасочным цехом.

3 Готовим кузов – основные моменты

Технология покраски автомобиля включает в себя обязательную работу по шпатлевке и грунтовке кузова перед покраской. Вам нужно приобрести в автомагазине специальную синтетическую шпатлевку на полиэфирной основе, а также комплект шпателей. Для того, чтобы размешивать раствор, необходимо использовать металлическую «лопатку». В какой пропорции мешать раствор, можно найти в инструкциях производителя, указанных на баночке с материалом. Смесь нужно перемешивать около минуты.

Получив готовый раствор, следует наносить его на дефектные места поступательными движениями. В итоге необходимо добиться ровной поверхности. При этом слой должен быть на два-три миллиметра больше, чем слой старой краски кузова. Делать все это необходимо максимально быстро, так как готовый раствор способен полностью затвердеть через 10-15 минут. Если при нанесении появляются комочки – значит использование раствора более недопустимо, и нужно замешивать новый.

После проведения процедуры необходимо дать материалу засохнуть. Для этого требуется от 20 минут до 1 часа. Чтобы понять, что все сделано правильно, необходимо пройтись по заделанным местам наждачной бумагой. Если шпатлевка сыпется сухим порошком и не прилипает к наждачной поверхности, значит все высохло как следует. С помощью той же наждачной бумаги необходимо провести зачистку зашпаклеванной поверхности, сравняв слой со слоем краски. При сильном запылении можно добавить на наждачную бумагу немного жидкости.

Финальным штрихом этого этапа работы по является нанесение грунтовки. Грунтовку можно приобрести вместе с краской – она продается в специальных баллончиках. При ее распылении необходимо пользоваться респиратором. После того, как грунтовка засохнет, возможные неточности при проделанной работе будут сразу бросаться в глаза. Если таковых не обнаружено, значит можно приступать к следующему этапу.

4 Последний предварительный этап

Для работы необходимо иметь в наличии малярный скотч и бумагу – как правило, используют газетные листы, они ничего не стоят и отлично подходят для закрытия мест, на которые не будет наноситься краска. Это в первую очередь стекла автомобиля, колеса и зеркала, а также участки кузова, которые не планируется красить – в том случае, если покраска автомобиля своими руками является частичной.

После заклейки всех деталей весь кузов нужно еще раз очистить от пыли и грязи и протереть тряпкой, смоченной в растворителе для обезжиривания поверхности.

В помещении, в котором будет происходить покраска автомобиля своими руками, должно быть достаточно площади для отступа на 2-2,5 метра при распылении краски. Кроме того, помещение должно быть проветриваемым и чистым, пол можно намочить распылителем или постелить полиэтилен.

5 Покраска автомобиля в домашних условиях – нанесение краски

Если все вышеперечисленные рекомендации были соблюдены, самое время приступать к процедуре покраски. Техно

autokrot.ru

4Дек

Распиновка розетки для прицепа – Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

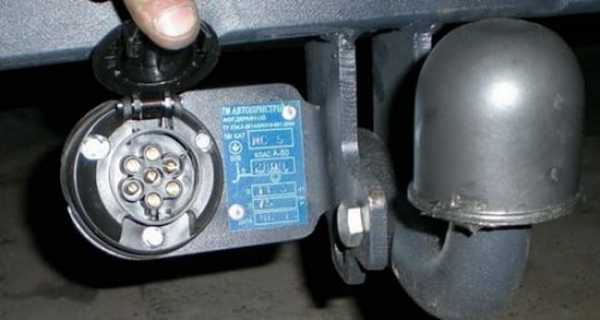

Распиновка розетки для прицепа легкового автомобиля

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

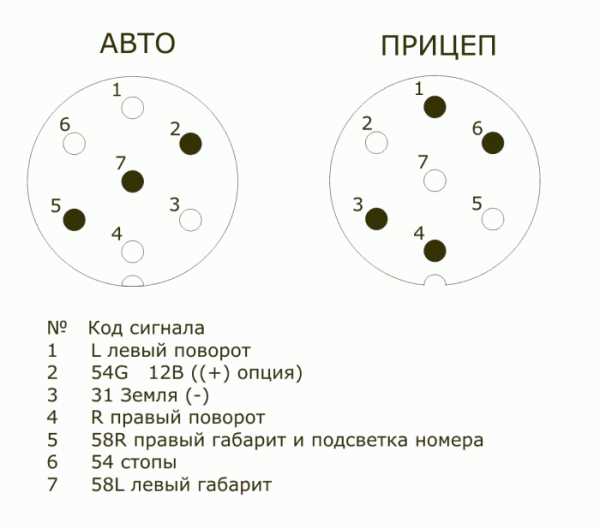

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

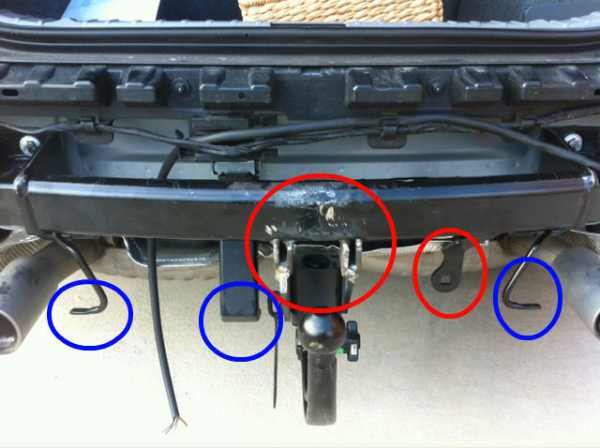

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

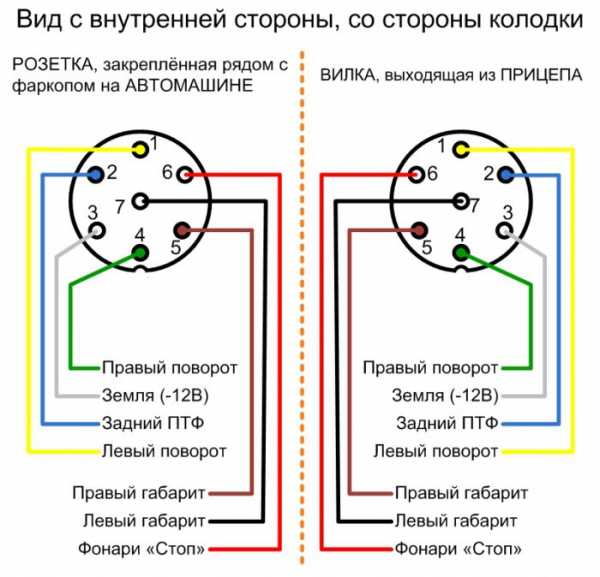

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении:

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе – против. В обеих частях соединителя имеются контакты разных типов – гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманный фонарь;
  • 3 – “масса”;
  • 4 – сигнал правого поворота;
  • 5 – фонарь заднего хода;
  • 6 – стоп-сигнал;
  • 7 – габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое – вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Пошаговое подключение к машине

Перед тем как подключить розетку на фаркоп, необходимо подготовить следующие материалы:

  • разъем с крышкой;
  • соединительные колодки;
  • многожильный кабель в цветной изоляции с сечением жилы не менее 1,5 мм²;
  • защитную гофрированную трубку;
  • пластиковые хомуты.

Для автомобиля с бортовым компьютером нужно дополнительно приобрести блок согласования.

Работы по подключению разъема проводятся в следующем порядке:

  1. Подготовить провода необходимого размера.
  2. Снять изоляцию и залудить концы или обжать их в латунных гильзах. Это повысит прочность соединения и исключит нагрев.
  3. Закрепить провода в контактах разъемах.
  4. Полученный жгут поместить в гофрированный рукав.
  5. Закрепить выемную часть в корпусе розетки.
  6. Распаять по схеме провода в соединительных колодках.
  7. Подключить последние к разъемам светооптики обоих фонарей.
  8. Уложить жгут, зафиксировав хомутами на кузовных деталях, и установить заглушки на технологические отверстия.

После окончания монтажа подсоединить прицеп и проверить работу схемы. Если замечаний нет, то загерметизировать силиконом места возможного попадания воды в электрические части соединения. Для предотвращения окисления контактов смазать их техническим вазелином или графитовой смазкой.

Правильно проведенные распиновка и монтаж позволят быстро подключить прицеп, не тратя времени на проверку корректности соединения выводов.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распинов&

womaninred.ru

Схема подключения розетки прицепа: распиновка разъема :: SYL.ru

Автомобильный прицеп значительно расширяет возможности машины. При помощи него можно перевозить крупногабаритные грузы, транспортировать снегоход или водный мотоцикл. А иногда и катер.

Для того чтобы сделать использование прицепа безопасным, нужно не только правильно установить фаркоп, но и подключить электрику. Автомобили имеют несколько различных схем подключения розетки прицепа.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

  1. Установить машину на смотровую яму или подъемник.
  2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
  3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
  4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Как подвести электричество к автомобильному прицепу

Бортовое электричество подводится при помощи стандартного подключения розетки прицепа. На автомобилях отечественного производства применяют семиконтактные разъемы. Эта разновидность встречается чаще других.

Американские и некоторые европейские машины используют тринадцатиконтактные разъемы. Это связано с возможностью подключения не только прицепов, но и домов на колесах. Они требуют большой мощности от электрической линии. Кроме этого, при помощи такой розетки дополнительно подсоединяются: задняя видеокамера, парктроники, противотуманные фары.

В России подключение розетки фаркопа отличается от зарубежного. Поэтому импортные прицепы имеют другую распиновку и подключить их к российской розетке без переделки не получится.

Прямое подключение

Схема подключения розетки прицепа имеет 2 разновидности. В зависимости от количества контактов, они подсоединяются по-разному. Здесь указана схема распиновки розетки с 7 контактами.

Условное обозначение

Подключаемый элемент

Сечение

провода

Цвет провода

1

L

Левый поворотник

1,5 мм

Желтый

2

54G

Свободный провод 12 В для любой опции

1,5 мм

Голубой

3

31

Автомобильная масса

2,5 мм

Белый

4

R

Правый поворотник

1,5 мм

Зеленый

5

85R

Правые габаритные огни и подсветка номерного знака

1,5 мм

Красный

6

54

Стоп-сигналы

1,5 мм

Коричневый

7

58L

Левые габаритные огни

1,5 мм

Черный

Цвета, указанные в таблице, соответствуют стандартным цветам проводов, подводящих электричество к элементам оптики.

В этой схеме подключения прицепа, в распиновке розетки нет заднего хода. Потому что подавляющее большинство прицепов для легковых автомобилей не оборудовано соответствующей световой сигнализацией.

Подключение розетки с 13 контактами

Схема распиновки на 13 контактов немного сложнее.

Условное обозначение

Что подключается

Цвет провода

1

1L

Левый поворотник

Желтый

2

2

Задние противотуманные фары

Голубой

3

3/31

Масса для контактов с 1 по 8

Белый

4

4R

Правый поворотник

Зеленый

5

5/58-R

Левые габаритные огни и подсветка номерного знака

Коричневый

6

6/54

Стоп-сигнал

Красный

7

7/58-L

Правые габаритные огни

Черный

8

8

Сигнализация заднего хода

Черно-красный

9

9

Постоянное напряжение силой тока до 35 А

Коричнево-белый

10

10

Напряжение, идущее через замок зажигания

Красный

11

11

Основная масса

Белый

12

12

Резервный провод

Красно-голубой

13

13

Масса для контакта 9

Белый

При отсутствии проверки бортовым компьютером задней проводки схема подключения розетки прицепа остается стандартной.

Самостоятельная установка

Смонтировать электрическую систему фаркопа можно самому. Это отнимет около 2 часов. Электрика имеет несложную схему подключения вилки прицепа к розетке. Разъем должен обеспечивать легкое и надежное соединение электрической проводки.

Для того чтобы установить розетку, нужно:

  1. Открыть багажник машины и снять пластиковую или войлочную обшивку. Клипсы крепления лучше демонтировать съемником в форме лопаточки с прорезью. В этом случае клипсы останутся целыми и не нужно будет покупать новые.
  2. Осмотреть заднюю часть багажного отсека. Там, где крепится бампер, должны быть резиновые заглушки, через которые проходит провод, питающий подсветку номера. Через эту резинку необходимо завести в багажник пучок проводов для подключения розетки фаркопа.
  3. Осмотреть шину, идущую на задние фонари. Разделить пучок на отдельные провода.
  4. Зачистить изоляцию не более 1 см на каждом проводе. К оголенным участкам нужно подсоединить провода от розетки. Соединение лучше делать при помощи обжимных замков для быстрого сращивания проводов. Это качественнее, чем делать скрутки.
  5. Закрепить розетку в своем кронштейне при помощи болтов.
  6. Проверить правильность подключения. Для этого нужно подцепить прицеп к фаркопу и проверить работу световой сигнализации.

Если электрика прицепа работает, можно устанавливать обшивку.

Как найти неисправность

В сырую погоду контакты розетки окисляются. Также на нее попадает грязь, которая ухудшает контакт в разъеме. По этой причине освещение прицепа перестает работать. Как выявить причину и устранить неисправность?

Для простой проверки автомобильной электрики существует индикатор, именуемый в народе «контролька». Он представляет собой лампочку с двумя проводами, имеющими на концах зажимы.

По схеме подключения розетки прицепа ясно, какой осветительный прибор соответствует тому или иному разъему. Нужно проверить индикатором разъем, отвечающий за неработающий фонарь.

Для этого один зажим индикатора фиксируют на железной части фаркопа, который будет служить массой, а второй вставляют в тестируемый разъем. Проверяют при включенной электрике. Если соединение имеет плохой контакт, то лампа индикатора гореть не будет.

Чтобы исправить неисправность, нужно разобрать розетку и зачистить контакты наждачной бумагой.

Согласование оптических приборов

В некоторых современных машинах управление световыми сигналами происходит не напрямую, а через бортовой компьютер. Он тестирует переднюю и заднюю оптику на предмет повышенного потребления электричества. Таким образом, система бережет проводку от короткого замыкания и от установки ламп большой мощности.

В этих автомобилях напрямую подключить розетку легкового прицепа не получится. Система будет выдавать ошибку. Чтобы обойти ее, устанавливают блок, согласовывающий мощность задней световой оптики с компьютером автомобиля.

Блок согласования встраивается в электрическую схему и подключается к проводке.

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

  1. Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
  2. Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
  3. Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
  4. Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

www.syl.ru

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА | AUTO-EL-86.RU

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА






Схема подключения розетки прицепа на легковой транспорт



ВНИМАНИЕ!!! НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ!!! ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕХОДНИК И ПРОГРАММИРОВАНИЕ АВТОМОБИЛЯ!!!



ISOНазначение

1

L

Левый поворот

2

54g

Опция (задний ход, противотуманный фонарь)

3

31

Масса

4

R

Правый поворот

5

58R

Габарит правый

6

54

Стоп

7

58

Габарит






Схема подключения розетки прицепа на грузовой транспорт







НазначениеЦвет провода

ПС-325

1

МАССА

БЕЛЫЙ

2

Габарит левый

ЧЁРНЫЙ

3

Поворот левый

ЖЁЛТЫЙ

4

Стоп

КРАСНЫЙ

5

Поворот правый

ЗЕЛЁНЫЙ

6

Габарит правый

КОРИЧНЕВЫЙ

7

+12V (+24V) для переносной лампы

СИНИЙ

ПС-326

1

МАССА

БЕЛЫЙ

2

3

Задний ход

ЧЁРНЫЙ (А/М КамАЗ)

4

5

6

7

Противотуманный фонарь

СИНИЙ (А/М КамАЗ)



auto-el-86.ru

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Лампа стоп-сигнала.
  6. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

autolirika.ru

Схема подключения розетки легкового прицепа

Подключение фаркопа – схема и распиновка розетки фаркопа

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально. Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

Схема подключения розетки прицепа автомобиля

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Лампа стоп-сигнала.
  6. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

Еще статьи из рубрики Теория

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

Читайте также: Тюнинг бампера Лада Гранта, Приора и Ларгус

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

Читайте также: Тюнинг передней решетки радиатора автомобиля Нива 2121

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками. вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Источники: http://avtopub.com/podklyuchenie-farkopa-shema-i-raspinovka-rozetki-farkopa/, http://autolirika.ru/teoriya/shema-podklyucheniya-rozetki-pricepa.html, http://okuzove.ru/kuzovnoj-tyuning/sxema-podklyucheniya-pricepnogo-ustrojstva-7-kontaktov.html

remontonly.ru

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

  • Разводки цепей автомобиля.
  • Прицепа.
  • Разъема.

У вилки и розетки не всегда совпадают контакты. Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

  • Штатный.
  • Универсальный.

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

  1. Поворотник левой стороны.
  2. Противотуманная фара, можно использовать как розетку +12В.
  3. Масса.
  4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
  5. Стоп-сигналы.
  6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

13. Земля – 9.

mashina4me.ru

виды разъемов и схемы подключения к легковому автомобилю

Для многих владельцев автомобилей при подключении фаркопа не существует сложностей. Однако для этого необходимо иметь некоторые знания в области электротехники. В первую очередь это касается распиновки розетки прицепа, тогда при знакомстве со схемой подключения можно гарантировать отсутствие проблем.

Виды розеток и схемы подсоединения

В настоящее время активно используется несколько видов разъемов для подключения автомобильных прицепов:

  • Семипиновые разъемы американского и европейского типов.
  • Розетка 13 pin.
  • Спецразъемы.

Наибольшей популярностью среди отечественных автолюбителей пользуется европейская семипиновая розетка. Ее главной особенностью является наличие на каждом из разъемов гнезд типа «мама» и «папа». Конструкторы пошли на такой шаг намеренно, чтобы обеспечить максимально безопасное подключение в любых ситуациях. Ошибиться при соединении гнезд в этом случае просто невозможно.

При этом и распиновка фаркопа не отличается большой сложностью. Чаще всего второй контакт при подключении не задействован и является опциональным для подачи напряжения в 12 вольт. Иногда владельцы автомобилей не обращают внимания на разделение проводников в соответствии с габаритными огнями и просто объединяют их в схеме подключения розетки фаркопа. Однако так поступать не стоит, поскольку возникнут проблемы с нормальной работой функции светового паркинга, используемой во время остановки на обочине.

Еще одна особенность этого типа разъема состоит в наличии контакта заднего хода, а также отсутствии разделения в соответствии с габаритными огнями. При этом в некоторых американских машинах для этого используется один проводник. Чаще всего схема подключения розетки прицепа легкового автомобиля входит в комплект поставки, а все провода имеют определенное цветовое обозначение, что значительно упрощает подсоединение.

Розетки на 13 pin оснащаются контактами для подключения дополнительных устройств, а также положительной и отрицательной шины. В этом и состоит их основное отличие. Не стоит забывать — данный разъем рассчитан на больший ток, что позволяет его использовать, например, для зарядки аккумуляторных батарей, а также подачи питающего напряжения для оборудования прицеп-дача. Что касается специальных разъемов, то они могут использоваться для подключения современных моделей прицепов, оснащенных собственными электронными системами.

Подключение фаркопов современных автомобилей

В машинах, выпущенных до 2000 года, активно использовалась аналоговая схема управления задними световыми устройствами. При их подключении чаще всего возникали трудности при правильном определении места включения нужного проводника. Многие владельцы автомобилей при решении этой задачи последовательно подключали контакты к сигнальной лампе.

Однако после активного внедрения цифровых схем управления подобный подход стал представлять серьезную опасность. Это связано с тем, что к световым приборам поступает питающее напряжение и цифровые сигналы. Нецелесообразно в такой ситуации использовать при подключении задних фар и различные скрутки. В теории это возможно, но электроника автомобиля может выдать сообщение о наличии ошибки и отключить их, ведь показатель потребляемого тока будет существенно превышен.

Чтобы избежать этих проблем, рекомендуется использовать цифровые блоки согласования. В инструкции также должен находиться список совместимых автомобилей. Также можно приобрести недорогой набор для радиолюбителей. В их комплект, кроме всех необходимых деталей, входит обобщенная схема подключения прицепа. Распиновка розетки фаркопа в такой ситуации определяется владельцем автомобиля самостоятельно.

Алгоритм действий

На первом этапе следует определиться со схемой подключения, необходимостью применения блока согласования, а также выбрать разъем. Если покупка прицепа не планируется и будут использоваться только арендованные устройства, то стоит сразу установить 13-контактный разъем.

Благодаря наличию в продаже переходников, к нему впоследствии можно будет легко подключить семипиновый разъем. Хотя без особых проблем можно найти и обратный переходник, 13-пиновый более удобен в использовании по причине наличия дополнительных контактов. Если прицеп требуется подключить к автомобилю, выпущенному до 2000 года, то необходимость в использовании блока согласования может не возникнуть. Однако придется на четверть увеличить номинал предохранителей.

Следующим шагом станет проверка электрических цепей прицепа. Если он арендуется, то в обязательном порядке следует проверить его работоспособность. Чаще всего встречаются следующие проблемы с работой электрооборудования прицепов:

  • Короткое замыкание в зонах трущихся элементов.
  • Выход из строя ламп.
  • Ухудшение состояния электропроводки в зонах соединения («отгнивание»).

Третий этап предполагает создание схемы трассировки. Если в комплектацию приобретаемого разъема входит набор проводников, то в их замене смысла нет. При их отсутствии следует использовать провода такого сечения и цвета, которые указаны в распиновке. Все соединения проводников желательно проводить классическим способом: удаление изоляции, скрутка, пайка и последующая термоусадка. Вторым вариантом является использование клипс. Однако в такой ситуации нельзя обеспечить прохождение больших токов, а сами соединения не отличаются высокой долговечностью.

Непосредственно при подключении следует проявить максимальную внимательность и лучше предварительно составить список всех соединений. При этом следует помнить, что все соединения проводников должны быть изолированы посредством термоусадочного кембрика. Для снижения рисков попадания на контакты воды их следует предварительно смазать солидолом.

Заключительным этапом подключения является проверка. В первую очередь следует обратить внимание на отсутствие кротких замыканий, прозвонив все электрические связи. Если проблем в ходе проверки не возникло, можно включить зажигание и провести диагностику всех функций. Когда бортовой компьютер сообщает об ошибке, стоит подумать о приобретении блока согласования.

220v.guru

4Дек

Из чего состоит подвеска – Подвеска автомобиля, элементы, схема и разновидности

виды, устройство и принцип работы

Подвеска – как много в этом звуке… Во всех смыслах. Что что, а звучать она умеет. В зависимости от конструкции, подвеска может быть простой, а может иметь сложнейшую конструкцию. Точно так же она может быть и надежной, и наоборот, «сыпаться» после каждой тысячи километров.

За время своего существования подвеска автомобиля прошла огромный эволюционный путь. Когда-то рессорная система считалась верхом прогресса, а сегодня конструкцию современных подвесок можно можно сравнить с произведением искусства – настолько это совершенные, сложные и дорогие устройства.

Назначение и устройство подвески автомобиля

Устройство подвески автомобиля

Итак, каково назначение автомобильной подвески? Она, как и ее далекие предшественники, устанавливаемые еще в конные экипажи, предназначена для того, чтобы сделать передвижение более комфортным и безопасным. Упругие элементы подвески демпфируют удары, толчки и вибрацию, которые сопровождает любую поездку по любой дороге.

Однако одним только комфортом задачи подвески не ограничиваются. Вторая ее функция – помощь при маневрах. Сложность конструкции подвески зачастую обусловлена именно этой причиной: инженеры пытаются еще добавить устойчивости, управляемости, безопасности автомобилю.

И, наконец, современная подвеска здорово помогает тормозить, поглощая инерцию движения вперед. По качеству торможения иногда можно определить, как настроена и насколько функциональна подвеска.

Что входит в устройство подвески? Говоря просто, всё, что находится между колесами и силовой рамой автомобиля. Это всем известные амортизаторы (куда ж без них), пружины, рычаги, тяги, стабилизаторы, шаровые опоры, сайлентблоки и другие элементы. Условно их можно разделить на такие категории:

  1. Все виды пружин, рессор и торсионов относятся к упругим элементам подвески. Их задача – принимать на себя и отпружинивать толчки от езды по неровностям.
  2. Все виды амортизаторов (обычные масляные и газомасляные, пневматические, магнитные) относятся к демпфирующим элементам подвески. Они должны поглощать удары и тряску, не пуская их дальше на кузов автомобиля.
  3. Рычаги, поворотные кулаки, поперечные тяги с это направляющие элементы. Их задача – формировать правильное положение колеса при повороте и движении по прямой. Для разворота колес достаточно рулевого механизма, но для того, чтобы колесо занимало правильное положение во время маневров, нужны элементы подвески.
  4. Сайлентблоки, шаровые опоры и другие мелкие резинометаллические детали нужны не только для скрепления между собой всех элементов подвески, но и для частичного смягчения вибрации и ударов.
  5. Стабилизатор поперечной устойчивости, как понятно из названия, предназначен для выравнивания кузова в поворотах, чтобы автомобиль при резких маневрах не заваливался набок.

Принцип работы подвесок автомобиля

Будь это подвеска КамАЗа, Мерседеса или старенькой Оки, принцип ее работы не меняется. И вряд ли изменится в ближайшее время, несмотря на обилие новых инженерных идей.

Основной принцип действия любой подвески заключается в следующем: энергию удара (это попавшее в ямки или наскочившее на камень колесо) преобразовывается в энергию движения отдельных частей подвески. Как это проявляется?

  1. Колесо наехало на камень. Оно приподнялось над плоскостью, по которой катилось, и вместе с ним изменили положение рычаги, поворотный кулак, тяги.
  2. Дальше в дело включается амортизатор: он сжимается, задействуя для этого кинетическую энергию толчка колеса снизу вверх. Одновременно с ним сжимается и пружина, которая до того была в относительно спокойном положении.
  3. Упругое сжатие амортизатора и пружины, перемещение штока, частичное поглощение удара резинометаллическими втулками – всё это гасит удар и не дает ему пройти дальше на силовой каркас машины.
  4. А дальше должна быть «отдача», и ее роль выполняют опять-таки пружины. Распрямляясь, пружина возвращает в исходное положение амортизатор – вот последний шаг, который делает подвеска, сталкиваясь с трудностями.

Конечно, есть и альтернативные виды конструкции, но если разобраться, их принцип работы точно такой же.

Классификация подвесок

Совершенствуя конструкцию автомобильной подвески, инженеры пускались во все тяжкие. Тут тебе и многорычажка, и обычная зависимая балка, и прыгающая подвеска Боуза… И все они нашли своих поклонников и ненавистников. Классификация подвесок уже довольно сложная, поскольку в одном автомобиле могут комбинироваться разные конструктивные особенности и решения.
Что, вы еще не видели прыгающую подвеску?

Зависимая

Работа зависимой подвески

Самая старая конструкция, пришедшая в автомобилестроение их эпохи конных экипажей. Основной ее элемент – жесткая неразрывная ось, которая связывает два колеса, в результате чего они не могут смещаться относительно друг-друга. То есть, если одно колесо наехало на камень, второе отклонится в сторону вместе с ним. Самый простой для понимания вариант – это колёсики в детских машинках, именно так их насаживают на одну ось.

Правда, наши автомобили ушли далеко вперед от игрушечных, поэтому балка (ось), соединяющая два колеса, снабжена амортизаторами, пружинами, поперечными тягами. Однако из всех разновидностей это самая простая, неубиваемая и дешевая подвеска, в которой редко возникают неисправности.

Независимая

Работа независимой подвески

Творение сумрачного немецкого гения. Независимая – потому что каждое колесо движется независимо от второго в паре. То есть, если одно колесо наехало на камень, оно поднимется вместе с рычагами и пружинами со своей стороны, в то время как второе на это не среагирует и не меняет своего положения. Независимая подвеска очень комфортна для пассажиров, но может иметь много отдельных элементов, каждый из который рано или поздно выходит из строя.

Полунезависимая

Работа полунезависимой подвески

Это особый вид подвески с торсионной балкой. В качестве общей оси для двух колес установлена П-образная торсионная (скручивающаяся) балка. Схема ее конструкции дает колесам небольшую степень свободы, поскольку установленная с преднатягом балка слегка «играет», частично гася крены в поворотах.

Пневматическая

Работа пневматической подвески

Она перекочевала в легковые автомобили с тяжелого транспорта. Вместо металлических пружин в ней используются баллоны со сжатым воздухом, которые накачиваются до определенного давления. Давление в баллонах может быть разным, в результате меняются и характеристики подвески. Ставят ее на люксовые автомобили в качестве дополнительной опции.

Торсионная

Работа торсионной подвески

Такой тип подвески в легковых автомобилях встречается редко. Больше подходить для крупногабаритного транспорта. Характерной особенностью в этой подвеске есть использование продольных торсионов, который работает на скручивание, пытаясь выровнять авто при попадании на неровности.

Рессорная

Работа рессорной подвески

Такая подвеска редко используется на легковом транспорте, разве что на некоторых внедорожниках. Зато очень распространенна на грузовых автомобилях и автобусах. Особенность подвески заключается в использовании рессор как демпферной составляющей, для гасения ударов.

Гидравлическая

Гидравлическая подвеска автомобиля — общий вид

Она отличается конструкцией амортизаторов, на которых установлен дополнительный резервуар с гидравлической жидкостью. Если в остальных вариантах подвески амортизаторы – просто скучный утилитарный элемент, в гидравлической подвеске для них открываются новые перспективы. Прежде всего это возможность контролировать высоту клиренса и жесткость реакции подвески. Также она может адаптироваться под манеру вождения и дорожные условия.

МакФерсон

Устройство подвески МакФерсон

Та же независимая подвеска, на редкость удачная – со стойкой МакФерсон (она же MacPherson, она же качающаяся свеча), благодаря которой удалось избавиться от одного из рычагов. Стойка МакФерсон крепится к ступице колеса и корпусу автомобиля, так что успешно заменяет один из рычагов подвески. В большинстве случаев так делается передняя подвеска.

Особенность стойки не только в точках крепления. Она объединила в одной конструкции амортизатор и пружину, что серьезно экономит место. Кроме того, многие производители выпускают стойку, которая состоит из отдельного амортизационного блока и держателя-«стакана», что серьезно удешевляет техническое обслуживание.

Многорычажная

Многорычажная подвеска — общий вид

Одна из самых сложных механических конструкций подвески. В ней на одну ось (в большинстве случаев многорычажка ставится как задняя подвеска) ставится 7-10 продольных и поперечных рычагов, каждый из которых берет на себя определенную функцию во время движения. Соединения между рычагами выполнено с помощью сайлентблоков, которые помогают гасить вибрации и колебания. Такая подвеска, пожалуй, самая мягкая и комфортная, но не дай боже ее чинить…

Электромагнитная (магнитная)

Работа электромагнитного амортизатора

Самый прогрессивный на сегодняшний день вид подвески. Вместо жидкости или воздуха в ней использованы преобразователи с мощными магнитами. По команде от блока управления на магниты подается электричество, благодаря чему электромагнитные амортизаторы меняют жесткость, клиренс автомобиля, управляемость. Если вы хоть раз видели танцующие или прыгающие автомобили, на них точно будет стоять именно электромагнитная подвеска.

Заключение

Это всего лишь краткое описание основных видов подвесок легковых автомобилей. Если разбираться более глубоко, есть другие, довольно необычные конструктивные решения. Да и выводы можно сделать неоднозначные, ведь каждый автопроизводитель привносит какие-то свои «фишки» в конструкцию подвески. Зато потребителям предоставляются любые типы подвесок на выбор: мягкие, спортивные, стандартные и эксклюзивные. И это отлично.

vaznetaz.ru

Из чего состоит подвеска автомобиля

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

  1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
  2. Передача крутящего момента от двигателя и основной несущей силы.
  3. Обеспечение необходимой плавности хода.
  4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Зависимая

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

  1. Зависимая.
  2. Независимая.

Независимая

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Расположение элементов подвески

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

  1. Элементы, обеспечивающие упругость.
  2. Направляющие элементы.
  3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Амортизатор

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. Амортизаторы гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры. Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Устройство амортизатора

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

  • верхней и нижней проушин, предназначенных для крепления всего амортизатора;
  • защитного кожуха;
  • цилиндра;
  • штока;
  • поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Стабилизатор поперечной устойчивости

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Читайте другие наши статьи:

Как провести диагностику подвески

Какие подвески бывают

Тюнингуем подвеску самостоятельно

auto-wiki.ru

Устройство ходовой части

Устройство ходовой части автомобиля

Устройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство ходовой части автомобиляУстройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Устройство соврмененой подвески

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля ЗИЛ 130Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

Управляемый мост— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

Упругие элементы подвески автомобиля

— Упругие элементы подвески машины — упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

— Конструкция листовых рессор

— Пружины

— Упругие пневматические элементы

— Упругие гидропневматические элементы

— Упругие резиновые элементы

— Направляющее устройство

— Рычаги направляющих устройств

— Гасители колебаний

— Строение амортизатора

— Устройство телескопической стойки

— Однотрубный амортизатор

— Устройство стабилизатора поперечной устойчивости

— Конструкция автомобильных шин

— Камеры

— Строение вентиля

— Ободная лента шины

— Устройство бескамерных шин

— Устройство шин и колес

www.autoezda.com

Элементы подвески автомобиля: разновидности и решаемые задачи

Элементы подвески автомобиля: разновидности и решаемые задачи

Вопросы, рассмотренные в материале:

  • Для чего нужны различные элементы подвески автомобиля
  • Из каких элементов состоит подвеска автомобиля
  • Какие элементы используются в подвесках автомобилей разных типов



Одним из основных узлов автомобиля является подвеска. Элементы подвески автомобиля отвечают за то, чтобы обеспечить сцепление колес с дорогой, максимально сгладить все неровности дорожной поверхности, а движение сделать комфортным и устойчивым на большой скорости. Со времён изобретения первого автомобиля система подвески претерпела множество усовершенствований и на сегодняшний день стала высокотехнологичным механизмом в конструкции транспортного средства.

Какие задачи призваны решать элементы подвески автомобиля

Элементы подвески автомобиля

История подвески начинается со времен конных экипажей, когда система крепления колёс к кабине кареты была самая элементарная и не имела никаких амортизирующих механизмов. При езде по неровным дорогам пассажиров такого экипажа сильно трясло. В борьбе за комфорт инженеры стали придумывать конструкции, которые позволяли смягчить вибрации кабины.

Первыми устройствами, выполняющими амортизационные функции, стали эллиптические рессоры. Со временем рессорный механизм стал применяться и на автомобилях. К тому моменту рессоры уже делали полуэллиптической формы, и они устанавливались поперечно, что для автомобиля оказалось не лучшим решением, потому что возникали проблемы с его управляемостью, даже при малых скоростях. Для решения этой задачи производители стали устанавливать рессоры продольно на каждое колесо по отдельности.

На сегодняшний день технологии автомобилестроения шагнули далеко вперёд. Конструкторы разработали различные типы подвесок, и каждый тип имеет определенные особенности, от которых зависит не только управляемость автомобиля, но комфорт людей при поездке. Несмотря на разнообразие конструкций, любой вариант подвески должен выполнять основные функции:

  • Гашение колебаний, а также сильных ударов, возникающих при движении по неровной поверхности.
  • Обеспечение максимального сцепления колеса с дорожным полотном, а также устранение крена кузова автомобиля во время вхождения в поворот.
  • Повышение управляемости транспорта за счет удержания колеса в заданном положении.

Для того чтобы автомобиль был максимально устойчив на дороге во время динамичной езды, используется жесткий тип подвески. Такой тип подвески обеспечивает автомобилю хорошую управляемость на больших скоростях, исключает крены кузова на поворотах и обеспечивает моментальный отклик на действия водителя.

Моментальный отклик на действия водителя

Несмотря на все плюсы жесткой подвески, комфорт пассажиров при поездке нельзя назвать удовлетворительным, так как из-за жесткости снижается способность сглаживания вибраций кузова. Для обычной езды во многих легковых автомобилях устанавливается мягкая подвеска. Управляемость автомобиля снижается, но и поездка при этом становится гораздо комфортней, что является более важным параметром для обычного автомобилиста.

Некоторые автопроизводители выпускают автомобили с регулируемой жесткостью подвески. Такая функция обеспечивается за счет возможности регулировать натяжение пружины амортизационных стоек.

Помимо различной жёсткости, подвеска может иметь разную степень хода. Расстояние между точкой положения колеса при максимально сжатых пружинах и точкой положения в максимально вывешенном состоянии называется ходом подвески. Увеличенный ход помогает автомобилю преодолевать препятствия на дорогах без риска вывешивания колеса и удара стойки об ограничитель.

Рекомендуем
«Диагностика и ремонт задней подвески автомобиля» Подробнее

Основные элементы подвески автомобиля

Любая подвеска состоит из нескольких основных элементов:

  • Шины. Это первая ступень в системе сглаживания неровностей дорожного полотна. Имея определенную степень упругости, шина способна гасить небольшое количество колебаний, возникающих в процессе движения. Шины

    При наличии нарушений в работе подвески шины колеса могут выступать в роли индикатора неисправности, так как срок службы шины в такой ситуации быстро сокращается и возникает неравномерный износ.

  • Основные упругие элементы. К упругим элементам подвески автомобиля относятся пружины, рессоры и торсионы. Назначение этих элементов заключается в обеспечении упругой связи кузова с поверхностью дороги. Основные упругие элементы

    Вся нагрузка автомобиля приходится именно на пружины, а за счет их упругости кузов держится на определенной высоте. В процессе эксплуатации и больших перегрузок металл упругих элементов изнашивается, из-за чего меняется их жесткость. Такие изменения негативно сказываются на работе подвески в целом. Изменяется угол положения колес, уменьшается дорожный просвет, снижается грузоподъемность. Проседание кузова в разгруженном состоянии – это главный сигнал о необходимости замены пружин.

  • Дополнительные упругие элементы. К дополнительным упругим элементам относятся буферы сжатия, их применение необходимо для гашения высокочастотных колебаний, а также вибраций, образующихся в процессе соприкосновения металлических элементов. Дополнительные упругие элементы

    Благодаря наличию таких упругих элементов, срок службы остальных компонентов подвески значительно увеличивается. Крайне важно следить за их исправным состоянием и вовремя производить замену изношенной детали.

  • Направляющие устройства. Главная задача направляющих устройств – обеспечение перемещения колеса в установленной плоскости. Направляющие устройства

    Благодаря системе рычагов в процессе движения по неровной поверхности колесо перемещается в вертикальном направлении, сохраняя при этом перпендикулярное положение относительно поверхности дороги. Любые нарушения в направляющих элементах приведут к быстрому и неравномерному износу шины колеса, а также других элементов подвески.

  • Демпфирующий элемент. Элементом демпфирующего устройства является амортизатор. Демпфирующий элемент

    Использование амортизаторов в системе подвески позволяет решить такие проблемы, как вибрация кузова при движении по неровной дороге, а также сглаживание вибраций на других элементах подвески автомобиля. Благодаря функции демпфирования обеспечивается постоянный контакт колеса с дорогой, автомобиль становится более устойчивым при движении.

  • Стабилизатор поперечной устойчивости. Во время выполнения поворота на скорости стабилизатор поперечной устойчивости препятствует крену кузова автомобиля. Стабилизатор поперечной устойчивости

    При совершении маневра поворота колеса одной стороны автомобиля начинают отрываться от дороги, что может повлечь переворачивание транспортного средства. В этот момент на стабилизаторе создается напряжение, которое стремится вернуть на место поднимающийся край автомобиля.

  • Элементы крепления отдельных деталей. К элементам крепления относятся шаровые шарниры, сайлентблоки и болтовые соединения, которые связывают между собой остальные элементы подвески автомобиля.
Рекомендуем
«Продольный рычаг передней подвески: типичные поломки и диагностика» Подробнее

Элементы передней подвески автомобиля: схема на примере ВАЗ 2107

Элементы передней подвески автомобиля
  1. Ступичный подшипник.
  2. Колпак ступицы.
  3. Регулировочная гайка.
  4. Шайба.
  5. Цапфа поворотного пальца.
  6. Ступица колеса.
  7. Сальник.
  8. Тормозной диск.
  9. Поворотный кулак.
  10. Верхний рычаг подвески.
  11. Корпус подшипника верхней опоры.
  12. Буфер хода сжатия.
  13. Ось верхнего рычага подвески.
  14. Кронштейн крепления штанги стабилизатора.
  15. Подушка штанги стабилизатора.
  16. Тяга стабилизатора.
  17. Ось нижнего рычага.
  18. Подушка тяги стабилизатора.
  19. Пружина подвески.
  20. Обойма крепления штанги амортизатора.
  21. Амортизатор.
  22. Корпус подшипника нижней опоры.
  23. Нижний рычаг подвески.
Рекомендуем
«Как снять рычаг передней подвески автомобиля» Подробнее

Из каких элементов состоит подвеска автомобилей разных типов

1. Подвеска McPherson

Подвеска McPherson

Подвеска McPherson устанавливается на многих автомобилях и применяется как для передней, так и для задней оси. Единственное отличие в том, что на передней оси предусмотрена возможность поворота колеса. Ступица колеса при помощи шаровой опоры крепится к нижнему рычагу, а также к амортизационной стойке. Шток стойки крепится к основанию корпуса автомобиля через опорный подшипник, что позволяет колесу свободно поворачиваться.

Оба рычага соединяются между собой поперечной тягой, которая через резиновые втулки крепится к днищу кузова и способствует устойчивости автомобиля на дороге. На задней оси в конструкции подвески отсутствует нижний рычаг, а ступица фиксируется при помощи поперечных и продольных тяг.

Преимущества подвески McPherson:

  • простота конструкции;
  • компактные размеры;
  • высокая степень надежности;
  • сравнительно невысокая цена самого механизма и стоимость обслуживания.

Недостатки подвески McPherson:

  • недостаточная легкость управления.

К особенностям передней подвески McPherson также относится использование амортизатора в качестве направляющего элемента, что позволяет сэкономить на деталях. Диаметр штока у таких амортизаторов заметно больше, чем у других. В качестве упругих элементов чаще всего используются пружины.

Пружины устанавливаются под особым углом по отношению к оси штока амортизатора, что позволяет снизить нагрузку изгибающих усилий на шток. Стабилизатор поперечной устойчивости обычно выполняется из изогнутого круглого прутка, который с обоих концов соединяется с рычагами либо передними стойкам.

Основная функция стабилизатора – устранить крен автомобиля в момент прохождения поворота на скорости. Поперечный стабилизатор фиксируется к нижней части автомобильного кузова при помощи промежуточных опор, а возникшее на повороте напряжение в его структуре стремится уравновесить нагрузку между колесами.

Возможность поворачивать колесо реализуется за счет шаровой опоры, которая соединяет нижний рычаг с поворотным кулаком.

2. Двухрычажная передняя подвеска

Двухрычажная передняя подвеска

Особенностью конструкции двухрычажной подвески является использование второго продольного рычага, который предназначен для верхнего крепления ступицы колеса. Конструкция такой подвески более сложная, но в то же время имеет ряд преимуществ по сравнению с однорычажной системой, а также может применяться как на передней, так и на задней оси. Управление автомобилем с таким типом подвески становится легче.

Основные преимущества двухрычажной подвески:

  • за счет конструктивных особенностей есть возможность понизить линию капота;
  • улучшенные характеристики изменения углов установки колесной базы;
  • широкие возможности компоновки.

К недостаткам данного типа подвески относится:

  • увеличена масса конструкции за счет большого количества деталей, а также ее габариты;
  • более сложный и дорогой процесс обслуживания и ремонта;
  • использование усиленных шаровых опор и резинометаллических шарниров, так как точки соединения рычагов с другими элементами конструкции подвергаются повышенной нагрузке.

3. Пневматическая подвеска

Пневматическая подвеска

Пневматическая подвеска чаще всего применяется в автомобилях премиального класса. Пневматические элементы подвески легкового автомобиля работают за счет сжатого воздуха, что позволяет исключить из конструкции основные упругие элементы. Благодаря тому, что вместо пружин в системе используется воздух, работа такой повестки характеризуется повышенной плавностью и появляется возможность регулировать высоту кузова автомобиля относительно дороги.

4. Гидравлическая подвеска

Гидравлическая подвеска

Особенностью гидравлической подвески является наличие замкнутой масляной системы, соединенной с амортизаторами. При помощи масляного насоса в гидравлическом контуре нагнетается избыточное давление, которое дает возможность регулировать упругость подвески, а также высоту кузова относительно поверхности дороги. В комплексе с гидравлической подвеской часто применяется электронная адаптивная система, позволяющая автоматически изменять характеристики подвески при различных дорожных условиях.

5. Спортивная (винтовая) независимая подвеска

Спортивная (винтовая) независимая подвеска

Основой спортивной подвески являются регулируемые амортизационные стойки (койловеры). Регулировка жесткости стоек происходит за счет наличия резьбы в районе нижней части пружины. При вращении регулировочной гайки пружина либо сжимается, либо расслабляется, таким образом, меняется ее жесткость и высота дорожного просвета.

6. Подвески push-rod и pull-rod

Подвески push-rod и pull-rod

В стандартных автомобильных комплектациях такие типы подвески не используются, так как они были разработаны исключительно для гоночных болидов.

Основа обоих вариантов подвески – это двухрычажная система, однако механизмы демпфирования, в отличие от остальных типов подвески, располагаются в кузове автокара. Большая часть нагрузки при движении ложится на элемент, называемый толкателем.

В системе push-rod нагрузка на толкатель возникает за счет сжатия.

Подвеска pull-rod отличается расположением толкателя. При возникновении нагрузки этот элемент работает на растяжение, что позволяет сделать центр тяжести автомобиля ниже. Подобное решение дает возможность увеличить устойчивость автомобиля, однако эффективность работы обоих типов подвески находится практически на одном уровне.


rad-star.ru

Устройство ходовой части автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвескаЗависимая подвеска

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.



Независимая подвескаНезависимая подвеска

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

  • шины
  • основные упругие элементы
  • дополнительные упругие элементы
  • направляющие устройства подвесок
  • демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска, на примере автомобиля ВАЗ 2105Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

  1. подшипники ступицы переднего колеса;
  2. колпак ступицы;
  3. регулировочная гайка;
  4. шайба;
  5. цапфа поворотного пальца;
  6. ступица колеса;
  7. сальник;
  8. тормозной диск;
  9. поворотный кулак;
  10. верхний рычаг подвески;
  11. корпус подшипника верхней опоры;
  12. буфер хода сжатия;
  13. ось верхнего рычага подвески;
  14. кронштейн крепления штанги стабилизатора;
  15. подушка штанги стабилизатора;
  16. штанга стабилизатора;
  17. ось нижнего рычага;
  18. подушка штанги стабилизатора;
  19. пружина подвески;
  20. обойма крепления штанги амортизатора;
  21. амортизатор;
  22. корпус подшипника нижней опоры;
  23. нижний рычаг подвески.

avtonov.info

Подвеска автомобиля. Типы подвесок | Подвеска автомобиля

Что такое подвеска?

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами  Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

  • упругого
  • направляющего
  • демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Задняя подвеска на косых рычагах автомобилей БМВ

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство (амортизатор) 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода  иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Схема зависимой подвески колес

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рессоры

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Спиральные пружины

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Торсион

Рис. Торсион

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Схема независимой рычажной подвески колес

Рис. Схема независимой рычажной подвески колес

Схема независимой подвески Макферсона

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Подвеска Макферсона, основным элементом которой служит амортизаторная стойка, является развитием подвески на двойных поперечных рычагах, но имеет только снизу один или два поперечных рычага.

Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху – к кузову автомобиля.

При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси. Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины  а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам. Подвеска Макферсона обеспечивает незначительное, по сравнению с подвеской на двойных рычагах, изменение развала колес при их вертикальном перемещении.

К основным преимуществам подвески Макферсона следует отнести то, что она занимает небольшой объем и создает удобства при поперечном размещении силового агрегата, что обусловило ее широкое применение.

Рычаги направляющего устройства подвески соединяются с колесом и кузовом с помощью шаровых шарниров и втулок. Шарниры могут быть на­правляющими и несущими. Например, в независимой подвеске на поперечных рычагах на нижний рычаг опирается упругий элемент. Шаровой шарнир такого рычага воспринимает силы, действующие в различных направлениях,  следовательно, шарнир должен быть несущим. Шарнир на верхних рычагах не воспринимает вертикальные силы, а передает в основном поперечные. В этом случае применяется направляющий шарнир. На рисунке показаны несущие шаровые шарниры и направляющий шарнир, применяющиеся на автомобилях.

Несущие и направляющие шаровые шарниры направляющего устройства подвески

Рис. Несущие и направляющие шаровые шарниры направляющего устройства подвески:
а – прямой несущий шарнир с цельным пластмассовым вкладышем; б – несущий шарнир с дополнительной шумоизоляцией; в – направляющий шарнир с поджатием нижней половины вкладыша к сферической головке

Следует отметить, что аналогичные шарниры применяются и на рулевых тя­гах. Шарниры имеют цилиндрический или конусный направляющий хвостовик, шаровая головка охватывается пластмассовым (из ацетильной смолы) вкладышем, защитный чехол заполняется специальной смазкой. Такие шарниры (фирмы-изготовители «Эренрайх», «Лемфёрдер Метальварен») обладают хорошей герметичнос­тью от попадания грязи и практически не требуют обслуживания. Обращает на себя внимание несущий шарнир, имеющий дополнитель­ную шумоизоляцию в виде упругих резиновых вкладышей, используемый фирмой «Даймлер-Бенц» для изоляции шумов от качения радиальных шин.

Опорные узлы направляющего устройства подвески должны иметь небольшое трение, быть достаточно жесткими и обладать шумопоглощающими свойствами. Для обеспечения этих требований в конструкцию опорных элементов вводятся резиновые или пласт­массовые вкладыши. В качестве материалов вкладышей применяют такие, которые не требуют обслуживания в процессе эксплуатации, например, полиуретан, полиамид, тефлон и др. Использование резиновых вкладышей во втулках обеспечивает хорошую шу­моизоляцию, эластичность при кручении и упругое смещение под нагрузкой. Наибольшее распространение в опорных элементах получили сайлент-блоки, состоящие из резиновой цилиндрической втулки, запрессованной с большим обжатием между наружной и внутренней металлическими втулками. Эти втулки допускают углы закручива­ния ±15° и перекос до 8°. Втулка применяется на автомобиле БМВ, изготовлена методом вулканизации резины между двумя стальными втулками, обладает хорошими шумопоглощающими свойствами и достаточной жесткостью. Втулка нашла широкое применение в поперечных тягах и амортизаторах.

Опорные втулки элементов подвески

Рис. Опорные втулки элементов подвески:
а – сайлент-блок; б – сайлент-блок качающейся опоры автомобиля БМВ; в – шарнирная втулка, применяемая в тягах Панара и амортизаторах

На поперечных рычагах автомобилей «Даймлер-Бенц» и «Фольксваген» устанавливают так называемые скользящие опоры, в которых промежуточная втулка может скользить по внутренней, обеспечивая малую жесткость при кручении (деформация не превышает 0,5 мм при боковой силе 5 кН). Опору смазывают, а подвижную часть герметизируют торцевыми уплотнениями.

При повороте автомобиля его кузов наклоняется на определенный угол, называемый углом крена. В подвесках легковых автомобилей  автобусов и некоторых грузовых автомобилей применяется дополни­тельное устройство – стабилизатор поперечной устойчивости. Он способствует уменьшению бокового крена и поперечных угловых колебаний кузова автомобиля и перераспределяет вес по колесам автомобиля.

Стабилизатор поперечной устойчивости автомобиля представляет собой упругую штангу из пружинной стали в виде растянутой буквы П, прямые, ду­гообразные и т.п. Штанга закреплена шарнирно в средней части на кузове или подрамнике, а своими концами соединяется с подвижными элементами подвески. Упругие свойства стабилизатора проявляются при его закручивании, как у торсиона. Если при движении автомобиля левое и правое колесо перемещаются одновременно и на одинаковое расстояние, стабилизатор практически не оказывает влияния на жесткость основных упругих элементов подвески. При повороте автомобиля стабилизатор закручивается и изменяет жесткость, уменьшая тем самым величину крена автомобиля. Большинство современных легковых автомобилей оборудуются как минимум передним стабилизатором поперечной устойчивости.

Стабилизатор может устанавливаться как в передней, так и в задней части автомобиля на резиновых втулках для обеспечения упругой деформации в опорах. Как правило, стабилизаторы изготавливают из пружинной стали.

Стабилизатор поперечной устойчивости

Рис. Стабилизатор поперечной устойчивости

Зависимая подвеска на легковых автомобилях устанавливается на задних колесах. Отличительной особенностью конструкции применяющихся зависимых подвесок является наличие упругих элементов, передающих вер­тикальные нагрузки и не имеющих трения, жестких тяг и рычагов, вос­принимающих поперечные (боковые) нагрузки и обеспечивающих колесу и кузову определенную кинематику.

Характерной конструкцией задней зависимой подвески заднеприводного автомобиля (классическая компонов­ка) является подвеска автомобиля ВАЗ.

Подвеска задних колес

Рис. Подвеска задних колес:
1 – распорная втулка шарнира; 2 – резиновая втулка; 3, 17 – нижняя и верхняя продольные штанги; 4 – нижняя изо­лирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия; 7, 8 – болт и кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10, 11 – верхние чашки и изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления; 14, 15 – резиновая втулка и кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки; 25 – опорная втулка; 26 – шайбы; 27 – дистанционная втулка

В подвеску установлены под углом к вертикальной оси автомобиля два амортизатора. Такое расположение амортизаторов обеспечивает дополнительно к гашению вертикальных колебаний повышение поперечной устойчивости кузова. Аналогичная установка амортизаторов принята в подвесках автомобилей «Фольксваген», «Опель», «Форд», «Фиат» и др.

На автомобилях «Ауди», «Мицубиси», «Тойота» и др. применяется подвеска задних ведомых колес с двумя продольными рычагами  работающими на изгиб. Через широко разнесенные рычаги, жестко связанные с поперечной балкой  передаются тяговый и тормозной моменты, а за счет восприятия изгибающего момента рычагами и скру­чивающих нагрузок поперечной балкой уменьшается продольный и поперечный крены кузова.

Задняя подвеска переднеприводного автомобиля «Мицубиси Галант» со скручиваемой поперечной балкой

Рис. Задняя подвеска переднеприводного автомобиля «Мицубиси Галант» со скручиваемой поперечной балкой:
1 – продольный рычаг; 2 – несущая балка подвески; 3 – резиновая втулка; 4 – стабилизатор; 5 – поперечная тяга; 6 – амортизатор с пружиной; Б – опора стабилизатора; В – резиновая втулка крепления рычага к кузову

Широкое распространение на легковых автомобилях получила конструкция подвески (в ряде случаев ее называют полузависимой) со связанными продольными рычагами. Про­стейшим вариантом такой конструкции может служить подвеска задних колес переднеприводных автомобилей ВАЗ ЗАЗ-1102, «Рено», «Фольк­сваген Поло», «Сирокко», «Пассат», «Гольф», «Аскона» и др.

Задняя подвеска переднеприводных автомобилей ВАЗ

Рис. Задняя подвеска переднеприводных автомобилей ВАЗ

Балка задней подвески состоит из двух продольных рычагов 15 и соединителя 14, которые сварены между собой через усилители. В задней части к рычагам подвески приваре­ны кронштейны 16 с проушинами для крепления амортизаторов, а также фланцы 2, к которым крепятся болтами  оси задних колес. Спереди рычаги подвески имеют приварные втулки 3, в которые запрессованы резинометаллические шарниры 4. Через шарнир проходит болт, соединяющий рычаг подвески со штампованно-сварным кронштейном 5, который крепится к лонжерону кузова приварными болтами  Пружина 12 подвески опирается одним концом на чашку амортизатора 1, а другим через изолирующую прокладку 13 в опору, приваренную к внутренней арке (брызговику) кузова. На шток амортизатора задней подвески устанавливается буфер 7 хода сжатия  закрываемый крышкой 8 с кожухом 6, и детали крепления амортизатора — распорная втулка 11, подушки 10 и опорная шайба 9.

Такая подвеска в переднеприводных автомобилях обеспечивает легкость компоновки всех элементов подвески, небольшое количество деталей в подвеске, отсутствие направляющих рычагов и штанг, оптимальное передаточное отношение от кузова к упругому устройству подвески  исключение стабилизатора, высокую стабилизацию схода и колеи при разных ходах подвески, благопри­ятное расположение центров крена, уменьшающих возможность перераспределения массы кузова при торможении.

Подвеска с виртуальной осью поворота колеса

Такая подвеска применяется на легковых автомобилях Фольксваген Фаэтон. При подвеске переднего колеса на четырех рычагах ось его поворота проходит не через верхний и нижний шарниры поворотной стойки, как это имеет место у известных конструкций подвески, а через точки пересечения продленных осей верхних и нижних рычагов.

Подвеска с виртуальной осью поворота колеса

Рис. Подвеска с виртуальной осью поворота колеса:
1…4 — направления продольных осей рычагов; R — центр колеса; A — центр опорной поверхности колеса; n — вынос оси поворота по отношению к центру опорной поверхности; nv — вынос оси поворота по отношению к центру колеса; p — плечо обката; a — плечо действия возмущающих сил; AS — точка пересечения оси поворота колеса с плоскостью дороги

Таким образом ось поворота колеса расположена как бы в свободном пространстве и меняет свое местоположение при повороте колеса. Поэтому такую ось поворота колеса называют виртуальной. Данная конструкция позволяет существенно приблизить ось поворота колеса к его средней плоскости. Это положительно сказывается на величинах плеча обката и плеча действия возмущающих сил, благодаря чему улучшаются характеристики управляемости и устойчивости автомобиля.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

  • Зависимые подвески
    • На поперечной рессоре
    • На продольных рессорах
    • С направляющими рычагами
    • С упорной трубой или дышлом
    • «Де Дион»
    • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
  • Независимые подвески
    • С качающимися полуосями
    • На продольных рычагах
      • Пружинная
      • Торсионная
      • Гидропневматическая
    • Подвеска «Дюбонне»
    • На двойных продольных рычагах
    • На косых рычагах
    • На двойных поперечных рычагах
      • Пружинная
      • Торсионная
      • Рессорная
      • На резиновых упругих элементах
      • Гидропневматическая и пневматическая
      • Многорычажные подвески
    • Свечная подвеска
    • Подвеска «Макферсон» (качающаяся свеча)
    • На продольных и поперечных рычагах
  • Активные подвески
  • Пневматические подвески

Видео: Электромагнитная подвеска

ustroistvo-avtomobilya.ru

Назначение подвески автомобиля и принцип её работы

Автоликбез13 августа 2016

На заре развития автомобилестроения производители не уделяли должного внимания подвеске. Из-за этого страдал комфорт поездок – машина шла слишком жестко, колебания ничем не гасились. Вскоре автомобилестроители начали разрабатывать все новые и новые типы подвесок, которые превратили использование автомобиля в одно сплошное удовольствие.

Подвеска автомобиля

Для чего нужна подвеска?

Неровности дорожного покрытия неизменно приводят к колебанию кузова. Именно из-за них возникает характерная тряска в салоне автомобиля, особенно на средних скоростях. Помимо этого, удары колес о дорожные выбоины порождают некоторую энергию, способную повредить элементы кузова или некоторые агрегаты.

Подвеска смягчает колебания автомобиля, что делает поездку комфортней. Кроме того, она защищает кузов от возможных повреждений. Современные подвески способны настолько смягчать передвижение машины, что даже довольно крупные выбоины не будут заметны для пассажиров.

Еще одно назначение подвески — снижение степени кренов при крутых поворотах автомобиля на больших скоростях. Это возможно благодаря стабилизатору поперечной устойчивости. Он представляет собой упругую балку, скрепляющую кузов с подвеской.

Устройство подвески

То, из чего состоит подвеска автомобиля, формирует довольно сложный технический агрегат. Ничего удивительного в его сложности нет, ведь подвеске необходимо распределять вес автомобиля, а так же снижать нагрузки, воздействующие на кузов. В связи с этим, ремонт некоторых моделей подвесок очень затруднителен в гаражных условиях, приходится обращаться в автосервис.

Подвеска автомобиля состоит из нескольких узлов, на каждом из которых лежит собственная функция:

  • Упругие элементы. У разных моделей они могут различаться: пружины, торсионы, а иногда рессоры. Они могут быть выполнены из металла или резины. Задача этих элементов заключается в распределении нагрузок от неровностей по кузову.
  • Амортизаторы. Это гасящие устройства, которые нивелируют колебания кузова из-за неровностей, обеспечивая плавное движение автомобиля.
  • Рычаги, играющие роль направляющих элементов. Они отвечают за взаимное движение колес и кузова.
  • Стабилизатор поперечной устойчивости, о котором было рассказано выше.
  • Поворотные кулаки, выполняющие роль опоры для колес. Они равномерно распределяют нагрузку от каждого колеса по всей подвеске.
  • Элементы, соединяющие подвеску с кузовом: сайлентблоки, шарниры, жесткие болтовые крепления.

Состав подвески автомобиля

Вот собственно и все, что входит в подвеску автомобиля. У некоторых видов техники устройство подвески может отличаться от этого классического варианта, однако все, что касается легкового автомобиля, выглядит именно так.

Принцип работы подвески

При контакте колеса с дорожной неровностью, возникает энергия, которая распределяется по кузову и его отдельным элементам согласно законам физики. Если бы не было подвески, то тряска была бы невыносимой. Это хорошо заметно на примере некоторых автомобилей периода ВОВ. Тряска была такая, что на особо резких ухабах водитель рисковал вылететь из кабины. У этих транспортных средств была слишком примитивная подвеска, которая была не в состоянии поглотить силу толчков.

Когда колесо попадет на неровность, та энергия, которая могла обрушиться на кузов, переходит в гасящий узел, то есть амортизатор. В зависимости от направленности воздействия энергии, он сжимается или расширяется. Получается, что в вертикальное движение приходит только колесо, а не весь кузов автомобиля.

Принцип работы подвески автомобиля

Одновременно с этим к работе подключаются рычаги. Они отводят энергию колебаний от конкретного участка кузова автомобиля, равномерно распределяя ее по всей подвеске. Это спасает от перекосов кузова, а так же от возможных технических повреждений.

Жёсткость — залог управляемости

С тем, как работает подвеска автомобиля, связана комфортабельность поездок и безопасность пассажиров. Важно правильно подобрать этот агрегат, иначе будут проблемы. Как минимум, будет затруднительно использовать автомобиль в некоторых ситуациях.

Например, если машина используется для быстрой и агрессивной езды, то подвеска должна быть пожёстче. В этом случае, управляемость автомобиля будет несравнимо выше, чем с мягкой подвеской. Помимо этого, машина будет разгоняться и тормозить намного динамичнее. Хорошее решение – активная подвеска. Ее жесткость можно регулировать в зависимости от условий использования транспортного средства.

autochainik.ru

4Дек

Категория прав f: A, B, C, D, М, BE, CE, DE

Какие категории водительских прав существуют / Автошкола «ЯУТЦ»

Под категорией водительского удостоверения принято понимать разрешение ГИБДД на управление определенным видом транспортного средства. Водительские права подразделяются на пять категорий, 4 подкатегории и спецкатегории, позволяющие водителю управлять транспортными средствами с прицепом.

Основные категории и подкатегории водительских прав

Категории прав

Основными отличиями категорий являются количество пассажиромест, мощность мотора транспорта и его вес, а также масса прицепа при его наличии.

Основные категории имеют следующие буквенные обозначения:

  • Категория «A».

Разрешает управлять мотоциклом, масса которого не превышает 400 килограмм. Транспортное средство может быть как с коляской, так и без нее. Получить категорию можно по достижении 18 лет.

  • Подкатегория «A1».

Водители, имеющие такую подкатегорию, могут водить мотоциклы с двигателем объемом 125 см3 и мощностью в 11 киловатт. К этой подкатегории относятся скутеры и квадроциклы. Если у водителя уже присутствует категория «A», то «A1» выдается ему автоматически. Получить подкатегорию можно по достижении 16 лет.

  • Категория «B».

Данную категорию получают владельцы легковых авто массой до 3,5 тонны. Количество пассажиромест не должно превышать восьми. Также в эту категорию входит возможность дополнения автоприцепом массой до 750 килограммов и выше, но только в том случае, если общая масса автомобиля с прицепом не превышает законодательные нормы. Получить категорию можно по достижении 18 лет.

  • Подкатегория «B1».

Данная подкатегория выдается для вождения трех и четырехколесных транспортных средств и массой до 550 килограмм. Скорость транспорта не должна превышать 50 км/ч, а объем мотора – 50 см3. Она позволяет водить трициклы и квадрициклы. Получить подкатегорию можно по достижении 18 лет.

  • Категория «C».

Водительское удостоверение с  этой категорией дает возможность водить автомобиль, масса которого составляет свыше 3,5 тонн. К исключениям относятся транспортные средства категории «D». Также допускается использование прицепа, масса которого не превышает 750 килограмм. Получить категорию можно по достижении 18 лет.

  • Подкатегория «C1».

Может присваиваться всем водителям с правами категории «C». Она предназначена для вождения автотранспорта весом от 3,5 до 7,5 тонны. Исключения составляют автомобили категории «D». Эта подкатегория допускает использование прицепа массой до 750 килограмм. Получить подкатегорию можно по достижении 18 лет.

  • Категория «D».

Категорию необходимо оформлять водителям, осуществляющим пассажироперевозки в автомобилях или автобусах, которые имеют свыше 8 пассажиромест. Сюда относится практически весь общественный транспорт. Здесь можно использовать и прицеп, масса которого не должна превышать 750 килограмм. Получить категорию можно по достижении 21 года.

  • Подкатегория «D1».

Предоставляет возможность вождения пассажирского транспорта, имеющего от восьми до шестнадцати пассажиромест без учета водительского кресла. Её могут получить водители, имеющие права для категории «D». Получить подкатегорию можно по достижении 21 года.

  • Категория «M».

Разрешает управление мопедами и квадрациклами. Следует учесть, что подобная категория отрывается автоматически при наличии открытой любой другой категории. Получить категорию можно по достижении 16 лет.

  • Категории «Tb» и «Tm».

Эта категория дает возможность водить трамваи и троллейбусы. При последних изменениях в законодательстве, данная категория стала обособленной, ранее же ее отмечали в графе прав «особые отметки». Получить категорию можно по достижении 21 года.

Спецкатегории водительских прав

К спецкатегориям относят права со следующими обозначениями:

  • Категория «BE».

Представляет собой дополнение к категории «B», снимая при этом ограничение на вес прицепа. Однако следует учитывать, что общий вес транспортного прицепа вместе с автомобилем не должен превышать 3,5 тонны.

  • Категория «CE».

Так же как и предыдущая категория, она снимает ограничения на массу прицепа и выдается при наличии категории «С».

  • Категория «DE».

Эта категория дает право на управление сочлененными автобусами и транспортом, относящимся к категории «D» с прицепом, превышающим массу 750 килограмм.

  • Категория «C1E».

Данную категорию выдают автоматически при наличии у водителя прав с категорией «CE». Она дает возможность водить автомобильный транспорт категории «C1» с прицепом, превышающим массу 750 килограмм. Однако масса прицепа не должна быть больше веса самого авто, а общий вес транспорта с прицепом должен укладываться в 12 тонн.

  • Категория «D1E».

Разрешает водить транспорт с подкатегорий «D1», оснащенный прицепом с весом более 750 килограмм. Однако это допускается только при условии, если автобус вместе с прицепом не будет превышать вес 12 тонн. Кроме того, допускается установка только грузового прицепа, пассажирский прицеп использовать не разрешается.

Все вышеперечисленные спецкатегории можно будет получить через один год после того, как будет открыта основная категория.

Категорию прав всегда указывают с обратной стороны. Она свидетельствует массе и назначении транспортного средства. Водителям-новичкам следует учитывать, что для получения той или иной категории, они должны обладать определенными навыками вождения.

Если права не будут соответствовать типу транспорта, то сотрудник ГИБДД имеет право наказать водителя штрафом или даже забрать его авто на штрафстоянку. Чтобы не попасть в подобную ситуацию, необходимо заранее подготовиться к смене автомобиля и открыть соответствующую категорию.

Категории водительских прав 2019 с расшифровкой

Наличие водительского удостоверения еще не означает, что можно управлять любым транспортным средством. Если у водителя открыта категория В не позволяет управлять автобусом и так далее. Категория указывает на то, каким транспортом имеет права управлять водитель.

Следует отметить, что с ноября 2013 года появились новые категории и подкатегории, о которых пойдет речь в данной статье.

Категории транспортный средств:

Категория А

1. В Российской Федерации устанавливаются следующие категории и входящие в них подкатегории транспортных средств, на управление которыми предоставляется специальное право (далее — право на управление транспортными средствами):
категория «А» — мотоциклы;


Данная категория разрешает управлять мотоциклами, как с коляской, так и без нее. Согласно правилам дорожного движения, мотоциклы представляют собой транспорт с двумя колесами, в некоторых случаях с боковым прицепом.

Также, открытая категория А разрешает управлять любыми транспортными средствами, вес которых не превышает 400 килограммов.

Подкатегория А1

подкатегория «А1» — мотоциклы с рабочим объемом двигателя внутреннего сгорания, не превышающим 125 кубических сантиметров, и максимальной мощностью, не превышающей 11 киловатт;

Данная подкатегория разрешает управлять двухколесным транспортом с объемом 125см3 и мощностью не больше 11Квт.

Следует отметить, что категория А позволяет управлять транспортными средствами, которые разрешены для подкатегории А1.

Категория В

категория «В» — автомобили (за исключением транспортных средств категории «А»), разрешенная максимальная масса которых не превышает 3500 килограммов и число сидячих мест которых, помимо сиденья водителя, не превышает восьми; автомобили категории «В», сцепленные с прицепом, разрешенная максимальная масса которого не превышает 750 килограммов; автомобили категории «В», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов, но не превышает массы автомобиля без нагрузки, при условии, что общая разрешенная максимальная масса такого состава транспортных средств не превышает 3500 килограммов;

Данная категория разрешает управлять автомашиной с прицепом, общая масса, которого не превышает 3,5 тонны, а число мест не больше восьми.

Открытая категория В, также позволяет управлять мотоциклами, джипами и небольшими автобусами, которые отвечают вышеуказанным требованиям. Вес прицепа не должен быть больше 750 килограммов. Существуют и другие требования к данной категории:

  1. Вес прицепа не должен быть больше массы автомашины.
  2. Транспортное средство вместе с прицепом, должно иметь массу не больше 3,5 тонны.

Если вес прицепа достаточно тяжелый, то необходимо открыть категорию ВЕ. В данном случае масса прицепа может быть больше 750 килограммов, то общая масса вместе с автомашиной не должна быть более 3,5 тонны.

Подкатегория В1

подкатегория «В1» — трициклы и квадрициклы;

Пока нет точной информации о данной подкатегории, но она позволяет управлять квадрициклами и трициклами.

Категория С

категория «С» — автомобили, за исключением автомобилей категории «D», разрешенная максимальная масса которых превышает 3500 килограммов; автомобили категории «С», сцепленные с прицепом, разрешенная максимальная масса которого не превышает 750 килограммов;

С данной открытой категорией, разрешается управлять транспортом, вес которого больше 3,5 тонный, а прицеп весит не больше 750 килограммов.

Таким образом, можно управлять не только легковыми автомобилями, но и не тяжелыми грузовиками.

Подкатегория С1

подкатегория «С1» — автомобили, за исключением автомобилей категории «D», разрешенная максимальная масса которых превышает 3500 килограммов, но не превышает 7500 килограммов; автомобили подкатегории «С1», сцепленные с прицепом, разрешенная максимальная масса которого не превышает 750 килограммов;

Данная подкатегория позволяет управлять транспортом с весом 3,5-7,5 тонн. Масса прицепа не должна превышать 750 килограммов. То есть разрешается управлять легкими грузовиками. Следует отметить, что таким транспортом можно управлять и с открытой категорией С.

Если открыта С1Е, то прицеп не должен быть тяжелее 750 килограммов, а общая масса транспортного средства не больше 12 тонн.

Категория D

категория «D» — автомобили, предназначенные для перевозки пассажиров и имеющие более восьми сидячих мест, помимо сиденья водителя; автомобили категории «D», сцепленные с прицепом, разрешенная максимальная масса которого не превышает 750 килограммов;

Данная категория позволяет перевозить пассажиров в транспорте, в которое помещается не больше восьми человек. Масса прицепа не должна быть больше 750 килограммов.

То есть разрешается управлять автобусом, независимо от его массы. Если прицеп весит больше 750 килограммов, то необходимо открыть категорию DЕ.

Подкатегория D1

подкатегория «D1» — автомобили, предназначенные для перевозки пассажиров и имеющие более восьми, но не более шестнадцати сидячих мест, помимо сиденья водителя; автомобили подкатегории «D1», сцепленные с прицепом, разрешенная максимальная масса которого не превышает 750 килограммов;

Данная категория позволяет перевозить людей, в количестве 8-16 человек. Масса прицепа не должна быть больше 750 килограммов. Если он весит больше, то необходимо открыть D1Е.

Общая масса транспортного средства не должна быть больше 12 тонн.

Категория Е

Данная категория имеет множество вариаций: ВЕ, СЕ, С1Е, DЕ, D1Е.

BE

категория «ВЕ» — автомобили категории «В», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов и превышает массу автомобиля без нагрузки; автомобили категории «В», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов, при условии, что общая разрешенная максимальная масса такого состава транспортных средств превышает 3500 килограммов;

Для управления автомобилем категории B с тяжелым прицепом, водителю потребуется категория BE:

Если для при управлении автомобилем категории B, вес прицепа достаточно тяжелый, то необходимо открыть категорию ВЕ. В данном случае масса прицепа может быть больше 750 килограммов, то общая масса вместе с автомашиной не должна быть более 3,5 тонны.

CE

категория «СЕ» — автомобили категории «С», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов;

Если прицеп превышает массу в 750 килограммов, то необходимо открыть категорию СЕ.

C1E

подкатегория «С1Е» — автомобили подкатегории «С1», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов, но не превышает массы автомобиля без нагрузки, при условии, что общая разрешенная максимальная масса такого состава транспортных средств не превышает 12 000 килограммов;

Также существует и дополнительная подкатегория C1E, которая позволяет управлять автомобилями подкатегории С1 с тяжелыми (более 750 кг) прицепами. При этом суммарная разрешенная максимальная масса грузовика и прицепа не должна превышать 12 тонн.
Водители, имеющие старшую категорию CE, могут управлять и транспортными средствами подкатегории C1E.

DE

категория «DЕ» — автомобили категории «D», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов; сочлененные автобус

Для буксировки прицепов, разрешенная максимальная масса которых превышает 750 кг, а также управления сочлененными автобусами требуется водительское удостоверение категории DE.

D1Е

подкатегория «D1Е» — автомобили подкатегории «D1», сцепленные с прицепом, который не предназначен для перевозки пассажиров, разрешенная максимальная масса которого превышает 750 килограммов, но не превышает массы автомобиля без нагрузки, при условии, что общая разрешенная максимальная масса такого состава транспортных средств не превышает 12 000 килограммов.

Для управления небольшими автобусами с тяжелыми прицепами предназначена подкатегория D1E.

Обратите внимание, что прицеп, во-первых, не должен быть предназначен для перевозки пассажиров, а во-вторых, суммарная разрешенная максимальная масса автобуса и прицепа не должна превышать 12 тонн.

Отмечу, что водители, имеющие категорию D, могут управлять автобусами подкатегории D1, а водители, имеющие категорию DE, могут управлять автобусами с прицепом подкатегории D1E.

Категория М

категория «M» — мопеды и легкие квадрициклы;

Данная категория появилась осенью 2013 года, и предназначена для управления легкими квадрициклами и мопедами. Такими транспортными средствами могут управлять водителя, с любой открытой категорией.

Категории Тm и Тb

категория «Tm» — трамваи;
категория «Tb» — троллейбусы;

В 2019 году данные категории предназначены для управления трамваями и троллейбусами.

Если вам необходимо открыть дополнительную категорию, то необходимо прийти соответствующее обучение, и успешно сдать все экзамены.

Таблица категорий в 2019 году

Категории водительских прав: расшифровка обозначений

Законодательство, которое регулирует обязанности и права тех, кто передвигается по дорогам, описывает возможные категории прав. Закон описывает категории тех или иных прав в более чем 1,5 тыс. слов. Расскажем подробнее о том, как расшифровать с юридического языка категории в водительских правах.

Фото: pexels.com

Водительское удостоверение — это официальный документ, который подтверждает факт готовности к управлению определенным средством передвижения. Оно означает, что его обладатель сдал соответствующий государственный экзамен и может быть участником дорожного движения как водитель. В таком удостоверении указана категория.

«Категория» — это термин, которым законодатель описывает тип того или иного транспортного средства, которое имеет право водить обладатель удостоверения.

Действующим законом описано девять категорий прав. Из них четыре обозначены первыми буквами латинского алфавита (А, В, С, D), еще три образованы путем добавления к буквам В, С, D литеры Е. Последняя означает, что к транспортному средству водитель имеет право присоединить прицеп определенного веса.

Оговорено, что вес прицепа не должен быть больше, чем весит само авто без нагрузки. Дополнительную литеру к правам имеет право получить водитель, чей стаж превышает один год.

Еще две категории образованы от заглавной литеры Т с прибавлением строчных m и b. Они означают, что обладатель данных прав может водить общественный транспорт: трамвай (Тm) и троллейбус (Тb).

Перечисленные категории водительских прав делят на шесть подкатегорий. Четыре из них образованы путем добавления к первым заглавным буквам латинского алфавита (А, В, С, D) цифры 1. Еще две имеют в названии две заглавные буквы и цифру 1 (С1Е и D1Е). Как и в описанных выше категориях, Е означает право водителя присоединить к транспортному средству прицеп определенного веса.

Водительские категории обладают приоритетом над подкатегориями. Это означает, что права водителя определенной категории дают возможность управлять средствами передвижения, описанными в законе о подкатегориях.

Так, обладатель прав, с указанием категории А, имеет возможность управлять средствами в подкатегориях А1 и В1, если в них предусмотрена мотоциклетная посадка. Водитель категории В имеет возможность управлять автосредствами В1 подкатегории, но без мотоциклетных посадки или руля.

Фото: pexels.com

Читайте также: Водительское удостоверение: как получить или заменить с июля 2019 года

Для ряда подкатегорий законодательством предусмотрено условие, при котором ими может управлять гражданин, имеющий права определенной категории. Водители — обладатели прав СЕ и DE категорий — получают возможность управлять средствами, которые определены законом к подкатегориям D1E или С1Е, если их водительский опыт превышает срок в один год.

Разнообразие средств и технических характеристик делает описание категорий и подкатегорий разнообразным. Для одних из категорий законодательство за основу берет характеристики скорости и объема или мощности двигателя, для других — вес, а для третьих — количество посадочных мест.

Так, мотоциклы относятся к категории А. А средства (мото-, три- и квадроциклы), чья максимальная скорость до 50 км/ч, а объем их двигателя 125 см³, а также мощностью 11 кВт это уже подкатегория А1. Три- и квадроциклы отнесены к подкатегории В1.

Автомобили названы категорией типа В. Значение имеет не скорость или параметры двигателя, а вес и количество сидячих мест. Последних не может быть больше восьми. Вес авто не должен превышать 3,5 т.

Автомобили свыше указанной массы отнесены к категории С. Обладатель прав данной категории может управлять авто типа внедорожника или грузовика. Категория дает право подсоединить к средству прицеп вес которого 750 кг.

Отдельной подкатегорией (С1) являются машины весом 3,5–7,5 т, не предназначенные для того, чтобы перевозить в них людей. А вот если к подобному авто присоединить прицеп, масса которого превышает норму 750 кг, потребуются права С1Е-подкатегории. Оговорено, что вес всей конструкции не должен превышать 12 т. То же правило действует и по отношению к подкатегории D1Е.

Перевезти от восьми до 16-ти пассажиров в микроавтобусе имеет право обладатель прав, в которых указана категория типа D.

Есть возрастные ограничения на получение удостоверений. Так, например, водить мото-, три- или квадроцикл (подкатегория А1), скорость которых не превышает 50 км/ч, нельзя до 16-ти лет. Лишь спустя два года можно сдать экзамены и получить документ категории А, В или подкатегорий В1, С1.

Управлять троллейбусом или перевозить более восьми пассажиров можно лишь в 25 лет, имея при этом не менее пяти лет стажа за рулем.

Фото: pexels.com

Категории дают возможность упорядочить порядок предоставления прав водителя. Они описывают условия, на которых можно получить право на управление транспортными средствами, и их типы.

Читайте также: Водительские права: все о процедуре оформления

Категории водительских прав в 2020 году

Категория в правах формирует конкретную группу транспортных средств (ТС) право управлять которой имеет владелец водительского удостоверения.

С 5 ноября 2013 года вступили в силу изменения в закон «О безопасности дорожного движения», которые не только изменили перечень категорий водительского удостоверения, но и добавили совершенно новые подкатегории.

Новые категории водительских прав 2019 года — их расшифровка и классификация

Имеющиеся категории классифицируются на 7 основных:

  1. «A» — мотоциклы;
  2. «B» — легковые автомобили;
  3. «C» — грузовые автомобили;
  4. «D» — автобусы;
  5. «Tm, Tb» — тролебусы, трамваи;
  6. «M»— мопеды и скутеры;
  7. специальные категории «BE», «CE», «DE», «C1E», «D1E» дающие право на управление ТС с прицепом.

И 4 группы подкатегорий: «A1», «B1», «C1», «D1».

Рассмотрим подробнее каждую категорию/подкатегорию водительских прав и выясним их особенности использования для управления конкретным транспортным средством.

Категория «А» — мотоцикл

Категория «А» дает право управлять любым типом мотоциклов, в их числе — оборудованных коляской.

Кроме вышесказанного, категории «A» разрешает управлять мотоколяской (если кто-то еще помнит что это).

Напомним: в соответствии с ПДД, мотоцикл – двухколесное транспортное средство без бокового прицепа либо с ним. Категория «А» разрешает управлять трехколесным либо четырехколесным транспортным средством массой менее 400 килограмм в снаряженном состоянии.

Подкатегория «А1»

К этой подкатегории причисляют мотоцикл с объемом двигателя не более 125 см. куб., а мощностью – не более 11 кВт.

Эта подкатегория, грубо говоря, относится к мотоциклам с небольшим двигателем и невысокой мощностью.

Отметим, что человек с правами в которых категория «А» открыта может законно управлять и ТС по категории «А1».

Категория «M» — мопед / легкий квадрицикл

С 05.11.13 определена новая категория «М» для мопеда и легкого квадрицикла.

Если у человека есть права в принципе с любой открытой категорией – у него есть законное право на управление по категории «М».

Нюанс: удостоверение тракториста-машиниста права на управление обозначенными мопедами не дает.

Категория «В» — легковой автомобиль

Категория «В» в водительском удостоверении разрешает управление легковым авто и небольшими джипами/ микроавтобусами/ грузовиками, отвечающим таким требованиям:



  • категория «В» — машина (за исключением ТС по категории «А») массой не более 3,5 тонны, числом мест (сидячих) не более восьми, не включая водительского;
  • автомобиль категории «В» в связке с прицепом весом не более 750 кг;
  • автомобиль категории «В» в связке с прицепом весом более 750 кг, но массы машины без нагрузки он не превышает, а также с условием того, что масса состава автомобиль плюс прицеп не более 3,5 тонны.

Категория «B», в том числе, разрешает управление мотоколяской, а также еще и машиной с прицепом весом не более 750 кг.

В случае если прицеп весит более 750 кг – к такому составу предъявляют дополнительные требования, а именно:

  1. Нагруженный прицеп не может весить больше чем машина без нагрузки;
  2. Разрешенный максимальный вес состава «автомобиль плюс прицеп» не может быть более 3,5 тонн.

Категория «BE» — тяжелый прицеп

Чтобы управлять машиной категории «B» в связке с тяжелым прицепом, человек должен получить категорию «BE»:



  • «ВЕ» – авто категории «В» в связке с прицепом весом более 750 кг и который весит более чем сама машина без нагрузки;
  • ТС категории «В» в связке с прицепом массой более 750 кг, но с условием того, что вес состава «автомобиль плюс прицеп» не должен превышать 3,5 тонн.

Подкатегория «B1» — трицикл / квадрицикл

На данный момент мы готовим подробный данные для подкатегории «B1». Ждите обновленной информации.

Сразу уточним: «квадрИцикл» и «квадрОцикл» технически разные понятия. В силу этого водительские права для квадроцикла не подходят для управления квадрициклом.

Сразу уточним: «квадрИцикл» и «квадрОцикл» технически разные понятия. В силу этого водительские права для квадроцикла не подходят для управления квадрициклом.

Категория «С» — грузовой автомобиль

Категория «C» нужна водителю для управления грузовиком весом более 3500 кг:



  • категория «С» – автомобиль (кроме транспорта из категории «D») весящий более 3,5 тонн;
  • машины категории «С» в связке с прицепом весом не более 750 кг.

Человек с правами категории «С» может водить только средние и тяжелые грузовики (3500-7500 кг и более 7500 кг, соответственно), а также грузовую машину с прицепом весом не более 750 кг.

Стоит обратить внимание что категория «C» абсолютно не дает водителю прав на управление небольшим грузовиком (менее 3,5 тонн) и легковой машиной.

Водительские права категории «СE» — с тяжелым прицепом

Категория «CE» пригодится водителю с открытой категорией «С» для управления автомобилем с тяжелым прицепом (больше чем 750 кг).

Подкатегория «С1»

Чтобы иметь право управлять грузовым автомобилем с весом 3,5-7,5 тонны, человек должен иметь права с действующей категорией «C1»:

  • подкатегория «С1» — машины (кроме авто категории «D») с массой более 3500 килограммов, но менее 7500 килограммов;
  • авто подкатегории «С1» в связке с прицепом который весит не больше чем 750 килограмм;
  • к этой подкатегории относятся также и средние грузовики массой в пределах 3500-7500 кг
  • подкатегория разрешает управлять связкой с легким прицепом весом до 750 кг.

Открытая категория «С» разрешает управлять машинами и по категории «С1».

Подкатегория «С1E» — тяжелый прицеп

Дополняющая подкатегория «C1E» характеризует автомобили категории «С1», однако уже весящими более 750 кг (тяжелыми прицепами). Согласно ПДД, в таком случае общий вес всего состава не должен быть более 12 тонн.



Водители со старшей подкатегорий «CE» имеют право управлять грузовиками, относящимся к категории «C1E».

Категория «D» — автобус

Чтобы иметь право управлять автобусами, человек должен обладать водительскими правами по категории «D»:



  • категория «D» — транспорт перевозящий пассажиров с более чем 8 сидячими местами. Водительское место в общее число мест не входит;
  • транспорт категории «D» в связке с прицепом, весящим не больше чем 750 килограмм.

Категория «D» дает право управления автобусами различных типоразмеров не зависимо от их массы, в том числе связкой «автобус плюс прицеп» с максимальный весом последнего не более 750 кг. В том случае если масса самого прицепа более 750 кг – необходима открытая категория «DE».

Категория «DE»

«DЕ» – транспорт из категории «D» в связке с прицепом весящим более больше чем 750 килограммов. Сюда же причислен сочлененный автобус.



Подкатегория «D1»

  • подкатегория «D1» — автомобиль для транспортировки пассажиров имеющий больше 8 и меньше 16 сидячих мест, не включая водительское сиденья;
  • автомобиль подкатегории «D1» в связке с прицепом весом не более 750 килограмм;

Такая подкатегория разрешает управлять маленьким автобусом ( от 9 до 16 мест), а также эксплуатировать легкий прицеп (вес — менее 750 кг).

Подкатегория «D1E» — тяжелый прицеп

Если есть необходимость использовать более тяжелые прицепы – нужна будет подкатегория «D1E» для водителя автобуса:



  • подкатегория «D1Е» — машины подкатегории «D1» в связке с прицепом, весящим не больше чем 750 килограмм и который не эксплуатируется для перевозки людей. Масса прицепа не должна быть больше массы самого основного транспорта без нагрузки и общая масса такой сцепки не должна быть больше 12 тонн.

Категория «D» разрешает водителю управлять ТС из категории «D1», а «DE» – из категории «D1E».

Категория «E»

На сегодня категории «E» уже не существует. Ее заменили охарактеризованные выше, категории BE, CE, C1E, DE, D1E.

В том случае если вас интересует обмен старого удостоверения с категорией «Е» — читайте наш материал «Перенос категории E в новые права«.

Категория «Tb» / «Tm» — трамвай /троллейбусы

Чтобы управлять трамваем или троллейбусом, начиная с 2016 года и уже в 2019 году, человеку потребуются права со специальной категорией «Tb» / «Tm».

Все ещё остались вопросы?

Позвоните по номеру +7 (499) 455-12-39 (МСК и МО), +7 (812) 426-14-93 (СПб и ЛО) и 8 (800) 500-27-29 доб.697 (общий) и наш автоюрист БЕСПЛАТНО ответит на все Ваши вопросы.

Последнее обновление: 06-02-2020

A, B, C, D, E, F

Трактор и прочие автомобили сельскохозяйственного назначения имеют некоторые особенности, которые диктуются условиями эксплуатации. Для управления подобными транспортными средствами необходимо получить разрешение государственной инспекции гостехнадзора. Какие категории и подкатегории тракторных прав установлены в России и каким нормативным актом они регулируются? Какими транспортными средствами можно управлять по каждой из категорий и подкатегорий? Что значит графа «особые отметки» и какие записи туда вносятся? Ответим на эти и другие вопросы в данной статье.

Какие виды тракторов бывают?

Существует отдельный вид транспортных средств. Это самоходная техника, к которой относятся машины для дорожных и сельскохозяйственных работ. В эту категорию входят безрельсовые ТС, обладающие собственным двигателем внутреннего сгорания объемом не менее 50 кубических см или электромотором с мощностью не менее 4 кВТ, а также независимым приводом. К этим видам автомобилей относят экскаваторы, погрузчики, снегоходы, тракторы. Трактор ― автомобиль сельскохозяйственного назначения, имеет различия по тяговым характеристикам. Учитывая особенности поверхности передвижения, различают колесные и гусеничные тракторы, легкие и тяжелые. Встречаются следующие группы сельскохозяйственной техники:

  • Мини-тракторы. Предназначены для обработки почвы небольших площадей, также могут использоваться и для перевозки грузов;
  • Универсальные агрегаты. Используются для широкого спектра сельхозработ, в том числе посева, полива, пахоты, складирования грузов;
  • Машины общего назначения. Предназначены для энергоемких работ, таких как культивация, вспахивание и прочие;
  • Специальная техника, имеющая конкретное специализированное направление. Сюда относят овощеводческие и хлопкообрабатывающие машины;
  • Агрегаты на самоходных шасси.

Управление трактором, как и иным самоходным транспортом, требует определенных навыков. Специфичность использования техники подразумевает ограниченные условия ее применения. В РФ правила выдачи удостоверения тракториста-машиниста регламентируются Постановлением Правительства РФ от 12.07.1999 № 796 и Постановлением от 06.05.2011 № 351. Согласно документам, к управлению трактором и иным транспортом специального назначения допускаются лица, имеющие специальное удостоверение, которое выдается органами государственного надзора за техническим состоянием самоходных машин.

Для кого предназначены права на управление трактором?

Водительское удостоверение на право управления тех категорий ТС, к которым относятся тракторы, необходимо работникам сельскохозяйственных сфер. Специфичность использования обрабатывающих автомобилей предполагает и нюансы в получении подобных прав. Документ называют удостоверением тракториста-машиниста. Подобные права пригодятся и лицам, которые предпочитают экстремальные развлечения, такие как катание на квадроциклах и снегоходах. Необходимый возраст для приобретения водительских прав на самоходные машины зависит от вида используемого транспорта:

  • С 16 лет доступно удостоверение на право вождения самоходных машин категории «А 1» ― внедорожников, управление которыми допускается вне территории магистралей и автомобильных дорог. Это квадроциклы, снегоходы, мотосани;
  • В 17 лет доступны к получению права категорий «В», «С», «E» и «F» на колесные и гусеничные агрегаты, самоходные машины, использующиеся в сельском хозяйстве;
  • С 18 лет разрешено наличие удостоверений категории «D» на колесные агрегаты, мощность двигателей которых составляет свыше 110,4 кВт;
  • В 19 лет можно получить права категорий «AII» и «AIII», то есть на внедорожники с пассажирскими местами до 8 мест;
  • В 22 года выдается удостоверение категории «AIV», используемое для перевозки более 8 пассажиров.

Сдача соответствующих квалификационных экзаменов ― необходимое условие для получения водительского удостоверения тракториста-машиниста. Курсы обучения проводятся в специализированных учебных заведениях с обязательным наличием государственной лицензии.

Классификация прав на трактор

Удостоверение тракториста-машиниста позволяет управлять самоходными транспортными средствами в соответствии с указанной категорией. Последние изменения классификации «тракторных» прав были утверждены в декабре 2011 года. С этого времени действуют следующие разновидности водительского удостоверения на самоходные машины:

  • А1 ― внедорожный транспорт, максимальная скорость которого не превышает 50 км/ч;
  • А2 ― легковой внедорожный транспорт, чья масса не превышает 3,5 т, количество пассажирских мест до 8;
  • А3 ― транспорт, не предназначенный для дорог общего назначения. Масса ТС превышает 3,5 т;
  • А4 ― внедорожные автомобили с числом пассажирских мест свыше 8;
  • В ― трактора колесного и гусеничного типа с мощностью двигателя до 25,7 кВт;
  • С ― колесные ТС, чья мощность не превышает 110,3 кВт;
  • D ― колесный транспорт с мощностью свыше 110,3 кВт;
  • E ― гусеничные самоходные машины, мощность которых начинается от 25,7 кВт;
  • F ― тяжеловесный самоходный транспорт сельскохозяйственного назначения.

Водительское удостоверение тракториста представляет собой карточку с лицевой и оборотной сторонами, на которых представлена информация о машинисте, сроке действия документа, учреждении, выдавшем удостоверение, а также указаны разрешительные и особые отметки. Образец такого удостоверения представлен на рисунке 1.

Рисунок 1 — Чистый бланк удостоверения тракториста-машиниста

Самостоятельное обучение на любую категорию прав на управление самоходными машинами не допускается. Прежде, чем сдать экзамены на права, потребуется пройти курс обучения. Кроме того, для получения водительского удостоверения претендентам необходимо обладать и рядом дополнительных навыков, которые рассматриваются как разряды. В настоящее время существует следующая градация разрядов при получении прав на управление трактором и прочими спец.машинами:

  • 2-й разряд предполагает возможность управления под руководством более опытных водителей. Присутствуют навыки ремонтирования погрузочных и самозахватывающих механизмов;
  • 3-й разряд представляет управление аккумуляторными погрузчиками, грузоподъемными механизмами;
  • 4-й разряд позволяет не только управлять техникой, мощность которой свыше 100 лошадиных сил, но и самостоятельно ремонтировать технику;
  • 5-й разряд предполагает управление и обслуживание тяжелой техники ― бульдозеров, экскаваторов и прочих ТС;
  • 6-й разряд свидетельствует о навыках управления и ремонтных работ ТС, мощность которых свыше 200 лошадиных сил.

Каждый разряд при его получении вносится в удостоверение тракториста. К особым отметкам, вносимым в удостоверение тракториста-машиниста, следует добавить такую информацию, как группа крови водителя, обязанность водить транспорт в очках, стаж вождения, а также наличие категории.

Заключение

Управление самоходными машинами не так распространено, как иными автомобилями. Тракторы и прочая техника специального назначения требуют особого подхода, иначе велика вероятность появления опасных аварийных ситуаций. Существует 9 категорий водительских прав тракториста-машиниста, а также 6 разрядов, которые в обязательном порядке отражаются в удостоверении тракториста.

Советуем почитать: Как получить удостоверение тракториста-машиниста нового образца в 2018 году

Рейтинг: 5/5 (1 голосов)

определение категории по бесплатному словарю

Во второй категории Пьер считал себя и других, подобных ему, ищущих и колеблющихся, которые еще не нашли в масонстве прямой и понятный путь, но надеялись сделать это. «Двойные», «наполовину», «большие» попадают под категория отношений; «на рынке», «в лицее», под этим местом; «Вчера», «В прошлом году», в соответствии с временами. Первой категорией, вообще говоря, являются мужчины, консервативные по темпераменту и законопослушные; они живут под контролем и любят быть под контролем.Наблюдатель, незнакомый с его историей, вряд ли отнесет ее к категории «домов с привидениями», однако во всем регионе вокруг такова его злая репутация. Его отличительный принцип, вероятность, соответствует буквальной актуальности фотографии и четко помещает ее в категория отчетности; в то время как свободное крыло романтика позволяет ему подняться на такие высоты воображения, какие он может достичь; и первые три основы литературного искусства — воображение, воображение и воображение.Например, под французской критикой экономических функций денег они написали «Отчуждение человечества», а под французской критикой буржуазного государства — «свержение категории генерала» и т. Д. Дарья Александровна заметила что в этот момент в своем объяснении он растерялся, и она не совсем поняла это отступление, но она почувствовала, что, когда-то заговорив о вещах в его сердце, о которых он не мог говорить с Анной, он теперь делал чистку грудь всего, и что вопрос о его погоне за городом попадал в ту же категорию вопросов в его сердце, что и вопрос его отношений с Анной.Нынешние усилия Беттерджа по переписке со мной относятся к этой категории. Г-н Патрон «Молодой Амелии» предложил в качестве места высадки остров Монте-Кристо, который был полностью пустынным и не имел ни солдат, ни офицеров по доходам, казалось, был помещен в океан со времен язычников. Олимп Меркурия, бога купцов и грабителей, классов человечества, которые мы в наше время разделили, если не отличили, но которые, по-видимому, относились к той же категории.При упоминании о Монте-Кристо Дантес начал с радости; он поднялся, чтобы скрыть свои эмоции, и обернулся вокруг дымной таверны, где все языки известного мира были перемешаны в лингва франка. барменша, которая сразу же ставит вас в одну категорию с местными подкрадываниями и киджерами (хотя ценой того, сколько унижения они совершают, чтобы осознать свою ошибку!), и также возможно, что Он будет жалким для тех, кто не имел возможности узнать правду, — это было достаточно разумно, хотя такова была деятельность Миссионерского общества, в таком состоянии их не было бы много, — но если бы такой шанс был у них, и они пренебрегали им (в какой категории были явно католики и несогласные), наказание было верным и заслуженным.Вы не включены в категорию молитвенников среди «несчастных грешников». ,

Конвенция о правах инвалидов (CRPD)

Конвенция о правах инвалидов (КПИ)

Конвенция

  • Ратификации / Поступления: 181
  • подписантов *: 163

Факультативный протокол

  • Ратификации / Поступления: 96
  • подписантов *: 94

(* В число подписавших входят страны или региональные интеграционные организации, которые подписали Конвенцию и Факультативный протокол к ней)


Конвенция о правах инвалидов и Факультативный протокол к ней (A / RES / 61/106) были приняты 13 декабря 2006 года в Центральных учреждениях Организации Объединенных Наций в Нью-Йорке и были открыты для подписания 30 марта 2007 года.Всего было подписано 82 Конвенции, 44 подписали Факультативный протокол и 1 ратифицировала Конвенцию. Это самое большое число подписавших Конвенцию ООН в день ее открытия. Это первый всеобъемлющий договор по правам человека XXI века и первая конвенция по правам человека, открытая для подписания организациями региональной интеграции. Конвенция вступила в силу 3 мая 2008 года.

Конвенция следует десятилетиям работы Организации Объединенных Наций по изменению взглядов и подходов к инвалидам.На новый уровень выходит движение от рассмотрения лиц с ограниченными возможностями как «объектов» благотворительности, медицинского обслуживания и социальной защиты к рассмотрению лиц с ограниченными возможностями как «субъектов» с правами, которые способны отстаивать эти права и принимать решения за свою жизнь на основе их свободного и осознанного согласия, а также активного участия в жизни общества.

Конвенция задумана как инструмент по правам человека с четко выраженным аспектом социального развития. Он принимает широкую категоризацию лиц с ограниченными возможностями и подтверждает, что все люди со всеми видами инвалидности должны пользоваться всеми правами человека и основными свободами.В нем разъясняется и уточняется, как все категории прав применяются к лицам с ограниченными возможностями, а также определяются области, в которых необходимо адаптировать людей с ограниченными возможностями для эффективного осуществления их прав, и области, где их права были нарушены и где защита прав должна быть усилена.

Конвенция обсуждалась в ходе восьми сессий Специального комитета Генеральной Ассамблеи в период с 2002 по 2006 год, что сделало ее самым быстрым договором по правам человека.


Полный текст Конвенции о правах инвалидов:


Другие переводы *


Язык жестов *


Легко читаемые версии *


Другие похожие публикации

Учебное пособие для КПИ — PDF (УВКПЧ, 2014)


* Эти неофициальные версии Конвенции предоставлены другими источниками и предназначены только для информационных целей; они не являются одобрением или одобрением Организацией Объединенных Наций какого-либо текста или продуктов, услуг или мнений организации или отдельного лица.Организация Объединенных Наций не несет ответственности за точность, законность или содержание их заявлений и мнений.

,
