принцип работы и способы диагностики

Датчик положения распределительного вала (ДПРВ), или датчик фаз (ДФ), необходим для согласования взаимодействия системы впрыска топлива с механизмами двигателя. Он работает в паре с датчиком коленвала и регистрирует угол положения ГРМ. Как можно догадаться по названию, датчик распредвала находится в непосредственной близости от деталей привода ГРМ, а именно шестерён или звёздочек.
На шестерне или звёздочке распредвала есть задающие метки для формирования скачкообразных изменений магнитного поля, создаваемого ДФ. Метка может иметь форму выступа или, наоборот, углубления на шестерне ГРМ. На многих моторах установлены специальные задающие диски, имеющие максимально возможный для конструкции двигателя диаметр. Метка указывает на угол поворота распредвала и чем больше диаметр задающего диска, тем точнее метка обозначит угол поворота.
Наглядно это можно представить, попробовав расчертить круги диаметром, скажем, 1 сантиметр и 10 см, на секторы по одному градусу. На маленьком круге это сделать практически невозможно, а размеры большого вполне позволят ещё и отметить необходимые точки, находящиеся на определённом угловом расстоянии друг от друга.

Содержание статьи

Принцип работы датчика распредвала

Датчик положения распредвала

На ДФ подаётся напряжение, возбуждающее магнитное поле катушкой датчика. Задающая метка, попадая в это поле, создаёт скачкообразное его изменение, которое воспринимает датчик и преобразует в электрический импульс, посылаемый в электронный блок управления (“мозги”) двигателя.

Функционирование датчика распредвала основано на эффекте Холла.

Устройства подобного типа называются датчиками Холла и широко применяются в современной технике – бензопилы, косы и т.д. Отсутствие подвижных деталей делает их в несколько раз надёжнее, чем, допустим, применение контактных систем зажигания.
Аналогичное устройство считывает угол поворота коленчатого вала. Сигналы обеих обрабатываются ЭБУ по заданной программе. Датчик распределительного вала отвечает за своевременную подачу напряжения на топливные форсунки.
На бензиновых двигателях обычно делается метка, указывающая на фазу ГРМ, соответствующая нахождению поршня первого цилиндра в верхней мёртвой точке. На современных дизельных моторах таких меток (реперов) несколько, для регистрации угла (фазы) на каждом цилиндре. Это позволяет точнее сформировать сигнал, открывающий форсунки. Дизельные топливные системы Common Rail предусматривают точное управление процессом сгорания топливной смеси, для чего топливо может впрыскиваться форсункой несколько раз во время одной вспышки. Это, в свою очередь, требует точности определения фазы. Именно для этого и нужен датчик распредвала.
Кроме того, на двигателях с гидравлической подстройкой фаз сигналы ДПРВ, обработанные ЭБУ, позволяют изменять подачу масла в гидромуфты за счёт изменения напряжения, подающегося на управляющие соленоиды (например, на двигателях BMW).

Симптомы неисправности датчика положения распредвала

Диагностика датчика положения распредвала

При поломке ДПРВ двигатель переходит на попарно-параллельный тип впрыска топлива. Это означает, что форсунки осуществляют впрыск сразу по две для цилиндров, поршни которых находятся в сходных положениях, но разных рабочих тактах. То есть, например, поршни первого и третьего цилиндров двигаются вниз, но первый под действием вспышки топливной смеси в процессе такта рабочего хода, а третий – в такте впуска, но форсунки обеих осуществляют впрыск. Для третьего цилиндра это необходимо, но клапаны первого закрыты. В результате в третий цилиндр попадёт переобогащённая смесь. При дальнейшем вращении коленвала такты поменяются, и сложится аналогичная ситуация в первом цилиндре.
Такой тип впрыска происходит потому, что при поломке ДФ ЭБУ подаёт напряжение на форсунки, считывая только показания датчика коленвала, а тот не регистрирует фазы газораспределения, а только углы поворота маховика. В результате этого управляющий сигнал подаётся одновременно и на свечи зажигания и на форсунки. Проскочившая «лишний» раз искра на свече никак не повлияет на работу мотора, чего нельзя сказать об излишнем впрыске топлива.
Признаки поломки датчика распределительного вала:

• затруднённый пуск двигателя, вне зависимости от того, холодный он или прогретый;
• резкое увеличение расхода топлива;
• горит лампа «Check engine»;
• неустойчиво работает двигатель;
• повышенная рабочая температура охлаждающей жидкости.

При диагностике двигателя неисправности в цепи датчика положения распредвала ошибки имеют коды р0340 (ошибка датчика фазы) и р0343 (высокий уровень сигнала цепи ДПРВ). Причины сбоев работы датчика следующие:

• поломка датчика;
• обрыв в проводке;
• окисление контактов в соединительной колодке, вплоть до «отгнивания» проводов;
• неправильная (не по меткам) установка цепи или ремня ГРМ;
• отклонение от нормы бортового напряжения автомобиля;
• поломка или выпадение штифта (репера) на шестерне или задающем диске – в зависимости от конструкции.

Поиск неисправности

Диагностика датчика положения распредвала мультиметром

Перед началом работ по поиску причины отказа в любой электрической цепи автомобиля имейте в виду, что разъединять колодки («фишки») в проводке можно только при выключенном зажигании – иначе Вы рискуете спровоцировать скачок напряжения, ведущий к выходу из строя некоторых элементов системы управления двигателем.
Сначала произведите визуальный осмотр ДПРВ и ведущих к нему проводов. Зачастую провода, входящие в колодку датчика, окисляясь, отваливаются от клемм. Допускается проверить соединение, слегка подёргав отдельные проводки.

Замеры напряжения необходимо производить высокоомным вольтметром (в составе мультиметра), чтобы через слаботочные приборы не пропускать ток, могущий их сжечь.

Если осмотр не выявил ничего подозрительного, приступайте к проверке датчика распределительного вала мультиметром. Сначала отсоедините колодку от ДПРВ и замерьте питающее напряжение датчика. К его разъёму подходят три провода – питающие «+» и «-« и провод на ЭБУ. Между питающими (крайними) напряжение должно быть, как в бортовой сети автомобиля (при включенном зажигании). Минусовой («массовый») провод, как правило, чёрного цвета. Затем измерьте напряжение между минусовым проводом питания ДПРВ и «массой» двигателя. Норма – не более 0,2 вольта. Затем измерьте напряжение на среднем проводе, «врезав» в него вольтметр. Прокручивая двигатель стартером, измерьте напряжение. Исправный датчик будет выдавать колебания напряжения от 0,4 до 5 вольт.
Осуществив прозвонку, несложно сделать вывод, что неисправно – питающая цепь или сам ДПРВ. Проще проверить датчик, заменив его заведомо исправным, потому что тестером невозможно определить форму импульса, посылаемого устройством в ЭБУ. Такая задача по силам лишь осциллографу.
После того, как Вы обнаружите причину неисправности, последующий ремонт – восстановление проводки или замена датчика положения распредвала – не составит особого труда.

Подробнее о принципе работы датчика Холла – смотрите в видео на нашем сайте

mytopgear.ru

Датчик положения распредвала (ДПРВ) – что это? Причины поломки, способ замены

Их цель – регистрация данных, оцифровка и передача в процессор. В этой статье мы поговорим о таком важном компоненте, как датчик положения распредвала. Вы узнаете, каковы главные функции этого устройства, принцип работы, основные признаки и причины поломки, а также о том, как диагностировать поломку и менять деталь.

Что это такое и где найти?

Датчик положения распределительного вала (в русской литературе встречается аббревиатура «ДПРВ», в английской — CMP) используется для определения углового положения распредвала в конкретное время. Информация, передаваемая этим датчиком, крайне важна для контроля зажигания и фаз впрыска топливной смеси в цилиндры. Устройство обеспечивает впрыск только в цилиндр, находящийся в верхней позиции. Отдельные модели устройств используют эффект Холла, поэтому альтернативное название этого компонента – датчик Холла.

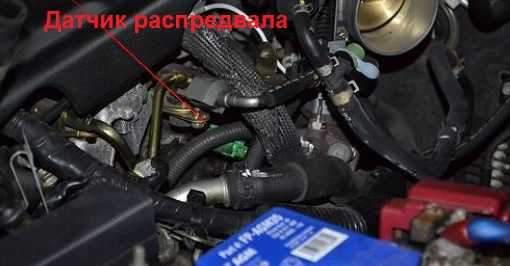

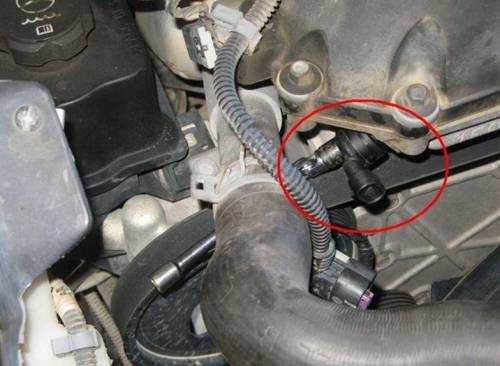

Исходя из названия, находится датчик распредвала непосредственно рядом с распределительным валом. Расположение на конкретных моделях авто может отличаться, но в большинстве случаев найти устройство можно с правой или левой части мотора. В частности, в верхней области расположения ремня или среди электрокоммуникаций, расположенных во фронтальной части двигателя. На отдельных иномарках датчик могут установить в задней части головки блока цилиндров. На машинах компании General Motors разработчики выделили для этого датчика специальный отсек в подкапотном пространстве. Найти точную информацию относительно расположения в своей модели авто вы можете в техническом руководстве по эксплуатации.

Принцип работы датчика и виды

В датчике используется активный элемент Холла, располагающийся между специальными зубцами вала и постоянным магнитом. При прохождении зубца на элементе Холла под действием магнитного поля появляется электродвижущая сила. Вращение вала генерирует постоянные импульсы, которые усиливаются и передаются в электронный блок управления транспортным средством. Система, благодаря данным отдатчика, выбирает подходящий момент для впрыска и воспламенения топливной смеси.
Промышленность изготавливает три основных типа подобных датчиков:

• Магнитные (индуктивного типа). Используют магнитное поле и прохождение через него металлического зубца (маркера). Как правило, изделия имеют только два контакта.
• Датчики Холла. Регистрируют смену магнитного поля вокруг датчика. Конструктивно имеют 3 контакта.
• Оптические. Имеют в конструкции фотоэлемент, который регистрирует присутствие или отсутствие луча света.

В большинстве автомобилей стоят датчики первых двух типов. Последние (оптические) используются крайне редко. Теперь вы знаете, что главная функция подобного устройства – фиксация фаз впрыска топливной смеси для цилиндров.

Признаки неисправности

Автомобилисты часто интересуются, как влияет датчик распредвала на расход топлива и может ли привести к перерасходу? Это действительно возможно, но только в том случае, если датчик работает некорректно. Заметный перерасход топлива – это первый и один из основных признаков неисправности ДПРВ.

К другим признакам относится:

• Нестабильная работа двигателя. Это выражается в рывках при езде, возможны случаи, когда мотор глохнет «на ровном месте».
• Фиксация коробки передач в одном положении. Исправляется перезапуском мотора. Если возникает регулярно, то проблема в ДПРВ.
• Пропадание искры зажигания.
• Сбои и нарушения при самодиагностике системы.
• Загорается индикатор на приборной панели “check engine” на холостом ходу.

Удобнее всего остаточно определить неисправность датчика положения распредвала с помощью компьютерной диагностики. Специализированное программное обеспечение позволяет считать данные с электронного блока управления и вывести коды ошибок, которые помогают локализировать проблему.
Если при диагностике вы столкнулись с ошибками формата P03XX (где вместо ХХ могут быть числа 00, 40-44, 65), то это проблемы именно в ДПРВ. Сигнал от датчика может не поступать, быть прерывистым или слабым. В документации к блоку управления вы можете узнать, что означает каждая конкретная ошибка.
Тип впрыска при наличии датчика распредвала с неправильной регистрацией данных переходит в попарно-параллельный. Форсунки выполняют впрыск одновременно в пару цилиндров, находящихся в разных тактах. К примеру, поршни второго и четвертого цилиндров двигаются вниз, однако второй находится в такте рабочего хода, а четвертый выполняет впуск. Проблема в том, что форсунки для обоих цилиндров будут открыты, поэтому в один из цилиндров попадет слишком обогащенная смесь. При следующем вращении получится идентичная проблема, но цилиндры поменяются.
Такое поведение опасно для конструкции мотора, а в перспективе может обернуться рядом серьезных проблем.

Причины поломки

Неработоспособность датчика может быть связана непосредственно с ДПРВ или со смежными компонентами, например, проводкой. Мы предлагаем ознакомиться с максимально полным списком причин неработоспособности датчика положения распределительного вала, а именно:

• не выполнено подключение датчика;
• в конструкцию попала влага;
• сигнальный провод замыкается на массу, произошло его замыкание или обрыв;
• повреждено экранирование;
• повреждены провода питания или неверно подключены;
• неполадки высоковольтных цепей;
• некорректная работа ЭБУ;
• некорректное расстояние между зубцами вала и датчиком;
• высокое торцевое биение в распредвале;
• появление стружки на корпусе.

Методы диагностики

Проверить работоспособность индуктивного датчика и моделей Холла можно схожими методами. Необходимо использовать обычный мультиметр, чтобы замерять напряжение. Предварительно выполните следующие действия:

• Проверьте подключение ДПРВ к информационным проводам. Должны быть подключены провода +12 вольт и «масса». Где они находятся, можете посмотреть в документации к датчикам.
• Если эти контакты верно подсоединены, запустите мотор, а затем непременно проверьте формирование импульсов. Если имеется осциллограф, рекомендуем использовать именно его.
• Снимите с датчика сигнальные провода. Убедитесь в отсутствие влаги. При необходимости почистите соединения от налета, удалите влагу и качественно высушите контакты.
• Проверьте целостность изоляционного слоя. Часто он повреждается из-за высоких температур, которые создаются двигателем.
• Рекомендуем измерить сопротивление изоляции индуктивного датчика. Параметр должен лежать в пределах от 0,5 до 1 кОм. Перед измерением обязательно уточните этот параметр в руководстве к вашему автомобилю.

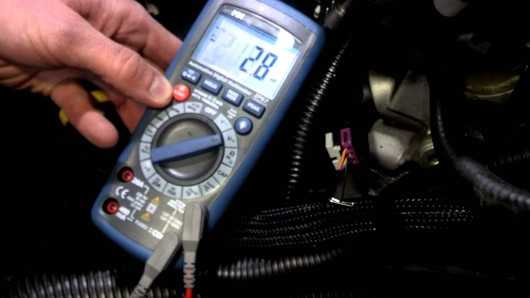

Также датчик Холла проверяется мультимтером в режиме измерения постоянного напряжения. Включите зажигание, а затем проведите замер между проводом «массы» и общей «массой» авто. Должно показать 0 вольт. Напряжение между общей «массой» и питанием устройства в исправном состоянии составляет примерно 11-12 вольт. Подсоедините «массу» и сигнальный контакт к мультиметру и проведите рядом с чувствительным контактом какой-либо предмет из металла. Если показания прибора не изменятся, датчик однозначно вышел из строя.
Для двухконтактных датчиков на мультиметре необходимо выставлять измерение переменного напряжения, а для моделей с тремя контактами – постоянного. При наличии соответствующего инструмента произвести диагностику не представляет проблем. Сделать это можно за 10-15 минут в гаражных условиях.

Замена датчика

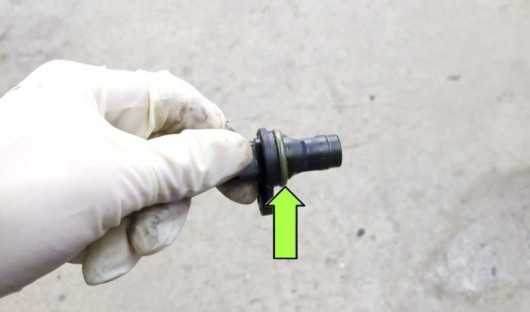

Устройство прикреплено, как правило, с помощью одного болта. Для демонтажа используйте торцевой ключ. Как только болт будет снят, достаточно осторожно потянуть датчик, а затем высунуть из подкапотного пространства. Перед проведением процедуры обязательно снимите клемму «минус» с аккумулятора, чтобы избежать коротких замыканий и сбросить информацию в ЭБУ. Иначе в блоке будут возникать ошибки, показывающие отсутствие сигнала от датчика ДПРВ.
Регулярные температурные перепады не самым лучшим образом воздействуют на полупроводниковые элементы. Автомеханики рекомендуют проводить замену этого компонента через 100 000 пробега или каждые 5 лет. Стоимость такого датчика относительно невелика, поэтому не стоит пренебрегать его заменой, учитывая, что его поломка ведет к перерасходу топлива.
Теперь вы прекрасно знаете, за что отвечает датчик распредвала, где он находится, как его проверять и менять. Выполнив замену самостоятельно, вы сэкономите свои деньги на услугах автосервиса, при этом будете знать немного больше об устройстве своего автомобиля.

jrepair.ru

«Датчик фаз» — ставить или не ставить? Как правильно выбрать фазу впрыска?

Maxi(RPD)

   Наверно все знают очередность открытия форсунок в различных видах впрыска, если не все — вот картинки для двигателя с порядком работы цилиндров 1-3-4-2 (ВАЗ) на различных типах впрыска реализуемых системами Январь-5.





   Итак поясню подробнее, фазированный впрыск подразумевает наличие на двигателе специального датчика фаз, установленного на впускном распределительном валу, по этому датчику система определяет фазу впуска 1 цилиндра. При фазированном впрыске форсунка открывается 1 раз за 2 оборота (1 раз за цикл в 4-х тактном двигателе). Фазированный впрыск штатно реализован на всех двигателях 2112, кроме самых старых систем (где в ГБЦ не предусмотрено место под ДФ). При попарно параллельном впрыске форсунки открываются 2 раза за цикл — таким образом всем цилиндрам обеспечиваются более менее равные условия, без применения датчика фаз. При отказе ДФ система также переходит в попарно параллельный режим. Ранее в таком режиме работали двигатели 2111 под нормы Евро-2. Одновременный впрыск не обеспечивает даже ,более менее равных условий сгорания топлива в цилиндрах, так что его рассматривать не будем вообще, это удел примитивных систем управления из прошлых веков, он приводится только для примера. Так же для примера скажу, что одновременный впрыск реализовывался на двигателях 2111 с эбу Я5.1.1-71 под нормы Россия-83.



   Вернемся к нашим баранам — а именно преимуществам фазированного впрыска:



1) Выше точность дозирования топлива на ХХ и низких нагрузках в случае применения форсунок с большой производительностью.

2) Отсутствует 2-й «лаг» (достаточно скользкий участок времени переходных процессов открытия и закрытия форсунки, зависящий от характеристик форсунки и напряжения бортсети в автомобиле, которое может быть довольно нестабильным в процессе эксплуатации). Кроме того это несколько увеличивает диапазон регулирования при выходе форсунок на большие времена впрыска (80% открытия и более).



3) Селекция детонации ведется поцилиндрово а не попарно. В принципе двигатели не идеальны, возможно небольшое различие в камерах сгорания, вызывающее одиночные детонационные стуки в одном из цилиндров при работе на достаточно ранних углах. В этом случае без ДФ отскок по детонации будет распространятся сразу на 2 цилиндра, что приведет к некоторой потере момента двигателем.



4) Возможность задать момент открытия форсунки четко связанный с рабочими процессами в двигателе.



   Подробнее остановимся на 4-м пункте, что же такое фаза впрыска и как она влияет. Для ответа следует немножко ознакомится с теорией двигателя. Наверно все знают, что на режимах частичных нагрузок, особенно в зонах малых дросселей, предел обеднения смеси фактически определяется пределом ее воспламеняемости. Если мы будем обеднять смесь дальше — возникнут пропуски в работе двигателя, провалы и рывки. Для холостого хода таким пределом является порог, когда обороты двигателя в результате пропусков будут дестабилизироватся. Но как не странно двигатель работающий в фазированном режиме допускает гораздо более бедные смеси на режимах как низких нагрузок так и хх.



   В принципе это несложно объяснить. Впускной клапан обычно открывается с некоторым опережением ВМТ а выпускной закрывается с запаздыванием от ВМТ, это состояние называется перекрытием (overlap). Мы возьмем для примера попарно параллельный режим, — часть топлива в любом случае попадает на закрытый впускной клапан, некоторые фракции испаряются некоторые находится в виде взвеси. Если нагрузка не велика — в ресивере как правило давление небольшое (20-40kpa), а в цилиндре в конце такта выпуска давление все еще может сохранятся достаточно высоким. В этом случае при открытии впускного клапана возникает мощный обратный выброс, топливовоздушная смесь которая находилась перед клапаном выбрасывается в ресивер, в результате этого отдельные фракции топлива могут конденсироваться на стенках ресивера и вовлекаться в процесс сгорания гораздо позднее, чем это нужно. Еще одна аномальная ситуация может возникать в режимах где перекрытие обеспечивает продувку камеры. В этом случае часть концентрированной топливовоздушной смеси находящейся перед впускным клапаном может пролететь в выпуск в несгоревшем виде, что ведет к росту CH и расхода топлива. Все это возможно не так важно если вы пытаетесь получить от двигателя максимальную отдачу, но для гражданского двигателя очень желательно еще обеспечить минимальный эксплуатационный расход топлива.



   Проанализировав сказанное несложно сформулировать критерии выбора «фазы впрыска», исключающей описанные нежелательные эффекты:



1) На низких оборотах и нагрузках оптимальный момент открытия форсунки должен совпадать с закрытием выпускного клапана (либо чуть чуть раньше за счет ее лага и скорости движения воздуха).

2) Если время впрыска больше фазы впуска момент открытия надо сдвигать раньше от прежней точки с таким расчетом, чтоб форсунка закрылась чуть раньше, чем закроется впускной клапан. Опять же необходимо учитывать время пролета струи топлива от форсунок до камеры сгорания — т.е. фаза впрыска должна зависеть от того где именно установлены форсунки.



3) Соседние цилиндры могут оказывать сильное влияние в случае асимметричных схем впуска или схем с «пустыми» сегментами впуска (такое наблюдается с 4-х тактными двигателями у которых 2 или 3 цилиндра). При выборе фазы это обязательно должно учитыватся.



   Очевидно, что просто установка датчика фаз дает не много преимуществ, но если поработать с фазой впрыска на конкретных распределительных валах и правильно выбрать составы на низких нагрузках — можно получить серьезную экономию топлива. Поэтому я для себя решил — датчик фаз обязательно должен быть если машина используется для езды по городу. Для многих тюнеров препятствием установки ДФ является отсутствие пластинки маркера ДФ на регулируемом шкиве впускного вала, эта проблема решается элементарно — просто переставьте пластинку с стандартного шкива и закрепите винтами М4.

ДМРВ или ДАД?



   Сначала следует вкратце описать отличия прямой методики измерения расхода воздуха от косвенной. ДМРВ термоанемометрического типа работает следующим образом: сквозь нить или пленку пропускается импульс тока, этот ток вызывает нагрев пленки, при этом сопротивление пленки растет, микрочип смонтированный в корпусе ДМРВ может контролировать сопротивление и регулировать импульсы тока, таким образом очень точно поддерживая температуру пленки постоянной. Проходящий около пленки поток воздуха вызывает ее охлаждение, которое определяется количеством воздуха и его температурой. Таким образом расход воздуха пропорционален энергии затрачиваемой на поддержание температуры пленки. К сожалению это накладывает определенные ограничения на методику:



1. ДМРВ не может распознать направление движения воздуха, поэтому его стараются ставить как можно дальше, да еще за поворотом потока от дросселя. И физически сделать очень сложный канал препятствующий току воздуха в обратном направлении. Если создаются условия для пульсации потока на впуске в районе ДМРВ — показания ДМРВ ЗАВЫШАЮТСЯ! А создать их очень просто — просто увеличьте фазу валов, вы получите такой импульс при открытии впускного клапана, который уж точно дойдет до ДМРВ. Уберите хобот и состыкуйте ДМРВ с дросселем — показания опять будут завышены…



2. Фактически датчик измеряет расход в очень маленьком сечении — порядка 1/50 сечения корпуса, считается, что поток во всем сечении корпуса ламинарный, на входе в ДМРВ для выравнивания скоростей во всем сечении расположена сетка. К сожалению тюнеры очень любят выкидывать сетки, которые «якобы не нужны и являются рестриктором» (кстати модное слово), ставить фильтры «низкого сопротивления» оборудованные конусами и «дудками», и что самое интересное — эти конуса и дудки в отличие от самого фильтра зачастую даже работают, что вызывает отрыв потока от стенок ДМРВ и приводит к тому, что основная масса воздуха проходит через среднюю часть, где расположен измерительный элемент — показания ДМРВ снова завышаются! Не многие понимают причинно следственную связь, и поэтому в форумах встречаются описания положительного эффекта от ФНС подкрепленные логами завышенного расхода воздуха (которые конечно ничего общего с реальностью не имеют).



3. Характеристика расхода воздуха выдаваемая ДМРВ экспоненциальна. (у ДАД линейная характеристика). Таким образом точность вычисления расхода воздуха у метода с ДМРВ экспоненциально падает с ростом расхода. Так например если мы возьмем две последние точки в характеристике ДМРВ ВАЗ то мы увидим, что одна только ошибка в один шаг квантования (которая возникает просто по природе АЦП) дает нам погрешность оценки расхода = 1.5% Поэтому на заводских машинах в области больших расходов разработчики постоянно сильно перестраховываются и используют смеси значительно богаче, чем это надо, чтоб нивелировать возможные последствия ошибок измерений.



    Исходя из вышесказанного можно выявить достоинства ДМРВ, фактически на его показания не влияет изменение объема двигателя, подъема клапанов и другие модификации слабо влияющие на волновые явления на впуске.



    Бытует мнение, что программа под ДМРВ проще настраивается. К сожалению реальность в том, что к настройке это не имеет никакого отношения. Просто систему с ДМРВ сложнее ввести в состояние, когда появятся реально ощущаемые водителем проблемы, которые он может связать с качеством настройки. Например рывки или провалы, вызванные пропусками воспламенения (беднотой), поскольку основная часть проблем с ДМРВв приводит к обогащению смеси — а обогащать смесь можно практически до бесконечности, вплоть до черного дыма из трубы и расхода 20 литров в городе. Естественно такой автомобиль «не едет», но и проблем вроде бы нет — «все настроено» ;). Если же система с ДМРВ каким-то образом обедняется — то в основном это происходит из за неучтенного подсоса воздуха, что является обычной неисправностью и элементарно диагностируется.



   Теперь рассмотрим достоинства и недостатки косвенного метода расчета наполнения двигателя воздухом с применением датчика абсолютного давления. У ДАД есть несколько преимуществ:

1) он намного дешевле,

2) он надежнее (выход из строя редкий случай),

3) он позволяет манипулировать длинной впускного тракта и убрать повороты потока.

4) Он обеспечивает гораздо лучшую отзывчивость автомобиля на дроссель.



    К недостаткам ДАД следует отнести:

1) несовершенство алгоритма оценки расхода воздуха, что требует при калибровке для обеспечения удовлетворительной работы автомобиля на низких нагрузках задавать довольно богатые смеси

2) сильное влияние конфигурации двигателя на оценку расхода, двигатель с ДАД требует перекалибровки при любом вмешательстве в железо (валы-впуск-выпуск).



   Алгоритм оценки расхода воздуха постоянно совершенствуется, об этом можно прочитать тут

Прикрепленные картинки позволяют наглядно увидеть некоторые проблемы с динамикой при использовании ДМРВ для оценки расхода воздуха.









    При открытии дросселя 0-25% происходит не совсем адекватный скачок расхода воздуха. Дальнейшее открытие 25-50% как не странно не вызывает изменения расхода, хотя обороты довольно высокие. Переход 50-75% приводит к росту расхода, однако можно заметить, что в дальнейшем на ДМРВ появляется болтанка, которая несколько компенсируется фильтрами GBC, а расход падает.







   C ДАД реакция на изменение положения дросселя гораздо более четкая. Расход растет фактически пропорционально, система быстро стабилизируется в новой режимной точке.



Настройка на Стенде или на Дороге?



   Вопрос по методике настройки часто возникает в форумах, при этом можно услышать достаточно категоричные высказывания в пользу того или иного метода, как правило ничем не подкрепленные. Итак давайте разберемся по порядку. Для начала нам надо понять в каких случаях необходимо руководствоваться выходными показателями двигателя (мощностная характеристика) как критерием его настройки, а в каких это не нужно и возможно даже вредно.



   Мощностной стенд как измерительный прибор. Насколько можно доверять графику с мощностного стенда как критерию оценки влияния изменений в программе на момент двигателя!? Замер проводит оператор — следовательно на его результаты может влиять человеческий фактор, кроме того стенд имеет конечную точность снятия данных о моменте, в стенде и трансмиссии автомобиля есть множество вращающихся деталей и подшипников, силы трения в которых могут зависеть например от температуры смазки. Как показывает практика относительная погрешность стенда на серии последовательных замеров достигает значений 2-3%. Для конкретного стенда определить эту цифру можно последовательно измерив мощность одного и того же автомобиля, ничего в нем не изменяя и сравнив несколько графиков. Вы должны понимать, что стенд позволяет оценивать только те изменения, влияние которых больше его собственной относительной погрешности!



   Связь состава смеси и мощности. Опыты показывают, что состав смеси при котором двигатель отдает максимальную мощность определяется исключительно химизмом процесса горения — т.е. компонентным составом конкретного топлива! И абсолютно никак не зависит от конструкции двигателя и его систем. Таким образом если мы настраиваем машину по критериям максимальной мощности на некое абстрактное товарное топливо, скажем АИ98 — нам совсем не нужен стенд, для того, чтоб выставить необходимые составы, поскольку они известны однозначно для всех автомобилей и двигателей. Можно просто руководствоваться показаниями широкополосного лямбда-зонда и проделать всю настройку на дороге используя системы съема данных (логеры) или автоматической адаптации топлива (auto mapping).



   Для турбодвигателей как правило выбираются составы более богатые, чем мощностные, чтоб обеспечить на приемлемом уровне температуру в камере сгорания. Совсем другое дело если топливо не является товарным бензином, либо является смесью кислородсодержащих компонентов с бензином, тогда стенд необходим для определения, какое AFR для конкретного топлива будет оптимальным с точки зрения получения максимальной мощности двигателя. Дальнейшие настройки автомобиля на данный AFR опять же могут быть проведены на дороге.

   Следует заметить, что многие стенды имеют псевдо-широкополосные датчики состава смеси LSM-11, мало того, что это оборудование применялось для настройки около 10 лет назад и в настоящий момент безнадежно устарело, оно еще и абсолютно безграмотно подключается в систему выхлопа (дело в том, что контакт нерабочей части корпуса зонда с выхлопными газами может искажать его показания), сейчас для настройки рекомендуется использовать только датчики серии LSU и оборудование на их основе, причем обязательно установленные штатно — в отверстие в выпускном коллекторе или даунпайпе. Не следует опираться для настройки автомобиля на результаты стендовых замеров состава смеси и графики таких составов полученных с использованием LSM датчика!



   Связь УОЗ — мощность. В отличие от топлива угол опережения зажигания очень сильно зависит как от конструктивных факторов двигателя, так и от состава смеси. Причем оптимальный угол однозначно определяется максимальным моментом двигателя (при условии, что топливо уже настроено). Однако сам диапазон допустимых углов невелик и влияние угла на мощность гораздо меньше, чем влияние топлива, и это влияние в основном определяется конструктивном камеры сгорания двигателя. А именно расстоянием которое фронт пламени проходит от свечи до самого удаленного участка камеры.



   Например на двигателях с клиновой камерой сгорания где значения оптимального УОЗ как правило очень велики (35 градусов на 6000) влияние УОЗ так же очень велико и составляет около 1% на градус, однако в подобных двигателях УОЗ как правило всегда находится за гранью детонации. Т.е. фактически как фактор настройки УОЗ в таком двигателе должна выступать детонация а не мощность. В этом случае стенд будет хорошим помощником но не более того. В двигателях с шатровой камерой сгорания (оптимальный уоз 25-27 градусов на 6000) влияние УОЗ на мощность гораздо меньше и находится в пределах 0.4-0.7% на градус однако в этом случае использование стенда как критерия настройки предпочтительнее, поскольку УОЗ как правило лежит перед гранью детонации и избежать излишне ранних углов можно исключительно контролируя момент двигателя.



   Скорость воздуха и температура на впуске. При движении автомобиля по дороге основная часть его мощности расходуется на преодоление аэродинамических сил. Попробуйте высунуть руку в окно на скорости 100км/ч — и вы почувствуете насколько велики эти силы. На стендах же как правило для имитации движения и охлаждения радиатора используют вентиляторы, которые к сожалению не могут имитировать скорости потока воздуха достигаемые на дороге, что приводит к повышению температуры воздуха в подкапотном пространстве, в впускном трубопроводе и температуры отдельных элементов двигателя. Стив Динан в своей работе «Дино тест современных двигателей БМВ» http://www.dinancars.com/bmw/technial-info/dynamometer-testing-and-the-modern-bmw-engine показывает каких значений могут достигать температуры воздуха, масла, и блока цилиндров двигателя на реальной дороге и на стенде, и как влияет настройка в условиях стенда на поведение современной системы управления двигателем BOSCH Motroniс (детонационная коррекция и топливная коррекция). Основной вывод который можно сделать из этой статьи — если система управления не имеет на 100% адекватные модели учета температур воздуха и двигателя для расчета наполнения и УОЗ, настройка такой системы на стенде противопоказана. Ее необходимо производить на дороге, чтоб как можно точнее приблизится к условиям эксплуатации автомобиля, и обеспечить соответствие топливоподачи и УОЗ реальным условиям эксплуатации.



   Когда без стенда не обойтись. Очевидно, что при настройке автомобиля на дороге часто приходится ездить на высоких передачах и развивать близкие к максимальным скорости, соответственно, часто возникают ситуации, когда настройка автомобиля на дороге невозможна. Как правило эта невозможность возникает по причине плохих погодных условий (дождь, снег, зима), либо по причине слишком высоких значений мощности и момента автомобиля (автомобиль просто теряет сцепление с дорогой даже на высоких передачах и скоростях), если автомобиль весом в тонну имеет мощность более 400сил — настройка такого автомобиля на дороге становится чрезвычайно проблематичной, либо по причине технических ограничений скорости автомобиля из за несовершенства его кузова и подвески (многие киткары например не могут ездить быстрее 160 — для них это просто опасно). Естественно во всех этих случаях настраивать автомобиль необходимо на стенде.



    Заключение. В конечном счете автомобили ездят не по стендам а по дорогам, поэтому в любом случае, если настройка произведена на стенде, необходима проверка ее адекватности на реальной дороге, без которой настройка автомобиля не может считаться завершенной. Если же настройка проведена на дороге — не лишним будет заехать на стенд для получения численного значения результата доработок в виде мощности и момента.



Двухрежимные прошивки. Эконом+динамик.



   Данное понятие пришло к нам из каменного века чип-тюнинга автомобилей. В этом каменном веке (а зачастую и сейчас) многие диагносты имели достаточно примерное представление о процессах происходящих в двигателе, а именно о качественном регулировании состава смеси, режимной области, и формулах связи наполнения воздухом с положением дроссельной заслонки. Первые попытки сделать динамичные прошивки из штатных обычно сводились к тупому увеличению топливоподачи в абсолютно всех режимах работы двигателя, даже в тех где такое увеличение не требовалось. А так же тупому задиранию УОЗ везде до звона.

  При этом не оценивались составы смесей — поскольку оборудования для такой оценки просто не было, либо оно было слишком примитивным и медленным (альфаметры на штатных ДК и газоанализаторы), топливо лилось на глаз, и результат оценивался по динамике машины (ощущений от 5-й точки). Естественно полученная таким образом прошивка удивляла своим слоновьим расходом, и ездить на ней в обычном стиле не представлялось возможным. Выход тогда был найден простой, ее «склеивали» с стандартной прошивкой и ставили переключатель позволявший водителю выбирать стиль езды «эконом-динамик», появилось великое множество программ-модификаторов. Естественно полученное в результате таких действий поделие не экономичностью не динамичностью в реальности не обладало.



   Не сложно догадаться, одна и та же прошивка может одновременно являться самой экономичной и самой динамичной для одного и того же двигателя — и все, что для этого нужно: На режимах, где обеспечивается движение по трассе с малыми нагрузками (0-30% открытия дросселя) выставить экономичные составы смеси, на режимах где происходит разгон автомобиля и от него требуется максимальная динамика (60-100% открытия дросселя) — выставить мощностные составы. В зоне 30-60% происходит плавный переход от одних составов к другим. Естественно разработчики системы управления предусмотрели такие механизмы, но они задали их не положением дросселя а цикловым наполнением. Следовательно задача выставления составов для стандартной прошивки сводится еще и к пересчету положения дросселя в цикловое наполнение для каждой режимной точки. После установки составов прошивку необходимо настроить (обеспечить соответствие реальных составов заданным).



    C появлением программного обеспечения позволяющего автоматически оптимально выставлять составы смеси по зонам режимов а также производить их настройку создание нормальных прошивок перестало представлять какую либо проблему для грамотных настройщиков, и необходимость в двухрежимных прошивках практически полностью отпала (исключая случаи применения газового топлива и систем впрыска закиси азота — где объективно необходимо изменять некоторые калибровки системы управления при переключении газ-бензин или включении закиси). В настоящий момент двухрежимная прошивка на бензиновом двигателе не оборудованном ГБО(закисью) является ни чем иным, как признаком глубокого непрофессионализма человека который занимается чип тюнингом!



Maxi(RPD)





---

Тонкости настройки форсированных двигателей работающих на современных ЭБУ

автор: Barik-CZ



   Следующий аспект, который необходимо обсудить, это влияние фазы топливоподачи на эффективные показатели двигателя с искровым зажиганием.

Современные ЭБУ позволяют настраивать не только гоночные автомобили, но и открывают новые возможности при установке на обычные машины, и при этом не потеряв функционала всех основных бортовых систем.







   Распределённый впрыск, или многоточечный впрыск (Multi Point injection, MPi) — каждый цилиндр обслуживается отдельной изолированной форсункой во впускном коллекторе вблизи впускного клапана. В то же время различают несколько типов распределённого впрыска:



   Одновременный (Simultaneous, Batch Fire Injection) — все форсунки открываются одновременно.



   Попарно-параллельный (Bank Fire Injection) — форсунки открываются парами, причём одна форсунка открывается непосредственно перед тактом впуска, а вторая перед тактом выпуска. В связи с тем, что за попадание топливо-воздушной смеси в цилиндры отвечают клапаны, это не оказывает сильного влияния. В современных моторах используется фазированный впрыск, попарно-параллельный используется только в момент запуска двигателя и в аварийном режиме при поломке датчика положения распределительного вала (так называемой фазы).



   Фазированный впрыск (Sequential Injection) — каждая форсунка управляется отдельно и открывается непосредственно перед тактом впуска.

Непосредственный впрыск (Direc Injection, DI) — впрыск топлива происходит прямо в камеру сгорания.





   Одновременный или групповой тип распределенного впрыска (Simultaneous or Bank Fire Injection)



   При групповом типе распределенного впрыска все инжектора впрыскивают топливо одновременно, один раз в течение одного оборота коленчатого вала, то есть два раза в течение полного рабочего цикла в четырехтактном двигателе (см. картинку выше). Таким образом, при групповом механизме организации подачи топлива, форсунки иногда впрыскивают бензин в уже закрытый клапан, и все же данный тип имеет свои преимущества в простоте.



   Сверх того, тот факт, что впрыск топлива происходит дважды, это в свою очередь позволяет использовать инжектора меньшего размера, что уменьшает стоимость. Кроме того, использование форсунок меньшего размера имеет дополнительное преимущество при работе двигателя на не высоких частотах вращения, при малой нагрузке, и особенно на холостом ходу т.к. это позволяет увеличить длительность открытия форсунок и пропустить второй импульс т.е. впрыскивать только один раз за каждых два оборота коленчатого вала. Это в свою очередь улучшит точность измерения длительности открытия форсунок, потому что большинство инжекторов становятся неустойчивыми при длине импульса меньше 2 миллисекунд.

Видео Sequential Injection vs Batch Fire Injection







   Фазированный впрыск (Sequential Injection)



   Большинство современных автомобилей используют фазированную систему распределенного впрыска, которая позволяет осуществлять подачу топлива синхронно с открытием впускных клапанов индивидуально для каждого цилиндра.



   Обычно, на серийных автомобилях фаза впрыскивания начинается около 40-50 градусах до начала открытия впускного клапана. Чтобы обойти трудности, вызванные использованием больших форсунок, распыляющих именно тогда, когда впускной клапан открыт, достаточно часто производители устанавливают малого размера инжектора. Поэтому в режиме круиз и малых нагрузках, форсунки заканчивают впрыск топлива еще до момента закрытия впускных клапанов. Это снижает вредные выбросы, уменьшает расход и улучшает реакцию на педаль газа.



   Однако, с увеличение частоты вращения и нагрузки, сток форсунок уже не достаточно для впрыскивания топлива в столь короткий промежуток времени, пока впускной клапан открыт (в среднем около 250 градусах). Поэтому, для обеспечения подачи необходимого количества топлива, время открытия форсунок значительно увеличивается и момент впрыскивания происходит даже после закрытия впускных клапанов, этот заряд используется на следующем такте впуска. Становится очевидно, что с увеличением нагрузки и частоты вращения, уже нет разницы, в таком случае, между фазированным и одновременным типом распределенного впрыска. Поэтому и мощность, на серийных двигателях, примерно одинаковая при сравнении обоих систем. На самом деле, только на малых нагрузках и скоростях вращения, фазированный впрыск имеет преимущество в серийных двигателях.



   При настройках форсированных двигателей не все уделяют достойное внимание фазам топливоподачи. Более того, даже профессионалы, не всегда могут сказать, как повлияет настройка подачи топлива на эффективные показатели конкретного двигателя. Со своей стороны могу сказать одно – эффект положительный, в пределах 4-5% от максимальных показателей, нормальное явление на любом двигателе.



   Конечно, кто-то может сказать, что настраивал фазы топливоподачи и результат был практически незаметный. И такое бывает, но всему есть объяснение. Результат будет положительным только в случае правильно подготовленной и установленной самой системы впрыска, и не важно, на атмосферном гоночном двигателе или высокофорсированном с нагнетателем.







Ниже привожу реальный пример на 2.0 литра атмосферном гоночном двигателе Форд:





И график мощности в л.с.



   Я не могу точно сказать, какой будет результат в улучшении характеристик, все зависит от того, что уже сделано и установлено на конкретном двигателе, но вот, что надо сделать, для получения максимально возможного результат я постараюсь рассказать.



   При постройке гоночного или высокофорсированного двигателя нас особо не волнуют работа двигателя на малых нагрузках, скоростях вращения и вредные выбросы (эмиссия). Поэтому, первое, что необходимо сделать, так это установить достаточно большие форсунки, которые способны в короткий промежуток времени впрыснуть необходимое количество топлива при максимальной мощности. Обычно, когда гоночный двигатель работает на фазированной системе впрыска, фазы настраиваются таким образом, что бы момент окончания впрыска приходился до закрытия впускного клапана.



   Некоторые полагают, что длительность открытия форсунок не должна превышать период времени пока впускной клапан открыт. К примеру, если впускной распредвал имеет полную фазу 290 градусов, то длительность открытия форсунок (время впрыскивания топлива) будет ограничено 290 градусами поворота коленчатого вала. Для низких частот вращения этo правда, но как только мы приближаемся к оборотам двигателя, где максимальная мощность, в таком случае лучше всего результат будет при длительности открытия форсунок в пределах 430-500 градусов (или, если 720 градусов полный рабочий цикл, то оптимальным duty cycle форсунок будет 60-70%). Таким образом, если у нас установлен распределительный вал с полной фазой 290 градусов, момент открытия форсунок будет происходить 140-210 градусов до начала открытия впускного клапана.



   Для того что бы двигатель работал с использованием всех преимуществ системы фазированного распределенного впрыска, используют второй ряд форсунок. В таком случае, основной ряд форсунок, который установлен в близости впускных клапанов, используется для холостого хода, малых нагрузок и обычно имеют размер до трех раз меньше, чем второй ряд инжекторов.



   В зависимости от мощности и возможностей ЭБУ на котором будет производится настройка есть несколько техник, но это уже не так и важно, я приведу основное правило которое не плохо работает. Фазы основных, встроенных форсунок можно настроить по принципу, как и на сток т.е., скажем, установить момент открытия форсунок где-то 40 градусов до начала открытия впускных клапанов. При впрыскивание топлива на закрытый впускной клапан, большая часть мгновенно испаряется и это образовавшееся облако паров топливно-воздушной смеси, с отличной гомогенностью, как раз будет готово к моменту открытия впускного клапана, и при поступлении в камеру сгорания улучшит процесс сгорания.



   А вот при настройке фаз второго ряда форсунок, необходимо выбрать за отправную точку момент закрытия форсунок, так будет намного проще и удобнее (во всяком случае, для меня это так). Сам момент или фазу конца впрыска топлива можно узнать только при настройке на динамометрическом стенде и постоянно следить за изменяющимся при этом значении лямбда (или AFR, кому как удобно). Но обычно, это близко к моменту закрытия впускного клапана. Фаза особо не зависит от нагрузки, поэтому достаточно сделать 2D таблицу фаз от частоты вращения коленчатого вала.



   Также стоит упомянуть о дополнительном преимуществе использование второго ряда форсунок, т.к. они включаются при уже достаточно мощном воздушном потоке, а располагают их обычно как можно дальше от впускных клапанов, в таком случае, из-за хорошего смесеобразования и эффекта охлаждения воздушного заряда впрыскиваемым топливом форсунок второго ряда, происходит увеличение плотности и как следствие увеличивается наполняемость цилиндров – больше кислорода, больше крутящего момента.



   Как я уже упоминал, настройка фаз топливоподачи имеет смысл только при условии, что в режиме максимальной мощности форсунки будут загружены в пределах 60%-70%. Если инжектора будут слишком большие, и скажем, максимальная загрузка составит всего 40-45%, результат будет отрицательный из-за плохого распыла, смесеобразования и естественно ухудшенного охлаждения при испарении. Особенно это заметно на двигателях с нагнетателем. Также, если вы планируете получать максимально возможный результат от использования настройки фаз топливоподачи – помните, что при загрузке инжекторов 75-80% и выше, не фига ничего не получится.



   С теорией на сегодня закончим и пора приступать к конкретным замерам и посмотреть как влияет фаза топливоподачи на лямбду и мощностные характеристики двигателя.



   Но, для лучшего понимания, необходимо пояснить кое-что. В программном обеспечении ЭБУ немного по-другому используется нумерация градусов коленчатого вала, не как обычно в направлении слева направо от верхней мертвой точки на такте сжатия, а наоборот справа налево, т.е. цифры указывают на то, сколько градусов до, а не после. Поэтому я специально подготовил такую диаграмму.



   Для начала предлагаю посмотреть на влияние фазы топливоподачи на состав топливно-воздушной смеси (лямбда в данном случае) при работе двигателя на холостом ходу.





   В программе ЭБУ Link G+ есть возможность выбрать тип распределенного впрыска и позицию, по которой будет считаться момент впрыскивания. В данном, а также в последующих примерах, за отсчет берется момент окончания впрыска или закрытия форсунок.





    Очень отчетливо видно, что при впрыскивании топлива в открытый впускной клапан ( 250 градусов) смесь становится немного богаче (все адаптации отключены), но в тоже время, при подачи топлива на уже закрытый клапан (400* и больше) лямбда наиболее стабильна.



   Далее предлагаю посмотреть на эксперимент с более современным двигателем, в котором имеется и классическая система распределенного впрыска и непосредственно в цилиндры (Direct Injection) – Subaru BRZ





   Для начала отключим непосредственный впрыск и будем смотреть на результат, при изменении фаз топливоподачи только вторых форсунок, установленных в впускных каналах двигателя (Fuel timing secondary)

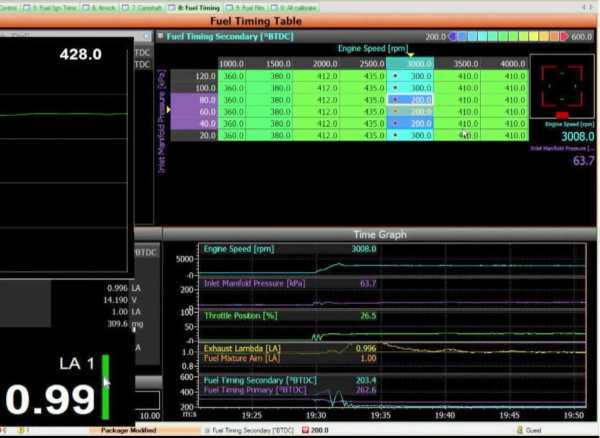

   Замеры сделаны при частоте вращения 3000 об/мин и частичной загрузке в пределах 60 кПа или 26% открытого дросселя. В левом верхнем углу показан момент, снятый с роликов динамометрического стенда — это “попугаи”, которые показывают не реальный момент с колес, а свои значения на тормозе. В данном случае это удобнее т.к. эти значения на порядок выше и проще увидеть изменения.





   И так, 120 градусов момент окончания впрыскивания топлива, приходится уже после закрытия впускного клапана, но начало впрыска было еще, когда клапана открыты. Результат – 416 Нм.



    203 градуса – момент окончания. Длительность открытия форсунок пришлась на период открытия впускных клапанов. Результат – 428 Нм, на 2.8% выше показатель







   450 градусов. Время впрыскивания топливо полностью пришлось в закрытый впускной клапан. Результат 409.2 Нм, что на 4.8% хуже, чем в оптимальном варианте.



   Я думаю на сегодня достаточно, тем более настройка фаз топливоподачи в двигателях с непосредственным впрыском, не просто очень важна т.к. эти значения в изменениях крутящего момента уже не в 5% выражаются, а намного выше, да и настройка важна во всех режимах (3D таблицы – обороты и загрузка). Но там просто и легко можно взорвать двигатель.



С уважением
Barik

https://www.drive2.ru/b/2753723/





uazinfo.ru

Датчик Положения Распредвала (ДПРВ) | Ошибки, Неисправности и Проверка

Датчик положения распредвала (другое название — датчик фаз, английская аббревиатура — CMP) предназначен для определения углового положения распределительного вала в определенный промежуток времени. Информация, которую формирует датчик, нужна для управления системой впрыска и зажигания. В частности, чтобы впрыск происходил только в один цилиндр, который находится в верхней “мертвой” точке.

1 — Зубчатый диск импульсного датчика распределительного вала, 2 — Датчик Холла

Содержание:

Датчик Холла распределительного вала передаёт сведения по распознаванию цилиндра и/или числу оборотов распределительного вала на блок управления. Он используется также для систем впрыска с режимом последовательного впрыска и/или для систем зажигания без распределителя с одноискровыми катушками зажигания.

Датчик зондирует штифты, зубы, зубчатые диски импульсного датчика или диски датчика, укреплённые на распределительном валу или на приводе распределительного вала.

Где находится датчик положения распредвала

На большинстве машин ДПРВ находится в районе головки блока цилиндров. Чтобы найти его, необходимо ориентироваться на положение распределительного вала. Он может находиться с левой или правой части двигателя. Место расположения датчика распредвала варьируется в зависимости от марки и модели. Обычно его можно найти возле верхней части местоположения ремня или в защищенных частях проводки, расположенной в передней части двигателя. Также иногда ДПРВ устанавливают в задней части ГБЦ. А некоторые автопроизводители ставят в специальном отсеке под капотом (примером служат автомобили марки General Motors).

Ниже приводим несколько примеров расположения ДПРВ на разных машинах.

ДПРВ на Опель Астра

ДПРВ на ВАЗ 2114

ДПРВ на VW Polo

Принцип работы датчика положения распредвала

Существует три типа ДПРВ:

• Магнитные (индуктивного типа). Принцип действия основан на прохождении в постоянном магнитном поле металлического предмета (зубца). Магнитные датчики обычно имеют два вывода.
• Основанные на эффекте Холла. Фиксирует изменение магнитного поля вокруг датчика. Такие датчики обычно имеют три вывода.
• Оптические. Принцип действия основан на фиксации приема и прерывания фотоэлементом луча света, излучаемого источником.

Наиболее распространены ДПРВ первого двух типов. Оптические используют лишь в некоторых марках автомобилей (например, машины на базе платформы Mazda GE). В некоторых моделях автомобилей может быть установлено два и более датчиков. Причем, возможно, разных типов.

Интегральный датчик

Датчик на эффекте Холла

Схема оптического датчика

Вместе с распределительным валом вращается ротор из ферромагнитного материала. ИС Холла находится между ротором и постоянным магнитом, который создаёт магнитное поле вертикально по отношению к элементу Холла. Когда зуб проходит мимо чувствительного элемента датчика, напряжённость магнитного поля изменяется. За счёт этого индуцируется напряжение и в ИС Холла возникает цифровой сигнал. Таким образом вращение зубчатого диска импульсного датчика распределительного вала изменяет напряжение Холла в ИС Холла в головке датчика. Изменяющееся напряжение передаётся в блок управления и анализируется.

Рабочие диаграммы различных датчиков

Датчик является интегральным, то есть, включает в себя чувствительный элемент и вторичный преобразователь сигнала. Основная функция датчика состоит в фиксации цилиндрических фаз впуска и выпуска. Именно поэтому он имеет второе название — датчик фаз.

Признаки неисправности

При выходе из строя ДПРВ каждая форсунка срабатывает в два раза чаще (один раз каждый оборот коленвала). При этом возникают следующие симптомы неисправности датчика положения распредвала:

• Резко возрастает расход топлива.
• Нестабильная работа машины во время движения. Она начинает дергаться рывками, терять скорость. Иногда автомобиль не сможет разогнаться быстрее 60 км/час. Также двигатель может заглохнуть во время езды.
• На некоторых автомобилях при выходе из строя ДПРВ коробка передач может зафиксироваться в одном положении. Так будет продолжаться до тех пор, пока вы не перезапустите двигатель. Если такая ситуация повторяется регулярно — значит, на вашей машине вышел из строя датчик положения распредвала.
• При неисправности датчика может полностью пропасть искра зажигания. В результате появляются проблемы с запуском двигателя.
• Возможны сбои в работе системы самодиагностики.
• Лампа “чек двигателя” бессистемно загорается на холостых оборотах двигателя, а при повышенных оборотах гаснет.

Появившиеся признаки закрепятся желтой лампочкой двигателя на приборной панели. Поскольку, когда блок управления обнаруживает некорректную работу датчика СМР, он записывает в память код ошибки. Для расшифровки необходимо воспользоваться специальным оборудованием. Самыми частыми кодами ошибок являются:

• P0300 — нерегулярный/многократный пропуск воспламенения в системе зажигания;
• P0340 — нет сигнала с датчика положения распредвала;
• P0341 — неправильная фаза газораспределения;
• P0342 — низкий уровень сигнала ДПРВ;
• P0343 — высокий уровень сигнала датчика положения распредвала;
• P0344 — неустойчивый (прерывистый) сигнал с датчика положения распредвала;
• P0365 — отсутствует сигнал цепи ДПРВ.

Возможные причины неисправности

Причин неисправности ДПРВ может быть очень много. При этом необязательно это указывает на то, что вышел из строя именно датчик. Зачастую проблемы возникают с проводкой и другими элементами схемы. Причинами выхода датчика из строя или проблем в его работе могут быть следующие факторы:

Мусор и стружка на корпусе датчика

• датчик не подключен к сигнальным проводам;
• наличие влаги в соединителе датчика;
• замыкание на “массу” сигнального провода;
• обрыв сигнального провода;
• замыкание на бортовую сеть сигнального провода;
• обрыв экранирующей оболочки проводов или жгута;
• обрыв или повреждение провода питания датчика;
• неверное подключение проводов электропитания;
• неисправность высоковольтных цепей зажигания;
• неисправность блока управления двигателем;
• большой или малый зазор между датчиком и отметчиком;
• повышенное торцевое биение шестерни распредвала;
• наличие стружки на корпусе датчика.

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

• Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
• Если питание и “масса” на датчике есть, то необходимо завести двигатель и проверить наличие импульсов на сигнальном проводе.
• Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
• Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
• Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

• Установите мультиметр на функцию измерения переменного напряжения.
• Поверните ключ зажигания без запуска двигателя.
• Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

• Запустите двигатель автомобиля.
• Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

• Установите мультиметр в режим измерения постоянного напряжения.
• Поверните ключ в зажигании, но без запуска двигателя.
• Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

• Запустите двигатель.
• Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Замена датчика распредвала

Датчик прикреплен к корпусу с помощью одного болта. Обычно он имеет головку на 10. Чтобы его открутить нужен торцевой ключ. Предварительно с ДПРВ необходимо снять фишку. После того, как вы открутили болт, аккуратно потяните датчик вверх, чтобы вытащить его из посадочного места.

Перед этим не забудьте снять минусовую клемму с аккумулятора, это позволит не только избежать случайного замыкания, но и сбросить в ЭБУ информацию об ошибке (когда клемма была снята в течении 3-5 минут).

Сборка происходит в обратном порядке. Посадочное место датчика уплотняется резиновым кольцом. Также учтите, что монтажный зазор между его торцом и верхней кромкой штифта-отметчика, должен быть в пределах 0,5…1,2 мм. Датчик устанавливают на место, закрепляют болтом и подсоединяют фишку.

Процесс замены ДПРВ на автомобиле «Лада»

Специалисты рекомендуют проводить замену датчика через каждые 100 тысяч километров пробега или раз в 5 лет (в зависимости от того, что наступит быстрее). Такая рекомендация вызвана тем фактом, что датчик работает в постоянном изменении температурного режима. В связи с этим происходит температурный перепад полупроводниковой начинки датчика, которая очень “не любит” этого.

Теперь, надеюсь, узнав нюансы принципа работы датчика положения распредвала и его признаки неисправности, Вам не составит труда самостоятельно проверить ДПРВ, и в два счёта заменить его в случае выхода из строя. А на вопрос товарища: “Какие признаки неисправного датчика распредвала” или “Как проверить датчик положения РВ”, с уверенностью ответите — Я знаю, прочитал на etlib.ru, сейчас расскажу и тебе.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Тип впрыска при наличии датчика распредвала

Попарно-параллельный впрыск против фазированного — бортжурнал Лада 2113 Чёрная Буря 2007 года на DRIVE2

Всем привет моим читателям и гостям.

Солнышко с каждым днём светит всё ярче, на улице становиться всё теплее, птички поют, в гаражах потопы, не проехать. На дорогах разбитый асвальт, как всегда бывает весной в Ижевске. Уже совсем скоро можно будет переобуваться на красивые летние катки, но пока ждём, еще рано!

8 марта был отличный весенний день, настроение отличное, на дороге сухой асвальт. Не упустил момент и провёл экcперимент на секретном полигоне. Ровная прямая на 400 метров, машин на дороге мало, поэтому легко сделал 4 ускорения до 130 км/ч.

Задача эксперимента: выяснить на каком типе впрыска: попарно-параллельном или фазированном машина быстрее всего ускоряется при 100% выжатом Вин Дросселе.

Сделал вначале два ускорения на фазированном впрыске, затем отключил датчик фаз и сделал два ускорения на попарно-параллельном впрыске. Датчик фаз отключается очень просто — снимаем фишку с него и машина тут же переходит с фазированного впрыска на попарно-параллельный.

Проводил ускорения следующим образом. Трогался на 1й, чуть разгонялся, включал 3ю и затем сразу же Вин Дросселя в пол. Разгонялся до 130 км/ч. Во время ускорения снимал лог с помощью программы Atomic logger.

Дома, в спокойной обстановке стал анализировать логи разгонов и получил следующие результаты:

Фазированный впрыск:1) Набор скорости от 37 км/ч до 120 км/ч за 12,6 сек

2) Набор скорости от 36 км/ч до 120 км/ч за 13,14 сек

Попарно-параллельный впрыск:1) Набор скорости от 36 км/ч до 121 км/ч за 13,14 сек

2) Набор скорости от 37 км/ч до 121 км/ч за 12,96

Проводил эксперимент со своей лучшей фазой впрыска в открытый клапан. Как видно по результатам, попарно-параллельный впрыск нисколько не уступает фазированному. Кто не верит, могу прислать логи разгона, но я не вижу смысла доказывать что-то кому-то, я просто провёл эксперимент а вы уже сами решайте. Пару слов я всё же скажу.

Фазированный впрыск подаёт полную порцию топлива в закрытый либо открытый впускной клапан. Попарно-паралельный делит полную порцию топлива на пополам и еще к каждой порции прибавляет небольшую добавку (которая также задаётся в прошивке). Затем каждую такую порцию подаёт вначале на открытый клапан, затем на закрытый. На ускорении и на больших оборотах мотора в этом эксперименте не видно разницы между двумя типами впрыска. На попарно-параллельном впрыске во время двух ускорений я слышал детонацию, на фазированном впрыске такого я не заметил. Думаю на маленьких скоростях и оборотах фазированный впрыск будет лучше, он будет меньше расходовать бензина, форсунки будут открываться в два раза реже. Но всё равно, разницы практически не видно. Поэтому у кого мотор без датчика фаз, не переживайте, вы не проиграете в разгоне против фазированного впрыска.

Схема работы 3х типов впрыска

А на старых автомобилях года так 2002 например, впрыск вообще одновременный! На каждые 360гр коленвала все 4 форсунки брызгают. На таком типе впрыска мне приходилось настраивать моторы, я вам скажу что они тоже нормально так едут, если постараться их настроить!

Всем удачи в настройке и чиповке моторов!

Цена вопроса: 0 ₽ Пробег: 123000 км

www.drive2.ru

Датчик положения распредвала — Автоэлектрик

electroshemi.ru

Фазированный впрыск топлива.

Дальнейшего повышения точности дозирования впрыскиваемого топлива при малых длительностях впрыска путём уменьшения негативного влияния инерционности электромагнитных топливных форсунок, каждую форсунку стали обслуживать собственным выходным транзистором блока управления двигателем. Такая схема впрыска называется фазированным впрыском или последовательным впрыском топлива. За счёт уменьшения частоты срабатывания форсунки по сравнению с параллельным и попарно-параллельным впрыском в два раза, потребовалось уже более продолжительное открытие форсунки для обеспечения подачи того же количества топлива.

То есть, схема управления форсунками была модернизирована так, что вместо двух коротких впрысков топлива осуществляется один более продолжительный впрыск. Таким образом, замена параллельной схемы впрыска топлива на фазированную позволила заметно повысить точность дозирования впрыскиваемого топлива при малых длительностях впрыска.

  Осциллограммы напряжения сигналов системы управления 4-х цилиндрового 4-х тактного  двигателя, осуществляющей фазированный впрыск топлива, демонстрирующие схему впрыска топлива данной системы.

1. Осциллограмма напряжения управляющих импульсов топливной  форсункой 1-го цилиндра.
2. Осциллограмма напряжения управляющих импульсов топливной  форсункой 2-го цилиндра.
3. Осциллограмма напряжения управляющих импульсов топливной  форсункой 3-го цилиндра.
4. Осциллограмма напряжения управляющих импульсов топливной  форсункой 4-го цилиндра.
5. Осциллограмма напряжения выходного сигнала датчика положения / частоты вращения коленчатого вала. За один полный оборот коленвала датчик генерирует 58 импульсов и один пропуск, продолжительность которого соответствует продолжительности двух импульсов. Соответственно, за один полный цикл работы 4-х тактного двигателя (за два оборота коленвала) датчик генерирует такие пропуски дважды.
6. Осциллограмма напряжения выходного сигнала датчика положения распределительного вала (датчика фаз). За два полных оборота коленвала датчик генерирует один импульс.
7. Импульс синхронизации с моментом зажигания в первом цилиндре.

     Здесь, впрыск топлива осуществляется тогда, когда обслуживаемый данной форсункой цилиндр находится на такте выпуска отработавших газов, то есть, незадолго до такта впуска. За два полных оборота коленчатого вала двигателя соответствующих одному полному циклу работы четырёхтактного двигателя, каждая форсунка впрыскивает топливо только один раз. То есть, по сравнению с параллельным и попарно-параллельным впрыском, здесь частота срабатывания форсунки уменьшена в два раза. За счёт этого, для обеспечения подачи заданного количества топлива потребовалось более продолжительное открытие форсунки, а за счёт увеличения продолжительности открытого состояния форсунки уменьшилось негативное влияние инерционности электромагнитных топливных форсунок на точность дозирования топлива. Таким образом, замена попарно-параллельной схемы впрыска топлива на фазированную позволила ещё больше повысить точность дозирования впрыскиваемого топлива при малых длительностях впрыска.

    Для реализации фазированной схемы впрыска топлива потребовались заметные доработки системы управления двигателем, обеспечивающие привязку алгоритма управления форсунками к фазам рабочего цикла цилиндров. По этому, двигатели, оборудованные фазированным впрыском топлива, дополнительно оснащены датчиком положения распределительного вала (датчиком фаз). Кроме того, блок управления такого двигателя потребовалось дооснастить ещё несколькими силовыми транзисторами, для управления каждой форсункой индивидуально. Кроме внесения изменений в блок управления двигателем, потребовалось применение форсунок с более тонким распылом топлива, так как уменьшилась продолжительность процесса испарения топлива и смешивания его с воздухом. На некоторых двигателях, дополнительно, это позволило использовать режим работы при более бедной смеси (дополнительно потребовалось изменение конструкции впускного коллектора и применение заслонок завихрителей, для формирования вертикальных потоков воздуха в цилиндре).

   Следует заметить, что в момент пуска двигателя блок управления двигателем переключается на параллельную схему впрыска топлива, то есть, включает и выключает все топливные форсунки одновременно до тех пор, пока не распознает сигнал от датчика положения распределительного вала. Дополнительно применяется асинхронный режим впрыска. В момент, когда водитель очень резко нажимает на педаль акселератора, некоторые блоки управления могут осуществлять впрыскивание дополнительного количества топлива несколькими малыми порциями в цилиндры, которые в данный момент находятся перед или вначале такта впуска.

Осциллограммы напряжения сигнала управления форсункой и сигнала от датчика положения дроссельной заслонки системы фазированного впрыска топлива в момент резкой перегазовки.

4  Осциллограмма напряжения выходного сигнала датчика положения дроссельной заслонки.

6  Осциллограмма напряжения управляющих импульсов топливной форсункой одного из цилиндров.

    Как видно из приведённым выше осциллограммам, на переходных режимах работы двигателя, в данном примере в момент резкого открытия дроссельной заслонки, система фазированного впрыска топлива может осуществлять дополнительные циклы впрыска топлива, дополнительно обогащая таким образом состав приготовляемой топливовоздушной смеси. Благодаря этому снижается вероятность возникновения пропусков воспламенения топливовоздушной смеси в цилиндрах при работе двигателя на переходных режимах.

    В системах точечного впрыска топлива подавляющего большинства двигателей современных автомобилей реализован именно фазированный впрыск топлива.

auto-master.su

Датчик распредвала

Предоставляет в систему управления зажиганием или ЭБУ двигателем информацию о фазовом положении распределительного вала.

ПРИНЦИП РАБОТЫ

Рассмотрим часто встречающиеся типы датчиков фазового положения распределительного вала.

Индукционные датчики или датчики генераторного типа более распостранены и представляют собой катушку индуктивности намотанную на каркасе, внутри которого расположен магнитный сердечник. При прохождении маркерного штифта мимо магнитного сердечника датчика в катушке наводится Э.Д.С.

Аналоговый сигнал преобразуется в ЭБУ и используется в качестве параметра для управления работой двигателя.

На рисунке изображен в разрезе такой датчик.

Рис. Индуктивный датчик: 1 — постоянный магнит, 2 — корпус, 3 — место крепления, 4 — сердечник, 5 — обмотка, 6 — диск с маркерным штифтом.

Рис. Датчик распредвала.

На рисунке ниже показана осциллограмма датчика распредвала. Некоторые производители используют одинаковые индукционные датчики распредвала и коленвала.

Рис. Осциллограмма датчика распредвала.

Магнитоэлектрический датчик Холла (Hall/MRE) используют для получения импульсов напряжения при прохождении стального цилиндрического экрана между постоянным магнитом с одной стороны и полупроводником, по которому протекает ток — с другой. Некоторые производители систем управления используют одинаковый сигнал, некоторые — сложный (форма экрана), по которому можно вычислить деффектный цилиндр при неравномерной работе двигателя.

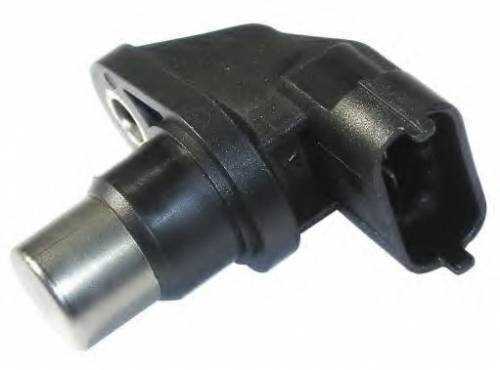

Рис. Датчик распредвала.

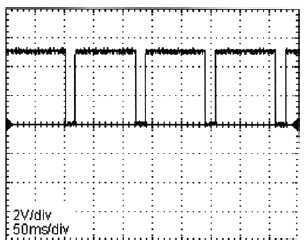

Рис. Осциллограмма датчика распредвала.

На рисунке ниже приведена схема системы управления, в которой используется датчик распредвала, использующий эффект Холла.

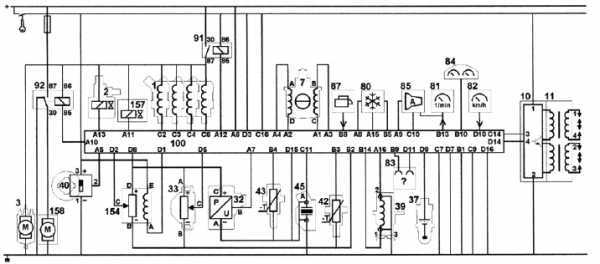

Рис. Электросхема системы управления автомобилем ОПЕЛЬ Вектра: 40 — датчик распредвала (Hall/MRE), 39 — индукционный датчик коленвала, 10 — модуль зажигания, 11 — катушка зажигания, 154 — соленоидальный клапан EGR.

РАСПОЛОЖЕНИЕ

Индукционные датчики располагаются над маркерным диском. Датчики Холла обычно расположены в непосредственной близости к распредвалу, на котором закреплена металлическая маркерная часть.

НЕИСПРАВНОСТИ

Первым признаком неисправности датчика распредвала или его цепей является переобогащение топливной смеси в бензиновых двигателях, т.к. ЭБУ двигателем переходит от режима фазированного, на режим одновременного впрыска топлива. В некоторых системах управления (Audi 100, 2.8 л, двигатель ААН) отключаются функции управления зажиганием.

Дизельные двигатели обычно работают до выключения зажигания.

В индукционных датчиках случаются обрывы обмотки, межвитковое замыкание, повреждение проводов или колодки соединения.

Датчики Холла выходят из строя из-за неисправности электрической части.

МЕТОДИКА ПРОВЕРКИ

Индукционные датчики имеют сопротивление от 200 до 900 Ом.

Датчики на эффекте Холла можно проверять в отсоединённом и в присоединённом к общей схеме состоянии. На сигнальном выводе при вращении должно появляться и исчезать питающее напряжение.

РЕМОНТ

Ремонту не подлежат.

ustroistvo-avtomobilya.ru



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Датчик положения распредвала часто называют датчиком фаз (датчиком Холла), а  впрыск в этом случае называют фазированным распределённым. Датчик расположен на головке блока цилиндров. На шкиве впускного распределительного вала находится задающий диск с прорезью. Прохождение прорези возле датчика соответствует моменту открытия впускного клапана первого цилиндра. Таким образом, датчик фаз выдает на контроллер импульсный сигнал, синхронизирующий впрыск топлива с открытием впускных клапанов, то есть поочерёдно открывается только одна форсунка для конкретного цилиндра. Принцип действия датчика основан на эффекте Холла. Его назначение в том, чтобы помочь модулю управления определить — какая фаза имеется в первом цилиндре: заканчивается, скажем такт сжатия или заканчивается такт выпуска отработавших газов. Ведь поршень первого цилиндра  проводит все такты за два оборота коленвала. И только распредвал имеет такую возможность – его положение как раз и определяет, какой клапан открыт, какая фаза газораспределения. Иными словами, датчик положения распредвала предназначается для того, чтобы определять угловое положение механизма газораспределения, в соответствие с положением коленвала. Затем информация с датчика поступает в систему управления двигателя для управления впрыском топлива и зажиганием. Проверка ДПРВ    Чтобы проверить датчик положения распредвала, на него необходимо подать питание. Для этого потребуется собрать отдельную электрическую схему, что неудобно. Можно использовать другой известный способ. Его суть в следующем. Поскольку ДПРВ обеспечивает фазированный впрыск топлива, то для одного какого-либо конкретного цилиндра такт впуска будет происходить один раз за два оборота коленвала. Допустим, обороты холостого хода составляют 720 об/мин или 720:60=12 об/сек. Значит, впрыск топлива будет происходить с частотой 12:2=6 Гц. С такой частотой будут поступать импульсы на форсунку.    Отказ датчика положения распредвала приведёт к тому, что контроллер будет руководствоваться сигналами только ДПКВ, то есть производить впрыск топлива одновременно в форсунки двух цилиндров (в одном поршень будет находиться возле верхней мертвой точки, а в другом-возле нижней). Такой режим топливоподачи называется попарно-параллельным (используется в двигателях ВАЗ-2111, где датчика фаз нет). Следовательно, за один оборот коленчатого вала форсунка будет открываться дважды, то есть с частотой не 6, а 12 Гц.    Разобравшись с теорией, приступаем к практической проверке. Прогреваем двигатель до устойчивых оборотов холостого хода. Снимаем с одной форсунки разъём жгута и подсоединяем к его контактам маломощную лампочку 12 В, 5 Вт. Допустимо заменить её на светодиод с резистором, как указано на схеме выше. Запускаем двигатель и наблюдаем за частотой моргания лампочки. Затем снимаем разъём с ДПРВ и сравниваем частоту с той, что была перед этим. Если она увеличилась в два раза, то датчик исправен (изменение частоты в два раза можно заметить на глаз). Если частота моргания лампы не изменилась, то датчик положения распредвала неисправен. Видео — датчик положения распредвала Это должен знать каждый владелец авто: Предохранители Рено     Большинство цепей питания электрооборудования автомобилей марки Рено (различных моделей и модификаций) защищено предохранителями. Фары, электрические двига… Управление автомобилем через iphone    Управлять через iPhone своим Porsche — и это уже возможно! Обзор новинок от немецкой компании из Штутгарта – Porsche. В статье рассмотрен ожидаемый в России хэтчбек Porsche Panamera, тюнингованны… Ремонт обратного клапана     Ремонт обратного клапана ВАЗ-2109. Регулятор давления топлива — он же обратный клапан или перепускной клапан, установлен на топливной рейке и пред…

piter-at.ru

Признаки неисправности датчика распредвала

Что происходит, когда изнашивается датчик положения распределительного вала.



Это может произойти в любой момент без предупреждения. Представьте себе дорогие автомобилисты следующее: Вы едете по автошоссе и движетесь на машине с большой скоростью, и тут неожиданно для Вас двигатель машины просто выключается.(?) После того, как Вы в этой ситуации испытаете неприятные мгновения, которые будут связаны с отключением усилителя рулевого управления и ухудшением эффективности тормозной системы, Вы тут-же припаркуете свой автомобиль на обочине, а далее будете гадать над тем, что же произошло. Частой причиной такого неожиданного выключения двигателя при движении по дороге является неисправность датчика распредвала (датчик положения распределительного вала).



Иногда этот датчик распредвала (CMP) может выйти из строя без предупреждения, в результате чего двигатель глохнет. В определенных и некоторых случаях водитель может даже и не догадываться о проблемах с датчиком, это будет происходить до тех пор, пока    двигатель автомобиля не будет просто запускаться.



Смотрите также: Как работает двигатель Koenigsegg без распредвала [Видео]



В данной статье уважаемые читатели мы рассмотрим с вами основные признаки неисправности датчика положения распределительного вала, а также расскажем вам о том, что необходимо делать, чтобы устранить данную неисправность. Но для начала друзья давайте вместе узнаем, что же делает этот датчик в автомобиле.



Что такое Датчик положения распределительного вала (CMP)?

 Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.



В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками, которые предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает его (крутящий момент) с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

 Распредвал.



Для того чтобы определить, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.



Наиболее распространенные датчики распредвала: -магнитные, основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер машины.



Магнитный тип датчика распредвала производит собственный переменный ток (синусоидальная волна). Обычно этот датчик имеет два провода. Датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала и как правило, имеет три провода.

 Датчик положения распределительного вала.



В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.



Симптомы неисправности датчика распредвала.



Также как и любая часть или компонент вашего автомобиля этот датчик CMP в конечном итоге рано или поздно просто перестанет работать из-за своего износа. Это происходит в любом случае, как только истек его максимальный срок службы. Обычно это случается из-за износа внутренней обмотки проволоки или связанного с ней компонента.

Обычно в этом случае двигатель начинает работать с перебоями, а признаки неисправности могут варьироваться в зависимости от типа износа датчика. Например, в датчике может износится тот же разъем, та жа внутренняя цепь датчика или может выйти из строя связанный с датчиком компонент.



— На некоторых типах автомобилей, при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной из передач, и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.



— Если датчик распредвала во время движения автомобиля начинает некорректно работать, то Вы сразу можете почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом скорость.





— При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина не сможет просто разогнаться свыше 60 км/час.





— Двигатель может глохнуть с перерывами, и все это из-за неисправности датчика СМР.







— При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п. неровности в работе.





— На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.



После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что приведет (как правило) к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения такой плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Для того чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е. подключив специальное оборудование к диагностическому разъему машины. Далее при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже представляем вам уважаемые автомобилисты таблицу диагностических «кодов ошибок», которые непосредственно связаны с износом датчика распредвала.



Коды ошибок датчика положения распределительного вала CMP.



Общие коды неисправности CMP	Причина ошибки датчика распредвала
P0340 CMP	Нет сигнала с датчика распредвала
P0341 CMP	Неправильная фаза газораспределения
P0342 CMP	Низкий уровень сигнала цепи датчика распредвала
P0343 CMP	Высокий уровень сигнала цепи датчика распредвала
p0344 CMP	Неустойчивый сигнал с датчика распредвала (прерывистый сигнал)



Расположение датчика распредвала в автомобиле.



Как вы наверное уже догадываетесь, конкретное расположение датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства. В большинстве из автомобилей этот датчик можно найти где-то вокруг головки самого блока цилиндров. Искать датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.



Смотрите также: Неисправности свечей зажигания



Так же датчик может быть расположен и в задней части головки блока цилиндров.

Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен датчик распредвала (например, в определенных моделях автомобилей, которые производит компания «General Motors»).



Кроме всего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.



При необходимости можно заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать, где расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.



Мы уважаемые друзья настоятельно рекомендуем всем владельцам автомобилей приобрести себе подобную книгу (руководство по ремонту и обслуживанию) конкретно на вашу модификацию и модель автомобиля. Данное руководство по эксплуатации и ремонту  автомобиля непременно поможет каждому из вас в случае какой-либо поломоки или неисправности. Оно станет для вас ценным справочником по выполнению планового технического обслуживания вашего автотранспортного средства и для его мелкого ремонта.



Устранение неисправностей датчика распределительного вала (CMP).



Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.



Автозапчасти от А до Я: Устройство автомобилей для новичков



После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья, что «код» неисправности, указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.



Правда надо друзья запомнить, чтобы более точно установить функционирует ли датчик распредвала нормально, вам для этого понадобиться провести (может быть) не малый объем диагностики. Особенно надо учесть следующее, для того, чтобы проверить эффективность сигнала датчика СМР в некоторых случаях может понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, Вы можете сделать несколько простых проверок самостоятельно, используя для этого цифровой мультиметр (DMM):



— Во-первых, проверьте у датчика распредвала электрический разъем и состояние проводов. Отсоедините разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем проверьте наличие повреждений проводов, а именно, не порваны ли провода, признаки плавления этих проводов от близлежащих горячих поверхностей.

Кроме всего, пожалуйста убедитесь, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.



— После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC) — в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.



— Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив ее в каждый разъем датчика.

Затем можно подключить разъем обратно к датчику соблюдая осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте заизолировать провода изолентой.



Тестирование двухпроводного датчика распредвала.



— Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение«.



— Попросите помощника повернуть ключ зажигания без запуска двигателя.





— Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу, которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то датчик распредвала полностью неисправен.





— Попросите вашего помощника запустить двигатель.





— Прислоните один контакт мультиметра к одному проводу датчика распредвала, другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.



— Если на дисплее нет сигнала, то датчик положения распределительного вала неисправен.



Тестирование трехпроводного датчика распредвала.



— После того, как Вы проверили провода датчика распредвала а также состояние его разъема и т.п., то вы определили, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока«.



— Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.





— Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.



— Попросите вашего помощника запустить двигатель.





— Подсоедините красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией, которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то скорее всего датчик распредвала вышел из строя.



— Снимите датчик распредвала и проверьте его на наличие признаков физического повреждения или загрязнения.



Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с датчиком компонентах автомобиля.



Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или наоборот перетянута. Также возможно износился сам натяжитель ремня или цепи ГРМ. Будьте очень внимательны!!!



При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

www.1gai.ru

Датчик положения распредвала

Датчик положения распредвала часто называют датчиком фаз (датчиком Холла), а  впрыск в этом случае называют фазированным распределённым. Датчик расположен на головке блока цилиндров. На шкиве впускного распределительного вала находится задающий диск с прорезью. Прохождение прорези возле датчика соответствует моменту открытия впускного клапана первого цилиндра. Таким образом, датчик фаз выдает на контроллер импульсный сигнал, синхронизирующий впрыск топлива с открытием впускных клапанов, то есть поочерёдно открывается только одна форсунка для конкретного цилиндра. Принцип действия датчика основан на эффекте Холла. Его назначение в том, чтобы помочь модулю управления определить — какая фаза имеется в первом цилиндре: заканчивается, скажем такт сжатия или заканчивается такт выпуска отработавших газов. Ведь поршень первого цилиндра  проводит все такты за два оборота коленвала. И только распредвал имеет такую возможность – его положение как раз и определяет, какой клапан открыт, какая фаза газораспределения. Иными словами, датчик положения распредвала предназначается для того, чтобы определять угловое положение механизма газораспределения, в соответствие с положением коленвала. Затем информация с датчика поступает в систему управления двигателя для управления впрыском топлива и зажиганием. Проверка ДПРВ    Чтобы проверить датчик положения распредвала, на него необходимо подать питание. Для этого потребуется собрать отдельную электрическую схему, что неудобно. Можно использовать другой известный способ. Его суть в следующем. Поскольку ДПРВ обеспечивает фазированный впрыск топлива, то для одного какого-либо конкретного цилиндра такт впуска будет происходить один раз за два оборота коленвала. Допустим, обороты холостого хода составляют 720 об/мин или 720:60=12 об/сек. Значит, впрыск топлива будет происходить с частотой 12:2=6 Гц. С такой частотой будут поступать импульсы на форсунку.    Отказ датчика положения распредвала приведёт к тому, что контроллер будет руководствоваться сигналами только ДПКВ, то есть производить впрыск топлива одновременно в форсунки двух цилиндров (в одном поршень будет находиться возле верхней мертвой точки, а в другом-возле нижней). Такой режим топливоподачи называется попарно-параллельным (используется в двигателях ВАЗ-2111, где датчика фаз нет). Следовательно, за один оборот коленчатого вала форсунка будет открываться дважды, то есть с частотой не 6, а 12 Гц.    Разобравшись с теорией, приступаем к практической проверке. Прогреваем двигатель до устойчивых оборотов холостого хода. Снимаем с одной форсунки разъём жгута и подсоединяем к его контактам маломощную лампочку 12 В, 5 Вт. Допустимо заменить её на светодиод с резистором, как указано на схеме выше. Запускаем двигатель и наблюдаем за частотой моргания лампочки. Затем снимаем разъём с ДПРВ и сравниваем частоту с той, что была перед этим. Если она увеличилась в два раза, то датчик исправен (изменение частоты в два раза можно заметить на глаз). Если частота моргания лампы не изменилась, то датчик положения распредвала неисправен. Видео — датчик положения распредвала Это должен знать каждый владелец авто: Моторное масло для газовых двигателей    Не так давно началось массовое производство двигателей, которые функционируют на природном газе. Такие моторы значительно меньше загрязняют окружающу… Фен для авто     Фен бытовой Rolsen hd 2016 — очень полезное устройство для владельцев авто. Решил недавно прикупить данный фен, вещь полезная и дома, в б… Ремонт обратного клапана     Ремонт обратного клапана ВАЗ-2109. Регулятор давления топлива — он же обратный клапан или перепускной клапан, установлен на топливной рейке и пред…

electroshemi.ru

5 лучших антикоррозийных средств для автомобиля

Кузов автомобиля по сути является его лицом. Со временем его конструкция начинает ржаветь, особенно если не уделять ему должного внимания. Коррозия возникает по разным причинам, но своевременный уход позволит максимально избежать этого явления. Но автомобилестроение не стоит на месте и производители постепенно разрабатывают и внедряют стойкие полимеры, которые, на данный момент, доступны не каждому. По этой причине в данной статье мы познакомимся с лучшими антикоррозийными средствами, которые максимально защитят ваш автомобиль от появления ржавчины. Рейтинг составлен исходя из отзывов потребителей и востребованности продукции.

Антикоррозийное средство какой фирмы выбрать

Даже специалист испытает затруднения при ответе на вопрос “Какое средство от коррозии лучшее?”, поскольку среди огромного ассортимента такой продукции найти универсальное невозможно. Главными критериями при покупке можно назвать соответствие заявленным требованиям и цену, которая будет доступной.

Представляем вам список популярных антикоррозийных средств, которые размещены в порядке убывания по спросу:

1. Dinitrol

2. RunWay

3. Hi-Gear

4. Noxudol

5. Liqui Moly

Как видите, продукция отечественного производителя в списке не преобладает, большинство автомобилистов предпочитают использовать проверенный антикор, изготовленный зарубежными компаниями.

Антикоррозийные средства имеют несколько разновидностей, поскольку отличаются своими характеристиками и назначением.

Основными видами можно обозначить следующие:

1. Предназначенные для скрытых поверхностей

2. Использующиеся для внешних поверхностей

Антикоррозийные средства для скрытых поверхностей должны обладать следующими свойствами:

• Иметь хорошую адгезию.
• Легко проникать в поврежденные коррозией участки.
• Отталкивать влагу и электролиты с поверхностей.
• Впитываться в любые трещины.
• Не воздействовать негативно на лакокрасочное покрытие поверхности.
• Создавать эластичную и крепкую пленку.
• Обладать однородной структурой.

Те антикоррозийные средства, которые используются для обработки внешних поверхностей (кузова, колесных арок), должны соответствовать следующим требованиям:

• Иметь ограждающие свойства, направленные на защиту от воздействия электролитов.
• Иметь хорошую адгезию.
• Максимально выдерживать кузовные деформации.
• Обладать высокой эластичностью.
• Иметь хорошую прочность, чтобы не появлялось трещин и отслоек при ударах мелких камешков или песка.

Представляем вашему вниманию лучшие антикоррозийные средства по мнениям большинства потребителей.

Рекомендации:

Лучшие антикоррозийные средства для скрытых поверхностей

Среди таких антикоров особенно выделяются те, которые имеют масляную основу. Также бывают с содержанием парафина. Это обеспечивает постоянную жидкую форму состава, что позволяет тщательно обработать даже микротрещины, которые сложно увидеть невооруженным глазом.

Помимо того, подобные средства имеют длительный срок службы, но у них отсутствует механическая прочность. По этой причине их не применяют для обработки кузова снаружи.

Hi Gear – лучшее средство для обработки швов

В основу входит резина, поэтому покрытие такого типа значительно увеличивает срок службы кузовных деталей. При обработке поверхность покрывается своеобразной пленкой, которая обладает отличными водоотталкивающими свойствами. Средство имеет не только хорошие антикоррозийные показатели, но и обеспечивает защиту от химических веществ, которыми обрабатывают дорожное покрытие. Часто используется для защиты швов и стыков.

К плюсам можно отнести следующие свойства:

• В состав входят ингибиторы коррозии.
• Отличается хорошими шумоподавляющими, а также теплоизоляционными свойствами.
• Благодаря отличной эластичности даже при длительном сроке использования не растрескивается.
• Подходит для обработки поверхности сварных швов любого типа.

Также потребители отмечают некоторые минусы данного средства:

• При первичной обработке необходимо нанести двойной слой средства для защиты.
• Имеет низкую эффективность, если обрабатываемая поверхность сильно покрыта ржавчиной.

Средство пользуется высоким спросом среди потребителей, которые имеют новые автомобили. Также множество положительных отзывов присутствует от автовладельцев с подержанными транспортными средствами в хорошем состоянии.



Noxudol – обеспечение отличной шумоизоляции

Это средство разработано шведской компанией-производителем Auson очень давно. Отличается данный состав от прочих подобных материалов на рынке тем, что помимо надежной защиты кузовных элементов от коррозии и механических воздействий, обеспечивает качественное шумопоглощение.

Средство производят в двух видах – один предназначен для индивидуального применения, второй используется преимущественно на станциях технического обслуживания. Вещество подходит для обработки любой кузовной детали, в том числе и внутренних элементов, днища и прочего. В основном используется для покрытия внутренних деталей. Главный недостаток — это длительное высыхание средства. Поскольку этот антикор имеет очень густую консистенцию, индивидуальная обработка становится неудобной и трудоемкой.

По отзывам пользователей данное средство имеет следующие плюсы:

• Большой спектр защитных веществ для обработки металлических элементов автомобиля.
• Наличие специальных сертификатов качества, изготовление в соответствии со всеми евростандартами.
• Возможность покупки тары как для индивидуального использования, так и для крупных профессиональных работ.
• Хороший уровень шумоизоляции.

К минусам можно отнести:

• Требуется много времени (до трех дней), чтобы просушить после первичной обработки.
• Перед обработкой необходимо тщательно изолировать электропроводку.

Большое количество покупателей делают выбор в пользу антикоррозийных средств этой марки.



LIQUI MOLY – отличное соотношение цены и качества

Данная продукция широко известна как среди российских автовладельцев, так и за рубежом. Преимущество этого антикоррозийного средства в том, что оно имеет оптимальную цену, которая сочетается с высоким качеством. Продукция обладает отличными защитными свойствами и отличается эластичностью.

Наиболее эффективным решением станет нанесение двух слоев этого антикора. Произведено средство в Германии. Кроме антикоррозийной продукции изготовитель предлагает широкую линейку различных средств для ухода за металлическими элементами автомобилей.

Из положительных качеств потребители отмечают следующие:

• Обладает отличными антикоррозийными свойствами.
• Высокая адгезия — прекрасно прилегает даже к тем поверхностям, которые имеют повреждения от ржавчины и другие.
• Отличается хорошей эластичностью.
• При высоком качестве имеет оптимальную стоимость.

Также присутствуют небольшие минусы:

• Для высокой эффективности необходимо двухслойное покрытие.
• Восприимчив к грязи и пыли, не имеет отталкивающих свойств.

Пожалуй, самое востребованное средство для внутренней обработки среди огромного количества потребителей, в том числе и в профессиональном кругу.



Лучшие антикоррозийные средства для внешней обработки

Российские и зарубежные рынки дают автовладельцам широкий ассортимент таких составов. В их основу входят синтетические либо битумные смолы. Также появились средства, которые включают в свой состав цинк и другие вещества, предназначенные для замедления коррозии. Такие антикоры выполняют различные функции. Далее представлены антикоррозийные средства, которые наиболее востребованы среди потребителей и имеют массу положительных отзывов.

Dinitrol – долговечная защита от внешних повреждений

Произведен в Германии. Компания-изготовитель специализируется в этой области с 1939 года, что сказывается на популярности и надежности всех средств. Линейка этой продукции представляет собой средства, обладающие высоким качеством. В нее входят полиуретановые клеи, материалы против коррозии и антигравийные, а также множество других.

Они основаны на орто- и динитрокомпонентах, которые разработаны и запатентованы самой компанией-производителем. Обработка Динитролом обеспечивает максимальную защиту колесных арок, порогов, днища и прочих кузовных элементов от ржавчины, химических и механических воздействий. При правильном нанесении защита металлических поверхностей будет долговечной.

Среди положительных качеств отмечаются такие, как:

• Обладает хорошим уровнем шумопоглощения.
• В состав входят качественные ингибиторы коррозии.
• Поверхность после обработки приобретает герметичность.
• Тиксотропность — небольшие механические повреждения постепенно самостоятельно исчезают.
• Отличная адгезия — нанесенный слой достигает 1 см.

А вот минус всего один:

• Дорогостоящее средство.

Те, кто не экономит на составах, предназначенных для ухода за автомобилем, делают выбор в пользу Динитрола и хорошо отзываются о его качествах.



RunWay – надежность и рекордно низкая стоимость

Средство основано на полимерной смеси. Благодаря этому, на поверхности образуется надежное защитное покрытие, устойчивое к механическим повреждениям и коррозиям. Отличается невысокой стоимостью.

Особенно популярно антикоррозийное гальваническое покрытие этой марки. В его составе преобладает цинк. При обработке вступает в реакцию с поверхностью кузова, в результате чего появляется крепкая гальваническая пленка, которая имеет серый оттенок. Кроме того, это средство можно применять в качестве грунтовки при подготовке к покраске кузова. Отлично подходит для регионов с холодной зимой.

К плюсам относятся:

• Низкая цена.
• Отлично препятствует образованию коррозии.
• Двухслойное покрытие обеспечивает защиту длительностью до 3-х лет.
• Быстро высыхает.

Минусы данного средства проявляются в следующем:

• Плохие шумоизоляционные свойства.
• Иногда аэрозольная система имеет низкое качество.

Этот состав востребован в северных уголках страны и не только. Благодаря разумному соотношению стоимости и качества, большинство покупателей отдают предпочтение именно этому антикоррозийному средству.



Какое антикоррозийное средство купить

1. Для защиты внешней стороны кузова в регионах, в которых наблюдаются резкие изменения температурного режима, лучше выбрать средство марки RunWay. Также оно отличается рекордно низкой ценой.

2. Бюджетным и качественным вариантом для обработки внутренних деталей можно назвать LIQUI MOLY.

3. Для обработки кузова и колесных арок дорогостоящих автомобилей отлично подойдет Dinitrol. Стоимость выше, чем у других составов, но немецкое качество ее полностью оправдывает.

4. Если необходимо хорошее шумопоглощение в сочетании с защитой внутренних элементов от коррозии — можно смело выбирать Noxydol. Также подходит для профессиональной масштабной обработки и продается в соответствующей таре.

5. Для предотвращения распространения коррозии на внутренних деталях, если она уже присутствует, отлично подойдет антикор Hi Gear. Пользователи с подержанными авто отмечают среди преимуществ хорошие показатели, обеспеченные ингибиторами, которые входят в состав средства.

Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Читайте также:

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Антикорозийная обработка автомобиля — материалы для защиты кузова от коррозии своими руками

Прочную металлическую поверхность новых или старых автомобилей покрывают специальными антикоррозионными средствами. Это позволяет в условиях постоянной эксплуатации надолго продлить срок службы кузова автомобиля.

Объемы производства антикоррозионных покрытий продолжают расти потому, что все средства не могут защитить даже самый качественный автомобиль от окислительного влияния воздуха, воды и фактора времени. При умелом подходе и регулярной заботе о состоянии машины, при нанесении антикоррозийного покрытия автомобиля, у аккуратных автовладельцев может получиться сохранить авто нетронутым ржавчиной на значительный период времени.

Наиболее уязвимые места

Коррозией является процесс разрушения металлов. Окисление происходит вследствие электро-химического, физико-химического и/или химического взаимодействия с другими веществами внешней среды — с кислородом и водой. Самыми уязвимыми для ржавчины местами автомобиля являются те, которые находятся под постоянным и долгим воздействием внешних факторов.

Открытые поверхности автомобиля подвергаются механическому воздействию и постоянно соприкасаются с атмосферным воздухом, содержащим кислород. Труднодоступные места автомобильного кузова не всегда могут быстро высохнуть после попадания влаги, поэтому также подвергаются разрушительному действию окисляющих процессов.

Самыми уязвимыми местами для коррозии в автомобиле являются следующие:

В местах сварки деталей кузова авто всегда находятся микротрещины. Они являются первоначальными очагами возникновения коррозии, особенно при наличии повышенного уровня влажности. При этом вода в зимний период превращается в лед и, увеличиваясь в объеме, способствует возникновению трещины в шве и его последующему увеличению, растрескиванию.

• Днище машины, поверхности колесных арок, выхлопная труба, глушитель, колесные ниши, пороги.

Днище, нижняя часть дверей и другие части автомобиля, в которые летит щебень и иной мусор с дороги, постоянно подвергаются усиленному воздействию быстро двигающихся из-под колес потоков грязи и песка, что усиливает коррозийный эффект. Эти места в первую очередь нуждаются в антикоррозийной обработке.

• Двигатель и выхлопная система.

В условиях постоянной работы автомотора и выхлопной системы, которая с ней тесно связана, создаются перманентные условия повышенных температур и большой влажности, поэтому в данной части машины также возникает коррозия.

• Внутренние полости.

Салон машины и внутренние полости остаются мокрыми и грязными даже после нескольких недолгих поездок по городу.

Стоит обратить внимание, что несмотря на похожие процессы происходящие во время эксплуатации автомобиля, уязвимые места обрабатывают разными растворами. Так как характер и интенсивность загрязнений неоднородны, каждая деталь требует индивидуального подхода.

Скрытые и труднодоступные полости машины обрабатываются жидкими маслами, воскосодержащими и парафиносодержащими эластичными автосредствами. Маслянистые автосредства заполняют трещины, вытесняют влагу, периодически перемещаясь по поверхности при движении авто. В составе веществ с высоким содержанием парафина и воска имеется постепенно испаряющийся растворитель и остающийся на поверхности ингибитор, то есть замедлитель процесса коррозии.

Внешние поверхности требуется обрабатывать твердеющими составами, а внутренние, труднодоступные места — наоборот, жидкими, незастывающими автовеществами.

Как защитить автомобиль от коррозии

Для антикоррозийной обработки машины требуется использовать сразу несколько веществ и технологий. Во время проведения процедуры полной обработки от ржавчины применяют такие виды защиты:

Защитные антикоррозионные вещества, которые активно взаимодействуют с поверхностью машины и отталкивают от себя влагу, например, «Мовиль» с ингибитором коррозии.

Относится к механическим способам защиты. Также применяются вещества, которые после нанесения на поверхность авто толстого слоя полностью изолируют машину от коррозии или внешнего воздействия песка и гравия. Например, мастики обладают хорошими защитными свойствами от механических повреждений и коррозии.

• Преобразующая.

Средства, преобразующие уже начавшую ржаветь поверхность авто. Ими замазывают ржавчину на кузове.

Объединяют сразу несколько веществ в единый комплекс.

Первый тип антикоррозийной обработки автомобиля применяется своими руками для предотвращения появления коррозии на дне машины. Чтобы произвести пассивную протекцию низа кузова, его тщательно закрывают специальным материалом, предотвращая таким образом нижнюю поверхность от попадания разрушительных фракций извне.

Барьерная защита и метод оцинковки покрытия

Антикоррозионная защита кузова автомобиля методом оцинковки производится на заводе. Для защиты от коррозии корпус машины окунают в специальную ванну с расплавленным цинком, в результате чего на обрабатываемой поверхности образуется крепкий ферро-цинковый (Fe + Zn) сплав с толщиной слоя в 0,8-2 мкм. При этом распределение цинка по металлу кузова осуществляется так: в глубине антикор защиты находится около 70 % цинка и только ближе к поверхности содержание цинка повышается практически до 100 %.

После правильно проведенного цинкования машина оказывается закрытой для коррозии барьерно и электрохимически. Кузов автомобиля также защищают с помощью прикрепления щитков, спойлеров на капот из пластикового материала или кожи, а также локеров, то есть пластиковых подкрылков, накладок, чехлов на пороги и нижнюю часть дверей.

Ламинирование кузова

Ламинирование — это покрытие кузова авто специальной полиуретановой, виниловой, антигравийной пленкой с помощью специальных инструментов. Эта антикоррозийная пленка не только является барьером для небольших фракций (камешков), падающих на авто, от царапин, сколов и других мелких повреждений, но и не позволяет солнечным лучам портить насыщенность цвета вашего автомобиля. Данный вид защиты кузова машины от коррозии не повреждает лак (краску) и не вступает в химическую реакцию с ЛКП, поэтому при изнашивании легко удаляется. Правильно приклеенная пленка служит около пяти-семи лет.

Катодно-протекторная защита

Эффект от антикоррозийной защиты при применении устройств катодно-протекторной защиты сравнивают с цинкованием. Принцип действия заключается в поляризации металла во время создания гальванической пары: электрод и защищаемая поверхность. В течение применения катодно-протекторной защиты производится отрицательный потенциал нужного граничного значения, который препятствует окислению.

Особенность такого метода — защита авто от коррозии даже в труднодоступных местах. Более того становится доступным восстановление уже тронутых коррозией частей авто. Катодная антикоррозионная защита также активно используется для предохранения от внешних воздействий багажника машины.

Чем обрабатывают внешние поверхности кузова и глушитель

Согласно разнообразию состава различных средств для обработки кузова автомобиля от коррозии своими руками, можно подобрать такие вещества:

• Антикоррозийная мастика для авто.

Различные протекторные или защитные препараты, которые производятся на основе битумной, эпоксидной либо синтетической смолы, иногда с добавлением резины, наносятся практически на любую часть кузова. Они имеют шумоизоляционные свойства, гася резонансные колебания кузова. Накладываются мастики преимущественно в теплом, разогретом виде.

• Невысыхающая мастика.

Применяется в качестве защитного средства с высокой постоянной эластичностью, однако такая мастика не предохраняет при ударах и резких движениях машины.

• Битумная мастика либо битумно-каучуковая.

Профилактическое средство для обработки кузова автомобиля от коррозии, в состав которого входят спецингибиторы.

• Сланцевая мастика.

Подходит не только для антикоррозионной обработки внешних частей автомобиля, но и для того, чтобы замазать дно машины.

• Разнобитумная мастика.

Содержит элементы разных видов мастики, выдерживает пониженную до — 60 С ^{температуру воздуха.}

Полимерные жидкие антикоррозионные материалы (иногда фосфатные), наносимые на обрабатываемую поверхность, состоят из веществ на базе поливинилхлорида либо каучука. Такая антикоррозийная обработка авто обладает хорошей адгезией, то есть отличным и прочным сцеплением с поверхностью. Наносятся на предварительно промазанную грунтовку.

• Жидкий пластик.

Представляет собой полимерный пластиковый материал, которым обрабатывают наиболее уязвимые места для коррозии на авто. Это — колесные арки, порожки, кромку капота; жидкие пластики считаются дополнительной защитой.

Средство от коррозии предназначено для защиты стыков, швов и поверхностей кузова автомобиля. После нанесения и высыхания образует воскообразный защитный антикоррозионный слой.

Далее следует разобраться, чем покрасить глушитель. В данном вопросе вам поможет защитное окрашивание кузова. Такая защита от коррозии автомобиля предотвращает ржавчину и старение металломатериала. Глушитель желательно окрашивать с применением термостойкой краски, чтобы можно было эксплуатировать авто в жару и холод.

Самая высокая температурная точка, при которой защитная краска выполняет свои функции, — 400 С^{. Для повышения защитно-отталкивающих свойств наносимого на глушитель покрытия, можно также выбрать краску с добавлением силикона.}

Антикоррозийные средства для глушителя и других частей авто требуют высушивания или термической обработки, то есть мер, которые повышают герметичность, прочность металлических частей.

Теперь вы узнали как защитить машину от коррозии. Для этого используйте специальные автосредства и наклеиваемые на кузов пленки.

infokuzov.ru

Антикоррозийные средства для авто (какие лучше, что выбрать)

Кузов — часть автомобиля, о которой владелец беспокоится сильнее всего. И это неудивительно, ведь его замена — неоправданно дорогая затея, проще приобрести новую машину. От внешних повреждений и царапин лакокрасочного покрытия убережёт аккуратность на дороге. Что же касается защиты металла от коррозии, то здесь помогут антикоррозийные материалы. О том, какой антикорозийка понадобится для той или иной части кузова, и о наиболее интересных предложениях производителей расскажем подробнее.

Каким должен быть качественный антикор

Содержание статьи

Ещё недавно выбор автомобилиста в плане защитной автохимии ограничивался «мовилем», пушечным салом и двумя-тремя видами жидких мастик. Сегодня рынок предлагает десятки вариантов для обработки кузовных деталей. Несмотря на такое разнообразие, их делят на антикоррозийные средства, предназначенные для обработки скрытых и наружных поверхностей.

Первые отвечают следующим требованиям:

•  высокая адгезивная способность к гладким поверхностям;
•  способность создавать эластичную плёнку после высыхания;
•  химическая нейтральность к металлу, пластику и лакокрасочным покрытиям;
•  возможность внедрения в структуру металла;
•  текучесть, достаточная, чтобы заполнять малейшие трещины;
•  однородная структура;
•  способность к вытеснению влаги и электролитов с поверхности.

Этим условиям в полной мере отвечают масляные составы. Они обладают превосходной проникающей способностью и длительное время находятся в жидком состоянии, однако по причине низкой прочности не подходят для наружного использования. Кроме того, в торговой сети представлены и средства с восковой основой. Как и масляный антикор для авто, их наносят с помощью краскопульта, вот только в структуру стали они проникают намного слабее. Достоинства парафиновых составов заключаются в другом. Они одинаково хорошо ложатся и на краску, и на ржавый металл, образуя защитную плёнку, сквозь которую не проникает ни влага, ни химические реагенты.

Ряд рассмотренных выше требований пополняется еще несколькими пунктами, если материалы для антикоррозийной обработки автомобиля используются снаружи:

1.  Механическая прочность, достаточная для того, чтобы противостоять ударам вылетающего из-под колёс гравия и абразивному воздействию пыли и песка;
2.  Способность не отслаиваться и не растрескиваться при знакопеременных нагрузках и механических деформациях кузова.

Современные антикоры продлевают срок службы деталей кузова и повышают акустический комфорт в салоне. Вместе с тем, проявить себя в полной мере они смогут только тогда, когда будет соблюдаться предусмотренная производителем технология нанесения.

Виды антикоров

В зависимости от состава, средства для антикоррозийной обработки кузова делят на несколько видов.

Битумные мастики

Изготовленные на основе битумных или синтетических смол, антикоры этой группы справляются с консервацией кузовных деталей, замедляя коррозионные процессы и защищая обработанные поверхности от механических повреждений. Для этого в их состав вводят ингибиторы коррозии и диспергированные цветные металлы. Мастики наносятся толстым слоем – 250 — 400 микрон, благодаря чему они выполняют еще и звукоизоляционную функцию.

Каучуковые и ПВХ-материалы

Мастика для днища автомобиля на основе каучука или поливинилхлорида наиболее стойкая и относится к наплавляемой, поскольку наносится в разогретом до высокой температуры состоянии. Материалы этого класса обладают очень высокой адгезией и создают чрезвычайно прочную эластичную плёнку, но из-за сложности технологии используются в заводских условиях.

Жидкий пластик

Жидкий пластик – это антикоррозийная краска на основе акриловых композиций, которая имеет антикоррозионные способности и после высыхания создаёт долговечную защитную плёнку. Из-за недостаточной механической стойкости используется чаще для защиты таких частей кузова, как пороги, скрытые полости арок, элементы подкапотного пространства и т. д.

Сланцевая мастика

Изготовленная на базе битумных и синтетических смол с добавлением минерального наполнителя, сланцевая мастика обладает высокой прочностью и противостоит истирающим факторам. Если вы ищете антикор для днища, колёсных арок или крыльев, то лучшего материала для самостоятельной обработки этих частей кузова не найти.

Антикоррозийный грунт

Антикоррозионный грунт относится к традиционным антикорам условно. Этот материал защищает металл от коррозии и является самым нижним слоем лакокрасочного покрытия. Вместе с тем, восстановление последнего возможно только после грунтования материалами с антикоррозионными способностями.

Антигравий

Уже по названию понятно, что данный антикор прочный и предназначается для защиты кузовных элементов от вылетающих из-под колёс мелких камешков и гравия. С его помощью защищают нижние части крыльев и дверей, бамперы, пороги, спойлеры и т. д.

Лучшие антикоррозийные средства для автомобилей

Даже если внешне с автомобилем всё в порядке, это отнюдь не означает, что где-то под краской не появились очаги коррозии. Чтобы как можно дольше сохранить кузов в первозданном виде, следует позаботиться о его защите заранее. Не знаете, что выбрать для обработки кузовных деталей? Предлагаем вам рейтинг антикоррозийных средств, которые, судя по отзывам автолюбителей, являются наиболее эффективными и обладают оптимальным сочетанием цены и качества.

Для внешней обработки

На рынке представлен огромный ассортимент антикоров для защиты наружных поверхностей авто, однако автовладельцы и мастера станций техобслуживания чаще используют следующие марки.

BODY 930, BODY 950

Препараты марки BODY имеют приемлемую цену и неплохие эксплуатационные свойства, чем заслужили популярность на российском рынке. Мастика BODY 930 с густой консистенцией, благодаря чему после высыхания образует прочный эластичный слой. Потребители отмечают один недостаток этого антикора – низкую стойкость к истирающим воздействиям.

Что же касается BODY 950, то это средство наносится в виде аэрозоли, обладает повышенной укрывистостью и высокой проникающей способностью. Оно лишено недостатков мастики марки BODY 930, однако имеет более высокую стоимость.

PINGO STEIN SCHLAS-SCHUTZ

Один из лучших, хоть и не самый дешёвый материал для защиты днища авто. Изготовленный немецкими специалистами антикор лучше всего проявил себя в процессе многолетнего использования. Он имеет максимальный запас прочности относительно любых воздействий – высокой влажности, ультрафиолета, агрессивных веществ, температурных перепадов и механических повреждений.

LIQUI MOLY UNTERBODENSCHUTZ

Препарат одного из самых именитых зарубежных производителей в полной мере отвечает высокому статусу бренда. Автовладельцы отмечают хорошую адгезию, стабильные эксплуатационные свойства и сохранение эластичности на протяжении всего срока эксплуатации. Вместе с тем, к недостаткам относится недостаточная механическая прочность материала, из-за чего рекомендуется наносить LIQUI MOLY UNTERBODEN-SCHUTZ в два слоя.

Dinitrol ML

Антикоррозионный состав шведского производства, который способен надёжно защитить нижние части автомобильного кузова и не требует полной сушки. В состав препарата входят сильные ингибиторы коррозии, что в сочетании с тиксотропными свойствами и отличной адгезией позволяет создавать максимально герметичные покрытия. К минусам относят разве что достаточно высокую стоимость, однако этот недостаток присущ всем антикорам европейских производителей.

Кордон

Антикор российской разработки, не уступающий западным аналогам, используется для обработки внешних элементов кузова и в качестве защитного слоя на внутренней поверхности автомобильных арок. Недостаток — стойкий запах, для выветривания которого понадобится более 10 дней.

ФЕРРО-Барьер

Продукт отечественного производства с низкой ценой и неплохими антикоррозионными и звукоизоляционными свойствами. К недостаткам полимерно-композиционной мастики этой марки относится низкая термостабильность.



Антикор для скрытых полостей

При выборе антикорозийки для труднодоступных мест предпочтение отдают тем материалам, которые надёжно защищают и не создают трудностей при нанесении.

Hi-Gear

Считается одним из лучших средств для обработки стыков и сварных швов. Резиновый наполнитель позволяет создавать чрезвычайно прочную, эластичную плёнку, которая справляется с защитой от влаги и электролитов. Вместе с тем, потребители отмечают некоторые особенности использования Hi-Gear – необходимость в тщательной подготовке поверхности и нанесение средства в два слоя.

Мовиль

Антикор, известный ещё со времён СССР., имеет превосходные проникающие способности и после сушки образует стойкое восковое покрытие. Есть несколько различающихся по составу «мовилей», среди которых выбирают те, которые дольше сохнут. Как показывает практика, они максимально защищают и обладают долговечностью.

Rust Stop

Антикоррозионный состав канадского производства, который вследствие высокой текучести относится к универсальным. Невысокая цена и хорошая проникающая способность обуславливают популярность этого средства у автовладельцев. Вместе с тем, есть у него и недостатки – повышенная чувствительность к чистоте основания и чересчур длительное нахождение в жидкой фазе.

Noxudol 1600

Как и Rust Stop, используется для обработки наружных и скрытых поверхностей. Вдобавок к хорошим антикоррозионным свойствам обладает ещё и превосходными шумоизоляционными способностями. Обработку этим средством лучше доверить профессионалам, поскольку низкая текучесть требует специального оборудования и навыков. К недостаткам Noxudol 1600 относится время сушки (более 3-х суток) и необходимость в дополнительной защите электропроводки.

avtomotoprof.ru

Какой антикор лучше для днища автомобиля

Под влиянием внешних воздействий кузов автомобиля со временем начинает ржаветь, чем отнюдь не радует автовладельца. Конечно, ещё с завода авто обрабатывается антикоррозийными составами, но уже спустя два-три года заводской антикор изнашивается, чему способствуют не только атмосферные явления, но и дорожные абразивы и реагенты. В российских климатических условиях под воздействием перепадов температур процесс ускоряется ещё больше. Автомобиль, который уже не на гарантии, целиком и полностью забота его владельца, так что если в ближайшие несколько лет менять боливар на необъезженную лошадку не планируется, лучше своевременно заботится о защите привлекательных для такой напасти, как коррозия, элементов.

Рекомендуется подвергать обработке днище, колёсные арки и скрытые части (пороги, дверные стойки, лонжероны и пр.) антикоррозийным автосредством, причём, не дожидаясь пока «поедание» ржавчиной кузовных частей достигнет апогея – его следует предупредить.

Сегодня уже никто не заливает днище гудроном и не льёт горячий мазут в пороги, чтобы продлить жизнь автомобилю, для этого существуют специальные составы. Современный рынок предлагает множество инновационных решений, позволяющих воспрепятствовать появлению коррозии путём создания прочного герметизирующего покрытия в проблемных зонах.

Каким должен быть качественный антикор

Сегодня выпускается множество составов, обладающих различными характеристиками. Как правило, каждая антикоррозийка наделена гидрофобными качествами, то есть отторгает влагу, не допуская её задерживание на поверхности. Выбирая, что приобрести для своего авто, изначально нужно знать, какими характеристиками должен быть наделён качественный антикор, при этом, не следует забывать и, что качественная защита – это не только правильный выбор состава, но и доскональная подготовка поверхности с внимательным соблюдением методики нанесения.

Автосредства, предполагающиеся для скрытых участков кузова, наделяют такими свойствами:

• Хорошая адгезия (сцепление обрабатываемой площади и используемого автосредства).
• Высокие гидрофобные свойства.
• Однородная структура состава.
• Эластичность плёнки.
• Заполнение микроповреждений и микропор.
• Долговечность покрытия.

Эти составы принято делать на основе масла или парафина, они имеют жидкую консистенцию. Выбранное средство к тому же не должно повреждать окрашенные детали, поэтому следует внимательно отнестись к покупке, изучить характеристики продукта и приобретать только оригинальную сертифицированную продукцию.

Составы для внешних частей (сюда относятся кузов, днище, колёсные арки) должны удовлетворять таким запросам:

• Предоставлять защиту от негативно воздействующих на металлические детали веществ.
• Иметь высокий уровень адгезии.
• Быть наделёнными хорошей эластичностью.
• Быть стойкими к деформациям элементов кузова.
• Не утрачивать свойства под влиянием внешней среды.

Популярностью пользуются битумные мастики, жидкий пластик и составы с использованием каучука. Так, для тех или других целей подойдёт антикор, отвечающий определённым требованиям. Перед покупкой следует ознакомиться с рекомендациями по применению.

Виды антикоров

Планируя антикоррозийную обработку автомобиля, владелец боливара намеревается приобрести эффективное средство, отвечающее всем требованиям. При огромном разнообразии продуктов, представленных сегодня на рынке автохимии, правильно выбрать состав становится ещё сложнее.

Современные антикоры кроме основы (в качестве базы могут использоваться синтетические смолы или битум и воск) включают и присадки, придающие составу дополнительных качеств. Производители обычно добавляют какую-нибудь «изюминку» в виде цинка, бронзы, каучука, полимеров или прочих добавок, что позволяет придать средству индивидуальность и выделить его среди других.

Рассматривая, какой антикор лучше приобрести для днища автомобиля, следует уяснить, что выбирать нужно из тех, которые служат именно этим целям, большое значение имеет область применения – эти сведения указываются изготовителем. Так, мастиками, которые твердеют, обрабатывают внешние элементы (днище и колёсные арки), а невысыхающие автосредства предполагаются для скрытых частей (пороги, стойки).

Зависимо от компонентного состава и специфики продукты подразделяют на группы:

• Битумные мастики. Антикоры данной категории делают на базе битумных или синтетических смол, они оберегают от ржавления и механических воздействий, прекрасно консервируя металлические части. Наносятся слоем в 250-400 микрон, что попутно обеспечивает и звукоизоляцию.
• Каучуковые и ПФХ материалы считаются самыми прочными и надёжными, применяются они в сильно разогретом виде. Как правило, материалы данной категории применяют в условиях завода.
• Сланцевая мастика. Высокопрочные средства на базе битумных и синтетических смол с минеральным наполнителем лучше других годятся для самостоятельной обработки днища и колёсных арок.
• Антикоррозийный грунт применяют перед нанесением ЛКП для предотвращения ржавления. Так, лакокрасочное покрытие восстанавливают исключительно после предварительной грунтовки антикоррозийным составом.
• Антигравий. Высокопрочный антикор, защищающий кузовные части от отскакивающих камней и гравия из-под колёс машины.
• Жидкий пластик являет собой краску против коррозии на базе акриловых соединений, образует плёнку, предохраняющую от процессов ржавления. Чаще применим для порогов, скрытых полостей арок и пр. в качестве дополнительного варианта защиты, так как механической устойчивостью не отличается.
• Невысыхающие масляные составы пребывают в жидкой консистенции весь срок использования, они прекрасно заполняют все поры и трещинки, но ввиду текучести использоваться могут только для скрытых полостей.
• Парафиновые и восковые составы обеспечивают эластичную плёнку, предохраняя от коррозии, они также высокоустойчивы к температурным изменениям, их применяют, как и масляные, – для скрытых элементов, однако не подходят для подвижных деталей.

Поскольку выбор антикора для транспорта изначально базируется на области применения автосредства, при необходимости проведения работ по обработке конкретных деталей следует рассматривать подходящие варианты. Днище и стойки автомобиля лучше обработать высокопрочным твердеющим антикором, таким как сланцевая мастика. Отлично проявили себя в работе битумно-каучуковые мастики, защищающие от нежелательного влияния электролитов, а также резиновые с битумом, включающие полимеры-пластификаторы, повышающие эластичность и прочность, прекрасно справляющиеся с защитой при низких температурных режимах.

Лучшие антикоррозийные средства для автомобилей

При выборе состава помните, что универсального средства не существует, в разных случаях придётся применять определённые типы средств, ведь все они обладают различными качествами. Если вы не можете определиться, какое среди антикоррозийных средств купить для защиты своего железного друга от коррозии, обратите внимание на рейтинг антикоров для авто. В топ-11 лучших антикоров 2019 года вошли самые популярные и эффективные средства от разных производителей.

Dinitrol

Самый лучший антикор германского производства, завоевавший прочные позиции на отечественном рынке. Динитрол предлагает высокоэффективную защиту от коррозии, химических и механических повреждений для разных элементов машины, в линейке продуктов есть составы для скрытых полостей, днища, глушителя, двигателя и пр. Составы обладают прекрасными влагоотталкивающими качествами и могут использоваться автомобилистом самостоятельно.

Достоинства:

• Герметизация поверхности, отличная шумоизоляция.
• Отличные ингибиторы коррозии в составе.
• Высокая адгезия (слой достигает 1 см.).
• Незначительные повреждения после обработки исчезают.
• Большой ассортимент продуктов для разных частей автомашины.

Недостатки:

• Высокая стоимость.

Krown

Одно из лучших средств от канадского изготовителя, в компонентном составе которого наличествуют ингибиторы коррозии и водорепелленты. Состав не вредит ЛКП кузова и годится для применения всех его элементов. Кроме того, благодаря влагоотталкивающим свойствам продукт может быть нанесён сразу после мойки машины.

Достоинства:

• Хорошая антикоррозийная защита. Продукт может наноситься как для предупреждения коррозии, так и на уже повреждённые участки.
• Отличные водоотталкивающие свойства.
• Отсутствие негативного воздействия на ЛКП.
• Возможность полной обработки одним средством.

Недостатки:

Mercasol

Линейка отличных антикоров высокого качества производства концерна Auson родом из Швеции. Изготовитель заявляет, что покрытие при условии соблюдения методики нанесения защищает поверхность до восьми лет! Самым популярным продуктом является средство Mercasol 3, в основе которого лежит битум и воск. Применяется данный состав для днища и колёсных арок.

Достоинства:

• Долговечное покрытие.
• Высококачественная защита.
• Подходит для всех типов металлических поверхностей.
• Хорошее проникновение состава в трещинки и швы.
• Совместимость с другими антикоррозийными средствами.

Недостатки:

Tectyl

Отличные антикоры на основе битума и парафина для защиты элементов кузова от агрессивной внешней среды. В линейки присутствуют разные средства для различных кузовных частей, особенно популярен аэрозоль Tectyl BodySafe с цинком, эффективно защищающий детали от влаги, гравия и реагентов при соблюдении техники использования. Для нанесения средства из банки потребуется компрессор, работать кистью не рекомендовано.

Достоинства:

• Эффективная защита в тяжёлых эксплуатационных условиях.
• Отличные водозащитные свойства.
• Защита от механических и химических повреждений.
• Высокий уровень адгезии, хорошее проникновение в микротрещины.
• Стойкость покрытия к температурным перепадам, разрушительному действию солей.

Недостатки:

• Высокая цена на варианты в аэрозольной упаковке.
• Необходимость просушки поверхности перед нанесением.
• Слабая шумоизоляция.

RunWay

Лучший вариант антикора на сегодняшний день для автомашин, эксплуатируемых в северных регионах России. В основе используется полимерная смесь, что обеспечивает прочную защитную плёнку, устойчивую к коррозии и механическим повреждениям. Особенно востребовано гальваническое покрытие, его компонентный состав включает чистый цинк. Продукт подходит для всех металлических деталей и может использоваться также как антикоррозийный грунт, наносимый до покраски кузовных деталей. Производит Китай, Россия.

Достоинства:

• Надёжная защита кузова от ржавчины.
• Обеспечение длительной защиты (до трёх лет).
• Быстросохнущее средство.
• Приятная цена.

Недостатки:

• Шумоизоляционные качества не на высоте.
• Иногда попадаются низкокачественные системы распыления.

HB Body

Популярная на российском рынке линейка антикоррозийных автосредств из Греции, имеющая удачное сочетание цены-качества. Кроме средств, преимущественно применяющихся в автомастерских, есть спреи для самостоятельного нанесения. Самый востребованный продукт – HB Body 930 на битумно-каучуковой основе, отличающийся хорошими шумоизоляционными свойствами для нижних наружных элементов салона и багажного отделения. Оставаясь эластичным, эффективно действует как антигравийное средство.

Достоинства:

• Надёжная защита от коррозии и механических воздействий.
• Сохранение эластичности.
• Удачное соотношение цены и качества.
• Прекрасные шумопоглащающие свойства.
• Долговременная защита при соблюдении техники нанесения.

Недостатки:

Кордон

Одним из лучших отечественных продуктов для внешней обработки, не уступающим по качеству зарубежным аналогам является антикор Кордон. Выпускается в аэрозольной упаковке или в виде мастик, наносить которые можно кисточкой, идущей в комплекте. В основе антикора применяется битум и синтетическая смола, что обеспечивает прочное покрытие, стойкое к температурным перепадам и влаге. Для днища – идеальный вариант.

Достоинства:

• Качественная защита.
• Препятствие развитию коррозии.
• Хорошая адгезия.
• Шумоизоляционные свойства.
• Широкий диапазон рабочих температур (от -50°С до +100°С).
• Приемлемая цена.

Недостатки:

• Резкий, долго выветривающийся запах.
• Нельзя допускать попадание на окрашенные элементы кузова.
• Наносить состав лучше при плюсовых температурах, на морозе возможно застывание.

Супра-Щит

Популярные антикоррозийные, антигравийные, шумоподавляющие автосредства от российского производителя, изготавливаемые на базе ингибиторов коррозии и водоотталкивающих веществ. Наносить Супра-Щит можно на влажную поверхность при любых температурах, средство препятствует образованию ржавчины и тормозит процесс при нанесении на уже поражённые участки. Покрытие способно надёжно защитить автомобиль сроком до трёх лет.

Достоинства:

• Качественная долговременная защита.
• Хорошее проникновение, эффективная защита швов.
• Влагоотталкивающие свойства.
• Стойкость к температурным изменениям.
• Простота нанесения.
• Возможность полной обработки авто, включая ЛКП.
• Приемлемая цена.

Недостатки:

• Неприятный запах.
• Долгое стекание состава из скрытых полостей.

Hi Gear

Высокоэффективное средство американского бренда с резиной в составе, значительно продлевающей жизнь кузову. Кроме антикоррозийных и водоотталкивающих свойств, состав отлично защищает от реагентов, которыми обрабатывают дороги зимой. Средство Хай Гир годится для швов и стыков, при этом аэрозоль не слишком поможет в случае поражения ржавчиной, лучше применять для защиты новых автомобилей.

Достоинства:

• Высокий уровень защиты, ингибиторы коррозии препятствуют ржавлению.
• Подходит для нанесения на любые швы и стыки.
• Отличная эластичность плёнки, прочность которой обуславливает сохранение свойств 2-3 года с момента нанесения.
• Хорошие шумопоглащающие и теплоизоляционные качества.
• Надёжность и долговечность покрытия.

Недостатки:

• Первая обработка требует нанесения двух слоёв.
• Не годится для поржавевших деталей.

Liqui Moly

Продукты от известного немецкого бренда, одного из ведущих изготовителей автохимии, пользуются популярностью по всему миру благодаря эффективности и доступности составов. Антикор для скрытых полостей Liqui Moly являет собой высококачественное средство по приемлемой цене. Для лучшей защиты состав рекомендуется наносить в два слоя.

Достоинства:

• Выраженные антикоррозийные свойства, возможность применения на поражённых участках.
• Высокий уровень адгезии.
• Хорошая эластичность.
• Лучшее сочетание цены и качества.

Недостатки:

• Эффективность обеспечивается двухслойным покрытием.
• Чувствительность к грязи и пыли.

Noxudol

Ещё одна торговая марка шведского концерна Auson AB, соответствующая евростандартам качества и применяемая как в индивидуальном порядке, так и на станциях техобслуживания для обработки различных частей кузова. Средства не содержат растворители, потому отличаются экологичностью. Ещё одной особенностью Noxudol является хорошее шумопоглащение, при этом состав обеспечивает надёжную защиту от ржавчины и механических воздействий.

Достоинства:

• Средства подходят для любых металлических элементов машины.
• Высокий уровень защиты от коррозии.
• Снижение шума на 45-50%.
• Возможность выбрать объём средства для определённых нужд (1-20 литров).

Недостатки:

• Длительное высыхание состава.
• Необходимость тщательной изоляции электропроводки перед выполнением работ.

Ржавчина – коварный враг, подкрадывающийся незаметно и способный годами скрываться от глаз автомобилиста, пока внезапно на кузове не обнаружатся явные признаки поражения. Самыми привлекательными для коррозии являются места, где повреждено лакокрасочное покрытие. Поскольку момент начала процесса распространения никак не отследить, вступать в борьбу с ним следует, не дожидаясь первых проявлений. В тяжёлых условиях эксплуатации автомобиль подвержен коррозии ещё больше, поэтому требует от владельца большего внимания. Ответственные автомобилисты обновляют антикоррозийное покрытие авто каждые 2-3 года, так что, если вы не меняете автомобили так же часто, следует внимательно отнестись к необходимости качественного ухода за ним.

rating-avto.ru

Какой антикор для автомобиля лучше? Чем обработать днище авто?

Современный рынок материалов для защиты кузова авто предлагает автолюбителям огромный выбор различных средств, которые помогают бороться с коррозией и защищают металл от механических повреждений. Такие материалы подразделяются на несколько категорий в зависимости от типа применения и, заканчивая составом из которого они изготовлены. В этой статье мы постараемся разобраться в том, какой антикор для автомобиля лучше выбрать в зависимости от поставленной задачи.

Антикоррозийная защита внутренних поверхностей кузова

Содержание статьи

В эту категорию поверхностей можно отнести: внутренние части дверей, лонжеронов, днища, дверных стоек и т.д. Как видите, все эти области скрыты от механических воздействий обшивкой салона. Поэтому к выбору антикора для таких частей кузова предъявляют ряд требований.

1. Не разъедать лакокрасочное покрытие, нанесенное на деталь.
2. Высокий показатель адгезии.
3. Возможность плотного заполнения всех трещин, сколов и царапин.
4. Однородная структура материала.
5. Защищать поверхность от действия влаги и электролитов.
6. Консервировать сильно поврежденные участки с ржавчиной на кузове, останавливая процесс полного разрушения. Но на самом деле лучше все зачищать, или же приварить новые куски металла.
7. Вытеснение влаги в процессе нанесения на поверхность.

Антикоры такого типа производят либо на масляной, либо на парафиновой основе. В основном это не засыхающие средства, которые обеспечивают высокую степень защиты, в том числе и в местах стыковки деталей и различных щелей. В случае использования не эластичного материала, он может потрескаться, и процесс развития ржавчины за счет попадания воздуха снова продолжится. Нанося, например, невысыхающий состав на масляной основе, вы сможете без проблем заполнить все изгибы поверхности и щели. Но есть у таких материалов и минус – они не устойчивы к механическим воздействиям, поэтому и применяются исключительно для внутренних поверхностей.

На парафиновой основе, так называемые восковые составы, также имеют как плюсы, так и минусы. Из преимуществ это то, что  они имеют неплохую адгезию, как с чистым металлом, так и с окрашенными областями кузова. Они образовывают на поверхности восковую пленку, которая сохраняет эластичное состояние достаточно продолжительное время. Но из минусов также малая устойчивость к механическим повреждениям.

Если говорить о том какой антикор для обработки авто изнутри лучше, то мы бы посоветовали бы рассмотреть именно варианты на масляной основе.

Также, если вы хотите осуществить повторную обработку детали, и на ней уже есть слой масла или воска, то его необходимо счистить, и только потом наносить новое покрытие, в противном случае вы можете не заметить процесса ржавчины под старым покрытием, и в итоге оно насквозь сгниет. Будьте внимательны к этому вопросу и соблюдайте технологию проведения работ.

Антикор для внешних поверхностей

К таким областям кузова мы относим днище автомобиля, колесные арки и пороги. К материалам для защиты этих элементов кузова предъявляют уже совсем другие требования.

1. Защита поверхности металла от влаги и электролита.
2. Высокая степень адгезии даже с поврежденными участками кузова.
3. Быть частично эластичными, но при этом показывать высокую стойкость к механическим воздействиям, которые прилетают от дорожного покрытия в виде песка, грязи и камней.
4. Иметь способность выдерживать небольшие деформации кузова, которые возможны при езде.

Если посмотреть на выбор на автомобильных рынках, то вы можете подобрать большое количество материалов, которые решают проблему защиты внешних поверхностей металла от коррозии. Одними из ярких представителей являются средства на основе битумной мастики, также в их состав часто добавляют замедлители коррозии и таким образом данные материалы решают несколько проблем.

• защита от воздействия внешней среды: воды, солей, химических реагентов.
• механическая устойчивость к попаданию гравия, песка и прочих элементов от дорожного покрытия.
• при небольших наездах на бордюры, или прочие преграды, хорошие мастики также выдерживают, чего не скажешь про те же восковые составы.
• служат в качестве дополнительной шумоизоляции и уменьшают уровень колебания металлических деталей машины.

Наносят такие антикоры достаточно толстым слоем около 250-400 мкм.

Также битумные мастики разделяют по консистенции на высыхающие и не высыхающие. У жидких мастик понижена устойчивость к механическим воздействиям, но при этом ними удобно обработать даже самые сложные участки, например на днище автомобиля, и они сохраняют свою эластичность очень долго. Для повышения устойчивости к повреждениям к ним добавляют металлы, по типу алюминия и цинка. У засыхающих мастик есть недостаток – это вероятность растрескивания в наиболее нагруженных участках обрабатываемой поверхности.

Обзор конкретных антикоров для обработки кузова авто

Давайте теперь рассмотрим несколько материалов, которые хорошо продаются на рынке, и обсудим производителей этих же средств. Мы дадим краткие рекомендации, а вы уже сами будете определять, что подойдет конкретно в вашем случае. Все эти материалы дадут вам ответ на то, какой антикор лучше как для нового, так и старого автомобиля. На самом деле нет особой разницы между обработкой старого и нового авто, отличие только в процессе подготовки поверхности, старый нужно будет хорошо зачистить и обработать от ржавчины, а на новый авто просто сразу можно будет наносить покрытие. К тому же, все эти материалы можно наносить без наличия особого оборудования, обычной кисточкой или же устройством для распыления (по типу для кропления жуков на огороде).

1. Мовиль долго сохнущий. После обработки образует защитную пленку. Наносить можно кисточкой в 2 – 3 слоя, при этом делаем перерыв на сушку около 20 минут. Важно наносить именно тонкие слои, поскольку при грубом нанесении такое покрытие будет более подвержено механическим воздействиям и способно скалываться целыми пластами. Тут не работает правило – чем больше, тем лучше. Он продается в стеклянной емкости. Характеризуется тем, что долго не сохнет, поскольку образуется жировой слой и после частичного высыхания превращается в мягкую корку. Но все же при длительной эксплуатации транспортного средства он полностью засыхает и нуждается в замене. Использовать можно как для внутренних поверхностей, так и для днища и порогов автомобиля. Мовиль долго сохнущий позволяет хорошо законсервировать ржавчину, и вы еще несколько лет можете не решать эту проблему, в случае правильной эксплуатации. Ведь при попадании камней он может образовывать сколы, и процесс коррозии продолжится, такой материал не устойчив к механическим повреждениям. Обязательно применяйте брызговики, они хот частично уберут все отлетающие от колес частицы дорожного покрытия. Отлично подойдет для временной защиты того же днища авто.
2. Мастика body 930. В основе данного материала лежит каучук. Наносят мастику кистью тонкими слоями, их можно нанести более 2 или 3-х. После высыхания образует твердую поверхность, напоминающую панцирь, которая способна выдерживать практически все мелкие камни и песок, летящий из-под колес. По отзывам часто можно услышать, что ее повреждают домкратом на шиномонтаже. Характеризуется высокой способностью защиты металла от коррозии, и высокой степенью укрытия поверхности, не пропуская при этом кислород и воду, что консервирует очаги ржавчины. Но при длительной эксплуатации 2 – 3 года, такой материал все же стирается, хоть и частично, и нужно заново проводить все работы. Для того чтобы продлить срок использования можно дополнительно по нему обработать тонким слоем мовиля, и даже если твердое покрытие треснет, то долго сохнущий молвиль заполнит микротрещины и риск развития ржавчины будет существенно ниже.
3. Мовиль быстросохнущий. Продается в пластиковой упаковке. Напоминает собой водянистый раствор, который можно нанести либо кистью, либо пульверизатором. После полного высыхания превращается в парафин (желтое покрытие). Оно достаточно крепкое, и даже способно выдерживать мойку под давлением, но механические повреждения от камней сводят его на нет в короткие сроки. Часто используют на внутренних поверхностях, например под уплотнителями дверей и стекол, днища и крыльев изнутри салона. Ведь это средство абсолютно нейтрально к резине, чего не скажешь про долго сохнущий Мовиль, который приводит резину в негодность. Для внешних частей кузова использовать его мы не рекомендуем.
4. Тектил цинк body safe. Это средство дороже предыдущих в раза два. Продается в аэрозольных баллончиках или ведрах. Из ведра наносят на поверхность с помощью краскопульта. Это более профессиональное средство. Это текучий материал, который позволяет заполнить все щели и изогнутые поверхности, того же днища. Материал достаточно эластичен и долго засыхает, но когда набирает нужной консистенции, то превращается в пленку средней толщины, которая схода на резину, такой же мягкий, эластичный и крепкий. При нанесении ложиться в виде кусков, с воздушными порами, но во время высыхания весь воздух выходит и образуется равномерная поверхность. Из главных особенностей, которые выделяют мастера является то, что body safe недостаточно твердый, но при использовании брызговиков и щадящем режиме эксплуатации авто вы решите проблему антикоррозийной обработки на лет 5 – 6. Второй момент, говорят, что ее не желательно отдельно наносить на старые авто, высокая адгезия скроет ржавчину под ним и тот же пол в машине прогниет полностью. В таком случае комбинируют материалы по типу тектил мл + body safe, или же быстросохнущий мовиль, а поверх body 930. Но в любом случае лучше хорошо подготовить поверхность зачистить ее, протравить химией от ржавчины, загрунтовать и только потом наносить антикор.
5. Тектил мл, Мовиль для скрытых полостей. Эти оба материала применяют для скрытых поверхностей внутри кузова авто. Тектил мл образует тянущуюся пленку, а Мовиль парафиновое покрытие. Тут вы уже выбираете по цене. Оба материала хорошо себя зарекомендовали, а тот же Мовиль есть с различными добавками, например преобразователем ржавчины.

Оценив несколько этих материалов можно дать ответы на несколько вопросов. Каким антикором лучше обработать днище автомобиля? Можно использовать для примера body 930 + мовиль долго сохнущий, либо тектил мл + тектил цинк body safe. Для внутренних? Тектил мл, Мовиль для скрытых полостей, Мовиль будет дешевле.

Какие материалы еще присутствуют на рынке?

Есть ряд других антикоров, которые также пользуются спросом.

• 3М 08877 (США). Характеризуется высоким уровнем адгезии, но при -20 градусов Цельсия становиться хрупким. Хорошо защищает металл от растворов соли и воды.
• СОУДАЛ АНДЕРБОДИ (Бельгия). Хорошая устойчивость к механическим повреждениям и температурным перепадам. Но этот материал менее устойчив к солям.
• ХАРДВАКС (Швейцария). Не высокий уровень адгезии и при -20 градусов Цельсия теряет эластичность. Отлично защищает от соляных составов и не влияет на лакокрасочное покрытие обрабатываемой детали.
• WAXOYL (Швейцария). Образует эластичную и морозостойкую пленку, которая отлично защищает от воды и солей. Но при длительной эксплуатации требуется поновлять покрытие. Характеризуется низким расходом материала. Используется для внутренних поверхностей.
• SOUDAL ML-WAX (Бельгия). Образуется защитная пленка. Применяют для скрытых поверхностей. Есть проблемы с текучестью материала до засыхания, что усложняет процесс заполнения всех щелей и стыков деталей.
• ФЕРРО-БАРЬЕР (Россия). Характеризуется высоким уровнем адгезии, хорошей текучестью и после высыхания получается эластичная пленка. Для скрытых поверхностей. Из минусов, стает хрупким на морозе или при нагреве.

Как видите, мы постарались рассмотреть основные параметры антикоров, определили. Что есть варианты дл внешних и внутренних поверхностей кузова. А то, каким антикором лучше обработать машину решать уже вам, исходя из финансовой возможности и конкретных задач, которые вы ставите перед таким защитным покрытием. Поделитесь своими отзывами о применяемых вами антикорами.

krasimauto.com

Виды антикоррозийных веществ для авто, какую лучше выбрать

Производители уверяют, что надежно обрабатывают автомобили оцинковкой или другими защитными средствами и весь дальнейший уход заключается в своевременной замене сальников, фильтров и свечей. Однако со временем даже слой цинка перестает выполнять свои функции из-за влияния реагентов и климатических условий.

Что такое антикорозийка и как она действует?

Сегодня автомобильные производители стараются использовать усиленные материалы, для борьбы с коррозией. Большая часть транспортных средств уже на выходе с конвейера обладают заводской оцинковкой и антикоррозийной обработкой. Однако при покупке не стоит сильно на нее рассчитывать.

Для заводского антикора чаще всего применяют мастичные вещества. Такая защита будет работать только в условиях идеальной адгезии – сцепления с металлическими поверхностями. Уровень адгезии значительно снижается из-за нестабильных погодных условий и нюансов эксплуатации.

Чтобы уберечь целостность кузова от негативного влияния ржавчины, придумано множество способов защиты: гальваника, электрохимическая защита, пассирование, легирование, обработка мовилем и другими материалами.

Большая часть методов предполагает нанесение на уязвимые места специальных веществ, которые содержат в себе растворители. Во время высыхания растворимые структуры испаряются, оставляя на кузове автомобиля твердую пленку. Ингибиторы в составе антикора выступают неким барьером между окружающей средой и металлом, замедляя окислительные процессы и защищая автомобиль от внешних факторов.

Антикор не способен менять структуру металла или «лечить» коррозию. Если покрыть защитной пленкой уже ржавеющий участок – он продолжит прогнивать, хоть и немного медленнее.

Преимущества и недостатки использования антикоррозийных покрытий

Эффективность антикоррозионной обработки зависит от производителя, качества подготовки поверхности и соблюдения технологии нанесения. В случае если все условия соблюдены, антикор станет не только надежной защитой от ржавчины, но и от внешних механических повреждений.

Большая часть антикоррозийных веществ блокирует доступ кислорода к металлической поверхности. Таким образом, можно продлить жизнь своего автомобиля на несколько лет и замедлить процесс естественного износа металла.

Однако не стоит считать антикор «волшебной палочкой». Если вы приняли решение покрыть некоторые части кузова автомобиля защитным покрытием, будьте готовы к тому, что шумоизоляцию там уже не проложить. Тут уж придется выбирать – либо хорошая «шумка», либо антикор.

Более того, все антикоррозийные вещества обладают едким неприятным запахом, который будет стойко держаться в автомобиле несколько дней. Некоторые вещества обладают сложным химическим составом и при малейшем отклонении от технологии нанесения – все старания коту под хвост.

Виды антикоррозийной защиты и классификация средств

С развитием автомобильной промышленности на прилавках специализированных магазинов появилось более 1000 разных наименований антикоррозийных средств. Тем не менее, их можно разделить на две основные группы: для скрытых полостей и для наружных поверхностей.

Для внутренних труднодоступных зон целесообразнее будет использовать:

1. Вещества на основе парафина. Они хорошо вытесняют воду из труднодоступных и мелких участков.
2. Средства на масляной основе. После высыхания оставляют на поверхности прозрачную защитную пленку, которая не теряет своих физико-химических свойств даже при низких температурах.

Специалисты рекомендуют выбирать средства на маслянистой основе. Подобная текстура материала способна обеспечить хорошую защиту на труднодоступных сгибах и подвижных деталях. Парафиновые материалы, в отличие от масляных, высыхают и быстро крошатся при движении.

Чтобы обработать внешние поверхности автомобиля обычно применяют:

1. Битумные мастики. Производятся на основе смол и эффективно консервируют металл. Благодаря пластичной структуре, при правильном применении снижают вибрацию в автомобиле и защищают его от механических повреждений.
2. Антикорозийка на основе каучука. Материал для покрытия получают путем плавления полимера. Благодаря химической структуре каучуковый антикор обладает высоким уровнем адгезии.

Некоторые автомобилисты используют в качестве антикоррозийной защиты жидкий пластик. Однако он не считается эффективным методом противостояния ржавчине.

Требования к антикорозийке

Несмотря на то, что все антикоррозийные препараты разделяют на две большие группы, требования к ним одинаковые. Вещества для защиты лакокрасочного покрытия обязательно должны обладать следующими свойствами:

• Высокая степень цепкости с кузовом авто;
• Длительный срок хранения;
• Однородная коллоидная структура;
• Высокая степень заполнения труднодоступных мест и сколов;
• Не отслаиваются и не трескаются;
• Огнеупорность;
• Эластичная пленка после высыхания не пропускает электролиты и влагу.

Если вы планируете эксплуатировать один автомобиль не более двух-трех лет, можно не мучиться с выбором антикора. За такой срок заводская обработка не успеет потерять своих физических свойств, и надежно будет защищать ТС.

Выбор мастики

Наибольшую популярность в борьбе с коррозией имеют мастики. Производители делят их на несколько категорий:

• Битумно-каучуковая. Хорошо зарекомендовала себя среди автомобилистов как прочный влагостойкий барьер. Благодаря своей химической структуре ограждает автомобиль от влияния электролитов.
• Из сланца. Чаще всего применяется для днища и стоек.
• Резиновая мастика с добавлением битума. Отлично справляется с защитными функциями при низких температурах. Полимеры-пластификаторы обеспечивают высокую эластичность и износостойкость.
• Пороговый антикор. Применяется на поверхностях, которые уже покрыты коррозией. Антиоксидант выталкивает влагу и препятствует дальнейшему развитию ржавчины. Однако перед нанесением необходимо обработать очаг ржавления дополнительным консервантом, во избежание попадания воздуха и электролитов.

Антикор на основе ПВХ

Антикор на основе ПВХ считается самым долговечным из существующих средств защиты от ржавчины. Тем не менее, автомобили обрабатываются каучуком или ПВХ преимущественно в условиях производства.

Благодаря свойствам полимеров в составе каучука антикор обладает высокой степенью эластичности и цепкости. Для качественного нанесения материал необходимо расплавить, соблюдая технологию, и следом нанести на металлическую поверхность.

Мовиль

Антикоррозийный препарат на основе воска. Применяется как на внешних, так и на внутренних поверхностях. Перед нанесением требует качественной обработки кузова и тщательной зачистки очагов ржавчины.

После попадания на металлическую поверхность надежно ее герметизирует и изолирует от попадания электролитов. В состав мовиля входят полимеры нефти, благодаря которым создается эластичная пленка. Антикор прекрасно взаимодействует с любыми видами лакокрасочного покрытия.

Жидкий пластик

Жидкий пластик – это смесь полимеров, которые взаимодействуют в ЛКП на молекулярном уровне. Слой пластика не создает дополнительный вес на кузов.

Тонкая активная структура вещества позволяет взаимодействовать с 90% видов лакокрасочных покрытий. Тем не менее, не рекомендуется использовать его в качестве антикоррозийной защиты, поскольку жидкий пластик обладает низкой механической стойкостью.

Антигравий

Антигравийное полимерное покрытие защищает кузов автомобиля от механических повреждений. Надежно противостоит мелкому гравию, песку, пыли. Не теряет антикоррозийных свойств даже в условиях низких температур.

Каучуковые полимеры, фенол и карбамид в составе антигравия добавляют пластичности и могут противостоять деформациям. Особенность: возможно нанесение на существующие очаги ржавчины. Консервирующий эффект позволит детали «прожить» немного дольше, замедляя развитие ржавления.

Нанести антигравий достаточно сложно. Перед началом антикоррозийной обработки лучше посоветоваться со специалистом или ознакомиться с некоторыми видео в сети:

Как выбрать средство антикоррозийной защиты

Выбирать антикоррозийную защиту необходимо еще задолго до появления первых очагов ржавчины. Каждое средство обладает своими уникальными качествами и особенностями, которые могут быть полезны в одном случае и совершенно бесполезны в другом.

Некоторые средства обладают побочным эффектом шумоподавления и снижения вибрации, благодаря прорезиненным структурам в их составе. Перед приобретением стоит внимательно оценить все преимущества и недоставки антикора. Не стоит выбирать по принципу «чем дороже – тем лучше». Химический состав некоторых средств может навредить автомобилю, в случае неподходящего ЛКП или «жучков».

Оспаривать преимущества защиты от ржавчины – бессмысленно. Каждый ответственный водитель обязан раз в 2–3 года обновлять антикоррозийное покрытие своего авто. Отсутствие ржавчины не только продлевает срок жизни транспортного средства, но и гарантирует безопасность во время езды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Как делается правильная антикоррозийная обработка автомобиля

Каждый автовладелец должен понимать, насколько серьёзную угрозу несёт в себе коррозия. Эти пятна ржавчины, появляющиеся сначала в виде небольших точек, постепенно разрастаются и превращаются в целые очаги. Далеко не всегда на этапе производства кузов обрабатывают высококачественной защитой для металла. Задачей автопроизводителей является создать машину, которая нормально прослужит весь гарантийный срок. Что будет дальше, это вопрос второстепенный. Компании заинтересованы в том, чтобы люди чаще покупали новые машины. Потому современные авто не рассчитаны на особо длительную эксплуатацию. Но если приложить небольшие усилия, следить за состоянием кузова, его срок службы удастся значительно увеличить. Поскольку главной проблемой металла кузова является возникающая коррозия, требуется обязательно провести антикоррозийную обработку автомобиля. Для этих целей существует богатое разнообразие специальных средств. Но к их выбору требуется подходить максимально грамотно, а также наносить в соответствии с требованиями самого изготовителя.

Способы антикоррозийной обработки автомобиля.

Зачем это нужно

Металлические поверхности, оказываясь под воздействием внешних агрессивных факторов, подвержены образованию коррозии. Вода, воздух, влага, механические повреждения и ряд других составляющих приводят постепенно к тому, что на разных участках кузова транспортного средства образуются следы ржавчины. Чтобы избежать их появления и дальнейшего распространения, нужно специальная антикоррозийная защита кузова практически для каждого автомобиля. Качественные составы обеспечивают сохранность внешнего вида машины и целостности металла в течение 3 – 5 лет. Повторная обработка через 2 – 3 года лишь увеличит срок службы металла. При покрытии машины средствами против ржавчины создаётся барьер, не позволяющий окислителям контактировать с металлом. Отсюда и антикоррозийный эффект.

Некоторые игнорируют рекомендации по применению антикора с определённой периодичностью. Другие используют составы, но покупают дешёвые, неподходящие средства, либо попросту не соблюдают технологию обработки. Причём многие допускают одну и ту же ошибку, обрабатывая только участки с уже видимыми следами ржавчины. В действительности наносить средство лучше на всю поверхность, чтобы добиться максимального эффекта. Есть минимум 3 причины, из-за которых стоит задуматься относительно нанесения антикоррозийного средства на собственный автомобиль:

1. Естественные негативные воздействия на машину. Сюда относятся климат и не самая благоприятная погода. Именно из-за них в основном страдает кузов транспортного средства. Такие компоненты как грязь, лёд, гравий, песок и снег агрессивно влияют на металл. Причём сильнее остальных страдает днище машины. Из-под колёс летит разный мусор, мелкие камешки, которые разрушают поверхность металла, даже если с завода поверх него наносится защитный слой. Защита или лакокрасочное покрытие отслаивается, внутрь проникает конденсат, что влечёт за собой появление первых следов ржавчины. Постепенно металл разрушается, поскольку коррозия активно распространяется по всему кузову без надлежащего ухода.
2. Усталость. У металла есть такое свойство, как усталость. Когда машина долгое время эксплуатируется, на неё воздействует целый ряд негативных факторов. Потому постепенно металл утрачивает свою изначальную прочность, становится менее устойчивым к различным разрушительным процессам. Начинается окисление, и образуется ржавчина. Здесь обязательно следует провести обработку. Причём лучше это делать заранее, в целях профилактики, пока коррозия ещё не начала активно проявляться. Вы защищаете кузов от последующего разрушения, продлевая своему транспортному средству жизнь.
3. Деньги. Если не уследить вовремя за состоянием кузова, образовавшиеся очаги ржавчины потребуют солидных финансовых вложений в ремонт. Те, кого волнует денежный вопрос, должны понимать, что намного выгоднее проводить антикоррозийную обработку буквально 1 раз в 3 – 4 года, чем затем отдавать сотни долларов на попытки восстановить кузов.

Польза антикоррозийной обработки вне всякого сомнения. Здесь, скорее, стоит вопрос сознательности самого автовладельца, который должен реально понимать, к чему может привести образование даже небольшого очага ржавчины. Если вы планируете эксплуатировать своё транспортное средство не 2 – 3 года после покупки в автосалоне, а намного дольше, то первую антикоррозийную профилактическую обработку лучше провести уже на 2 – 3 год с начала эксплуатации. Купив подержанную машину, антикор стоит нанести сразу.

Разновидности коррозии

Не все знают, но в настоящее время известно примерно 20 разных видов коррозии. Не все они касаются металлического кузова автомобиля. Потому стоит рассмотреть те ситуации, с которыми могут потенциально столкнуться автовладельцы.

1. Неэлектролитная. В основном от неё страдают масляные и топливные автомобильные системы.
2. Электролитная. Главной причиной появления такой ржавчины является длительный застой влаги на металлических поверхностях.
3. Газовая. От неё страдают глушители, выпускные трубы, фаски на тарелках выпускных клапанов, которые находятся непосредственно внутри камеры сгорания.
4. Коррозия под напряжением. Из названия понятно, что подобная ржавчина может появляться на участках, которые подвергаются серьёзному напряжению.
5. Контактный вид. Здесь свою роль играет разница в потенциалах металлов, которые контактируют друг с другом.
6. Щелевая. Встречается на труднодоступных участках, в трещинках и зазорах, где застаивается влага и контактирует с кислородом, что провоцирует начало окислительных процессов.
7. Атмосферная разновидность. Может появляться, если транспортное средство неправильно перевозили, эксплуатировали или просто хранили в неподходящих условиях.
8. Биологическая. Существует даже биокоррозия, особенностью которой является появление в результате воздействия микроорганизмов.
9. Структурная. Этот вид ржавчины появляется после некачественного ремонта, при котором использовалось сварное оборудование.
10. Механическая. Наиболее распространённая разновидность. Образуется по причине нанесения ударов по поверхностям металла от гальки, щебёнки, мелкого мусора и прочих твёрдых и абразивных частиц, которых на наших дорогах хоть отбавляй.

Вне зависимости от её типа, коррозия всегда остаётся крайне опасной для автомобиля. Потому с такими вредителями следует бороться. Но делать это нужно грамотно и обдуманно, выбирая только качественные и эффективные средства. Чтобы антикоррозийная обработка днища вашего автомобиля дала ожидаемый результат, внимательно подойдите к вопросу покупки защиты. К ней предъявляются особые требования, игнорировать которые настоятельно не рекомендуется. Иначе вы рискуете зря потратить деньги на покупку антикора, а также время на его нанесение.

Требования к антикорам

Важно понимать, что ржавчина бывает разной. А потому к антикоррозийным средствам просто обязательно предъявлять повышенные и строгие требования. Если антикоррозийное покрытие автомобиля не будет соответствовать определённым параметрам, сам владелец транспортного средства может столкнуться с неприятными последствиями. Основными требованиями к антикорам являются следующие моменты:

1. Экологичность. Высококачественные составы от ведущих производителей не содержат в себе компонентов, которые несут хотя бы потенциальную угрозу для здоровья человека или же для окружающей среды. Это вовсе не означает, что можно смело употреблять мастики в пищу. Так поступать категорически не стоит. Но после нанесения экологичных антикоров никакого вреда не наносится.
2. Морозоустойчивость. Климат в каждом регионе разнообразный. В некоторых из них зима характеризуется крайне низкими температурами. Не все антикоры выдерживают подобной нагрузки. А поскольку коррозия часто проявляет свою активность именно зимой из-за повышенной влажности и агрессивных реагентов на дорогах, без защиты в этот период не обойтись. Потому выбирать нужно только морозостойкие составы, способные сохранять свои свойства и характеристики даже при экстремально низких температурах.
3. Пластичность и эластичность. Если антикор образует просто твёрдую корку после нанесения, на её длительный срок службы рассчитывать вряд ли стоит. Средство быстро покрывается трещинами, начинает постепенно разрушаться, осыпаться из-за вибраций. В качественные и эффективные антикоры добавляют пластификаторы и иные компоненты, обеспечивающие защите пластичность.
4. Активность. Речь идёт о способности антикоррозийных составов активно противостоять коррозии, которая уже проявилась. Некоторые средства крайне эффективны в плане профилактики, но не все из них справляются с уже образовавшимися участками металла, затронутыми ржавчиной.
5. Устойчивость к абразивам. Грязь, песок, мелкие камни постоянно будут ударяться о металлические поверхности машины. Особенно сильно при этом страдает днище. Если антикор не будет обладать устойчивостью к мелким механическим повреждениям, срок его службы после нанесения ограничится несколькими неделями.

Нельзя скрывать того факта, что большинство составов от ведущих производителей полностью соответствуют этим требованиям. Но не стоит делать поспешные выводы, покупая первый попавшийся антикор. Сначала нужно разобраться в их разновидностях и ключевых особенностях.

Виды

Поскольку буквально каждому владельцу транспортного средства нужна качественная антикоррозийная обработка кузова автомобиля, ему следует задуматься относительно правильного выбора подходящего состава. Все антикоры, доступные на современном рынке, можно поделить на внешние и внутренние. Одни используются исключительно при обработке металла с внутренней стороны автомобильного кузова. Они менее устойчивы к внешним воздействиям, а потому применяться снаружи не могут. Внешние антикоры применяются чаще, поскольку позволяют защищать наиболее уязвимые участки кузова на днище машины. Потому следует оценить состояние авто, проверить все поверхности металла и отыскать проблемные участки. Опираясь на то, где ржавчина уже проявилась, либо где она вот-вот появится, выбирается соответствующий подходящий антикор. Вообще же специалисты делят все средства на 3 категории:

• битумные;
• восковые;
• молекулярные (самые новые).

О них стоит поговорить отдельно, чтобы сделать определённые выводы про каждый тип.

Битумные

Мастики применяются чаще всего, поскольку они прекрасно подходят для обработки автомобильного кузова, обладают прекрасными свойствами и характеристиками. При нанесении на поверхность образуется битумная плёнка, которая отличается высокоэффективным гидроизоляционным свойством. Служит для работы с открытыми участками. Специалисты советуют обратить внимание на несколько видов битумных мастик:

1. Сланцевые. Идеальное решение для днища, а также внешних поверхностей арок колёс.
2. Резинобитумные Многокомпонентные мастики, способные создать эффективный защитный слой, а также предотвратить появление механических повреждений. Отличительной особенностью резинобитумных мастик является их устойчивость к экстремальным температурам. Некоторые составы сохраняют свою эффективность и работоспособность даже при -60 градусах Цельсия;
3. Битумно-каучуковые. Могут использоваться при обработке с внешней и внутренней стороны. Отличаются прекрасной эластичностью и прочностью, что позволяет плёнке не разрушаться долгое время.

Сами автовладельцы советуют выбирать мастики только от проверенных изготовителей. Ассортимент на авторынке действительно огромный, а потому остановить свой выбор на чём-то конкретном довольно сложно. Наиболее надёжные и эффективные битумные мастики выпускают следующие фирмы:

1. Valvoline. У них в ассортименте есть средство под названием Тектил Антикор. Существует 3 поколения состава, каждое из которых имеет свои преимущества. Третье поколение самое современное, состоящее из специальных смесей с применением цинка.
2. Dinitrol. Шведский антикор, который выпускается в 2 вариантах. Один предназначен для работы с наружными поверхностями и маркируется буквами CAR. Второй тип с маркировкой ML применяется для внутренних поверхностей металла.
3. Mercasol. Тоже шведы и также с разделением на антикор для внутренних (ML) и внешних (AL) металлических поверхностей.
4. HB Body. Битумно-каучуковая высококачественная мастика с добавлением синтетических смол. Пользуется повышенным спросом за счёт отличной эффективности и адекватной цены.

На этом выбор для автовладельцев не ограничивается. Но представленные составы успели завоевать доверие со стороны специалистов и обычных автолюбителей.

Восковые составы

Парафиновая основа обладает определёнными преимуществами. Но в основном до момента высыхания изначально жидкого состава. В него входят растворители, которые после нанесения испаряются, создавая на поверхности защитный слой. Но антикоррозийная эффективность у восковых составов намного ниже по сравнению мастиками. Они не рассчитаны на длительный срок службы, плохо сцепляются с металлом, а также обладают недостаточной механической прочностью. Но всё равно восковые антикоры пользуются спросом на рынке. Их применяются при обработке лакокрасочных поверхностей и голого металла. Из производителей можно выделить следующих:

Бельгийские и шведские компании, которым удалось создать восковые антикоры действительно достойного качества. Возлагать на них серьёзные надежды при обработке днища не стоит. Но с более лёгкими антикоррозийными задачами они справятся.

Молекулярные

Их также часто называют новейшими антикорами. У таких составов есть своя важная особенность. Как вам уже известно, при нанесении мастики на поверхности образуется прочный защитный слой, ограждающий металл от коррозии. Мастики созданы для защиты против механических повреждений и появления новых дефектов. Восковые смеси образуют плёнку, но внутрь они не проникают. Потому при наличии под слоем воска очага коррозии, ржавчина будет развиваться и распространяться дальше. Чтобы объединить в себе преимущества двух конкурентов, но избавиться от их недостатков, фирма из Канады создала уникальный антикор. Он на молекулярном уровне может проникать в металлические поверхности, создавая устойчивый слой изоляции, состав которого представляют углеводороды. Полноценного затвердевания, как у тех же мастик, здесь не происходит. Нельзя забывать про популярнейший в России и странах СНГ Мовиль с его высокоэффективными защитными свойствами, а также антигравии, способные надёжно защитить днище от повреждений со стороны мелких камней и прочего твёрдого мусора, летящего из-под колёс.

Рекомендации по обработке

Скажем сразу, что не существует универсальных инструкций, согласно которым осуществляется обработка днища и других поверхностей автомобиля антикором своими руками. Здесь автовладельцу нужно отталкиваться от инструкции самого производителя, продукцию которого он приобрёл для работы с металлом транспортного средства. Но практика наглядно показывает, что технология процессов обработки кузова антикоррозийной мастикой и прочими составами для автомобиля имеет ряд общих особенностей. Это крайне важные правила, игнорирование и несоблюдение которых приведёт к значительному уменьшению ожидаемого эффекта. Иногда из-за неправильного нанесения антикор вовсе не выполняет свои функции, а металл продолжает страдать от активности ржавчины. Прислушайтесь к этим советам, а также обязательно строго следуйте рекомендация производителя антикора, которому вы отдали предпочтение:

1. Работу нужно проводить в безлюдном месте, несмотря на безопасность и экологичность средства. Лучше это делать на улице или в гараже, но с хорошим проветриванием. Для удобства используйте смотровую яму, поскольку при применении домкратов работать будет дискомфортно. Если вы выбрали гараж, ворота оставляйте открытыми для лучшего проветривания.
2. Практически всегда сначала нужно очистить обрабатываемые поверхности. Нужно избавиться от загрязнений и частиц мусора, которые могли там остаться.
3. Просушите автомобиль. В мастерских применяют большие сушилки. Если вы проводите работу в гаражных условиях, тогда просто откройте двери и дайте немного времени, чтобы вся влага испарилась. В труднодоступных местах, где вы также планируете наносить антикор, воспользуйтесь феном.
4. Внимательно изучите все металлические поверхности, которые потенциально могут иметь следы повреждений. Даже небольшие царапины в результате способны стать источником развития ржавчины по всему кузову.
5. Обработку рекомендуется начинать при определённых условиях. Идеальной влажностью считается не выше 60%. Что же касается температуры воздуха, то рекомендуется работать в диапазоне от 10 до 25 градусов Цельсия.
6. У каждого антикора есть определённый срок службы, который часто ограничивается 6 месяцами. Потому проверяйте даты на банках. Если антикоррозийный состав не свежий, или его срок истекает в ближайшее время, лучше поменять.
7. Для обработки арок и днища легковой машины требуется около 4 – 5 банок с антикором. В среднем один литр уходит на 1 квадратный метр.
8. Средство наносите последовательно, аккуратно и равномерным слоем. Не спешите и не пропускайте даже небольшие участки. Так вы гарантируете высокое качество нанесения, а также сумеете избежать образования пузырей.
9. Всегда антикоры наносятся на предварительно очищенные поверхности. Причём не только от мусора и грязи, но и следов самой ржавчины. Для этого применяются специальные растворители, способные уничтожить следы коррозии.
10. Рекомендуется обезжирить поверхности. В гаражных условиях для таких целей обычно применяют стандартный Уайт-Спирит. Он стоит недорого, зато отлично справляется со своими задачами.
11. Сначала проводится обработка скрытых полостей и тяжело доступных участков кузова вашего автомобиля. Наносимый слой должен быть не менее 250 мкм. Тут смотрите на рекомендации производителя, поскольку толщина наносимого слоя у всех разная. Самые толстые слои у мастик и антигравийных составов.
12. Оставьте автомобиль просыхать. Разные средства требуют определённого времени для полноценного застывания. Чтобы не рисковать, не рекомендуется трогать автомобиль в течение 24 часов после завершения обработки. Оставьте машину в гараже на этот период.

Ничего технологически сложного в антикоррозийной обработке нет. Здесь требуется соблюдать некоторые важные правила, придерживаться рекомендаций производителей антикоров, а также использовать только качественные и свежие составы. Если машина была недавно куплена в салоне, первую антикоррозийную обработку можно провести через 2 – 3 года после покупки. Лучше не рисковать и не проверять, выдержит ли заводской антикор заявленный гарантийный срок. В дальнейшем процедуру повторяют каждые 3 – 5 лет. Периодически проверяйте состояние металла, что позволит вам вовремя отреагировать на признаки появления ржавчины.

drivertip.ru

Как ездить на вариаторе

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Дело в масле

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Нет буксировке

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

autoleek.ru

Как ездить на вариаторе — советы по правильной эксплуатации





Вспомним вариатор



Сам по себе, вариатор коробка передач, без передач! А раз передач тут нет, значит не может быть и толчков, пинков, ударов при переключениях, экономии топлива тоже больше по сравнению с АКПП, казалось бы, идеальная коробка, но нет. Плата за комфорт — ресурс коробки, который у вариаторов заметно меньше чем у обычных гидравлических «автоматов», к небольшому ресурсу можно добавить так же высокую стоимость обслуживания (замена масла и фильтра вариатора) и дорогой ремонт, поэтому ответим на вопрос как правильно ездить на вариаторе.



Режимы работы вариатора

Режимы работы селектора у популярных вариаторов такие же как и на АКПП и DSG, а именно:



• Режим P — Паркинг
• Режим N — Нейтраль
• Режим D — Движение вперед
• Режим R — Движение назад



Существуют модификации так же с режимами S (sport) и мануальным режимом (M), чаще всего такие режимы считаются «виртуальными» ведь физически режима M в вариаторе быть не может.



Как правильно ездить на коробке вариатор?



Вернемся к началу темы, как же правильно ездить на вариаторе? А тут всё просто, главное следовать основным правилам эксплуатации, и не делать то чего вредно вариатору а именно:



Езда на высокой скорости — вариатор очень не любит долгую эксплуатацию на повышенных скоростях (больше 150 км/ч), долгая эксплуатация вариатора на такой скорости гарантированно приведет к повышенному износу конусов и ремня.

Резкие ускорения — самая опасная штука для вариатора, это резкие ускорения! Если вы хотите погонять со светофора, точно не стоит покупать авто с вариатором! Разгоняться на CVT необходимо плавно, без резких ускорений, это поможет увеличить его срок службы в разы! У тех же кто любит «погонять», коробки могут выйти из строя уже на 65-80 тыс.км!

Эксплуатация на холодную — то чего не любит вариатор это «езда на холодную», когда автомобиль после ночной стоянки зимой — заводят и без прогрева начинают ехать. ATF не успевает прогреться, давление в гидросистеме ниже чем требуется в результате чего появляются микро пробуксовки и повышенный износ ремня и конусов!

Пробуксовки и дрифт — для тех кто любит пробуксовки, покрутить пятаки на площадках, вариатор точно не подойдёт. Больше чем езду на высокой скорости — вариатор не любит буксовать, ведь при пробуксовке создается ударная нагрузка на трансмиссию, плюс масло быстро перегревается в результате чего подгорают стартовые пакеты в вариаторе и начинается повышенный износ цепи (ремня) и конусов.



Видео о том, как нельзя эксплуатировать вариатор:



Как ездить на вариаторе зимой?



Как ездить на вариаторе зимой тема тоже очень важная, ведь особенности вариатора диктуют особенную эксплуатацию данных типов коробки!



Прогрев обязателен! Да, зимой когда вы сели в машину, необходимо хотя бы 5-10 минут прогреть двигатель, коробку, и далее очень плавно начинать движение, само собой без резких ускорений и уж тем более пробуксовок. Эксплуатация вариатора при температурах ниже -35 градусов вообще не желательна, лучше поехать на такси и поберечь коробку!

Буксировка автомобиля с вариатором. Еще одна немаловажная тема, очень многие владельцы вариаторов сталкиваются с вопросом, можно ли буксировать автомобиль с вариатором?



Первым делом необходимо ознакомиться с инструкцией по эксплуатации автомобиля, ведь каждый год компании совершенствуют свои авто, и могут вносить изменения в конструкцию коробки передач. Если же рекомендаций по буксировке автомобиля нет, то необходимо придерживаться стандартных условий, а именно:



• Буксировать авто только с заведенным двигателем, на малые дистанции и на небольшой скорости!
• Буксировать авто с заглушенным двигателем не рекомендуется вообще, лучше воспользоваться услугами эвакуатора!



Так же хотим напомнить, что вариатор очень не любит повышенные нагрузки, поэтому использовать автомобиль с вариатором для буксировки другого автомобиля крайне не советуем! Если у Вас возникли вопросы по работе Вашего автомобиля или требуется ремонт вариатора, мы к Вашим услугам, заезжайте на бесплатную диагностику.

akpphelp.ru

как ездить на вариаторе правильно

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Читайте в этой статье

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Читайте также

•

  Аварийный режим АКПП: что нужно знать

  Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

krutimotor.ru

понятие, особенности вождения, скорость и рекомендации

Так называемые вариаторные АКПП становятся все более популярными. Данная трансмиссия имеет особенность – это смена передаточных чисел без характерных ступеней. В процессе движения водителю не нужно утруждать себя переключениями. Также в случае с вариаторной трансмиссией не будет характерных для АКПП рывков. Что касается управления бесступенчатой коробкой, то здесь каких-либо отличий от стандартной АКПП нет. Однако из-за бесступенчатой смены вращательного момента приходится немного изменять привычные способы управления авто. Существуют определенные нюансы. Давайте рассмотрим, как ездить на вариаторе, чтобы не сломать коробку.

В общей инструкции, описывающей правила и особенности эксплуатации вариатора, все очень просто: чтобы начать движение, нужно рычаг выбора режима перевести в определенное положение и нажать на акселератор. Если в процессе езды не было выбрано ручное управление трансмиссией, тогда никаких дополнительных действий не нужно.

Режимы работы трансмиссии

Как и в АКПП, на вариаторе имеются различные режимы. Чтобы их выбрать, необходимо перевести селектор в соответствующее положение. Каждый режим обозначен значком или символом. Рассмотрим эти режимы.

Движение передним ходом

«D», или движение вперед, – это стандартный режим для вариаторной трансмиссии. Если перевести селектор с этим положением, то машина поедет вперед. Это основной режим. При этом коробка будет сама сменять передаточные числа по оборотам двигателя. Электронные блоки будут следить за тем, как работает механизм коробки, а также двигатель. Система определяет такое передаточное число, при котором будет обеспечиваться максимальная эффективность работы силовой группы.

Задний ход

Он традиционно обозначается символом «R». Конструкция трансмиссии CVT такова, что возможности движения ведомого вала в реверсном направлении нет. Поэтому инженеры включают в эту систему различные дополнительные механизмы. Когда водитель переключает коробку в режим заднего хода, то в работу включаются эти дополнительные механизмы.

Чтобы избежать возможных неисправностей в процессе эксплуатации, переводить рычаг выбора режима КПП на задний ход можно только после того, как авто полностью остановится. В различных моделях автомобилей для включения заднего хода необходимо еще и нажать соответствующую клавишу. При этом нажать ее получится только после полной остановки. Этим производители обеспечивают защиту механизма КПП.

Нейтральное положение

В таком положении рычага выбора двигатель отключен от трансмиссии. Предназначен данный режим для длительных остановок. Например, коробку в нейтраль переводят в пробках. Кроме того, в этом положении осуществляется запуск двигателя. Это обыкновенная нейтральная передача, которая есть практически во всех видах современных КПП. Но большинство производителей не рекомендуют часто пользоваться этим режимом.

Многие владельцы интересуются, можно ли ездить на нейтралке на вариаторе. Конечно можно, но не долго. Специалисты по ремонту категорически не рекомендуют это делать – в пробке лучше ездить в стандартном режиме.

Паркинг

В данном положении ведомый вал трансмиссии блокируется специальным штифтом или другим элементом. Так производители полностью исключают возможность самостоятельного движения авто. Этот режим рекомендуется применять лишь при долгой стоянке автомобиля. Здесь также есть защита от случайного включения – в большинстве авто нужно нажать кнопку, нажать тормоз, затянуть ручной тормоз. Только тогда рычаг можно будет установить в нужное положение. Чтобы снять КПП с паркинга, придется выполнить все действия в обратном порядке.

Ручной режим

На вариаторных коробках также имеется ручной режим. Есть рукоятки «+» и «-» для понижения или повышения передачи. Однако как таковых ступеней в вариаторах нет. Режим этот создан для удобства водителя. Но специалисты утверждают, что это всего лишь эмулятор. На самом деле у водителя есть только иллюзия переключения. Ступени на этом режиме очень условные. Да и не получится полного соответствия вариаторных трансмиссий ступенчатым коробкам – электроника будет наблюдать за оборотами коленвала, чтобы при необходимости менять передаточные числа. Делается это для того, чтобы защитить механизм вариатора от возможных перегрузок.

Дополнительные опции и режимы

Большинство моделей авто также имеют и другие режимы работы коробки для определенных условиях движения. Это спортрежим, обеспечивающий лучшую отзывчивость на нажатие педали газа. Такой режим работы предназначен для интенсивного вождения, но вариатор медленно меняет передачи, тем самым обеспечивая большую тягу при росте оборотов.

Режим эконом – это полная противоположность спортивному. Коробка подстраивается к водителю и движению так, чтобы взаимодействие с двигателем было максимальным, а потребление топлива – минимальным.

Также некоторые модели имеют режимы для сложных условий. Здесь трансмиссия должна обеспечивать максимальные передаточные числа на паре ведущих колес.

Особенности эксплуатации CVT

А теперь, когда мы познакомились с основными рабочими режимами данной трансмиссии, давайте узнаем, как правильно ездить на авто с вариатором. Эти знания помогут владельцам продлить ресурс механизма.

Данный тип трансмиссий отличается от аналогов за счет уникальной конструкции. Передаточные числа меняются очень плавно, без каких-либо рывков и пробуксовок. Автомобиль легко идет на разгон. Казалось бы, коробка CVT должна стать комфортной заменой для традиционных гидротрансформаторов. Но все немного не так.

Владельцы и специалисты по ремонту отмечают значительно низкий ресурс вариаторов даже по сравнению с АКПП. Ремонтопригодность коробок также очень низкая. При этом нужно знать, как правильно ездить на вариаторе – имеются ограничения.

Резкие нагрузки

Трансмиссия CVT очень не любит резких нагрузок – они ей противопоказаны. Именно попытки резкого разгона становятся смертным приговором для вариаторов, а ремонт очень дорогой. Кстати, инженеры пока не могут решить эту проблему.

При низких температурах для механизма обязателен прогрев. Холодные трансмиссионные жидкости очень плохо двигаются и циркулируют внутри холодного корпуса. Часть деталей испытывают масляное голодание. Прогревают вариатор не так, как АКПП – устройство вариатора отличается. Для тех, кто не знает, как ездить на машине с вариатором, рекомендуется прогревать на нейтральном режиме. Это позволит прогреть гидромуфту.

Начинают движение только после того, как машина прогрелась до указанных в инструкции температур. Кстати, начинать движение следует плавно. Спокойно рекомендуется проехать примерно километр – это позволит механизму хорошо нагреться. Лишнее топливо на прогрев дешевле, чем ремонт коробки.

Чем ниже температура на улице, тем более дольше нужно греть CVT. Если за окном -35, тогда автомобиль рекомендуется вообще не эксплуатировать. Если ехать очень нужно, тогда прогрев должен осуществляться не менее 20 минут, а двигаться лучше на минимальной скорости.

Бездорожье

Мы продолжаем узнавать, как ездить на вариаторе. Производители не рекомендуют ехать на таких машинах по бездорожью. Коробку можно легко повредить, даже наехав на небольшой ухаб. Обычное попадание колеса в глубокую яму приводит к дорогому ремонту.

Буксировка

И это также запрещено, как и буксовать. Для коробки эти оба действия очень небезопасны. Взять автомобиль на буксир можно – двигатель должен быть запущен. Но даже если масляного голодания нет, то лучше не рисковать. В инструкции к тому, как ездить на вариаторе, конкретно написано, что буксировка возможна либо на жесткой сцепке, либо на гибкой в нейтральном режиме с запущенным мотором. Если условия другие, тогда лучше и дешевле вызывать эвакуатор.

Но не стоит увлекаться буксированием других автомобилей. Это приведет к повышенным нагрузкам на систему трансмиссии и к повышенному, интенсивному износу. Производители и специалисты по ремонту допускают лишь транспортировку прицепов полной массой до 1 тонны.

Начало движения

Не все знают, как правильно ездить на коробке вариатор, а особенности есть. Так, если была длительная стоянка, тогда масло течет в картер. За счет низких температур вязкость масла повышается, и его давление после запуска двигателя крайне низкое. Если сразу начать движение, то будет масляное голодание и интенсивный износ. После запуска нужно дать машине время на прогрев – об этом уже написано выше.

То же самое можно сказать и о нейтральном положении при коротких остановках. При переходе в “нейтралку” давление масла внутри коробки становится ниже. После перевода в обычный режим масло просто не успевает подаваться к трущимся поверхностям. Вот что специалисты говорят о том, как ездить на вариаторе пробках – лучше использовать режим «D». Вариаторы рассчитаны на работу в данном режиме и при коротких остановках.

Особенности маневрирования

Необходимо помнить, что CVT отлично реагирует на рост оборотов коленчатого вала. Если водитель нажимает на газ и поднимает обороты, то в зависимости от режима реакция трансмиссии будет медленной.

Нужно знать, как ездить на коробке-вариаторе. Так, при обгонах нужно набрать обороты немного раньше совершения маневра. Это же можно сказать и о поворотах. На педаль газа нажимают в момент, когда поворачивают руль. Тогда трансмиссия отреагирует привычно и никаких непредвиденных ситуаций не будет.

Скоростной режим

Некоторые владельцы не знают, с какой скоростью ездить на вариаторе допустимо. Специалисты по ремонту утверждают, что с любой. Сломать трансмиссию скоростью очень трудно, но главное — это не перегреть CVT. Вариатор очень боится перегревов.

Масло

Трансмиссия очень чувствительна к маслу, его количеству и качеству. Поэтому владельцы должны постоянно следить за количеством масла. Если его в картере будет мало, то смазка будет недостаточной. В итоге наступит масляное голодание, которой повлечет дорогой ремонт.

Что касается качества смазки, то заливать нужно только рекомендованные производителем жидкости и их аналоги (важно соблюдать все допуски). Если эти требования не соблюдать, тогда ремонт трансмиссии будет просто неизбежен.

Заключение

Итак, мы разобрались, как ездить на вариаторе в разных условиях. При соблюдении этих простых правил трансмиссия автомобиля не будет изнашиваться и не выйдет из строя до конца срока эксплуатации машины.

fb.ru

Как ездить на вариаторе

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

okorobke.ru

Правила эксплуатации автомобиля с коробкой вариатором

Бесступенчатая трансмиссия, или вариатор — это удобная КПП, позволяющая не отвлекаться на переключение передач и не ощущать их смену в процессе движения. При правильной эксплуатации такая коробка довольно надежна, но далеко не все водители знают разницу между вариатором, роботом и автоматом и умеют пользоваться ими. Поговорим подробнее о конструктивных особенностях вариатора и правилах эксплуатации, которые могут значительно продлить срок службы.

Конструктивные особенности



В этом типе трансмиссии нет шестерней разного диаметра. Внутри коробки размещаются два шкива, которые соединены ремнем или цепью. С их помощью крутящий момент двигателя передается колесам. Форма шкивов V-образная, поэтому при смене их взаимного расположения меняется радиус вращающихся поверхностей. Благодаря этому и происходит смена передач. Такой механизм обеспечивает максимально плавное переключение без рывков и толчков.

Процесс переключения передач управляется электроникой, а функцию сцепления выполняет гидротрансформатор или диски, находящиеся в трансмиссионной жидкости.

Особенности эксплуатации вариатора в разных режимах

Для движения вперед в подавляющем большинстве случаев используется режим “D”. Передаточное отношение выбирается автоматически и не требует от водителя какого-либо вмешательства. Многие вариаторы оснащены дополнительными режимами для движения вперед: спортивным, экономным, зимним. В соответствующих ситуациях лучше выбирать наиболее подходящие режимы.

Нейтральная передача используется при запуске двигателя. Также ее рекомендуется включать при длительном простое в пробках, но каждый раз при кратковременной остановке этот режим включать не следует.

Режим “Р” используется только при полной остановке автомобиля. Переведение селектора в это положение препятствует самопроизвольному передвижению автомобиля. Об этом не нужно забывать, когда вы поставили автомобиль на стоянку.

При необходимости можно воспользоваться ручным режимом. Как таковых передач у вариатора нет, но можно включить повышенную или пониженную передачу.

Виртуальные передачи

Многие современные вариаторы оснащены так называемыми «виртуальными» передачами, позволяющими имитировать режим ручного переключения. Это достигается фиксацией ремня в определенных положениях, соответствующих определенным передаточным числам. «Виртуальные» передачи актуальны при обгоне на трассе, езде в сложных дорожных условиях. Они помогают контролировать автомобиль и преодолевать препятствия в ситуациях, когда электроника с этим не справляется. В таком варианте использования этой опции вреда для коробки нет.

Но есть любители практически постоянно ездить на ручном режиме. Поскольку электроника фиксирует ремень в определенных позициях, со временем в этих местах шкив изнашивается сильнее, особенно если водитель в большинстве случаев выбирает одну и ту же передачу. Это может привести к появлению рывков при движении. Следовательно, «виртуальные» передачи предназначены для использования в определенных ситуациях, а не постоянно. В таком случае это совершенно не влияет на срок службы коробки.

Обслуживание вариатора

Если механическая КПП не нуждается в особом обслуживании, вариатору нужно уделять достаточное внимание. Владелец такого автомобиля должен регулярно следить за уровнем трансмиссионной жидкости и своевременно проводить ее замену. Если не менять масло или использовать жидкость низкого качества, износ деталей существенно увеличивается, а срок службы агрегата сокращается. Это связано с тем, что со временем в масле появляется взвесь из металлической стружки, которая может привести к появлению царапин на деталях и выходу из строя электронной части.

Когда нужно менять масло, прочитайте в сервисной книжке вашего авто. Обычно производители указывают цифру порядка 60 тыс. км пробега. Но практика показывает, что при езде по отечественным автодорогам менять трансмиссионную жидкость нужно в 1,5-2 раза чаще. Посоветуйтесь с автомехаником и выполняйте его рекомендации. Лучше поменять жидкость раньше, чем с задержкой.

Обслуживайте вариатор на авторизированных станциях техобслуживания. В таких сервисах используют оригинальное масло хорошего качества. Трансмиссионные жидкости, приобретенные у случайных продавцов, могут нанести вред коробке передач.

Не менее важно следить за чистотой радиатора. Если он забился пылью, тополиным пухом иди другими сторонними элементами, то перегрев трансмиссии может возникать даже при езде в обычном режиме. Чистоту радиатора нужно проверять таксе после длительных поездок в грязную погоду.

Как правильно начинать движение на вариаторе

В зимнее время нельзя начинать движение сразу после запуска двигателя. Дело в том, что при низких температурах масло становится более вязким, необходимо время, чтобы из картера оно поступило во все узлы. Запустите двигатель и дайте машине прогреться не менее 3 минут. Только после этого можно плавно трогаться с места.

Быстрый разгон

Вариатор не любит интенсивных нагрузок, но, если вам нужно резко разогнаться, никогда не делайте это на непрогретой коробке. Холодное вязкое масло не может быстро заполнить все каналы, поэтому часть деталей при такой нагрузке останется без смазки. Следует знать, что коробка прогревается не так быстро, как двигатель. Особенно это нужно учитывать в холодную погоду.

Буксировка на вариаторе: да или нет?

Тянуть автомобиль с вариатором на буксире или тянуть другое транспортное средство категорически не рекомендуется. Это приводит к перегреву коробки и ее выходу из строя. Если в пути случилась неприятность, дешевле вызвать эвакуатор, чем потом ремонтировать коробку.

Если вы хотите буксировать прицеп, обязательно ознакомьтесь в максимальной разрешенной массой в инструкции производителя и не превышайте ее. Слишком тяжелый прицеп вызовет те же последствия, что и буксировка другого автомобиля.

Как вариатор относится к бездорожью

Многие владельцы кроссоверов или внедорожников с вариаторами стремятся испытать свое транспортное средство на бездорожье. Но следует знать, что бесступенчатая трансмиссия не приспособлена к таким условиям эксплуатации. Езда по ухабам часто приводит к механическим повреждениям коробки передач, а пробуксовка вызовет перегрев, последствия которого могут быть катастрофическими.

Если вы попали в сложные дорожные условия, нужно управлять автомобилем аккуратно, ехать максимально плавно. Автомобиль с вариатором не является полноценным внедорожником. Если вы хотите эксплуатировать транспортное средство в сложных дорожных условиях, лучше приобретите механику.

Если вы застряли в снегу или грязи, не стоит пытаться выехать в раскачку, как это привыкли делать владельцы МКПП. При многократном переключении с передней на заднюю передачу быстро выходят из строя шлицевые соединения, поэтому постарайтесь найти другой вариант, который позволит продолжить движение.

Агрессивная манера вождения: быть или не быть?

Любителям резких разгонов и торможений вариатор не подойдет. Эта коробка рассчитана на более спокойную, размеренную езду. При агрессивном стиле вождения на шкивах появляются задиры, что приводит к рывкам при движении. Также страдают валы и подшипники, высок риск перегрева и поломки электроники. Любителям погонять вариатор однозначно не подходит.

Состояние датчиков — это важно

Работа контроллеров очень важна при эксплуатации автомобиля с вариатором. Если поломан датчик уровня масла в КПП, то водитель может вовремя не увидеть проблему, что приведет к масляному голоданию и быстрому износу деталей.

Не менее важную роль играет датчик скорости. Если он вышел из строя, КПП обычно переходит в аварийный режим. Если это произошло на высоких оборотах двигателя, может разорваться ремень вариатора.

Если в вашем автомобиле выявлены проблемы с контроллерами, нужно как можно скорее произвести их замену, ведь каждый датчик важен и выполняет определенную функцию.

Подведем итог

Вариатор — довольно удобная и надежная трансмиссия, но подходит она не всем автовладельцам. Для водителей, предпочитающих спокойную езду и уделяющих внимание техническому обслуживанию такая коробка отлично подойдет и долго будет служить верой и правдой. Но для любителей бездорожья, высоких скоростей, агрессивного стиля вождения и буксировки вариатор — не лучший выбор. Таким водителям лучше присмотреться к механике, ведь при покупке вариатора может настигнуть глубокое разочарование и большие непредвиденные расходы.

Срок службы вариатора в многом зависит от условий его эксплуатации. Если строго соблюдать рекомендации, данные в этой статье, то трансмиссия не будет создавать проблемы. Но если игнорировать правила пользования коробкой передач, то финансовые и временные затраты на ремонт будут колоссальными.

Это может Вас заинтересовать

akppwiki.ru

Как правильно ездить на вариаторе?

Первый автомат для переключения передач, признанный впоследствии классическим, имел гидромеханическую конструкцию. За короткое время возможность ездить с простым управлением сделала их весьма популярными. Это привело к интенсивным разработкам новых конструкций автоматических передач. Одним из самых серьезных конкурентов для гидромеханической схемы стала коробка с вариатором (CVT).

CVT – это бесступенчатая трансмиссия, которая не имеет фиксированных передаточных отношений, как это предусмотрено в других типах АКПП. Бесконечное число передач делает переключения практически незаметными и исключает резкое снижение или повышение мощности. Простая, по сравнению с классикой, конструкция стоит дешевле, что заметно отражается на стоимости автомобиля в целом.

Однако, как показала практика, вариаторные АКПП имеют сравнительно небольшой эксплуатационный ресурс из-за своих конструктивных особенностей. Они не способны долго работать в условиях высоких силовых и ударных нагрузок. Поэтому соблюдение условий правильной эксплуатации CVT при управлении транспортным средством является обязательным и обеспечит более длительную работу этого важного узла.

Правила эксплуатации и вождения автомобиля с установленным вариатором

Конструкция вариаторов крайне чувствительна к качеству и чистоте масла в коробке. Смазочный материал не должен способствовать проскальзыванию передаточного ремня и одновременно обязан обеспечить качественную смазку узлов и деталей. Рекомендации производителей в большинстве случаев предписывают замену масла в АКПП через 50–60 тыс. км. Однако опыт эксплуатации автомобилей с вариатором показал, что эти сроки необходимо сокращать в полтора-два раза. Поэтому уже через 30 тыс. км необходимо проверить вариатор на состояние масла.

Во время вождения следует избегать резких разгонов и резкого торможения. В этих случаях быстрое перемещение шкива может привести к образованию задиров и других механических повреждений. Агрессивный стиль значительно сокращает продолжительность эксплуатации CTV, а ремонт и восстановление этого узла стоят недешево. В целом АКПП с вариатором достаточно надежны. Следует только помнить: чтобы коробку эксплуатировать правильно, необходимо пользоваться автомобилем только при условии спокойного движения с плавным разгоном и торможением.

Режимы включения вариатора

Включение режимов работы автоматической трансмиссии осуществляется переводом рычага выбора режима в определенное положение, которое обозначено латинской буквой или особым значком. Полный список таких обозначений включает:

• D (drive) – движение вперед;
• R (reverse) – движение назад;
• P (park) – парковочная блокировка, при которой колеса блокируются не стояночным тормозом, а через АКПП;
• N (neutral) – нейтральный режим для кратковременной парковки или буксировки на небольшое расстояние.

Возможные дополнительные значки:

• L (low) – движение на пониженной передаче в сложных условиях бездорожья;
• S (sport) – спортивный стиль вождения при ускоренных переключениях;
• E (economy) – режим экономного расхода топлива;
• M (manual) – ручное управление работой АКПП.

После отключения автомата следует перевести переключатель на рукояти в положение «1», «2» или «3», которое соответствует максимально разрешенной передаче.

Движение вперед

Перевод рычага переключения режимов в положение «D» обеспечит движение автомобиля вперед после нажатия на педаль газа. Во время поездки вариатор будет самостоятельно изменять передаточное отношение в зависимости от нагрузки и оборотов двигателя. Эффективную работу АКПП и мотора обеспечивает система электронного контроля.

Задний ход

Конструкция коробки переключения передач с вариатором не предусматривает возможности обратного вращения ведомого вала, который приводит в движение колеса. Задний ход автомобиля обеспечивается за счет передачи вращения на дополнительные механизмы. Поэтому переключение селектора в положение «R» можно делать только после полной остановки транспортного средства.

Нейтраль

Перевод ручки селектора в положение «N» разъединяет двигатель и АКПП. Переключение в эту позицию целесообразно только в случае продолжительной остановки, а также в момент запуска двигателя. Не рекомендуется переход на нейтраль при движении накатом с горки и при кратковременном прекращении движения.

Стояночная парковка

При этом положении селектора ведомый вал АКПП блокируется выдвигающимся штифтом. Колеса не проворачиваются, и автомобиль фиксируется на месте. Однако нужно использовать и стояночный тормоз, чтобы исключить нагрузку блокиратора при наличии склона. Для того чтобы исключить случайный перевод рукояти в положение «P», стояночное переключение можно выполнить только при нажатой педали тормоза.

Ручное управление

Конструкция вариатора не предусматривает наличие передач с фиксированным соотношением. Поэтому движение машины на ручном управлении является всего лишь условной имитацией ступенчатых переключений. При этом электроника все равно будет отслеживать обороты двигателя и при критических показателях переключать передачи автоматически. Это необходимо для защиты вариатора от непредвиденных перегрузок.

Дополнительные режимы

Наличие дополнительных режимов работы двигателя и вариатора определяется производителем конкретной марки автомобиля.

Их делают для возможности обеспечения наиболее оптимальной эксплуатации в особых условиях движения.

1. Спортивный стиль вождения «S» обеспечивает резкие старты и торможение. Это достигается уменьшением скорости переключений вариатора, что приводит к кратковременному увеличению оборотов двигателя при большей тяге.
2. Экономичный режим «E» является полной противоположностью спортивному стилю. Вариатор настроен на максимально возможное взаимодействие с приводом силового агрегата. Плавная работа двигателя без нагрузок позволяет существенно сократить расход топлива.
3. Режим «L» рассчитан на эксплуатацию автомобиля в сложных условиях бездорожья. Вариатор использует только пониженные передачи и переключается на более высоких оборотах двигателя.

Износ АКПП в режиме «L» на критическом уровне, но случаются ситуации, когда другое движение просто невозможно.

Начало движения и особенности управления

Возможность максимально продолжительной эксплуатации вариатора можно обеспечить только при условии соблюдения спокойного стиля вождения машины. Агрессивный пилотаж с резкими стартами и таким же торможением гарантированно приведет к преждевременному износу шкивов. Вариатор не способен долго работать при таких высоких нагрузках, которые спокойно выносит классическая АКПП с шестеренчатыми передачами. При этом степень износа прямо пропорциональна количеству резких изменений режимов.

Следует отказаться от продолжительного движения на предельно высоких скоростях. Большая скорость вращения валов способствует сильному износу подшипников и вызывает перегрев шкива, на котором могут образоваться задиры и другие механические повреждения.

Эксплуатация в холодное время года

При отрицательной температуре воздуха перед началом движения двигатель с вариатором необходимо обязательно прогревать. Холодное застывшее масло не обеспечивает нормального распределения, и часть деталей просто не смазывается, а значит, подвергается усиленному износу. Для ускорения процесса прогрева можно перевести вариатор в положение «N». Работа на нейтрали способствует нагреву муфты сцепления и поступлению большего количества тепла в зону вариатора.

Движение можно начинать только в том случае, если вы точно уверены, что двигатель и АКПП прогрелись до необходимого состояния. Первый километр пути рекомендуется проехать в спокойном стиле на небольшой скорости и ни в коем случае не буксовать на снегу или льду. За это время все узлы двигателя и коробки прогреются окончательно. Повышенный расход топлива на малых скоростях полностью компенсируется продолжительной работой АКПП без замены на новую.

Во время морозов ниже -35 °C эксплуатировать машину с CVT не рекомендуется.

Время прогрева двигателя при температуре воздуха -20 °C должно быть не менее получаса. Сегодня некоторые европейские модели имеют в своей конструкции систему поддержки рабочей температуры за счет электроподогрева. При этом подача тока к греющим ТЭНам может осуществляться от обычной розетки 220 В.

Основные ошибки при езде на вариаторе

Неправильный стиль вождения автомобиля с вариаторной коробкой обходится слишком дорого из-за необходимости преждевременной замены АКПП. Большинство изготовителей гарантируют нормальную работу вариатора до 200 тыс. км пробега. Однако нарушение рекомендуемых правил эксплуатации может сократить этот ресурс в 2–3 раза.

Резкий разгон и высокая скорость

Вариатор удобен в эксплуатации, обеспечивает плавное незаметное переключение передач и предназначен для водителей, предпочитающих спокойный стиль вождения. Резкие старты приводят к проскальзыванию шкива или цепных конструкций, что влечет за собой их перегрев и механическое повреждение. К такому же результату может привести и многократное резкое торможение. При длительном движении на скоростях, близких к максимальным, происходит интенсивный нагрев подшипников и всей конструкции CVT. Поэтому нормальная скорость не должна превышать 2/3 от предельной и увеличиваться только на момент обгона.

Движение по бездорожью

Сложные условия передвижения при отсутствии дороги с твердым покрытием создают вероятность пробуксовки колес с резким увеличением оборотов двигателя. Происходит то же самое, что и при резком старте с места, а следовательно, шкив быстро нагревается и изнашивается. Поэтому скорость автомобиля с вариатором в условиях бездорожья должна быть минимальной. Это позволит избежать пробуксовки и увеличить ресурс АКПП.

Транспортировка прицепов и автомобилей

Изготовители машин с коробками CVT не запрещают использование прицепов, но в инструкциях по эксплуатации часто можно прочитать дипломатичную фразу о том, что этот автомобиль предназначен для перевозки людей и багажа. Проблема буксировки прицепа заключается в том, что на силовой агрегат и АКПП при разгоне и торможении начинают действовать серьезные дополнительные нагрузки. Поэтому в той же инструкции производитель пишет: «Скорость движения при буксировке прицепа не должна превышать 70 км/час по городу и 90 км/час за его пределами». Кроме этого, приобретая прицеп, посмотрите в технических характеристиках вашей машины допустимую массу автомобиля. Загруженный прицеп вместе с авто не должен превышать этой величины.

Все вышесказанное относится и к случаю, когда приходится буксировать другую машину на тросе.

Буксировка автомобиля с вариатором

При невыполнении определенных правил буксировка может стать причиной серьезной поломки. Если же требуется транспортировка машины с CVT, то сразу вызывайте эвакуатор. Тащить вариатор на буксире крайне нежелательно.

В исключительных случаях, когда нет возможности воспользоваться эвакуатором, разрешается буксировка на расстояние не более 50 км, при соблюдении следующих пунктов:

1. Двигатель автомобиля должен быть в заведенном состоянии.
2. Ручка селектора переведена в положение нейтраль «N».
3. Буксировка выполняется на скорости не более 50 км/ч.

Допускается буксировка заглохшего автомобиля с вариаторной АКПП, когда ведущие колеса погружены на подвижную платформу.

Обслуживание вариатора

Все мероприятия по ТО автоматических коробок переключения передач CVT заключаются в своевременной замене масла. Производители автомобилей очень часто завышают сроки, доводя их до критических отметок. Прочитайте инструкцию по эксплуатации и сократите сроки периодического ТО как минимум на треть.

Подведем итоги

АКПП с вариатором в целом надежное и удобное устройство, обеспечивающее удобное управление автомобилем, но требующее соблюдения определенных условий эксплуатации.  На продолжительность рабочего ресурса этого узла влияют такие факторы, как обеспечение своевременного обслуживания, стиль вождения, хороший прогрев перед началом движения в холодное время года. Никогда не следует резко увеличивать обороты двигателя. Это приводит к быстрому износу деталей коробки. Замена вариатора обходится недешево, поэтому такие автомобили не предназначены для любителей агрессивного стиля вождения.

topvariator.ru
