Автомобильные предохранители. Виды. Проверка и замена

Защита электрической проводки автомобиля от перегрузок и коротких замыканий важна не меньше, чем защита бытовых сетей в домах и квартирах. Для питания различных потребителей в автомобиле применяется низкое напряжение величиной от 12 до 24 вольт, но при коротком замыкании в электропроводке возникают большие токи.

Если при коротком замыкании своевременно не обесточить электропроводку автомобиля, то токоведущие жилы проводов сильно нагреются и расплавят изоляцию. В результате этого происходит воспламенение находящейся рядом обшивки салона и других элементов. Пожар быстро распространяется по всему салону, и охватывает всю машину. Скорость распространения огня настолько велика, что при приезде пожарной службы тушить бывает уже нечего.

Для предотвращения пожара в таких ситуациях путем размыкания электрической цепи способом расплавления специального легкоплавкого элемента, служат автомобильные предохранители. Срабатывание предохранителя происходит при возрастании тока выше заданной величины. Это значение плавкой вставки рассчитывается по допустимой нагрузке на электрическую цепь.

Классификация и устройство

Существует несколько видов автомобильных предохранителей, в зависимости от марки автомобиля, его года выпуска и защищаемой цепи.

Цилиндрические автомобильные предохранители

Владельцы отечественных автомобилей времен Советского Союза хорошо помнят такие автомобильные предохранители. Сначала их изготавливали одного цвета, затем для удобства пользования их стали маркировать разными цветами, в зависимости от номинального тока.

При установке или демонтаже цилиндрической вставки есть вероятность попадания под напряжение, хотя это и не так опасно, но можно получить ожог пальцев. Габаритные размеры блока предохранителей занимают много места. В отличие от других видов предохранителей, эти вставки не стандартизированы, поэтому при приобретении приходится довольствоваться надписями на их упаковке.

Ножевые автомобильные предохранители

Такие вставки имеют несколько преимуществ, по сравнению с цилиндрическими моделями. При установке ножевых вставок вы защищены от ожогов, так как при этом беретесь за изолированную часть корпуса, выполненную из цветного пластика. Удобство разных цветов корпуса состоит в том, что номинал предохранителя можно определить по цвету. Кроме этого значение номинала обозначено цифрами.

Обнаружить сгоревшую вставку не составит труда, так как пластиковый корпус выполнен прозрачным, и целостность плавкого элемента можно наблюдать визуально.

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:

Мини – маленькие.
Макси – большие.
Стандарт – средние.

Термические автомобильные предохранители

Такие вставки обычно включают в себя электромагнитную и тепловую защиту. По конструкции он аналогичен автоматическому выключателю в бытовой сети. При перегрузке или коротком замыкании срабатывает электромагнитная или тепловая защита.

После устранения неисправности в цепи предохранитель включается в работу нажатием кнопки.

Ленточные автомобильные предохранители

Для силовых цепей повышенной мощности в автомобиле применяют ленточные предохранители. Они используются для повышения надежности контактного соединения, выполняются в виде металлической пластины, и зажимаются винтами.

Существуют измененные конструкции ленточных вставок, в которых при нештатных ситуациях брызги расплавленной пластины уже не разлетаются в стороны, а защищены пластиковым корпусом.

Автомобильные предохранители на иномарках

Это интересная конструкция автомобильной вставки. Недостатком является неудобная замена, так как необходимо откручивать крепежный винт. А к достоинству можно отнести то, что нет гаек, а винт всего один, в отличие от ленточных вставок, у которых два винта.

Эта конструкция относится к дорогостоящим моделям. Она внешне похожа на обычную ножевую вставку, но работает по принципу электрического автомата, и называется прерывателем цепи.

На многих японских иномарках применяются ножевые предохранители, но отличающиеся по конструкции от отечественных образцов видом корпуса и расположением ножей.

Порог срабатывания

Правильный подбор предохранителя состоит в определении величины сопротивления его легкоплавкого элемента. Расплавление происходит из-за теплового воздействия электрического тока, в результате цепь обесточивается.

Номинальная величина тока вставки определяется по формуле:

Iном = Pмакс / U, где:

I ном – номинальное значение тока, А.
Р макс – наибольшая мощность потребителя, обозначаемая на нем, Вт.
U – напряжение бортовой сети, В.

Особенности замены

При установке нового предохранителя следует применять только аналогичный вид такого же номинала по току. Если номинальный ток сделать выше, то он не будет срабатывать при нештатных ситуациях. Например, если на стеклоочистителях заклинит электродвигатель, то вставка не сработает, что приведет к расплавлению электрической проводки и дальнейшим печальным последствиям, рассмотренным нами выше.
Занижение величины тока вставки также не даст ничего хорошего. При включении нагрузки легкоплавкая часть будет быстро разрушаться и обесточивать цепь, даже при отсутствии аварийных ситуаций.
При замене следует определять ток не только по обозначению на корпусе предохранителя, но и посмотреть маркировку гнезда, из которого его вытащили. Это актуально для автомобилей, приобретенных у других хозяев, или вышедших из авторемонтной мастерской, так как нет уверенности в том, что другой хозяин или автомастер не установили вместо сгоревшей вставки ту, которая была в наличии, не обращая внимание на ее номинал.
Если после замены предохранитель снова вышел из строя, не следует повышать его номинал. Даже незначительная попытка увеличения номинала может привести к возгоранию. Чтобы выяснить, в чем проблема в проводке, следует обратиться к специалистам.
Если вы имеете достаточную квалификацию, и можете своими руками отремонтировать и устранить неисправности в электропроводке, то рекомендуется иметь в машине электрическую схему. В разных модификациях автомобилей одной и той же марки могут иметься существенные отличия в электрических схемах: одни и те же нагрузки могут работать от разных вставок, цвета проводов не всегда совпадают.
По схеме необходимо определить, какие потребители подключены к вышедшему из строя предохранителю, и имеются ли какие-либо разъемы, с помощью которых возможно их отключение. Устанавливая исправную вставку, поочередно отключая и подключая все потребители, определяют от чего произошло расплавление легкоплавкого элемента.
Если все питающиеся устройства исправны, то следует проверить сам блок предохранителей, а также жгуты электропроводки, которые отходят от него в салон. Это довольно трудоемкая работа, и требует определенной квалификации.
Пользоваться «жучками» запрещается. Даже если будет правильно подобрано сечение провода по его току, то он не способен создать необходимую надежность контакта с цепью. Там, где будет установлен «жучок», контакты будут нагреваться, от чего может расплавиться пайка колодок предохранителей, что приведет к непредсказуемым последствиям.

Причины выхода из строя

Плохая фиксация в гнезде блока.
Внутри электрического двигателя какого-либо потребителя увеличилась нагрузка по току из-за большой механической нагрузки. Чаще всего такая причина возникает при работе стеклоочистителей.
Неверный выбор модели (слишком маленький корпус).
Механические повреждения корпуса предохранителя, вибрационные нагрузки, чрезмерный нагрев.

Проверка исправности

Существует три метода, применяя которые можно проверить автомобильные предохранители.

Первый метод заключается в извлечении и визуальном осмотре целостности легкоплавкого элемента. Это не дает полной гарантии точного определения.
Проверка тестером. В этом случае предохранитель проверяют тестером на предмет наличия повреждения его цепи. Если цепь исправна, то стрелка тестера покажет нулевое сопротивление. Цифровой прибор также покажет величину сопротивления, близкого к нулевому значению.
Проверка пробником. Это наиболее удобный метод, так как нет необходимости вытаскивать вставку из гнезда. Пробник представляет собой любой индикатор напряжения, либо лампочка с проводами. Для проверки необходимо включить неработающую цепь. Один провод пробника подключают на массу автомобиля, а другим касаются сначала одной клеммы предохранителя, а затем другой. Если на одной клемме напряжение есть, а на другой нет, то плавкий элемент расплавился.

Предохранители автомобильные: виды, типы, номинал

Электрика и электроника остается той областью, в которой свободно себя чувствует наименьшее количество автомобилистов. В статье рассмотрим предохранители автомобильные, виды плавких вставок, как их правильно менять, а также основные правила подключения дополнительного оборудования.

Роль в электрической цепи

Многочисленные случаи перегорания электронной составляющей целых систем, возгорания автомобилей подтверждают тот факт, что к электричеству необходимо относиться если не с опаской, то с большой осторожностью.

Предохранитель предназначен для размыкания защищаемой цепи методом разрушения специально предусмотренной для этого токопроводящей части. Разрушение происходит при превышении номинального тока, на который рассчитан предохранитель. Номинальная сила тока плавкой вставки подбирается в соответствии с допустимой нагрузкой на защищаемую цепь, а также с учетом расчетного потребления тока электроприборами, включенными в цепь.

В случае нештатной ситуации первой обязана сгореть плавкая вставка, разомкнув при этом цепь и сохранив автомобиль от возгорания. К чрезмерному нагреву элементов цепи, что является потенциально опасной ситуацией, приводит:

короткое замыкание (не предусмотренное конструкцией соединение двух точек цепи, провоцирующее значительное превышение силы тока в цепи). КЗ может возникнуть вследствие нарушения изоляции токопроводящих элементов, неправильного подключения приборов. Скорее всего, вы и сами не раз сталкивались с перетиранием изоляции проводов в авто;
несоответствие мощности потребителя и номинальной силы тока, которая может пройти в цепи без разрушения ее составляющих. Такое сплошь и рядом встречается при неквалифицированной установке в автомобили дополнительного электрооборудования (к примеру, освещения). Мощные потребители запитываются от штатной электропроводки, которая рассчитана на куда меньшую величину тока. В итоге провода в цепи будут перегреваться, провоцируя оплавление изоляции, что приведет к КЗ и возгоранию автомобиля.

Порог срабатывания

Как вы уже могли догадаться из описания предназначения автомобильных предохранителей, суть правильного выбора предохранителя заключается в подборе уровня сопротивления плавкой части. Разрушение происходит вследствие теплового действия тока. Превышение номинального значения ведет к чрезмерному нагреву плавкой части, что провоцирует ее расплавление (перегорание) и разрыв цепи.

Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U, где

Inom – номинальная величина тока, измеряется в Амперах (А)
Pmax – максимальная мощность нагрузки потребителя, которая должна быть указана на приборе; измеряется в Ваттах (Вт, W)
U – напряжение сети, измеряется в Вольтах (V). Напомним, что напряжение питающей сети легкового авто составляет 12 V

Гораздо удобней использовать готовые таблицы, в которых указаны допуски по мощности для каждого типа предохранителя.

Типы

Согласно классификации по типу срабатывания, в авто применяются плавкие предохранители. Существует 3 типоразмера:

микро;
мини;
норма;
макси.

Но главное разделение, разумеется, идет по величине номинальной силы тока. Для удобства пользователей за определенной величиной номинального тока закреплен цвет корпуса. Но ориентироваться только на цвет не стоит, так как производителю никто не запрещает изменить цветовую гамму своих изделий.

1А – черные	10А – красные	40А – оранжевые
2А – серые	15А – голубые	60А – голубые
3А – фиолетовые	20А – желтые	70А – коричневые
4А – розовые	25А – белые	80А – светло-желтые
5А – желто-оранжевые	30А – зеленые	100А – сиреневые
7,5А — коричневые	35А – светло-фиолетовые

Замена, защита цепей при установке доп. оборудования

Менять штатные предохранители необходимо на изделия точно такого же номинала. Вся необходимая информация представлена в руководстве по ремонту и эксплуатации вашего авто. Если предохранитель перегорел 2-3 раза подряд, ищите неисправность в цепи. Ни в коем случае не устанавливайте плавкую вставку большего номинала. Также не следует менять электропредохранитель на «жука». Починить плавкую вставку в дороге с помощью проволоки можно, но длину и сечение проводника следует подобрать таким образом, чтобы проволока имела такой же номинальный ток, как и штатный предохранитель. Для этого в сети имеются все необходимые формулы и таблицы с готовыми переменными.

Для того чтобы понять, какой именно элемент следует менять, вам нужно просто проверить работоспособность определенной системы питания авто. Включите, например, дворники и проверьте контролькой наличие напряжения на ножках между перемычкой предохранителя, защищающего эту цепь. Также для этих целей подойдет мультиметр.

При установке дополнительных потребителей сначала рассчитайте, выдержит ли штатная проводка автомобиля возросшую нагрузку, и только потом рассчитывайте ток для установки предохранителя большего номинала. Для мощных потребителей следует прокладывать проводку отдельно, номинальный ток предохранителя должен быть в 1.5 раза больше, чем номинальный ток в цепи. Для расчета нагрузки на автомобильные провода используйте закон Ома, можете воспользоваться специальными таблицами, в которых для основных видов проводников указаны площадь поперечного сечения и допустимый ток.

Как выбрать

Предохранители для своего авто следует покупать только от проверенных производителей. Нередки случаи, когда предохранители плохого качества расплавляли изоляцию проводов цепи, посадочное место в монтажном блоке, но сами не перегорали. Скорее всего, расплавится вставка уже в процессе горения авто. Если говорить о фирмах, хорошо зарекомендовавших себя на практике, то можно выделить предохранители AVAR и TESLA.

Если вы не уверены в качестве купленных изделий, проверьте 1-2 плавкие вставки, специально пустив через них ток, при котором они должны перегореть. Для теста вам необходимо собрать цепь с электроприбором, потребление которого больше номинальной силы тока предохранителя. Величину тока в цепи можно рассчитать по формуле: I=P/U, где

P – мощность потребителя;
U – напряжение сети.

В качестве простейшей альтернативы можете сымитировать КЗ.

autolirika.ru

Как работает автомобильный предохранитель?

Предохранители – крайне важные атрибуты любого автомобиля, которые предназначены для спасения его от пожара. Как работают эти маленькие экстремальные защитники?

Предохранители большинства автомобилей состоят из двух частей – корпуса и плавкой вставки. Существует две наиболее распространенные конструкции – пальчиковая и флажковая. Представителей первой группы знает каждый владелец ВАЗовской «классики». Пластмассовые или керамические столбики, с надетой поверх концов металлической полоской, широко использовались Тольяттинским автозаводом от «копейки» до модели «21099».

Флажковые предохранители отличаются более современным видом и значительно большей надежностью. В этой конструкции плавкая вставка спрятана внутри пластикового корпуса и защищена от сползаний, надломов и прочих недостатков классических пальчиковых предохранителей.

Любой предохранитель используется для защиты от возгорания проводки, которое может произойти при возникновении короткого замыкания. Во время этого физического явления в соответствующей электрической цепи начинает протекать очень большой ток, который приводит к колоссальному разогреву проводов. Буквально за пять-семь секунд провода разогреваются до оранжевого свечения, а дальше начинается плавление изоляции и открытое горение. Такая ситуация уже через 20 секунд переходит в полноценный пожар, который способен уничтожить весь автомобиль.

Чтобы этого не произошло, практически все электрические линии машины снабжены предохранителями. Плавкая вставка каждого из них рассчитана на определенный ток, который считается нормальным в соответствующей цепи. Если ток, проходящий через предохранитель, начинается существенно превышать расчетное значение, вставка разрывается и цепь размыкается. При этом отключаются все потребители, подключенные к ней. Таким образом, предохранитель не дает разогреться проводам и возникнуть пожару.

Восстановить разорванную плавкую вставку невозможно, а кустарные методы опасны. Как правило, если предохранитель сгорел, то в автомобиле имеется короткое замыкание. Если вставить вместо предохранителя, например, 5-ти рублевую монету (частый прием на «Классике» и «Газелях»), то пожар практически обеспечен, чему есть немало примеров. Гораздо правильней купить новый предохранитель и узнать, как найти короткое замыкание в автомобиле.

Как уже говорилось выше, каждый предохранитель рассчитан на определенный ток, при превышении которого происходит разрыв плавкой вставки. Это значение написано на его корпусе. У флажковых предохранителей дополнительно существует цветовая градация корпуса (Смотрите таблицу Цвета и номиналы автомобильных предохранителей). При замене необходимо устанавливать предохранитель такого же номинала, иначе возможны два варианта: слишком слабый будет сгорать от простого включения потребителей тока (например, фар), а, рассчитанный на больший ток, может устоять при возникновении аварийной ситуации.

Время срабатывания предохранителя крайне мало. Плавкая вставка лопается в течение доли секунды. При этом чаще всего наблюдается искра и слышен характерный щелчок. Зачастую короткие замыкания, приводящие к сгоранию предохранителей, создают сами автовладельцы, занимаясь ремонтом или тюнингом своего авто. Чтобы случайно не спалить электрических защитников, во время работ с электрикой, лучше снимать минусовую клемму с аккумулятора, тем самым обесточивая весь автомобиль. Вместе с этим, собираясь сделать в машине что-нибудь этакое (например, установить вольтметр), неплохо будет иметь при себе пачку запасных предохранителей.

russia-avto.ru

Предохранители в автомобилях

Предохранитель — деталь в электрической цепи, защищающая её от теплового повреждения. Необходимость использования предохранителей вызвана тем, что при прохождении электрического тока через электрическую цепь возникает нагрев элементов цепи (проводов, выключателей и др.). При возникновении короткого замыкания электрической цепи или при чрезмерном увеличении потребляемой мощности возникает перегрев элементов цепи, который может вызвать повреждение изоляции и возгорание. Для предотвращения такого развития событий в электрическую цепь встраиваются предохранители. Предохранители различаются по конструкции и по мощности. Конструкция предохранителя зависит от фантазии изобретателя (производителя), а его мощность рассчитывается в зависимости от конкретной электрической цепи.

Где находятся предохранители в автомобиле?

В автомобилях имеется несколько блоков предохранителей. Один или несколько блоков находится в моторном отсеке (рис.1) и один или несколько в салоне автомобиля (рис.2). В моторном отсеке находятся предохранители, защищающие электрические цепи двигателя, а в салоне — защищающие электрические цепи салона.


Рис.1	Рис.2

На крышке блока предохранителей имеется схема с указанием названия электрических цепей и мощности используемого предохранителя. Так же имеется пинцет для извлечения предохранителей из разъемов.

Срабатывание (перегорание) предохранителя — тревожный сигнал, требующий внимания. Если новый предохранитель, установленный вместо перегоревшего снова перегорел — нужно обратиться в автосервис для выяснения причины перегорания предохранителей и её устранения. Не допускается кустарный ремонт предохранителей или установка самодельных перемычек — это грозит пожаром (рис.3). Нельзя использовать более мощные, чем штатные предохранители. Нельзя использовать предохранители сомнительных производителей.

Рис.3

Ассортимент автомобильных предохранителей довольно обширен. В этой статье мы рассмотрим основные виды автомобильных предохранителей. Так как ни один производитель автозапчастей не выпускает всеобъемлющего ассортимента предохранителей, то и не существует их единой классификации.

Классификация предохранителей.

По принципу срабатывания:

1. Плавкие (при прохождении тока с мощностью, превышающей номинал предохранителя происходит расплавление токопроводящей части предохранителя и размыкание электрической цепи). После срабатывания (перегорания) такого предохранителя требуется его замена на новый.
2. Неплавкие (автоматы) — при прохождении тока с мощностью, превышающей номинал предохранителя происходит (электро-механическое или электронное) размыкание токопроводящей части предохранителя). После срабатывания такого предохранителя не требуется его замена на новый.
По мощности:
разброс мощности автомобильных предохранителей от 3A до 300A
По дизайну:

1. Керамические (рис.4) — устаревший тип предохранителей.

Рис.4

По фирме
Bosch — torpedo fuse (рис.4a)
По фирме Bussman GBC fuse (рис.4b).


Рис.4a	Рис.4b

2. Стеклянные (рис.5) — устаревший тип предохранителей.
По фирме Bosch — glass fuses (рис.5a)
По фирме Bussman — glass tube fuse (рис.5b)


Рис.5	Рис.5a	Рис.5b

3. Перемычки (рис.6). — имеют вид пластины под крепеж болтами.
По фирме Bosch — Fuse stripes (рис.6)

Рис.6

4. Перемычки с пластиковым корпусом среднего размера (устанавливаются между аккумуляторной батареей и например стартером или генератором).
По фирме Bussman — AMI fuse (рис.7а).

По фирме Bosch — Screw locking element midi (рис.7b)


Рис.7a	Рис.7b

5. Перемычки с пластиковым корпусом крупного размера (устанавливаются между аккумуляторной батареей и например стартером или генератором).
По фирме Bussman — AMG fuse (рис.8а).

По фирме Bosch — Screw locking element mega (рис.8b)


Рис.8a	Рис.8b

6. Низкопрофильные предохранители (широко используются в легковых автомобилях выпущенных после 2010 года).
По фирме Bussman — Low-Profile ATM fuse (рис.9а).

По фирме Bosch — low-profile mini fuses (рис.9b)


Рис.9a	Рис.9b

7. Миниатюрные плоские предохранители (широко используются в легковых автомобилях выпущенных после 2000 года).
По фирме Bussman — ATM blade-type fuse (рис.10а).

По фирме Bosch — mini flat connection fuses (рис.10b)


Рис.10a	Рис.10b

8. Стандартные плоские предохранители (широко используются в легковых автомобилях выпущенных с 1980 по 2000 года).
По фирме Bussman — ATC blade-type fuse (рис.11а).

По фирме Bosch — standard flat connection fuses (рис.11b)


Рис.11b

9. Большие плоские предохранители.

По фирме Bussman — maxi blade-type fuse (рис.12а).

По фирме Bosch — flat connection fuses (рис.12b)


Рис.12a	Рис.12b

10. FLF предохранители.
По фирме Bussman — FLF fuse (рис.13а).

По фирме Bosch — AS fuses (рис.13b)


Рис.13a	Рис.13b

11. FLN предохранители.
По фирме Bussman — FLN fuse (рис.14).

12. FLS предохранители.

По фирме Bussman — FLS fuse (рис.15).


Рис.14	Рис.15

13. FMX предохранители.
По фирме Bussman — FMX fuse (рис.16a).

По фирме Bosch — J series fuses (рис.16b)


Рис.16a	Рис.16b

14. FMX_LP предохранители.

По фирме Bussman — FMX_LP fuse (рис.17a).

По фирме Bosch — low profile J series fuses (рис.17b)


Рис.17a	Рис.17b

15. FLD предохранители.
По фирме Bussman — FLD fuse (рис.18).

16. FLM предохранители.

По фирме Bussman — FLM fuse (рис.19a).

По фирме Bosch — B series fuses (рис.19b)


Рис.18	Рис.19a	Рис.19b

17. Многоконтурные предохранители.


Рис.20	Рис.20a

stars-auto.com

Как выбрать предохранитель для авто усилителя

Для того чтобы сделать установку автомобильного усилителя безопасной вам необходимо защитить силовую проводку от аккумулятора до усилителя при помощи предохранителя. Вот типичная схема подключения усилителя:

В большинстве автомобилей аккумулятор стоит под капотом возле двигателя, а усилитель чаще всего располагают в багажнике или в салоне автомобиля (смотрите нашу статью о том где установить усилитель). Для того чтобы подвести питание к усилителю используют силовой провод большого сечения, который проходит через весь салон автомобиля. Если усилитель расположен в багажнике а аккумулятор под капотом то в среднестатистическом автомобиле требуется 5-6м. силового провода для того чтобы подключить усилитель. При этом провод проходит как минимум через одну металлическую стенку (стенку моторного отсека), проходит под ковром в салоне, за обшивкой багажника. Провод проходит возле металлического кузова автомобиля, замыкание на который приведет к пожару! Даже если вы очень грамотно провели провод, используя резиновые втулки или другие безопасные переходы при проходе провода через стенку моторного отсека и провод по всей длине дополнительно закреплен и защищен гофрированной трубкой, существует вероятность (пусть малая но все же!) замыкания например в случае ДТП. Вы же не хотите чтобы ваш автомобиль из-за копеечной экономии выглядел вот так:

Вот и никто не хотел бы. Однако, по статистике больше половины возгораний в автомобилях происходит именно из-за замыканий электропроводки. Так что предохранитель для защиты силового провода использовать нужно обязательно!

Итак, предохранитель возле аккумулятора мы используем для защиты провода а не усилителя как думают некоторые. Для защиты внутренних цепей усилителя у него есть встроенные предохранители а также другие схемы защиты. Так как мы защищаем провод то номинал предохранителя мы выбираем исходя из сечения провода. В следующей таблице, которую мы взяли из правил EMMA (Европейской Ассоциации Мобильного Медиа) приведены максимальные значения предохранителей для каждого сечения провода, используемого в автозвуке. А сечение провода нужно выбирать в соответствии с мощностью системы как мы уже писали в статье про выбор силового провода.

Например, если мы выбрали для питания нашей системы провод 4 Ga (20мм²), то мы можем поставить предохранитель максимум с номиналом в 100А. Меньше можно, больше нельзя. На самый распространенный в любительских инсталляциях провод в 8Ga (8мм²) максимальный допустимый предохранитель 50А.

Можно ли ставить предохранитель меньше? Можно, главное чтобы он не был меньше по номиналу чем предохранители на вашем усилителе, иначе он может сгореть в момент пиковых нагрузок и музыка на этом закончится, придется идти менять предохранитель 🙂

Теперь собственно о самом предохранителе. Они бывают нескольких видов. Самым распространенными видами являются типы AGU и ANL. Они существенно отличаются конструктивно.

Предохранитель типа AGU

Предохранитель mini-ANL

предохранитель типа ANL

Предохранители типа AGU наиболее распространены в любительских автозвуковых инсталляциях из-за того что они и их держатели дешевле. Они представляют из себя стеклянный цилиндр с металлическими наконечниками и плавкой вставкой посередине. Главный недостаток предохранителей типа AGU это то что они сделаны из нескольких элементов-металлические наконечники и плавкая вставка соединены между собой контактной сваркой и в условиях окисления и вибрации при установке на автомобиль они могут отказать. Кроме того, в держателе предохранитель типа AGU обжимается пружинными контактами что тоже ненадежно.

Этих недостатков лишены предохранители типа ANL. Они изготовлены из единой металлической пластины, которая сама и является плавкой вставкой. Такой предохранитель надежно фиксируется болтами в держателе и вероятность отказа от вибрации или окисления практически равна нулю.

В автомобилях чаще всего используют предохранители mini-ANL или AFS, так как обычные ANL весьма немалого размера. Мы в своих установках практически всегда используем предохранители и держатели предохранителей Connection и Connects2 из-за их отличного качества.

Еще несколько правил по расположению предохранителя.

Располагайте предохранитель как можно ближе к аккумулятору из соображений всё той же безопасности. По правилам-на длине провода не больше 30см от клеммы аккумулятора.
Закрепляйте держатель предохранителя жестко к кузову для того чтобы провод вместе с предохранителем от вибрации не угодил в подвижные части двигателя или еще куда-нибудь.
Ставьте предохранитель в доступном месте чтобы не приходилось разбирать пол машины чтобы до него добраться, кроме того место установки должно быть сухим, чтобы вода не попадала на предохранитель. Зачем-надеюсь понятно.

Удачных установок!

58491 Всего 3 Сегодня

Вконтакте

Facebook

Twitter

Google+

electrosila.info

Как выбрать предохранители для автомобиля

Предохранители – маленькие, но очень важные детали автомобиля. От их надежной работы зависит ни много ни мало целостность всей машины. Если предохранитель не сгорит во время короткого замыкания – сгорит автомобиль. Чтобы все было в порядке, важно знать, как подобрать предохранители и как ими пользоваться.

Автомобильный предохранитель, как и любой другой, защищает бортовую сеть машины от резких и мощных бросков тока, возникающих при коротком замыкании. В его конструкции обязательно присутствует легкоплавкая перемычка, которая сгорает при большом токе и размыкает электрическую цепь. Существуют, как минимум, две конструкции предохранителей для автомобилей: пальчиковая и флажковая.

Виды автомобильных предохранителей

Пальчиковые предохранители широко применялись на классических моделях АвтоВАЗа и представляют собой стержень с надетой на него плавкой перемычкой. Пальчиковые предохранители есть с пластмассовым или керамическим стержнем. Учитывая особенности «жигулевских» блоков предохранителей, лучше использовать керамический стержень. Он более устойчив к высоким температурам и надежней в ситуации, когда греются предохранители.

Керамические автомобильные предохранители

В современных автомобилях уже давно применяются предохранители другой конструкции – флажковые. Они гораздо удобнее и надежней пальчиковых. Еще из называют ножевыми, потому что такие предохранители имеют две «ножки»-контакта, которыми они вставляются в гнезда блока. Ассоциация же с флажком происходит из-за квадратной или прямоугольной головки, в которой, кстати, и находится плавкая перемычка. Головки флажковых предохранителей делают цветными в зависимости от номинала, и они действительно чем-то смахивают на флажки.

Флажковый предохранитель

Такой тип предохранителей очень хорошо и крепко держится в гнезде, обеспечивая замечательный контакт. Однако чтобы достать флажковый предохранитель из гнезда, нужны специальные пластиковые щипцы. Они свободно продаются в автомагазинах. В крайнем случае, можно достать предохранитель небольшими плоско- или узкогубцами, однако в этом случае важно не замкнуть его выводы.

Что такое номинал предохранителя?

В разных электрических линиях автомобиля подключено разное количество оборудования. Более того, каждый потребитель электроэнергии имеет свою мощность. Так, например, цепь питания фар пропускает через себя гораздо большую электрическую мощность, чем, к примеру, цепь питания освещения салона. Соответственно для фар нужен и более мощный предохранитель. Значение силы тока, который может пропустить через себя предохранитель и называется его номиналом.

Сила тока измеряется в Амперах (А). В них же делятся и предохранители.

Пальчиковые предохранители, применяющиеся на «Жигулях», имеют всего два номинала: 8А и 16А. У современных флажковых номиналов больше.

Цвета и номиналы автомобильных предохранителей

Номинал предохранителя	Цвет	Описание
1А		Черный
2A		Серый
3A		Фиолетовый
5A		Коричнево-желтый
7,5A		Коричневый
10A		Красный
15A		Голубой
20A		Желтый
25A		Белый
30A		Зеленый
40A		Оранжевый
60A		Голубой
70A		Коричневый
80A		Светло-желтый
100A		Сиреневый

Номинал предохранителя рассчитывается, исходя из нагрузки, которая ложится на электрическую цепь при включении всех потребителей, которые через нее запитаны плюс небольшой запас. Все это просчитано на заводе и данные о том, какой предохранитель куда ставить, есть в инструкции по эксплуатации автомобиля, книгах по его ремонту и, наконец, на крышке блока предохранителей. Соответственно, перед заменой предохранителя, нужно узнать какой именно номинал нужен и поставить такой же.

Что будет, если перепутать предохранители в автомобиле?

Как уже говорилось, предохранитель в каждом гнезде блока имеет номинал, соответствующий конкретной электролинии. Поэтому при установке предохранителя с большим или меньшим номиналом возникнут проблемы. Если номинал будет слишком маленький, то плавкая вставка предохранителя сгорит даже без замыканий, просто от нагрузки, создаваемой потребителями. Если же номинал будет чересчур высок, предохранитель вполне может выдержать высокий ток при коротком замыкании и тогда начнет гореть проводка. Поэтому крайне важно, чтобы предохранители в блоке соответствовали по номиналу заводским указаниям.

По этим же причинам, нельзя заменять предохранители подручными средствами – проволокой, монетами и прочими предметами, именуемыми в народе «жучками». Так делают, когда в дороге сгорает предохранитель, а замены нет. Данный способ «ремонта» чрезвычайно опасен, потому что предохранители в большинстве случаев сгорают не просто так, а проволока или тем более монетка разомкнуть цепь при коротком замыкании не смогут – в этом случае начнется пожар.

Как подобрать предохранители для авто?

Покупать предохранители для машины лучше только в проверенных, известных автомагазинах. Причем красивая упаковка не гарантирует качество. Поэтому перед использованием предохранителей из пачки, нужно убедиться, что плавкие перемычки имеют хотя бы разную толщину, потому что есть случаи, когда толщина перемычек на предохранителях разного номинала одинаковая. Такого быть не должно.

Еще один способ проверить предохранитель – сделать ему короткое замыкание вручную. Организовать подобное очень просто: нужно подключить к выводам предохранителя два провода через клеммы «мама» (Как обжать клемму на проводе), а обратные концы проводов подключить к выводам аккумулятора. При этом сам аккумулятор должен быть отключен от электросети автомобиля! Предохранитель после этого, разумеется, должен сгореть. Если выдержит и начнет плавиться сам «флажок», то можно выбросить всю пачку.

Два недостатка этого метода в том, что для такой проверки, пачку нужно купить и сгоревший предохранитель придется выбросить.

Чтобы предохранители служили надежно и исправно, важно не допускать коротких замыканий в машине. Если же замыкание все же произошло и два предохранителя, один за другим сгорели, подтвердив это, значит пришла пора узнать, как найти короткое замыкание в автомобиле.

russia-avto.ru

Автомобильные предохранители, типы и назначения

Предохранители предназначены для защиты цепей питания нагрузки от токов короткого замыкания и токов перегрузки при неисправности в схеме автоэлектроники автомобиля, неправильного включения «потребителей», замыкания автомобильных проводов на массу и в других случаях.

Автомобильные предохранители выпускают следующих типов: биметаллические кнопочные; биметаллические; плавкие одиночные и в блоке.

Конструктивно плавкий предохранитель состоит из корпуса-держателя и плавкой вставки. Плавкая вставка может быть проволочная и ленточная. При определенной силе тока короткого-замыкания плавкая вставка нагревается до температуры плавления металла, из которого она выполнена, и расплавляется.

Время t срабатывания предохранителя зависит от отношения силы тока нагрузки I_н к силе номинального тока I_п.ном. предохранителя и определяется по его ампер-секундной характеристике (время срабатывания предохранителя). Так, например, при силе тока нагрузки, превышающей силу номинального тока предохранителя в 1,5 раза, время срабатывания предохранителя более 10 минут, а при силе тока, превышающей силу номинального тока в 2,5 раза, только 1 секунда. При коротком замыкании время срабатывания предохранителя должно быть меньше времени нагрева изоляции провода, по которому идет ток короткого замыкания, до максимально допустимой температуры.

Ампер-секундная характеристика провода — это зависимость времени, в течение которого его изоляция достигнет предельной температуры (90 °С), от силы тока I_ном. который протекает по проводу.

Плавкие автомобильные предохранители

Достоинством плавких предохранителей является возможность их использования для защиты отдельных приборов — например, схемы противоугонной сигнализации автомобиля, нитей ближнего и дальнего света в правой и левой фаре отдельно, что повышает надежность схемы электрооборудования в аварийных режимах. Однако при их использовании усложняется схемами необходимо время на замену предохранителя. Время срабатывания предохранителя при силе тока, в 3 раза превышающей силу номинального тока I_ном., не более 10 с. При силе тока 1,5I_ном. плавкий предохранитель должен выдерживать этой силы ток в течение 30 мин.

Сила номинального тока предохранителей должна выбираться с учетом сечения, защищаемого провода и типа предохранителя:

Сечение провода, мм²	Сила номинального тока, А, предохранителя		Сечение провода, мм²	Сила номинального тока, А, предохранителя
Сечение провода, мм²	плавкого ленточного	биметаллического	Сечение провода, мм²	плавкого ленточного	биметаллического
0,5	8	10	1,5	16	20
0,75	10	15	2,5	20	30
1,0	10	15	4,0	30	40

Биметаллические автомобильные предохранители

Биметаллические предохранители включаются в цепь освещения, как наиболее длинную и поэтому наиболее подверженную коротким замыканиям. Биметаллические предохранители подразделяются на предохранители многократного и однократного действия. При перегрузке или коротком замыкании контакты предохранителя многократного действия периодически замыкаются и размыкаются. Контакты предохранителя однократного действия в этих случаях размыкаются и, чтобы вновь включить предохранитель, необходимо нажать кнопку.

Для соединения проводов при монтаже схемы электрооборудования на автомобиле применяют соединительные панели, разъемные соединения, розетки и вилки. Соединительные панели имеют от 2 до 12 зажимов, номинальное напряжение 24 В и сила тока нагрузки до 50 А (однако для панели ПС200 сила тока до 150 А). Розетки могут быть одно-, двух- и семизажимные. Номинальное напряжение 12 и 24 В, наибольшая сила тока нагрузки 5 и 40 А. Розетка переносной лампы рассчитана на максимальную силу тока нагрузки 10 А.

Вилки выпускаются двух- и семизажимные, рассчитанные на номинальное напряжение 12 и 24 В и силу тока нагрузки 20 и 40 А (в зависимости от тяла).

www.xn--b1agveejs.su

17Май

Как переварить пороги на ваз 2110 – Замена порогов ваз 2110 своими руками

17 Май 2017 alexxlab Комментировать

Собираем информацию по переварке порогов на ВАЗ-2110 — DRIVE2

В связи с тем, что посещают смутные мысли о самостоятельной переварке кузова моего автомобиля, а точнее коробов, то вот собственно и буду собирать найденную информацию в данном блоге. Теория уже часть успеха как ни крути. Осталось только собраться в отпуск ))) А бокс, инструмент и все остальное нашел у коллеги =, что радует вдвойне.

Пока вот найдено описание, правда без фото, но эт мелочи. И так все понятно, хотя пока нет информации о скажем так напряженных узлах конструкции кузова.
Найдено тут.
Порог включает в себя три основных детали: наружную панель, соединитель и усилитель. Они соединяются друг с другом посредством точечной сварки. Вследствие попадания воды в пороги в них может возникнуть коррозия, особенно – при забитых дренажных отверстиях.
Прежде всего, при замене необходимо удалить старый порог. Для этого снимаем переднюю и заднюю двери. После этого производим демонтаж алюминиевых порожков, нижней части дверных уплотнителей и частично поднимаем коврики, освобождая место для проведения ремонтных работ.
Старые пороги удаляются по частям: сначала – из района передней двери, затем – из района задней, и, наконец – из района средней стойки. Для этого находим и отмечаем маркером все точки сварки и тонким сверлом сверлим сквозные отверстия.
При замене порога целиком сверлить отверстия нужно в задней части — только со стороны, где находится усилитель поддомкратника, а в передней – в местах, где остаётся старый соединитель.При удалении наружной панели оставляем со стороны как переднего, так и заднего крыла небольшие участки (по 40-50 мм) старой панели. К ним будет встык привариваться новая наружная панель. Также спереди со стороны крыла следует оставить небольшой участок соединителя. Убираем усилитель порога, при этом под средней стойкой оставляем его небольшую часть – к ней мы в дальнейшем будем приваривать новый усилитель.Удалив порог, следует очистить от ржавчины оставшийся металл, при необходимости подправить усилитель поддомкратника и вырезать прогнившие участки днища кузова, а также зачистить от ржавчины и краски места будущей сварки.
Подгонять порог начинаем с соединителя: спереди он должен встать встык с участком старого соединителя, а сзади лечь внахлёст на усилитель поддомкратника. Теперь его можно приваривать. Укоротив усилитель, делаем на нём вырез на участке средней стойки, чтобы при его установке не мешал кусок старого, который мы там оставили.
Производим выравнивание нижнего края усилителя и соединителя, нижнюю часть усилителя привариваем к соединителю от середины к краям. Сварные точки следует зачистить.Как можно точнее подгоняем наружную панель порога, после чего производим подгонку порога по месту, начинаем её в верхней части, стараясь, чтобы зазоры оставались минимальные.
Места сварки зачищаем от транспортировочного грунта.Сверлим отверстия для сварки в нижней области наружной панели.Далее вешаем наружную панель и закрепляем её вверху струбцинами или саморезами. После этого через просверленные ранее отверстия привариваем к усилителю нижнюю часть панели, а соединитель варим к днищу кузова.Провариваем в верхней части порога металл и привариваем со стороны днища заплаты. Теперь остаётся зачистить, зашпатлевать и загерметизировать сварные швы на наружной панели, после чего порог можно загрунтовать и покрасить.
При замене порога следует учитывать следующие замечания: 1) при замене порога автомобиль должен стоять на ровной площадке, чтобы избежать перекоса низа автомобиля; 2) до того, как приварить панель наглухо, лучше навесить двери, чтобы убедиться в правильной установке панели; 3) по окончании ремонта необходима антикоррозийная обработка порога.

Для визуалов: процесс с картинками и описанием.

Ну и в принципе для себя.

Общая схема

Пол кузова передний.

1 2110-5101080 Поперечина пола 2110 пер
2 2110-5101108 Усилитель
3 2110-5101066 Порог правый ВАЗ 2110
3 2110-5101066 Соединитель ВАЗ-2110 порога правый
4 2110-5101024 Пол кузова ВАЗ 2110 и модификации
5 2110-5101067 Порог левый ВАЗ 2110

Пол кузова задний

1 2110-5101240 Арка зад колеса 2110 прав
1 2110-5101241 Арка зад колеса 2110 лев
10 2110-5101420 Прокладка
11 2110-510103

www.drive2.ru

Меняем пороги на ВАЗ 2110 своими руками

Замена порогов на ВАЗ 2110 — это ещё одна процедура, с которой однажды придётся иметь дело каждому автовладельцу. Сделать это можно в автосервисе, а можно и своими силами, просмотрев видео-инструкции. О том, как заменить пороги своими руками, мы и поговорим в этой статье.

Содержание статьи

Почему и когда надо поменять пороги на ВАЗ 2110

Всё просто: со временем они ржавеют и разрушаются. Днище и пороги на ВАЗ 2110 подвержены коррозии. Даже если автомобиль новый, через 8-10 лет пороги на нём будут изъедены ржавчиной. Причины очевидны: именно эта часть автомобиля сильнее всего подвергается воздействию влаги и других агрессивных факторов окружающей среды, таких как реагенты, которыми в гололёд посыпают дороги. Нельзя исключать и механические повреждения: удары, царапины вначале приводят к вмятинам и сколам краски на порогах, а затем возникает и ржавчина. В этих случаях необходимость поменять их становится очевидной.

Инструменты и материалы

Перед тем как менять пороги, следует запастись некотрыми важными инструментами и материалами.

3 диска для болгарки.
1 диск для чистки.
1 жёсткая металлическая щётка для болгарки.
Комплект новых порогов, усилителей и соединителей для автомобиля ВАЗ 2110.
Фрагмент днища от ВАЗ 2110 размером 50Х50 см (для вырезания заплат).
Упаковка автомобильной мастики.
2 малярных кисточки средних размеров.
Банка грунтовки.
Бутылка растворителя.
Комплект торцовых и рожковых ключей.
Болгарка.
Электродрель.
Сварочный автомат (на 220 В).

Как заменить своими руками (пошагово с фото)

Автомобиль устанавливается на эстакаду.
Производится визуальный осмотр днища и порогов. Выявляются места максимальной коррозии, а также места, которые ещё могут быть отреставрированы путём рихтовки, грунтования и покраски. Необходимо помнить: чем больше площадь повреждённых участков, тем больше потребуется материала и усилий на их починку.
Насквозь проржавевший порог ВАЗ 2110
После выяснения площади повреждения порогов с автомобиля снимаются передние и задние двери.
Как только двери сняты, снимается порог из алюминия (находится он под дверными уплотнителями). Низ дверных уплотнителей тоже снимается, коврики из салона следует убрать или поднять максимально высоко, чтобы они не мешали дальнейшей работе.
Намечаются линии среза старых порогов. По этим линиям высверливается ряд отверстий диаметром не менее 4 мм, находящихся на расстоянии 5-8 см друг от друга.
Проржавевшие пороги срезаются с помощью болгарки. Болгарка должна идти точно по линиям с ранее высверленными отверстиями (это значительно облегчает процесс резки). Как правило, первым делом срезаются пороги передних дверей, потом пороги дверей задних, а затем удаляется участок в районе средней стойки кабины.
Пороги с ВАЗ 2110 срезаются болгаркой
Срезая наружную панель порогов, следует обязательно оставить участки металла у переднего и заднего крыла. Длина этих участков — не менее 5 см, именно к ним позднее будет приварена новая панель. Также следует оставить небольшой участок металла под средней стойкой.
Участок металла, оставленный под средней стойкой ВАЗ 2110
Снимается усилитель порогов.
Освободившееся место с помощью металлической щётки, установленной на болгарку, тщательно очищается от грязи и ржавчины. Если где-то остались небольшие проржавевшие участки, они вырезаются. Места, в которых будет производиться сварка, следует зачистить особенно тщательно.
Новый соединитель приваривается к усилителю подрамника, как правило, внахлёст. Нижний край усилителя и соединителя выравнивается.
К подрамнику приварен новый соединитель
Наружная панель подгоняется к соединителю как можно точнее. При необходимости выемки в ней следует расширить для максимально точной подгонки панели по месту.

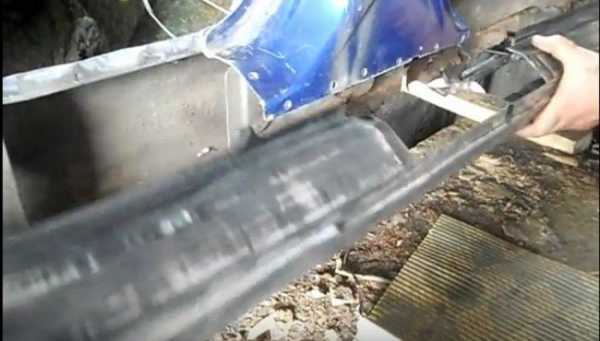

Подгоняется наружная панель порогов
Окончательно подогнанная панель крепится струбцинами.
После этого соединитель следует приварить к днищу кузова.

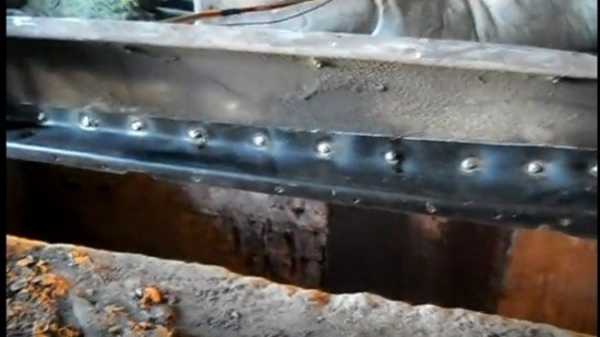

Днище ВАЗ 2110 с приваренным новым соединителем
Затем, не ослабляя струбцин, следует приварить верхнюю часть порога.
Полностью приваренный порог ВАЗ 2110
Все швы, оставшиеся после сварки, необходимо тщательно зачистить, прошпаклевать, проверить на герметичность, загрунтовать и покрасить.

Видео: как произвести замену самому

Важные моменты

Все работы по замене порогов следует производить, установив машину на ровную площадку, без перекосов.
Прежде чем приваривать верхний край новых порогов, нужно обязательно попробовать самому повесить двери на машину. Нередки случаи, когда двери после сварки либо закрываются с трудом, либо не закрываются вообще. И произойти это может из-за одного незначительного перекоса порогов, заметить который невооружённым глазом удаётся далеко не всегда.
Никогда не следует экономить на антикоррозийной обработке порогов. Если её не провести, вся проделанная работа пойдёт насмарку уже через несколько лет.
Очищать пороги от ржавчины и грязи лучше всего с помощью растворителя. Работая с ним, нужно соблюдать правила техники безопасности: пользоваться перчатками, надевать защитные очки (это особенно актуально, если приходится обрабатывать днище машины, стоя под эстакадой — капли растворителя могут легко попасть в глаза), а сам растворитель наносить только малярной кистью.
Перед привариванием порогов на участках металла, к которым планируется прикрепить порог, обязательно следует просверлить ряд отверстий диаметром не менее 3 мм. Это значительно облегчит процесс точечной сварки, а порог будет держаться крече.

Главное при замене порогов — аккуратность и внимание. Очень важно вырезать весь ржавый и повреждённый металл как на днище, так и на порогах. Если останется хотя бы один небольшой участок ржавчины, разрушение конструкции начнётся снова. И, конечно, антикоррозийная обработка при замене порогов обязательна.

Копирайтер с пятилетним стажем. (2 голоса, среднее: 3 из 5)

auto-gl.ru

Замена порогов ВАЗ 2110 своими руками с видео и фото

Ремонт и обслуживание

Автор Алексей Степанов На чтение 5 мин. Просмотров 1.6k. Опубликовано 26.12.2018

Почему и когда надо поменять пороги на ВАЗ 2110

Инструменты и материалы

Перед тем как менять пороги, следует запастись некотрыми важными инструментами и материалами.

3 диска для болгарки.
1 диск для чистки.
1 жёсткая металлическая щётка для болгарки.
Комплект новых порогов, усилителей и соединителей для автомобиля ВАЗ 2110.
Фрагмент днища от ВАЗ 2110 размером 50Х50 см (для вырезания заплат).
Упаковка автомобильной мастики.
2 малярных кисточки средних размеров.
Банка грунтовки.
Бутылка растворителя.
Комплект торцовых и рожковых ключей.
Болгарка.
Электродрель.
Сварочный автомат (на 220 В).

Как заменить своими руками (пошагово с фото)

Автомобиль устанавливается на эстакаду.
Производится визуальный осмотр днища и порогов. Выявляются места максимальной коррозии, а также места, которые ещё могут быть отреставрированы путём рихтовки, грунтования и покраски. Необходимо помнить: чем больше площадь повреждённых участков, тем больше потребуется материала и усилий на их починку.
Насквозь проржавевший порог ВАЗ 2110
После выяснения площади повреждения порогов с автомобиля снимаются передние и задние двери.
Как только двери сняты, снимается порог из алюминия (находится он под дверными уплотнителями). Низ дверных уплотнителей тоже снимается, коврики из салона следует убрать или поднять максимально высоко, чтобы они не мешали дальнейшей работе.
Намечаются линии среза старых порогов. По этим линиям высверливается ряд отверстий диаметром не менее 4 мм, находящихся на расстоянии 5-8 см друг от друга.
Проржавевшие пороги срезаются с помощью болгарки. Болгарка должна идти точно по линиям с ранее высверленными отверстиями (это значительно облегчает процесс резки). Как правило, первым делом срезаются пороги передних дверей, потом пороги дверей задних, а затем удаляется участок в районе средней стойки кабины.
Пороги с ВАЗ 2110 срезаются болгаркой
Срезая наружную панель порогов, следует обязательно оставить участки металла у переднего и заднего крыла. Длина этих участков — не менее 5 см, именно к ним позднее будет приварена новая панель. Также следует оставить небольшой участок металла под средней стойкой.
Участок металла, оставленный под средней стойкой ВАЗ 2110
Снимается усилитель порогов.
Освободившееся место с помощью металлической щётки, установленной на болгарку, тщательно очищается от грязи и ржавчины. Если где-то остались небольшие проржавевшие участки, они вырезаются. Места, в которых будет производиться сварка, следует зачистить особенно тщательно.
Новый соединитель приваривается к усилителю подрамника, как правило, внахлёст. Нижний край усилителя и соединителя выравнивается.
К подрамнику приварен новый соединитель
Наружная панель подгоняется к соединителю как можно точнее. При необходимости выемки в ней следует расширить для максимально точной подгонки панели по месту.
Подгоняется наружная панель порогов
Окончательно подогнанная панель крепится струбцинами.
После этого соединитель следует приварить к днищу кузова.
Днище ВАЗ 2110 с приваренным новым соединителем
Затем, не ослабляя струбцин, следует приварить верхнюю часть порога.
Полностью приваренный порог ВАЗ 2110
Все швы, оставшиеся после сварки, необходимо тщательно зачистить, прошпаклевать, проверить на герметичность, загрунтовать и покрасить.

Видео: как произвести замену самому

Важные моменты

Все работы по замене порогов следует производить, установив машину на ровную площадку, без перекосов.
Прежде чем приваривать верхний край новых порогов, нужно обязательно попробовать самому повесить двери на машину. Нередки случаи, когда двери после сварки либо закрываются с трудом, либо не закрываются вообще. И произойти это может из-за одного незначительного перекоса порогов, заметить который невооружённым глазом удаётся далеко не всегда.
Никогда не следует экономить на антикоррозийной обработке порогов. Если её не провести, вся проделанная работа пойдёт насмарку уже через несколько лет.
Очищать пороги от ржавчины и грязи лучше всего с помощью растворителя. Работая с ним, нужно соблюдать правила техники безопасности: пользоваться перчатками, надевать защитные очки (это особенно актуально, если приходится обрабатывать днище машины, стоя под эстакадой — капли растворителя могут легко попасть в глаза), а сам растворитель наносить только малярной кистью.
Перед привариванием порогов на участках металла, к которым планируется прикрепить порог, обязательно следует просверлить ряд отверстий диаметром не менее 3 мм. Это значительно облегчит процесс точечной сварки, а порог будет держаться крече.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

autozam.ru

Ремонт пола и порогов ВАЗ-21102. Часть 1. — DRIVE2

Взялся на днях отремонтировать пол и пороги на автомобиле своего друга. Автомобиль 2001 г.в. пороги и большая часть днища сгнили полностью. На предложения заменить кузов друг ответил отказом, мотивируя тем, что кроме пола и порогов его все устраивает.

Для удобства работы был разобран салон и снята «торпеда». Состояние пола и порогов было для меня ожидаемым, возможно кто-то будет шокирован. Пороги изнутри обильно сдобрены монтажной пеной.

Далее последовало удаление гнилого металла, монтажной пены и подготовка к замене внутреннего порога.

Обратите внимание, на нижней части стойки дверного проема так же мало живого, пришлось импровизировать, так как я не знал как там должно все быть.

Внутренний порог уже вварен на место. Чтобы приварить наружный порог с усилителем к передней стойке, было необходимо нарастить нижнюю её часть, усилить это место уголком, так как предположительно в это место будет ставится домкрат и только потом закрывать порогом.

Наружный порог уже на месте и прихвачен, фотографировать не хватило места на флешке. Продолжение будет в следующей записи.

5 лет Метки: ваз, лада, 2110, 21102, пол, пороги, переварка, днище, замена

www.drive2.ru

17Май

Категория на – A, B, C, D, М, BE, CE, DE

17 Май 2017 alexxlab Комментировать

Категории транспортных средств: классификация

Каждый автомобиль является уникальным по назначению, совокупным характеристикам передвижным средством. Категории транспортных средств предназначены для типизации существующего транспорта. Каждая категория открывается после обучения и проверки знаний как в теории, так и на практике. Подтверждением наличия требуемой категории ТС служит водительское удостоверение. Какие бы категории автомобилей ни были доступны автолюбителю, все они отражаются в этом своеобразном водительском паспорте.

Права на управление дорожными средствами

Чтобы урегулировать и типизировать передвижные механизмы, было принято решение разделить их по количеству условий, которые совместно являются индивидуальными признаками каждой машины. Каждому техническому регламенту самоходного устройства соответствует определённая группа — категория передвижного механизма.

Соответствие этих двух категорий приведено в прилагаемой таблице:

Категории аппаратов по водительскому удостоверению

2013 год охарактеризовался введением новых групп и подгрупп водительских удостоверений. Новые водительские права охватывают несколько больше типов управляемых механизмов, нежели предыдущие.

Конечно, водителям легче от этого не стало, некоторые категории открываются только после прохождения обучения в специализированных заведениях — автошколах. Открытые категории подразумевают автоматическое формирование соответствующих подкатегорий.

Управлять же транспортом серией M, куда входят автобусы, безрельсовые городские передвижные средства и специализированные пассажирские транспортные машины, вправе каждый водитель при любой открытой группе.

Согласно Положению о правилах выдачи водительских свидетельств, управляемые механические единицы в зависимости от видов и назначения расчленяются на следующие категории:

серия A1 — включает мопеды и мотороллеры;
A — мотоциклы;
B1 — трициклы и квадроциклы, мотоциклы, оборудованные боковым прицепом, моторные коляски, иные трёхколёсные и четырёхколёсные механические дорожные единицы;
B — легковые автомобили;
C1 — агрегаты, предназначенные для грузовых перевозок, санкционированный вес которых варьируется от 3,5 до 7,5 тонн;
C — устройства, предназначенные для грузовых перевозок, санкционированный вес которых превосходит 7,5 т;
D1 — автобусы, рассчитанные на перевозку пассажиров, с числом посадочных мест не свыше 16, не считая водителя;
D — автобусы, рассчитанные на перевозку пассажиров, с числом посадочных мест свыше 16, не считая места водителя;
BE, C1E, CE, D1E, DE — комбинированные многозвенные транспортные аппараты с тягачом группы B, C1, C, D1 и D, какие водитель может эксплуатировать, но сами не относятся к перечисленным категориям комбинированных многозвенных единиц;
T — включает рельсовые и безрельсовые городские передвижные средства — трамваи и троллейбусы.

Российское национальное свидетельство водителя подтверждает право управления транспортными устройствами серии A, позволяет эксплуатировать дорожные средства подгрупп A1 и B1. Данные механизмы характеризуются мотоциклетной посадкой MS и управлением мотоциклетного аналога. Не следует путать вышеуказанное с прямой посадкой AS и управлением автомобильной классификации — квадроциклы с каркасами безопасности.

В данную категорию входит группа B с подгруппой B1, не включающая агрегаты с наклонной посадкой либо управлением мотоциклетного типа. Соотносятся категории C, D, CE и DE с подгруппами C1, D1, C1E и D1E.

Российское национальное свидетельство водителя, которое разрешает эксплуатировать любой самодвижущийся дорожный механизм из вышеперечисленных групп или подгрупп, допускает эксплуатацию транспортных дорожных средств серии M. Группа либо категория ТС, которая обусловливается наличием специального удостоверения, присутствует в водительском свидетельстве.

Типизация агрегатов по назначению

Классификация передвижных средств появилась вследствие стремительно увеличивающегося автомобильного парка с появлением новых видов автотранспорта. Для удобства автомобилистов была создана система, которая позволяет унифицировать все передвижные механизмы, разделить транспортные единицы по назначению, параметрам, устройству кузова, формату двигателя, иным факторам. Подобное поможет быстро уяснить сведения о какой-либо передвижной единице.

Все дорожные механические средства имеют следующее разветвление:

Легковой транспорт.
Грузовой.
Грузопассажирский.
Автобус.
Специальный транспорт.

Автомобили носят разное назначение, поэтому ещё имеют следующие типы — пассажирский, грузовой и специальный тип. Средства грузового типа имеют свою классификацию — общего назначения и специализированного. Первый вид характеризуется перевозкой различных грузов, за вычетом жидкой формы. Подобные машины оборудованы грузовой платформой, открывающимися одним или несколькими бортами.

Такие автомобили могут буксировать специальные прицепы, транспортировать людей, для этого на платформе устанавливаются съёмные скамейки, тенты. Поэтому грузовые машины можно причислить к агрегатам многоцелевого назначения.

Специализированный тип грузового транспорта предназначается перевозить грузы определённого вида. Таковыми являются самосвалы, цистерны, перевозка однородных грузовых контейнеров, специализированные трейлеры кассетной перевозки панелей стен, перегородок, машины перевозки скота.

Специальный тип автомашин подразумевает не собственно транспортирование, а несение особого оборудования. Это включает пожарные автомобили, автокраны стрелового типа, либо снабжённые башенно-стреловым оборудованием, очистительные устройства помывки городских улиц, передвижные ремонтные мастерские. Армейские автомобили, колёсные тягачи, многоосные шасси также причисляются к специальным.

Данная серия расширена спортивными автомобилями для тренировок и соревнований. Аппараты для грузоперевозок насчитывают семь разрядов по весовой типизации, в зависимости от веса машины и массы перевозимых тяжестей.

Пассажирские автомобили представлены такими разрядами:

легковой транспорт;
автобус.

Первые состоят из автомобилей, принимающие не свыше восьми пассажиров, учитывая водителя.

Подобный вид транспорта насчитывает следующие разряды:

общего направления;
специального — спортивные, пассажирские, универсальные, специальные, премиум.

Автобусы представлены пассажирскими самоходными аппаратами, вмещающими более восьми пассажиров. Подобные ТС разнятся объёмом двигателя, который измеряется в литрах.

Механизмы подразделяются на пять классов, имеющих свою классификацию:

Особо малый класс.
Малый.
Средний.
Большой.
Наивысший.

Последняя группа не имеет урегулированного рабочего объёма двигателя. Каждый класс автобуса определяется его длиной.

Таковые представлены:

особо малый класс — до 5 метров, вместительность максимум 10 пассажиров, например, РАФ-977;
малый — 6-7,5 м, вместительность 40 человек, ПАЗ-672;
средний — 8-9,5 м, 65 пассажиров, ЛАЗ 695Н;
большой — 10,5-12 м, вместительность 110, Икарус 260;
наивысший, сочленённый — более 16,5 м, 110 человек, Икарус-280.

Перечисленные характеристики добавлены показателем проходимости.

Данные факторы обусловливаются:

Обычной проходимостью.
Повышенной.
Высокой.

Обычная проходимость предполагает движение по городским, загородным улицам. Повышенные характеристики обусловливают поездки не только по дорогам, но и по путям пригородного, районного значения. Высокая проходимость предназначена для передвижения по пересечённой местности, где дорог вообще нет.

Оценивающим параметром проходимости является колёсная формула автомобиля:

4 x 2;
4 x 4;
6 x 4;
6 x 6;
8 x 8.

Первый индекс указывает общее число колёс, без учёта запасного, второй — количество ведущих движителей.

Ведущим называется то колесо, которое получает усилие от коробки передач. Если таковыми в машине являются все колёса, агрегат носит название полноприводного, что характеризует повышенную и высокую проходимость.

Кроме представленных выше делений по категориям, существуют обособленные автомобили и комбинированные многозвенные транспортные средства. Последние характеризуются автомобилем-тягачом, прицепом и полуприцепом.

Многозвенные аппараты разветвляются на следующие типы:

седельные;
прицепные.

Первые состоят из тягача с присоединённым полуприцепом, последние оборудованы прицепным транспортным устройством.

Классификация агрегатов по категориям — группа L

Категории автомобилей, других транспортных механизмов выражены идентификатором Таможенного союза. Они отличны индексами — L, M, N, и O.

Данная серия объединяет мототранспортные единицы:

L1 — мопед, мотовелосипед, мокик. Представлены двухколёсными передвижными аппаратами, скорость которых не превосходит 50 км/ч. Оборудованы бензиновым двигателем, с конструктивным параметром не мощнее 50 см³ либо электрическим до 4 кВт.
L2 — трёхколёсное самодвижущееся устройство любого типа расположения колёс, с максимальной скоростью 50 км/ч. Оборудованы бензиновым или иным двигателем, с рабочим объёмом не мощнее 50 см³ либо электрическим до 4 кВт.
L3 — мотоцикл, мотороллер, трицикл. Двухколёсный транспортный агрегат, скорость передвижения которого выше, чем 50 км/ч при оснащении любым двигателем, его объем свыше 50 см³.
L4 — трёхколёсный вариант с отсутствием симметрии колёс. Скорость передвижения выше, чем 50 км/ч при оснащении любым двигателем, его объем свыше 50 см³.
L5 — трёхколёсный вариант с наличием симметрии колёс. Скорость передвижения выше, чем 50 км/ч при оснащении любым двигателем, его объем свыше 50 см³.
L6 — четырёхколёсный вариант транспорта. Рабочий вес достигает 350 кг, не учитывая массу аккумуляторов при наличии электрического двигателя. Максимальная скорость передвижения 50 км/ч, объём двигателя менее 51 см³ и 4,1 кВт, в зависимости от типа.
L7 — четырёхколёсный аппарат, но с некоторым отличием от предыдущего. Вес пассажирского варианта обусловливается 400 кг, грузового — не более 550, без учёта аккумуляторных батарей, в случае электродвигателя, мощность которого достигает 15 кВт.

Перечисленные группы мототранспорта позволяют легко определить его принадлежность.

Группа M

Данная серия обозначена пассажирскими транспортными устройствами:

M1 — легковые агрегаты для перевозки населения, насчитывающие восемь пассажирских сидений, без учёта водителя;
M2 — автобус, троллейбус, специальный пассажирский аппарат, насчитывающий свыше 8 пассажирских сидений не считая водительского. Максимальный вес единицы не более 5 000 кг;
M3 — пассажирское средство, насчитывающее свыше 8 пассажирских сидений не считая водительского. Максимальный вес агрегата свыше 5 000 кг.

Автобусы, как и троллейбусы, могут быть обособленной единицей либо сочленённой.

Группа N

Серия объединяет грузовые автомобили:

N1 — средства перевозящие грузы. Максимальный вес агрегата характеризуется массой не больше, чем 3 500 кг.
N2 — максимальный вес единицы характеризуется массой от 3 500 кг, но не больше, чем 12 000.
N3 — технически допустимый вес устройства превышает 12 тонн.

Устройства для транспортировки грузов могут быть обособленной единицей либо комбинированным многозвенным аппаратом.

Группа O

Серия включает несамоходные прицепные единицы:

O1 — буксируемые аппараты с максимальным весом 750 кг;
O2 — буксируемые, весом от 750 до 3 500 кг;
O3 — аппараты массой более 3,5 т, но не выше 10;
O4 — единицы максимальным весом больше, чем 10 т.

Несамоходные буксируемые аппараты бывают универсального типа и специального, имеют одноосное устройство либо спаренное — двухосное.

Разветвление транспортных единиц на группы и подкатегории позволяет определить классификацию типа машины. Приведённая выше расшифровка является официальной, используется государственными стандартами и правилами уличного движения.

avtoved.com

какие машины можно водить и как ее получить

Какие машины можно водить, если у вас есть категория Д? Остановите два десятка водителей на легковом автомобиле и загляните к ним в права: можно поспорить, что категория Д открыта в лучшем случае у одного из них. А всё потому, что данная категория предназначена для водителей АВТОБУСОВ и мало кому реально нужна. Обычно данная категория открыта только у профессиональных водителей, которые зарабатывают на жизнь перевозкой пассажиров.

Ограничения для получения категории Д

Водительские права с открытой категорией D

Управляя пассажирским автобусом, вне зависимости от его размеров и вместимости, вы несёте ответственность за большое количество жизней. Поэтому и требования, которые предъявляются к претендентам на получение прав этой категории, также соответствующие. Поэтому отнестись к ним, как к пустой формальности, элементарно не получится.

Но для получения водительского удостоверения с открытой категорией Д (а в российском законодательстве предусмотрены подкатегории D1, DE и D1E, об особенностях которых мы расскажем ниже) есть обязательные требования:

Действующие права категории B. Встречается немало тех, кто забывает об этом, а затем вынужден оперативно переоформлять документ.
Подтверждённый практический водительский стаж не менее трёх лет. Это могут быть и полисы страхования, и квитанции о штрафах, и протоколы о ДТП от ГосАвтоИнспекции, и соответствующие записи в трудовой книжке: любое документальное подтверждение того, что последние годы вы регулярно ездили на авто. Поэтому открыть эту категорию, когда права на легковушку были «получены сто лет назад, а затем благополучно забыты на полке», просто не получится.
Медицинская книжка. Причём не стоит хитрить, пытаясь купить её и сэкономить время на посещении врачей, поскольку ее почти всегда проверяют. Поэтому лучше воспользоваться предложением частных медцентров, которых сегодня предостаточно.

Как получить категорию Д

Он мало чем отличается от того, что сдаётся при получении прав категории B. Если бы не одно «но»: практику вы сдаёте на древнем ЛАЗе или ЛиАЗе, маневренность и управляемость которых не идёт ни в какое сравнение с современными автобусами. Только не забудьте документ, удостоверяющий личность и медкнижку. Иными словами, когда отправляетесь на экзамен, возьмите гражданский паспорт: без него вас попросту не допустят.

Во всём остальном он аналогичен обычному экзамену на вождение:

Теоретическая часть. Тест на компьютере, поэтому ничего нового не увидите. Единственное – несколько вопросов разработаны специально для водителей автобуса.
Практика на площадке. Все задания вы должны хорошо знать и довести их до автоматизма: отрабатывали их вы не раз и не два. Поэтому сложностей это обычно не вызывает. Но один маленький, но очень важный совет: осмотрите транспортное средство ДО начала вождения. Так вы точно поднимете свой «вес» в глазах инспектора, потому как этот момент чётко прописан в ПДД.
Вождение в городе. Самый сложный этап, на котором многие элементарно сыплются. Но опытный инструктор, добросовестное отношение к практическим занятиям плюс капелька везения, и этот экзамен также сдан.

И когда все этапы позади, вам остаётся только получить новые права с открытой заветной категорией Д.

Видео с экзамена на категорию Д

Чем отличается категория D от категорий D1, D1E и DE

Но как уже было сказано выше, у вас есть возможность получить права:

Категория D. Это автобус, рассчитанный на 16 и более пассажиров, а также буксировка прицепа, массой не более 750 килограмм. И обязательное условие: прицеп используется ТОЛЬКО для перевозки грузов, никакими местами для транспортировки пассажиров оборудован он быть не может.
Категория D1. «Урезанная» версия предыдущей категории отличается количеством сидячих пассажирских мест – от 8 до 16, не включая водителя. Именно такая есть у большинства водителей маршруток, снующих в вашем городе.
Категория D1E. Отличаются от D1 допустимой массой прицепа более 750 килограмм. Но при этом у такой сцепки также есть ограничения:

- прицеп с нагрузкой должен быть легче самого автобуса;
- при этом их общая масса менее 12 тонн.

Категория DE. Это – узнаваемая «гармошка» или совсем уж экзотическая сцепка из двух автобусов, где второй будет прицепом для пассажиров. При этом она даёт право управлять автобусами категории D1E.

При этом получить категорию D1E или DE можно только после года вождения автобуса с D или D1.

Категория В — какие машины можно водить водителю с категорией В1?

Еще каких-то двадцать лет назад автомобиль был роскошью. Позволить себе личный транспорт мог только обеспеченный человек, занимающий высокопоставленную должность. Сейчас же – это обычное средство передвижения.

Количество водителей ежегодно увеличивается, причем все чаще за рулем можно увидеть молодую девушку или юного парня. Чтобы иметь право управлять транспортным средством, требуется, чтобы водителю было более 18 лет и у него имелись водительские права. Этот документ подразделяется на несколько категорий.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефону +7 (499) 110-89-42. Это быстро и бесплатно!

Что понимается под категориями водительских прав?

Под понятием категория прав подразумевается возможность управлять лишь одним видом транспортного средства. Сегодня, существует всего пять разновидностей основных категорий. Каждая из них также имеется несколько подкатегорий.

Для того чтобы их получить требуется пройти специальное обучение в школе для будущих автовладельцев и сдать экзамены в ГАИ. После этих действий человек получит свой первый водительский документ, в котором будет указано, транспортным средством какой категории он имеет право управлять.

Категории водительских прав

Категория А дает возможность управлять мотоциклами, мопедами и мотоциклами с коляской. Допустимо использовать двухколесное транспортное средство как с прицепом, так и без него. Общий вес транспортного средства со всем дополнительным снаряжением не должен превышать 400 килограмм. Подразделяется эта категория на подкатегорию А1. Она дает право ездить на мотоцикле, имеющим небольшую мощность и небольшой объем двигателя. Ранее мы писали про категорию А2 в аналогичной статье.
Категория В – самая популярная в нашей стране. Водители, получившие её, приобретают право ездить на легковой машине. Его масса не должна быть больше, чем 3,5 тонны, а количество сидячих мест в нем не должно быть более 8. Допустимо также использовать дополнительный прицеп, с весовым ограничением до 750 килограмм, но при этом общий вес его вместе с автомобилем также не должен быть более 3,5 тонн. Существует две подкатегории: В1 и ВЕ;
Категория С – дает возможность водителю управлять автомобилем средней тяжести (от 3,5 до 7,5 тонн) и грузовым автомобилем, вес которого более 7, тонн. Подкатегории С1 и СЕ. Узнайте больше о том, что это категория С водительских прав.
Категория D – распространяется на транспортное средство, имеющее более 8 сидячих мест. Допустимо перемещаться с дополнительным прицепом, вес которого более 750 килограмм. Подкатегория DЕ дает право перевозить более тяжелый прицеп, а D1 – управлять маленькими автобусами;
Категория М – дает право на управление легкими мотоциклами, мопедами или квадроциклом.
Ранее, существовала еще одна категория Е, но не так давно она была отменена. Вместо неё, появились дополнительные подкатегории.

Дополнительные категории водительских прав

Самая востребованная на сегодняшний день категория В подразделяется на две подкатегории: ВЕ и В1.

Категории ВЕ и В1:

ВЕ. Дополнительная буква Е, «говорит» о том, что водитель имеет право управлять автомобилем с дополнительным прицепом. Однако полная масса: легковая машина + прицеп должна быть не более 3,5 тонн. Сам же прицеп не может быть более 0,75 тонн;
Подкатегория В1 позволяет водителю управлять облегченным автомобилем, вес которого до 550 килограмм.

Подкатегория вождения присваивается водителю автоматически. То есть, если у человека есть права на категорию В, следовательно ему присвоена также подкатегория В1 и ВЕ. Отдельно получать право на вождение легковым автомобилем с прицепом или облегченным транспортным средством не потребуется.

Еще одна особенность – автовладелец должен управлять только тем автомобилем, который соответствует полученной категории. То есть, ему присвоена категория В, значит он, не имеет права управлять машиной, вес которой больше, чем 3,5 тонн, количество мест для пассажиров более 8, мопедами, мотоциклами и другими транспортными средствами.

Что влияет на присвоение категории?

На присвоении категории влияет два основных фактора:

Масса транспортного средства;
Мощность транспортного средства.

Категория B: какие машины можно водить?

Как уже говорилось ранее, категория В — это «визитная карточка» для управления машиной, весом до 3,5 тонн. Следовательно, можно стать владельцем практически любого отечественного и зарубежного транспортного средства.

Также под этот критерий подходит джип, некоторые виды микроавтобусов и газели. Однако, для управления более тяжелыми машинами, например, Газ или Тигр, требуется получить категорию С.

Особенности получения прав категории В

Существует несколько особенностей получения водительского удостоверения с категорией В:

Получить её могут граждане, достигшие 17 лет. При этом право на управление автомобилем они получат только при достижении совершеннолетия. Соответственно, сдать необходимые экзамены можно с уже в 17 лет, но получить удостоверение только в 18 лет;
Требуется сдать три экзамена в ГАИ – это теория (знание правил вождения), практика вождения на автодроме и по городу; При этом следует учесть, что правила дорожного движения и сдачи экзамена изменяется ежегодно;
Получить навыки вождения можно в автошколе. В настоящее время, в каждом городе существует несколько разновидностей подобных учреждений. Там можно узнать основы теории и получить навыки вождения на автомобилях определенной категории. После обучения в автошколе можно получить допуск на сдачу экзамена в ГАИ.

Также стоит учесть, что для категории В существуют некоторые скоростные ограничения.

Категория В и скоростные ограничения:

При проезде по жилой зоне или во дворе – максимальная скорость 20 км/час;
При проезде в населенном пункте – максимальная скорость до 60 км/час и 50 км/час с буксировкой транспортного средства;
При проезде по автомагистрали – максимальная скорость вождения: самостоятельно – 110 км/час, с буксировкой прицепа – 90 км/час, с буксировкой транспортного средства – 50 км/час;
При проезде по населенному пункту – максимальная скорость:: самостоятельно – 90 км/час, с буксировкой прицепа – 70 км\час, с буксировкой транспортного средства – 50 км\час.

Часто задаваемые вопросы

В каком возрасте можно сдать на права?
- Этот вопрос имеет несколько ответов, в зависимости от категории. На 2016 год ситуация выглядит следующим образом: в шестнадцать лет можно получить права категории А, в восемнадцать лет В и С. Лишь при достижении двадцатилетнего возраста человек приобретает права на управление более тяжелым транспортом категории D, автобусом и троллейбусом.
Потерялось удостоверение, что делать дальше?
- При потере удостоверения, его можно восстановить. Для этого требуется обратиться в ГИБДД по месту прописки и оформить там соответствующее заявление. Для восстановления понадобится также три документа, это: паспорт, справка о регистрации проживания и медицинская справка.
Что делать, если потерялись права и нет паспорта?
- В таком случае подойдет любой другой документ, удостоверяющий личность с фотографией.
Можно ли начать учиться на права, если нет 18 лет?
- Можно, но практически во всех автошколах идет набор на обучение только в том случае, если гражданину исполнится 18 лет через 2 или 3 месяца. То есть, чтобы на момент сдачи в ГИБДД он уже достиг совершеннолетия.
Нужно ли заново учиться, если требуется получить права другой категории?
- Да, причем требуется пройти полное обучение в автошколе и заново сдать все необходимые экзамены. Более того, переучиваться придется даже если изменен тип передач: например, с ручной на автоматическую коробку передач.
Что делать, если не получилось сдать на права с первого раза?
- В ГИБДД существует неограниченное число пересдач. Требуется лучше подготовиться и пробовать свои силы снова. Пересдача назначается ежемесячно.
Обязательно ли сдавать внутренний экзамен в автошколе?
- Это зависит от условий самой автошколы. В некоторых организациях достаточно пройти обучения. Однако, некоторые учреждения требуют сдать экзамен, приближенный к экзамену в ГИБДД.

Заключение

Водительские права категории В получить достаточно сложно. Это связано с их востребованностью и стремительным ростом дорожных происшествий. Чтобы этого избежать, правила постоянно ужесточаются.

Однако, затраты денег и усилий стоит того, ведь полученные права на управление автомобилем в значительной степени облегчат вашу жизнь, сделают её более интересной и, конечно же, поднимут самооценку.

Бесплатная консультация юриста

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас:

+7 (499) 110-89-42 (Москва)
+7 (812) 385-56-34 (Санкт-Петербург)

Это быстро и бесплатно! Вы из другого региона?
Задайте вопрос онлайн →

juristauto.com

какие машины можно водить, и на что имеет право водитель?

Юридическая консультация > Административное право > ДТП, ГИБДД, ПДД > Категория Е: какие машины можно водить, и на что имеет право водитель?

Категории водительских прав разграничивают типы автомобилей, которыми можно управлять, а также устанавливают минимальный возраст водителя. Сейчас основной список из 10 категорий расширился благодаря нескольким новым подкатегориям, и автомобилистам бывает непросто разобраться: на какие именно права сейчас нужно учиться, и какие претензии может предъявить инспектор ГИБДД, останавливающий автомобиль. Одной из самых сложных для понимания остается категория «Е»: какие машины можно водить после ее получения?

Автомобили для категории «Е»

Категория Е дает право на управление составом с грузовыми прицепами

Одна из особенностей этой категории в том, что она дает право на управление не просто транспортным средством, а составом с грузовыми прицепами. Этот вид вождения требует особого мастерства, поэтому для него требуется дополнительное обучение. Однако возникает вопрос, какие виды прицепов попадают под эту категорию. С наступлением весны многие автомобилисты отправляются на дачи, прикрепляя к легковым машинам прицепы для перевозки всевозможных полезных грузов, а также лодок, катеров, велосипедов и т. д. Нередки случаи, когда такие составы останавливает инспектор ДПС и выписывает штраф за отсутствие категории «Е». Такие действия неправомочны: по закону, данная категория не распространяется на легковые прицепы, масса которых не превышает 750 кг.

Категория «Е» не дается сама по себе: это всегда дополнение к другим автомобильным правам, поэтому выделяют три дополнительные подкатегории:

«ВЕ» — дается на управление легковыми автомобилями категории «В», если они соединены с прицепом, масса которого будет больше 750 кг.
«СЕ» — права на управление тяжелыми грузовиками, масса которых превышает 3,5 тонн, если они соединены с прицепом более 750 кг весом.
«DE» — категория, позволяющая водить автобусы с количеством пассажирских мест более восьми. Буква «Е» указывает на то, что автобус может быть соединен с тяжелым прицепом.

Кроме того, существуют еще и специальные подкатегории, которые появились в законодательстве всего несколько лет назад. Они конкретизируют типы транспортных средств и позволят водителю получить именно нужную категорию. В их числе «С1Е» – права на управление грузовиком с прицепом массой больше 750 кг, но его вес не должен превышать вес самой грузовой машины без загрузки. «D1Е» – категория прав для микроавтобусов, в которых не больше 16 мест, и которые соединены с тяжелым прицепом.

Кто и как может получить права категории «Е»?

Водительские права

Хотя на первый взгляд система выдачи прав кажется очень громоздкой, у каждой категории есть свое обоснование. «Е» не нужно получать для простых легковых прицепов, она в основном предназначена для коммерческих автомобилей. Машина с тяжелым прицепом не просто имеет увеличенные габариты: чтобы контролировать движение всех частей состава, требуется наработанный опыт. Из-за этого для ее получения водитель должен соответствовать ряду требований:

Возраст: для автомобилей «ВЕ», «СЕ», «С1Е» минимальный возрастной рубеж составляет 18 лет, для категорий «DE» и «D1E» — 21 год. Это ограничение легко объяснить: поскольку для управления автобусами требуется водительский опыт не менее 3 лет, минимальный возраст не может составить менее 2 года.
Минимальный стаж вождения не менее 12 месяцев. Сначала водитель получает права категории «В», «С» или «D», и только потом он может подавать документы на открытие новой категории.
Необходимо пройти обучение в автошколе по установленным программам. Сейчас с этим могут возникнуть сложности: недавно были введены новые правила работы автошкол, которым сейчас соответствуют не все организации. При выборе учебной площадки нужно убедиться, что организация прошла аккредитацию и имеет право учить водителей на категорию «Е».
Необходимо пройти медосмотр и получить положительное заключение целого ряда специалистов. Обход включает не только стандартный перечень врачей: потребуется также проверка у нарколога и психиатра в городских диспансерах. Итоговое заключение пишет терапевт после обхода узких специалистов.

Как получаются права категории «Е»?

Чтобы получить категорию Е, нужно пройти обучение

Обучение вождению автомобилей с прицепом включают в себя теоретический и практический курс, в течение которого кандидат приобретает все необходимые знания и умения для вождения машины с тяжелым прицепом. Кроме того, программа обучения содержит темы по правилам дорожного движения, оказанию первой помощи пострадавшим, а также ответственности водителя за правонарушения.

Практические занятия включают отработку всех необходимых умений на автодроме, после завершения курса необходимо сдать экзамен в ГИБДД. Он включает теоретическую и практическую часть, теория сдается по билетам или в виде тестов установленного образца. Практический экзамен включает в себя выполнение заданий на автодроме, а также движение по дорогам в городе.

На автодроме необходимо выполнить два вида упражнений: это постановка задним бортом к платформе и движение по прямой задним ходом. Для автомобиля с тяжеловесным прицепом эти упражнения имеют особое значение, поэтому их сдавать придется обязательно. При движении по городу нужно будет продемонстрировать знание дорожных знаков и указателей, а также всех правил, касающихся движения тяжелых грузовиков, легковых автомобилей или автобусов с прицепом.

Самостоятельная подготовка к экзаменам сейчас запрещена: с 2013 года российские водители лишены возможности сдать на права экстерном. Необходимо заключить договор, пройти обучение и сдать теоретическую часть, после этого кандидат получает допуск к практическому экзамену с инспектором ГИБДД.

Категория «Е» — особый тип прав, рассчитанный на управление самым сложным видом транспортного средства: автомобилем с прицепом. Такая машина требует ответственного отношения водителя и внимания к другим участникам движения. Строгие правила ГИБДД можно назвать обоснованными, так как любая авария с участием таких автомобилей может стать причиной настоящей катастрофы.

Как водитель выполняет задания для получения категории Е, смотрите в видеоматериале:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

ВКонтакте

Класс

juristpomog.com

что это такое и как получить

Образцы выдаваемых на сегодняшний день водительских прав поражают обилием новых категорий. Разобраться в их значении, часто, не под силу даже опытному автолюбителю. Помимо привычных – B, C, и D, появились другие буквы, обозначающие разрешение на управление определёнными видами транспортных средств.

Так, например, в 2013 году, было принято решение о введении категории М. Новая строка в удостоверении, указывает на то, что, обладатель прав с открытой данной категорией может по достижении 16 лет, управлять мопедом с объёмом двигателя до 50 куб. см, а также легким квадроциклом.

Чтобы получить заветный документ с такой отметкой, нужно обязательно пройти обучение в автошколе, и сдать официальные экзамены инспектору ГИБДД. Только вышеперечисленные процедуры, открывают свободное перемещение на скутерах по городским улицам, и не приведут к наложению штрафных санкций, и изъятию транспортного средства дорожным инспектором.

Зачем нужна категория М

Основной базой для ужесточения закона и обязательного получения водительских прав, послужили постоянные нарушения ПДД и многочисленные аварийные ситуации, которые создавались несовершеннолетними нарушителями. Удешевление и доступность бюджетной мототехники, повлияла на то, что, в распоряжении неопытных людей оказалось огромное количество небольших мопедов и компактных мини вездеходов. Не имея достаточных навыков управления, они повсеместно разъезжали по всем автомагистралям подвергая опасности жизнь всех участников дорожного движения.

Не было никакой возможности призвать к ответственности нерадивых водителей, устраивавших гонки на общественных трассах. Нововведение позволило ужесточить контроль за безопасным движением, и сохранило тысячи молодых судеб. Теперь каждый водитель небольшого мопеда, должен в обязательном порядке иметь водительские права с категорией М, и обязан предоставить их к проверке, по первому требованию проверяющих органов.

В чем разница между категорией М и А, А1

Главным отличием категории М, от уже имевшихся А и А1, является объём двигателя транспортных средств.

Категория А1. Позволяет управлять лёгким мотоциклом, с двигателем от 125 кубов. Открывается для водителей достигших шестнадцатилетнего возраста.
Категория А. Распространяется на классические мотоциклы с объёмом двигателя от 125 кубических сантиметров, которые могут доукомплектовываться боковой коляской. Удостоверение данного образца можно получить только после достижения 18-ти лет.

Очевидно, что новая графа заняла пустующую нишу, которая до недавнего времени не учитывалась. Как показала практика, усовершенствование технического прогресса и новые модели современной мототехники, не оставили выбора законодательным органам. Легкие скутеры, развивающие скорость до 80 километров в час, стали полноправными участниками дорожного движения, и потребовали соблюдения всех необходимых формальностей, которые давно уже приняты за образец в других странах.

Читайте также: Категория А1 в водительских правах — что это такое.

Как получить права категории М

Наличие водительских прав с открытой более высокой категорией, не требует повторной сдачи экзаменов. Знание ПДД, и подтверждённое умение управлять обычным мотоциклом, подразумевает то, что, опытный водитель имеет достаточно практических навыков.

Неопытных владельцев легкой мототехники, которые желают свободно передвигаться по любым дорогам ждут следующие процедуры:

Запись в автошколу.
Прохождение обучения, включающего в себя теорию и практические уроки вождения от инструктора.
Сдача внутренних экзаменов.
Сдача экзаменов в МРЭО, и получение водительского удостоверения.

Только после этого можно будет управлять мопедом и квадроциклом на законных основаниях, не привлекая к себе внимания проверяющих инстанций. Время обязательного курса обучения составляет один, два месяца. Стоимость услуги варьируется каждым учебным учреждением индивидуально.

После изучения теории, и прохождении практики на городских улицах выдаются права международного образца с открытой категорией М. Они дают возможность свободного, безопасного передвижения на мопеде или скутере по автотрассам, всех без исключения стран.

Автомобильные силовые предохранители – Автомобильные предохранители. Виды. Проверка и замена

Автомобильные предохранители. Виды. Проверка и замена

Классификация и устройство

Цилиндрические автомобильные предохранители

Ножевые автомобильные предохранители

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:

Термические автомобильные предохранители

Ленточные автомобильные предохранители

Автомобильные предохранители на иномарках

Порог срабатывания

Номинальная величина тока вставки определяется по формуле:

Особенности замены

Причины выхода из строя

Проверка исправности

Похожие темы:

Предохранители автомобильные: виды, типы, номинал

Роль в электрической цепи

Порог срабатывания

Типы

Замена, защита цепей при установке доп. оборудования

Как выбрать

Как работает автомобильный предохранитель?

Предохранители в автомобилях

Классификация предохранителей.

Как выбрать предохранитель для авто усилителя

Как выбрать предохранители для автомобиля

Виды автомобильных предохранителей

Что такое номинал предохранителя?

Цвета и номиналы автомобильных предохранителей

Номиналпредохранителя

Цвет

Описание

Что будет, если перепутать предохранители в автомобиле?

Как подобрать предохранители для авто?

Автомобильные предохранители, типы и назначения

Плавкие автомобильные предохранители

Биметаллические автомобильные предохранители

Как переварить пороги на ваз 2110 – Замена порогов ваз 2110 своими руками

Собираем информацию по переварке порогов на ВАЗ-2110 — DRIVE2

Меняем пороги на ВАЗ 2110 своими руками

Почему и когда надо поменять пороги на ВАЗ 2110

Инструменты и материалы

Как заменить своими руками (пошагово с фото)

Видео: как произвести замену самому

Важные моменты

Замена порогов ВАЗ 2110 своими руками с видео и фото

Почему и когда надо поменять пороги на ВАЗ 2110

Инструменты и материалы

Как заменить своими руками (пошагово с фото)

Видео: как произвести замену самому

Важные моменты

Ремонт пола и порогов ВАЗ-21102. Часть 1. — DRIVE2

Категория на – A, B, C, D, М, BE, CE, DE

Категории транспортных средств: классификация

Права на управление дорожными средствами

Категории аппаратов по водительскому удостоверению

Типизация агрегатов по назначению

Классификация агрегатов по категориям — группа L

Группа M

Группа N

Группа O

какие машины можно водить и как ее получить

Ограничения для получения категории Д

Как получить категорию Д

Видео с экзамена на категорию Д

Чем отличается категория D от категорий D1, D1E и DE

Категория В — какие машины можно водить водителю с категорией В1?

Что понимается под категориями водительских прав?

Категории водительских прав

Дополнительные категории водительских прав

Что влияет на присвоение категории?

Категория B: какие машины можно водить?

Особенности получения прав категории В

Часто задаваемые вопросы

Заключение

Бесплатная консультация юриста

какие машины можно водить, и на что имеет право водитель?

Автомобили для категории «Е»

Кто и как может получить права категории «Е»?

Как получаются права категории «Е»?

Номинал
предохранителя
