что это такое и для чего необходим данный режим

С учетом большой популярности гидромеханической АКПП, производители изготавливают данный тип трансмиссии таким образом, чтобы добиться максимального удобства для пользователя и универсальности. Одновременно с этим также стоит задача снизить расход горючего.

Как известно, самым распространенным на сегодняшний день остается простой четырехступенчатый автомат. Как правило, данные коробки передач имеют несколько стандартных и понятных режимов работы, что значительно упрощает эксплуатацию.

Однако на многих АКПП, кроме базовых, также можно встретить дополнительные режимы. В этой статье мы поговорим о том, что такое overdrive на АКПП, как включается и выключается овердрайв на автомате,  для чего нужен такой режим и когда он используется.

Читайте в этой статье

Для чего нужен овердрайв на АКПП

Если рассматривать устройство автоматической коробки с 4 передачами (ступенями, скоростями), в этом случае 3 передача является прямой, то есть имеет передаточное число 1, что аналогично 4 передаче МКПП.

При этом 4 передача в автоматической коробке также называется овердрайв или O/D. По аналогии с механикой, передаточное число  данной передачи меньше, чем 1, то есть передача повышающая, как и 5-я передача в МКПП.

Как известно, повышающая передача на механике включается на скоростях от 80 или даже 100 км/ч. Такая передача позволяет заметно экономить топливо при движении по трассе с высокой скоростью. В случае с коробкой автомат, где водитель не может самостоятельно переключать передачи, режим O/D (оverdrive) отдельно включается и выключается при помощи отдельной кнопки.

Кнопка овердрайв может располагаться на селекторе АКПП или выносится отдельно. Так вот, если овердрайв АКПП включен, это значит, что коробка автомат будет переключаться на 4-ю (повышенную) передачу  на высоких скоростях, а также в том случае, если водитель слегка нажимает на педаль газа.  После включения 4 передачи включается блокировка гидротрансформатора.

На практике, переключение на 4-ю происходит уже на скорости около 45-50 км/ч. Вполне очевидно, что 4 передача позволяет экономить топливо при движении по трассе, а также не позволяет двигателю раскручиваться до слишком высоких оборотов.

Однако у многих автовладельцев возникает вопрос, как быть, если автомобиль эксплуатируется в черте города. Другими словами, нужно ли в городе включать О\D или же отключать овердрайв. Давайте разбираться.

Режим overdrive на АКПП: как пользоваться

Итак, если рассмотреть все аргументы «за» и «против»,  можно выделить следующее:

• Если режим овердрайв включен, 4 передача включается как можно раньше, то есть экономится горючее;
• Двигатель меньше работает в режиме высоких оборотов, сохраняется ресурс ДВС;
• В инструкции по эксплуатации к различным маркам авто отдельно указано, что в тяжелых условиях режим О\Д нужно отключать. При этом городская езда с частыми остановками и разгонами, обгонами и перестроениями вполне может считаться тяжелыми условиями.
• Также в режиме O/D АКПП чаще переключается на 4 передачу, тем самым увеличивается износ механизмов коробки передач. Параллельно с включенным овердрайвом слабо выражен эффект торможения двигателем.

Становится понятно, чтобы при езде по трассе с постоянной высокой скоростью повышенную передачу (овердрайв) нужно включать, так как в этом случае двигатель и коробка работают в оптимальном режиме, достигается максимальная топливная экономичность и т.д.

Если же выключить овердрайв, блокируется возможность переключения на передачу выше 3. Также переключение на более высокие передачи после старта происходит при повышенных оборотах двигателя, при торможении коробка  дольше «удерживает» включенную передачу, то есть переключение вниз происходит только при достижении определенных оборотов ДВС и скорости движения.

Кстати, выключать O/D нужно при затяжных обгонах на высокой скорости (больше 100 км/ч). При этом кратковременное отключение повышенной передачи также позволяет сделать кик-даун, то есть когда водитель резко и сильно нажимает на педаль газа.

Также overdrive следует выключить при буксировке прицепа, при езде по снегу, льду бездорожью и т.д. Еще овердрайв нужно отключить в том случае, если в вязи с дорожными условиями нужно получить эффект торможения двигателем.

На практике, если говорить о повседневной эксплуатации в черте города, овердрайв на АКПП лучше выключить. Сделать это можно кнопкой, которая расположена отдельно или на рычаге КПП. При этом на приборной панели загорается O/D off, что означает отключение 4 передачи. Если же овердрайв включен, на приборной панели ничего не горит.

Использование режима O/D АКПП на практике

Чтобы понять, как пользоваться режимом овердрайв в городе, остановимся на конкретном примере. Автомобиль может двигаться на подъем в потоке, постоянно меняя скорость от 30 до 70 км/ч.

Если режим овердрайв включен, АКПП будет переключаться на все передачи (1,2,3,4). Также после разгона до 40-50 км. гидротрансформатор будет блокироваться в том случае, если водитель не сильно нажимает на педаль газа.

Представим, что машина разогналась до 60 км/ч, при этом включена 4 передача и обороты ДВС низкие. Если в определенный момент необходимо ускориться, не следует ожидать резкого отклика на нажатие педали газа, так как включена четвертая передача, причем оборотов для интенсивного подхвата на этой передаче недостаточно.

Остается только сильнее нажимать на газ, сработает кик-даун, произойдет резкое понижение передачи и начнется разгон. Далее подобная ситуация много кратно повторяется.  Естественно, в этом случае комфорт значительно понижается, а также сама коробка передач при постоянном переключении скоростей быстрее и интенсивнее изнашивается.

Если же выключить овердрайв, под нагрузкой автомобиль будет двигаться максимум на 3 передаче, причем более отзывчиво реагирует на нажатие педали газа, обороты двигателя выше, без переключения «вниз» вполне хватает тяги для разгона.

При этом не следует полагать, что отключение 4 передачи приведет к увеличению расхода топлива. Дело в том, что вынужденное использование режима кик-даун в том случае, если O/D включен, в конечном итоге при городской эксплуатации приводит к большему потреблению горючего.

Получается, режимом овердрайв нужно уметь пользоваться, включая и отключая его в зависимости от определенных условий. Как уже было сказано выше, лучше выключить овердрайв:

• если практикуется активное вождение на небольших скоростях;
• на затяжных спусках/подъемах;
• если темп движения постоянно изменяется;
• для комфортного передвижения на скоростях до 50 км/ч;
• при буксировании прицепа/перевозке грузов в авто;
• при затяжном обгоне на средней скорости;

Кстати, что касается последнего пункта, нужно помнить, что выключение овердрайва приведет к тому, что резко повысятся обороты двигателя, причем повышение может быть вплоть до «отсечки».

Также включать/выключать режим О/Д приходится отдельной кнопкой, при этом крайне небезопасно отвлекаться от дороги  на скорости и, тем более, во время обгонов. По этой причине не трассе при обгонах оптимально использовать кик-даун, а не овердрайв.

Исключением можно считать разве что безопасный обгон сравнительно медленно движущихся транспортных средств. В этом случае овердрайв отключается заранее, только затем начинается обгон, при необходимости также задействуется кик-даун параллельно с выключенным овердрайвом.

Напоследок отметим, независимо от типа трансмиссии и доступных режимов ее работы, главное, уметь правильно спрогнозировать ситуацию, учитывать дорожные условия, особенности работы АКПП на той или иной модели авто. Только убедившись в полной безопасности, можно совершать обгоны, перестроения и другие маневры.



Читайте также

krutimotor.ru

Что такое режим Overdrive на коробке автомат

Появление автоматической трансмиссии стало огромным шагом вперёд в деле повышения комфорта вождения. Но первые прототипы таких коробок были несовершенными, поэтому конструкторы постоянно работают над улучшением их рабочих характеристик, одновременно заботясь о снижении расхода горючего.

В настоящее время наиболее востребованной является четырёхступенчатая автоматическая коробка, поскольку она имеет ограниченное количество режимов работы, существенно упрощающей для новичков овладение навыками обращение с этим агрегатом.

Впрочем, наличие дополнительных к базовым режимов не является чем-то исключительным – практически все простые АКПП оснащаются нестандартными режимами, используемыми в соответствующих ситуациях. Режим Овердрайв трудно назвать стандартным, но он не относится и к экзотическим, поскольку присутствует на очень многих коробках.

Рассмотрим, для чего он нужен и в каких случаях используется.

Функции Овердрайва

Чтобы разобраться, что означает режим Овердрайв, необходимо уяснить, какие задачи ставили конструкторы при его создании. Не секрет, что коробка-автомат имеет гораздо более сложную конструкцию, чем её механический собрат. Поэтому в целом надёжность такой трансмиссии изначально ниже, даже чисто теоретически. А значит, перед разработчиками стоит важная задача снижения эксплуатационных нагрузок на этот агрегат. Одним из способов решить эту задачу является добавление щадящих режимов работы, позволяющих увеличить общий ресурс и трансмиссии, и силового агрегата. Режим Overdrive как раз и является таким средством.

Его основное предназначение – выбор наиболее оптимального режима передвижения с учётом текущей скорости ТС и величины крутящего момента коленвала. Задействование режима позволяет существенно уменьшить нагрузку на механические узлы трансмиссии, что теоретически должно также уменьшить расход горючего.

Типичная коробка-автомат оснащается четырьмя ступенями, при этом третья скорость считается прямой, поскольку её передаточное число равно единице. В механической коробке её аналогом можно назвать четвертую передачу.

Если в АКПП присутствует режим Овердрайв, то имеется и четвёртая скорость, обозначаемая символами O/D. В МКПП её аналогом является пятая передача с передаточным числом, меньшим единицы. Это означает, что данная передача является повышающей, то есть выходной вал трансмиссии вращается со скоростью, превышающей обороты коленвала.

На автомобилях, оснащённых механической КПП, оптимальный режим включения повышающей передачи – достижение скоростей порядка 80-90-100 км/час. При этом достигается экономия топлива за счёт увеличения выходного крутящего момента. В коробке-автомате водитель практически не влияет на процесс переключения передач, поэтому и появилась кнопка O/D, позволяющая использовать режим перехода на повышенную передачу.

Сама кнопка имеет два варианта месторасположения:

• непосредственно на селекторе;
• отдельно на панели или рулевой колонке (встречается достаточно редко).

При включённом режиме АКПП будет переключаться на 4-ю передачу при достижении автомобилем высоких скоростей, или при незначительном нажатии водителем педали акселератора. Как только повышенная передача включится, произойдёт блокировка гидротрансформатора.

Но поскольку коробка-автомат эксплуатируется в совершенно иных режимах, чем механика, в действительности переключение на четвёртую происходит на гораздо меньших скоростях, порядка 50 км/час.

В этой связи у многих автовладельцев возникает вопрос, насколько целесообразным будет использование кнопки Овердрайв на АКПП при езде преимущественно в городских условиях. Попробуем разобраться в этом вопросе.

Когда следует выключать Овердрайв

Поскольку водитель имеет возможность включать/выключать данный режим по собственному усмотрению, используя кнопку O/D on (включено)/off (выключено), расположенную обычно на рычаге селектора, ему нужно знать, как работает Овердрайв, когда от этого режима будет польза, а когда его использование бесполезно.

Отметим, что включать Overdrive всегда нужно только кнопкой, а вот выключение может происходить и в автоматическом режиме, если резко придавить педаль акселератора до упора. Такое действие включит режим Kick Down, заставляющий коробку-автомат перейти на более низкую передачу. В данном режиме Овердрайв будет заблокирован.

Многие водители испытывают затруднение с определением того, включен ли в данный момент Overdrive или он сейчас не используется, поскольку на рычаг селектора ориентироваться не имеет смысла. Но зато вполне можно узнать об этом по индикации на панели приборов. Так, надпись «O/D off» свидетельствует о том, что трансмиссия независимо от скоростного режима автомобиля использовать повышающую передачу не намерена.

Повторное нажатие кнопки отменит запрет на режим, при этом на дисплее загорится надпись «O/D on», а АКПП включит 4-ю передачу, как только для этого будут созданы подходящие условия (при достижении скорости в 50-55 км/час водитель немного сбавит обороты).

Рассмотрим, как правильно пользоваться кнопкой Овердрайв. Выключение данного режима рекомендовано в следующих ситуациях:

• если вы, двигаясь на высокой скорости, нуждаетесь в совершении обгона с резким ускорением. В данном случае целесообразно использовать режим Kick Down;
• при движении транспортного средства по бездорожью;
• если автомобиль имеет прицеп или буксирует другое транспортное средство;
• если машина спускается под гору и требуется применение приёма торможения двигателем;
• во время затяжного подъёма;
• если дорожные условия требуют езды со скоростью менее 55-60 км/час;
• в случаях, когда режим движения требует частого или постоянного изменения скорости.

Overdrive в городе

Следует ли задействовать повышенную передачу при поездках в пределах города? Мнения специалистов здесь разделились, причём аргументация обеих сторон звучит вполне убедительно и обоснованно, так что решение придётся принимать самостоятельно.

Сторонники выключения данного режима объясняют свою позицию так: дорожные условия в современных городах таковы, что двигаться с равномерной и относительно высокой скоростью сколь-нибудь продолжительное время невозможно. Этому препятствует плотный трафик и наличие регулируемых светофоров, сильно влияющих на скоростной режим на определённых участках дороги. А значит, коробке приходится постоянно переключаться, и при включенном режиме это приведёт к частым блокировкам гидротрансформатора. А это – ускоренный износ этого узла и повышение расхода горючего, возникающее на ровном месте.

Адепты использования Overdrive считают, что последний аргумент их противников несостоятелен. Дело в том, что, независимо от включения или выключения кнопки O/D, автоматической трансмиссии всё равно придётся использовать частые переключения передач. А в этом случае расход горючего по любому вырастет по сравнению с движением по автостраде, независимо от времени года и предпочтительного стиля вождения автовладельца. Поэтому даже кратковременное включение повышенной передачи будет способствовать экономии топлива.

Как работает АКПП при включенной 4-й передаче

Если на дисплее горит надпись, свидетельствующая о включённом Овердрайве, автомобиль при разгоне будет последовательно переключаться с первой по четвёртую ступень. Но как только будет достигнута повышающая передача, гидротрансформатор окажется заблокированным. Этот момент хорошо ощутим благодаря лёгкому толчку – именно по нему большинство водителей определяет момент перехода машины на повышающую передачу.

Строго говоря, это не совсем правильное суждение, поскольку причина толчка – не переход в Овердрайв, однако на большой скорости блокировка гидротрансформатора может быть вызвана именно этой причиной. Разблокировка ГТ происходит при торможении автомобиля, вместе с переходом АКПП на низшие передачи.

Автопроизводители рекомендуют использовать в следующих ситуациях:

• при движении по незагруженной автомагистрали;
• если машине предстоит длительное время двигаться со стабильной скоростью;
• если предполагается переход на высокоскоростной режим движения.

Режим Overdrive и расход топлива

Во время ознакомления с принципом работы Овердрайва мы утверждали, что его использование позволяет экономить горючее. Как показывает практика, данный эффект носит скорее демонстративный характер, свидетельствуя о том, что топлива расходуется действительно меньше.

То есть водитель при грамотном использовании режима, предполагающим своевременное его включение/выключение, может немного сэкономить, но рассчитывать на солидное уменьшение не стоит. Так что любые мифы о влиянии Овердрайва на расходование горючего следует воспринимать с немалой толикой скептицизма. Экономия есть, но незначительная.

Достоинства и недостатки режима Overdrive

Хотя повышающая передача в автоматических трансмиссиях появилась относительно давно, страсти по этому поводу бушуют по сей день. Одни считают это полезным приобретением, другие – против использования Овердрайва. Попробуем разложить всё по полочкам, и начнём с перечисления преимуществ наличия данного режима:

• режим задействования повышающей передачи позволяет достигать более плавного функционирования силового агрегата на низких оборотах;
• при длительном движении в скоростном диапазоне 60-100 км/час можно сэкономить немалое количество бензина;
• автоматическая трансмиссия, а вместе с ней и двигатель, изнашиваются в меньшей степени;
• при длительных поездках режим Овердрайв обеспечивает повышенный комфорт для водителя.

Но есть и немало минусов:

• большое количество моделей АКПП не имеет кнопки отключения O/D, поэтому повышающая передача будет включаться всегда, даже когда движение с высокой скоростью длится недолго;
• если автомобиль эксплуатируется преимущественно в черте крупного населённого пункта, Овердрайв будет практически бесполезной опцией;
• частое включение/выключение 4-й ступени АКПП приводит к увеличению числа отключений гидротрансформатора, что трудно назвать положительным моментом;
• включённый режим Overdrive усложняет управление машиной в сложных дорожных условиях (например, в гололёд) – торможение двигателем становится крайне затруднительным.

Из вышесказанного можно сделать вывод, что применение ОД не всегда является благом. К счастью, этот режим трансмиссии не является штатным, поэтому водитель сам решает, когда его использовать, а когда – нет. В любом случае его отсутствие уменьшает функциональность автоматической коробки.

Но и без него, если быть до конца честным, вы потеряете совсем немного.

Аналог Овердрайва

Водителям с минимальным стажем использовать Овердрайв не следует – их опыта явно недостаточно для того, чтобы понять, в каких случаях следует нажать на кнопку, а когда этого делать не нужно. Для новичков любая дорожная обстановка является сложной, поэтому решения нужно принимать быстро, любая задержка чревата неприятностями. В том числе и связанная с включением режима ОД. Так что следует больше полагаться на автоматику, управляемую бортовым компьютером, чем на свои небольшие навыки.

То же самое касается и режима Kick Down, являющегося своеобразным антагонистом Овердрайва. Хотя как раз новичкам свойственно полагать, что это родственные режимы. На самом деле аналогов у этого режима нет, а пользоваться им нужно умеючи.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Кнопка Овердрайв на АКПП — что это такое?

Многие водители, пересев с механики на «автомат», не могут сразу разобраться, для чего нужна кнопка Овердрайв на АКПП и стоит ли ее вообще нажимать.

Данная статья поможет вам разобраться с принципом работы этого режима, подскажет, в каких случаях и чем кнопка может быть полезна водителю, а в каких овердрайв приведет лишь к быстрому износу комплектующих АКПП. Итак, обо всем по порядку.

На классических автоматических коробках переключения передач в большинстве случаев используется 3-4-ступенчатая система изменения передаточного числа.

При этом вторая или третья ступень является прямой, т.е. ее передаточное число равно единице. Третья-четвертая передача классического «автомата» имеет передаточное число меньше единицы и называется овердрайвом (Overdrive, O/D).

Напомним режимы АКПП:

• «P» (Parking) Парковочный режим;
• «N» (Neutral). Нейтралка;
• «R» (Reverse). Задняя передача;
• «D» (Drive). Движение вперед;
• «D3» или «O/D OFF» — только I, II и III передачи;
• «2» или «S» — I, II передачи, либо только II-я п. «Зимний режим»;
• «1» или «L» только I передача «Sport» или «Power» переключение только на высоких оборотах;
• «Kickdown» до упора педаль газа;
• «NORM» — Эконом. Перекл. на средних оборотах;
• «PWR» на максим. оборотах;
• «SNOW» — трогаться со II –й передачи;
• «Ручной режим» «+» «-».

Овердрайв — повышающая ступень, то есть при включенном режиме O/D вторичный вал вращается быстрее первичного.

Обычно автоматическая коробка переходит на овердрайв на скорости более 50 километров в час, как только водитель ослабит нажатие на педаль газа.  Принято считать, что 4-5-ая скорость экономит топливо и бережет двигатель от преждевременного износа.

При выключенном режиме O/D коробка не переключится на повышающую ступень ни при каких обстоятельствах. Включать или деактивировать режим «overdrive» водитель может принудительно, для этого на самом рычаге селектора АКПП или рядом с ним имеется соответствующая кнопка с обозначением «O/D on/off».

Узнать о том, что режим overdrive в данный момент деактивирован помогает световая индикация — на приборной панели загорается желтая надпись O/D off (включенный overdrive световой индикации не имеет). По логике вещей, это означает, что по умолчанию овердрайв должен быть включен.

Как пользоваться кнопкой Овердрайв?

---

Режим овердрайв рекомендуется использовать при размеренной езде, когда двигатель не испытывает серьезных нагрузок.

Переводить кнопку овердрайв в положение «O/D off » рекомендуется при следующих маневрах и обстоятельствах:

1. Во время обгона на высокой скорости, когда требуется большое и резкое ускорение. Сразу после выполнения маневра обгона, производители АКПП рекомендуют снова вернуться к режиму овердрайва;
2. При езде по бездорожью/снегу на малой скорости;
3. Во время буксировки другого автомобиля или во время движения с тяжелым прицепом;
4. На затяжном подъеме;
5. При движении со скоростью до 60 километров в час;
6. При езде в сложной дорожной обстановке, требующей постоянного снижения/набора скорости.

Стоит ли деактивировать режим overdrive в городе?

---

На этот спорный вопрос есть два диаметрально противоположных убеждения, причем у каждого их приверженца есть свои аргументы.

Первые считают, что овердрайв в городе не нужен, поскольку невозможно продолжительное время двигаться с постоянной скоростью, в отличие от езды по трассе. Чтобы автомат не совершал большое количество переключений, режим повышающей передачи отключают, считая, что это также позволит снизить износ узлов и агрегатов АКПП и сэкономить бензин.

Другая часть владельцев машин на автомате полагает, что выключать режим, повышающий передаточное отношение коробки, не нужно.

Их логика такова: в городском цикле АКПП переключается чаще, чем на шоссе в любом случае — включен овердрайв или нет.

Что касается расхода топлива, то тут мнение таково: раз при одинаковой манере езды в городе расход выше, чем на трассе, то движение на повышающей передаче хотя бы незначительно, но сократит расход горючего.

На вопрос о целесообразности функции overdrive в городе однозначного ответа нет.

Все зависит от целого ряда обстоятельств:

• приемистости двигателя;
• опыта и манеры езды водителя;
• конкретных условий движения и т.п.

Отключить овердрайв для удобства и экономии топлива однозначно следует при спуске по затяжному хребту или серпантину.

В этом случае вообще не нужно будет подтормаживать автомобиль нажатием на педаль тормоза, поскольку будет срабатывать торможение двигателем. В такие моменты подача топлива в цилиндры минимальна.

Почему не работает кнопка Овердрайв?

---

Не работать кнопка овердрайв может по ряду причин. Как и любой другой механизм в автомобиле, кнопка overdrive на АКПП имеет свой ресурс, и может выйти из строя в процессе интенсивной эксплуатации, просто из-за физического износа (что на практике встречается крайне редко).

Самая распространенная причина выхода из строя кнопки O/D — обрыв проводов или плохой контакт на разъеме, идущему на кнопку. В этом случае устранить проблему можно, разобрав ручку переключения АКПП и восстановив целостность проводки.

Если с самой кнопкой все в порядке, провода и разъемы целые, то проблема может быть куда серьезнее. В частности, следует проверить датчик overdrive и провести диагностику самой АКПП.

neknopka.ru

Что такое овердрайв на АКПП: как пользоватся, включить

Владельцам автомобилей с АКПП будет интересно узнать, что такое овердрайв и как его использовать.

Несмотря на то что любая коробка перемены передач, изменяющая передаточное отношение в соответствии со скоростью движения автомобиля и оборотами двигателя без непосредственного вмешательства водителя, может называться автоматической (АКПП), это название закрепилось только за гидромеханической планетарной коробкой перемены передач. Хотя в последние несколько десятков лет появились машины с автоматическим переключением передач механических коробок, имеющих электромеханические или электропневматические исполнительные устройства, их не называют «автомат». Для них придумали называние «робот». Вариатор же вовсе не является коробкой перемены передач, так как не имеет набора ступеней с фиксированным передаточным отношением, а плавно меняет его по мере необходимости, поэтому относится к бесступенчатой трансмиссии.

Повышающая передача

Рассмотрим автомат автомобиля, который имеет 3 передачи и овердрайв. Причем третья ступень всегда прямая, то есть ее передаточное отношение равно 1. А овердрайв в АКПП – это повышающая ступень с передаточным отношением меньшим 1. Чтобы было понятнее о чем идет речь, рассмотрим механику. В механической коробке четвертая скорость – прямая, а пятая – повышающая. Это значит, что вторичный вал вращается быстрее первичного. Автомат тоже имеет повышающую ступень. И включаться она должна в тех же случаях, что и в механической коробке, то есть по окончании разгона и достижения автомобилем достаточной скорости. Обычно автомат включает овердрайв на скорости более 50 км/час, как только водитель ослабит нажим на педаль акселератора.

Водитель может включать или выключать режим overdrive. Для этого на рычаге селектора АКПП имеется кнопка с надписью O/D on/off. Включенный overdrive не имеет световой индикации, а при его отключении на щитке приборов загорается желтая надпись O/D off. Выключить этот режим можно также, нажав педаль акселератора до пола. Так включается режим АКПП kick down, во время действия которого автомат переключается на низшую передачу и устанавливает режим запрета включения режима овердрайв. Чтобы не запоминать, в каком положении должна быть кнопка при включенном и выключенном овердрайве, ориентируйтесь по световой индикации. Светящаяся надпись O/D off говорит о том, что АКПП не будет включать повышающую передачу ни при каких условиях.

Для включения овердрайва используется та же кнопка, что и для выключения. Если надпись погасла, значит режим включился, и АКПП ждет подходящих условий, чтобы перейти на повышающую передачу.

Когда необходимо выключать овердрайв

Этот режим АКПП рекомендуется выключить:

• Совершая обгон на высокой скорости, если для этого нужно большое ускорение. В такой ситуации эффективнее будет воспользоваться режимом kick down.
• Двигаясь по бездорожью.
• Буксируя тяжелый автомобиль или прицеп.
• Двигаясь на спуске, когда нужно притормозить двигателем.
• На затяжном подъеме.
• Двигаясь со скоростью не более 60 км/час.
• Если дорожная обстановка требует постоянного изменения скорости движения.

Овердрайв в городе

Нужно ли выключать режим овердрайв в городе? На этот счет существует два диаметрально противоположных мнения, которые вместе с аргументацией той и другой стороны мы сейчас и приведем.

Мнение первое – в городе этот режим необходимо выключать. Объясняется это тем, что по городу в отличие от автострады невозможно длительное время двигаться с постоянной скоростью, поэтому коробка не сможет большую часть времени работать на повышающей передаче. Происходит это из-за большого количества других участников движения и светофоров. А так как автомобиль не может долго двигаться на повышающей передаче, его автомат совершает большое количество переключений скоростей и блокировок гидротрансформатора. Поэтому, во-первых, возрастает расход топлива, во-вторых, увеличивается износ деталей и узлов АКПП.

Мнение второе, как нетрудно догадаться, заключается в том, что режим, повышающий передаточное отношение АКПП, не нужно выключать. Аргумент водителей, использующих режим овердрайв в городе следующий. В городском цикле автомат совершает больше переключений, чем на трассе независимо от того, включен овердрайв или нет. Аналогично обстоят дела и с расходом топлива, который при одинаковом стиле езды в одно и то же время года по городу выше, чем на автостраде. Поэтому движение на повышающей передаче хоть немного да сократит расход топлива.

Работа коробки с включенной IV ступенью

Если овердрайв не выключен, то при разгоне автомобиля коробка последовательно переключает передачи с I до IV.

Во время работы повышающей ступени включается блокировка гидротрансформатора. В этот момент можно ощутить небольшой толчок, который некоторые автолюбители ассоциируют с переходом на повышающую передачу.

Хотя этот толчок и не является следствием перехода в овердрайв, его наличие косвенно подтверждает переключение коробки на повышающую ступень. Во время торможений происходит разблокировка гидротрансформатора и переключение на низшие передачи.

Зачем нужна повышающая ступень

Овердрайв нужен для более комфортного и экономного передвижения на дальние расстояния. Его следует включать в следующих условиях:

• Движение по автомагистрали.
• Продолжительное движение с постоянной скоростью.
• Передвижение с высокими скоростями.

Другие режимы работы автомата

Рукояткой селектора можно выбрать следующие режим работы:

1. P (parking) – Парковка. В этом режиме механически блокируется промежуточный вал коробки, что приводит к торможению ведущих колес. Пуск двигателя обычно возможен только в этом режиме.
2. R (rear) – Задний ход.
3. N (neutral) – Нейтраль. В этом режиме допускается буксировка автомобиля на небольшие расстояния.
4. D (drive) – Движение вперед. Обычно работают все ступени трансмиссии.
5. 2 – диапазон пониженных передач (1 и 2 или только 2) для езды по снегу или по грязи.
6. S (snow) – помогает двигаться в режимах пониженного коэффициента сцепления с дорожным полотном.
7. L (low) или 1 – второй пониженный диапазон (только 1 ступень).

Передаточное отношение

Передаточное число зубчатой передачи вычисляется, как отношение числа зубцов ведомой шестерни к числу зубьев ведущей. Оно показывает, во сколько раз момент силы на ведомом валу больше чем на ведущем и обратно пропорционально отношению угловых скоростей ведомого и ведущего валов. Иными словами, передаточное отношение ниже единицы, которое имеет овердрайв, говорит о том, что момент силы на вторичном валу коробки меньше чем на первичном. А скорость вращения вторичного вала напротив больше чем первичного.

autolirika.ru

Как пользоваться овердрайвом, как он работает

Многие современные автомобили, оборудованные автоматическими трансмиссиями, имеют режим, так называемого «овердрайва», то есть повышенной передачи. Этот режим можно считать неким аналогом 5-й передачи в механических КПП.

Обычно, «рабочим» или номинальным режимом считается четвертая передача. Но, при включении овердрайва на АКПП, осуществляется более экономичный режим переключения передач.

То есть, при отпускании педали газа во время разгона, АКПП переключается на повышенную передачу, а при нажатии тормоза происходит переключение на четвертую передачу. Далее, при следующем нажатии педали газа, АКПП снова переключается на оптимальную передачу.

При отключенной функции овердрайва, переключение АКПП на другую передачу происходит на более высоких оборотах мотора, чем в обычном режиме. В процессе торможения «автомат» не переключается на низшую передачу, пока не установятся определенные обороты двигателя.

Когда стоит отключать овердрайв

Овердрайв рекомендуется отключать, выполняя обгон на трассе, при движении со скоростью от 110-130 км/ч. Завершив маневр обгона, нужно снова включить режим овердрайва. Овердрайв может сам выключаться, при нажатии педали газа до упора (т.н. кикдаун). Иногда, при торможении возникает ситуация, когда нужно изменить обороты двигателя, и тогда овердрайв может понадобиться для лучшего торможения двигателем.

Рекомендуется отключать овердрайв в таких случаях:

• при необходимости резкого ускорения, например, при выполнении обгона на скорости более 100 км/ч;
• при движении на медленной скорости, например, по бездорожью;
• при движении с прицепом;

При движении в городе, несмотря на распространенное мнение, овердрайв нужно включить.

Овердрайв — как работает

Управление режимом OVERDRIVE осуществляется с помощью кнопки «O/D (on|off)», которая дает возможность включать или выключать на АКПП четвертую передачу. О включении режима овердрайв, сигнализирует свет желтой сигнальной лампочки, расположенной на щитке приборов.

При включенном режима овердрайв во время разгона АКПП последовательно переключается с первой по четвертую передачу, а далее включается блокировка гидротрансформатора. Этот момент сопровождается несильным толчком, который некоторые водители воспринимают как включение пятой передачи, что неверно.

При торможении происходит переключение передач вниз, в обратной последовательности.

При выключенном режиме овердрайв, на АКПП блокируется возможность переключения передач выше третьей.

Как пользоваться овердрайвом в городе

Можно рассмотреть такую ситуацию, как пример пользования режимом овердрайв в городе. Машина движется на пологом продолжительном подъеме в условиях интенсивного движения, при этом скорость потока машин часто меняется в пределах 40 — 60 км/ч.

При этом, если включить овердрайв, то во время разгонов будут последовательно переключаться передачи 1-2-3-4, также, в некоторых случаях будет блокироваться гидротрансформатор. В общем, частое периодическое переключение передач быстро надоест, ухудшится комфортность поездки, АКПП будет быстро изнашиваться.

Если же теперь выключить овердрайв, то работа АКПП будет совсем другой. В таком интервале скоростей переключений не будет. Движение станет более комфортным, АКПП будет более адекватно отзываться на работу педалью газа.

Овердрайв и расход топлива

Что касается расхода топлива, при включенном режиме овердрайв, то, как утверждают специалисты, при движении на большой скорости расход топлива может увеличиться. Но, можно сказать, что если пользоваться этим режимом «с головой», то разница если и будет, то весьма несущественная.

Как же пользоваться овердрайвом правильно

Конкретные рекомендации по использованию овердрайва дать трудно, большинство таких рекомендаций носят сугубо частный характер. Многие водители выработали методы использования овердрайва, исходя из собственного опыта.

Одним больше нравиться спокойная, размеренная, без частых переключений передач и рывков езда, а другие обращают больше внимания на экономичность.

Можно посоветовать включать овердрайв в таких ситуациях:

•  при движении по трассе;
• при длительной езде с постоянной скоростью;
• при движении на скоростях, выше 120 км/ч.

Безусловно, овердрайв — вещь нужная, но пользоваться ею нужно разумно. Обычно, с опытом приходит способность прогнозировать различные ситуации на дороге, и умение включать необходимый режим АКПП в нужный момент.

Если кто-то не желает «заморачиваться» с применением овердрайва, то можно этого и не делать. Этот режим можно назвать скорее служебным, а не штатным режимом работы автоматической коробки передач.

Если даже кнопка «O/D on|off» окажется так никогда не задействованной, то и автомобиль и водитель ничего не потеряют, возможно, только, что все возможности машины не будут использованы.

Загрузка…

avto-i-avto.ru

зачем нужна, как работает, как пользоваться

На многих гидромеханических автоматических коробках передач (АКПП) имеется высшая ускоряющая ступень, называемая «Overdrive». Кнопка «Овердрайв» на автомате дает возможность пользователю наиболее оптимально эксплуатировать автомобиль с коробкой автомат.

Что такое Овердрайв на автомате

Дословный перевод термина на русский:

• «Over» – сверх, над;
• «Drive» – привод.

Когда эти слова используются совместно, они означают – ускоряющая передача или скорость.

Если низшие ступени коробок автомат имеют коэффициент изменения скорости вращения от ведущего вала к ведомому приблизительно 3,4-3,9 и до единицы, то высшая – 0,85-0,9. Таким образом, выходной вал при включении системы «Overdrive» вращается быстрее входного.

Для чего нужен Овердрайв на АКПП

После плавного разгона автомобиля на скорости 50-55 км/ч система управления трансмиссией производит включение ускоряющей ступени. При той же скорости движения машины двигатель снижает свои обороты и переходит на более экономичный вариант работы. Длительная поездка на высшей скорости КПП автомат дает возможность улучшить комфорт в салоне автомобиля за счет снижения шума мотора и ощутимо снизить расход горючего.

Как работает Овердрайв на АКПП

Подключение высшей передачи производит система управления коробки автомат, но вот отключение «Овердрайв» и переход на низшие ступени происходит лишь при значительном снижении скорости автомобиля до 25-35 км/ч, что не всегда приемлемо для текущего режима езды автомобиля.

Предположим, машина едет по свободному шоссе, ее скорость 90-100 км/ч и выше. Включена ускоряющая ступень автомата, обороты двигателя около 2- 2,5 тысячи. Расход топлива, приведенный к пройденному расстоянию, минимален.

Впереди появился небольшой затор, поток тормозится. Водитель отпускает педаль газа, машина плавно замедляет ход до 50-40 км/ч. Но вот препятствие позади, можно и нужно увеличить скорость и ехать быстрее. Шофер нажимает на педаль газа, однако, двигатель не спешит «раскручиваться», автомобиль разгоняется долго и нехотя. Причина в том, что коробка автомат не перешла на низшие ступени, по-прежнему включен «Овердрайв», мотор «завис» на малых оборотах, ему нелегко преодолеть нагрузку на валу. Здесь бы перейти на низшую передачу, третью или вторую. Двигатель смог бы увеличить обороты, его отдаваемая в трансмиссию мощность повысилась, тогда и разгон был бы более резвым и динамичным.

Впрочем, у водителя есть возможность выйти из неприятного положения. Ему достаточно резко нажать на педаль газа. При этом сработает система «Kikdown» («Газ-в-пол»). Автомат «перескочит» на ступень, а то и на две ниже, двигатель взревет, переходя на повышенные обороты, машина начнет быстро разгоняться и перестанет мешать потоку. Затем, после отпускания педали акселератора, опять включится «Overdrive».

Казалось бы, все хорошо, водитель подкорректировал работу автомата. Но вот, если опять впереди появится очередной затор, торможение потока машин, произойдет повторение описанных событий. Потом еще и еще.

Плохо в этом случае то, что АКПП не любит резких маневров и «ударных» переключений. Частое повторение энергичного нажатия педали газа – включение системы «Kikdown» снижает ресурс безотказной работы автоматической трансмиссии.

Для сохранения большей работоспособности автоматических коробок с функцией «Овердрайв» и обеспечения комфортного и безаварийного передвижения в различных дорожных условиях была создана возможность блокировки водителем включения высшей ступени.

В автомобилях с АКПП появилась кнопка управления ускоряющей передачей.

Как пользоваться кнопкой Овердрайв на коробке автомат

Эта кнопка находится на панели управления коробкой автомат (обведена синим).

Иногда кнопка встроена непосредственно в ручку селектора выбора режимов коробки автомата (под цифрой 2). Сокращенное название кнопки — «O/D».

Теперь у водителя появилась возможность легко и удобно вмешаться в функционирование АКПП и сделать алгоритм ее работы более «умным» и оптимальным, при этом оперируя только одной кнопкой «O/D».

При движении на скоростях 50-60 км/ч и выше АКПП сама включает ускоряющую передачу, позволяя двигателю работать в наилучшем для него режиме на низких и средних оборотах.

При однократном снижении темпа движения и последующем разгоне машины можно воспользоваться «Кикдауном». Если же впереди ждет загруженный участок дороги, то шофер, нажав на кнопку «O/D», может заблаговременно заблокировать включение «Overdrave».

Как отключить Овердрайв на коробке автомат

Следует помнить, что с момента запуска двигателя и до его выключения возможность автоматического переключения коробки на ускоряющую передачу присутствует по умолчанию. Для отключения «Overdrive» водителю необходимо нажать на одноименную кнопку. При этом на панели управления загорится индикатор «O/D OFF».

Теперь на все время «рваного», городского режима движения с частыми разгонами и торможениями автоматическая коробка не будет включать высшую скорость. Световой индикатор на панели управления будет напоминать об этом водителю. Двигатель, передавая крутящий момент через коробку с включенными низшими скоростями, будет динамично разгонять автомобиль, работая на средних или повышенных оборотах, выдавая при этом необходимую мощность. Машина в таких условиях не будет сдерживать движущийся по дороге поток.

После выезда на свободный участок дороги можно опять разрешить включение «Овердрайв», повторно нажав кнопку «O/D».

В некоторых моделях трансмиссий имеются два индикатора:

• зеленый «O/D» — режим «Overdrive» включен;
• оранжевая или красная кнопка «O/D off» – режим ускоряющей ступени выключен.

Автовладелец, заботящийся о своем автомобиле и экономящий время, должен уметь правильно пользоваться режимом «Овердрайв» на автомате.

Кнопка Overdrive перестала работать

В случае когда не работает режим «Овердрайв» на автоматической коробке, а ускоряющая передача не включается или не выключается при нажатии кнопки управления, следует провести простейшую диагностику. Возможно, просто окислились контакты кнопки включателя. Либо произошел обрыв проводов, идущих от системы управления автоматической коробки к кнопке. Такие неисправности легко устраняются своими силами.

Если же это не помогло, то придется ехать за определением причин неисправности кнопки или всей системы управления в автотехцентр. Причем не в первый попавшийся, а специализирующийся на ремонте и обслуживании автоматических трансмиссий. Важно учитывать хорошую репутацию автосалона у автомобилистов.

АКПП – агрегат сложный, а недобросовестные сотрудники автосервиса могут выставить автовладельцу астрономический счет за простейшую рутинную операцию. А может случиться обратное: не разобравшись в ситуации, мастера не сочтут нарушение серьезной проблемой. После этого через какое-то время эксплуатации неисправному агрегату потребуется действительно дорогостоящий ремонт.

Стоит еще раз подробно рассмотреть, как водители правильно используют кнопку «Овердрайв» на автомате. Включение ступени «Overdrive» имеет смысл и поможет повысить комфорт поездки при движении от 60-65 км/ч и выше по трассе со свободным размеренным движением. Двигатель при этом, работая на малых и средних оборотах, довольно легко справляется с нагрузкой и позволяет автовладельцу сэкономить топливо, уменьшить угар моторного масла.

Однако существует целый перечень условий движения, при которых АКПП не в состоянии самостоятельно и вовремя отключить высшую передачу. В этих ситуациях человек в машине должен оперативно пользоваться и управлять режимами «Овердрайв» на АКПП. Ему следует активно вмешиваться в действия автомата, самостоятельно отключать режим ускоряющей передачи, оперируя при этом кнопкой «O/D» в следующих случаях:

1. «Рваный» городской ритм езды. Постоянные торможения и разгоны. Здесь высшая ступень не помогает, а мешает водителю и автомобилю. Двигаться следует на пониженных ступенях автоматической коробки.
2. Необходимость быстрого и динамичного обгона другого автомобиля на трассе по встречной полосе движения. Требуется отключить высшую скорость, а после обгона опять вернуться к ней.
3. Затяжной и крутой подъем в гору. «Овердрайв» будет стараться «загнать» двигатель на работу при низких оборотах, не давая ему развить большую мощность, требуемую для преодоления подъема.
4. Движение при большом сопротивлении покрытия дороги. Рыхлый снег, раскисший дачный проезд весной или осенью. Движение на «Overdrive» и здесь приведет к перегрузке двигателя.
5. Буксирование прицепа. Для АКПП такой режим сам по себе нежелателен, а на ускоряющей передаче вдвойне.
6. При движении на длинных спусках. Машина будет стремиться разогнаться. Сдерживать ее придется тормозами, что может привести к их перегреву и излишнему износу тормозных колодок.

В этих условиях движения обязательно нужно принудительно включить одну из низших передач.

Заключение

Грамотно используя своевременное отключение и включение режима «Овердрайв» на автомате, опытный шофер обеспечит комфортные и безопасные условия поездки для себя и пассажиров. Так можно достичь рационального расхода ресурса силового агрегата и автоматической трансмиссии, существенную экономию топлива и моторного масла.

mashintop.ru

Овердрайв на АКПП — что это и как пользоваться на коробке автомат

Автоматическая коробка передач стала уже не роскошью, а обычным элементом большого числа автомобилей. Новый способ переключения, требует от водителя других умений и навыков. Не все знают о такой функции КПП, как овердрайв (o/d). И вправду, разработчики современной трансмиссии оставили водителям массу поводов для размышлений. Сегодня вы узнаете все об овердрайв на АКПП – что это такое и как им пользоваться.

Что такое кнопка O/D на АКПП?



Овердрайвом называют специальную повышающую передачу в автоматической коробке передач, которая должна быть включена при движении на автомагистралях и прочих дорогах, где созданы все условия для высокой скорости передвижения. По своей сути, овердрайв является аналогом пятой передачи, которая есть в МКПП. Принцип действия данной функции заключается в том, что при включении этого режима, коробка переключается с 1-ой до 4-ой передачи последовательно, а при  выключении, 4 передача блокируется и автомобиль движется на 3-ей передаче при максимальных оборотах.

Чтобы разобраться, для чего нужен овердрайв, необходимо разобрать следующий пример. Предположим, что автомобиль движется на спуске в плотном потоке транспортных средств, где диапазон скоростей меняется от 40 до 60 км/ч. При этом, режим O/D включен. При снижении скорости до 40 км/ч коробка не переключается с 4-ой на 3-ью, обороты падают, а скорость движения потока начинает возрастать. Начиная разгон, автомобилю очень сложно быстро набрать нужные обороты, к тому же, коробка передач начинает работать в режиме слишком больших нагрузок, что ведет к ее ускоренному износу. Чтобы переключиться на 3-ью, необходимо резко выжать педаль газа или снизить скорость движения нажатием на педаль тормоза, а это заставит машину вести себя неадекватно и ударные нагрузки на АКПП только возрастут.

Если выключить режим овердрайва, 4 передача блокируется и автомобиль передвигается только на 3-ей передаче. То есть, никаких переключений не будет, автомобиль будет бодро разгоняться с 40 до 60 км/ч, а при снижении скорости, будет иметь нужные обороты.

На первый взгляд покажется, что в этом случае имеется большая разница при потреблении топлива. Ведь если слишком долго ездить на высоких оборотах, то расход топлива увеличивается. В этом есть определенная доля правды. Но не стоит забывать, что на малых оборотах при движении на высшей передаче, расход топлива тоже увеличивается из-за того, что КПД двигателя резко падает. Поэтому если разница при потреблении топлива и есть, то только самая незначительная. Естественно, при движении по трассе, овердрайв должен быть включен, так как это уже будет реальная экономия топлива.

Включение овердрайва осуществляется при помощи специальной кнопки на рукоятке переключения режимов работы АКПП. При отключенном O/D на панели приборов загорается специальный сигнализатор с надписью «O/D off», а при включении, надпись пропадает, и при переходе на 4-ю передачу, происходит небольшой толчок, который и означает, что повышенная передача включена. Обороты, при этом немного падают. Многие водители ошибочно предполагают, что этот толчок означает включение 5-ой передачи, хотя на самом деле, так сопровождается элементарная блокировка гидравлического трансформатора.

Видео — Режимы работы АКПП

Как пользоваться овердрайвом на коробке автомат?

На сегодняшний день нет четкого разъяснения, как нужно пользоваться данной функцией. Это связано с большим различием дорожных ситуаций и мощностью двигателей на разных автомобилях. Водители включают и отключают эту функцию, исходя из многолетнего опыта, но что же делать новичкам?

На этот вопрос могут ответить специалисты, которые дают следующие рекомендации по этому поводу. Вот следующие случаи, когда необходимо отключать O/D:

• При движении на затяжных спусках или подъемах. Совершенно понятно, зачем это делать на подъемах, но для чего овердрайв отключают на спуске? При включении повышенной передачи, автомобиль лучше идет накатом, а это значит, что уменьшается эффективность торможения, что оказывает большое влияние на безопасность движения. Именно поэтому, на спусках овердрайв необходимо отключать.
• При  движении в плотном потоке транспортных средств, где скорость движения периодически меняется.
• При обгоне на скорости не выше 90 км/ч. Хотя мнение с обгоном является спорным. С одной стороны, увеличение оборотов способствует быстрому завершению маневра, а с другой – снимать руку с руля для нажатия кнопки уже не безопасно, хотя овердрайв можно отключить и резким нажатием педали газа до упора. Кроме того, если не знать свой автомобиль, то можно довести обороты двигателя до красной зоны при уменьшении передачи, что ускорит его износ. Тут все будет зависеть от опыта управления данным автомобилем.



Спорным является вопрос и о применении этой функции в городе. Здесь все зависит от приемистости двигателя и конкретных условий движения. Поэтому, четкого разъяснения по этому поводу нет до сих пор.

Где нужно применять овердрайв? При движении по трассе, а также в любых местах, где разрешена достаточно большая скорость движения.

vipwash.ru

Покупка автомобиля на советских номерах и с техпаспортом «книжкой» — DRIVE2

По воле случая я стал обладателем а/м Москвич 407. Купил гараж вместе с машиной. Гараж нужен, москвич нет. Состоянее авто хорошее, на запчасти разбирать жалко и некогда. Выставил на авито. Все покупатели интересуются как ее оформить? А вот с оформлением был ньюанс. Предыдущий хозяин москвича при продаже попросил, чтоб его по поводу оформления не беспокоили.

Итак, имеем автомобиль на советских номерах, паспорт ТС старого образца, копию паспорта предыдущего хозяина (паспорт современный, т.е. РФ 🙂 и несколько покупателей, которые готовы купить авто, если ПТС будет нового образца.

Все знакомые, кто занимается покупкой и продажей автомобилей говорили, что оформляется такой автомобиль, точно так же как и любой другой.

Юрист в коммерческом МРЭО сказал, что сначала старый собственник должен поменять ПТС, затем только продать.

В общем, я решил послушать знакомых и сразу зарегистрировать а/м на себя. И не ошибся.

Скачал образец ДКП, чуть отредактировал, заполнил, съездил к предыдущему хозяину авто за подписью.
Очистил номера агрегатов, погрузил авто на эвакуатор и поехал в МРЭО. Там заполнил заявление на смену собственника, замену ПТС, выдачу СТС, замену ГНЗ.

Осмотр прошел без проблем, документы тоже сдал без проблем, через час получил новые документы на свое имя и ГНЗ нового образца.

А теперь пара ньюансов.

Если на авто давно не ездили и оно не на ходу, то скорее всего действующего техосмотра (диагностической карты) у него нет. Поэтому перед поездкой в МРЭО сделайте ОСАГО в проверенной компании (кому надо, тот понял о чем я 🙂

Договор купли-продажи.

Полный размер

По большому счету, ничем не отличается от любого другого представленного в интернете. Я изменил только размеры граф, таких как VIN, тип ТС, СТС. Как видно они очень маленькие, т.к. писать в них нечего, но они должны присутствовать. В этих пунктах ставится прочерк.

Паспорт ТС … Выдан и Дата выдачи на левой странице книжки, не перепутайте с правой страницей, там дата постановки на учет в ГАИ.

В конце документа в пункте о получении автомобиля вместо VIN, указываем номера кузова и рамы (если есть).

Итог. В общем случае регистрация авто со старыми документами ничем не отличается от регистрации авто с современными документами.

З.Ы. говорят, что советские ГНЗ можно оставить и ездить с ними, но я точно не знаю, т.к. мои были в плохом состоянии, и поэтому я их поменял.

www.drive2.ru

Важно — Любые автодокументы России,Армении,Киргизии,Узбекистана,Таджикистана,Туркменистана,Беларусь,Казахстана и многое другое

Уважаемые форумчане!

Я всегда рад предложить вам авто документы нового улучшенного качества!!
Данные документы НЕ ИМЕЮТ аналогов в России и представлены только мною широкой публике.

Хочу заметить сразу СТСы Прибалтика,не Китай,НЕ Питерские бланки!!!

Если касаемо СТС документы совершенно нового качества и больше нигде и никем не продаваемые.
Имеют все полные степеня защиты,ОРИГИНАЛЬНУЮ голограмму и практически ничем не отличимы от оригиналов визуально.
Наивысшее качество исполнения!Дорого..Но!! не большая разница в 2-3т.р стоит того чтобы не покупать более дешевый продукт который более низкого качества.
Время не стоит на месте а также не стою и я.Поэтому был и вынужден выпустить на рынок столь уникальный новый продукт с успехом и по многим параметрам превосходящий своих аналогов.
Кто понимает о чем я,тот с удовольствием заценит новое качество и будет приятно удивлен тому что оно действительно отличается от того качества которое мы привыкли видеть.
Сейчас очень много левака на дорогах нашей не обьятной.
Инспектора с лихвой научились распознавать дешевые китайские поделки которых с избытком используется на дорогах РФ и которые имеют почти одни и теже «изьяны»..
Не думаю что столь копеешная разница в цене стоит того чтобы так рисковать.
Дабы не быть голословным приведу небольшой ликбез:
на предоставленых мною СТСах более улучшеный ирисовый раскат(прием многокрасочной печати, при котором получают плавные переходы одного цвета в другой без разрыва линий элементов )что дало более точное попадание в цвет и улучшение внешнего вида документа в целом.
Также мы можем наблюдать СТС действительно достойного качества где:
овал под серию номер сделан как надо, металлизированная полоса именно «вшита» в бумагу как и сами водяные знаки RUS.
И внизу,где мы наблюдаем их «дешевую» имитацию..
Тут коментарии как говорится излишни..

Стоимость СТС наивысшего качества,заполненное под ключ со всеми нужными печатями 12.000р

Стоимость СТС обычного качества,заполненное под ключ 8.000р

Также,услуга изготовления к ним ОРИГИНАЛЬНЫХ гос.регистрационных знаков.
Стоимость 3.500р

ВАЖНО!!!

Я в первую очередь заинтересован в вашей без проблемной езде и вашем благополучии на дорогах,поэтому стремлюсь к тому чтобы максимально отгородить вас от проблем связанных с использованием документов более низкого качества (Скупой платит дважды).

ВНИМАНИЕ!!Если предоставите данный документ данный документ (СТС) более лучшего качества чем у меня верну все деньги 100%!!

Также изготовлю любые авто документы под ваши данные!!

Водительские права (образца до 2011г)-12.000р

Вод.права (бумажные, Гоз.нак)-9.000р Отличное качество.

Вод.права нового 2011г образца-9.000р

Вод.права на спец.технику (трактор, бульдoзер, квадроцикл,снегоход)-9.000р

Вод.удостоверение(ГИСМ) на лодку, катер, гидроцикл -9.000р

Ген.доверенность (Единый Нотариальный Бланк РФ) Заполненый, с печатью нотариуса-6.000р
Чистый бланк -5000р

НОВИНКА!!!ТЕПЕРЬ НОВОЕ КАЧЕСТВО ПТС (со всеми защитами, отличного качества,ОВАЛ под серию номер сделан как положено а не четкий по краям как на дешевых поделках+ БУМАГА НЕ ГЛЯНЦЕВАЯ А ИМЕЮЩАЯ ХАРАКТЕРНЫЙ ХРУСТ.ОРИГИНАЛЬНАЯ ГОЛОГРАММА!!!

стоимость под вашу серию-номер-14.000р
Заполненное,со всеми печатями-20.000р

ПСМ (паспорт самоходной машины) ТЕПЕРЬ Как нового так и старого образца!!! 14.000р. Заполненный,со всеми печатями и доставкой 20.000р

Свидетельство на всю спец.технику (трактор, квадроцикл) Отличного качества! Готовое под ключ 12.000р

ДОПОГ(разрешение на перевозку опасных грузов)-8000р

ВНИМАНИЕ!!!

На всех моих документах красная серия номер наносится именно ТИПОГРАФСКИМ СПОСОБОМ а не обычным лазерным принтером что не даёт при увеличении предательских чёрных точек когда каждый гаец стоит сейчас с лупой и по этой причине сразу же определяет подделку.
Не дайте себя обмануть, будьте предельно внимательны к этому моменту когда будете заказывать любые документы на сторонних ресурсах.

ПРИМЕРЫ:
Не правильно нанесённая серия номер

Правильно нанесенная серия номер

Также предоставляю услугу подбора данных по базе ГИБДД на автомобиль под ваши критерии(марка,цвет,год выпуска и ПОДБОР ДОНОРА на ВОД.УДОСТОВЕРЕНИЕ-2500р

Срок исполнения пробива от нескольких часов до 1 суток.

Высочайшая скорость и анонимность исполнения заказа доказанная многолетней безупречной работой на различных форумах и отзывами довольных и благодарных клиентов!!!

Доставка осуществляется курьерскими службами Dimex,Major Express, EMS почтой.

Работаю через Гарант Сервис форума!!
ДЛЯ СВЯЗИ ПИСАТЬ
-В ЛИЧНЫЕ СООБЩЕНИЯ
-ICQ 608272090
-Telegram только @AvtodokymentRF

ВСЕ ОСТАЛЬНЫЕ АККАУНТЫ БОТЫ,за перевод денег которым я ответсвенности НЕ несу!!!
Требуйте верификации в ЛС форума

​

dublikat.de

Где находится номер свидетельства о регистрации ТС

Время чтения: 1 минута

Содержание:

• Что такое серия и номер СТС
• Где искать

Развернуть

С помощью номера СТС очень просто проверить, числятся ли за Вашим автомобилем штрафы ГИБДД. Если Вы раньше никогда этого не делали и не знаете, где находится серия и номер свидетельства о регистрации ТС, сегодня мы поможем Вам в этом разобраться.

Серия и номер СТС автомобиля — что это такое и зачем он нужен

Каждому свидетельству о регистрации ТС присваивается уникальный код, состоящий из серии и номера документа. Где в этом коде номер, а где серия, разберем на примере.

Например, в свидетельстве о регистрации Вашего автомобиля указан такой код: 12 АА № 345678.

Серия СТС (12 АА) — это первые 4 знака кода, которые попарно разделены пробелом. Первые пара знаков обозначаются цифрами, вторая — обычно буквами русского алфавита.

Номер СТС (345678) следует за серией и отделен от нее пробелом или знаком «№». Он состоит из шести цифр.

Зная серию и номер СТС, Вы можете проверить штрафы, которые числятся за автомобилем. Как это сделать, читайте в статье.

Где находится номер свидетельства о регистрации ТС

Номер свидетельства о регистрации автомобиля продублирован на лицевой (в самом низу) и оборотной стороне документа (вверху над информацией о собственнике). Номер СТС на обеих сторонах выделен красными чернилами:

На фото Вы также можете заметить и серию номер СТС, выделенный черным. Обычно он находится внизу оборотной страницы, однако может быть отпечатан и на лицевой, сразу под номером СТС, выделенным красным.

Юридическая консультация

Получите квалифицированную помощь прямо сейчас! Наши адвокаты проконсультируют вас по любым вопросам вне очереди!



Дата обновления: 25 июня 2018 г.



0 из 10

Проголосовало 0

Получила образование в Московском государственном университете. Прошла курс повышения квалификации при МГУ. Часто приглашается в качестве независимого эксперта при рассмотрении споров между двумя участниками дорожно-транспортных происшествий. Большой опыт в решении споров в сфере дорожного движения.

zakon-auto.ru

Потерял СТС — как получить новое? — журнал За рулем

1. Документы
2. Государственные документы и процедуры
3. Постановка автомобиля на учет, автомобильные номера, ПТС, СТС

1 августа 2018 года

Свидетельство о регистрации транспортного средства (СТС) является одним из нескольких документов, которые должен при себе иметь каждый водитель (п. 2. 1. 1. ПДД). При порче, краже или утере необходимо в кратчайшие сроки получить новое СТС, иначе штрафа не избежать. Что же для этого потребуется?

Нормативные правовые акты

Порядок получения свидетельства о регистрации транспортного средства регламентируется:

• Приказом МВД России от 07.08.2013 N 605 (ред. от 06.09.2017) «Об утверждении Административного регламента Министерства внутренних дел Российской Федерации по предоставлению государственной услуги по регистрации автомототранспортных средств и прицепов к ним» (зарегистрировано в Минюсте России 27.09.2013 N 30048).
• Приказом МВД России от 24.11.2008 N 1001 (ред. от 20.03.2017) «О порядке регистрации транспортных средств» вместе с «Правилами регистрации автомототранспортных средств и прицепов к ним в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации», «Административным регламентом Министерства внутренних дел Российской Федерации исполнения государственной функции по регистрации автомототранспортных средств и прицепов к ним» (зарегистрировано в Минюсте России 30.12.2008 N 13051).

Отдельного закона, регламентирующего процесс восстановления СТС, нет. Если нужно его восстановить, то опираться необходимо на общие правила осуществления регистрационных действий с автомобилями, описанные в Приказах № 605и № 1001. Согласно пункту 7 Приказа № 1001, СТС относится к регистрационным документам. Пункт 6 Приказа № 605 говорит, что госуслуга по регистрации автомототранспо

www.zr.ru

Что такое СТС автомобиля, расшифровка СТС, где выдают и зачем оно нужно

Свидетельство о регистрации транспортного средства, или СТС, это один из важнейших документов, которые должен иметь при себе каждый владелец автомобиля, мотоцикла, и даже автомобильного прицепа. Конечно же наличие этого документа обязательно лишь тогда, когда вы находитесь за рулем вашего авто, мотоцикла, или пользуетесь прицепом. Что такое СТС автомобиля, какая в нем содержится информация, где и как его получают, будет описано в данной публикации.

Где выдают СТС на автомобиль

Свидетельство о регистрации автомобиля (СТС) или иного транспортного средства, можно получить в отделе регистрации транспортных средств государственной автоинспекции Российской Федерации. И в целом, существует две ситуации, которые сподвигнут вас, посетить этот отдел. Точнее ситуация, по сути одна, но автомобиль будет либо новый, либо уже с пробегом.

И так, вы приобрели новый автомобиль, мотоцикл, прицеп и вам нужно осуществить постановку его на учет и получить это самое свидетельство о регистрации транспортного средства. Для этого, вам понадобятся следующие документы:

• паспорт транспортного средства – техпаспорт;

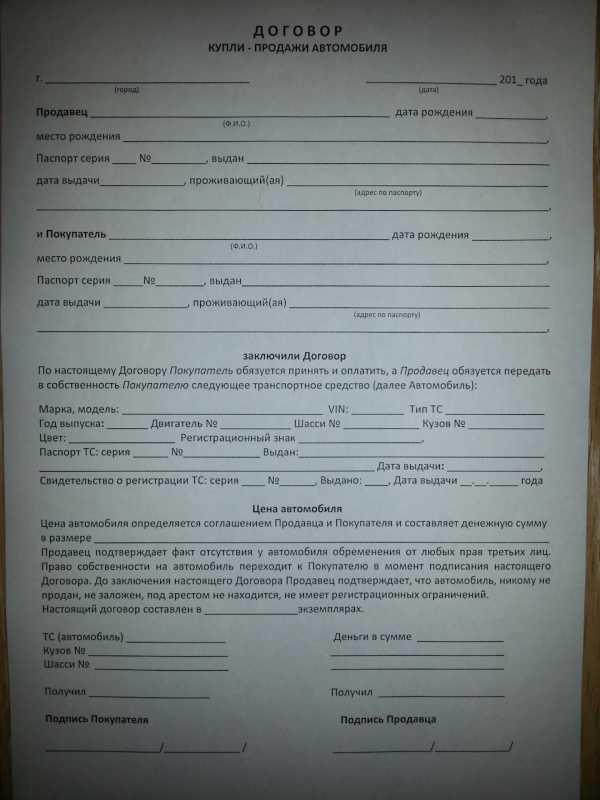

• договор купли продажи;
• документ, в котором указана стоимость купленного транспортного средства;
• паспорт владельца транспортного средства;
• полис ОСАГО;
• квитанция об оплате государственной пошлины;

Как выглядит СТС на автомобиль.

Вот собственно и все документы, которые у вас потребуют, для постановки нового автомобиля на учет и получения свидетельства транспортного средства. Перечень документов на автомобиль или иное транспортное средство с пробегом, мало чем отличается от приведенного выше. Просто в подобном случае, договор купли продажи, вам придется составлять самостоятельно, и лучше сделать это непосредственно в органах автоинспекции. Кроме того, если машина продается с прежними номерами, вы обязаны представить и старое СТС на нее. Вот собственно и все различия.

Напомним, что по действующему законодательству, вы можете передвигаться на автомобиле без регистрационного знака – номеров, в течение десяти дней. Но, в такой ситуации, вам нужно возить собой договор купли продажи, а также документ с указанием стоимости приобретенного авто.

После предоставления всех необходимых документов, производится проверка автомобиля на причастность к различным происшествиям криминального характера, осмотр транспортного средства, включающий сверку номеров и выдача нового свидетельства о регистрации и регистрационного знака, если нужно.

Какая информация содержится в СТС

Свидетельство о регистрации транспортного средства содержит в себе следующую информацию:

• регистрационный знак или номер – состоит из трех букв, трех цифр, а так же регионального кода;
• ВИН код – уникальный номер транспортного средства, который присваивается еще на заводе;
• марка авто;
• модель;
• категория транспортного средства, соответственно A мотоциклы, B легковые автомобили, C грузовые автомобили, D автобусы;
• дата выпуска транспортного средства;
• номер шасси или рамы – заполняется только для грузовых машин или рамных внедорожников;
• номер кузова;
• объем и мощность двигателя;
• цвет транспортного средства;
• данные технического паспорта;
• масса транспортного средства без нагрузки;
• максимальная разрешенная масса транспортного средства;

Еще до недавнего времени, в СТС указывался и номер двигателя, но по новому законодательству, мотор причисляется к расходным материалам. Следовательно, вы можете менять мотор, а потому, вносить в свидетельство о регистрации его номер, не рационально.

В нижней части лицевой стороны СТС указывается номер бланка, на котором отпечатан документ.

Обратная сторона свидетельства о регистрации транспортного средства содержит данные о его текущем владельце, а так же информацию о том, где, в каком отделении государственной автоинспекции выдан этот документ. Здесь указываются, фамилия и имя отчество владельца транспортного средства, его полный адрес, а так же номер и адрес отделения, где автомобиль или иное транспортное средство, поставлено на регистрацию и где выдано соответственно, СТС. Так же здесь указаны иные, важные обстоятельства касательно транспортного средства и его приобретения, и продублирован номер бланка. Здесь же указывается дата выдачи свидетельства о регистрации. Вот собственно и вся информация, содержащаяся в СТС.

Видео о проверке СТС и других документов

Предназначение СТС

Мы не станем вдаваться в юридическую казуистику, выясняя, зачем существует такой документ и какова его польза. Рассмотрим, так сказать, житейскую пользу от свидетельства о регистрации транспортного средства. Наличие этого документа позволяет его владельцу или человеку, который временно пользуется этим самым транспортным средством, не возить с собой паспорт транспортного средства, а говоря проще, техпаспорт. Именно техпаспорт является основным удостоверением транспортного средства. И по нему, вы с легкостью восстановите СТС. Обратная же процедура, когда техпаспорт восстанавливается на основании свидетельства о регистрации, невозможна. Поэтому, вы возите с собой, наряду с водительскими правами, талоном технического осмотра, полисом ОСАГО, именно свидетельство транспортного средства, а техпаспорт лежит в надежном месте, не подвергаясь опасности, быть утерянным или же украденным. И в этом заключается главная польза для автомобилистов, которую приносит СТС.

Следует так же отметить, что получение свидетельства о регистрации, процедура совсем не сложная, тем не менее, она обязательна. Более того, если вас остановил инспектор ГИБДД, а при вас отсутствует СТС, на вас налагается штраф, а ваше транспортное средство может быть помещено на штрафплощадку. Поэтому, каждый раз, когда вы куда-то выезжаете, убедитесь в том, что все необходимые документы, имеются в наличии.

Похожие статьи

avtonov.com

Расстояние между отверстиями на дисках ваз

Унылые ВАЗовские штампованные диски часто прячут за вычурными пластиковыми колпаками. И не зря. Каждому владельцу ВАЗ-2110 хочется, чтобы его автомобиль выделялся из массы серых и чёрных десяток. Один из способов улучшения внешнего вида автомобиля заслуженно считается замена колёсных дисков. Не многие задумываются, что для подбора диска на замену нужно учитывать не только количество крепёжных отверстий. Сегодня разберёмся в разболтовке дисков ВАЗ-2110 и подберём несколько вариантов для простой и бескровной замены.

Что значит разболтовка?

Каждый колёсный диск, как и покрышка, имеет своё предназначение и свои параметры. Наиболее ходовые на наших дорогах — стальные штамповки и литые диски.

Основные параметры колесного диска.

Грамотный владелец всегда имеет в запасе не один комплект дисков, а несколько. Использование литья безопасно и рационально только на хороших и близких к идеалу дорогах. На наших же направлениях господствуют стальные диски, но и они не все одинаковы. Подобрать правильный диск для замены можно, только зная его точные параметры. Только тогда он будет гарантировать безопасную и комфортную езду.

Параметры разболтовки колёс на ВАЗ-2110

Штампованный диск 5,0J14 4×98 ET35 d58,6 для ВАЗ-2110.

На всех автомобилях ВАЗ установлены колёсные диски, соответствующие так называемому «итальянскому» стандарту.

И это совсем не зря, если вспомнить историю завода. Параметры диска для ВАЗ-2110 выглядят следующим образом: 5Jx13 PCD4x98 ET35-40 DIA58,6 . Чтобы не потеряться в символах и цифрах, разберёмся с каждым параметром по порядку:

• 5J — обозначает, что у ВАЗовских машин десятого семейства колёсный диск может иметь ширину 5 дюймов, при этом максимально допустимая ширина — 5,5 дюйма ;
• 13 или 14 — диаметр диска в дюймах;
• PCD 4×98 — это и есть та самая разболтовка, которая ничуть не важнее других параметров диска, она говорит о том, что диск имеет 4 отверстия, центра которых расположены на диаметре 98 мм (Pitch Circle Diameter ), единый параметр для всех автомобилей ВАЗ кроме Лада 4х4;
• ET 35-40 — минимально и максимально возможный вылет диска, то есть расстояние от геометрического центра диска до привалочной плоскости колеса к ступице;
• DIA 58,6 — диаметр посадочного отверстия диска на ступицу, это параметр одинаковый для всех автомобилей ВАЗ (кроме Лада 4х4).

Точные параметры колёсного диска должны быть выбиты на нём.

Правила подбора колёс

Для «десяток» родные диски – это 13- или 14-дюймовые с разболтовкой 4х98, где 4 — количество отверстий, 98 — диаметр окружности, на которой они расположены.

На самом деле,ничего сложного в этом нет. Не обязательно подвергать свою жизнь опасности, установив диски со свердловкой даже на 1 мм больше или меньше допустимого. На автомобили десятого семейства отлично подходят любые диски от итальянских и некоторых французских автомобилей. Разумеется, с такой же разболтовкой.

Вот только часть этих машин:

• Ford Ka выпуска после 2009 года;
• Lancia Delta;
• Lancia Lybra;
• Lancia Musa;
• Lancia Ypsilon;
• Peugeot Bipper;
• Alfa Romeo 145, 146, MiTo;
• Citroen Nemo;
• огромное количество моделей автомобиля Fiat.

Таблица с разболтовкой 4х98.

При этом стоит отметить, что новые ВАЗовские автомобили изменили итальянский размер на французский. Это произошло с приходом на конвейер французской платформы В0 , на которой строят Весту, Ларгус, Xray. У них параметр сверловки дисков составляет 4х100 мм. Подбирайте диски правильно и не забывайте при этом о безопасности!

Видео о том, как выбрать колёсные диски

Во всех модификациях ВАЗ 2110 разболтовка в заводской комплектации 4х98. С конвейеров сходили «десятки» со штампованными дисками колес — диаметра R13, а также с литыми — диаметра R14.

На колеса устанавливалась резина, размеры которой 175/70 R13 или 175/65 R14. Однако если размеры дисков и шин – величины относительно понятные, то вот что такое разболтовка — для многих большая загадка.

Параметры дисков и разболтовка для ВАЗ 2110, 2111, 2112

Теория

Итак, цифра 4 – это количество отверстий под болт. А вторая цифра – диаметр в мм окружности, в которой они располагаются. Не так сложно подсчитать, что расстояние, на котором находится болт от болта, если разболтовка 98, будет 69,3 мм.

Это – одинаковая величина для всех колес, устанавливаемых на ВАЗ 2110. А вот в иномарках, большинство из которых имеет разболтовку 100, один болт от другого находится на расстоянии 70,7 мм.

Разница составляет 1,4 мм, а это уже не позволит идеально установить на ВАЗ 2110 диски, имеющие разболтовку 4х100.

Разница между разболтовкой 4*98 и 4*100

Установка дисков 4*100

Рассмотрим несколько способов, применяемых автоумельцами для установки на ВАЗ 2110 дисков от иномарок:

1. Иногда в ступице диска рассверливают на токарном станке отверстия так, чтобы стала возможной установка дисков, какие у вас есть в данный момент. Подойдет разболтовка как 98, так и 100. А если нужна замена диска, то это также не сложно сделать. Размеры болтов при этом стандартные;
2. Наиболее простой, но не лучший способ – установка диска с помощью удлиненных болтов обычного диаметра для колес. Но не удивляйтесь потом, что эта замена привела к тому, что диск болтается, появляется люфт колес, невозможно установить правильный развал и схождение, а также углы продольного наклона;
3. Популярный, относительно безопасный способ – установка на ВАЗ 2110 болтов стандартного размера с эксцентриком (возможет также вариант, если болт имеет смещенный центр). Сегодня интернет-магазины предлагают много комплектов таких болтов;

Колесный болт с эксцентриком

Если замена штатных дисков ВАЗ 2110, на те, у которых разболтовка 4х100 проведена неправильно, то при наборе скорости вы обнаружите, что колесо болтается, а при резком торможении может даже отвалиться, и чем закончится такое «приключение» — неизвестно.

Развал-схождение

После того, как произведена замена дисков колес, размеры и разболтовка которых отличается от предусмотренных конструкцией ВАЗ 2110, необходимо произвести все необходимые регулировки, для того, чтобы была надежной защита всей ходовой части, а также шин и арок.

Для каждого переднего колеса необходимы правильные углы установок. Есть три параметра, которым требуется правильная установка: это схождение колес, углы продольного наклона поворотных осей, а также углы развала каждого колеса.

Параметры установки колес

Правила, по которым проводится установка параметров переднего колеса, таковы:

1. Далеко не уедешь, если все болтается, как ему вздумается, а машину уводит в сторону, когда она должна ехать прямо. Для устойчивости каждого переднего колеса, они устанавливаются строго под нужными углами к кузову и элементам подвески. Это называется – углы продольного наклона оси поворота. Установочные размеры указаны в книжке по эксплуатации;
2. Развал – это угол между плоскостью, в котором колесо вращается, и вертикалью. Его помогает установить развальный болт (он крепит телескопическую стойку и поворотный кулак). Если развал установлен неправильно, машину «ведет», протектор шины сильнее износится с одной стороны;

Параметры установки колес

Подготовка к регулировке

Чаще всего развал и схождение ВАЗ 2110 устанавливают на СТО, но можно это сделать самостоятельно. Прежде всего проверяют, есть ли люфт в подшипниках, не болтается ли рулевое управление. Заодно проверяют диаметр и отсутствие деформаций дисков, давление воздуха в шинах, износ протектора.

Схема передней подвески ВАЗ 2110 в сборе

Естественно, если колесо болтается, необходимо принять меры, а тому, которое имеет неправильный износ протектора, может потребоваться замена. Стоящие на земле колеса нужно подергать относительно вертикали. Обнаружив люфт, попросите, чтобы помощник нажал на тормоз, и снова проверьте люфт.

Если он исчез – нужна замена подшипника. Если после этого размер люфта не то что не сошел на нет, а уменьшился только незначительно, нужна проверка, ремонт, а иногда и замена подвески.

Схема ступицы переднего колеса

После этого вывесьте колесо, еще раз проверьте люфт. Возможно, что люфт исчез, но колесо проворачивается рывками или просто тяжело, тогда нужно немного расширить диаметр места установки подшипника.

При слышимом скрежете подшипнику необходима замена.

Самостоятельная регулировка

Далее нужно стать на ровной площадке и нагрузить машину, как рекомендует завод изготовитель. То есть, в салоне – около 320 кг и в багажнике 40 кг.

Первая регулировка – установка углов продольного наклона оси поворота. Вторая – развал, третья – схождение.

При этом угол развала в нагруженном состоянии должен быть 0°30’+-30’. Схождение должно быть в пределах 0°15’+-10’, а углы продольного наклона осей поворота — 0°20’+-30’.

Помните, что развал и остальные колесные регулировки необходимы во всех случаях, когда вы каким-либо образом вмешиваетесь в работу передней подвески ВАЗ 2110.

Защита от коррозии

Для надежной работы ходовой части важно все: разболтовка, размеры всех комплектующих, установления развала/схождения, и даже защита арок от коррозии. Именно арки больше других частей кузова подвержены влиянию неблагоприятных факторов – от обычной влаги во время дождя до реагентов на зимних дорогах.

Чтобы обеспечить надежную защиту арок, лучше всего на ВАЗ 2110 установить локеры (подкрылки). Такая защита обойдется значительно дешевле, чем последующий ремонт проржавевших арок. Важно правильно подобрать размеры локеров и обеспечить плотность их прилегания в области арок.

Надеемся, что выполнив все ремонтные работы самостоятельно, вы обеспечите своему ВАЗ 2110 долгие годы бесперебойной службы на дороге.

что означает разболтовка дисков ВАЗ 4×98 и 4×100.
Если посчитать, то расстояние между болтами при разболтовке 4×98 будет 69.3мм., а при 4×100 — 70.7мм. То есть разница в 1.4мм. Погрешности есть везде, в том числе и в разболтовке, но разница в 1,4мм. не позволяет на ВАЗ идеально установить диски с разболтовкой 4×100.
Как на ВАЗ установить диски 4×100

Самый простой метод — просто притянуть диск на обычные удлинённые болты, либо вообще только на 3 болта вместо 4. Такой метод не является безопасным, поэтому от него лучше отказаться.

Более популярный способ для установки на ВАЗ дисков 4×100 — использовать болты с эксцентриком или со смещенным центром. Комплекты таких нестандартных болтов можно без труда найти в интернет-магазинах.Третий вариант — использовать шпильки, например от ГБЦ ВАЗ 2108, которые вкручиваются в ступицы, а сам диск притягивается гайками, например, от Нивы (см. также Установка шпилек).

Также возможно использование проставок, которые можно изготовить своими руками. Либо купить уже готовые. Стоит учитывать, что ширина проставки должна быть не менее 20мм., следовательно вылет колеса увеличится на такую же величину. Как вариант использовать диски с малым вылетом, чтобы компенсировать вылет проставок.При наличии токарного станка можно сделать отверстия 4×100 в ступице диска. Таким образом, появляется возможность устанавливать по выбору, диски 4×98 или 4×100.

litezona.ru

Какая сверловка дисков и разболтовка колес на автомобилях ВАЗ

При выборе дисков для ВАЗ необходимо смотреть не только на их внешний вид, но и на возможность применения на той или иной модели. Кроме того, необходимо учитывать определенные технические характеристики.

Наиболее важные из них – это:

• разболтовка;
• диаметр;
• вылет;
• элементы крепежа;
• диаметр центровочного отверстия.

Основные функции дисков

Колесные диски на легковом авто выполняют ряд важнейших задач:

• уплотнение резины по периметру;
• обеспечение жесткой конструкции под общей массой транспортного средства;
• передачу крутящего момента колесу.

Исходя из указанных функций, автолюбитель может сформулировать требования к дискам, а также их техническим характеристикам. Любое колесное изделие должно быть сбалансированным по размерам, прочным и безопасным. Только после этого можно перейти к сверловке колес на автомобилях ВАЗ.

Сыверловка и разболтовка дисков ВАЗ

Разболтовка колес на ВАЗ 2107

Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.

На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.

Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.

Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.

Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.

Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.

Параметры шины	Размеры дисков	Разболтовка	Ширина	Вылет	Центровочное отверстие
175/70/R13	13”	4×98	5.0J	ET 29	DIA 60.1

Номинальное давление в покрышках «семерки» напрямую зависит от типоразмеров резины:

175/70/R13 – 1,9 задние, 1,6 передние колеса;

165/80/R13 – 2,0 задние, 1,7 передние.

Разболтовка колес на модели 2106

Для шестерки разболтовка колес составляет 4×98. Что касается заводских габаритов дисков, то:

• стандартная ширина составляет 5.0J,
• центровочное отверстие 58,5 мм,
• вылет ET

Размерность покрышек на шестерку – 175/70/R13.

В качестве рестайлинга можно установить колеса 185/60/14, 195/50/R15.

Параметры автошины	Заводская разболтовка	Нестандартные параметры диска
155/R13/ 82Q	4×98	4.5Jx13 ET37
175/70/R13 82 S	4×98	5Jx13 ET29
175/70/R13 82T	4×98	5.5Jx13 ET32
175/65/R14 82S	4×98	5.5Jx14 ET29

Сверловка на модели ВАЗ 2109

Автомобиль ВАЗ 2109, «девятка», имеет заводские параметры разболтовки автодисков 4×98. В заводской комплектации устанавливались шины 175/70/R13 и 13-дюймовые диски.

Размеры автошин	Размеры дисков	Разболтовка	Вылет	Центровочное отверстие
175/70/R13	13	4×98 5Jx13	ET29	58,6
175/65/R14	14	4×98 5.5Jx14	ET29	58,6
195/50/R15	15	4×98 6.5Jx15	ET32	58,6
205/45/R16	16	4×98 7Jx16	ET34	58,6

Разболтовка колес на ВАЗ 2110

На десятой вазовской модели устанавливаются заводские штампованные колесные диски на 13 дюймов и покрышки 175/70/R13. Также выпускались комплектации десятки с литьем на 14 дюймов и резиной 175/65/R14.

Что касается размеров заводских дисков ВАЗ, то ширина составляет 5,0-5,5J, сверловка 4×98, как и на других моделях, центровочное отверстие 58,5 мм и вылет ET 37-40.

Сверловка на 2111

Лада универсал 2111 оснащалась заводскими дисками на 13 или 14 дюймов в зависимости от комплектации автомобиля. Можно было использовать оба варианта.

Размеры покрышек: 175/70/R13, 175/65/R14, диска: ширина 5,0J, сверловка 4×98, центровочное отверстие 58,6 мм, вылет ET40.

Сверловка на модели ВАЗ 2114

Автомобили Лада Самара 2113, 2114 оборудовались заводскими штампами со сверловкой 4×98.

Что касается автодисков, то вылет составлял ET40, ширина 5,0 J и центровочное отверстие 58,5 мм. Колеса 175/70/R13.

Сверловка на модели ВАЗ 2115

Пятнадцатая модель Лада 2115 оборудуется заводскими штамповками с размерами 13 и 14 дюймов, и сверловкой 4×98.

Размер дисков	Параметры шин	Сверловка	Вылет	Центровочное отверстие
13	175/70/R13	5.0J 4×98	ET40	58.5
14	175/65/R13	5.5J 4×98	ET37	58.5

В качестве рестайлинг-варианта можно использовать автомобильные покрышки:

205/45/R16;

195/50/R15;

185/60/R14.

Сверловка на модели ВАЗ 2121

Первый российский внедорожник Нива от компании ВАЗ или же Лада 4×4 оборудуется стальными заводскими дисками на 16 дюймов и покрышками с размерами 175/80/R16 и 185/75/R16.

Дисковые размеры: вылет ET40, сверловка 5×139.7, центровочное отверстие 98,6 мм и ширина 6.5J.

Разболтовка колес на автомобиле Нива Шевроле

Российский внедорожник Niva Chevrolet оснащен заводскими колесными автодисками на 15 и 16 дюймов с параметрами сверловки 5×139.7, с вылетом ET40-48, центровкой 98,6 мм и шириной 6-6.5J.

Размеры колес: 205/75/R15 и 215/65/R16.

kolesadom.ru

Какая сверловка на ВАЗ-2114: фото и видео

Красота, конечно, требует жертв, но выходить за границы здоровой логики все же не стоит. При выборе дисков на ВАЗ-2114 нужно руководствоваться не только и не столько дизайном литья или штамповок, но и размерами в первую очередь. Соответствие заводских посадочных размеров размерам новых дисков будут гарантировать безопасную эксплуатацию автомобиля.

Какая сверловка на ВАЗ-2114

Одним из основных параметров, на которые следует обращать внимание при замене штатных дисков на автомобиле ВАЗ-2114 — размеры, расположение и диаметры крепёжных отверстий, PCD, pitch circle diametr, а по-простому, сверловка или разболтовка.

Разболтовка на диске ВАЗ-2114

Разболтовка — эта характеристика выражается двумя цифрами и указывает на расстояние между центрами крепёжных отверстий и их количество.

Сверловка для всех автомобилей ВАЗ (кроме Оки и Нивы) — 4х98, четыре отверстия, центры которых расположены на расстоянии 98 мм друг от друга.

Тем не менее это упрощённое обозначение для пользователя. Производитель дисков обязан учитывать как диаметр отверстия, их количество, расстояние между их центрами, так и диаметр, по которому центра отверстий расположены. Такое обозначение усложнило бы выбор дисков пользователем, поэтому знать сверловку в формате «количество отверстий/расстояние между ними» считается достаточным.

Ещё несколько параметров колёсного диска

Сверловку можно замерить по запаске. Н всех САМАРах сверловка 4*98

Есть ещё несколько параметров, которые касаются родных колёсных дисков ВАЗ-2114 — это ширина стокового диска 5.0J, вынос диска ЕТ45, диаметр центровочного отверстия по ступице — 58,5.

Как поставить диск 4х100 на ВАЗ-2114

Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.

Диск с разболтовкой 4*100

Диск не приляжет привалочной плоскостью к ступице, а это приведёт к тому, что он будет иметь биение.

Систематическое биение может не только привести к тому, что единственный закрученный правильно болт быстро ослабнет, но и к мгновенному износу ступичного подшипника, а остальные болты будут ослабляться сами собой. Выход из этой ситуации есть.

Биение диска приводит к быстрому износу подшипника ступицы

Для установки диска с разболтовкой 4*100 нужно либо ставить проставку, либо устанавливать шпильки с гайками вместо болтов.

Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.

Но и здесь нужно учитывать несколько нюансов:

1. Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
2. При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
3. Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.

Использование болтов эксцентриков со смещенным центром

Установить колесные проставки

Установка шпилек с эксцентриковой гайкой

Видео об установке проставок для изменения сверловки на ВАЗ-2114

Заключение

Относитесь внимательно к замене дисков на нестандартные и помните, что самый убойный внешний вид никогда не заменит безопасность, тем более на высоких скоростях. Удачной и безопасной всем дороги!

carfrance.ru

что это, как её узнать и таблицы совместимости

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 основных размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Статья  по теме: Шипы или Липучка: какие шины лучше использовать зимой

Самые популярные разболтовки:

• 4×100;
• 4×108;
• 5×100;
• 5×108;
• 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

• диаметр центрального отверстия;
• ширина;
• вылет;
• параметры закраин диска и многое другое.

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится.  В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

• 3 болта. PCD=1,155*X
• 4 болта. PCD=1,414*X
• 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

Читайте также: Чем и как приклеить молдинг на дверь автомобиля

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD	Самые распространённые автомобили, где он применяется
4×98	Alfa Romeo 33, 155, 164,  FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100	Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno,  Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108	Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3	Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100	Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108	Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112	Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3	Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115	Американские автомобили
5×120	Range Rover, Rolls Royce
5×139,7	Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

autovogdenie.ru

Разболтовка ВАЗ 2110

Во всех модификациях ВАЗ 2110 разболтовка в заводской комплектации 4х98. С конвейеров сходили «десятки» со штампованными дисками колес — диаметра R13, а также с литыми — диаметра R14.

На колеса устанавливалась резина, размеры которой 175/70 R13 или 175/65 R14. Однако если размеры дисков и шин – величины относительно понятные, то вот что такое разболтовка — для многих большая загадка.

Параметры дисков и разболтовка для ВАЗ 2110, 2111, 2112

Теория

Итак, цифра 4 – это количество отверстий под болт. А вторая цифра – диаметр в мм окружности, в которой они располагаются. Не так сложно подсчитать, что расстояние, на котором находится болт от болта, если разболтовка 98, будет 69,3 мм.

Это – одинаковая величина для всех колес, устанавливаемых на ВАЗ 2110. А вот в иномарках, большинство из которых имеет разболтовку 100, один болт от другого находится на расстоянии 70,7 мм.

Разница составляет 1,4 мм, а это уже не позволит идеально установить на ВАЗ 2110 диски, имеющие разболтовку 4х100.

Разница между разболтовкой 4*98 и 4*100

Установка дисков 4*100

Рассмотрим несколько способов, применяемых автоумельцами для установки на ВАЗ 2110 дисков от иномарок:

1. Иногда в ступице диска рассверливают на токарном станке отверстия так, чтобы стала возможной установка дисков, какие у вас есть в данный момент. Подойдет разболтовка как 98, так и 100. А если нужна замена диска, то это также не сложно сделать. Размеры болтов при этом стандартные;
2. Наиболее простой, но не лучший способ – установка диска с помощью удлиненных болтов обычного диаметра для колес. Но не удивляйтесь потом, что эта замена привела к тому, что диск болтается, появляется люфт колес, невозможно установить правильный развал и схождение, а также углы продольного наклона;
3. Популярный, относительно безопасный способ – установка на ВАЗ 2110 болтов стандартного размера с эксцентриком (возможет также вариант, если болт имеет смещенный центр). Сегодня интернет-магазины предлагают много комплектов таких болтов;

   Колесный болт с эксцентриком

4. Кое-кто использует специальные проставки. Но в таком случае обязательно увеличится вылет колеса на ширину проставки. Для безопасности нужно, чтобы ширина была не менее 20 мм. Как компенсирующая мера может быть установка дисков, у которых малый вылет;
5. Самый худший способ – это установка диска не на 4, а на 3 удлиненных болта. Какая тогда может быть защита колес от «слета», а участников движения – от гибели в аварии? Никогда так не делайте!

Если замена штатных дисков ВАЗ 2110, на те, у которых разболтовка 4х100 проведена неправильно, то при наборе скорости вы обнаружите, что колесо болтается, а при резком торможении может даже отвалиться, и чем закончится такое «приключение» — неизвестно.

Развал-схождение

После того, как произведена замена дисков колес, размеры и разболтовка которых отличается от предусмотренных конструкцией ВАЗ 2110, необходимо произвести все необходимые регулировки, для того, чтобы была надежной защита всей ходовой части, а также шин и арок.

Для каждого переднего колеса необходимы правильные углы установок. Есть три параметра, которым требуется правильная установка: это схождение колес, углы продольного наклона поворотных осей, а также углы развала каждого колеса.

Параметры установки колес

Правила, по которым проводится установка параметров переднего колеса, таковы:

1. Далеко не уедешь, если все болтается, как ему вздумается, а машину уводит в сторону, когда она должна ехать прямо. Для устойчивости каждого переднего колеса, они устанавливаются строго под нужными углами к кузову и элементам подвески. Это называется – углы продольного наклона оси поворота. Установочные размеры указаны в книжке по эксплуатации;
2. Развал – это угол между плоскостью, в котором колесо вращается, и вертикалью. Его помогает установить развальный болт (он крепит телескопическую стойку и поворотный кулак). Если развал установлен неправильно, машину «ведет», протектор шины сильнее износится с одной стороны;

   Параметры установки колес

3. Угол между продольной осью машины и плоскостью вращения колеса называется схождение. Именно схождение отвечает за управляемость переднего колеса при поворотах и разных скоростях. Если схождение выставлено неправильно, наблюдается сильный поперечный износ шин, шины визжат в поворотах и даже увеличивается расход топлива.

Подготовка к регулировке

Чаще всего развал и схождение ВАЗ 2110 устанавливают на СТО, но можно это сделать самостоятельно. Прежде всего проверяют, есть ли люфт в подшипниках, не болтается ли рулевое управление. Заодно проверяют диаметр и отсутствие деформаций дисков, давление воздуха в шинах, износ протектора.

Схема передней подвески ВАЗ 2110 в сборе

Естественно, если колесо болтается, необходимо принять меры, а тому, которое имеет неправильный износ протектора, может потребоваться замена. Стоящие на земле колеса нужно подергать относительно вертикали. Обнаружив люфт, попросите, чтобы помощник нажал на тормоз, и снова проверьте люфт.

Если он исчез – нужна замена подшипника. Если после этого размер люфта не то что не сошел на нет, а уменьшился только незначительно, нужна проверка, ремонт, а иногда и замена подвески.

Схема ступицы переднего колеса

После этого вывесьте колесо, еще раз проверьте люфт. Возможно, что люфт исчез, но колесо проворачивается рывками или просто тяжело, тогда нужно немного расширить диаметр места установки подшипника.

Задняя подвеска

При слышимом скрежете подшипнику необходима замена.

Самостоятельная регулировка

Далее нужно стать на ровной площадке и нагрузить машину, как рекомендует завод изготовитель. То есть, в салоне – около 320 кг и в багажнике 40 кг.

Первая регулировка – установка углов продольного наклона оси поворота. Вторая – развал, третья – схождение.

При этом угол развала в нагруженном состоянии должен быть 0°30’+-30’. Схождение должно быть в пределах 0°15’+-10’, а углы продольного наклона осей поворота — 0°20’+-30’.

Помните, что развал и остальные колесные регулировки необходимы во всех случаях, когда вы каким-либо образом вмешиваетесь в работу передней подвески ВАЗ 2110.

Защита от коррозии

Для надежной работы ходовой части важно все: разболтовка, размеры всех комплектующих, установления развала/схождения, и даже защита арок от коррозии. Именно арки больше других частей кузова подвержены влиянию неблагоприятных факторов – от обычной влаги во время дождя до реагентов на зимних дорогах.

Чтобы обеспечить надежную защиту арок, лучше всего на ВАЗ 2110 установить локеры (подкрылки). Такая защита обойдется значительно дешевле, чем последующий ремонт проржавевших арок. Важно правильно подобрать размеры локеров и обеспечить плотность их прилегания в области арок.

Надеемся, что выполнив все ремонтные работы самостоятельно, вы обеспечите своему ВАЗ 2110 долгие годы бесперебойной службы на дороге.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

какая разболтовка колесных дисков на ВАЗ 2114, 2110, 2107, 2109

Инженерный персонал любого автоконцерна тщательно просчитывает совместимость и способность транспортного средства воспринимать проектные нагрузки для всех систем. Автомобиль заявленной массы и габаритов должен удовлетворять своим техническим характеристикам, динамическим и грузоподъёмным параметрам. Одной из самых ответственных деталей является ступица колеса, несущая на себе по меньшей мере 25 % всех постоянных, длительных и кратковременных нагрузок, которые действуют на автомобиль. Именно таким образом рождается параметр разболтовки колёсных дисков.

Разболтовка колёсных дисков на «Ладу»

Разболтовка — это расчётная характеристика колёс, которая определяет количество крепёжных отверстий и диаметр окружности их расположения. Данная характеристика одинакова практически для всех моделей «АвтоВАЗа» и зависит от следующих показателей транспортного средства:

Диски для ВАЗ 1111

• Масса авто в снаряженном состоянии, то есть в полной комплектации, с пассажирами и максимально возможной массой груза в багажнике.
• Характер эксплуатации транспортного средства, а именно насколько важны перегрузки для данного автомобиля. Если речь идёт о городском седане, то разболтовки из 4 шпилек ему вполне достаточно, но кроссовер или внедорожник непременно оснащается 5 или 6 резьбовыми стержнями, потому что езда по бездорожью может кратковременно усилить нагрузку на колесо в несколько раз.
• Динамические свойства автомобиля. Заходя в поворот на высокой скорости, а также попадая в ямы, ударное воздействие увеличивает нагрузку на шпильки ступицы с геометрической прогрессией.

Важно!

Инженеры автомобильного завода назначают показатель разболтовки в зависимости от предельной нагрузки на транспортное средство с необходимым коэффициентом запаса.

Колёса для модели 2104

Информация о разболтовке колесных дисков на отечественных автомобилях ВАЗ

Все автомобили ВАЗ с самого основания завода и до наших дней имели лишь 3 основных типа разболтовки, так как большинство модификаций были выполнены на единой платформе, у них менялся только внешний вид. Разболтовка на большинство моделей «Лады» выглядела следующим образом:

• Самый маленький представитель автоконцерна – ВАЗ 1111, в народе называемый «Ока», производился в РФ на протяжении 20 лет – с 1987 по 2008 года. Учитывая, что масса данного авто особо малого класса составляла всего 975 кг, а нагрузка на колесо приходилась менее 250 кг, «Ока» стала одним из немногих представителей в своём классе, для которого использовалась разболтовка из 3 шпилек.

Конечный параметр составлял 3х98, при диаметре посадочного отверстия 58,1 мм. Это было достаточно экономно для владельцев «Оки».

Найти на рынке подобную размерность колеса было достаточно проблематично, потому штампованные изделия с радиальностью R12 и R13 нередко пересверливались, чтобы удачно сесть на ступицу.

Разболтовка ВАЗ 2107 4х98

• Подавляющее большинство моделей концерна «АвтоВАЗ», начиная от 2101 и заканчивая «Ладой Приора» или «Калина», выпускалось с конвейера в виде седанов, лифтбеков, хэтчбеков или универсалов компактного либо субкомпактного класса.

На заметку.

Нагрузка на колёса и динамические параметры данных транспортных средств сильно похожи друг на друга.

Начиная с 1966 года, когда концерн выпустил свою первую «копейку», и заканчивая 2015 годом, разболтовка колёс на эти авто составляла 4х98 мм, диаметр центрального отверстия – 58,1 мм.

Самые популярные на сегодняшний день модели «Лады», для которых всё ещё продаются диски с разболтовкой 4х98 — это ВАЗ 2106, 2107, 2109, 2110, 2112, 2114.

• Последние модели ВАЗов, такие как «Веста», «Гранта» и «Х-Рей», выпускаемые с 2015 года, имеют разболтовку на колёсах максимально приближенную к международному стандарту компактных автомобилей. Данный параметр на указанных модификациях составляет 4х100.

Однако данная разница вовсе не означает, что разболтовка 4х98 не позволяет установить на более старые автомобили диски от «Х-Рей». Напротив, все изделия обладают полной совместимостью, водители могут даже не использовать проставочные пластины, так как гайка может быть накручена до упора и надёжно фиксирует колесо.

• Среди всей продукции концерна «АвтоВАЗ» всегда шли особняком такие модели, как ВАЗ 2121, или классическая «Нива» и все производные от данного внедорожника: 5-дверная «Тайга», Chevrolet Niva и другие модели. Ввиду повышенных нагрузок на ступицы и колёса из-за неудовлетворительных дорожных условий, на которые были рассчитаны все параметры «Нивы», эти компактные вездеходы традиционно имели разболтовку дисков 5х139,7, с диаметром центрального отверстия 98,5 мм.

Эти увеличенные показатели давали колесу свободно сопротивляться изгибающему моменту, воспринимать большие нагрузки при переносе центра тяжести в одну сторону при движении по наклонной плоскости или при вынужденном вывешивании колёс, а также позволяли авто передавать больший крутящий момент на протекторы покрышек при движении в гору без риска поломки деталей.

Диски для ВАЗ 2114

Важно!

Несмотря на скудность ассортимента при оснащении транспортных средств и маленький выбор авто различных классов, завод добился максимальной универсальности в совместимости и возможности взаимозаменяемости колёсных дисков для авто, выпущенных в 2019 году или 50 лет назад.

Особенности размерности колёс для самых популярных моделей ВАЗ

Среди нескольких десятков модификаций ВАЗ наиболее популярными моделями за все 50 лет являлись только 2 из них, о чём можно судить по количеству проданных экземпляров. Размеры колёсных дисков для данных авто имели следующие параметры, которые менялись в зависимости от года выпуска, технической оснащённости и комплектации автомобиля:

• ВАЗ — последняя модификация «классики», выпускавшаяся на конвейерах завода в течение 30 лет: с 1982 по 2012 годы. На протяжении этого времени она ни разу не меняла свой внешний облик, а разболтовка дисков была едина – 4х98 с диаметром центрального отверстия 58,6 мм.

Ширина обода несколько менялась в зависимости от года выпуска модели.

Если в 1982 году на заводе производились модели с посадочным габаритом для шины в диапазоне от 5J до 5,5J, то на закате производства концерн увеличил допустимую размерность до 6J.

Радиальность колёс неизменно варьировалась от R13 до R15, что позволяла чередовать их по сезонам, периодически меняя профиль боковой части шины или сразу использовать всесезонные покрышки на диаметре R14.

Размер шин ВАЗ 2107 неизменно составлял всего 3 основных параметра – 175/70/R13, 185/60/R14 и 185/55/R15. Последний из перечисленных параметров активно пользовался спросом среди любителей быстрой езды по ровным городским дорогам.

На заметку.

Что же касается резины R13, то она позволяла водителю чувствовать себя максимально комфортно при езде по пересечённой местности, а также в зимнее время, когда высокий профиль корда принимал участие в сцеплении с поверхностью дороги. Но наиболее популярным параметром оставался универсальный размер R14 и самое большое количество шин реализовывалось именно в этой размерности.

Если рассмотреть более ранние авто концерна, можно убедиться в том, что колёсная база «Жигулей» практически не менялась на протяжении более чем 40 лет. Это приводит к моральной отсталости технического оснащения продукции завода. В то же время отсутствие новых разработок сильно снижает как скорость выпуска с конвейера, а также себестоимость на инженерное оснащение, что приводит к очень привлекательной розничной цене транспортного средства.

• ВАЗ 2114. Выпускалась в меньшем диапазоне — с 2001 по 2013 годы. Авто было лишь рестайлинговой модификацией классической «девятки». Наследие устаревшей модели не повлияло на высокую популярность этой «Лады», а все колёса, которые ставились в базовом исполнении на ступицы, имели ту же традиционную разболтовку 4х98, DIA 58,6 мм.

Евростандарт разболтовки 4х100 для Lada X-Ray

• Как и разболтовка ВАЗ 2114, ширина колёсных дисков мало чем отличалась от «семёрки» и колебалась в пределах 5J – 6J на весь период производства. Что же касается радиальности, то концерн полностью исключил из заводского оснащения диаметр в 15 дюймов, не запрещая при этом установку данного параметра водителями в качестве опции. Разболтовка дисков ВАЗ 2114 в текущей размерности позволяла устанавливать также стандартные диски 4х100 в соответствии с привычными для Европы размерами.

Ни одна модель «Лады» никогда не выглядела агрессивно, визитной карточкой продукции была практичность и надёжность при эксплуатации. Концерн не использовал экстремальные показатели вылетов, и колёса всегда прятались под арками кузова. Средние предельные показатели ЕТ как для ВАЗ 2107, так и 2114, составляли ЕТ25…35 мм, а отступление от этой характеристики обязывало водителей устраивать на боковых частях кузова дополнительные брызговики и менять конструкцию ступиц, делая их более прочными во избежание деформаций.

Важно!

Разболтовка колес ВАЗ 2114, равно как и все прочие размерности ступицы и дисков, использовались на последователях марки – «Калине» и «Приоре». С приходом в отечественный концерн нового руководства параметр вовсе перестал существовать, так как у завода появилась новая ориентация на запад и возможный импорт продукции в ближайшие государства СНГ.

5 шпилек на колёсах ВАЗ 2121

Таблица совместимости разболтовки жигулевских колес

Учитывая приведённые выше описания разболтовки, их можно легко объединить в одну информативную таблицу, в соответствии с которой каждый автолюбитель, имеющий в собственности ту или иную модель «Лады», всегда сможет правильно подобрать параметры колёсных дисков.

Данная таблица соответствия геометрических характеристик маркам и модификациям отечественных авто приводится ниже:

Марка и модель ВАЗа	Диаметр диска, дюймы	Ширина обода, дюймы	Вылет колеса, ЕТ, мм	Разболтовка, шт х мм	Диаметр центрального отверстия, мм
ВАЗ 1111 («Ока»)	12, 13	4; 4,5; 5	35, 40	3х98	58,1
ВАЗ 2101…2115, «Калина», «Приора»	13, 14, 15	5; 5,5; 6	25, 30, 32, 35	4х98	58,6
«Лада Гранта», «Веста», «Х-Рей»	13, 14, 15, 16	5; 5,5; 6; 6,5	22, 25, 30, 32, 34, 35	4х100	58,6
ВАЗ 2121 («Нива»), 2123, 2131, Chevrolet Niva	15, 16, 17	5; 5,5; 6; 6,5; 7	15, 35, 58	5х139,7	98,5

Важно!

Данная таблица часто ложится в алгоритм специализированных программ, связанных с базой данных складского учёта.

Салон колёсных дисков для автомобилей ВАЗ

Разболтовка колесных дисков ВАЗ — это очень важный показатель модели, который существенно ограничивает ассортимент предлагаемых в продаже изделий. Если водителю вдруг приглянулся какой-либо диск, имеющий другие характеристики, ему придётся полностью изменять конструкцию ступицы и устанавливать шпильки в новом порядке. Эксперты утверждают, что подобная практика чревата непредсказуемыми последствиями во время эксплуатации транспортного средства.

kolesa.guru

Диаметр расположения отверстий ваз 2114

Разболтовка ВАЗ-2114: подбираем колесные диски

Не каждый новичок, севший за руль автомобиля ВАЗ-2114, способен подобрать правильный размер колесных дисков. А эта немаловажная деталь транспортного средства марки ВАЗ требует правильного подхода и постоянного внимания.

В этом элементе машины расположены тормозные колодки, требующие замены в определенный срок. Продолжительность пригодности к эксплуатации в большинстве зависит от типа вождения. Также немаловажной задачей становится грамотный подбор каждой комплектующей по совместимости отдельных запчастей. Всегда стоит прислушиваться к советам и рекомендациям производителя ВАЗ в вопросах установки или замены дополнительных аксессуаров.

К примеру, заводские колесные диски, на которых имеется заводская разболтовка, комплектуются соответствующими компонентами. Последние менять на другие настойчиво не рекомендуется.

Если у автолюбителя «чешутся руки», и ему захотелось использовать другие запчасти, не предусмотренные заводом на ВАЗ-2114, такие действия необходимо обсудить со специалистом.

Замена колесных дисков на ВАЗ-2114

Колесные диски на ступицу крепятся с помощью специальных болтов либо спиц, в зависимости от размера и веса колесного диска. Для легкосплавных моделей используются спицы, надежно фиксирующие колесо на ступице. Таким образом, приобретая новые колесные диски, следует уделить огромное внимание болтам крепления. Они также способны отличаться количеством отверстий, которые имеются на колесном диске.

Говоря по-другому, покупая новые колесные диски, на маркировке можно заметить такую надпись «5/112». Это значит, что колесный диск имеет 5 отверстий, которые находятся на окружности диаметром в 112 миллиметров.

Для каждого конкретного автомобиля данный параметр будет изменяться. Если вы не нашли на колесном диске данную информацию, то разболтовку можно замерять самостоятельно.

Замеры проводятся несколькими способами:

• покупая новые колесные диски, достаточно прихватить с собой старое колесо, которое необходимо заменить. После этого сравните их разболтовку и размеры;
• используя штангенциркуль, произведите замеры расстояния между креплениями на обоих дисках. Такой способ подойдет тем, у кого отсутствует информация от официального дилера.

Также стоит отметить, что понять, какая разболтовка колесного диска с нечетной численностью креплений, можно подсчитать по специальной формуле. Для подсчета необходимо замерять расстояние между соседними отверстиями для болтов крепления. Полученные данные требуется умножить на коэффициент. Для креплений на три болта он равен 1,155, для крепления на пять болтов этот параметр будет составлять 1,701.

Разболтовка – этот параметр является одним из ключевых факторов, который влияет на безопасность человека при движении. При выборе диска без учета данного параметра порой появляются проблемы в управляемости автомобиля ВАЗ.

Это может и неярко выражаться, но при движении на дальние расстояния, колесные диски могут биться об ступицы, что отразится на состоянии подвески либо рулевой колонке.

Некоторые автолюбители подбирают колесные диски таким образом, что в случае отсутствия необходимой разболтовки покупаются модели, у которых параметр PCD немного выше. Это различие реально сгладить, применив центровочные кольца. Подобная переделка не приведет к повышению качества управляемости и может отразиться не лучшую сторону при возникновении чрезвычайной обстановки.

Однако на автомобилях ВАЗ-2114 допускается вариант установки колесного диска с размером 4×100. Это самые ходовые размеры и подобрать подходящий диск (к примеру, со старой иномарки) не составит труда. Если соответствия параметров не соответствует (4×98 и 4×100), нет гарантии полной безопасности управления ВАЗ. Установить такие колесные диски можно, применив удлиненные болты либо крепления со смещенным центром тяжести. Их можно сделать своими руками либо купить в автомагазине. Таким способом удастся закрепить болты в достаточно устойчивом положении. В данном случае требуется покупать колесные диски с меньшим вылетом. Это требуется для понижения нагрузки на ходовую часть автомобиля ВАЗ.

Размер колесных дисков, на которых стандартная разболтовка для ВАЗ-2114, определяется исходя из потребностей хозяина:

• при подборе колесного диска в первую очередь необходимо обратить внимание на диаметр ступицы. Он должен быть равен 58,8 миллиметра, ширина, маркированная в дюймах, – от 5 до 6,5;
• болты крепления колесного диска стандартные, с резьбой М12, шаг – 1,25 миллиметра. Разболтовка 4×98.

Виды колесных дисков для ВАЗ-2114

В плане конструкции существуют такие виды колесных дисков:

Стальные колесные диски

На автомобилях ВАЗ в стандартной комплектации идут стальные колесные диски. Они продемонстрировали неплохие эксплуатационные характеристики. Они выигрывают своей дешевой ценой, долговечностью и надежностью.

Литые колесные диски

Литые аналоги изготавливаются из легкосплавного материала, в большинстве случаев из алюминия. Они облегченные и внешне существенно выигрывают у заводских запчастей. Однако стоимость литых дисков выше, чем у стандартных. Сложность изготовления и цена материалов, из которого они изготовлены, повышают их стоимость.

Кованые колесные диски

Стоит отдать должное литым колесным дискам, ведь эксклюзивные колеса изготавливаются методом ковки. На сегодняшний день ковка – это зенит технологии изготовления колес для автомобиля ВАЗ. Для поковки применяется заготовка из легкосплавных алюминиевых металлов.

Для изготовления кованых колесных дисков применяются мощные прессы для создания необходимой конфигурации элемента. Поле этого высокоточные станки для резки металла доводят заготовку до готового изделия.

Ковка является упрочнением для металла, и готовая деталь становится очень крепкой и надежной. Именно кованые колесные диски используются на гоночных машинах. Показатели их твердости в два, а то и больше раз больше, чем у стоковых запчастей.

Установка на ВАЗ не заводских дисков

Если вы желаете установить колесный диск другой конструкции на автомобиль ВАЗ, стоит уделить особое внимание величине вылета. Условная маркировка данного значения говорит о расстоянии от плоскости прилегания колес до условной середины обода. Этот показатель отмечается как «ЕТ» и замеряется в миллиметрах.

Самым подходящим можно назвать вылет ЕТ36. Конечно, PCD, точнее диаметр окружности, на котором находятся отверстия крепления колесного диска, обязаны быть в соответствии с заводскими требованиями.

На автомобилях ВАЗ-2114, данное значение равно 98 миллиметров. В технических документациях этот параметр отмечается как PCD = 4×98 миллиметров, это и есть разболтовка.

Оптимальное соотношение ширины колесных дисков, разболтовка которых 4×98 мм:

• 175/65R14 – ширина диска 5,5J;
• 185/60R14 – 6J;
• 185/55R15 – 6J;
• 195/60R1 – 6,5J.

Поменять диски на автомобиле ВАЗ можно своими руками. Для многих российских автовладельцев это не является проблемой. Но если нет практики, не нужно надеяться на находчивость и смекалку. Системы тормозов и дисковые системы любого автомобиля не терпит дилетантов, так как на кону безопасность человека.

Время от времени лучше проводить диагностику на сертифицированном оборудовании, а менять тормозные колодки можно и самому. Тем более такая работа проводится не часто.

Колесные диски могут прослужить приблизительно 40 тысяч километров. Однако если владелец бережно относится к собственному автомобилю, то такой срок может быть продлен и до 100 тысяч километров. Размер колесных дисков для автомобилей ВАЗ, а также их тип – по желанию хозяина. Самое главное – выбор колесных дисков не должен противоречить тем характеристикам, которые указаны заводом-изготовителем. Так что, посещая магазин автозапчастей и покупая новые колесные диски, все вышеописанное необходимо учитывать.

Какие диски подходят на ВАЗ 2114

Одним из простейших, но достаточно эффективных методов тюнинга авто является замена штатных колесных дисков. Это могут быть или стальные изделия увеличенного диаметра, или же легкосплавные стандартных или увеличенных размеров. Попробуем разобраться, какие же изделия подходят для автомобиля 2114.

Как сделать правильный выбор

• Для начала разберемся, какие основные параметры должны учитываться при выборе дисков. Главные из них – это количество отверстий для крепления. а также диаметр окружности их размещения. Как известно, колеса на ВАЗ-2114 крепятся при помощи четырех болтов. Потому и диск должен иметь четыре отверстия. Диаметр окружности размещения крепежных отверстий для данной модели составляет 98 мм. Эти два параметра зачастую обозначаются буквами LZ*PCD (к примеру, 4*98).
• Второй немаловажный аспект – это диаметр центрального отверстия осматриваемого диска. Он должен соответствовать диаметру ступицы машины, но обеспечивать минимальный зазор в 1 мм. Этот показатель у ВАЗ-2114 равен 58,5 мм. Производители допускают установку дисков различных диаметров и ширины. Так, АвтоВАЗ рекомендует для применения на ВАЗ-2114 изделия от 13 до 15 дюймов. Ширина изделий должна соответствовать диапазону 5-6,5 дюймов. Правда, допускается выход за указанные пределы, но не более чем на полдюйма. Кроме того, немалую роль играет вылет колеса. Он также может находиться в определенных пределах. Для данной модели они составляют 25-40 мм.

Какие диски подходят на ВАЗ 2114. Обратите внимание

Напоследок отметим, что при выборе дисков, иногда нужно учитывать и параметры крепежных болтов. Для указанной модели ВАЗ применяют болты М12*1,25.
Как видим, выбрать не такое уж и сложно. Требуется лишь учитывать все геометрические параметры, определенные производителем машины. В остальном же выбор не ограничен. Читайте так же статью о том какие диски лучше кованные или литые .

Читайте также:

Добавить комментарий Отменить ответ

• Новая модель ВАЗ, именующаяся Лада Гранта, является результатом глубокого рестайлинга

• Лада Калина является первым автомобилем российского автогиганта в классе В.

• В темное время суток фары головного света играют ключевую роль

• Как известно, автомобильный диск представляет собой несущую часть колеса, которая

• Как известно, от эффективности очистки ветрового стекла во многом зависит

• Зачастую владельцы машин, желая изменить или несколько обновить внешность салона

• Тормозные колодки являются расходными материалами к тормозным механизмам. От их

• Как известно, в прошедшем году в нашей стране полностью изменилась

• Как известно, тормозная система – это ключевой элемент автомобиля, обеспечивающий

• Завод АвтоВАЗ не стоит на месте и постоянно совершенствует свои

  Наши партнеры

  KAM4ik › Блог › Размер и вылет дисков колеса

  Внимание, данная тема считается баяном, пишу здесь чтобы не потерять!

  При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно для определенной модели автомобиля. Далее мы постараемося наиболее подробно изложить информацию по выбору и техническим характеристикам дисков.

  Функции дисков на автомобиле.

  Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), обеспечение должной жесткости конструкции под массой автомобиля. Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Начнем с размеров колес (дисков) применяемых для автомобилей.

  Характеристики размеров дисков

  Радиус и ширина (размер колеса) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и ширина диска), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.
  Размеры обозначаются следующим образом: 5х13 ; 6х14 ; 6,5х15. и так далее (стандартный ряд дисков), и читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать». Первое число — ряд (может быть 4 ; 4,5 ; 5 ; 5,5 ; … 10 ) и обозначает ширину обода диска в дюймах. Второе число — ряд ( 12. 13. 14. … 22 ) и обозначает диаметр обода диска в дюймах. (Рисунок 1 Диаметр, ширина и вылет диска). Так, например, на автомобили ВАЗ «классика» необходимо ставить диски следующих размеров: 5х13 или 5,5х13. тоесть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5х14 и 6х14. а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. (за исключением того что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть) Очень важен данный размер для шин на диски так как они имеют тоже свою определенную ширину и высоту и не каждая шина может подойти на имеющийся у нас диск. Если мы еще обращаем часто внимание на диаметр диска, то редко кто смотрит на его ширину, что в итоге естественно сказывается и на эксплуатации и на надежности. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

  Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

  Вылет колеса — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (см. Рисунок 1 Диаметр, ширина и вылет диска.)

  Рисунок 1 Диаметр, ширина и вылет диска.

  Вылет диска может быть «положительным» (рисунок «вылет+»), если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (рис.1 «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.
  Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет соответственно «отрицательный».

  Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выстапать наружу и единственное что может помешать его установки арки кузова автомобиля.
  Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для аммортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
  А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

  Но даже если вы установили диски с вылетом не установленным в соответсвии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске(подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

  И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

  Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

  Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

  Рисунок 2 Размеры отверстий под болты и гайки в дисках (сверловка).

  Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.
  Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

  Дополнительная информация на диске

  Кроме вылета ширины диска и диаметра диска часто можно встреить и другую информацию. На диске может быть указано:
  — Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.
  – SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
  – MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
  — PCD 100/4 – присоединительные размеры диска;
  — MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине;
  — TOYOTA — производитель диска.

  Размеры дисков для некоторых моделей автомобилей:

  ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5х13 или 5,5х13; вылет — ET29±5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

  ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

  ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

  ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

  ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

  ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

  5 лет Метки: чтобы не потерять

  Нравится 306 Подписаться

  Источники: http://ladaautos.ru/vaz-2114/razboltovka-vaz-2114-podbiraem-kolesnye-diski.html, http://automoyo.ru/kakie-diski-podxodyat-na-vaz-2114/, http://www.drive2.ru/b/288230376152249918/

ladafakt.ru
