Двигатель ест масло но не дымит причины – Почему двигатель ест масло, но не дымит: причины

12 Мар 2017 alexxlab Комментировать

Почему двигатель ест масло, но не дымит: причины

В процессе эксплуатации ТС с разными типами двигателей (бензин, дизель) автовладельцы часто сталкиваются с тем, что расход масла увеличивается. При этом хорошо известно, что в случае проблем с ЦПГ к расходу смазки обычно добавляется дымление двигателя.

Однако бывает и так, что уровень масла постепенно понижается, но синего или сизого масляного дыма из выхлопной трубы нет. В этой статье мы поговорим о том, почему может быть увеличен расход масла, но не дымит двигатель.

Читайте в этой статье

В двигателе увеличен расход масла, но мотор не дымит: основные причины

Чтобы разобраться, почему двигатель ест масло, но не дымит, нужно изучить возможные причины повышенного расхода смазки.

Прежде всего, если масляного дыма нет, но расход масла выше нормы, на первый взгляд может показаться, что с цилиндропоршневой группой нет проблем.

С одной стороны, это большой плюс, так как нет острой необходимости ремонтировать двигатель. При этом если масло куда-то уходит, силовая установка все равно нуждается в диагностике. Давайте разбираться.

Как правило, увеличенный расход смазочной жидкости без явного дымления двигателя водители часто списывают на плохое качество масла. Еще некоторые склонны полагать, что после езды на высоких оборотах увеличение расхода и вовсе является нормой.

Сразу отметим, как в первом, так и во втором случае допускаются определенные потери, но если масло приходиться доливать литрами на 2-3 тыс. км. пробега, тогда дело никак не в качестве смазки и особенностях эксплуатации авто.

  • Другими словами, имеются проблемы, которые нужно устранять. Чаще всего основной причиной является утечка масла. При этом далеко не всегда имеется явная течь, когда после стоянки можно заметить капли смазки под машиной. По этой причине на месте стоянки нужно положить под автомобиль лист белого картона.

Обнаружение желтоватых пятен на листе укажет на то, что течет моторное масло или трансмиссионное на авто с МКПП, тогда как красноватые пятна будут указывать на утечки смазки из коробки «автомат» или ГУР. Также проверка может ничего не дать, то есть лист окажется чистым.

  • В этом случае утечку также нельзя исключать, но при этом определение места утечки будет еще более затруднено. Итак, есть ли пятна под авто или нет, переходим к следующему этапу, который предполагает визуальный осмотр подкапотного пространства и ДВС.

Нужно сразу осмотреть прокладку клапанной крышки, так как эта проблема очень распространена. Если заметны потеки масла по внешней стороне двигателя, тогда неполадка очевидна. Решение — замена прокладки крышки клапанов или установка клапанной крышки на свежий герметик.

В том случае, когда потеков из-под крышки не видно, нужно спуститься под автомобиль и осмотреть прокладку поддона. Указанная прокладка может быть изношена. Также при эксплуатации не следует исключать вероятность ударов по поддону, что нарушает герметичность соединения и приводит к утечкам смазки.

При этом само состояние сальников при наружном осмотре определить сложно. Верным признаком утечки масла является «запотевание» сальников, сильное замасливание в месте их установки и т.д.  При этом менять сальники двигателя нужно быстрее. Дело в том, что кроме потерь смазки масло может попадать на другие детали и узлы.

  • Часто смазка течет из-под датчика давления масла. В этом случае проблема обычно не решается обычной затяжкой датчика, устраняется течь заменой устройства. Также утечка смазки может быть по причине того, что масляный фильтр некачественный или установлен неправильно.

Кстати, на многих ДВС датчик давления масла расположен над масляным фильтром. Визуально можно ошибочно принять течь датчика за утечки из-под корпуса фильтра масла, однако замена маслофильтра на новый ничего не дает. По этой причине перед принятием решения о замене фильтра нужно убедиться в том, что датчик исправен.

  • Отдельного внимания в рамках диагностики заслуживает заглушка распредвала, которую можно встретить на двигателях с двумя распределительными валами или ДВС с одним распредвалом, которые не имеют трамблера.

В этом случае масло протекает через уплотнительное кольцо, при этом замены требует вся заглушка. Указанный элемент бывает как пластмассовым, так и изготавливается из резины. На практике резиновые заглушки более долговечны.

Единственное, если пластиковую заглушку можно поменять быстро и легко, то резиновая требует более точной установки на место, чтобы избавиться от течи и добиться нужной герметичности.

  • Если мотор оснащен трамблером, масло может протекать через уплотнительное кольцо. Замена такого кольца не является сложной, однако далее нужно будет выставлять УОЗ.

Более сложным случаем является такой, когда масло попадает в трамблер. Основным признаком является характерный треск (трещит подшипник), а также сбои в работе трамблера. В этом случае трамблер потребует разборки, чистки и замены подшипника вместе с сальником.

Что в итоге

Как видно, если масло уходит, но мотор не дымит, тогда основной проблемой зачастую является течь. Еще можно упомянуть выдавливание масла через сапун и т.п. При этом далеко не всегда утечку можно обнаружит при визуальном осмотре. В некоторых случаях может потребоваться частичная разборка, снятие защитных кожухов в подкапотном пространстве и т.д.

Рекомендуем также прочитать статью о том, почему нет давления масла в двигателе. Из этой статьи вы узнаете о причинах падения давления масла в системе смазки, последствиях низкого давления масла, а также о способах определения и устранения причин.

Что касается ремонта, в ряде случаев неполадку можно устранить быстро и с минимальными затратами. Однако если начинают течь сальники коленвала (особенно задний СКВ), тогда замена предполагает выполнение целого комплекса работ и требует определенных профессиональных навыков.

Читайте также

krutimotor.ru

причины, что делать, ест масло, но не дымит

Повышенное потребление моторного масла может свидетельствовать о наличии в автомобиле серьезных неполадок. Причем возникнуть такая проблема может как в новых, так и в старых транспортных средствах. Разберемся, почему двигатель ест масло и что делать, чтобы избежать серьезных поломок средства передвижения.

Симптомы и особенности утечки масла

Проверка уровня масла

Существует три основных симптома, по которым можно понять, почему двигатель есть масло. Во-первых, это постоянное заметное снижение должного уровня смазки, который проверяется специальным масляным щупом. Во-вторых, наличие темных луж на асфальте под моторным отсеком транспортного средства после длительных и не очень простоев. В-третьих, наличие синего дыма в выхлопах автомобиля. Однако, возможна ситуация, при которой двигатель ест масло, но не дымит.

Ошибочно считать, что утечка масла характерна только для старых автомобилей. Безусловно, наибольший процент проблем встречается именно на тех транспортных средствах, которые отъездили не одну сотню тысяч километров. Неполадки чаще всего возникают вследствие утраты износостойкости деталей, подверженных наибольшим силовым перегрузкам, или из-за недобросовестного технического обслуживания автомобиля. Несвоевременная замена расходных материалов или вовсе пренебрежение данной процедурой может послужить причиной большой потери смазочной жидкости.

Вероятность столкнуться с чрезмерным потреблением масла на новых автомобилях возрастает тогда, когда они попадают в руки сервисных мастеров, не имеющих достаточного опыта и должной квалификации в подобных делах. Кстати, неправильно подобранная вязкость ГСМ может также послужить причиной повышенного потребления. Но, поговорим обо всем по порядку.

Какие детали “помогают” маслу убегать?

Существует несколько наиболее слабых мест в двигательной системе, которые могут способствовать возникновению рассматриваемой нами проблемы. Когда двигатель жрет масло, причины могут быть следующие:

Маслосъемные кольца

  • стенки блока цилиндров. Большой километраж автомобиля или некомпетентный уход за ним могут вызвать серьезный износ стенок блока цилиндров. Подобная проблема также возникает и при длительной работе мотора на закоксованных маслосъемных кольцах. Затвердевшие частицы расцарапывают металлические поверхности и истончают их. В результате, через образующиеся отверстия начинается активная утечка масла.
  • маслосъемные кольца. Устанавливаются они у основания поршня и не позволяют излишкам защитного слоя проникать в камеру сгорания. Если кольца выходят из строя, двигатель жрет масло в большом количестве, а причины такой утечки кроятся в постоянных перегревах двигателя и закоксовке самих колец. Перегрев может возникать из-за низкого уровня охлаждающей жидкости или ввиду продолжительной работы мотора на повышенных оборотах. Использование низкокачественной смазочной защиты может послужить причиной образования твердых частиц – закоксовки – на двигающихся механизмах установки. Отложения будут нарушать герметичность конструкции, в следствие чего масло начнет проникать в камеру сгорания. Там, смешиваясь с топливной смесью, оно будет улетучиваться через систему выхлопов.
  • маслосъемные колпачки. Их задача аналогична задаче вышеупомянутых колец с той лишь разницей, что располагаются они на клапанах. Они точно также начинают пропускать масло в рабочую зону, когда их износ превышает допустимый уровень. Закоксовка и перегрев – основные причины износа элементов.
  • прокладка под клапанную крышку. Каждый съем клапанной крышки должен сопровождаться обязательной заменой прокладки. Причем ее размер и форма должны четко соответствовать двигательным параметрам. Неправильная установка данного элемента вызовет протечку масляного материала и его повышенный расход.
  • прокладка блока цилиндров. Аналогичная проблема может встретиться и здесь. Причем вытекать в данном случае масло может двумя способами: по внешней оболочке мотора или внутрь блока цилиндров. Для второго случая характерно смешивание защитного материала с охлаждающей жидкостью и образование белой пены. Кроме того, о проблеме может говорить регулярное снижение уровня масла и превышение допустимого объема антифриза. Чтобы правильно диагностировать поломку, необходимо заглянуть в бочок с охлаждающей жидкостью: если там присутствует масляное пятно, настало время менять прокладку блока цилиндров.

Когда видимых симптомов протечки нет

Существуют ситуации, когда причина нарушенного потребления моторного масла кроется не в изношенных деталях:

  1. Если вы заливаете в движок масло, вязкость которого не соответствует требованиям производителя, можете быть уверены – проблемы рано или поздно себя проявят. Дело в том, что автопроизводитель производит подбор нужного вещества путем продолжительных испытаний. По сути, он облегчает водителям задачу при покупке нужной жидкости и позволяет экономить средства. Если смазка слишком вязкая, двигатель будет с трудом проворачивать коленчатый вал, испытывая сильную перегрузку. Перегрузка вызовет необходимость сжигания большего количества топливной смеси, а, значит, экономия в данном случае не уместна. При чрезмерно жидкой пленке часть элементов, а может и вся система, будут работать без должного уровня защиты. Это чревато серьезным перегревом системы, быстрым износом рабочих механизмов и повышенной утечкой масляной жидкости.
  2. Двигатель жрет масло при агрессивном стиле вождения. И причина этому не в нарушениях герметичности системы или износе работающих механизмов, а в расширении металлических элементов при перегреве. В момент резкого старта мотор начинает активно прокачивать масло по системе, но для этого ему требуется больше усилий. Большие усилия приводят к резкому перегреву элементов и их последующему расширению, а здесь уже вполне понятно, почему защитная смазка оказывается в камере сгорания.

Устраняем проблемы

Схема изучения этикетки автомасла

Если вы заметили, что двигатель ест масло, а причины этому – износ маслосъемных колпачков, колец, конструктивных прокладок или потёртость стенок блока цилиндров, то требуется незамедлительная замена указанных элементов. Своевременное обслуживание автомобиля позволит вам не только сэкономить средства, предотвратив серьезный капитальный ремонт, но и на ранних стадиях диагностировать другие возможные проблемы с двигательной системой или автомобилем в целом.

При подборе нужной автомобильной смазки всегда опирайтесь на рекомендации производителя. Ни в коем случае нельзя заливать под капот ту жидкость, вязкость которой запрещает использовать мануал к автомобилю.

Кроме того, если вы хотите добиться экономного расхода ГСМ, избегайте резких стартов и торможений. Безусловно, мгновенно нарастающая мощь мотора повышает в крови водителя адреналин, но у машины оно вызывает перегрев и активное потребление технических жидкостей. Если отказаться от экстремального вождения вы не можете, то не удивляйтесь, что расход масла в разы будет превышать установленные производителем нормы.

О чем следует помнить?

Если вы хотите продлить жизнь своего автомобиля, то заботиться о нем нужно очень внимательно. Во-первых, следует отказаться от сомнительных мастерских. Гаражные эксперты, бесспорно, обладают определенным опытом в области обслуживания транспортных средств, но их познания ограничиваются небольшим количеством автомобильных марок. Кроме того, гарантию на свою работу вам никто не даст, да и доказать причастность лжемастера в случае серьезной поломки будет тяжело.

Сравнение вязкости моторных масел

Лучше и экономнее всего, конечно, производить всю работу по автомобилю самостоятельно. Так вы будете иметь полное представление о состоянии транспортного средства и о качестве всех заливаемых в него жидкостей. Кроме того, выполняя работу для себя, вы не будете устанавливать новые детали абы как, а сделаете это на совесть.

Если двигатель ест масло в большом объеме, но у вас нет возможности диагностировать автомобиль самостоятельно, что делать в этом случае? Везти автомобиль к официальному представителю. Только там ему будет оказана должная помощь.

И напоследок

Теперь вы знаете, почему двигатель есть масло. Своевременная диагностика проблемы позволяет оградить себя от серьезных поломок в будущем. Иными словами, если вы обнаружили, что масло сильно быстро уходит, незамедлительно ищите причину этого. Регулярная доливка к устранению утечки не приведет, но по карману ударит заметно.

Также помните, что проверять уровень масла нужно регулярно. Не реже раза в неделю. А если совсем недавно вы проводили техосмотр машины, то и вовсе два-три раза в неделю. Элементарная неправильная установка сливной пробки может оставить весь движок в беззащитном состоянии.

proavtomaslo.ru

На что обратить внимание, если мотор подъедает масло, но не дымит

Часто автовладельцы сталкиваются с такой распространенной проблемой как подъедание мотором масла. Чаще всего подобные неисправности сопровождаются появлением характерного сизого дыма из выхлопной трубы. Но что делать в том случае, если масло уходит из двигателя, при этом полностью отсутствует характерный чёрный или сизый дым. На какие возможные места утечек следует обратить внимание в данном случае и как восстановить автомобиль, решив имеющиеся проблемы.


Допустимый естественный угар масла

Все без исключения двигатели современных автомобилей будут иметь так называемый естественный угар масла. Это связано с особенностями эксплуатации мотора, причём у отдельных моделей этот показатель составляет не более 100 грамм на 1000 километров пробега, тогда как другие моторы подъедают 300-500 грамм на 1000 километров пройденного пути. Решить подобные проблемы попросту не представляется возможным, а такая потеря масла допускается автопроизводителем и даже не признается гарантийным случаем.

А вот если мотор стал кушать по литру масла на 1000 километров пробега, то автовладельцу необходимо бить тревогу, выполнять первоначально самостоятельный осмотр двигателя, а в последующем вести машину в сервис, проводить её диагностику и соответствующий ремонт. В каждом конкретном случае неисправности будут отличаться, для решения отдельных проблем нужно будет просто заменить прохудившуюся прокладку, тогда как у других машин потребуется уже менять клапанную группу и выполнять дорогостоящий капитальный ремонт.


Почему двигатель ест масло?

В первую очередь автовладельцу, который столкнулся с проблемой быстрой потери масла мотором, необходимо обратить внимание на состояние клапанной крышки. Часто отмечаются проблемы с прокладками, которые изнашиваются, не держат высокое давление, после чего масло начинает сочиться по двигателю. Если автовладелец не обращает внимание на такие неисправности, отмечается масляное голодание двигателя, что, в конечном счете, приводит к его повышенному износу и необходимости выполнять сложный и дорогостоящий ремонт.

Также двигатель может терять маслом по распредвалу и сальникам коленвала. Наличие таких подтёков свидетельствует о серьезном износе. Такие проблемы следует устранять как можно быстрее, что исключает появление еще более сложных и дорогостоящих в ремонте неисправностей. К сожалению, такой ремонт будет иметь высокую стоимость, часто требуется менять не только сальники, но и сам распредвал, что существенно увеличивает расходы автовладельца.

Терять масло мотор может также по соединению масляного фильтра или датчика давления. Если мастера в сервисе некачественно выполнили замену масла и не закрутили фильтр, то при высокой температуре масло под давлением может гнать через такие проблемные места, а заметить подтеки под автомобилем в подобном случае будет попросту невозможно.


Решения возможных проблем

Автовладельцу, вне зависимости от причины потери моторного масла, следует сразу же, как только появились подобные проблемы, обращаться в специализированные мастерские. В отдельных случаях можно определись характер неисправности одним лишь визуальным осмотром мотора, тогда как в других случаях требуется вскрывать двигатель, при этом такая диагностика будет уже иметь высокую стоимость.

Куда хуже, если причиной потери масла мотора являются проблемы с головкой блока цилиндров. В подобном случае требуется растачивать крышку или полностью менять её, при этом стоимость таких запчастей будет сопоставима со стоимостью капитального ремонта двигателя. Подобные проблемы отмечаются при перегреве мотора и длительной эксплуатации на повышенной температуре.

Автовладельцу нужно помнить о том, что экономить на диагностике и качестве ремонта не следует. Если мотор начал терять масло, то подобные проблемы сами уже не исчезнут. Чем дольше автовладелец будет пренебрегать такими неисправностями, тем в последующем дороже обойдется ремонт машины.

Выводы

Терять масло мотор может по различным причинам, при этом вовсе не обязательно машина будет дымить характерным сизым дымом. Автовладельцу необходимо осмотреть машину на предмет наличия подтёков по прокладкам, также осматриваются сальники распредвала и коленвала. Следует сразу же обращаться в мастерские, где мастера определят имеющиеся неисправности и полностью восстановят ваш автомобиль.

30.06.2019

cartechnic.ru

Почему двигатель перерасходует масло, но не дымит

Самостоятельно обнаружить причину, почему двигатель перерасходует масло, но не дымит достаточно сложно. Мы опишем наиболее распространенные варианты возникновения такой проблемы.

Допустимый расход

О том, что автомобиль потребляет масла сверх нормы можно говорить, если расход смазочной смеси не соответствует объему, указанному производителем. Этот параметр определяется объемом двигателя (зависит от количества поршней в силовом агрегате). Таблица 1 иллюстрирует приблизительный расход автомасла на угар при исправном моторе с учетом применения качественного смазывающего материала.

Таблица 1. Объем моторной жидкости, уходящий на угар при 8-10 тыс. пробега авто*.

Объем мотора, л.Количество масла на угар, мл.
1-1,6150-200
1,8-2,5180-250
2,5-3,5200-300

*В таблице представлены усредненные значения, точные цифры посмотрите в инструкции по эксплуатации к вашему автомобилю. Для некоторых моделей нормой будет расход в разы выше.

Если ваш автомобиль потребляет больше моторной смеси, чем количество, указанное в таблице 1, то необходимо выяснить, куда уходит масло.

Автомобилисты часто спрашивают: «Почему движок жрет масло, но не дымит?». Такое явление достаточно странное — дым является одним из критериев подтверждающим перерасход моторной жидкости. Если водитель утверждает: машина ест много масла, но не дымит, то он заблуждается — характерный сизый дым появляется только при нагруженном двигателе, при этом он полностью исчезает на нейтральной или парковочной передаче. Попросите кого-то сесть за руль вашего авто и вы убедитесь что при разгоне или переключении передач транспортное средство дымит — в камеру сгорания мотора попадает масло. Наиболее распространенные причины, по которым машина ест моторное масло и по утверждению хозяина не дымит нисколько, мы приведем ниже.

Также посмотреть почему мотор перерасходует масло и при этом не дымит, можно на видео:



Износ поршневых колец

Выньте щуп, измеряющий уровень масла, заведите мотор и посмотрите: выделяются ли картерные газы из отверстия щупа. Если через отверстие выходит белый или синий дым, то моторная смесь попадает в цилиндры, газы поступают к картеру через поршневые кольца. Если характерный синий дым отсутствует, проверьте компрессию в цилиндрах.

При износе поршневых колец возможен расход автомасла до 1 л на 1 тыс. км. Выделяют несколько видов износа поршневых колец:

  1. Истирание внешней стороны кольца, которая трется о стенки цилиндра. Это приводит к увеличению зазора между цилиндром и кольцом.
  2. Уменьшение толщины кольца, оно делается тоньше, свободно перемещается по канавке поршня. Уменьшенные поршневые кольца начинают забрасывать моторную смесь к камере сгорания, увеличивая расход жидкости. Такой износ колец приводит к очень большому потреблению масла мотором.
  3. Применение некачественного автомасла, приводящее к закоксовыванию поршневых колец и уменьшению компрессии во всех цилиндрах силового агрегата.

Ухудшение состояния маслосъемных колпачков, износ вкладышей

Посмотрите на работу силового агрегата на холостых оборотах. Если колпачки изношены- авто ест много масла. При этом, но на холостом ходу не дымит или выделяется незначительное количество дыма. Если при сильном нажатии на педаль акселератора появляются большие клубы синего дыма, то это свидетельствует об износе колпачков.

В большинстве случаев, перерасход моторной смеси через изношенные колпачки не возникает, масла приходится доливать меньше 500 мл на 1 тыс. км. При большем расходе масла, нужно заменять поршневые кольца.

Об ухудшении состояния колпачков также свидетельствует бархатный нагар на свечах и перебои в работе мотора. Возникают такие явления, если отвердевают манжеты маслосъемных колпачков или при их значительном износе, при этом они не дают нужного уплотнения, приводят к свободной течи масла под направляющую втулку, вдоль стержня клапана.

Если проверяя уровень масла в моторе, вы заметили блестящие мелкие частицы в моторной жидкости, то это свидетельствует об износе вкладышей.

Заключение

Возрастание потребления автомасла может быть вызвано не только увеличением расхода жидкости на угар, но и течью моторной смеси, которая возникает в таких ситуациях:

  1. Износ прокладки крышки клапанов. Возникает из-за растрескивания резинки по причине ее старения или если она была посажена без герметика при ремонте.
  2. Повреждение прокладки поддона картера при механическом воздействии.
  3. Ухудшение сальников на распределительном или коленчатом валах.
  4. Разрушение уплотнительной резинки масляного фильтра.

При исключении указанных пунктов, масло уходит на угар в моторе из-за износа поршневой группы или маслосъемных колпачков в этом можно убедиться, измерив компрессию мотора.

Уменьшение компрессии в одном цилиндре указывает на закоксовывание колец. При увеличенном показателе компрессии и большом расходе моторной смеси можно говорить о сильном износе силового агрегата. В такой ситуации показатель компрессии является ложным: параметр увеличивается за счет попадания большого количества автомасла в камеру сгорания.

pro-zamenu.ru

появился большой расход масла и сильно дымит. — DRIVE2

www.bibi.ru/diagnostikadvigatela.html
Диагностика двигателя: если двигатель масло ест, нет компрессии, синий дым из выхлопной трубы и присадки для двигателя, к маслу: появился большой расход масла и сильно дымит.

1. определить состояние колец. 2. в каком состоянии колпачки маслосъемные. 3. износ двигателя по показаниям компрессии и расходу масла. 4. состояние свечей. 5. состояние вкладышей.

1. Вынуть щуп уровня масла. Завести двигатель и наблюдать, выходят ли картерные газы из отверстия щупа, особенно в момент, когда двигатель только начинает заводиться. Если двигатель масло ест и расход масла большой, то выход синего (сизого, почти белого) дыма свидетельствует о попадании масла в цилиндры, о прорыве газов в картер через кольца (это говорит о том, что кольца и цилиндры имеют износ). Если двигатель не сильно дымит, желательно произвести замер компрессии в цилиндрах. Напишите нам, если показания компрессии известны, мы подскажем вам что можно предпринять и какую присадку в масло для двигателя лучше использовать чтобы сократить дымность вашего двигателя. Если компрессии нет совсем — только разбирать, если нет компрессии в отдельных цилиндрах или она снизилась, можно восстановить бустерами в цилиндры.
2. В каком состоянии колпачки маслосъемные.
Если вы проводите диагностику двигателя и он работает на холостых оборотах и не дымит или немного дымит, а потом появляется большой «клуб» синего дыма из выхлопной трубы, при сильном нажатии на педаль акселератора — стал сильно дымить, значит, колпачки маслосъемные надо менять. 3. Износ двигателя по показаниям компрессии.
ДИАГНОСТИКА начинается с того, что вы замеряете компрессию и сравниваете её с исходной величиной по тех. паспорту автомобиля. Не путайте компрессию двигателя со степенью сжатия. Значения в паспорте на автомобиль нужно увеличить на 30 процентов — именно эту величину и должен иметь ваш двигатель при замере компрессии манометром. В паспорте 9 — значит не менее 12 вы должны иметь компрессию. Двигатели с компрессией 9 не производятся уже давно.
Если вы не знаете исходную величину компрессии, то ориентируйтесь на расход масла особенно если он большой или начал расти — это более важный показатель, чем величина компрессии. Если компрессия вашего двигателя значительно упала только в одном цилиндре, это свидетельствует о закоксованности колец. Например 10 5 10 10
Достаточно хорошо увеличивают подвижность колец и раскоксовывают бустеры в цилиндры. После применения бустеров именно в этот цилиндр, компрессия с 5 вернется к 10.

При высоком показании компрессии и одновременно большом расходе масла, показания компрессии выглядит ложными их величина как у нового двигателя и даже чуть выше. Этот эффект получается за счет излишнего попадания масла в камеру сгорания. В этом случае у двигателя сильный износ.
Для удаления масла из цилиндров нужно использовать не менее 10 бустеров в этот цилиндр, расход масла сократится и увеличится мощность двигателя. Показания компрессии станут натуральными.

4. Состояние свечей. Можно встретить и такое, что при повышенном расходе масла на некоторых двигателях свечи сухие (нет масла на юбке свечи), а компрессия высокая. Это говорит о том, что маслосъемные колпачки нуждаются в замене.

5. Состояние вкладышей. Проводя диагностику двигателя, внимательно посмотрите на состояние вкладышей. Если на щупе уровня масла видны блестящие мелкие частички в масле, значит, происходит повышенный износ вкладышей и блестят мелкие частички износа — мелкой стружки. В таком случае двигатель нуждается в ремонте.

Что делать, если двигатель начал дымить?
План:
Виды дыма и причины его появления:
1.Белый дым.
2.Сизый или синий дым (масляный дым)
3. Черный дым.
4.Присадки в масло для увеличения компрессии и почему их лучше не использовать, потому что есть лучшее :бустеры в цилиндры, в масло не попадают и поэтому очень эффективны и не меняют состав масла.

Дымит, трясет, коптит и барахлит — есть решение:

Частенько при пуске холодного двигателя появляются густые клубы дыма. Если вы заметили такое за своим железным конем, значит стоит присмотреться к нему повнимательнее. В случае, когда после прогрева дым исчез, можете вздохнуть спокойно. Немного износились кольца и бустеры их восстановят. Но если дым идет постоянно, значит есть какие-то неполадки (а возможно и серьезные проблемы). В первую очередь обратите внимание на цвет дыма, это поможет определить, какая именно система вашего автомобиля нуждается в лечении.

Дым белого цвета при холодном запуске — абсолютно нормальное явление (это даже не дым, а водяной пар). При низких температурах (ниже -10 градусов) может дымить даже хорошо прогретый движок. Если после прогрева белый дым из выхлопной трубы не исчез (а температура плюсовая), значит в цилиндры попадает охлаждающая жидкость. Чаще всего это бывает связано с пробоем прокладки головки цилиндров, однако бывают и более тяжелые случаи (например, трещины в головке или блоке).

Запустите двигатель, если уровень жидкости в расширительном бачке нестабилен, быстро повышается, на поверхности есть масляная

www.drive2.ru

Почему двигатель ест масло, но не дымит: причины

В процессе эксплуатации ТС с разными типами двигателей (бензин, дизель) автовладельцы часто сталкиваются с тем, что расход масла увеличивается. При этом хорошо известно, что в случае проблем с ЦПГ к расходу смазки обычно добавляется дымление двигателя.

Однако бывает и так, что уровень масла постепенно понижается, но синего или сизого масляного дыма из выхлопной трубы нет. В этой статье мы поговорим о том, почему может быть увеличен расход масла, но не дымит двигатель.

В двигателе увеличен расход масла, но мотор не дымит: основные причины

Чтобы разобраться, почему двигатель ест масло, но не дымит, нужно изучить возможные причины повышенного расхода смазки.

Прежде всего, если масляного дыма нет, но расход масла выше нормы, на первый взгляд может показаться, что с цилиндропоршневой группой нет проблем.

С одной стороны, это большой плюс, так как нет острой необходимости ремонтировать двигатель. При этом если масло куда-то уходит, силовая установка все равно нуждается в диагностике. Давайте разбираться.

Как правило, увеличенный расход смазочной жидкости без явного дымления двигателя водители часто списывают на плохое качество масла. Еще некоторые склонны полагать, что после езды на высоких оборотах увеличение расхода и вовсе является нормой.

Сразу отметим, как в первом, так и во втором случае допускаются определенные потери, но если масло приходиться доливать литрами на 2-3 тыс. км. пробега, тогда дело никак не в качестве смазки и особенностях эксплуатации авто.

  • Другими словами, имеются проблемы, которые нужно устранять. Чаще всего основной причиной является утечка масла. При этом далеко не всегда имеется явная течь, когда после стоянки можно заметить капли смазки под машиной. По этой причине на месте стоянки нужно положить под автомобиль лист белого картона.

Обнаружение желтоватых пятен на листе укажет на то, что течет моторное масло или трансмиссионное на авто с МКПП, тогда как красноватые пятна будут указывать на утечки смазки из коробки «автомат» или ГУР. Также проверка может ничего не дать, то есть лист окажется чистым.

  • В этом случае утечку также нельзя исключать, но при этом определение места утечки будет еще более затруднено. Итак, есть ли пятна под авто или нет, переходим к следующему этапу, который предполагает визуальный осмотр подкапотного пространства и ДВС.

Нужно сразу осмотреть прокладку клапанной крышки, так как эта проблема очень распространена. Если заметны потеки масла по внешней стороне двигателя, тогда неполадка очевидна. Решение — замена прокладки крышки клапанов или установка клапанной крышки на свежий герметик.

В том случае, когда потеков из-под крышки не видно, нужно спуститься под автомобиль и осмотреть прокладку поддона. Указанная прокладка может быть изношена. Также при эксплуатации не следует исключать вероятность ударов по поддону, что нарушает герметичность соединения и приводит к утечкам смазки.

  • Следующим элементом для проверки становятся сальники. Течь может как передний сальник коленчатого вала, так и задний. Также нередко подтекают и сальники распределительного вала.

При этом само состояние сальников при наружном осмотре определить сложно. Верным признаком утечки масла является «запотевание» сальников, сильное замасливание в месте их установки и т.д.  При этом менять сальники двигателя нужно быстрее. Дело в том, что кроме потерь смазки масло может попадать на другие детали и узлы.

Например, если ГРМ оснащен ремнем, а не цепью, тогда смазка  может размягчить резину, из которой изготовлен ремень, что приводит к его обрыву со всеми вытекающими последствиями.

  • Часто смазка течет из-под датчика давления масла. В этом случае проблема обычно не решается обычной затяжкой датчика, устраняется течь заменой устройства. Также утечка смазки может быть по причине того, что масляный фильтр некачественный или установлен неправильно.

    Что в итоге

    Как видно, если масло уходит, но мотор не дымит, тогда основной проблемой зачастую является течь. Е

autoexpert.today

Почему двигатель ест масло: причины, что делать, ест масло, но не дымит

Повышенное потребление моторного масла может свидетельствовать о наличии в автомобиле серьезных неполадок. Причем возникнуть такая проблема может как в новых, так и в старых транспортных средствах. Разберемся, почему двигатель ест масло и как избежать серьезных поломок средства передвижения.

Ошибочно считать, что утечка масла характерна только для старых автомобилей. Безусловно, наибольший процент проблем встречается именно на тех транспортных средствах, которые отъездили не одну сотню тысяч километров. Неполадки чаще всего возникают вследствие утраты износостойкости деталей, подверженных наибольшим силовым перегрузкам, или из-за недобросовестного технического обслуживания автомобиля. Несвоевременная замена расходных материалов или вовсе пренебрежение данной процедурой может послужить причиной большой потери смазочной жидкости.

Вероятность столкнуться с чрезмерным потреблением масла на новых автомобилях возрастает тогда, когда они попадают в руки сервисных мастеров, не имеющих достаточного опыта и должной квалификации в подобных делах. Кстати, неправильно подобранная вязкость ГСМ может также послужить причиной повышенного потребления. Но, поговорим обо всем по порядку.

Какие детали «помогают» маслу убегать?

Существует несколько наиболее слабых мест в двигательной системе, которые могут способствовать возникновению рассматриваемой нами проблемы:

Маслосъемные кольца

  • стенки блока цилиндров. Большой километраж автомобиля или некомпетентный уход за ним могут вызвать серьезный износ стенок блока цилиндров. Подобная проблема также возникает и при длительной работе мотора на закоксованных маслосъемных кольцах. Затвердевшие частицы расцарапывают металлические поверхности и истончают их. В результате, через образующиеся отверстия начинается активная утечка масла.
  • маслосъемные кольца. Устанавливаются они у основания поршня и не позволяют излишкам защитного слоя проникать в камеру сгорания. Если кольца выходят из строя, двигатель жрет масло в большом количестве, а причины такой утечки кроятся в постоянных перегревах двигателя и закоксовке самих колец. Перегрев может возникать из-за низкого уровня охлаждающей жидкости или ввиду продолжительной работы мотора на повышенных оборотах. Использование низкокачественной смазочной защиты может послужить причиной образования твердых частиц — закоксовки — на двигающихся механизмах установки. Отложения будут нарушать герметичность конструкции, в следствие чего масло начнет проникать в камеру сгорания. Там, смешиваясь с топливной смесью, оно будет улетучиваться через систему выхлопов.
  • маслосъемные колпачки. Их задача аналогична задаче вышеупомянутых колец с той лишь разницей, что располагаются они на клапанах. Они точно также начинают пропускать масло в рабочую зону, когда их износ превышает допустимый уровень. Закоксовка и перегрев — основные причины износа элементов.
  • прокладка под клапанную крышку. Каждый съем клапанной крышки должен сопровождаться обязательной заменой прокладки. Причем ее размер и форма должны четко соответствовать двигательным параметрам. Неправильная установка данного элемента вызовет протечку масляного материала и его повышенный расход.
  • прокладка блока цилиндров. Аналогичная проблема может встретиться и здесь. Причем вытекать в данном случае масло может двумя способами: по внешней оболочке мотора или внутрь блока цилиндров. Для второго случая характерно смешивание защитного материала с охлаждающей жидкостью и образование белой пены. Кроме того, о проблеме может говорить регулярное снижение уровня масла и превышение допустимого объема антифриза. Чтобы правильно диагностировать поломку, необходимо заглянуть в бочок с охлаждающей жидкостью: если там присутствует масляное пятно, настало время менять прокладку блока цилиндров.

Когда видимых симптомов протечки нет

Существуют ситуации, когда причина нарушенного потребления моторного масла кроется не в изношенных деталях:

  1. Если вы заливаете в движок масло, вязкость которого не соответствует требованиям производителя, можете быть уверены — проблемы рано или поздно себя проявят. Дело в том, что автопроизводитель производит подбор нужного вещества путем продолжительных испытаний. По сути, он облегчает водителям задачу при покупке нужной жидкости и позволяет экономить средства. Если смазка слишком вязкая, двигатель будет с трудом проворачивать коленчатый вал, испытывая сильную перегрузку. Перегрузка вызовет необходимость сжигания большего количества топливной смеси, а, значит, экономия в данном случае не уместна. При чрезмерно жидкой пленке часть элементов, а может и вся система, будут работать без должного уровня защиты. Это чревато серьезным перегревом системы, быстрым износом рабочих механизмов и повышенной утечкой масляной жидкости.
  2. Двигатель жрет масло при агрессивном стиле вождения. И причина этому не в нарушениях герметичности системы или износе работающих механизмов, а в расширении металлических элементов при перегреве. В момент резкого старта мотор начинает активно прокачивать масло по системе, но для этого ему требуется больше усилий. Большие усилия приводят к резкому перегреву элементов и их последующему расширению, а здесь уже вполне понятно, почему защитная смазка оказывается в камере сгорания.

Устраняем проблемы

Схема изучения этикетки автомасла

Если вы заметили, что двигатель ест масло, а причины этому — износ маслосъемных колпачков, колец, конструктивных прокладок или потёртость стенок блока цилиндров, то требуется незамедлительная замена указанных элементов. Своевременное обслуживание автомобиля позволит вам не только сэкономить средства, предотвратив серьезный капитальный ремонт, но и на ранних стадиях диагностировать другие возможные проблемы с двигательной системой или автомобилем в целом.

При подборе нужной автомобильной смазки всегда опирайтесь на рекомендации производителя. Ни в коем случае нельзя заливать под капот ту жидкость, вязкость которой запрещает использовать мануал к автомобилю.

Кроме того, если вы хотите добиться экономного расхода ГСМ, избегайте резких стартов и торможений. Безусловно, мгновенно нарастающая мощь мотора повышает в крови водителя адреналин, но у машины оно вызывает перегрев и активное потребление технических жидкостей. Если отказаться от экстремального вождения вы не можете, то не удивляйтесь, что расход масла в разы будет превышать установленные производителем нормы.

О чем следует помнить?

Если вы хотите продлить жизнь своего автомобиля, то заботиться о нем нужно очень внимательно. Во-первых, следует отказаться от сомнительных мастерских. Гаражные эксперты, бесспорно, обладают определенным опытом в области обслуживания транспортных средств, но их познания ограничиваются небольшим количеством автомобильных марок. Кроме того, гарантию на свою работу вам никто не даст, да и доказать причастность лжемастера в случае серьезной поломки будет тяжело.

Сравнение вязкости моторных масел

Лучше и экономнее всего, конечно, производить всю работу по автомобилю самостоятельно. Так вы будете иметь полное представление о состоянии транспортного средства и о качестве всех заливаемых в него жидкостей. Кроме того, выполняя работу для себя, вы не будете устанавливать новые детали абы как, а сделаете это на совесть.

Если двигатель ест масло в большом объеме, но у вас нет возможности диагностировать автомобиль самостоятельно, что делать в этом случае? Везти автомобиль к официальному представителю. Только там ему будет оказана должная помощь.

И напоследок

Своевременная диагностика проблемы позволяет оградить себя от серьезных поломок в будущем. Иными словами, если вы обнаружили, что масло сильно быстро уходит, незамедлительно ищите причину этого. Регулярная доливка к устранению утечки не приведет, но по карману ударит заметно.

Также помните, что проверять уровень масла нужно регулярно. Не реже раза в неделю. А если совсем недавно вы проводили техосмотр машины, то и вовсе два-три раза в неделю. Элементарная неправильная установка сливной пробки может оставить весь движок в беззащитном состоянии.

Загрузка…

dorpex.ru

12Мар

Эбу как расшифровывается – что это такое и как работает

12 Мар 2017 alexxlab Комментировать

что это такое и как работает

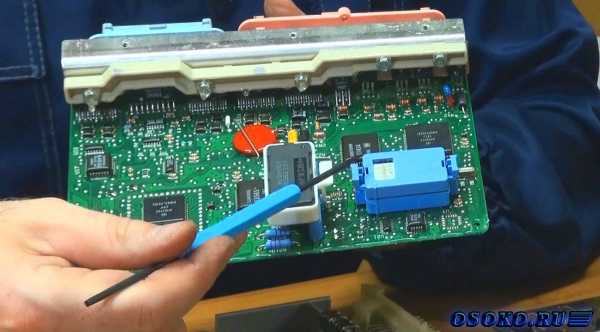

ЭБУ расшифровывается как электронный блок управления. Это небольшая электронная плата, отвечающая за сбор и обработку различной информации о состоянии машины. Если двигатель можно назвать сердцем, то ЭБУ, без сомнения, мозг. Также это устройство называют «контроллером». Информация о скорости, температуре двигателя и снаружи, уровне кислорода и пр. поступает в ЭБУ от датчиков. Из него же исходят команды для системы зажигания, коробки передач (для автомата), ABS, топливного насоса, управления светом и других систем.

Как работает ЭБУ

Схема работы ЭБУ

Для того чтобы понять, что такое ЭБУ в автомобиле, для начала нужно разобраться с тем, как данная система работает. В первую очередь ЭБУ собирает данные с датчиков:

  • Температура мотора и окружающей среды,
  • Данные о подаче кислорода и топлива,
  • Датчик скорости,
  • Датчик холостого хода,
  • Данные от систем антизаноса, стабилизации, антиблокировочной системы, некоторых других систем безопасности,
  • Информация о состоянии коленвала (или коленвалов)
  • Информация о положении дроссельной заслонки, педали газа
  • Контроль количества охлаждающей жидкости, тормозной жидкости и самой тормозной системы
  • Датчик напряжения внутренней электросети автомобиля,
  • Информация из цепи ЭУР или о состоянии гидроусилителя.

Это минимальный набор данных, которые блок электронного управления получает для анализа постоянно. Чем выше классом машина, тем этот список все длиннее. Добавляются, например, данные о состоянии пневматической подвески у внедорожника и пр.

По мере анализа всей этой информации ЭБУ постоянно отдает команды для поддержания автомобиля в рабочем режиме. Фактически блок управления всегда держит под контролем:

  • Впрыск инжекторов,
  • Подача воздуха и всю система зажигания,
  • Управление газораспределением,
  • Состав выхлопных газов,
  • Управление автоматической КП
  • Поддержание нужного значения температуры,
  • Всю осветительную систему, внутреннюю и наружную,
  • Подогрев, кондиционер,
  • Стеклоподъемники и прочее.

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

  • ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
  • ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
  • ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

  • Если машина не запускается или плохо управляется,
  • Происходят различные блокировки (дверей, сцепления и пр.),
  • На дисплей постоянно выдаются ошибки,
  • Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

  1. Отсоедините минусовую клемму аккумулятора,
  2. Отсоедините два входящих шлейфа,
  3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Читайте также: Что такое ESP и как данная система работает в связке с Электронным Блоком Управления.

Видео об ЭБУ

Что такое ЧИП-тюнинг ЭБУ

ЧИП-тюнинг электронного блока управления

Усовершенствование заводского программного обеспечения, то есть замену стандартной прошивки ЭБУ, называют ЧИП-тюнингом.

Ряд компаний предлагают ЧИП-тюнинг для увеличения мощности примерно на 10%, уменьшения расхода горючего, улучшения плавности хода машины и пр. Новая прошивка помогает «заточить» авто под определенное топливо. Всегда рекомендуется перепошивка ЭБУ, если вы сняли катализатор. На некоторых машинах имеется ограничение верхнего предела скорости, и с помощью ЧИП-тюнинга можно его успешно убрать.

Если вы решили сделать ЧИП-тюнинг, помните: новое ПО должно быть абсолютно адаптировано под вашу марку, либо должно быть оригинальным.

Похожие статьи

avtonov.com

Что такое ЭБУ в автомобиле и где он находится

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

  • температуру мотора;
  • холостой ход;
  • подачу горючего;
  • подачу кислорода;
  • температуру окружающей среды;
  • антиблокировочную систему;
  • систему стабилизации;
  • антизанос;
  • скорость;
  • текущее положение заслонки дросселя;
  • уровень нажатия педали акселератора;
  • коленвал;
  • тормозную систему;
  • уровень ОЖ;
  • уровень тормозной жидкости;
  • напряжение в бортовой сети;
  • гидроусилитель;
  • электроусилитель руля;
  • кондиционер;
  • отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

  • дроссельной заслонки;
  • системы подачи воздуха;
  • зажигания;
  • фаз газораспределения;
  • системы кондиционирования;
  • выхлопной системы;
  • освещения;
  • стеклоподъёмников;
  • подогрева;
  • АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Проведение диагностики блока управления

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

Плата электронного блока управления двигателем

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

  • Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
  • Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
  • Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

  • Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
  • Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

Расположение ЭБУ двигателя Mazda

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

  1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
  2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Неисправность блока управления из-за попадания масла на плату

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

  • двигатель не запускается вообще;
  • все или часть систем блокируются;
  • мотор работает с погрешностями;
  • плавают обороты;
  • проваливаются обороты мотора;
  • вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

ЭБУ производим замену сами ?

Уже практически прошло время карбюраторных автомобилей. Все больше и больше автомобиль обрастает датчиками, проводами и микросхемами. Сейчас большинство автомобилей имеют электронный блок управления или проще ЭБУ. О нем мы и поговорим в этой статье.

Что это такое ? Где находится ? Сколько стоит ? Принцип работы ? Это лишь немногие вопросы которые появляются в голове у начинающих автолюбителей. Давайте вместе разберемся и найдем ответы на эти вопросы.

Что это ?

Электронный блок управления это устройство которое контролирует многие электронные системы включая двигатель. Без ЭБУ автомобиль безжизненный и в нем не будет работать не одна система. Чем более навороченней автомобиль чем больше там опции тем более изощрённее этот самый блок.

Блок из себя представляет корпус состоящий либо из металла, либо пластиковый. Внутри располагается микросхема. Имеются два разъема CAN шины, не редко встречается и третий разъем он диагностический. Этот разъем используется для перепрошивки программы автомобиля либо для диагностики неполадок. Кроме того он позволяет произвести чип-тюнинг.

Любой такой блок имеет три типа памяти. ППЗУ- постоянная память куда разработчики программного обеспечения заложили нужную программу для работы двигателя и других электронных систем автомобиля. ЭРПЗУ- тип памяти который хранит временные данные. ОЗУ — оперативная память, обрабатывает информацию в реальном времени. А также в микросхеме содержатся датчики и разъемы.

Где находится ?

Нередко блок управления можно обнаружить в салоне автомобиля в таком случае его корпус пластиковый. Еще он встречается в подкапотном пространстве. Иногда его можно обнаружить под задним сидением автомобиля или даже в багажнике.

Принцип работы ЭБУ ?

Получает сигналы от датчиков обрабатывает их и действует в согласии с заложенными алгоритмами. ЭБУ это в полном смысле мозг автомобиля который действует в согласии с программой в зависимости от импульса датчиков. Множество систем форсунки, датчик расхода воздуха, датчик температуры двигателя, датчик положения дроссельной заслонки, стеклоподъемники, климат-контроль, система жесткости подвески, память положения сидений, ESP, подвластны блоку управления.

Стоимость

Стоимость его может разнится, но в любом случае это не самая дешевая деталь в автомобиле. Купить можно от 10 тыс.руб на простой автомобиль и до 50 и более на солидную иномарку.

ЭБУ ВАЗ

На автомобили Ваз устанавливался электронный блок управления Январь, который имеет диагностический разъем и легко поддается прошивке.

Замена ЭБУ

Замена блока управления не должна быть сложной поскольку для этого достаточно извлечь блок и заменить на новый. Перед этим не забудьте отсоединить минусовую клемму аккумулятора.

Но и в заключение чтобы все лучше запомнилось можете обратить внимание на иллюстрацию которая поможет с легкостью запомнить основные моменты того что Вы прочитали.

Надеюсь статья была полезной тогда ставьте лайки и оставляйте комментарии.

germanyworld.ru

Что такое ЭБУ (ECU): электронный блок управления

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный  мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Рекомендуем также прочитать статью об устройстве системы смазки ДВС. Из этой статьи вы узнаете о видах систем смазки двигателя и основных составляющих элементах в конструкции системы смазки.

Читайте в этой статье

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку  полученных данных  по заранее  прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги».  Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т.д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП,  модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Главным в бортовой цепи автомобиля является ЭБУ. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной  CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления  динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует  функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров,  но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический  разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным  можно получить представление о том, в каком состоянии  находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается  после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Читайте также

krutimotor.ru

Что такое ЭБУ (ECU) в автомобиле





Процесс чип-тюнинга заключается в смене программы управления двигателем в электронном блоке управления(ЭБУ). А что такое ЭБУ, как он устроен и за что отвечает — мы рассмотрим в этой статье.



С 80-х годов для повышения экологичности и экономичности (и ни для чего другого) вместо карбюратора установили систему впрыска и на форсунку повесили «мозги» — электронный блок управления (ЭБУ), или electronic control unit (ECU). Управлял он впрыском, углом опережения зажигания и подачей воздуха. С тех пор прошло достаточно много времени, и на сегодняшний день в автомобиле легко может находиться около 80 блоков управления самыми разными узлами — от подогрева сидений до системы автоматической парковки.













Электронный блок управления — это герметично закрытая металлическая (в редких случаях — с пластиковой крышкой) коробка в которую идет пара толстых кабелей. В самом блоке, наиболее важными элементами является микроконтроллер и EPROM (Erasable Programmable Read Only Memory — энергонезависимая память с возможностью перепрограммирования)



Микроконтроллер отвечает за обработку сигналов от датчиков по программе, содержащейся в EPROM. В памяти блока находятся так называемые Калибровки — таблицы со значениями по конкретному узлу «что показывает датчик»->»что нужно передать(открыть/закрыть/увеличить/уменьшить)». Как пример — «Если датчик детонации показывает такое-то значение — изменить угол опережения зажигания на такую-то величину».

Програма в EPROM отвечает за использование калибровок и за их обновление. Многие величины не могут быть заложены в память и всегда выдавать эталонный результат — тот же УОЗ будет разным при разном зазоре электрода на свече, поэтому значения постоянно обновляются. Это назвается самообучение блока.



В зависимости от предназначения блоки управления имеют разделение по видам.



ECM(Engine Control Module) — модуль, отвечающий за работу двигателя. Ранее его называли ECU — Engine Control Unit, и EMS (Engine management system).

Формирование топливной смеси, время впрыска, зажигание, контроль скорости вращения валов — это его область ответственности. И да, чип-тюнинг мотора затрагивает именно его. Изменения вносятся в значения калибровок и в управляющую программу EPROM, благодаря чему получается исправить некоторые ошибки и недочеты производителя, увеличить мощность и крутящий момент (в основном за счет более точной топливной корректировки из-за исключения работы с 92-м октаном), отключить некоторые экологические функции. Основные датчики, работающие на этот блок — датчик массового расхода воздуха(ДМРВ), датчик положения дроссельной заслонки (ДПДЗ) и датчик положения коленчатого вала (ДПКВ) и еще несколько десятков датчиков напрямую или косвенно влияющие на работу двигателя. Например, датчик неровной дороги помогает отличить электронному мозгу детонацию двигателя от вибрации при езде по колдобинам.





EBCM(Electronic Brake control module) — электронный блок контроля тормозной системы. Система ABS — Anti-block system управляется именно им. На входе в этот блок подаются значения нажатия педали тормоза, скорость автомобиля, скорость вращения каждого колеса и положение ключа зажигания. Кстати, на большинстве автомобилей именно эта система используется для анализа накачанности колес. По скорости вращения колеса можно определить его радиус, сравнить с эталонным и в случае значительного отклонения от нормы — зажечь лампочку на приборке.



PCM (Powertrain control module) — модуль управления силовой установкой, или передачи крутящего момента на колеса. Отвечает за коробку передач, круиз-контроль, режим овердрайва (переключение на повышенную передачу для повышения экономичности при езде по трассе) и выполняет другие функции по обеспечению корректной работы этого узла.



VCM(Vehicle control module) — модуль контроля автомобиля. Отвечает за безопасность — EPS, ACC, ESC и подушки безопасности. Расположен, как правило в середине салона, подальше от источников опасности.



BCM(Body control module) — управление сиденьями, стеклоочистителями, стеклоподъемниками, люками в крыше и самими крышами (у кабриолетов)



Самый интересный для чип-тюнинга блок — управления двигателем. Хотя и блок управления коробкой (PCM) тоже вызывает множество вопросов и пожеланий…хотя на самом деле всего один — можно ли сделать так, чтобы автомат перестал «тупить» и не в ущерб надёжности? В большинстве случаев — нельзя. В редких случаях — можно.

Электронный мозг имеет свои органы восприятия — датчики. Ориентируясь на их показания он принимает решения. Некоторые используют эту возможность для обмана электромозга в своих целях — например, включив в цепь между ЭБУ и датчиком «хитрый» приборчик можно добиться от ЭБУ нужной реакции. Такой подход был весьма оправдан на раннем этапе использования ЭБУ, когда программы были простыми. Подать неверный сигнал, например, с второй лямбды о том, что «катализатор по-прежнему на месте, а вовсе даже не удалён» было простым и дешевым решением. Но сейчас блоки стали гораздо умнее, программы на много порядков усложнились и теперь одновременно анализируется несколько десятков показаний датчиков, строятся тренды и проверяются отклонения. Обмануть мозги внося исправленные данные в один единственный датчик уже невозможно.



Всевозможных датчиков, передающих информацию в электромозг автомобиля очень и очень много. Обо всех рассказывать долго, да и в рамках нашей общеобразовательной статьи не нужно. Но о самых главных — мы расскажем.



MAT Sensor (Manifold Air temperature) — датчик температуры воздуха впускного коллектора.





CTS Sensor (Coolant Temperature Sensor) — датчик температуры охлаждающей жидкости

.



CPS Sensor (Camshaft/Crankshaft Position) датчик положения распредвала или коленвала.



KS (Knock Sensor) — датчик детонации

.



HO2S (Heated Oxygen Sensor) — датчик кислорода, или лямбда. Обычно их два — первый датчик находится после выпускного коллектора и анализирует количество кислорода в сгоревшей смеси. На основании показаний этого датчика ЭБУ корректирует топливную смесь. Второй датчик кислорода стоит после катализатора и оценивает эффективность его (катализатора) работы. Вторую лямбду пытаются обмануть при помощи всевозможных «обманок» и именно её отключают программисты-чиптюнеры. Если интересно что лучше — обманка или программное отключение катализатора, то советуем почитать этот материал)





TPS (Throttle Position Sensor) — ДПДЗ — датчик положения дроссельной заслонки



VSS (Vehicle Speed Sensor) — датчик скорости.



MAP Sensor (Manifold Absolute Pressure) — ДАД — датчик абсолютного давления.



MAF Sensor (Mass Air Flow) — ДМРВ — датчик массового расхода воздуха.



nstuning.ru

Как работают электронные блоки управления автомобиля(ECU). » Хабстаб


С каждым годом устройство автомобиля усложняется и сегодня автомобиль может содержать в себе более 50-ти микропроцессоров. Несмотря на то что микропроцессоры значительно усложняют понимание того как работает автомобиль, они предназначены для упрощения его эксплуатации.
Давайте рассмотрим некоторые причины появления такого количества микропроцессоров:
  • Необходимость сложного механизма управления, для уменьшения выбросов и соответствия стандартам экономии топлива;
  • Расширение диагностических возможностей;
  • Упрощение производства и разработки автомобиля;
  • Появление новых функции безопасности;
  • Появление новых функции комфорта;

Сложности управления двигателем.
Перед тем как вышел закон, регламентирующий количество вредных выбросов в атмосферу, можно было легко обойтись без микропроцессоров. С принятием этого закона, появилась необходимость в сложных системах управления. Эти системы регулируют качество топливовоздушной смеси, чтобы каталитический нейтрализатор максимально очищал выхлопные газы от вредных веществ.
Наиболее загруженным блоком управления автомобиля является блок управления двигателем (ECM). ECM — самый мощный компьютер на борту автомобиля, в котором применяется способ управления с обратной связью. Под обратной связью понимается следующее, когда для управления входом системы используются информация с выхода системы. Сбор информации для управления осуществляется с десятков датчиков. ECM знает все начиная от температуры воздуха и заканчивая количеством кислорода в выхлопе. На основе этих данных выполняются тысячи операций в секунду, выполняется работа с таблицами, решение длинных уравнений. Все это делается для вычисления момента зажигания и времени открытия форсунок. Современный ECM обычно содержит 32-битный процессор, работающий на частоте 40 MHz.

Компоненты ECU.
В ECU на многослойной плате вместе с микроконтроллером располагаются сотни компонентов. Давайте рассмотрим некоторые из них.
Аналого-цифровой преобразователь (ADC) — это устройство необходимо для чтения данных с некоторых датчиков в автомобиле, например,  с датчика кислорода. Напряжение на выходе датчика кислорода, как правило, от 0 до 1,1V. Процессор же понимает только цифровые сигналы, а ADC преобразует аналоговое значение в 10-ти битное двоичное число, которое понимает процессор.

Драйвер — это устройство, необходимое для преобразования сигналов, цель которого управлять чем-либо.

Цифро-аналоговый преобразователь (DAC) — иногда ECM необходимо предоставить аналоговый сигнал, для запуска некоторых компонентов двигателя.

Чип связи — на этих чипах реализуются различные стандарты связи, которые используются в автомобиле. Существует несколько стандартов,  но на данный момент самый распространённый стандарт связи в автомобиле — CAN (Controller-Area Networking). Этот стандарт связи позволяет передавать данные со скоростью 500 килобит в секунду (Kbps). Такая скорость необходима потому, что некоторые модули обмениваются данными сотни раз в секунду. Физически CAN шина состоит из 2-х проводов.

На многих современных автомобилях управление форсунками, свечами зажигания, включением вентилятора осуществляется цифровыми сигналами. Цифровой сигнал можно охарактеризовать следующим образом, он либо есть,  в таком случае,  говорят,  что на выходе 1, либо его нет, тогда говорят, что на выходе 0 и не принимает промежуточных значений. Так вот, для управления вентилятором необходимо подать на реле, управляющее вентилятором, 12 вольт и обеспечить ток 0,5 ампера. Микроконтроллер не может обеспечить такой ток и напряжение, обычно он может выдать напряжение 5 вольт и ток 0,02 ампера, поэтому между реле и микроконтроллером ставят транзистор. Таким образом, обеспечивают необходимые условия для включения вентилятора.

Расширенная диагностика.
Ещё одним преимуществом CAN шины является то, что каждый модуль может связаться с центральным модулем и передать информацию об имеющихся ошибках. Центральный модуль сохраняет их и выводит эту информацию на приборную панель и на диагностическую колодку. Это облегчает поиск, так называемых, плавающих неисправностей, которые исчезают, как только автомобиль приезжает в автомобильную мастерскую. На каждый автомобиль есть документация,  в которой расшифровываются коды ошибок,  которые сохраняются в ECU. Иногда эти ошибки можно считать без диагностического оборудования. Например, на некоторых автомобилях, замкнув два вывода диагностической колодки и включив зажигание, начнёт мигать «Check Engine»,  по количеству мигании можно определить код ошибки.

Упрощение разработки и производства.
С появлением стандарта связи проектировать и производить автомобили стало значительно проще. Хорошим примером такого упрощения является приборная панель. Панель приборов собирает и отображает данные из различных частей автомобиля. Большая часть этих данных используется другими модулями авто. Например,  ECM знает температуру охлаждающей жидкости и оборотов двигателя. ECM отправляет пакет, состоящий из заголовка и данных, где заголовок представляет собой число, которое идентифицирует пакет либо как скорость движения или показания температуры. Приборная панель содержит другой модуль,  который разбирает пакет и обновляет показания соответствующего датчика. Большинство производителей автомобилей покупают приборную панель в собранном виде у поставщика, который разрабатывает их по спецификации. Это делает работу по проектированию приборной панели намного проще как для автопроизводителя так и для поставщика. Автопроизводитель составляет техническое задание, в котором описывает список пакетов,  которые будет получать приборная панель, остальное определено спецификацией стандарта. Таким образом, не возникает вопроса какой сигнал будет соответствовать скорости 30 км/ч и как он генерируется. Коммуникационные стандарты позволяют производство некоторых компонентов автомобиля отдавать на аутсорсную разработку.

Микропроцессорные датчики.
Например, традиционный датчик давления содержит в себе устройство, которое выдаёт различное напряжение в зависимости от приложенного давления. Как правило, выходное напряжение нелинейно и очень мало, поэтому требуется его дальнейшее усиление. Некоторые производители разрабатывают интеллектуальные датчики, в которые интегрирован микропроцессор. Это позволяет считывать напряжение, калибровать его с помощью кривых температурной компенсации, усиливать и передавать давление непосредственно по коммуникационной шине. Это снижает нагрузку на модуль, который работает с этим датчиком, иначе все эти расчёты ему пришлось бы выполнять самому. Ещё одним преимуществом смарт-датчика является то, что цифровой сигнал, посылаемый по шине связи менее восприимчив к помехам чем аналоговый. Также наличие шины связи упрощает прокладку электропроводки. Давайте рассмотрим подробнее как это происходит.

Упрощённая электропроводка.
Метод, который упрощает проводку автомобиля называется мультиплексирование. В старых авто, провода от каждого переключателя надо было соединять с питанием, а количество разных переключателей росло с каждым годом. Мультиплексная система предусматривает подведение ко всем устройствам, входящим в систему, двух проводов — силовой,  по которому к потребителю подводится “плюс” питающей сети, и управляющий,  по которой проходит сигнал на включение или выключение, зашифрованный в двоичном коде. Сигнал формируется в мультиплексоре при нажатии соответствующего выключателя. Демультиплексор потребителя, получив сигнал, расшифровывает его и, если он соответствует коду включения этого потребителя, подключает его к питающей сети. Подобным же образом происходит отключение потребителей. Таким образом, нет необходимости запускать в дверь целую пачку проводов, чтобы отслеживать все переключатели водительской двери.

Безопасность, комфорт и удобства.
За последние десятилетия, системы безопасности,  такие как ABS, SRS, ESC стали обыденными на автомобилях. Каждая из этих систем добавляет новый модуль в автомобиль, который, в свою очередь, содержит несколько микропроцессоров. В будущем количество этих модулей будет только увеличиваться. Увеличение количества модулей ведёт к увеличению потребляемой мощности, поэтому в ближайшем будущем планируют перейти от текущей системы с напряжением 14V, к системе с напряжением 42V.

hubstub.ru

Как расшифровывается аббревиатура «ЭБУ» и каковы функции этого прибора в автомобиле

Аббревиатура «ЭБУ» расшифровывается по первым буквам словосочетания: электронный блок управления. Прочитать о составляющих ЭБУ и его использовании можно тут. Такой блок представляет собой небольшую электронную плату,  отвечающую за сбор с обработкой различной информации, говорящей о состоянии автомобиля. Если тот же движок считается сердцем авто, то, в свою очередь, ЭБУ является, без всякого сомнения, мозгом. ЭБУ за глаза частенько автомобилисты называют «контроллером», так как здесь собрана информация о скорости машины, о температуре движка, об уровне кислорода и прочих составляющих, поступающих напрямую к ЭБУ от датчиков. Кстати, из этого устройства могут исходить команды для системы зажигания и коробки передач, в частности, для автоматической, ABS и насоса топливного, управления светом и др. систем.

ЭБУ относится к прибору-командиру для поддержания автомобильных систем в их рабочем режиме

Если так посмотреть, то ЭБУ, без сомнения, относится к прибору-командиру для поддержания всех систем автотранспортного средства в их рабочем состоянии. В частности, блок управления  держит под контролем следующие элементы автомобиля:

  • впрыск инжекторов и подачу воздушных масс с системой зажигания;
  • управление газовым распределением или газораспределением;
  • состав выхлопных газов с управлением автоматической КП;
  • поддержка заданного значения температуры;
  • контроль за всей осветительной системой, как внутренней, так и наружной;
  • поддержание на должном уровне системы подогрева и кондиционирования, подъема стекол и прочих составляющих.

Сам по себе электронный блок управления или ЭБУ представляет собою электронную плату, которая помещена в небольшой корпус, выполненный из алюминия или пластика. Из корпуса будут выходить наружу два разъема под CAN шины. Нередко бывает и дополнительный разъем, с помощью которого осуществляется диагностика и перепрошивка. Непосредственно сама плата блока имеет устройства в виде ОЗУ и ППЗУ, а также ЭРПЗУ.



osoko.ru

12Мар

Киа рио 2018 год салон – KIA Rio 2018/2019

12 Мар 2017 alexxlab Комментировать

Kia Rio 2017-2018 года — фото модели, цена и комплектации Киа Рио 4 в России, характеристики седана

Контакты Menu Menu
  • Главная
  • Авто
      • Audi
      • BMW
      • Cadillac
      • Chevrolet
      • Citroen
      • Ford
      • Geely
      • Honda
      • Hyundai
      • Infiniti
      • Jaguar
      • Kia
      • Lada
      • Land Rover
      • Lexus
      • Mazda
      • Mercedes
      • Mitsubishi
      • Nissan

avtonam.ru

фото в новом кузове, фото салона и интерьера

Производители

Мы собрали топ 30 (КИА Рио) фотографий машины KIA Rio в новом кузове и сделали фотогалерею высокого качества из них. Это поможет вам оценить внешний вид автомобиля, особенности салона и детали его отделки. Кликните на интересующую вас фотографию, чтобы открыть в высоком разрешении. Нажмите на правую часть картинки, чтобы переключить на следующую. KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio KIA Rio

Связанные страницы

Выберите комплектацию, чтобы посмотреть базовое и дополнительное оборудование, которое входит в её состав.В таблице указаны следующие данные: название комплектации, её двигатель (топливо, объём, мощность). Коробка передач (МТ — механическая, АТ — автоматическая, АМТ — роботизированная, CVT — вариатор). Разгон от 0 до 100 км/ч. Максимальная скорость автомобиля. Расход топлива на 100 км в литрах (в городе | на трассе | в смешанном цикле). Рекомендованная производителем цена на новый автомобиль(может быть не актуальной, уточните у официального дилера).

Цены на все автомобили KIA

carsdb.ru

KIA Rio Хэтчбек 2018-2019 — цена (новая), комплектации и технические характеристики

В России цена KIA Rio Хэтчбек (КИА Рио Хэтчбек) в новом кузове пока неизвестна. Хэтчбек продается в 11 комплектациях. Новые комплектации и цены на 04.12.2019 были взяты с общедоступных сайтов дилеров, занимающихся продажей KIA. Также обратите внимание на технические характеристики.

Хэтчбек с закосом под спорт. Собирается в России возле Санкт-Петербурга. Собранный в нашей стране, отличается от европейской версии как экстерьером, так и оснащением. По сравнению с одноимённым седаном выглядит более агрессивно.

В России KIA Rio хэтчбек продаётся в четырёх комплектациях. Базовая из них Comfort уже оснащена всем необходимым, например, кондиционером, компьютером, электропакетом и аудиосистемой.

Более дорогие версии предлагают полный электропакет, климат-контроль, кожаную отделку и другие приятные мелочи.

Построенный на базе Accent, Rio приводится в движение экономичными двигателями 1,4 и 1,6 литра. В паре с ними может работать как механика, так и автомат.

Выбранная база обуславливает любовь к хорошим трассам, поскольку подвеска жестковата и больше тяготеет к управляемости, скоростному прохождению поворотов и подобным вещам, чем к пересеченной местности.

Базовая версия хэтчбека получила две фронтальные подушки безопасности, ABSm EBD, ESS. Комплектации подороже имеют ESC и боковые подушки, благодаря чему автомобиль заработал 5 звёзд в краш-тестах EuroNCAP.

Цена на дешёвую версию Comfort весьма демократична, а на вторичном рынке есть хороший выбор этих машин.

Связанные страницы

KIA Rio Хэтчбек комплектации и цены

Выберите комплектацию, чтобы посмотреть базовое и дополнительное оборудование, которое входит в её состав.В таблице указаны следующие данные: название комплектации, её двигатель (топливо, объём, мощность). Коробка передач (МТ — механическая, АТ — автоматическая, АМТ — роботизированная, CVT — вариатор). Разгон от 0 до 100 км/ч. Максимальная скорость автомобиля. Расход топлива на 100 км в литрах (в городе | на трассе | в смешанном цикле). Рекомендованная производителем цена на новый автомобиль(может быть не актуальной, уточните у официального дилера).Официальные дилеры и автосалоны, где можно купить KIA Rio Хэтчбек:

Цены на все автомобили KIA

carsdb.ru
