Типы и расшифровка маркировки плавких предохранителей

01.02.2014

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой. Плавкие предохранители делятся на следующие типы:

  • слаботочные вставки (для защиты небольших электроприборов до 6 ампер)
    • 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
    • 4х15
    • 5×20
    • 6×32
    • 7х15
    • 10х30

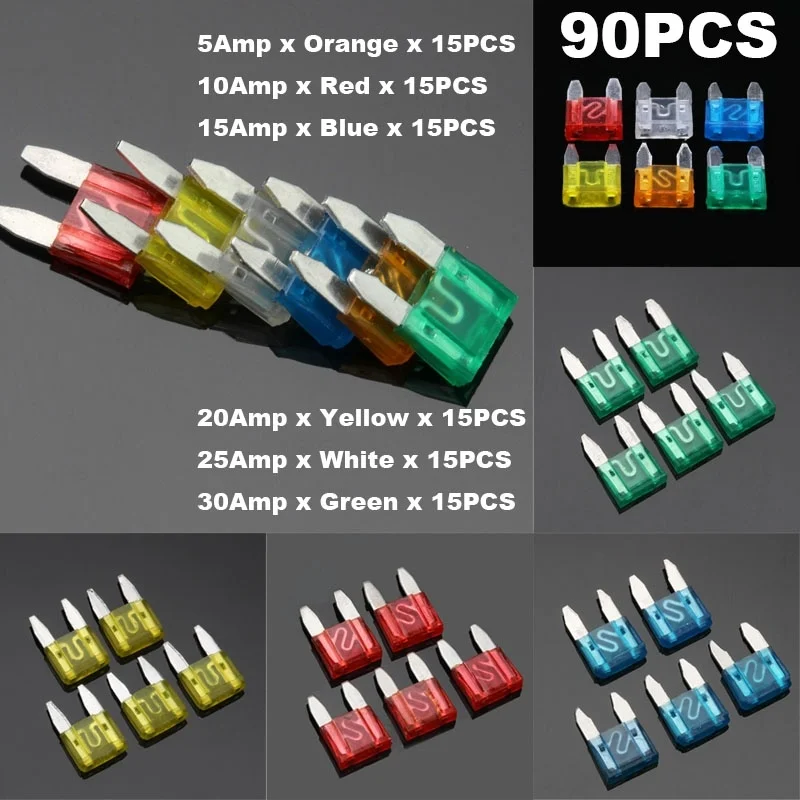

  • вилочные (для защиты электрических цепей автомобилей)
    • миниатюрные
    • обычные вилочные
  • пробковые (встречаются в жилом секторе, до 63 ампер)
    • DIAZED (самые распространённые в СССР)
    • NEOZED
  • ножевые (до 1250 ампер)
    • типоразмер 000 (до 100 ампер)
    • типоразмер 00 (до 160 ампер)
    • типоразмер 0 (до 250 ампер)
    • типоразмер 1 (до 355 ампер)
    • типоразмер 2 (до 500 ампер)
    • типоразмер 3 (до 800 ампер)
    • типоразмер 4а (до 1250 ампер)
  • кварцевые
  • газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

  • плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
  • механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Маркировка плавких предохранителей

  • первая буква означает диапазон защиты
    • a — частичный диапазон (только защита от токов короткого замыкания)
    • g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
  • вторая буква означает тип защищаемого оборудования
    • G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
    • L — защита кабелей и распределительных устройств
    • B — защита горного оборудования
    • F — защита маломощных цепей
    • M — защита цепей электродвигателей и отключающих устройств
    • R — защита полупроводников
    • S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
    • Tr — защита трансформаторов
