STUDY THE IMPACT OF THE OIL LEVEL IN THE TRANSFER GEARBOX OVERHEATING

Жернова А.П.¹, Юнусов А.Ф.², Никишин В.Н.³

¹Аспирант, ²Аспирант, ³Доктор технических наук, доцент Казанский Федеральный Университет

ИССЛЕДОВАНИЕ ВЛИЯНИЯ УРОВНЯ МАСЛА НА ПЕРЕГРЕВ РАЗДАТОЧНОЙ КОРОБКИ

Аннотация

В статье рассмотрено – обзор предназначения и устройства раздаточных коробок полноприводного автомобиля.При эксплуатации автомобилей выявился регулярный отказ раздаточных коробок. В ходе дефектовки были выявленные характерные внешние изменения всех внутренних поверхностей раздаточной коробки.Проведены дальнейшие  испытания по оценке влияния уровня масла, заливаемого в раздаточную коробку, на перегрев коробки.

Ключевые слова: раздаточная коробка, перегрев, испытания.

Zhernova A.P.¹,Yunusov A. F.²,Nikishin V.N.³

¹Postgraduate student,²Postgraduate student, ³ PhD in Engineering, Associate professor, Kazan Federal University

STUDY THE IMPACT OF THE OIL LEVEL IN THE TRANSFER GEARBOX OVERHEATING

Abstract

The article considers overheating of the transfer case AWD vehicle damage resulting from operation at elevated temperatures, as well as conducting research on elimination of causes.When using the car revealed a regular failure of transfer cases. During Troubleshooting were identified characteristic external changes all internal surfaces of the transfer case. Further tests were carried out to assess the level of impact of oil poured into the transfer case, overheating of the box.

Keywords: transfer case, overheating, tests, oil .

Раздаточная коробка предназначена для распределения крутящего момента между несколькими ведущими мостами полноприводных (многоприводных) автомобилей, которые имеют высокие опорно-сцепные качества, что достигается путем оптимального распределения массы на ведущие колеса.

Раздаточная коробка предусматривает два режима движения автомобиля: по бездорожью, в раздаточной коробке включается низшая передача, и по дорогам общего пользования, в раздаточной коробке включается высшая передача

Обычно раздаточную коробку устанавливают в трансмиссии автомобиля за коробкой передач, соединяя их карданной передачей. При этом раздаточную коробку одновременно используют в качестве демультипликатора (если диапазона передаточных чисел основной коробки передач недостаточно для многоприводного автомобиля), что дает возможность увеличить силу тяги, повысить проходимость и тем самым расширить возможность использования тягово-скоростных качеств автомобиля в различных дорожных условиях.

У автомобилей, имеющих раздаточные коробки с блокированным приводом, передний мост подключается периодически (в тяжелых дорожных условиях). Однако при этом через трансмиссию может передаваться циркулирующая мощность. Отключение привода переднего моста исключает возможность такой циркуляции. Оно осуществляется принудительно или автоматически (например, с помощью муфт свободного хода).

При использовании раздаточных коробок с дифференциальным приводом передний мост постоянно включен, так как возможность цирку­ляции мощности здесь исключена, но обязательно должно быть устройство для блокировки дифференциала — при буксовании одного из колес и неза­блокированном межколесном дифференциале движение автомобиля не­возможно.

Для обеспечения дифференциального привода в раздаточной коробке может быть использован симметричный или несимметричный дифференциал.

Симметричный дифференциал  применяется в том случае, если в полно­приводном двухосном автомобиле сцепной вес делится между мостами примерно поровну.

В полноприводных трехосных автомобилях, где вертикальная нагрузка на передний мост составляет приблизительно половину нагрузки на заднюю те­лежку, дифференциальный привод должен распределять момент между пе­редним мостом и мостами тележки в соответствующей пропорции. Такое распределение осуществляется при помощи несимметричного дифференциала .

Рассматривается полноприводный автомобиль специального назначения с колесной формулой 6х6 и гидропневматической независимой подвеской.На рассматриваемых автомобилях устанавливается раздаточная коробка  с передаточными числами: — первая передача — 1,593; — вторая передача — 0,872.

Переключение передач и привод блокировки дифференциала — пневматические, управление краном с места водителя, блокировка может включаться автоматически и управляется с помощью электронного блока управления блокировкой дифференциалов или вручную (с рабочего места водителя).

Межосевой дифференциал: планетарный с цилиндрическими колесами несимметричный, распределяет поток мощности в пропорции: на задний мост – 33,3%, на передние мосты – 66,7%

Возможный отбор мощности:

— задний торец РК с промежуточного вала РК 81 кВт (110 л.с.)

— задний торец РК с первичного вала РК 162 кВт (220 л.с.)

Ресурс раздаточной коробки не менее 500000 км.

Управление раздаточной коробкой

Раздаточная коробка управляется пневмокраном, переключатель которой расположен на панели приборов. Переключатель раздаточной коробки(рис. 1) имеет три фиксированных положения, каждому из которых соответствует передача раздаточной коробки:

– верхнее — повышенная передача;

– среднее — нейтраль;

– нижнее — пониженная передача.

Рис.1 — Переключатель раздаточной коробки.

При движении по дорогам с твердым покрытием используется повышенная передача. Пониженную передачу надо включать при движении по труднопроходимым участкам пути, а также при преодолении крутых подъемов и бродов.

Переключать передачи можно только после полной остановки автомобиля и при нейтральном положении рычага переключения передач в коробке передач.

Включение нейтрали в раздаточной коробке при работающем двигателе и включенной передаче в коробке передач запрещается.

Управление блокировкой межосевого и межколесного дифференциалов.

Блокировку следует включать непосредственно перед преодолением сложных участков пути (вязкий грунт, скользкая грязная дорога).

Дифференциал необходимо блокировать, когда имеется разность в величинах сил сцепления колес, между которыми он установлен.

Блокировку следует включать непосредственно перед преодолением сложных участков пути (вязкий грунт, препятствия, скользкая грязная дорога).

При выезде на твердую сухую дорогу блокировку необходимо выключить, так как движение с включенной блокировкой может привести к поломке деталей главной передачи.

При эксплуатации автомобилей выявился регулярный отказ раздаточных коробок. В ходе дефектовки были выявленные характерные внешние изменения всех внутренних поверхностей раздаточной коробки.

Рис.2 — Повреждения РК

В ходе стендовых испытаний был выявлен перегрев раздаточных коробок : за 20 минут работы при скорости вращения около 2000 мин^-1,  корпус РК нагревается до температуры 115⁰ С

Рис. 3 – Результаты нагрева на тепловизоре

Проведены дальнейшие  испытания по оценке влияния уровня масла, заливаемого в раздаточную коробку, на перегрев коробки.

Была представлена раздаточная коробка,в сборе с главной передачей переднего второго моста.

Испытания проводились с использованием основного насоса раздаточной коробки путем периодического увеличения объема масла в картере раздаточной коробки с 4 до 12литров.

Основной режим испытаний: — в РК включена высшая передача, дифференциалы РК и главной передачи заблокированы, частота вращения входного  вала РК -2000 мин^-1. Нагрев регистрируетятепловизором в зонах максимальных температур РК и главной передачи. Испытания проводятся до достижения температуры нагрева (125-130) . Результаты измерений нагрева дифференциала РК и главной передачипоказаны в таблице 1 и графике

Т а б л и ц а 1 – Оценка влияния объема заливаемого масла на нагрев зон дифференциала раздаточной коробки и главной передачи

Объем масла в РК, л	Температура нагрева за время нагрева						Примеча- ние
	Дифференциал			Гл. передача
	1 час	1,5 час	>1,5 часа	1 час	1,5 час	> 1,5 часа
4	105	115	116 за 1ч 40´	113	124	125 за 1ч 40´	В ГП объем масла по контрольному уровню ≈10,5 л
5	103	111	114 за 1ч 50´	112	124	130 за 1ч 50´
6	100	109	110 за 1ч 40´	111	123	125 за 1ч 40´
7	102	110	—	115	127	—
8	104	114 за 1ч 30´	—	115	127 за 1ч 30´	—
9	110	126	—	115	130	—
10	114	130 за 1ч 20´	—	116	127 за 1ч 20´	—
11	130	—	—	116	—	—
12	130 за 50´	—	—	110 за 50´	—	—
7	100	105	110 за 2ч 10´	105	117	124 за 2ч 10´	В ГП 9 л масла
	100	108	113 за 1ч 50´	112	123	128 за 1ч 50´	В ГП 10 л масла

Рис. 4 – График нагрева зоны дифференциала

Рис.5 – График нагрева зоны редуктора

Рис.6 – График зависимости перегрева от количества заливаемого масла

Таким образом, наименьший нагрев зоны дифференциала РК был отмечен при объеме залитого масла 7 литров, с учетом масла, оставшегося в карманах РК, общий объем масла составил около 8 литров.

Наименьший нагрев главной передачи был отмечен при объеме залитого масла 9 литров, с учетом остатков масла во внутренних полостях, общий объем масла составит около 9,5 литров. Так как главная передача является с раздаточной коробкой цельным узлом, замедление роста температуры (без стабилизации) в главной передаче привело к снижению роста температуры и в раздаточной коробке.

 В результате исследований  было определено, что уровень масла влияет на характер повышения температуры узлов. Опытным путем при работе узлов без повышенной нагрузки определено, что оптимальными значениями объема масла являются – для раздаточной коробки – 8 литров, для главной передачи – 9,5 литров.

Но стабилизации температуры нагрева РК и главной передачи  не получено. В связи с этим необходимо проводить дополнительный комплекс испытаний, а также рассматривать варианты дополнительной системы охлаждения.

Литература

1. В.П. Когаев, Ю.Н. Дроздов. Прочность и износостойкость деталей машин. М.:Высшая школа, 1991.- 319 с.

References

1. V.P. Kogaev, Ju.N. Drozdov.Prochnost’ iiznosostojkost’ detalejmashin. M.:Vysshajashkola, 1991.- 319 s.

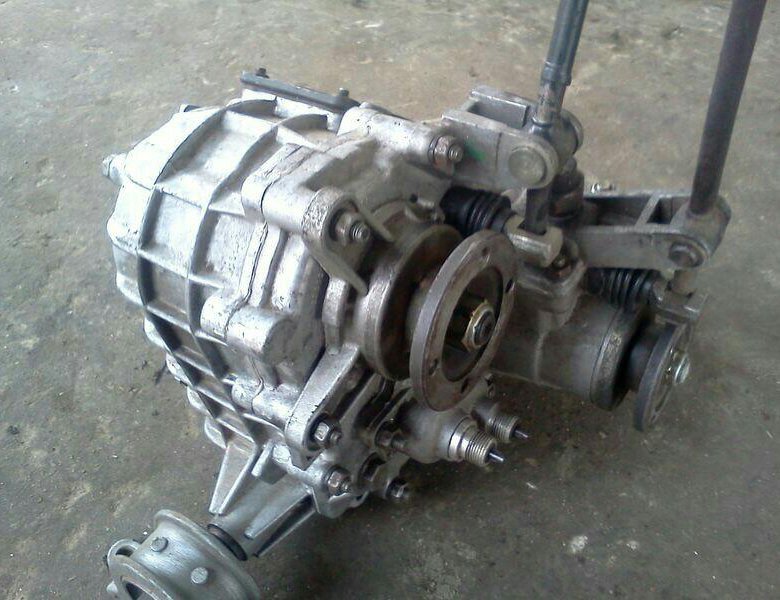

Конструкция раздаточной коробки ВАЗ-2123

Раздаточная коробка предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами

На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом.

Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами.

Коробка имеет две передачи с передаточными числами 1,200 и 2,135.

Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, перераспределяющим крутящий момент между ними в зависимости от сопротивления движению колес.

Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических кронштейнах.

Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки.

Порядок центрирования коробки описан в разделе Определение причин вибрации и центрирование раздаточной коробки.

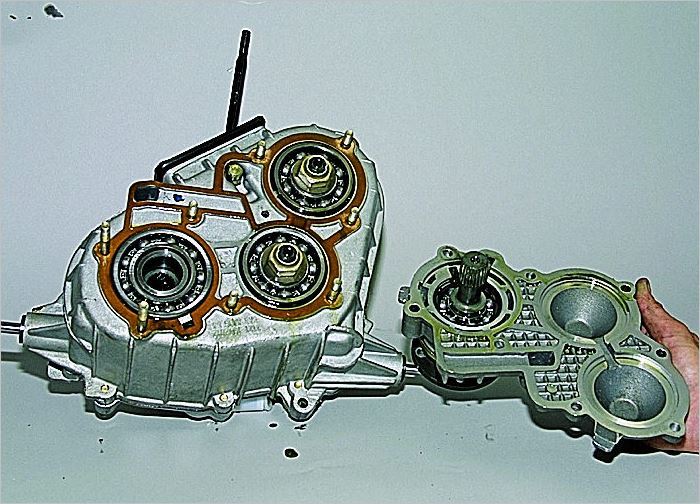

Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками.

В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой.

Передняя крышка центрируется на картере по двум установочным штифтам.

Между крышками и картером расположены картонные прокладки (при ремонте можно использовать вместо них герметик-прокладку).

Все валы (в том числе и валик привода спидометра), а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия – заливное (оно же контрольное) и сливное.

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера.

Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала.

Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала.

Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника и зажатым между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни. Передняя (большая) – высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) – низшей передачи – свободно вращается на термообработанной втулке, установленной на валу с натягом.

Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи.

Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала.

Промежуточный вал вращается в двух подшипниках: передний – роликовый, задний – шариковый.

От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала).

В переднем торце вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра – пластмассовая, установлена на валике, вращающемся во втулке корпуса привода спидометра. Корпус закреплен на передней крышке раздаточной коробки.

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки.

Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста.

Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала.

Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках.

Внутренне кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала.

В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста.

Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки.

При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов.

Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов.

Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению – 14,7 Нм.

Управление раздаточной коробкой – ручное, с механическим рычажным приводом. Задним рычагом водитель переключает передачи, передним – включает блокировку дифференциала. Конструкция приводов управления коробкой схожа.

Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки. Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной.

Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом.

Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала – два («включено» и «выключено»).

В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Причина неисправности — Способ устранения

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) на всех режимах движения

Выход из строя эластичной муфты промежуточного вала — Замените эластичную муфту

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при трогании автомобиля с места и разгоне до 80 км/ч

Не затянуты или повреждены опоры раздаточной коробки и задняя опора силового агрегата — Затяните гайки и болт крепления опор, замените поврежденные опоры

Тугое проворачивание или заедание в одной из плоскостей шарниров переднего или заднего карданных валов — Отремонтируйте карданные шарниры или замените шарниры в сборе

Неполное растормаживание стояночного тормоза — Отрегулируйте привод стояночного тормоза

Тугое проворачивание шарнира равных угловых скоростей промежуточного вала — Проверьте состояние чехла и шарнира. Если детали шарнира изношены или повреждены, то замените шарнир в сборе

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при установившемся режиме движения (наиболее характерна при скорости 80-90 км/ч)

Повышенный дисбаланс карданных валов — Отремонтируйте или замените карданные валы

Повышенный дисбаланс межосевого дифференциала раздаточной коробки — Замените межосевой дифференциал

Заедание карданных шарниров переднего или заднего карданных валов — Отремонтируйте шарниры или замените карданные валы в сборе

Заедание шарнира равных угловых скоростей промежуточного вала — Проверьте состояние чехла и шарнира. При повреждении деталей шарнир подлежит замене

Ослаблены гайки и болты крепления опор двигателя или повреждены опоры двигателя — Затяните гайки и болты крепления опор или замените опоры

Изгиб болтов и фланца эластичной муфты промежуточного вала — Замените болты или промежуточный карданный вал

Затрудненное переключение передач или блокирование дифференциала

Заедание муфт на шлицах ступицы, корпуса дифференциала, валов привода переднего моста — Зачистите заусенцы, забоины или задиры, замените поврежденные детали

Забоины на зубьях малого венца шестерен высшей или низшей передач, а также на зубьях муфт и на шлицах вала привода переднего моста — Зачистите забоины и заусенцы, замените поврежденные детали

Затрудненное переключение передач или блокирование дифференциала

Заедание муфт на шлицах ступицы, корпуса дифференциала, валов привода переднего моста — Зачистите заусенцы, забоины или задиры, замените поврежденные детали

Забоины на зубьях малого венца шестерен высшей или низшей передач, а также на зубьях муфт и на шлицах вала привода переднего моста — Зачистите забоины и заусенцы, замените поврежденные детали

Изогнута вилка или шток — Выправьте деформированные детали

Заедание рычага привода на осях — Снимите рычаг, очистите оси и втулки. Поврежденные детали замените. Смажьте детали Литолом

Загрязнение или коррозия в шарнирах привода управления — Зачистите детали, поврежденные замените

Самопроизвольное выключение передач или блокировки дифференциала

Износ зубьев шестерен и муфт — Замените изношенные детали

Снижение упругости пружин фиксаторов или износ деталей фиксаторов — Замените пружины или изношенные детали

Неполное включение передач и отсутствие блокировки дифференциала из-за деформации деталей привода или вследствие забоин на шестернях, муфтах и шлицах — Деформированные детали выправьте или замените, забоины и заусенцы зачистите, поврежденные детали замените

Утечка масла

Повреждение уплотнительных прокладок — Замените прокладки

Ослабление гаек и шпилек крепления крышек к картеру — Подтяните гайки и шпильки

Изношены или повреждены сальники валов — Замените сальники

Износ уплотнительных колец штоков привода раздаточной коробки — Замените уплотнительные кольца

Наличие раковин, пористости и поврежденных поверхностей корпусных деталей — Замените корпусные детали

Методика определения причин вибрации раздаточной коробки и пола кузова (в зоне передних сидений)

Прежде всего, отметьте, при какой скорости возникает вибрация раздаточной коробки, затем приступайте к определению причин вибрации.

В случае появления вибраций после ремонта или замены узлов трансмиссии:

Поднимите автомобиль на подъемнике на высоту, удобную для работы, ослабьте затяжку гаек крепления поперечины опоры КПП к кузову автомобиля и сместите агрегат влево до упора (рис. 3).

Затяните гайки в этом положении. Стрелка на рисунке указывает направление движения автомобиля.

Если дефект не устранился, произведите центровку раздаточной коробки:

— установите ручку переключения передач раздаточной коробки в нейтральное положение.

Запустите двигатель, включите вторую передачу рычагом переключения коробки передач.

Автомобиль не должен двигаться. Поднимите автомобиль на подъемнике на высоту, удобную для работы;

— ослабьте шесть гаек крепления раздаточной коробки к кузову;

— поворачивая раздаточную коробку на шпильках, добейтесь такого положения раздаточной коробки относительно кузова, при котором вибрация промежуточного карданного вала минимальна;

— удерживая данный режим, затяните гайки крепления раздаточной коробки к кузову

— опустите автомобиль, остановите двигатель.

Внимание. Нахождение людей в салоне автомобиля во время его подъема и ремонта запрещается.

Во время работы под автомобилем проявляйте повышенную осторожность. Для исключения травм не подносите к вращающимся деталям трансмиссии руки и инструмент.

Если дефект не устранился, установите дополнительные шайбы (рис. 4) толщиной 2,5 мм между поперечиной задней опоры раздаточной коробки и кузовом автомобиля (по одной шайбе на каждую шпильку).

Если дефект не устранился, произведите переустановку заднего карданного вала, для чего:

— отверните болты крепления карданного вала к фланцам раздаточной коробки и редуктора заднего моста;

— поверните вал относительно фланцев раздаточной коробки и редуктора заднего моста на 180°;

— закрепите вал в данном положении.

Если дефект не устранился, произведите переустановку переднего карданного в последовательности, указанной выше.

Если дефект не устранился, произведите замену заднего карданного вала.

Если дефект не устранился, произвести замену переднего карданного вала.

Если дефект не устранился, произвести замену промежуточного карданного вала.

AGZpetrov — Практическая работа 5

Рис. 5.1. Принципиальные схемы приводов сцеплений:

а – механический привод; б – гидравлический привод

Пример технического описания сцепления и его привода.

Сцепление автомобиля «Урал-4320»: фрикционное, двухдисковое, сухое, с периферийными цилиндрическими пружинами, привод – механический.

Коробка передач (КП) предназначена для изменения крутящего момента, передаваемого от двигателя на ведущие колеса, обеспечение движения автомобиля задним ходом, для длительного разъединения двигателя и ведущих колес, когда двигатель работает на холостом ходу при движении автомобиля или на стоянке. Коробка передач состоит из следующих элементов: ведущей вал, ведомый вал, промежуточный вал, шестерни, муфты, синхронизаторы, механизм управления, корпус. Коробка может иметь делитель или демультипликатор.

Пример технического описания коробки передач.

Коробка передач автомобиля ГАЗ-66: механическая, трехвальная, четырехступенчатая с синхронизатором на III – IV-й передачах. Передаточные числа: I – 6,55, II – 3,09, III – 1,71, IV – 1,0 (прямая), задний ход – 7,77.

Раздаточная коробка предназначена для распределения крутящего момента от коробки передач между ведущими мостами автомобиля. Состоит из следующих элементов: ведущий вал, промежуточный вал, ведомый вал привода переднего моста, ведомый вал привода ведущего моста, шестерни, зубчатые муфты, механизм управления.

Пример технического описания раздаточной коробки.

Раздаточная коробка автомобиля «Урал-4320»: механическая, двухступенчатая с несимметричным межосевым блокируемым дифференциалом. Передаточные числа: I – 2,15, II – 1,3. Управление раздаточной коробкой – механическое, при помощи двух рычагов.

СОДЕРЖАНИЕ ОТЧЕТА

Вариант 1

Записать:

1. Техническое описание сцепления и привода сцепления автомобиля ЗИЛ-130 [2, с. 192].

2. Техническое описание коробки передач автомобиля КамАЗ-4310 [6, с. 85].

3. Определение понятий «передаточное число зубчатой передачи», «понижающая передача» [2, с. 200], [9, с. 178].

4. Способ включения второй передачи в КП КамАЗ-5320 [2, с. 210].

5. Техническое описание раздаточной коробки автомобиля ГАЗ-66 [11, с. 179 — 181].

Начертить:

1. Схему трансмиссии автомобиля КамАЗ-5320 [2, рис. 116, с. 186].

2. Схему фрикционного однодискового сцепления [1, рис. 85, с. 109] и указать на схеме ведущие части сцепления.

3. Схему гидравлического привода сцепления (рис. 5.1) и указать наименования элементов, обозначенных позициями 1, 3, 5, 7, 9.

4. Схему механической трехвальной трехступенчатой коробки передач [1, рис. 93, с. 120] и указать на схеме валы и шестерни, через которые передается крутящий момент при включении первой передачи.

Вариант 2

Записать:

1. Техническое описание сцепления и привода сцепления автомобиля КамАЗ-5320 [2, с. 195-198].

2. Техническое описание коробки передач автомобиля «Урал-4320» [3, с. 149 — 151].

3. Определение понятий «передаточное число коробки передач», «повышающая передача» [2, с. 200], [9, с. 178].

4. Способ включения первой передачи в КП ЗИЛ-130 [2, с. 206].

5. Техническое описание раздаточной коробки автомобиля ЗИЛ-131 [7, с. 106-107].

Начертить:

1. Схему трансмиссии автомобиля ЗИЛ-131 [2, рис. 116, с. 186].

2. Схему фрикционного однодискового сцепления [1, рис. 85, с. 109] и указать на схеме ведомые части сцепления.

3. Схему гидравлического привода сцепления (рис. 5.1) и указать наименования элементов, обозначенных позициями 2, 4, 6, 7, 8.

4. Схему механической трехвальной трехступенчатой коробки передач [2, рис. 126, с. 200] и указать на схеме валы и шестерни, через которые передается крутящий момент при включении второй передачи.

Вариант 3

Записать:

1. Техническое описание сцепления и привода сцепления автомобиля ГАЗ-66 [2, с. 191-192].

2. Техническое описание коробки передач автомобиля ЗИЛ-130 [10, с. 14, с. 56 — 57].

3. Определение понятий «передаточное число зубчатой передачи», «прямая передача» [2, с. 200], [9, с. 178].

4. Способ включения первой передачи в КП КамАЗ-5320 [2, с. 210].

5. Техническое описание раздаточной коробки автомобиля КамАЗ-4310 [6, с. 99].

Начертить:

1. Схему трансмиссии автомобиля «Урал-4320» [1, рис. 84, с. 106-107].

2. Схему фрикционного однодискового сцепления [1, рис. 85, с. 109] и указать на схеме нажимной механизм и механизм выключения.

3. Схему гидравлического привода сцепления (рис. 5.1) и указать наименования элементов, обозначенных позициями 2, 3, 5, 6, 9.

4. Схему механической трехвальной трехступенчатой коробки передач [1, рис. 93, с. 120] и указать на схеме валы и шестерни, через которые передается крутящий момент при включении третьей передачи.

ЛИТЕРАТУРА

1. Автомобиль: Основы конструкции: Учебник для вузов по специальности «Автомобили и автомобильное хозяйство» / Н. Н. Вишняков, В. К. Вахламов, А. Н. Нарбут и др. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1986. – 304 с.

2. Устройство автомобиля: Учебник для учащихся автотранспортных техникумов / Е. В. Михайловский, К. Б. Серебряков, Е. Я. Тур. – 6-е изд., стереотип. – М.: Машиностроение, 1987. – 352 с.

3. Медведков В. И., Билык С. Т. Автомобили КамАЗ-5320 и Урал-4320: учебное пособие. – М.: Издательство ДОСААФ СССР, 1981. – 334 с.

4. Епифанов Л. И., Епифанова Е. А. Техническое обслуживание и ремонт автомобилей: учебное пособие – 2-е изд., перераб. и доп. – М.: ИД «Форум»: «Инфра-М», 2009. – 352 с.

5. Пожарная техника: Учебник / Под ред. М. Д. Безбородько. – М.: Академия ГПС МЧС России, 2004. – 550 с.

6. Автомобили КамАЗ 6×6: Руководство по эксплуатации / Под ред. Е.А. Машкова. – 3-е изд. – М.: Военное издательство, 1987. – 550 с.

7. Автомобиль ЗИЛ-131 и его модификации: Руководство по эксплуатации / под ред. А. Г. Зарубина. – М.: Машиностроение, 1977. – 360 с.

8. Передерий В. П. Устройство автомобиля: учебное пособие – М.: ИД «Форум»: «Инфра-М», 2008. – 288 с.

9. Вахламов В. К. Автомобили: Основы конструкции. – 4-е изд. – М.: Издательский центр «Академия», 2008. – 528 с.

10. Автомобили ЗИЛ-130, ЗИЛ-138 и их модификации: Руководство по эксплуатации / Московский автомобильный завод им. И. А. Лихачева – М.: Машиностроение, 1985. – 280 с.

11. Полосков В. П. Устройство и эксплуатация автомобилей: Учеб. пособие / В. П. Полосков, П. М. Лещев, В. Н. Хартанович. – 2-е изд., перераб. – М.: ДОСААФ, 1983. – 318 с.

12. Автомобили семейства «Газель». Руководство по эксплуатации, техническому обслуживанию и ремонту. – Нижний Новгород: ООО «Автозавод «ГАЗ», 2007. – 619 с.

13. Техническая эксплуатация автомобилей: Учебник для вузов. 4-е изд., перераб. и дополн. / Е. С. Кузнецов, А. П. Болдин, В. М. Власов и др. – М.: Наука, 2001. – 535 с.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

1. Назначение и общее устройство трансмиссии автомобиля.

2. Назначение, устройство и принцип действия сцепления.

3. Устройство и работа двухдискового сцепления.

4. Назначение, устройство и работа гасителя крутильных колебаний.

5. Типы приводов сцепления, их устройство и работа.

6. Усилители привода сцепления: назначение, устройство и работа.

7. Назначение и классификация коробок передач.

8. Принцип работы ступенчатой шестеренчатой коробки передач. Определение передаточного числа.

9. Особенности устройства и работы коробок передач базовых автомобилей.

10. Назначение, устройство и работа синхронизатора коробки передач.

11. Назначение, устройство и принцип действия раздаточной коробки.

ПЕРЕЙТИ

К ПРЕДЫДУЩЕЙ РАБОТЕ К СЛЕДУЮЩЕЙ РАБОТЕ

К ПЕРЕЧНЮ РАБОТ

Требования, предъявляемые к раздаточным коробкам. Они должны:

25. Раздаточные коробки. Классификация. Требования. Регулировки. Подробно: принцип работы РК на примере ГАЗ-66. Особенности эксплуатации.

26. Раздаточные коробки. Классификация. Требования. Регулировки. Подробно: принцип работы РК на примере Урал-4320. Особенности эксплуатации.

27. Карданные передачи. Классификация. Требования. Регулировки. Подробно: основные типы карданных передач. Схема и принцип работы резиновой муфты равных угловых скоростей. Особенности эксплуатации.

28. Карданные передачи. Классификация. Требования. Регулировки. Подробно: принцип работы и конструкция карданной передачи с шарнирами неравных угловых скоростей. Крестовина. Особенности эксплуатации.

29. Карданные передачи. Классификация. Требования. Регулировки. Подробно: принцип работы и конструкция карданной передачи с шарнирами равных угловых скоростей. ШРУСы различных конструкций. Особенности эксплуатации.

30. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: конструктивные варианты ведущих мостов. Балка моста, разновидности, особенности конструкции. Особенности эксплуатации.

31. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы на примере схем ведущих мостов с различными типами главных передач. Особенности эксплуатации.

32. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы главной передачи на примере двойной 2-ступенчатой с простым коническим дифференциалом. Особенности эксплуатации.

33. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы главной передачи на примере двойной 2-ступенчатой с планетарным редуктором. Особенности эксплуатации.

34. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы главной передачи, на примере разнесенной с планетарным колесным редуктором. Особенности эксплуатации.

35. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы и конструкция простого конического дифференциала. Блокировка дифференциала. Особенности эксплуатации.

36. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: принцип работы и конструкции дифференциалов повышенного трения (червячный, кулачковый, фрикционные). Особенности эксплуатации.

37. Ведущие мосты. Классификация. Требования. Регулировки. Подробно: полуоси.

25-26. Разда́точная коробка — агрегат для распределения крутящего момента от двигателя на несколько приводных механизмов, которые в большинстве случаев, также увеличивают число передач в трансмиссии.

Например, в автомобилях повышенной проходимости раздаточная коробка:

1. распределяет крутящий момент между ведущими мостами таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления — «циркуляции мощности» в трансмиссии;

2. увеличивает крутящий момент на ведущих колёсах в пределах, необходимых для преодоления сопротивления качению колёс при движении по плохим дорогам и бездорожью, а также на крутых подъёмах;

3. обеспечивает устойчивое движение автомобиля с малой скоростью при работе двигателя в режиме максимального крутящего момента.

Раздаточная коробка предназначена для распределения крутящего момента между несколькими ведущими мостами полноприводных (многоприводных) автомобилей, которые имеют высокие опорно-сцепные качества, что достигается путем оптимального распределения массы на ведущие колеса. Высокие опорно-сцепные качества таких автомобилей позволяют получать на ведущих колесах значительные крутящие моменты, для получения которых необходимо иметь большое передаточное число в трансмиссии. Для эффективной работы автомобиля повышенной проходимости диапазон передаточных чисел его трансмиссии должен быть примерно вдвое шире, чем позволяет обеспечить коробка передач базового автомобиля. Расширение диапазона передаточных чисел в трансмиссии автомобиля повышенной проходимости, в которой используется серийная коробка передач, и увеличение ее максимального передаточного числа достигаются введением в раздаточную коробку дополнительной пары зубчатых колес, которая называется понижающей передачей или демультипликатором. Он включается, когда автомобиль преодолевает труднопроходимые участки. Его наличие позволяет удвоить количество передаточных чисел в трансмиссии, увеличивая их значения на каждой, в том числе и на первой, ступени коробки передач.

• распределять крутящий момент по ведущим мостам таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля; • иметь возможность создания больших передаточных чисел для преодоления повышенных сопротивлений движению автомобиля; • иметь устройства, предотвращающие перегрузку деталей трансмиссии при включении демультипликатора; • не создавать повышенный уровень шума; • иметь высокий КПД.

Раздаточной коробкой передач называется дополнительная коробка передач, распределяющая крутящий момент двигателя между ведущими мостами автомобиля.

Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она одновременно выполняет функции демультипликатора, что позволяет увеличить диапазон передаточных чисел коробки передач и эффективнее использовать автомобили в различных дорожных условиях.

В зависимости от назначения автомобилей на них применяются раздаточные коробки различных типов (схема 1).

Схема 1 – Типы раздаточных коробок, классифицированных по различным признакам

Классификация раздаточных коробок по типу привода. Если все выходные валы раздаточной коробки имеют жесткую механическую связь, привод называется блокированным. Если связь выходных валов раздаточной коробки обеспечивается через дифференциал, привод называется дифференциальным. Существуют также раздаточные коробки, обеспечивающие временное подключение одной из ветвей трансмиссии посредством автоматических устройств отбора мощности. В соответствии с конструктивной схемой трансмиссии раздаточные коробки передач могут отличаться числом выходных валов: обычно их два, но при параллельном приводе ведущих мостов грузового автомобиля может быть и три.

Раздаточные коробки с соосными валами привода ведущих мостов имеют широкое применение, так как они позволяют использовать для переднего и заднего ведущих мостов одну и ту же главную передачу (взаимозаменяемую). Однако в этом случае ведущая шестерня главной передачи переднего моста, имея левое направление спирали зубьев, будет работать на «ввинчивание». Поэтому при ослаблении затяжки ее подшипников может произойти заклинивание главной передачи переднего ведущего моста.

Раздаточные коробки с несоосными ведомыми валами в отличие от раздаточных коробок с соосными ведомыми валами не имеют промежуточного вала. Они более компактны, менее металлоемки, более бесшумны при работе и имеют более высокий КПД.

Раздаточные коробки с блокированным приводом ведущих мостов позволяют использовать полную по условиям сцепления ведущих колес с дорогой тяговую силу без их пробуксовывания. Однако при движении автомобиля на повороте или на неровной дороге при блокированном приводе неизбежно проскальзывание колес, так как передние колеса проходят больший путь, чем задние. В этом случае увеличивается изнашивание шин, расход топлива и происходит перегрузка деталей трансмиссии. Для устранения таких отрицательных явлений передний мост отключают при движении по дорогам с твердым покрытием и включают только на тяжелых участках дороги.

Раздаточные коробки с дифференциальным приводом ведущих мостов исключают возникновение перечисленных выше отрицательных явлений. Применяемый в этих коробках межосевой дифференциал позволяет приводным валам ведущих мостов вращаться с разными скоростями и распределять крутящий момент двигателя между мостами в соответствии с воспринимаемыми ими вертикальными нагрузками. Если нагрузки одинаковы по величине, то используют симметричный дифференциал, а если неодинаковы, то несимметричный.

При раздаточных коробках с дифференциальным приводом передний мост постоянно включен. В результате изнашивание шин меньше, чем при отключении переднего моста. Однако межосевой дифференциал ухудшает проходимость автомобиля, так как при буксовании на месте одного из колес автомобиль не может начать движение. Поэтому для повышения проходимости межосевые дифференциалы выполняют с принудительной блокировкой.

Наибольшее распространение на автомобилях повышенной проходимости получили двухступенчатые раздаточные коробки.

Особенности раздаточной коробки УАЗ Патриот

Раздаточная коробка предназначена для распределения крутящего момента между ведущими мостами

На автомобилях УАЗ Патриот установлена двухступенчатая раздаточная коробка с понижающей передачей, одним рычагом переключения, без межосевого дифференциала.

Крутящий момент от коробки передач передается к ведущему валу раздаточной коробки.

Ведомый вал постоянно соединен через карданную передачу с главной передачей ведущего заднего моста автомобиля.

При включении привода переднего моста валы соединяются между собой зубчатой муфтой и вращаются с одинаковыми угловыми скоростями.

Раздаточная коробка состоит из чугунного картера с крышкой, ведущего, промежуточного и ведомого валов, вала привода переднего моста, зубчатых колес и зубчатой муфты выключения переднего моста.

Она прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком.

Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач.

На задней части картера раздаточной коробки установлен механизм стояночного тормоза.

В картере раздаточной коробки на подшипниках качения установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с прямозубыми шестернями.

Ведущим валом для раздаточной коробки служит шлицевой конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки.

Соосно с ведущим валом на двух шариковых подшипниках установлен вал привода заднего моста.

Между подшипниками находится червячная шестерня привода спидометра.

Промежуточный вал, выполненный за одно целое с промежуточной шестерней понижающей передачи, вращается на одном роликовом и одном шариковом подшипниках.

Вал привода переднего моста, изготовленный за одно целое с шестерней, установлен в нижней части картера раздаточной коробки и вращается на двух шариковых подшипниках.

Механизм переключения раздаточной коробки состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки.

Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами.

— Неисправность

Устранение

Повышенный шум в раздаточной коробке:

— Ослабление гаек крепления раздаточной коробки к коробке передач или болтов крепления крышек подшипников

Подтяните все болты и гайки. Если после этого шум не прекратится, разберите раздаточную коробку и устраните неисправность

— Износ или выкрашивание зубьев шестерен

Замените изношенные шестерни

— Износ подшипников

Замените изношенные подшипники

— Большой дисбаланс карданных валов

Отбалансируйте карданные валы

Затрудненно переключение и выбор передач:

— Заедание в шлицевом соединении шестерни и вторичного вала коробки передач

Зачистите забоины, заусеницы или замените детали

— Забоины на зубьях малого венца ведущей шестерни от ударов при включении.

— Изогнут шток вилки переключения.

Зачистите забоины и заусеницы, выправьте шток или замените детали

— Деформация фиксатора выбора передач механизма переключения

Выправьте или замените фиксатор

Самовыключение передачи при движении автомобиля:

— Износ зубьев шестерни

Замените изношенные шестерни

— Износ подшипников, вызывающий перекос валов

Замените изношенные подшипники

— Увеличенный зазор в шлицевом соединении шестерня – вторичный вал коробки передач

Подберите шестерню по шлицам вала для обеспечения минимального зазора при свободном перемещении по шлицам

— Неполное включение из-за погнутости или износа вилок механизма переключения

Выправьте или замените детали, обеспечив полное включение шестерни.

— Ослабление крепления штоков

Закрепите штоки. Перед затяжкой смажьте резьбу болта герметиком.

Течь масла:

— Ослабление гаек и болтов, крепящих крышки подшипников, крышки картера и соединяющих раздаточную коробку с коробкой передач

Подтяните гайки и болты, при необходимости смажьте резьбу герметиком

— Износ или повреждение заглушек штоков механизма переключения и заглушки гнезда переднего подшипника промежуточного вала

Замените или расчеканьте заглушки в их гнездах

— Выпадение или повреждение заглушек штоков механизма переключения и заглушки гнезда переднего подшипника промежуточного вала

Замените или расчеканьте заглушки в их гнездах

Повреждение или разрушение подшипников:

— Недостаточный уровень масла или его отсутствие в раздаточной коробке

Проверьте уровень масла. Поврежденные подшипники замените

— Попадание в подшипники твердых частиц, вызывающих разрушение подшипника

Замените поврежденные подшипники, промойте картер жидким маслом и залейте свежее масло.

— Заедание двухрядного подшипника ведущего вала раздатки (вторичного вала коробки передач) после ремонта

Разберите и промойте подшипник, перед установкой смажьте чистым маслом

Диагностика и ремонт раздаточной коробки TOD

    Одной из основных частей любого автомобиля с полным приводом является раздаточная коробка, которая также может выйти из строя во время эксплуатации. Потому, для понимая поломок необходимо знать устройство этой системы, которое отличатся в зависимости от типа полного привода. Наша компания предлагает профессиональный ремонт раздаточных коробок TOD по выгодной цене для каждого клиента.

      Что собой представляет раздаточная коробка?

    Главной задачей раздаточной коробки становится распределение крутящего момента между осями автомобиля. При своей работе TOD, в отличии от механических систем, предполагает не жесткое подключение, а электронное управление с помощью многодисковой муфты.

Таким образом величина передаваемого крутящего момента на переднюю ось может изменяться в достаточно широком диапазоне.

       Раздаточная коробка TOD имеет понижающую передачу, при ее включении происходит жесткое подключение переднего моста. Система предназначена для езды по дорогам с твердым покрытием при возможной скользкой поверхности. В нормальных условиях используется только задний привод, но, когда начинается пробуксовка, может дополнительно подключается передний, что обеспечивает стабильное движение.

      Поломки раздаточной коробки и их причины

Проблем с системой может быть большое количество, самые распространенные из них:

1. Износ подшипников валов. Их сильная выработка приводит к появлению люфтов. В итоге вращение вала сопровождается большим шумом. В таком случае потребуется замена элементов.
2. Нарушение центровки КПП, что проявляется из-за повреждения точек крепления.
3. Износ валов.
4. Выход из строя узла в результате эксплуатации автомобиля при изношенных подшипниках.
5. Поломка сервопривода включения фрикционной муфты.
6. Износ сальников и продавливание прокладок.
7. Сбои в работе электроники.
8. Растяжение приводной цепи.

И многие другие неисправности, которые в конечно итоге могут полностью вывести систему из строя, если их не устранять своевременно.

     Когда необходимо обратиться в автосервис?

   Если вы заметили проблемы в работе, то необходимо сразу обратиться в сервис и выполнить диагностику раздаточной коробки. В целом, основные признаки, которые свидетельствуют о наличии поломки следующие:

1. Повышенная шумность при работе, причиной становится износ подшипников.
2. Сильные вибрации валов или КПП.
3. Скрежет или стуки, что говорит о необходимости смены подшипников.
4. Невозможность смены ступени или затрудненное включение.
5. Самостоятельное выключение системы.
6. Быстрый перегрев.
7. Протекание масла.
8. Нестабильная работа коробки.
9. Рывки при движении.

И это только общие признаки, которые можно заметить при проблемах с раздаточной коробкой. Потому, при проявлении любого из этих признаков необходимо сразу обращаться за помощью к специалистам.

     Как проводится ремонт раздаточной коробки TOD

   Для проведения ремонта вам следует привести автомобиль в наш автосервис, в целом же работа проводится следующим образом:

1. В первую очередь выполняется компьютерная диагностика автомобиля для получения данных с датчиков системы.
2. После осуществляется разборка раздатка и осмотр комплектующих.
3. Все изношенные и непригодные к работе части заменяются на новые.
4. Проводится ремонт и восстановление отдельных частей механизма.
5. Сборка и установка обратно на автомобиль.
6. Оплата услуг клиентом.

   В случае, когда ремонт невозможен мы предлагаем купить раздаточную коробку у нас и установить ее на автомобиль в этот же день.

      Почему стоит обратиться к нам?

    Наш автосервис уже не один год занимается ремонтом автомобилей разного типа и мы гарантируем качественное и оперативное решение проблемы в любой ситуации. Кроме того, сотрудничество с нами предоставляет ряд преимуществ, в частности:

1. Быстрое устранение любых проблем с распределительной коробкой.
2. Доступные цены на ремонт автомобилей любого типа.
3. В штате только опытные сотрудники с большим стажем работы.
4. Для ремонта используется новое современное оборудование, что помогает быстро диагностировать и устранить поломку.
5. Выгодные акции и скидки для наших клиентов.
6. Всегда в наличии все необходимые комплектующие.
7. Возможность покупки деталей на заказ.

И множество других преимуществ, которые гарантированно порадуют каждого клиента. Мы предлагаем качественный сервис по доступной цене, а значит, вы получите оперативную помощь в любое время, обратившись к нам.

Обслуживаемые марки автомобилей

Акура

Альфа Ромео

БИД

Черри

Крайслер

Ситроен

Дэу

Даихатсу

Додж

ФАУ

Фиат

Форд

Фотон

Джили

Джи Эм Си

Грейт Волл

Хонда

Хендай

Инфинити

Исузу

Джип

Джей Эм Си

КИА

Лифан

Мазда

Мини

Митсубиши

Ниссан

Опель

Пежо

Плимут

Понтиак

Рено

СЕАТ

Шкода

СМАРТ

Ссанг Йонг

Тойота

Вольво

Отправить заявку

Запишитесь на обслуживание в наш автосервис

Свяжитесь с нами!

Функция раздаточной коробки, уровень и состояние жидкости · Инспекции BlueStar

Раздаточная коробка является центром трансмиссии полноприводных и некоторых полноприводных автомобилей. Установленный в задней части трансмиссии, он распределяет мощность двигателя и передает ее на переднюю и заднюю оси посредством переднего и заднего приводных валов. Он также синхронизирует разницу во вращении передних и задних колес и может содержать один или несколько наборов понижающих передач для использования на бездорожье.

Понижающие передачи в раздаточной коробке позволяют автомобилю двигаться на гораздо более низких скоростях, при этом работая в пределах полезного диапазона мощности или диапазона оборотов двигателя. Это также увеличивает крутящий момент на осях. Пониженные передачи используются во время медленных или экстремальных маневров на бездорожье, таких как движение по опасным дорогам, ползание по скалам или при буксировке тяжелого груза. Эта функция часто отсутствует на полноприводных автомобилях.

На некоторых автомобилях, таких как полноприводные грузовики или автомобили, предназначенные для бездорожья, раздаточной коробкой управляет водитель. Водитель может включить раздаточную коробку как в полноприводном, так и в полноприводном режиме. Иногда это достигается с помощью переключателя, аналогичного тому, что используется в механической коробке передач. На некоторых автомобилях раздаточной коробкой можно управлять с помощью переключателя или кнопки. Другие имеют раздаточные коробки, которые не выбираются и постоянно заблокированы в режиме полного привода. Этот тип раздаточной коробки также можно назвать межосевым дифференциалом.

Если вы разберете раздаточную коробку, вы найдете несколько компонентов, которые являются общими для всех раздаточных коробок, таких как первичный вал. Входной вал вращается трансмиссией и соединен с двумя выходными валами: одним, который вращает передний карданный вал, и другим, который вращает задний карданный вал. Большинство современных раздаточных коробок также имеют дифференциал. Дифференциал раздаточной коробки такой же, как и дифференциал в осях. Это позволяет одному выходу вращаться с другой скоростью, чем другой, чтобы избежать заедания трансмиссии на твердых поверхностях.

Три основных типа раздаточных коробок: полный привод с неполным рабочим днем, постоянный полный привод и активный полный привод.

Part-time 4WD — наиболее распространенный тип раздаточной коробки. Это позволяет эксплуатировать автомобиль в двухколесном, полноприводном повышенном диапазоне (4Hi) и полном приводе низшего диапазона (4Lo). В режиме 4Hi обычно используется дифференциал для улучшения управляемости. Системы полного привода с неполным рабочим днем ​​обеспечивают более плавную работу на асфальте и лучшую экономию топлива, поскольку передний карданный вал и ось могут быть полностью отключены от питания. Самые прочные раздаточные коробки, как правило, являются системами с частичной занятостью, потому что они предназначены для реального использования на бездорожье, часто в грузовиках и грузовых автомобилях.

Постоянный 4WD — самый простой тип раздаточной коробки. Он постоянно передает мощность на переднюю и заднюю оси. Чтобы устранить или, по крайней мере, уменьшить заедание трансмиссии на твердых поверхностях, в раздаточной коробке этого типа также используется дифференциал в верхнем диапазоне. Некоторые предлагают положение блокировки 4Hi, которое блокирует дифференциал для улучшения сцепления на скользких поверхностях, но также вызывает заедание при работе на сухом асфальте.

Active 4WD — это самый простой в использовании тип раздаточной коробки, поскольку он не требует участия водителя. Были разработаны различные системы, работающие полный и неполный рабочий день, в которых используются электронные, компьютеризированные или механические средства для регулировки количества мощности, подаваемой на оси, в соответствии с проскальзыванием колес. У них есть множество названий и уровней производительности, но они обеспечивают некоторые преимущества системы, работающей неполный рабочий день, и владельцу никогда не приходится что-либо переключать. Система Active 4WD была разработана для плавной работы без какого-либо участия водителя, и ее можно найти на всем, от грузовиков до роскошных спортивных автомобилей.

Основное различие между раздаточной коробкой автомобиля с полным приводом и раздаточной коробкой автомобиля с полным приводом заключается в том, что последняя не обеспечивает дополнительный крутящий момент, увеличивающий низкое передаточное число, используемое для серьезного бездорожья. В полноприводных автомобилях необходимо допускать проскальзывание трансмиссии, чтобы избежать заедания трансмиссии. Это достигается за счет включения дифференциала внутри раздаточной коробки.

Раздаточная коробка работает всегда, независимо от того, используете ли вы полный привод на своем автомобиле или нет. Уровень и состояние жидкости в раздаточной коробке следует проверять при каждой замене масла. Раздаточные коробки могут быть заполнены трансмиссионным маслом, жидкостью для автоматических трансмиссий (ATF) или специальными смазочными материалами. Важно регулярно осматривать раздаточную коробку на наличие повреждений, утечек или других проблем. Также следует проверить уровень и состояние жидкости, так как жидкость раздаточной коробки может вытекать из уплотнений выходного вала, уплотнения входного вала, прокладок картера или прокладок контрольной и сливной пробки.

Если вы планируете приобрести автомобиль с раздаточной коробкой, попросите сертифицированного технического специалиста ASE визуально проверить внешний вид коробки, уровень и состояние жидкости, а также совершить пробную поездку на автомобиле, чтобы убедиться, что система полного или четырехколесного привода работает. правильно. Следуйте рекомендациям производителя автомобиля относительно типа жидкости для раздаточной коробки и частоты ее замены. Если масло в раздаточной коробке загрязнено, имеет следы металлических частиц или имеет черный цвет, его следует немедленно заменить.

ТРАНСМИССИЯ | РАЗДАТОЧНАЯ КОРОБКА — Какие существуют типы раздаточных коробок?

Найдите ответы на наиболее часто задаваемые вопросы о покупке, заказе или доставке

КАРДАН | РАЗДАТОЧНАЯ КОРОБКА — Какие существуют типы раздаточных коробок?

Раздаточные коробки используют комбинацию типов привода, корпуса и переключения.

Типы привода:

Шестеренчатый привод   раздаточных коробок используют набор шестерен для передачи мощности на переднюю и заднюю ось. Хотя раздаточные коробки с зубчатым приводом более долговечны, они также громче и менее практичны для небольших автомобилей из-за их веса.

Цепной привод В раздаточных коробках вместо зубчатой ​​передачи используется цепь. Хотя большинство корпусов с цепным приводом приводят в движение только одну ось, существуют системы корпусов, предназначенные для привода обеих осей с помощью цепи. Цепи легче и тише, но слабее, чем наборы шестерен.

Типы корпусов:

Женат   Корпуса раздаточной коробки крепятся болтами к трансмиссии, часто между выходным валом и главным карданным валом. Некоторые супружеские раздаточные коробки делят корпус с трансмиссией.

Независимые   корпуса устанавливаются отдельно от картера коробки передач и соединяются с выходным валом коробки передач другим карданным валом.

Виды смен:

Автоматическое ручное переключение передач (MSOF)   Раздаточные коробки в большинстве автомобилей управляются рычагом на полу со стороны водителя. Эти раздаточные коробки имеют две автоматические герметичные ступицы переднего моста или два ручных переключателя ступиц переднего моста. Высокие настройки 4WD можно включать на низких скоростях, но низкие настройки 4WD необходимо включать, когда автомобиль неподвижен, а коробка передач находится в нейтральном положении.

Электронное переключение передач «на лету» (ESOF)   раздаточных коробок имеют селектор на приборной панели, обычно переключатель или набор кнопок. Эти коробки имеют герметичные ступицы переднего моста с автоматической блокировкой и двигатель раздаточной коробки. Высокий и низкий 4WD включаются так же, как и раздаточная коробка MSOF.

Популярная помощь

• МЕХАНИЗМЫ | НАСТРОЙКА — Какова процедура обкатки нового набора шестерен?

• МЕХАНИЗМЫ | SPIDER GEARS — Что такое паутинные шестерни и что они делают?

• ДИФФЕРЕНЦИАЛ | LIMITED SLIP — Является ли Spartan Helical LSD хорошим универсальным дифференциалом повышенного трения?

• ТРАНСМИССИЯ | ОСЬ — В чем разница между полуподвижной осью и полностью подвижной осью?

• ТРАНСМИССИЯ | РАЗДАТОЧНАЯ КОРОБКА — Какие существуют типы раздаточных коробок?

• ДИФФЕРЕНЦИАЛ | LOCKER — В чем разница между блокировкой и дифференциалом повышенного трения?

Теги

• отжиг
• подшипник
• носитель
• ВВП
• шестерня
• шестерни
• общий
• помощь
• установить

LT230: Лучшая раздаточная коробка?

LT230 — самая производительная раздаточная коробка Land Rover, и она, безусловно, выдержала испытание временем и выдержала тяжелые испытания. Экстремальное вождение по бездорожью и тяжелая буксировка могут оказать пагубное влияние на большинство компонентов трансмиссии и подвески, но раздаточная коробка, как правило, выдерживает трудности, лишь уступая относительно незначительным проблемам.

С инженерной точки зрения раздаточная коробка не является ракетостроением. По сути, это один набор передач, передающий привод от коробки передач справа от автомобиля, а затем разделяющий привод вперед и назад на передний и задний карданные валы. Дифференциал (аналогичный по конструкции межосевому дифференциалу) эффективно расположен между передним и задним выходными приводами.

Возможно, это обычная инженерия, но тот факт, что этот дизайн оставался в бизнесе с One Ten 1983 года до Discovery 2, который был завершен в 2004 году, и до сих пор живет в нынешнем Defender, является свидетельством блестящего дизайна и производства. Это 32 года, и он все еще держится вместе, несмотря на массу дополнительного крутящего момента, передаваемого современными электронными настройками и переоснащением двигателя Defender. На самом деле оригинальный принцип раздаточной коробки, хотя и без постоянного полного привода, восходит к Серии I 19-го года.48.

Как это все работает

Раздаточная коробка является сердцем системы полного привода Land Rover с неразрезным мостом. Он передает привод (от коробки передач) через переднюю и заднюю часть раздаточной коробки и наружу для привода карданных валов на переднюю и заднюю оси. В отличие от более ранних раздаточных коробок на Land Rover Series, которые имели задний привод и передний привод с возможностью выбора вручную, LT230 обеспечивает постоянный привод на обе оси благодаря встроенному дифференциалу.

Центральный дифференциал

Так называемый межосевой дифференциал внутри раздаточной коробки позволяет изменять относительные скорости переднего и заднего карданных валов, что позволяет передней оси вращаться быстрее, чем задней, что необходимо при повороте. Недостатком межосевого дифференциала является то, что если колесо на одной оси теряет сцепление с дорогой и пробуксовывает, весь крутящий момент трансмиссии будет направлен на это колесо (оно идет по пути наименьшего сопротивления). Таким образом, ось, имеющая сцепление, не получает никакого привода, и автомобиль застревает. Вот где в дело вступает блокировка центрального дифференциала раздаточной коробки. Управляемая коротким рычагом в кабине, она блокирует дифференциал, так что оба карданных вала вращаются вместе и больше не являются независимыми друг от друга. Таким образом, если задняя ось теперь теряет сцепление с дорогой, передняя ось все еще будет ведущей, удерживая автомобиль в движении (обычно). Поскольку используется рычаг блокировки дифференциала, его рычажный механизм приводит в действие вилку переключения передач, которая перемещает кулачковую муфту на центральном валу дифференциала для зацепления с шестерней на переднем выходном валу, блокируя оба привода вместе. Блокировка центрального дифференциала предназначена для использования в условиях бездорожья на рыхлом грунте, когда шины будут немного проскальзывать, компенсируя разницу скоростей передней и задней осей при прохождении поворотов. Его нельзя включать на дороге или другой твердой поверхности, потому что шины не могут проскальзывать, что приводит к высокой нагрузке на трансмиссию (также известное как закручивание трансмиссии).

Высокое и низкое передаточные числа

Как известно, раздаточная коробка также обеспечивает выбор передачи с высоким или низким передаточным числом, выбираемой движением вперед и назад того же рычага, который используется для блокировки дифференциала. Блокировка дифференциала работает в любом соотношении, а также работает с электронной системой контроля тяги (если установлена). Раздаточная коробка, разумеется, приводится в движение первичным валом коробки передач, который выступает в кожухе раздаточной коробки и приводит в движение раздаточную шестерню. Это, в свою очередь, приводит в движение промежуточную шестерню, которая постоянно приводит в движение выходную шестерню с высоким и низким передаточным числом с правой стороны раздаточной коробки. Эти передаточные шестерни вращаются на шлицевой ступице на заднем валу центрального дифференциала. Когда рычаг передаточного числа в кабине перемещается, вилка переключателя включает высокое или низкое передаточное число, поскольку она блокирует выбранную передачу на заднем валу центрального дифференциала.

Типы раздаточных коробок

Раздаточная коробка LT230 была представлена ​​в нескольких вариантах с тех пор, как она была впервые представлена ​​на модели, предшествующей Defender One Ten, для обеспечения постоянного полного привода через межосевой дифференциал. Все версии имеют одинаковую базовую конструкцию и внешние размеры, а также одинаково низкое передаточное число (например, 3,2: 1 на Discovery). Передаточные числа с высоким передаточным числом различаются в зависимости от модели автомобиля: у Defender обычно более низкое передаточное число, чем у моделей Discovery. Как правило, ранний Defender имел высокое соотношение 1,41:1, а Discovery — 1,21:1, хотя бывают и исключения. Помните, чем ниже передаточное число, тем выше передаточное число.

LT230R устанавливался на несколько ранних грузовых моделей и имеет самое низкое высокое передаточное число из всех — 1,667:1 (такое же передаточное число, как у комбинированной коробки передач/раздаточной коробки LT95, устанавливаемой на ранние грузовые модели V8 и Range Rover)

LT230T — наиболее распространенный вариант, устанавливаемый на 5-ступенчатые и некоторые автоматические Range Rover до 1989 года, Ninety, One Ten и Defender (кроме 4-ступенчатых V8), а также Discovery 1. После 1989 года Range Rover имел цепной привод Borg. Раздаточные коробки Warner. LT230Q устанавливался на модели Td5 Defender и позже и работает немного тише (отсюда и Q) благодаря другой геометрии шестерен, большему количеству зубьев на шестернях и улучшенным подшипникам.

LT230SE Версия SE устанавливалась на Discovery 2. Она похожа на LT230Q и имеет такое же передаточное число, но имеет более высокий крутящий момент. Есть небольшие внутренние изменения, такие как выбираемая прокладка (заменяющая складной тип) для установки предварительного натяга подшипника промежуточной шестерни. Передний выходной фланец и брызговик улучшены, а характерные для модели Discovery 2 изменения включают отсутствие приводных шестерен спидометра (в D2 используется электронный датчик), а также был удален рычаг блокировки дифференциала и / или сам механизм блокировки дифференциала, в зависимости от производства. дата.

Более ранние коробки

Как уже упоминалось, принцип передачи LT230 основан на более ранних раздаточных коробках, которые устанавливались на модели серии, которые в основном имели только постоянный задний привод с ручным выбором переднего привода (все автомобили серии имеют постоянный полный привод). когда выбрано низкое соотношение). Но постоянный полный привод впервые появился на Series I в период с 1950 по 1954 год, хотя это было достигнуто с помощью устройства свободного хода на приводе на переднюю ось. Постоянный полный привод вновь появился в модели Series III Stage One V8 (1979-85) с использованием той же комбинированной четырехступенчатой ​​коробки передач и раздаточной коробки LT95, что и ранний Range Rover, с его вакуумной блокировкой центрального дифференциала

Идентификация раздаточной коробки

знать, какая раздаточная коробка LT230 установлена, но раздаточные коробки, как правило, меняются местами, поскольку бывшие в употреблении коробки заменяют изношенные узлы или автомобили переустанавливаются. Передаточное число раздаточной коробки может быть указано на этикетке, прикрепленной к задней части корпуса, в противном случае серийный номер можно найти на нижней задней поверхности или на задней нижней части левой стороны (под крышкой ВОМ). . Но даже это не обязательно может подтвердить передаточное отношение, потому что набор шестерен мог быть изменен в прошлом.

Серийный номер находится в нижнем заднем углу под крышкой ВОМ или просто закруглен влево.

Изменение передаточного числа

Большинство автомобилей Defender, похоже, не приспособлены для движения по автомагистралям и дорогам. Практично увеличить передаточное число примерно на 15 процентов, заменив шестерни в раздаточной коробке на комплект передач Discovery с более высоким передаточным числом. Это только увеличивает высокое передаточное число, оставляя низкое передаточное число в качестве стандартного, что может понадобиться для работы на бездорожье или буксировки. Но с Tdi Defenders и особенно с более ранними (до Tdi) моделями Ninety и One Ten двигатель должен быть в хорошем состоянии, чтобы тянуть повышенное высокое передаточное число, и важно также учитывать тип использования автомобиля. до, и был ли автомобиль уже эффективно модернизирован путем установки шин увеличенного размера. Различия между передачами Discovery и Defender не очевидны. Например, ранняя модель Discovery Mpi имеет более низкое высокое передаточное число, аналогичное соотношению 1,41:1 у Defender.

И наоборот, модели Defender 90, выпущенные к 50-летию (если вам посчастливится стать их обладателем), и модели TDCi имеют соотношение 1,211:1, аналогичное позднему Discovery 1 и всем моделям Discovery 2. Есть и другие аномалии, такие как 2,5-литровый безнаддувный One Ten с очень низким передаточным числом 1,667: 1, в котором передаточное число Discovery было бы слишком высоким для буксировки тяжелых грузов, учитывая низкую мощность двигателя, хотя увеличение до Defender Соотношение 1,41:1 может быть практичным.

Более высокая передача вряд ли обеспечит какое-либо существенное снижение расхода топлива, поэтому не ожидайте возврата инвестиций, хотя это заметно снизит уровень шума на скорости. Раздаточная коробка Discovery может быть установлена в Defender (нет смысла в TDCi, который имеет то же передаточное число, что и у Discovery), но необходимо будет просверлить два отверстия M8 и врезаться в корпус, чтобы принять рычаг ручного тормоза Defender вместо троса Discovery. -управляемая система. При использовании раздаточной коробки Discovery 2 может потребоваться замена рычага блокировки дифференциала, если он еще не установлен.

Комплекты передач Discovery можно приобрести у таких поставщиков, как Ashcroft Transmissions. Чтобы установить набор шестерен, раздаточная коробка должна быть снята с автомобиля, и разумно подумать о замене подшипников и уплотнений во время демонтажа агрегата, для чего доступны ремонтные комплекты.

Опции: повышенное высокое передаточное число (слева), стандартное передаточное число (в центре) и сверхнизкое передаточное число (справа), которые могут компенсировать эффект шин большего размера.

Выход из строя шлица коробки передач

На самом деле это проблема с первичным валом коробки передач, который входит в зацепление и приводит в движение входную шестерню раздаточной коробки. Несколько лет назад это было обычным явлением, и к настоящему времени большинство затронутых трансмиссий будут восстановлены или, по крайней мере, оснащены более поздней, улучшенной раздаточной коробкой. Это уже не обычное явление, но стоит знать о старых автомобилях. Проблема была связана с отсутствием смазки на сопряженных шлицах первичного вала и раздаточной шестерни.

Это было исправлено в более поздней версии коробки передач R380 путем установки раздаточной шестерни, которая была просверлена, что позволяло маслу течь через отверстия и достигать шлицов. Симптомом является отчетливый стук в области центральной коробки передач при включении передачи, особенно если автомобиль раскачивался вперед и назад при переключении с первой на заднюю передачу. Однако стук может быть вызван множеством других компонентов, включая изношенные втулки радиусного рычага, универсальные шарниры карданного вала, шарниры А-образной рамы и втулки. Поэтому перед тем, как беспокоиться о главном валу, жизненно важно хорошо все проверить. Если вы слышите стук и подозреваете, что это шлицы первичного вала, проведите расследование, сняв крышку коробки отбора мощности (ВОМ) с задней части раздаточной коробки. Нет необходимости сливать масло перед снятием крышки, если только вы не подозреваете, что оно перелито, и в этом случае сначала снимите заливную пробку, чтобы посмотреть, не вытечет ли излишек.

Если вы видите там ржавчину и мелкие металлические осколки, значит, это остатки изношенных шлицов первичного вала. Если транспортное средство включено на первой передаче и ручной тормоз отпущен (на ровной поверхности с противооткатными упорами для предотвращения чрезмерного качения), вы можете увидеть движение, подталкивая автомобиль вперед и назад снизу. Здесь можно снять раздаточную шестерню, чтобы осмотреть шлицы первичного вала. Ответом обычно является новый главный вал и новая раздаточная шестерня (с перфорацией). Поскольку для этой работы требуется полоса коробки передач, обычно экономически выгодно установить коробку передач для разведки. Серийный номер коробки передач с суффиксом F предполагает наличие шестерни с поперечными отверстиями, хотя многие более ранние коробки были оснащены улучшенной шестерней.

Это типичное повреждение первичного вала коробки передач LT77 раннего выпуска из-за износа и коррозии шлицов.

Блокировка центрального дифференциала Discovery 2

Ранние модели Discovery 2 не имеют рычага блокировки центрального дифференциала в кабине, поскольку они оснащены электронной системой контроля тяги (ETC), что устраняет необходимость в нем. Противобуксовочная система использует систему ABS для блокировки любого вращающегося колеса, тем самым предотвращая передачу всего крутящего момента на вращающееся колесо. Следовательно, полный крутящий момент всегда передается на колеса, имеющие сцепление с дорогой. Некоторые владельцы по-прежнему предпочитают иметь блокировку центрального дифференциала (которую можно дооснастить) на том основании, что она дает водителю немного больше контроля и возможностей в некоторых более экстремальных внедорожных ситуациях.

Самые ранние модели Discovery 2 все еще имели механизм блокировки дифференциала, но не имели рычага, и доступен комплект для установки рычага и рычажного механизма для управления существующим механизмом. Это касается раздаточных коробок с серийными номерами с префиксом 41D и 42D. Проверить это можно, потрогав верхнюю часть переднего корпуса раздаточной коробки. Если он гладкий, у вас нет внутреннего механизма, но если вы чувствуете, что завинчивающаяся шпилька выступает вверх, у вас есть механизм и вам просто нужен комплект рычагов.

Для последующих автомобилей, у которых нет ни механизма, ни рычага (блокировка дифференциала была доступна в качестве опции, когда он был новым), Ashcroft Transmissions производит комплект, который включает новый передний кожух и необходимые детали и уплотнения. Это касается раздаточных коробок с серийными номерами с префиксом 61, 62, 69.и 70Д. Вам также понадобится вышеуказанный комплект рычагов.

Если установлен механизм блокировки дифференциала, вы можете увидеть или почувствовать резьбовую шпильку, выступающую из верхней части переднего корпуса (на переднем плане).

Компания Ashcroft Transmissions поставляет этот комплект блокировки центрального дифференциала, включая новый передний корпус. Рычаг тоже понадобится.

Типовые детали и их стоимость

Следующие детали можно приобрести в компании Ashcroft Transmissions (ashcroft-transmissions.co.uk), они облагаются НДС и, в некоторых случаях, депозитом за ядро. Также стоит посетить веб-сайт Ashcroft, чтобы найти ответы на часто задаваемые вопросы и калькулятор передаточного числа.

• Раздаточная коробка LT230: 495 фунтов стерлингов• Комплект для восстановления LT230: 95 фунтов стерлингов• Комплект шестерен 1.222: 275 фунтов стерлингов• Корпус раздаточной коробки с втулками (для промежуточного штифта): 75 фунтов стерлингов• Комплект для обновления блокировки центрального дифференциала Discovery 2 с новым передним корпусом: £ 225; комплект рычагов: 245 фунтов стерлингов.

Решение проблем

Более жесткое рулевое управление:

Рулевое управление кажется более тугим, с большим эффектом земли и обратной связью. Это нормальный эффект вождения с включенной блокировкой дифференциала, особенно при движении по твердому грунту, где шины менее склонны проскальзывать, освобождая трансмиссию от перекручивания. Если это так, может быть целесообразно отключить блокировку дифференциала, чтобы уменьшить нагрузку на трансмиссию.

Невозможно выбрать блокировку дифференциала:

Рычаг перемещается для выбора блокировки дифференциала, но блокировка дифференциала не срабатывает и лампа не загорается. Рычаги могут быть жесткими или заедать из-за неиспользования. Если это так, то можно, хотя и с трудом, почистить и смазать часть рычажного механизма под автомобилем и некоторое время поработать рычагом, чтобы освободить его. В противном случае, сняв крышку пола трансмиссии для доступа, проверьте, затянута ли контргайка, крепящая рабочий рычаг к шарнирному валу, и что рычаг правильно расположен на валу.

Трудно отключить блокировку дифференциала:

Вы чувствуете усилие на рулевом колесе, связанное с блокировкой дифференциала, и горит контрольная лампа, даже если рычаг был перемещен. При отключении блокировки дифференциала часто необходимо проехать небольшое расстояние задним ходом. Это нормальная особенность системы полного привода. В противном случае внутреннюю связь необходимо будет проверить, подняв кожух трансмиссии, чтобы получить доступ. Выключатель контрольной лампы блокировки дифференциала в верхней части передней части корпуса раздаточной коробки может быть неправильно отрегулирован, и его необходимо слегка отвинтить.

Предупреждающий выключатель блокировки дифференциала расположен на верхней части агрегата, если смотреть со стороны со снятой крышкой, обнажая механизм селектора.

Перемещение переднего выходного фланца:

Фланец раздаточной коробки переднего карданного вала можно немного перемещать вверх и вниз. Здесь можно ожидать легкого смещения, потому что в параллельных роликоподшипниках, поддерживающих этот фланец, всегда есть небольшой зазор, так что это вряд ли потребует внимания. Если движение чрезмерное или существует очевидная проблема, подшипник необходимо заменить.

Если выходной фланец имеет канавку от контакта с сальником, установите новый фланец, иначе канавка повредит новый сальник.

Скулящий шум:

Обычно слышен из зоны передачи. Вой обычно вызван шумом подшипников, и чаще всего он вызван подшипниками оси или главной передачи (дифференциала), которые могут передаваться вдоль шасси. Так что надо быть уверенным, прежде чем обвинять раздаточную коробку. Самый простой способ — попросить в гараже запустить трансмиссию на безколесном подъемнике, прислушиваясь снизу к источнику шума. Если виновником является раздаточная коробка, износ, скорее всего, будет в переднем или заднем выходном подшипнике, или в обоих.

Нет тяги, если не выбрана блокировка дифференциала. Ожидайте проблем с осью, таких как сломанная полуось. Если да, то при отключенной блокировке дифференциала карданный вал неисправной оси будет вращаться, когда вы отпустите сцепление.

Утечки масла из переднего или заднего выходного фланца:

Утечки из заднего фланца могут также загрязнить тормозные колодки трансмиссии маслом. Можно отсоединить соответствующий карданный вал, снять фланец и заменить уплотнение на месте. Когда фланец снят, проверьте состояние ровной поверхности цапфы фланца, где соприкасается сальник. На уплотнении может образоваться канавка, и это повреждение быстро разрушит новое уплотнение, поскольку оно будет тереться о него. В этом случае установите новый фланец с новым уплотнением.

Утечка масла из центра передней поверхности:

Масло может вытекать из пальца промежуточной шестерни, который проходит через переднюю часть кожуха между передним корпусом и коробкой передач. У него есть уплотнительное кольцо, но штифт, вероятно, изношен отверстием в корпусе.

Масло, просачивающееся из тормозного барабана трансмиссии, является верным признаком выхода из строя заднего сальника выходного вала.

Как избежать проблем

• Проверяйте уровень масла и меняйте масло через интервалы времени, указанные в графике технического обслуживания, и делайте это чаще, если автомобиль регулярно используется на бездорожье и особенно для преодоления брода. • При замене масла проверьте цвет вытекающего масла. Серое масло указывает на загрязнение воды из-за перехода вброд. Это, безусловно, связано с изменением. Сливная пробка магнитная, и обычно на ней есть скопление мелких частиц, которые можно стереть. Крупные частицы или фрагменты требуют расследования. • Постоянно проверяйте наличие утечек масла из прокладок и сальников и устраняйте их, если имеет место значительная утечка. • Убедитесь, что патрубки сапуна трансмиссии чисты и функционируют, в противном случае существует риск повреждения сальника и попадания воды. • Избегайте вращающихся колес. Когда это произойдет, отпустите и включите блокировку дифференциала. Агрессивное вращение колес может окончательно повредить центральный дифференциал. • Уход за раздаточной коробкой, как и за любым другим компонентом, во многом зависит от правильного и своевременного обслуживания, своевременного устранения проблем и вождения автомобиля с учетом нагрузок, которым подвергаются механические компоненты. Агрессивное вождение серьезно ускоряет износ и вызывает стресс.

Раздаточная коробка LT230|Shop4autoparts

Вернуться к списку статей

Считающаяся героем системы полного привода Land Rover благодаря своей простой и надежной конструкции, LT230 является самой продуктивной раздаточной коробкой бренда. Несмотря на то, что эта раздаточная коробка подвергалась испытаниям в условиях экстремального бездорожья и тяжелой буксировки, которые в других автомобилях меньшего размера полностью вымотали бы подвеску, эта прочная раздаточная коробка, кажется, выдерживает любые испытания — свидетельство ее блестящего дизайна и изготовления.

Как это работает

Раздаточная коробка передает привод (от коробки передач) через переднюю и заднюю часть раздаточной коробки и наружу для привода карданных валов на переднюю и заднюю оси. В отличие от более ранних раздаточных коробок на Land Rover Series, которые имели задний привод и передний привод с возможностью выбора вручную, LT230 обеспечивает постоянный привод на обе оси благодаря встроенному дифференциалу.

История

Раздаточные коробки серии LT230 были впервые представлены в 1983 с 5-ступенчатой ​​коробкой передач LT77. Первоначально известная как LT230R, конструкция была обновлена ​​в 1984 году с изменением межосевой и промежуточной группы, чтобы можно было использовать более прочные конические подшипники. Эти более поздние коробки известны как коробки типа «Т» (LT230T). Хотя есть некоторые общие детали для двух типов ящиков, есть некоторые предметы, которые сейчас либо недоступны, либо дороги для приобретения. Хорошей новостью является то, что тип LT230T может быть установлен как единое целое вместо оригинального LT230R. Это также имеет смысл, когда вы хотите заменить запасные части. Щелкните здесь, чтобы ознакомиться с самым большим ассортиментом деталей раздаточной коробки. Проверьте наше изображение ниже, чтобы найти серийный номер для идентификации вашей раздаточной коробки.

Серийный номер раздаточной коробки LT230 можно найти либо на нижней стороне над поддоном у сливной пробки, либо иногда на торце, как в приведенных выше примерах.

Серийный номер устройства LT230 состоит из префикса, 6-значного номера и суффикса. Этот серийный номер будет определять тип коробки и соотношение. Суффикс будет определять приблизительную дату изготовления и используемую конструкцию редуктора. Ниже вы найдете таблицу, показывающую наиболее распространенные варианты.

Но не волнуйтесь, если вы изо всех сил пытаетесь идентифицировать свою раздаточную коробку, мы можем помочь — просто свяжитесь с нами.

Серийные номера раздаточной коробки LT230

Префикс	Тип	Соотношение	Типичные области применения
12D	Р	1,667
13Д	Р	1,410
14Д	Р	1,003
15Д	Р	1,192
20Д	Т	1,667	Defender 4-цил. , не Tdi
22Д	Т	1,410	Defender 4-цил. бар 2,5 дизель Nat Asp.
25Д	Т	1,410	Defender 110 V8 с коробкой передач LT85
26Д	Т	1,003	RR Classic с 3-ступенчатой ​​коробкой передач Chrysler Auto
27Д	Т	1,192	RR Classic до 1985 года
28Д	Т	1,222	RR Classic 1986 0n & Disco 1
29Д	Т	1,192	Defender 90 V8 с коробкой передач LT85
32Д	Т	1,222	4-цилиндровый двигатель V8 3,5 с коробкой передач LT77S
34Д	Т	1. 410	Discovery V8 и 2,0 Мпикс
36Д	Q	1.211	Открытие
37Д	Q		Открытие
38Д	Q	1.211	Защитник V8 4.0
40Д	Q	1.211	Япония/Южная Африка
41Д	Т	1.211	Disco 2 со шпилькой блокировки дифференциала
42Д	Т	1.211
43Д		1,410	Защитник TD5

Опубликовано

• Раздаточная коробка

{{/каждый}}

10-дюймовая раздаточная коробка — стандартное вращение, разводная

Поиск по категориям

Стандартное вращение — разводное

Стандартное вращение — разведенное 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем Производственное предприятие De Land, Флорида.

FTI Performance 10-дюймовые раздаточные коробки Sniper Gear доступны с широким диапазоном передаточных чисел Bull Gear и передаточных чисел главной передачи.

Во всех раздаточных коробках Sniper Gearbox используются невыпадающие уплотнения, чтобы грязь не разрушала их. Уплотнительные кольца входят в стандартную комплектацию между половинками и быстросменными крышками, поэтому при сборке не требуется грязный силикон. Болты 12 pt класса 8 также используются при сборке снайперских коробок передач. Каждая снайперская коробка передач имеет несколько схем затвора, поэтому синхронизация не требуется. Снайперские редукторы также были разработаны с шипованными быстросменными крышками и встроенными ручками для легкого снятия.

Валы Sniper Gearbox отшлифованы, что позволяет им удерживать более узкую центральную линию с лучшей концентричностью, чем у наших конкурентов, которые формируют свои шестерни. Все шестерни выполнены с покрытием AGMA 11. Это делает коробку передач Sniper очень тихой, даже с прямозубыми шестернями.

Sniper На раздаточные коробки передач предоставляется безусловная гарантия сроком на 1 год, если используется исключительно специально разработанное трансмиссионное масло FTI Performance.

Наши коробки передач легче, прочнее, тише и точнее, чем любая другая раздаточная коробка.

Коробка передач SNIPER — сделано в США

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,58 Bull Gear / 0,34–1,0 передаточные числа

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,66 Bull Gear / 0,39–1,12 передаточные числа

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,79 Bull Gear / 0,46–1,34 передаточные числа

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая раздаточная коробка передач с раздаточной коробкой — 0,86 Bull Gear / 0,51–1,46 передаточные числа

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,00 Bull Gear / передаточное число от 0,59 до 1,70

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,16 Bull Gear / передаточное число от 0,68 до 1,97

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 1,29 Bull Gear / 0,76–2,19 передаточное число

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 1,50 Bull Gear / 0,88–2,55 передаточное число

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,70 Bull Gear / передаточное число от 1,00 до 2,89

  Сейчас: $2 859,00

  Выберите параметры Сравнивать

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,58 Bull Gear / 0,34–1,0 передаточные числа

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью разработана по программе CAD CAM и изготовлена ​​из заготовок на новейших станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида. ..

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,66 Bull Gear / 0,39–1,12 передаточные числа

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида…

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 0,79 Bull Gear / 0,46–1,34 передаточные числа

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида. ..

• Быстрый просмотр

  10-дюймовая раздаточная коробка передач с раздаточной коробкой — 0,86 Bull Gear / 0,51–1,46 передаточные числа

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида…

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,00 Bull Gear / передаточное число от 0,59 до 1,70

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида. ..

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,16 Bull Gear / передаточное число от 0,68 до 1,97

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида…

• Быстрый просмотр

  10-дюймовая раздаточная коробка передач — 1,29Bull Gear / от 0,76 до 2,19 окончательного соотношения

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью спроектирована по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида. ..

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — 1,50 Bull Gear / 0,88–2,55 передаточное число

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью разработана по программе CAD CAM и изготовлена ​​из заготовок на новейших современных станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида…

• Быстрый просмотр

  10-дюймовая коробка передач с разведенной раздаточной коробкой — передаточное число 1,70 Bull Gear / передаточное число от 1,00 до 2,89

  Стандартное вращение — Разведенная 10-дюймовая раздаточная коробка передач Sniper Gear от FTI Performance полностью разработана по программе CAD CAM и изготовлена ​​из заготовок на новейших станках с ЧПУ на нашем производственном предприятии в Де-Лэнде, Флорида. ..

Сравнить выбранные

Коробки передач для большегрузных автомобилей

ДЛЯ ВАШИХ
ТЯЖЕЛЫЕ
ИГРОВЫЕ ПЛОЩАДКИ

Приводные решения NAF для заказных модульных коробок передач

Блокируемый межосевой дифференциал

Отключение полного привода

Литой дизайн

Ручной тормоз

Двухмоторная трансмиссия

ПОСМОТРИТЕ ОСНОВНЫЕ ОСОБЕННОСТИ НАШИХ РЕДУКТОРОВ

X

Для оптимального распределения крутящего момента между передней и задней осями

Низкий износ, низкий расход топлива благодаря отключаемой главной передаче (передней или задней)

Сложная технология литья снижает вес и, следовательно, топливо

Модульное решение, интегрированное в редуктор, удобный в обслуживании

Выходной крутящий момент до 12 000 Нм

Контактное лицо НАФ

В сочетании с осями NAF также предлагает коробки передач для комплектации трансмиссии. В различных типоразмерах можно достичь выходного крутящего момента до 12 000 Нм, чтобы обеспечить необходимую мощность привода даже для тяжелых рабочих машин. Стандартно раздаточные коробки оснащены одной рабочей передачей и одной ходовой передачей. В качестве опции трансмиссии могут быть оснащены продольным дифференциалом, стояночным тормозом или блокировкой всех колес для минимизации износа шин.
Гидродвигатели, а также электродвигатели всех распространенных производителей могут быть фланцевыми для редукторов всех размеров.

Коробка передач DualSync® позволяет использовать бесступенчатую трансмиссию даже для тяжелых машин.
Коробка передач HydroSync® также может переключаться во время движения.

Эта 2-скоростная раздаточная коробка с переключением передач в состоянии покоя предназначена для использования в лесозаготовительных машинах, а также может быть разработана как коробка передач HydroSync® с возможностью переключения на ходу для горнодобывающих машин и аэродромных транспортных средств (GSE).

Основные моменты

• 2-ступенчатая раздаточная коробка – опционально: HydroSync®
• Функциональность вариатора
• Выходной крутящий момент 5000 Нм

Модульный VG 35

КОНТРОЛЬ ТЯГИ

• Отключение всех колес

ТОРМОЗНАЯ СИСТЕМА

• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение на ходу)

Эта раздаточная коробка с повышенным выходным крутящим моментом используется в лесохозяйственных и строительных машинах. Также доступен в этом размере как HydroSync®.

Основные моменты

• 2-ступенчатая раздаточная коробка
• Выходной крутящий момент 8000 Нм

Модульный VG 75

КОНТРОЛЬ ТЯГИ

• Отключение всех колес

ТОРМОЗНАЯ СИСТЕМА

• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение в состоянии покоя)

Двухмоторная коробка передач DualSync® с функцией бесступенчатой ​​трансмиссии является настоящим универсалом и используется в лесозаготовительных, сельскохозяйственных, горнодобывающих машинах, транспортных средствах для погрузочно-разгрузочных работ, строительных машинах и транспортных средствах для перевозки тяжелых грузов по бездорожью.

Основные моменты

• Двухмоторный гидростатический редуктор DualSync®
• Функциональность Power Shift/CVT
• Выходной крутящий момент 10500 Нм

Модульный ВСЗ 76

КОНТРОЛЬ ТЯГИ

• Отключение всех колес

ТОРМОЗНАЯ СИСТЕМА

• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение на ходу)

Этот двухмоторный редуктор с выходным крутящим моментом 12 000 Нм используется в лесохозяйственных, сельскохозяйственных, горнодобывающих машинах, погрузочно-разгрузочных машинах, строительных машинах и транспортных средствах для перевозки тяжелых грузов по бездорожью.

Основные моменты

• Редуктор на 2 двигателя
• Выходной крутящий момент 10500 Нм

Модульный VGZ 86

КОНТРОЛЬ ТЯГИ

• Отключение всех колес

ТОРМОЗНАЯ СИСТЕМА

• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение в состоянии покоя)

Эта раздаточная коробка с блокировкой межосевого дифференциала в основном используется в лесохозяйственных и сельскохозяйственных машинах.

Основные моменты

• Блокировка межосевого дифференциала
• Выходной крутящий момент 5000 Нм

Модульный VGD 35

КОНТРОЛЬ ТЯГИ

• Блокировка дифференциала
• Отключение всех колес

ТОРМОЗНАЯ СИСТЕМА

• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение в состоянии покоя)

Основные моменты

• 2-ступенчатая раздаточная коробка
• Выходной крутящий момент 3000 Нм

Модульный VG 250

ТОРМОЗНАЯ СИСТЕМА

• Закрытая дисковая тормозная система в масляной ванне (стояночный тормоз)
• Стояночный тормоз (тарельчатый тормоз SAHR)

КОРОБКА ПЕРЕДАЧ

• Навесная раздаточная коробка (гидростатическая/электрическая/механическая)
• Раздаточная коробка (переключение в состоянии покоя)

Приводные решения NAF для индивидуальных модульных коробок передач

 Настройки файлов cookie

Мы используем файлы cookie на нашем веб-сайте. Ниже вы можете выбрать, принимать ли необязательные файлы cookie, и если да, то какие, а также получить дополнительную информацию об этом.

Принять все файлы cookie

Принять только необходимые файлы cookie

Необходимо

СМИ

Сохранить индивидуальные настройки файлов cookie

Информация о ваших настройках файлов cookie и передаче данных в США при использовании сервисов Google
Мы используем файлы cookie на нашем веб-сайте. Некоторые файлы cookie абсолютно необходимы для работы нашего веб-сайта («основные»). Все остальные файлы cookie устанавливаются только в том случае, если вы даете согласие на их использование (например, для Google Maps).

Вы можете выбрать, хотите ли вы «принимать только необходимые файлы cookie», «принимать все файлы cookie» или «сохранять отдельные настройки файлов cookie», выбрав определенные файлы cookie в элементах аккордеона.

Согласие на использование необязательных файлов cookie является добровольным. Вы также можете впоследствии изменить свои настройки с помощью кнопки «Настройки файлов cookie», которую вы найдете в нижней части страницы. Дополнительную информацию можно найти в нашей политике конфиденциальности.

Принимая файл cookie, связанный со службами Google, вы даете согласие в соответствии со ст. 49 абз. 1 р. 1 лит. DSGVO о том, что ваши данные обрабатываются в США компанией Google.

Как пользоваться раздаткой на Ниве (ВАЗ 2121), устройство коробки

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.

Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска.

Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Содержание статьи:

• 1 Устройство и принцип действия раздатки Нива 2121
• 2 Как пользоваться раздаткой с демультипликатором на Ниве 2121
• 3 Возможные проблемы
• 4 Видео управление раздаткой

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение:

• корпус;
• корпус дифференциала;
• валы;
• муфты;
• сальники;
• сателлиты;
• шестерни;
• фланцы;
• рычаги.

Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу.

Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

Фото №2

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• передняя – от себя;
• задняя – к себе.

Фото №3

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.

Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце.

Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Фото №4

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП.

Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.

Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

• вибрации по кузову в движении;
• вибрации при старте;
• гула;
• шума при маневрировании;
• тугого включение режимов.

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Видео управление раздаткой

Похожие статьи:

Схема работы раздаточной коробки НИВА

Схема работы раздаточной коробки НИВА

1. Сальник;
2. Упорное кольцо переднего подшипника ведущего вала;
3. Крышка переднего подшипника;
4. Передний подшипник ведущего вала;
5. Передняя крышка раздаточной коробки;
6. Шестерня высшей передачи;
7. Ступица муфты включения передач;
8. Муфта включения передач;
9. Шестерня низшей передачи;
10. Картер раздаточной коробки;
11. Задний подшипник ведущего вала;
12. Ведущий вал;
13. Задняя крышка раздаточной коробки;
14. Промежуточный вал;
15. Задний подшипник промежуточного вала;
16. Задний подшипник корпуса дифференциала;
17. Установочное кольцо подшипника вала привода заднего моста;
18. Подшипник вала привода заднего моста;
19. Маслоотражатель сальника;
20. Фланец вала привода заднего моста;
21. Упорное кольцо подшипника;
22. Вал привода заднего моста;
23. Корпус дифференциала;
24. Шестерня привода заднего моста;.
25. Сателлит;
26. Ось сателлитов;
27. Стопорное кольцо оси сателлитов;
28. Пружинная шайба;
29. Ведомая шестерня;
30. Стопорное кольцо подшипника корпуса дифференциала;
31. Муфта блокировки дифференциала;
32. Вал привода переднего моста;
33. Картер привода переднего моста;
34. Стопорное кольцо подшипника вала привода переднего моста;
35. Пружинная шайба подшипника дифференциала;
36. Передний подшипник корпуса дифференциала;
37. Ведомая шестерня привода спидометра;
38. Корпус привода спидометра;
39. Передний подшипник промежуточного вала;
40. Коробка передач;
41. Эластичная муфта;
42. Шарнир равных угловых скоростей;
43. Раздаточная коробка;
44. Регулировочные прокладки;
45. Кронштейн подвески раздаточной коробки;
46. Кронштейн задней подвески двигателя;

I. Включена высшая передача;
II. Включена низшая передача;
III. Дифференциал блокирован, включена низшая передача.

При движении автомобиля по дорогам с твердым покрытием и при хорошем сцеплении колес с полотном дороги следует двигаться на высшей передаче без блокировки дифференциала. При этом скользящая муфта 8 через ступицу 7 соединяет ведущий вал 12 с шестерней 6 высшей передачи, и крутящий момент будет передаваться с ведущего вала и ступицу на муфту 8 включения передач, затем через шестерню 6 высшей передачи на шестерню постоянного зацепления промежуточного вала и от нее на ведомую шестерню 29 и корпус 23 дифференциала. Корпус дифференциала через ось 26 и сателлиты 25 передает крутящий момент на шестерни 24 привода переднего и заднего мостов. Через эти шестерни крутящий момент передается на валы 22 и 32 привода переднего и заднего мостов. Величина передаваемого крутящего момента находится в прямой зависимости от нагрузки на мостах.

Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости движения на дорогах с твердым покрытием, необходимо включить низшую передачу. Переключать высшую передачу на низшую можно только после полной остановки автомобиля. При этом скользящая муфта 8 блокирует ведущий вал с шестер ней 9 низшей передачи, и крутящий момент от ведущего вала через муфту 8 и шестерню 9 передается на промежуточный вал. От вала 14 крутящий момент передается через шестерню постоянного зацепления на ведомую шестерню 29, корпус дифференциала и через ось 26 и сателлиты 25 на шестерни и валы привода переднего и заднего мостов.

Для преодоления труднопроходимых участков дорог следует блокировать дифференциал, т.е. соединить скользящей муфтой 31 зубчатый венец (шлицы) вала 32 привода переднего моста и корпус дифференциала. При этом дифференциал выключается, т.е. валы привода переднего и заднего мостов будут вращаться как одно целое, и на оба моста будет передаваться крутящий момент одной величины, что улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и блокировать дифференциал можно во время движения автомобиля при любой скорости.

Переключение передач и блокировку дифференциала проводите при выключенном сцеплении.

В процессе эксплуатации автомобиля из-за износа или повреждения деталей карданной передачи, опор двигателя и раздаточной коробки может возникнуть вибрация раздаточной коробки.

Если вибрация раздаточной коробки и пола кузова ощущается в зоне передних сидений при трогании автомобиля с места и разгоне на I, II и III передачах, то следует проверить крепление и состояние болтов эластичной муфты, а также затяжку болтов крепления опор раздаточной коробки и задней опоры коробки передач.

Если вибрация раздаточной коробки появляется при движении автомобиля (наиболее характерно при скорости 80-90 км/час), то следует проверить затяжку болтов крепления не только указанных выше соединений, но также проверить состояние карданных шарниров промежуточного, переднего и заднего карданных валов.

Шумы при повороте автомобиля или пробуксовке колес возникают при повреждении или предельных износах деталей дифференциала раздаточной коробки.

Затрудненное переключение передач или блокировки дифференциала возможно при износе или повреждении муфт переключения и блокировки дифференциала или зубчатых венцов на шестернях и валах. Эта же неисправность возникает при деформации вилок и штоков привода раздаточной коробки. При очень длительной эксплуатации возможно заедание рычагов привода на осях из-за износа втулок и осей рычагов.

Чтобы предупредить указанные неисправности, следует правильно пользоваться раздаточной коробкой и своевременно и в полном объеме проводить техническое обслуживание автомобиля. Оно сведено к минимальному количеству операций и заключается в следующем: после пробега автомобилем первых 2000-3000 км, а также через каждые 30000 км пробега заменяют масло в раздаточной коробке, а через каждые 10000 км пробега проверяют уровень масла. Замену масла следует проводить после поездки, пока масло разогрето. Отработавшее масло сливают через отверстие, закрываемое пробкой 14 (см.рис. 14). Новое масло заливают через отверстие, закрываемое пробкой 17, до уровня нижней кромки этого отверстия.

Разработана следующая методика определения причин вибрации раздаточной коробки.

Испытание #1. Устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение и заводят двигатель. Устанавливают частоту вращения коленчатого вала двигателя равной скорости автомобиля, при которой наступила вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание #2. Если при первом испытании вибрация не обнаружена, то устанавливают рычаги раздаточной коробки в нейтральное положение, заводят двигатель, включают в коробке передач прямую передачу и устанавливают частоту вращения коленчатого вала двигателя соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки. Если на стоящем автомобиле при такой частоте вращения коленчатого вала вибрация наблюдается, то ее причиной является неисправность коленчатого вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание #3. Если при испытаниях #1 и #2 вибрация не обнаружена, то переходят к испытанию #3. Разгоняют автомобиль до скорости, при которой наступает вибрация, и устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

После ремонта автомобиля вибрация может происходить из-за неправильной центрации раздаточной коробки, когда не обеспечена соосность валов раздаточной коробки и коробки передач.

Центрация раздаточной коробки обеспечивается подбором регулировочных прокладок 44, которые устанавливаются под кронштейнами раздаточной коробки.

Просмотров: 12929

Дата: Среда, 29 Июня 2016

Устройство раздаточной коробки ВАЗ-21213 Лада Нива, ВАЗ-21214-20

Раздаточная коробка служит для изменения крутящего момента и распределения его между передним и задним мостами. У раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом. Для повышения проходимости автомобиля дифференциал можно блокировать. При этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, привод, применяемые трансмиссионные масла.

Раздаточная коробка ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки.

Корпусные детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 отлиты из алюминиевого сплава. Соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки. При ремонте вместо них можно использовать герметик-прокладку.

Начиная с 2002 года завод-изготовитель устанавливает на автомобили Лада Нива раздаточные коробки с мелкомодульными шестернями. Это сделано с целью уменьшения уровня шума. Выпуск раздаточных коробок с крупномодульными шестернями в ОАО «АвтоВАЗ» прекращен. Внешне модернизированные раздаточные коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ничем не отличаются от выпускавшихся ранее и в сборе полностью с ними взаимозаменяемы.

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Схема работы раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Все валы, а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала.

Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на наружном кольце заднего подшипника, которое зажато между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни:

— Передняя (большая) — высшей передачи. Она свободно вращается на термообработанной шейке вала.
— Задняя (меньшая) — низшей передачи. Она свободно вращается на термообработанной втулке, установленной на валу с натягом.

Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: переднем — роликовом, заднем — шариковом.

От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой. Так же, как и у ведущего вала. В передний торец вала запрессована стальная ведущая шестерня привода датчика скорости.

Ведомая шестерня привода датчика скорости пластмассовая. Установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименование и каталожные номера деталей раздаточной коробки 21213-1800020 для ВАЗ-21213 Лада Нива, ВАЗ-2131-01 и раздаточной коробки 21214-1800020 для ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20 Лада 4х4 и ВАЗ-2131-41.

Вал привода переднего моста передним концом опирается на двухрядный шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста.

Задний шлицевый конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-21213 Лада Нива, ВАЗ-21214, ВАЗ-21214-10 и ВАЗ-21214-20 Лада 4х4.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-2131-01 и ВАЗ-2131-41.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала.

В канавку на наружном кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником. Задний подшипник не зафиксирован.

На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала. В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами.

Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Нм.

Трансмиссионные масла применяемые в раздаточной коробке ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Объем трансмиссионного масла, заливаемого в картер раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 — 0,79 литра. Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 смазываются разбрызгиванием. Применяются трансмиссионные масла:

— С уровнем качества по API GL-4 и вязкостью 75W90 или 80W90.
— Универсальные API GL-4/GL-5 с вязкостью 75W90 или 80W90.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ручное. С механическим рычажным приводом. Задним рычагом водитель переключает передачи. Передним — включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки.

Устройство привода раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом.

Для фиксации привода в выбранном положении служит шариковый фиксатор. Подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три:

— Для «нейтрали».
— Высшей передачи.
— Низшей передач.

На штоке блокировки дифференциала два:

— «Включено».
— «Выключено».

В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала. Для выравнивания давления снаружи и внутри картера раздаточной коробки в заднюю крышку запрессован штуцер. На штуцер надета пластмассовая трубка, закрепленная на штуцере хомутом. Второй конец трубки выведен в моторный отсек.

Раздаточная коробка нива 2121: устройство и ремонт

Устройство раздаточной коробки Нива Шевроле: 1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста.

Привод раздаточной коробки Нива Шевроле:
1 – вилка муфты блокировки дифференциала; 2 – муфта блокировки дифференциала; 3 – стопорный болт вилки; 4 – защитный чехол штока; 5 – пружина рычага; 6 – шток вилки блокировки дифференциала; 7 – крышка картера привода переднего моста; 8 – стопорная шайба; 9 – втулка оси рычага; 10 – ось рычага; 11 – рычаг блокировки дифференциала; 12 – шток вилки переключения передач; 13 – вилка рычага управления; 14 – рычаг управления; 15 – тяга рычага блокировки дифференциала; 16 – муфта переключения передач; 17 – вилка муфты переключения передач; 18 – дистанционная втулка; 19 – шарик фиксатора; 20 – втулка пружины фик сатора; 21 – пружина фиксатора; 22 – выключатель контрольной лампы блокировки дифференциала; 23 – ось вилки рычага управления; 24 – болт крепления вилки.

Раздаточная коробка Шеви Нива предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

https://www.youtube.com/watch?v=Vw3kZ3igAZ0

Замена масла в раздатки Нива Шевроле

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега. Для замены или доливки масла в раздатку потребуется шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Выверните сливную пробку и слейте масло, затем заверните сливную пробку и выверните заливную

С помощью шприца залейте свежее масло до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена масла в раздаточной коробки Шевроле Нива завершена.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Замена сальников валов раздаточной коробки Нива Шевроле

Для установки новых сальников валов Шеви Нива потребуется ключ на 24, шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Слейте масло из раздаточной коробки и отсоедините от раздаточной коробки соответствующий карданный вал

Отверните самоконтрящуюся гайку фланца, предварительно заблокировав дифференциал раздаточной коробки и включив передачу

Снимите гайку с шайбой и с вала фланец

Извлеките сальник при помощи отвертки. Нанесите герметик на посадочную поверхность гнезда в картере под сальник, смажьте маслом рабочую кромку сальника и запрессуйте сальник подходящей оправкой. Замена сальника привода раздатки Нива Шевроле завершена.

Метод центровки

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

• Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
• Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
• Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
• После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
• Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
• Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
• Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
• Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Замена подушек подвески раздаточной коробки Нива Шевроле

Для замены подушек раздатки на Шеви Нива потребуется ключ на 13 и на 17. Перед началом работ установите под раздаточную коробку опору.

Отверните гайки крепления к кузову поперечины задней опоры раздаточной коробки

Отверните гайку и извлеките болт

Снимите поперечину (вертолет в народе) в сборе с подушкой опоры

Для замены подушки отверните две гайки болтов ее крепления и при необходимости также замените резиновые втулки поперечины

Для замены подушки бокового крепления раздаточной коробки отверните гайку оси крепления коробки, две гайки крепления подушки к кузову

Снимите подушку. Вторую подушку снимают аналогично. Установка подушек раздаточной коробки Нива Шевроле выполняется в порядке, обратном снятию.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

Вибрации по кузову в движении Вибрации при старте Гула Шума при маневрировании Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Думаю, пора бы уже рассказать о раздатке Шеви Нивы, ибо те, кто только купил этот автомобиль, в самом начале использования не особо знают, как пользоваться раздаткой, какие существуют правила и вообще, когда включать понижайку, а когда блокировку. Вот сейчас и разберем. Жаль, конечно, что на сегодняшнем выезде по достаточно размытой дороге видео не записал. Ну ничего, еще запишу и наглядно на видосе и покажу. А пока на словах.

В общем, раздатка переключает на пониженную передачу, а также и на блокировку, причем можно и даже нужно делать это одновременно. На Шевике удобно — делается это одним рычагом.

Читать дальше: Как вернуть название файла

Включить понижайку — право вверх. Добавить блокировку — потянуть рычаг влево до конца. Смотрите на ручке переключателя, там нарисовано. Буквенное обозначение — L(low) — пониженная, N — нейтралка, H(high) — повышенная, то бишь обычная.

Как работает межосевая блокировка — читайте в этой статье. Там же узнаете и про самоблоки — реальная крутая штука-апгрейд Нивы Шевроле, которая позволит проехать еще дальше.

Ну а теперь мы разберемся, когда лучше включать понижайку, а когда еще и блокировку. И как это делать правильно.

Выглядит это примерно так — мы едем по полю на обычной второй/третьей передаче. Вдруг впереди страшная лужа. Останавливаемся и включаем пониженную.

Это первое правило — при включении понижайки обязательно нужно остановится, так уж устроен дифференциал Шевика. А вот блокировку можно включать и выключать не останавливаясь. Но нужно ли постоянно включать блокировку? Вопрос интересный и вот что я вам скажу — я её использую в исключительных случаях, когда грязь идет не на ровном месте, а присутствуют всякие колдоебины и где есть риск словить «диагональ».

Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается. Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

Как выключить межосевую? Вариантов несколько — включаете задний ход, чуть разгоняетесь и прямо во время движения стараетесь выбить блокировку. Нужно делать это именно на скорости, срабатывает достаточно часто. Причем можно и разогнаться и вперед и также попробовать блокировку выключить. У меня тоже 1 раз заедало, однако я даже тогда заметил не сразу и это не есть гуд. А потому смотрите на бортовой компьютер — при включенной блокировке будет «гореть» вот такая комбинация:

При яркой солнечной погоде порой не удается разглядеть. Будьте внимательны. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом. Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи.

Как раз сегодня ездил до озера проверить, сошел ли лед. Дорогу размыло, снег уже растаял и превратился в жидкую грязь, на моей АТ-шной резине по такой грязи ехать не сказать чтобы безопасно. Чувствуется, что таскает во все стороны, но самое главное — еду, не застреваю, причем порой колея практически до самого днища бывала, когда шаркаешь — всегда становится не по душе )) После небольших покатушек машина выглядела «по-боевому» — вся в грязищи, выехал в город — народ оглядывается ))

Читать дальше: Перегон машин из европы

И вот тут еще одно мое наблюдение — по грязи лучше ехать медленно, но верно. Это касается пониженной передачи — если грязь серьезная, то я еду всегда на первой, внатяг, стараясь прочувствовать прокручивание колес по грязи. Если чуть газануть — можно сразу «зарыться», это в том случае, когда под жидкой грязью нет твердого покрытия. Такое бывает при езде по весенним полям. А потому лучше потихоньку, на первой. Управляйте педалью, не газуйте, чувствуйте, как машина реально «прет» — на первой это чувствуется прекрасно.

Ну и очень много, конечно же, зависит от резины. Порой, если резина зубастая, полезно газануть, чтобы протектор самоочистился. Для Нивки и Шевика очень рекомендую шины Кордиант Оффроад, ну и если денег есть чуть побольше — то импортную — Кумхо и конечно же Ханкук Динапро МТ. Импортная резина более комфортная, на ней лучше передвигаться по трассе, поскольку она мягкая. Ну и по проходимости тут также все очень классно — все-таки класс шин Mud Terrain, а значит они просто созданы для грязи.

При включении второй пониженной машина ускоряется, но при попадании в грязевую яму есть риск, что двигатель «захлебнется»(колеса прокручивать на второй при застревании очень трудно) и вы заглохнете. Стоит ли говорить, что заглохнуть в глубокой луже может быть опасно. А потому если решили преодолеть лужу или грязевой участок с разгона(очень часто это имеет смысл), то будьте готовы посредине, если вдруг начнете проваливаться, сразу переключиться со 2 на 1 пониженную, чтобы не заглохнуть.

Все эти знания — когда ехать на первой, а когда на второй, когда включать блокировку, а когда не нужно — всё это приходит с опытом. Покатаетесь по грязи и уже начнете понимать, что вон тут лужу лучше взять с разгона без блокировки, а вон ту глиняную горку с ухабами — только на 1 пониженной и с включенной блокировкой. Думайте в первую очередь головой, а не надейтесь на машину, что она вытащит. Нива Шевроле — машина отличная, если не тупить.

Помню, когда пробивались в заброшенную деревню, доехали до одного реально опасного места, так там стоял Уазик и не решался проехать. Мы разведали и решили, что проедем. И проехали, неспеша, внатяг, не газуя особо.

А потому еще одно правило(которого я всегда придерживаюсь) — если место опасное, есть риск застрять, то выйдите из машины, потыкайте веткой, узнайте глубину лужи, колеи, нащупайте твердое место, где можно проехать. Это работа штурмана, а потому пусть ваш напарник вылезет из машины, не поленится. Потратьте на разведку 5 минут, чтобы потом не потратить несколько часов, чтобы выбираться из засады.

Снятие и установка раздаточной коробки Нива Шевроле

Для снятия раздатки с Шеви Нива потребуется ключ на 13 и 17, отсоедините от раздаточной коробки все карданные валы

В салоне автомобиля отсоедините чехол рычага раздаточной коробки от кожуха тоннеля пола и снимите чехол вместе с рукояткой рычага

Снимите резиновый чехол рычага переключения привода Нива Шевроле

Отверните гайки крепления к кузову левой боковой подушки подвески коробки и ослабьте гайки крепления остальных подушек

Отсоедините провода от выключателя контрольной лампы блокировки дифференциала

Подставьте под раздаточную коробку опору, отверните остальные гайки крепления подушек и снимите раздаточную коробку. Установка раздатки на Шеви Нива выполняется в обратной последовательности снятию.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Принцип работы раздатки на ниве шевроле

Для охоты и рыбалки «Нива» — незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы – далее в нашей статье.

Для чего нужна?

Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка). Стоит отметить, что раздаточная коробка устанавливается не только на полноприводные внедорожники. Часто такой системой оборудуются автоподъемники, краны и прочая спецтехника.

Разновидности

Существует несколько типов данных элементов:

• Оснащенные соосными приводными валами. Данная разновидность используется на многих внедорожниках. Такую популярность она приобрела за счет использования единой главной передачи для обеих мостов.
• С несоосным ведомым валом. Здесь отсутствует промежуточный вал. Плюсы данной системы – высокий коэффициент полезного действия и бесшумность. Также такая коробка отличается малой снаряженной массой.
• С блокировкой привода ведущих мостов. Устанавливается в том числе и на «Шевроле Ниву». Здесь есть возможность использовать весь крутящий момент без пробуксовки колес, что очень важно при езде по бездорожью. Передний мост включается только на трудных участках дороги. На асфальтовом покрытии у внедорожника – монопривод (работает только задний мост). Это позволяет снизить расход топлива и при необходимости увеличить проходимость (когда привод «замыкается»). Также здесь имеется межосевая принудительная блокировка.

Об устройстве

Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:

• Ведущий вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепную или зубчатую передачу.
• Приводной вал задней и передней оси.
• Понижающую передачу.

Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал. Далее усилие момента распределяется между осями. Здесь в работу подключается межосевой дифференциал. Данный узел позволяет вращать колеса с разными угловыми скоростями. Кстати, сам дифференциал может быть нескольких типов:

• Несимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.

Для чего нужна «понижайка»?

Как мы уже сказали ранее, полное ее название – понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.

Как работает?

Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал. На старых «Нивах» раздатка («Нива Шевроле» не в счет) имела механизм без блокировки. Сейчас же автомобиль оснащается полноценным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Как правильно пользоваться?

На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал – потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L – это пониженная передача, N – нейтральная, а Н – повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки. «Нива Шевроле» — автомобиль универсального предназначения, который активно используется не только на асфальтированном покрытии, но и на бездорожье. Итак, если вам предстоит преодолеть брод или лужу, следует полностью остановится и включить пониженный ряд ступеней. Обратите внимание: его нужно включать только после полной остановки. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. А вот заблокировать дифференциал можно даже на ходу. Никаких сюрпризов это не принесет. Разве что увеличится расход топлива ввиду постоянно работающих двух мостов и полуосей. В каких случаях требуется включать понижающую передачу на «Шевроле Ниве»? Ее работа понадобится при пересечении «диагоналей», бродов и при затяжном подъеме, на который вы взбираетесь не спеша. Часто автомобилисты спрашивают: можно ли долго ездить с блокировкой? Отметим, что ее следует включать только при крайней необходимости. В противном случае возрастает нагрузка на зубья и валы. Если так ехать на асфальте с большой скоростью, вскоре потребуется замена раздатки на «Ниве Шевроле».

Принудительная разблокировка

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена. Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья. На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.

Ремонт коробки

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать. В данном случае следует поменять сальники раздатки. «Шевроле Нива» оснащается тремя уплотнительными элементами. Чтобы заменить эти сальники, необходимо коробку достать наружу. Лучше всего это делать на подъемнике или смотровой яме. Итак, сперва очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: при снятии болтов осмотрите их состоянии. Если резьба «слизана», такие болты больше не подлежат эксплуатации. А чтобы исключить дисбаланс карданного вала, сделайте метку на нем в местах демонтажа. Далее вставляем в отверстия фланца вала два болта и накручиваем на них гайки. При помощи небольшой монтажной лопатки удерживайте элемент от прокручивания. Головкой на 24 снимаем гайку и достаем шайбу фланца. Последнюю деталь тоже извлекаем наружу. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тряпкой и нанести немного нового масла на уплотнительный элемент. При помощи оправки запрессовываем его на место. Установка остальных сальников производится аналогичным образом. По окончании ремонтных работ следует долить масло в раздатку. «Нива Шевроле» любит трансмиссионную смазку с вязкостью 80W90.

Другие проблемы

Иногда возникает стук в раздатке. «Нива Шевроле» — автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций. Если у вас «Нива» старого поколения, осмотрите сперва крестовины. Что касается новых версий, то здесь используются шарниры равных угловых скоростей. Здесь люфты исключены. Поэтому причину ищем в соосности шестерен, которые имеются в самой раздаточной коробке. При наличии люфтов и зазоров шестерни подлежат замене. Также рекомендуется поменять масло в раздатке. Важный момент – если машина преодолевала глубокую лужу, следует как можно раньше заменить смазку в коробке. Наличие воды в масле раздаточной трансмиссии уменьшает ресурс шестерен и подшипников. Кстати, последние тоже необходимо проверить и заменить. Возможно, стуки идут из-за слабых посадочных мест под подшипники. Автомобилисты рекомендуют использовать анаэробный герметик. Им следует обработать внешнюю обойму подшипников перед установкой элемента в пазы. Еще одна причина – так называемый вертолет. Это шлицевая часть, которая крепит разбатку с эластичной муфтой. При возникновении подобных симптомов проверьте износ шлицов. При наличии люфта замените на новый.

Заключение

Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,20 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, делящим крутящий момент поровну. Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны). Раздаточная коробка крепится к полу кузова на трех кронштейнах — резинометаллических опорах. Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте вместо них можно использовать герметик-проклад-ку). Все валы уплотнены рези-нометаллическими манжетами (сальниками). Валик привода датчика скорости, штоки вилок переключения передач и блокировки дифференциала уплотнены резиновыми кольцами. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

Раздаточная коробка с приводом: 1 — вилка муфты блокировки дифференциала; 2 — шток вилки блокировки дифференциала; 3 — защитный чехол штока; 4 — стопорная шайба; 5 — втулка оси рычага; 6 — ось рычага; 7 — рычаг блокировки дифференциала; 8 — стопорный болт вилки; 9 — выключатель контрольной лампы блокировки дифференциала; 10 — шток вилки переключения передач; 11 — тяга рычага блокировки дифференциала; 12 — вилка кронштейна рычага управления; 13 — рычаг управления; 14 — вилка муфты переключения передач; 15 — дистанционная втулка; 16 — пружина и шарик фиксатора; 17 — втулка пружины фиксатора; 18 — фланец ведущего вала; 19 — передняя крышка; 20 — сальник ведущего вала; 21 — упорное кольцо подшипника; 22 — передний подшипник ведущего вала; 23 — шестерня высшей передачи; 24 — муфта переключения передач; 25 — картер раздаточной коробки; 26 — шестерня низшей передачи; 27 — задний подшипник ведущего вала; 28 — установочное кольцо заднего подшипника ведущего вала; 29 — ведущий вал; 30 — втулка; 31 — ступица; 32 — задняя крышка; 33 — задний подшипник промежуточного вала; 34 — промежуточный вал; 35 — задний подшипник дифференциала; 36 — подшипник вала привода заднего моста; 37 — фланец; 38 — сальник вала привода заднего моста; 39 — задний корпус дифференциала; 40 — опорная шайба шестерни; 41 — шестерня привода заднего моста; 42 — ось сателлитов; 43 — стопорное кольцо; 44 — пружинная шайба; 45 — боковой кронштейн подвески; 46 — упорная шайба сателлита; 47 — картер привода переднего моста; 48 — сателлит; 49 — ведомая шестерня дифференциала; 50 — передний корпус дифференциала; 51 — стопорное кольцо; 52 — пружинная шайба; 53 — передний подшипник корпуса дифференциала; 54 — муфта блокировки дифференциала; 55 — установочное кольцо переднего подшипника дифференциала; 56 — маслоотражатель; 57 — сальник вала привода переднего моста; 58 — подшипник вала привода переднего моста; 59 — вал привода переднего моста; 60 — фланец вала привода переднего моста; 61 — пробка слива масла; 62 — ведомая шестерня привода датчика скорости; 63 — роликовый подшипник промежуточного вала; 64 — ведущая шестерня привода датчика скорости; 65 — заливная пробка.

Ведущий вал установлен на двух шариковых подшипниках, наружные кольца которых размещены в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой, расположенной под гайкой заднего конца вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника, зажатым между картером и задней крышкой. На ведущем валу расположены две ведущие шестерни. Передняя (большая) — высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) — низшей передачи, свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) венцами соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Вид на переднюю сторону раздаточной коробки: 1 — правый кронштейн подвески; 2 — заливная пробка; 3 — промежуточный вал; 4 — датчик скорости; 5 — корпус привода датчика скорости; 6 — передний карданный вал; 7 — крышка картера привода переднего моста; 8 — левый кронштейн подвески; 9 — задний карданный вал; 10 — передняя крышка раздаточной коробки; 11 — картер раздаточной коробки; 12 — пробка сливного отверстия.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: передний — роликовый, задний — шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода датчика скорости. Ведомая шестерня — пластмассовая, установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки.

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста. Картер привода переднего моста закреплен на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста. Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни. Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Корпус дифференциала установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала. В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Н-м.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Водитель переключает передачи и включает блокировку дифференциала одним рычагом. Нижним концом рычаг связан со штоком переключения передач, а через тягу, соединенную с осью рычага, — со штоком блокировки дифференциала. Другим концом каждый шток соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала), и это соединение стопорится болтом. Каждый шток на выходе из коробки уплотнен и защищен от пыли резиновым гофрированным чехлом. Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала — два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Информация актуальная для автомобилей Шевроле Нива 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.

Все внедорожники отличаются от обычных автомобилей тем, что такие машины могут преодолевать любое препятствие на дороге, даже в том случае, когда дорога полностью отсутствует. Такую особенность эти автомобили получили из-за наличия в них полного привода, который может быть как постоянным, так и подключаемым.

Полный привод приводится в действие при помощи дифференциалов. Такой есть и у Нивы Шевроле.

Для чего предназначена блокировка?

В этом механизме присутствуют валы и шестерни. Предназначается дифференциал для распределения крутящего момента от двигателя к колёсам. В Ниве основными ведущими колёсами являются задние. При помощи дифференциала колёса могут крутиться с разной скоростью, например, при прохождении поворотов. В таком случае одно колесо проходит малый радиус, а другое – большой. Если бы не было дифференциала, то колёса станут пробуксовывать, что станет причиной повышенного износа резины.

При движении по прямой дороге тяга от мотора распределяется между колёсами равномерно. Если одно колесо начинает пробуксовывать, например, на льду, то дифференциал передаёт больше усилия от двигателя именно на него. Такой механизм в основном устанавливают на ведущем мосту. У Нивы же он стоит на:

Заднем и переднем мосту.

Видео о том как работает блокировка межколесного дифференциала на Нива Шевроле

Включение блокировки дифференциала

На Ниве Шевроле есть возможность включать одновременно все три дифференциала. Благодаря этому проходимость машины увеличивается в несколько раз при езде по бездорожью.

Принудительная блокировка заключается в том, что ведущие колёса объединяются между собой, в результате чего они могут вращаться с одинаковой скоростью. Благодаря блокировке, максимально будет использоваться тяговое усилие двигателя, и передаваться на колёса.

Как уже говорилось, что узел дифференциала состоит из валов и шестерён. При помощи их в автоматическом режиме распределяется тяговое усилие между ведущими колёсами. Блокировка дифференциала производится при помощи блокиратора (муфты). В таком случае, когда водитель включает принудительную блокировку, то колёса «становятся» связанными между собой. Это способствует тому, что они будут вращаться равномерно.

Если будет принудительно включён межосевой блокиратор, то тогда передние и задние мосты также жёстко связываются разом, что гарантирует равномерное распределение тяги ко всем четырём колёсам. Таким образом, проходимость автомобиля будет увеличена в несколько раз, что делает Ниву Шевроле настоящим внедорожником.

Применение блокировки

Не все автомобили оснащаются блокираторами, а потому на бездорожье они будут уязвимыми. Шевроле в данном плане представляет собой уникальный автомобиль, который может двигаться как с одним приводом, так и с полным, что позволяет ему уверенно себя чувствовать даже на горных дорогах.

Для включения блокировки дифференциала тянем рычаг влево до конца

Принудительную блокировку следует включать в таких случаях:

1. При преодолении сложных участков трассы. В таком случае блокировку следует включить заблаговременно, ещё до выезда на такой участок.
2. На крутых подъёмах или склонах, когда возможна пробуксовка колеса.
3. При движении по песку.
4. При езде по снегу или льду.

Отключение блокировки

Когда Нива будет передвигаться по обычной дороге с ровным покрытием, то ей не потребуется включать блокировку всех колёс. Они будут нормально сцепляться с покрытием и не пробуксовывать, так как тяговое усилие от двигателя на них будет распределяться равномерно. По этой причине, когда машина будет двигаться по хорошей дороге, где колёса не будут пробуксовывать, использование дифференциала не потребуется.

Правила использования дифференциала

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Месторасположения рычага переключения

В салоне Нива Шевроле между передними креслами находится два рычага. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.

Рычаг переключения дифференциала

В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Понижающая передача: что она даёт?

Основной составляющей раздатки является понижающий редуктор. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет 1.2 . Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять 2.1 . Когда рычаг будет в нейтральном положении, то передаточное число равно .

Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.

Видео о работе коробки передач и правилах использования дифференциала Нива Шевроле

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;
34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Разборка и сборка раздаточной коробки

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала ваз 2121, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач нива 2131. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль ваз 2121, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку ваз 2131 вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Раздача на автомобиль ВАЗ 2121. Принцип работы трансмиссии Нивы

Рубрика

Раздаточная коробка автомобиля Шевроле Нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задней и передней осями. Раздаточная коробка имеет две передачи, передаточные числа которых равны 1,2 и 2,135. Мосты имеют постоянный привод и связаны посредством межосевого дифференциала, обеспечивающего перераспределение крутящего момента в зависимости от сопротивления движению колес. При необходимости имеется возможность блокировки дифференциала, что обеспечивает большую проходимость, так как частота вращения переднего и заднего карданных валов будет одинакова за счет их жесткого соединения друг с другом. Раздаточная коробка крепится на ниве 2121 непосредственно к кузову при помощи двух кронштейнов с резинометаллическим основанием. Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и корпусом позволяют достаточно точно регулировать положение раздаточной коробки относительно фланца промежуточного вала.

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 отлиты и изготовлены из алюминиевого сплава и соединены между собой с помощью шпилек и гаек. Люк, выполненный в верхней части картера, закрывается металлической крышкой. Картер имеет два штифта для центрирования передней крышки, картонные прокладки используются в качестве заводского уплотнения в стыках картер-крышка, но вместо них при ремонте можно использовать специальный герметик. Сальники, как уплотнитель, устанавливаются на вилки переключения и блокировки дифференциала, а также абсолютно на все валы. В передней крышке выполнены отверстия для заливки и слива масла. Заливное отверстие имеет дополнительную функцию контроля уровня масла в картере. Два шарикоподшипника, установленные в картере и передней крышке, поддерживают приводной вал. Отсутствие люфта подшипников обеспечивается буртиками вала с одной стороны, а также упорной шайбой с самоконтрящейся гайкой спереди и упорной шайбой с гайкой у заднего подшипника с другой. Стопорное кольцо расположено в канавке наружного кольца заднего подшипника и зажимается картером и задней крышкой, предотвращая тем самым осевое смещение приводного вала.

Приводной вал

Приводной вал 2121 имеет две шестерни. Передняя шестерня крупнее и обеспечивает более высокую передачу, и установлена ​​с возможностью свободного вращения на шейке вала, твердость которой обеспечивается термической обработкой. Меньшая задняя шестерня, соответственно, отвечает за низшую ступень и установлена ​​она уже на термообработанной втулке, в натяге, закрепленном на валу. Каждая шестерня имеет два зубчатых венца — косозубый и прямозубый. Наружный (больший) венец с косыми зубьями находится в состоянии постоянного зацепления с встречными шестернями промежуточного вала, прямозубый (меньший) венец входит в зацепление со сцеплением при переключении передач. Муфта перемещается по ступице, жестко сидящей на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней передает крутящий момент на требуемую зубчатую пару. Если сцепление находится в среднем положении, то передачи крутящего момента не происходит, а, следовательно, и передачи вращения от двигателя к колесам не произойдет.

Вал промежуточный

На промежуточном валу раздаточной коробки 2121 установлены две косозубые встречные шестерни, находящиеся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет другое зацепление с шестерней дифференциала. Характер нагрузок на промежуточный вал таков, что на нем должны быть установлены подшипники разных типов: задний шариковый и передний роликовый. Фиксация от осевого смещения производится по той же схеме, что и приводного вала. Спидометр берет данные как раз с промежуточного вала раздаточной коробки. Это обеспечивается стальной ведущей шестерней, запрессованной в торец промежуточного вала, и пластиковой ведомой шестерней, закрепленной на валу корпуса привода спидометра.

Управление раздаточной коробкой

Раздаточная коробка автомобиля Нива 2121 имеет ручное управление с механическим приводом рычажного типа. Качание рычага переключения передач происходит в продольном направлении и осуществляется на оси, установленной в проушинах кронштейна перед раздаточной коробкой. Уменьшение трения обеспечивается литыми пластиковыми втулками в отверстиях рычага. Нижняя часть рычага вставляется в паз на штоке, фиксация происходит с помощью фигурной пружины. Другой конец штока, в свою очередь, соединен с вилкой, перемещающей муфту переключения передач. Жесткость этого соединения обеспечивается болтом. Герметизация штока на выходе из раздаточной коробки осуществляется сальником, а грязе-пылезащита с помощью резинового сильфона. Фиксация всего исполнительного механизма переключения в установленном положении осуществляется подпружиненным шариком, который входит в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 конечно же требует регулярного обслуживания. К основным работам по обслуживанию раздаточной коробки 2121 следует отнести замену масла согласно рекомендациям автопроизводителя. Масло рекомендуется менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, само масло и емкость для отработки. Лучше всего менять масло на смотровой яме или на подъемнике.

Лучшим условием для слива масла является теплая раздаточная коробка 2121, то есть если машина стояла, то проехать на ней несколько километров, тогда масло нагреется, станет более текучим и его будет легче осушать.

Порядок работ следующий:

• Открутить сливную пробку над емкостью для отработанного масла и дождаться, пока оно все стечет;
• Закручиваем сливную и откручиваем заливную пробку;
• Заполнить шприцем масло до нижней кромки заливного отверстия;
• Закручиваем пробку.

Не забывайте, что следует использовать только трансмиссионное масло, и оно имеет другие характеристики по сравнению с обычным моторным маслом.

ВАЗ 2121 Нива зарекомендовала себя как надежный и универсальный советский внедорожник. В 1977 году с конвейера сошел первый отечественный вездеход, который, в отличие от обычных легковых автомобилей ВАЗ 2121, имел полный привод и повышенную проходимость. Устройство раздаточной коробки «Нивы» разработано опытными конструкторами АвтоВАЗа с целью повышения функциональности и универсальности автомобиля как при движении по бездорожью, так и в городских условиях.

В 1994 году вышла обновленная версия внедорожника, получившая обозначение Нива 21213, которая отличается от предыдущей версии более мощным силовым агрегатом… С 2006 года эта серия автомобилей известна как Нива 4х4.

Устройство и функции раздаточной коробки ВАЗ 2121

Распределитель ВАЗ 2121 предназначен для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно это устройство называется демультипликатором.

Раздаточная коробка выполняет следующие функции:

1. 1. Позволяет заблокировать межосевой дифференциал;
2. 2. Позволяет отключить одну из ведущих осей;
3. 3. Увеличивает крутящий момент ведущих колес при использовании пониженной передачи;
4. 4. Распределяет крутящий момент по осям внедорожника;
5. 5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

Распределитель 2121 состоит из литого под давлением алюминиевого корпуса, внутри которого расположены основные детали:

• приводной вал;
• промежуточный вал;
• дифференциал;
• карданный вал заднего моста;
• карданный вал переднего моста;
Муфта
• для переключения передач.

На приводном валу расположены две шестерни, большая из которых отвечает за высшую передачу, меньшая — за низшую. Обе шестерни плотно сидят на валу, который в наиболее нагруженных местах термообработан для устранения дефектов в процессе эксплуатации.

Каждая шестерня имеет два ряда зубьев — косой и прямой. Косой ряд зубьев находится в непрерывной работе с шестернями промежуточного вала, а прямой ряд зубьев в непрерывной работе с муфтой. При переключении передач на раздаточной коробке муфта перемещается по ступице в горизонтальном направлении, зацепляясь с одной из шестерен ведущего вала. Среднее положение сцепления нейтральное.

Промежуточный вал раздаточной коробки имеет две косозубые шестерни, из которых передняя входит в зацепление с шестерней дифференциала. На конце промежуточного вала находится шестерня привода спидометра. Межосевой дифференциал имеет муфту блокировки, за счет которой осуществляется жесткое соединение приводных валов передней и задней осей.

Раздаточная коробка ВАЗ Нива: принцип работы

Раздаточная коробка ВАЗ 2121 имеет всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника соединены при помощи межосевого дифференциала, перераспределяющего крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному сухому дорожному покрытию нет необходимости использовать дополнительные функции раздаточной коробки, так как сцепление колес хорошее. При ухудшении дорожных условий возникает необходимость включения пониженной передачи, что обеспечивает автомобилю равномерную и стабильную скорость движения. В этом случае переключаться в режим пониженной скорости необходимо только после полной остановки автомобиля.

В условиях бездорожья имеется возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих карданных валов автомобиля и повышает проходимость автомобиля.

Основные проблемы с раздаточной коробкой Нивы

Со временем детали раздаточной коробки автомобиля изнашиваются, в результате чего могут возникнуть следующие проблемы:

• проблемы с включением переднего моста;
• перегрев раздаточной коробки;
• перерасход и утечка масла при работе распределителя;
• Самопроизвольное отключение переднего моста.

Первым сигналом о выходе из строя раздаточной коробки Нивы является возникновение характерного шума и вибрации при езде на внедорожнике. А вот вибрации карданных валов следует отличать от шума раздаточной коробки.

Именно по этой причине автовладельцы устанавливают третью опору, которая гасит колебания раздаточной коробки. Это приспособление можно приобрести в специализированных магазинах или изготовить своими руками с помощью сварки. Что касается конструкции, то третья опора предназначена для снижения вибрации, возникающей при колебаниях рычагов раздатки ВАЗ 2121.

Часто владельцы ВАЗ 2121 Нива, у которых установлена ​​третья опора, отмечают небольшое снижение вибрации и шума. Эта проблема решается регулировкой высоты раздаточной коробки таким образом, чтобы точки поворота коробки передач и раздаточной коробки находились посередине ШРУСа промежуточного вала.

Важно придерживаться правил эксплуатации раздаточной коробки, следить за состоянием сальников и карданных валов, вовремя менять смазочные материалы и не поддаваться повышенным нагрузкам.

В коробке две скорости (низкая и высокая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и удвоить общее количество передач, что повышает проходимость автомобиля. Межосевой дифференциал обеспечивает постоянный привод на передний и задний ведущие мосты. Так же сделана принудительная блокировка дифференциала, что повышает проходимость автомобиля. Блокировка дифференциала и переключение передач осуществляется с помощью рычагов, установленных на раздаточной коробке.

В картере 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, приводные валы переднего и заднего мостов и корпус дифференциала. На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 шестерен, которые имеют зубчатые венцы и находятся в постоянном зацеплении с шестернями промежуточного вала, выполненного в виде зубчатого блока. Между шестернями 23 и 25 на валу неподвижно установлена ​​ступица муфты переключения передач 24, имеющая наружные шлицы, на которых установлена ​​скользящая муфта. При включении высшей передачи муфта переключения передач 24 останавливает свободно вращающуюся шестерню 23 на приводном валу 29., а при включении низшей передачи останавливает шестерню 26. Блок шестерен промежуточного вала 34 находится в постоянном зацеплении с косозубой ведомой шестерней 49, прикрученной болтами к корпусу дифференциала, состоящему из двух частей. На картере дифференциала на шлицах установлена ​​подвижная муфта блокировки дифференциала 54. Внутри корпуса дифференциала установлена ​​ось с двумя сателлитами, находящимися в зацеплении с шестернями, которые соединены со шлицевыми концами приводных валов переднего и заднего ведущих оси автомобиля. Ведущий вал переднего моста длиннее вала заднего моста и имеет зубчатый венец для блокировки дифференциала. Когда дифференциал заблокирован, подвижная муфта 54 соединяет вал с корпусом дифференциала.

В состав механизма переключения передач раздаточной коробки входят: рычаг переключения передач 15, бегунок, вилка и шаровой фиксатор. Рычаг шарнирно закреплен на оси в проушинах кронштейна. Рычаг имеет фасонный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне закреплена вилка, входящая в паз муфты переключения передач 24. Шариковый фиксатор удерживает ползунок в нейтральном и включенном положении.

Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарового замка.

Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в который запрессована резиновая подушка. Прокладки устанавливаются под опоры раздаточной коробки для центрирования и правильной установки по отношению к коробке передач.

Для охоты и рыбалки «Нива» — незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, с годами модель значительно устарела. Но есть вариант купить Шевроле Ниву. Это более модернизированный автомобиль с приятным внешним видом и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – трамблер устанавливается на Ниву Шевроле. Его устройство, принцип и режимы работы — далее в нашей статье.

Для чего это?

Этот узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Шевроле Нива» перераспределяют крутящий момент между ведущими мостами (которых в автомобиле два). Этот механизм при необходимости увеличивает крутящий момент при движении (так называемое понижение). Стоит отметить, что он устанавливается не только на полноприводные внедорожники. Часто такой системой оснащаются автоподъемники, краны и другое специальное оборудование.

Разновидности

Существует несколько типов этих элементов:

• Оснащены соосными приводными валами. Эта разновидность используется на многих внедорожниках. Такую популярность он получил благодаря использованию единой главной передачи для обоих мостов.
• С несоосным ведомым валом. Промежуточного вала нет. Преимуществами этой системы являются высокая эффективность и бесшумность. Также такой бокс имеет малую снаряженную массу.
• С блокировкой привода ведущих мостов. Его также устанавливают на Шевроле Ниву. Здесь можно использовать весь крутящий момент без пробуксовки колес, что очень важно при движении по бездорожью. Передний мост включается только на сложных участках дороги. На асфальтовом покрытии внедорожник имеет монопривод (только эта работа позволяет снизить расход топлива и, при необходимости, повысить проходимость (когда привод «замыкается»). Также имеется центро- принудительная блокировка по центру

Об устройстве

Несмотря на разброс в разновидностях, устройство и принцип работы этих ящиков одинаковы. Как устроена распределительная коробка («Шевроле Нива»)? Этот узел включает в себя несколько элементов:

• Приводной вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепная или зубчатая передача.
• Ведущий вал заднего и переднего моста.
• Понижающая передача.

Все это управляется из салона. Для этого есть ручной рычаг. Нива Шевроле имеет и блокировку, и пониженную передачу. Крутящий момент, который идет от главной передачи к раздаточной коробке, передается через карданный вал.

Далее крутящий момент распределяется между осями. Вот этот агрегат подключается к работе. Этот агрегат позволяет вращать колеса с разной угловой скоростью. Кстати, сам дифференциал может быть нескольких видов:

• Несимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (равномерно распределяет усилия).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка (Нива Шевроле в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично в зависимости от положения рычага переключения передач в салоне. Для подключения переднего моста используется цепной привод. Этот узел состоит из зубчатых звеньев (ведомого и ведомого) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная коробка выполнена в виде конического редуктора.

Зачем нужна «капля»?

Как мы уже говорили ранее, его полное название — гусеничная передача. Раздатка (Нива Шевроле 1.6 в том числе) позволяет менять главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрянет в грязи, переключение на более низкую передачу предотвратит пробуксовку на всех осях. Машина медленно вылезает из ловушки. В основе «понижения» лежит принцип планетарного редуктора.

Как это работает?

Принцип его работы достаточно прост. Он заключается в передаче крутящего момента от трансмиссии к приводному валу. Далее происходит передача усилий на межосевой дифференциал.

На старой «Ниве» раздатка («Шевроле-Нива» не в счет) имела механизм без блокировки. Теперь автомобиль оснащен полным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы выдачи

Этот механизм может работать в пяти режимах:

• «Нейтраль» включена.
• Дифференциал разблокирован при выключенном «понижении». В этом случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал блокируется при включении повышающей передачи. Здесь распределение момента осуществляется автоматически в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача и отключена блокировка дифференциала. Передача усилий происходит в том же соотношении, что и в первом случае.
• Дифференциал заблокирован, включена пониженная передача. При этом все мосты жестко сблокированы между собой, в том числе и полуоси. Крутящий момент вырабатывается неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и т. д.). В этом режиме работы лучшая проходимость автомобиля. А вот ездить с постоянно включенной понижающей передачей и с блокировками не получится. Это увеличивает нагрузку на подшипники раздаточной коробки. «Нива Шевроле» вскоре потребует серьезного вмешательства в трансмиссию. Также значительно увеличивается расход топлива, и оно «съедает» резину.

Как им правильно пользоваться?

На рычаге переключения есть схема. Для включения нужно переместить рычаг вправо, вверх. Чтобы заблокировать дифференциал, потяните влево до упора. Также на рычаге есть буквы латинскими буквами. Итак, L — пониженная передача, N — нейтральная, H — высокая. Теперь давайте узнаем, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздаточной коробки.

«Нива Шевроле» — автомобиль многоцелевого назначения, который активно эксплуатируется не только на асфальте, но и на бездорожье. Так, если предстоит преодолеть брод или лужу, стоит полностью остановиться и включить заниженный ряд ступеней. Обратите внимание: включать его следует только после полной остановки. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. Но вы даже можете заблокировать дифференциал на ходу. Никаких сюрпризов это не принесет. Разве что из-за постоянно работающих двух мостов и полуосей.

Когда требуется включать Шевроле Нива? Ее работа понадобится при пересечении «диагоналей», бродов и при затяжном подъеме, на который вы поднимаетесь медленно. Часто автолюбители спрашивают: можно ли долго ездить с блокировкой? Обратите внимание, что его следует включать только в случае крайней необходимости. В противном случае увеличивается нагрузка на зубья и валы. Если ездить так по асфальту с большой скоростью, то скоро потребуется замена раздаточной коробки на Ниве Шевроле.

Принудительное отпирание

Иногда бывает так, что замок заедает — его невозможно выключить даже при полной остановке автомобиля. Ситуация вполне обычная для Шевроле Нива. Как это решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и выключаем на ходу. На определенной скорости его можно легко «выбить». Но если у вас на приборной панели продолжает гореть подобная лампа, как на фото ниже, замок не был отключен.

Как быть в такой ситуации? Необходимо включить первую скорость и снова попытаться выключить узел. Движение вперед-назад решит проблему с заклинившим дифференциалом. Вообще межосевую блокировку рекомендуется включать только в условиях жесткого бездорожья. На пересечении грунтовых дорог и песчаных дюн достаточно пониженной передачи.

Преодоление глубокой лужи

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «лететь» в лужу с разгона, другие — включать пониженную передачу. При попадании в грязевую яму высок риск гидроудара – вода попадает в цилиндры через фильтр, двигатель «захлебывается». Чтобы исключить это, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это сделано для того, чтобы в случае неприятностей (когда машина начнет проваливаться) вовремя переключиться на первую передачу и не заглохнуть. Если вы входите в воду с разгона (что является лучшим решением), помните, что колеса могут застрять посреди пути. Мощности двигателя не хватает, чтобы повернуть колеса – машина глохнет, а мотор ловит гидроудар.

Ремонт коробки

Часто крышка раздаточной коробки (Нива Шевроле не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но верно падать.

В этом случае следует заменить сальники раздаточной коробки. Шевроле Нива оснащена тремя уплотнительными элементами. Для замены этих уплотнителей коробку необходимо вытащить. Лучше всего это делать на подъемнике или смотровой яме. Итак, сначала очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: При снятии болтов осмотрите их состояние. Если резьба притерта, эти болты больше нельзя использовать. А для устранения дисбаланса карданного вала сделать на нем метки в местах демонтажа. Далее вставляем два болта в отверстия фланца вала и накручиваем на них гайки. Используйте маленькую лопатку, чтобы элемент не катился. Отверните гайку с головкой на 24 и выньте фланцевую шайбу. Так же вынимаем последнюю часть. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тряпкой и нанести на уплотнительный элемент немного свежего масла. Запрессовать его с помощью оправки. Аналогично устанавливаются остальные сальники. По окончании ремонтных работ долить масло в дозатор. Нива Шевроле любит трансмиссионную смазку вязкостью 80W90.

Другие проблемы

Иногда раздается стук в дозаторе. «Нива Шевроле» более надежная машина, чем ВАЗ-2121, но исключать такие неисправности не стоит. Первое, на что следует обратить внимание, это карданная передача. Раньше на «Нивах» стояли крестовины, люфт в которых был причиной многих шумов и вибраций.

Если у вас «Нива» старого поколения, сначала осмотрите крестовины. Что касается новых версий, то здесь используются шарниры равных угловых скоростей. Здесь исключен люфт. Поэтому ищем причину в соосности шестерен, которые находятся в самой раздаточной коробке. При наличии люфтов и зазоров шестерни подлежат замене. Также рекомендуется заменить масло в дозаторе. Важный момент – если автомобиль преодолевает глубокую лужу, смазку в коробке следует заменить как можно быстрее. Наличие воды в масле раздаточной коробки снижает срок службы шестерен и подшипников. Кстати, последние тоже нужно проверить и заменить. Возможно стуки из-за слабых посадок под подшипники. Автомобилисты рекомендуют использовать анаэробный герметик. Им следует обработать наружную обойму подшипников перед установкой элемента в канавки.

Другая причина — так называемый вертолет. Это шлицевая часть, которая фиксирует выкат эластичной муфтой. При появлении этих симптомов проверьте шлицы на предмет износа. При наличии люфта замените его новым.

Заключение

Итак, мы разобрались, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при преодолении сложных препятствий.

1 — вилка муфты блокировки дифференциала;
2 — шток вилки блокировки дифференциала;
3 – приклад защитного чехла;
4 — шайба стопорная;
5 — втулка оси рычага;
6 — ось рычага;
7 — болт фиксации вилки;
8 — выключатель контрольной лампы блокировки дифференциала;
9 — шток вилки переключения передач;
10 — рычаг блокировки дифференциала;
11 — втулка распорная;
12 — ось рычага переключения передач;
13 — кронштейны;
14 — вилка муфты переключения передач;
15 — рычаг переключения передач;
16 — втулка пружины фиксатора;
17 — пружина и стопорный шар;
18 — фланец приводного вала;
19 — крышка передняя;
20 — сальник приводного вала;
21 — кольцо упорное подшипника;
22 — передний подшипник приводного вала;
23 — верхняя раздаточная шестерня;
24 — муфта переключения передач;
25 — корпус раздаточной коробки;
26 — Шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 — стопорное кольцо заднего подшипника приводного вала;
29- приводной вал;
30 — втулка;
31 — ступица;
32 — задняя крышка;
33 — задний подшипник промежуточного вала;

34 — вал промежуточный;
35 — подшипник вала привода заднего моста;
36 — подшипник заднего дифференциала;
37 — фланец;
38 — сальник приводного вала заднего моста;
39 — корпус заднего дифференциала;
40 — Шайба опорная шестерня;
41 — шестерня привода заднего моста;
42 — ось сателлитов;
43 — кольцо стопорное;
44 – шайба пружинная;
45 — подвеска;
46 — шайба упорная сателлитная;
47 — картер привода переднего моста;
48 — сателлит;
49 — ведомая шестерня дифференциала;
50 — корпус переднего дифференциала;
51 — кольцо стопорное;
52 — шайба пружинная;
53 — передний подшипник корпуса дифференциала;
54 — муфта блокировки дифференциала;
55 — Кольцо регулировочное переднего подшипника дифференциала;
56 — маслоотражатель;
57 — сальник приводного вала переднего моста;
58 — подшипник вала привода переднего моста;
59 — фланец приводного вала переднего моста;
60 — вал привода переднего моста;
61 — пробка маслосливная;
62 — ведомая шестерня привода спидометра;
63 — роликовый подшипник промежуточного вала;
64 — пробка заливная;
65 — ведущая шестерня привода спидометра.

Особенности конструкции

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передней и задней осями. Коробка имеет две передачи с передаточными числами 1200 и 2135. Передний и задний мосты имеют постоянный привод и связаны между собой межосевым дифференциалом, перераспределяющим крутящий момент между ними в зависимости от сопротивления движению колес. Для повышения проходимости автомобиля дифференциал может быть заблокирован, при этом передний и задний приводные валы становятся жестко связанными друг с другом (скорости их вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки его положения относительно фланца промежуточного вала отверстия в кронштейнах выполнены овальными, а между ними и корпусом могут быть установлены прокладки.

Детали корпуса раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера имеется люк, закрывающийся штампованной стальной крышкой. Передняя крышка центрируется на картере двумя установочными штифтами. Между крышками и картером установлены картонные прокладки (вместо них при ремонте можно использовать прокладку из герметика). Все валы (включая вал привода спидометра), а также тяги переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке два отверстия – заливное (оно же контрольное) и сливное.

Приводной вал установлен на двух шарикоподшипниках в посадочных местах передней крышки и картера. Внутреннее кольцо переднего подшипника зажимается между буртиком вала и упорным кольцом с помощью самоконтрящейся гайки фланца вала. Внутреннее кольцо заднего подшипника зажимается между буртиком вала и упорной шайбой с помощью гайки на заднем конце вала. Гайка блокируется путем вдавливания ее края в канавки на валу. Приводной вал фиксируется от осевого смещения стопорным кольцом в канавке на наружном кольце заднего подшипника и зажимается между картером и задней крышкой.

На приводном валу установлены две ведущие шестерни. Передняя (большая) — ведущая шестерня, свободно вращается на термообработанной шейке вала. Задняя (меньшая) — низшая шестерня — свободно вращается на термически обработанной втулке, установленной на валу с натягом. Шестерни имеют два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а муфта переключения передач связана с прямозубыми (малыми) венцами при включении передачи. Муфта перемещается по ступице, жестко закрепленной на шлицах вала между ведущими шестернями. В среднем положении сцепления обе передачи выключены («нейтраль») и крутящий момент двигателя не передается на колеса.

Промежуточный вал представляет собой блок из двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня также входит в зацепление с ведомой шестерней, закрепленной на картере дифференциала.

Вал промежуточный вращается в двух подшипниках: передний — роликовый, задний — шариковый. Вал фиксируется от осевого смещения стопорным кольцом в канавке наружного кольца заднего подшипника, зажатого между картером и задней крышкой (как и приводной вал). В передний конец вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра пластмассовая, установлена ​​на ролике, вращающемся во втулке корпуса привода спидометра. Корпус крепится к передней крышке раздаточной коробки.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива помимо механического привода спидометра на раздаточной коробке установлен датчик скорости.

Передний конец вала привода переднего моста опирается на шарикоподшипник в картере привода переднего моста, закрепленном на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажимается между буртиком вала и упорным кольцом с помощью самоконтрящейся гайки фланца вала. Подшипник защищен от осевого смещения стопорным кольцом, которое входит в канавку корпуса привода переднего моста. Задний шлицевой конец вала соединен с ведущей шестерней переднего моста дифференциала. Цилиндрическая шестерня на валу служит для блокировки дифференциала. Конструкция и установка карданного вала заднего моста аналогичны, но шестерни на нем нет.

Корпус дифференциала разъемный, обе части соединены шестью болтами. Эти болты также крепят ведомую шестерню к картеру дифференциала. Последний установлен на двух шарикоподшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в канавке корпуса дифференциала. Канавка на наружном кольце подшипника содержит стопорное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не заблокирован. На передней части корпуса дифференциала имеются прорези, по которым перемещается блокировочная муфта. При включенной блокировке муфта соединяется с шестерней на приводном валу переднего моста, соединяя ее с картером дифференциала.

Ось шестерни устанавливается в отверстия корпуса дифференциала, который удерживается двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с ведущими шестернями оси. Опорные шайбы устанавливаются между корпусом дифференциала и сателлитами. Толщина их подобрана так, чтобы осевой зазор шестерен ведущих мостов не превышал 0,10 мм, а момент сопротивления вращению составлял 14,7 Н.м.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Рычагом сзади водитель переключает передачи, рычагом вперед — включает блокировку дифференциала. Конструкция приводов управления коробкой аналогична. Рычаг качается продольно на оси, установленной в проушинах кронштейна перед раздаточной коробкой. Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз тяги и фиксируется фигурной пружиной. Другой конец штока соединяется с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и фиксируется болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым сильфоном. Шариковый фиксатор служит для фиксации привода в выбранном положении – подпружиненный шарик входит в пазы на тягах. На тяге переключения передач их три — для «нейтрали», высшей и низшей передач, на тяге блокировки дифференциала — две («включено» и «выключено»). В крышку привода переднего моста ввинчен выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Постоянный полный привод «Нива» — Принцип работы и правила использования. Нива постоянный полный привод

Автомобиль ВАЗ 2121, иначе говоря «Нива» — поступил в серийное производство в 70-х годах прошлого века. Этот автомобиль относится к классу автомобилей повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой был использован полный привод. Рассмотрим подробнее устройство передачи. Это следует сделать для того, чтобы понять, чем, учитывая почти 40-летнюю историю, трансмиссия «Нивы» отличается от многих других подобных машин, оснащенных полным приводом и возможностью переключения классическим способом или с помощью вискомуфты .

Трансмиссия в серии семейства Нива (2121, 2131) устроена таким образом, что полный привод подается на 4 колеса. Также характерно наличие межосевого дифференциала. Трансмиссия включает коробку передач, раздаточный механизм, пару карданных валов и оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном во всем прослеживается преимущественное сходство с первой моделью. От мотора крутящий момент через редукторы передается на «раздатку», а она, в свою очередь, передает момент на мосты.

Далее через карданные валы он идет к коробкам передач. Передний редуктор передает крутящий момент на колеса через дифференциал и ШРУС. Аналогично для задних, также выступающих, колес. Именно потому, что крутящий момент распределяется на 4 колеса одновременно, привод называется полным. Обозначение следующее — 4WD. Еще один отечественный автомобиль, устроенный по схожему с «Нивой» принципу — УАЗ.

Такой механизм является своеобразным распределителем тяги, поступающей от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с разной скоростью. Важность наличия дифференциального механизма обусловлена ​​тем, что при поворотных маневрах колесо, расположенное внутри, совершает меньшее число оборотов по сравнению с числом оборотов внешнего.

При отсутствии дифференциального механизма это вызвало бы пагубные последствия в виде износа и повреждения, т.к. получилось бы следующее: одно колесо было бы в состоянии буксы при совершении поворота, а второе просто тереться о дорожное покрытие. Конструктивные особенности трансмиссии Нивы предусматривают наличие 3-х дифференциалов. Они расположены в каждом из мостов и в раздаточном механизме.

При движении автомобиля по ровной дороге и по прямой тяговое усилие распределяется поровну между всеми 4 колесами. При недостаточном сцеплении колес с покрытием возникает пробуксовка, дифференциалы будут перераспределять нагрузку на пробуксовывающее и скользящее колесо таким образом, что первое получает большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗ выполнен в стиле «пут-тайм». Это означает, что при соединении оси жестко связаны друг с другом, и вращение происходит с одинаковой скоростью. Такое устройство накладывает некоторые ограничения на использование полного привода — возможность его использования только в тех случаях, когда дорожные условия допускают пробуксовку. В случаях с твердыми асфальтированными дорогами и трассами рекомендуется перевести автомобиль в режим монопривода.

Блокировка дифференциала

Иногда можно встретить заблуждение, зачем нужна маленькая ручка рядом с рычагом переключения передач на Ниве. Некоторые автовладельцы считают, что нужно подключать передний привод. Однако передний привод у этого автомобиля подключен постоянно. Как и тыл. У автомобилей семейства Нива полный привод постоянный. Рукоятка фактически служит для переключения режимов работы дифференциала раздаточной коробки.

В положении «вперед» дифференциал работает нормально, но если сдвинуть его назад, то дифференциал блокируется, и усилия от мотора идут на межосевые дифференциалы, что делает привод более жестким. Стоит отметить, что существуют также специальные типы замков для передней и задней осей.

Теоретически при применении в условиях, когда автомобиль застрял, он сможет преодолеть препятствие при наличии достаточного сцепления хотя бы с одним колесом. Блокировку дифференциала в этом случае лучше делать до преодоления препятствия, но ни в коем случае нельзя делать после въезда на труднопреодолимый участок. Такое применение блокировки позволит избежать износа и повреждения трансмиссии.

Количество переключений на пониженную передачу

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручкой может увеличить мощностные характеристики мотора. Но это не так. Он служит для изменения соотношения между двигателем и колесами. С ее увеличением будет увеличиваться тяговое усилие на колесах. В раздаточном механизме также имеется понижающая передача.

Вот его работа и им можно управлять через заднюю ручку. При переключении рычага назад у нас будет передаточное число в виде 2,135 — это пониженная передача. Включение такой пониженной передачи рекомендуется только при стоящем автомобиле и выжатом сцеплении. Несмотря на то, что инструкция не содержит такого ограничения, начинающим и неопытным водителям «Нив» не рекомендуется переключать во время движения, так как раздаточный механизм «Нивы» не оборудован синхронизатором.

Для того, чтобы управлять автомобилем было комфортно, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручек вперед и назад соответственно. Движение в этом режиме можно и нужно осуществлять на участках, характеризующихся ровной и гладкой поверхностью.
2. Блокировку дифференциала переключением передней рукоятки в заднее положение лучше всего проводить на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст Ниве устойчивость. Стоит понимать, что после преодоления проблемного участка ручку нужно будет вернуть в исходное положение.
3. Как отмечалось ранее, понижающую передачу следует активировать перед вероятным препятствием, а не тогда, когда автомобиль уже застрял.
4. Следует понимать, что блокировка на стоящем автомобиле иногда невозможна, даже если выжать сцепление. Это может быть вызвано ударом зубьев сцепления о зубья шестерни. В этом случае можно попытаться активировать замок, начав медленное движение и сделав небольшой поворот. Если возникают проблемы с отключением блокировки, то ту же процедуру рекомендуется проделать при выжатом сцеплении и слегка покачивающемся руле.

Автомобиль «Нива» стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение, что этот механизм служит для подключения переднего моста. Впрочем, передний привод у Нивы всегда подключен. Выяснить, какой привод у Нивы, можно после изучения конструкции этого агрегата.

Привод Нива

Ходовая часть автомобиля выполнена по принципу постоянного полного привода — от силового агрегата передается на все 4 колеса. Эта схема улучшает характеристики автомобиля при движении в условиях бездорожья, снижая при этом нагрузку на детали трансмиссии.

Привод Шевроле Нива состоит из следующих узлов:

1. Коробка передач.
2. Раздаточная коробка.
3. Пара приводной и карданный валы.
4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения крутящего момента между ведущими мостами автомобиля. Автомобиль оборудован двухскоростной «раздаткой», которая обеспечивает:

• стабильную работу машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами в зависимости от сцепления с дорожным покрытием.

Дифференциал — один из важнейших элементов трансмиссии. Его основное назначение – распределить тяговое усилие, а при необходимости обеспечить вращение двух потребителей с разными угловыми скоростями. В приводной трансмиссии Шевроле Нива установлены три дифференциала:

1. По одному на каждую ось (междуосную) — позволяют колесам одной оси вращаться с разной скоростью.
2. Третий (межосевое действие) — передает мощность от силового агрегата на обе оси автомобиля. Также он позволяет валам работать с разными угловыми скоростями в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (совмещенного или крестообразного исполнения) обеспечивает сообщение раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки к ведущим колесам через наружные и внутренние шарниры угловых скоростей.

Принцип работы полного привода на Шевроле Нива

В штатном режиме Шевроле Нива работает на повышающей передаче с разблокированным дифференциалом. Крутящий момент от силового агрегата через редуктор и промежуточный вал передается на двухступенчатый редуктор раздаточной коробки. В «раздаточном» корпусе установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться с разной скоростью в зависимости от дорожных условий и направлений движения.

Как работает полный привод на Ниве с заблокированным дифференциалом

При включенном полном приводе оба карданных вала фиксируются блокирующей муфтой. Это способствует равномерной передаче тяги на обе оси автомобиля. За счет этого повышается проходимость автомобиля, но ухудшается управляемость.

Совет: Не рекомендуется использовать режим блокировки на дорогах с хорошим сцеплением, так как это приведет к ускоренному износу шин, увеличению нагрузки на детали и узлы трансмиссии, а также к увеличению расхода топлива.

Как включить полный привод

Так как привод на Ниве постоянно полный, вопрос как включить полный привод на Ниве Шевроле означает как включить блокировку межосевого дифференциала.

Блокировку следует применять в следующих случаях:

• при движении по пересеченной местности, где существует риск пробуксовки колес;
• при недостатке тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Важно: Блокировка бесполезна при диагональном вывешивании автомобиля, когда начинается буксование одного колеса на разных осях. Это связано с конструктивной особенностью трансмиссии. В этом случае нужно действовать по ситуации – копать или подсыпать под вывешенные колеса.

Основным компонентом механизма блокировки моста является раздаточная коробка. Раздаточная коробка управляется одним шестипозиционным рычагом. Продольный ход обеспечивает высокие и низкие передачи. Поперечная – отвечает за блокировку межосевого дифференциала. Когда рычаг находится в режиме блокировки, на панели приборов загорается желтый значок. В конструкции раздаточной коробки синхронизаторы отсутствуют, поэтому при попытке включить диапазон скоростей или блокировку шестерни сцепляются зуб в зуб. Для переключения нужно просто двигать машину вперед или назад и тогда все переключится.

Пробная поездка

Что такое постоянный полный привод?

А зачем тогда в поле рычаг? блокировка дифференциала «? Ответ для езды по реально плохим дорогам, а также при полном их отсутствии. Ведь наличие трех дифференциалов (два мостовых и межосевой) означает, что достаточно потерять сцепление с дорогой на одном колесо (грязь, лед, висит в воздухе) как оно тут же начнет вращаться с учетверенной скоростью и все остальные колеса будут стоять (хотя у них может быть хорошее сцепление с дорогой) равные скорости- таким образом уже два колеса всегда будут передавать момент, по одному на каждую ось. И машина остановится только в том случае, если они оба потеряют сцепление с дорогой — например, при вывешивании по диагонали (два колеса по диагонали на возвышениях, а оставшиеся два висят в воздухе) или сбросе одним боком в какую-нибудь рва или снега.Дальнейшее улучшение проходимости возможно и за счет блокировки мостовых дифференциалов,но к сожалению такого серийного варианта для поля нет,только разнообразные любительские доработки(вплоть до того,чтобы один из дифференциалов был намертво приварен -тогда машина полностью теряет способность нормально ездить по дорогам).

Нива — это танк! А вот легкие и мелководные

А именно — нива все-таки компромисс между дорожным автомобилем и внедорожником. Конечно, на нем можно и Эверест прокатить, и просторы сибирской тайги штурмовать — но лучше все равно этого не делать. Пожалейте технику и она проживет намного дольше. Это не военный Урал, на него не нагрузишь 10 тонн и не спрыгнешь с обрыва в 5 метров — подвеска все равно почти от классических Жигулей, хоть и усиленная. Нырять вслед за танком Т-80 в брод тоже не следует, заводская глубина преодолеваемого брода всего 60 см (и достигается она без специальной подготовки только при крайне медленном движении, иначе захлебнется и заглохнет , и вентилятор можно отключить и электрику спалить). Да и вообще, не надо считать, что теперь ты все умеешь и будешь везде ездить — нет, с таким подходом ты просто будешь сидеть гораздо дальше и глубже, чем, например, на той же классике.

Но с другой стороны, по дорогам состояние очень ниже среднего, нива едет совершенно ничего. Грейдер и проселок, раскисшая колхозная колея или берег реки — это те места, где можно спокойно проехать по полю, со скоростью, определяемой исключительно желанием и навыками водителя, и машина не подведет ты вниз. Вы не улетите в повороте из-за заноса единственной ведомой оси, которая является и ведущей, и не почувствуете, что вас просто уносит боком, как на заднем приводе. Даже по сравнению со стандартным 4х4 на поле в таких условиях ездить гораздо лучше — повороты можно проходить вкатываясь, а не скользя всеми четырьмя колесами. В луже глубиной 10 см не утонешь, а яма такого же размера не потребует удара головой о потолок.

Раздаточная коробка и понижающая передача

А это подарок. Раздаточная коробка если официально. Устройство, делающее из одного выходящего из коробки вала два (самое обычное, практически не отличается от 2107) — к обоим мостам.

Один из рычагов управляет понижением передачи. По сути, это дополнительный редуктор с передаточным числом примерно 1:2, включаемый после коробки. То есть там, где у вас была 4-я (прямая) передача, получается что-то вроде 2-й, где 2-я — 1-я, а где 1-я — что-то еще ниже, еще медленнее, но с вдвое большим усилием. Применяется в двух целях — во-первых, когда не хватает крутящего момента двигателя на 1 передаче верхнего ряда (1в) — по бездорожью или при буксировке тяжелого прицепа с буксиром (1н нива вполне может сдвинуться с места и тянуть троллейбус по ровному участку — а это, кстати, 8 тонн — хотя, конечно, без особой резвости). И вторая цель – снизить скорость ниже 1-й передачи в условиях, когда крутящего момента достаточно, а контрольной скорости нет. Например, при маневрировании (въезд в узкое место или стоянку), езде в очень вялой пробке (где все только и делают, что выжимают сцепление — двигатель меньше 1000 об/мин не тянет и даже глохнет и есть отсутствие в пробке скорости движения, соответствующей этим скоростям). Очень удобно потом включить нижний ряд и спокойно двигаться, не выжигая сцепление и не прыгая вперед на каждом старт-стопе.

Вы можете отключить нижний ряд, не останавливая машину. Как и в обычной коробке передач, только несинхронизированной (может быть, вы слышали «рассказы бывалых» о всяких двойных выжимках и «перемалывании шестеренок»? Это все было при рассинхронизации основных коробок). То есть с подбором оборотов на валах и точным и довольно медленным включением шестерен. Завод запрещает включать нижний ряд таким образом, только остановив машину. А вот практически при езде на очень небольшой скорости (до 5 км/ч — скорость пешехода) это вполне возможно, если немного потренироваться, и без жутких хрюков в коробке. Но ни в коем случае не пытайтесь добавить давления в трансмиссию — если она хрустит и не лезет, то приложение силы может только разрушить раздаточную коробку с последующим дорогостоящим ремонтом.

Второй рычаг управления межосевым дифференциалом, описанным выше. Вперед — обычный режим, задний — заблокирован, для тяжелых дорожных условий. Внимание — включение и тем более выключение этой блокировки не всегда возможно. Он может просто «не ехать» — если валы не в правильном положении или «закусывать» при приложении усилия к этой блокировке (поворот на дороге с заметным сцеплением колес). Проедьте немного вперед (а может и назад) и рычаг без особого труда переместится в нужное положение. Опять же не пытайтесь добавить усилие на включение — если оно уже хрустит, значит валы крутятся относительно друг друга и включение невозможно. Остановитесь или перейдите на прямую линию (когда между мостами нет разницы пути). При включенной блокировке загорается желтая лампочка на панели приборов — это напоминание о том, что в этом режиме нельзя ездить по хорошим дорогам.

Я крутой широкий джипер — включил второй мост и езжай!

Вот такие лечим: Еще раз в поле нельзя ездить с заблокированным дифференциалом по хорошим дорогам . Раздатка, редукторы и карданные валы рассыплются, шины быстро сожмутся и есть ощутимый риск выйти на повороте (Комментарий злопыхателя: к сожалению, современная медицина и цены на автосервисы пока не в состоянии полностью поражение маразма.В природе много индивидов,угробивших не одну машину,но так и не вникших в суть явлений.Ко всем рассуждениям о кр.моменте,дифференциалах или раздатке,имеют разумное,паритетное ответ: «О, это джип, хрен с ним!»)

Единственный режим, когда оправдано включение блокировки при движении по более-менее приличным дорогам, это на грейдере. Когда нет поворотов, есть скорость (автомобиль вполне позволяет проехать 100 и более на вполне среднем колхозном грейдере — осторожнее только с тормозами, они уходят от боковой вибрации и на одно-два щелчка доводят блоки на место) и каждый булыжник, кочка или яма так и норовит перевернуть машину вокруг вертикальной оси (по скорости в смысле). Нива – короткобазный автомобиль и поэтому боковые удары на ней очень существенно влияют на курс. Включение блокировки позволяет несколько снизить эффект (ценой естественного снижения ресурса и увеличения расхода бензина — пробуксовки при поворотах и ​​мелкие отклонения никуда не исчезнут).

Итак, когда что включать?

Основное правило — сначала включить, а потом идти на штурм. Если впереди виднеется бескрайнее болото со следами уходящего в пропасть трактора «Кировец», то нужно остановиться, включить 1н и блокировку, оглядеться: и свернуть в объезд. Нива такие препятствия практически не преодолевает, но сидит в них основательно, поэтому вытолкнуть ее экипажем нереально.

Если впереди сухая, но неровная и вообще сомнительная дорога (проселок), то обычно достаточно включить нижний ряд. И двигаться вперед по ситуации — где ровно 2н (это примерно то же самое, что и 1в) и даже может быть до 5в (это что-то между 2в и 3в — можно разогнаться до 80 километров), где бугор тормозит вниз и переходя вниз к 1н.

Если впереди скользкий и весьма сомнительный участок (грязь, снег, лужа, брод), то остановиться и включить блокировку и нижний ряд. Потом может быть поздно — если ждать с включением до того момента, когда машина начнет останавливаться по естественным причинам (недостаточно оборотов или пробуксовка колес), то есть ощутимый шанс больше не тронуться с места.

Как насчет города?

Прекрасно. Сижу высоко и гляжу далеко, люков с трамвайными рельсами не боюсь, и сугроб на въезде во двор не страшное и страшное непреодолимое препятствие. Вот только дверей не хватает — пассажиров в поле возить не очень удобно, проблемы с входом и выходом (как и у всех двухдверок). По динамике в городских условиях (скорость 40-90 км), вполне на уровне остального потока, по удобству управления и т.д. — жигули как жигули. Зато прочный (на зиле в лобовое, конечно, не стоит, но мелкие столкновения часто даже следов не оставляют — с такими-то бамперами), грузоподъемный (полтонны взять абсолютно не проблема груза, лишь бы он помещался внутри), короткий (необходим при стоянке). Радиус поворота только больше, но что поделать, это цена переднего привода огромных 16″ колес.

Принесет ли это…?

Счастливчик. Даже если повезет, грузоподъемность и грузоподъемность полей очень впечатляют. Жесткие энергоемкие пружины подвески способны полностью удерживать автомобиль от ограничителей хода, даже если туда загружаются пассажиры по принципу «сколько влезет» или груз «сколько влезет». Ну, если конечно не нагрузить его кирпичами, мешками с цементом или золотыми слитками. 200 кг нагрузки она почти не чувствует (а в классических Жигулях брызговики трутся об асфальт, если столько в багажник запихнуть, и лонжероны лопаются).

Для перевозки грузов на поле предусмотрено складывание заднего сиденья. Назад вперед, а затем вместе с подушкой снова вперед. В отличие от 2121, для полной очистки сиденья необходимо перекинуть петли его крепления — это описано в инструкции.

Но есть второй вариант складывания сиденья, который в инструкции не описан и вообще малоизвестен. Оказывается у Нивы заднее сиденье можно полностью раскладывать по горизонтали! Для этого выверните ее – вытяните петли между подушкой и спинкой вперед и вверх, тем самым расположив подушку вертикально вверх, а спинку горизонтально назад. Затем просовываем спинку под кронштейны ее крепления к задним колесным аркам и опускаем все вниз. В результате получается почти плоская поверхность. переднее сиденье (и даже передняя панель, если разложить пассажирское сиденье — нужно просто выдвинуть подголовник) к задней двери. Два с половиной метра — больше, чем в волжском «амбаре» (у нее правое сиденье не раскладывается вровень с задним). И прилично высокий, до самой крыши. Можно носить что-то длинное или остаться на ночь на природе.

Полноприводная Нива (ВАЗ-2121) и ее особенности

Любой автомобиль ВАЗ, отличный от Нивы. И не только ВАЗ, но и любой другой. Дело в том, что Нива имеет постоянный полный привод. Это потребовало введения раздаточной коробки в трансмиссию (соединение между колесами и двигателем). Из-за этой разницы возникает много путаницы и много вопросов. Вот ответы на некоторые из них.

1. Нет автомобиля без дифференциала. Что это? Это механическое устройство, распределяющее тягу от двигателя на два колеса и обеспечивающее им возможность крутиться с разной скоростью. Дифференциал жизненно необходим автомобилю — при повороте внутреннее колесо проходит меньшее расстояние, а внешнее больше. Если бы не было дифференциала, то был бы сильный износ резины, или при повороте одно колесо буксовало бы, крутясь быстрее, другое тормозило бы, крутясь медленнее. Все это спровоцировало бы занос. И нагрузка на ось будет очень высокой.

В трансмиссии Нивы таких дифференциалов три . по одному в каждую ось (межосевой), чтобы колеса имели разную скорость вращения и еще один, межосевой. расположенный в раздатке, для распределения тягового усилия между осями. Этот дифференциал позволяет колесам разных осей двигаться с разной скоростью. При нормальном прямолинейном движении без пробуксовки сила тяги делится пополам всеми дифференциалами, и на все колеса поступает одинаковый крутящий момент. Когда колесо проскальзывает через дифференциал, весь крутящий момент будет идти на пробуксовывающее колесо, а тяговое усилие остальных колес уменьшится.

2. Одно из основных заблуждений о приводе Нивы, это миф о возможности подключения переднего привода с помощью передней ручки раздаточной коробки. Дело в том, что у Нивы всегда включен «передок», это машина с неотключаемым полным приводом. А упомянутая ручка изменяет работу дифференциала раздаточной коробки. Когда ручка находится в переднем положении, дифференциал работает; в заднем положении он заблокирован. Почему это необходимо? При выключенной блокировке тяговое усилие между осями распределяется поровну, но если межосевой дифференциал заблокирован, то тяговое усилие распределяется совсем по-другому. В этом случае сила тяги передается в сторону большего сопротивления. Если, например, буксует заднее колесо, то весь момент уходит на буксующее колесо. А вот если включить межосевую блокировку, то крутящий момент начнет поступать на переднюю ось, и Нива сможет преодолеть препятствие. Если при этом заглохнет и переднее колесо, то Нива точно не сможет уехать. Правда, если поставить блокировку межколесного дифференциала, а есть такие автоматически блокируемые дифференциалы, то Нива сможет выехать на одном колесе.

3. Еще одно заблуждение, связанное с приводом Нивы: при переключении задней ручки (большой) мы увеличиваем мощность двигателя. Это неправда. С помощью этой ручки можно менять передаточное число между колесами и двигателем для трансмиссии и изменять тяговое усилие на колесах. В раздатке, кроме дифференциала, есть понижающая передача, представляющая собой как бы двухступенчатую коробку передач. Работа этого редуктора управляется этой ручкой. При переключении на пониженную передачу мы смещаем работу коробки передач в сторону передачи повышенной тяги. скорость передвижения значительно снижается.

Поэтому перед бездорожьем лучше всего включить пониженную передачу, которая повысит сцепление с дорогой. Лучше всего включать и выключать его на стоящей машине.

http://auto-vnedorozhnik.ru

Принудительная блокировка на Ниве. Когда включать блокировку? (пример ТАЗ-Нива) Почему плохо блокируется на ниве

Довольно часто бывает, что автолюбитель не может с 1-го раза включить блокировку колес на Ниве, которая вполне исправна. Сразу нужно упомянуть, что с механизмом блокировки колес автомобиля все в полном порядке. Почему бывает так, что работающий механизм не может быть включен с первого раза? Дело в том, что внедрение механизма блокировки требует определенного навыка и определенных знаний. Итак, в рамках этой статьи, которая наверняка заинтригует владельцев «Нивы», мы расскажем, как включить блокировку на этом автомобиле.
По сути, механизмы включения передачи и блокировки колес автомобиля на самом деле являются аналогичными процессами. Однако их механизмы кардинально различаются. Как и положено, включение блокировки колес автомобиля в момент стоянки — совершенно бесполезное занятие. Ведь зубья и канавки на блокировочной муфте весьма и весьма изредка совпадают. Иными словами, на стоящем автомобиле блокировка не включается из-за того, что зубья муфты, находясь напротив зубьев венца, просто упираются в них, иными словами, муфта заведомо не может провернуться.

Итак, если вам все-таки удалось включить блокировку, когда машина стоит, то вам, видимо, повезло или повезло. Такие совпадения случаются, как говорится, один на миллион. Для включения передачи приводится в действие муфта, малейшее нажатие на которую приводит к тому, что зуб вращающегося вала легко входит в паз, который совершенно неподвижен. А в механизме блокировки колес автомобиля сцепление и вторичный вал, имеющий зубчатый венец, очень прочно соединены между собой при помощи сателлитов.

Поэтому, чтобы включить блокировку колес на автомобиле Нива, нужно сначала завести и хорошо прогреть двигатель. Затем нужно включить первую передачу и начать движение. Прямолинейное движение по обычному твердому покрытию, например по асфальту, не приведет к срабатыванию блокировки колес. Это событие вызвано тем, что и задние, и передние колеса проходят одинаковое расстояние, никоим образом не заставляя сателлиты крутиться.

Поэтому необходимо продолжать движение на малой скорости, начав крутить руль автомобиля влево-вправо и одновременно опираясь на рукоятку, включающую блокировку руля. При этом задние и передние колеса автомобиля проходят неравный путь. А это, в свою очередь, заставит спутники вращаться. Необходимо напомнить, что выходной вал соединен со сцеплением через сателлиты. Таким образом, выходной вал будет вращаться относительно муфты, а зубец без усилий войдет в собственный паз. Только в этом случае сработает блокировка колес автомобиля Нива.

Чтобы отключить блокировку колес на Ниве, как, в общем-то, и включить ее, нужно выполнить ряд определенных действий. При этом следует учитывать следующее: движение при включенном замке приводит к тому, что зубья выходного вала достаточно плотно сжимаются в муфте. Это связано с тем, что колеса автомобиля крутятся не синхронно. Таким образом, перед водителем стоит задача сильно ослабить сжатие зубьев в канавках. Для этого потрясите руль и включите заднюю передачу. Добавьте к этому немного терпения, ручка обязательно поддастся и блокировка колес автомобиля отключится!

Итак, в рамках данного материала мы рассказали о том, как включить блокировку на Ниве. Грамотные советы, данные в этой статье, отработка этих советов конкретно на практике, а также определенные навыки вождения позволят вам без труда включить блокировку, доведя это умение до полного автоматизма! Удачного и безопасного пути!

Чтобы механизм блокировки прослужил долго, используйте следующие правила:

1. Переключать раздаточную коробку необходимо, когда Нива не движется.
2. Также можно включить дифференциал во время движения автомобиля.
3. Для обеспечения эффективной и долговременной работы устройства водителю Нивы желательно время от времени включать блокировку. Раз в неделю зимой достаточно.

Где находится рычаг переключения передач? Обратите внимание, в области между крыльями, расположенной впереди, есть 2 рычага. Один дает возможность переключать передачи в КПП, другой успешно управляет раздаточной коробкой.

Основой раздаточной коробки является коробка передач, включающая 2 ступени. Рычаг управления идет как раз от него, его можно двигать вперед-назад — так на Ниве происходит переключение передач. Направление движения рычага влево и вправо позволяет активировать блокировку дифференциала и наоборот выключить ее.

Зачем нужна понижающая передача

Трудно представить раздатку без главного функционального узла — понижающей передачи. Наличие рычага заднего хода снижает значение раздаточной коробки до 1,2.

Зафиксировав рычаг спереди, можно увеличить передаточное число до значения 2,1. Рычаг в нейтральном положении указывает на передаточное число 0.

Для эффективного использования блокировки, установленной на Ниву, воспользуйтесь следующими рекомендациями специалистов:

1. При движении по хорошему асфальту расположите переднюю рукоятку раздаточной коробки спереди и сзади ручка сзади.
2. Передняя ручка перемещается назад, если дорога сменяется скользкой поверхностью. После того, как скользкий участок удалось пройти, переключите рычаги в нормальный режим.
3. Если Нива стоит, замок может не срабатывать при выжатом сцеплении. Это происходит из-за совмещения зубьев с зубьями шестерни. Что делать в этом случае? Двигаясь как бы на изгибе, соедините замок. Дифференциал повернется, и полости шестерен приблизится к зубьям. Если выключение затруднено, сделайте это во время движения автомобиля, поддерживая минимальную скорость и выжимая сцепление.

Как работает блокировка межколесного дифференциала на Ниве наглядно показано на видео:

Автомобиль «Нива» относится к семейству внедорожников с постоянно подключаемым полным приводом и ручным управлением блокировками дифференциалов.

Назначение и принцип действия дифференциала

Дифференциал представляет собой механическое устройство в виде набора планетарных шестерен и валов. Он обеспечивает автоматическое распределение крутящего момента от двигателя к ведущим колесам, установленным на одной оси. Это позволяет ведущим колесам вращаться с разной скоростью, что особенно важно при повороте автомобиля, когда внутреннее колесо проходит меньший радиус, чем внешнее. Отсутствие дифференциала в такой ситуации приводит к пробуксовке одного из колес, вызывая занос автомобиля, увеличивая нагрузку на трансмиссию и увеличивая износ шин.

При прямолинейном движении автомобиля с постоянной скоростью полная тяга от двигателя распределяется равномерно, в результате чего оба ведущих колеса вращаются с одинаковой скоростью. При пробуксовке одного из колес дифференциал автоматически перераспределяет тяговое усилие от двигателя, увеличивая его на буксующем колесе и уменьшая на другом.

Обычные автомобили имеют один дифференциал, установленный на передней или задней ведущей оси. На Ниву установлено три:

• передний и задний мосты (поперечные колеса), обеспечивающие вращение ведущих колес на одной оси с разной скоростью при пробуксовке одного из них;
• центральный (межосевой), распределяющий крутящий момент от двигателя между передней и задней осями.

блокировка

Все современные внедорожники с постоянно подключенным полным приводом имеют возможность включения блокировки дифференциала, что повышает проходимость автомобиля по бездорожью.

При работе дифференциала и пробуксовке одного из колес из-за плохих дорожных условий на это колесо передается основная тяговая сила от двигателя. На остальных колесах резко снижается тяговое усилие, в результате чего автомобиль может быть полностью обездвижен. Например, если мы поднимем одно колесо на домкрате, вся энергия вращения будет передана ему. В результате будет крутиться только она.

Целью включения блокировки является соединение ведущих колес вместе для их неразрывного вращения. Это позволяет всем колесам максимально использовать тяговое усилие, передаваемое от двигателя.

Для этого имеется блокировочный механизм, который предотвращает вращение шестерен дифференциала, блокируя их специальной блокирующей муфтой. При блокировке межколесного дифференциала два ведущих колеса жестко связаны друг с другом, что обеспечивает их постоянное вращение с одинаковым числом оборотов. При блокировке межосевого дифференциала карданные валы переднего и заднего ведущих мостов жестко связаны между собой, передавая на обе оси одинаковый крутящий момент.

В результате на автомобиле Нива блокировка дифференциала перестает выравнивать усилие между колесами и каждое из них получает максимально возможный крутящий момент, определяемый силой сцепления каждого колеса с грунтом. Чем лучше сцепление, тем больше тяги он получит.

Управление

В салоне внедорожников Нива помимо привычного рычага переключения передач добавлена ​​раздаточная коробка, представляющая собой двухступенчатую коробку передач с двумя рычагами управления.

Один из рычагов обеспечивает включение высшей или пониженной передачи от коробки передач к ведущим мостам.

Второй рычаг с короткой рукояткой используется для управления блокировкой дифференциала. Имеет два фиксированных положения: в крайнем переднем положении блокировка отключена, в крайнем заднем положении — включена.

Особенности применения на Ниве

• при движении по дорогам с твердым покрытием необходимо отключить блокировку дифференциала;
• на крутых склонах и слабых грунтах на РК должен быть включен уменьшенный диапазон передач;
• при преодолении сложного рельефа следует заранее включить блокировку;
• переключать РК на более низкий диапазон передач необходимо только после полной остановки автомобиля;
• можно переключаться на пониженную передачу и включать блокировку при движении автомобиля на любой скорости, после выключения сцепления;
• для нормальной работы привода замка рекомендуется периодически (раз в неделю) переключать рычаг на ПЦ, особенно зимой.

На сегодняшний день механизм принудительной ручной блокировки на полноприводных автомобилях считается наиболее эффективным. Его правильное и своевременное использование позволяет машине успешно преодолевать труднопроходимую местность и уверенно чувствовать себя в условиях российского бездорожья.

Все внедорожники отличаются от обычных автомобилей тем, что такие автомобили могут преодолеть любое препятствие на дороге, даже когда дорога полностью отсутствует. Данную особенность эти автомобили получили благодаря наличию в них полного привода, который может быть как постоянным, так и подключаемым.

Полный привод приводится в действие дифференциалами. Это тоже Нива Шевроле.

Какова цель блокировки?

Этот механизм содержит валы и шестерни. Дифференциал предназначен для распределения крутящего момента от двигателя к колесам. У «Нивы» основные ведущие колеса — задние. С помощью дифференциала колеса могут крутиться с разной скоростью. , например, при прохождении поворотов. При этом одно колесо проходит малый радиус, а другое — большой. Если бы не было дифференциала, то колеса начали бы буксовать, что вызвало бы повышенный износ шин.

Расположение рычага

При движении по прямой дороге тяга двигателя равномерно распределяется между колесами. Если одно колесо начинает буксовать, например, на льду, то дифференциал передает на него большее усилие от двигателя. Такой механизм в основном устанавливается на ведущую ось. На Ниве он стоит на:

1. Задний и передний мост.
2. Между осями (центральный). Расположен между коробкой передач и осями.

Видео о том, как работает блокировка межколесного дифференциала на Ниве Шевроле

Включение блокировки дифференциала

Шевроле Нива имеет возможность включать все три дифференциала одновременно . Благодаря этому проходимость автомобиля увеличивается в несколько раз при движении по бездорожью.

Принудительная блокировка заключается в том, что ведущие колеса совмещены друг с другом, в результате чего они могут вращаться с одинаковой скоростью. Благодаря блокировке тяговое усилие двигателя будет использоваться максимально, и передаваться на колеса.

Как уже было сказано, дифференциал в сборе состоит из валов и шестерен. С помощью них тяговое усилие автоматически распределяется между ведущими колесами. Блокировка дифференциала осуществляется с помощью блокатора (муфты) . В этом случае, когда водитель включает принудительную блокировку, колеса «становятся» взаимосвязанными. Это гарантирует, что они будут вращаться равномерно.

Дифференциал в сборе

Если принудительно включить межосевую блокировку, то передний и также жестко связаны сразу, что гарантирует равномерное распределение тяги на все четыре колеса. Таким образом, проходимость автомобиля будет увеличена в несколько раз , что делает Ниву Шевроле настоящим внедорожником.

Применение блокировки

Не все автомобили оборудованы блокираторами, и поэтому они будут уязвимы на бездорожье. Шевроле в этом плане уникальный автомобиль, который может двигаться как с одним приводом, так и с полным , что позволяет ему уверенно чувствовать себя даже на горных дорогах.

Чтобы включить блокировку дифференциала, потяните рычаг до упора влево.

Принудительную блокировку следует включать в следующих случаях:

1. При преодолении сложных участков маршрута. В этом случае блокировку следует включать заранее, еще до выхода на такой сайт.
2. На крутых склонах или склонах, где возможна пробуксовка колес.
3. При движении по песку.
4. При движении по снегу или льду.

Отключение блокировки

При движении Нивы по обычной дороге с ровным покрытием ей не нужно будет включать блокировку всех колес. Они будут нормально прилипать к покрытию и не скользить, так как тяговое усилие от двигателя будет распределяться по ним равномерно. По этой причине при движении автомобиля по хорошей дороге, где колеса не будут пробуксовывать, использование дифференциала не потребуется.

Дифференциальные правила

К ним относятся:

1. Переключение раздаточной коробки должно осуществляться только на неподвижном автомобиле.
2. Вы также можете включить дифференциал во время движения.
3. Вы можете переключаться на пониженную передачу во время движения автомобиля.
4. Для обеспечения непрерывной и безотказной работы дифференциала необходимо периодически включать его, особенно зимой. Делать это нужно каждые 7 дней.

Расположение рычага переключения передач

В салоне Нивы Шевроле между передними сиденьями есть два рычага . С помощью одного из них можно переключать передачи в коробке передач, а с помощью другого управлять раздаточной коробкой.

Рычаг переключения дифференциала

Раздаточная коробка основана на двухступенчатой ​​коробке передач . От него рычаг управления входит в салон. Он может двигаться вперед или назад. При этом включает/выключает пониженную передачу. Если рычаг перемещается влево или вправо, он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Понижающая передача: что это дает?

Основным компонентом дозатора является редуктор . Если рычаг управления находится в заднем положении, то количество раздатки уменьшается и составляет 1,2 . Когда рычаг находится в переднем положении, передаточное число увеличивается. Это будет уже 2.1 . Когда рычаг находится в нейтральном положении, передаточное число равно 0. .

Дифференциал является неотъемлемой частью механизма полного привода любого автомобиля. Использовать его рекомендуется только при движении автомобиля по бездорожью.

Видео о работе коробки передач и правилах использования дифференциала Шевроле Нива

Автомобиль комплектуется пятиступенчатой ​​коробкой передач, раздаточной коробкой с демультипликатором и блокируемым межосевым дифференциалом.
Включите коробку передач в соответствии со схемой переключения передач, напечатанной на рукоятке ее рычага.

Предупреждение
Включайте передачу заднего хода только при полной остановке автомобиля.

При выборе режимов раздаточной коробки учитывайте условия эксплуатации автомобиля. Рычагом можно выбрать следующие режимы:
I – включена высшая передача, дифференциал разблокирован;
II — нейтральное положение;
III – включена низшая передача, дифференциал разблокирован;
IV — включена высшая передача, дифференциал заблокирован;
V-нейтральное положение;
VI — включена пониженная передача, дифференциал заблокирован.
Можно переключать передачи в раздаточной коробке с низшей на высшую на ходу. При этом для переключения передач используйте двойное срабатывание сцепления.

Предупреждение
Включайте пониженную передачу в раздаточной коробке только после полной остановки автомобиля или на малой скорости (1–5 км/ч).

Для преодоления крутых подъемов при движении по мягкому грунту и получения стабильной минимальной скорости при движении по дорогам с твердым покрытием сначала включите пониженную передачу в раздаточной коробке.
Для преодоления сложных участков дороги заблокируйте межосевой дифференциал, переведя рычаг в соответствующее положение.

Предупреждение
Включение блокировки межосевого дифференциала при движении на высоких скоростях недопустимо, так как это может привести к опасному заносу автомобиля.

Целесообразна блокировка дифференциала на скользком покрытии, для чего необходимо остановить автомобиль и проехать около 1 м в обратном направлении, либо допустить частичную пробуксовку колес. На твердом покрытии проедьте по кривой около 1 м, выключите сцепление и включите блокировку дифференциала.

Предупреждения
Во избежание повреждения коробки передач:
– избегать переключения при пробуксовке колес;
– если блокировка дифференциала затруднена, не прилагайте чрезмерных усилий, для четкого включения блокировки повторите процедуру блокировки;
— после преодоления труднопроходимой местности обязательно сразу разблокировать межосевой дифференциал — движение автомобиля на высокой скорости по хорошим дорогам с заблокированным дифференциалом сопровождается ухудшением управляемости автомобиля, сокращает ресурс механизмов трансмиссии, увеличивает расход топлива и шин износ, а при торможении может привести к заносу автомобиля.

Полезный совет
Если трудно разблокировать дифференциал на стоящем автомобиле, сделайте это по прямой в противоположном направлении.

Трансмиссия — дифференциалы, улучшающие сцепление с дорогой

Дифференциалы, повышающие сцепление с дорогой для Lada Niva

«Очень гибкая задняя подвеска — ключ к внедорожным характеристикам Niva, но иногда нужно больше»

9082 Зачем нужен a6 Дифференциал, повышающий тягу?

Lada Niva — вполне способная машина для бездорожья, двумя ключевыми факторами ее успеха на бездорожье являются изначально малый вес и очень гибкая задняя подвеска.



В чем важность эластичной задней подвески?



Что ж, ответ лежит внутри корпусов дифференциала и в том, как работает стандартный дифференциал. Если у вас будет откровенный разговор с владельцем Lada Niva, Land Rover Discovery 1 или Jeep Wrangler, вы, вероятно, уйдете с ощущением, что среди владельцев этих автомобилей есть неписаное понимание того, что является ключом к созданию внедорожника. средство передвижения. Дело в том, что дизайн этих автомобилей несколько скромен, но их внешний вид скрывает их истинные возможности. Это выходит, когда вы используете 4WD (полное вождение или бездорожье) с другими марками 4wd, они могут быть даже сильно модифицированы, выглядят так, как будто они хорошо едут по бездорожью, и кажется, что они соответствуют или превосходят относительно легко модифицированную Ниву.

Если у вас есть Нива, вы уже знаете, о чем я говорю, это написано на лицах других водителей, которые в шоке от того, как Нива просто небрежно наехала на препятствие, когда они должны были взорвать то же самое препятствие через 5 попытки, или того хуже не мог встать. Что ж, уловка, которая объединяет автомобили Lada, Land Rover и Jeep, заключается в том, что они имеют очень гибкую и гибкую подвеску для своего класса (мы более подробно рассмотрим конструкцию подвески в разделе «Максимальное использование подвески Niva»). Здравый смысл заключается в том, что чем больше колес вы можете поддерживать в контакте с землей, тем больше у вас будет сцепления. Но что, если, несмотря на вашу секретную сверхгибкую подвеску «Нивы», вы просто не можете удержать все колеса на земле или, возможно, вы только что въехали в глубокую грязную яму, и одна или несколько шин просто не находят сцепления с дорогой.



Именно в этот момент вы можете воспользоваться помощью дифференциала, повышающего сцепление с дорогой, чтобы помочь вашему автомобилю двигаться. Существует множество конструкций, и они могут иметь много разных названий, дифференциалы повышенного трения, LSD, лимузины, ATB, Torsens, Powerloks, Posi, Lockers, AirLockers, Diff Locks и многие другие. Они не все одинаковы, и каждый тип дифференциала имеет определенные преимущества и недостатки, которые могут предложить водителю как на дороге, так и вне ее.

С завода Нива поставляется с обычным дифференциалом на переднем и заднем мостах, такого же типа, как и в подавляющем большинстве современных автомобилей. На самом деле это очень хорошее инженерное решение. Автомобили, когда они поворачивают за угол, должны решить небольшую проблему: их колеса, движущиеся ближе всего к внутренней части поворота, проходят меньшее расстояние, чем колеса снаружи поворота. Эта разница в пройденном расстоянии означает, что мы либо чистим шины во время поворота, либо придумываем инженерное решение. Так уж получилось, что обычный дифференциал очень хорошо позволяет колесам вращаться с разной скоростью, что помогает проходить повороты, не царапая шины, но, что важно (для подавляющего большинства участников дорожного движения), он равномерно распределяет крутящий момент на два колеса автомобиля. ось. Такое равномерное распределение крутящего момента (силы поворота) обеспечивает очень предсказуемую управляемость в нормальных условиях движения. Это может создать впечатление, что обычный дифференциал является идеальным решением для передачи мощности, однако есть и некоторые недостатки. Самый большой недостаток прост, хотя крутящий момент распределяется равномерно, максимальный крутящий момент, который может быть передан на ось, ограничен количеством крутящего момента, который может быть приложен к любому одному колесу. Другими словами, максимальное тяговое усилие, которое вы можете получить от оси, — это наименьшее тяговое усилие, доступное для любого из двух колес на одной оси. Мы назовем это «золотым правилом».

Обычный дифференциал

Сценарий: одно колесо на поверхности с низким сцеплением и одно колесо на твердой поверхности.

Чтобы не усложнять пример, предположим, что наш автомобиль настроен только на задний привод, поэтому большой красный крестик на диаграммах означает отсутствие привода на передние колеса. Мы можем изучить влияние центрального дифференциала и блокировки или разблокировки позже, но пока давайте не будем обсуждать 4wd для ясности. Также я включил некоторые значения относительной силы (N), они не предназначены для представления реальных цифр, они предназначены исключительно для простой демонстрации принципов работы.

То, как работает обычная конструкция дифференциала, является одновременно и его самым большим преимуществом, и злейшим врагом. Обычный дифференциал работает, распределяя крутящий момент (силу поворота) равномерно на оба колеса. Его золотое правило заключается в том, что ни одно колесо не может иметь большую вращающую силу, чем другое. На улице это хорошая функция, так как управляемость будет предсказуемой, а износ шин равномерным и т. д. Проблема в том, что правило все еще действует. В случае отрыва колеса от земли колесу в воздухе не требуется большого вращательного усилия для свободного вращения. И по золотому правилу обычных дифференциалов это означает, что дифференциал будет прикладывать только ту же силу, которая требуется для вращения колеса в воздухе, и этого обычно недостаточно, чтобы заставить машину двигаться вперед, поэтому вы застреваете, или он просто не может двигаться и крутит колесо в воздухе.



  То же самое относится к ситуациям с низким сцеплением, таким как жирная грязь или глина. В этом примере транспортное средство является только заднеприводным, и если сила сцепления колеса с грязью недостаточна для движения автомобиля вперед, то максимальная сила, приложенная к стороне с хорошим сцеплением, будет ограничена силой, доступной на грязная сторона, хотя одно из колес находится на стороне оси с высоким сцеплением и может воспринимать значительное тяговое усилие, скромный обычный дифференциал придерживается своего золотого правила и оставляет вас в затруднительном положении. В этом примере автомобиль просто будет крутить шину в грязи, водитель уберет ногу с педали акселератора, чтобы предотвратить чрезмерное вращение колес или двигателя и, следовательно, ограничить прилагаемый крутящий момент. В итоге машина не едет вперед.

Рейтинг для бездорожья: 1/5

Рейтинг для движения по дорогам: 5/5 на шинах и карданной передаче

​

Недостатки:

-Относительно слабая конструкция 2-х сателлитной передачи в Ниве

-Плохие характеристики передачи крутящего момента в условиях низкой тяги

​

Приложение NIVA.

​

Дифференциалы повышенного трения

Дисковый (или пластинчатый) дифференциал повышенного трения (LSD)

Наш небольшой пример выше показал основной недостаток обычного дифференциала в ситуациях с низким сцеплением. Дифференциал с ограниченным проскальзыванием является следующим шагом вперед по сравнению с обычным дифференциалом и пытается улучшить распределение движущей силы по оси. Он бывает разных стилей и конструкций, в некоторых используются вязкие жидкости, в других используются пакеты сцепления для увеличения трения в дифференциале, а в некоторых конструкциях используются пакеты шестерен для смещения (или передачи большего) крутящего момента через дифференциал. Цель каждой из конструкций одна и та же: увеличить крутящий момент, который может быть приложен к дифференциалу в случае неравномерного сцепления с дорогой. С дифференциалом повышенного трения дискового типа величина крутящего момента, которая может быть приложена к колесу со стороны хорошего сцепления, может быть увеличена сверх предела стороны с низким сцеплением.



Как бы многообещающе ни звучала эта концепция, здесь присутствует компромисс. Сначала кажется, что мы решили проблему, мы можем просто затянуть сцепление внутри дифференциала повышенного трения, чтобы он заблокировался, и у нас будет полный поворот. усилие, доступное на любом колесе. Как бы хорошо это ни звучало, помните, что мы должны поворачивать на поворотах, и наши колеса должны поворачиваться с разной скоростью на асфальте. Таким образом, мы не можем просто зажать сцепление, разработчику LSD нужно смягчить эффект блокировки, чтобы предотвратить странную управляемость и быстрый износ шин. Часто в случае LSD с пакетом сцепления (диском) эффект смещения намеренно ограничивается, чтобы не создавать нежелательных проблем с управлением. В традиционном LSD на дисковой основе чем «жестче» настроен дифференциал для улучшения передачи крутящего момента, тем менее свободно LSD позволяет колесам двигаться с разными скоростями. Это вносит изменения в управляемость, действительно, в высокопроизводительном дорожном или гоночном автомобиле с задним приводом этот эффект более жесткого торможения был бы сочтен желательным.



Преимущества внедорожника менее очевидны. Если мы вернемся к нашему примеру, LSD может увеличить усилие, прикладываемое к колесу с хорошим сцеплением, до точки, при которой транспортное средство продолжает двигаться вперед в некоторых ситуациях, но помните, что мы говорили, что часто LSD настраивается с ограниченной величиной мощности смещения. чтобы поддерживать износ шин и управляемость в определенных пределах, если транспортное средство теперь наталкивается на препятствие, такое как камень, этого небольшого увеличения силы, приложенной к стороне с хорошим сцеплением, может быть недостаточно, чтобы поддерживать движение транспортного средства вперед.

Рейтинг для бездорожья: 2/5

Рейтинг для движения по бездорожью: 4/5 **зависит от настройки предварительной нагрузки

​

Преимущества:

-Может обеспечить лучшее сцепление с дорогой, чем обычный дифференциал, на скользкой дороге

-Относительно недорогой

3​

Недостатки:

-Не рекомендуется для переднего моста

-Требуется специальное масло с антивибрационными присадками

-Предварительная нагрузка (эффект сцепления) в некоторых моделях может ослабевать по мере использования или износа

-Может повлиять на управляемость на дороге, особенно на моделях с высоким преднатягом

-Ускоренный износ шин по сравнению со стандартным дифференциалом . ru/catalog/samoblokiruyuschieciecya-differencial/blockross/dif-2101

Приблизительная цена: AUD $ 300 + доставка

Стиль Торсен (Gear).0003

Помните, мы говорили, что существует множество различных конструкций дифференциалов, улучшающих сцепление с дорогой. LSD с приводом от Gear является одной из таких конструкций, и давайте посмотрим, что произойдет, если мы добавим его в наш примерный сценарий сверху. Эти дифференциалы продаются под разными названиями: torsen, gleason, quaife, ATB (автоматическое смещение крутящего момента), true trac и многие другие. Каждый из них имеет немного разные рабочие конструкции, но все они имеют общий принцип работы, который заключается в использовании шестерен для приложения и умножения крутящего момента на дифференциал. Инженеры разработали фиксированный коэффициент смещения (передачи) в дифференциале, который обычно колеблется где-то между 2,5 и 4,5: 1. Это соотношение является эффективным механическим преимуществом, которое дифференциал может применить к дифференциалу. В нашем примере вместо приложения усилия, эквивалентного наименьшей силе сцепления колес с зубчатой ​​LSD, до 4,5 раз может быть доступно усилие, поддерживающее движение транспортного средства. Часто это очень удобная сила во многих обстоятельствах, но опять же существует предел ее эффективности в качестве устройства передачи крутящего момента. Подумайте о ситуации, когда сила тяги на колесе с низким сцеплением действительно очень мала, 4,5 раза больше, чем почти ничего, это все еще почти ничего, и поэтому автомобиль может снова не двигаться, даже если у нас есть колесо на потенциально высокой скорости. тяговая поверхность.

Это действительно то же самое, как если бы мы подняли одно колесо от земли, у вас был бы фактически нулевой крутящий момент, доступный для умножения, и снова транспортное средство не двигалось бы вперед. Очень низкое сцепление с дорогой или колесо в воздухе — основной недостаток дифференциала на базе Gear. Трюк с LSD на основе Gear в этих обстоятельствах заключается в том, чтобы включить ручной тормоз, слово предупреждения здесь заключается в том, что для автомобилей с ручным тормозом трансмиссии или хвостового вала этот трюк не сработает, в любом случае нажмите пару меток или очень легко нажмите педаль тормоза. Это создает сопротивление, позволяющее приложить некоторый крутящий момент к колесу с низким сцеплением, и дает что-то для механизма LSD, против которого работает их магия умножения. Он может быть очень эффективным для создания полезного крутящего момента. Настоящая магия заключается в том, что независимо от нагрузки тормоза обычно применяются равномерно, но мультипликативный эффект шестерен внутри LSD будет в 2,5-4,5 раза больше на другое колесо, этого обычно более чем достаточно, чтобы автомобиль продолжал движение. Недостатком этого метода является необходимость левого ножного тормоза при балансировке акселератора и сцепления в сложных условиях бездорожья, и это определенно проще с очень низким диапазоном передач, крутящим моментом двигателя или автоматической коробкой передач. Это просто делает вождение более снисходительным, подумайте о сценарии, когда вы находитесь на крутом скалистом подъеме, и вам нужно очень быстро сбалансировать педали сцепления, тормоза и педали акселератора, чтобы начать движение, конечно, возможно, но, вероятно, слишком развлекательные и не все представляют отличные дни за рулем. Еще одна вещь заключается в том, что если вы действительно увеличиваете тормозной эффект и продолжаете передавать больший крутящий момент, этот множительный эффект может в определенных ситуациях увеличить крутящий момент сверх номинального значения полуосей, ШРУСов и т. д., что приведет к их отказу, даже больше, чем прямая ситуация с заблокированной осью. Так что просто будьте осторожны с использованием слишком сильного торможения, если у вас действительно низкая передача или мощный двигатель и LSD на основе передачи.

Оценка для бездорожья: 3,5/5

Оценка для движения по бездорожью: 4/5

​

Преимущества:

-Может обеспечить значительно лучшее сцепление, чем обычный дифференциал, на скользкой дороге — Улучшение сцепления происходит автоматически, если только колесо не отрывается от земли

— Не требует специальных масел для дифференциала

— Относительно недорогой

​

Недостатки:

— При установке на переднюю ось возникает сильный эффект самоцентрирования. Создается впечатление, что автомобиль хочет более прямолинейно проходить повороты, особенно на моделях с высоким предварительным натягом.

-Требуется, чтобы водитель использовал технику модуляции торможения или ручной тормоз, когда колеса отрываются от земли.

-Преднатяг в некоторых моделях может стираться по мере износа0003

Приблизительная цена: 250 австралийских долларов + доставка

Дифференциалы с полной блокировкой

Когда вы попадаете в ситуации, когда у вас есть два диагональных колеса земли, и вы пытаетесь взобраться на препятствие или не можете использовать инерцию, чтобы безопасно пройти через него трудно превзойти производительность и удобство наличия полностью блокируемого дифференциала.

​

Еще лучше иметь полностью блокируемый дифференциал как на переднем, так и на заднем мосту. На видео слева, которое было снято, когда мы запускали тестовый прогон шейкдауна killy loop для проекта «Юрий». Если вы перенесетесь на 1 минуту 30 секунд, вы увидите основное препятствие, где полностью блокируемые дифференциалы имеют реальное значение. Несмотря на то, что «поперечная ось» означает диагонально расположенные колеса на каждой оси, которые могли бы остановить обычный дифференциал, «нива» могла продолжать двигаться вперед.

Именно в этих условиях очень низкого сцепления или отрыва колес от земли блокируемый дифференциал становится достойным приобретением в вашем наборе инструментов для бездорожья. Блокируемые дифференциалы делятся на две большие категории: ручная блокировка и автоматическая блокировка. Давайте рассмотрим каждый из них и их преимущества в различных ситуациях.

Дифференциалы с автоматической блокировкой и ящики для завтраков

Дифференциалы с автоматической блокировкой бывают различных конструкций. Начнем с ящика для завтрака.



Что такое ящик для завтрака?

Этот тип устройства для увеличения тяги использует набор кулачковых муфт. Собачья муфта — очень позитивный вид сцепления, у нее есть сцепляющиеся «зубы», которые сцепляются друг с другом очень сильно или нет. Их преимущество заключается в том, что они механически просты, их легко изготовить, а поскольку они имеют много зубцов, они имеют тенденцию быть довольно прочными в своем зацеплении. «Lunchbox Locker» называется так потому, что части, которые входят в комплект, поместятся в вашу коробку для завтрака. Их ключевой особенностью является то, что они обычно изготавливаются так, чтобы поместиться внутри стандартного корпуса дифференциала. это снижает стоимость, а также означает, что обычно достаточно технически подкованный DIY (сделай сам) может установить замок для коробки для завтрака дома. Поскольку в нем используется стандартное крепление, можно установить детали шкафчика без переналадки зубчатого зацепления. Дело в том, что с Нивой вам в основном нужно сбросить люфт и перенастроить шестерни, поэтому, если вы не знакомы с настройкой дифференциала, я все равно рекомендую поговорить со специалистом. Это по-прежнему намного проще, чем сбрасывать глубину шестерни и запрессовывать подшипники после полной замены корпуса дифференциала. Стиль коробки для завтрака очень недорог по сравнению с другими устройствами, увеличивающими тягу, и имеет дополнительное преимущество, заключающееся в том, что он автоматический.

​

Дополнительную информацию см. на странице установки Locker.



Шкафчик для ланч-боксов не является единственной конструкцией автоматических шкафчиков, и другие шкафчики, такие как шкафчики марки Detroit, предлагают механизм автоматической блокировки. Они полностью заменяют стандартный держатель дифференциала и имеют тенденцию быть намного прочнее, чем позволяет стандартный держатель. Это также делает их намного дороже, чем шкафчики для ланч-боксов, и требует больше технических знаний для правильной установки.



Основным преимуществом различных конструкций автоматических замков является то, что они не ждут действий водителя, чтобы запереть замок, что может быть очень удобно в незнакомых условиях бездорожья, так как всегда доступно максимальное сцепление с дорогой. На самом деле эти конструкции действительно являются автоматическим разблокировщиком, он фактически заблокирован большую часть времени, пока одно колесо не захочет работать быстрее, чем другое, механизм позволяет колесу свободно вращаться с храповым механизмом, пока оно движется быстрее, чем вращение держателей. Это означает, что при повороте внешнее колесо будет свободно вращаться, в то время как автомобиль съезжает с внутреннего колеса. Шкафчики для ланч-боксов также могут громко щелкать при поворотах, это плохо слышно внутри машины, но отчетливо слышно снаружи, это нормальная часть их работы.



Такое вождение внутреннего колеса на поворотах может привести к некоторым причудам в управлении, поскольку большинство водителей не привыкли к тому, что внутреннее колесо является ведущим на повороте. вне поворота, если вы нажмете на газ, к счастью для среднего водителя «Нивы», у него не так много мощности, чтобы вызвать слишком большие изменения. Как правило, этот эффект не опасен, но он есть, и водитель должен знать о его поведении. Еще одна особенность работы с автоматическими шкафчиками заключается в том, что при очень легком повороте дроссельной заслонки шкафчик может переключать стороны движения вперед и назад, создавая крен, это весьма заметно, не совсем удобно и может вызвать некоторые озадаченные взгляды пассажиров и может быть избежать легкого движения по инерции вокруг угла. Избегайте поворотов с нейтральным дросселем накатом с легким замедлением или ускорением, чтобы этого не произошло. Автоматические шкафчики время от времени могут издавать случайные громкие удары. Обычно в конструкции много люфтов, и вы можете получить некоторый шум при резких взлетах. Другим источником ударов является то, что собачьи муфты быстро фиксируются на месте после резкого поворота, что происходит не постоянно и является нормальной частью работы.

​

Последнее соображение заключается в том, что, поскольку автоматические шкафчики всегда готовы к работе и их невозможно отключить, в некоторых ситуациях было бы неплохо их отключить. Эти ситуации обычно связаны с установкой автоблокировки на переднюю ось. Во-первых, не могу не сказать об этом, не пытайтесь запустить автоблокировку в своей ниве как постоянный 4×4 или полноприводный автомобиль. Неравномерные нагрузки, которые меняются при нажатии педали газа и поворотах, делают рулевое управление и управляемость очень непредсказуемыми. Я могу сказать это с уверенностью из предыдущего опыта, и мы установили комплект для переоборудования в «Юрий» перед установкой переднего автоматического замка. Когда вы устанавливаете комплект неполного рабочего дня, вы можете запустить передачу 2wd, и это фактически деактивирует передний шкафчик, и вы не можете заметить, что он установлен спереди во время обычного вождения. Как только вы включаете полный привод или блокируете центральный дифференциал, сразу становится заметен эффект рулевого управления. Например, когда я сломал задний дифференциал на Юри, пытающемся пройти Steve’s Ridge Trail, нам пришлось хромать домой на заблокированном переднем дифференциале, и это был неприятный опыт вождения по дороге.

​

​

Рейтинг для бездорожья: 4.5/5 (было бы неплохо иметь возможность иногда отключать шкафчик)

Рейтинг для бездорожья: 3/5 тяга доступна, не задумываясь об этом.

— Обеспечивает работу дифференциала на дороге, что позволяет снизить износ шин

— Часто дешевле, чем дифференциал с ручной блокировкой и другие системы LSD

— Прочнее, чем стандартный держатель дифференциала (в моделях с полной несущей частью)

-Увеличение прочности дифференциала (по сравнению с конструкцией нивы 2 передачи)

-специальных масел и смазок не требуется, используйте стандартное масло для дифференциала увлеченный.

— Рулевое управление значительно тяжелее при включенном полном приводе или блокировке центрального дифференциала.

-Off Camber В условиях низкого сцепления с дорогой автомобиль может скользить вбок, а не двигаться вперед.

-Может быть шумным с сильным люфтом и случайным резким включением

-Некоторые странности в управлении в определенных ситуациях — изменение стиля вождения может помочь

-Издает щелкающий храповой звук на поворотах, плохо слышный внутри автомобиля, но отчетливый снаружи.

​

​

Специальное приложение Нива:

https://izh-techno.ru/series/blokka-niva/

Ручная блокировка дифференциала и блокировка дифференциалов

Ручная блокировка дифференциала водителем когда им нужна 100% блокировка тяги или обычное поведение дифференциала. По своей конструкции эти дифференциалы требуют ввода от водителя для активации, и существует множество методов срабатывания. в том числе:



Блокировка сжатого воздуха:

Этот тип системы поставляется в комплекте с переключателями, электромагнитными клапанами и бортовым компрессором. Блокировка активируется переключателем на приборной панели, который позволяет сжатому воздуху поступать из небольшого резервуара-аккумулятора в дифференциал. Обычно поршневой механизм приводится в действие сжатым воздухом и фиксирует одну из боковых шестерен на картере дифференциала. Вы, вероятно, найдете упоминания в конкурирующих маркетинговых материалах других производителей дифференциалов о надежности компрессора и уязвимости магистралей сжатого воздуха под автомобилем. Правда в том, что отказ случается довольно редко, но я признаю, что ездил на 4-х колесах с другим автомобилем, который пострадал от поврежденной воздушной линии, когда палка щелкнула вверх и разорвала линию. В результате рундуки не могли быть задействованы и требовали большого количества лебедок. Но за многие годы использования Air Lockers на моих предыдущих автомобилях по пересеченной местности у меня никогда не было проблем с повреждением воздуховодов. Положительным моментом является то, что в зависимости от модели компрессора его можно использовать для повторного накачивания шин.

​

E-Locker или Electric Locker:

Электрический соленоид используется для зацепления и расцепления механизма запирания. Преимущество этого заключается в том, что не требуются дополнительные клапаны или компрессоры. Eaton E-Lockaers является примером использования технологии шкафчиков с электрическим приводом

​

Тросовый или механический замок:

Боуденовский трос используется для активации шкафчика. Внутри кабины установлен рычаг, и кабина передает положение рычага на механизм блокировки. Наличие простого механического тросового соединения можно рассматривать как преимущество в некоторых отношениях, однако тросы все еще могут выходить из строя, а тросы все еще остаются открытыми для повреждения, вызывающего неправильное зацепление.

​

​

Рейтинг для бездорожья: 4.5/5 (Иногда было бы неплохо иметь автоматическое сцепление с дорогой)

Рейтинг для бездорожья: 5/5 ** Разблокировано

100% блокировка тяги, когда вы этого хотите. вы можете решить, когда это нужно или нет.

Обычный дифференциал, когда он выключен, поэтому управляемость и износ шин нормальны, когда он не включен.

Solid (золотник) Блокировка при включении обеспечивает высокую точность в технически сложных условиях бездорожья

Никаких специальных масел и смазок не требуется, используйте стандартное масло для дифференциала

​

Недостатки:

• Рулевое управление нарушено при включении. Автомобиль хочет двигаться прямо

• Off Camber Низкое сцепление с дорогой может привести к тому, что автомобиль будет скользить вбок, а не двигаться вперед при включении

• Необходимо заранее спланировать активацию шкафчика для оптимальных результатов

• Дорогие и часто могут потребоваться дорогие компрессоры и клапаны

• Приводные системы, такие как кабели, провода или воздухопроводы, могут быть повреждены во время следования

​

Специальное приложение Niva:

Pro Track Air Locker

http://protrack.gr/proionta/lada/52-niva/91-air-locker-niva.html

Приблизительная цена: 1000 австралийских долларов + Доставка

​

​



​





Масло в раздатку — что и сколько заливать, как проверить уровень и состояние. Как проверить и заменить масло в раздаточной коробке Нивы Уровень масла в раздаточной коробке Нивы

Поскольку раздатка содержит трущиеся элементы, в ней со временем неизбежно появляются продукты износа. Если своевременно не менять масло в раздаточной коробке, ее ресурс снижается. Масло теряет эффективность, а мелкие частицы увеличивают износ шестерен.

Как часто менять

Существует несколько различных типов раздаточных коробок, и в зависимости от типа механизма частота замены в них может существенно различаться. Эта информация обычно содержится в технической документации к автомобилю и варьируется в пределах от 50 до 100 тысяч километров пробега.

Кроме того, на срок влияют условия эксплуатации. Раздатка автомобиля, который ездит по дорогам общего пользования, испытывает гораздо меньшие нагрузки, чем установленная на машине, постоянно передвигающейся по бездорожью.

Как выбрать

В раздаточную коробку заливается жидкость двух типов: трансмиссионное масло или жидкость ATF. На автомобилях с АКПП обычно заливают ATF в раздаточную коробку, с МКПП — в коробку передач. При этом часто жидкости должны совпадать или быть полностью совместимыми.

Это связано с тем, что обычно соединение раздаточной коробки и коробки производится одним валом, либо один крепится к корпусу другого. При смешивании жидкостей это позволит избежать образования эмульсии, пенообразования и других побочных эффектов.

Для большинства современных автомобилей, имеющих раздаточную коробку, производитель рекомендует использовать трансмиссионные масла класса GL-5. Они хорошо защищают гипоидные передачи, предназначены для работы в наиболее нагруженных механизмах и содержат противозадирные присадки.

Не последнюю роль играют вязкостные характеристики масел. Разберем значение цифр на примере масла 80W90:

• 80 — вязкость при низких температурах
• Вт — всесезон
• 90 — вязкость при высоких температурах

При использовании ATF лучше заливать оригинальную жидкость, рекомендованную производителем, или аналог, имеющий соответствующие допуски.

Что и сколько заливать

Приведенная ниже таблица позволит подобрать масло по марке автомобиля и узнать сколько его требуется.

Автомобиль	Сливочное масло	Объем (л)
Ауди
ауди к7 (ауди к7)	G052162A2, 4014835712317 Ravenol ATF 5/4 HP	0,85
БМВ
бмв х5 е53 (бмв х5 е53)	BMW 83 22 9 407 858 «ATF D-III, ATS-500 83220397244	1
бмв х5 е70 (бмв х5 е70)	83 22 0 397 244, Multi DCTF, Motylgear 75W80	1
бмв х3 е83 (бмв х3 е83)	83229407858	1
бмв х3 ф25 (бмв х3 ф25)	BMW Verteilergetriebe 4WD TF 0870 (83 22 0 397 244)	0,6
ГАЗ
газ 66	ТАп-15В, ТСп-15К, ТСп-Мгип, 80W90 Гл-4	1,5
ГРЕЙТ ВОЛЛ
Грейт Волл Ховер (Грейт Волл Ховер)	Дексрон III	1,6
ДЖИП
Джип Гранд Чероки (Джип Гранд Чероки)	Мопар 05016796AC	2
ИНФИНИТИ
Инфинити FX35 (Инфинити FX35)	Ниссан Матик Д — KE908-99931	2
КАМАЗ
Камаз 43118	ТСп-15К	5,4
КИА
киа соренто (киа соренто)	Dexron II, III (IDEMITSU Multi ATF, GT ATF TYPE Multi Vehicle IV)	2
киа соренто 2 (киа соренто 2)	Castrol Syntrax Universal Plus 75W90, RAVENOL TGO 75W90	0,6
киа спортейдж 1 (киа спортейдж 1)	API GL-5 SAE 75W-90	1
киа спортейдж 2 (киа спортейдж 2)	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «Syntrax Longlife 75W-90)	0,8
киа спортейдж 3 (киа спортейдж 3)	ГИПОИДНОЕ ТРАНСМИССИОННОЕ МАСЛО API GL-5, SAE 75W/90	0,6
киа соренто ТОД	Shell Spirax S4 ATF HDX, MOBIL ATF LT 71141	2
Киа Соренто неполный рабочий день	ATF Dexron III	2
РЕНДЖ РОВЕР
Ленд Ровер Дискавери 3 (рендж ровер Дискавери 3)	SAF-XO 75W-90, Syntrax Longlife 75W-90	1,5
Ленд Ровер Дискавери 4 ( Рендж Ровер Дискавери 4)	Tl7300-Shell Tf0753
Land Rover Freelander 2 (рендж ровер фрилендер 2)	API GL5, SAE 90
Land Rover Defender (Защитник Land Rover)	75W-140GL-5	2,3
ЛЕКСУС
Лексус рх300/330 (Лексус рх300/330)	85W-90, КАСТРОЛ ТАФ-Х 75W-90	1
Мерседес
Мерседес ГЛК (Мерседес-Бенц ГЛК-класс)	раздаточный материал в коробке
Мерседес мл 163 (мерседес мл 163)	236. 13 #A0019810, Motul Multi ATF	2
Мерседес w163 (Мерседес-Бенц w163)	А 001 989 21 03 10	1,5
Мерседес w164 (Мерседес-Бенц w164)	А0019894503	0,5
МАЗДА
Мазда сх 5 (мазда сх 5)	GL-5 80W-90, MOBIL Mobilube HD 80w-90 GL-5	0,5
Мазда сх 7 (мазда сх 7)	80W90 API GL-4/GL-5	2
МИЦУБИСИ
митсубиси паджеро спорт митсубиси паджеро спорт)	Кастрол ТАФ-Х 75W-90	3
мицубиси аутлендер 3, XL (Мицубиси аутлендер 3, XL)	80W90 GL-5, 75W90 GL-5	0,5
Мицубиси л200 (мицубиси л200)	GL-3 75W-85, GL-4 75W-85	2,5
Мицубиси паджеро 2 (мицубиси паджеро 2)	75W85GL4	2,8
Мицубиси Паджеро 3 (мицубиси паджеро 3)	GL-5 80W-90, Трансмиссия Castrol Syntrans 75W-90	3
Мицубиси паджеро 4 (мицубиси паджеро 4)	ENEOS GEAR GL-5 75W-90	2,8
Мицубиси Монтеро Спорт (Mitsubishi Montero Sport)	Кастрол ТАФ-Х 75W-90	3
Мицубиси Делика (Mitsubishi Delica)	75W90 Гл-4	1,6
НИВА
Нива 2121/21213/21214 (ВАЗ 2121/21213/21214)	Лукойл ТМ-5 (75W-90, 80W-90, 85W-90), ТНК Транс Гипоид (80W-90), Shell Transaxle Oil (75W-90)	0,8
НИССАН
ниссан х трейл т31 (ниссан х трейл т31)	Жидкость для дифференциала Nissan (KE907-99932), Castrol Syntrax universal plus 75w90 GL-4/GL-5	0,35
Ниссан Кашкай (Nissan Qashqai)	Жидкость для дифференциала NISSAN SAE 80W-90 API GL-5	0,4
следопыт р51 Ниссан (следопыт р51 Ниссан)	Ниссан Матик-Д, Дексрон III	2,6
Ниссан Террано	SAE75W90 ГЛ-4, ГЛ-5	2
Ниссан Теана	ГЛ-5 80W90	0,38
ниссан мурано з51 (ниссан мурано з51)	Оригинальное масло для дифференциала NISSAN Hypoid SuperGL-5 80W-90	0,3
Опель
опель антара (опель антара)	ГЛ-5 75W90	0,8
Опель Мокка (Опель Мокка)	GM 93165693, MOBILUBE 1 SHC 75W-90, Motul GEAR 300 75W-90	1
ПОРШЕ
porsche cayenne (Porsche Cayenne) Подвеска	Shell TF0870, RAVENOL Transfer Fluid TF-0870	0,9
Порше Кайен Торсен	Castrol BOT 850, Бирма BOT 850	0,9
РЕНО
Рено Дастер 2,0 4×4 (Рено Дастер 2,0 4×4)	Elf TransElf тип B 80W90	0,75
Рено Колеос	Elf TransElf Type B 80W-90, Total Transmission rs fe 80w-90	1,5
СУЗУКИ
Сузуки Эскудо (Сузуки Эскудо)	SAE 75W-90, 80W-90 API GL-4	1,7
сузуки гранд витара сузуки гранд витара)	75W-90 API GL-4, SAE 80W-90 API GL-5	1,6
Сузуки сх4 (сузуки сх4)	ТАФ-Х	0,6
ССАНЙОНГ
SsangYong Kyron (СсангЙонг Кайрон) АКПП	Дексрон IID III	1,3
SsangYong Kyron (СсангЙонг Кайрон) МКПП	80W90 API GL-4/GL-5	1,4
СУБАРУ
Субару Форестер	нет раздатки, понижающая передача в коробке
ТОЙОТА
Тойота Хайлюкс	API GL3 75W-90	1
крейсер прадо 120/150/200 земли Тойота (прадо 120/150/200 крейсера земли Тойота)	GL-5 75W90 Трансмиссионное масло Toyota	1,4
тойота рав 4 (тойота рав 4)	Синтетическое трансмиссионное масло Toyota API GL4/GL5, SAE 75W-90
Тойота Хайлендер	ЛТ 75W-85 ГЛ-5 ТОЙОТА	0,5
УАЗ
уаз патриот	SAE 75W/90 по API GL-3, ТСП-15К, ТАП-15В, ТАД-17И	0,7
УАЗ 469	ТАД-17, 80W90 Гл-5, 85W90 ГЛ-5	0,7
уаз хантер	SAE 75W/90 по API GL-3	0,7
УРАЛ
Урал 4320	ТСп-15К	3,5
ФОРД
Форд Эксплорер 2013 (форд исследователь 2013)	Мотюль 75w140	0,4
форд куга (форд куга)	SAE 75W-90	0,5
форд куга 2 (форд куга 2)	САЕ 75W140	0,4
Форд Маверик	САЕ 75W140	2
Форд Эксплорер 5 (Форд Эксплорер 5)	SAE 75W140 (Castrol Syntrax Limited Slip 75w140)	0,4
ФОЛЬКСВАГЕН
Фольксваген амарок (Volkswagen амарок)	G052533A2, Кастрол Трансмакс Z	1,25
Фольксваген Туарег	VAG G052515A2, Кастрол Трансмакс Z	0,85
Фольксваген Тигуан	Г 052 145 С2	1
ХЕНДАЙ
Hyundai ix35 (Хюндай ix35)	75W90	1
Хюндай Санта-Фе 2,7 (Хюндай Санта-Фе 2,7)	Shell Spirax AXME 75W90	1
Хендай Тусон	80W90 GL-4/GL-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Castrol Syntrax Universal 75W-90)	0,8
ХОНДА
Хонда СРВ (Хонда КР-В)	раздатка совмещенная с коробкой передач
ШЕВРОЛЕ
Шевроле Нива (Шевроле нива)	80W-90 GL-4, 75W-90	0,8
Шевроле Каптива (Шевроле Каптива)	ГЛ-5 75W90	0,8
Шевроле Тахо	Dexron VI (GM Dexron 6, Spirax S3 ATF MD3, Chevron ATF MD3, AC Delco auto trak II)	2
Шевроле первопроходец (Chevrolet TrailBlazer)	GM Auto-Trak II	2

Проверка уровня

На большинстве автомобилей смотровые окна для проверки уровня масла в раздаточной коробке не предусмотрены. Контроль уровня и замена осуществляется через заливное отверстие.

Для проверки необходимо установить автомобиль на ровную поверхность и открутить заливной болт, либо контрольный, если он есть. Обычно их делают под четверку или шестигранник, или под ключ.

Уровень чуть ниже заливного/контрольного отверстия считается нормальным.

Необходимость замены определяется по забору небольшого количества масла. Это можно сделать с помощью шприца с гибкой трубкой на конце. Черный, мутный, со следами проявки, подлежащей замене.

Как поменять

Сама процедура замены проста, но часто усложняется тем, что затруднен доступ к заливному отверстию. Также требуется смотровая яма лифта или эстакада.

Некоторые автомобилисты делают в раздаточной колонке собственное сливное отверстие, чтобы максимально упростить процедуру. полная замена масла. Для этого в нижней точке просверливается отверстие для пробки и нарезается резьба.

Вам понадобится:

1. Специальный шприц для откачки технических жидкостей (стоимость 500-800 руб. ). Можно использовать медицинский, но из-за небольшого объема процесс замены значительно затянется. Что дороже — время или деньги, решать вам.
2. Масло для раздаточной коробки (трансмиссионное/ATF), рекомендованное производителем или имеющее соответствующую спецификацию.
3. Герметик для прокладок, обезжиривающая жидкость.

Чтобы грязь не попала внутрь диспенсера, очистите поверхности перед откручиванием заглушек.

Имеет сливное отверстие

Если Ваш автомобиль оснащен сливной пробкой, открутите болт и дождитесь полного вытекания масла. Магнит на вилке следует очистить от продуктов износа. Обезжирить сливное отверстие и пробку, нанести слой герметика и закрутить пробку на место.

С помощью шприца заполните дозатор маслом до перетекания через край заливного отверстия, затем наверните пробку на герметик.

Без слива

В этом случае все операции выполняются через заливное отверстие. В него вставляется шприц-трубка и максимально откачивается масло. Порядок заливки нового масла ничем не отличается от описанного выше.

Полноприводные автомобили постепенно завоевывают все большую любовь автовладельцев. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными машинами. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или в гололед, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

Способ узнать, почему включен CHECK!

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат — раздаточную коробку. Он предназначен не только для принудительного вращения переднего и заднего мостов, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого узла являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной колонке применяют трансмиссионную жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если он часто подвергается повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше срока.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальны для автомобилей жидкости двух последних классов. Смазки API GL4 предназначены для тяжелых условий эксплуатации, а смазки API GL5 предназначены для тяжелых ударных и переменных нагрузок.

ЭТО ВАЖНО ЗНАТЬ!

Такой универсальный прибор для диагностики своего автомобиля должен быть у каждого автомобилиста. Теперь без автосканера просто никуда!

Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля вы можете самостоятельно с помощью специального сканера…

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами . Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в раздатке необходимо подготовить:

• трансмиссионная жидкость в том объеме, который заливается в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно открутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость стекает, можно заняться чисткой пробки. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливную пробку необходимо закрутить на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Полноприводные автомобили постепенно завоевывают все большую любовь автовладельцев. Эта тенденция связана с лучшими ходовыми качествами по сравнению с обычными автомобилями. Полный привод часто выручает в сложных дорожных ситуациях, особенно зимой. Всем известно, что гораздо проще выбраться из заснеженного участка дороги, проехать по грязи за городом или по гололеду, когда у машины крутятся все колеса. А еще лучше, когда полный привод сочетается с механической коробкой передач. У автомобилей с 2WD и 4WD есть одно существенное отличие конструкции – это раздаточная коробка.

1 Что такое раздаточная коробка?

В переднеприводных автомобилях крутящий момент на полуось передается непосредственно коробкой передач, в заднеприводных автомобилях добавлен карданный вал и редуктор. Для полного привода приходится использовать дополнительный агрегат – раздаточную коробку. Он предназначен не только для того, чтобы вращать переднюю и заднюю оси, но и для распределения крутящего момента между ними в зависимости от текущих условий движения.

Конструкции раздатки в разных моделях автомобилей могут кардинально отличаться, но назначение, принцип действия и основные элементы у всех одинаковые. Основными компонентами этого устройства являются:

• приводной вал;
• межосевой дифференциал и механизм блокировки;
• полуоси приводные валы;
• цепной или зубчатый привод.

При работе раздаточной коробки детали в ней испытывают трение. Со временем они неизбежно изнашиваются и приходят в негодность. Для уменьшения негативного влияния трения в раздаточной коробке используется трансмиссионная жидкость. Он также имеет тенденцию стареть и терять свои свойства. Поэтому, чтобы максимально продлить срок службы агрегата, смазку в нем следует регулярно менять.

2 Когда менять масло в раздаточной коробке?

Периодичность замены жидкости в раздаточной коробке зависит от модели автомобиля. Автопроизводитель в инструкции по эксплуатации всегда дает рекомендации по пробегу, при достижении которого следует заменить трансмиссию. Но не только на эти рекомендации стоит полагаться. Необходимо учитывать реальные условия эксплуатации автомобиля. Если его часто подвергать повышенным нагрузкам, то смазка испытывает перегрев и воздействие на молекулярном уровне. В результате он быстрее изнашивается и подлежит замене раньше времени.

Следует сразу задуматься о преждевременной замене, если есть подозрение на попадание воды в дозатор. Это можно определить, просто осмотрев смазку. Для этого его нужно будет немного слить. Если жидкость пенистая или неоднородная, то произошло попадание воды.

3 Выбор трансмиссионной жидкости

Какую смазку заливать в раздаточную коробку? Ответ на этот вопрос следует прежде всего искать в инструкции. Но такая информация есть не всегда. Поэтому автовладельцам приходится обращаться на специализированные форумы или слепо доверять мастерам на СТО. Последнее делать не стоит, всегда нужно знать, что залито в агрегаты вашего автомобиля.

Чтобы самостоятельно определиться с выбором трансмиссионной жидкости, нужно немного разобраться в их видах. Все трансмиссии делятся на классы по своим эксплуатационным и вязкостным свойствам.

Классификация API делит трансмиссионные жидкости на следующие типы: GL1, GL2, GL3, GL4 и GL5. Актуальными для автомобилей являются жидкости двух последних классов. Смазки API GL4 предназначены для тяжелых условий эксплуатации, а смазки API GL5 предназначены для тяжелых ударных и переменных нагрузок.

По вязкостным свойствам смазочные материалы классифицируются по SAE и обозначаются соответствующими индексами. Летние индексы 80, 85, 90, 140, 250 и зимние — 70W, 75W, 80W и 85W. Чаще всего используются всесезонные смазки, маркируемые сразу двумя индексами.

Ниже представлена ​​информация о заливке масла в раздаточные коробки некоторых популярных моделей:

4 Процесс замены масла в раздаточной колонке

Когда смазка будет определена, можно переходить к самой замене. Сделать это своими руками на любом автомобиле несложно, так как процессы принципиально ничем не отличаются. Для замены смазки в дозаторе необходимо подготовить:

• трансмиссионная жидкость в том объеме, который заливается в раздаточную коробку;
• набор ключей;
• емкость для слива жидкости;
• большой шприц с гибкой трубкой.

Перед началом процесса замены дозатор необходимо прогреть. Обычно его заполняют высоковязкой смазкой, которая при температуре окружающей среды имеет плохую текучесть. При нагревании он будет стекать быстрее, что позволит по максимуму избавиться от него. Для этого достаточно проехать пару километров.

Автомобиль необходимо загнать на яму и установить строго горизонтально. Это очень важно, так как только в таком положении можно будет полностью слить старую смазку и залить новую до нужного уровня.

На раздаточной коробке две заглушки. Один для слива масла, другой для заливки. Заливная пробка всегда снимается первой. Эту последовательность следует соблюдать, потому что часто эта пробка заедает. Если его невозможно открутить, а смазка уже слита, то залить его будет очень сложно.

Теперь можно открутить сливную пробку, предварительно подставив под нее емкость. Пока старая жидкость стекает, можно заняться чисткой пробки. В нем есть магнит, который собирает образовавшуюся стружку. Уборку следует производить тряпкой, чтобы не повредить руки.

Когда смазка полностью слита, нужно закрутить сливную пробку на место. Новая трансмиссионная жидкость набирается в шприц и заливается в дозатор через открытое отверстие. Это делается до тех пор, пока жидкость не начнет вытекать обратно.

Для завершения процесса замены заливную пробку необходимо закрутить на место.

Заменить масло в дозаторе достаточно просто. С этой работой справится даже новичок. Весь процесс занимает немного времени, поэтому желательно менять смазки в переднем и заднем мостах за один раз.

Всем привет. Тема сегодняшней записи как проверить уровень масла в заднем мосту. Ни для кого не секрет, что поддержание правильного уровня масла и его своевременная регламентная замена способствует продлению срока службы моста и положительно сказывается на расходе топлива.

Очень важно следить за уровнем масла в мостах, так как при более низком уровне значительно увеличивается их износ, а при повышенном — масло вытекает через сальники.

Итак — как проверить уровень масла в мосту или редукторе?

Все очень просто. 99 процентов мостов (и коробок передач) имеют две масляные пробки — внизу и посередине.

Пример заднего моста автомобиля УАЗ и расположение пробок:

Пробка нижняя служит для слива масла при его плановой замене.

Верхняя пробка используется для заливки масла и определения его уровня.

Для проверки уровня масла в заднем мосту поставьте автомобиль на яму или подъемник так, чтобы мост был горизонтальным (проверьте, чтобы под колеса ничего не попало и чтобы колеса были равномерно накачаны). Установите автомобиль на стояночный тормоз, либо на «скорость», либо на режим Р в случае проверки уровня масла на автомобиле с АКПП.

Открутить наполнитель, т.е. верхнюю пробку. Если масло горячее, небольшая утечка масла из заливной пробки.

Если масло не течет, то можно ткнуть пальцем в заливную пробку и пощупать уровень масла (если достанете). Если вы не можете достать масло пальцем, уровень слишком низкий . При отсутствии признаков течи на мосту — допустимо долить масло, аналогичное залитому в мост.

При наличии следов течи масла необходимо сначала их устранить (заменить уплотнения и прочистить сапун), а затем долить масло.

Что делать, если при проверке уровня оказалось, что в мосту много масла?

Бывает, что при откручивании заливной пробки начинает течь масло из моста. Не спешите радоваться, машина масло не выпускает, а конструкция самого моста сделана таким образом, что заливать масло физически не выйдет, гораздо больше, чем необходимо. Если машина преодолевала брод и/или глубокие лужи, вода могла попасть в мост.

Дело в том, что в верхней части моста (рисунок выше) есть сапун, а уплотнители не всегда обеспечивают герметичность и при преодолении брода, или глубоких луж в масло попадает вода.

Естественно, работа моста на смеси воды и масла значительно снижает срок службы последнего.

Если при проверке уровня масла вы видите, что масло в мосту намного выше уровня, следует слить все масло из моста и заменить его новым, рекомендованным производителем.

Расположение заливных и сливных пробок на наиболее распространенных отечественных автомобилях:

ВАЗ 2101-07, 2121

Волга ГАЗ 24

Волга ГАЗ 3110

Для любого автомобиля невозможно переоценить важность своевременной замены смазочных материалов. Масла, применяемые в узлах и агрегатах, подвергающихся трению на высоких скоростях, значительно снижают их перегрев и износ, способствуя продлению срока их службы. Среди таких узлов нельзя не отметить раздаточную коробку, которой оснащаются полноприводные автомобили. И старые автомобили «Нива», и модели «Шевроле», выпускаемые с 2002 года, не нуждаются в представлении – это одни из самых массовых полноприводных автомобилей в нашей стране, заслужившие любовь автомобилистов своей неприхотливостью, простотой обслуживания и невысокой стоимостью. Особенно радует тот факт, что подавляющее большинство операций по техническому обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в раздаточной колонке Нива – процедуры, не требующей особых профессиональных навыков или специального инструмента.

Проверка масла в раздаточной коробке Нивы должна производиться каждые 10 тыс. км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, первую замену масла в раздаточной коробке автомобиля Нива следует производить во время четвертого ТО, то есть после пробега 45 тысяч километров. Затем процедуру следует повторить с той же периодичностью. Следует особо отметить, что на новой Ниве замена трансмиссионного масла производится после обкатки (пробег 2000 км). Проверять уровень смазочной жидкости в раздаточной коробке рекомендуется каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного узла, а также на факторы, связанные с условиями эксплуатации автомобиля.

Одно дело, когда автомобиль ездит преимущественно по хорошим дорогам (городским, проселочным), и совсем другое, когда его владелец живет в сельской местности или является заядлым охотником, рыбаком или просто большим любителем активного отдыха. В таких случаях следует чаще проверять уровень и качество масла в ТРК, а при появлении признаков загрязнения жидкости производить замену, не дожидаясь намеченных сроков. Вот и решайте, когда менять масло в раздатке Нива, с учетом всех вышеперечисленных факторов.

Проверка уровня масла

Процедура проверки уровня масла в раздаточной колонке Нива достаточно проста, в любом случае не требует особых навыков. Единственный сложный момент – необходимо обеспечить доступ к днищу автомобиля, для чего потребуется загнать его на яму, эстакаду или надежно установить на блоки. Второй момент заключается в том, что проверку следует проводить на холодном автомобиле, поэтому, если вы уже где-то ездили, подождите, пока машина остынет.

Сама процедура проста — достаточно открутить заливную пробку шестигранником на 12, предварительно тщательно очистив посадочное место от грязи, и подходящим предметом (деревянной палочкой или отрезком проволоки) измерить, насколько ниже уровень жидкости в нижний край отверстия. Если это расстояние превышает 10 мм, следует произвести доливку, которая осуществляется с помощью специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем протереть коробку насухо и закрутить пробку.

Правильный выбор масла

К вопросу выбора смазки для раздаточной коробки и мостов Нивы следует отнестись ответственно, ведь надежная работа этих элементов трансмиссии гарантирует, что вы никогда не окажетесь в ситуации, требующей посторонней помощи. Рекомендуемые обладают характеристиками, обеспечивающими оптимальный режим работы агрегата автомобиля, для которого они предназначены. Если точно знать, какое масло заливается в раздаточную коробку, выбор упрощается: достаточно приобрести смазку такой же вязкости. Если этой информации нет, тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка еще не сильно загрязнены.

Следует отметить, что если вы не знаете, какое масло заливать в раздаточную коробку Нивы, какое в коробку, какое в мосты, то производитель утверждает, что во всех можно использовать одну и ту же трансмиссионную жидкость. этих единиц. Если говорить о , то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель заливает в дозатор минеральную воду, но при замене жидкости предпочтительнее смазка будет полусинтетика с лучшими эксплуатационными характеристиками более подходящая для климата нашей страны.

Сколько лить

Согласно данным, приведенным в инструкции по эксплуатации, объем заливаемого масла в раздаточную колонку Нивы-2121 и более современных модификаций (21213, 21214, 21310) составляет 0,75 литра. В некоторых справочниках приводится цифра 0,79 л, что не принципиально – все равно нужно приобретать жидкость, расфасованную в тару объемом 1 л.

Порядок самостоятельной замены масла в раздаточной колонке Нива

Если в результате очередной проверки уровня или в раздаточной коробке выяснилось, что пора его заменить (симптомы, указывающие на необходимость выполнения такой процедуры может быть не только очень темный цвет масла с включением твердых частиц, но и появление шума при включении раздаточной коробки или при ее работе), такую ​​замену можно выполнить своими силами.

Для этого потребуются шестигранные ключи на 19 и 12, литровая емкость для использованной смазки и немного ветоши. Также необходимо будет обеспечить доступ к машине снизу, для чего можно использовать как подъемник, так и эстакаду или смотровую яму.

Непосредственно перед заменой следует прогреть автомобиль (проехать на нем около 10 км). Порядок выполнения Нивы:

Обратите внимание, слив и залив свежего масла — процедура технически абсолютно одинаковая для всех модификаций Нивы.

Принудительная блокировка на «Ниву»

Наверное, каждый владелец отечественных, да и импортных внедорожников когда-либо мечтал улучшить проходимость своего агрегата. А большинству автомобилистов даже не нужно преодолевать глубокие колеи, болота, взбираться на крутые подъемы. Проходимость увеличена, чтобы как минимум не застревать на ровном месте. Установленный замок на «Ниву» поможет улучшить внедорожные качества. Рассмотрим, какие они бывают, принцип работы, минусы и преимущества.

Дифференциальные функции

Еще в начале эры автомобилестроения конструкторы и инженеры опытным путем выяснили, что сплошная ось для двух колес вовсе не годится. Машина не используется на прямой траектории. Каждая шина пойдет своим путем. Шины быстро изнашиваются, и машина не хочет поворачивать. Это побудило инженеров найти оптимальное решение. Думали — и все-таки придумали.

Итак, ось была разделена на две полуоси, и между ними установлен дифференциал. Это позволяло колесам на прямой вращаться с одинаковой скоростью, а в поворотах — с разной. Но покрытие не всегда полностью однородно. Например, под одним из колес камень, под другим — песок. Поэтому одно колесо будет вращаться легче. Для этого нужен дифференциал. То колесо, которое труднее вращать, оно не крутит. Так инженеры узнали об эффекте скольжения. Даже полный привод не мог решить эту проблему. Чтобы полностью исключить проскальзывание, был создан замок. К сожалению, на «Ниву» его не ставят. Но это очень необходимо, поэтому автовладельцы приобретают и устанавливают эти механизмы отдельно.

Типы замков

Может быть принудительным или автоматическим. В случае обязательного в него входит сам водитель. Автоматическое запирание, установленное на «Ниве», работает с помощью специальных самоблокирующихся механизмов.

Типы принудительной системы

Часто в этом случае используются кулачковые муфты. С их помощью можно обеспечить максимальную жесткость соединения кузова с полуосью. Кулачковые муфты открываются и открываются при перемещении рычага в салоне автомобиля. Механический привод сочетает в себе трос и рычаг, или систему рычагов. Принудительное запирание, на «Ниве» установленное, приводится в действие водителем путем перемещения рычага. При этом машина должна стоять.

Привод представляет собой пневматический цилиндр. В другом случае замыкание муфты осуществляется с помощью электропривода. Принудительное запирание, на установленной «Ниве», активируется в этом случае нажатием на кнопку. Жесткая фиксация применяется для преодоления особо сложных участков. После их прохождения обязательно выключается.

Самоблокирующиеся дифференциалы

Эти механизмы представляют собой компромисс между жесткой блокировкой и работой дифференциала в свободном режиме. Так что на базе таких систем можно использовать и то, и другое. В первом случае будет использоваться вискомуфта или дисковый дифференциал, а во втором – червячный механизм.

Вискомуфта

Этот замок на «Ниву» представляет собой комплект перфорированных дисков. Одна часть этих элементов соединена с картером дифференциала, а вторая — с приводным валом. Диски находятся в герметичном корпусе, который заполнен специальной жидкостью повышенной вязкости.

При совпадении скорости вращения корпуса дифференциала и приводного ремня узел работает как единое целое. Если скорость приводного вала увеличивается, то и соединенные с ним диски вращаются быстрее, а вместе с ними движется и жидкость. Он становится тверже, и в конце концов блокируется дифференциал.

Поскольку габариты муфты достаточно большие, ее часто используют в межосевых дифференциалах. Из-за своей конструкции он может нагреваться. Когда водитель использует тормозную систему, сцепление может конфликтовать с ABS, поэтому сегодня его почти никто не использует.

Червячные самоблокирующиеся дифференциалы

Эта система обеспечивает автоматическую блокировку. Работа зависит от разницы крутящего момента между корпусом и приводным валом. Если колесо проскальзывает и крутящий момент падает, червячный дифференциал блокируется и крутящий момент перенаправляется на любое колесо свободного хода. Эти конструкции более популярны. Одними из самых известных являются Torsen и Quaife.

Эти конструкции представляют собой планетарные редукторы, состоящие из ведомой и ведомой червячных передач. Такие механизмы бывают межколесными и межосевыми.

Popular Systems

Автолюбитель покупает «Ниву» без блокировки, а это серьезный минус. В машине есть только блокировка межколесного дифференциала. Но истинным любителям грязи и болот этого мало. Что доступно ценителям бездорожья?

Val-racing

Компания производит продукцию с 2005 года. Принудительные межколесные замки этой марки знают и любят многие. Для «Нивы» производитель предлагает полную блокировку переднего моста. Оснащен электроприводом. Также выпускаются винтовые самозапирающиеся замки («Нива»). Отзывы о них в основном положительные. Устройство работает, но его надежность достаточно высока. Использовать эти замки можно для любого типа местности — это могут быть болота, леса и так далее. Эти механизмы отлично подходят как для бездорожья, так и для повседневной езды по тяжелым участкам.

Автоматический дифференциал Красикова (ДАК)

В.Н. Красиков впервые выпустил первую систему в 2002 году. Запатентовал эту блокировку в 2004-ом. Эта уникальная разработка — будущее самоблокирующихся дифференциалов. Это механическая система с возможностью автоматической блокировки.

Процесс осуществляется заменой ведущих колес. Это позволяет очень мягко и максимально стабильно управлять механизмом в любых диапазонах скоростей. Конструкция позволяет использовать дифференциал не только на внедорожниках «Нива», но и на любых других моделях. Устройство сочетает в себе качества и функции обычного дифференциала. Кроме того, здесь есть существенный недостаток, когда у машины пробуксовывает одно из колес. Габаритные размеры этого механизма практически не отличаются от классических систем. Их можно заменить по своему усмотрению. Автовладельцы утверждают, что более эффективной конструкции не существует. Это достойный выбор, который сможет раскрыть все способности Нивы.

Как работает замок на Ниве (DAC)?

Этот автоматический дифференциал можно использовать на любых дорогах и бездорожье. Диапазон возможных скоростей и нагрузок очень широк. При движении автомобиля и тяге двигателя не выше сцепных свойств слабого колеса дифференциал не будет заблокирован. Если тяга превышает характеристики захвата, произойдет автоматическая фиксация. В этом случае «слабое» колесо не будет вращаться.

Разновидности ДАК

DAK используется только для бездорожья. ДАК-7 создан для более спортивной езды. А ведь ДАК-5 — универсальное устройство, позволяющее управлять автомобилем даже в самых труднодоступных местах. Установка замка на «Ниву» осуществляется на передний мост. Механизм позволяет значительно улучшить маневренность и устойчивость во многих условиях.

ДАК-7 — замок средней жесткости. Установите эту систему в мост, который подключается либо в скользких условиях, либо на бездорожье. ДАК-5 мягче, и его выбирают для мостов, которые включены постоянно.

Эта система идеальна для тех автомобилей, которые эксплуатируются преимущественно на твердых покрытиях. ДАК-5 имеет более широкий диапазон сил, под воздействием которых он разблокируется. Ресурс этого устройства выше по сравнению с другими моделями.

«Иж-техно»

Блокировка ИЖ-техно на Ниве достаточно простая и более надежная конструкция. Механизм состоит из двух полуосевых и распорных муфт. В комплект также входят пружины и штифты.

Часто эта система постоянно замкнута, а как дифференциал работает только тогда, когда хотя бы одно колесо вращается быстрее ведущего. Блокировка происходит из-за влияния крутящего момента двигателя и сопротивления качению. Такое устройство будет работать как дифференциал только в том случае, если на колесо действуют внешние силы. В скользких условиях эта блокировка фиксируется и передает крутящий момент на все колеса оси.

Блокировка ДАН на «Ниве»

ДАН — автоматический дифференциал Нестерова. Установить его можно как на «Ниву» от Волжского автозавода, так и на «Ниву-Шевроле». Эта блокировка улучшит управляемость на плохих дорогах и улучшит маневренность в поворотах. Также система значительно способствует курсовой устойчивости автомобиля при выполнении обгона. Дифференциал Нестерова способен увеличить разгон даже зимой. Это устройство не застрянет ни в песке, ни в снегу, ни в грязи и болотах. Его можно совершенно безопасно применять в городе и на бездорожье, а шины не испортятся.

Для кого?

Этот автоматический дифференциал рекомендуется для начинающих водителей. Дизайн добавит человеку уверенности в сложных условиях. Вы можете очень спокойно передвигаться там, где возможны промахи. Также DAS убережет от заносов при выполнении поворотов или торможении.

Также незаменимый вариант для тех, кто предпочитает вести активный образ жизни. Устройство актуально для любителей рыбалки, охотников, автотуристов. Для участников трофи-рейдов это отличная возможность получить приз.

Преимущества ДАО

Среди преимуществ можно выделить безопасность, так как замок значительно повышает управляемость даже в самых сложных условиях. Также заявлено о долговечности — в производстве используются только современные материалы. Для изготовления систем используется самое современное высокотехнологичное оборудование. Стоит отметить, что ДАН экономичный.

Самодельные системы

Блокировка на «Ниву» своими руками проводится достаточно часто. И сегодня это не редкость. Мастера разрабатывают и реализуют уникальные дизайны в металле. Также многие делают в гараже копии «Локрайта» и самостопорящихся систем. Часто дифференциал просто заваривают.

Большинство решений представляют собой специальные втулки с пружинами, а конструкция напоминает преднатяг. По работе они ничем не хуже промышленных изделий. Но заезжать в серьезное бездорожье на них все равно не стоит.

Как делается блокировка на «Ниве» своими руками? Осуществить это вполне реально, особенно если знать, сколько стоит продукция популярных брендов. Если есть доступ к токарным станкам, то сделать такой механизм не составит труда.

Использование

Начинающие водители могут столкнуться с проблемами при использовании систем. Много вопросов, как включить блокировку на «Ниве». Иногда механизм просто не включается с первого раза. Этим грешат даже полностью исправные системы. Почему это происходит? Все дело в том, что работа с этим механизмом требует от водителя определенных знаний и навыков. Вообще включение передачи и блокировки это один процесс. Механизмы разные категорически.

Если машина стоит, а водитель пытается заблокировать дифференциал, это ни к чему не приведет. Пазы и зубья блокировочной муфты в момент стоянки не совпадают. При этом зубья муфты могут располагаться напротив элементов венца. Муфта просто не крутится. Если вам удалось запустить блокировку на стоящей машине, то это может произойти только по счастливой случайности.

Чтобы включить передачу, вы должны использовать сцепление. Без этого действия система работать не будет. Даже легкое нажатие на сцепление приведет к тому, что зуб вала войдет в канавку. Замок имеет другой механизм. Имеется муфта и выходной вал. Последний оснащен специальным зубчатым венцом. И оба элемента тесно связаны с помощью спутников.

Чтобы осуществить блокировку на «Ниве», первым делом нужно прогреть мотор, включить первую передачу и начать движение. Движение по прямой и по твердому дорожному покрытию не позволит вам заблокироваться. Почему это? Это связано с тем, что и задние, и передние колеса преодолевают одинаковое расстояние.

Для включения системы блокировки колес необходимо ехать на малой скорости и совершать маневры вправо или влево. Также нажмите на ручку, отвечающую за включение блокировки на «Поле». Заднее и переднее колеса пройдут разную траекторию, и зуб может войти в свой паз. Вот как вы можете включить систему. Принцип этого процесса одинаков вне зависимости от того, какая блокировка на «Ниве» установлена ​​и используется в данный момент.

Шевроле-Нива — есть ли разница?

Это тоже внедорожник, и здесь тоже применяется блокировка. Принцип работы в целом ничем не отличается от работы механизмов на Ниве от Волжского автозавода. Что касается производителей, то многие из тех, кто изготавливает замки для Нивы, предлагают модели для этого автомобиля.

Когда использовать систему

«Шевроле-Нива» — уникальный автомобиль, оснащенный этой системой. Используется, если необходимо преодолеть труднопроходимый участок. При этом замок на Шевроле Нива следует включать заранее. Также эта опция будет полезна в горах. Он также незаменим при скольжении по песчаным дорогам, снегу или скользкому покрытию.

На твердых поверхностях отпадает необходимость в блокировке. Колеса часто имеют хорошее сцепление с дорогой и равномерный крутящий момент.

Условия использования

Переключать раздаточную коробку на пониженный ряд только после полной остановки автомобиля. Замок (на «Шевроле Нива» в том числе) активируется во время движения.
